Sharp XG-MB70X User Manual [pl]

INSTRUKCJA OBSŁUGI

MODEL

XG-MB70X

PROJEKTOR MULTIMEDIALNY

Opisywane urządzenie jest zgodne z dyrektywami 89/336/EWG i 73/23/EWG

z uwzględnieniem poprawki 93/68/EWG.

Przed przystąpieniem do pracy z projektorem należy się uważnie zapoznać z niniejszą instrukcją.

Wprowadzenie

WAŻNE

Prosimy o zapisanie numeru seryjnego (Serial No.) posia­danego przez Państwa projektora. Będzie to przydatne na wy­padek jego ewentualnej kradzieży lub zagubienia. Numer ten
znajduje się na spodzie projektora.
Przed usunięciem opakowania od projektora należy się upew­nić, czy wszystkie elementy wyposażenia wyszczególnione
w punkcie „Dostarczone wyposażenie” na stronie 10, zostały
wypakowane.

OSTRZEŻENIE:

OSTRZEŻENIE:

Informacja na spodzie projektora:

Żeby uniknąć ryzyka porażenia prą-

dem, nie wolno zdejmować obudowy

projektora. Wewnątrz nie ma żadnych

elementów wymagających obsługi.

Naprawę projektora należy zlecać

autoryzowanym punktom serwisowym.

OSTRZEŻENIE:

Opisywany projektor jest urządzeniem elektrycznym klasy A, które może zakłócać pracę innych urządzeń
w gospodarstwie domowym. W takim przypadku użytkownik jest zobowiązany do podjęcia działań zapobiegają-
cych takim zakłóceniom.

Projektor jest źródłem intensywnego światła. Należy unikać bezpośredniego patrzenia w wiązkę. Należy
zwrócić szczególną uwagę na dzieci, żeby nie patrzyły bezpośrednio w obiektyw.

Żeby zmniejszyć ryzyko wybuchu pożaru lub porażenia prądem, należy chronić projektor
przed deszczem i wilgocią.

Symbol błyskawicy w trójkącie równobocznym ostrzega
użytkownika o obecności we wnętrzu urządzenia nieizo­lowanych elementów pod napięciem, które może być
niebezpieczne dla zdrowia i życia.

Wykrzyknik znajdujący się w trójkącie równobocznym
informuje użytkownika o konieczności zapoznania się
z ważnymi informacjami w dokumentacji dołączonej
do urządzenia.

Numer modelu: XG-MB70X

Numer seryjny:

1

OSTRZEŻENIE:

Wentylator projektora pracuje jeszcze przez około 90 sekund od wyłączenia projektora. W czasie normalnej eks­ploatacji należy wyłączać projektor przy pomocy przycisku ON/STANDBY na pilocie lub projektorze. Przed
odłączeniem kabla zasilającego od sieci należy się upewnić, że wentylator się zatrzymał.

PODCZAS NORMALNEJ EKSPLOATACJI NIE WOLNO WYŁĄCZAĆ PROJEKTORA POPRZEZ
WYJMOWANIE WTYCZKI Z GNIAZDKA ELEKTRYCZNEGO, PONIEWAŻ DOPROWADZI TO DO
PRZEDWCZESNEGO ZUŻYCIA LAMPY.

Uwaga dotycząca wymiany lampy

Opisywany projektor wykorzystuje moduł DMD. Jest to wysokiej klasy element zawierający 786.432 mikroluste­rek. Podobnie jak w przypadku innych zaawansowanych technologicznie urządzeń elektronicznych (telewizorów
wielkoekranowych, systemów wideo i kamer) istnieją pewne dopuszczalne odchylenia od standardów, które
urządzenie musi spełniać.
Moduł DMD opisywanego projektora może mieć pewną ograniczoną liczbę nieaktywnych punktów. Nie wpływa to
jednak na jakość obrazu ani na trwałość projektora.

• DLP™ (Digital Light Processing) i DMD™ (Digital Micromirror Device) są znakami handlowymi firmy Texas In-

struments.

• Microsoft

• PC/AT jest zarejestrowanym znakiem handlowym firmy International Business Machines Corporation.

• Macintosh

• Wszystkie inne nazwy przedsiębiorstw i urządzeń wymienione w niniejszej instrukcji obsługi są własnością

®

i Windows® są zarejestrowanymi znakami handlowymi firmy Microsoft Corporation.

®

jest zarejestrowanym znakiem handlowym firmy Apple Computer Inc.

odpowiednich przedsiębiorstw.

• Niektóre układy scalone zastosowane w opisywanym urządzeniu zawierają poufne i/lub tajne informacje handlowe

należące do firmy Texas Instruments. Z tego powodu ich kopiowanie, modyfikowania, adaptowanie, tłumaczenie,
dystrybucja, dekonstrukcja i dekompilacja jest zabroniona.

Patrz „Opis wymiany lampy” ze strony 66.

OSTRZEŻENIE DOTYCZĄCE WYMIANY LAMPY
Przed wykręceniem tego wkrętu należy odłączyć kabel zasilający. Nie­które elementy wewnątrz mogą być bardzo gorące - należy odczekać
godzinę przed wymianą lampy. Należy instalować wyłącznie oryginalne
lampy firmy SHARP (model AN-MB70LP).
Promieniowanie ultrafioletowe: może spowodować uszkodzenie wzroku.
Przed zdjęciem obudowy należy wyłączyć zasilanie. Należy zachować
szczególną ostrożność, ponieważ w przypadku pęknięcia lampy we
wnętrzu projektora mogą się znajdować ostre odłamki szkła.

2

Jak korzystać z niniejszej instrukcji

Rysunki przedstawiające w niniejszej instrukcji projektor i menu ekranowe mają uprosz­czoną postać i mogą nieznacznie odbiegać od rzeczywistości.

Przyciski używane
w tej procedurze

Przycisk użyty w tym
kroku

Przyciski używane
w tej procedurze

Menu ekranowe

Informacja....... oznacza informacje związane z bezpieczeństwem podczas korzystania z projektora.

Wskazówka ... oznacza dodatkowe informacje dotyczące ustawienia i obsługi projektora.

Na wypadek późniejszych wątpliwości

Konserwacja Rozwiązywanie problemów Skorowidz

 Strona 63  Strony 70 i 71  Strona 104

3

Spis treści

Przygotowanie

Projekcja

Wprowadzenie

Wprowadzenie ................................................................... 1

Jak korzystać z niniejszej instrukcji ................................ 3

Spis treści .......................................................................... 4

WAŻNE INFORMACJE DOTYCZĄCE

BEZPIECZEŃSTWA ........................................................... 6

Przystępując do instalacji projektora należy zapoznać się

z poniższymi wskazówkami: ......................................................7

Wyposażenie.................................................................... 10

Nazwy i funkcje części .................................................... 11

Projektor...................................................................................11

Opis wskaźników na projektorze..............................................12

Projektor (widok z tyłu).............................................................13

Pilot zdalnego sterowania ........................................................14

Korzystanie z pilota......................................................... 15

Zasięg pilota.............................................................................15

Wkładanie baterii......................................................................15

Skrócony opis obsługi

Skrócony opis obsługi.................................................... 16

Ustawienie projektora i wyświetlenie obrazu............................16

Przechowywanie projektora ........................................... 18

Korzystanie z torby do przenoszenia .......................................18

Ustawienie projektora ..................................................... 19

Ustawienie projektora...............................................................19

Wyświetlanie obrazu odwróconego..........................................20

Podłączenia

Podłączenia...................................................................... 21

Urządzenia podłączane do gniazd INPUT/OUTPUT ...............21

Przykładowe kable umożliwiające podłączenie ............ 22

Podłączenie projektora do komputera........................... 23

Sterowanie kursorem myszy ....................................................24

Podłączenie projektora do urządzeń wideo .................. 25

Sterowanie projektorem przy pomocy komputera ....... 27

Podłączenie monitora z wejściem RGB......................... 28

Podłączenie wzmacniacza lub innego sprzętu audio... 28

Czynności podstawowe

Włączanie i wyłączanie projektora ................................. 29

Podłączenie kabla zasilającego............................................... 29

Włączenie projektora ...............................................................29

Wyłączenie projektora (przełączenie go do trybu gotowości)..29

Wyświetlenie obrazu ....................................................... 30

Korzystanie z nóżek regulacyjnych.......................................... 30

Korekcja efektu trapezowego................................................... 31

Regulacja ostrości.................................................................... 32

Regulacja wielkości obrazu...................................................... 32

Wybór sygnału wejściowego....................................................33

Regulacja głośności ................................................................. 33

Tymczasowe wyłączenie obrazu i dźwięku.............................. 34

Wyświetlanie powiększonego fragmentu obrazu..................... 34

Wyświetlanie nieruchomego obrazu ........................................ 35

Wybór trybu wyświetlania obrazu ............................................ 35

Przełączanie trybów dużej jasności i wysokiego kontrastu...... 35

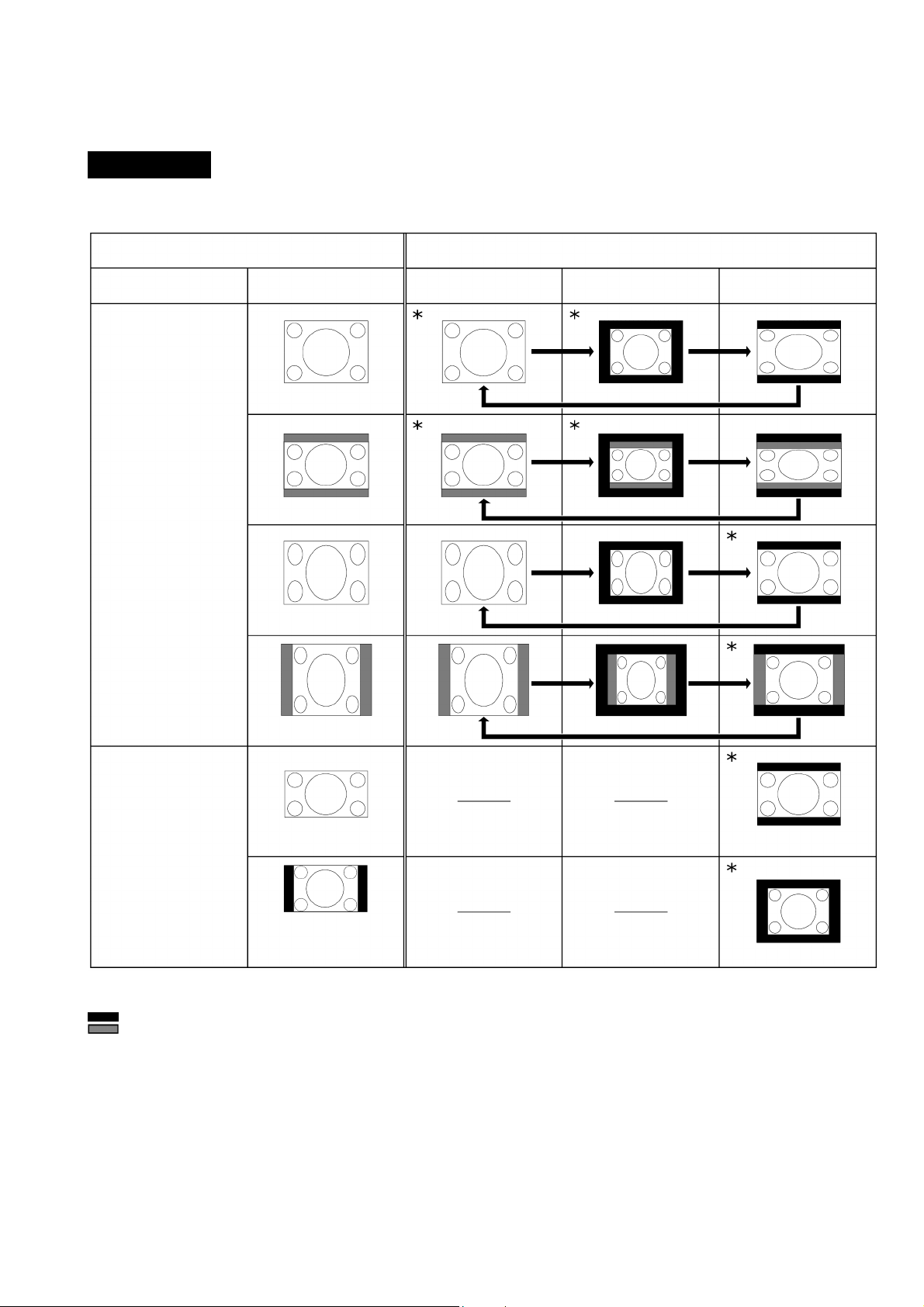

Zmiana proporcji obrazu ..........................................................36

Użyteczne funkcje

Elementy menu ekranowego .......................................... 38

Korzystanie z menu ekranowego ................................... 40

Podstawy obsługi menu (regulacje) ......................................... 40

Podstawy obsługi menu (ustawienia)....................................... 42

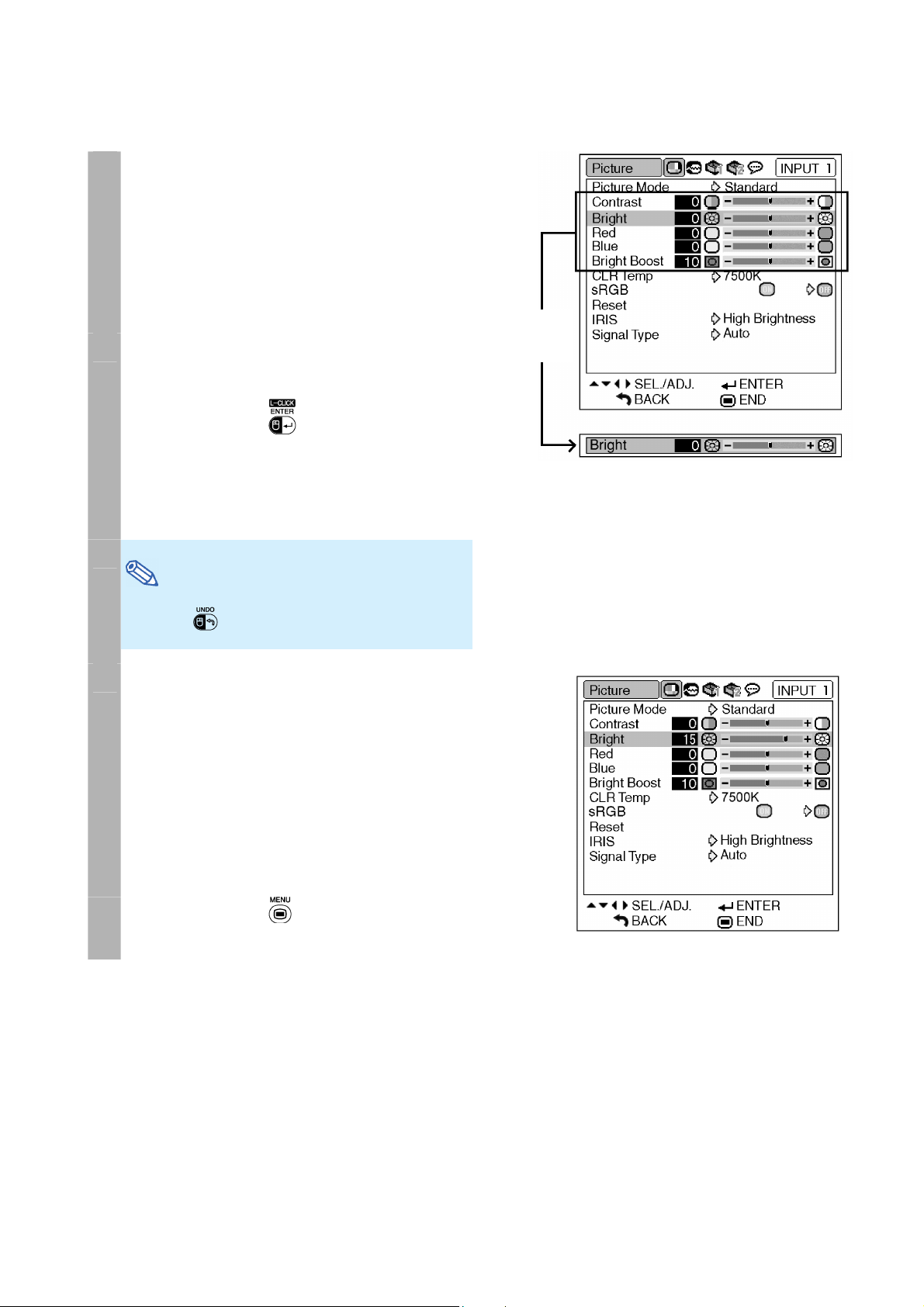

Regulacja obrazu (menu „Picture”) ............................... 44

Wybór trybu wyświetlania obrazu ............................................ 44

Regulacja obrazu ..................................................................... 44

Wzmocnienie kontrastu............................................................ 45

Regulacja temperatury barw .................................................... 45

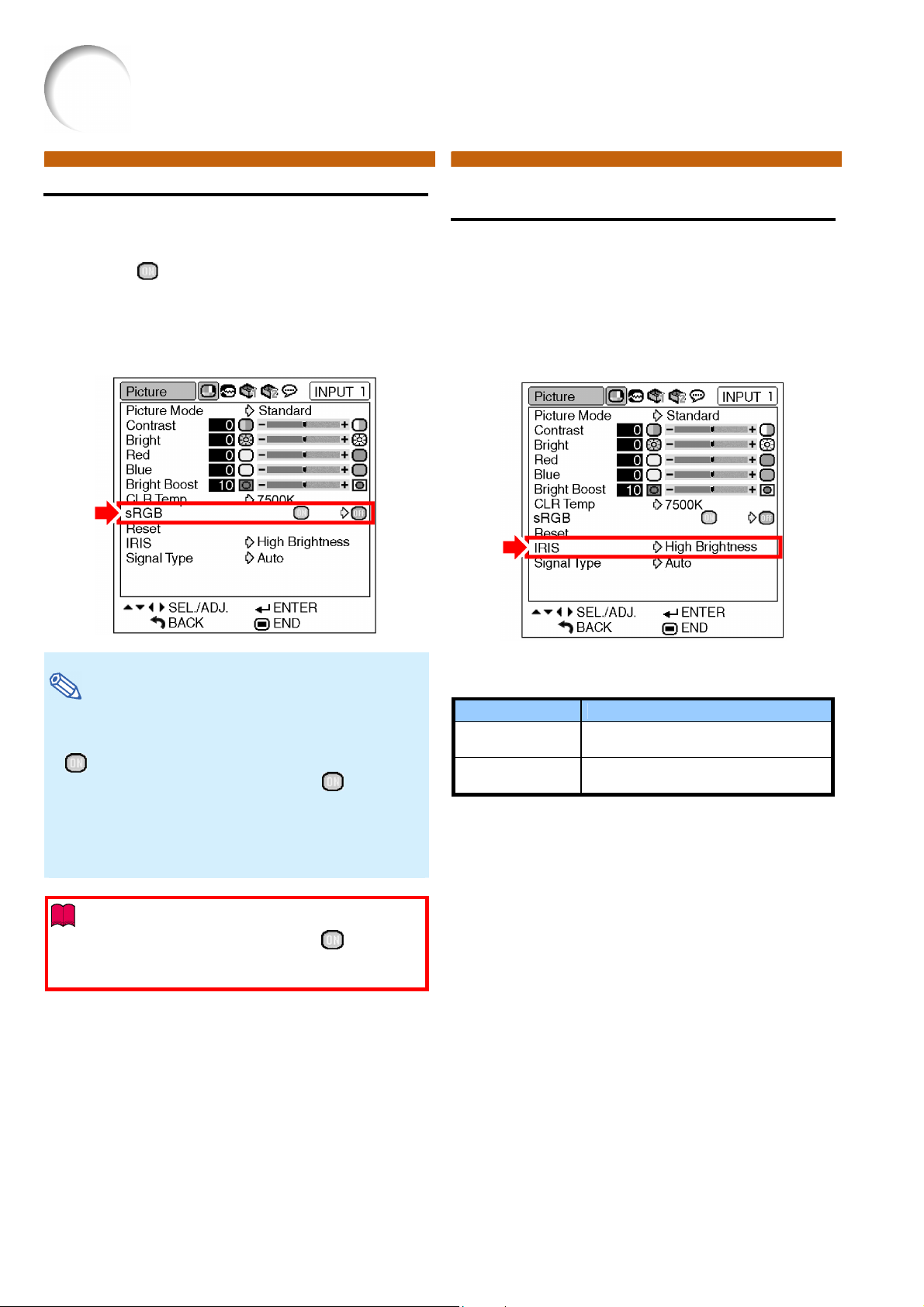

Ustawienie sRGB..................................................................... 46

Przełączanie trybów dużej jasności i wysokiego kontrastu...... 46

Ustawienie rodzaju sygnału ..................................................... 47

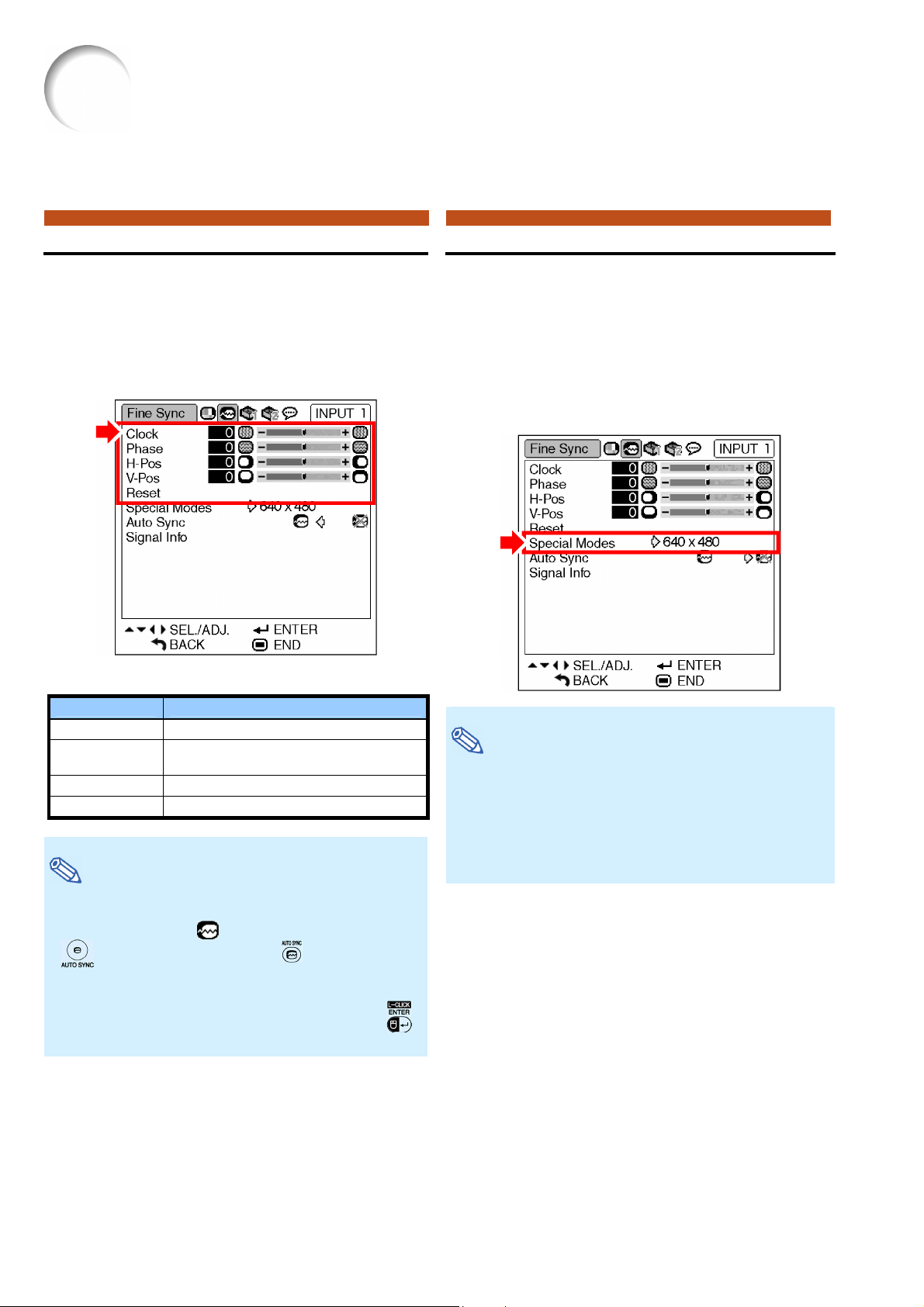

Regulacja obrazu z komputera (menu „Fine Sync”) .... 48

Regulacja obrazu z komputera ................................................ 48

Ustawienie trybu specjalnego .................................................. 48

Regulacja automatyczna.......................................................... 49

Kontrola sygnału wejściowego................................................. 49

Korzystanie z ustawień dostępnych

w menu „Options1” ......................................................... 50

Kontrola pozostałego czasu pracy lampy (w procentach)........ 50

Ustawienie proporcji obrazu..................................................... 50

Włączanie i wyłączanie komunikatów ekranowych.................. 51

Ustawienie systemu wideo....................................................... 51

Ustawienie obrazu początkowego i obrazu tła......................... 52

Ustawienie trybu Eco ............................................................... 52

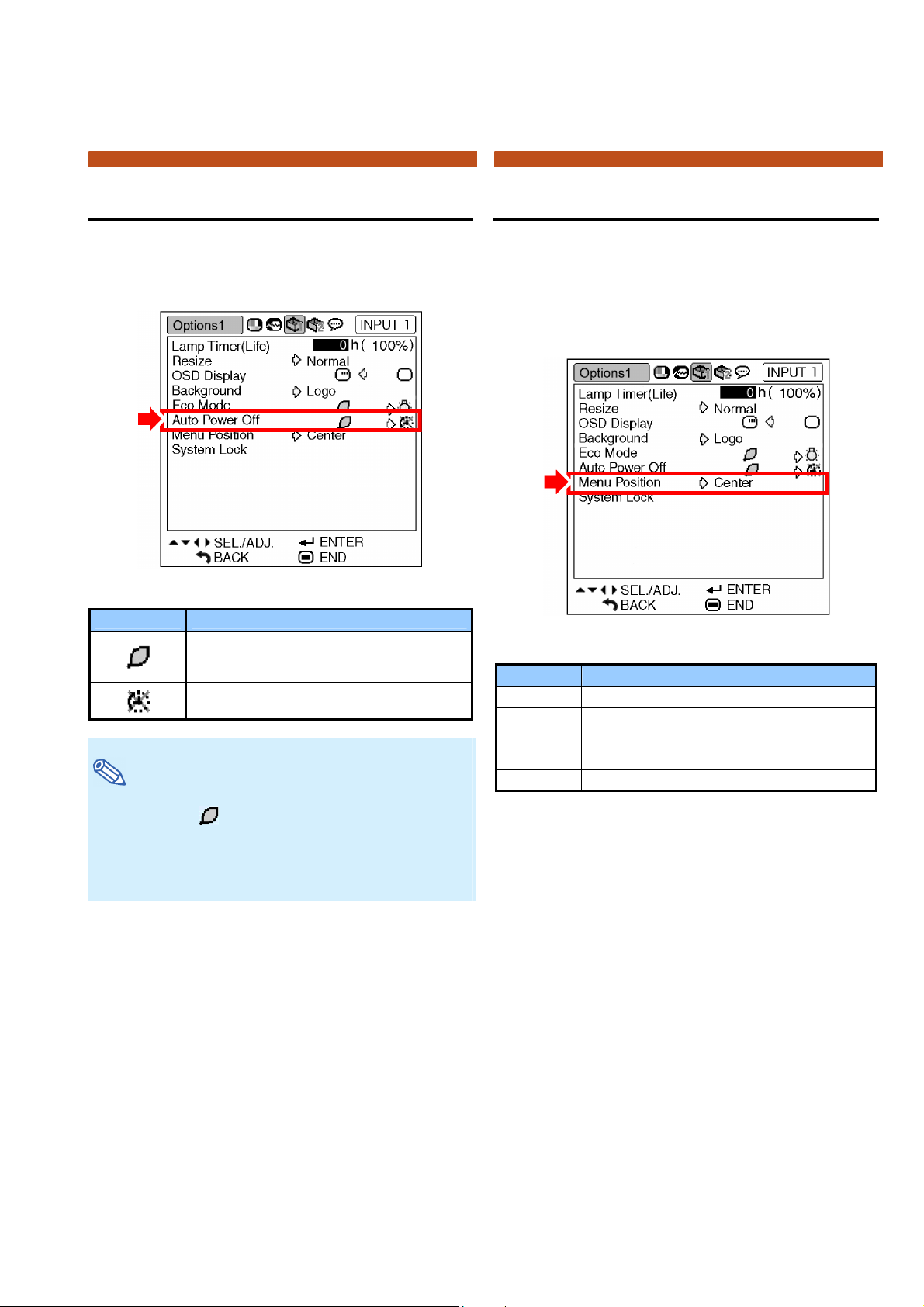

Automatyczne wyłączanie projektora....................................... 53

Ustawienie położenia menu na ekranie ................................... 53

Zabezpieczenie przed kradzieżą ............................................. 54

Funkcja blokowania przycisków............................................... 55

Użyteczne funkcje ustawiane podczas instalacji

(menu „Options2”) .......................................................... 56

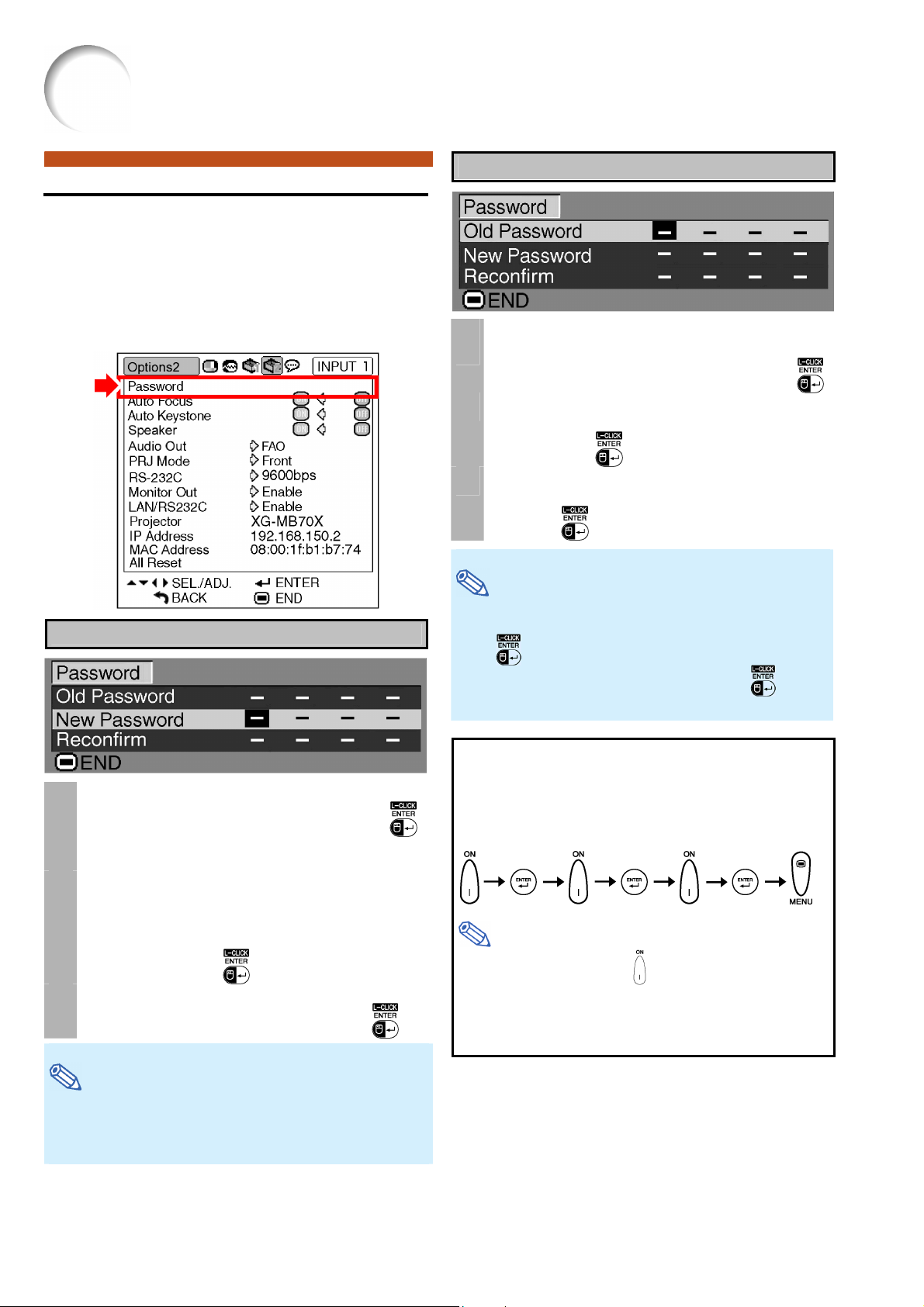

Ustawienie hasła......................................................................56

Jeśli zapomnisz hasła .............................................................. 56

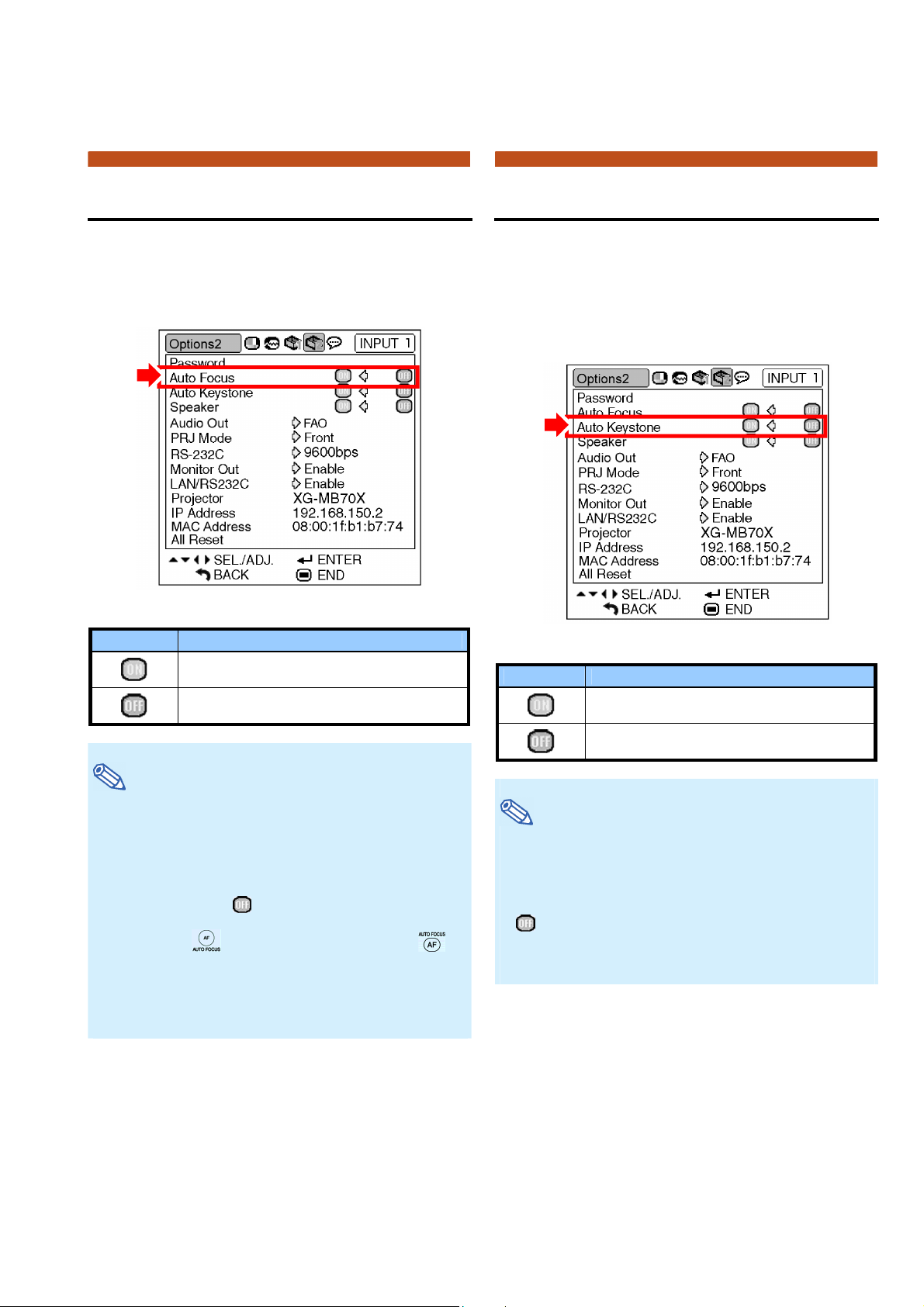

Ustawienie automatycznej regulacji ostrości ...........................57

Ustawienie automatycznej korekcji efektu trapezowego ......... 57

Ustawienie głośników............................................................... 58

Ustawienie wyjścia audio ......................................................... 58

Odwrócenie i obrót obrazu....................................................... 59

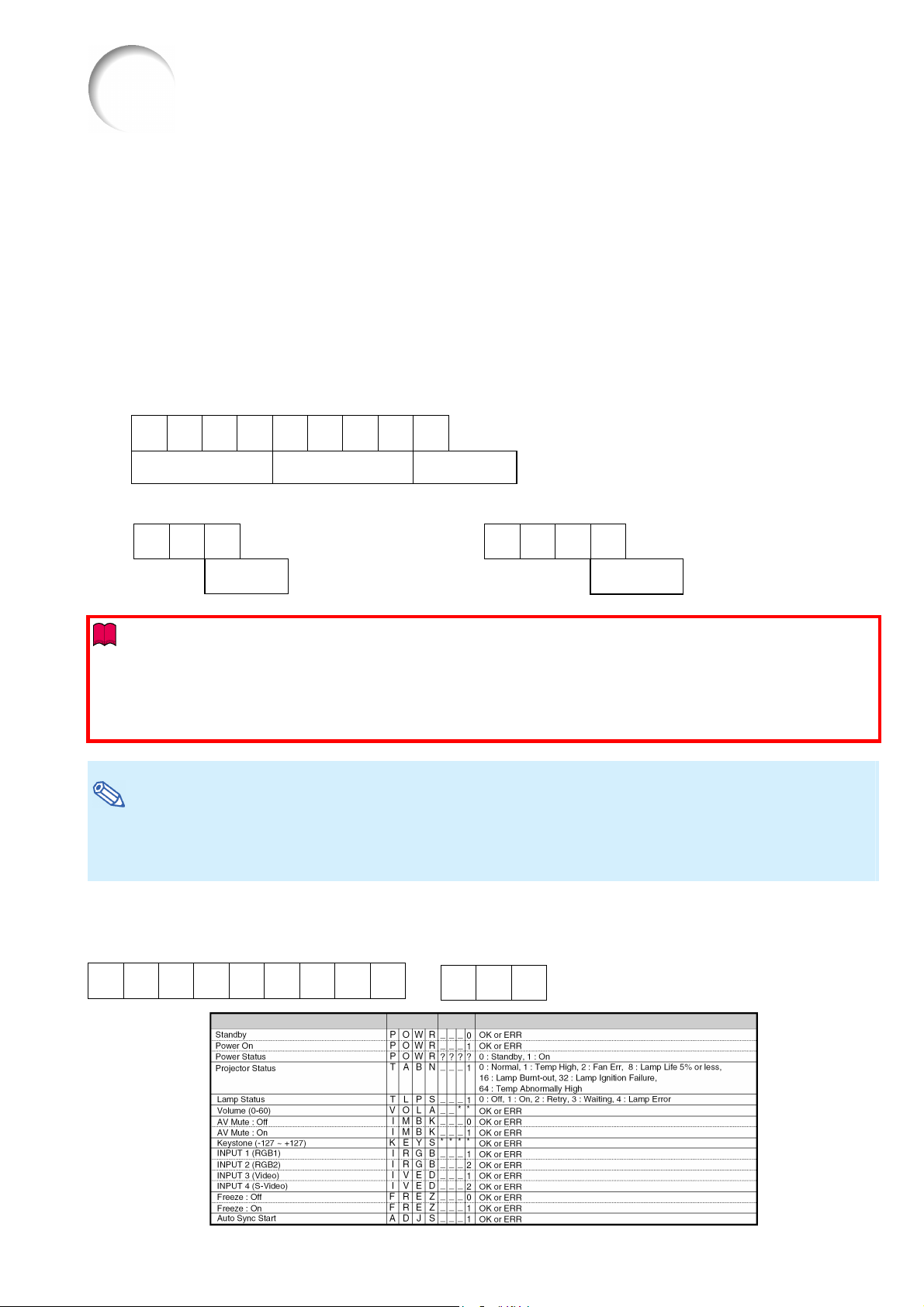

Ustawienie szybkości transmisji (RS-232C) ............................59

Ustawienie wyjścia monitora.................................................... 60

Ustawienie LAN/RS-232C........................................................ 60

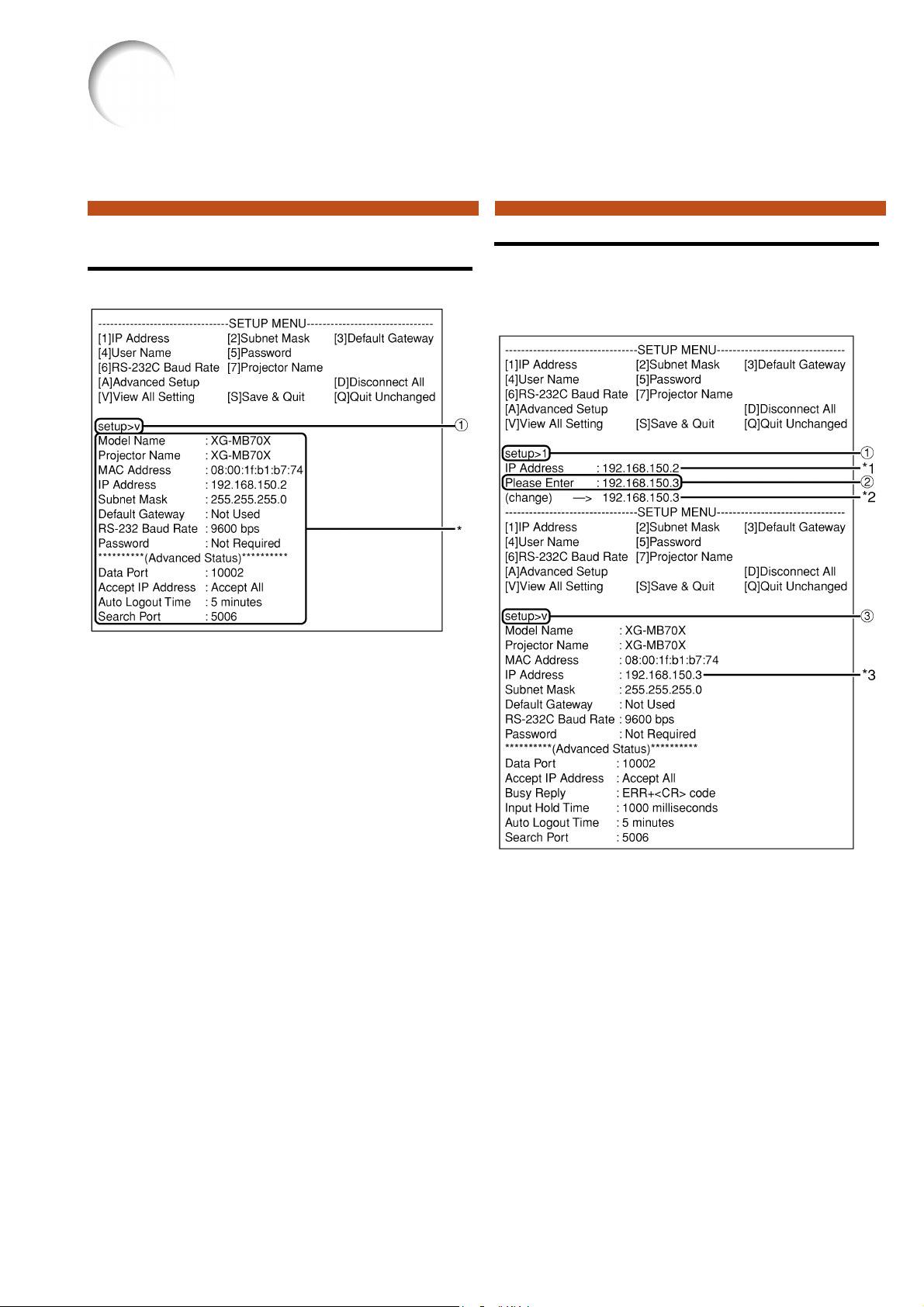

Wyświetlenie ustawień sieciowych ..........................................61

Przywrócenie ustawień standardowych ................................... 61

Korzystanie z ustawień dostępnych w menu

„Language”...................................................................... 62

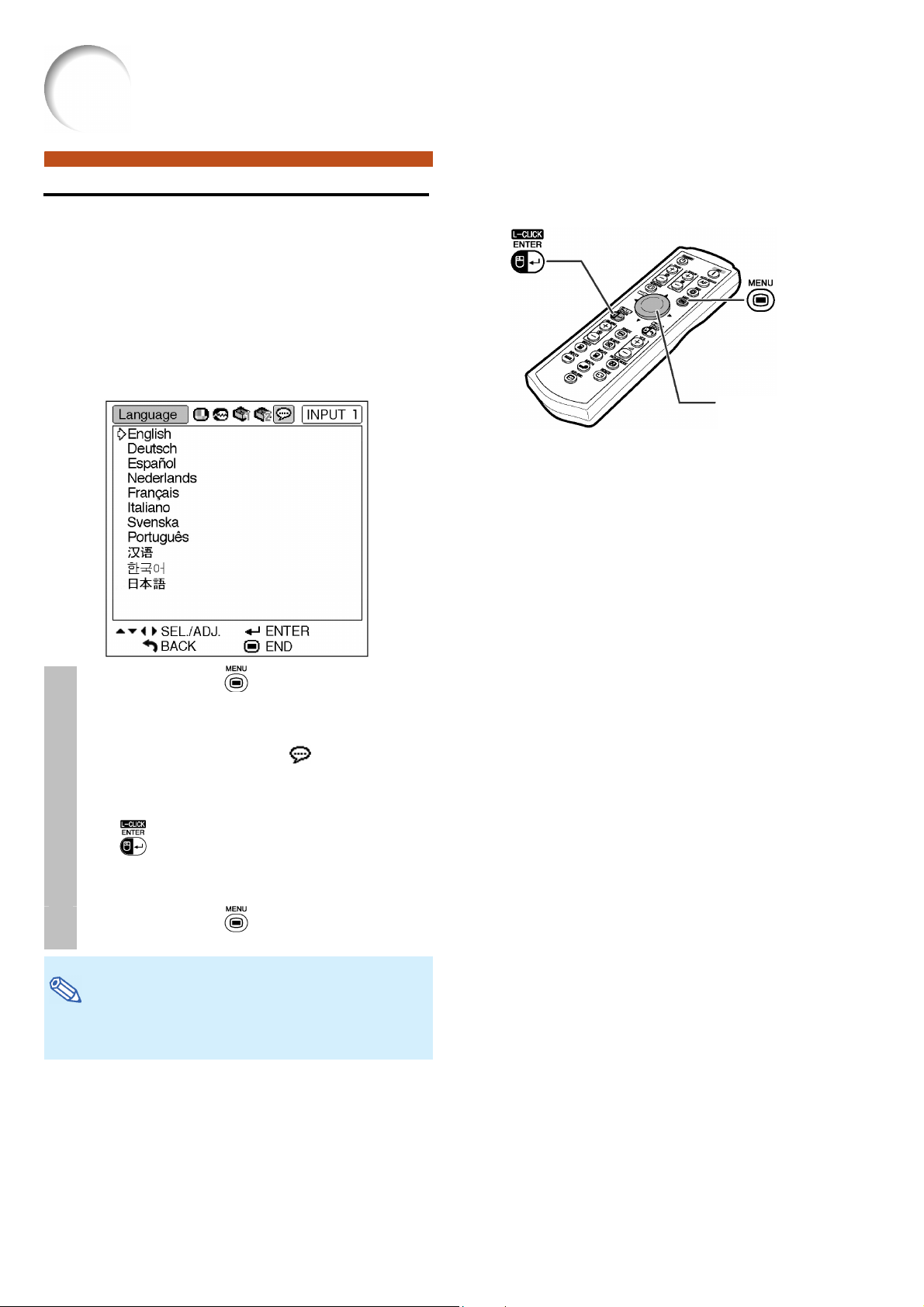

Ustawienie języka menu ..........................................................62

4

Dodatek

Informacje ogólne

Konserwacja projektora...................................................63

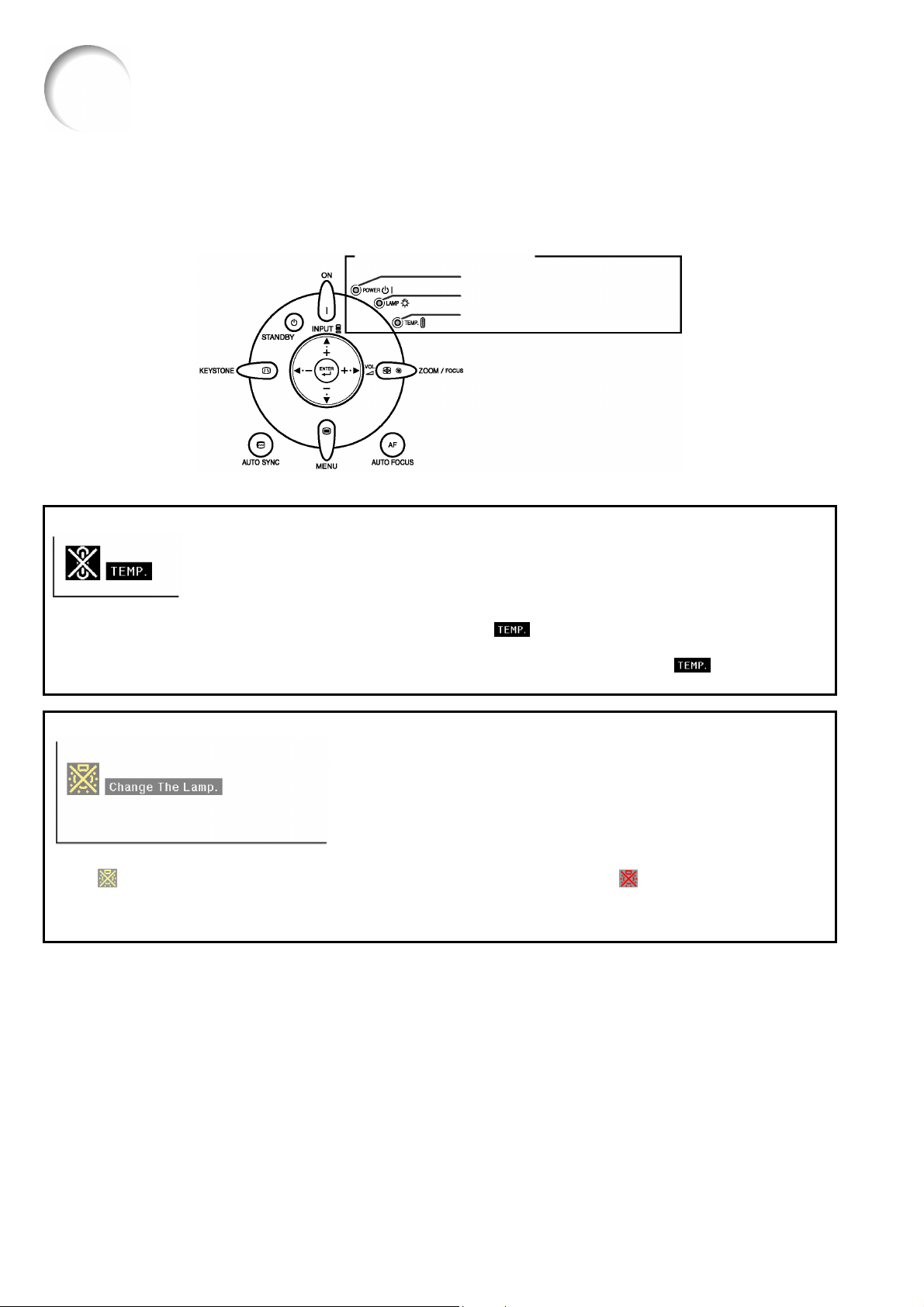

Wskaźniki informacyjne...................................................64

Informacje dotyczące lampy ...........................................66

Lampa.......................................................................................66

Ostrzeżenia dotyczące lampy...................................................66

Wymiana lampy........................................................................66

Opis demontażu i instalacji lampy ............................................67

Skasowanie zegara lampy........................................................68

Lista obsługiwanych sygnałów komputerowych ..........69

Rozwiązywanie problemów.............................................70

Autoryzowane serwisy SHARP.......................................72

Dane techniczne...............................................................73

Wymiary ............................................................................74

Rozmiar ekranu i odległość projektora od ekranu ........75

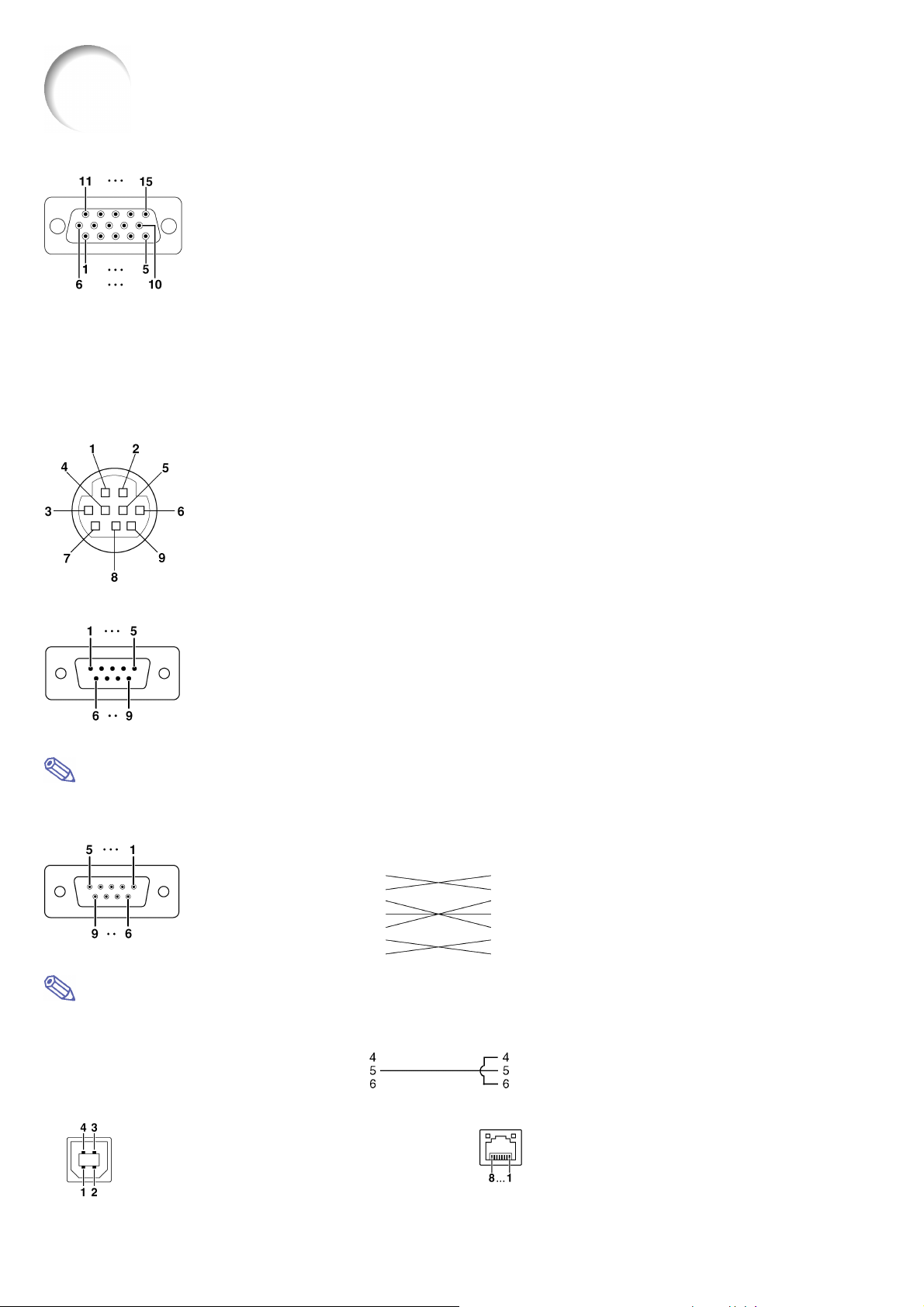

Opis gniazd.......................................................................76

Port RS-232C – parametry i lista rozkazów....................77

Sterowanie z komputera PC.....................................................77

Warunki transmisji ....................................................................77

Format danych..........................................................................77

Rozkazy....................................................................................77

Ustawienia specjalne

Konfiguracja projektora w środowisku sieciowym ...... 79

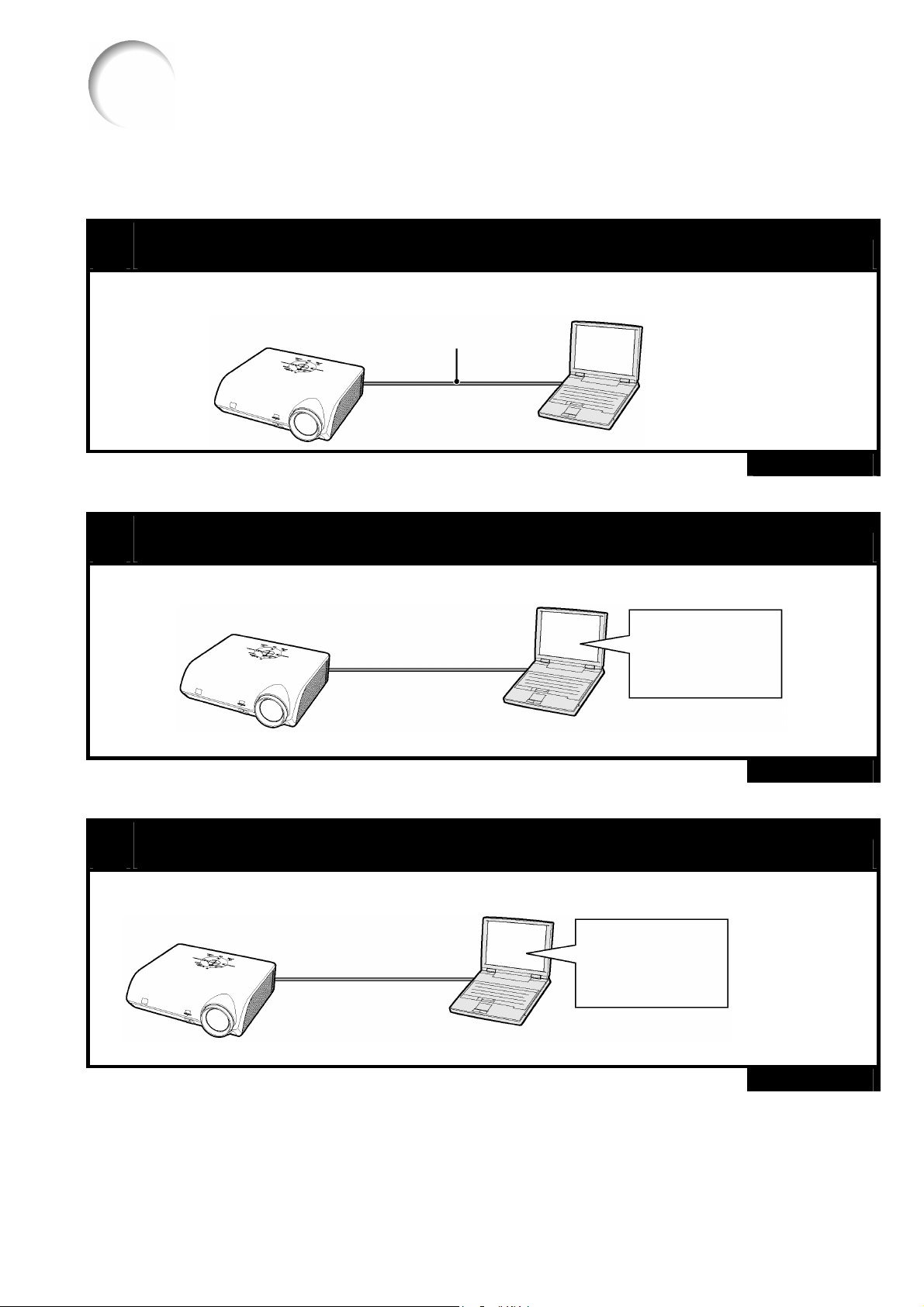

1. Podłączenie projektora do komputera..................................80

2. Ustawienie adresu IP komputera.......................................... 81

3. Ustawienie połączenia sieciowego dla projektora................83

Sterowanie projektorem poprzez sieć LAN................... 85

Sterowanie projektorem przy pomocy przeglądarki Internet

Explorer (wersja 5.0 lub nowsza) .............................................85

Sprawdzenie stanu projektora (okno Status) ...........................86

Sterowanie projektorem (okno Control) ...................................86

Ustawienia i regulacje (okno Settings & Adjustments)............. 87

Zabezpiecznie sieciowe (okno Network Security).................... 87

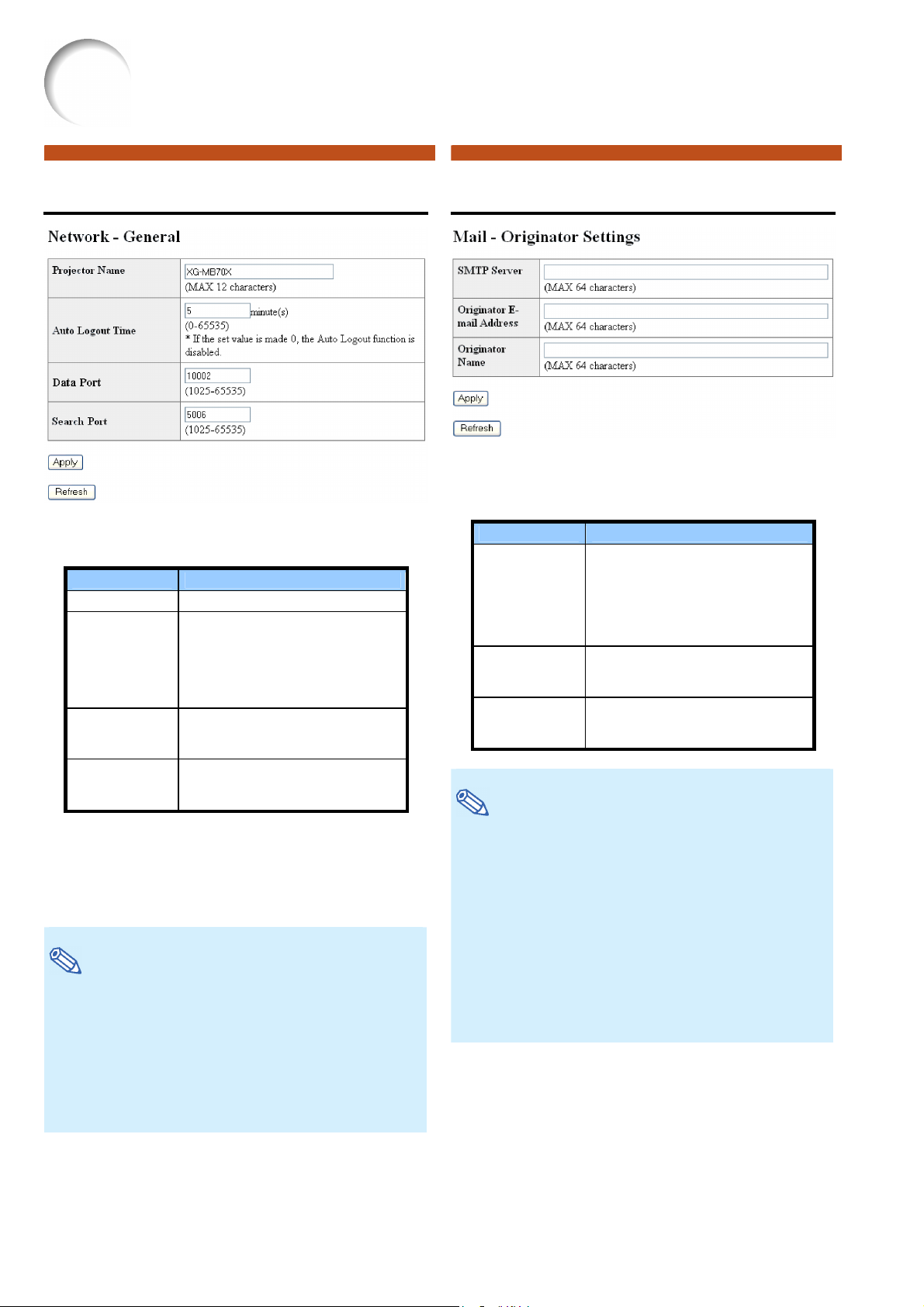

Ogólne ustawienia sieciowe (okno Network - General) ...........88

Ustawienie adresu pocztowego (okno Mail – Originator

Settings) ...................................................................................88

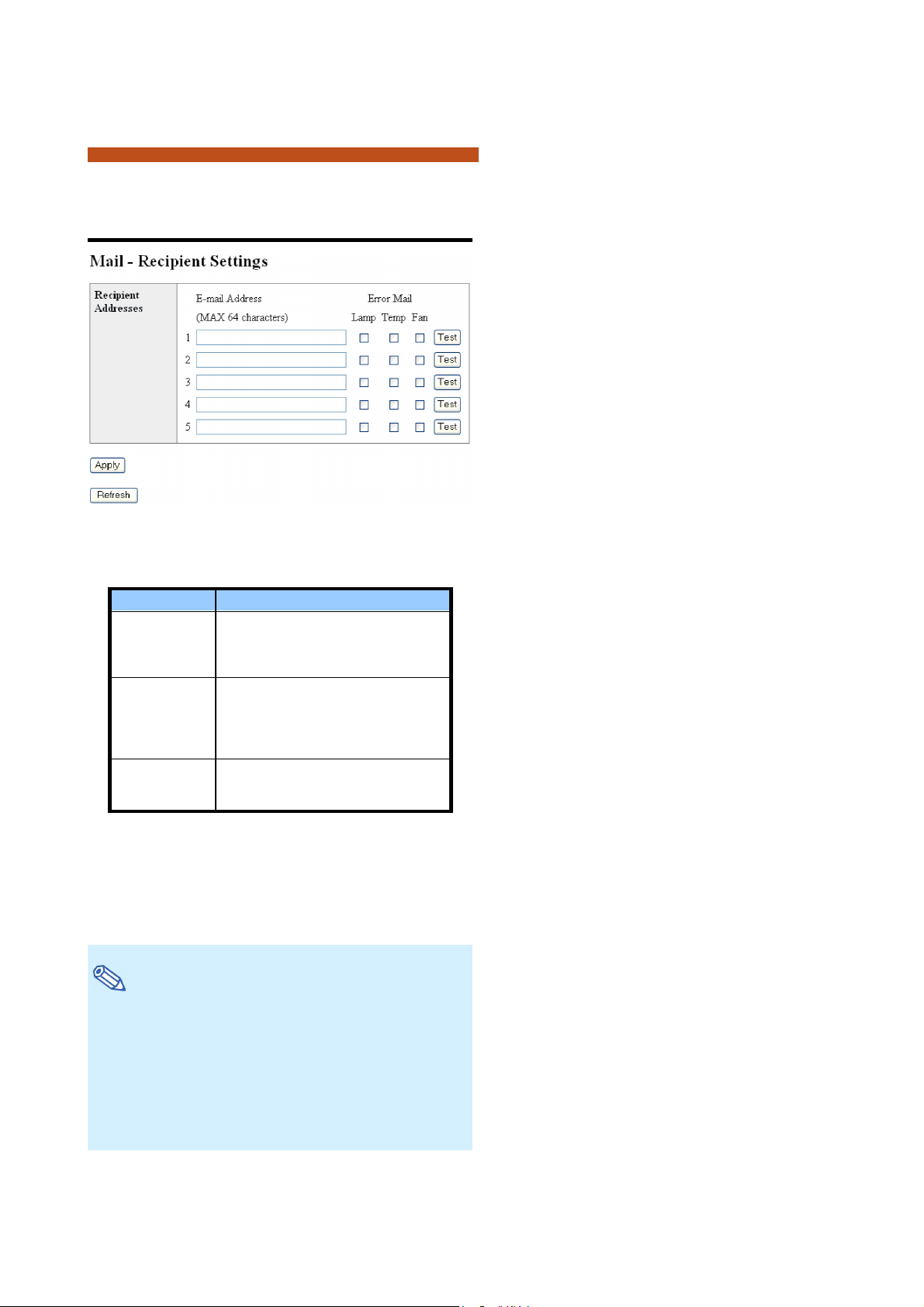

Określenie warunków wysyłania raportu i adresów odbiorców

(okno Mail – Recipient Settings) ..............................................89

Ustawienie projektora poprzez RS-232C lub Telnet..... 90

Połączenie poprzez RS-232C ..................................................90

Połączenie poprzez Telnet....................................................... 91

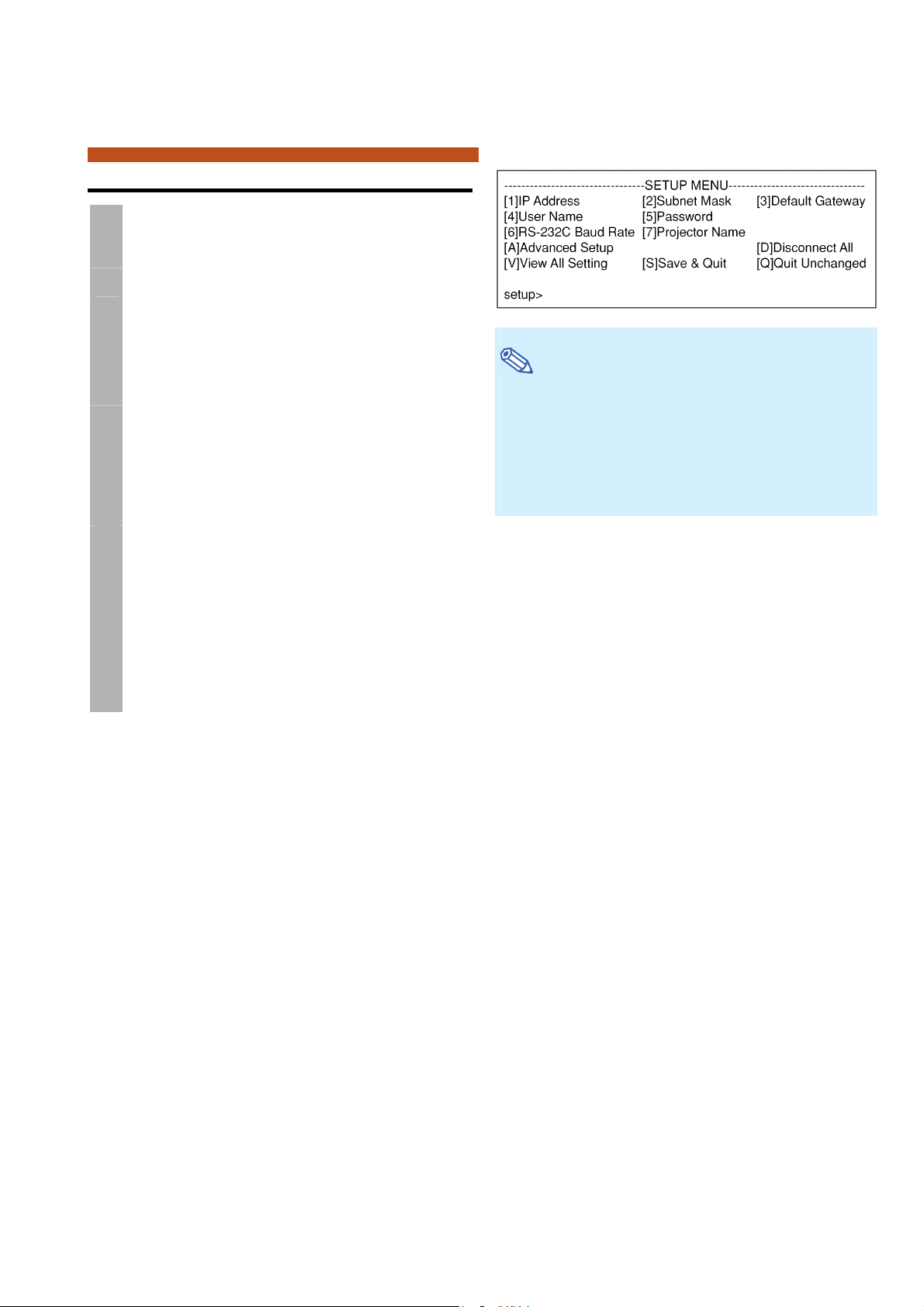

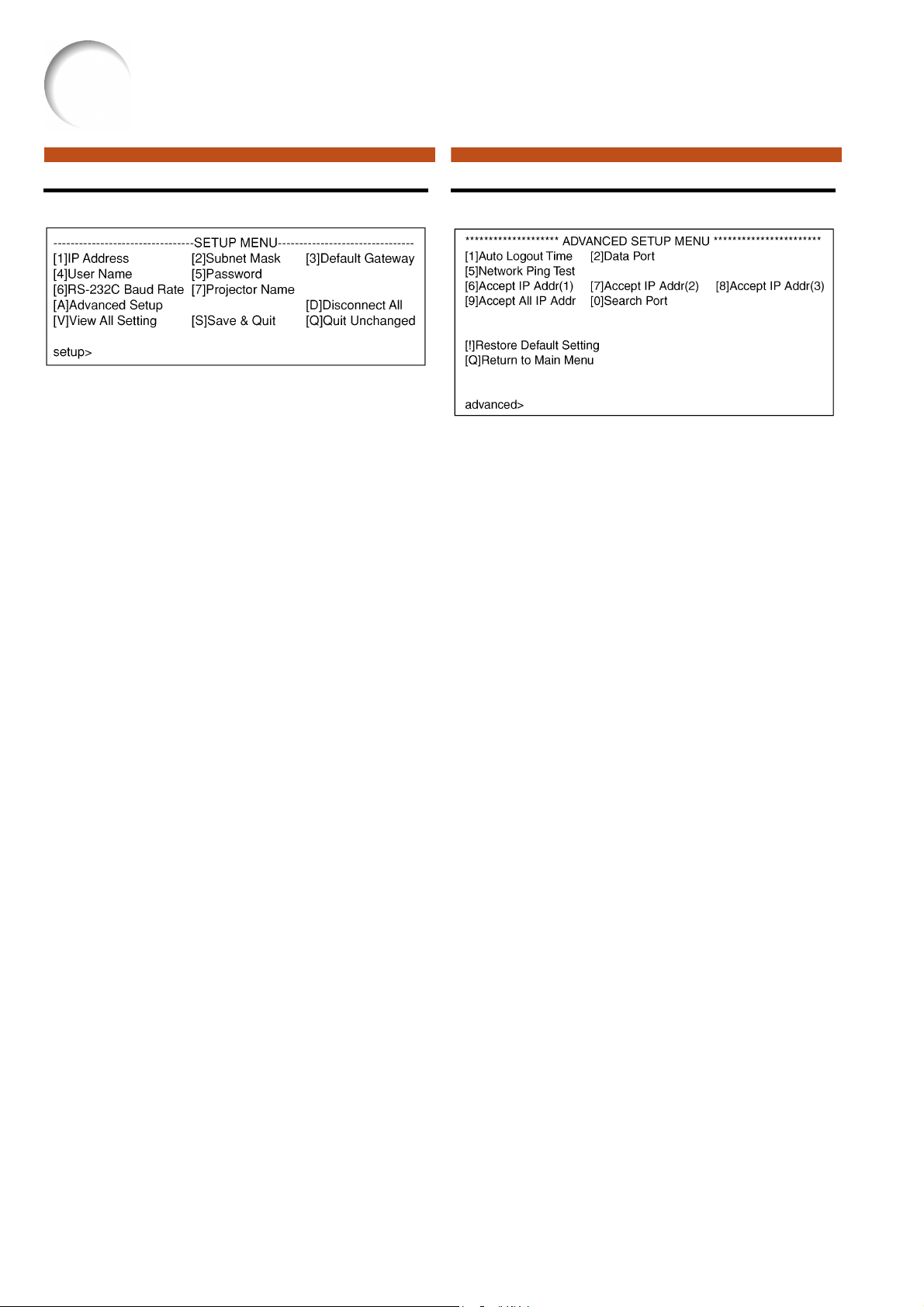

Menu SETUP (menu główne) ..................................................92

Menu ADVANCED SETUP ......................................................92

Sterowanie projektorem poprzez RS-232C lub Telnet . 93

Wyświetlenie wszystkich ustawień

([V] View All Setting) ................................................................93

Dokonywanie ustawień ............................................................93

Zapisanie ustawień i zamknięcie menu

([S] Save & Quit) ......................................................................94

Zamknięcie menu bez zachowywania zmian

([Q] Quit Unchanged) ...............................................................94

Ustawienie adresu IP

([1] IP Address) ........................................................................95

Ustawienie maski podsieci

([2] Subnet Mask).....................................................................95

Ustawienie domyślnej bramki

([3] Default Gateway) ...............................................................95

Ustawienie nazwy użytkownika

([4] User Name)........................................................................ 96

Ustawienie hasła

([5] Password) ..........................................................................96

Ustawienie szybkości RS-232C

[7] RS-232C Baud Rate) ..........................................................96

Ustawienie nazwy projektora

([7] Projector Name).................................................................96

Zamknięcie wszystkich połączeń

([D] Disconnect All) ..................................................................97

Otwarcie menu ADVANCED SETUP

([A] Advanced Setup) ...............................................................97

Ustawienie automatycznego rozłączania

(ADVANCED [1] Auto Logout Time) ........................................97

Ustawienie portu danych

(Advanced [2] Data Port).......................................................... 97

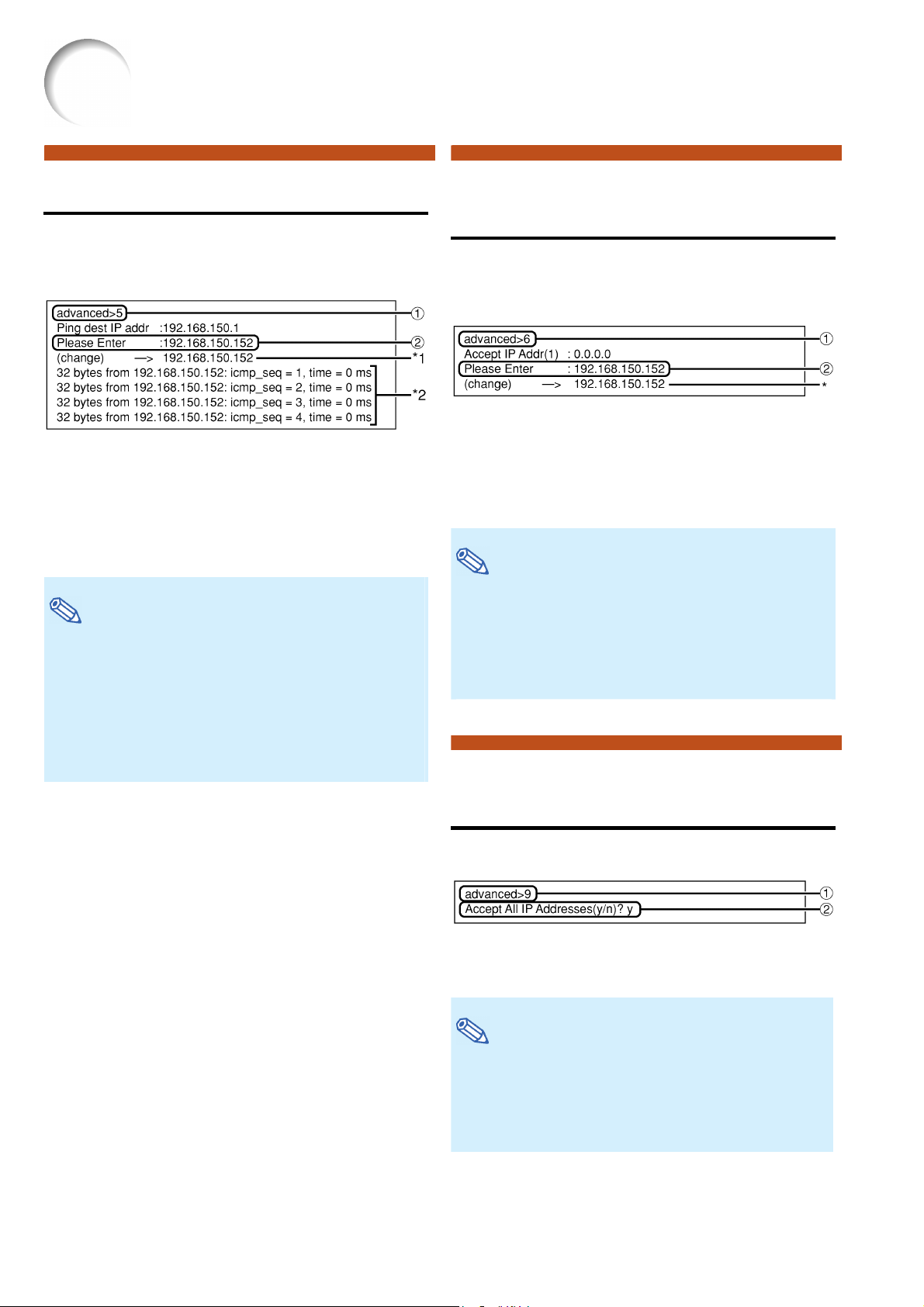

Testowanie połączenia sieciowego

(ADVANCED [5] Network Ping Test) .......................................98

Ustawienie dozwolonych numerów IP

(ADVANCED [6] Accept IP Addr(1) [8] Accept IP Addr(3)) ......98

Dopuszczenie wszystkich adresów IP

(ADVANCED [9] Accept All IP Addr)........................................98

Ustawienie portu wyszukiwania

(ADVANCED [0] Search Port)..................................................99

Przywrócenie ustawień standardowych

(ADVANCED [!] Restore Default Setting)................................. 99

Powrót do menu głównego

(ADVANCED [Q] Return to Main Menu) ..................................99

Rozwiązywanie problemów z komunikacją................. 100

Przegląd najważniejszych pojęć .................................. 103

Skorowidz ...................................................................... 104

5

r

ą

y

y

w

ć

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE:
Przed przystąpieniem do pracy należy zapoznać się uważnie z poniższymi informacjami.

Energia elektryczna znalazła bardzo wiele zastosowań. Opisywany projektor został zaprojektowany
i skonstruowany w taki sposób, żeby zapewnić bezpieczeństwo osobom, które go obsługują i przebywają w jego
pobliżu. Należy jednak pamiętać, że NIEPRAWIDŁOWA OBSŁUGA ZWIĘKSZA RYZYKO PORAŻENIA PRĄDEM
I WYSTĄPIENIA POŻARU. Żeby nie dopuścić do uszkodzenia wewnętrznych zabezpieczeń, w które wyposażony
został projektor, prosimy o przestrzeganie następujących zasad przy jego instalacji i obsłudze.

1. Przeczytaj uważnie instrukcję obsługi
Przed przystąpieniem do pracy z projektorem należy uważ-

nie przeczytać wszystkie informacje zamieszczone w niniej­szej instrukcji.

2. Zachowaj instrukcję obsługi
Niniejsza instrukcja obsługi, wraz z informacjami doty-

czącymi bezpieczeństwa powinna znajdować się zawsze
w pobliżu projektora na wypadek wystąpienia wątpliwości
związanych z jego obsługą.

3. Zachowaj tabliczki ostrzegawcze
Nie wolno usuwać żadnych tabliczek ostrzegawczych

umieszczonych na obudowie projektora.

4. Przestrzegaj wszystkich wskazówek
Należy bezwzględnie przestrzegać wszystkich wskazówek

zamieszczonych w niniejszej instrukcji obsługi.

5. Czyszczenie
Przed przystąpieniem do czyszczenia, odłącz projekto

od sieci elektrycznej. Nie używaj żadnych środków czysz­czących w płynie lub aerozolu. Używaj tylko wilgotnej ście-
reczki. Nigdy nie używaj silnych detergentów z alkoholem
lub rozpuszczalnikiem.

6. Dodatkowe urządzenia
Nie należy podłączać do projektora urządzeń nie zale-

canych przez producenta.

7. Woda i wilgoć
Nie należy używać projektora w pobliżu wody, na przykład:

w pobliżu wanien, umywalek, zlewów, basenów, na mokrej
nawierzchni.

8. Akcesoria
Nie należy ustawiać projektora na niestabilnych stołach,

wózkach, czy innych podstawach. Upadek projektora może
spowodować zranienie kogoś i/lub uszkodzenie samego
urządzenia. Należy używać wyłącznie akcesoria zalecane
przez producenta i zgodnie z jego wskazaniami.

9. Transport
Jeśli projektor został zainsta-

lowany na wózku, należy go
przewozić z dużą ostrożnością.
Gwałtowne zatrzymanie, zbyt
szybkie przesuwanie czy
transport po nierównej na­wierzchni mogą spowodować
wywrócenie wózka.

10. Wentylacja
Otwory znajdujące się w obudowie projektora zapewniaj

prawidłową wentylację i zabezpieczają przed przegrzaniem.
W żadnym wypadku nie wolno ich czymkolwiek przykrywać.
Nie powinno się go również stawiać w miejscach osłonię-
tych (np. na półkach, na łóżkach itp.), jeśli mogłoby to
utrudnić wentylację.

11. Zasilanie
Projektor może być zasilany tylko takim napięciem, jakie

zaznaczone jest na tylnej ściance projektora. W razie ja-
kichkolwiek wątpliwości prosimy o kontakt z serwisem.

12. Uziemienie
Opisywany projektor jest dostarczany z jedną z opisanych

poniżej wtyczek elektrycznych. Jeśli wtyczka nie pasuje do
gniazdka, skontaktuj się z elektrykiem.
a. Standardowa wtyczka dwużyłowa.
b. Standardowa wtyczka trójżyłowa z uziemieniem. Wtyczka

ta będzie pasowała jedynie do gniazdka elektrycznego
z uziemieniem.

13. Zabezpieczenie kabla zasilającego
Projektor należy ustawiać w taki sposób, żeby jego przewód

nie został uszkodzony przez przechodzące osoby.

14. Burza
Żeby zapobiec uszkodzeniu projektora z powodu burzy, cz

awarii sieci elektrycznej, należy go wyłączać z sieci, jeśli ma
pozostawać nieużywany przez dłuższy czas.

15. Przeciążenie gniazdka elektrycznego
Nie należy podłączać do jednego gniazdka sieciowego zbyt

wielu urządzeń, ponieważ może to być przyczyną pożaru,
czy porażenia prądem.

16. Przedmioty lub płyny we wnętrzu projektora
Nie wolno wrzucać żadnych przedmiotów do wnętrza pro-

jektora, ponieważ może to spowodować zwarcie, a co za
tym idzie, pożar lub porażenie kogoś prądem.

17. Naprawa

Nie wolno naprawiać projektora samodzielnie. Zdejmowanie
obudowy projektora, może narazić użytkownika na poraże-
nie prądem. Naprawę projektora należy pozostawić autory­zowanym serwisom.

18. Kiedy wezwać serwis
W następujących przypadkach prosimy o odłączenie projek-

tora z sieci i skontaktowanie się z serwisem:
a. Jeśli kabel sieciowy lub wtyczka zostały uszkodzone.
b. Jeśli jakikolwiek płyn przedostał się do wnętrza projekto-

ra.

c. Jeśli projektor został poddany działaniu wody lub desz-

czu.

d. Jeżeli projektor nie działa prawidłowo podczas normalnej

obsługi. Prosimy o regulację tylko tych funkcji, które opi­sane zostały w niniejszej instrukcji. Nieprawidłowe usta­wienia pozostałych opcji mogą spowodować uszkodzenie
projektora, co może wymagać przeprowadzenia
skomplikowanych napraw.

e. Jeśli projektor został zrzucony lub obudowa została

uszkodzona.

f. Jeżeli zauważalne jest wyraźne obniżenie jakości prac

projektora.

19. Części zamienne
Jeśli zachodzi konieczność wymiany pewnych elementó

projektora, należy upewnić się, że serwisant wyposaża pro­jektor w części zalecane przez producenta. Instalacja nie­odpowiednich podzespołów może spowodować pożar lub
być przyczyną porażenia prądem użytkowników projektora.

20. Kontrola sprawności
Po naprawie projektora serwis ma obowiązek skontrolowa

go, czy nadaje się on do pracy i jest bezpieczny dla osób, któ­re będą z niego korzystały.

21. Instalacja na ścianie lub suficie
Opisywany projektor można zainstalować na ścianie lub

suficie postępując wyłącznie według zaleceń producenta.

22. Wysoka temperatura

Projektora nie należy ustawiać w pobliżu źródeł ciepła - ka­loryferów, pieców, ani żadnych innych urządzeń grzew­czych. Projektora nie należy ustawiać w pobliżu źródeł cie­pła - kaloryferów, pieców, ani żadnych innych urządzeń
grzewczych.

6

Przystępując do instalacji projektora należy zapoznać się
z poniższymi wskazówkami:

Ostrzeżenia dotyczące wymiany zespołu lampy

 Jeśli lampa pęknie, we wnętrzu projektora mogą się znaj-

dować odłamki szkła. W takim przypadku należy porozu­mieć się z serwisem. Opis wymiany lampy znajduje się na
stronie 66.

Uwagi dotyczące ustawienia projektora

 Żeby maksymalnie wydłużyć okres bezawaryjnej pracy

projektora, nie należy z niego korzystać w pomiesz­czeniach wilgotnych, zakurzonych lub zadymionych. Praca
w takich warunkach będzie wymagała częstszego czysz­czenia elementów optycznych projektora i wymiany filtra.
Jeśli projektor pracujący w takich warunkach będzie czysz­czony regularnie, jego stan techniczny nie ulegnie pogor­szeniu. Czyszczenie wewnętrznych elementów projektora
należy zlecać wyłącznie autoryzowanym punktom serwi­sowym.

Projektora nie należy ustawiać w silnie nasłonecz-
nionych pomieszczeniach.

 Ekran należy ustawiać w ten sposób, by nie padało na

niego intensywne światło, ponieważ mogłoby to utrudnić
lub uniemożliwić obserwację wyświetlanych obrazów.
Przeprowadzając prezentację w ciągu dnia należy zasunąć
zasłony i zgasić światło.

Projektora nie należy odchylać o ponad 12 stopni
od poziomu.

 Projektor można odchylać o +/- 12 stopni od poziomu.

Ostrzeżenie dotyczące ustawienia projektora
na podwyższeniu

 Ustawiając projektor na podwyższeniu, należy go odpo-

wiednio zabezpieczyć, żeby zapobiec ewentualnemu
upadkowi i zranieniu osób znajdujących się w pobliżu.

Projektora nie należy poddawać działaniu uderzeń
lub wstrząsów.

 Należy zwrócić szczególną uwagę na obiektyw, żeby nie

uszkodzić jego powierzchni.

7

y

y

Chroń swój wzrok!

 Oglądanie obrazów z projektora przez wiele godzin bez

przerwy będzie powodowało zmęczenie wzroku. Należ
pamiętać o robieniu przerw.

Projektora nie należy poddawać działaniu ekstre­malnych temperatur.

 Temperatura otoczenia w trakcie pracy:

+5°C do +40°C

 Temperatura otoczenia w trakcie przechowywania:

-20°C do +60°C

Nie wolno blokować kratek wentylacyjnych.

 Wszelkie ściany i przeszkody powinny się znajdować

w odległości co najmniej 20 cm od kratek wentylacyjnych.

 Nie wolno wsuwać żadnych przedmiotów do otworów wen-

tylacyjnych.

 Jeśli wentylator zostanie zablokowany, obwód zabezpie-

czający automatycznie wyłączy projektor. Nie oznacza to
jednak uszkodzenia. (Patrz strony 64 i 65.) W takiej sytu­acji należy odłączyć projektor od sieci elektrycznej
i odczekać ponad 10 minut, a następnie ustawić projektor
w miejscu, w którym otwory wentylacyjne nie będą zablo­kowane, ponownie kabel zasilający i uruchomić projektor.
Spowoduje to przywrócenie normalnego trybu prac
projektora.

Ostrzeżenia dotyczące eksploatacji projektora

 Transportując projektor należy postępować ostrożnie, żeby

nie narazić go na silne uderzenia i/lub wstrząsy, ponieważ
mogłoby to spowodować jego uszkodzenie. Szczególną
uwagę należy zwrócić na obiektyw. Przed przeniesieniem
projektora należy odłączyć od niego wszystkie kable.

 Nie wolno przenosić projektora trzymając go za obiektyw.
 Projektor należy przechowywać z założoną osłoną obiek-

tywu (patrz strona 11).

 Projektora ani torby, w której jest przechowywany, nie

wolno poddawać bezpośredniemu działaniu promieni sło-
necznych lub wysokiej temperatury, ponieważ mogłoby to
spowodować odbarwienie obudowy projektora lub torby.

Inne urządzenia

 Przystępując do podłączania do projektora wszelkiego

rodzaju urządzeń audiowizualnych należy bezwzględnie
ODŁĄCZYĆ projektor i podłączany sprzęt od sieci elek-
trycznej.

 W trakcie dokonywania podłączeń należy postępować

zgodnie z opisami zawartymi w instrukcjach obsługi projek­tora i podłączanego sprzętu.

Korzystanie z projektora w innych krajach

 Napięcie zasilające i typ gniazdka elektrycznego zależą od

kraju, w którym projektor jest eksploatowany. Zabierając
projektor za granicę należy się zaopatrzyć w odpowiedni
kabel zasilający.

8

ć

Funkcja kontroli temperatury

 Jeśli projektor będzie przegrzewał się z powodu nieprawidło-

wego ustawienia lub zablokowania otworów wentylacyjnych,
w lewym dolnym rogu ekranu będą widoczne symbole

” i „ ”. Jeśli temperatura nadal będzie wzrastała,

„
lampa projektora zostanie wyłączona, zacznie pulsowa
wskaźnik TEMP., a po 90 sekundach chłodzenia zasilanie
zostanie wyłączone. Postępuj według opisu zamieszczone-
go w rozdziale „Wskaźniki ostrzegawcze" na stronie 64.

Informacja

• Wbudowany wentylator reguluje temperaturę wewnątrz
projektora, a jego wydajność jest ustalana automatycznie.
Odgłos pracy wentylatora może się zmieniać w zależności
od prędkości obrotów silnika.

• Podczas wyświetlania obrazu lub pracy wentylatora nie
wolno odłączać kabla zasilającego, ponieważ mogłoby to
spowodować gwałtowny wzrost temperatury wewnątrz
obudowy i uszkodzenie projektora.

9

Wyposażenie

Dostarczone wyposażenie

Pilot zdalnego sterowania
RRMCGA313WJSA

Kabel zasilający* (1,8 m)

Dwie baterie R-03

(Rozmiar „AAA”, UM/SUM-4, HP16 lub podobny)

Wersja dla Stanów Zjedno-

czonych, Kanady itp.

QACCDA010WJPZ

* Należy użyć kabla pasującego do gniazdek elektrycznych w danym kraju.

Wersja dla Europy, oprócz

Wielkiej Brytanii

QACCVA011WJPZ

Wersja dla Wielkiej Brytanii,

Hongkongu i Singapuru

QACCBA036WJPZ

Wersja dla Australii, Nowej

Zelandii i Oceanii

QACCLA018WJPZ

Kabel RGB (3,0 m)

QCNWGA045WJPZ

Kabel USB (3,0 m)

QCNWGA014WJPZ

Torba do przenoszenia

GCASNA014WJSA

Osłona obiektywu (założona)

RCAPHA021WJSA

Płyta CD-ROM

UDSKAA052WJZZ

Etykieta ze skróconym
opisem obsługi
TLABZA717WJZZ

Instrukcja obsługi
(niniejsza instrukcja)

Wyposażenie opcjonalne

 Kabel z wtyczkami: 3RCA/15-stykowa D-sub (3,0 m) AN-C3CP
 Adapter DIN-D / RS-232C (15 cm) AN-A1RS

 Zespół lampy AN-MB70LP

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Niektóre kable nie są dostępne we wszystkich regionach sprzedaży. Więcej informacji na ten temat można uzyskać

u autoryzowanych przedstawicieli firmy SHARP.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

10

R

Y

R

•

Nazwy i funkcje części

W polach podane są numery stron, na których można znaleźć więcej informacji na dany temat.

Projektor

Widok z góry

Przycisk ON

Służy do włączenia projektora.

Służy do przełączania projektora

korekcji efektu trapezowego.

Przycisk STANDB

do trybu gotowości.

Przycisk KEYSTONE

Służy do włączania trybu

Wskaźniki POWE

Wskaźnik LAMP

Wskaźnik TEMP.

Przyciski VOL.

Służą do regulacji poziomu głośności.

Przycisk ENTE

Służy do ustawiania wybranych

elementów w menu.

Przycisk AUTO SYNC

Służy do automatycznej regulacji

obrazów z komputera.

Przycisk MENU

Służy do wyświetlania menu

ekranowego.

Przyciski ZOOM/FOCUS

Służy do regulacji wielkości lub ostro-
ści wyświetlanego obrazu.

Przyciski INPUT

Służą do przełączania źródeł sygnału:
1, 2, 3 lub 4.

Przycisk AUTO FOCUS

Służy do automatycznej regulacji
ostrości

Przyciski regulacyjne (

Służą do wyboru elementów menu.

///

Widok z przodu

Odbiornik sygnału pilota

Głośnik

Czujnik automatycznej

regulacji ostrości

)

Przednia nóżka regulacyj-

na (na spodzie projektora)

Przycisk HEIGHT ADJUST

Zakładanie osłony obiektywu

Dociśnij osłonę tak, by zadziałały zatrzaski.

• Zdejmowanie osłony obiektywu

Pociągnij osłonę do przodu.

11

Nazwy i funkcje części

Opis wskaźników na projektorze

Wskaźnik POWER

Świeci na czerwono.... stan normalny (tryb gotowości)

Świeci na zielono........ stan normalny (projektor włączony)

Wskaźnik LAMP

Świeci na zielono........ stan normalny

Pulsuje na zielono....... lampa się rozgrzewa lub jest w trakcie wyłączania.

Świeci na czerwono.... lampa została niewłaściwie wyłączona albo konieczna

Wskaźnik TEMP.

Wyłączony .................. stan normalny

Świeci na czerwono .... temperatura we wnętrzu projektora jest zbyt wysoka.

jest jej wymiana. (Patrz strona 64.)

(Patrz strona 64.)

Naklejanie etykiety ze skróconym opisem obsługi

Etykieta ze skróconym opisem obsługi usprawni procedu­rę przygotowania projektora do pracy.
Należy ją nakleić w górnej części obudowy tak, jak poka-
zano na rysunku obok.
Etykiety nie wolno przyklejać w żadnym innym miejscu na
obudowie, ponieważ mogłaby zablokować otwory wenty­lacyjne.

Etykieta ze skróconym

opisem obsługi

12

T

-

-

-

a

W polach

podane są numery stron, na których można znaleźć więcej informacji na dany temat.

Projektor (widok z tyłu)

Gniazda

Patrz również opis „Urządzenia podłączane do gniazd INPUT/OUTPUT” na stronie 21.

Gniazdo AUDIO OUTPU

Wyjście dźwięku doprowadzo

nego do gniazda AUDIO INPUT.

Gniazdo OUTPUT (INPUT 1, 2)

- Wyjście wspólne dla sygnałów RGB
i sygnału component z wejść INPUT 1
i INPUT 2.

- Umożliwia podłączenie monitora.

Gniazdo AUDIO INPUT 1, 2

Wspólne wejście dźwięku dla

Wejście komputerowego sygna

łu RGB i sygnału component.

Wejście komputerowego sygna

łu RGB i sygnału component.

wejść INPUT 1 i 2.

Gniazdo INPUT 2

Gniazdo INPUT 1

Gniazdo INPUT 3

Gniazdo do podłączenia sprzętu
wideo.

Gniazdo INPUT 4

Gniazdo do podłączenia sprzętu
wideo z wyjściem s-wideo.

Gniazdo AUDIO INPUT 3, 4

Wspólne wejście dźwięku dla
wejść INPUT 1 i 2.

Gniazdo USB

Gniazdo RS-232C

Gniazdo do sterowania projekto­rem z komputera.

Gniazdo LAN

Gniazdo do sterowania projekto­rem z komputera poprzez sieć.

Kratka wylotowa

Szybkość obrotów i szum wen­tylatora mogą się zmieniać w cza­sie pracy w zależności od zmian
temperatury we wnętrzu projekto­ra. Jest to sytuacja normalna i nie
oznacza uszkodzenia.

Kratka wlotow

Tylne nóżki regulacyjne

Korzystanie z gniazda zabezpieczającego

• Opisywany projektor wyposażony jest w gniazdo zabezpieczające, które może współpracować z systemem bezpie-

czeństwa Kensington. Opis obsługi gniazda jest dostarczany razem z systemem.

Odbiornik sygnału pilota

Gniazdo zabezpieczające
standardu Kensington

Gniazdo zasilające

Tutaj należy podłączyć dostarczo­ny w zestawie kabel zasilający.

13

Y

4

Nazwy i funkcje części

W polach

podane są numery stron, na których można znaleźć więcej informacji na dany temat.

Pilot zdalnego sterowania

Przycisk ON

Służy do włączenia projektora.

Przycisk STANDB

Służy do przełączania projektora

do trybu gotowości.

Przyciski ZOOM

Służą do regulacji wielkości

wyświetlanego obrazu.

Przycisk KEYSTONE

Służy do włączania trybu korekcji

efektu trapezowego.

Przycisk L-CLICK/ENTER

•

Służy jako lewy przycisk myszy, je-
śli gniazdo USB w projektorze jest

połączone z gniazdem USB
w komputerze poprzez kabel USB.

•

Służy do ustawiania wybranych
elementów w menu.

Przycisk FREEZE

Służy do zatrzymania obrazu.

Przyciski ENLARGE (+/-)

Służą do powiększania

i zmniejszania fragmentów obrazu.

Przyciski INPUT 1, 2, 3 i

Służą do przełączania

odpowiednich źródeł sygnału.

Przycisk AUTO SYNC

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Służy do automatycznej

regulacji obrazu z komputera.

Przycisk AUTO FOCUS

Służy do automatycznej regulacji ostrości.

Przyciski FOCUS

Służą do regulacji ostrości obrazu.

Przycisk IRIS

Służy do przełączania trybów „HIGH
BRIGHTNESS” i „HIGH CONTRAST”.

Przycisk MENU

Służy do wyświetlania menu ekranowego.

Przyciski MOUSE / przyciski
regulacyjne (

•

Służą do sterowania kursorem myszy,

///

)

jeśli gniazdo USB w projektorze jest
połączone z gniazdem USB
w komputerze poprzez kabel USB.

•

Służą do wyboru elementów menu.

Przycisk R-CLICK/UNDO

•

Służy jako prawy przycisk myszy, jeśli
gniazdo USB w projektorze jest połą-
czone z gniazdem USB w komputerze
poprzez kabel USB.

•

Służy do anulowania wykonanych
czynności lub powrotu do poprzednie­go menu.

Przycisk AV MUTE

Umożliwia tymczasowe wyłączenie
dźwięku i obrazu.

Przyciski VOL.

Służą do regulacji
poziomu głośności.

Przycisk PICTURE MODE

Służy do przełączania
trybu wyświetlania obrazu.

Przycisk RESIZE

Umożliwia zmianę wielkości
obrazu (tryby NORMAL, BORDER itp.).

Wskazówka

• Wszystkie przyciski na pilocie (oprócz przycisków MOUSE/regulacyjnych) są wykonane z fluorescencyjnej gumy, która

jest widoczna w ciemności. Właściwości fluorescencyjne zanikają z czasem. Poddanie przycisków działaniu światła po-
woduje, że odzyskują one swoje właściwości.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

14

ą

Korzystanie z pilota

Zasięg pilota

Pilot może być używany do sterowania projektorem
w zasięgu pokazanym na rysunku obok.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Sygnał pilota może być odbijany od ekranu. Jednak

efektywny zasięg w takiej sytuacji będzie zależał od
rodzaju materiału, z jakiego wykonany został ekran.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Podczas korzystania z pilota:

• Pilota nie wolno narażać na wstrząsy, wilgoć lub wyso-

ką temperaturę.

• W pomieszczeniach oświetlanych lampą jarzeniow

pilot może działać nieprawidłowo. W takiej sytuacji na­leży ustawić projektor jak najdalej od źródła światła.

Wkładanie baterii

Widok z przodu

Widok z tyłu

Nadajniki

Pilot

Odbiornik

Odbiornik

Nadajniki

Pilot

Odpowiednie baterie (dwie baterie R-03 (rozmiar
„AAA”, UM/SUM-4, HP-16 lub podobne)) są dostar­czone w zestawie.

Naciśnij przycisk  na osłonie pojemnika

1

baterii i zsuń ją w kierunku wskazywanym
przez strzałkę.
Włóż dostarczone w zestawie baterie.

2

• Wkładając baterie należy pamiętać, by były one

ułożone zgodnie z oznaczeniami
pojemnika.

Załóż osłonę i nasuń ją w kierunku wska-

3

zywanym przez strzałkę.

i wewnątrz

Nieprawidłowe korzystanie z baterii może spowodować ich wyciek lub wybuch. Prosimy o przestrzeganie
poniższych zaleceń.

Ostrzeżenie

• Wkładając baterie należy pamiętać, by były one ułożone zgodnie z oznaczeniami i wewnątrz pojemnika.

• Baterie różnych typów mają różne właściwości i dlatego nie należy ich używać równocześnie.

• Nie należy równocześnie instalować starych i nowych baterii. Ponieważ mogłoby to spowodować skrócenie żywotności

nowych baterii oraz wyciek starych.

• Wyczerpane baterie należy niezwłocznie wyjąć z pilota, ponieważ pozostawienie ich mogłoby spowodować wyciek. Płyt

wyciekający z baterii jest szkodliwy dla skóry, dlatego usuwając nieszczelne baterie należy trzymać je przez papier lub
ścierkę.

• Baterie dostarczone razem z pilotem mogą ulec szybkiemu rozładowaniu, w zależności od tego, jak długo były przecho-

wywane. Z tego powodu należy je wymienić jak najszybciej na nowe.

• Jeśli pilot ma pozostać nieużywany przez dłuższy czas, należy wyjąć z niego baterie.

15

Skrócony opis obsługi

W tej części instrukcji znajduje się skrócony opis obsługi projektora. Szczegółowe informacje znajdują się
na wskazanych stronach.

Ustawienie projektora i wyświetlenie obrazu

Poniżej jako przykład opisana została procedura podłączenia projektora do komputera.

Przycisk ON
Przycisk STANDBY

Przyciski INPUT
Przycisk ZOOM/FOCUS

Przyciski regulacyjne
(///)

Przycisk AUTO FOCUS

Przycisk STANDBY

Przycisk ZOOM

Przyciski ON
Przycisk AUTO FOCUS

Przyciski FOCUS

Przycisk INPUT1

Przycisk HEIGHT ADJUST

1.

Ustaw projektor tak, by obiektyw był skierowany na ekran.

2.

Połącz projektor z komputerem i podłącz kabel zasilający do projektora.

 Strona 19

Podłączając inne urządzenia niż komputer, należy się zapoznać z informacjami ze stron 25 i 26.



Strony 23, 29

3.

16

Zdejmij osłonę obiektywu i włącz projektor.

Pulpit sterowniczy projektora

Pilot

 Strona 26

4.

Wyreguluj pochylenie projektora.

• Przy pomocy przycisku HEIGHT ADJUST wyreguluj

pochylenie projektora.

• Opisywany projektor jest wyposażony w funkcję

„Auto Keystone”, która automatycznie koryguje
ewentualną deformację obrazu. Korekcja jest prze­prowadzana samoczynnie pod warunkiem, że projek­tor jest odchylony o nie więcej niż +/- 12 stopni od
poziomu.

Przycisk HEIGHT ADJUST

5.

Wyreguluj ostrość i wielkość obrazu.

 Ustaw ostrość obrazu

• Po włączeniu projektora na ekranie pojawi się szablon
regulacyjny i ostrość zostanie ustawiona automatycznie.

• Żeby ponownie przeprowadzić regulację ostrości, naci-
śnij przycisk AUTO FOCUS.

• Na ekranie pojawi się szablon regulacyjny, ostrość
zostanie ustawiona automatycznie, a następnie szablon
zniknie.

Projektor

Pilot

 Strona 30

 Wyreguluj wielkość obrazu

• Wyreguluj wielkość obrazu przy pomocy funkcji

ZOOM.

 Naciśnij przycisk

 Przyciskiem  lub  dokonaj

regulacji.

• Jeśli obraz jest nieostry albo chcesz dokonać precy-

zyjnych regulacji, wyreguluj ostrość ręcznie.

 Naciśnij przycisk .

 Przyciskiem  lub  dokonaj

regulacji.

Projektor



Projektor



Pilot

.

Dokonaj regulacji

przyciskami ZOOM.

przyciskami FOCUS.

Pilot

Dokonaj regulacji

 Strona 32

6.

Wybierz źródło sygnału.

Wybierz „INPUT 1”, naciskając przycisk INPUT na projektorze lub przycisk na pilocie.

Projektor

Pilot

 Informacja ekranowa (tryb RGB)

• Podczas naciskania przycisków / na projektorze, źródła sygnału są przełączane

7.

w następującej sekwencji:

• Żeby przełączyć odpowiednie źródło sygnału podczas korzystania z pilota, należy nacisnąć

przycisk

Wyłącz projektor.

,

.

 Strona 33

Naciśnij przycisk ON/STANDBY, a następnie naciśnij ten przycisk ponownie, gdy pojawi się pytanie,
czy przełączyć projektor do trybu gotowości.

Projektor

Pilot

Informacja ekranowa

• Po zatrzymaniu wentylatora odłącz kabel zasilający od gniazdka w ścianie.

 Strona 29

17

ą

Przechowywanie projektora

Korzystanie z torby
do przenoszenia

Projektor należy przechowywać z założoną osłon
na obiektyw w dostarczonej w zestawie torbie.

Otwórz torbę.

1

Włóż projektor do torby.

2

3
4

Informacja

• Przed włożeniem do torby należy odczekać,

aż projektor ostygnie.

• Należy pamiętać o założeniu osłony na obiektyw.

• Projektor należy włożyć do torby obiektywem

skierowanym w stronę rączki.

• Projektor należy dodatkowo zabezpieczyć w torbie

przy pomocy opaski.

Zamknij torbę.

Schowaj dodatkowe akcesoria do przed­niej kieszeni torby.

Osłona obiektywu

Opaska
mocująca

Informacja

• Dostarczona w zestawie torba jest przeznaczona wy-

łącznie do przechowywania opisywanego projektora.

18

Ustawienie projektora

Ustawienie projektora

W celu uzyskania optymalnego obrazu należy ustawić projektor na poziomej powierzchni, pro­stopadle do płaszczyzny ekranu.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Obiektyw powinien się znajdować na wysokości środka ekranu. Jeśli pozioma linia przechodząca przez środek obiekty-

wu nie będzie prostopadła do płaszczyzny ekranu, obraz może być zdeformowany, co utrudni obserwację.

• Ekran należy ustawiać w ten sposób, by nie padało na niego intensywne światło, ponieważ mogłoby to utrudnić lub

uniemożliwić obserwację wyświetlanych obrazów. Przeprowadzając prezentację w ciągu dnia należy zasunąć zasłony
i zgasić światło.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Ustawienie standardowe (projekcja od przodu)

 Projektor należy ustawić w odpowiedniej odległości od ekranu, zależnie od żądanej wielkości obrazu.

Rozmiar obrazu a odległość projektora od ekranu

Szczegółowe informacje na temat zależności rozmiaru obrazu od odległości projektora od ekranu można
znaleźć na stronie 75.

Przykład: tryb NORMAL (4:3)

19

Ustawienie projektora

Wyświetlanie obrazu odwróconego

Projekcja od tyłu ekranu

 Ustaw przezroczysty ekran pomiędzy widownią a projektorem.
 Przy pomocy odpowiedniego ustawienia w menu wybierz tryb projekcji „Rear” w menu „PRJ Mode” (patrz strona 59).

Przezroczysty ekran

Widownia

Projekcja z wykorzystaniem lustra

 Umieść zwykłe płaskie lustro naprzeciwko obiektywu.
 Jeśli przezroczysty ekran jest ustawiony pomiędzy lustrem a widownią, w menu „PRJ Mode” należy wybrać

ustawienie „Front” (patrz strona 49).

 Jeśli lustro znajduje się po tej samej stronie ekranu co widownia, w menu „PRJ Mode” należy wybrać ustawienie

„Rear” (patrz strona 49).

Ustawienie „Front”

Przezroczysty ekran

Widownia

Lustro

Informacja

• Korzystając z lustra, należy się upewnić, że zarówno projektor jak i lustro są ustawione w ten sposób, że światło nie razi

widowni.

Instalacja na suficie

 Instalacja na suficie jest możliwa przy wykorzystaniu dodatkowe-

go wspornika.
Zanim zainstalujesz projektor na suficie, skontaktuj się
z autoryzowanym sprzedawcą projektorów firmy SHARP, w celu
nabycia dodatkowych akcesoriów umożliwiających instalację pro­jektora pod sufitem. (AN-60KT - wspornik, AN-TK201 i AN-TK202

- dodatkowy statyw).

 Przy pomocy odpowiedniego ustawienia w menu ustaw odpo-

wiedni tryb projekcji „Ceiling + Front” w menu „PRJ Mode” (patrz
strona 59).

Ustawienie „Rear”

Widownia

Lustro

20

Podłączenia

Urządzenia podłączane do gniazd INPUT/OUTPUT

Gniazdo AUDIO OUTPUT

Podłączenie kabla audio. (Jest
to wspólne wyjście audio
dla wejść INPUT 1, 2, 3 i 4.)
(Patrz strona 28.)

Gniazda INPUT 1, 2

 Podłączenie komputera.

(Patrz strona 23.)

 Podłączenie sprzętu wideo

z wyjściem sygnału o składowych
rozdzielonych (odtwarzacz DVD,
dekoder DTV itp.)
(Patrz strona 25.)

Gniazdo AUDIO INPUT 1, 2

Podłączenie kabla audio. (Jest
to wspólne wejście audio
dla wejść INPUT 1 i 2.)
(Patrz strony 23 i 25.)

Gniazdo OUTPUT (INPUT 1, 2)

Podłączenie monitora, na którym można
uzyskać podgląd obrazu wyświetlanego
z projektora (Patrz strona 28.)

Gniazdo INPUT 4

Podłączenie sprzętu wideo wyposażonego
w wyjście S-wideo (magnetowidu, odtwarza­cza DVD itp.). (Patrz strona 26.)

Gniazdo INPUT 3

Podłączenie sprzętu wideo bez wyjścia
S-wideo (magnetowidu, odtwarzacza DVD itp.).
(Patrz strona 26.)

Gniazdo AUDIO INPUT 3, 4

Podłączenie kabla audio. (Jest
to wspólne wejście audio
dla wejść INPUT 3 i 4.)
(Patrz strona 26.)

Gniazdo RS-232C

Podłączenie komputera
do sterowania projek­torem. (Patrz strona 27.)

Gniazdo USB

Podłączenie komputera.
(Patrz strona 23.)

Gniazdo LAN
(10 BASE-T/100 BASE-TX)

Podłączenie komputera lub
rozdzielnika sieciowego
(HUB’a) (Patrz strona 27.)

21

A

A

wsp

y)

A

wsp

y)

Przykładowe kable umożliwiające podłączenie

• Więcej informacji na temat odpowiednich kabli podłączeniowych można znaleźć w instrukcji obsługi podłączanych urzą-

dzeń.

• Do podłączenia mogą być potrzebne również inne kable niewymienione poniżej.

Urządzenie

Komputer

Sprzęt audio-wideo

Gniazdo w podłą-

czanym urządzeniu

Wyjście

RGB

Wyjście audio

Wyjście

sygnału o składowych

rozdzielonych

Gniazdo do

podłączenia

przeznaczone-

go dla niego

Wyjście sygnału

wideo

Wyjście sygnału

S-wideo

kabla

Kabel

Kabel RGB (w zestawie)

Kabel audio stereo z wtyczkami ∅ 3,5 mm
(dostępny powszechnie w sprzedaży)

Kabel z wtyczkami 3RCA (sygnał o składowych rozdzielo­nych) / 15-stykowa wtyczka D-sub (opcjonalny, ANC3CP)

Połączenie ze specjalnym kablem, adapterem itp.

Specjalny kabel

Kabel wideo (dostępny powszechnie w sprzedaży)

Kabel s-wideo (dostępny powszechnie w sprzedaży)

dapter (dostępny

rzedaż

Kabel z wtyczkami
3RCA (sygnał o skła-
dowych rozdzielonych)
/ 15-stykowa wtyczka
D-sub (opcjonalny,

NC3CP)

Gniazdo

w projektorze

INPUT1, 2

AUDIO INPUT

INPUT1, 2

INPUT1, 2

INPUT3

INPUT4

Wzmacniacz

Monitor

Wyjście sygnału audio

Gniazdo do

podłączenia

przeznaczone-

go dla niego

kabla

Wejście sygnału audio

Wejście sygnału RGB

Kabel audio stereo z wtyczkami ∅ 3,5 mm i RCA (cinch)
(dostępny powszechnie w sprzedaży)

Połączenie ze specjalnym kablem, adapterem itp.

Specjalny
kabel

dapter (dostępny

rzedaż

Kabel audio stereo z wtyczkami ∅ 3,5 mm i RCA (cinch)
(dostępny powszechnie w sprzedaży)

Kabel audio stereo z wtyczkami ∅ 3,5 mm i RCA (cinch)
(dostępny powszechnie w sprzedaży)

Kabel RGB (dostępny powszechnie w sprzedaży) OUTPUT

AUDIO INPUT

AUDIO INPUT

AUDIO OUTPUT

22

Podłączenie projektora do komputera

Przed przystąpieniem do pracy należy wyłączyć zarówno zasilanie projektora jak i wszystkich podłącza-
nych urządzeń. Po dokonaniu podłączeń należy najpierw włączyć projektor, a następnie wszystkie pozosta­łe urządzenia. W przypadku podłączenia komputera, należy pamiętać, żeby był on ostatnim włączanym
urządzeniem.

Przed dokonaniem podłączeń należy się zapoznać z instrukcjami obsługi wszystkich podłączanych urządzeń.

Kabel RGB

Do gniazda USB

Do wyjścia sygnału audio

Do wyjścia RGB

Komputer

Do gniazda
INPUT 1

Dostarczone
wyposażenie

Do gniazda AUDIO
INPUT 1, 2

Do gniazda USB

Kabel USB

Kabel RGB

Kabel USB

* Kabel audio z wtyczkami ∅ 3,5 mm stereo lub mono (dostępny w sprzedaży,
również u przedstawicieli firmy SHARP – numer części: QCNWGA038WJPZ)

* Jeśli zostanie użyty kabel audio z wtyczkami ∅ 3,5 mm mono, poziom głośności będzie o połowę niższy niż w przypadku kabla z wtyczkami ∅ 3,5 mm

stereo.

Podłącz ten kabel, żeby
używać pilota jako
bezprzewodowej myszy.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Po podłączeniu kabla USB będzie można wykorzystywać pilota opisywanego projektora do sterowania kursorem myszy.

Patrz strona 24.

• Przed podłączeniem komputera należy zapoznać się z listą obsługiwanych sygnałów znajdującą się na stronie 69. Pod-

łączenie projektora do nieodpowiedniego źródła sygnału może spowodować, że niektóre funkcje nie będą działały.

• Jeśli podłączasz komputer typu Macintosh, konieczne może być użycie odpowiedniego adaptera. Skontaktuj się

z autoryzowanym przedstawicielem firmy SHARP.

• W zależności od typu podłączanego komputera, konieczne może być włączenie zewnętrznego wyjścia sygnału

wideo. Postępuj według instrukcji obsługi komputera.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Funkcja „Plug & Play” (działa z gniazdem 15-stykowym)

 Opisywany projektor jest zgodny ze standardami VESA DDC 1 i DDC 2B. Przy podłączeniu projektora

do komputera kompatybilnego ze standardem VESA DDC, wymogi dotyczące niezbędnych ustawień
zostaną przekazane automatycznie.

 Zanim użyjesz funkcji „Plug and Play”, pamiętaj, by włączyć najpierw projektor, a następnie połączony

z nim komputer.

Wskazówka

• Funkcja DDC „Plug and Play” będzie działała tylko przy współpracy z komputerem kompatybilnym ze standardem VESA

DDC.

23

Podłączenie projektora do komputera

Sterowanie kursorem myszy

Po podłączeniu projektora do komputera poprzez kable RGB i USB (patrz strona 23) będzie można wy-
korzystywać pilota do sterowania kursorem myszy.

Po dokonaniu odpowiednich podłączeń można ste­rować kursorem myszy w opisany poniżej sposób.

 Przesuwanie kursora

Używaj przycisków MOUSE

(

///

)

.

 Lewy przycisk myszy

Używaj przycisku

.

 Prawy przycisk myszy

Używaj przycisku

.

 Jeśli podłączony komputer obsługuje tylko jeden

przycisk myszy (np. Macintosh)

Używaj przycisku

lub .

W takim przypadku przyciski

L-CLICK i R-CLICK

mają takie same funkcje.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Przyciski MOUSE (///)

Przycisk R-CLICK

Przycisk L-CLICK

Wskazówka

• Opisywana funkcja jest niedostępna, jeśli na ekranie

wyświetlone jest menu.

• Należy się upewnić, że komputer wykrywa podłączenie

USB.

• Jeśli na ekranie widoczny jest napis „Resize” podczas

odbioru sygnałów o rozdzielczości wyższej niż XGA
i ustawiony jest tryb „Dot By Dot”, funkcja sterowania
myszą jest niedostępna.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

24

A

Podłączenie projektora do urządzeń wideo

Opisywany projektor jest wyposażony w gniazda COMPUTER-RGB/COMPONENT, S-VIDEO i VIDEO umożliwiające
wprowadzenie sygnału wideo. Sposób podłączania urządzeń audio-wideo jest pokazany na rysunkach poniżej.
Obraz o najlepszej jakości zapewniają kolejno sygnały: sygnał o składowych rozdzielonych, RGB, S-wideo i wideo.
Jeśli podłączane urządzenie wyposażone jest w wyjście sygnału o składowych rozdzielonych lub RGB, należy użyć
wejścia COMPUTER/COMPONENT (INPUT 1 lub INPUT 2) w projektorze.

Podłączenie urządzeń z wyjściem sygnału wideo o składowych rozdzielonych

(Podłączenie do gniazda INPUT 1)

Do wyjść sygnału audio

Do wyjść sygnału
o składowych rozdzielonych

Kabel z wtyczkami ∅ 3,5 mm
minijack i RCA (dostępny
powszechnie w sprzedaży)

Do gniazda INPUT 1

Urządzenie wideo

Kabel z wtyczkami 3RCA (sygnał
o składowych rozdzielonych) /
15-stykowa wtyczka D-sub
(opcjonalny, ANC3CP)

Do gniazda

UDIO INPUT 1, 2

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Do wprowadzania sygnału audio niezbędny jest kabel z wtyczkami ∅ 3,5 mm minijack i RCA (dostępny powszechnie w

sprzedaży).

• Podłączając urządzenie wideo z 21-stykową wtyczką Euro-SCART, należy użyć dostępnego powszechnie w sprzedaży

adaptera pasującego do odpowiednich gniazd w projektorze i urządzeniu wideo.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

25

A

Podłączenie projektora do urządzeń wideo

Podłączenie urządzeń ze standardowym wyjściem sygnału wideo

Do wyjść sygnału audio

Do wyjścia sygnału wideo

Urządzenie wideo

Do gniazda
INPUT 3

Do gniazda AUDIO
INPUT 3, 4

Kabel wideo

Kabel audio z wtyczkami ∅ 3,5 mm
minijack i RCA (dostępny powszechnie
w sprzedaży)

(dostępny powszechnie w sprzedaży)

Podłączenie urządzeń ze wyjściem sygnału s-wideo

Do wyjść sygnału audio

Do wyjść sygnału S-wideo

Urządzenie wideo

Do gniazda INPUT 4

Do gniazda

UDIO INPUT 3, 4

Kabel audio z wtyczkami ∅ 3,5 mm
minijack i RCA (dostępny powszechnie
w sprzedaży)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Do wprowadzania sygnału audio niezbędny jest kabel z wtyczkami ∅ 3,5 mm minijack i RCA (dostępny powszechnie

w sprzedaży).

• Podłączając urządzenie wideo z 21-stykową wtyczką Euro-SCART, należy użyć dostępnego powszechnie w sprzedaży

adaptera pasującego do odpowiednich gniazd w projektorze i urządzeniu wideo.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

26

Kabel S-wideo
(dostępny powszechnie w sprzedaży)

A

j

Sterowanie projektorem przy pomocy komputera

Jeśli gniazdo RS-232C w projektorze zostanie połączone przy pomocy adaptera DIN D-sub/RS-232C (opcjonalne­go: AN-A1RS) oraz kabla RS-232C (typu krzyżowego, dostępnego powszechnie w sprzedaży) z analogicznym
gniazdem w komputerze, można będzie używać komputera do sterowania i kontroli stanu projektora. Szczegóły na
ten temat można znaleźć na stronie 77.

Podłączenie komputera poprzez szeregowy kabel RS-232C i adapter DIN D-sub/RS-232C

Komputer

Gniazdo RS-232C

Gniazdo RS-232C

Szeregowy kabel sterujący RS-232C (typ krzyżowy, dostępny powszechnie w sprzedaży)

dapter DIN-D-sub/RS-232C

(opcjonalny: AN-A1RS)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Połączenie poprzez interfejs RS-232C może nie działać prawidłowo, jeśli port w komputerze będzie źle skonfigurowany.

Szczegóły na ten temat można znaleźć w instrukcji obsługi komputera.

• Opis połączeń w kablu RS-232C znajduje się na stronie 76.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Informacja

• Kabla RS-232C nie wolno podłączać do innego portu w komputerze niż RS-232C. Mogłoby to spowodować uszkodzenie

komputera lub projektora.

• Kabla RS-232C nie wolno podłączać ani odłączać do/od komputera, gdy jest on włączony, ponieważ mogłoby to spowo-

dować uszkodzenie komputera.

Podłączenie do gniazda LAN poprzez kabel LAN

Dioda TX/RX (żółta) – świeci podczas wysyłania
i odbioru danych.

Dioda LINK (zielona) – świeci, jeśli połączenie

est aktywne.

Komputer

lub

hub

Do gniazda LANKabel LAN (CAT.5, dostępny powszechnie w sprzedaży)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Dokonując podłączenia do rozdzielnika sieciowego, należy użyć kabla CAT.5 z symetrycznym układem połączeń (stra-

ight-through) dostępnego powszechnie w sprzedaży.

• Dokonując podłączenia do komputera, należy użyć kabla CAT.5 z krzyżowym układem połączeń (cross-over) dostępne-

go powszechnie w sprzedaży.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

27

y)

Podłączenie monitora z wejściem RGB

Obraz z komputera wyświetlany przez projektor można równocześnie obserwować na ekranie monitora podłączo-
nego poprzez dodatkowy kabel RGB.

Monitor

Komputer

Do wejścia RGB

Kabel RGB (dostępny powszechnie w sprzedaży)

Do wyjścia RGB

Kabel RGB (w zestawie)

Do wejścia INPUT 1

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Dostarczone
wyposażenie

Kabel RGB

Do wyjścia OUTPUT (INPUT 1, 2)

Wskazówka

• Do monitora mogą być wyprowadzane sygnały RGB i o składowych rozdzielonych.

• Do realizacji opisanego powyżej połączenia niezbędny jest dodatkowy kabel RGB (dostępny powszechnie w sprzedaży).

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Podłączenie wzmacniacza lub innego sprzętu audio

Sygnały audio doprowadzone do każdego z wejść w projektorze mogą być wyprowadzane na zewnątrz do innych urządzeń.

Wzmacniacz

Do gniazda AUDIO OUTPUT

Do gniazd wejściowych audio

Kabel audio z wtyczkami
∅ 3,5 mm minijack i RCA
(dostępny powszechnie

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

w sprzedaż

Wskazówka

• Do podłączenia niezbędny jest dostępny powszechnie w sprzedaży kabel audio zakończony wtyczkami ø 3,5 mm minijack stereo

i cinch.

• Jeśli do projektora podłączony jest dodatkowy sprzęt audio, wyłączając zestaw należy najpierw wyłączyć wzmacniacz a dopiero

potem projektor.

• Dzięki wykorzystaniu dodatkowych urządzeń audio, głośność może zostać zwiększona, co pozwoli na uzyskanie dźwięku wyższej

jakości.

• Dodatkowe informacje na temat ustawiania poziomu głośności sygnału z gniazda AUDIO OUTPUT można znaleźć na stronie 58.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

28
