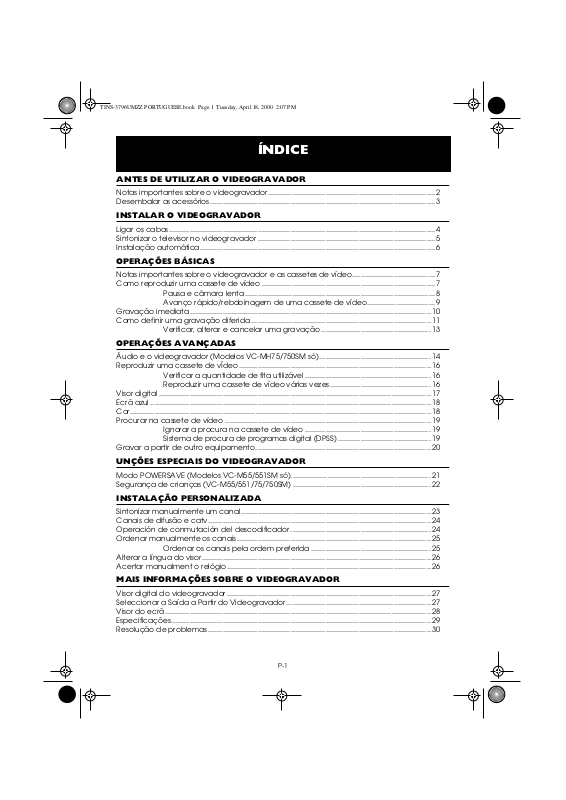

ÍNDICE

ANTES DE UTILIZAR O VIDEOGRAVADOR

Notas importantes sobre o videogravador................................................................................. 2

Desembalar os acessórios.............................................................................................................3

INSTALAR O VIDEOGRAVADOR

Ligar os cabos................................................................................................................................. 4

Sintonizar o televisor no videogravador ......................................................................................5

Instalação automática.................................................................................................................. 6

OPERAÇÕES BÁSICAS

Notas importantes sobre o videogravador e as cassetes de vídeo........................................ 7

Como reproduzir uma cassete de vídeo ....................................................................................7

Gravação imediata.....................................................................................................................10

Como definir uma gravação diferida .......................................................................................11

OPERAÇÕES AVANÇADAS

Áudio e o videogravador (Modelos VC-MH75/750SM só)...................................................... 14

Reproduzir uma cassete de vÍdeo ............................................................................................. 16

Visor digital .................................................................................................................................... 17

Ecrã azul ........................................................................................................................................18

Cor.................................................................................................................................................. 18

Procurar na cassete de vídeo ....................................................................................................19

Gravar a partir de outro equipamento..................................................................................... 20

UNÇÕES ESPECIAIS DO VIDEOGRAVADOR

Modo POWERSAVE (Modelos VC-M55/551SM só)....................................................................21

Segurança de crianças (VC-M55/551/75/750SM) ...................................................................22

INSTALAÇÃO PERSONALIZADA

Sintonizar manualmente um canal............................................................................................ 23

Canais de difusão e catv............................................................................................................24

Operación de conmutación del descodificador.................................................................... 24

Ordenar manualmente os canais.............................................................................................. 25

Alterar a língua do visor............................................................................................................... 26

Acertar manualment o relógio................................................................................................... 26

MAIS INFORMAÇÕES SOBRE O VIDEOGRAVADOR

Visor digital do videogravador................................................................................................... 27

Seleccionar a Saída a Partir do Videogravador...................................................................... 27

Visor do ecrã................................................................................................................................. 28

Especificações.............................................................................................................................. 29

Resolução de problemas ............................................................................................................ 30

Pausa e câmara lenta............................................................................................8

Avanço rápido/rebobinagem de uma cassete de vídeo................................. 9

Verificar, alterar e cancelar uma gravação .....................................................13

Verificar a quantidade de fita utilizável .............................................................16

Reproduzir uma cassete de vídeo várias vezes................................................. 16

Ignorar a procura na cassete de vídeo .............................................................19

Sistema de procura de programas digital (DPSS) .............................................19

Ordenar os canais pela ordem preferida ..........................................................25

P-1

ANTES DE UTILIZAR O VIDEOGRAVADOR

NOTAS IMPORTANTES SOBRE O VIDEOGRAVADOR

LOCALIZAÇÃO IDEAL DO VIDEOGRAVADOR

COLOQUE O VIDEOGRAVADOR..

• ..numa superfície plana afastado de radiadores ou outras fonte de calor e da incidência directa dos raios solares.

• ..e as cassetes de vídeo fora do alcance de fontes magnéticas, como altifalantes ou microndas.

• ..a pelo menos 20 cm do televisor.

• ..afastado de cortinas, carpetes ou outros materiais e com espaço livre à volta para uma ventilação correcta.

NÃO..

• ..bloqueie as aberturas de ventilação.

• ..exponha o videogravador a poeiras, vibrações ou choques mecânicos.

• ..coloque objectos pesados ou líquidos sobre o videogravador. Se cair líquido dentro do videogravador, desligue-o imediatamente e contacte o revendedor SHARP. Não utilize o videogravador.

• ..introduza nem deixe cair nada dentro do compartimento de cassetes ou através dos orifícios de ventilação, porque tal pode provocar danos graves, incêndios ou um choque eléctrico.

TOMADAS DE CORRENTE

• Para evitar o sobreaquecimento ou até mesmo um incêndio, introduza correctamente a ficha na tomada

NÃO..

• ..sobrecarregue as tomadas, isto pode provocar um incêndio ou um choque eléctrico.

• ..puxe o cabo de alimentação para retirar a ficha da tomada de parede.

• ..junte os cabos de alimentação.

• Este videogravador não está equipado com um interruptor de corrente. Por isso, a corrente de funcionamento do relógio é consumida sempre que ligar o cabo de alimentação a uma tomada. Se não utilizar o videogravador durante um longo período de tempo, não se esqueça de desligar o cabo.

P-2

ANTES DE UTILIZAR O VIDEOGRAVADOR

DESEMBALAR OS ACESSÓRIOS

VERIFIQUE SE TODOS OS ACESSÓRIOS SÃO FORNECIDOS JUNTAMENTE COM O VIDEOGRAVADOR. SE FALTAR ALGUM, CONTACTE O SEU REVENDEDOR.

PILHAS (TIPOAA/R6/

(X2)

TELECOMANDO

Para ver uma

fotografia mais

detalhada do telecomando,

consulte a

página (ii).

VIDEO CASSETTE RECORDER

UM3)

para o telecomando.

CABO DE LIGAÇÃO RF

liga o videogravador ao televisor.

compartimento de pilhas

Telecomando

• Aponte o telecomando na direcção do videogravador.

• Não deite líquidos sobre o telecomando e proteja-o contra qualquer tipo de choque.

• O telecomando pode não funcionar se o videogravador estiver exposto à incidência directa dos raios solares ou a qualquer outra luz forte.

• Substitua as duas pilhas alcalinas (tipo AA/R6/UM3) caso o telecomando deixe de funcionar.

• Retire as pilhas e guarde-as num local se não utilizar o videogrador durante vários meses.

• Retire e deite fora as pilhas gastas de uma forma segura.

• As pilhas podem derramar líquido ou rebentar, se não forem utilizadas correctamente.

PARA COLOCAR AS PILHAS NO TELECOMANDO

Retire a tampa do compartimento de pilhas existente na parte de trás do telecomando.

Instale as pilhas: terminais para e para . Volte a colocar a tampa.

P-3

INSTALAR O VIDEOGRAVADOR

LIGAR OS CABOS

Ligue o videogravador à corrente

(Modelos

VC-MH75/750SM

)

CABO DA ANTENA OU CATV

Ligue o cabo da antena existente à tomada

do videogravador.

ANTENNA

Opcional:

descodificador de satélite ao videogravador, introduzindo um cabo scart na tomada

DECODER

ligue o receptor ou

do videogravador.

LINE 2 IN/

DESCODIFICADOR OU SISTEMA SATÉLITE

✔

O videogravador está correctamente ligado.

Ligue o televisor ao videogravador com o cabo de ligação RF, i.e., ligue a tomada

RF OUT

do videogravador à tomada

AERIAL

do televisor.

SCART

opcional

um cabo SCART, ligue-o ao televisor e à tomada

(não fornecido). Se tiver

LINE 1 IN/OUT

do videogravador.

PARTE DE TRÁS DO TELEVISOR

P-4

INSTALAR O VIDEOGRAVADOR

SINTONIZAR O TELEVISOR NO VIDEOGRAVADOR

Pressione a tecla verifique se o videogravador está no modo STANDBY.

Ligue o televisor. Seleccione um canal

não utilizado do televisor para o videogravador (o manual de instruções do televisor pode indicar um canal de vídeo dedicado).

Prima sem soltar o botão 3 segundos. O videogravador procura e mostra o canal RF ideal.

STANDBY

( ) para

durante

Exemplo:

VCR

AVISO:

Se premir o botão Clear neste momento, não será possível sintonizar o televisor no videogravador. Consulte RF através de ON/OFF.

Sintonize o canal seleccionado no

televisor (consulte o manual do televisor) até aparecer o ecrã de menus.

SET

Prima voltar a colocar o videogravador em STANDBY.

para memorizar o canal RF e

TIMER

MOD E GRUNDE INSTELLUNG

 :WÄHLEN SET :E I NGABE MENU :ENDE

ECRÃ MENU

NOTA:

• Se preferir um canal específico, pode regular manualmente o canal RF (21-69) após o passo 3 com os botões [ / ].

RF através de ON/OFF:

• Se quiser o ligar o videogravador ao televisor apenas com um cabo Scart, a saída RF do videogravador pode ser definida para OFF e ON, premindo o botão seguida, a interferência.

SET

para voltar a STANDBY no ponto 2. Este procedimento ajuda a minimizar

✔

O televisor está sintonizado no videogravador.

P-5

CLEAR

e, em

INSTALAR O VIDEOGRAVADOR

INSTALAÇÃO AUTOMÁTICA

Prima

STOP

para ligar o videogravador.

Este modelo sintoniza automaticamente os canais de televisão da sua área.

O ecrã do lado direito deve aparecer no televisor.

AUTO I NSTALLAT I ON

Siga as instruções dos ecrãs. (A ordenação automática leva alguns minutos a

ser concluída)

Quando terminar, MOVE MENU aparece no ecrã para mostrar a ordem dos canais actual. Prima

para sair.

Se quiser personalizar a ordem dos canais, consulte

ORDENAR MANUALMENTE OS CANAIS

PRESS SET KEY TO START

AUTOMATI SCHE E I NSTELLUNG

ZUM BEGINN,DIE SET-TASTE

DRÜCKEN .

SET : E I NGABE MENU : ENDE

• Se o ecrã acima não aparecer, efectue o procedimento

REINICIAR

VIDEOGRAVADOR abaixo.

REINICIAR VIDEOGRAVADOR

Consulte o capítulo

• O videogravador não conseguir sintonizar automaticamente - devido a uma

• Quiser reordenar os canais.

• Quisear mudar a hora no relógio ou se o videogravador não conseguir acertar a hora.

STOP

Prima Prima sem soltar os botões

videogravador durante 10 segundos. O ecrã AUTO INSTALLATION deve aparecer no televisor. Siga as instruções apresentadas no visor para efectuar a instalação automática.

recepção deficiente.

✔

para ligar o videogravador.

INSTALAÇÃO PERSONALIZADA

CHANNEL

existentes na parte frontal do

Todos os programas devem estar correctamente sintonizados e

o relógio acertado.

P-6

OPERAÇÕES BÁSICAS

NOTAS IMPORTANTES SOBRE O VIDEOGRAVADOR E AS CASSETES DE VÍDEO

CASSETES DE VÍDEO

• Se utilizar apenas cassetes de vídeo de boa qualidade, geralmente não será necessário limpar as cabeças de vídeo.

• Se utilizar cassetes de má qualidade ou introduzir uma cassete depois da mudar o videogravador de posição, o óxido da cassete pode "obstruir" as cabeças do vídeo. Isto provoca a reprodução de uma imagem desfocada ou mesmo o desaparecimento da imagem.

• Para remover a sujidade, coloque uma cassete de vídeo a funcionar no modo de procura visual. Se não resultar, as cabeças têm de ser limpas por um serviço de assistência SHARP. Não se esqueça de que se necessitar de uma limpeza, esta não é abrangida pela garantia.

• Utilize cassetes de vídeo com a marca.

SECAMPAL

COMO REPRODUZIR UMA CASSETE DE VÍDEO

ANTES DE REPRODUZIR UMA CASSETE DE VÍDEO

A condensação forma-se no videogravador quando este é movido de um local ou para um lugar quente. Se tentar reproduzir ou gravar, a cassete de vídeo e o videogravador podem ficar danificados. Ligue o videogravador e espere cerca de duas horas até o videogravador atingir a temperatura ambiente antes de o utilizar.

REPRODUZIR

Ligue o televisor e seleccione o

canal de vídeo.

Introduza cuidadosamente uma cassete de vídeo pré-gravada no compartimento de cassetes. Este procedimento liga o videogravador.

• Se a cassete não tiver a patilha de protecção, o videogravador inicia a reprodução assim que colocar a cassete de vídeo.

Para iniciar a reprodução, prima

PLAY/X2

().

Patilha de protecção

P-7

OPERAÇÕES BÁSICAS

COMO REPRODUZIR UMA CASSETE DE VÍDEO

A função a reprodução. Geralmente, está definida para ON. Para ligar ou desligar a função


• Para reproduzir a dupla velocidade (sem som), prima novamente

• Para voltar à reprodução normal, prima novamente

• Para parar a cassete de vídeo, prima

• Para ejectar a cassete, prima

SUPER PICTURE

SHARP

, prima

SHARP

SUPER P

deve melhorar a qualidade da imagem durante

(SET) no painel frontal do videogravador.

PLAY/X2

().

STOP

EJECT

no videogravador.

PLAY/X2

( ).

SUPER

().

INTERFERÊNCIAS DE IMAGEM DURANTE A REPRODUÇÃO

Este videogravador tem um sistema de alinhamento automático que reduz as interferências nas imagens quando inicia a reprodução de uma cassete de vídeo. Quando o alinhamento automático estiver a funcionar, pisca no visor. Se a imagem ainda tiver interferências, pode necessitar de alinhar manualmente a cassete de vídeo:

Durante a REPRODUÇÃO de uma cassete de vídeo.

• Prima

• Prima simultaneamente os botões

CHANNEL

ecrã do televisor. (Alinhamento manual)

automático.

ou para posicionar as interferências na imagem fora do

CHANNEL

e para iniciar o alinhamento

PAUSA E CÂMARA LENTA

Prima

• Para obter uma imagem o mais estável possível enquanto estiver em modo de pausa,

• Prima

PLAY/X2

Para parar a cassete de vídeo, prima

prima

CHANNEL

PLAY/X2

Para reproduzir em câmara lenta (sem som), prima ( ) velocidade de câmara lenta pode ser ajustada com os botões o que se encontram junto ao botão SLOW. As interferências de imagem podem ser praticamente eliminadas através da utilização de câmara lenta.

PLAY/X2

( ) para iniciar a reprodução da cassete de vídeo.

PAUSE/STILL

ou .

( ) para retomar a reprodução.

CHANNEL

( ) para retomar a reprodução.

ou durante a reprodução em

()

SLOW

no telecomando. A

NOTAS:

• Quando usar a função SLOW MOTION um ruído mecânico poderá ser emitido.

• A imagem pode ficar com interferências a preto e branco quando utiliza as funções Pause e Slow.

• O modo PAUSE desactiva-se passados 5 minutos.

P-8

OPERAÇÕES BÁSICAS

COMO REPRODUZIR UMA CASSETE DE VÍDEO

AVANÇO RÁPIDO/REBOBINAGEM DE UMA CASSETE DE VÍDEO

STOP ( ) para parar a cassete de vídeo.

Prima

2. Prima FAST FORWAR ( )/ REWIND( ) no telecomando ou rode o anel do

videogravador para a direita/esquerda e liberte-o.

3. Para parar o avanço rápido/rebobinagem, prima STOP ().

PROCURA VISUAL PROGRESSIVA/REGRESSIVA

Durante a reprodução, pressione FAST FORWARD ()/REWIND ( ) no telecomando ou rode o anel completamente para a direita/ esquerda.

2. Para bloquear o modo de procura, rode o anel para a direita/esquerda e liberte-o.

3. Para diminuir a velocidade, prima novamente FAST FORWARD ()/

REWIND ( ) ou rode o anel para a posição intermédia.

4. Prima PLAY/X2 ( ) para retomar a reprodução.

NOTA:

• Podem surgir interferências na imagem ou esta pode ficar a preto e branco quando utiliza as funções Visual Fast Forward/Rewind.

P-9

OPERAÇÕES BÁSICAS

GRAVAÇÃO IMEDIATA

SELECÇÃO DE UM CANAL

Seleccione o canal com as teclas numéricas do telecomando ou seleccione o canal seguinte/anterior, premindo

Para alternar entre números de canais de um dígito e dois dígitos, prima Por exemplo, para o canal 24, prima Pode gravar o canal que está a ver ou um canal diferente.

1. Introduza uma cassete de vídeo no videogravador.

2. Seleccione o canal, que pretende gravar, no videogravador.

3. Para iniciar a gravação, prima REC ().

4. Para fazer uma pausa durante a gravação, prima PAUSE/STILL ().

5. Para continuar a gravação, prima REC ().

6. Para parar a gravação, prima uma vez STOP ().

GRAVAÇÃO TEMPORIZADA SIMPLES:

Para especificar um tempo de paragem, prima

REC ( ).

2. Sempre que premir REC () atrasa o tempo

de paragem 10 minutos.

CHANNEL [/].

AM/PM .

AM/PM e, em seguida, prima 2 4.

STOP 15:30

3. Para parar a gravação a qualquer momento,

prima uma vez

STOP ().

NOTAS:

• Se a fita acabar antes de terminar a gravação, o videogravador pára a gravação e rebobina a fita, ou ejecte se o videogravador estiver no modo de gravação do temporizador.

• Se o videogravador ejectar a cassete de vídeo quando premir cassete está protegida contra gravação, ou seja, a patilha de segurança foi removida.

P-10

REC ( ) é porque a

OPERAÇÕES BÁSICAS

COMO DEFINIR UMA GRAVAÇÃO DIFERIDA

Pode fazer até oito gravações diferidas com um ano de avanço. O exemplo demonstra o funcionamento com o formato de 24 horas. O formato de 12 horas

pode ser seleccionado no menu de definição manual do relógio. O formato de 12 horas AM/PM pode ser seleccionado com o botão

telecomando.

• Se aparecer no visor do videogravador, prima

• Verifique se o relógio apresenta a hora correcta.

TIMER ON/OFF antes de começar.

DEFINIR UMA GRAVAÇÃO

Exemplo: gravar um programa no canal 3 das 21:05 às 22:30 a 9 de Julho.

AM/PM do

1. Prima STOP ( ) para ligar o videogravador.

2. Prima MENU.

3. Prima [ / ] para seleccionar TIMER.

Prima

SET para confirmar.

4. A posição inicialmente realçada é a entrada

seguinte disponível para gravação temporizada. Prima

• O visor mostra automaticamente a data actual. Se esta for a data em que quer fazer a gravação, prima Ou: introduza a data de gravação com [ / ] ou as Introduza dois dígitos para o dia e dois para o mês. Por exemplo, para 9 de Julho, prima

0 9 (9) e depois 0 7 (Julho).

SET para confirmar.

TECLAS NUMÉRICAS.

5. Em seguida, prima SET para confirmar.

6. Se quiser fazer outras gravações à mesma hora

diária ou semanalmente, utilize [ / ] ou seleccione D (diária) ou W (semanal). Em seguida, prima

SET para confirmar.

VISOR DE MENUS

TIMER

MOD E

SET UP

 : SELECT

SET :ENTER MENU: EX I T

DATE PR START STOP

21/060212:0013:00SP

9/07 -- -:-- -:-- --

--/-- -- -:-- -:-- --

DATE PR START STOP

21/060212:0013:00SP

9/07D -- -:-- -:-- --

--/-- -- -:-- -:-- --

1/2

7. Introduza o canal com [ / ] ou as

TECLAS NUMÉRICAS. Por exemplo, para

gravar um programa do canal 3, prima Em seguida, prima

SET para confirmar.

0 3.

P-11

OPERAÇÕES BÁSICAS

COMO DEFINIR UMA GRAVAÇÃO DIFERIDA

Introduza a hora de início com [ / ] ou

TECLAS NUMÉRICAS

pelas horas e terminando nos minutos (se introduzir menos de 10 minutos, adicione um '0' antes do número). Por exemplo, para começar às 21:05, prima

SET

prima

Introduza a hora de fim. Por exemplo, para

22:30, prima

10.

Se o videogravador tiver a função de reprodução longa

para confirmar.

2 2 3 0

e pretender alterar

RECORDING SPEED

realçar SP. Prima [ / ] para seleccionar a reprodução standard ou longa, conforme o pretendido.

, começando

2 1 0 5

, utilize [ / ] para

. Em seguida,

DATE PR START STOP 21/060212:0013:00SP

9/07D03 21:05 -:-- SP

--/-- -- -:-- -:-- --

DATE PR START STOP

21/060212:0013:00SP

9/07D03 21:05 22:30 LP

--/-- -- -:-- -:-- --

1/2

11.

• O menu mostra todas as definições

12.

13.

SET

Prima

temporizadas que introduziu. Se quiser fazer outras gravações temporizadas, repita este procedimento.

Quando concluir as definições do temporizador, prima menu do ecrã do televisor.

Prima o videogravador no modo de TIMER POWERSAVE ou modo TIMER STANDBY.

aparece no visor.

para confirmar.

TIMER ON/OFF

para retirar o

uma vez para colocar

DATE PR START STOP

21/060212:0013:00SP

9/07D03 21:05 22:30 LP

--/-- -- -:-- -:-- --

NOTAS:

• Se não inserir uma cassete no videogravador, piscará no visor.

• Se a cassete de vídeo for ejectada quando o videogravador iniciar a gravação, é porque a patilha de protecção contra gravação foi retirada.

• Durante a gravação, prima programado outras gravações, o videogravador volta ao modo TIMER POWERSAVE ou modo TIMER STANDBY.

STOP

( ) para cancelar a gravação. Se tiver

1/2

P-12

OPERAÇÕES BÁSICAS

COMO DEFINIR UMA GRAVAÇÃO DIFERIDA

VERIFICAR, ALTERAR E CANCELAR UMA GRAVAÇÃO

VERIFICAR UMA GRAVAÇÃO

1. No modo TIMER POWERSAVE/TIMER STANDBY,

prima

TIMER ON/OFF para sair.

2. Prima STOP para ligar o videogravador.

3. Prima MENU.

4. Prima [ / ] para seleccionar TIMER.

Prima

SET para confirmar

• São apresentadas todas as gravações diferidas memorizadas no videogravador.

• Pode verificar as definições e alterá-las ou cancelá-las.

ALTERAR UMA GRAVAÇÃO

1. Siga os passos de 1 a 4 da secção

VERIFICAR UMA GRAVAÇÃO.

2. Se quiser alterar uma gravação diferida,

prima [ / ] para a realçar e, em seguida, prima

SET.

3. Prima [ / ] para realçar a definição a

alterar e corrija-a com [ / ] ou as

TECLAS NUMÉRICAS.

4. Quando terminar as correcções, prima SET e,

em seguida, prima

MENU.

VISOR DE MENUS

TIMER

MOD E

SET UP

 : SELECT

SET :ENTER MENU: EX I T

DATE PR START STOP

21/060212:0013:00SP

--/-- -- -:-- -:-- --

1/2

CANCELAR UMA GRAVAÇÃO

1. Siga os passos de 1 a 4 da secção

VERIFICAR UMA GRAVAÇÃO.

2. Se quiser cancelar uma gravação diferida,

prima [ / ] para realçar a gravação a cancelar e, em seguida, prima

CLEAR.

DATE PR START STOP

21/060212:0013:00SP

--/-- -- -:-- -:-- --

3. Prima MENU.

NOTA:

• Se existirem outras gravações programadas, não se esqueça de premir o botão

TIMER ON/OFF para que o videogravador volte ao modo TIMER POWERSAVE ou

modo TIMER STANDBY.

P-13

1/2

OPERAÇÕES AVANÇADAS

ÁUDIO E O VIDEOGRAVADOR

(MODELOS VC-MH75/750SM SÓ)

SOM ESTÉREO HI-FI

O videogravador é capaz de reproduzir som estéreo se estiver ligado a um televisor estéreo através de um cabo Scart ou tiver equipamento áudio ligado com cabos de áudio.

Normalmente, o videogravador é programado de forma a poder reproduzir som estéreo. A saída de som do videogravador é controlada através do botão telecomando. Se quiser alterar a saída de som, utilize o botão forma:

AUDIO OUT do

AUDIO OUT da seguinte

• Prima

• Se premir

AUDIO OUT uma vez. O canal de áudio ESQUERDO é enviado para AMBOS os

altifalantes.

L aparece no visor do videogravador.

AUDIO OUT duas vezes. O canal de áudio DIREITO é enviado para AMBOS os

altifalantes.

R aparece no visor do videogravador.

AUDIO OUT três vezes. A faixa MONO é enviada para AMBOS os altifalantes. L

R aparecem no visor do videogravador.

AUDIO OUT uma quarta vez, ouvirá som estéreo Hi-Fi normal. L e R

aparecem no visor do videogravador.

SOM ESTÉREO HI-FI NICAM/IGR

O videogravador pode receber e gravar programas transmitidos com som NICAM ou IGR (a definição de fábrica para NICAM é AUTO). O som NICAM ou IGR pode não ser estéreo. Tal depende do programa que está a ser recebido. O som é gravado automaticamente de duas formas diferentes:

i. Hi-Fi: são gravados dois sinais de áudio na fita através das cabeças rotativas

especializadas. Estes sinais podem ser estéreo, mono ou ambos consoante o som que está a ser recebido.

ii. Normal: é efectuada uma gravação mono na faixa de áudio analógica convencional.

1. Prima MENU para ver o menu principal no

visor.

2. Prima [ / ] para seleccionar MODE.

➝NICAM AUTO OFF

COLOUR AUTO PAL MESECAM

3. Prima SET. NICAM será seleccionado.

4. Prima [ / ] para seleccionar OFF.

5. Prima SET para voltar ao visor de menus.

6. Prima MENU para sair do visor normal. NOTAS:

• Se a cassete que está a ser reproduzida não contiver som gravado em faixas Hi-Fi, L e R aparecem no visor.

• Se o som apresentar ruídos estranhos, poderá melhorar a qualidade do som ajustando o nivelamento através de CHANNEL / .

• Se a má qualidade se mantiver durante um longo período de tempo, o videogravador selecciona automaticamente a faixa mono e reproduz som mono.

• Nem todos os transmissores televisivos difundem som NICAM ou IGR. Neste caso, o videogravador comuta automaticamente para a recepção de sinais mono.

• O som NICAM pode não ser estéreo.

P-14

OPERAÇÕES AVANÇADAS

ÁUDIO E O VIDEOGRAVADOR

(MODELOS VC-MH75/750SM SÓ)

LIGAR AO EQUIPAMENTO DE ÁUDIO

O diagrama abaixo mostra como ligar o videogravador ao equipamento de áudio. Com este tipo de ligação, os altifalantes podem reproduzir som estéreo.

CABO DE ANTENA

EXISTENTE

PARTE POSTERIOR DO TELEVISOR

CABO DE LIGAÇÃO RF

(Modelos

VC-MH75/750SM)

ANTENNA

ENTREE

RF OUT

SORTIE ANTENNE

AERIAL IN

AUDIO OUT

L e R

CABOS DE ÁUDIO

(NÃO FORNECIDOS)

RF-OUT

AMPLIFICADOR

P-15

OPERAÇÕES AVANÇADAS

REPRODUZIR UMA CASSETE DE VÍDEO

VERIFICAR A QUANTIDADE DE FITA UTILIZÁVEL

Quando colocar uma cassete de vídeo no videogravador, pode calcular aproximadamente a quantidade de fita utilizável em horas e minutos. Isto é muito útil para verificar se existe fita suficiente para efectuar uma gravação.

Durante a reprodução da cassete, a quantidade de fita utilizável é calculada automaticamente.

Para ver a quantidade de fita utilizável:

1. Coloque a cassete de vídeo no videogravador.

2. Prima DISPLAY no telecomando tantas vezes quantas as que forem necessárias até

aparecer “R” no visor do videogravador. A fita avança e volta à posição original. A fita utilizável é mostrada no visor do videogravador em horas e minutos.

Por exemplo, se faltar 1 hora e 23 minutos na fita:

NOTAS:

• Não interrompa o cálculo de tempo utilizável.

• Se restarem menos do que 5 minutos, o visor começa a piscar.

REPRODUZIR UMA CASSETE DE VÍDEO VÁRIAS VEZES

Pode programar o videogravador para rebobinar automaticamente a fita no fim da reprodução de uma cassete de vídeo e voltar a reproduzi-la. REPEAT aparece no visor quando seleccionada.

Para utilizar esta função:

1. Prima MENU para ver o menu principal no

ecrã.

2. Prima [ / ] para seleccionar MODE.

3. Prima SET.

ECRÃ DO MENU MODE

BLUE MUTE AUTO OF F OFF REPEAT ON OFF POWERSAVE ON OFF

4. Prima [ / ] para seleccionar REPEAT.

5. Prima [ / ] para seleccionar ON.

6. Prima SET.

: SELECT : CHANGE SET : ENTER MENU: EX IT

7. Prima MENU para voltar ao ecrã normal.

P-16

OPERAÇÕES AVANÇADAS

VISOR DIGITAL

HORA DO DIA

Mostra a hora actual do dia, se o relógio for acertado. Prima

DISPLAY até aparecer a hora do dia. Por

exemplo, aparece 21:20:

MODO DE FUNCIONAMENTO

Mostra o estado da cassete. Prima DISPLAY até aparecer o visor, por exemplo:

CONTADOR DE FITA E REPOR A ZEROS

O contador de fita mede a posição actual da cassete de vídeo em tempo real. ZERO BACK utiliza o contador de fita para determinar um ponto específico numa cassete onde possa querer voltar.

1. Prima DISPLAY até aparecer o contador de

fita, por exemplo:

2. Para identificar a posição actual numa cassete

de vídeo, prima de fita:

CLEAR e aparece o contador

Quando quiser voltar a esta posição da cassete de vídeo, prima rebobina/avança para este ponto.

NOTA:

• O contador de fita só funciona em secções de fita gravadas.

P-17

ZERO BACK. A fita

OPERAÇÕES AVANÇADAS

ECRÃ AZUL

O ecrã fica azul, se seleccionar um canal de televisão sem sinal, reproduzir uma secção da fita sem gravação ou a qualidade da gravação da fita for deficiente. Seleccione OFF para desactivar esta função

1. Prima MENU para ver o menu principal no

ecrã.

2. Prima [ / ] para seleccionar MODE.

3. Prima SET.

4. Prima [ / ] para seleccionar BLUE MUTE.

ECRÃ DO MENU MODE

NICAM AU TO OFF COLOUR AUTO PAL MESECAM BLUE MUTE AU TO OFF REPEAT ON OF F POWERSAVE ON OF F

5. Prima [ / ] para seleccionar OFF.

6. Prima SET e, em seguida, MENU para voltar

ao ecrã normal.

COR

Se o videogravador estiver a reproduzir uma gravação com uma qualidade deficiente, a imagem pode ficar a preto e branco. A selecção de PAL/MESECAM pode melhorar a reprodução (dependendo da gravação), apesar de poderem aparecer manchas coloridas nas gravações a preto e branco.

1. Efectue os passos de 1 a 3 da secção ECRÃ AZUL.

2. Prima [ / ] para seleccionar COLOUR.

3. Prima [ / ] para seleccionar AUTO/PAL ou MESECAM.

4. Prima SET e, em seguida, MENU para voltar ao ecrã normal.

P-18

OPERAÇÕES AVANÇADAS

PROCURAR NA CASSETE DE VÍDEO

IGNORAR A PROCURA NA CASSETE DE VÍDEO

Pode procurar na cassete em intervalos de 30 segundos. Para fazer isto, efectue o procedimento abaixo:

1. Prima PLAY/X2 ( ) para iniciar a

reprodução da cassete de vídeo.

2. Prima SKIP SEARCH no telecomando. O

número de vezes que premir determina o tempo de procura progressiva.

• Terminada a procura, o modo de reprodução normal é retomado automaticamente.

SKIP SEARCH

1 vez = 30 segundos. 2 vezes = 1 minuto. 3 vezes = 1 minuto e 30 segundos. 4 vezes = 2 minutos.

SISTEMA DE PROCURA DE PROGRAMAS DIGITAL (DPSS)

O videogravador grava um sinal de identificação na fita no início de cada gravação. Estes sinais podem ser utilizados posteriormente para localizar o ponto de início de uma gravação.

DPSS [/] para localizar o programa anterior ou seguinte.

Prima Por exemplo,

1. Coloque a cassete de vídeo no videogravador

2. Prima três vezes DPSS [ ]. Aparece um 3 no visor e o videogravador avança

rapidamente para localizar a terceira gravação após a gravação actual.

3. Prima uma vez DPSS [ ]. Aparece um -1 no visor e o videogravador rebobina a fita

para localizar o início da gravação actual.

Rebobinagem

RECORDING 1

RECORDING 2

Sinais DPSS Avanço rápido

RECORDING 5

RECORDING 3

RECORDING 4

Número DPSS

-1

Posição actual da fita

4. Para cancelar a procura antes de terminar, prima STOP ( ) ou PLAY/X2 ().

NOTAS:

• As gravações têm de ter mais do que 3 minutos.

• O ponto de início da reprodução pode variar.

• Esta função só funciona com cassetes de vídeo gravadas num videogravador com a função DPSS.

P-19

OPERAÇÕES AVANÇADAS

INPUT SELECT

CHANNEL

REW FF

PLAY / X2

7809

AM/PM

GRAVAR A PARTIR DE OUTRO EQUIPAMENTO

Pode gravar sinais de vídeo e áudio a partir de várias fontes, como câmaras de vídeo, para uma cassete de vídeo através do videogravador.

Por exemplo, gravar a partir de uma câmara de vídeo ligada a LINE 1 IN/OUT do videogravador:

Ligação Scart opcional (não fornecida)

ANTENNA IN

ENTREE

RF OUT

SORTIE ANTENNE

Câmara de vídeo mono/estéreo

1. Insira uma cassete no videogravador.

2. Prima INPUT SELECT no telecomando até

(Modelos VC-MH75/750SM)

Input Select

➘

L2 aparecer no visor do videogravador.

3. Se quiser gravar a partir de uma fonte ligada a

LINE 1 IN/OUT, seleccione

L1.

4. Prima REC para iniciar a gravação.

NOTA:

• Existem várias formas de ligar equipamento externo ao videogravador. Para mais informações, consulte os manuais de utilização do equipamento..

P-20

UNÇÕES ESPECIAIS DO VIDEOGRAVADOR

MODO POWERSAVE (MODELOS VC-M55/551SM SÓ)

ACTIVAR O MODO POWERSAVE

Se quiser utilizar a função POWERSAVE, pode activá-la no ecrã Mode Menu. Este procedimento desactiva automaticamente o modo STANDBY.

Prima

no ecrã.

Prima [ / ] para seleccionar MODE.

SET

Prima

Prima [ / ] para seleccionar POWERSAVE.

Pressione a tecla do VCR piscará "save" durante 5 segundos e, em seguida, apagar-se-á.

O consumo de energia do VCR será então inferior a 1.5 Watt.

POWERSAVE.

[/]

Prima

SET

Prima regressar ao ecrã normal.

AUTO POWERSAVE 2

No caso do VCR não funcionar por um período superior a 3 horas, o VCR entra no modo POWERSAVE e o visor digital apagar-se-á.

para visualizar o menu principal

para seleccionar

e, em seguida, a tecla

STANDBY

ON.

( ) para colocar o VCR no modo POWERSAVE. O visor digital

para

ECRÃ DO MENU MODE

COLOUR AU TO PAL MESECAM BLUE MUTE AUTO OF F REPEAT ON OF F

➝POWERSAVE ON OFF

i.e., O VCR está agora no modo

DESACTIVAÇÃO DO MODO POWERSAVE

STOP

Prima POWERSAVE, tais como:

( ) para usar o VCR. (Outras teclas podem igualmente desactivar o modo

CHANNEL

(/).

MODO STANDBY (VC-M55/551/75/750SM)

A função POWERSAVE tem de estar desligada para o modo STANDBY funcionar. Isto permitirá ver através do VCR sem o funcionamento do AUTO POWERSAVE. Prima para colocar o VCR no modo standby.

STANDBY

()

DESACTIVAÇÃO DO MODO STANDBY

STOP

Prima

( ) para usar o VCR.

NOTAS:

• O modo POWERSAVE não funcionará com o CHILDLOCK activado.

• O modo POWERSAVE/STANDBY funcionará depois de bobinar automaticamente e a cassete será ejectada.

• O modo POWERSAVE/STANDBY funcionará com o TIMER activado.

• O modo STANDBY funcionará apenas com o modo POWERSAVE desactivado.

• O POWERSAVE não funcionará no caso de ter sido desactivado mediante o ecrã MODE.

P-21

UNÇÕES ESPECIAIS DO VIDEOGRAVADOR

SEGURANÇA DE CRIANÇAS (VC-M55/551/75/750SM)

Pode bloquear o videogravador com esta função. O videogravador continua a funcionar mesmo quando está em modo de POWERSAVE/ESPERA, evitando que as crianças utilizem o videogravador.

PARA ACTIVAR A SEGURANÇA DE CRIANÇAS

Prima sem soltar no telecomando durante cerca de 2 segundos

pisca e, em seguida, permanece aceso no visor do videogravador confirmando

a activação da função CHILD LOCK.

Independentemente da utilização de qualquer outro botão, o videogravador continua a funcionar no modo actualmente definido. Se CHILD LOCK for activada durante a reprodução, o videogravador rebobina automaticamente a cassete quando esta chega ao fim, ejecta-a e desliga-se.

PARA DESACTIVAR A SEGURANÇA DE CRIANÇAS

Prima sem soltar durante cerca de 2 segundos.

começa a piscar e, em seguida, desaparece. A função CHILD LOCK é desactivada.

NOTAS:

• Se tentar alterar o modo premindo um botão enquanto CHILD LOCK estiver activa, o indicador começa a piscar no visor do videogravador.

• Se a corrente for interrompida durante mais de 60 segundos (devido a falha de energia, etc.) a função CHILD LOCK pode ser desactivada.

P-22

INSTALAÇÃO PERSONALIZADA

SINTONIZAR MANUALMENTE UM CANAL

Não deve ser necessário sintonizar manualmente um canal de difusão, excepto em circunstâncias pouco habituais, como um canal com sinal fraco.

Para sintonizar manualmente um canal, efectue o procedimento abaixo.

1. Prima MENU.

2. Prima [ / ] para seleccionar SET UP.

Prima

SET para confirmar.

3. CHANNEL PRESET fica realçado. Prima

SET.

CHANNEL PRESE T

CHANNEL SORT CLOCK LANGUAGE

4. Prima [ / ] para seleccionar

CHANNEL.

5. Prima para seleccionar CH ou CC. Isto

determina se é sintonizado primeiro o sinal de difusão (CH) ou cabo (CC). Não se esqueça de que os sinais de difusão e e cabo serão sintonizados, independentemente da programação.

6. Prima [ / ] para iniciar a sintonização em

qualquer direcção. A sintonização pára quando detectar um canal. Se não for o canal pretendido, prima [ / ] para continuar a sintonização.

7. Prima [ / ] para seleccionar FINE

TUNING. Prima sem soltar [ / ] até obter

a imagem com a cor mais nítida.

NOTA IMPORTANTE:

Se ligar um descodificador independente,

tem de premir [ / ] para seleccionar DECODER e depois [ / ] para ligar o descodificador.

9. Prima [ / ] para seleccionar SKIP.

A função SKIP determina se o canal pode ser seleccionado quando utilizar

CHANNEL / em vez das TECLAS NUMÉRICAS.

PRESET 1

→

CHANNEL CH2 1

FINE TUNING  DECODER ON OFF SK I P ON OFF

10. Prima [ / ] para seleccionar ON ou OFF

para esta opção.

11. Prima SET para confirmar.

12. Prima MENU para sair desta função.

P-23

INSTALAÇÃO PERSONALIZADA

CANAIS DE DIFUSÃO E CATV

Sinais de estações

V H

12/H2

U H

2/A

3/B

5/D

6/E 7/F

9/G

10/H

11/H1

S11

21 22

: 68 69

Números

de canais

reais

CH:02 CH:03 CH:04 CH:05 CH:06 CH:07 CH:08

CH:09 CH:10 CH:11 CH:12 CH:13

CH:21 CH:22

: CH:68 CH:69

C A

Sinais de

estações

S01/S21 S02/S22

C /S03/

S23 S24 S25

S1 S5

M1/S1 M2/S2

M10/S10

U1/S11

U10/S20

S21

: S40 S41

Números

de canais

reais

CH:75 CH:76 CH:77 CH:78 CH:79 CH:80 CH:85

CC:01 CC:02

: CC:10 CC:11

: CC:20 CC:21

: CC:40 CC:41

● Disponível em Itália ▲ Disponível na Suíça

NOTA:

• O videogravador tem 84 canais programáveis. Todos os canais podem ser programados para qualquer um dos canais de difusão e CATV mostrados no quadro.

OPERACIÓN DE

Si conecta un descodificador al VCR conectado a L2 como se mostró previamente, la función del descodificador debe estar en ON para grabar la señal descodificada y poder verla en la TV. Cuando el VCR recibe una señal codificada, la envía por el terminal LINE 2 al descodificador, que envía la señal descodificada otra vez por el terminal LINE 2 para que pueda grabarse. El VCR envía la señal descodificada a la TV por el terminal LINE1 para que pueda ver las imágenes.

Al realizar grabaciones con un descodificador independiente conectado como se indica, acuérdese de dejar la función del descodificador en ON.

Si conecta un descodificador al VCR, dicha unidad suministra una señal de conmutación que permite que la TV muestre automáticamente la señal descodificada enviada por el VCR. Para utilizar esta función, asegúrese de que el VCR esté conectado a la TV y a la unidad descodificadora con cables SCART . A continuación:

• Pressione a tecla se desactivado, no modo STANDBY. OU

• Prima

Si ajusta la función del descodificador en OFF cuando tiene una unidad descodificadora conectada como se indicó previamente, NO podrá ver la imagen descodificada en el modo de TV ni en el modo de VCR.

[TV/VCR] en el mando a distancia para introducir el VCR en el ‘modo VCR’.

Aparecerá ‘VCR’ en el display.

CONMUTACIÓN DEL DESCODIFICADOR

STANDBY para colocar o VCR no modo POWERSAVE ou,

P-24

INSTALAÇÃO PERSONALIZADA

ORDENAR MANUALMENTE OS CANAIS

ORDENAR OS CANAIS PELA ORDEM PREFERIDA

Pode alterar a ordem dos canais com o procedimento abaixo.

1. Prima MENU.

2. Prima [ / ] para seleccionar SET UP.

SET para confirmar.

Prima

3. Prima [ / ] para seleccionar CHANNEL

SORT. Prima

SET para confirmar.

4. Prima [ / / / ] para realçar o canal

a mover. Prima

SET para confirmar.

5. Prima [ / / / ] para realçar a nova

posição para o canal.

SET para confirmar.

Prima

6. Se quiser mover mais canais, repita o

procedimento a partir do passo 4.

7. Quando todos os canais estiverem pela ordem

preferida, prima MENU.

MENU para sair da função

ECRÃ DE MENUS2.

MOD E

SET UP

1CH21 7 13 2CH32 8 14 3CH43 9 15 4CH54 10 16 5 CH 6 5 11 17 61218

MOVE 1/5

1 CH 6 5 713 2CH21 8 14 3CH32 9 15 4CH43 10 16 5CH54 11 17 61218

MOVE 1/5

P-25

INSTALAÇÃO PERSONALIZADA

ALTERAR A LÍNGUA DO VISOR

Se alterar a língua utilizada pelo visor, não altera o funcionamento do videogravador nem o torna adequado para qualquer canal de televisão standard.

1. Prima MENU.

2. Prima [ / ] para seleccionar SET UP.

Se o visor não estiver numa língua compreensível, esta é a quarta opção a contar de cima. Prima

SET para confirmar.

3. Prima [ / ] para seleccionar LANGUAGE

(a última opção).

ENGL I SH SVENSKA

DEUTSCH NEDERLANDS FRANÇ AIS DANSK

I TA L I ANO NORSK

ESPAÑOL SUOMI

LANGUAGE

4. Em seguida, prima SET.

5. Prima [ / / / ] para seleccionar a

língua. Em seguida, prima

SET para confirmar.

ACERTAR MANUALMENT O RELÓGIO

Este procedimento permite acertar o relógio manualmente.

1. Prima MENU. Prima [ / ] para

seleccionar SET UP. Prima

2. Prima [ / ] para seleccionar CLOCK.

Prima

SET para confirmar.

3. Prima [ / ] para seleccionar o formato

de 12 ou 24 horas.

4. Prima [ / ] para seleccionar TIME.

Introduza as horas com as

NUMÉRICAS ou [ / ]. Se os minutos

forem inferiores a 10, introduza o zero à esquerda. Se utilizar o formato de 12 horas, introduza AM ou PM, premindo no telecomando.

5. Prima [ / ] para seleccionar DATE.

Introduza a data com as

NUMÉRICAS ou [ / ]. Por exemplo,

para 1 de Abril, introduza

6. Prima [ / ] para seleccionar YEAR.

Introduza os últimos dois dígitos com as

TECLAS NUMÉRICAS ou [ / ]. Por

exemplo, para 2000 introduza introduza

01.

SET para confirmar.

TECLAS

01 04.

00. Para 2001,

CLOCK

MODE T IME DATE YEAR

24H 0:00 01/04 00

MODE: 24H / 1 2H  : SELECT  : CHANGE SET :ENTER MENU: EX I T

NOTA:

• Necessita de actualizar o relógio para poupança diurna.

P-26

MAIS INFORMAÇÕES SOBRE O VIDEOGRAVADOR

VISOR DIGITAL DO VIDEOGRAVADOR

1. Indicador TIMER.

2. Indicadores AUDIO OUTPUT.

3. Indicador RECORDING.

4. Indicador CHILD LOCK.

5. Indicadores AM/PM.

6. Indicador STOP.

7. Indicador do MODO VCR.

8. Indicador PRESET CHANNEL.

9. Indicador VIDEO PROGRAMMING SYSTEM/PROGRAMME DELIVERY

CONTROL.

10. Indicador LONG PLAY.

11. Indicador STANDARD PLAY.

12. Indicador VIDEO TAPE.

13. Indicador DECODER.

NOTA:

• Alguns modelos não têm todas as funções apresentadas, pelo que estas não aparecem no visor.

SELECCIONAR A SAÍDA A PARTIR DO VIDEOGRAVADOR

Se ligar o videogravador ao televisor com um cabo SCART, quando iniciar a reprodução de uma cassete de vídeo, o videogravador comuta automaticamente a saída para que a imagem reproduzida apareça no televisor. Neste caso, ‘VCR’ aparece no visor do videogravador.

Pode ignorar manualmente este procedimento, premindo canal de televisão aparece no ecrã do televisor e ‘VCR’ desaparece do visor do videogravador.

• Se premir novamente reproduzida.

[TV/VCR] comuta a imagem da televisão para a imagem

P-27

[TV/VCR] no telecomando. O

MAIS INFORMAÇÕES SOBRE O VIDEOGRAVADOR

VISOR DO ECRÃ

Todas as informações necessárias sobre o estado do videogravador são resumidas no visor do ecrã. Se estiver a gravar, reproduzir uma cassete ou a ver um programa no canal de vídeo, pode chamar até três visores standard. Pode seleccionar o visor, premindo 1, 2, 3 ou 4 vezes o botão

1. AUTO, o modo e o número de canal actuais

são mostrados durante 3 segundos quando premir uma tecla numérica ou de funcionamento.

2. FULL., todas as funções activas são também

mostradas no ecrã.

Dependem das funções do modelo

MODE OSD no telecomando.

Canal e número do programa Estado da cassete Sinal NICAM Modo de saída de áudio Velocidade da fita

Fita utilizável Hora

Data

Contador de fita

■ 1CH59

NICAM

STEREO

SP L R

■ 1CH59

SUPER P. ON NICAM

STEREO

SP L R

22:00 REM 1:05 9/07 00 0:00.00

3. COUNTER, este visor mostra o contador de

fita e quantidade de fita utilizável.

4. DISPLAY OFF, este remove o visor do ecrã.

REM 1:05

0:00.00

NOTAS:

• As horas e a data pré-programadas não são mostradas, se o relógio não estiver certo.

• O videogravador volta ao visor 1. sempre que o ligar.

• Se estiver a gravar deste videogravador para outro, não se esqueça de remover o visor do ecrã, caso contrário o visor é gravado.

P-28

MAIS INFORMAÇÕES SOBRE O VIDEOGRAVADOR

ESPECIFICAÇÕES

Formato: VHS PAL Número de cabeças: Sinal do sistema de video: PAL/MESECAM cor ou de Sinal monocromático

Sistema de gravação em som de alto fidelidade: (modelos

VC-MH75/750SM

Tempo de reprodução máxima: 480 min. com cassete de vídeo E-240 no modo

Largura da fita: 12,7 mm Velocidade da fita: 23,39 mm/s Reprodução standard (SP):

Antena: 75 Ω não balanceado Canais de recepção: Canal VHF 2-12 - S1-S41, canal UHF 21-69 Sinal de saída RF: Requisitos de energia: CA 230 V, 50 Hz Consumo de energia: 16W (aprox) (Modo POWERSAVE ≤ 1.5W

Temperatura de funcionamento: De 5˚C a 40˚C Temperatura de armazenamento: De -20˚C a 55˚C Entrada de vídeo: 1,0 Vp-p, 75 Saída de vídeo: 1,0 Vp-p, 75 Entrada de áudio: Linha 1&2: -3.8 dBs, 10 k Saída de áudio: Linha 1&2: -3.8 dBs, 1 k

Som de alto fidelidade: (modelos

Dimensões: 360(L) x 289(P) x 93(A) mm Peso: 3,2 kg (aprox) Acessórios fornecidos: Cabo de ligação RF de 75 Ω, manual de

VC-MH75/750SM

só)

VC-M55/551SM

4 (

625 linhas Sistema de gravação das camadas profundas de acordo com o padrão para VHS de alta fidelidade estéreo.

de reprodução longa (LP)

11,70 mm/s Reprodução longa (LP)

Canal UHF 21 - 69

modelos (Modo STANDBY ≤ 3W

(Saída de áudio: -3,8 dBs, 1 k

VC-MH75/750SM

Alcance dinâmica:

VC-M55/551SM

Ω

VC-M75/750SM

); 6 (

só)

VC-MH75/750SM

Ω

modelos

só)

~ 90 dBs (SP);

)

Resposta de frequência: 20 Hz - 20 kHz; Modulação mecânica de baixa frequência e vibração: <0,005% Wrm (JIS A)

utilizador, telecomando, pilhas AA/R6/UM3 (x2)

• Especificações sujeitas a alterações sem aviso prévio de acordo com a política de desenvolvimento contínuo da Sharp.

• A Sharp não se responsabiliza por qualquer imprecisão ou omissão nesta publicação, apesar de terem sido feitos todos os esforços para a tornar o mais completa e precisa possível.

P-29

RESOLUÇÃO DE PROBLEMAS

ÁREA PROBLEMA CAUSA/SOLUÇÃO POSSÍVEL

INSTALAÇÃO

INICIAL

INSTALAÇÃO

LIGAÇÃO

Quando o videogravador é ligado pela primeira vez, o visor do videogravador aparece em branco. Quando prime o botão STANDBY ( ) o visor ainda aparece em branco.

O televisor não é sintonizado no videogravador.

O ecrã Instalação Automática não aparece quando o videogravador está ligado ou a instalação automática não está completa.

O visor não funciona. • Verifique se o videogravador não está no

O videogravador não funciona - aparece no visor do videogravador.

• O videogravador pode estar no modo POWERSAVE. Prima o botão STOP ( ) para ligar o videogravador e, em seguida, prima sem soltar os botões MENU e CHANNEL

na parte frontal do videogravador durante 10 segundos. Continue no passo 1 da secção SINTONIZAR O TELEVISOR NO VIDEOGRAVADOR. (Modelos VC-M55/551SM só)

• Verifique se todos os cabos estão correctamente ligados.

• Consulte o manual do televisor para obter informações sobre a sintonização correcta do televisor.

• Reinicie o videogravador e complete a instalação automática novamente.(Consultar REINICIAR VIDEOGRAVADOR)

modo POWERSAVE (Modelos VC-M55/551SM só)

• Verifique se o cabo de alimentação está ligado.

• Verifique se a tomada de parede tem corrente (ligue outro aparelho).

• Prima o botão TIMER ON/OFF para desactivar o temporizador

REPRODUÇÃO

O videogravador não responde a nenhum comando.

Não aparece nenhuma imagem.

A imagem reproduzida tem manchas brancas.

PlA reprodução/ gravação não reproduz o som estéreo. (Modelos VC-MH75/750SM só)

• Verifique se CHILD LOCK está desactivada.

• Funcionamento do dispositivo de segurança: desligue o videogravador durante 2 horas.

• Verifique se o televisor está definido para o canal de vídeo.

• Verifique todos os cabos de ligação.

• Ajuste o alinhamento com os botões CHANNEL / .

• Tente outra cassete.

• As cabeças de vídeo podem estar contaminadas. Consulte um serviço de assistência SHARP.

• Verifique se o videogravador está ligado a um televisor estéreo e a um cabo SCART.

• O programa pode não ter som estéreo.

P-30

RESOLUÇÃO DE PROBLEMAS

ÁREA PROBLEMA CAUSA/SOLUÇÃO POSSÍVEL

GRAVAÇÃO

MECANISMO/

TRANSPORTE

DA FITA

A cassete é ejectada automaticamente quando prime os botões REC ( ) ou TIMER ON/OFF .

Não é possível inserir uma cassete.

• A patilha de protecção foi removida.

• Verifique se existe outra cassete no videogravador.

• Verifique se inseriu a cassete correctamente.

TELECOMANDO

OUTROS

PROBLEMAS

Não é possível rebobinar.

Não é possível operar o videogravador com o telecomando.

A imagem não se altera mesmo quando prime os botões

CHANNEL

Não é possível seleccionar a posição do canal pretendido.

Sem cor ou uma imagem de televisão deficiente na visualização normal.

Não é possível ver imagens ou reproduzir através de RF OUT.

O canal pretendido tem interferências.

Não aparece nenhuma imagem.

• Verifique se a cassete não está no início.

• O telecomando está longe da unidade principal.

• Aponte o telecomando para o videogravador.

• As pilhas estão gastas - substitua-as.

• As pilhas não foram inseridas correctamente.

• O videogravador está posicionado sob uma luz forte.

• Verifique se o videogravador não está no modo de menu ou temporizador.

• A posição do canal foi definida para ser ignorada. Cancele o modo SKIP para esse canal.

• Verifique se todos os cabos estão correctamente ligados.

• Verifique se o cabo de alimentação do videogravador está correctamente ligado.

• Certifique-se de que a saída RF não foi desligada. (Consulte a nota sobre RF ATRAVÉS DE ON/OFF na secção SINTONIZAR O TELEVISOR NO VIDEOGRAVADOR do manual.)

• Força de sinal fraca, o mesmo canal com uma força de sinal maior pode ser sintonizado noutro canal predefinido do videogravador. Exemplo; Predefinição 1 = CH21 e predefinição 14 = CH21 (Consulte a secção Ordenar canais manualmente para mover o canal para a posição pretendida.)

• A antena do televisor pode necessitar de ajuste.

• Certifique-se de que o televisor está no canal de vídeo.

• Verifique todos os cabos de ligação.

P-31

Sharp VC-M55SM, VC-M551SM, VC-MH75SM, VC-MH750SM User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
