Sharp MX-M502N, MX-M282N, MX-M452N, MX-M362N START GUIDE [nl]

Zoeken op basis
van wat u wilt doen

Zoeken met de
inhoudsopgave

BEDIENINGSHANDLEIDING

Zoeken op basis
van wat u wilt doen

Zoeken met de
inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

KOPIEERMACHINE

PRINTER

EEN KOPIE MAKEN EEN DOCUMENT

AFDRUKKEN

EEN AFBEELDING

SCANNEN /

EEN INTERNETFAX

VERZENDEN

EEN OPDRACHT

OPSLAAN EN

LATER OPNIEUW

GEBRUIKEN

EEN FAX VERZENDEN

FAX

SCANNER / INTERNETFAX

DOCUMENTARCHIVERING

SYSTEEMINSTELLINGEN

DE MACHINE

ONDERHOUDEN

HET OPSPOREN VAN FOUTEN

OVER DE BEDIENINGSHANDLEIDING

EEN KOPIE MAKEN

Besparen Kopieerfouten

verminderen

2010/04/04

Datum of

paginanummers

toevoegen

Andere handige functies

De uitvoer

samenvoegen tot

een brochure

Een kopie van dit type

originelen maken

Een kopie op dit

type papier maken

Besparen

Meerdere pagina's op één

Op beide zijden van papier
kopiëren

Op voor- en achterzijde van
een kaart kopiëren

zijde van een vel papier
kopiëren

Kopieerfouten verminderen

Het aantal gescande

Een set kopieën afdrukken
om te proeflezen

pagina's controleren vóór
het kopiëren

Een kopie van dit soort originelen maken

Meer originelen dan in één
keer geladen kunnen worden

Dikke originelen (aan de randen
verschijnen schaduwen)

Boek of brochure
(tegenoverliggende
pagina's kopiëren)

Originelen van verschillend
formaat

Gebonden origineel zoals een
boek (een pagina per keer)

Een kopie op dit type papier maken

Enveloppen en andere
speciale media

Tabpapier Transparanten

A3 breed-papier

Datum of paginanummers toevoegen

2010/04/04

9

10

11

Datum toevoegen

Paginanummer toevoegen

Stempel toevoegen

Tekst toevoegen

ABCDEFG

De uitvoer samenvoegen tot een brochure

Een geniete brochure
maken

Een blanco marge voor
perforeren creëren

Uivoer in het midden
vouwen

Geniete uitvoer

Perforaties in uitvoer
maken

Andere handige functies

Functies voor specifieke doeleinden

z Een kopie van gerangschikte foto's maken
z Een grote poster maken
z Een gespiegelde kopie maken
z Op midden van papier kopiëren
z Een negatieve kopie maken

Handige functies

z Twee machines tegelijk gebruiken
z Prioriteit geven aan een kopieeropdracht
z Status van een opdracht in de wachtrij controleren
z Omslagbladen/inlegvellen invoegen in kopieeruitvoer
z Een dun origineel kopiëren

EEN DOCUMENT AFDRUKKEN

Besparen Afdrukken

zonder computer

Aantrekkelijke

uitvoer afdrukken

De uitvoer

samenvoegen tot

een brochure

Afdrukken op dit

type papier

Andere handige functies

Tekst of een

afbeelding toevoegen

Besparen

Op beide zijden van papier
afdrukken

Meerdere pagina's op één
papierzijde afdrukken

FTP

Afdrukken zonder computer

Een FTP-bestand afdrukken

Een bestand in een
netwerkmap afdrukken

Een bestand op een
USB-geheugenapparaat afdrukken

Een bestand dat in de machine
is opgeslagen afdrukken

Aantrekkelijke uitvoer afdrukken

Afdruk aan papierformaat
aanpassen

Vage tekst en regels
verscherpen

Helderheid en contrast
aanpassen

De uitvoer samenvoegen tot een brochure

Een geniete brochure
maken

Een blanco marge voor
perforeren creëren

Bepaalde pagina's op
voorzijde van papier afdrukken

Geniete uitvoer

Perforaties in uitvoer
maken

Afdrukken op dit type papier

Enveloppen

Transparanten Bepaalde pagina's op ander

De afbeelding 180 graden
draaien

Tabpapier

papier afdrukken

Tekst of een afbeelding toevoegen

Een watermerk aan de
afdrukgegevens toevoegen

Een vaste vorm over de
afdrukgegevens plakken

Een afbeelding over de
afdrukgegevens plakken

Andere handige functies

Formaat of afdrukstand van de afdrukgegevens corrigeren

z Afdrukbeeld vergroten of verkleinen
z Een gespiegelde afbeelding afdrukken

Veiligheid is van belang

z Vertrouwelijk afdrukken
z Een versleuteld PDF-bestand afdrukken

Functies voor specifieke doeleinden

z Een 'kopiefactuur' afdrukken
z Een grote poster maken

Handige functies

z Prioriteit geven aan een afdrukopdracht
z Twee machines tegelijk gebruiken
z Veel gebruikte afdrukinstellingen opslaan
z Een afdrukopdracht opslaan
z De uitvoer afdrukken en vouwen

EEN FAX VERZENDEN

Besparen

Werk besparen Veiligheid is van

Andere handige functies

Dit type document

verzenden

belang

Verzending naar de verkeerde

bestemming voorkomen

Zend een duidelijk

document

Besparen

Verzend als het laagste
tarief geldt

Stuur twee originelen als
één pagina

Controleer ontvangen
gegevens vóór het afdrukken

Geef een verzending door
via een bijkantoor

Dit type document verzenden

Dikke originelen (aan de randen
verschijnen schaduwen)

Meer originelen dan in één
keer geladen kunnen worden

Aan beide zijden bedrukt
origineel

Gebonden origineel zoals een
boek (een pagina per keer)

Originelen van verschillend
formaat

Identiteitskaart of andere
kaart

Verzending naar de verkeerde bestemming voorkomen

Controleer de bestemming
nogmaals voor verzending

Controleer het logboek van
vorige verzendingen

Controleer het resultaat
van de verzending

Bestempel gescande
originelen

Zend een duidelijk document

Pas de belichting aan

Geef het formaat op vóór
verzending

Pas de kwaliteit van de
afbeelding aan

Zonder schaduwen aan de
randen verzenden

Werk besparen

12 3

XXXX-6789
XXXX-9874
XXXX-4567
XXXX-5432
XXXX-9999

Veel gebruikte instellingen
opslaan

Het verzendlogboek
bekijken

Gebonden origineel zoals een
boek (een pagina per keer)

XXXX-6789
XXXX-9874
XXXX-4567
XXXX-5432
XXXX-9999

Naar meerdere
bestemmingen verzenden

Gemakkelijk een adres
opgeven (nummer zoeken)

Veiligheid is van belang

Controleer de bestemming
nogmaals voor verzending

Afdrukbeveiligde
ontvangstgegevens

Een document op verzoek van
een andere machine verzenden

Vertrouwelijk verzenden

Ontvangst van een
document van een
zendende machine starten

Andere handige functies

Handige beheerfuncties

z Een ontvangen fax naar een netwerkadres doorsturen
z Een adressenlijst afdrukken

Handige functies

z Een dun origineel verzenden
z Een verzendbestemming selecteren uit een globaal adresboek
z Prioriteit geven aan een verzending
z Een telefoontoestel gebruiken

EEN AFBEELDING SCANNEN / EEN INTERNETFAX VERZENDEN

Een duidelijke

afbeelding verzenden

Werk besparen Scannen van

Andere handige functies

Dit type document

verzenden

computer

Verzending naar de verkeerde

bestemming voorkomen

Een kleiner

bestand verzenden

Een duidelijke afbeelding verzenden

Het contrast of de
beeldkwaliteit aanpassen

Zonder schaduwen aan de
randen verzenden

De resolutie aanpassen
vóór verzending

De achtergrond van een verzonden
document onderdrukken

Dit type document verzenden

Dikke originelen (aan de randen
verschijnen schaduwen)

Meer originelen dan in één
keer geladen kunnen worden

Aan beide zijden bedrukt
origineel

Gebonden origineel zoals een
boek (een pagina per keer)

Originelen van verschillend
formaat

Origineel met achtergrond

Verzending naar de verkeerde bestemming voorkomen

Controleer het resultaat
van de verzending

Bestempel gescande
originelen

Controleer het logboek van
vorige verzendingen

Een kleiner bestand verzenden

Met een lagere resolutie
verzenden

Een afbeelding verkleinen
vóór verzending

Stuur twee originelen als
één pagina

Een bestand comprimeren
vóór verzending

Een afbeelding in zwart-wit
verzenden

Identiteitskaart of andere
kaart

Werk besparen

o

c

o

c

o

12 3

[e-mail].c
[e-mail].
[e-mail].c
[e-mail].
[e-mail].c

Veel gebruikte instellingen
opslaan

Het verzendlogboek
bekijken

Een internetfax vanaf een
computer verzenden

[e-mail].c
[e-mail].
[e-mail].c
[e-mail].
[e-mail].e

Naar meerdere
bestemmingen verzenden

Gemakkelijk een adres
opgeven (nummer zoeken)

Gebonden origineel zoals een
boek (een pagina per keer)

Andere handige functies

Handige beheerfuncties

z Een ontvangen fax naar een netwerkadres doorsturen
z Een lijst verzendbestemmingen afdrukken

Handige functies

z Een dun origineel scannen
z Een verzendbestemming selecteren uit een globaal adresboek
z Op een specifiek tijdstip verzenden
z Prioriteit geven aan een verzending
z In USB-geheugenmodus verzenden

EEN OPDRACHT OPSLAAN EN LATER OPNIEUW GEBRUIKEN

Een bestand

zoeken

Mijn bestanden

ordenen

Een belangrijk

document opslaan

Een groep bestanden

afdrukken

abc

Een bestand zoeken

Een bestand zoeken met

Zoeken door de inhoud van

een trefwoord

bestanden te controleren

Mijn bestanden ordenen

Een bestand verwijderen

Regelmatig bestanden
verwijderen

Alle bestanden verwijderen

Van map wisselen

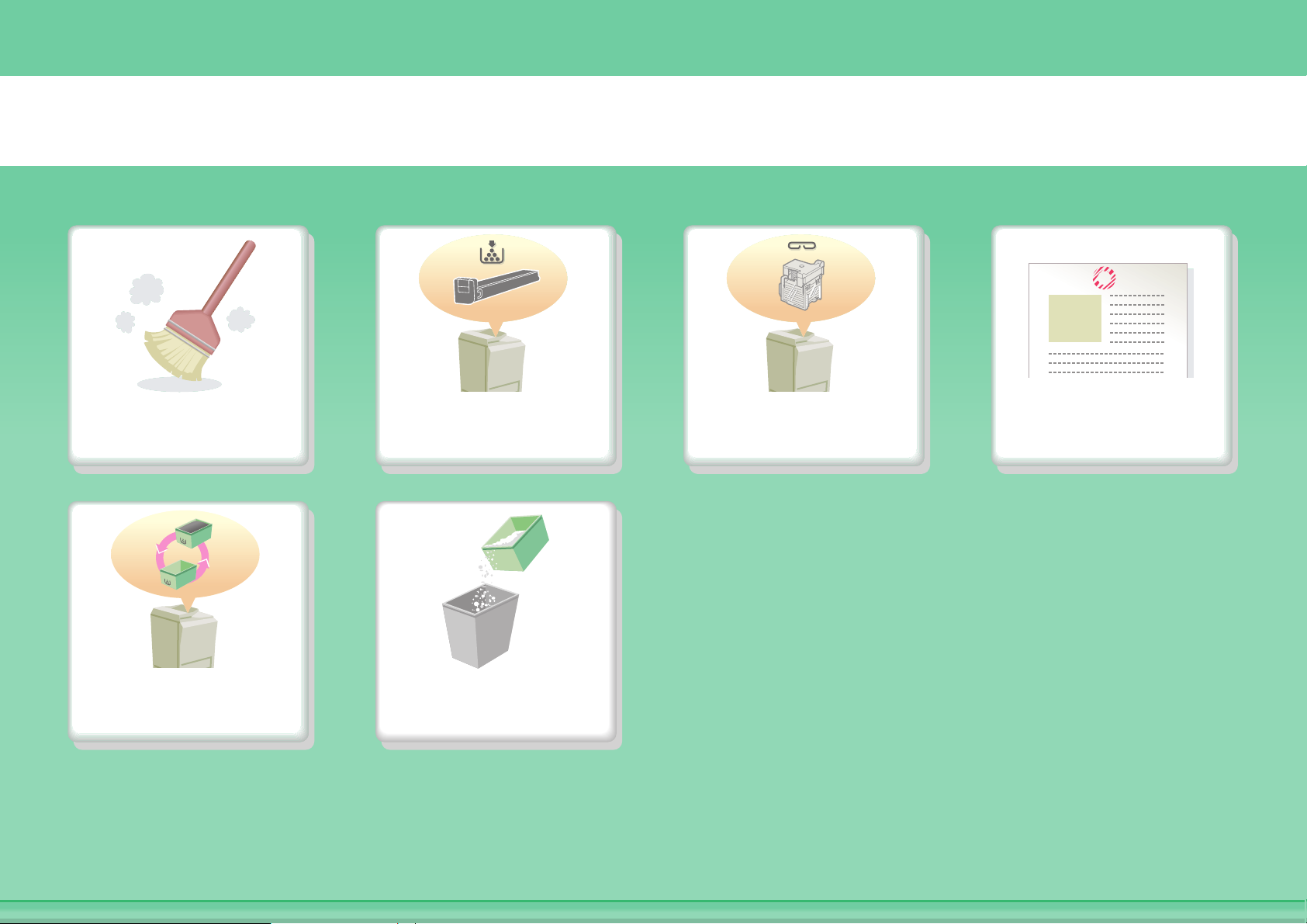

DE MACHINE ONDERHOUDEN

De machine

schoonmaken

Vervang de

toneropvangbak

Een tonercartridge

vervangen

Perforatorafval

opruimen

De nietcartridge

vervangen

De nietcartridge

vervangen

De machine schoonmaken

De glasplaat en de automatische
documentinvoereenheid
schoonmaken

De aanvoerrol van de
handinvoer schoonmaken

De aanvoerrol van de
originelen schoonmaken

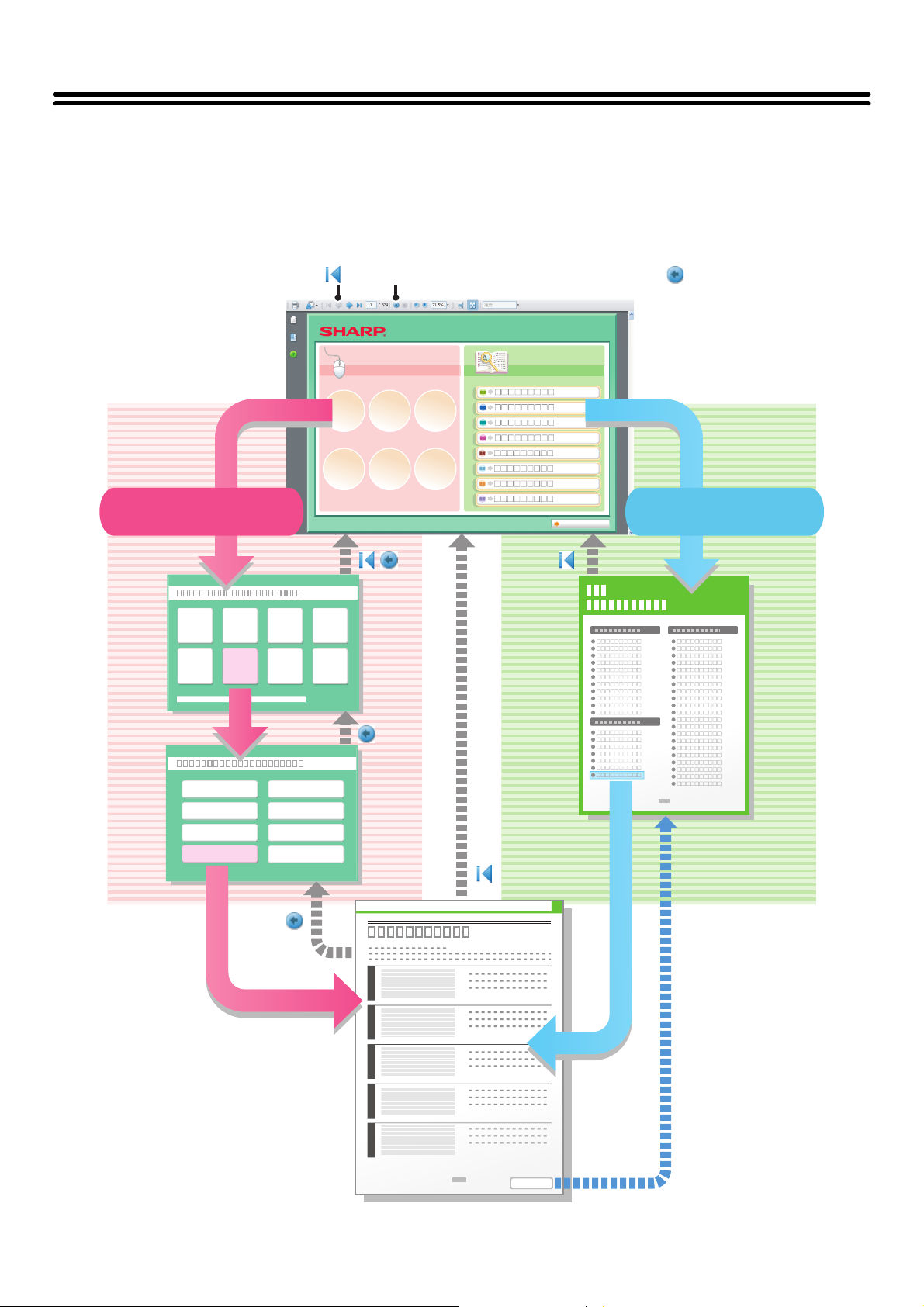

OVER DE BEDIENINGSHANDLEIDING

U kunt op twee manieren naar een onderwerp zoeken in deze handleiding: u kunt een menu "Ik wil..." gebruiken, of de
normale inhoudsopgave.
Bij de volgende uitleg wordt uitgegaan van het gebruik van Adobe Reader 8.0. (Sommige knoppen worden niet
weergegeven in de standaardstatus.)

Terug naar de eerste pagina ( )

Zoeken op basis van wat u

wilt doen

Menupagina Inhoudspagina

Terug naar de laatst weergegeven pagina ( )

Zoeken met de

inhoudsopgave

Tekstpagina

1

2

3

4

5

i

DE HANDLEIDING GEBRUIKEN

Klik op een van onderstaande knoppen om naar de pagina te gaan die u wil weergeven.

(1) (2) (3) (4)

(5)

(1) Terug naar eerste pagina knop

Als een bewerking niet verloopt als verwacht, klik dan op
deze knop om opnieuw te beginnen.

(2) Eén pagina terug knop

Geeft de vorige pagina weer.

(3) Eén pagina vooruit knop

Geeft de volgende pagina weer.

(4) Terug naar de laatst weergegeven pagina knop

Geeft de webpagina weer die voor de huidige pagina
werd weergegeven.

• Mocht een knop niet verschijnen, zie dan Adobe Reader Help voor het weergeven van de knop.

• Let op bij het afdrukken

Als alle pagina's worden afgedrukt, worden ook de menupagina's van het menu "Ik wil..." afgedrukt. Wilt u alleen de
pagina's afdrukken die uitleg over de functie bevatten, geef dan een paginabereik op.

(6)

(5) Adobe Reader Help knop

Opent Adobe Reader Help.

(6) Inhoudsknop

Geeft de inhoud van elk hoofdstuk weer.
Is de huidige pagina bijvoorbeeld een pagina in het
tekstgedeelte van het printerhoofdstuk, dan gaat u met
deze knop naar de inhoudsopgave van het
printerhoofdstuk.

ii

MET HET APPARAAT MEEGELEVERDE HANDLEIDINGEN

Handleidingen in PDF-indeling (deze handleiding)

De handleidingen in PDF-indeling bieden uitgebreide beschrijvingen van procedures voor gebruik van de machine in elke modus.
Bekijk de PDF-handleidingen door ze te downloaden van de harde schijf van de machine. De procedure voor het downloaden van de
handleidingen wordt beschreven in "Hoe u de PDF-handleidingen downloadt" in de Beknopte bedieningshandleiding.

1. VOORDAT U DE MACHINE GEBRUIKT

Dit hoofdstuk biedt informatie over onderwerpen als elementaire bedieningsprocedures, het laden van
papier en machineonderhoud.

2. KOPIEERMACHINE

In dit hoofdstuk vindt u uitgebreide uitleg over de procedures voor het gebruik van de kopieerfunctie.

3. PRINTER

In dit hoofdstuk vindt u uitgebreide uitleg over de procedures voor het gebruik van de printerfunctie.

4. FAX

In dit hoofdstuk vindt u uitgebreide uitleg over de procedures voor het gebruik van de faxfunctie.

5. SCANNER / INTERNETFAX

In dit hoofdstuk vindt u uitgebreide uitleg over de procedures voor het gebruik van de scannerfunctie
en de internetfaxfunctie.

6. DOCUMENTARCHIVERING

In dit hoofdstuk vindt u uitgebreide uitleg over de procedures voor het gebruik van de functie
documentarchivering. Met de functie documentarchivering kunt u de documentgegevens van een
kopieer- of faxopdracht, of de gegevens van een afdrukopdracht, als bestand op de harde schijf van
de machine opslaan. Het bestand kan indien nodig worden opgeroepen.

7. SYSTEEMINSTELLINGEN

In dit hoofdstuk worden de "Systeeminstellingen uitgelegd, waarmee een reeks parameters wordt
geconfigureerd die bedoeld zijn om optimaal aan te sluiten op de behoeften van uw werkplek. De
huidige instellingen kunnen worden weergegeven of afgedrukt vanuit de "Systeeminstellingen".

8. HET OPSPOREN VAN FOUTEN

Dit hoofdstuk legt uit hoe u vastgelopen papier kunt verwijderen en biedt antwoorden op veel gestelde
vragen over de bediening van de machine vanuit elke modus. Raadpleeg deze handleiding als u
problemen ondervindt met het gebruik van de machine.

Gedrukte handleidingen

Naam handleiding Inhoud

Beknopte
bedieningshandleiding

In deze handleiding vindt u aanwijzingen voor een veilig gebruik van het apparaat, de te treffen
voorbereidingen voorafgaand aan het gebruik van het apparaat en een lijst met specificaties van het
apparaat en van de randapparatuur.

iii

OVER DE BEDIENINGSHANDLEIDING

In deze handleiding wordt uitgelegd hoe u het digitaal multifunctioneel systeem
MX-M282N/MX-M362N/MX-M452N/MX-M502N gebruikt.

Opmerkingen

•

Zie voor informatie over het installeren van de in deze handleiding genoemde drivers en software de Handleiding software-installatie.

• Voor informatie over uw besturingssysteem verwijzen we naar de handleiding van uw besturingssysteem of de online Help.

®

• De uitleg over schermen en procedures in een Windows-omgeving zijn vooral bedoeld voor Windows Vista
kunnen variëren naargelang de versie van het besturingssysteem of de softwareapplicatie.

• De uitleg van schermen en procedures in een Macintosh-omgeving zijn gebaseerd op Mac OS X v10.4 in het geval van Mac OS
X. De schermen kunnen variëren naargelang de versie van het besturingssysteem of de softwareapplicatie.

• Overal in de handleiding waar "MX-xxxx" wordt vermeld, kunt u "xxxx" vervangen door uw modelnaam.

• In deze handleiding wordt verwezen naar de faxfunctie. In sommige landen en regio's is de faxfunctie echter niet beschikbaar.

• Deze handleiding is met de grootste zorg vervaardigd. Als u opmerkingen of vragen hebt over de handleiding, neem dan
contact op met uw dealer of dichtstbijzijnde erkende servicevestiging.

• Dit product is onderworpen aan strenge kwaliteitscontroles en inspectieprocedures. Mocht zich toch een storing of ander
probleem voordoen, neem dan s.v.p. contact op met uw dealer of het dichtstbijzijnde erkende servicebedrijf.

• Behoudens voorzover wettelijk vereist kan SHARP niet aansprakelijk worden gesteld voor defecten die optreden gedurende het
gebruik van het product of zijn opties, of defecten die het gevolg zijn van een onjuiste bediening van het product en zijn opties,
of andere defecten, of voor enige schade die voortkomt uit het gebruik van het product.

Waarschuwing

• Verveelvoudiging, aanpassing of vertaling van de inhoud van deze handleiding zonder voorafgaande toestemming is verboden,
behoudens voorzover toegestaan onder het auteursrecht.

• Alle informatie in deze handleiding is onder voorbehoud.

. De schermen

In deze handleiding weergegeven illustraties en het bedieningspaneel en aanraakscherm

De randapparatuur is meestal optioneel. Bij enkele modellen maakt bepaalde randapparatuur echter deel uit van de standaarduitrusting.
Bij de uitleg in deze handleiding is ervan uitgegaan dat een automatische documentinvoer, een rechterlade en een onderkast/2x500 vel
papierlade zijn geïnstalleerd op de MX-502N.
Voor sommige functies en procedures veronderstelt de uitleg dat er andere eenheden dan de bovengenoemde zijn geïnstalleerd.

De schermweergaven, meldingen en toetsnamen in deze handleiding kunnen afwijken van die van het apparaat als
gevolg van verbeteringen en aanpassingen aan het product.

Pictogrammen in deze handleidingen

De pictogrammen in de handleidingen geven het volgende type informatie aan:

Waarschuwing Dit symbool waarschuwt u voor situaties waarin een risico bestaat op letsel of overlijden.

Let op

Hiermee wordt u gewezen op een
situatie die kan leiden tot beschadiging
of storing van de machine.

Hier volgt extra uitleg over een functie
of procedure.

Hier wordt het annuleren of corrigeren
van een bewerking uitgelegd.

Dit symbool waarschuwt u voor situaties waarin een risico bestaat op letsel of schade aan eigendommen.

Dit verwijst naar de naam van een systeeminstelling en biedt korte
uitleg van de instelling.

Indien "Systeeminstellingen:" wordt weergegeven:

Dit betreft uitleg over een algemene instelling.

Indien "Systeeminstellingen (Beheerder):" wordt
weergegeven:

Dit betreft uitleg over een instelling die alleen door een beheerder
dient te worden geconfigureerd.

iv

HOOFDSTUK 1
VOORDAT U DE MACHINE GEBRUIKT

In

dit hoofdstuk

vindt u informatie zoals elementaire procedures over de bediening en het onderhoud van de machine en het laden van papier.

VOORDAT U DE MACHINE GEBRUIKT

ONDERDELEN EN FUNCTIES . . . . . . . . . . . . . . . . 1-3

• BUITENZIJDE . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

• BINNENZIJDE . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

• AUTOMATISCHE ORIGINEELINVOER EN

GLASPLAAT. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

• ZIJDE EN ACHTER . . . . . . . . . . . . . . . . . . . . . . 1-7

• BEDIENINGSPANEEL . . . . . . . . . . . . . . . . . . . . 1-8

AANRAAKSCHERM . . . . . . . . . . . . . . . . . . . . . . . 1-10

• STATUSWEERGAVE. . . . . . . . . . . . . . . . . . . . 1-12

• SYSTEEMBALK . . . . . . . . . . . . . . . . . . . . . . . . 1-13

DE VOEDING IN- EN UITSCHAKELEN. . . . . . . . . 1-15

• ENERGIEBESPARENDE FUNCTIES . . . . . . . 1-16

• TOETS [SPAARSTAND] . . . . . . . . . . . . . . . . . 1-16

GEBRUIKERSAUTHENTICATIE . . . . . . . . . . . . . . 1-17

• AUTHENTICATIE OP BASIS VAN

GEBRUIKERSNUMMER . . . . . . . . . . . . . . . . . 1-17

• AUTHENTICATIE OP BASIS VAN

LOGINNAAM / WACHTWOORD . . . . . . . . . . . 1-19

BEGINSCHERM . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-22

EXTERNE BEDIENING VAN DE MACHINE . . . . . 1-23

OPGESLAGEN ITEMS IN HET OPDRACHTLOGBOEK

. . . 1-24

PAPIER LADEN

BELANGRIJKE OPMERKINGEN OVER PAPIER . .

• NAAM EN PLAATS VAN DE LADEN . . . . . . . . 1-27

• DE BETEKENIS VAN DE AANDUIDING

"R" IN PAPIERFORMATEN . . . . . . . . . . . . . . . 1-27

• BRUIKBAAR PAPIER. . . . . . . . . . . . . . . . . . . . 1-28

PAPIERLADE-INSTELLINGEN VOOR

PAPIERLADE 1 TOT 4. . . . . . . . . . . . . . . . . . . . . . 1-30

PAPIER LADEN EN PAPIERFORMAAT

•

WIJZIGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PAPIERLADE-INSTELLINGEN VAN

PAPIERLADE 5 (HOGE CAPACITEITLADE) . . . . 1-32

• PAPIER LADEN . . . . . . . . . . . . . . . . . . . . . . . . 1-32

. . . 1-27

. . . 1-30

ORIGINELEN

HET ORIGINEEL PLAATSEN . . . . . . . . . . . . . . . . 1-38

• ORIGINELEN IN DE AUTOMATISCHE

ORIGINEELINVOER PLAATSEN . . . . . . . . . . 1-38

• HET ORIGINEEL OP DE GLASPLAAT

PLAATSEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-40

RANDAPPARATUUR

RANDAPPARATUUR. . . . . . . . . . . . . . . . . . . . . . . 1-42

AFWERKINGEENHEID . . . . . . . . . . . . . . . . . . . . . 1-44

• ONDERDEELNAMEN . . . . . . . . . . . . . . . . . . . 1-44

• VERBRUIKSGOEDEREN . . . . . . . . . . . . . . . . 1-44

• ONDERHOUD VAN DE

AFWERKINGEENHEID . . . . . . . . . . . . . . . . . . 1-47

FINISHER (GROTE STAPELEENHEID) . . . . . . . . 1-49

• ONDERDEELNAMEN . . . . . . . . . . . . . . . . . . . 1-49

• VERBRUIKSGOEDEREN . . . . . . . . . . . . . . . . 1-49

• ONDERHOUD FINISHER (GROTE

STAPELEENHEID). . . . . . . . . . . . . . . . . . . . . . 1-52

ZADELSTEEK AFWERKINGSEENHEID. . . . . . . . 1-54

• ONDERDEELNAMEN . . . . . . . . . . . . . . . . . . . 1-54

• VERBRUIKSGOEDEREN . . . . . . . . . . . . . . . . 1-54

• ONDERHOUD VAN ZADELSTEEK

AFWERKINGSEENHEID . . . . . . . . . . . . . . . . . 1-57

PERFORATIEMODULE . . . . . . . . . . . . . . . . . . . . . 1-60

• PERFORATIEAFVAL VERWIJDEREN . . . . . . 1-60

SHARP OSA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-63

• APPLICATIE-COMMUNICATIEMODULE

(MX-AMX2). . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-63

• MODULE VOOR EXTERNE ACCOUNTS

(MX-AMX3). . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-64

PAPIER LADEN IN DE HANDINVOERLADE . . . . 1-34

• BELANGRIJKE WENKEN VOOR HET

GEBRUIK VAN DE HANDINVOERLADE. . . . . 1-35

1-1

ONDERHOUD

REGELMATIG ONDERHOUD . . . . . . . . . . . . . . . . 1-66

• DE GLASPLAAT EN AUTOMATISCHE

ORIGINEELINVOER REINIGEN . . . . . . . . . . . 1-66

• DE INVOERROL VAN DE

HANDINVOERLADE REINIGEN . . . . . . . . . . . 1-68

• DE INVOERROL VAN DE
AUTOMATISCHE DOCUMENTINVOER

REINIGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-68

DE TONERCARTRIDGES VERVANGEN . . . . . . . 1-69

DE TONEROPVANGBAK VERVANGEN. . . . . . . . 1-72

DE STEMPELCASSETTE VERVANGEN . . . . . . . 1-74

TEKST INVOEREN

FUNCTIES VAN DE BELANGRIJKSTE

TOETSEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-76

• TEKST INVOEREN VANAF EEN EXTERN

TOETSENBORD . . . . . . . . . . . . . . . . . . . . . . . 1-77

VOORDAT U DE MACHINE GEBRUIKT

SOFTWARE-INSTALLATIE

VOORDAT U DE SOFTWARE INSTALLEERT . . . 1-78
INSTALLATIE IN EEN

WINDOWS-OMGEVING . . . . . . . . . . . . . . . . . . . . . 1-79

• OPENEN VAN HET SOFTWARE
SELECTIESCHERM (VOOR ALLE

SOFTWARE) . . . . . . . . . . . . . . . . . . . . . . . . . . 1-79

• HET PRINTERSTUURPROGRAMMA/
PC-FAXSTUURPROGRAMMA

INSTALLEREN . . . . . . . . . . . . . . . . . . . . . . . . . 1-80

• DE PRINTER STATUS MONITOR

INSTALLEREN . . . . . . . . . . . . . . . . . . . . . . . . . 1-99

• HET SCANNERSTUURPROGRAMMA

INSTALLEREN . . . . . . . . . . . . . . . . . . . . . . . . 1-100

• DE PS-SCHERMLETTERTYPEN

INSTALLEREN . . . . . . . . . . . . . . . . . . . . . . . . 1-102

• DE POORT WIJZIGEN. . . . . . . . . . . . . . . . . . 1-103

INSTALLATIE IN EEN

MACINTOSH-OMGEVING . . . . . . . . . . . . . . . . . . 1-107

• MAC OS X . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-107

• MAC OS 9.0 - 9.2.2 . . . . . . . . . . . . . . . . . . . . 1-113

SOFTWARE VERWIJDEREN . . . . . . . . . . . . . . . 1-116

1-2

VOORDAT U DE MACHINE GEBRUIKT

VOORDAT U DE MACHINE GEBRUIKT

Dit hoofdstuk biedt basisinformatie over het apparaat. Lees dit hoofdstuk zorgvuldig door voordat u het apparaat in gebruik neemt.

ONDERDELEN EN FUNCTIES

BUITENZIJDE

(1)

(1) Documentdeksel*

Plaats een origineel op het documentglas en sluit het
documentdeksel voor het kopiëren start.

(2) Automatische origineelinvoer

Deze laadt en scant automatisch meerdere originelen. Bij
2-zijdige originelen kunnen automatisch beide zijden
worden gescand.

☞ HET ORIGINEEL PLAATSEN (pagina 1-38)

(3) Voorklep

Open deze klep om de hoofdvoedingsschakelaar aan of
uit te zetten of een tonercartridge te vervangen.

☞

DE VOEDING IN- EN UITSCHAKELEN (pagina 1-15)

☞

DE TONERCARTRIDGES VERVANGEN (pagina 1-69)

(4) Papierdoorvoereenheid*

Deze voert afdrukken naar de finisher (grote
stapeleenheid) of zadelsteek afwerkingseenheid.

* Randapparatuur.

(2)

(4)

(3)

(5) Bedieningspaneel

(6)

(5)

Dit wordt gebruikt om functies te selecteren en het aantal
kopieën in te voeren.

☞ BEDIENINGSPANEEL (pagina 1-8)

(6) Uitvoerlade (rechterlade)

Als deze is geïnstalleerd, kunnen er afdrukken naar
worden uitgevoerd.

(7) Uitvoerlade (middelste lade)

Uitvoer wordt naar deze lade uitgevoerd.

(8) Afwerkingseenheid*

Deze kan worden gebruikt om afdrukken te nieten. Er
kan ook een perforatiemodule worden geïnstalleerd om
uitvoer te perforeren.

☞ AFWERKINGEENHEID (pagina 1-44)

(7)

Wanneer er geen
afwerkingeenheid / zadelsteek
afwerkingseenheid is geïnstalleerd

(8)

Wanneer een afwerkingeenheid
is geïnstalleerd

*

1-3

Inhoudsopgave

Als een zadelsteek
afwerkingseenheid of
afwerkingeenheid is
geïnstalleerd.

(9) Perforatiemodule*

Met deze toets perforeert u de afdruk.
Hiervoor is een finisher (grote stapeleenheid) vereist.

☞ PERFORATIEMODULE (pagina 1-60)

(10) USB-aansluiting (A-type)

Ondersteunt USB 2.0 (Hi-Speed).
Deze wordt gebruikt om een USB-toestel of een
USB-geheugen op het apparaat aan te sluiten.
Gebruik een afgeschermd type USB-kabel.

(11) Zadelsteek afwerkingseenheid

Deze kan worden gebruikt om afdrukken te nieten. Ook de
zadelsteekfunctie voor het vouwen en nieten van
afdrukken en de vouwfunctie voor het in tweeën vouwen
van afdrukken kan worden gebruikt. Er kan ook een
perforatiemodule worden geïnstalleerd om uitvoer te
perforeren.

*

☞ ZADELSTEEK AFWERKINGSEENHEID

(pagina 1-54)

(12) Finisher (Grote stapeleenheid)*

Deze kan worden gebruikt om afdrukken te nieten.

☞ FINISHER (GROTE STAPELEENHEID)

(pagina 1-49)

VOORDAT U DE MACHINE GEBRUIKT

(10)(9)

(11) (14)(13) (17)(15) (16)

(12)

(13) Papierlade 1

Hierin wordt papier geplaatst.

☞ PAPIERLADE-INSTELLINGEN VOOR

PAPIERLADE 1 TOT 4 (pagina 1-30)

(14) Papierlade 2

Hierin wordt papier geplaatst.

☞ PAPIERLADE-INSTELLINGEN VOOR

PAPIERLADE 1 TOT 4 (pagina 1-30)

(15) Papierlade 3 (als een onderkast/1 x 500 vel

papierlade of een onderkast/2 x 500 vel papierlade is
geïnstalleerd)*

Hierin wordt papier geplaatst.

☞ PAPIERLADE-INSTELLINGEN VOOR

PAPIERLADE 1 TOT 4 (pagina 1-30)

(16) Papierlade 4 (als een onderkast/2 x 500 vel

papierlade is geïnstalleerd)*

Hierin wordt papier geplaatst.

☞ PAPIERLADE-INSTELLINGEN VOOR

PAPIERLADE 1 TOT 4 (pagina 1-30)

(17) Papierlade 5 (als een hoge capaciteitlade is

geïnstalleerd)*

Hierin wordt papier geplaatst.

☞ PAPIERLADE-INSTELLINGEN VAN PAPIERLADE

5 (HOGE CAPACITEITLADE) (pagina 1-32)

* Randapparatuur.

1-4

Inhoudsopgave

BINNENZIJDE

VOORDAT U DE MACHINE GEBRUIKT

(18) (19) (22)(21)(20)

(18) Tonercartridges

Deze bevat toner voor het afdrukken. Wanneer de toner
in de cartridge op is, vervangt u de cartridge door een
nieuwe cartridge.

☞

DE TONERCARTRIDGES VERVANGEN (pagina 1-69)

(19) Samenvoegeenheid

Hier wordt warmte toegepast om de overgebrachte
afbeelding in het papier te smelten.

Let op

De fuser wordt heet. Zorg dat u geen brandwonden
oploopt als u probeert vastgelopen papier te
verwijderen.

(20) Rechterklep

Open deze klep om vastgelopen papier te verwijderen.

(21) Klep papieromkeergedeelte

Deze klep wordt gebruikt bij dubbelzijdig afdrukken.
Open deze klep om vastgelopen papier te verwijderen.

(22) Handinvoerlade

Gebruik deze lade om handmatig papier in te voeren.
Als u een groter papierformaat laadt dan A4R of
8-1/2" x 11"R, trek dan het verlengstuk van de
handinvoer uit.

☞

PAPIER LADEN IN DE HANDINVOERLADE (pagina 1-34)

(24) (27) (28)(26)(25)(23)

(23) Hoofdvoedingsschakelaar

Deze wordt gebruikt om het apparaat in te schakelen.
Laat deze schakelaar in de stand "Aan" staan bij gebruik
van de fax- of internetfaxfunctie.

☞

DE VOEDING IN- EN UITSCHAKELEN (pagina 1-15)

(24) Tonerafvalbak

Hierin wordt de overtollige toner die na het afdrukken is
overgebleven verzameld.

☞

DE TONEROPVANGBAK VERVANGEN (pagina 1-72)

De tonerinzamelcontainer kan worden meegegeven
aan uw onderhoudstechnicus.

(25) Hendel

Trek deze hendel naar buiten als u het apparaat wilt
verplaatsen.

(26) Rechterklep van onderkast/1 x 500 vel papierlade

Rechterklep van onderkast/2 x 500 vel papierlade
(wanneer een onderkast/1 x 500 vel papierlade of een
onderkast/2 x 500 vel papierlade is geïnstalleerd)

Open deze klep om vastgelopen papier in papierlade 3 of
papierlade 4 te verwijderen.

(27) Rechterklep van papierlade

Open deze klep om vastgelopen papier in papierlade 1 of
papierlade 2 te verwijderen.

(28) Ontgrendelhendel rechterklep

Vastgelopen papier wordt verwijderd door aan deze
hendel te trekken en hem omhoog te houden om de klep
aan de rechterkant te openen.

1-5

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Aut

AUTOMATISCHE ORIGINEELINVOER EN GLASPLAAT

omatische origineelinvoer

(2)

(1)

Documentdeksel

(9)

(3) (4) (5) (6) (7)

(8)

(1) Papierinvoerrol

Deze rol draait zodat het origineel automatisch wordt
ingevoerd.

(2) Klep origineelinvoergedeelte

Open deze klep om een vastgelopen origineel te
verwijderen of de papierinvoerrol te reinigen.

(3) Origineelgeleiders

Deze helpen te waarborgen dat het origineel goed wordt
gescand. Stel de geleiders af op de breedte van het
origineel.

☞ HET ORIGINEEL PLAATSEN (pagina 1-38)

(4) Lade origineelinvoer

Plaats uw originelen in deze lade. Enkelzijdige originelen
moeten met de afbeelding naar boven worden geplaatst.

☞ HET ORIGINEEL PLAATSEN (pagina 1-38)

(5) Origineeluitvoerlade

Na het scannen worden originelen naar deze lade
uitgevoerd.

(8)

(6) Scangedeelte

Hier worden originelen gescand die in de automatische
origineelinvoer zijn geplaatst.

☞ REGELMATIG ONDERHOUD (pagina 1-66)

(7) Detector origineelformaat

Deze detecteert de afmetingen van originelen die op de
glasplaat worden gelegd.

☞ HET ORIGINEEL OP DE GLASPLAAT PLAATSEN

(pagina 1-40)

(8) Glasplaat

Gebruik deze om een boek of een ander dik origineel te
scannen dat niet via de automatische origineelinvoer kan
worden geladen.

☞ HET ORIGINEEL OP DE GLASPLAAT PLAATSEN

(pagina 1-40)

(9) Opslag voor originelen

Een ruimte waar documenten worden opgeslagen.

1-6

Inhoudsopgave

ZIJDE EN ACHTER

VOORDAT U DE MACHINE GEBRUIKT

(1)
(2)
(3)

(4)

(5)

(1) USB-aansluiting (A-type)

Ondersteunt USB 2.0 (Hi-Speed).
Deze wordt gebruikt om een USB-toestel of een
USB-geheugen op het apparaat aan te sluiten.
Deze aansluiting is aanvankelijk niet bruikbaar. Wilt u de
aansluiting gebruiken, neem dan contact op met uw
onderhoudstechnicus.

(2) LAN-aansluiting

Sluit de LAN-kabel aan op deze aansluiting als het
apparaat binnen een netwerk wordt gebruikt.
Gebruik een afgeschermd type LAN-kabel.

(3) USB-aansluiting (B-type)

Ondersteunt USB 2.0 (Hi-Speed).
U kunt een computer aansluiten op deze aansluiting om
het apparaat te gebruiken als printer.
Gebruik een afgeschermd type USB-kabel.

(4) Aansluiting voor onderhoudsdoeleinden

Let op

Deze aansluiting dient alleen voor gebruik door
onderhoudstechnici.
Als u een kabel aansluit op deze aansluiting, kan het
apparaat storingen gaan vertonen.

(6) Aansluiting extra telefoon

Wanneer de faxfunctie van de machine wordt gebruikt,
kan een extra telefoon op deze stekerbus worden
aangesloten.

(7) Aansluiting telefoonlijn

Wanneer de faxfunctie van de machine wordt gebruikt,
wordt de telefoonlijn op deze stekerbus aangesloten.

Wanneer de faxuitbreidingskit is geïnstalleerd

(6)

(7)

Belangrijke informatie voor onderhoudstechnici:
De kabel voor de onderhoudsaansluiting mag niet
langer zijn dan 3 meter (118").

(5) Netstekker

1-7

Inhoudsopgave

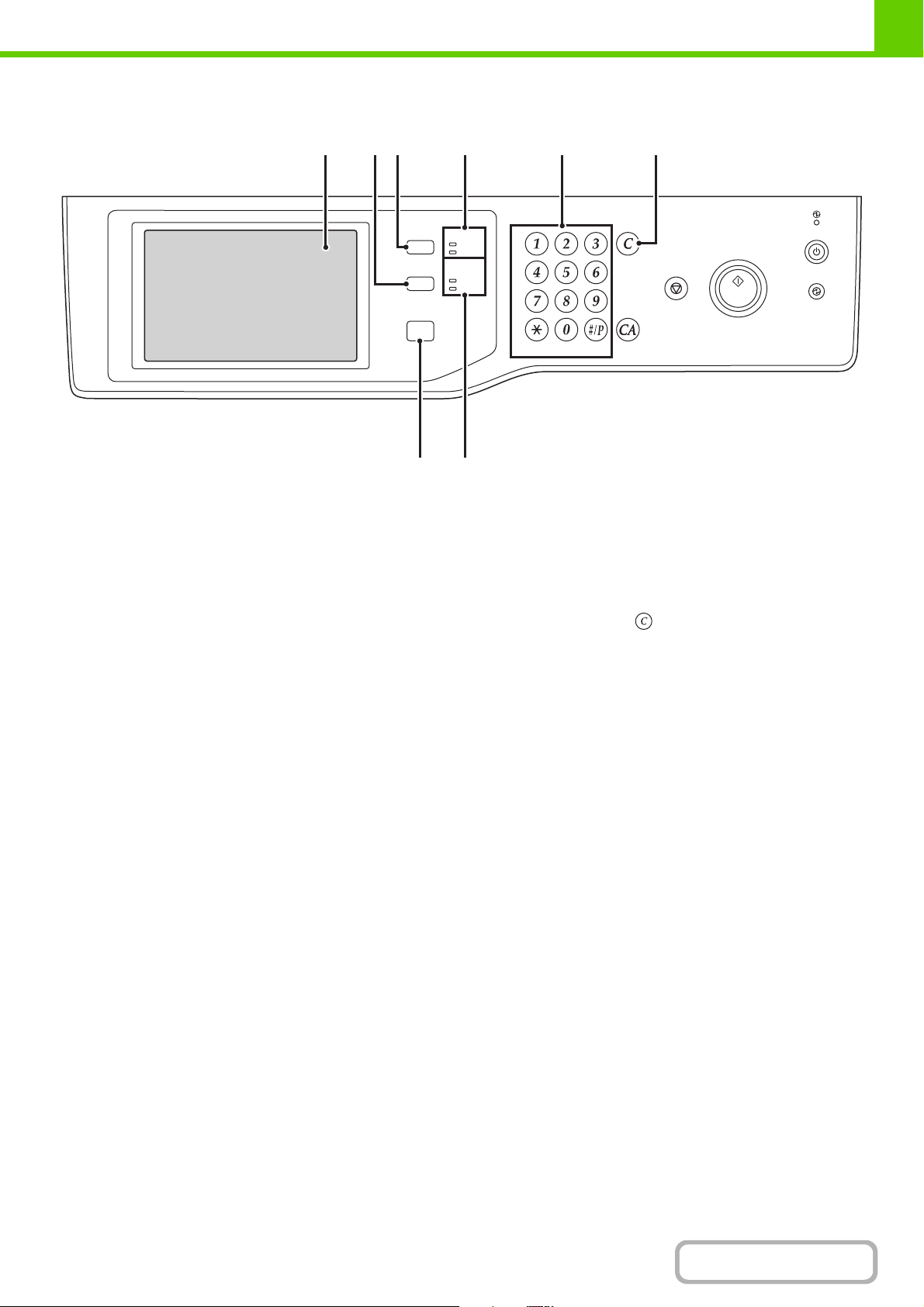

BEDIENINGSPANEEL

OPDRACHT

STATUS

SYSTEEM

INSTELLINGEN

BEGIN

AFDRUKKEN

GEREED

DATA

BEELD

VERZENDEN

LIJN
DATA

(8)(7)

VOORDAT U DE MACHINE GEBRUIKT

(5)(4) (6)(3)(2)(1)

LOGOUT

(1) Aanraakscherm

Op het aanraakscherm worden meldingen en toetsen
weergegeven.
Druk op de weergegeven toetsen om de gewenste
functies te bedienen.
Als u op een toets drukt, klinkt een geluidssignaal en
wordt het geselecteerde item gemarkeerd. Hierdoor
wordt uw bedieningshandeling bevestigd.

☞ AANRAAKSCHERM (pagina 1-10)

(2) Toets [SYSTEEM INSTELLINGEN]

Druk op deze toets om het menuscherm voor de
systeeminstellingen weer te geven. De
systeeminstellingen worden gebruikt om de
papierlade-instellingen te configureren, adressen voor
verzendhandelingen op te slaan en parameters aan te
passen om het apparaat gebruiksvriendelijker te maken.

(3) Toets [OPDRACHT STATUS]

Druk op deze toets om het opdrachtstatusscherm weer te
geven. Dit scherm wordt gebruikt om informatie over
opdrachten weer te geven en opdrachten te annuleren.
Zie voor details de hoofdstukken voor elk van de functies
in deze handleiding.

(4) Indicatoren AFDRUKKEN

• Indicator GEREED

Als deze indicator brandt kunnen afdrukopdrachten
worden ontvangen.

• Indicator DATA

Deze knippert wanneer afdrukgegevens worden
ontvangen en brandt voortdurend wanneer wordt
afgedrukt.

(5) Numerieke toetsen

Deze toetsen worden gebruikt om het aantal kopieën,
faxnummers en andere cijfers in te voeren. Met deze
toetsen worden ook getalswaarden voor instellingen
ingevoerd (behalve voor de systeeminstellingen).

(6) Toets [WISSEN] ( )

Druk op deze toets het aantal kopieën terug te zetten op
"0".

(7) Toets [BEGIN]

Druk op deze toets om het beginscherm weer te geven.
Regelmatig gebruikte instellingen kunnen vastgelegd
worden op het scherm mijn menu om snelle en
eenvoudige bediening van het apparaat mogelijk te
maken.

☞ BEGINSCHERM (pagina 1-22)

(8) Indicatoren BEELD VERZENDEN

• Indicator LIJN

Dit gaat branden tijdens het verzenden of ontvangen
van een fax of internetfax. Dit gaat ook branden tijdens
het verzenden van een beeld in scanmodus.

• Indicator DATA

Dit gaat knipperen als een ontvangen fax of internetfax
niet afgedrukt kan worden bijvoorbeeld als het papier
op is. Dit gaat branden als er een verzendopdracht is
die niet verzonden is.

1-8

Inhoudsopgave

OPDRACHT

STATUS

SYSTEEM

INSTELLINGEN

BEGIN

AFDRUKKEN

GEREED
DATA

BEELD

VERZENDEN

LIJN
DATA

VOORDAT U DE MACHINE GEBRUIKT

(9)

LOGOUT

(12) (13) (14)(10) (11) (15) (16)

(9) Toets [START]

Druk op deze toets om een origineel te kopiëren of te
scannen. Deze toets wordt ook gebruikt om een fax te
verzenden in de faxmodus.

(10) Toets [LOGOUT] ( )

Druk op deze toets om uit te loggen als u hebt ingelogd
om het apparaat te gebruiken. Als de faxfunctie wordt
gebruikt, kan deze toets ook ingedrukt worden om
toonsignalen met een puls telefoonlijn te verzenden.

☞ GEBRUIKERSAUTHENTICATIE (pagina 1-17)

(11) Toets [#/P] ( )

In de kopieerfunctie drukt u op deze toets om een
werkprogramma te gebruiken. Als de faxfunctie gebruikt
wordt, kan deze toets gebruikt worden tijdens het bellen.

(12) Toets [ALLES WISSEN] ( )

Druk op deze toets om terug te gaan naar de
oorspronkelijke bedieningstoestand.
Gebruik deze toets om alle gemaakte instellingen te
annuleren en het apparaat te gebruiken met de
standaardinstellingen.

(13) Toets [STOP] ( )

Druk op deze toets om een kopieer- of scanopdracht te
stoppen.

(14) Toets/indicator [SPAARSTAND] ( )

Druk op deze toets om het apparaat in de stand
Automatisch Uitschakelen te zetten om energie te
sparen.
De toets [SPAARSTAND] ( ) knippert als het apparaat
in de stand Automatisch Uitschakelen staat.

☞ TOETS [SPAARSTAND] (pagina 1-16)

(15) Toets [AAN] ( )

Druk op deze toets om de voeding van het apparaat in of
uit te schakelen.

☞ DE VOEDING IN- EN UITSCHAKELEN (pagina

1-15)

(16) AAN-indicator

Deze indicator gaat branden als de
hoofdvoedingsschakelaar van het apparaat in de stand
"Aan" staat.

☞ DE VOEDING IN- EN UITSCHAKELEN (pagina

1-15)

De indicators van het bedieningspaneel kunnen variëren naargelang het land of gebied.

1-9

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

AANRAAKSCHERM

Dit gedeelte legt het gebruik van het aanraakpaneel uit.

• Zie voor het invoeren van tekst "TEKST INVOEREN" (pagina 1-76).

•Zie "Algemene handelingsmethoden" (pagina 7-4) in "7. SYSTEEMINSTELLINGEN" voor informatie over de
schermen en procedures voor het gebruik van de systeeminstellingen.

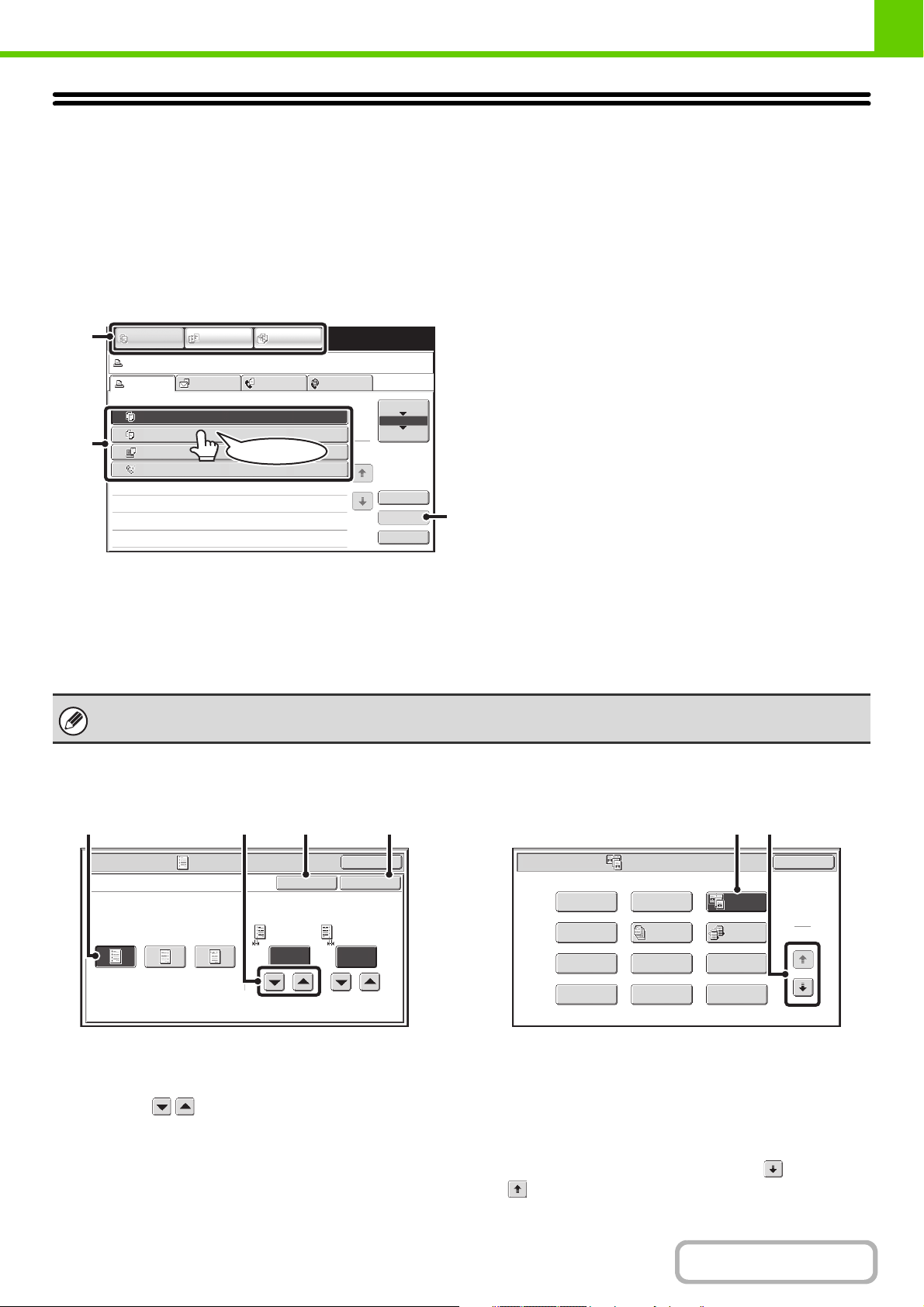

Het aanraakscherm gebruiken

Voorbeeld 1

(1)

(2)

KOPIE

Job status screen.

Afdrukopdr.

Opdrachtwachtrij Sets / Voortgang Status

1

KOPIE

2

KOPIE

3

Computer01 002 / 000 Wachten

4

0312345678 001 / 000 Wachten

BEELD
VERZENDEN

Scan naar

DOCUMENT
ARCHIVERING

Faxopdracht Internetfax

020 / 001 Kopieren

002 / 000 Wachten

Geluidssignaal

Opdr.Wachtr

1

1

Spool

Voltooid

Details

Prioriteit

Stop./Wis.

(3)

(1) Modustoetsen

Gebruik deze toetsen om te wisselen tussen de functies kopiëren, beeld verzenden en documentarchivering.

(2) De instellingen voor de diverse functies kunnen eenvoudig worden geselecteerd en geannuleerd door met uw

vingertop de toetsen op het scherm aan te raken. Als u een item selecteert, klinkt een geluidssignaal en wordt het
item gemarkeerd om de selectie te bevestigen.

(3) Grijs weergegeven toetsen kunnen niet worden geselecteerd.

Als u op een toets drukt die niet kan worden geselecteerd, klinkt een dubbel geluidssignaal.

Voorbeeld 2

(3) (4)(2)(1)

Zijde 2

10

OK

OK

(0~20)
mm

Spec. Functies

Kantlijnverschuiving

DW2950

Rechts Links Omlaag

Annuleren

Zijde 1

10

(0~20)
mm

(1) Als de standaardinstelling van een toets in een scherm is

gemarkeerd, dan is de toets geselecteerd. Als u de selectie wilt
wijzigen, drukt u op een van de andere toetsen om deze te markeren.

(2) De toetsen kunnen worden gebruikt om een

waarde te verhogen of te verlagen. Houd de gewenste

toets ingedrukt om een waarde snel te wijzigen.
(3) Druk op deze toets om een instelling te annuleren.
(4) Druk op [OK] om een instelling in te voeren en op te slaan.

1-10

Voorbeeld 3

(1) (2)

Spec. Functies

Kantlijn

Verschuiving

Inbindkopie

Kaften/

Insteekv

Boekkopie

Wissen

Opdracht

Samenstel.

Transparant-

Insteekvellen

Tabkopie

Dubbelz.

Kopie

Tandem-

Kopie

Multishot

Kaart Formaat

OK

1

2

(1) Sommige items in het scherm Speciale Functies

worden geselecteerd door simpelweg op de toets
voor het item te drukken. Als u een geselecteerd item
wilt annuleren, drukt u nogmaals op de gemarkeerde
toets zodat de markering verdwijnt.

(2) Wanneer instellingen in meerdere schermen moeten

worden gemaakt, drukt u op de toets of de toets

om door de schermen te bladeren.

Inhoudsopgave

Voorbeeld 4

VOORDAT U DE MACHINE GEBRUIKT

Spec. Functies

Normaal

Auto

1.

A4

2.

A4R

3.

B4

4.

A3

Auto

A4

A4

Normaal papier

Belichting

Auto

Kopieerfactor Origineel Papierformaat

100%

Dubbelz. Kopie

A4

Snelbestand

Voorbeeld

Als u ten minste één speciale functie selecteert,

verschijnt de toets in het basisscherm.

Voorbeeld 5

Origineel

420

297

Annuleren

(25 432)
mm

(25 297)
mm

Invoer Formaat

X

Y

Uitvoer

Bestand

OK

OK

Functieoverzicht

Kantlijn
Verschuiving

Wissen

Kaften/
Insteekv

Schuiven:Rechts
Voor:10mm/Achter:10mm

Rand:10mm
Midden:10mm

Voor:Dubbelzijdig/Achter:Invoegen
Invoegsel A:10pagina/B:10pagina

OK

1

1

Door te drukken op de toets geeft u een lijst met
de geselecteerde spec. functies weer.

Voer waarde in via cijfertoetsen.

297

(25-297)

Annuleren

OK

Druk op een cijferweergavetoets om een waarde

rechtstreeks met de cijfertoetsen in te voeren.

Druk op de cijfertoetsen om een getalswaarde in te
voeren en druk op [OK].

Het in deze handleiding afgebeelde aanraakscherm is bedoeld ter illustratie. Het werkelijke scherm ziet er iets
anders uit.

Systeeminstellingen (Beheerder): Toetsgeluid

Deze instelling wordt gebruikt om het volume van het geluidssignaal bij toetsdrukken aan te passen. Het toetsgeluid kan ook
worden uitgeschakeld.

1-11

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

STATUSWEERGAVE

Als het basisscherm van een functie verschijnt, wordt aan de rechterkant van het aanraakscherm de machinestatus
weergegeven.
De getoonde informatie wordt hieronder uitgelegd.

Voorbeeld: Basisscherm van de kopierfunctie

Bezig met kopieren vanaf lade 1.
Gereed voor scannen volgende taak.

Auto

1.

A4

2.

A4R

3.

B4

4.

A3

A4

Belichting

Auto

Kopieerfactor Origineel Papierformaat

100%

Onderbreken

Normaal

A4

Auto

A4

Normaal papier

Spec. Functies

Dubbelz. Kopie

Uitvoer

Bestand

Snelbestand

Voorbeeld

Opdracht Status

MFP-status

020/015

Kopieren

020/015

Wachten

xxx

020/015

xxx

Wachten

020/015

xxxx

Wachten

(1)

(2) (3)

Opdracht Status

MFP-status

Onderhoudsinfo

DC DC DC

(1) Weergavekeuzetoets

De statusweergave kan schakelen tussen "Opdracht
Status" en "MFP-status".
Als het opdrachtstatusscherm wordt weergegeven,
wijzigt de statusweergave automatisch naar
"MFP-status".

(2) "Opdracht Status"-weergave

Dit geeft de eerste vier afdrukopdrachten in de afdrukrij
(de lopende opdracht en de opdrachten die op afdrukken
wachten). De soort opdracht, het ingestelde aantal
kopieën, het aantal voltooide kopieën en de
opdrachtstatus worden weergegeven.
Opdrachten kunnen in dit scherm niet worden bewerkt.
Opdrachten kunnen alleen in het opdrachtstatusscherm
worden bewerkt.
Zie voor details de hoofdstukken voor elk van de functies
in deze handleiding.

(3) "MFP-status"-weergave

Dit geeft systeeminformatie over de machine weer.
"Onderhoudsinfo"
Dit geeft informatie weer over het onderhoud van de
machine door middel van codes.

1-12

Inhoudsopgave

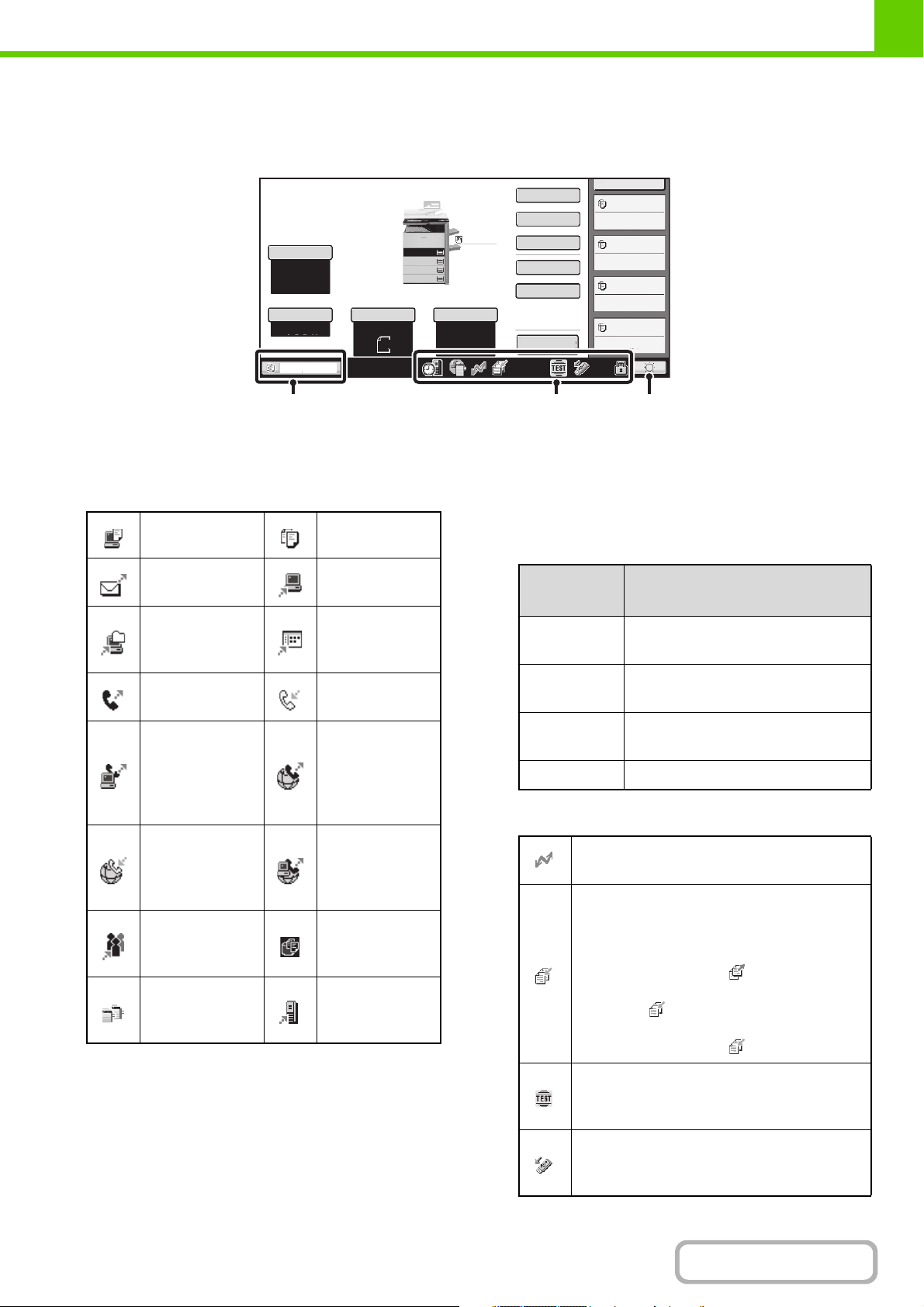

SYSTEEMBALK

De systeembalk verschijnt onderaan het aanraakscherm.
Hieronder wordt uitleg gegeven over de items in de systeembalk.

Normaal

A4

Auto

A4

Normaal papier

Auto

1.

A4

2.

A4R

3.

B4

4.

A3

A4

Belichting

Auto

Kopieerfactor Origineel Papierformaat

100%

Lade1

VOORDAT U DE MACHINE GEBRUIKT

Spec. Functies

Dubbelz. Kopie

Uitvoer

Bestand

Snelbestand

Voorbeeld

MFP-status

020/015

Kopieren

020/015

Wachten

020/015

Wachten

020/015

Wachten

(1)

(1) Opdrachtstatusweergave

De opdrachten die in uitvoering of gereserveerd zijn,
worden met pictogrammen aangegeven. De
pictogrammen zijn als volgt.

Afdrukopdracht

Scannen naar
E-mail opdracht

Scannen naar
netwerkmap
opdracht

Faxverzendopd
racht

PC-Fax
verzenden
opdracht

Kopieeropdracht

Scannen naar
FTP opdracht

Scannen naar
desktop
opdracht

Faxontvangsto
pdracht

Verzending
Internetfax
opdracht
(incl. directe
SMTP)

Internetfax-ontv
angstopdracht
(incl. directe

Verzending
PC-I-Fax
opdracht

SMTP)

Distributieopdracht*
Inkomende
routeringsopdracht

Tandem
kopie/afdruk

Scannen naar
schijfbestand
afdrukopdracht

Metadata­verzendopdracht

opdracht

* Dit verschijnt bij een distributieopdracht voor meerdere

modi.

(2)

(3)

Wanneer een ander basisscherm verschijnt dan dat van de
verzendfunctie, wordt tijdens de toevoer van papier het aantal
laden weergegeven dat wordt gebruikt om papier aan te voeren.
De kleur die verschijnt in de opdrachtstatusweergave hangt af
van de opdrachtstatus zoals aangegeven in de tabel hieronder.
U kunt de opdrachtstatusweergave aanraken om het
opdrachtstatusscherm weer te geven.

Opdrachtsta
tusweergave

Groen

Geel

Rood

Configuratie van de machine

Er wordt een afdruk-, scan- of
andere opdracht normaal uitgevoerd.

De machine is aan het opwarmen of staat op
stand-by of er is een opdracht geannuleerd.

Er is papier vastgelopen of een
andere storing opgetreden.

Grijs Er zijn geen opdrachten

(2) Pictogramweergave

.

Dit pictogram verschijnt wanneer gegevens
worden verzonden of ontvangen

Dit pictogram verschijnt wanneer fax-, scan­of internetfaxgegevens in het
machinegeheugen worden opgeslagen.
Wanneer te verzenden gegevens worden
opgeslagen, verschijnt . Wanneer te
ontvangen gegevens worden opgeslagen,
verschijnt . Wanneer zowel te verzenden
als te ontvangen gegevens worden
opgeslagen, verschijnt .

Dit verschijnt wanneer een
onderhoudstechnicus de simulatiefunctie
heeft geactiveerd.

1-13

Dit verschijnt als er een USB-geheugen of
ander USB-toestel op de machine is
aangesloten.

Inhoudsopgave

Dit verschijnt wanneer de
gegevensbeveiligingskit wordt gebruikt.

Dit verschijnt als de functie externe
bediening wordt gebruikt.

Dit pictogram verschijnt wanneer de
machine wordt verbonden met externe
toepassingen.

(3) Toets Helderheid aanpassen

Druk op deze toets om de helderheid van het
aanraakscherm aan te passen.
Zodra u het hebt aangeraakt verschijnt het volgende
scherm naast de toets.

Druk op de toets [+] of [-] om de helderheid aan te
passen.
Zodra u klaar bent raakt u de toets helderheid aanpassen
opnieuw aan om het scherm te sluiten.

VOORDAT U DE MACHINE GEBRUIKT

1-14

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

DE VOEDING IN- EN UITSCHAKELEN

Het apparaat is voorzien van twee voedingsschakelaars. De hoofdvoedingsschakelaar bevindt zich linksonder achter de
voorklep. De andere voedingsschakelaar is de toets [AAN] ( ) rechtsboven op het bedieningspaneel.

Hoofdvoedingsschakelaar

Als de hoofdvoedingsschakelaar is ingeschakeld, brandt
de hoofdvoedingsindicator op het bedieningspaneel.

Stand "Aan"

Stand "Uit"

De voeding inschakelen

(1) Zet de hoofdvoedingsschakelaar in de

stand "Aan".

(2) Druk op de toets [AAN] ( ) om de voeding

in te schakelen.

Toets [AAN]

AAN-indicator

Toets [AAN]

De voeding uitschakelen

(1) Druk op de toets [AAN] ( ) om de voeding

uit te schakelen.

(2) Zet de hoofdvoedingsschakelaar in de

stand "Uit".

• Voordat u de hoofdschakelaar uitzet, moet u erop letten dat de indicator DATA voor het afdrukken en de DATA en LIJN
indicatoren voor het verzenden van beelden op het bedieningspaneel niet branden of knipperen. Wanneer u de
hoofdvoedingsschakelaar uitschakelt of het netsnoer uit het stopcontact halt, terwijl een van de indicators brandt of
knippert, wordt de harde schijf mogelijk beschadigd of raakt u gegevens kwijt.

• Zet bij een ernstige storing, naderend onweer of verplaatsing van het apparaat zowel de hoofdschakelaar als de toets
[AAN] ( ) uit en haal de stekker uit het stopcontact.

Laat deze hoofdschakelaar altijd in de stand "Aan" staan bij gebruik van de fax- of internetfaxfunctie.

De machine opnieuw starten

Sommige instellingen treden pas in werking als de machine opnieuw wordt gestart.
Als er een bericht in het aanraakpaneel verschijnt waarin u wordt gevraagd om de machine opnieuw te starten, druk dan
op de toets [AAN] ( ) om de voeding uit te schakelen en druk dan nogmaals op de toets om de voeding weer in te
schakelen.

In sommige machinesituaties treden de instellingen niet in werking door op de toets [AAN] ( ) te drukken om te herstarten.
Schakel in dat geval de stroom uit en dan weer aan met de hoofdschakelaar.

1-15

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

ENERGIEBESPARENDE FUNCTIES

Dit product is voorzien van de volgende twee energiebesparende functies die voldoen aan Energy Star-richtlijnen om te
helpen bij de instandhouding van onze natuurlijke energiebronnen en het terugdringen van de milieuvervuiling.

Voorverwarmingsmodus (Verminderd energieverbruik)

Deze functie verlaagt automatisch de temperatuur van de fuser voor een verminderd stroomverbruik wanneer het
apparaat gedurende een onder "Instelling Voorverwarmingsfunctie" in de systeeminstellingen (beheerder) ingestelde
periode in stand-by staat.
Dit houdt de samenvoegeenheid op een lagere temperatuur en vermindert het energieverbruik terwijl de machine op
stand-by staat.
Het apparaat keert automatisch terug naar de bedrijfsmodus wanneer een afdrukopdracht wordt ontvangen, een toets
op het bedieningspaneel wordt ingedrukt of een origineel wordt geplaatst.

Functie automatisch uitschakelen (Sluimerstand)

Deze functie schakelt automatisch de voeding naar het scherm en de fuser uit wanneer het apparaat gedurende een
onder "Timer voor Automatisch Uitschakelen" in de systeeminstellingen (beheerder) ingestelde periode standby staat.
Deze modus biedt het laagst mogelijke energieverbruik. Er wordt aanzienlijk meer energie bespaard dan in de
voorverwarmingsmodus, maar het apparaat heeft meer tijd nodig om terug te keren in de bedrijfsmodus. Deze modus
kan worden geblokkeerd in de systeeminstellingen (beheerder).
Het apparaat keert automatisch terug naar de bedrijfsmodus wanneer een afdrukopdracht wordt ontvangen of op de
knipperende toets [SPAARSTAND]

() wordt gedrukt.

TOETS [SPAARSTAND]

Druk op de toets [SPAARSTAND] () om het apparaat in de modus Automatisch Uitschakelen te zetten of te laten
terugkeren naar de bedrijfsmodus. De toets [SPAARSTAND]
apparaat in de modus Automatisch Uitschakelen staat.

Als de indicator
[SPAARSTAND] ( ) niet
brandt in de standby-modus

Als de indicator
[SPAARSTAND] ( )
knippert.

Is het apparaat gebruiksklaar.
Als u op de toets [SPAARSTAND] ( ) drukt terwijl de indicator niet brandt, gaat de
indicator knipperen en gaat het apparaat na enkele ogenblikken over naar de modus
Automatisch Uitschakelen.

Staat het apparaat in de modus Automatisch Uitschakelen.
Als u op de toets [SPAARSTAND] ( ) drukt terwijl de indicator knippert, gaat de
indicator uit en keert het apparaat na enkele ogenblikken terug naar de bedrijfsmodus.

() is voorzien van een indicator die aangeeft of het

Toets / indicator
[SPAARSTAND]

1-16

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

GEBRUIKERSAUTHENTICATIE

Met gebruikersauthenticatie wordt het gebruik van de machine beperkt tot gebruikers die geregistreerd zijn. De functies die
iedere gebruiker mag gebruiken, kunnen worden opgegeven, zodat de machine kan worden aangepast aan de behoeften
van uw werkplek.
Wanneer de beheerder van de machine de gebruikersauthenticatie heeft inschakeld, moet elke gebruiker inloggen om
de machine te gebruiken. Er zijn verschillende types gebruikersauthenticatie en elk type heeft een andere
inlogmethode.
Raadpleeg de uitleg bij de inlogmethodes voor meer informatie.

☞ AUTHENTICATIE OP BASIS VAN GEBRUIKERSNUMMER (zie hieronder)
☞ AUTHENTICATIE OP BASIS VAN LOGINNAAM / WACHTWOORD (pagina 1-19)

AUTHENTICATIE OP BASIS VAN
GEBRUIKERSNUMMER

Volg de onderstaande procedure om in te loggen met een van de beheerder van het apparaat ontvangen
gebruikersnummer.

1

Gebruikersauthenticatie

Bij authenticatie op basis van gebruikersnummer

OK

Aanm. beheer.

Voer uw gebruikersnummer (5 tot 8
cijfers) in met de numerieke toetsen.

Elk cijfer dat u invoert wordt weergegeven als " ".

1-17

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

2

Gebruikersauthenticatie

Als het gebruikersnummer een nummer van 8 cijfers is, is deze stap niet vereist. (U wordt automatisch ingelogd nadat
u het gebruikersnummer hebt ingevoerd.)

OK

Aanm. beheer.

Druk op [OK].

Nadat het ingevoerde gebruikersnummer is geauthenticeerd,
wordt kort het aantallenscherm weergegeven.

Gebruiksstatus: gebr./resterende pag.
Zwart/wit :

Het aantal resterende pagina's verschijnt wanneer
paginalimieten zijn ingesteld in "Lijst van paginalimietgroepen"
in de systeeminstellingen (beheerder). (Het aantal pagina's dat
de gebruiker nog kan gebruiken in elke functie (kopiëren,
scannen, etc.) verschijnt.) De weergaveduur van dit scherm
kan worden ingesteld onder "Mededelingentijd Instellen" in de
systeeminstellingen (beheerder).

87,654,321/12,345,678

Als u klaar bent met het gebruiken van
het apparaat en wilt uitloggen, drukt u
op de toets [LOGOUT] ( ).

LOGOUT

3

• Let er echter op dat de toets [LOGOUT] ( ) niet kan worden gebruikt om uit te loggen als er een faxnummer in
faxmodus wordt ingevoerd, omdat de toets wordt gebruikt voor de invoer van faxnummers.

• Als een van te voren ingestelde tijdsduur verloopt nadat de machine voor het laatst is gebruikt, wordt de functie
Automatisch wissen ingeschakeld. Wanneer de functie Automatisch wissen wordt ingeschakeld, wordt u
automatisch afgemeld. Bij gebruik van de PC-scanmodus wordt de gebruiker niet uitgelogd wanneer de toets
[LOGOUT] ( ) wordt ingedrukt en werkt de functie Automatisch wissen niet. Zet het apparaat in een andere
modus en log vervolgens uit.

Als er driemaal achtereen een onjuist gebruikersnummer wordt ingevoerd...

Als "Waarschuwing wanneer aanmelden mislukt" is ingeschakeld in de systeeminstellingen (beheerder), wordt het
apparaat gedurende vijf minuten geblokkeerd wanneer driemaal achtereen een onjuist gebruikersnummer wordt
ingevoerd.
Raadpleeg de beheerder van het apparaat inzake het gebruikernummer dat u moet gebruiken.

De beheerder kan de vergrendeling ongedaan maken.
Dit gebeurt vanuit [Gebruikers-bediening] en vervolgens [Standaardinstellingen] op het webpagina menu.

1-18

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

AUTHENTICATIE OP BASIS VAN LOGINNAAM /
WACHTWOORD

Volg de onderstaande procedure om in te loggen met een van de beheerder van het apparaat of de beheerder van de
LDAP-server ontvangen loginnaam of wachtwoord.

1

Gebruikersauthenticatie

Gebruikersnaam

Gebruik.Naam

Wachtwoord

Auth. om:

Lokaal aanmelden

OK

Bij authenticatie op basis van

(Als LDAP-authenticatie wordt gebruikt, worden andere items in het scherm weergegeven.)

Gebruikersauthenticatie

OK

Druk op de toets [Gebruikersnaam] of de
toets .

Gebruikersnaam

Gebruik.Naam

Wachtwoord

Auth. om:

Lokaal aanmelden

Als u op de toets [Gebruikersnaam] drukt, verschijnt een
scherm waarin u de gebruikersnaam kunt selecteren. Ga door
met de volgende stap.
Als de toets wordt aangeraakt, verschijnt er een gebied
waar een "Registratienr." Kan worden ingevoerd [---].
Met de cijfertoetsen geeft u het onder "Gebruikerslijst" in de
systeeminstellingen (beheerder) opgeslagen
registratienummer op. Ga na het invoeren van het
registratienummer naar stap 3.

2

(A)

Gebruikersselectie apparaataccountmodus

126

18

User 0001

User 0003

Aanm. beheer.

Directe Invoer

ABC

Gebruik.

User 0005

User 0007

User 0009

ABCD EFGH IJKL MNOP QRSTU VWXYZ etc.

Alle

(B) (C)

Vorige

User 0002

User 0004

User 0006

User 0008

User 0010

User 0012User 0011

Selecteer de gebruikersnaam.

(A) Toets [Directe Invoer]

Gebruik deze toets als u niet bent opgeslagen onder

1

2

"Gebruikerslijst" in de systeeminstellingen (beheerder) en
alleen LDAP-authenticatie gebruikt.
Er verschijnt een tekstinvoerscherm. Vier uw
gebruikersnaam in.

(B) Gebruikerstoetsen

Druk op uw gebruikersnaam zoals opgeslagen onder
"Gebruikerslijst" in de systeeminstellingen (beheerder).

(C) Toets [Vorige]

Druk op deze toets om terug te keren naar het loginscherm.

(D)

(D) Indextabs

Alle gebruikers verschijnen op het tabblad [Alle].
Gebruikers worden gegroepeerd op de andere tabs naar
de zoekcriteria die zijn ingevoerd toen elke gebruiker is
opgeslagen.

LDAP-authenticatie kan worden gebruikt als de beheerder van de server LDAP-diensten levert via het LAN (Local
Area Network).

1-19

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

3

Gebruikersauthenticatie

OK

Druk op de toets [Wachtwoord].

Er verschijnt een tekstinvoerscherm voor het invoeren van het

Gebruikersnaam

Gebruik.Naam

Wachtwoord

Auth. om:

User 0001

Lokaal aanmelden

wachtwoord.
Voer uw wachtwoord in zoals opgeslagen onder
"Gebruikerslijst" in de systeeminstellingen (beheerder).

Als u inlogt op een LDAP-server, voer dan het wachtwoord in
dat is opgeslagen bij uw loginnaam voor de LDAP-server.
Elk ingevoerd teken wordt weergegeven als " ". Druk als u
klaar bent met het invoeren van het wachtwoord op de toets
[OK].
Als de authenticatie plaatsvindt via de LDAP-server en er
verschillende wachtwoorden voor u zijn opgeslagen onder
"Gebruikerslijst" in de systeeminstellingen (beheerder) en op
de LDAP-server, gebruik dan het wachtwoord dat is
opgeslagen op de LDAP-server.

• Wanneer een LDAP-server is opgeslagen kan [Auth. om:] worden gewijzigd.

• Als u inlogt met een gebruikerstoets...
De LDAP-server is opgeslagen toen uw gebruikersinformatie is opgeslagen, en daarom verschijnt de LDAP-server
als de authenticatie-server wanneer u uw gebruikersnaam selecteert. Ga naar stap 4.

• Wanneer u inlogt met de toets [Directe Invoer]...
Druk op de toets [Auth. om:] .

Gebruikersauthenticatie

Gebruikersnaam

Gebruik.Naam

Wachtwoord

Auth. om:

Selecteer de LDAP-server en druk op [OK].

Authenticeren tot:

OK

Directe Invoer

Lokaal aanmelden

OK

Lokaal aanmelden

server 1

server 2

server 3

server 4

server 5

server 6

server 7

1-20

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Gebruikersauthenticatie

Gebruikersnaam

Gebruik.Naam

Wachtwoord

Auth. om:

User 0001

Lokaal aanmelden

4

(Als LDAP-authenticatie wordt gebruikt, worden andere
items in het scherm weergegeven.)

LOGOUT

OK

Druk op [OK].

Nadat de ingevoerde loginnaam en het ingevoerde wachtwoord zijn
geauthenticeerd, wordt kort het aantallenscherm weergegeven.

Gebruiksstatus: gebr./resterende pag.
Zwart/wit :

87,654,321/12,345,678

Het aantal resterende pagina's verschijnt wanneer paginalimieten zijn
ingesteld in "Lijst van paginalimietgroepen" in de systeeminstellingen
(beheerder). (Het aantal pagina's dat de gebruiker nog kan gebruiken
in elke functie (kopiëren, scannen, etc.) verschijnt.) De weergaveduur
van dit scherm kan worden ingesteld onder "Mededelingentijd
Instellen" in de systeeminstellingen (beheerder).

Als u klaar bent met het gebruiken van
het apparaat en wilt uitloggen, drukt u
op de toets [LOGOUT] ( ).

5

• Let er echter op dat de toets [LOGOUT] ( ) niet kan worden gebruikt om uit te loggen als er een faxnummer in
faxmodus wordt ingevoerd, omdat de toets wordt gebruikt voor de invoer van faxnummers.

•

Als een van te voren ingestelde tijdsduur verloopt nadat de machine voor het laatst is gebruikt, wordt de functie
Automatisch wissen ingeschakeld. Wanneer de functie Automatisch wissen wordt ingeschakeld, wordt u automatisch
afgemeld. Bij gebruik van de PC-scanmodus wordt de gebruiker niet uitgelogd wanneer de toets [LOGOUT] ( ) wordt
ingedrukt en werkt de functie Automatisch wissen niet. Zet het apparaat in een andere modus en log vervolgens uit.

Als er driemaal achtereen een onjuiste loginnaam of een onjuist wachtwoord wordt ingevoerd...

Als "Waarschuwing wanneer aanmelden mislukt" is ingeschakeld in de systeeminstellingen (beheerder), wordt het apparaat
gedurende vijf minuten geblokkeerd wanneer driemaal achtereen een onjuiste loginnaam of een onjuist wachtwoord wordt ingevoerd.
Raadpleeg de beheerder van het apparaat inzake de loginnaam en het wachtwoord die/dat u moet gebruiken.

• De beheerder kan de vergrendeling ongedaan maken. Dit gebeurt vanuit [Gebruikers-bediening] en vervolgens
[Standaardinstellingen] op het webpagina menu.

• Als LDAP=authenticatie wordt gebruikt, kan de toets [E-mailadres] verschijnen, afhankelijk van de authenticatiemethode.
Als de toets [E-mailadres] verschijnt, druk dan op de toets. Er verschijnt een tekstinvoerscherm. Voer uw e-mailadres in.

Gebruikersauthenticatie

Gebruikersnaam

Gebruik.Naam

E-mailadres

Wachtwoord

Auth. om:

User 0002

server 2

OK

Systeeminstellingen (Beheerder): Gebruikerslijst

Deze wordt gebruikt om namen van gebruikers van de machine op te slaan. Daarnaast wordt gedetailleerde informatie
opgeslagen zoals de loginnaam, het gebruikersnummer en het wachtwoord. Neem contact op met de beheerder van het apparaat
voor de informatie die u nodig hebt om het apparaat te gebruiken.

1-21

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

BEGINSCHERM

Wanneer de toets [BEGIN] op het bedieningspaneel wordt ingedrukt, verschijnt het beginscherm in het aanraakscherm.
Op het beginscherm worden functiekeuzetoetsen weergegeven. Door op deze toetsen te drukken wordt het
basisscherm van elke functie geopend. Door op de toets [Mijn menu] te drukken worden items weergegeven waarmee u
versneld functies uit "Mijn menu" opent.

Eerste scherm Tweede scherm

(1) (1)

KOPIE

App 01 App 02 App 03 App 04

BEELD

VERZENDEN

DOCUMENT

ARCHIVERING

Mijn menu

(1) Modustoetsen

Gebruik deze toetsen om tussen de functies kopieren,
beeld verzenden, documentarchivering en Sharp OSA te
schakelen. Toetsnamen en afbeeldingen kunnen worden
gewijzigd. (Alleen eerste scherm)

(2) Achtergrondbeeld

Achtergrondafbeelding van het beginscherm. De
achtergrondafbeelding kan worden gewijzigd.

(3) [Mijn menu]-toets

Druk hierop om naar het scherm mijn menu te gaan.
Toetsnamen en afbeeldingen kunnen worden gewijzigd.

(4) Toepassingstoetsen

In totaal kunnen acht Sharp
OSA-applicatiesnelkoppelingen worden weergegeven en
de snelkoppelingen van mijn menu.

(3)(2)

KOPIE

Mijn menu

(5)

BEELD
VERZENDEN

Totaal Aantal
Kopieën

Documentarch.
Beheer

(6)(4)

DOCUMENT
ARCHIVERING

Adresbeheer

Papierlade-Instellingen

04/04/2010 11:40

(7)

(5) Titel

Dit geeft de titel van het scherm mijn menu weer.

(6) Sneltoets

Een geregistreerde functie verschijnt als sneltoets.
De toets kan worden aangetipt om de geregistreerde
functie te selecteren.

(7) Gebruikersnaam

Dit geeft de naam weer van de ingelogde gebruiker.
De gebruikersnaam verschijnt als
gebruikersauthenticatie op de machine is geactiveerd.

Sneltoetsen naar functies kunnen als toetsen op het scherm mijn menu worden vastgelegd. Als een sneltoets wordt
ingedrukt, verschijnt het scherm voor die functie. Leg vaak gebruikte functies in het scherm mijn menu vast om snel en
handig naar deze functies te gaan. Als gebruikersauthenticatie wordt gebruikt, kan het scherm mijn menu van "Favoriete
handelingen-groep" worden weergegeven.

Configureer de volgende instellingen met de webpagina:

• wijzigen van de naam van de beginschermtoets, wijzigen van de afbeelding, opslaan van een applicatietoets

• opslaan van toetsen die op het scherm mijn menu verschijnen.

• Systeeminstellingen (Beheerder): Instellingen van Mijn menu
De registratie wordt uitgevoerd in [Systeeminstellingen] – [Bedieningsinstellingen] – [Instellingen van Mijn menu] in het
webpaginamenu.

• Systeeminstellingen (Beheerder): Lijst van Mijn menu
Als gebruikersauthenticatie is ingeschakeld, kan een scherm mijn menu voor elke "Lijst van fav. hand.-groepen" worden
ingesteld.
Registratie wordt uitgevoerd in de "Lijst van Mijn menu" in [Gebruikers-bediening] in het webpaginamenu.

1-22

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

EXTERNE BEDIENING VAN DE MACHINE

Met de functie externe bediening kunt u de machine vanuit uw computer bedienen.
Als deze functie is toegevoegd, verschijnt hetzelfde scherm als het bedieningspaneelscherm op uw computer. Daarmee kunt u
de machine vanaf uw computer op dezelfde manier bedienen alsof u voor de machine staat.

Uw computer

Bedieningspaneel

Bedien de machine
met uw
computerscherm

Netwerk

De functie voor bediening op afstand kan slechts op één computer tegelijkertijd worden gebruikt.

De machine

Werken met de functie externe bediening

Voordat u deze functie gebruikt, moet u "Bedieningsauthoriteit" instellen op "Toegestaan" in "Bediening van externe software"
van "Instellingen bediening op afstand" in de systeeminstellingen (beheerder).

☞ 7. SYSTEEMINSTELLINGEN "Instellingen bediening op afstand" (pagina 7-66)

Om de de functie externe bediening te gebruiken, moet de machine zijn aangesloten op een netwerk en moet een
VNC-applicatie op uw computer zijn geïnstalleerd (aanbevolen VNC-software: RealVNC).
De procedure voor het gebruik van deze functie is als volgt:

Voorbeeld: RealVNC

Sluit de computer aan op het apparaat.

(1) Start de VCN-viewer

1

(2)(3)

(2) Voer het IP-adres van de machine in het

invoervak "Server" in.

(3) Druk op [OK].

Volg de aanwijzingen op het bedieningspaneel van het apparaat om de
verbinding toe te laten.

2

Als de machine is verbonden met de externe software, verschijnt op de systeembalk van het bedieningspaneel
van de machine. Wilt u de verbinding verbreken, sluit de externe software dan af of druk op .

Gebruik het bedieningspaneel op dezelfde manier als vanaf de machine. Let op, het is niet mogelijk om een waarde die
wordt ingevoerd constant te wijzigen door een toets ingedrukt te houden. Zie voor uitgebreide procedures de hoofdstukken
voor elk van de functies in deze handleiding.

Systeeminstellingen (Beheerder): Instellingen bediening op afstand

Stel de bedieningsrechten voor de functie externe bediening in.

1-23

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

OPGESLAGEN ITEMS IN HET
OPDRACHTLOGBOEK

De machine slaat de uitgevoerde opdrachten op in het opdrachtlogboek.
De belangrijkste informatie die wordt opgeslagen in het opdrachtlogboek wordt hieronder beschreven.

•

Om het tellen van de totale gebruiksaantallen van apparaten met een verschillende configuratie te vereenvoudigen, worden de
in het opdrachtlogboek opgeslagen items vastgelegd, ongeacht geïnstalleerde randapparatuur en de reden van de opslag.

•

In sommige gevallen wordt de opdrachtinformatie mogelijk niet correct opgeslagen, bijvoorbeeld wanneer een stroomstoring optreedt tijdens een opdracht.

Nr. Itemnaam Beschrijving

1 Belangrijkste items Taak-id De taak-id wordt opgeslagen.

Taak-id's worden in het logboek opgeslagen als opeenvolgende
nummers tot 999999, waarna het tellen opnieuw bij 1 begint.

2 Opdrachtmodus

3 Computernaam

4 Gebruikersnaam De gebruikersnaam voor de authentificatiefunctie.

5 Gebruikersnaam De loginnaam voor de authentificatiefunctie.

6 Begindatum en -tijd De datum en het tijdstip waarop de opdracht is begonnen.

7 Einddatum en -tijd De datum en het tijdstip waarop de opdracht is voltooid.

8 Totaal aantal zwart/wit

9

10

11

12 Ongeldig aantal vellen

Totaal aantal
meerkleuren

Telling volgens formaat

Aantal vellen volgens
formaat

(zwart/wit)

De opdrachtmodus zoals kopiëren of afdrukken.

De naam van de computer die de afdrukopdracht heeft verzonden.*

Voor een afdrukopdracht wordt het totale aantal opgeslagen.
Voor een verzendopdracht wordt het totale aantal verzonden zwart-witpagina's
opgeslagen.
distributieverzending wordt het totale aantal pagina's opgeslagen.
Voor scannen naar schijf wordt het aantal opgeslagen zwart-witpagina's opgeslagen.

Voor een verzendopdracht wordt het totale aantal verzonden
meerkleurenpagina's opgeslagen.
weergegeven van een distributieverzending, wordt het totale aantal
pagina's opgeslagen.
Voor scannen naar schijf wordt het aantal opgeslagen
meerkleurenpagina's opgeslagen.

Tellingen per origineel/papierformaat in kleur en zwart-wit.

Geeft het aantal vellen per papiersoort aan.

Geeft het aantal ongeldige zwart-wit vellen aan.

Wanneer een overzicht wordt weergegeven van een

Wanneer een overzicht wordt

13 Aantal gereserveerde

sets

14 Aantal voltooide sets Aantal voltooide sets of aantal bestemmingen waarnaar de

15 Aantal gereserveerde

pagina's

16 Aantal voltooide

pagina's

17 Resultaat Het resultaat van een opdracht.

18 Foutoorzaak

Aantal opgegeven sets voor gereserveerde bestemmingen.

verzending met succes is voltooid.

Aantal gereserveerde origineelpagina's van een kopieeropdracht,
afdrukopdracht, scanopdracht of andere opdracht.

Aantal voltooide pagina's van een set.

De oorzaak van een fout die is opgetreden tijdens een opdracht.

1-24

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Nr. Itemnaam Beschrijving

19

20 Nieten De nietstatus.

21

22 Aantal perforaties Het aantal perforaties.

23 Vouwen Opgeslagen in een opdracht die de vouwfunctie gebruikt.

24 Aantal vouwen Aantal gevouwen pagina's.

25 Printertint De gebruikte tint voor een afdrukopdracht.

26 Onderwerp

27 Naam Afzender Naam van de afzender van een beeldverzendopdracht.

28 Afzenderadres Adres van de afzender van een beeldverzendopdracht.

29 Type verzending Verzendtype van een beeldverzendopdracht.

30 Administratief

31 Rondzendnummer Rondzendnummer van een beeldverzendopdracht.

32 Invoervolgorde Reserveringsvolgorde voor een distributieverzending van een

33 Bestandstype Bestandindeling van een beeldverzendopdracht.

34 Compressiemodus/

Onderwerp betreffende
afdrukopdracht

betreffende afbeelding
verzenden

Uitvoer De uitvoermodus van een afdrukopdracht.

Aantal nietjes

Direct Adres Adres van een beeldverzendopdracht.

serienummer

Comprimeringsfactor

Het aantal nietjes.

Administratief serienummer van een beeldverzendopdracht.

beeldverzendopdracht. Voor een seriële navraagopdracht wordt dit
gebruikt om de communicatie op het afdrukken af te stemmen.

Compressiemodus en comprimeringsfactor van het bestand van een
beeldverzendopdracht.

35 Communicatietijd Geeft de communicatieduur van verzendopdrachten aan.

36 Faxnr. Geeft het opgeslagen nummer van de afzender aan.

37 Onderwerp

38 Opslagmodus Opslagmodus van document archiveren.

39 Bestandsnaam Bestandsnaam van een bestand dat is opgeslagen via document

40 Gegevensgrootte [KB] Bestandsgrootte.

41 Algemene

42 Speciale Functies Speciale functies die zijn geselecteerd toen de opdracht werd

43 Bestandsnaam 2 Slaat de bestandsnaam van afdrukopdrachten op.*

betreffende
documentarchivering

functionaliteit

Document Archiveren Status van document archiveren.

archiveren of afdruk achterhouden.*

Kleurinstelling De door de gebruiker geselecteerde kleurmodus.

uitgevoerd.

1-25

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Nr. Itemnaam Beschrijving

44 Gedetailleerde items Formaat Origineel Formaat van een gescand origineel.

Voor een afdrukopdracht met document archiveren is dit het
papierformaat van het bestand.

45 Origineeltype Origineeltype (tekst, afgedrukte foto enz.) dat is ingesteld in het

scherm met belichtingsinstellingen.

46 Papierformaat Het papierformaat van een afdrukopdracht.

Het papierformaat van het verzonden papier bij een verzendopdracht.
Bij scannen naar schijf is dit het papierformaat van het opgeslagen
bestand.

47 Papiertype Het papiertype dat wordt gebruikt voor het afdrukken.

48 Papiereigenschap:

Duplex Uitschakelen

Geeft aan dat duplex was uitgeschakeld bij "Papiertype".

49 Papiereigenschap:

Vaste Papierzijde

50 Papiereigenschap:

Nieten Uitschakelen

51 Papiereigenschap:

Perforeren
Uitschakelen

52 Duplex configureren Geeft de duplexinstelling aan.

53 Resolutie Geeft de scanresolutie aan.

54 Apparaatitem Modelnaam Geeft de modelnaam van de machine aan.

55 Serienummer Geeft het serienummer van de machine aan.

56 Naam Geeft de op de webpagina's ingestelde naam van de machine aan.

57 Macinelocatie Geeft de op de webpagina's ingestelde locatie van de machine aan.

*In sommige omgevingen wordt dit niet opgeslagen.

Geeft aan dat de vaste zijde was opgegeven bij "Papiertype".

Geeft aan dat nieten was uitgeschakeld bij "Papiertype".

Geeft aan dat perforeren was uitgeschakeld bij "Papiertype".

1-26

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

PAPIER LADEN

BELANGRIJKE OPMERKINGEN OVER PAPIER

Dit hoofdstuk bevat informatie waarmee u vertrouwd moet zijn voordat u papier in de papierladen laadt.
Lees dit hoofdstuk zorgvuldig door voordat u papier laadt.

NAAM EN PLAATS VAN DE LADEN

De benaming van de laden is als volgt:

Handinvoerlade

Papierlade 1

Papierlade 2
Papierlade 3 (als een onderkast/1 x 500 vel
papierlade of een onderkast/2x500 vel
papierlade is geïnstalleerd)
Papierlade 4 (als een onderkast/2x500 vel
papierlade is geïnstalleerd)

Papierlade 5 (als een hoge
capaciteitlade is geïnstalleerd)

DE BETEKENIS VAN DE AANDUIDING "R" IN
PAPIERFORMATEN

Sommige originelen en papierformaten kunnen in zowel verticale als horizontale afdrukstand worden geplaatst. Om
onderscheid te maken tussen de verticale en horizontale afdrukstand worden papierformaten met een horizontale
afdrukstand aangeduid met een "R" (bijvoorbeeld A4R, 8-1/2" x 11"R).
Bij formaten die alleen in de horizontale afdrukstand kunnen worden geplaatst (A3W, A3, B4, 12" x 18", 11" x 17",
8-1/2" x 14", 8-1/2" x 13") is geen "R" opgenomen in de formaataanduiding.

A4R

(8-½" x 11"R)

Horizontale afdrukstand

"R" toegevoegd.

A4

(8-½" x 11")

Verticale afdrukstand

Geen "R" toegevoegd.

1-27

A3

(11" x 17")

Kan alleen in horizontale

afdrukstand worden geplaatst

Geen "R" toegevoegd.

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

BRUIKBAAR PAPIER

Diverse soorten papier worden verkocht. In dit gedeelte vindt u een uitleg over normaal papier en speciale media die u
kunt gebruiken met het apparaat. Zie voor uitgebreide informatie over het formaat en soort papier dat kan worden
geladen in elke lade van het apparaat de specificaties in de Beknopte bedieningshandleiding en
"Papierlade-Instellingen" (pagina 7-13) in "7. SYSTEEMINSTELLINGEN".

Normaal papier, speciale media

Normaal papier dat kan worden gebruikt

• SHARP standaard normaal papier (80 g/m2 (21 lbs.)). Raadpleeg de specificaties in de Beknopte
bedieningshandleiding voor papierspecificaties.

• Ander normaal papier dan SHARP standaard papier (60 g/m

Gerecycled paper, gekleurd paper, reeds geperforeerd paper, voorbedrukt papier en briefpapier moeten voldoen
aan dezelfde specificaties als normaal papier. Neem contact op met uw dealer of de dichtstbijzijnde erkende
servicevertegenwoordiger als u advies wilt over het gebruik van deze soorten papier.

Papiertypen die in elke lade kunnen worden gebruikt

De volgende papiertypen kunnen in elke lade worden geladen.

2

tot 105 g/m2 (16 lbs. tot 28 lbs.))

Lade 1/Lade 2 Lade 3/Lade 4 Handinvoerlade

Normaal papier Toegestaan Toegestaan Toegestaan Toegestaan

Voorbedrukt Toegestaan Toegestaan Toegestaan Toegestaan

Recycle-Papier Toegestaan Toegestaan Toegestaan Toegestaan

Briefpapier Toegestaan Toegestaan Toegestaan Toegestaan

Geperforeerd Toegestaan Toegestaan Toegestaan Toegestaan

Kleur Toegestaan Toegestaan Toegestaan Toegestaan

Zwaar papier*

Etiketten – – Toegestaan –

Transparant – – Toegestaan –

Tabpapier – – Toegestaan –

Enveloppen – – Toegestaan –

Dun papier*

*1 Er kan zwaar papier tot 209
*2 Dun papier van 56 g/m2 tot 59 g/m2 (15 lbs. tot 16 lbs.) kan worden gebruikt.

1

2

Toegestaan Toegestaan Toegestaan –

– – Toegestaan –

g/m2 (110 lbs.) worden gebruikt.

Papierlade 5 (hoge

capaciteitlade)

1-28

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Afdrukzijde naar boven of naar beneden

Papier is geladen met de afdrukzijde naar boven of naar beneden afhankelijk van de papiertype en -lade.

Papierlade 1 tot 4

Plaats het papier met de afdrukzijde naar boven.
Als het papiertype echter "Briefpapier" of "Voorbedrukt" is, laad het papier dan met de afdrukzijde naar beneden*.

Handinvoerlade en lade 5

Plaats het papier met de afdrukzijde naar beneden.
Als het papiertype echter "Briefpapier" of "Voorbedrukt" is, laad het papier dan met de afdrukzijde naar boven*.
* Als "Uitschakelen van duplex" is ingeschakeld in de systeeminstellingen (beheerder), laad het papier dan op de

normale manier (met de bedrukte zijde omhoog in lade 1 tot lade 4; bedrukte zijde omlaag in de handinvoerlade en
lade 5).

Papier dat u niet kunt gebruiken

• Speciale media voor inkjetprinters (fijn papier,
glanspapier, glansfilm, etc.)

• Carbonpapier of thermisch papier

• Geplakt papier

• Papier met clips

• Papier met vouwen

• Gescheurd papier

• Geoliede transparanten

• Dun papier van minder dan 56 g/m

• Papier van 210 g/m

2

(80 lbs.) of meer

2

(15 lbs.)

Niet-aanbevolen papier

• Strijkpapier

• Japans papier

• Geperforeerd papier

• Diverse typen normaal papier en speciale media zijn verkrijgbaar. Sommige typen zijn met het apparaat niet te gebruiken.
Neem contact op met uw dealer of de dichtstbijzijnde erkende servicevertegenwoordiger als u advies wilt over het gebruik
van deze soorten papier.

• De beeldkwaliteit en geschiktheid voor fusing van het papier wisselt mogelijk naargelang de omgeving, bedrijfssituatie en
papiereigenschappen. De afbeeldingkwaliteit is dan minder dan u zou verkrijgen op SHARP standaardpapier. Neem
contact op met uw dealer of de dichtstbijzijnde erkende servicevertegenwoordiger als u advies wilt over het gebruik van
deze soorten papier.

• Wanneer u niet-aanbevolen of niet-bruikbaar papier gebruikt, kan dit leiden tot scheve invoer, papierstoringen en slechte
fusing van de toner (de toner hecht niet goed aan het papier en geeft af), of storingen van het apparaat.

• Wanneer u niet-aanbevolen papier gebruikt, kan dit leiden tot papierstoringen of een slechte beeldkwaliteit. Alvorens
niet-aanbevolen papier te gebruiken controleert u of u hiermee goed kunt afdrukken.

• Papier met onregelmatige afmetingen

• Geniet papier

• Vochtig papier

• Opgekruld papier

• Papier waarvan ofwel de afdrukzijde ofwel de
achterzijde door een ander(e) printer of multifuntioneel
apparaat is bedrukt.

• Papier met golfpatronen als gevolg van vochtabsorptie

1-29

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

PAPIERLADE-INSTELLINGEN VOOR
PAPIERLADE 1 TOT 4

PAPIER LADEN EN PAPIERFORMAAT WIJZIGEN

Er kunnen maximaal 500 vellen papier van formaat A5R tot A3 (5-1/2" x 8-1/2"R tot formaat 11" x 17") in lade 1 en 2 worden
geladen. Er kunnen maximaal 500 vellen papier van formaat B5R tot A3 (7-1/4" x 10-1/2"R tot formaat 11" x 17") in lade 3
en 4 worden geladen.

Trek de papierlade naar buiten.

Trek rustig aan de lade totdat deze niet meer verder gaat.
Voor het laden van papier,ga naar stap 3. Voor het laden van

1

een ander papierformaat, ga naar de volgende stap.

2

3

4

Stel de geleideplaten A en B af door de
vergrendelingshendels in te knijpen en

A

de geleideplaten naar de juiste
horizontale en verticale afmetingen voor
het te laden papier te schuiven.

De geleideplaten A en B kunnen worden verschoven. Knijp de

B

vergrendelingshendel in en verschuif de geleideplaat.

Doorblader het papier.

Doorblader het papier voordat u het laadt. Als u het papier niet
doorbladert, kunnen meerdere vellen tegelijk worden ingevoerd
waardoor het apparaat vastloopt.

Plaats het papier in de lade.

Plaats het papier met de afdrukzijde naar boven. De stapel
mag niet boven de indicatorlijn uit komen (maximum 500

Indicatie
streep

vellen).

1-30

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Duw de papierlade rustig terug in het
apparaat.

Druk stevig tegen de lade totdat deze volledig in het apparaat
zit.

5

Als u een ander type of formaat papier hebt geladen dan ervoor, vergeet dan niet de "Papierlade-Instellingen" in de
systeeminstellingen te wijzigen. Als deze instellingen niet correct worden geconfigureerd, zal de automatische papierselectie niet
goed werken en kan het afdrukken op het verkeerde papierformaat of –soort gebeuren of kan er papier vastlopen.

Plaats geen zware voorwerpen op de lade en druk niet omlaag op de lade.

Systeeminstellingen: Papierlade-Instellingen (pagina 7-13)

Wijzig deze instellingen als u het in een lade geladen papierformaat en -type wijzigt.

Onderkast/1x500 vellen papierladespecificaties

Model

Papierformaten

Papiergewicht

Papiercapaciteit
Papiertypen

Automatische
papierformaatdetectie

Stroomtoevoer

Afmetingen

Gewicht

MX-DEX8
A3, B4, A4, A4R, B5, B5R, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13",

8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R, 8K, 16K, 16KR
Gewoon papier (60 g/m2 tot 105 g/m2 (16 lbs. tot 28 lbs.)), zwaar papier (

(

28

lbs. bond tot 110 lbs. index)

500 vellen (80 g/m2 (21 lbs.)) x 1 lade
Door SHARP aanbevolen gewoon papier, kringlooppapier en gekleurd papier
Als "Auto-AB" detectie is geselecteerd:

A3, B4, A4, A4R, B5, B5R, 216 mm x 330 mm (8-1/2" x 13")
Als "Auto-inch" detectie is geselecteerd:
11" x 17", 8-1/2" x 14", 8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R

Geleverd door het apparaat
720 mm (b) x 670 mm (d) x 303 mm (h) (28-11/32" (b) x 26-3/8" (d) x 11-15/16" (h))

(inclusief afstelmechanisme)
Ongeveer 20 kg (44,1 lbs.)

)

Onderkast/2x500 vellen papierladespecificaties

Model

Papierformaten

Papiergewicht

Papiercapaciteit
Papiertypen

Automatische
papierformaatdetectie

Stroomtoevoer

Afmetingen

Gewicht

MX-DEX9
A3, B4, A4, A4R, B5, B5R, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13",

8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R, 8K, 16K, 16KR
Gewoon papier (60 g/m2 tot 105 g/m2 (16 lbs. tot 28 lbs.)), zwaar papier (

(

28

lbs. bond tot 110 lbs. index)

500 vellen (80 g/m2 (21 lbs.)) x 2 lade
Door SHARP aanbevolen gewoon papier, kringlooppapier en gekleurd papier
Als "Auto-AB" detectie is geselecteerd:

A3, B4, A4, A4R, B5, B5R, 216 mm x 330 mm (8-1/2" x 13")
Als "Auto-inch" detectie is geselecteerd:
11" x 17", 8-1/2" x 14", 8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R

Geleverd door het apparaat
720 mm (b) x 670 mm (d) x 303 mm (h) (28-11/32" (b) x 26-3/8" (d) x 11-15/16" (h))

(inclusief afstelmechanisme)
Ongeveer 23,5 kg (51,9 lbs.)

)

106g/m2 tot 209g/m2

106g/m2 tot 209g/m2

1-31

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

PAPIERLADE-INSTELLINGEN VAN
PAPIERLADE 5 (HOGE CAPACITEITLADE)

PAPIER LADEN

In de hoge capaciteitlade kunnen maximaal 3500 vellen van het formaat A4 of 8-1/2" x 11" (80 g/m2 (20 lbs.)) worden
geladen.
Het papierformaat van lade 5 kan alleen worden gewijzigd door een SHARP-servicemonteur. Als u het papierformaat
moet wijzigen, raadpleeg dan uw leverancier of de dichtst bijzijnde erkende servicevertegenwoordiger.

Trek de papierlade naar buiten.

Trek rustig aan de lade totdat deze niet meer verder gaat.

1

2

3

Indicatie
streep

Doorblader het papier.

Doorblader het papier voordat u het laadt. Als u het papier niet
doorbladert, kunnen meerdere vellen tegelijk worden ingevoerd
waardoor het apparaat vastloopt.

Plaats het papier tussen de
papiergeleiders.

Plaats het papier met de afdrukzijde naar beneden. De stapel
mag niet boven de indicatorlijn uit komen (maximum 3500
vellen).

1-32

Inhoudsopgave

4

Als u een ander type papier hebt geladen dan ervoor, vergeet dan niet het type papier te wijzigen bij
"Papierlade-Instellingen" in de systeeminstellingen.

Plaats geen zware voorwerpen op de lade en druk niet omlaag op de lade.

VOORDAT U DE MACHINE GEBRUIKT

Duw de papierlade rustig terug in het
apparaat.

Druk stevig tegen de lade totdat deze volledig in het apparaat
zit.

Systeeminstellingen: Papierlade-Instellingen (pagina 7-13)

Wijzig deze instellingen als u het in de lade geladen papiertype wijzigt.

Specificaties hogecapaciteitslade*

Model
Papierformaten
Papiergewicht
Papiercapaciteit
Papiertypen
Stroomtoevoer
Afmetingen
Gewicht

* Een onderkast/1x500 vel papierlade of onderkast/2x500 vel papierlade is vereist om de hogecapaciteitslade met het apparaat te

verbinden.

MX-LCX1

A4, 8-1/2" x 11" (papierformaatwijziging moet worden uitgevoerd door een onderhoudsman)

Gewoon papier (60 g/m2 tot 105 g/m2 (16 lbs. tot 28 lbs.))

3500 vellen (80 g/m2 (21 lbs.))

Door SHARP aanbevolen gewoon papier, kringlooppapier en gekleurd papier

Geleverd door het apparaat

370 mm (b) x 550 mm (d) x 520 mm (h) (14-9/16" (b) x 21-21/32" (d) x 20-15/32" (h))

Ongeveer 29 kg (63,9 lbs.)

1-33

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

PAPIER LADEN IN DE HANDINVOERLADE

De handinvoer kan worden gebruikt voor het afdrukken op gewoon papier, enveloppen, etikettenvellen, tabpapier en
andere speciale media. Er kunnen maximaal 100 vellen papier worden geladen (maximaal 40 vellen zwaar papier) voor
ononderbroken afdrukken zoals met de andere laden.

Open de handinvoerlade.

Als u een groter papierformaat laadt dan A4R of 8-1/2" x 11"R,

1

trek dan het verlengstuk van de handinvoer uit. Trek het
verlengstuk van de handinvoer helemaal uit. Als u het
verlengstuk van de handinvoer niet helemaal uittrekt, wordt het
formaat van het geladen papier niet juist weergegeven.

2

3

Plaats geen zware voorwerpen op de handinvoerlade en druk niet omlaag op de lade.

Stel de geleiders van de handinvoerlade
in op de breedte van het papier.

Schuif het papier langs de geleiders van
de handinvoerlade totdat het niet meer
verder gaat.

Plaats het papier met de afdrukzijde naar beneden.

• Druk het papier niet met kracht naar binnen.

• Als de geleiders van de handinvoerlade breder zijn ingesteld dan het papier, schuif deze dan naar binnen totdat ze
zijn afgesteld op de breedte van het papier. Als de geleiders van de handinvoerlade te breed zijn afgesteld, kan het
papier scheef worden geladen of gekreukt raken.

1-34

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

BELANGRIJKE WENKEN VOOR HET GEBRUIK VAN DE
HANDINVOERLADE

• Bij het gebruik van ander gewoon papier dan het SHARP-standaardpapier of andere speciale media dan de door
SHARP aanbevolen transparanten, of wanneer u afdrukt op de achterkant van eerder gebruikt papier, moet het papier
met één vel tegelijk worden geladen. Als u meerdere vellen tegelijk laadt, zal het apparaat vastlopen.

• Strijk voordat u het papier laadt eventuele krullen vlak.

• Verwijder bij het toevoegen van papier eventueel resterend papier uit de handinvoerlade, combineer het met het toe
te voegen papier en plaats het papier als één stapel terug. Als u papier toevoegt zonder dit te combineren met het
resterende papier, kan het apparaat vastlopen.

Papier laden

Plaats papier dat A5 (7-1/4" x 10-1/2") of kleiner is in horizontale
afdrukstand.

Tabpapier laden

Als u op tabpapier wilt afdrukken, laadt u tabpapier in de handinvoerlade met de afdrukzijde naar beneden.

Bedrukte
zijde omlaag

• Gebruik uitsluitend papieren tabbladen. Tabpapier van ander materiaal dan papier (film, etc.) kan niet worden gebruikt.

• Afdrukken op de tabs van tabpapier....

In de kopieermodus, gebruikt u "Tabkopie" in speciale functies. In afdrukmodus, gebruikt u de tabafdruk.

Transparanten plaatsen

• Gebruik door SHARP aanbevolen transparanten. Wanneer u
een transparant in de handinvoer plaatst, moet de afgeronde
hoek zich links voor bevinden in de horizontale afdrukstand, of
linksachter in de verticale afdrukstand.

• Vergeet bij het laden van meerdere transparanten in de

Horizontaal Verticaal

handinvoerlade niet om de vellen enkele malen te
doorbladeren.

• Verwijder bij het afdrukken op transparanten elk vel zodra dit
uit het apparaat komt. Als de vellen in de uitvoerlade worden
opgestapeld kunnen deze omkrullen.

1-35

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Enveloppen laden

Enveloppen dienen in één lijn met de linkerkant in de hieronder aangegeven afdrukstand in de handinvoerlade te
worden geladen.
Alleen de voorzijde van de enveloppen kan bedrukt worden. Zorg dat de voorzijde naar beneden wijst.

• Druk niet op beide zijden van een envelop af. Dit kan leiden tot vastlopen van het apparaat of een slechte afdrukkwaliteit.

• In sommige bedieningsomgevingen kunnen smeren, strepen, vastlopen van het papier, slechte tonerfusing of
apparaatstoringen optreden.

Voor sommige typen enveloppen gelden beperkingen. Neem voor meer informatie contact op met een
SHARP-onderhoudstechnicus.

Belangrijke wenken voor het laden van enveloppen

• Gebruik nooit de volgende typen enveloppen:
Enveloppen met metalen klemmen, kunststof haken of stoffen haken, enveloppen met een sluitkoord, enveloppen
met vensters, enveloppen met een ongelijke voorzijde als gevolg van bosselering, dubbellaags enveloppen,
handgemaakte enveloppen, bubbelenveloppen, enveloppen met kreuken of vouwen of gescheurde of beschadigde
enveloppen.

• Enveloppen met een verkeerd uitgelijnde plaknaad aan de achterzijde kunnen niet worden gebruikt, aangezien deze
kunnen kreuken.

• De afdrukkwaliteit is niet gegarandeerd in het gebied van 10mm (13/32") rond
de randen van de envelop.

• De afdrukkwaliteit is niet gegarandeerd op delen van enveloppen met een
stapsgewijs verloop in dikte, zoals op vierlaagse delen of delen met minder dan
drie lagen.

• De afdrukkwaliteit is niet gegarandeerd op enveloppen met sluitstrips.

Kan worden

gebruikt

Kan niet worden

gebruikt

1-36

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Stelhendels voor fuserdruk

Zelfs wanneer enveloppen binnen de specificaties worden gebruikt, kunnen ze soms beschadigd of vuil raken. Dit
probleem kan worden verminderd door de stelhendels voor de fuserdruk vanuit de normale stand in de stand voor lage
druk te zetten. Volg de procedure op deze pagina.

Trek de rechterklep naar buiten.

Druk de vergrendelingshendel op de rechterklep omhoog en
trek de klep rustig open.

1

Zet de stelhendels voor de fuserdruk
(twee) in de stand voor lage druk zoals
afgebeeld.

2

3

4

A

Stand voor lage

A

druk

Normale
stand

B

B

Sluit de rechterklep.

A

B

Zet de hendel in de normale stand terug
als u klaar bent met het invoeren van
enveloppen.

Let op

De fuser wordt heet. Zorg dat u geen brandwonden oploopt als u de stelhendels voor de fuserdruk bedient.

Vergeet niet om de hendels terug te zetten in de normale stand voordat u gaat afdrukken of kopiëren op
ander papier dan enveloppen. Als u dit niet doet, kan het papier vastlopen en kunnen zich
fusing-problemen of apparaatstoringen voordoen.

1-37

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

ORIGINELEN

In dit gedeelte wordt uitgelegd hoe u originelen in de automatische origineelinvoer en op de glasplaat plaatst.

HET ORIGINEEL PLAATSEN

ORIGINELEN IN DE AUTOMATISCHE
ORIGINEELINVOER PLAATSEN

In deze paragraaf wordt uitgelegd hoe u originelen in de automatische origineelinvoer plaatst.

Toegestane formaten voor originelen

Minimaal formaat origineel Maximaal formaat origineel

Standaardformaten

(Minimum formaat dat automatisch kan worden gedetecteerd)
A5: 148 mm (hoogte) x 210 mm (breedte)
5-1/2" (hoogte) x 8-1/2" (breedte)

Afwijkende formaten

(Minimum formaat dat handmatig kan worden opgegeven)
131 mm (hoogte)x 140 mm (breedte)
5-1/8" (hoogte) x 5-1/2" (breedte)

Als het origineel van niet-standaardformaat is, zie dan de betreffende onderstaande uitleg voor de door u gebruikte
functie.

Standaardformaten

(Maximum formaat dat automatisch kan worden gedetecteerd)
A3: 297 mm (hoogte) x 420 mm (breedte)
11" (hoogte) x 17" (breedte)
Papier van formaat A3W (12" x 18") kan niet worden gebruikt.

Afwijkende formaten

(Maximum formaat dat handmatig kan worden opgegeven)
Kopieerfunctie: 297 mm (hoogte) x 432 mm (breedte)

11-5/8" (hoogte) x 17" (breedte)

Verzendmodus: 297 mm (hoogte) x 1000 mm (breedte)

11" (hoogte) x 39-3/8" (breedte)

☞ 2. KOPIEERMACHINE "FORMAAT ORIGINEEL OPGEVEN" (pagina 2-27)
☞ 4. FAX "WEERGAVE-INSTELLINGEN" (pagina 4-46)
☞ 5. SCANNER / INTERNETFAX "WEERGAVE-INSTELLINGEN" (pagina 5-53)

Toegestaan gewichten voor originelen

Enkelzijdig kopiëren: 35 g/m

Dubbelzijdig kopiëren: 50 g/m
Gebruik voor het scannen van originelen van 35 g/m
speciale functies. Bij scannen zonder gebruik van de "Langzame scanmodus" kunnen de originelen vastlopen.
Bij selectie van de "Langzame scanmodus" kan niet automatisch 2-zijdig worden gekopieerd.

2

tot 128 g/m2 (9 Ibs. tot 34 Ibs.)

2

tot 105 g/m2 (15 Ibs. tot 28 Ibs.)

2

tot 49 g/m2 (9 lbs. tot 14 lbs.), "Langzame scanmodus" in de

1-38

Inhoudsopgave

1

11

2

VOORDAT U DE MACHINE GEBRUIKT

Zorg dat uw originelen niet op de
glasplaat achterblijven.

Open de automatische origineelinvoer, controleer of er geen
origineel op de glasplaat aanwezig is en sluit de automatische
origineelinvoer weer.

Stel de origineelgeleiders af op de
breedte van de originelen.

Plaats het origineel.

Markeerstreep

3

• U kunt de originelen van verschillend formaat gezamenlijk in de automatische origineelinvoer plaatsen. In dit geval
selecteert u "Origineel gem. form" in de speciale functies van de modus die u gebruikt.

• Verwijder voordat u originelen in de origineelinvoer plaatst alle aanwezige nietjes of paperclips.

• Als de originelen vochtige plekken vertonen door toepassing van correctievloeistof, wacht dan tot de originelen droog zijn
alvorens kopieën te maken. Als u dit niet doet, kunnen de binnenzijde van de origineelinvoer of de glasplaat bevuild raken.

• Gebruik nooit de volgende originelen. Dit kan leiden tot onjuiste automatische formaatdetectie, vastlopen van de originelen
en streepvorming.

Transparanten, overtrekpapier, carbonpapier, thermisch papier of originelen die zijn bedrukt met een thermische printer
mogen niet inde automatische origineelinvoer worden geplaatst. Originelen die in de automatische origineelinvoer
worden geplaatst mogen niet beschadigd, gekreukt, gevouwen of losjes aan elkaar geplakt zijn en mogen geen
uitgeknipte gaten bevatten. Originelen met meer dan twee of drie perforaties worden mogelijk niet correct geladen.

• Plaats originelen met twee of drie perforaties zodat de
geperforeerde zijde zich niet aan de kant van de invoeropening
van de origineelinvoerlade bevindt.

Let erop dat de randen van de originelen gelijk liggen.
Plaats de originelen met de bedrukte zijde naar boven
helemaal in de lade van de origineelinvoer.
Plaats een aantal originelen in de origineelinvoer, zodat de
stapel niet boven de indicatorlijn uit komt.
U kunt maximaal 100 vellen invoegen.
Vergeet niet om originelen waarvan het scannen voltooid is uit
de uitvoerlade te nemen.

Plaats van
perforaties

Invoerop
ening

1-39

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

HET ORIGINEEL OP DE GLASPLAAT PLAATSEN

In deze paragraaf wordt uitgelegd hoe u een origineel op de glasplaat plaatst.

Toegestane formaten voor originelen

Maximaal formaat origineel

Standaardformaten

A3: 297 mm (hoogte) x 420 mm (breedte)
11" (hoogte) x 17" (breedte)

Afwijkende formaten

297 mm (hoogte) x 432 mm (breedte)
11-5/8" (hoogte) x 17" (breedte)

Als het origineel van niet-standaardformaat is, zie dan
de betreffende onderstaande uitleg voor de door u
gebruikte functie.

☞ 2. KOPIEERMACHINE "FORMAAT ORIGINEEL

OPGEVEN" (pagina 2-27)

☞ 4. FAX "WEERGAVE-INSTELLINGEN" (pagina

4-46)

☞ 5. SCANNER / INTERNETFAX

"WEERGAVE-INSTELLINGEN" (pagina 5-53)

Open de automatische documentinvoer/
het documentdeksel.

1

2

Detector
origineelformaat

Plaats het origineel.

Plaats het origineel met de bedrukte zijde naar beneden tegen
de uiterste linkerhoek van de glasplaat.

Schaalaanduiding van de
glasplaat

merkteken

A5

(5-1/2" x 8-1/2")

B5

A4 (8-1/2" x 11")

Het origineel dient altijd tegen de uiterste linkerhoek te
worden geplaatst, ongeacht het formaat.

Lijn de linkerbovenhoek van het origineel uit met de punt van het
merkteken .

Schaalaanduiding van de
glasplaat

merkteken

A4R (8-1/2" x 11"R)

B5R

B4 (8-1/2" x 14")

A3 (11" x 17")

Plaats geen voorwerpen onder de formaatdetector. Het sluiten van de automatische origineelinvoer terwijl er een
voorwerp onder ligt kan leiden tot beschadiging van de formaatdetector en een onjuiste vaststelling van het formaat
van het origineel.

Als u een klein origineel met afwijkend formaat op de glasplaat plaatst, is het een goed idee om een blanco vel van het
formaat A4 of B5 (8-1/2" x 11" of 5-1/2" x 8-1/2") op het origineel te leggen om de formaatdetectie van het origineel te
vergemakkelijken.

1-40

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Sluit de automatische documentinvoer/
het documentdeksel.

Nadat u het origineel op zijn plaats hebt gelegd, moet u de
automatische origineelinvoer sluiten. Als die open blijft, zullen

3

de delen die buiten het origineel vallen zwart worden
gekopieerd, waardoor te veel toner zou worden verbruikt.

Een dik boek plaatsen

Wanneer u een dik boek of een ander dik origineel plaatst, volgt u onderstaande stappen om het boek plat te drukken.

(1) Druk tegen de onderzijde van de

automatische origineelinvoer.

De scharnieren van de automatische origineelinvoer
worden ontgrendeld en de achterzijde van de
automatische origineelinvoer komt omhoog.

(2)

(1)

(2) Sluit de automatische origineelinvoer

voorzichtig.

Druk een boek of ander dik document niet hard op het
glas in de automatische origineelinvoer.
Als schaduwen aan de randen van het document een
probleem zijn, gebruik dan de wisfunctie.

☞ 2. KOPIEERMACHINE "RANDSCHADUWEN

WISSEN (wissen)" (pagina 2-46)

Let op

• Sluit de automatische origineelinvoer voorzichtig. Hardhandig sluiten van de automatische origineelinvoer kan tot
beschadiging leiden.

• Zorg ervoor dat u uw vingers niet klemt bij het sluiten van de automatische origineelinvoer.

In deze stand kan de automatische origineelinvoer niet goed worden gesloten. Om de automatische origineelinvoer weer in
de normale stand te brengen, opent u deze volledig en sluit u deze weer.

1-41

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

RANDAPPARATUUR

In dit gedeelte wordt de randapparatuur beschreven die samen met het apparaat kan worden gebruikt en wordt het gebruik
uitgelegd van de afwerkingeenheid, de zadelsteek afwerkingseenheid en de Sharp OSA (applicatie-communicatiemodule
en module voor externe accounts).

RANDAPPARATUUR

Het apparaat kan worden voorzien van randapparatuur voor extra functionaliteit.
De randapparatuur is meestal optioneel. Bij enkele modellen maakt bepaalde randapparatuur echter deel uit van de
standaarduitrusting.

(Per juni 2010)

Productnaam Productnummer Beschrijving

Documentdeksel
Toevoer enkele bladen en omkeerfunctie

(Automatische origineelinvoer)

Plasmaclusterionengenerator

Montagekit voor de
plasmaclusterionengenerator

Onderkast/1x500 vel papierlade MX-DEX8
Onderkast/2x500 vel papierlade MX-DEX9

Hoge capaciteitlade MX-LCX1

Uitvoerlade
(rechterlade)

Afwerkingeenheid MX-FNX9

Perforatiemodule

Finisher (grote stapeleenheid) MX-FN11

Perforatiemodule

Zadelsteek afwerkingseenheid MX-FN10

Papierdoorvoereenheid MX-RBX3

MX-VRX1 Zo wordt het origineel naar beneden gehouden.

MX-RP11

MX-PC11

MX-XB13

MX-TRX2

MX-PNX1A
MX-PNX1B
MX-PNX1C
MX-PNX1D

MX-PNX6A
MX-PNX6B
MX-PNX6C
MX-PNX6D

Zo wordt het origineel automatisch omgedraaid om beide zijden
te kunnen scannen.

Deze wordt gebruikt om bacteriën, virussen enz. die in de lucht
zweven, te desintegreren en te verwijderen.

Vereist wanneer een plasmaclusterionengenerator geïnstalleerd is.

Extra papierlade. In elke lade kan maximaal 500 vel papier
worden geladen.

Extra papierlade. In deze lade kan maximaal 3500 vel papier
worden geladen.
Voor het installeren van de lade is een onderkast/1x500 vel
papierlade of een onderkast/2 x 500 vel papierlade vereist.

Deze kan aan de rechterzijde van het apparaat worden
toegevoegd (rechterlade).

Dit uitvoerapparaat maakt het gebruik van de nietfunctie en
staffelfunctie mogelijk.

Perforaties in kopieën en andere uitvoer. Voor gebruik van deze
module is een afwerkingeenheid vereist.

Dit uitvoerapparaat maakt het gebruik van de nietfunctie en
staffelfunctie mogelijk.
Voor het installeren van de finisher (grote stapeleenheid) is een
onderkast/1 x 500 vel papierlade of een onderkast/2x500 vel
papierlade vereist.

Perforaties in kopieën en andere uitvoer. Hiervoor is een finisher
(grote stapeleenheid) vereist.

Uitvoerapparaat dat het gebruik van de nietfunctie, staffelfunctie
en inbindfunctie mogelijk maakt.
Voor het installeren van de zadelsteek afwerkingseenheid is een
onderkast/1 x 500 vel papierlade of een onderkast/2 x 500 vel
papierlade vereist.

Vereist wanneer een finisher (grote stapeleenheid)/zadelsteek
afwerkingseenheid is geïnstalleerd.

1-42

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Productnaam Productnummer Beschrijving

MX-PNX5A

Perforatiemodule

Barcode fontkit AR-PF1 Voegt barcode fonts toe aan de machine.

PS3 uitbreidingskit MX-PKX1

XPS-uitbreidingskit MX-PUX1

Optioneel geheugen MX-SMX3

Internetfaxuitbreidingskit MX-FWX1 Maakt het gebruik van de internetfaxfunctie mogelijk.
Faxuitbreidingskit MX-FXX2 Voegt een faxfunctie toe.

Applicatie-integratiemodule MX-AMX1

Applicatie-communicatiemodule MX-AMX2

Module voor externe accounts MX-AMX3

Compressiekit MX-EBX3

Sharpdesk 1 LICENTIEKIT MX-USX1
Sharpdesk 5 LICENTIEKIT MX-USX5
Sharpdesk 10 LICENTIEKIT MX-US10
Sharpdesk 50 LICENTIEKIT MX-US50
Sharpdesk 100 LICENTIEKIT MX-USA0

Stempeleenheid AR-SU1

MX-PNX5B
MX-PNX5C
MX-PNX5D

Perforaties in kopieën en andere uitvoer. Voor het gebruik van
deze module is een zadelsteek afwerkingseenheid vereist.

Maakt het mogelijk om het apparaat te gebruiken als
Postscript-compatibele printer.

De machine kan als XPS-compatibele printer worden gebruikt.
Neem voor informatie contact op met uw dealer.
Voor het installeren van de kit is 1 GB optioneel geheugen
(MX-SMX3) vereist.

Hiermee wordt het geheugen uitgebreid dat op de machine
wordt gebruikt.

De applicatie-integratiemodule kan worden gecombineerd met
de netwerkscannerfunctie om een metagegevensbestand* aan
een gescand afbeeldingbestand toe te voegen.

Hiermee kan de machine via een netwerk aan een externe
softwaretoepassing worden gekoppeld.

Dit is vereist om een externe accountapplicatie op de machine te
gebruiken.

Een gescand document kan in Compact PDF–indeling worden
opgeslagen. Compact PDF levert een kleiner formaat op dan
een normale PDF.

Deze software maakt geïntegreerd beheer van documenten en
computerbestanden mogelijk.

Hiermee wordt elke pagina van het origineel na het scannen in
de verzendmodus gestempeld.

Sommige opties zijn mogelijk niet in alle landen en gebieden beschikbaar.

1-43

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

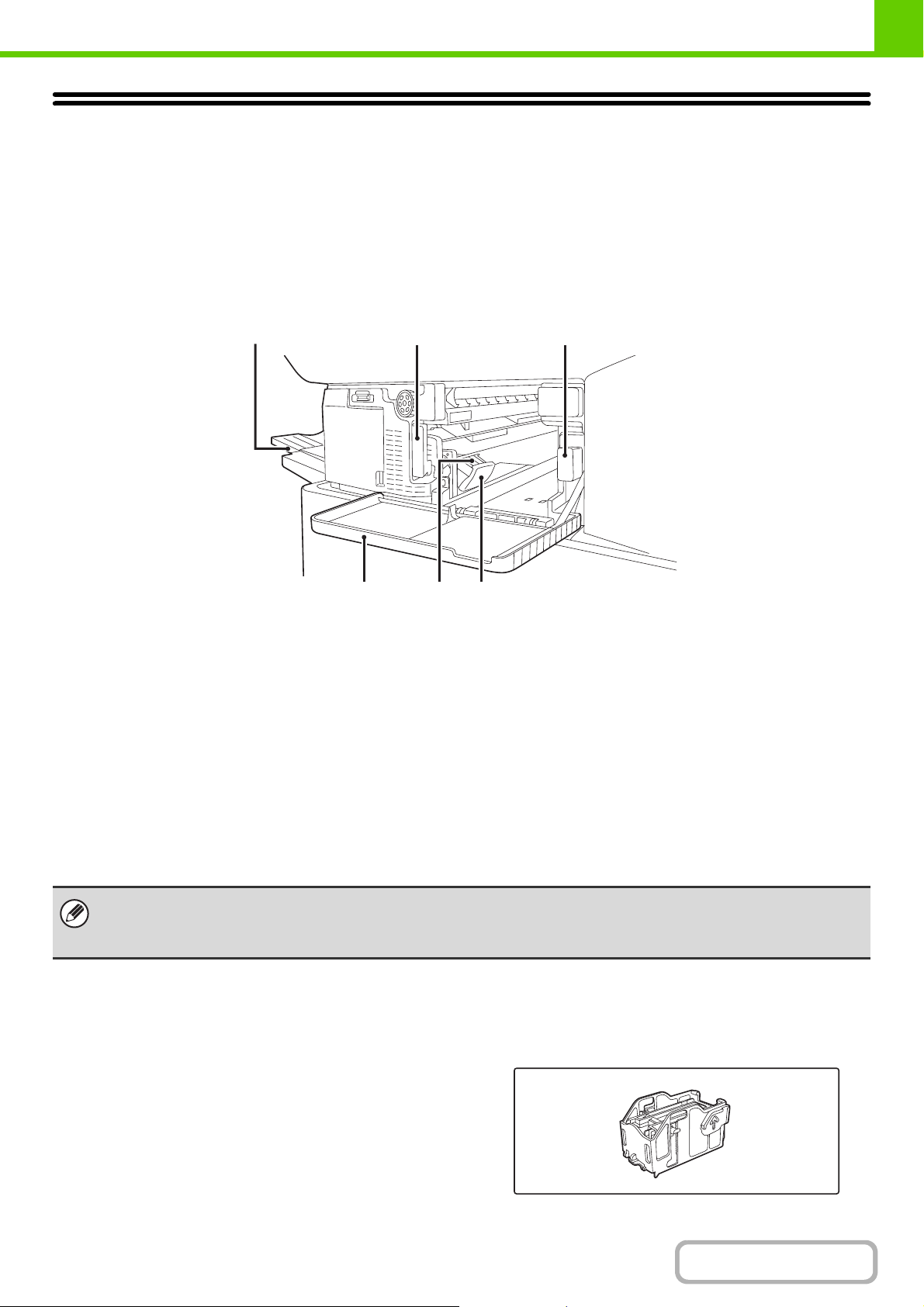

AFWERKINGEENHEID

De afwerkingeenheid is voorzien van de staffelfunctie, die elke nieuwe uitvoer los van de vorige set neerlegt.
Daarnaast kan iedere set gesorteerde uitvoer worden geniet.
Er kan ook een optionele perforatiemodule worden geïnstalleerd om uitvoer te perforeren.

ONDERDEELNAMEN

Als de afwerkingmodule openstaat, hebt u toegang tot de volgende onderdelen.

(1)

(4)

(1) Uitvoerlade

Geniete en gestaffelde uitvoer wordt in deze lade neergelegd.
De lade is uitschuifbaar. Trek de lade uit voor grote uitvoer
(formaten A3W, A3, A4R, B4, B5R, 12" x 18", 11" x 17",
8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5",
8-1/2" x 11"R, 7-1/4" x 10-1/2"R, 8K en 16KR).

(2) Hendel

Hiermee kunt u de afwerkingeenheid bewegen om vastgelopen
papier of nietjes te verwijderen en de nietjes te vervangen.

(3) Opvangbak perforatiemodule (als een

perforatiemodule is geïnstalleerd)

Hierin wordt het afval van de perforatiemodule opgevangen.

(2)

(3)

(6)(5)

(4) Voorklep

Open deze klep om vastgelopen papier of nietjes te
verwijderen, de nietjes te vervangen of de opvangbak
van de perforatiemodule uit te nemen.

(5) Nietjesmagazijn

Hierin wordt de nietjespatroon geplaatst. Trek het
magazijn naar buiten om het nietjespatroon te vervangen
of vastgelopen nietjes te verwijderen.

(6) Ontgrendelhendel nietjesmagazijn

Gebruik deze hendel om het nietjesmagazijn te
verwijderen.

• Een afwerkingeenheid kan niet tegelijk met een finisher (grote stapeleenheid) of zadelsteek afwerkingseenheid worden
geïnstalleerd.

•

Wees voorzichtig bij het inschakelen van de voeding en terwijl het apparaat afdrukt, aangezien de lade op en neer kan bewegen.

VERBRUIKSGOEDEREN

Voor de afwerkingeenheid is de volgende nietjespatroon vereist:
Nietjespatroon (ca. 5000 nietjes per nietjespatroon x 3
patronen)MX-SCX1

1-44

Inhoudsopgave

Specificaties afwerkeenheid

VOORDAT U DE MACHINE GEBRUIKT

Model

Papierformaten

Papiergewicht

Functies
Toegestane

papierformaten voor
offset

Afstand offset

Ladecapaciteit*

1

Stroomtoevoer

Afmetingen

Gewicht

MX-FNX9

A3W, A3, B4, A4, A4R, B5, B5R, A5R, enveloppen, 12" x 18", 11" x 17", 8-1/2" x 14",
8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R,
5-1/2" x 8-1/2"R, 8K, 16K, 16KR

Dun papier (56 g/m2 tot 59 g/m2 (15 lbs. tot 16 lbs.)), gewoon papier (60 g/m2 tot 105 g/m2 (16 lbs.
tot 28 lbs.)), zwaar papier (106 g/m
(75 g/m

Zonder nieten, met nieten

A3, B4, A4, A4R, B5, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13",
8-1/2" x 11", 8-1/2" x 11"R, 8K, 16K

30 mm (1-3/16")

Zonder nieten*2:
500 vellen*
8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R,
5-1/2" x 8-1/2"R, 16K, 16KR)
250 vellen*
8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5",
8-1/2" x 13", 8K)

Geleverd door het apparaat

640 mm (b) x 595 mm (d) x 205 mm (h) (25-3/16" (b) x 23-27/64" (d) x 8-5/64" (h))
(Als de lade is uitgeschoven)

Ongeveer 13 kg (28,7 lbs.)

2

tot 90 g/m2 (20 lbs. tot 24 lbs.))

3

(A4, A4R, B5, B5R, A5R,

4

(A3W, A3, B4, 12" x 18", 11" x 17",

2

tot 209 g/m2 (28 lbs. bond tot 110 lbs. index)), enveloppen

Met nieten*
30 sets of 500 vellen*
8-1/2" x 11", 8-1/2" x 11"R, 16K, 16KR)
30 sets of 250 vellen*
8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5",
8-1/2" x 13", 8K)

5

:

3

(A4, A4R, B5,

4

(A3, B4, 11" x 17",

Nietgedeelte

A3, B4, A4, A4R, B5, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13",

Papierformaat voor het
nieten

Maximumaantal vellen
voor nieten*

*1 Het maximumaantal vellen dat kan worden opgeslagen is afhankelijk van de omgevingscondities, het papiertype en de

opslagcondities van het gebruikte papier.
*2 Er kunnen maximaal 10 enveloppen worden uitgevoerd.
*3 De hoogte van de vellen mag niet meer zijn dan 71 mm (2-51/64").
*4 De hoogte van de vellen mag niet meer zijn dan 35,5 mm (1-13/32").
*5 Het maximumaantal vellen voor de nietfunctie is gebaseerd op een papiergewicht van 90 g/m

van 106 g/m

5

2

tot 209 g/m2 (28 lbs. bond tot 110 lbs. index).

Speciale media, zoals transparanten en etikettenvellen kunnen niet worden geniet of geperforeerd.

8-1/2" x 11", 8-1/2" x 11"R, 8K, 16K, 16KR
(Drie nietposities: één nietje in de linkerbenedenhoek, één nietje in de linkerbovenhoek en twee
nietjes.)

50 vellen (A4, A4R, B5, 8-1/2" x 11", 8-1/2" x 11"R, 16K, 16KR)
30 vellen (A3, B4, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8K)
(30 vellen als de vellen dezelfde breedte hebben, maar een verschillende lengte.)

2

(24 lbs.) en omvat twee dekbladen

1-45

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Specificaties perforatiemodule (voor afwerkeenheid)

Model
Perforeren

Toegestane
papierformaten voor
perforeren

Gewicht van papier dat
kan worden
geperforeerd

Stroomtoevoer
Afmetingen
Gewicht

MX-PNX1A MX-PNX1B MX-PNX1C MX-PNX1D

2 gaten 2 gaten of 3 gaten 4 gaten 4 gaten, breed

A3, B4, A4, A4R, B5,
B5R, 11" x 17",
8-1/2" x 14",
8-1/2" x 13-1/2",
8-1/2" x 13-2/5",
8-1/2" x 13",
8-1/2" x 11",
8-1/2" x 11"R,
7-1/4" x 10-1/2", 8K,
16K, 16KR

56 g/m2 tot 128 g/m2 (15 lbs. tot 32 lbs.)

Geleverd vanaf afwerkeenheid

105 mm (b) x 518 mm (d) x 170 mm (h) (4-9/64" (b) x 20-25/64" (d) x 6-45/64" (h))

Ongeveer 3,5 kg (7,7 lbs.)

2 gaten:
8-1/2" x 14",
8-1/2" x 13-1/2",
8-1/2" x 13-2/5",
8-1/2" x 13",
8-1/2" x 11"R,
7-1/4" x 10-1/2"
3 gaten:
11" x 17", 8-1/2" x 11",
A3, A4

A3, A4 A3, B4, A4, A4R, B5,

B5R, 11" x 17",
8-1/2" x 14",
8-1/2" x 13-1/2",
8-1/2" x 13-2/5",
8-1/2" x 13",
8-1/2" x 11",
8-1/2" x 11"R,
7-1/4" x 10-1/2"

1-46

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

ONDERHOUD VAN DE AFWERKINGEENHEID

Als de nietjespatroon leeg raakt, verschijnt een melding op het bedieningspaneel. Volg de onderstaande procedure om
de nietjespatroon te vervangen.

De nietjespatroon vervangen

Open de klep.

1

Druk de hendel naar links en schuif de
afwerkingeenheid naar links totdat deze
niet meer verdergaat.

2

Schuif de afwerkingeenheid tot tegen de aanslag.

3

4

5

Draai de ontgrendelhendel van het
nietjesmagazijn omlaag en verwijder het
nietjesmagazijn.

Trek het nietjesmagazijn aan de rechterzijde uit.

Verwijder de lege nietjespatroon uit het
nietjesmagazijn.

Plaats een nieuwe nietjespatroon in het
nietjesmagazijn zoals afgebeeld.

Druk de nietjespatroon naar binnen totdat deze vastklikt.

1-47

Inhoudsopgave

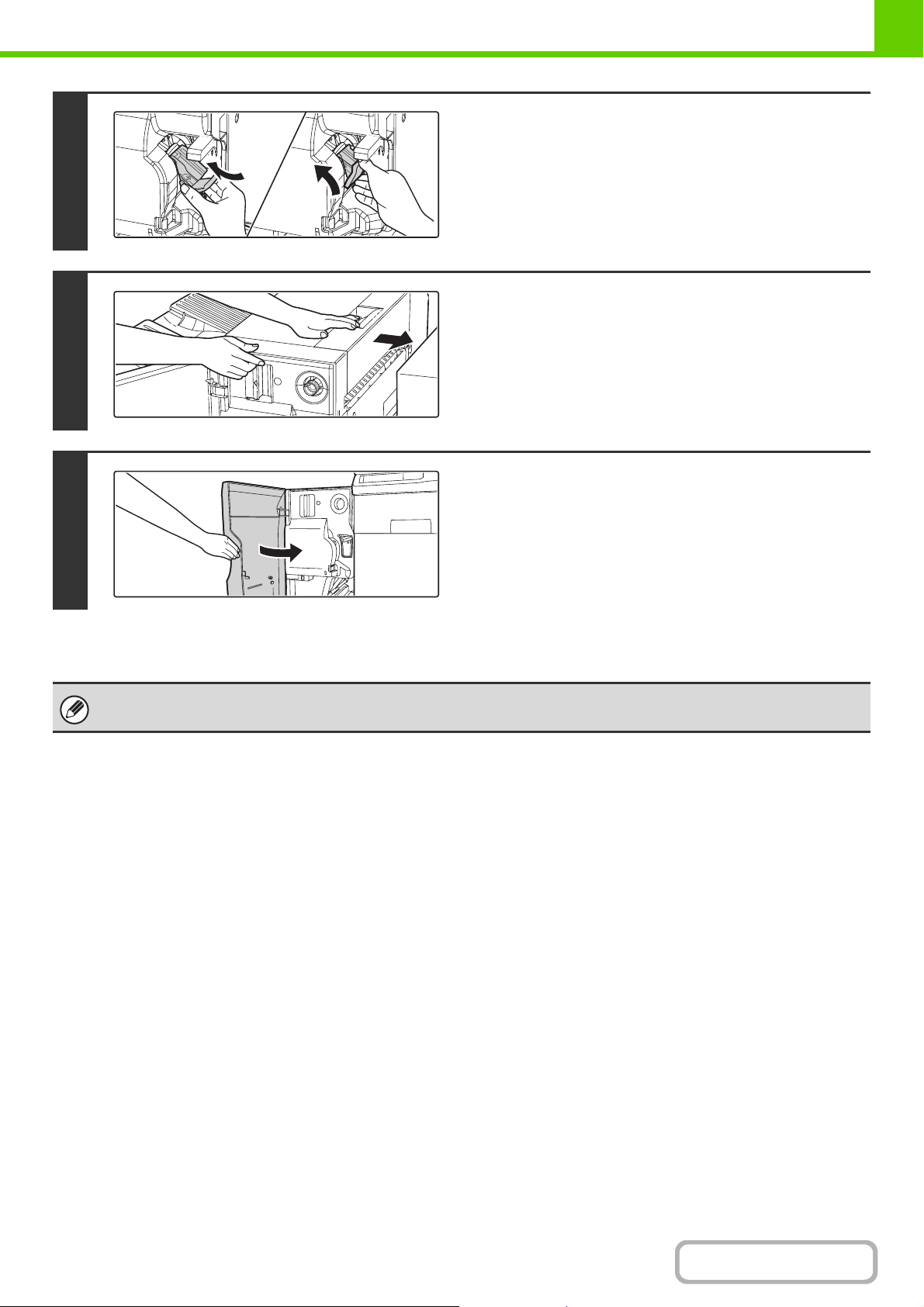

6

7

VOORDAT U DE MACHINE GEBRUIKT

Plaats het nietjesmagazijn terug.

Duw het nietjesmagazijn naar binnen totdat dit vast klikt.

Schuif de afwerkingeenheid terug naar
rechts.

Schuif de afwerkingeenheid terug naar rechts totdat deze op
zijn oorspronkelijke plaats vastklikt.

Sluit de klep.

8

Maak een testafdruk in de modus nietsorteren om te controleren of het apparaat correct niet.

1-48

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

FINISHER (GROTE STAPELEENHEID)

De finisher (grote stapeleenheid) is voorzien van de staffelfunctie, die elke uitvoerset ten opzichte van de vorige set
staffelt, en de functie sorteren nieten, die elke uitvoerset niet.
Er kan ook een perforatiemodule worden geïnstalleerd om uitvoer te perforeren.

ONDERDEELNAMEN

(3)

(1)

(4)

(2)

(1) Stapelaar

Deze stapelt tijdelijk vellen op die moeten worden geniet.

(2) Uitvoerladen (bovenlade, onderlade)

Geniete en gestaffelde uitvoer wordt in deze laden
neergelegd.
De laden zijn uitschuifbaar. Voor grote uitvoer (A3W, A3,
B4, 12" x 18", 11" x 17", 8-1/2" x 14", 8-1/2" x 13",
8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8K) wordt de lade
uitgetrokken.

• Voor installatie van een finisher (grote stapeleenheid) is een papierdoorvoereenheid vereist.

• Plaats geen zware voorwerpen op de finisher (grote stapeleenheid) en druk de finisher niet omlaag.

• Wees voorzichtig bij het inschakelen van de voeding en terwijl het apparaat afdrukt, aangezien de uitvoerlade op en neer
kan bewegen.

• Een finisher (grote stapeleenheid) kan niet tegelijk met een zadelsteek afwerkingseenheid of een afwerkingeenheid
worden geïnstalleerd.

(3) Bovenklep

Open deze klep om vastgelopen papier te verwijderen.

(4) Voorklep

Open deze klep om de nietjespatroon te vervangen of
vastgelopen nietjes te verwijderen.

VERBRUIKSGOEDEREN

Voor de finisher (grote stapeleenheid) is de volgende nietcartridge vereist:

Nietjespatroon (ca. 5000 nietjes x 3 patronen)
AR-SC2

1-49

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Specificaties afwerkeenheid (grote stapeleenheid)

Model

Papierformaten

Papiergewicht

Functies
Toegestane

papierformaten voor
offset

Afstand offset

Bovenste
lade

Ladecapaciteit*

2

Onderste
lade

Stroomtoevoer

MX-FN11

A3W, A3, B4, A4, A4R, B5, B5R, A5R, enveloppen, 12" x 18", 11" x 17", 8-1/2" x 14",
8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R,
5-1/2" x 8-1/2"R, 8K, 16K, 16KR

Dun papier (56 g/m2 tot 59 g/m2 (15 lbs. tot 16 lbs.)), gewoon papier (60 g/m2 tot 105 g/m2 (16 lbs.
tot 28 lbs.)), zwaar papier (106 g/m
(75 g/m

Zonder nieten, met nieten

A3, B4, A4, A4R, B5, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13",
8-1/2" x 11", 8-1/2" x 11"R, 8K, 16K

30 mm (1-3/16")

Zonder nieten*3:
1550 vellen (A4, B5, A5R, 8-1/2" x 11",
5-1/2" x 8-1/2"R, 16K)
650 vellen (A3W, A3, B4, A4R, B5R, 12" x 18",
11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2",
8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11"R,
7-1/4" x 10-1/2"R, 8K, 16KR)

Zonder nieten*3:
2450 vellen (A4, B5, 8-1/2" x 11", 16K)
1700 vellen (A5R, 5-1/2" x 8-1/2"R)
650 vellen (A3W, A3, B4, A4R, B5R, 12" x 18",
11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2",
8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11"R,
7-1/4" x 10-1/2", 8K, 16KR)

Geleverd door het apparaat

2

tot 90 g/m2 (20 lbs. tot 24 lbs.))

2

tot 209 g/m2 (28 lbs. bond tot 110 lbs. index)), enveloppen

*1

Met nieten*
100 sets of 1550 vellen (A4, B5, 8-1/2" x 11",
16K)
50 sets of 650 vellen (A3, B4, A4R, 11" x 17",
8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5",
8-1/2" x 13", 8-1/2" x 11"R, 8K)

Met nieten*
100 sets of 1550 vellen (A4, B5, 8-1/2" x 11",
16K)
50 sets of 650 vellen (A3, B4, A4R, 11" x 17",
8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5",
8-1/2" x 13", 8-1/2" x 11"R, 8K)

4

:

4

:

Afmetingen

Gewicht

Nietgedeelte

Papierformaat voor het
nieten

Maximumaantal vellen
voor nieten*

*1 De papierdoorvoereenheid en onderkast/1x500 vel papierlade of onderkast/2x500 vel papierlade is vereist om de afwerkeenheid

(grote stapeleenheid) op het apparaat aan te sluiten.

*2 Het maximumaantal vellen dat kan worden opgeslagen is afhankelijk van de omgevingscondities, het papiertype en de

opslagcondities van het gebruikte papier.

*3 Er kunnen maximaal 100 vellen papier van niet-standaardformaat, enveloppen en transparanten (A4 (8-1/2" x 11")) worden

geladen.

*4 Het maximumaantal vellen voor de nietfunctie is gebaseerd op een papiergewicht van 90 g/m

van 106 g/m

5

2

tot 209 g/m2 (28 lbs. bond tot 110 lbs. index).

Speciale media, zoals transparanten en etikettenvellen kunnen niet worden geniet of geperforeerd.

645 mm (b) x 645 mm (d) x 1100 mm (h) (25-25/64" (b) x 25-25/64" (d) x 43-19/64" (h))
(Als de lade is uitgeschoven)

Ongeveer 45 kg (99,3 lbs.)

A3, B4, A4, A4R, B5, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13",
8-1/2" x 11", 8-1/2" x 11"R, 8K, 16K
(Drie nietposities: één nietje in de linkerbenedenhoek, één nietje in de linkerbovenhoek en twee
nietjes.)

50 vellen (A4, B5, 8-1/2" x 11", 16K)
30 vellen (A3, B4, A4R, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13",
8-1/2" x 11"R, 8K)
(30 vellen als de vellen dezelfde breedte hebben, maar een verschillende lengte.)

2

(24 lbs.) en omvat twee dekbladen

1-50

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Specificaties perforatiemodule (voor afwerkeenheid (grote stapeleenheid))

Model
Perforeren

Toegestane
papierformaten voor
perforeren

Gewicht van papier dat
kan worden
geperforeerd

Stroomtoevoer
Afmetingen
Gewicht

MX-PNX6A MX-PNX6B MX-PNX6C MX-PNX6D

2 gaten 2 gaten of 3 gaten 4 gaten 4 gaten, breed

A3, B4, A4, A4R, B5,
B5R, 11" x 17",
8-1/2" x 14",
8-1/2" x 13-1/2",
8-1/2" x 13-2/5",
8-1/2" x 13",
8-1/2" x 11",
8-1/2" x 11"R,
7-1/4" x 10-1/2", 8K,
16K, 16KR

56 g/m2 tot 128 g/m2 (15 lbs. tot 32 lbs.)

Geleverd vanaf afwerkeenheid

115 mm (b) x 600 mm (d) x 995 mm (h) 4-17/32" (b) x 23-5/8" (d) 39-11/64" (h)

Ongeveer 8 kg (17,7 lbs.)

2 gaten:
8-1/2" x 14",
8-1/2" x 13-1/2",
8-1/2" x 13-2/5",
8-1/2" x 13",
8-1/2" x 11"R,
7-1/4" x 10-1/2"
3 gaten:
11" x 17", 8-1/2" x 11",
A3, A4

A3, A4 A3, B4, A4, A4R, B5,

B5R, 11" x 17",
8-1/2" x 14",
8-1/2" x 13-1/2",
8-1/2" x 13-2/5",
8-1/2" x 13",
8-1/2" x 11",
8-1/2" x 11"R,
7-1/4" x 10-1/2"

1-51

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

ONDERHOUD FINISHER (GROTE STAPELEENHEID)

Als de nietjespatroon leeg raakt, verschijnt een melding op het bedieningspaneel. Volg de onderstaande procedure om
de nietjespatroon te vervangen.

De cartridge vervangen

Open de voorklep.

1

Knijp in de groene stukken van het
nietjesmagazijn en trek het magazijn

2

omhoog en dan eruit.

3

4

Verwijder de lege nietjespatroon.

Druk op de vergrendelknop om de klep van het nietjesmagazijn
te ontgrendelen en verwijder de nietjespatroon.

Als er nietjes achterblijven, kan de nietjespatroon niet worden verwijderd.

Plaats een nieuwe nietjespatroon in het
nietjesmagazijn.

Druk de nietjespatroon naar binnen totdat deze vastklikt.

Verwijder de verzegeling van de nietjespatroon niet voordat u de patroon in het magazijn hebt geplaatst.

1-52

Inhoudsopgave

5

6

VOORDAT U DE MACHINE GEBRUIKT

Trek de verzegeling van de
nietjespatroon in een rechte lijn naar
buiten.

Duw het nietjesmagazijn weer stevig
terug.

Duw het nietjesmagazijn naar binnen totdat dit vast klikt.

Sluit de voorklep.

7

Maak een testafdruk in de modus Sorteren/Nieten om te controleren of het apparaat correct niet.

1-53

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

ZADELSTEEK AFWERKINGSEENHEID

De zadelsteek afwerkingseenheid is voorzien van de staffelfunctie die elke nieuwe uitvoer los van de vorige set
neerlegt, de functie nietsorteren die elke set uitvoer niet en de zadelsteekfunctie die elke set uitvoer automatisch niet en
over de middellijn vouwt. Er kan ook een optionele perforatiemodule worden geïnstalleerd om uitvoer te perforeren.

ONDERDEELNAMEN

(1)

(2)

(3)

(4)

(1) Stapelaar

Deze stapelt tijdelijk vellen op die moeten worden geniet.

(2) Uitvoerlade

Geniete en gestaffelde uitvoer wordt in deze lade
neergelegd.
De lade is uitschuifbaar. Trek de lade uit voor grote
uitvoer (formaten A3W, A3, B4, 12" x 18", 11" x 17",
8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 13-1/2",
8-1/2" x 13-2/5" en 8K).

(5)

(6)

(3) Zijklep

Open deze klep om de nietjespatroon te vervangen of
vastgelopen nietjes te verwijderen.

(4) Zadelsteeklade

Geniete en gevouwen uitvoer wordt in deze lade neergelegd.

(5) Bovenklep

Open deze klep om vastgelopen papier te verwijderen.

(6) Voorklep

Open de klep om de nietpatroon, vastgelopen nietjes of
vastgelopen papier te verwijderen.

• Voor installatie van een zadelsteek afwerkingseenheid is een papierdoorvoereenheid vereist.

• Plaats geen zware voorwerpen op de zadelsteek afwerkingseenheid en druk niet omlaag op de eenheid.
Wees voorzichtig bij het inschakelen van de voeding en terwijl het apparaat afdrukt, aangezien de lade op en neer kan bewegen.

•

• Een zadelsteek afwerkingseenheid kan niet tegelijk met een finisher (grote stapeleenheid) of afwerkingeenheid worden
geïnstalleerd.

VERBRUIKSGOEDEREN

Voor de zadelsteek afwerkingseenheid is de volgende nietjespatroon vereist:

Afwerkingeenheid

Nietjespatroon (ca. 5000 nietjes per nietjespatroon x 3
patronen)MX-SCX1

1-54

Zadelsteek afwerkingseenheid

Nietjespatroon (ca. 2000 nietjes per nietjespatroon x 3
patronen)AR-SC3

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Specificaties nietafwerkeenheid*

Model

Papierformaten

Papiergewicht

Functies

Toegestane papierformaten
voor offset

Afstand offset

Ladecapaciteit*

2

Stroomtoevoer

Afmetingen

Gewicht

Nietgedeelte

Papierformaat voor het
nieten

Maximumaantal vellen
voor nieten*

Nietgedeelte

6

Nietmethode

Vouwpositie

Toegestane

MX-FN10
A3W, A3, B4, A4, A4R, B5, B5R, A5R, enveloppen, 12" x 18", 11" x 17", 8-1/2" x 14",

8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R,
5-1/2" x 8-1/2"R, 8K, 16K, 16KR

Dun papier (56 g/m2 tot 59 g/m2 (15 lbs. tot 16 lbs.)), gewoon papier (60 g/m2 tot 105 g/m2 (16 lbs.
tot 28 lbs.)), zwaar papier (106 g/m
(75 g/m

Zonder nieten, nieten, door de rug nieten, in tweeën gevouwen (uitvoer is in tweeën gevouwen één
vel per keer.)

A3, A4, A4R, B4, B5, B5R, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13",
8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R, 8K, 16K, 16KR

30 mm (1-3/16")
Zonder nieten*3:

1000 vellen*4 (A4, A4R, B5, B5R, 8-1/2" x 11",
8-1/2" x 11"R, 7-1/4" x 10-1/2"R, 16K, 16KR)
500 vellen*5 (A3W, A3, B4, A5R, 12" x 18",
11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2",
8-1/2" x 13-2/5", 8-1/2" x 13", 5-1/2" x 8-1/2"R, 8K)

Geleverd door het apparaat
656 mm (b) x 631 mm (d) x 988 mm (h) (25-53/64" (b) x 24-27/32" (d) x 38-57/64" (h))

(Als de lade is uitgeschoven)
Ongeveer 40 kg (88,2 lbs.)

A3, B4, A4, A4R, B5, B5R, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13",
8-1/2" x 11", 8-1/2" x 11"R, 8K, 16K, 16KR
(Drie nietposities: één nietje in de linkerbenedenhoek, één nietje in de linkerbovenhoek en twee nietjes.)

50 vellen (A4, A4R, B5, B5R, 8-1/2" x 11", 8-1/2" x 11"R, 16K, 16KR)
25 vellen (A3, B4, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8K)
(25 vellen als de vellen dezelfde breedte hebben, maar een verschillende lengte.)

Vouw in tweeën en niet in twee plaatsen op de middenlijn
Vouw op middenlijn (kan worden aangepast met [Positie Nietapparaat Aanpassen] in de

Systeeminstellingen)
A3, B4, A4R, 11" x 17", 8-1/2" x 14", 8-1/2" x 11"R, 8K, 16KR

2

tot 90 g/m2 (20 lbs. tot 24 lbs.))

1

2

tot 209 g/m2 (28 lbs. bond tot 110 lbs. index)), enveloppen

Met nieten*6:
50 sets of 1000 vellen*
8-1/2" x 11", 8-1/2" x 11"R, 16K, 16KR)
50 sets of 500 vellen*
8-1/2" x 14",
8-1/2" x 13", 8K)

8-1/2" x 13-1/2", 8-1/2" x 13-2/5",

4

(A4, A4R, B5, B5R,

5

(A3, B4, 11" x 17",

papierformaten voor door
de rug nieten

Toegestane

56 g/m2 tot 209 g/m2 (15 lbs. bond tot 110 lbs. index)*

7

papiergewichten voor
door de rug nieten

Aantal vellen voor door
de rug nieten / Aantal sets

*1 De papierdoorvoereenheid en onderkast/1x500 vel papierlade of onderkast/2x500 vel papierlade is vereist om de

nietafwerkeenheid op het apparaat aan te sluiten.

*2 Het maximumaantal vellen dat kan worden opgeslagen is afhankelijk van de omgevingscondities, het papiertype en de

opslagcondities van het gebruikte papier.
*3 Er kunnen maximaal 30 enveloppen worden uitgevoerd.
*4 De hoogte van de vellen mag niet meer zijn dan 175 mm (6-57/64").
*5 De hoogte van de vellen mag niet meer zijn dan 94 mm (3-45/64").
*6 Het maximumaantal vellen voor de nietfunctie is gebaseerd op een papiergewicht van 90 g/m

van 106 g/m
*7 Toegestane papiergewicht voor door de rug nieten van gewoon papier inclusief zwaar papier (106 g/m2 tot 209 g/m2 (28 lbs. bond

tot 110 lbs. index)).

2

tot 209 g/m2 (28 lbs. bond tot 110 lbs. index).

Maximum: 15 vellen (80 g/m2 (21 lbs.) x 14 vellen + 209 g/m2 (110 lbs. index) x 1 vel) / 10 sets (11
tot 15 vellen), 15 sets (6 tot 10 vellen), 20 sets (1 tot 5 vellen)

2

(24 lbs.) en omvat twee dekbladen

Speciale media, zoals transparanten en etikettenvellen kunnen niet worden geniet of geperforeerd.

1-55

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

Specificaties perforatiemodule (voor nietafwerkeenheid)

Model
Perforeren

Toegestane
papierformaten voor
perforeren

Gewicht van papier dat

MX-PNX5A MX-PNX5B MX-PNX5C MX-PNX5D
2 gaten 2 gaten of 3 gaten 4 gaten 4 gaten, breed
A3, B4, A4, A4R, B5,

B5R, 11" x 17",
8-1/2" x 14",
8-1/2" x 13-1/2",
8-1/2" x 13-2/5",
8-1/2" x 13",
8-1/2" x 11",
8-1/2" x 11"R,
7-1/4" x 10-1/2", 8K,
16K, 16KR

56 g/m2 tot 128 g/m2 (15 lbs. tot 32 lbs.)

2 gaten:
8-1/2" x 14",
8-1/2" x 13-1/2",
8-1/2" x 13-2/5",
8-1/2" x 13",
8-1/2" x 11"R,
7-1/4" x 10-1/2"
3 gaten:
11" x 17", 8-1/2" x 11",
A3, A4

A3, A4 A3, B4, A4, A4R, B5,

kan worden geperforeerd
Stroomtoevoer
Afmetingen
Gewicht

Speciale media, zoals transparanten en etikettenvellen kunnen niet worden geniet of geperforeerd.

Geleverd door nietafwerkeenheid
122 mm (b) x 604 mm (d) x 248 mm (h) (4-13/16" (b) x 23-25/32" (d) x 9-49/64" (h))
Ongeveer 3,5 kg (7,7 lbs.)

B5R, 11" x 17",
8-1/2" x 14",
8-1/2" x 13-1/2",
8-1/2" x 13-2/5",
8-1/2" x 13",
8-1/2" x 11",
8-1/2" x 11"R,
7-1/4" x 10-1/2"

1-56

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

ONDERHOUD VAN ZADELSTEEK
AFWERKINGSEENHEID

Als de nietjespatroon leeg raakt, verschijnt een melding op het bedieningspaneel. Volg de onderstaande procedure om
de nietjespatroon te vervangen.

De nietjespatroon vervangen (afwerkingeenheid)

Open de voorklep.

1

2

3

4

Trek aan de hendel en schuif de
zadelsteek afwerkingseenheid naar links
totdat deze niet meer verdergaat.

Draai de ontgrendelhendel van het
nietjesmagazijn omlaag en verwijder het
nietjesmagazijn.

Trek het nietjesmagazijn aan de rechterzijde uit.

Verwijder de lege nietjespatroon uit het
nietjesmagazijn.

5

Plaats een nieuwe nietjespatroon in het
nietjesmagazijn zoals afgebeeld.

Druk de nietjespatroon naar binnen totdat deze vastklikt.

1-57

Inhoudsopgave

6

7

VOORDAT U DE MACHINE GEBRUIKT

Plaats het nietjesmagazijn terug.

Duw het nietjesmagazijn naar binnen totdat dit vast klikt.

Duw de zadelsteek afwerkingseenheid
terug en koppel deze aan het apparaat.

Sluit de voorklep.

8

Maak een testafdruk in de modus nietsorteren om te controleren of het apparaat correct niet.

1-58

Inhoudsopgave

VOORDAT U DE MACHINE GEBRUIKT

De nietjespatroon vervangen (zadelsteek afwerkingseenheid)

Verwijder voordat u met deze procedure begint alle afdrukken uit de uitvoerlade van de zadelsteek afwerkingseenheid.
Plaats uitgenomen afdrukken niet in de uitvoerlade terug.

Open de zijklep.

1

Verwijder de lege nietjespatroon.

2

Plaats de nieuwe nietjespatroon.

Verwijder het deksel van de nietjespatroon en installeer daarna
de patroon.

3

Sluit de zijklep.

4

Maak een testafdruk in de zadelsteekfunctie om te controleren of het apparaat correct niet.

1-59

Inhoudsopgave
