SPECIAL NOTE FOR USERS IN THE U.K.
The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or
ASA
and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.
DANGER:
The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:
IMPORTANT:
The wires in the mains lead are coloured in accordance with the following code:
Blue: Neutral Brown: Live
As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:
• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.
• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:
• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.
• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.
MANUALE DI ISTRUZIONI
ITALIANO

Caro cliente SHARP

Grazie per aver acquistato il televisore a colori LCD SHARP. Per garantire la sicurezza e molti anni di un funzionamento del vostro apparato senza problemi si prega di leggere attentamente le Importanti precauzioni di sicurezza prima di utilizzare questo apparato.
• Le illustrazioni e le schermate del presente manuale hanno scopo esplicativo e potrebbero essere leggermente diverse rispetto alle operazioni reali.
• Gli esempi usati nel presente manuale si riferiscono al modello LC-32GA8E.
• Il codice segreto predisposto in fabbrica è “1234”.
Solo TV/AV Solo TV Solo PCSolo AV : Queste icone sono usate in tutto il manuale per indicare che la
voce di menu può essere impostata o regolata solo nella modalità d’ingresso selezionata.

Indice

Caro cliente SHARP ……………………………………… 1 Indice ……………………………………………………… 1 Importanti precauzioni di sicurezza …………………… 2 Accessori forniti…………………………………………… 2 Guida rapida ……………………………………………… 3
Fissare lo stand ……………………………………… 3 Impostazione del televisore ………………………… 3 Inserimento delle batterie …………………………… 4 Uso del telecomando ………………………………… 4 Avvertenze per l’uso del telecomando ……… 4 Telecomando ………………………………………… 5 Televisore (Vista frontale) …………………………… 6 Televisore (Vista posteriore) ………………………… 6 Accensione …………………………………………… 7 Modo Standby ………………………………………… 7 Spegnimento …………………………………………… 7 Installazione automatica iniziale …………………… 7 Usare l’elenco programmi …………………………… 7
Uso di apparecchiature esterne………………………… 8
Collegamento del videoregistratore ………………… 8 Collegamento di una console per videogiochi
o di una videocamera …………………………… 8 Collegamento di un riproduttore DVD ……………… 8 Collegamento del decodificatore …………………… 9 Collegamento di un computer ……………………… 9 Uso della funzione di collegamento AV …………… 9
Funzioni del menu …………………………………………10
Tasti per l’utilizzo del menu ………………………… 10 Visualizzazione a schermo …………………………… 10 Funzioni comuni ………………………………………11 Menu Immagine ……………………………………… 12
MODALITÀ AV …………………………………… 12
OPC …………………………………………… 12
Regolazioni immagine …………………………… 12
Avanzate ………………………………………… 12
Temp. Colore …………………………………13 Nero …………………………………………… 13 3D-Y/C ……………………………………… 13 Bianco e nero………………………………… 13 Modo Film …………………………………… 13 Impost. I/P …………………………………… 13
Menu Audio …………………………………………… 13
MODALITÀ AV …………………………………… 13
Regolazione audio ……………………………… 13
Surround…………………………………………… 13
Auto vol. …………………………………………… 13
Clear Voice ……………………………………… 13
Menu Controllo alimentazione ……………………… 14
Niente segnale off………………………………… 14 Niente disattiv. …………………………………… 14 Gest. Alim. ………………………………………… 14
Menu Regolazione …………………………………… 14
Autoinstallazione ………………………………… 14 Impostazione programma ……………………… 14
Ricerca automatica ………………………… 14 Regolazione manuale ……………………… 15
Sintonia Fine …………………………… 15 Sis. colore ……………………………… 15 Sist. Suono (sistema emittente) ……… 15 Etichetta ………………………………… 15 Salta ………………………………………15 Decodifica. ……………………………… 15
Blocco …………………………………… 15 Riordina ……………………………………… 15 Cancella programma ……………………… 15
Blocco Bambini …………………………………… 16 Etich. ingresso …………………………………… 16 Sinc.fine …………………………………………… 16 Posizione ………………………………………… 17 WSS (Segnalazione schermo Wide) …………… 17 Modo 4:3 ………………………………………… 17 Rotazione ………………………………………… 17 Lingua …………………………………………… 17
Menu Opzioni ………………………………………… 17
Solo audio ………………………………………… 17 DNR (riduzione digitale dei disturbi) ……………18 Impostazione HDMI ……………………………… 18 Scelta ingresso …………………………………… 18 Istantanea rapida ………………………………… 18 Sis. colore ………………………………………… 18 Demo …………………………………………… 18
Caratteristiche utili ……………………………………… 19
Modalità Wide ………………………………………… 19 Fermo immagine ……………………………………… 20 Funzioni Televideo …………………………………… 20
Appendice ………………………………………………… 21
Risoluzione dei problemi……………………………… 21 Caratteristiche tecniche della porta RS-232C ……… 22 Dati tecnici …………………………………………… 23 Accessori opzionali …………………………………… 23 Schema di compatibilità computer ………………… 23 Smaltimento dopo la vita utile del prodotto ………… 24
ITALIANO
• “HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi registrati di HDMI Licensing LLC.”
• Il logo “HD ready” è un marchio registrato di EICTA.
1

Importanti precauzioni di sicurezza

• Pulizia—Scollegare il cavo dell’alimentazione elettrica dalla presa prima di pulire l’apparato. Usare un panno umido per pulire l’apparato. Non usare liquidi o spray per la pulizia.
• Acqua e umidità—Non utilizzare l’apparato vicino a dell’acqua, come vasca da bagno, lavandino, lavello, lavanderia, piscina o in luoghi umidi.
• Non collocare bicchieri o altri contenitori pieni d’acqua su questo apparato. L’acqua potrebbe rovesciarsi sull’apparato provocando incendi o cortocircuiti.
• Collocazione—Non collocare l’apparato su carrelli, supporti, cavalletti o tavoli instabili. Ciò potrebbe provocare cadute dell’apparato con conseguenti danni personali o all’apparato. Utilizzare esclusivamente carrelli, supporti, cavalletti, staffe o tavoli consigliati dal fabbricante o venduti insieme all’apparato. Se si appende l’apparato su una parete, assicurarsi di seguire le istruzioni del fabbricante. Utilizzare solo gli strumenti di montaggio consigliati dal fabbricante.
• Se si sposta l’apparato collocato su di un carrello, lo si deve muovere con estrema cautela. Arresti improvvisi, eccessiva forza e un pavimento irregolare potrebbero provocare la caduta dell’apparato dal carrello.
• Ventilazione—I fori e altre aperture dell’unità centrale sono state progettate per la ventilazione. Non coprire o bloccare questi fori e aperture poiché una scarsa ventilazione potrebbe provocare un surriscaldamento e/o accorciare la vita dell’apparato. Non collocare l’apparato sul letto, sul sofà, su coperte o altre superfici simili poiché esse possono tappare le aperture per la ventilazione. L’apparato non è stato progettato per installazioni ad incasso; non collocare l’apparato in luoghi racchiusi come librerie o scaffali che non abbiano una ventilazione appropriata o che non seguano le istruzioni del fabbricante.
• Il pannello LCD utilizzato per questo apparato è fatto di vetro. Quindi si può rompere se l’apparato viene colpito o cade. Se il pannello LCD si dovesse rompere fare a attenzione a non ferirsi con il vetro rotto.
• Sorgenti di calore—Mantenere l’apparato lontano dalle sorgenti di calore come termosifoni, stufe, caldaie e altri generatori di calore (incluso amplificatori).
• Per evitare incendi non collocare mai nessun tipo di candele o fiamme senza protezione sul o in prossimità del televisore.
• Per evitare incendi o scosse pericolose non collocare il cavo di alimentazione elettrica sotto il televisore o altri oggetti pesanti.
• Non lasciare che un’immagine statica venga visualizzata per molto tempo, potrebbe rimanere un’ombra di questa immagine sullo schermo.
• Quando il cavo di alimentazione è collegato si consuma sempre dell’energia elettrica.
Il pannello LCD è un prodotto di alta tecnologia, che offre immagini con minuziosi dettagli. Dovuto all’elevato numero di pixel, a volte alcuni pixel non attivi potrebbero apparire sullo schermo come punti fissi blu, verdi o rossi. Ciò è previsto dalle caratteristiche tecniche dell’apparato è non si tratta di un guasto.
Precauzioni quando si trasporta il televisore
Quando si sposta il televisore farlo in due e utilizzare entrambe le mani, fare attenzione a non esercitare pressione sullo schermo.

Accessori forniti

Telecomando (g 1) Cavo di alimentazione
elettrica (g1)
La forma dell’apparato varia
a seconda del paese.
Pagine 4 e 5
Morsetto per il cavo
(g1)
Adattatore 15-pin D-sub/
Pagina 3
3 RCA (g1)
Fascetta per il cavo
(g1)
Pagina 3
Stand di sostegno (g1)
Pagina 3
• Batteria di tipo “AAA” (g2) ...... Pagina 4
2
Pagina 8
• Manuale di istruzioni (La presente pubblicazione)
Pagina 3

Guida rapida

Fissare lo stand

Porre del materiale soffice sull’area dove si desidera collocare il televisore, assicurandosi che la superficie sia completamente piana. In questo modo si eviterà di danneggiare il prodotto.
Prima di fissare (o rimuovere) lo stand, scollegare il cavo di alimentazione elettrica dal terminale AC INPUT.
1 Controllare che siano presenti le 8 viti fornite col
televisore.
Viti corte (m4)
(usate nella 2 fase)
Viti lunghe (m4)
(usate nella 4 fase)
3 Inserire lo stand nell’apertura nel fondo del
televisore.
NOTA
• Per rimuovere lo stand, eseguire i passaggi precedenti in ordine inverso.
2 Fissare le due parti dello stand una con l’altra
utilizzando le 4 viti corte come illustrato.
4 Inserire e fissare le 4 viti lunghe nel retro del
televisore come illustrato.

Impostazione del televisore

Nucleo in ferrite
Il nucleo in ferrite deve stare permanentemente fissato al cavo di alimentazione elettrica e non deve essere mai rimosso.
Nucleo in ferrite
Presa standard DIN45325 (IEC 169-2) Cavo coassiale ­75ohm
Cavo di alimentazione elettrica
Fascetta per
il cavo
Posizionare il televisore vicino alla presa di corrente e mantenere la spina a poca distanza.
La forma dell’apparato varia a seconda del paese.
Morsetto per il cavo
Applicazione del televisore al muro
L’installazione del televisore a colori con schermo LCD deve essere effettuata solo da personale qualificato.
L’acquirente non deve tentare di eseguire personalmente l’operazione. SHARP non si assume alcuna responsabilità per un montaggio improprio o un montaggio che causi incidenti o lesioni.
• Rivolgersi a un tecnico qualificato per l’assistenza tecnica e per consigli su come usare la staffa opzionale per montare il televisore su un muro.
3
Guida rapida

Inserimento delle batterie

Prima di utilizzare il televisore per la prima volta, inserire due batterie di tipo “AAA” (fornite in dotazione) nell’apposito vano. Quando le batterie diventano scariche e il telecomando non funziona, sostituire le batterie con nuove batterie di tipo “AAA”.
1 Premere e fare scorrere il coperchio delle pile per
aprirlo.
2 Inserire le due batterie di tipo “AAA” in dotazione.
• Collocare le pile con i poli rivolti verso le corrispondenti indicazioni (e) e (f) all’interno dell’alloggiamento per le pile.
3 Chiudere il coperchio delle pile.
ATTENZIONE
Un uso non adeguato può provocare la fuoriuscita di sostanze chimiche o l’esplosione. Attenersi scrupolosamente alle seguenti istruzioni.
• Non mischiare pile di diverso tipo. Pile di diverso tipo hanno caratteristiche diverse.
• Non mischiare le pile vecchie con le nuove. Mischiare le pile vecchie con le nuove può diminuire la durata delle pile nuove o provocare fuoriuscita di agenti chimici dalle vecchie.
• Togliere le pile non appena si scaricano. Gli agenti chimici che fuoriescono dalle pile possono provocare irritazioni. Se si osserva una fuoriuscita di agenti chimici, assorbirli con un panno.
• Le pile fornite con questo apparato potrebbero durare meno del previsto a causa delle condizioni di conservazione.
• Se si prevede di non usare il telecomando durante un lungo periodo di tempo, togliere le pile.

Uso del telecomando

Usare il telecomando puntandolo verso la finestra del sensore per segnali di telecomando. Oggetti posti tra il telecomando e la finestra del sensore possono impedirne il corretto funzionamento.
5 m
30°30°

Avvertenze per l’uso del telecomando

• Evitare che il telecomando subisca colpi. Inoltre, evitare che il telecomando entri in contatto con liquidi e non collocarlo in ambienti altamente umidi.
• Non istallare o collocare il telecomando sotto la luce solare diretta. Il calore può provocare la deformazione dell’unità.
• Il telecomando potrebbe non funzionare correttamente se la finestrella del sensore per telecomando del televisore si trova esposta alla luce diretta del sole o a una forte luce artificiale. In questi casi, cambiare l’angolazione della luce o del televisore o usare il telecomando tenendolo più vicino alla finestrella del sensore.
Sensore del telecomando
4
Guida rapida

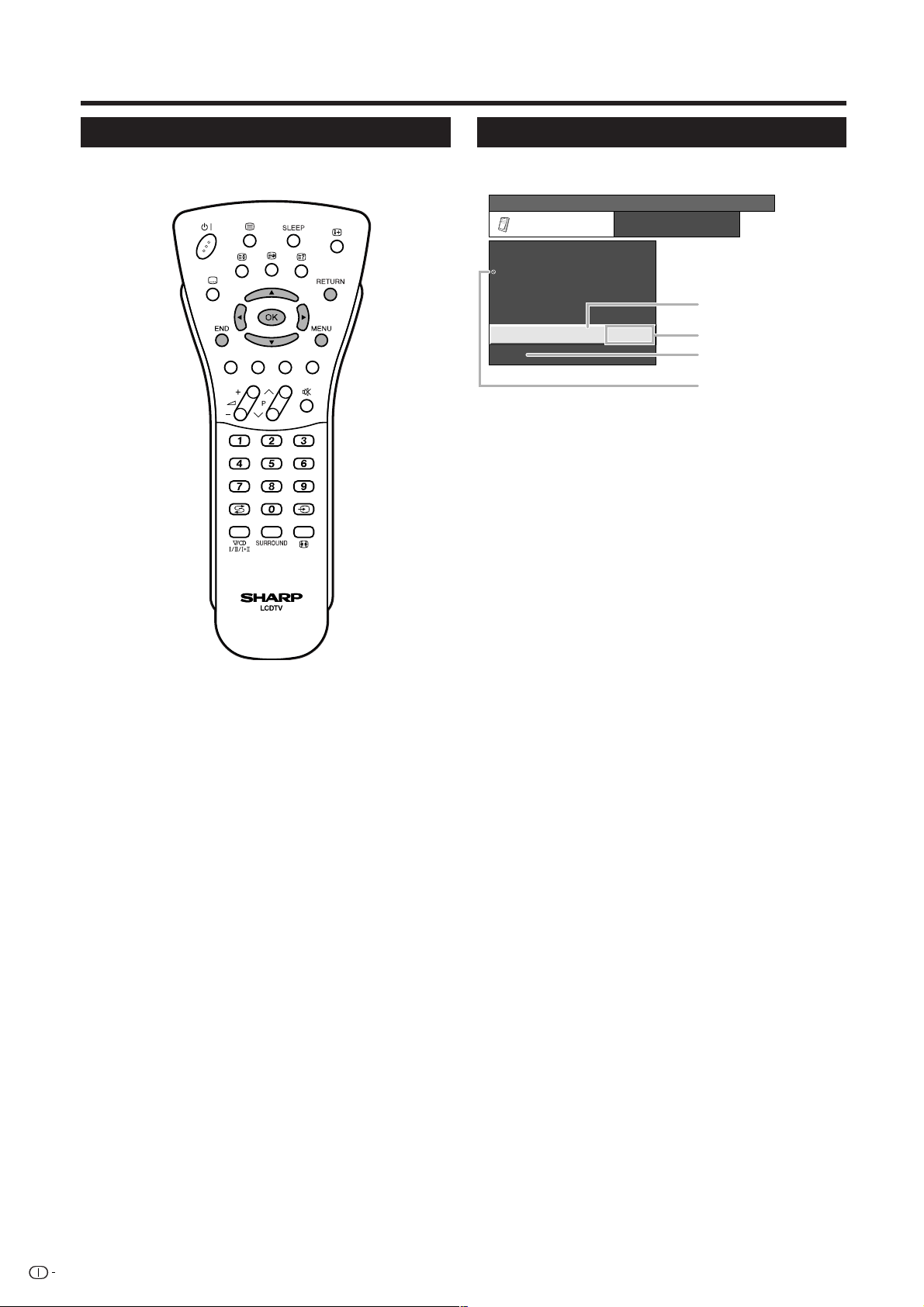

Telecomando

m (Televideo)
(Vedere a pagina 20.)
3 (Fermo immagine/
Sospensione)
(Vedere a pagina 20.)
B (Standby/Accensione)
Inserire il modo standby o
accendere l’apparecchio.
(Vedere a pagina 7.)
[ (Sottotitoli per Televideo)
(Vedere a pagina 20.)
OK
Effettuare un comando dallo
schermo di menu.
Visualizza l’elenco programmi
(Eccetto ingresso esterno.)
(Vedere a pagina 7.)
END
Uscire dalla voce del
menu.
i (k/l) (Volume)
i (k) Aumenta il volume.
i (l) Diminuisce il volume.
1 (Sottopagine)
(Vedere a pagina 20.)
SLEEP
Imposta lo spegnimento automatico programmabile (in unità di 30 min. fino ad un massimo di 2 ore e 30 min.).
k (Rivela le parti nascoste nel Televideo)
(Vedere a pagina 20.)
p (Visualizza informazioni)
(Vedere a pagina 20.)
RETURN
Ritorno alla schermata menu precedente.
a/b/c/d (Cursore) Selezionare la voce desiderata nella schermata d’impostazione.
MENU
Visualizzare la schermata MENU. (Vedere a pagina 10.)
Colore (Rosso/Verde/Giallo/ Blu)
(Vedere a pagina 20.)
e (Silenziatore)
Attiva e disattiva l’audio.
Impostare il canale in modo TV.
Impostare la pagina in modo
immagine precedente in modalità di
Premere per ritornare all’
Selezione della modalità
Selezione trasmissioni NICAM TV
Segnale
Stereo
Bilingue
Mono
Selezione trasmissioni A2 TV
Segnale
Stereo
Bilingue
A (Flashback)
visione normale.
2 (Modalità Suono)
multiplex suono.
(Si veda sotto.)
NICAM STEREO, MONO
NICAM CH A, NICAM CH B, NICAM CH AB, MONO
NICAM MONO, MONO
STEREO, MONO
CH A, CH B, CH AB
0–9
Televideo.
Voci selezionabili
Voci selezionabili
P (r/s)
TV: Selezionare il canale. Esterno: Selezionare la modalità di ingresso TV. Televideo: Si sposta su una pagina successiva/precedente.
b (SORGENTE D’INGRESSO)
Selezionare una sorgente d’ingresso. (TV, EXT1, EXT2, EXT3, EXT4, EXT5) (Vedere a pagina 8.)
f (Modalità Wide)
Seleziona la Modalità Wide. (Vedere a pagina 19.) Imposta l’area di ingrandimento in modo Televideo. (Vedere a pagina 20.)
SURROUND
Attivare e disattivare gli effetti surround.
Mono
MONO
NOTA
• Quando non entra nessun segnale, nella modalità suono comparirà la scritta “MONO”.
5
Guida rapida

Televisore (Vista frontale)

Sensore del telecomando
Sensore OPC

Televisore (Vista posteriore)

P (s/r)
(Tasti programma - canale)
i (l/k)
(Tasti volume)
Terminale d’ingresso antenna
Terminale RS-232C
Indicatore OPC
Indicatore SLEEP
B Indicatore (Standby/ Accensione)
b (Tasto d’ingresso)
a (Tasto alimentazione)
Terminali EXT 5 (HDMI/AUDIO)
Terminali EXT 4
Terminale EXT 1 (RGB)
Terminale EXT 2 (RGB)
Terminali OUTPUT (audio)
Terminali EXT 3 Presa per le cuffie
6
Terminale AC INPUT
Guida rapida

Accensione

Premere a sul televisore.
• L’indicatore B sull’apparecchio TV, passa da rosso a verde.

Modo Standby

Premere B sul telecomando.
• Si attiva lo standby del televisore e l’immagine sullo schermo scompare.
• L’indicatore B sull’apparecchio TV, passa da verde a rosso.

Spegnimento

Premere a sul televisore.
• L’indicatore B sul televisore si spegne gradualmente.
• Quando il televisore è spento tramite a, non è possibile accenderlo di nuovo premendo B sul telecomando.
Indicatore di stato dello schermo
Spento Rosso Verde
NOTA
• Se si prevede di non utilizzare il televisore durante un lungo periodo, assicurarsi di togliere il cavo di alimentazione dalla presa elettrica.
• Anche se a è spento, il consumo di corrente è minimo.
Spento Il televisore è in modo standby. Il televisore è acceso.

Installazione automatica iniziale

Quando il televisore viene acceso per la prima volta, dopo l’acquisto, viene attivata l’installazione automatica iniziale. È possibile impostare automaticamente la lingua, il paese ed i canali in operazioni successive.
NOTA
• L’installazione automatica iniziale si attiva solo una volta. Se l’operazione di installazione automatica iniziale non viene completata (ad esempio quando la schermata dei menu scompare dopo che non è stata utilizzata per alcuni minuti, quando l’alimentazione viene disinserita, ecc.), provare a eseguire Autoinstallazione dal menu Regolazione. (Vedere a pagina 14.)
• L’installazione automatica iniziale si interrompe se si preme
RETURN.
1 Impostazione della lingua dei messaggi su
schermo.
1 Premere a/b/c/d per selezionare la lingua
desiderata nell’elenco sullo schermo.
2 Premere OK per confermare l’impostazione.
2 Impostazione del paese o dell’area
1 Premere a/b/c/d per selezionare il paese o la
zona nell’elenco sullo schermo.
2 Premere OK per confermare l’impostazione.
• Contemporaneamente inizia la ricerca automatica del programma.
Dopo questa impostazione, la ricerca automatica inizia nel seguente ordine.
1 Ricerca automatica del programma 2 Etichettatura automatica 3 Riordino automatico 4 Trasferimento di canali preselezionati
Non è necessario compiere alcuna operazione durante la ricerca automatica.
Il menu di impostazione scompare ed è possibile guardare i programmi sul canale 1.

Usare l’elenco programmi

Potete anche selezionare il canale desiderato dall’elenco programmi invece di utilizzare i tasti numerici 0-9 o P (r/s).
1 Premere OK quando non è visualizzato nessun
altro schermo di menu. (Eccetto ingresso esterno.)
2 Premere a/b per selezionare il canale che si
desidera sintonizzare, quindi premere OK.
3 Premere END per uscire dall’elenco programmi.
7

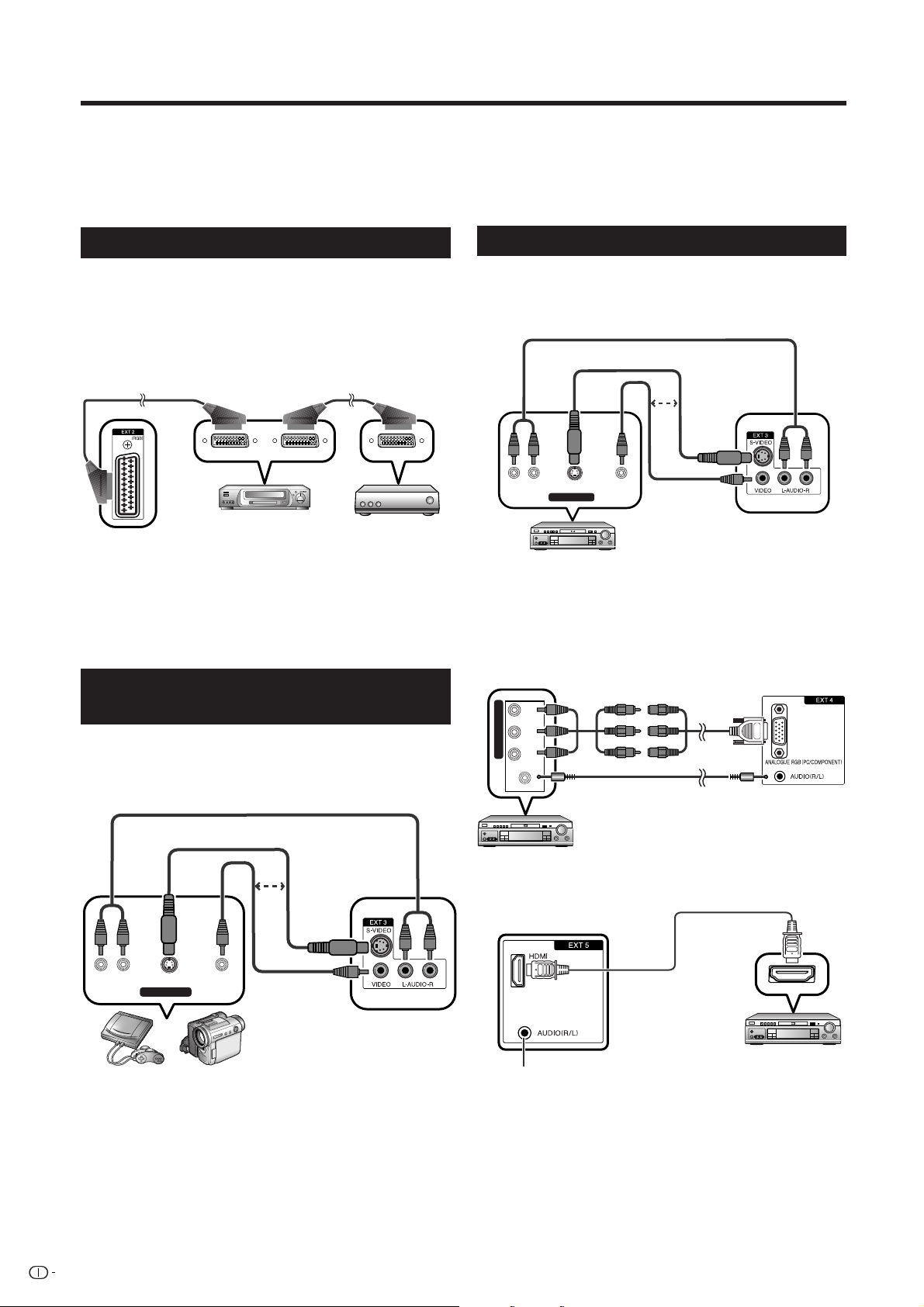

Uso di apparecchiature esterne

Impostazione della fonte di ingresso
Per visualizzare le immagini di una sorgente esterna, selezionare la sorgente d’ingresso usando b sul telecomando o televisore.
NOTA
• I cavi contrassegnati da * sono disponibili in commercio.

Collegamento del videoregistratore

Si può usare il terminale EXT 1 o 2 quando si collega un videoregistratore o altri apparati audio-video. Se il videoregistratore supporta sistemi avanzati di collegamento AV TV-Videoregistratore, è possibile collegare il videoregistratore al terminale EXT 2 sul TV usando il cavo SCART interamente cablato.
Cavo SCART* Cavo SCART*
Videoregistratore
Decodificatore
EXT 1 o 2
NOTA
• I sistemi di collegamento AV avanzati TV-Videoregistratore possono non essere compatibili con alcune sorgenti esterne.
• TV-Out da EXT1 non viene emesso quando EXT5 (HDMI) è selezionato come ingresso.

Collegamento di una console per videogiochi o di una videocamera

È conveniente utilizzare i terminali EXT 3 quando si collega una console per videogiochi, una videocamera o altri apparati audio-video.
Cavo AUDIO*
Cavo S-video*
o

Collegamento di un riproduttore DVD

È possibile usare il terminale EXT 2, 3, 4 o 5 (HDMI) per il collegamento di un riproduttore DVD o di altre apparecchiature audiovisive.
Cavo AUDIO*
Cavo S-video*
o
VIDEOS-VIDEOL-AUDIO-R
AV OUTPUT
Riproduttore
DVD
NOTA
• EXT 3: Il terminale S-VIDEO è prioritario rispetto ai terminali VIDEO.
Cavo del componente*
PR
CR)
(
CB)
(
COMPONENT
YPB
Cavo stereo ø 3,5 mm con
Riproduttore
DVD
Cavo video composito*
EXT 3
Adattatore 15-pin D-sub/3 RCA (fornito)
EXT 4
mini presa jack*
AV OUTPUT
VIDEOS-VIDEOL-AUDIO-R
Cavo video composito*
EXT 3
Console per
Videocamera
videogiochi
NOTA
• EXT 3: Il terminale S-VIDEO è prioritario rispetto ai terminali VIDEO.
8
Cavo HDMI*
EXT 5
Riproduttore
Quando si collega un adattatore/
DVD
cavo per la conversione HDMI-DVI, immettere qui il segnale audio.
NOTA
• Quando si collega un adattatore/cavo per la conversione HDMI-DVI al terminale HDMI, l’immagine potrebbe non apparire chiaramente.
Uso di apparecchiature esterne

Collegamento del decodificatore

Si può usare il terminale EXT 1 quando si collega un decoder o altri apparati audio-video.
EXT 1
Cavo SCART*
Decodificatore
NOTA
• Nei casi in cui il decodificatore richieda la ricezione del segnale dal televisore, assicurarsi di impostare “Decodifica.” su “EXT1” nel menu “Regolazione manuale” Impostazione programma. (Vedere a pagina 15.)
• Non collegare il decodificatore al terminale EXT2.

Collegamento di un computer

Usare i terminali del computer (EXT 4) per collegare lo stesso.
PC
Cavo RGB*
Cavo stereo ø 3,5 mm con mini presa jack*
PC
Cavo di conversione RGB/DVI*
Cavo stereo ø 3,5 mm con mini presa jack*
NOTA
• I cavi contrassegnati da * sono disponibili in commercio.
• I terminali d’ingresso PC sono compatibili con DDC1/2B.
• Consultare pagina 23 per l’elenco dei segnali del computer compatibili con il televisore.
• Può essere richiesto l’uso di un adattatore per alcuni computer Macintosh.
• Durante il collegamento ad un computer, il tipo corretto di segnale in ingresso viene rilevato automaticamente.
EXT 4
EXT 4

Uso della funzione di collegamento AV

Il televisore include tre tipiche funzioni di collegamento AV per un’interazione ottimale tra il televisore e altri apparecchi audiovisivi.
Riproduzione con tasto singolo
Quando il televisore è in modalità di attesa, la pressione del tasto attiva automaticamente e riproduce l’immagine della sorgente audiovisiva (p.e. videoregistratore, riproduttore DVD).
WYSIWYR (Quello che si vede è quello che si registra)
Quando il telecomando del videoregistratore collegato è dotato del tasto WYSIWYR, è possibile avviare automaticamente la registrazione premendo il tasto WYSIWYR.
Trasferimento di canali preselezionati
Trasferimento automatico delle informazioni preselezionate del canale dal sintonizzatore del televisore a quello dell’apparecchiatura audiovisiva collegata (p.e. videoregistratore) attraverso il terminale EXT 2.
NOTA
• Consultare le istruzioni d’uso di ogni apparecchiatura esterna per i dettagli.
• Funziona solo quando l’apparecchiatura audiovisiva è collegata al terminale EXT 2 sul televisore con un collegamento AV attraverso un cavo SCART interamente cablato.
• L’uso della funzione di collegamento AV è possibile solo se il televisore ha eseguito una installazione automatica completa con l’apparecchio audiovisivo collegato (pagina 7, Installazione automatica iniziale). La disponibilità della funzione di collegamento AV dipende dall’apparecchio audiovisivo utilizzato. A seconda del fabbricante e del tipo di apparecchiatura utilizzata è possibile che le funzioni descritte possano essere parzialmente o completamente inutilizzabili.
9

Funzioni del menu

Tasti per l’utilizzo del menu

Premere i tasti seguenti del telecomando per utilizzare il menu.

Visualizzazione a schermo

Esempio
...
[
MENU
Opzioni
Opzioni
Solo audio
DNR
Scelta ingresso
Istantanea rapida
Sis. colore
Demo
Sis. colore
1 Voce evidenziata in giallo
• Indica la voce correntemente selezionata.
2 Voce tra parentesi
• Indica l’impostazione corrente della voce selezionata.
3 Voce visualizzata in bianco
• Indica che la voce può essere selezionata.
[Spento]
[SVC]
[Acceso]
[AUTO.]
]
1
1
2
2
3
3
4
4
MENU: Premere per aprire o chiudere la schermata
del menu.
a/b/c/d: Premere per selezionare la voce desiderata
sullo schermo o regolare la voce selezionata.
OK: Premere per accedere al passaggio
successivo o per completare le selezioni.
RETURN: Premere per tornare al passaggio
precedente.
END: Premere per uscire dalla voce del menu.
4 Le voci recanti il simbolo 4 vengono visualizzate
in grigio
• Ciò indica che la voce non può essere selezionata per varie ragioni.
NOTA
• Le opzioni del menu sono diverse in base alla modalità di ingresso selezionata, ma le procedure di funzionamento sono identiche.
• Le schermate sono riportate nel presente manuale d’uso a fini puramente esplicativi (alcune sono state ingrandite, altre ridotte) e potrebbero essere leggermente diverse da quanto effettivamente visualizzato.
10
Funzioni del menu
Temp. Colore
Nero
3D-Y/C
Bianco e nero
Modo Film
Impost. I/P
Alto
Medio alti
Medio
Medio bassi
Basso

Funzioni comuni

Funzioni del menu: A
1
Premere MENU per visualizzare la schermata MENU.
2 Premere c/d per selezionare il menu desiderato. 3 Premere a/b per selezionare la voce del menu
desiderata, quindi premere OK (Esempio: MODALITÀ AV, OPC, ecc.).
• Selezionare “Reset” per ripristinare tutte le regolazioni effettuate in base ai valori di fabbrica.
[
MENU
MODALITÀ AV [STANDARD]
OPC
Retroillum.
Contrasto
Luminosità
Colore
Sfumatura
Definizione
Avanzate
Reset
Immagine
Immagine Audio
]
[+6] –8
[+30]
[0]
–30
[0]
–30
[0]
–30
[0]
–10
[Spento]
+8
0
+40
+30
+30
+30
+10
4 Premere a/b/c/d per selezionare la voce
desiderata, quindi premere OK.
Funzioni del menu: B
1 Premere MENU per visualizzare la schermata
MENU.
2 Premere c/d per selezionare il menu desiderato. 3 Premere a/b per selezionare la voce del menu
desiderata (Esempio: Retroillum., Contrasto, ecc.).
4 Premere c/d per regolare la voce sulla posizione
desiderata.
• Selezionare “Reset” per ripristinare tutte le regolazioni effettuate in base ai valori di fabbrica.
[+30]
[0]
[0]
[0]
[0]
...
Retroillum.
0
30
30
30
10
]
[Spento]
+8
+40
+30
+30
+30
+10
[
MENU
MODALITÀ AV [STANDARD]
OPC
Retroillum. [+6] –8
Contrasto
Luminosità
Colore
Sfumatura
Definizione
Avanzate
Reset
Immagine
Immagine Audio
Funzioni del menu: C
Spento
Acceso
Attiv.(Displ)
1
Premere MENU per visualizzare la schermata MENU.
2 Premere c/d per selezionare il menu desiderato. 3 Premere a/b per selezionare la voce del menu
desiderata, quindi premere OK (Esempio: Avanzate, Demo, ecc.).
4 Premere a/b per selezionare la voce del menu
desiderata, quindi premere OK (Esempio: Temp. Colore, Nero, ecc.).
• Selezionare “Reset” per ripristinare tutte le regolazioni effettuate in base ai valori di fabbrica.
5 Premere a/b/c/d per selezionare o regolare
la voce desiderata, quindi premere OK.
11

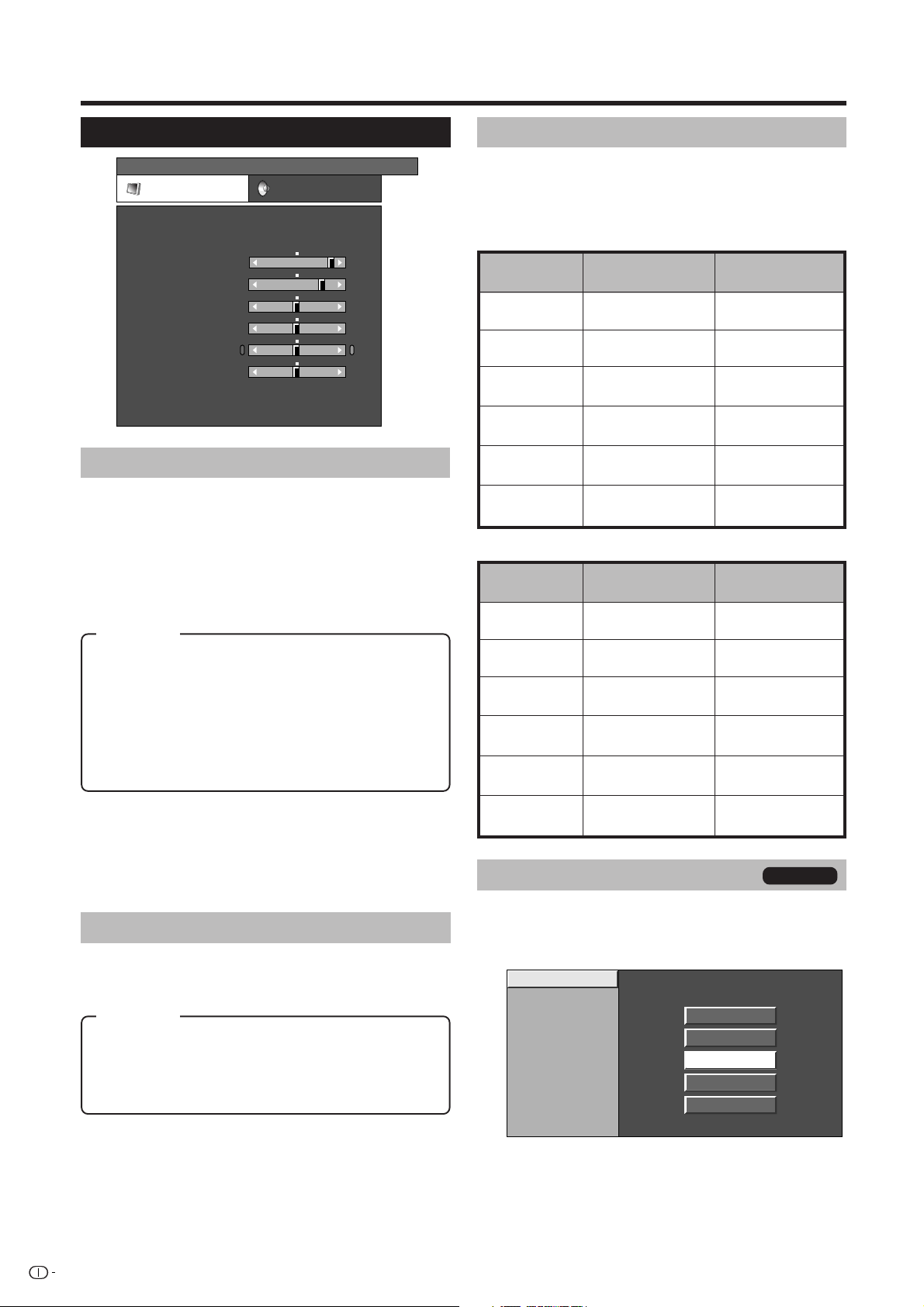

Funzioni del menu
TitleB

Menu Immagine

[
MENU
MODALITÀ AV [STANDARD]
OPC
Retroillum.
Contrasto
Luminosità
Colore
Sfumatura
Definizione

Avanzate

Reset
Immagine
Immagine Audio

MODALITÀ AV

Funzioni del menu: A (pagina 11)
La MODALITÀ AV mette a disposizione cinque opzioni di visualizzazione, per meglio adattarsi all’ambiente in cui si trova il sistema, che può variare a causa di fattori quali la luminosità della stanza, il tipo di programma visto o il tipo d’ingresso immagine dall’apparecchiatura esterna.
Elemento
STANDARD: Per un’immagine ad alta definizione in una
stanza con luminosità normale.
SOFT*: Crea un’immagine più soft ECO*: Riduce il consumo energetico UTENTE: Permette all’utente di personalizzare le
impostazioni. È possibile impostare la modalità per ogni sorgente d’ingresso.
DINAMICO*: Per un’immagine ben definita che evidenzi
un forte contrasto per la visione dello sport.
NOTA
• Potete regolare i parametri preselezionati di fabbrica “STANDARD” “SOFT”, “ECO” e “DINAMICO”. I parametri scelti influiscono sulle sorgenti d’ingresso.
• Le voci marcate da * sono disponibili solo nella modalità d’ingresso TV/AV.
OPC
Funzioni del menu: A (pagina 11)
Regola automaticamente la luminosità dello schermo.
Elemento
Spento: La luminosità è fissata sul valore impostato in
Retroillum.
Acceso: Regolazione automatica Attiv.(Displ): Visualizza su schermo l’effetto OPC mentre
si regola la luminosità dello schermo.
]
[+6] –8
[+30]
[0]
–30
[0]
–30
[0]
–30
[0]
–10
[Spento]
+8
0
+40
+30
+30
+30
+10

Regolazioni immagine

Funzioni del menu: B (pagina 11)
Regolare l’immagine secondo le proprie preferenze con le seguenti impostazioni dell’immagine.
Voci di regolazione per la sorgente AV
Voci selezionabili
Retroillum. Lo schermo di
Contrasto Per un contrasto
Luminosità Per una luminosità
Colore Per un’intensità del
Sfumatura I toni della pelle
Definizione Per una definizione
Voci di regolazione per sorgente PC
Voci selezionabili
Retroillum. La luminosità dello
Contrasto Per minor contrasto Per maggiore
Luminosità Per minore
Rosso Per un rosso più
Verde Per un verde più
Blu Per un blu più
Avanzate
Funzioni del menu: C (pagina 11)
Questo televisore contiene varie funzioni avanzate per ottimizzare la risoluzione dell’immagine.
Temp. Colore
Nero
3D-Y/C
Bianco e nero
Modo Film
Impost. I/P
Tasto c Tasto d
Lo schermo di
offusca
schiarisce Per un contrasto
minore
maggiore Per una luminosità
minore
maggiore Per un’intensità del
colore minore
colore maggiore I toni della pelle
diventano rossastri
diventano verdastri Per una definizione
minore
maggiore
Tasto c Tasto d
La luminosità dello
schermo si attenua
schermo aumenta
contrasto Per maggior
luminosità
luminosità Per un rosso più
chiaro
scuro Per un verde più
chiaro
scuro Per un blu più
chiaro
scuro
Alto
Medio alti
Medio
Medio bassi
Basso
Solo TV/AV
NOTA
• Se impostato su “Acceso”, il televisore percepisce la luce circostante e regola automaticamente la luminosità della retroilluminazione. Assicurarsi che nessun oggetto ostruisca il sensore OPC poiché potrebbe influire sulla capacità di percepire la luce circostante.
12

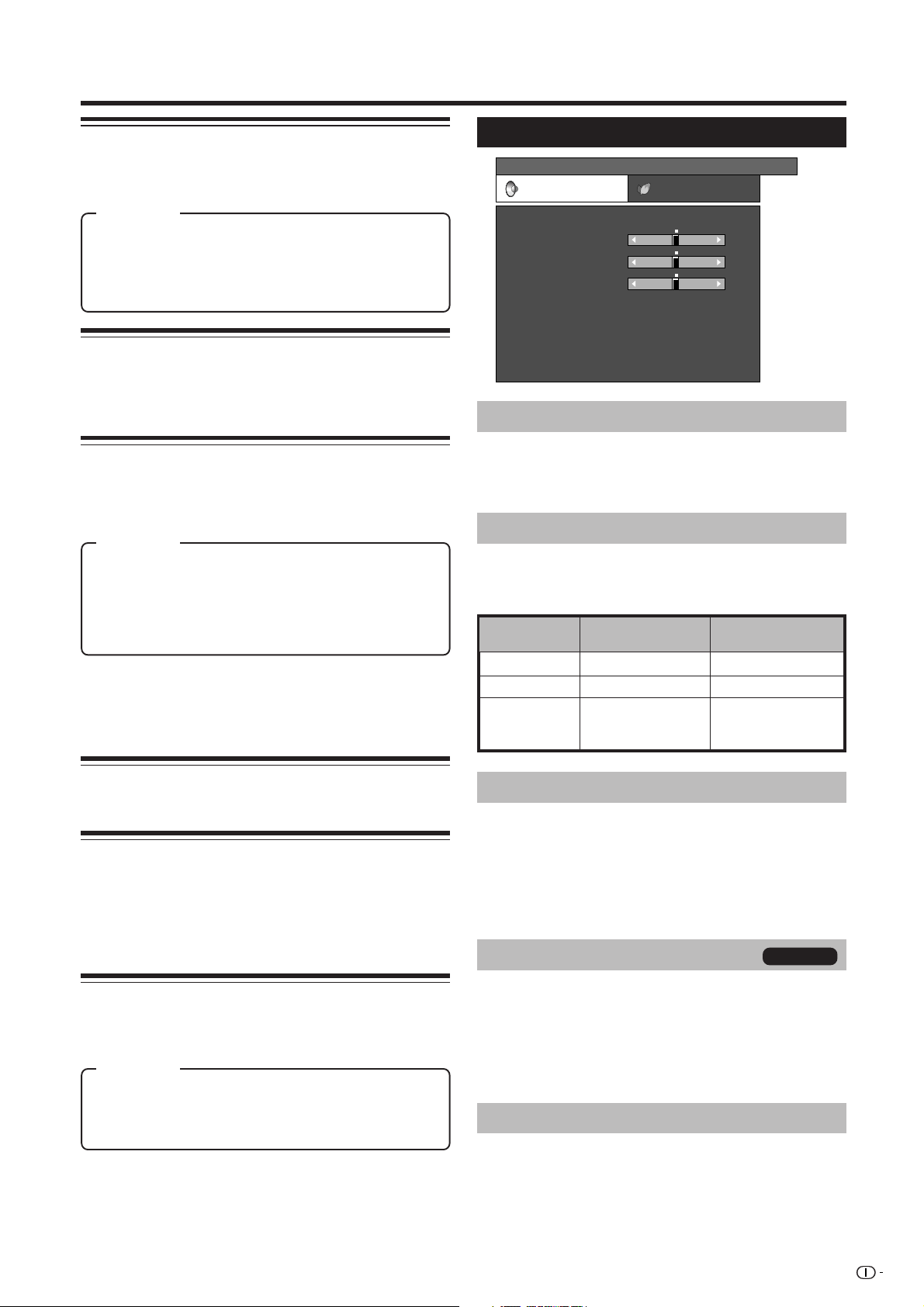

Funzioni del menu
Temp. Colore
Regolare la temperatura colore per ottenere la migliore immagine bianca.
Elemento
Alto: Bianco con tonalità bluastra Medio alti: Tonalità intermedia tra Alto e Medio Medio: Tonalità naturale Medio bassi: Tonalità intermedia tra Medio e Basso Basso: Bianco con tonalità rossastra
Nero
Per una migliore visualizzazione, modificare la profondità selezionando un livello di regolazione automatica della parte scura di un’immagine.
3D-Y/C
Offre immagini di alta qualità con una riduzione delle interferenze dot crawl e di dicromia rilevando i cambi dell’immagine.
Elemento
Spento: Nessuna rilevazione Standard: Regolazione normale Veloce: Imposta la qualità ottimale per immagini in
movimento rapido.
Lento: Imposta la qualità ottimale per immagini in
movimento lento.
NOTA
• 3D-Y/C può non funzionare a seconda del tipo di segnale in ingresso o se il segnale in ingresso è disturbato.
• 3D-Y/C dispone di effetti superiori ai segnali video compositi (SVC).

Menu Audio

[
]
Audio
Audio
[0]
–15
[0]
–15
[0]
SD
Tastoc Tasto d
dell’altoparlante destro
Controllo alimentazione
+15
+15
Diminuisce l’audio dell’altoparlante sinistro
MENU
MODALITÀ AV [STANDARD]
Acuti
Bassi
Bilanc.
Surround [Spento]
Auto Vol. [Spento]
Clear Voice [Spento]
Reset

MODALITÀ AV

Funzioni del menu: A (pagina 11)
Questa opzione porta su MODALITÀ AV del menu Immagine. (Vedere a pagina 12.)

Regolazione audio

Funzioni del menu: B (pagina 11)
È possibile regolare la qualità del suono in base alle preferenze con le seguenti impostazioni.
Voci selezionabili
Acuti Per acuti più deboli Per acuti più forti Bassi Per bassi più deboli Per bassi più forti Bilanc. Diminuisce l’audio
Bianco e nero
Per guardare un video in bianco e nero.
Modo Film
Rileva automaticamente una sorgente di film (codificata in origine a 24/25 fotogrammi/secondo, in base alla frequenza verticale), l’analizza, quindi ricrea ogni fermo fotogramma per ottenere un’immagine ad alta definizione.
Impost. I/P
Regolando l’immagine ed il segnale in ingresso è possibile ottenere un’immagine migliore.
Elemento
Interlacc.: Visualizza immagini finemente dettagliate per
televisori o videoregistratore, ecc.
Progressivo: Visualizza immagini omogenee di fermi
immagine o grafici, ecc.
NOTA
• L’impostazione I/P è impostata su “Progressivo” quando il modo film è impostato su “Acceso”.

Surround

Funzioni del menu: A (pagina 11)
La funzione Surround consente di riprodurre un suono realmente “live”.
NOTA
• È possibile scegliere gli effetti surround premendo
SURROUND sul telecomando.

Auto Vol.

Solo TV/AV
Funzioni del menu: A (pagina 11)
Sorgenti audio diverse molto spesso non possiedono lo stesso livello di volume, per esempio quando si passa da un film agli annunci pubblicitari. La Correzione Automatica del Volume (Auto Vol.) risolve questo problema equalizzando i livelli di volume.

Clear Voice

Funzioni del menu: A (pagina 11)
Questa funzione mette in rilievo la voce dei discorsi rispetto al rumore di fondo per una maggiore intelligibilità. Non è raccomandata per sorgenti musicali.
13
Funzioni del menu

Menu Controllo alimentazione

[
MENU
Niente segnale off [Disattiva]
Controllo alimentazione
Audio

Niente segnale off

Funzioni del menu: A (pagina 11)
Quando è impostata su “Attiva” la TV entrerà automaticamente in modalità standby se per 15 minuti non si verifica alcun segnale d’ingresso.
• Cinque minuti prima che la TV entri in modalità standby il tempo rimanente viene visualizzato ogni minuto.
NOTA
• Quando termina un programma TV, questa funzione può non essere operativa.

Niente disattiv.

Funzioni del menu: A (pagina 11)
Quando è impostata su “Attiva” la TV entrerà automaticamente in modalità standby se per 3 ore non viene effettuata alcuna operazione.
• Cinque minuti prima che la TV entri in modalità standby il tempo rimanente viene visualizzato ogni minuto.

Gest. Alim.

Funzioni del menu: A (pagina 11)
Quando impostata la TV entrerà automaticamente in modalità standby.
Elemento
Spento: • Nessuna gestione alimentazione
Modalità 1: • Se per 8 minuti non si verifica alcun segnale
Modalità 2: • Se non si verifica alcun segnale d’ingresso per
• Valore predefinito.
d’ingresso la TV entra in modalità standby.
• La TV rimane in modalità standby anche se cominciate utilizzando il PC e il segnale viene immesso nuovamente.
• Il televisore si riaccende premendo il tasto a sul televisore o premendo B sul telecomando. (Vedere a pagina 7.)
8 secondi la TV entra in modalità standby.
• Quando s’inizia ad usare il computer ed il segnale arriva di nuovo, il televisore si accende.
• Il televisore si riaccende premendo il tasto a a sul televisore o premendo B sul telecomando. (Vedere a pagina 7.)
]
Controllo alimentazione
[Disattiva]Niente disattiv.
Solo TV/AV
Solo TV/AV
Solo PC

Menu Regolazione

14
[
MENU

Autoinstallazione

Impostazione programma

Blocco Bambini
Posizione
WSS
Modo 4:3 [Panorama]
Rotazione
Lingua
Regolazione
Regolazione Opzioni
]
[Acceso]
[Normale]
[Italiano]
Autoinstallazione
Solo TV
È possibile eseguire di nuovo l’installazione automatica, anche dopo aver impostato i canali preselezionati.
1 Premere MENU per mostrare il MENU. 2 Premere c/d per selezionare Regolazione”. 3 Premere a/b per selezionare “Autoinstallazione”,
quindi premere OK. Se avete già impostato il codice segreto in Blocco Bambini, inseritelo qui.
• Per informazioni su come impostare il codice segreto, vedere a pagina 16.
4 Premere c/d per selezionare “Sì”, quindi
premere OK.
5 È possibile impostare la stessa lingua e lo stesso
paese dellinstallazione automatica iniziale. Seguire i passi 1 e 2 a pagina 7.
Impostazione programma
Solo TV
La presente sezione descrive come impostare manualmente i canali TV analogici.
1 Premere MENU per mostrare il MENU. 2 Premere c/d per selezionare Regolazione”. 3 Premere a/b per selezionare Impostazione
programma, quindi premere OK. Se avete già impostato il codice segreto in Blocco Bambini, inseritelo qui.
• Per informazioni su come impostare il codice segreto, vedere a pagina 16.
4 Premere a/b per selezionare Ricerca
automatica, Regolazione manuale, Riordina o Cancella programma, quindi premere OK.
Ricerca automatica
Regolazione manuale
Riordina
Cancella programma
No Sì
Ricerca automatica
È possibile anche ricercare e trasferire automaticamente i canali TV eseguendo la seguente procedura. È la stessa funzione della ricerca automatica del programma per il trasferimento dei canali preselezionati durante l’installazione automatica descritta.
1 Ripetere i passaggi da 1 a 4 descritti in
Impostazione programma.
2 Premere c/d per selezionare Sì”, quindi
premere OK.
1 Ricerca automatica del programma 2 Etichettatura automatica 3 Riordino automatico 4 Trasferimento di canali preselezionati
Funzioni del menu
Regolazione manuale
È possibile impostare manualmente alcune voci del canale.
MENU
Sintonia Fine
Sis. colore
Sist. Suono
Etichetta
Salta
Decodifica.
Blocco
[
Regolazione
...
Impostazione programma
[179.25]
[AUTO.]
[B/G]
[SAT.1]
[Spento]
[Spento]
[Spento]
]
179.25
MHz
1 Premere MENU per mostrare il MENU. 2 Premere c/d per selezionare Regolazione”. 3 Premere a/b per selezionare Impostazione
programma, quindi premere OK. Se avete già impostato il codice segreto in Blocco Bambini, inseritelo qui.
• Per informazioni su come impostare il codice segreto, vedere a pagina 16.
4 Premere a/b per selezionare Regolazione
manuale, quindi premere OK.
5 Premere c/d per selezionare “Sì”, quindi
premere OK.
6 Premere a/b/c/d per selezionare il canale che
si vuole modificare, quindi premere OK.
Compaiono le informazioni del canale selezionato.
7 Premere a/b per selezionare la voce del menu
desiderata, quindi premere OK.
8 Premere a/b/c/d per selezionare o regolare.
NOTA
• L’uscita dal menu “Regolazione manuale” dell’impostazione del programma avvia automaticamente il trasferimento dei canali preselezionati, se sono state modificate le informazioni in tale menu.
Sintonia Fine
È possibile regolare la frequenza sulla posizione desiderata.
NOTA
• Regolare controllando l’immagine di fondo come riferimento.
• Piuttosto che premere c/d per regolare la frequenza nel punto 8 precedente, effettuare l’impostazione inserendo il numero di frequenza del canale con 0–9.
ESEMPIO
• 179,25 MHz: Premere 1 s 7 s 9 s 2 s 5.
• 49,25 MHz: Premere 4 s 9 s 2 s 5 s OK.
Sis. colore
Selezionare il sistema di colore ottimale per la ricezione. (AUTO., PAL, SECAM)
Sist. Suono (sistema emittente)
Selezionare il sistema audio ottimale (sistemi di radiodiffusione) per la ricezione. (B/G, D/K, I, L, L’)
Etichetta
Quando un canale TV trasmette il suo nome di rete, l’installazione automatica rileva l’informazione ed assegna un nome al canale. Tuttavia, è possibile cambiare i nomi dei singoli canali.
1 Ripetere i passaggi da 1 a 7 descritti in
Regolazione manuale.
2 Premere a/b/c/d per selezionare ciascun
carattere del nuovo nome del canale, quindi premere OK.
3 Ripetere il punto 2 sopra, fino a quando il nome
non viene completamente scritto.
• Il nome può essere formato da un massimo di 5 caratteri.
• Se un nome del canale contiene meno di 5 caratteri, selezionare “FINE”, quindi premere OK.
Salta
I canali con “Salta” impostato su “Acceso” sono ignorati quando si usano Pr/Ps, anche se sono stati selezionati mentre si guardava l’immagine TV.
Decodifica.
Per la connessione del decodificatore all’unità occorre assegnare l’ingresso al terminale.
NOTA
•“Spento” è il valore predefinito.
Blocco
È possibile bloccare la visione di qualsiasi canale.
NOTA
• Per informazioni su come impostare il codice segreto, vedere a pagina 16.
• Quando Blocco è impostato su “Acceso” per un canale, compare il messaggio “Blocco bambini attivato” e l’immagine ed il suono del canale sono bloccati.
• Quando si preme OK mentre viene visualizzato un messaggio per indicare che il “Blocco bambini attivato”, viene visualizzato il menu di immissione del codice segreto. Se si inserisce il codice segreto corretto, il blocco bambini viene temporaneamente sbloccato finché l’alimentazione non viene disinserita.
Riordina
Le posizioni dei canali possono essere liberamente riordinate.
1 Ripetere i passaggi da 1 a 4 descritti in
Impostazione programma.
2 Premere c/d per selezionare Sì”, quindi
premere OK.
3 Premere a/b/c/d per selezionare il canale che
si desidera spostare, quindi premere OK.
4 Premere a/b/c/d per spostarlo sulla posizione
desiderata, quindi premere OK.
5 Ripetere i punti 3 e 4 fino a che tutti i canali
desiderati sono riordinati.
Cancella programma
È possibile cancellare le singole stazioni.
1 Ripetere i passaggi da 1 a 4 descritti in
Impostazione programma.
2 Premere c/d per selezionare Sì”, quindi
premere OK.
3 Premere a/b/c/d per selezionare la stazione
da cancellare, quindi premete OK.
• Viene visualizzata una schermata di messaggio.
4 Premere c/d per selezionare “Sì”, quindi
premere OK per cancellare la stazione desiderata. Le stazioni successive scorrono tutte in su.
5 Ripetere i punti 3 e 4 fino a quando non sono
stati cancellati tutti i canali desiderati.
15
Funzioni del menu

Blocco Bambini

Consente di usare un codice segreto per proteggere alcune impostazioni e impedire che vengano accidentalmente modificate.
Solo TV
Cambiare il codice segreto
1 Premere MENU per mostrare il MENU. 2 Premere c/d per selezionare Regolazione”. 3 Premere a/b per selezionare “Blocco Bambini”,
quindi premere OK.
Modif. cod. segreto
Reset
Nv cod. Segr
Conferma
–––
–––
4 Immettere un numero a 4 cifre per il codice segreto
utilizzando i tasti 0 – 9.
5 Immettere lo stesso numero a 4 cifre, come al
punto 4 e confermare.
• Viene visualizzato un messaggio per informare che “Il codice segreto di sistema è stato cambiato correttamente.”.
NOTA
• Per vedere un canale bloccato (il Blocco nel menu Impostazione programma “Regolazione manuale” è su “Acceso”), si deve inserire una codice segreto. (Vedere a pagina 15.) Quando si seleziona un canale bloccato, compare un messaggio di richiesta codice segreto. Premere OK per visualizzare la finestra d’inserimento codice segreto.
Reimpostazione del codice segreto
È possibile resettare il codice segreto e reimpostare quello preselezionato in fabbrica “1234”.
1 Ripetere i passaggi da 1 a 3 descritti in Cambiare
il codice segreto.
2 Immettere il codice segreto. 3 Premere a/b per selezionare Reset, quindi
premere OK.
4 Premere c/d per selezionare Sì”, quindi
premere OK.

Etich. ingresso

È possibile assegnare alle fonti di ingresso un’etichetta personalizzata.
1 Premere b per selezionare la sorgente
dingresso desiderata.
2 Premere MENU per mostrare il MENU. 3 Premere c/d per selezionare Regolazione”. 4 Premere a/b per selezionare Etich. ingresso”,
quindi premere OK.
5 Premere a/b/c/d per selezionare ciascun
carattere del nuovo nome per la sorgente di ingresso, quindi premere OK.
6 Ripetere il punto 5 sopra, fino a quando il nome
non viene completamente scritto, quindi premere OK.
• Il nome può contenere fino a 6 caratteri.
• Se il nome dell’etichetta contiene meno di 6 caratteri, selezionare “FINE”, quindi premere OK.
NOTA
• Se la sorgente d’ingresso è TV, non è possibile cambiare etichetta.

Sinc.fine

Funzioni del menu: C (pagina 11)
Generalmente il televisore regola automaticamente la posizione delle immagini provenienti dal computer (funzione sinc. auto). In alcuni casi, comunque, per ottimizzare l’immagine occorre eseguire una regolazione manuale.
Elemento
Pos. O.: Centrare l’immagine spostandola a destra o a
sinistra.
Pos. V.: Centrare l’immagine spostandola verso l’alto o
verso il basso.
Clock: Consente di regolare le immagini tremolanti con
bande verticali.
Fase: Consente di regolare i caratteri quando il contrasto
è basso o quando l’immagine è tremolante.
NOTA
• Se dovete regolare la posizione dell’immagine fatelo utilizzando il PC.
Solo PC
NOTA
Come misura preventiva, annotare il codice segreto
(PIN) sul retro di questo manuale di istruzioni, ritagliarlo e conservarlo in un luogo sicuro fuori dalla portata dei bambini.
• Si veda pagina 21 per la sostituzione dell’attuale codice segreto con quello preselezionato in fabbrica “1234” nel caso in cui abbiate perso o dimenticato il vostro codice segreto.
16
Funzioni del menu

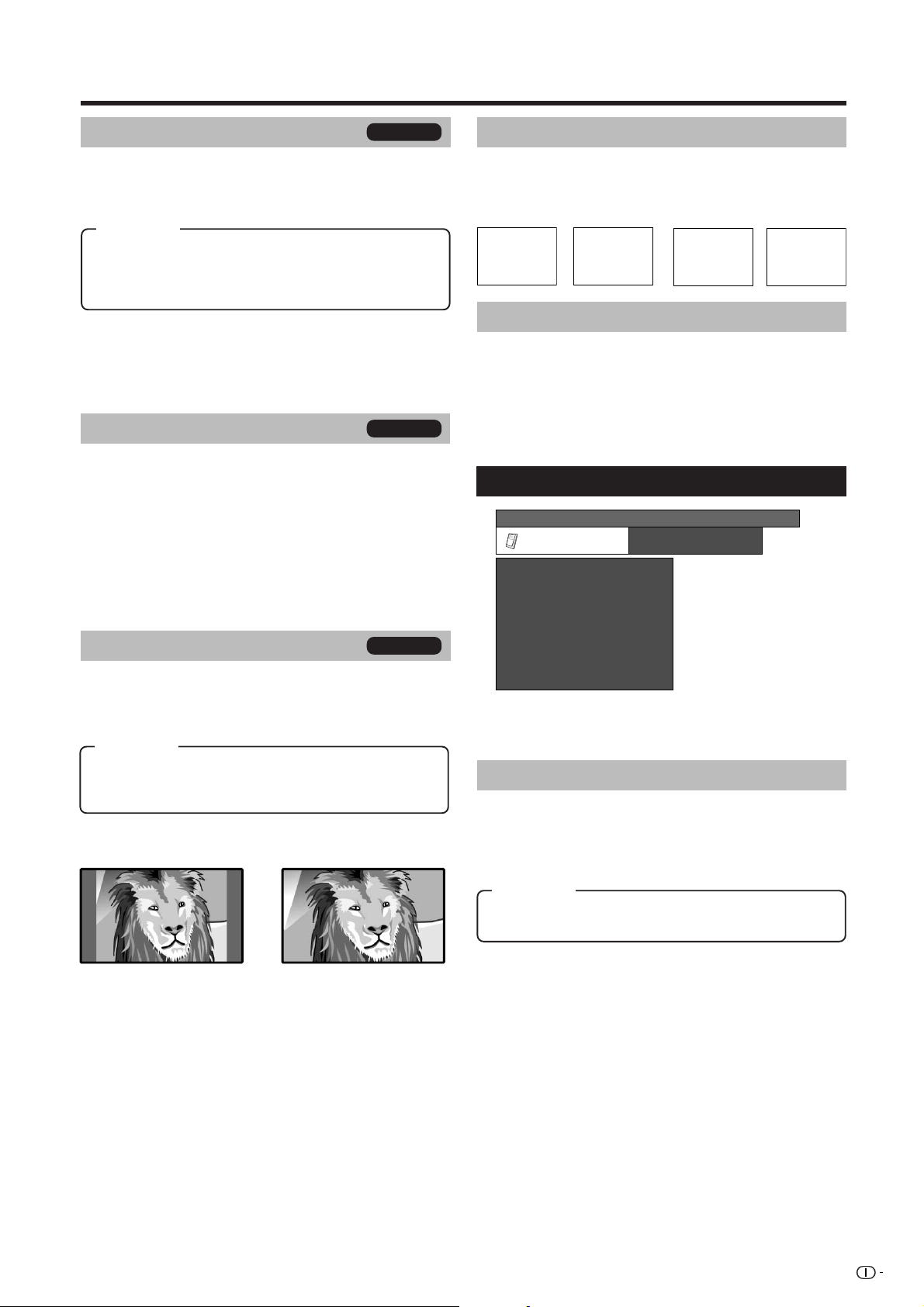

Posizione

Solo TV/AV
Funzioni del menu: C (pagina 11)
Per la regolazione della posizione orizzontale e verticale di un’immagine.
Elemento
Pos. O.: Centrare l’immagine spostandola a destra o a
sinistra.
Pos. V.: Centrare l’immagine spostandola verso l’alto o
verso il basso.
NOTA
Le regolazioni sono memorizzate separatamente secondo la sorgente del segnale in ingresso.
• A seconda del tipo di segnale d’ingresso potrebbe non essere possibile impostare una posizione.

WSS (Segnalazione schermo Wide)

Solo TV/AV
Funzioni del menu: A (pagina 11)
La funzione WSS permette al televisore di passare automaticamente tra i diversi formati di schermo.
NOTA
• Provare a impostare la Modalità Wide se un’immagine non commuta al formato corretto di schermo. Quando il segnale dell’emissione non contiene nessuna informazione WSS, la funzione non è operativa anche se l’opzione WSS è abilitata. (Vedere a pagina 19.)

Modo 4:3

Solo TV/AV
Funzioni del menu: A (pagina 11)
Il segnale WSS ha una commutazione automatica 4:3 che consente di scegliere tra Normale e Panorama.
Elemento
Normale: Campo normale che mantiene il rapporto tra
larghezza e altezza immagine a 4:3 o 16:9
Panorama: Immagine Wide senza barre laterali
Segnale WSS schermo 4:3
Modo 4:3 “Normale”
Modo 4:3 “Panorama”

Rotazione

Funzioni del menu: A (pagina 11)
Si può impostare l’orientamento dell’immagine.
[Normale] [Speculare] [Capovolto] [Rotazione]
ABC
ABC
ABC
ABC

Lingua

Funzioni del menu: A (pagina 11)
Si può selezionare la lingua anche dal menu di impostazione. Selezione tra 13 lingue. (Finlandese, Francese, Greco, Inglese, Italiano, Olandese, Portoghese, Polacco, Russo, Spagnolo, Svedese, Tedesco, Turco)

Menu Opzioni

[
]
MENU

Solo audio

DNR
Scelta ingresso
Istantanea rapida
Sis. colore
Demo
NOTA
Il menu “Impostazione HDMI” viene visualizzato solo quando si seleziona “EXT5” dal menu Sorg. Ingr.
Solo audio
Funzioni del menu: A (pagina 11)
Quando si ascolta musica da un programma musicale, è possibile spegnere il televisore ed ascoltare solo l’audio.
Elemento
Spento: Vengono riprodotti sia le immagini che l’audio. Acceso: L’audio viene riprodotto senza immagini.
Opzioni
Opzioni
[Spento]
[SVC]
[Acceso]
[AUTO.]
17
Funzioni del menu
DNR (riduzione digitale
Solo TV/AV
dei disturbi)
Funzioni del menu: A (pagina 11)
Produce un’immagine video più chiara. (Spento, Alto, Basso)

Impostazione HDMI

Solo AV
Selezione del terminale HDMI (High-Definition Multimedia Interface) (Interfaccia multimedia ad alta definizione).
1 Per osservare una immagine di apparecchiatura
HDMI, selezionare EXT5 dal menu Sorg. Ingr. con b del telecomando o del televisore.
2 Premere MENU per mostrare il MENU. 3 Premere c/d per selezionare Opzioni”. 4 Premere a/b per selezionare Impostazione
HDMI, quindi premere OK.
• Il menu “Impostazione HDMI” viene visualizzato solo quando si seleziona “EXT5” dal menu Sorg. Ingr.
...
[
MENU
Solo audio
DNR
Impostazione HDMI

Istantanea rapida

Demo

Opzioni
Opzioni
Impostazione HDMI
[Spento]
[Acceso]
]
5 Premere a/b per selezionare la voce desiderata,
quindi premere OK.
6 Premere a/b/c/d per selezionare la
impostazione desiderata, quindi premere OK.
Voci di Impostazione HDMI
Tipo di segnale*
Matrice del colore*
Porta dinamica*
Visualizzaz. Auto.
Sel. audio
NOTA
• Consultare le istruzioni d’uso di ogni apparecchiatura esterna per informazioni sul tipo di segnale.
• Le voci contrassegnate con * possono apparire in grigio (con
4), dipende dal tipo di segnale d’ingresso dell’apparecchio
18
esterno.
Voci selezionabili
RGB/YCbCr 4:4:4/ YCbCr 4:2:2
ITU601/ITU709
Normale/Migliorata
Disattiva/Attiva
Digitale/Analogico
Descrizione
Selezionare il tipo di segnale video dal terminale HDMI.
Selezionare il metodo di conversione dello spazio colorimetrico interno quando si immette un segnale RGB.
Selezionare la gamma di ampiezza del segnale. Di norma, selezionare “Normale”.
Impostare se utilizzare o meno Modalità Wide in base al riconoscimento del segnale, incluso un segnale HDMI.
Selezionare “Digitale” per il segnale audio tramite il terminale HDMI. Selezionare “Analogico” per il segnale audio tramite la presa AUDIO.

Scelta ingresso

Funzioni del menu: A (pagina 11)
Per impostare il tipo di segnale delle apparecchiature esterne.
Fonte di ingresso EXT 1 Y/C, SVC, RGB EXT 2 EXT 3 AUTO. EXT 4
NOTA
Se non compare nessun’immagine (colorata), provare a
cambiare il tipo di segnale.
• Consultare le istruzioni d’uso dell’apparecchiatura esterna per il tipo di segnale.
• TV, EXT3 e EXT5 non sono visualizzati nella Selezione ingresso.
• Se entrambi i segnali SVC e RGB vengono immessi in EXT 1 o EXT 2 utilizzando un cavo SCART, il televisore potrebbe emettere un segnale RGB anche se avete designato SVC per il rispettivo terminale. Ciò succede a causa delle impostazioni del vostro apparecchio esterno.
Tipo de segnale
Y/C, SVC, RGB
PC (RGB), COMPONENTE (Y, P
B, PR)
Istantanea rapida
Funzioni del menu: A (pagina 11)
Migliora la risposta dello schermo a cristalli liquidi quando si guardano immagini in movimento veloce. L’effetto è migliore a basse temperature ambiente (a 15°C o meno).
NOTA
• La funzione Istantanea rapida può causare disturbi delle immagini. In questi casi, disattivare (“Spento”) la funzione.

Sis. colore

Funzioni del menu: A (pagina 11)
È possibile cambiare il sistema di colore con uno compatibile con l’immagine sullo schermo. (AUTO., PAL, SECAM, NTSC3.58, NTSC4.43, PAL-60)
NOTA
• Il valore predefinito “AUTO.”.
• Se è stato selezionato “AUTO.”, il sistema di colore per ogni canale è impostato automaticamente. Se un’immagine non è chiara, selezionare un altro sistema di colore (p.e. PAL, SECAM).
• Nella modalità di sintonizzatore TV non è possibile selezionare “NTSC3.58”, “NTSC4.43” e “PAL-60”.
Demo
Funzioni del menu: C (pagina 11)
Quando è attivata questa funzione mostra nello schermo alcune delle funzioni del televisore.
Elemento
Demo: Stabilisce se attivare la funzione. Sorg. Segn. Ingr.: Seleziona se mostrare tutte le funzioni
dei terminali collegati o se saltarne alcuni.
Televideo: Stabilisce se mostrare il Televideo. Fermo immagine: Stabilisce se mostrare il Fermo
Immagine.
Menu: Stabilisce se mostrare il Menu. Intervallo: Stabilisce l’intervallo tra la presentazione.
NOTA
• A causa delle impostazioni precedenti potrebbe non essere possibile mostrare alcune delle funzioni.
• Dopo aver selezionato l’interruttore sulla funzione demo, occorrono circa 70 secondi prima che il televisore inizi con la dimostrazione. Le funzioni selezionate vengono mostrate ripetutamente in sequenza. È possibile ritornare al modo normale solo disattivando la funzione demo.
Solo TV/AV
Solo TV/AV

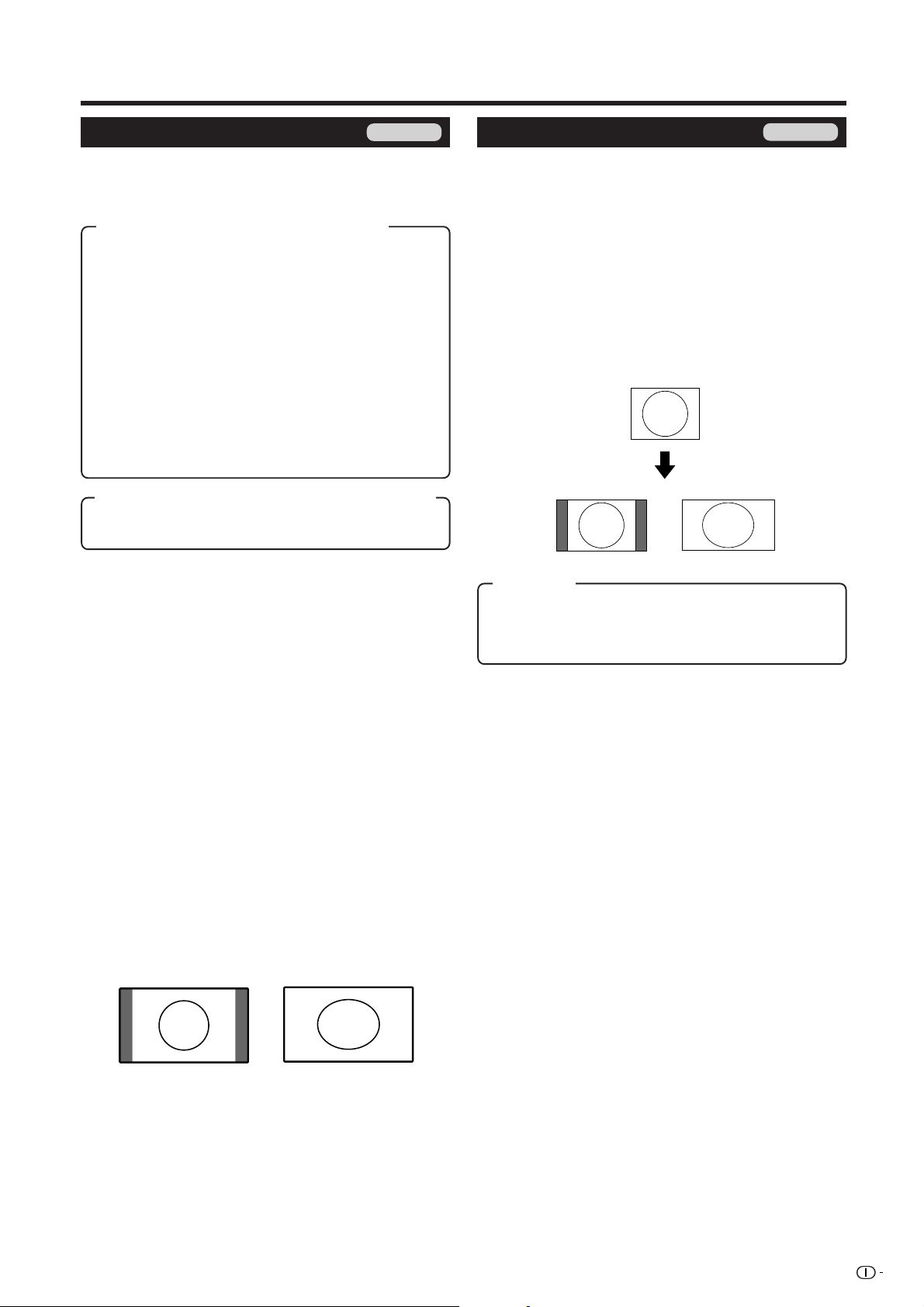

Caratteristiche utili

Modalità Wide

Solo TV/AV
È possibile selezionare la dimensione dell’immagine. La dimensione dell’immagine selezionabile varia a seconda del tipo di segnale ricevuto.
Elemento (per segnale SD – Standard)
Normale: Per le immagini “standard” 4:3. Su ogni lato
compare una barra.
Zoom 14:9: Per le immagini “letterbox” 14:9. Su ogni lato
compare una barra sottile, e con alcuni programmi possono anche comparire barre sulla parte superiore e su quella inferiore.
Panorama:
allungata verso ogni lato dello schermo.
Schermo Int.: Per le immagini compresse 16:9. Cinema 14:9: Per le immagini “letterbox” 14:9. Con alcuni
programmi possono comparire barre sulla parte superiore e su quella inferiore.
Cinema 16:9: Per le immagini “letterbox” 16:9. Con alcuni
programmi possono comparire barre sulla parte superiore e su quella inferiore.
In questo modo l’immagine è progressivamente
Elemento (per segnale HD – alta definizione)
Schermo Int.: Compare con l’immagine in
sovrascansione. Taglia tutti i lati dello schermo.
Selezione manuale
1 Premere f.
• Compare il menu Modalità Wide. Il menu elenca le opzioni selezionabili della modalità
• wide per il tipo di segnale video normalmente ricevuto.
2 Premere f o a/b mentre il menu Modalità Wide
è ancora sullo schermo.
• Le opzioni vengono subito riflesse sullo schermo ad ogni selezione. Non è necessario premere OK.
Modalità Wide
Solo PC
É possibile selezionare la dimensione dell’immagine.
1 Premere f.
• Compare il menu Modalità Wide.
2 Premere f oppure a/b per selezionare una
voce dal menu.
NOTA
• Collegare il computer prima di effettuare eventuali regolazioni. (Vedere a pagina 9.)
• La dimensione dell’immagine selezionabile possono variare a seconda del tipo di segnale in ingresso.
ESEMPIO
Normale Schermo Int.
Elemento
Normale: Mantiene il rapporto dell’immagine originale
in una visualizzazione a pieno schermo.
Schermo Int.: L’immagine riempie completamente lo
schermo.
Selezione automatica
Se si imposta WSS e Mode 4:3 nel menu Regolazione alle pagina 17, si sceglie automaticamente il Modalità Wide ottimale per ciascuna trasmissione, videoregistratore o DVD contenente le informazioni WSS.
Menu WSS
Per abilitare la selezione automatica, impostare WSS nel menu Opzioni su “Acceso”. (Vedere a pagina 17.)
Menu Modo 4:3
Per impostare il tipo di schermo wide, selezionare “Normale” o “Panorama” nel menu Modo 4:3. (Vedere a pagina 17.)
Modo 4:3 impostato su
“Normale”
NOTA
• Se il segnale non contiene informazioni WSS, la selezione automatica non funziona neanche quando l’opzione WSS è attiva.
Modo 4:3 impostato su
“Panorama”
19

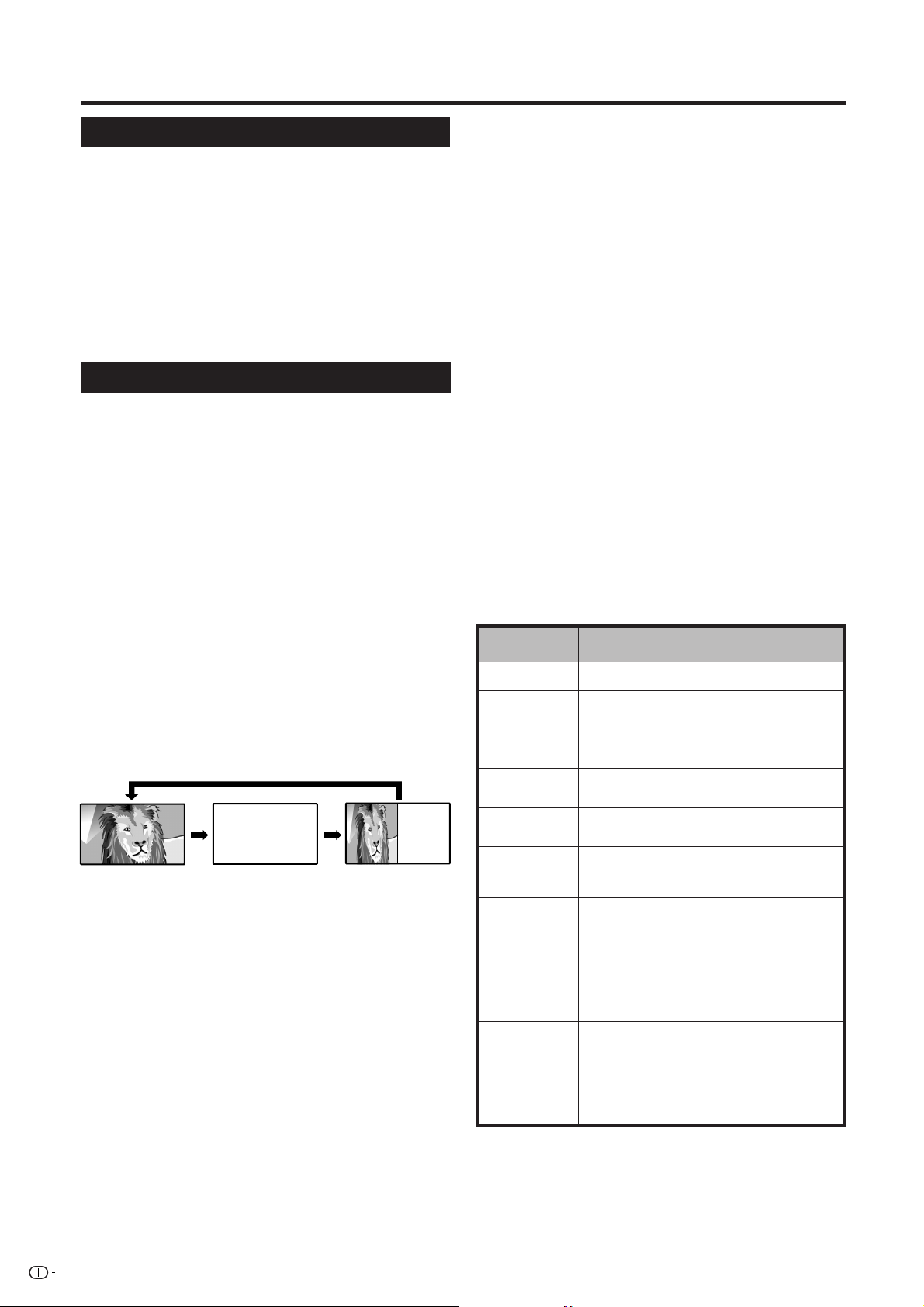

Caratteristiche utili

Fermo immagine

È possibile bloccare un’immagine del filmato sullo schermo.
1 Premere 3. 2 Premere di nuovo 3 per uscire dal fermo
immagine.
NOTA
• Quando questa funzione non è disponibile compare il messaggio “Display immagine ferma non disponibile”.
• L’immagine ferma scompare automaticamente dopo 30 minuti.

Funzioni Televideo

Cosa sono i televideo?
Il televideo trasmette pagine d’informazione e di svago per televisori appositamente predisposti. Il televisore riceve i segnali del televideo attraverso una rete televisiva, e li trasforma in un formato grafico per la visualizzazione. Notizie, previsioni del tempo e informazioni sportive, quotazioni di borsa e anticipi della programmazione sono alcuni dei diversi servizi disponibili.
Attivare e disattivare il televideo
1 Selezionare un canale televisivo o una sorgente
d’ingresso esterna che fornisca il servizio televideo.
2 Premere m per visualizzare le pagine di
Televideo.
3 Premere di nuovo m per visualizzare le pagine
Televideo sullo schermo di destra e l’immagine normale sullo schermo di sinistra.
• Ad ogni pressione di m, lo schermo cambia come mostrato di seguito.
Visualizzazione dell’ora
È possibile visualizzare le informazioni orarie incluse nelle trasmissioni di Televideo.
1 Selezionare un canale TV che fornisca
informazioni Televideo. (I dati relativi all’ora sono catturati automaticamente.)
2 Premendo p, sullo schermo apparirà il canale. 3 Premere nuovamente p durante i diversi secondi
in cui sullo schermo appare la visualizzazione del canale. Le informazioni concernenti il tempo verranno visualizzate sotto la visualizzazione del canale per diversi secondi.
4 Anche quando si cambia canale TV, è possibile
visualizzare i dati relativi all’ora, seguendo i passaggi 2 e 3 sopraccitati.
NOTA
• La visualizzazione dell’ora non può essere memorizzata quando si spegne l’apparecchiatura. Dopo aver riacceso l’apparecchiatura, eseguire di nuovo la procedura dei passi 1 a 4.
• Se acquisite correttamente, le informazioni orarie verranno visualizzate nell’angolo superiore destro dello schermo quando si preme MENU.
Funzioni dei tasti
Tasti
P (r/s)
Colore (Rosso/ Verde/Giallo/ Blu)
0–9
Aumentare o diminuire il numero della pagina.
Selezionare un gruppo o un blocco di pagine visualizzate nelle parentesi colorate sulla parte bassa dello schermo premendo il corrispondente Colore (Rosso/Verde/Giallo/ Blu) sul telecomando.
Selezionare direttamente qualsiasi pagina da 100 a 899 usando 0–9.
Descrizione
TELEVIDEO
• Se si seleziona un’emittente senza un segnale televideo, appare la scritta “Teletesti non disponibili”.
• Lo stesso messaggio compare durante altre modalità, se non vi sono segnali Televideo disponibili.
TELEVIDEO
NOTA
• Il televideo non funzionerà se il tipo di segnale selezionato è RGB. (Vedere a pagina 18.)
f (Modalità Wide)
k (Rivela le parti nascoste nel Televideo)
3 (Fermo immagine/ Sospensione)
[ (Sottotitoli per Televideo)
1
(Sottopagine)
Commuta l’immagine del Televideo su Tutto schermo, Metà superiore o Metà inferiore.
Mostra o occulta un’informazione nascosta come per esempio la risposta di un quiz.
Arresta l’aggiornamento automatico delle pagine del Televideo o libera il modo bloccato.
Visualizza i sottotitoli o chiude lo schermo dei sottotitoli.
• I sottotitoli non verranno visualizzati se il servizio non contiene informazioni per i sottotitoli.
Mostra o occulta le sottopagine.
• Tasto rosso: Spostamento sulla sottopagina precedente.
• Tasto verde: Spostamento sulla sottopagina successiva.
• Questi due tasti sono indicati su schermo con i simboli l e k.
20

Appendice

Risoluzione dei problemi

Problema Possibile soluzione
• Manca l’alimentazione elettrica.
• L’apparato non funziona.
• Il telecomando non funziona.
• L’immagine è tagliata.
• Colore insolito, colore chiaro, scuro o disallineato.
• L’alimentazione si è interrotta improvvisamente.
• Nessuna immagine.
• Nessun suono.
• Controllare di aver premuto B sul telecomando. (Vedere a pagina 7.) Se l’indicatore sullo schermo diventa rosso premere il tasto B.
• Il cavo di alimentazione elettrica in c.a. è scollegato? (Vedere a pagina 3.)
• Controllare di avere premuto a sul televisore. (Vedere a pagina 7.)
• Fattori esterni quali fulmini, elettricità statica, ecc., possono causare un funzionamento scorretto. In questo caso, mettere in funzione l’apparato dopo averlo previamente spento o dopo aver scollegato il cavo di alimentazione elettrica e averlo ricollegato passati 1 o 2 minuti.
Le batterie sono state inserite con la corretta polarità (e, f)? (Vedere a pagina 4.)
• Le pile sono scariche? (Sostituirle con pile nuove.)
• Lo state usando con illuminazione forte o fluorescente?
• Una luce fluorescente sta illuminando il sensore del telecomando?
• La posizione dell’immagine è corretta? (Vedere a pagina 17.)
• Le regolazioni della modalità schermo (Modo 4:3/WSS), quali dimensione immagine, sono corrette? (Vedere alle pagine 17 e 19.)
• Regolare la tonalità dell’immagine. (Vedere alle pagine 12 e 13.)
• La stanza è troppo luminosa? L’immagine può sembrare scura in una stanza troppo luminosa.
• Controllare l’impostazione del sistema di colore. (Vedere alle pagine 15 e 18.)
• Controllare l’Impostazione HDMI. (Vedere a pagina 18.)
• La temperatura interna dell’unità è aumentata. Rimuovere qualunque oggetto che sta bloccando i fori o pulirli.
• Controllare l’impostazione del controllo dell’alimentazione. (Vedere a pagina 14.)
• Il timer di spegnimento è impostato? Premere SLEEP sul telecomando finché non si imposta su Spento.
• Il collegamento con altri componenti è corretto? (Vedere alle pagine 8 e 9.)
• L’impostazione del segnale in ingresso è stata effettuata correttamente dopo il collegamento? (Vedere a pagina 18.)
• L’antenna è stata collegata correttamente? (Vedere a pagina 8.)
• È entrato un segnale non compatibile? (Vedere a pagina 23.)
• La regolazione dell’immagine è corretta? (Vedere alle pagine 12 e 13.)
• L’antenna è stata collegata correttamente? (Vedere a pagina 3.)
• La funzione “Solo audio” è stata impostata su “Acceso”? (Vedere a pagina 17.)
• Il volume è troppo basso? (Vedere alle pagine 5 e 6.)
• Assicurarsi che le cuffie non siano collegate. (Vedere a pagina 6.)
• Controllare di avere premuto e nel telecomando. (Vedere a pagina 5.)
Precauzioni circa l’uso in ambienti con alte o basse temperature
• Quando si usa l’apparato in ambienti con basse temperature (es. stanze, uffici), l’immagine può lasciare delle tracce o apparire con un lieve ritardo. Non si tratta di un guasto; l’apparato funzionerà correttamente quando la temperatura tornerà normale.
• Non lasciare l’apparato in luoghi freddi o caldi. Inoltre non lasciare l’apparato in un luogo esposto alla luce diretta del sole o vicino a fonti di calore, ciò può provocare una deformazione dell’unità centrale e un mal funzionamento del pannello LCD. Temperatura di immagazzinaggio: da f20°C a e60°C
NOTA IMPORTANTE CONCERNENTE LA REIMPOSTAZIONE DEL CODICE SEGRETO
Suggeriamo di togliere le seguenti istruzioni dal presente manuale per evitare che i bambini le possano leggere. Poiché il presente manuale è redatto in varie lingue, suggeriamo di fare la stessa cosa con ogni lingua. Conservarlo in un luogo sicuro per consultazioni future.
1 Ripetere i passaggi da 1 a 3 descritti in Cambiare il codice segreto. (Vedere a pagina 16.) 2 Inserire “3001” per cancellare il codice segreto attuale.
• Si resetta il codice segreto e si ripristina quello predefinito in fabbrica “1234”.
21
Appendice

Caratteristiche tecniche della porta RS-232C

Controllo computerizzato del televisore
Dopo l’impostazione di un programma, è possibile controllare il televisore dal computer tramite il terminale RS-232C. È possibile selezionare il segnale d’ingresso (computer/video), regolare il volume ed eseguire numerose altre regolazioni e impostazioni, abilitando la riproduzione automatica programmata. Annettere un cavo incrociato RS-232C (disponibile in commercio) a un 9 pin D-sub/MINI-DIN (opzionale: AN-A1RS) per i collegamenti.
NOTA
• Tale operazione dovrebbe essere utilizzata da una persona che sappia usare bene il computer.
Cavo di conversione 9 pin D-sub/MINI-DIN (opzionale: AN-A1RS)
Cavo di controllo seriale RS-232C
(incrociato, disponibile in commercio)
Condizioni di comunicazione
Impostare i parametri di comunicazione del RS-232C sul computer in modo che corrispondano alle condizioni di comunicazione del televisore. I parametri di comunicazione del televisore sono i seguenti:
Baud rate: 9.600 bps
Lunghezza dati: 8 bit
Bit di parità: Nessuno
Procedura di comunicazione
Inviare i comandi di controllo dal computer tramite il connettore RS-232C. Il televisore funziona in base al comando ricevuto ed invia un messaggio di risposta al computer. Non inviare più di un comando alla volta. Attendere fino a quando il computer riceve la risposta OK, prima di inviare il comando successivo.
Formato del comando
Otto codici ASCII e CR
C1 C2 C3 C4 P1 P2 P3 P4
Comando a 4 cifre: Comando. Testo di quattro caratteri. Parametro di 4 cifre: Parametro 0 – 9, g, spazio, ?
Parametro
Immettere i valori dei parametri, allinearli a sinistra e riempire con spazi il resto. (Controllare di aver immesso quattro valori per il parametro). Se il paramento immesso non è compreso in una gamma regolabile, comparirà il messaggio ERR. (Vedere Formato del codice di risposta).
0
0009
30 0055
100
Il valore dimpostazione corrente compare quando per alcuni comandi simmette “?”.
? ????
Formato del codice di risposta
Risposta normale
OK
Codice di ritorno (0DH)
Bit di stop: 1 bit
Controllo di flusso: Nessuno
Codice di ritorno4 cifre del comando 4 cifre del parametro
Comandi
VOCE DI CONTROLLO
IMPOSTAZIONI ALIMENTAZIONE SELEZIONE
INGRESSO A
CANALE
SELEZIONE INGRESSO B
SELEZIONE MODALITÀ AV
VOLUME
POSIZIONE
MODALITÀ WIDE
MUTE
SURROUND
MODIFICA AUDIO SPEGNIMENTO
TESTO
COMANDO PARAMETRO DESCRIZIONE
P
I I I
I D D C C
I
I
I
I
I
I
I
I
I
I
I
I
I A A A A A A A
V
V H H
V
V C C
P
P W W W W W W W W W W M M M M A A A A A O O O O O O O
T
T
T D D
R
W
O
_
D
G
T
_
D
V
T
*
D
V
A
?
D
V
A
*
H
C
C
?
H
C
C
_
P
U
H
_
W
D
H
0
1
P
N
1
1
P
N
2
1
P
N
?
1
P
N
0
2
P
N
1
2
P
N
2
2
P
N
?
2
P
N
0
3
P
N
0
4
P
N
1
4
P
N
?
4
P
N
0
5
P
N
0
D
M
V
1
D
M
V
2
D
M
V
3
D
M
V
4
D
M
V
5
D
M
V
?
D
M
V
*
M
L
O
?
M
L
O
*
S
O
P
?
S
O
P
*
S
O
P
?
S
O
P
*
K
C
L
?
K
C
L
*
E
S
H
?
E
S
H
0
E
D
I
1
E
D
I
2
E
D
I
3
E
D
I
4
E
D
I
5
E
D
I
6
E
D
I
9
E
D
I
1
E
D
I
?
E
D
I
0
E
T
U
1
E
T
U
2
E
T
U
?
E
T
U
0
V
D
C
1
V
D
C
2
V
D
C
?
V
D
C
_
A
H
C
0
M
T
F
1
M
T
F
2
M
T
F
3
M
T
F
4
M
T
F
5
M
T
F
?
M
T
F
0
T
X
E
1
T
X
E
?
T
X
E
*
G
P
C
?
G
P
C
SPENTO
_
_
_
COMMUTAZIONE INGRESSO (COMMUTAZIONE)
_
_
_
TV (CANALE FISSO)
_
_
_
da EXT1 a 5 (1 – 5)
?
?
?
da 1 a 5, ERR (TV)
_
_
*
CANALE DIRETTO (1 – 99)
?
?
?
da 1 a 99
_
_
_
CANALE VERSO LALTO
_
_
_
CANALE VERSO IL BASSO
_
_
_
EXT1 (Y/C)
_
_
_
EXT1 (SVC)
_
_
_
EXT1 (RGB)
?
?
?
da 0 a 2
_
_
_
EXT2 (Y/C)
_
_
_
EXT2 (SVC)
_
_
_
EXT2 (RGB)
?
?
?
da 0 a 2
_
_
_
EXT3
_
_
_
EXT4 (RGB)
_
_
_
EXT4 (COMPONENTE)
?
?
?
da 0 a 1
_
_
_
EXT5 (HDMI)
_
_
_
SELEZIONE MODALITÀ AV (COMMUTAZIONE)
_
_
_
STANDARD
_
_
_
SOFT
_
_
_
ECO
_
_
_
UTENTE
_
_
_
DINAMICO
?
?
?
da 1 a 5
_
_
*
VOLUME (0 – 60)
?
?
?
da 0 a 60
_
*
*
POSIZIONE ORIZZ. AV (da 10 a 10)
?
?
?
AV (da 10 a 10)
_
*
*
POSIZIONE VERT. AV (da 20 a 20)
?
?
?
AV (da 20 a 20)
_
*
*
CLOCK (0 – 180)
?
?
?
da 0 a 180
_
_
*
FASE (0 – 40)
?
?
?
da 0 a 40
_
_
_
MODALITÀ WIDE (COMMUTAZIONE)
_
_
_
NORMALE (AV)
_
_
_
ZOOM 14:9 (AV)
_
_
_
PANORAMA (AV)
_
_
_
SCHERMO INT. (AV)
_
_
_
CINEMA 16:9 (AV)
_
_
_
CINEMA 14:9 (AV)
_
_
_
NORMALE (PC)
_
_
0
SCHERMO INT. (PC)
?
?
?
da 1 a 10
_
_
_
MUTE (COMMUTAZIONE)
_
_
_
MUTE ON
_
_
_
MUTE OFF
?
?
?
da 1 a 2
_
_
_
SURROUND (COMMUTAZIONE)
_
_
_
SURROUND ON
_
_
_
SURROUND OFF
?
?
?
da 1 a 2
_
_
_
SELEZIONE SUONO (ST/Bilingue/mono)
_
_
_
SPENTO
_
_
_
30m
_
_
_
1h00m
_
_
_
1h30m
_
_
_
2h00m
_
_
_
2h30m
?
?
?
da 0 a 150
_
_
_
TESTO DISATTIVATO
_
_
_
TESTO MODIFICA (COMMUTAZIONE)
?
?
?
da 0 a 1
_
*
*
SALTO PAGINA DIRETTO (100 – 899)
?
?
?
da 100 a 899
_
_
_
0
Risposta per problema (errore di comunicazione o comando errato)
ERR
Codice di ritorno (0DH)
22
NOTA
Se nella colonna dei parametri compare un trattino basso (_), immettere uno spazio.
Se compare un asterisco (*) , immettere un valore della gamma indicata tra parentesi nella colonna DESCRIZIONE.
Appendice

Dati tecnici

Elemento
Pannello LCD
Numero dei punti 3.147.264 punti (1366 g 768 g 3 punti) Sistema del colore video PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60 Funzione
del televisore
Luminosità 450 cd/m Durata della retroilluminazione 60.000 ore (con retroilluminazione in posizione standard) Angolo di visione O : 176° V : 176° Amplificazione audio 10W g 2 Altoparlante 130 mm g 60 mm Terminali
Lingua del OSD Inglese/tedesco/francese/italiano/spagnolo/olandese/svedese/portoghese/finlandese/
Requisiti dell’alimentazione elettrica CA 220–240 V, 50 Hz Consumo elettrico
Peso
Temperatura di funzionamento
Ricezione dei canali
Sistema di sintonizzazione TV STEREO/BILINGUE NICAM/A2
Posteriore
VHF/UHF Canali E2–E69, canali F2–F10, canali I21–I69, canali IR A–IR J CATV Hyper-band, canali S1–S41
EXT 1 EXT 2 EXT 3 S-VIDEO (ingresso Y/C), Pin RCA (ingresso AV)
EXT 4 Presa da Ø 3,5 mm (Ingresso audio), 15 pin mini D-sub (PC/Componente)
EXT 5 HDMI, presa da Ø 3,5 mm (Ingresso audio) OUTPUT Pin RCA (Audio) Cuffie
TV A COLORI A SCHERMO LCD DA 32o, Modello: LC-32GA8E, LC-32BV8E
LCD (DISPLAY A CRISTALLI LIQUIDI) IN TFT NERO & Advanced Super View da 32o
B/G, I, D/K, L, L’TV-Standard (CCIR)
Memorizzazione automatica 99 canali, Etichettatura automatica, Ordinamento automatico
2
UHF/VHF 75 q tipo DinIngresso antenna Connettore maschio 9 pin MINI-DINRS-232C SCART (ingresso AV, ingresso Y/C, ingresso RGB, uscita TV)
SCART (ingresso/uscita AV, ingresso Y/C, ingresso RGB, Collegamento AV)
Presa da Ø 3,5 mm (Uscita audio)
turco/greco/russo/polacco
130 W (0,9 W in attesa) (Metodo IEC60107)
17 kg (Solo schermo), 19 kg (Schermo con piedistallo)
0°C a e40°C
TV A COLORI A SCHERMO LCD DA 37o, Modello: LC-37GA8E, LC-37BV8E
LCD (DISPLAY A CRISTALLI LIQUIDI) IN TFT NERO & Advanced Super View da 37o
158 W (0,9 W in attesa) (Metodo IEC60107)
20,5 kg (Solo schermo), 23 kg (Schermo con piedistallo)
Per rispettare la propria politica di continuo miglioramento, SHARP si riserva il diritto di effettuare senza previo avviso delle modifiche di progettazione e delle caratteristiche tecniche per migliorare l’apparato. Le cifre dei dati tecnici indicate sono valori nominali delle unità di produzione. Possono esistere alcune differenze rispetto a questi valori nelle singole unità.
NOTA
• Fare riferimento alla retrocopertina interna per le proiezioni dimensionali.

Accessori opzionali

Gli accessori opzionali qui elencati sono disponibili per il televisore a colori LCD. Acquistarli presso il negozio più vicino.
• Accessori opzionali supplementari possono diventare disponibili in futuro. Prima di acquistarli, assicurarsi che siano compatibili e che siano disponibili.
N.
1 AN-37AG2
2 AN-A1RS
Nome pezzo Numero pezzo
Staffa di montaggio a parete (LC-32GA8E, LC-32BV8E, LC-37GA8E, LC-37BV8E)
Cavo di conversione 9 pin D-sub/MINI-DIN

Schema di compatibilità computer

Risoluzione
640 g 480VGA 800 g 600SVGA
1024 g 768XGA
Frequenza orizzontale
31,5 kHz 60 Hz 37,9 kHz 60 Hz 48,4 kHz 60 Hz
VGA, SVGA e XGA sono marchi depositati di International Business Machines Co., Inc.
NOTA
• Questa TV ha una compatibilità con PC limitata, il corretto funzionamento può essere garantito solo se si utilizza una scheda video esattamente conforme allo standard VESA 60Hz. Eventuali variazioni da questo standard causeranno distorsioni dell’immagine.
Frequenza
verticale
Standard
VESA
23
Attenzione: Il dispositivo è contrassegnato da questo simbolo, che segnala di non smaltire le apparecchiature elettriche ed elettroniche insieme ai normali rifiuti domestici. Per tali prodotti è previsto un sistema di raccolta a parte.
A. Informazioni sullo smaltimento per gli utenti (privati)
1. Nell’Unione europea
Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura!
Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.
In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*. In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se lutente acquista un altro nuovo di tipologia simile. *) Per maggiori informazioni si prega di contattare lautorità locale competente.
Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, lutente dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.
Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti al trattamento, al recupero e al riciclaggio necessari prevenendone il potenziale impatto negativo sullambiente e sulla salute umana, che potrebbe derivare da uninadeguata gestione dei rifiuti.
2. In paesi che non fanno parte dell’UE
Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.
Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.
B. Informazioni sullo smaltimento per gli utenti commerciali
1. Nell’Unione europea
Se il prodotto è impiegato a scopi commerciali, procedere come segue per eliminarlo.
Contattare il proprio rivenditore SHARP che fornirà informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.
Per la Spagna: Contattare il sistema di raccolta ufficiale o lente locale preposto al ritiro dei prodotti usati.
2. In paesi che non fanno parte dell’UE
Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.
24

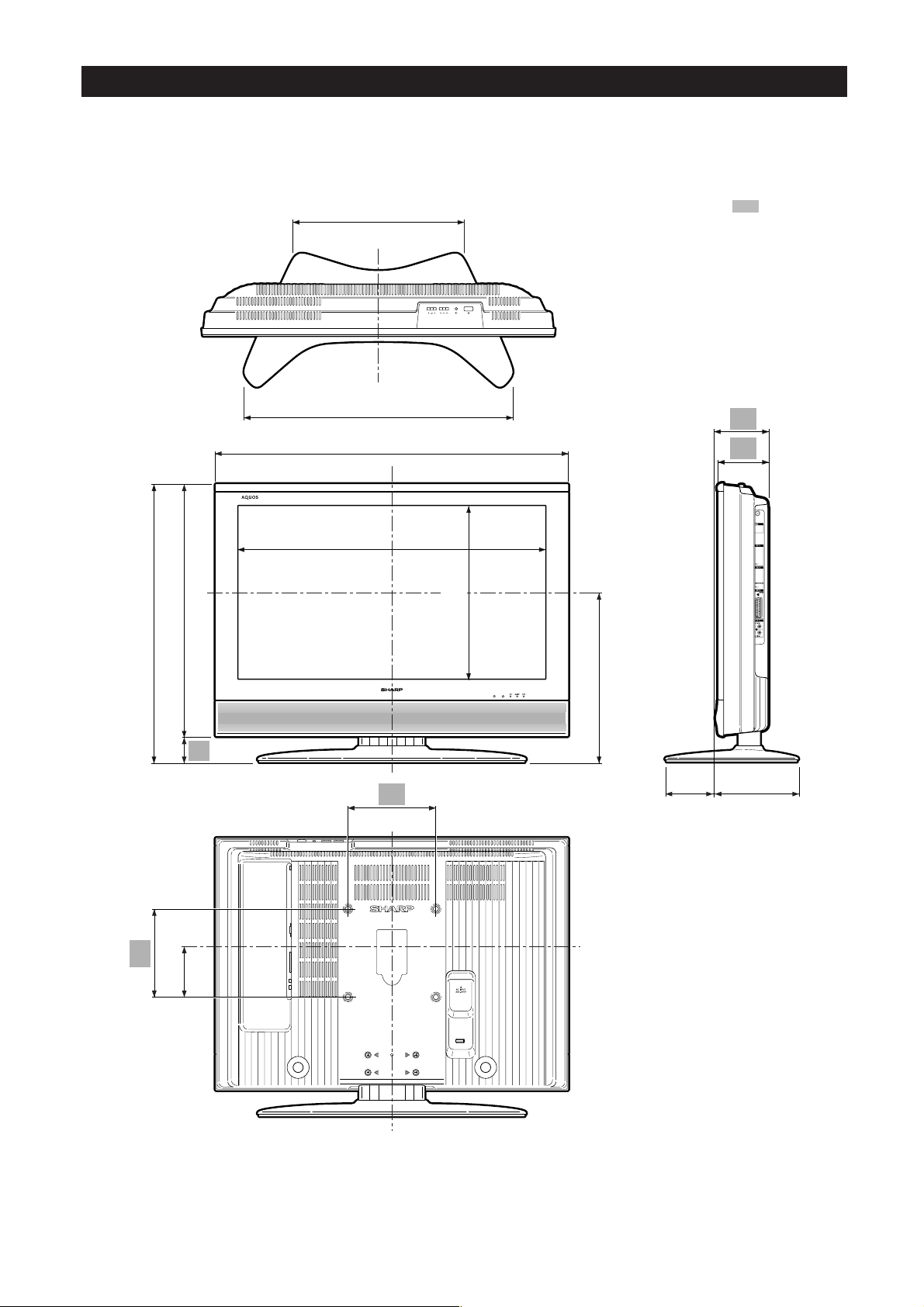

LC-32GA8E / LC-32BV8E / LC-37GA8E / LC-37BV8E
(356.0) / [396.0] (356,0) / [396,0]
(539.0) / [612.0] (539,0) / [612,0]
(804.0) / [926.0] (804,0) / [926,0]
(699.6) / [822.6] (699,6) / [822,6]
( ) : LC-32GA8E
LC-32BV8E
[ ] : LC-37GA8E
LC-37BV8E
: LC-32GA8E
LC-32BV8E LC-37GA8E LC-37BV8E
119.2 119,2
115.7 115,7
(575.0) / [644.0]
(575,0) / [644,0]
(636.0) / [705.0]
(636,0) / [705,0]
200.0
200,0
(115.0) / [104.0]
(115,0) / [104,0]
61.0
61,0
200.0 200,0
(394.3) / [463.8]
(394,3) / [463,8]
(388.5) / [422.9]
(388,5) / [422,9]
(88.1) / [115.7] (88,1) / [115,7]
(183.3) / [188.6] (183,3) / [188,6]
PIN
Printed on environmentally friendly paper Auf ökologischem Papier gedruckt Imprimé sur papier écologique Stampato su carta ecologica Afgedrukt op ecologisch papier Impreso en papel ecológico
Printed in Spain Gedruckt in Spanien Imprimé en Espagne Stampato in Spagna Gedrukt in Spanje Impreso en España
TINS-C463WJN2
06P05-SP-NG
Loading...
