LCD COLOR TELEVISION
MODEL
In the interests of user-safety (Required by safety regulations in some countries) the set should be restored
to its original condition and only parts identical to those specified should be used.
CONTENTS
SERVICING NOTICES ON CHECKING ..............................................................................
•
HOW TO ORDER PARTS ....................................................................................................
•
IMPORTANT.........................................................................................................................
•
ABOUT LEAD FREE SOLDER (PbF) ..................................................................................
•
GENERAL SPECIFICATIONS..............................................................................................
•
DISASSEMBLY INSTRUCTIONS ........................................................................................
•
SERVICE MODE LIST..........................................................................................................
•
WHEN REPLACING EEPROM (MEMORY) IC ....................................................................
•
ELECTRICAL ADJUSTMENTS ............................................................................................
•
TROUBLESHOOTING GUIDE .............................................................................................
•
BLOCK DIAGRAM ................................................................................................................
•
PRINTED CIRCUIT BOARDS ..............................................................................................
•
SCHEMATIC DIAGRAMS ....................................................................................................
•
WAVEFORMS ......................................................................................................................
•
MECHANICAL EXPLODED VIEWS .....................................................................................
•
REPLACEMENT PARTS LIST .............................................................................................
•
LC-32A40L
Page
A1-1
A1-1
A1-1
A1-2
A2-1~A2-5
B1-1~B2-2
C-1
C-2
D-1~D-5
E-1~E-6
F-1~F-12
G-1~G-12
H-1~H-42
I-1~I-3
J-1~J-4
K1-1~K2-12
This document has been published to be used for
after sales service only.
The contents are subject to change without notice.
SERVICING NOTICES ON CHECKING
1. KEEP THE NOTICES
As for the places which need special attentions,
they are indicated with the labels or seals on the
cabinet, chassis and parts. Make sure to keep the
indications and notices in the operation manual.
2. AVOID AN ELECTRIC SHOCK
There is a high voltage part inside. Avoid an
electric shock while the electric current is
flowing.
3. USE THE DESIGNATED PARTS
The parts in this equipment have the specific
characters of incombustibility and withstand
voltage for safety. Therefore, the part which is
replaced should be used the part which has
the same character.
Especially as to the important parts for safety
which is indicated in the circuit diagram or the
table of parts as a mark, the designated
parts must be used.
4. BE CAREFUL WITH THE
LCD PANEL
Avoid a shock to the panel while servicing.
Take enough care to deal with it.
5. PUT PARTS AND WIRES IN THE
ORIGINAL POSITION AFTER
ASSEMBLING OR WIRING
There are parts which use the insulation
material such as a tube or tape for safety, or
which are assembled in the condition that
these do not contact with the printed board.
The inside wiring is designed not to get closer
to the pyrogenic parts and high voltage parts.
Therefore, put these parts in the original
positions.
PERFORM A SAFETY CHECK AFTER
6.
SERVICING
Confirm that the screws, parts and wiring which
were removed in order to service are put in the
original positions, or whether there are the
portions which are deteriorated around the
serviced places serviced or not. Check the
insulation between the antenna terminal or
external metal and the AC cord plug blades.
And be sure the safety of that.
(INSULATION CHECK PROCEDURE)
1.
Unplug the plug from the AC outlet.
2.
Remove the antenna terminal on TV and turn
on the TV.
3.
Insulation resistance between the cord plug
terminals and the eternal exposure metal
[Note 2] should be more than 1M ohm by
using the 500V insulation resistance meter
[Note 1] .
4.
If the insulation resistance is less than 1M
ohm, the inspection repair should be
required.
[Note 1]
If you have not the 500V insulation
resistance meter, use a Tester.
[Note 2]
External exposure metal: Antenna terminal
Earphone jack
HOW TO ORDER PARTS
Please include the following informations when you order parts. (Particularly the VERSION LETTER.)
1. MODEL NUMBER and VERSION LETTER
The MODEL NUMBER can be found on the back of each product and the VERSION LETTER can be
found at the end of the SERIAL NUMBER.
2. PART NO. and DESCRIPTION
You can find it in your SERVICE MANUAL.
IMPORTANT
When you exchange IC and Transistor with a heat sink, apply silicon grease (YG6260M) on the contact
section of the heat sink. Before applying new silicon grease, remove all the old silicon grease.
(Old grease may cause damage to the IC and Transistor).
A1-1
ABOUT LEAD FREE SOLDER (PbF)
Distinction of PbF PCB:
PCBs (manufactured) using lead free solder will have a PbF printing on the PCB.
(Please refer to figures.)
Caution:
Pb free solder has a higher melting point than standard solder;
•
Typically the melting point is 86°F~104°F(30°C~40° C) higher.
Please use a soldering iron with temperature control and adjust it to 650°F ± 20° F (350°C ± 10°C).
In case of using high temperature soldering iron, please be careful not to heat too long.
Pb free solder will tend to splash when heated too high (about 1100° F/ 600°C).
•
All products with the printed circuit board with PbF printing must be serviced with lead free solder.
•
When soldering or unsoldering, completely remove all of the solder from the pins or solder area,
and be sure to heat the soldering points with the lead free solder until it melts sufficiently.
Recommendations
Recommended lead free solder composition is Sn-3.0Ag-0.5Cu.
A1-2
GENERAL SPECIFICATIONS
G-1 TV LCD LCD Size / Visual Size 31.5 inch / 800.4mmV
System LCD Type Color TFT LCD
Color System NTSC/PAL-M/PAL-N
Speaker 2 Speaker
Sound Output Max 10W + 10W
G-2 Tuning Broadcasting System Analog US-M, Bra-PAL-M, Arge-PAL-N
System Digital --
Tuner and System 1Tuner
Receive CH Destination US (W/CABLE)
Intermediate Digital -Frequency Analog Picture(FP) 45.75MHz
Preset CH No
Stereo/Dual TV Sound US-Stereo
Tuner Sound Muting Yes
G-3 Signal Video Signal Input Level 1 V p-p/75 ohm
RGB Signal Output Level -Audio Signal Input Level 0.85 V p-p/50k ohm
G-4 Power Power Source AC 110-240V, 50/60Hz
Power Consumption at AC 160W at 120V, 60Hz
Protector Power Fuse Yes
G-5 Regulation Safety CB(IEC60065:01)
G-6 Temperature Operation 0oC ~ +40oC
G-7 Operating Humidity Less than 80% RH
G-8 Clock and Clock Yes
Timer Sleep Timer Max Time 120 Min
On Timer Program No
Off Timer Program No
Game Timer No
Wake Up Timer No
Timer Back-up (at Power Off Mode) more than -- Min Sec
Number of Pixels 1366(H) x 768(V)
View Range Left/Right 88/88 degree
Up/Down 88/88 degree
Position Front
Size 2.2 x 5.0 inch
Impedance 4 ohm
10%(Typical) ---
CH Coverage 2~69, 4A, A-5~A-1, A~I, J~W, W+1~W+84
Sound(FS) 41.25MHz
FP-FS 4.50MHz
Output Level -S/N Ratio (Weighted) -Horizontal Resolution at DVD Mode --
--
Output Level at DVD --
at TV 0.85 V p-p/1k ohm
0-1.70 V p-p/1k ohm (Variable out mode)
Digital Output Level -S/N Ratio at DVD (Weighted) -Harmonic Distortion -Frequency Response : at DVD --
at Video CD --
at SVCD --
at CD --
DC --
at DC -Stand by (at AC) 1W at 120V, 60Hz
Energy Star Yes
Per Year -- kWh/Year
Safety Circuit Yes
IC Protector(Micro Fuse) Yes
Radiation CISPR 13:2001+A1:2003
Laser --
Storage -20oC ~ +60oC
Step 10 Min
A2-1
GENERAL SPECIFICATIONS
G-9 Remote Unit RC-MP
Control Glow in Dark Remocon No
Remocon Format SHARP
Format SHARP
Custom Code 10000 / 10001
Power Source Voltage(D.C) 3V
Total Keys 52 Keys
Keys
UM size x pcs UM-4 x 2 pcs
POWER
FUNCTION
Source POWER
DISPLAY
LIGHT
SEARCH+
SEARCHPLAY
REC
STOP
PAUSE
SKIP+
SKIPVIEW MODE
1
2
3
4
5
6
7
8
9
0
.
ENT
INPUT
FLASH BACK
VOL+
VOLCH+
CHSURROUND
MUTE
FREEZE
MENU
LEFT
ENTER
RIGHT
UP
DOWN
EXIT
RETURN
FAVORITE A
FAVORITE B
FAVORITE C
FAVORITE D
FAVORITE
SLEEP
AUDIO
AV MODE
CC
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
A2-2
GENERAL SPECIFICATIONS
G-10 Features Auto Shut Off Yes
Auto Search No
Power On Memory No
Comb Filter Yes
Game Position No
Auto Setup(Language/CH Program) No
Picture Setting(TV) Yes
AV Mode(Picture Preference) Yes
Brightness , Contrast , Color Yes
Tint Yes
Sharpness Yes
Color Temperature Yes
Cable Clear No
Picture Setting(PC) No
BRIGHTNESS , CONTRAST No
HOR POSITION , VER POSITION No
PHASE , CLOCK No
AUTO ADJUST No
RED , GREEN , BLUE No
Audio MTS Yes
Tone Control (Bass/Treble/Balance) Yes
Stable Sound No
Surround No
BBE No
SRS WOW (SRS 3D/Focus/Tru Bass) Yes
Valiable Audio Out Yes
Tuning CH Program Yes
Air/Cable Yes
ADD/DELETE Yes
Label CH Label Yes
Video Label Yes
Color System Yes
Favorite CH Yes
V-Chip Yes
Type USA Type
RRT Setup No
Lock Hotel Lock No
Channel Lock No
Video Lock No
Panel Lock No
OSD Language
Closed Caption
CC Advanced
View Mode (Picture Size) Yes
Picture Scroll Yes
Cinema Mode Yes (2:3 Pull Down Only)
Aspect Yes
Backlight Yes
PFC(Power Factor circuit)
Freeze frame Yes
PIP/POP No
Direct Input Selection Yes
Digital Out Dolby Digital No
MPEG No
PCM No
DTS No
PC Monitor Input No
VGA (640x480) No
VGA (720x400) No
WVGA (848x480) No
SVGA (800x600) No
XGA (1024x768) No
WXGA (1280x768) No
WXGA (1280x720) No
WXGA (1360x768) No
SXGA (1280x1024) No
NTSC: 3 D
PAL: 5 Lines
English
Portuguese
Spanish
Yes
No
(NTSC Only)
No
A2-3
GENERAL SPECIFICATIONS
HDMI Input Yes
Component Input Yes
G-11 Accessories Owner's Manual Language English/Portuguese/Spanish
Remote Control Unit Yes
Rod Antenna
Loop Antenna
U/V Mixer
DC Car Cord (Center+)
Guarantee Card
Warning Sheet
Circuit Diagram
Antenna Change Plug
Service Facility List
Important Safeguard
Dew/AHC Caution Sheet
Quick Set-up Sheet
Battery Yes
AC Adapter
AC Cord (for AC Adapter)
AC Cord (Flat Polarity Plugs) Yes
Cable Cramp Yes
Stand Yes
Stand Screw Yes
Hexagon Wrench Yes
AV Cord (2Pin-1Pin)
Registration Card (NDL Card)
300 to 75ohm Antenna Adapter
VGA (640x480) Yes (60Hz)
720x480i (4:3) Yes (60Hz)
720x480i (16:9) Yes (60Hz)
720x480p (4:3) Yes (60Hz)
720x480p (16:9) Yes (60Hz)
720x576i (4:3) Yes (50Hz)
720x576i (16:9) Yes (50Hz)
720x576p (4:3) Yes (50Hz)
720x576p (16:9) Yes (50Hz)
1280x720p Yes (50/60Hz)
1920x1080i Yes (50/60Hz)
720x480i (4:3) Yes (60Hz)
720x480i (16:9) Yes (60Hz)
720x480p (4:3) Yes (60Hz)
720x480p (16:9) Yes (60Hz)
720x576i (4:3) Yes (50Hz)
720x576i (16:9) Yes (50Hz)
720x576p (4:3) Yes (50Hz)
720x576p (16:9) Yes (50Hz)
1280x720p Yes (50/60Hz)
1920x1080i Yes (50/60Hz)
w/Guarantee Card
Poles -Terminal --
Terminal --
UM size x pcs UM-4 x 2 pcs
OEM Brand No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
A2-4
GENERAL SPECIFICATIONS
G-12 Interface Switch Top Power (Tact) Yes
Rear Main Power SW No
Indicator Power/Stand-By Yes (Green / Red)
Terminals Rear Video Input 1 RCA x 1
Side Video Input 3 No
G-13 Set Size Approx. W x D x H (mm) 821.0 x 273.5 x 650.5
G-14 Weight Net (Approx.) 17.5kg (38.6lbs)
G-15 Carton Master Carton No
Gift Box Material Double/Brown
Drop Test 1 Corner / 3 Edges / 6 Surfaces
Container Stuffing (40' container) 327
G-16 Material Cabinet Front PS 94V0 NON-DECABROM
PCB Non-Halogen Demand No
G-17 Environment Environmental standard requirement Green procurement of SHARP
Pb-free Phase3(Phase3A)
Rohs Yes
Channel Up/Menu Up Yes
Channel Down/Menu Down Yes
Volume Up/Menu > Yes
Volume Down/Menu < Yes
Menu No
Play No
Eject No
Skip+, Search+ No
Skip-, Search- No
Still/Pause No
Stop No
Main Power SW No
Input Select Yes
On Timer No
Audio Input 1 RCA x 2(L/MONO, R)
S - Input 1
Video Input 2 RCA x 1
Audio Input 2 RCA x 2(L/MONO, R)
S - Input 2
Video Output No
Audio Output
Component Input 1
Analog Audio RCA x 2(L/MONO, R)
Component Input 2
Analog Audio RCA x 2(L/MONO, R)
HDMI Input 1
Analog Audio RCA x 2(L/MONO, R)
HDMI Input 2
Analog Audio No
Sub Woofer Out No
PC Monitor Input No
Analog Audio No
Digital Audio Output No
DC Jack (Center +) No
VHF/UHF Antenna Input
AC Inlet
Audio Input 3 No
S - Input 3 No
Other Terminal No
w/o Handle, Stand Approx. W x D x H (mm)
Net w/o Handle, Stand (Approx.) 15.6kg (34.4lbs)
Gross (Approx.) 20.5kg (45.2lbs)
Content --- Sets
Material --- / --Dimensions W x D x H(mm) --Description of Origin ---
W/Color Photo Label No
W/Handle No
Dimensions W x D x H(mm) 917 x 271 x 716
Description of Origin Yes
Height (cm) 32
Rear PS 94V0 NON-DECABROM
Jack Panel --
Eyelet Demand Yes
Measures for Whisker Yes
Yes
Yes
RCA x 2 (Variable) (L, R)
RCA x 3
RCA x 3
HDMI x 1
HDMI x 1
F Type
Yes
821.0 x 117.0 x 591.5
Sets/40' container
A2-5
DISASSEMBLY INSTRUCTIONS
1. REMOVAL OF MECHANICAL PARTS
AND P.C. BOARDS
1-1: BACK CABINET (Refer to Fig. 1-1)
1.2.Remove the 19 screws 1.
Remove the Back Cabinet in the direction of arrow.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Back Cabinet
1
1
1
1
Fig. 1-1
1-3:
POWER PCB/SCALER PCB/AV PCB
(Refer to Fig. 1-3)
1.
Disconnect the following connectors:
(CP506, CP507, CP508, CP511, CP514).
2.
Remove the 9 screws 1.
3.
Remove the Holder AC-Inlet and Power PCB in the
direction of arrow (A).
4.
Disconnect the following connectors:
(CP802, CP803, CP2200, CP3201, CP3602, CP7203).
5.
Remove the 10 screws 2.
6.
Remove the Shield Scaler and Scaler PCB in the
direction of arrow (B).
7.
Disconnect the following connectors:
(CP301, CP303, CP3802, CP3803, CP4202).
8.
Remove the 6 screws 3.
9.
Remove the AV PCB in the direction of arrow (C).
2
2
Holder AC-Inlet
1
1
1
1
1
Power PCB
(A)
2
2
2
1
2
1
1
1
2
(B)
2
Shield Scaler
2
2
3
(C)
Scaler PCB
3
3
3
3
3
AV PCB
1-2:
STAND ASS'Y/ANGLE BACK 1/2/PLATE JACK 1/2
(Refer to Fig. 1-2)
1.
Remove the 4 screws 1.
2.
Remove the Stand Ass'y in the direction of arrow (A).
3.
Remove the 4 screws 2.
4.
Remove the 7 screws 3.
5.
Remove the Angle Back 1/2 in the direction of arrow (B).
6.
Remove the 5 screws 4.
7.
Remove the Plate Jack 2 in the direction of arrow (C).
8.
Remove the 9 screws 5.
9.
Remove the Plate Jack 1 and Shield Jack in the direction
of arrow (D).
2
2
2
2
Angle Back 2
Angle Back 1
3
3
3
(B)
3
3
3
Plate Jack 2
(C)
3
4
(A)
4
(D)
1
1
1
5
Plate Jack 1
Shield Jack
1
Stabd Ass'y
5
5
Fig. 1-3
Fig. 1-2
B1-1
DISASSEMBLY INSTRUCTIONS
1-4: REGULATOR PCB/REMOCON PCB/OPERATION
PCB (Refer to Fig. 1-4)
1.
Remove the 4 screws 1.
2.
Remove the Regulator PCB in the direction of arrow (A).
3.
Remove the 2 screws 2.
4.
Remove the Remocon PCB in the direction of arrow (B).
5.
Remove the 5 screws 3.
6.
Remove the Plate Button and Operation PCB in the
direction of arrow (C).
1
(A)
1
1
Regulator PCB
2
2
(B)
Remocon PCB
Fig. 1-4
3
3
(D)
3
Plate Button
1
3
3
Operation PCB
1-5: LCD COVER/LCD PANEL (Refer to Fig. 1-5)
1.
Remove the 8 screws 1.
2.
Remove the LCD Cover in the direction of arrow (A).
3.
Remove the 4 screws 2.
4.
Remove the LCD Panel in the direction of arrow (B).
1
1
1
2
1
2
1
2
1
2
(B)
LCD Panel
Front Cabinet
(A)
1
LCD Cover
1
Fig. 1-5
B1-2
DISASSEMBLY INSTRUCTIONS
2.
REMOVAL AND INSTALLATION OF
FLAT PACKAGE IC
REMOVAL
Put Masking Tape (cotton tape) around the Flat Package
1.
IC to protect other parts from any damage.
(Refer to Fig. 2-1.)
NOTE
Masking is carried out on all the parts located within
10 mm distance from IC leads.
When IC starts moving back and forth easily after
3.
desoldering completely, pickup the corner of the IC using
tweezers and remove the IC by moving with the IC
desoldering machine. (Refer to Fig. 2-3.)
NOTE
Some ICs on the PCB are affixed with glue, so be
careful not to break or damage the foil of each IC
leads or solder lands under the IC when removing it.
Blower type IC
desoldering
machine
Masking Tape
(Cotton Tape)
Heat the IC leads using a blower type IC desoldering
2.
IC
machine. (Refer to Fig. 2-2.)
NOTE
Do not rotate or move the IC back and forth , until IC
can move back and forth easily after desoldering the
leads completely.
Blower type IC
desoldering machine
Fig. 2-1
Tweezers
IC
Peel off the Masking Tape. 4.
Absorb the solder left on the pattern using the Braided
5.
Shield Wire. (Refer to Fig. 2-4.)
NOTE
Do not move the Braided Shield Wire in the vertical
direction towards the IC pattern.
Fig. 2-3
Braided Shield Wire
Soldering Iron
IC
Fig. 2-2
IC pattern
Fig. 2-4
B2-1
DISASSEMBLY INSTRUCTIONS
INSTALLATION
Take care of the polarity of new IC and then install the
1.
new IC fitting on the printed circuit pattern. Then solder
each lead on the diagonal positions of IC temporarily.
(Refer to Fig. 2-5.)
Soldering Iron
Solder temporarily
Supply the solder from the upper position of IC leads
2.
Solder temporarily
sliding to the lower position of the IC leads.
(Refer to Fig. 2-6.)
Fig. 2-5
When bridge-soldering between terminals and/or the
4.
soldering amount are not enough, resolder using a Thintip Soldering Iron. (Refer to Fig. 2-8.)
Thin-tip Soldering Iron
IC
Fig. 2-8
Finally, confirm the soldering status on four sides of the
5.
IC using a magnifying glass.
Confirm that no abnormality is found on the soldering
position and installation position of the parts around the
IC. If some abnormality is found, correct by resoldering.
NOTE
When the IC leads are bent during soldering and/or
repairing, do not repair the bending of leads. If the
bending of leads are repaired, the pattern may be
damaged. So, always be sure to replace the IC in this
case.
Soldering Iron Solder
IC
Absorb the solder left on the lead using the Braided
3.
Supply soldering
from upper position
to lower position
Shield Wire. (Refer to Fig. 2-7.)
NOTE
Do not absorb the solder to excess.
Soldering Iron
IC
Braided Shield Wire
Fig. 2-6
Fig. 2-7
B2-2
SERVICE MODE LIST
This unit is provided with the following SERVICE MODES so you can repair, examine and adjust easily.
To enter to the SERVICE MODE function, press and hold both buttons simultaneously on the main unit and on the remote
control for more than the standard time in the appropriate condition. (See below chart.)
Set
Condition
TV mode
TV mode
TV mode
ALL mode
ALL mode
Set Key Operations
VOL. DOWN
(Minimum)
VOL. DOWN
(Minimum)
VOL. DOWN
(Minimum)
VOL. DOWN
(Minimum)
VOL. DOWN
(Minimum)
Remocon
Key
0 2 sec.
1 2 sec.
6 2 sec.
8
9 2 sec.
Standard
Time
2 sec.
Releasing of V-CHIP PASSWORD.
Initialization of factory TV data.
NOTE:
Can be checked of the INITIAL DATA of MEMORY IC.
Refer to the "WHEN REPLACING EEPROM (MEMORY) IC".
Check of the SUM DATA, POWER ON total hours, MICON
VERSION and DIGITAL TV MICON FIRMWARE on the screen.
Refer to the "WHEN REPLACING EEPROM (MEMORY) IC".
Display of the Adjustment MENU on the screen.
Refer to the "ELECTRICAL ADJUSTMENT" (On-Screen Display
Adjustment).
If you set factory initialization, the memories are reset
such as the channel setting, and the POWER ON total
hours.
C-1
WHEN REPLACING EEPROM (MEMORY) IC
CONFIRMATION OF CHECK SUM, POWER ON TOTAL HOURS AND MICON VERSION
Initial total of MEMORY IC, POWER ON total hours and MICON VERSION can be checked on the screen. Total hours are
displayed in 16 system of notation.
NOTE:
1.
2.
3.
4.
If you set a factory initialization, the total hours is reset to "0".
Please refer to "CONFIRMATION OF INITIAL DATA" when SUM DATA is not corresponding.
Turn on the POWER, and set to the TV mode.
Set the VOLUME to minimum.
INIT : E7C9
Press both VOL. DOWN button on the set and Channel
button (8) on the remote control for more than 2 seconds.
ROM : 0000
After the confirmation of each check sum, POWER ON
total hours and MICON VERSION , turn off the power.
*1 DVP1 is different according to each set.
ADC : 76E1
DVP1 : 3587 *1
DVP2 : 3601
Initial setting data check sum.
Rom correction data check sum.
AD CONVERTER data check sum.
SCALER data check sum.
POWER ON total hours.
= (16 x 16 x 16 x thousands digit value)
+ (16 x 16 x hundreds digit value)
+ (16 x tens digit value)
+ (ones digit value)
MICON Version
LCD ON 0000
OEC7171A_033
FIG. 1
CONFIRMATION OF INITIAL DATA
If a service repair is undertaken where it has been required to change the MEMORY IC, the following steps should be taken to
ensure correct data settings while making reference to INITIAL SETTING TABLE (Attached "INITIAL DATA").
Turn on the POWER, and set to the TV mode.
1.
Set the VOLUME to minimum.
2.
Press both VOL. DOWN button on the set and Channel button (6) on the remote control for more than 2 seconds.
3.
ADDRESS and DATA should appear as FIG 2.
ADDRESS DATA
INIT 0001 94
LCD ON 0000
OEC7171A_033
FIG. 2
ADDRESS is now selected and should "blink". Using the UP/DOWN buton on the remote, step through the ADDRESS
4.
until required ADDRESS to be changed is reached.
Press RIGHT/LEFT button to select DATA. When DATA is selected, it will "blink".
5.
Again, step through the DATA using UP/DOWN button until required DATA value has been selected.
6.
Pressing RIGHT/LEFT button will take you back to ADDRESS for further selection if necessary.
7.
Repeat steps 4 to 6 until all data has been checked.
8.
When satisfied correct DATA has been entered, turn POWER off (return to STANDBY MODE) to finish DATA input.
9.
After the data input, set to the initializing of shipping.
Turn POWER on.
10.
Press both VOL. DOWN button on the set and Channel button (1) on the remote control for more than 2 seconds.
11.
After the finishing of the initializing of shipping, the unit will turn off automatically.
12.
The unit will now have the correct DATA for the new MEMORY IC.
C-2
ELECTRICAL ADJUSTMENTS
1. ADJUSTMENT PROCEDURE
Read and perform these adjustments when repairing the
circuits or replacing electrical parts or PCB assemblies.
CAUTION
ï
Use an isolation transformer when performing any
service on this chassis.
ï
When removing a PCB or related component, after
unfastening or changing a wire, be sure to put the wire
back in its original position.
ï
When you exchange IC and Transistor with a heat sink,
apply silicon grease (YG6260M) on the contact section
of the heat sink. Before applying new silicon grease,
remove all the old silicon grease. (Old grease may cause
damages to the IC and Transistor).
Prepare the following measurement tools for electrical
adjustments.
1. Pattern Generator
On-Screen Display Adjustment
1.2.Set the VOLUME to minimum.
Press the VOL. DOWN button on the set and the
channel button (9) on the remote control for more than
2 seconds to display adjustment mode on the screen as
shown in Fig. 1-1 .
TV
Function
3.
Use the Channel UP/DOWN button or Channel button
01 H POSI OSD 346
(0-9) on the remote control to select the options shown
in Fig. 1-2 .
4.
Press the INPUT button on the remote control to end
the adjustments.
5.
To display the adjustment screen for TV, AV, AV(S),
YUV and HDMI mode, press the INPUT button on the
remote control to set to the TV, AV, AV(S) YUV and
HDMI mode. Press the VOL.DOWN button on the set
and the channel (9) on the remote control for more than
2 seconds.
Step No.
Fig. 1-1
FUNCTION
NO.
H POSI OSD
01
V POSI OSD
02
R DRIVE(N)
03
R CUT OFF(N)
04
G DRIVE(N)
05
G CUT OFF(N)
06
B DRIVE(N)
07
B CUT OFF(N)
08
R DRIVE(C)
09
R CUT OFF(C)
10
G DRIVE(C)
11
G CUT OFF(C)
12
B DRIVE(C)
13
B CUT OFF(C)
14
R DRIVE(W)
15
R CUT OFF(W)
16
G DRIVE(W)
17
G CUT OFF(W)
18
B DRIVE(W)
19
B CUT OFF(W)
20
H POSI 50Hz
21
FUNCTION
NO.
H POSI 60Hz
22
V POSI 50Hz
23
V POSI 60Hz
24
BAK LIGHT CENT
25
BAK LIGHT MAX
26
BAK LIGHT MIN
27
BRIGHT CENT
28
BRIGHT MAX
29
BRIGHT MIN
30
TINT
31
CONTRAST CENTER
35
CONTRAST MAX
36
CONTRAST MIN
37
COLOR CENT
38
COLOR MAX
39
COLOR MIN
40
CONTRAST 40
43
BRIGHT (3F54)
44
CONTRAST(3F55)
45
SRC TOP
46
DFEA VIMGVT
47
Fig. 1-2
2. BASIC ADJUSTMENTS
2-1: CONTRAST MAX
1.
Receive the monoscope pattern. (RF Input)
2.
Using the remote control, set the brightness and contrast to
normal position.
3.
Activate the adjustment mode display of Fig. 1-1 and press
the channel button (36) on the remote control to select
"CONTRAST MAX".
4.
Press the LEFT/RIGTH button on the remote control until
the contrast step No. becomes "219"
5.
Check if the picture is normal.
6.
Receive the monoscope pattern. (VIDEO Input)
7.
Press the INPUT button on the remote control to set to the
AV mode.
8.
Using the remote control, set the brightness and contrast to
normal position.
9.
Activate the adjustment mode display of Fig. 2-1 and press
the channel button (36) on the remote control to select
"CONTRAST MAX".
10.
Press the LEFT/RIGTH button on the remote control until
the contrast step No. becomes "217".
11.
Check if the picture is normal.
12.
Playback the DVD(480i) disc. (COMPONENT Input)
13.
Press the INPUT button on the remote control to set to the
YUV mode.
14.
Using the remote control, set the brightness and contrast
to normal position.
15.
Activate the adjustment mode display of Fig. 2-1 and
press the channel button (36) on the remote control to
select "CONTRAST MAX".
16.
Press the LEFT/RIGTH button on the remote control until
the contrast step No. becomes "199".
17.
Playback the DVD(480i) disc. (HDMI Input)
18.
Press the INPUT button on the remote control to set to the
HDMI mode.
19.
Using the remote control, set the brightness and contrast
to normal position.
20.
Activate the adjustment mode display of Fig. 1-1 and
press the channel button (36) on the remote control to
select "CONTRAST MAX".
21.
Press the LEFT/RIGTH button on the remote control until
the contrast step No. becomes "168".
22.
Check if the picture is normal.
D-1
ELECTRICAL ADJUSTMENTS
2-2: WHITE BALANCE
1.
Place the set in Aging Test for more than 15 minutes.
2.
Receive the gray scale pattern from the Pattern
Generator.
3.
Using the remote control, set the brightness and contrast
to normal position.
4.
Activate the adjustment mode display of Fig. 1-1 and
press the channel button (03) on the remote control to
select "R DRIVE(N)".
5.
Press the CH. UP/DOWN button on the remote control to
select the "R CUT OFF(N)", "B DRIVE(N)", "B CUT
OFF(N)", "R DRIVE(C)", "R CUT OFF(C)", "B DRIVE(C)",
"B CUT OFF(C)", "R DRIVE(W)", "R CUT OFF(W)", "B
DRIVE(W)" or "B CUT OFF(W)".
6.
Adjust the LEFT/RIGTH button on the remote control to
whiten the R CUT OFF(N), B DRIVE(N), B CUT OFF(N),
R DRIVE(C), R CUT OFF(C)", B DRIVE(C), B CUT
OFF(C), R DRIVE(W), R CUT OFF(W), B DRIVE(W) or B
CUT OFF(W) at each step tone sections equally.
7.
Perform the above adjustments 5 and 6 until the white
achieved.
D-2
ELECTRICAL ADJUSTMENTS
2-3: Confirmation of Fixed Value (Step No.)
Please check if the fixed values of each adjustment item is set correctly referring below. (TV/AV/AV(S)/YUV/HD-MI)
TV AV YUV HD-MI
NTSC PAL-N PAL-M PAL-N
NO. FUNCTION
1 H POSI OSD 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346 346
2 V POSI OSD 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85
3 R DRIVE (N) 135 135 135 134 134 134 133 133 133 135 132 132 132 135 132 132 132 132 132 132 132 132 132 132 132
4 R CUT OFF (N) 127 127 127 127 127 127 130 130 130 126 129 130 130 126 129 130 130 130 130 130 130 130 130 130 130
5 G DRIVE (N) 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
6 G CUT OFF (N) 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
7 B DRIVE (N) 108 108 108 106 106 106 105 105 105 106 107 106 107 106 107 106 107 105 105 105 105 105 105 105 105
8 B CUT OFF (N) 129 129 129 127 127 127 130 130 130 127 127 128 127 127 127 128 127 128 128 128 128 128 128 128 128
9 R DRIVE (C) 131 131 131 130 130 130 130 130 130 130 129 129 129 130 129 129 129 130 130 130 130 130 130 130 130
10 R CUT OFF (C) 127 127 127 126 126 126 129 129 129 125 129 129 130 125 129 129 130 129 129 129 129 129 129 129 129
11 G DRIVE (C) 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
12 G CUT OFF (C) 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
13 B DRIVE (C) 137 137 137 129 129 129 129 129 129 127 132 130 132 127 132 130 132 132 132 132 132 132 132 132 132
14 B CUT OFF (C) 129 129 129 127 127 127 130 130 130 128 125 125 125 128 125 125 125 125 125 125 125 125 125 125 125
15 R DRIVE (W) 153 153 153 152 152 152 152 152 152 153 152 153 153 153 152 153 153 153 153 153 153 153 153 153 153
16 R CUT OFF (W) 129 129 129 129 129 129 131 151 131 128 129 129 129 128 129 129 129 129 129 129 129 129 129 129 129
17 G DRIVE (W) 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
18 G CUT OFF (W) 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
19 B DRIVE (W) 81 81 81 81 81 81 81 81 81 82 81 82 82 82 81 82 82 81 81 81 81 81 81 81 81
20 B CUT OFF (W) 129 129 129 128 128 128 130 130 130 127 128 128 128 127 128 128 128 129 129 129 129 129 129 129 129
21 H POSI 50Hz 316 316 316 316 316 316 316 316 316 --- --- --- --- 314 148 328 278 --- --- --- --- 298 148 290 238
22 H POSI 60Hz 280 280 280 280 280 280 282 282 282 278 138 328 278 --- --- --- --- 268 136 290 238 --- --- --- --23 V POSI 50Hz 24 24 24 24 24 24 24 24 24 --- --- --- --- 24 24 35 18 --- --- --- --- 24 24 35 18
24 V POSI 60Hz 23 23 23 23 23 23 23 23 23 24 24 33 19 --- --- --- --- 24 24 34 19 --- --- --- --25 BAK LIGHT CENT 128 123 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
26 BAK LIGHT MAX 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255
27 BAK LIGHT MIN 0000000000000000000000000
28 BRIGHT CENT 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126
29 BRIGHT MAX 156 156 156 156 156 156 156 156 156 156 156 156 156 156 156 156 156 156 156 156 156 156 156 56 156
30 BRIGHT MIN 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70
31 TINT 116 116 116 116 116 116 128 128 128 118 118 118 120 118 118 118 120 122 122 130 130 122 122 130 130
35 CONTRAST CENT 154 154 154 159 159 159 145 145 145 145 106 105 107 145 106 105 107 122 122 122 122 122 122 122 122
36 CONTRAST MAX 219 219 219 217 217 217 200 200 200 199 146 144 146 199 146 144 146 168 168 168 168 168 168 168 168
37 CONTRAST MIN 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50
38 COLOR CENT 111 111 111 86 86 86 91 91 91 120 110 110 125 120 110 110 125 62 62 62 62 62 62 62 62
39 COLOR MAX 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127
40 COLOR MIN 0000000000000000000000000
43 CONTRAST 40 207 207 207 209 209 209 193 193 193 191 141 139 141 191 141 139 141 161 161 161 161 161 161 161 161
44 BRIGHT (3F54) 120 120 120 122 122 122 122 122 122 120 125 128 128 120 125 128 128 113 113 113 113 113 113 113 113
45 CONTRAST (3F55) 220 220 220 220 220 220 220 220 220 220 180 180 180 220 180 180 180 113 113 113 113 113 113 113 113
46 SRC TOP 21 21 27 42 42 42 21 21 27 42 103 --- --- 42 --- --- --- --- --- --- --- --- --- --- --47 DFEA VIM GVT ---------003 2001 2 43 204 91 0 23 202 76 93 20
PAL-M NTSC NTSC
AV(S)
PAL-M
PAL-N
60Hz 50Hz 50Hz
480i 480p 720p 1080i 576i 576p 720p 1080i 480i 480p 720p 1080i 576i 576p 720p 1080i
Step No.
60Hz
D-3 D-4
ELECTRICAL ADJUSTMENTS
3. ELECTRICAL ADJUSTMENT PARTS LOCATION GUIDE (WIRING CONNECTION)
LCD PANEL
REGULATOR PCB
CP507
CP508
CD520
CD517
SPEAKER
CP301
CP303
SPEAKER
J4201
J4205
CP901
J4211
CP511
CD518
CD519
CP514
CD901
CD3805
CP3801
J4204
POWER PCB
CD3804
CP3803
CP3807
CP506
CD3807
CP3802
TU5800
CP3804
CP4202
CP4204
CP4203
J502
AC IN
CD4202
CD4204
CD4203
CD505
REMOCON PCB
CP2201
CP802
CP803
OS2200
OPERATION PCB
CP2203
CD2203
CP7203
J4301
CP3601
CP3201 CP2200
CP3602
CP3603
AV PCB
SCALER PCB
D-5
POWER DOES NOT TURN ON
TROUBLESHOOTING GUIDE
IS F501 BROKEN ?
NO
IS THERE VOLTAGE
AT PIN 4 OF IC503
18.3V ?
YES
IS THERE VOLTAGE
AT PIN 4 OF IC506
AT5V ?
YES
IS THERE VOLTAGE
AT PIN 2 OF IC3804
AT3.3V ?
YES
NO
NO
NO
CHANGE F501.
CHECK IC503 AND
PERIPHERAL CIRCUIT.
CHECK IC506 AND
PERIPHERAL CIRCUIT.
OR CHANGE REGULATOR PCB.
CHECK IC3804 AND
PERIPHERAL CIRCUIT.
OR CHANGE AV PCB.
YES
CHANGE SCALER PCB.
E-1
THE PICTURE DOES NOT
APPEAR (1).
TROUBLESHOOTING GUIDE
DOSE BACK LIGHT SHINE ?
YES
IS CD7203 CONNECTED ?
YES
IS THERE SIGNAL
AT CP7203 ?
NO
IS THERE SIGNAL
AT IC7201 ?
NO
NO
YES
NO
IS THERE VOLTAGE AT
PINS 1, 2, 3, 4 AND 5
OF CP506 24V ?
YES
CONNECT CD7203.
NO
CHECK IC502, T502 AND
PERIPHERAL CIRCUIT.
CHANGE V2301.
CHANGE IC7201.
YES
CHECK IC801.
OR CHANGE SCALER PCB.
E-2
THE PICTURE DOES NOT
APPEAR (2).
TROUBLESHOOTING GUIDE
IS THERE SIGNAL
AT IC4201 ?
YES
IS CD4203 CONNECTED
AND IS THERE SIGNAL ?
YES
CHECK IC801 AND
PERIPHERAL CIRCUIT.
NO
NO
CHECK IC4201 AND
PERIPHERAL CIRCUIT.
CONNECT CD4203.
CHECK IC4201 AND
PERIPHERAL CIRCUIT.
E-3
THE PICTURE APPEARS, BUT
THE AUDIO DOES NOT
APPEAR.
TROUBLESHOOTING GUIDE
IS CD301 AND CD303
CONNECTED ?
YES
IS THERE SIGNAL
CD301 AND CD303 ?
NO
IS THERE SIGNAL
AT PINS 11 AND 15
OF IC301 ?
NO
IS THERE SIGNAL
AT PINS 27 AND 28
OF IC904 ?
NO
YES
YES
NO
CONNECT CD301 AND CD303.
CHANGE SP301 AND SP302.
CHECK IC301 AND
PERIPHERAL CIRCUIT.
CHECK IC904 AND
PERIPHERAL CIRCUIT.
YES
CHANGE AV PCB.
E-4
THE COLOR DOES NOT
APPEAR.
TROUBLESHOOTING GUIDE
IS SETTING OF
COLOR NORMAL ?
YES
IS THE COLOR
SIGNAL RECEIVED ?
YES
IS THERE SIGNAL
AT IC801 ?
YES
IS THERE SIGNAL
AT IC7201 ?
NO
NO
NO
NO
CHANGE THE SETTING OF
COLOR.
RECEIVE THE COLOR SIGNAL.
CHECK IC801 AND
PERIPHERAL CIRCUIT.
CHECK IC7201 AND
PERIPHERAL CIRCUIT.
YES
CHANGE SCALER PCB.
E-5
ON SCREEN DISPLAY DOES
NOT APPEAR.
TROUBLESHOOTING GUIDE
IS THERE SIGNAL AT
PINS 2, 3, 4 AND 5 OF
IC101 ?
YES
IS THE COLOR SIGNAL
AT PINS 57, 58, 59 AND
60 OF IC801 ?
YES
CHANGE SCALER PCB.
NO
NO
CHECK IC101 AND
PERIPHERAL CIRCUIT.
CHECK IC801 AND
PERIPHERAL CIRCUIT.
E-6

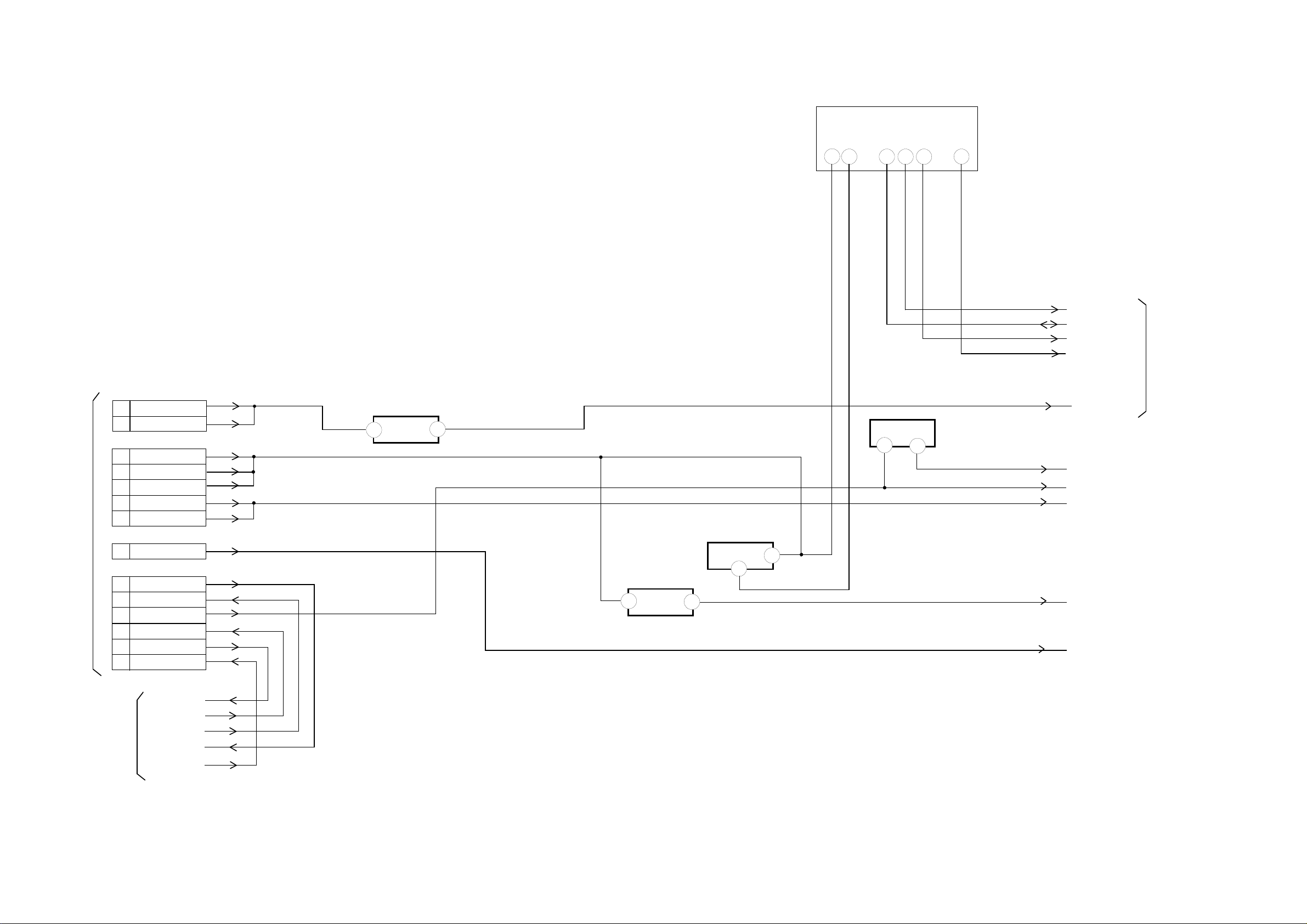

SCALER/LVDS/MICON/ADC/AV SWITCH1/REGULATOR BLOCK DIAGRAM
INTERFACE
AV SWITCH2/
STEREO/
SOUND AMP
DIGITAL RGB
DDVS
DDHS
DDCK
SW_CVBS
SW_Y
SW_C
SCART1_B
SCART1_G
SCART1_R
AUDIO_MUTE
SCL
SDA
SCART2 OUT CVBS SW
4
6
IC8103
MM1501XNRE
64
A/D CONVERTER
66
67
IC2101
MST9883C-LF-110
43
2
56
57
48
54
Q8101~Q8103
SYNC SEPA
DIGITAL
24bit RGB
DD_CK, DD_HS,
DD_VS
58
27
28
DIGITAL
13
42
31
1
SCALER
IC801
R8J66607A72FP
44 33
57 21
2
60
4SI_SDA_IN/4SI_SCL
4SI_CHIP_SE/4SI_SDA_OUT
5
MICON
24bit RGB
D_CLK1, D_EN,
D_HS, D_VS
84
85
54
54
53
X801
54MHz
LVDS
IC7201
ICSV385AGLFT
EEPROM 256K
AT24C256N-10SU-2.7
IC103
6
EEP_SCL
5
EEP_SDA
EEPROM 256K
6
EEP_SCL
5
EEP_SDA
IC104
AT24C256N-10SU-2.7
TX OUT0~3+
TX OUT0~3TXCLKOUT+
TXCLKOUT-
LCD PANEL
V2301
LK315T3LF12
IC101
OEC7171A
TUNER/DIGITAL/
POWER
POWER_ON_H
LIGHT_CTL
LCD_H
POWER_FAIL
LCD_ON
AT+3.3V
P.CON+3.8V
P.CON+3.3V REG
IC3201
BA00BC0WFP-E2
P.CON+1.5V REG
IC3202
BD7820FP-E2
24
85 17 88 10 76
18
RESET
IC102
PST3229NR
2
1
RESET
D105
2
1
4
P.CON+3.3V
1 4
2
P.CON+1.5V
SCALER_H
F-1
F-2

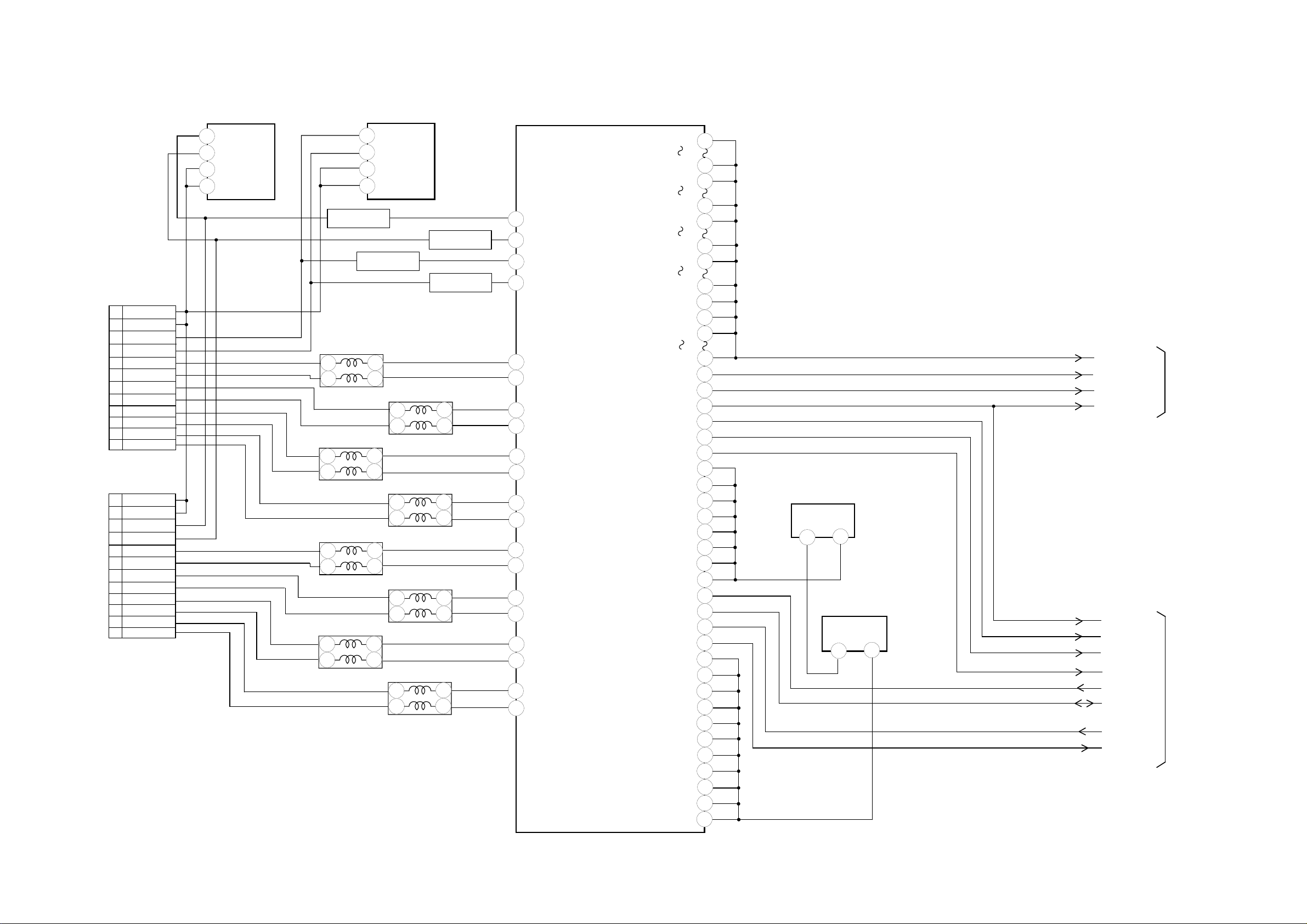

AV SWITCH2/STEREO/SOUND AMP BLOCK DIAGRAM
SCALER/LVDS/
MICON/ADC/
AV SWITCH1/
REGULATOR
TUNER/
POWER
SCALER/LVDS/
MICON/ADC/
AV SWITCH1/
REGULATOR
SW_CVBS
SW_Y
SW_C
TUNER_VIDEO
SIF
SDA
SCL
AUDIO IN
J4301
SCL
SDA
AUDIO_MUTE
AV SW
IC4201 AN15853B-E1
AV1_IN
S1_Y_IN
S1_C_IN
AV1_A_IN_L
AV1_A_IN_R
S2_Y_IN
S2_C_IN
24
SDA
SCL
25
SW_A_R
28
30
SW_A_L
31
SW_CVBS
SW_Y
33
35
SW_C
16
TUNER_V
4
2
AV2_IN
YUV1_A_IN_L
YUV1_A_IN_R
YUV2_A_IN_R
12
20
22
10
19YUV2_A_IN_L
21
2
4
6
3
5
9
COMPONENT SW
IC4204
STEREO
IC904 MSP4440G-QA-C13-100
SIF
67
SW_A_IN_L
56
57
SW_A_IN_R
SW2_A_IN_L
53
SW2_A_IN_R
54
2
I2C_CL
3
I2C_DA
36
2
3
VARIOUT_R
37
VARIOUT_L
AV2_IN_L
AV2_IN_R
XTAL_IN
XTAL_OUT
50
51
18.432MHz
71
72
X901
NJM2584AM(TE1)
9
5
6
3
14
1
8
16
11
Y
U
V
Y
V
U
INPUT 1/2
J4205
14
3
4
17
20
9
10
15
18
22
AUDIO_IN 4/5
J4204
2
5
3
7
CS_IN 4/5
J4211
2
5
8
3
9
6
SCART1_R
SCART1_G
SCART1_B
SCALER/LVDS/
MICON/ADC/
AV/SWITCH1/
REGULATOR
AUDIO_OUT_JACK
J4201
4
I2S_CL
I2S_DA_IN
7
I2S_WS
5
SPOUT_R
SPOUT_L
27
28
SOUND AMP
IC301 TA2024-ASE
15
INV2
11
INV1
33
VDDA
VDD1
30
12
MUTE
VDD1
29
VDD2
26
25 VDD2
OUTP1
OUTM1
OUTM2
OUTP2
31
27
24
28
SPEAKER
SP302
SPEAKER
SP301
MICON2
TUNER/
POWER
CP901
4
HDMI_I2SSSCK
3
HDMI_I2SSDO
HDMI_I2SWS
2
SOUND+B
F-3 F-4
TUNER/POWER BLOCK DIAGRAM
TU5800
POWER2
CP3801
1
SOUND+B
SOUND+B
2
CP3803
1
5VSC
2
5VSC
3
5VSC
7
12VSC
8
12VSC
CP3802
1
9VSC
CP3804
1
POWER FAIL
2
LCD_H
3
AT+5V
LCD_ON
5
LIGHT_CTL
6
POWER_ON_H
7
DC CONVERTER
IC3803
BD9300FV-E2
8
+B
15
+32V
SDA
11
10
SCL
V_OUT
17 143
SIF OUT
SCL
SDA
TUNER VIDEO
SIF
AV SWITCH2/
STEREO/
SOUND AMP
SOUND+B
5
P.CON+3.8V
IC3808
BA7810T-V5
2
P.CON32V REG
LA7995M-TLM
4
1
IC3805
14
7
2
AT+3.3V REG
IC3804
PQ070XF01SZH
AT+3.3V
AT+5V
P.CON+12V
P.CON+3.8V
P.CON+9V
SCALER/LVDS/
MICON/ADC/
AV SWITCH1/
REGULATOR
F-5
LIGHT_CTL
LCD_ON
LCD_H
POWER_FAIL
POWER_ON_H
F-6
INTERFACE BLOCK DIAGRAM
HDMI
CONNECTOR
CP3601
DET
19
18
POWER
16
SDA
15
SCL
CLK-
12
10
CLK+
9D0-
D0+
7
D1-
6
D1+
4
D2-
3
1
D2+
HDMI
CONNECTOR
CP3603
19 DET
18
POWER
16
SDA
15
SCL
CLK-
12
10
CLK+
9D0-
D0+
7
D1-
6
D1+
4
D2-
3
1
D2+
EEP_ROM
IC3609 AT24C02BN-10SU-1.8
5
SDA
6
SCL
7
WP
8
VCC
L3601
ACM2012D-900-2P
L3602
ACM2012D-900-2P
L3608
ACM2012D-900-2P
L3606
ACM2012D-900-2P
Q3615
BUFFER
1
2
1
2
1
2
1
2
EEP_ROM
IC3606 AT24C02BN-10SU-1.8
5
SDA
6
SCL
7
WP
8
VCC
Q3616
Q3603
BUFFER
4
3
L3603
ACM2012D-900-2P
1
2
4
3
L3604
ACM2012D-900-2P
1
2
4
3
L3607
ACM2012D-900-2P
1
2
4
3
L3605
ACM2012D-900-2P
1
2
BUFFER
Q3604
BUFFER
4
3
4
3
4
3
4
3
HDMI INTERFACE
IC3605 SII9021CTU
DSDA1
29
DSCL1
30
DSDA0
31
DSCL0
32
39
R0XC-
40
R0XC+
R0X0-
43
44
R0X0+
R0X1-
47
48
R0X1+
51
R0X2R0X2+
52
R1XC- 58
59
R1XC+
R1X0-
62
63
R1X0+
R1X1-
66
67
RX1+
70
R1X2-
R1X2+
71
Q23
Q20
Q19
Q16
Q15
Q12
Q11
Q7
Q6
Q5
Q4
Q0
ODCK
HSYNC
VSYNC
SCK
WS
SD0
OVCC
DAC OVCC
OVCC
OVCC
OVCC
OVCC
OVCC
OVCC
CSCL
CSDA
RESET#
INT
VCC
DVCC2
VCC
VCC
DVCC
VCC
VCC
VCC
DACDVCC
VCC
DVCC
110
113
116
119
123
126
129
133
136
137
140
144
121
2
3
86
85
84
5
6
26
76
89
109
122
134
28
27
102
104
105
94
92
79
74
114
128
139
22
23
35
3.3VREG
IC3602 BA00BC0WFP-E2
IN
OUT
2
4
1.8VREG
IC3601 BD7820FP-E2
IN
2
OUT
4
DIGITAL RGB
DDCK
DDHS
DDVS
DDVS
SCK
WS
SDO
CSCL
CSDA
RXT_RST#
H_INT
SCALER/LVDS/
MICON/ADC/
AV SWITCH1/
REGULATOR
MICON2
F-7
F-8
RXT_RST#
H_INT
MICON2 BLOCK DIAGRAM
HDMI MICON
IC3611
SST89E58RD2-40-C-TQJE
36
RX1_RST
8
RX1_INT
VCC
38
X1
X2
14
15
X3601
11.0592MHz
INTERFACE
CSDA
CSCL
WS
DS0
SCK
Q3606
BUFFER
Q3605
BUFFER
EEP ROM
IC3608
BR24L32F-WE2
VCC
WP
SCL
A2
3
SDA
29
3
EA-/VPP
CSDA
V-SYNC
41
Q3620
LEVEL SHIFT
DDVS
INTERFACE
8
7
6
2
CSCL
5
F-9
AV SWITCH2/
STEREO/
SOUND AMP
CP3602
4
HDMI_I2SSCK
3
HDMI_I2SSDO
2
HDMI_I2SWS
F-10
POWER2 BLOCK DIAGRAM
AC IN
F501
RELAY
RY501
L507
1
3
4
1
AT+5V
PFC INDUCTOR
L510
2
3
PFC CTL
IC501
E-L6563TR
3
2
4
3
2
D510
15
12
L511
1
3
13
4
12
14
11
POWER SW CTL
2
4
D504
POWER SW CTL
IC503 STR-W6765
Vcc
D
FB
4 1 6
Q503
FET
PS2561AL1-1-V(W)
IC502 STR-X6768N
D
1
FEED BACK
IC514
4
3
1
2
Vcc
FB
4
6
TRANSFORMER
T503
8
5
1
4
1
8
11
14
15
16
REGULATOR
IC511 KIA431A-AT
3 1
TRANSFORMER
T502
10
11
7
FEED BACK
PS2561AL1-1-V(W)
4
3
IC513
1
2
SW_CTL
IC505 PQ1CX12H2ZPQ
1
8
9V_REGULATOR
IC510 PQ090RDA1SZH
2
1
4
5V_REGULATOR
IC509 PQ1CG3032FZH
REGULATOR
IC504 KIA431A-AT
1
3
Q512
SW
CP506
+24V
+24V
+24V
+24V
+24V
BL ON/OFF
EXT PWM
CP511
SOUND+B
SOUND+B
CP514
LIGHT_CTL 6
LCD_ON
POWER FAIL
LCD-H
AT+5V
POWER ON-H
CD520
9VSC
1
2
3
4
5
12
13
5
1
2
3
7
1
INVERTER
1
TUNER/
POWER
2
TUNER/
POWER
21
5
CD517
7
8
1
2
3
5V_REGULATOR
IC506 BA7810T-V5
2
1
4
12VSC
12VSC
5VSC
5VSC
5VSC
F-11 F-12
R320
4
CEF214A_
C342_1
L300
CP303
R321
L301
CEF211A_
L302
C340_1
L4221
CP301
C337
C339
PRINTED CIRCUIT BOARDS
AV (TOP SIDE)
CP4202
W945
C3839
R3824
R3825
L3809
C3823
R3822
C3821
C3826
Q3808
HS3801
L3808
C3849
D3803
C3825
4
L303
SOUND
C341
L4220
W884
HS300
Q4209
IC301
L4218
R4232
R4229
Q4207
C323
C328
R319
C331
R317
C326
C332
R318
C324
L4219
W911
W910
L4214
L4212
L903_1
R4235
W893
L904_1
W894
R4236
X901
W892
CP901
D4207 D4206
C953
C933
R905
C951
C955
R906
C948
C952
C949
C950
C941
W821
C3817
C3820_1
C320
C946
C916
L3805
W890
IC3808
L901_1
R324
R3855
W857
C960
65
IC904
1
C922
R902
R903
C919
C4448
B4215
B4216
41
25
C927
C4450
W856
C4297
R4252
C914
C4451
C4296
C962
R4254
C961
C918
STEREO
C963
R4261
C4452
D3804
W835
C915
C3848
C319
C906
C3801
C3802
R4212
IC3804
C3827
R4209
C4453
C4242
C4207
C4218
C4224
C4246
C4206
IC4204
C4247
C4449
L4202_1
D4204
C4222
C4223
C4217
C4464
L3810
IC4201
D4201
C4227
L3802
C4203
C4205
L4213
C4220
L4215
CP3801
C4243
L4216
C4202
D4210
L4217
C4201
C4251
C4416
D4208
C4250
CP3807
C4415
C4239
L3803
C3803
C4238
L5800_1
C4232
L4403_1
D3806
L3801
L3804
C3805
CMF091A_
TOP\REFLOW
TUNER
C3837
C3834
C3833
C3832
C3835
C3836
C3829
C3830
TU5800
NTSC
Q300
D3805
CP3804 CP3802 CP3803
R4402
R4401
W870
R3801
W801
R3808
Q3804
W887
W876
R4233
C4264_1
R4234
L4206_1
Q4403
Q4208
R4223
L4203_1
W839
R4230
Q4210
C4265_1
R4410
R4231
C4252
R311
4
C904
D901
C5815
C304
Q302
C5812
C5809
C5807
C4261
C5803
R5803
L4207_1
Q301
R5802
L5801
C4260
L4204
R325
Q4402
R4409
C4256
W869
R3805
Q3805
W942
D4209
CP4203 CP4204
G-1
G-1
J4201
J4205
J4211
J4204
JACK
G-2
G-2
Q4231
Q4233
C4414
C4413
Q3801
Q3802
R3803
Q901
W947
R913
Q902
R914
R915
C3804
PRINTED CIRCUIT BOARDS
AV (BOTTOM SIDE)
C3838
D3809
C3806
C3847
R3856
R3857
R3858
R3823
R3821
C3816
R3820
R3828
R3826
IC3803
Q3806
W836
R3832
R3827
Q3807
R3833
C3822
R3830
C3819
R4214
R4213
R4415
Q4203
R4225
W852
R4228
W929
W928
Q4205
R4210
R4211
Q4206
R4420
C4267
R4216
C4292
C4240
W886
R322
R323
R5805
C5806
C5811
R5801
B5802
C5801
C5810
B5801
C5804
W802
W844
R4257
C3828
C3831
IC3805
R5800
CMF091A
C5802
C4287
R4219
C4289
R4220
C4285
C4228
C4216
C4282
D4203
D4202
C4221
R4299
C4225
C4456
C4208
C4290
R4294
B4204
R4260
R4267
R4242
R4270
R3835
R3834
C4276
R3831
B4218
R4268
B4205
R4296
C4284
R4259
C917
R4271
B4220
C958
C920
R4295
C4258
R4297
R4269
R302
R4253 R4250
C4278
C4288
C4455
R4262
B4211
C926
C934
B4221
B4222
C4454
C936
R4251
R4255
B4219
R4272
R304
R4298
R4240
C959
C940
R916
C942
R904
C944
C954
C945
B904
W920
C956
C957
B906
C943
B4217
R4249
C4283
R4248
C4277 B4214
D4214
C4274
C4271
R314
C4275
R315
D4216
D4213
C4272
D4215
C301
R4237
C4300
D305
R4238
C338
C358
C353
C351
C355
D304
D303
C4301
C359
C350
C362
D302
C354
W907
C349
C348
C352
C363
G-3
G-4
PRINTED CIRCUIT BOARDS
SCALER (TOP SIDE)
C3702 C3703 C3707 C3705
R3224
R3223
SH4302
C3694
CP3602
W860
C3209
C3693
R3698
B3606
B3612
X3602
R3697
C3658
W1024
NTSC/PAL
Q3205
B3209
C3611
109
C3604
B3201
C3634
W859
C3213
B3202
CP3201
L3605
R3626
R3625
B3203
L3606
R3627
CP3603
L3607
IC3605
C3615
IC3201
L3608
R3652
R3649
R3632
R3648
R3718
D3626
Q3620
B3206
D3627
37 73
C3659
R3717
C3723
B3207
R3610
1
C3641
C3633
C3639
C3640
R3621
1
R3645
W857
D3602
W969
R3643
W957
Q3613
C3685
R3679
R3680
IC3611
W970
R3644
R3622
R3651
Q3606
Q3605
R3641
C3638
R3647
D3609
IC3608
C3632
23 34
12
TOP
R3628
R3637
L3604
C3637
R3640
R3631
R3639
L3602
C3654
C3643
D3613
D3207
CP3601
L3603
W968
C3642
R3619
CP3604
C3217
L3601
D3603
R3715
NR3604
X3601
D3206
IC3202
D3601
R3716
C3722
NR3603
NR3606
R3601
R3714
R3713
NR3605
C3600
Q3619
L4306
C7238
C7239
C7240
C7241
C7242
B4308
C4324
NR808 NR809
J4301
C4315
C850 C856
C898
C4314
R4313
C4362
W905
C868
X801
B4307
R4314
C4337
C4366
REFLOW
C876
D805
NR801
C858
R833
C859
C810
55
C861
R825
R830
109 163
B804
CEF156A
C7207
C7215
C7213
C7220
C7217
W811
B7201
R7203
C7212
IC7201
R7202
C834
NR7202
IC801
NR7201
C832
C4328
D802 D803
3
C7206
C7204
CP7203
C830
1
C7210
W829
C883
B801
C7205
R7201
C815
C860
C892
C891
C857
C863
C8131
C2801
C7203
R2112
C2149
C2802
R2107
C2130
R2105
NR2106
NR2105
C7208
R188
W1002
IC2101
12 1
NR2102
NR2101
C7209
C7219
R189
W1004
NR2103
L2103
C2106
C136
R135
C125
IC103
W1006
C2133
D105
R149
IC102
L8105
C2139
41 61
NR2104
C128
R114
R115
R148
R147
R146
R145
R122
IC104
Q2101
C2142
C131
R2114
R197
R118
R129
R126
R120
R134 R119
C139
C8150
C8151
R2109
R112
R163
C8149
R8105
R8122
C2103 C2121 C2127
R8124
D109
W907
X101
26
IC101
51 76
C117
R142 R141
Q105 Q101
R151
C116
CP803
W982
W981
C109
1
W824
W875
C4372
CP2200
W985
W984
D4301
C110
C101
D4302
C4378
W873
C801
CP802
CP103
W820
CP102
CP101
SH4301
G-5
G-6
R154
R156
R155
R157
R102
R158
W980
R175
PRINTED CIRCUIT BOARDS
SCALER (BOTTOM SIDE)
R3670
R3685
C3616
R3669
C3646
C3647
C4358
C3717
C3714
C3716
C3619
R3617
W1013
R3692
R3693
C3718
C3617
C3608
C3715
B3603
R3244
Q3210
R3694
C3609
R3246
W852
C3602
C3719
R3653
R3709
IC3601
IC3609
C3621
C3721
C3720
C3610
C3712
C3622
R3711 R3695
C3625
C3203
C3657
R3209
C3212
C3201
R3710
Q3615
C3623
Q3618
Q3617
C3618
R3654
C3656
C3620
C3626
C3627
C3211
Q3616
C3688
R3678
C3711
R3701
R3211
R3690
C3607
C3624
C3710
R3702
D3629
R3212
Q3607
C3700
B3605
R3703_1
W839
R3238
C3205
C3605
C3628
R3689
C3635
D3628
B3210
D3604
C3630
C3696
R3704
C3207
C3606
C3655
C3697
C3709
C3708
C3206
B3601
B3602
C3689
C3612
C3692
C3695
C3204
C3690
C3613
C3691
C3699
R3696
C3698
R3699
R3705
C3202
C3614
C3701
IC3602
R3706
C3653
C3219
C3218
C3649
Q3206
R3707
R3708
C3645
C3706
R3228
W1007
C3704
B3604
B3613
R3608
R3607
R3605
R4333
L4301
W891
W892
L8102
R8148
R8145
C8147 R8130
R8128
C8144
L2106
C2145
C2105
Q8102
C2137
C2131
CEF156A
C126
R8129
C2136
C2110
C2108
C8146
R8131
R2104
Q8101
R8125
Q8103
B2101
C2150
L2107
C2144
C2125
R8123
C8112 C8129
C2148
R2111
R8146
R8143
Q8105 Q8106
W978
W840
R8142
W983
W987
D808
C111 C114
R199
R160
C107
R105
C113
R161
R106
R103 R104
C104
D101
C106
C123
R131
W897
R8149
C118
R107
R109
R194
R204
R205
Q104
R111
L2101 L2102
R178
C2120
R2103
C2116
R2102
R136
R137
Q106
D807
C2113
R195
R192
C2124
R2116
R116
R138
R193
C2126
C2111
C2109
R117
R140
R2110
R2108
R2117
C2140
C2129
C2138
C2112
C2146
C2143
C2132
C8137
IC8103
C8109
C2151
L7203
C7201
R8119
C8110
NR3601
L7202
L7201
C8128
C8113
R8113
W810
B805
C7202
R8116
NR3602
C877
W802
C853
C871
B803
C851
C878
C886
B802
W931
C822
R831
C873
NR802_1
C824
W805
C893
C837
C838
C836
C823 C814
R822
C889
W801
C812
C816
C841
C839
C840
R817
R819
R821
C894
NR803_1
W807
C813
W832
W929
C826
C842
R818
R820
R829
R828
C895
C817
C843
C844
R826
C896
NR804_1
C818
C847
R823
C835
C820
C845
C846 C819
C879
C897
C821
NR805_1
C7228
C827
R834
W930
C862
C870
W809
R812
R807
C872
C875
NR806_1
R835
C849
R844
C884
NR807_1
R806
R845
C888
R836
Q4305
R4324
C887
W803
C852
C855
R846
R805
W1020
R4329
Q4302
W883
R4328
W1021
R4319
R4320
D3605
D3630
D3600
R3220
R3688 R3630
IC3606
C3216
W1023
C3215
C4350
Q3604
R3221
R3222
R3237_1
R3606
W1022
Q3603
IC4304
R3609
D3212
C4357
IC4305
C4352
C3713
R3245
R181
Q3211
W1015
G-7
G-8
G-9
SH503
R646
R664
R517
R519
W806
W042
C544
R521
R663
W817
D514
C514
R647
R639
R546
R638
R526
W041
W805
R552
R520
R524
R522
D512
C610
C607
R518
R658
B515
R525
R533
C511
HS505
C561
Q510
C524
C513
CP511
T503
D524
C522
D511
B501
C525
D520
Q503
C503
D519
D548
D547
R512
C609
W032
D517
W040
W804
R529
C526
R515
L503
W033
HS502
W034
D544
R609
R572
D562
C519
F502
C595
C594
R516
W039
IC514
D566
W030
R541
CD518
C587
W031
D558
W025
R587
5
C
R579
D515
D568
PRINTED CIRCUIT BOARDS
POWER/REGULATOR/REMOCON/OPERATION (INSERTED PARTS)
SOLDER SIDE
B502
D557
C578
W028
W024
C537
IC502
R535
C523
D526
D525 C527
L501
C583
R528
R668
D536
R581
W815
L511
D531
CP503
R567
R536
R540
CP514
W019
D502
CEF235A
R589
IC504
IC513
R570
C540
C530
C541
D521
W020
D518
RY501
R513
FH502 FH501
R550
D503
C586
L504
SH504
W018
W017
B517
R548_1
L507
F501
D527
R509
C600
R545
C568
C611
R501
CP502
5
C
SW2202
CP506
C501
0
1
Q502
L502
R670
W009
SH501
J502
SW2203
D501
SW2206
CD520
CP507
CP508
W012
W002
R633
CD517
R586
3
4
D528
W035
C593
W022
IC511
D565
4
5
R
D549
9
W037
W802
D530
R617
D529
D522
B514
R614
C588
R607
R554
W026
C528
C589
W029
L510
R507
R662
R613
R641
C592
R619
B516
R505
D545
R649
W814
D564
IC503
CP505
R506
R508
L505
C534
D510
SH
W044
R568
R656
502
D542
D553
C582
R538
W027
HS501
C507
C515
W023
D543
CP504
HS504
W015
T502
D561
H
T
D504
D541
0
5
CD519
D550
HS503
R534
1
W014
W010
L509
CEF240A
SW2204
C546
C559
R596
W013
W011
R584
HS509
C573
IC509
L506
HS510
IC510
R559
SW2201
C571
C562
SW2205
D533
C570
D538
CP2203
CEF236A
W823
HS506
IC506
C554
CP2201
CEF239A
R560
R2207
D2201
C2207
OS2200
C550
G-10
S801
R566
R565
R564
C552
B508
R631
B507
C572
PRINTED CIRCUIT BOARDS
POWER/REGULATOR/OPERATION (CHIP MOUNTED PARTS)
SOLDER SIDE
R585
R634
D539
R583
C590
R574
C545
C574
Q525
R575
C575
C576
R635
Q506
C608
R582
Q512
Q514
C563
R592
D523
R632
R630
R588
D532
C555
IC505
R544
D540
R593
R557
B503
B506
D506
C536
Q524
R636
R562
R558
R551
R666 R667
R665
R510
R530
R669
R504
C508
C504
W841
IC501
R511
C505
R503
C502
C506
C512
R645
R514
G-11
CEF236A
CEF239A
C2204
R2205
R2201
CEF240A
C532
R2202
R2203
R2204
C599 C601
R2206
W818
C2209
R502
C597
R622
Q522
R626
R603
R601
CEF235A
R620
C538
R598
R602
Q521
R590
C580
R542
C579
C533
C529
C577
Q518
R624
Q520
C531
R615
C539
R655
R600
R547
R610
C584
R595
Q515
R599
C581
Q511
R605
C535
R594
R604
R591
C602
C603
C604
Q505
R659
R527
R523
Q504
C606
G-12
ABC D E F GH
AV SWITCH2 SCHEMATIC DIAGRAM
8
FROM POWER
7
6
STANDBY_LED
FROM AV JACK
YUV1_A_IN_L
YUV1_A_IN_R
YUV2_A_IN_L
YUV2_A_IN_R
AV1_A_IN_L
AV1_A_IN_R
FROM/TO SWITCH/AMP
REMOCON_IN
STANDBY_LED
5
4
3
CD4202
CU256001
FROM/TO OPERATION/REMOCON
CP4202
A2001WV2-5P
2
5
P.ON LED
STANDBY LED
4
3
2
1
REMOCON IN
AT+3.3V
AT+5V
P.CON+9V
P.CON+5V
S_SW_1
S_SW_2
S1_Y_IN
S1_C_IN
S2_Y_IN
S2_C_IN
AV1_IN
AV2_IN
(CP2201)
AT+5V
GND
GND
(AV PCB)
C4250
1B
C4251
1B
R4219
100
R4220
100
R4212
R4257
390
R4210
R4211
10K
8.9
2.4
10K
W869
L4203_1
47uH 0405
KTC3875S_Y_RTK
1.8
680
R4213
390
R4214
BUFFER
Q4203
L4207_1
47uH
L4206_1
47uH 0405
100 25V YK
C4252
R4216
0405
L4204
33uH
C4292
10P CH
R4223
820
820
R4409
1K
C4256
33P CH
L4202_1
47uH 0405
C4267
1B
S2_C_IN
S2_Y_IN
S_SW_2
YUV2_A_IN_L
YUV2_A_IN_R
TUNER_VIDEO
S_SW_2
SDA
SCL
GND
6dB
BIAS
Vcc
D_SW_1
YUV2_A_IN_L
4.5
C4201
19
1B
4.7
S2_Y_IN
20 21 22 23 24 25 26 27 28 29
YUV2_A_IN_R
4.6
C4202
4.7
S2_C_IN
0
3.5
3.5
0
4.7
7.5
SW_A_R
5.7
4.5
SW_A_L
30 31 32 33 34 35
5.7
SW_CVBS
4.5
4.5
SW_Y
9.0
5.3
SW_C
5.0
36
NC
1B
C4203
0.01 B
4.7
NC
4.5
NC
C4232
10 25V KA
S_SW_1
C4228
C4216
YUV1_A_IN_R SCL
D4209
C4205
470P CH
C4456
47P CH
1SS133
YUV1_A_IN_L
AV2_IN
S1_C_IN
R4401
220 1/4W
AV1_A_IN_R
S1_Y_IN
AV1_A_IN_L
AV1_IN
STANDBY_LED
REMOCON_IN
W870
1B
C4220
1B
C4217
47P CH
C4207
470P CH
C4206
470P CH
C4414
470P CH
C4227
1
C4208
47P CH
C4225
1
C4218
1
C4221
1
C4224
1
C4222
1
C4223
47P CH
C4413
470P CH
D4201 UDZS12B
B
D4202
B
D4203 UDZS12B
B
B
D4204 UDZS12B
B
B
0.1 B
R4402
330 1/4W
4.9
TUNER_V
S_SW_1
YUV1_A_IN_R
YUV1_A_IN_L
AV2_IN
UDZS12B
S1_C_IN
AV1_A_IN_R
S1_Y_IN
AV1_A_IN_L
AV1_IN
0
0
0
GND
4.7
4.5
NC
0
5.4
NC
7.5
4.7
NC
7.5
5.4
0
89
NC
0
5.4
7.5
5.4
4567
7.5
3
5.4
2
0
D_L1_Vin
11 0 11 12 13 14 15 16 17 18
4.9 4.9
SW
Q4231
KRA103SRTK
SW
Q4233
KRC102SRTK
Vref
6dB
+
6dB
AV SW IC
IC4201
AN15853B-E1
C4242
100 25V YK
C4238
470PCH
C4239
470P CH
C4243
0.01 B
C4246
22 16V KA
C4247
0.01 B
C4240
1B
C4415
47P CH
C4416
47P CH
D4208
UDZS12B
D4210
UDZS12B
3.9K 1/4W
R4209
3.9K 1/4W
W802
SDA
BUFFER
Q4205
KTC3875S_Y_RTK
2.1
1K
R4410
W929
R4225
8
7
FROM TUNER
TUNER_VIDEO
SCL
SDA
FROM/TO STEREO
SCL
SDA
SW_AUDIO_R[JACK]
SW_AUDIO_L[JACK]
STEREO_RESET
SW_AUDIO_L[PC]
SW_AUDIO_R[PC]
56
R4233
56
R4234
LEVEL SHIFT
2.7K
2.7K
LEVEL SHIFT
R4231
R4230
8.9
2.1
BUFFER
1.5
Q4206
KTC3875S_Y_RTK
8.9
1.5
W928
390
390
R4228
C4260
100 25V YK
C4261
Q4208
KTK5132E
9
100 25V YK
D
3.3
C4264_1
3.3 5.0
G
Q4210
KTK5132E
8
5.0
3.3
S
D
G
3.3
S
0.1 B
C4265_1
0.1 B
10
W852
SW_AUDIO_R[PC]
SW_AUDIO_L[PC]
STEREO_RESET
FROM/TO SCALER
CP4203
00_6232_029_006_800+
NC
DVD/AV3_SW
DTUNER_H
NC
DTV_MUTE_L
NC
GND/INV_DET
DTUNER_RX
NC
GND
DTUNER_TX
NC
NC
NC
NC
NC
NC
DTUNER_RESET_L
SW_AUDIO_R(PC)
SW_AUDIO_L(PC)
SC2_AUDIO_OUT-H
NC
STEREO_RESET
SCART3_SW
SCART_AUDIO_SW
DTUNER_POWER
DTUNER_SD_H
SWITCH_CVBS
SWITCH_VIDEO_Y
SWITCH_VIDEO_C
GND
GND
GND
SDA1
SCL1
GND
GND
GND
GND
GND
(CP803)
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CD4203_1
2H0T1801
6
5
4
3
2
PCBD20
CMF091
CAUTION: DIGITAL TRANSISTOR
1
CAUTION: DIGITAL TRANSISTOR
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
1
ABC D E F GH
H-2 H-1
ABC D E F GH
SWITCH/AMP SCHEMATIC DIAGRAM
8
7
FROM/TO AV JACK
SW_YUV1/2
YUV1/YUV2_Y
YUV1/YUV2_PB
YUV1/YUV2_PR
FROM/TO AV SWITCH
REMOCON_IN
STANDBY_LED
6
TO AV JACK2
EXT_MUTE
FROM TUNER
AFT
5
TO SOUND AMP/HEADPHONE
AUDIO_MUTE
POWER_ON-H
FROM/TO POWER
PSU_ACD/P.FAIL
PSU_5VD/DSR/LIGHT_CTL
VS_ON/LCDON
RLY_ON/LCD-H
4
POWER_ON-H
AT+5V
AT+3.3V
GND
(AV PCB)
0 4.9
SW
Q4402
KRA103SRTK
4.9
W876
R4420
4.9
0
4.7K
SW
Q4403
KRC102SRTK
0
EXT_MUTE
AT+5V
AT+3.3V
STANDBY_LED
REMOCON_IN
AFT
AUDIO_MUTE
YUV1/YUV2_PB
YUV1/YUV2_Y
YUV1/YUV2_PR
PSU_ACD/P.FAIL
POWER_ON-H
VS_ON/LCDON
RLY_ON/LCD-H
SW_YUV1/2
PSU_5VD/DSR/LIGHT_CTL
R4415
4.7K
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
FROM/TO SCALER
CP4204
(CP802)
00_6232_030_006_800+
STANDBY LED
REMOCON IN
AFT
AGC
HP_MUTE
AUDIO_MUTE
EXT_MUTE
GND
SCART1_B
GND
SCART1_G
GND
SCART1_R
GND
AFT_2
GND
D_IN_1
D_LINE3_2
SC2 CVBS_OUT-H
POWER_FAIL
POWER_ON-H
AFT_1
VS_ON/LCDON
DVB_FAN_ON-H
PDP_RLY/LCD-H
S_DET
D_LINE3_1
SW_YUV1/2
HP_IN
5VD/LIGHT_CTL
30
29
28
CD4204_1
27
2H0U1802
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
8
7
6
5
4
3
2
PCBD20
CMF091
1
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
CAUTION: DIGITAL TRANSISTOR
CAUTION: DIGITAL TRANSISTOR
3
2
1
ABC D E F GH
H-4 H-3
ABC D E F GH
AV JACK SCHEMATIC DIAGRAM
8
FROM POWER
GND
P.CON+5V
C4448
R4298
1M
10 25V KA
COMPONENT SW IC
IC4204 NJM2584AM(TE1)
SW_YUV1/2
YUV1_A_IN_L
YUV1_A_IN_R
YUV2_A_IN_L
YUV2_A_IN_R
S_SW_1 S_SW_1
S1_C_IN S1_C_IN
S1_Y_IN S1_Y_IN
AV1_IN AV1_IN
AV1_A_IN_L AV1_A_IN_L
AV1_A_IN_R AV1_A_IN_R
S_SW_2 S_SW_2
S2_C_IN S2_C_IN
S2_Y_IN S2_Y_IN
AV2_IN AV2_IN
00 0 0 0 0 0 2.6 NC
NC
1
2345678
NC
IN1B
IN1A
C4450
OUT1
GND2
OUT2
GND1
0 0 2.6 5.1 0 0 0 2.6
R42951MR4296
10 25V KA
V+
IN2B
1M
C4451
CTL
10 25V KA
C4452
C4449
10 25V KA
NC
OUT3
GND3
IN2A
10 11 12 13 14 15 16
R42971MR4294
10 25V KA
L4403_1
10uH 0405
IN3A
IN3B
9
1M
C4453
P.CON+5V
YUV1_A_IN_L
YUV1_A_IN_R
YUV2_A_IN_L
YUV2_A_IN_R
S_SW_1
S_SW_2
S1_Y_IN
S1_C_IN
S2_Y_IN
S2_C_IN
AV1_IN
AV2_IN
AV1_A_IN_L
AV1_A_IN_R
YUV1/YUV2_Y
YUV1/YUV2_PB
YUV1/YUV2_PR
SW_YUV1/2
GND
7
TO AV SWITCH2
6
FROM/TO SWITCH/AMP
5
4
3
2
TO STEREO
AV2_A_IN_L
AV2_A_IN_R
GND
R4299
1M
10 25V KA
(AV PCB)
100 16V YK
C4464
AV4_Y
AV4_U
AV4_V
AV5_Y
AV5_U
AV5_V
C4454
100PCH
YUV1_A_IN_L
YUV1_A_IN_R
YUV2_A_IN_L
YUV2_A_IN_R
150
R4240
AV2_A_IN_L
AV2_A_IN_R
C4258
CS_IN 4/5
J4211
AV6-53-13H
1
2 3
4
5 6
EEE
H1 H1 H1 H2 H2 H2
7
8 9
GREEN
GREEN
BLUE
BLUE
RED
RED
PCBD20
CMF091
C4278
R4250
R4253
C4277
C4283
75
75
470PCH
R4252
75
R4254
75
470PCH
B4218
FCM1608CF-600T06
B4219
FCM1608CF-600T06
C4284
R4255
100PCH
150
C4282
0.001 B
100PCH
C4285
C
Y
C4455
V
L
R
C
Y
C4296
V
L
R
R4259
L
R
B4220
FCM1608CF-600T06
Y
U
V
R4260
150
L4213
22uH
0.001 B
C4287
C4289
0.001 B
C4288
100PCH
100PCH
FCM1608CF-600T06
L4212
22uH
FCM1608CF-600T06
FCM1608CF-600T06
C4297
100PCH
100PCH
B4217
FCM1608CF-600T06
B4205
FCM1608CF-600T06
C4290
100PCH
150
L4215
22uH
L4216
L
22uH
R
L4217
22uH
0.001 B
B4221
FCM1608CF-600T06
FCM1608CF-600T06
B4214
L4214
22uH
B4215
B4216
L4218
22uH
FCM1608CF-600T06
FCM1608CF-600T06
B4222
L4219
22uH
B4204
B4211
R4270
AUDIO_IN 4/5
J4204
AV4-57A03-01H
23
H1 H2
5 6 7 8
H2 NC NC H1
INPUT 1/2
J4205
SAV-12CP-01Z5
9
10
14 15
H1 H1 H2 H1 H2 NC H1 NC
17 18
20 21 22 23 34
D4213 UDZS12B
D4214 UDZS12B
D4215 UDZS12B
D4216 UDZS12B
150
R4271
150
R4272
WHITE
WHITE
RED
RED
D4206
MTZJ8.2B
D4207
MTZJ8.2B
YELLOW
YELLOW
WHITE
WHITE
RED
RED
R4267
150
R4268
150
150
R4269
150
E
1
E
4
1
2
56
7
11 12 13
8
16
19
EE E
Y
U
V
150
R4242
R4262
150
C4271
C4272
C4276
100PCH
R4261
1K
75
C4274
R4248
0.001 B
0.001 B
R4251
1K
C4275
75
0.001 B
R4249
0.001 B
100PCH
8
7
6
5
4
3
2
1
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
1
ABC D E F GH
H-6 H-5
8
7
6
5
4
3
ABC D E F GH
FROM POWER
AT+5V
P.CON+5V
GND
P.CON+8V
TO AV JACK2
AUDIO_JACK_OUT_R
AUDIO_JACK_OUT_L
FROM/TO AV SWITCH2
STEREO_RESET
SCL
SDA
SW_AUDIO_L[PC]
SW_AUDIO_R[PC]
SW_AUDIO_L[JACK]
SW_AUDIO_R[JACK]
C906

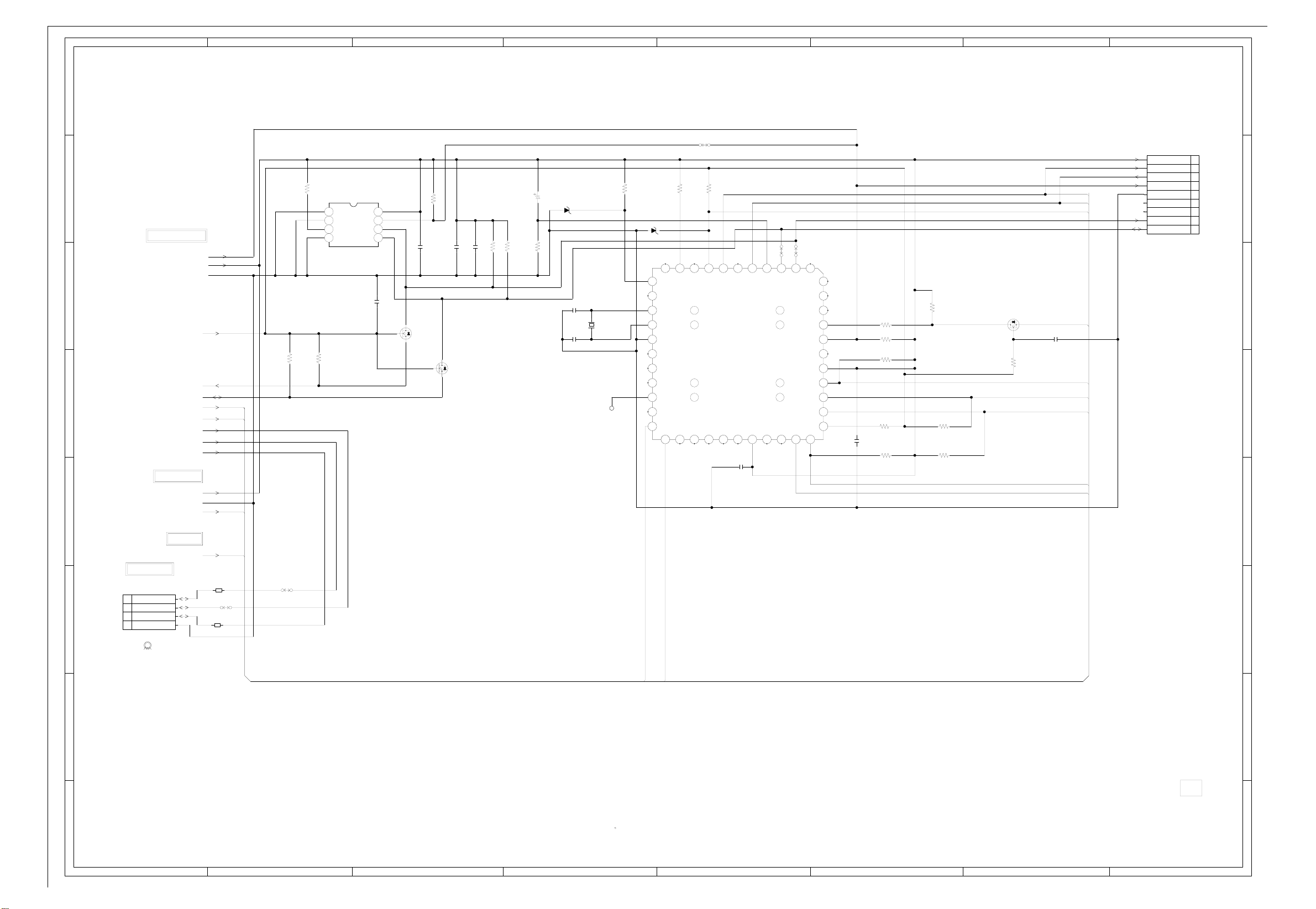

STEREO SCHEMATIC DIAGRAM
(AV PCB)
W839
10K
R915
10K
R914
0.6
R913
5.0
0
1K
220 10V YK
L901_1
10uH 0405
4.9
0.6
BUFFER
Q901
KTC3875S_Y_RTK
C916
22 16V KANP
BUFFER
Q902
KTC3875S_Y_RTK
0
C919
22 16V KANP
R904
0.0015 B
ADR_CL
ASG1
C943
ADR_WS
(AV1/YUV/SIDE)
SW_A_IN_L
C940
0.33 B
C942
R906 100
C945
470P CH
NC NC NC
7
8809
ADR_DA
SW_A_IN_R
C944
0.33 B
C948
220P CH
NC
I2S_DA_OUT
I2S_DA_IN1
80 STANDBYQ
79 ADR_SEL
65 AVSUP
VREFTOP
NC
00 0 4.8
0.1 B
C946
22P CH
C949
I2S_WS
MONO_IN
10 50V YK
22P CH
0 2.6 3.8 3.8 0 3.8 3.8 0 3.7 0 0
4
I2S_CL
AVSS
3
I2C_DA
D_CTR_I/O_2
D_CTR_I/O_1
AUDIO_CL_OUT
AVSS
0
NC NC NC
C950
0.0015 B
R902
33
0 0 0 0 5.0 5.0 5.0 0.2 0.200 0 0 0 NC
1 10 11 12 13 14 15 16 17 18 19 2 20 21 22 23 24
I2C_CL
XTAL_OUT
XTAL_IN
TESTEN
ANA_IN2+
ANA_IN-
SIF
AVSUP
NC
4.9
NC
0
NC
NC NC
TP
2.4
1.9
0
70 71 72 73 74 75 76 77 78 79
2.6
1.9
2.4
4.9
4.9
65 66 67 68 69
NC
C952
470P CH
C951
10 50V YK
R903
0
NC
0
NC
0
NC
0
4.4
NC
0
NC
33
X901
100GT01806
18.432MHz
C957
5P CH
C953
56P CH
C956
10P CH
C955
56P CH
C954
56P CH
L904_1
10uH 0405
W856
C958
W892
W894
W857
C959
0.0022 B
W893 W920
C960
1 50V KA
0.0022 B
C961
1 50V KA
FCM1608KF-102T02
B904
FCM1608KF-102T02
B906
HDMI_I2SSCK
HDMI_I2SSDO
HDMI_I2SWS
TO SOUND AMP/HEADPHON
SP_AUDIO_OUT_L
SP_AUDIO_OUT_R
FROM TUNER
SIF
FROM/TO HDMI MICON2
CP901
A2001WV2-4P
HDMI_I2SSCK/MCKL
HDMI_I2SSDO
HDMI_I2SWS
GND
(CP3602)
GND
4
3
2
CU248101
1
TR901
W5T29X7.5X19
R905 100
L903_1
10uH 0405
22 50V YK
C922
0.1 B
NC
0 0
0
NC
0
12
0.1
0.1
13
0
NC
0
NC
0
NC
0
NC
0
NC
3.8
NC
0
3.8
100
C915
10 50V YK
C914
10 50V YK
R916
3.8
100
7.1
8.0
7.1
C917
470P CH
C918
10 50V YK
NC
NC
25 26 27 28 29
SPOUT_R
SPOUT_L
NC
DACM_SUB
30 31 32 33 34 35 36 37 38 39
NC
NC
SC2_OUT_R
SC2_OUT_L
VREF1
VariOut_R
VariOut_L
CAPL_A
AHVSUP
40
NC
NC
41 42 43 44 45 46 47 48 49550 51 52 53 54 55 56 57 58 59660 61 62 63 64
NC
NC
00 0
C920
0.0015 B
D901
4.9 0 0 4.9 4.9 4.9 1.7 2.5
RESETQ
I2S_WS3
I2S_DA_IN3
25 NC
26 VREF2
40 CAPL_M
AGNDC
AHVSS
AHVSS
C926
C927
C904
MTZJ5.6B
NC NC NC NC NC
NC
0.1 B
I2S_CL3
NC
NC
NC
(DVD)
SW1_A_IN_L
3.8 3.8
3.3 50V KA
DVSS
DVSS
I2S_DA_IN2
ASG4
AV2_A_IN_L
SW_A_IN_R
0
NC NC
C962
C933
DVSS
DVSUP
STEREO IC
IC904
MSP4440G-QA-C13-100
(AV2)
ASG2
AV2_A_IN_R
C934
0.33 B
C963
0.33 B
1000 6.3V YK
DVSUP
DVSUP
(PC/HDMI/DVI)
SW2_A_IN_L
SW2_A_IN_R
0.33 B
C936
0.33 B
C941
CD901_1
8
7
6
5
4
3
FROM AV JACK
2
1
AV2_A_IN_L
AV2_A_IN_R
GND
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
PCBD20
CMF091
2
1
ABC D E F GH
H-8 H-7
ABC D E F GH
SOUND AMP/HEADPHONE AMP SCHEMATIC DIAGRAM
8
C324
0.1 B
7
C301
390P CH
FROM STEREO
6
5
SP_AUDIO_OUT_R
SP_AUDIO_OUT_L
FROM POWER
GND
SOUND_GND
SOUND+B
AT+5V
POWER_FAIL
W884
C304
0.1 B
3
2
R304
1K
R302
1K
R311
10K
KTC3875S_Y_RTK
SW
Q300
R324
47K
C320
1 50V KANP
W886
C319
3.0
1 50V KANP
0
0
R314
22K
R315
22K
C323
0.1 B
HS78
HS300
763WAAA066
NC
C326
0.1 B
(AV PCB)
SOUND AMP IC
IC301 TA2024-ASE
5.5
1 10 11 12 13 14 15 16 17 18
+5VGEN
23.0
2
DCAP2
14.0
C328
0.1 B
3
DCAP1
5.5
4 5 6
VD5
0
AGND1
R317
0
8.2K
+-1%
C331
R318
REF
0
7 8 9
OVERLOADB
NC
0
AGND2
5.5
0.1 B
V5A
2.5
OAOUT1
22K
2.5
INV1
0
0
NC
NC
2.5
R319
OAOUT2
22K
2.5
INV2
2.5
C332
BIASCAP
0.1 B
0
AGND3
00
SLEEP FAULT
CPUMP
PGND1
NC
VDDA
NC
OUTP1
VDD1
VDD1
OUTM1
OUTM2
VDD2
VDD2 MUTE
OUTP2
NC
DGND
NC
PGND2
24.0
11.0
0
6.0
11.0
30 31 32 33 34 35 36
11.0
6.0
6.0
11.0
11.0
6.0
0
0
0
0
20 21 22 23 24 25 26 27 28 29
19
0
0
NC
NC
NC
NC
NC
C337
1 50V KANP
0.1 B
C338
0.1 B
C340_1
C341
C342_1
W907
820 25V FM
820 25V FM
C339
0.1 B
D302
D303
D304
D305
SK34A
SK34A
SK34A
SK34A
L300
10uH7313N
L301
10uH7313N
L302
10uH7313N
L303
10uH7313N
C348
C349
C350
C351
0.47 B
B
0.47
B
0.47
B
0.47
C352
R320
R321
C353
0.47 F
10 1/2W
1/2W
10
0.47 F
C354
C355
4
TR301
W5T29X7.5X19
CP303
0.1 B
5
6
B
0.1
7
C363
C359
470P CH
C362
C358
470P CH
470P CH
A2502WV2-2P
SP OUT L+
SP OUT L-
CP301
A2502WV2-3P
SP OUT R-
NC NC
SP OUT R+
470P CH
CD303
CU128001
2
1
1
2
CD301
CU123401
3
1
2
2
1
3
4 OHM 10W
(L)
SPEAKER
SPEAKER
(R)
4 OHM 10W
EAS12D175B
EAS12D175B
4
W887
FROM SWITCH/AMP
POWER_ON-H
AUDIO_MUTE
8
7
SP302
6
SP301
5
4
4.8
4.7K
R323
0
SW
Q302
KTC3875S_Y_RTK
0
W911 W910
ARE
ATTENTION
:LES PIECES REPAREES PAR UN ETANT
DANGEREUSES AN POINT DE VUE SECURITE
N’UTILISER QUE CELLS DECRITES
DANS LA NOMENCLATURE DES PIECES
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
PCBD20
CMF091
3
2
1
4.7K
R322
3
4.8
R325
1K
0
0
SW
Q301
KTC3875S_Y_RTK
2
1
CAUTION
:SINCE THESE PARTS MARKED BY
CRITICAL FOR SAFETY,USE ONES
DESCRIBED IN PARTS LIST ONLY
ABC D E F GH
H-10 H-9
ABC D E F GH
POWER SCHEMATIC DIAGRAM
DC CONVERTER IC
IC3803 BD9300FV-E2
15K +-1%
(AV PCB)
2.5 1.2 1.2 1.2
10 11 12 13 14
1
234567
24 2 1.71 1.5
C3819
430PCH
R3823
C3821
10K
17.5
0.047 B
R3826
0
C3835
CH
C3831
150P
D3805
1H3-E
P.CON32V REG IC
IC3805 LA7995M-TLM
1
234567
0 30.6 30.9 9.5 17.0 5.1 9.4
C3829
C3828
3.3V_REGULATOR IC
IC3804 PQ070XF01SZH
IN OUT GND
1234
0.3 7.5 5.3
15K
1000 6.3V YK
C3820_1
C3827
C3838
0.001 B
C3839
0.0056 B
R3825
R3824
6.8K
100K
+-1%
+-1%
33K
R3827
1K
22.5 0
8 9
R3828
R3832
1000 35V FM
C3822
0
NC
C3823
0.1 B
R3830
1.2K
W836
24
23.5
23.5
24
1.2K
10
0.2
SW
Q3806
KTC3875S_Y_RTK
SW
Q3807
KTA1505S-Y-RTK/P
0
R3833
10
R3831
R3834
100 10V YK
R3835 22K
CHOPER
Q3808
2SJ650
10.1 24.0
S
D
G
23.2
SBR100-10J-CBC11
HS3801
763WAAA070
HS6S
22K
W945
D3803
1
3
2
0.22 MMTS
W835
L3808
10uH7313N
560P 500V B
C3849
C3830
C3825
0.22 MMTS
0.01 B
0.22 MMTS
0.22 MMTS
D3809
SK34A
L3809
6.8uH
RCH8011NP-6R8Lor
SBC4-6R8-452
820 25V FM
0.22 MMTS
C3836
0.22 MMTS
33.7 17.8 0 0 0 4.2 5.0
10 11 12 13 14
C3832
C3833
REG +3.8V IC
IC3808 BA7810T-V5
CTL Vcc GND Vout ADJ
12345
100
R3855
C3826
C3847
820 25V FM
CP3 CP3 NC NC NC COSC CVCC
C3834
1F
8 9
COUT CREG CP2 CP2 GND CP1 CP1
4.7 50V YK
C3837
0 4.0 4.5 0 3.2
W890
100 10V YK
C3848
4.7 50V YK
330 +-1%
R3856 1K
R3857
R3858
1.8K
+-1%
AT+5V
D3804
1H3-E
CD3807_1
CU2B6601
P.CON+12V
P.CON+9V
AT+3.3V
P.CON+3.8V
GND
TO POWER
STANDBY_LED
TO TUNER
P.CON+5V
P.CON+32V
GND
TO SWITCH/AMP
AT+5V
AT+3.3V
GND
TO STEREO
P.CON+8V
P.CON+5V
AT+5V
GND
FROM/TO AV JACK2
GND
TO AV JACK
P.CON+5V
GND
TO AV SWITCH2
AT+5V
AT+3.3V
GND
FROM SWITCH/AMP
PSU_ACD/P.FAIL
PSU_5VD/DSR/LIGHT_CTL
VS_ON/LCDON
RLY_ON/LCD-H
POWER_ON-H
TO REGULATOR
CP3807
(CP3201)
A2001WV2-11P
P.CON+12V
P.CON+9V
P.CON+5V
AT+3.3V
P.CON+3.8V
P.CON+3.8V
GND
GND
GND
P.CON+5V
AT+5V
TO SOUND AMP/HEADPHONE
AT+5V
GND
SOUND+B
SOUND_GND
PCBD20
CMF091
8
7
6
5
4
CD3804_1
CU174001
FROM REGULATOR2
(CD520)
CP3802
A2501WV2-2P
1
9VSC
2
GND
FROM SWITCH/AMP
STANDBY_LED
FROM/TO REGULATOR2
CP3803
(CD517)
A2501WV2-12P
1
5VSC
2
5VSC
3
5VSC
4
GND
5
GND
6
GND
7
12VSC
8
12VSC
9
GND
10
GND
11
NC/ST_BY_H
12
NC/INVERTER_DET
TO SOUND AMP/HEADPHONE
GND P.CON+9V
POWER_FAIL P.CON+5V
FROM/TO POWER2
CP3804
(CP514)
A2501WV2-7P
1
POWER_FAIL
2
LCD-H
3
AT+5V
4
GND
5
BACKLIGHT ON
6
LIGHT_CTL
7
POWER ON-H
L3810
W947
NC
R3801
L3804
W942
L3801
22uH
TSL0808
10uH TSL0808
TSL0808
D3806
47K
22uH TSL0808
L3802
22uH
L3803
22uH
TSL0808
11E1-B-EIC
C3801
1000 16V FM
C3802
W801
C3803
1000 16V FM
1000 16V FM
0.001
R3805
82K
C3804
AT+5V
C3806
100P CH
B
C3805
1000 6.3V
YK
3
SW
Q3804
R3803
4.7K
FROM POWER2
(CP511)
CP3801
CD3805_1
CU145003
2
A2501WV2-4P
1
SOUND+B
2
SOUND+B
3
SOUND GND
4
SOUND GND
SW
Q3802
KRC102SRTK
5 5
0
0.7
0
R3808
4.7K
SW
Q3801
KRA103SRTK
KRA103SRTK
0
Q3805
KRC102SRTK
5 5
0
3.5
SW
0
L3805
6.8uH RCH8011NP-6R8L
W821
C3816
C3817
0.1 B
4.7 50V YK
R3820
R3821
22K
R3822
33K
8
7
6
5
4
1
2
3
3
4
5
6
7
8
9
10
11
2
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
1
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
CAUTION
:SINCE THESE PARTS MARKED BY
CRITICAL FOR SAFETY,USE ONES
DESCRIBED IN PARTS LIST ONLY
ARE
ATTENTION
:LES PIECES REPAREES PAR UN ETANT
DANGEREUSES AN POINT DE VUE SECURITE
N’UTILISER QUE CELLS DECRITES
DANS LA NOMENCLATURE DES PIECES
CAUTION: DIGITAL TRANSISTOR CAUTION: DIGITAL TRANSISTOR
1
ABC D E F GH
H-12 H-11
ABC D E F GH
AV JACK2 SCHEMATIC DIAGRAM
8
(AV PCB)
7
6
FROM STEREO
0.3
0
0
R4237
270
MUTE
Q4209
KTC3875S_Y_RTK
R4238
270
C4300
L4220
22uH
0.001 B
C4301
L4221
22uH
0.001 B
AUDIO_JACK_OUT_L
AUDIO_JACK_OUT_R
5
FROM/TO POWER
R4235
100
R4236
100
R4232
330
R4229
330
0.3
0
0
KTC3875S_Y_RTK
MUTE
Q4207
AUDIO OUT
J4201
AV2-13P2-07H
L
R
23
H1 H2
E
1
8
7
6
5
GND
FROM SWITCH/AMP
4
EXT_MUTE
3
2
4
3
2
PCBD20
CMF091
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
1
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
1
ABC D E F GH
H-14 H-13
ABC D E F GH
TUNER SCHEMATIC DIAGRAM
8
(AV PCB)
7
TU5800
115-V-LA35ARH
C5802
0.1 B
B5802
HCB1608KF-181T20
R5805
100K
C5806
0.001 B
R5802
100
R5803
C5815
L5801
39P CH
100
22uH
L5800_1
22uH 0405
W844
FROM POWER
P.CON+5V
P.CON+32V
GND
FROM SWITCH/AMP
AFT
FROM/TO AV SWITCH2
SCL
SDA
TUNER_VIDEO
TO STEREO
SIF
11
R5800
B5801
C5803
150K
R5801
C5804
0.1 B
47K
1000 6.3V YK
68P CH
C5801
0.1 B
C5807
68P CH
C5809
C5810 0.1 B
C5811
0.1 B
C5812
100 35V YK
18
19
6
IF OUT
5
AUDIO OUT
SIF OUT
VIDO OUT
4
0
1
NC
NC
0
2
NC
NC
5.0
3
+B
0
4
NC
NC
0
5
NC
NC
0
7
BT
0
8
NC
NC
0
9
NC
4.6
10
SCL
4.6
11
SDA
2.2
12
AFT
2.4
13
0
14
30
15
+32V
HCB1608KF-181T20
0
NC
16
NC
0
17
20
21
8
7
6
5
4
3
ACCESSORY
CD3801_1
P88D2S8G60A-071
BT001
MNAAA(R03)
BT002
MNAAA(R03)
TR3820
ZCAT2436-1330A-BK
TM101
SBNS02009A
2
PCBD20
CMF091
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
1
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
CAUTION
:SINCE THESE PARTS MARKED BY
CRITICAL FOR SAFETY,USE ONES
DESCRIBED IN PARTS LIST ONLY
ARE
ATTENTION
:LES PIECES REPAREES PAR UN ETANT
DANGEREUSES AN POINT DE VUE SECURITE
N’UTILISER QUE CELLS DECRITES
DANS LA NOMENCLATURE DES PIECES
3
2
1
ABC D E F GH
H-16 H-15
ABC D E F GH
8
7
FROM/TO SCALER
DVB_FAN_ON-H
DIGI/ANA_CVBS
STANDBY_LED
REMOCON_IN
AFT
SCART1_Y
6
5
EXT_MUTE-H
POWER_FAIL
POWER_ON-H
LCD-H
LCDON
LIGHT_CTL
STEREO_RESET
SDA1
SCL1
4SI_SCL
4SI_SDA_IN
4SI_SDA_OUT
4SI_CHIP_SE
AUDIO_MUTE
SCALER_RESET
S_DET
SW_SCART
SCART_AUDIO_SW
DVS
AFT_1[LOW]
AFT_2[HIGH]
DVB_MUTE-L
DVB_RX
DVB_TX
DVB_RESET-L
DVB_POWER_CTL-H
SD_H
4
FROM/TO ADC
SCL1
SDA1
DDVS
TO HDMI MICON2
HDMI_SW
3
FROM/TO REGULATOR
AT+3.3V
P.CON+3.3V
SCALER-H
P.CON+5V
AT+5V
HDMI_H
2
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
FROM/TO AV_SWITCH1
TO INTERFACE_HDMI
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
GND
C_SYNC
SD_SW1
HDMI_H
1
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
MICON SCHEMATIC DIAGRAM
S
(SCALER PCB)
LEVEL SHIFT
SCART_AUDIO_SW
DVB_RESET-L
DVB_POWER_CTL-H
DVB_MUTE-L
R141
100
R142
100
0 0 0 0 0 0 0 0 0 0 0 0 3.2 3.4 3.2 3.2 3.2
51 52 53 54
DVB_SW-H
EEPROM_SCL
EEPROM_SDA
SW_POP2
SD_SW1
P50/^WRL/^WR
DTV/DVD_SW
HDMI/DVI
SCALER_SW
YUV_SW
EPM
COMPONENT/HDMI
POD_DET
HDMI_H
DV1000_RESET
DVB_RX
DVB_TX
(RST1)
(CLK1)
DVD_RX
DVD_TX
LIGHT_CTL
SCL2
SDA2
JG134
JG112
0
NC
50
0
NC
0
DVB_FAN_ON-H
0
0
0
0
0
3.2
0
NC
3.2
NC
40 41 42 43 44 45 46 47 48 49
0
0
0
0
0
0
0
0
0
3.2
30 31 32 33 34 35 36 37 38 39
3.2
3.2
3.2
0
26 27 28 29
DDVS
1K
R163
R112 1K
C139 1 B
LIGHT_CTL
DDVS
CAUTION
JG129
JG102
JG105
JG106
4.7K
JG130
JG131
R114 100
SCL1
R119
JG127
R197 4.7K
R115 100
SDA1
4.7K
R204
R205
AUDIO_MUTE
EXT_MUTE-H
POWER ON-H
SYNC_HD_IN
POWER_ON-H
R137
4.7K
R136
4.7K
4.7K
JG107
56 57 58 59660 61 62 63 64 65 66 67 68 69770 71 72 73 74 75
55
3DY/C_RESET
STEREO_RESET
SDA1
28
SCL1
27
NC
26
DVD POWER ON-H
C_SYNC_POP
NC
R131 10K
SD_H
SCART1_Y
DVS DVB_FAN_ON-H
SCALER-H
D101 UDZS5.6B
R103
W907
2.2K
R104
C106 0.1 B
C104 0.1 B
JG137
2.2K
R199
SCALER_RESET
R158 4.7K
S_DET SD_SW1
HDMI_SW
SW_SCART
IIC_OFF HDMI/DVI
R102 10K
LCD-H
3DY/C_RESET
AFT_2[HIGH]
LCDON COMPONENT/HDMI
AFT
KEY-B DVB_RX
KEY-A DVB_TX
DIGI/ANA_CVBS
P.CON+3.3V
C123 0.1 B
C101
1K
C110
JG101
JG120
R175
JG103
JG104
3.2
0
NC
3.2
NC
0
3.2
0
0
0
3.2
100
3.2
0
0
3.2
0
NC
0
NC
1.4
3.2
3.2
0
0
3.2
220 6.3V V-S
C107
0.1 F
3.2
0
0
NC
0
NC
220 6.3V V-S
R160
10K
JG114
2.7 2.7
SCART3_SW
DVB_RESET-L
DVB_POWER_CTL-H
MICON IC
IC101
OEC7171A
RESET
XOUT
(32KHz_OUT)
11 12 13 14 15 16 17 18 19 2 20 21 22 23 24 25
9
JG118
C111
0.1 B
ATTENTION
SD_H
10098NC
4SI_DATA_OUT
3
R155 4.7K
R156 4.7K
4SI_SDA_OUT
2.5
NC NC
V_SYNC
COMPOSITE/RGB
DVB_ASPECT_IN
75 HEADPHONE_IN
76 SCALER-H
DIGI/ANA_CVBS
DVD/AV3
99
BYTE
4SI_DATA_IN
4SI_CLK
4
5
R105
R106 4.7K
R157 4.7K
4SI_SDA_IN
4SI_SCL
NC
DVB_MUTE-L
A_TUNER_AGC_IN
CNVSS
(32KHz_IN)
8
JG116
4.7K
C109
CNVSS
00000
76 77 78 79
5VD
DISC_IN_DET
DVD_RESET
SW_HD/SCART_Y
SCALER_RESET
80 81 82 83 84 85 86 87 88 89
S_JACK_IN_DET
HDMI_SW
SW_SCART/COMPONENT_SW
IIC_OFF
LCD_H
AFT_1(LOW)
AFT_2(HIGH)
LCDON/PDWN
VS_ON/CPUGO
PDP_RLY/PDPGO
90 91 92 93 94 95 96 97 98 99
A_TUNER_AFT
KEY-B
KEY-A
AVSS
PANEL_READY
VREF
AVCC
100
4SI_CHIP_SE
C_SYNC
11 0
3.2 3.2 3.4 3.2 3.2 0 0 0 0 3.2 3.3 0 3.09 3.2 3.2 3.3 3.2 0 0 3.2 0 0 3.2 0
R154 4.7K
R161
4.7K
4SI_CHIP_SE
C_SYNC
CAUTION: DIGITAL TRANSISTOR CAUTION: DIGITAL TRANSISTOR
C116
0.1 F
NC
NC NC
VSS
SCART1_SW/S_DET!
SCART2_SW/S_DET2
VCC1
XIN
VSS
C113
0.1 B
X101
16MHz
100GT01615
C114
18PCH
220 6.3V
V-S
C117
NC
VCC2
HP_MUTE
SCART_AUDIO_SW
50
SC2_CVBS_OUT-H
SC2_AUDIO_OUT-H 49
STANDBY_LED
48
47
SW_POP1
POWER FAIL
REMOCON IN
NC
3.1 NC NC
R107
4.7K
R109 27K
18P CH
C118
D109 RB520S-30-TE61
0.1 B
REMOCON_IN
POWER_FAIL
:LES PIECES REPAREES PAR UN ETANT
DANGEREUSES AN POINT DE VUE SECURITE
N’UTILISER QUE CELLS DECRITES
DANS LA NOMENCLATURE DES PIECES
Q104
KTK5132E
R194
100
LEVEL SHIFT
Q106
KTK5132E
S
D
G
R195
100
R178
4.7K
R134
1K
R120
1K
R126 1K
R181 1K
R129 4.7K
R118 4.7K
R138 4.7K
R111
10K
R117
4.7K
R116
R135
4.7K
10K
RB520S-30-TE61
100 6.3V V-S
C125
C126
:SINCE THESE PARTS MARKED BY
CRITICAL FOR SAFETY,USE ONES
DESCRIBED IN PARTS LIST ONLY
D
EEPROM_SCL
G
5.6K
R193
EEPROM_SDA
DVD_SW-H
AUDIO_MUTE
EXT_MUTE-H
AFT_1[LOW]
STANDBY_LED
JG135
R145
100
JG136
R147
100
R148
100
00 N C
NC
OUTNCINNCGND
IC102 PST3229NR
123
3.4 3.4
10K
R149
2.2 50V V-S
C136
0.47 50V V-S
4.7K
R140 4.7K
C128
0.01 B
R192
5.6K
R122
R146
100
RESET IC
D105
0.1 F
C131
AT+5V
HDMI_H
DVD_RX
DVD_TX
4 5
0
RST1
CLK1
ARE
0
3.3
AT+3.3V
SCALER_RESET
4SI_CHIP_SE
4SI_SCL
4SI_SDA_IN
4SI_SDA_OUT
EEPROM_SCL
EEPROM_SDA
IIC_OFF
DVD_TX
DVD_RX
RST1
CLK1
CNVSS
AT+5V
EEPROM_SCL
EEPROM_SDA
0
SW
Q101
KRC103SRTK
0
R151
10K
W897
5678
P.CON+5V
SW
5.0
Q105
KRA103SRTK
4.9
STEREO_RESET
ROM WRITER
PC_CONTROL
CP103
A2001WV2-7P
NC
RESET
CHIP_SELECT
4SI_SCL
4SI_SDA_IN
4SI_SDA_OUT
GND
ROM WRITER
32K,256K_DATA
CP101
A2001WV2-5P
GND
EEPROM_SCL
EEPROM_SDA
IIC_OFF
GND
3.3
3.3
0
SDA
SCL
A1
A0
0000
TEST
A2
VCC
VSS
1 2 3 4
FROM/TO JACK
HDMI/DVI
COMPONENT/HDMI
KEY-A
KEY-B
7
6
5
4
3
2
1
1
2
3
4
5
W820
5678
SDA
SCL
GND
3.3
AT24C256BN-10SU-1.8
EEP ROM IC 256K
IC104
TEST
A1
VCC A0
1 2 3 4
EEP ROM IC 256K
IC103
R188
10K
R189
10K
MICON_DATA
CP102 A2001WV2-10P
NC
AT24C256BN-10SU-1.8
ROM WRITER
GND
TX
BUSY
NC
VCC
CLK
RX
CNVSS
RESET
GND
PCBDS0
CEF156
8
7
6
5
4
1
2
3
4
5
6
7
8
9
10
3
2
1
ABC D E F GH
H-18 H-17
ABC D E F GH

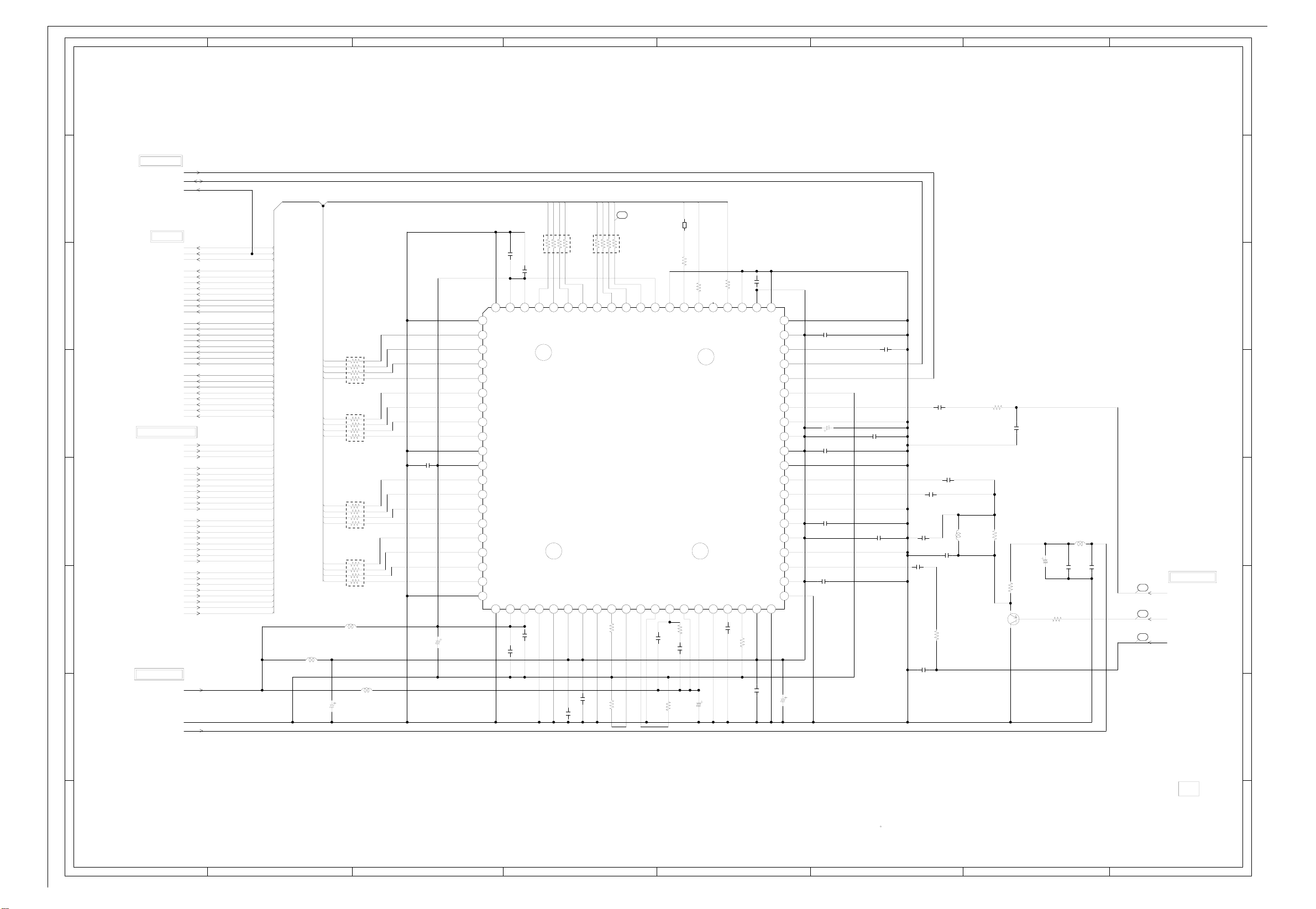

SCALER SCHEMATIC DIAGRAM
8
FROM/TO SWITCH/AMP
CP802
(CP4204)
00_6232_030_006_800+
1
STANDBY LED
2
REMOCON IN
3
AFT
AGC
4
5
HP_MUTE
6
7
6
5
4
3
AUDIO_MUTE
7
EXT_MUTE-H
8
9
SCART1_B
10
11
SCART1_G
12
13
SCART1_R
14
15
AFT_2/DTV_CVBS
16
17
SCART1_Y
18
SCART2_SW
19
SC2 CVBS_OUT-H
20
POWER_FAIL
21
POWER_ON-H
22
AFT_1
23
LCDON
24
DVB_FAN_ON-H
25
LCD-H/PDP_RLY
26
S_DET
27
SCART1_SW
28
SW_YUV1/2
29
HP_IN
LIGHT CTL/PSU_5VD
30
FROM/TO AV SWITCH2
CP803
00_6232_029_006_800+
1
DVD/AV3_SW/SPDIF
2
D/A_SW/INV_DET
3
SPIF/DTV_A_R
4
INVERT_DET/GND
5
POP_S_Y/DTV_A_L
6
7
POP_S_C/DAD_A_R
8
9
POP_CVBS/DVD_A_L
10
11
SW_AUDIO_R(PC)
12
13
SW_AUDIO_L(PC)
14
SC2_AUDIO_OUT-H
15
STEREO_RESET
16
SCART3_SW
17
SCART_AUDIO_SW
18
19
20
21
DVD_Y_OUT
22
23
DVD_C_OUT
24
25
SWITCH_CVBS
26
27
SWITCH_VIDEO_Y
28
29
SWITCH_VIDEO_C
GND
GND
GND
GND
GND
(CP4203)
GND
GND
GND
GND
SDA1
SCL1
GND
GND
GND
GND
GND
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
D807
1SS355
18
19
20
C801
1B
D808
1SS355
SW2_B/CB
SW2_G/Y
SW2_R/CR
W875
W982
W983
SW_AUDIO_R[PC]
SW_AUDIO_L[PC]
W984
W985
W801 W929
2
FROM/TO AV_SWITCH1
SW_G/SW_Y
SW_R/SW_CR
SW_B/SW_CB
SW2_R/CR
SW2_G/Y
SW2_B/CB
SW_CVBS
SW_VIDEO_Y
W803
1
W987
GND
W824
W873
W980
W978
W981
STANDBY_LED
REMOCON_IN
AFT
AUDIO_MUTE
EXT_MUTE-H
AFT_2[HIGH]
SCART1_Y
POWER_FAIL
POWER_ON-H
AFT_1[LOW] DDHS
LCDON
DVB_FAN_ON-H
LCD-H
S_DET
SW_SCART
LIGHT_CTL
DIGI/ANA_CVBS
DVB_MUTE-L
DVB_RX
DVB_TX DR3_W/O_DV
DVB_RESET-L SW_VIDEO_C
STEREO_RESET
SCART_AUDIO_SW
SDA1
SCL1
DVB_POWER_CTL-H
SD_H
W802 W931
W809
W930
W883
GND
16
17
SCALER_RESET
4SI_SCL
4SI_SDA_OUT
4SI_SDA_IN
4SI_CHIP_SE
DIGITAL+3.3V
B801
15
C814
0.1 B
C812
0.1 B
C816
0.1 B
C818
0.1 B
SW_VIDEO_Y
P.CON+3.3V
ANALOG+3.3V
B802
HCB1608KF-181T20
C2801
220 6.3V
V-S
C815
220 6.3V
V-S
C817
0.1 B
C819
0.1 B
SW_CVBS
SW_VIDEO_C
C810
0.1 B
C2802
HCB1608KF-181T20
220 6.3V V-S
C822
0.1 B
DPR4
DPR5
DPR6
DPR7
DDVS
C824 0.1 B
SW_CVBS
C823
0.1 B
SW_R/SW_CR
D803 UDZS5.6B
SW_B/SW_CB DB5_W/O_DV
SW_VIDEO_Y
C820
0.1 B
C827
0.1 B
R812
10K
C883
0.1 B
C826
0.1 B
W805
W807
C836 0.1 B
C837 0.1 B
C838 0.1 B
C839 0.1 B
C840 0.1 B
C841 0.1 B
C830 0.1 B
D802
UDZS5.6B
C842 0.1 B
C843 0.1 B
C844 0.1 B
C832 0.1 B
C834 0.1 B
C845 0.1 B
C846 0.1 B
C847 0.1 B
C859 0.1 B
C876 0.1 B
D805
UDZS5.6B
R807
10K
R805
10K
C835
C7239
2.2 B
2.2 B
C7238
0.1 B
C7240
1.6
1.2
0.7
0.9
3.4
3.4
1.6
1.1
0.7
1.3
3.4
3.4
3.4
1.6
1.1
0.7
0.5
NC
3.4
1.3
1.3
3.4
3.4
3.7
3.7
3.3
3.3
3.4
2.2 B
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
1.6
1.1
0.7
0.5
3.4
2.0
3.4
C7241
C851
0
0
0
0
0
0
0
0
0
0
0
0
C849
C850
2.2 B
0.1 B
1 10
DVDD33
PXD24
3
PDX25
4
PDX26
5
PDX27
6
VDIN
HDIN/FBIN
DVDD33
DGND
VRPD
VROD
11 12 13 14 15 16 17 18 19 2 20 21 22 23 24
VRMD
VIND
AVDDD2
AVSSD2
AVDDD1
AVSSD1
VRPC
VROC
VRMC
VINC
AVDDC2
AVSSC2
AVDCC1
AVSSC1
25 26 27 28 29
DVDD
DVSS
VRPB
VROB
VRMB
30 31 32 33 34 35 36 37 38 39
VIN1B
AVDDB2
VIN2B
AVSSB2
AVDDB1
AVSSB1
VRPA
VROA
VRMA
VIN1A
40 41 42 43 44 45 46 47 48 49
AVDDA2
VIN2A
AVSSA2
VIN3A
AVDDA1
AVSSA1
SVSS
DVDD33
DGND
RESET
50
QOECTL
51 52 53 54
HDIN2
VDIN2
DVDD33
55
56 57 58 59
0.1 B
220 6.3V
V-S
C7242
2.2 B
NR801
1.803.3
1.803.3
DPR3
DPR2
DPR1
DPR0
DPB7
DPB6
DPB5
DPB4
3.3
3.3
3.3
3.3
4D03WGJ0000T5E
3.3
3.3
3.3
3.3
PXD15
PXD16
PXD17
PXD20
PXD21
PXD22
PXD23
214
DVDD18
215
DGND
216
55
DGND
56
DVDD18
57
MPWEL
MPWEL
MPOE
MPCE
MPAH/PCXLKI
DVDDSD
MDQ15/C656IN7
60 61 62 63 64 65 66 67 68 69770 71 72 73 74 75 76 77 78 79880 81 82 83 84 85 86 87 88 89990 91 92 93 94 95 96 97 98 99
3.3
3.3
3.3
3.3
3.3
3.3
C852 0.1 B
R806 10K
3D_Y/C_656OUT7
NR809
4D03WGJ0103T5E
(SCALER PCB)
DPB3
DPB2
DPB1
DPB0
C853 0.1 B
3.3
3.3
3.3
3.3
3.3
PXD11
PXD12
PXD13
PXD14
DVDDSD
MDQ14/C656IN6
MDQ13/C656IN5
MDQ12/C656IN4
MDQ11/C656IN3
DVDD33
0
3.3
3.3
3.3
3.3
C855 0.1 B
3D_Y/C_656OUT6
3D_Y/C_656OUT5
3D_Y/C_656OUT4
3D_Y/C_656OUT3
C857
0.1 B
3.3
3.3
3.3
PXD06
PXD07
PXD10
MDQ10/C656IN2
DGND
DVDD18
1.8
3.3
3.3
C858 0.1 B
3D_Y/C_656OUT2
3D_Y/C_656OUT1
DPG7
DPG6
DPG5
C860
0.1 B
0
3.3
3.3
DGND
PXD05
DVDD18
DVDD33
MDQ9/C656IN1
MDQ8/C656IN0
MDQ7/C656OUT7
MDQ6/C656OUT6
3.3
3.3
3.3
R818 10K
R817 10K
3D_Y/C_656OUT0
NR808
4D03WGJ0103T5E
DPG4
DPG3
DPG2
DPG1
3.3
3.3
3.3
3.3
PXD01
PXD02
PXD03
PXD04
MDQ5/C656OUT5
MDQ4/C656OUT4
MDQ3/C656OUT3
MDQ2/C656OUT2
3.3
3.3
3.3
3.3
R822 10K
R821 10K
R820 10K
R819 10K
C861
220 6.3V V-S
C856
DPG0
DDCK
W810
C863
B803
FCM1608CF-600T06
3.3
3.3
3.3
0
DGND
PXCLK
PXD00
DVDDSD
SCALER IC
IC801
R8J66607A72FP
MDQ1/C656OUT1
DVDDSD
DGND
MPSEL0
0
0
3.3
3.3
C862 0.1 B
R823 10K
R826 10K
R825
1M
X801
100YT05401
54MHz
7P CH
HCB1608KF-181T20
P.CON+1.5V
TO LVDS
DR9_W/O_DV
DR8_W/O_DV
DR7_W/O_DV LCDON
DV6_W/O_DV
DR5_W/O_DV
DR4_W/O_DV
DR3_W/O_DV
DR2_W/O_DV DDHS
DB9_W/O_DV DDCK
DB8_W/O_DV
DB7_W/O_DV
DB6_W/O_DV
DB5_W/O_DV
DB4_W/O_DV
DB3_W/O_DV
DB2_W/O_DV
DG9_W/O_DV
DG8_W/O_DV
DG7_W/O_DV
DG6_W/O_DV
DG5_W/O_DV
DG4_W/O_DV
DG3_W/O_DV
DG2_W/O_DV
DCLK1 AFT_1[LOW]
DEN
DVS
DHS
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
FROM ADC
DDVS
DPG7
DPG6 SCALER_RESET
DPG5
DPG4
DPG3 4SI_SDA_OUT
DPG2
DPG1
DPG0 4SI_SCL
DPR7 S_DET
DPR6
DPR5
DPR4
DPR3 DVS
DPR2
DPR1
DPR0
DPB7
DPB6 DVB_MUTE-L
DPB5
DPB4
DPB3 DVB_TX
DPB2
DPB1
DPB0 DVB_POWER_CTL-H
FROM REGULATOR
P.CON+1.5V
P.CON+3.3V
GND
FROM JACK
SW_AUDIO_R[PC]
SW_AUDIO_L[PC]
0.1 B
C871
0.1 B
10K
R831
NCNCNC
000
QBLCD
XIN
1.8
W905
NC
QBLCC
XOUT
1.8
NC
NC
NC
0
000
0
QRR5
QRR6
QRR7
QBLCA
QBLCB
TSTCLK
MPSEL1
MDQ0_C656OUT0
QE/PXCLK0QHQV
QDRVHA/QDE
0
0
3.3
3.3
3.3
3.3
NC
R828 10K
R829 10K
R844 47
R845 47
DHS
DVS
DEN
470
R830
21 PCBDS0
C868
7P CH
C873
0.1 B
NC
NC
0
QRR4
DVDD33
3.3
NC
0
1.8
000
3.3
QRR3
DGND
DVDD18
DVDD33
DGND
DVDD18
QDRVHB
QDRVHC
0
000
1.8
NCNC NC NC
C872
0.1 B
C870 0.1 B
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
C877
0.1 B
NC
0
3.3
3.3
DGND
QRR1
QRR2
DVDD33
DGND
163
DVDD18
164
QBR4
165
QGL0
106
DVDD18
107
DGND
108
QDRVHD
QDRVHE
DVDD33
DGND
101102103104105106107108
100
0
0
3.3
3.3
C875
0.1 B
C878
NCNCNCNCNC
00000
QBR7
QRR0
DVDDSD
DVDDSD
QDRVHF
QDRVVA
000
NC
NC NC
B804
C879 0.1 B
0.1 B
QBR5
QBR6
QDRVVB
QCLKL
3.3
FCM1608CF
-600T06
R833
DCLK1
DVDD33
DVDD33
DVDD33
DVDD18
QCLKR
DVDD33
DVDD18
DVDD33
DVDD18
DVDD33
TEST1
TEST0
DVD33
3.3
47
22
1.8
QBR3
QBR2
QBR1
QBR0
DGND
QGR7
QGR6
QGR5
QGR4
QGR3
QGR2
DGND
QGR1
QGR0
QRL7
QRL6
QRL5
QRL4
QRL3
DGND
QRL2
QRL1
QRL0
QBL7
QBL5 QBL6
QBL5
QBL4
QBL3
QBL2
DGND
QBL1
QBL0
QGL7
QGL6
QGL5
DGND
QGL4
QGL3
QGL2
QGL1
LPF1
1.8
C886
0.1 B
0
163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216
0
C884 0.1 B
0
0
NC
0
NC
0
NC
0
NC
0
3.3
0
NC
0
NC
0
NC
0
NC
0
NC
0
NC
3.3
0
1.8
0
NC
0
NC
0
NC
3.3
3.3
3.3
3.3
3.3
3.3
0
1.8
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
0
1.8
3.3
3.3
3.3
3.3
3.3
0
3.3
3.3
3.3
3.3
3.3
0
R835 10K
1.5
0
3.3
109110111112113114115116 117118119120121122123124 125126127128129 130131132 133134135136137 138139140141142143144145 146147148149150151152153 154155156157158159160161 162
R836
1K
C888
0.001 B
R834
10K
C889
0.1 B
C887
0.01 B
C891
0.1 B
C892
0.1 B
C898
C893
0.1 B
DR9_W/O_DV
DR8_W/O_DV
DR7_W/O_DV
DV6_W/O_DV
C894 0.1 B
C813 0.1 B
DR5_W/O_DV
DR4_W/O_DV
DR2_W/O_DV
DB9_W/O_DV
DB8_W/O_DV
DB7_W/O_DV
DB6_W/O_DV
DB4_W/O_DV
DB3_W/O_DV
DB2_W/O_DV
C895 0.1 B
C896 0.1 B
DG9_W/O_DV
DG8_W/O_DV
DG7_W/O_DV
DG6_W/O_DV
C821 0.1 B
DG5_W/O_DV
DG4_W/O_DV
DG3_W/O_DV
DG2_W/O_DV
C897
0.1 B
GND
220 6.3V
V-S
B805
FROM/TO MICON
STANDBY_LED
REMOCON_IN
AFT
SCART1_Y
EXT_MUTE-H
POWER_FAIL
POWER_ON-H
LCD-H
LIGHT_CTL
STEREO_RESET
AUDIO_MUTE
SDA1
SCL1
4SI_CHIP_SE
4SI_SDA_IN
SW_SCART
SCART_AUDIO_SW
DVB_FAN_ON-H
AFT_2[HIGH]
DVB_RX
DVB_RESET-L
SD_H
DIGI/ANA_CVBS
CEF156
8
7
6
5
4
3
2
1
ABC D E F GH
H-20 H-19
ABC D E F GH
ADC SCHEMATIC DIAGRAM
8
(SCALER PCB)
FROM/TO MICON
SCL1
7
6
5
4
3
2
SDA1
DDVS
TO SCALER
DDHS
DDVS
DDCK
DPG7
DPG6
DPG5
DPG4
DPG3
DPG2
DPG1
DPG0
DPR7
DPR6
DPR5
DPR4
DPR3
DPR2
DPR1
DPR0
DPB7
DPB6
DPB5
DPB4
DPB3
DPB2
DPB1
DPB0
FROM INTERFACE_HDMI
DDHS
DDVS
DDCK
DPG7
DPG6
DPG5
DPG4
DPG3
DPG2
DPG1
DPG0
DPR7
DPR6
DPR5
DPR4
DPR3
DPR2
DPR1
DPR0
DPB7
DPB6
DPB5
DPB4
DPB3
DPB2
DPB1
DPB0
FROM REGULATOR
P.CON+3.3V
GND
P.CON+5V
DIGITAL
ANALOG
L2101
22uH
NLCV32T
NR2101
4D03WGJ0101T5E
DPG7
DPG6
DPG5
DPG4
NR2102
4D03WGJ0101T5E
DPG3
DPG2
DPG1
DPG0
NR2103
4D03WGJ0101T5E
DPB7
DPB6
DPB5
DPB4
4D03WGJ0101T5E
DPB3
DPB2
DPB1
DPB0
L2103
47uH
NLCV32T
100 6.3V V-S
C2103
NR2104
L2102
22uH
NLCV32T
C2105
0.1 B
C2106
DPR0
DPR1
DPR2
DPR3
DPR4
DPR5
DPR6
DPR7
23
RED1
GND
GND
RED2
PVD
C2112
NR2106
4D03WGJ0101T5E
RED3
PVD
C2113
0.1 B
0.1 B
RED4
GND
R2102
R2116
RED5
COAST
1K
10K
3.3 3.3 3.3 3.3 0 3.3 3.3 3.3 3.3 3.3 3.3 3.3
RED7
RED6
AD CONVERTER IC
IC2101
MST9883C-LF-110
HSYNC
VSYNC
NR2105
C2108
0.1 B
4D03WGJ0101T5E
C2110
0.1 B
0
1 10 11 12 13 14 15 16 17 18 19 2 20
GND
3.3
GREEN7
3.3
GREEN6
3.3
GREEN5
3.3
5
GREEN4
3.3
6
GREEN3
3.3
GREEN2
3.3
GREEN1
3.3
9
GREEN0
0
GND
3.3
VDD
3.3
BLUE7
3.3
BLUE6
3.3
BLUE5
3.3
BLUE4
3.3
BLUE3
3.3
BLUE2
3.3
BLUE1
3.3
BLUE0
0
GND
0
100 6.3V V-S
VDD
VDD
RED0
80
21 GND
VDD
VDD
0.1 B
C2111
GND
0.1 B
21 22 23 24 25 26 27 28 29330 31 32 33 34 35 36 37 38 39440
3.3 3.3 0 0 3.3 3.3 0 3.3 3.8 3.8 0 1.3 1.3 3.3 0 0.4 0 3.3 0
C2109
VDD
GND
C2116
GND
FILT
0.0039 B
R2117
DDCK
B2101
FCM1608CF-600T06
R2104
100
R2105
DATACK
PVD
8.2K
R2103
C2120
0.039 B
10K
C2121
DDHS
100
HSOUT
61VDGND
41 GND
PVD
220 6.3V V-S
NC
SOGOUT
GND
DDVS
R2107
VSOUT
MIDSCV
C2124
100
0.1 B
R2108
C2125
GND
REF BYPASS
CLAMP
1K
C2126
VD
VD
0.1 B
0 3.3 0 3.1 0 3.1 3.0 0
61 62 63 64 65 66 67 68 69770 71 72 73 74 75 76 77 78 79880
RAIN
SOGIN
GAIN
BAIN
0.1 B
GND
SDA
SCL
GND
GND
GND
VD
VD
GND
VD
A0
VD
VD
GND
C2127
0
60
50 51 52 53 54 55 56 57 58 59
41 42 43 44 45 46 47 48 49
C2130
3.3
0.1 B
1.3
3.9
3.9
0
0.5
0
C2133
3.3
3.3
0
0.9
0.5
0
3.3
3.3
0
0.5
3.3
0
220 6.3V V-S
220 6.3V V-S
C2131
0.1 B
C2132
0.1 B
C2129
0.1 B
C2137
0.1 B
C2138
0.1 B
C2136
0.1 B
C2140
12P CH
C2139
0.047 B
C2142
100PCH
C2144
0.047 B
C2143
0.047 B
R2109
C2145
0.001 B
C2146
15P CH
470
2.2uH
L2106
NLV25T
KTA1504S_Y_RTK
R2111
470
R2110
BUFFER
Q2101
100
C2148
R2112
5.0
0
100PCH
L2107
22uH
NLCV32T
220 6.3V V-S
C2149
1K
R2114
0.7
100
C2150
C2151
0.1 B
100PCH
27
28
29
FROM AV SWITCH1
SW_PR/R
SW_Y/G
SW_PB/B
8
7
6
5
4
3
2
PCBDS0
CEF156
1
NOTE:THE DC VOLTAGE EACH PART WAS
MEASURED WITH THE DIGITAL TESTER
DURING PLAYBACK.
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
1
ABC D E F GH
H-22 H-21
ABC D E F GH
LVDS SCHEMATIC DIAGRAM
8
7
6
5
4
3
2
FROM SCALER
DR9_W/O_DV
DR8_W/O_DV
DR7_W/O_DV
DV6_W/O_DV
DR5_W/O_DV
DR4_W/O_DV
DR3_W/O_DV
DR2_W/O_DV
DB9_W/O_DV
DB8_W/O_DV
DB7_W/O_DV
DB6_W/O_DV
DB5_W/O_DV
DB4_W/O_DV
DB3_W/O_DV
DB2_W/O_DV
DG9_W/O_DV
DG8_W/O_DV
DG7_W/O_DV
DG6_W/O_DV
DG5_W/O_DV
DG4_W/O_DV
DG3_W/O_DV
DG2_W/O_DV
DCLK1
FROM REGULATOR
P.CON+3.3V
NR802_1
4D03WGJ0470T5E
NR803_1 4D03WGJ0470T5E
NR804_1 4D03WGJ0470T5E
NR805_1 4D03WGJ0470T5E
NR806_1 4D03WGJ0470T5E
NR807_1 4D03WGJ0470T5E
DHS
DVS
R846 47
DEN
C7201
0.1 B
LCD+B
GND
DRO9
DRO8
DRO7
DRO6
DRO5
DRO4
DRO3
DRO2
DBO9
DBO8
DBO7
DBO6
DBO5
DBO4
DBO3
DBO2
DGO9
DGO8
DGO7
DGO6
DGO5
DGO4
DGO3
DGO2
DENO
L7201
47uH
NLCV32T
DHS
DVS
C7202
LVDS IC
IC7201
GND
TxIN8
TxIN9
TxIN10
Vcc
TxIN11
TxIN12
TxIN13
GND
TxIN14
TxIN15
TxIN16
R-FB
TxIN17
TxIN18
TxIN19
GND
TxIN20
TxIN21
TxIN22
TxIN23
Vcc
TxIN25
ICSV385AGLFT
L7202
47uH
NLCV32T
R7201
180
LVDSGND
LVDSVcc
LVDSGND
TxOUT2-
TxOUT2+
TxCLKOUTTxCLKOUT+
TxOUT3-
TxOUT3+
LVDSGND
TxCLKIN
220 6.3V V-S
C7208
TxIN4
TxIN3
TxIN2
GND
TxIN1
TxIN0
TxIN27
TxOUT0TxOUT0+
TxOUT1TxOUT1+
PLLGND
PLLVcc
PLLGND
PWRDWN
TxIN26 TxIN24
GND
C7209
3.3
3.3
3.3
0
3.3
3.3
3.3
50 51 52 53 54 55 56
0
1.3
1.2
1.3
1.2
3.2
0
1.2
1.3
1.2
40 41 42 43 44 45 46 47 48 49
1.3
1.3
1.2
0
0
3.3
0
3.3
2.8
3.3
30 31 32 33 34 35 36 37 38 39
0
29
220 6.3V V-S
C7204
0.1 B
W829
DRO9 DRO5
DRO7 DRO4
DGO2
DGO3 DRO2
DGO4 DRO8
C7206
0.1 B
C7205
220 6.3V V-S
C7207
0.1 B
220 6.3V V-S
0.1 B
C7203
DGO8
DGO9 LCD_TXOUT0+
DGO5
DGO6
DGO7
DBO2
DBO8 LCD_TXOUT2+ LCD+B
DBO9
DBO3 LCD_TXOUT3-
DBO4 LCD_TXOUT3+
DBO5 LCD_TXOUT0+
DBO6 LCD_TXOUT1-
DBO7
DHS DENO
DVS LCD_TXOUT3+
W1020
W1021
PDP_S
3.3
1 10 11 12 13 14 15 16 17 18 19 2 20 21 22 23 24 25 26 27 28
RS
3.3
TxIN5
3.3
3
TxIN6
3.3
4
TxIN7
0
5
3.3
6 7 8 9
3.3
3.3
3.3
3.3
3.3
3.3
0
3.3
3.3
3.3
0
3.3
3.3
3.3
0
3.3
3.3
3.3
0
NC
3.3
3.3
3.3
L7203
47uH
NLCV32T
(SCALER PCB)
NR7201
4D03WGJ0470T5E
C7213
1 50V V-S
24
NR7202
4D03WGJ0470T5E
R7202
47
R7203
47
C7212
0.1 B
B7201
W811
FCM1608CF-600T06
C7215
0.1 B
DRO6
DRO3
LCD_TXOUT0LCD_TXOUT1-
LCD_TXOUT1+
LCD_TXOUT2-
LCD_TXCLKOUTLCD_TXCLKOUT+
C7220
0.1 B
DCLK1 LCD_TXCLKOUT-
C7217
0.1 B
C7210
0.1 B
330 4V V-S
C7219
LCD_TXOUT0-
LCD_TXOUT1+
LCD_TXOUT2LCD_TXOUT2+
LCD_TXCLKOUT+
LCD_TXOUT3-
P.CON+3.3V
C7228
1B
W1002
W1006
W832
W1004
FROM/TO PANEL
LCD_SH/QD
CP7203
FI-X30S-HF-NPB
VDD+5V/12V
VDD+5V/12V
VDD+5V/12V
VDD+5V/12V
VDD+3.3V/NC/GND
NC
NC
VDD+3.3V/NC/GND
VDD+3.3V/NC/GND
VDD+3.3V/GND
GND
GND
GND
GND
GND
NC/GND
GND
RXIN0RXIN0+
GND
RXIN1RXIN1+
GND
RXIN2RXIN2+
GND
RXCLK INRXCLK IN+
GND
RXIN3RXIN3+
GND
NC/GND
GND
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
LCD PANEL
V2301_1
LK315T3LF12
CD7203
CHRU3201
PCBDS0
CEF156
8
7
6
5
4
3
2
1
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
1
ABC D E F GH
H-24 H-23
ABC D E F GH
JACK SCHEMATIC DIAGRAM
8
(SCALER PCB)
8
7
FROM INTERFACE_HDMI
HDMI_A_IN_L
HDMI_A_IN_R
YUV/HDMI/DVI Rch SW IC
IC4305 NJM2534V
1 2 3 4
4.7 4.8 4.6
BAIAS
4.8
YUV/HDMI/DVI Lch SW IC
IC4304 NJM2534V
1 2 3 4
4.7 4.8 4.6
NC
BAIAS
4.8
BUFFER
5678
5.2 9.1 4.5 0
BUFFER
5678
5.2 9.1 4.5 0
C4358
1B
C4357
1B
SW_AUDIO_R[PC]
C4378
470P CH
C4372
470P CH
KEY-B
KEY-A
D4301
UDZS5.6B
D4302
UDZS5.6B
C4328
W891
W892
C4337
0.1 B
100 16V V-S
C4352
1B
C4350
1B
PC_A_IN_R
6
5
AUDIO IN(DVI1/PC)
J4301
MSD-242VA1-03_NI_FE_LF
4
SH4301
TP00370-21
1
E
WHITE L
H2 NC H1
2 34
RED
R
SH4302
TP00370-21
B4307
EBMS160808A102_RDC45
B4308
EBMS160808A102_RDC45
C4362
C4366
0.001 B
1K
1K
0.001 B
R4314
R4313
C4315
1B
C4314
1B
R4319
R4320
3.0
180K
220K
8.5
R4324
BUFFER
Q4302
KTC3875S_Y_RTK
5.4
4.7K
R4328
3.0 2.4
R4329
180K
KTC3875S_Y_RTK
8.5
R4333
220K
BUFFER
Q4305
4.7K
C4324
NLV32T
L4306
22uH
100 16V V-S
25
26
PC_A_IN_L
PC_A_IN_R
PC_A_IN_L
P.CON+9V
HDMI_A_IN_R
HDMI_A_IN_L
HDMI/DVI SW_AUDIO_L[PC]
P.CON+9V
COMPONENT/HDMI
L4301
47uH
NLC3225
3
TO SCALER
SW_AUDIO_R[PC]
SW_AUDIO_L[PC]
FROM/TO MICON
COMPONENT/HDMI
HDMI/DVI
KEY-A
KEY-B
FROM OPERATION/REMOCON
CP2200
(CP2203)
A2001WV2-3P
GND
KEY B
KEY A
FROM REGULATOR
P.CON+9V
GND
1
2
3
7
6
5
4
3
2
PCBDS0
CEF156
1
2
1
ABC D E F GH
H-26 H-25
ABC D E F GH
AV SWITCH1 SCHEMATIC DIAGRAM
8
(SCALER PCB)
8
7
SW2_G/Y
SW_G/SW_Y
6
SW2_B/CB
SW_B/SW_CB
SW2_R/CR
SW_R/SW_CR
W840
R8142
R8149
R8105
150
150
150
R8122
150
R8145
100
R8124
150
5.0
0.7
1K
R8143
BUFFER
Q8105
KTA1504S_Y_RTK
0
R8148
100
0.7
R8146
5.0
BUFFER
Q8106
KTA1504S_Y_RTK
0
1K
NLCV32T
L8105
22uH
C8151
C8149
220 6.3V V-S
C8150
0.1 B
100P CH
SW_Y/G
SW_PB/B
SW_PR/R
P.CON+5V
5
FROM/TO MICON
C_SYNC
SD_SW1
FROM/TO SCALER
SW_VIDEO_Y
SW_R/SW_CR
4
SW_G/SW_Y
SW_B/SW_CB
SW2_R/CR
SW2_G/Y
SW2_B/CB
SW_CVBS
TO ADC
SW_Y/G
SW_PB/B
SW_PR/R
P.CON+5V
7
6
5
4
3
2
FROM REGULATOR
P.CON+9V
P.CON+5V
GND
SW_CVBS
SW_VIDEO_Y
C8109
1B
C8110
1B
C8112
1B
C8113
1B
SCART2 OUT CVBS SW IC
IC8103 MM1501XNRE
4 5 6
H
5.1
0
L
5.1
8.9
VCC
4.4
BUFFER
0
123
SD_SW1
C8129
C8128
1B
R8113
100K
0.1 B
C8131
L8102
P.CON+9V
100 16V V-S
R8116
680
47uH
NLCV32T
SYSNC_SEPA
Q8101
KTA1504S_Y_RTK
820K
330PCH
C8137
R8119
1K
Q8103
R8131
1.0
0.7
0
C_SYNC
PCBDS0
CEF156
SYSNC_SEPA
KTC3875S_Y_RTK
R8129
R8130
3.3K
0.3
820P CH
4.7K
Q8102
3.1
0
5.1
5.5
1.5
R8123
R8125
12K
2.7K
C8144
C8146
1B
0.1 B
SYSNC_SEPA
KTC3875S_Y_RTK
12K
R8128
C8147
1
3
2
1
ABC D E F GH
H-28 H-27
ABC D E F GH
REGULATOR SCHEMATIC DIAGRAM
8
(SCALER PCB)
8
FROM POWER
CP3201
(CP3807)
7
6
A2001WV2-11P
1
P.CON+12V
2
P.CON+9V
3
P.CON+5V
4
AT+3.3V
5
P.CON+3.8V
6
P.CON+3.8V
7
GND
8
GND
9
GND
10
HDMI5V
11
AT+5V
TR3201
W5T29X7.5X19
NC
HCB1608KF-181T20
HCB1608KF-181T20
HCB1608KF-181T20
HCB1608KF-181T20
HCB1608KF-181T20
B3201
B3202
B3203
B3206
B3207
B3209
HCB1608KF-181T20
B3210
HCB1608KF-181T20
C3203
C3201
470P CH
5
220 16V V-S
C3209
C3205
470P CH
C3204
C3202
470P CH
470P CH
C3207
C3206
470PCH
470P CH
470P CH
3.3V_REG IC
IC3201 BA00BC0WFP
10K
R3209
V_C V_IN GND V_OUT V_ADJ
12 45 6
4.1 0 3.3 1.2 2.7
W859
C32121FC3211
W860
1F
C3213
R3211
6.8K
+-1%
3.9K
+-1%
R3212
100 6.3V V-S
220
R3238
LCD+B
P.CON+9V
P.CON+5V
AT+3.3V
GND
AT+5V
P.CON+3.3V
HDMI_VNREG+5V
SCALER-H
AT+3.3V
W857
D3212
EC11FS2-TE12L
R3220
1.5V_REG IC
IC3202 BD7820FP
V_C V_IN GND V_OUT V_ADJ
12 45 6
2.7 2.8 0 1.6 0.7
10K
D3207
SK34A
D3206
SK34A
C3216
1F
C3215
1F
C3217
R3221
1K +-1%
100 6.3V V-S
R3222
R3237_1
P.CON+1.5V
820 +-1%
68
4
R3223
22K
KRC102SRTK
Q3206
4.3
SW
R3224
1K
0
0
5 5
SW
Q3205
KTA1664-Y-RTF/P
1.8
C3218
2.2 B
C3219
W1015
R3228
W1007
2.2 B
8.2K
HDMI+5V
HDMI_H
R3245
10K
10K
SW
Q3210
KTC3875S
Y_RTK
R3244
3.3
0
10K
SW
Q3211
KTC3875S_Y_RTK
0
RXT_RST#
R3246
0
0.6
0
W1013
3
TO INTERFACE_HDMI IC
HDMI+5V
HDMI_VNREG+5V
GND
TO ADC
P.CON+3.3V
P.CON+5V
GND
TO SCALER
P.CON+3.3V
P.CON+1.5V
GND
FROM/TO MICON
SCALER-H
P.CON+3.3V
AT+3.3V
AT+5V
P.CON+5V
HDMI_H
GND
TO LVDS
P.CON+3.3V
LCD+B
GND
TO JACK
P.CON+9V
GND
TO HDMI MICON2
HDMI+5V
GND
RXT_RST#
TO AV SWITCH1
P.CON+9V
P.CON+5V
GND
7
6
5
4
3
2
PCBDS0
CEF156
1
CAUTION
:SINCE THESE PARTS MARKED BY
CRITICAL FOR SAFETY,USE ONES
DESCRIBED IN PARTS LIST ONLY
ARE
ATTENTION
:LES PIECES REPAREES PAR UN ETANT
DANGEREUSES AN POINT DE VUE SECURITE
N’UTILISER QUE CELLS DECRITES
DANS LA NOMENCLATURE DES PIECES
CAUTION: DIGITAL TRANSISTOR
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
2
1
ABC D E F GH
H-30 H-29
8
7
6
5
4
3
2
D3630
UDZS5.6B
C3722
0.1 F
R3715 22K
HDMI CONNECTOR
CP3601 1903015-3
DET
19
POWER
18
GND
17
SDA
16
SCL
15
14
NC
CEC
13
CLK-
12
CLK-S
11
CLK+
10
D0-
9
D0-S
8
D0+
7
D1-
6
D1-S
5
D1+
4
D2-
3
D2-S
2
D2+
1
DET
19
POWER
18
GND
17
SDA
16
SCL
15
NC
14
CEC
13
CLK-
12
CLK-S
11
CLK+
10
D0-
9
D0-S
8
D0+
7
D1-
6
D1-S
5
D1+
4
D2-
3
D2-S
2
D2+
1
HDMI CONNECTOR
CP3603
1903015-3
ABC D E F GH
INTERFACE_HDMI IC SCHEMATIC DIAGRAM
D3600
RB160L-40
AVRL161A1R1NT
AVRL161A1R1NT
R3670 22K
NC
NC
NC
NC
D3602
UDZS5.6B
C3633
0.1 F
D3601
D3603
1K
R3716
R3601
10
D3627
AVRL161A1R1NT
D3626
AVRL161A1R1NT
ACM2012D-900-2P
1
23
ACM2012D-900-2P
1
23
VDD5_PS
D3604
RB160L-40
1K
R3621
10
R3610
L3608
4
L3607
ACM2012D-900-2P
L3606
4
L3605
ACM2012D-900-2P
R3608
R3690
3.3
470K
R3685
R3709
47
1
4
23
1
4
23
D
5.0
G
3.3
BUFFER
S
3.2
Q3603
KTK5132E
470K
R3607 47
R3606 47
5.0
D
3.3
G
BUFFER
Q3616
KTK5132E
S
470K
3.2
5.0
D
G
BUFFER
Q3615
S
KTK5132E
3.2
R3710
47
1
23
ACM2012D-900-2P
1
23
4
L3601
ACM2012D-900-2P
1
L3603
23
4
L3602
ACM2012D-900-2P
1
23
L3604
ACM2012D-900-2P
D3605
RB160L-40
BUFFER
Q3604
KTK5132E
4
4
5.0
R3692
D
S
47K
R3694
3.2
R3693
3.3
G
2.9
4.8
4.9
4.8
2.2K
470K
R3609
2.2K
W852
5 6 7 8
SDA GND
SCL A2
WP
VCC
EEP_ROM IC
IC3609
AT24C02BN-10SU-1.8
R3605
A1
A0
47K
R3630
2.2K
R3688
0
0
5.0
0
0
1234
JG3608
2.2K
3.3
5.0
G
3.3
3.3
S
BUFFER
Q3617
G
KTK5132E
D
3.3
HCB2012K-600T25
C3609
0.001
C3606
0.1 F
C3607
0.1 F
C3605
0.001 B
EEP_ROM IC
IC3606 AT24C02BN-10SU-1.8
5.0
5 6 7 8
SDA GND
5.0
SCL
WP
VCC
C3602
0.001 B
C3621
0.001 B
C3622
0.001 B
C3623
0.001 B
C3624
0.001 B
C3628
0.001 B
C3630
0.001 B
C3655
0.001 B
C3612
0.1 F
C3604
C3656
0.1 F
C3688
0.1 F
C3689
0.1 F
C3690
0.1 F
C3611
47 10V V-S
C3720
10 16V V-S
B3602
A2
A1
A0
0.01 B
C3717
3.3
3.3
3.3
3.3
0
3.3
3.3
3.3
0
3.3
3.3
3.3
0
3.3
3.3
3.3
0
0
3.3
3.3
3.3
3.3
3.3
0
3.3
3.3
3.3
0
3.3
3.3
3.3
0
3.3
3.3
3.3
0
HCB2012K-600T25
4.9
S
D
B3601
B
0
BUFFER
Q3618
KTK5132E
(SCALER PCB)
0
0
0
0
1234
KTC3875S_Y_RTK
10K
R3695
10K
0.01 B
C3721
R3711
0.1 F
C3718
0.001 B
0
3.2
3.2
1.8
PVCC0
37 38 39
AVCC
R0PWR5V
R0XCR0XC+
40 41 42 43 44 45 46 47 48 49
AGND
AVCC
R0X0R0X0+
AGND
AVCC
R0X1R0X1+
AGND
AVCC
50
R0X2-
51 52 53 54 55 56 57 58 59
R0X2+
AGND
PGND
PVCC1
ANTSTO
AVCC
R1XCR1XC+
AGND
60 61 62 63 64 65 66 67 68 69
AVCC
R1X0R1X0+
AGND
AVCC
R1X1R1X1+
AGND
AVCC
R1X2-
70 71 72
R1X2+
AGND
OGND
DVCC
73 74 75 76 77 78 79880 81 82 83 84 85 86 87 88 89990 91 92 93 94 95 96 97 98 99
0
1.8 03.3 3.2 0 0 0 03.3 3.3 3.3 3.3 3.3 3.3 00 1.8 1.8 1.8 0 03.2 3.4 3.3 3.3 0 0 3.3 2.9 1.8 01.7 0 3.3
C3691
C3613
0.001 B
C3614
0.1 F
3.1
3.1
3.1
3.1
DSDA0
DSCL0
DSCL1
R1PWR5V
36 DGND
73 DGND 109 OVCC
OVCC
VCC
MUTEOUT
RSPDIF
0.001 B
JG3601
C3699
DSDA1
GND
0.001 B
CSCL
3.3
CSCL
SD3/NC
JG3609
Q3613
CSDA
3.3
CSDA
SD2/NC
JG3610
SW
C3617
3.3
OVCC
SD1/NC
JG3611
0
3.3
0
C3714
0.001 B
0
0
GND
OGND
SD0WSSCK
R3627 33
R3626 33
SDOWSSCK
C3685
0.001 B
1.8
R3625 33
VCC
R3696
R3680
10 B
C3608
0
1.8
DACDVCC
MCLKIN
DACDGND
MCLKOUT
33
C3692
R3679
100K
220K
JG3604
ANBPB
0.1 F
0
3.3
AnBPb
HDMI_I/F IC
IC3605
SiI9021CTU
OVCC
0.001 B
RXT1_RST
C3715
0
DACVCCB
DACGNDB
OGND
GND
C3700
ANGY
0.001 B
0
W968
SW
AnGY
VCC
JG3603
C3713
C3716
0
3.3
15 16 17 18 19 2 20 21 22 23 24 25 26 27 28 29 3 30 31 32 33 34 35 36
DACVCCG
NC
X3602
0.001 B
JG3602
ANRPR
0.001 B
0.001 B
0
3.3
13
14
AnRPr
DACGNDG
DGND2
DVCC2
R3697
R3698
28.322MHz
100DT02801
1M
C3693
C3695
0.001
C3632
C3619
0
12
DACVCCR
XTALOUT
33
18PCH
B
10 16V V-S
R3622
82 +-1%
R3651
0.01 B
100 +-1%
3.3
11
COMP
RSET
VREF
DACGNDR
NC
XTALVCC
XTALIN
REGVCC
101102103104105106107108
100
NC
0.01 B
C3697
R3699
C3698
C3694
18PCH
0.1 F
C3696
C3719
C3616
0.01 B
000
3.3
7
DACAGND
TEST
4.7K
0.01 B
KTC3875S_Y_RTK
C3618
0.001 B
C3620
0
3.3
3.3
5
6
OVCC
DACOVCC
DACAVCC
1 DE 35 DVCC
RESET#
SCDT
INT
JG3612
RXT_RST#
C3701
RX_INT
0.001 B
4
OGND
VCC
Q3619
0.1 F
3.3
VSYNC
GND
0.001 B
SW
3.2
HSYNC
CLK48B
NC NC NC0
0
C3610
3.3
1 10
VCC
GND
OGND
OVCC
Q10
Q11
VCC
GND
Q12
Q13
Q14
Q15
OVCC
ODCK
OGND
Q16
Q17
Q18
Q19
GND
VCC
Q20
Q21
Q22
Q23
0
Q0
Q1
Q2
Q3
Q4
Q5
Q6
Q7
Q8
Q9
OGND
3.3
0.1 F
C3600
C3625
3.3
3.3
3.3
3.3
3.3
140141142143144
1.8
3.3
3.3
3.3
3.3
3.3
3.3
3.3
130131132133134135136137138139
3.3
1.8
3.3
3.3
3.3
3.3
3.3
3.3
120121122123124125126127128129
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
110111112113114115116117118119
3.3
109
C3702
TO ADC
DPB0
DPB1
DPB2
DPB3
DPB4
DPB5
DPB6
R3714
100K
220K
R3713
10 B
RXT0_RST
R3669 33
R3617 33
B3603
HCB2012K-600T25
22 6.3V V-S
C3654
0.1 F
C3712
0
0.001 B
0
C3626
0.001 B
C3711
0
0.001 B
C3710
R3689
0.001 B
0
0
10 16V V-S
C3709
0.001 B
C3708
0.001 B
C3703
120
C3704
10 16V V-S
DDVS
DDHS
JG3613
30
DPB0
DPB1
DPB2
DPB3
NR3601
4D03WGJ0000T5E
DPB4
DPB5
DPB6
DPB7
NR3602
4D03WGJ0000T5E
31
DPG0
DPG1
DPG2
DPG3
NR3603
4D03WGJ0000T5E
NR3604
4D03WGJ0000T5E
DPG4
DPG5
DPG6
DPG7
B3605
DDCK
FCM1608CF-600T06
33
DPR0
DPR1
DPR2
DPR3
NR3606
4D03WGJ0000T5E
DPR4
DPR5
DPR6
DPR7
NR3605
4D03WGJ0000T5E
B3613
HCB2012K-600T25
10 16V V-S
C3705
0.1 F
V_C V_IN GND V_OUT V_ADJ
2.8 5.0 0 3.3 1.4
C3653
D3628
SK34A
D3629
SK34A
V_C V_IN GND V_OUT V_ADJ
12 45 6
2.8 4.5 0 0.7 1.9
C3627
0.1 F
C3615
10 16V V-S
C3707
0.1 F
C3706
3.3V_REG IC
IC3602 BA00BC0WFP
12 45 6
C3645
0.1 F
0.1 F
220 6.3V V-S
100 6.3V V-S
C3658
C3634
1.8V_REG IC
IC3601 BD7820FP
C3657
100 6.3V V-S
BUFFER
Q3607
KTK5132E
C3649
R3701
3.3K
0.1 F
+-1%
100 6.3V V-S
C3659
C3635
B3604
HCB2012K-600T25
2.5
D
3.3
G
S
2.1
R3678
4.7K
RX_INT
R3708
6.8K
+-1%
0.1 F
R3707
0.1 F
R3706
R3704
220
R3702
R3703_1
2.2K
68 +-1%
3.9K +-1%
220
R3705
+-1%
HDMI_H
H_INT
220
W1022
W1023
DPB7
DPG0
DPG1
DPG2
DPG3
DPG4
DPG5
DPG6
DPG7
DPR0
DPR1
DPR2
DPR3
DPR4
DPR5
DPR6
DPR7
DDVS
DDHS
DDCK
FROM REGULATOR
HDMI+5V
HDMI_VNREG+5V
GND
FROM MICON
HDMI_H
TO JACK
HDMI_A_IN_R
HDMI_A_IN_L
FROM/TO HDMI MICON2
SW
CSDA
CSCL
H_INT
GND
HDMI+5V
VDD3
DDVS
SCK
WS
SDO
PCBDS0
CEE156
8
7
6
5
4
3
2
1
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
1
ABC D E F GH
H-32 H-31
ABC D E F GH
HDMI MICON2 SCHEMATIC DIAGRAM
8
7
FROM INTERFACE_HDMI
SW
HDMI+5V
GND
6
VDD3
CSCL
5
FROM REGULATOR
4
CSDA
H_INT
DDVS
SDO
SCK
HDMI+5V
GND
RXT_RST#
WS
R3637 4.7K
R3640
4.7K
5.0
R3639 4.7K
0
0
0
EEPROM IC
IC3608
BR24L32F-WE2
1 2 3 4
A0
A1
A2
VCC
SCL
SDA GND
WP
C3637
5.0
0
4.6
4.6
5678
0.1 F
3.3
G
4.6
D
BUFFER
Q3605
KTK5132E
S
3.0
C3638
3.3
R3641
0.1 F
10 16V V-S
R3644 4.7K
C3641
R3645 8.2K
UC_SCL
UC_SDA
D3613
UDZS3.3B
C3642
18PCH
C3643
18PCH
2.2K
0.1 F
0.1 F
C3639
C3640
R3643 4.7K
4.6
D
G
BUFFER
Q3606
S
KTK5132E
3.0
(SCALER PCB)
R3619 4.7K
D3609
UDZS3.3B
2.7
5.0
NC
2.7
X3601
100GT01102
11.0592MHz
JG3605
2.4
0
1.2
NC
0
NC
5.0
NC
5.0
5.0
NC
1.3
W957
R3631 4.7K
R3628 4.7K
W969
4
5 6 7 8 9
RXD
NC 44
NC
AKM_ACKS
RX2_RST
EA-/VPP
RESET
NC
W970
43
35
34
4.6 0 4.6 2.5 4.9 5.0 0 5.0 3.0 4.9
CSDA
NC
2
PROGRAM
RX1_RST
NC NC
NC
12 13 14 15 16 17 18 19
CEC
P3.3/INT1-
12
X2
X1
GND
NC
MUTE_CTL
VIDEO_SEL
AUDIO_SEL
20 21 22
RST1_RST
23 24 25 26 27 28 29330 31 32 33
5.0 5.0 5.0 5.0 1.5 1.4 5.0 0 3.4 0 5.0
RX2_INT
AKM_SMUTE
13
21
NC
22
RXT0_RST
NC
NC
NC
NC
NC
1.2
NC
TXD
RX1_INT
HDMI MICON IC
IC3611
SST89E58RD2-40-C-TQJE(HD201)
NC
ALE/PROG-
PSEN-
NC NC NC NC NC
C3646
0.1 F
CSCL
H_SYNC
V_SYNC
AKM_PD
P_SEL
NC
1 10 11
NC
NC
VCC
AKM_DIF0
CP3604
A2001WV2-9P
TX
RX
H_INT
5.0
NC
5.0
NC
5.0
NC
0
5.0
40 41 42 43 44
0
5.0
5.0
3.3
5.0
0
34 35 36 37 38 39
R3648 470
R3647 10K
NC
R3632 4.7K
R3652 4.7K R3654 4.7K
0.1 F
C3647
R3653 4.7K
5.6K
R3718
R3649 4.7K
LEVEL SHIFT
Q3620
KTK5132E
D
G
3.3
R3717
0 0
S
100
C3723
100P CH
DDVS
AKM_PD#
RXT_RST#
AKM_ACKS
AKM_DIF0
HDMI_SW
NC
NC NC
VCC
RX
TX
EN
GND
NC
UC_SCL
UC_SDA
1
2
3
4
5
6
7
8
9
8
7
6
5
4
FROM MICON
HDMI_SW
FROM/TO STEREO
CP3602
(CP901)
A2001WV2-4P
HDMI_I2SSCK/MCKL
4
3
3
2
1
HDMI_I2SSDO
HDMI_I2SWS
GND
TR3602
W5T29X7.5X19
2
1
B3606
FCM1608KF-102T02
W1024
B3612
FCM1608KF-102T02
W839
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
RXT0_RST
RXT1_RST
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
PCBDS0
CEF156
3
2
1
ABC D E F GH
H-34 H-33
ABC D E F GH
8
FROM/TO
OPERATION/REMOCON
7
J502
ST-09-WABP-A
6
5
4
3
2
1
SH501
TP00385-21
F501
T5A_L_250V
FH501
1.2M 1W
RBV-608
2
3
RELAY DRIVE
KTC3198
0
C510
D504
1
Q502
FH502
EYF-52BCY
0.47 275V ECQUL
R507
R508
R613
R505
1.5M 1/4W
R506
68K 1/2W
R662
68K 1/4W
D503
82K 1/4W
82K 1/4W
82K 1/4W
82K 1/4W
0.01 B
C502
0.47 B
R503
390K
EYF-52BCY
12
(J501)
R513
4
HS501
763WAAA143
HS502
763WAAA143
4
3
12
RY501
ALKS329_A60
D501
1H3-E
0.7
0.6
10K
R502
22 16V KA
C501
R501
2.7K 1/4W
GND
POWERON-H_A
AT+5V
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
CP502
1
ENE621D-10A
1 630V
C507
R614
C505
1B
R504
10K
C504
L501
SN12-500
003P-2100
L502
SN12-500
L510 02DM000086
0
NC
1
42.0
2
42.0
3
0
5
0
6
0
7
0
8
C511
R512
0.015 M
6.8 1/2W
S801
D511
C506
0.047 B
R511
1
1.6
56K
2 3 4 5 6 7
2.5
0.9
0
1.0
NC NC
3.8
1.9 0.1
C508
680P CH
COIL,LINE FILTER
L507
SS28V-R20130
12
34
R668
56K 1/4W
NC
0
NC
P1
15
0
NC
NC
P2
14
0
NC
NC
13
0
NC
P1
12
0
NC
NC
NC
INV
NC
NC
11
0
P1
10
0
NC
NC
9
C610
100P 2KV R
D512
1H3-E
C514
1H3-E
C513
47 50V YXF
C512
0.1 B
PFC CTL IC
IC501 E-L6563TR
VCC
COMP
MULT
GND
CS
ZCD
VFF
RUN
TBO
PWM_SPOT
PFC_OK
PWM_LATCH
W5RH3.5X5X1.0
STP15NK50ZFP
10 50V YXF
GD
10 11 12 13 14
9
8
COIL,LINE FILTER
L511
SS28V-R20130
12
34
R540
56K 1/4W
D510
RM11C-EIC
D515
YG971S6R
D
S
R518
R515
56K 1/4W
CHASSIS GND
W5RH3.5X5X1.0
W5RH3.5X5X1.0
0.47 2W
R519
0.33 2W
C607
B516
C519
B514
100 25V MHE
C523
NTPAN3R0LDKB0
100 450V KXW
100 450V KXW
C522
R663
R664
R646
R647
R520
R521
TH501
SH502
TP00385-21
KX
470P
C515
250V
R528
56K 1/4W
B515
POWER FET
Q503
168.4
33.4
G
R517
220 1/4W
F502
20N_1000FS
D514
1H3-E
R516
5.6 1/4W
W841
22.7
7.9
D568
MTZJ33B
0
1.7
1.0
2.8
R645
100
R514
3.3K
THE RESISTOR MARKED F IS FUSE RESISTOR. NOTE:
THE ALUMI ELECTROLYTIC CAPACITOR MARKED NP
IS NON POLAR ONE.
0.22 275V ECQUL
R522
82K 1/4W
82K 1/4W
82K 1/4W
82K 1/4W
82K 1/4W
10K 1/4W
C606
C608
R510
R530
R669
1
CP504
003P-2100
R638
R524
R525
R526
120K 1/4W
D561
0.001 B
180K
150K
180K
PROTECT SW
KTA1505S-Y-RTK/P
8.1
R523
22K
2.5
0
0.01 B
1K
1/2W
39K
1/2W
2M
1/4W
15K 1/4W
C524
0.01 B
IC VCC CTL
Q506
2SA1759_T100
R534
2.2K
1/4W
MTZJ5.1B
150K
R665
180K
R666
150K
R667
Q505
0
R658
2.3
470
R527
4.7K
PROTECT SW
Q504
KRC102SRTK
0
CP505
003P-2100
5.0
1/4W
POWER2 SCHEMATIC DIAGRAM
R567
0.22 1W
POWER SW CTL IC
IC502 STR-X6768N
D
S
GWD
1234567
374 0 20.9 94.8
0.0018 2KV R
C527
1
R639
3M 1/4W
W817 W806
R533
12K 1/4W
3.8
PROTECT SW
Q510
KTC3209_Y
3.3
1.6
R659
R538
0.33 1W
D519
RM11C-EIC
1N4005-EIC
D502
1N4005-EIC
3.7
R535
15K 1/4W
R536
15K 1/2W
C525
0
10K
C526
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
1 34567
372 0 90.4
C528
R529
10
1/4W
47 400V KXW
R541
47 400V KXW
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
Vcc
HS503
763WAAA142
RM11C-EIC
1N4005-EIC
D562
C530
D520
D517
S/GND
470P B
C529
470P CH
D518
POWER SW CTL IC
IC503 STR-W6765
D
220P 2KV R
1H3-E
0.82 1W
W5RH3.5X5X1.0
R548_1
560K 1/4W
680P 2KV R
C537
SS/OLPFBOCP/BD
0.9 1.2 0.2
1 50V YXF
1K
R542
0.01 B
C533
R545
R546
0.22 1W
B501
W4BRH3.5X6X1.0X2
Vcc
SS/OLPFBOCP/BD
R547
1 50V YXF
C534
C535
C531
R549
D521
1SS133
100 1/4W
0.8 1.2 18.3
1K
0.01 B
B517
C538
D522
1SS133
R656
100 1/4W
470 1/4W
R550
1K 1/2W
C543
0.0047 B
R552
D524
C539
4.7 50V YXF
1SS133
IS THE LIVE CONNECTION CAUTION:
0.039 400V ECWF
C540
D525
SARS01-V1
B502
W5RH3.5X5X1.0
D526
1H3-E
C541
D527
MTZJ6.2B
100K 2W
SARS01-V1
R554
1K1/4W
0.01 B
D564
CP503
1
003P-2100
R568
10 1/2W
D531
1H3-E
22 50V YXF
R570
1K 1/4W
ECWF
0.039 400V
C544
220P 2KV R
C561
23.2
R572
D528
1SS133
D529
1H3-E
D565
D566
MTZJ27B
MTZJ24B
D530
MTZJ6.2B
ATTENTION
26.4
0
0
NC
373
373
373
373
20.9
8.1
372
372
372
372
NC
0
10 1/2W
R579
1K 1/4W
T502
81420844
8
7
6
4
3
2
1
NC
FEED BACK
IC513
PS2561AL1-1-V(W)
34
T503
81351054
8
7
6
5
0
3
2
1
18.8
8.2
SH503
TP00385-21
SH504
TP00385-21
:LES PIECES REPAREES PAR UN ETANT
DANGEREUSES AN POINT DE VUE SECURITE
N’UTILISER QUE CELLS DECRITES
DANS LA NOMENCLATURE DES PIECES
(POWER PCB)
NC
20.7
1
19.7
2
FEED BACK
IC514
PS2561AL1-1-V(W)
34
C568
0.0015 250V KX
R509
12M 1W
10
11
12
13
14
15
16
C577
W814
1
SBC4-4R7-582
C578
220P 2KV R
1
2
3
D536
0
FMX-22S
NC
9
0
24
0
24
0
NC
0
NC
0
0
0
NC
0.01 B
9
18.7
10
16.6
11
12
13
14
15
16
11.7
10.7
2
GND
0.6
NC
NC
0
0
8.2
8.2
16.5
R591
1K
100 1/4W
HS504
763WAA0358
R589
R590
R581
22 1/4W
W815
W802
1/4W
R587
10
R586
PROTECT
KRC102SRTK
1
2
3
D541
FMX-22S
REGURATOR IC
2.2K 1/4W
KIA431A-AT
CATHODE
10.7 0 2.4
1.5K
C579
0.15 B
C580
0.1 B
W805
W804
REGULATOR IC
10.5 0 2.5
R655
10
0.47 B
10.5
1.3
0
R595
Q511
IC504
ANODE
HS505
763WAAA070
D544
RB085T-40
1
3
D545
YG862C15R
1
3
C582
220P 2KV R
KIA431A-AT
CATHODE
R594
10K
C581
10K
C583
IC511
ANODE
0.1 B
R598
10K
C584
R599
REF
1 2 3
2
1200 35V FM
2
100
C586
D547
1H3-E
1 2 3
REF
R600
1200 35V FM
R601
R602
R603
1
3
C587
C588
R604
R605
+-1%
2.7K
KTA1504S_Y_RTK
CAUTION
L504
4.7uH
22K +-1%
GND
1.5K +-1%
2.7K +-1%
2
D548
FMX-22S
2200 10V FM
L503
22uHTSL0808
1000 16V FM
C589
SBC4-6R8-452
R609
100 1/4W
D549
1SS133
100
10K +-1%
D550
100
R607
1.7
1.7
0
PROTECT
Q515
:SINCE THESE PARTS MARKED BY
CRITICAL FOR SAFETY,USE ONES
DESCRIBED IN PARTS LIST ONLY
1000 16V FM
L505
6.8uH
1/4W
C593
D553
1SS133
R610
R615
C503
10K
680 16V FM
C594
1SS133
D542
R617
1K
C592
C595
100 16V MHE
MTZJ13B
1SS133
4.7K 1/4W
2.2 50V MHE
100 16V MHE
1000 25V FM
D558
D543
8.3
C597
R619
D557
0
0.01 B
C599
0.1 B
R622
100
LCDON
C609
R649
22K 1/4W
R641
4.7K
1/4W
1SS133
R620
100
1/4W
MTZJ5.1B
ST-BY SW
0
Q518
KRC102SRTK
1200 35V FM
C600
C601
1B
C611
10 50V MHE
R670
2.2K 1/2W
W818
LIGHT_CTL
1000 25V FM
R624
10
POWER FAIL
DET
4.9
4.2
KTA1504S_Y_RTK
4.9
P.CON SW
Q521
KTA1504S_Y_RTK
5 5
POWERON-H_A
22K
4.3
2.2K
Q522
R626
0
KRC102SRTK
3.4
0
ARE
SOUND+B
SOUND_GND
GND
UNREG+6V
AT+5V
AT+12V
Q520
POWER_FAIL
UNREG+6V
SOUND+B
AT+5V
P.CON SW
POWERON_H
ST-BY_H
CP506
A2001WV2-14P
BRIGHT CTL
BL ON/OFF
PWM SELECT
SOUND+B
SOUND_GND
AT+12V
GND
UNREG+6V
ST-BY_H
POWER_FAIL
LCD-H
AT+5V
GND
LCDON
LIGHT_CTL
POWERON_H
AT+5V
GND
LCD-H
POWERON-H_A
+24V
+24V
+24V
+24V
+24V
GND
GND
GND
GND
GND
EXT PWM
C602
C603
C604
0.1 B
0.1 B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
TO POWER
CP511
A2501WV2-4P
0.1 B
FROM/TO REGULATOR2
CD518
CU1B2002
NC
FROM/TO POWER
CP514
A2501WV2-7P
RLY ON/LCD-H
5VST_BY/AT+5V
VS ON/LCDON
5VD/LIGHT_CTL
NC/POWER_ON_H
FROM/TO REGULATOR2
CD519
CU252001
POWER ON-H_A
PCB240
CEF235
CAUTION: DIGITAL TRANSISTOR
TR506
W5T29X7.5X19
CD505
CU2E5401
(CP3801)
SOUND+B
SOUND+B
SOUND GND
SOUND GND
(CP507)
AT+12V
AT+12V
AT+12V
GND
GND
GND
GND
UNREG+6V
UNREG+6V
ST-BY_H
INVETER_DET
(CP3804)
ACD/P.FAIL
GND
(CP508)
AT+5V
GND
GND
LCD-H
8
7
6
1
2
3
4
5
1
2
3
4
5
6
7
8
9
10
11
4
1
2
3
4
5
6
7
3
1
2
3
4
5
2
1
ABC D E F GH
H-36 H-35
ABC D E F GH
REGULATOR2 SCHEMATIC DIAGRAM
8
8
(REGULATOR PCB)
7
FROM/TO POWER2
CP507
(CD518)
A2501WV2-11P
1
AT+12V
2
AT+12V
3
AT+12V
4
GND
5
6
5
GND
6
GND
7
GND
8
UNREG+6V
9
UNREG+6V
10
ST-BY_H
11
INVETER_DET
FROM/TO POWER2
CP508
(CD519)
A2001WV2-5P
1
AT+5V
2
GND
3
GND
4
LCD-H
5
POWER ON-H_A
4
3
2
C536
0.1
C532
0.1 B
GND_R
ST-BY_H_R
INVETER_DET_R
AT+5V_R
LCD-H_R
POWERON-H_A_R
B
GND_R
W823
R544
R551
8.2K
D506
1SS355
4.7K
C545
R557
R558
0.1 B
B503
HCB1608KF-181T20
4.7K
4.7K
680 16V FM
C546
HS506
763WAAA070
5.4
ON/OFF N.C.
1.3
OADJ
10
11.7
ATTV REG IC
IC505 PQ1CX12H2ZPQ
R559
100 1/4W
CTL VCC GND VOVT ADJ
3.3 5.8 0 5.2 1.3
R560
GND
VB
GND
1234
VIN
VOUT
R562
1K +-1%
P.CON5V REGIC IC
IC506
BA7810T-V5
12345
100 16V YK
C550
4.7K 1/4W
C552
5 6 7 8
0.3
0
0
5
C555
NC
C554
0.1 B
1B
100 16V YK
R564
L506
47uH
D523
SK34A
RB520S-30-TE61
R565
390 +-1%
R566
2.7K +-1%
1K +-1%
+-1%
R574
220
R575
2.7K +-1%
D532
P.CON+5V_R
Q512 RSS090P03
P.CON12V REG IC
HCB1608KF-181T20
330 6.3V FM
C559
HS510
763WAAA070
11.7
11.7
11.7
1234
SSS
DDDD
11.7
11.7
11.7
B506
B507
HCB1608KF-121T20
5.7
G
5 6 7 8
11.7
B508
HCB1608KF-121T20
R583
8.2K
P.CON SW
Q514
KTC3875S_Y_RTK
22K
R582
D533
D538
SR290-F
SR290-F
LCD5V REG IC
IC509
PQ1CG3032FZH
VIN VOUT COM OADJON/OFF
12345
11.7 5.1 0 1.3 4.7
HS509
763WAAA070
680 16V FM
C562
R585
4.7K
0
0.73
0
1/4W
R584
22K
VIN VOUT GND ON/OFF
1234
10.6 0 5.4 3.9
C570
R592
1K +-1%
D539
1SS355
C590
R588
3.3K
C563
1B
P.CON9V REG IC
IC510
PQ090RDA1SZH
100 16V YK
C571
R596
4.7K 1/4W
0.15 B
P.CON SW
Q524
KTC3875S_Y_RTK
0.1 B
TO POWER
CD520
(CP3802)
CU122002
9VSC
GND
FROM/TO POWER
CD517
CP3803)
CU1C2002
5VSC
5VSC
5VSC
GND
GND
GND
12VSC
12VSC
GND
GND
ST-BY_H
INVETER_DET
10
11
12
1
2
1
2
3
4
5
6
7
8
9
PCBF10
CEF236
C576
GND_R
P.CON+9V_R
10K
R593
R630
100
P.CON+12V_R
R633
1K
4.7K
L509
33uH7313N
SK34A
R632
+-1%
0
0.1 B
0
0
1/4W
C572
C573
R634
330 +-1%
R635
4.7K
3.3
KRC102SRTK
16V
P.CON SW
Q525
R631
100 16V YK
D540
2.7K
4.7
0
FM
680
POWERON-H_A_R
P.CON+9V_R
P.CON+5V_LCD_R
100
R636
P.CON+9V_R
AT+5V_R
AT+5V_R
LCD-H_R
P.CON+5V_LCD_R
P.CON+5V_R
0.1 B
P.CON+12V_R
GND_R
ST-BY_H_R
INVETER_DET_R
C575
0.1 B
C574
7
6
5
4
3
2
1
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
CAUTION
:SINCE THESE PARTS MARKED BY
CRITICAL FOR SAFETY,USE ONES
DESCRIBED IN PARTS LIST ONLY
ARE
ATTENTION
:LES PIECES REPAREES PAR UN ETANT
DANGEREUSES AN POINT DE VUE SECURITE
N’UTILISER QUE CELLS DECRITES
DANS LA NOMENCLATURE DES PIECES
CAUTION: DIGITAL TRANSISTOR
1
ABC D E F GH
H-38 H-37
ABC D E F GH
OPERATION/REMOCON SCHEMATIC DIAGRAM
8
8
7
OS2200
ROM-V338TAO
Vout
1
GND
2
B+
3
6
5
(OPERATION PCB)
VOL UP
(REMOCON PCB)
R2207
47 1/4W
100 6.3V KA
C2207
SW2203
STANDBY/POWER
LTL-1BEFJ-002A
R2205
390
EVQ21505R
POWER ON/OFF
SW2205
EVQ21505R
R
D2201
G
C2209
FROM/TO AV SWITCH2
CP2201
(CP4202)
A2001WR2-5P
REMOCON IN
STANDBY LED
P.ON LED
TR2201
W5T29X7.5X19
TO JACK
CP2203
(CP2200)
A2001WR2-3P
0.01 B
KEY A
KEY B
GND
3
2
1
GND
AT+5V
1
2
3
4
5
PCBDA0
CEF239
TR2203
W5T29X7.5X19
CD2203
CU236302
4
7
6
5
4
CH UP
SW2201
EVQ21505R
INPUT SELECT
R2201
5.6K
SW2204
CH DOWN
EVQ21505R
R2202
2.2K
SW2206
EVQ21505R
R2203
1.2K
3
2
1
NOTE:THE DC VOLTAGE AT EACH PART WAS MEASURED
WITH THE DIGITAL TESTER WHEN THE COLOR BROADCAST
WAS RECEIVED IN GOOD CONDITION AND PICTURE IS NORMAL.
R2206
820
SW2202
VOL DOWN
EVQ21505R
R2204
390
C2204
0.01 B
PCB270
CEF240
3
2
NOTE:THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
1
ABC D E F GH
H-40 H-39
ABC D E F GH
SPEAKER
1
CD301
321
SP OUT R-
CP301
TR3820
OS2200
B+
3
GND
2
Vout
1
CP2201
REMOCON IN
1
2
AT+5V
3
STANDBY LED
4
P.ON LED
5
TR2201
OPERATION PCB
PCB270
CEF240
KEY A
KEY B
GND
TR2203
(R)
2
NC
AV PCB
PCBD20
CMF091
GND
CP2203
SP301
4 OHM 10W
3
SP OUT R+
REMOCON PCB
3
2
1
CD2203
TR301
H2 NC NC H1EH1 H2
5 6 7 8
4
RED
RED
AUDIO_IN 4/5
J4204
PCBDA0
CEF239
INTERCONNECTION DIAGRAM
2 3
1
WHITE
H1 H1 H1 H2 H2 H2
E
WHITE
EEE
RED
RED
CS_IN 4/5
J4211
TU5800
18
19
NC
1
NC
2
+B
3
NC
4
NC
5
NC
BT
7
NC
8
IF OUT
9
SCL
10
SDA
11
AFT
12
AUDIO OUT
13
SIF OUT
14
+32V
15
NC
16
VIDO OUT
17
20
21
2 345 678 9
1
BLUE
BLUE
GREEN
GREEN
STANDBY LED
REMOCON IN
AFT
AGC
HP_MUTE
AUDIO_MUTE
EXT_MUTE
GND
SCART1_B
GND
SCART1_G
GND
SCART1_R
GND
AFT_2
GND
D_IN_1
D_LINE3_2
SC2 CVBS_OUT-H
POWER_FAIL
POWER_ON-H
AFT_1
VS_ON/LCDON
DVB_FAN_ON-H
PDP_RLY/LCD-H
S_DET
D_LINE3_1
SW_YUV1/2
HP_IN
5VD/LIGHT_CTL
CP4203
DVD/AV3_SW
DTUNER_H
DTV_MUTE_L
GND/INV_DET
DTUNER_RX
GND
DTUNER_TX
GND
DTUNER_RESET_L
GND
SW_AUDIO_R(PC)
GND
SW_AUDIO_L(PC)
SC2_AUDIO_OUT-H
STEREO_RESET
SCART3_SW
SCART_AUDIO_SW
SDA1
SCL1
GND
DTUNER_POWER
GND
DTUNER_SD_H
GND
SWITCH_CVBS
GND
SWITCH_VIDEO_Y
GND
SWITCH_VIDEO_C
HDMI_I2SSCK/MCKL HDMI_I2SSCK/MCKL
CP901
HDMI_I2SSDO
HDMI_I2SWS
GND GND
TR901
H1 H1 H2 H1 H2 NC H1 NC
17 18
20 21 22 23 34
16
19
EE E
RED
RED
WHITE
FFC
CD4204_1
30
30
29
29
28
28
27 27
26
26
25
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
9
9
8
8
77
6
6
5
5
4
4
3
3
2
2
1
1
FFC
CD4203_1
29
29
28
28 2
27
26
26
25
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
1
1
CD901_1
4
3
2
1
14 15
WHITE
YELLOW
YELLOW
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
272727
28
29
30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
8
CP802 CP4204
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
29
30
CP803
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28 2
29
CP3602
4
3
2
1
10
9
11 12 13
INPUT 1/2
J4205
STANDBY LED
REMOCON IN
AUDIO_MUTE
EXT_MUTE-H
SCART1_B
SCART1_G
SCART1_R
AFT_2/DTV_CVBS
SCART1_Y
SCART2_SW
SC2 CVBS_OUT-H
POWER_FAIL
POWER_ON-H
DVB_FAN_ON-H
LCD-H/PDP_RLY
SCART1_SW
SW_YUV1/2
LIGHT CTL/PSU_5VD
DVD/AV3_SW/SPDIF
D/A_SW/INV_DET
SPIF/DTV_A_R
INVERT_DET/GND
POP_S_Y/DTV_A_L
POP_S_C/DAD_A_R
POP_CVBS/DVD_A_L
SW_AUDIO_R(PC)
SW_AUDIO_L(PC)
SC2_AUDIO_OUT-H
STEREO_RESET
SCART3_SW
SCART_AUDIO_SW
DVD_Y_OUT
DVD_C_OUT
SWITCH_CVBS
SWITCH_VIDEO_Y
SWITCH_VIDEO_C
HDMI_I2SSDO
HDMI_I2SWS
TR3602
7
2
5 6
AFT
AGC
HP_MUTE
GND
GND
GND
GND
GND
AFT_1
LCDON
S_DET
HP_IN
GND
GND
GND
GND
SDA1
SCL1
GND
GND
GND
GND
GND
8
H1 H2
R
2 3
1
CP3807
CD3807_1
CP3201
GND
E
J4201
AUDIO OUT
P.CON+9V
P.CON12V
P.CON12V
P.CON+9V
KEY B
KEY A
321
L
P.CON+5V
P.CON+5V
CP3604
AT3.3V
P.CON+3.8V
AT3.3V
P.CON+3.8V
CHIP_SELECT
UC_SDA
UC_SCL
987
GND
GND
P.CON+3.8V
GND
GND
P.CON+3.8V
PC_CONTROL
AT+3.3V
RESET
4SI_SCL
4SI_SDA_IN
4SI_SDA_OUT
GND
32K,256K_DATA
GND
EEPROM_SCL
EEPROM_SDA
IIC_OFF
GND
MICON_DATA
GND
TX
BUSY
NC
VCC
CLK
RX
CNVSS
RESET
GND
GND
NC
NC
645
GND
987654321
987654321
GND
CP103
CP101
CP102
EN
P.CON+5V
10
10
HDMI5V
7
6
5
4
3
2
1
1
2
3
4
5
1
2
3
4
5
6
7
8
9
10
TX
321
AT+5V
11
H2 NC H1
11
WHITE L
AUDIO IN(DVI1/PC)
AT+5V
TR3201
SCALER PCB
PCBDS0
CEF156
RX
VCC
J4301
CP3603
19
DET
18
POWER
17
GND
16
SDA
15
SCL
14
NC
13
CEC
12
CLK-
11
CLK-S
10
CLK+
9
D0-
8
D0-S
7
D0+
6
D1-
R RED
2 3 4
1
E
VDD+5V/12V
VDD+5V/12V
VDD+5V/12V
VDD+5V/12V
VDD+3.3V/NC/GND
VDD+3.3V/NC/GND
VDD+3.3V/NC/GND
VDD+3.3V/GND
D1-S
D1+
D2D2-S
D2+
DET
POWER
GND
SDA
SCL
NC
CEC
CLK-
CLK-S
CLK+
D0-
D0-S
D0+
D1-
D1-S
D1+
D2-
D2-S
D2+
GND
GND
GND
GND
GND
NC/GND
GND
RXIN0RXIN0+
GND
RXIN1RXIN1+
GND
RXIN2RXIN2+
GND
RXCLK INRXCLK IN+
GND
RXIN3RXIN3+
GND
NC/GND
GND 32
CP3601
CP7203
5
4
3
2
1
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
CD7203
V2301_1
LCD PANEL
7
6
5
4
3
2
1
CP2200
(L)
SP302
SPEAKER
8
CP506
+24V
1
+24V
2
+24V
3
+24V
4
+24V
5
GND
6
GND
7
7
8
9
10
11
12
13
Brightness Ctl
14
N.? SIGNAL GND
GND
GND
GND
BRIGHT CTL
BL ON/OFF
TR506
SOUND+B
SOUND+B
SOUND+B
SOUND+B
SOUND GND
SOUND GND
GND
GND
GND
DTV UNREG+4V
DTV UNREG+4V
DTV UNREG+5V
DTV UNREG+5V
CP511
CP508
1
2
3
4
7
6
5
4
3
2
1
CD3805_1
CD3806
CP3801
1
SOUND+B
SOUND+B
2
SOUND+B
SOUND+B
3
SOUND GND
4
SOUND GND
CP3808
7
6
5
4
DTV UNREG+4V
3
DTV UNREG+4V
2
DTV UNREG+5V
1
DTV UNREG+5V
GND
GND
GND
4 OHM 10W
CD303
CP303
2
1
2
1
SP OUT L-
SP OUT L+
6
J502
1 2
CD3801_1
POWER PCB
PCB240
GND
GND
GND
GND
CEF235
UNREG+6V
UNREG+6V
987654321
987654321
UNREG+6V
UNREG+6V
ST-BY_H
INVETER_DET
11
10
11
10
ST-BY_H
INVETER_DET
CD519
CP508
TR3820
5
AT+12V
CD518
CP507
AT+12V
AT+12V
AT+12V
GND
AT+12V
GND
AT+12V
GND
GND
4
3
ACD/P.FAIL
RLY ON/LCD-H
5VST_BY/AT+5V
GND
VS ON/LCDON
5VD/LIGHT_CTL
NC/POWER_ON_H
GND
GND
LCD-H
AT+5V
GND
GND
AT+5V
LCD-H
9VSC
GND
5VSC
5VSC
5VSC
GND
GND
GND
12VSC
12VSC
GND
GND
CP514
CD3804_1
1
2
3
4
5
6
7
POWER ON-H_A
54321
54321
POWER ON-H_A
CD520
1
2
CD517
1
2
3
4
5
6
7
8
9
10
11
12
CP3804
1
2
3
4
BACKLIGHT ON
5
6
7
CP3802
1
2
CP3803
1
2
3
4
5
6
7
8
9
10
11
12
POWER_FAIL
LCD-H
AT+5V
GND
LIGHT_CTL
POWER ON-H
9VSC
GND
5VSC
5VSC
5VSC
GND
GND
GND
12VSC
12VSC
GND
GND
ST-BY_H ST-BY_H
INVETER_DET INVETER_DET
REMOCON IN
GND
AT+5V
STANDBY LED
P.ON LED
TM101
COMMAND TRANSMITTER
CD4202
CP4202
1
2
3
4
5
2
REGULATOR PCB
PCBF10
CEF236
1
OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE
THE TIME THIS INTERCONNECTION DIAGRAM IS THE LATEST AT NOTE:
CAUTION
:SINCE THESE PARTS MARKED BY
CRITICAL FOR SAFETY,USE ONES
DESCRIBED IN PARTS LIST ONLY
ARE
ATTENTION
:LES PIECES REPAREES PAR UN ETANT
DANGEREUSES AN POINT DE VUE SECURITE
N’UTILISER QUE CELLS DECRITES
DANS LA NOMENCLATURE DES PIECES
1
ABC D E F GH
H-42 H-41
ADC
20ns
1.0V
WAVEFORMS
2.0ms
2.0V
TUNER
20µs
1.0V
1
SOUND AMP/HEADPHONE AMP
2.0ms
500mV
2
AV SWITCH2
2.0ms
500mV
3
6
2.0ms
2.0V
7
100µs
2.0V
8
11
STEREO
2.0ms
500mV
12
2.0ms
500mV
13
2.0ms
2.0V
4
2.0ms
2.0V
5
100µs
2.0V
9
20µs
500mV
10
MICON
50ns
500mV
14
SCALER
20µs
500mV
15
The following waveforms were measured at the point of the corresponding
NOTE:
balloon number in the schematic diagram.
I-1
WAVEFORMS
20µs
500mV
16
20µs
500mV
17
20µs
200mV
20µs
500mV
21
10µs
2.0V
22
ADC
5µ s
2.0V
1.0ms
1.0V
26
ADC
5µ s
500mV
27
5µ s
500mV
18
20µs
200mV
19
20µs
200mV
20
23
LVDS
10ms
100mV
24
JACK
1.0ms
1.0V
25
28
5µ s
500mV
29
INTERFACE_HDMI IC
20µs
1.0V
30
The following waveforms were measured at the point of the corresponding
NOTE:
balloon number in the schematic diagram.
I-2
20µs
1.0V
31
20µs
1.0V
33
WAVEFORMS
The following waveforms were measured at the point of the corresponding
NOTE:
balloon number in the schematic diagram.
I-3
MECHANICAL EXPLODED VIEW
208
102H
208
102G
208
205
129
115
208
208
102F
102H
204
102
208
102K
204
102E
208
102I
102B
208
102D
102K
102G
102J
208
208
102E
102C
102A
208
208
208
201
101H
114
PCB270
(OPERATION PCB ASS'Y)
201
201
201
101G
101H
101F
101A
101J
101I
101G
201
101B
101E
101C
201
101D
101
128
201
PCBDA0
(REMOCON PCB ASS'Y)
201
201
105
105A
105B
116
101F
201
J-1
MECHANICAL EXPLODED VIEW
104C
201
104C
211
103C
PCB240
(POWER PCB ASS'Y)
211
211
212
103A
103
210
210
103A
209
103B
211 210
210
207
210
117
104B
207
207
207
207
207
207
PCBDS0
(SCALER PCB ASS'Y)
211
111
207
117
202
104A
207
207
112
122
104
209
207
107
207
104D
106
113
207
112
203
202
123
112
206
207
209
201
207
201
202
207
207
112
104C
104C
201
201
202
207
207
112
104C
202
PCBD20
(AV PCB ASS'Y)
210
209
209
202
202
202
209
119
207
206
118
PCBF10
(REGULATOR PCB ASS'Y)
209
112
207
206
121
202
207
207
120
202
209
207
206
207
210
207
124
123
123
125
109
123
202
209
108
J-2
126
110
117
117
207
207
127
PACKAGE TOP
MECHANICAL EXPLODED VIEW
(PACKING DIAGRAM)
POLYBAG INSTRUCTION,
TM101
INSTRUCTION BOOK (E/P/S)
INSTRUCTION BOOK KIT
CD3810, TR3820,
HOLDER CORD
PACKAGE TOP
PACKAGE STAND-TOP
PACKAGE STAND-BOTTOM
PACKING SACK
SCREW
SHEET INFORMATION
SHEET PART NO.
LIGHTRON SHEET
PACKAGE BOTTOM
LAMIFILM BAG
GIFT BOX
SHEET BARCODE
J-3
PACKAGE BOTTOM
MECHANICAL EXPLODED VIEW
(PACKING DIAGRAM)
PACKAGE STAND-TOP
SHEET PART NO.
(7230008210)
PACKING SACK
(791WHA0126)
SCREW
SHEET INFORMATION
SHEET PART NO.
(7230008215)
PACKING SACK
(791WHA0125)
J-4
PACKAGE STAND-BOTTOM
MECHANICAL REPLACEMENT PARTS LIST
REF. NO. PART NO. DESCRIPTION REF. NO. PART NO. DESCRIPTION
101 7A701A820A FRONT CABI ASS'Y 201 8110630A0U SCREW TAP TITE(P) BRAZIER 3x10
101A 701WPBA076 CABINET FRONT 202 810A14080U SCREW WASHER(A) M4x8
101B 702WPBA229 COVER STAND 203 810213080S SCREW PAN M3x8
101C 711WPJA045 PANEL FRONT 204 810223080S SCREW BIND M3x8
101D 713WPA0389 GLASS LED 205 8110630A0S SCREW TAP TITE(P) BRAZIER 3x10
101E 7235270014 BADGE BRAND 206 810923080S SCREW TAP TITE(B) BIND 3x8
101F 800WQ0A131 FELT SHEET 207 810923080U SCREW TAP TITE(B) BIND 3x8
101G 800WQ0A132 FELT SHEET 208 8110230A4S SCREW TAP TITE(P) BIND 3x14
101H 800WQ0A133 FELT SHEET 209 8117540A2U SCREW TAPPING(B0) TRUSS 4x12
101I 83SPN2000W PUSH NUT
101J 800WQ0A142 FELT SHEET 210 8109I30A0U SCREW TAP TITE(B) WH7 3x10
102 7A702A249A BACK CABI ASS'Y 212 8168130A0U SCREW TAP TITE (B) WASHER16 3x10
102A 702WPBA236 CABINET BACK
102B 706WPB0009 COVER CONNECTOR --- 7230008210 SHEET PARTS NO.
102C 723000D444 SHEET JACK 1 --- 7230008215 SHEET PARTS NO.
102D 7230008122 SHEET JACK-2 --- 723000D426 SHEET BAR CODE
102E 800WQ0A097 FELT SHEET --- 7290000175 SHEET INFORMATION
102F 723000D458 SHEET AC INLET --- 774WPA0010 HOLDER CORD
102G 800WQ0A036 FELT,SHEET --- 791WHA0125 PACKING SACK
102H 800WQ0A049 FELT SHEET --- 791WHA0126 PACKING SACK
102I 800WQ0A080 FELT SHEET --- 791WHA0129 LAMIFILM BAG
102J 800WQ0A113 FELT SHEET --- 791WHAA139 LIGHTRON SHEET
102K 800WQ0A143 FELT SHEET --- 792WHA0653 PACKAGE,TOP
103 7A7640001B FRAME STAND ASS'Y --- 792WHA0660 PACKAGE STAND-TOP
103A 701WPA1423 HOLDER STAND --- 792WHA0661 PACKAGE STAND-BOTTOM
103B 761WEB0001 FRAME,STAND --- 793WCDD317 GIFT BOX
103C 761WPA0436 COVER STAND FRAME --- 89001122A0 SCREW or
104 7A7040014B STAND ASS'Y --- A30D01G975 INSTRUCTION BOOK KIT
104A 704WPAA043 STAND --- J30D0131A INSTRUCTION BOOK(E/P/S)
104B 7290000172 SHEET CAUTION --- JA4ND100 POLYBAG INSTRUCTION(RED CAUTION)
104C 800WFA0063 CUSHION LEG
104D 761WSB0039 ANGLE STAND
211 8109D30A0U SCREW TAP TITE(B) WH8 3x10
--- 792WHA0654 PACKAGE,BOTTOM
890CDAIA24 SCREW
105 7A711A010A PLATE BUTTON ASS'Y
105A 711WPJ0076 PLATE BUTTON
105B 800WQ0A082 FELT SHEET
106 890MP2401E TAPE 50x12
107 752WSA0565 SHIELD SCALER
108 753WEA0031 SHEET CU
109 753WEA0034 SHEET CU
110 761WSAA065 COVER LCD
111 771WPA0343 HOLDER AC-INLET
112 899CH16000 HOLDER WIRE
113 8965TS1015 CUSHION 65TS10-5 10x5x15
114 7230008152 POP LABEL
115 723527A029 SHEET RATING
116 735WPB0334 BUTTON FRAME
117 744WUA0022 SPRING EARTH
118 752WSAA135 SHIELD JACK
119 761WSA0331 ANGLE,BACK-1
120 761WSA0332 ANGLE,BACK-2
121 771WPAA096 PLATE JACK-1
122 771WPA0342 PLATE JACK-2
123 8965TS302A CUSHION W20/H30/L20
124 890MP2401A TAPE 50x35
125 8965TS202A CUSHION 65TS20-20 20x15x12
126 7240001125 SHEET PC
127 8965TS1017 CUSHION 65TS10-10 17.5x20x14
128 800WB0A007 FIBER WASHER
129 722000A522 SHEET SERIAL
K1-1
ELECTRICAL REPLACEMENT PARTS LIST
REF. NO. PART NO. DESCRIPTION
REMOCON PCB ASS'Y
*** PCB ***
PCBDA0 A30D01GDA0 REMOCON PCB ASS'Y CEF239A
*** DIODES ***
D2201 0021E9Q010 LED LTL-1BEFJ-002A
*** CONNECTORS ***
CP2201 069S250639 CONNECTOR PCB SIDE A2001WR2-5P
*** OTHERS ***
OS2200 077A033001 REMOTE RECEIVER ROM-V338TAO
SCALER PCB ASS'Y
*** PCB ***
PCBDS0 A30D01GDS0 SCALER PCB ASS'Y CEF156A
*** DIODES ***
D101 DE7RB5R62B DIODE,ZENER UDZS5.6B TE-17
D105 DD7R20S300 DIODE,SCHOTTKY BARRIER RB520S-30-TE61
D109 DD7R20S300 DIODE,SCHOTTKY BARRIER RB520S-30-TE61
D802 DE7RB5R62B DIODE,ZENER UDZS5.6B TE-17
D803 DE7RB5R62B DIODE,ZENER UDZS5.6B TE-17
D805 DE7RB5R62B DIODE,ZENER UDZS5.6B TE-17
D807 DD7R0S3550 DIODE,SILICON 1SS355 TE-17
D808 DD7R0S3550 DIODE,SILICON 1SS355 TE-17
D3206 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D3206 D28R1QS040 DIODE EC31QS04-TE12L
D3207 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D3207 D28R1QS040 DIODE EC31QS04-TE12L
D3212 D28R11FS20 DIODE EC11FS2-TE12L
D3600 DD7R60L400 DIODE,SCHOTTKY RB160L-40-TE25
D3601 D77R1A1R10 DIODE,VARISTA AVRL161A1R1NT
D3602 DE7RB5R62B DIODE,ZENER UDZS5.6B TE-17
D3603 D77R1A1R10 DIODE,VARISTA AVRL161A1R1NT
D3604 DD7R60L400 DIODE,SCHOTTKY RB160L-40-TE25
D3605 DD7R60L400 DIODE,SCHOTTKY RB160L-40-TE25
D3609 DE7RB3R32B DIODE,ZENER UDZS3.3B TE-17
D3613 DE7RB3R32B DIODE,ZENER UDZS3.3B TE-17
D3626 D77R1A1R10 DIODE,VARISTA AVRL161A1R1NT
D3627 D77R1A1R10 DIODE,VARISTA AVRL161A1R1NT
D3628 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D3628 D28R1QS040 DIODE EC31QS04-TE12L
D3629 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D3629 D28R1QS040 DIODE EC31QS04-TE12L
D3630 DE7RB5R62B DIODE,ZENER UDZS5.6B TE-17
D4301 DE7RB5R62B DIODE,ZENER UDZS5.6B TE-17
D4302 DE7RB5R62B DIODE,ZENER UDZS5.6B TE-17
*** ICS ***
IC101 I56F07171A IC OEC7171A
IC102 I9UF032290 IC PST3229NR
IC103 S30D01GE02 MEMORY DATA AT24C256BN-10SU-1.8
IC104 S30D01GE01 MEMORY DATA AT24C256BN-10SU-1.8
IC801 I56K07A720 IC R8J66607A72FP
K2-1
ELECTRICAL REPLACEMENT PARTS LIST
IC2101 IFSK0883C0 IC MST9883C-LF-110
! IC3201 I07F0C0WF0 IC BA00BC0WFP-E2
! IC3202 I07F078200 IC BD7820FP-E2
IC3601 I07F078200 IC BD7820FP-E2
IC3602 I07F0C0WF0 IC BA00BC0WFP-E2
IC3605 IG1F090210 IC SII9021CTU
IC3606 S30C01GE03 MEMORY DATA AT24C02BN-10SU-1.8
IC3608 S3Y106GE03 MEMORY DATA BR24L32F-WE2
IC3609 S30C01GE04 MEMORY DATA AT24C02BN-10SU-1.8
IC3611 ICMF0T89E0 IC SST89E58RD2-40-C-TQJE
IC4304 I0QF02534V IC NJM2534V(TE2)
IC4305 I0QF02534V IC NJM2534V(TE2)
IC7201 IF8F0385A0 IC ICSV385AGLFT
IC8103 I0UF015010 IC MM1501XNRE
*** TRANSISTORS ***
Q101 TNAAC05002 COMPOUND TRANSISTOR KRC103SRTK or
Q101 TNRAC05003 COMPOUND TRANSISTOR RT1N241C-T112-1
Q104 T2AA5132E0 FET KTK5132E-RTK/P
Q105 TPAAC05002 COMPOUND TRANSISTOR KRA103SRTK or
Q105 TPRAC05003 COMPOUND TRANSISTOR RT1P241C-T112-1
Q106 T2AA5132E0 FET KTK5132E-RTK/P
Q2101 TAAA1504SY TRANSISTOR,SILICON KTA1504S_Y_RTK or
Q2101 T6RA015300 TRANSISTOR,SILICON 2SA1530A-T1
Q3205 TAAA01664Y TRANSISTOR,SILICON KTA1664-Y-RTF/P
Q3206 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK
Q3210 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK or
Q3210 T8RA030520 TRANSISTOR,SILICON 2SC3052-T1
Q3211 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK or
Q3211 T8RA030520 TRANSISTOR,SILICON 2SC3052-T1
Q3603 T2AA5132E0 FET KTK5132E-RTK/P
Q3604 T2AA5132E0 FET KTK5132E-RTK/P
Q3605 T2AA5132E0 FET KTK5132E-RTK/P
Q3606 T2AA5132E0 FET KTK5132E-RTK/P
Q3607 T2AA5132E0 FET KTK5132E-RTK/P
Q3613 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK or
Q3613 T8RA030520 TRANSISTOR,SILICON 2SC3052-T1
Q3615 T2AA5132E0 FET KTK5132E-RTK/P
Q3616 T2AA5132E0 FET KTK5132E-RTK/P
Q3617 T2AA5132E0 FET KTK5132E-RTK/P
Q3618 T2AA5132E0 FET KTK5132E-RTK/P
Q3619 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK or
Q3619 T8RA030520 TRANSISTOR,SILICON 2SC3052-T1
Q3620 T2AA5132E0 FET KTK5132E-RTK/P
Q4302 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK or
Q4302 T8RA030520 TRANSISTOR,SILICON 2SC3052-T1
Q4305 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK or
Q4305 T8RA030520 TRANSISTOR,SILICON 2SC3052-T1
Q8101 TAAA1504SY TRANSISTOR,SILICON KTA1504S_Y_RTK or
Q8101 T6RA015300 TRANSISTOR,SILICON 2SA1530A-T1
Q8102 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK or
Q8102 T8RA030520 TRANSISTOR,SILICON 2SC3052-T1
Q8103 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK or
Q8103 T8RA030520 TRANSISTOR,SILICON 2SC3052-T1
Q8105 TAAA1504SY TRANSISTOR,SILICON KTA1504S_Y_RTK or
Q8105 T6RA015300 TRANSISTOR,SILICON 2SA1530A-T1
Q8106 TAAA1504SY TRANSISTOR,SILICON KTA1504S_Y_RTK or
Q8106 T6RA015300 TRANSISTOR,SILICON 2SA1530A-T1
*** COILS ***
B801 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B801 024AC5181J CORE,BEADS BLM18PG181SN1D
B802 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B802 024AC5181J CORE,BEADS BLM18PG181SN1D
K2-2
ELECTRICAL REPLACEMENT PARTS LIST
B803 024HC56005 CORE,BEADS FCM1608CF-600T06
B804 024HC56005 CORE,BEADS FCM1608CF-600T06
B805 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B805 024AC5181J CORE,BEADS BLM18PG181SN1D
B2101 024HC56005 CORE,BEADS FCM1608CF-600T06
B3201 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B3201 024AC5181J CORE,BEADS BLM18PG181SN1D
B3202 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B3202 024AC5181J CORE,BEADS BLM18PG181SN1D
B3203 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B3203 024AC5181J CORE,BEADS BLM18PG181SN1D
B3206 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B3206 024AC5181J CORE,BEADS BLM18PG181SN1D
B3207 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B3207 024AC5181J CORE,BEADS BLM18PG181SN1D
B3209 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B3209 024AC5181J CORE,BEADS BLM18PG181SN1D
B3210 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B3210 024AC5181J CORE,BEADS BLM18PG181SN1D
B3601 024HC36001 CORE,BEADS HCB2012K-600T25
B3602 024HC36001 CORE,BEADS HCB2012K-600T25
B3603 024HC36001 CORE,BEADS HCB2012K-600T25
B3604 024HC36001 CORE,BEADS HCB2012K-600T25
B3605 024HC56005 CORE,BEADS FCM1608CF-600T06
B3606 024HC51023 CORE,BEADS FCM1608KF-102T02
B3612 024HC51023 CORE,BEADS FCM1608KF-102T02
B3613 024HC36001 CORE,BEADS HCB2012K-600T25
B4307 024NC51021 CORE,BEADS EBMS160808A102_RDC45 or
B4307 0246C51024 CORE,BEADS MMZ1608R102CT
B4308 024NC51021 CORE,BEADS EBMS160808A102_RDC45 or
B4308 0246C51024 CORE,BEADS MMZ1608R102CT
B7201 024HC56005 CORE,BEADS FCM1608CF-600T06
L2101 0216S8220K COIL F 22 UH
L2102 0216S8220K COIL F 22 UH
L2103 0216S8470K COIL F 47 UH
L2106 0216S42R2J COIL 2.2 UH
L2107 0216S8220K COIL F 22 UH
L3601 02D6000068 COIL,CHOKE ACM2012D-900-2P-T00
L3602 02D6000068 COIL,CHOKE ACM2012D-900-2P-T00
L3603 02D6000068 COIL,CHOKE ACM2012D-900-2P-T00
L3604 02D6000068 COIL,CHOKE ACM2012D-900-2P-T00
L3605 02D6000068 COIL,CHOKE ACM2012D-900-2P-T00
L3606 02D6000068 COIL,CHOKE ACM2012D-900-2P-T00
L3607 02D6000068 COIL,CHOKE ACM2012D-900-2P-T00
L3608 02D6000068 COIL,CHOKE ACM2012D-900-2P-T00
L4301 0216S8470K COIL F 47 UH
L4306 0216S8220K COIL F 22 UH
L7201 0216S8470K COIL F 47 UH
L7202 0216S8470K COIL F 47 UH
L7203 0216S8470K COIL F 47 UH
L8102 0216S8470K COIL F 47 UH
L8105 0216S8220K COIL F 22 UH
*** JACKS ***
J4301 060J431025 RCA JACK MSD-242VA1-03_NI_FE_LF
*** CONNECTORS ***
CP101 069S250629 CONNECTOR PCB SIDE A2001WV2-5P
CP102 069S2A0629 CONNECTOR PCB SIDE A2001WV2-10P
CP103 069S270629 CONNECTOR PCB SIDE A2001WV2-7P
CP802 069EVU3030 CONNECTOR PCB SIDE 00_6232_030_006_800+
CP803 069EVT3030 CONNECTOR PCB SIDE 00_6232_029_006_800+
CP2200 069S230629 CONNECTOR PCB SIDE A2001WV2-3P
K2-3
ELECTRICAL REPLACEMENT PARTS LIST
CP3201 069S2B0629 CONNECTOR PCB SIDE A2001WV2-11P
CP3601 0694YJ3018 CONNECTOR PCB SIDE 1903015-3 or
CP3601 069HYJ3010 CONNECTOR PCB SIDE DC1R019JDA
CP3602 069S240629 CONNECTOR PCB SIDE A2001WV2-4P
CP3603 0694YJ3018 CONNECTOR PCB SIDE 1903015-3 or
CP3603 069HYJ3010 CONNECTOR PCB SIDE DC1R019JDA
CP3604 069S290629 CONNECTOR PCB SIDE A2001WV2-9P
CP7203 069HVWT04A CONNECTOR PCB SIDE FI-X30S-HF-NPB
*** CRYSTAL & CERAMIC OSCILLATORS ***
X101 100GT01615 CRYSTAL B16000E007 or
X101 100WT01611 CRYSTAL HC-49/U-S
X801 100YT05401 CRYSTAL FCX-03
X3601 100GT01102 CRYSTAL B11059C002 or
X3601 100CT01101 CRYSTAL HC-49/U-S
X3602 100DT02801 CRYSTAL SMD-49
*** NETWORKS ***
NR801 110P4000M4 R,NETWORK 4D03WGJ0000T5E
NR802 110P4470M4 R,NETWORK 4D03WGJ0470T5E
NR803 110P4470M4 R,NETWORK 4D03WGJ0470T5E
NR804 110P4470M4 R,NETWORK 4D03WGJ0470T5E
NR805 110P4470M4 R,NETWORK 4D03WGJ0470T5E
NR806 110P4470M4 R,NETWORK 4D03WGJ0470T5E
NR807 110P4470M4 R,NETWORK 4D03WGJ0470T5E
NR808 110P4103M4 R,NETWORK 4D03WGJ0103T5E
NR809 110P4103M4 R,NETWORK 4D03WGJ0103T5E
NR2101 110P4101M4 R,NETWORK 4D03WGJ0101T5E
NR2102 110P4101M4 R,NETWORK 4D03WGJ0101T5E
NR2103 110P4101M4 R,NETWORK 4D03WGJ0101T5E
NR2104 110P4101M4 R,NETWORK 4D03WGJ0101T5E
NR2105 110P4101M4 R,NETWORK 4D03WGJ0101T5E
NR2106 110P4101M4 R,NETWORK 4D03WGJ0101T5E
NR3601 110P4000M4 R,NETWORK 4D03WGJ0000T5E
NR3602 110P4000M4 R,NETWORK 4D03WGJ0000T5E
NR3603 110P4000M4 R,NETWORK 4D03WGJ0000T5E
NR3604 110P4000M4 R,NETWORK 4D03WGJ0000T5E
NR3605 110P4000M4 R,NETWORK 4D03WGJ0000T5E
NR3606 110P4000M4 R,NETWORK 4D03WGJ0000T5E
NR7201 110P4470M4 R,NETWORK 4D03WGJ0470T5E
NR7202 110P4470M4 R,NETWORK 4D03WGJ0470T5E
*** OTHERS ***
SH4301 126R000038 TERMINAL PIN TP00370-21
SH4302 126R000038 TERMINAL PIN TP00370-21
AV PCB ASS'Y
*** PCB ***
PCBD20 A30D01GD20 AV PCB ASS'Y CMF091A
*** CAPACITORS ***
C340 E61FF3821D CE 820 UF 25V
C342 E61FF3821D CE 820 UF 25V
C3801 E61FF2102D CE 1000 UF 16V
C3802 E61FF2102D CE 1000 UF 16V
C3803 E61FF2102D CE 1000 UF 16V
C3823 E61FF4102D CE 1000 UF 35V
C3825 E61FF3821D CE 820 UF 25V
C3826 E61FF3821D CE 820 UF 25V
K2-4
ELECTRICAL REPLACEMENT PARTS LIST
*** DIODES ***
D302 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D302 D28R1QS040 DIODE EC31QS04-TE12L
D303 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D303 D28R1QS040 DIODE EC31QS04-TE12L
D304 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D304 D28R1QS040 DIODE EC31QS04-TE12L
D305 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D305 D28R1QS040 DIODE EC31QS04-TE12L
D901 D97U05R61B DIODE,ZENER MTZJ5.6B T-77
D3803 D23A0010J0 DIODE,SCHOTTKY SBR100-10J-CBC11
D3804 D4AT01H3E0 DIODE,RECTIFIER 1H3-E
D3805 D4AT01H3E0 DIODE,RECTIFIER 1H3-E
D3806 D2W0011E10 DIODE,SILICON 11E1-B-EIC
D3809 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D3809 D28R1QS040 DIODE EC31QS04-TE12L
D4201 DE7RB1202B DIODE,ZENER UDZS12B TE-177
D4202 DE7RB1202B DIODE,ZENER UDZS12B TE-177
D4203 DE7RB1202B DIODE,ZENER UDZS12B TE-177
D4204 DE7RB1202B DIODE,ZENER UDZS12B TE-177
D4206 D97U08R21B DIODE,ZENER MTZJ8.2B T-77
D4207 D97U08R21B DIODE,ZENER MTZJ8.2B T-77
D4208 DE7RB1202B DIODE,ZENER UDZS12B TE-177
D4209 D1VT001330 DIODE,SILICON 1SS133T-77
D4210 DE7RB1202B DIODE,ZENER UDZS12B TE-177
D4213 DE7RB1202B DIODE,ZENER UDZS12B TE-177
D4214 DE7RB1202B DIODE,ZENER UDZS12B TE-177
D4215 DE7RB1202B DIODE,ZENER UDZS12B TE-177
D4216 DE7RB1202B DIODE,ZENER UDZS12B TE-177
*** ICS ***
! IC301 I1MFPA2020 IC TA2024-ASE
IC904 I19FF4440G IC MSP4440G-QA-C13-100
IC3803 I07F093000 IC BD9300FV-E2
! IC3804 I0GA9XF010 IC PQ070XF01SZH
IC3805 I03D979950 IC LA7995M-TLM
IC3808 I07A078100 IC BA7810T-V5
IC4201 I01F05853B IC AN15853B-E1
IC4204 I0QF025840 IC NJM2584AM(TE1)
*** TRANSISTORS ***
Q300 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q301 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q302 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q901 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q902 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q3801 TPAAC05002 COMPOUND TRANSISTOR KRA103SRTK
Q3802 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK
Q3804 TPAAC05002 COMPOUND TRANSISTOR KRA103SRTK
Q3805 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK
Q3806 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q3807 TAAA1505SY TRANSISTOR,SILICON KTA1505S-Y-RTK/P
Q3808 T0300J6500 FET 2SJ650
Q4203 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q4205 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q4206 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q4207 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q4208 T2AA5132E0 FET KTK5132E-RTK/P
Q4209 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q4210 T2AA5132E0 FET KTK5132E-RTK/P
Q4231 TPAAC05002 COMPOUND TRANSISTOR KRA103SRTK
Q4233 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK
Q4402 TPAAC05002 COMPOUND TRANSISTOR KRA103SRTK
K2-5
ELECTRICAL REPLACEMENT PARTS LIST
Q4403 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK
*** COILS ***
B904 024HC51023 CORE,BEADS FCM1608KF-102T02 or
B904 024AC5102F CORE,BEADS BLM18BD102SN1D
B906 024HC51023 CORE,BEADS FCM1608KF-102T02 or
B906 024AC5102F CORE,BEADS BLM18BD102SN1D
B4204 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4204 024AC5600E CORE,BEADS BLM18BB600SN1D
B4205 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4205 024AC5600E CORE,BEADS BLM18BB600SN1D
B4211 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4211 024AC5600E CORE,BEADS BLM18BB600SN1D
B4214 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4214 024AC5600E CORE,BEADS BLM18BB600SN1D
B4215 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4215 024AC5600E CORE,BEADS BLM18BB600SN1D
B4216 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4216 024AC5600E CORE,BEADS BLM18BB600SN1D
B4217 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4217 024AC5600E CORE,BEADS BLM18BB600SN1D
B4218 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4218 024AC5600E CORE,BEADS BLM18BB600SN1D
B4219 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4219 024AC5600E CORE,BEADS BLM18BB600SN1D
B4220 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4220 024AC5600E CORE,BEADS BLM18BB600SN1D
B4221 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4221 024AC5600E CORE,BEADS BLM18BB600SN1D
B4222 024HC56005 CORE,BEADS FCM1608CF-600T06 or
B4222 024AC5600E CORE,BEADS BLM18BB600SN1D
B5801 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B5801 024AC5181J CORE,BEADS BLM18PG181SN1D
B5802 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B5802 024AC5181J CORE,BEADS BLM18PG181SN1D
L300 021W0G100M COIL 10 UH
L301 021W0G100M COIL 10 UH
L302 021W0G100M COIL 10 UH
L303 021W0G100M COIL 10 UH
L901 02167B100K COIL 10 UH
L903 02167B100K COIL 10 UH
L904 02167B100K COIL 10 UH
L3801 02167E220K COIL R7 22 UH
L3802 02167E220K COIL R7 22 UH
L3803 02167E220K COIL R7 22 UH
L3804 02167E220K COIL R7 22 UH
L3805 0214646R8M COIL 6.8 UH
L3808 021W0G100M COIL 10 UH
L3809 0214646R8M COIL 6.8 UH
L3810 02167E100K COIL R6-1 10 UH
L4202 02167B470J COIL 3 47 UH
L4203 02167B470J COIL 3 47 UH
L4204 021LA6330J COIL 33 UH
L4206 02167B470J COIL 3 47 UH
L4207 02167B470J COIL 3 47 UH
L4212 021LA6220J COIL 22 UH
L4213 021LA6220J COIL 22 UH
L4214 021LA6220J COIL 22 UH
L4215 021LA6220J COIL 22 UH
L4216 021LA6220J COIL 22 UH
L4217 021LA6220J COIL 22 UH
L4218 021LA6220J COIL 22 UH
L4219 021LA6220J COIL 22 UH
L4220 021LA6220J COIL 22 UH
K2-6
ELECTRICAL REPLACEMENT PARTS LIST
L4221 021LA6220J COIL 22 UH
L4403 02167B100K COIL 10 UH
L5800 02167B220J COIL 3 22 UH
L5801 021LA6220J COIL 22 UH
*** JACKS ***
J4201 060K411041 RCA JACK AV2-13P2-07H
J4204 060K471011 RCA JACK AV4-57A03-01H
J4205 063E000082 JACK PLATE SAV-12CP-01Z5
J4211 060K441006 RCA JACK AV6-53-13H
*** CONNECTORS ***
CP301 069S130419 CONNECTOR PCB SIDE A2502WV2-3P
CP303 069S120419 CONNECTOR PCB SIDE A2502WV2-2P
CP901 069S240629 CONNECTOR PCB SIDE A2001WV2-4P
CP3801 069S140019 CONNECTOR PCB SIDE A2501WV2-4P
CP3802 069S120019 CONNECTOR PCB SIDE A2501WV2-2P
CP3803 069S1C0019 CONNECTOR PCB SIDE A2501WV2-12P
CP3804 069S170019 CONNECTOR PCB SIDE A2501WV2-7P
CP3807 069S2B0629 CONNECTOR PCB SIDE A2001WV2-11P
CP4202 069S250629 CONNECTOR PCB SIDE A2001WV2-5P
CP4203 069EVT3030 CONNECTOR PCB SIDE 00_6232_029_006_800+
CP4204 069EVU3030 CONNECTOR PCB SIDE 00_6232_030_006_800+
*** CRYSTAL & CERAMIC OSCILLATORS ***
X901 100GT01806 CRYSTAL B18432E005 or
X901 100CT01803 CRYSTAL HC-49/U-S
*** TUNER ***
! TU5800 0162300048 RF UNIT 115-V-LA35ARH
REGULATOR PCB ASS'Y
*** PCB ***
PCBF10 A30D01GF10 REGULATOR PCB ASS'Y CEF236A
*** DIODES ***
D506 DD7R0S3550 DIODE,SILICON 1SS355 TE-17
D523 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D523 D28R1QS040 DIODE EC31QS04-TE12L
D532 DD7R20S300 DIODE,SCHOTTKY BARRIER RB520S-30-TE61
D533 D2LXSR2900 DIODE,SCHOTTKY SR290-F or
D533 D28T21DQN9 DIODE,SCHOTTKY 21DQ09N-TA2B1
D538 D2LXSR2900 DIODE,SCHOTTKY SR290-F or
D538 D28T21DQN9 DIODE,SCHOTTKY 21DQ09N-TA2B1
D539 DD7R0S3550 DIODE,SILICON 1SS355 TE-17
D540 D4CRSK34A0 DIODE,SCHOTTKY SK34A or
D540 D28R1QS040 DIODE EC31QS04-TE12L
*** ICS ***
IC505 I0GF912H20 IC PQ1CX12H2ZPQ
! IC506 I07A078100 IC BA7810T-V5
! IC509 I0GT930320 IC PQ1CG3032FZH
! IC510 I0GA9090R0 IC PQ090RDA1SZH
K2-7
ELECTRICAL REPLACEMENT PARTS LIST
*** TRANSISTORS ***
Q512 TJ7I90P030 FET RSS090P03_TB
Q514 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q524 TCAA3875SY TRANSISTOR,SILICON KTC3875S_Y_RTK
Q525 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK or
Q525 TNRAB05004 COMPOUND TRANSISTOR RT1N141C-T112-1
*** COILS ***
B503 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B503 024AC5181J CORE,BEADS BLM18PG181SN1D
B506 024HC51816 CORE,BEADS HCB1608KF-181T20 or
B506 024AC5181J CORE,BEADS BLM18PG181SN1D
B507 024HC51216 CORE,BEADS HCB1608KF-121T20 or
B507 024BC5121J CORE,BEADS BLM18PG121SN1D
B508 024HC51216 CORE,BEADS HCB1608KF-121T20 or
B508 024BC5121J CORE,BEADS BLM18PG121SN1D
L506 021404470M COIL 70A 47 UH
L509 021W0G330M COIL 33 UH
*** CONNECTORS ***
CD517 06CU1C2002 CORD,CONNECTOR CU1C2002
CD520 06CU122002 CORD,CONNECTOR CU122002
CP507 069S1B0019 CONNECTOR PCB SIDE A2501WV2-11P
CP508 069S250629 CONNECTOR PCB SIDE A2001WV2-5P
POWER PCB ASS'Y
*** PCB ***
PCB240 A30D01G240 POWER PCB ASS'Y CEF235A
*** RESISTORS ***
! R509 RC31X1126J RC 12M OHM 1W
! R518 R3X28AR47J R,METAL OXIDE 0.47 OHM 2W
! R519 R3X28AR33J R,METAL OXIDE 0.33 OHM 2W
! R529 R63884100J R,FUSE 10 OHM 1/4W
! R538 R3X181R33J R,METAL OXIDE 0.33 OHM 1W
! R541 R3X181R82J R,METAL OXIDE 0.82 OHM 1W
! R545 R63884101J R,FUSE 100 OHM 1/4W or
! R545 R65584101J R,FUSE 100 OHM 1/4W
! R546 R63881R22J R,FUSE 0.22 OHM 1W
! R549 R63884101J R,FUSE 100 OHM 1/4W or
! R549 R65584101J R,FUSE 100 OHM 1/4W
! R552 R3X28A104J R,METAL OXIDE 100K OHM 2W
! R567 R63881R22J R,FUSE 0.22 OHM 1W
! R570 R63884102J R,FUSE 1K OHM 1/4W
! R579 R63884102J R,FUSE 1K OHM 1/4W
*** CAPACITORS ***
C507 P211F5105J CMP 1 UF 630V
! C510 P2122B474M CMP 0.47 UF 275V ECQUL
! C515 CD39B0MQ2K CC 470 PF 250V
! C519 E72FFJ101D CE 5 100 UF 450V or
! C519 E8E5FJ101D CE 8*35 100 UF 450V
! C522 E72FFJ101D CE 5 100 UF 450V or
! C522 E8E5FJ101D CE 8*35 100 UF 450V
! C523 P2122B224M CMP 0.22 UF 275V ECQUL
C525 E72FFH470D CE 30 47 UF 400V or
C525 E8E5FH470D CE .5*30 47 UF 400V
K2-8
ELECTRICAL REPLACEMENT PARTS LIST
C526 E72FFH470D CE 30 47 UF 400V or
C526 E8E5FH470D CE .5*30 47 UF 400V
! C527 C03L0R7G3K CC 0.0018UF 2KV R
C528 C03L0R7H2K CC 220 PF 2KV R
! C537 C03L0R7U2K CC 680 PF 2KV R
C540 P411F4393J CMPP 0.039 UF 400V ECWF
! C541 E62NU5220D CE 22 UF 50V or
! C541 E8E2U5220D CE 11 22 UF 50V
C544 P411F4393J CMPP 0.039 UF 400V ECWF
C561 C03L0R7H2K CC 220 PF 2KV R
! C568 CD39E0ME3M CC 0.0015UF 250V
C578 C03L0R7H2K CC 220 PF 2KV R
C582 C03L0R7H2K CC 220 PF 2KV R
! C583 E61FF4122D CE 1200 UF 35V
C586 E61FF4122D CE 1200 UF 35V
! C587 E61FF1222D CE 2200 UF 10V
! C588 E61FF2102D CE 1000 UF 16V
C589 E61FF2102D CE 1000 UF 16V
C595 E61FF3102D CE 1000 UF 25V
C600 E61FF4122D CE 1200 UF 35V
C609 E61FF3102D CE 1000 UF 25V
C610 C0PLRR712K CC 100 PF 2KV R
*** DIODES ***
D501 D4AT01H3E0 DIODE,RECTIFIER 1H3-E or
D501 D28T0ERB20 DIODE,RECTIFIER 10ERB20-TA1B2
D502 D2WXN40050 DIODE,SILICON 1N4005-EIC
! D503 D6E0621100 DIODE,VARISTA ENE621D-10A
! D504 D2B0BV6080 DIODE,BRIDGE RBV-608
D510 D2WTRM11C0 DIODE,SILICON RM11C-EIC
D511 D4AT01H3E0 DIODE,RECTIFIER 1H3-E or
D511 D28T0ERB20 DIODE,RECTIFIER 10ERB20-TA1B2
D512 D4AT01H3E0 DIODE,RECTIFIER 1H3-E or
D512 D28T0ERB20 DIODE,RECTIFIER 10ERB20-TA1B2
D514 D4AT01H3E0 DIODE,RECTIFIER 1H3-E or
D514 D28T0ERB20 DIODE,RECTIFIER 10ERB20-TA1B2
D515 D2CA7006R0 DIODE,SILICON YG971S6R
D517 D2WXN40050 DIODE,SILICON 1N4005-EIC
D518 D2WXN40050 DIODE,SILICON 1N4005-EIC
D519 D2WTRM11C0 DIODE,SILICON RM11C-EIC
D520 D2WTRM11C0 DIODE,SILICON RM11C-EIC
D521 D1VT001330 DIODE,SILICON 1SS133T-77
D522 D1VT001330 DIODE,SILICON 1SS133T-77
D524 D2BXARS010 DIODE,SILICON SARS01-V1
D525 D2BXARS010 DIODE,SILICON SARS01-V1
D526 D4AT01H3E0 DIODE,RECTIFIER 1H3-E or
D526 D28T0ERB20 DIODE,RECTIFIER 10ERB20-TA1B2
D527 D97U06R21B DIODE,ZENER MTZJ6.2B T-77
D528 D1VT001330 DIODE,SILICON 1SS133T-77
D529 D4AT01H3E0 DIODE,RECTIFIER 1H3-E or
D529 D28T0ERB20 DIODE,RECTIFIER 10ERB20-TA1B2
D530 D97U06R21B DIODE,ZENER MTZJ6.2B T-77
D531 D4AT01H3E0 DIODE,RECTIFIER 1H3-E or
D531 D28T0ERB20 DIODE,RECTIFIER 10ERB20-TA1B2
! D536 D2BAMX22S0 DIODE,SCHOTTKY FMX-22S
! D541 D2BAMX22S0 DIODE,SCHOTTKY FMX-22S
D542 D1VT001330 DIODE,SILICON 1SS133T-77
D543 D1VT001330 DIODE,SILICON 1SS133T-77
! D544 D27A85T400 DIODE,SCHOTTKY RB085T-40
! D545 D2CA2C15R0 DIODE,SCHOTTKY BARRIER YG862C15R
D547 D4AT01H3E0 DIODE,RECTIFIER 1H3-E or
D547 D28T0ERB20 DIODE,RECTIFIER 10ERB20-TA1B2
! D548 D2BAMX22S0 DIODE,SCHOTTKY FMX-22S
D549 D1VT001330 DIODE,SILICON 1SS133T-77
D550 D1VT001330 DIODE,SILICON 1SS133T-77
K2-9
ELECTRICAL REPLACEMENT PARTS LIST
D553 D1VT001330 DIODE,SILICON 1SS133T-77
D557 D97U05R11B DIODE,ZENER MTZJ5.1B T-77
D558 D97U01301B DIODE,ZENER MTZJ13B T-77
D561 D97U05R11B DIODE,ZENER MTZJ5.1B T-77
D562 D4AT01H3E0 DIODE,RECTIFIER 1H3-E or
D562 D28T0ERB20 DIODE,RECTIFIER 10ERB20-TA1B2
D564 D1VT001330 DIODE,SILICON 1SS133T-77
D565 D97U02701B DIODE,ZENER MTZJ27B T-77
D566 D97U02401B DIODE,ZENER MTZJ24B T-77
D568 D97U03301B DIODE,ZENER MTZJ33B T-77
*** ICS ***
! IC501 I5PL065630 IC E-E-L6563TR
! IC502 I0BT067680 IC STR-X6768N
! IC503 I2BT067650 IC STR-W6765
! IC504 I1KJ9A431A IC KIA431A-AT
! IC511 I1KJ9A431A IC KIA431A-AT
! IC513 000220002W PHOTO COUPLER PS2561AL1-1-V(W)
! IC514 000220002W PHOTO COUPLER PS2561AL1-1-V(W)
*** TRANSISTORS ***
Q502 TCATC31980 TRANSISTOR,SILICON KTC3198-AT(Y,GR)
Q503 TJXG15NK50 FET STP15NK50ZFP
Q504 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK or
Q504 TNRAB05004 COMPOUND TRANSISTOR RT1N141C-T112-1
Q505 TAAA1505SY TRANSISTOR,SILICON KTA1505S-Y-RTK/P or
Q505 T67J1036K0 TRANSISTOR,SILICON 2SA1036KT146
Q506 T67J017590 TRANSISTOR,SILICON 2SA1759_T100
Q510 TCAT03209Y TRANSISTOR,SILICON KTC3209_Y-AT
Q511 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK or
Q511 TNRAB05004 COMPOUND TRANSISTOR RT1N141C-T112-1
Q515 TAAA1504SY TRANSISTOR,SILICON KTA1504S_Y_RTK or
Q515 T6RA015300 TRANSISTOR,SILICON 2SA1530A-T1
Q518 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK
Q520 TAAA1504SY TRANSISTOR,SILICON KTA1504S_Y_RTK or
Q520 T6RA015300 TRANSISTOR,SILICON 2SA1530A-T1
Q521 TAAA1504SY TRANSISTOR,SILICON KTA1504S_Y_RTK or
Q521 T6RA015300 TRANSISTOR,SILICON 2SA1530A-T1
Q522 TNAAB05003 COMPOUND TRANSISTOR KRC102SRTK or
Q522 TNRAB05004 COMPOUND TRANSISTOR RT1N141C-T112-1
*** COILS ***
B501 024HT03563 CORE,BEADS W4BRH3.5X6X1.0X2
B502 024HT03553 CORE,BEADS W5RH3.5X5X1.0
B514 024HT03553 CORE,BEADS W5RH3.5X5X1.0
B515 024HT03553 CORE,BEADS W5RH3.5X5X1.0
B516 024HT03553 CORE,BEADS W5RH3.5X5X1.0
B517 024H003553 CORE,BEADS W5RH3.5X5X1.0
! L501 029X000138 COIL,LINE FILTER SN12-500
! L502 029X000138 COIL,LINE FILTER SN12-500
L503 02167E220K COIL R7 22 UH
L504 0214644R7M COIL 4.7 UH
L505 0214646R8M COIL 6.8 UH
! L507 029X000116 COIL,LINE FILTER SS28V-R20130
! L510 02DM000086 COIL,CHOKE 02DM000086
! L511 029X000116 COIL,LINE FILTER SS28V-R20130
*** TRANSFORMERS ***
! T502 0481420844 TRANSFORMER,SWITCHING 81420844
! T503 0481351054 TRANSFORMER,SWITCHING 81351054
K2-10
ELECTRICAL REPLACEMENT PARTS LIST
*** JACKS ***
! J502 064S1A0009 JACK,AC ST-09-WABP-A
*** CONNECTORS ***
CD518 06CU1B2002 CORD,CONNECTOR CU1B2002
CD519 06CU252001 CORD,CONNECTOR CU252001
CP502 069W01001A CONNECTOR PCB SIDE 003P-2100
CP503 069W01001A CONNECTOR PCB SIDE 003P-2100
CP504 069W01001A CONNECTOR PCB SIDE 003P-2100
CP505 069W01001A CONNECTOR PCB SIDE 003P-2100
CP506 069S2E0629 CONNECTOR PCB SIDE A2001WV2-14P
CP511 069S140019 CONNECTOR PCB SIDE A2501WV2-4P
CP514 069S170019 CONNECTOR PCB SIDE A2501WV2-7P
*** FUSES ***
! F501 080NT05004 FUSE 50T050H
! F502 0835C01003 MICRO FUSE 20N_1000FS
FH501 06710T0009 HOLDER,FUSE EYF-52BCY
FH502 06710T0009 HOLDER,FUSE EYF-52BCY
*** RELAYS ***
! RY501 0560V50119 RELAY ALKS329 A60 or
! RY501 0560V50118 RELAY ALKS329
*** THERMISTOR ***
! TH501 DSRFSP3R0L THERMISTOR NTPAN3R0LDKB0
*** OTHERS ***
EL2401 124116281A EYE LET XRY16X28BD
SH501 126R000036 TERMINAL PIN TP00385-21
SH502 126R000036 TERMINAL PIN TP00385-21
SH503 126R000036 TERMINAL PIN TP00385-21
SH504 126R000036 TERMINAL PIN TP00385-21
OPERATION PCB ASS'Y
*** PCB ***
PCB270 A30D01G270 OPERATION PCB ASS'Y CEF240A
*** SWITCHES ***
SW2201 0504101T34 SWITCH,TACT EVQ21505R
SW2202 0504101T34 SWITCH,TACT EVQ21505R
SW2203 0504101T34 SWITCH,TACT EVQ21505R
SW2204 0504101T34 SWITCH,TACT EVQ21505R
SW2205 0504101T34 SWITCH,TACT EVQ21505R
SW2206 0504101T34 SWITCH,TACT EVQ21505R
*** CONNECTORS ***
CP2203 069S230639 CONNECTOR PCB SIDE A2001WR2-3P
AND OTHERS
*** COILS ***
TR301 02AHB9A972 CORE,FERRITE W5T29X7.5X19
TR506 02AHB9A972 CORE,FERRITE W5T29X7.5X19
K2-11
ELECTRICAL REPLACEMENT PARTS LIST
TR901 02AHB9A972 CORE,FERRITE W5T29X7.5X19
TR2201 02AHB9A972 CORE,FERRITE W5T29X7.5X19
TR2203 02AHB9A972 CORE,FERRITE W5T29X7.5X19
TR3201 02AHB9A972 CORE,FERRITE W5T29X7.5X19
TR3602 02AHB9A972 CORE,FERRITE W5T29X7.5X19
TR3820 02A6B3A3T2 CORE,FERRITE ZCAT2436-1330A-BK
*** CONNECTORS ***
CD301 06CU123401 CORD,CONNECTOR CU123401
CD303 06CU128001 CORD,CONNECTOR CU128001
CD505 06CU2E5401 CORD,CONNECTOR CU2E5401
CD901 06CU248101 CORD,CONNECTOR CU248101
CD2203 06CU236302 CORD,CONNECTOR CU236302
CD3804 06CU174001 CORD,CONNECTOR CU174001
CD3805 06CU145003 CORD,CONNECTOR CU145003
CD3807 06CU2B6601 CORD,CONNECTOR CU2B6601
CD4202 06CU256001 CORD,CONNECTOR CU256001
CD4203 122H0T1801 CORD,JUMPER 2H0T1801
CD4204 122H0U1802 CORD,JUMPER 2H0U1802
CD7203 06CHRU3201 CORD,CONNECTOR CHRU3201
*** AC CORD ***
! CD3801 120V910901 CORD,SET AC P88D2S8G60AA071
*** OTHERS ***
BT001 141U004016 BATTERY,MANGAN MNAAA(R03)
BT002 141U004016 BATTERY,MANGAN MNAAA(R03)
! SP301 0701016002 SPEAKER EAS12D175B
! SP302 0701016002 SPEAKER EAS12D175B
TM101 07660MP010 TRANSMITTER SBNS02009A
! V2301 09E4132004 LCD LK315T3LF12
RESISTOR
RC................... CARBON RESISTOR
CAPACITORS
CC................... CERAMIC CAPACITOR
CE................... ALUMI ELECTROLYTIC CAPACITOR
CP................... POLYESTER CAPACITOR
CPP.................. POLYPROPYLENE CAPACITOR
CPL.................. PLASTIC CAPACITOR
CMP....................... METAL POLYESTER CAPACITOR
CMPL................ METAL PLASTIC CAPACITOR
CMPP................ METAL POLYPROPYLENE CAPACITOR
K2-12
COPYRIGHT © 2006 BY SHARP CORPORATION
ALL RIGHTS RESERVED.
No part of this publication may be reproduced,
stored in a retrieval system, or transmitted in
any form or by any means, electronic, mechanical,
photocopying, recording, or otherwise, without
prior written permission of the publisher.
September 2006 Printed in Japan
SHARP ELECTRONICS CORPORATION
Sharp Plaza, Mahwah, New Jersey
07430-2135
