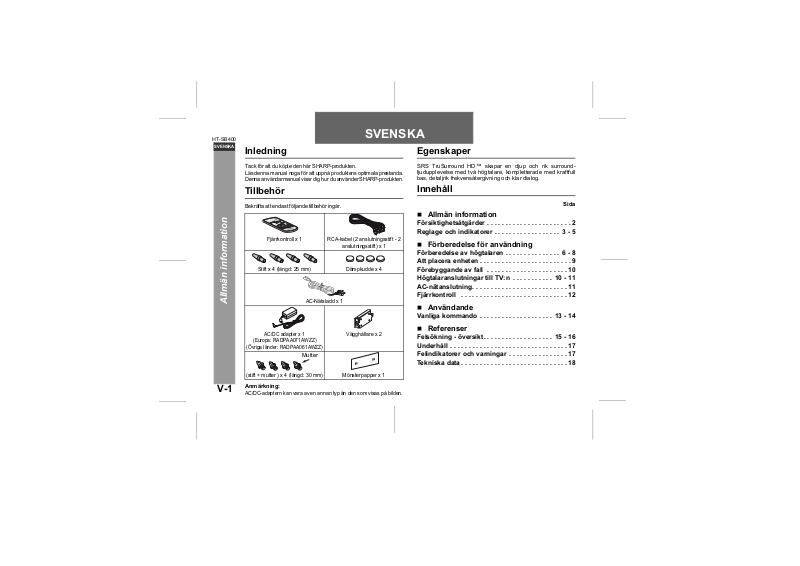

HT-SB400
SVENSKA
Inledning
Tack för att du köpte den här SHARP-produkten.
Läs denna manual noga för att uppnå produktens optimala prestanda.
Denna användarmanual visar dig hur du använder SHARP-produkten.
Tillbehör
Bekräfta att endast följande tillbehör ingår.
Stift x 4 (längd: 25 mm) Dämpkudde x 4
Allmän information
AC/DC adapter x 1
(Europa: RADPAA071AWZZ)
(Övriga länder: RADPAA061AWZZ)
(stift + mutter ) x 4 (längd: 30 mm) Mönsterpapper x 1
Anmärkning:
V-1
AC/DC-adaptern kan vara av en annan typ än den som visas på bilden.
SVENSKA
Fjärrkontroll x 1 RCA-kabel (2 anslutningsstift - 2
AC-Nätsladd x 1
Mutter
anslutningsstift) x 1
Vägghållare x 2
Egenskaper
SRS TruSurround HD™ skapar en djup och rik surroundljudupplevelse med två högtalare, kompletterade med kraftfull
bas, detaljrik frekvensåtergivning och klar dialog.
Innehåll
Sida
Allmän information
Försiktighetsåtgärder . . . . . . . . . . . . . . . . . . . . . . . 2
Reglage och indikatorer . . . . . . . . . . . . . . . . . . 3 - 5
Förberedelse för användning
Förberedelse av högtalaren . . . . . . . . . . . . . . . 6 - 8
Att placera enheten . . . . . . . . . . . . . . . . . . . . . . . . . 9
Förebyggande av fall . . . . . . . . . . . . . . . . . . . . . . 10
Högtalaranslutningar till TV:n . . . . . . . . . . . 10 - 11
AC-nätanslutning. . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fjärrkontroll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Användande
Vanliga kommando . . . . . . . . . . . . . . . . . . . . 13 - 14
Referenser
Felsökning - översikt. . . . . . . . . . . . . . . . . . . 15 - 16
Underhåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Felindikatorer och varningar . . . . . . . . . . . . . . . . 17
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Försiktighetsåtgärder
SOUND BAR SYSTEM HT-SB400
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
FUNCTION
ON/STAND-BY
VOL
Allmänt
z Se till att utrustningen är placerad på väl ventilerad plats och
att det är minst 10 cm fritt utrymme längs sidorna och ovanför
utrustningen.
10 cm
ON/STAND-BY
STANDARD
SPORT
NEWS
CINEMA/GAME
SOUND BAR SYSTEM HT-SB400
z Använd enheten på ett fast, jämnt underlag utan vibrationer.
z Håll enheten på avstånd från direkt solljus, starka magnetfält,
mycket damm, fukt och elektroniska/elektriska apparater
(hemdatorer, telefax, etc.) som orsakar elektriska störningar.
z Ställ ingenting ovanpå enheten.
z Enheten får inte utsättas för fukt, temperaturer över 60°C
eller mycket låga temperaturer.
z Om ditt system inte fungerar ordentligt, dra ut AC-nätsladden
ur nätuttaget. Anslut AC-nätsladden igen och slå på
systemet.
z Vid åskväder koppla från enheten för säkerhets skull.
z Fatta tag i AC-stickkontakten när den ska dras ut ur
nätuttaget. Att dra i sladden kan skada den.
z AC-stickkontakten används som frånkopplingsanordning och
ska alltid vara klart driftsduglig.
z Ta inte bort det yttre höljet med risk för elektriska stötar.
Kontakta närmaste SHARP-servicecenter för åtgärder.
z Denna enhet bör endast användas vid temperaturer mellan
5°C - 35°C.
z Man får inte hindra ventilationen genom att täcka
ventilationsöppningarna med föremål som tidningar,
borddukar eller gardiner etc.
z Ställ inga eldkällor, som t.ex. tända stearinljus på enheten.
z Ta hänsyn till miljöaspekten vid batteribyte.
z Enheten är anpassad för användande vid normala
temperaturer.
10 cm
VOL
FUNCTION
VOL
10 cm
z Enheten får inte användas med en annan extern strömkälla
än medföljande 12V DC då detta kan medföra skador.
z SHARP ansvarar inte för skada som orsakats av felhantering.
Endast ett av SHARP auktoriserat servicecenter bör
användas för åtgärder.
Varning:
z Enheten får inte användas med annan spänning än den
angivna. Att använda apparaten med högre spänning än
angiven är farligt och kan orsaka brand eller annan olycka
medförande skador. SHARP kan inte påtaga sig något ansvar
för skada som orsakats genom användande av fel spänning.
z Den angivna AC/DC-adaptern innehåller inga delar som
användaren kan utföra service på. Ta aldrig bort höljet om du
inte är kvalificerad.
Enheten innehåller farlig spänning. Koppla alltid ur
stickkontakten från nätuttaget innan någon service utförs eller
om enheten inte ska användas under en längre tid.
z AC/DC-adaptern levererad med HT-SB400 får inte användas
med andra enheter.
z Använd endast den angivna AC/DC-adaptern. I annat fall kan
fel eller farliga olyckor inträffa.
Volymkontroll
Ljudnivån vid varje given volyminställning beror på högtalarens
effektivitet, placering och flera andra faktorer. Det är tillrådligt
and undvika att utsätta sig för höga volymnivåer. Vrid inte upp
volymen på högsta nivå när ni slår på apparaten. Lyssna på
musik på måttliga nivåer.
Försiktighetsåtgärder gällande användandet av
touch-panelen
z Använd aldrig grova material för att torka av touch-panelen.
z Tryck inte för hårt på panelen, det kan skada touch-sensorn.
HT-SB400
SVENSKA
Allmän information
V-2
HT-SB400
SOUND BAR SYSTEM HT-SB400
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
FUNCTION
ON/STAND-BY
VOL
SOUND BAR SYSTEM HT-SB400
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
FUNCTION
ON/STAND-BY
VOL
SVENSKA
Reglage och indikatorer
1 2
Allmän information
Frontpanel
1. Fjärrsensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2. Informationsdisplay . . . . . . . . . . . . . . . . . . . . . . . . .13
3. På/Stand-by pad/indikator. . . . . . . . . . . . . . . . . . . .13
4. Nyhets pad/indikator . . . . . . . . . . . . . . . . . . . . . . . .13
5. Film/Spel pad/indikator . . . . . . . . . . . . . . . . . . . . . .13
6. Sport pad/indikator . . . . . . . . . . . . . . . . . . . . . . . . .13
7. Standard pad/indikator . . . . . . . . . . . . . . . . . . . . . .13
8. Funktions pad/indikator . . . . . . . . . . . . . . . . . . . . .14
V-3
ON/STAND-BY
NEWS
CINEMA/GAME
SPORT
STANDARD
SOUND BAR SYSTEM HT-SB400
FUNCTION
VOL
VOL
43 5 6 7 8 9 10
11 12 12 1614 1513 13
ON/STAND-BY
Referenssida
VOL
FUNCTION
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
SOUND BAR SYSTEM HT-SB400
9. Volym ner pad/indikator . . . . . . . . . . . . . . . . . . . . . 13
10. Volym upp pad/indikator . . . . . . . . . . . . . . . . . . . . 13
11. Vänster fronthögtalare
12. Basreflexkanal
13. Subwoofer
14. Vänster centerhögtalare
15. Höger centerhögtalare
16. Höger fronthögtalare
Referenssida
1 423
LEFT
RIGHT
AUDIO
LINE IN 1
DC IN
LINE IN 2
SUBWOOFER
PRE-OUT
LEFT
RIGHT
AUDIO
LINE IN 1
DC IN
LINE IN 2
HT-SB400
SVENSKA
SUBWOOFER
PRE-OUT
Bakpanel
1. Audio line in 2 stickkontakt . . . . . . . . . . . . . . . . . . 11
2. Line in 1 stickkontakt . . . . . . . . . . . . . . . . . . . . . . . 10
3. DC in stickkontakt . . . . . . . . . . . . . . . . . . . . . . . . . 11
4. Subwoofer Pre-Out in stickkontakt . . . . . . . . . . . . 9
Referenssida
Allmän information
V-4
HT-SB400
SVENSKA
Reglage och indikatorer (fortsättning)
Allmän information
1
9
2
3
10
11
4
5
6
7
12
13
14
15
8
16
17
Fjärrkontroll
Plastskydd
Fjärrkontroll
1. Fjärrkontroll sändare . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2. Film/spelknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3. Nyhetsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4. Volym upp knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5. Volym ner knapp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6. Dimmer/Sensor On/Off knapp . . . . . . . . . . . . . . . . . . . . 13
7. Bas/Diskant knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
8. TV-hanteringsknappar . . . . . . . . . . . . . . . . . . . . . . . . . . .5
9. På/Stand-by knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
10. Sportknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
11. Standardknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
12. Line 1 - 2 knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
13. Muteknapp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
14. Subwoofer nivå upp knapp . . . . . . . . . . . . . . . . . . . . . . 14
15. Subwoofer nivå ner knapp. . . . . . . . . . . . . . . . . . . . . . . 14
16. Centerhögtalare nivå upp knapp . . . . . . . . . . . . . . . . . 14
17. Centerhögtalare nivå ner knapp . . . . . . . . . . . . . . . . . .14
Referenssida
TV-hanteringsknappar (Endast SHARP TV):
På/Stand-by
knapp
Volym u pp
och ner
knappar
Slår på TV:n
till “ON” eller
“STAND-BY”.
Justerar
TV:ns volym
upp/ner
Input val
knapp (TV)
Volym u pp
och ner
knappar
Tryck ned
knappen för
att byta källa.
Bläddrar
uppåt och
nedåt bland
TV-kanalerna.
Batterihållare
Anmärkning:
Ta bort plastskyddet på batterihållaren innan du använder
fjärrkontrollen.
V-5
Anmärkningar:
z Vissa modeller av SHARP TV kan inte användas.
z SHARP TV:ns fjärrkontroll fungerar inte med HT-SB400
systemet.
Förberedelse av högtalaren
SOUND BAR SYSTEM HT-SB400
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
FUNCTION
ON/STAND-BY
VOL
SOUND BAR SYSTEM HT-SB400
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
FUNCTION
ON/STAND-BY
VOL
Se till att AC-nätsladden kopplas ur innan enheten
installeras eller flyttas.
Välj bland tre installationsmetoder enligt önskad position.
Användande av stiften
Du kan välja mellan två olika angivna stiftlängder: 25 mm och
30 mm. Muttrar (fästa på 30 mm stiften) måste användas vid
installation av antingen 25 mm eller 30 mm stiften.
Enhetens position kan regleras genom att anpassa stift och
skruvar.
ON/STAND-BY
VOL
FUNCTION
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
SOUND BAR SYSTEM HT-SB400
Användande av dämpkuddar
ON/STAND-BY
STANDARD
SPORT
NEWS
CINEMA/GAME
Alternativ 2
HT-SB400
SVENSKA
VOL
FUNCTION
VOL
SOUND BAR SYSTEM HT-SB400
Alternativ 1
Alternativ 2
Fäst alla stift som på bilden
Anmärkningar:
z Alternativ 1 eller alternativ 2 anvisar hur stiften ska placeras
på LCD TV-stället.
z Under monteringen av stiften, ställ enheten på en kudde eller
på en mjuk duk för att undvika skador.
Varning:
När du ställer stiften på ett glatt eller glänsande bord t.ex . på en
glasyta, för in dämpkuddarna på undersidan av stiften för att
undvika att enheten glider.
Alternativ 1
Sätt fast dämpkuddarna enligt bilden
Anmärkning:
Alternativ 1 eller alternativ 2 anvisar hur stiften ska placeras på
LCD TV-stället.
Förberedelse för användning
V-6
HT-SB400
SVENSKA
Förberedelse av högtalaren (fortsättning)
Montera högtalaren på väggen
Varning:
z Var mycket försiktig och se till att enheten [2,15 kg] inte faller
ned under monteringen på väggen.
z Kontrollera väggens hållfasthet före monteringen. (Montera
inte enheten på faner eller på en kalkad vägg. Enheten kan
falla ned.) Om du inte är säker, kontakta servicetekniker.
z Monteringsskruvar medföljer ej. Använd lämpliga skruvar.
z Se till att skruvarna i vägghållaren inte kan lossna.
z Välj lämpligt läge. Annars kan olyckor inträffa och enheten
kan skadas.
z SHARP ansvarar inte för olyckor som orsakats av
felmontering.
Slagskruvar
SHARP har utformat högtalarna så att dessa kan hängas på
väggen. Använd lämpliga skruvar (medföljer ej i leveransen).
Observera nedanstående angående storlek och typ.
3,2 mm
Vägghållaren monterad på väggen
(Horisontellt läge)
1 Fäst mönsterpappret vid väggen horisontellt som
nedan.
44 mm
Väggyta
2 Borra ett hål i väggen genom att följa markeringar i
mönsterpappret.
8 - 9 mm
509 mm
44 mm
29 mm
32 mm
29 mm
Mönsterpapper
V-7
Förberedelse för användning
5 mm
Min. 22 mm
9 mm
Väggyta
3 Fäst en plugg med hjälp av en hammare i hålet tills
pluggen sitter jämnt med väggytan.
8 - 9 mm
32 mm
Väggyta
(Fortsättning på nästa sida)
4 Fäst vägghållaren mot väggen enligt bilden.
SOU
N
D
B
AR
S
YS
T
EM
HT-SB4
00
V
O
L
S
T
A
N
D
A
RD
SP
OR
T
N
EW
S
C
I
N
E
MA
/
G
A
M
E
FU
N
C
T
I
O
N
O
N
/S
TA
N
D
-B
Y
V
O
L
(sammanlagt 8 stycken skruvar).
Vägghållare
Väggyta
Vägghållare
(skruvar x 4)
(skruvar x 4)
Väggyta
Vägghållare
Väggyta
Anmärkning:
Se till att alla skruvar sitter fast. (skruvar medföljer ej i
leveransen)
Installation av enheten
1 Placera monteringshålen på högtalaren i rak linje med
vägghållaren.
2 Sätt enheten på vägghållaren.
3 Fäst dem säkert.
Väggyta
L
O
V
L
O
V
N
IO
T
C
N
U
F
D
R
A
0
D
0
4
N
B
A
S
-
T
T
S
H
M
E
T
T
S
R
Y
S
O
P
R
A
S
B
D
N
U
E
O
M
S
A
G
/
A
M
E
IN
C
S
W
E
N
Y
-B
D
N
A
T
/S
N
O
HT-SB400
SVENSKA
Förberedelse för användning
V-8
HT-SB400
SOUND BAR SYSTEM HT-SB400
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
FUNCTION
ON/STAND-BY
VOL
SUBWOOFER
PRE-OUT
SVENSKA
V-9
Att placera enheten
Installationsbild:
TV
ON/STAND-BY
VOL
FUNCTION
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
SOUND BAR SYSTEM HT-SB400
Videoband
Placera enheten enligt bilden.
Anmärkningar:
z Ljudet från enheten utbreder sig i alla riktningar, därför kan du
ställa enheten på valfri plats. Emellertid re kommenderar man
att placera enheten så nära TV:n som möjligt.
z Frontpanelen på enheten får inte tas bort.
Varning:
z Ändra inte riktningen på installationen medan enheten är
påslagen.
z Stå eller sitt inte på högtalaren. Du kan komma till skada.
spelare
DVD-spelare
Förberedelse för användning
Användning av en annan subwoofer
Du kan koppla en subwoofer med en förstärkare till
SUBWOOFER PRE-OUT anslutningen.
Audio kabel
(finns i
fackhandeln)
I fackhandeln tillgänglig
subwoofer
(inbyggd förstärkare)
Audio signal
Till audio input stickkontakt
Till Subwoofer Pre-Out
stickkontakt
SUBWOOFER
PRE-OUT
Högtalare
Anmärkning:
Inget ljud återges från subwoofern utan en inbyggd förstärkare.
Förebyggande av fall
LEFT
RIGHT
AUDIO
LINE IN 1
DC IN
LINE IN 2
Säkerhetskablar (medföljer ej i leveransen) är användbara för
att skydda enheten mot fall från bordet.
Högtalaranslutningar till TV:n
Varning:
Stäng av all annan utrustning innan du ansluter.
Tunermottagning för annat audiosystem
z Att ställa antennen på enheten eller nära nätströmssladden
kan orsaka ljudstörningar. Ställ antennen på avstånd från
enheten för bättre mottagning.
Anmärkningar:
z För att ansluta till TV:n använd endast antingen LINE IN 1 Till
stickkontakten eller AUDIO LINE IN 2 stickkontakt.
z Läs igenom manualen för de enheter som ska anslutas.
z Anslut stickkontakterna hela vägen in för att undvika en oklar
bild eller störningar.
Anslutning till TV:n.
Om TV:n/skärmen har audioutgång, anslut den till LINE IN 1
stickkontakter på baksidan av högtalaren.
TV
Till audio output stickkontakt
RCA-kabel (medföljer)
Audio line in 1
stickkontakt
HT-SB400
SVENSKA
Förberedelse för användning
För säkerhetskablarna (medföljer ej i leveransen) genom varje
hål, enligt bilden och fäst säkerhetskablarna vid LCD TV-stället.
Högtalare
LEFT
RIGHT
AUDIO
LINE IN 1
DC IN
LINE IN 2
V-10
HT-SB400
LEFT
RIGHT
AUDIO
LINE IN 1
DC IN
LINE IN 2
LEFT
RIGHT
AUDIO
LINE IN 1
DC IN
LINE IN 2
SVENSKA
V-11
Högtalaranslutningar till TV:n (fortsättning)
Anslutning till TV:n (med hörlursuttaget)
Om TV:n/skärmen har audioutgång, anslut den till AUDIO LINE
2 stickkontakten på baksidan av högtalaren.
TV
HEADPHONE
Till HEADPHONE stickkontakt
Ljudkabel
(3,5 mm/stereo jack)
(medföljer ej)
Högtalare
Anmärkningar:
z Om TV-volymen är kontinuerligt inställd på låg nivå, stängs
Förberedelse för användning
högtalaren av automatiskt. Höj TV-output volymen för att
njuta av ljudet från enheten.
z Om högtalarens volym är kontinuerligt inställd på mycket hög
nivå, stängs ljudet av och återkommer efter ett antal
sekunder.
z Informationsdisplayen på sound bar systemet visar ingenting
när du höjer eller sänker ljudnivån.
Audio line in 2
stickkontakt
LEFT
RIGHT
AUDIO
LINE IN 1
LINE IN 2
DC IN
AC-nätanslutning
Användande av AC/DC adaptern.
1 Anslut AC nätsladden i AC/DC-adaptern.
2 Anslut AC/DC-adaptersladden i DC INPUT stickkontak-
ten på högtalaren.
3 Anslut AC-nätsladden i vägguttaget. ON/STAND-BY
indikatorn lyser ORANGE när AC-strömmen är ansluten.
Strömindikatorn lyser GRÖNT när systemet är “ON”.
AC/DC adapterkabel
DC INPUT stickkontakt
(DC 12 V)
AC-strömsladd
3
AC-uttag
(AC 100 - 240 V ~ 50/60 Hz)
Anmärkningar:
z Koppla från AC/DC-adaptern från vägguttaget om högtalaren
inte ska användas under en längre tid.
z Använd endast AC/DC-adaptern som medföljer. Att använda
en annan AC/DC-adapter kan orsaka elektriska störningar
eller brand.
2
1
AC/DC-Adapter
LEFT
RIGHT
AUDIO
LINE IN 1
DC IN
LINE IN 2
Fjärrkontroll
SOUND BAR SYSTEM HT-SB400
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
FUNCTION
ON/STAND-BY
VOL
Batteriinstallation
Stick in pinnen i hålet och dra uppåt för att öppna
1
batterihållaren.
Pinne
Fjärrkontrollens
baksida
Ta bort det gamla batteriet från batterihållaren, skjut in
2
ett nytt batteri och därefter för in batterihållaren
i fjärrkontrollen.
Batterihållare
Batterityp
Låsflik
Polaritet (+) symbol
Positiv (+) sida uppåt
Varning:
z
Använd inga återupladdade batterier (nickel-kadmiumbatterier,
etc.).
z Batterier som byts felaktigt kan explodera.
z När du byter batteriet ska du använda samma slags eller
likvärdigt batteri.
z Batterierna (batteriförpackning eller installerade batterier) får
inte utsättas för hög värme såsom solsken, eld eller liknande.
z Att sätta i batterierna åt fel håll kan orsaka funktionsfel.
Anmärkningar för användning:
z Byt batterierna när användningsräckvidden är reducerad eller
när det inte fungerar enligt givet kommando. Köp “CR 2025”,
myntformat litiumbatteri.
z Rengör regelbundet sändaren på fjärrkontrollen och sensorn
på enheten med en mjuk duk.
z Om sensorn utsätts för starkt ljus kan dess funktion störas.
Avskärma ljuset eller vänd enheten från ljuset.
z Håll fjärrkontrollen borta från fukt, värme, stötar och
vibrationer.
Test av fjärrkontrollen
Rikta fjärrkontrollen rakt mot sensorn på
Fjärrkontrollens användningsområde visas nedan:
Tryck på ON/STAND-BY knappen. Slås enheten på? Nu kan du
njuta av ditt system.
enheten
.
Fjärrsensor
HT-SB400
SVENSKA
Att observera gällande batterier:
z Ta ur batterierna om enheten inte ska användas under en
längre tid. Detta förhindrar eventuella skador på grund av
batteriläckage.
0,2 m - 6 m
ON/STAND-BY
15° 15°
VOL
FUNCTION
SOUND BAR SYSTEM HT-SB400
VOL
Förberedelse för användning
STANDARD
SPORT
NEWS
CINEMA/GAME
V-12
HT-SB400
SOUND BAR SYSTEM HT-SB400
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
FUNCTION
ON/STAND-BY
VOL
VOL
VOL
SVENSKA
Användande
V-13
Vanliga kommando
ON/STAND-BY
För att slå på strömmen
Tryck på ON/STAND-BY knappen på fjärrkontrollen eller rör vid
bildskärmen var som helst. Alla indikatorer ska lyses upp för att
uppvisa padpositionen.
z On/stand-by indikatorn lyser GRÖNT. Om enheten inte slås
på, kontrollera om nätsladden är rätt ansluten.
Försätta högtalaren i stand-by läge.
z Tryck på ON/STAND-BY knappen igen på fjärrkontrollen
eller rör vid ON/STAND-BY panelen på högtalaren.
On/stand-by indikatorn lyser ORANGE.
Bildskärmens ljusstyrkekontroll
Tryck på DIMMER ON-OFF knappen för att justera ljusstyrka på
bildskärmen och ljudlägesindikatorn.
Ljudlägesindikatorn och display lysande.
Displayen släcks efter 5 sekunder utan knapp/padaktivitet.
Ljudlägesindikatorn och display mörk.
Displayen släcks efter 5 sekunder utan knapp/padaktivitet.
NEWS
CINEMA/GAME
SPORT
STANDARD
SOUND BAR SYSTEM HT-SB400
FUNCTION
VOL
VOL
VOL
VOL
Volymens auto fade-in
Om du slår av och på högtalaren med ljudvolymen inställd på
40 eller högre, börjar volymen med 20 och tonas in till den
senast inställda nivån.
Volymkontroll
Användande av högtalaren:
Rör vid VOL + paden för att höja
volymen och rör vid – VOL paden för
att sänka volymen.
Användande av fjärrkontroll:
Tryck på VOLUME + knappen för att höja volymen och tryck på
VOLUME – knappen för att sänka volymen.
00 01 02 ..... 59 60
Muting
När du trycker på MUTE knappen på
fjärrkontrollen, avbryts ljudet tillfälligt. Tryck igen
för att återställa volymen.
Förinställning av ljudläge
Användande av högtalaren:
Rör vid önskat ljudläge på högtalaren.
Användande av fjärrkontroll:
Tryck på önskat ljudläge på fjärrkontrollen.
NEWS TruSurround HD på för nyheter
CINEMA/GAME TruSurround HD på för film/spel ljudeffekt
SPORT TruSurround HD på för sportsändning
STANDARD TruSurround HD på för standard ljudeffekt
Subwooferns nivåkontroll
Subwooferns nivå kan justeras.
För att höja nivån, tryck på SUBWOOFER
LEVEL knappen.
För att minska nivån, tryck på
SUBWOOFER LEVEL knappen.
Anmärkning:
Om enhetens ljud hörs förvanskat, sänk subwoofernivån.
-5 -4 ... +4 +5
Centerhögtalare nivåkontroll
Centerhögtalarens nivå kan justeras.
För att höja nivån, tryck på CENTER SPK
knappen.
För att minska nivån, tryck på CENTER
SPK knappen.
-5 -4 ... +4 +5
Baskontroll
1. Tryck på BASS/TREBLE knappen
för att välja “BASS”.
2. Inom 5 sekunder, tryck på
VOLUME (+ eller –) knappen för
att justera basen.
Diskantkontroll
1. Tryck på BASS/TREBLE knappen
för att välja “TREBLE”.
2. Inom 5 sekunder, tryck på
VOLUME (+ eller –) knappen för
att justera diskanten.
-5 +5
-5 +5
Touch Sensing av läge
Under Stand-by modus tryck på DIMMER/SENS ON/OFF knappen
på fjärrkontollen och ON/STAND-BY indikatorn ändras från
ORANGE till RÖTT.
För att slå på strömmen, tryck på e ON/STAND-BY knappen på
fjärrkontrollen eller rör ON/STAND-BY pad på bildskärmens panel.
Funktion
När FUNCTION paden vidrörs eller
LINE 1 - 2 knappen på fjärrkontrollen
trycks in ändras källan. Rör vid
FUNCTION paden på högtalaren
eller LINE knappen på fjärrkontrollen
upprepade gånger för att välja
önskad källa.
Anmärkning:
Backupfunktionen skyddar memorerade funktionslägen i några
timmar vid strömavbrott eller när strömsladden kopplas från.
Auto power on funktion:
När du trycker på LINE knappen på fjärrkontrollen startar
högtalaren med senast använda funktionsinställningar.
Auto power off och auto detekt signal:
Högtalaren stängs av automatiskt efter 1 minuts inaktivitet.
STAND-BY indikatorn lyser orange. I detta läge slås den
automatiskt på när en ljudsignal från ansluten utrustning
upptäcks.
Anmärkning:
Se till att stänga av varje källa/signal till högtalaren före stand-by
lägesinställningen eftersom detta kan orsaka att högtalaren slås
på igen.
LINE 1
LINE 2
HT-SB400
SVENSKA
Användande
V-14
HT-SB400
SVENSKA
Referenser
V-15
Felsökning - översikt
Många eventuella problem kan du lösa själv utan att behöva
anlita servicetekniker.
Om fel uppkommer på denna prod ukt, kontrollera följande innan
du kontaktar auktoriserad SHARP-återförsäljare eller
serviceverkstad.
Allmänt
Symptom Möjlig orsak
Inget ljud hörs. z Är ingångssignal (val) korrekt
Störningar hörs
under uppspelning.
Enheten svarar
inte när en knapp
trycks in.
Strömmen är inte
ansluten.
inställt?
z Är ljudnivån ställd på “0”?
z Är muting aktiverad?
z Flytta bort högtalaren från datorer
eller mobiltelefoner.
z Ställ högtalaren på stand-by läge och
slå på den senare igen.
z Är AC/DC-adaptorn urkopplad? (Se
sid. 11)
z Säkerhetskretsen kan ha
aktiverats. Koppla ifrån och koppla in
nätsladden igen efter 5 minuter eller
mer.
Fjärrkontroll
Symptom Möjlig orsak
Fjärrkontrollen
fungerar inte.
Man kan inte slå på
enheten med
fjärrkontrollen.
TV:n kan inte styras
med fjärrkontrollen.
z Är batteripolariteten rätt?
z Fungerar batteriet?
z Är avståndet eller vinkeln rätt?
z Finns det några hinder på framsidan
av högtalaren?
z Belyses fjärrsensorn med starkt ljus?
z Används fjärrkontrollen för att
samtidigt styra andra enheter?
z Är enhetens AC-nätsladd inkopplad?
z Sitter batteriet i?
z Beroende på modell kan vissa eller
alla fuktioner inte utföras med
användande av fjärrkontrollen av
denna högtalare. Om så är fallet,
använd fjärrkontrollen som medföljer
TV:n.
Kondens
Plötsliga temperaturförändringar, lagring eller användande i
mycket fuktig miljö kan orsaka kondens på insidan av höljet eller
på fjärrkontrollens sändare.
Kondens kan orsaka funktionsfel i enheten. Om detta inträffar,
lämna strömmen på tills normal användning är möjlig (cirka 1
timme). Torka av kondens på sändaren med en mjuk duk innan
enheten används.
Om problem uppstår
När produkten utsätts för starka yttre störningar (mekaniska
stötar, kraftig statisk elektricitet, onormal spänning från blixtar,
etc.) eller används felaktigt, fungerar den inte.
Om dessa problem inträffar, gör följande:
1.
Ställ in
enheten
2. Om enheten inte återställts i det föregående skedet, koppla
ur och återanslut enheten och slå på den igen.
på stand-by läge och slå på strömmen igen.
Återställning till fabriksinställningar
Se till att koppla från alla ingående ljudkablar anslutna till
högtalaren innan återställning till fabriksinställningar.
Kan endast utföras med fjärrkontrollen.
1. Tryck på ON/STAND-BY knappen för att koppla till stand-by
läge.
2. Tryck på och håll nere ON/STAND-BY knappen tills “CL”
visas.
Varning:
Denna åtgärd tar bort alla data förvarade i minnet.
HT-SB400
SVENSKA
Referenser
V-16
HT-SB400
SOUND BAR SYSTEM HT-SB400
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
FUNCTION
ON/STAND-BY
VOL
SVENSKA
Referenser
Underhåll
Rengöring av höljet
Rengör höljet regelbundet med en mjuk trasa.
Varning:
z
Använd inte kemikalier för rengöring (bensin, lösningsmedel etc.).
Höljets yta kan skadas.
z
Använd inte olja inuti enheten. Detta kan orsaka funktionsfel.
ON/STAND-BY
VOL
FUNCTION
VOL
STANDARD
SPORT
NEWS
CINEMA/GAME
SOUND BAR SYSTEM HT-SB400
Felindikatorer och varningar
När du misslyckas att utföra åtgärder på enheten, visas följande
meddelanden på högtalarens display.
Display Betydelse
z
eller
eller eller
eller
On/stand-by indikatorn
(blinkar rött)
(*): Om samma meddelande visas, oavsett om högtalaren är frånkopplad
eller ansluten eller inställd på stand-by läget och slås på igen, kontakta
din lokala återförsäljare där du köpte enheten.
Funktionsfel gällande
surroundenheten. Placera enheten p å
avstånd från störningskällan och
koppla AC-nätsladden till ett annat AC
vägguttag. (*)
z
När skyddskretsen på förstärkaren är
aktiverad.
V-17
Tekniska data
Som ett led i fortlöpande tekniska förbättringar förbehåller sig
SHARP rätten att göra ändringar i utformning och tekniska data
utan föregående avisering. Angivna tekniska data för prestanda
är nominella värden för serietillverkade enheter. Det kan finnas
vissa avvikelser från dessa värden för individuell enhet.
Allmänt
Strömkälla
EffektförbrukningPåslagen: 12 W
Uteffekt
Högtalare
DC IN 12 V 4 A: AC/DC-adaptern
(AC 100 - 240 V ~ 50/60 Hz)
Stand-by: 0,6 W (*)
Fronthögtalare:
RMS: 10 W (5 W + 5 W) (10% T.H.D.)
RMS: 9,6 W (4,8 W + 4,8 W) (0,9% T.H.D.)
Centerhögtalarer:
RMS: 7 W (10% T.H.D.)
RMS: 6,5W (0,9% T.H.D.)
Subwoofer:
RMS: 15 W (10% T.H.D.)
RMS: 9,8 W (0,9% T.H.D.)
3.1-vägstyp högtalarsystem
Fronthögtalare: 40 mm Full Range (x 2)
Impedans: 12 ohm / kanal
Centerhögtalare: 40 mm Full Range (x 2)
Impedans: 6 ohm
(12 ohm x 2 parallella anslutningar)
Subwoofer: 57 mm Woofer (x 4)
Impedans: 3 ohm
(12 ohm x 4 parallella anslutningar)
Audio output
terminaler
Input terminaler
Mått
Vikt
(*) Den här effektförbrukningen gäller Touch Sensing av läget (RÖTT).
Subwoofer Pre Out: 10 kohm
Analog input (LINE 1): RCA typ x 1 par (L/R)
500 mV/47 kohm
Analog input (LINE 2):
Stereo mini stickkontakt Ø 3,5 mm
100 mV/47 kohm
Bredd: 985 mm
Höjd: 96 mm
Djup: 70 mm
2,15 kg
HT-SB400
SVENSKA
Referenser
V-18
Loading...
