Sharp CD-E500H User Manual [pl]

MINIWIEŻA

MODEL

CD-E500H

INSTRUKCJA OBSŁUGI

W skład zestawu CD-E500H wchodzi urządzenie główne (CD-E500H)
oraz komplet kolumn (CP-E500H).

POLSKI

Patrz strony od i do ii oraz od PL-1 do PL-32.

CD-E500H

WAŻNE INFORMACJE

Opisywane urządzenie spełnia wymagania norm określo­nych dyrektywami 89/336/EEC i 73/23/EEC z uwzględnie­niem poprawki 93/68/EEC.

Gdy urządzenie znajduje się w trybie gotowości, jego wew­nętrzne elementy są pod napięciem. Jeśli urządzenie znaj­duje się w trybie gotowości, może zostać włączone przy
pomocy pilota lub automatycznie przy pomocy zegara.

Ostrzeżenie:

Wewnątrz urządzenia nie ma żadnych elementów wyma­gających obsługi użytkownika. Obudowa może być zdejmo­wana wyłącznie przez wykwalifikowanych pracowników
serwisu. Wewnętrzne elementy urządzenia znajdują się pod
napięciem. Przed zdjęciem odbudowy, lub gdy urządzenie
ma zostać przez dłuższy czas nieużywane, należy wyjąć
wtyczkę z gniazdka elektrycznego.

Nagrań audiowizualnych chronionych prawami autorskimi nie
można przegrywać bez zgody właściciela tych praw. Prosimy
o postępowanie zgodne z obowiązującym prawem.

Ostrzeżenie:

Urządzenie należy chronić przed zalaniem i wilgocią.

Opisywany produkt jest urządzeniem laserowym 1 klasy.

Ostrzeżenie:

Korzystanie z przycisków lub regulatorów w sposób inny niż
opisany w niniejszej instrukcji oraz wykorzystywanie urzą­dzenia do innych zastosowań może narazić użytkownika na
niebezpieczne promieniowanie.

i

CD-E500H_XP1_PL.eps

Parametry diody laserowej:

Materiał GaAlAs
Długośćæ fali: 780 nm
Czas trwania emisji: emisja ciągła
Maksymalna moc wyjściowa lasera: 0,6 mW

CD-E500H

OSTRZEŻENIE:

Pod pokrywą znajduje się niewidzialne promieniowanie laserowe.
Nie wolno patrzeć w wiązkę bezpośrednio, ani przy użyciu przyrządów optycznych.

CD-E500H_XP2_PL.eps

ii

CD-E500H

POLSKI

Wprowadzenie

POLSKI

Spis treści

Dziękujemy za zakup urządzenia firmy SHARP. Żeby zapewnić pra­widłową pracę opisywanego urządzenia, należy się uważnie
zapoznać z niniejszą instrukcją, która wyjaśni Państwu wszelkie
szczegóły dotyczące jego obsługi.

Akcesoria

W skład zestawu wchodzą wymienione poniżej elementy.

Pilot zdalnego sterowania 1 Baterie typu „AA” (UM/SUM-3,

Informacje ogólne

Antena fal średnich 1 Antena fal ultrakrótkich 1

Uwaga:

Dostarczane są wyłącznie elementy pokazane powyżej.

PL-1

R6, HP-7 lub podobne) 2

Kabel zasilający 1

Strona

 Informacje ogólne

Ostrzeżenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Elementy sterujące i wskaźniki . . . . . . . . . . . . . . . . . . . . . . . 3 - 5

 Przygotowanie do pracy

Pilot zdalnego sterowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

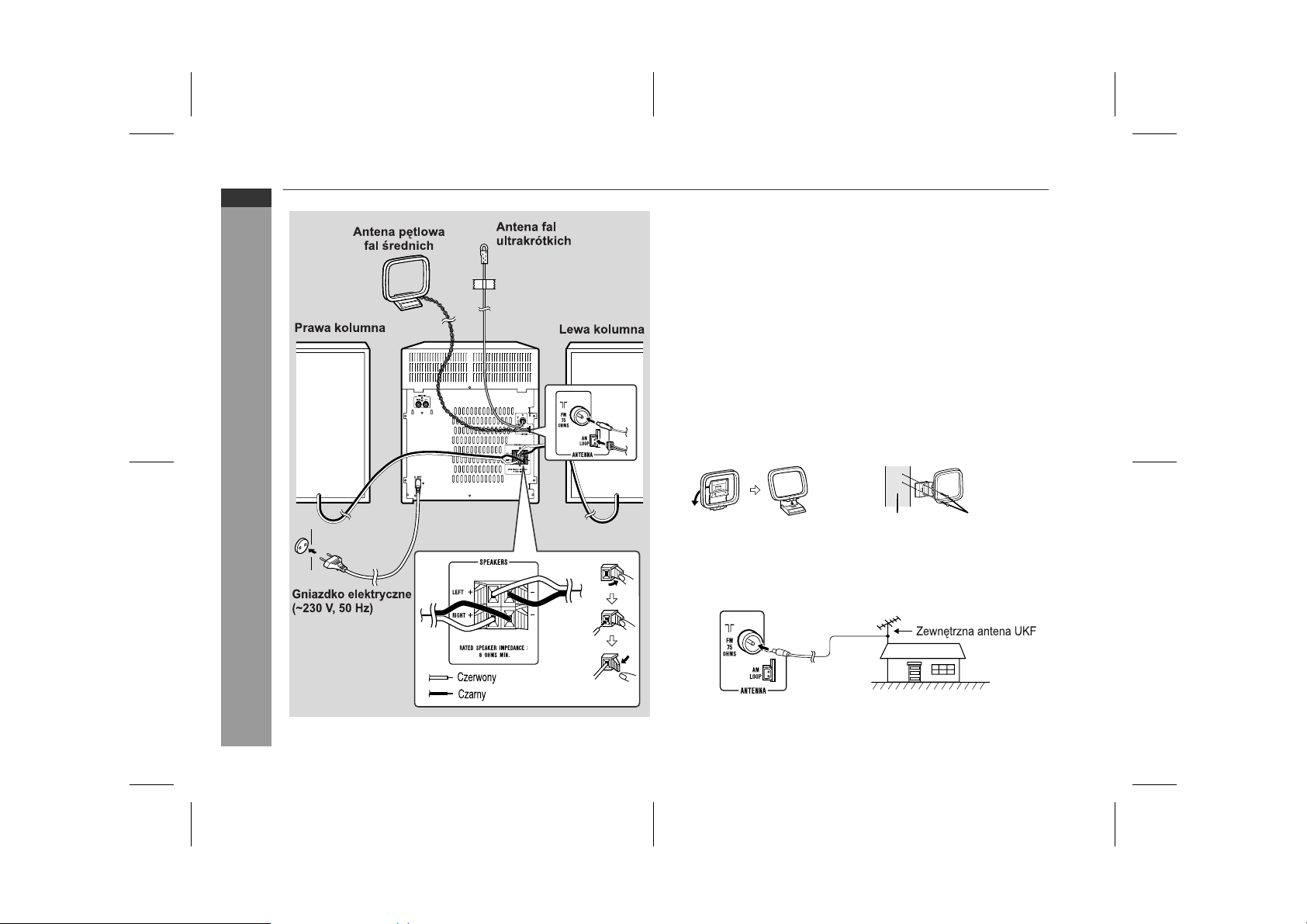

Podłączenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8

 Podstawy obsługi

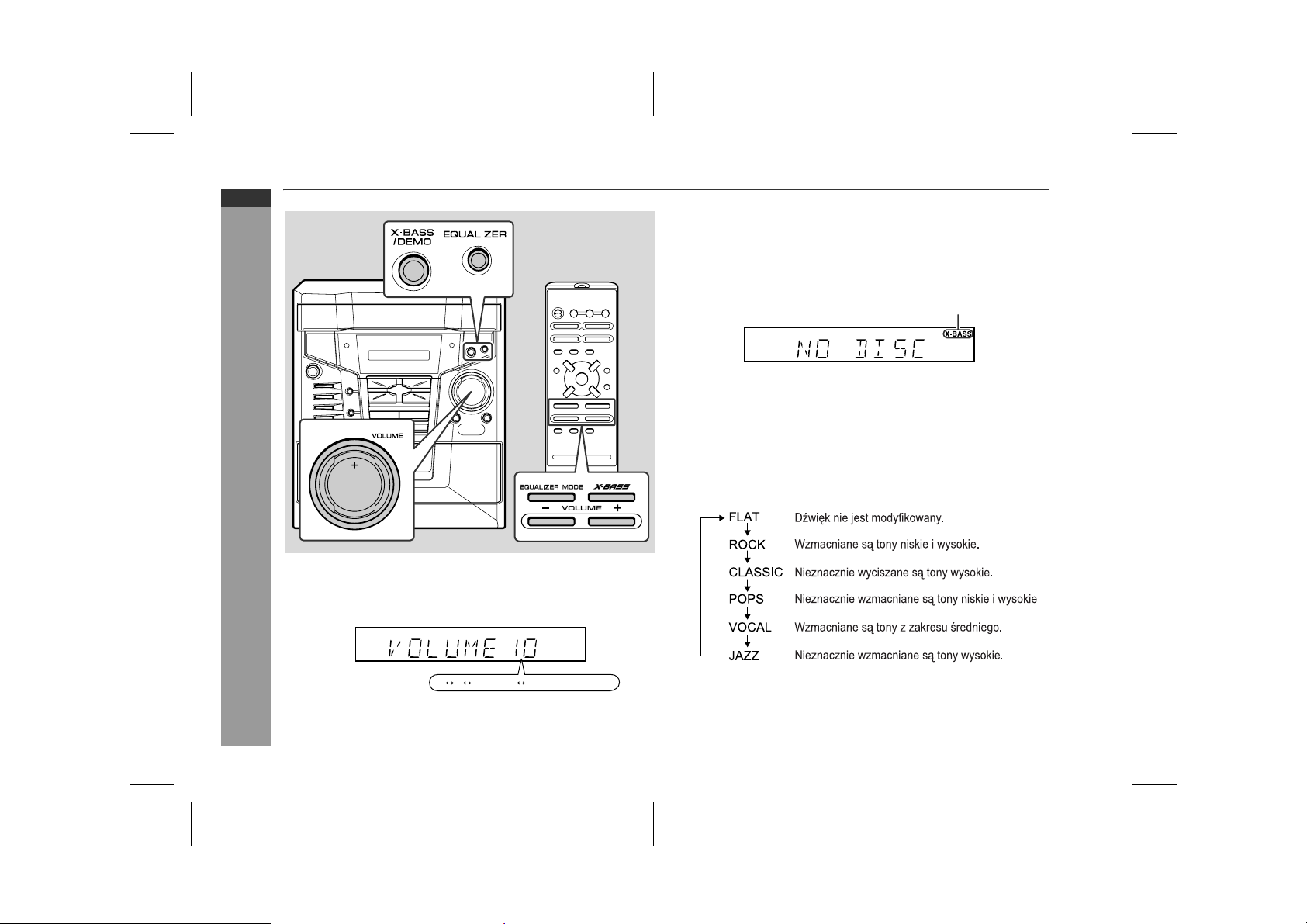

Regulacja dźwięku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ustawienie zegara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

 Odtwarzacz płyt kompaktowych

Słuchanie płyt kompaktowych . . . . . . . . . . . . . . . . . . . . . . 11, 12

Zaawansowane funkcje odtwarzacza płyt kompaktowych . 13, 14

 Odbiornik radiowy

Słuchanie radia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15, 16

 Odtwarzanie kaset

Słuchanie nagrań z kaset (kieszeń 1 lub 2) . . . . . . . . . . . . . . . 17

 Nagrywanie na kasetach

Nagrywanie na kasetach (kieszeń 2) . . . . . . . . . . . . . . . . . . 18, 19

 Funkcje zaawansowane

Korzystanie z systemu RDS . . . . . . . . . . . . . . . . . . . . . . . 20 - 24

Operacje sterowane zegarem . . . . . . . . . . . . . . . . . . . . . . 25 - 27

Podłączenie dodatkowych urządzeń . . . . . . . . . . . . . . . . . . . . 28

 Dodatek

Rozwiązywanie problemów . . . . . . . . . . . . . . . . . . . . . . . . . 29, 30

Konserwacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31, 32

03/1/21 CD-E500H(H)_PL1.fm

Ostrzeżenia

 Informacje ogólne

z Należy się upewnić, że sprzęt ustawiony jest w pomieszczeniu

dobrze wentylowanym. Z góry, z boków i z tyłu urządzenia należy
pozostawić przynajmniej 10 cm wolnej przestrzeni.

z Urządzenie należy ustawić na stabilnej poziomej powierzchni.
z Urządzenie należy chronić przed bezpośrednim działaniem

promieni słonecznych, silnych pól magnetycznych, nadmiernego
kurzu oraz wilgoci. Należy zachować pewną odległość od urządzeń
elektrycznych (telefaksów, komputerów, itp.), które są źródłem
szumów elektrycznych.

z Nie należy niczego ustawiać na urządzeniu.
z Nie wolno narażać urządzenia na działanie wilgoci, temperatur

wyższych niż 60°C ani ekstremalnie niskich temperatur.

z Jeśli urządzenie nie działa prawidłowo, należy odłączyć je od sieci,

podłączyć ponownie i włączyć zasilanie.

z W trakcie burzy należy odłączyć urządzenie od sieci elektrycznej.
z Odłączając urządzenie od sieci elektrycznej należy trzymać za wty-

czkę. Ciągnięcie za kabel może doprowadzić do jego uszkodzenia.

z Nie wolno demontować obudowy urządzenia, ponieważ może

to stworzyć ryzyko porażenia prądem. Naprawy należy zlecać
autoryzowanym serwisom firmy SHARP.

z Nie wolno zakłócać prawidłowej wentylacji urządzenia poprzez

przykrywanie go gazetami, obrusami, zasłonami, itp.

z Nie wolno ustawiać na urządzeniu żadnych źródeł otwartego ognia

(np. świec).

z Usuwając zużyte baterie należy postępować zgodnie

z przepisami dotyczącymi ochrony środowiska.

z Opisywane urządzenie jest przeznaczone do eksploatacji w klima-

cie umiarkowanym.

z Urządzenie może pracować w temperaturach z zakresu 5°C -

35°C.

Ostrzeżenia

Opisywane urządzenie wolno podłączać tylko do napięć wyszcze­gólnionych na tabliczce znamionowej. Podłączenie urządzenia do
napięcia wyższego lub innego niż zostało to określone jest nie-
bezpieczne może wywołać pożar lub innego rodzaju straty. Firma
SHARP nie ponosi żadnej odpowiedzialności za ewentualne straty
spowodowane podłączeniem urządzenia do nieodpowiedniego
napięcia.

 Regulacja głośności

Poziom głośności przy danym ustawieniu regulatora zależy od wydaj­ności głośników, ich ustawienia oraz innych czynników. Zaleca się
unikania słuchania dźwięków o dużym natężeniu, czyli ustawiania
regulatora na wartość maksymalną oraz włączania urządzenia przy
ustawionym maksymalnym poziomie głośności.

 Zasady korzystania z płyt kompaktowych

Płyty kompaktowe są stosunkowo odporne na zniszczenia, jednak
brud odkładający się na ich powierzchni może powodować niepra­widłowe wybieranie ścieżek przez odtwarzacz. Żeby jak najdłużej
bezproblemowo korzystać z płyt kompaktowych, należy postępować
zgodnie z poniższymi zasadami:
z Nie pisz po płycie, a szczególnie po powierzchni bez etykiety, na

której zapisane są utwory.

z Płyty należy chronić przed bezpośrednim działaniem światła

słonecznego, ciepłem i wilgocią.

z Płytę należy chwytać wyłącznie za krawędzie. Jeśli zajdzie koniec-

zność wyczyszczenia płyty, należy użyć miękkiej, suchej ściereczki
i wycierać płytę od środka wzdłuż promienia.

CD-E500H

POLSKI

Informacje ogólne

03/1/21 CD-E500H(H)_PL1.fm

PL-2

CD-E500H

POLSKI

Elementy sterujące i wskaźniki

1
2

3
4
5
6
7
8
9

10
11

Informacje ogólne

18
19

20
21

22
23

24
25

12

13
14

15
16

17

 Panel przedni

Patrz strona

1. Szuflada odtwarzacza płyt kompaktowych . . . . . . . . . . . . 11

2. Wskaźnik TIMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3. Przycisk MEMORY/SET . . . . . . . . . . . . . . . . . . . . . . 10, 14, 16

4. Przycisk ON/STAND-BY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5. Przycisk CLOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10, 25

6. Przycisk TIMER/SLEEP . . . . . . . . . . . . . . . . . . . . . . . . . 25, 27

7. Przycisk TUNING/TIME . . . . . . . . . . . . . . . . . . . . . . . . 10, 15

8. Przycisk TUNING/TIME . . . . . . . . . . . . . . . . . . . . . . . . 10, 15

9. Gniazdko PHONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

10. Przycisk pauzy/nagrywania na kasecie w kieszeni 2 . 18, 19

11. Kieszeń magnetofonu 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

12. Przycisk EQUALIZER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

13. Przycisk X-BASS/DEMO . . . . . . . . . . . . . . . . . . . . . . . . . . 8, 9

14. Przyciski regulacji głośności . . . . . . . . . . . . . . . . . . . . . . . . 9

15. Przycisk OPEN/CLOSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

16. Przycisk DISC SKIP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

17. Kieszeń magnetofonu 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

18. Przycisk CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

19. Przycisk TAPE (1 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

20. Przycisk zatrzymania płyty lub kasety . . . . . . . . . . . . . 12, 17

21. Przycisk wyboru poprzedniego utworu na płycie,
szybkiego przewijania do tyłu zawartości płyty
lub kasety w kieszeni 2 albo wyboru poprzedniej

zaprogramowanej stacji radiowej . . . . . . . . . . . . . . 12, 16, 17

22. Przycisk TUNER (BAND) . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

23. Przycisk VIDEO/AUX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

24. Przycisk odtwarzania płyty CD w trybie normalnym

lub ciągłym oraz odtwarzania kasety . . . . . . . . . . . 11, 13, 17

25. Przycisk wyboru następnego utworu na płycie,
szybkiego przewijania do przodu zawartości płyty
lub kasety w kieszeni 2 albo wyboru następnej

zaprogramowanej stacji radiowej . . . . . . . . . . . . . . 12, 16, 17

PL-3

03/1/21 CD-E500H(H)_PL1.fm

 Wyświetlacz

21345678910

11
12

161513 14

1

4
5

2

6

3

1

2

2
3

4

1. Wskaźniki numerów płyt CD

2. Wskaźnik odtwarzania płyty CD

3. Wskaźnik odtwarzania kasety

4. Wskaźnik RDS

5. Wskaźnik audycji z informacjami o ruchu drogowym

6. Wskaźnik stacji nadającej informacje o ruchu drogowym

7. Wskaźnik trybu FM stereo

8. Wskaźnik odbioru stacji FM stereo

9. Wskaźnik MEMORY

10. Wskaźnik X-BASS

11. Wskaźnik nagrywania sterowanego zegarem

12. Wskaźnik odtwarzania sterowanego zegarem

13. Wskaźnik pauzy odtwarzacza CD

14. Wskaźnik odtwarzania płyty CD w trybie ciągłym

15. Wskaźnik nagrywania na taśmie w kieszeni 2

16. Wskaźnik zaprogramowanego wyłącznika czasowego

 Panel tylny

Patrz strona

1. Gniazda wejściowe VIDEO/AUX (sygnał audio) . . . . . . . . 28

2. Wentylator

3. Gniazdo zasilające AC . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8

4. Gniazdo antenowe FM 75 OHMS . . . . . . . . . . . . . . . . . . . . . 7

5. Gniazdo AM LOOP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. Gniazda głośnikowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8

Uwaga:

We wnętrzu urządzenia zainstalowany jest wentylator, który włącza
się automatycznie po ustawieniu określonego poziomu głośności
zapewniając lepsze chłodzenie.

 Kolumna głośnikowa

1. Głośnik wysokotonowy

2. Kanał rezonansowy tonów niskich

3. Głośnik niskotonowy

4. Kabel głośnikowy

CD-E500H

POLSKI

Informacje ogólne

03/1/21 CD-E500H(H)_PL1.fm

PL-4

CD-E500H

POLSKI

Elementy sterujące i wskaźniki (ciąg dalszy)

1

2
3

4

5
6

7
8
9

10

Informacje ogólne

11
12
13

Przyciski oznaczone na powyższym rysunku symbolem „ ” lub po­grubioną czcionką w opisie obok nie mają swoich odpowiedników
na urządzeniu głównym.

PL-5

14
15

16
17

18
19
20

21
22

23

24

 Pilot zdalnego sterowania

Patrz strona

1. Nadajnik sygnału pilota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2. Przycisk ON/STAND-BY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3. Przycisk CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4. Przycisk TAPE (1 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5. Przycisk MEMORY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6. Przycisk CLEAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

7. Przycisk TUN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10, 15

8. Przycisk wyboru poprzedniego utworu na płycie, szybkiego

przewijania do tyłu zawartości płyty lub kasety
w kieszeni 2 albo wyboru poprzedniej zaprogramowanej

stacji radiowej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12, 16, 17

9. Przycisk zatrzymania płyty lub kasety . . . . . . . . . . . . . . . 12, 17

10. Przycisk EQUALIZER MODE . . . . . . . . . . . . . . . . . . . . . . . . . . 9

11. Przycisk PTY TI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

12. Przycisk ASPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

13. Przycisk DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

14. Przyciski wyboru numerów płyt. . . . . . . . . . . . . . . . 11, 14, 18

15. Przycisk TUNER (BAND) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

16. Przycisk VIDEO/AUX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

17. Przycisk RANDOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

18. Przycisk wyboru następnego utworu na płycie,

szybkiego przewijania do przodu zawartości płyty
lub kasety w kieszeni 2 albo wyboru następnej

zaprogramowanej stacji radiowej . . . . . . . . . . . . . . . . 12, 16, 17

19. Przycisk TUN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10, 15

20. Przycisk odtwarzania płyty CD w trybie normalnym

lub ciągłym oraz odtwarzania kasety . . . . . . . . . . . . . 11, 13, 17

21. Przycisk pauzy/nagrywania na kasecie w kieszeni 2 . . . . 18, 19

22. Przycisk pauzy płyty CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

23. Przycisk X-BASS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

24. Przyciski VOLUME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

03/1/21 CD-E500H(H)_PL1.fm

Pilot zdalnego sterowania

 Instalacja baterii

1 Zdejmij osłonę pojemnika na baterie.
2Włóż do pojemnika dostarczone w zestawie baterie zgodnie

z oznaczeniami w pojemniku.

Wkładając baterie należy je docisnąć w kierunku styków ozna-

czonych symbolem .

3Załóż z powrotem osłonę.

Ostrzeżenia dotyczące korzystania z baterii:

z Należy zawsze wymieniać jednocześnie obie baterie.
z Nie należy używać nowej baterii razem ze starą
z Jeśli pilot ma pozostawać przez dłuższy czas nieużywany, należy

wyjąć z niego baterie. Pozwoli to zapobiec ewentualnemu usz­kodzeniu pilota na wypadek wycieku z baterii.

Ostrzeżenia:

z Nie należy używać akumulatorów niklowo-kadmowych, itp.
z Nieprawidłowe włożenie baterii może spowodować uszkodzenie

pilota.

Uwagi dotyczące korzystania z pilota:

z Baterie należy wymienić, jeśli zasięg pilota ulega znacznemu

skróceniu, lub jeśli pilot działa nieprawidłowo. Należy kupić dwie
baterie „AA” (UM/SUM-3, R6, HP-7 lub podobne).

z Co pewien czas należy wyczyścić nadajnik w pilocie i odbiornik

wurządzeniu miękką ściereczką.

z Jeśli na nadajnik pada silne światło, może on nie działać pra-

widłowo. W takiej sytuacji należy zmienić ustawienie oświetlenia
lub urządzenia.

z Pilota nie należy poddawać działaniu wilgoci, wstrząsów i wyso-

kiej temperatury.

 Test pilota

Test pilota należy przeprowadzić dopiero po dokonaniu wszystkich
podłączeń (patrz strony 7 - 8).
Ustaw pilota bezpośrednio w kierunku odbiornika sygnału pilota na
urządzeniu.

Pilot zdalnego sterowania może być używany w zakresie
odległości pokazanym poniżej:

Naciśnij przycisk ON/STAND-BY. Czy zasilanie zostało włączone?
Tera z możesz korzystać z Twojego zestawu audio do woli!

CD-E500H

POLSKI

Przygotowanie do pracy

03/1/21 CD-E500H(H)_PL1.fm

PL-6

CD-E500H

POLSKI

Podłączenia

Przygotowanie do pracy

 Podłączenie anten

Dostarczona antena fal ultrakrótkich:

Podłącz antenę fal ultrakrótkich do gniazda FM 75 OHMS i ustaw ją
w sposób zapewniający odbiór najsilniejszego sygnału.

Dostarczona antena pętlowa fal średnich:

Podłącz pętlową antenę fal średnich do gniazda AM LOOP. Ustaw
antenę w sposób zapewniający odbiór najsilniejszego sygnału.
Antenę można postawić na półce, itp. lub przymocować ją do ściany
lub podstawy przy pomocy wkrętów (niedostarczonych).

Uwaga:

Ustawienie anteny na urządzeniu lub w pobliżu kabla zasilającego
może powodować zakłócenia. Odsunięcie anteny zapewni lepszy
odbiór.

Instalacja pętlowej anteny fal średnich:

< Montaż> < Przymocowanie do ściany>

Ściana Wkręty (niedostarczone)

Zewnętrzna antena fal ultrakrótkich:

W razie potrzeby można zainstalować zewnętrzną antenę fal ultra­krótkich. Porozum się z przedstawicielem firmy SHARP.

PL-7

03/1/21 CD-E500H(H)_PL1.fm

 Podłączenie kolumn głośnikowych

Podłącz czarny kabel do styku minus (-) a czerwony do styku plus
(+).

Ostrzeżenia:

z Należy używać głośników o impedancji

8 omów lub większej. Głośniki o mniejszej
impedancji mogą uszkodzić urządzenie.

z Nie należy mylić kanałów głośnikowych. Pra-

wa kolumna powinna się znajdować po
prawej stronie urządzenia (patrząc
z przodu).

z Należy zwrócić uwagę, żeby nieizolow-

ane końcówki przewodów głośnikowych
nie stykały się.

z Nie siadaj ani nie stawaj na kolumnach.

Upadek mógłby spowodować obrażenia.

z Należy używać głośników o impedancji

8 omów lub większej. Głośniki o mniejszej
impedancji mogą uszkodzić urządzenie.

Uwaga:

Przednich paneli kolumn nie można zdejmować.

 Podłączenie kabla zasilającego

Po sprawdzeniu wszystkich podłączeń należy podłączyć jeden
koniec kabla zasilającego do gniazdka AC w urządzeniu, a drugi
koniec do gniazdka elektrycznego w ścianie.

Uwagi:

z Jeśli urządzenie ma pozostawać przez dłuższy czas nieużywane,

należy je odłączyć od sieci elektrycznej.

z Należy używać wyłącznie dostarczonego w zestawie kabla zasi-

lającego. Użycie innego kabla może spowodować uszkodzenie
urządzenia.

Nieprawidłowo

 Tryb demonstracyjny

Przy pierwszym włączeniu urządzenie
przejdzie do trybu demonstracyjnego.
Na wyświetlaczu będzie się przesuwał
napis pokazany obok.

Wyłączenie trybu demonstracyjnego:

Gdy urządzenie będzie się znajdowało w trybie gotowości (w trybie
demonstracyjnym), naciśnij przycisk X-BASS/DEMO. Urządzenie
przejdzie do trybu obniżonego zużycia energii.

Powrót do trybu demonstracyjnego:

Gdy urządzenie znajduje się w trybie gotowości, naciśnij przycisk
X-BASS/DEMO.

Uwaga:

Po włączeniu zasilania będzie można używać przycisku X-BASS/
DEMO do włączania trybu X-BASS.

 Włączenie zasilania

Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.

Po zakończeniu pracy:

Naciśnij przycisk ON/STAND-BY, żeby przełączyć urządzenie
do trybu gotowości.

CD-E500H

POLSKI

Przygotowanie do pracy

03/1/21 CD-E500H(H)_PL1.fm

PL-8

CD-E500H

POLSKI

Regulacja dźwięku

Podstawy obsługi

 Regulacja głośności

Naciśnij przycisk VOLUME (+ lub -), żeby zwiększyć lub zmniejszyć
poziom głośności.

 Regulacja tonów niskich

Przy pierwszym włączeniu urządzenie znajduje się w trybie
„X-BASS”, w którym wzmacniane są tony niskie. Widoczny jest
wtedy wskaźnik „X-BASS”. Żeby wyłączyć tryb X-BASS, należy
nacisnąć przycisk X-BASS/DEMO (X-BASS).

Wskaźnik „X-BASS”

 Equalizer

Gdy naciśnięty zostanie przycisk EQUALIZER (EQUALIZER
MODE), wyświetlona zostanie nazwa aktualnie wybranego trybu
pracy equalizera. Żeby wybrać inny tryb pracy, kilkakrotnie naciśnij
przycisk EQUALIZER (EQUALIZER MODE) do momentu, w którym
na wyświetlaczu pojawi się nazwa żądanego trybu.

PL-9

.....

12 29 30 (MAXIMUM)0

03/1/21 CD-E500H(H)_PL1.fm

Ustawienie zegara

W niniejszym przykładzie wybrano 24-godzinny (0:00) format czasu.

1 Naciśnij przycisk CLOCK, a następnie w ciągu 8 sekund

naciśnij przycisk MEMORY/SET.

2

W ciągu 30 sekund przyciskiem TUNING/TIME
bierz

24- lub 12-godzinny format czasu i naciśnij przycisk

MEMORY/SET.

„0:00” Czas wyświetlany w formacie 24-godzinnym.

(0:00 - 23:59)
„AM 12:00” Czas wyświetlany w formacie 12-godzinnym.

(AM 12:00 - PM 11:59)
Format wyświetlania czasu może być ustawiony tylko podczas

pierwszej instalacji lub po skasowaniu pamięci. (Patrz opis „Ka­sowanie zawartości pamięci” na stronie 30.)

( lub )

wy-

3

W ciągu 30 sekund przyciskiem TUNING/TIME
ustaw godzinę, a następnie naciśnij przycisk MEMORY/SET.

z Naciśnij jeden raz przycisk TUNING/TIME ( lub ), żeby

zmienić wskazanie o jedną godzinę. Naciśnij i przytrzymaj,
żeby zmieniać wskazanie w sposób ciągły.

z Jeśli czas będzie wyświetlany w formacie 12-godzinnym,

wskaźniki „AM” i „PM” będą się zmieniały automatycznie.

4

W ciągu 30 sekund przyciskiem TUNING/TIME
ustaw minuty, a następnie naciśnij przycisk MEMORY/SET.

z Naciśnij jeden raz przycisk TUNING/TIME ( lub ), żeby

zmienić wskazanie o jedną minutę. Naciśnij i przytrzymaj,
żeby zmieniać wskazanie w trybie ciągłym.

z Zmiana wskazania minut z „59” na „00” nie spowoduje zmia-

ny wskazania godzin.

Wyświetlenie aktualnej godziny:

Naciśnij przycisk CLOCK.
Informacja o bieżącej godzinie bę-
dzie widoczna przez około 8 sekund.

Uwaga:

Jeśli urządzenie zostanie ponownie włączone po odłączeniu go
od sieci lub po przerwie w dostawie prądu i naciśnięty zostanie
przycisk, na wyświetlaczu będzie pulsował napis „CLOCK”.
Ustaw ponownie zegar postępując według poniższego opisu.

Ponowne ustawienie zegara:

Wykonaj od początku czynności z opisu „Ustawienie zegara”. Jeśli
napis „CLOCK” nie będzie pulsował, punkt 2 (wybór 12- lub 24­godzinnego formatu wyświetlania czasu) zostanie pominięty.

Zmiana 24- lub 12-godzinnego formatu wyświetlania czasu:

1 Skasuj zawartość pamięci. [Patrz opis „Kasowanie zawartości

pamięci” na stronie 30.]

2 Wykonaj od początku czynności z opisu „Ustawienie zegara”.

( lub )

( lub )

CD-E500H

POLSKI

Podstawy obsługi

PL-10

03/1/21 CD-E500H(H)_PL1.fm

CD-E500H

POLSKI

Słuchanie płyt kompaktowych

Opisywane urządzenie może odtwarzać zarówno standardowe płyty
audio CD jak i płyty CD-R i CD-RW, ale nie może ich nagrywać.
Odtwarzanie niektórych uszkodzonych lub nagranych w nietypowy
sposób płyt audio CD-R lub CD-RW może być niemożliwe.

4 Umieść płytę (płyty) w szufladzie, etykietą do góry.

Żeby włożyć trzecią płytę, naciśnij przycisk DISC SKIP,
żeby obrócić tarczę, a następnie ułóż płytę we właściwym

miejscu.

z Płyty można układać w dowolnym miejscu napędu.
z Płyty o średnicy 8 cm należy umieszczać dokładnie na środ-

ku napędu.

5 Naciśnij przycisk OPEN/CLOSE , żeby zamknąć szufladę

odtwarzacza.

Odtwarzacz płyt kompaktowych

PL-11

1 Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.
2 Naciśnij przycisk CD.
3 Naciśnij przycisk OPEN/CLOSE , żeby otworzyć szufladę

odtwarzacza.

Całkowita liczba utworów na
płycie, której numer pulsuje.

Całkowity czas odtwarzania
płyty, której numer pulsuje.

6 Żeby wybrać płytę, którą chcesz odtworzyć jako pierwszą,

naciśnij jeden z przycisków 1 - 3 na pilocie.

7 Naciśnij przycisk / , żeby rozpocząć odtwarzanie.

z Odtwarzanie rozpocznie się od pierwszego utworu na wy-

branej płycie. Po zakończeniu odtwarzania utworów na wy­branej płycie rozpocznie się odtwarzanie następnej płyty.

z Po zakończeniu odtwarzania ostatniego utworu na trzeciej

płycie odtwarzacz zatrzyma się automatycznie.

z Jeśli w jednym z napędów nie będzie płyty, zostanie on po-

minięty i rozpocznie się odtwarzanie kolejnej płyty.

03/1/21 CD-E500H(H)_PL2.fm

Przerwanie odtwarzania:

Naciśnij przycisk CD na pilocie.
Żeby kontynuować odtwarzanie od tego samego miejsca, naciśnij

przycisk .

Zatrzymanie odtwarzania:

Naciśnij przycisk .

Wyjmowanie płyt z odtwarzacza:

Po zatrzymaniu odtwarzania naciśnij przycisk OPEN/CLOSE .
Szuflada odtwarzacza otworzy się. Wyjmij dwie płyty, a następnie
naciśnij przycisk DISC SKIP, żeby obrócić tarczę napędu i wyjmij
ostatnią płytę.

Ostrzeżenia:

z Nie wolno wkładać dwóch płyt do jednego napędu.
z Nie wolno wkładać płyt o nietypowych kształtach (np. serca lub

ośmiokąta). Mogłoby to spowodować uszkodzenie odtwarzacza.

z Nie wolno zatrzymywać szuflady, gdy jest w ruchu.
z Nie wolno obracać tarczy rękoma, ponieważ można ją uszkodzić.
z Jeśli w momencie, w którym szuflada będzie wysunięta, zostanie

wyłączone zasilanie, należy odczekać, aż zasilanie zostanie
włączone z powrotem.

z Jeśli tarcza zostanie zatrzymana na siłę, urządzenie nie będzie

działało. W takim przypadku należy wyłączyć i włączyć ponownie
zasilanie przyciskiem ON/STAND-BY.

z Jeśli pracujący odtwarzacz zakłóca pracę telewizora lub odbior-

nika radiowego, należy go ustawić w większej odległości od tych
urządzeń.

z Jeśli płyta jest uszkodzona, brudna lub włożona odwrotnie,

zostanie pominięta.

 Odnajdywanie początku utworu

Przejście na początek następnego utworu:

Podczas odtwarzania naciśnij przycisk nie dłużej niż 0,5
sekundy.

Powrót na początek bieżącego utworu:

Podczas odtwarzania naciśnij przycisk
sekundy.

Uwagi:

z W ten sposób można odnajdywać utwory tylko na jednej płycie.
z W ten sposób można przejść do dowolnego utworu, naciskając

kilkakrotnie przycisk lub , dopóki na wyświetlaczu
nie pojawi się numer żądanego utworu.

nie dłużej niż 0,5

 Odnajdywanie żądanego fragmentu utworu

Szybkie przewijanie do przodu na podsłuchu:

Podczas odtwarzania naciśnij i przytrzymaj przycisk .

Szybkie przewijanie do tyłu na podsłuchu:

Podczas odtwarzania naciśnij i przytrzymaj przycisk .

Uwagi:

z Normalny tryb odtwarzania zostanie przywrócony po zwolnieniu

przycisku lub .

z W ten sposób można odnajdywać fragmenty utworów tylko na

jednej płycie.

z Jeśli w trakcie szybkiego przewijania w przód odtwarzacz dotrze

do końca ostatniego utworu, na wyświetlaczu pojawi się napis
„END” i odtwarzacz przejdzie do trybu pauzy. Jeśli w trakcie szy­bkiego przewijania w tył odtwarzacz dotrze do początku pier­wszego utworu, rozpocznie się odtwarzanie.

CD-E500H

POLSKI

Odtwarzacz płyt kompaktowych

03/1/21 CD-E500H(H)_PL2.fm

PL-12

CD-E500H

POLSKI

PL-13

Zaawansowane funkcje odtwarzacza płyt kompaktowych

 Rozpoczynanie odtwarzania od żądanego

utworu

Istnieje możliwość rozpoczęcia odtwarzania od żądanego utworu na
płycie.

1 Gdy odtwarzanie będzie zatrzymane, naciśnij jeden z przy-

cisków 1 - 3 na pilocie lub przycisk DISC SKIP, żeby
wybrać żądaną płytę.

2 Naciśnij przycisk lub , żeby wybrać żądany

utwór.

Numer wybranej płyty

Numer wybranego utworu

3 Naciśnij przycisk / , żeby rozpocząć odtwarzanie.

Rozpocznie się odtwarzanie wybranego utworu. Po odtworze-
niu ostatniego utworu z wybranej płyty automatycznie rozpocz­nie się odtwarzanie płyty następnej.

Uwagi:

z Naciśnięcie podczas odtwarzania przycisku DISC SKIP spo-

woduje automatyczne rozpoczęcie odtwarzania następnej płyty.

z Naciśnięcie podczas odtwarzania jednego z przycisków 1 - 3

na pilocie spowoduje automatyczne rozpoczęcie odtwarzania
wybranej płyty.

z Istnieje możliwość wprowadzenia większej liczby niż rzeczywista

Odtwarzacz płyt kompaktowych

liczba utworów na płycie (maks. 99). W takim przypadku odtwo­rzony zostanie ostatni utwór na płycie.

 Odtwarzanie ciągłe

Istnieje możliwość ciągłego odtwarzania utworów z trzech płyt lub
zaprogramowanej sekwencji utworów.

Ciągłe odtwarzanie utworów z 3 płyt:

Naciśnij dwukrotnie przycisk / .

Odtwarzanie ciągłe żądanego utworu:

Wykonaj czynności 1 - 4 z opisu „Odtwarzanie zaprogramowanej sek­wencji” na stronie 14, a następnie naciśnij dwukrotnie przycisk / .

Odtwarzanie ciągłe w przypadkowej kolejności:

Podczas odtwarzania w przypadkowej kolejności naciśnij przycisk / .

Wyłączenie trybu odtwarzania ciągłego:

Naciśnij ponownie przycisk / . Wskaźnik „ ” zniknie.

 Odtwarzanie w przypadkowej kolejności

Utwory znajdujące się na płycie (płytach) mogą być odtwarzane auto­matycznie w przypadkowej kolejności.

Naciśnij przycisk RANDOM na pilocie, żeby rozpocząć odtwa­rzanie utworów w przypadkowej kolejności.

Wyłączenie trybu odtwarzania w przypadkowej kolejności:

Naciśnij przycisk .

Uwagi:

z Naciśnięcie przycisku w trybie odtwarzania w przypadkowej

kolejności spowoduje wylosowanie następnego utworu,
anaciśnięcie przycisku spowoduje przejście na początek
bieżącego utworu. Powrót do poprzedniego utworu jest niemożliwy.

z W trybie odtwarzania w przypadkowej kolejności odtwarzacz

będzie wybierał utwory automatycznie. (Określenie kolejności
utworów jest niemożliwe.)

Ostrzeżenie:

Po zakończeniu pracy w trybie odtwarzania ciągłego należy nacisnąć
przycisk . W przeciwnym razie odtwarzanie będzie się odbywało
wnieskończoność.

03/1/21 CD-E500H(H)_PL2.fm

 Odtwarzanie zaprogramowane

Istnieje możliwość odtwarzania sekwencji składającej się z maksy­malnie 32 utworów w dowolnie zaprogramowanej kolejności.

1 Gdy odtwarzanie będzie za-

trzymane, naciśnij jeden
z przycisków 1 - 3 na
pilocie, żeby wybrać żądaną
płytę.

2 Naciśnij przycisk lub

, żeby wybrać żądany

utwór.

3 Naciśnij przycisk MEMORY/SET (MEMORY), żeby za-

chować w pamięci numer utworu.

Po zachowaniu utworu na wyświetlaczu pojawi się wskaźnik
„MEMORY”.

4 Powtórz czynności od 1 do 3, żeby zachować w pamięci

kolejne numery utworów. W ten sposób można zapro­gramować do 32 utworów.

Jeśli popełnisz błąd, możesz usuwać zaprogramowane utwory
naciskając przycisk CLEAR.

5 Naciśnij przycisk / , żeby rozpocząć odtwarzanie.

Numer wybranej płyty

Numer wybranego utworu

Kolejność odtwarzania

Skasowanie zaprogramowanej sekwencji:

Gdy na wyświetlaczu będzie widoczny
wskaźnik „MEMORY”, zatrzymaj odtwarza­nie, a następnie naciśnij przycisk CLEAR.

Każde naciśnięcie przycisku będzie po­wodowało usunięcie jednego utworu z sek­wencji, zaczynając od ostatnio zaprogramo­wanego. Gdy wszystkie utwory zostaną
usunięte z pamięci, wskaźnik
zniknie.

Dodawanie utworów do zaprogramowanej sekwencji:

Jeśli w pamięci urządzenia będzie się znajdowała zaprogramowana
sekwencja, widoczny będzie wskaźnik „MEMORY”. W takim przy­padku należy powtórzyć czynności od 1 do 3, żeby zapisać
w pamięci kolejne utwory. Nowe utwory zostaną dołączone na końcu
zaprogramowanej wcześniej sekwencji.

Uwagi:

z Otwarcie szuflady odtwarzacza powoduje automatyczne skaso-

wanie zaprogramowanej sekwencji.

z Nawet jeśli naciśnięty zostanie przycisk ON/STAND-BY w celu

przełączenia urządzenia do trybu gotowości lub wybrana zosta­nie inna funkcja, sekwencja nie zostanie skasowana.

z Odtwarzanie zaprogramowanej sekwencji w przypadkowej kolej-

ności nie jest możliwe.

„MEMORY”

CD-E500H

POLSKI

Odtwarzacz płyt kompaktowych

03/1/21 CD-E500H(H)_PL2.fm

PL-14

CD-E500H

POLSKI

Słuchanie radia

Odbiornik radiowy

 Strojenie

1 Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.
2 Naciśnij kilkakrotnie przycisk TUNER (BAND), żeby wybrać

żądany zakres częstotliwości: fale ultrakrótkie (FM) lub
średnie (AM).

PL-15

3 Przyciskiem TUNING/TIME ( lub ) dostrój odbiornik

do żądanej stacji.
Strojenie ręczne:

Naciśnij przycisk TUNING/TIME tyle razy, ile to będzie koniec­zne, żeby dostroić odbiornik do żądanej stacji.

Strojenie automatyczne:

Jeśli przycisk TUNING/TIME zostanie naciśnięty i przytrzyma­ny przez ponad 0,5 sekundy, odbiornik wyszuka automatycznie
pierwszą odbieraną stację radiową.

Uwagi:

z Opisywane operacje mogą być wykonane również przy po-

mocy przycisków TUN. ( lub ) na pilocie.

z Jeśli wystąpią zakłócenia, wyszukiwanie może zostać przer-

wane.

z Podczas automatycznego wyszukiwania pomijane są stacje

osłabym sygnale.

z Żeby przerwać automatyczne dostrajanie, należy ponownie

nacisnąć przycisk TUNING/TIME.

z Jeśli znaleziona zostanie stacja nadająca sygnał RDS,

na wyświetlaczu najpierw pojawi się jej częstotliwość, a nas­tępnie pojawi się wskaźnik RDS i nazwa stacji.

z Stacje nadające sygnał RDS mogą być zaprogramowane

wpełni automatycznie w systemie „ASPM”, patrz strona 22.

Odbiór stacji w systemie stereo FM:

Naciśnij przycisk TUNER (BAND), żeby włączyć wskaźnik „ST”.
z Jeśli odbierana będzie stacja w systemie stereo, pojawi się

wskaźnik „ ”.

Wskaźnik trybu FM stereo

Wskaźnik odbioru stacji w systemie stereo

z Jeśli odbierany sygnał będzie słaby, naciśnij przycisk TUNER

(BAND), żeby wyłączyć wskaźnik „ST”. Włączony zostanie tryb
mono i jakość dźwięku ulegnie poprawie.

03/1/21 CD-E500H(H)_PL2.fm

 Zachowywanie stacji w pamięci

W pamięci można zachować 40 stacji na falach średnich (AM)
i ultrakrótkich (FM), a następnie przywoływać je jednym naciśnię-
ciem przycisku.

1 Wykonaj czynności od 1 do 3 opisane w części „Strojenie”

na stronie 15.

2 Naciśnij przycisk MEMORY/SET, żeby przełączyć odbior-

nik do trybu zachowywania stacji w pamięci.

3 W ciągu 30 sekund naciśnij przycisk PRESET ( lub ),

żeby wybrać numer kanału.

Zachowuj stacje w pamięci przyporządkowując je kolejnym ka­nałom zaczynając od 1.

4 W ciągu 30 sekund naciśnij przycisk MEMORY/SET, żeby

zapisać tę stację w pamięci.

 Przywoływanie stacji z pamięci

Żeby wybrać żądaną stację, naciśnij i przytrzymaj przycisk PRESET
( lub ) nie dłużej niż 0,5 sekund, żeby wybrać żądaną stację.

 Przeszukiwanie zaprogramowanych stacji

Stacje zachowane w pamięci mogą być przeszukiwane automatycz­nie.

1Naciśnij i przytrzymaj przycisk PRESET ( lub ).

Numer kanału zacznie pulsować i odbiornik będzie się co 5
sekund dostrajał do kolejnych zaprogramowanych stacji.

2 Gdy zostanie odnaleziona żądana stacja radiowa, naciśnij

ponownie przycisk PRESET ( lub ).

 Usuwanie stacji z pamięci

1Naciśnij przycisk ON/STAND-BY, żeby przełączyć urządzenie do

trybu gotowości.

2Naciskając przyciski TUNER (BAND) i DISC SKIP, naciśnij przy-

cisk ON/STAND-BY do momentu, w którym na wyświetlaczu po­jawi się napis „TUNER CL”.

CD-E500H

POLSKI

Jeśli wskaźnik „MEMORY” i numer kanału znikną przed zacho­waniem stacji w pamięci, należy powtórzyć procedurę zaczy­nając od punktu 2.

5 Powtórz czynności od 1 do 4, żeby zaprogramować nowe

lub zmienić inne zaprogramowane wcześniej stacje.

Zachowanie nowej stacji w pamięci, powoduje usunięcie po­przedniej stacji przyporządkowanej danemu kanałowi.

Uwaga:

W przypadku przerwy w zasilaniu pamięć urządzenia jest przez
kilka godzin podtrzymywana awaryjnie.

Odbiornik radiowy

PL-16

03/1/21 CD-E500H(H)_PL2.fm

CD-E500H

POLSKI

Słuchanie nagrań z kaset (kieszeń 1 lub 2)

Przed rozpoczęciem odtwarzania:
z Do odtwarzania należy używać zwykłych kaset

lub kaset o obniżonym poziomie szumów.
(Taśmy zawierające metale lub CrO nie są zale­cane.)

z Nie należy używać taśm C-120 ani taśm o złej jakości,

ponieważ mogą spowodować uszkodzenie urządze­nia.

z Przed włożeniem kasety do kieszeni wciągnij taśmę

wystająca poza kasetę korzystając z ołówka.

Odtwarzanie kaset

Odtwarzanie jest możliwe zarówno w kieszeni TAPE 1 jak i TAPE 2.

1 Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.
2 Otwórz kieszeń magnetofonu naciskając ją w miejscu

oznaczonym „PUSH EJECT ”.

3 Włóż kasetę do kieszeni TAPE 1

lub TAPE 2 stroną do odtwarzania
na zewnątrz.

TAPE 1

TAPE 2

4 Naciśnij przycisk TAPE (1 2), żeby wybrać kasetę, którą

chcesz odtwarzać.

5 Naciśnij przycisk / , żeby rozpocząć odtwarzanie.

Zatrzymanie odtwarzania:

Naciśnij przycisk .

Szybkie przewijanie w przód lub w tył (tylko kieszeń 2):

1Naciśnij przycisk , a następnie naciśnij przycisk TAPE (1 2),

żeby wybrać TAPE 2.

2 Żeby przewinąć taśmę do przodu, naciśnij przycisk .

Żeby przewinąć taśmę do tyłu, naciśnij przycisk .

Ostrzeżenia:

z Żeby wyjąć kasetę, naciśnij przycisk , a następnie otwórz

kieszeń magnetofonu.

z Przed każdą zmianą trybu pracy z taśmą naciśnij przycisk .
z Jeśli w trakcie odtwarzania kasety wystąpi przerwa w zasilaniu,

głowica pozostanie wewnątrz kasety i kieszeni nie będzie można
otworzyć. W takim przypadku należy odczekać, aż zasilanie zos­tanie ponownie włączone.

z Naciśnięcie przycisku na pilocie podczas odtwarzania kaset nie

spowoduje włączenia pauzy.

PL-17

03/1/21 CD-E500H(H)_PL2.fm

Nagrywanie na kasetach (kieszeń 2)

Przed przystąpieniem do nagrywania:

z Przed przystąpieniem do nagrywania przeprowadź wstępny test,

żeby upewnić się, że wszystko będzie przebiegało prawidłowo.

z Firma SHARP nie ponosi żadnej odpowiedzialności za ewentu-

alną utratę nagrań związaną z nieprawidłowym działaniem opisy­wanego urządzenia.

z Przed przystąpieniem do nagrywania przeprowadź wstępny test,

żeby upewnić się, że wszystko będzie przebiegało prawidłowo.

z Do nagrywania należy używać zwykłych taśm; nie wolno

używać taśm zawierających metale lub CrO .

z Nagrywać można wyłącznie w kieszeni 2. Kieszeń 1 służy tylko

do odtwarzania.

Zabezpieczenie kasety przed skasowaniem:

z Przystępując do nagrywania należy upewnić

się, że kaseta nie jest zabezpieczona przed
zapisem. Kasety mają specjalne wypustki,
których wyłamanie uniemożliwia zapis.

z W celu zabezpieczenia nagrań należy

usunąć wypustki. Żeby dokonać nagrania na
kasecie pozbawionej wypustek, należy zak­leić otwory po wypustkach taśmą samo-
przylepną.

 Nagrywanie z płyt kompaktowych

Istnieje możliwość ciągłego przegrania 3 płyt kompaktowych.

1 Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.
2 Włóż kasetę do kieszeni 2 stroną do nagrania na zewnątrz.

Przewiń tzw. rozbiegówkę, na której nie można dokonać nagrania.

3 Naciśnij przycisk CD i włóż żądaną płytę.
4 Naciśnij jeden z przycisków 1 - 3 na pilocie, żeby wybrać

płytę, której zawartość ma być przegrana jako pierwsza.

5 Naciśnij przycisk REC PAUSE

(TAPE-2 ).

Ustawiony zostanie tryb pauzy
w nagrywaniu.

6 Naciśnij przycisk / , żeby rozpocząć nagrywanie.

z Odtwarzanie płyty CD rozpocznie się po około 5 sekundach

od uruchomienia taśmy.

z Nagrywanie rozpocznie się od wybranej płyty CD. Po za-

kończeniu odtwarzania ostatniej płyty lub jeśli skończy się
taśma, płyta i kaseta zostaną zatrzymane automatycznie.

CD-E500H

POLSKI

Nagrywanie na kasetach

03/1/21 CD-E500H(H)_PL2.fm

PL-18

CD-E500H

POLSKI

Nagrywanie na kasetach (ciąg dalszy)

Nagrywanie zaprogramowanej sekwencji utworów:

1 Zaprogramuj sekwencję utworów i płyt. (Patrz strona 14.)
2Naciśnij przycisk REC PAUSE (TAPE-2 ).
3Naciśnij przycisk / .

Przerwanie nagrywania:

Naciśnij przycisk REC PAUSE (TAPE-2 ).
Włączona zostanie pauza w nagrywaniu, ale odtwarzanie płyty CD
będzie kontynuowane.
Żeby kontynuować nagrywanie naciśnij przycisk / .

Zatrzymanie nagrywania:

Naciśnij przycisk .
Płyta CD i taśma zostaną zatrzymane.

Uwaga:

Podczas nagrywania przycisk OPEN/CLOSE jest wyłączony.
Wzwiązku z tym zalecane jest przeprowadzenie wszystkich ustaw-
ień związanych z przegrywaniem płyt CD po zamknięciu szuflady odt­warzacza.

 Nagrywanie audycji radiowych

1 Dostrój odbiornik do żądanej stacji (patrz strona 15).
2 Włóż kasetę do kieszeni 2 stroną do nagrania na zewnątrz.

3 Naciśnij przycisk REC PAUSE

Nagrywanie na kasetach

4 Naciśnij przycisk / , żeby rozpocząć nagrywanie.

Przerwanie nagrywania:

Naciśnij przycisk REC PAUSE (TAPE-2 ).
Żeby kontynuować nagrywanie naciśnij przycisk / .

Zatrzymanie nagrywania:

Naciśnij przycisk .

Uwaga:

Jeśli w trakcie nagrywania stacji na falach średnich słychać szumy,
należy zmienić położenie anteny pętlowej.

PL-19

Przewiń tzw. rozbiegówkę, na której nie można dokonać nagrania.

(TAPE-2 ).

Ustawiony zostanie tryb pauzy
w nagrywaniu.

 Przegrywanie z kasety na kasetę

Przegrywać można z kasety w kieszeni 1 na kasetę w kieszeni 2.

1 Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.
2 Włóż nagraną kasetę do kiesze-

ni 1. Pustą kasetę włóż do
kieszeni 2.

Zalecane jest, żeby obydwie taśmy były tej samej długości.

3 Naciskaj przycisk TAPE (1 2) do momentu, w którym

na wyświetlaczu pojawi się napis „TAPE 1”.

4 Naciśnij przycisk REC PAUSE

(TAPE-2 ).

Ustawiony zostanie tryb pauzy
w nagrywaniu.

5 Naciśnij przycisk / , żeby rozpocząć przegrywanie.

Zatrzymanie przegrywania:

Naciśnij przycisk .
Ta śmy w obydwu kieszeniach zostaną równocześnie zatrzymane.

 Kasowanie nagranych taśm

1Włóż kasetę do skasowania do kieszeni 2 stroną do skasowania

na zewnątrz.

2 Naciskaj przycisk TAPE (1 2) do momentu, w którym na wyś-

wietlaczu pojawi się napis „TAPE 2”.

3Naciśnij przycisk REC PAUSE (TAPE-2 ).
4Naciśnij przycisk / , żeby rozpocząć kasowanie.

Uwaga:

Pamiętaj, że podczas kasowania nie można używać kieszeni 1.

03/1/21 CD-E500H(H)_PL2.fm

Korzystanie z systemu RDS

System RDS jest dodatkową usługą świadczoną przez ciągle
wzrastającą liczbę stacji radiowych nadających na falach ultra­krótkich. Wraz z podstawowym sygnałem radiowym wysyłane są
dodatkowe informacje w postaci tekstowej. Są to, między innymi,
nazwy stacji, informacje o rodzaju programu, itp.

Jeśli odbiornik zostanie dostrojony do stacji dostarczającej sygnał RDS,
na wyświetlaczu widoczny będzie wskaźnik „RDS” oraz nazwa stacji.
Wskaźnik „TP” („Traffic Programme” - stacja z wiadomościami o ruchu
drogowym) będzie widoczny, jeśli wybrana stacja dostarcza informacje
o ruchu drogowym, natomiast wskaźnik „TA” („Traffic Announcement” ­wiadomości o ruchu drogowym) pojawi się w momencie nadawania tak­ich informacji.

Ustawień funkcji RDS można dokonywać wyłącznie przy pilota
zdalnego sterowania.

 Informacje dostarczane przez system RDS

Każde naciśnięcie przycisku DISPLAY MODE będzie
powodowało zmianę wyświetlanych informacji w następującej
sekwencji:

Nazwa stacji (PS) Typ programu (PTY)

Częstotliwość

Jeśli odbiornik dostrojony zostanie do stacji, która nie nadaje
sygnału RDS lub nadaje słaby sygnał, na wyświetlaczu będą się
kolejno pojawiały następujące informacje:

NO PS NO PTY

FM 98.80 MHz

CD-E500H

POLSKI

Funkcje zaawansowane

03/1/21 CD-E500H(H)_PL2.fm

PL-20

CD-E500H

POLSKI

Funkcje zaawansowane

Korzystanie z systemu RDS (ciąg dalszy)

Opisy kodów rodzaju audycji („PTY”) i stacji nadających infor­macje o ruchu drogowym („TP”) i („TA”).

Dostępne są następujące kody PTY, TP i TA:

NEWS Krótkie informacje o faktach, wydarzeniach i publicznie

AFFAIRS Audycje tematyczne dotyczące aktualnych wiadomoś-

INFO Audycje informacyjne w najszerszym tego słowa zna-

SPORT Audycje poświęcone różnym aspektom sportu.

EDU­CATE

DRAMA Wszelkiego rodzaju słuchowiska radiowe.

CUL­TURE

SCI­ENCE

VARIED Audycje słowne, zazwyczaj rozrywkowe, nie należące

POP M Muzyka rozrywkowa, aktualnie popularna i często no-

ROCK M Muzyka współczesna, zazwyczaj tworzona i wykony-

EASY M Współczesna muzyka, często określana jako „łatwa

wyrażanych poglądach, reportaże i aktualności.

ci. Zazwyczaj różnorodne pod względem stylu prezen­tacji, włączając w to dyskusje i analizy.

czeniu.

Audycje o przeznaczeniu przede wszystkim eduka­cyjnym.

Audycje poświęcone różnym aspektom kultury region­alnej lub narodowej, w tym m.in. zagadnieniom języka
i teatru.

Audycje poświęcone nauce i technice.

do żadnej z powyższych kategorii. Na przykład: quizy,
gry, wywiady.

towana na pierwszych miejscach list przebojów.

wana przez młodych muzyków.

wsłuchaniu”, w przeciwieństwie do popu, rocka, muzy-
ki poważnej, jazzu lub country. Muzyka należąca do tej
kategorii to zazwyczaj, choć nie zawsze, piosenki krót­kie.

LIGHT M Muzyka poważna dla zwykłych słuchaczy a nie dla

CLAS­SICS

OTHER MMuzyka nie należąca do żadnej z opisanych powyżej

WEATH-ERPrognozy pogody i informacje meteorologiczne.

FINAN-CEInformacje giełdowe, ekonomiczne, handlowe, itp.

CHIL­DREN

SOCIAL Audycje o ludziach oraz o zjawiskach, które mają

RELI­GION

PHONE INAudycje, w których mogą brać udział słuchacze,

TRAVEL Audycje związane z podróżami do miejsc położonych

specjalistów. Na przykład muzyka instrumentalna, dz­ieła wokalne lub chóralne.

Wykonania najważniejszych dzieł orkiestrowych, sym­fonii, muzyki kameralnej, a także największych dzieł
muzyki operowej.

kategorii. Kod ten używany jest przede wszystkim dla
programów poświęconych muzyce specjalistycznej,
np. typu rythm & blues lub reggae.

Audycje adresowane do młodych odbiorców, częściej
o tematyce rozrywkowej niż edukacyjnej.

wpływ na jednostkę lub większe zbiorowości. Np.: pro-
gramy socjologiczne, historyczne, geograficzne, psy­chologiczne i o tematyce społecznej.

Audycje dotyczące wszelkich aspektów wiary, religii,
Boga lub Bogów, problemów natury egzystencjalnej
i etycznej.

wyrażając swoje poglądy przez telefon lub bezpośred­nio na forum publicznym.

bliżej lub dalej, informacje o wycieczkach, propozycje
i wskazówki dotyczące podróży. Nie obejmują natomi­ast informacji o problemach i opóźnieniach w ruchu
drogowym, dla których powinien być używany kod TP/
TA.

PL-21

03/1/21 CD-E500H(H)_PL3.fm

LEISURE Audycje o różnych sposobach spędzania wolnego cza-

JAZZ Muzyka polifoniczna, z charakterystyczną pulsacją,

COUN­TRY

NATION MPopularne obecnie piosenki wykonywane w języku da-

OLDIES Utwory popularne zaliczane do tzw. „złotych prze-

FOLK M Muzyka mająca swoje korzenie w kulturze pewnej

DOCU­MENT

TEST Nadawany jest sygnał testujący odbiorniki informacji

ALARM Informacje o niebezpieczeństwach przekazywane w

NONE Brak informacji o rodzaju audycji.
TP Program przekazujący informacje o sytuacji na dro-

TA `Przekazywane są informacje o sytuacji na drogach.

su. Np.: ogrodnictwo, wędkarstwo, wszelkiego rodzaju
kolekcjonerstwo, przepisy kulinarne.

bardzo często improwizowana.
Muzyka wyrastająca z tradycji muzycznych południo-

wych stanów Ameryki, charakteryzująca się prostą linią
melodyczną i stroną narracyjną.

nego kraju, w przeciwieństwie do muzyki pop, która
zazwyczaj ma swoje korzenie w kulturze anglosaskiej.

bojów”.

nacji, zazwyczaj grana na instrumentach akustycz­nych. Treść piosenek może być związana z historyc­znymi wydarzeniami lub ludźmi.

Audycje dokumentalne.

o niebezpieczeństwach.

sytuacjach wyjątkowych, gdy pojawiło się bezpośred-
nio bezpośrednie zagrożenie.

gach.

CD-E500H

POLSKI

 Korzystanie z funkcji automatycznego

programowania stacji radiowych (ASPM)

Jeśli włączona zostanie funkcja ASPM, odbiornik automatycznie
wyszuka nowe stacje RDS. Maksymalnie można zaprogramować
40 stacji. Jeśli w pamięci zostały już wcześniej zaprogramowane
jakieś stacje, liczba nowych stacji będzie odpowiednio mniejsza.

1 Naciśnij przycisk TUNER (BAND), żeby wy-

brać zakres „FM”.

2 Naciśnij i przytrzymaj przycisk ASPM przez

co najmniej 3 sekundy.

1Na wyświetlaczu będzie pulsował przez 4 sekundy napis

„ASPM”, a następnie rozpocznie się skanowanie (od 87,50
do 108,00 MHz).

2 Gdy zostanie znaleziona stacja RDS, na wyświetlaczu po-

jawi się najpierw wskaźnik „RDS", a następnie przez 2
sekundy będzie pulsował wskaźnik „MEMORY" i numer ka­nału. W końcu stacja zostanie zapisana w pamięci.

Funkcje zaawansowane

3Po zakończeniu skanowania na wyświetlaczu wyświetlona

zostanie na 4 sekundy liczba znalezionych stacji, a następ-
nie pojawi się napis „END”.

03/1/21 CD-E500H(H)_PL3.fm

PL-22

CD-E500H

POLSKI

Funkcje zaawansowane

Korzystanie z systemu RDS (ciąg dalszy)

Przerwanie wyszukiwania w trybie ASPM:

Naciśnij przycisk ASPM w trakcie przeszukiwania skali.
Stacje radiowe, które zostały już zapisane w pamięci pozostaną
zachowane.

Uwagi:

z Jeśli ta sama stacja jest nadawana na różnych częstotliwościach,

zaprogramowana zostanie najsilniejsza częstotliwość.

z Znaleziona stacja, która już wcześniej została zapisana

w pamięci, nie zostanie zapisana po raz drugi.

z Jeśli w pamięci zostanie zapisanych 40 stacji, wyszukiwanie

zostanie przerwane. Jeśli chcesz ponowić wyszukiwanie w trybie
ASPM, skasuj stacje zapisane w pamięci.

z Jeśli w pamięci nie zostaną zapisane żadne stacje, na wyświet-

laczu widoczny będzie przez 4 sekundy napis „END”.

z Jeśli sygnał RDS będzie słaby, nazwy stacji mogą nie zostać

zapisane w pamięci.

Usuwanie wszystkich stacji z pamięci:

1Naciśnij przycisk ON/STAND-BY, żeby przełączyć urządzenie

do trybu gotowości.

2Naciskając przyciski TUNER (BAND) i X-BASS/DEMO, naciśnij

przycisk ON/STAND-BY do momentu, w którym na wyświetlaczu
pojawi się napis „TUNER CL”.

z Po przeprowadzeniu tej operacji zostaną usunięte z pamięci

wszelkie informacje o zaprogramowanych stacjach radiowych.

Ponowne zachowanie w pamięci nazwy stacji w przypadku, gdy
wcześniej została zachowana nieprawidłowa nazwa:

Może się zdarzyć, że zapisanie nazwy stacji w pamięci będzie
niemożliwe z powodu zakłóceń lub słabego sygnału. W takiej sytu­acji wykonaj następujące czynności:

1 Naciskaj przycisk PRESET ( lub ), żeby sprawdzić, czy za-

chowane w pamięci nazwy stacji są prawidłowe.

2Jeśli podczas odbioru sygnału danej stacji wyświetlana będzie

nieprawidłowa nazwa, odczekaj, aż pojawi się prawidłowa nazwa
i naciśnij przycisk MEMORY/SET.

3W ciągu 5 sekund, gdy numer kanału będzie pulsował, naciśnij

przycisk MEMORY/SET.

z Nowa nazwa zostanie prawidłowo zapisana w pamięci.

Uwagi:

z Ta sama nazwa stacji może być przypisana kilku kanałom.
z W miarę upływu czasu nazwy odbieranych stacji radiowych

mogą ulegać zmianom.

 Uwagi dotyczące korzystania z systemu RDS

Zaistnienie jednej z wymienionych poniżej sytuacji nie
oznacza, że urządzenie jest uszkodzone:

z Na wyświetlaczu pojawiają się na zmianę napisy „PS”, „NO PS”

i nazwa stacji, a urządzenie nie działa prawidłowo.

z Jeśli jakaś stacja nadaje sygnał nieprawidłowo lub nadaje sygnał

testowy, funkcja RDS może nie działać poprawnie.

z Jeśli odbierasz stację, której sygnał jest bardzo słaby, może się

zdarzyć, że informacje typu nazwa stacji, itp., nie będą wyświet­lane.

z Na wyświetlaczu pulsuje przez około 5 sekund napis „NO PS” lub

„NO PTY”, a następnie wyświetlana jest częstotliwość.

PL-23

03/1/21 CD-E500H(H)_PL3.fm

 Przywoływanie stacji z pamięci

Przywoływanie stacji na podstawie rodzaju audycji (kody PTY):

Istnieje możliwość odnajdywania stacji radiowych zapisanych
w pamięci na podstawie rodzaju nadawanej audycji (wiadomości,
muzyka, itp. Patrz strony 21 i 22.).

1 Naciśnij przycisk TUNER (BAND), żeby wybrać „FM”.
2 Naciśnij przycisk PTY TI.

CD-E500H

POLSKI

Uwagi:

z Jeśli napis na wyświetlaczu przestał pulsować, rozpocznij usta-

wienia ponownie od punktu 2. Gdy żądana stacja zostanie
znaleziona, na wyświetlaczu przez 4 sekundy będzie pulsował
numer kanału, następnie przez 7 sekund nazwa stacji, po czym
wyświetlacz się ustali.

z Jeśli chcesz znaleźć inną stację nadającą audycję tego samego

rodzaju, naciśnij przycisk PTY TI. w momencie, w którym numer
kanału lub nazwa stacji pulsują. Urządzenie rozpocznie wyszuki-
wanie następnej stacji.

z Jeśli żadna stacja nie została znaleziona, na wyświetlaczu

widoczny będzie przez 4 sekundy napis „NOTFOUND”.

Napis „PTY TI” będzie pulsował przez około 4 sekundy.

3 W ciągu 4 sekund naciśnij przycisk PRESET ( lub ),

żeby wybrać rodzaj programu.

Po każdym naciśnięciu przycisku na wyświetlaczu będzie się
pojawiała inna nazwa rodzaju audycji. Jeśli przycisk zostanie
naciśnięty i przytrzymany przez ponad 0,5 sekundy, nazwy
rodzajów audycji będą przewijane w sposób ciągły.

4 Gdy nazwa wybranego rodzaju audycji będzie pulsowała

(w ciągu 4 sekund), naciśnij ponownie przycisk PTY TI.

Wybrana nazwa rodzaju audycji będzie widoczna na wyświet-
laczu przez 2 sekundy, a następnie wyświetlony zostanie napis
„SEARCH” i wyszukiwanie się rozpocznie.

Jeśli wybierasz stację nadającą programy nadające informacje
o ruchu drogowym:

Jeśli w punkcie 3 wybierzesz kod „TP” (stacja nadająca informacje o
ruchu drogowym), na wyświetlaczu widoczny będzie wskaźnik TP
(nie oznacza to, że w danym momencie informacje o ruchu
drogowym będą nadawane). W momencie, w którym nadawane są
informacje o ruchu drogowym, na wyświetlaczu widoczny będzie
wskaźnik „TA”.

Funkcje zaawansowane

PL-24

03/1/21 CD-E500H(H)_PL3.fm

CD-E500H

POLSKI

Funkcje zaawansowane

Operacje sterowane zegarem

Odtwarzanie sterowane zegarem:

Urządzenie włączy się automatycznie o określonej godzinie i będzie
odtwarzało sygnał z wybranego źródła (CD, radia lub magnetofonu).

Nagrywanie sterowane zegarem:

Urządzenie włączy się automatycznie o określonej godzinie i będzie
nagrywało sygnał z odtwarzacza CD lub radia.

Automatyczne wyłączanie:

Radio, magnetofon, lub odtwarzacz płyt kompaktowych mogą być
automatycznie wyłączane z określonym opóźnieniem.

 Odtwarzanie lub nagrywanie sterowane zegarem

Przed zaprogramowaniem operacji:

1Naciśnij przycisk CLOCK, żeby upewnić się, że zegar jest pra-

widłowo ustawiony. (Patrz strona 10.)

2Odtwarzanie:Włóż kasetę lub płytę, która ma być odtwarzana.

Nagrywanie: Włóż do kieszeni 2 kasetę przeznaczoną do

nagrywania.

1 Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.
2 Naciśnij przycisk CD, TUNER (BAND) lub TAPE (1 2),

żeby wybrać żądaną funkcję.

Żeby wybrać żądane źródło odtwarzanego sygnału:
Naciśnij przycisk CD, TUNER (BAND) lub TAPE (1 2).
Żeby wybrać żądane źródło nagrywanego sygnału:
Naciśnij przycisk TUNER (BAND).

Jeśli wybrałeś TUNER (BAND), dostrój odbiornik do
żądanej stacji.

3 Przy pomocy przycisków VOLUME wyreguluj poziom głoś-

ności.

Nie ustawiaj zbyt wysokiego poziomu głośności.

4 Kilkakrotnie naciśnij przycisk TIMER/SLEEP, żeby wybrać

odtwarzanie lub nagrywanie sterowane zegarem.

Biały symbol „ ” oznacza odtwarzanie a czerwony wskaź-
nik „ ” nagrywanie.

PL-25

03/1/21 CD-E500H(H)_PL3.fm

5 W ciągu 30 sekund naciśnij przycisk TUNING/TIME ( lub

), żeby ustawić godzinę rozpoczęcia, i naciśnij przycisk

MEMORY/SET.

Rysunki przedstawiają ustawienie odtwarzania sterowanego
zegarem.

6 W ciągu 30 sekund naciśnij przycisk TUNING/TIME ( lub

), żeby ustawić minuty, i naciśnij przycisk MEMORY/SET.

z Zostaną wyświetlone kolejne ustawienia i urządzenie prze-

jdzie do trybu gotowości.

z Wskaźnik TIMER zacznie źwiecić.

CD-E500H

POLSKI

Wyłączenie lub zmiana zaprogramowanej operacji:

Wykonaj od początku wszystkie czynności z opisu „Odtwarzanie
lub nagrywanie sterowane zegarem”.

Uwaga:

Jeśli jako źródło sygnału chcesz wykorzystać dodatkowe urządze­nie podłączone do gniazd VIDEO/AUX IN, w punkcie 2 powyższego
opisu wybierz „VIDEO/AUX”.
Jeśli zaprogramowana operacja wykorzystuje jedno z urządzeń
dodatkowych, należy pamiętać, że o ustawionym czasie włączone
zostanie na godzinę tylko opisywane urządzenie, a nie urządzenia
dodatkowe. Opisywane urządzenie powróci do trybu gotowości, gdy
w czasie nagrywania skończy się taśma lub po upływie godziny od
rozpoczęcia nagrywania. (Dodatkowe urządzenie nie może zostać
włączone ani wyłączone.)

Anulowanie nagrywania sterowanego zegarem:

Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.

7 O ustawionej godzinie rozpocznie się odtwarzanie lub na-

grywanie.

Poziom głośności będzie narastał stopniowo aż do momentu
osiągnięcia poziomu ustawionego przed przełączeniem
urządzenia do trybu gotowości.

8 Po godzinie od rozpoczęcia odtwarzania lub nagrywania

urządzenie przełączy się do trybu gotowości.

Funkcje zaawansowane

PL-26

03/1/21 CD-E500H(H)_PL3.fm

CD-E500H

POLSKI

Operacje sterowane zegarem (ciąg dalszy)

 Automatyczne wyłączanie sterowane zegarem

1 Ustaw żądane źródło sygnału.
2 Naciśnij kilkakrotnie przycisk TIMER/SLEEP do momentu,

w którym na wyświetlaczu pojawi się napis „SLEEP”,
a następnie w ciągu 8 sekund naciśnij przycisk MEMORY/
SET.

Zmiana czasu, po którym urządzenie zostanie wyłączone:

Gdy widoczny będzie czas, po którym urządzenie ma zostać
wyłączone, naciśnij przycisk TUNING/TIME ( lub ), żeby
zmienić wskazanie.

(Maksymalnie: 3 godziny - minimalnie: 5 minut)

 Równoczesne korzystanie z włącznika

i wyłącznika czasowego

Przykład:
Zasypiając i budząc się możesz słuchać tej samej stacji radiowej.
W obu przypadkach musi być odtwarzany dźwięk z tego samego
źródła (nie można wybrać dwóch różnych funkcji urządzenia).

1 Zaprogramuj wyłącznik czasowy (patrz obok, punkty 1 - 3).
2 Po zaprogramowaniu wyłącznika czasowego zaprogramuj

godzinę odtwarzania lub nagrywania (punkty 4 - 6, strony
25 - 26).

Funkcje zaawansowane

PL-27

3 W ciągu 30 sekund naciśnij przycisk MEMORY/SET.
4 Po upływie zaprogramowanego czasu urządzenie wyłączy

się automatycznie.

Na 30 sekund przed wyłączeniem urządzenia poziom głośności
zacznie się obniżać.

Anulowanie wyłącznika czasowego:

Naciśnij przycisk ON/STAND-BY, gdy zaprogramowany będzie
wyłącznik czasowy.

Sprawdzenie czasu pozostałego do wyłączenia:

Naciśnij jeden raz przycisk TIMER/SLEEP, gdy wyłącznik czasowy
będzie zaprogramowany.
Czas pozostały do wyłączenia będzie widoczny na wyświetlaczu
przez 8 sekund.

Ostrzeżenie:

Jeśli jako źródło sygnału wybrany został magnetofon, należy
upewnić się, że długość taśmy wystarczy na przeprowadzenie oby­dwu operacji. Jeśli długość taśmy nie będzie wystarczająca,
odtwarzanie sterowane zegarem nie dojdzie do skutku.

03/1/21 CD-E500H(H)_PL3.fm

Podłączenie dodatkowych urządzeń

Kabel podłączeniowy nie jest dostarczany w zestawie. Należy kupić
odpowiedni kabel pokazany poniżej.

 Słuchanie dźwięków z magnetowidu,

odtwarzacza DVD, itp.

1 Podłącz magnetowid lub odtwarzacz DVD przy pomocy

odpowiedniego kabla do gniazd VIDEO/AUX IN.

Jeśli podłączasz sprzęt audio-wideo, kabel fonii podłącz do opi­sywanego urządzenia, a kabel wizji do telewizora.

2 Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.
3 Naciśnij przycisk VIDEO/AUX.
4 Uruchom odtwarzanie w podłączonym urządzeniu.

Uwaga:

Żeby zapobiec wystąpieniu zakłóceń, ustaw opisywane urządzenie
w większej odległości od telewizora.

 Nagrywanie na taśmie

1 Włóż kasetę do kieszeni 2.
2 Naciśnij przycisk VIDEO/AUX.
3 Naciśnij przycisk REC PAUSE (TAPE-2 ).
4 Naciśnij przycisk / .
5 Uruchom odtwarzanie w magnetowidzie lub odtwarzaczu

DVD, itp.

 Słuchawki

z Przed podłączeniem lub odłączeniem słuchawek należy obniżyć

poziom głośności.

z Podłączane słuchawki muszą mieć wtyczkę o średnicy 3,5 mm

oraz impedancję od 16 do 50 omów. Zalecana impedancja to 32
omy.

z Podłączenie słuchawek powoduje automatyczne wyłączenie

głośników. Wyreguluj poziom głośności przy pomocy przycisków
VOLUME.

CD-E500H

POLSKI

Funkcje zaawansowane

03/1/21 CD-E500H(H)_PL3.fm

PL-28

CD-E500H

POLSKI

Dodatek

Rozwiązywanie problemów

Wiele ewentualnych problemów można rozwiązać samodzielnie,
bez konieczności wzywania serwisu.
W przypadku wystąpienia nieprawidłowości w działaniu urządzenia,
należy się zapoznać z poniższą tabelą przed wezwaniem przed­stawiciela autoryzowanego serwisu firmy SHARP.

 Sytuacje ogólne

Objaw Możliwa przyczyna

z Zegar wskazuje

nieprawidłową go­dzinę.

z Urządzenie nie reaguje

na naciskane przyciski.

z Nie słychać dźwięku. z Czy nie został ustawiony minimalny

 Odtwarzacz płyt kompaktowych

Objaw Możliwa przyczyna

z Odtwarzanie nie roz-

poczyna się.

z Odtwarzanie jest

przerywane w trakcie
i jest zakłócane.

z W trakcie odtwarzania

niektóre dźwięki są
pomijane.

z Czy nie było przerwy w dostawie

prądu? Ustaw ponownie zegar (patrz
strona 10).

z Wyłącz zasilanie i włącz je ponownie.
z Jeśli problem się powtarza, postępuj

według opisu ze strony 30.

poziom głośności?

z Czy nie zostały podłączone słuchaw-

ki?

z Czy nie zostały odłączone kable

głośnikowe?

z Czy płyta nie została włożona do

góry nogami?

z Czy płyta jest zgodna ze standar-

dem?

z Czy płyta nie jest porysowana?
z Czy urządzenie nie jest narażone na

wstrząsy?

z Czy płyta nie jest zanieczyszczona?
z Czy wewnątrz urządzenia nie doszło

do skroplenia pary wodnej?

 Odbiornik radiowy

Objaw Możliwa przyczyna

z W trakcie odbioru

słyszalne są szumy.

z Czy urządzenie nie zostało ustaw-

ione w pobliżu telewizora lub kom­putera?

z Czy anteny zostały ustawione

prawidłowo?
W razie potrzeby odsuń antenę
od kabla zasilającego.

 Magnetofon

Objaw Możliwa przyczyna

z Nie można nagrywać. z Czy wypustka zabezpieczająca nie

z Nagranie jest złej ja-

kości.

z Nie można skasować

zawartości kasety.

z Dźwięk przeskakuje. z Czy taśma nie wystaje poza kasetę?

z Nie słychać tonów

wysokich.

z Dźwięk „pływa”.
z Nie można wyjąć

kasety.

została usunięta?

z Czy to jest zwykła kaseta? (Nagry-

wanie na taśmach z dodatkiem met­ali lub CrO jest niemożliwe.)

z Czy taśma nie jest rozciągnięta?
z Czy rolki i głowice są czyste?

z Jeśli w trakcie odtwarzania nastąpi

przerwa w dostawie prądu, głowice
pozostają we wnętrzu kasety. Nie
wolno otwierać kieszeni na siłę.
Należy odczekać, aż zasilanie zost­anie przywrócone.

PL-29

03/1/21 CD-E500H(H)_PL3.fm

 Pilot zdalnego sterowania

Objaw Możliwa przyczyna

z Pilot nie działa. z

 Jeśli wystąpi problem

Jeśli urządzenie zostanie poddane działaniu silnych bodźców zew­nętrznych (wstrząsy mechaniczne, silne pole elektrostatyczne,
nieodpowiednie napięcie zasilające będące skutkiem burzy, itp.),
może się zdarzyć, że nie będzie działało prawidłowo.

W takim przypadku należy:

1Przełączyć urządzenie do trybu gotowości i włączyć

je ponownie.

2Jeśli pomimo to urządzenie nie działa prawidłowo, należy

je odłączyć od sieci elektrycznej, a następnie podłączyć
ponownie.

Uwaga:

Jeśli żadna z powyższych czynności nie rozwiązała problemu, należy
skasować pamięć urządzenia.

Czy kabel zasilający jest podłączony
do sieci elektrycznej?

z Czy baterie są włożone prawidłowo?
z Czy baterie nie są zużyte?
z Czy pilot nie znajduje się zbyt daleko

lub pod złym kątem w stosunku
do urządzenia głównego?

z Czy na nadajnik lub odbiornik syg-

nału nie pada intensywne światło?

 Kasowanie zawartości pamięci

1Naciśnij przycisk ON/STAND-BY, żeby przełączyć urządzenie

do trybu gotowości.

2 Naciskając przyciski CLOCK i DISC SKIP naciśnij przycisk ON/

STAND-BY do momentu, w którym pojawi się napis „CLEAR".

Ostrzeżenie:

Powyższe czynności spowodują skasowanie wszystkich danych
zapisanych w pamięci urządzenia, czyli ustawień zegara, zapro­gramowanych stacji radiowych oraz sekwencji utworów na płycie
kompaktowej.

 Skraplanie się pary wodnej

Gwałtowne zmiany temperatury oraz przechowywanie lub eksplo­atacja urządzenia w warunkach wysokiej wilgotności mogą powodo­wać skraplanie się pary wodnej wewnątrz obudowy lub na okienku
nadajnika pilota. Para wodna może spowodować nieprawidłowe
działanie urządzenia. W takiej sytuacji należy wyłączyć zasilanie
przy opróżnionej szufladzie i kieszeniach i odczekać do momentu,
w którym możliwa będzie normalna praca (czyli ok. 1 godziny). Jeśli
zaparowane jest okienko nadajnika w pilocie, należy je wytrzeć
miękką ściereczką.

 Przed przystąpieniem do transportu urządzenia

1 Naciśnij przycisk ON/STAND-BY, żeby włączyć zasilanie.
2 Naciśnij przycisk CD.
3 Naciśnij przycisk OPEN/CLOSE , żeby otworzyć szufladę

odtwarzacza.

Wyjmij wszystkie płyty z odtwarzacza.

4 Naciśnij przycisk OPEN/CLOSE , żeby zamknąć szufladę

odtwarzacza.

Upewnij się, że na wyświetlaczu widoczny jest napis „NO DISC”.

5 Naciśnij przycisk ON/STANBY, żeby przełączyć urządzenie

do trybu gotowości, i odłącz kabel zasilający od sieci.

CD-E500H

POLSKI

Dodatek

03/1/21 CD-E500H(H)_PL3.fm

PL-30

CD-E500H

POLSKI

Dodatek

Konserwacja

 Czyszczenie głowic

z Zanieczyszczone głowice oraz rolka dociskowa i napędowa

mogą być przyczyną pogorszenia sygnału i wciągania taśmy.
Elementy te należy czyścić tamponem z waty zwilżonym
w dostępnym w sprzedaży środkiem do czyszczenia głowic lub
spirytusie.

z Podczas czyszczenia urządzenie musi być odłączone od sieci.

B

TAPE 1

TAPE 2

Głowica odtwarzająca Głowica kasująca

Rolka napędowa Głowica odtwarzająca
Rolka dociskowa

z Po dłuższym okresie eksploatacji głowice i rolka napędowa mogą

zostać namagnesowane, co może mieć negatywny wpływ na
jakość sygnału. Z tego względu należy je odmagnesowywać co
30 godzin pracy przy pomocy specjalnego demagnetyzera
sprzedawanego oddzielnie. Przed przeprowadzeniem demagne­tyzacji należy przeczytać instrukcję obsługi demagnetyzera.

i nagrywająca

A

E

D

 Czyszczenie obudowy

Obudowę urządzenia należy systematycznie czyścić miękką
ściereczką zwilżoną w wodzie z mydłem, a następnie wycierać
suchą ściereczką.

Ostrzeżenia:

z Nie wolno używać żrących środków czyszczących (np. benzyny,

rozcieńczalnika, itp.), ponieważ mogą spowodować zmatowienie
obudowy.

z Nie wolno wycierać wewnętrznych elementów urządzenia oliwą,

ponieważ mogłoby to spowodować jego uszkodzenie.

C

B

C

Dane techniczne

Stawiając sobie za cel ciągłe doskonalenie swoich produktów firma
SHARP zastrzega sobie prawo do wprowadzania zmian w parame­trach konstrukcyjnych i danych technicznych urządzenia bez pow­iadamiania nabywcy. Dane dotyczące wydajności poszczególnych
elementów są wartościami nominalnymi produkowanych urządzeń.
W indywidualnych przypadkach dopuszcza się odchylenia od
podanych wielkości.

 Parametry ogólne

Zasilanie Napięcie zmienne 230 V, 50 Hz
Pobór energii Zasilanie włączone: 95 W

Tryb gotowości: 0.6 W (*)

Wymiary Szerokość: 270 mm

Wysokość: 305 mm
Głębokość: 342 mm

Ciężąr 6,8 kg

( * )Powyższa wartość dotyczy przypadku, w którym urządzenie

znajduje się w trybie gotowości przy wyłączonym trybie demon­stracyjnym. Opis wyłączania trybu demonstracyjnego znajduje
się na stronie 8.

 Wzmacniacz

Moc wyjściowa PMPO: 300 W

MPO: 150 W (75 W + 75 W) (DIN 45 324)

RMS: 100 W (50 W + 50 W) (DIN 45 324)

RMS: 75 W (37,5 W + 37,5 W) (DIN 45 500)

Gniazda wyjściowe Głośnikowe: 8 omów

Słuchawkowe: 16 - 50 omów
(zalecane: 32 omy)

Gniazda wejściowe VIDEO/AUX (sygnał audio):

500 mV/47 kiloomów

PL-31

03/1/21 CD-E500H(H)_PL3.fm

 Odtwarzacz płyt kompaktowych

Typ 3-płytowy odtwarzacz płyt kompaktowych
Odczyt sygnału Bezstykowy, 3-wiązkowy laser

Przetwornik D/A 1-bitowy przetwornik D/A

Odpowiedź
częstotliwościowa

Zakres dynamiczny 90 dB (1 kHz)

 Odbiornik radiowy

Zakres
częstotliwości

 Magnetofon

Odpowiedź
częstotliwościowa

Stosunek
sygnał/szum

Kołysanie i drżenie
dźwięku

półprzewodnikowy

20 - 20.000 Hz

FM: 87,5 - 108 MHz (fale ultrakrótkie)
AM: 522 - 1.620 kHz (fale średnie)

125 - 8.000 Hz (normalna taśma)

50 dB (kieszeń 1, odtwarzanie)
50 dB (kieszeń 2, nagrywanie/odtwarzanie)

0,35 % (DIN 45 511)

 Kolumna głośnikowa

Typ 2-drożny system głośników

Głośnik wysokotonowy 5 cm
Głośnik niskotonowy 13 cm

Maksymalna moc
wejściowa

Znamionowa moc
wejściowa

Impedancja 8 omów
Wymiary Szerokość: 200 mm

Ciężar 3,5 kg

100 W

50 W

Wysokość: 305 mm
Głębokość: 205 mm

CD-E500H

POLSKI

Dodatek

03/1/21 CD-E500H(H)_PL3.fm

PL-32

S

HARP CORPORA

TIO

9906

N

U P

DOWN

MINIWIEŻA CD-E500H
