AR-153E N AR-152E N AR-122E N

DIGIT AL LASER COPIER

OPERATION MANUAL

DIGIT ALER LASERKOPIERER

BEDIENUNGSANLEITUNG

COPIEUR LASER NUMERIQUE

MODE D’EMPLOI

GB E DF

COPIADORA LÁSER DIGIT AL

MANUAL DE INSTRUCCIONES

COPIA TRICE LASER DIGIT ALE

MANUALE DI ISTRUZIONI

CLASS 1 LASER PRODUCT LASER KLASSE 1

LUKOAN 1 LASERLAITE

KLASS 1 LASERAPPARAT

VAROITUS!

LAITTEEN KÄYTTÄMINEN MUULLA KUIN TÄSSÄ KÄYTTÖOHJEESSA MAINITULLA TAVALLA SAATTAA ALTISTAA KÄYTTÄJÄN TURVALLISUUSLUOKAN 1 YLITTÄVÄLLE NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE.

VARNING

OM APPARATEN ANVÄNDS PÅ ANNAT SÄTT ÄN I DENNA BRUKSANVISNING SPECIFICERATS, KAN ANVÄNDAREN UTSÄTTAS FÖR OSYNLIG LASERSTRÅLNING, SOM ÖVERSKRIDER GRÄNSEN FÖR LASERKLASS 1.

INVISIBLE LASER RADIATION WHEN OPEN AND INTERLOCKS DEFEATED.

CAUTION

AVOID EXPOSURE TO BEAM.

UNSICHTBARE LASERSTRAHLUNG WENN ABDECKUNG GEÖFFNET UND

VORSICHT

Laserstrahl

SICHERHEITSVERRIEGELUNG ÜBERERÜCKT. NICHT DEM STRAHL AUSSETZEN.

USYNLIG LASERSTRÅLING VED ÅBNING, NÅR SIKKERHEDSAFBRYDERE ER

ADVARSEL

UDE AF FUNKTION. UNDGA UDSAETTELSE FOR STRÅLING.

Caution

This product contains a low power laser device. To ensure continued safety do not remove any cover or attempt to gain access to the inside of the product. Refer all servicing to qualified personnel.

Precaución

Este producto viene provisto de un dispositivo laser de baja potencia. Para garantizar su seguridad en todo momento, no quite ninguna tapa ni intente acceder al interior del aparato. Consulte con el personal técnico calificado cualquier problema de servicio.

USYNLIG LASERSTRÅLING NÅR DEKSEL ÅPNES OG SIKKERHEDSLÅS BRYTES. UNNGÅ EKSPONERING FOR STRÅLEN.

ADVERSEL

OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD OCH SPÄRRAR ÄR

VARNING

URKOPPLADE. STRÅLEN ÄR FARLIG. BETRAKTA EJ STRÅLEN.

AVATTAESSA JA SUOJALUKITUS OHITETTAESSA OLET ALTTIINA NÄKYMÄTÖNTÄ

VARO!

LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.

CLASS 1

LASER PRODUCT

LASER KLASSE 1

Vorsicht

Dieses Produkt ist mit einem Niederleistungs Laserabtaster ausgestattet. Aus Sicherheitsgründen keine Abdeckung entfernen und nicht innenteile zu berühren versuchen. Warungsarbeiten dürfen nur von geschultem Fachpersonal durchgeführt werden.

Attenzione

Questo prodotto contiene un dispositivo al laser a bassa potenza. Per motivi di sicurezza non si deve smonare il mobile per l‘accesso all‘interno. Per qualsiasi riparazione rivolgersi a personale qualificato.

Attention

Ce produit contient un dispositif émettant un laser à faible puissance. Pour assurer la sécurité, ne pas enlever le couvercle, ni accéder à l‘intérieur du produit. Pour toute réparation, s‘adresser à une personne qualifiée.

AVVERTENZE

Etichette d'avvertenza poste sull'unità

Le etichette ( ), poste nella zona del fusore dell'unità, indicano quanto segue:

: Attenzione, pericolo

: Attenzione, superficie calda

Precauzioni d'uso

Mentre si utilizza l'unità attenersi a quando indicato di seguito.

Attenzione:

• L’unità di fusione è surriscaldata. Fare attenzione mentre si estrae la carta inceppata.

• Non fissare con gli occhi la sorgente di luce del modulo scanner. E’ pericoloso per gli occhi.

• Non accendere o spegnere ripetutamente l'unità. Dopo aver spento l'unità, attendere da 10 a 15 secondi prima di riaccenderla.

• E' necessario disattivare l'alimentazione dell'unità prima di installare qualsiasi materiale di consumo.

Avvertenza:

• Collocare l'unità su una superficie piana e stabile.

• Non installare l'unità in ambienti umidi o polverosi.

• Quando l'unità non viene utilizzata per molto tempo (ad esempio un periodo di vacanza prolungato), disattivare l'alimentazione e togliere il cavo di alimentazione dalla presa.

• Quando si sposta l'unità, assicurarsi che l'interruttore di alimentazione si trovi in posizione OFF e togliere il cavo dalla presa.

• Non coprire l'unità con coperture antipolvere, pellicole di plastica o coperture di tessuto mentre l'alimentazione è collegata. In questo modo si ostacola la dissipazione del calore, danneggiando l'unità.

• L'uso di controlli, correzioni o esecuzione di procedure diverse da quelle specificate in questa documentazione possono comportare una esposizione dannosa alle radiazioni.

• La presa di corrente deve essere collocata vicino all'unità e deve essere facilmente accessibile.

Importanti regole da tenere in considerazione quando si sceglie il luogo di installazione

Non installare l'unità in ambienti:

• bagnati, umidi o molto polverosi,

• esposti alla luce solare diretta

• non sufficientemente aerati

• sottoposti a temperature estreme o variazioni di umidità, ad esempio in prossimità di condizionatori o riscaldatori

Verificare che il cavo d'alimentazione sia collegato a una presa elettrica compatibile con i requisiti di tensione e corrente indicati. Controllare anche che la presa abbia un'adeguata messa a terra.

Collegare l'unità a una presa elettrica non utilizzata per altre apparecchiature. Se, alla stessa presa, è collegata una lampada, a tratti

Nota

la luce può affievolirsi.

Verificare che intorno alla macchina vi sia spazio sufficiente per eseguire operazioni di manutenzione e garantire una adeguata aerazione.

10cm

20cm

10cm

Precauzioni durante il maneggiamento

Fare attenzione a come si maneggia l'unità. E' necessario attenersi alle seguenti indicazioni per garantire nel tempo il corretto funzionamento dell'unità. Non fare cadere l'unità. Essa non deve essere sottoposta ad urti o colpi contro qualsiasi tipo di oggetto. Conservare le cartucce del toner in un luogo fresco, senza estrarle dalla confezione prima dell’uso.

• Se esposte alla luce diretta del sole o a temperature elevate, le copie possono risultare di scarsa qualità.

Non toccare il cilindro fotoconduttore (sezione verde).

• Graffi o incrostazioni sul cilindro macchiano le copie.

Avvertenze sul laser

Lunghezza d’onda 770 nm 795 nm Tempi di impulso 11.82 µs / 7 mm Potenza emessa 0.17 mW ± 0.01 mW

Conservazione adeguata dei materiali di consumo

Conservare le parti di consumo (carta e cartucce toner) in un luogo che sia:

• pulito e asciutto

• con un temperatura stabile

• non esposto ai raggi diretti del sole.

Conservare la carta nell'involucro e in posizione orizzontale.

• La carta conservata senza il proprio involucro o in confezioni collocate in posizione verticale può diventare ondulata o umida, e causare inceppamenti.

Riconoscimento marchi registrati

• Microsoft e Windows sono marchi registrati di Microsoft Corporation negli U.S.A. e in altri paesi.

• IBM e PC/AT sono marchi registrati di International Business Machines Corporation.

• Adobe e Acrobat sono marchi registrati di Adobe Systems Incorporated.

• Tutti gli altri marchi registrati e copyright sono di proprietà dei loro rispettivi proprietari.

As an ENERGY STAR® Partner, SHARP has determined that this product meets the ENERGY STAR

guidelines for energy

efficiency.

Su certi modelli, le posizioni acceso e spento dell’interruttore di corrente (POWER) sono simbolizzate con “I” e “O” invence che con le scritte “ON” e “OFF”. II simbolo “O” sta ad indicare che la macchina non è completamente spenta, ma in condizione di attesa. Se la macchina ricevuta porta i simboli indicati, si legga “acceso” per “I” e “spento” per “O”.

ATTENZIONE: Per interrompere completamente I’alimentazione della macchina, scollegarne il cavo dalla presa di rete. La presa di corrente deve essere collocata vicino all'unità e deve essere facilmente accessibile.

INDICE

1 INTRODUZIONE

UTILIZZO DEL MANUALE ................. 4

NOME DEI COMPONENTI............5

PANNELLO OPERATIVO..............6

CARICAMENTO DELLA CARTA

CARTA...........................................7

CARICAMENTO DEL VASSOIO DI ALIMENTAZIONE DELLA CARTA 8 ALIMENTAZIONE DI BYPASS

(carta speciale)............................10

3 ESECUZIONE DI COPIE

SEQUENZA DELLA COPIATURA13 COLLEGAMENTO DEL CAVO

D'ALIMENTAZIONE.......................... 14

COLLOCAZIONE DELL'ORIGINALE16 IMPOSTARE IL NUMERO DI

COPIE..........................................18

REGOLAZIONE ESPOSIZIONE/

COPIA DI FOTO..........................18

RIDUZIONE/INGRANDIMENTO/

ZOOM..........................................20

4 FUNZIONI SPECIALI

DESCRIZIONE DELLE FUNZIONI

SPECIALI.....................................21

MODO RISPARMIO TONER.......21

PROGRAMMI UTENTE ...............22

VISUALIZZAZIONE DEL NUMERO

TOTALE DI COPIE......................23

5 MANUTENZIONE

SOSTITUZIONE DELLA

CARTUCCIA DEL TONER..........24

VITA UTILE DELLA CARTUCCIA

DEL TONER................................26

PULIZIA DELL'UNITÀ..................27

RISOLUZIONE DEI PROBLEMI DELL'UNITA'

RISOLUZIONE DEI PROBLEMI..29

INDICATORI DI STATO...............30

ELIMINAZIONE DI INCEPPAMENTI 31 RICHIESTA SOSTITUZIONE

SVILUPPATORE .........................35

RICHIESTA DI MANUTENZIONE35 INTERRUTTORE BLOCCO

TESTINA DI SCANSIONE...........36

ACCESSORI OPZIONALI (AL-12PKM)

SOFTWARE PER SHARP

PERSONAL MFP SERIE.............37

REQUISITI HARDWARE E

SOFTWARE.................................38

OPERAZIONI PRELIMINARI

ALL'INSTALLAZIONE..................38

INSTALLAZIONE DEL SOFTWARE ..40 INDICATORI DEL PANNELLO

OPERATIVO................................50

USO DEL MODO STAMPANTE..51

USO DEL MODO SCANNER ......53

COME UTILIZZARE IL MANUALE

IN LINEA......................................61

USO CON ALTRI DRIVER

INSTALLATI.................................63

COLLEGAMENTO DEL CAVO DI

INTERFACCIA.............................64

8 OPZIONI PER AR-153EN

CONFIGURAZIONE SISTEMA....66

ALIMENTATORE PASSO

SINGOLO (AR-SP5)...................66

UNITÀ ALIMENTAZIONE CARTA

DA 250 FOGLI (AR-D16)............ 67

9 APPENDICE

SPECIFICHE ...............................68

INFO SUI MATERIALI DI CONSUMO E

SUI COMPONENTI OPZIONALI........ 71

INDICE................................................72

LICENZA SOFTWARE.......................75

1 2 3 4 5 6 7 8

INTRODUZIONE

In questa sezione vengono fornite le informazioni di base per l'uso dell'unità.

UTILIZZO DEL MANUALE

Il manuale di istruzioni riporta le indicazioni per l'uso dell'unità, le procedure di manutenzione e importanti avvertenze. Per utilizzare l'unità in modo ottimale, è importante leggere il manuale di istruzioni. Conservare i manuali di istruzioni in un luogo adatto per un'eventuale successiva consultazione.

Convenzioni adottate nel manuale

In questo manuale operativo viene spiegato il funzionamento dei modelli serie AR. Quando il funzionamento è lo stesso, viene utilizzata la descrizione del modello AR153EN. Le differenze tra AR-122EN/AR-152EN e AR-153EN sono evidenziate di seguito.

AR-153EN

Copiatrice con bypass multifoglio

Stampante * (AL-12PKM)

Scanner *

(AL-12PKM)

SPF *

(AR-SP5)

*1 Utilizzabile quando è installato il Kit di Espansione Stampante/Scanner (AL-12PKM).

L'alimentatore passo singolo opzionale (AR-SP5) può essere installato.

L'unità alimentazione carta da 250 fogli opzionale (AR-D16) può essere installata.

Unità alimentazione

carta da 250 fogli *

(AR-D16)

:Funzioni e dispositivi standard :Funzioni e dispositivi opzionali

• Alcuni modelli non sono disponibili in tutti i paesi.

• Questo manuale di istruzioni si riferisce all'alimentatore passo singolo con la sigla "SPF" (Single Pass Feeder).

• Le icone utilizzate in questo manuale forniscono informazioni importanti sull'uso dell'unità.

AR-122EN/AR-152EN

Copiatrice con bypass singolo

Stampante *

(AL-12PKM)

Scanner *

(AL-12PKM)

L'utente viene informato sulla possibilità di infortunio se il contenuto

Avvertenza

dei messaggi di avvertenza non viene rispettato correttamente. Se le note di avvertenza contenute in questa documentazione non

vengono rispettate dall'utente, si possono verificare dei danni

Attenzione

all'unità o ad uno dei suoi componenti. Le note forniscono importanti informazioni sull'unità, le sue caratteristiche,

Nota

prestazioni, funzionamento, rendimento ecc., utili per l'utente.

Indica un carattere visualizzato sullo schermo

NOME DEI COMPONENTI

SPF in opzione (AR-153EN)

Vassoio di

alimentazione

originali

Guide dell'originale

Zona di uscita originali

Vassoio di bypass multifoglio (AR-153EN)

Copertura del rullo di alimentazione

Copri originali

Vassoio di bypass singolo

8 9

Vassoio carta 2 in opzione

(AR-153EN)

Cartuccia del toner

Lastra di esposizione

Pannello operativo

Pannello di copertura anteriore

Vassoio della carta

Copertura laterale

Pulsante di apertura pannello di

copertura laterale Guide della carta vassoio bypass

Vassoio uscita carta

Supporto vassoio di uscita carta

Cilindro fotoconduttore

Interruttore di alimentazione

Maniglia

Presa cordone di alimentazione

Leva di sbloccaggio dell'unità fusore

Corona di trasferimento

Dispositivo di pulitura corona di

trasferimento

PANNELLO OPERATIVO

AR-153E N

T asto di selezi one Modo es posizione

e indicatori

Utilizzati per selezionare in modo progressivo i modi di esposizione: AUTO, MANUALE o FOTO. Il modo selezionato è rappresentato da un indicatore . (p.18)

Indicatori e tasti di regolazione

Chiaro e Scuro

Usati per regolare il livello d'esposizione MANUALE o FOTO. Il livello di esposizione selezionato è segnalato da un indicatore luminoso. (p.18) Utilizzati anche per aprire e chiudere l'impostazione dei parametri del programma utente. (p.22)

Indicatori di allarme

Indicatore Richiesta sostituzione sviluppatore (p.35)

Indicatore di inceppamento (p.31) Indicatore Richiesta sostituzione

cartuccia toner (p.24) Indicatore di manutenzione (p.35)

Indicatore SPF (p.17) (AR-153EN)

Può essere usato solo quando l'unità è dotata di SPF.

Indicatore di inceppamento nell'SPF (p.34)(AR-153EN)

Può essere usato solo quando l'unità è dotata di SPF.

Tasto di selezione rapporto di copia e indicatori

Utilizzare per selezionare in successione i rapporti predefiniti di Riduzione/ Ingrandimento copia. Il rapporto di copia selezionato è segnalato da un indicatore luminoso. (p.20)

Tasto visualizza rapporto di copia (%) (p.20) Display

Visualizza la quantità di copie specificate, il rapporto di Riduzione/Ingrandimento copia, il numero/codice del programma utente e il numero dell'errore.

Tasto e indicatore SCANNER

(p.50, p.57)

Utilizzabile quando è installato il Kit di Espansione Stampante/Scanner (AL-12PKM).

Tasto e indicatore ONLINE (p.50)

Utilizzabile quando è installato il Kit di Espansione Stampante/Scanner (AL-12PKM).

Indicatore del risparmio di energia

Si accende quando l’unità si trova in modo Risparmio energia. (p.21, p.22)

Indicatori stazione di alimentazione

Si accendono per indicare quale stazione di alimentazione della carta è stata selezionata.

Tasto di selezione vassoio (AR-153EN)

Utilizzato per selezionare una stazione di alimentazione della carta (vassoio della carta 1, 2 o vassoio di bypass multifoglio). (p.20)

Indicatore e tasti ZOOM

Utilizzati per selezionare un rapporto di riduzione o di ingrandimento copia dal 25% al 400% con incrementi dell’1%. (p.20)

Tasto Numero di copie

1415

• Usati per selezionare il numero di copie che si desidera realizzare (da 1 a 99). (p.18)

• Usati per gli inserimenti nei programmi utente. (p.22)

Tasto Cancella

1416

• Si utilizza per riportare il display all’impostazione iniziale o durante una riproduzione per terminare il processo. (p.18)

• Tenere premuto il tasto per visualizzare il numero totale di copie effettuate fino a quel momento. (p.23)

Tasto e indicatore Start

1417

• Copia eseguibile quando l'indicato re è acceso.

• Premere il tas to Start per iniziare il processo di copiatura.

• Utilizzare il tasto per impostare un programma utente. (p.22)

Per caricare la carta nel vassoio attenersi alle seguenti indicazioni.

CARICAMENTO DELLA CARTA

CARTA

Per ottenere sempre risultati ottimali, usare carta raccomandata da SHARP.

Tipo di

alimentatore

carta

Vassoio di alimentazione carta

Vassoio di bypass singolo / Vassoio di bypass multifoglio

* Non utilizzare buste non standard, buste finestrate, buste con fermagli di metallo,

rivetti di plastica, chiusure a nastro, rivestimenti interni, inserti adesivi o materiali sintetici. Non utilizzare buste con imbottiture antiurto o con etichette o francobolli già applicati. Tentare di stampare su questi supporti può danneggiare l'unità.

** Per carta con grammatura compresa tra 104 a 128g/m

utilizzabile per l'alimentazione tramite il vassoio di bypass singolo o il vassoio di bypass multifoglio.

• Carte speciali come trasparenti e buste adesive devono essere caricate un foglio per volta sul vassoio di bypass singolo o il vassoio di bypass multifoglio.

Tipo di supporto Formato Peso

Carta standard A4

A5 B5 Letter Legal Invoice

Carta standard e cartoncino

Supporto speciale

Pellicola trasparenteA4Letter

Busta* International DL

A4 A5 A6 B5 B6 Letter** Legal Invoice

International C5 Commerciale 10 Monarch

, A4 è il formato massimo

56g/m 80g/m

52g/m 128g/m

CARICAMENTO DEL VASSOIO DI ALIMENTAZIONE DELLA CARTA

Sollevare la maniglia del vassoio d i

alimentazione e tirarlo fino a quando non si blocca.

Regolare i guidacarta del vassoio di alimentazione secondo la

larghezza e la lunghezza della carta per copie. Premere la levetta del guidacarta e far scorrere la guida fino ad ottenre una corrispondenza con la larghezza della carta. Spostare il guidacarta verso la scanalatura indicata sul vassoio.

Guidacarta

Smazzare la carta ed inserirla nel vassoio. Far e attenzione che i

bordi dei fogli finiscano sotto i ganci angolari

Non caricare la carta oltre il livello massimo indicato ( ). Superando questa linea si provoca un inceppamento della carta.

Nota

Guidacarta

Spingere con cautela il vassoio della carta nell'unità.

• Dopo il caricamento della carta, per annullare l'indicatore

lampeggiante senza dover riavviare il processo di copiatura,

Nota

premere il tasto tasto Cancella ( ). L'indicatore sparirà dal display mentre si accenderà l'indicatore ( ). Assicurarsi che la carta non abbia strappi, grinze, polvere e bordi piegati o

•

ondulati .

• Assicurarsi che tutta la carta della risma sia dello stesso formato e tipo.

• Quando si carica la carta per copie, assicurarsi che tra la carta e la

guida non ci sia troppo spazio o che la guida non aderisca troppo alla carta, causando un inceppamento. Se si carica la carta in questo modo si possono causare inceppamenti e le copie risulteranno storte.

• Quando non si usa l'unità per un periodo prolungato, togliere tutta la

carta dal vassoio di alimentazione e riporla in un luogo asciutto. Se la carta viene lasciata nell'unità per parecchio tempo, essa assorbirà l'umidità dell'aria causando inceppamenti. Quando si aggiunge carta nuova nel vassoio di alimentazione, togliere la

•

carta già caricata nel vassoio. Se si colloca la carta nuova sopra quella vecchia è possibile che vengano alimentati due fogli alla volta.

ALIMENTAZIONE DI BYPASS (carta speciale)

Il vassoio di bypass multifoglio (AR-153EN) o il vassoio singolo di bypass (AR-122EN/AR-152EN) può essere utilizzato per alimentare carta standard, trasparenti, etichette, buste e altra carta per applicazioni speciali. Questo vassoio può supportare carta ccon grammatura da A6 a A4 e da 52 e 128g/m

Vassoio di bypass multifoglio (AR-153EN)

. (Per la carta con grammatura da 104 128g/m2, A4 è il formato massimo.)

•

ll vassoio di bypass multifoglio (AR-153EN) può contenere al massimo 50 fogli di carta. (La capacità varia in funzione del tipo di carta caricata.) Il vassoio singolo di

Nota

bypass (AR-122EN/AR-152EN) può contenere un solo foglio di carta.

•

L'immagine del documento originale o del supporto deve essere più piccola della carta o del supporto per la copia Se l'immagine è più grande della carta o del supporto si possono verificare sbavature sui bordi delle copie.

Aprire il vassoio di bypass multifoglio, estendere il supporto.

Per chiudere il vassoio di bypass multifoglio, eseguire il passo 1 e poi il passo 2 indicate nell'illus-

Nota

trazione, spingendo le sporgenze arrotondate sulla destra del vassoio fino a sentire uno scatto di blocco.

Regolare i guidacarta secondo la larghezza della carta. Inserire la

carta (lato stampabile rivolto verso il basso) nel vassoio di bypass multifoglio.

Facciata stampata

•

La carta deve essere inserita nell'apertura di alimentazione da lato stretto.

• Pellicole trasparenti, etichette e altre carte per copia particolari

Nota

Premere il tasto Selezione vassoio ( ) per selezionare il

devono essere inserite manualmente.

• Quando si eseguono copie su trasparenti, ogni copia deve essere estratta immediatamente. Le copie non si devono impilare. Quando si carica una busta, assicurarsi che sia inserita dritta e piatta.

vassoio di bypass multifoglio.

Vassoio di bypass singolo (AR-122EN/AR-152EN)

Se si inserisce un foglio di carta nel vassoio di bypass singolo mentre sono state inserite delle copie multiple con l'impostazione numero di

Nota

copie (p.18), il numero di copie impostato verrà modificato automaticamente in "0" e verrà eseguita solo una copia.

Selezionare le impostazioni di copia e stampa prima di avviare

il processo di copiatura.

Per le informazioni sulle impostazioni di copia, leggere "ESECUZIONE DI COPIE" (p.13)". Per le informazioni sulle impostazioni di stampa, leggere il Manuale in linea o il file du help del driver della stampante, quindi avviare la stampa dal vassoio singolo di bypass.

Regolare i guidacarta in base alla larghezza della carta. Inserire la

carta nell'apertura di alimentazione del vassoio di bypass singolo.

Utilizzo modo copia

Quando si inserisce la carta, la macchina la preleva automaticamente e avvia il processo di copia.

Utilizzo modo stampante

Dopo che appare sul display, attendere finché l'indicatore Posizione stazione di alimentazione per il vassoio di bypass singolo si illumina, quindi inserire la carta. La macchina preleva automaticamente la carta e inizia a stampare.

Facciata stampata

Nota per il caricamento delle buste

• Le buste devono essere inserite, una alla volta, nell'apertura di alimentazione dal lato stretto.

• Non utilizzare buste non standard, buste con fermagli di metallo, rivetti di plastica, chiusure a nastro, finestre, rivestimenti interni, inserti adesivi o materiali sintetici. Non utilizzare buste con imbottiture antiurto o con etichette o francobolli già applicati.

• Le buste la cui superficie non è piatta perché goffrata possono provocare imbrattamenti sulle copie/stampe.

• In condizioni di temperatura e umidità elevate, la colla delle buste preincollate può sciogliersi e provocare la chiusura delle buste durante il processo di copia/stampa.

• Usare esclusivamente buste piatte e nuove. Buste stropicciate o sformate sono difficili da copiare/stampare o possono causare inceppamenti.

• Si consiglia di realizzare una copia di prova prima di effettuare il vero e proprio lavoro di copia/stampa.

• Verificare di aver selezionato Com 10, DL, C5 o Monarch come impostazioni per il formato carta del driver della stampante. (Per maggiori informazioni sul driver della stampante, consultare il manuale in linea.)

Questo capitolo descrive le funzioni di copia a partire da quelle di base L'unità è dotata di un buffer di memoria di una pagina. Questa memoria consente all'unità di effettuare la scansione dell'originale una sola volta e di realizzare fino a 99 copie. Questa caratteristica migliora il flusso di lavoro, riduce il rumore proveniente dalla copiatrice e offre una maggiore affidabilità riducendo il logorio del meccanismo di scansione.

Nota

ESECUZIONE DI COPIE

Se l'unità non funziona correttamente durante l'uso o se una funzione non è utilizzabile, vedere "RISOLUZIONE DEI PROBLEMI DELL'UNITA'" (p.29).

SEQUENZA DELLA COPIATURA

Assicurarsi di aver caricato il vassoio della carta (p.8) o il vassoio di bypass multifoglio (p.10). Controllare il formato della carta (p.7).

Se la carta non è stata caricata, vedere p. 8. Se si sta utilizzando il vassoio di bypass singolo, controllare il formato della carta, quindi passare al punto successivo senza caricare la carta.

2 Accendere l'unità (p.14).

3 Collocare l'originale.

Se si sta utilizzando la lastra di esposizione, leggere la sezione "Uso della lastra di esposizione" (p.16). Se si sta utilizzando l'SPF, leggere la sezione "Uso dell'SPF" (p. 17). Quando si effettua una copia su carta di formato A4 o maggiore, estrarre il supporto di estensione del vassoio di uscita.

Selezionare le impostazioni di copia.

Se si desidera fotocopiare utilizzando le impostazioni predefinite (p.15), passare al punto successivo. Per impostare il numero di copie, leggere pagina 18. Per correggere le impostazioni di risoluzione e di contrasto, leggere pagina 18. Per ingrandire o ridurre la copia, leggere pagina 20. Modello AR-153EN Per modificare il vassoio utilizzato, leggere pagina 20.

Iniziare la copia.

Premere il tasto start ( ).

Se si sta utilizzando il vassoio di bypass singolo NON premere il tasto start ( ) .

Inserire un foglio nel vassoio di bypass singolo. (pagina 11)

Le copie multiple non sono eseguibili utilizzando il vassoio

Nota

di bypass singolo.

Non inserire la carta nel vassoio di bypass singolo mentre è in corso una

Attenzione

copia alimentata dal vassoio della carta. Si possono verificare inceppamenti di carta.

COLLEGAMENTO DEL CAVO D'ALIMENTAZIONE

Se l'unità viene utilizzata in un paese diverso da quello dell'acquisto,

Avvertenza

Attenzione

assicurarsi che l'alimentazione di rete sia compatibile con il modello. Inserendo la spina in una presa di alimentazioni non compatibile, si provocano danni irreparabili all'unità.

Assicurarsi che l'interruttore

principale dell'unità sia in posizione OFF. Inserire il cavo d'alimentazione fornito nell'apposita presa situata sul retro dell'unità.

Inserire l'altra estremità del cordone di alimentazione nella

presa più vicina.

Inserire il cordone di alimentazione solo in una presa a muro dotata di collegamento a massa idoneo. Non utilizzare prolunghe o morsetti.

Accensione

Assicurarsi che l'interruttore di alimentazione dell'unità sia in posizione OFF. Inserire l'altra estremità del cordone di alimentazione nella presa più vicina. Commutare l'interruttore di alimentazione posto sul lato sinistro dell'unità in posizione "ON". L'indicatore Start ( ) si accende insieme ad altri indicatori che segnalano le impostazioni predefinite del pannello operativo per indicare la condizione di macchina pronta. Per le impostazioni predefinite, leggere la sezione "Impostazioni predefinite del pannello operativo" nella pagina seguente.

• L'unità entra in modo Risparmio energia quando il tempo impostato è

scaduto senza che sia stata eseguita alcuna operazione. Le impostazioni

Nota

per il modo Risparmio energia possono essere modificate. Vedere "PROGRAMMI UTENTE" (p.22).

• L'unità ritorna alle impostazioni predefinite quando è trascorso un tempo

preimpostato (tempo di autoazzeramento) dopo l'ultima copia o scansione. Il tempo di autoazzeramento può essere modificato. Vedere "PROGRAMMI UTENTE" (p.22).

Informazioni sulla testina di scansione

La spia della testina di scansione rimane continuamente accesa quando l’unità si trova nella condizione di pronto (quando l’indicatore Start ( ) è illuminato). L'unità regola periodicamente la spia della testina di scansione per mantenere costante la qualità di copia. Al momento della regolazione la testina si muove automaticamente. Si tratta di una condizione normale e non sottointende un malfunzionamento dell'unità.

Impostazioni predefinite del pannello operativo

Il pannello operativo ritorna alle impostazioni predefinite quando l’alimentazione dell’unità è attivata e il tempo impostato su "Tempo de autoazzeramento" è trascorso in "Auto-azzeramento"(p.21) dopo il completamento della copia o della scansione, oppure quando il tasto Cancella ( ) viene premuto due volte. Le impostazioni predefinite del pannello operativo sono descritte di seguito.

AR-153E N

"0" è visualizzato nel display.

Quando il processo di copiatura è iniziato in questo stato, venogno utilizzate le impostazioni indicate nella seguente tabella

Numero copie 1 copia Regolazione esposizione AUTO Zoom 100% Vassoio Vassoio della carta 1

Metodi di spegnimento

Se l'unità non viene utilizzata per un certo periodo di tempo, entra automaticamente nel modo di Autospegnimento (p.22) al fine di minimizzare il consumo di energia. Quando la macchina non viene utilizzata per un lungo periodo, spegnere l'interruttore di alimentazione e togliere il cordone dalla presa.

COLLOCAZIONE DELL'ORIGINALE

• La lastra di esposizione può leggere originali fino al formato A4.

• Una perdita di immagine di 4mm può verificarsi sui bordi di entrata e

Nota

di uscita delle copie. Una perdita globale di immagine di 4.5mm può verificarsi anche lungo gli altri bordi delle copie.

• Quando si copia un libro o un originale rilegato o spiegazzato,

premere su di esso con cautela il copri-originale. Tuttavia, se il coprioriginale non è ben chiuso, le copie possono risultare macchiate o rigate.

Aprire il copri originale e posizionare l’originale.

Collocare un originale sulla lastra di esposizione con il lato da riprodurre rivolto verso il basso. Allineare il foglio con la scala e il segno di centratura ( ). Chiudere con cautela il copri originale.

Scala per l'originale

marcatura

Posizionamento di un originale voluminoso

Il copri originale può essere rimosso per permettere la copia di oggetti voluminosi.

È sufficiente sollevare, verso l'alto, il

copri originale.

Per riposizionare il copri originale, ripetere l'operazione al

contrario.

Uso dell'SPF

L'SPF è progettato per contenere fino a 30 originali in formato da A5 a A4 e grammatura compresa tra 52 e 90 g/m2.

• Prima di inserire gli originali nel vassoio di alimentazione, assicurarsi di

togliere tutte le graffette o i ferm a g li.

• Prima di collocare originali incurvati o ondulati nel vassoio di alimentazi-

Nota

one originali assicurasi che la risma sia smazzata. In caso con trario i fog li si possono inceppare.

• L'indicatore dell'SPF ( ) posto sul pannello operativo si accende, in caso contrario gli originali non sono collocati in modo corrett o oppure l'SPF non è completamente chiuso.

• Gli originali danneggiati possono causare degli inceppamenti nell'SPF. In questo caso si consiglia di copiare gli originali dalla lastra di esposizione.

• Gli originali speciali, come le pellicole trasparenti, non dovre bbero essere alimentati attraverso l'SPF, ma dovrebbero essere collocati direttamente sulla lastra di esposizione.

• Una perdita di immagine (max 4 mm) può verificarsi sui bordi di entrata e di uscita delle copie. Anche una perdita di immagine (max. 4.5 mm complessivi) può verificarsi lungo gli altri bordi delle copie.

• Per interrompere una copia in continuo tramite l'SPF, premere il tasto Cancella ( )

Assicurarsi che nessun originale sia lasciato sulla lastra di esposizione.

Regolare le guide dell'originale secondo la dimensione dell'originale.

Posizionare gli originali con la faccia

da copiare in giù nel vassoio di

Originale a facciata in su

alimentazione originali.

Modo alimentazione continua

Il modo Alimentazione continua consente di utilizzare con facilità la funzione di copia continua dall'SPF. Se il modo Alimentazione continua è stato abilitato utilizzando il programma Nr. 4, l'indicatore SPF ( ) si illuminerà dopo circa 5 secondi da quando l'ultimo originale è stato alimentato dall'SPF. Mentre l'indicatore è accesso, qualsiasi nuovo originale posto nel vassoio di alimentazione verrà alimentato e copiato automaticamente. Se il modo Alimentazione continua è stato disabilitato, è necessario premere il tasto Start ( ) tutte le volte che gli originali vengono caricati nel vassoio, anche subito dopo il completamento di un processo di copiatura dall'SPF. L'impostazione predefinita del modo Alimentazione continua è "ON". Leggere "PROGRAMMI UTENTE" (p.22).

IMPOSTARE IL NUMERO DI COPIE

Quando si esegue la copiatura dalla lastra di esposizione o dal SPF, se installato, impostare il numero di copie utilizzando i due tasti Numero di copie ( , ).

• Premere il tasto Cancella ( ) per annullare un inserimento errato.

• E' possibile eseguire una singola copia con l'impostazione predefinita

Nota

• Premere il tasto destro Numero di copie per impostare le unità da 0 a 9. Questo tasto non modificherà le decine.

• Premere il tasto sinistro Numero di copie per impostare le decine da 1 a 9.

ad esempio quando è visualizzato "0".

Cifra della decine

Cifra delle unità

REGOLAZIONE ESPOSIZIONE/COPIA DI FOTO

Regolazione esposizione

La regolazione della densità di copia non è richiesta per la maggior parte degli originali nel modo di esposizione automatica. Per regolare la densità di copia manualmente o per copiare fotografie, il livello di esposizione può essere regolato manualmente con 2 operazioni.

La risoluzione di copia per il modo AUTOMATICO e MANUALE ( ) può essere modificata. (p.22)

Nota

Premere il tasto di selezione Modo

esposizione per selezionare il modo Manuale ( ) o il modo Fotografia ().

Utilizzare i tasti Chiaro ( ) e Scuro ( )

per regolare il livello di esposizione. Se è selezionato il livello di esposizione 2 i due indicatori all'estremità sinistra corrispondenti a quel livello, si accenderanno simultaneamente. Se è selezionato il livello 4, i due indicatori su lato destro corrispondenti a quel livello si accenderanno contemporaneamente.

3 4

Regolazione automatica dell'esposizione

Questo livello di esposizione automatica rimane valido finché non viene modificato nuovamente utilizzando questa procedura.

Nota

Il livello di esposizione automatica può essere regolato per soddisfare le richieste di copia. Il livello viene impostato per copiare sia dalla lastra di esposizione che dall'SPF.

Quando si regola il livello di esposizione per copiare dall'SPF,

collocare un originale nel vassoio degli originali e assicurarsi che l'indicatore SPF ( ) si illumini. Quando si regola il livello per eseguire copie dalla lastra di esposizione, assicurarsi che nessun originale sia rimasto nel vassoio di alimentazione degli originali.

Premere il tasto di selezione Modo

esposizione per selezionare il modo Fotografia ( ).

Tenere premuto il tasto di selezione Modo

esposizione per circa 5 secondi. L'indicatore FOTO ( ) si spegne mentre l'indicatore AUTO inizia a lampeggiare. Uno o due indicatori di chiaro e scuro, corrispondenti al livello di esposizione automatica selezionato, si accendono.

Premere il tasto Chiaro ( ) o Scuro

( ) per schiarire o scurire il livello di esposizione automatica. Se il livello di esposizione 2 è selezionato, i due indicatori a sinistra , corrispondenti a tale livello, si accenderanno simultaneamente. Se è selezionato il livello 4, i due indicatori a destra, corrispondenti a tale livello, si accenderanno simultaneamente.

Premere il tasto di selezione esposizione. L'indicatore AUTO

cesserà di lampeggiare e rimarrà acceso continuamente.

RIDUZIONE/INGRANDIMENTO/ZOOM

E' possibile scegliere tra tre rapporti di riduzione e due rapporti di ingrandimento. La funzione Zoom permette di scegliere il rapporto di copia da 25% a 400% in incrementi dell'1%.

Collocare l'originale e controllare il formato della carta

Utilizzare il tasto di selezione rapporto di copia e/o i tasti ZOOM

( , ) per selezionare il rapporto di copia desiderato.

• Per verificare una impostazione dello zoom senza modificarne il rapporto, tenere premuto il tasto Visualizza

Nota

Impostare il rapporto riduzione/ingrandimento.

Nota

Per selezionare un rapporto di copia predefinito:

I rapporti di riduzione e di ingrandimento predefiniti sono: 25%, 70%, 86%, 141% e 400%.

rapporto di copia (%). Quando il tasto viene rilasciato, il display visualizza nuovamente la finestra del numero di copie.

• Per reimpostare il rapporto su 100%, premere ripetutamente il tasto di selezione rapporto di copia fino a quando si accende l'indicatore 100%.

Per diminuire o aumentare rapidamente il rapporto di copia, tenere premuto il tasto ZOOM ( ) o il tasto ( ). Il valore si ferma comunque sui rapporti di riduzione o ingrandimento predefiniti. Per superare tali limiti, rilasciare il pulsante per poi tenerlo premuto nuovamente.

141

Per selezionare un rapporto di riduzione e ingrandimento:

Quando viene premuto un tasto ZOOM (

), l’indicatore di ZOOM si accende e il rapporto di Ingrandimento e di Riduzione viene visualizzato sul display.

Selezione del vassoio

Come selezionare il vassoio ( )

Ogni volta che viene premuto il tasto Seleziona vassoio ( ), la posizione segnalata dall'indicatore Stazione di alimentazione della carta cambia nell'ordine seguente. : vassoio della carta 1, vassoio della carta 2, vassoio di bypass multifoglio.

AR-153E N

141

B5 A5

In questa sezione vengono descritte le funzioni speciali dell'unità. Utilizzare le funzioni speciali in base alle necessità.

FUNZIONI SPECIALI

DESCRIZIONE DELLE FUNZIONI SPECIALI

Modo Risparmio toner (pagina 21)

Riduce il consumo del 10% circa

Modo Risparmio energia (pagina 22)

L'unità dispone di due modi di funzionamento risparmio energia: Modo Preriscaldamento e Modo Auto spegnimento.

Modo Preriscaldamento

Quando l'unità entra nel modo Preriscaldamento, l'indicatore del risparmio di energia ( ) si accende, mentre gli altri indicatori rimangono accesi o spenti come nella condizione precedente. Il fusore viene mentenuto ad una temperatura inferiore, con conseguente risparmio energia. Per copiare quando l'unità si trova in questo stato, premere il tasto Start ( ) e seguire la normale procedura di copia.

Modo auto spegnimento

Quando l’unità si trova in modo Autospegnimento, l'indicatore del risparmio di energia ( ) si accende e gli altri indicatori, tranne ONLINE, si spengono. Il modo Autospegnimento risparmia più energia rispetto al modo Preriscaldamento ma richiede più tempo prima che la macchina inizi a copiare. Per copiare, partendo dal modo Autospegnimento, premere il tasto Start ( ). Impostare la copiatrice e premere il tasto Start ( ) secondo la normale procedura di copia.

Auto-azzeramento (pagina 22)

Terminate le operazioni di copia o di scansione, l'unità torna alle impostazioni predefinite dopo un intervallo di tempo predefinito. Il tempo predefinito (Tempo di auto-azzeramento) può essere modificato.

Risoluzione del modo AUTOMATICO & MANUALE (pagina 22)

E' possibile impostare la definizione di copia utilizza per il modo di esposizione AUTOMATICA & MANUALE( ).

MODO RISPARMIO TONER

Premere il tasto di selezione Modo

esposizione per selezionare il modo MANUALE ( ).

Tenere premuto il tasto di selezione Modo

esposizione per circa 5 secondi. L'indicatore MANUALE ( ) si spegne mentre l'indicatore FOTO ( ) inizia a lampeggiare. L'indicatore di chiaro-scuro, contrassegnato da "5", si accende per segnalare l'attivazione del modo Toner standard.

Per entrare in modo Risparmio toner,

premere il tasto Chiaro ( ). L'indicatore di chiaro-scuro, contrassegnato da "1", si accende per segnalare l'attivazione del modo Risparmio toner.

Premere il tasto di selezione Modo esposizione. L'indicatore

FOTO ( ) smette di lampeggiare e rimane acceso fisso. L'indicatore di chiaro-scuro, contrassegnato da "3", si accende. Il modo Risparmio toner è attivato.

Per tornare al modo standard, ripetere la procedura ma utilizzare il tasto Scuro ( ) per selezionare il livello di esposizione "5" nel passo 3.

Nota

PROGRAMMI UTENTE

I programmi utente consentono di impostare, modificare o cancellare i parametri di determinate funzioni in base alle proprie esigenze.

Impostazione dei modi Risparmio energetico, il tempo di auto azzeramento, il modo Alimentazione continua e la risoluzione del modo AUTOMATICO & MANUALE

Tenere premuti simultaneamente i tasti Chiaro ( ) e Scuro ( )

per più di 5 secondi fino a quando tutte le spie di allarme ( , ,

, ) lampeggiano e sul display viene visualizzato " ".

Utilizzare il tasto Numero di copie rimanenti ( ) per selezionare il

numero di un programma utente (1: Tempo di auto-azzeramento, 2: Modo preriscaldamento, 3: Timer Autospegnimento, 5: Modo Autospegnimento 6: Risoluzione modo AUTOMATICO & MANUALE). Il numero selezionato lampeggerà a sinistra, nel display.

Premere il tasto Start ( ). Il numero del programma specificato

rimane acceso e il numero del parametro attualmente selezionato relativo al programma lampeggia nella parte destra del display.

Selezionare il parametro desiderato utilizzando il tasto a destra

Numero di copie ( ). Il numero del parametro specificato lampeggia nella parte destra del display.

Numero

programma

* Le impostazioni di fabbrica sono contrassegnate da un asterisco (*).

Nota

Premere il tasto Start ( ). Il numero di copie che appare sul

Modo Parametri

Tempo di auto azzeramento

Modo Preriscaldamento

Timer Auto spegnimento

Modo Alimentazione continua

Modo auto spegnimento

Risoluzione modo AUTOMATICO & MANUALE

Il programma nr. 4 è disponibile quando il modello prevede l'SPF.

0 OFF, 1 10sec., 2 30sec. *3 60sec., 4 90sec., 5 120sec.

*0 30sec., 1 60sec., 2 90sec.

0 2min., *1 5min., 2 15min., 3 30min., 4 60 min., 5 120min.

0 OFF, *1 ON

*0 300dpi, 1 600dpi

lato destro del display rimane costantemente illuminato e il numero specificato di copie viene memorizzato.

Per modificare i parametri o per impostare un altro modo, premere il tasto Cancella ( ). L'unità torna alla condizione del

Nota

punto 2.

Premere il tasto Chiaro ( ) o Scuro ( ) per tornare al modo

Copia normale.

VISUALIZZAZIONE DEL NUMERO TOTALE DI COPIE

Effettuare le operazioni di seguito indicate per visualizzare la quantità totale di copie.

Tenere premuto il tasto Cancella( ) per circa 5 secondi. Il numero totale delle copie sarà visualizzato in due fasi, ogni volta con tre cifre

Esempio: il numero totale di copie è 1,234.

In questo capitolo vengono descritte le procedure per la sostituzione della cartuccia del toner e per la pulizia dell'unità.

Utilizzare solo componenti e materiali di consumo originali SHARP.

Nota

Per ottenere i migliori risultati di copiatura, assicurarsi di utilizzare solo consumabili originali SHARP, appositamente studiati e testati per ottimizzare la vita utile e le prestazioni delle copiatrici SHARP. I consumabili originali Sharp sono identificati dall'etichetta originale presente sulla confezione del ton e r .

MANUTENZIONE

SOSTITUZIONE DELLA CARTUCCIA DEL TONER

Quando si accende l'indicatore che segnala la necessità di sostituire la cartuccia del toner ( ), occorre sostituire la cartuccia appena possibile. Procurarsi una nuova cartuccia. Quando l'indicatore che segnala la necessità di sostituire la cartuccia del toner ( ) lampeggia, prima di poter riprendere il processo di copiatura occorre sostituire la cartuccia. Per sostituire la cartuccia del toner effettuare le seguenti operazioni.

Durante un lungo processo di copia da un documento molto scuro è possibile che l'indicatore Start ( ) diventi intermittente- L'unità si

Nota

blocca anche se c'è ancora toner. L'unità carica il toner per 2 minuti, dopo di che l'indicatore Start ( ) si accende. Premere il tasto Start ( ) per riavviare la copia.

Aprire il pannello laterale

premendo il relativo pulsante di apertura.

Premere con cautela su

entrambi i lati della copertura frontale per aprirla.

Estrarre con cautela la

cartuccia del toner premendo la leva di sbloccaggio.

• Evitare di agitare e di percuotere la cartuccia del toner dopo averla rimossa perché ciò potrebbe causare la fuoriuscita del toner.

Nota

Chiudere immediatamente la vecchia cartuccia nel sacchetto contenuto nella confezione di quella nuova.

• Provvedere allo smaltimento della cartuccia usata secondo le disposizioni locali.

Estrarre la nuova cartuccia dal sacchetto, afferrarla da entrambi i lati e agitarla in senso orizzontale per quattro o cinque volte. Dopo aver agitato la cartuccia, rimuovere il sigillo del toner.

4 o 5 volte

Chiusura

Chiusura del toner

del toner

4 o 5 volte

Pulsante di sbloccaggio

Rimozione del

Rimozione del si

illo del toner

Afferrare la cartuccia del toner come mostrato in figura, senza toccare la mascherina di chiusura del toner. Non agitare la cartuccia dopo la

Nota

rimozione del sigillo del toner.

Inserire con cautela la cartuccia del

toner nelle guide fino a bloccarla in posizione premendo la leva di sbloccaggio. Rimuovere il nastro dalla mascherina. Staccare la mascherina dalla cartuccia del toner, come mostrato in figura, e buttarla via.

Chiudere il pannello frontale e

poi quello laterale, esercitando una leggera pressione sulle sporgenze arrotondate situate in corrispondenza del pulsante di apertura del pannello laterale. L'indicatore ( ) si spegne e, contemporaneamente si accende l'indicatore di Start ( ).

Quando si chiudono i pannelli di copertura, per

Attenzione

primo bloccare saldamente il pannello frontale e in un secondo tempo chiudere quello laterale. Se i pannelli vengono chiusi nella sequenza inversa, si possono danneggiare.

Anche dopo l'installazione di una nuova cartuccia, l'indicatore Start ( ) potrebbe non accendersi, indicando che non è possibile

Nota

riprendere il processo di copiatura (flusso insufficiente di toner). In tal caso, aprire e richiudere il coperchio laterale. La copiatrice caricherà nuovamente il toner per circa 2 minuti, rendendo possibile la ripresa del processo di copiatura.

VITA UTILE DELLA CARTUCCIA DEL TONER

Per conoscere approssimativamente la quantità residua di toner, procedere come segue.

Tenere premuti, simultaneamente i tasti Chiaro

()

per oltre 5 secondi, fino a quando tutti gli indicatori

, , )

Tenere premuto il tasto del rapporto di copia (%) per oltre 5

lampeggiano e il display visualizza

secondi.

La quantità approssimativa di toner restante verrà visualizza nel display in percentuale ("100", "75", "50", "25" o "10"). Quando la percentuale è inferiore al 10%, verrà visualizzato ().

Premere il tasto Chiaro

Tutti gli indicatori di allarme si spengono..

()

o Scuro

()

e Scuro

"".

PULIZIA DELL'UNITÀ

La cura dell'unità è essenziale per ottenere copie pulite e nitide. E' necessario dedicare qualche minuto del proprio tempo per pulire con regolarità la macchina.

• Prima di pulire l'unità, assicurarsi di posizionare l'interruttore di

Attenzione

Carrozzeria

Sploverare la carrozzeria con un panno morbido e pulito

Lastra di esposizione originali, parte posteriore del coprioriginali e SPF (se installato)

Eventuali sassolini sul vetro, la finestra di scansione, il coperchio o il rullo dell'SPF vengono riprodotti. Pulire il vetro, la finestra di scansione, il coperchio o il rullo dell'SPF con un panno morbido e pulito. Se necessario inumidire il panno con un detergente per vetri.

alimentazione su OFF e di togliere il cordone di alimentazione dalla presa.

• Non utilizzare diluenti, benzene o altri detergenti spray. Si possono creare deformazioni, scolorimenti, deterioramenti o malfunzionamenti.

Lastra di esposizione/ Finestra di scansione

Finestra di scansione

Copri originali/SPF

Rullo SPF

Corona di trasferimento

Se le copie cominciano a diventare macchiate o imbrattate, è possibile che la corona di trasferimeno sia sporca. Pulire la corona effettuando le operazioni di seguito indicate.

Spegnere l'interruttore principale. (p.15)

Aprire il pannello laterale premendo il relativo pulsante di

apertura.

Estrarre il dispositivo di pulizia afferrandolo per la linguetta.

Posizionare il dispositivo di pulizia sul lato destro del caricatore, farlo scorrere con cautela verso sinistra, quindi estrarlo. Ripetere questa operazione due o tre volte.

Far scivolare il dispositivo di pulizia della corona di trasferimento da destra verso sinistra lungo la scanalatura della corona. Se il

Nota

dispositivo si blocca lungo il percorso si possono formare degli imbrattamenti sulle copie.

Riportare il dispositivo di

pulizia nella posizione originaria. Chiudere il pannello di copertura laterale premendo sulle sporgenze arrotondate poste in corrispondenza del pulsante di apertura del pannello laterale.

Commutare l’interruttore principale in posizione ON (p.14)

RISOLUZIONE DEI PROBLEMI DELL'UNITA'

In questa sezione viene descritto come eliminare un inceppamento della carta e come individuare e risolvere alcuni problemi che si possono verificare usando l'unità.

RISOLUZIONE DEI PROBLEMI

In caso di problemi, verificare le condizioni elencate nella seguente tabella prima di contattare il centro d'assistenza autorizzato.

Problema Possibile causa Soluzione

L'unità non funziona.

Copie bianche

Le copie sono troppo scure o troppo chiare

Polvere, sporcizia o imbrattamenti sono visibili sulle copie

Copie striate

Frequenti inceppamenti di carta

Le immagini si cancellano facilmente dalla copia.

La spina dell'unità è inserita nella presa?

L'interruttore di alimentazione è in posizione ON?

La copertura frontale è ben chiusa?

Il pannello di copertura anteriore è chiuso?

L'originale è stato collocato con il lato stampabile rivolto verso il basso sulla lastra di esposizione o con il lato stampabile rivolto ver s o l' alto nell'SPF?

L'immagine dell'originale è troppo scura o troppo chiara?

L'unità si trova in modo Esposizione automatica?

L'unità si trova in modo Esposizione foto ?

La lastra di esposizione o il copri originale sono sporchi?

L'originale è imbrattato o macchiato?

La corona di trasferimento è pulita?

Viene utilizzata carta non standard?

La carta è ondulata o umida? Ci sono dei residui di carta

dentro l'unità? I guidacarta del vassoio di

alimentazione non sono posizionati correttamente?

C’è troppa carta nel vassoio di alimentazione?

La carta è troppo pesante? Usare carta della gamma specificata. 7

La carta è umida?

Collegare l'unità ad una presa collegata a terra.

Selezionare l'interruttore di alimentazione in posizione ON.

Chiudere con cautela il pannello di copertura laterale.

Chiudere con cautela il pannello di copertura frontale, poi chiudere quello laterale.

Collocare l'originale con il lato di copia rivolto verso il basso sulla lastra di esposizione o rivolto verso l'alto nell'SPF.

Regolare l'esposizione manualmente. 18 Regolare il livello di esposizione

automatica. Annullare la modo Esposizione fotografica. 18 La pulizia dell'unità deve essere eseguita

regolarmente. Utilizzare il dispositivo di pulizia degli

originali. Pulire la corona di trasferimento. 28 Utilizzare carta standard. Se si utilizzano

carte speciali, alimentare la carta dal vassoio di single singolo.

Conservare la carta in posizione orizzontale in un ambiente asciutto.

Togliere tutti i residui della carta inceppata. 31 Regolare i guidacarta secondo il formato

della carta. Togliere la carta in eccesso dal vassoio. 8

Sostituirla con carta asciutta. Se l'unità non viene utilizzata per un lungo periodo, togliere la carta dal vassoio di alimentazione e conservarla nel suo involucro in un ambiente asciutto.

Pagina

14 14 26

–

INDICATORI DI STATO

Quando i seguenti indicatori sono accesi o lampeggiano sul pannello operativo o i seguenti codici numerici appaiono sul display, è necessario risolvere immediatamente il problema facendo riferimento alla tabella sotto riportata e alla pagina corrispondente.

Utilizzare solo componenti e materiali di consumo originali SHARP.

Nota

Indicazione Causa e rimedio Pagina

Indicatore Richiesta sostituzione sviluppatore

Indicatore Richiesta sostituzione cartuccia toner

Indicatore di inceppamento

Indicatore di manutenzione

Indicatore di inceppamento nell'SPF

L'indicatore del risparmio di energia è continuamente acceso.

L'indicatore del vassoio della carta sta lampeggiando

CH sta lampeggiando sul display.

CH è sempre acceso sul display.

P emette una luce intermittente sul display.

Una lettera e un numero vengono visualizzati in sequenza alternata

Acceso in continuazione

Intermittente

Acceso in continuazione

Intermittente

È necessario lo sviluppatore. Contattare il centro d'assistenza autorizzato.

Tra poco, sarà necessaria la sostituzione della cartuccia del toner. Preparare una nuova cartuccia. (AR-152T)

a cartuccia del toner deve essere sostituita. Utilizzare una cartuccia nuova. (AR-152T)

Si è verificato un inceppamento della carta. Estrarre la carta inceppata facendo riferimento alla descrizione "ELIMINAZIONE DI INCEPPAMENTI".

E' possibile che la copertura laterale inferiore sia aperta. In questo caso bisogna chiuderla.

È necessaria l'assistenza di un tecnico autorizzato SHARP.

Si è verificato un inceppamento della carta nell'SPF/ RSPF. Estrarre gli originali inceppati facendo riferimento alla descrizione "E: Inceppamento nell'SPF (AR-153EN)".

L'unità si trova nel modo Preriscaldamento. Premere un tasto qualsiasi per annullare il modo Preriscaldamento.

L'unità si trova in modo Auto spegnimento. Premere il tasto Start ( ) per annullare il modo auto spegnimento.

Il vassoio della carta non è installato correttamente. Spingere il vassoio con fermezza nell'unità.

La cartuccia del toner non è installata. Controllare che la cartuccia sia installata. Se "CH" continua a lampeggiare nonostante la cartuccia sia correttamente installata, contattare immediatamente il centro d'assistenza SHARP.

La copertura laterale è aperta. Chiudere la copertura laterale con decisione facendo pressione sulle sporgenze arrotondate in corrispondenza del pulsante di apertura del coperchio .

Il vassoio della carta è vuoto. Caricare la carta

Si è verificato un inceppamento della carta nel vassoio di alimentazione o nel vassoio di bypass singolo. Rimuovere la carta inceppata.

Il vassoio della carta non è stato ben installato. Spingere il vassoio con decisione.

Il fermo della testina di scansione è bloccato. Sbloccare il fermo della testina di scansione e attivare e disattivare l'interruttore di alimentazione.

–

Una lettera e un numero vengono visualizzati in sequenza alternata

L'unità non funziona. Posizionate l’interruttore rete su off e quindi su on e se un errore si presenta di nuovo, scollegate il cavo di alimentazione dalla presa di corrente e mettetevi in contatto con il vostro rappresentante del Servizio Tecnico autorizzato.

–

ELIMINAZIONE DI INCEPPAMENTI

Quando sul display lampeggia l'indicatore Carta inceppata ( ) o , l'unità si arresta. Se l'inceppamento si verifica mentre si sta utilizzando l'SPF, può apparire sul display un numero preceduto dal segno meno. E' il numero di originali che devono essere trasferiti nell'alimentatore dopo l'inceppamento. Reimpostare il numero di originali richiesto. Il numero visualizzato scompare dal display alla ripresa della stampa o quando viene premuto il tasto Cancella ( ). Quando l'SPF non carica correttamente un foglio di un originale, l'unità si blocca e l'indicatore Carta inceppata nell'SPF ( ) comincia a lampeggiare, mentre l'indicatore Carta inceppata ( ) rimane spento.Per l'inceppamento di carta nell'SPF, leggere "E: Inceppamento nell'SPF (AR-153EN)" (p.34).

Se l'unità è accesa e il con il pannello di copertura laterale è aperto, l'indicatore di inceppamento si accende a intermittenza ( ). In questo

Nota

caso chiudere il coperchio laterale inferiore. L'indicatore di inceppamento carta ( ) scompare.

Aprire il vassoio di bypass multifoglio (AR-153EN), quindi

aprire il pannello di copertura laterale.

Per aprire il vassoio di bypass multifoglio, vedere "Vassoio di bypass multifoglio (AR-153EN)" (p.10). Per aprire il pannello di copertura laterale, vedere "SOSTITUZIONE DELLA CARTUCCIA DEL TONER" (p.24).

Individuare il punto in cui si è verificato l'inceppamento.

Rimuovere la carta inceppata seguendo le istruzioni per le diverse zone dell'unità, riportate nella figura sottostante. Se l'indicatore di inceppamento ( ) lampeggia, vedere il punto "A: Inceppamento nella zona dell'alimentazione della carta" (p.32).

AR-153EN

Se l'inceppamento è visibile da questo lato, procedete direttamente fino a "C

Inceppamento nella zona di trasporto". (pagina 33)

Se la carta è inceppata qui, procedete direttamente fino a "B Inceppamento nella

zona del fusore". (pagina 32)

Se la carta è inceppata qui, procedete direttamente fino a "D

Inceppamento nella zona inferiore di alimentazione della carta".

(pagina 34)

Se la carta è inceppata qui, procedete direttamente fino ad "A Inceppamento nella zona dell'alimentazione della carta". (pagina 32)

A: Inceppamento nella zona dell'alimentazione della carta

Rimuovere con cautela la carta inceppata dalla zona

dell'alimentazione, come indicato in figura. Quando l'indicatore di inceppamento lampeggia e la carta inceppata non è visibile dalla zona d'alimentazione, estrarre il vassoio della carta e rimuovere la carta inceppata. Se ciò non fosse possibile, vedere il punto "B: Inceppamento nella zona del fusore".

Il fusore è sovrariscaldato. Non toccare il fusore quando si

Avvertenza

Attenzione

Chiudere il pannello di copertura laterale esercitando una

leggera pressione sulle sporgenze arrotondate vicine al pulsante di apertura. L'indicatore Carta inceppata ( ) scompare e l'indicatore Start ( ) si accende.

estrae la carta inceppata. Ciò può provocare scottature o altri infortuni.

Durante la rimozione della carta inceppata, non toccare il cilindro fotoconduttore (sezione verde). Ciò potrebbe causare imbrattamenti sulle copie.

B: Inceppamento nella zona del fusore

Abbassare la leva di

sbloccaggio dell'unità fusore.

Leva di sbloccaggio dell'unità fusore

Togliere con cautela la carta

inceppata da sotto il fusore come indicato nella figura. Se non si riesce a toglierla, passare alla procedura "C: Inceppamento nella zona di trasporto".

Il fusore è sovrariscaldato.

Avvertenza

Attenzione

Sollevare la leva di sbloccaggio dell'unità fusoree, chiudere il

pannello laterale facendo pressione sulle sporgenze arrotondate in corrispondenza del pulsante di apertura del pannello. L'indicatore Carta inceppata ( ) scompare e si accende l'indicatore ( ).

Non toccare il fusore quando si estrae la carta inceppata. Ciò può provocare scottature o altri infortuni.

• Durante la rimozione della carta inceppata, non toccare il cilindro fotoconduttore (sezione verde). Ciò potrebbe causare imbrattamenti sulle copie.

• Non togliere la carta inceppata da sopra il fusore. Il toner che non si è fissato sul foglio può imbrattare la zona di trasporto causando macchie sulle copie.

C: Inceppamento nella zona di trasporto

Abbassare la leva di sbloccaggio dell'unità fusore

Leggere "B: Inceppamento nella zona del fusore" (p.32).

Aprire la copertura frontale

Per aprire il pannello frontale, vedere "SOSTITUZIONE DELLA CARTUCCIA DEL TONER" (p.24).

Ruotare la manopola di

alimentazione nella direzione della freccia e rimuovere con cautela la carta inceppata dalla zona di uscita.

Rullo di alimentazione

Sollevare la leva di sbloccaggio dell'unità fusore, chiudere il

pannello di copertura frontale e poi quello laterale facendo pressione sulle sporgenze arrotondate in corrispondenza del pulsante di apertura. L'indicatore Carta inceppata ( ) scompare e si accende l'indicatore ( )

Sollevare la leva di sbloccaggio dell'unità fusore, chiudere prima il pannello di copertura anteriore poi quello laterale, esercitando una

Nota

leggera pressione sulle sporgenze rotonde poste vicino al pulsante di apertura del pannello laterale. L'indicatore Carta inceppata ( ) scompare mentre si accende l'indicatore Start ( ).

D: Inceppamento nella zona dell'alimentazione della carta inferiore (AR-153EN)

Aprire il pannello di copertura

laterale inferiore (posto sotto il manual vassoio) ed estrarre la carta inceppata. Se l'indicatore Carta inceppata ( ) lampeggia ma la carta inceppata non è visibile nella zona del pannello laterale inferiore, estrarre il vassoio della carta inferiore, quindi togliere la carta inceppata. Chiudere il vassoio della carta inferiore.

Chiudere il pannello di copertura laterale inferiore.

Chiudere il pannello di copertura laterale esercitando una leggera pressione

sulle sporgenze arrotondate vicine al pulsante di apertura. L'indicatore Carta inceppata ( ) scompare e l'indicatore Start ( ) si accende.

E: Inceppamento nell'SPF (AR-153EN)

Un inceppamento dell'originale si può verificare in una delle seguenti posizioni: (A) nel vassoio di alimentazione originali se l'originale inceppato è visibile dal vassoio di alimentazione originali; (B) nella zona di uscita se l'originale inceppato non è visibile dal vassoio di alimentazione originali; oppure (C) sotto il rullo di alimentazione. Estrarre l'originale inceppato seguendo le istruzioni specifiche per ogni posizione.

(A) Aprire il coperchio del rullo di alimentazione, tirare l'originale con cautela verso

sinistra dal vassoio di alimentazione originali. Chiudere il coperchio. Aprire e chiudere il copri originali per annullare l'indicatore di inceppamento nell'SPF ( ) . Se risulta difficoltoso estrarre l'originale inceppato, passare alla procedura (C).

Copertura del rullo di alimentazione

(B) Aprire il copri originali e girare la manopola di rotazione del rullo per

estrarre l'originale inceppato dalla zona di uscita. Se l'estrazione dovesse risultare difficoltosa, passare alla procedura (C).

Manopola di rotazione del rullo

provare ad estrarlo nella direzione della freccia facendo ruotare la manopola.

Sul display può apparire un numero preceduto dal segno meno che indica il numero di originali che devono essere risistemati nel vassoio di alimentazione. Aprire e chiudere l'SPF per far scomparire l'indicatore di

Nota

inceppamento SPF ( ) e inserire il numero necessario di originali. Premere, quindi, il tasto start ( ) per riprendere il lavoro di copia.

RICHIESTA SOSTITUZIONE SVILUPPATORE

Quando si accende l'indicatore che segnala la necessità di sostituire lo sviluppatore ( ), lo sviluppatore dovrebbe essere sostituito. LA SOSTITUZIONE DELLO SVILUPPATORE DOVREBBE ESSERE EFFETTUATA SOLO DA UN TECNICO D'ASSISTENZA AUTORIZZATO SHARP. Contattare il centro d'assistenza il più presto possibile.

RICHIESTA DI MANUTENZIONE

Quando si accende l'indicatore di manutenzione ( ), è necessaria l'assistenza di un tecnico autorizzato SHARP. Contattare il centro d'assistenza il più presto possibile.

INTERRUTTORE BLOCCO TESTINA DI SCANSIONE

La levetta di blocco testina di scansione è posta sotto la lastra di esposizione degli originali. Se l'interruttore è bloccato ( ), l'unità non si metterà in funzione. Sbloccare l'interruttore ( ) come indicato in questa illustrazione.

Afferrare qui e ruotare nella direzione della freccia.

Bloccare

Sbloccare

ACCESSORI OPZIONALI (AL-12PKM)

Di seguito, vengono riportate le procedure per l'installazione del software per il Kit opzionale di Espansione Stampante/Scanner (AL-12PKM) e per l'uso della stampante/scanner. Vengono, inoltre, fornite le indicazioni per l'uso del Manuale in linea. Per la procedura di installazione di AL-12PKM, vedere la guida d'installazione fornita insieme all'AL-12PKM. Le illustrazioni delle finestre del driver e di altre finestre del computer sono riferite a Windows XP Home Edition. Alcuni nomi che appaiono in queste illustrazioni possono variare leggermente dai nomi visualizzati in altri sistemi operativi. In questo capitolo vengono utilizzati i seguenti termini.

CD-ROM

Indica il CD-ROM fornito in dotazione con il software per SHARP Personal MFP serie.

SOFTWARE PER SHARP PERSONAL MFP SERIE

Il CD-ROM fornito include il software per questa unità.

Driver MFP

Driver dello scanner

Consente di attivare la funzione di scansione di questa unità con applicazioni compatibili con TWAIN e WIA.

Driver della stampante

Consente all'utente di utilizzarecon il computer in uso la funzionalità stampante dell'unità.

Finestra stato della stampante

Lo stato della stampante e le informazioni sul processo di stampa corrente sono visualizzate nella finestra Monitor di stato

Sharpdesk

Un ambiente software integrato che rende possibile gestire file di documenti ed immagini e lanciare applicazioni.

Gestione pulsanti

Gestione pulsanti abilita il tasto SCANNER ( ) posto sull'unità.

La funzionalità di scansione è disponibile solo con Windows 98/Me/ 2000/XP e con una connessione USB. Per gli utenti che dispongono di

Nota

95/NT 4.0 o che usano una connessione parallela, è disponibile solo la stampa.

REQUISITI HARDWARE E SOFTWARE

Per poter installare il software verificare la disponibilità dei seguenti requisiti hardware e software.

Tipo di computer

Sistema operativo*2Windows 95, Windows 98, Windows Me, Windows NT Workstation 4.0

Computer IBM PC/AT o compatibile, dotato di una interfaccia USB1.1*

(ServicePack 5 o superiore)* Professional*

o una interfaccia parallela bidirezionale (IEEE 1284)

, Windows XP Home Edition*3

, Windows 2000 Professional, Windows XP

Display 800 x 600dots (SVGA) display a 256 colori (o più) Spazio libero sul

150MB o più

disco fisso Altri requisiti

hardware

*1Modello preinstallato con interfaccia USB nella versione standard, compatibile con Windows 98,

Windows Me, Windows 2000 Professional, Windows XP Professional o Windows XP Home Edition.

*2Stampa non disponibile in modo MS-DOS.

Per installare il software con questo programma di installazione, è necessaria l’autorizzazione

dell’amministratore di sistema.

Un ambiente in cui uno dei sistemi operativi sopra elencati può funzionare perfettamente

OPERAZIONI PRELIMINARI ALL'INSTALLAZIONE

La tabella seguente mostra i driver e il software installabili per ciascuna versione di Windows e il metodo di connessione all'interfaccia.

Driver MFP Driver della stampante/

finestra Stato

della

Driver dello

scanner

stampante

Utenti di Windows 98/ Me/2000/XP che utilizzano la connessione

Disponibile Disponibile Disponibile

interfaccia USB Utenti di Windows 98/Me/2000/XP che

Disponibile*

utilizzano la connessione

Non disponibile

interfaccia parallela Windows 95/NT 4.0 utenti

*1Quando l'unità è collegata attraverso la porta parallela, la finestra di stato della stampante è

disponibile solo quando la porta parallela è impostata sul modo ECP. Per impostare il modo porta parallela, consultare il manuale del computer in uso o chiedere alla casa produttrice.

Sharpdesk può essere installato se si utilizza una connessione con interfaccia parallela, tuttavia la

funzione di scanner non è disponibile.

Nel computer è già installato un altro driver di stampa GDI o un sistema di stampa di Windows? In caso affermativo modificare le impostazioni

Attenzione

della porta della stampante. Per la procedura leggere "USO CON ALTRI DRIVER INSTALLATI" (p.63).

Gestione

pulsanti

Non

disponibile

Sharpdesk

Disponibile*

Sequenza di installazione

Seguire le istruzioni riportate in tabella e iniziare l’installazione.

Funzionamento

Sistema

Windows XP

Windows 98

Windows Me

Windows 2000

Windows 95/

NT 4.0

Interfaccia Pagine di riferimento sull'installazione dell'unità

USB/

parallela

USB

Parallela

USB

Parallela

USB

Parallela

Installazione in Windows XP (inerfaccia USB/parallela) (p.40) Installazione in Windows 98/Me/2000 (interfaccia USB) (p.44) Installazione in Windows 95/98/Me/NT4.0/2000 (interfaccia parallela) (p.47) Installazione in Windows 98/Me/2000 (interfaccia USB) (p.44) Installazione in Windows 95/98/Me/NT4.0/2000 (interfaccia parallela) (p.47) Installazione in Windows 98/Me/2000 (interfaccia USB) (p.44) Installazione in Windows 95/98/Me/NT4.0/2000 (interfaccia parallela) (p.47) Installazione in Windows 95/98/Me/NT4.0/2000 (interfaccia parallela) (p.47)

INSTALLAZIONE DEL SOFTWARE

In questa sezione viene utilizzata i seguent termini.

MFP

Indica l'unità con funzione di stampante e scanner.

• Per la seguente descrizione si presume che il mouse sia configurato

per essere usato con la mano destra.

Nota

•

Per eseguire scansioni o stampe, lo stato dell'MFP deve essere "in linea".

•

La funzionalità scanner è attiva solo se si usa un cavo di interfaccia USB.

•

Se appaiono dei messaggi di errore, per risolvere il problema seguire le istruzioni visualizzate sul display. Una volta risolto il problema, è possibile continuare la procedura di installazione. In alcuni casi è necessario uscire dal programma di installazione, facendo clic sul pulsante "Cancella". Risolto il problema, reinstallare il software dall'inizio.

Installazione in ambiente Windows XP (interfaccia USB/ parallela)

Prima di iniziare l'installazione, assicurarsi che il cavo USB o il cavo parallelo non siano collegati all'MFP.

Inserire il CD-ROM fornito con l'unità nell'unità CD-ROM.

Fare clic sul pulsante "Avvio", selezionare "Risorse del

computer" ( ), quindi fare doppio clic sull'icona CD-ROM ( ).

Quando, durante l'installazione del software, viene visualizzato uno dei messaggi dell'"Installazione guidata nuovo hardware", fare clic sul

Nota

pulsante "Cancella".

Fare doppio clic sull’icona "Impostazioni" ( ).

Se dopo aver fatto clic due volte sull'icona "Installazione" appare la finestra di selezione della lingua, selezionare la lingua che si desidera

Nota

utilizzare e fare clic sul pulsante "Successiva". (In genere la selezione della lingua corrente è automatica.)

Selezionare l'applicativo che si

desidera installare, quindi fare clic sul pulsante "Successiva".

Gli applicativi che nell'elenco visualizzato sono contrassegnati con un segno di spunta ( ) saranno installati.

Fare clic sul pulsante "Visualizza README" per ottenere informazioni sull'applicativo selezionato.

• Se si sta utilizzando la connessione con interfaccia parallela, non

selezionare la casella di controllo di Gestione pulsanti poiché, in

Nota

questo caso, la funzione non è supportata.

• Se appare la videata seguente, fare clic sul pulsante "OK". Controllare

l'elenco "OPERAZIONI PRELIMINARI ALL'INSTALLAZIONE" (p.38), quindi selezionare solo gli applicativi che si desidera installare.

Ricontrollare gli applicativi da installare, quindi fare clic sul pulsante "Avvio".

Gli applicativi che si desidera installare appaiono sullo schermo. Se gli applicativi non sono quelli desiderati, fare clic sul pulsante "Indietro" per selezionare nuovamente quelli richiesti.

Copiatura dei file per l'installazione del driver MFP (Questa operazione è valida se è stata selezionata al passo 4).

Dopo aver confermato il messaggio nella finestra "Benvenuti",

fare clic sul pulsante "Avanti". Appare una finestra di dialogo in cui viene chiesto all'utente di

verificare che il cavo USB o il cavo di interfaccia parallelo non sia collegato all'MFP. Se non è collegato, fare clic sul pulsante "Avanti".

Fare clic sul pulsante "Avanti" nella finestra di

dialogo per l'installazione del driver MFP o il pulsante Annulla per annullare l'installazione.

Il programma di installazione inizia a copiare i file. Se la seguente finestra viene visualizzata durante la copia dei file (è possibile che il messaggio appaia più di una volta), fare clic su "Continua".

Quando appare la finestra di dialogo "Leggere attentamente le

seguenti informazioni." , selezionare il pulsante "OK".

Il programma di installazione di Gestione pulsanti è avviato.

Iniziare l'installazione di Gestione pulsanti (l'installazione viene

avviata solo se è stata selezionata al passo 4).

Dopo aver confermato il messaggio nella finestra "Benvenuti",

fare clic sul pulsante "Avanti". Leggere il messaggio nella finestra "Leggere attentamente le

seguenti informazioni" , quindi fare clic sul pulsante "Avanti". Quando appare un messaggio che chiede all'utente di specificare

la cartella di destinazione del software da installare, fare clic sul pulsante "Avanti".

Se il programma visualizza la finestra di dialogo "Aggiungere

Gestione pulsanti ai programmi del menu Startup?", selezionare "Sì" e fare clic sul pulsante "OK".

Il programma di installazione inizia a copiare i file.

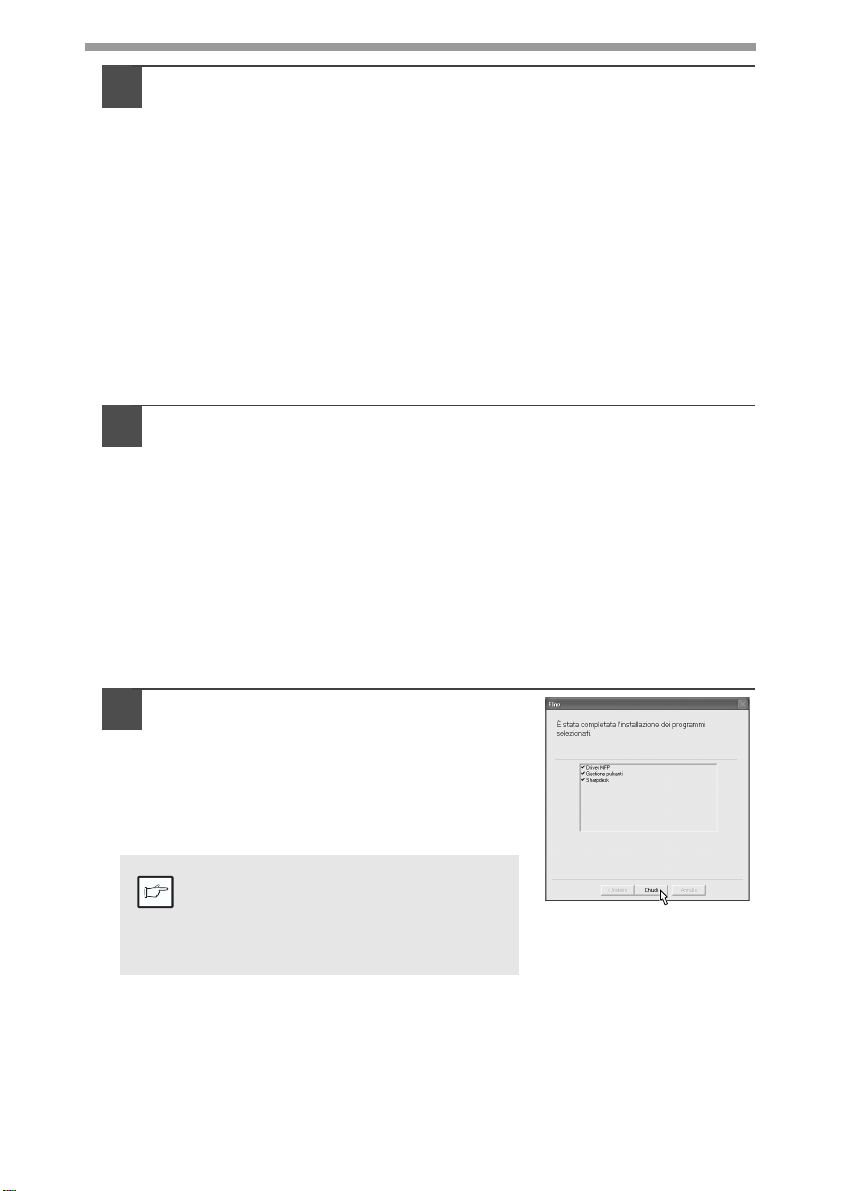

Fare clic sul pulsante "Fine" quando appare il messaggio che

informa che l'installazione ha avuto esito positivo.

Verrà avviato il programma di installazione di Sharpdesk.

Inziare l'installazione di Sharpdesk (l'operazione viene avviata

solo se è stata selezionata al passo 4).

Dopo la conferma del messaggio nella finestra "Benvenuti

nell'installazione di Sharpdesk", fare clic sul pulsante "Avanti". Leggere il messaggio nella finestra "Informazione" e quindi fare

clic sul pulsante "Avanti". Quando appare la finestra "Scelta della cartella di destinazione",

fare clic sul pulsante "Successiva". Quando appare la finestra "Selezione della cartella di programma",

fare clic sul pulsante "Avanti".

Il programma di installazione inizia a copiare i file.

Selezionare il pulsante "Fine" quando il messaggio informa che la

procedura di Installazione è completata.

Fare clic sul pulsante "Chiudi" quando

compare il messaggio "È stata completata l'installazione dei programmi selezionati.". Quando appare la finestra di dialogo "Collegare il cavo di interfaccia MFP al computer.", fare clic sul pulsante "OK".

Dopo l'installazione può apparire un messaggio di richiesta di riavvio del

Nota

computer. In questo caso fare clic sul pulsante "Sì" per confermare il riavvio del computer.

Verificare che la MFP sia accesa e collegare il cavo

d'interfaccia USB o il cavo d'interfaccia parallela. (p.64)

Windows rileva la periferica MFP. La schermata Plug and Play è visualizzata sullo schermo. Se si utilizza Windows XP con interfaccia parallela, andare al passo 12.

Iniziare l'installazione del driver dello scanner.

Nella casella di dialogo "Procedura guidata installazione nuovo

hardware" appare SHARP AR-xxxx (dove xxxx è il nome del modello della MFP). Selezionare "Installa il software automaticamente (scelta consigliata)" e fare clic sul pulsante "Successiva".

E' visualizzata la casella di dialogo "Installa periferica hardware".

Fare clic sul pulsante "Continua" . Quando l'installazione del driver è completata, fare clic sul

pulsante "Fine" per terminare l'installazione del driver dello scanner.

Inizia l'installazione del driver della stampante

Nella casella di dialogo "Procedura guidata installazione nuovo

hardware" appare SHARP AR-xxxx (dove xxxx è il nome del modello della MFP). Selezionare "Installa il software automaticamente (scelta consigliata)" e fare clic sul pulsante "Successiva".

Appare la casella di dialogo "Installazione periferica hardware".

Fare clic su "Continua". Quando l'installazione del driver è completata, fare clic sul

pulsante "Fine" per terminare l'installazione del driver della stampante.

L'installazione di tutte le componenti del software è stata completata.

Installazione in Windows 98/Me/2000 (interfaccia USB)

Prima di iniziare l'installazione, assicurarsi che il cavo USB non sia collegato all'MFP.

Inserire il CD-ROM fornito con l'unità nell'unità CD-ROM.

Fare doppio clic su "Risorse del computer" ( ), quindi fare

doppio clic sull'icona CD-ROM ( ).

Se durante l'installazione del software appare il messaggio "Rilevato nuovo hardware" oppure "Installazione guidata nuovo hardware",

Nota

assicurarsi di fare clic sul pulsante "Cancella".

Fare doppio clic sull’icona "Impostazioni" ( ).

Se dopo aver fatto clic due volte sull'icona "Installazione" appare la finestra di selezione della lingua, selezionare la lingua che si desidera

Nota

utilizzare e fare clic sul pulsante "Successiva". (In genere la selezione della lingua corrente è automatica.)

Selezionare gli applicativi da installare,

quindi fare clic sul pulsante "Successiva".

Verranno installati gli applicativi con il segno di spunta ( ) presenti nell'elenco visualizzato. Fare clic sul pulsante "Visualizza README" per visualizzare le informazioni sull'applicativo selezionato.

Se appare la seguente videata, fare clic sul pulsante "OK". Verificare le condizioni elencate in "OPERAZIONI PRELIMINARI

Nota

ALL'INSTALLAZIONE" (p.38) e selezionare gli applicativi del driver che si desidera installare.

Controllare sullo schermo l'applicativo da installare, quindi fare

clic sul pulsante "Avvio".

Gli applicativi che si desidera installare appaiono sullo schermo. Se gli applicativi non sono quelli desiderati, fare clic sul pulsante "Indietro" per selezionare nuovamente quelli richiesti.

Copiatura dei file per l'installazione del driver MFP.

Dopo aver confermato il messaggio nella finestra "Benvenuti",

fare clic sul pulsante "Avanti". Appare un'altra videata. Assicurarsi che il cavo interfaccia

parallela non sia collegato all'MFP e fare clic su "Successiva". Fare clic sul pulsante "Avanti" nella finestra di

dialogo dove vengono indicati i file da copiare per l'installazione del driver MFP.

Il programma di installazione inizia a copiare i file. In ambiente Windows 2000 se viene visualizzata la seguente finestra durante la copia dei file (il messaggio può apparire più di una volta) fare clic su "Sì" in Windows 2000.

Appare la seguente videata quando tutti i file

per la connessione USB sono stati copiati. Se non si sta utilizzando un cavo parallelo per la connessione all' MFP, fare clic sul pulsante "No".

Quando appare la finestra di dialogo "Leggere attentamente le

seguenti informazioni.", selezionare il pulsante "OK".

Il programma di installazione di Gestione pulsanti è avviato.

Iniziare l'installazione di Gestione pulsanti (l'installazione viene

avviata solo se è stata selezionata al passo 4).

Dopo aver confermato il messaggio nella finestra "Benvenuti",

fare clic sul pulsante "Avanti". Leggere il messaggio nella finestra "Leggere attentamente le

seguenti informazioni. , quindi fare clic sul pulsante "Avanti". Quando appare un messaggio che chiede all'utente di specificare

la cartella di destinazione del software da installare, fare clic sul pulsante "Avanti".

Se il programma visualizza il messaggio "Aggiungere Gestione

pulsanti ai programmi del menu Startup?", attivare la casella "Sì" e fare clic sul pulsante "OK".

Il programma di installazione inizia a copiare i file.

Fare clic sul pulsante "Fine" quando appare il messaggio di

completamento dell'installazione.

Verrà avviato il programma di installazione di Sharpdesk.

Inziare l'installazione di Sharpdesk (questa operazione è valida

se è stata selezionata al passo 4).

Dopo la conferma del messaggio nella finestra "Benvenuti

nell'installazione di Sharpdesk", fare clic sul pulsante "Avanti". Leggere il messaggio nella finestra "Informazione" e quindi fare

clic sul pulsante "Avanti". Quando appare la finestra "Scelta della cartella di destinazione",

fare clic sul pulsante "Successiva". Quando appare la finestra "Selezione della cartella di programma",

fare clic sul pulsante "Avanti".

Il programma di installazione inizia a copiare i file.

Se compare una finestra di dialogo che chiede "Selezionare salta se sono stati salvati file TIF utilizzando Photoshop o Imaging per Windows.", rispondere alla domanda per proseguire l'installazione di Sharpdesk.

Fare clic sul pulsante "Fine" quando appare il

messaggio di completamento dell'installazione.

Selezionare il pulsante "Chiudi"

quando appare il messaggio di esito positivo dell'installazione. Quando appare la finestra di dialogo "Collegare il cavo di interfaccia MFP al computer. " o "Dopo il riavvio del sistema Windows...", fare clic sul pulsante "OK".

Dopo l'installazione può apparire un messaggio di richiesta di riavvio del

Nota

computer. In questo caso fare clic sul pulsante "Sì" per confermare il riavvio del computer.

Verificare che la MFP sia accesa e collegare il cavo

d'interfaccia USB. (p.64)

Windows rivela l'MFP e appare la finestra Plug and Play.

Per poter iniziare l'installazione seguire le istruzioni della

videata Plug and Play che appare nella versione di Windows in uso.

E' stata completata l'installazione del software.

Installazione di Windows 95/98/Me/NT4.0/2000 (interfaccia parallela)

Prima di iniziare l'installazione, assicurarsi che il cavo USB o il cavo parallelo non siano collegati all'MFP.

Inserire il CD-ROM fornito con l'unità nell'unità CD-ROM.

Fare doppio clic su "Risorse del computer" ( ), quindi fare

doppio clic sull'icona CD-ROM ( ).

Se durante l'installazione del software appare il messaggio "Rilevato nuovo hardware" oppure "Installazione guidata nuovo hardware",

Nota

assicurarsi di fare clic sul pulsante "Cancella".

Fare doppio clic sull’icona "Impostazioni" ( ).

Se dopo aver fatto clic due volte sull'icona "Installazione" appare la finestra di selezione della lingua, selezionare la lingua che si desidera

Nota

utilizzare e fare clic sul pulsante "Successiva". (In genere la selezione della lingua corrente è automatica.)

Selezionare l'applicativo che si

desidera installare, quindi fare clic sul pulsante "Successiva".

Gli applicativi che nell'elenco visualizzato sono contrassegnati con un segno di spunta ( ) saranno installati.

Fare clic sul pulsante "Visualizza README" per ottenere informazioni sull'applicativo selezionato.

In Windows 95/NT 4.0, "Gestione pulsanti" non è visualizzato. In Windows

Nota

98/Me/2000, non selezionare la casella di controllo "Gestione pulsanti" poiché essa non è disponibile quando si utilizza l'interfaccia parallela.

Appare un'altra videata. Assicurarsi che il cavo interfaccia

parallela non sia collegato e fare clic su "OK".

Windows 95/NT 4.0 Windows 98/Me/2000

Controllare il contenuto degli applicativi visualizzati, quindi

fare clic sul pulsante "Avvio".

Gli applicativi selezionati per l'installazione vengono visualizzati. Se non corrispondono a quelli richiesti, fare clic sul pulsante "Indietro" per selezionare solo gli applicativi effettivamente necessari.

Copia dei file per l'installazione del driver dell'MFP e la

configurazione dell'interfaccia parallela (Questa operazione è valida se è stata selezionata al passo 4).

Dopo aver confermato il messaggio nella finestra "Benvenuti",

fare clic sul pulsante "Avanti". Appare una finestra di dialogo in cui viene chiesto all'utente di

verificare che il cavo USB o il cavo di interfaccia parallelo non sia collegato all'MFP. Se non è collegato, fare clic sul pulsante "Avanti".

Fare clic sul pulsante "Avanti" nella finestra di

dialogo per l'installazione del driver MFP o il pulsante Annulla per annullare l'installazione.

Appare la seguente schermata. Fare clic sul pulsante "Sì", appare

la schermata del Modello. Selezionare il numero del modello, lo stesso del nome del modello dell'MFP, quindi fare clic sul pulsante "Successiva".

Accertarsi di selezionare il numero del modello visualizzato che è lo stesso del nome del modello dell'MFP. Se i nomi non coincidono, il driver non verrà installato correttamente.

Definire le impostazioni di stampa e fare clic

sul pulsante "Avanti".

Selezionare "LPT1" come porta di comunicazione. Se "LPT1" non appare nella scheda, è possibile che essa sia utilizzata da un'altra stampante o un'altra periferica. In questo caso cambiare l'impostazione in modo tale che nessuna periferica utilizzi la porta "LPT1". Se si desidera che l'MFP sia la stampante predefinita, selezionare "Sì". In caso contrario, selezionare "No".

Quando appare la casella di dialogo "Impostazione ha raccolto tutte le

necessarie informazioni per l'installazione.", fare clic sul pulsante "Sì".

Il driver per l'interfaccia parallela è installato.

Quando appare la finestra di dialogo "Leggere attentamente le

seguenti informazioni." , selezionare il pulsante "OK".

Verrà avviato il programma di installazione di Sharpdesk.

Inziare l'installazione di Sharpdesk (questa operazione è valida

se è stata selezionata al passo 4).

Dopo la conferma del messaggio nella finestra "Benvenuti

nell'installazione di Sharpdesk", fare clic sul pulsante "Avanti". Leggere il messaggio nella finestra "Informazione" e quindi fare

clic sul pulsante "Avanti". Quando appare la finestra "Scelta della cartella di destinazione",

fare clic sul pulsante "Successiva". Quando appare la finestra "Selezione della cartella di programma",

fare clic sul pulsante "Avanti".

Il programma di installazione inizia a copiare i file.

Fare clic sul pulsante "Fine" quando appare il

messaggio di completamento dell'installazione.

Fare clic sul pulsante "Chiudi" quando

appare il messaggio di completamento dell’installazione. Quando appare la finestra di dialogo "Collegare il cavo di interfaccia MFP al computer." o "Dopo il riavvio del sistema Windows...", fare clic sul pulsante "OK".

Dopo l'installazione può apparire un messaggio di richiesta di riavvio del

Nota

computer. In questo caso fare clic sul pulsante "Sì" per confermare il riavvio del computer.

Verificare che la MFP sia accesa e collegare il cavo

d'interfaccia USB o il cavo d'interfaccia parallela.

L'installazione di tutte le componenti del software è stata completata.

INDICATORI DEL PANNELLO OPERATIVO

L’indicatore ONLINE e l’indicatore Avvio ( ) segnalano lo stato della stampante o dello scanner.

Indicatore SCANNER

Indicatore ONLINE

Indicatore Start

Indicatore del risparmio

Indicatore Avvio

Acceso: Indica che l'unità è pronta per eseguire la stampa o la scansione Lampeggiante:L'indicatore lampeggia nei seguenti casi:

Off: L'indicatore è spento nei seguenti casi:

Indicatore ONLINE

Premendo il tasto ONLINE si passa dalla modalità in linea alla modalità non in linea. Acceso: Indica che l'unità è pronta per eseguire la stampa o la scansione

Intermittente: E' in corso un processo di stampa o la trasmissione dei dati ad un

Spento: Copia in corso. (non in linea)

Indicatore del risparmio di energia

Acceso: Indica che l'unità si trova in un modo Risparmio energia. Intermittente: Indica che l'unità è in fase di inizializzazione (quando il pannello

Indicatore dello scanner

Acceso: Il tasto SCANNER ( ) è stato premuto e l'unità si trova in modo

Intermittente: Processo di scansione in corso di esecuzione dal computer, oppure

Spento: L'unità si trova nel modo Copia.

•Quando un processo di stampa viene interrotto.

•Quando un processo di copiatura è in memoria.

•Durante il rifornimento di toner in corso di stampa o di copia.

•Copia o scansione in corso.

•L'unità si trova in modo Autospegnimento.

•Si è verificato un inceppamento della carta o un errore.

(On line)

computer.

laterale viene aperto e richiuso o l'alimentazione viene spenta e riaccesa.)

Scanner.

i dati di scansione vengono memorizzati nell'unità.

USO DEL MODO STAMPANTE

Per i problemi legati alla funzione stampante, consultare il Manuale in linea o il file di Help del driver.

Nota

Apertura del driver di stampa dal menu Avvio

Aprire la finestra di configurazione del driver di stampa seguendo la procedura di seguito indicata.

Fare clic sul pulsante "Avvio"

Fare clic su "Panello di controllo", selezionare "Stampanti e

altre periferiche", quindi fare clic su "Stampanti e fax".

In Windows 95/98/Me/NT4.0/2000 selezionare "Impostazioni" e quindi "Stampanti".

Fare clic sull’icona del driver di stampa "SHARP AR-xxxx" (xxxx è il

nome del modello dell’unità) e, dal menu "File", selezionare "Proprietà".

In Windows NT 4.0, selezionare "Personalizzazioni documento" per aprire la pagina di installazione del driver della stampante.

Nota

Fare clic sul pulsante "Preferenze" nella scheda "Generale".

In Windows 95/98/Me, fare clic sulla scheda "Impostazioni". E' visualizzata la finestra di configurazione del driver di stampa.

Consultare il manuale di Windows o il file di help per maggiori informazioni sulle schede "Generale" , "Dettagli", "Gestione

Nota

colore" e "Condivisione".

Come eseguire la stampa

Assicurarsi che la carta del formato e del tipo richiesto sia stata

caricata nel vassoio.

La procedura di caricamento della carta è identica a quella prevista per la copiatura. Vedere "CARICAMENTO CARTA" (p.7).

Per stampare utilizzando il bypass singolo, impostare prima i parametri del driver della stampante, avviare la stampa e poi

Nota

caricare la carta.

Aprire il documento che si intende stampare e selezionare

"Stampa" dal menu "File" dell'applicazione. Assicurarsi che, come stampante corrente, sia selezionata "SHARP

AR-xxxx" (dove xxxx è il nome del modello dell'unità). Se si intende modificare qualsiasi impostazione di stampa, fare clic sul pulsante "Preferenze" per aprire la finestra di impostazione.

In Windows 95/98/Me/NT 4.0, fare clic sul pulsante "Proprietà". In Windows 2000 non è visualizzato il pulsante "Proprietà". Impostare le preferenze sulla scheda "Stampa" della casella di dialogo.

Specificare le impostazioni di stampa incluso il numero di

copie, il tipo di supporto, la qualità di stampa, quindi fare clic sul pulsante "Stampa" per iniziare la stampa.

In Windows 95/98/Me/NT 4.0, fare clic sul pulsante "OK" per iniziare la stampa. Per i dettagli sulle impostazioni di stampa, leggere il Manuale in linea o il file di help del driver di stampa.

Quando si usa il bypass singolo

• La realizzazione di una copia, quando è in corso un processo di

stampa, interrompe il processo di stampa. Una volta terminata la

Nota

copia, la stampa può essere ripresa premendo due volte il tasto Cancella ( ), premendo il tasto ONLINE per commutare sullo stato ONLINE oppure lasciando trascorrere il tempo di auto-azzeramento* (circa 60 secondi). * Il tempo di autoazzeramento può variare in base alle impostazioni

del programma utente. Vedere "PROGRAMMI UTENTE" (p.22).

• Quando inizia la stampa, il modo Preriscaldamento e il modo Autospegnimento vengono disabilitati.

• Se il formato della carta specificato nell'applicazione è più grande del formato della carta inserita nella stampante, parte dell'immagine che non è trasferita sulla carta può rimanere sul cilindro della stampante. In questo caso il retro del foglio può sporcarsi. Cambiare il formato e stampare due o tre pagine per pulire l'immagine.

• Se si lancia una stampa mentre è in corso una scansione, i dati di stampa vengono memorizzati nella memoria dell'unità. Quando la scansione è stata completata, il processo di stampa viene continuato.

Come interrompere il processo di copoia

Se si preme il tasto Avvio ( ) per realizzare un lavoro di copia mentre è in corso un processo di stampa che utilizza il vassoio della carta, il lavoro di copia verrà automaticamente avviato al termine della stampa dei dati memorizzati nell'unità (interruzione copia). Al termine della stampa, i dati in sospeso, memorizzati nel computer, non vengono trasmessi all'unità. Quando il processo di copia è terminato, premere due volte il tasto Cancella ( ), o premere il tasto ON LINE per commutare lo stato dell'unità sullo stato in linea (p.50), oppure attendere lo scadere del Tempo di auto azzeramento (p.21) preimpostato. I dati di stampa in sospeso vengono inviati all'unità e il processo di stampa ricomincia. L'interruzione del lavoro di copia non è possibile durante un lavoro di stampa utilizzando il vassoio di bypass singolo.

USO DEL MODO SCANNER

Per i problemi legati alla funzione di scanner, consultare il Manuale in linea o il file di Help del driver.

Nota

Uso di Gestione pulsanti

Impostazione di Gestione pulsanti

Il driver dello scanner di questa unità include un driver STI (Still image) e un driver WIA (Windows Image Acquisition). E' possibile installare il software che supporta il driver STI e il driver WIA per consentire la scansione mediante il pannello operativo dell'unità. Il software complementare Gestione pulsanti supporta il driver STI e il driver WIA. La procedura di configurazione necessaria in Windows per utilizzare Gestione pulsanti è spiegata qui di seguito.

Windows XP

Fare clic sul pulsante "Avvio", selezionare "Panello di controllo",

fare clic su "Stampanti e altre periferiche", quindi selezionare "Scanner e fotocamere digitali" nel menu di avvio. Fare clic sull'icona "SHARP AR-xxxx" (dove xxxx è il nome del modello dell'unità), selezionare "Proprietà" nel menu visualizzato.

Nella finestra "Proprietà" fare clic sulla

scheda "Eventi".

Fare clic sul pulsante "Selezionare un

evento" e selezionare "Menu SC1" dal menu a tendina. Selezionare "Gestione pulsanti (SHARP Personal MFP serie)" in "Avvia il programma" e fare clic su "Applica".

Ripetere il punto 3 per impostare da "Menu SC2" fino a "Menu SC6".

Fare clic sul pulsante "Selezionare un evento e selezionare "Menu SC2" dal menu a tendina. Selezionare "Gestione pulsanti (SHARP Personal MFP serie)" in "Avvia il programma" e fare clic su "Applica". Fare lo stesso per ogni Menu fino a "Menu SC6". Completate tutte le impostazioni, fare clic sul pulsante "OK" per chiudere la pagina. Quando sono state completate le impostazioni in Windows, avviare Gestione pulsanti. Correggere le impostazioni, quindi eseguire la scansione di una immagine dall'unità. Per le procedure di avvio di Gestione pulsanti e per la regolazione delle impostazioni, vedere "Finestra di dialogo impostazione parametri di scansione" (p.55).

Windows 98/Me/2000

Per eseguire le scansioni direttamente dall'applicazione utilizzando Gestione pulsanti in Windows 98, Windows Me e Windows 2000. Impostare le proprietà di "Event Manager" da esportare solo in Gestione pulsanti, come descritto di seguito.

Fare clic sul pulsante "Avvio", selezionare "Panello di

controllo" dall'opzione "Impostazioni" e aprire "Scanner e fotocamere digitali" nel menu di avvio.

In Windows Me, accade talvolta che l'icona "Scanner e fotocamere digitali" non appaia immediatamente al termine dell'installazione del

Nota

driver MFP. Se l'icona non appare, fare clic su "Visualizzare tutte le opzioni del Panello di controllo" nel Pannello di controllo e visualizzare l'icona "Scanner e fotocamere digitali".

Selezionare "AR-xxxx" (dove xxxx è il nome del modello

dell'unità) e fare clic sul pulsante "Proprietà".

In Windows Me, fare clic su "AR-xxxx" (dove "xxxx" è il nome del modello dell'unità) e selezionare "Proprietà" nel menu visualizzato.

Nella finestra "Proprietà" fare clic sulla

scheda "Eventi".

Fare clic sul pulsante "Scanner events" e

selezionare "Menu SC1" dal menu a tendina. Selezionare "Gestione pulsanti (SHARP Personal MFP serie)" in "Invia all’applicazione" e fare clic su "Applica".

Se vengono visualizzate altre applicazioni, deselezionare le caselle

Nota

di controllo delle altre applicazioni e lasciare selezionata solo la casella di controllo Gestione pulsanti.

Ripetere il punto 4 per impostare da "Menu SC2" fino a "Menu SC6".

Fare clic sul pulsante "Eventi Scanner" e selezionare "Menu SC2" dal menu a tendina. Selezionare "Gestione pulsanti (SHARP Personal MFP serie)" in "Avvia il programma" e fare clic su "Applica". Fare lo stesso per ogni Menu fino a "Menu SC6". Completate tutte le impostazioni, fare clic sul pulsante "OK" per chiudere la pagina. Quando sono state completate le impostazioni in Windows, avviare Gestione pulsanti. Correggere le impostazioni, quindi eseguire la scansione di una immagine dall'unità. Per le procedure di avvio di Gestione pulsanti e per la regolazione delle impostazioni, vedere "Finestra di dialogo impostazione parametri di scansione" (Pagina seguente).

Finestra di dialogo impostazione parametri di scansione

Dopo aver completato le impostazioni di Gestione pulsanti in Windows, configurare le impostazioni di scansione in Gestione pulsanti. Per configurare le impostazioni di scansione in Gestione pulsanti, fare clic sull'icona ( ) nella barra delle applicazioni e selezionare "Impostazione" dal menu visualizzato. Per maggiori informazioni sulla configurazione delle impostazioni di scansione in Gestione pulsanti, consultare il Manuale in linea o il file di help.

Questa è l'impostazione corrispondente in Gestione pulsanti per inviare automaticamente immagini multiple in fullcolour a 75 dpi a Sharpdesk con il tasto "SC1" SCANNER ( ) del pannello operativo.

Questa finestra mostra l'evento SC1 impostato per andare direttamente a Gestione pulsanti e Gestione pulsanti impostato per inviare l'immagine

Nota

a Sharpdesk. (impostazione predefinita di fabbrica) Sharpdesk si aprirà automaticamente dopo l'acquisizione dell'immagine.

Sequenza delle impostazioni di Gestione pulsanti

Gestione pulsanti può gestire direttamente un evento di periferica serie AR-xxxx (dove xxxx è il nome del modello dell'unità) e avviare l'applicazione selezionata secondo l'impostazione di scansione fatta sul pannello operativo (SC1, SC2, SC3, SC4, SC5, SC6) di AR-xxxx (dove xxxx è il nome del modello dell'unità). Con questa funzione è possibile eseguire la scansione direttamente dall'applicazione in uso utilizzando l'unità.

Scanner AR-xxxx (xxxx è il nome del modello dell'unità)

Pulsante premuto SCANNER.

Event Manager

Windows OS

Gestione pulsanti

Nessuna casella di dialogo Selezione è visualizzata.

Applicazione selezionata dall'utente.

Viene attivata l'applicazione utente.

Le impostazioni di Event Manager in Windows per la periferica SHARP AR-xxxx (dove xxxx è il nome del modello dell'unità) consentono all'utente di utilizzare Sharp Button Manager per controllare gli eventi da Windows e inviare le immagini ottenute con lo scanner a qualunque applicazione che può essere selezionata in Button Manager. In Windows OS è possibile far questo nella finestra di selezione Event Manager o direttamente in un'applicazione selezionata se Gestione pulsanti è l'unico gestore ammesso di eventi periferica da SHARP AR-xxxx (dove xxxx è il nome del modello dell'unità). Ciò si ottiene modificando le impostazioni in

E' la finestra di dialogo Proprietà pannello operativo per "Scanner e fotocamere digitali".

Windows per AR-xxxx (dove xxxx è il nome del modello dell'unità) in impostazioni periferiche Scanner e Videocamera del Pannello di controllo.

Informazioni su Event Manager e gli eventi scanner in Windows 98, Windows Me, Windows 2000 e Windows XP.

Le piattaforme Windows prevedono un meccanismo, per il software, di gestione degli eventi esterni da uno scanner, come i prodotti della serie SHARP AR-xxxx (dove xxxx è il nome del modello dell'unità). Questo meccanismo è controllato dalla gestione periferiche in base alla periferica. Le applicazioni che possono gestire eventi da un registro scanner/videocamera con Windows Event Manager vengono visualizzate come disponibili tra le applicazioni registrate. Il percorso di un evento per raggiungere l'applicazione selezionata dall'utente dipende dalle impostazioni evento per la periferica.

Scanner AR-xxxx (xxxx è il nome del modello dell'unità)

Pulsante premuto SCANNER.

AR-XXXX

Event Manager

Windows OS

Gestione eventi di Windows

Visualizzata sul display.

Questa è la finestra di selezione Gestione eventi di Windows. Sono visualizzate 1 applicazione registrate per gestire l'evento scanner dal dispositivo AR-xxxx

(xxxx è il nome del modello dell'unità)

L'utente seleziona un'applicazione.

L'applicazione utente è attivata.

Uso del tasto SCANNER per iniziare la scansione

• Durante la copiatura non è possibile eseguire scansioni.

•

Se il tasto SCANNER ( ) viene premuto durante un'operazione di

Nota

stampa, il lavoro di scansione sarà memorizzato.

•

Quando si esegue la scansione di un originale collocato sull'SPF, è possibile utilizzare un solo originale a meno che si stia utilizzando Sharpdesk.

Premere il tasto SCANNER ().

L'unità entra nel modo scansione

Posizionare l’originale che si desidera scansire sulla lastra di esposizione/SPF.

Per la procedura di posizionamento dell'originale, vedere "COLLOCAZIONE DELL'ORIGINALE" (p.16).

Premere il tasto destro Numero di copie per visualizzare il codice dell'applicazione che si desidera utilizzare per la scansione.

I codici predefiniti delle applicazioni sono i seguenti:

Numero

dell'applicazione

SC1 Sharpdesk (Full color) (se installato) SC2 Sharpdesk (Monochrome) (se installato)

SC3

SC4 Fax (se è installato un programma fax) SC5 OCR (se è installato un programma OCR) SC6 Microsoft Word (se installato)

Per controllare le impostazioni, vedere "Finestra di dialogo impostazione parametri di scansione" (p.55) e poi aprire la finestra impostazioni di Gestione pulsanti.

E-mail (il programma di posta elettronica utilizzato nell'ambiente Windows in uso)

Applicazione avviata

Premere il pulsante Avvio ( ).

La scansione avrà inizio e i dati scansiti saranno trasferiti all'applicazione.

• Se vengono visualizzate le seguenti videate,

selezionare Gestione pulsanti e fare clic su "OK".

Nota

Gestione pulsanti si apre insieme all'applicazione associata con Gestione pulsanti. Se si desidera aprire solo Gestione pulsanti, impostare Gestione pulsanti per l'uso in Windows come spiegato in "Impostazione di Gestione pulsanti" (p.53).

•

Se è stata selezionata la casella di controllo "Mostra la schermata di impostazione TWAIN durante la scansione" in "Finestra di dialogo impostazioni parametri di scansione" (p.55), quando si esegue il punto 4, apparirà automaticamente la finestra impostazioni di TWAIN. Controllare le impostazioni e, per iniziare la scansione, premere di nuovo il tasto start ( ) o cliccare sul pulsante "Scansione" nella finestra impostazioni di TWAIN. I dati scansiti saranno trasferiti all'applicazione.

Apertura del driver dello scanner ed esecuzione di scansione dal computer

Seguire i passi di seguito riportati per aprire la pagine di configurazione del driver dello scanner. A titolo esemplificato, questa istruzione viene rilasciata utilizzando Sharpdesk come editor grafico.

• La scansione non è eseguibile durante un lavoro di stampa e di copia.

• Il metodo per avviare il driver dello scanner varia in funzione del tipo di

Nota

applicazione. Leggere il manuale o il file di help dell'applicazione in uso.

Quando si utilizza il driver dello scanner per scansire un originale

•

collocato nell'SPF e se si esegue una scansione preliminare (leggere il Manuale in linea o il file di help del driver dello scanner), l'originale nell'SPF verrà trasmesso alla zona di uscita dopo la scansione. Per eseguire la scansione definitiva dopo la scansione preliminare, collocare nuovamente l'originale nell' SPF.

Uso di SHARP TWAIN

Posizionare l’originale che si desidera scansire sulla lastra di

esposizione/SPF.

Per la procedura di posizionamento dell'originale, vedere "COLLOCAZIONE DELL'ORIGINALE" (p.16).

Dopo aver lanciato Sharpdesk, fare

clic sul menu "File" e selezionare "Seleziona scanner".

Fare clic qui

Selezionare "SHARP Personal MFP

serie" e fare clic sul pulsante "Seleziona".

Se si utilizza più di un dispositivo di scansione, selezionare lo scanner prescelto nell'applicazione. La procedura per accedere

Nota

all'opzione "Seleziona scanner" dipende dall'applicazione. Per maggiori informazioni, consultare il Manuale in linea o il file di help dell'applicazione.

WIA-SHARP AR-XXXX 1.0 (32-32)

Fare clic qui

Seleziona "Acquisisci

immagine" dal menu "File" o fare clic sul pulsante "Acquisisci" ( ) .

Impostare la configurazione per la scansione (vedere il

Manuale in linea e il file di Help), fare clic sul pulsante "Scansione"

La scansione è stata avviata

SHARP AR-XXXX

Eseguire scansioni con "Procedure guidata Scanner e fotocamere digitali" in Windows XP

Windows XP comprende come funzionalità standard una funzione di scansione dell'immagine. La procedura di scansione tramite "Procedura guidata Scanner e fotocamere digitali" è spiegata di seguito.

Per cancellare la scansione, fare clic sul pulsante "Cancella" nella schermata del display.

Nota

Posizionare l’originale che si desidera scansire sulla lastra di

esposizione/SPF.

Per la procedura di posizionamento dell'originale, vedere "COLLOCAZIONE DELL'ORIGINALE" (p.16).

Fare clic sul pulsante "Avvio", selezionare

"Panello di controllo" e fare clic su "Stampanti e altre periferiche", quindi fare clic su "Scanners and Cameras" nel menu

SHARP AR-XXXX

di avvio. Fare clic sull'icona "SHARP ARxxxx" (dove xxxx è il nome del modello dell'unità) e fare clic su "Copia immagini" in "Operazioni immagini".

E' visualizzata "Procedura guidata

Scanner e fotocamere digitali", Fare clic su "Successiva" e definire le impostazioni di base per la scansione.

Per informazioni sulle impostazioni leggere il file di Help di Windows XP. Dopo aver completato le impostazioni, fare clic su "Successiva".

Selezinare un nome, formato e cartella

per l'immagine stottoposta alla scansione.

Per le informazioni sul nome dell'immagine, formato del file e cartella, leggere il file di help di Windows XP.

Ha inizio la scansione. Quando la scansione è

terminata, selezionare il lavoro successivo che si desidera eseguire.

Per informazioni su ogni singola selezione, leggere il file di help di Windows XP. Per uscire da "Procedura guidata Scanner e fotocamere digitali", selezionare "Il lavoro sulle immagini è stato completato" e fare clic su "Successiva".

Fare clic su "Fine" nella pagina visualizzata

La "Procedura guidata Scanner e fotocamere digitali" si chiude e l'immagine scansita viene salvata.

COME UTILIZZARE IL MANUALE IN LINEA

Il Manuale in linea fornisce istruzioni dettagliate sul funzionamento dell'unità come stampante o scanner e un elenco di procedure da seguire per affrontare i problemi di stampa o di scansione. Per accedere al Manuale in linea, è necessario disporre di Acrobat Reader 5.0 o una versione successiva. Se il software non è installato leggere la sezione "Installazione di Acrobat Reader" (Pagina seguente).

Indice degli argomenti del manuale in linea

Gli argomenti del manuale in linea sono i seguenti. Quando si usa l'unità, dopo aver completato tutte le impostazioni iniziali, è necessario consultare il Manuale in linea.

Come utilizzare il Manuale in linea

Viene spiegato come utilizzare il Manuale in linea.

Stampa

Fornisce indicazioni su come stampare un

Scansione

Viene spiegato come utilizzare il driver dello scanner e come correggere le impostazioni di Gestione pulsanti.

Risoluzione dei problemi

Fornisce le istruzioni su come risolvere i problemi del software o dei driver.

Accendere il computer.

Inserire il CD-ROM fornito con l'unità nell'unità CD-ROM.

Fare clic sul pulsante "Avvio", selezionare "Risorse del

computer" ( ), quindi fare doppio clic sull'icona CD-ROM ( ).

In Windows 95/98/Me/NT 4.0/2000, fare doppio clic su "Risorse del computer" ( ), fare doppio clic sull'icona CD-ROM ( ).

Fare doppio clic sulla cartella

"Manual", fare doppio clic sulla cartella "Italian" e quindi fare doppio clic sull'icona "AR_153EN_152EN_122EN.pdf".

Appare la seguente finestra.

AR-153E N/AR-152E N/AR-122E N

Manuale in linea

Fare clic su per leggere il Manuale in linea

Per chiudere il Manuale in linea, fare clic sull'icona ( ) in alto a destra della finestra.

• E' possibile stampare il Manuale in linea utilizzando Acrobat Reader.

SHARP consiglia di stampare le sezioni a cui si fa riferimento più di

Nota

frequente.

• Leggere le informazioni contenute nel menu "Help" di Acrobat Reader

per maggiori dettagli sul suo funzionamento.

Installazione di Acrobat Reader

Accendere il computer.

Inserire il CD-ROM nell'unità CD-ROM.

Fare clic sul pulsante "Avvio", selezionare "Risorse del

computer" ( ), quindi fare doppio clic sull'icona CD-ROM ( ).

In Windows95/98/Me/NT4.0/2000 fare doppio clic su "Risorse del computer" ( ), quindi fare doppio clic sull'icona CD-ROM ( ).

Fare doppio clic sulla cartella "Acrobat", quindi fare doppio clic

sull’icona "ar500ita.exe".

Seguire le istruzioni che appaiono sullo schermo per installare Acrobat Reader.

USO CON ALTRI DRIVER INSTALLATI

Se si utilizza un'altra stampante GDI o una stampante di Windows Printing System si possono verificare conflitti tra le stampanti e di conseguenza la stampa può risultare non soddisfacente. Per utilizzare un'altra stampante GDI o una stampante di Windows Printing System, cambiare l'impostazione della porta del driver di stampa come di seguito indicato.

Se una stampante di altro tipo non funziona in modo soddisfacente quando in "FILE" (come descritto di seguito) è impostato il driver di

Nota

stampa della SHARP Personal MFP serie, disinstallare il driver di stampa della SHARP Personal MFP serie. Per la disinstallazione leggere il Manuale in linea.

Fare clic sul pulsante "Avvio"

Fare clic su "Pannello di controllo", selezionare "Stampante e

altri hardware", quindi "Stampanti e fax"

In Windows 95/98/Me/NT4.0/2000 selezionare "Impostazioni" e quindi fare clic su "Stampanti".

Fare clic sull’icona "SHARP AR-xxxx" (dove

xxxx è il modello dell’unità) nella casella di dialogo della stampante, quindi selezionare "Proprietà".

Nella casella di dialogo "Proprietà" fare clic sulla scheda

"Porta" (in Windows 95/98/Me è la scheda "Dettagli") , selezionare "FILE", nella casella "Invia stampa alle seguenti porte" fare clic su "OK".

Fare clic sull'icona della stampante che di desidera utilizzare e

selezionare "Proprietà". Fare clic sulla scheda "Porta" (scheda "Dettagli" in Windows

95/98/Me) nella finestra "Proprietà" selezionare "LPT1" (o la porta attualmente in uso) e selezionare il pulsante "OK".

Per utilizzare nuovamente SHARP Personal MFP serie, seguire la stessa procedura ma, al punto 4 selezionare la porta che si intende

Nota

utilizzare (ad esempio LPT1) .

COLLEGAMENTO DEL CAVO DI INTERFACCIA

L'unità viene fornita di connettori sia per interfaccia parallela che USB. I cavi di interfaccia per collegare l'unità al computer non sono forniti con l'unità. Acquistare il cavo adatto al vostro computer.

Cavo di interfaccia

Cavo di interfaccia parallela

Cavo di interfaccia parallela IEEE 1284 bidirezionale schermato (2 m Max.)

Cavo di interfaccia USB

Cavo doppio twistato schermato, equivalente al cavo di trasmissione alta velocità (2 m Max.)

• Se non si desidera utilizzare l'unità come scanner, esso deve

Attenzione

Collegamento del cavo di interfaccia USB

essere collegata al computer con un cavo di interfaccia USB. La funzione di scanner non è disponibile se l'unità è collegata al cavo parallelo.

• La connessione USB è disponibile su un computer compatibile con PC/AT fornito con connessione USB e con i sistemi operativi Windows 98, Windows Me, Windows 2000 Professional, Windows XP Professional o Windows XP Home Edition preinstallati.

• Non collegare l'interfaccia prima di installare il driver MFP. Il cavo di interfaccia dovrebbe essere collegato durante l'installazione del driver MFP. (p.43)

Realizzazione cavo di interfaccia USB schermato

Inserire il cavo nel connettore

dell'interfaccia USB posto sul retro dell'unità.

Inserire l'estremità del cavo nel connettore di interfaccia del

computer o dell'hub USB collegato al computer.

Collegamento del cavo di interfaccia parallela

Realizzazione cavo di interfaccia parallela, schermato,

conforme a IEEE1284.

Assicurarsi che l'interruttore di alimentazione dell'unità e del

computer siano in posizione OFF.

Inserire il cavo nel connettore

dell'interfaccia parallela posto sul pannello posteriore dell'unità e bloccare con i fermagli

Inserire l'altro capo del cavo nel connettore di interfaccia del

computer.

OPZIONI PER AR-153EN

CONFIGURAZIONE SISTEMA

Per questa unità, è disponibile una serie di opzioni che vi consente di configurare il sistema secondo le vostre particolari esigenze. Le opzioni comprendono quanto segue.

Alimentatore passo singolo (SPF) (AR-SP5)

AR-153EN

Unità alimentazione carta da 250 fogli (AR-D16)

ALIMENTATORE PASSO SINGOLO (AR-SP5)

L'alimentatore passo singolo (SPF) può alimentare in automatico fino a 30 originali.

Le procedure per collocare gli originali nell'SPF, per pulire l'SPF e per eliminare un inceppamento sono spiegate nelle sezioni successive. Vedere "Uso dell'SPF" (p.17), "PULIZIA DELL'UNITÀ" (p.27) e "E: Inceppamento nell'SPF (AR-153EN)" (p.34).

Vassoio di

alimentazione

originali

Guide dell'originale

Copertura del rullo di alimentazione

Zona di uscita originali

UNITÀ ALIMENTAZIONE CARTA DA 250 FOGLI (AR-D16)

L'unità alimentazione carta presenta il vantaggio di una maggiore capacità di caricamento della carta e di una più ampia scelta di formati immediatamente disponibili per i lavori di copiatura.

Le procedure di caricamento della carta nel vassoio dell'unità alimentazione carta e quelle per il cambio di formato e per la selezione del vassoio sono le stesse riportate per il vassoio della carta dell'unità. Vedere "CARICAMENTO DEL VASSOIO DELLA CARTA" (p.8) e "Selezione del vassoio" (p.20).

Vassoio

Uso dell'unità alimentazione carta con la funzione stampante (quando è installato AL-12PKM)

Quando sull'unità è installato il kit di espansione stampante/scanner, l'AR-D16 può essere usata anche con la funzione stampante. Per usare l'AR-D16 con la funzione stampante, realizzare la seguente procedura per impostare il driver della stampante.

L'uso dell'AR-D16 non può essere definito tra le impostazioni del driver della stampante aprendo direttamente l'applicazione.

Nota

Fare clic sul pulsante "Start".

Pannello laterale inferiore

Fare clic su "Pannello di controllo", selezionare "Stampanti e

altre periferiche", quindi fare clic su "Stampanti e fax".

In Windows 95/98/Me/NT4.0/2000 selezionare "Impostazioni" e quindi "Stampanti".

Fare clic sull'icona del driver di stampa "SHARP AR-153EN" e,

nel menu "File", selezionare "Proprietà".

Con Windows 95/98/Me, cliccare sull'icona del driver della stampante "SHARP AR-153EN", selezionare "Proprietà" dal menu "File", e quindi cliccare la scheda "Installazione".

Fare clic sul la scheda "Utilità".

Selezione "Due vassoi" per "Vassoio

di ingresso" e cliccare su "OK".

Il driver della stampante si chiude e ciò significa che le impostazioni necessarie per usare l'AR-D16 sono terminate.

APPENDICE

SPECIFICHE

Modello AR-153EN AR-152EN AR-122EN

Tipo Copiatrice digitale al laser, versione da tavolo

Sistema di copia Trasferimento a secco, elettrostatico

Originali Fogli, documenti rilegati

Vassoio della carta 250 fogli

Vassoio di bypass singolo / 1 foglio

Vassoio di bypass multifoglio 50 fogli /

Vassoio uscita carta 100 fogli

Formati originale Max. A4

Alimentazione originali

Formato copia Da A6 a AA *

Perdita di immagine

Velocità di riproduzione 15 pagine al minuto

Copia in continuo Contatore in sottrazione max. 99 pagine

Tempo prima copia (approssimativo)

Rapporto di copia

Sistema di esposizione

Sistema fusore Rulli riscaldanti

Tecnologia a sviluppo Sviluppo spazzola magnetica

Sorgente ottica Lampada fluorescente a catodi freddi

Risoluzione

Gradazione 2 livelli

Profondità bit 1 bit o 8 bit/pixel

Sensore Colore CCD

Memoria 8 MB

Alimentazione

Consumo di energia 1000 W

Lastra di esposizione

SPF Fino a 30 fogli /

Max. 4mm * Max. 4.5mm *

9.6 secondi (carta:A4, modo esposizione:AUTOMATICO, rapporto di copia:100% )

Variabile:da 25% a 400% con incrementi dell'1% (totale 376 passi) Fisso: 25%, 70% 86%, 100%, 141%, 400%

Sorgente ottica mobile, esposizione a filo (lastra fissa) con esposizione automatica

600 x 300dpi (modo Automatico/Manuale) 600 x 600dpi (modo Foto)

Tensione di rete locale ±10% (per le esigenze di alimentazione di questa copiatrice, vedere la targhetta del modello sul retro dell’unità).

1 foglio

12 pagine al minuto

Modello AR-153EN AR-152EN AR-122EN

Ingombro

Peso (approssimativo) *

Dimensioni dell'unità

Condizioni di esercizio

Livello di rumorosità

Concentrazione emissione (misurazione secondo RAL-UZ 62)

Accessori opzionali

*1Inserire la carta solo dal lato lungo.

Bordi di entrata e di uscita.

Lungo gli altri bordi complessivi

Non include le cartucce del toner e del cilindro.

Larghezza 809mm 607.6mm

Profondità 492,5mm 462,5mm

Larghezza 518mm

Profondità 492,5mm 462,5mm

Altezza 295,6mm

16kg

Temperatura: da 10°C a 30°C Umidità: da 20% a 85%

Livello di potenza acustica L Copia in corso: 6.0 [B], Standby: 3.7 [B] Livello pressione acustica Copia in corso: 46 [dB (A)], Standby: 23 [dB (A)] Misurazione dell'emissione sonora secondo ISO 7779.

Ozono: inferiore a 0.02 mg/m Polvere: inferiore a 0.075 mg/m Stirene: inferiore a 0.07 mg/m

Kit di espansione Stampante/Scanner (AL-12PKM)

Unità alimentazione carta da 250 fogli (AR-D16)

Alimentatore passo singolo (SPF) (AR-SP5)

wA (1B=10dB)

pA (posizioni astanti)

Accessori opzionali

Kit di espansione Stampante/Scanner (AL-12PKM)

Sistema di stampa Trasferimento a secco, elettrostatico

Formato stampa da A6 a A4 *

Velocità di stampa Max. 12 pagine/min. (A4)

Stampa in continuo Contatore in sottrazione max. 99 pagine

Tempo prima stampa (approssimativo)

Risoluzione

Emulazione SHARP GDI

Orientamento pagina Verticale od orizzontale

Porta di interfaccia

*1Inserire la carta solo dal lato lungo.

Escluso il tempo di trasmissione dei dati.

Stampante 600 dpi

Scanner 600 x 1200 dpi

9.6 secondi (Carta: A4) *

Interfaccia USB (USB1.1 Standard) / Interfaccia parallela bidirezionale compatibile con IEEE1284 (Solo per stampante)

Alimentatore passo singolo (SPF) (AR-SP5)

Originali possibili

Power supply Prelevata dall'unità

Peso Circa 3kg

Alimentazione 498mm (L) x 380mm (P) x 110mm (A)

Peso: Da 52g/m2 a 90g/m2 Formato: Da A5 a A4 Capacità: 30 fogli max.

Unità alimentazione carta da 250 fogli (AR-D16)

Formato della carta Da A5 a A4

Peso della carta Da 56g/m

Capacità Un vassoio con capacità per 250 fogli di carta da 80g/m

Peso 3kg

Dimensioni 498mm (L) x 395mm (P) x 88mm (A)

Alimentazione Prelevata dall'unità

In base alla sua politica di continuo sviluppo, SHARP si riserva il diritto di apportare, senza preavviso, modifiche costruttive e di design. Le

Nota

caratteristiche sopra indicate devono essere intese come valori nominali di produzione. Le singole unità possono scostarsi leggermente da questi valori.

a 80g/m2

INFO SUI MATERIALI DI CONSUMO E SUI COMPONENTI OPZIONALI

Quando si ordinano i materiali di consumo, riportare correttamente i codici come indicato di seguito.

Utilizzare solo componenti e materiali di consumo originali SHARP.

Nota

Per ottenere i migliori risultati di copiatura, assicurarsi di utilizzare solo parti di consumo originali SHARP, specificamente progettate e testate per ottimizzare la vita utile e le prestazioni delle copiatrici SHARP. I consumabili originali Sharp si distinguono dall'etichetta originale presente sulla confezione del toner.

Elenco parti fornite

Fornitura

Cartuccia del toner AR-152T Circa 8000 fogli *

*Basato sulla copia con carta tipo A4 su un'area con grado di intensità del 5%.

Numero di codice componente

Vita utile

INDICE

Accessori opzionali................................37

Acrobat Reader .....................................62

Alimentazione di bypass ........................11

Alimentazione off ...................................15

Alimentazione on ...................................14

Appendice..............................................68

Aprire il driver dello scanner..................58

Aprire il driver di stampa ........................51

Avvertenza

- Etichetta .............................................1

- Laser ..................................................2

- Manipolazione....................................2

- Utilizzo ...................................................1

Bypass singolo ...................................... 11

Caricare il vassoio della carta.................8

Caricare la carta ......................................7

Carta........................................................7

Cartuccia del toner ................................24

Cavo di interfaccia parallela ............64, 65

Cavo di interfaccia USB.........................64

Cilindro fotoconduttore ................5, 33, 34

Collegamento del cavo di interfaccia

- Cavo di interfaccia parallela.............65

- Cavo di interfaccia USB ...................64

Collocamento dell’originale....................16

- Lastra di esposizione .......................16

- SPF ..................................................17

Come eseguire una stampa ..................51

Come utilizzare il manuale in linea ........61

Configurazione Sistema ........................66

Conservazione della carta .......................2

Convenzioni utilizzate in questo manuale4

Copia da foto .........................................18

Copertura laterale.................................... 5

Corona di trasferimento ....................5, 28

Dispositivo di pulitura corona di

trasferimento......................................5, 28

Driver della stampante...........................41

Driver dello scanner...............................37

Driver MFP

- Driver della stampante ..................... 37

- Driver dello scanner .........................37

- Finestra Stato della stampante ........37

Eliminazione di inceppamenti

- Alimentazione della carta inferiore...34

- SPF ..................................................34

- Zona del fusore ................................32

- Zona dell’alimentazione della carta..32

- Zona di trasporto ..............................33

Eseguire copie.......................................13

Eseguire scansioni dal computer ..........58

Eseguire una scansione con "Guida all'installazione dello scanner e

fotocamere digitali" ................................60

Gestione pulsanti.............................37, 53

Guidacarta vassoio di bypass............5, 11

Impostazioni predefinite del pannello

operativo................................................15

Indicatore di inceppamento .........6, 30, 31

Indicatore Chiaro e Scuro..................6, 18

Indicatore di allarme

- Indicatore di inceppamento ....6, 30, 31

- Indicatore di manutenzione ....6, 30, 35

- Indicatore Richiesta sostituzione

cartuccia toner........................6, 24, 30

- Indicatore Richiesta sostituzione

sviluppatore............................6, 30, 35

Indicatore di inceppamento

nell'SPF .......................................6, 31, 34

Indicatore di manutenzione .........6, 30, 35

Indicatore modo esposizione.............6, 18

Indicatore modo Risparmio energia.......22

Indicatore ONLINE ............................6, 50

Indicatore Posizione alimentazione carta6

Indicatore scanner.............................6, 50

Indicatore Selezione rapporto di

riproduzione....................................... 6, 20

Indicatore SPF...................................6, 17

Indicatore Start ..................................6, 50

Indicatore ZOOM ...............................6, 20

Indicatori del pannello operativo............50

Indicatori di stato ...................................30

Installazione del software ......................40

Interfaccia

- Interfaccia parallela..........................65

- Interfaccia USB ................................64

Interrompere il processo di copia ..........52

Interruttore blocco testina di

scansione ..............................................36

Interruttore di alimentazione..............5, 14

Introduzione.............................................4

Lastra di esposizione ...............................5

Leva di sbloccaggio dell’unità fusore.5, 32

Maniglia ...................................................5

Manuale in linea ....................................61

Materiali di consumo..............................71

Modo alimentazione continua .........17, 23

Modo preriscaldamento.........................22

Modo Autospegnimento.........................22

Nome

- Nome dei componenti ........................5

- Pannello operativo .............................6

Numero di copie .................................... 18

Pannello di copertura anteriore ...............5

Pannello operativo...................................5

Preliminari all'installazione ....................38

Presa cordone di alimentazione..............5

PULIZIA .................................................27

Pulizia dell'unità

- Carrozzeria.......................................27

- Copri originale..................................27

- Corona di trasferimento ...................28

- Lastra di esposizione .......................27

- SPF ..................................................27

- SPF finestra di scansione ................27

Pulsante Apri copertura laterale ..............5

Pulsante Visualizza rapporto di copia6, 20

Regolazione automatica dell’esposizione19

Regolazione esposizione.......................18

Requisiti hardware e software ...............38

Richiesta sostituzione

sviluppatore .................................6, 30, 35

Riduzione/ingrandimento/zoom.............20

Risoluzione dei problemi .......................29

Risoluzione dei problemi dell'unità ........29

Sequenza della copiatura......................13

Sequenza operazioni di installazione ....39

Sharpdesk .............................................37

Software per SHARP Personal MFP

serie.......................................................37

Sostituzione cartuccia toner ..................24

Specifiche ..............................................68

Supporto vassoio di uscita della carta.....5

SPF........................................................17

Tasto Cancella.............................6, 18, 23

Tasto Chiaro ......................................6, 18

Tasto di selezione modo di copia ......6, 18

Tasto di selezione rapporto di

riproduzione....................................... 6, 20

Tasto di selezione vassoio ...............6, 20

Tasto numero di copie .................6, 15, 18

Tasto ONLINE ...................................6, 50

Tasto SCANNER ...............................6, 57

Tasto Scuro .......................................6, 18

Tasto Start .................................. 6, 13, 23

Tasto ZOOM......................................6, 20

Tempo di auto azzeramento..................22

Unità alimentazione carta da 250 fogli .67

Utilizzo del manuale ................................4

Uso con altri driver installati...................63

Uso di SHARP TWAIN ..........................58

Uso del modo scanner...........................53

Uso del modo stampante.......................51

Vassoio della carta ..............................5, 8

Vassoio di bypass multifoglio ................10

Vassoio di uscita della carta ....................5

Visualizza ................................................6

Visualizzazione del numero

totale di copie ........................................23

Vita utile della cartuccia del toner..........27

INDICE PER ARGOMENTI

Accensione ............................................14

Apertura del driver della stampante.......51

Caricamento carta

- Vassoio carta .....................................7

- Bypass singolo .................................10

- Vassoio di bypass multifoglio...........10

Caricamento dell'originale .....................16

- Lastra di esposizione .......................14

- SPF ..................................................15

Collegamento del cavo di interfaccia

- Cavo interfaccia parallela.................65

- Cavo interfaccia USB.......................64

Copiatura ...............................................13

Impostazione del modo risparmio toner ...... 21

Impostazione di Gestione pulsanti.........53

Impostazione numero di copie...............18

Impostazione programma utente...........22

Impostazione qualità di stampa

- AUTO ............................................... 18

- FOTO ............................................... 18

- MANUALE ........................................19

Ingrandimento/riduzione copie ..............20

Installazione del software

- Acrobat .............................................62

- Driver MFP .......................................37

- Gestione pulsanti .............................37

- Sharpdesk ........................................37

Pulizia dell'unità

- Carrozzeria.......................................27

- Copri originale..................................27

- Corona di trasferimento....................28

- Lastra d'esposizione ........................27

- SPF ..................................................27

Rimozione carta inceppata

- SPF ..................................................34

- Zona alimentazione carta.................32

- Zona alimentazione carta inferiore...34

- Zona fusore ......................................32

- Zona trasporto..................................33

Scansione

- Gestione pulsanti .............................57

- Procedure guidata Scanner e

fotocamere digitali ............................60

- SHARP TWAIN ................................58

Selezione del vassoio............................20

Sostituzione della cartuccia del toner....24

Spegnimento .........................................15

Stampa ..................................................51

Stoccaggio dell'unità................................1

Uso del Manuale in linea .......................61

Uso con altri driver installati...................63

Visualizzazione numero totale

di copie ..................................................23

LICENZA SOFTWARE

LEGGERE LA PRESENTE LICENZA CON ATTENZIONE PRIMA DI UTILIZZARE IL SOFTWARE. L’UTILIZZO DEL SOFTWARE IMPLICA L’ACCETTAZIONE DEI TERMINI DELLA LICENZA STESSA..

1. Licenza.

L'applicazione, la dimostrazione, il sistema e il software aggiuntivo associato a questa Licenza, siano essi su dischetto, in memoria a sola lettura, o su altri tipi di supporto (nel seguito il "Software"), nonché la documentazione ad esso attinente, Vi vengono ceduti in licenza da SHARP. Voi siete i proprietari del dischetto su cui il Software è stato registrato ma SHARP e/o i licenziatari SHARP conservano il diritto di possesso del Software e della documentazione ad esso attinente. Questa Licenza Vi consente di usare il Software su uno o più computer collegati a una sola stampante e di effettuare un'unica copia del Software in formato macchina per i soli fini di backup. Siete tenuti a riprodurre su questa copia l’avviso di copyright SHARP, l’avviso di copyright dei licenziatari SHARP ed ogni altra scritta proprietaria della SHARP e/o dei suoi licenziatari che si trova sulla copia originaria del Software. Potete inoltre trasferire tutti i vostri diritti di licenza sul software, la copia di backup del Software, la documentazione ad esso attinente nonché una copia di questa Licenza a una terza parte, a patto che quest'ultima legga e accetti i termini e le condizioni contenuti in questa Licenza.

2. Restrizioni.

Il Software contiene materiale tutelato da diritti d'autore, segreti industriali e altro materiale di proprietà della SHARP e/o dei suoi licenziatari e al fine di proteggerli, non avete il diritto di decompilare, ricostruire con processo inverso, disassemblare o altrimenti ridurre il Software in una forma percettibile dall'uomo. Non siete autorizzati a modificare, diffondere in rete, affittare, noleggiare in leasing, prestare, distribuire o a creare lavori da esso derivati, basati in parte o del tutto sul Software stesso. Non vi è lecito trasmettere elettronicamente il Software da un computer all'altro o in una rete di computer.

3. Rescissione.

"Questa licenza è valida fino a che viene rescissa. Vi è lecito rescindere questa Licenza in un qualsiasi momento distruggendo il Software e la documentazione ad esso attinente e tutte le copie da esso originate. Questa Licenza verrà immediatamente rescissa senza intimazione da parte SHARP e/o licenziatari SHARP se ometterete di osservare una qualsiasi clausola di questa Licenza. In caso di rescissione avete l'obbligo di distruggere il Software e la documentazione ad esso attinente nonché tutte le copie da esso originate.

4. Assicurazione relativa alla legge sull'esportazione.

Voi accettate e certificate che né il Software, né qualsiasi altra informazione tecnica ricevuta da SHARP, né prodotto da essi direttamente originato, verranno esportati fuori degli Stati Uniti a meno che questo sia autorizzato e permesso dalle leggi e dalle regolamentazioni degli Stati Uniti. Se il Software è stato da Voi legittimamente ottenuto fuori degli Stati Uniti, accettate di non ri-esportare il Software né qualsiasi altra informazione tecnica ricevuta da SHARP, né il prodotto da essi direttamente originato, a meno che questo sia permesso dalle leggi e dalle regolamentazioni degli Stati Uniti e dalle leggi e dalle regolamentazioni della giurisdizione in cui il Software è stato acquistato.

5. Utenti finali di tipo governativo.

Qualora stiate acquisendo il Software nell'interesse di una qualsiasi unità o ente del Governo degli Stati Uniti, è valida la seguente clausola. Il Governo acconsente che:

(i) se il Software viene fornito al Ministero della Difesa (DoD), il Software venga classificato come "Software per Computer Commerciale" e che il Governo sta acquisendo unicamente i "diritti limitati" contenuti nel Software e nella sua documentazione secondo il significato del termine definito nella Clausola 252.227-7013 (c) (1) (Ott. 1988) del DFARS; e (ii) se il Software viene fornito a un'altra unità o a un altro ente del Governo degli Stati Uniti diverso dal DoD, i diritti del Governo per quanto riguarda il Software e la sua documentazione saranno quelli definiti nella Clausola 52.227-19 (c) (2) del FAR oppure, nel caso della NASA, nella Clausola 18-52.227-86 (d) del supplemento al FAR relativo alla NASA.

6. Garanzia limitata riguardo i supporti.

SHARP garantisce che i dischetti su cui il Software è stato registrato sono esenti da difetti di materiale e di fabbricazione se impiegati in normali condizioni e per un periodo di novanta (90) giorni dalla data d'acquisto, come attestato da una copia della ricevuta d'acquisto. L’unica responsabilità di SHARP e/o dei suoi licenziatari, nonché il Vostro unico rimedio sarà la sostituzione del dischetto che non soddisfa la garanzia limitata in accordo alla presente clausola n° 6. Il disco sarà sostituito quando verrà restituito a SHARP o a un rappresentante autorizzato SHARP unitamente a una copia della ricevuta d'acquisto. SHARP non avrà responsabilità alcuna per la sostituzione di un dischetto danneggiato per infortunio, per un uso improprio o per un'applicazione erronea.

QUALSIASI GARANZIA IMPLICITA RIGUARDANTE I DISCHETTI, INCLUSE LE GARANZIE IMPLICITE DI COMMERCIABILITA' E DI IDONEITA' PER UNO SCOPO PARTICOLARE, HANNO UNA DURATA LIMITATA A NOVANTA (90) GIORNI A PARTIRE DALLA DATA DI CONSEGNA. QUESTA GARANZIA VI DA SPECIFICI DIRITTI DI NATURA LEGALE E VI CONSENTE DI AVERE ANCHE ALTRI DIRITTI VARIABILI DA GIURISDIZIONE A GIURISDIZIONE.

7. Rinunzia al diritto di garanzia sul Software.

Voi riconoscete espressamente e convenite che l'uso del Software avviene a Vostro unico rischio. Il software e la documentazione ad esso attinente vengono forniti "COSI’ COM'E’” (“AS IS") e senza alcuna garanzia di qualsiasi tipo e SHARP e il(i) licenziatario(i) SHARP (ai fini delle clausole 7 e 8, SHARP e il(i) licenziatario(i) SHARP verranno chiamati collettivamente con il solo nome "SHARP") ESPRESSAMENTE RIFIUTANO OGNI RESPONSABILITA' RIGUARDO TUTTE LE GARANZIE, SIA ESPRESSE CHE IMPLICITE, IVI COMPRESE, MA NON LIMITATAMENTE AD ESSE, LE GARANZIE IMPLICITE DI COMMERCIABILITA' E IDONEITA' PER UNA PARTICOLARE APPLICAZIONE. SHARP NON GARANTISCE CHE LE FUNZIONI CONTENUTE NEL SOFTWARE SODDISFINO LE VOSTRE ESIGENZE, O CHE IL FUNZIONAMENTO DEL SOFTWARE NON SUBISCA INTERRUZIONI O CHE SIA ESENTE DA ERRORI, O CHE I DIFETTI DEL SOFTWARE VENGANO CORRETTI. INOLTRE, SHARP NON GARANTISCE O RILASCIA ALCUNA DICHIARAZIONE RIGUARDO L'USO O I RISULTATI NELL'USO DEL SOFTWARE O DELLA DOCUMENTAZIONE AD ESSO ATTINENTE NEI TERMINI DELLA LORO ESATTEZZA, PRECISIONE, AFFIDABILITA' O, IN ALTRI TERMINI, NESSUNA INFORMAZIONE O CONSIGLIO, SIA IN FORMA VERBALE CHE SCRITTA, RILASCIATIVI DA SHARP O DA RAPPRESENTANTI AUTORIZZATI SHARP, SARANNO MOTIVO DI GARANZIA O COMUNQUE ACCRESCERANNO IN ALCUN MODO LA PORTATA DI QUESTA GARANZIA. NEL CASO CHE IL SOFTWARE SI RIVELASSE DIFETTOSO, VOI (E NON SHARP O RAPPRESENTANTI AUTORIZZATI SHARP) VI FATE CARICO DELL'INTERO COSTO DEL SERVIZIO DI ASSISTENZA TECNICA NECESSARIO, PER LE RIPARAZIONI O PER LE RETTIFICHE, ALCUNE GIURISDIZIONI NON PERMETTONO L'ESCLUSIONE DELLE GARANZIE IMPLICITE, IN QUESTO CASO LA SUDDETTA ESCLUSIONE POTREBBE NON APPLICARSI AL VOSTRO CASO.

8. Limitazione della responsabilità.

IN NESSUNA CIRCOSTANZA, IVI COMPRESE QUELLE DOVUTE A NEGLIGENZA, SHARP SARA’ TENUTA RESPONSABILE PER UN QUALSIASI TIPO DI DANNO, SIANO ESSI SPECIALI, CONSEGUENTI O CASUALI, CHE SIANO IL RISULTATO DELL'USO, O DELL'INCAPACITA' ALL'USO DEL SOFTWARE O DELLA DOCUMENTAZIONE AD ESSO ATTINENTE, ANCHE NEL CASO CHE SHARP O UN RAPPRESENTANTE AUTORIZZATO SHARP FOSSERO STATI AVVISATI DELLA POSSIBILITA' DI QUESTI DANNI. ALCUNE GIURISDIZIONI NON PERMETTONO LA LIMITAZIONE O L'ESCLUSIONE DELLA RESPONSABILITA' PER DANNI CONSEGUENTI O CASUALI, IN QUESTO CASO LA LIMITAZIONE O L'ESCLUSIONE SUDDETTE POTREBBERO NON APPLICARSI AL VOSTRO CASO. "In nessun caso la responsabilità complessiva di SHARP nei Vostri confronti, per tutti i danni, le perdite, e le cause di azione (siano esse in contratto, in un atto illecito con conseguente responsabilità civile (negligenza inclusa) o in altri termini) eccederà il totale da Voi pagato per il Software.

9. Regolamentazione della Legge e possibilità di rescissione.

Per la parte del software relativa ad Apple Macintosh e Microsoft Windows, questa Licenza sarà governata da, e interpretata, in accordo alle leggi degli Stati della California e di Washington, rispettivamente. Per la parte di software e/o documentazione relative a ciò che è stato dato in licenza a Sharp da Software 2000 International Limited, questa licenza dovrà essere regolata e conforme alle normative del diritto inglese. Se per una qualsiasi ragione una corte della giurisdizione di competenza ritenesse che una qualsiasi clausola di questa Licenza, o una parte da essa originata, fosse inapplicabile, quella clausola della Licenza sarà applicata fino all'estensione massima ammissibile in modo da attuare l'intento delle parti, e la parte rimanente della Licenza continuerà ad aver piena validità ed effetto.

10. Completezza del contratto.

Questa Licenza costituisce completamente il contratto tra le parti in relazione all'uso del Software e della documentazione ad esso attinente, e sostituisce tutti gli accordi o le intese precedenti o contemporanei, sia in forma scritta che verbale, riguardanti la materia in oggetto. Nessuna correzione o modifica di questa Licenza sarà vincolante a meno che in forma scritta e sottoscritta da un rappresentante debitamente autorizzato da SHARP.

The CE mark logo label is affixed on an equipment in case that the directives described in the above sentence are applicable to the product. (This sentence is not applicable in any country where the above directives are not required.)

Das CE-Label wird nur dann auf einem Gerät, einer Einrichtung oder Anlage aufgebracht, wenn die in dem vorstehenden Satz beschriebenen Richtlinien auf das Produkt anwendbar sind. (Dieser Satz ist nicht für Länder bestimmt, in denen die vorgenannten Richtlinien nicht Bedingung sind.)

Le logo CE est inscrit sur lappareil dans le cas où les directives ci-dessus sont applicables au produit. (Ce commentaire n’est pas applicable dans aucun pays où les directives ci-dessus ne sont pas nécessaires.)

L’etichetta con il logo del marchio CE è applicata su un apparecchio nel caso in cui le direttive descritte nella frase di cui sopra sono applicabili al prodotto. (Questa frase non è applicabile in qualsiasi Paese, nel quale le directtive di cui sopra non sono richieste.)

En caso que las directrices descritas en la anterior frase sean aplicables al producto, se fijará al aparato el adhesivo con el logotipo CE. (Esta frase no es aplicable en los países en los cuales no se requieren las directrices arriba citadas.)

SHARP CORPORATION

Printed in France

TINSZ0997TSZZ

Sharp AR-152, AR-153, AR-153E N, AR-122EN, AR-152E User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
