Selecta Autester ST Dry 17 Service and user manual

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 1

ISO 9001

AUTESTER-ST DRY 17 4001413

AUTOCLAVE AUTOMÁTICO PARA ESTERILIZACIÓN

A VAPOR CON SISTEMA PREVACUUM

AUTOMATIC AUTOCLAVE FOR STEAM STERILIZA TION

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 2

INFORMACIÓN GENERAL

1) Manipular el paquete con cuidado. Desembalarlo y
comprobar que el contenido coincide con lo indica­do en el apartado de la “Lista de embalaje”. Si se
observa algún componente dañado o la ausencia de
alguno avisar rápidamente al distribuidor.

2) No instalar ni utilizar el equipo sin leer, previamente,
este manual de instrucciones.

3) Estas instrucciones forman parte inseparable del
aparato y deben estar disponibles a todos los usua­rios del equipo.

4) Cualquier duda puede ser aclarada contactando con
el servicio técnico de J.P. SELECTA, s.a.

5) ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁQUI-

NA PARA REPARAR QUE NO ESTÉ DEBIDAMEN­TE LIMPIA Y DESINFECTADA.

6) Toda modificación, eliminación o falta de manteni­miento de cualquier dispositivo de la máquina,
transgrede la directiva de utilización 89/655/CEE y
el fabricante no se hace responsable de los daños
que pudieran derivarse.

7) No utilizar el equipo con fluidos que puedan des­prender vapores o formar mezclas explosivas o infla­mables.

GENERAL INFORMATION

1) Handle the parcel with care. Unpack and check
that the contents coincide with the packing-list. If
any part is damaged or missing, please advise the
distributor immediately.

2) Do not install or use the equipment without read­ing this handbook before.

3) This handbook must always be attached to the
equipment and it must be available for all users.

4) If you have any doubts or enquiries, please con­tact with your supplier or J.P. Selecta’s technical
service.

5) IMPORTANT! J.P. SELECTA WILL NOT ACCEPT

ANY APPARATUS TO BE REPAIRED IF IT IS
NOT DULY CLEANED.

6) If any modification, elimination or lacking in main­tenance of any device of the equipment by the user
transgress the directive 89/655/CEE , the manu­facturer is not responsible for the damage that can
occur.

7) Do not use the apparatus with liquids which can
give off vapours capable of making explosive mix­tures.

ÍNDICE CONTENTS PÁG . / PAGE

INFORMACIÓN GENERAL GENERAL INFORMATION 2
ÍNDICE CONTENTS 2
LISTA DE EMBALAJE PACKING LISTS 3
ACCESORIOS ACCESSORIES 3
ESPECIFICACIÓN TÉCNICA TECHNICAL FEATURES 3
DESCRIPCIÓN DEL EQUIPO EQUIPMENT DESCRIPTION 4
INSTALACIÓN INSTALLATION 7
OPERACIÓN OPERATION 12
MANTENIMIENTO MAINTENANCE 19

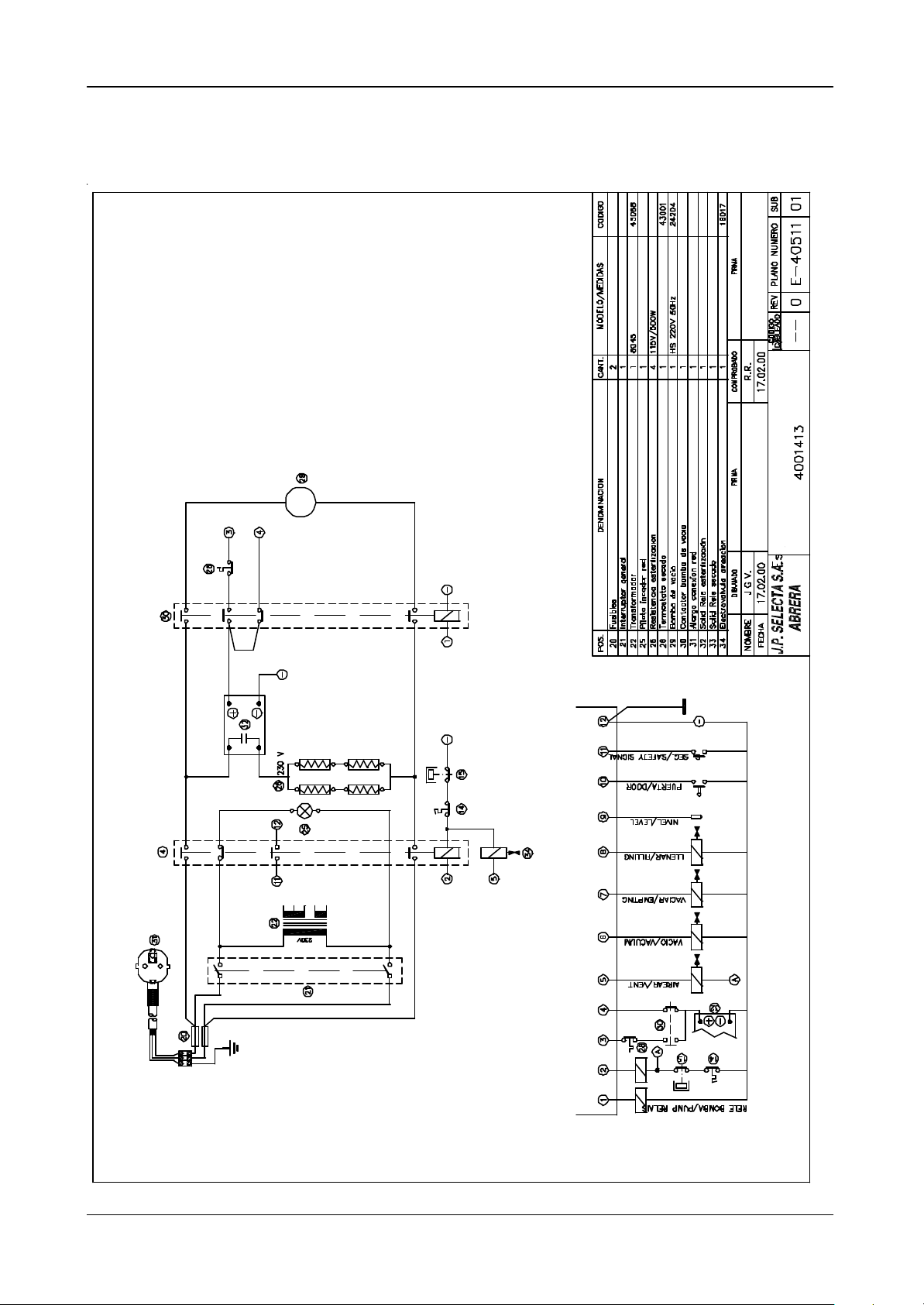

ESQUEMA ELÉCTRICO ELECTRICAL DIAGRAM 20
RECAMBIOS SPARE PARTS 21
GARANTÍA GUARANTEE 22
DECLARACIÓN DE CONFORMIDAD “CE” “EC” CONFORMITY DECLARATION 22

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 3

LISTA DE EMBALAJE

El equipo estándar consta de los siguientes compo­nentes:

Descripción Description Código / Code

AUTESTER-ST DRY 17 AUTESTER-ST DRY 17 4001413
Cubreresistencia Shelf --­Soporte adicional Additional support 9188
Manual de instrucciones Instruction manual 80119

ACCESORIOS

* Impresora tèrmica de papel continuo con indica-

ción de temperatura, presión, tiempo y modalidad.
Código 4001220.

* Sonda Pt100 para lectura de la temperatura inte-

rior del depósito, con terminal para ser conectado a
un registrados o termómetro con entrada de Pt100.
Código 4001219.

PACKING LIST

The standard equipment consist of the following
components:

ACCESSORIES

* Themal printer with a continuous paper roll in-

dicating temperature, pressure, time and opera­tion mode. Code 4001220.

* Temperature probe Pt100 for reading the in-

ternal temperature of the chamber. A terminal
permits the Pt100 to be connected to a printer
or temperature measuring device. Part No.

4001219.

ESPECIFICACIÓN TÉCNICA

Tensión de alimentación 115-230V 50/60 Hz según
se indique en la placa de características de la
máquina.

Medidas

Código

/ Code

4001413

Secado /

Drying

SI /

YES

útiles cm. /

Capacidad

l. /

Capacity l.

17 23.5 40 36 55 46

Chamber

dimensions

cm.

Fondo /

Ø

Width

Medidas exteriores cm./

Overall dimensions cm.

Alto /

Height

TECHNICAL FEA TURES

Voltage supply 115-230V 50/60 Hz according to
the characteristics plate indications.

Ancho /

Length

Rango

ºC /

Range

Fondo /

Width

105ºC

a / to

134ºC

ºC

Consumo

W. /

Consum-

ption W.

2000 35

Peso

Kg. /

Weight

Kg.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 4

DESCRIPCIÓN DEL EQUIPO

La AUTESTER-ST DRY 17 es una autoclave a vapor
saturado gobernados por un microprocesador y con

lectura digital de temperatura que controla:

1. Función prevacuum: Purgado del aire de la cámara
al inicio del proceso por un doble ciclo de vacio.

2. Detector de tapa bien cerrada.

3. Llenado automático de agua de la cámara.

4. Control de los parámetro de temperatura, presión y
tiempo.

EQUIPAMIENTO:
* Sistema de seguridad:

VÁLVULA DE SEGURIDAD.
PRESOSTATO DE SEGURIDAD.
TERMOSTATO DE SEGURIDAD.
DETECTOR DE TAPA BIEN CERRADA.
ENVOLVENTE DE PROTECCIÓN TÉRMICA.

* Caldera, brazo y tapa en acero inoxidable 18/8/2.
* Mueble exterior en acero inoxidable.
* Filtro interior de vaciado
* Filtro de toma de aire exterior
* Válvula manual de desvaporización.
* Válvula selectora de drenaje (exterior/tanque)
* Tetina vaciado al exterior del agua del tanque.

EQUIPMENT DESCRIPTION

The AUTESTER-ST DRY 17 is a saturated steam
autoclave ruled by a microcontroller with digital reading
of the temperature which checks:

1. Prevacuum function: Evacuation of the air in the
chamber at the begining of the sterilisation cycle.

2. Safety door closed indicator.

3. Automatic water filled of the chamber.

4. Temperature, pressure and time control.

EQUIPMENT:
* Safety system:

SAFETY VALVE.
SAFETY PRESSURE SWITCH.
SAFETY THERMOSTAT.
SAFETY DOOR CLOSED INDICATOR.
THERMAL PROTECTION

* Boiler, tank and cover in 18/8/2 stainless steel.
* Outer casing in stainless steel.
* Inner drainage filter.
* Air filter.
* Manual steam drainage valve.
* Drain valve selector (external / tank).
* Output water nipple of external tank.

PRESTACIONES:
Temperatura de esterilización desde 105°C hasta 134°C.

Tiempo de esterilización desde 1 min. hasta 99 min.
Tiempo de secado hasta 60 min.
Tres modalidades de funcionamiento:

SÓLIDOS
LÍQUIDOS
SÓLIDOS+SECADO

Nueve programas fijos de funcionamiento:

Programa nº /

Programme nº

1 Solido / Solid 121ºC / 1 bar 30' -
2 Solido / Solid 126ºC / 1.33 bar 20' -
3 Solido / Solid 134ºC / 2 bar 18' -
4 Solido / Solid 134ºC / 2 bar 10' -
5 Líquido / Liquid 121ºC / 1 bar 30' -
6 Solido+ Secado / Solid + Dry 121ºC / 1 bar 30' 35'
7 Solido+ Secado / Solid + Dry 126ºC / 1.33 bar 20' 35'
8 Solido+ Secado / Solid + Dry 134ºC / 2 bar 18' 35'
9 Solido+ Secado / Solid + Dry 134ºC / 2 bar 10' 35'
0 Configurable por el usuario / User programmable

Modo /

Mode

Temperatura / Presión

Temperature / Pressure

FEATURES:
Sterilization temperature from 105ºC to 134ºC.

Sterilization time from 1 minute up to 99 minutes.
Drying time up to 60 minutes.
Three types of function:

-SOLIDS

-LIQUIDS

-SOLIDS+DRYING

Nine set selective programmes:

Tiempo de esterilización /

Sterilization time

Tiempo de secado /

Drying time

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 5

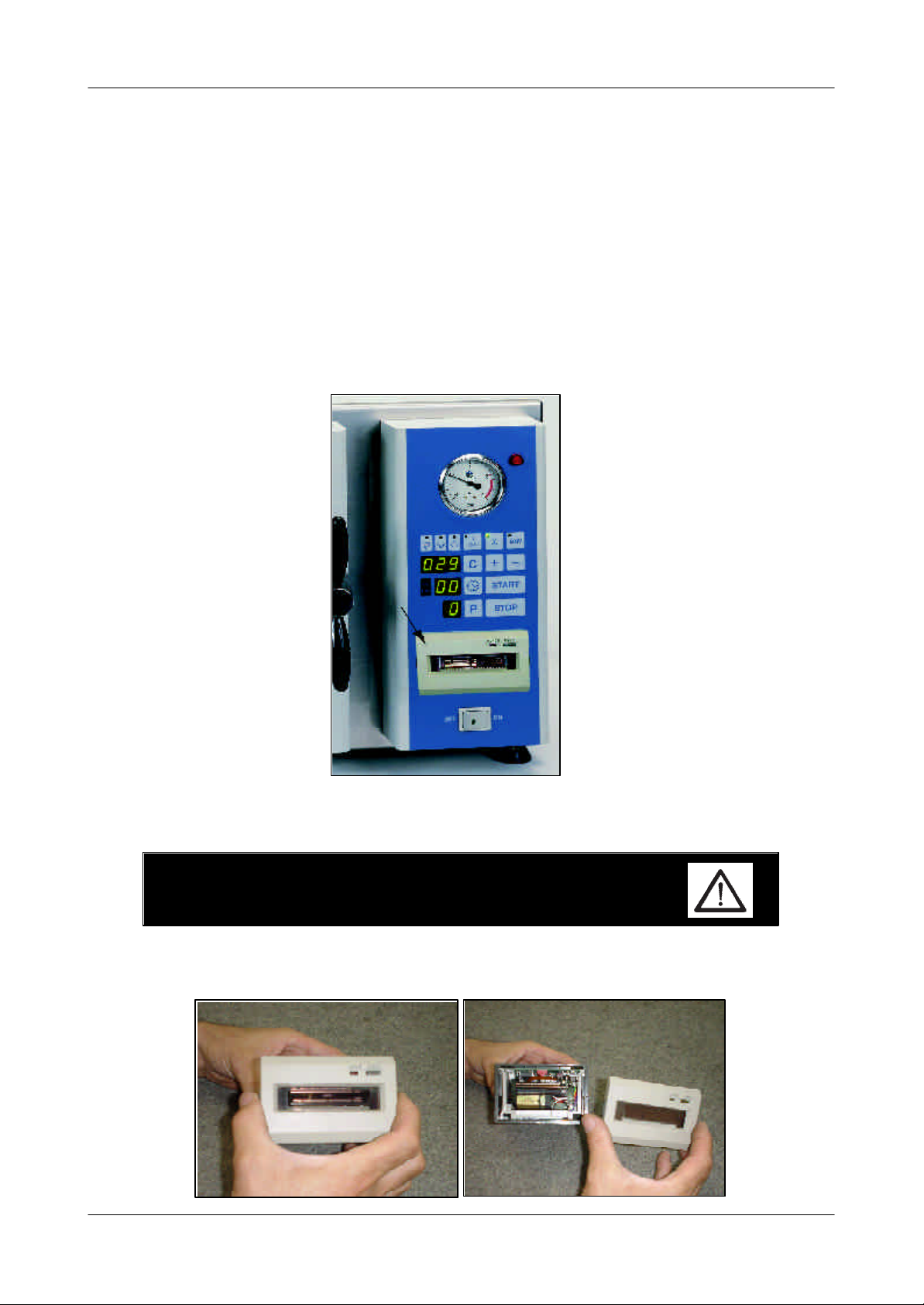

PANEL DE MANDOS: / CONTROL PANEL:

1. Interruptor general con indicador luminoso.

1. Main switch with indicator lamp.

2. Indicador luminoso de puerta abierta.

2. Open door indicator lamp.

3. Indicador luminoso de falta de agua.

3. Lack of water indicator lamp.

4. Indicador luminoso de final de ciclo.

4. End cycle indicator lamp.

5. Selector modo líquidos.

5. Liquid mode selector.

6. Selector modo sólidos.

6. Solid mode selector.

7. Selector modo sólidos+secado.

7. Solid+Drying mode selector.

8. Display indicador de temperatura.

8. Temperature indicator display.

9. Pulsador de temperatura.

9. Temperature pushbutton.

10. Pulsador de avance de parámetros.

10. Paramater advance pushbutton.

11. Pulsador de retroceso de parámetros.

11. Paramater reverse pushbutton.

12. Indicador tiempo de secado.

12. Drying time indicator.

13. Display indicador de tiempo.

13. Time indicator display.

14. Pulsador de tiempo.

14. Time pushbutton.

15. Pulsador de marcha.

15. Starting up pushbutton.

16. Display indicador del programa.

16. Programme indicator display.

17. Pulsador de programa.

17. Programme pushbutton.

18. Pulsador de paro.

18. Stop pushbutton.

19. Registrador Digital de temperatura-tiempo (op­cional).

19. Printer for record of temperature-time (Optional).

20. Indicador luminoso de alarma.

20. Alarm indicator lamp.

4
3

2
8

9

12
13

14
16

19

20

5
6

7

11

10
15
18

17

1

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 6

32

24

25

26

27

28

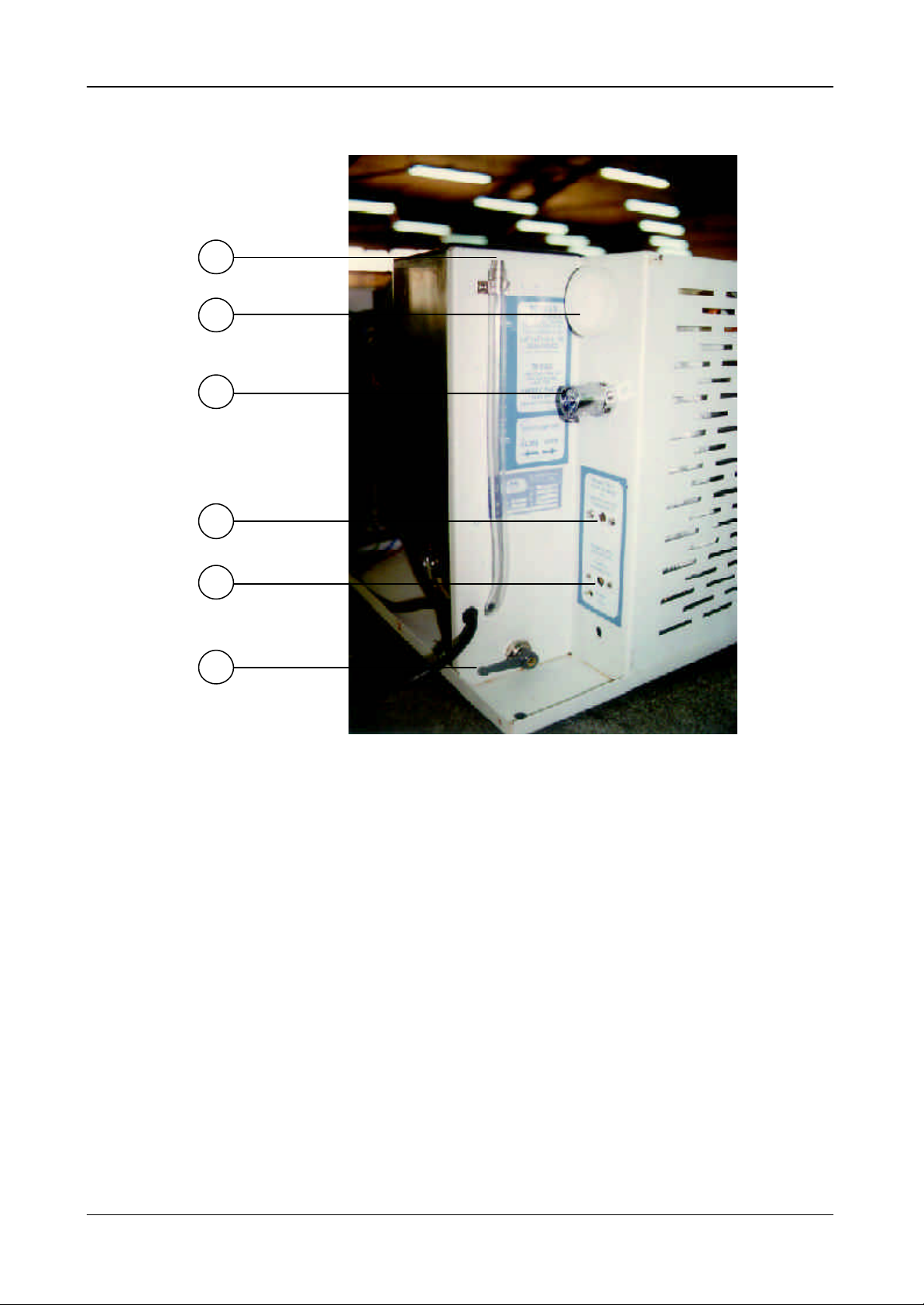

PARTE TRASERA / REAR PART:

24. Filtro de aireación.

24. Air filter.

25. Válvula de seguridad.

25. Safety valve.

26. Termostato regulación secado.

26. Drying control thermostat.

27. Termostato de seguridad.

27. Safety thermostat.

28. Válvula de drenaje.

28. Drainage valve.

32. Salida agua tanque / Nivel.

32. Tank drainage / Level.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 7

INSTALACIÓN

1) Situar el autoclave cerca de una toma de corriente
adecuado al consumo de la máquina.

2) El autoclave se asentará sobre una superficie plana,
horizontal y estable, dejando un espacio libre de
10cm alrededor de la máquina.

3) El autoclave lleva patas ajustables en la parte delan­tera ajustados con una inclinación óptima para faci­litar el desagüe. Tenga en cuenta que si reduce esta
inclinación, el proceso puede no realizarse correc­tamente.

INSTALLATION

1) Place the autoclave near the mains connec­tion according to the machine consumption.

2) The autoclave should be placed on a flat, hori­zontal and stable surface, leaving a space of
about 10 cm at back and on each sides.

3) The autoclave has adjustable supports in the
front part which are fixed with the optimim slant
to facilitate the drainage. In case of reducing
this slant, the process cannot be carried out
correctly.

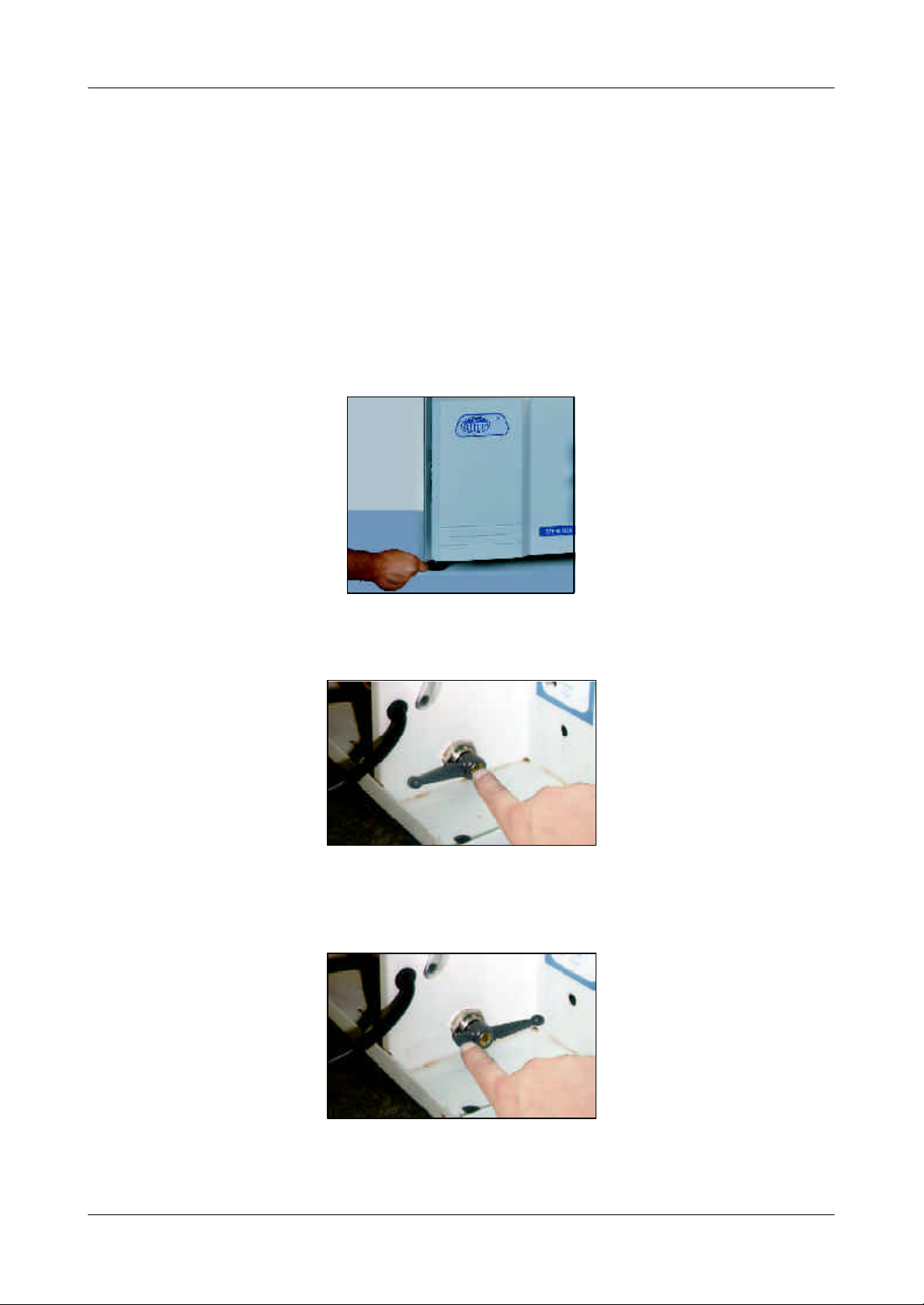

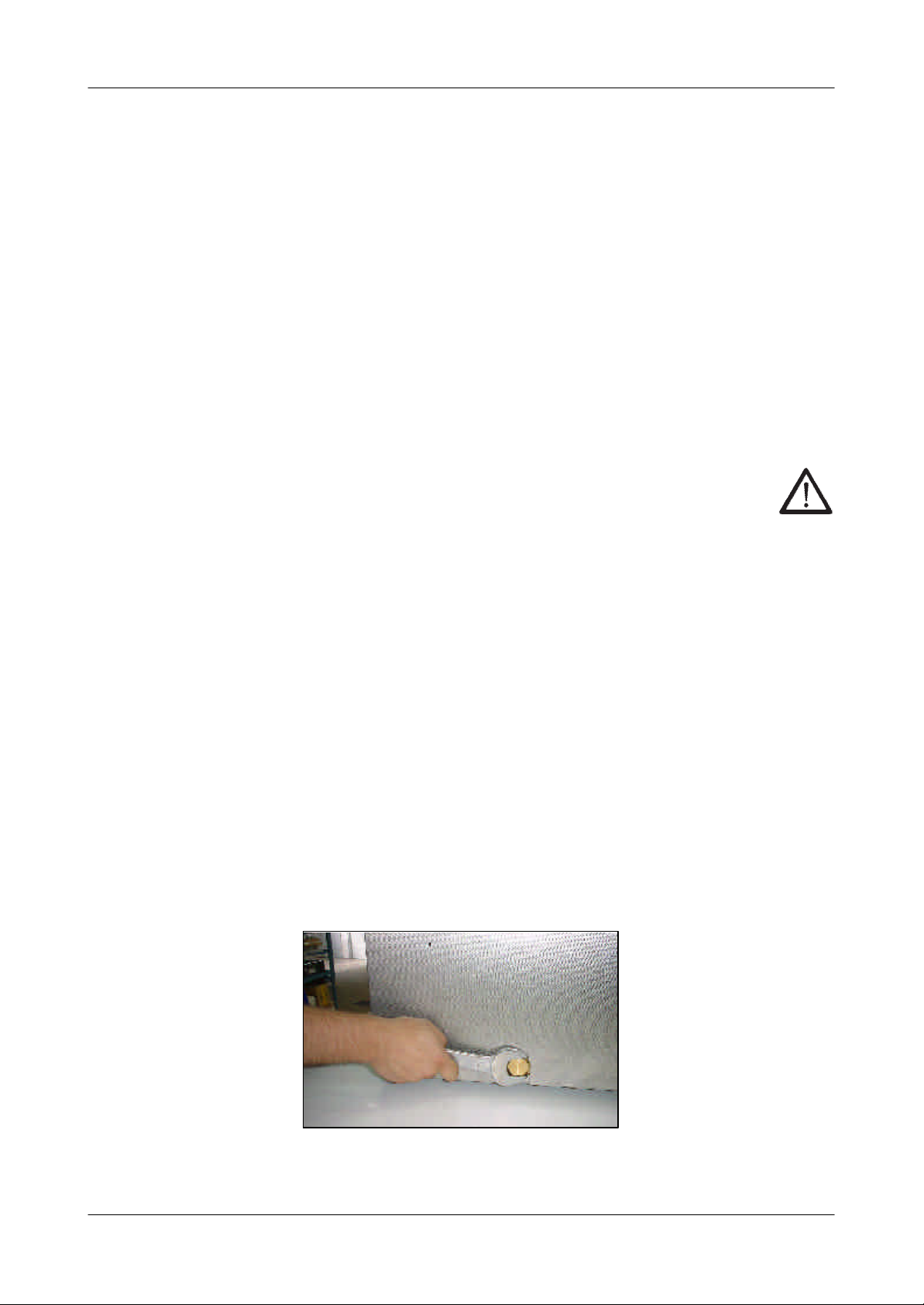

4) Válvula de drenaje cerrada. Posicion de puesta en
marcha. Ver fotos.

5) Válvula de drenaje abierta. Ver foto.

3) Drainage valve closed. Starting up position.
See photos.

3) Drainage valve open. See photo.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 8

6) El llenado del tanque interior se realiza a través
del orificio (23) hasta que el agua llegue a alcanzar la
parte superior del tubo de nivel

Capacidad del tanque interior:
Cod. 4001413 5 litros.

6) The fill of the internal tank can be done with the
water reservoir hole (23) until the water reaches
the level of the filling tube.

Capacity of the internal tank:
Cod. 4001413 5 litres.

Con la tetina (32) se podrá vaciar el tanque interior.

With the tank drainage (32), the internal tank can be
emptied.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 9

7) UTILIZAR SIEMPRE AGUA DESCALCIFICADA.

8) La cámara del autoclave se podrá vaciar simpre que
la presión de trabajo esté comprendida entre 1 y 2
bar. Para presiones inferiores la cámara no se vacia­rá en su totalidad.

9) No se puede secar si hay agua en la cámara.

10) Autoclaves equipados con impresora

A Al poner en marcha el autoclave mediante el inte-

rruptor (1), la impresora se pone en marcha
automáticamente.

7) ALWAYS USE DECALCIFIED WATER.

8) The tank of autoclave can empty if the working
pressure is between 1 and 2 bar. For lower pres­sures, the tank will not empty totally

9) Drying phase cannot be done when there is

water in tank.

10) Autoclave with chart recorder

A When the autoclave is started with the switch

(1), the printer starts automatically.

COLOCACIÓN DEL PAPEL DE LA IMPRESORA

HOW TO PLACE THE PRINTER PAPER

Nota: No es necesario sacar la impresora del frontal del autoclave

Note: It is not needed to remove the printer from the autoclave

Extraer la tapa de la impresora mediante los des/
bloqueadores laterales correspondientes.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

Remove the printer cover using the corresponding
side un/blocking devices

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 10

Extraer el circuito empreso tirando de él hacia el exte­rior. A continuación sacar el rollo de papel vacío y colo­car el rollo nuevo.

Una vez colocado el rollo nuevo coger un extremo del
papel y pasarlo por la ranura ubicada a tal efecto.
Presionar el botón gris hasta que aparezca el papel por
el otro extremo de la ranura. Una vez fuera, colocar el
circuito en el recptaculo.

Remove the printed board circuit by pulling it towards
outside. Take out the empty paper roll and put the
new roll.

Once the new roll is placed, take one end of paper
and pass it through the slot
Press the grey button until the paper appears on
the other end of the slot. Then, put the printed board
circuit in the casing.

Colocar el papel a traves de la ranura de la tapa y colo­carla mediante los des/bloqueadores laterales.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

Pass the paper through the cover slot and place it
using the side un/blocking devices.

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 11

¡ATENCIÓN! IMPORTANTE PARA SU SEGURIDAD

CAUTION!!! IMPORTANT FOR YOUR SAFETY

No instalar el autoclave en zonas donde se alma­cenen LÍQUIDOS INFLAMABLES O ZONAS CON
PROTECCIÓN ESPECIAL.

Antes de abrir la tapa del autoclave comprobar
SIMPRE que NO haya PRESIÓN. El indicador del
manómetro instalado en el panel frontal de man­dos debe marcar 0 bar.

No utilice el equipo sin estar conectada la toma
de tierra.

Asegúres que el equipo se conecta a una tensión
de red que coincide con la indicada en la placa
de características.

Si cambia la clavija de enchufe tenga en cuenta
lo siguiente:

Cable azul: Neutro
Cable marrón: Fase
Cable amarillo/verde: Tierra

Do not install the autoclave in zones where
INFLAMMABLE LIQUIDS ARE STORED OR ZONES
WITH SPECIAL PROTECTION.

Before opening the cover ALWAYS check that there
is NO PRESSURE . The pressure gauge indicator
installed in the control panel must read 0 bar.

Do not use the apparatus if it is not earthed.

Be sure that the voltage supply is the same as the
one indicated on the characteristics plate.

If you change the plug bear in mind the following:

Blue cable: Neutral
Brown cable: Phase
Yellow/green cable: Earth

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 12

OPERACIÓN

PUESTA EN MARCHA:

1- Poner en marcha mediante el interruptor general (1).
2- Compruebe que la válvula de drenaje esté cerrada.

Ver página 7.
3- Colocar el material a esterilizar.
4- Cerrar la tapa a tope y se apagará el piloto indicador

(2).
5- Seleccionar el modo de funcionamiento:
LÍQUIDOS: Al final del ciclo de esterilización, el auto-

clave se para y empieza a bajar gradualmente la tem­peratura y en consecuencia la presión, evitando así
que se derramen los líquidos.

SÓLIDOS: Al final del ciclo de esterilización, el auto­clave se para y efectúa una rápida descompresión, va­ciando el líquido de la cámara, siempre que la presión
de trabajo sea igual o superior a 1 bar.

OPERATION

STARTING UP:

1- Start up with mains switch (1).
2- Check that the drainage valve is closed.

See page 7.
3- Put in the material to be sterilized.
4- Close the cover and the indicator lamp (2) will light

off.

5- Start up with mains switch (1).

LIQUIDS: At the end of the sterilization cycle, the
Autoclave stops and the temperature gradually goes
down and therefore the pressure. Thus avoiding the
spilling of liquids.

SOLIDS: At the end of the sterilization cycle, the
Autoclave stops and a rapid decompression takes
place, emptying the liquid of the tank only if the working
pressure is the same or higher than 1 bar.

DRY: Al final del modo de sólidos se hace el vacío para
secar el interior durante un tiempo de 60 min.

SEGURIDADES ANTES DE PULSAR START (16):
* Verificar que el tiempo es diferente de 0.

* Verificar que la temperatura actual es inferior a 100°C.
* Verificar que no existe condición de error.

6- Pulsar START (16).

Si no hay agua en la caldera del autoclave se en­cenderá el piloto indicador (3) y permanecerá en­cendido hasta que no se haya llenado la caldera (el
llenado se realiza de forma automática).

PROGRAMACIÓN:

Este autoclave permite dos modos diferentes de opera­ción MANUAL o AUTOMATICA, dado que posee nueve
programas específicos que usualmente se utilizan en
la practica, además de poderse programar manualmen­te en el PROGRAMA 0.

DRY: At the end of the solids system the Autoclave is
emptied to dry the inside for a period of 60 minutes.

SAFETY PRECAUTION BEFORE PRESSING START
(16):

* Check that the time is different from 0.
* Check that the temperature is below 100ºC.
* Check that there are no ERRORS.

6- Press START (16)

If there is not water in the autoclave tank, the indi­cator lamp (3) will light on and will remain on until
the tank is filled (the filling will be done automati­cally)

PROGRAMMING:

This Autoclave permits two different operation systems:
MANUAL or AUTOMATIC, as it has nine specific
programs which are usually used in practice, besides
the possibility of manual programming in PROGRAMME

0.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 13

PROGRAMACIÓN MANUAL DE LA
TEMPERATURA Y TIEMPO DE
ESTERILIZACIÓN:

1º Mediante el pulsador de programas (17) coloque el

display de programas a cero.

2º Seleccionar el modo de funcionamiento accionan-

do los pulsadores 5, 6 y 7 según se desee liquidos,
sólidos o solidos+secado.

3º Para seleccionar la temperatura , pulse simultánea-

mente el pulsador (9) y el pulsador (10) ó (11) según
se quiera subir o bajar la temperatura de esteriliza­ción. (valor programable entre 105°C y 134°C).

4º Para seleccionar el tiempo de esterilización pulse

simultáneamente el pulsador (14) y el pulsador (10)
ó (11) según se quiera subir o bajar el tiempo de
esterilización. (valor seleccionable entre 1' y 99').

5º Para seleccionar el tiempo de secado pulse simul-

táneamente el pulsador (14) dos veces
(automáticamente se encendera el indicador (12)) y
el pulsador (10) ó (11) según se quiera subir o bajar
el tiempo de secado. (valor seleccionable entre 1' y
99').

MANUAL PROGRAMMING OF
TEMPERATURE AND STERILIZATION
TIME:

1º Put the programme display at 0 by pressing the

programme button (17).

2º To choose the mode of working press the buttons

5, 6 and 7 depending if you wish liquids, solids or
solids+drying.

3º To choose the temperature, press the button (9)

and buttons (10) or (11) simultaneously to increase
or decrease the sterilization temperature. (Program­mable value between 105ºC and 134ºC).

4º To choose the sterilization time, simultaneously

press button (11) and buttons (14) or (11) to in­crease or decrease the sterilization time. (Selected
value between 1’ and 99’).

5º To choose the drying time, simultaneously press

button (14) two times (automatically the indicator
lamp (12) lits up) and buttons (10) or (11) to in­crease or decrease the drying time. (Selected value
between 1’ and 99’).

6º Pulse el pulsador de marcha (START) (15); el indi-

cador del modo seleccionado (5 o 6 o 7) se pondrá
intermitente.

7º A partir de este momento quedan inactivos los pul-

sadores de avance (10), retroceso (11) y de progra­ma (17).

8º En todo momento se podrán observar la temperatu-

ra (8) y tiempo (13) prefijados, pulsando las teclas
correspondientes (9 y 14).

9º Transcurrido el tiempo prefijado, se encenderá el

indicador (4) de final de ciclo sonará un aviso acús­tico.

10ºAcabado el ciclo pulsar siempre el botón de paro

STOP (18).

11ºAsegúrese de que no hay presión y abra la tapa.

Para la PROGRAMACIÓN AUTOMÁTICA deberá es­coger cualquier programa distinto de 0 pulsando el bo­tón (17) y a continuación pulsar el botón de marcha
(15) START.

6º Press the START button (15) and the indicator

lamp of the selected mode (5 or 6 or 7)will light up
intermittent.

7º From this moment, the buttons (10), (11) and (17)

buttons are inactive.

8º The selected temperature (8) and time (13) can be

observed at any time by pressing the correspond­ing button (9) and (14).

9º When the sterilization time is reached, the indica-

tor (4) for cycle end will light up and the acoustic
signal will sound.

10º When the cycle is finished always press the STOP

button (18).

11º Check that there is no pressure and open the

cover.

For AUTOMATIC PROGRAMME, you must choose any
programme except 0 by pressing the button (17) and
then pressing the START button (15).

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 14

Cerrar valvula purgar

Inicio

Starting

Close drainage valve

Abrir valvula de llenado

Open filling valve

Abrir bomba de vacio

Open vacuum pump

Llenar

Filling

Purgar fase 1

Phase 1 Drain

Cerrar valvula de llenado

Close filling valve

Cerrar bomba de vacio

Close vacuum pump

Abrir calefacción

Open Heating

Cerrar calefacción

Close Heating

Nivel ?

Level ?

Si / Yes

P<-0.5?

Si / Yes

P<0.5?

Si / Yes

NO

NO

NO

Llenar

Fill

Hacer vacio

Vacuum

Calentar

Heat

Abrir valvula purgar

Open drainage valve

Cerrar válvula purgar

Close drainage valve

Abrir bomba de vacio

Open vacuum pump

Purgar Fase 2

Phase 2 Drain

Cerrar bomba de vacio

Close vacuum pump

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

P< 0.1?

Si / Yes

P<-0.5?

Si / Yes

NO

NO

Purgar

Drain

Hacer vacio

Vacuum

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 15

Abrir reloj esterilización

Open sterilization timer

Sterilization

Esterilización

Abrir reloj esterilización

Open sterilization timer

Abrir válvula de vaciado

agua

Vaciar

water

Empty

Abrir Calefacción

Open Heating

Open emptying valve

Tª > TC

Si / Yes

Tiempo < Limite

Time < Limit

Si / Yes

P < 0.1

Si / Yes

NO

NO

NO

Calentar

Tª > TC

Si / Yes

NO

Válvula vaciado abierta

Emptying valve open

Heat

Abrir calefacción

Open heating

Cerrar calefacción

Close heating

Drying

Secado

Fin

End

Abrir reloj secado

Open dryin timer

Abrir Bomba de vacio

Open vacuum pump

Abrir calefacción faja

Open belt heating

Abrir válvula purgado

Open drainage valve

Tiempo < Limite

Time < Limit

Si / Yes

Calefacción faja y vacio

Belt heating and vacuum

Abrir válvula de purgado

4 mins. ?

NO

SI

NO

durante 4 segundos

Open drainage valve

during 4 seconds

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 16

RECOMENDACIONES PARA LOGRAR
UNA PERFECTA ESTERILIZACIÓN:

1. El material a esterilizar, tiene que estar perfectamen­te limpio, libre cualquier tipo incrustación o residuo,
para ello es recomendable lavarlo con un buen de­tergente y agua destilada. Después aclararlo con
abundante agua.

2. No cargar en exceso las bandejas, gradillas o
cestillos, procurando dejar siempre un espacio en­tre ellos de 1 ó 2 cm, a fin de favorecer el paso del
vapor y facilitar el secado.

3. Esterilización de instrumentos a granel:

3.1 Colocar el instrumental sobre el papel hidrófugo

en posición abierta y que no se toquen entre sí.

3.2 Evitar colocar en una misma bandeja instrumen-

tal de diferente tipo de metal.

4. Esterilizar instrumental en bolsas:

4.1 No debe de haber más de un instrumento por

bolsa.

4.2 Colocar las bolsas sobre papel hidrófugo, en po-

sición vertical que no se toquen entre sí ni tam­poco las paredes del autoclave.

PRACTICAL RECOMMENDA TIONS FOR
A PERFECT STERILIZATION:

1. The material to be sterilized has to be perfectly
clean, free of any incrustations and impurities, so
cleaning with a good detergent and distilled water
and rinsing with abundant water is recomended.

2. Do not overload the tray, baskets or racks, and
leave a space between them of 1 or 2 cms to fa­cilitate the steam circulation and the drying proc­ess.

3. Sterilization of «UNWRAPPED INSTRUMENTS».

3.1 Place the instruments directly onto water-repel­lent paper, avoiding any piling up of one upon
another.

3.2 Avoid placing instruments of different metal type
in the same tray.

4.Sterilization of «INSTRUMENTS IN BAGS».

4.1 Put one instrument per bag.

4.2 Place bags onto water-repellent paper, in verti­cal position avoiding any piling up of one
upon another or the autoclave walls.

5. Tubos:

5.1 Los tubos deben estar perfectamente limpios,
aclarados y escurridos.

5.2 Colocar los tubos, a poder ser, abiertos por am­bos lados.

5.3 Procurar que los tubos no toquen la pared del
autoclave, ni que formen dobleces que obstru­yan el diámetro interior.

6. Recipientes:

6.1 Nunca colocar recipientes herméticamente ce­rrados.

6.2 Colocar los recipientes boca abajo para evitar
los depósitos de agua.

7. Líquidos:

7.1 Colocar los líquidos a esterilizar en recipientes
preparados para soportar la temperatura de es­terilización.

7.2 Los recipientes se llenarán sobre los 2/3 de su
capacidad. NO SE CERRARAN herméticamen­te, se taparán con algodón o algún tipo de tapón
que facilite la salida de aire del recipiente y no
se forme presión.

5.Tubes.

5.1 The tubes have to be clean and dried.

5.2 Place tubes, if it is possible, without obstruct­ing the both ends.

5.3 Take care that the tubes do not touch the auto­clave chamber and avoid folding them because
the inner diameter can be obstructed.

6.Receptacles.

6.1 NEVER put the receptacles hermetically closed.

6.2 Place the receptacle face down to avoid the water
residues.

7.Liquids.

7.1 Place the liquid to be sterilized in receptacles
capable of supporting the sterilization tempera­ture.

7.2 The receptacles will be filled to about 2/3 of
their capacity. They will NEVER be closed
hermetically, they will cover with cotton or some
type of tap that makes the air easy outlet and it
does not make pressure.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 17

7.3 Se evitará utilizar recipientes de cuello estre­cho.

7.4 Al final del ciclo de esterilización, se dejará que
el autoclave se enfríe lentamente (hasta que la
presión sea 0 kg/cm²).

SEGURIDAD:

Presostato de Seguridad:

Cuando se produce una sobrepresión anormal en la
cámara de esterilización, actúa el presostato de segu­ridad que para la autoclave y abre la electroválvula de
purgado. Simultáneamente se enciende el piloto (20)
ALARM y aparece en el display error 12.

Válvula de Seguridad:

Si se produjera una sobrepresión anormal se abriría la
válvula de seguridad (25) expulsando el vapor.
Dicha válvula está calibrada para que inicie la apertura
entre 2.2 kg/cm² y 2.5 kg/cm².

7.3 Please avoid using a receptacle with a narrow
neck.

7.4 At the end of the sterilization cycle, leave the
autoclave to cool slowly (until the pressure is 0
Kg//cm²).

SAFETY:

Safety Pressure Controller:

When abnormal overpressure occurs in the sterilization
chamber the safety pressure controller acts by stopping
the heating and opening the drain electrovalve. The
ALARM indicator lamp (20) lights up simultaneously
and error 12 appears on the display.

Safety valve:

If abnormal overpressure occurred the safety valve (25)
would open and expel the steam.
Said valve is gauged to initiate the opening between

2.2 kg/cm² and 2.5 kg/cm².

Termostato de seguridad:

Cuando se cuando se produce una elevación anormal
de temperatura o un descenso considerable del nivel
de agua (con la consiguiente sobretemperatura de la
resistencia calefactora), entra en funcionamiento el ter­mostato de seguridad (27) bloqueando la autoclave,
abriendo la electroválvula de purgado y simultáneamente
se enciende el piloto (20) ALARM y aparece en el dis­play error 12.

Para desbloquear la máquina proceder de la siguiente
manera:

1º Parar la máquina pulsando el botón (18) STOP y

poner el interruptor OFF.
2º Sacar la presión si la hay con la válvula (22).
3º Abrir la tapa.
4º Poner agua en la cubeta hasta el nivel de trabajo.
5º Rearmar el termostato de seguridad (27) pulsando

el botón gris RESET del mismo. Se apagará el pilo-

to (20) rojo ALARM.

Safety Thermostat:

When abnormal increase of the temperature or a
considerable decrease in the water level occurs (with
the consequent overheating of the heater element), the
safety thermostat (27) starts working blocking the
heating of the machine, opening the drain electrovalve
and the ALARM indicator lamp (20) lights up
simultaneously and error 12 appears on the display.

To deblock the machine proceed as follows:

1º Stop the machine by pressing the button STOP

(18) and by putting the switch in OFF position.
2º Release any pressure with valve (22).
3º Open the cover.
4º Fill the tank with water up to the working level.
5º Reset the safety thermostat (27) by pressing its

grey reset button. The red indicator lamp ALARM

(20) will switch off.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 18

CONDICIONES DE ERROR:

Existen algunas condiciones de error que pueden ser
causa del mal funcionamiento y que son detectables
por el microprocesador que comprueba que el proceso
sea correcto:

ERROR 1

Tiempo superior al previsto en la fase de llenado.

CAUSAS:

* Tanque interior bajo mínimos.
* Electroválvula de llenado no activada o averiada.
* Válvula selectora de llenado en posición central.
* Boya de nivel de llenado cortocircuitada.
* Boya de nivel de llenado bloqueada en la parte su-

perior.

* Fallo en el panel de control.

ERROR 2

Tiempo superior al previsto para alcanzar la temperatu­ra de consigna.

CAUSAS:

* Resistencia de calefacción cortada.
* Fallo en el solid relé.
* Fallo en el panel de control.

POSSIBLE ERRORS:

Some erroneous conditions could be the reason for
the faulty operation of the Autoclave. The errors can
be detected by the microcontroller which also checks
that the process is correct.

ERROR 1

Filling phase takes longer than usual.

CAUSES:

* Minimum level in lower tank.
* Electric filling valve not on or broken.
* Filling selecting valve in central position.
* Short-circuit in the float level of filling.
* Float level of filling blocked at the top.
* Failure in the control panel.

ERROR 2

It takes longer to reach the desired temperature than
usual.

CAUSES:

* Cut in the heating elements.
* Failure in the solid-relay.
* Failure in the control panel.

ERROR 3

Tiempo superior al previsto en la fase de vaciado.

CAUSAS:

* Filtro de vaciado obstruido.
* Electroválvula de vaciado no activada o averiada.
* Válvula selectora de vaciado en posición central.
* Fallo en el panel de control.

ERROR 4

Sonda abierta.

CAUSAS:

* Rotura de sonda.
* Fallo de conexiones.

ERROR 5

Temperatura superior a 136ºC.
CAUSAS::
* Solid relé cortocircuitado..
* Pérdida de nivel de líquido.
* Fallo sonda.

ERROR 6

Presión superior a 2.4 bar.

CAUSAS:

Fallo sonda de temperatura.
Fallo en el circuito de control.

ERROR 3

Drainage phase takes longer than usual.

CAUSES:

* Obstructed draining filter.
* Draining electrovalve not switched on or broken.
* Draining selecting valve in central position.
* Failure in the control panel.

ERROR 4

Open probe.

CAUSES:

* Broken probe.
* Connections failure.

ERROR 5

Temperature above 136ºC

CAUSES:

* Short-circuit in the float level of filling.
* Loss of liquid level.
* Probe failure.

ERROR 6

Pressure above 2.4 bar.

CAUSES:

* Temperature probe failure.
* Control circuit failure.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 19

ERROR 7

Temperatura 2ºC por debajo de la de consigna.

CAUSAS:

* Pérdida de vapor por:

Válvula de vaciado.
Válvula de llenado.

Válvula de vacío.
* Por estar éstas activadas o mal cerradas.
* Fallo circuito de control.

ERROR 8

Disparo relé de seguridad.

CAUSAS:

* Fallo fluido eléctrico.
* Disparo termostato de seguridad.
* Disparo presostato de seguridad.
* Fallo circuito control.

MANTENIMIENTO

Antes de quitar la tapa del aparato desconectarlo
de la red eléctrica.

ERROR 7

Temperature 2ºC below the set temperature.

CAUSES:

* Loss of steam though:

Drainage valve.
Filling valve.

Vacuum valve.
* Due to bad closure or remaining switched on.
* Failure of control circuit.

ERROR 8

Safety relay activated.

CAUSES:

* Electricity cut.
* Safety thermostat activated.
* Safety pressure switch activated.
* Failure in control circuit.

MAINTENANCE

Before removing the side covers disconnect the
apparatus from the mains.

La placa de control sólo debe ser manipulada por
personal de mantenimiento debidamente autori­zado.

LIMPIEZA:
Para la limpieza de las diferentes piezas de los apara-

tos, recomendamos los siguientes productos:
Limpieza del acero inoxidable: Alcohol.
Limpieza de carátulas y plásticos: Alcohol con algo­dón o con un paño no abrasivo.
Limpieza de tuberías con cal: Mezcla del 50% de
salfumán y del 50% de agua.

Limpiar el filtro de vaciado de la caldera, situado en la
parte lateral del autoclave.

The control panel must only be manipulated by
authorized personnel.

CLEANING:
For the cleaning of the different parts use the following

products:
Cleaning of stainless steel: Alcohol.

Cleaning of plastic: Alcohol with cotton duster.
Cleaning of pipes with lime: Solution of 50% of
Hydrochloric acid and 50% of water.

Clean the emptying filter of the tank, placed at the left
hand side of the autoclave.

Es aconsejable cambiar el agua después de 50
usos ó 1 vez al mes.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

It is advisable to change the water after 50 uses or
once a month.

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 20

ESQUEMA ELÉCTRICO ELECTRICAL DIAGRAM

B

Esquema autoclave AUTESTER-ST DRY

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 21

RECAMBIOS / SPARE PARTS

Para garantizar la seguridad del equipo los recambios deben adquirirse a J.P.SELECTA, s.a.

To guarantee the safety of the equipment, the spare parts must be purchased from J.P.SELECTA,S.A.

17 LITROS

Descripción Description 4001413

Placa pulsadores

Touch P.C.B. 29191

Circuito control Control circuit 29190
Contactor seguridad

Safety contactor 13022

Contactor Contactor 13020
Relé estático

Static relay 36022

Fusible (maniobra) Fuse (operation) 15555
Fusible (potencia) Fuse (power) 15399
Manovacuómetro

Pressure and vacuum gauge 16009

Presostato (seguridad) Safety pressure switch 16212
Electroválvula N.A. (purgado)
Electroválvula N.C. (vaciado,

secado y llenado)
Interruptor/selector

Electrovalve N.A. (drainage) 16022
Electrovalve N.A. (emptying,

drying an filling)

16210

Switch / Selector 20017

Junta tapa Lid gasket 21108

Piloto rojo (alarma)

Red indicator lamp (alarm) 22021

Bomba vacio Vacuum pump 24204

Válvula (selector llenado) Valve (filling selector) ---
Válvula (selector vaciado)

Valve (emptying selector) ---

Válvula vapor Steam valve ---
Válvula retención

Retaining valve 34557

Válvula seguridad Safety valve 34200

Resistencia esterilización

Sterilization heater element 39146

Termostato seguridad Safety thermostat 43031
Termostato secado

Sonda Pt100

Drying thermostat 43001
Pt100 probe 43071

Transformador Transformer 45033

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (Sujetas a modificaciones sin previo aviso) Pag.: 22

GARANTÍA

Este producto tiene una garantía de un año. La garan­tía no cubre los daños causados por un uso indebido o
por causas ajenas a J.P. SELECTA, s.a.

Cualquier manipulación del aparato por personal no
autorizado por J.P. SELECTA, s.a., anula
automáticamente los beneficios de la garantía.

GUARANTEE

This product is guaranteed for one year. The guarantee
does not cover damage caused by incorrect use or
causes beyond the control of J.P. SELECTA,S.A..

Any manipulation of the apparatus by personnel not
authorized by J.P. SELECTA,S.A. cancels the
guarantee automatically.

DECLARACIÓN DE CONFORMIDAD “CE”

“EC” CONFORMITY DECLARA TION

El fabricante: / The manufacturer

J.P. SELECTA,s.a. Ctra. NII Km 585,1 08760 ABRERA (BARCELONA)SPAIN

declara que los equipos: / Declares that the equipment:

Modelo: / Model: Código: / Code:
AUTESTER-ST DRY 17 4001413

Cumplen las directivas siguientes: / Meet the following Directives:
73/23/CEE Seguridad eléctrica. Electrical safety.
89/336/CEE Compatibilidad electromagnética. Electromagnetical compatibility
Cumplen las siguientes Normas: / Meet the following Standards:
EN 50081-1 EN 50082-1 EN 61010-1

RAMÓN Mª RAMÓN

Director Técnico

DAVID PECANINS

Responsable Calidad

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80119 REV B 07/12/00 (It can be modified without notice) Pag.: 23

PROGRAMA DE FABRICACIÓN / MANUFACTURING ROGRAMME

- Agitadores magnéticos. / Magnetic stirrers.

- Agitadores orbitales, rotativos y vibradores. / Orbital, rotary and vibratory stirrers.

- Aparatos para anatomía e histología. / Clinical and biotechnological instruments.

- Aparatos a baja temperatura. / Low temperature apparatus.

- Aparatos de regulación y control. / Regulation and control.

- Arcones conservadores. / Chest freezers.

- Armarios conservadores para bancos de sangre. / Blood bank storage cabinet.

- Armarios para ensayos de germinación de plantas. / Plant germination incubator.

- Autoclaves para esterilización. / Autoclaves.

- Baños de limpieza por ultrasonidos. / Ultrasonic cleaners.

- Baños termostáticos. / Thermostatic baths

- Baterías de kjeldahl y baterías de soxhlet. / Kjeldahl battery and Soxhlet battery.

- Centrífugas de sobremesa y refrigeradas. / Centrifuges.

- Estufas bacteriológicas y de cultivos. / Bacteriological and culture ovens.

- Estufas desecación al vacío. /

- Estufas para desecación y esterilización. / Drying and sterilization ovens.

- Estufas para desecación y esterilización por aire forzado. / Drying and sterilizing ovens by fan convection.

- Extractor para determinación de celulosa y fibra / Extractor for Determination of Cellulose and Fibre.

- Extractor para determinación de grasas. / Extractor for the Determination of Fats in Food and Oils.

- Hornos de mufla hasta 1.150°C. / Muffle furnaces up to 1,150ºC.

- Instrumental en acero inoxidable, niquel y zirconio. / Instrumental in stainless steel, nickel and zirconium..

- Mantas calefactoras. / Heating mantles.

- Placas calefactoras. / Hotplates.

- Termostatos de inmersión. / Immersion thermostats.

- Termostatos de bloque metálico para tubos y digestores kjeldahl. / Metallic block thermostats.

- Ultratermostatos de circulación. / Circulation ultrathermostat.

- Unidad de destilación para proteinas. / Distiller for proteins.

- Viscosímetros. / Viscometers.

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]

e-mail: [e-mail] - http://www.jpselecta.es
