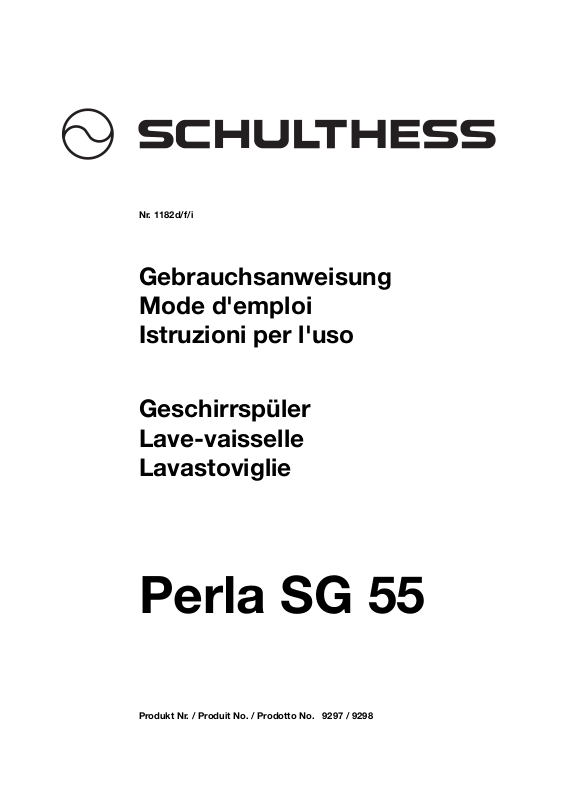

Page 1
Nr. 1182d/f/i
Gebrauchsanweisung
Mode d'emploi
Istruzioni per l'uso
Geschirrspüler
Lave-vaisselle
Lavastoviglie
Perla SG 55
Produkt Nr. / Produit No. / Prodotto No. 9297 / 9298
Page 2
Sehr geehrte Kundin, sehr geehrter
Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig
durch und bewahren Sie sie zum späteren Nachschlagen auf.
Geben Sie diese Benutzerinformation an eventuelle
Nachbesitzer des Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung! Hinweise, die zur Vermeidung von
Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
Für eventuell auftretende Störungen enthält diese
Gebrauchsanweisung Hinweise zur selbständigen
Behebung, siehe Abschnitt «Was tun, wenn...».
Bei technischen Problemen steht Ihnen unser Kundendienst jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie auf der Rückseite).
Beachten Sie dazu auch den Abschnitt «Service».
Ihre Schulthess Maschinen AG
2
Page 3
Inhalt
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Geräteansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Vor der ersten Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Wasserenthärter einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Spezialsalz einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Klarspüler einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Signalton ein-, ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Im täglichen Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Besteck und Geschirr einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Oberkorb in der Höhe verstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Reinigungsmittel einfüllen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Verwendung von 3in1 Reinigern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Spülprogramm auswählen (Programmtabelle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Spülprogramm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Zeitvorwahl einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Geschirrspüler ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Pflege und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Was tun, wenn... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Kleine Störungen selbst beheben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Wenn das Spülergebnis nicht zufriedenstellend ist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Hinweise für Prüfinstitute. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Aufstell- und Anschlussanweisung 55 cm SMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Geltungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Wasserinstallation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Garantieabonnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Bevor Sie den Kundendienst anfordern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Wenn Sie den Kundendienst in Anspruch nehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
3
Page 4
Gebrauchsanweisung
1 Sicherheit
Vor der ersten Inbetriebnahme
• Beachten Sie die „Aufstell- und Anschlussanwei-
sung“.
Bestimmungsgemäße Verwendung
• Geschirrspüler ist nur zum Spülen von Haushaltsgeschirr bestimmt.
• Umbauten oder Veränderungen am Geschirrspüler
sind nicht zulässig.
• Nur Spezialsalz, Reinigungs- sowie Klarspülmittel
verwenden, die für Haushaltsgeschirrspüler geeignet sind.
• Keine Lösungsmittel in den Geschirrspüler geben.
Explosionsgefahr!
Sicherheit von Kindern
• Verpackungsteile von Kindern fernhalten. Erstickungsgefahr!
• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Lassen Sie
Kinder nicht unbeaufsichtigt beim Geschirrspüler.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht
in den Geschirrspüler klettern. Lebensgefahr!
• Spülmittel können Verätzungen in Augen, Mund
und Rachen verursachen. Lebensgefahr! Sicherheitshinweise der Spül- und Reinigungsmittelhersteller beachten.
• Das Wasser im Geschirrspüler ist kein Trinkwasser.
Verätzungsgefahr!
Frostgefahr
• Wird das angeschlossene Gerät Temperaturen unter dem Gefrierpunkt ausgesetzt, so muss es vom
Kundendienst fachgerecht entleert werden.
• Bei Auslieferung ab Werk besteht keine Einfriergefahr!
Allgemeine Sicherheit
• Reparaturen am Geschirrspüler dürfen nur von
Fachkräften durchgeführt werden.
• Bei Betriebspausen den Geschirrspüler ausschalten und Wasserhahn schließen.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer am Stecker.
• Setzen oder stellen Sie sich nicht auf die geöffnete
Tür.
• Steht der Geschirrspüler in einem frostgefährdeten
Raum, nach jedem Spülen den Anschlussschlauch
vom Wasserhahn trennen.
4
Page 5
Geräteansicht
V
Decken-Sprüharm
Oberkorb-Sprüharm und
Boden-Sprüharm
Siebe
Behälter für
Reinigungsmittel
orratsbehälter
für Klarspüler
Bedienfeld
Ty ps c hi ld
Programmübersicht
Vorratsbehälter
für Spezialsalz
EIN / AUS-Taste
Mit der EIN-/AUS-Taste wird der Geschirrspüler ein-
/ausgeschaltet.
5
Page 6
§
Funktions-Tasten Programm-
123
Programmwahl-Taste
Halbe Ladung
Multidisplay
Zeitvorwahl
3in1 Funktion
ablaufanzeigen
Anzeige
Klarspüler
Antibac
Mit der Programmwahl-Taste wird das gewünschte
Spülprogramm gewählt.
Funktions-Tasten: Zusätzlich zur aufgedruckten
Funktion können mit Hilfe dieser Tasten noch folgende Funktionen eingestellt werden:
Funktions-Taste 1 Wasserenthärter einstellen
Funktions-Taste 2
Klarspülerzulauf ein-, aus-
schalten
Funktions-Taste 3 Signalton ein-, ausschalten
Das Multidisplay kann anzeigen:
– welches Programm gewählt ist.
– auf welche Härtestufe der Wasserenthärter einge-
stellt ist.
– ob der Klarspülerzulauf ein-, ausgeschaltet ist.
– ob der Signalton ein-, ausgeschaltet ist.
– welche Startzeit eingestellt ist.
– wie lange ein laufendes Spülprogramm voraus-
sichtlich noch dauert.
– welcher Fehler am Geschirrspüler vorliegt.
Spülen +
Anzeige Salz
Programmablauf-Anzeige: In der Programmablaufanzeige wird immer der aktuelle Programmabschnitt
angezeigt.
Spülen
Troc kn en
Programmende
Kontrollanzeigen haben folgende Bedeutung:
1)
1)
1) Diese Kontrollanzeigen leuchten nicht während des laufenden Spülprogramms.
Spezialsalz nachfüllen
Klarspüler nachfüllen
6
Page 7
Vor der ersten Inbetriebnahme
1. Wasserenthärter einstellen
2. Spezialsalz für Wasserenthärter einfüllen
3. Klarspüler einfüllen
3 Wenn Sie 3in1 Reiniger verwenden wollen, be-
achten Sie folgendes:
– Lesen Sie zuerst den Abschnitt „Verwendung von
3in1 Reinigern“.
– Geschirrspüler einschalten, Taste 3in1 drücken.
Anzeige der Taste leuchtet: 3in1 Funktion ist ausgewählt! Sie brauchen daher
– weder Spezialsalz noch Klarspüler einfüllen.
– den Wasserenthärter nicht einstellen.
– den Klarspülerzulauf nicht einstellen.
– Vor Spülprogrammbeginn 3in1 Reiniger in den Be-
hälter für Reinigungsmittel geben.
3 Wenn diese Zusatzfunktion einmal dazuge-
wählt wurde, bleibt sie für alle weiteren Spülvorgänge solange erhalten, bis sie durch
erneutes Drücken der Taste wieder gelöscht
wird.
3 Die in der Programmtabelle angegebenen
Laufzeiten können sich bei Verwendung dieser
Zusatzfunktion verändern.
3 Zur Umstellung von 3in1 Reinigungsmitteltab-
letten auf herkömmliche Reinigungsmittel beachten Sie bitte vor allem die letzten 3 Punkte
im Kapitel „Verwendung von 3in1 Reinigern“.
7
Page 8
Wasserenthärter einstellen
3 Um Kalkablagerungen auf Geschirr und im
Geschirrspüler zu verhindern, muss das Geschirr mit weichem, d.h. kalkarmen Wasser
gespült werden. Der Wasserenthärter muss
gemäß Tabelle auf die Wasserhärte Ihres
Wohngebietes eingestellt werden. Auskunft
über die örtliche Wasserhärte erteilt das zuständige Wasserwerk.
1. EIN/AUS-Taste drücken.
3 Falls Anzeigen zusätzlich zur Programmwahl-
Taste leuchten, ist ein Spülprogramm aktiviert.
Das Spülprogramm muss abgewählt werden:
Funktionstasten 2 und 3 für ca. 2 Sekunden
gleichzeitig drücken.
Alle zusätzlichen Anzeigen erlöschen.
Wasserhärte
1)
in °fh
90 - max. 125
76 - 89
65 - 75
51 - 64
40 - 50
33 - 39
26 - 32
19 - 25
07 - 18
unter 7 unter 4
1) (°fh) französischer Grad, Maß für die Wasserhärte
2) (°dh) deutscher Grad, Maß für die Wasserhärte
3) Bei dieser Einstellung kann sich die Programmlaufzeit geringfügig verlängern.
*) werkseitige Einstellung
)in °dh
51 - max. 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
11 - 14
4 - 10
2)
)
2. Funktions-Taste 2 und 3 gleichzeitig drücken und
gedrückt halten.
Die LED-Anzeigen der Funktions-Tasten 1 bis 3
blinken.
3. Funktions-Taste 1 drücken.
Die LED-Anzeige der Funktionstaste 1 blinkt.
Das Multidisplay zeigt die eingestellte Härtestufe
an.
4. Drücken der Funktions-Taste 1 erhöht die Härte-
stufe um 1.
(Ausnahme: Nach Härtestufe 10 folgt Härtestufe 1).
5. Ist die Härtestufe richtig eingestellt, EIN/AUS-Taste
drücken.
Die Härtestufe ist dann gespeichert.
Wird der Wasserenthärter elektronisch auf „1“ eingestellt, dann wird damit die Kontroll-Anzeige für Spezialsalz abgeschaltet.
Einstellung der
Härtestufe
3)
10
9
8
7
6
5
4*
3
2
1
kein Salz erforderlich
Anzeige auf dem
Multidisplay
10L .
9L
8L
7L
6L
5L
4L
3L
2L
1L
8
Page 9
Spezialsalz einfüllen
Um den Wasserenthärter zu entkalken, muss Spezialsalz eingefüllt werden. Nur Spezialsalz verwenden,
das für Haushaltsgeschirrspüler geeignet ist.
Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie
Spezialsalz ein:
– Vor der ersten Inbetriebnahme des Geschirrspü-
lers.
– Wenn auf dem Bedienfeld die Kontrollanzeige für
Spezialsalz leuchtet.
1. Tür öffnen, Unterkorb herausnehmen.
2. Verschlusskappe des Salzvorratsbehälters entge-
gen dem Uhrzeigersinn aufdrehen.
3. Nur bei Erstinbetriebnahme:
Salzvorratsbehälter mit Wasser vollfüllen.
4. Spezialsalz in Vorratsbehälter einfüllen, Fassungsvermögen je nach Körnung ca. 1,0-1,5 kg. Vorratsbehälter nicht überfüllen.
3 Es ist unbedenklich, dass beim Einfüllen von
Spezialsalz Wasser überläuft.
5. Öffnung des Vorratsbehälters von Salzresten säubern.
6. Verschlußkappe im Uhrzeigersinn fest zudrehen.
7. Nach dem Einfüllen des Spezialsalzes ein Spül-
programm ablaufen lassen. Dadurch werden
übergelaufenes Salzwasser und Salzkörner ausgespült.
3 Je nach Körnung kann es einige Stunden dau-
ern, bis das Salz sich im Wasser aufgelöst hat
und die Kontrollanzeige für Spezialsalz wieder
erlischt.
9
Page 10
Klarspüler einfüllen
Da der Klarspüler das Spülwasser besser ablaufen
lässt, erhält man fleckenfreies, glänzendes Geschirr
und klare Gläser.
Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie
Klarspüler ein:
– Vor der ersten Inbetriebnahme des Geschirrspü-
lers.
– Wenn auf dem Bedienfeld die Kontrollanzeige für
Klarspüler leuchtet.
Verwenden Sie nur Spezialklarspüler für Geschirrspüler und keine anderen flüssigen Reinigungsmittel.
1. Tür öffnen.
Das Fach für Klarspüler ist auf der Innenseite der
Geschirrspülertür.
2. Entriegelungsknopf des Klarspülerfachs drücken.
3. Deckel aufklappen.
4. Klarspüler langsam genau bis zur gestrichelten
Markierung „max“ einfüllen;
das entspricht einer Füllmenge von ca. 140 ml
5. Deckel zudrücken, bis dieser einrastet.
6. Wenn Klarspüler danebengelaufen ist, mit einem
Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.
10
Page 11
Klarspülerdosierung einstellen
3 Dosierung nur dann verändern, wenn auf Glä-
sern und Geschirr Schlieren, milchige Flecken
(Dosierung niedriger einstellen) oder angetrocknete Wassertropfen (Dosierung höher
einstellen) zu sehen sind (Siehe Kapitel „Wenn
das Spülergebnis nicht zufriedenstellend ist“).
Die Dosierung kann von 1-6 eingestellt werden. Vom Werk ist die Dosierung auf „4“ voreingestellt.
1. Geschirrspülertür öffnen.
2. Entriegelungsknopf des Klarspülerfachs drücken.
3. Deckel aufklappen.
4. Dosierung einstellen.
5. Deckel zudrücken, bis dieser einrastet.
6. Wenn Klarspüler ausgelaufen ist, mit einem Lap-
pen wegwischen.
11
Page 12
Klarspülerzulauf ein-/ausschalten
1. EIN/AUS-Taste drücken.
3 Falls Anzeigen zusätzlich zur Programmwahl-
Taste leuchten, ist ein Spülprogramm aktiviert.
Das Spülprogramm muss abgewählt werden:
Funktionstasten 2 und 3 für ca. 2 Sekunden
gleichzeitig drücken.
Alle zusätzlichen Anzeigen erlöschen.
2. Funktions-Taste 2 und 3 gleichzeitig drücken und
gedrückt halten.
Die LED-Anzeigen der Funktions-Tasten 1 bis 3
blinken.
3. Funktions-Taste 2 drücken.
Die LED-Anzeige der Funktions-Taste 2 blinkt.
Das Multidisplay zeigt die momentane Einstellung
an:
0d Klarspülerzulauf ausgeschaltet
1d
4. Drücken der Funktions-Taste 2 schaltet die Klar-
spülerzugabe ein bzw. aus.
5. Zeigt das Multidisplay die gewünschte Einstellung
an, EIN/AUS-Taste drücken. Die Einstellung ist
dann gespeichert.
Klarspülerzulauf eingeschaltet (Voreinstellung ab Werk)
Signalton ein-, ausschalten
Sie können einstellen, ob zusätzlich zu den optischen Anzeigen (z.B. bei Programmende, Fehlern)
ein Signalton zu hören sein soll.
1. EIN/AUS-Taste drücken.
3 Falls Anzeigen zusätzlich zur Programmwahl-
Taste leuchten, ist ein Spülprogramm aktiviert.
Das Spülprogramm muss abgewählt werden:
Funktionstasten 2 und 3 für ca. 2 Sekunden
gleichzeitig drücken.
Alle zusätzlichen Anzeigen erlöschen.
2. Funktions-Taste 2 und 3 gleichzeitig drücken und
gedrückt halten.
Die LED-Anzeigen der Funktions-Tasten 1 bis 3
blinken.
3. Funktions-Taste 3 drücken.
Die LED-Anzeige der Funktions-Taste 3 blinkt.
Das Multidisplay zeigt die momentane Einstellung
an:
0b Signalton ausgeschaltet
1b
4. Drücken der Funktions-Taste 3 ändert die Einstel-
lung.
5. Zeigt das Multidisplay die gewünschte Einstellung
an, EIN/AUS-Taste drücken. Die Einstellung ist
dann gespeichert.
12
Signalton eingeschaltet (Voreinstellung ab Werk)
Page 13
Im täglichen Gebrauch
Besteck und Geschirr einordnen
1 Schwämme, Haushaltstücher und alle Gegen-
stände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt
werden. Kunststoff- und teflonbeschichtetes
Geschirr hält Wassertropfen verstärkt zurück.
Daher trocknet dieses Geschirr etwas
schlechter als Porzellan und Edelstahl.
Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr
nicht geeignet: bedingt geeignet:
• Bestecke mit Holz-, Horn-, Porzellan- oder
Perlmuttgriffen
• nicht hitzebeständige Kunststoffteile
• älteres Besteck, dessen Kitt
temperaturempfindlich ist
• geklebte Geschirr- oder Besteckteile
• Zinn- bzw. Kupfergegenstände
• Bleikristallglas
• rostempfindliche Stahlteile
• Holz-/Frühstücksbrettchen
• kunstgewerbliche Gegenstände
• Bevor Sie das Geschirr einordnen, sollten Sie:
– grobe Speisereste entfernen.
– Töpfe mit eingebrannten Speiseresten einwei-
chen.
• Beachten Sie beim Einordnen des Geschirrs und
Bestecks:
– Geschirr und Besteck dürfen die Sprüharme
nicht behindern, sich zu drehen.
– Schüsseln, Tassen, Gläser, Töpfe usw. mit der
Öffnung nach unten einordnen, damit sich kein
Wasser ansammeln kann
– Geschirr und Besteckteile dürfen nicht ineinan-
der liegen oder sich gegenseitig abdecken
– um Glasschäden zu vermeiden, dürfen Gläser
sich nicht berühren
– kleine Gegenstände (z.B. Deckel) nicht in die Ge-
schirrkörbe, sondern in den Besteckkorb legen,
damit diese nicht durchfallen können.
• Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom
Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
• Aufglasurdekore können nach sehr häufigem maschinellen
Spülen verblassen.
• Silber- und Aluminiumteile neigen beim Spülen zu Verfärbungen. Speisereste wie z. B. Eiweiß, Eigelb, Senf verursachen
oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.
• Glas kann nach vielen Spülgängen trüb werden.
13
Page 14
Besteck einordnen
1 Warnung: Spitze Messer und scharfkantige
Besteckteile müssen wegen Verletzungsgefahr
in den Oberkorb gelegt werden.
Damit alle Besteckteile im Besteckkorb vom Wasser
umspült werden, sollten die mitgelieferten Besteckkorbeinsätze aufgesetzt und das Besteck wenn
möglich mit dem Griff nach unten in den Besteckkorb gestellt werden.
1 Ausgenommen davon sind Besteckteile mit
sehr schmalen Griffen, die durch den Besteckkorb durchgehen und den Sprüharm blockieren könnten.
Für größere Besteckteile, wie z.B. Schneebesen,
kann eine Hälfte des Besteckgitters weggelassen
werden.
Damit Löffel nicht ineinander zu liegen kommen, diese abwechselnd mit anderen Besteckteilen einordnen.
Der Besteckkorb besteht aus zwei Teilen, die auseinandergenommen werden können. So kann mehr
Platz im unteren Geschirrkorb gewonnen werden.
1. Zum Trennen horizontal in entgegengesetzter Richtung schieben und herausziehen.
2. Zum Zusammensetzen in umgekehrter Reihenfolge
vorgehen.
14
Page 15
Töpfe, Pfannen, große Teller
Größeres und stark verschmutztes Geschirr im Unterkorb einordnen.
Der quergestellte Tellerrechen vorn rechts ist optimal
geeignet für flache, kleine Teller mit einem Durchmesser von 170–210 mm.
Vor dem Besteckkorb kann eine Servierplatte platziert werden.
Um größeres Geschirr leichter einordnen zu können,
sind alle hinteren Tellereinsätze des Unterkorbs
klappbar.
Durch Abklappen des rechten Tellereinsatzes wird
ein zweiter Tellereinsatz hochgeschwenkt, der sich
besonders für tiefe Teller oder Schüsseln eignet.
1. Die beiden Tellerrechen hinten etwas anheben und
gleichzeitig über Kreuz abklappen.
Der linke Tellereinsatz ist klappbar und in der Breite
verstellbar.
1. Zum Abklappen die beiden Tellerrechen hinten etwas anheben und über Kreuz abklappen
2. Zum Verstellen der Breite den rechten der beiden
Tellerrechen hinten nach oben ziehen bis er ausrastet, dann nach hinten aus der vorderen Führung
ziehen.
3. Den Tellerrechen vorne in die andere Führung stecken und hinten nach unten drücken, bis er einrastet.
15
Page 16
Tassen, Gläser, Kaffeeservice
Kleineres, empfindliches Geschirr und lange, spitze
Besteckteile im Oberkorb einordnen.
Verstellbare Tassenauflagen
• Geschirrteile auf und unter den klappbaren Tassenauflagen versetzt anordnen, damit das Spülwasser
alle Geschirrteile erreicht.
• Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen.
• Die Tassenauflagen können auch in einer Zwischenposition arretiert werden. Stielgläser in die
Ausschnitte der Tassenauflagen lehnen bzw. hängen.
Gläserhalter
Für Stielgläser und hohe zylindrische Gläser den Gläserhalter hochklappen (oberes Bild).
Zum Entladen oder bei Nichtgebrauch den Gläserhalter nach rechts zurückklappen (mittleres Bild).
Gläser können auch über die hochgestellten Stäbe
gestellt werden (unteres Bild).
16
Page 17
Oberkorb in der Höhe verstellen
bei angehobenem Oberkorb 19 cm 32 cm
bei abgesenktem Oberkorb 21 cm 30 cm
3 Die Höhenverstellung ist auch bei beladenen
Körben möglich.
Anheben / Absenken des Oberkorbs
1. Oberkorb ganz herausziehen.
2. Oberkorb bis zum Anschlag anheben und senk-
recht absenken.
Der Oberkorb rastet in der unteren bzw. oberen
Position ein.
3 Kontrollieren Sie vor dem Spülen, ob sich die
Sprüharme frei drehen lassen.
Maximale Höhe des Geschirrs im
Oberkorb Unterkorb
Maximale Tellergrösse,
oberer Geschirrkorb in oberer Position
Maximale Tellergrösse,
oberer Geschirrkorb in unterer Position.
17
Page 18
Reinigungsmittel einfüllen
Reinigungsmittel lösen die Verschmutzungen von
Geschirr und Besteck.
Das Reinigungsmittel muss vor Programmbeginn
eingefüllt werden.
1 Verwenden Sie nur Reinigungsmittel für Haus-
haltsgeschirrspüler.
Das Fach für Reinigungsmittel ist auf der Innenseite
der Tür.
1. Falls der Deckel geschlossen ist:
Entriegelungsknopf drücken.
Deckel springt auf.
2. Reinigungsmittel in den Behälter für Reinigungsmittel füllen. Als Dosierhilfe für Pulverreiniger dienen die Markierungslinien: „20/30“ entspricht ca.
20/30 ml Reiniger.
Dosier- und Lagerempfehlungen des Herstellers
beachten.
3. Deckel zurückklappen und zudrücken, bis dieser
einrastet.
3 Bei sehr stark verschmutztem Geschirr füllen
Sie zusätzlich Reinigungsmittel in die Nebenkammer (1). Dieser Reiniger wird bereits beim
Vorspülen wirksam.
18
Page 19
Kompaktreiniger
Reinigungsmittel für Geschirrspüler sind heute fast
ausschließlich niederalkalische Kompaktreiniger mit
natürlichen Enzymen in Tabletten- oder Pulverform.
2 50 °C-Spülprogramme in Verbindung mit die-
sen Kompaktreinigern entlasten die Umwelt
und schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im
Kompaktreiniger abgestimmt. Deshalb erzielen 50 °C-Spülprogramme in Verbindung mit
Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65 °C-Programmen erreicht werden.
Reinigertabletten
3 Reinigertabletten verschiedener Hersteller lö-
sen sich unterschiedlich schnell auf. Daher
können einige Reinigertabletten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei
Reinigertabletten Spülprogramme mit Vorspülen.
Verwendung von 3in1 Reinigern
Bei diesen Produkten handelt es sich um Reiniger
mit kombinierten Reinigungsmittel-, Klarspül- und
Salzfunktionen.
1. Prüfen Sie, ob diese Reiniger für Ihre Wasserhärte
geeignet sind.
Herstellerangabe beachten.
2. Reiniger ausschließlich in den Behälter für Reinigungsmittel geben.
Wenn Sie keine 3in1 Produkte mehr verwenden wollen, gehen Sie bitte wie folgt vor:
• Füllen Sie wieder die Behälter für Salz und Klarspüler.
• Schalten Sie den Wasserenthärter auf die höchstmögliche Einstellung und führen Sie bis zu drei
Normalzyklen ohne Ladung durch.
• Stellen Sie dann den Wasserenthärter auf die örtliche Wasserhärte ein.
19
Page 20
Spülprogramm auswählen (Programmtabelle)
1)
Verbrauchs-
werte
2)
Spül-
programm
Geeignet
für
Programmablauf
mit den maximalen Tem-
peraturen (°C)
Art der
Ver schmutzung
drücken
Programmtaste
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Auto
1P
Gläser
2P
Intensiv
3P
Normal
4P
4)
ECO
5P
Kurz
6P
Ess- und Kochgeschirr
Kaffee- und Partygeschirr mit
empfindlichen
Gläsern
Ess- und Kochgeschirr
Ess- und Kochgeschirr
Ess- und Kochgeschirr, temperaturempfindlich
es Geschirr
Ess- und Kochgeschirr, temperaturempfindlich
es Geschirr
leicht bis stark verschmutzt,
angetrocknete Spei-
1mal
bis
kalt
68
sereste
leicht verschmutzt 2mal - 45
stark verschmutzt,
angetrocknete Speisereste, besonders Ei-
3mal 45 68
weiß und Stärke
normal verschmutzt,
angetrocknete Speisereste
4mal
55
kalt
normal verschmutzt,
besonders geeignet
bei Verwendung von
5mal
kalt
49
Kompaktreinigern
leicht bis normal ver-
schmutzt,
besonders geeignet
bei Verwendung von
6mal -
bis
65
5)
Kompaktreinigern
68 •
kalt
55 •
kalt
68 •
warm 2x
65 •
kalt
63 •
kalt
bis
-
695)-
Dauer (Minuten) 3)Energie (kWh)
92–115
71
115
96
150
30
1,1–1,5
0,9
1,8
1,2
1,0
0,8
Wasser (Liter)
12–18
14
20
16
14
8
Geschirr, das im Ge-
Vorspüle n
7P
Alle Geschirrarten
schirrspüler gesammelt und zu einem
späteren Zeitpunkt
7mal
----
kalt
7
0,01
4
gespült werden soll
1) Die Spülprogrammabschnitte klingen unterschiedlich leise, da bei eingen Spülprogrammabschnitten das Geschirr zur besseren Reinigung kurzzeitig stärker gespült wird.
2) Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind von der Beladung der Geschirrkörbe abhängig. Abweichungen
sind daher unter Praxisbedingungen möglich.
3) Die Dauer variiert je nach Beladung und Geschirrtyp. Die intelligente Elektronik passt den angezeigten Wert Ihren Spülgewohnheiten an.
Ist die Wasserhärte auf Stufe 10 eingestellt, kann sich die Programmlaufzeit geringfügig verlängern.
4) Testprogramm für Prüfinstitute. Dieses Programm hat das neue Spülsystem „IMPULSSPÜLEN“. Um eine bessere Reinigung des Geschirrs zu erzielen, werden bei diesem Spülsystem während eines Spülprogramms die Motordrehzahl und der Sprühdruck variiert. Daher
variiert auch der Geräuschpegel des laufenden Spülprogramms.
5) Abhängig von der Wassereinlauftemperatur.
20
Page 21
Spülprogramm starten
Zusatzfunktion Antibac
1. Überprüfen, ob sich die Sprüharme frei drehen
können.
2. Wasserhahn ganz aufdrehen.
3. Tür schließen.
4. EIN/AUS-Taste drücken.
Die Anzeige der Programmwahl-Taste leuchtet.
5. Gewünschtes Programm wählen. Dazu Programmwahl-Taste so oft drücken, bis im Multidisplay
das gewünschte Programm angezeigt wird (siehe
Programmtabelle).
3 Das beim letzten Spülen gewählte Programm
wird zuerst angezeigt.
Nach ungefähr 5 Sekunden beginnt das gewählte
Spülprogramm.
In der Programmablaufanzeige wird nun immer der
aktuelle Programmschritt angezeigt. Das Multidisplay zeigt die zu erwartende Restlaufzeit für das Programm.
3 Die Restlaufzeit im Multidisplay wird während
des Spülvorgangs gegebenenfalls an Beladungsmenge, Verschmutzungsgrad, etc. angepasst, und kann daher von den in der
Programmtabelle angegebenen Werten abweichen.
1 Öffnen Sie die Tür nach dem Programmstart
nicht mehr, um Verbrennungen und Schäden
an Möbeln durch austretenden Dampf zu verhindern! Öffnen Sie die Tür erst, wenn das
Programm beendet ist.
Zuwahlbar zu den Programmen: Auto, Intensiv,
Normal, Kurz
Diese Zusatzfunktion ermöglicht es, Geschirr wie
z.B. Babyflaschen oder Marmeladengläser weitgehend zu desinfizieren.
1. Innerhalb von 5 Sekunden nach der Programmwahl die Taste Antibac drücken.
Die Anzeige der Taste Antibac leuchtet.
Im letzten Spülgang wird nun die Temperatur für
mindestens 10 Minuten bei über 69 °C gehalten.
2. Nach Ablauf des Programmes wird die AntibacFunktion automatisch wieder ausgeschaltet.
Anzeige leuchtet
Anzeige leuchtet
nicht
Zusatzfunktion eingeschal-
tet
Zusatzfunktion ausge-
schaltet
Zusatzfunktion Spülen +
Zuwahlbar zu den Programmen: Auto, Gläser, In-
tensiv, Normal, Kurz
Ist diese Zusatzfunktion angewählt, wird ein zweites
Zwischenspülen durchgeführt.
1. Innerhalb von 5 Sekunden nach der Programmwahl die Taste Spülen + drücken.
Die Anzeige der Taste Spülen + leuchtet.
2. Nach Ablauf des Programmes wird die Zusatzfunktion Spülen + automatisch wieder ausgeschaltet.
Anzeige leuch-
tet
Anzeige leuch-
tet nicht
Spülen + eingeschaltet
Spülen + ausgeschaltet
Zusatzfunktion Halbe Ladung
Zuwahlbar zu den Programmen: Intensiv, Normal
Wählen Sie diese Zusatzfunktion bei nur halber Ge-
schirrmenge.
1. Innerhalb von 5 Sekunden nach der Programmwahl die Taste Halbe Ladung drücken.
Die Anzeige der Taste Halbe Ladung leuchtet.
2. Nach Ablauf des Programmes wird die Funktion
Halbe Ladung automatisch wieder ausgeschaltet.
Anzeige leuchtet
Anzeige leuch-
tet nicht
Zusatzfunktion eingeschal-
tet
Zusatzfunktion ausge-
schaltet
Spülprogramm abbrechen
1. Funktions-Tasten 2 und 3 drücken und gedrückt
halten.
In der Multifunktionsanzeige werden zwei Striche
angezeigt.
2. Funktions-Tasten loslassen. Das Spülprogramm
wurde abgebrochen.
3. Wenn Sie ein neues Spülprogramm starten wollen,
überprüfen Sie, ob Reinigungsmittel im Behälter
ist.
3 Durch Ausschalten des Geschirrspülers wird
ein gewähltes Spülprogramm nur unterbrochen, nicht abgebrochen. Nach erneutem Einschalten wird das Spülprogramm fortgesetzt.
3 Bei einem Abbruch des Programms bleibt das
Wasser im Bottich und wird erst bei einem
Neustart abgepumpt.
21
Page 22
Zeitvorwahl einstellen
3 Mit der Zeitvorwahl können Sie den Beginn ei-
nes Spülprogramms zwischen 1 bis 19 Stunden aufschieben.
1. Taste Zeitvorwahl so oft drücken, bis der gewünschte Startaufschub im Multidisplay erscheint,
z. B. 12h, wenn das Spülprogramm in 12 Stunden
starten soll. Die Anzeige Zeitvorwahl leuchtet.
2. Spülprogramm wählen.
3. Die verbleibende Zeit bis zum Spülprogrammstart
wird fortlaufend angezeigt (z. B. 12h, 11h, 10h, ...
1h usw.).
Zeitvorwahl ändern:
Solange das Spülprogramm nicht begonnen hat,
können Sie durch Drücken der Taste Zeitvorwahl die
Einstellung noch ändern.
Zeitvorwahl löschen:
Drücken Sie die Taste Zeitvorwahl so oft, bis im Multidisplay die Nummer des gewählten Programms erscheint. Das gewählte Spülprogramm beginnt sofort.
Spülprogramm wechseln
Solange das Spülprogramm nicht begonnen hat,
können Sie das Spülprogramm noch wechseln: Erst
Spülprogramm abbrechen, dann erneut Zeitvorwahl
einstellen, zuletzt neues Spülprogramm wählen.
Geschirrspüler ausschalten
Geschirrspüler erst ausschalten, wenn das Multidisplay „0“ als Restlaufzeit des Spülprogramms anzeigt.
1. EIN/AUS-Taste drücken. Alle Anzeigen erlöschen.
2. Wasserhahn schließen!
1 Tür vorsichtig öffnen, heißer Dampf kann aus-
treten.
Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen ca. 15 Minuten abkühlen
lassen. Dadurch verbessert sich auch das Trocknungsergebnis.
Geschirr ausräumen
3 Es ist normal, dass Innentür und Behälterge-
häuse feucht sind.
• Zuerst Unterkorb, dann Oberkorb ausräumen. Dadurch vermeiden Sie, dass Restwasser vom Oberkorb auf Geschirr im Unterkorb tropft.
22
Page 23
Pflege und Reinigung
1
Keine Möbelpflege- oder aggressive Reinigungsmittel verwenden.
• Bedienteile des Geschirrspülers mit einem weichen
Lappen und warmem, klarem Wasser reinigen.
• Innenbehälter, Türdichtung und Wasserzulaufsieb
(falls vorhanden) gelegentlich auf Verschmutzungen kontrollieren und gegebenfalls reinigen.
Reinigung der Siebe
3 Die Siebe müssen regelmäßig kontrolliert und
gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.
Grobsieb (1)
Das Grobsieb muss nach jedem Spülvorgang kontrolliert werden.
1. Tür öffnen, Unterkorb herausnehmen.
2. Grobsieb herausheben.
3. Bei Bedarf unter fliessendem Wasser abspülen und
wieder einsetzen.
Feinsieb (2)
Das Feinsieb muss von Zeit zu Zeit gereinigt werden.
1. Tür öffnen, Unterkorb herausnehmen.
2. Feinsieb durch Drehen nach rechts entriegeln und
herausnehmen.
3. Feinsieb unter fließendem Wasser mit einer Bürste
gründlich reinigen.
23
Page 24
4. Feinsieb in die Halterung einsetzen und nach links
drehen, bis es spürbar einrastet (Pfeile).
1 Handgriff nicht nach unten drücken.
Wenn das Sieb nicht einrastet, kann das zum
Verstopfen der Sprüharmdüsen führen.
Ohne Siebe darf auf keinen Fall gespült werden.
Reinigung der Sprüharmdüsen
Überprüfen Sie regelmässig die Düsen der drei
Sprüharme auf Verstopfung. Falls notwendig, reinigen Sie die Düsen mit einem feinen Draht oder einer
feinen Nadel und einem starken Wasserstrahl.
1 Düsenöffnungen nicht beschädigen.
Deckensprüharm
1. Befestigungsschraube (A) durch Linksdrehen lö-
sen.
2. Sprüharm von der Welle ziehen.
3. Sprüharm und Befestigungsschraube reinigen.
4. Sprüharm mit Befestigungsschraube (A) durch
Rechtsdrehen wieder fixieren.
Mittlerer Sprüharm
1. Mittleren Sprüharm durch seitliches Abdrehen entfernen.
Das zweiteilige Sprüharmlager wird mit einer
Spannfeder (B) zusammengehalten.
2. Sprüharmdüsen reinigen.
3. Zur Montage den mittleren Sprüharm nach oben
drücken, bis er spürbar einrastet.
24
Page 25
Unterer Sprüharm
1. Befestigungsschraube (C) durch Linksdrehen lö-
sen.
2. Sprüharm von der Welle ziehen.
3. Sprüharm und Befestigungsschraube reinigen.
4. Sprüharm mit Befestigungsschraube (C) durch
Rechtsdrehen wieder fixieren.
Was tun, wenn...
Kleine Störungen selbst
beheben
Falls während des Betriebs einer der folgenden Fehlercodes im Multidisplay angezeigt wird:
– FehlercodeÅ10 (Probleme mit Wasserzulauf),
– FehlercodeÅ20 (Probleme mit Wasserablauf),
sehen Sie bitte in nachfolgender Tabelle nach.
Nachdem der Fehler behoben ist, Programmwahl-
Taste drücken. Das Spülprogramm läuft weiter.
Bei anderen Fehlercodes („Å “gefolgt von einer Zahl):
– Spülprogramm abbrechen.
– Gerät aus- und wieder einschalten.
– Spülprogramm neu einstellen.
Wird der Fehler erneut angezeigt, bitte den Kundendienst verständigen und den Fehlercode nennen.
Störung Mögliche Ursache Abhilfe
Programmanzeige des gewählten
Spülprogramms blinkt:
das Multidisplay zeigt Fehlercode
Å10 an:
(Probleme mit Wasserzulauf)
Programmanzeige des gewählten
Spülprogramms blinkt,
das Multidisplay zeigt Fehlercode
Å20 an.
(Probleme mit Wasserablauf)
Wasserhahn ist verkalkt oder defekt.
Wasserhahn ist geschlossen. Wasserhahn öffnen.
Sieb (falls vorhanden) in der
Schlauchverschraubung am Wasserhahn ist verstopft.
Siebe im Spülraumboden sind verstopft.
Wasserzulaufschlauch
ist nicht korrekt verlegt.
Der Siphon ist verstopft. Siphon reinigen.
Wasserablaufschlauch
ist nicht korrekt verlegt.
Wasserhahn prüfen, gegebenenfalls
reparieren lassen.
Sieb in der Schlauchverschraubung
reinigen.
Taste des angefangenen Spülprogramms drücken;
anschließend Spülprogramm
abbrechen (siehe Kapitel: Spülprogramm starten);
Siebe reinigen (siehe Kapitel: Reinigung der Siebe).
Schlauchverlegung prüfen.
Schlauchverlegung prüfen.
25
Page 26
Störung Mögliche Ursache Abhilfe
Das Multidisplay zeigt Fehlercode
Å30 an.
Programm startet nicht.
Programm wird bis zum Ende
ohne Heizfunktion durchgeführt.
Schlechtes Reinigungs- und
Trocknungsergebnis
Im Spülraum sind Rostflecken
sichtbar.
Pfeifendes Geräusch beim Spülen.
Das Wasserschutzsystem hat angesprochen.
Netzstecker ist nicht
eingesteckt.
Sicherung der Hausinstallation ist
nicht in Ordnung.
Bei Geschirrspülermodellen mit
Startzeitvorwahl:
Eine Startzeit ist vorgewählt.
Technischer Defekt
Spülraum besteht aus rostfreiem
Edelstahl. Rostflekken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus
Wasserleitung, von Töpfen, Besteck usw.). Beseitigen Sie solche
Flecken mit einem handelsüblichen
Edelstahlputzmittel.
Das Pfeifen ist unbedenklich. Anderen Markenreiniger verwenden.
Wenn das Spülergebnis
nicht zufriedenstellend ist
Erst Wasserhahn schließen, dann
Gerät ausschalten und Kundendienst verständigen.
Netzstecker einstecken.
Sicherung ersetzen.
Falls Geschirr sofort gespült werden
soll, Startzeitvorwahl löschen.
Kundendienst verständigen und den
Fehlercode nennen. Falls kein Code
angezeigt wird, Code aus Fehlerspeicher abrufen:
Im ausgeschalteten Zustand Funktionstasten 1 und 3 gedrückt halten.
EIN/AUS-Taste drücken und halten,
bis Anzeigen der Funktionstasten 1
bis 3 blinken.
Funktionstaste 1 drücken, Fehlercode wird im Display angezeigt.
Fehlercode notieren.
Zum Verlassen EIN/AUS-Taste drücken.
Nur geeignetes Besteck und Geschirr spülen.
Das Geschirr wird nicht trocken und
bleibt ohne Glanz.
• Es wurde kein Marken-Klarspüler verwendet.
• Vorratsbehälter für den Klarspüler ist leer.
Das Geschirr wird nicht sauber.
• Es wurde nicht das richtige Spülprogramm gewählt.
• Geschirr war so eingeordnet, daß das Spülwasser
nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
• Siebe im Spülraumboden sind nicht sauber oder
falsch eingesetzt.
• Es wurde kein Marken-Reinigungsmittel verwendet
oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter
für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
• Ablaufschlauch ist nicht korrekt verlegt.
26
Auf Gläsern und Geschirr sind Schlieren,
Streifen, milchige Flecken oder blauschimmernder Belag.
• Klarspülerdosierung niedriger einstellen.
Auf Gläsern und Geschirr sind angetrocknete Wassertropfen.
• Klarspülerdosierung höher einstellen.
• Der Reiniger kann die Ursache sein. Kontaktieren
Sie den Kundenberater des Reinigungsmittelherstellers.
Glaskorrosion
• Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.
Page 27
Entsorgung
2
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS<
etc. Entsorgen Sie die Verpackungsmaterialien
entsprechend ihrer Kennzeichnung bei den
kommunalen Entsorgungsstellen in den dafür
vorgesehenen Sammelbehältern.
2 Altgerät
Entsorgen Sie Ihr ausgedientes Gerät nach
den an Ihrem Wohnort gültigen Entsorgungsrichtlinien.
1 Warnung! Bei ausgedienten Geräten Netzste-
cker aus der Steckdose ziehen. Netzkabel abschneiden und mit dem Stecker beseitigen.
Türschloß zerstören, so daß die Tür nicht mehr
schließt. Kinder können sich dadurch nicht
einsperren und nicht in Lebensgefahr geraten.
Technische Daten
Fassungsvermögen: 11 Maßgedecke einschließlich Servicegeschirr
Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm
Elektrischer Anschluß:
Betriebsspannung 230 V
Frequenz 50 Hz
Gesamtleistung 2250 W 10 A
Leistungsaufnahme Umwälzpumpe 150 W
Leistungsaufnahme Heizelement 2100 W
Integrierbare und Unterbau-Geschirrspüler
Abmessungen: 759 x 546 x 570 (H x B x T in mm)
max. Gewicht:
max. 51,5 kg (ohne Verpackung)
bzw. 55,3 kg (mit Verpackung)
2
= 0.1-1.0 MPa)
5 Dieses Gerät entspricht den folgenden EG-
Richtlinien:
– 73/23/EWG vom 19.02.1973 Niederspannungs-
Richtlinie einschliesslich Änderung 90/683/EWG
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie ein-
schließlich Änderung 92/31/EWG
– 93/68/EWG CE-Kennzeichnungs-Richtlinie
27
Page 28
Hinweise für Prüfinstitute
Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.
Volle Beladung:
11 Maßgedecke einschl. Servicegeschirr
Reinigerdosierung : 27,5 g in den Behälter für Reinigungsmittel
Klarspülereinstellung: 6
Die Prüfungen nach EN 50242 müssen mit vollem
Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt
werden.
Geräuschmessung
• Bestimmung des Schallleistungspegels nach
EN 60704-2-3
• Die Messung hat gleich im Anschluss nach einem
durchlaufenem Kurz-Programm zu erfolgen.
Einordnungsbeispiele:
Oberkorb * Unterkorb
* Oberkorb in unterer (abgesenkter) Position
Besteckkorb
1 Teelöffel
2 Dessertlöffel
3 Messer
4 Gabeln
5 Esslöffel
6 Servierbesteck
7 Servierbesteck
8 Servierbesteck
9 Servierbesteck
28
Page 29
Aufstell- und Anschlussanweisung
55 cm SMS
Geltungsbereich
Geschirrspülmaschinen Typ: 31 . . .
Allgemeines
• Der Geschirrspüler wird anschlussfertig, d.h. mit
Anschlusskabel, montiertem Ablaufschlauch und
Zulaufschlauch mit Sieb geliefert.
• Der Geschirrspülautomat darf ohne zusätzliche
Massnahmen in Nischen aus brennbarem Material
eingebaut werden.
• Wasserhahn und Steckdose gemäss nebenstehender Skizze vorsehen.
• Die Vorschriften der örtlichen Wasser- und
Elektrizitätswerke müssen beachtet werden!
1 Apparat nicht umlegen! Der eingebaute Ent-
härtungsapparat enthält Wasser, welches auslaufen kann.
A = Ablauf
G = Gerätemass
K = Kaltwasseranschluss
N = Nischenmass
W = Warmwasseranschluss
E = Steckdose
29
Page 30
Wasserinstallation
Zulauf
• Wasserdruck: 1–10 bar (Fliessdruck)
• Bauseits ist ein Abstellhahn mit Abgang G 3/4”
vorzusehen.
• Das Gerät muss über den mitgelieferten Kunst-
stoffdruckschlauch angeschlossen werden (mit
Sieb, nach EN61770, 10 bar).
• Ein bauseitiger Einbau eines IRG-Filters wird empfohlen.
Ablauf
• Der flexible Ablaufschlauch mit einem Innendurchmesser von 22 mm ist knickfrei zu verlegen.
• Im Ablauf der Maschine ist eine Rücksaugverhinderung eingebaut, weshalb Anschlussarmaturen
mit Rückflussverhinderer nicht erforderlich sind.
• Der Anschluss erfolgt vorzugsweise am Syphon
des Spülbeckenablaufs im Nebenfach des Apparates.
• Der höchste Punkt des Ablaufschlauchs soll nicht
über 700 mm ab Boden liegen.
Einbau
1. Apparat vor Einbaufach stellen. Kabel und Schläuche zum Nebenfach ziehen.
2. Apparat einschieben, Kabel und Schläuche laufend
nachziehen und achten, dass sie nicht geknickt
werden!
3. Den Geschirrspüler ausrichten und beidseitig im
oberen Bereich des Bottichmantels befestigen.
30
Page 31
Weitere Befestigungsmöglichkeiten: am Sockel.
Als Sonderzubehör (Art Nr. 153 0402-01/3) erhältlich:
Zusatzlaschen an der Abdeckung.
Elektrischer Anschluss
1 Der Netzanschluss muss durch den konzessi-
onierten Elektroinstallateur erfolgen!
• Der Apparat ist mit einem Anschlusskabel
3x1mm
gerüstet.
• Die Installation muss über eine Zuleitung mit Stecker erfolgen. Der Stecker muss nach der Installation zugänglich sein, oder es ist in der festverlegten
Hausinstallation eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung vorzusehen, die das
Gerät gleichzeitig und allpolig vom Netz trennt entsprechend der NIN 2000.
Installation bauseits:
Sicherung, Zuleitung und Steckdose gemäss Anschlussschema installieren.
Schaltung:
Heizkörperspannung 230 V
2
mit angespritztem Stecker (Typ 12) aus-
2.25 kW
31
Page 32
Garantie
Für dieses Produkt gewähren wir ab Verkauf bzw.
Lieferdatum an den Endverbraucher eine Garantie
von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material,
Arbeits- und Reisezeit.
Die Garantieleistung entfällt bei Nichtbeachtung der
Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung
durch äussere Einflüsse, höhere Gewalt, Eingriffe
Dritter und Verwendung von Nicht-Original Teilen.
Garantieabonnement
Nach Ablauf der normalen Garantiezeit von 2 Jahren
kann diese durch ein Garantieabonnement beliebig
verlängert werden. Wir senden Ihnen gerne die gewünschten Unterlagen.
Beachten Sie dazu das beiliegende Garantie- und
Kundendienstheft.
32
Page 33
Service
Der gut ausgebaute Schulthess-Kundendienst steht
allen unseren Kunden zur Verfügung.
Bevor Sie den Kundendienst anfordern
Überzeugen Sie sich, dass keine Fehlbedienung vorliegt.
Bitte beachten Sie das Kapitel Abhilfe bei Störungen.
Wenn Sie den Kundendienst in Anspruch nehmen
Notieren Sie die folgenden Angaben, die Sie auf dem
Typenschild Ihres Gerätes finden:
– Serie-Nummer
– Modell-Bezeichnung
– Prod.-Nummer
sowie eventuelle Fehlermeldungen in der Anzeige.
Bitte geben Sie diese Daten immer an bei:
– Kundendienstanforderung
– Ersatzteil- oder Zubehörbestellung
– technischen Rückfragen
Notieren Sie Ihre Beobachtungen genau, dies erleichtert die Vorbereitungen und die Arbeit unseres
Servicetechnikers.
Rufen Sie die Kundendienst Nr. 0844 888 222 an.
Seien Sie bitte zu Hause, wenn der Servicetechniker
kommt, denn er ist auf Ihre Informationen angewiesen.
33
Loading...
