SCHOLTES FP M4.1 User Manual

Istruzioni per l’uso

FORNO

Italiano, 1 Français, 20

English,11

NL DE

Nederlands,29Deutsch, 38

FP M4.1

Sommario

Installazione, 2-3

Posizionamento Collegamento elettrico Targhetta caratteristiche

Descrizione dell’apparecchio, 4

Vista d’insieme Pannello di controllo

Avvio e utilizzo, 5

Avviare il forno Utilizzare il timer

Programmi, 6-7

Programmi di cottura Consigli pratici di cottura Tabella cottura

Precauzioni e consigli, 8

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Manutenzione e cura, 9

Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina

Assistenza, 10

Assistenza attiva 7 giorni su 7

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (

vedi Precauzioni e consigli

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (

45 mm.

560 mm.

vedi figure

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20 mm: rimuovere la parte mobile del tacchetto

vedi figura

(

);

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (

vedi figura

) che a colonna, il mobile

deve avere le seguenti dimensioni:

547 mm. min.

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.

spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante

vedi figura

(

);

spessore di 16 mm: utilizzare la seconda scanalatura

vedi figura

(

Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile.

Collegamento elettrico

! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (

vedi sotto

Montaggio del cavo di alimentazione

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio

vedi figura

(

2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N-

e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-

(

Verde

vedi figura

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (

vedi sotto

);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (

vedi sotto

);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (

vedi Assistenza

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE

Dimensioni

Volume

larghezza cm 43,5 altezza cm 32 profondità cm 41,5

lt. 58

3. Fissare il cavo nell’apposito fermacavo.

4. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (

vedi a fianco

In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

Collegamenti elettrici

ENERGY LABEL

tensione a 220-240V ~ 50/60Hz potenza massima assorbita 2800W

Direttiva 2002/40/CE sull’ etichetta dei forni elettrici. Norma EN 50304

Consumo energia convezione Na tu rale – funzi one di riscaldamento: Tradizionale;

Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: Rosticceria.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE e successive modificazioni.

Descrizione dell’apparecchio

Vista d’insieme

Pannello di controllo

Ripiano GRIGLIA

Ripiano LECCARDA

Pannello di controllo

GUIDE

di scorrimento dei ripiani

posizione 5 posizione 4 posizione 3 posizione 2 posizione 1

Manopola

PROGRAMMI

Spia

TERMOSTATO

Manopola

TIMER DI FINE COTTURA

Manopola

TERMOSTATO

Avvio e utilizzo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.

2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (

3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI;

- modificare la temperatura agendo sulla manopola TERMOSTATO;

- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.

vedi Programmi

Luce del forno

Si accende selezionando PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura.

con la manopola

Utilizzare il timer di fine cottura*

1. Occorre anzitutto caricare la suoneria, ruotando la

manopola TIMER DI FINE COTTURA di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il

tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento fisso sul pannello di controllo.

3. A tempo scaduto emette un segnale acustico e

spegne il forno.

4. Quando il forno è spento il timer di fine cottura può

essere usato come un normale contaminuti.

! Per utilizzare il forno in funzionamento manuale, escludendo cioè il timer di fine cottura, occorre ruotare la manopola TIMER DI FINE COTTURA fino al simbolo 9.

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

Programmi

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• BARBECUE (si consiglia di impostare solo su MAX);

• ROSTICCERIA (si consiglia di non superare la temperatura di 200°C).

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

Programma FORNO PASTICCERIA

Si attiva l’elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all’interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni “mignon” su tre ripiani contemporaneamente.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dall’aria calda, che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e ROSTICCERIA, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

Programma FORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura.

Programma BARBECUE

Si attiva l’elemento riscaldante superiore. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa.

Programma ROSTICCERIA

Si attiva l’elemento riscaldante superiore ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale, la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disponendo

gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

FORNO PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione.

Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.

Tabella cottura

Programmi Alimenti

Anatra

Forno

Tradizionale

Multico ttura

Forno Pizza

Barbecue

Rosticceria

Forno

Pasticceria

! I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno

sono preimpostati e non modificabili manualmente

Arrosto di vitello o manzo

Arrosto di maiale Biscotti (di frolla) Crostate

Pizza (su 2 ripiani) Lasagne

Agnello Pollo arrosto + patate Sgombro Plum-cake Bignè (su 2 ripiani) Biscotti(su 2 ripiani) Pan di spagna (su 1 ripiano) Pan di spagna (su 2 ripiani)

Torte salate

Pizza

Arrosto di vitello o manzo Pollo

Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzz o

Verdure alla griglia Bistecca di vitello Cotolette Hamburger Sgombri

Toast

Pollo alla griglia Seppie

Crostate

Torta di frutta Plum-cake Pan di spagna Crêpes farcite (su 2 ripiani) Cake piccoli (su 2 ripiani) Salatini di sfoglia al formaggio (su 2 ripiani) Bignè (su 3 ripiani) Biscotti (su 3 ripiani) Meringhe (su 3 ripiani)

Peso

(Kg)

1+1

0.5

1.5

0.5

n. 4

1.5

0.5

0.7

0.5

1.2

0.6

0.4

0.7

0.5

1 1 1

1 1

1 1 1 1 1 1 1 1

Posizione dei ripiani

3 3 3 3 3

2 e 4

3 2

2 e 4

2 2 e 4 2 e 4

2 2 e 4

2 2 o 3

4 3 o 4

3 2 o 3

3 2 e 4 2 e 4 2 e 4

1 e 3 e 5 1 e 3 e 5 1 e 3 e 5

Preriscaldamento

(minuti)

15 15 15 15 15

15 10 10 15 10 10 10 10 10 10 15

15 10 10

5 5 5 5 5 5 5 5 5

5 5

15 15 15 15 15 15 15 15 15 15

Temperatura

con sigliata

200 200 200

180 180

230

180 180

200

180 170 190 180 170 170

200

220 220

180

MAX MAX MAX MAX MAX MAX MAX MAX MAX

200 200

180 180 180 160

200

190

210

180 180

Durata

cottura

(minuti)

65-75 70-75 70-80 15-20 30-35

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

15-20 25-30 60-70

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

55-60 30-35

20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25

180

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione “z”/“ utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

{” quando l’apparecchio non è

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Evitare che i bambini giochino con l'apparecchio.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

vedi Assistenza

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.

• Si raccomanda di effettuare sempre le cotture al BARBECUE e ROSTICCERIA a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

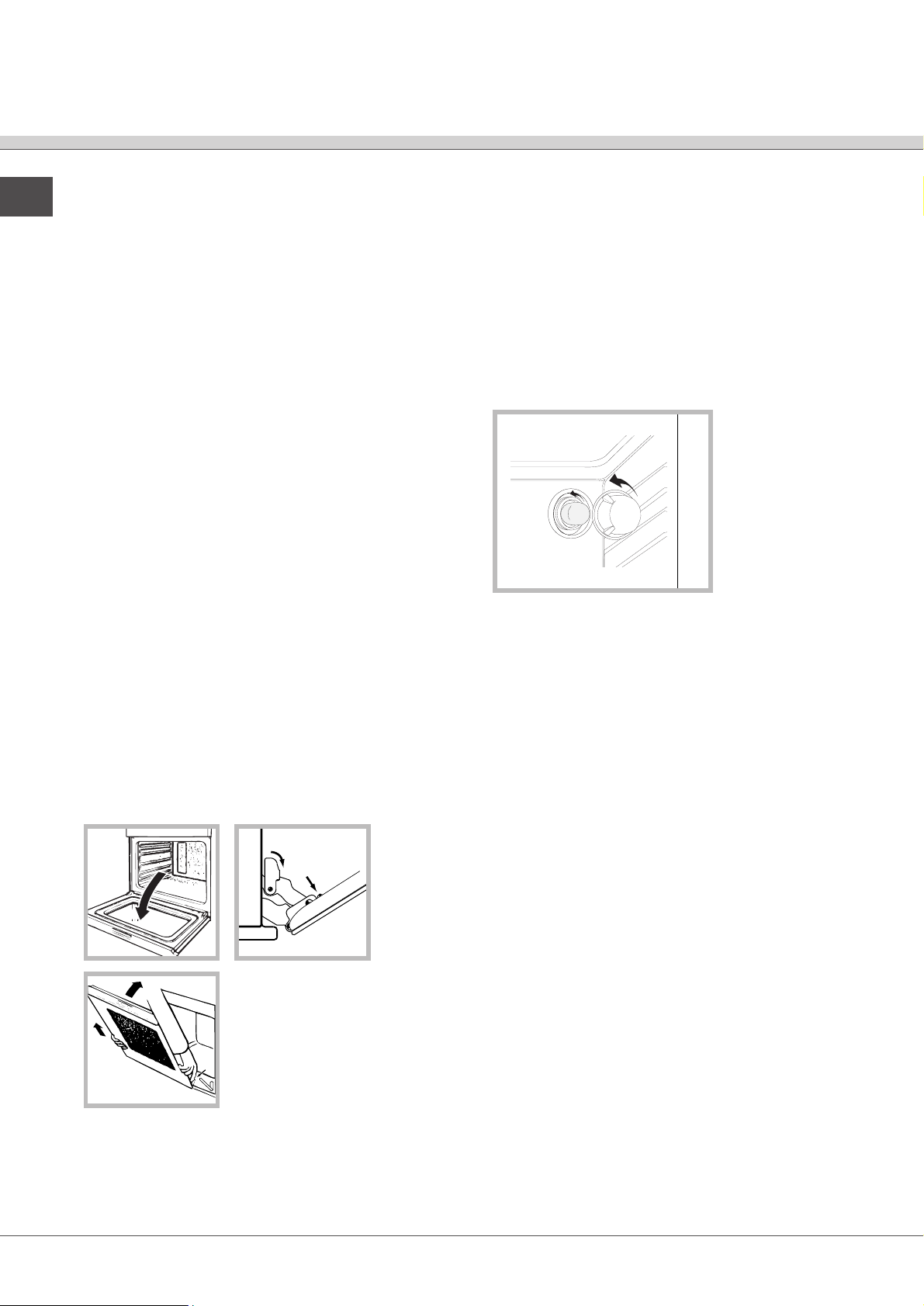

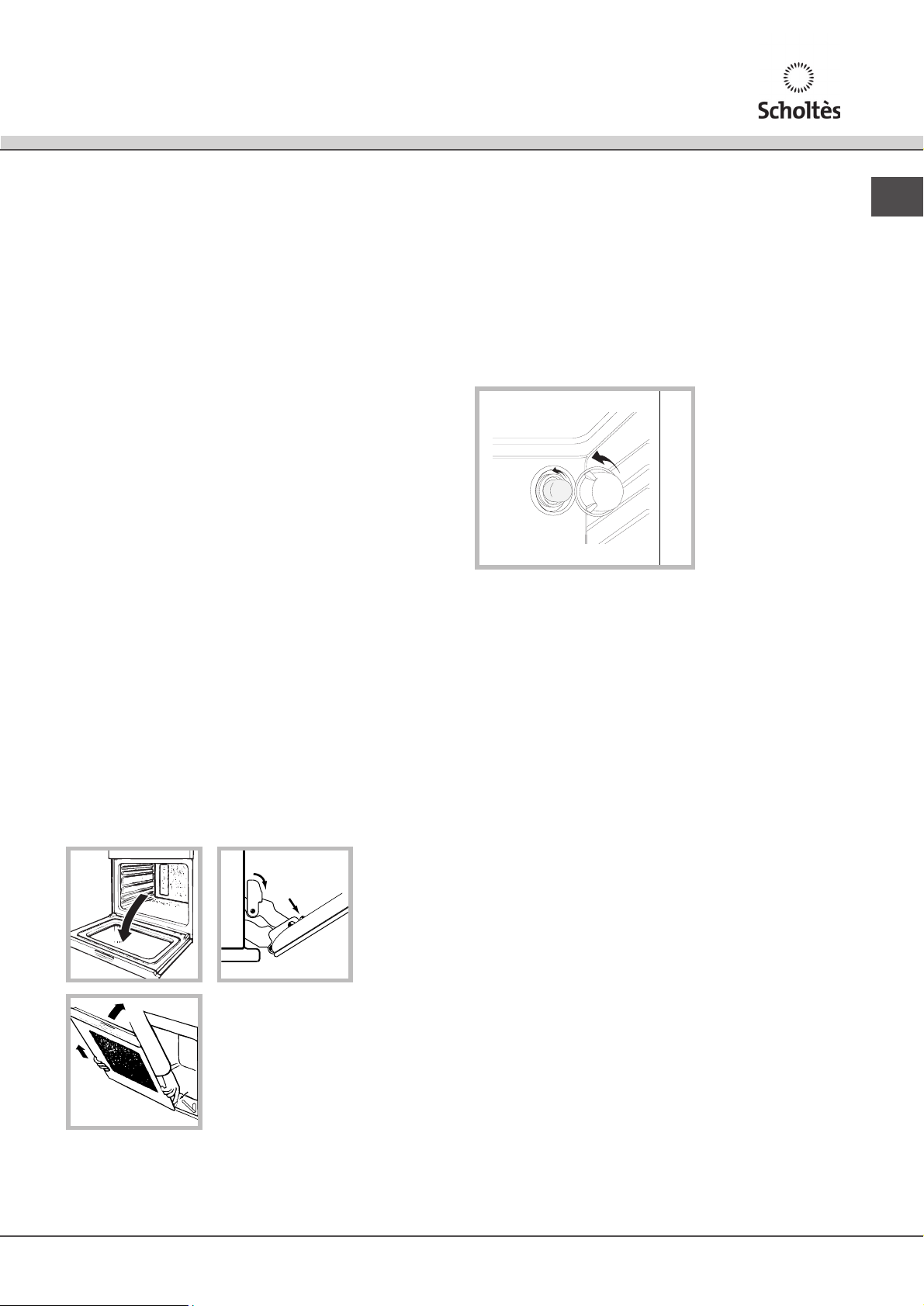

1. aprire completamente la porta (

2. alzare e ruotare le levette poste sulle due cerniere

vedi figura

(

);

vedi figura

);

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (

Assistenza

fino all’avvenuta riparazione.

). È consigliabile non usare il forno

vedi

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.

2. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.

3. Rimontare il coperchio (

vedi figura

3. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi porta verso di sé estraendola dalle cerniere ( Rimontare la porta seguendo il procedimento in senso contrario.

F, poi tirare la

vedi figura

Assistenza

Comunicare:

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio e/o sull’imballo.

Assistenza attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.scholtes.com.

Operating Instructions

OVEN

IT FR

Italiano, 1 Français, 20English,11

NL DE

Nederlands,29Deutsch, 38

FP M4.1

Contents

Installation, 12-13

Positioning Electrical connections Data plate

Description of the appliance, 14

Overall view Control panel

Start-up and use, 15

Starting the oven How to use the timer

Cooking modes, 16-17

Cooking modes Practical cooking advice Cooking advice table

Precautions and tips, 18

General safety Disposal Respecting and conserving the environment Assistance

Maintenance and care, 19

Switching the appliance off Cleaning the appliance Cleaning the oven door Replacing the light bulb

Installation

! Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard.

see Precautions and tips

! The appliance must be installed by a qualified person in compliance with the instructions provided. Incorrect installation may cause harm to persons, animals or may damage property.

Fitting the appliance

Use the appropriate cabinet to ensure that the appliance functions properly.

• The panels adjacent to the oven must be made of heat-resistant material.

Ventilation

To ensure good ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (

see diagrams

45 mm.

560 mm.

Centring and fastening

Position the 4 tabs on the side of the oven according to the 4 holes of the outer frame. Adjust the tabs according to the thickness of the cabinet side panel, as shown below:

thickness of 20 mm: take off the removable part of the tab

see diagram

(

)

• Cabinets with a veneer exterior must be assembled with glues which can withstand temperatures of up to 100°C.

• To install the oven under the counter (

see diagram

and in a kitchen unit, the cabinet must have the following dimensions:

547 mm. min.

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! The appliance must not come into contact with electrical parts once it has been installed. The consumption indications on the data plate have been calculated for this type of installation.

)

thickness of 18 mm: use the first groove, which has already been set in the factory (

diagram

)

see

thickness of 16 mm: use the second groove (

see diagram

)

Secure the appliance to the cabinet by opening the oven door and putting 4 screws into the 4 holes of the outer frame.

! All parts which ensure the safe operation of the appliance must not be removable without the aid of a tool.

Electrical connections

! Ovens equipped with a three-pole power supply

cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate located on the appliance (

Fitting the power supply cable

Brown wire to the terminal marked (L) and the Yellow Green wire

3. Secure the cable by fastening the clamp screw.

4. Close the cover of the terminal board.

to the terminal marked (

see below

1. Open the terminal board by inserting a screwdriver into the side tabs of the cover. Use the screwdriver as a lever by pushing it down to open the cover

see diagram

(

2. Install the power supply cable by loosening the cable clamp screw and the three wire contact screws L-Nwires to the corresponding terminals: the Blue wire to the terminal marked (N), the

. Connect the

see diagram

• The socket can withstand the maximum power of the appliance, which is indicated on the data plate

see below

(

• The voltage must be in the range between the values indicated on the data plate (

• The socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced

by authorised technicians only ( ! The manufacturer declines any liability should! The manufacturer declines any liability should

! The manufacturer declines any liability should

! The manufacturer declines any liability should! The manufacturer declines any liability should these safety measures not be observed.these safety measures not be observed.

these safety measures not be observed.

these safety measures not be observed.these safety measures not be observed.

DATA PLATE

Dimensions

Vol ume lt. 58

El ectr ical connec tions

see below

see Assistance

width cm 43.5 heig ht cm 32 depth cm 41.5

voltage: 220-240V ~ 50/60Hz maximum power absorbed 2800W

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate ( The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains, suitable for the load indicated and complying with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with the law.

see side

ENERGY LAB EL

Directive 2002/40/EC on t he label of electric ovens. Sta ndard EN 50304

Energy consumption for Natural convection – heating mode: Conv ec tion mode.

Declared energy c onsumption for Forced convection Class – heating mode: Rotisserie.

This appliance conforms to the following European Economic Communi ty di r ec tives:

-2 006/95/EEC of 12/12/06 (Low Voltage) and subsequent amendments;

- 2004/108/EEC of 15/ 12/04 (Electromagnetic Compatibility) and subsequent amendments;

- 93/6 8/E EC of 22/07/9 3 and subsequent amendments.

- 2002/96/EC and subsequent amendments.

Description of the appliance

Overall view

Control panelControl panel

Control panel

Control panelControl panel

GRILLGRILL

GRILL

GRILLGRILL

DRIPPING PANDRIPPING PAN

DRIPPING PAN

DRIPPING PANDRIPPING PAN

GUIDES GUIDES

GUIDES for the

GUIDES GUIDES sliding racks

position 5position 5

position 5

position 5position 5 position 4position 4

position 4

position 4position 4 position 3position 3

position 3

position 3position 3 position 2position 2

position 2

position 2position 2 position 1position 1

position 1

position 1position 1

Control panel

SELECTORSELECTOR

SELECTOR

SELECTORSELECTOR

Knob

Indicator light

THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

COOKING TIMER

Knob

THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

Knob

Start-up and use

! The first time you use your appliance, heat the empty

oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may produce a slightly unpleasant odour caused by the burning away of protective substances used during the manufacturing process.

Starting the oven

1. Select the desired cooking mode by turning the

SELECTOR knob.

2. Select the desired temperature with the

THERMOSTAT knob. See the Cooking advice table for cooking modes and the suggested cooking temperatures (

3. When lit, the THERMOSTAT indicator light indicates

that the oven is heating up to the temperature set.

4. You may do the following during cooking:

- change the cooking mode by turning the SELECTOR

knob.

- change the temperature by turning the

THERMOSTAT knob.

- stop cooking by turning the SELECTOR knob to the

“0” position.

see Cooking Modes

Oven light

It goes on when selecting knob. It stays on when a cooking mode is selected.

with the SELECTOR

Using the cooking timer

1. To set the buzzer, turn the COOKING TIMER knob clockwise almost one complete revolution.

2. Turn the knob anticlockwise to set the desired time: align the minutes shown on the COOKING TIMER knob with the indicator on the control panel.

3. When the selected time has elapsed, a buzzer sounds and the oven turns off.

4. When the oven is off the cooking timer can be used as a normal timer.

! To use the oven manually, in other words when you do not wish to use the end of cooking timer, turn the COOKING TIMER knob until it reaches the 9 symbol.

! Never put objects directly on the oven bottom to

avoid damaging the enamel coating.

! Always place cookware on the rack(s) provided.

Cooling ventilation

In order to cool down the external temperature of the oven, some models are fitted with a cooling fan that blows out air between the control panel and the oven door. ! Once the cooking has been completed, the cooling fan remains on until the oven has cooled down sufficiently.

+ 33 hidden pages
