Scheppach TS310 12'' User manual

Download

Art.Nr.

4901305901 / 4901305902

AusgabeNr.

4901305851

Rev.Nr.

08/12/2015

TS310

FIN

Tischkreissäge

Originalbetriebsanleitung

Circular Saw Bench

Translation from original manual

Scie circulaire de table

Traduction des instructions d’origine

Sega circolare da banco

Traduzione dal libretto d’istruzione originale

Tafel-cirkelzaag

Vertaling van originele handleiding

Bordscirkelsåg

Översättning av original-bruksanvisning

Pyörösahapenkki

Käännös alkuperäisestä käyttöohjeesta

SLO

EST

Bordsirkelsag

Oversettelse fra original brukermanual

Bordrundsav

Oversættelse fra den originale brugervejledning

Namizna krožna žaga

Prevod iz originalnih navodil za uporabo

Настольная циркулярная пила Перевод с оригинального руководства

Kreissaag Tõlge originaali manuaal

Mobilná stolová píla

Překlad z originálního návodu

Mobilní stolová pila

Preklad originálu – Úvod

 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

Nur für EU-Länder.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Kun for EU-lande.

Elværktøj må ikke bortskaffes som allmindeligt affald! I henhold til det europæiske direktiv 2012/19/EU em bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktoj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

Only for EU countries. Do not dispose of electric tools together with household waste material! In observance of European directive 2012/19/EU on wasted electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/EU relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Solo per Paesi EU. Non gettare le apparecchiature elettriche tra i riuti domestici! Secondo la Direttiva Europea 2012/19/EU sui riuti di apparrecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ne di essere reimpiegate in modo eco-compatibile.

Allen voor EU-landen. Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar en recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Sólo para países de la EU ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas electricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Само за страни от ЕС. Не изхвърляйте електроинструменти заедно с битовите отпадъци! В съответствие с Европейската Директива 2012/19/EU относно отпадъци от електрическо и електронно оборудване и неговото прилагане в националното право, електрически инструменти, които трябва да се събират разделно и да се рециклират екологично бъде предоставена.

Gåller endast EU-länder. Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta eletriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Samo za drzave EU. Električnega orodja ne odstranjujte s hišnimi odpadki! V skladu z Evropsko direktivo 2012/19/EU o odpani električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu nijihove življenjske dobe ločeno zbirati in jih predati v postopek okulju prijaznega recikliranja.

Csak EU-országok számára. Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekról szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyüjteni, és környezetbarát módon újra kell hasznositani.

Samo za EU-države. Električne alate ne odlažite u kućne otpatke! Prema Europskoj direktivi 2012/19/EU o starim električnim i elektroničkim strojevima i usklađivanju s hrvatskim pravom istrošeni električni alati moraju se sakupljati odvojeno i odvesti u pogon za reciklažu.

Jen pro státy EU. Elektrické náradi nevyhazujte do komunálniho odpadu! Podle evropské smêrnice 2012/19/EU o nakládání s použitými elecktrickými a elektronickými zarizeními a odpovídajícich ustanoveni právnich predpisú jednotlivých zemí se použitá elektrická náradí musí sbírat oddêlenê od ostatniho odpadu a podrobit ekologicky šetrnému recyklování.

Tylko dla państw UE. Proszę nie wyrzucać elektronarzędzi wraz z odpadami domowymi! Zgodnie z europejską Dyrektywą 2012/19/EU dot. zużytego sprzętu elektrycznego i elektronicznego oraz odpowiednikiem w prawie narodowym zużyte elektronarzędzia muszą być oddzielnie zbierane i wprowadzane do ponownego użytku w sposób nieszkodliwy dla środowiska.

Numai pentru ţările din UE. Nu aruncaţi echipamentele electrice la fel ca reziduurile menajere! Conform Directivei Europene 2012/19/EU privitoare la echipamente electrice şi electronice scoase din uz şi în conformitate cu legile naţionale, echipamentele electrice care au ajuns la nalul duratei de viaţă trebuie să e colectate separat şi trebuie să e predate unei unităţi de reciclare.

Kehtib vaid EL maade suhtes. Ärge kasutage elektritööriistu koos majapidamisjäätmetega! Vastavalt EÜ direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete osas ja kooskõlas igas riigis kehtivate seadustega, kehtib kohustus koguda kasutatud elektritööriistad eraldi kokku ja suunata need keskkonnasõbralikku taasringlusesse.

Koskee vain EU-maita. Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.

Kun for EU-land.

Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og direktivets iverksettning i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Kun for EU-lande.

Tikai attiecībā uz ES valstīm. Neutilizējiet elektriskas ierīces kopā ar sadzīves atkritumiem! Ievērojot Eiropas Direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un tās ieviešanu saskaņā ar nacionālo likumdošanu, elektriskas ierīces, kas nokalpojušas savu mūžu, ir jāsavāc dalīti un jāatgriež videi draudzīgās pārstrādes vietās.

Tik ES šalims. Nemesti elektros prietaisų kartu su kitomis namų ūkio atliekomis! Pagal Europos Sąjungos direktyvą 2012/19/EU dėl elektros ir elektroninės įrangos atliekų ir jos vykdymo pagal nacionalinius įstatymus elektros įrankius, kurių tinkamumo naudoti laikas pasibaigė, reikia surinkti atskirai ir perduoti aplinkai nekenksmingo pakartotinio perdirbimo įmonei.

Не выбрасывать электроприборы вместе с бытовыми отходами! В соответствии с европейской директивой 2012/19/EU об отходах электрического и электронного оборудования и ее применения в национальное законодательство, электрические инструменты, которые должны быть отдельного сбора и переработки экологически быть поставлено.

Tischkreissäge

FIN

SLO

EST

Circular Saw Bench Scie circulaire de table Sega circolare da banco Bordsirkelsag Bordrundsav Tafel-cirkelzaag Bordscirkelsåg Pyörösahapenkki

Namizna krožna žaga Настольная

циркулярная пила

Kreissaag

Mobilná stolová píla

Mobilní stolová pila

4–46

48–89

90–129

130–169

170–207

Hersteller:

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Verehrter Kunde,

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen Scheppach Maschine.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,

• Einbau und Austausch von nicht originalen Ersatzteilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanweisung durch. Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Ma schine kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirtschaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der Maschine erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedie nungsanweisung müssen Sie unbedingt die für den Be trieb der Maschine geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanweisung, in einer Plastik hülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge forder te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanweisung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbeitungsmaschinen allgemein anerkannten technischen Regeln zu beachten.

Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf even tu elle Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Überprüfen Sie die Sendung auf Vollständigkeit.

• Machen Sie sich vor dem Einsatz anhand der Be dienungs anweisung mit dem Gerät vertraut.

Manufacturer:

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Constructeur:

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Dear customer,

we wish you a pleasant and successful working experience with your new Scheppach machine.

Advice:

According to the applicable product liability law the manufacturer of this device is not liable for damages which arise on or in connection with this device in case of:

• improper handling,

• non-compliance with the instructions for use,

• repairs by third party, non authorized skilled workers,

• installation and replacement of non-original spare parts,

• improper use,

• failures of the electrical system due to the non-compliance with the electrical speciﬁcations and the VDE 0100, DIN 57113 / VDE 0113 regulations

We recommend

that you read through the entire operating instructions before putting into operation. These operating instructions are to assist you in getting to know your machine and utilize its proper applications. The operating instructions contain important notes on how you work with the machine safely, expertly, and economically, and how you can avoid hazards, save repair costs, reduce downtime and increase the reliability and service life of the machine. In addition to the safety requirements contained in these operating instructions, you must be careful to observe your country’s applicable regulations. The operating instructions must always be near the machine. Put them in a plastic folder to protect them from dirt and humidity. They must be read by every operator before beginning work and observed conscientiously. Only persons who have been trained in the use of the machine and have been informed of the various dangers may work with the machine. The required minimum age must be observed. In addition to the safety requirements contained in these operating instructions and your country’s applicable regulations, you should observe the generally recognized technical rules concerning the operation of woodworking machines.

General notes

• After unpacking, check all parts for any transport damage. Inform the supplier immediately of any faults.

• Later complaints cannot be considered.

• Make sure the delivery is complete.

• Before putting into operation, familiarize yourself with the machine by carefully reading these instructions.

• Use only original Scheppach accessories, wearing or replacement parts. You can ﬁnd replacement parts at your Scheppach dealer.

Cher client,

Nous vous souhaitons beaucoup de plaisir et de succès avec votre nouvelle machine Scheppach.

Remarque

Selon la loi en vigueur sur la responsabilité pour les pro duits, le fabricant n’est pas tenu responsable pour tous endommagements de cet appareil ou tous dommages ré sultant de l’exploitation de cet appareil, dans les cas suivants:

• Maniement incorrect,

• Non-respect des instructions de service,

• Travaux de réparation réalisés par tiers, par du personnel qualiﬁé non autorisé,

• Montage et remplacement de pièces de rechange n’étant pas des pièces d’origine,

• Utilisation non-conforme,

• Pannes de l’installation électrique en cas de non-respect des prescriptions électriques et des dispositions VDE 0100, DIN 57113 / VDE0113.

Nous vous conseillons

de lire le texte du guide d’utilisation, avant d’effectuer le montage et la mise en oeuvre. Ce manuel d’utilisation, conçu pour faciliter votre prise de con tact avec la machine, vous permettra d’en exploiter correc tement toutes les possibilités. Les indications importantes qu’il contient vous apprendront comment travailler avec la machine de manière sûre, ratio n nelle et économique, comment éviter les dangers, ré duire les coûts de réparation et raccourcir les périodes d’indisponibilité, comment enﬁn augmenter la ﬁabilité et la durée de vie de la machine. Outre les directives de sécurité ﬁgurant dans ce manuel, vous devrez observer les prescriptions réglant l’utilisation de la machine dans votre pays. Le manuel doit se trouver en permanence à proximité de la machine. Mettez-le dans une enveloppe plastique pour le protéger contre la saleté et l’humidité. Chaque personne utilisatrice en prendra con naissance avant le début de son travail et respectera scru puleusement les instructions qui y sont données. Seules pourront travailler sur la machine les personnes instruites de son maniement et informées des dangers inhérents à celui-ci. L’âge minimum autorisé doit être respecté. Outre les directives de sécurité contenues dans ce manuel et les prescriptions spéciﬁques à votre pays, vous observerez les règles techniques généralement reconnues pour la conduite des machines à travailler le bois.

Conseils généraux

• Vériﬁer dès la livraison, qu’aucune pièce n’ait été détériorée pendant le transport. En cas de réclamation, informer aussitôt le livreur.

• Nous ne pouvons tenir compte des réclamations ultérieures.

• Vériﬁer que la livraison soit bien complète.

• Familiarisez-vous avec l’appareil avant la mise en oeuvre par l’étude du guide d’utilisation.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-Teile. Ersatzteile erhalten Sie bei

236

Ihrem Scheppach-Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

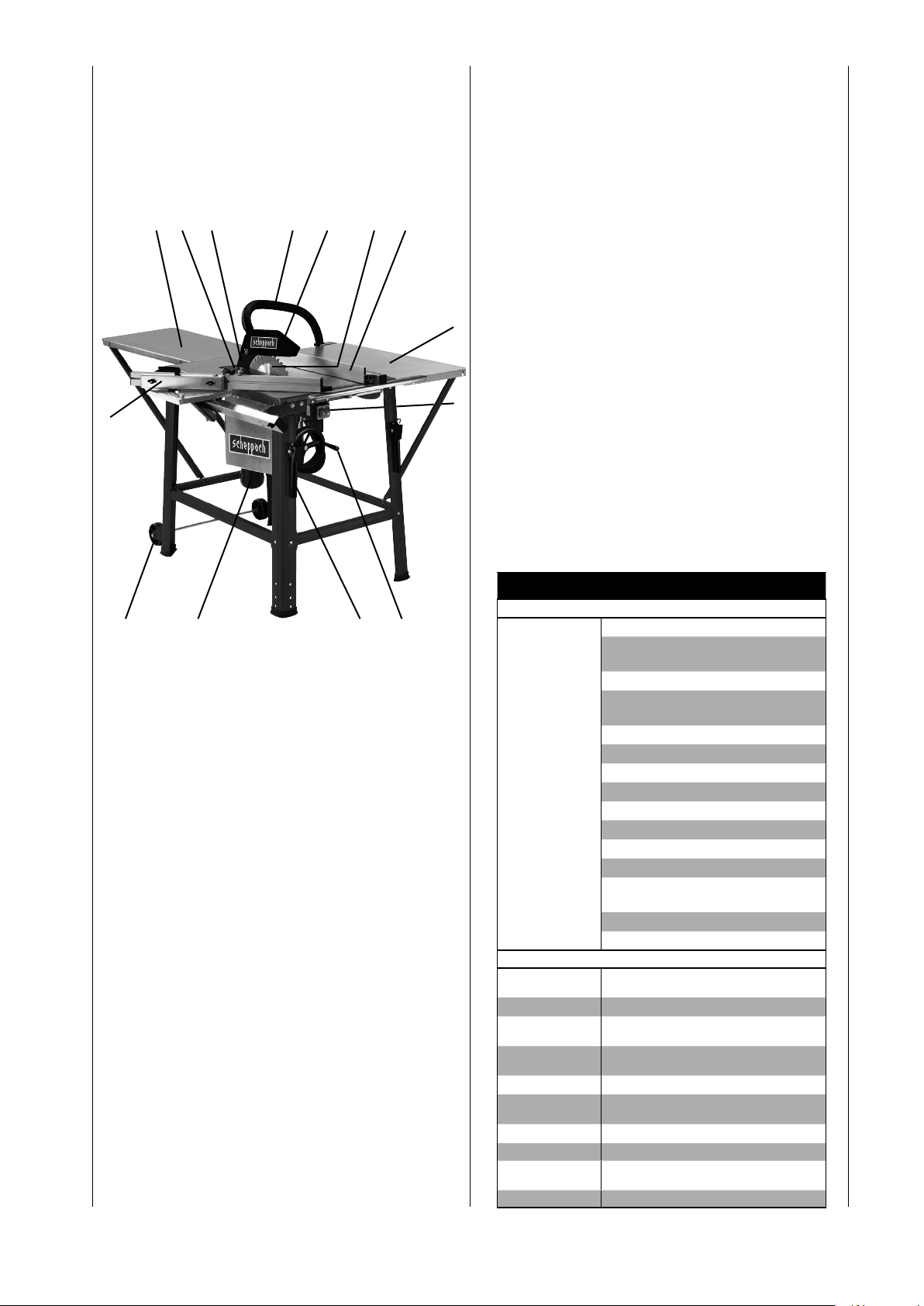

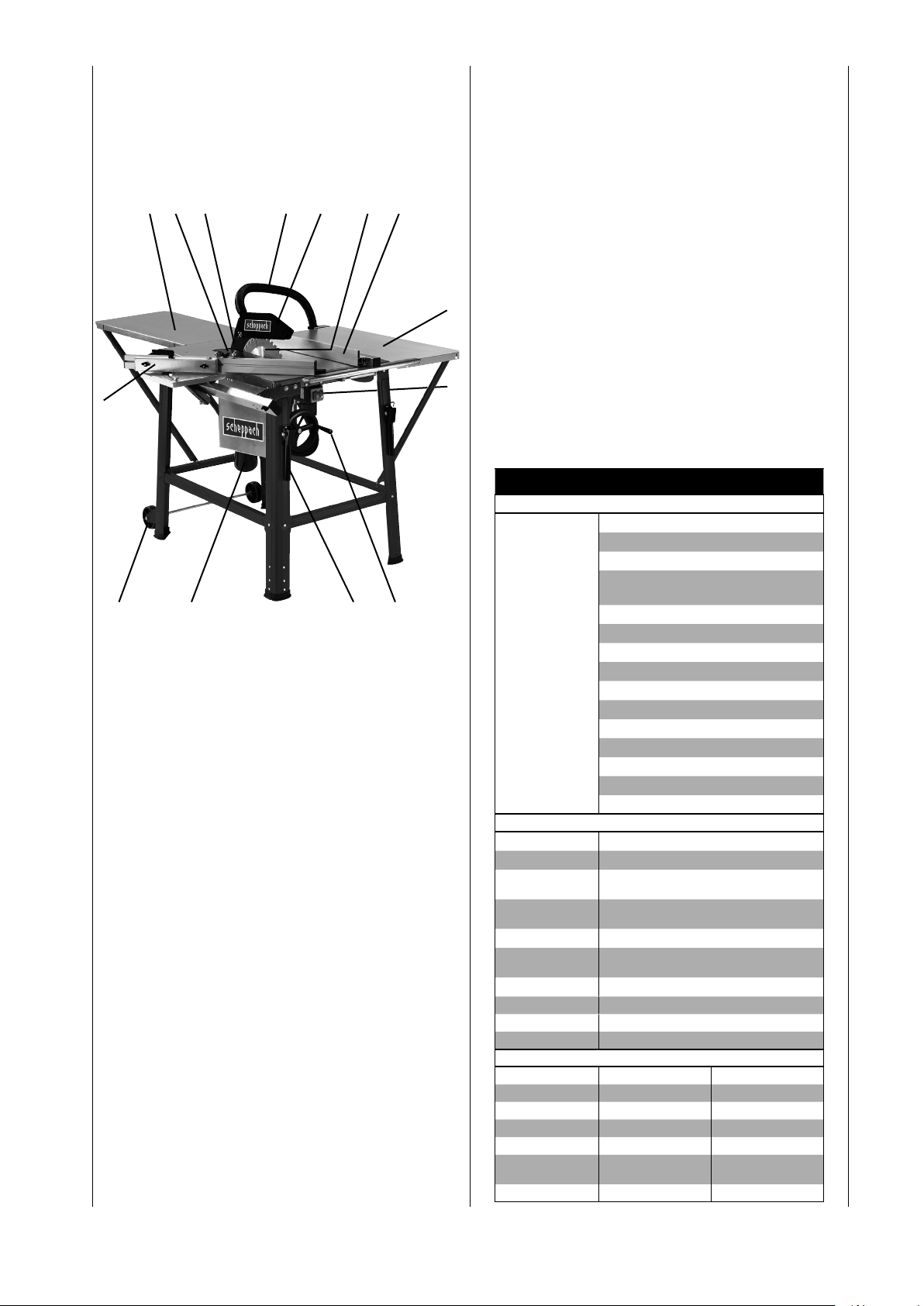

1. Ein-Ausschalter

2. Längsanschlag

3. Sägeblatt

4. Schutzhaube

5. Absaugschlauch

6. Spaltkeil

7. Tischeinlage

8. Tischverbreiterung, -verlängerung

9. Schiebeschlitten

10. Fahrvorrichtung

11. Absaugstutzen

12. Transportgriff

13. Höhenverstellung

TS310

Lieferumfang

Tischkreissäge TS310

Längsanschlag mit Winkelschiene

Schiebeschlitten

1110

12 13

Sägeblattschutz mit Schraube und

Flügelmutter

Spaltkeil

Schiebestock

Tischverlängerung

2 Tischverlängerungsstützen

2 Tischverbreiterungsstützen

2 Rad- und Lascheneinheiten

Sägeblatt ø 315 x 30 x 3,0/2 24 Z

Sägeblattschlüssel

Schiebegriff

Absaugschlauch und Befestigungsklemme

Beipackbeutel

Bedienungsanweisung

Technische Daten Baumaße L x B x H Tischgröße Tischgröße mit

Verbreiterung Tischhöhe ø Sägeblatt Höhenverstellung

90°/45° Schwenkbereich Schnittgeschwindig-

keit m/sec Längsanschlag Gewicht Antrieb Motor V/Hz Aufnahmeleistung

P1 Betriebsart Drehzahl Motorschutz Unterspannungs-

Auslösung Stecker

Technische Änderungen vorbehalten!

1110 x 600 x 1050 mm

800 x 550 mm 950 x 800 mm

800 mm

315 x 30 x 3,0/2 24 Z

0–83/0–49 mm

90°–45°

580 mm

52 kg

230 V/50 Hz 400 V/50 Hz

2200 W 2800 W

S 6/40 % S 6/40 %

2800 1/min 2800 1/min

ja ja ja ja

Schuko CEE 16 A

• When ordering, include our item number and the type and year of construction of the machine.

1. On/off switch

2. Longitudinal stop

3. Saw blade

4. Protective cover

5. Extraction hose

6. Riving knive

7. Stage centre

8. Table extension

9. Sliding table

10. Wheel kit

11. Extraction connection piece

12. Transport handle

13. Height adjustment wheel

TS310

Delivery status

Circular Saw Bench TS310

Longitudinal stop with angle bar

Cross-cutting jig

Saw blade cover with screw and wing

nut

Splitting wedge

Shift rod

Bench extension

2 Bench extension supports

2 Wheel and plate units

Saw blade ø 315 x 30 x 3,0/2 24 Z

Saw blade key

Push stick

Extraction hose and fastening clamp

Accessories kit

Manual

Technical data Dimensions L x

W x H Size of bench Size of extended

bench Height of bench with

base frame ø Saw blade Height adjustment

90°/45° Displacement Cutting speed m/sec Longitudinal stop Weight Drive Motor V/Hz Performance input

P1 Operation mode Number of

revolutions Motor protection Undervoltage

cutback Connector

Subject to technical changes!

1110 x 600 x 1050 mm

800 x 550 mm 950 x 800 mm

800 mm

315 x 30 x 3,0/2 24 Z

0–83/0–49 mm

90°–45°

580 mm

52 kg

230 V/50 Hz 400 V/50 Hz

2200 W 2800 W

S 6/40 % S 6/40 %

2800 1/min 2800 1/min

yes yes yes yes

Schuko

CEE 16 A

Noise characteristic values

• Pour les accessoires et les pièces standard, n’utiliser que des pièces d’origine Scheppach. Vous trouverezces chez votre commerçant spécialisé Scheppach.

• Lors de commandes, donnez nos numéros d’article, ainsi que le type et l’année de fabrication de l’appareil.

1. Interrupteur marche/arrêt

2. Butée longitudinale

3. Lame de scie

4. Capot de protection

5. Tuyau d’aspiration

6. Merlin

7. Insert de tabl

8. Rallonge de table

9. Chariot

10. Roues de déplacement

11. Embout d'aspiration

12. Poignées

13. Poignée de réglage en hauteur

TS310

Equipement

Scie circulaire de table TS310

Butée longitudinale avec équerre en L

Guide pour coupe transversale

Protection de lame avec vis et ailette

Merlin

Pièce à main

Rallonge du plateau

2 supports de rallonge du plateau

2 unités de molettes et boucle

Lame de scie d’un Ø de 315 x 30 x

3,0/2 24 Z

Clé de lame de scie

Bâton de poussée

Tuyau d’aspiration et pince d’attache

sachet d’accessoires

Mode d’emploi

Données techniques Dimensions L x Larg.

X H Taille du plateau Taille du plateau

avec rallonge Hauteur du plateau

avec support ø Lame de scie Dépor t en hauteur

90°/45° Limites de

basculement Vitesse de coupe Arrêt longitudinal Poids Moteur Moteur V/Hz Puissance absorbée

P1 Type Tours/min. Protection moteur Disjoncteur Prise de courant

Sous réserve de modiﬁcations!

1110 x 600 x 1050 mm

800 x 550 mm 950 x 800 mm

800 mm

315 x 30 x 3,0/2 24 Z

0–83/0–49 mm

90°–45°

580 mm

52 kg

230 V/50 Hz 400 V/50 Hz

2200 W 2800 W

S 6/40 % S 6/40 %

2800 1/min 2800 1/min

oui oui oui oui

Schuko

CEE 16 A

Geräuschkennwerte Messbedingungen

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitswerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Imissions pegeln gibt, kann daraus nicht zuverlässig abgleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren welche den derzeitigen am Arbeitsplatz vorhandenen Imissionspegel beeinﬂussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z. B. die Anzahl der Maschinen und benachbarten Vorgängen. Die zulässigen Arbeitwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Schalleistungspegel in dB

Bearbeitung LWA = 112,4 dB(A)

Arbeitsplatzbezogene Emissionswerte in dB

Bearbeitung L Für die genannten Emissionswerte gilt ein Messunsicherheitszuschlag K = 4 dB

Angaben zur Staubemission

Die nach den „Grundsätzen für die Prüfung der Staubemission (Konzentrationsparameter) vor Holzbearbeitungsmaschinen“ des Fachausschlusses Holz gemessenen Staubemissionswerte liegen unter 2 mg/m3. Damit kann beim Anschluss der Maschine an eine ordnungsgemäße betriebliche Absaugung mit mindestens 20 m/s Luftgeschwindigkeit von einer dauerhaft sicheren Einhaltung des in der Bundesrepublik Deutschland geltenden TRKGrenzwertes für Holzstaub ausgegangen werden.

= 102,5 dB(A)

pAeq

Gehör- bzw. Ohrenschützer benutzen.

Schutzmaske und -brille verwenden.

Augenschützer benutzen.

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: m

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Measurement conditions

The values stated are emission values and are therefore not necessarily safe operating values. Although there is a correlation between emission and immission levels, you cannot reliably deduce from this whether additional safety measures are required or not. Factors which can inﬂuence the immission level currently at the workstation comprise the duration of the effects, the characteristics of the work room, other sources of noise etc., for example, the number of machines and adjacent operations. The permissible values per workstation can also vary from country to country. This information should nevertheless enable the user to make a better estimation of dangers and risks.

Sound level in dB

Operation LWA = 112,4 dB(A)

Sound level at the workplace in dB

Operation L A measurement uncertainty allowance K = 4 dB applies to the mentioned emission values.

Information on dust emission

The dust emission values measured in accordance with the „principles for testing dust emission“ of the committee of experts of wood are below 2 mg/m3. This means that the TRK limit for wood dust which is valid in the Federal Republic of Germany will be permanently kept to if the machine is connected to a properly working dust extractor with at least 20 m/s air speed.

= 102.5 dB(A)

pAeq

Use hearing or ear protection.

Use protective mask and goggles.

Paramètres du bruit Conditions de mesure

Les valeurs indiquées sont des valeurs d’émission et, par conséquent, ne représentent pas nécessairement des valeurs sans risques pour le lieu de travail. Bien qu’il existe une corrélation entre les niveaux d’émission et les niveaux d’immission, l’on ne peut en déduire avec certitude si des mesures de précaution supplémentaires seront nécessaires ou non. Les facteurs susceptibles d’inﬂuences, la particularité des locaux de travail, d’autres sources de bruit, etc., comme par exemple, le nombre de machines et des opérations effectuées à proximité. Les valeurs de bruit admissibles pour les postes de travail peuvent également varier d’un pays à l’autre. Néanmoins, cette information a pour but de permettre à l’utilisateur, d’effectuer une meilleure évaluation des dangers et des risques.

Niveau de puissance acoustique indiqué en dB

Usinage LWA = 112,4 dB(A)

Niveau de pression acoustique au poste de travail indiqué en dB

Usinage L Un supplément d’incertitude de mesure K = 4 dB est valable pour les valeurs d’émission citées

Données concernant les émissions de poussière

Les valeurs d’émission de poussière mesurées selon les „Principes du contrôle des émissions de poussière (paramètre de concentration) des machines à travailler le bois“ de la commission des professionnels du Bois, sont inférieures à 2 mg/m3. Ceci permet de partir du principe que le raccordement de la machine à un dispositif d’aspiration de l’entreprise dont la vitesse de circulation d’air s’élève au minimum à 20m/sec, permettra de respecter durablement, et de façon sûre, la valeur limite TRK en vigueur en Allemagne pour la poussière de bois.

= 102,5 dB(A)

pAeq

Use eye protection.

In these operating instructions we have marked the

places that have to do with your safety with this sign.

m Safety notes

Attention! The following basic safety measures must be

observed when using electric tools for protection against electric shock, and the risk of injury and ﬁre. Read all these notices before using the electric tool and keep the safety instructions for later reference.

• Please pass on safety notes and instructions to all those who work on the machine.

Utiliser des protections auriculaires

Utiliser masque et lunettes de protection

Utiliser une protection pour les yeux

Dans ce guide d’utilisation, nous avons repéré les endroits relatifs à votre sécurité avec ce signe.

Conseils de sécurité

AVERTISSEMENT ! Lors de l’utilisation d’outils électriques, il convient de toujours respecter les consignes de sécurité de base aﬁn de réduire le risque de feu, de choc électrique et de blessure des personnes, y compris les consignes suivantes.

• Geben Sie die Sicherheitshinweise an alle Personen weiter, die an der Maschine arbeiten.

• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäße, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanweisung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

• Es dürfen nur Werkzeuge eingesetzt werden, die der Europäischen Norm EN 847-1 entsprechen.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.

• Die Tischkreissäge darf nicht zum Brennholzsägen verwendet werden.

• Vorsicht beim Arbeiten: Verletzungsgefahr für Finger und Hände durch das rotierende Schneidewerk.

• Achten Sie darauf, dass die Maschine standsicher auf festem Grund steht.

• Netzanschlussleitungen überprüfen. Keine fehlerhaften Leitungen verwenden.

• Halten Sie Kinder von der an das Netz angeschlossenen Maschine fern.

• Die Bedienungperson muss mindestens 18 Jahre alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.

• An der Maschine tätige Personen dürfen nicht abgelenkt werden.

• Wenn eine zweite Person an der Tischkreissäge arbeitet, um abgeschnittene Werkstücke abzunehmen, muss die Maschine mit einer Tischverlängerung ausgerüstet sein. Die zweite Person darf an keinem anderen Platz stehen, als am Abnahmeende der Tischverlängerung.

• Den Bedienplatz der Maschine von Spänen und Holzabfällen freihalten.

• Eng anliegende Kleidung tragen. Schmuck, Ringe und Armbanduhren ablegen.

• Die Motordrehrichtung beachten – siehe Elektrischer Anschluss.

• Die Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

• Umrüst-, Einstell-, Mess- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Netzstecker ziehen und Stillstand des rotierenden Werkzeuges abwarten.

• Zum Beheben von Störungen die Maschine abschalten. Netzstecker ziehen.

• Bei allen Arbeitsgängen muss die Maschine an eine Absauganlage angeschlossen werden. Beachten Sie dazu die Bestimmungsgemäße Verwendung.

• Beim Arbeiten an der Maschine müssen sämtliche Schutzeinrichtungen und Abdeckungen montiert sein.

• Nur gut geschärfte, rissfreie und nicht verformte Sägeblätter einbauen.

• Kreissägeblätter aus Hochleistungsschnellstahl dürfen nicht eingebaut werden.

• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

• The machine must only be used in technically perfect condition in accordance with its designated use and the instructions set out in the operating manual, and only by safety-conscious persons who are fully aware of the risks involved in operating the machine. Any functional disorders, especially those affecting the safety of the machine, should therefore be rectiﬁed immediately.

• Only tools which correspond to the European norm, EN 847-1, may be used.

• Observe all safety instructions and warnings attached to the machine.

• See to it that safety instructions and warnings attached to the machine are always complete and perfectly legible.

• Caution when working: There is a danger to ﬁngers and hands from the rotating cutting tool.

• Make sure that the machine stands stable on ﬁrm ground.

• Check all power supply lines. Do not use defective lines.

• Keep children away from the machine when it is connected to the power supply.

• Operating personal must be at least 18 years of age. Trainees must be at least 16 years of age, but may only operate the machine under adult supervision .

• Persons working on the machine may not be diverted from their work.

• The machine must be equipped with a table length extension if a second person is working at the circular sawbench removing cut workpieces. The second person may not stand anywhere else but at the take-off table end.

• The working space on the machine must be free of chips and wood scrap.

• Wear only close-ﬁtting clothes. Remove rings, bracelets and other jewelry.

• Pay attention to the rotational direction of the motor – see Electrical Connection.

• The safety mechanisms on the machine may not be removed or rendered unusable.

• Cleaning, changing, calibrating, and setting of the machine may only be carried out when the motor is switched off. Pull the power supply plug and wait for the rotating tool to completely stop.

• Switch the machine off and pull power supply plug when rectifying any malfunctions.

• The machine must be attached to a Scheppach dust extractor during all work cycles. Please observe the proper use of this.

• When working on the machine, all safety mechanisms and covers must be mounted.

• Use only sharpened, nick-free and non-deformed saw blades.

• Circular saw blades made from superspeed steel may not be used.

• The splitting wedge is an important safety feature. The workpiece is fed through the splitting wedge, which prevents the cut from closing behind the saw blade and also prevents the workpiece from kicking back.

• Lower the cover onto the workpiece during every working operation. It must stand horizontal above the saw blade.

Lire l’ensemble de ces consignes avant toute utilisation de ce produit et sauvegarder ces informations

• Faites passer les consignes de sécurité à toutes les personnes travaillant sur la machine.

• Utiliser la machine uniquement lorsqu’elle est en parfait état du point de vue technique et conformément à son emploi prévu en observant les instructions de service, en tenant compte de la sécurité et en ayant conscience du danger! Eliminer notamment (ou faire éliminer) immédiatement toute panne susceptible de compromettre la sécurité!

• Seulement, l‘utilisation d‘un outil correspondant aux normes Européennes EN 847-1 est autorisée.

• Observer toutes les consignes relatives à la sécurité et au danger ﬁgurant sur les plaques d’avertissement ﬁxées sur la machine.

• Veiller à ce que toutes les plaques d’avertissement relatives à la sécurité et au danger appliquées sur la machine soient toujours complètes et bien lisibles!

• Attention lors du travail: risque de se blesser aux doigts et aux mains avec la lame en rotation.

• Veiller à ce que la machine repose sur un support stable.

• Vériﬁer les conducteurs de raccordement au réseau. Ne pas utiliser de cordon défectueux.

• Tenir les enfants à distance quand la machine est branchée au réseau.

• La personne utilisatrice doit avoir 18 ans au moins. Les élèves à former doivent avoir 16 ans au moins, et travailler uniquement sous surveillance.

• Ne pas distraire une personne en train de travailler sur la machine.

• Au cas où une deuxième personne travaille sur la scie circulaire pour retirer les pièces coupées, il est indispensable d’équiper la machine d’une rallonge. La deuxième personne devra se placer obligatoirement à l’extrémité de cette rallonge, à l’endroit même de la réception des pièces travaillées.

• L’emplacement de travail doit être maintenu libre de copeaux et de chutes de bois.

• Porter des vêtements bien seyants. Enlever les bijoux, bagues, et montres.

• Veiller au sens de rotation du moteur et de l’outil – c.f. „branchement électrique“.

• Ne pas démonter les dispositifs de sécurité de la machine ou les rendre inutilisables.

• Effectuer les opérations d’équipement, de réglage, de mesure, et de nettoyage, seulement quand le moteur est coupé. Débrancher la prise et attendre la mise au repos de l’outil rotatif.

• Pour pallier à une cause de dérangement, arrêter la machine, débrancher la prise.

• Chaque opération sur la machine exige le branchement d’un dispositif d’aspiration . A cet effet, veuillez vous référer au chapitre 7 „Utilisation adéquate“.

• Tous les dispositifs de sécurité et de protection doivent être montés pour le travail.

• Utiliser seulement des lames bien affûtées, ne présentant aucune fêlure et qui ne sont pas déformées.

• Les lames de scie circulaire en acier rapide à haute performance ne doivent pas être utilisées.

• Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das Werkstück führt und das Schließen der Schnittfuge hinter dem Sägeblatt und das Rückschlagen des Werkstückes verhindert. Achten Sie auf die Spaltkeildicke siehe eingeschlagene Zahlen am Spaltkeil. Der Spaltkeil darf nicht dünner sein als der Sägeblattkörper und nicht dicker als dessen Schnittfugenbreite.

• Die Abdeckhaube bei jedem Arbeitsgang auf das Werkstück absenken.

• Die Abdeckhaube muss bei jedem Arbeitsgang waagrecht über dem Sägeblatt stehen.

• Beim Längsschneiden von schmalen Werkstücken – weniger als 120 mm – unbedingt Schiebestock verwenden. Der Schiebestock muss benutzt werden um zu verhindern, dass mit den Händen in der Nähe des Sägeblatts gearbeitet wird.

• Schiebestock oder den Handgriff mit Schiebeholz verwenden, um das Werkstück sicher am Sägeblatt vorbeizuführen.

• Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine stillsetzen. Netz-

stecker ziehen!

• Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern. Netzstecker ziehen!

• Das Umrüsten, sowie Einstell-, Mess- und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen.

Netzstecker ziehen!

• Vor Inbetriebnahme muss die Maschine an eine Absauganlage mit einer ﬂexiblen, schwer entﬂammbaren Absaugleitung angeschlossen werden. Die Absauganlage muss sich mit dem Einschalten der Tischkreissäge selbsttätig einschalten.

• Beim Verlassen des Arbeitsplatzes den Motor ausschalten. Netzstecker ziehen!

• Auch bei geringfügigem Standortwechsel Maschine von jeder externen Energiezufuhr trennen! Vor Wiederinbetriebnahme die Maschine wieder ordnungsgemäß an das Stromnetz anschließen.

• Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachkräften ausgeführt werden.

• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden.

Zubehör

Nur bei Ihrem Fachhändler kaufen.

m Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Die Tischkreissäge ist deﬁniert als halbstationäre Ma- schine gemäß EN 1870-1.

• Zum Transport die Maschine mit beiden Händen vorne am Tisch kräftig anfassen und anheben.

• Die Maschine hat einen Arbeitsplatz, der sich vor der Maschine, links vom Sägeblatt beﬁndet.

• Der Arbeits- und Umgebungsbereich der Maschine muss frei von störenden Fremdkörpern sein, um Unfällen vorzubeugen.

• Always use a push-stick for longitudinal cuts of narrow workpieces (less than 120 mm). The push-stick must be used to prevent you from having to work with your hands near the sawblade. Stop the machine to repair a failure or remove pieces of wood which have become jammed. Disconnect the mains plug.

• Use the push stick or the feed lever for sliding the wood, to guide it safely past the saw blade.

• Switch the machine off and pull power supply plug when rectifying any malfunctions.

• The table insert must be renewed when the saw slot is worn down. Pull power supply plug.

• Before the machine is put into operation it must be connected to a dust extractor with a ﬂexible, non-ﬂammable suction hose. The suction should switch on automatically when the machine is switched on.

• When leaving the work place, switch the motor off. Pull the power supply plug.

• Cut off the external power supply of the machine or plant even if only minor changes of place are envisaged. Properly reconnect the machine to the supply mains before recommissioning.

• Connection and repair work on the electrical installation may be carried out by a qualiﬁed electrician only.

• All protection and safety devices must be replaced after completing repair and maintenance procedures.

Accessories

Only purchase accessories from your authorised specialised dealer.

• Le coin séparateur est un dispositif de protection important, qui guide la pièce et empêche que l’entaille ne se referme derrière la lame, ce qui évite un retour de pièce.

• Descendre le carter de protection sur la pièce lors de chaque passe. Celui-ci doit se trouver à l’horizontale au-dessus de la lame.

• Lors d’une coupe longitudinale d’une pièce – inférieure à 120 mm – il est indispensable d’utiliser une tige de poussée. L’utilisation de cette tige est nécessaire pour éviter que les mains se trouvent à proximité de la lame de scie.

• Utilisez un poussoir à bois ou une poignée-poussoir pour pousser la pièce à usiner contre la lame de scie en toute sécurité.

• Pour pallier à une cause de dérangement, arrêter la machine, débrancher la prise.

• Si la lumière de passage de lame est détériorée, remplacer la partie rapportée. Retirer la prise.

• Avant d’être mise en service, la machine doit être raccordée à une installation d’aspiration au moyen d’une conduite d’aspiration ﬂexible et difﬁcilement inﬂammable. L’aspiration doit s’enclencher automatiquement lorsque la machine est mise en service.

• Lorsque l’on s’éloigne de l’emplacement de travail, arrêter le moteur et débrancher la prise.

• Même pour des changements de place peu importants, séparer la machine ou l’installation de toute alimentation en énergie venant de l’extérieur! Avant la remise en service, rebrancher la machine sur le réseau!

• Les branchements et réparations de l’équipement électrique ne doivent être effectués que par un spécialiste de l’électricité.

• Une fois les travaux de réparation et de maintenance achevés, tous les dispositifs de protection et de sécurité doivent être remontés immédiatement.

m Use only as authorized

The machine corresponds to the valid EC guideline. CE tested machines meet all valid EC machine guidelines as well as all relevent guidelines for each machine.

• The machine has been built in accordance with stateof-the-art standards and the recognized safety rules. Nevertheless, its use may constitute a risk to life and limb of the user or of third parties, or cause damage to the machine and to other material property.

• The circular saw bench is constructed exclusively for the sawing of wood. The required saw blade should be inserted according to the cut type and the wood type (solid wood, chip board or plywood).

Accessoires

A acheter uniquement auprès de votre revendeur spécialisé.

Utilisation conforme

La machine correspond aux normes en vigueur dans la Communauté Européenne.

• La scie circulaire est déﬁnié en tant que machine semis-

tationnaire suivant pr EN 1870-1.

• Pour le transport, tenir fermement chaque extrémité du plateau à deux mains et soulever l’ensemble.

• Si vous n’utilisez pas le support d’origine, la machine doit être posée sur un support plane et stable. La hauteur de travail doit être au minimum de 800 mm.

• Le poste de travail se trouve à l’avant de la machine, à gauche de la lame de scie.

• Aﬁn d’éviter les risques d’accident, aucun corps étranger ne doit se trouver autour du poste de travail et aux alentours de la machine.

• Grundsätzlich müssen die zu bearbeitenden Werkstücke frei von Fremdkörpern wie Nageln oder Schrauben sein.

• Vor Inbetriebnahme muss die Maschine an eine Absauganlage mit einer ﬂexiben, schwer entﬂammbaren Absaugleitung angeschlossen werden. Die Absaugung muss sich mit dem Einschalten der Tischkreissäge selbsttätig einschalten. Die Strömungsgeschwindigkeit am Absaugstutzen muss 20 m/s betragen.

Die Einschaltautomatik ist im Sonderzubehör erhält lich.

Typ AL V 2: Art. Nr. 7910 4010 – 230 V/50 Hz Typ AL V 10: Art. Nr. 7910 4020 – 400 V/50 Hz

Beim Einschalten der Arbeitsmaschine läuft die Ab-

sauganlage nach 2-3 Sekunden Anlaufverzögerung automatisch an. Eine Überlastung der Haussicherung wird dadurch verhindert.

• Nach dem Ausschalten der Arbeitsmaschine läuft die Absauganlage noch 3-4 Sekunden nach und schaltet dann automatisch ab. Der Reststaub wird dabei, wie in der Gefahrstoffverordnung gefordert, abgesaugt. Dies spart Strom und reduziert den Lärm. Die Absauganlage lauft nur während die Arbeitsmaschine betrieben wird.

• Für Arbeiten im gewerblichen Bereich muss zum Absaugen eine Absauganlage eingesetzt werden.

• Absauganlage oder Entstauber bei laufender Arbeitsmaschine nicht abschalten oder entfernen.

• Die Tischkreissäge ist ausschließlich zum Bearbeiten von Holz und holzähnlichen Werkstoffen konstruiert. Es dürfen nur Original Werkzeuge und Zubehör eingesetzt werden. Je nach Schnitt und Holzart (Massivholz, Sperrholz oder Spanplatten) das erforderliche Sägeblatt nach Norm EN 847-1 einsetzen. Beachten Sie das

Werkzeug-Sonderzubehör.

• Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanweisung benutzen. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen).

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Her stellers, sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.

• Die Maschine darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schaden haftet der Hersteller nicht; das Risiko dafür tragt allein der Benutzer.

• When used in enclosed rooms, the machine must be connected to a vacuum exhaust unit. Use the vacuum exhaust unit or ha 2600 to remove matchwood or saw dust. The vacuum support ﬂow rate must be 20 m/s. Subatmospheric pressure 1200 Pa.

• The automatic switching unit is available as a special accessory. The vacuum exhaust unit auto matically switches on after a 2-3 second delay after the machine tool is turned on. This avoids overloading the circuit fuse. After turning off the machine tool, the vacuum exhaust unit remains on for an additional 3-4 seconds and is then automatically switched off. Remaining dust is thereby removed by vacuum exhaust, as required by German regulations governing hazardous materials. This results in savings in electricity consumption and reduces noise levels, as the vacuum exhaust unit is on only during machine tool operation.

• For work in commercial spaces, the dust remover woova 7 must be used. Do not remove or shut off vacuum exhaust systems or dust removers while machine tools are operating.

• Any other use exceeds authorization. The manufacturer is not responsible for any damages resulting from unauthorized use; risk is the sole responsibility of the operator.

• The safety, work and maintenance instructions of the manufacturer as well as the technical data given in the calibrations and dimensions must be adhered to.

• Relevant accident prevention regulations and other, generally recognized safety-technical rules must also be adhered to.

• The Table Circular Saw may only be used, maintained, and operated by persons familiar with and instructed in its operation and procedures. Arbitrary alterations to the machine release the manu facturer from all responsibility for any resulting damages.

• The Table Circular Saw may only be used with original accessories and saw blades from the manufacturer.

• En principe, les pièces à usiner doivent être exemptés de corps étrangers, comme par exemple, des clous ou des vis.

• Si la machine est utilisée dans des locaux fermés, elle doit être reliée à un dispositif d’aspiration. Pour l’aspiration de copeaux de bois ou de sciure, utiliser l’ins- tallation d’aspiration ou ha 2600. La vitesse de ﬂux à la buse d’aspiration doit être de 20 m/s. Dépression 1200 Pa.

• La commande de mise en marche automatique est disponible en option.

Typ ALV 2 N° art. 7910 4010 230 V/50 Hz Typ ALV10 N°art. 7910 4020 400V/230V/50Hz

L’installation d’aspiration se met en route automatique-

ment avec une temporisation de 2-3 secondes, après mise en marche de la machine-outil.

L’aspiration fonctionne encore 3-4 secondes après arrêt

de la machine-outil, puis se coupe automatiquement.

La poussière résiduelle est ainsi aspirée conformément à

la réglementation relative aux substances dangereuses. Ceci économise de l’électricité et réduit le bruit. L’installation d’aspiration fonctionne uniquement pendant l’utilisation de la machine-outil.

• Pour l’aspiration lors de travaux relevant du domaine professionnel, utiliser le depoussièreur woova 7. Ne pas arrêter ou retirer les installations d’aspiration ou depoussièreurs lors du fonctionnement de la machineoutil.

• La scie circulaire est exclusivement conçue pour travailler le bois ou des materiaux dérivés du bois. Il est imperatif d’utiliser exclusivement des outils et des ac- cessoires d’origine. Suivant la coupe et le bois utilisé (bois massif, contreplaque ou panneaux d’agglomérés), utiliser la lame de scie appropriée suivant la norme EN 847-1. Prière de vous référer à l’équipement special

scheppach.

• Utiliser la machine uniquement lorsqu’elle est en parfait état du point de vue technique et conformément à son emploi prevu en observant les instructions de service, en tenant compte de la sécurité et en ayant conscience du danger! Eliminer notamment (ou faire éliminer) immédiatement toute panne susceptible de compromettre la sécurité!

• Lors de l’utilisation de l’équipement spécial scheppach, le manuel d’utilisation y joint doit être lu avec soin et suivi à la lettre.

• Respecter les consignes de prévention antiaccidents appropriées, ainsi que les autres règles de sécurité techniques reconnues en général.

• Utilisation, entretien, mise en condition de la machine uniquement par des personnes familiarisées et qui sont informées des dangers inhérents. Toute initiative de modiﬁcation de la machine exclut la responsabilité du constructeur pour les dommages y faisant suite.

• La machine doit être utilisée uniquement avec des accessoires et des outils d’origine du constructeur.

Fig. 1

m Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Händen durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstückes.

• Verletzungen durch das wegschleudernde Werkstück bei unsachgemäßer Haltung oder Führung, wie Arbeiten ohne Anschlag.

• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschnitten. Unbedingt persönliche Schutzausrüstung wie Gehörschutz tragen.

• Verletzungen durch defektes Sägeblatt. Das Sägeblatt regelmäßig und vor jedem Einsatz auf Unversehrtheit überprüfen.

• Gefährdung durch Strom, die Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

• Beim Einsatz von Sonderzubehör muss die dem Sonderzubehör beigefügte Bedienungsanweisung beachtet und sorgfältig gelesen werden.

• Desweiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die Sicherheitshinweise und die Bestimmungsgemäße Verwendung, sowie die Bedienungsanweisung insgesamt beachtet werden.

Fig. 1.1

Montage

Hinweis! Beim Auspacken darauf achten, dass in den Innenteilen der Verpackung Kleinteile der Maschine vorhanden sind.

Fig. 1

Legen Sie die Tischplatte (1) auf eine Werkbank (Verpackungspolster a unter dem Motor entfernen).

Fig. 1.1

Montieren Sie den Gestellfuß (2) mit 2 Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6 an die Tischplatte.

• Tout autre genre d’utilisation est considéré comme non conforme. Le constructeur n’assume pas de responsabilité en cas de dommages dans ce cas; le risque est à la charge de l’utilisateur seul.

Remaining hazards

The machine has been built using modern technology in accordance with recognized safety rules. Some remaining hazards, however, may still exist.

• The rotating saw blade can cause injuries to ﬁngers and hands if the work piece is incorrectly fed.

• Thrown work pieces can lead to injury if the work piece is not properly secured or fed, such as working without a limit stop.

• Noise can be a health hazard. The permitted noise level is exceeded when working. Be sure to wear personal protective gear such as ear protection.

• Defective saw blades can cause injuries. Regularly inspect the structural integrity of saw blades.

• The use of incorrect or damaged mains cables can lead to injuries caused by electricity.

• The operating instructions supplied with the special accessories must be observed and carefully read when Scheppach special accessories are used.

• Even when all safety measures are taken, some remaining hazards which are not yet evident may still be present.

• Remaining hazards can be minimized by following the instructions in “Safety Precautions“, “Proper Use“ and in the entire operating manual.

Risques résiduels

Cette machine est à la pointe de la technique et répond aux règles de sécurité actuellement en vigueur. Néanmoins, certains risques résiduels peuvent survenir pendant son fonctionnement.

• Risque de blessure aux doigts et aux mains au contact de la lame rotative de la scie dû à un guidage inapproprié de la pièce à travailler.

• Blessures au contact de la pièce à travailler projetée en raison d’un mauvais serrage ou d’un mauvais guidage, en cas de travail sans butée par exemple.

• Risque pour la santé occasionné par le bruit. Pendant le travail, le niveau sonore autorisé est dépassé. Il faut impérativement porter des équipements de protection personnels tels qu’une protection acoustique.

• Blessures occasionnées par une lame de scie défectueuse. Contrôlez régulièrement l’intégrité de la lame de la scie.

• Risque dû à l’électricité lors de l’utilisation de câbles de raccordement électriques non conformes.

• De plus, des risques résiduels invisibles peuvent survenir malgré toutes les précautions prises.

• Les risques résiduels peuvent être réduits si les „règles de sécurité“ et l’ utilisation conforme aux prescriptions“ ainsi que le mode d’emploi sont respectés.

Assembly

Important: When unpacking, take care to locate all the small parts of the machine supplied inside the carton box.

Fig. 1

Place the table top (1) onto a work bench after having removed the packing pad a underneath the motor.

Fig. 1.1

Fasten the base leg (2) onto the table top using 2 hexagon bolts M6 x 16, 2 washers 6 and 2 nuts M6. Tighten the bolts slightly by hand.

Montage et mise en place

Remarque! Lors du déballage, vériﬁer que les petites pièces de la machine ﬁgurent bien dans les parties intérieures de l’emballage.

Fig. 1

Poser le plateau de table 1 sur un établi. (Retirer le matériel d’emballage sous le moteur)

Fig. 1.1

Monter le pied de bâti sur le plateau de table en utilisant 2 vis à six pans creux M6 x 16, 2 rondelles 6 et 2 écrous M6. Serrer légèrement les vis à la main.

Fig. 2

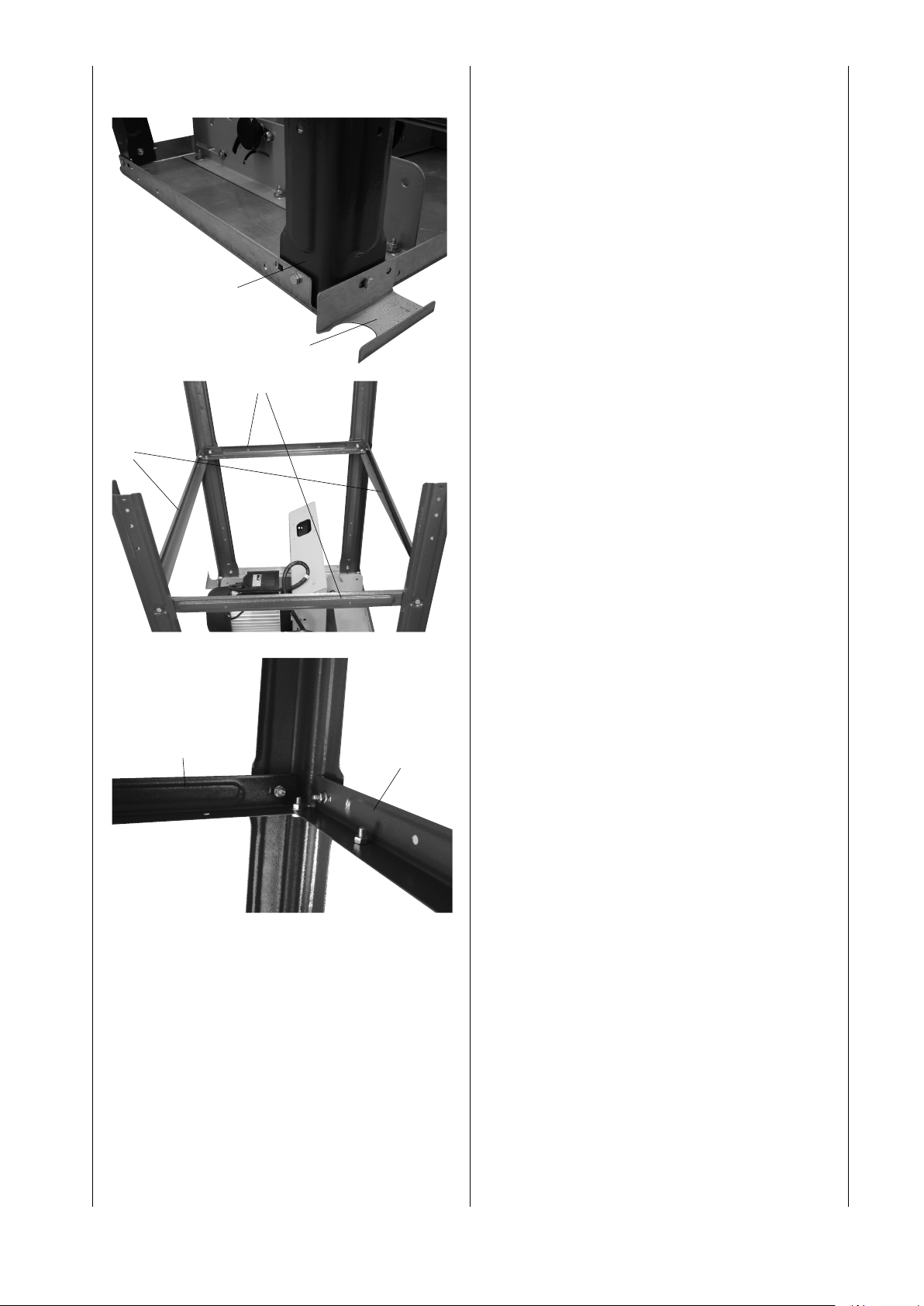

Montieren Sie den Schalter (6), mit 2 Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6 an die Tischplatte.

Fig. 3

Fig. 4

Fig. 3

Montieren Sie den Gestellfuß (3), an die Tischplatte mit 2 Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6. Die Schrauben von Hand leicht festziehen.

Fig. 4

Montieren Sie den Gestellfuß (4), an die Tischplatte mit 2 Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6. Die Schrauben von Hand leicht festziehen.

Fig. 5

Montieren Sie den Gestellfuß (5) und den Schlauchhalter (b) an die Tischplatte mit 2 Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6. Die Schrauben von Hand leicht festziehen.

Fig. 2

Fasten the switch (6) to the table top using 2 hexagon bolts M6 x 16, 2 washers 6, and 2 nuts M6.

Fig. 2

Monter l’interrupteur 6 sur le plateau de table, en utilisant 2 vis à six pans creux M6 x 16, 2 rondelles 6 et 2 écrous M6.

Fig. 3

Fasten the base leg (3) to the table top using 2 hexagon bolts M6 x 16, 2 washers 6, and 2 nuts M6. Tighten the bolts slightly by hand.

Fig. 4

Fasten the base leg (4) to the table top using 2 hexagon bolts M6 x 16, 2 washers 6, and 2 nuts M6. Tighten the bolts slightly by hand.

Fig. 3

Monter le pied de bâti 3 sur le plateau de table en utilisant 2 vis à six pans creux M6 x 16, 2 rondelles 6 et 2 écrous M6. Serrer légèrement les vis à la main

Fig. 4

Monter le pied de bâti 4 sur le plateau de table en utilisant 2 vis à six pans creux M6 x 16, 2 rondelles 6 et 2 écrous M6. Serrer légèrement les vis à la main

Fig. 5

Fasten the base leg (5) and the hose holder to the table top using 2 hexagon bolts M6 x 16, 2 washers 6, and 2 nuts M6. Tighten the bolts slightly by hand.

Fig. 5

Monter le pied de bâti 5 sur le plateau de table en utilisant 2 vis à six pans creux M6 x 16, 2 rondelles 6 et 2 écrous M6. Serrer légèrement les vis à la main

Fig. 6

Fig. 6.1

Fig. 6 / 6.1

Montieren Sie 2 Längsstreben (10) und 2 Querstreben (9), an die Gestellfüße (2,3,4,und 5) mit 12 Sechskantschrauben M 6 x 16, 12 Scheiben 6, 12 Sechskantmuttern M 6. Die Schrauben von Hand leicht festziehen.

Fig. 7

Fig. 7 / 7.1 / 7.2 / 7.3

Montieren Sie die Tischverlängerungsplatte (8), mit zwei Streben (11), an Tischplatte und Querstrebe mit 6 Sechskantschrauben M6 x 16, 6 Scheiben 6, und 6 Sechskantmuttern M6. Die Schrauben von Hand leicht festziehen. (Die Tischplatte (8) kann auch seitlich als Tischverbreiterung mit den verlängerten Streben montiert werden.)

Fig. 6 / 6.1

Fasten 2 longitudinal braces (10) and 2 cross braces (9) onto the base legs (2, 3,4 and 5) using 12 hexagon bolts M6 x 16, 12 washers 6, and 12 nuts M6. Tighten the bolts slightly by hand.

Fig. 6 / 6.1

Monter les 2 renforcements longitudinaux 10 et 2 renforcements transversaux 9 sur les pieds de bâti 2, 3, 4 et 5 en utilisant 12 vis à six pans creux M 6 x 16, 12 rondelles 6, 12 écrous hexagonaux M 6. Serrer légèrement les vis à la main

Fig. 7 / 7.1 / 7.2 / 7.3

Fasten the table extension plate (8) with 2 braces 11 and cross brace to the table top using 6 hexagon bolts M6 x 16, 6 washers 6, and 6 nuts M6. Tighten the bolts slightly by hand. (The table length extension (8) can also be used as table width extension by ﬁtting it to the side with the extended braces.)

Fig. 7 / 7.1 / 7.2 / 7.3

Monter le plateau de rallonge de table 8 au moyen de deux renforcements 11, sur le plateau de table et le renforcement transversal en utilisant 6 vis à six pans creux M6 x 16, 6 rondelles 6 et 6 écrous hexagonaux M6 Serrer légèrement les vis à la main (Le plateau de table peut également être monté comme rallonge de table avec les renforcements prolongés)

Fig. 7.1

Fig. 7 .2

Fig. 7.3

Fig. 8

Montieren Sie den Absaugstutzen (14) an den unteren Sägeblattschutz (13) mit 4 Sechskantschrauben M 4 x 10.

Fig. 8

Fasten the suction piece (14) to the lower saw blade guard (13) using 4 hexagon bolts M4 x 10.

Fig. 8

Monter la tubulure d’aspiration 14 sur la protection inférieure de la lame de scie 13, en utilisant 4 vis à six pans creux M 4 x 10.

Fig. 9

Montieren Sie die Fahrvorrichtung (16) an die hinteren Gestellfüße (4 und 5) mit 4 Sechskantschrauben M 6 x 16 , 4 Scheiben 6, und 4 Muttern M 6. Die Schrauben von Hand leicht festziehen.

Fig. 10

Fig. 11

Fig. 10

Die Maschine auf die Füße stellen, alle Schrauben von Tisch, Füße und Streben (außer der Fahrvorrichtung) fest anziehen.

Fig. 11

Die Fahrvorrichtung in der Stellung fest anziehen, dass die Räder leicht den Boden berühren.

Fig. 12

Fig. 12 / 12.1

Montieren Sie den Spaltkeil zum Sägeblatt so, wie in der Abb. beschrieben. Die Schraube leicht lösen, (nicht ganz herausdrehen) nach der Einstellung wieder fest anziehen. Die Sägeblatteinlage (19, Fig. 13) muss dabei entfernt werden.

Fig. 9

Fasten the wheel assembly (16) to the rear base legs (4 and 5) using 4 hexagon bolts M6 x 16, 4 washers 6, and 4 nuts M6. Tighten the bolts slightly by hand.

Fig. 9

Monter le dispositif de déplacement 16 sur les pieds de bâti arrières 4 et 5, en utilisant 4 vis à six pans creux M 6 x 16, 4 rondelles 6 et 4 écrous M 6. Serrer légèrement les vis à la main

Fig. 10

Place the machine on its feet and ﬁrmly tighten all bolts of table, legs and braces (except those of the wheel assembly).

Fig. 11

Firmly tighten the wheel assembly in the position where the wheels slightly touch the ground.

Fig. 10

Poser la machine sur les pieds, serrer à fond toutes les vis de la table, des pieds et des renforcements (mis à part le dispositif de déplacement).

Fig. 11

Serrer à fond le dispositif de déplacement dans telle position que les roues soient légèrement en contact avec le sol.

Fig. 12 / 12.1

Fasten the riving knife in line with the saw blade as described in the illustration. Slightly release the bolt without removing it. Retighten it ﬁrmly after resetting. For doing this, it is necessary to remove the saw blade insert (19, Fig. 13).

Fig. 12 /12.1

Monter le coin à refendre par rapport à la lame de scie comme montré dans la ﬁgure. Desserrer légèrement la vis (ne pas la sortir complètement) la resserrer à fond après le réglage. L’insert de lame de scie 19, Fig. 13, doit alors être retiré.

ca. 3–8 mm

Fig. 12.1

Fig. 13

Fig. 14

Fig. 13

Nach der Einstellung des Spaltkeils die Sägeblatteinlage (19) mit 4 Flachkopfschrauben M 6 x 16 wieder befestigen.

Fig. 14

Die Abdeckhaube (20) mit Rundkopfschraube M 6 x 25, Scheibe 6 und Flügelmutter M6 an den Spaltkeil (18) montieren.

Fig. 15

Den Absaugschlauch (21) mit der Absaughaube (20) und dem Absaugstutzen verbinden.

Fig. 13

After setting the riving knife, refasten the saw blade insert (19) with 4 countersunk bolts M6 x 16.

Fig. 13

Après le réglage du coin à refendre, ﬁxer de nouveau l’insert de lame de scie 19, en utilisant 4 vis à tête plate M 6 x 16.

Fig. 14

Fasten the cover (20) to the riving knife 18 with roundhead bolt M6 x 25, washer 6, and wing nut M6.

Fig. 15

Connect the suction hose (21) to the suction hood (20) and the suction nozzle.

Fig. 14

Monter le capot de protection 20 sur le coin à refendre 18, en utilisant vis à tête ronde M 6 x 25 et écrou de blocage.

Fig. 15

Monter le support de ﬂexible 21 sur le plateau de table, en utilisant 2 vis à six pans creux M 6 x 16, 2 rondelles 6, 2 écrous hexagonaux M6 et relier le ﬂexible d’aspiration 21 au capot d’aspiration et à la tubulure d’aspiration.

Fig. 16

Fig. 16.1

Fig. 16 / 16.1

Die Hakenschraube mit 2 Scheiben 6, 2 Muttern M6 an der rechten Fußseite befestigen. Daran sind Sägeblattschlüssel und der Schiebestock aufgehängt. Die zwei Transportgriffe werden an der Vorderseite der Säge, an den Füßen links und rechts mit 4 Sechskantschrauben M 6 x 16, 4 Scheiben 6, 4 Muttern M 6, montiert.

Fig. 17

Fig. 17.1

Montage des Längsanschlags, Fig. 17 / 17.1

Stecken Sie die Lagerstücke auf die Klemmplatte. Montieren Sie die Klemmplatte mit 2 Zylinderschrauben M6 x 30, 2 Fächerscheiben A 6,4 und 2 Sechskantmuttern an die Tischplatte.

Fig. 16 / 16.1

Fasten the hooked bolt to the right-hand leg side using 2 washers 6 and 2 nuts M6. The hook serves for storing the saw blade key and the push stick. The 2 transport handles are attached at the left and right leg at the front of the saw using 4 hexagon bolts M6 x 16, 4 washers 6, and 4 nuts M6.

ig. 16 / 16.1

Fixer le boulon à crochet sur le côté du pied droit en utilisant 2 rondelles et 2 écrous M6. La clé de lame de scie et le bâton de poussée y sont accrochés. Les deux poignées de transport sont montées sur la face avant de la scie, sur les pieds à gauche et à droite, en utilisant 4 vis à six pans creux M 6 x 16, 4 rondelles 6, 4 écrous M 6

Assembly of the lengthwise catch, Fig. 17 / 17.1

Put the storage pieces on the clasp. Mount the clasp to the tabletop with 2 cylindrical screws M6 x 30, 2 serrated washers A 6,4 and 2 hexagonal nuts.

Illustration 17/17.1, Montage du guide longueur

• Mettre les supports sur le couvercle de serrage

• Monter le couvercle de serrage avec 2 vis à tête cylindrique M6 x 30, 2 rondelles éventail A 6, 4 et 2 écrous à tête hexagonale sur la table.

Fig. 18

Fig. 19

Montage der Anschlagschiene, Fig. 18

Montieren Sie das Zwischenblech mit 2 Flachrundschrauben M6 x 50, 2 Scheiben A 6 und 2 Fügelmuttern an den Längsanschlag. Schieben Sie die Anschlagschiene auf das Zwischenblech und klemmen es mit den Flügelmuttern. Legende: 1 = Hohe Anlageﬂäche 2 = Niedrige Anlageﬂäche Zum Klemmen ziehen Sie die Klemmklappe hoch, zum Lösen drücken Sie sie nieder.

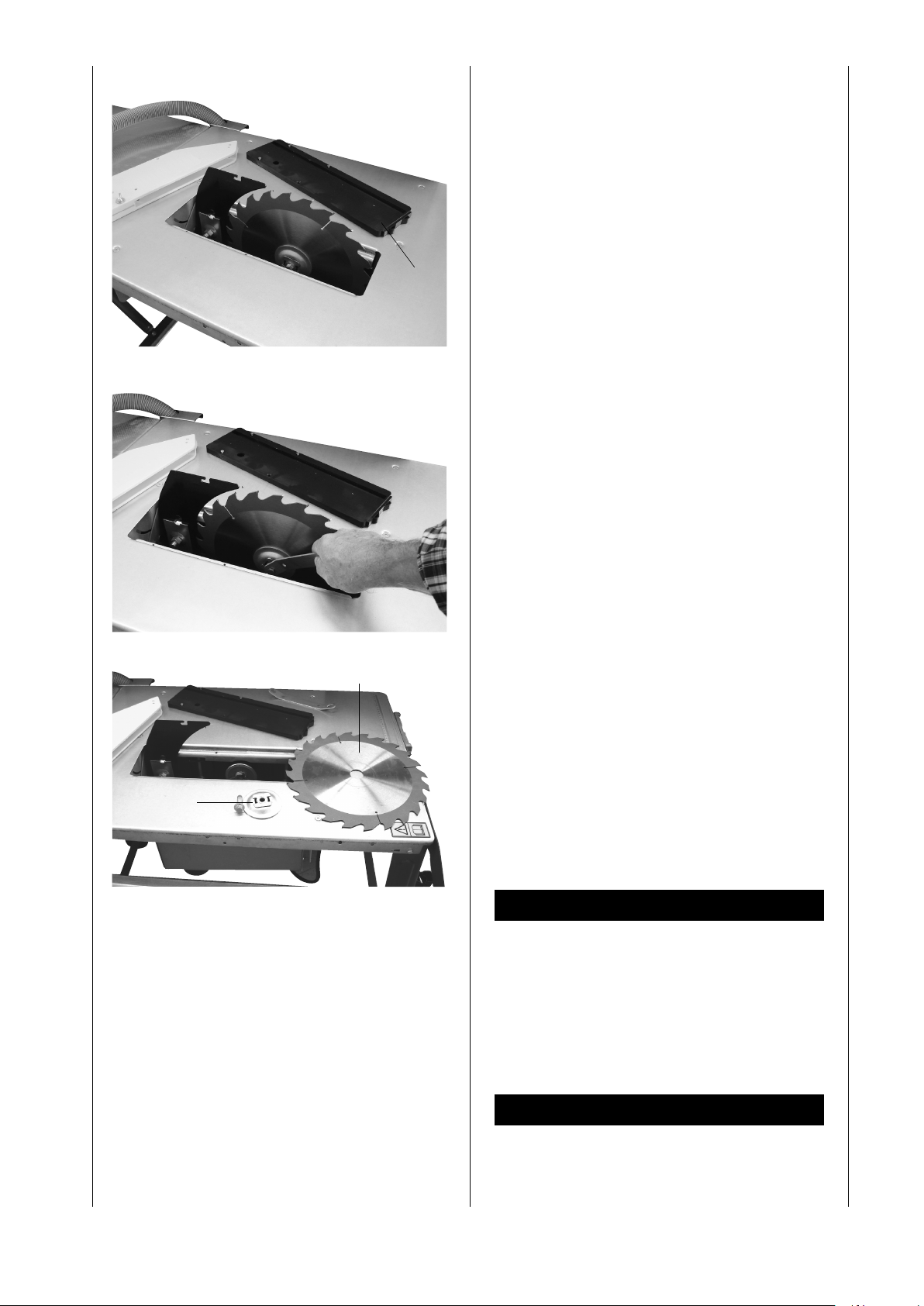

Sägeblattwechsel, Fig. 19 Achtung! Netzstecker ziehen! Tragen Sie zum Wechseln des Sägeblatts Schutzhandschuhe! Verletzungsgefahr!

Lösen Sie die Flügelschraube von der Absaughaube (20) und entfernen diese.

Fig. 20

Lösen Sie die 4 Kreuzschlitzchrauben von der Tischeinlage (19) und entfernen diese.

Assembly of the catch support, Fig. 18

Mount the intermediate plate to the lengthwise catch with 2 ﬂat round screws M6 x 50, 2 screws A6, and 2 wing nuts. Edge the catch support onto the intermediate plat and clip it in with wing nuts. Legend: 1 = Upper Surface 2 = Lower Surface To clip in, lift up the clasp. To release, push it down.

Illustration 18, Montage du rail de guidage

• Monter la plaquette de tôle intermédiaire avec 2 vis à tête bombée M6 x 50, 2 rondelles A 6 et 2 écrous à oreilles sur le guide longueur.

• Pousser le rail de guidage sur la plaquette de tôle intermédiaire et la ﬁxer avec des écrous à oreilles.

Légende illustration 9 1 = Haute surface d’appui 2 = Basse surface d’appui Soulever le couvercle de serrage pour serrer. Pousser le vers le bas pour le retirer

Changing the sawblade, Fig. 19 Attention: Pull the power supply plug! Wear safety gloves when changing the saw blade. Risk of injury!

Release the wing screw of the suction hood (20) and remove the hood.

Fig. 20

Release the 4 Phillips screws of the table insert (19) and remove the insert.

Fig. 19: Remplacement de lame de scie Porter des gants de protection pour changer la lame de scie ! Risque de blessure !

Attention! Débrancher la ﬁche secteur Desserrer la vis papillon du capot d’aspiration 20 et la retirer.

Fig. 20

Desserrer les 4 vis cruciformes et les retirer de l’élément rapporté de table.

Fig. 21

Stellen Sie das Sägeblatt ganz nach oben und lösen die Schraube mit dem Sägeblattschlüssel.

Achtung! Linksgewinde

Fig. 22

Entfernen Sie den Sägeblattﬂansch (31) und das Sägeblatt (32). Nun wechseln Sie das Sägeblatt. Beim Montieren des Sägeblattﬂansches auf die Aussparung achten. Nach dem Sägeblattwechsel prüfen Sie die Spaltkeileinstellung und montieren wieder Tischeinlage (19) und Absaughaube (20).

Aufstellen

Bereiten Sie den Arbeitsplatz vor, an dem die Maschine stehen soll. Schaffen Sie ausreichend Platz, um sicheres und störungsfreies Arbeiten zu ermöglichen. Die Maschine ist zum Arbeiten in geschlossenen Räumen konzipiert und muss auf ebenem, standfesten Untergrund standsicher aufgestellt werden.

Transport

Durch Anheben an der Vorderseite der Maschine kann diese leicht im Werkstattbereich entsprechend den Platzanforderungen versetzt werden.

Inbetriebnahme

Beachten Sie die Sicherheitshinweise! Wichtig: Die Inbetriebnahme der Maschne darf nur mit

komplett montierten Schutz- und Sicherheitseinrichtungen erfolgen. Vor Inbetriebnahme die Maschine an eine Absauganlage anschließen. Die Absaughaube muss bei jedem Arbeitsgang auf das Werkstück abgesenkt werden.

Lange Werkstücke gegen Abkippen am Ende des Schneidvorgangs sichern (z. B. Abrollständer).

Fig. 21

Move the saw blade to the very top and release the bolt with the saw blade key.

Attention: Left-handed thread.

Fig. 21

Placer la lame de scie en position supérieure et desserrer la vis au moyen de la clé de lame de scie. Attention! Filetage gauche

Fig. 22

Remove the saw blade ﬂange (31) and the saw blade (32). Then change the saw blade. When mounting the saw blade mind the recess. After changing the saw blade, check the setting of the riving knife and reﬁt the table insert (19) and the suction hood (20).

Set-up:

Prepare the workplace where the machine is to be placed. Insure sufﬁcient room to allow safe work without malfunctions. The machine is designed to operate in closed rooms and must be placed stabily on ﬁrm level ground.

Fig. 22

Retirer la bride de lame de scie et la lame de scie. Puis remplacer la lame de scie. Tenir compte de l’évidement lors du montage de la bride de lame de scie. Après le remplacement de lame de scie, contrôler le réglage du coin à refendre et remonter l’élément rapporté de table et le capot d’aspiration.

Installation

Préparez l’emplacement où la machine sera installée. Veillez à avoir sufﬁsamment de place pour assurer un fonctionnement sûr et sans problème. La machine est conçue pour fonctionner dans des pièces fermées et doit être installée sur une base plate et solide.

Transport:

The machine may only be transported with suitable lifting devices (crane or fork lift). The connection point for the rope (crane) is on the upper band wheel cabinet. Never lift from the saw bench. If the machine is to be moved frequently within the work area, use of the wheel assembly

special accessory is recommended.

Putting into Operation

Observe the safety instructions!

Important: The machine must only be brought into service with completely installed safety and protection devices. Before starting to use it, connect the machine to an extraction system. For every operation, the extraction cover has to be lowered down to the work piece.

Secure long workpieces at the end of the cutting process against tipping (e. g. unwind stands).

Transport

La machine ne doit être transportée qu’au moyen d’engins de levage appropriés (grue ou chariot élévateur). Le point de butée pour le cable est le boîtier supérieur de la roue du ruban (Fig. 18).

Ne jamais soulever la machine par la table!

Si la machine doit être déplacée souvent dans l’enceinte de l’atelier, il est recommandé d’utiliser l’accessoire spé-

cial Dispositif de deplacement

Mise en service

Respectez les consignes de sécurité!

Important: La mise en ouvre de la machine ne doit se faire qu’avec les dispositifs de protection et de sécurité complètement montés. Avant la mise en marche de la machine, branchez le système d’aspiration. Le capot d’aspiration doit être abaissé sur la pièce avant chaque sciage.

Führen Sie keine Falzen oder Nuten durch, ohne dass eine geeignete Schutzvorrichtung, wie z. B. Eine Tunnelschutzvorrichtung, über dem Sägetisch angebracht ist. Verwenden Sie dieses Elektrowerkzeug nicht zum Schlitzen (im Werkstück beendete Nut). Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen. Verwenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport. Achten Sie darauf, dass während des Transportes der obere Teil des Sägeblattes abgedeckt ist, beispielsweise durch die Schutzvorrichtung.

Achten Sie darauf, dass ein für den zu schneidenden Werkstoff geeignetes Sägeblatt ausgewählt wird. Tragen Sie eine geeignete persönliche Schutzausrüstung. Dies schließt ein:

• Gehörschutz zur Verminderung des Risikos schwerhörig zu werden,

• Atemschutz zur Verminderung des Risikos gefährlichen Staub einzuatmen.

• Trage Sie beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe. Tragen Sie Sägeblätter müssen, wann immer praktikabel, in einem Behältnis.

Schließen Sie das Elektrowerkzeug beim Sägen von Holz an eine Staubauffangeinrichtung an. Die Staubfreisetzung wird unter anderem durch die Art des zu bearbeitenden Werkstoffs, die Bedeutung lokaler Abscheidung (Erfassung oder Quelle) und die richtige Einstellung von Hauben/Leitblechen/Führungen beeinﬂusst. Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Schiebestock oder den Handgriff mit Schiebeholz verwenden, um das Werkstück sicher am Sägeblatt vorbeizuführen. Bewahren Sie den Schiebestock oder das Schiebeholz bei Nichtbenutzung immer an dem Elektrowerkzeug auf.

Die Maschine muss so eingestellt werden, dass die Spitze des höchsten Sägezahnes gerade ein wenig höher ist als das Werkstück. Vor dem Einschalten der Maschine müssen alle Schutzund Sicherheitseinrichtungen vorschriftsmäßig angebracht sein. Das Sägeblatt muss sich frei bewegen können. Kontrollieren Sie Holz auf Fremdkörper (Nägel, Schrauben usw.), das zuvor schon bearbeitet wurde. Entfernen Sie alle Fremdkörper. Bevor Sie den Hauptschalter einschalten, vergewissern Sie sich, dass das Sägeblatt richtig montiert ist und die beweglichen Teile leichtgängig sind. Warnung: Wenn Sie irgendwelche Zweifel haben, lassen Sie die Maschine von einem Fachmann einrichten. Es ist zu gefährlich, auf Vermutungen hin zu arbeiten.

Schrägverstellung des Sägeblatts

• Nach Lösen der beiden Klemmschrauben ist das Sägeblatt stufenlos von 90° bis 45° (siehe Skala) verstellbar.

Prüfen Sie vor jedem Arbeitsgang die 90°- und die 45°-Stellung! Probeschnitt vornehmen!

An den Stellschrauben bei Bedarf nachjustieren.

Do not carry out folds or grooves without using proper protective devices over the saw table. Do not use this electrical power tool to create slashes (grooves ﬁnished on the work piece itself). Always use the transporting means for the transport of the electrical power tool. Never use the protective devices for handling and transporting the device. Make sure that the upper part of the saw blade is covered; e.g. by the protective device. Warning! During operation this electrical power tool produces an electromagnetic ﬁeld which can inﬂuence active or passive medical implants under certain conditions. In order to avoid the risk of serious or fatal injuries, we recommend persons with medical implants to consult with their doctor and the manufacturer of the medical implant before operating the electrical power tool

Make sure, that you select a saw blade that is appropriate for the material you intend to cut. Wear appropriate, personal protective equipment such as:

- Ear protection to reduce the risk of getting hard of hearing

- Respiratory protection to reduce the risk of inhaling dangerous dust

- Be sure to wear gloves when working with saw blades and coarse materials

Where practicable, keep saw blades in a separate con-

tainer.

Connect the power tool to a dust reception facility when cutting wood. Dust release is inﬂuenced by the type of material you will work on, the importance of local deposition (acquisition or source) and the proper adjustment of covering/ deﬂecting plate/ guide. Do not use saw blades made out of high-speed steel (HSS steel). Use the push stick or the feed lever for sliding the wood, to guide it safely past the saw blade. In times of non-use keep the push stick or the push block with the electrical power tool at all times.

The settings of the machine have to ensure that the top of the highest saw tooth is positioned just a little higher than the work piece. Before switching on the machine, all safety and protection devices have to be installed according to the instructions. The saw blade must move freely. Always check timber, which has been processed before, for foreign objects (nails, screws, etc.). Remove all foreign matter. Before turning on the power supply, make sure that the saw blade is installed correctly and that the moving components can move freely. Warning: If in doubt, have the machine set by a qualiﬁed person. It is too dangerous to work on assumptions.

Saw Blade – Diagonal Adjustment

The saw blade may be swiveled from 90° to 45° after the wing nut has been loosened. Check the 90° and the 45° position before the ﬁrst and each subsequent startup. Make a test cut! Readjust the angle adjustment on the adjusting bolts 1 & 2.

Les pièces longues doivent être maintenues pour les empêcher de basculer à la n de la coupe (par ex. avec une servante).

Ne pas procéder à des opérations de feuillurage ou rainurage Il est interdit d’utiliser la scie pour mortaiser (rainure arrêtée) N’utiliser que les dispositifs prévus pour le transport; n’utiliser jamais les dispositifs de protection pour la manipulation ou pour le transport Couvrez systématiquement la partie supérieure de la lame de la scie, à l’aide du protecteur de lame

Faites attention lors du choix des lames au fait que celuici corresponde bien au matériau à découper; Portez un équipement de protection individuelle (EPI) approprié lorsque cela est nécessaire; celui-ci pourrait comprendre : porter des gants en manipulant les lames de scie et les matériaux bruts. Dans la mesure du possible, les lames de scie doivent être transportées dans un support ad’hoc. L’opérateur doit être informé des facteurs inﬂuençant l’exposition à la poussière, par exemple, le type de matériau à travailler, et de l’importance de l’extraction locale (capture ou source) et de l’ajustement approprié des capots/déﬂecteurs/goulottes. Utilisez un poussoir à bois ou une poignée-poussoir pour pousser la pièce à usiner contre la lame de scie en toute sécurité. Il convient de toujours stocker les tiges poussoirs ou les blocs poussoirs avec la machine, lorsqu’ils ne sont pas utilisés.

La machine doit être réglée de telle façon que la pointe de la dent de scie située au plus haut dépasse légèrement l’objet à scier. Avant la mise en marche de la machine, tous les dispositifs de protection et de sécurité doivent être montés selon les directives. La lame de scie doit pouvoir tourner librement. Vériﬁez qu’il n’y ait pas du bois ou autres corps étrangers (clous, vis etc.) qui soient restés d’un travail précédent. Retirez tous les corps étrangers. Avant d’allumer l’interrupteur principal, assurez-vous que la lame de scie soit correctement montée et que les parties mobiles bougent librement. Avertissement : Si vous avez un doute quelconque, faites régler la machine par un spécialiste. Il est trop dangereux de travailler sur des suppositions.

Décalage en biais de la lame de scie

Après avoir desserré la vis papillon, la lame de scie peut être réglée en continu entre 90° et 45° (voir l’échelle). Contrôler la position à 90° et 45° avant chaque mise en route ! Effectuer une coupe d’essai ! Le cas échéant, réajuster au niveau des vis de réglage 1 et 2.

Höhenverstellung des Sägeblatts

3-8mm

Das Sägeblatt ist stufenlos von 0bis 83 mm Schnitthöhe verstellbar.

Für sicheres und sauberes Arbeiten geringen Sägeblattüberstand zum Werkstück wählen.

Fig. 22

3-8mm

2mm

Dem Spaltkeil wie im Bild 22 gezeigt einstellen.

Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das Werkstück führt und das Schließen der Schnittfuge hinter dem Sägeblatt und das Rückschlagen des Werkstückes verhindert. Achten Sie auf die Spaltkeildicke. Der Spaltkeil darf nicht dünner sein als der Sägeblattkörper und nicht dicker als dessen Schnittfugenbreite. Es dürfen nur Sägeblätter mit dem Durchmesser von 250 mm und einer Dicke von 2,4 mm (Zähne 3,0 mm) verwendet werden.

Die Abdeckhaube bei jedem Arbeitsgang auf das Werkstück absenken. Die Abdeckhaube muß bei jedem Arbeitsgang waagerecht über dem Sägeblatt stehen.

Längsschnitte

Für Parallelschnitte den Längsanschlag einsetzen. Bei Schnittarbeiten über 120 mm das Anschlaglineal mit der hohen Anschlagseite (1) und bei Schnittbreiten unter 120 mm mit der niedrigen Anschlagseite (2) verwenden. Das Werkstück mit dem beiliegenenden Schiebestock führen.

Querschnitte

Für Quer- und Winkelschnitte den Schiebeschlitten einsetzen.

Fig. A

Arbeitshinweise

Arbeiten an Kreissägemaschinen Schneiden breiter Werkstücke, Fig. A

Breite des zu bearbeiteten Werkstückes mehr als 120 mm

Werkzeug: Kreissägblatt für Längsschnitt Arbeitsgang: Den Längsanschlag entsprechend der vor-

gesehenen Werkstückbreite einstellen. Auf sichere Handauﬂage achten. Werden durch den Schnitt schmale Werkstücke abgetrennt, so wird im Werkzeugbereich nur mit der rechten Hand oder unter Zuhilfenahme eines Schiebestockes der Vorschub ausgeführt. Besteht die Gefahr, dass das Werkstück zwischen Kreissägeblatt, Spaltkeil und Anschlag klemmt, so ist der Anschlag bis auf die Sägeblattmitte zurückzuziehen oder es ist ein kurzer Hilfsanschlag zu verwenden. Bei den Bildem wurde die obere Absaughaube nur angedeutet, oder im Einzelfall weggelassen, um Arbeitsgang oder Vorrichtung deutlicher zu zeigen. Bei allen gezeigten Arbeitsgängen ist die obere Absaughaube erforderlich.

Saw Blade Height Adjustment

The saw blade is adjustable from 0 to 80 mm cutting height after the wing nut has been loosened. For safe and clean working, choose a minimal saw blade projection for the workpiece.

Décalage en hauteur de la lame de scie

Après avoir desserré la vis papillon, la lame de scie peut être réglée en continu entre 0 et 82 mm (voir l’échelle). Pour un travail sûr et propre, choisir une faible saillie de la lame de scie par rapport à la pièce à usiner.

Adjust the riving knife as shown in picture 22.

The riving knife is an important safety device which guides the workpiece and prevents the cutting joint from closing behind the saw blade and the workpiece from being kicked backwards. Check the riving knife thickness. The riving knife should never be thinner than the body of the saw blade or thicker than the cutting joint width. Only use saw blades with a diameter of 250 mm and a thickness of 2.4 mm (3.0 mm teeth).

Lower the suction hood onto the workpiece during every working cycle. The hood must be positioned horizontally above the saw blade during every working cycle.

Length Cuts

Insert the length stop for parallel cuts. Use the stop ruler with the high stop side for cuts above 120 mm and the stop ruler with the low stop side for cut widths under 120 mm. Lead the workpiece with the push stick. 1 high hub 2 Iow hub

Diagonal Cuts

For diagonal and angle cuts, insert the cross-cutting guide.

Effectuez le réglage du couteau diviseur comme indiqué en ﬁg. 22.

Le couteau diviseur est un dispositif de sécurité essentiel, qui guide la pièce à scier et empêche que le trait de scie ne se referme derrière la lame de scie pour éviter tout recul dangereux de la pièce vers l’opérateur. Faites particulièrement à l’épaisseur du couteau diviseur. Le couteau diviseur ne doit pas avoir une épaisseur inférieure au corps de la lame de scie et ne doit pas être plus large que le trait de scie. Les lames à utiliser doivent avoir un diamètre de 250 mm et eun corps de lame d’une épaisseur de 2,4 mm (dents de 3,0 mm de large) .

Le protecteur de lame de scie doit être placé au-dessus de la pièce lors de chaque opération. Il doit être placé de manière parallèle à la pièce en couvrant la lame de scie.

Coupes longitudinales

Utiliser la butée longitudinale pour effectuer des coupes parallèles. Pour des coupes de plus de 120 mm, utiliser la règle de butée avec la face de butée élevée (1) et pour des largeurs de coupe inférieures à 120 mm, utiliser celle avec la face de butée basse (2). Guider la pièce à usiner au moyen du bâton de poussée fourni avec l’appareil.

Coupes diagonales

Pour des coupes diagonales et en biais, utiliser le calibre de coupe transversale.

Operational Information

Working on circular saws Cutting wide workpieces, Fig. A

Width of the workpiece to be machined over 120 mm

Tool: Circular sawblade for longitudinal cuts Operating cycle: Adjust the ripping fence in accordance

with the width of the workpiece. Ensure that your hands are resting in a safe place. The workpiece may only be forward-fed in the tool area with the right hand or with the aid of a push-stick if narrow workpieces are cut off in the cutting process. Move the fence back to the middle of the saw or use a short auxiliary fence if there is a danger of the workpiece being jammed between the circular sawblade, the riving knife and the fence. Only the upper suction hood has been indicated in the ﬁgures on pages 26-28 or has been left out in the individual case in order to display the operating cycle or device more clearly.

The upper suction hood is required for all of the operating cycles.

Instructions d’utilisation

Opérations avec des cies circulaires Coupe de pièces larges, Fig. A

(Largeur de la pièce à travailler dépassant les 120 mm) Outil: Lame de scie circulaire pour coupe longitudinale Déroulement des opérations: Régler la butée longitudinale en fonction de la largeur prévue de la pièce à travailler. Veiller à une position sûre de la main. Lors d’une coupe de la pièce en bandes étroites, le déplacement de la pièce, à proximité de l’outil, n’est effectué qu’avec la main droite, ou encore, à l’aide d’une baguette de pousée. Au cas où la pièce risque de se coincer entre la lame de scie, le coin de séparation et la butée, il convient de retirer la butée jusqu’à mi-hauteur de la lame de scie, ou bien, d’utiliser une butée auxiliaire. Aﬁn de représenter avec plus de clareté le déroulement de l’opération, ou le dispositif utilisé, le capot d’aspiration n’est représenté que par des pointillés, ou, le cas échéant, pas du tout, dans les ﬁgures. Pour toutes les opérations représentées par les ﬁgures, le capot d’aspiration supérieur est nécessaire.

Fig. B

Schneiden schmaler Werkstücke, Fig. B

Breite des zu bearbeitenden Werkstückes unter 120 mm

Werkzeug: Kreissägeblatt für Längsschnitt Arbeitsgang: Den Längsanschlag entsprechend der vor-

gesehenen Werkstückbreite einstellen. Werkstück mit beiden Händen vorschieben, im Bereich des Sägeblattes den Schiebestock benutzen und das Werkstück bis hinter den Spaltkeil durchschieben. Bei kurzen Werkstücken von Schnittbeginn an den Schiebestock zum Vorschieben verwenden.

Fig. C

Fig. D

Schneiden von Kanten und Leisten, Fig. C Werkzeug: Kreissägeblatt für Feinschnitt Arbeitsgang: Den Längsanschlag mit niedriger Anlageﬂä-

che montieren oder Hilfsanschlag verwenden. Werkstück mit Schiebestock vorschieben, bis sich das Werkstückende im Bereich des Spaltkeiles beﬁndet. Lange Werkstücke gegen Abkippen am Ende des Schneidevorganges durch eine Tischverlängerung sichern. Hinweis: Vorrichtungen, die einer Verbindung mit Teilen der Maschine bedürfen, sind mit Schrauben zu befestigen, mit Schraubzwingen können an Maschinen nur behelfsmäßige Verbindungen hergestellt werden.

Querschneiden schmaler Werkstücke, Fig. D Werkzeug: Feinzahniges Querschnittblatt Arbeitsgang: Abweisleiste so einstellen, dass Werkstück-

abschnitte den aufsteigenden Teil des Sägeblattes nicht berühren können. Werkstücke nur mittels Queranschlag oder Querschieber zuführen. Abfallstücke nicht mit den Händen aus dem Bereich des Werkstückes entfemen.

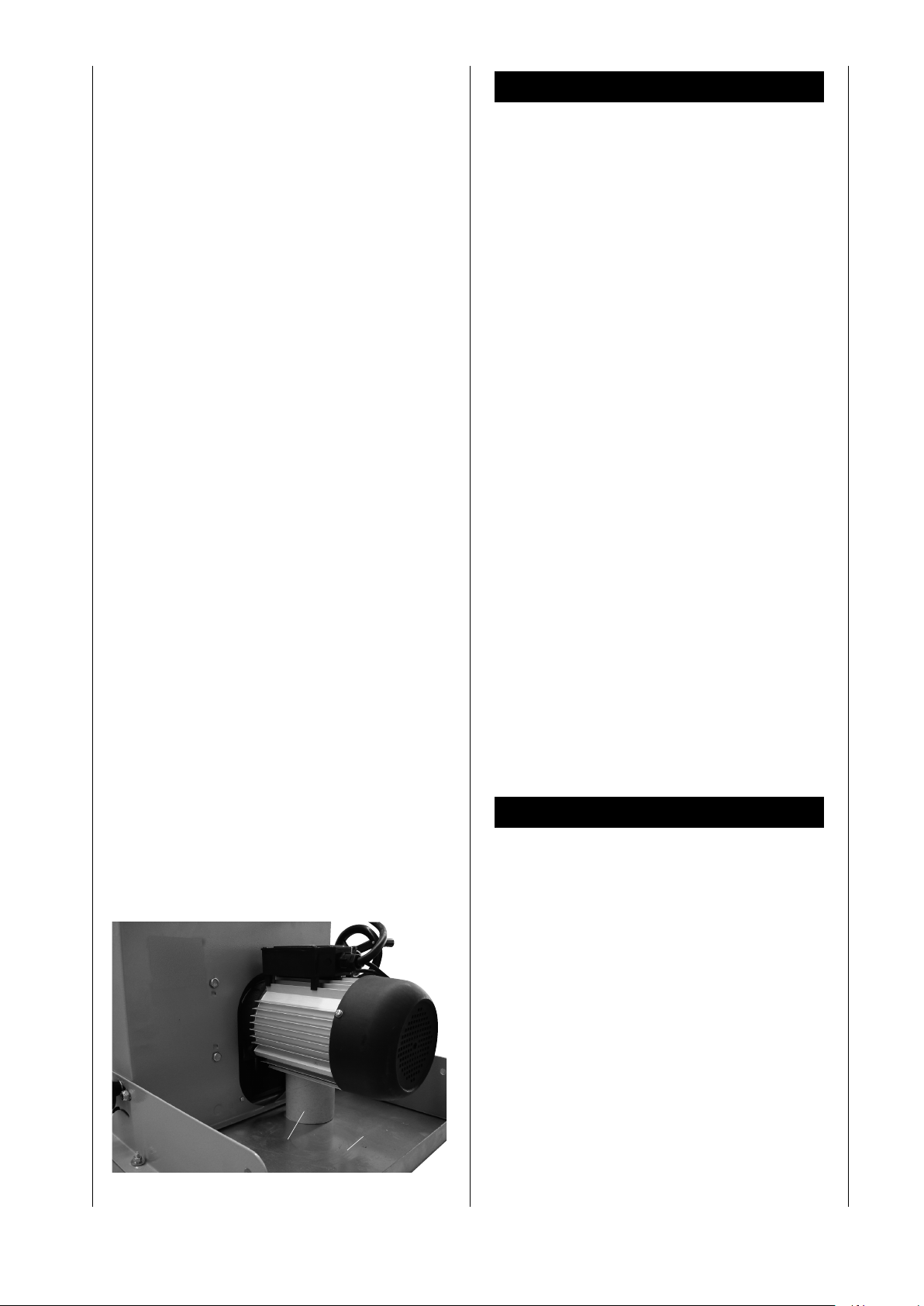

m Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDEund DIN Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Wichtige Hinweise

Der Elektromotor 230 V/50 Hz ist für Betriebsart S6/40% (400 V/50 Hz S6/40%) ausgeführt. Bei Überlastung des Motors schaltet dieser selbsttätig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) läßt sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitungen

An ekletrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen sind:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

Cutting narrow workpieces, Fig. B

Width of the workpiece to be machined less than 120 mm

Tool: Circular sawblade for longitudinal cuts Operating cycle: Adjust the fence in accordance with the

width of the workpiece. Feed the workpiece with both hands (use the push-stick in the region of the sawblade) and push the workpiece until it is behind the riving knife. Use the push-stick to feed the workpiece right from the beginning of the cutting process if short workpieces are being used.

Cutting edges and strips, Fig. C Tool: Circular sawblade for a ﬁne cut Operating cycle: Mount the fence with a low stop bar sur-

face or use an auxiliary fence. Feed the workpiece with a push-stick until the end of the workpiece is in the region of the riving knife. Prevent long workpieces from toppling over at the end of the cutting process by using a table length extension. Note: Devices which must be connected to parts of the machine are to be secured with screws. Thumb screws can only be used to make temporary connections at machines.

Cross-cutting narrow workpieces, Fig. D Tool: Fine-toothed crosscut blade Operating cycle: Adjust the rejection rail so that workpiece

sections do not touch the ascending part of the sawblade. Only feed the workpiece by means of a crossfeed stop or a cross slide. Do not remove wood chippings from the region of the workpiece with your hands.

Coupe de pièces étroites, Fig. B

(Largeur de la pièce à travailler inférieure à 120 mm) Outil: Lame de scie circulaire pour coupe longitudinale Déroulement des opérations: Régler la butée longitudinale en fonction de la largeur prévue de la pièce à travailler. Avancer la pièce à deux mains; arrivé à proximité de la lame de scie, utiliser la baguette de poussée et pousser la pièce jusqu’à ce qu’elle soit positionnée derrière le coin de séparation. Lors du traitement de pièces courtes, utiliser la baguette de poussée pour l’avancement de la pièce dès le début de la coupe.

Coupe d’arêtes et de lattes, Fig. C Outil: Lame de scie circulaire pour coupe micrométrique

Déroulement des opérations: Monter la butée à surface d’appui basse ou utiliser une butée auxiliaire. Avancer la pièce à travailler à l’aide d’une baguette de poussée, jusqu’à ce que la pièce se trouve à proximité du coin de séparation. Aﬁn d’empêcher que les pièces à travailler longues ne basculent à la ﬁn de l’opération de coupe, utiliser une rallonge de plateau. Indication: Les dispositifs nécessitant un raccordement à certaines parties de la machine, sont à ﬁxer avec des vis, les serre-joints ne permettent que des raccordements provisoires sur des machines.

Coupe transversale de pièces étroites, Fig. D Outil: Lame de scie pour coupe transversale à petites

dents Déroulement des opérations: Régler le butoir de manière que les pièces découpées ne puissent pas entrer en contact avec la partie élevée de la lame de scie. N’amener les pièces qu’au moyen d’une butée transversale ou d’un coulisseau transversal.

Electrical Connection

The electric motor is connected in a ready-to-operate state. The connection corresponds to the relevant VDE and DIN regulations. The mains connection at the customer’s work place and the extension cable used must correspond to these regulations.

Important information

The 230 V / 50 Hz electric motor is designed for the S6 / 40% (400 V/50 Hz S6/40%) operating mode. The motor automatically switches off if it is overloaded. The motor can be switched on again after a cooling-down period (varies timewise).

Faulty electrical connecting leads

Insulation damage often occurs at electrical connecting leads. Causes include:

• Pressure marks caused when connecting leads are run through windows or the cracks of doors.

Branchements électriques

Le moteur électrique installé est doté d’un branchement pour la mise en service immédiate. Le branchement correspond aux normes en vigueur (VDE et DIN). Le raccordement à effectuer par le client, ainsi que les câbles de rallonge utilisés, devront être conformes à ces normes.

Indications importantes

Le moteur électrique 230 V / 50 Hz est conçu pour un mode de fonctionnement S6 / 40% (400 V/50 Hz S6/40%) . En cas de surcharge du moteur, celui-ci s’arrête automatiquement. Après un certain temps de refroidissement (laps de temps variable), le moteur pourra être remis en marche.

Câbles de rallonge électriques défectueux

Il arrive fréquemment que l’isolation des câbles électriques de rallonge devienne défectueuse. Les causes en sont:

• Ecrasement, quand les câbles passent par des dormants de fênetre ou de porte.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation.

Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden lebensgefährlich.

Elektronische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnungen auf der Anschlussleitung ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 230 Volt/50 Hz betragen.

• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 mm2, über 25 m Länge mindestens 2,5mm2 aufweisen.

• Der Netzanschluss wird mit 16 A träge abgesichert.

Drehstrommotor

• Die Netzspannung muss 400 V/50 Hz betragen.

• Netzanschluss und Verlängerungsleitung müssen 5-adrig sein. 3P * N * SL

• Verlängerungsleitungen müssen einen Mindestquerschnitt von 1,5 mm2 aufweisen.

• Der Netzanschluss wird mit maximal 16 A abgesichert.

• Bei Netzanschluss oder Standortwechsel muss die drehrichtung geprüft werden, gegebenenfalls muss die Polarität mit einem CEE-Stecker getauscht werden.

Anschlüsse und Reparaturen an der Elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben.

• Motorenhersteller

• Stromart des Motors

• Daten des Maschinen-Typenschildes

Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Schalter einsenden.

Beachten Sie die Sicherheitshinweise!

Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Schalter einsenden.

Beachten Sie die Sicherheitshinweise!

• Das Produkt erfüllt die Anforderungen der EN 610003-11 und unterliegt Sonderanschlussbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.

• Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die

• Folds caused by the improper attachment of running of the connecting leads.

• Cutsresulting from the crossing of the connecting lead.

• Insulation damages caused by the ripping out of the connecting lead from the wall socket.

• Cracks due to the ageing of the insulation.

Faulty electrical connecting leads such as these may not be used and are highly dangerous due to the insulation damage. Check electrical connecting leads regularly for damage. Ensure that the connecting lead is not attached to the mains supply when you are checking it. Electrical connecting leads must correspond to the relevant VDE and DIN regulations. Only use connecting leads with the code H 07 RN. The type designation must be printed on the connecting lead by regulation.

• Points de brisure dûs à une ﬁxation inadéquate ou une conduite non-appropriée des câbles de rallonge.

• Coupures, dues à un écrasement du câble.

• Endommagement de l’isolant, dû à un arrachement violant du câble de la prise murale.

• Fissures, dues au vieillissement de la matière isolante.

Il est impératif de ne pas utiliser des câbles de rallonge électriques présentant de tels défauts, ils représentent un danger de mort de par leur endommagement de l’isolation.

Vériﬁer régulièrement l’état des câbles de rallonge électriques, aﬁn de détecter d’éventuels endommagements. Lors de l’opération de vériﬁcation, veiller à ce que le câble soit mis hors cirucit. Il est impératif que les câbles de rallonge électriques soient conformes aux normes en vigueur (VDE et DIN). N’utiliser que des câbles de rallonge du type H 07 RN. L’indication du code de désignation sur le câble de rallonge est obligatoire.

Single-phase motor

• The supply voltage must be 230 volt – 50 Hz.

• Extension leads up to 25 m in length must have a crosssection of 1.5 mm2. Extension leads whose length is over 25 m must have a cross-section of at least 2.5 mm2.

• The mains connection is fused with a 16 A slow-blow fuse.

Three-phase motor

• The mains voltage must coincide with the voltage speciﬁed on the motor’s rating plate.

• The mains connection and the extension cable must have 5 conductors: 3 phase conductors + 1 neutral conductor + 1 earth conductor.

• The extension cable must have a minimum cable crosssection of 1.5 mm2.

• The connection to the mains must be protected with a 16 A slow-acting fuse.

• The rotating direction must be checked when the machine is connected to the mains or re-sited. If necessary, the polarity will have to be changed over (wall socket).

Connections or repairs on the electrical equipment may only be carried out by an electrician.

Please give the following information if you have any enquiries.

• Motor manufacturer

• Kind of current

• Machine type label data

If your are sending back the motor, always send the complete drive unit with the switch.

Moteur monophasé

• La tension secteur doit être de 230 volts – 50 Hz.

• Les câbles de rallonge jusqu’à 25 m devront présenter une section transversale de 1,5 mm2, ceux de plus de 25 m de longueur, de 2,5 mm2 au minimum.

• Le branchement sur secteur est à protéger sous 16 A à action retardée.

Moteur triphasé

• La tension du secteur doit correspondre aux indications portées sur la plaque signalétique du moteur.

• Le branchement au réseau et les câbles de rallonge doivent être à 5-brins = 3 P + N + T.

• Les câbles de rallonge doivent présenter une section transversale de câble d’au moins 1,5 mm2.

• Le branchement au réseau est équipé d’un fusible à action retardée d’au maximum 16 A.

• Lors d’un nouveau branchement ou d’un changement d’emplacement, il faut vériﬁer le sens de rotation et, le cas échéant, changer la polarité (prise murale).

Il est impératif que les branchements et réparations de l’équipement électrique ne soient effectués que par un spécialiste en la matière.

Lors d’une demande d’un complément d’information, prière d’indiquer les données suivantes:

• constructeur du moteur

• type de courant du moteur

• données de la plaque signalétique machine

En cas de réexpédition du moteur à l’usine, il est nécessaire de retourner toujours l’unité d’entraînement complète, ainsi que l’interrupteur.

• The product meets the requirements of EN 61000-311 and is subject to special connection conditions. This means that use of the product at any freely selectable connection point is not allowed.

• Given unfavorable conditions in the power supply the product can cause the voltage to ﬂuctuate temporarily.

• Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de raccordement spéciales. Autrement dit, il est interdit de l’utiliser sur un point de raccordement au choix.

• L’appareil peut entraîner des variations de tension provisoires lorsque le réseau n’est pas favorable.

a) eine maximale zulässige Netzimpedanz “Z” nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

Wartung

Warnung: Vor Wartungs- und Einstellarbeiten Maschine

ausschalten und Stecker ziehen.

Anleitung bei der Maschine aufbewahren. Maschine sauber halten. Beim Reinigen Schutzbrille tragen. Vorsicht: Kunststoffteile des Tisches nicht mit aggres-

siven Mitteln reinigen. Ein mildes Spülmittel auf einem feuchten Tuch wird empfohlen. An die Maschine darf kein Wasser kommen.

• Sägeblatt regelmäßig überprüfen. Verwenden Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter. Nur Werkzeuge einsetzen die der Europäischen Norm EN 847-1 entsprechen.

• Ausgelaufene Tischeinlage sofort austauschen.

• Tischoberﬂäche immer harzfrei halten.

• Den Innenbereich der Maschine, wie Zahnsegment und Ritzel der Schwenkvorrichtung, von Holz- und Spänerückständen regelmäßig reinigen.

• Eventuelle Sägemehlverstopfungen am Auswurf entfernen.

Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

• The product is intended solely for use at connection points that a) do not exceed a maximum permitted supply impedance “Z”, or b) have a continuous current-carrying capacity of the mains of at least 100 A per phase.

• As the user, you are required to ensure, in consultation with your electric power company if necessary, that the connection point at which you wish to operate the product meets one of the two requirements, a) or b), named above.

• Le produit est exclusivement prévu pour l’utilisation aux points de raccordement a) qui ne dépassent pas une impédance de réseau maximale autorisée de «Z» ou b) qui ont une intensité admissible du courant permanent d’au moins 100 A par phase.

• En tant qu’utilisateur, vous devez vous assurer, si nécessaire en consultant votre entreprise d’électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, répond à l’une des deux exigences a) ou b).

Maintenance

Warning: Turn off the machine and disconnect from the power supply before conducting maintenance work or settings. Store the manual close to the machine. Keep the machine clean. Wear goggles when cleaning the machine. Caution: Do not clean synthetic components of the bench using aggressive cleaning agents. We recommend a mild dish washing liquid. The machine must not get into contact with water.

• Check the saw blade regularly. Use only well-sharpened, crack-free and not distorted saws. Use only tools that comply with the European standard EN 847-1.

• Exchange immediately table lining that run out.

• Always keep table surface nonresinous.

• Clean regularly the inner section of the machine, like tooth segement and pinion of the oscillating device, of wood and chip rests.

• Remove possible sawdust blockages at the discharge.

Have your electric tool repaired by a qualiﬁed electrician. This electric tool conforms to the applicable safety regulations. Repairs may only be performed by an electrician using original spare parts. Otherwise accidents can occur.

Maintenance

Avertissement : Avant d’effectuer des travaux de réglage, éteignez la machine et tirez la prise de courant. Gardez le mode d’emploi à proximité de la machine. Maintenez la machine propre. Lors du nettoyage, portez des lunettes de protection. Attention : Ne pas nettoyer les parties en plastique du plateau avec des produits agressifs. Nous recommandons un produit de vaisselle sur un tissu humide. La machine ne doit pas entrer en contact avec de l’eau.

• Vériﬁer le bon état de la lame de scie à intervalles réguliers. N’employer que des lames de scie bien aiguisées qui ne sont pas ﬁssurées ni déformées. Se servir uniquement d’outils qui se conforment à la norme européenne EN 847-1.

• Remplacer la garniture de la fente d’insertion dans la table dès qu’elle est usée.

• Toujours conserver la surface de la table exempte de résine.

• Nettoyer systématiquement l’espace interne de la machine, tels que le segment denté et le pignon du dispositif d’inclinaison, pour en enlever les résidus de bois et de copeaux.

• Retirer les bouchons de sciure de bois qui risquent d’obstruer l’évacuateur.

Faire réparer l‘outil électrique par un électricien spécialisé. Cet outil électrique est conforme aux dispositions de sécurité en vigueur. Les réparations ne doivent être menée à bien que par un électricien spécialisé qui utilisera des pièces de rechange d‘origine. Sinon, l‘utilisateur risque l‘accident.

Störungsabhilfe

Störung Mögliche Ursache Abhilfe

1. Sägeblatt löst sich nach Abschalten des Motors

2. Motor läuft nicht an a) Ausfall Netzsicherung a) Netzsicherung prüfen

3. Motor falsche Drehrichtung

4. Motor bringt keine Leistung, die Sicherung spricht an

5. Brandﬂächen an der Schnittﬂäche

Befestigungsmutter zu leicht angezogen Befestigungsmutter Rechtsgewinde anziehen

b) Verlängerungsleitung defekt b) Verlängerungsleitung austauschen c) Anschlüsse an Motor oder Schalter nicht in

Ordnung d) Motor oder Schalter defekt d) Von Elektrokraft prüfen lassen a) Kondensator defekt a) Von Elektrofachkraft prüfen lassen b) Falschanschluss b) Von Elektrofachkraft Polarität der

a) Querschnitt der Verlängerungsleitung nicht

ausreichend b) Überlastung durch stumpfes Sägeblatt b) Sägeblatt wechseln a) stumpfes Sägeblatt a) Sägeblatt schärfen, austauschen b) falsches Sägeblatt b) Sägeblatt austauschen

c) Von Elektrofachkraft prüfen lassen

Wandsteckdose tauschen lassen

a) siehe Elektrischer Anschluss

Troubleshooting table

Warning: In the interests of operational safety, always switch off the saw and remove the mains plug before carrying out maintenance work.

Problem Possible Cause Help

Saw blade gets loose after turning off the motor

Motor does not start a) Fastening nut tightened insufﬁciently

No motor output turns off automatically

Burns on the cutting surface

c) with longitudinal cuts d) with cross cuts

Fastening nut tightened insufﬁciently Tighten fastening nut, M20 left-handed thread

b) Extension cable defect

c) Connections on the motor or switch defect

Overload by dull saw blade, thermoprotection is triggered

a) Fastening nut tightened insufﬁciently b) Wrong saw blade

c) Longitudinal stop not parallel

d) Slide carriage not parallel

a) Check the mains fuse. b) See “Electrical Connection” in the operating manual c) Have it checked by an electrician

Insert a sharpened saw blade; motor can be turned on again after the cooling period

a) Insert a sharpened saw blade b) Insert saw blade with 20 or 28 teeth for

longitudinal cuts

c) Exchange the longitudinal stop

Align the slide carriage with the saw blade

Plan de recherche des défauts

Avertissement: Dans I‘intérêt de la sécurité du service, éteignez toujours la scie et retirez la prise de contact avant

d‘entreprendre des travaux de réparation.

Panne Cause possible Remède

Le moteur ne démarre pas

Le ruban de scie gauchit

Le ruban de scie se coince lors de l’usinage

a) pas de courant b) interrupteur, condensateur défectueux c) rallonge électrique défectueuse

a) guidage mal réglé

b) ruban de scie inadéquat

a) ruban de scie émoussé b) ruban de scie inadéquat

a) ruban de scie émoussé b) ruban de scie souillé de résine c) guidage mal réglé

a) vériﬁer le fusible secteur b) électricien, vériﬁer c) débrancher la ﬁche secteur, la vériﬁer et

la remplacer au besoin

a) régler le ruban de scie selon les

instructions de service

b) sélectionner le ruban de scie selon les

instructions de service

a) remplacer le ruban de scie b) sélectionner le ruban de scie selon les instructions de service

a) remplacer le ruban de scie b) nettoyer le ruban de scie c) régler le ruban de scie selon les instructions de service

Costruttore: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Gentile cliente,

Le auguriamo un piacevole utilizzo della Sua nuova macchina Scheppach.

Attenzione:

Secondo le disposizioni attualmente vigenti della Legge sul la responsabilità del produttore, il costruttore del presente apparecchio non risponde di danni all’apparecchio oppure danni causati dallo stesso, se essi sono dovuti a:

• Uso non appropriato

• Non osservanza delle istruzioni per l’uso

• Riparazioni eseguite da terzi che non sono tecnici specializzati ed autorizzati

• Montaggio e sostituzione di „ricambi non originali“ .

• Uso non „secondo destinazione“.

• Mancanza di corrente all’impianto elettrico dovuta alla non osservanza delle norme elettriche e delle dispo sizioni VDE 0100, DIN 57113 / VDE0113.

Raccomandiamo

di leggere attentamente tutto il testo delle istruzioni per l’uso prima del montaggio e della messa in funzione. Queste istruzioni per l’uso dovrebbero aiutarVi a conoscere la Vostra macchina e a sfruttare le varie possibilità d’impiego in modo conforme a tali istruzioni. Queste istruzioni per l’uso contengono preziose indicazioni su come la macchina può essere impiegata in modo sicuro, corretto e con parsimonia, su come evitare pericoli, risparmiare spese di riparazione, diminuire i tempi d’inattività dovuti a guasti e su come aumentare l’afﬁdabilità e la durata della macchina. Oltre alle norme di sicurezza contenute in queste istruzioni per l’uso, durante il funzionamento della macchina bisogna assolutamente attenersi alle Norme in vigore nel paese in cui viene impiegata la macchina. Le istruzione per l’uso devono sempre trovarsi nei pressi della macchina. Bisogna le mettere in una copertina plastica per proteggerle da sporcizia e umidità. La persona di servizio alla macchina deve leggere tali istruzioni prima di iniziare i lavori e deve assolutamente attenersi a quanto contenutovi. La macchina deve essere impiegata solo da persone istruite sul relativo funzionamento e a conoscenza dei pericoli che ne possono derivare. Inoltre bisogna attenersi all’età minima richiesta per la lavorazione con tali macchine. Oltre alle norme di sicurezza contenute in queste istruzioni e alle norme particolari in vigore nel Vostro paese, durante l’impiego della macchina bisogna attenersi ai regolamenti tecnici generalmente riconosciuti per l’impiego di macchine per la lavorazione del legno

Avvertenze generali

• Dopo avere tolto Ia merce dall’imballaggio, controllare in tutti i pezzi eventuali danni dovuti al trasporto. In caso di reclami bisogna informarne immediatamente il trasportatore.

Fabrikation

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Produsent:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Ærede kunde,

vi ønsker Dem megen glrede og gode resultater ved ar bejdet med Deres nye Scheppach maskine BEMÆRK: Producenten af dette udstyr hæfter ifølge gælden de love om produktansvar ikke for skader påført udstyret eller påført af udstyret som følge af:

• Uhensigtsmressig behandling.

• Manglende iagttagelse af betjeningsvejledning.

• Reparation udført af ikke autoriseret personale.

• Indsøtning af og udskiftning med andet end Scheppach originale reservedele.

• Utilsigtet anvendelse af udstyret.

• Udfald i elektriske installationer ved manglende iagt tagel se af de deco 401 elektriske forskrifter og VDE-bestemmelserne. 0100, DIN 57113 / VDE 0113.

Vi anbefaler:

Læs hele betjeningsvejledningen nøje igennem før ill i gangs ætning. Denne betjeningsvejledning skai gøre det nemmere for Dem at lære Deres nye maskine at kende. Derudover vil De få oplysninger om. hvordan maskinen benyttes mest hen sigts mæssigt til gennemførelse af det arbejde. som den er konstrueret til Betjeningsvejledningen indeholder vigtige henvisninger om. hvordan De arbejder sikkert. hensigtsmæssigt og økono misk med denne maskine. og hvordan De kan undgå farer, reducere vedligeholdelsesomkostninger, forringe tom gangs tiden og øge maskinens palidelighed og holdbarhed. Udover de sikkerhedsforskrifter, som ﬁndes i denne vejled ning. skai De overholde de sikkerhedsforskrifter. som gæl der i Deres land for denne type maskiner. Denne betjeningsvejledning skai altid beﬁnde sig ved maski nen. Den skal læses og overholdes af enhver, der skai til at arbejde med denne maskine. Kun de personer, der er ble vet specielt uddannede til at arbejde med denne mas kine og som er blevet oplyst om de mulige farer. må ar bej de med maskinen. Den krævede mindstealder skai over holdes. Udover de sikkerhedshenvisninger der er anfært i denne betjeningsvejledning, samt de srerlige bestemmelser, som skai overholdes i Deres hjemland, skai også de alment an er kendte fagtekniske regler for drift af træbe arbej dingsmaskine overholdes.

Generelle anvisninger

• Kontroller alle enkelte dele med hensyn til transportskader. Ved eventuelle reklamationer skai speditøren underrettes omgående.

• Senere reklamationer kan ikke anerkendes. • Kontroller, om forsendelsen er fuldstændig.

• Gør Dem før brug fortrolig med maskinens funktion ved at læse håndbogen.

Kjrere kunde,

Vi ønsker deg Iykke til i arbeidet med den nye Scheppach maskinen. Produsenten av dette apparat er ikke ansvarlig i henhold til gjeldende produkansvarslov for skader som er oppstått ved dette apparat ved:

• Uhensiktsmessig behandeling

• Ved ikke å ha lest bruksanvisningen

• Reparasjoner av tredje person, som ikke er autorisert fagman

• Isetting og bytting av ikke orriginale Scheppach reser vedeler

• Ved feil anvendelse

• Ved strømstans, ved ringaktelse av el-forskrifter og VDE bestemmelser 0100 -DIN 57113/ VDE 0113

Vi anbefaler deg:

Les monterings- og bruksanvisningen nøye før bruk. Denne bruksanvisning skal lette deg å kjenne din maskin, og også utnytte de retningsgivende innsatsmulighetene den gir. Bruksanvisningen inneholder viktige råd hvordan du arbeider sikkert, fagmessig og mer øknomisk, og minsker faren. Sparer reperasjonskostnader, forhindrer stopptid, høyner pålitligheten og levetiden for maskinen . I tillegg til de sikkerhetsbestemmelsene i denne bruksanvisningen, må du ubetinget ta hensyn til gjeldende forskrifter i Norge, før maskinen settes i drift. Bruksanvisningen må alltid beﬁnne seg ved maskinen. Alle betjeningspersoner må gjennomlese bruksanvisningen, og følge denne nøye under arbeidet. Det tillates kun personer å arbeide med maskinen, som er opplært på den, og er underrettet om de farer det kan medføre. Minstealderen må også overholdes. Ved siden av de sikkerhetsråd, som denne bruksanvisning inneholder, må en også være oppmerksom på de spesielle norske forskrifter, som gjelder for trebearbeidningsmaskiner. Likeledes de alminnelige anerkjente, fagtekniske regler.

Allment

• Ved utpakkingen, kontroler at ingen deler er transportskadet. Ved skade kontakt omgående transportøren.

• Senere reklamasjoner vil ikke bli anerkjent.

• Kontroller at alt utstyr er tilstede.

• Studer bruksanvisningen nøye før maskinen tas i bruk.

• Benytt bare orriginale Scheppach slite- og reservedeler. Reservedeler får du hos din Scheppach fagbutikk.

• Ved bestilling oppgi artikkelnummer, type av maskin og byggeår.

• Non possiamo accettare reclami presentati in seguito.

• Veriﬁcare che la spedizione sia completa.

• Prima dell’impiego, prendere conﬁdenza con l’apparecchio studiando le istruzioni per l’uso.

• Per accessori, ricambi e pezzi soggetti ad usura, impiegare solo pezzi originali Scheppach. Le parti di ricambio sono disponibili presso il Vostro rivenditore specia-

236

lizzato Scheppach.

• Indicare nelle ordinazioni il nostro numero dell’articolo, nonché tipo e anno di costruzione dell’apparecchio.

1. Interruttore ON/OFF

2. Arresto longitudinale

3. Lama della sega

4. Calotta di protezione

5. Flessibile di aspirazione

6. Coltello divisore

7. Inserto tavolo

8. Ampliamento tavolo

9. Piano scorrevole

10. Dispositivo di movimentazione

11. Bocchettone di aspirazione

12. Maniglia da trasporto

13. Regolazione dell'altezza

TS310

Dotazione standard

1110

12 13

Sega circolare da banco TS310

Fine corsa longitudinale

con guida angolare

Calibro del tagliente trasversale

Protezione lama della sega con vite e

dado ad alette

Chiavetta a fessura

Base scorrevole Prolunga banco

2 supporti prolunga banco

2 unità ruota e laser Lama sega Ø 315 x 30 x 3,0/2 24 Z Chiave lama sega Spingitoio Flessibile di aspirazione e morsetto di

attacco

Sacchetto aggiuntivo

Istruzioni per l’uso

Speciﬁche tecniche Ingombro lungh. x

largh. x alt. Dimensioni banco Dimensioni banco

con estensione Altezza banco con

basamento ø lama della sega Regolazione in

altezza 90°/45° Raggio d’azione Velocità di taglio Fine corsa

longitudinale Peso

1110 x 600 x 1050 mm

800 x 550 mm 950 x 800 mm

800 mm

315 x 30 x 3,0/2 24 Z

0–83/0–49 mm

90°–45°

580 mm

52 kg

• Brug som tilbehør og som slidog reservedele kun ori ginale Scheppach-dele. Tilbehørsdele køber De hos Deres Scheppach forhandler.

• Meddel ved bestilling Vørt artikelnummer samt maskintype og fabrikationsår.

1. Tænd-/slukkontakt

2. Længdeanslag

3. Savblad

4. Beskyttelseshætte

5. Udsugningsslange

6. Spaltekile

7. Bordindlæg

8. Sideland

9. Skubbeslæde

10. Køreanordning

11. Udsugningsstuds

12. Transportgreb

13. Højdejustering

TS310

Leveringsomfang

Bordrundsav TS310

Længdeanslag med vinkelskinne

Tværskæringsskabelon

Savbladsbeskyttelse med skruer og

ﬂøjmøtrikker

Spaltekile

Skydestok

Bordforlænger

2 Bordforlængerbeskyttelse

2 Hjul-og Laskenheder

Savblad Ø 315 x 30 x 3,0/2 24 Z

Savbladsnøgle

Skydestok

Udsugningsslange og

fastgørelsesklemme

Fyldningspose

Brugsanvisning

Tekniske Data Byggemål L x B x H Bordstørrelse Borstørrelse med

udvidelse Bordstørrelse med

understel ø Savblad Højdeindstilling

90°/45° Drejningsområde Gennemsnitshastighed Længdeanslag Vægt

1110 x 600 x 1050 mm

800 x 550 mm 950 x 800 mm

800 mm

315 x 30 x 3,0/2 24 Z

0–83/0–49 mm

90°–45°

580 mm

52 kg

1. Av-/På-bryter

2. Lengdeanslag

3. Sagblad

4. Beskyttelsesdeksel

5. Oppsugingsslange

6. Spaltekile

7. Bordinnlegg

8. Bordutvidelse

9. Skyveklosser

10. Kjøreinnretning

11. Avsugstusser

12. Transporthåndtak

13. Høydejustering

TS310

Inhold i pakken

Bordsirkelsag TS310

Lengdeanslag med vinkelskinne

Breddeskjærermåler

Sagbladsbeskyttelse med skrue og

2 bordforlengningsstøtter

2 hjul- og klaffeenheter

Sagblad Ø 315 x 30 x 3,0/2 24 Z

Fastnøkkel for sagblad

Avsugingsslange og festeklemme

Tekniske data Volum L x B x H Bordstørrelse Bordstørrelse med

forlengning Bordhøyde med

understell ø sagblad Høydeinnstilling

90°/45° Dreieområde Skjærehastighet Lengdeanslag Vekt Drift Motor V/Hz Effekt P1 Driftstype Dreietall Motorbeskyttelse Underspenningsutløser Stikkontakt

Dettas forbehold om tekniske endringer!

1110 x 600 x 1050 mm

315 x 30 x 3,0/2 24 Z

230 V/50 Hz 400 V/50 Hz

2200 W 2800 W

S 6/40 % S 6/40 %

2800 1/min 2800 1/min

yes yes yes yes

Schuko CEE 16 A

vingemutter

Spaltekile

Skyvestokk

Bordforlengning

Skyvehåndtak

Vedleggspose

Bruksanvisning

800 x 550 mm 950 x 800 mm

800 mm

0–83/0–49 mm

90°–45°

580 mm

52 kg

Azionamento Motore V/Hz Potenza di

assorbimento P1 Tipo di azionamento Numero di giri Protezione motore Scatto di

sottotensione Presa

Con riserva di modiﬁche tecniche!

230 V/50 Hz 400 V/50 Hz

2200 W 2800 W

S 6/40 % S 6/40 %

2800 1/min 2800 1/min

si si si si

Schuko CEE 16 A

Caratteristiche acustiche Condizioni di misurazione

I valori forniti sono valori di emissione e non rappresentano perciò necessariamente anche sicuri valori di funzionamento. Sebbene esista una correlazione fra livelli di emissione ed immissione, non è possibile dedurre con certezza se ulteriori misure di sicurezza siano più o meno necessarie. Fattori che possono inﬂuenzare il livello di immissione presente sul posto di lavoro nel momento in questione, comprendono la durata degli effetti, le caratteristiche peculiari del luogo di lavoro, ulteriori fonti di rumore, ecc., ad es. il numero delle macchine e processi che avvengono in luoghi adiacenti. I valori ammessi per il posto di lavoro possono anche variare da Paese a Paese. Queste informazioni dovrebbero tuttavia permettere all’utente di poter meglio valutare pericoli e rischi.

Livello di rumorosità in dB

Lavorazione LWA = 112,4 dB(A)

Livello di pressione acustica sulla postazione di lavoro in dB

Lavorazione L

= 102,5 dB(A)

pAeq

Per i suddetti valori di emissione vale un coefﬁciente di insicurezza di misurazione K = 4 dB.

Dati dell’emissione di polvere

I valori di emissione misurati secondo i „Principi per il controllo dell’emissione di polvere (parametro di concentrazione) delle macchine per la lavorazione del legno“ della Commissione Tecnica per il Legno sono inferiori a 2 mg/m3. Pertanto, con l’allacciamento della macchina a un regolare aspiratore dell’azienda dotato di una velocità di aria di almento 20 m/s, si può operare in modo sicuro e continuo nel rispetto del valore limite TRK vigente nella Repubblica Federale di Germania e relativo alla polvere del legno.

Usare protezioni per le orecchie.

Usare maschera e occhiali protettivi.

Usare protezioni per gli occhi.

Drift Motor V/Hz Optagelsesydelse P1 Driftsmåde Omdrejningstal Motorbeskyttelse Underspændingsudl-

øsning Stikkontakt

Ret til tekniske aendringer forbeholdes!

230 V/50 Hz 400 V/50 Hz

2200 W 2800 W

S 6/40 % S 6/40 %

2800 1/min 2800 1/min

yes yes yes yes

Schuko CEE 16 A

Støjparametre Målebetingelser i henhold

De angivne værdier er emissionsværdier og skal således ikke samtidig forestille at være sikre arbejdsværdier. Selv om der er en sammenhæng mellem emis sions- og imissionsniveauer, kan det på den baggrund ikke med sikkerhed afgøres, om yderligere forholdsregler er nødvendige eller ej. Faktorer, som kan påvirke det aktuelle på arbejdspladsen fremherskende imissionsniveau, omfatter verigheden af påvirkningerne, arbejdsrummets egenart, andre støjkilder osv., f.eks. antallet af maskiner og processer i nærheden. De tilladte arbejdspladsværdier kan ligeledes variere fra land til land. Denne information skal dog gøre brugeren i stand til at foretage en bedre vurdering af fare og risiko.Lydeffektniveau i dB Bearbejdning LWA = 112,4 dB(A)

Lydtryksniveau på arbejdspladsen i dB

Bearbejdning L

= 102,5 dB(A)

pAeq

For de anførte emissionsværdier gælder der et måleusikkerhedstillæg K = 4 dB

Angivelser til støvemission

Støvemissionsværdierne målt i henhold til „Principper for kontrol af støvemission (koncentrationsparametre) fra træbearbejdningsmaskiner“ udarbejdet af den tyske træbranches fagudvalg ligger under 2 mg/m3. Dermed kan man ved tilslutning af maskinen til en forskriftsmæssig virksomhedsintern udsugning med en lufthastighed på mindst 20 m/s gå ud fra en vedvarende sikker overholdelse af den TRK-grænsværdi for træstøv, som gælder i Forbundsrepublikken Tyskland.

Støyverdier Målinger ifølge

Oppgitte verdier er emisjonsverdier og må derfor ikke samtidig oppfattes som sikre arbeidsverdier. Selv om det ﬁnnes korrelasjoner mellom emisjons- og imisjonsnivå, kan det ikke sikkert antas at det er nødvendig med sikringstiltak eller ikke sikkert antas at det er nødvendig med sikringstiltak eller ikke. Faktorer på arbeidsplassen som for tiden kan ha innﬂytelse på imisjonsnivået går ut på varigheten av innvirkningen, hvordan arbeidsrommet er, andre støykilder osv., feks. antall maskiner og andre arbeidsprosesser. Tillatte arbeidsplassverdier kan variere fra land til land. Denne informasjonen skal gi brukeren en bedre oversikt til å vurdere eventuelle farer og risiki.

Lydtrykknivå i dB

Arbeids-LWA = 112,4 dB(A)

Lydtrykknivå på arbeidsplass

Arbeids-L

= 102,5 dB(A)

pAeq

De nevnte utslippsverdiene har en feilmargin på K = 4 dB

Opplysninger om støvemisjon

Støvemisjonsverdiene som er målt av „Fagkomitéen tre“ på „grunnlag av tester av støvemisjon (konsentrasjonsparametre) fra trebehandlingsmaskiner“ ligger under 2 mg/ m3. Derfor kan en gå ut fra at tilkopling av maskinen til et korrekt drevet avsuganlegg med minimum 20 m/s lufthastighet garanterer varig og sikker overholdelse av gjeldende TRK-grenseverdier for trestøv i Forbunds republikken Tyskland.

Høreværn bør benyttes.

Beskyttelsbrille og -maske bør andvendes

Øjenbeskyttelse bør benyttes.

Benytt ørebeskytter eller hørselsvern.

Bruk beskyttelsesmaske og vernebriller.

Benytt øyebeskytter.

Nelle presenti istruzioni per l’uso abbiamo contrassegnato con il seguente simbolo i punti relativi alla sicurezza: m

m Avvertenze relative alla sicurezza

ATTENZIONE! Durante il lavoro con utensili elettrici, osservare sempre le misure di sicurezza di base per mantenere al minimo il rischio di incendio, scariche elettriche e lesioni corporee.

Prima di provare ad azionare questo prodotto, leggere tutte le seguenti avvertenze. Conservare queste avvertenze come riferimento futuro.

• Mantenere pulita la postazione di lavoro. Luoghi e banchi di lavoro sovraffollati sono spesso la causa di lesioni.

• Avere cura dell’ambiente di lavoro. Non lasciare gli utensili sotto la pioggia. Non lavorare in luoghi umidi o bagnati con gli utensili. Allestire il posto di lavoro con una buona illuminazione. Non lavorare con gli utensili in presenza di liquidi o gas inﬁammabili.

• Proteggersi contro le scariche elettriche. Evitare il contatto con superﬁci a massa.

• Impedire l’accesso a persone non autorizzate. Non consentire ad altre persone, in particolare a bambini, di prendere parte alle operazioni di lavorazione, di toccare gli utensili o le prolunghe e non consentire loro nemmeno l’accesso alla postazione di lavoro.

• Chiudere a chiave gli utensili non utilizzati. Gli utensili che non sono temporaneamente necessari devono essere conservati in un luogo asciutto e che sia possibile chiudere a chiave, lontano dalla portata di bambini.

• Non usare gli utensili con violenza. In questo modo sarà possibile eseguire il lavoro in modo migliore e più rapidamente.

• Usare l’utensile corretto. Non usare utensili piccoli per lavori che devono essere eseguiti con utensili ad elevate prestazioni. Non usare gli utensili per scopi diversi da quelli previsti: ad esempio non tagliare ceppi o tronchi d’albero con seghe circolari.

• Indossare indumenti adeguati. Non indossare capi ampi né gioielli che potrebbero incastrarsi nelle parti in movimento. Per il lavoro all’aperto si consiglia di indossare calzature antiscivolo. Se si hanno i capelli lunghi, indossare una retina.

• Usare equipaggiamenti di protezione. Indossare occhiali di sicurezza. Indossare una maschera per il volto o antipolvere, qualora durante l’azionamento della sega si formi della polvere.

• Collegare gli aspirapolvere. Se sono disponibili apparecchi per aspirare la polvere, accertarsi che siano collegati e che siano usati correttamente.

• Fare attenzione ai cavi. Non tiare mai un cavo per staccare la spina dalla presa. Accertarsi che i cavi non siano in contatto con fonti di calore, olio e spigoli vivi.

• Fissare bene il proprio mezzo di lavoro. Se possibile, ﬁssare il proprio mezzo di lavoro con morse o con una morsa a vite. Questo modo è più sicuro del ﬁssaggio manuale.

• Non sporgersi troppo in avanti. Assumere sempre una posizione e un equilibrio sicuri.

I denne betjeningsbejledning har vi markeret alle de steder, der vedrører Deres sikkerhed med dette symbol: m

Alle steder i denne bruksanvisningen, som har med sikkerhet å gjøre er merket med dette symbolet: m

m Sikkerhedshenvisninger

Pas på! Når elværktøj bruges, skal følgende principielle

sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare. Læs alle disse anvisninger, før du bruger dette elværktøj og opbevar sikkerhedsanvisningerne et godt og sikkert sted.

• Giv sikkerhedshenvisningerne videre til alle de personer, der arbejder med maskinen.

• Maskinen må kun benyttes i teknisk fejlfri tilstand og overensstemmelse med sin bestemmelse samt sikkerheds- og risikobevidst under overholdelse af betjeningsvejledningen. Især skal fejl, som vil kunne nedsætte sikkerheden, omgående rettes!

• Der må kun anvendes værktøj, som er i overensstemmelse med europa normen EN 847-1.

• Overhold alle sikkerheds- og farehenvisninger på maskinen.

• Hold alle sikkerheds- og farehenvisninger på maskinen fuldtalligt i læsbar stand.

• Vær forsigtig ved arbejdet: Der er fare for ﬁngre og hænder på grund af den roterende klinge.

• Sørg for, at maskinen står sikkert på fast undergrund.

• Kontroller el-ledningen. Brug ingen defekte ledninger.

• Sørg for at børn ikke kommer i nærheden af en tilsluttet maskine.

• Personen, der betjener maskinen, skal være fyldt mindst 18 år. Unge under uddannelse skal være fyldt 16 år, de må dog kun arbejde under tilsyn.

• Personer, der arbejder ved maskinen, må ikke forstyrres.

• Hvis en anden person arbejder ved bordrundsaven for at tage afskårne emner fra, skal maskinen være udstyret med en bordforlængelse. Den anden person må ikke stå nogen andre steder end for enden af bordforlængelsen.

• Hold betjeningspladsen fri for spåner og træaffald.

• Bær tøj, der sidder tæt på kroppen. Læg smykker, ringe og armbåndsure af.

• Tag hensyn til motorens og værktøjets omdrejningsretning - se “elektrisk tilslutning”.

• Sikkerhedsmekanismerne ved maskinen må ikke fjernes eller gøres ubrugelige.

• Omrustnings-, justerings-, måle- eller rensearbejde må kun gennemføres ved slukket motor. El-stikket trækkes ud. Vent, indtil alt roterende værktøj står stille.

• Når maskinen skal sættes i stand, skal den slukkes. Træk el-stikket ud.

• Ved alle arbejdsgange skal maskinen tilsluttes et udsugningsanlæg. Overhold i den forbindelse den bestemmelsesmæssige anvendelse.

• Når maskinen startes op, skal alle beskyttelsesindretninger og afdækninger være monterede.

• Benyt kun velskærpede og ikke deformerede savblade, som er fri for ridser.

• Der må ikke bruges rundsavblade af højeffektiv hurtigstål.

m Sikkerhetsregler

NB! For å beskytte mot elektriske støt, skade- og brann-

fare, skal man ved bruk av elektroverktøy følge disse grunnleggende sikkerhetstiltakene. Les alle anvisningene før du bruker dette elektroverktøyet og ta godt vare på sikkerhetsanvisningene.

• Disse sikkerhets kjennetegn til alle som skal arbeide med maskinen.

• Maskinen kan bare brukes i full teknisk stand og i henhold til forutbestemt bruk, overholdelse av sikkerhets- og fareanvisninger og ifølge instrukser i bruksanvisningen! Spesielt må feil som oppstår, som kan få innvirkning på sikkerheten, utbedres umiddelbart!

• Bare verktøy som er i samsvar med europeisk norm EN 847-1 kan brukes.

• Legg merke til alle sikkerhets- og farehenvisninger på maskinen.

• Alle sikkerhets- og farehenvisninger på maskinen holdes i lesbar tilstand.

• Vær forsiktig under arbeidet. Fare for skader på hånd og ﬁngre av det roterende skjæreverktøy.

• Vær oppmerksom på at maskinene står sikkert på fast grunn.

• Tilslutningskabelen til strømnettet kontrolleres. Bruk ikke kabel som har feil.

• Hold barna på avstand fra maskiner, som er tilsluttet strømnettet.

• Betjeningspersonen må være minst 18 år gammel. Ved opplæring kan alderen være 16 år, men ma kun arbeide med maskinen under oppsikt.

• Forstyrr ikke personer som er opptatt med arbeide på maskinen.

• Dersom enn annen person også arbeider ved maskinen for å ta bort avsagde arbeidstykker, må maskinen utstyres med en bordforlengelse. Den andre personen kan da bare stå ved avtaket på bordforlengelsen.

• Hold arbeidsplassen til maskinen fri for spon og treavfall.

• Benytt kun klær som sitter tett etter. Smykker, ringer og armbåndsur tas av.

• Vær oppmerksom på riktig dreieretning for motor og arbeidsverktøy. Se „Elektrisk tilkobling”.

• Det er ikke tillatt å demontere sikkerhetsanordninger, eller gjøre de ubrukbare.

• Ommsetilling- innstilling- måltaging og rengjøring må kun utføres når motoren er sjaltet ut. Trekk ut støpslet, og vent til det roterende verktøy er stanset.

• For kontroll av eventuelle forstyrrelser, trekk ut støpslet.

• Et avsuganlegg må være tilkoplet ved enhver arbeidsgang. Forutbestemt bruk må overholdes.

• Ved arbeide med maskinen må samtlige beskyttelsesanordninger og avdekkinger være montert.

• Benytt kun skarpe sagblad, som er uskadde og ikke deformert.

• Fare attenzione agli utensili. Accertarsi di avere a disposizione utensili da taglio afﬁlati e puliti, per poter lavorare meglio e con maggiore sicurezza. Per oliare e sostituire gli accessori, attenersi alle istruzioni. Controllare a intervalli regolari i cavi di rete e richiederne la sostituzione presso un centro assistenza autorizzato, qualora risultino danneggiati. Controllare a intervalli regolari i cavi di prolunga e sostituirli qualora risultino danneggiati. Accertarsi che le impugnature siano asciutte, pulite e prive di tracce di olio o grasso.

• Scollegare gli utensili dalla rete. Prima di effettuare interventi di manutenzione o prima di sostituire accessori quali lame, taglienti e componenti, scollegare la presa di rete se gli utensili non vengono utilizzati.

• Utilizzare lo spingitoio o la maniglia con spintore in legno per spostare avanti il pezzo in modo sicuro sulla lama della sega.

• Rimuovere chiavi per la messa a punto e chiavi regolari. Abituarsi a controllare che tali chiavi siano state rimosse prima di accendere l’utensile.

• Impedire un avvio accidentale. Prima di inﬁlare la spina nella presa, accertarsi che l’interruttore ON/OFF sia impostato su OFF.

• Usare cavi di prolunga per esterni. Se si lavora con gli utensili all’aperto, collegare solo cavi di prolunga per esterni, recanti il corrispondente contrassegno.

• Lavorare con prudenza. Prestare attenzione alle proprie azioni. Lavorare con giudizio e non utilizzare l’utensile quando si è stanchi.

Accessori

Acquistare gli accessori solo presso un rivenditore specializzato.

Norme di utilizzo

La macchina è conforme alla vigente normativa comunitaria relativa ai macchinari.

• La sega circolare da banco è una macchina mezza stazionaria.

• Per il trasporto della macchina, afferrare saldamente il banco con entrambe le mani e sollevarlo.

• Nel caso non si utilizzi un „Basamento Originale “, la macchina deve essere saldamente posizionata su una base similare. L’altezza del banco di lavoro non deve essere inferiore a 800 mm.

• La macchina è dotata di un piano di lavoro posto di fronte ad essa e a sinistra della sega circolare.

• Nelle immediate vicinanze della macchina non devono trovarsi corpi estranei, che potrebbero provocare incidenti.

• I pezzi di lavoro devono essere sempre privi di corpi estranei come per esempio chiodi o viti.

• Prima della messa in funzione, la machina deve essere collegata ad un’unità di aspirazione dotata di un tubo di aspirazione ﬂexibile ed ignifugo. L‘aspirazione deve attivarsi automaticamente in concomitanza con l’accensione della machina.

• Spaltekilen er en vigtig beskyttelsesmekanisme. Gennem denne føres arbejdsstykket, lukning af savspalten og tilbageslag af arbejdsstykket for hindres.

• Dækhætten skal sænkes ned på arbejdsstykket ved hver arbejdsgang. Den skal stå vandret over savbladet.

• Ved længdesnit af smalle emner – mindre end 120 mm – skal fremføringspind absolut anvendes. Fremføringspinden skal anvendes for at forhindre, at hænderne ved arbejdet kommer i nærheden af savbladet.

• Brug skubbestok eller håndgrebet med stødbræt til at føre emnet sikkert forbi savbladet.

• Når maskinen skal sættes i stand, skal den slukkes. Træk el-stikket ud.

• Ved udslået savspalte skal bordindlægget udskiftes. Træk el-stikket først.

• Før ibrugtagning skal maskinen tilsluttes et udsugningsanlæg med en ﬂeksibel, svært antændelig udsugningsledning. Udsugningsanlægget skal starte automatisk med indkobling af bordrundsaven.

• Når arbejdspladsen forlades, slukkes motoren. Træk elstikket ud af stikkontakten.

• Afbryd maskinen fra enhver ekstern energiforsyning selv ved mindre ﬂytninger af maskinen. Tilslut maskinen korrekt til strømnettet før ny ibrugtagning!

• Installation, reperation og tilslutning må kun udføres af aut. reperatører/installatører.

• Alle beskyttelses- og sikkerhedsindretninger skal omgående monteres efter afsluttet istandsættelses- og vedligeholdelsesarbejde.

Tilbehør

Køb kun hos Deres fagmand.

• Det er ikke tillatt å benytte sirkelsagblad i HSS stål. Men kun CV og HM sagblad.

• Klyvkniven er en viktig beskyttelsesanordning. Arbeidsstykket føres gjennom klyvkniven, slik at snittfugen lukkes, og hindrer også tilbakeslag av arbeidsstykket.

• Senk alltid beskyttelseshetten over sagbladet ved ethvert arbeide. Den skal stå vannrett over bladet.

• Ved saging av arbeidsstykker mindre enn 120 mm på langs – må det absolutt brukes skyvestokk. Skyvestokken benyttes for å forhindre at hendene kommer i kontakt med sagbladet.

• Bruk skyvestokk eller håndtak med skyvetre for å føre arbeidsstykket sikkert på sagbladet.

• For kontroll av eventuelle forstyrrelser, trekk ut støpslet.

• Bordinnlegget byttes strak ut, såfremt det er skadet. Husk å trekke ut støpselet.

• Før igangsettelse må maskinen tilkoples et avsuganlegg med en ﬂeksibel, vanskelig antennelig avsugledning. Avsuganlegget må kunne slås av og på uavhengig av bordsirkelsagen.

• Før arbeidsplassen forlates, sjaltes motoren av, og støpslet trekkes ut.

• Ved enhver ﬂytting av maskinen brytes all energietilførsel. Ved idriftsetting tilkobles maskinen forskriftsmessig.

• Innstallasjon, reperasjon og vedlikeholdsarbeider på det elektriske utstyr, må kun utføres av autorisert innstallatør.

• Samtlige beskyttelser og sikkerhetsanordninger må igjen monteres, når de har vært avmontert, ved reperasjon- og vedlikeholdsarbeider.

Tilbehør

Kan kun kjøpes hos din fagforhandler.

Bestemmelsesmæssig anvendelse

Maskinen er i overensstemmelse med det gældende EU-maskindirektiv.

• bordrundsaven er deﬁneret som en semistationær maskine i henhold til pr EN .

• For transport af maskinen tages der godt fat med begge hænder foran og bag på bordet og løftes.

• Anvendes der ikke et „originalt understel“, skal maskinen sættes fast på et stabilt, bordlignende stel. Arbejdshøjden skal mindst være 800 mm.

• Maskinen har en arbejdsplads, der beﬁnder sig foran maskinen til venstre for savbladet.

• Maskinens arbejdsområde og omgivelser skal være fri for forstyrrende fremmedlegemer for at forebygge ulykker.

• Principielt skal de emner, som skal bearbejdes, være fri for fremmedlegemenr som søm og skruer.

• Før ibrugtagning skal maskinen tilsluttes et udsugningsanlæg med en ﬂeksibel, svært antændelig udsugningsledning. Udsugningsanlægget skal starte automatisk med indkobling af bordrund saven. Strømningshastigheden ved udsugningsstudsen skal være 20 m/s.

• indkoblingsautomatik kan leveres som ekstra tilbehør. Type ALV 2 Art. nr. 7910 4010 230 V/50 Hz Type ALV 10 Art. nr. 7910 4020 400 V/50 Hz

Forutbestemt bruk

• Maskinen er i samsvar med gyldig EU-maskinretningslinje.

• bordsirkelsag er deﬁnert som halvstasjonær maskin ifølge pr EN .

• Når maskinen ﬂyttes må en løfte maskinen kraftig opp idet en tar på hver side av maskinbordet.

• Dersom det ikke brukes „et originalt understell“, ma maskinen settes på et stabilt, bordlingende understell. Arbeidshøyden må være minimum 800 mm.

• Maskinen har én arbeidsplass som er foran maskinen til venstre for sag bladet.

• Arbeidsområdet i nærheten av maskinen må være fri for fremmedlegemer for å unngå eventuelle ulykker.

• Prinsipielt må arbeidsstykkene som skal bearbeides være fri for forstyrrende fremmedlegemer som spiker og skruer.

• Før igangsettelse må maskinen tilkoples et avsuganlegg med en ﬂeksibel, vanskelig antennelig avsugledning. Avsuganlegget må kunne slås av og på uavhengig av bordsirkelsagen. Strømningshastigheten på avsugstussene må være 20 m/s.

• innkoplingsautomatikk kan bestilles som ekstrautstyr. Type ALV 2 art. nr. 7910 4010 230 V/50 Hz

• Impiegando la macchina in ambienti chiusi è necessario collegarla ad un dispositivo di aspirazione. Per l’aspirazione di polvere di legno o segatura impiegare il dispositivo di aspirazione oppure . La velocità della corrente d’aria presso il bocchettone di aspirazione deve essere di 20 m/s. Depressione 1200 Pa.

• Il dispositivo per l’inserimento automatico è compreso tra gli accessori speciali.

Typ AL V 2: Art. Nr. 7910 4010 – 230 V/50 Hz Typ AL V 10: Art. Nr. 7910 4020 – 400 V/50 Hz

• Il dispositivo di aspirazione entra in funzione con un ritardo di avviamento di 2-3 secondi dopo l’accensione della macchina. Questo evita un so vraccarico del dispositivo di protezione casalingo.

• Dopo lo spegnimento della macchina il dispositivo di aspirazione funzione ancora per inerzia per 3-4 secondi e successivamente si spegne automaticamente. Questo permette l’aspirazione della polvere residua come previsto dalle prescrizioni riguardanti i pericoli derivanti da materiali. Risparmiando allo stesso tempo energia elettrica e riducendo il rumore. Il dispositivo di aspirazione funziona solo durante l’utilizzo della macchina di lavoro.

• Per lavori a livello industriale è necessario impiegare per l’aspirazione il depolverizzatore rg 4000. Non spengere o rimuovere i dispositivi di aspirazione o i depolverizzatori durante il funzionamento della macchina di lavoro.

• La sega circolare da banco è stata costruita esclusivamente per la lavorazione di legno e materiali analoghi. Si devono utilizzare solo attrezzi e accessori originali

• A secondo del taglio e del tipo di legno (legno massiccio, compensato, o pannelli di masonite), impiegare la lama per segatrice adatta, in conformità con la norma EN 847-1. Osservare gli accessori speciali degli utensili alla ﬁne delle presenti istruzioni d’uso.

• Usare la macchina ossia l’impianto soltanto a condizioni tecnicamente ineccepibili e conformi alla sua destinazione, con l’osservanza delle norme di sicurezza e della prevenzione antinfortunistica, attenendosi alle disposizioni del libretto d’uso e manutenzione. Eliminare (far eliminare) immediatamente quei guasti che potrebbero pregiudicarne la sicurezza.

• E’ necessario rispettare le relative norme antinfortunistiche e le altre regole tecniche di sicurezza generalmente riconosciute.

• La macchina deve essere utilizzata, curata o riparata solo da persone con precedente esperienza e a conoscenza dei relativi pericoli. Il produttore non risponde di danni provocati da modiﬁche apportate arbitrariamente alla macchina.

• La macchina deve essere utilizzata, solo con accessori e utensili originali del produttore.

• Il produttore non risponde di danni provocati da un uso non conforme; ogni rischio a carico dell’utente.

• Ved indkobling af arbejdsmaskinen starter udsugningsanlægget automatisk efter 2-3 sekunders startforsinkelse. Derved forhindres en overbelastning af sikringen. Efter udkobling af maskinen kører udsugningsanlægget videre 3-4 sekunder og slukker så automatisk. Det resterende støv udsuges derved som krævet i direktivet om farlige stoffer. Dette sparer strøm og reducerer støjen. Udsugningsanlægget kører kun, mens maskinen er i drift.

• For arbejder i erhvervsmæssig øjemed skal støvudskiller rg 4000 anvendes til udsugning. Udsugningsanlæg eller støvudskiller må ikke udkobles eller fjernes, mens maskinen kører.

• bordrundsaven er udelukkende konstrueret til bearbejdning af træ og trælignende materialer. Der må kun anvendes originalt værktøj og udstyr. Alt efter snit- og trætype (massivt træ, krydsﬁner, spånplade) skal det påkrævede savklinge i henhold til EN 847-1 anvendes. Vær opmærksom på det særlige værktøjstilbehør i slutningen af denne betjeningsvejledning.

• De gældende sikkerhedsbestemmelser og de alment anerkendte sikker hedstekniske regler skal overholdes.

• maskinen må kun benyttes, vedligeholdes eller repareres af personer, der er fortrolige med maskinen og som er informeret vedrørende de mulige farer. Egne ændringer ved maskinen udelukker ethvert ansvar fra fabrikantens side for derved forårsagede skader.

• bordrundsaven må kun benyttes med originalt tilbehør og originalværktøj af fabrikanten.

• Enhver anvendelse, der går ud over dette, betragtes ikke som værende i henhold til bestemmelserne. For skader, der opstår som følge heraf, over tager fabrikanten intet ansvar; hele risikoen herfor overtages af brugeren.

• Når arbeidsmaskinen koples inn, starter avsuganlegget automatisk etter en oppstartutsettelse på 2-3 sekund. På den måten unngås en overbelastning av sikringene i huset. Etter at arbeidsmaskinen er koplet ut går avsuganlegget etter i 3-4 sekund og kopler seg så automatisk ut. De siste støvrestene suges da opp og samsvarer således med forordningen om farlige stoff. Dette sparer strøm og reduserer støyen. Avsuganlegget går bare når arbeidsmaskinen er i drift.

• For yrkesmessig bruk av maskinen må det for avsug brukes støvsuger rg 4000. Avsuganlegg og støvsuger må ikke slås av eller fjernes når arbeidsmaskinen er i drift.

• bordsirkelsag er utelukkende konstruert for bearbeidelse av tre og trelignende arbeidsstykker. Bare originale verktøy og tilbehør kan brukes. Bruk bare sagblad som passer til kutt- og tretype (massivt tre, kryssﬁnér eller sponplater) tilsvarende norm EN 847-1. Se spesialtilbehør for verktøyet bakerst i denne bruksanvisningen.

• Vær oppmerksom på de fastslåtte ulykkesrisiko forskriftene, og de alminnelige anerkjente forsiktighetsregler.

• tilleggsanordninger tillates kun brukt, vedlikeholdt og reparert av personer, som er underrettet og er fortrolig med de farer, som dette kan medføre. Forandringer av maskinen, utelukker alt ansvar for produsenten, såfremt dette resulterer i skader.

• maskinene tillates kun brukt med orriginaltilbehør og orriginalt verktøy fra produsenten.

• Etthvert bruk ut over ovennevnte gjeldende bestemmelser skjer på eget ansvar, og eventuelle skader kan ikke belastes produsenten. All risiko bæres da av brukeren.

Rischi residui

La macchina è stata costruita in base allo stato attuale della tecnica e alle regole tecniche per la sicurezza riconosciute. Tuttavia durante il lavoro possono insorgere dei pericoli residui.

• Pericolo di ferimenti per le dita e le mani mediante il nastro rotante della segatrice, nel caso in cui il pezzo venga inserito in modo errato.

• Ferimenti mediante lo scivolamento del pezzo, dovuto al suo supporto oppure alla sua guida errata così come anche il mancato inserimento dell’arresto.

• Pericolosità per la salute a causa di segatura oppure trucioli. Indossare assolutamente l’equipaggiamento personale di protezione come gli occhiali di protezione. Inserire l’impianto di aspirazione!

• Ferimenti a causa del nastro della segatrice difettoso. Controllare regolarmente il nastro della segatrice su eventuali danni.

• Pericolo di ferimento durante la sostituzione del nastro della segatrice. Indossare dei guanti di lavoro adatti.

• Pericolo di ferimento durante l’accensione della macchina a causa della messa in movimento del nastro della segatrice.

• Pericolosità mediante la corrente, nel caso in cui vengano impiegati dei cavi per l’allacciamento elettrico non idonei.

• Pericolosità per la salute, in caso di capelli lunghi oppure abiti non aderenti, quando il nastro della segatrice è in funzione. Indossare l’equipaggiamento personale di protezione come la rete per i capelli e abiti di lavoro aderenti.

• Tuttavia, dopo avere attuato tutte le misure preventive possono sussistere dei pericoli residui non evidenti.

• I pericoli residui possono essere ridotti, se vengono osservate complessivamente le “indicazioni per la sicurezza” e “l’uso corretto della macchina” così come le istruzioni per l’uso.

Fig. 1

Montaggio

Avviso! Controllare al disimballo che la confezione contenga tutte le minuterie della macchina.

Fig. 1

Appoggiare il piano 1 su un banco di lavoro. (Rimuovere l’imballaggio sotto al motore)

Restrisici

Andre farer

• Maskinen er bygget efter den nyeste tekniske standard og de anerkendte sikkerhedstekniske regler. På trods heraf kan der ved arbejdet forekomme enkelte restrisici.

• Risiko for kvæstelse af ﬁngre og hænder pga. den roterende savklinge ved uhensigtsmæssig håndtering af arbejdsemnet.

• Risiko for at blive ramt af emner, der slynges væk, ved ukorrekt fastspænding eller håndtering, hvis der f.eks. arbejdes uden anlæg.

• Sundhedsfare pga. støj. Ved arbejdet overskrides det tilladte støj niveau. Personligt sikkerhedsudstyr som høreværn skal benyttes.

• Ulykker pga. defekt savklinge. Savklingen skal regelmæssigt efterses for defekter.

• Risiko for ulykker pga. strøm ved brug af ureglementerede el-tilslutninger.

• Ved anvendelse af ekstra tilbehør skal betjeningsvejledningen, som er vedlagt det ekstra tilbehør, overholdes og læses grundigt.

• Derudover kan der trods de trufne sikkerhedsforanstaltninger forekomme ikke åbenlyse restrisici.

• Restrisici kan minimeres, når „Sikkerhedshenvisningerne“ og „Bestemmelsesmæssig anvendelse“ samt brugsanvisningen følges.

• Maskinen er bygget etter dagens høyeste tekniske standard og ifølge anerkjente sikkerhetsregler. På tross av dette kan det under arbeid oppstå farer.

• Fare for skade på ﬁngre og hender ved at arbeidsstykket blir ført mot det roterende sagbladet på en ikke fagmessig måte.

• Fare for skader på grunn av at arbeidsstykket blir slengt ut fordi fastspenningen eller føringen ikke er fagmessig utført, f.eks. ved at det arbeides uten anlegg.

• Fare for helseskader på grunn av støy. Under arbeide blir tillatt støygrense overskredet. Bruk derfor absolutt personlig verneutstyr som øreklokke.

• Skader på grunn av defekt sagblad. Kontroller jevnlig at sagbladet ikke er skadet.

• Fare på grunn av elektrisk strøm, fordi det er feil på tilførselsledningen.

• Ved bruk av spesialtilbehør må bruksanvisningen vedlagt spesialtilbehøret leses nøye og overholdes.

• Selv om alle forgholdsregler vedrørende sikkerheten er tatt, kan det allikevel oppstå uforutsette farer.

• Farer kan bli redusert til et minimum hvis en nøye følger «sikkerhetsreglene», bruker maskinen som forutsatt og forøvrig følger alle anvisninger og råd som er gitt i den komplette bruksanvisnignen.

Montering

Bemærk! Vær ved udpakning opmærksom på, at der i emballagens inderste dele ﬁndes smådele til maskinen.

Fig. 1

Anbring bordpladen (1) på en arbejdsbænk. (Fjern emballagepolsteret under motoren)

Montering

NB! Kontroller i forbindelse med oppakkingen at maskinens smådeler er med innerst i emballasjen.

Fig. 1

Legg bordplaten 1 på en arbeidsbenk. (Fjern emballasjepolstring under motoren)

Fig. 1.1

Montare la gamba (2) al piano di lavoro usando 2 viti esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6. Stringere le viti leggermente a mano.

Fig. 2

Fig. 3

Fig. 2

Montare l’interruttore 6 al piano di lavoro usando 2 viti esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6.

Fig. 3

Montare la gamba (3) al piano di lavoro usando 2 viti esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6. Stringere le viti leggermente a mano.

Fig. 4

Montare la gamba (4) al piano di lavoro usando 2 viti esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6. Stringere le viti leggermente a mano.

Fig. 1.1

Monter stelfoden (2) på bordpladen med 2 sekskantskruer M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6. Spænd skruerne let til manuelt.

Fig. 1.1

Monter stativfoten 2 på bordplaten med 2 sekskantskruer M6 x 16, 2 mellomleggskiver 6 og to muttere M6. Stram skruene lett for hånd.

Fig. 2

Monter afbryderen (6) med 2 sekskantskruer M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6 til bordpladen.

Fig. 3

Monter stelfoden (3) på bordpladen med 2 sekskantskruer M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6. Spænd skruerne let til manuelt

Fig. 2

Monter bryteren 6 med 2 sekskantskruer M6 x 16, 2 mellomleggskiver 6 og to muttere M6, på bordplaten.

Fig. 3

Monter stativfoten 3 på bordplaten med 2 sekskantskruer M6 x 16, 2 mellomleggskiver 6 og to muttere M6. Stram skruene lett for hånd.

Fig. 4

Monter stelfoden (4) til bordpladen med 2 sekskantskruer M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6. Spænd skruerne let til manuelt

Fig. 4

Monter stativfoten 4 på bordplaten med 2 sekskantskruer M6 x 16, 2 mellomleggskiver 6 og to muttere M6. Stram skruene lett for hånd.

Fig. 5

Fig. 6

Fig. 5

Montare la gamba (5) al piano di lavoro usando 2 viti esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6. Stringere le viti leggermente a mano.

Fig. 6 / 6.1

Montare i 2 rinforzi longitudinali (10) ed i 2 rinforzi trasversali (9) alle gambe (2,3,4 e 5) usando 12 viti esagonali M 6 x 16, 12 rondelle 6 e 12 dadi M 6. Stringere le viti leggermente a mano.

Fig. 6.1

Fig. 5

Monter stelfoden (5) til bordpladen med 2 sekskantskruer M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6. Spænd skruerne let til manuelt

Fig. 6 / 6.1

Monter 2 længdestivere (10) og 2 tværstivere (9) på stelfødderne (2), (3), (4) og (5) med 12 sekskantskruer M6 x 16, 12 skiver 6 og 12 sekskantmøtrikker M6. Spænd skruerne let til manuelt

Fig. 5

Monter stativfoten 5 på bordplaten med 2 sekskantskruer M6 x 16, 2 mellomleggskiver 6 og to muttere M6. Stram skruene lett for hånd.

Fig. 6 / 6.1

Monter 2 langsgående stag 10, og 2 tverrstag 8 på staivføttene 2, 3, 4 og 5 med 12 sekskantskruer M 6 x 16, 12 skiver 6 og 12 sekskantmuttere M 6. Stram skruene lett for hånd.

Fig. 7

Fig. 7 / 7.1 / 7.2 / 7.3

Montare la prolunga del piano (8) con i due rinforzi (11) al piano di lavoro e al rinforzo trasversale usando 6 viti esagonali M6 x 16, 6 rondelle 6 e 6 dadi esagonali M6. Stringere le viti leggermente a mano. (La prolunga (8) può essere usata per rendere il piano più largo montandola lateralmente con i rinforzi allungati.)

Fig. 7.1

Fig. 7 .2

Fig. 7 / 7.1 / 7.2 / 7.3

Monter bordforlængeren (8) med to stivere (11) på bordpladen og tværstiveren med 6 sekskantskruer M6 x 16, 6 skiver 6 og 6 sekskantmøtrikker M6 Spænd skruerne let til manuelt (Bordforlængeren (8) kan også monteres i siden ved hjælp af de forlængede stivere.)

Fig. 7 / 7.1 / 7.2 / 7.3

Monter bordforlengerplaten 8 med to stag 11 på bordplaten, og tverrstag med 6 sekskantskruer M6 x 16 og 6 sekskantskruer M6 Stram skruene lett for hånd. (Bordplaten 8 kan også monteres på siden for å gjøre bordet bredere med de forlengede stagene.)

Fig. 7.3

Fig. 8

Montare la bocchetta di aspirazione (14) alla protezione inferiore della lama (13) usando 4 viti esagonali M 4 x

10.

Fig. 9

Fig. 10

Fig. 9

Montare l’asta con le rotelle (16) alle gambe posteriori (4 e 5) usando 4 viti esagonali M 6 x 16 , 4 rondelle 6 e 4 dadi M 6. Stringere le viti leggermente a mano.

Fig. 10

Posizionare la macchina con le gambe sul pavimento, stringere tutte le viti del piano di lavoro, delle gambe e dei rinforzi (eccetto le viti dell’asta con rotelle).

Fig. 8

Monter udsugningsstudsen (14) på den nederste klingebeskyttelsesskærm (13) med 4 sekskantskruer M4 x 10.

Fig. 8

Monter sugestussen 14 på den nederste sagbladbeskyttelsen 13 med 4 sekskantskruer M 4 x 10.

Fig. 9

Monter kørestellet (16) på de bageste stelfødder (4) og (5) med 4 sekskantskruer M6 x 16, 4 skiver 6 og 4 møtrikker M6. Spænd skruerne let til manuelt

Fig. 10

Stil maskinen på fødderne, stram alle skruer på bordplade, stelfødder og stivere (bortset fra kørestellet) godt til.

Fig. 9

Monter rulleanordningen 16 på de bakre stativføttene 4 og 5 med 4 sekskantskruer M 6 x 16, 4 skiver og 4 muttere M 6. Stram skruene lett for hånd.

Fig. 10

Sett maskinen på føttene, stram alle skruer på bord, føtter og stag (bortsett fra rulleanordningen).

Fig. 11

ca. 3–8 mm

Fig. 11

Stringere l’asta con le rotelle nella posizione in cui le rotelle toccano leggermente il pavimento.

Fig. 12

Fig. 12.1

Fig. 12 /12.1

Montare il cuneo alla stessa distanza dalla lama come illustrato nella ﬁgura. Allentare leggermente la vite (senza svitarla completamente) e stringerla dopo aver eseguito la regolazione necessaria. Per regolare il cuneo è necessario rimuovere l’alloggiamento della lama (19), Fig. 15.

Fig. 13

Dopo aver regolato il cuneo, rimontare l’alloggiamento della lama (19) ﬁssandolo con 4 viti a testa piatta M 6 x 16.

Fig. 11

Spænd kørestellet stramt til i en sådan stilling, at hjulene berører gulvet let.

Fig. 11

Fest ved å stramme skruene rulleanordningen i en slik posisjon at hjulene berører underlaget lett.

Fig. 12 /12.1

Monter spaltekniven således i forhold til savklingen, som det er beskrevet på billedet. Løsn skruen let, (undlad at skrue den helt ud) og spænd den stramt til igen efter indstilling af spaltekniven. I den forbindelse skal bordindlægget (19), Fig. 15 være fjernet.

Fig. 12 /12.1

Monter spaltekniven ved sagbladet som beskrevet i illustrasjonen. Løsne skruene lett (ikke skru dem helt ut), og stram dem igjen etter innstillingen. Sagbladmellomlegget 19, ﬁg. 15 må tas av i forbindelse med dette arbeidet.

Fig. 13

Fastgør efter indstilling af spaltekniven igen bordindlægget (19) med 4 ﬂadhovedede skruer M6 x 16.

Fig. 13

Når spaltekniven er stilt inn festes sagbladmellomlegget 19 igjen med 4 ﬂathodete skruer M 6 x 16.

Fig. 14

Montare la copertura di protezione (20) al cuneo (18) usando una vite a testa tonda M 6 x 25, una rondella 6 ed und dado di bloccaggio.

Fig. 15

Fig. 16

Fig. 15

Montare il supporto del tubo (21) al piano di lavoro usando 2 viti esagonali M 6 x 16, 2 rondelle 6 e 2 dadi esagonali M6. Collegare il tubo di aspirazione (21) con la cappa e la bocchetta di aspirazione.

Fig. 16 / 16.1

Fissare la vite a gancio sulla parte destra della gamba con 2 rondelle 6 e 2 dadi. A questa vite sono agganciati la chiave per la lama ed il portapezzo. Le due maniglie di trasporto vengono montate sulla parte anteriore della sega, sulle gambe sinistra e destra, con 4 viti esagonali M 6 x 16, 4 rondelle 6 e 4 dadi M 6.

Fig. 16.1

Fig. 14

Monter afdækningsskærmen (20) med rundhovedet skrue M6 x 25, skive 6 og sikringsmøtrik på spaltekniven (18).

Fig. 14

Monter beskyttelseshetten 20 på spaltekniven med rundhodete skruer M 6 x 25, skive 6 og låsemutter.

Fig. 15

Monter slangeholderen (21) på bordpladen med 2 sekskantskruer M6 x 16, 2 skiver 6 og 2 sekskantmøtrikker M6 og forbind udsugningsslangen (21) med udsugningskappen og udsugningsstudsen.

Fig. 16 / 16.1

Fastgør hageskruen med 2 skiver 6 og 2 møtrikker M6 på højre stelfod i forhold til ståpladsen. Her er nøglerne til savklingen og skydestokken ophængt. De to transportgreb monteres på forsiden af saven, på venstre og højre stelfod med 4 sekskantskruer M6 x 16, 4 skiver 6 og 4 møtrikker M6

Fig. 15

Monter slangeholderen 21 på bordplaten med 2 sekskantskruer M 6 x 16, skive 6, 2 sekskantmuttere M6, og koble avtrekkslangen 21 sammen med avtrekkshetten og sugestussen.

Fig. 16

Fest hakeskruen på venstre fotside med 2 skiver 6, 2 muttere M6. Her henges sagbladnøkkelen og skyvestokken opp. De to transporthåndtakene monteres på fremsiden av sagen og på venstre og høyre stativfot med 4 sekskantskruer M 6 x 16, 4 skiver 6 og 4 muttere M 6.

Fig. 17

Fig. 17.1

Fig. 17/17.1, Montaggio dell’arresto longitudinale

• Inserire le sedi dei cuscinetti sui galletti.

• Montare il galletto sul piano del tavolo con 2 viti cilindriche M6 x 30, 2 rondelle a stella A 6,4 e due viti a testa esagonale.

Fig. 18

Fig. 19

Fig. 18, Montaggio del lardone di ﬁne corsa

• Montare l’intercalare con 2 bulloni a testa tonda e quadro sottotesta M6 x 50, 2 rondelle A 6 e 2 dadi ad alette sull’arresto longitudinale.

• Spingere il lardone sull’intercalare e ﬁssarlo con i dadi ad alette.

Legenda Fig. 9

1 = Faccia superiore 2 = Faccia inferiore Per ﬁssare, tirare il galletto verso l’alto; per allentare, spingere verso il basso.

Fig. 19. Sostituzione della lama

Attenzione! Staccare la spina della corrente.

Indossare, per il cambio della lama della sega, guanti di protezione! Pericolo di lesioni!

Allentare la vite ad alette della cappa di aspirazione (2) e rimuovere la cappa.

Fig. 17/17.1, Montering af længdeanslaget.

• Stik lagerstykkerne på klemmeklappen.

• Monter klemmeklappen med 2 cylinderskruer M6 x 30, 2 låseskiver A 6, 4 og 2 sekskantmøtrikker på bordpladen.

Fig. 17/17.1, Montering av lengdestopper

• Sett lagerstykket på klemmemekanismen

• Monter klemmemekanismen på bordplaten med to Umbracoskruer M6 x 30, to sprengskiver A 6,4 og 2 sekskantmuttere.

Fig.18, Montering af anlægsskinne.

• Monter mellemblikket med 2 ﬂadrundbolte M6 x 50, 2 skiver A 6 og 2 vingemøtrikker på længdeanslaget.

• Skub anslagsskinnen på mellemblikket, og klem det med vingemøtrikkerne.

Liggende Fig. 9.

1 = Øvre anlægsﬂade 2 = Nedre anlægsﬂade For at klemme trækkes klemklappen op. For at løsne den trykkes den ned.

Fig. 19. Udskiftning af savklinge

OBS! Træk netstikket ud

Brug beskyttelseshandsker ved udskiftning af savbladet! Risiko for tilskadekomst!

Skru vingeskruen af udsugningskappen (20) og tag denne af.

Fig. 18, Montering av føringsskinne

• Monter mellomstykket med 2 M6 x 50 skruer med rundt hode, to A 6 skiver og to vingemuttere på lengdestopperen.

• Skyv føringsskinnen på mellomstykket og fest med vingemuttrene.

Forklaring til Fig. 9

1 = Øvre anleggsﬂate 2 = Nedre anleggsﬂate For å klemme fast trekkes klemmemekanismen oppover, for å løse ut trykkes klemmemekanismen nedover.

Fig. 19. Skifte sagblad

NB! Trekk ut støpselet

Bruk beskyttelseshansker når du skifter sagbladet! Fare for personskader!

Løsne vingeskruen på avtrekkshetten 20, og ta denne av.

Fig. 20

Allentare le 4 viti con intaglio a croce dell’inserto e rimuoverlo.

Fig. 21

Fig. 22

Fig. 21

Posizionare la lama completamente in alto e allentare la vite usando l’apposita chiave. Attenzione! Filettatura sinistra

Fig. 22

Smontare la ﬂangia della lama e la lama stessa. Sostituire la lama. Durante il montaggio della ﬂangia della lama fare attenzione al foro. Dopo aver sostituito la lama controllare la regolazione del cuneo e rimontare l’inserto e la cappa di aspirazione.

Installazione

Preparare corrispondentemente il luogo di lavoro dove deve essere installata la macchina. Assicurare un spazio sufﬁciente, per permettere un lavoro sicuro e senza problemi. La macchina è stata concepita per operare in ambienti chiusi e deve essere collocata in maniera stabile su un suolo con una portata sufﬁciente e una superﬁcie piana. La stabilità viene assicurata mediante il ﬁssaggio al suolo con quattro viti (Fig. 18).

Trasporto

La macchina deve essere trasportata solo con apparecchi di sollevamento adatti (gru oppure carrello elevatore). Come punto d’imbragatura per la fune usare il passaruota del nastro.

Fig. 20

Løsn de 4 krydskærvskruer på bordindlægget og tag det af.

Fig. 20

Løsne de 4 stjerneskruene på bordinnelegget 4, og ta dette av.

Fig. 21

Før savklingen helt op og løsn skruen med nøglen til savklingen. OBS! Venstregevind

Fig. 22

Fjern savklingeﬂangen og savklingen. Udskift savklingen. Vær opmærksom på indsnittet når ﬂangen til savklingen monteres. Kontrollér efter udskiftning af savklingen om spaltekniven er indstillet korrekt og monter bordindlægget og udsugningskappen igen.

Fig. 21

Sett sagbladet helt opp, og løsne skruen med sagbladnøkkelen. NB! Venstregjenge

Fig. 22

Ta av sagbladﬂensen og sagbladet. Skift deretter sagbladet. Vær oppmerksom på utsparingen når du monterer sagbladﬂensen. Kontroller innstillingen av spaltekniven, og monter bordinnleggeet og avtrekkshetten igjen etter at du har skiftet sagblad.

Opstilling

Gør arbejdsstedet, hvor maskinen skal stå, klar. Sørg for, at der er tilstrækkelig med plads til at arbej-det kan foregå sikkert og uden driftsforstyrrelser. Maskinen er konstrueret til arbejde i lukkede rum og skal stilles sikkert på et jævnt og stabilt underlag. For at sikre at maskinen står stabilt, skal den skrues fast i gulvet med 4 bolte (Fig. 18).

Transport

Maskinen må kun transporteres med dertil egnet løf-tegrej (kran eller truck). Brug den øverste båndhjulskasse som anhugnings-punkt.

Løft aldrig i savbordet!

Oppstilling

Klargjør arbeidsplassen der maskinen skal stå. Sørg for tilstrekkelig plass for å kunne utføre arbeidet sik-kert og uten forstyrrelser. Maskinen er konstruert for arbeid i lukkete rom og må stilles opp stabilt på et jevnt og fast underlag. Stabiliteten sikres ved at maskinen festes til underlaget med ﬁre skruer (Fig. 18).

Transport

Maskinen må bare transporteres med egnete løfte-redskaper (kran eller gaffeltruck) Løfteseilet (ved bruk av kran) må festes rundt det øvre båndhjulhuset.

Maskinen må aldri løttes via sagbordet

Messa in funzione

Osservare le avvertenze di sicurezza!

Importante: la messa in funzione della macchina deve avvenire solo con i dispositivi di protezione e sicurezza completamente montati. Prima della messa in funzione, collegare la macchina a un impianto di aspirazione. La cappa di aspirazione deve essere abbassata sul pezzo a ogni ciclo di lavoro.

Bloccare i pezzi lunghi per evitare il ribaltamento al termine dell‘operazione di taglio (ad esempio con cavalletto con rullo).

Non eseguire incassature o scanalature senza un dispositivo di protezione adatto, come ad es. un dispositivo di protezione a tunnel applicato sul tavolo della sega. Non utilizzare questo elettroutensile per tagliare nel senso della lunghezza (scanalatura ﬁnita nel pezzo). Durante il trasporto dell‘elettroutensile, utilizzare solo i dispositivi di trasporto. Non utilizzare mai i dispositivi di protezione per manipolazione o trasporto. Accertarsi che durante il trasporto la parte superiore della lama sia coperta, ad esempio con un dispositivo di protezione.

Accertarsi che venga scelta una lama adatta al materiale da tagliare. Indossare opportuni dispositivi di protezione individuale. Questi includono

• otoprotettori per evitare il rischio di sordità,

• protezione delle vie respiratorie per evitare il rischio di inalazione di polvere pericolosa.

• Durante la manipolazione di lame e materiale grezzo, indossare dei guanti. Trasportare le lame della sega in un contenitore ove ciò sia possibile.

Collegare l‘elettroutensile ad un dispositivo di raccolta polvere durante il taglio della legna. L‘emissione di polvere dipende dal tipo di materiale da lavorare, dall‘importanza della deposizione locale (rilevamento o fonte) e dalla regolazione corretta di calotta/deﬂettori in lamiera/guide. Non utilizzare lame in acciaio rapido fortemente legato (acciaio RFL). Utilizzare lo spingitoio o la maniglia con spintore in legno per spostare avanti il pezzo in modo sicuro sulla lama della sega. In caso di inutilizzo, conservare sempre lo spingitoio e lo spingitore in legno sull‘elettroutensile.

La macchina deve essere regolata in modo tale che la punta del dente più alto della sega sia appena più alta del pezzo. Prima di accendere la macchina, applicare tutti i dispositivi di protezione e di sicurezza. La lama della sega deve potersi muovere liberamente. Controllare che il legno lavorato precedentemente non presenti corpi estranei (chiodi, viti, ecc.). Eventualmente rimuovere tutti i corpi estranei. Prima di attivare l’interruttore di accensione, accertarsi che la lama della sega sia montata correttamente e che i pezzi mobili siano facili da manovrare.

Opstart

Igangsetting

Bemærk sikkerhedsanvisningerne!

Vigtigt: Opstart af maskinen bør kun udføres med komplet monteret beskyttelses- og sikkerhedsindstillinger. Før opstart tilsluttes maskinen et udsugningsanlæg. Udsugningshætten bør ved hvert arbejde være aﬂagt på arbejdsemnet.

Sikr lange emner mod at vippe af efter savearbejdet (f.eks. afrullestativ).

Gennemfør hverken falsning eller notning, medmindre der er anbragt en egnet beskyttelsesskærm som f.eks. en tunnelbeskyttelsesskærm over savbordet. Brug ikke dette elværktøj til at lave slidser med (not, der ender i emnet). Brug kun transportanordninger til at transportere elværktøjet med. Brug aldrig beskyttelsesskærmene til at håndtere eller transportere med. Sørg for, at den øverste del af savbladet er tildækket under transporten f.eks. med en beskyttelsesskærm.

Sørg for, at der vælges et savblad, der er egnet til det materiale, der skal saves i. Brug egnet, personligt beskyttelsesudstyr. Dette omfatter

• Høreværn for at reducere risikoen for at blive tunghør,

• Åndedrætsværn for at reducere risikoen for at indånde farligt støv.

• Brug handsker, når der håndteres med savblade og rå materialer. Bær altid savblade i en beholder, hvor det er muligt.

Tilslut elværktøjet til en støvopfangningsanordning, når der saves i træ. Frigørelsen af støvet påvirkes bl.a. af, hvilket materiale behandles, betydningen af lokal udskillelse (registrering eller kilde) og den rigtige indstilling af hætter/ledeplader/føringer. Brug ikke savblade af HSS = „highspeed“-stål. Brug skubbestok eller håndgrebet med stødbræt til at føre emnet sikkert forbi savbladet. Opbevar altid skubbestokken eller stødbrættet på elværktøjet, når de ikke bruges.

Legg merke til sikkerhetshenvisningene!

Viktig: Maskinen skal kun igangsettes med komplett montert beskyttelses- og sikkerhetsutstyr. Før igangsetting kobles et avsugingsanlegg til maskinen. Avsugingsdekselet må ved enhver arbeidsoperasjon være nedsenket på arbeidsstykket.

Sikre at lange arbeidsstykker ikke tipper på slutten av kutteprosessen (f.eks. avrullestativ).

Ikke gjennomfør falser eller noter uten at det er plassert en egnet beskyttelsesinnretning, som f.eks. en tunnelbeskyttelsesinnretning, over sagbordet. Ikke bruk dette elektroverktøyet til deling (not som slutter i arbeidsstykket). Kun transportanordningene skal brukes ved transport av elektroverktøyet. Bruk aldri verneanordningene til håndtering eller transport. Pass på at øvre del av sagbladet er tildekket under transport, for eksempel med verneanordningen.

Pass på å velge et sagblad som egner seg for materialet i arbeidsstykket. Bruk egnet personlig verneutstyr. Dette omfatter:

• Hørselsvern for å redusere risikoen for å bli tunghørt,

• Åndedrettsvern for å redusere risikoen for å puste inn farlig støv.

• Bruk hansker når du arbeider med sagblader og råmaterialer. Bær alltid sagbladene i en beholder når dette er praktisk mulig.

Fest en støvoppfangingsanordning til elektroverktøyet ved saging av trevirke. Dannelsen av støv påvirkes blant annet av materialet i arbeidsstykket, betydningen til den stedets oppfangninganordning (oppfanging eller kilde) og riktig innstilling av hetter/styreskiver/føringer. Ikke bruk noe sagblad av høylegert høyhastighetsstål (HSS-stål). Bruk skyvestokk eller håndtak med skyvetre for å føre arbeidsstykket sikkert på sagbladet. Oppbevar alltid skyvestokken eller skyvetreet sammen med elektroverktøyet når de ikke er i bruk.

Maskinen bør indstilles således, at spidserne på de højeste savtænder netop ligger en smule højere end arbejdsemnet. Før maskinen tændes, bør alle beskyttelses- og sikkerhedsindretninger være forskriftsmæssigt anbragt. Savbladet bør kunne bevæge sig frit. Kontrollér fremmedlegemer (Søm, skruer, osv.) på træ, der tidligere har været bearbejdet. Alle fremmedlegemer fjernes. Før hovedkontakten tændes, bør det sikres, at savbladet er korrekt monteret og at de bevægelige dele er letglidende.

Maskinen må innstilles slik at spissen på den høyeste sagtannen akkurat er litt høyere enn arbeidsstykket. Før påsetting av maskinen må alt beskyttelses- og sikkerhetsutstyr være forskriftsmessig påsatt. Sagbladet må kunne bevege seg fritt. Kontroller for fremmedlegemer (nagler, skruer osv.) på trestykker som er blitt bearbeidet tidligere. Fjern alle fremmedlegemer. Før du skrur på hovedbryteren, forsikre deg om at sagbladet er riktig montert og at de bevegbare delene er lett bevegelige.

Fig. 22

3-8mm

2mm

Avvertenza: in caso di dubbio, fare installare la macchina da un professionista. È troppo pericoloso lavorare se non si ha la piena certezza di cosa si stia facendo.

Regolazione trasversale della lama della sega

• Dopo aver allentato le due viti di bloccaggio, la lama della sega è regolabile in continuo da 90° a 45° (vedere scala).

Controllare prima di ogni ciclo di lavorazione la posizione a 90° e quella a 45°! Eseguire un taglio di prova!

Mettere a punto se necessario le viti di regolazione.

Regolazione in altezza della lama della sega

La lama della sega è regolabile in altezza da 0 a 83 mm.

Per un lavoro sicuro e pulito, scegliere una sporgenza ridotta della lama della sega rispetto al pezzo.

Regolare il coltello divisore come mostrato in ﬁgura 22.

Il coltello divisore rappresenta un importante dispositivo di sicurezza che trasporta il pezzo ed impedisce la chiusura della giuntura di taglio dietro alla lama della sega e il rinculo del pezzo. Fare attenzione allo spessore del coltello divisore. Il coltello divisore non deve essere più sottile del corpo della lama della sega e non più spesso della relativa larghezza della giuntura di taglio. Si possono utilizzare solo lame della sega con un diametro di 250 mm e uno spessore di 2,4 mm (denti da 3,0 mm)..

Fig. A

Abbassare la copertura di protezione sul pezzo per ogni ciclo di lavorazione. La copertura di protezione deve trovarsi in posizione orizzontale sulla lama della sega per ogni ciclo di lavorazione.

Taglio longitudinale

Per tagli in parallelo, inserire l‘arresto longitudinale. In caso di operazioni di taglio superiori a 120 mm, utilizzare la sagoma di arresto con lato di battuta alto (1) mentre per larghezze di taglio inferiori a 120 mm quella con lato di battuta basso (2). Spostare il pezzo con lo spingitoio in dotazione.

Tagli trasversali

Per tagli trasversali e angolari, utilizzare il piano scorrevole.

Istruzioni di lavoro

Lavoro con seghe circolari Taglio di pezzi larghi, Fig. A

(Pezzi da lavorare di larghezza superiore a 120 mm)

Attrezzo: lama per sega circolare per tagli longitudinali Lavorazione: Regolare l’arresto di lunghezza in relazione

alla larghezza del pezzo da lavora. Fare attenzione a dove si appog giano le mani. Nel caso si taglino pezzi stretti, fare scorrere il pezzo solo con la mano destra o con l’ausilio di una sbarra scorrevole. Se sussiste il pericolo che il pezzo da lavora si inceppi fra lama della sega circolare, cuneo divisore e arresto, far arretrare l’arresto ﬁno a metà della lama della sega o servirsi di un arresto ausiliario più corto.

Advarsel: Lad en fagmand indrette maskinen ifald De er i tvivl. Det er for farligt at arbejde ifølge formodninger.

Advarsel: Hvis du er det minste i tvil lar du en fagmann sette opp maskinen. Det er for farlig å arbeide på antagelser.

Skråjustering af savbladet

• Efter løsning af de to klemmeskruer kan savbladet indstilles trinløst fra 90° til 45° (se skala).

Kontrollér altid 90°- og 45°-positionen, før arbejdet startes! Gennemfør et prøvesnit!

Efterjustér med stilleskruerne efter behov.

Højdejustering af savbladet

Savbladet kan indstilles trinløst fra 0 til 83 mm snithøjde.

Vælg et lille savbladsfremspring til emnet til sikkert og rent arbejde.

Indstil spaltekilen som vist i ﬁg. 22.

Spaltekilen er en vigtig beskyttelsesanordning, der fører emnet og forhindrer, at snitfugen lukker bag ved savbladet, og at emnet slår tilbage. Kontrollér spaltekilens tykkelse. Spaltekilen må ikke være tyndere end savbladelementet og ikke tykkere end dets snitfugebredde. Der må kun bruges savblade med en diameter på 250 mm og en tykkelse på 2,4 mm (tænder 3,0 mm).

Sænk beskyttelseshætten ned på emnet, hver gang der arbejdes. Beskyttelseshætten skal stå vandret over savbladet, hver gang der arbejdes

Længdesnit

Brug længdeanslaget til parallelsnit. Brug anslagslinealen med den høje anslagsside (1) til snitarbejde over 120 mm og den lave anslagsside (2) til snitbredder under 120 mm. Før emnet med den vedlagte skubbestok..

Tværsnit

Brug skubbeslæden til tvær- og vinkelsnit.

Skråjustering av sagbladet

• begge klemmeskruene er løsnet, kan sagbladet justeres trinnløst fra 90° til 45° (se skala).

Kontroller 90°- og 45°-stillingen før hver arbeidsprosess! Foreta et prøvesnitt!

Etterjuster på stillskruene ved behov.

Høydejustering av sagbladet

Sagbladet kan justeres trinnløst med en snitthøyde fra 0 til 83 mm.

For sikkert og rent arbeid velger du at sagbladet skal stikke litt fram i forhold til arbeidsstykket.

Still inn spaltekilen som vist i ﬁgur 22.

Spaltekilen er en viktig beskyttelsesinnretning som fører arbeidsstykket og som hindrer lukking av snittfugen bak sagbladet og tilbakeslag av arbeidsstykket. Vær oppmerksom på spaltekiletykkelsen. Spaltekilen må ikke være tynnere enn sagbladkroppen og ikke tykkere enn snittfugebredden til den. Det må kun brukes sagblader med en diameter på 250 mm og en tykkelse på 2,4 mm (tenner 3,0 mm).

Senk dekslet på arbeidsstykket ved hver arbeidsoperasjon. Dekslet må stå vannrett over sagbladet ved hver arbeidsoperasjon.

Langsgående snitt

For parallellsnitt setter man inn lengdeanslaget. Ved snittarbeid over 120 mm bruker du anslagslinjalen med den høye anslagssiden (1) og ved snittbredder under 120 mm bruker du den med den lave anslagssiden (2). Før arbeidsstykket med den vedlagte skyvestokken.

Arbejdshenvisninger

Arbejder ved rundsave Savning af brede emner, Fig. A

(Bredde af det emne der skal for arbejdes større end 120 mm)

Værktøj: Rundsavsklinge til længde savning Arbejdsgang: Længdeanslagget indstilles jævnfør den på-

gældende arbejdsbredde. Sørg for et sikkert underlag for hånden. Udskilles smalle emner under savningen, gennemføres fremførslen kun med højre hånd eller ved hjælp af en fremføringspind. Eksisterer der fare for at emnet under fremførslen klemmer mellem rundsavsklinge, kløvekile og anslag, skal anslaget trækkes tilbage til savklingens midte, eller der skal anvendes et kortere anslag.

Tverrsnitt

For tverr- og vinkelsnitt setter du inn skyveklossene.

Arbeidsanvisninger

Arbeid med sirkelsagmaskinen Skjæring av brede arbeidsstykker, Fig. A

(bearbeidningsemner større enn 120 mm)

Verktøy: Sirkelsagblad for lengde snitt Arbeidsgang: Still inn lengdeanslaget tilsvarende arbeids-

stykket som skal bearbeides. Pass på at hånden føres sikkert. Dersom det faller av tynne deler av arbeidsstykket under saging, utføres framføringen i verktøyområdet med høyre hånd eller ved hjelp av skyvestokken. Dersom det er fare for at arbeidsstykket blir klemt mellom sirkelsagbladet, spaltekilen og anslaget, må anslaget dras tilbake til midten av sagbladet, eller det benyttes et kort hjelpeanslag.

Nelle ﬁgure, la cappottatura superiore di aspirazione è stata solo tratteggiata, in alcuni casi addirittura tralasciata, per illustrare lavorazione o dispositivo in modo più chiaro. Per tutti i procedimenti di lavoro illus trati è necessario impiegare la cappottatura superiore di aspirazione.

Fig. B

Fig. C

Taglio di pezzi stretti, Fig. B

(Pezzi da lavorare di larghezza inferiore a 120 mm)

Attrezzo: lama per sega circolare per tagli longitudinali Lavorazione: Regolare l’arresto di lunghezza in relazione

alla larghezza del pezzo da lavorare. Far scorrere il pezzo con ambe le mani, servirsi della sbarra scorrevole nelle vicinanze della lama della sega, e spingere il pezzo da lavorare ﬁno dietro al cuneo divisore. Per pezzi corti, utilizzare ﬁn dall’inizio dei lavori la sbarra scorrevole.

Taglio di orli e bordi, Fig. C Attrezzo: lama per sega circolare per tagli di precisione Lavorazione: Montare l’arresto longitudinale con superﬁ-

cie di contatto bassa o ricorrere all’arresto ausiliario. Con la sbarra scorrevole, spingere il pezzo da lavo rare ﬁnchè la parte terminale dello stesso si trovi nell’ambito del cuneo divisore. Per impedire che i pezzi più lunghi si ribaltino alla ﬁne dei lavori di taglio, applicare il prolungamento per banco. Nota: Fissare con viti quei dispositivi che necessitano di essere collegati a parti della macchina. Con i morsetti a C si possono effettuare collegamenti alla macchina solo provvisori.

Fig. D

Calibro del tagliente trasversale di pezzi stretti, Fig. D Attrezzo: lama a denti piccoli per tagli trasversali Lavorazione: Regolare il listello di protezione in modo che

i pezzi tagliati non vengano a contatto con la parte sporgente della lama della sega. Condurre i pezzi solo con l’ausilio dell’arresto trasversale o del carrello trasversale. Non allontanare con le mani i pezzi di scarto vicini al pezzo da lavorare.

Allacciamento elettrico

Il motore elettrico installato è collegato in ordine di marcia. Il collegamento è conforme alle normative applicabili VDE e DIN. L’allacciamento alla rete da parte dell’utente e il cavo di prolunga uti lizzato devono essere conformi a tali direttive.

Importante: Il motore elettrico 230 V / 50 Hz è realizzato per il tipo di esercizio S6 / 40% (400 V/50 Hz S6/40%). Nel caso di sovraccarico del motore, questo si spegne automaticamente. Dopo un tempo di raffreddamento (variabile) è nuovamente possibile riaccendere il motore.

På ﬁgurerne er den øvre udsugningsstuds kun antydet, eller udeladt for at gøre arbejdsgangen eller indretningen mere tydelig. Ved alle arbejdsgange der er forevist er den øvre udsugningsstuds påkrævet.

På ﬁgurene ble øvre avsughette bare antydet, eller i et enkelttilfelle helt tatt bort, for å vise arbeidsprosessen eller utstyret tydeligere. Under alle arbeidsprosessen vist må øvre avsughette være påsatt.

Savning af smalle emner, Fig. B

(Bredde af emnet der skal forarbejdes mindre end 120 mm)

Værktøj: Rundsavsklinge til længde savning Arbejdsgang: Længdeanslaget indstilles jævnfør den øn-

skede emnebredde. Emnet skubbes frem med begge hænder, i området i nærheden af savklingen anvendes der en fremføringspind hvormed emnet skubbes tilbage indtil det er bag spaltekniven. Ved korte emner anvendes fremføringspinden også før savningens påbegyndelse.

Savning af kanter og lister, Fig. C Værktøj: Rundsavsklinge til ﬁnskæring Arbejdsgang: Længdeanslaget monteres med lav anlægs-

ﬂade eller der anvendes hjælpe anslag. Emnet skubbes frem med fremføringspinden indtil emnets ende beﬁnder sig i spalteknivens område. Lange emner sikres mod at tippe ned ved slutningen af savningen ved at anvende forlænger på bordet. Henvisning: Anordninger der behøver forbindelse med maskinen skal fast gøres med skruer, med skruetvinger kan der kun foranstaltes midlertidige forbindelser.

Saging av smale arbeidsstykker, Fig. B

(bearbeidningsemner under 120 mm)

Verktøy: Sirkelsagblad for lengde snitt Arbeidsgang: Still inn lengdeanslaget tilsvarende ar-

beidsstykket som skal bearbeides. Skyv arbeidsstykket framover med begge hender, i sagblomområdet benyttes skyvestokken, og skyv arbeidsstykket bak spaltekilen. Ved korte arbeidsstykker brukes skyvestokken for framskyving fra begynnelsen.

Saging av kanter og lister, Fig. C Verktøy: Sirkelsagblad for ﬁnsaging Arbeidsgang: Monter på lengdeanslag for lav anleggﬂate

eller bruk hjelpeanslag. Skyv arbeidsstykkene med skyvestokken framover, til arbeidsstykket kommer til spaltekilen. Lange arbeidsstykker sikres mot å dette ned på slutten av sagingen med en bordforlengelse. Henvisning: Innretninger som trenger forbindelse til deler av maskinen, må festes med skruer. Med skruetvinge kan det bare oppnås hjelpeforbindelser til maskinen.

Overskæring af smalle emner, Fig. D Værktøj: Fintandet afkorterklinge Arbejdsgang: Afstyrgerlisten indstilles således at afskårne

emner ikke kan berøre den opadgående del af savklingen. Emner føres kun frem ved hjælp af tværanslag eller tværslæde. Affaldsstykker fjernes ikke med hænderne i nærheden af savklingen.

Elektrisk tilslutning

Den installerede elmotor er tilsluttet klar til drift. Tilslutningen svarer til de gældende VDE- og DIN-bestemmelser. Den kundemæssige tilslutning såvel som en eventuel forlængerledning skal også følge disse bestemmelser.

Vigtige henvisninger

Elektromotoren 230 V / 50 Hz er udført til driftsart S 6/40 % (400 V/50 Hz S6/40%). Ved overbelastning kobler denne selvstændigt ud. Efter en vis afkølingstid (varierende) kan motoren startes igen.

Tverrsaging av smale arbeidsstykker, Fig. D Verktøy: Fintannet kappsagblad Arbeidsgang: Still inn tilbakevisningslisten slik at avkutt

av arbeidsstykket ikke kan komme i kontakt med den oppstigende delen av sagbladet. Arbeidsstykket føres bare ved hjelp av tversanslag eller tversskyver. Avfallstykker må ikke fjernes med hendene fra arbeidsområdet.

Elektrisk tilkopling

Den installerte elektromotoren er tilkoplet klar til drift. Tilkopling foregår etter gjeldende bestemmelser i VDE- og DIN-normene. Nettilkopling og eventuelle forlengelsesledninger hos kunden må også være i henhold til disse forskriftene.

Viktige anvisninger

Elektromotoren er forberedt for 230 V / 50 Hz og driftsart S 6 / 40 % (400 V/50 Hz S6/40%). Ved overbelastning kopler motoren automatisk ut. Etter en avkjølingstid (kan variere) går det an å slå på motoren igjen.

Linea di allacciamento elettrico difettosa

Spesso si presentano difetti di isolamento nei cavi di allacciamento. Le cause sono:

• Ammaccature, che si presentano quando i cavi di allacciamento passano per ﬁnestre o fessure di porte.

• Punti di piega ad angolo vivo, quale conseguenza di ﬁssaggio o sitemazione inadeguati dei cavi di allacciamento.

• Punti tagliati, quale conseguenza di calpestamento dei cavi da parte di veicoli di servizio.

• Difetti di isolamento causati da staccamenti bruschi dalla presa a muro.

• Incrinature provocate da degradazione dell’isolamento.

Una simile linea di allacciamento elettrico difettosa non deve essere impiegata, e rappresenta un pericolo mortale a causa dei difetti di isolamento.

Veriﬁcare regolarmente che i cavi di allacciamento elettrico non presentino guasti. Durante il controllo prestare attenzione che i cavi di allacciamento non siano collegati alla rete di corrente. La linea di allacciamento elettrico deve essere conforme alle normative VDE e DIN. Utilizzare exclusivamente cavi di allacciamento del tipo H 07 RN. Sui cavi di allacciamento deve essere riportata, secondo le prescrizioni, la denominazione del tipo di cavo.

Motore monofase

• La tensione di rete deve essere di 230 Volt – 50 Hz.

• I cavi di prolunga che misurano ﬁno a 25 m di lunghezza devono avere una sezione trasversale di 1,5 mm2, quelli che superano i 25 m, una sezione trasversale di almeno 2,5 mm2.

• L’allacciamento alla rete viene assicurato con azione lenta a 16 A.

Motore trifase

• La tensione di alimentazione deve corrispondere alle indicazioni sulla targhetta del motore.

• ll collegamento a rete e i cavi di prolungamento devono essere a 5 conduttori = 3 fasi + neutro + conduttore di protezione.

• I cavi di prolungamento devono disporre di una sezione trasversale di almeno 1,5 mm2.

• ll collegamento a rete è protetto al massimo con 16-A.

• Dopo l’allacciamento alla rete o dopo un trasferi mento è necessario veriﬁcare il senso di rotazione, ed eventualmente cambiare la polarità (presa di spina).

Allacciamenti e riparazioni all’impianto elettrico devono essere eseguiti esclusivamente da elettricisti qualiﬁcati.

In caso di domande, essere in grado di fornire le seguenti informazioni:

• Produttore del motore

• Tipo di corrente del motore

• Dati riportati sulla targhetta di identiﬁcazione della macchina

Nel caso di restituzione del motore, spedire sempre il gruppo motore completo di interruttore.

Beskadigelse af el-tilslutningsledningen

På de elektriske tilslutningsledninger sker der ofte isolationsbeskadigelser.

Årsager hertil er:

• Tryksteder når tilslutningsledningerne trækkes gennem vinduer og døråbninger.

• Knæksteder på grund af ukorrekt fastgørelse eller føring af tilslutningsledningerne.

• Snitsteder på grund af overkørsel af tilslutningsledningen.

• Isolationsskader på grund af at stikket rives ud af vægkontakten.

• Revner på grund af ældning af isolationen.

Sådanne beskadigede ledninger må ikke anvendes, og er på grund af skaderne i isolationen livsfarlige.

Elektriske tilslutningsledninger skal regelmæssigt kontrolleres for skader. Pas på at tilslutningsledningen ikke er tilsluttet nettet under kontrollen.

Elektriske tilslutningsledninger skal være i overensstemmelse med de gældende VDE- og DIN-bestemmelser. Anvend kun ledninger der er kendetegnet med mærkningen H 07 RN. Påtegnelsen af typebetegnelsen på tilslutningsledningen er forskriftsmæssig.

Skadene elektriske tilkoblingsledninger

Det oppstår ofte isolasjonsskader på elektriske ledninger. Årsak til dette er:

• Trykkskader, når tilkoplingsledningen føres gjennom vindu og dørsprekker.

• Knekkskader av ukyndig festing eller føring av tilkoplingsledningene.

• Kuttskader når de blir kjørt over.

• Isolasjonsskader når de blir revet ut av veggkontakten.

• Rifter pga gammel isolasjon.

Slike beskadigte elektriske tilkoplingsledninger må ikke brukes og er på grunn av isolasjonsskadene livsfarlige.

Sjekk elektriske tilkoplingsledninger regelmessig for skader. Pass på at tilkoplingsledningen da er tatt ut av kontakten. Elektriske tilkoplingsledninger må være i samsvar med gjeldende VDE- og DIN-bestemmelser. Bruk bare tilkoplingsledninger merket H 07 RN. Et slikt merke på tilkoplingsledningene er pålagt ifølge forskriftene.

Vekselstrømsmotor

• Netspændingen skal være på 250 V / 50 Hz.

• Forlængerledninger skal ved længder på indtil 25 m have et tværsnit på 1,5 mm2, ved længder på over 25 m skal de have et tværsnit på mindst 2,5 mm2.

• Nettilslutningen skal være sikret med 16 A træge sikringer.

Drejestrømsmotor.

• Netspændingen skal være 400 Volt - 50 Hz.

• Nettilslutningen og forlængerkabel skal være 5-ledet = 3 F + N + J.

• Forlængerkabler skal have et tværsnit på mindst 1,5-mm2.

• Nettilslutningen sikres med maksimum 16 A sikring.

• Ved nettilslutning eller ﬂytning af opstillingssted skal motorens omdrejningsretning kontrolleres. I givet fald skal polerne byttes (stikdåsen).

Tilslutninger og reparationer på den elektriske udrustning må kun udføres af elektriske fagfolk.

Ved forespørgsler bedes De angive følgende data:

• Motorfabrikant

• Motorens tilslutningsart (kraft/2-faset)

• Data fra maskinens typeskilt

Hvis en motor sendes tilbage bedes De om altid at sende den komplette drivenhed med afbryder.

Vekselstrømsmotor

• Nettspenningen må være 230 Volt – 50 Hz.

• Forlengelseledninger må ha et tverrsnitt på 1,5 mm2 ved inntil 25 m og over 25 m minst 2,5 mm2.

• Nettilkoplingen må sikres med 16 A.

3 Fas motor

• Nettspenningen må være 400 Volt 50 Perioder.

• Netttilkoblingen og tilkoblingskabelen må være 4-ledet = 3 + J.

• Tilkoblingskabelen må ha et minste tverrsnitt på 2,5-kvadratmillimeter.

• Netttilkoblingen må være sikret med maksimalt 20-A.

• Når du kobler til nettet eller skifter oppstillingsplass må du kontrollere motorens dreieretning, eventuelt må du skifte polaritet (i stikkontakten).

Tilkoplinger og reparasjoner av det elektriske utstyret kan bare foretas av autorisert elektriker.

Vennligst oppgi følgende data ved tilbakemelding:

• motorfabrikant

• motorens strømtype

• maskintypeskiltets data

Dersom motoren sendes i retur må den komplette driftenheten med bryter sendes med.

Rispettare le indicazioni di sicurezza!

• Il prodotto soddisfa i requisiti della EN 61000-3-11 ed è soggetto a condizioni speciali per l‘allacciamento. Ciò signiﬁca che non ne è consentito l‘uso con collegamento a punti scelti a proprio piacimento.

• In caso di condizioni di rete sfavorevoli, l‘apparecchio può comportare temporanee oscillazioni di tensione.

• Il prodotto è concepito esclusivamente per essere utilizzato nei punti di collegamento che a) non superino un‘impedenza di rete massima ammessa „Z“, oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.

• In qualità di utilizzatore, ove necessario dopo aver parlato con il proprio ente di fornitura di energia elettrica, è necessario assicurare che il punto di collegamento in cui si desidera azionare il prodotto soddisﬁ uno dei due requisiti sopra riportati a) o b).

Manutenzione

Avvertenza: prima di eseguire lavori di manutenzione e di regolazione, spegnere la macchina e disinserire la presa di corrente.

Conservare le istruzioni della macchina. Tenere pulita la macchina. Indossare occhiali protettivi durante la pulizia della macchina.

Attenzione: non pulire i componenti di plastica del banco con detergenti aggressivi. Si consiglia l’uso di un panno umido imbevuto di un detergente delicato. Non versare acqua sulla macchina.

• Controllare la lama ad intervalli regolari. Impiegare esclusivamente lame ben afﬁlate, non deformate e senza crepe. Utilizzare solamente utensili conformi alla norma europea EN 847-1.

• Sostituire immediatamente spessori usurati.

• Trattare la superﬁcie del piano sempre senza l’uso di resine.

• Pulire regolarmente da resti di legna o trucioli la parte interna della macchina, ossia la sezione dentata e il pignone dell’attrezzo orientabile.

• Eliminare eventuali intasamenti di segatura dal punto di espulsione.

Far riparare l‘elettroutensile da un tecnico elettricista qualiﬁcato. Il presente utensile elettrico è conforme alle disposizioni di sicurezza pertinenti. Le riparazioni devono essere effettuate solo da un esperto elettricista utilizzando pezzi di ricambio originali, altrimenti si rischiano infortuni dell‘utilizzatore.

Overhold sikkerhedsanvisningerne!!

• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.

• Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz “Z” nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

Følg sikkerhetsanvisningene!

• Produktet oppfyller kravene i EN 61000-3-11, og er underlagt spesielle tilkoblingsbetingelser. Det betyr at bruk på vilkårlige fritt valgte tilkoblingspunkter ikke er tillatt.

• Ved ugunstige nettforhold kan apparatet forårsake midlertidige spenningssvingninger.

• Produktet er kun beregnet for bruk på tilkoblingspunkter som a) ikke overskrider en maks. tillatt nettimpedans „Z“, eller b) har en permanent strømbelastning fra nettet på minimum 100 A per fase.

• Som bruker må du sørge for, ved behov etter avtale med din netteier, at ditt tilkoblingspunkt som du ønsker å drive produktet på, oppfyller ett av de to nevnte kravene a) eller b).

Vedligeholdelse

Advarsel: Inden vedligeholdelses- eller installeringsarbejder slukkes maskinen og stikkes trækkes ud. Brugsanvisning opbevares ved maskinen. Maskinen bør holdes ren. Ved rengøring bør der anvendes beskyttelsesbriller. Bemærk: Kunststofdele på bordet bør ikke rengøres med aggressive midler. Der anbefales et mildt opvaskemiddel på en fugtig klud. Maskinen bør ikke komme i kontakt med vand.

• Kontrollér savklingen regelmæssigt. Brug kun skarpe savklinger uden ridser og deformeringer. Brug kun værktøj, der overholder den europæiske standard EN 847-1.

• Udskift straks bordindlægget, når det er brugt op.

• Hold altid bordoverﬂaden fri for harpiks.

• Rengør regelmæssigt maskinens indvendige områder, såsom tandsegmentet og drejeanordningens drevhjul, for træ- og spånrester.

• Fjern eventuelle savsmuldsforstoppelser ved udkastningen.

Få elværktøjet repareret af en uddannet elektriker. Dette elværktøj er i overensstemmelse med de gældende sikkerhedsbestemmelser. Reparationer må kun udføres af en uddannet elektriker, og der skal bruges originale reservedele; ellers kan der opstå uheld for brugeren.

Vedlikehold

Advarsel: Skru av maskinen og trekk ut stikkontakten ved klargjørings- og innstillingsarbeider. Oppbevar bruksanvisningen ved maskinen. Hold maskinen ren. Bruk vernebriller ved rengjøring. Forsiktig: Bordets kunststoffdeler må ikke rengjøres med aggressive midler. Et mildt skyllemiddel på en fuktig klut anbefales. Vann må ikke komme på maskinen.

• Kontrolelr sagbladet regelmessig. Bruk bare godt slipte sagblad uten risser og deformeringer. Sett bare inn verktøy som tilfredsstiller den europeiske normen EN 847-1.

• Skift ut slitte benkeinnlegg umiddelbart.

• Benkens overﬂate må alltid holdes ren for harpiks.

• Rengjør innsiden av maskinen, som tannsegment og drivhjulet på dreieinnretningen, regelmessig for tre- og sponrester.

• Fjern eventuelle sagﬂis-tilstoppinger fra utgangen.

Elektroverktøyet skal repareres av fagkyndig personell. Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsbestemmelser. Reparasjoner skal bare utføres av en elektriker, og det skal bare brukes originale reservedeler, for ellers kan operatøren bli utsatt for ulykker.

Schema per la ricerca di guasti

Avvertenza: per una maggiore sicurezza di esercizio, prima di eseguire i lavori di riparazione spegnere sempre la macchina ed

estrarre la spina dalla presa di corrente. .

Anomalie Possibile causa Soluzione

Il motore non si avvia

Nastro sega non scorre in modo uniforme

Macchie di bruciatura sul legno durante il lavoro

Nastro sega si inceppa durante il lavoro

a) Mancanza di corrente b) Interruttore, condensatore difettosi c) Cavo elettrico di prolunga difettoso

a) Guida malregolata per l‘uso b) Nastro sega sbagliato

a) Nastro sega consumato b) Nastro sega sbagliato

a) Nastro sega consumato b) Nastro sega sporco di resina c) Guida malregolata per l‘uso

a) Veriﬁcare il fusibile di rete b) Far controllare da un elettricista c) Staccare dalla rete, controllare,

se necessario sostituire

a) Regolare la guida nastro sega b) Scegliere il nastro sega in base

a) Sostituire nastro sega b) Scegliere il nastro sega in base

a) Sostituire nastro sega b) Pulire nastro sega b) Regolare la guida nastro sega

Problemløsing

Problem Mulig årsak Løsning

Motoren starter ikke

Sagbånd sager ute av senter

Brannmerker på tre når du arbeider

Sagbånd sitter fast når du arbeider

a) Ingen strøm b) Bryter, kondensator defekt c) Skjøteledning defekt

a) Føring dårlig innstilt b) Feil sagbånd

a) Sagbåndet er sløvt b) Feil sagbånd

a) Sagbåndet er sløvt b) Harpiks på sagbånd c) Føring dårlig innstilt

a) Kontroller nettsikring b) Få faglært elektriker til å kontrollere c) Trekk ut nettsikring, kontroller, skift hvis

nødvendig

a) Still inn sagbåndføring i henhold til betjen.

anv.

b) Bruk sagbånd i henhold til betjen. anv.

a) Skift ut sagbåndet b) ruk sagbånd i henhold til betjen. anv.

a) Skift ut sagbåndet b) Rengjør sagbåndet c) Still inn sagbåndføring i henhold til betjen.

anv.

Fejlafhjælpning

Fejl Mulig årsag Afhjælpning

Motoren starter ikke

Savbåndet løber forkert a) Føring indstillet forkert

Brandpletter på træet ved arbejdet

Savbåndet sætter sig fast ved arbejdet

a) Ingen strøm b) Afbryder, kondensator defekt c) Elektrisk forlængerledning defekt

b) Forkert savbånd

a) Savbåndet er sløvt b) Forkert savbånd

a) Savbåndet er sløvt b) Harpiks på savbåndet c) Føring indstillet forkert

a) Kontrollér netsikringen b) Få den kontrolleret af en elektriker c) Træk netsikringen ud, kontrollér den, skift

den ud ved behov

a) Indstil savbåndføringen iht. betj.-anv. b) Vælg savbånd iht. betj.-anv.

a) Udskift savbåndet b) Vælg savbånd iht. betj.-anv.

a) Udskift savbåndet b) Rengør savbåndet c) Indstil savbåndføringen iht. betj.-anv.

Fabrikant: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Geachte klant,

Wij wensen u veel plezier en succes bij het werken met uw nieuwe Scheppach-machine.

Aanwijzing:

De fabrikant van dit apparaat is volgens de vigerende productaansprakelijkheidswetgeving niet verantwoordelijk voor schade, die aan of door dit apparaat is ontstaan ten gevolge van:

• onjuiste behandeling

• veronachtzaming van de gebruiksaanwijzing

• reparaties verricht door derden die geen bevoegde vaklieden zijn

• inbouw van en vervanging door niet-originele onderdelen

• ondoelmatig gebruik

• uitval van het elektrische gedeelte bij veronachtzaming van de elektrische voorschriften en de VDE-voorschriften 0100, DIN 57113 / VDE0113.

Ons advies luidt:

Voor de montage en de ingebruikname eerst de gehele tekst van de gebruiksaanwijzing doorlezen. Deze gebruiksaanwijzing dient ertoe om het u te verge makkelijken, om uw machine te leren kennen en de regle mentai re gebruiksmogelikheden te benutten. De gebruiksaanwijzing bevat belangrijke wenken over hoe u met de machine veilig, deskundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten spaart, uitvalstijden vermindert en de betrouwbaarheid en levensduur van de machine verhoogt. Behalve de veiligheidsbepalingen in deze gebruiksaanwijzing moet u bovendien beslist de voor het gebruik van de ma chine geldende voorschriften van uw land in acht nemen. De gebruiksaanwijzing moet steeds in de buurt van de machine liggen – in een plastic hoes ter bescherming te gen vuil en vochtigheid. Ze moet door al het bedienend personeel voor het begin van het werk gelezen en zorgvuldig op ge volgd worden. Er mogen alleen maar personen aan de ma chine werken die in het gebruik van de machine zijn op geleid en van de daarmee verbonden gevaren op de hoogte zijn gebracht. De vereiste minimumleeftijd moet aangehouden worden. Naast de in deze gebruksaanwijzing vermelde veiligheidswenken en de speciale voorschriften van uw land moeten de voor het gebruik van houtbewerkingsmachines algemeen erkende vaktechnische regels in acht worden genomen.

Algemene opmerkingen

• Na het uitpakken moet U controleren of alle onderdelen door het transport zonder schade zijn gebleven. Bij opof aanmerkingen meteen de expediteur verwittigen.

• Later gekomen reclamaties kunnen we niet meer aannemen.

• Controleer of de leverantie volledig is.

Tillverkare:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Valmistaja:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Arade kund!

Vi önskar mycket nöje ach framgång vid arbetet med Er nya Scheppach-maskin .

OBSERVERA:

Tillverkaren av denna apparat ansvarar inte för uppkomna skador på och genom denna enligt gällande lag för produktansvar vid:

• felaktig behandling

• när bruksanvisningen inte följs

• reparationer genom icke autoriserad fackman

• inbyggnad eller utbyte av „reservdelar, som ej är original Scheppach“

• användning inte enligt bestämmelserna

• avbrott i den elektriska anläggningen på grund av icke beaktande av elektriska föreskrifter och VDE-bestämmelserna 0100, DIN 57113/VDE 0113.

Vi rekommenderar

Läs igenom hela bruksanvisningen före montering och igangsättning. Denna bruksanvisning skall göra det lättare för Dig att sätta Dig in i maskinen och använda den korrekt. Bruksanvisningen innehailer viktiga anvisningar hur Du arbeter säkert, korrekt och ekonomiskt med maskinen Vidare hur Du undvikar faror, sparar pa reparationskostnader, reducerar hindertiden vid fel samt hur Du ökar maskinens funktionssäkerhet och livslängd. Utöver de säkerhetsbestämmelser som anges i denna bruksanvisning, skall även Ditt lands föreskrifter läsas noga för användning av denna maskin. Bevara alltid bruksanvisningen vid maskinen Lägg den i ett plastfodral, sa den skyddas mot smuts och fukt Var maskinarbetare skall noga ha läst igenom den innan arbetet pabörjas Endast de personer, som känner maskinen och som blivit informerade om de faror som är förbundna med maskinarbetet, far arbeta med maskinen. Förutom de i denna bruksanvisning nämnda säkerhetsanvisningar samt de för Ditt land gällande regler, skall även de för användning av träbearbetNIngsmaskiner allmänna, godkända facktekniska regler beaktas.

Hyvä asiakas,

Toivomme, että uudesta märkähiontakoneestasi on sinulle paljon iloa ja hyötyä. Voimassa olevan tuotevastuulain mukaan laitteen valmistaja ei vastaa laitteelle tai laitteesta aiheutuvista vahingoista, jotka johtuvat

• epäasianmukaisesta käytöstä

• käyttöohjeen noudattamatta jättämisestä

• valtuuttamattomien henkilöiden tekemistä korjauksista

• muiden kuin alkuperäisten varaosien käytöstä

• määräysten vastaisesta käytöstä .

• sähkölaitteiston häiriöistä

• sähkömääräysten ja VDE-määräysten 0100, DIN 57113 / VDE0113 noudattamatta jättämisestä.

Suosittelemme

että luette käyttöohjeen tekstin kokonaan läpi ennen koneen asentamista ja käyttöönottoa.

Näiden käyttöohjeiden avulla opitte tuntemaan koneen ja sen käyttöso vellukset. Käyttöohjeet sisältävät monia tärkeitä ohjeita koneen turvallisesta, asiantuntevasta ja taloudellisesta käytöstä. Käyttöohje auttaa myös väIttämään vaaratilanteet, säästämään huoltokustannuksissa ja pitämään koneen pitempään ja varmemmin toimintakunnossa. Tähän käyttöohjeeseen oheistettujen turvamääräysten lisäksi on noudatettava muita Suomessa voimassa olevia, koneen käyttöön liittyviä turvamääräyksiä. Käyttöohjeita on aina säilytettävä koneen läheisyydessä Laita käyttöohjevihko muovitaskuun, jossa sen on suojassa lialta ja kosteudelta. Kunkin henkilön, joka aloittaa työskentelyn koneella, on ensin tutustuttava huolella käyttöohjeisiin Konetta saa käyttää ainoastaan henkilö, joka tuntee koneen käytön ja siihen liittyvät vaarat Määräysten mukaista vähimmäisikärajaa on noudatettava. Tämän käyttöohjeen sisältämien ja muiden Suomessa voimassa olevien erityisten turvamääräysten lisäksi on noudatettava puutyöalan ylei siä määräyksiä.

Allmänna anvisningar

• Etter uppackning, kontrollera alla maskindelar för ev. transportskador. Skulle något vara skadat, kontakta genast leverantören.

• Sent ankomna reklamationer godkänns inte.

• Kontrollera att leveransen är komplett.

• Läs naga bruksanvisningen innan maskinen används, så du är säker på hur den fungerar.

• Tillbehör, reserv- och slitdelar får endast vara original-Scheppach delar. Reservdelar erhålles hos Din Scheppach försäljare.

• Vid beställning ange vårt arl nummer, rnaskintyp sarnttihverkningsår

Yleisiä ohjeita

• Kun olet purkanut koneen kuljetuspakkauksesta, tarkasta että yhdessäkään osassa ei ole kuljetusvaurioita. Jos löydät vaurioita, ilmoita niistä heti koneen myyjälle.

• Myöhemmin tehtyjä ilmoituksia ei hyväksytä.

• Varmista, että toimitussisältö on täydellinen.

• Ennen kun otat koneen käyttöön, tutustu koneeseen lukemalla tämän käyttöohje huolellisesti läpi.

• Käytä vain Scheppachin alkuperäisiä vara- ja kulutusosia. Näitä osia saat Scheppach-kauppiaaltasi.

• Kun tilaat varaosia, muista ilmoittaa samalla koneesi tyyppi ja valmistusvuosi.

• Voor de ingebruikname moet u zich met behulp van de gebruiksaanwijzing vertrouwd maken met het apparaat.

• Bij toebehoren, slijtage- of reserveonderdelen alleen ori ginele onderdelen van Scheppach gebruiken. Reserve onderdelen zijn bij uw Scheppach-speciaalzaak verkrijgbaar.

236

• Bij bestellingen moet U ons artikelnummer alsmede het type en het bouwjaar van het apparaat aangeven.

1. Aan/uit-schakelaar

2. Lengteaanslag

3. Zaagblad

4. Beschermkap

5. Afzuigslang

6. Splijtwig

7. Tafelinzetstuk

8. Tafelverbreding

9. Schuifslede

10. Rij-inrichting

11. Afzuigsteunen

12. Transportgreep

13. Hoogteverstelling

TS310

Leveringsomfang

Tafel-cirkelzaag TS310

Langsaanslag met winkelhaak

Doorsnede-kaliber

Zaagblad-bescherming met schroef

en vleugelmoer

1110

12 13

Splijtwig

Schuif-stok

Tafel-verlenging

2 tafelverlengings-steunen

2 wiel- en scharnier-units

Zaagblad Ø 315 x 30 x 3,0/2 24 Z

Zaagbladsleutel

Schuifstok

Afzuigslang en bevestigingsklem

Zakje met losse onderdelen

Gebruiksaanwijzing

Technische gegevens Afmetingen l x b x h Tafel-omvang Tafel-omvang met

verbreding Tafelhoogte met

onderstel ø Zaagblad Verticale beweging

90°/45° Draai-bereik Snij-snelheid Langsaanslag Gewicht Aandrijving Motor V/Hz Opnamevermogen P1 Bewerkingswijze Toerental Motor-bescherming Onderspanning

uitschakeling Stekker

Technische wijzigingen voorbehouden!

1110 x 600 x 1050 mm

800 x 550 mm 950 x 800 mm

800 mm

315 x 30 x 3,0/2 24 Z

0–83/0–49 mm

90°–45°

580 mm

52 kg

230 V/50 Hz 400 V/50 Hz

2200 W 2800 W

S 6/40 % S 6/40 %

2800 1/min 2800 1/min

yes yes yes yes

Schuko CEE 16 A

1. Brytare Till/Från

2. Längdanslag

3. Sågblad

4. Skyddshuv

5. Utsugningsslang

6. Spaltkil

7. Bordsinläggning

8. Bordsbreddning

9. Skjutsläde

10. Köranordning

11. Utsugningsstuts

12. Transporthandtag

13. Höjdinställning

1. Päälle-poiskytkin

2. Pitkittäisvaste

3. Sahanterä

4. Suojus

5. Imuletku

6. Halkaisukiila

7. Pöytäalusta

8. Pöydänlevennys

9. Työntökelkka

10. Ajolaite

11. Imuyhde

12. Kuljetuskahva

13. Korkeudensäätö

TS310

Leveransomfattning

Bordscirkelsåg TS310

Längdstopp med vinkelskena

Sågbladsskydd med skruv och

2 hjul- och plös-enhet

Sågblad Ø 315 x 30 x 3,0/2 24 Z

Utsugarslang och fästklämma

Användarinstruktioner

Tekniska da ta Trämassa L x W x H Bordsstorlek Bordsstorlek med

utvidgning Bordshöjd med

underställ ø sågblad Vertikal justering

90°/45° Lutningsgrad Skärhastighet Längdmall Vikt Drift Motor V/Hz Förbrukningseffekt P1 Arbetsläge Antal varv Motorskydd Underspänningsskydd Kontakt

Med reservation för tekniska ändringar!

1110 x 600 x 1050 mm

315 x 30 x 3,0/2 24 Z

230 V/50 Hz 400 V/50 Hz

2200 W 2800 W

S 6/40 % S 6/40 %

2800 1/min 2800 1/min

yes yes yes yes

Schuko CEE 16 A

Tvärvinkelindikator

vingmutter

Spaltkil

Skjutsticka

Bordsförlängare

2 bordförlängarstöd

Sågbladsnyckel

Skjutspak

Packningspåse

800 x 550 mm 950 x 800 mm

800 mm

0–83/0–49 mm

90°–45°

580 mm

52 kg

TS310

Toimituksen sisältö

Pyörösahapenkki TS310

Purunimurin liitoskappale

Teränsuojus ruuvilla ja siipimutterilla

2 penkinjatkeen tukea

Sahanterä, Ø 315 x 30 x 3,0/2 24 Z

Poistoletku ja kiinnityspinne

Tekniset tiedot Mitat P x L x K Penkin koko Jatketun penkin

koko Penkin korkeus

alarungon kanssa Sahanterä ø Korkeudensäätö

90°/45° Siirto Leikkausnopeus Pitkittäispysäytin Paino Käyttökoneisto Moottori V/Hz Ottoteho P1 Toimintatapa Kierrosluku Moottorin suojaus Alijännitesuojaus Pistoke

Oikeus teknisiin muutoskiin pidätetään!

1110 x 600 x 1050 mm

315 x 30 x 3,0/2 24 Z

0–83/0–49 mm

230 V/50 Hz 400 V/50 Hz

2200 W 2800 W

S 6/40 % S 6/40 %

2800 1/min 2800 1/min

kylla kylla kylla kylla

Schuko CEE 16 A

Katkaisuohjain

Halkaisukiila Kääntötanko

Penkinjatke

2 pyöräyksikköä

Työntökahva

Käyttöohjee

Lisävarusteet

Käyttöohje

800 x 550 mm 950 x 800 mm

800 mm

90°–45°

580 mm

52 kg

Karakteristieke waarden van het geluid Meetvoorwaarden volgens ontwerp-norm pr EN : 1995-07

De aangegeven waarden zijn emissiewaarden, dat betekent echter niet dat het ook veilige werkwaarden zijn. Hoewel er een wisselwerking bestaat tussen emissie- en immissieniveau, kan daaruit niet betrouwbaar worden afgeleid of er extra voorzorgsmaatregelen getroffen moeten worden of niet. Factoren die het momentane immissieniveau op de werkvloer kunnen beïnvloeden hebben te maken met de duur van de inwerking, het karakter van het werkvertrek zelf, andere geluidsveroorzakers enz. waaronder bijvoorbeeld het aantal machines en voorafgaande bewerkingen. Bovendien kunnen de toelaatbare waarden op de werkvloer van land tot land verschillen. De gegeven waarden hebben in de eerste plaats tot doel de gebruiker bij de betere beoordeling van mogelijk gevaar en risico te helpen.

Niveau van het geluidsvermogen in dB

bewerking LWA = 112,4 dB(A)

geluidsdrukniveau op de werkplek in dB

bewerking L

= 102,5 dB(A)

pAeq

Voor de genoemde emissiewaarden geldt een meetonzekerheidsfactor K = 4 dB

Gegevens over de stofemissie

De stofemissiewaarden die volgens de „Beginselen voor de controle van stof emissie (concentratieparameters) bij houtverwerkende machines“ van de deskundige commissie voor hout gemeten werden blijven onder 2 mg/m3. Er kan dus van uit worden gegaan, dat indien de machine op een reglementair werkende afzuiging met ten minste 20 m/s luchtsnelheid wordt aangesloten, de in de Bondsrepubliek Duitsland geldende grenswaarden volgens de richtlijn voor technische concentratie voor houtstof permanent nageleefd worden.

Gehoor- resp. oor-bescherming gebruiken.

Beschermend masker en bril gebruiken.

Oog-bescherming gebruiken.

In deze gebruiksaanwijzing worden zaken die uw veiligheid betreffen met dit teken aangegeven: m

m Veiligheidsinstructies

Let op! Bij gebruik van elektrische apparaten dient u de

volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machine te gebruiken en bewaar de veiligheidsvoorschriften

Bulleruppgifter Mätbetingelser enligt utkast pr EN : 1995-07

De angivna värdena är emissionsvärden och anger därför inte nödvändigtvis genast säkra arbetvärden. Fastän det ﬁnns en korrelation mellan emissions- och imissionspeglar, kan man inte säkert fastställa huruvida extra försiktighetsåtgärder är nödvändiga eller ej. Faktorer som kan inverka på den aktuella imissionspegel vid arbetsplatsen omfattar inverkans längd, arbetsrummets beskaffenhet, andra bullerkällor o. s. v., t. ex. maskinernas antal och verksamhet som pågår i närheten. Den tillåtna arbetsplatsvärdena kan variiera från land till land. Denna information skall emellertid möjliggöra för anvädaren att företa en bättre uppskattning av faror och risker.

Ljudeffektnivå i dB

Bearbetning LWA = 112,4 dB(A)

Ljudtrycksnivå på arbetsplatsen i dB

Bearbetning L

= 102,5 dB(A)

pAeq

De nämnda emissionsvärdena har ett tillägg för mätosäkerhet K = 4 dB

Uppgifter för dammemissionen

De dammemissionsvärden som uppmätts av fackutskottet för träbearbetning i „Principer för prövning av träbearbetningsmaskiners dammemmission (koncentrationsparameter)“ ligger under 2 mg/m3. När maskinen ansluts till en regelmässig industriell utsugsanordning med minst 20 m/s lufthastighet kan man utgå från att man varaktigt och säkert följer TRK:s gränsvärden för trädamm som gäller i Förbundsrepubliken Tyskland.

Melun ominaisarvot Mittausehdot standardin ehdotuksen pr EN : 1995-07 mukaisesti

Ilmoitetut arvot ovat emissioarvoja eivätkä ne näin ollen esitä tarkkoja työarvoja. Vaikka emissio- ja immissiotasojen välillä onkin vastaavuussuhde, ei siitä voida varmasti johtaa sitä, ovatko lisätoimenpiteet tarpeen vai ei. Sellaisia tekijöitä, jotka voivat vaikuttaa kullakin hetkellä työpaikalla olevaan immissiotasoon, ovat vaitutuksen kesto, työtilan erikoisominaisuudet, muut melulähteet jne, esim. koneiden lukumäärä ja lähellä olevat tapahtumat. Sallitut työpaikka-arvot voivat myöskin vaihdella maasta toiseen. Nämä tiedot mahdollistavat kuitenkin sen, että käyttäjät voivat paremmin arvioida vaarat ja riskit.

Äänitehotaso dB:nä

Työstö LWA = 112,4 dB (A)

Työpaikan äänitaso dB:nä

Työstö L

= 102,5 dB (A)

pAeq

Mainittujen päästöarvojen mittauksen epävarmuuslisä on K = 4 dB

Tietoja pölypäästöstä (-emissiosta)

Pölypäästön arvot, jotka ammattitoimikunta „Puu“ on mitannut „Puunjalostuskoneiden pölypäästön (konsentraatioparametri) testaussääntöjen“ mukaan, ovat alle 2 mg/m3. Kun kone liitetään asianmukaiseen yrityksessä käytössä olevaan imulaitteestoon, jossa ilmavirran nopeus on vähintään 20 m/s, voidaan näin ollen noudattaa Saksen Liitotasavallassa voimassa olevia TRK-puupölyn rajaarvoja pysyvästi.

Använd hörselskydd och/eller öronproppar.

Använd skyddsmask och skyddsglasögon.

Använd ögonskydd.

I denne betjeningsveiledning har vi på alle steder hvor det omhandler din sikkerhet, merket med dette kjennetegn: m

m Sikkerhetsanvisninger

Observera! Vid användning av elektriska verktyg ska

följande principiella försiktighetsåtgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Läs alla dessa anvisningar innan du använder elverktyget och förvara säkerhetsanvisningen på ett säkert ställe.

Käytä kuulosuojaimia.

Käytä suojanaamaria ja suojalaseja.

Suojaa silmäsi.

Työskentelyturvallisuuden kannalta tärkeät kohdot on merkitty tällä merkillä: m

m Turvaohjeet

Huomio! Sähkötyökalujen käytössä on sähköiskulta ja

loukkaantumis- ja palovaaralta suojautumisen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet. Lue kaikki nämä ohjeet ennen kuin käytät tätä sähkötyökalua, ja säilytä turvallisuusohjeet varmassa paikassa.

• Geeft u deze veiligheidswenken aan alle personen door, die aan de machine werken.

• De machine uitsluitend in technisch correcte toestand alsmede volgens de bestemming, bewust van de veiligheidsaspecten en gevaren gebruiken met inachtneming van de gebruiksaanwijzing! Vooral storingen, die de veiligheid nadelig kunnen beïnvloeden, dient men onverwijld te (laten) verhelpen!

• Er mogen alleen werktuigen worden gebruikt, die aan de Europese Norm EN 847-1 voldoen.

• Alle veiligheids- en gevareninstructies aan de machine naleven!

• Alle veiligheids- en gevareninstructies aan de machine compleet in leesbare toestand houden.

• Let u tijdens het werken op: Verwondingsgevaar van vingers en handen door roterend zaaggereedschap.

• Let u erop, dat de machine standvast op een vaste ondergrond staat.

• Aansluitleidingen voor het stroomnet controleren. Geen defecte leidingen gebruiken.

• Houdt u kinderen uit de buurt van de op het stroomnet aangesloten machine.

• De bedienende persoon moet minstens 18 jaar oud zijn. Personen in opleiding moeten minstens 16 jaar oud zijn, maar mogen alleen onder toezicht aan de machine werken.

• De aan de machine werkende personen mogen niet afgeleid worden.

• Indien een tweede persoon aan de tafelcirkelzaagmachine werkt, om afgezaagde werkstukken af te nemen, moet de machine met een tafelverlenging uitgerust zijn. De tweede persoon mag enkel en alleen aan het afname-einde van de tafelverlenging staan.

• Er mogen geen spaanders of houtafval op de bedieningsplaats van de machine liggen.

• Nauwsluitende kleding dragen. Sieraden, ringen en horloges afdoen.

• Op de draairichting van de motor en het gereedschap letten – zie „Electrische aansluiting“.

• Veiligheidsinrichtingen aan de machine mogen niet gedemonteerd of onbruikbaar gemaakt worden.

• Ombouw-, instel-, meet- en reinigingswerkzaamheden alleen met uitgeschakelde motor uitvoeren. Stekker uit het stopcontact trekken en wachten tot het roterende gereedschap stilstaat.

• Voor het verhelpen van storingen de machine uitschakelen. Stekker eruit trekken.

• Bij alle stappen van de bewerkingscyclus moet de machine aan een afzuiginstallatie worden aangesloten. Neem daarbij het gebruik volgens de voorschriften in acht.

• Tijdens het werken aan de machine moeten alle veiligheidsinrichtingen en afdekkingen gemonteerd zijn.

• Alleen goed geslepen, niet vervormde zaagbladen zonder scheurtjes gebruiken.

• Cirkelzaagbladen uit sneldraaistaal, die op zware last berekend zijn, mogen niet gebruikt worden.

• De splijtwig is een belangrijk beveiligingsinrichting. De splijtwig geleidt het werkstuk en verhindert het sluiten van de zaagsnede en het terugslaan van het werkstuk.

• Se till att alla som arbetar med maskinen har läst säkerhetsanvisningarna.

• Maskinen får endast användas om den fungerar tekniskt korrekt. Beakta alltid de direktiv, säkerhetsbestämmelser och faror som är angivna i bruksanvisningen! Åtgärda genast de störningar som kan påverka säkerheten.

• Endast verktyg som motsvarer den europeiska normen EN 847-1 får användas.

• Beakta alla maskinens säkerhets- och riskantvisningar.

• Förvara alla maskinens säkerhets- och riskantvisningar fulltaliga och i läsbart skick vid maskinen.

• Var försiktig vid arbetet. Risken för handskador är stor p g a det roterande verktyget.

• Se till att maskinen står stadigt på fast underlag.

• Kontrollera alla anslutningskablar. Använd inga defekta kablar.

• Håll barn borta från nätansluten maskin.

• Användaren måste ha fyllt 18 år. Lärlingar måste ha fyllt 16 år och får endast arbeta med hyvelmaskinen under uppsikt.

• Personer som arbetar med hyvelmaskinen får ej störas.

• Om en andra person arbetar vid bordcirkelsågen för att ta hand om över blivna arbetsstycken, måste maskinen vara utrustad med en bordförläng ningsskiva. Den andra personen får inte stå på någon annan plats än vid slutet av bordförlängningsskivan.

• Håll arbetsplatsen ren.

• Arbetsklädseln får ej vara vid. Ta av smycken, ringar och armbandsur.

• Beakta motorns och verktygets rotationsriktning - se „Elektrisk Anslutning”.

• Säkerhetsanordningar på maskinen får ej demonteras eller göras obrukbara.

• Ställoperationer, justering, mätning och rengöring fr endast utföras med avstängd motor. Dra ut kontakten och vänta tills kniven står stilla.

• Stäng av maskinen innan du åtgärdar störningar. Dra ut kontakten och vänta tills verktyget står stilla.

• I samband med dammiga arbetsmoment måste maskinen vara ansluten til en utsugsanordning. Den bestämmelseenliga användningen måste absolut följas.

• Vid arbete med maskinen måste alla skyddsanordningar vara monterade.

• Använd endast välslipade och felfria sågblad.

• Cirkelsågblad av snabbstål får ej användas.

• Klyvkniven är en viktig säkerhetsanordning som styr operatet och förhindrar bakslag och att snittet sluts bakom sågbladet.

• Vid varje arbetsgång måste skyddet sänkas över operatet. Skyddet måste stå vågrätt över sågbladet.

• Vid längdsågning av smala arbetsstycken – tunnare än 120 mm – måste absolut en skjutklots användas. Klotsen måste användas för att förhindra att arbetsmoment utförs med händarna i närheten av sågklingan.

• Använd skjutstock eller handtag med skjutträ, för att föra arbetsstycket säkert förbi sågbladet.

• Stäng av maskinen innan du åtgärdar störningar. Dra ut kontakten och vänta tills verktyget står stilla.

• Om öppningen för sågbladet i bordet skadats ska bordsinlägget bytas ut. Dra ut kontakten.

• Antakaa turvallisuusohjeet kaikille niille henkilöille, jotka työskentelevät tällä koneella.

• Konetta käytettäessä on sen oltava teknisesti moitteetomassa kunnossa, käyttöohjeita täytyy noudattaa turva- ja vaaratekijät tiedostaen määräysten mukaisesti! Häiriöt, jotka voivat haitata turvallisuutta, on korjattava (korjatautettava) välittömästi!

• Kaikkien käytettävien työkalujen täytyy vastata eurooppalaista normia EN 847-1.

• Noudata koneen turva- ja käyttöohjeita.

• Säilytä koneen turva- ja käyttöohjeet koneen lähettyvillä luettavassa kunnossa.

• Varokaa työskennellessänne sormien ja käden vahingoittumista pyörivässä terässä.

• On huolehdittava että kone on tukevasti kiinteällä alustalla.

• Verkkoliitäntäkaapeli on tarkastettava ennen käyttöä. Viallista kaapelia ei saa käyttää.

• On huolehdittava, että lapset ja muut asiaankuulumattomat eivät pääse käyttämään sähköverkkoon yhdistettyä konetta.

• Koneen käyttäjän on oltava vähintään 18 vuotias. 16 vuotias koulutettava voi työskennellä koneella valvonnan alla.

• Koneella työskentelevää työntekijää ei saa häritä.

• Jos pöytäpyörösahalla työskentelee toinenkin henkilö, jonka tehtävänä on ottaa vastaan poikkileikatut työstökappaleet, täytyy kone varustaa pöydän pidennyksellä. Tämän toisen henkilön täytyy seistä pöydän pidennyksen vastaaanottopäässä – hän ei saa seistä missään muualla.

• Kone ja koneen ympäristö on pidettävä puhtaana lastuista ja puunjätteistä.

• Työntekijä ei saa käyttäa väljiä vaatteita. Sormukset ja rannekellot on jätettävä pois.

• Moottorin ja kutterin pyörimissuunta on tarkistettava katso höylän „Sähkölaitteet”.

• Koneen suojalaitteita ei saa poistaa tai tehdä käyttökelvottomaksi.

• Koneen huollon, säädön, mittauksen ja puhdistuksen ajaksi on moottori pysäytettävä ja irroitettava sähköverkosta. On odotettava, että pyörivä on pysähtynyt.

• Ennen vikojen korjaamista on kone pysäytettävä ja irroitettava sähköverkosta.

• Kone täytyy kaikissa työvaiheissa liittää -imulaitteestoon. Ota tällöin huomioon luvussa „Määräysten mukainen käyttö“ annetut ohjeet.

• Koneella työskenneltäessä on kaikkien suojalaitteiden oltava paikoilleen asennettuina.

• Koneessa saa käyttää ainoastaan hyvin teroitettuja, ehjiä ja moitteettomia pyörösahanteriä.

• Pikateräksestä tehtyjä pyörösahanteriä ei saa käyttää.

• Jakoveitsi on tärkeä suojalaite. Se ohjaa työkappaletta ja sulkee sahausraon pyörösahanterä takana sekä estää työkappaleen takaiskut.

• Terän yläsuojus on jokaisessa työvaiheessa laskettava työkappaleen pälle. Se täytyy olla vaakasuorassa terän päällä.

• Jos leikkaat kapeita työstökappaleita – alle 120 mm:n levyisiä – pituussuuntaan, käytä ehdottomasti työntökeppiä. Työntökeppiä täytyy käyttää, jotta ei jouduta työskentelemään käsin sahanterän läheisyydessä.

• De afdekkap moet bij elke werkzaamheid naar beneden worden gelaten. De kap moet horizontaal boven het zaagblad staan.

• Bij zagen in lengterichting van smalle werkstukken – korter dan 120 mm – beslist een schuifstok gebruiken. De schuifstok moet worden gebruikt om te verhinderen, dat met de handen in de buurt van de het zaagblad wordt gewerkt.

• Schuifstok of de handgreep met schuifhout gebruiken om het werkstuk veilig tegen het zaagblad te geleiden.

• Voor het verhelpen van storingen de machine uitschakelen. Stekker eruit trekken.

• Bij uitgeslagen zaagopening het inlegblad van de tafel vernieuwen. Stekker uit het stopcontact trekken.

• Voor de inbedrijfstelling moet de machine aan een afzuiginstallatie met een ﬂexibele, moeilijk ontvlambare afzuigleiding aangesloten worden. De afzuiging moet automatisch aanspreken als de machine aangezet word.

• Ook in geval van een geringe verplaatsing dient de machine of installatie van elke externe energietoevoer te worden gescheiden! Voor de hernieuwde inbedrijfstelling dient de machine weer correct op het net te worden aange sloten!

• Als u de werkplaats verlaat, de motor uitschakelen. De stekker uit het stopcontact trekken.

• Aansluitingen en reparaties van de electrische uitrusting mogen alleen door de electrovakman worden doorgevoerd.

• Alle beschermings- en veiligheidsinrichtingen moeten na aﬂoop van de reparatie- en onderhoudswerkzaamheden meteen weer gemonteerd worden.

Toebehoor

alleen bij de vakhandelaar kopen.

Voorgeschreven gebruik

De machine voldoet aan de geldige EG-richtlijnen voor machines.

• De tafelcirkelzaagmachine is gedeﬁnieerd als halfstationaire machine volgens pr EN .

• Voor het transport de machine met beide handen voor en achter stevig bij de tafel vastpakken en optillen.

• Als geen gebruik wordt gemaakt van een „origineel onderstel“, moet de machine stevig op een stabiel, tafelachtig onderstel worden geplaatst. De werkhoogte moet minstens 800 mm bedragen.

• De machine heeft een werkruimte, die zich vóór de machine, links van het zaagblad bevindt.

• Het werkgebied en de omgeving van de machine moet vrij zijn van storende delen, om ongevallen te voorkomen.

• In principe moeten alle te bewerken stukken steeds vrij van vreemde voorwerpen zoals bijvoorbeeld nagels of schroeven zijn.

• Bij gebruik in gesloten ruimten moet de machine op een afzuiginstallatie aangesloten worden. Voor het afzuigen van houtspaanders of zaagsel de afzuiginstallatie of gebruiken. De stromingssnelheid op het afzuigtussenstuk moet 20 m/s bedragen. Onderdruk 1200 Pa.

• Före starten måste maskinen anslutas till en utsugsanordning med en ﬂexibel och svårantändlig slang. Utsugsanordningen måste starta automatiskt, då bordcirkelsågen sätts igång.

• Stäng av motorn när du lämnar arbetsplatsen. Dra ut kontakten.

• Stäng av all energitillförsel också vid obetydlig ﬂyttning av maskinen! Nätanslut maskinen ordentligt innan den driftssätts på nytt!

• Installationer, reparationer, service får endast utföras av auktoriserade el verkstäder

• Samtliga skydds- och säkerhetsanordningar måste monteras omedelbart efter avslutad reparation eller tillsyn.

Tillbehör

Köpes endast hos din specialförsäljare.

• Käytä työnnintä tai käsikahvaa työntimen kanssa ohjataksesi työkappaleen turvallisesti sahanterän ohi.

• Ennen vikojen korjaamista on kone pysäytettävä ja irroitettava sähköverkosta.

• Vahingoittunut kitakappale on vaihdettava uuteen. Kone on irroitet tava sähköverkosta.

• Ennen koneen käyttöönottoa täytyy tämä liittää imulaitteestoon, joka on varustettu taipuisalla, vaikeasti syttyvällä imujohdolla. Imulaitteiston täytyy käynnistyä automaattisesti samalla kun pöytäpyörösaha käynnistetään.

• Kun työntekijä poistuu koneelta, niin moottori on pysäytettävä ja pistoke on irroitettava pistorasiasta.

• Aina kun siirrät konetta pienenkin matkan, kytke kone irti verkkovir rasta! Kytke kone asianmukaisesti takaisin sähköverkkoon ennen ottamista uudelleen käyttöön.

• Sähkölaitteita saa asentaa, korjata ja huoltaa vain siihen valtuutettu sähköasennusliike.

• Kaikki suoja- ja turvalaitteet on heti täydellisen korjausja huoltotyön jälkeen asennettava paikoillen.

Lisävarusteet

Osta lisävarusteita ainoastaan valtuutetulta jälleenmyyjältä.

Bestämmelsenlig användning

Maskinen följer EG:s gällande maskinriktlinje

• bordcirkelsåg är deﬁnierad som halvstationär maskine enligt pr EN .

• Vid förﬂyttning av maskinen måste ett kraftigt grepp med båda händerna tas framtill och baktill på bordet som sedan lyfts.

• Om inget „original underrede“ används, måste maskinen ställas upp på ett stabilt, bordsliknande ställ där den står jämnt. Arbetshöjden skall uppgå till minst 800 mm.

• Maskinen är utrustad med en arbetsplats som beﬁnner sig framför maskinen till vänster om sågklingan.

• Maskinen arbets- och kringområde måste hållas fritt från främmande föremål för att förebygga olyckor.

• De arbetsstycken som skall bearbetas måste vara fria från främmande föremål såsom spikar eller skruvar.

• Före starten måste maskinen anslutas till en utsugsanordning med en ﬂexibel och svårantändlig slang. Utsugsanordningen måste starta automatiskt, då bordcirkelsågen sätts igång. Genomströmningshastigheten i utsugsröret måste uppgå till 20 m/s.

• Automatstarten från kan erhållas som särskilt tillbehör. Typ ALV 2 Art.-nr. 7910 4010 230 V / 50 Hz Typ ALV 10 Art.-nr. 7910 4020 400 V / 230 V / 50 Hz

• Då arbetsmaskinen startas slår utsugsanordningen automatiskt till efter 2-3 sekunders startfördröning. På så sätt undviks överbelastning av huvud säkringen.

Määräysten mukainen käyttö

• Kone vastaa voimassa olevaa EU-direktiiviä.

• pöytäpyörösaha on määritelty puoleksi-paikallaan pysyväksi koneeksi normin EN mukaan.

• Koneen kuljettamiseksi, siihen tartutaan molemmin käsin pöydän etu- ja takaosasta ja kone nostetaan.

• Jos ei käytetä „alkuperäistä -koneen alustaa“, täytyy kone asettaa tukevalle, pöytämäiselle alustalle. Työkorkeuden täytyy olla vähintään 800 mm.

• Koneen työpaikka on koneen edessä, sahanterän vasemmalla puolella.

• Onnettomuuksien välttämiseksi ei koneen työ- eikä ympäristöalueella saa olla mitään häiritseviä vieraita aineita/esineitä.

• Käsittelyn alaisissa työstökappaleissa ei saa olla vieraita esineitä, kuten nauloja tai ruuveja.

• -kytkentäautomatiikka on saatavissa erikoisvarusteena. Tyyppi ALV 2 til.n:o 7910 4010 230 V/50 Hz Tyyppi ALV 10 til.n:o 7910 4020 400 V/50 Hz

• Kun työkone kytketään päälle, imulaitteisto alkaa toimia automaattisesti 2-3 sekunnin käynnistysviivytyksen jälkeen. Näin estetään talon sulakkeen ylikuormitus. Kun työkone kytketään pois päältä, imulaitteisto käy vielä 2-3 sekuntia ja kytkeytyy sitten automaattisesti pois päältä. Näin poistetaan jäännöspöly, kuten vaarallisia aineita koskevassa märäyksessä vaaditaan. Tämä säästää sähköä ja vähentää melua. Imulaitteisto toimii vain työkoneen käytön yhteydessä.

• De inschakelmechanisme is als speciaal toebehoren verkrijgbaar.

Type ALV 2 art. nr. 7910 4010 230 V / 50 Hz

• Tijdens het inschakelen van de machine start de afzuiginstallatie automatisch na 2-3 seconden startvertraging. Een overbelasting van de huiszekering wordt daardoor voorkomen.

• Na het uitschakelen van de machine loopt de afzuiging nog 3-4 seconden na en schakelt dan automatisch uit. Het resterende stof wordt daarbij, zoals in het besluit op gevaarlijke stoffen bepaald, afgezogen. Dit spaart stroom en verminderd het lawaai. De afzuig installatie loopt alleen als de machine gebruikt wordt.

• Voor werkzaamheden bij commercieel gebruik moet voor het afzuigen de stofvanger rg 4000 gebruikt worden. Afzuiginstallaties of stofvangers met lopende machine niet uitschakelen of verwijderen.

• De tafelcirkelzaagmachine is uitsluitend voor het bewerken van hout en houtverwante grondstoffen geconstrueerd. Er mogen alleen originele werktuigen en accessoires worden toegepast. Naargelang de zaag- en houtsoort (massief hout, triplex of spaanplaat) het vereiste zaagblad volgens de norm EN 847-1 monteren. Let op de speciale toebehoren voor gereedschap aan het einde van deze bedieningshandleiding.

• De betreffende voorschriften ter voorkoming van ongelukken en de overige algemeen erkende veiligheidstechnische regels moeten in acht genomen worden.

• De machine mag alleen door personen gebruikt, onderhouden of gerepareerd worden, die er vertrouwd mee zijn en die over de gevaren ervan zijn geïnformeerd. Eigenhandige veranderingen aan de machine sluiten de aansprakelijkheid van de fabrikant voor de daaruit resulterende schaden uit.

• De -machine mag alleen met origineel toebehoor, origineel gereedschap van de fabrikant gebruikt worden.

• Elk ander gebruik geldt als niet voorgeschreven gebruik. Voor de daaruit resulterende schaden stelt de fabrikant zich niet aansprakelijk. Het risico hiervan draagt de gebruiker zelf.

100

Overige risico’s

De machine is volgens de nieuwste stand van de techniek en de erkende veiligheidstechnische regels gebouwd. Toch kunnen er tijdens het werken nog een enkele risico’s optreden.

• Gevaar voor verwondingen voor vingers en handen door het roterende zaagblad bij ondeskundige geleiding van het werkstuk.

• Verwondingen door het wegslingerende werkstuk bij ondeskundig vastzetten en ondeskundige geleiding, zoals werken zonder aanslag.

• Gevaar voor uw gezondheid door lawaai. Tijdens het werken wordt het toegestane geluidsniveau overschreden. Beslist persoonlijke beschermingsmiddelen zoals gehoorbescherming dragen.

Scheppach TS310 12'' User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
