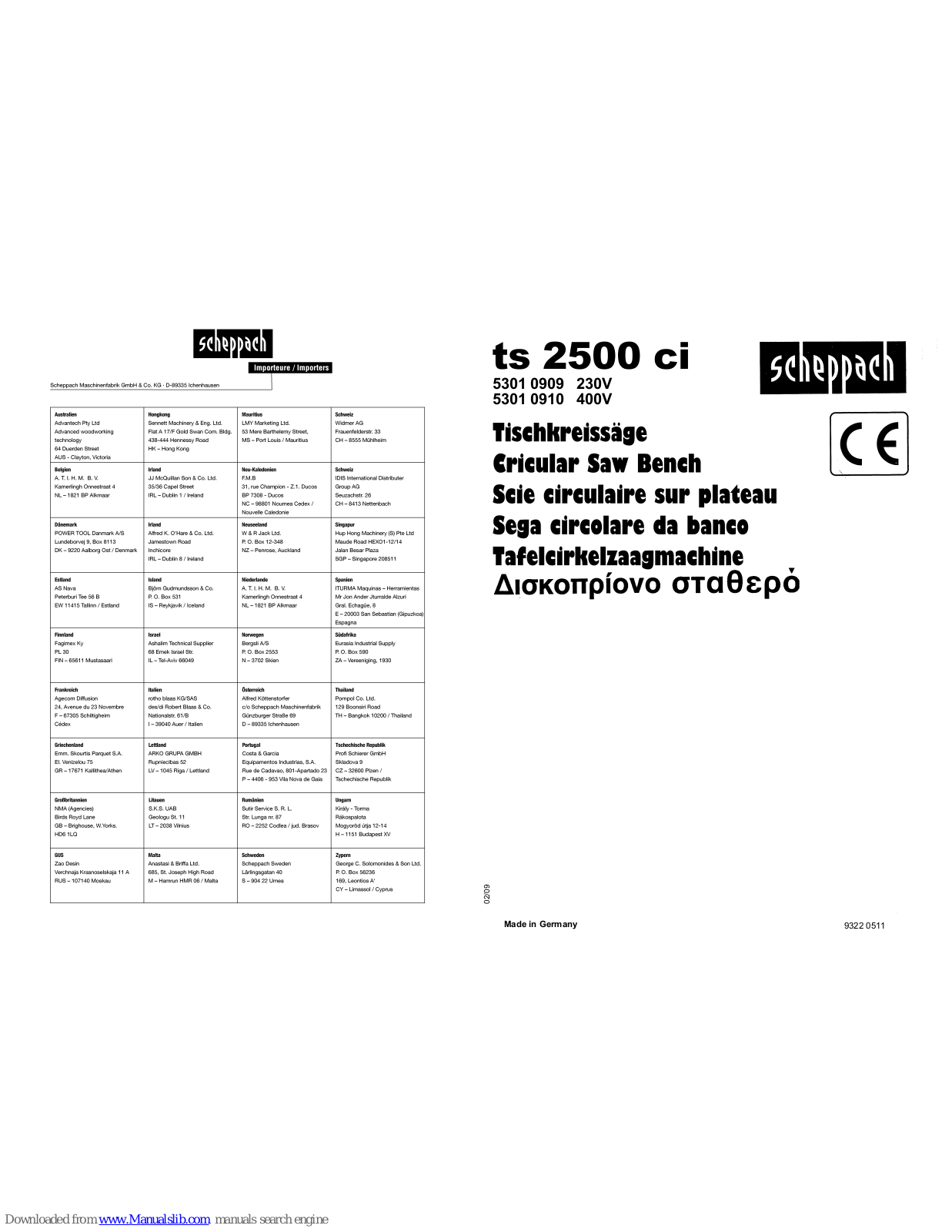

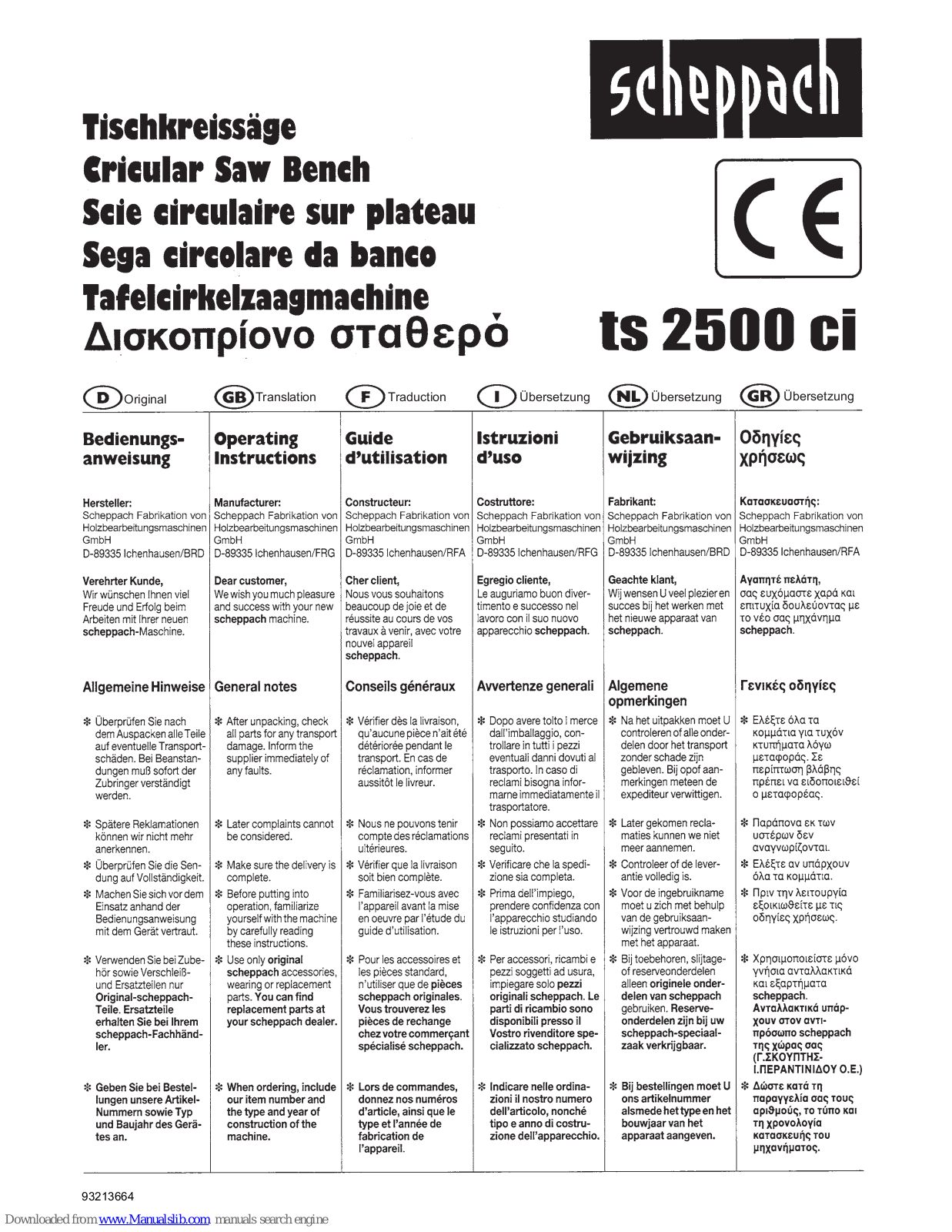

Scheppach ts 2500 ci Operating Instructions Manual

Page 1
9322 0511
02/09
ts 2500 ci
5301 0909 230V 5301 0910 400V
Made in Germany

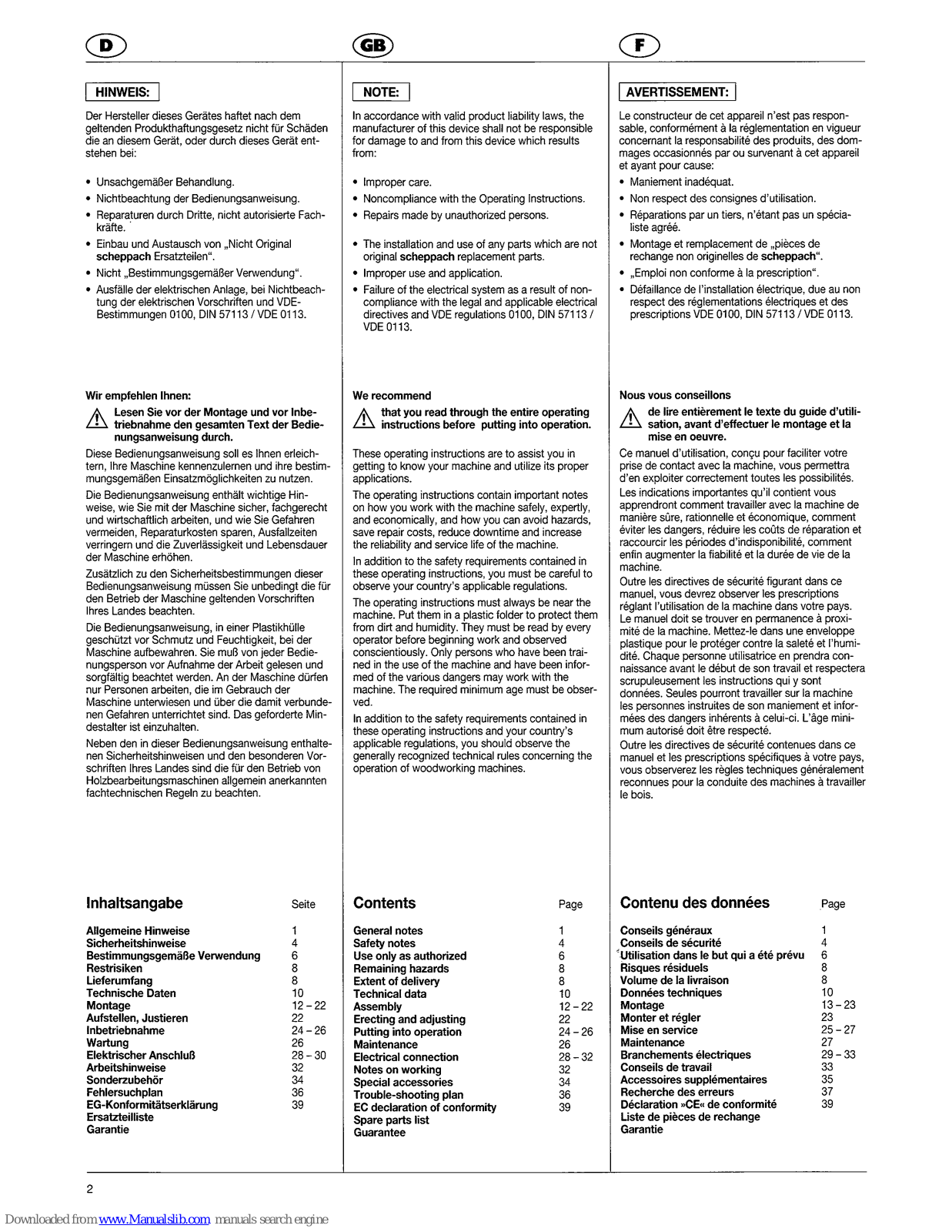

Page 2
Page 3
93213664
Translation
Traduction
Übersetzung
Übersetzung
Übersetzung
Page 4

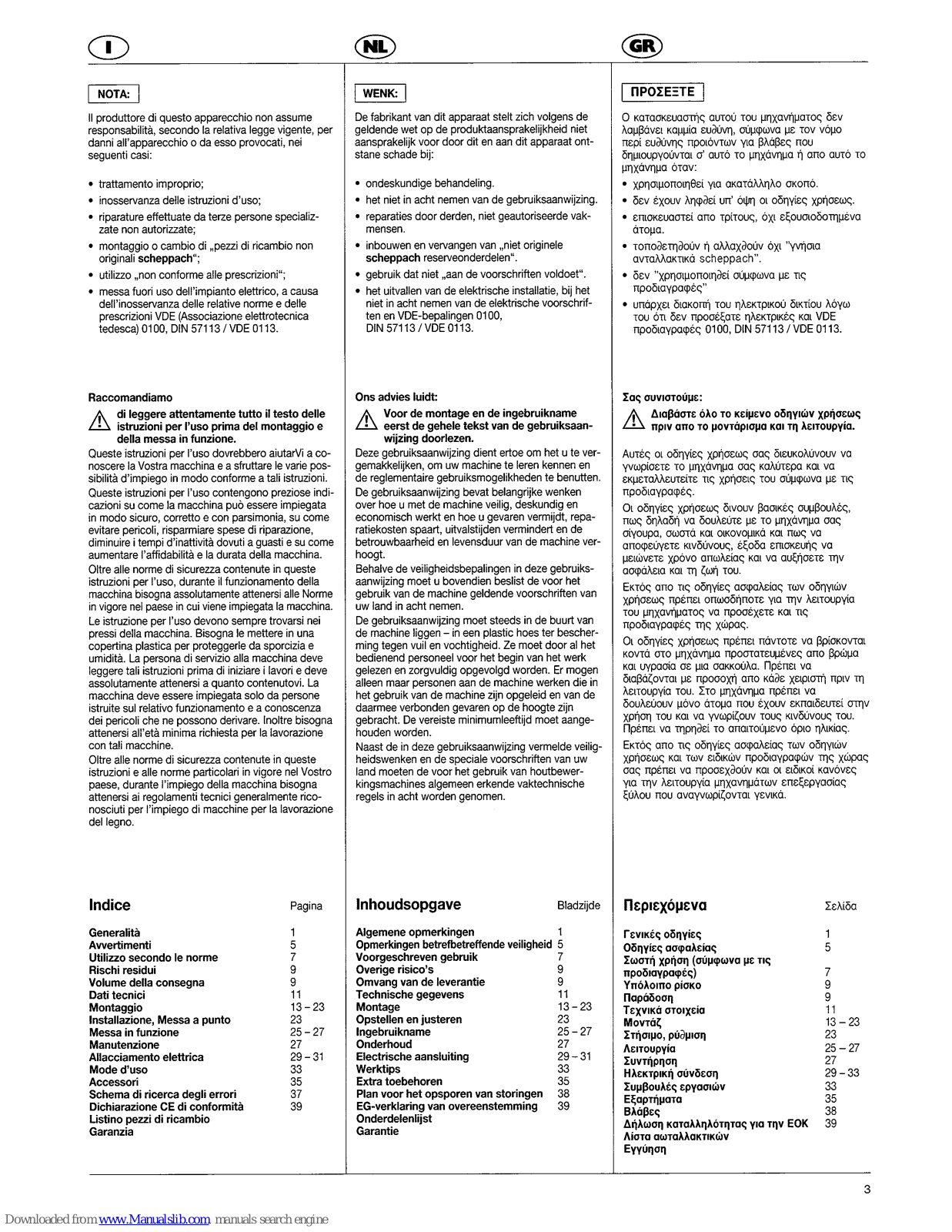

Page 5

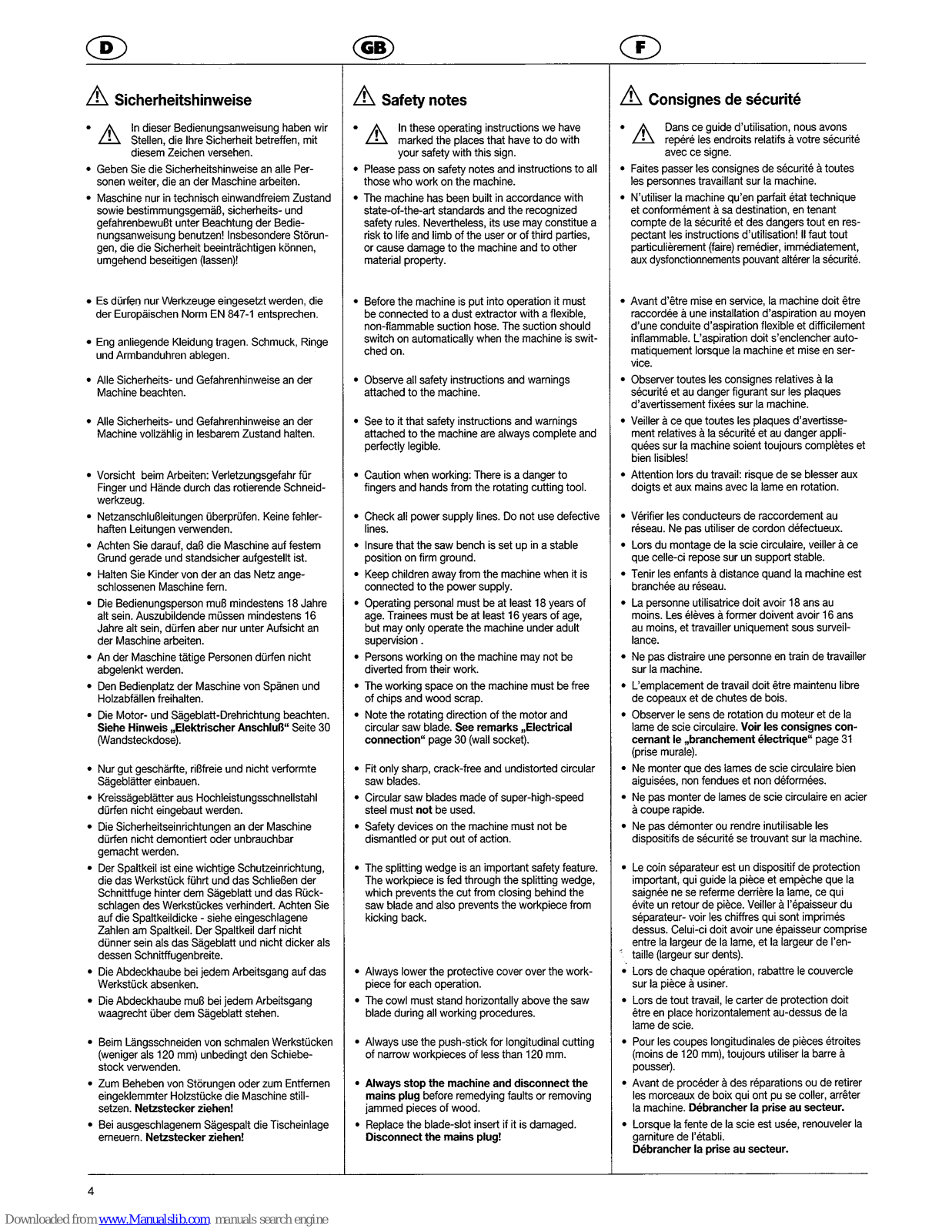

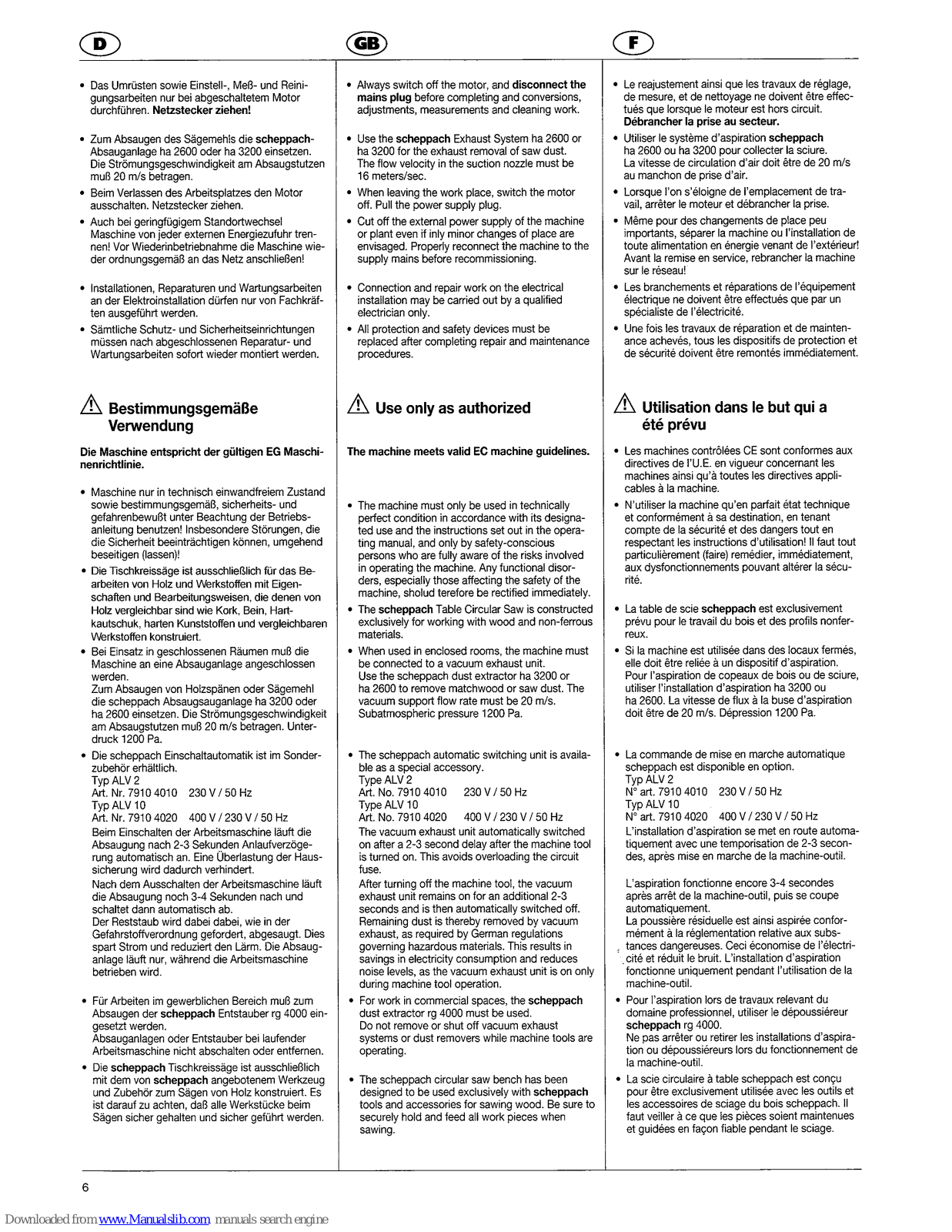

Page 6

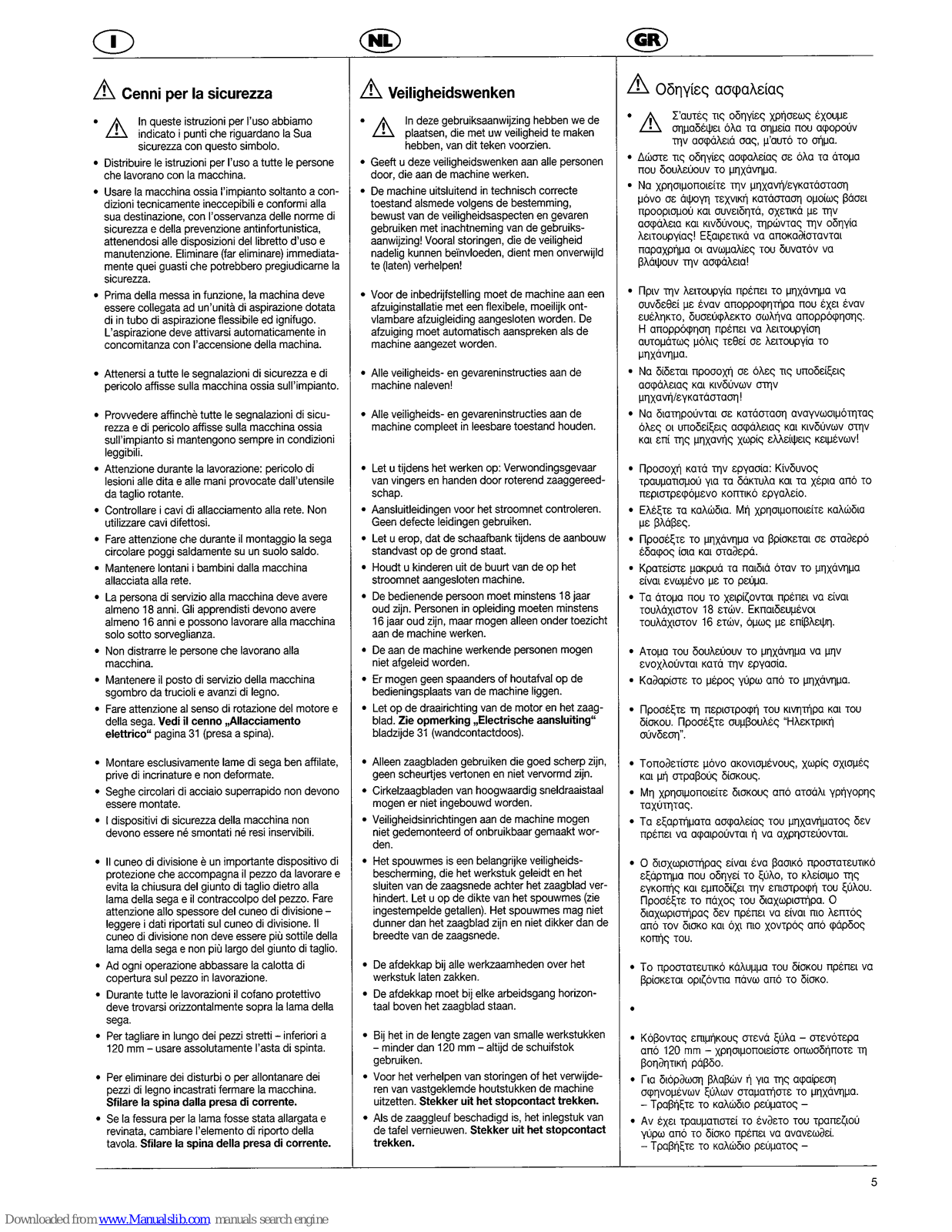

Page 7
Page 8

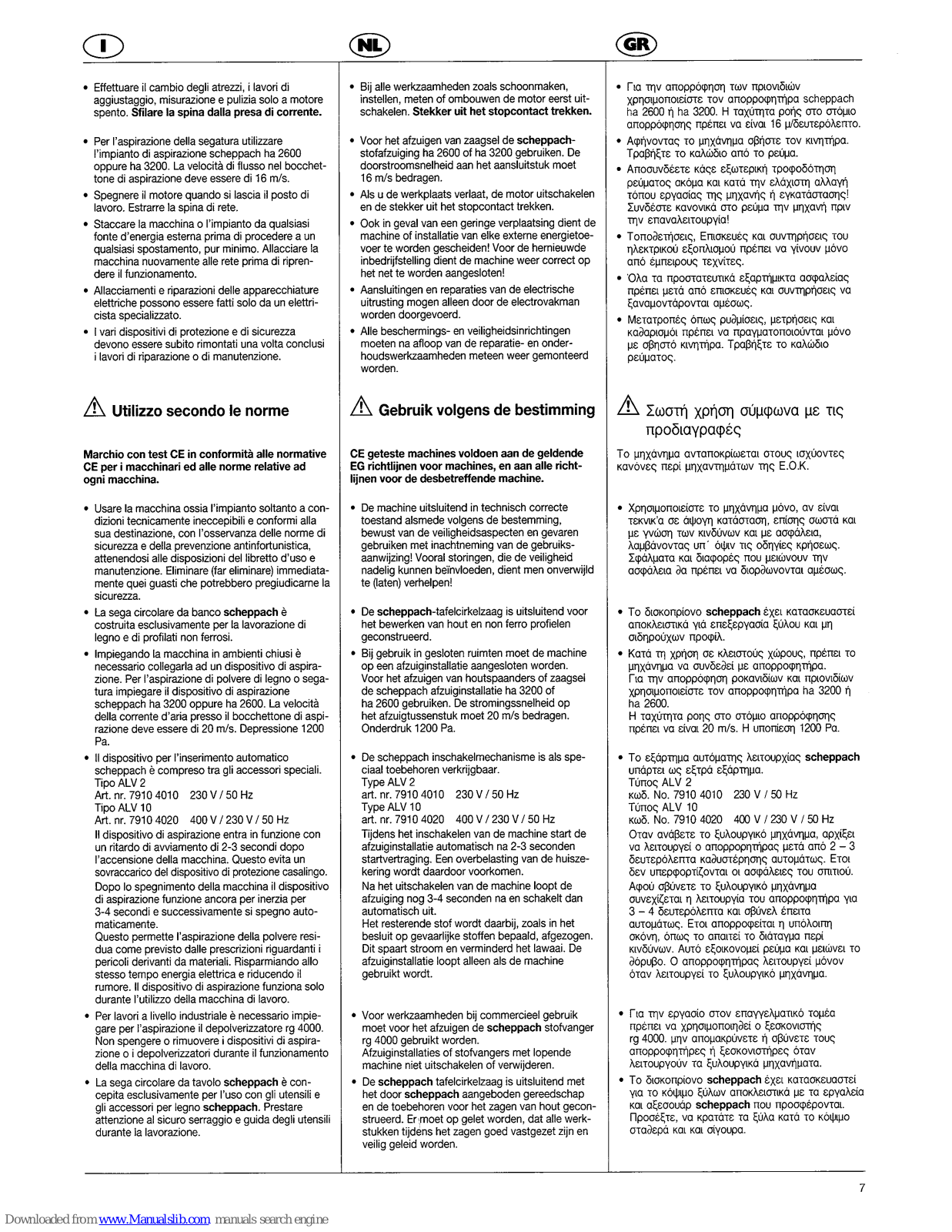

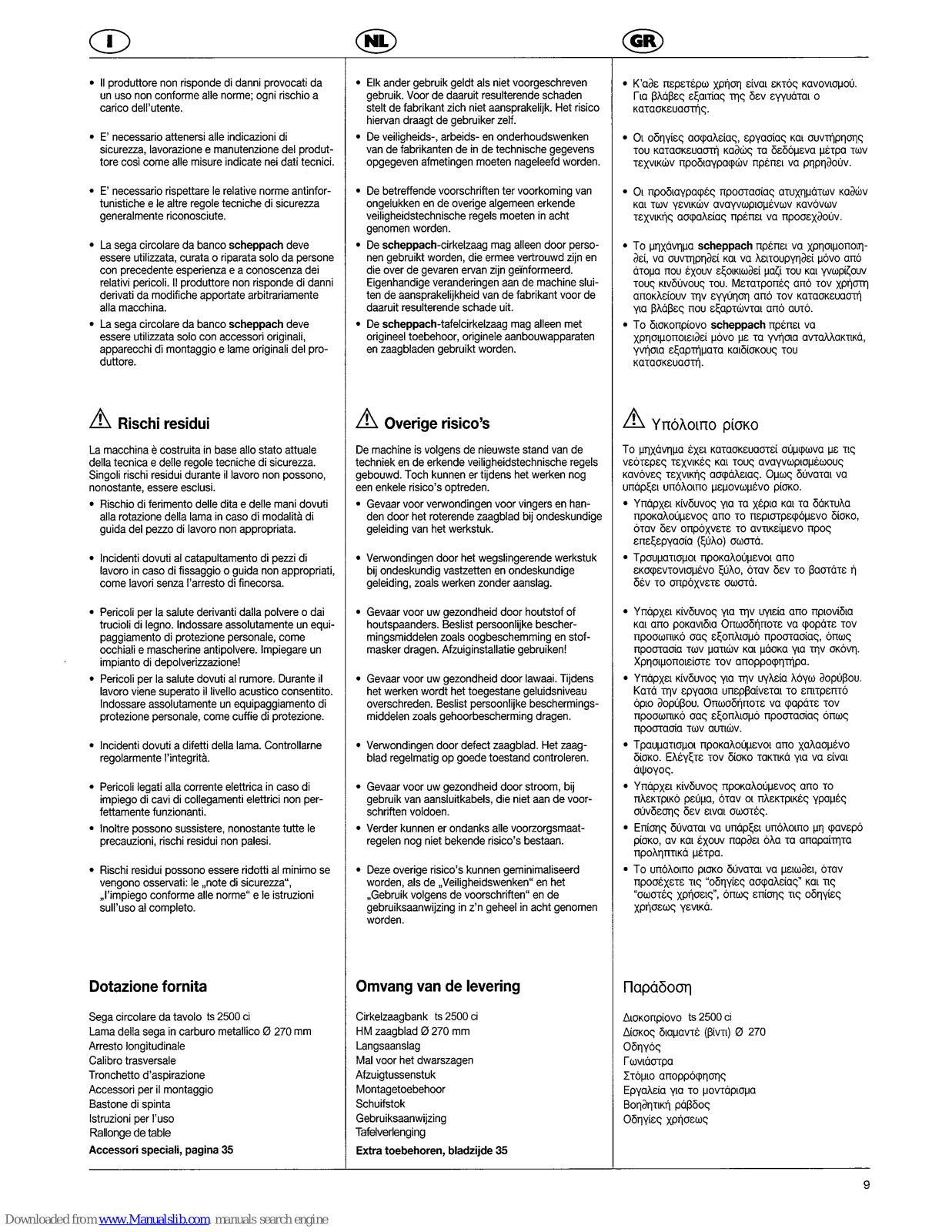

Page 9

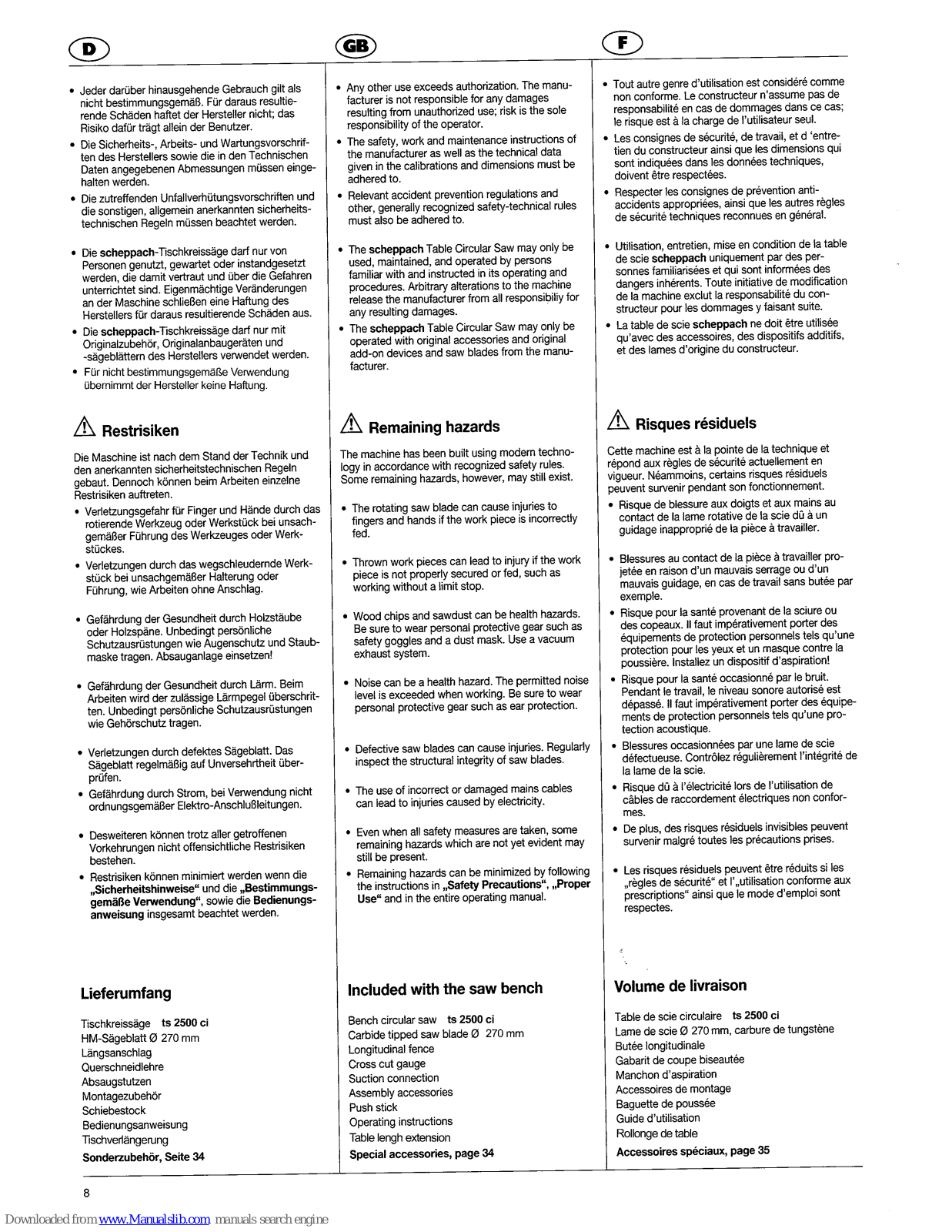

Page 10
Page 11

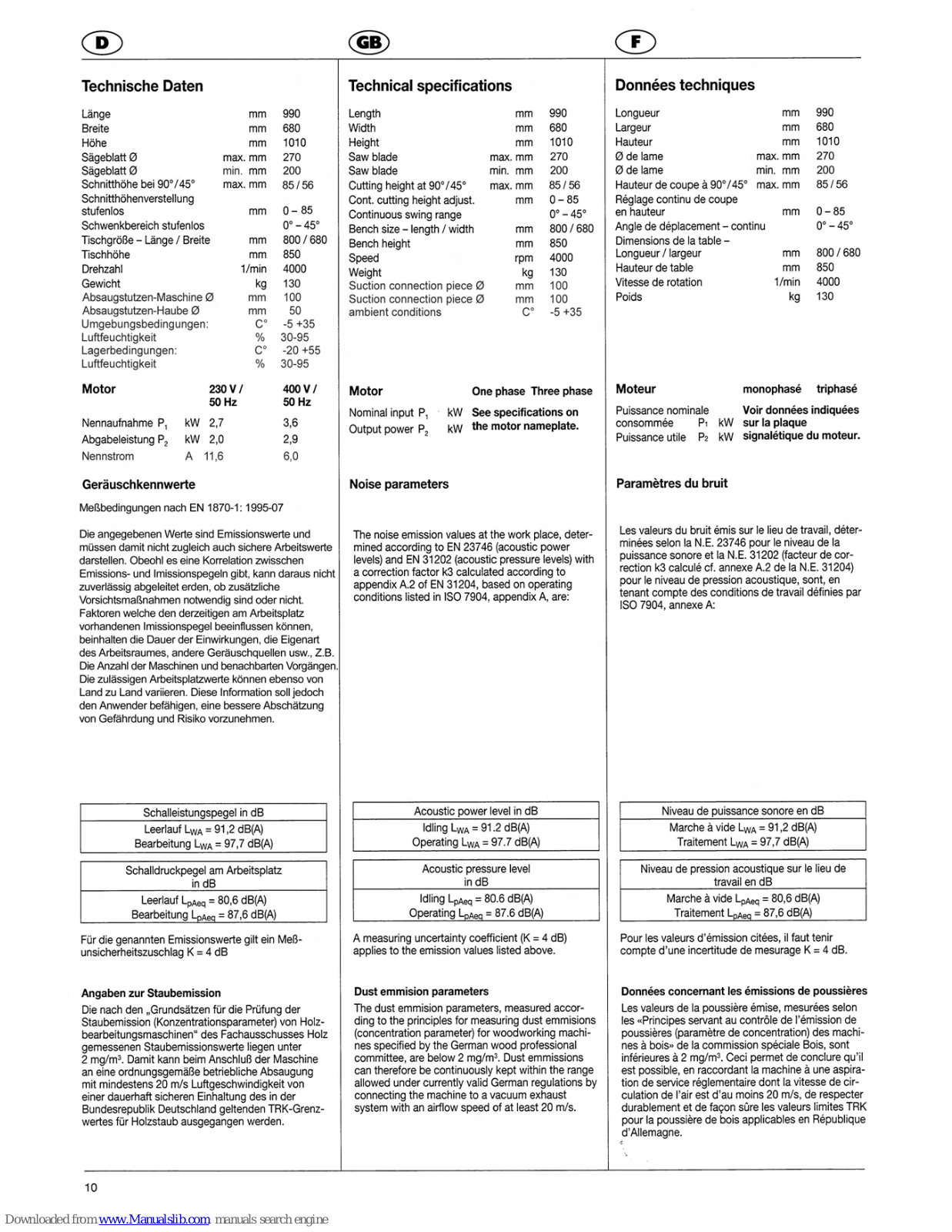

Page 12

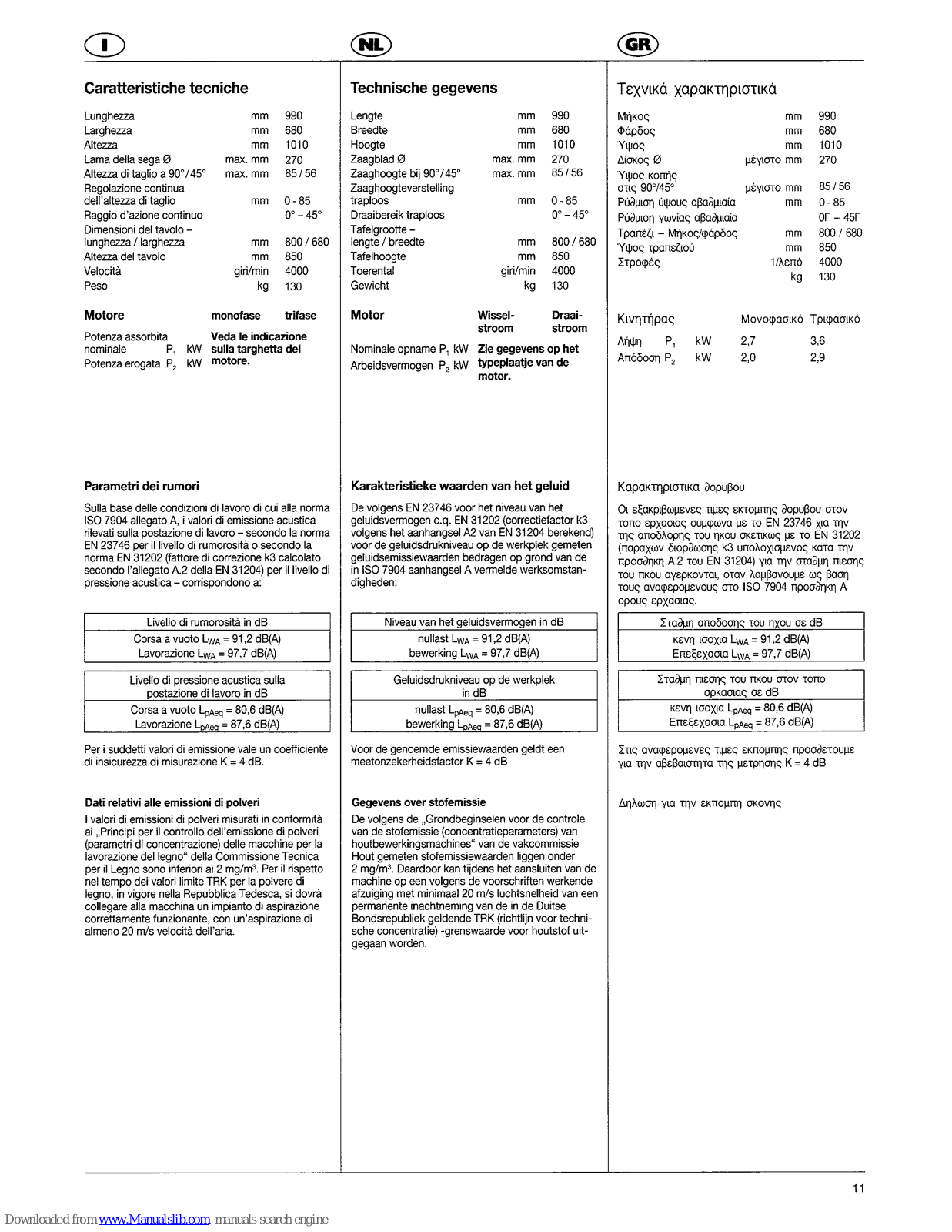

Page 13
Page 14
2
1
3
4
9
10
8
11
12
13
5
7
6

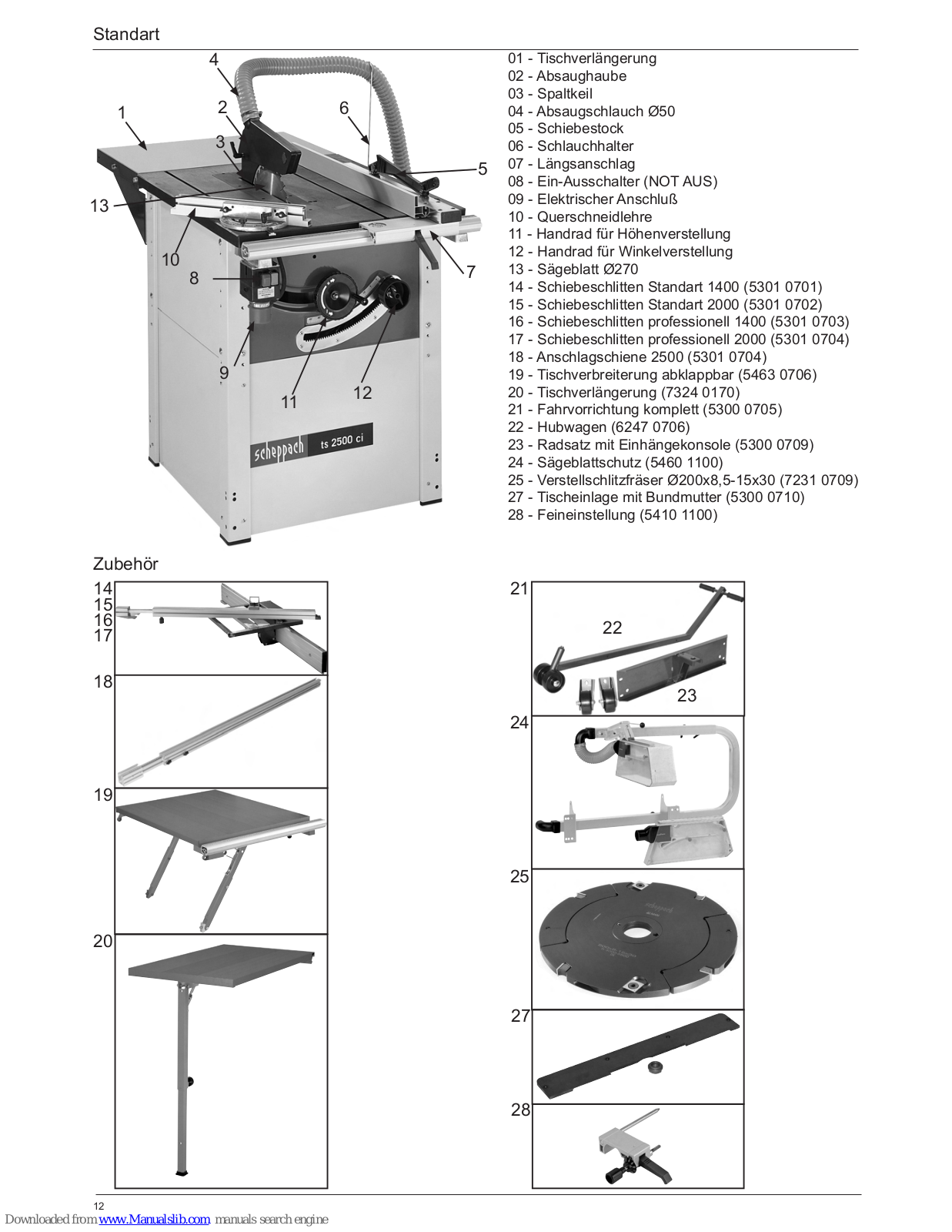

01 - Tischverlängerung 02 - Absaughaube 03 - Spaltkeil 04 - Absaugschlauch Ø50 05 - Schiebestock 06 - Schlauchhalter 07 - Längsanschlag 08 - Ein-Ausschalter (NOT AUS) 09 - Elektrischer Anschluß 10 - Querschneidlehre 11 - Handrad für Höhenverstellung 12 - Handrad für Winkelverstellung 13 - Sägeblatt Ø270 14 - Schiebeschlitten Standart 1400 (5301 0701) 15 - Schiebeschlitten Standart 2000 (5301 0702) 16 - Schiebeschlitten professionell 1400 (5301 0703) 17 - Schiebeschlitten professionell 2000 (5301 0704) 18 - Anschlagschiene 2500 (5301 0704) 19 - Tischverbreiterung abklappbar (5463 0706) 20 - Tischverlängerung (7324 0170) 21 - Fahrvorrichtung komplett (5300 0705) 22 - Hubwagen (6247 0706) 23 - Radsatz mit Einhängekonsole (5300 0709) 24 - Sägeblattschutz (5460 1100) 25 - Verstellschlitzfräser Ø200x8,5-15x30 (7231 0709) 27 - Tischeinlage mit Bundmutter (5300 0710) 28 - Feineinstellung (5410 1100)
14 15 16 17
18
19
20
21
22
23
24
25
27
28
Zubehör
Standart
12
Page 15
2450
600
1880

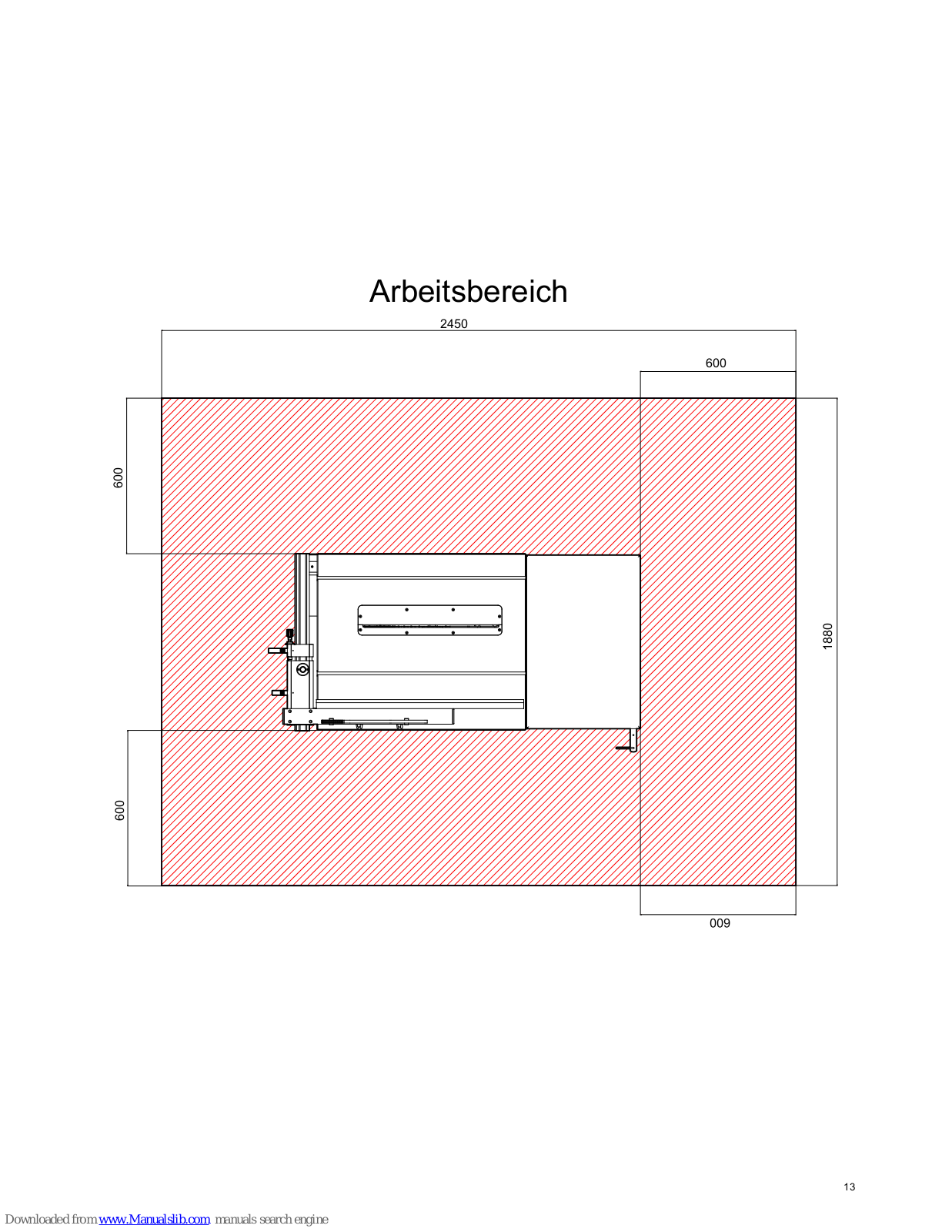

Arbeitsbereich
600
600
600
13

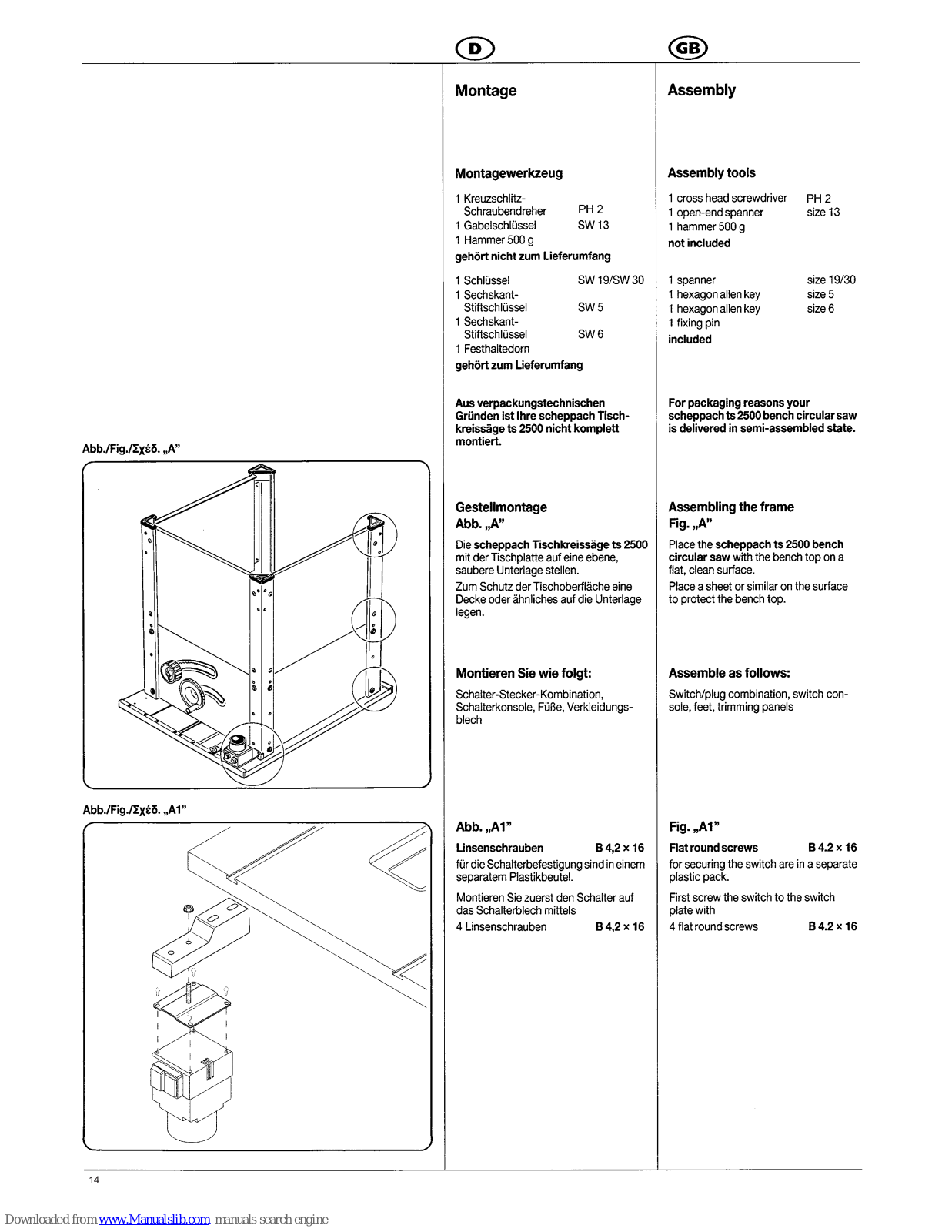

Page 16
14

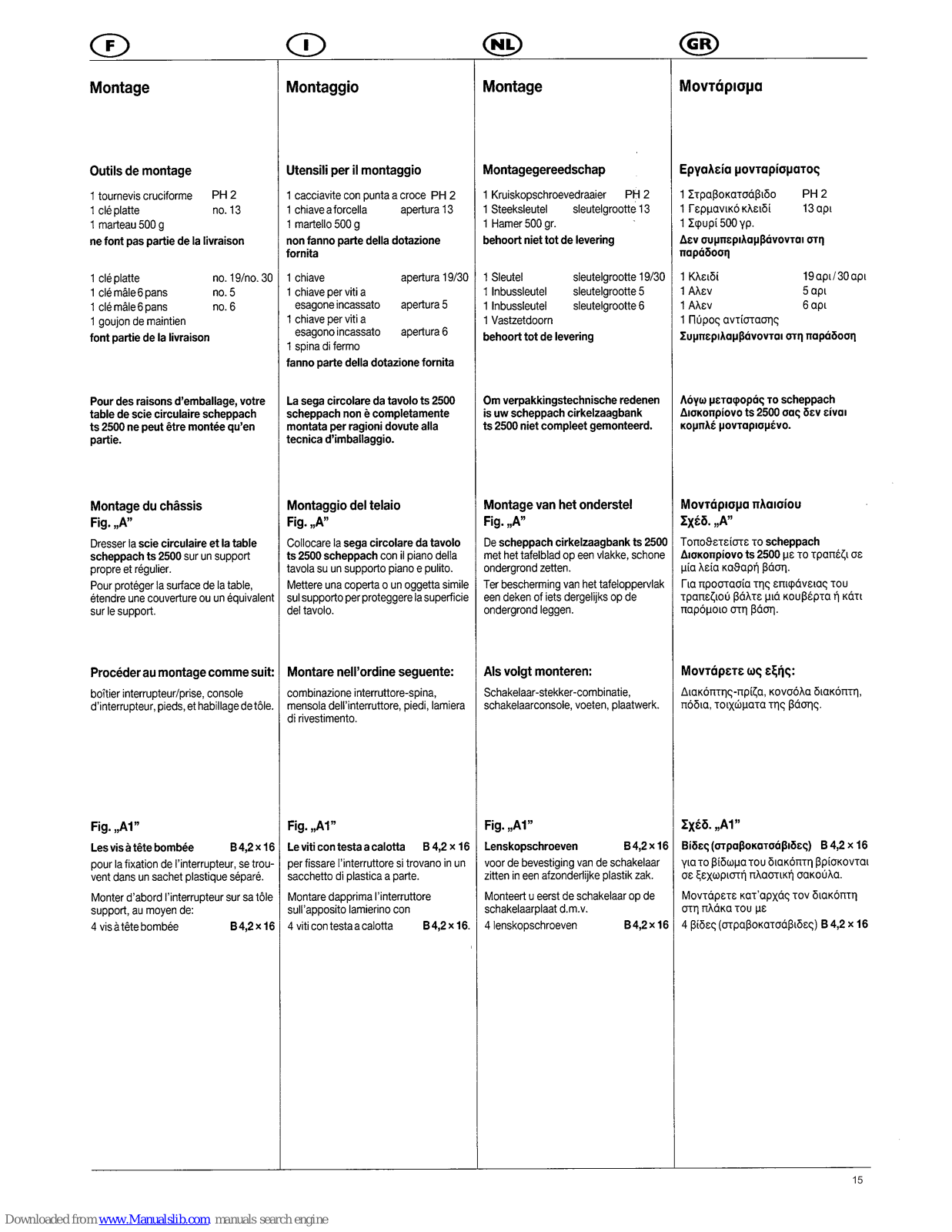

Page 17

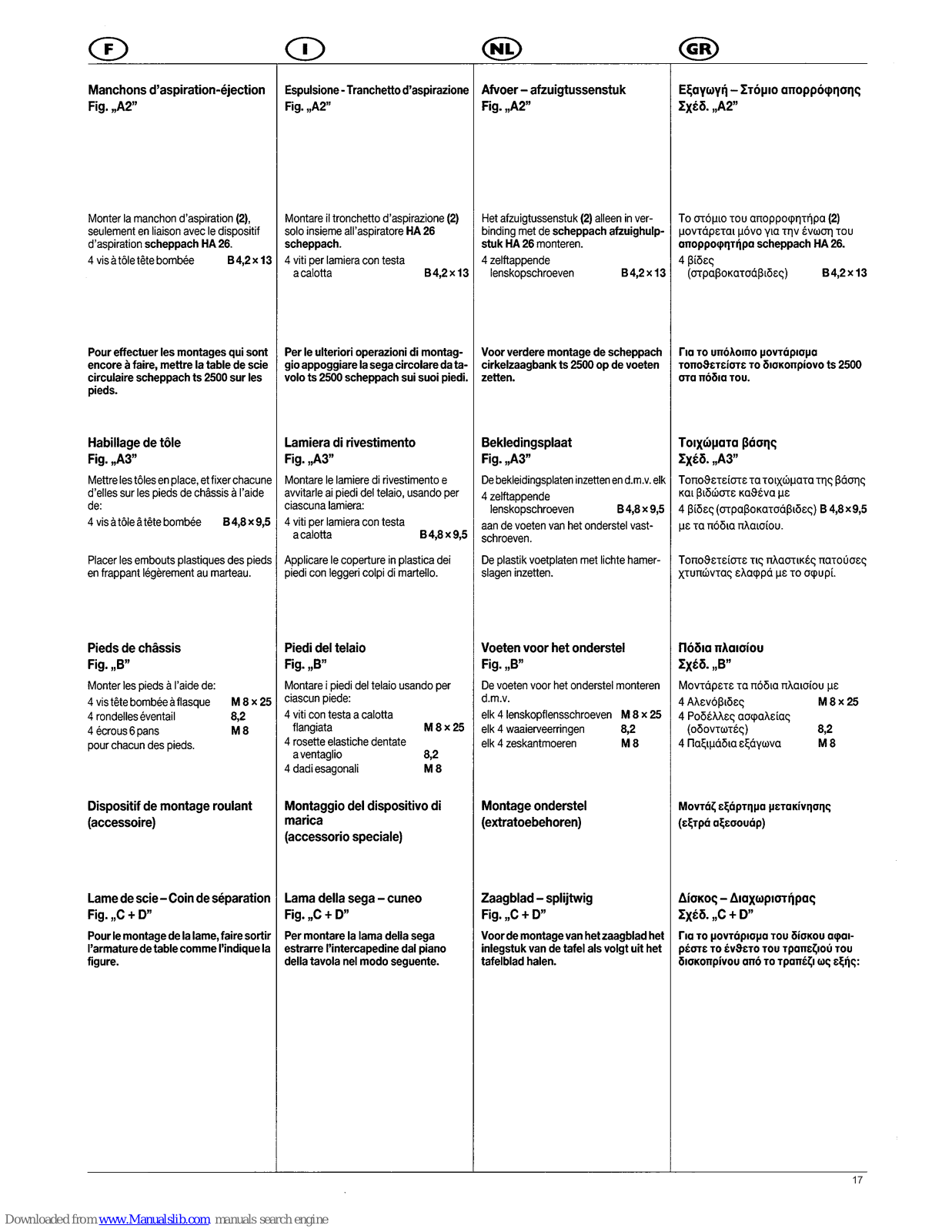

15

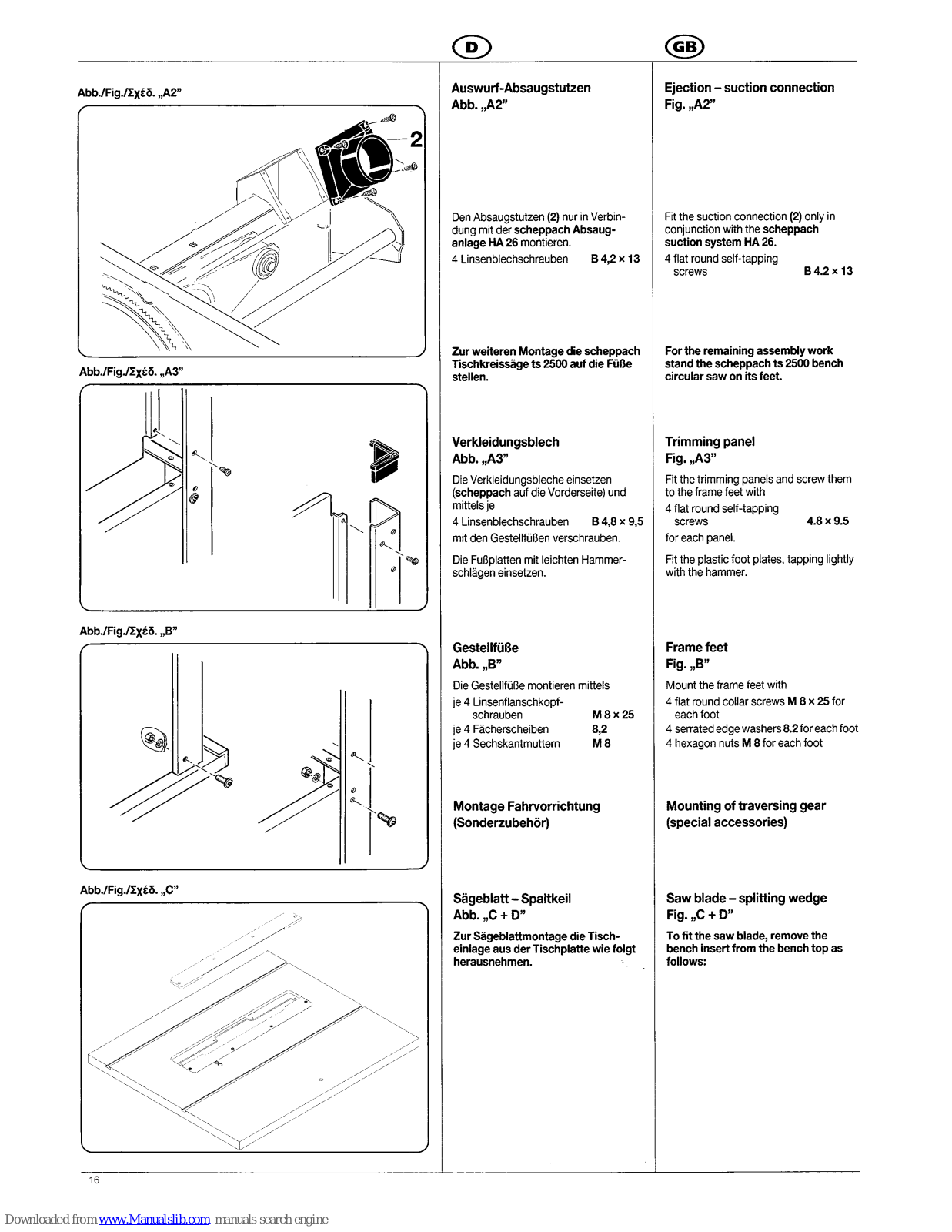

Page 18
16
Page 19
17

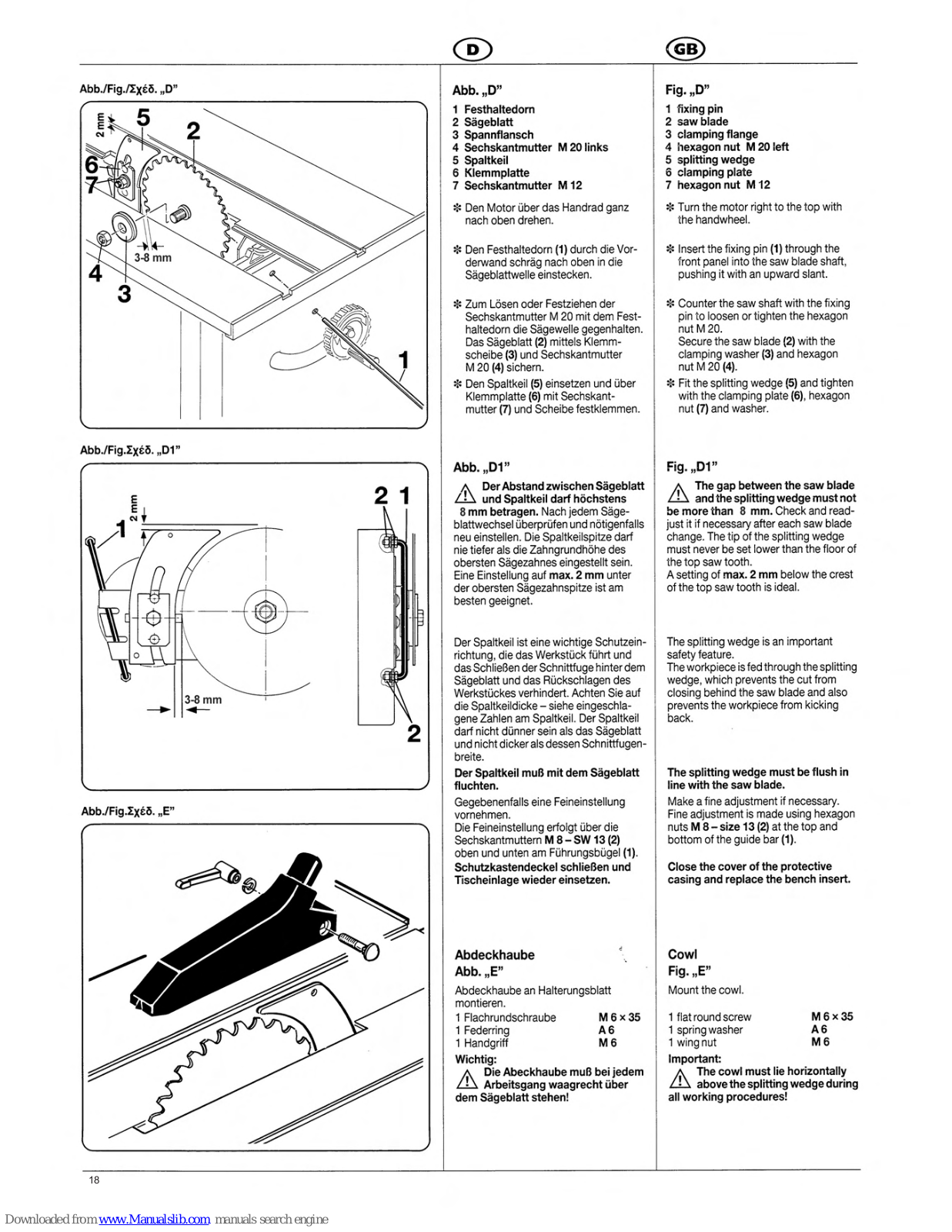

Page 20
18
Page 21
19

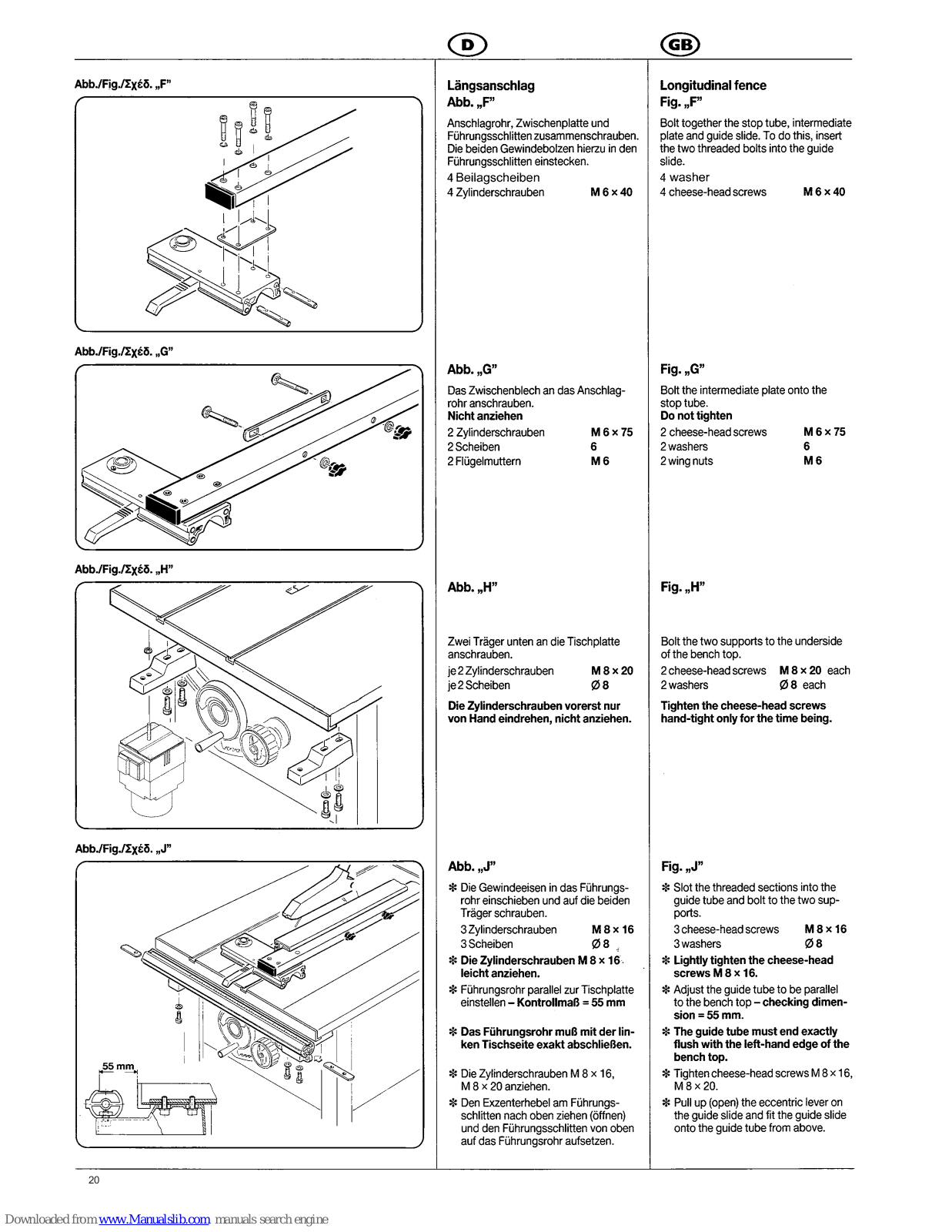

Page 22

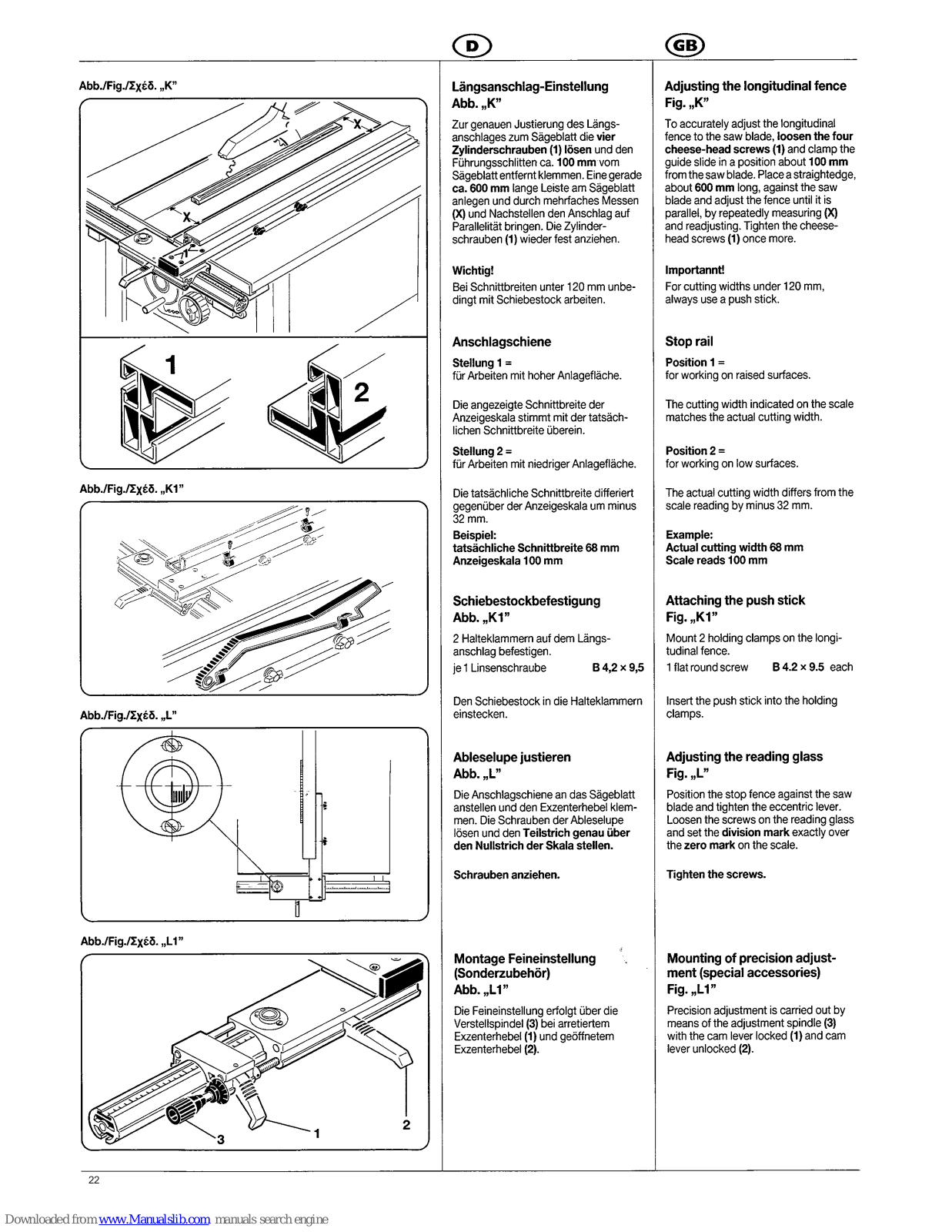

20

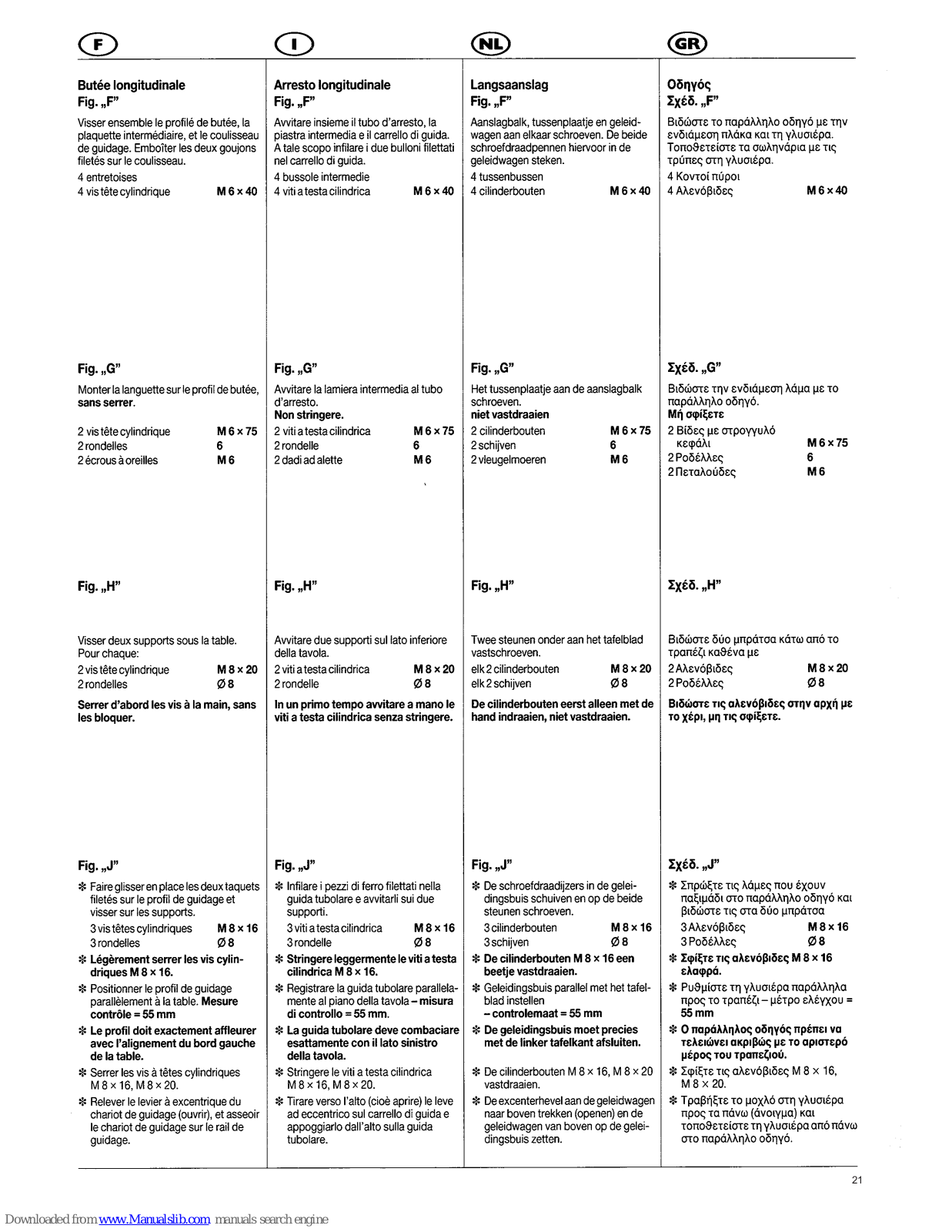

Page 23

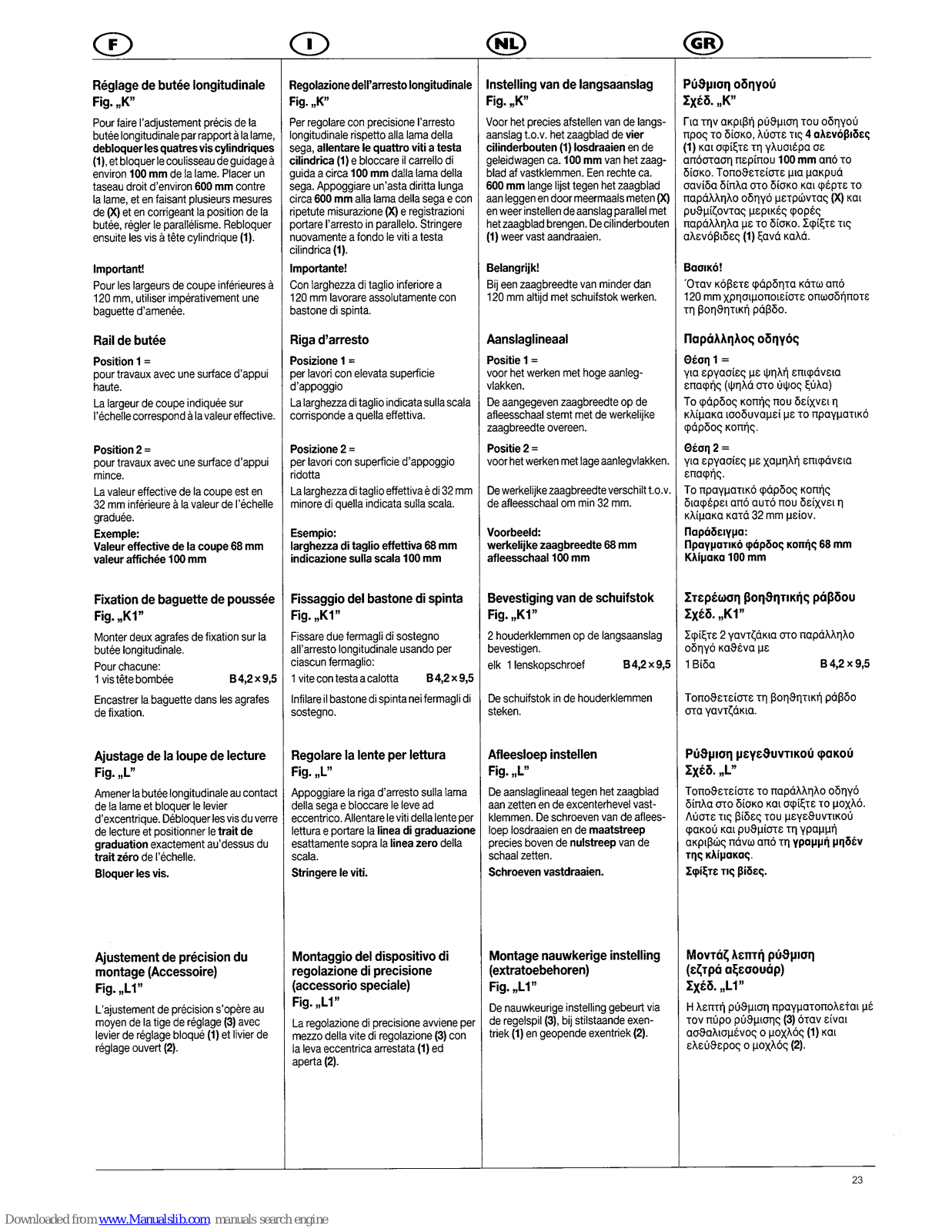

21
Page 24
22
Page 25
23
Page 26

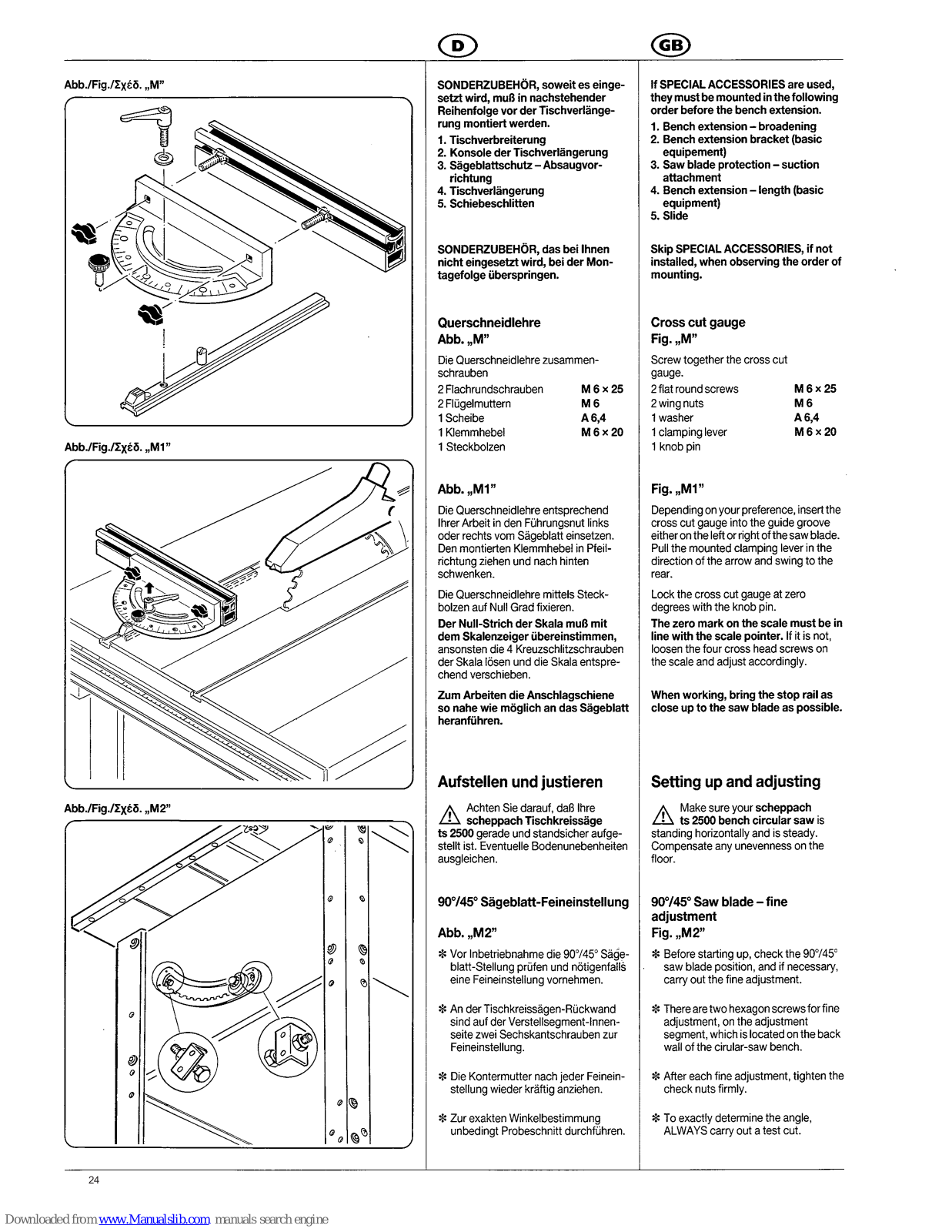

24

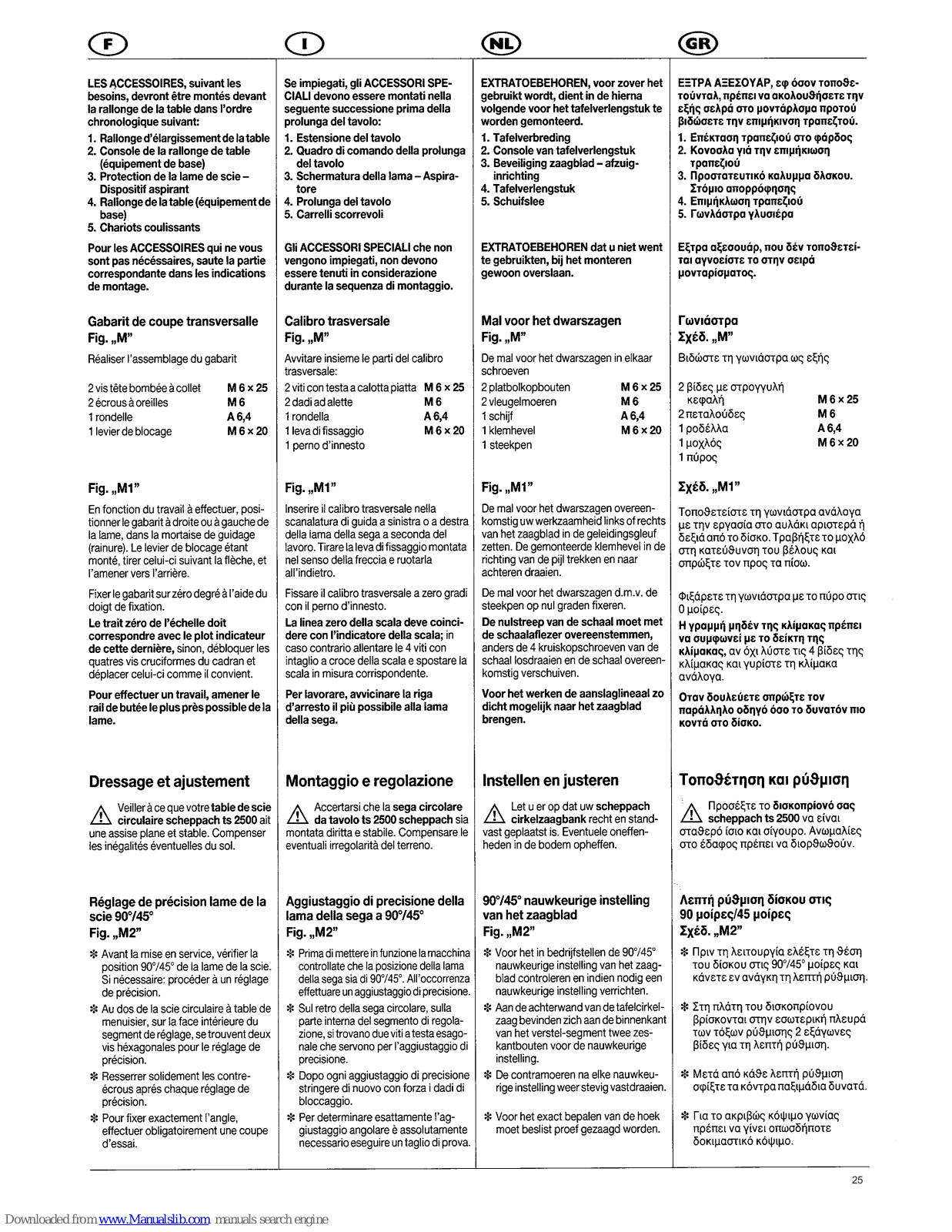

Page 27
25

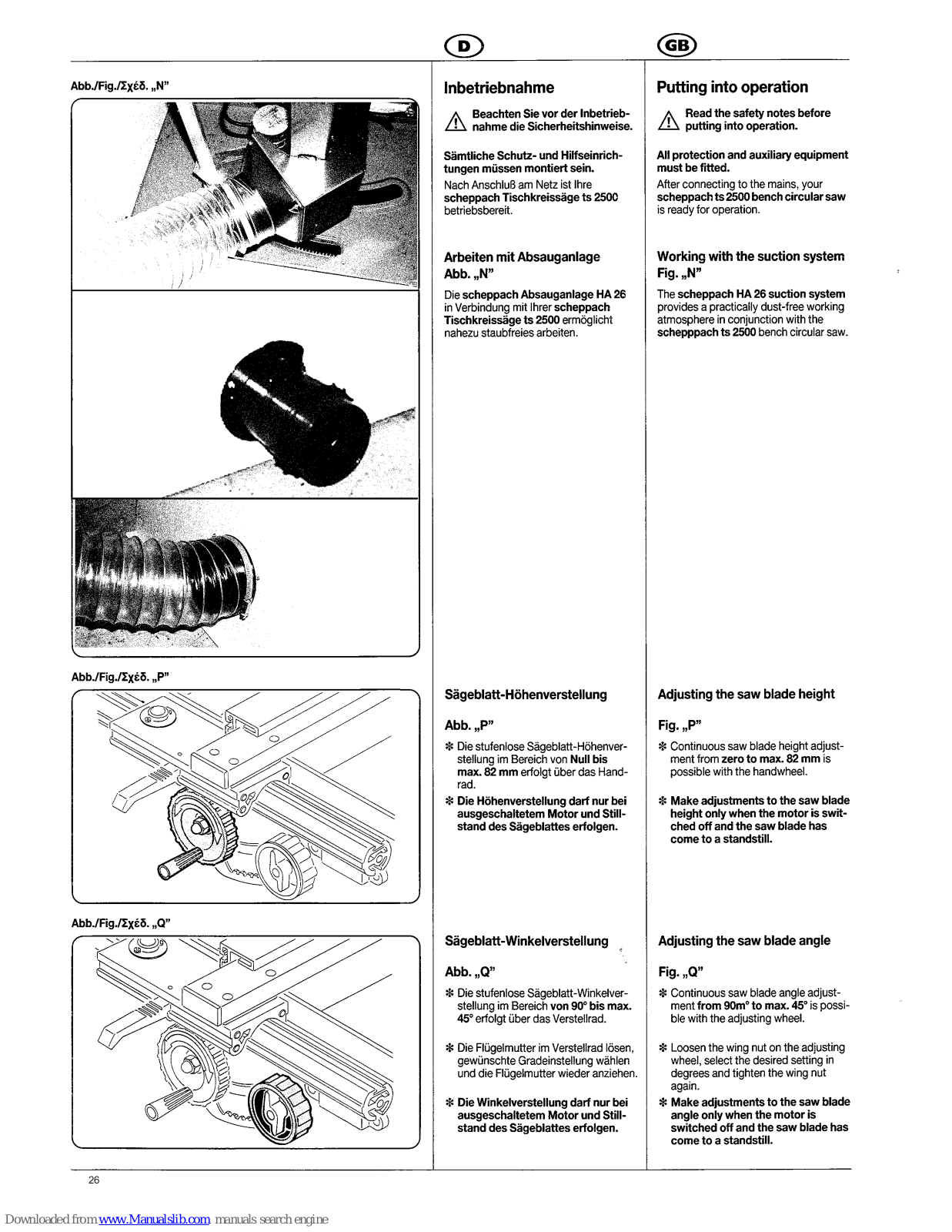

Page 28
26
Page 29
27

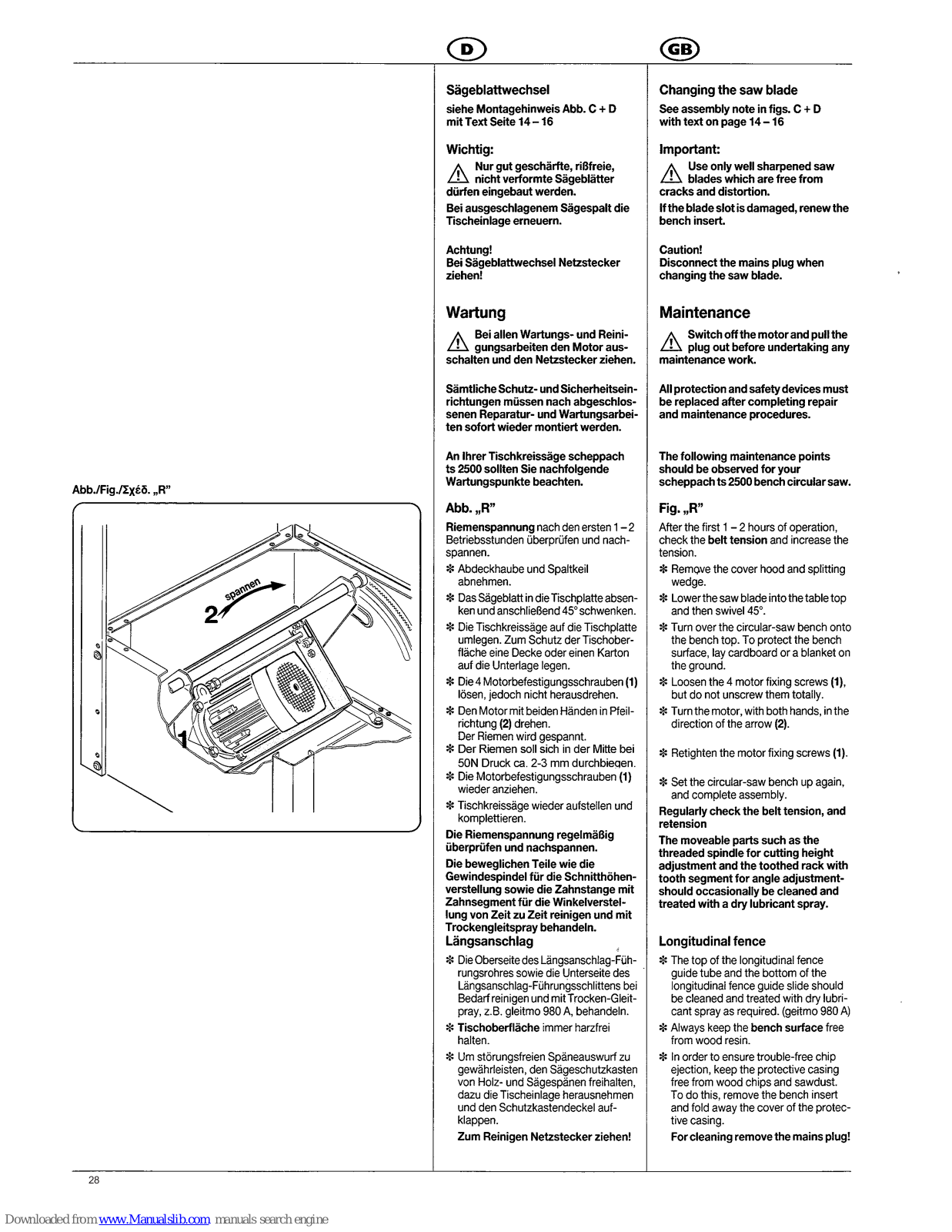

Page 30
28
Page 31
29

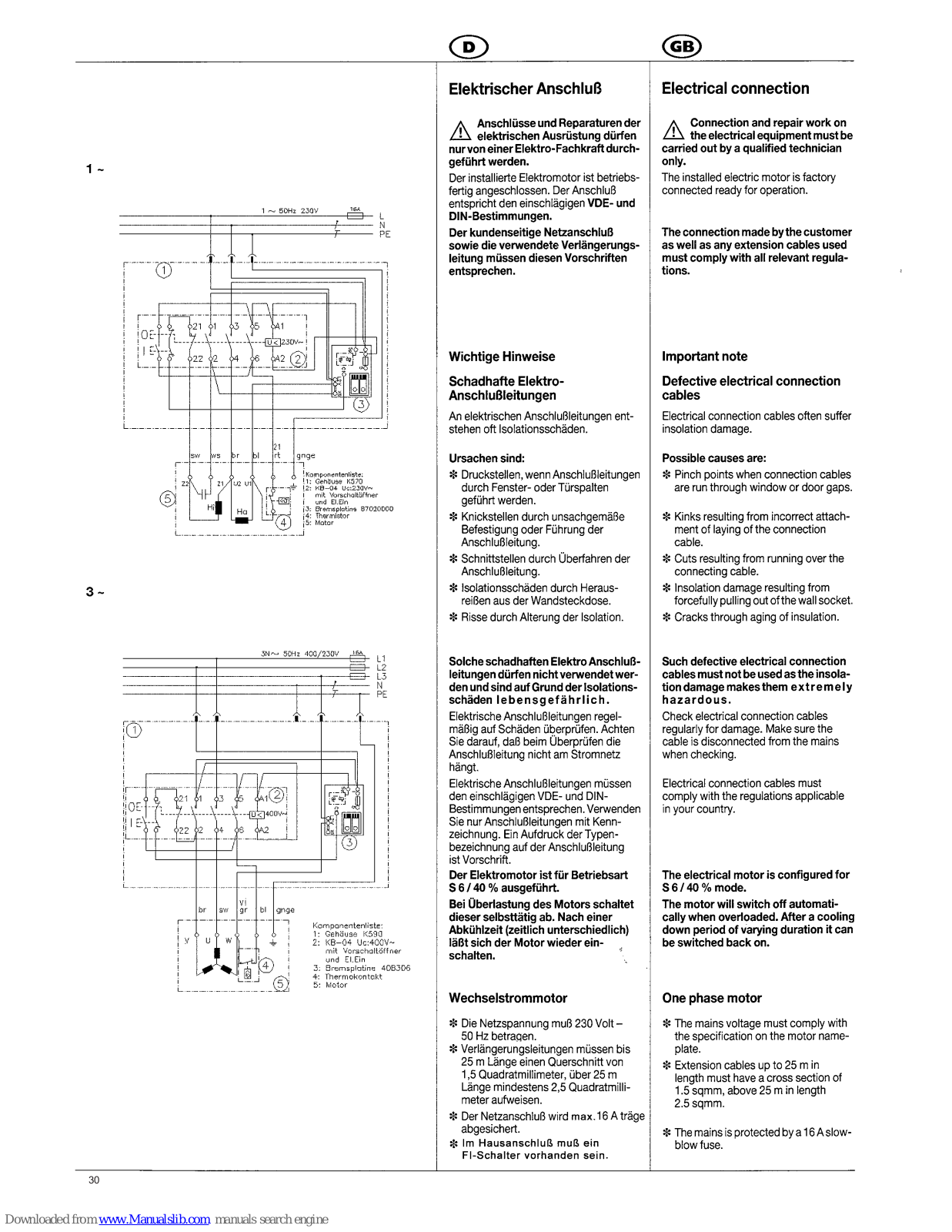

Page 32
30

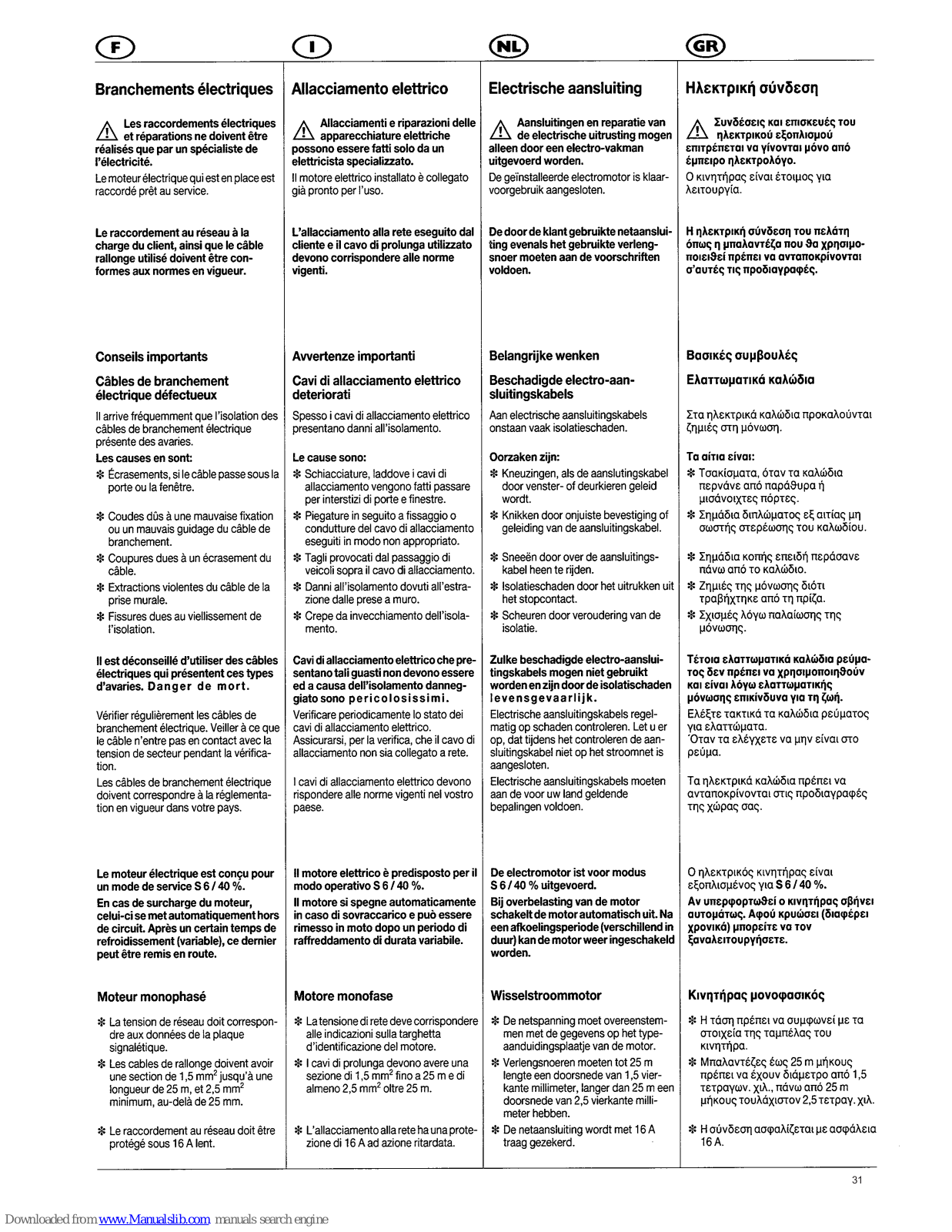

Page 33
31
Page 34

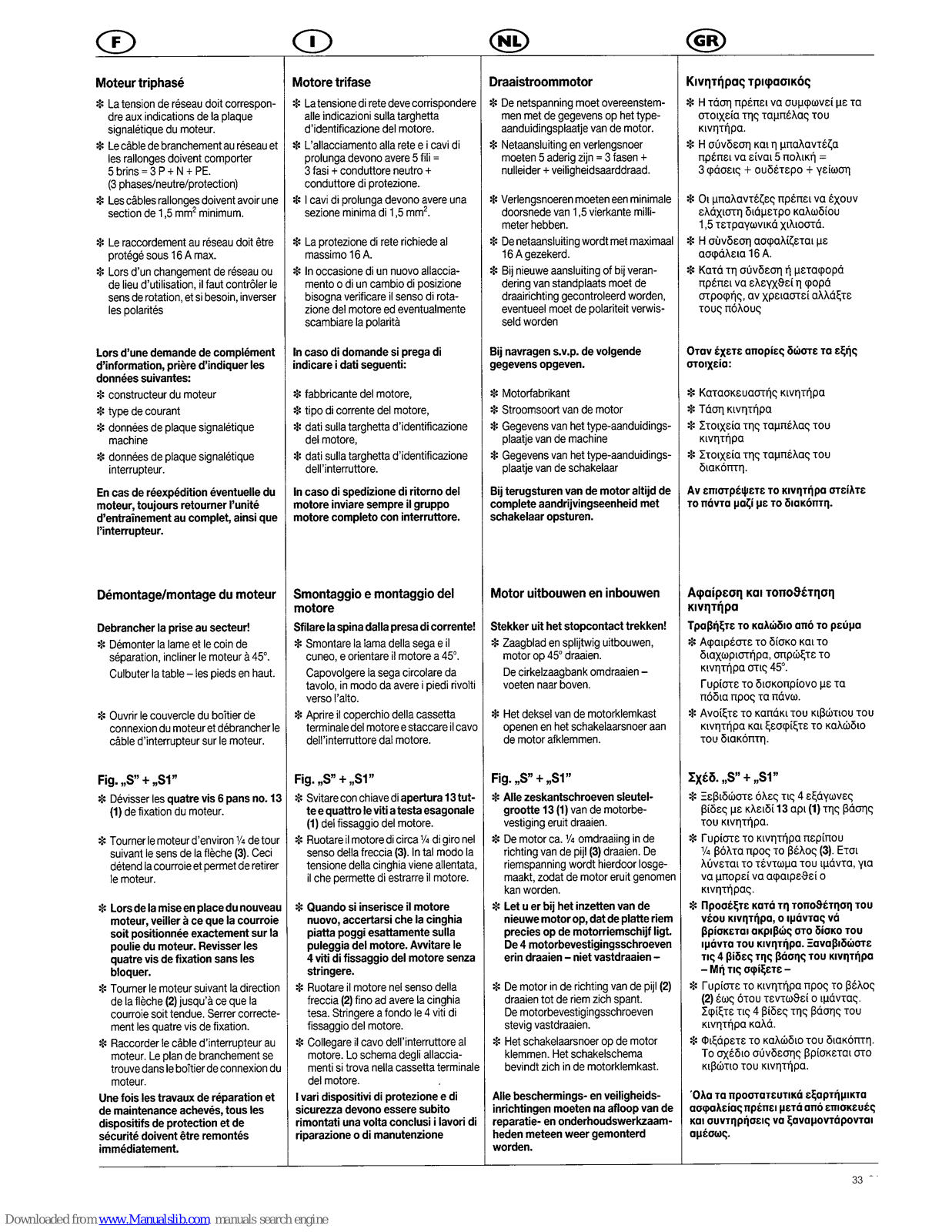

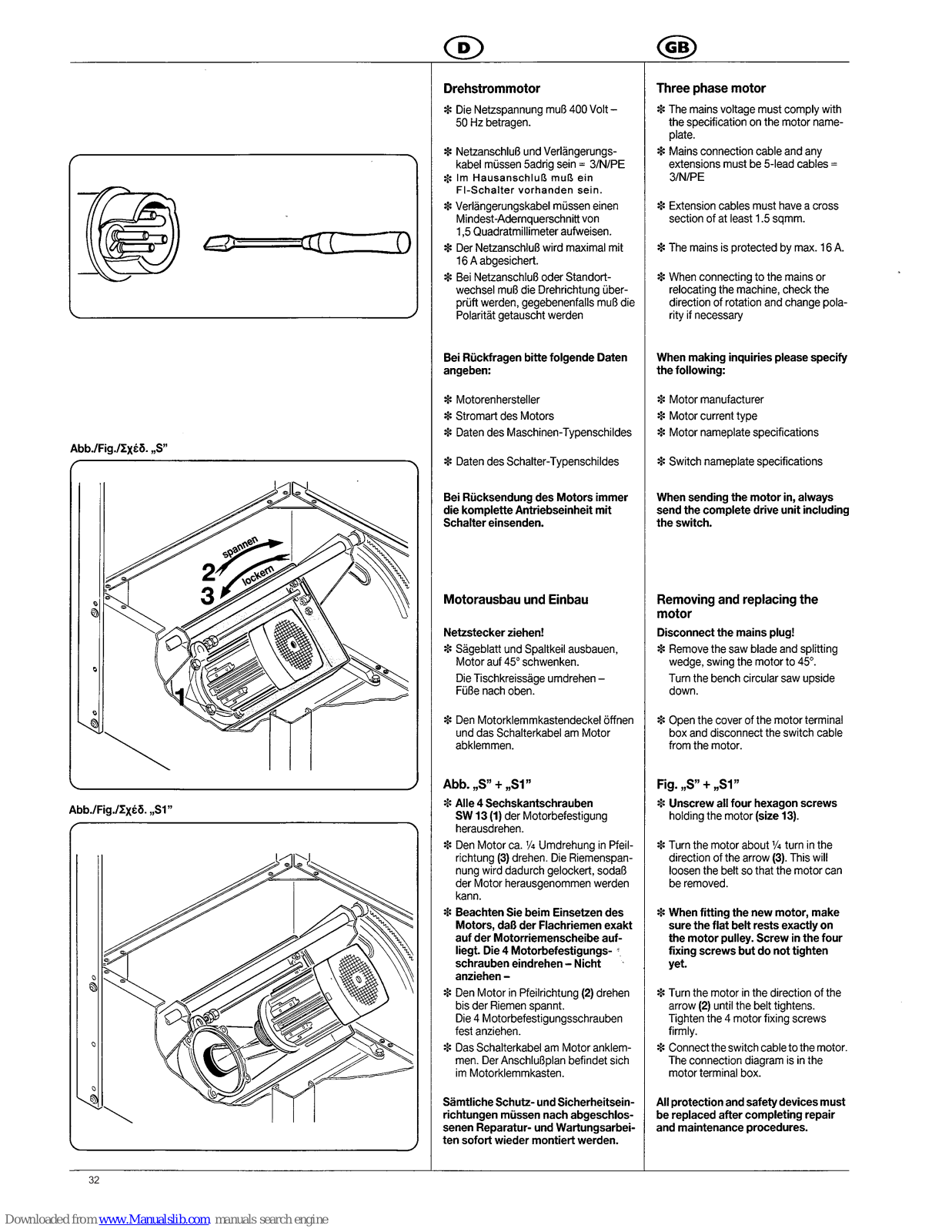

32
Page 35
33
Page 36

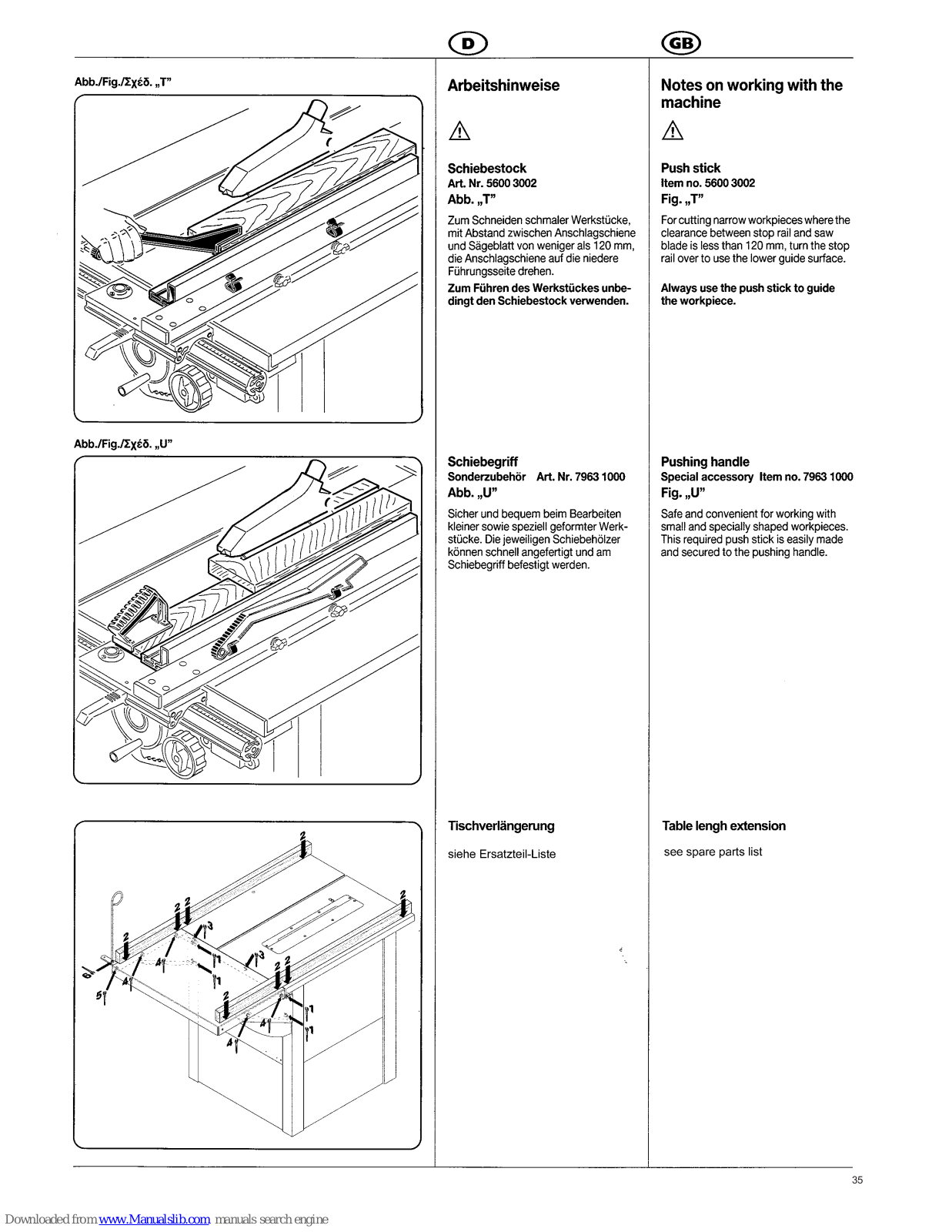

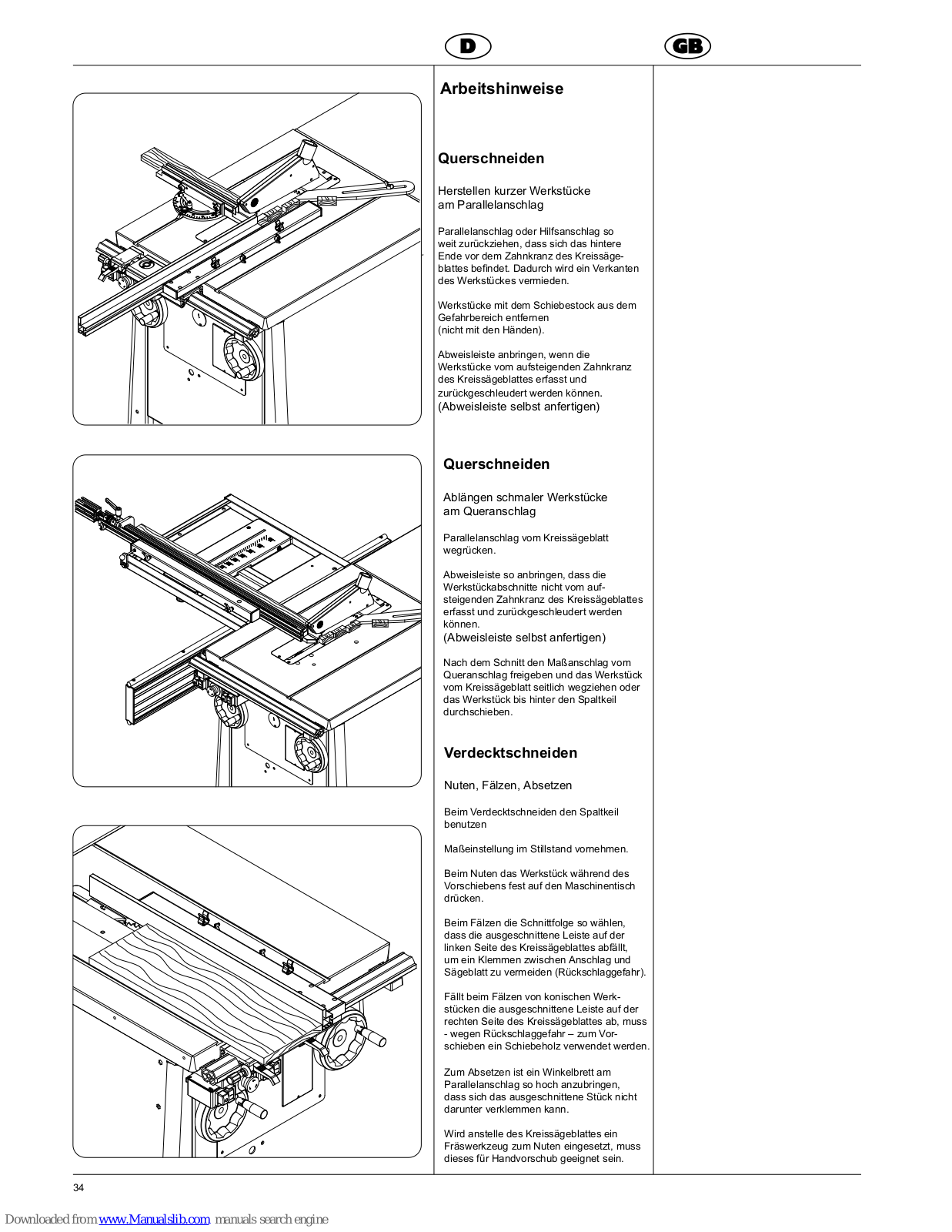

Querschneiden
Herstellen kurzer Werkstücke am Parallelanschlag
Parallelanschlag oder Hilfsanschlag so weit zurückziehen, dass sich das hintere Ende vor dem Zahnkranz des Kreissäge­blattes befindet. Dadurch wird ein Verkanten des Werkstückes vermieden.
Werkstücke mit dem Schiebestock aus dem Gefahrbereich entfernen (nicht mit den Händen).
Abweisleiste anbringen, wenn die Werkstücke vom aufsteigenden Zahnkranz des Kreissägeblattes erfasst und
zurückgeschleudert werden können
.
(Abweisleiste selbst anfertigen)
Querschneiden
Ablängen schmaler Werkstücke am Queranschlag
Parallelanschlag vom Kreissägeblatt wegrücken.
Abweisleiste so anbringen, dass die Werkstückabschnitte nicht vom auf­steigenden Zahnkranz des Kreissägeblattes erfasst und zurückgeschleudert werden können.
(Abweisleiste selbst anfertigen)
Nach dem Schnitt den Maßanschlag vom Queranschlag freigeben und das Werkstück vom Kreissägeblatt seitlich wegziehen oder das Werkstück bis hinter den Spaltkeil durchschieben.
Verdecktschneiden
Nuten, Fälzen, Absetzen
Beim Verdecktschneiden den Spaltkeil benutzen
Maßeinstellung im Stillstand vornehmen.
Beim Nuten das Werkstück während des Vorschiebens fest auf den Maschinentisch drücken.
Beim Fälzen die Schnittfolge so wählen, dass die ausgeschnittene Leiste auf der linken Seite des Kreissägeblattes abfällt, um ein Klemmen zwischen Anschlag und Sägeblatt zu vermeiden (Rückschlaggefahr).
Fällt beim Fälzen von konischen Werk­stücken die ausgeschnittene Leiste auf der rechten Seite des Kreissägeblattes ab, muss
- wegen Rückschlaggefahr – zum Vor­schieben ein Schiebeholz verwendet werden.
Zum Absetzen ist ein Winkelbrett am Parallelanschlag so hoch anzubringen, dass sich das ausgeschnittene Stück nicht darunter verklemmen kann.
Wird anstelle des Kreissägeblattes ein Fräswerkzeug zum Nuten eingesetzt, muss dieses für Handvorschub geeignet sein.
Arbeitshinweise
34
Page 37
35

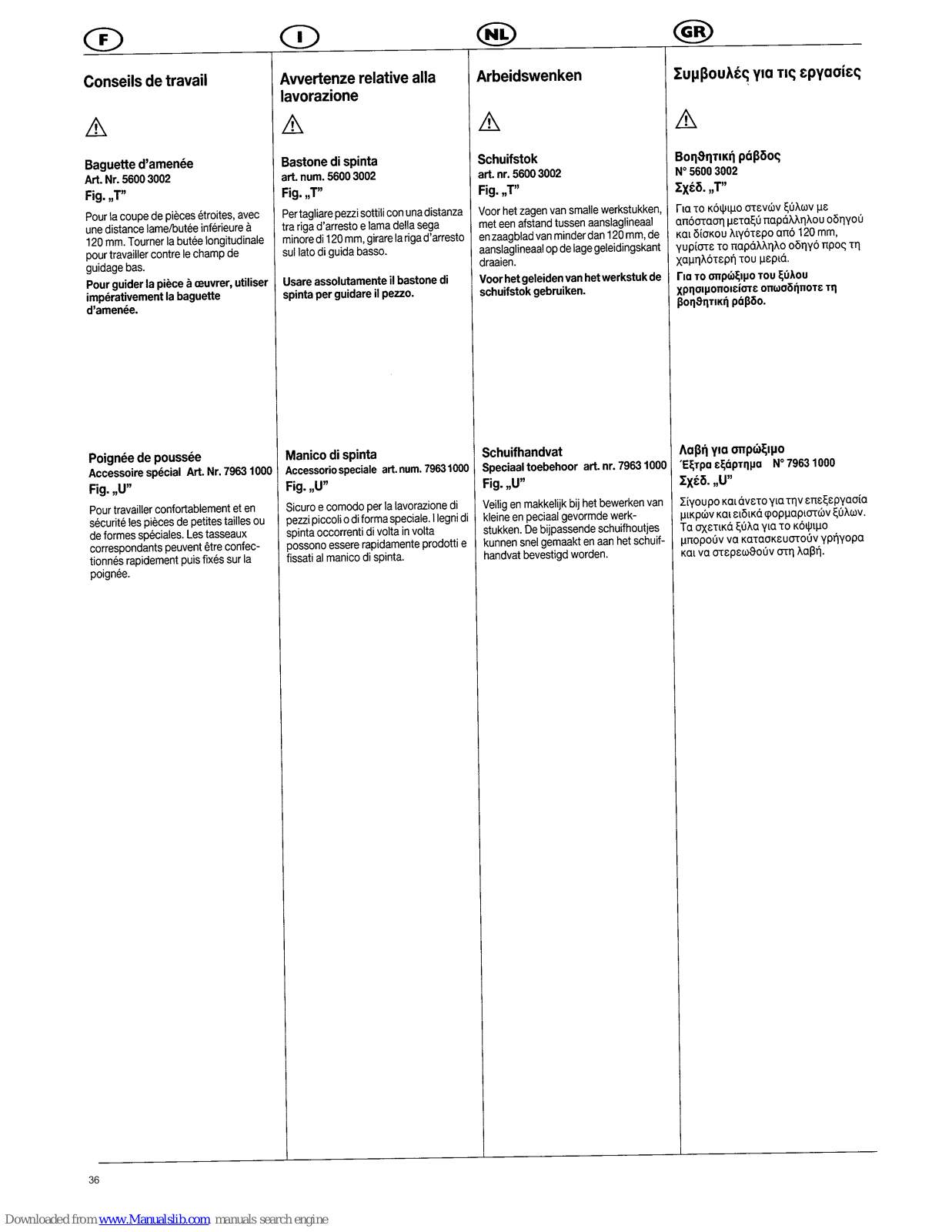

Page 38
36

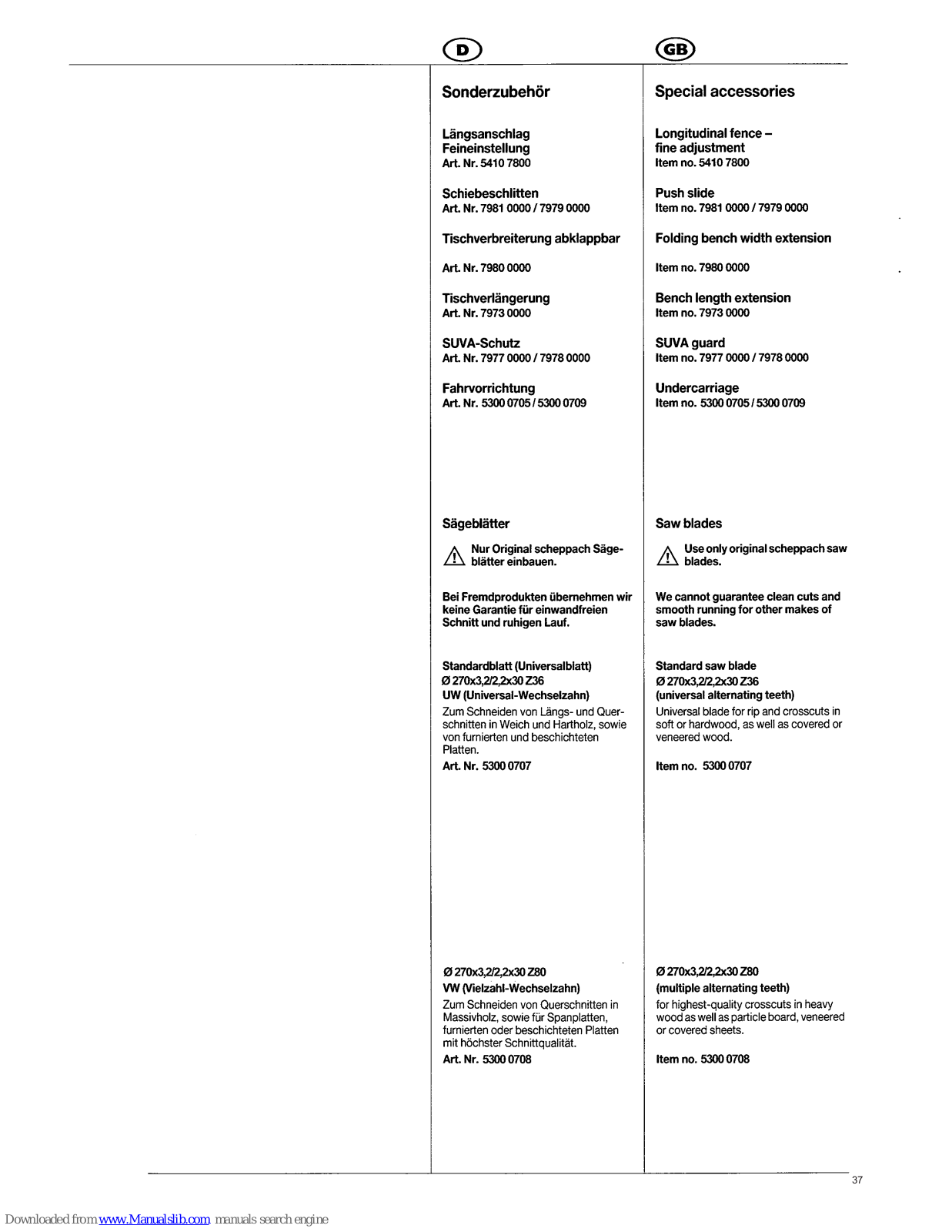

Page 39
37

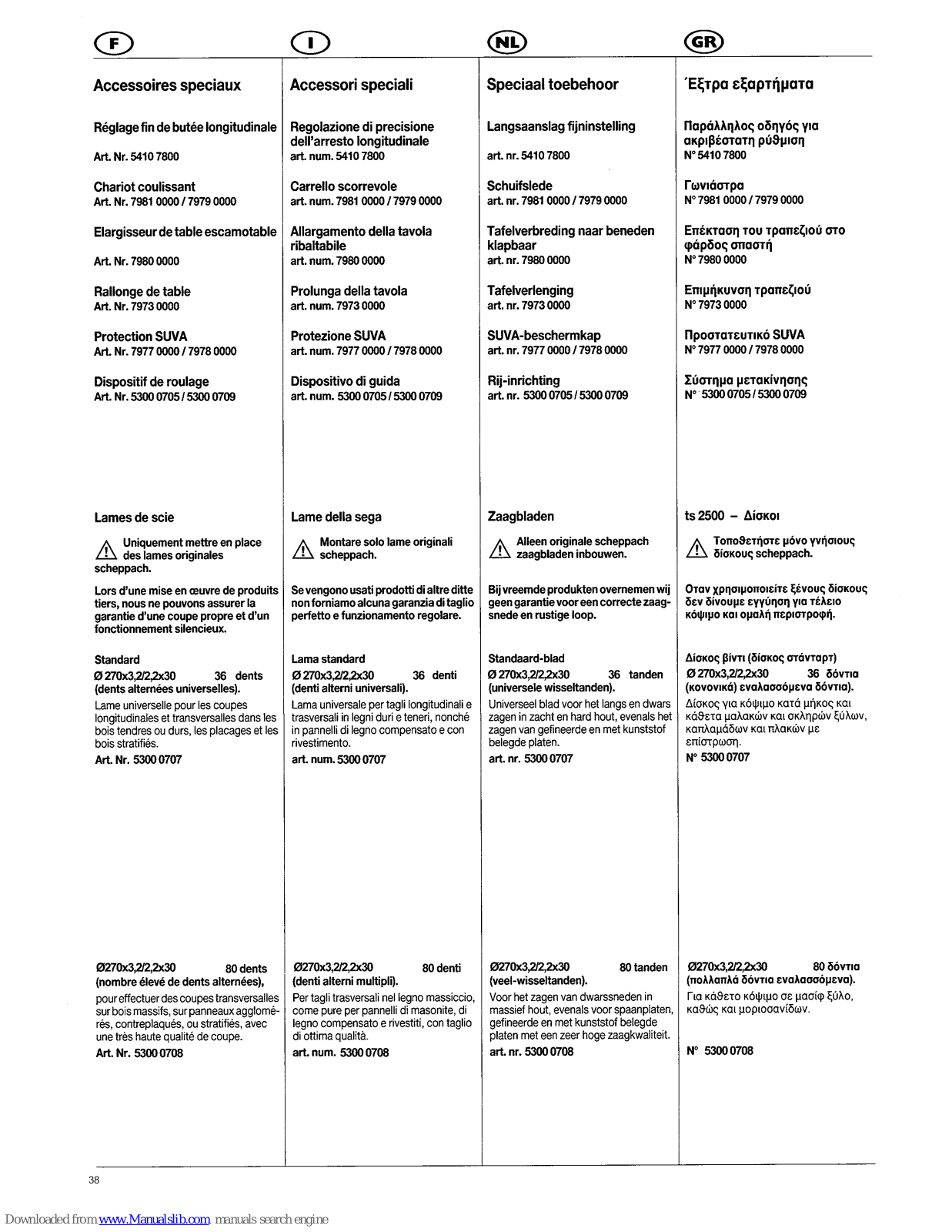

Page 40
38

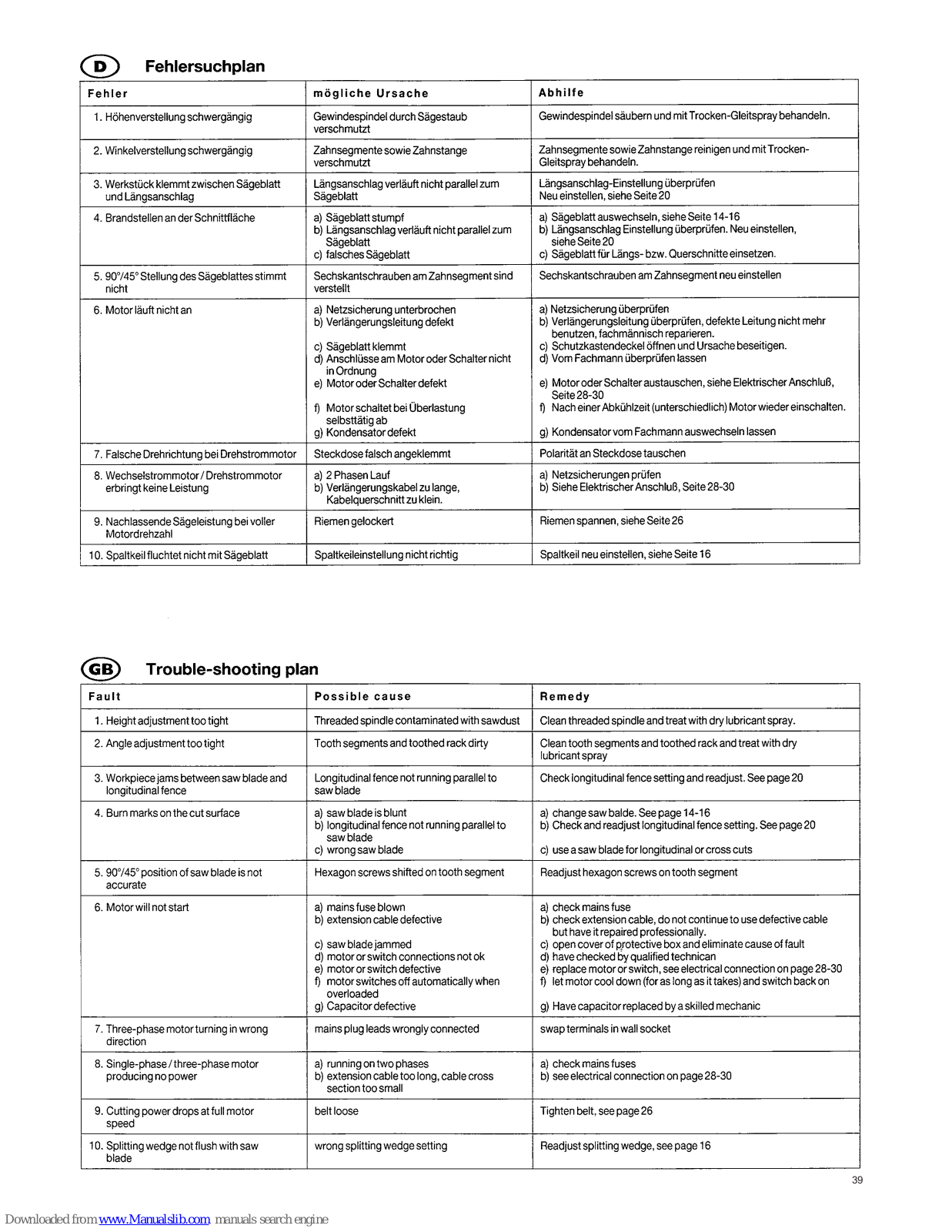

Page 41
39

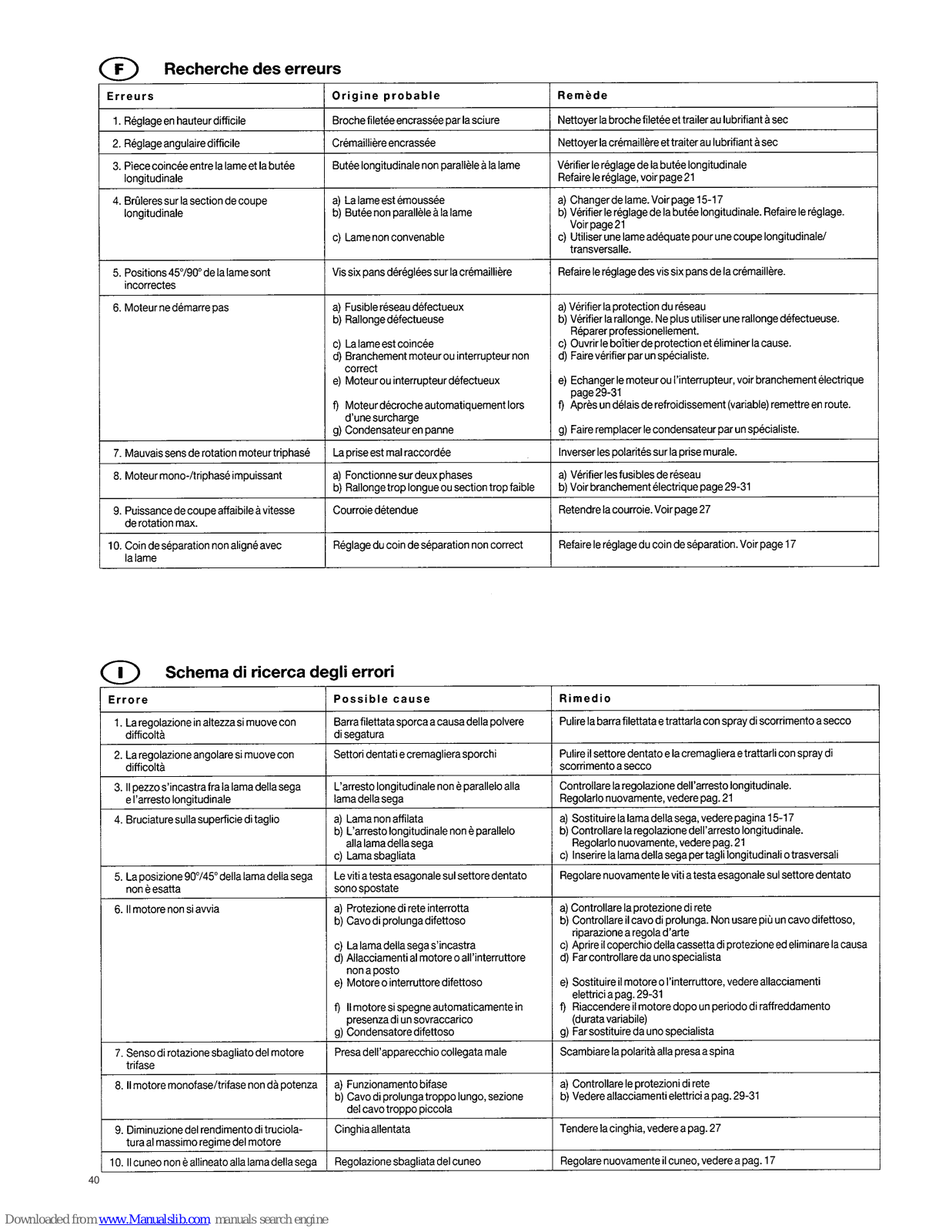

Page 42
40

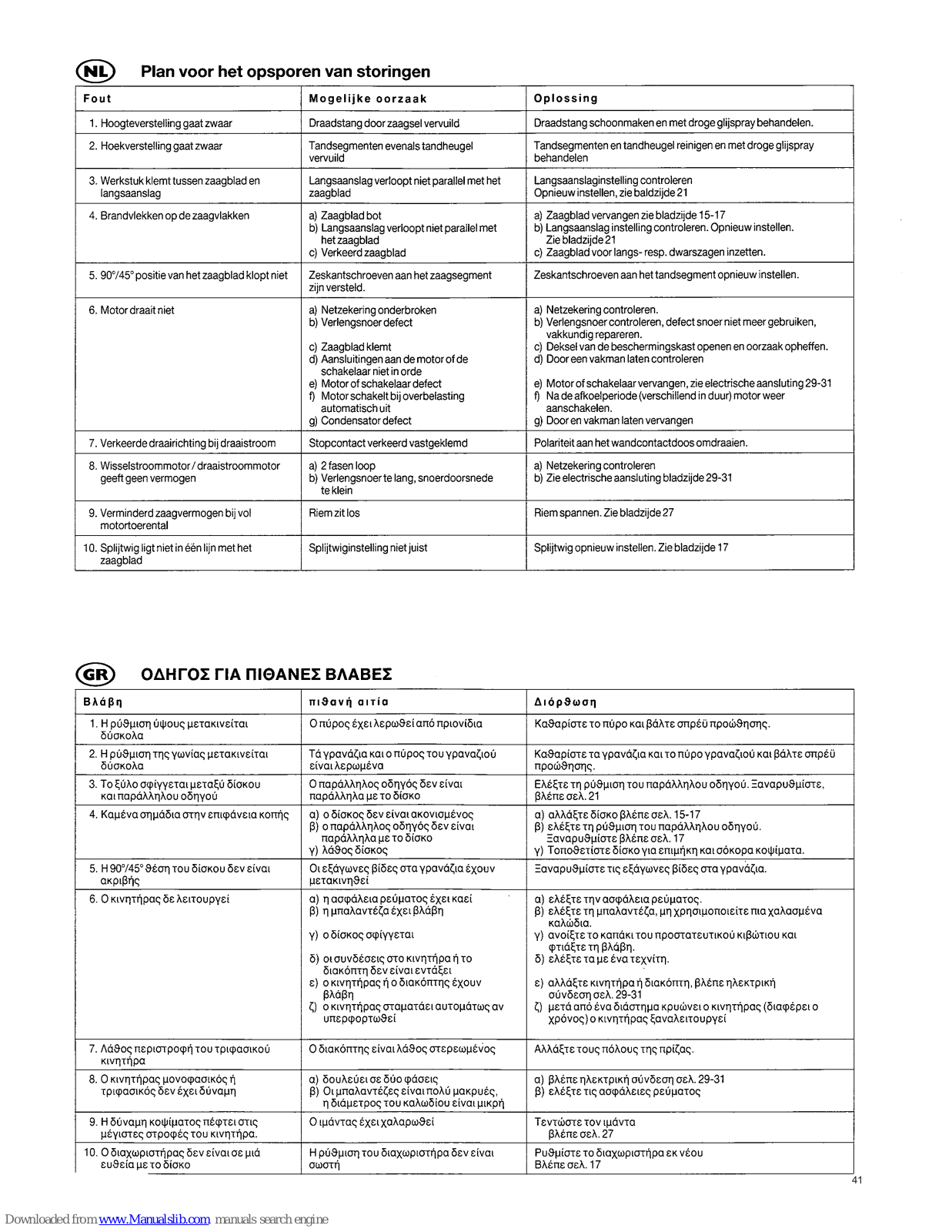

Page 43
41
Page 44
Page 45
Page 46

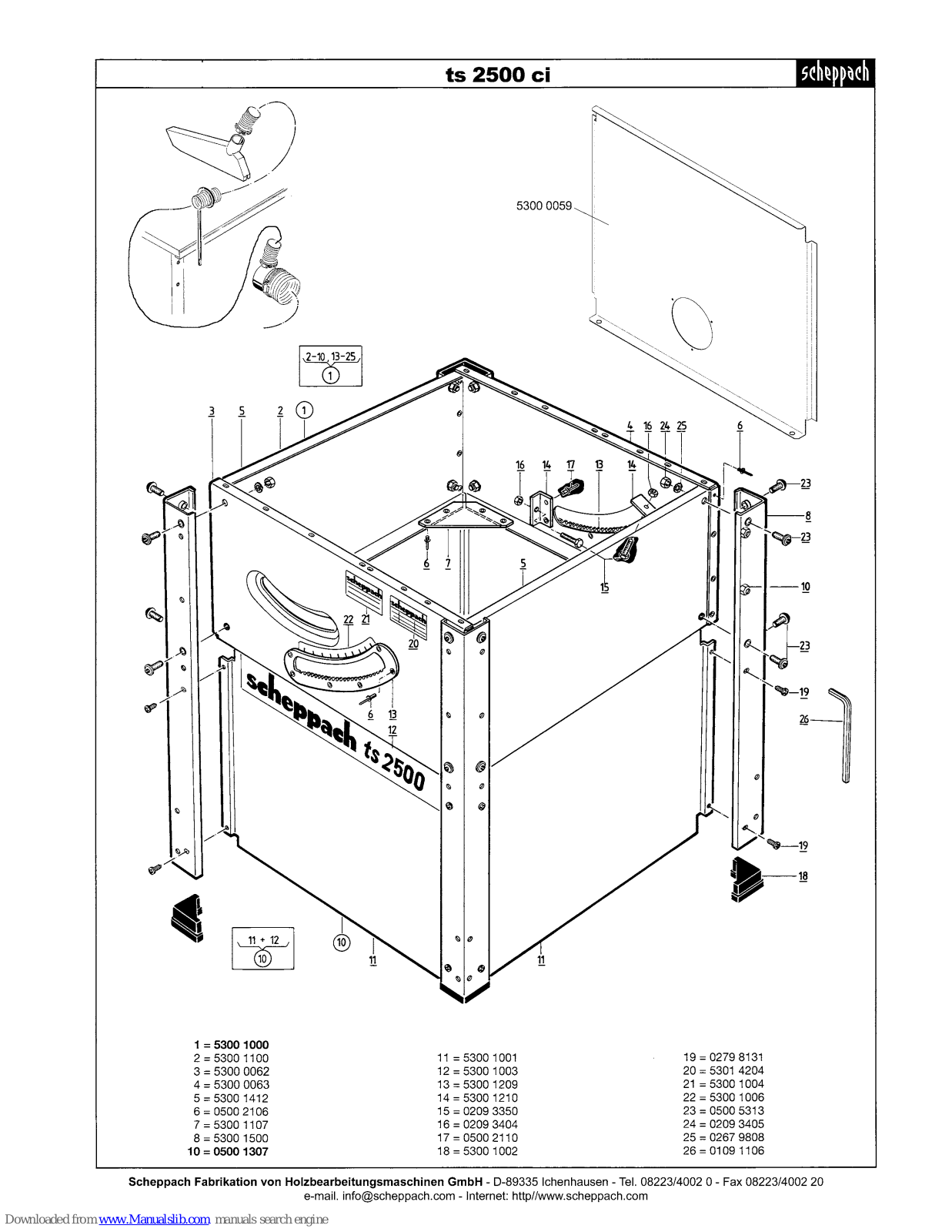

Page 47
Page 48
Page 49
Page 50

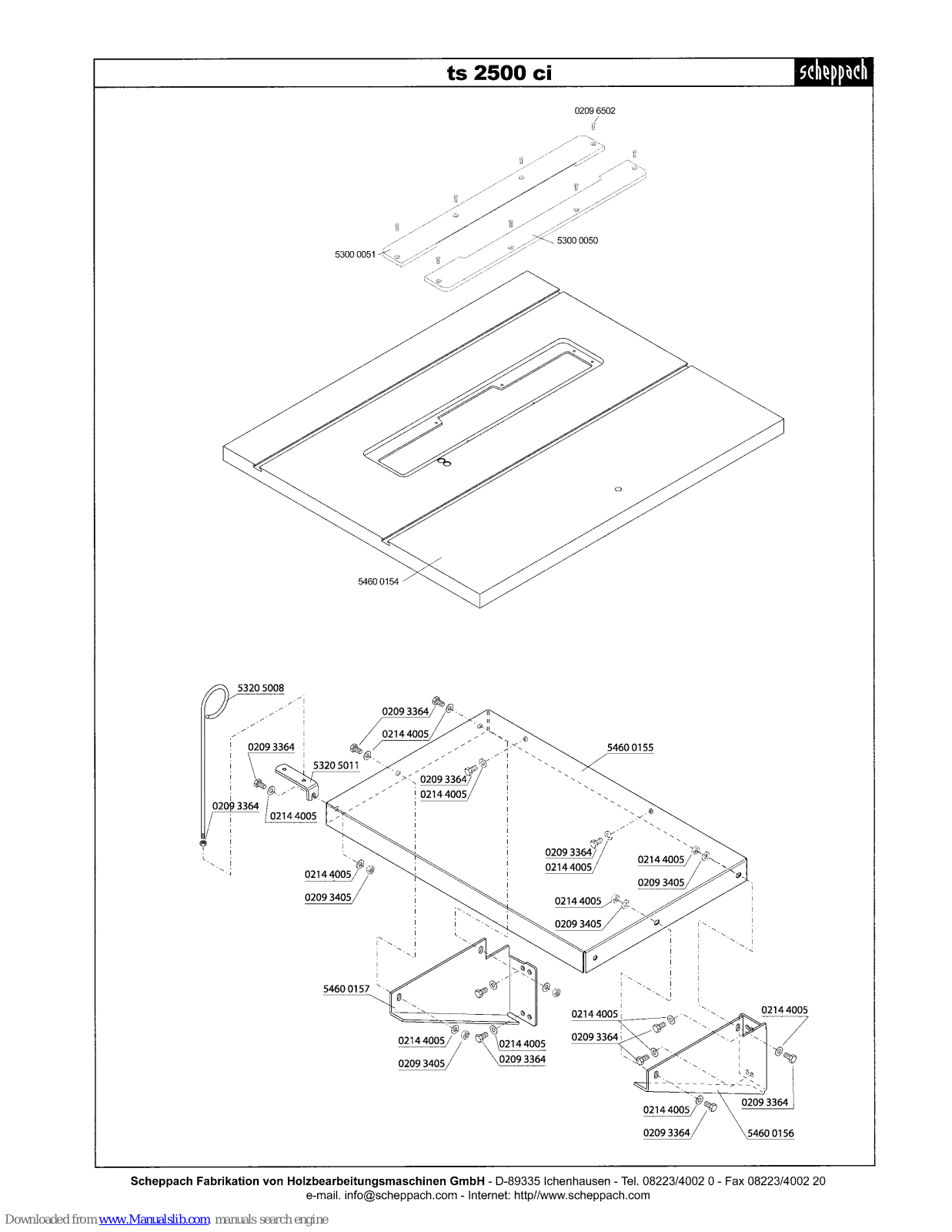

Page 51

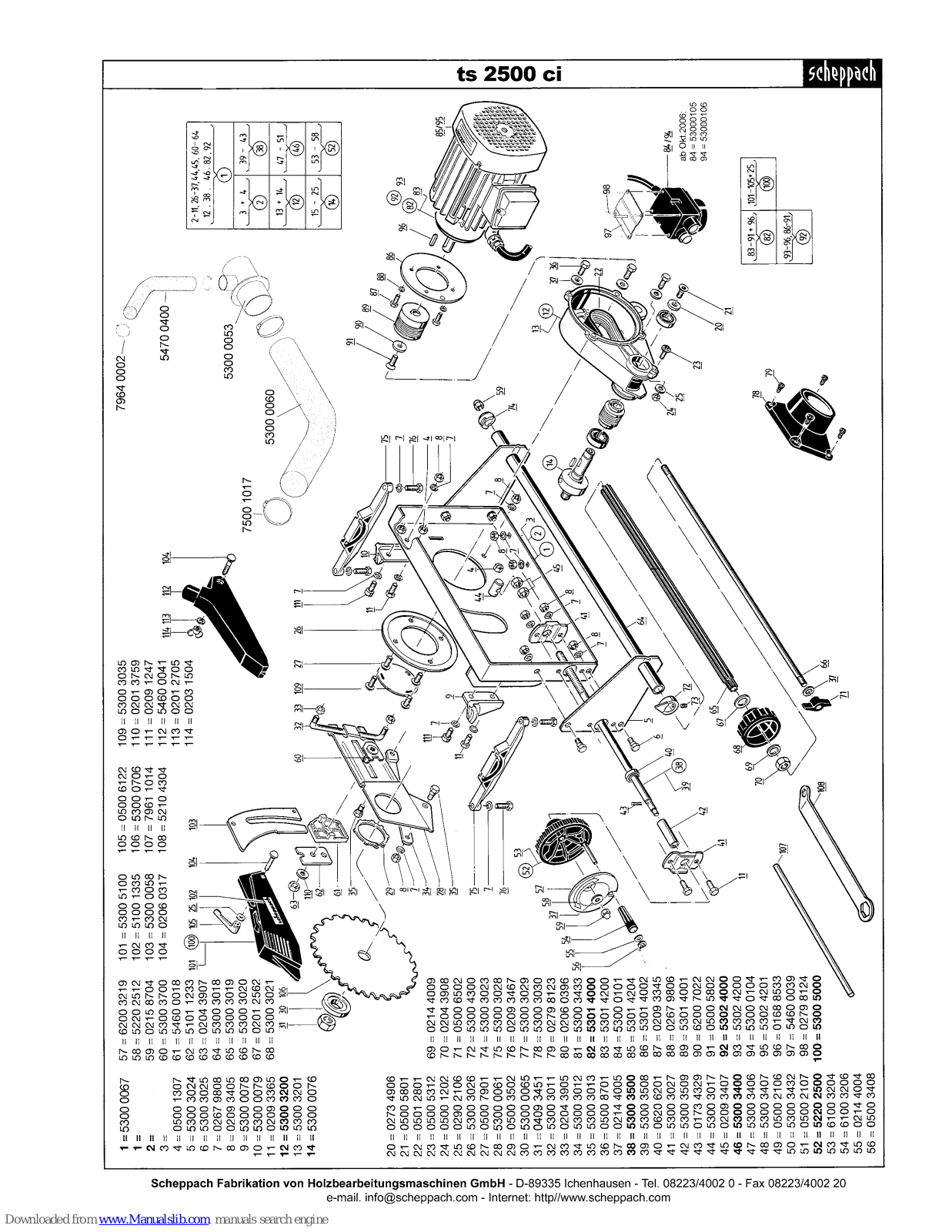

0209 3405
0214 4005
0209 3405
0214 4005
0209 3405
0214 4005
0209 3405
0214 4005
0209 3364
0214 4005
0209 3364
0214 4005
0209 3364
0214 4005
0209 3364
0214 4005
0209 3364
0214 4005
0209 3364
0214 4005
0209 3364
0214 4005
0209 3364
0214 4005
0209 3364

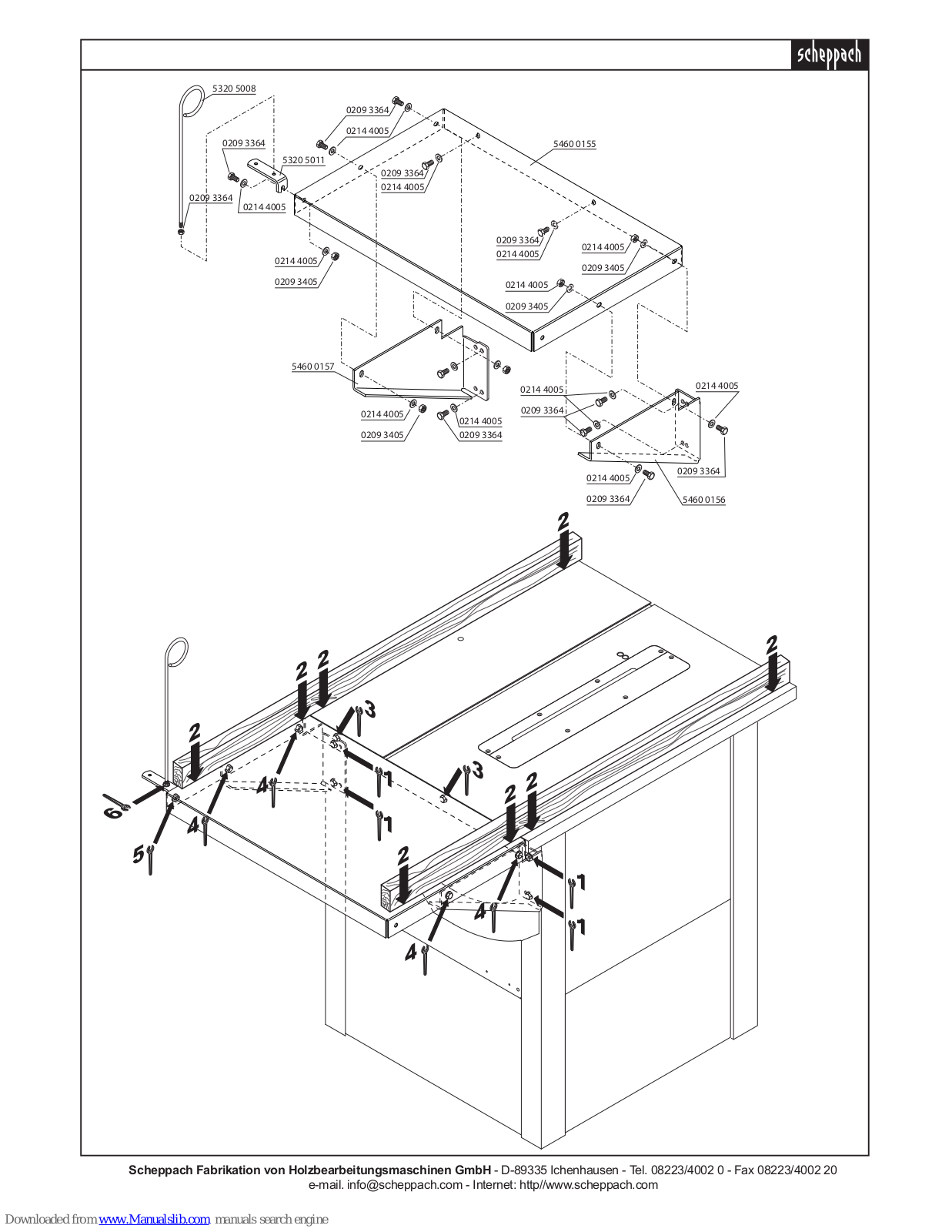

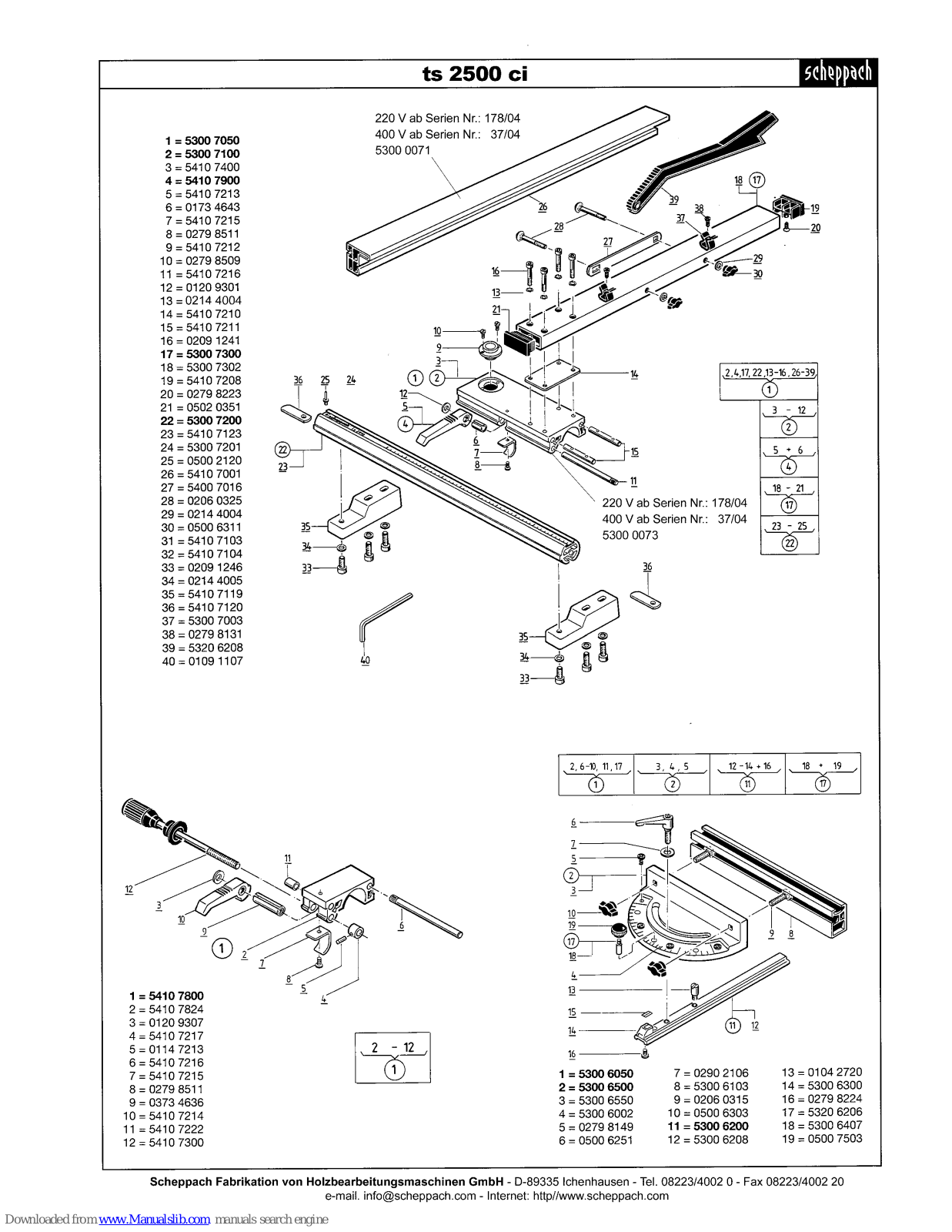

5320 5011
5320 5008
5460 0155
5460 0156
5460 0157
1
1
1
1
2
2
2
2
2
2
2
2
3
3
4
4
4
4
5
6
Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Tel. 08223/4002 0 - Fax 08223/4002 20
e-mail. info@scheppach.com - Internet: http//www.scheppach.com

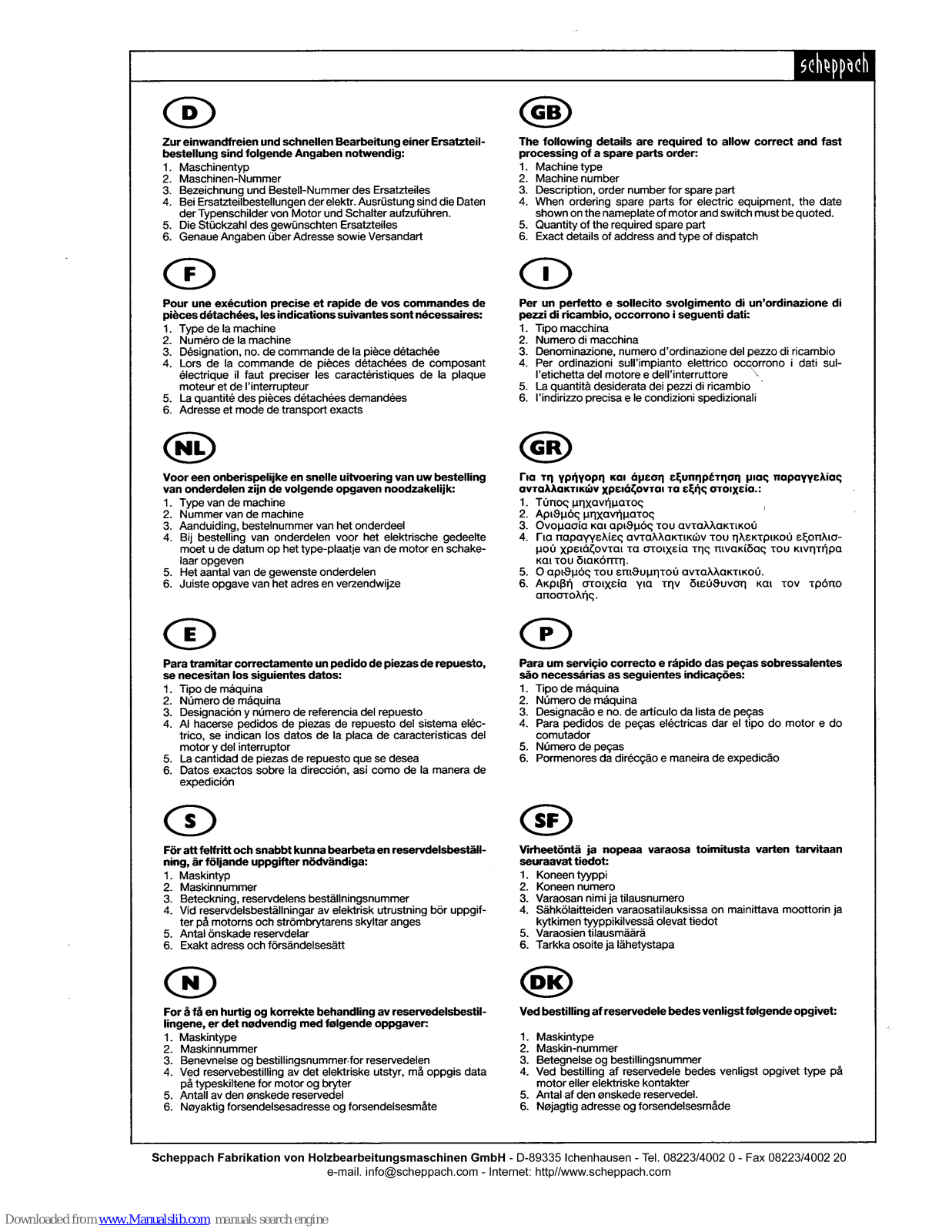

Page 52

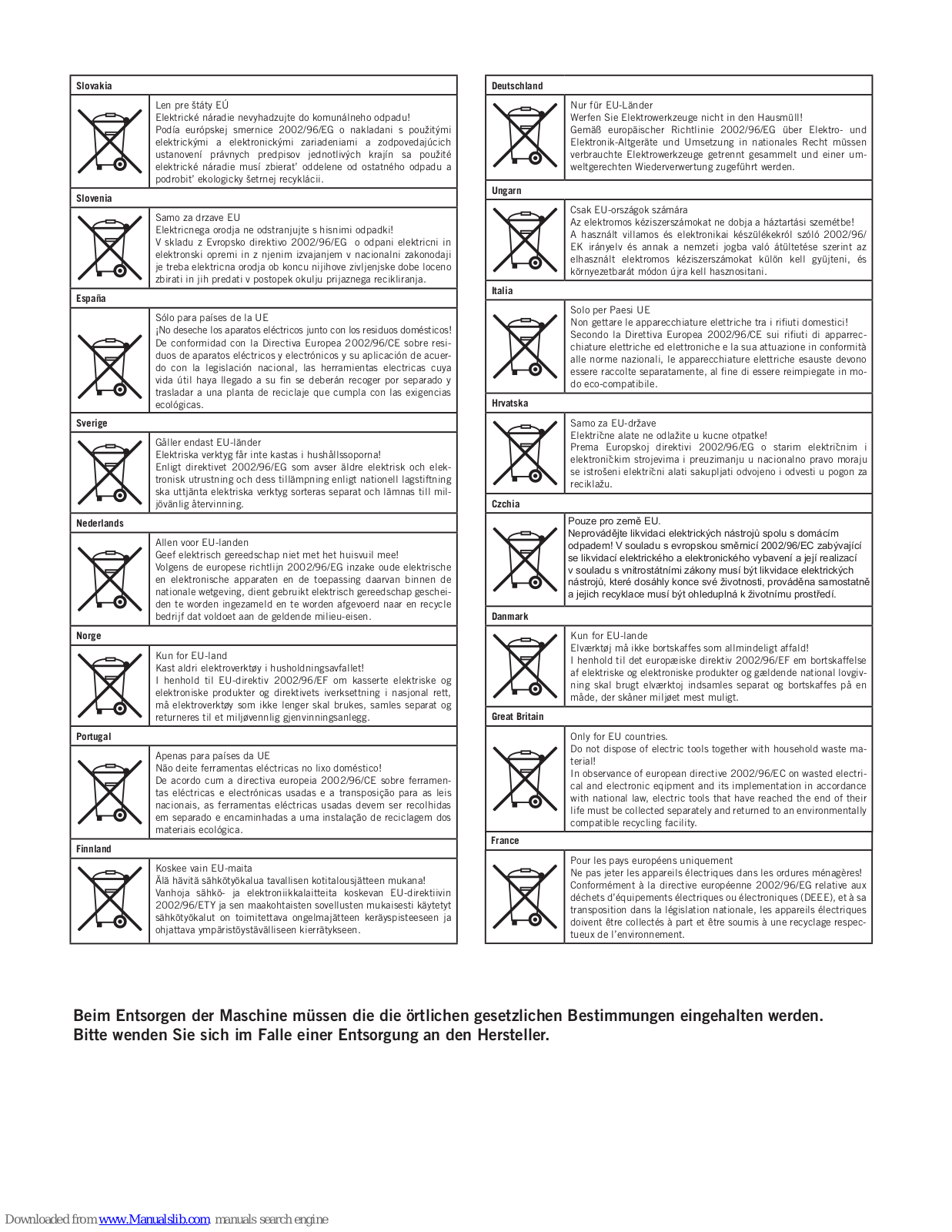

Slovakia
