SyncMaster UD46A, UD55A
Affichage LCD
Manuel de l'utilisateur
La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.
Consignes de sécurité
Signalement
Remarque
Respectez ces instructions de sécurité afin de garantir votre sécurité et d’éviter tout dommage matériel.
Veillez à lire attentivement les instructions et à utiliser le produit correctement.
Avertissement / Mise en garde
Le non-respect des instructions signalées par ce symbole peut provoquer des dommages corporels ou matériels.
Remarque
Interdit
Ne pas démonter
Ne pas toucher
Important : lire et comprendre
Déconnecter la prise de la fiche
Relier à la terre afin d'éviter un choc électrique
•Des frais d'administration peuvent vous être facturés si :
•(a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
•(b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
•Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.
Nettoyage du moniteur
Nettoyage
L'écran et l'extérieur du moniteur haute technologie se rayent facilement, prenez en soin. Pour nettoyer le moniteur, suivez la procédure ci-dessous .
•Eteignez le moniteur et le PC.
•Débranchez le câble d'alimentation du moniteur.
Remarque
Pour éviter tout choc électrique, débranchez le câble en le tenant par la prise et ne le touchez pas avec des mains mouillées.
•Essuyez le moniteur à l'aide d'un chiffon doux légérement humide ayant été essoré.
Consignes de sécurité
N'utilisez pas d'agent nettoyant contenant de l'alcool ou des solvants, ou actif sur les surfaces.
L'extérieur du moniteur risquerait de se décolorer ou craqueler et le revêtement du panneau de se décoller.
Veillez à ne pas pulvériser d'eau ou de produit de nettoyage directement sur le moniteur.
Le liquide risquerait, en effet, de pénétrer dans le moniteur et de provoquer un choc électrique, un incendie ou une panne.
•Nettoyez l'extérieur du moniteur à l'aide d'un chiffon doux et légèrement humidifié.
•Rebranchez le câble sur le moniteur après le nettoyage.
•Allumez le moniteur et le PC.
Alimentation
Lorsque l'appareil n'est pas utilisé pendant un certain temps, réglez l'ordinateur sur DPM.
Si vous utilisez un économiseur d'écran, réglez-le sur le mode d'écran actif.
Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays).
Raccourci vers les instructions anti-rémanence
N’utilisez pas de prise ni de cordon d’alimentation endommagé, ni de prise électrique descellée ou endommagée.
•Cela pourrait provoquer un choc électrique ou un incendie.
Ne branchez et ne débranchez pas la prise d’alimentation avec les mains mouillées.
•Vous risquez un choc électrique.
Veillez à brancher le cordon d'alimentation sur une prise secteur mise à la terre.
•Cela pourrait provoquer un choc électrique ou entraîner des blessures.
Assurez-vous que la prise d’alimentation est correctement branchée.
•Sinon, vous risquez un incendie.
Ne pliez pas la prise d’alimentation, ne tirez pas dessus et ne placez pas d’objet lourd dessus.
•Sinon, vous risquez un incendie.
Consignes de sécurité
Ne connectez pas plusieurs appareils sur la même prise électrique.
•Cela pourrait provoquer un incendie dû à une surchauffe.
Ne débranchez pas le cordon d'alimentation lorsque le produit est sous tension.
•Vous risqueriez de provoquer un choc électrique et d'endommager le produit.
Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.
•Sinon, cela pourrait provoquer un choc électrique ou un incendie.
Utilisez uniquement le cordon d'alimentation fourni par notre société.
Et n'utilisez pas le cordon d'alimentation fourni pour un autre produit.
•Cela pourrait provoquer un choc électrique ou un incendie.
Branchez le cordon d'alimentation à une prise murale aisément accessible.
•Si un problème survient sur l'appareil, vous devez débrancher le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique.
Installation
Contactez un Centre de services agréé si le moniteur est destiné à une installation dans des endroits exposés à la poussière, à des températures faibles ou élevées, à une forte humidité, à des substances chimiques et s'il a été prévu pour fonctionner 24/24 heures, comme dans des aéroports, des gares ferroviaires, etc.
Si vous ne le faites pas, vous risquez d’endommager gravement votre écran.
Assurez-vous que deux personnes au moins soulèvent et déplacent le produit.
•Sinon, il risque de tomber et d’entraîner des blessures ou des dommages matériels.
Lorsque vous installez le produit dans une armoire ou un rack, veillez à ce que l'extrémité inférieure avant du produit ne dépasse pas du support.
•Il risquerait de tomber et d'occasionner des blessures.
•Utilisez une armoire ou un rack dont la taille est adaptée au produit.
NE PLACEZ PAS DE BOUGIE, DE PRODUIT ANTI-MOUS-
TIQUE, DE CIGARETTE OU D'APPAREIL DE CHAUFFAGE À
PROXIMITÉ DU PRODUIT.
•Sinon, vous risquez un incendie.
Consignes de sécurité
Tenez le cordon d'alimentation et le produit aussi loin que possible de tout appareil de chauffage.
•Cela pourrait provoquer un choc électrique ou un incendie.
Ne l’installez pas dans un emplacement peu ventilé tel qu’une armoire.
•Cela pourrait provoquer un incendie dû à une surchauffe des éléments internes.
Posez le produit délicatement.
•Vous risqueriez d'endommager l'écran.
Ne placez pas la face avant du produit sur le sol.
•Vous risqueriez d'endommager l'écran.
Assurez-vous que le montage de la fixation murale est effectué par une société d'installation agréée.
•Il risquerait de tomber et d'occasionner des blessures.
•Veillez à installer la fixation murale spécifiée.
Installez le produit dans une zone correctement ventilée. Veillez à laisser un espace de plus de 10 cm (4 pouces) entre le produit et le mur.
•Cela pourrait provoquer un incendie dû à une surchauffe des éléments internes.
Veillez à garder l'emballage en plastique hors de portée des enfants.
•L'emballage n'est pas un jeu et il présente un risque d'étouffement pour les enfants.
Si la taille du moniteur est réglable, ne placez aucun objet, ni une partie de votre corps sur le support lorsque vous l'abaissez.
•Cela pourrait endommager le produit ou blesser quelqu'un.
Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine.
Autres
Le produit est un produit à haute tension. Ne tentez jamais de démonter, de réparer ou de modifier l'appareil par vous-même.
•Cela pourrait provoquer un choc électrique ou un incendie. Pour toute réparation, contactez un Centre de services.
Consignes de sécurité
Si des odeurs ou des bruits inhabituels émanent de votre appareil, débranchez-le immédiatement et contactez un Centre de services.
•Cela pourrait provoquer un choc électrique ou un incendie.
Ne placez pas ce produit dans un emplacement exposé à l’humidité, la poussière, la fumée ou l'eau, ni dans une voiture.
•Cela pourrait provoquer un choc électrique ou un incendie.
Si le produit tombe ou que son boîtier se casse, éteignez l'appareil et débranchez le cordon d'alimentation. Contactez un Centre de services.
•Cela pourrait provoquer un choc électrique ou un incendie.
Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation.
•Cela pourrait provoquer un choc électrique ou un incendie.
N'essayez pas de déplacer le moniteur en tirant uniquement sur le cordon ou le câble de signal.
•Le produit risquerait de tomber, d'être endommagé et, si le câble est endommagé, de provoquer un choc électrique ou un incendie.
Ne soulevez pas et ne déplacez pas le produit d'avant en arrière ou de gauche à droite en vous servant uniquement du cordon d'alimentation ou des câbles de signal.
•Le produit risquerait de tomber, d'être endommagé et, si le câble est endommagé, de provoquer un choc électrique ou un incendie.
Assurez-vous que les ouvertures de ventilation ne sont pas obstruées par une table ou un rideau.
•Cela pourrait provoquer un incendie dû à une surchauffe des éléments internes.
Ne placez pas de récipients contenant de l'eau, des vases, des médicaments ou des objets métalliques sur le produit.
•Si de l'eau ou un corps étranger pénètre dans le produit, débranchez le cordon d'alimentation et contactez un Centre de services.
•Cela pourrait provoquer un choc électrique, un incendie ou un dysfonctionnement.
N'utilisez pas et ne rangez pas de vaporisateur combustible ou de matériau inflammable à proximité du produit.
•Cela pourrait provoquer une explosion ou un incendie.
N'insérez aucun objet métallique, tel que des baguettes, des pièces de monnaie ou des épingles, et aucun objet inflammable, tel que des allumettes ou du papier dans le produit (à travers les ouvertures de ventilation, les bornes d'entrée et de sortie, etc.).
•Si de l'eau ou un matériau étranger pénètre dans le produit, débranchez le cordon d'alimentation et contactez un Centre de services.
Consignes de sécurité
•Cela pourrait provoquer un choc électrique ou un incendie.
Si le moniteur affiche une image fixe pendant une longue période, une image rémanente ou une tache peut apparaître.
•Si vous n'utilisez pas le produit pendant une longue période, placezle en mode veille ou utilisez un économiseur d'écran.
Définissez une résolution et une fréquence appropriées au produit.
•Autrement, vous risqueriez de vous endommager la vue.
Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé.
•Vous risqueriez de souffrir de troubles de l'audition.
Pour éviter la fatigue oculaire, ne vous asseyez pas trop près de l'appareil.
Après avoir utilisé le moniteur pendant une (1) heure, faites une pause de cinq (5) minutes.
Ceci permet de réduire la fatigue oculaire.
N'installez pas le produit sur une surface instable telle qu'un rack chancelant, sur une surface irrégulière ou dans un endroit soumis à des vibrations.
•Autrement, il risque de tomber et d’entraîner des blessures ou des dommages matériels.
•Si vous utilisez le produit dans un endroit soumis à des vibrations, il risque d'être endommagé et de provoquer un incendie.
Avant de déplacer le produit, éteignez-le et débranchez le câble d'alimentation et tous les autres câbles branchés.
•Dans le cas contraire, le câble d'alimentation pourrait être endommagé et un incendie ou un choc électrique pourrait en résulter.
Empêchez les enfants de tirer ou de monter sur le produit.
•Le produit risquerait en effet de tomber et de provoquer des blessures graves, voire la mort.
Si vous n'utilisez pas le produit pendant une longue période, débranchez le cordon d'alimentation de la prise électrique.
•Cela pourrait provoquer une surchauffe ou un incendie à cause de la poussière ou à la suite d'un choc électrique ou d'une fuite.
Ne placez, sur le produit, aucun objet lourd, jouet ou confiserie (des biscuits, par exemple) qui risquerait d'attirer l'attention des enfants.
•Vos enfants pourraient s'accrocher à l'objet et le faire tomber, ce qui présente un risque de blessures graves, voire mortelles.
Consignes de sécurité
Veillez à ce que les enfants ne mettent pas la pile dans leur bouche lorsque celle-ci est retirée de la télécommande. Placez la pile hors de portée des bébés et des enfants.
•Si un enfant met une pile dans sa bouche, consultez immédiatement un médecin.
Lorsque vous remplacez la pile, veillez à respecter les polarités (+, -).
•Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures ou, encore d'endommager la télécommande en raison d'une fuite du liquide interne.
Utilisez uniquement les piles standard spécifiées et ne mélangez pas les piles usagées et neuves.
•Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures, ou encore d'endommager la télécommande en raison d'une fuite du liquide interne.
Les piles (et piles rechargeables) ne sont pas des déchets ordinaires et doivent être renvoyées pour recyclage. Il appartient au client de renvoyer les piles usagées ou rechargeables à des fins de recyclage.
•Le client peut déposer les piles usagées ou rechargeables dans une déchetterie ou dans un magasin proposant le même type de piles ou de piles rechargeables.
Ne placez pas le produit dans un endroit où il est directement exposé aux rayons du soleil ou à proximité d'une source de chaleur telle qu'un feu ou un radiateur.
•Cela risquerait de réduire la durée de vie du produit et de provoquer un incendie.
Ne donnez aucun coup et ne laissez tomber aucun objet sur le produit.
•Cela pourrait provoquer un choc électrique ou un incendie.
N'utilisez pas un humidificateur à proximité de l'appareil.
•Cela pourrait provoquer un choc électrique ou un incendie.
En cas de fuite de gaz, ne touchez ni le produit ni sa prise d'alimentation et procédez immédiatement à une ventilation du local.
•Si une étincelle se produit, cela peut provoquer une explosion ou un incendie.
Si le produit reste allumé pendant un certain temps, le panneau d'affichage devient chaud. Ne le touchez pas.
Gardez les petits accessoires hors de portée des enfants.
Consignes de sécurité
Soyez prudent lorsque vous réglez l'angle du moniteur ou la hauteur du support.
•Vous risqueriez de vous blesser en coinçant votre main ou vos doigts.
•Veillez également à ne pas trop incliner le produit, car il pourrait tomber et occasionner des blessures.
N'installez pas le produit dans un endroit accessible aux enfants.
•Il risquerait de tomber et d'occasionner des blessures.
•Sa partie avant étant lourde, installez l'appareil sur une surface plate et stable.
Ne placez aucun objet lourd sur le produit.
•Cela pourrait entraîner des blessures ou des dommages matériels.
Instructions à respecter lors de la manipulation de l'écran
Ne posez pas l'écran comme illustré ci-contre.
Il s'agit en effet d'un composant fragile et vous risqueriez de l'endommager.
Déposez le produit, face vers le bas, pour le manipuler (comme illustré sur l'image).
(Vous pouvez utiliser l'emballage.)
Veillez à utiliser les poignées situées à l'arrière pour déplacer le produit.
Ne saisissez pas le produit dans une zone située à moins de 15 mm par rapport à l'avant.
Introduction
Contenu de l'emballage
Vérification du contenu de l'emballage
Enlevez le verrou de la boîte d'emballage, comme illustré dans la figure ci-dessus.
Soulevez la boîte d'emballage |
Vérification du contenu de |
Retirez le polystyrène et l'em- |
en tenant les rainures de part |
l'emballage. |
ballage en plastique. |
et d'autre de celle-ci. |
|
|
Remarque
•Après avoir tout déballé, veillez à vérifier le contenu de l'emballage.
•Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieurement.
•Si un élément est manquant, contactez votre revendeur.
•Contactez un revendeur local pour acheter des éléments en option.
Déballage
Affichage LCD
Introduction
Manuels
Guide d'installation rapide |
Carte de garantie |
Manuel de l'utilisateur |
|
(Non disponible dans certains |
|
|
pays) |
|
Câbles |
|
|
Cordon d'alimentation |
Câble D-Sub |
Autres
Télécommande |
Piles (AAA X 2) |
Guide de support (4EA) |
|
(Non disponible dans certains |
(Pour le mur d'images) / |
|
pays) |
Vis (8EA) |
|
|
Anneau de maintien (4EA) / |
Vis (1EA) |
Vis (4EA) |
(Pour le bouton de fonction) |
Vendu séparément
Kit de Support provisoire |
Kit de fixation au mur |
Boîtier tuner TV |
|
|
(E.U. uniquement) |
|
|
|
Introduction
Vendu séparément
Câble RGB vers BNC Câble RGB vers Component |
Boîtier réseau |
Câble HDMI/HDMI |
Câble stéréo |
Câble AV |
Câble DP |
Garniture de support |
|
(haut, bas, gauche, droite)
Vis (16EA)
Remarque
Les accessoires pouvant être achetés avec le produit varient selon le pays.
Votre écran LCD
Commande de fonction
La commande de fonction dispose d'un capteur de télécommande, d'un capteur lumineux et de touches de fonction. En cas de montage de l'écran sur une paroi, vous pouvez déplacer la commande de fonction sur le côté de l'écran.
Capteur de la télécommande
Orientez la télécommande en direction de ce point sur le Moniteur.
Capteur optique
Introduction
Détecte automatiquement l'intensité de la lumière ambiante autour d'un écran déterminé et adapte la luminosité de l'affichage.
Remarque
Fonctionne lors de l'utilisation du programme MDC.
Voyant d'alimentation
Indique que le Mode d'économie est en position normale ou Puissance.
Remarque
Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour plus d'informations sur la fonction d'économie d'énergie. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes.
bouton POWER
Appuyez sur ce bouton pour allumer et éteindre l'écran.

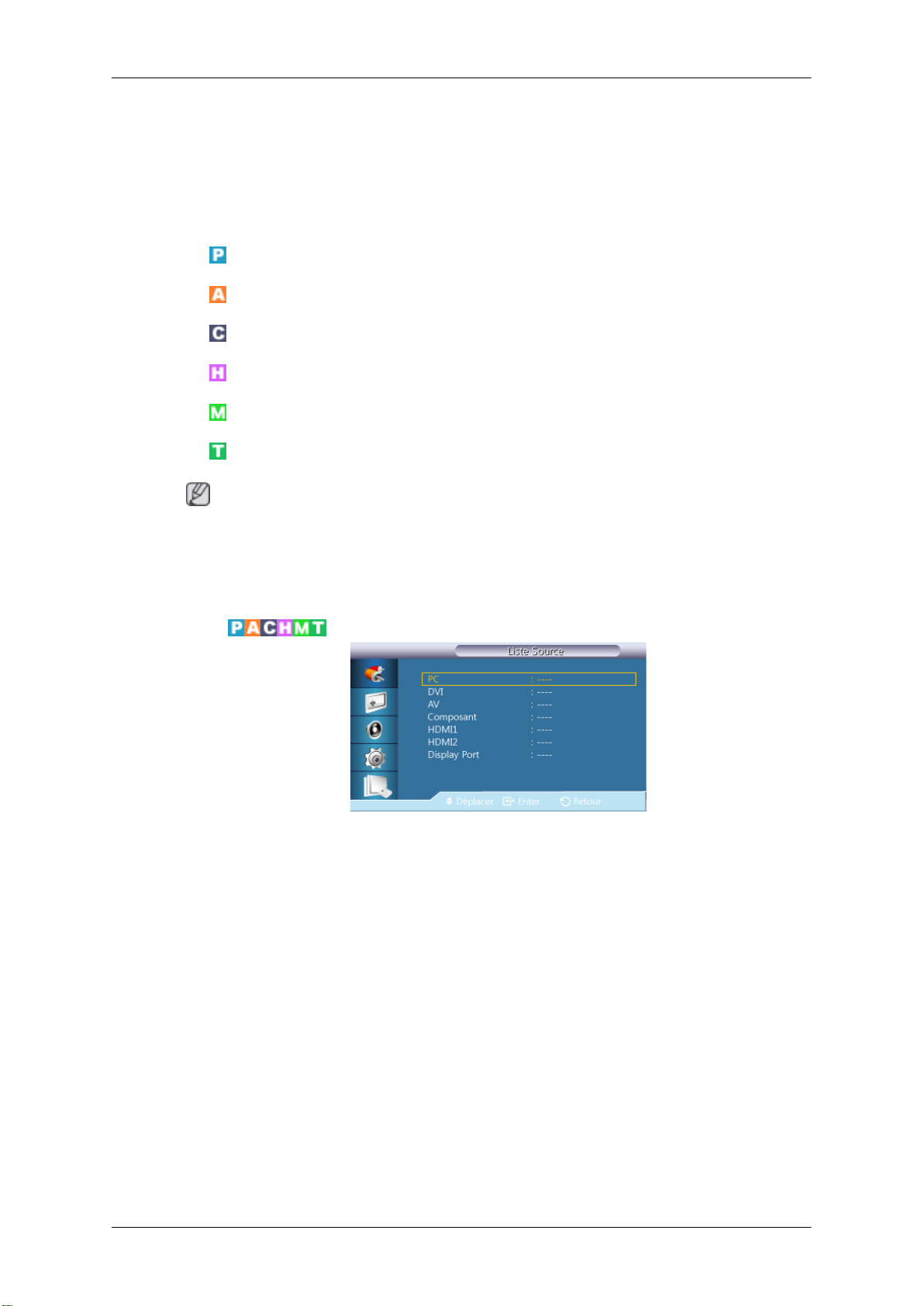

bouton SOURCE
Bascule entre le mode PC et le mode Vidéo. Permet de sélectionner la source d'entrée à laquelle un périphérique externe est connecté.
[PC] → [DVI] → [AV] → [Composant] → [HDMI1] → [HDMI2] → [Display Port] → [MagicInfo] → [TV]
Remarque
•Un syntoniseur TV (vendu séparément) doit être connecté pour utiliser la télévision. (E.U. uniquement)
•MagicInfo peut uniquement être activé lorsqu'un boîtier réseau est connecté.
Emplacement par défaut de la commande de fonction sur l'écran à l'achat
Introduction
Fixation de la commande sur le côté
Fixation de la commande sur l'écran
•La commande de fonction peut être fixée à n'importe quel trou de vis sur l'écran.
•Alignez les trous de vis de l'écran et de la commande de fonction. Ensuite, resserrez à l'aide de la vis.
Remarque
L'utilisation d'une vis autre que celle fournie peut endommager l'écran.
Retrait de la commande de fonction
Tenez la zone indiquée sur l'illustration.
Appuyez sur les zones indi- |
Tenez les zones indiquées et |
quées. |
soulevez la commande de |
|
fonction. |
Arrière
Remarque
Voir la section "Connexions" pour de plus amples détails sur les connexions câblées. La configuration de l'arrière de l'écran LCD peut varier légèrement en fonction du modèle.
Introduction
IR OUT
Reçoit un signal de la télécommande et transmet le signal via Loopout lorsqu'une carte de capteur amovible est connectée.
CONTROL IN
Se connecte aux boutons de commande de fonction (Alimentation/source) et reçoit le signal du capteur optique ainsi que le signal infrarouge de la télécommande.

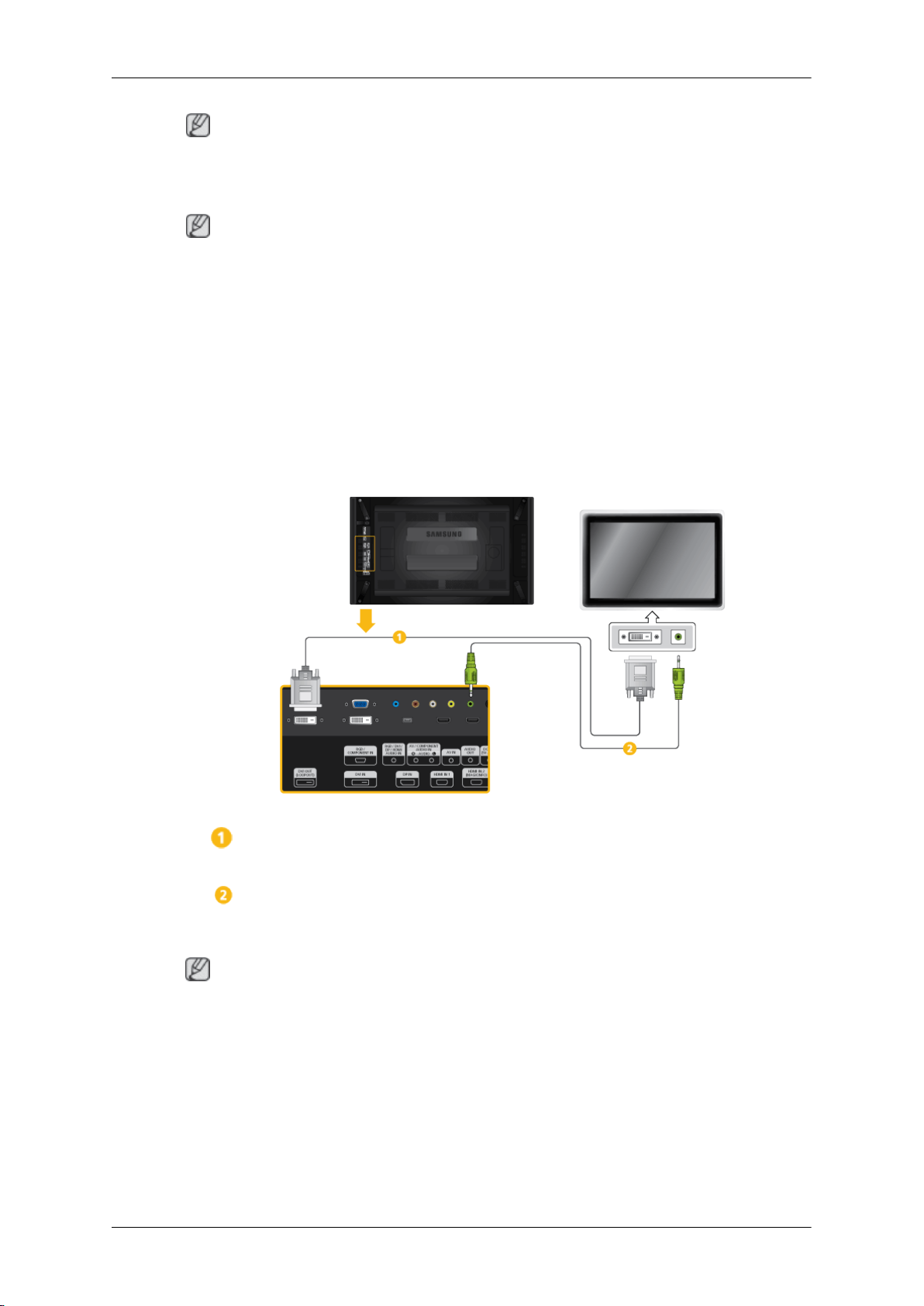

DVI OUT (LOOPOUT)
•Connectez un moniteur à un autre moniteur via un câble DVI, DVI vers HDMI.
•Connectez un câble DVI ou DVI-HDMI à
[DVI OUT (LOOPOUT)] sur le dispositif et
[DVI IN] ou [HDMI IN] à un autre moniteur.
•Les signaux HDMI et réseau envoyés via le port [DVI OUT(LOOPOUT)] s'affichent sur le deuxième écran ayant le port [DVI IN].
Remarque
•La fonction Loopout peut être utilisée pour dupliquer l'écran de l'affichage primaire. Connectez [DVI OUT] à l'affichage primaire à [DVI IN] ou [HDMI] à un autre moniteur.
•Vous pouvez brancher jusqu'à 100 moniteurs sur la sortie DVI-Loopout (à l'aide d'un câble DVI de 2 m). Une résolution allant jusqu'à HD peut être prise en charge. Les sources d'entrée compatibles comprennent DVI IN, HDMI IN 1 et HDMI IN 2 (MagicInfo).
•L'état du câble peut avoir des répercussions importantes sur les performances de Loopout.
Introduction

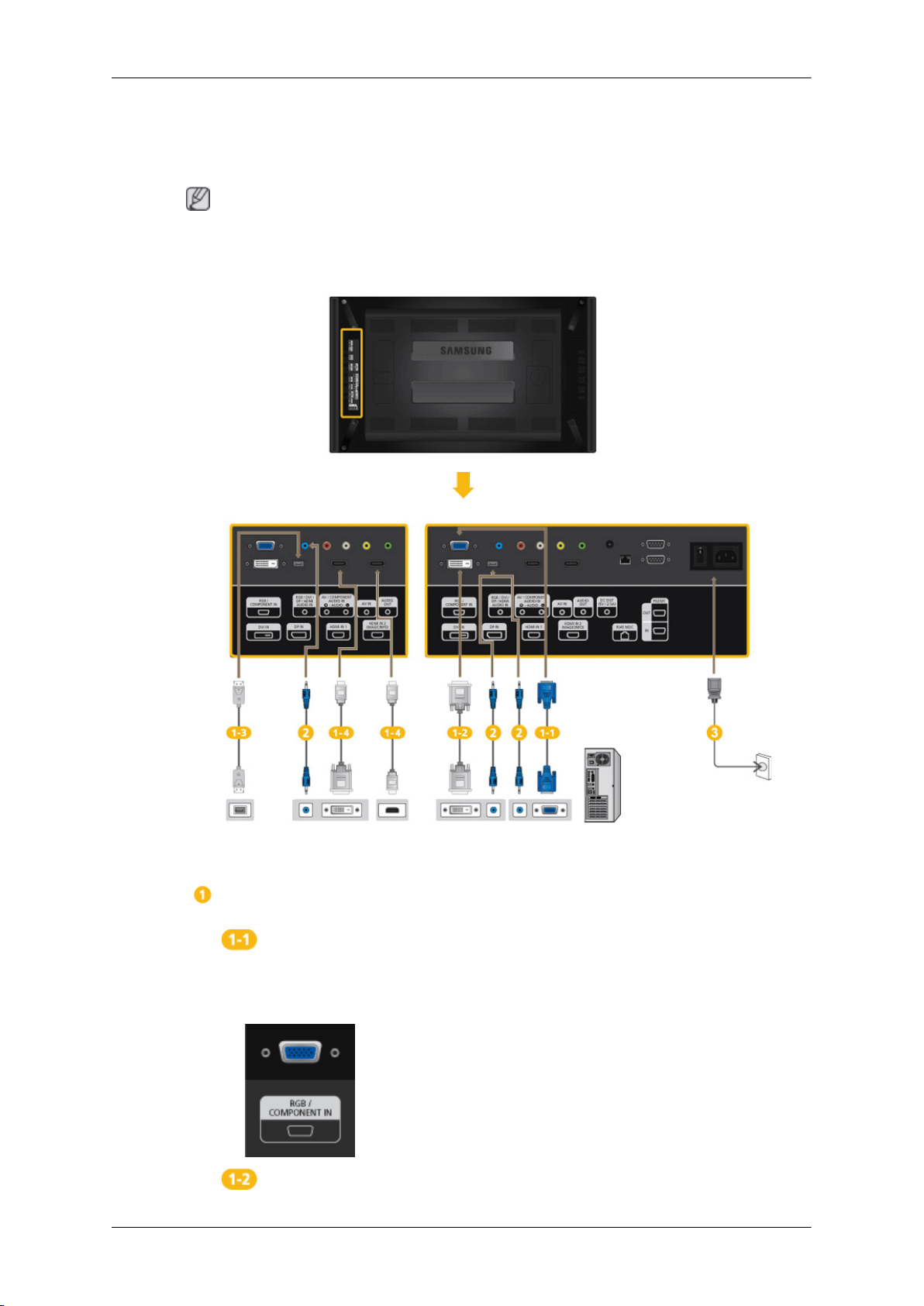

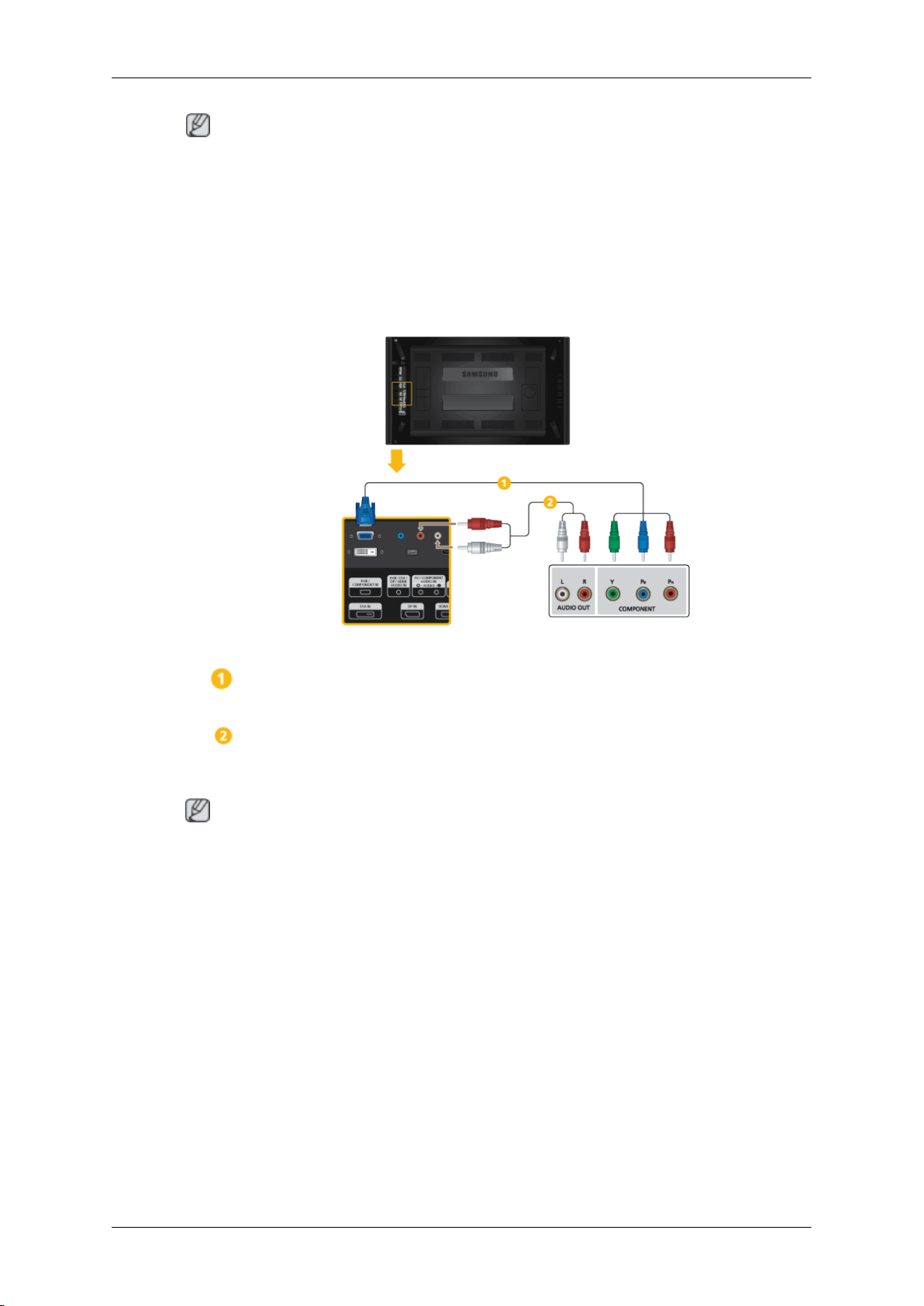

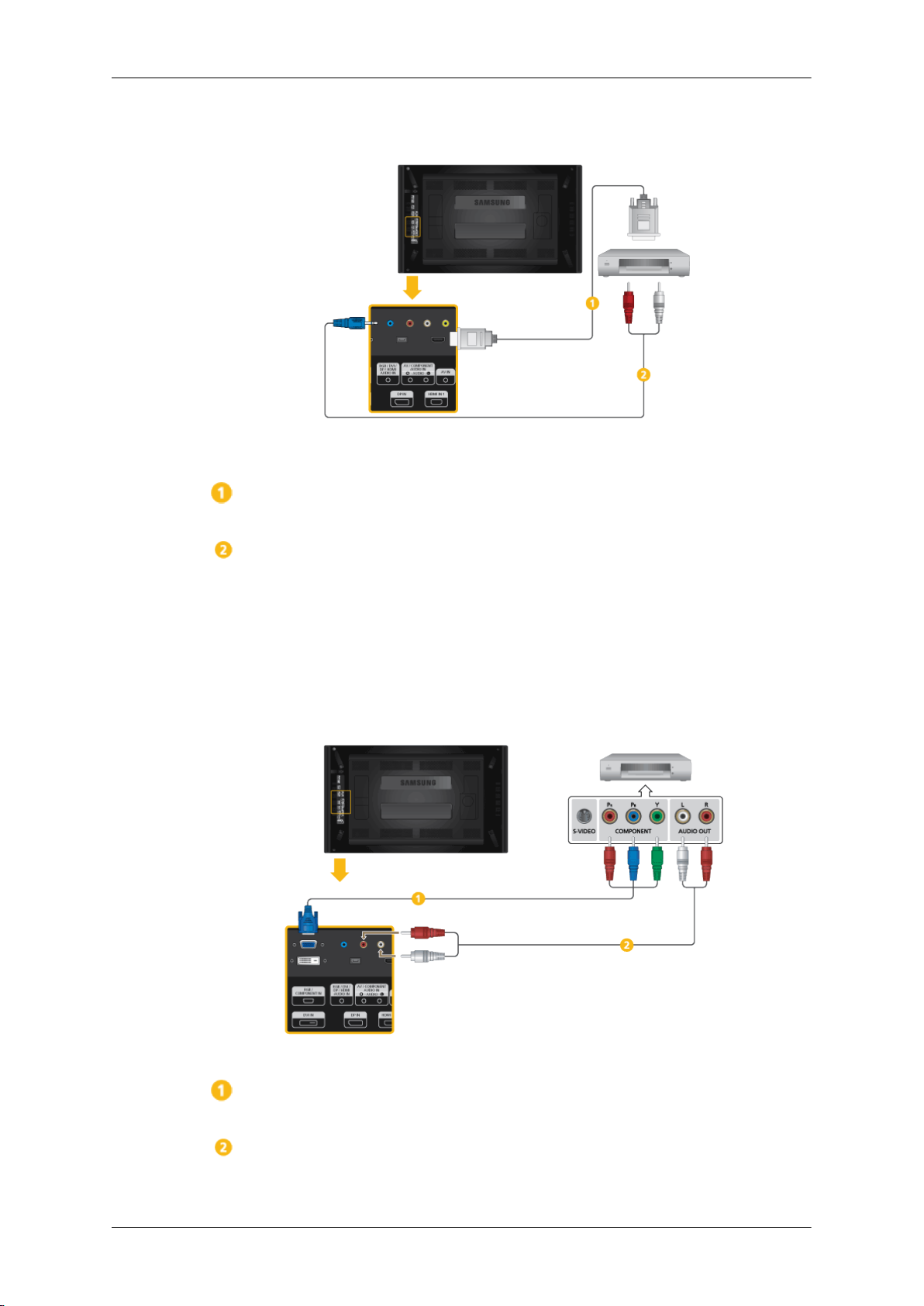

RGB/COMPONENT IN (Connecteur PC/ composant (Entrée))
•Connectez le port [RGB/COMPONENT IN] du moniteur au port RGB de l'ordinateur à l'aide du câble D-SUB.
•Connectez le port [RGB/COMPONENT IN] du moniteur au port COMPONENT du périphérique externe à l'aide du câble RGB au COMPOSANT.
•Connectez le port [RGB/COMPONENT IN] du moniteur au port BNC de l'ordinateur à l'aide du câble RGB vers BNC.

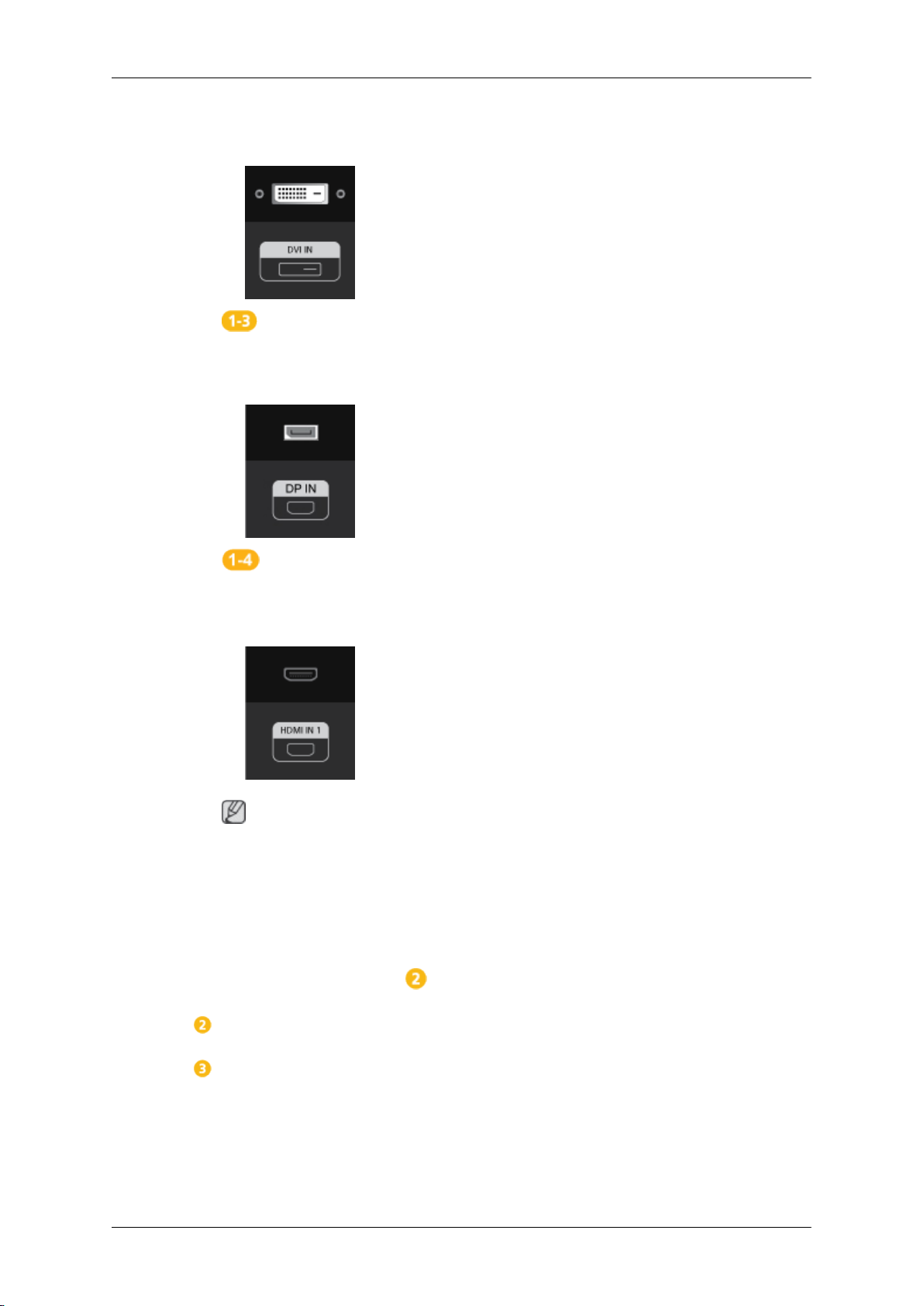

DVI IN (Connecteur vidéo PC)
Connectez le port [DVI IN] du moniteur au port DVI de l'ordinateur à l'aide du câble DVI.
RGB/DVI/DP/HDMI AUDIO IN (borne de connexion audio PC/DVI/DP/HDMI (entrée))
Reliez la borne [RGB/DVI/DP/HDMI AUDIO IN] du moniteur à la borne de sortie de haut-par- leur de la carte son de votre ordinateur à l'aide d'un câble stéréo (vendu séparément).
DP IN
Reçoit un signal du port d'affichage.
Connectez le port [DP IN] de l'écran LCD au port DP de l'ordinateur à l'aide du câble DP.
AV/COMPONENT AUDIO IN [R-AUDIO-L]
Connectez le port [AV/COMPONENT AUDIO IN [R-AUDIO-L]] du moniteur au port de sortie audio du PC ou du périphérique externe à l'aide d'un câble audio.

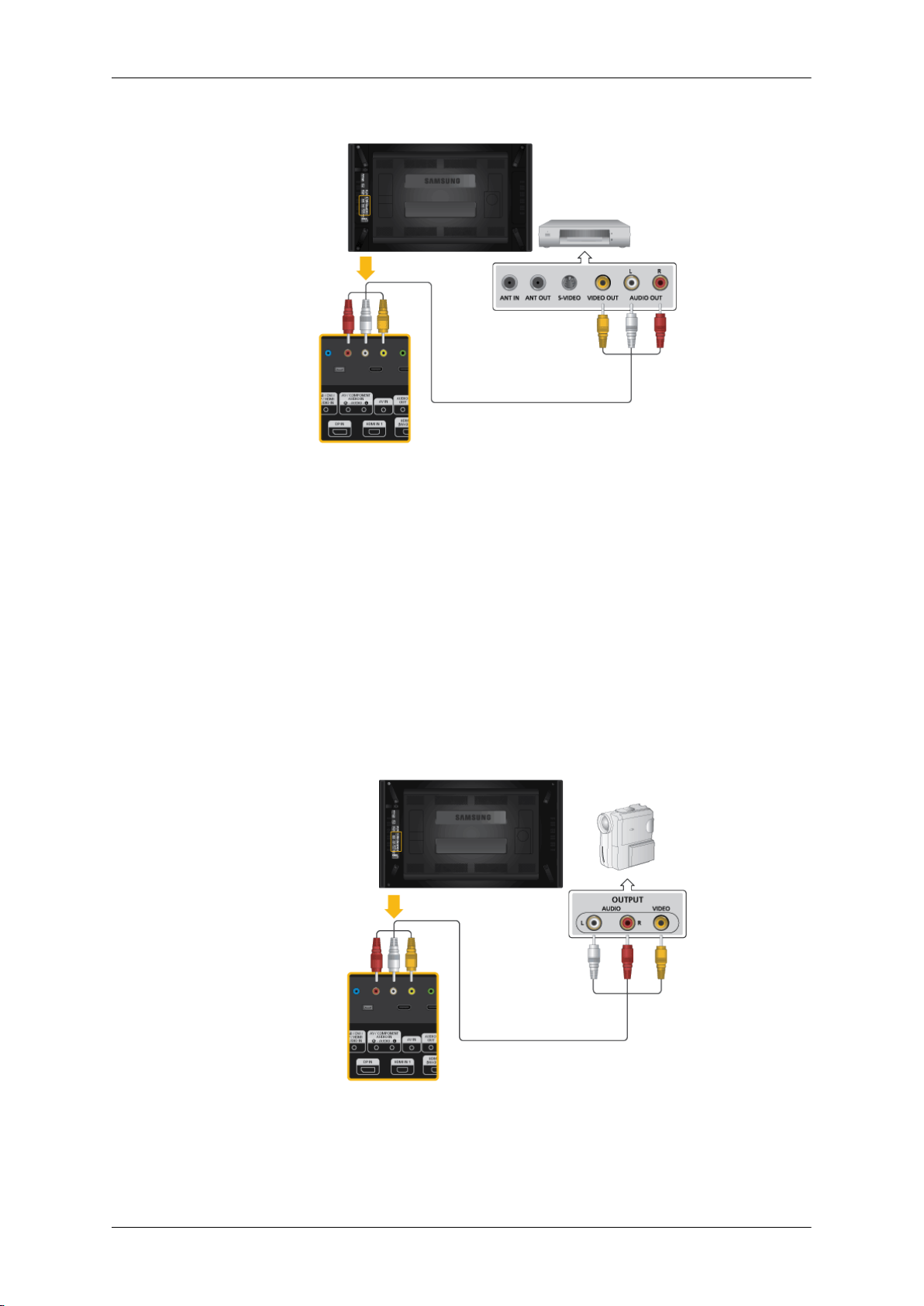

AV IN
Branchez le connecteur [AV IN] du moniteur à la sortie vidéo du périphérique externe à l'aide d'un câble VIDEO.

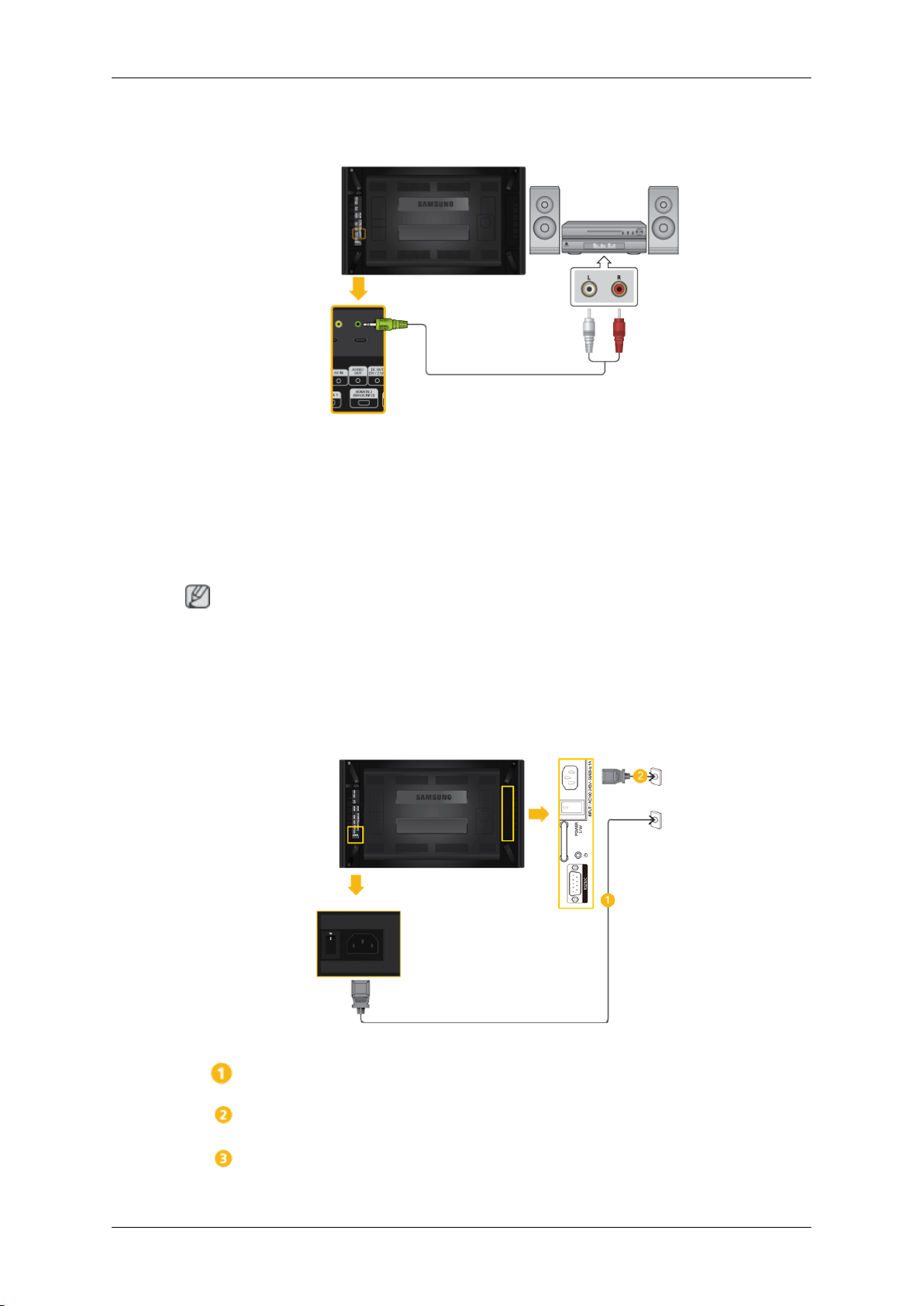

AUDIO OUT
Connectez un casque ou une enceinte externe.
DC OUT
Introduction
Veillez à utiliser la borne de connexion [DC OUT] au boîtier tuner TV agréé. (E.U. uniquement)
A défaut, vous risqueriez d'endommager le produit.

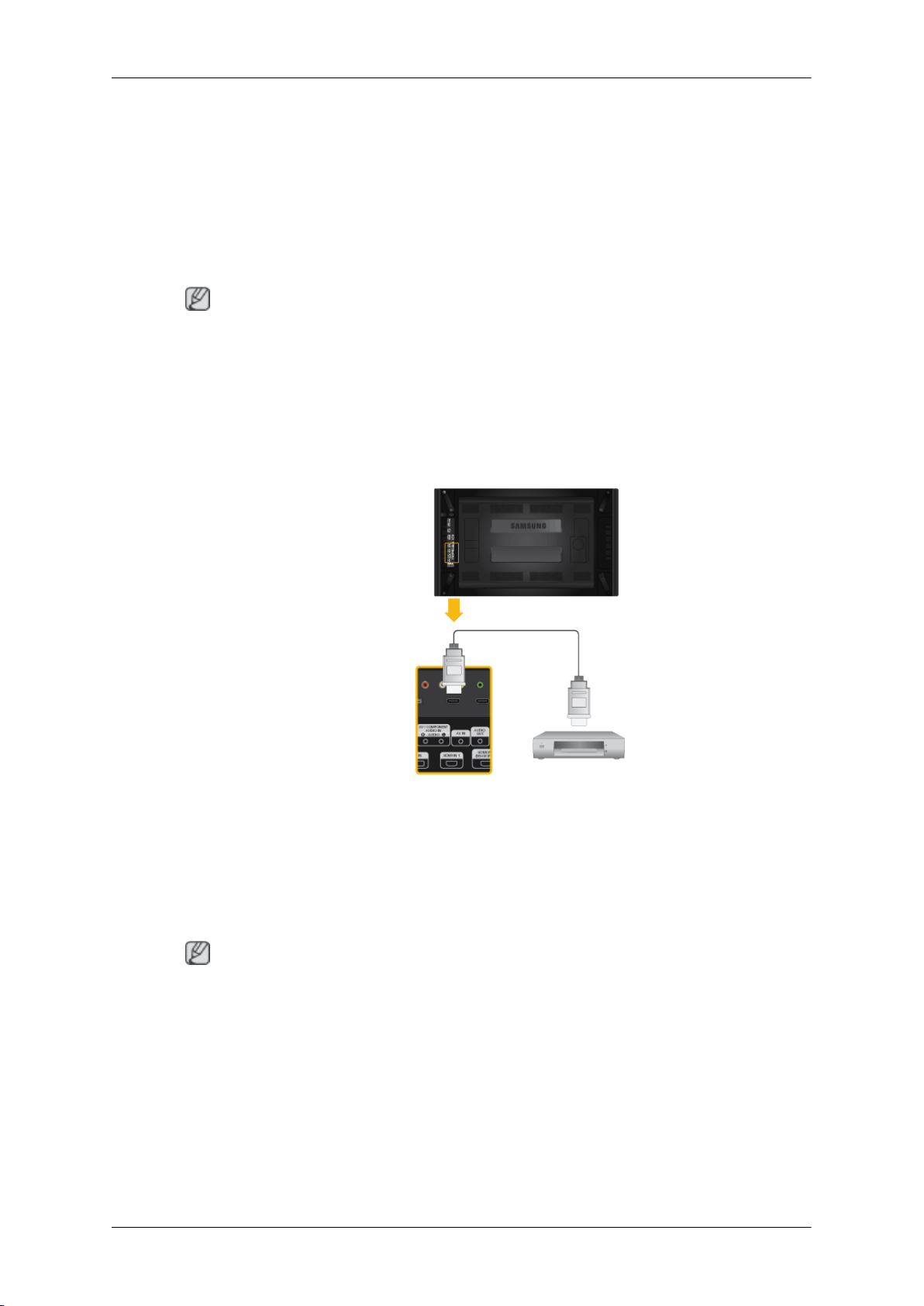

HDMI IN 1
•Reliez la borne [HDMI IN 1] située à l'arrière de votre affichage LCD à la borne HDMI de votre périphérique de sortie numérique à l'aide d'un câble HDMI.
•HDMI est pris en charge jusqu'à 1,3.
Remarque
•Un périphérique normal (lecteur de DVD, caméscope, etc.) ou un syntoniseur TV (EtatsUnis uniquement) peut être connecté à la borne [HDMI IN 1].
•Pour utiliser un syntoniseur TV (Etats-Unis uniquement), veillez à le brancher sur la borne
[HDMI IN 1].
HDMI IN 2 (MAGICINFO)
•Reliez la borne [HDMI IN 2 (MAGICINFO)] située à l'arrière de votre affichage LCD à la borne HDMI de votre périphérique de sortie numérique à l'aide d'un câble HDMI.
•HDMI est pris en charge jusqu'à 1,3.
Remarque
Le port MAGICINFO OUT doit être connecté au port [HDMI IN 2 (MAGICINFO)].

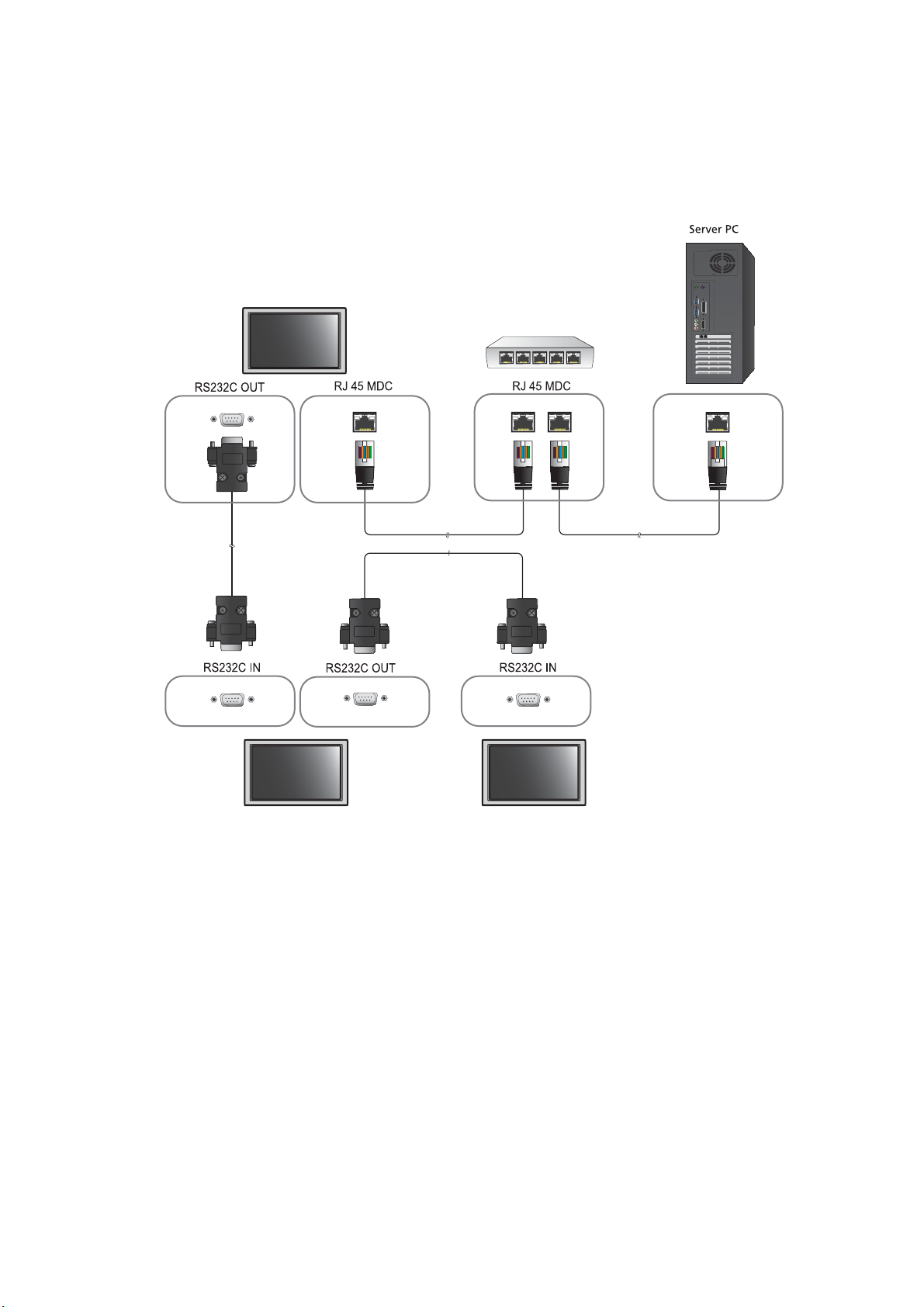

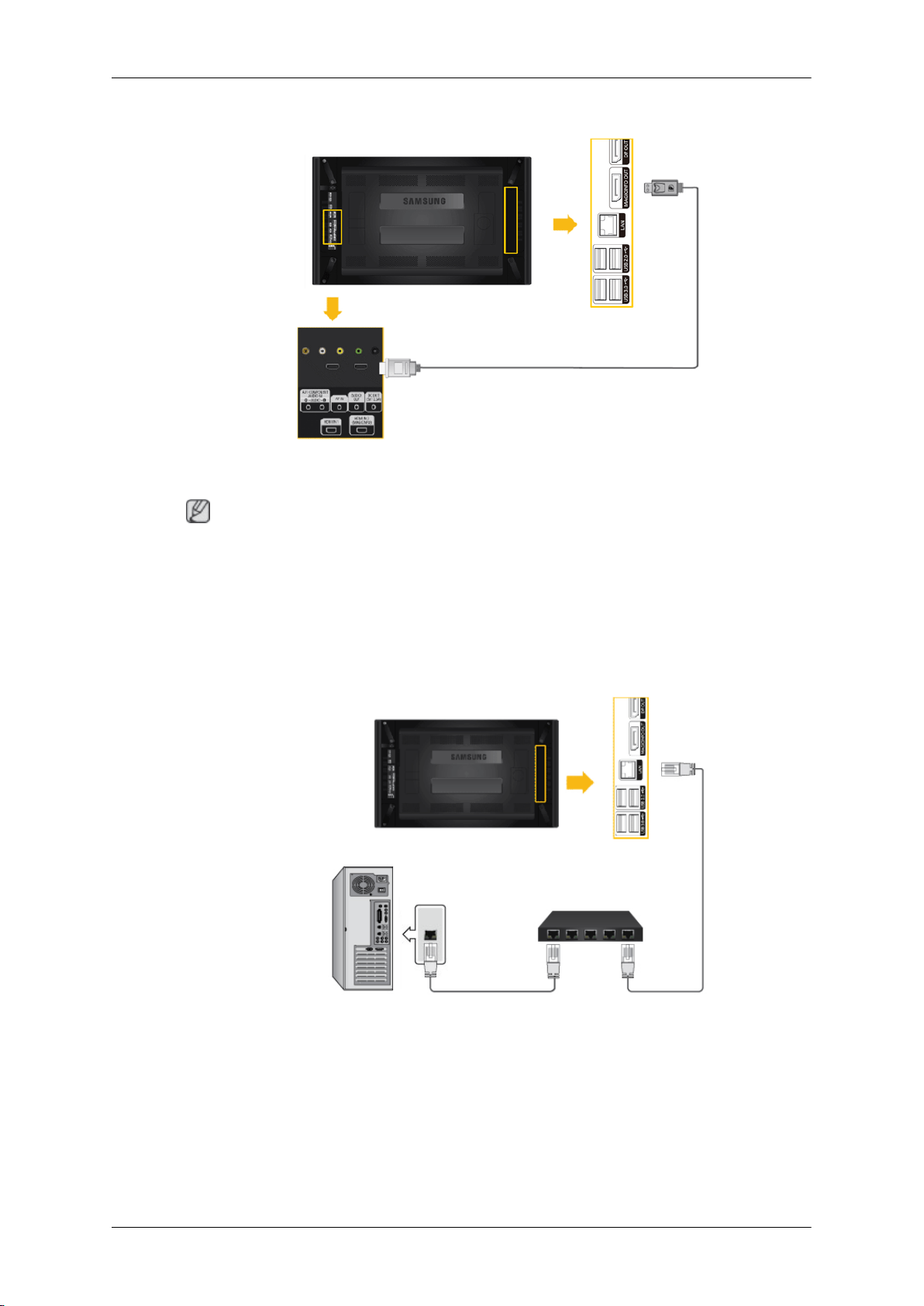

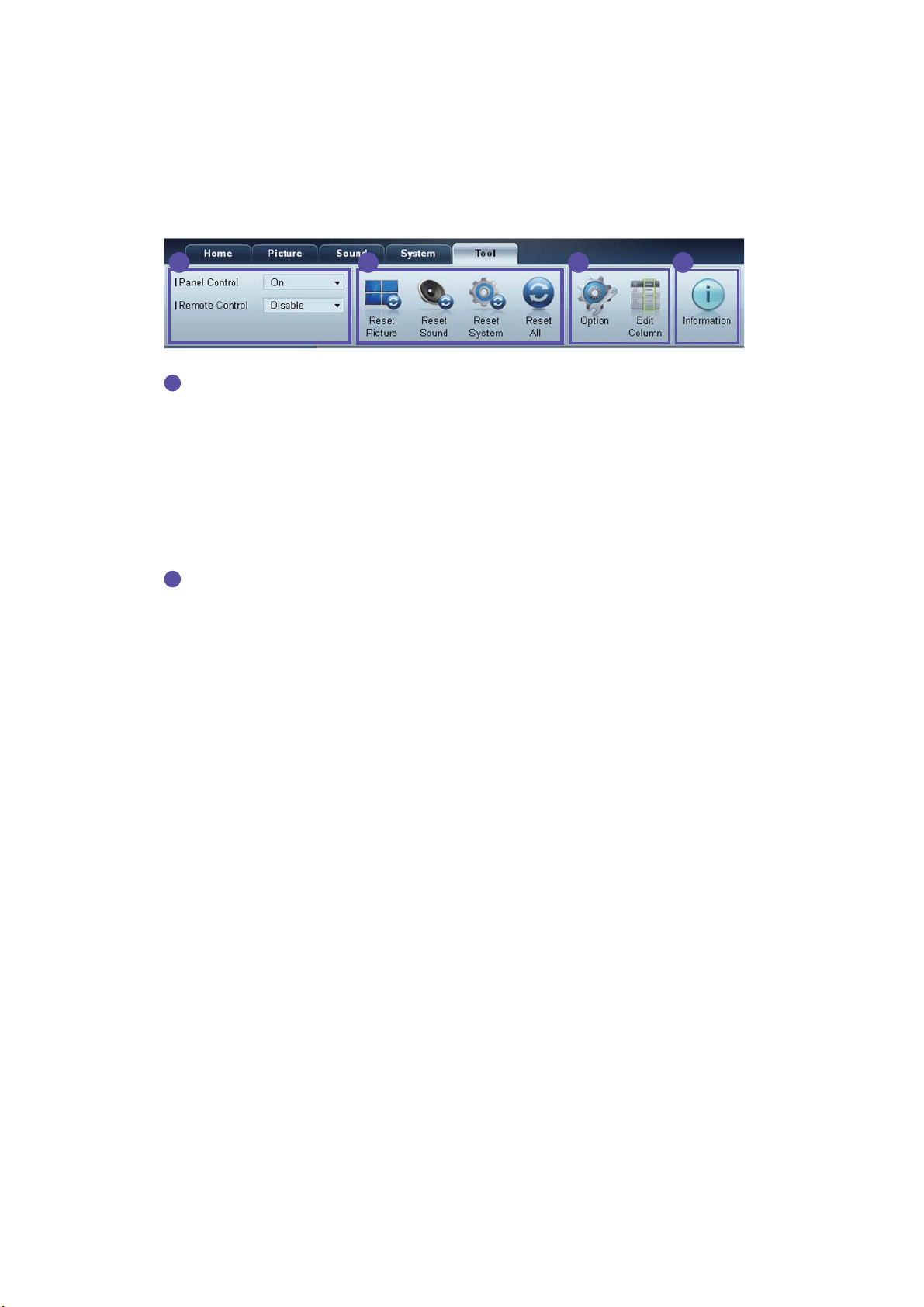

RJ 45 MDC (PORT MDC)
programme port MDC (Multi Device Control)
Connectez le câble LAN à [RJ45 MDC] sur le dispositif et le LAN au PC. Pour utiliser un MDC, le programme MDC doit être installé sur le PC.
Remarque

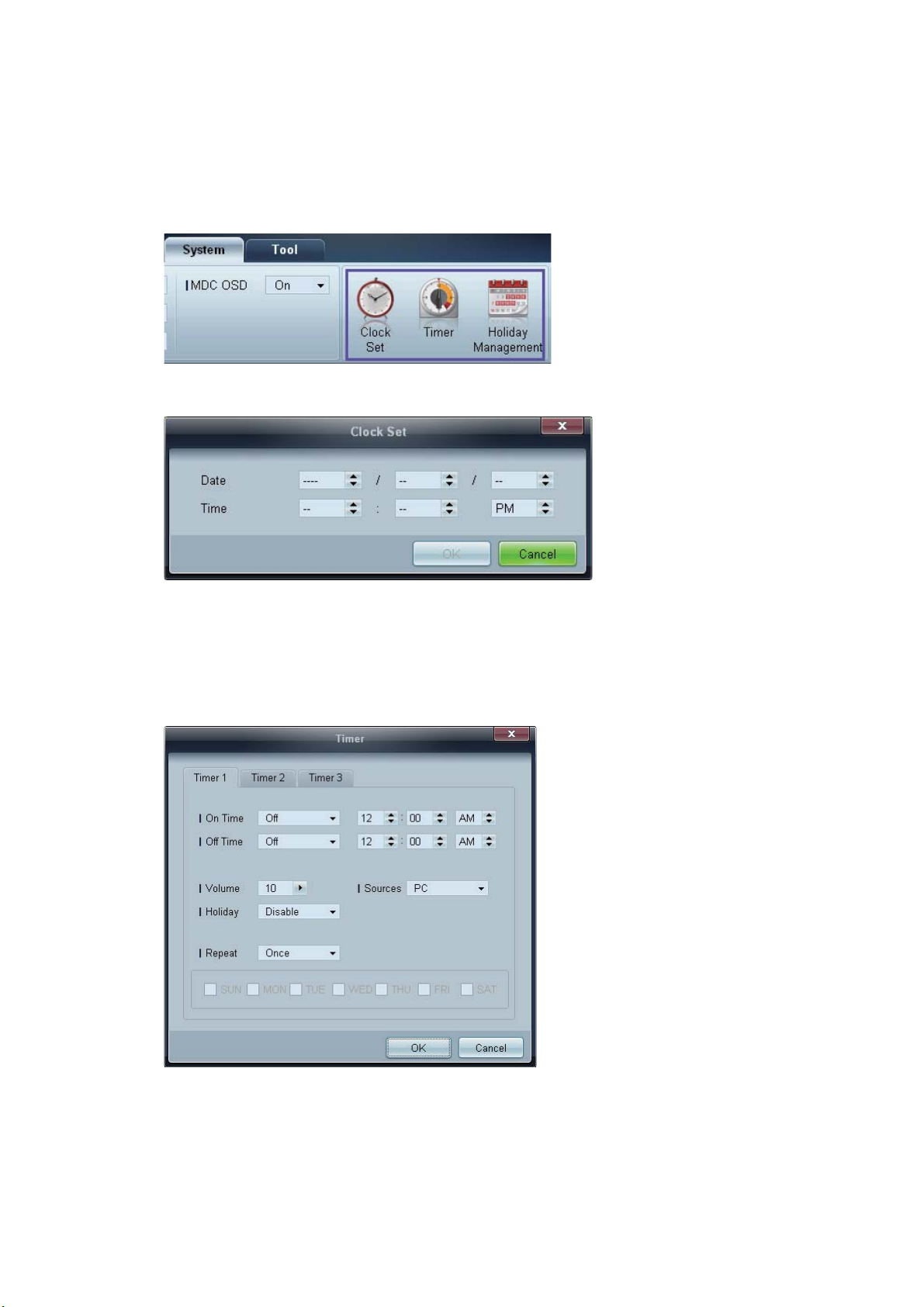

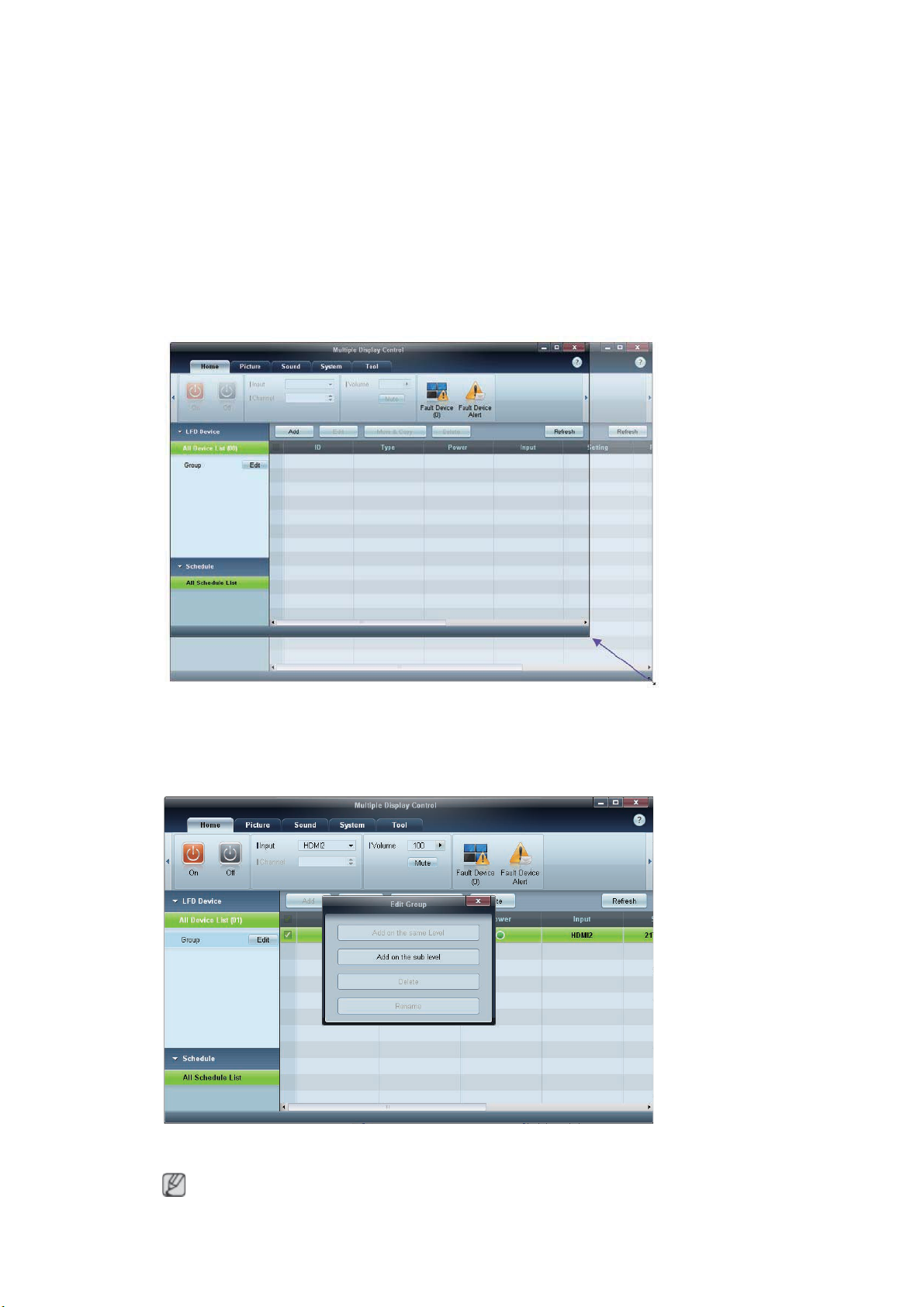

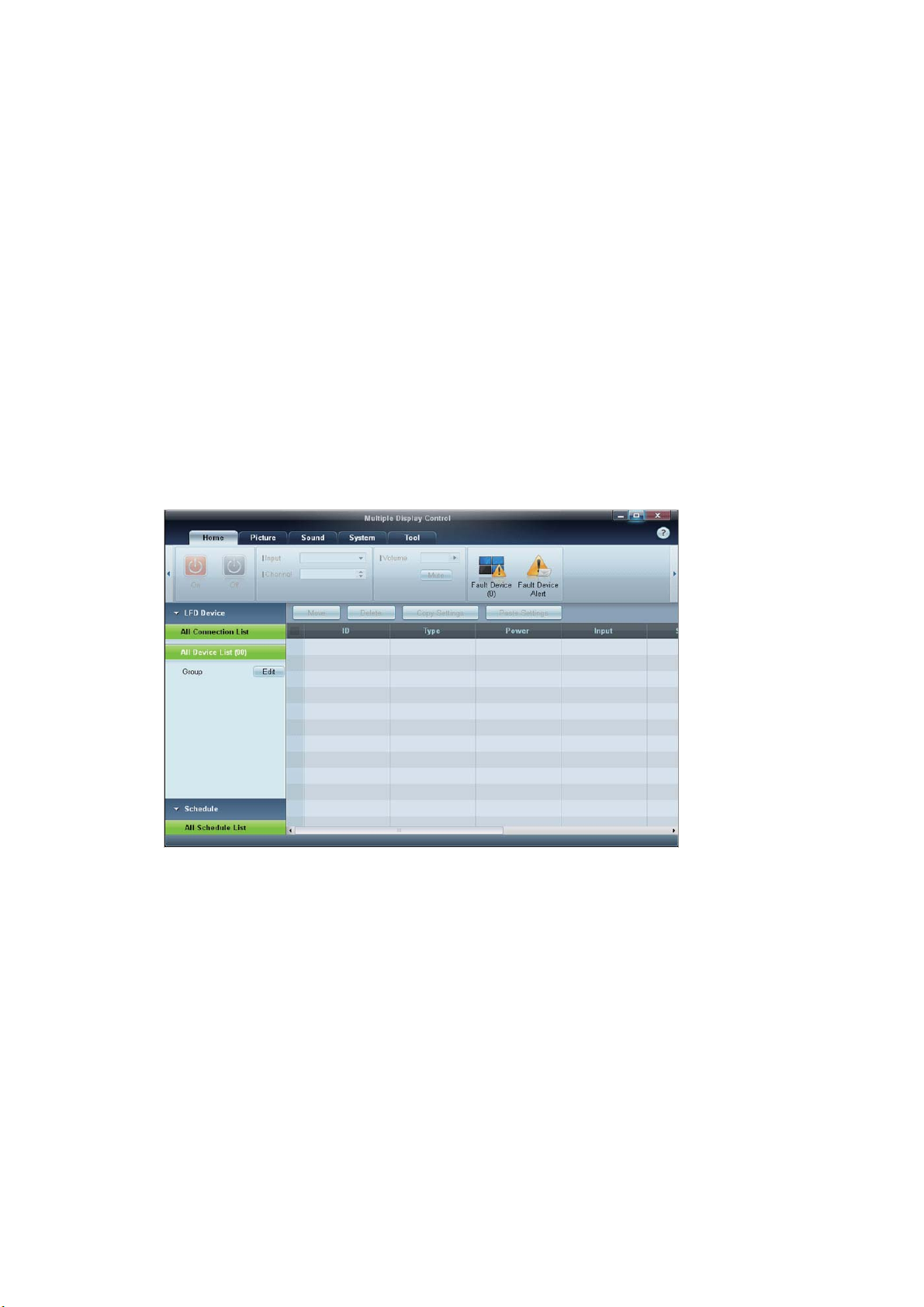

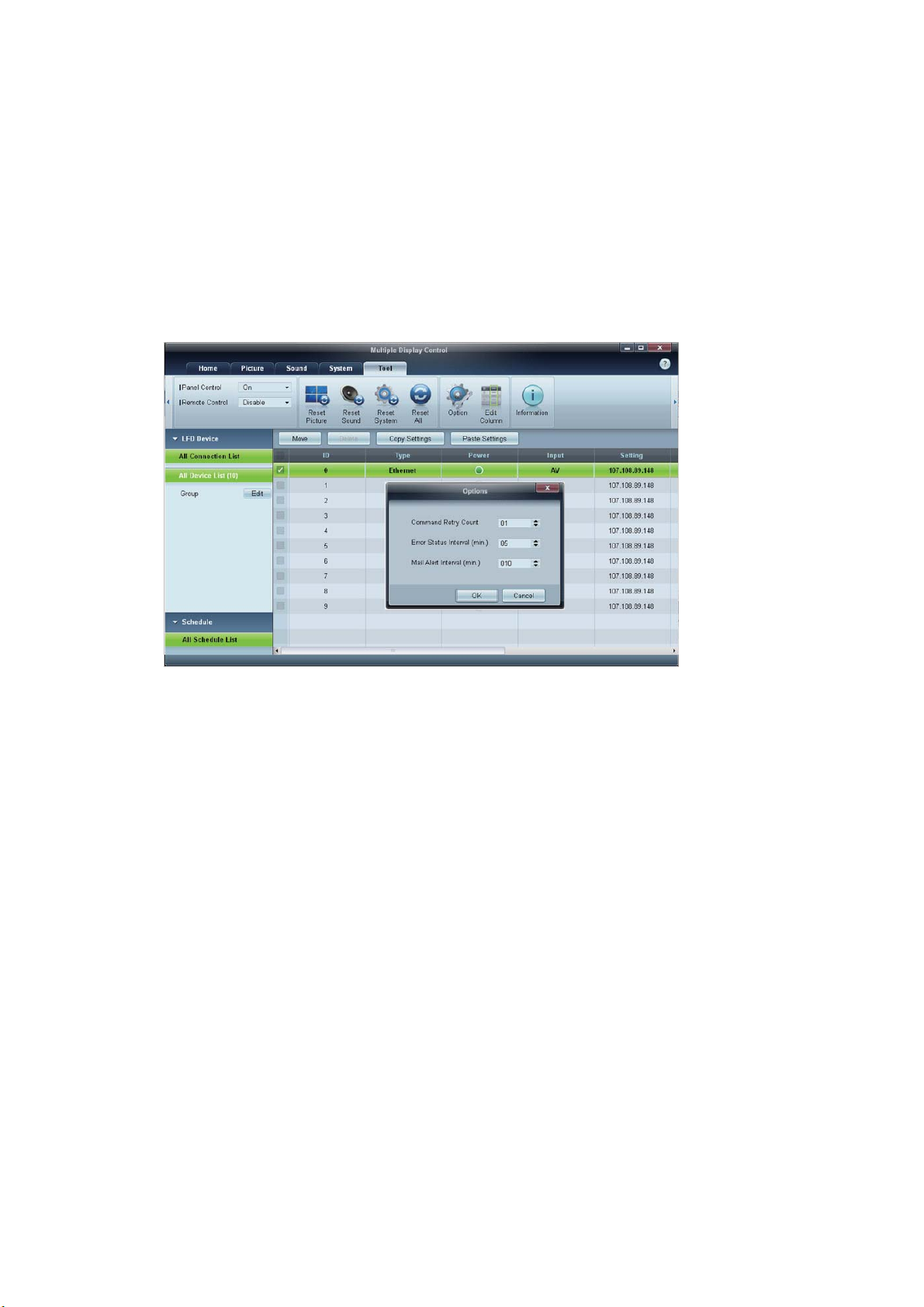

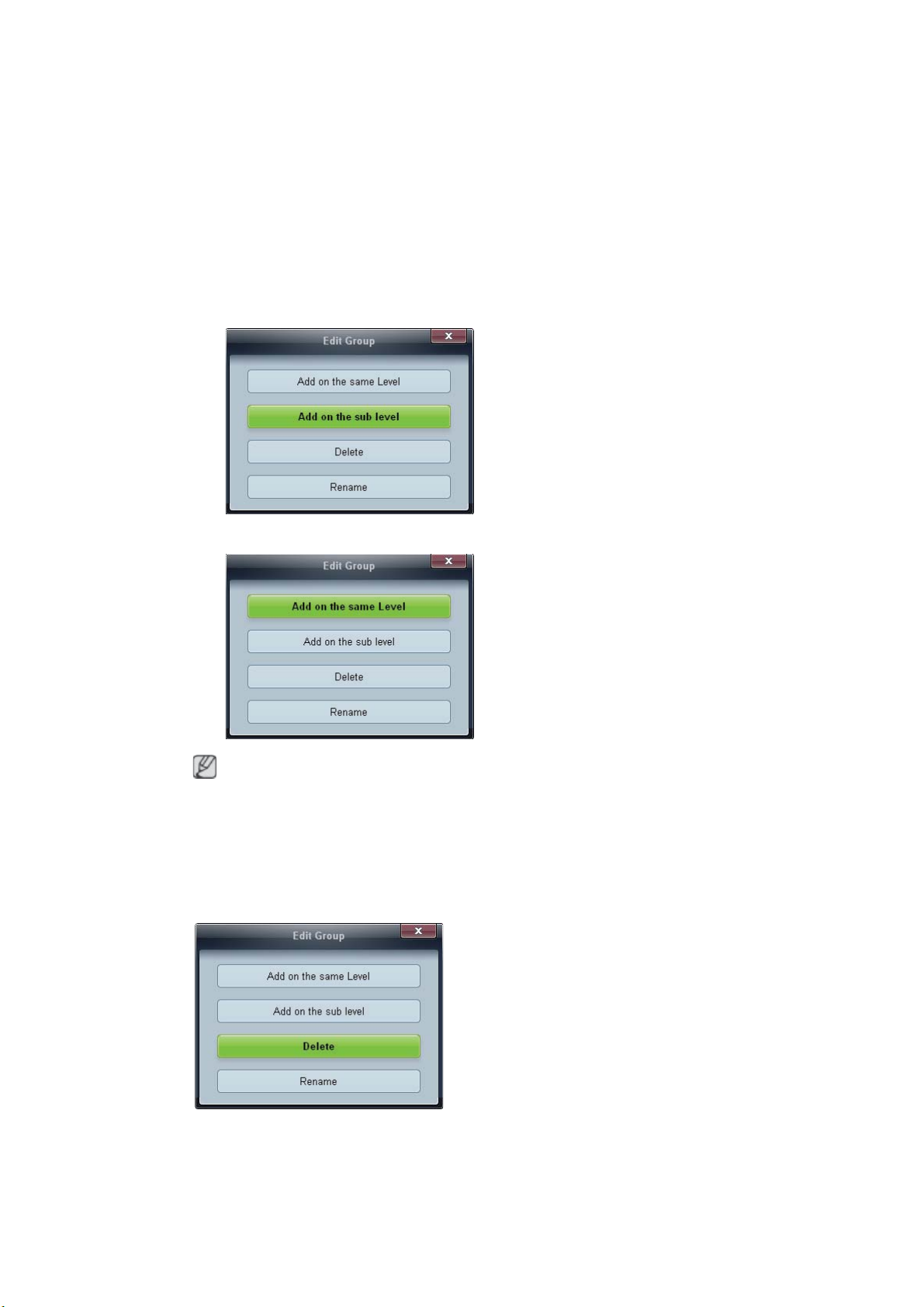

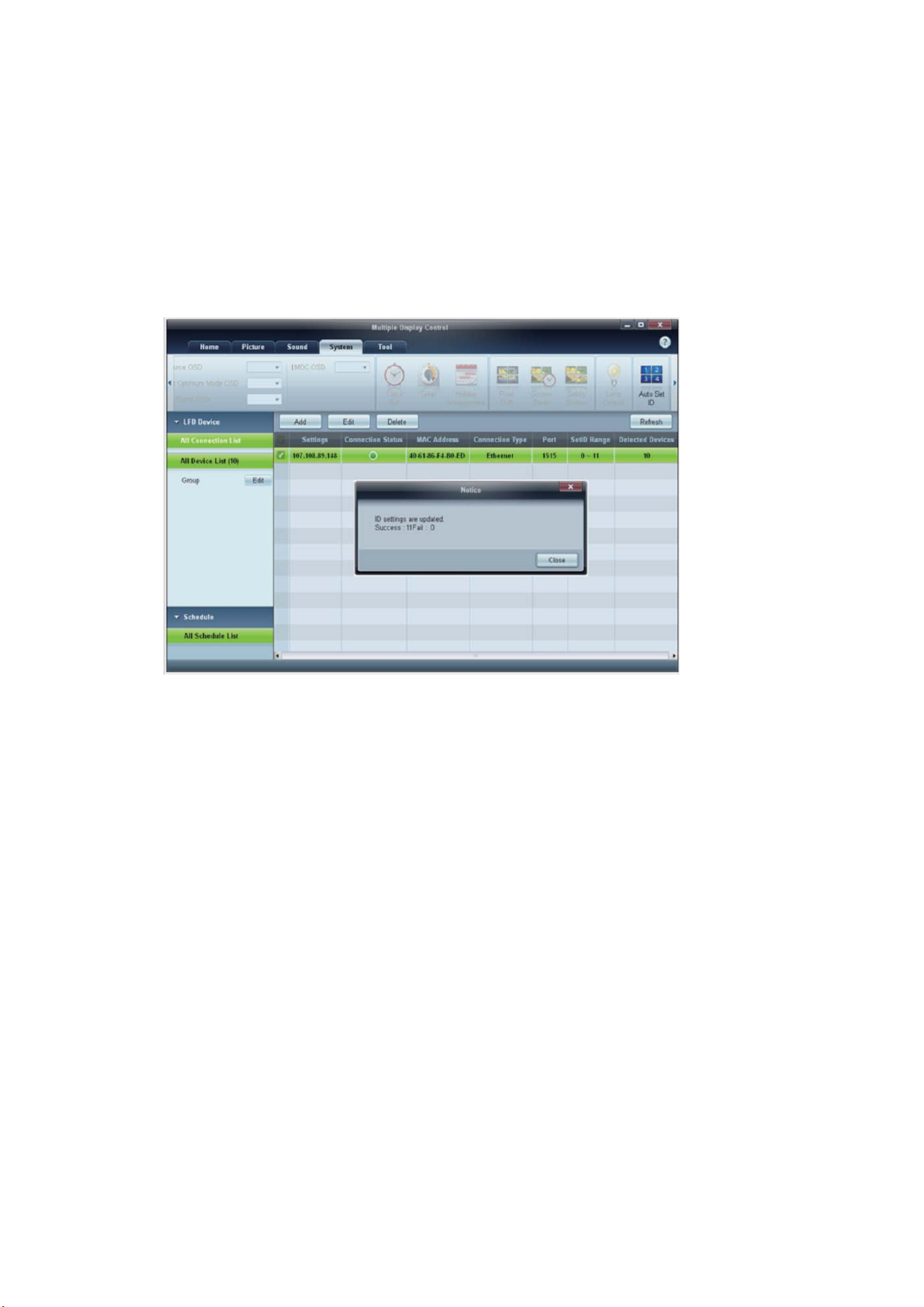

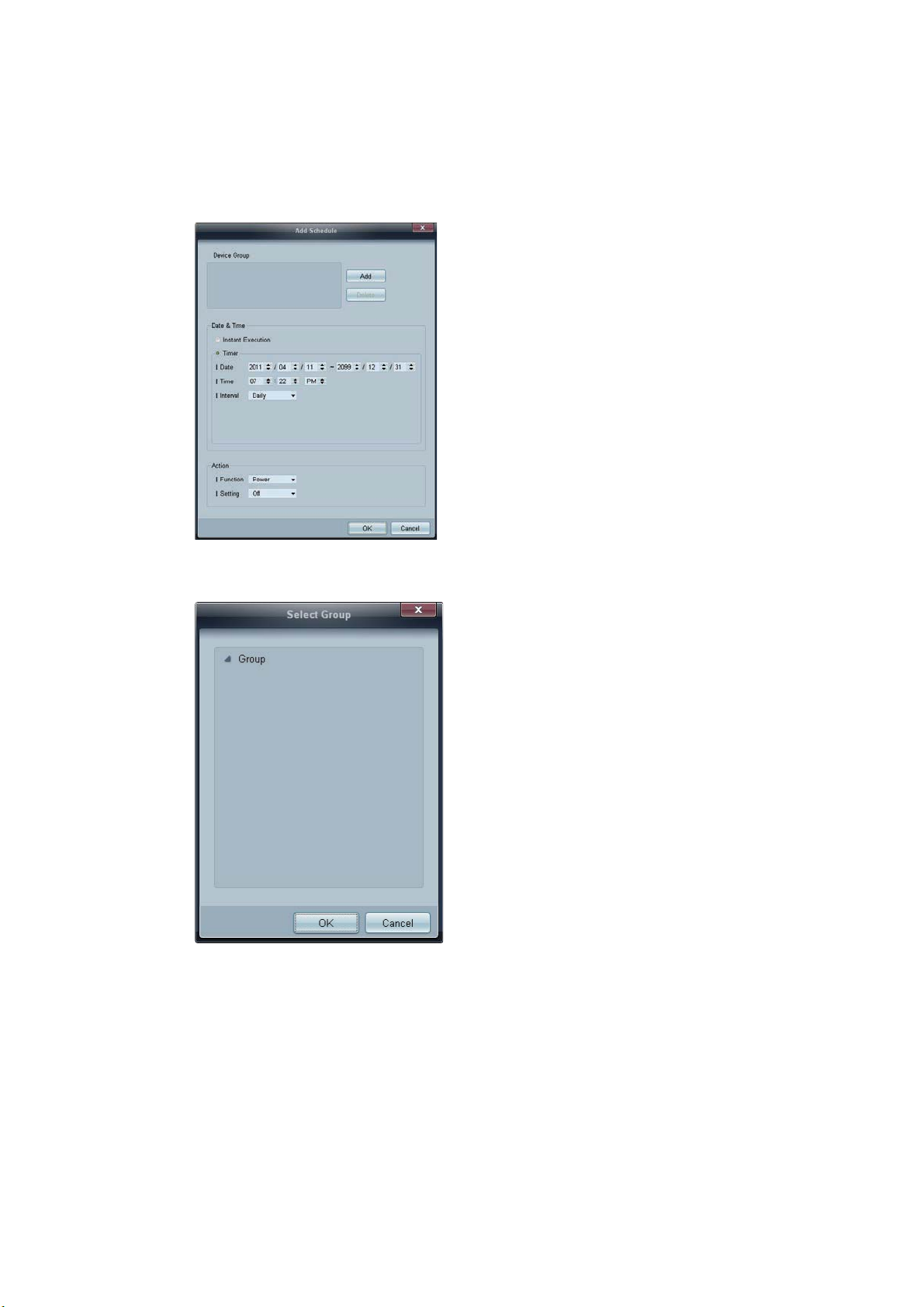

Allez sur Multi contrôle et sélectionnez RJ45 MDC comme Connexion MDC.

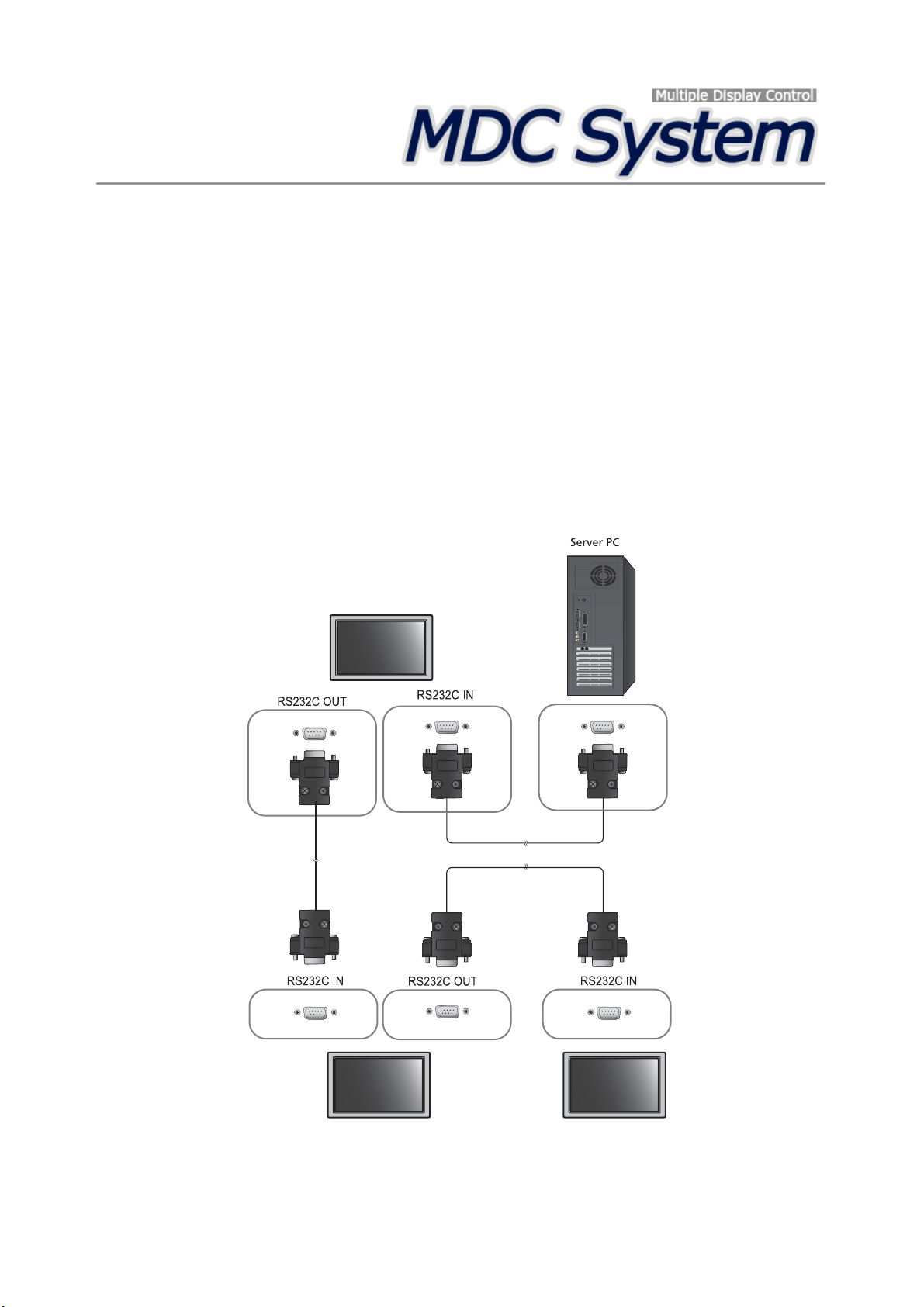

RS232C OUT/IN (port série RS232C)
Introduction
programme port MDC (Multi Device Control)
Connectez un câble de série (de type croisé) à [RS232C] sur le dispositif et RS232C sur le PC. Pour utiliser un MDC, le programme MDC doit être installé sur le PC.
Remarque
Allez dans Multi contrôle et sélectionnez
RS232C MDC comme Connexion MDC.
POWER ON/OFF
Allume et éteint le moniteur.
POWER
Le cordon d'alimentation se branche sur l'écran LCD et sur la prise murale.
Kensington Lock slot
Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.
Pour verrouiller le moniteur, procédez comme suit :
1.Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau.
2.Faites passer une extrémité du câble dans la boucle à l'autre extrémité.
3.Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit.
4.Verrouillez le dispositif antivol.
Remarque
•Vous pouvez acheter un dispositif antivol séparément.
•Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.
•Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.
Introduction
Remarque
Voir la section "Connexions" pour de plus amples détails sur les connexions câblées.
Télécommande
Remarque
Le bon fonctionnement de la télécommande peut être affecté par un téléviseur ou un autre périphérique électronique fonctionnant à proximité de l'écran à plasma, en raison d'interférences avec la fréquence.
Pour utiliser une fonctionnalité de télévision, vous devez connecter un syntoniseur TV (vendu séparément) au produit. (E.U. uniquement)
SOURCE
OFF
Pavé numérique
+ VOL -
CONTENT (HOME)
MagicInfo Lite
TOOLS
Haut - Bas et Gauche-Droite / Bouton Entrée
RETURN
Bouton en couleur / Bouton PC/DVI/HDMI/DP
MagicInfo
3D
() / / / () /
D.MENU
MUTE
CH
MENU
BLANK
INFO
EXIT
LOCK
|
Allume l'appareil. |
SOURCE |
Sélectionnez un périphérique source connecté. |
|
|
|
|
Introduction
OFF
Pavé numérique
Met l'appareil hors tension.
Entrez le mot de passe dans le menu OSD ou changez de chaîne.
Appuyez sur le bouton pour sélectionner des chaînes (numériques) diffusées par la même station.
Par exemple, pour sélectionner le canal « 54-3 », appuyez sur « 54 », puis sur « 3 ».
- Activé uniquement lorsqu'un syntoniseur TV (vendu séparément) est connecté.
+ VOL -
CONTENT (HOME)
MagicInfo Lite
TOOLS
Règle le volume.
Non disponible.
Non disponible.
Sélectionne rapidement les fonctions fréquemment utilisées.
- Activé uniquement lorsqu'un syntoniseur TV (vendu séparément) est connecté.
Haut - Bas et GaucheDroite / Bouton Entrée
Haut - Bas et Gauche-Droite : Permet d'accéder au menu supérieur, inférieur, gauche ou droit, ou de régler les paramètres d'une option.
Bouton Entrée : Permet d'activer un élément de menu mis en surbrillance.
RETURN
Bouton en couleur / Bouton PC/DVI/HDMI/DP
MagicInfo
Revient au menu précédent.
Sélectionnez manuellement une source d'entrée connectée depuis des PC, DVI, HDMI ou DP.
Bouton de lancement rapide MagicInfo
MagicInfo ne peut être activé que lorsqu'un boîtier réseau (vendu séparément) est connecté.
Ce bouton est désactivé pour les produits qui ne prennent pas en charge MagicInfo.
3D |
Non disponible. |
|
|
( ) / / / |
Non disponible. |
|
|
( ) / |
|
D.MENU |
Écran de menu DTV. |
|
- Activé uniquement lorsqu'un syntoniseur TV (vendu séparément) est connecté.
coupez le son.
MUTE
Sortie du mode Silence : appuyez à nouveau sur MUTE ou appuyez sur la touche de réglage du volume (+ VOL -).
Introduction
CH
MENU
BLANK
INFO
EXIT
LOCK
Permet de changer de chaîne en mode TV.
- Activé uniquement lorsqu'un syntoniseur TV (vendu séparément) est connecté.
Affiche ou masque le menu à l'écran ou permet de revenir au menu précédent.
Non disponible.
Affichez les informations à l'écran.
Permet de quitter le menu en cours.
Active la fonction de verrouillage.
Fixation des supports
•Fixez les supports dans les à l'arrière du produit en utilisant les vis.
Lorsque les écrans sont connectés pour former un mur vidéo, les supports assureront que l'espace entre les écrans soit uniforme au niveau des quatre côtés.
Introduction
Instructions de fixation des garnitures de support (vendue séparément)
Garniture de |
Garniture de sup- |
Garniture de sup- |
Garniture de sup- |
port – Gauche |
port – Droite |
||
support – |
port – Bas |
|
|
Haut |
|
|
|
|
|
|
Fixation des garnitures de support (vendue séparément)
Pour un seul écran
Vis
(FH, M4*L10 x 16)
Pour un mur d'images 3x3
Introduction
•Pour fixer les garnitures de support sur les côtés d'un mur d'images ou Samsung UD, enlevez d'abord les autocollants qui recouvrent les trous de vis.
Remarque
•Ne retirez pas les autocollants si vous ne souhaitez pas fixer les garnitures de support.
•Pour fixer les garnitures de support à un mur d'images 3x3, veillez à connecter au préalable tous les écrans.
Guide d'installation destiné à l'utilisateur
Remarque
•Assurez-vous de faire appel à un expert agréé de Samsung Electronics pour installer ce produit.
•La garantie sera invalidée si le produit a été installé par une autre personne qu'un professionnel agréé par Samsung Electronics.
•Vous pouvez vous procurer davantage de renseignements auprès d'un centre de services Samsung Electronics.
Angle d'inclinaison et rotation
1 |
2 |
1.Ce produit peut être incliné jusqu'à 15 degrés à partir d'un mur vertical.
Introduction
2.Pour utiliser ce produit en mode portrait, faites-le pivoter dans le sens horlogique afin que l'indicateur LED soit positionné vers le bas.
Ventilation requise
1. Condition de montage sur mur vertical
<Vue latérale>
A : min. 40 mm
B : Température ambiante au point de mesure <35˚C
•Lorsque vous installez le produit sur un mur vertical, assurez-vous de la présence d'un espace d'au moins 40 mm à l'arrière du produit pour la ventilation, comme décrit ci-dessus, et veillez à maintenir une température ambiante inférieure ou égale à 35˚C.
Remarque
Vous pouvez vous procurer davantage de renseignements auprès d'un centre de services Samsung Electronics.
2. Guide de montage intégré
<Vue latérale> |
<Vue du haut> |
Introduction
A : min. 40 mm
B : min. 70 mm
C : min. 50 mm
D : min. 50 mm
E : Température ambiante au point de mesure <35˚C
•Lorsque vous installez le produit sur un mur vertical, assurez-vous de la présence d'un espace suffisant à l'arrière du produit pour la ventilation, comme décrit ci-dessus, et veillez à maintenir une température ambiante inférieure ou égale à 35˚C.
Remarque
Vous pouvez vous procurer davantage de renseignements auprès d'un centre de services Samsung Electronics.
Dimension (unité :mm)
UD46A
Introduction
Dimension (unité :mm)
UD55A
Introduction
Avertissement
•Tous les dessins ne sont pas nécessairement à l'échelle. Certaines dimensions sont sujettes à modification sans préavis.
•Pour fixer le support au mur, utilisez uniquement des vis de mécanique de 6 mm de diamètre et de 8 à 12 mm de longueur.
Installation du support mural
Préparation préalable à l'installation du support mural
Pour installer un support mural d'un autre fabricant, utilisez l'anneau de maintien.
Installation du kit de montage mural
Le kit de montage mural (vendu séparément) vous permet de fixer le produit sur une paroi. Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec les éléments du support mural. Faites appel à un technicien pour installer la fixation murale. Samsung Electronics n'est pas responsable des dommages causés au produit ou des blessures causées à vousmême ou à autrui si vous choisissez d'installer le support mural sans aide.
Spécifications du kit de montage mural (VESA)
Remarque
Installez votre support mural sur une paroi solide perpendiculaire au sol. Si vous souhaitez la fixer sur d'autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. S'il
Introduction
est installé sur une paroi inclinée, le produit risque de tomber et de provoquer des blessures corporelles graves.
Remarque
•Les dimensions standard des kits de montage mural sont présentées dans le tableau ci-dessous.
•Un manuel d'installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de fixation mural.
•N'utilisez pas de vis non conformes aux spécifications de vis standard VESA. Des vis plus longues pourraient endommager l'intérieur du produit.
•Pour les supports muraux non conformes aux spécifications de vis standard VESA, la longueur des vis peut varier en fonction des spécifications de ces supports muraux.
•Ne serrez pas trop les vis ; cela pourrait, en effet, endommager le produit ou provoquer sa chute, entraînant des blessures. Samsung n'est pas responsable de ce type d'accidents.
•Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécifié, ou en cas de non-respect des instructions d'installation du produit par le consommateur.
•Ne fixez pas le produit à une inclinaison supérieure à 15 degrés.
•Il est impératif que deux personnes fixent le produit sur la paroi.
Nom du modèle |
Spéc. VESA (A * B) |
Vis standard |
Quantité |
|
|
|
|
UD46A |
600 x 400 |
M8 |
4EA |
UD55A |
|
|
|
|
|
|
|
Attention
N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.
Commande à distance (RS232C)
Connexions câblées
|
interface |
RS232C (9 broches) |
|
|
|
|
|
|
broche |
TxD (N˚2) RxD (N˚3) GND (N˚5) |
|
|
|
|
|
|
Débit binaire |
9 600 bit/s |
|
|
|
|
|
|
Bits de données |
8 bit |
|
|
|
|
|
|
|
|
|
Introduction
Parité |
Aucun |
|
|
Bits d'arrêt |
1 bit |
|
|
Contrôle de flux |
Aucun |
|
|
Longueur maximale |
15 m (type protégé uniquement) |
|
|
•Attributions des broches
Broche |
Signal |
|
|
1 |
Détecteur de porteur de données |
|
|
2 |
Données reçues |
|
|
3 |
Données transmises |
|
|
4 |
Terminal de données prêt |
|
|
5 |
Retour commun du signal |
|
|
6 |
Poste de données prêt |
|
|
7 |
Requête à envoyer |
|
|
8 |
Prêt à envoyer |
|
|
9 |
Indicateur d'appel |
|
|
•Câble RS232C
Connecteur : secondaire D à 9 broches Câble : Câble croisé
-P1- |
|
-P1- |
|
|
-P2- |
|
-P2- |
FEMELLE |
Rx |
2 |
--------- |
> |
3 |
Tx |
FEMELLE |
|
Tx |
3 |
<--------- |
|
2 |
Rx |
|
|
Gnd |
5 |
---------- |
|
5 |
Gnd |
|
•Mode de connexion
Introduction
Codes de contrôle
• |
Get contrôle |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
En-tête |
|
commande |
|
|
|
|
Longueur DA- |
|
|
||
|
|
|
|
|
ID |
|
|
|
TA |
|
CheckSum |
|
|
|
|
|
|
|
|
|
|
|
|||
|
0xAA |
|
type de com- |
|
|
|
0 |
|||||
|
|
|
|
|
|
|
|
|
||||
|
|
|
mande |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• |
Commande de l'appareil |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|||
|
En-tête |
commande |
|
|
|
Longueur |
DATA |
|
|
|||
|
|
|
|
|
ID |
|
DATA |
|
|
CheckSum |
||
|
0xAA |
type de com- |
|
|
|
1 |
|
Valeur |
|
|||
|
|
|
|
|
|
|
||||||
|
|
|
mande |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
• |
messages de commande |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
N˚ |
|
type de commande |
|
|
commande |
Plage de valeurs |
|||||
|
|
|
|
|
|
|
|
|
||||
|
1 |
|
Réglage de l’alimentation |
|
|
0x11 |
|
0~1 |
||||
|
|
|
|
|
|
|
|
|
||||
|
2 |
|
Réglage du volume |
|
|
0x12 |
|
0~100 |
||||
|
|
|
|
|
|
|
|
|
||||
|
3 |
|
Réglage de la source d’entrée |
|
0x14 |
|
- |
|
||||
|
|
|
|
|
|
|
|
|
|
|||
|
4 |
|
Contrôle du mode écran |
|
|
0x18 |
|
- |
|
|||
|
|
|
|
|
|
|
|
|||||
|
5 |
|
Contrôle de la taille de l'écran |
|
0x19 |
|
0~255 |
|||||
|
|
|
|
|
|
|
|
|
||||
|
6 |
|
Contrôle PIP oui/non |
|
|
0x3C |
|
0~1 |
||||
|
|
|
|
|
|
|
|
|||||
|
7 |
|
Contrôle de la configuration auto- |
0x3D |
|
0 |
|
|||||
|
|
|
matique |
|
|
|
|
|
|
|||
|
8 |
|
Contrôle du mode Mur d'images |
|
0x5C |
|
0~1 |
|||||
|
|
|
|
|
|
|
|
|
||||
|
9 |
|
Verrouillage de sécurité |
|
|
0x5D |
|
0~1 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
-ID devrait indiquer valeur hexadécimale de l'ID attribué, mais ID 0 devrait être 0xFF.
-Chaque transmission se fera en valeurs hexadécimales et la somme de contrôle est la somme de toutes les valeurs restantes. S'il y a plus de deux chiffres, par exemple 11+FF+01+01=112, éliminez le numéro dans le premier chiffre comme ci-dessous.
