Guide de l'utilisateur 2 |
Indice |
|
Page Principale |
Affichage Sur Ecran |
|
General |
|
Highlight Zone |
|

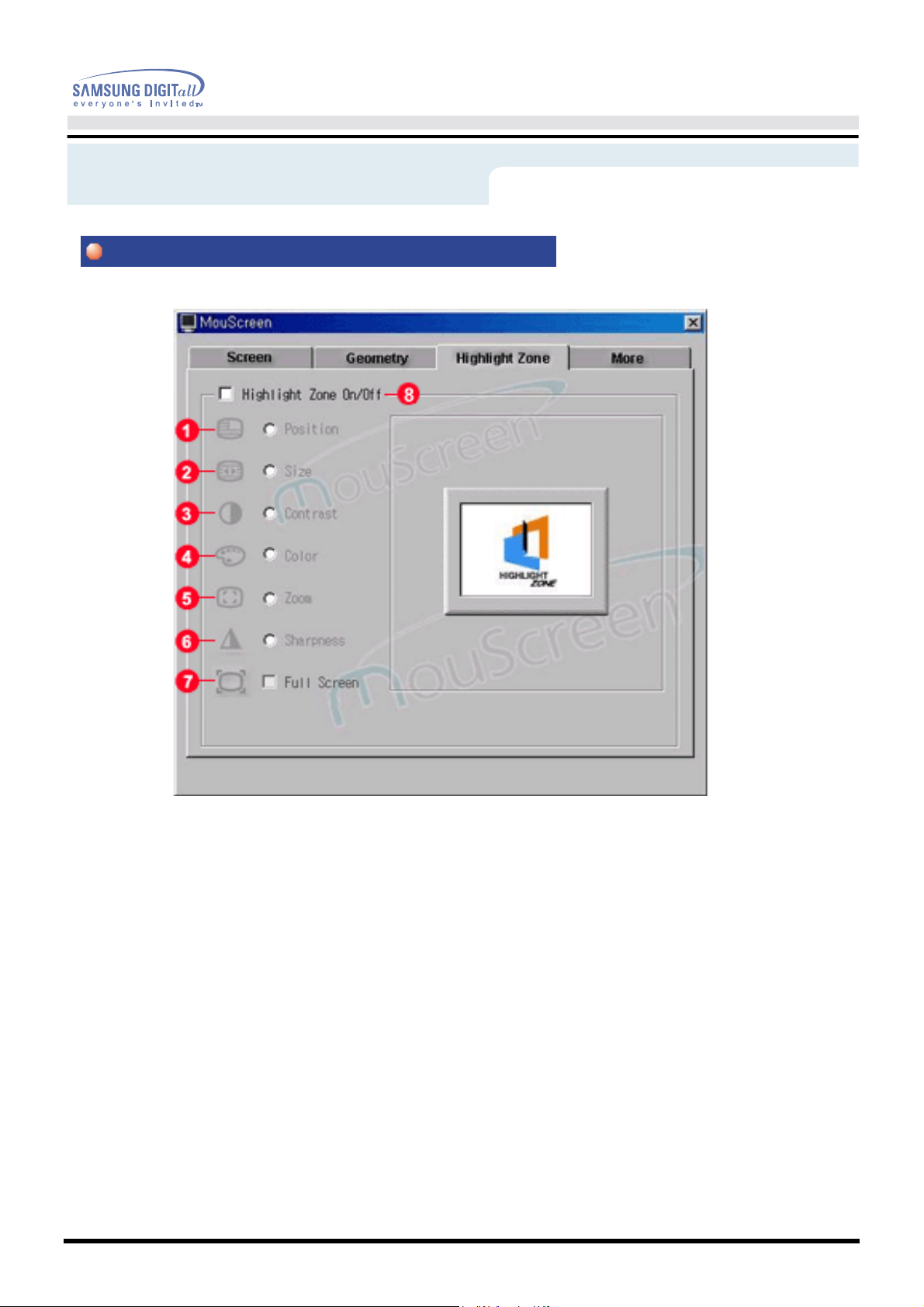

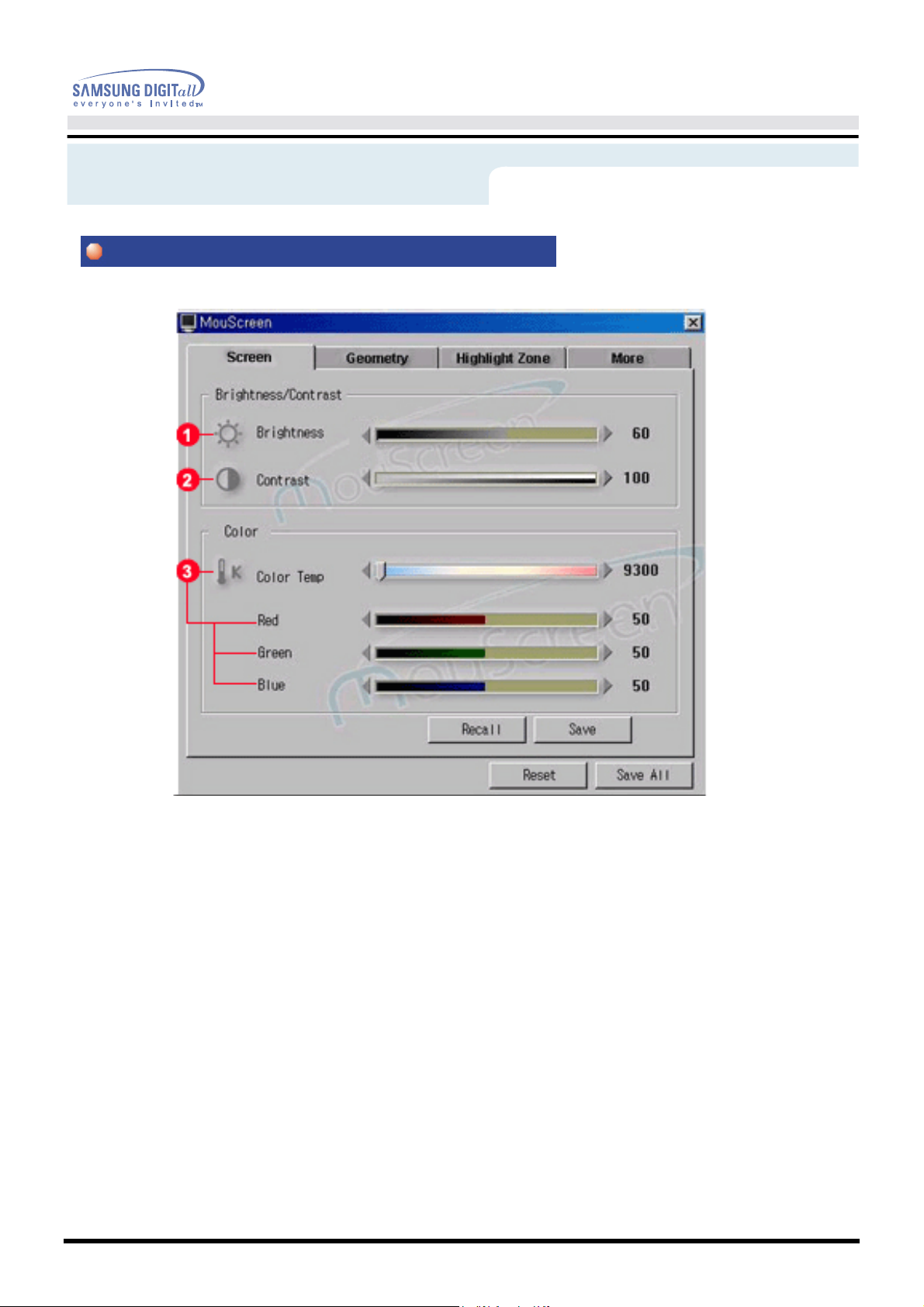

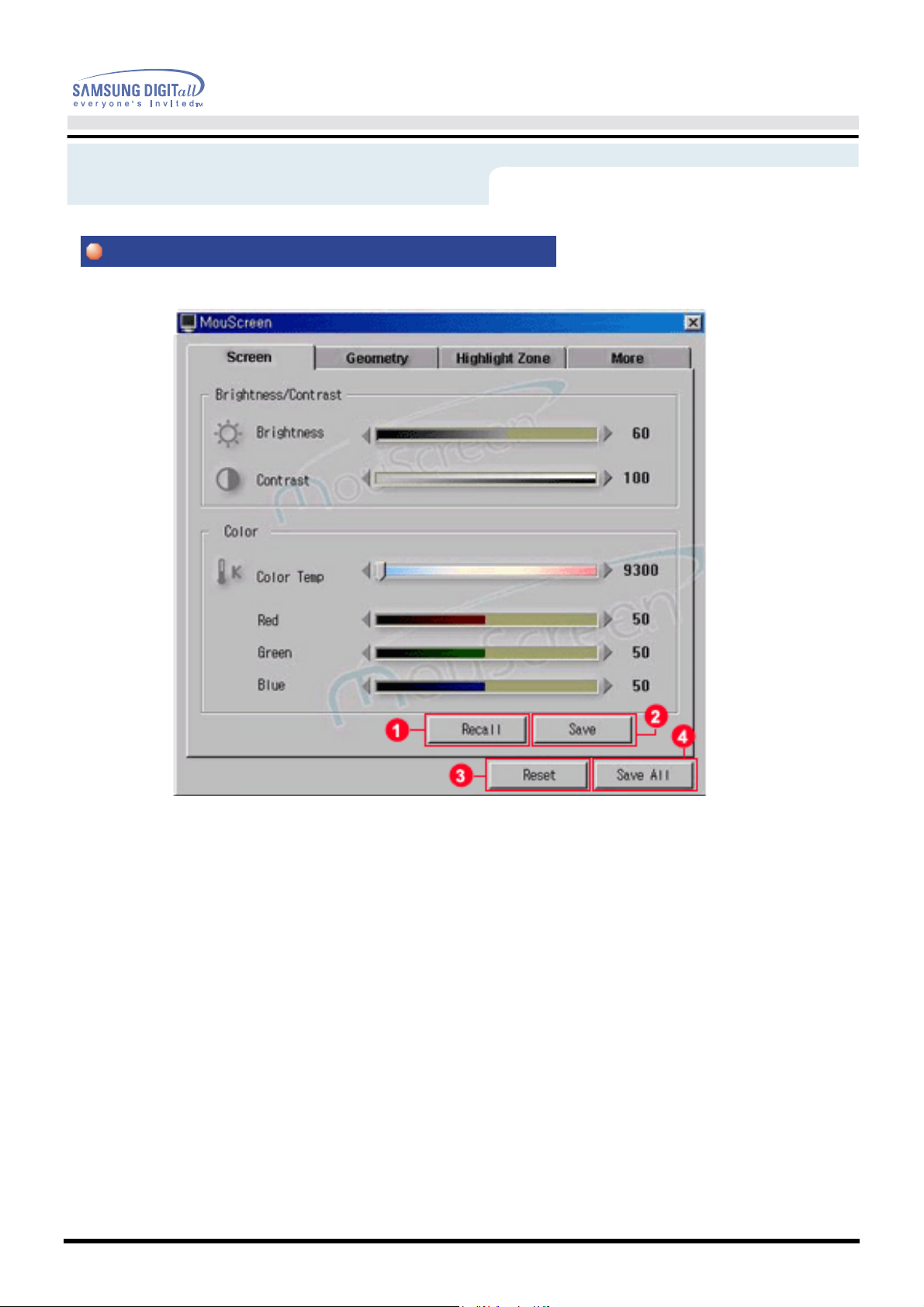

MouScreen™ S/W |
Consignes de sécurité |
Dépannage |
Conventions |
List à Vérifier |
Alimentation |
Question & Réponse |
Installation |
Contrôle du Dispositif d'Autotest |
Nettoyage |
|
Autres |
|
Introduction |
Spécifications |
Déballage |
Général |
Façade |
Modes Pré-établis d'Affichage |
Arrière |
PowerSaver |
Dessous |
|
Installation |
Information |
Connection de Votre Ordinateur |
Service |
Installation des Pilotes Vidéo |
Terme |
-- Windows 2000 |
Regulatory |
-- Antres Systèmes d'opérations |
Natural Color |

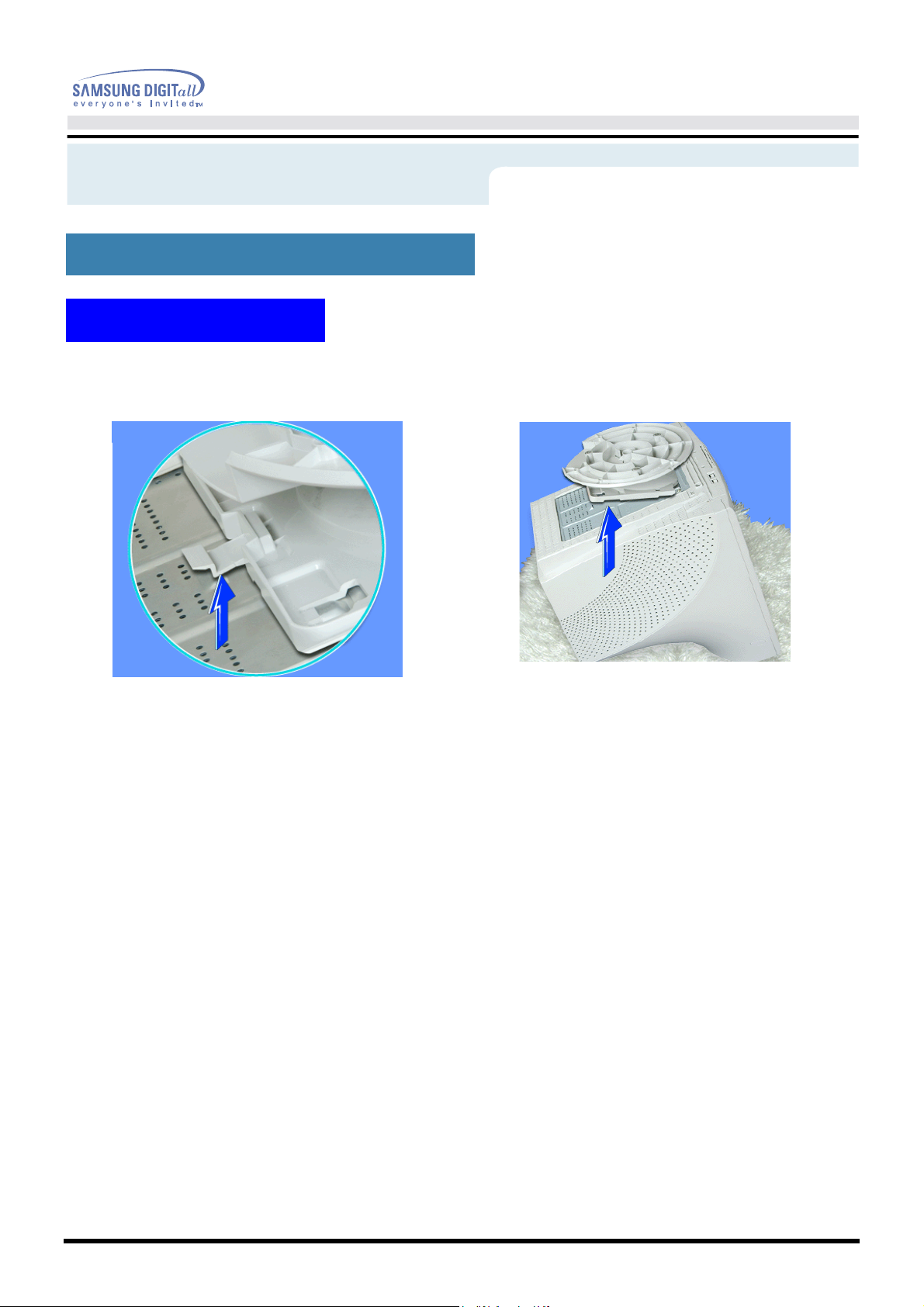

Installation de la Base |
MouScreen™ S/W |
|
Autorite |
Guide de l'utilisateur 3
Consignes de sécurité
Conventions
Avertissement/Précaution
Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.
Conventions de Notationo
Intérdit |
Important a lire et a comprendre dans toutes |
|
circonstances. |
Ne pas démonter |
Déconnecter la prise de la sortie du courant. |
Ne pas toucher. |
Mettez dans un endroit stable pour empêcher une |
|
décharge électrique. |
Guide de l'utilisateur 4
Consignes de sécurité
Alimentation
Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.
Si la taille de votre moniteur est petite, ou si la même image est affichée pendant longtemps, vous pouvez voir des dommages dûs à des substances fluorescentes a l'intérieur du CDT.
•Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.
•Ceci peut causer une décharge électrique ou un incendie.
•Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.
•Ceci peut causer une décharge électrique ou un incendie.
•Utilisez seulement une prise ou un adaptateur adéquat.
•Un sol inadapté peut causer un choc électrique ou un incendie.
•Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.
•Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.
Guide de l'utilisateur 5
Consignes de sécurité
Alimentation
•Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.
•Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.
•Ne pas brancher trop de multiprise ou de câbles à la prise de courant.
•Ceci peut causer un incendie.
Guide de l'utilisateur 6
Consignes de sécurité
Installation
•Ne pas couvrir les orifices du moniteur.
•Une mauvaise ventilation peut causer une panne ou un incendie.
•Mettez votre moniteur dans un endroit peu humide et non poussièreux.
•Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur.
•Ne pas tomber le moniteur en le déplaçant.
•Ceci peut endommager le moniteur ou blesser les utilisateurs.
•Placez le moniteur sur une surface plate et stable.
•Le moniteur peut causer des dommages en tombant.
•Posez le moniteur avec précaution.
•Il peut être ainsi abîmé ou cassé.
Guide de l'utilisateur 7
Consignes de sécurité
Installation
•Ne pas placez l' ecran du moniteur face au sol.
•La surface de CDT peut ainsi être abîmée.
•Ne pas utiliser le moniteur sans le socle du moniteur.
•Il peut provoquer une panne ou un incendie causé par une mauvaise ventilation.
•Si le moniteur doit être utilisé sans son support, veuillez-vous assurer qu`une bonne ventilation sera mise en place.
Guide de l'utilisateur 8
Consignes de sécurité
Nettoyage
Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (CDT), essuyez avec un tissu doux légèrement humide.
Ne pas nettoyer l'écran plat avec de l'eau. Utilisez un leger détergent dillué avec de l'eau.
Quelques détergents contiennent une quantité importante d'alcool qui peuvent abîmer (changer la couleur) ou fendre le boîtier du moniteur. L' ecran CDT est revetû d un antireflet/ antistatique qui peut aussi être abîmé.(changement de couleur).
Diluer le détérgent (proportion de 1:10) avec de l'eau avant utilisation.
•Ne pas pulveriser le détergent directement sur le moniteur.
•Utiliser le détergent recommandé avec un tissu lisse.
•Vous pouvez ainsi empécher la couche de CDT d'être abîmée ou le boitier du moniteur d'être dissous, fendu ou décoloré
•Vous pouvez acheter le détergent recommandé dans n'importe quel centre de Service Samsung.
•Si le connecteur entre la prise et la broche est poussièreux ou sale, nettoyez le correctement avec un tissu sec.
•Un connecteur sale peut causer une décharge électrique ou un incendie.
•Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur.
•Ceci peut causer des dommages, choc électrique ou un incendie.
•Si une substance etrangère s'introduit dans le moniteur, déconnectez la prise et contactez un centre de service.
Guide de l'utilisateur 9
Consignes de sécurité
Autres
•Ne pas déplacer le couvercle (ou l' arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d 'opération.
•Ceci peut causer un choc électrique ou un incendie.
•Demander cette opération à un personnel de service qualifié.
•Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci- déconnectez-le puis contactez un vendeur ou le service agréé.
•Ceci peut causer une décharge électrique ou un incendie.
•Ne placez aucun objet lourd sur le moniteur.
•Ceci peut causer un choc électrique ou un incendie.
•Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.
•Ceci réduira la fatigue de vos yeux.
•Ne pas utiliser ou stocker des substances inflammables près du moniteur.
•Ceci peut causer une explosion ou un incendie.
Guide de l'utilisateur 10
Consignes de sécurité
Autres
•Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.
•Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.
•Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.
•Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.
•Ne jamais insérer d` objet métallique par l'ouverture du moniteur.
•Ceci peut causer un choc électrique, un incendie ou des bléssures.
•Éloigner le moniteur des substances magnétiques.
•Ceci peut causer une décoloration du moniteur.
Guide de l'utilisateur 11
Introduction
Déballage
•Moniteur et Socle
• Fil électrique
• Socle
• Port signal(Option)
• Guide d'installation rapide
(Quelques modèles incluent un support joint.) Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre
vendeur.
• Carte de Garantie
(N'est pas disponible dans toutes les agences)
• Guide de l'utilisateur et CD d'Installation
• Câble USB
• USB Hub (Option)
Guide de l'utilisateur 12
Introduction
Façade
1. |
Bouton de Highlight |
La zone Highlight assure des images nettes sur la TV, les systèmes de |
|
|
vidéo conference ou photos en soulignant une certaine zone de |
2. |
Bouton de Sortie |
l'écran |
Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD |
||
3. |
Boutons d'Ajustement |
Ces boutons vous permettent de sélectionner et d'ajuster les éléments |
4. Bouton Menu |
du menu. |
|
Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu |
||
5. |
Indicateur d'Alimentation |
séléctionné. |
Indique que le Mode d'économie est en position normale ou |
||
6. |
Bouton d'Alimentation |
Puissance. |
Utiliser ce bouton pour allumer et éteindre le moniteur. |
||
Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.
Guide de l'utilisateur 13
Introduction
Arrière
(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)
1. Port d'alimentation |
Brancher le cordon électrique à la prise d 'alimentation au dos de votre |
2. Câble vidéo |
moniteur. |
Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur. |
|
|
(carte vidéo ou carte graphique) |
3. Connecteurs de BNC (Option) Connectez le câble de signal au port signal de BNC en arrière de votre
4. Connecteur de USB |
moniteur/ordinateur. |
Connectez le câble de USB au port de USB en arrière de votre moniteur/ |
|
|
ordinateur. |
Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.
Guide de l'utilisateur 14
Introduction
Dessous
1.Câble vidéo |
Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur. |
2.Port d'alimentation |
(carte vidéo ou carte graphique) |
Connectez le câble électrique au port qui se situe au dos de votre moniteur. |
|
3.La base Inclinable/Pivotante |
Vous pouvez séparer la base de votre ordinateur. |
Guide de l'utilisateur 15
Installation
Connexion de Votre Ordinateur
1.Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.
2.Reliez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (Carte vidéo ou carte graphique).
3.Si vous utilisez un ordinateur Macintosh, connectez le câble à l'adaptateur du Macintosh, et connectez les broches sur l'adaptateur (adaptateur non inclu). Un PC (ordinateur personnel compatible) n'a pas besoin d'adaptateur
4.Connectez le câble de signal au port signal de BNC en arrière de votre moniteur/ordinateur.
5.Connectez le câble de USB au port de USB en arrière de votre moniteur/ordinateur.
Note: Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.
Installation
Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CDROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.
Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.
z Site internet : http://www.samsung-monitor.com/ (Europe, Asia, South America) http://www.samsungmonitor.com/ (USA)
http://www.sec.co.kr/ (Korea) http://www.samsungmonitor.com.cn/ (China)
Windows ME/98/95
1.Insérez CD dans le pilote CO-ROM.
2.Cliquez "Windows ME/98/95 Driver".
3.Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton "OK".
4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".
Installation
5. L'installation du Pilote Moniteur est terminée.
Windows XP/2000
1.Insérez CD dans le pilote CO-ROM.
2.Cliquez "Windows XP/2000 Driver".
3.Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton "OK".
4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".
5.Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "OK".
Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system.
*Le pilote certifié va être affiché à Samgsung Monitor Homepage.
http://www.samsung-monitor.com/
6. L'installation du Pilote Moniteur est terminée.
Installation
Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CDROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.
Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.
z Site internet : http://www.samsung-monitor.com/ (Europe, Asia, South America) http://www.samsungmonitor.com/ (USA)
http://www.sec.co.kr/ (Korea) http://www.samsungmonitor.com.cn/ (China)
Système d'Opération de Microsoft® Windows® XP
1.Insérez CD dans le pilote CO-ROM.
2.Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icône "Apparence et Thème".
3. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé".
4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".
Installation
5.Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant".
6.Choisissez "Ne pas chercher, Je vais…" et cliquez "Suivant". Ensuite, cliquez "Avoir disques".
7.Cliquez le bouton "Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre moniteur dans la liste du model et cliquez le le bouton "Suivant".
8.Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "Finir".
Installation
Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à Samgsung Monitor Homepage. http://www.samsung-monitor.com/
9. Cliquez le bouton "Fin" et puis cliquez le bouton "OK" continuellement.
10. I'installation de moniteur driver est achevée.
Système d'Opération de Microsoft® Windows® 2000
Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces étapes.
1.Choisissez le bouton "OK" dans la fenêtre d' "Insérer le Disque"
2.Cliquez le bouton "Chercher" dans la fenêtre de "Fichier Necéssaire".
3.Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".
Guide Manuel D'Installation de Moniteur
1.Cliquez "Démarrer", "Installation", "Panneau de contrôle"
2.Cliquez deux fois sur l'icône "Affichage".
3.Choisissez l`onglet "Installation" puis cliquez "Avancée"
4.Choisissez "Moniteur".
Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement paramétré.
Veuillez arrêter l'installation.
Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés". Veuillez continuer les étapes suivantes.
5.Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".
6.Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".
7.Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).
8.Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".
9.Choisissez votre modèle de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le même bouton encore une fois.
10.Cliquez le bouton "Finir" puis "Fermer"
Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et
"
Installation
cliquez "Finir et "Fermer .
Système d'Opération de Microsoft® Windows® Millennium
1.Cliquez "Démarrer", "Installation", "Panneau de contrôle".
2.Cliquez deux fois sur l'icône "Affichage".
3.Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".
4.Choisissez le tab "Moniteur".
5.Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".
6.Choisissez "Spécifier la localisation du pilote".
7.Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et puis cliquez le bouton "Suivant ".
8.Cliquez le bouton "Avoir Disques".
9.Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".
10.Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond à ce que vous avez branché sur votre ordinateur et cliquez "OK".
11.Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la boîte de dialogue "Proprietés d'affichage".
(Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.)
Système d'Opération de Microsoft® Windows® 98
1.Cliquez "Démarrer", "Installation", "Panneau de contrôle".
2.Cliquez deux fois sur l'icône "Affichage".
3.Choisissez l`onglet "Installation" puis cliquez "Avancée".
4.Choisissez "Moniteur".
5.Cliquez le bouton "Changer" dans le domaine "Type de Moniteur" et puis cliquez le bouton "Suivant".
6.Choisissez "Afficher la liste de tout les polites.." et puis cliquez le bouton "Suivant".
7.Cliquez le bouton "Avoir Disques" et puis cliquez le bouton "navigateur..".
8.Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".
9.La boîte de dialogue "Choisir le dispositif" va apparaître. Choisissez "Montrer touts les dispositifs" et puis choisissez le moniteur qui correspond à ce que vous avez branché sur votre ordinateur et cliquez "OK".
10.Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la boîte de dialogue "Proprietés d'affichage".
Système d'Opération de Microsoft® Windows® 95
Déterminez tout d'abord la version de Windows 95 installée sur votre ordinateur en cliquant avec le bouton droit de la souris sur l'icône "Poste de Travail" dans le bureau et en sélectionnant "Propriétés". Le numéro de version est affiché dans l`onglet "Système". Puis, suivez les étapes selon votre version de Windows 95.
Version 4.00.950A
1.Cliquez "Démarrer", "Installation", "Panneau de Contrôle" puis cliquez deux fois sur "Affichage".
2.Dans la fenêtre de "Propriétés d'Affichage", cliquez sur l`onglet "Installation" , puis cliquez sur "Modifier le type d'affichage".
3.Dans la fenêtre "Modifier le Type d'Affichage", cliquez sur "Modifier" puis cliquez sur "Disquette Fournie."
4.Cliquez le bouton "navigateur.." et puis spécifiez A:\(D:\driver) et cliquez "OK".
5.Dans la fenêtre de "Sélectionner le Pilote", cliquez sur le modèle du moniteur correspondant, puis cliquez sur "OK".
6.Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la boîte de dialogue "Proprietés d'affichage".
Installation
Version 4.00.950B
1.Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois "Affichage".
2.Dans la fenêtre "Propriétés d'Affichage", cliquez sur l`onglet "Installation" puis cliquez sur "Propriétés avancés".
3.Dans la fenêtre "Propriétés d'Affichage", cliquez sur l`onglet "Moniteur" et cliquez "Modifier".
4.Dans la fenêtre "Sélectionner le Pilote", cliquez sur "Disquette Fournie".
5.Cliquez le bouton "navigateur.." et puis spécifiez A:\(D:\driver) et cliquez "OK".
6.Dans la fenêtre "Sélectionner le pilote", cliquez sur le modèle du moniteur correspondant, puis cliquez sur "OK".
7.Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la boîte de dialogue "Proprietés d'affichage".
Système d'Opération de Microsoft® Windows® NT
1.Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur "Affichage".
2.Dans la fenêtre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis cliquez sur "Tous les modes d'Affichages".
3.Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs", et "Fréquence verticale") et cliquez "OK".
4.Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement après avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un mode différent (baisser la résolution, le nombre de couleur).
Note: S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établis que vous trouverez dans ce guide
Système d'Opération de Linux
Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du systeme.
1.Appuyez sur "Entrer" au premier et au deuxième écran après avoir exécuté le fichier de "X86Config".
2.Le troisième écran est pour "réglage de votre souris"
3.Réglez la souris de votre ordinateur.
4.L` écran suivant est pour "sélectionner le Clavier".
5.Choisissez un Clavier pour votre ordinateur.
6.L` écran suivant est "installez votre moniteur".
7.Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez entrer la valeur de la fréquence directement.)
8.Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur de la fréquence directement)
9.Entrez "le nom du modèle de votre moniteur". Cette information ne va pas affécter l'éxecution de X-Window.
10.Vous avez "fini" de paramétré votre ordinateur.
"Exécuter" X-Window après avoir installé les autres périphériques.
Guide de l'utilisateur 21
Installation
Installation de la Base Inclinable / Pivotante
Base inclinable-pivotante
Avec le support intégré, vous pouvez incliner et/ou fare pivoter le moniteur pour trouver l`angle de vue le plus confortable.
Note: La base est détachable.
Loading...
