SyncMaster 940BW/941BW/920BW

Символи

Нехтування інструкціями, які позначені даним символом, може призвести до
отримання травми та пошкодження устаткування.

Заборонено Важливо прочитати та завжди пам'ятати

Не розбирати Від'єднайте пристрій від мережі

Не торкайтесь Заземліть, щоб уникнути ураження електричним струмом

Живлення

Якщо комп'ютер тривалий час не використовується, увімкніть на комп'ютері
режим керування енергоспоживанням дисплея.
Якщо використовується екранна заставка, встановіть її в активний режим.

Зображення подані тут лише для пояснення і не стосуються усіх випадків (чи країн).

Не використовуйте пошкоджену або погано закріплену штепсельну

вилку.

z Це може призвести до ураження електричним струмом або пожежі.

Виймаючи вилку, не тримайтесь за кабель. Не торкайтеся вилки
мокрими руками.

Це може призвести до ураження електричним струмом або пожежі.

z

Використовуйте лише належним чином заземлену штепсельну

вилку та розетку.

z Неправильне заземлення може призвести до ураження

електричним струмом або пошкодження пристрою.

Надійно та до кінця вставляйте вилку в розетку.

z Погане з'єднання може стати причиною виникнення пожежі.

Не згинайте надміру вилку та кабель, а також не кладіть на них
важкі предмети, які можуть спричинити пошкодження кабелю.

z Це може призвести до ураження електричним струмом або пожежі.

Не підключайте занадто багато подовжувачів або вилок до однієї
розетки.

Це може стати причинию пожежі.

z

Під час роботи з монітором не від’єднуйте шнур живлення.

Від’єднання шнура може спричинити стрибок напруги і призвести

z

до пошкодження монітора.

Не використовуйте шнур живлення, якщо штепсель або роз’єм
запилені.

почистіть їх сухою ганчіркою.

z Використання шнура живлення із запиленим роз’ємом або

Якщо штепсель або роз’єм шнура живлення запилені, ретельно

z

штепселем може призвести до ураження електричним струмом або
пожежі.

Встановлення

д

Обов’язково зверніться до уповноваженого Центру обслуговування, якщо
монітор потрібно встановити у місцях з високою концентрацією пилу, дуже
високою або дуже низькою температурою чи високою вологістю, в місцях,
де працюють із хімічними реактивами або в місцях із цілодобовим режимом
експлуатації обладнання, наприклад, в аеропортах, на вокзалах і т.п.

Нехтування цією вимогою може призвести до значних ушкоджень монітора.

Встановіть монітор у місці з низькою вологістю та незначною
концентрацією пилу.

Нехтування цією вимогою може призвести до ураження

z

електричним струмом або загоряння всередині монітора.

Пересуваючи монітор, будьте обережні, щоб він не впав.

Це може призвести до ушкодження виробу або травмування

z

користувача.

Встановлюючи монітор на стенд або поличку, слідкуйте, щоб краї
підставки монітора не виступали за межі стенду або полички.

Падіння монітора може стати причиною його пошкодження або

z

травмування користувача.

Не ставте виріб на нестійку поверхню або поверхню невеликої
площі.

z Ставте виріб на рівну, стійку поверхню, в іншому випадку він може

впасти та призвести до травмування людей, що можуть знаходитись
поблизу, зокрема,

ітей.

Не ставте монітор на підлогу.

z В такому випадку хтось може об нього спіткнутись, особливо діти.

Не розташовуйте пожежонебезпечні предмети, такі як свічки, балони
з інсектицидами та цигарки поблизу виробу.

z Це може стати причиною пожежі.

Не встановлюйте обігрівачі поблизу кабелю живлення.

z Розплавлена ізоляція кабелю може призвести до ураження

електричним струмом або стати причиною пожежі.

Не встановлюйте виріб у місцях з поганою вентиляцією, наприклад

д

на книжкових полицях, в шафі і т.п.

Навіть незначне підвищення температури всередині виробу може

z

стати причиною пожежі.

Обережно ставте монітор.

Нехтування цією вимогою може призвести до пошкодження

z

монітора.

Не кладіть монітор екраном донизу.

z Можна пошкодити TFT-РК екран.

Настінний кронштейн повинен встановлювати кваліфікований
спеціаліст.

z Встановлення кронштейну некваліфікованим спеціалістом може

призвести до отримання травми.
Використовуйте лише кронштейн для кріплення, зазначений у

z

посібнику користувача.

Встановлюючи виріб, забезпечте проміжок між виробом та стіною
(більше 10 см (4 дюймів)) для належної вентиляції.

Чищення

Внаслідок недостатньої вентиляції можливе підвищення

z

температури всередині виробу, що призведе до скорочення терміну
експлуатації його складових частин та погіршення робочих
характеристик.

Зберігайте пластиковий пакет (сумку) в місцях, недосяжних для

ітей.

Не дозволяйте дітям бавитися пластиковим пакетом (сумкою), в

z

іншому випадку це може призвести до задушення.

Для чищення корпуса монітора або TFT-РК екрана використовуйте вологу,
м'яку ганчірку.

Не розпилюйте воду або миючий засіб безпосередньо на монітор.

z Це може призвести до пошкодження екрана, ураження електричним

струмом або пожежі.

д

Використовуйте лише рекомендований миючий засіб та м'яку
ганчірку.

Якщо штепсель між вилкою та контактами забруднився, ретельно
почистіть його сухою ганчіркою.

Забруднений штепсель може призвести до ураження електричним

z

струмом або пожежі.

Перед тим, як чистити пристрій, не забудьте від'єднати його від
мережі.

z Нехтування цією вимогою може призвести до ураження

електричним струмом або пожежі.

Від'єднайте кабель живлення від мережі та витріть пристрій м'якою,
сухою ганчіркою.

Додатково

Не використовуйте хімічні речовини, наприклад віск, бензин, спирт,

z

розчинники, інсектициди, освіжувач повітря, мастило або миючі
засоби.

Один раз на рік звертайтесь у Центр обслуговування або Центр
підтримки клієнтів для чищення внутрішніх деталей пристрою.

Внутрішні деталі пристрою повинні бути чистими. Пил, який

z

накопичувався всередині пристрою протягом тривалого часу, може
стати причиною збоїв в роботі пристрою або пожежі.

Не знімайте кришки (або задньої панелі).

Це може призвести до ураження електричним струмом або пожежі.

z

z В разі необхідності зверніться до кваліфікованого спеціаліста.

Якщо пристрій не працює належним чином – зокрема, якщо він
видає будь-які незвичні звуки або запахи – негайно від'єднайте його
від електромережі тазвертніться до уповноваженого торгового

представника або в Центр обслуговування.

В іншому випадку існує небезпека ураження електричним струмом

z

або пожежі.

Встановлюйте пристрій так, щоб уникнути його контакту з маслом,

имом та високою вологістю; не встановлюйте пристрій всередині

транспортного засобу.

Це може стати причиною збоїв в роботі пристрою, призвести до

z

ураження електричним струмом або стати причиною пожежі.
Особливо уникайте використання пристрою біля води або надворі,

z

щоб на нього не потрапила вода або сніг.

Якщо монітор впав або пошкоджено корпус монітора, вимкніть
живлення монітора та від'єднайте монітор від мережі. Після цьго
зверніться в Центр обслуговування.

В іншому випаду, це може призвести до збоїв в роботі монітора,

z

ураження електричним струмом або стати причиною пожежі.

Під час шторму або грози, а також якщо монітор не
використовується тривалий час, від'єднуйте його від мережі.

Нехтування цією вимогою може призвести до ураження

z

електричним струмом або стати причиною пожежі.

Не пересувайте монітор, тягнучи його за кабель живлення або за
кабель передачі сигналу.

z Існує небезпека пошкодження пристрою; крім того, пошкодження

кабелю може призвести до ураження електричним струмом або
стати причиною пожежі.

Не пересувайте монітор вправо або вліво, тягнучи його за кабель
живлення або за кабель передачі сигналу.

Існує небезпека пошкодження пристрою; крім того, пошкодження

z

кабелю може призвести до ураження електричним струмом або
стати причиною пожежі.

Не перекривайте вентиляційні отвори на корпусі монітора.

Погана вентиляція може стати причиною пошкодження пристрою

z

або пожежі.

Не ставте ємності з водою, хімічні речовини або невеликі металеві
предмети на монітор.

Це може стати причиною збоїв в роботі пристрою, призвести до

z

ураження електричним струмом або стати причиною пожежі.
У разі потрапляння сторонніх предметів всередину монітора,

z

від'єднайте його від мережі і зверніться в Центр обслуговування.

Уникайте контакту виробу з легкозаймистими розпилювачами або
речовинами.

Це може стати причиною вибуху або пожежі.

z

В жодному разі не вставляйте металеві предмети в отвори
пристрою.

z Це може призвести до ураження електричним струмом, пожежі або

травми користувача.

Не втавляйте металеві предмети, наприклад палички, дроти або
гвинти, а також легкозаймисті предмети, наприклад папір та сірники
у вентиляційні отвори, роз'єм для навушників чи аудіо/відео
роз'єми.

Це може призвести до ураження електричним струмом або пожежі.

z

Якщо всередину пристрою потрапить стороння речовина або вода,
вимкніть його, від'єднайте від мережі та зверніться у Центр

обслуговування.

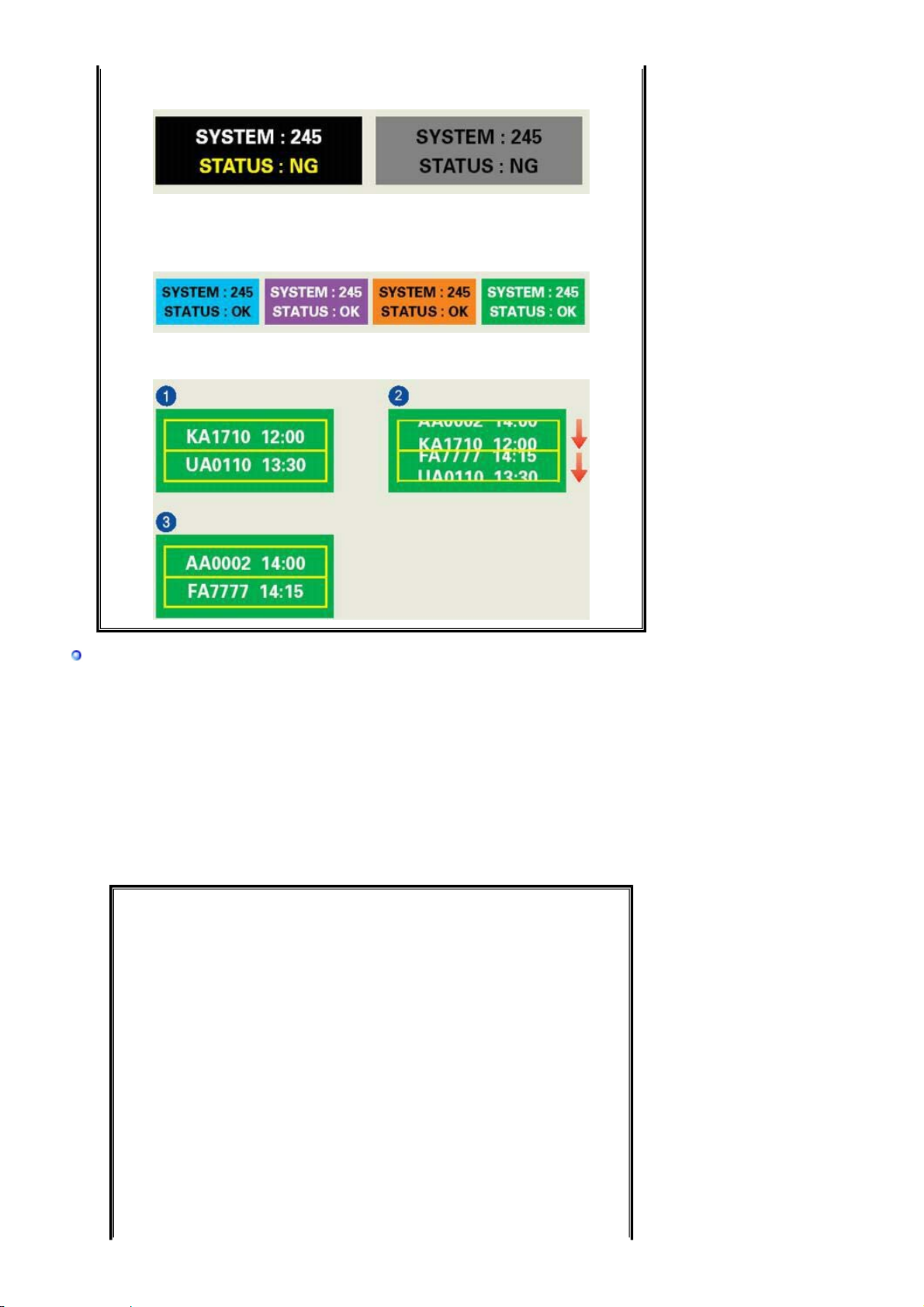

Якщо протягом тривалого часу переглядати нерухоме зображення,
на екрані може з'явитись залишкове зображення або зображення
буде розмитим.

z Якщо монітор тривалий час не використовується, встановіть режим

енергозбереження або рухому екранну заставку.

Налаштуйте розподільчу здатність та частоту відповідно до моделі.

Неправильна розподільча здатність може стати причиною

z

погіршення якості зображення.

48 см (19 дюйм по діагоналі) - 1440 X 900

Тривалий перегляд зображення на близькій відстані від монітора
може призвести до погіршення зору.

Щоб зменшити навантаження на зір, робіть 5-хвилинні перерви
кожну годину використання монітора

.

Не ставте виріб на нестійку, нерівну поверхню або у місці, яке може
зазнавати вібрацій.

Падіння монітора може стати причиною його пошкодження або

z

травмування користувача. Використання виробу у місці, яке може
зазнавати вібрацій, зменшує термін експлуатації виробу, а також
може стати причиною пожежі.

Перед тим, як пересувати монітор, вимкніть його та від'єднайте від
мережі.
Перед тим, як пересувати монітор, від'єднайте усі кабелі, включно з
кабелем антени та кабелями, які підключені до інших пристроїв.

z Нехтування цією порадою може призвести до пошкодження кабелів,

що може стати причиною пожежі або ураження електричним
струмом.

Розташуйте виріб в місцях, недосяжних для дітей, оскільки вони

можуть тягнутися до нього і пошкодити.

z Падіння виробу може стати причиною травми або навіть смерті.

Якщо пристрій не використовується тривалий час, від'єднайте його
від мережі.

В іншому випадку, це може призвести до виділення тепла внаслідок

z

накопичення бруду, або пошкодження ізоляції, що в свою чергу
може призвести до ураження електричним струмом або пожежі.

Не ставте улюблені предмети дітей (або будь-які інші предмети, які
можуть зацікавити дітей) на виріб.

z Діти можуть спробувати залізти на виріб, щоб зняти предмет, який їх

зацікавив. Як наслідок, виріб може впасти і призвести до травми або
навіть смерті.

Піднімаючи чи переносячи монітор, не перевертайте його догори
ногами, тримаючи лише за підставку.

Він може впасти та зазнати пошкоджень або призвести до

z

травмування користувача.

Правильне положення за столом під час користування монітором

Намагайтеся зберігати правильне положення за столом під
час роботи за монітором.

Тримайте спину рівно.

z

z Відстань від очей до монітора повинна бути близько 45 – 50

см. Дивіться на екран трохи зверху; розташуйте монітор
просто перед собою.

z Нахиліть монітор на 10 – 20 градусів догори. Відрегулюйте

висоту монітора так, щоб верхній край монітора був трохи
нижче рівня очей.

z Відрегулюйте кут нахилу монітора так, щоб світло не

відбивалось на екрані.

z Покладіть руки на стіл так, щоби передпліччя були

розташовані перпендикулярно до тулуба. Кисті рук повинні
рівно продовжувати лінію передпліччя.
Кут згину ліктів повинен становити 90 градусів.

z

Кут згину колін повинен бути більше 90 градусів. Ступні

z

повинні торкатися підлоги. Розташуйте руки так, щоб вони
були нижче рівня серця.

р

Перелік функцій

RTA Монітор

RTA (Прискорювач часу відповіді)

Дана функція використовується для підвищення швидкості відповіді панелі з метою
забезпечення більш чіткого та природного відео зображення.

z

RTA Увімк.

Вмикає функцію RTA для отримання вищої швидкості відповіді

панелі, ніж звичайно.

z

RTA Вимк.

(

Примітка

Вимикає функцію RTA для роботи панелі зі звичайною швидкістю.

: Якщо вимкнувши функцію RTA, вимкнути і знову увімкнути живлення,

функція RTA буде увімкнена автоматично (заводська установка)

Перевірте наявність усіх перелічених елементів, які постачаються з монітором.

Якщо якогось із елементів бракує, зверніться до продавця.

У місцевого торгового представника також можна придбати елементи додаткової

комплектації.

Розпакування

Тип 1

Моніто

та звичайна підставка Нижня частина

р

)

Тип 2

Посібник

Кабель

Моніто

та рухома підставка

Короткий посібник із

встановлення

Гарантійний талон

(Наявний не в усіх

регіонах)

Кабель типу D-Sub Кабель живлення

Посібник користувача,

драйвер монітора,

програмне забезпечення

Natural Color,

MagicTune

DVI-кабель (додаткова

комплектація

™

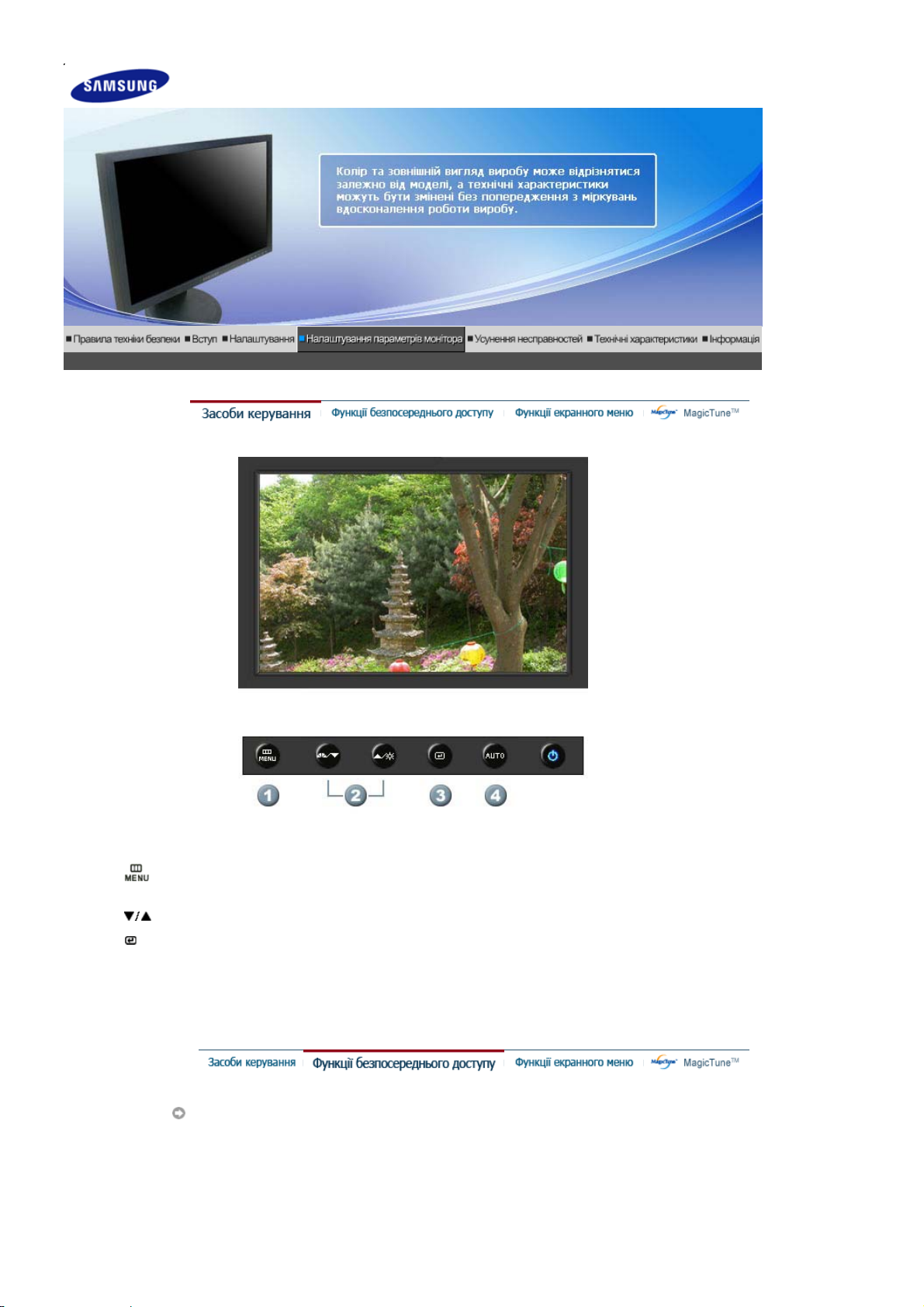

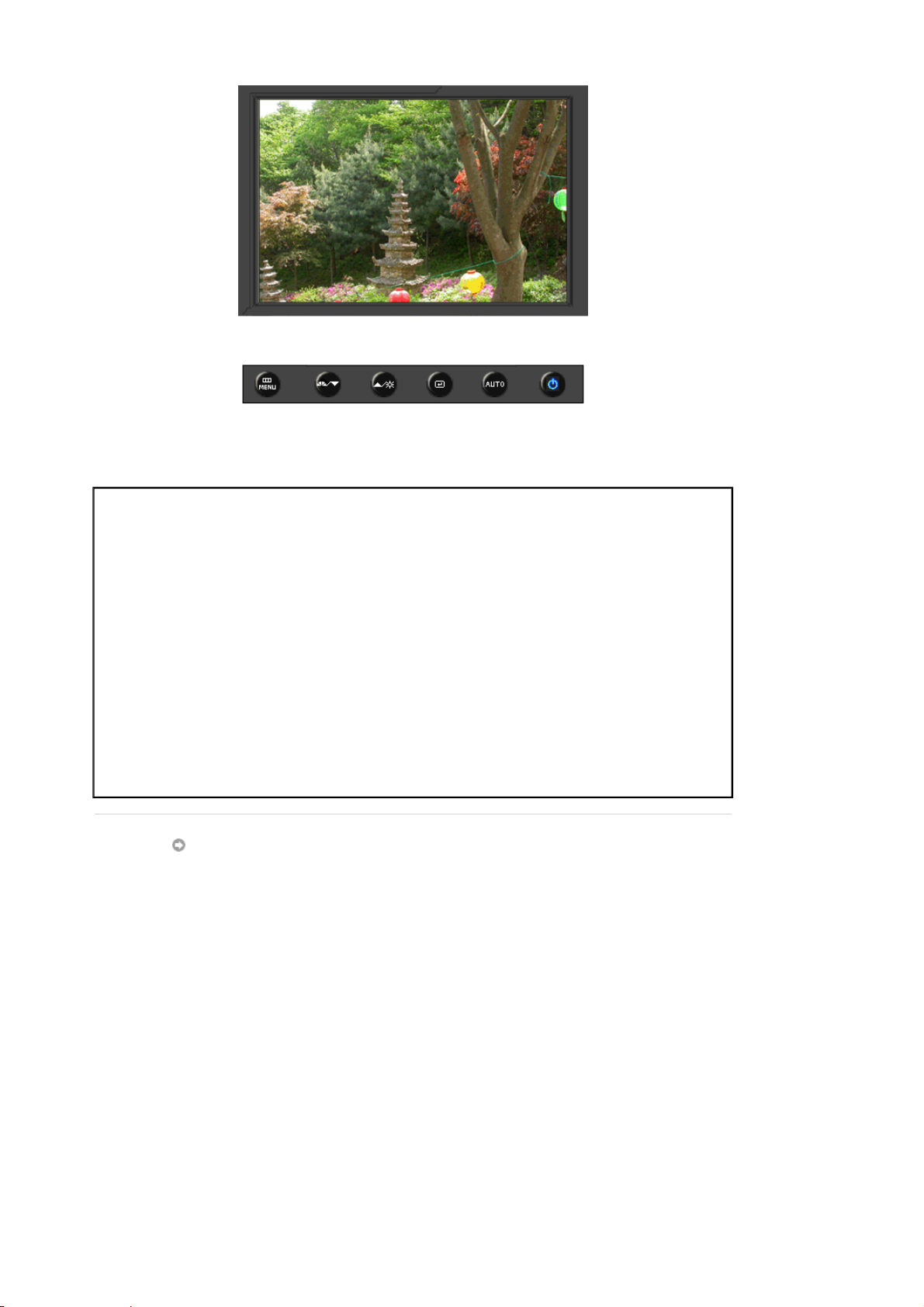

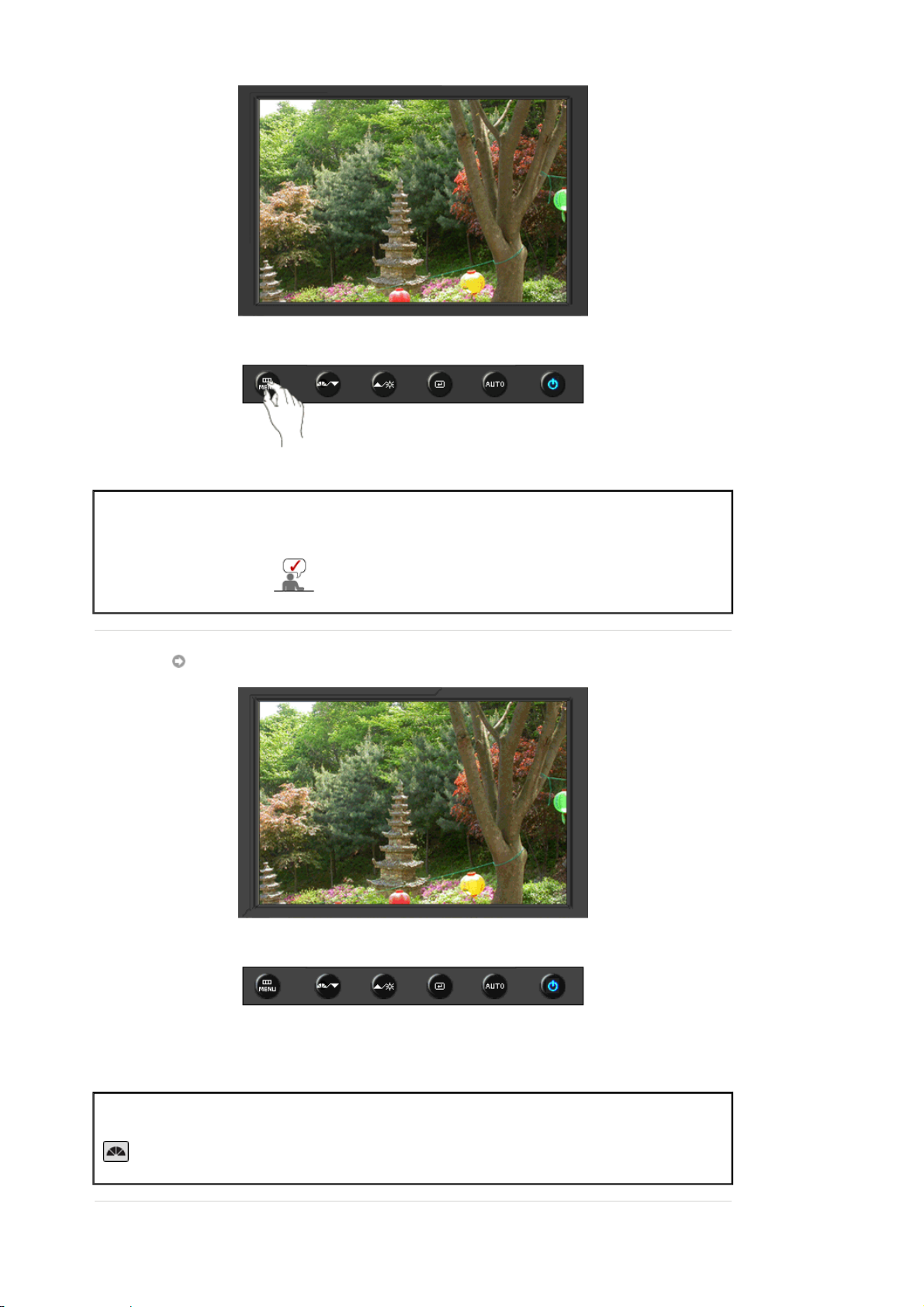

Передня панель

Кнопка MENU [ ]

MagicBright™
[]

Відкриває екранне меню. Використовується також для виходу
з екранного меню або повернення до попереднього меню.

MagicBright™ - це нова функція, яка забезпечує оптимальні
умови для перегляду залежно від вмісту зображення, яке Ви
переглядаєте на даний момент. На даний час доступні шість
різних режимів: "Custom", "Text", "Internet", "Game", "Sport" та
"Movie". Для кожного режиму попередньо налаштований його
власний рівень яскравості. Простим натисненням кнопки
управління MagicBright можна вибрати один із шести режимів.

1) Custom

Незважаючи на те, що усі параметри були ретельно
підібрані нашими інженерами, попередньо налаштовані
значення можуть бути неприйнятними для конкретного
користувача.
У такому випадку, за допомогою екранного меню
налаштуйте рівень яскравості та контрастності.

2) Text

Для читання документації або роботи з великими
текстовими документами.

3) Internet

Для роботи як із зображеннями, так і з текстом.

4) Game

Для перегляду рухомого зображення, такого як відео ігри.

5) Sport

Для перегляду відео зображення, такого як спортивні
програми.

6) Movie

Для перегляду фільмів з DVD або Video CD.

>>Клацніть тут, щоб переглянути анімаційний кліп

Кнопка
налаштування
яскравості []

Кнопки
налаштування

[]

Кнопка вводу [ ] /

Якщо екранне меню вимкнене, натисніть цю кнопку, щоб
налаштувати яскравість.

Використовується для налаштування параметрів меню.

Використовується для вибору виділеного пункту меню. /

Кнопка Source

р

Коли екранне меню вимкнене, натисненням кнопки '' можна
вибирати джерело відео сигналу. (Після натиснення кнопки ''
для зміни режиму вхідного сигналу, в лівому верхньому куті
екрана з'явиться повідомлення, яке відображає поточний
режим вхідного сигналу -- аналоговий або цифровий).
Примітка: У разі вибору цифрового режиму слід під’єднати
монітор до входу DVI графічної карти комп’ютера або входу DVI

DVD-програвача за допомогою кабелю DVI, або входу HDMI
DVD-програвача за допомогою кабелю DVI-HDMI.

Кнопка AUTO

Кнопка живлення [

] /

Індикатор
живлення

За допомогою цієї кнопки можна виконати автоматичне
налаштування.

Кнопка використовується для увімкнення та вимкнення
монітора. /
Індикатор світиться синім під час нормальної роботи і один
раз блимає синім під час збереження змін у налаштуваннях
монітора.

Див. розділ Режим енергозбереження для подальшої інформації щодо функцій даного
режиму. Задля збереження електроенергії вимикайте монітор, коли він не
використовується чи залишається без нагляду протягом тривалого часу.

Задня панель

Звичайна підставка Рухома підставка

(Конфігурація роз'ємів на задній панелі монітора відрізняється залежно від моделі

виробу.)

Вхід POWER

Під’єднайте кабель живлення до входу POWER на задній панелі
монітора.

Вхід DVI IN

Вхід RGB IN

Під'єднайте кабель DVI до входу DVI на задній панелі монітора.

Під'єднайте кабель передачі сигналу до 15-контактного входу D­Sub на задній панелі монітора.

Замок “Кенсінгтон”

Замок “Кенсінгтон” – це пристрій для фізичної фіксації пристроїв
під час їх використання у громадському місці. (Цей пристрій
продається окремо )

Щоб отримати інформацію про використання захисного
п

истрою, зверніться за місцем його придбання.

ON [ | ] / OFF [O]

Кнопка використовується для увімкнення та вимкнення монітора.

Детальнішу інформацію щодо під'єднання кабелів див. у розділі Підключення

монітора.

Підключення монітора

1.

Під’єднайте кабель живлення до входу живлення на задній панелі монітора.
Увімкніть кабель живлення монітора у найближчу розетку.

2-1.

У разі підключення до відеокарти через роз'єм D-Sub (аналоговий).
Під'єднайте кабель передачі сигналу до 15-контактного входу D-Sub на задній панелі
монітора.

2-2.

[ RGB IN ]

У разі підключення до відеокарти через роз'єм DVI (цифровий).
Під'єднайте кабель DVI до входу DVI на задній панелі монітора.

2-3.

[ DVI IN ]

Підключення до комп’ютера Macintosh.
За допомогою кабелю D-Sub під'єднайте монітор до комп'ютера Macintosh.

2-4.

Якщо у Вас комп'ютер Macintosh старої моделі, для під'єднання необхідно
використовувати спеціальний перехідник.

3.

Увімкніть комп'ютер та монітор. Якщо на моніторі з'явиться зображення - це означатиме,
що встановлення завершено.

Підключення цифрового DVD-програвача

1. Кабель DVI

1.

2.

3.

За допомогою кабелю DVI підключіть пристрій, наприклад, цифровий DVD-програвач, до
роз’єму

DVI IN

Після цього вставте диск у DVD-програвач та увімкніть відтворення.

Виберіть

Digital

2. Кабель DVI-HDMI

монітора.

натисненням кнопки

SOURCE

.

1.

Роз’єм

HDMI

допомогою кабелю DVI- HDMI .

2.

3.

Після цього вставте диск у DVD-програвач та увімкніть відтворення.

Виберіть

Використання підставки

Digital

Встановлення монітора

цифрового DVD-програвача з’єднується із роз’ємом

натисненням кнопки

SOURCE

.

DVI IN

монітора за

Монітор та нижня частина

Рухома підставка

Фіксатор підставки

A.

Прикріплення підставки

Монітор підтримує пластину для кріплення 75 мм x 75 мм, яка відповідає стандарту VESA.

Звичайна підставка Рухома підставка

Монітор

A.

Пластина для кріплення (продається окремо)

B.

1. Вимкніть монітор та від'єднайте кабель живлення.

2. Покладіть РК монітор екраном донизу на пласку поверхню, попередньо підклавши
подушечку для захисту екрана.

3. Викрутіть чотири гвинти і від'єднайте підставку від РК монітора.

4. Прилаштуйте пластину для кріплення (продається окремо) таким чином, щоб отвори на

ній співпадали з отворами для кріплення на задній кришці монітора, і закріпіть її
чотирма гвинтами, що постачаються з рукоподібним кронштейном, настінним
кронштейном чи іншими підставками.

Встановлення драйвера монітора (автоматично)

Коли на екрані з'явиться повідомлення з проханням встановити драйвер
монітора, вставте компакт-диск, який додається до монітора. Процедура
встановлення драйвера дещо відрізняється залежно від операційної системи.
Виконуйте інструкції, що відповідають Вашій операційній системі.

Підготуйте чистий диск і завантажте файли драйвера із вказаного нижче веб-сайту.

Веб-сайт: http://www.samsung.com/ (для всіх країн)

z

http://www.samsung.com/monitor (США)
http://www.sec.co.kr/monitor (Корея)
http://www.samsungmonitor.com.cn/ (Китай)

1. Вставте диск у пристрій читання компакт-дисків.

2. Натисніть

"Windows"

3. Виберіть модель монітора зі списку та натисніть кнопку

"OK"

.

Д

4. Якщо з'явиться таке вікно, натисніть кнопку

продовжити)

(Microsoft

. Після цього натисніть кнопку

®

Windows® XP/2000)

"Continue Anyway" (Все одно

"OK"

Драйвер монітора сертифіковано логотипом MS, тому він не завдасть
шкоди системі. Інформацію про сертифікований драйвер буде
розміщено на веб-сайті Samsung, на головній сторінці розділу про
монітори.

http://www.samsung.com/.

5. Встановлення драйвера монітора завершено.

.

Встановлення драйвера монітора (вручну)

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Коли на екрані з'явиться повідомлення з проханням встановити драйвер
монітора, вставте компакт-диск, який додається до монітора. Процедура
встановлення драйвера дещо відрізняється залежно від операційної системи.
Виконуйте інструкції, що відповідають Вашій операційній системі.

Підготуйте чистий диск і завантажте файли драйвера із вказаного нижче веб-сайту.

z Веб-сайт: http://www.samsung.com/ (для всіх країн)

http://www.samsung.com/monitor (США)
http://www.sec.co.kr/monitor (Корея)
http://www.samsungmonitor.com.cn/ (Китай)

Microsoft® Windows® XP

1. Вставте диск у пристрій читання компакт-дисків.

2. Натисніть "
"

Оформлення й теми

Пуск

" —> "

Панель керування

".

", після чого натисніть піктограму

3. Натисніть піктограму "
"

одатково..

".

Дисплей

" і виберіть вкладку "

Параметри

", після чого натисніть

4. Натисніть кнопку "

Властивості

" на вкладці "

Монітор

" і виберіть вкладку "

Драйвер

".

5. Натисніть "
натисніть кнопку "

6. Виберіть "
"

Установити з диска

Оновити драйвер....

Не здійснювати пошук, я..

Далі

".

".

" і виберіть "

" і натисніть "

Установка зі списку або..

", після чого після чого натисніть

Далі

", після чого

7. Натисніть кнопку "
списку та натисніть кнопку "

Огляд

" і виберіть A:(D:\Driver), після чого виберіть модель монітора зі

" .

Далі

(

8. Якщо з'явиться вікно "
цього натисніть кнопку "OK".

Драйвер монітора сертифіковано логотипом MS, тому він не завдасть шкоди системі.
Інформацію про сертифікований драйвер буде розміщено на веб-сайті Samsung, на
головній сторінці розділу про монітори.

http://www.samsung.com/.

9. Натисніть кнопку "

Повідомлення

Закрити

" і декілька разів натисніть "OK" .

", натисніть кнопку "

Все одно продовжити

". Після

10. Встановлення драйвера монітора завершено.

Microsoft® Windows® 2000

Якщо на екрані монітора з'явиться повідомлення "Digital Signature Not
Found"

1. Натисніть кнопку "OK" у вікні

2. Натисніть кнопку

3. Виберіть A:(D:\Driver) і натисніть кнопку "Open" (Відкрити), після чого натисніть "кнопку
"OK".

Цифровий підпис не знайдено), виконайте наступні дії.

"Browse" (Огляд)

"Insert disk" (Вставте диск)

.

у вікні

"File Needed" (Потрібний файл)

.

Процедура встановлення

(

)

(

)

к

к

1. Натисніть

керування)

2. Двічі клацніть піктограму

3. Виберіть вкладку

4. Виберіть

Випадо

"Start" (Пуск), "Settings" (Параметри), "Control Panel" (Панель

.

"Display" (Дисплей)

"Settings" (Параметри)

"Monitor" (Монітор)

.

.

і натисніть

"Advanced.." (Додатково..)

1:Якщо кнопка "Properties" (Властивості) не доступна, це означає, що монітор

налаштовано належним чином. Припиніть встановлення.

Випадо

2:Якщо кнопка "Properties" (Властивості) доступна, натисніть її і виконайте таку
послідовність дій.

5. Натисніть

"Driver" (Драйвер)

і

"Update Driver.." (Оновити драйвер..)

, після чого

натисніть кнопку "Next" (Далі).

6. Виберіть

"Display a list of the known drivers for this device so that I can choose a

specific driver" (Показати список усіх відомих драйверів для цього пристрою, щоб
вибрати відповідний драйвер)
"Have disk" (Установити з диска)

7. Натисніть кнопку

8. Натисніть кнопку

"Browse" (Огляд)
"Open" (Відкрити)

і натисніть кнопку

.

і виберіть A:(D:\Driver).

і "OK".

9. Виберіть модель монітора і натисніть кнопку
кнопку

"Next" (Далі)

10. Натисніть кнопку

.

"Finish" (Готово)

і

"Close" (Закрити)

"Next" (Далі)

"Next" (Далі)

.

, після чого натисніть

, після чого ще раз натисніть

.

Якщо з'явиться вікно

знайдено)
"Finish"

, натисніть кнопку

Готово

"Digital Signature Not Found" (Цифровий підпис не

. Після цього натисніть кнопку

Закрити

.

і кнопку

"Yes" (Так)

"Close"

Microsoft

1. Натисніть

керування)

2. Двічі клацніть піктограму

3. Виберіть вкладку

Properties" (Додатково..)

4. Виберіть вкладку

5. Натисніть кнопку

6. Виберіть

7. Виберіть

драйверів у певному місці..)

8. Натисніть кнопку

®

Windows® Millennium

"Start" (Пуск), "Settings" (Параметри), "Control Panel" (Панель

.

"Display" (Дисплей)

"Settings" (Параметри)

.

і натисніть

"Advanced

.

Monitor (Монітор)

"Change" (Змінити)

.

в області

"Monitor Type" (Тип монітора)
"Specify the location of the driver" (Вказати місцезнаходження драйвера)
"Display a list of all the driver in a specific location.." (Показати список усіх

і натисніть кнопку

"Next" (Далі)

"Have Disk" (Установити з диска)

.

9. Виберіть A:\(D:\driver) і натисніть кнопку "OK".

10. Натисніть

"Show all devices" (Показати всі пристрої)

і виберіть монітор, підключений

до комп'ютера, після чого натисніть "OK".

11. Натисніть кнопку

"Close" (Закрити)

і "OK", щоб закрити діалогове вікно "Display

Properties" (Параметри екрана).

Microsoft

1. Натисніть

керування)

®

Windows® NT

"Start" (Пуск), "Settings" (Параметри), "Control Panel" (Панель

, після чого двічі клацніть піктограму

"Display" (Дисплей)

.

2. У вікні з реєстраційною інформацією дисплея натисніть вкладку "Settings" (Параметри),
після чого натисніть

"All Display Modes" (Всі режими відображення)

.

3. Виберіть відповідний режим (розподільчу здатність, кількість кольорів та вертикальну
частоту) і натисніть OK.

4. Натисніть кнопку
кнопку

"Apply" (Застосувати)

"Test" (Перевірка)

; якщо екран працює належним чином, натисніть

. Якщо екран працює неправильно, виберіть інший режим

(нижчу розподільчу здатність, меншу кількість кольорів або нижчу частоту).

Якщо у вікні

"All Display Modes" (Всі режими відображення)

відсутні режими,
виберіть значення розподільчої здатності та кадрової частоти, виконавши дії,
вказані в розділі Попередньо встановлені режими синхронізації даного посібника.

.

Linux

Перед запуском X-Window необхідно запустити файл налаштування системи X86Config.

1. Запустіть X86Config; у першому та другому вікнах натисніть "Enter".

2. Третє вікно призначено для

налаштування мишки

.

3. Налаштуйте мишку, що підключена до комп'ютера.

4. Наступне вікно призначено для

вибору клавіатури

.

5. Налаштуйте клавіатуру.

6. Наступне вікно служить для

у

r

(

Д

)

7. Насамперед налаштуйте
ввести значення частоти).

8. Налаштуйте

вертикальну частоту

частоти).

9. Введіть

назву моделі монітора

10. Налаштування монітора
X-Window, попередньо налаштувавши інше необхідне обладнання.

стіть

Natural Color

Зап

Natural Colo

налаштування монітора

горизонтальну частоту

монітора. (Можна безпосередньо ввести значення

. Ця інформація не вплине на роботу X-Window.

завершено

.

.

монітора. (Можна безпосередньо

Однією з проблем сучасних комп'ютерів є те, що кольори зображень, надрукованих на
принтері, або зображень, зісканованих за допомогою сканера або цифрового
фотоапарата, не відповідають кольорам на моніторі.
Програмне забезпечення Natural Color допоможе вирішити цю проблему. Це система
керування кольорами, розроблена компанією Samsung Electronics спільно з корейським
інститутом Electronics & Telecommunications Research Institute (ETRI).
Ця система використовується лише в моніторах Samsung; завдяки ній кольори
зображення на моніторі відповідатимуть кольорам надрукованого та зісканованого
зображення.
Для отримання детальнішої інформації див. довідку програми (F1).

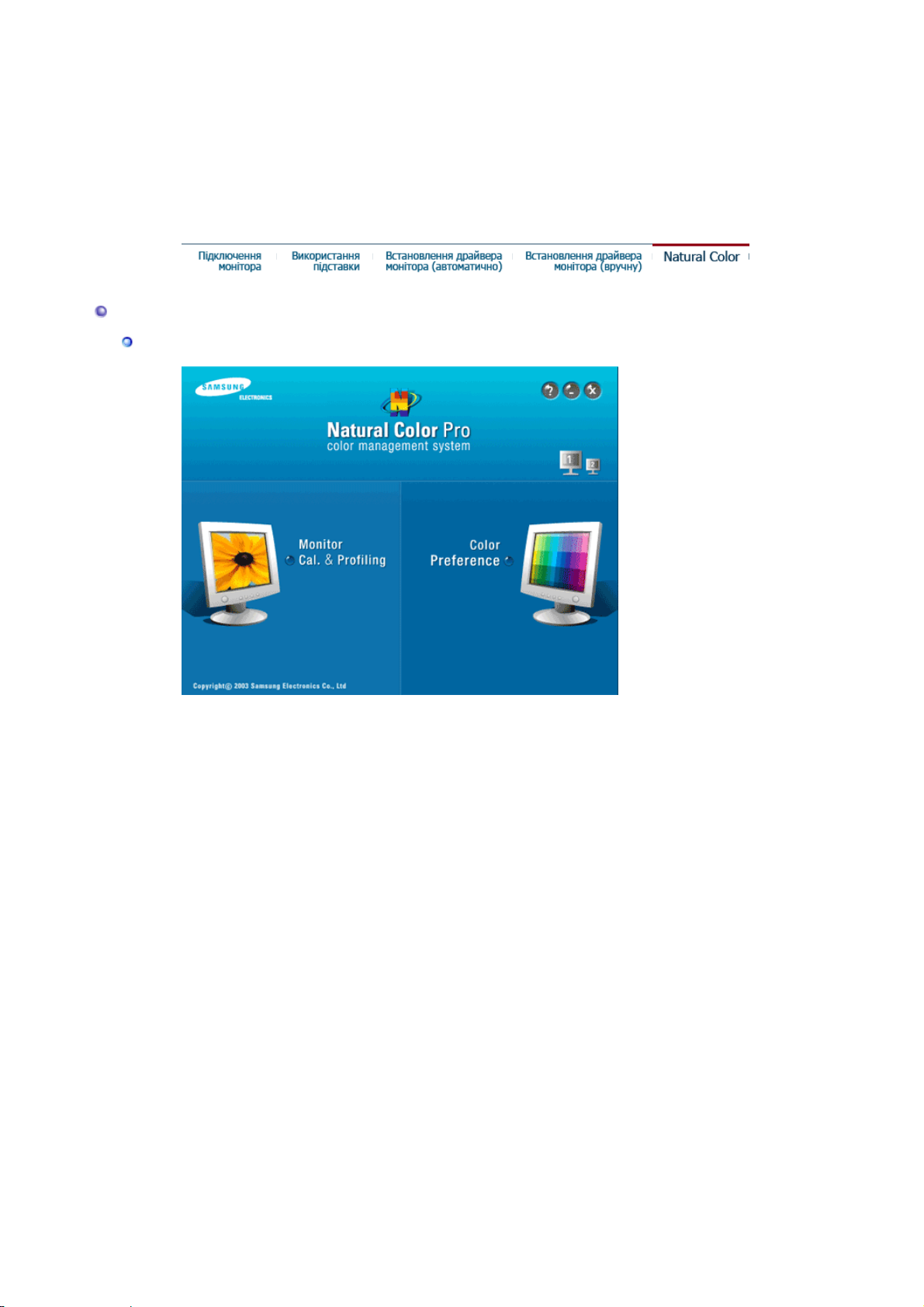

Встановлення програмного забезпечення Natural Color

Вставте диск, який додається до монітора Samsung, у пристрій читання компакт-дисків.
Відкриється вікно запуску програми Natural Color. Щоб встановити програму Natural
Color, натисніть "Natural Color" у вікні запуску.
Щоб встановити програму вручну, вставте компакт-диск, який додається до монітора

Samsung, у драйвер для компакт-дисків, натисніть кнопку [Start (Пуск)] на панелі завдань
Windows, після чого натисніть [Run... (Виконати...)].
Введіть в рядку адресу D:\color\NCProsetup.exe і натисніть клавішу <Enter>.
(Якщо пристрою читання компакт-дисків призначено іншу літеру, ніж D:\, вкажіть
відповідну літеру).

Видалення програмного забезпечення Natural Color

Виберіть
і двічі клацніть

"Setting/Control Panel" (Параметри/Панель керування)

"Add/Delete a program" (Додати/Видалити програми)

в меню

"Start" (Пуск)

.

Виберіть програму Natural Color зі списку і натисніть кнопку

"Add/Delete"

одати/Видалити

.

1.

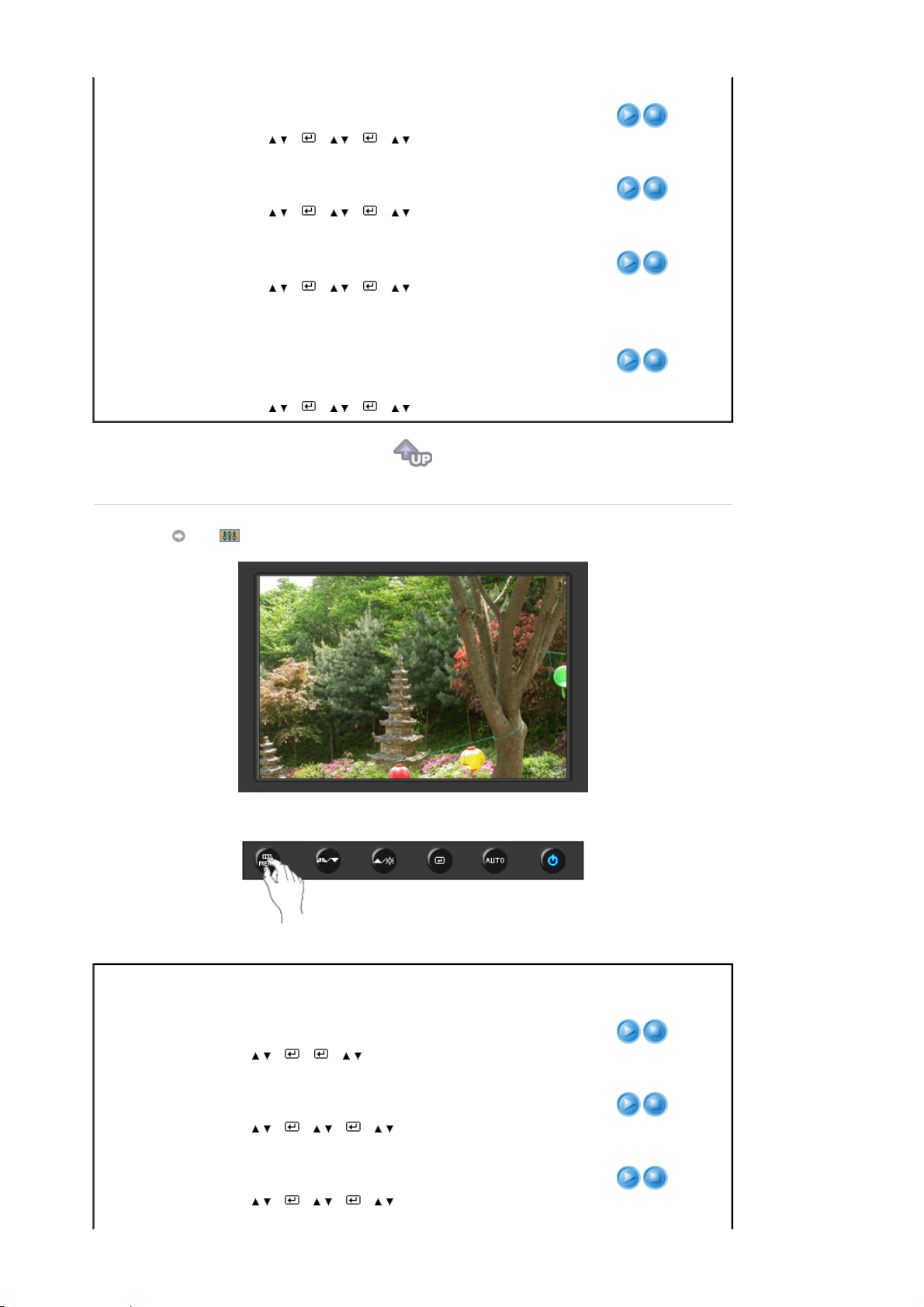

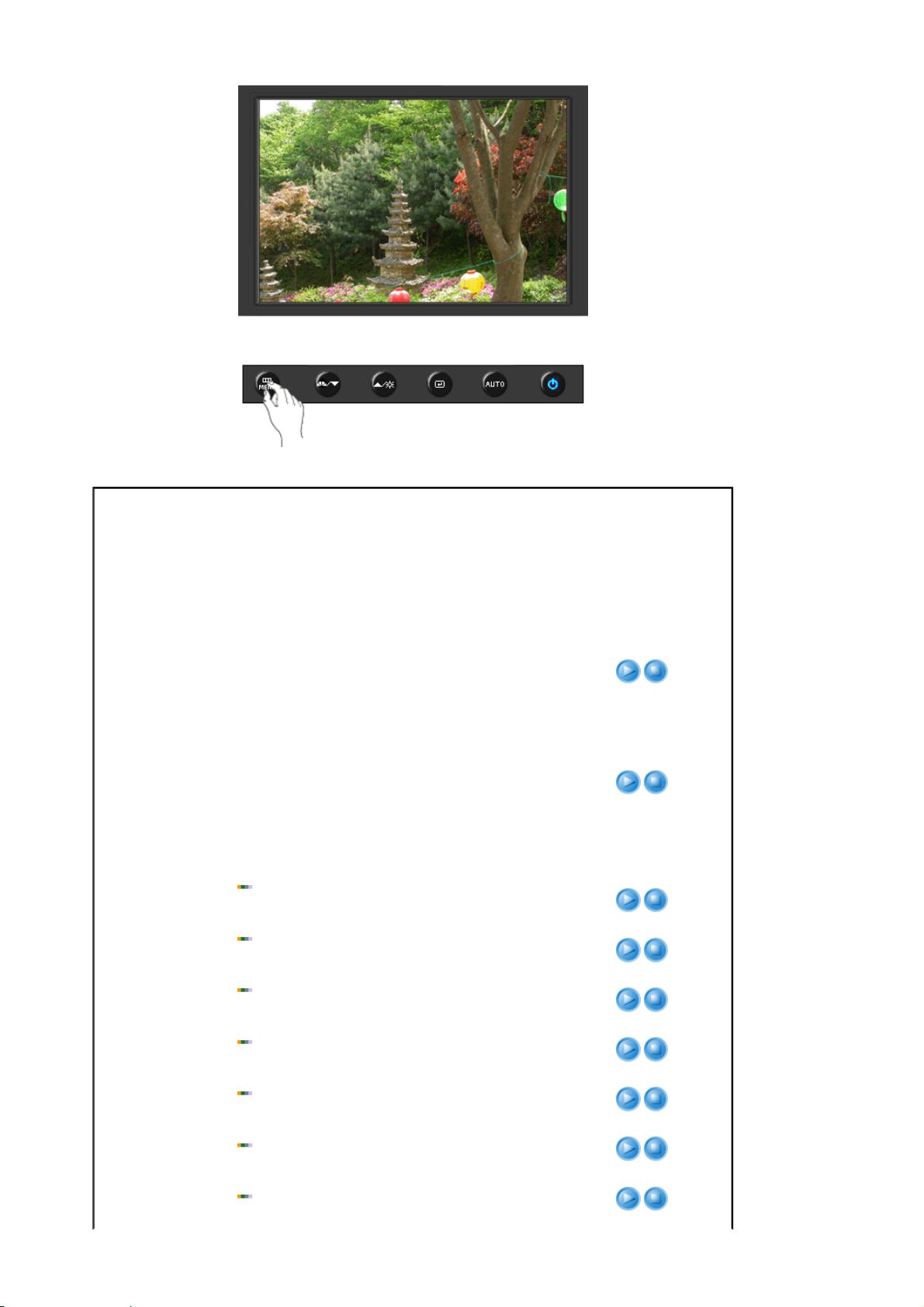

[]За допомогою цієї кнопки можна викликати та закривати екранне меню, а також
закривати підменю налаштування параметрів екрана.

[]Ця кнопка дозволяє налаштувати параметри в меню.

2.

[]Натисніть цю кнопку, щоб вибрати виділений пункт меню.

3.

4. [AUTO

]Натиснення цієї кнопки запускає процес автоматичного налаштування вхідного
сигналу в аналоговому режимі. Параметри грубого, точного налаштування та позиції
зображення регулюються автоматично.

AUTO

Меню Опис

AUTO

Locked

Після натиснення кнопки '

' з'являється вікно автоматичного

AUTO

налаштування, як показано на анімаційному екрані посередині.
Функція автоматичного налаштування дозволяє монітору самостійно
виконати налаштування вхідного відео сигналу. Параметри грубого,
точного налаштування та позиції зображення регулюються
автоматично.
(Доступна лише в аналоговому режимі)

Щоб чіткіше виконати автоматичне налаштування, увімкніть функцію

"AUTO", коли увімкнено AUTO PATTERN.

- Якщо функція автоматичного налаштування не працює належним

чином, натисніть кнопку AUTO ще раз, щоб краще налаштувати
параметри зображення.

- Якщо змінити розподільчу здатність на панелі керування, буде
активовано функцію автоматичного налаштування.

Меню Опис

Натисніть та утримуйте кнопку "MENU" протягом 5 секунд, щоб
заблокувати (розблокувати) екранне меню.

Locked

Навіть якщо функцію блокування екранного меню
увімкнено, можна налаштувати яскравість та
контрастність зображення.

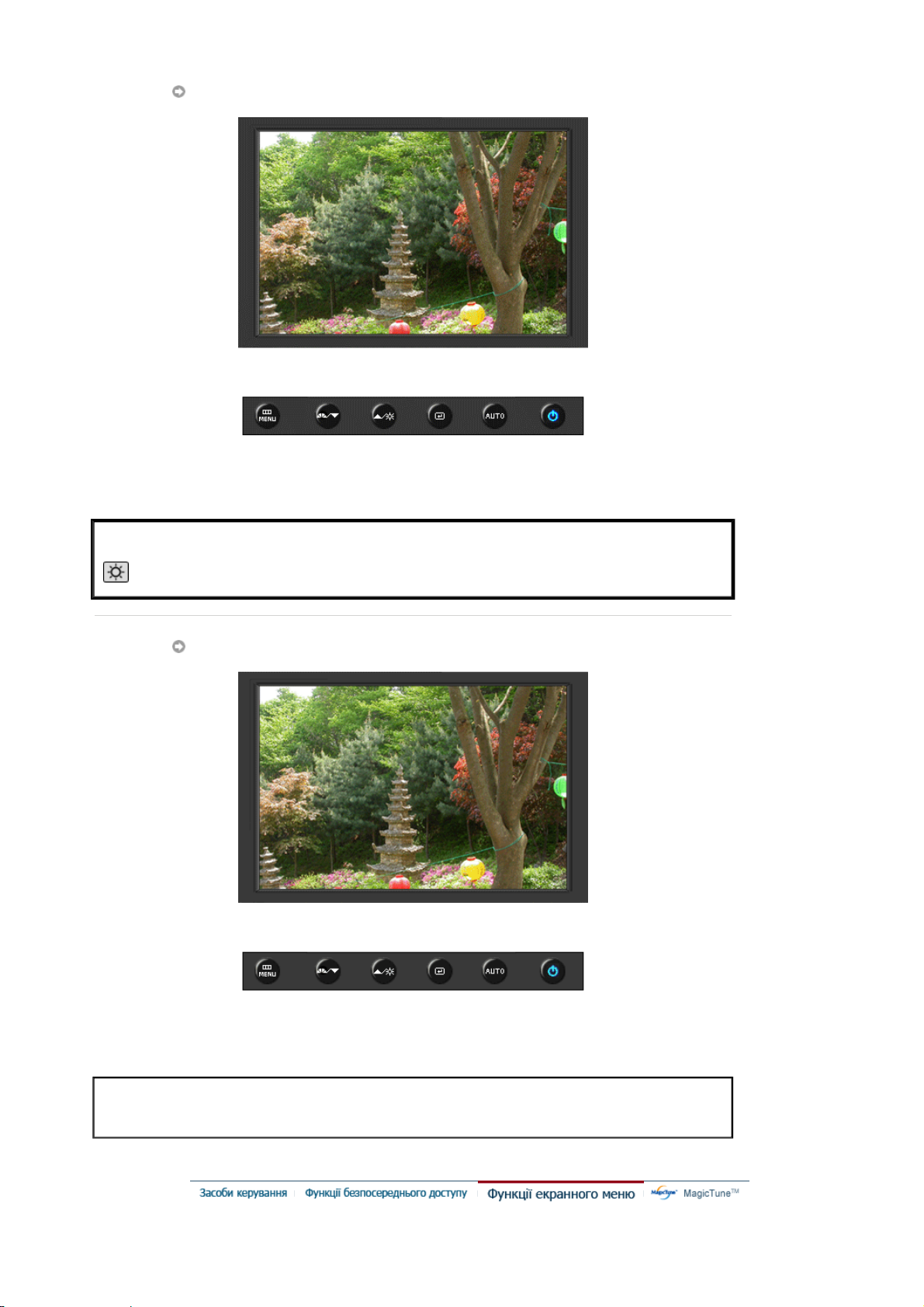

MagicBright™

Меню Опис

Щоб переглянути доступні попередньо налаштовані режими, натисніть

MagicBright

™

кнопку MagicBright.

- Шість різних режимів (Custom/Text/Internet/Game/Sport/Movie)

Brightness

Меню Опис

Brightness

Якщо екранне меню вимкнене, натисніть цю кнопку, щоб налаштувати
яскравість.

ДЖЕРЕЛО : SOURCE

Меню Опис

SOURCE

Вибирає відеосигнал, якщо екранне меню вимкнено.


Color


OSD

Setup

Information


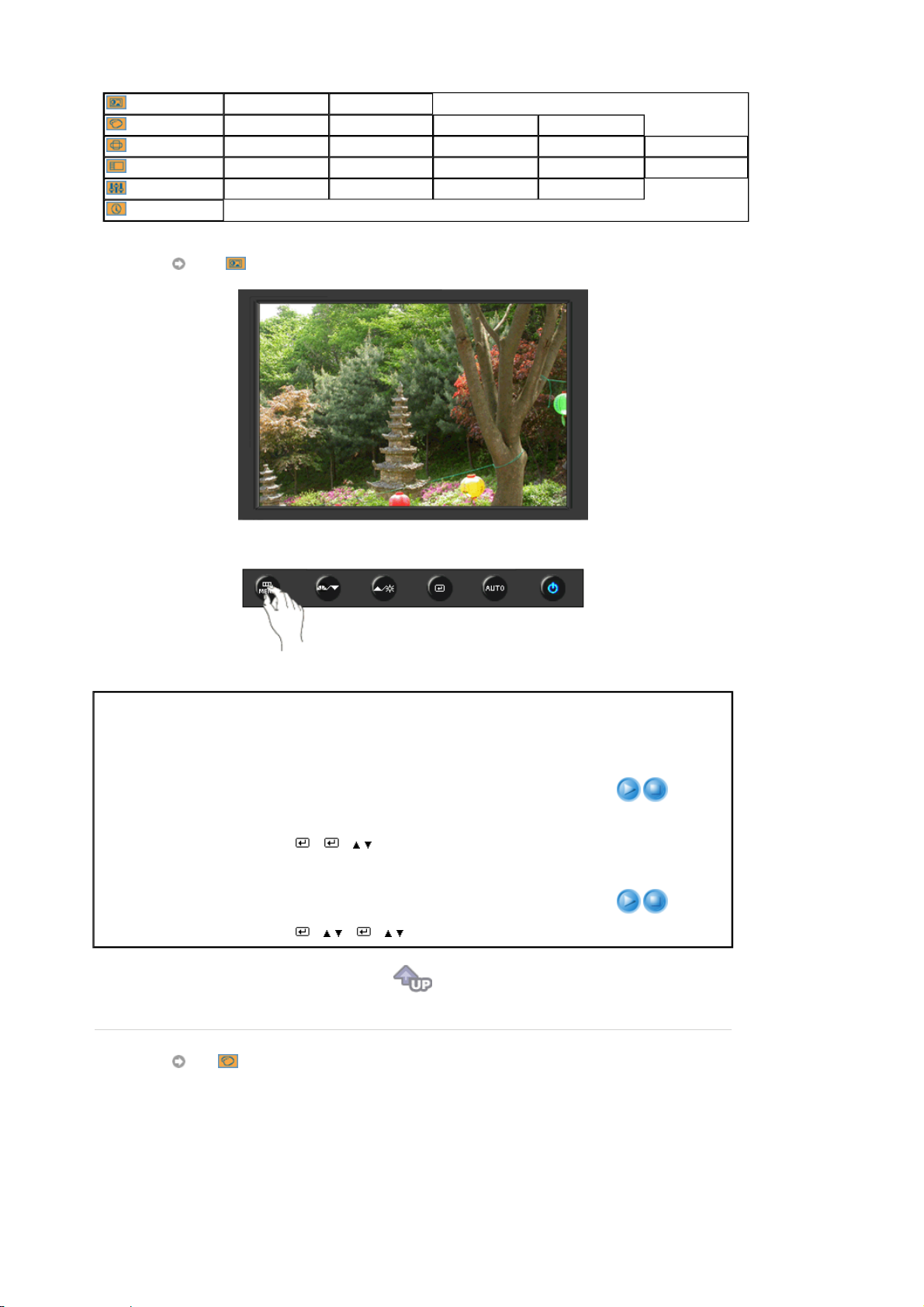

Brightness Contrast

MagicColor Color Tone Color Control Gamma

Coarse Fine Sharpness H-Position V-Position

Language H-Position V-Position Transparency Display Time

Auto Source Image Reset Color Reset RTA

Меню Опис Відтворення/Стоп

За допомогою екранного меню можна змінити
рівень яскравості відповідно до Ваших вподобань.

Brightness

Функція безпосереднього доступу

екранне меню вимкнене, натисніть цю кнопку, щоб

: Якщо

налаштувати яскравість.

[MENU → → → , → MENU]

За допомогою екранного меню можна змінити
рівень контрастності відповідно до Ваших

Contrast

вподобань.

[MENU → → , → → , → MENU]

Color

Меню Опис Відтворення/Стоп

MagicColor - нова ексклюзивна технологія Samsung,
розроблена для покращення цифрового зображення
та для чіткішого відображення природних кольорів,
без втрат для якості зображення.

- Повертає до початкового режиму.

1) Off

2) Demo

- Справа з'являється екран перед
застосуванням програми MagicColor, а зліва - після
застосування програми MagicColor.

- Відтворює насиченіші природні кольори, а

3) Full

також більш точно передає природні тілесні відтінки
кольору.

4) Intelligent

кольори.

5) MagicZone

відтворення анімаційних зображень та фотографій,

- Більш точно передає насичені природні

- "MagicZone" забезпечує чітке

MagicZone

покращуючи яскравість, чіткість, насиченість та
відтінки певних ділянок зображення.
Особливо MagicZone корисна для роботи з відео
зображенням.

MagicColor

Hue

: Дана функція використовується для налаштування
відтінку в MagicZone.

Saturation

: Дана функція використовується для налаштування
насиченості в MagicZone.

Brightness

: Дана функція використовується для налаштування
яскравості в MagicZone.

Hue

Saturation

Brightness

Sharpness

Sharpness

: Дана функція використовується для налаштування
чіткості в MagicZone.

H-Position

: Дана функція використовується для пересування
області MagicZone по горизонталі.

V-Position

: Дана функція використовується для пересування
області MagicZone по вертикалі.

H-Size

H-Position

V-Position

H-Size

Color Tone

Color Control

: Дана функція використовується для налаштування
розміру області MagicZone по горизонталі.

V-Size

: Дана функція використовується для налаштування

розміру області MagicZone по вертикалі.

Дозволяє змінити тон кольору; можна вибрати один з
чотирьох режимів - "Cool", "Normal", "Warm" та

"Custom".

[MENU → , → → , → → , → MENU]

Використовується для налаштування балансу окремих
кольорів: червоного, зеленого, синього.

[MENU → , → → , → → , → → , → MENU]

Функція корекії гами "Gamma" використовується для
зміни яскравості кольорів, - налаштування середнього
рівня яскравості.

V-Size

Gamma

Mode 1

z

z Mode 2

Mode 3

z

[MENU → , → → , → → , → MENU]


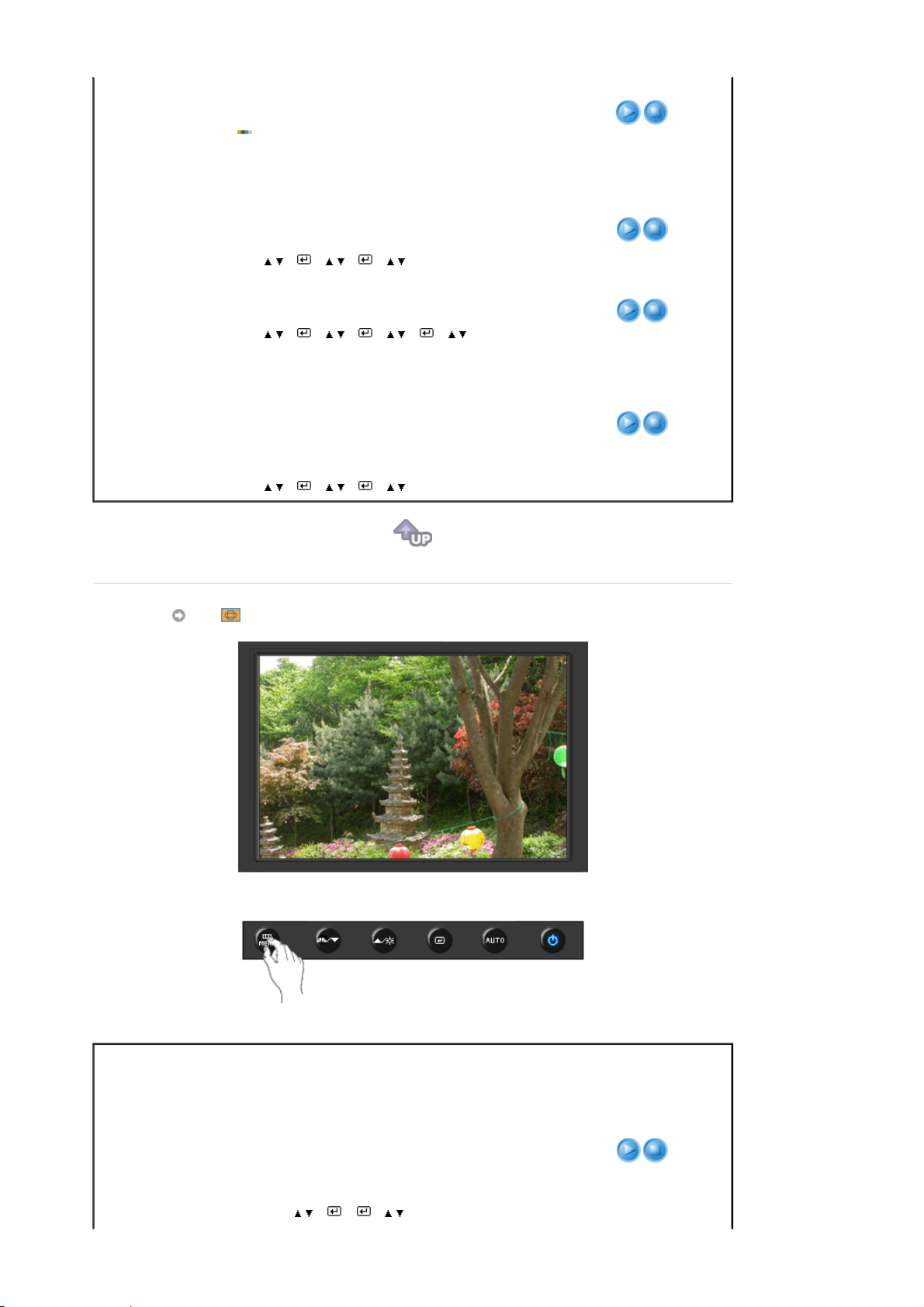

Меню Опис Відтворення/Стоп

Використовується для видалення вертикальних
смуг. За допомогою функції грубого налаштування
можна пересувати область зображення на екрані.
За допомогою меню управління по горизонталі

Coarse

область зображення можна пересунути в центр.
(Дана функція доступна лише в аналоговому
режимі)

[MENU → , → → → , → MENU]

Fine

Sharpness

H-Position

V-Position

OSD

Використовується для видалення горизонтальних
смуг. Якщо шуми видалити не вдалося, увімкніть
функцію точного налаштування ще раз,
попередньо змінивши тактову частоту.
(Дана функція доступна лише в аналоговому
режимі)

[MENU → , → → , → → , → MENU]

Використовується для налаштування чіткості
зображення.

[MENU → , → → , → → , → MENU]

Дана функція змінює положення всього екрану по
горизонталі.

(Доступна лише в аналоговому режимі)

[MENU → , → → , → → , → MENU]

Дана функція змінює положення всього екрану по
вертикалі.

(Доступна лише в аналоговому режимі)

[MENU → , → → , → → , → MENU]

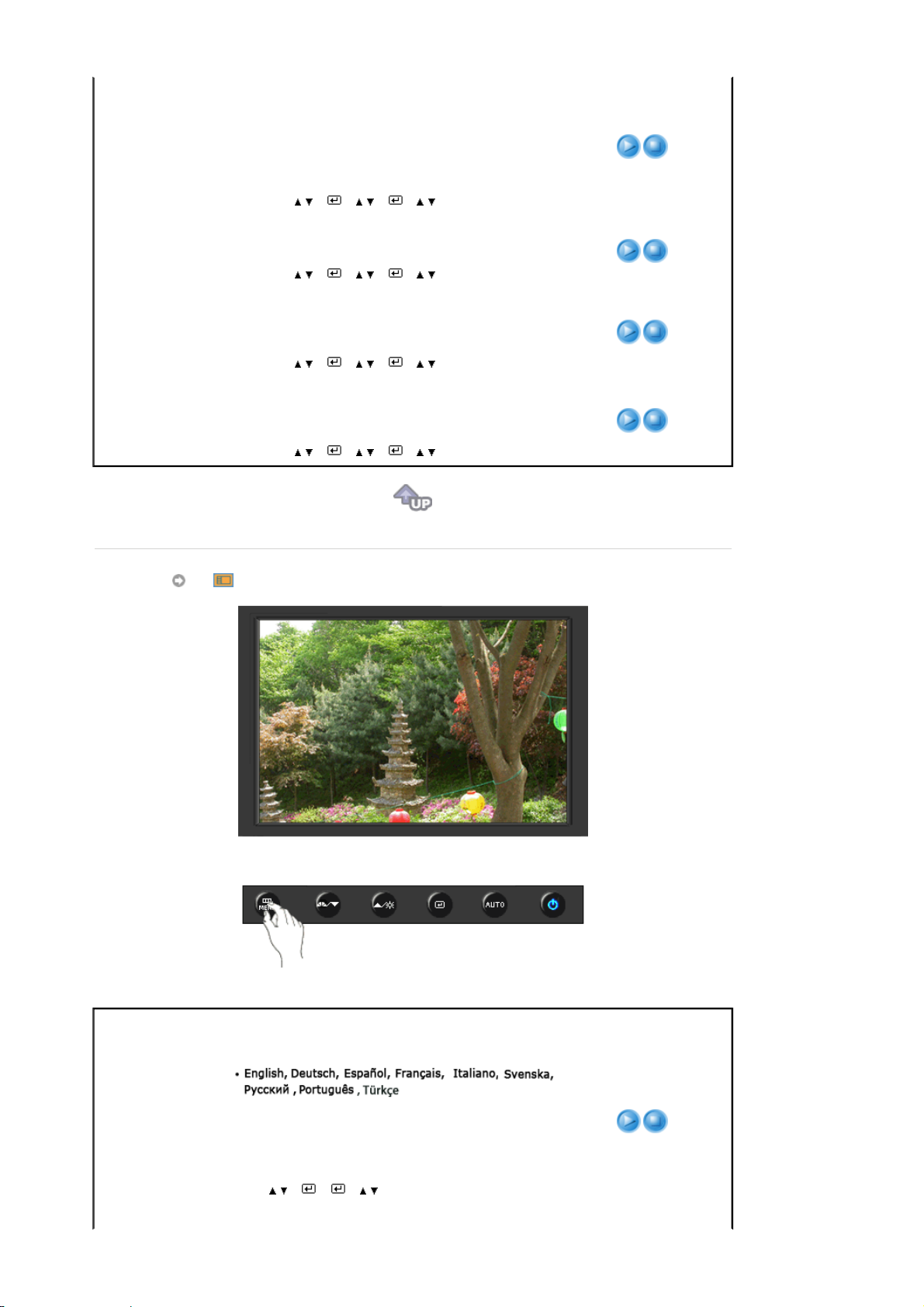

Меню Опис Відтворення/Стоп

Можна вибрати одну з 9 мов.

Language

Примітка

: Вибрана мова застосовується лише для
екранного меню. Дана мова не застосовується для
жодного програмного забезпечення на комп'ютері.

[MENU → , → → → , → MENU]

H-Position

V-Position

Transparency

Display Time

Setup

Дозволяє змінити положення екранного меню в
горизонтальному напрямку.

[MENU → , → → , → → , → MENU]

Дозволяє змінити положення екранного меню у
вертикальному напрямку.

[MENU → , → → , → → , → MENU]

Використовується для зміни прозорості фону
екранного меню.

[MENU → , → → , → → , → MENU]

Меню автоматично вимикається, якщо протягом
вказаного часу не буде виконано жодних налаштувань.

Можна встановити час, після закінчення якого меню
вимикається.

[MENU → , → → , → → , → MENU]

Меню Опис Відтворення/Стоп

Auto Source

Виберіть

Auto Source

джерела вхідного сигналу монітора.

[MENU → , → → → , → MENU]

для автоматичного вибору

Для параметрів зображення будуть відновлені

Image Reset

стандартні заводські значення.

[MENU → , → → , → → , → MENU]

Для параметрів кольору будуть відновлені стандартні

Color Reset

заводські значення.

[MENU → , → → , → → , → MENU]

RTA

RTA (Прискорювач часу відповіді)

Дана функція використовується для підвищення
швидкості відповіді панелі з метою забезпечення більш
чіткого та природного відео зображення.

: Вмикає функцію RTA для отримання вищої

RTA
Увімк.

RTA
Вимк.

швидкості відповіді панелі, ніж звичайно.

: Вимикає функцію RTA для роботи панелі зі

звичайною швидкістю.

(

Примітка

: Якщо вимкнувши функцію RTA, вимкнути і

знову увімкнути живлення, функція RTA
буде увімкнена автоматично (заводська
установка))

[MENU → , → → , → → , → MENU]

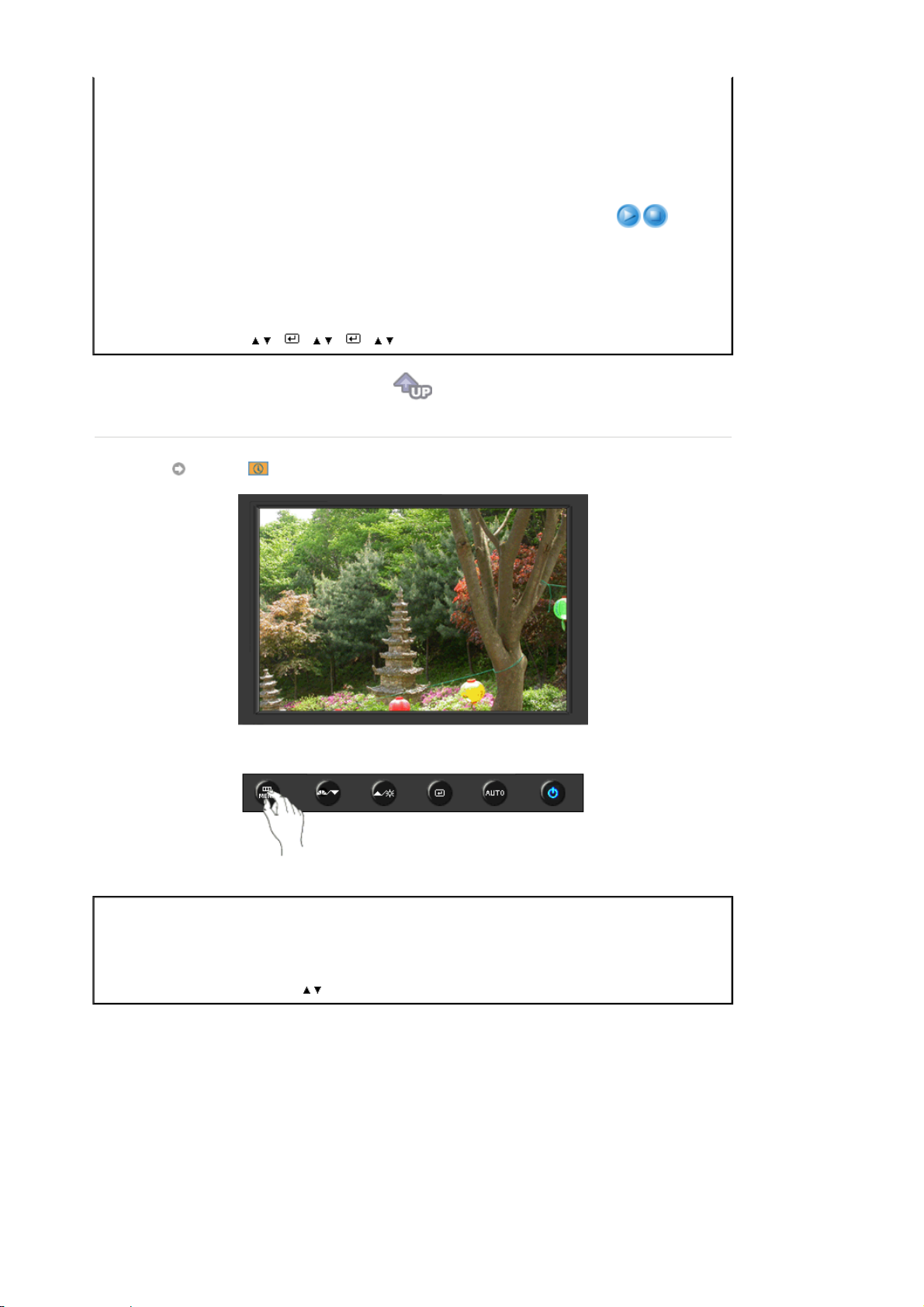

Information

Меню Опис

Дозволяє побачити джерело відео сигналу та режим відображення на

Information

екрані.

[MENU → , → MENU]

Загальний огляд |Встановлення |Режим екранного меню|

Калібрування

кольору

|Деінсталяція|

Усунення
несправностей

Загальний огляд

Що таке MagicTune™ ?

Якість роботи монітора може відрізнятися в залежності від графічної карти, умов освітлення головного
комп’ютера та інших чинників середовища. Для того, щоб одержати найвищу якість зображення на
моніторі, користувачеві необхідно виконати індивідуальні настройки. Нажаль, засоби ручної регуляції часто
викликають сумнів, щодо своєї ефективності. Належне налаштування (Регуляція) потребує простої у
використанні програми, що крок за кроком допомагає отримати найкращу якість загального зображення.

У більшості випадків, навіть проста регуляція яскравості чи контрасту вимагає навігації у багаторівневих
екранних меню, в яких нелегко розібратися. Окрім того, не існує жодного зворотнього зв’язку, щоб
допомогти правильно відрегулювати монітор. MagicTune™ - це програмне забезпечення, котре веде
користувача через процес регуляції за допомогою легко зрозумілих інструкцій та базових схем створених
для кожної системи управління монітором. Існує можливість зберегти налаштування монітора для кожного
користувача, що дозволить з легкістю обирати характеристики дисплея у середовищі з багатьма
користувачами, або одному користувачеві дозволить мати декілька готових варіантів налаштування для
різних цілей та різного оточуючого освітлення.

Основні функції

MagicTune™ це програмне забезпечення, що дозволяє налаштовувати монітор та регулювати колір за
допомогою протоколу

налаштування дисплею для того, щоб позбутися необхідності використовувати екранне меню дисплея.
MagicTune™ підтримує Windows™2000, XP Home, та XP Professional.

Рекомендовано використовувати програму MagicTune™ на комп’ютері з операційноюсистемою Windows™

2000 або сучаснішою.

MagicTune™ дозволяє швидко та точно налаштувати дисплей і надає можливість легко зберігати та
використовувати конфігурації монітора, що найкраще підходять користувачеві.

Display Data Channel Command Interface (DDC/CI). Програма контролює усі

Режим екранного меню

Режим екранного меню дозволяє легко регулювати налаштування монітора, не виконуючи стандартних
кроків. Користувач може з легкістю відкрити потрібний пункт меню і зробити налаштування.

Загальний огляд |Встановлення |Режим екранного меню|

Калібрування

кольору

|Деінсталяція|

Усунення
несправностей

Встановлення

1. Вставте інсталяційний компакт-диск у дисковод.

2. Клацніть по інсталяційному файлі MagicTune™ .

3. Виберіть мову встановлення, Натисніть "Next" (Далі).

4. Коли з’явиться вікно InstallShield Wizard (майстер встановлення), натисніть "Next" (Далі).

5. Оберіть "I accept the terms of the license agreement" (Я погоджуюсь з умовами ліцензійної угоди) для

того, щоб погодитись з умовами використання.

6. Оберіть папку для встановлення програми MagicTune™ .

7. Натисніть "Install" (Встановити)

8. З’явится вікно "Installation Status" (Статус встановлення).

9. Натисніть "Finish" (Завершити)

10. Коли встановлення завершено, на робочому столі з’явиться піктограма запуску програми

MagicTune™ .

Двічі клацніть по піктограмі для того, щоб запустити програму.

MagicTune™ піктограма запуску може не з’явитися в залежності від характеристик
комп’ютерної системи чи монітора. У такому випадку, натисніть клавішу F5.

Проблеми із встановленням

На встановлення програми MagicTune™ можуть вплинути такі фактори як відео карта, материнська плата
та мережеве середовище.
Якщо у вас проблеми зі встановленням див. розділ

"Усунення несправностей"

.

Вимоги до системи

Операційна система

z Windows™ 2000
z Windows™ XP Home Edition
z Windows™ XP Professional

Рекомендовано використовувати програму MagicTune™ на
комп’ютері з операційноюсистемою Windows™ 2000 або

Комп’ютерне обладнання

сучаснішою.

z більше ніж 32Мб пам’яті
z Більше ніж 60Мб місця на жорсткому диску

* Детальнішу інформацію шукайте на

веб-сайті

MagicTune™ .

Загальний огляд |Встановлення |Режим екранного меню|

MagicTune™ дозволяє швидко та точно налаштувати дисплей і надає можливість легко
зберігати та використовувати конфігурації монітора, що найкраще підходять користувачеві.

z

Режим екранного меню може не відповідати опису наведеному у посібнику
в залежності від характеристик кожного монітора.

z Якщо програма MagicRotation запущена в дію, програма MagicTune™ може

частково не функціонувати.

z Автоматичне обертання : Дисплей екрану автоматично обертатиметься,

якщо обертатиметься монітор.

Для використання функції автоматичного обертання,
виконайте наступні кроки.

z Встановіть на комп’ютері програми MagicRotation та

MagicTune™ .

z Запувстіть програму MagicTune™

z

Додаткові можливості → Уподобання → Клацніть по
маленькому віконечку у меню активізації панелі задач.

z Режим управління MagicTune™ відрізнятиметься у різних

моделей моніторів.

z Допустимий кут обертання визначається моделлю монітора.

Калібрування

кольору

|Деінсталяція|

Усунення
несправностей

Режим екранного меню

Режим екранного меню дозволяє легко регулювати налаштування на усіх моніторах. Кожна закладка,
вгорі вікна управління, якщо її обрати, відображає загальний опис пунктів під-меню для налаштування.
Кожна закладка, якщо її обрати, відображає список меню. Для швидкої регуляції налаштувань монітора,
режим екранного меню надає швидкий та зручний доступ до усіх закладок та пунктів під-меню.

Опис закладки з кнопками

OK (Так)

Вводить в дію будь-які зміни та спричиняє вихід з програми MagicTune™ .

Reset
(Відновити заводські
установки)

Відновлює заводські установки дисплея.

Опис закладки для регуляції зображення

Дозволяє користувачеві регулювати налаштування екрану до бажаних параметрів.

Brightness

Робить весь екран яскравішим та темнішим. Точні дані про зображення в темних
ділянках можуть бути втрачені, якщо яскравість не налаштована на належний рівень.
Для найкращих умов перегляду, налаштуйте яскравість.

Contrast

Resolution

MagicBright™

Регулює різницю яскравості у яскравих та темних ділянках екрану. Визначає чіткість
зображення.

Перелічує усі варіанти розподільчої здатності дисплею, що підтримуються програмою.

MagicBright™ - це нова функція, яка забезпечвує оптимальне середовище для
перегляду, залежно від вмісту зображення, яке Ви переглядаєте на даний момент.

1. Text (Текст): Для документацій або роботи з великими текстовими
документами.

2. Internet (Інтернет): Для роботи як із зображеннями, так і з текстом.

3. Game (Гра): Для перегляду рухомих зображень, таких як у іграх.

4. Sport (Спорт): Для перегляду рухомих зображень, таких як у спорті.

5. Movie(Фільм): Для перегляду фільмів з DVD або Video CD.

6. Dynamic Contrast : Функція Dynamic Contrast автоматично виявляє розподіл

світлих і темних областей у вхідному відеосигналі та регулює зображення для
створення оптимальної контрастності.

7. Custom (Власні налаштування): Незважаючи на те, що усі параметри були
ретельно вибрані нашими інженерами, попередньо налаштовані значення
можуть бути неприйнятними для Вас, залежно від Ваших вподобань. В такому
випадку, за допомогою екранного меню налаштуйте рівень яскравості та
контрастності.

Режим управління MagicBright відрізнятиметься у різних моделей
моніторів.
Деякі монітори підтримують лише чотири режими (Text (текст), Internet

(Інтернент), Entertain (Розваги), Custom (Власні налаштування))

Опис закладки для регуляції кольору

Регулює "теплоту" фону монітора чи кольору зображення.

MagicColor та Gamma (Гамма) з’являтимуться лише на моніторах, що підтримують ці

функції.

Можна змінити відтінок кольору.

z Warm2 - Warm1 - Cool 1 - Cool 2 - Cool 3 - Cool 4 - Cool 5 - Cool 6 - Cool 7
z Off

ColorTone

Режим ColorTone відрізнятиметься у різних моделей моніторів. Деякі
монітори підтримують лише чотири режими (Warm (Теплий), Normal
(Звичайний), Cool (Холодний), Custom (Власні налаштування))

Налаштування кольору зображення монітора.

Color Control

Існує можливість змінити колір монітора за бажанням.

Calibration

z R- G - B

Процес за допомогою якого вибраним користувачем кольорам надають оптимальних
параметрів та підтримують їх. MagicTune™ особливо корисна для точного відтворення

зображень з усіма деталями, це, зокрема, стосується зображень для веб та зображень
створених цифровою камерою та сканером.

MagicColor

MagicColor - це нова технологія, котру ексклюзивно розробила компанія Samsung з

метою покращити цифрові зображення та відображати природній колір більш чітко, не
впливаючи на якість зображення.

1. OFF (Вимкн.): Повертає до стандартного режиму.

2. DEMO (Демонстрація) : Екран із зображенням до застосування MagicColor

з’являється справа, а екран із зображенням після застосування MagicColor
з’являється зліва.

3. Full (Повний) : З чіткістю відображає не лише живий природній колір, але й
більш реалістичний колір природньої шкіри.

4. Intelligent (Розумний) : З чіткістю відображає живий природній колір.

5. MagicZone

{ MagicZone забезпечує ясне та чітке відтворення анімованих

мультимедійних зображень чи фото, покращуючи яскравість, чіткість,
насиченість, відтінок певної ділянки екрану. Надається простий у
користуванні інтерфейс, що виділяє частину мультимедійної програми
користувача призначену для перегляду відео, автоматично знайшовши та
виділивши бажану ділянку методом пересування.

{ Якщо курсор мишки активовано (), а існує необхідність деактивувати

його для інших цілей, клацніть правою кнопкою мишки або поставте
курсор () на панель задач і клацніть. Коли курсор деактивований,

піктограмка на екрані знову стає такою, якою була до активації.

{ MagicZone особливо підходить для роботи з рухомими зображеннями.
{ Auto Detect (Автоматичне визначення) : Якщо користувач запускає

фільм за допомогою деяких плеєрів, MagicZone автоматично виділить
екран перегляду (Плеєри Gom, Adrenalin, KCP, Window Media, та Power
DVD і т. д. підтримують цю функцію). Деякі інші плеєри також модуть
бути виділеними, але можуть виникнути певні проблеми.

{ Меню задач

HUE Регулює відтінок кольору.

Saturation Регулює насиченість кольору.

Brightness Регулює яскравість.

Sharpness

Використовується для регулювання відмінностей між
найсвітлішими та найтемнішими ділянками зображення.

Zone Off Вимкнути виділену ділянку.

Reset Повертає до заводських установок.

z У залежності від моделей монітора настройки Color Control

(Регулювання кольору), Sharpness (Чіткість), Contrast
(Контраст), ColorTone (Відтінок кольору) не буде можливо
регулювати в режимах Full (Повний) та Intelligent
(Розумний) програми MagicColor.

z Програма MagicTune™ зникне після виходу з MagicZone, а якщо

MagicZone закрити після регулювання, MagicTune™ з’явиться
знову.
(Системна панель не перевірена)

MagicTune™ зникне після виходу з MagicZone, а якщо MagicZone
закрити після регулювання, то MagicTune™ знову не з’явиться.
(Системна панель перевірена)

z Режим MagicColor відрізняється в залежності від моделі монітора.

У режимі MagicZone буде видно чи монітор підтримує дану
функцію.

Функція відновлення кольору забезпечує оптимальні кольори для перегляду з
використанням підсвітки WCG-CCFL, яка застосована для пристроїв Samsung Electronics
вперше.

Color
Innovation

z Brilliant : Якщо вибрати значення "Brilliant" (Яскравий), зображення буде

чіткішим та більш насиченим.

z Mild : Якщо вибрати значення "Mild" (М’який), зображення буде більш

природним та м’яким.

z Custom : Якщо кольори не відображаються належним чином, налаштуйте їх

відповідно до Ваших вподобань за допомогою меню налаштування кольорів та
екранного меню.

Регулювання гамми змінює яскравість кольорів на середню яскравість.

Gamma

Режим Gamma відрізнятиметься у різних моделей моніторів. Деякі
монітори підтримують лише три режими ( Mode1 , Mode2, Mode3 )

6 типів : червоний, зелений, синій, блакитний, пурпуровий та жовтий - кожен з цих
кольорів можна налаштувати відповідно до Ваших вподобань.

6-Color

z

Saturation - Використовується для налаштування насиченості кольорів.

z Hue - Використовується для налаштування тонів кольорів.
z Reset - Повертає до вихідного режиму зображення.

Опис закладки для регуляції зображення

Регулює параметри Fine (Точне), Coarse (Грубе) та Position (Позиція)

z Fine : Усуває шуми, такі як горизонтальні смуги.

Якщо шуми залишаються навіть після регулювання в режимі Fine (Точне),
повторіть його після налаштування частоти (Тактова частота).

z Coarse : Усуває шуми, такі як вертикальні смуги.

Image Setup

За допомогою налаштування в режимі Coarse (Грубе) можна перемістити
область екрану зображення.
Його можна перемістити в центр за допомогою меню Horizontal Control
(Горизонтальне регулювання).

z Auto Setup : Автоматичне налаштування надає можливість монітору

самостійно налаштовуватись на вхідний відео сигнал. Грубе, точне
налаштування та положення встановлюються автоматично.

Position

Налаштовує розташування екрану в горизонтальному та верикальному напрямках.

Sharpness

Змінює чистоту зображення.

Опис закладки для регуляції функцій

Існує можливість змінювати конфігурацію програми MagicTune™ за допомогою наступних функцій.

Завантажує діалогове вікно уподобання. У квадратику поруч з активованими
уподобаннями стоятиме значок "V". Для того, щоб увімкнути/вимкнути будь-яке
уподобання, поставте курсор на квадратик та клацніть.

Preferences

z Transparency
z Активувати меню панелі задач.

- Для того, щоб отримати доступ до меню MagicTune™ , клацніть по піктограмі
на [task tray menu] (меню панелі задач).
Меню не відображаються, якщо функцію [Enable System Tray] (активувати
системну панель) не вибрано у пункті [Options] (Функції) ' [Basic Settings]
(основні налаштування).

Source Select

z Analog (Аналоговий)
z Digital (Цифровий)

Ця функція дозволяє надати кольорам оптимальних параметрів та підтримувати їх.

Color Weakness

PIP

Customized Key

z Off - Використовується для скасування режиму часткового дальтонізму.
z Custom - Перевірка режиму часткового дальтонізму
z Reset - Відновлює заводські налаштування монітора.

При підключенні до монітора зовнішніх джерел аудіовідеосигналу, таких як
відеомагнітофон чи DVDпрогравач, функція PIP дозволяє переглядати відеозаписи з
цих пристроїв у маленькому вікні, накладеному на основне вікно, у якому
відображається відеосигнал комп'ютера. ( Ввімк. / Вимк)

PIP

Використовується для увімкнення/вимкнення режиму ЗВЗ.

Source

Виберіть джерело вхідного сигналу для режиму ЗВЗ.

Size

Використовується для зміни розміру екрана ЗВЗ.

Position

Використовується для зміни положення екрана ЗВЗ.

„Власній” кнопці можна присвоїти довільну функцію на Ваш вибір.

MagicBright Призначення власній кнопці функції MagicBright.

MagicColor

Призначення власній кнопці функції MagicColor.

Auto Setup

Призначення власній кнопці функції Auto Setup.

Source Select

Призначення власній кнопці функції Source Select.

ColorTone

Призначення власній кнопці функції ColorTone.

Опис закладки для підтримки

Показує ім’я в системі Asset та номер версії програми, надає можливість скористатися довідкою.

Відвідайте веб-сайт MagicTune™ або відкрийте файли довідки (Посібник користувача)

Help

у разі потребування допомоги встановити чи запустити MagicTune™ . Посібник
користувача відкривається в основному вікні браузера.

існує можливість використовувати сервер для управління монітором-клієнтом.
(Для того, щоб викоистовувати цю програму у якості клієнта, необхідно встановити
програму-сервер)

Встановивши прапорець Customize (Персоналізувати) внизу вікна, можна

Asset ID

ввести особисті дані користувача.

User Name

Показує ім’я користувача зареєстрованого на ПК.

User ID

Показує ID користувача зареєстрованого на ПК.

Version

Server IP

Department

Location

Відображає версію MagicTune™ .

Запишіть IP адресу сервера.

Запишіть відділ.

Запишіть росташування.

Загальний огляд |Встановлення |Режим екранного меню|

Калібрування

кольору

|Деінсталяція|

Усунення
несправностей

Калібрування кольору

1. Калібрування кольору

Калібрування кольору допомагає налаштувати оптимальні параметри кольору монітора.

Виконайте наступні 5 кроків, щоб налаштувати оптимальні параметри кольору монітора.

1. Слідкуйте за "Brightness control bar" (Панель контролю яскравості) з метою співставити яскравість
контрольної ділянки та яскравість фонового малюнка

2. Якщо Ви помітили певний відтінок кольору на "Control patch" (Контрольна ділянка), перемістіть
контрольний курсор в напрямку до відтінка, що знаходиться у "Color reference Circle" (Коло перевірки
кольору).

=> Налаштування завершено належним чином, Ви не помітите жодного відтінка на "Control
patch" (Контрольна ділянка).

3. Після завершення першого кроку налаштування, натисніть кнопку "Next" (Далі).

4. Повторіть процедури 1), 2), 3) для кроків 2-5, що залишилися.

5. Ефект калібрації можна з легкістю побачити, натиснувши кнопку "Preview " (Попередній перегляд)!

Яким чином декілька користувачів можуть використовувати параметри налаштування кольору
Визначення

Якщо до монітора мають доступ декілька користувачів, параметри кольору налаштовані за допомогою
калібрування кольору можуть бути збережені та використовуватись кожним користувачем окремо. Збережені
параметри кольору можуть використовувати до п’яти користувачів.

1. Як зберегти налаштовані параметри кольору:
Натисніть кнопку "Next" (Далі) для того, щоб вона змінилася у "Apply" (Застосувати), потім можна зберегти
налаштовані параметри кольору.
Можливо зберегти 5 параметрів.

2. Як застосувати збережені параметри кольору:
Натисніть кнопку "Multi User" (Декілька користувачів) на головному екрані, щоб вибрати та
використовувати один зі збережених параметрів кольору.

2. Попередній перегляд

Натисніть кнопку "Preview" (Попередній перегляд) на панелі "Color Calibration" (Калібрування кольору).
З’явиться вищенаведене зображення.

1. Натисніть кнопку "View Calibrated" (Переглянути змінене), щоб побачити ефект від налаштування
калібрації.

2. Натисніть кнопку "View Uncalibrated" (Переглянути без змін), щоб побачити початковий варіант
зображення.

Загальний огляд |Встановлення |Режим екранного меню|

Калібрування

кольору

\|\Деінсталяція

Деінсталяція

Програму MagicTune™ можливо видалити лише за допомогою функції "Add/Remove
Programs" (Установка та видалення програм) на панелі управління системи Windows™.

Для того, щоб видалити MagicTune™ , виконайте наступні кроки.

1. На панелі задач натисніть [Start] (Пуск), [Settings] (Настройки) та виберіть [Control Panel]
(Панель управління). Якщо програма встановлена в системі Windows™ XP, виберіть [Control

Panel] (Панель управління) в меню [Start] (Пуск).

2. Клацніть по піктограмці "Add/Remove Programs" (Встановлення та видалення програм) на
панелі управління.

3. У вікні "Add/Remove Programs" (Встановлення та видалення програм), скористайтеся
прокруткою, щоб знайти "MagicTune™ " Клацніть по програмі, щоб виділити її.

4. Клацніть по кнопці "Change/Remove" (Змінити/Видалити) для того, щоб видалити програму.

5. Натисніть "Yes" (Так), щоб почати процес деінсталяції.

6. Зачекайте доки з’явиться діалогове вікно "Uninstall Complete" (Деінсталяцію завершено).

|Усунення

несправностей

Відвідайте
поширені запитання та оновлення програмного забезпечення.

веб-сайт MagicTune™ для отримання технічної підтримки для MagicTune™ , відповідей на

Загальний огляд |Встановлення |Режим екранного меню|

Усунення несправностей

Дана комп’ютерна система несумісна з MagicTune™ .

Натисніть OK та клацніть по посиланню "Shortcut to the MagicTune™ site" (Гаряча

клавіша до сайту MagicTune™ ), щоб ознайомитися з нашим веб-сайтом для

детальнішої інформації.

Може виникнути помилка, якщо відео/графічна карта не знаходиться у списку

"Доступного" обладнання.

(Найновіші або найстаріші відео карти можуть виявитись несумісними).

Калібрування

кольору

|Деінсталяція

|Усунення

несправностей

Відвідайте наш веб-сайт, щоб ознайомитись з розділом "Усунення

несправностей".

Навіть якщо відео карта знаходиться у списку, може виникнути помилка, якщо

виробник карти модивікував драйвер до неї або графічний чіп.

Відвідайте наш веб-сайт, щоб ознайомитись з розділом "Усунення

несправностей".

Перевірте чи Ваш монітор вироблений компанією Samsung.

Товари інших виробників можуть призвести до помилок.

Лише монітори Samsung підтримують цю функцію.

Помилка може виникнути навіть якщо монітор виготовлений компанією

Samsung, проте є застарілим.

Перевірте чи монітор підтримує MagicTune™ .

Цю функцію підтримують лише монітори перелічені на нашому веб-сайті.

Перевірте відповідність монітора перш ніж придбати програму, оскільки застарілі

моделі її не підтримують.

Може виникнути помилка, якщо немає жодної інформації про EDID (Extended

Display Identification Data - повні ідентифікаційні дані про дисплей) для даного

монітора.

Таке трапляється, якщо з робочого столу з меню Start (Пуск)> Setup

(Настройки) > Control Panel (Панель управління)> System (Система)>

Hardware (Обладнання)> Device Manager (Диспетчер пристроїв)> обрано

монітор, даний монітор "Plug-and-play" (Увімкни і працюй) вимкнено, система

шукає нове обладнання, але не може знайти жодного монітора типу "Plug-

and-play".

Відвідайте наш веб-сайт, щоб ознайомитись з розділом "Усунення

несправностей".

Може виникнути помилка, якщо замінити монітор на новий в той час як

живлення системи було вимкнене, але систему не перезавантажували.

Після заміни монітора, перезапускайте систему щоразу перш ніж скористатися

MagicTune™ .

Виникає помилка, якщо драйвер відео карти не встановлений належним

чином.

Таке трапляється, якщо поточний список відеокарт не відображається

належним чином. Це можна перевірити, зайшовши у меню Start (Пуск)> Setup

(Настройки) > Control Panel (Панель управління)> System (Система)>

Hardware (Обладнання)> Device Manager (Диспетчер пристроїв)> Display

Adapter (Відеоадаптери).

Відвідайте веб-сайт виробника відеокарти, завантажте та встановіть найновіший

драйвер.

За детальнішою інформацією про відео карту звертайтеся до виробника.

Для того, щоб забезпечити належне функціонування, перезавантажте систему.

Виникне помилка, якщо не перезавантажити систему після встановлення

MagicTune™ .

(Це стосується лише Win98SE та WinMe)

Перед використанням перезавантажте систему.

Для найефективнішої роботи MagicTune™ , налаштуйте оптимальну розподільчу

здатність. Інформацію про оптимальну розподільчу здатність шукайте в посібнику

користувача.

Дана відео карта не підтримує MagicTune™ .

Встановіть новий драйвер відео карти.

Якщо не налаштувати оптимальної розподільчої здатності та виконати

калібрування кольору, монітор неможливо буде відрегулювати до

оптимальних умов.

Інформацію про оптимальну розподільчу здатність шукайте в посібнику

користувача.

Виникає помилка, якщо драйвер відео карти не встановлений належним

чином.

Таке трапляється, якщо поточний список відеокарт не відображається

належним чином. Це можна перевірити, зайшовши у меню Start (Пуск)> Setup

(Настройки) > System (Система)> Hardware (Обладнання)> Device Manager

(Диспетчер пристроїв)> Display Adapter (Відеоадаптери).

Відвідайте веб-сайт виробника відеокарти, завантажте та встановіть найновіший

драйвер.

За детальнішою інформацією про відео карту звертайтеся до виробника.

Оскільки програма Highlight використовує канали комунікації,

вийдіть з програми Highlight перш ніж відкрити MagicTune™ .

Деякі CDT монітори Samsung підтримують функцію Highlight.

При одночасному використанні функцій Highlight та MagicTune™ , виникають

конфлікти між програмами, що спричиняє помилки.

Не забудьте вимкнути Highlight перш ніж скористатися MagicTune™ .

Усунення несправностей

z Програма MagicTune™ може перестати функціонувати у разі заміни монітора чи оновлення

драйвера графічної карти під час роботи MagicTune™ . В такому випадку, перезапустіть
систему.

Симптом Контрольний список Вирішення

Дізнайтеся в яких
випадках
MagicTune™ не
працює належним
чином.

MagicTune™ не
працює належним
чином.

Функція MagicTune™ працє
лише на ПК (стандарт
VGA) з операційною
системою Windows, що
підтримує "Plug and

Play" (Увімкни і працюй).

* Щоб дізнатися чи Ваш ПК підтримує

функцію MagicTune™ , здійсніть наступні
кроки

(для ОС Windows™XP);

Control Panel (Панель управління)->
Performance and Maintenance (Робота та
підтримка)-> System (Система)-> Hardware
(Обладнання)-> Device Manager (Диспетчер

пристроїв)-> Monitors (Монітори)->, видаліть
монітор типу "Plug and Play" (Увімкни і
працюй), спробуйте знайти його, шукаючи
нове обладнання.

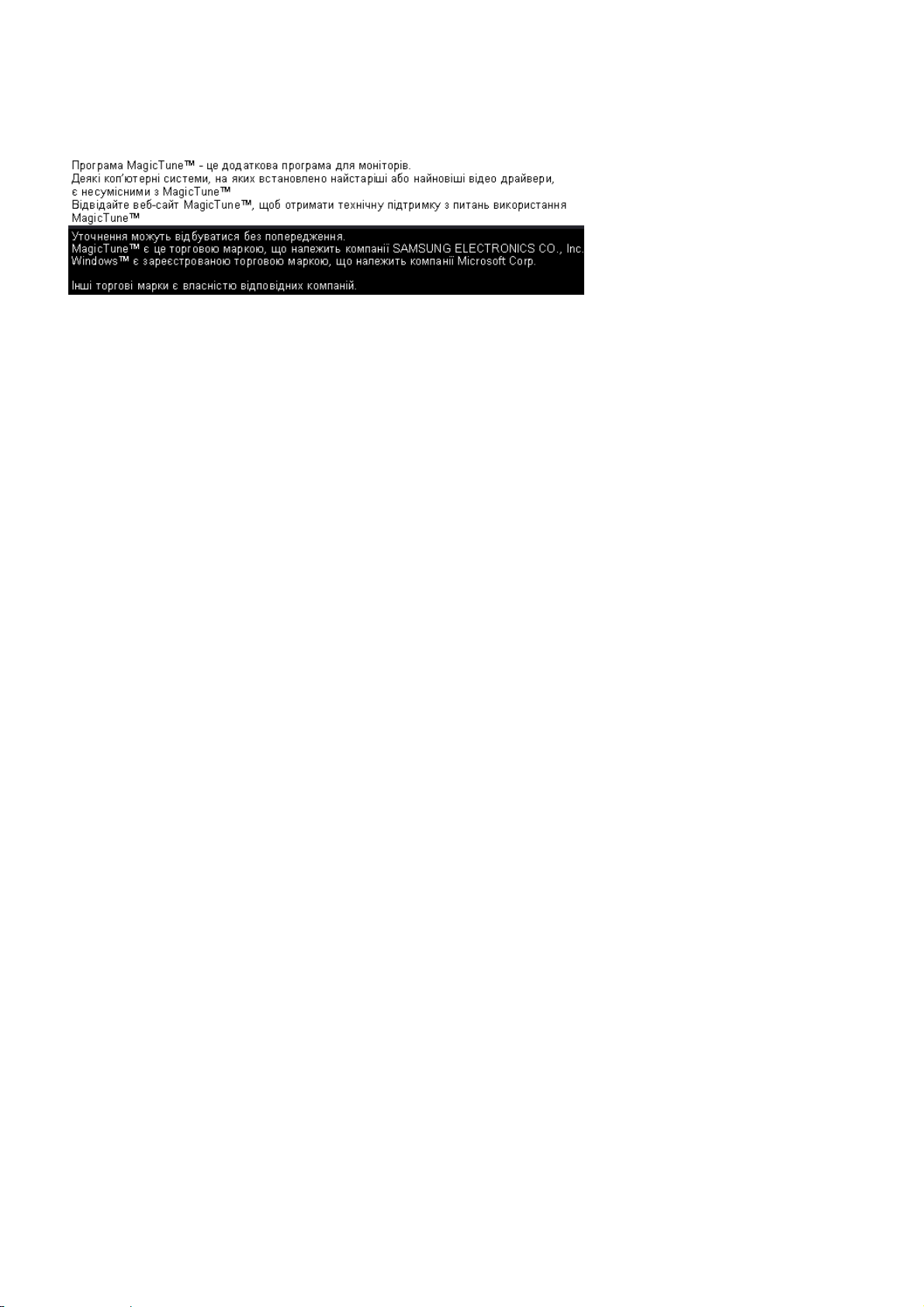

MagicTune™ - це додаткове програмне
забезпечення для монітора. Деякі графічні
карти можуть не підтримувати Ваш монітор.
Якщо виникли проблеми з графічною картою,
відвідайте наш веб-сайт, щоб дізнатися
список сумісних графічних карт.

http://www.samsung.com/monitor/magictune

Чи змінювали Ви ПК або
графічну карту?

Завантажте найновішу програму. Програму
можна завантажити на сайті

http://www.samsung.com/monitor/magictune.

Чи встановлена програма? Після встановлення програми потрібно

перезавантажити комп’ютер. Якщо на
комп’ютері вже встановлено копію програми,
видаліть її, перезавантажте комп’ютер і
встановіть програму знову. Для коректної
роботи комп’ютер необхідно перезавантажити
після встановлення чи видалення програми.

z Відвідайте

відповідей на поширені запитання та оновлення програмного забезпечення.

z Відвідайте веб-сайт MagicTune™ та завантажте інсталяційне програмне забезпечення для

MagicTune™ MAC.

MagicTune™ для отримання технічної підтримки для MagicTune™ ,

веб-сайт

Контрольний список

Перед тим, як звернутися у центр обслуговування, прочитайте подану нижче
інформацію і перевірте, чи можливо самостійно вирішити проблему. Якщо ж допомога
Вам все-таки потрібна, телефонуйте за номером, вказаним у інформаційному розділі,

або зверніться до торгового представника.

Несправність Контрольний список Способи вирішення

Відсутнє
зображення на
екрані. Я не можу
ввімкнути
монітор.

Чи належним чином
під'єднано кабель
живлення?

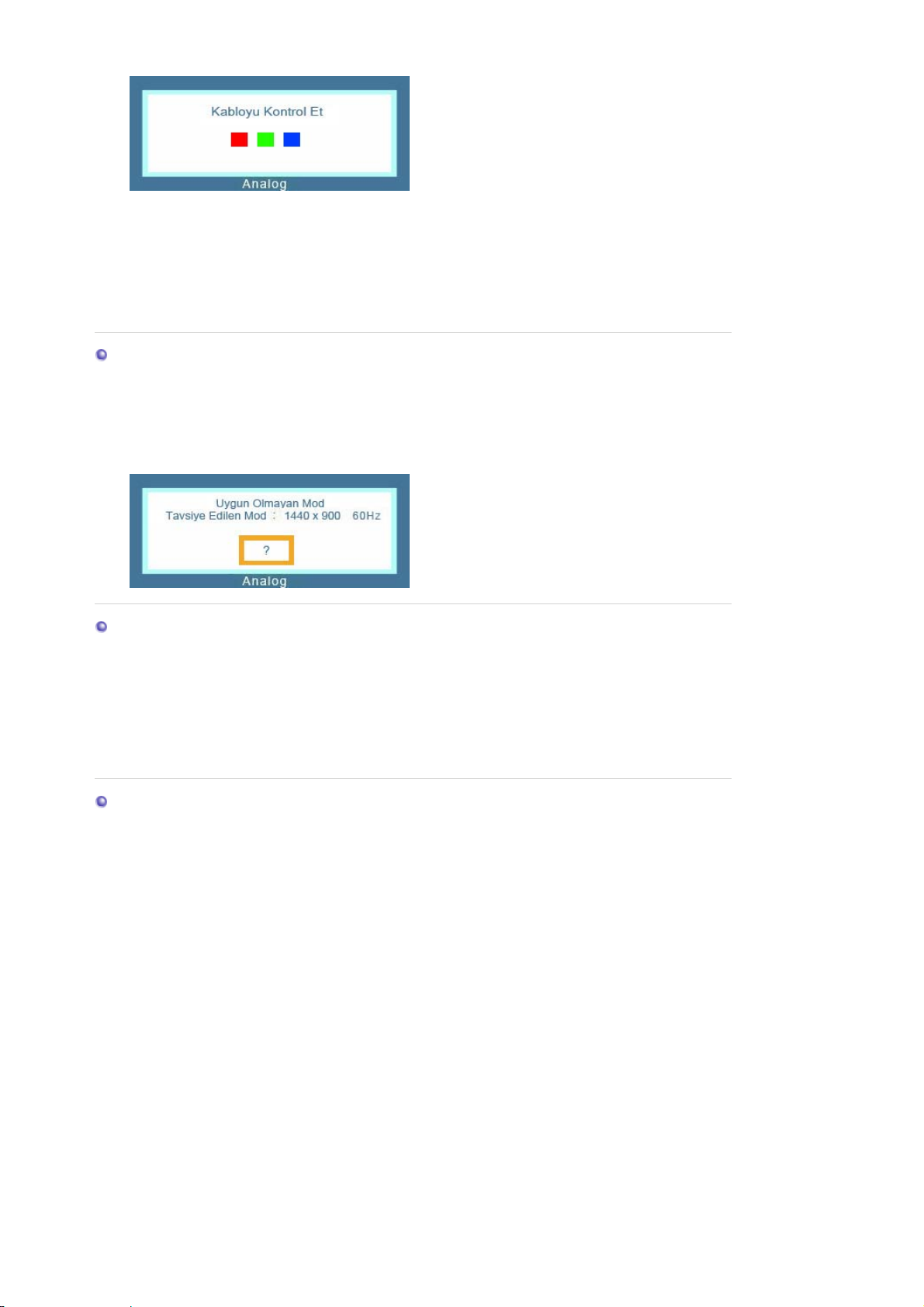

На екрані з'явилось
повідомлення з
проханням перевірити
кабель передачі сигналу

(

"Check Signal Cable"

)?

Якщо живлення
увімкнено,
перезавантажте
комп'ютер; повинен
з'явитися початковий
екран (екран входу в
систему).

Чи з'явилось на екрані
повідомлення

"Not
Optimum
Mode","Recommended
mode 1440 x 900 60

?

Hz"

Перевірте під'єднання кабелю
живлення і переконайтеся, що
розетка, до якої він підключений,
робоча.

Перевірте з'єднання кабелю
передачі сигналу.

Коли з'явиться початковий екран
(екран входу в систему),
завантажте комп'ютер у
відповідному режимі ("безпечний
режим" для Windows
ME/XP/2000), а після цього змініть
частоту відеокарти.
(Див. розділ Попередньо

встановлені режими синхронізації)

Примітка: Якщо початковий екран
(екран входу в систему) не
з'явився, зверніться у Центр

обслуговування або до місцевого
торгового представника.

Таке повідомлення з'являється,
коли сигнал, який надходить з
відеокарти, перевищує дозволене
для цього монітора значення
розподільчої здатності та частоти
кадру.

Налаштуйте максимальну
розподільчу здатність та частоту
монітора.

У разі встановлення розподільчої
здатності вище SXGA або частоти
вище 75 Гц з'являється
повідомлення

Mode","Recommended mode
1440 x 900 60 Hz"

встановлення частоти вище 85 Гц
монітор буде працювати
належним чином, але на одну
хвилину з'явиться повідомлення

"Not Optimum
Mode","Recommended Mode
1440 x 900 60 Hz"

Протягом однієї хвилини
встановіть рекомендований
режим.
(Після перезавантаження системи
повідомлення з'явиться знову).

"Not Optimum

. У разі

.

Я не бачу
екранного меню.

На екрані
відображаються
дивні кольори
або лише чорно­біле зображення.

Раптово
зображення на
екрані втратило
стійкість.

Відсутнє зображення на
екрані.
Чи миготить індикатор
живлення з інтервалом в
1 секунду?

Перевірте, чи екранне
меню не заблоковане.

На екрані
відображається лише
один колір, так, ніби Ви
дивитесь крізь
целофанову плівку?

Дивні кольори з'явились
після запуску програми
чи через несумісність
програм?

Перевірте, чи відеокарта
налаштована належним
чином.

Ви змінювали відеокарту
або драйвер?

Ви змінювали
розподільчу здатність чи
частоту монітора?

Монітор перебуває в режимі
енергозбереження.

Щоб активувати монітор та
відновити зображення на екрані,
натисніть будь-яку клавішу на
клавіатурі.

Щоб розблокувати екранне меню,
натисніть та утримуйте кнопку
MENU протягом 5 секунд.

Перевірте з'єднання кабелю
передачі сигналу. Перевірте, чи
відеокарта повністю вставлена у
гніздо.

Перезавантажте комп'ютер.

Щоб належним чином
налаштувати відео карту, див.
посібник для відеокарти.

За допомогою екранного меню
налаштуйте положення та розмір
зображення.

Відрегулюйте розподільчу
здатність та частоту відеокарти.
(Див. розділ Попередньо

встановлені режими
синхронізації).

Зображення не
сфокусоване або
його неможливо
відрегулювати за
допомогою
екранного меню.

Індикатор
миготить, але
зображення на
екрані відсутнє.

Зображення може бути нестійким через цикл сигналів відеокарти. За
допомогою екранного меню налаштуйте положення зображення.

Ви змінювали
розподільчу здатність чи
частоту монітора?

Перевірте
налаштування частоти в
меню "Display Timing".

Відрегулюйте розподільчу
здатність та частоту відеокарти.
(Див. розділ Попередньо

встановлені режими
синхронізації).

Для належного налаштування
частоти див. посібник для
відеокарти та розділ Попередньо

встановлені режими синхронізації.

(Максимальна частота і
розподільча здатність можуть
відрізнятися залежно від виробу).

На екрані
відображаються
лише 16 кольорів.
Кольори на
екрані змінилися
після зміни
відеокарти.

Перевірте, чи належним
чином налаштовані
кольори Windows?

Перевірте, чи відеокарта
налаштована належним
чином.

Windows ME/2000/XP:

Налаштуйте кольори належним
чином, вибравши

"Control

Panel" (Панель керування) →
"Display" (Дисплей) →
"Settings" (Параметри)

.

Щоб належним чином
налаштувати відео карту, див.
посібник для відеокарти.

З'явилось
повідомлення

"Unrecognized
monitor, Plug &
Play (VESA DDC)
monitor found".

Програма
MagicTune™ не

працює
належним чином.

Чи було встановлено
драйвер монітора?

Інформацію щодо
підтримки стандарту

"Plug & Play" (VESA
DDC) див. у посібнику

для відеокарти.

Програма MagicTune™
доступна лише для тих
комп'ютерів типу PC
(VGA) з ОС Window, які
підтримують стандарт

"Plug and Play".

Встановіть драйвер монітора,
відповідно до вказівок для

встановлення драйвера.

Встановіть драйвер монітора,
відповідно до вказівок для

встановлення драйвера.

* Щоб перевірити, чи Ваш
комп'ютер підтримує програму

MagicTune™, виконайте
наступні дії (для Windows XP);

Панель керування ->
Продуктивність і обслуговування ­> Система -> Устаткування ->
Диспетчер пристроїв -> Монітори ­> Видаліть монітор "Plug and Play"
і знайдіть новий монітор "Plug and
Play" через пошук нового
устаткування.

MagicTune™ - додаткове
програмне забезпечення для
монітора. Монітор може не
підтримуватися деякими
графічними картами. У разі
виникнення проблем з графічною
картою завітайте на наш веб-сайт
і перевірте список сумісності
графічних карт та моніторів.

http://www.samsung.com/monitor/magictune

MagicTune™ не

працює
належним чином.

Чи були змінені
комп'ютер або
відеокарта?

Чи встановлена

програма?

Завантажте останню версію програми.
Програму можна завантажити з веб-сайту

http://www.samsung.com/monitor/magictune.

Після встановлення програми
потрібно перезавантажити
комп’ютер. Якщо на комп’ютері
вже встановлено копію програми,
видаліть її, перезавантажте
комп’ютер і встановіть програму
знову. Для коректної роботи
комп’ютер необхідно
перезавантажити після
встановлення чи видалення
програми.

Завітайте на веб-сайт MagicTune™ та завантажте програму встановлення
MagicTune™ для Macintosh.

У разі виникнення проблем з монітором перевірте наступне.

1. Перевірте, чи належним чином під'єднано кабель живлення та відео кабелі до комп'ютера.

2. Перевірте, чи під час завантаження комп'ютер не подає більше трьох звукових сигналів.
(У такому випадку, зверніться у центр післяпродажного обслуговування для ремонту
материнської плати).

3. У разі встановлення нової відеокарти або після монтажу комп'ютера перевірте, чи

Д

р

)

встановлено драйвер (відео) адаптера та драйвер монітора.

4. Перевірте, чи для частоти оновлення кадру вибрано значення в межах 56 - 75 Гц.
(Використовуючи максимальне значення розподільчої здатності, не встановлюйте частоту
вище 75 Гц).

5. У разі виникнення проблем під час встановлення драйвера (відео) адаптера, завантажте
комп'ютер у безпечному режимі, видаліть адаптер дисплея, вибравши

Panel" (Панель керування) → "System" (Система) → "Device Administrator" (
п

истроїв

; перезавантажте комп'ютер та ще раз встановіть драйвер (відео) адаптера.

"Control

испетчер

Якщо такі проблеми повторюватимуться, зверніться в уповноважений центр

обслуговування.

Запитання та відповіді

Запитання Відповідь

Як змінити частоту? Для зміни частоти необхідно налаштувати параметри

відеокарти.

Зауважте, що не всі відеокарти підтримуються; це залежить
від версії драйвера, який використовується. (Детальнішу
інформацію див. у посібнику для відеокарти або комп'ютера).

Як налаштувати розподільчу
здатність?

Windows ME/XP/2000: Встановіть розподільчу здатність,
вибравши "Control Panel" (Панель керування) →

"Display" (Дисплей) → "Settings" (Параметри).

* Детальнішу інформацію можна отримати у виробника

відеокарти.

Як встановити функцію
енергозбереження?

Windows ME/XP/2000: Встановіть відповідну функцію в режимі
налаштування BIOS комп'ютера або налаштуйте екранну
заставку. (Див. посібник для ОС Windows/комп'ютера).

Як почистити корпус/РК
панель монітора?

Від'єднайте кабель живлення і протріть монітор м'якою
ганчіркою, змоченою в розчині миючого засобу або звичайній
воді.

Ретельно витріть залишки миючого засобу з монітора, та
будьте обережні, щоб не подряпати корпус. Уникайте
потрапляння води всередину монітора.

Самоперевірка функцій

Самоперевірка функцій | Попередження | Робоче середовище | Корисні поради

Даний монітор підтримує функцію самоперевірки, яка дозволяє перевірити, чи
функціонує він належним чином.

Самоперевірка функцій

1. Вимкніть комп'ютер та монітор.

2. Від'єднайте відео кабель на задній панелі монітора.

3. Увімкніть монітор.

Якщо монітор працює належним чином, на екрані з'явиться вікно, зображене на
малюнку нижче.

Це вікно з’являється у тому випадку, якщо монітор працює належним чином, а відео
кабель було від’єднано або пошкоджено.

4. Вимкніть монітор та знову під'єднайте відео кабель; увімкніть монітор та комп'ютер.
Якщо після виконання вказаних вище дій, зображення на екрані відсутнє, перевірте
відеоконтролер та систему комп'ютера; монітор працює належним чином.

Попередження

Якщо вхідний сигнал не надходить належним чином, на екрані з'являється
повідомлення або зникає зображення, однак індикатор живлення продовжує
світитися. Повідомлення може вказувати на те, що частота оновлення встановлена
поза межами дозволеного діапазону, або що потрібно перевірити кабель передачі
сигналу.

Робоче середовище

Місце розташування та положення монітора впливають на якість зображення та
інші характеристики монітора.

1. Якщо поблизу монітора знаходяться гучномовці із сабвуфером, від'єднайте
сабвуфер і встановіть його в іншій кімнаті.

2. Відсуньте усі електронні пристрої, наприклад радіоприймачі, вентилятори,
годинники та телефони на 1 метр від монітора.

Корисні поради

Монітор відтворює відеосигнали, отримані від комп'ютера. Тому, у разі виникнення проблем

z

з комп'ютером або відеокартою може зникнути зображення, знизитись якість кольорів,
можуть з'явитись шуми, може не підтримуватись даний віджео режим та ін. В такому
випадку, насамперед виявіть джерело проблеми, а після цього зверніться у Центр
обслуговування або до місцевого торгового представника.

z

Перевірка робочого стану монітора

Якщо зображення на екрані відсутнє або з'явилось повідомлення

Mode","Recommended Mode 1440 x 900 60 Hz"

"Not Optimum

, від'єднайте кабель від комп'ютера, не

вимикаючи живлення монітора.

Якщо на екрані з'явилось повідомлення або екран став білим, це означає, що монітор

{

працює належним чином.
В такому випадку, шукайте причину проблеми в комп'ютері.

{

Загальна інформація

Загальна інформація

Модель SyncMaster 940BW

РК панель

Розмір 48 см (19 дюйм по діагоналі) по діагоналі

Область зображення 410,4 мм (Г) x 256,5 мм (В)

Крок піксела 0,285 мм (Г) x 0,285 мм (В)

Синхронізація

Горизонтальна 30 - 81 кГц

Вертикальна 56 - 75 Гц

Кольори зображення

16,2 млн. кольорів

Розподільча здатність

Оптимальна розподільча

1440 x 900 за частоти 60 Гц

здатність

Максимальна розподільча

1440 x 900 за частоти 75 Гц

здатність

Вхідний сигнал, за умови навантаження

RGB аналоговий, RGB цифровий сумісний з DVI (Digital Visual Interface)
0,7 Vp-p позитивний, 75Ω ±10%
Окрема Г/В синх., композитна синх., SOG, позитивний або негативний TTL-рівень.

Максимальна частота піксельної синхронізації

137 МГц

Джерело живлення

Змінний струм 100 – 240 В, (+/- 10 %), 50 / 60 Гц

Signal Cable

Кабель з двома 15-контактними роз'ємами D-Sub, окремий, довжина
Кабель з двома роз'ємами DVI-D, окремий, довжина (додаткова комплектація)

Розміри (ШхГхВ)/Вага (звичайна підставка)

439 x 200 x 360,7 мм / 17,3 x 7,9 x 14,2 дюймів (з основною підставкою) / 4,7 кг

Розміри (ШхГхВ)/Вага (підставка на шарнірі)

439 x 200 x 327,3 мм / 17,3 x 7,9 x 12,9 дюймів (з основною підставкою) / 6,3 кг

Пластина для кріплення VESA

75 мм x 75 мм (для використання зі спеціальним (рукоподібним) обладнанням для кріплення).

Характеристики середовища

Експлуатація Температура: 10 °C - 40 °C (50 °F - 104 °F)

Вологість: 10 % ~ 80 % без конденсації

Зберігання Температура: -20 °C - 45 °C (-4 °F - 113 °F)

Вологість: 5 % ~ 95 % без конденсації

Стандарт "Plug and Play"

Монітор можна встановити у будь-якій системі, що підтримує стандарт "Plug & Play". Взаємодія
монітора та комп'ютерної системи забезпечує найкращі умови функціонування та
налаштування монітора. В більшості випадків встановлення монітора буде виконано
автоматично, якщо немає необхідності вибирати додаткові параметри.

Допустимі точки

Для даного виробу використовується TFT РК панель, розроблена з використанням
удосконаленої напівпровідникової технології з точністю - 1 ppm (одна мільйонна частина).
Однак, іноді на екрані можуть виділятися піксели ЧЕРВОНОГО, ЗЕЛЕНОГО, СИНЬОГО чи
БІЛОГО кольорів, або відображатися чорні піксели. Це відбувається не через погану якість
виробу, і не повинно викликати занепокоєння.

Для прикладу, кількість РК підпікселів TFT-матриці в даному виробі - 3.888.000.

z

Примітка: Конструкція та технічні характеристики можуть бути змінені без
попередження.

Обладнання класу B (інформаційне комунікаційне обладнання для використання у
побуті)

Даний виріб відповідає вимогам директив електромагнітної сумісності для використання у
побуті; його можна використовувати у будь-якій сфері діяльності.

(Обладнання класу В випромінює менше електромагнітних потоків, ніж обладнання класу А)

Режим енергозбереження

Монітор має вбудовану систему керування живленням - режим енергозбереження. Вона сприяє
заощадженню енергії, вимикаючи монітор до режиму низького споживання енергії, якщо його не
використовують впродовж певного часу. Якщо натиснути будь-яку клавішу на клавіатурі, монітор
автоматично повернеться до звичайного режиму роботи. Задля збереження електроенергії
вимикайте монітор, коли він не використовується чи залишається без нагляду протягом
тривалого часу. Система енергозбереження функціонує, якщо на комп'ютері встановлено відео
карту, сумісну із системою VESA DPMS. Для налаштування даної функції використовуйте
службову програму, що встановлена на комп'ютері.

Живлення

Живлення

вимкнено

(вимикач

живлення)

Стан

вимкнено

Нормальна

робота

Режим

енергозбереження

(кнопка

живлення)

EPA/ENERGY

2000

Індикатор
живлення

Синій Синій, миготить Не світиться Не світиться

Споживання Менше 1 Вт

Менше 1 Вт

(120 В / 220 В в

енергії

Менше 42 Вт

(вимкнений) мережі змінного

струму)

Менше 0 Вт

Монітор сумісний з технологією EPA ENERGY STAR® та
ENERGY2000, якщо використовується з комп'ютером, що
підтримує функцію VESA DPMS.

Як партнер програми ENERGY STAR

®

, компанія SAMSUNG

заявляє, що даний виріб відповідає вимогам ENERGY STAR
щодо ефективності використання електроенергії.

Попередньо встановлені режими синхронізації

Якщо параметри сигналу, який надходить з комп'ютера, співпадають з одним із попередньо
встановлених режимів синхронізації, екран буде налаштовано автоматично. Однак, якщо
сигнал інший, зображення може не з'явитися на екрані, навіть якщо індикатор живлення
світитиметься. Див. посібник для відео карти та налаштуйте параметри екрана відповідно.

Таблиця 1. Попередньо встановлені режими синхронізації

®

Частота

піксельної

синхронізації

(МГц)

Полярність

синхронізації

(гор./верт.)

Режим

відображення

Горизонтальна

частота

(кГц)

Вертикальна

частота

(Гц)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA,1280 x 960 60,000 60,000 108,000 +/+

VESA,1280 x 1024 63,891 60,020 108,000 +/+

VESA,1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

Горизонтальна частота

Час, який витрачається на відображення однієї лінії від правого
до лівого краю по горизонталі називається горизонтальним
циклом; горизонтальна частота - це кількість горизонтальних
циклів, що виконуються за 1 секунду. Одиниця виміру: кГц

Вертикальна частота

Як і флуоресцентна лампа, екран повинен повторити одне й те
саме зображення багато разів на секунду, щоб відтворити його
для користувача. Частота цього повтору має назву "вертикальна
частота" або "частота оновлення екрана". Одиниця виміру: Гц

Загальна інформація

Загальна інформація

Модель SyncMaster 941BW

РК панель

Розмір 48 см (19 дюйм по діагоналі) по діагоналі

Область зображення 410,4 мм (Г) x 256,5 мм (В)

Крок піксела 0,285 мм (Г) x 0,285 мм (В)

Синхронізація

Горизонтальна 30 - 81 кГц

Вертикальна 56 - 75 Гц

Кольори зображення

16,2 млн. кольорів

Розподільча здатність

Оптимальна розподільча

1440 x 900 за частоти 60 Гц

здатність

Максимальна розподільча

1440 x 900 за частоти 75 Гц

здатність

Вхідний сигнал, за умови навантаження

RGB аналоговий, RGB цифровий сумісний з DVI (Digital Visual Interface)
0,7 Vp-p позитивний, 75Ω ±10%
Окрема Г/В синх., композитна синх., SOG, позитивний або негативний TTL-рівень.

Максимальна частота піксельної синхронізації

137 МГц

Джерело живлення

Змінний струм 100 – 240 В, (+/- 10 %), 50 / 60 Гц

Signal Cable

Кабель з двома 15-контактними роз'ємами D-Sub, окремий, довжина
Кабель з двома роз'ємами DVI-D, окремий, довжина (додаткова комплектація)

Розміри (ШхГхВ)/Вага (звичайна підставка)

439 x 200 x 360,7 мм / 17,3 x 7,9 x 14,2 дюймів (з основною підставкою) / 4,7 кг

Розміри (ШхГхВ)/Вага (підставка на шарнірі)

439 x 200 x 327,3 мм / 17,3 x 7,9 x 12,9 дюймів (з основною підставкою) / 6,3 кг

Пластина для кріплення VESA

75 мм x 75 мм (для використання зі спеціальним (рукоподібним) обладнанням для кріплення).

Характеристики середовища

Експлуатація Температура: 10 °C - 40 °C (50 °F - 104 °F)

Вологість: 10 % ~ 80 % без конденсації

Зберігання Температура: -20 °C - 45 °C (-4 °F - 113 °F)

Вологість: 5 % ~ 95 % без конденсації

Стандарт "Plug and Play"

Монітор можна встановити у будь-якій системі, що підтримує стандарт "Plug & Play". Взаємодія
монітора та комп'ютерної системи забезпечує найкращі умови функціонування та
налаштування монітора. В більшості випадків встановлення монітора буде виконано
автоматично, якщо немає необхідності вибирати додаткові параметри.

Допустимі точки

Для даного виробу використовується TFT РК панель, розроблена з використанням
удосконаленої напівпровідникової технології з точністю - 1 ppm (одна мільйонна частина).
Однак, іноді на екрані можуть виділятися піксели ЧЕРВОНОГО, ЗЕЛЕНОГО, СИНЬОГО чи
БІЛОГО кольорів, або відображатися чорні піксели. Це відбувається не через погану якість
виробу, і не повинно викликати занепокоєння.

Для прикладу, кількість РК підпікселів TFT-матриці в даному виробі - 3.888.000.

z

Примітка: Конструкція та технічні характеристики можуть бути змінені без
попередження.

Обладнання класу B (інформаційне комунікаційне обладнання для використання у
побуті)

Даний виріб відповідає вимогам директив електромагнітної сумісності для використання у
побуті; його можна використовувати у будь-якій сфері діяльності.

(Обладнання класу В випромінює менше електромагнітних потоків, ніж обладнання класу А)

Режим енергозбереження

Монітор має вбудовану систему керування живленням - режим енергозбереження. Вона сприяє
заощадженню енергії, вимикаючи монітор до режиму низького споживання енергії, якщо його не
використовують впродовж певного часу. Якщо натиснути будь-яку клавішу на клавіатурі, монітор
автоматично повернеться до звичайного режиму роботи. Задля збереження електроенергії
вимикайте монітор, коли він не використовується чи залишається без нагляду протягом
тривалого часу. Система енергозбереження функціонує, якщо на комп'ютері встановлено відео
карту, сумісну із системою VESA DPMS. Для налаштування даної функції використовуйте
службову програму, що встановлена на комп'ютері.

Живлення

Живлення

вимкнено

(вимикач

живлення)

Стан

вимкнено

Нормальна

робота

Режим

енергозбереження

(кнопка

живлення)

EPA/ENERGY

2000

Індикатор
живлення

Синій Синій, миготить Не світиться Не світиться

Споживання Менше 1 Вт

Менше 1 Вт

(120 В / 220 В в

енергії

Менше 42 Вт

(вимкнений) мережі змінного

струму)

Менше 0 Вт

Монітор сумісний з технологією EPA ENERGY STAR® та
ENERGY2000, якщо використовується з комп'ютером, що
підтримує функцію VESA DPMS.

Як партнер програми ENERGY STAR

®

, компанія SAMSUNG

заявляє, що даний виріб відповідає вимогам ENERGY STAR
щодо ефективності використання електроенергії.

Попередньо встановлені режими синхронізації

Якщо параметри сигналу, який надходить з комп'ютера, співпадають з одним із попередньо
встановлених режимів синхронізації, екран буде налаштовано автоматично. Однак, якщо
сигнал інший, зображення може не з'явитися на екрані, навіть якщо індикатор живлення
світитиметься. Див. посібник для відео карти та налаштуйте параметри екрана відповідно.

Таблиця 1. Попередньо встановлені режими синхронізації

®

Частота

піксельної

синхронізації

(МГц)

Полярність

синхронізації

(гор./верт.)

Режим

відображення

Горизонтальна

частота

(кГц)

Вертикальна

частота

(Гц)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA,1280 x 960 60,000 60,000 108,000 +/+

VESA,1280 x 1024 63,891 60,020 108,000 +/+

VESA,1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

Горизонтальна частота

Час, який витрачається на відображення однієї лінії від правого
до лівого краю по горизонталі називається горизонтальним
циклом; горизонтальна частота - це кількість горизонтальних
циклів, що виконуються за 1 секунду. Одиниця виміру: кГц

Вертикальна частота

Як і флуоресцентна лампа, екран повинен повторити одне й те
саме зображення багато разів на секунду, щоб відтворити його
для користувача. Частота цього повтору має назву "вертикальна
частота" або "частота оновлення екрана". Одиниця виміру: Гц

Загальна інформація

Загальна інформація

Модель SyncMaster 920BW

РК панель

Розмір 48 см (19 дюйм по діагоналі) по діагоналі

Область зображення 410,4 мм (Г) x 256,5 мм (В)

Крок піксела 0,285 мм (Г) x 0,285 мм (В)

Синхронізація

Горизонтальна 30 - 81 кГц

Вертикальна 56 - 75 Гц

Кольори зображення

16,2 млн. кольорів

Розподільча здатність

Оптимальна розподільча

1440 x 900 за частоти 60 Гц

здатність

Максимальна розподільча

1440 x 900 за частоти 75 Гц

здатність

Вхідний сигнал, за умови навантаження

RGB аналоговий, RGB цифровий сумісний з DVI (Digital Visual Interface)
0,7 Vp-p позитивний, 75Ω ±10%
Окрема Г/В синх., композитна синх., SOG, позитивний або негативний TTL-рівень.

Максимальна частота піксельної синхронізації

137 МГц

Джерело живлення

Змінний струм 100 – 240 В, (+/- 10 %), 50 / 60 Гц

Signal Cable

Кабель з двома 15-контактними роз'ємами D-Sub, окремий, довжина
Кабель з двома роз'ємами DVI-D, окремий, довжина (додаткова комплектація)

Розміри (ШхГхВ)/Вага (звичайна підставка)

439 x 200 x 360,7 мм / 17,3 x 7,9 x 14,2 дюймів (з основною підставкою) / 4,7 кг

Розміри (ШхГхВ)/Вага (підставка на шарнірі)

439 x 200 x 327,3 мм / 17,3 x 7,9 x 12,9 дюймів (з основною підставкою) / 6,3 кг

Пластина для кріплення VESA

75 мм x 75 мм (для використання зі спеціальним (рукоподібним) обладнанням для кріплення).

Характеристики середовища

Експлуатація Температура: 10 °C - 40 °C (50 °F - 104 °F)

Вологість: 10 % ~ 80 % без конденсації

Зберігання Температура: -20 °C - 45 °C (-4 °F - 113 °F)

Вологість: 5 % ~ 95 % без конденсації

Стандарт "Plug and Play"

Монітор можна встановити у будь-якій системі, що підтримує стандарт "Plug & Play". Взаємодія
монітора та комп'ютерної системи забезпечує найкращі умови функціонування та
налаштування монітора. В більшості випадків встановлення монітора буде виконано
автоматично, якщо немає необхідності вибирати додаткові параметри.

Допустимі точки

Для даного виробу використовується TFT РК панель, розроблена з використанням
удосконаленої напівпровідникової технології з точністю - 1 ppm (одна мільйонна частина).
Однак, іноді на екрані можуть виділятися піксели ЧЕРВОНОГО, ЗЕЛЕНОГО, СИНЬОГО чи
БІЛОГО кольорів, або відображатися чорні піксели. Це відбувається не через погану якість
виробу, і не повинно викликати занепокоєння.

Для прикладу, кількість РК підпікселів TFT-матриці в даному виробі - 3.888.000.

z

Примітка: Конструкція та технічні характеристики можуть бути змінені без
попередження.

Обладнання класу B (інформаційне комунікаційне обладнання для використання у
побуті)

Даний виріб відповідає вимогам директив електромагнітної сумісності для використання у
побуті; його можна використовувати у будь-якій сфері діяльності.

(Обладнання класу В випромінює менше електромагнітних потоків, ніж обладнання класу А)

Режим енергозбереження

Монітор має вбудовану систему керування живленням - режим енергозбереження. Вона сприяє
заощадженню енергії, вимикаючи монітор до режиму низького споживання енергії, якщо його не
використовують впродовж певного часу. Якщо натиснути будь-яку клавішу на клавіатурі, монітор
автоматично повернеться до звичайного режиму роботи. Задля збереження електроенергії
вимикайте монітор, коли він не використовується чи залишається без нагляду протягом
тривалого часу. Система енергозбереження функціонує, якщо на комп'ютері встановлено відео
карту, сумісну із системою VESA DPMS. Для налаштування даної функції використовуйте
службову програму, що встановлена на комп'ютері.

Живлення

Живлення

вимкнено

(вимикач

живлення)

Стан

вимкнено

Нормальна

робота

Режим

енергозбереження

(кнопка

живлення)

EPA/ENERGY

2000

Індикатор
живлення

Синій Синій, миготить Не світиться Не світиться

Споживання Менше 1 Вт

Менше 1 Вт

(120 В / 220 В в

енергії

Менше 42 Вт

(вимкнений) мережі змінного

струму)

Менше 0 Вт

Монітор сумісний з технологією EPA ENERGY STAR® та
ENERGY2000, якщо використовується з комп'ютером, що
підтримує функцію VESA DPMS.

Як партнер програми ENERGY STAR

®

, компанія SAMSUNG

заявляє, що даний виріб відповідає вимогам ENERGY STAR
щодо ефективності використання електроенергії.

Попередньо встановлені режими синхронізації

Якщо параметри сигналу, який надходить з комп'ютера, співпадають з одним із попередньо
встановлених режимів синхронізації, екран буде налаштовано автоматично. Однак, якщо
сигнал інший, зображення може не з'явитися на екрані, навіть якщо індикатор живлення
світитиметься. Див. посібник для відео карти та налаштуйте параметри екрана відповідно.

Таблиця 1. Попередньо встановлені режими синхронізації

®

Частота

піксельної

синхронізації

(МГц)

Полярність

синхронізації

(гор./верт.)

Режим

відображення

Горизонтальна

частота

(кГц)

Вертикальна

частота

(Гц)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA,1280 x 960 60,000 60,000 108,000 +/+

VESA,1280 x 1024 63,891 60,020 108,000 +/+

VESA,1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

Горизонтальна частота

Час, який витрачається на відображення однієї лінії від правого
до лівого краю по горизонталі називається горизонтальним
циклом; горизонтальна частота - це кількість горизонтальних
циклів, що виконуються за 1 секунду. Одиниця виміру: кГц

Вертикальна частота

Як і флуоресцентна лампа, екран повинен повторити одне й те
саме зображення багато разів на секунду, щоб відтворити його
для користувача. Частота цього повтору має назву "вертикальна
частота" або "частота оновлення екрана". Одиниця виміру: Гц

Як звернутись у компанію SAMSUNG у різних країнах світу

У разі виникнення запитань або зауважень стосовно виробів Samsung
звертайтесь у центр обслуговування клієнтів компанії SAMSUNG.

North America

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 4004-0000 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COLOMBIA 01-8000112112 http://www.samsung.com.co

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin

VENEZUELA 1-800-100-5303 http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 38 322 887 http://www.samsung.com/dk

FINLAND 09 693 79 554 http://www.samsung.com/fi

FRANCE 08 25 3260 (€ 0,15/min) http://www.samsung.com/fr

GERMANY

HUNGARY

ITALIA 800 SAMSUNG(7267864) http://www.samsung.com/it

LUXEMBURG 02 261 03 710 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0,10/Min) http://www.samsung.com/nl

NORWAY 231 627 22 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

REPUBLIC OF IRELAND 0818 717 100 http://www.samsung.com/uk

SLOVAKIA 0800-SAMSUNG(7267864) http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 08 585 367 87 http://www.samsung.com/se

SWITZERLAND 1-800-SAMSUNG(7267864) http://www.samsung.com/ch

U.K 0870 SAMSUNG (7267864) http://www.samsung.com/uk

01805 - 121213 (€
0,14/Min)

06-80-SAMSUNG
(7267864)

CIS

http://www.samsung.de

http://www.samsung.com/hu

ESTONIA 800-7267 http://www.samsung.ee

LATVIA 800-7267 http://www.samsung.com/lv

LITHUANIA 800-77777 http://www.samsung.lt

KAZAKHSTAN 8 800 080 1188 http://www.samsung.kz

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

UZBEKISTAN 140-1234 http://www.samsung.uz

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 3698-4698 http://www.samsung.com/hk

INDIA 3030 8282, 1800 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E

Словник термінів

Крок точки

Зображення на моніторі складається з червоних, зелених та синіх точок. Чим ближче
розташовані точки одна до одної, тим вища розподільча здатність. Відстань між двома
точками одного кольору називається "кроком точки". Одиниця виміру: мм

Вертикальна частота

Для того, щоб відтворити зображення, необхідно кілька разів на секунду повторити його
на екрані. Частота цього повторення має назву "вертикальна частота" або "частота
оновлення екрана". Одиниця виміру: Гц

Наприклад:частота 60 Гц означає, що сигнал повторюється 60 разів за секунду.

Горизонтальна частота

Час, який витрачається на відображення однієї лінії від правого до лівого краю екрана,
називається "горизонтальним циклом". Горизонтальна частота - це кількість повторень
горизонтального циклу за секунду. Одиниця виміру: кГц

Черезрядкова та послідовна розгортка

"Послідовна розгортка" - це метод відображення горизонтальних ліній, з яких
складається зображення на екрані, згори донизу в неперервному порядку; "черезрядкова
розгортка" - відображення непарних та парних ліній по черзі. У більшості моніторів для
забезпечення чіткішого зображення використовується послідовна розгортка.
Черезрядкова розгортка використовується в основному в телевізорах.

Plug & Play

Ця функція забезпечує найкращу якість зображення завдяки автоматичному обміну
інформацією між комп'ютером та монітором. Даний монітор відповідає вимогам
міжнародного стандарту VESA DDC щодо функції "Plug & Play".

Розподільча здатність

Кількість точок по горизонталі та вертикалі, які формують зображення на екрані,
називається "розподільча здатність". Це число вказує на чіткість зображення. Висока
розподільча здатність підходить для виконання багатьох завдань, оскільки дозволяє
відобразити на екрані більше інформації.

Наприклад: якщо розподільча здатність - 1440 X 900, це означає, що екран складається з

800SAMSUNG (7267864)
8000-4726

http://www.samsung.com/mea

1440 точок по горизонталі (горизонтальна розподільча здатність) та 900 ліній
по вертикалі (вертикальна розподільча здатність).

Для кращого відображення

1. Щоб отримати зображення найкращої якості, налаштуйте розподільчу здатність та
частоту оновлення екрана, як описано нижче. Якщо для TFT РК екрана не налаштована
найкраща якість, зображення може бути неоднорідної якості.

Розподільча здатність: 1440 X 900

{

{ Вертикальна частота (частота оновлення): 60 Гц

2. Для даного виробу використовується TFT РК панель, розроблена з використанням
удосконаленої напівпровідникової технології з точністю - 1 ppm (одна мільйонна
частина). Однак, іноді на екрані можуть виділятися піксели ЧЕРВОНОГО, ЗЕЛЕНОГО,
СИНЬОГО чи БІЛОГО кольорів, або відображатися чорні піксели.
Це відбувається не через погану якість виробу, і не повинно викликати занепокоєння.

Для прикладу, кількість РК підпікселів TFT-матриці в даному виробі - 3.888.000.

{

3. Для чищення монітора та панелі ззовні слід використовувати м'яку, суху ганчірку та
невелику кількість рекомендованого миючого засобу. РК екран слід чистити обережно,
не докладаючи сили.
У разі застосування надмірної сили на екрані можуть з'явитися плями.

4. Якщо Ви не задоволені якістю зображення, застосуйте функцію "автоматичного
налаштування".
Якщо після застосування функції автоматичного налаштування шуми не зникнуть,
застосуйте функцію точного/грубого налаштування FINE/COARSE.

5. Якщо протягом тривалого часу переглядати нерухоме зображення, на екрані може
з'явитись залишкове зображення або ефект розмитості.
Якщо монітор тривалий час не використовується, встановіть режим енергозбереження
або рухому екранну заставку.

Нормативна частина

Інформація, подана у даному документі, може бути змінена без попередження.
© 2007 Samsung Electronics Co., Ltd. Усі права застережені.

Відтворення у будь-який спосіб без письмового дозволу компанії Samsung Electronics Co.,
Ltd. заборонено.

Компанія Samsung Electronics Co., Ltd. не несе відповідальності за помилки у цьому
посібнику або випадкові чи опосередковані збитки, що виникли внаслідок надання,
експлуатації або використання даного матеріалу.

Samsung є зареєстрованою торговою маркою компанії Samsung Electronics Co., Ltd.;
Microsoft, Windows та Windows NT є зареєстрованими торговими марками компанії Microsoft

Corporation; VESA, DPMS та DDC є зареєстрованими торговими марками асоціації Video
Electronics Standard Association; назва та логотип ENERGY STAR® є зареєстрованими
торговими марками агенції захисту навколишнього середовища США (EPA - U.S.
Environmental Protection Agency). Як партнер ENERGY STAR®, компанія Samsung Electronics
Co., Ltd. заявляє, що даний виріб відповідає вимогам ENERGY STAR® щодо ефективності

використання електроенергії. Усі інші згадані тут назви виробів можуть бути торговими
марками або зареєстрованими торговими марками відповідних власників.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: [phone]

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,
Suwon City, Gyeonggi-do Korea

ІНФОРМАЦІЯ ПРО ВИРІБ (Уникнення ефекту залишкового

р

(

зображення)

У разі перемикання з одного зображення на інше, особливо після перегляду нерухомого
зображення протягом тривалого часу, на РК моніторі чи екрані телевізора можуть виникати
залишкові зображення.
Цей посібник допоможе Вам правильно користуватися РК екранами, щоб уникнути ефекту
залишкового зображення.

Гарантійне обслуговування

Умови гарантійного обслуговування не поширюються на пошкодження, пов’язані із
залишковими зображеннями.
Гарантія не поширюється на випадки вигоряння екрана.

Що таке ефект залишкового зображення?

За нормальних умов функціонування РК панелі ефект залишкового зображення не
виникає. Однак, якщо певне зображення залишається незмінним протягом
тривалого часу, виникає невеличка різниця електричного заряду між двома
електродами, які обрамлюють рідкі кристали. Це може стати причиною виділення
рідких кристалів у відповідній частині екрана. Таким чином після переходу до
наступного зображення на екрані залишається "тінь" попереднього зображення.
Ефект залишкового зображення може виникати на усіх без винятку дисплеях,
включаючи РК дисплеї. Це не є недоліком виробу.

Щоб захистити РК дисплей від виникнення ефекту залишкового зображення,
дотримуйтеся рекомендацій, що подані нижче

Вимкнення живлення, екранна заставка або режим економного
споживання елект

оенергії

Наприклад:

z Коли на екрані постійно присутнє майже незмінне зображення, час від

часу вимикайте екран.

- Після 20 годин використання вимикайте живлення на 4 години

- Після 12 годин використання вимикайте живлення на 2 години

Якщо можливо, використовуйте екранну заставку

z

- Радимо використовувати одноколірну екранну заставку або
рухоме зображення.

z Вимкнення живлення монітора можна запрограмувати, вибравши "Схеми

керування живленням" в меню "Параметри екрана".

Поради щодо використання в особливих умовах

Наприклад: аеропорти, вокзали, фондові біржі, банки та системи
управління
Рекомендуємо запрограмувати систему, в якій буде встановлео монітор,
таким чином:

Періодично замінюйте інформаційний екран логотипом або рухомим
зображенням.

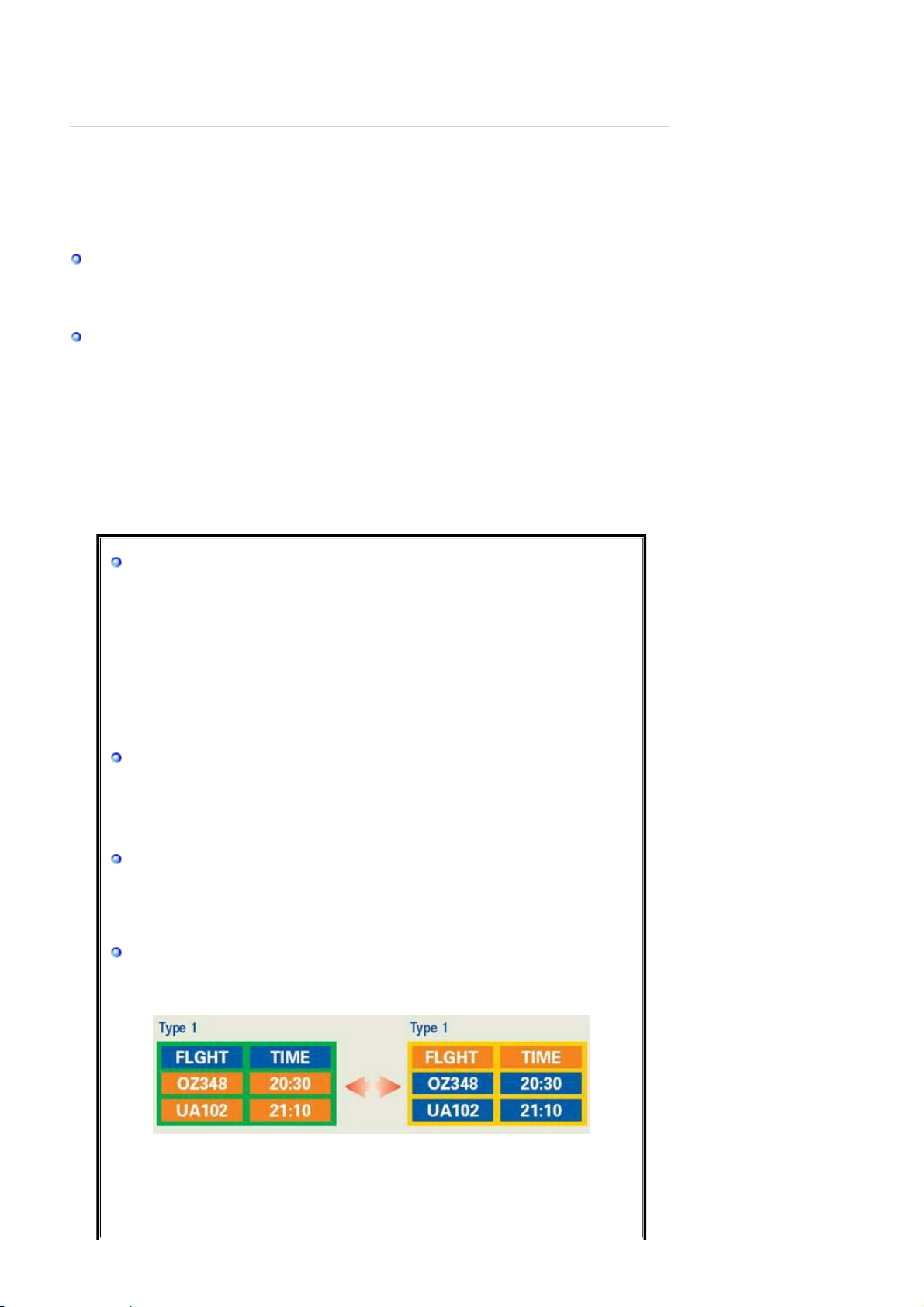

Наприклад: Можна запровадити такий цикл: відображення інформаційного
екрану протягом 1 години, після чого
відображення логотипу або рухомого зображення протягом 1 хвилини.

Час від часу змінюйте колір на інформаційному екрані

використовуйте 2 різні кольори).

Наприклад: задайте два кольори для відображення інформації і змінюйте
колір почергово через кожні 30 хвилин.

Радимо не використовувати поєднання символів та фонових кольорів з
великою різницею рівня яскравості.
Уникайте використання сірих кольорів, які швидко можуть викликати появу
залишкового зображення.

Уникайте: кольорів зі значною різницею рівня яскравості (чорний і білий,

z

сірий)

р

Наприклад:

z Рекомендовані параметри: яскраві кольори з незначною різницею рівня

яскравості

- Кожні 30 хвилин змінюйте колір символів та фоновий колір
Наприклад:

- Кожні 30 хвилин змінюйте символи на рухому інформацію.
Наприклад:

Найкращий спосіб захистити монітор від ефекту залишкового зображення ­налаштувати комп'ютер або систему на відображення екранної заставки,
коли моніто

не використовується.

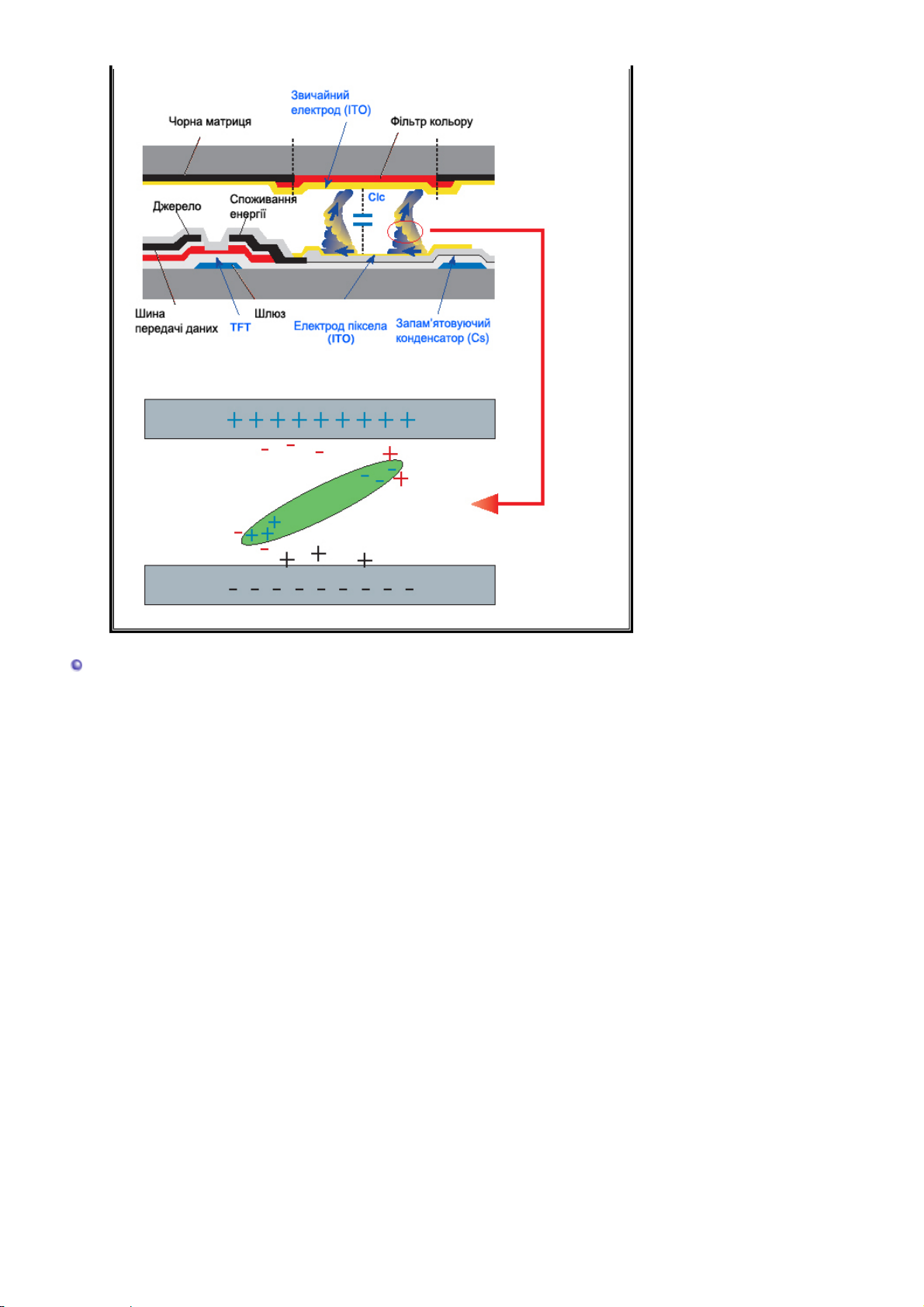

За нормальних умов функціонування РК панелі ефект залишкового зображення не
буде виникати.
Нормальними умовами вважається постійно змінюване зображення. Якщо на РК
панелі протягом тривалого часу (більше 12 годин) висвітлюється нерухоме
зображення, це може викликати невеличку різницю в напрузі між електродами, які
формують піксели з рідких кристалів (РК). З часом різниця напруги між
електродами збільшується, спричинюючи вигорання піксела. В такому випадку
після зміни зображення на екрані ще залишається "тінь" попереднього
зображення.
Щоб цього уникнути, необхідно зменшити накопичення таких різниць напруги.

Цей РК монітор відповідає вимогам стандарту ISO13406-2 стосовно кількості
пошкоджених пікселів, Клас ІІ
