SyncMaster 2443BW/2443BWX
LCD 顯示器
使用手冊
安全說明
符號
註
為了確保您的安全，防止財產損失，請務必遵循上述安全說明。
請務必仔細閱讀說明並正確使用本產品。
警告/注意
符號慣例
若不遵守，可能導致人身傷亡。
若不遵守，可能導致人身傷害或財產損失。
電源
禁止
不要拆卸 將電源插頭從插座拔下
不要觸摸 接地以防止觸電
在長時間不使用電腦的情況下，請將您的電腦設定為 DPM。
若有使用螢幕保護裝置，請將其設定為活動螢幕模式。
此處的影像僅供參考，並非適用於所有情況（或國家）。

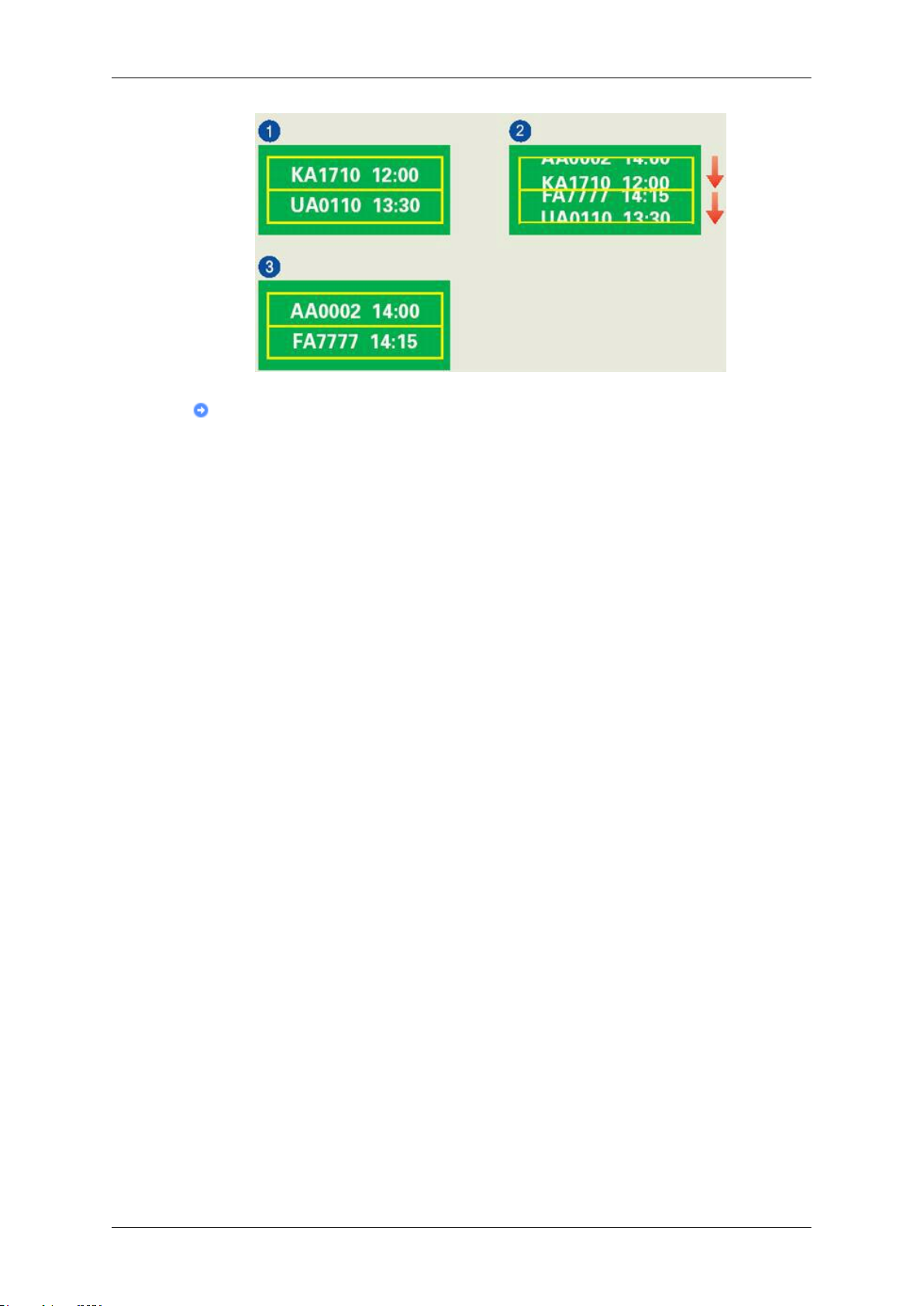

按此捷徑取得防殘影說明
切勿使用損壞的電源線或插頭以及損壞或鬆動的電源插座。
否則，可能導致觸電或火災。
•
務必閱讀並始終遵循所述內
容
插拔插頭時切勿用濕手觸碰電源插頭。
否則，可能導致觸電。
•
請務必將電源線連接至接地的電源插座。
否則，可能導致觸電或人身傷害。
•
確保電源插頭已正確穩固地插入電源插座。
否則，可能導致火災。
•
1
安全說明
切勿大力彎曲或拔出電源插頭，並且不要將任何重物置於其
上。
否則，可能導致火災。
•
切勿將多個設備連接至同一電源插座。
否則，可能會由於過熱而導致火災。
•
請勿在使用顯示器時，拔下電源線。
否則，可能會由於電擊而導致產品損壞。
•
要斷開設備與電源的連接，必須將插頭從電源插座上拔除，因
此電源插頭應容易操作。
這可能會導致觸電或火災。
•
請僅使用本公司提供的電源線。切勿使用其他產品隨附的電源
線。
安裝
否則，可能導致火災或觸電。
•
若要在粉塵多、高溫或低溫、高濕度、暴露於化學物質的環境中以及機
場或車站等全天候使用顯示器的地方安裝顯示器，請務必聯絡授權的服
務中心。
若不這樣做，您的顯示器可能會嚴重損壞。
移動顯示器時切勿讓顯示器掉落。
否則，可能會導致產品損壞或人身傷害。
•
請確保至少有兩人一起抬動本產品。
否則，產品可能墜落並導致人身傷害和/或產品損壞。
•
在將本產品安裝於櫃台或架子上時，切勿讓產品底部的前端懸
空。
否則，可能導致產品墜落或造成人身傷害。
•
請使用適合產品尺寸的櫃台或架子。
•
切勿將蠟燭、驅蚊劑、香菸以及任何發熱設備靠近本產品放
置。
否則，可能導致火災。
•
2
安全說明
盡量使發熱設備遠離電源線或本產品。
否則，可能導致觸電或火災。
•
切勿將本產品安裝於通風不良的地方，如書櫃或壁櫥中。
否則，可能會由於產品內部溫度升高而導致火災。
•
小心地放下顯示器。
若不這樣做，可能會導致顯示器損壞。
•
切勿將產品正面置於地板上。
否則，可能導致顯示器螢幕受損。
•
務必請授權的安裝公司安裝掛牆支架。
清潔
否則，可能導致產品墜落並造成人身傷害。
•
請務必安裝指定的掛牆支架。
•
請將產品安裝於通風良好的地方。務必與牆壁保持 10
上的間隔。
否則，可能會由於產品內部溫度升高而導致火災。
•
請務必將乙烯包裝遠離兒童放置。
否則，若兒童拿來玩耍，可能會導致嚴重傷害（窒息）。
•
若顯示器的高度可調，則在調低顯示器時，請勿將任何物件或
身體的任何部位放在支架上。
否則，可能會導致產品損壞或人身傷害。
•
清潔顯示器外殼或 TFT-LCD 螢幕表面時，請使用微濕軟布擦拭。
公分以
切勿將清潔劑直接噴灑在產品表面。
否則，可能導致變色、結構變形和螢幕表面脫落。
•
僅使用軟布和顯示器清潔劑清潔本產品。若您必須使用其他清
潔劑進行清潔，請以 1:10 的比例稀釋。
3
安全說明
請使用乾布清潔電源插頭針腳或電源插座上的灰塵。
否則，可能導致火災。
•
清潔產品時，請務必拔下電源線。
否則，可能導致觸電或火災。
•
清潔產品時，請先拔下電源線，然後用乾布輕輕清潔。
（切勿使用化學制劑，例如，蠟、苯、酒精、稀釋劑、驅蚊
•
劑、潤滑劑或清潔劑。）上述物質可能改變產品表面的外觀並
使產品上的說明標籤脫落。
由於產品外殼極易刮花，因此請僅使用指定布料進行清潔。
請使用指定布料加少許水進行清潔。若布上有任何異物則可能
•
刮花產品，因此在使用之前請務必徹底抖掉異物。
清潔產品時，切勿將水直接噴灑在產品機身上。
其他
確保產品未進水且不潮濕。
•
否則，可能導致觸電、火災或故障。
•
本產品屬於高壓產品。使用者切勿擅自拆卸、維修或改裝本產
品。
否則，可能導致觸電或火災。若產品需要維修，請聯絡服務中
•
心。
若產品發出異味、奇怪的聲音或冒煙，請立即拔下電源插頭並
聯絡服務中心。
否則，可能導致觸電或火災。
•
切勿將本產品置於潮濕、多塵、有煙霧或水的地方，亦不要安
裝於車內。
否則，可能導致觸電或火災。
•
若產品墜落或外殼受損，請關閉電源並拔下電源線。然後聯絡
服務中心。
否則，可能導致觸電或火災。
•
打雷或閃電時，請勿觸摸電源線或天線纜線。
否則，可能導致觸電或火災。
•
4
安全說明
請勿嘗試僅透過拉纜線或訊號線移動顯示器。
否則，可能會由於纜線受損而導致產品墜落，並造成觸電、產
•
品損壞或火災。
切勿僅抓住電源線或訊號線將本產品提起或向前後左右移動。
否則，可能會由於纜線受損而導致產品墜落，並造成觸電、產
•
品損壞或火災。
確保通風口未被桌子或窗簾阻塞。
否則，可能會由於產品內部溫度升高而導致火災。
•
切勿將貯水容器、花瓶、花盆、藥物以及金屬物件置於本產品
上。
若有水或異物進入本產品，請拔下電源線並聯絡服務中心。
•
否則，可能會導致產品故障、觸電或火災。
•
切勿在產品附近使用易燃噴霧或易燃材料，亦不要讓這些物質
靠近產品。
否則，可能導致爆炸或火災。
•
切勿將任何金屬（如筷子、硬幣、別針和鋼製品）或易燃物件
（如火柴或紙張）透過通風口、輸入和輸出端子等插入本產品。
若有水或異物進入本產品，請拔下電源線並聯絡服務中心。
•
否則，可能導致觸電或火災。
•
若長時間使用靜止畫面，可能會出現殘影或斑點。
若長時間不使用本產品，請將其設為睡眠模式或使用動態螢幕
•
保護程式。
請設定適合本產品的解析度和頻率。
否則，可能損壞您的視力。
•
若長時間近距離觀看產品螢幕，可能會導致視力下降。
為緩解眼部疲勞，在使用顯示器時，應每過一小時至少休息五
分鐘。
切勿將本產品安裝於不穩固的地方，例如，不穩固的架子、不
平坦的表面或容易震動的地方。
否則，產品可能墜落並造成人身傷害和/或產品損壞。
•
5
安全說明
若在容易震動的地方使用本產品，則可能損壞產品並導致火
•
災。
移動產品時，請關閉電源並拔下電源插頭、天線纜線以及連接
至產品的所有纜線。
否則，可能導致觸電或火災。
•
請勿讓兒童攀爬本產品。
這可能使產品墜落並造成人員傷亡。
•
若長時間不使用本產品，請從電源插座上拔下電源線。
否則，可能由於灰塵過多而導致過熱或火災，亦可能由於電擊
•
或漏電而導致火災。
切勿將任何重物、玩具、糖果以及餅乾等可能吸引兒童注意力
的物品置於本產品上。
兒童可能會攀爬本產品，從而導致產品墜落並造成人員傷亡。
•
在僅握住支架時切勿將本產品上下翻轉或移動本產品。
否則，產品可能墜落並導致人身傷害和/或產品損壞。
•
切勿將本產品置於陽光直射的地方或任何熱源附近，例如火或
加熱器。
否則，可能會降低產品壽命，並可能導致火災。
•
切勿讓任何物件掉落在本產品上或使產品受到任何碰撞。
否則，可能導致觸電或火災。
•
切勿將增濕器或廚房餐桌置於產品附近。
否則，可能導致觸電或火災。
•
發生燃氣洩漏時，請勿觸摸本產品或電源插頭，而應立即通
風。
若出現火花，可能會導致爆炸或火災。
•
若本產品長時間開啟，顯示面板可能會發熱。切勿觸摸面板。
請務必將細小附件置於兒童無法觸及之處。
•
調整產品角度或支架高度時請務必小心。
可能會由於您的手或手指被夾住而導致人身傷害。
•
此外，若大幅度傾斜本產品，也可能導致產品墜落並造成人身
•
傷害。
6
安全說明
切勿將產品安裝在兒童可以接觸到的較低位置。
否則，產品可能墜落並導致人身傷害。
•
由於產品前部較重，請將產品安放在水平穩定的表面上。
•
切勿將任何重物放在產品上。
否則，可能會導致人身傷害和/或產品損壞。
•
使用顯示器時的良好姿勢
請在正確位置使用本產品。
觀看本產品時應保持背部挺直。
•
眼睛與螢幕的距離應介於 40
•
於螢幕高度的地方觀看螢幕。
請在正確位置使用本產品。
•
調整產品角度，使螢幕上沒有反射光線。
•
使手臂與兩側垂直，並使手臂與手背保持水平。
•
使手肘保持 90 度。
•
使膝蓋的角度大於 90 度，並使腳跟緊貼地面。使
•
手臂的位置低於心臟。
至 45 公分。從略高
7
介紹
包裝內容
拆開包裝
註
請確認顯示器附有以下物品。
若發現任何物品遺失，請聯絡經銷商。
請聯絡當地經銷商以購買可選配件。
類型 1
顯示器和簡單支架
類型 2
顯示器和簡單支架
註
因為簡單支架不支援旋轉功能,所以無法提供 MagicRotation 程式。
類型3
顯示器和 HAS 支架
8
類型4
手冊
介紹
顯示器和 HAS 支架
快速設定指南 保固卡
（某些地區可能不適用）
纜線
D-Sub 纜線
其他
清潔布
單獨購買
電源線
()
使用指南
DVI 纜線（選購）
USB 纜線
註
僅作為一項產品特色為高度拋光的黑色產品提供。
9
顯示器
初始設定
介紹

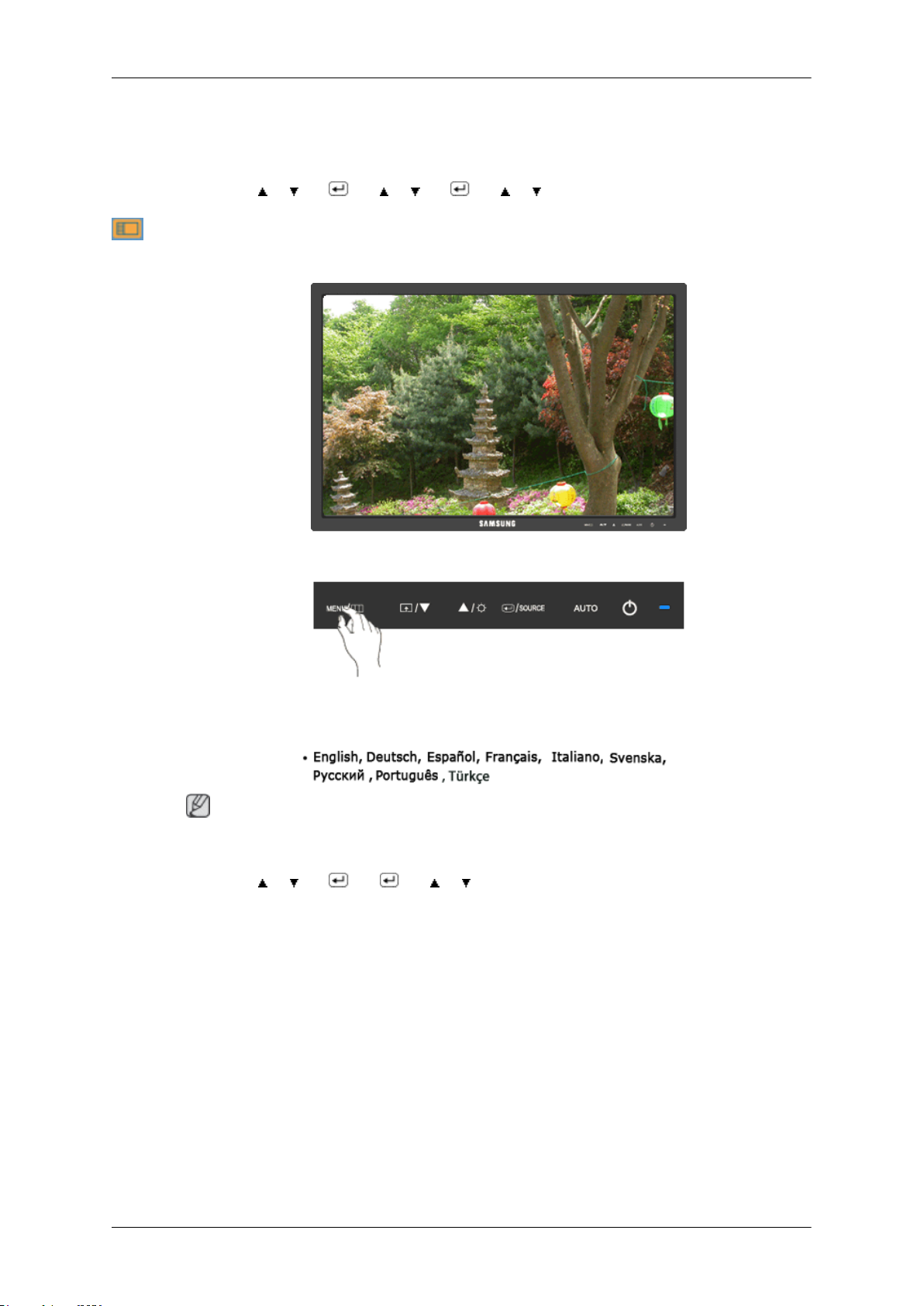

使用向上或向下鍵選擇語言。
顯示的內容在 40 秒後將消失。
先關閉再開啟電源按鈕。它將會再次顯示。
它最多可顯示三 (3) 次。在達到最大計數之前，請務必調整電腦的解析度。
註
螢幕上顯示的解析度為本產品的最佳解析度。
正面
調整電腦的解析度，使其與本產品的最佳解析度相同。
MENU
開啟螢幕功能表和結束功能表。也用於結束
表。
Customized Key[ ]
您可以根據喜好使用自訂按鈕指定功能指定 Custom 按鈕。
按鈕 [
MENU/
]
OSD 功能表或返回上一級功能
10
註
介紹
您可透過「Setup」 > 「
key」（自訂鍵）。
Brightness
若 OSD 未出現在螢幕上，可以按該按鈕調整亮度。
>> 按此處觀看動畫片段
按鈕 [ ]
Customized key」設定所需功能的「Customized
調整按鈕 [ ]
這些按鈕可讓您調整功能表中的項目。
確定按鈕 [
啟動反白顯示的功能表項目。
按 「
SOURCE」按鈕變更輸入模式時，螢幕左上方會出現一則訊息，上面顯示
了目前的模式 -- 類比或數位輸入訊號。）
註
若選擇數位模式，則必須使用 DVI 纜線將顯示器連接至圖形卡的
埠。
>> 按此處觀看動畫片段
AUTO
按鈕
] / SOURCE
/SOURCE」，然後在
按鈕
OSD 關閉時選擇視訊訊號。（在按「
DVI 連接
/
背面
使用此按鈕進行自動調整。
>> 按此處觀看動畫片段
電源按鈕 [ ]
使用此按鈕開啟/關閉顯示器。
電源指示燈
此指示燈會在正常工作時亮起，並在保存您做出的調整時閃爍一次。
註
有關節能功能的更多資訊，請參閱手冊中所述的 PowerSaver。為節約能
量，請在不需要時或長時間不使用時將顯示器關閉。
註
不同的顯示器，其背部的組態可能有所不同。
11
介紹
簡單支架
（
連接埠
連接埠
連接埠
防盜鎖
（
USB
USB
上行連接埠）
下行連接埠）
DOWN 連接埠與 USB 裝置。
POWER
將顯示器的電源線連接至顯示器背面的 POWER 連接埠。
DVI IN
將 DVI 纜線連接至顯示器背面的 DVI IN 連接埠。
RGB IN
將 D-sub 纜線連接至顯示器背面的 15 針 RGB IN 連接埠。
Kensington
Kensington 防盜鎖是在公眾場合使用本系統時用於固定系統的裝置。（鎖定
裝置必須單獨購買）。有關使用鎖定裝置的更多資訊，請聯絡銷售商。
DOWN
透過 USB 纜線連接 USB 顯示器的
UP
透過 USB 纜線連接顯示器的 UP 連接埠與電腦的 USB 連接埠。
HAS 支架
註
請參閱 連接纜線 以瞭解更多有關纜線連接的資訊。
纜線夾持環
使用夾持環固定纜線，如圖所示。
•
12
連接
連接纜線
將顯示器的電源線連接至顯示器背面的 power 連接埠。
將顯示器的電源線插入附近的插座。
根據您的電腦使用合適的連接。
使用視訊卡上的 D-sub（類比）連接器。
• 將訊號線連接至顯示器背面的 15 針 D-sub 連接埠。
[RGB IN]
使用視訊卡上的 DVI（數位）連接器。
• 將 DVI 纜線連接至顯示器背面的 DVI IN 連接埠。
[DVI IN]
連接至 Macintosh。
• 使用 D-sub 連接線將顯示器連接至 Macintosh 電腦。
註
若顯示器和電腦已連接，您可以開啟並使用它們。
連接 USB (選項)
註
透過將 USB 裝置（例如滑鼠、鍵盤、記憶棒或外部硬碟機）連接至顯示器的 DOWN 連
接埠，就可以使用它們，而無需將它們連接至電腦。
顯示器的 USB 連接埠支援符合規格認證的高速 USB 2.0。
13
資料傳輸率
耗電量
連接
高速 全速 低速
480 Mbps 12 Mbps 1.5 Mbps
2.5 W
2.5 W
2.5 W
（每個連接埠的最
大功率）
1.
透過 USB 纜線連接顯示器的 UP 連接埠與電腦的 USB 連接埠。
註
要使用
DOWN 連接埠，必須將 UP（上行纜線）連接至電腦。
（每個連接埠的最
大功率）
（每個連接埠的最
大功率）
請確保使用此顯示器隨附的 USB 纜線連接顯示器 UP 連接埠與電腦 USB 連接埠。
2.
透過 USB 纜線連接 USB 顯示器的 DOWN 連接埠與 USB 裝置。
使用方式與使用連接到電腦的外部裝置一樣。
3.
您可以連接和使用鍵盤和滑鼠。
•
您可以播放媒體裝置上的檔案。
•
（例如，MP3 和數位相機等媒體裝置）
可以在儲存裝置中執行、移動、複製或刪除檔案。
•
（例如，外部記憶體、記憶體卡、記憶體讀取機、硬碟機型 MP3 播放器等儲存裝置）
• 也可使用其他可連接至電腦的 USB 裝置。
註
將裝置連接至顯示器的
DOWN 連接埠時，請使用該裝置的適當纜線。
14
使用支架
顯示器組件
連接
（有關纜線和外部裝置的用途，請諮詢適當產品的服務中心。）
對於因使用未經許可的纜線連接導致的外部裝置故障和損壞，本公司概不負責。
有些產品未遵循 USB 標準，可能導致裝置故障。
若裝置出現故障，即使已經連接到電腦，也請聯絡裝置/電腦的服務中心。
HAS 支架
簡單支架
顯示器和底部
安裝底座
A. 支架插梢
此顯示器接受符合 VESA 標準的 100 mm x 100 mm 安裝介面板。
15
連接
簡單支架
A.顯示器
B.安裝介面板（單獨購買）
關閉顯示器並拔下電源線。
1.
2. 將 LCD 顯示器面朝下放置於平整的表面，底下放上保護螢幕的墊子。
3. 擰下兩顆螺絲，然後將 LCD 顯示器的支架拆下。
將安裝介面板對準後蓋墊板中的孔，然後使用臂型底座、掛牆架或其他底座隨附的四個
4.
螺絲進行固定。
切勿使用超過標準尺寸的螺絲，否則可能損壞顯示器內部。
•
• 對於不符合 VESA 標準螺絲規格的掛牆式安裝，螺絲的長度可能因其規格
而異。
• 切勿使用不符合
切勿將螺絲擰得太緊，否則可能損壞產品或導致產品墜落，從而造成人
身傷害。
對此類意外事故，三星概不負責。
VESA 標準螺絲規格的螺絲。
HAS 支架
• 若由於使用非 VESA 或非指定掛牆式安裝或客戶未按照產品安裝說明執
行，從而造成產品損壞或人身傷害，三星概不負責。
要在牆上安裝顯示器，則應購買掛牆套件，使您可以將顯示器安裝在離
•
牆面至少 10 公分遠的地方。
請聯絡最近的三星服務中心以取得更多資訊。對於因未使用指定底座而
•
造成的損害，三星電子概不負責。
請使用符合國際標準的掛牆托架。
•
16
使用軟體
顯示器驅動程式
註
若作業系統提示需要顯示器驅動程式，請插入顯示器隨附的 CD-ROM。驅動
程式安裝因作業系統的不同而略有差別。請遵循您的作業系統適用的指示。
準備一張空白磁碟，並從此處所示的網際網路網站下載驅動程式檔案。
網際網路網站：
http://www.samsung.com/（全球）
安裝顯示器驅動程式（自動）
1. 將光碟插入 CD-ROM 光碟機。
2. 按「Windows」。
3. 在型號清單中選擇您的顯示器型號，然後按「OK」（確定）按鈕。
4. 若能看到以下訊息視窗，請按「Continue Anyway
（確定）按鈕（Microsoft® Windows® XP/2000 作業系統）。
註
此顯示器驅動程式通過了 MS 標誌認證，此安裝不會損害您的系統。
17
」（繼續執行）按鈕。然後按「OK」
認證的驅動程式將發佈在 Samsung 顯示器的主頁上。
http://www.samsung.com/
安裝顯示器驅動程式（手動）
Microsoft® Windows Vista™ 作業系統
1. 將手冊 CD 放入 CD-ROM 光碟機。
2.
按
（開始）和「控制台」。然後，按兩下「Appearance and Personalization」（外觀與
個人化）。
使用軟體
3. 按「Personalization」（個人化），然後按「Display Settings」（顯示設定值）。
4. 按「Advanced Settings...」（進階設定值）。
5. 按「Monitor」（監視器）標籤中的 「Properties」（內容）。如果「Properties」（內
容）按鈕已停用，即表示您的顯示器設定已完成。顯示器即可使用。
如果顯示「Windows needs...
ue」（繼續）。
」（Windows 需要...）訊息，如下圖所示，請按「Contin-
18
使用軟體
註
此顯示器驅動程式通過了 MS 標誌認證，此安裝不會損害您的系統。
認證的驅動程式將發佈在 Samsung 顯示器的主頁上。
6. 在「Driver」（驅動程式）標籤中按 「Update Driver...」（更新驅動程式...）。
7. 勾選「Browse my computer for driver software」（在我的電腦上尋找驅動程式軟體）核取
方塊，然後按「Let me
的裝置驅動程式清單選擇）。
8. 按「Have Disk...」（從磁片安裝…），然後選擇驅動程式安裝檔案所在的資料夾（例
如，D:\Drive），再按「OK」（確定）。
pick from a list of device drivers on my computer」（讓我從電腦上
19
使用軟體
9. 從螢幕上顯示的顯示器型號清單中選擇與您的顯示器相符的型號，然後按「Next」（下
一步）。
10. 在依次顯示的以下畫面上按「Close」（關閉） →
定） → 「OK」（確定）。
「Close」（關閉） → 「OK」（確
20
Microsoft® Windows® XP 作業系統
1. 將光碟插入 CD-ROM 光碟機。
使用軟體
2. 按「Start」（開始） →
Themes」（外觀和主題）圖示。
3. 按「Display」（顯示）圖示並選擇「Settings」（設定值）標籤，然後按「Advanced...」
（進階）。
「Control Panel」（控制台），然後按「Appearance and
4. 在「Monitor」（監視器）標籤中按「Properties」（內容）按鈕，然後選擇「Driver」
（驅動程式）標籤。

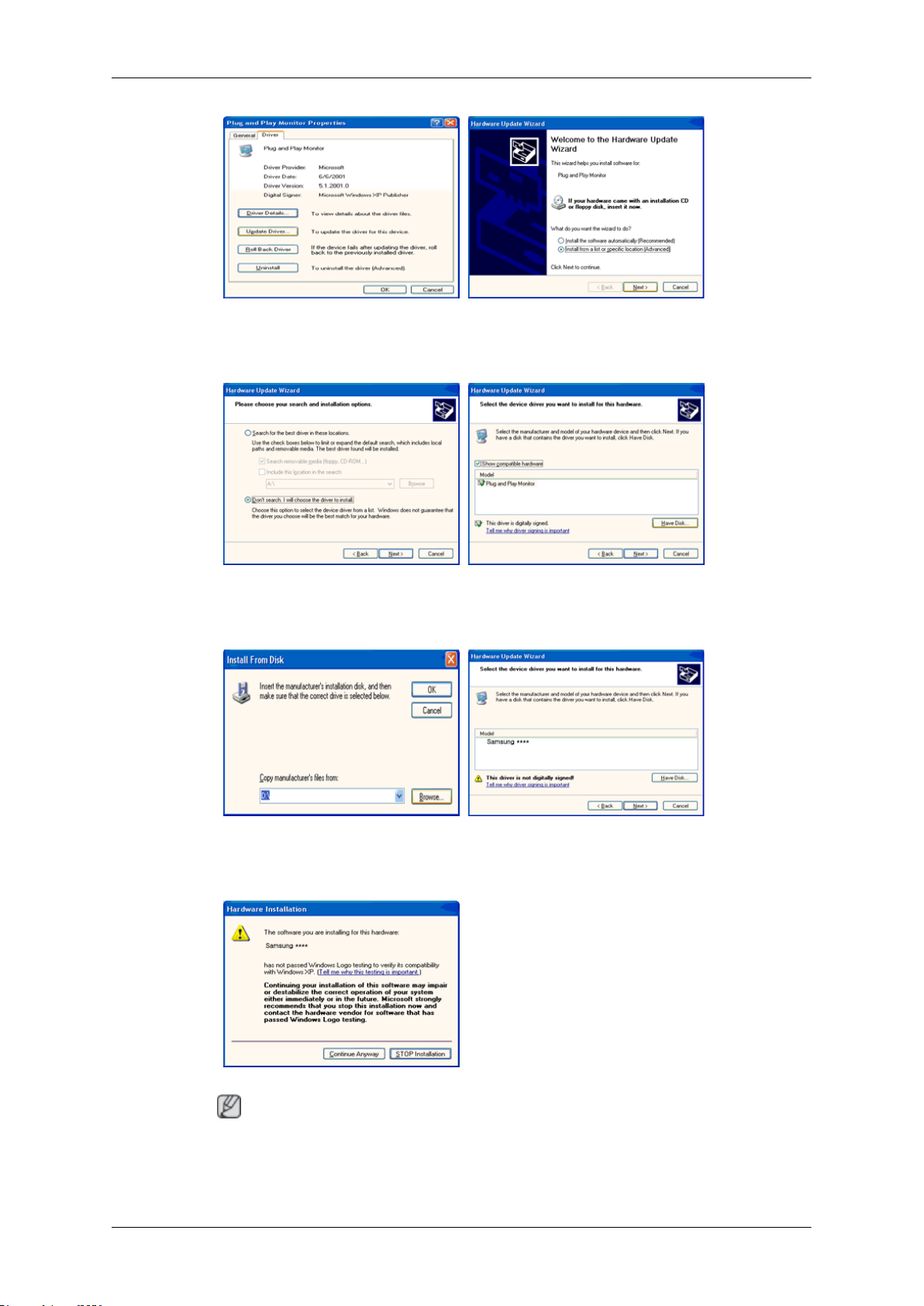

5. 按「Update Driver...」（更新驅動程式）並選擇「Install from
位置安裝），然後按「Next」（下一步）按鈕。
a list or...」（從清單或特定
21
