SyncMaster 152x/172x

Forside On-Screen Display

Sikkerhedsanvisninger Fejlfinding

Tegnforklaring Checkliste Strøm Spørgsmål & Svar Installation Selv-test kontrolfunktion Vedligeholdelse Diverse

Indledning Specifikationer

Udpakning Generelle specifikationer Front Fabriksindstillede Modes Bagpanel PowerSaver

Opstilling Oplysninger

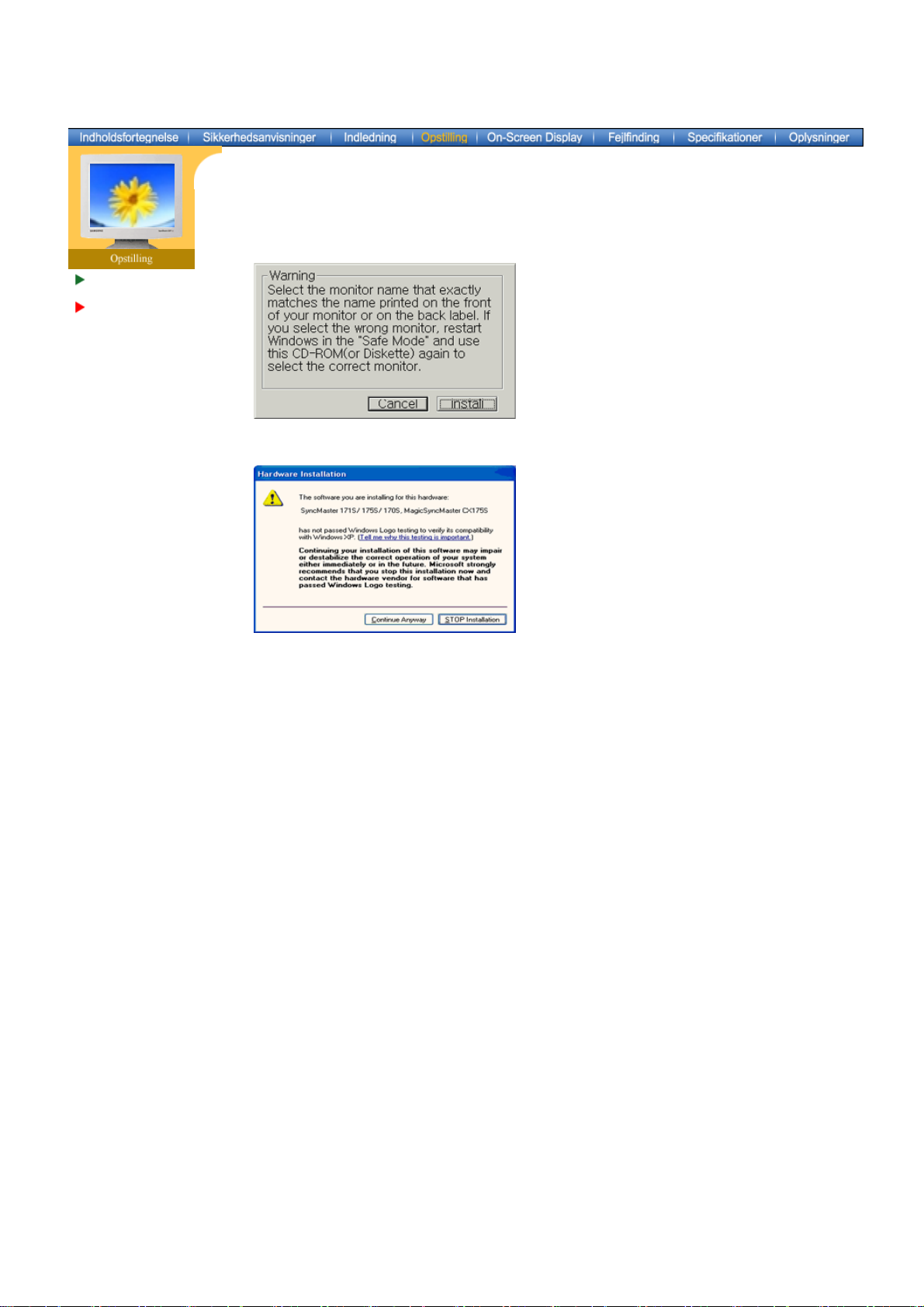

Tilslutning af skærm Service Installation af skærmdriver Ordforklaring

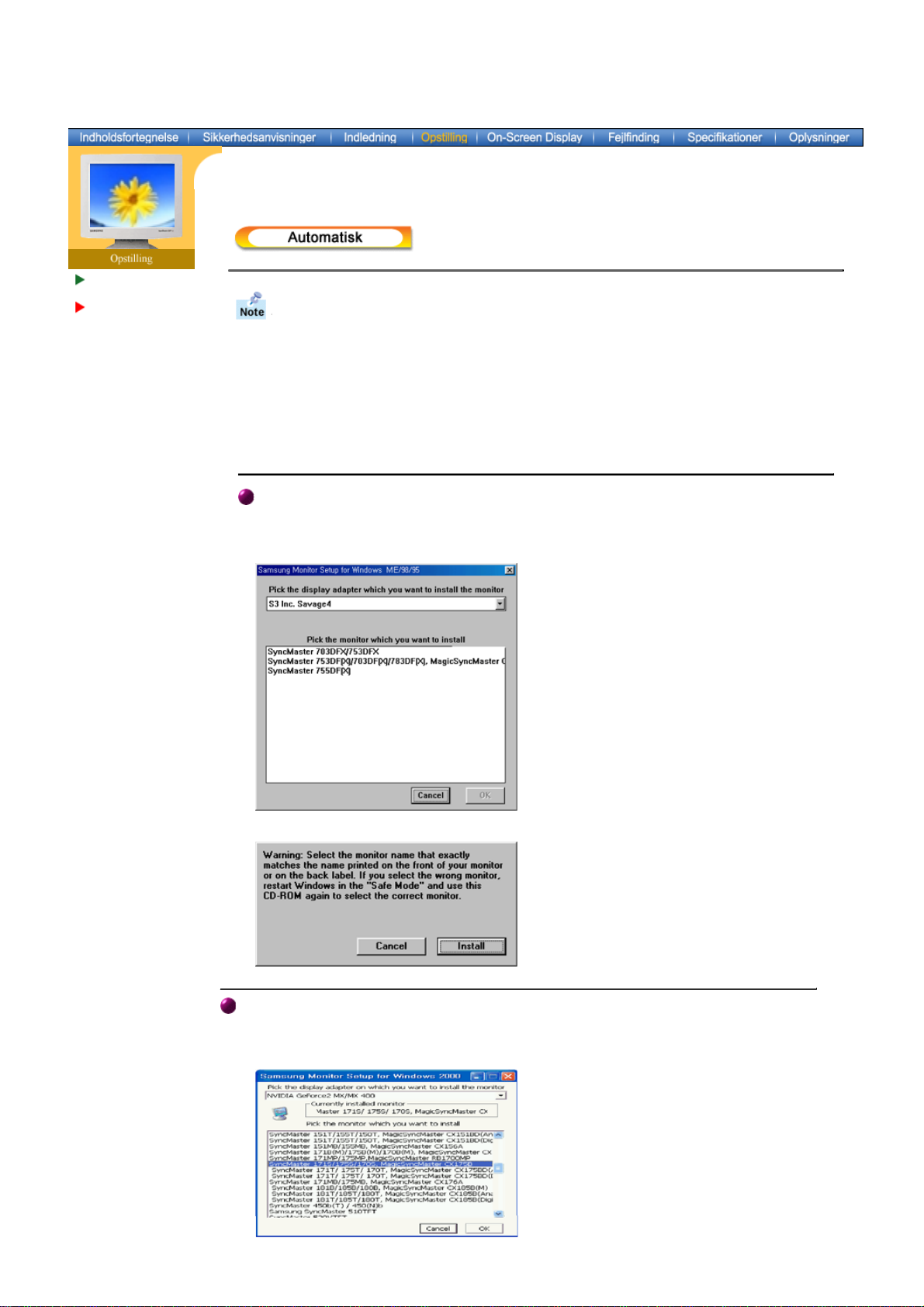

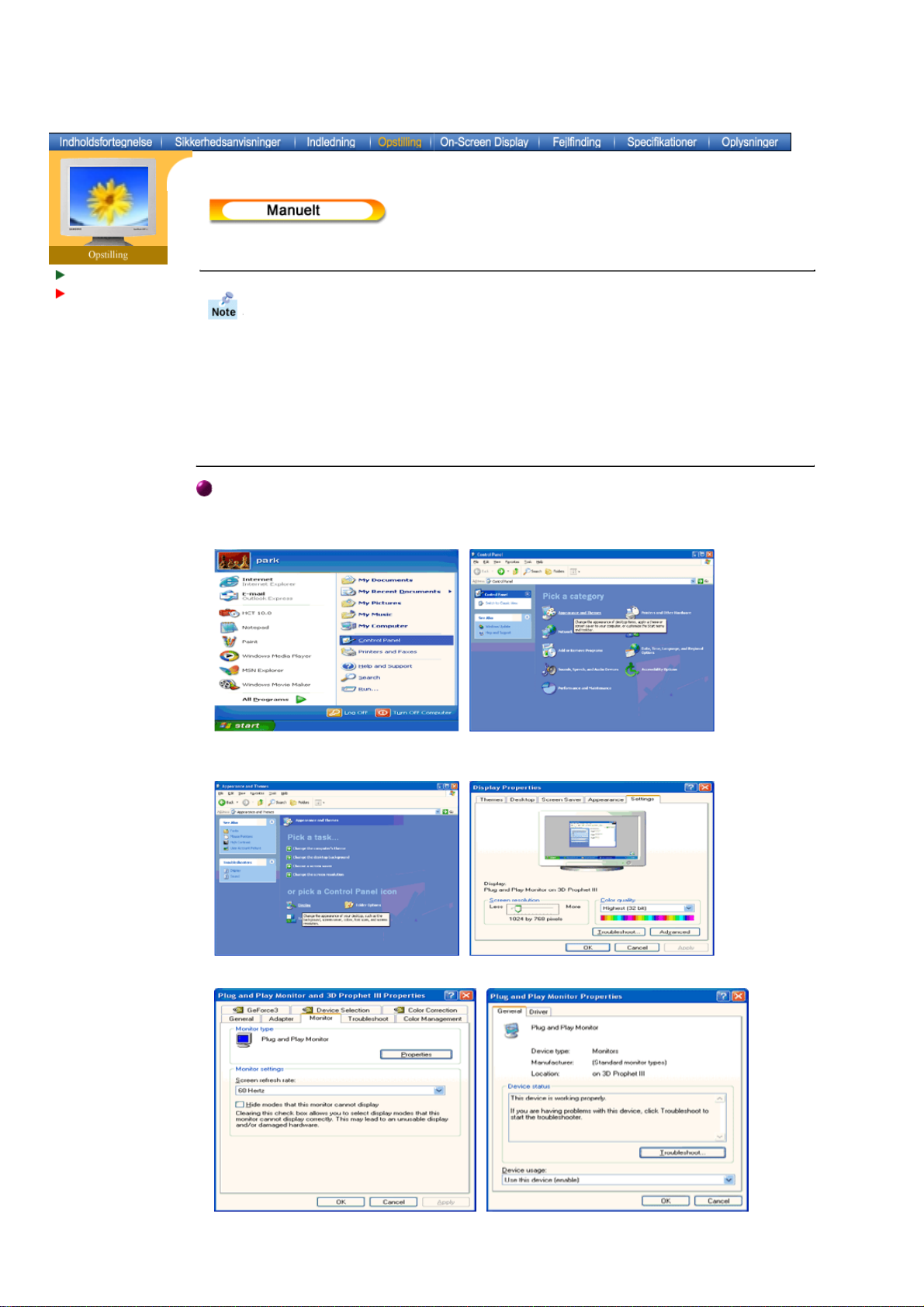

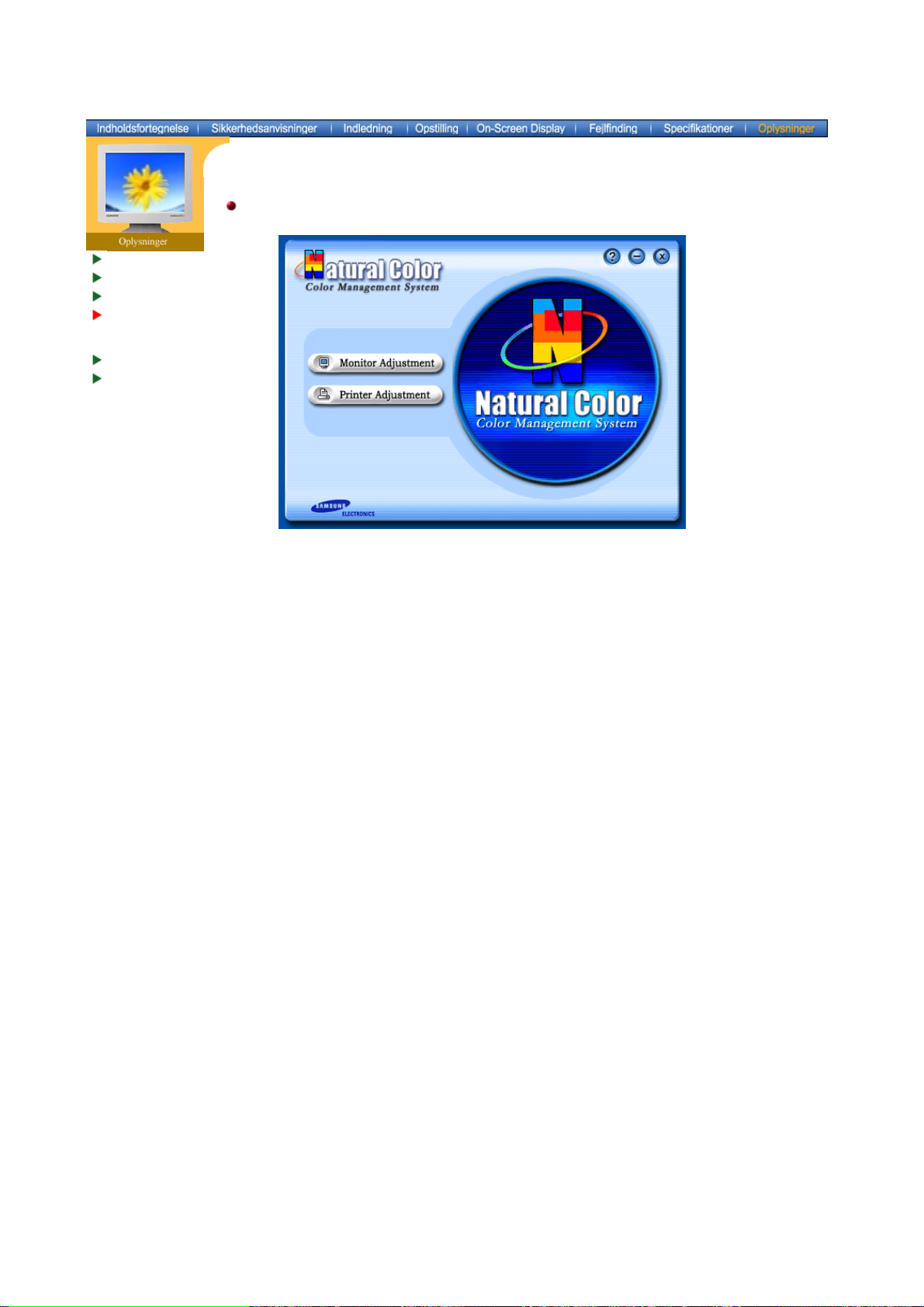

Automatisk Forskrifter Manuelt Natural Color - Farvestyringssystem

Installation af VESA kompatibelt ophæng For bedre billede

Rettigheder

Tegnforklaring

A r

F M

Strøm Installation Vedligeholdelse Diverse

nvisninger, der er markeret med dette symbol skal overholdes - undladelse heraf kan

esultere i legemsbeskadigelse eller ødelæggelse af material.

orbudt

å ikke afmonteres

å ikke berøres

ør altid læses og forstås

jern stikket fra kontakten

ordforbindelse for at undgå elektrisk stød

Tegnforklaring

Strøm

Installation Vedligeholdelse Diverse

DPMS ( bør forklares - ingen her ved hvad DPMS er PC), hvis den ikke skal bruges i længere tid. Hvis du bruger en pauseskærm, sæt denne til aktiv status.

Anvend aldrig et beskadiget eller løst stik.

Dette kan forårsage elektrisk stød eller brand.

Tag aldrig stikket ud ved at rykke i ledningen, og rør aldrig ved ledningen med våde hænder

Dette kan forårsage elektrisk stød eller brand.

Anvend altid kun stik og kontakter med korrekt jordforbindelse.

Forkert jordforbindelse kan føre til elektrisk stød eller beskadigelse af materiel.

Undgå at bøje stik og ledninger samt at placere tunge genstande ovenpå disse og derved beskadige dem.

Dette kan forårsage elektrisk stød eller brand.

Fjern stikket fra kontakten i tordenvejr samt hvis PC'en ikke skal anvendes i længere tid.

Undladelse heraf kan føre til elektrisk stød eller brand.

Undgå at tilslutte flere forlængerledninger eller stik til samme kontakt.

Dette kan føre til brand.

Tegnforklaring Strøm

Installation

Vedligeholdelse Diverse

Tildæk aldrig skærmkabinettets ventilationsåbninger.

Dårlig ventilation kan forårsage systemsvigt eller brand.

Anbring din skærm et forholdsvis støvfrit sted med lav luftfugtighed.

I modsat fald er der risiko for elektrisk stød eller der kan udvikle sig brand inde i skærmen.

Undgå at tabe skærmen under transport.

Dette kan forårsage legemsbeskadigelse eller skade på materiel.

Anbring skærmen på en jævn, solid flade.

Skærmen kan beskadiges, hvis den falder ned.

Sæt skærmen ned med forsigtighed.

Den kan muligvis blive ødelagt.

Anbring aldrig monitoren med skærmfladen nedad.

TFT-LCD overfladen kunne blive beskadiget.

Tegnforklaring Strøm Installation

Vedligeholdelse

Diverse

Skærmkabinettet eller TFT-LCD fladen kan tørres af med en fugtig, blød klud.

Sprøjt ikke rengøringsmidlet direkte på monitoren.

Anvend det anbefalede rengøringsmiddel og brug en blød klud.

Rengør stik og stikkontakt med en tør klud, hvis de er støvede eller snavsede.

Et snavset stik kan forårsage elektrisk stød eller brand.

Anbring aldrig et glas vand, kemikalier eller små metalgenstande oven på skærmen.

Det kan føre til beskadigelse, elektrisk stød eller brand.

Skulle et fremmedlegeme komme ind i monitoren, tag stikket ud af kontakten og tilkald et servicecenter.

Tegnforklaring Strøm Installation Vedligeholdelse

Diverse

Afmonter aldrig kabinettet (eller bagpanel). Der er ingen indvendige dele, der kan vedligeholdes af brugeren.

Dette kan føre til elektrisk stød eller brand.

Overlad service til en kvalificeret servicetekniker.

Hvis skærmen ikke fungerer normalt - specielt, hvis der fremkommer mærkelige lyde eller lugt - tag øjeblikkelig stikket ud og kontakt en autoriseret forhandler eller servicetekniker.

Det kan føre til elektrisk stød eller brand.

Anbring aldring tunge genstande oven på skærmen.

Dette kan føre til elektrisk stød eller brand.

Hvil øjnene i 5 minutter efter hver times arbejde ved skærmen.

Dette vil modvirke øjentræthed.

Brændbare stoffer bør aldrig anvendes eller opbevares i nærheden af skærmen.

Det kan forårsage en eksplosion eller brand.

Forsøg aldrig at flytte skærmen ved at løfte den ved hjælp af ledning eller signalkabel.

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af beskadigelse af kablet.

Ryk aldrig skærmen til højre eller til venstre ved bare at trække i ledningen eller signalkablet.

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af beskadigelse af kablet.

Stik aldrig metalgenstande ind i åbningerne i skærmen.

Dette kan føre til elektrisk stød, brand eller beskadigelse.

Placer alle strømadaptere særskilt.

z Mulighed for brandfare.

Placer strømadapteren væk fra enhver anden varmekilde.

Mulighed for brandfare.

Fjern og kassér vinylposen omkring strømadapteren, før du tager den i brug.

z Mulighed for brandfare.

Placer altid strømadapteren i et veludluftet lokale.

Hvis du får vist et fast skærmbillede i længere tid, kan der der vises restbilleder eller slørethed.

Skift tilstanden til energisparetilstand, eller indstil en pauseskærm til et bevægeligt billede, når du skal være væk fra skærmen i længere ti d.

SyncMaster 152x

Udpakning

Front

Bagpanel

Kontroller, at pakken indeholder følgende dele. Kontakt din forhandler, hvis der mangler noget.

Udpaknin

D-Sub-kabel

Strømkabel

DC-adapter

installationsvejledning

Skærm og fodstykke

VESA-monteringsknægt

CD med Brugervejledning

Hurtig

Garantibevis

(Ikke alle steder)

Drevinstallation

SyncMaster 172x

Kontroller, at pakken indeholder følgende dele. Kontakt din forhandler, hvis der mangler noget.

Udpaknin

Udpakning

Front

Bagpanel

Forside > Indledning > Udpakning

D-Sub-kabel

DVI-kabel (tilbehør)

Strømkabel

DC-adapter

installationsvejledning

Skærm og fodstykke

CD med Brugervejledning

VESA-monteringsknægt

Hurtig

Garantibevis

(Ikke alle steder)

Drevinstallation

SyncMaster 152x

Udpakning

Front

Bagpanel

1. Auto knap / Exit knap

2. Menu knap

3. Tænd/sluk lampe

4. Knappen

MagicBright

5. Justerings

knapper

a. Tænd/sluk knap

Bemærk:

Anvend denne knap til direkte automatisk justering Anvend denne knap til at forlade den aktiverede menu eller OSD. Denne knap anvendes til at åbne OSD og aktivere valgte menuelementer. Denne lampe lyser grønt ved normal drift og blinker grønt en enkelt gang, når

skærmen gemmer dine justeringer. (Når du tænder for skærmen, vises en meddelelse i midten af skærmen, og du får vist den aktuelt valgte tilstand – analogt eller digitalt inputsignal.)

MagicBright refererer til en ny skærmfunktion med en skærmvisningskvalitet, der er dobbelt så god og tydelig som på eksisterende skærme. Du får den skærmlysstyrke og -opløsning, der er mest korrekt til visning af tekst sam t til gennemsyn af Internettet og multimedieanimationer, og derved opfylder funktionen mange forskellige brugerkrav. Du kan let vælge en af de forudkonfigurerede lysstyrke- og opløsningsindstillinger ved blot at trykke på en MagicBright-knap, der findes foran på skærmen.

Med disse knapper kan du markere og justere menuelementer.

Anvend denne knap til at tænde eller slukke for skærmen.

Gå til PowerSaver, der er nærmere beskrevet i håndbogen, for yderligere oplysninger om energibesparende funktioner. Sæt din PC til OFF, når den ikke skal bruges eller hvis du forlader arbejdspladsen i længere tid.

SyncMaster 172x

Udpakning

Front

Bagpanel

1. Auto knap

2. Exit knap

3. Menu knap

4. Tænd/sluk lampe

5. Justerings knapper

6. Knappen MagicBright

a. Tænd/sluk knap

Bemærk:

Anvend denne knap til direkte automatisk justering

Anvend denne knap til at forlade den aktiverede menu eller OSD.

Denne knap anvendes til at åbne OSD og aktivere valgte menuelementer.

Denne lampe lyser grønt ved normal drift og blinker grønt en enkelt gang, når skærmen gemmer dine justeringer.

Med disse knapper kan du markere og justere menuelementer.

MagicBright refererer til en ny skærmfunktion med en skærmvisningskvalitet, der er dobbelt så god og tydelig som på eksisterende skærme. Du får den skærmlysstyrke og -opløsning, der er mest korrekt til visning af tekst samt til gennemsyn af Internettet og multimedieanimationer, og derved opfylder funktionen mange forskellige brugerkrav. Du kan let vælge en af de forudkonfigurerede lysstyrke- og opløsningsindstillinger ved blot at trykke på en MagicBright-knap, der findes foran på skærmen.

Anvend denne knap til at tænde eller slukke for skærmen.

SyncMaster 152x

Udpakning Front

Bagpanel

1. Stik til strøm

2. Signalkabel

Bemærk:

(Konfigurationen bag på monitoren kan variere mellem produkter.)

Tilslut skærmens strømkabel til dette stik bag på monitoren. Tilslut signalkablet til videostikket på din computer, video board, videokort

eller grafikkort.

Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.

SyncMaster 172x

Udpakning

Front

Bagpanel

1. Stik til strøm

2. DVI-port

3. D-SUB-port

Bemærk:

(Konfigurationen bag på monitoren kan variere mellem produkter.)

Tilslut skærmens strømkabel til dette stik bag på monitoren.

Tilslut DVI-kablet til DVI-porten bag på din monitor.

Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.

SyncMaster 152x

Tilslutning af skærm

Brug af holderen

Tilslutning af skærm

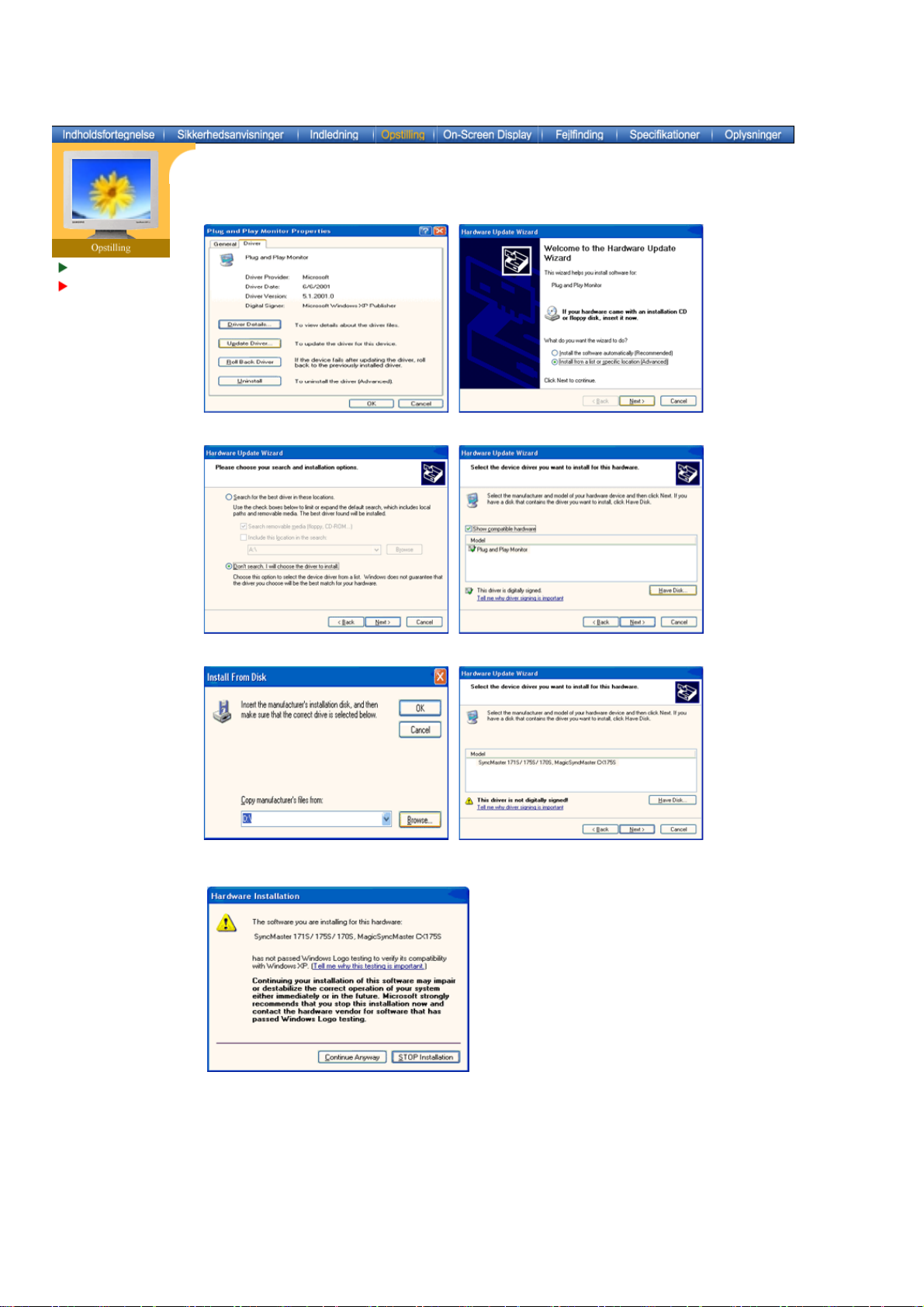

Installation af skærmdriver

1. Tilslut DC-adapteren til skærmen i strømporten bag på skærmen. Sæt stikket fra skærmens strømkabel i den nærmeste stikkontakt.

2. Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

3. Tilslut skærmen til Macintosh-computeren ved hjælp af D-SUB-tilslutningskablet .

4. Hvis du har en ældre Macintosh, skal du tilslutte skærmen ved hjælp af en speciel Mac-adapter.

5. Tænd for computer og skærm. Hvis du ser et skærmbillede, er installationen færdig.

SyncMaster 172x

Tilslutning af skærm

Brug af holderen

Tilslutning af skærm

Installation af skærmdriver

Tilslut DC-adapteren til skærmen i strømporten bag på skærmen. Sæt stikket fra skærmens

strømkabel i den nærmeste stikkontakt.

Bruge D-sub-tilslutningskablet (analogt) sammen med skærmkortet.

2-1.

Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

Bruge DVI-tilslutningskablet (digitalt) sammen med skærmkortet.

2-2.

Tilslut DVI-kablet til DVI-porten bag på din monitor.

Tilsluttet en Macintosh

Tilslut skærmen til Macintosh-computeren ved hjælp af D-SUB-tilslutningskablet.

Hvis du har en ældre Macintosh, skal du tilslutte skærmen ved hjælp af en speciel Mac-adapter.

Tænd for computer og skærm. Hvis du ser et skærmbillede, er installationen færdig.

Med visse skærmkort kan du få tom skærm, hvis du slutter D-sub- og DVI-kablerne til samme computer på én gang.

Hvis du tilslutter skærmen korrekt med DVI-tilslutningkablet, men alligevel får en tom eller flimrende skærm, skal du kontrollere, at skærmens status er indstillet til analog. Tryk på knappen

Source

(Kilde) for at få skærmen til at dobbelttjekke signalets inputkilde.

Tilslutning af

gsp

skærm

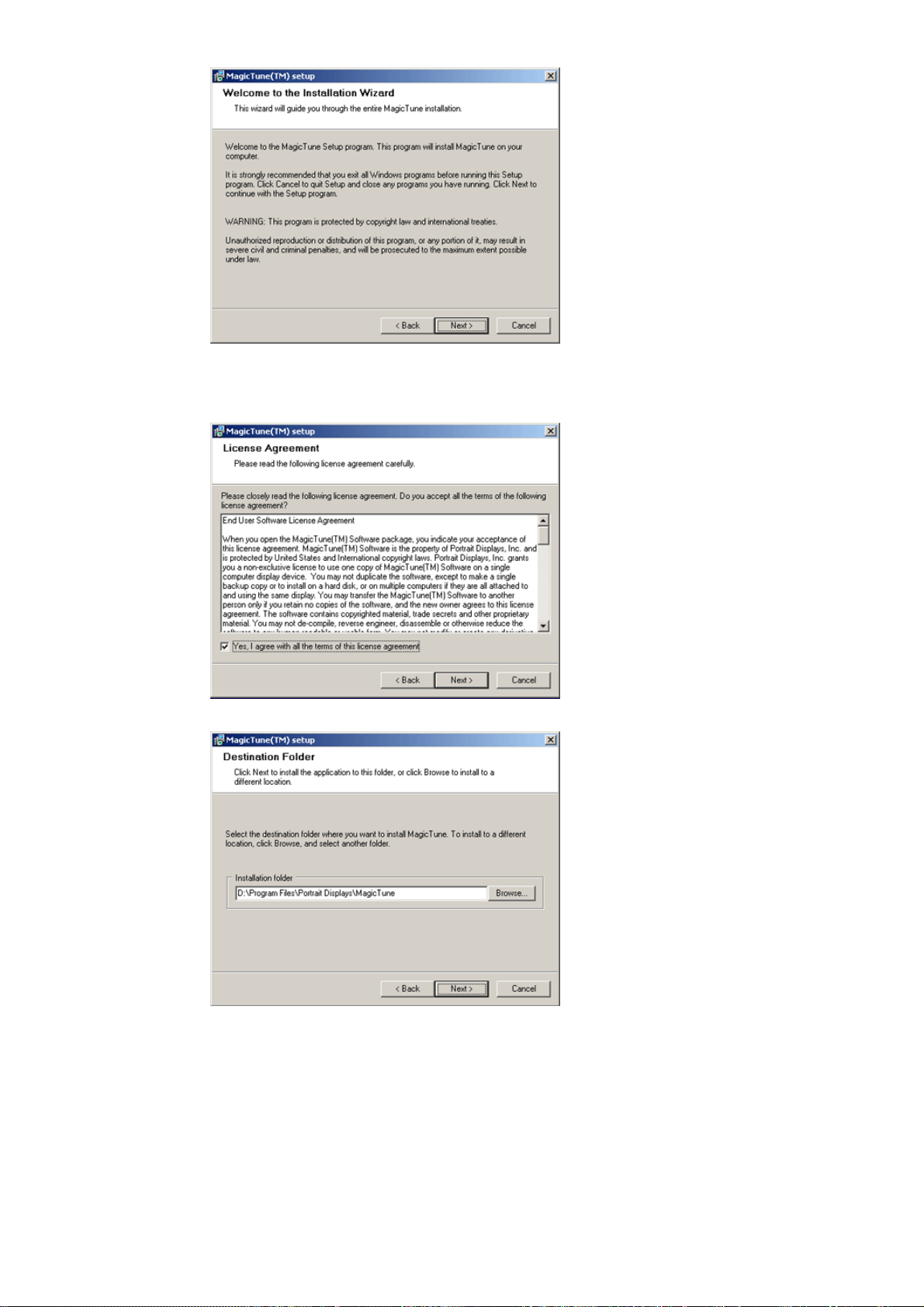

Installation af skærmdriver

Tilslutning af skærm

Brug af holderen

Væg til montering af skærmen

Væg til montering af skærmen | Montering af fodsty kke

Som vist i figuren ovenfor, skal du først folde holderen. Fastgør VESA-monteringsknægten på væggen. Hæng derefter skærmen op ved at justere den nederste fals i forhold til knægten.

Montering af fodstykke Bemærk:

Til denne monitor anvendes en 75 mm x 75 mm VESA kompatibel tilslutningsplade for

ophæng.

Pres den sammenfoldede skærmholder ind i VESA-monteringsknægten. Fastgør den derefter med de fire møtrikker, der fulgte med skærmen, og monter pad’et og VESA-monteringsknægten, så de justeres i forhold til hinanden.

ESA-monteringsknægt

2. Tilslutnin

lade for ophæng
