SyncMaster 151S/151B/171V

Indice

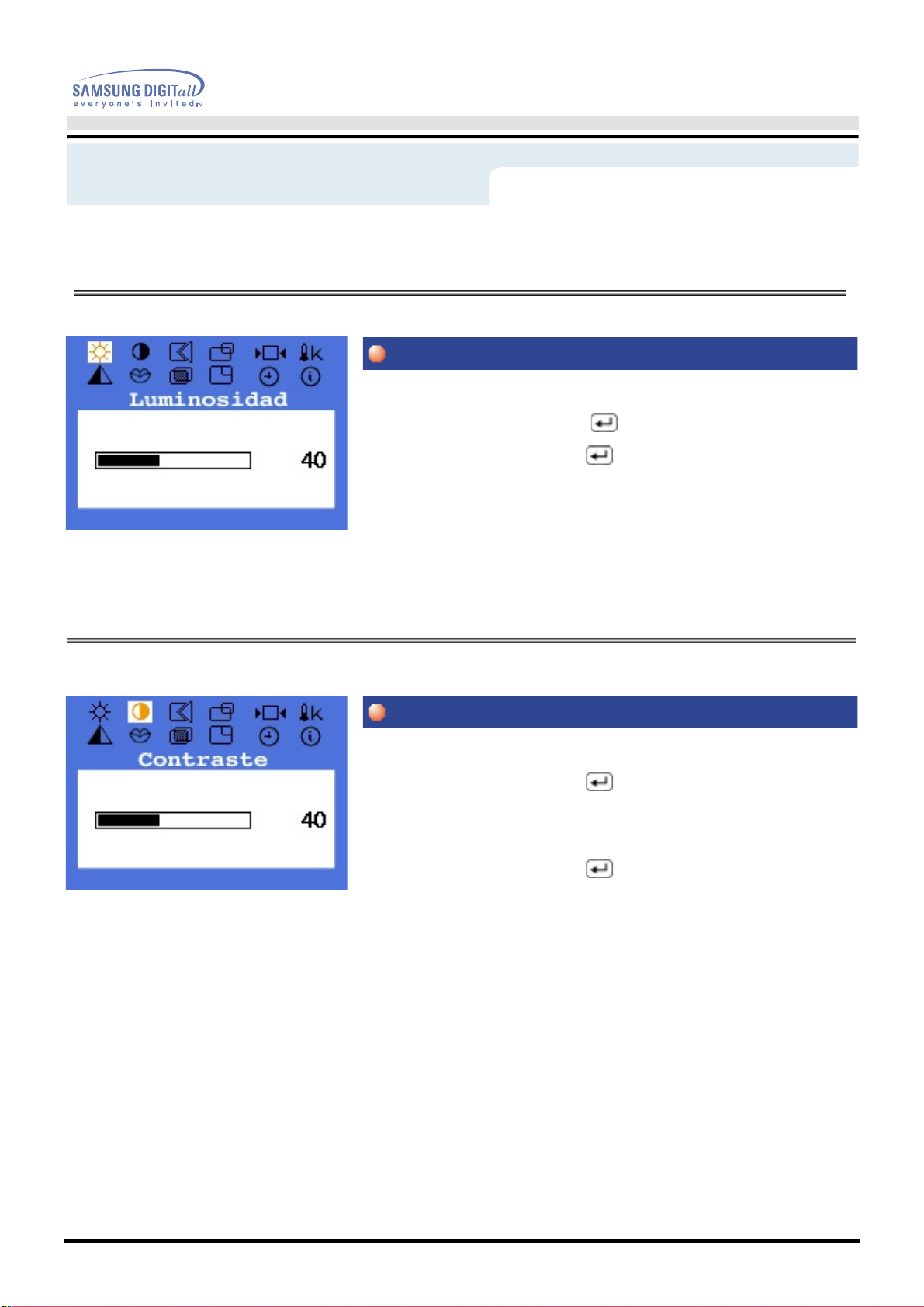

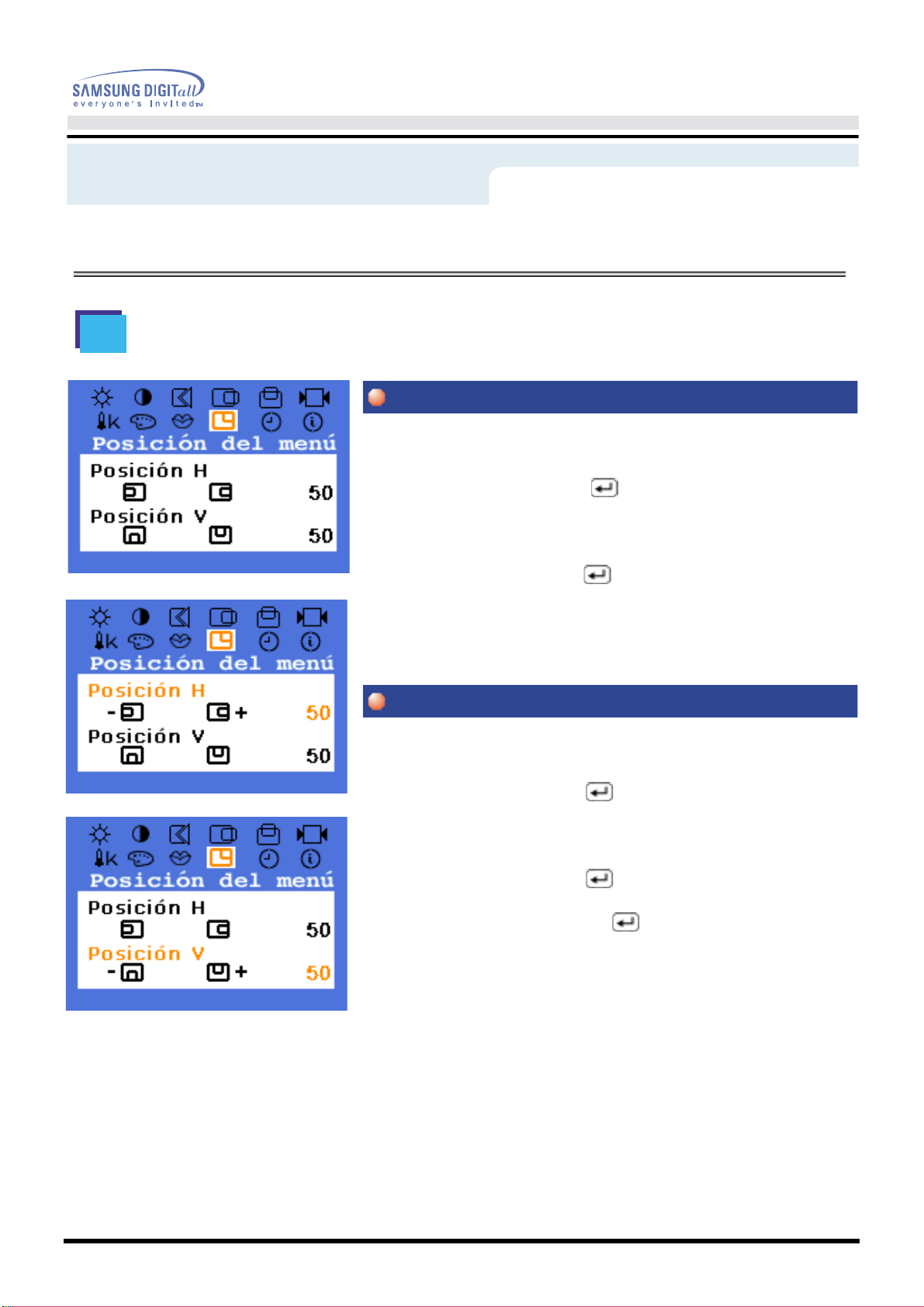

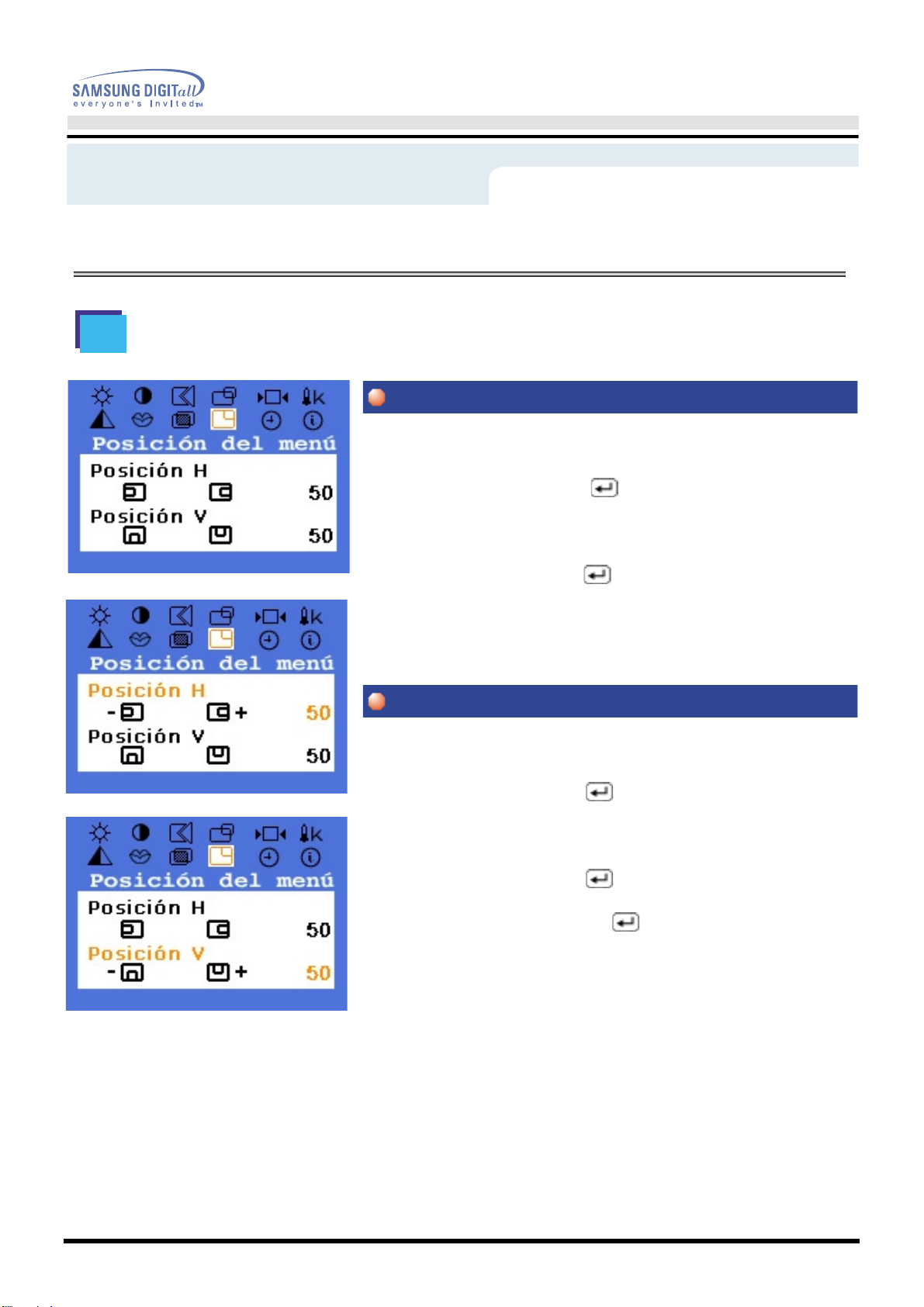

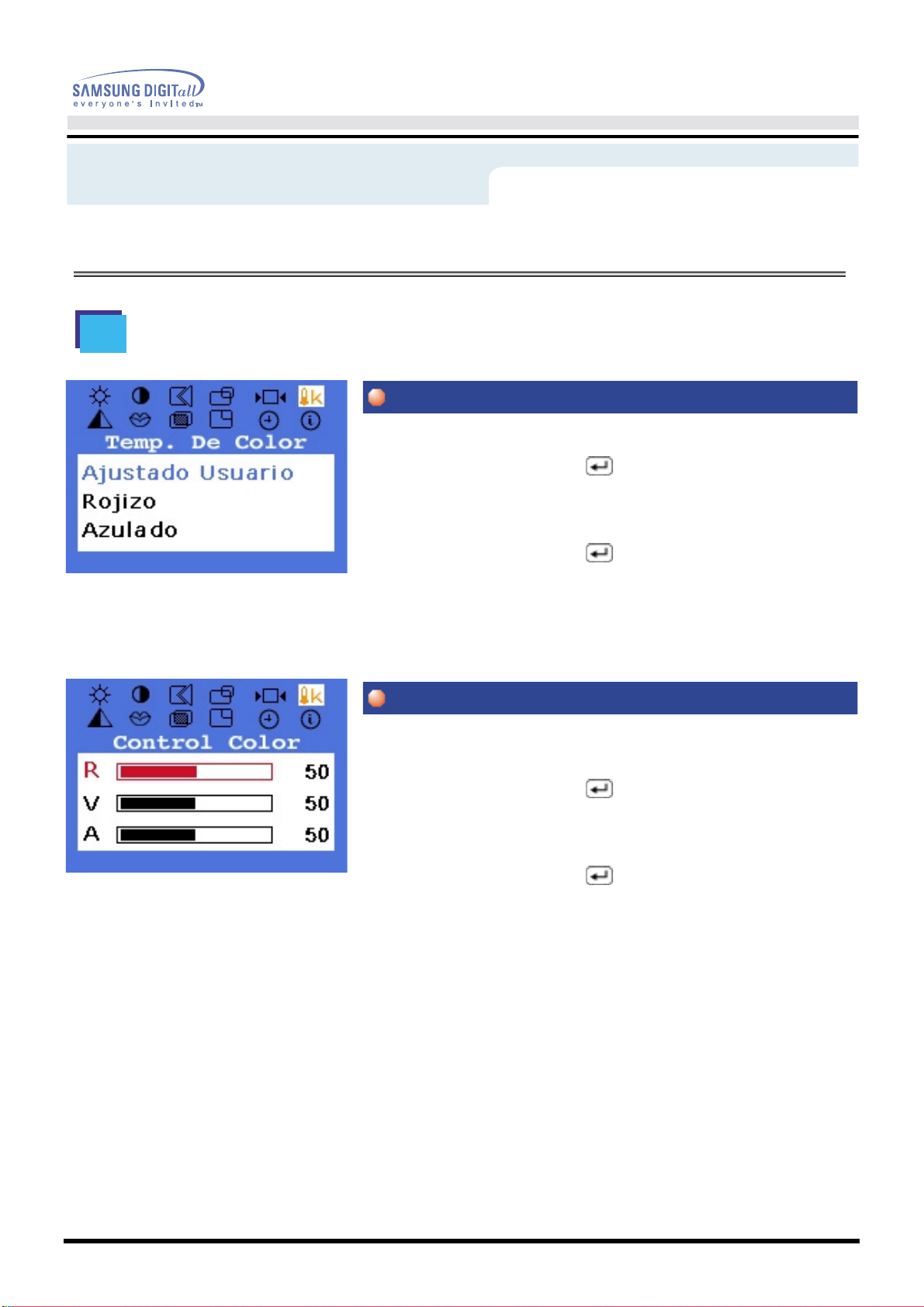

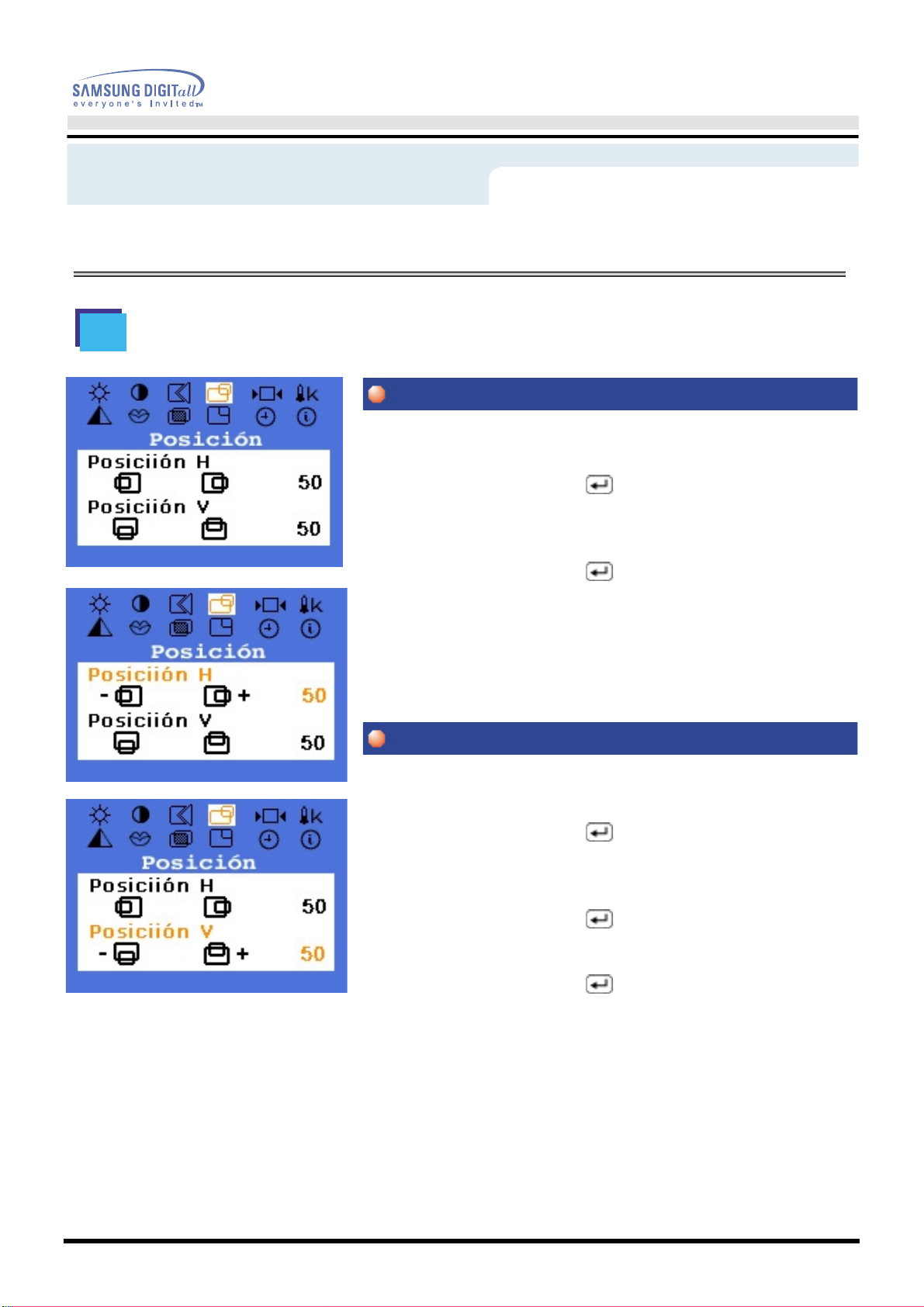

Página Principal Visualización en Pantalla

Instrucciones de seguridad Investigación de fallas

Nomenclatura Lista de chequeo

Fuente de alimentación Q & A

Manual del Usuario

Instalación

Limpieza

Otros

Introducción Especificaciones

Desempaque Generales

Parte Delantera Administrador de Energía

Parte Posterior Mode de Pantalla Prefijado

Instalación Información

Conexión del Monitor Servicio

Investigación del dispositivo de

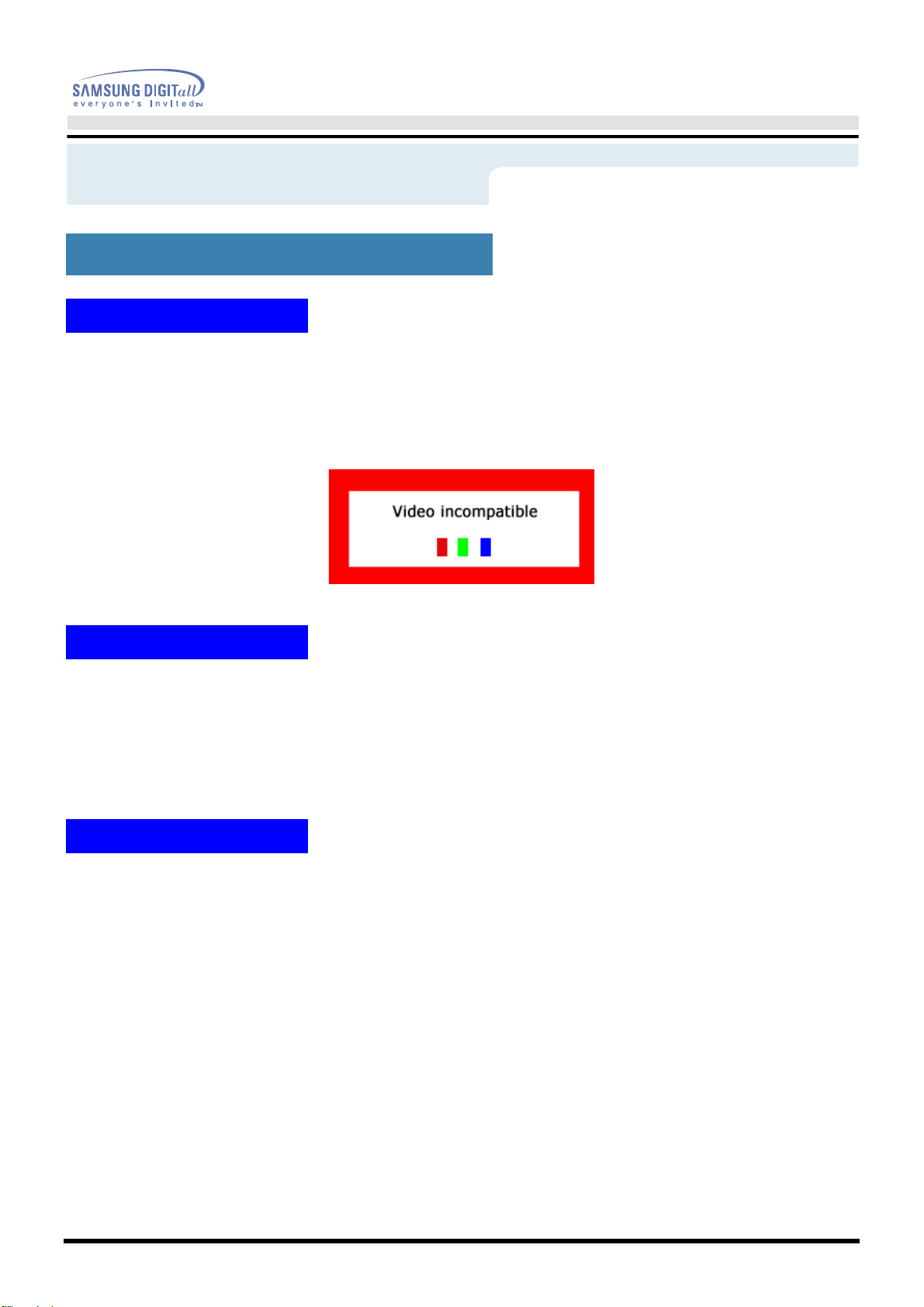

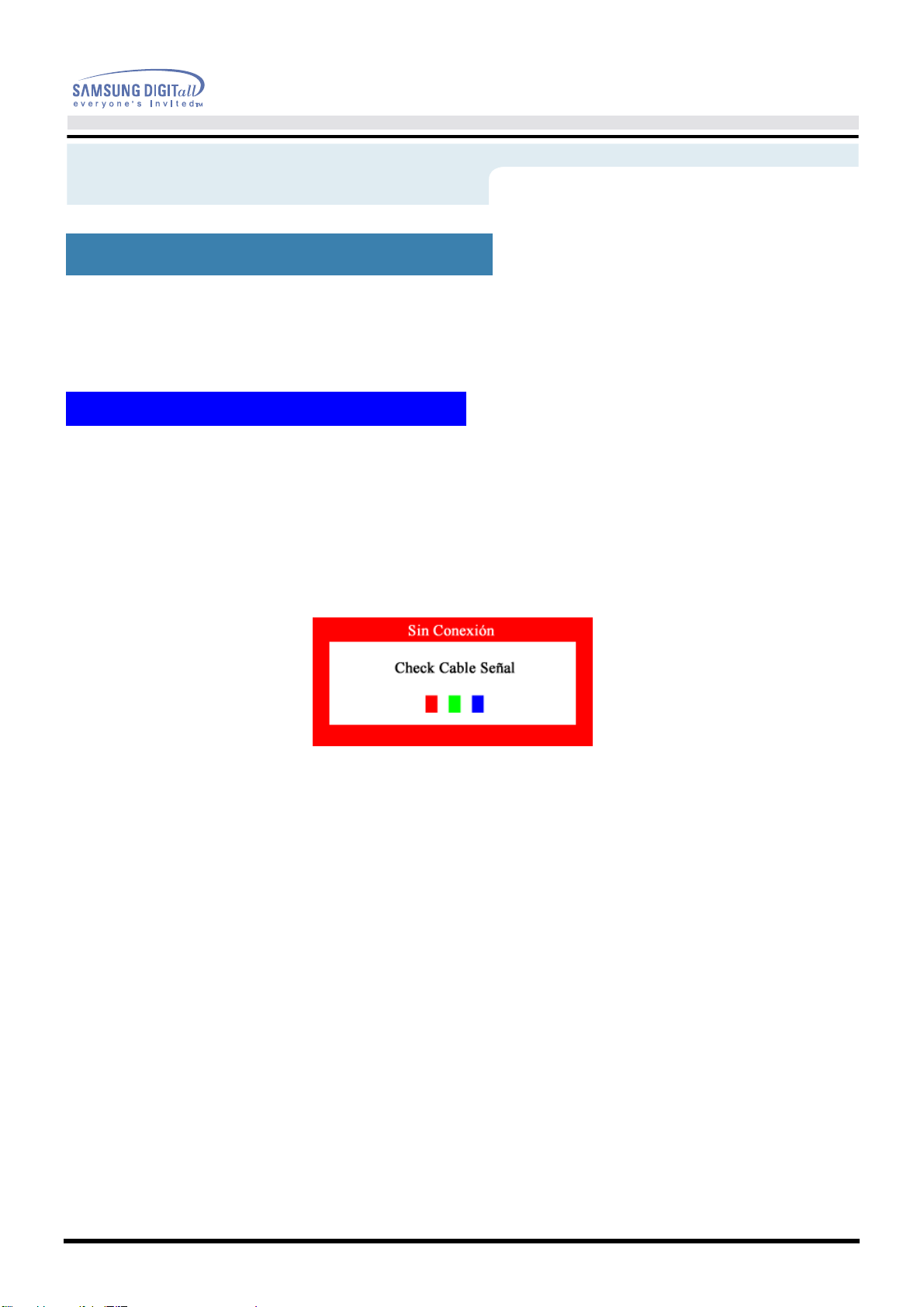

Autoprueba

Instalación del Controlador de
Monitor

--

Automático Regulatory

--

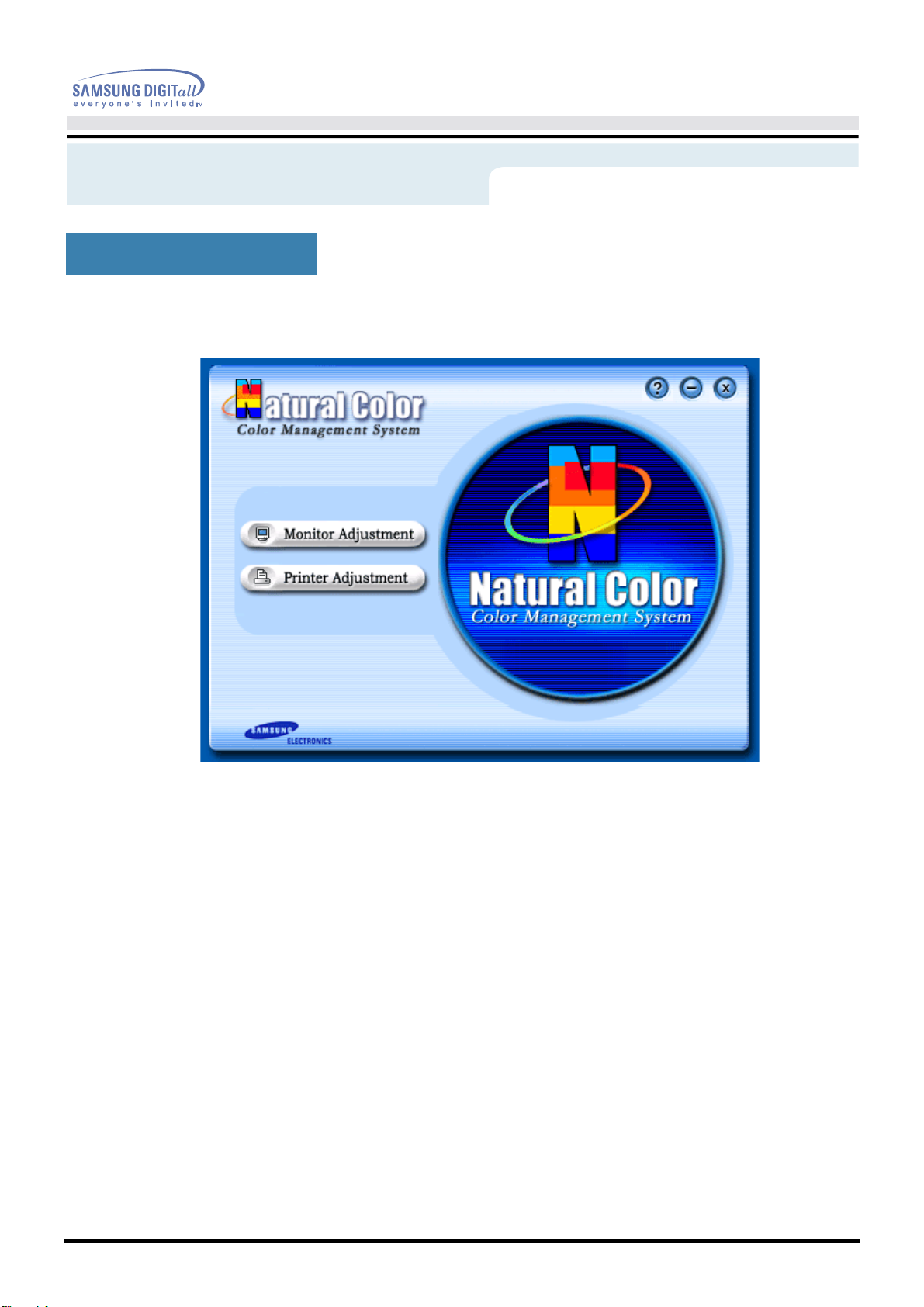

Manual Natural Color

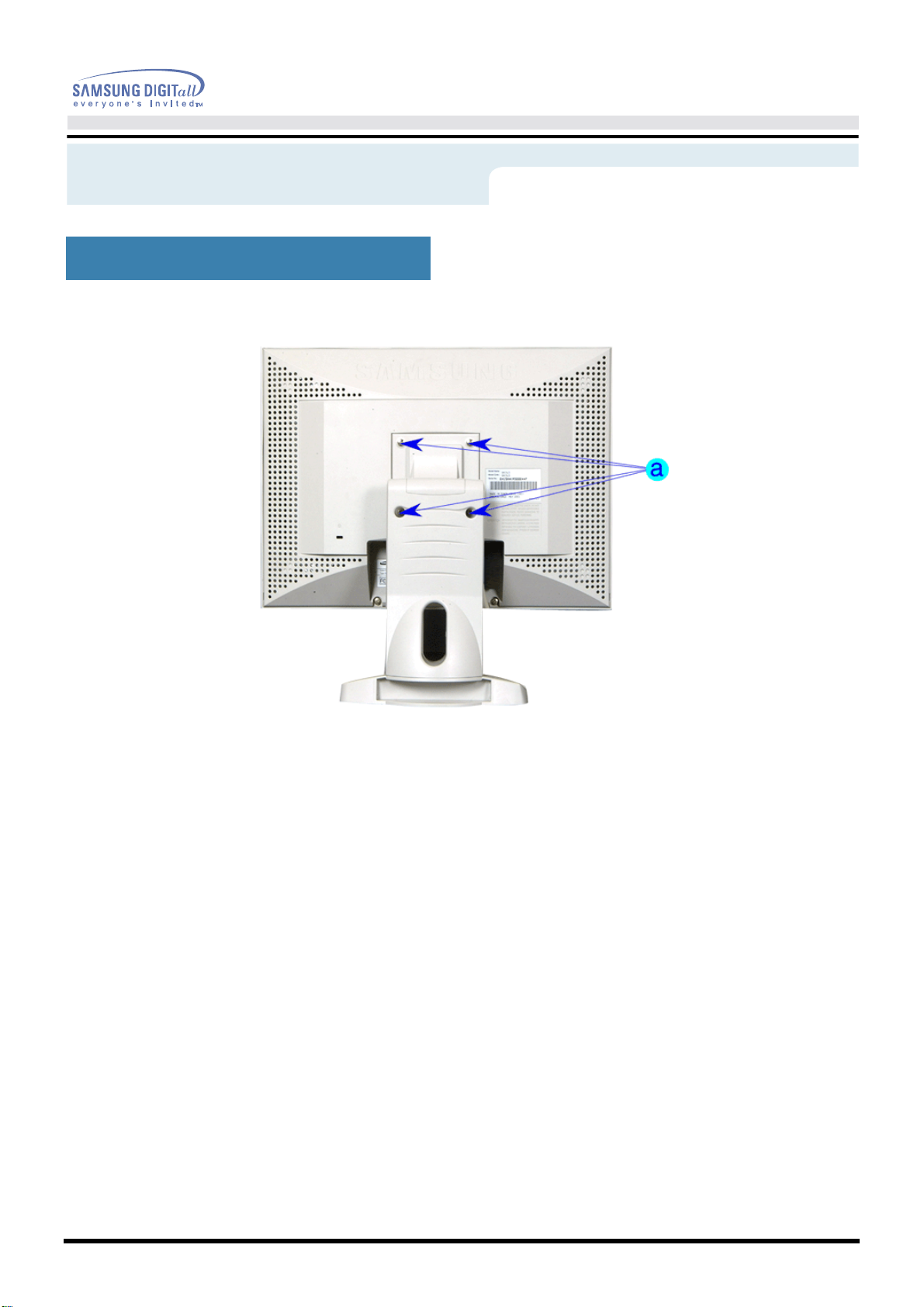

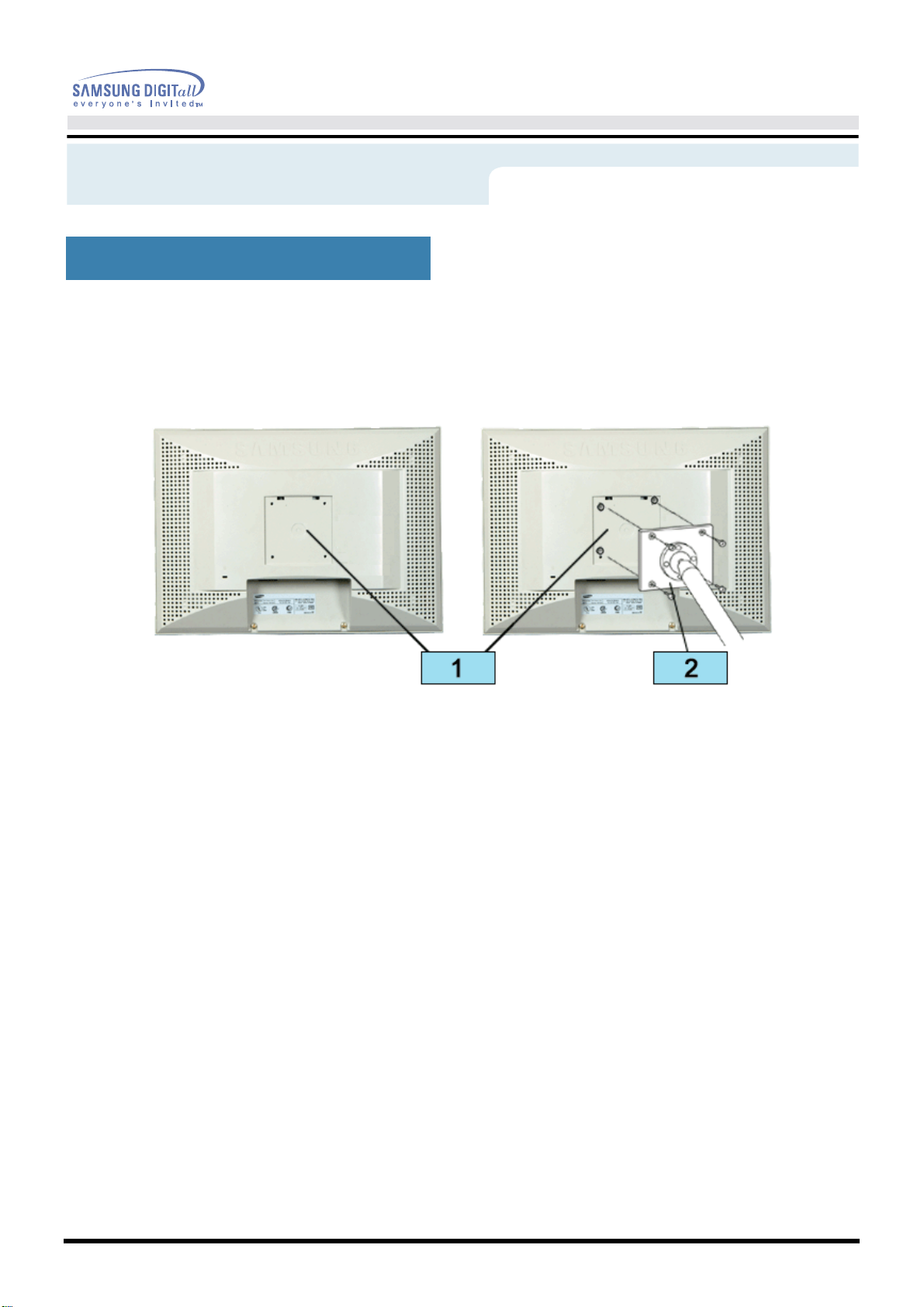

Cambiar la base

Términos

Para Obtener una Mejor
Presentación

Autoridad

Instrucciones de seguridad

Nomenclatura

Advertencia/Precauócin

Manual del Usuario

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo
podría ocasionar daños físicos o perjuicios al equipo.

Nomeclatura cinvencional

Prohibido. Es importante leer y entender en todo momento.

No desensamblar. Disconnect the plug from the outlet

No tocar.

Conectar a tierra para prevenir una
descarga eléctrica.

Instrucciones de seguridad

Fuente de alimentación

Cuando no use el computador durante largos periodos de tiempo, ajústelo a DPMS.
Si usa un protector de pantalla, póngalo al modo de pantalla activa.

Manual del Usuario

•

•

•

No use un enchufe estropeado o flojo.

•

Esto podría originar una descarga eléctrica o fuego.

No jale el enchufe del cordón ni toque el enchufe con las
manos mojadas.

•

Esto podría ocasionar una descarga eléctrica o fuego.

Use sólamente conectores y receptáculos apropiados
para hacer la conexión a tierra.

•

Una conexión a tierra inapropiada podría causar una descarga
eléctrica o una avería en el equipo.

•

No doble excesivamente el enchufe ni el cordón,
tampoco coloque objetos pesados sobre él, esto podría
ocasionar daños.

•

El incumplimiento de esta recomendación podría causar una
descarga eléctrica o fuego.

Instrucciones de seguridad

Fuente de alimentación

Manual del Usuario

•

•

Desconecte el enchufe del tomacorriente durante
tormentas o relámpagos o si no es usado por un periodo
largo de tiempo.

•

El incumplimiento de esta recomendación podría causar una
descarga eléctrica o fuego.

No conecte muchas extensiones o enchufes a un
tomacorriente.

•

Esto podría ocasionar fuego.

Instrucciones de seguridad

Instalación

Manual del Usuario

•

•

•

No cubrir las rejillas de ventilación del cabinete del
monitor.

•

Una mala ventilación podría causar averías o fuego.

Ponga el monitor en un lugar con poca humedad y un
mínimo de polvo.

•

Podría producirse un corto circuito o fuego en el interior del monitor.

No deje caer el monitor cuando lo mueva.

•

Esto podría causar daño al producto o al cuerpo humano.

•

•

Ponga el monitor en una superficie plana y estable.

•

El monitor puede causar lesiones al caerse.

Coloque el monitor cuidadosamente.

•

Podría dañarse o romperse.

Instrucciones de seguridad

Instalación

Manual del Usuario

•

No asiente el monitor sobre la pantalla.

•

Se podría dañar la superficie TFT-LCD.

Instrucciones de seguridad

Limpieza

Cuando limpie la caja del monitor o la superficie del TFT-LCD, limpie con
una tela suave, ligeramente mojada.

Manual del Usuario

•

•

•

No rocíe detergente directamente sobre el monitor.

Use el detergente recomendado con una tela suave.

Si el conector entre el enchufe y el pin está oxidado o
sucio, límpielo apropiadamente con una tela seca.

•

Un conector sucio puede causar una descarga eléctrica o fuego.

•

No ponga recipientes con agua, productos químicos o
cualquier objeto metálico pequeño sobre el monitor.

•

Esto podría causar daño, una descarga eléctrica o fuego.

•

Si una sustancia extraña entra en el monitor,
desconecte el enchufe y luego contáctese con el centro de servicios.

Instrucciones de seguridad

Otros

Manual del Usuario

•

•

•

No saque la cubierta (o la parte posterior). El usuario no
debe hacer reparaciones por sí mismo.

•

Esto podría causar una descarga eléctrica o fuego.

•

Solicite la revisión al personal calificado de reparaciones y
mantenimiento.

Si su monitor no funciona normalmente- en particular, si
hay algunos sonidos inusuales o sale algún olor del in
terior-desconéctelo inmediatamente y contáctese con
un centro de venta autorizado o un centro de servicios.

•

Esto podría causar una descarga eléctrica o fuego.

No asiente objetos pesados sobre la pantalla.

•

Esto podría causar una descarga eléctrica o fuego.

-

•

•

Por cada hora de trabajo que pase mirando la pantalla,
debería descansar unos 5 minutos.

•

Eso disminuirá la fatiga de sus ojos.

No use o no almacene sustancias inflamables cerca del
monitor.

•

Esto podría causar una explosión o fuego.

Instrucciones de seguridad

Otros

Manual del Usuario

•

•

•

No trate de mover el monitor jalándolo del cordón o del
cable de señal.

•

Esto podría causar averías, descarga eléctrica o fuego debido al
daño del cable.

No mueva el monitor a la izquierda o a la derecha jalando
sólamente el cordón o el cable de señal.

•

Esto podría causar una avería, descarga eléctrica o fuego debido al
daño del cable.

Nunca meta algo metálico en las aberturas del monitor.

•

Esto podría causar una descarga eléctrica, fuego o lesiones.

Manual del Usuario

Instrucciones de seguridad

Otros

IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA
DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y
OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS REFERENCIAS,
GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR EL APARATO Y
GUÁRDELO PARA REFERENCIAS FUTURAS.

IMPORTADO POR:

EXPORTADO POR:

SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.
SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO
DEL. GUSTAVO A. MADERO C.P. 07700
MEXICO D.F. TEL. [phone]
RFC: SEM950215S98

SAMSUNG ELECTRONICS CO.,LTD.
JOONG-ANG DAILY NEWS BLDG.
7 SOON-WHA-DONG CHUNG-KU,
C.P.O BOX 2775, 1144 SEOUL, KOREA

Introducción

Desempaque

•

Monitor y Soporte

SyncMaster 151S / 171V

•

Cordón eléctrico

•

Cable de señal

Manual del Usuario

SyncMaster 151B

•

Soporte pivotante y software CD (opcional)

•

Cable de Audio
(SyncMaster 151BM)

•

Guía de Instalación Rápida

•

Documento de garantía

(no está disponible en todas las localidades)

Verifique que los siguientes productos estén

incluidos con el monitor. Si faltara alguno,

contáctese con su distribuidor.

•

Manual del Usuario y CD de
Instalación de la Unidad de Disco

Manual del Usuario

Introducción

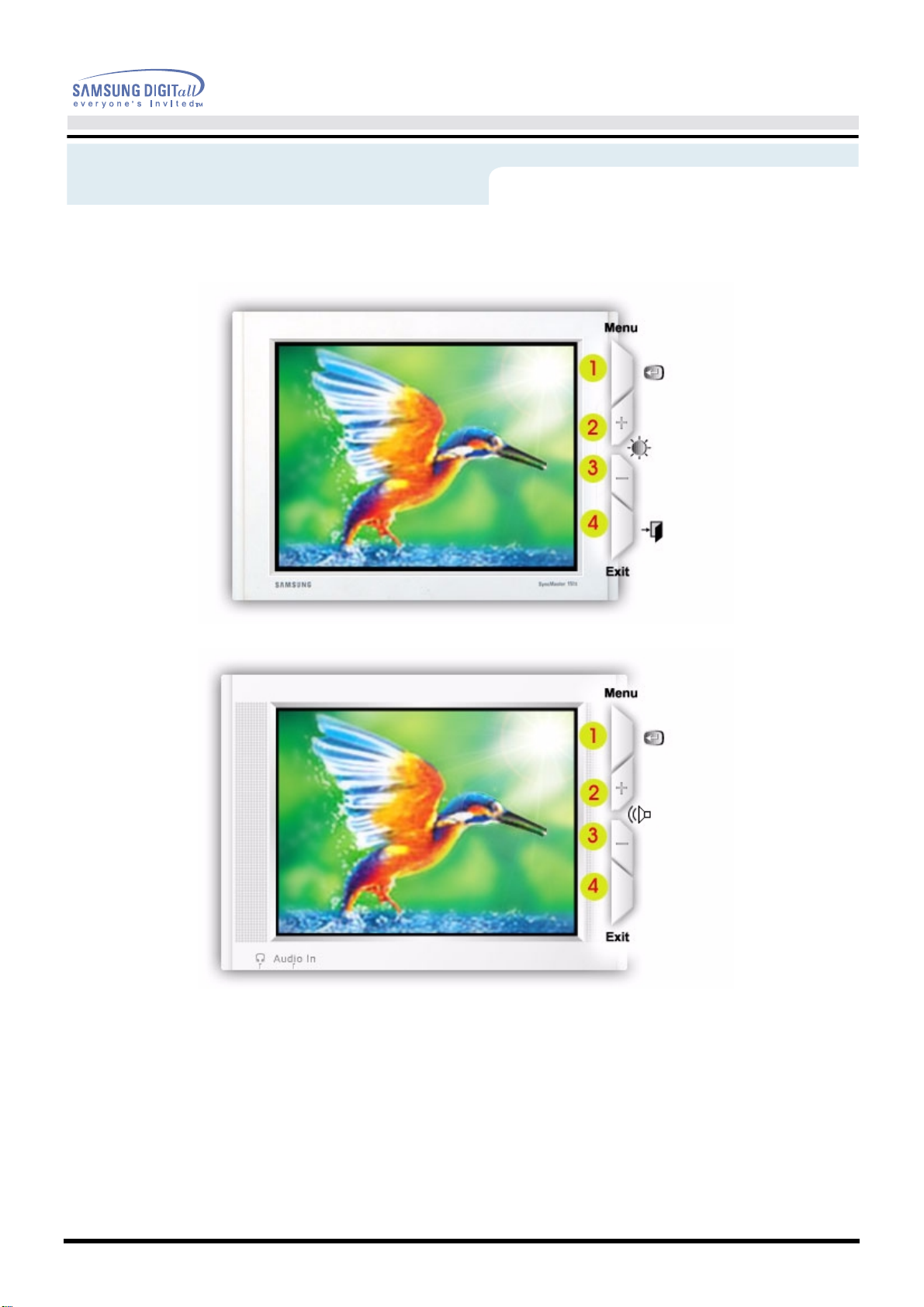

Parte Delantera

SyncMaster 151S / 171VQ SyncMaster 151B

1. Botón Auto

2. Botón Salir

3,4. Botones Reguladores

5. Botón Menú

6. Botón de suministro de energía

7. Indicador de suministro de energía

Nota:

Vea Ahorrador de Energía, descrito en el manual, para mayor información en lo
referente a las funciones de ahorro de energía.
Para ahorrar energía, apague el monitor cuando no lo necesite o cuando no lo use por
periodos largos de tiempo.

: "Auto" permite que el monitor se autoajusta a la señal

: Use este botón para salir del menú activo o del OSD

: Estos botones le permiten destacar y regular items en

: Use este botón para abrir el OSD y activar el item que

: Use este botón para prender y apagar el monitor.

de video entrante.

(Visualización en Pantalla).

el menú.

está destacado en el menú.

: Indica modo normal o Modo de Ahorro Energético.

Introducción

Parte Posterior

Manual del Usuario

(La disposición en la parte posterior del monitor podría variar de producto a producto)

1. Toma de corriente

2. Toma de señal

Nota:

Vea Conexión del Monitor para mayor información en lo referente a las conexiones
de cable.

: Conecte el cordón de suministro eléctrico del monitor a la toma de

corriente de la parte trasera del monitor.

: Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector

de vídeo del PC en la parte posterior del monitor.

Instalación

Conexión del Monitor(SyncMaster 151S / 171V)

Manual del Usuario

1. Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera
del monitor.
Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.

2. Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la
parte posterior del monitor.

3. Conecte el monitor al equipo Macintosh usando el cable de conexión D-SUB.

4. En el caso de un modelo antiguo de Macintosh, es necesario conectar el monitor usando un
adaptador especial de Mac.

5. Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está
incompleta.

Instalación

Conexión del Monitor(SyncMaster 151B)

Manual del Usuario

1. Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera
del monitor.
Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.

2. Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la
parte posterior del monitor.

3. Conecte un cable aquí para recibir el sonido de la tarjeta de sonido de la computadora.

4. Conecte el monitor al equipo Macintosh usando el cable de conexión D-SUB.

5. En el caso de un modelo antiguo de Macintosh, es necesario conectar el monitor usando un
adaptador especial de Mac.

6. Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está
incompleta.

Internet web site :

Instalación

Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador),
inserte el CD-ROM incluido con este monitor. La instalaci ón de la unidad de disco es
ligeramente diferente de un sistema operativo a otro. Siga las indicaciones
apropiadas para el sistema operativo que usted tiene.

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio
web que se menciona a continuación.

Manual del Usuario

?

Windows ME

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "Windows ME Driver".

3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón
“OK”.

http://www.samsung-monitor.com/ (Worldwide)
http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

4. Pulse el botón “Instalar” de la ventana “Advertencia”.

5. La instalación del Driver del Monitor está terminada.

Windows XP/2000

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "Windows XP/2000 Driver".

3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón
“OK”.

Instalación

4. Pulse el botón “Instalar” de la ventana “Advertencia”.

Manual del Usuario

5. Si ve la ventana “Mensaje”, haga clic en el botón “Continúe”. Luego haga clic en el botón
“OK”. Este driver del monitor est á bajo el logotipo certificado MS, y esta instalación no
dañará su sistema.

*El driver certificado será colocado en la Página Web del Monitor Samsung.

http://www.samsung-monitor.com/

6. La instalación del Driver del Monitor está terminada.

Internet web site :

Instalación

Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador),
inserte el CD-ROM incluido con este monitor. La instalaci ón de la unidad de disco es
ligeramente diferente de un sistema operativo a otro. Siga las indicaciones
apropiadas para el sistema operativo que usted tiene.

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio
web que se menciona a continuación.

Manual del Usuario

?

Sistema Operativo Microsoft® Windows® XP

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en “Inicio” - “Panel de Control” luego pulse el icono “Appearence”.

3. Haga clic en el icono “Visualización” y escoja la ficha “Configuración” luego haga clic en
“Avanzado”.

http://www.samsung-monitor.com/ (Worldwide)
http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

4. Pulse el botón “Propiedades” en la ficha “Monitor” y seleccione la ficha “Driver”.

http://www.samsung-monitor.com/

Manual del Usuario

Instalación

5. Pulse “Actualizar Driver” y seleccione “Instalar de una lista o …” luego haga clic en el
botón “Siguiente”.

6. Seleccione “No busque, yo voy a …..” luego haga clic en “Siguiente” y luego pulse “Retire el
disco”.

7. Pulse el botón “Examinar” luego escoja el A:\(D:\driver) y seleccione el modelo de su
monitor de la lista de modelos y haga clic en el bot ón “Siguiente”.

8. Si ve la ventana “Mensaje”, haga clic en el botón “Continúe”. Luego haga click en el botón
“terminar”.

Este driver del monitor est á bajo el Logotipo certificado MS, y su instalación no causará
daño a su sistema.
*El driver certificado será puesto en la Página Web del Monitor Samsung.

Instalación

9. Pulse el botón “Cerrar” luego haga clic continuamente en el botón “OK”.

Manual del Usuario

10. La instalación del Driver del Monitor está terminada.

Sistema Operativo Microsoft® Windows® 2000
Cuando no vea en su monitor "Firma Digital No Encontrada", siga los siguientes pasos.

1. Escoja el botón "Aceptar" en la ventana de "Inserte Disco".

2. Haga clic en el botón "Buscador" en la ventana de "Buscar: todos los archivos"

3. Escoja "A:\(D:\driver)" luego haga clic en el botón de "Abrir" y luego haga clic en el botón
"Aceptar"

Guía de Instalaci ón Manual del Monitor

1. Haga clic en "Iniciar", "Configuración", "Panel de control".

2. Haga doble clic en el icono "Pantalla".

3. Escoja el icono "Configuración" luego haga clic en "Avanzada".

4. Escoja "Monitor".

Caso1: Si el botón "Propiedades de Pantalla" está inactivo, esto significa que el monitor

está propiamente configurado. Pare la instalación.

Caso2: Si el botón "Propiedades de Pantalla" está activo, haga clic en el botón

"Propiedades de Pantalla". Luego continúe con el siguiente paso.

5. Haga clic en "Unidad de Disco (Controlador)" y luego haga clic en "Actualizar Unidad ."
después haga clic en el bot ón "Siguiente".

6. Escoja "Mostrar lista de unidades conocidas para este dispositivo para ser escogido como
una unidad específica" luego Hacer clic en "Siguiente" y luego en "Tomar disco ".

7. Haga clic en el botón "Buscador" luego escoja A:\(D:\driver).

8. Haga clic en el botón "Abrir", luego haga clic en el botón "Aceptar".

9. Escoja el modelo del monitor y haga clic en el botón "Siguiente" y luego haga clic en el
botón "Siguiente".

10. Haga clic en el botón "Finalizar" luego en el botón "Cerrar".
Si ve la ventana "Firma Digital no Encontrada", haga clic en el bot ón "Si".

Haga clic en el bot ón "Terminar" luego en el botón "Cerrar".

Manual del Usuario

Instalación

Sistema Operativo Microsoft® Windows® Millennium

1. Haga clic en "Iniciar", "Configuración", "Panel de control".

2. Haga doble clic en el icono "Pantalla".

3. Seleccione la ficha "Configuraciones" y luego pulse el botón "Propiedades Avanzadas".

4. Escoja la ficha "Monitor".

5. Haga clic en el botón "Cambiar", en el cuadro de diálogo "Tipo de Monitor".

6. Escoja "Especificar la ubicación del driver".

7. Seleccione "Visualizar una lista con todos los drivers, en una ubicación específica.."
Luego haga clic en el bot ón "Siguiente".

8. Pulse el botón "Utilizar Disco"

9. Especifique A:\(D:\driver), luego pulse el botón "Aceptar"

10. Escoja "Muestre todos los dispositivos" y escoja el monitor que corresponda al que
usted conectó a su computador y pulse "Aceptar".

11. Continúe pulsando el botón "Cerrar" y el botón "Aceptar" de la ventana de diálogo
Opciones de Visualización.
(Usted podrá observar otras pantallas con algún mensaje de advertencia, luego pulse
la opción apreciada para su monitor.)

Manual del Usuario

Instalación

Sistema Operativo Microsoft® Windows® NT

1. Haga clic en "Iniciar", "Configuración", "Panel de Control" y luego haga doble clic en
"Pantalla".

2. En la ventana "Información de Registro de Pantalla", pulse la ficha "Configuración" y
luego haga clic en "Modos de Pantalla".

3. Seleccione el modo que quiere usar ("Resolución", "Número de Colores" y "Frecuencia
Vertical") y luego haga clic en "Aceptar".

4. Si la pantalla funciona normalmente después de hacer clic en "Prueba", haga clic en el
botón "Aplicar". Si la pantalla no funciona normalmente, cambie a otro modo (baje el
modo de la resolución, colores, frecuencia).

Sistema Operativo Linux

Para ejecutar X -Window, necesita hacer el archivo X86 Config, el cual es una clase de archivo
de configuración del sistema.

1. Presione "Intro(Enter)" en la primera y en la segunda pantalla después de ejecutar el
archivo "X86Config".

2. La tercera pantalla es para "Configuración de Mouse"

3. Configure el mouse de la computadora.

4. La pantalla siguiente es para "Seleccionar Teclado".

5. Configure el teclado de la computadora.

6. La pantalla siguiente es para "Configuración del Monitor"

7. Primero, coloque una "Frecuencia Horizontal" para el monitor. (Puede ingresar la
frecuencia directamente).

8. Coloque una "Frecuencia Vertical" para el monitor. (Puede ingresar la frecuencia
directamente).

9. Ingrese el "nombre del modelo del monitor". Esta información no afectará la ejecución
actual de X -Window.

10. "Ha terminado" la configuración del monitor
"Ejecute" X -Window después de configurar otro hardware requerido.
