S V- K 8 0 / 8 5
본기기는N T S C 방식으로제작되었으므로
국외에서사용시에도N T S C 방식T V를사용해야합니다.
사용할 때 이런점을 주의하세요.
비디오 카메라를 물 가까이에서
사용하지 마세요.
비디오 카메라가 과열되지 않도록
주의하세요.
비디오 카메라를 함부로 분해하거나
떨어뜨리지 마세요.
강한 전파나 자기장이 발생하는
장소에서는 사용을 피해주세요.
태양 등 강한 빛에 렌즈를 향하게
하지 마세요.
3
장시간 사용하지 않거나 번개가 칠 때는
비디오 카메라로 부터 전원을 떼어주세요.
이 비디오카메라는 이런점이 뛰어납니다.
16배 줌 기능
프로그램 자동노출기능 테이프 편집기능
내장 비디오라이트
고체촬상소자 픽업장치
자동조리개 장치
전자확인창 장치
표준녹화(SP) 및 재생기능
2배(LP) 재생기능
문자타이틀 입력기능
역광보정기능
FM 오디오
자동화면 조정기능
배터리 잔량표시기능
특수효과 녹화기능
페이드 인/ 페이드 아웃기능
2단 줌기능
4
부속품을 확인하세요.
기본부속품
아래와 같은 부속품들이 모두 들어 있는지 확인해 보세요.
① 전원공급기
(110V~220V 자동전환방식)
③ 전원공급케이블 ④ 어깨끈
⑤ 리튬전지 (2개) ⑥ 영상/음성단자 연결코드
② 배터리 팩
⑦ 원격조정기 ⑧ 8mm 비디오테이프
5
부속품을 확인하세요.
각부속품의 용도
1. 전원공급기
•배터리팩을넣어충전시사용
•전원공급케이블을연결하여비디오카메라에전원공급시사용.
2. 배터리팩
•전원공급기를사용하여충전한후야외등휴대촬영시사용.
•사용시간에제한이있으니2 ~ 3 개준비하는것이좋습니다.
3. 전원공급케이블
•전원공급기와비디오카메라를연결하여비디오카메라에전원을공급할때사용합니다.
4. 어깨끈
•비디오카메라를휴대사용시어깨에멜때사용합니다.
5. 리튬전지
•원격조정기의전원으로사용합니다.
•비디오카메라의시계기능및타이틀기억전원으로사용합니다.
6. 영상/음성단자연결코드
•T V나비디오의영상/음성단자와연결할때사용합니다.
•모노 ( S V - K 8 0 )모델은음성단자중1개만사용합니다.
7. 원격조정기
•비디오카메라를원격조정할때사용합니다.
8. 8mm비디오테이프
•비디오카메라촬영이나비디오녹화시사용하는테이프입니다.
6
각부분의 명칭을 알아두세요.
원격조정기
일시정지버튼
재생버튼
되감기버튼
정지버튼
비디오녹화버튼
화면표시버튼
33
32
32
이표시내부에있는숫자는각부분의기능에해당되는
참고쪽입니다.
녹화시작/정지버튼
전동줌 스위치
빨리감기버튼
지연촬영버튼
원격조정기의 사용 원격조정기의 사용범위
핀셋등 기구를 사용하여
화살표 방향으로 빼세요.
원격조정기
•이범위는실내사용시 적정범위입니다.
•실외에서는직사광선등에의해원격조정기의
동작장애가발생할수있습니다.
원격조정신호
수신부
22
26
32
8
리튬전지의 ＋면이 그림과
같이 되도록 넣으세요.
↕
리튬전지집을 그림과 같이
밀어 넣으세요.
•원격조정기의앞부분을 비디오카메라의
원격조정신호수신부에조준하여사용하세요.
7
원격조정기만의 기능
비디오카메라의본체에서는없는기능입니다.
원격조정기에있는버튼을사용하여촬영시이용하세요.
1 .지연촬영
•비디오카메라를녹화대기상태로하세요. (22쪽참조)
•원격조정기의지연촬영버튼을누르세요.
•녹화시작/정지버튼을한번누르면지연촬영이시작됩니다. (녹화표시등점멸및점등)
전자확인창
지연촬영버튼
1회누름
•지연촬영동작중동작을정지하고싶을때는비디오카메라나원격조정기의녹화시작/정지버튼을누르세요.
대기시간- 1 0 초
지연촬영- 3 0 초
지연촬영버튼3회누름
지연촬영버튼
2회누름
대기시간- 1 0 초
지연촬영- E N D
•지연촬영동작중에는녹화표시등이점멸하거나
점등되므로사용시참고하시면편리합니다.
8
각부분의 명칭을 알아두세요.
녹화표시등
녹화중점등됩니다.
원격조정신호수신부
마이크
•S V -K80 : 녹화중일경우
모노로녹음됩니다.
•S V-K85 : 녹화중일경우
스테레오로녹음됩니다.
라이트
라이트 버튼
전자확인창
•S V-K80 : 흑백전자 확인창
•S V-K85 : 칼라전자 확인창
비디오 녹화 버튼
배터리꺼냄버튼
9
렌즈
카메라:
카메라기능
사용시 선택
카메라
전원
꺼짐
비디오
비디오:
비디오기능
사용시 선택
비디오기능부
카메라기능부
10
10
각부의 명칭을 알아두세요.
비디오기능부 카메라기능부
자동/
수동초점
특수효과
1 9 , 2 0 , 2 7
역광보정/선택 날짜/시간 타이틀
페이드
◀◀:되감기
:후방고속
재생
▶▶ :빨리감기
역광보정/선택 날짜/시간 타이틀
페이드
:전방고속 재생
:정지화면
:녹화일시정지
27
편집선택
25
19
20
자동노출
프로그램
편집선택
23
특수효과
:정지
복합기능부
3 4 1
카운터원위치
화면표시/영점기억
편집선택
카운터원위치
화면표시/영점기억
▶:재생
편집선택
1
2
카운터 원위치
3
화면표시/영점기억
4
수동초점조절
28,29
24
2
⊕
⊖
날짜/시간 수정시 숫자증가 버튼
타이틀 설정 및 변경시 문자 이동 버튼
날짜/시간 수정시 숫자감소 버튼
타이틀 설정 및 변경시 문자이동버튼
카운터 원위치 버튼
화면표시 및 영점기억 모드 설정 버튼
1회 누름
2회 누름
3회 누름
화면표시 + “영점기억”점멸
화면표시지움(영점기억지움)
화면표시나타남
10
각부분의 명칭을 알아두세요.
전자확인창
아이컵
초점조정손잡이
(안쪽에있음)
전자확인창화면 밝기조정
테이프꺼냄버튼
어깨끈 고정부
카운터
원위치버튼
화면표시/
영점기억버튼
리튬전지
넣는곳
어깨끈고정부
아이컵제거버튼
누름
잠 금·
녹 화·
시작/정지
손끈
녹화시작/정지버튼
영상 직류출력 음성
직류출력단자
줌인/줌아웃 스위치
테이프 넣을시
누름위치
외부마이크
렌즈덮개
걸이
자동/수동초점
수동 초점 조절
렌즈덮개
영상 직류출력 음성
직류출력단자
영상/음성입력/출력단자
SV-K80
우
좌
SV-K85
11
영상/음성입력/출력단자
각부의 명칭을 알아두세요.
화면표시 내용
배터리잔량표시
15
100-75% 충전상태
75-50% 충전상태
50-25% 충전상태
2 5 % 이하충전상태
(교체배터리준비요망상태)
전동줌표시
수동초점조정
모드표시
26
28
(자동인경우는표시없음)
역광보정
27
T
◀
SPORTS
M.FOCUS
ART1
BLC
W
A
대기시간 -10초
지연촬영 -30초
TAPE END
자동노출모드표시
24
자동:표시없음
SPORTS :스포츠
P O R T R A I T:정물
S P O T L I G H T:스포트라이트
H I - S P E E D :고속셔터
기록개시알림 시간
습기발생경고표시
비디오카메라
동작모드표시
녹화 0:10:08
DEW 영점기억
10초
오전 12:00
1996년 1월 1일
테이프카운터
영점기억설정표시
테이프정보표시
타이틀문자
날짜와시간
22
40
23,34
45
20
특수효과표시
25
지연촬영표시
8
19
A B C D E F G H I J
K L M N O P Q R S T
U V W X Y Z O 1 2 3
4 5 6 7 8 9 ? . / ,
- ; : < > ! ,●
12
전원공급은 이렇게 하세요.
사용전 준비사항
전원을공급하는방법에는배터리팩을충전하여사용하는방법과전원
공급케이블을이용하여전원공급기와비디오카메라를연결사용하는
방법2가지가있습니다.
전원공급기 사용시 주의사항
NB-E70A, NB-E120A와
같은 재충전용 배터리만
사용하세요.
함부로 분해하지 마세요.
습기있는 곳에 두지마세요.
청소 또는 보관을 할 때는
전원플러그를 빼두세요.
13
전원코드가 손상되지
않도록 하세요.
떨어뜨렸거나 충격을
주었을 경우에는 서비스
센터로 연락주세요.
충전시키세요.

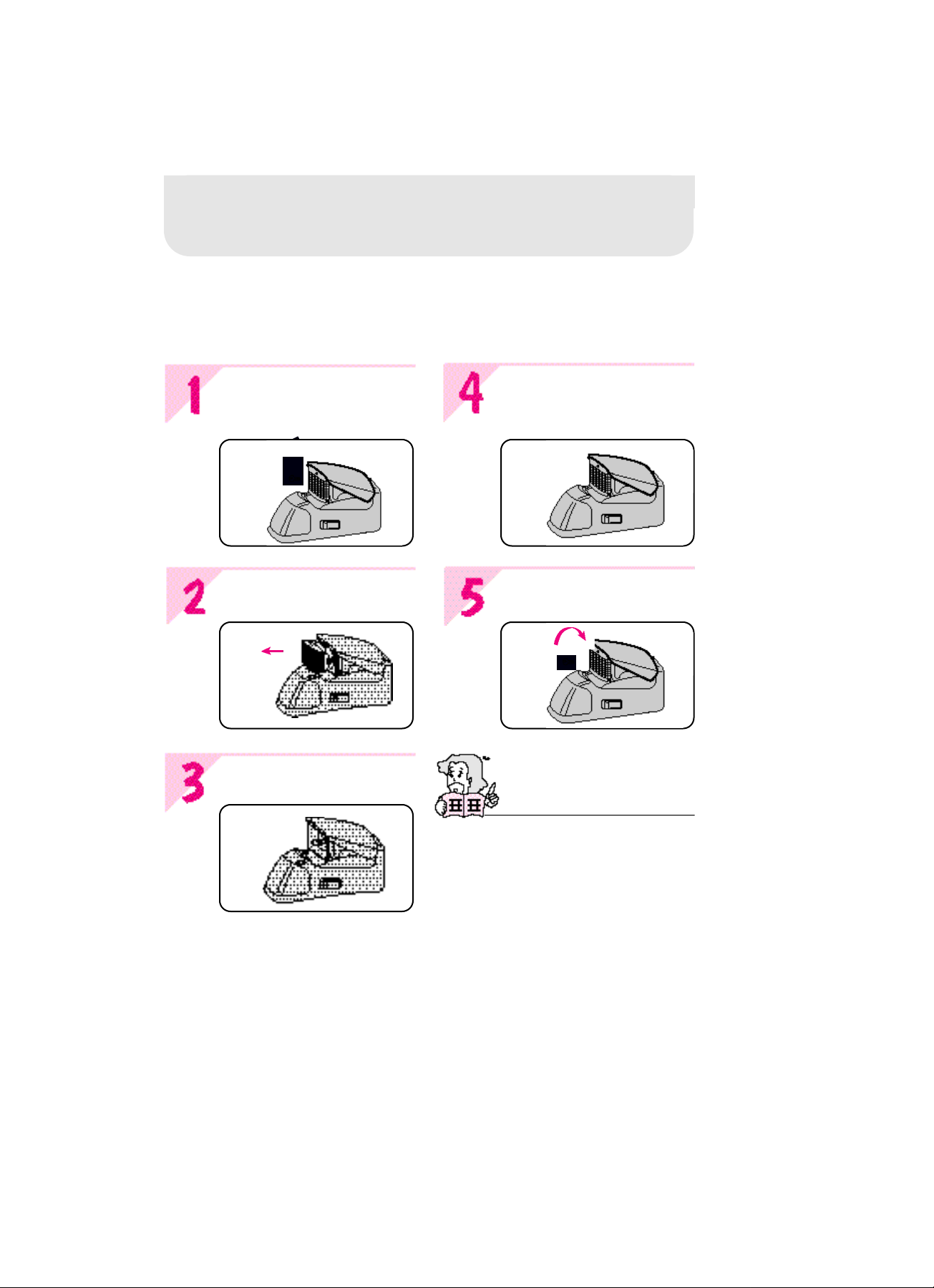

비디오 카메라에 부착시키려면
전원공급기의 전원코드를 콘센트에 꽂은후
배터리팩을 전원공급기에 끼우세요.
•
전원공급기와배터리팩을아래그림과같이방향으로
밀어끼우세요.
•
방전/충전표시등에충전중일때는적색불이깜빡이다가
충전이완료되면적색불이켜집니다.
•
배터리팩은왼쪽으로당기면빠집니다.
직류출력단자 방전후 충전버튼
전원공급기의 방전기능
전원공급기 (AA-E2)에는 방전기능이
있습니다.
•
배터리팩이다소모되지않은상태에서충전을시키면
실제사용시간이줄어듭니다. (배터리팩성능저하)
•
방전후충전을해야배터리수명이길어지므로방전후
충전버튼을눌러주세요.
•
방전중에는녹색불이깜빡이고방전이끝나면자동으로
충전됩니다.
상 태
전원공급기
배터리삽입
배터리삽입
배터리삽입
주 의
•전원공급기의직류출력단자에전원공급
케이블의코드가꽂혀있으면배터리팩의충전및
방전이되지않습니다.
전원연결
방전중
충전중
충전완료
방전/충전등
점등무
녹색깜빡
적색깜빡
적색점등
먼저 전자확인창을 위로 올리세요.
배터리팩의충전확인스위치가왼쪽으로가도록하여
비디오카메라의배터리부착부의홈에배터리팩을
끼운후배터리팩을딱소리가날때까지눌러주세요.
부착된배터리팩을제거하려면배터리꺼냄버튼을
화살표방향으로당겨주세요.
배터리팩 충전/녹화시간
배터리 충전시간 녹화시간
NB-E70 A 약1시간10 분 약4 0분
NB-E120 A 약2시간 약8 0분
•부속품인배터리팩은NB-E70A 입니다.
N B - E 1 2 0 A를사용하려면가까운삼성전자
서비스센터또는대리점으로문의해주세요.
•촬영하실때만녹화대기로하여사용하시고촬영하지
않을때에는반드시꺼짐으로해두세요.
촬영중이아니더라도녹화대기로두시면배터리의
실사용시간은훨씬줄어듭니다.
•녹화시간은카메라연속녹화시간을의미하며, 녹화중
줌동작을시키거나전원을켜거나끄고하면실제
사용시간은현저히떨어지게되오니주의하세요.
14
전원공급은 이렇게 하세요.
충전 확인 방법
배터리팩의윗부분에는사용자가충전이되어있나
없나를식별할수있도록임의로조작하는
스위치가있습니다.
충전확인스위치
예를들어배터리가
다소모되었을경우에는
빨간표시가나타나도록
선택하고충전이되었을
경우에는빨간표시가
보이지않도록선택해두면
사용시충전상태를
쉽게확인할수
있습니다.
배터리의 잔량표시
전자확인창에는 배터리의 잔량이
표시됩니다.
(
(100-75% 충전상태)
(75-50% 충전상태)
50-25% 충전상태)
전원공급기 사용방법
전원공급기의 전원코드를
콘센트에 꽂으세요.
전원공급케이블을
전원공급기에 꽂으세요.
전원공급케이블을
비디오카메라에 부착하세요.
(배터리 부착방법과 동일)
콘센트
15
( 2 5 % 이하충전상태)
•배터리가다소모되면비디오카메라는
자동으로동작을멈춥니다. 이때억지로
테이프를꺼내려고하지마세요.
전원공급기를연결하거나 배터리를
재충전하여비디오카메라에부착시킨후
테이프를꺼내세요.
•사용후에는본체로부터분리한후보관하여
주십시오.
•배터리가다소모되지않은상태에서
충전하여사용할경우배터리의실사용
시간은훨씬줄어듭니다.
부착된 전원공급케이블을
분리하려면 배터리 꺼냄버튼을
누른후 앞으로 당기세요.
(배터리팩 제거방법과 동일)
