Samsung ML-4551 User Manual [es]

Este manual se proporciona únicamente con fines informativos. Toda la información contenida en este manual está sujeta a cambios sin previo aviso. Samsung Electronics no se responsabiliza de ningún daño, directo o consecuente, relacionado con el uso de este manual.

• ML-4550, ML-4551N y ML-4551ND son marcas comerciales de Samsung Electronics Co., Ltd.

• Samsung y el logotipo de Samsung son marcas comerciales de Samsung Electronics Co., Ltd.

• Centronics es una marca comercial de Centronics Data Computer Corporation.

• IBM e IBM PC son marcas comerciales de International Business Machines Corporation.

• PCL y PCL 6 son marcas comerciales de la empresa Hewlett-Packard.

• Microsoft, Windows, Windows 98, Windows Me, Windows 2000, Windows NT 4.0, Windows XP y Windows 2003 son marcas registradas de Microsoft Corporation.

• PostScript 3 es una marca comercial de Adobe System, Inc.

• UFST® y MicroType™ son marcas registradas de Monotype Imaging Inc.

• TrueType, LaserWriter y Macintosh son marcas comerciales de Apple Computer, Inc.

• El resto de las marcas o nombres de productos son marcas comerciales de sus respectivas empresas u organizaciones.

CONTACT SAMSUNG WORLD WIDE

If you have any comments or questions regarding Samsung products, contact the Samsung customer care center.

Country Customer Care Center Web Site

ARGENTINE 0800-333-3733 www.samsung.com/ar

AUSTRALIA 1300 362 603 www.samsung.com/au

BELGIUM 02 201 2418 www.samsung.com/be

BRAZIL 0800-124-421 www.samsung.com/br

CANADA 1-800-SAMSUNG

(7267864)

CHILE 800-726-7864 (SAMSUNG) www.samsung.com/cl

CHINA 800-810-5858

010- 6475 1880

COSTA RICA 0-800-507-7267 www.samsung.com/latin

CZECH REPUBLIC

DENMARK 38 322 887 www.samsung.com/dk

ECUADOR 1-800-10-7267 www.samsung.com/latin

EL SALVADOR 800-6225 www.samsung.com/latin

FINLAND 09 693 79 554 www.samsung.com/fi

FRANCE 08 25 08 65 65

GERMANY 01805 - 121213

844 000 844 www.samsung.com/cz

(€ 0,15/min)

(€ 0,12/min)

www.samsung.com/ca

www.samsung.com.cn

www.samsung.com/fr

www.samsung.de

Country Customer Care Center Web Site

MEXICO 01-800-SAMSUNG

(7267864)

NETHERLANDS 0900 20 200 88

(€ 0,10/min)

NORWAY 231 627 22 www.samsung.com/no

PANAMA 800-7267 www.samsung.com/latin

PHILIPPINES 1800-10-SAMSUNG

(7267864)

POLAND 0 801 801 881 www.samsung.com/pl

PORTUGAL 80 8 200 128 www.samsung.com/pt

PUERTO RICO 1-800-682-3180 www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 www.samsung.com/latin

RUSSIA 8-800-200-0400 www.samsung.ru

SINGAPORE 1800-SAMSUNG (7267864) www.samsung.com/sg

SLOVAKIA 0850 123 989 www.samsung.com/sk

SOUTH AFRICA 0860 7267864 (SAMSUNG) www.samsung.com/za

SPAIN 902 10 11 30 www.samsung.com/es

SWEDEN 08 585 367 87 www.samsung.com/se

TAIWAN 0800-329-999 www.samsung.com/tw

THAILAND 1800-29-3232

02-689-3232

www.samsung.com/mx

www.samsung.com/nl

www.samsung.com/ph

www.samsung.com/th

GUATEMALA 1-800-299-0013 www.samsung.com/latin

HONG KONG 2862 6001 www.samsung.com/hk

HUNGARY 06 40 985 985 www.samsung.com/hu

INDIA 3030 8282

1600 1100 11

INDONESIA 0800-112-8888 www.samsung.com/id

ITALIA 199 153 153 www.samsung.com/it

JAMAICA 1-800-234-7267 www.samsung.com/latin

JAPAN 0120-327-527 www.samsung.com/jp

LUXEMBURG 02 261 03 710 www.samsung.lu

MALAYSIA 1800-88-9999 www.samsung.com/my

www.samsung.com/in

TRINIDAD & TOBAGO

U.A.E 800SAMSUNG (7267864) www.samsung.com/mea

U.K 0870 242 0303 www.samsung.com/uk

U.S.A 1-800-SAMSUNG

UKRAINE 8-800-502-0000 www.samsung.com/ur

VENEZUELA 1-800-100-5303 www.samsung.com/latin

VIETNAM 1 800 588 889 www.samsung.com/vn

1-800-7267-864 www.samsung.com/latin

www.samsung.com

(7267864)

CONTENIDO

1. Introducción

Funciones especiales .............................................................................................................................................. 1.1

Descripción general de la impresora ....................................................................................................................... 1.3

Información adicional .............................................................................................................................................. 1.4

Selección de la ubicación ........................................................................................................................................ 1.5

2. Configuración del sistema

Uso de los menús del panel de control ................................................................................................................... 2.1

Descripción general del menú ................................................................................................................................. 2.2

Impresión de una página de prueba ....................................................................................................................... 2.7

Cambio del idioma de la pantalla ............................................................................................................................ 2.7

Uso del modo de ahorro de tóner ........................................................................................................................... 2.8

3. Descripción general del software

Software suministrado ............................................................................................................................................. 3.1

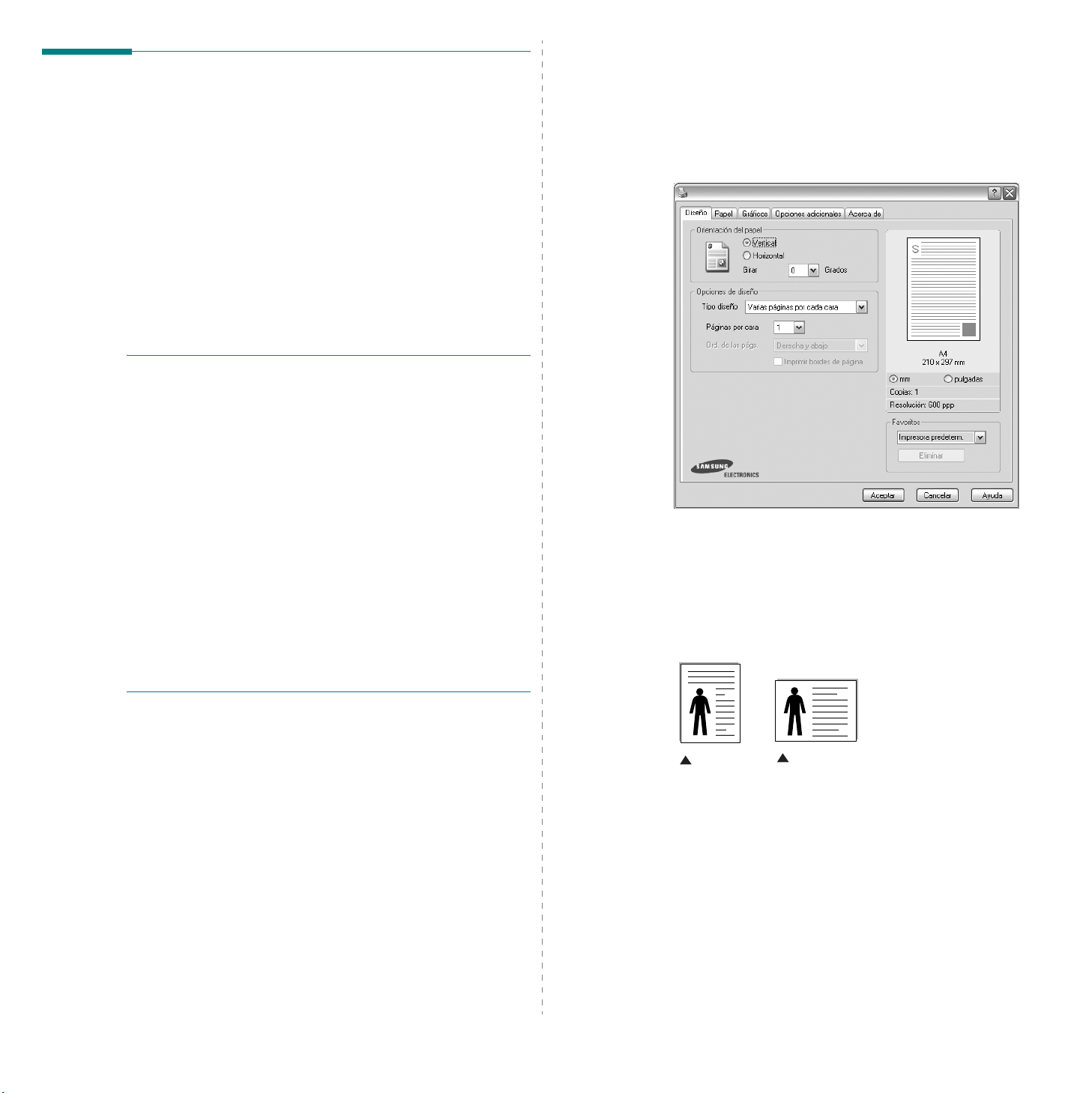

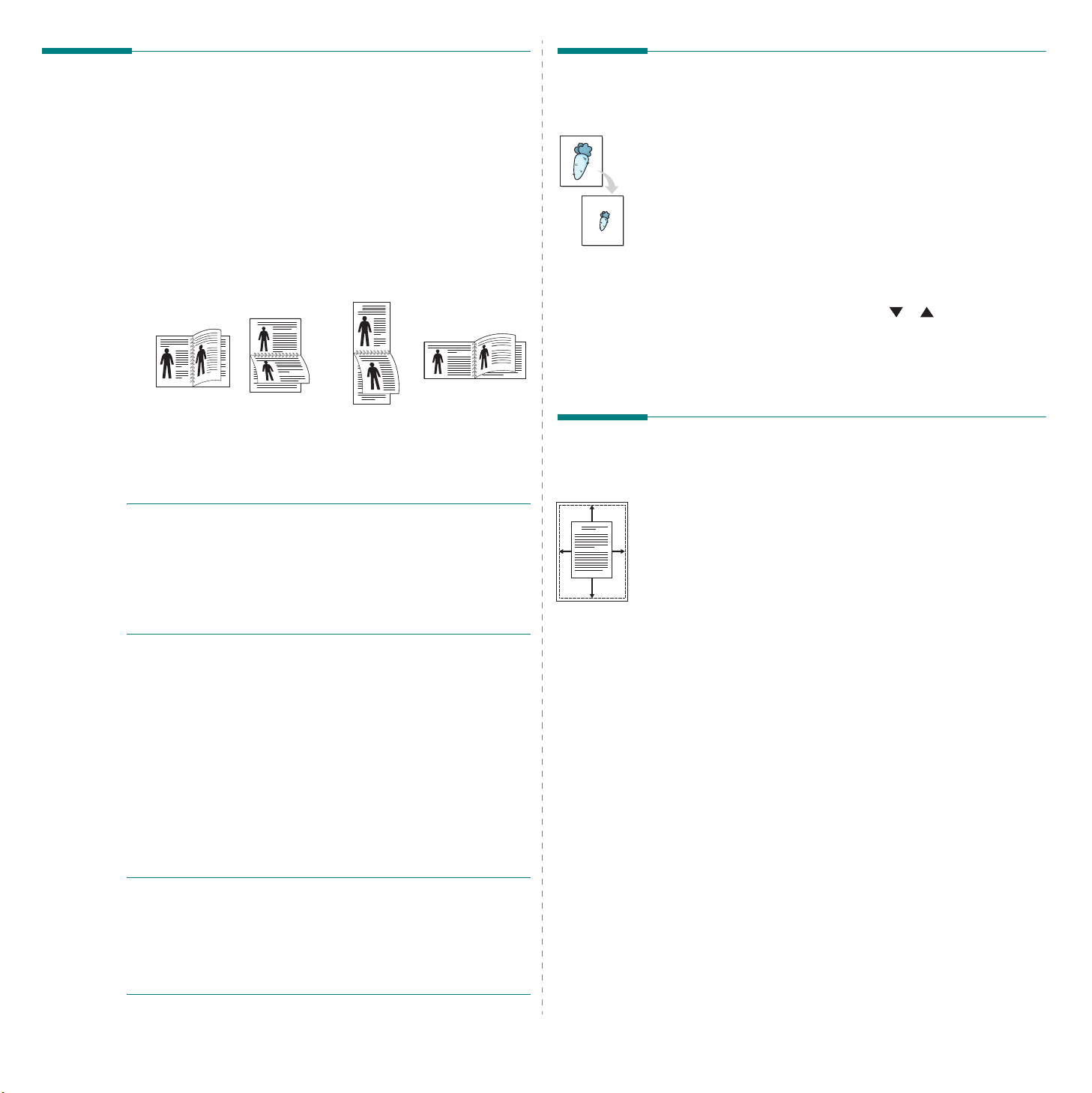

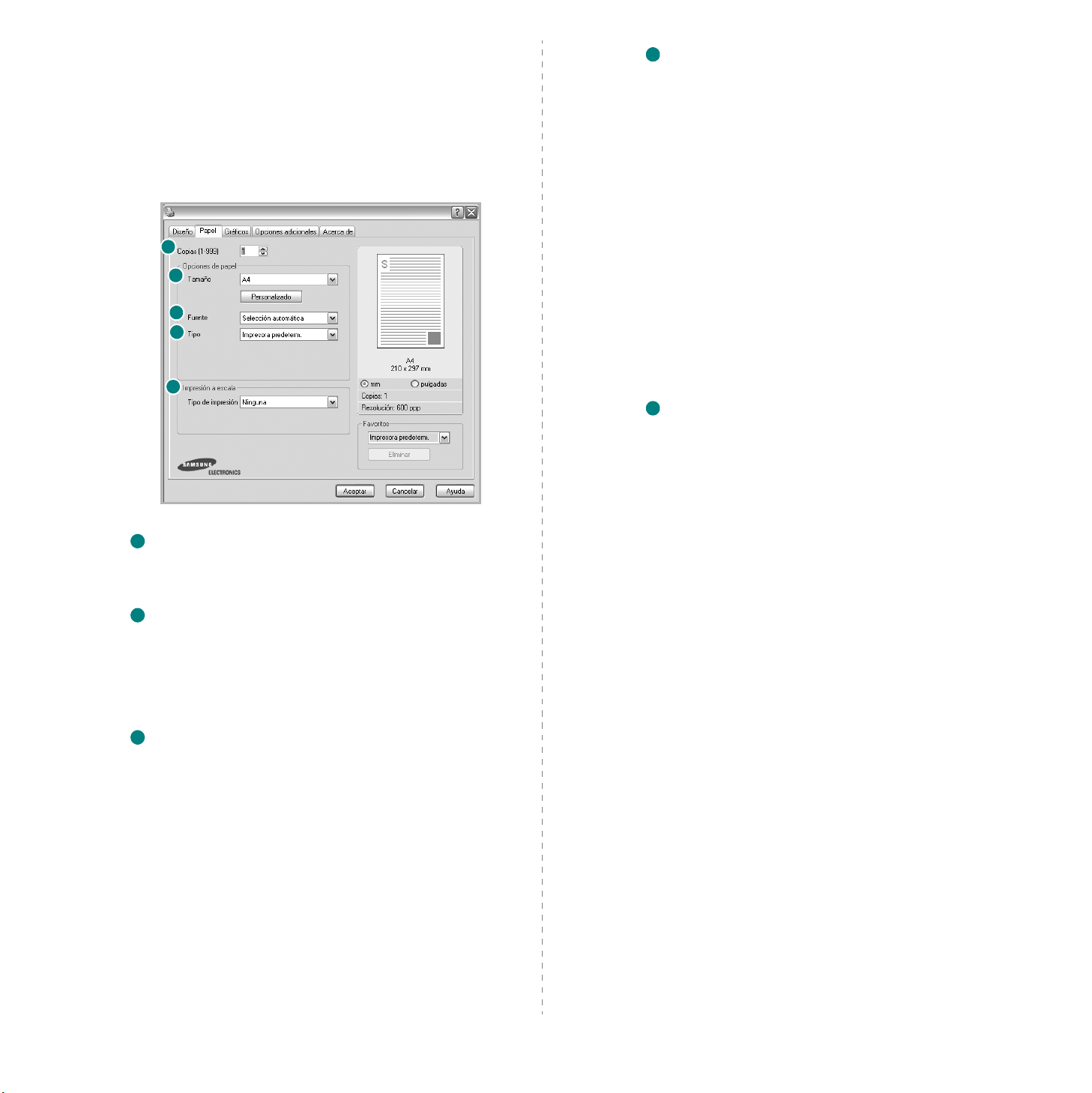

Funciones del controlador de la impresora ............................................................................................................. 3.2

Requisitos del sistema ............................................................................................................................................ 3.2

4. Configuración de red

Introducción ............................................................................................................................................................. 4.1

Sistemas operativos compatibles ............................................................................................................................ 4.2

Configuración de TCP/IP ........................................................................................................................................ 4.2

Configuración de EtherTalk ..................................................................................................................................... 4.2

Configuración de tipos de trama IPX ...................................................................................................................... 4.2

Configuración de la velocidad de Ethernet ............................................................................................................. 4.3

Restablecimiento de la configuración de la red ...................................................................................................... 4.3

Impresión de una página de configuración de red .................................................................................................. 4.3

5. Carga de material de impresión

Selección de materiales de impresión .................................................................................................................... 5.1

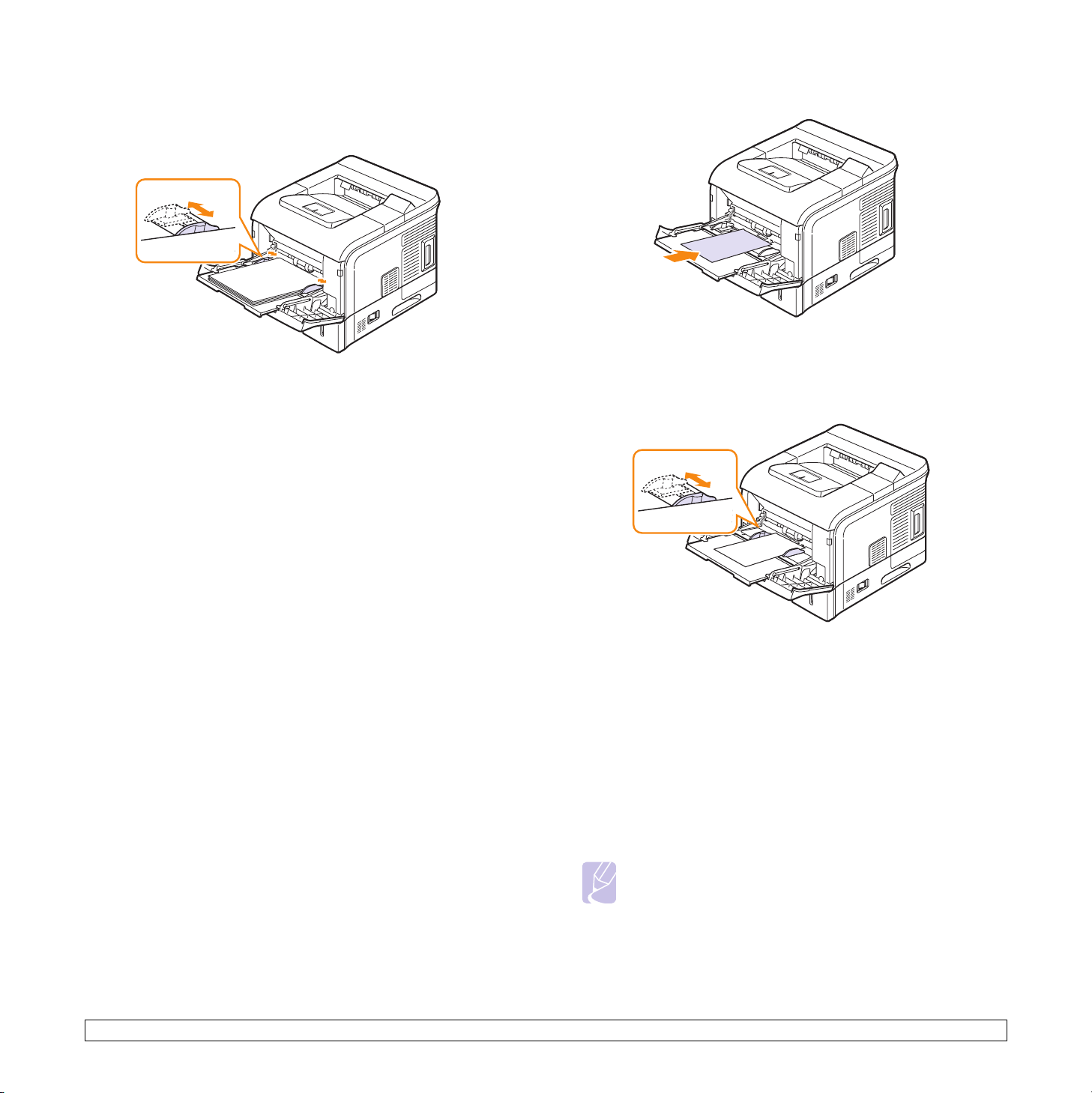

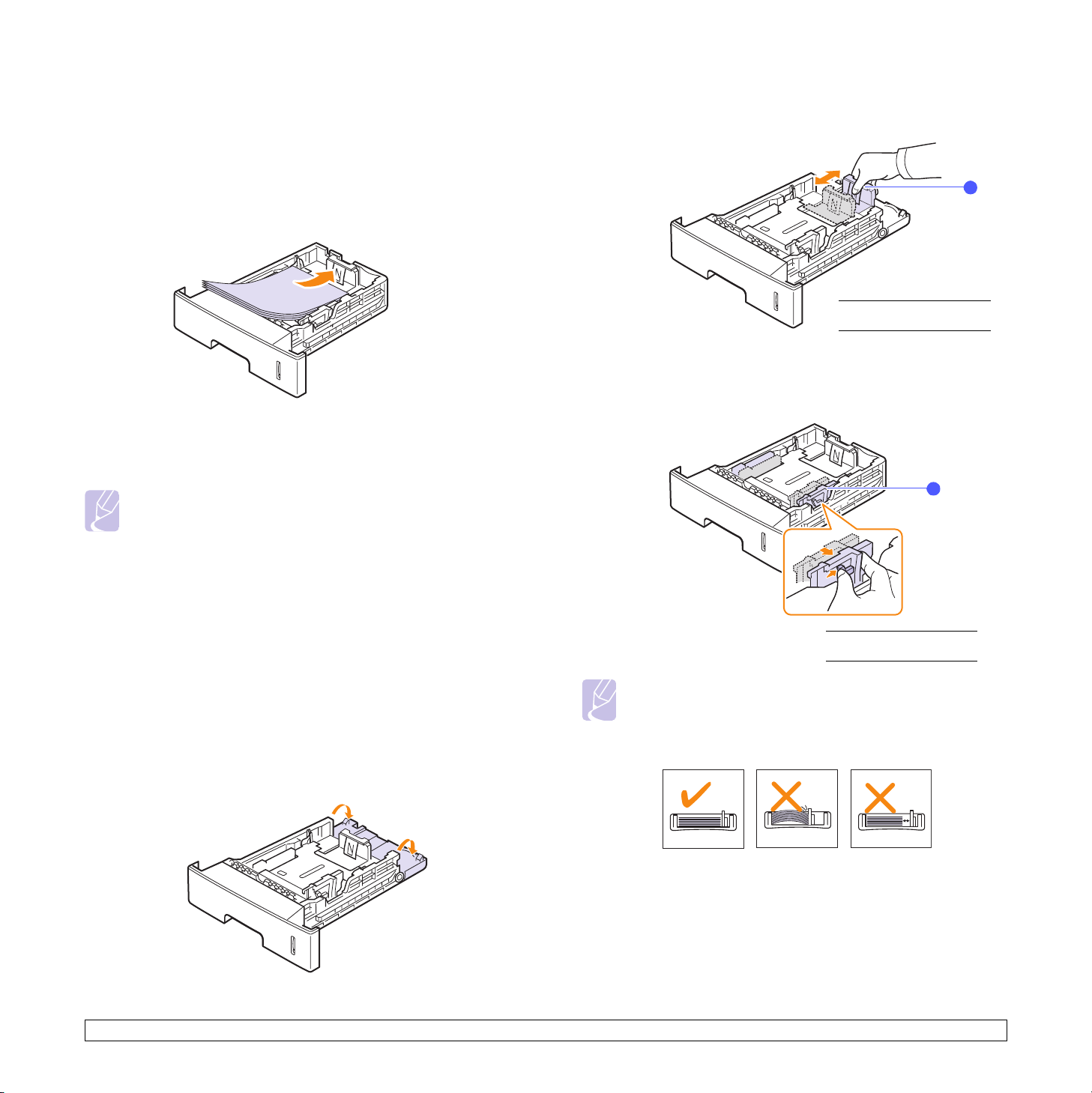

Carga de papel ........................................................................................................................................................ 5.4

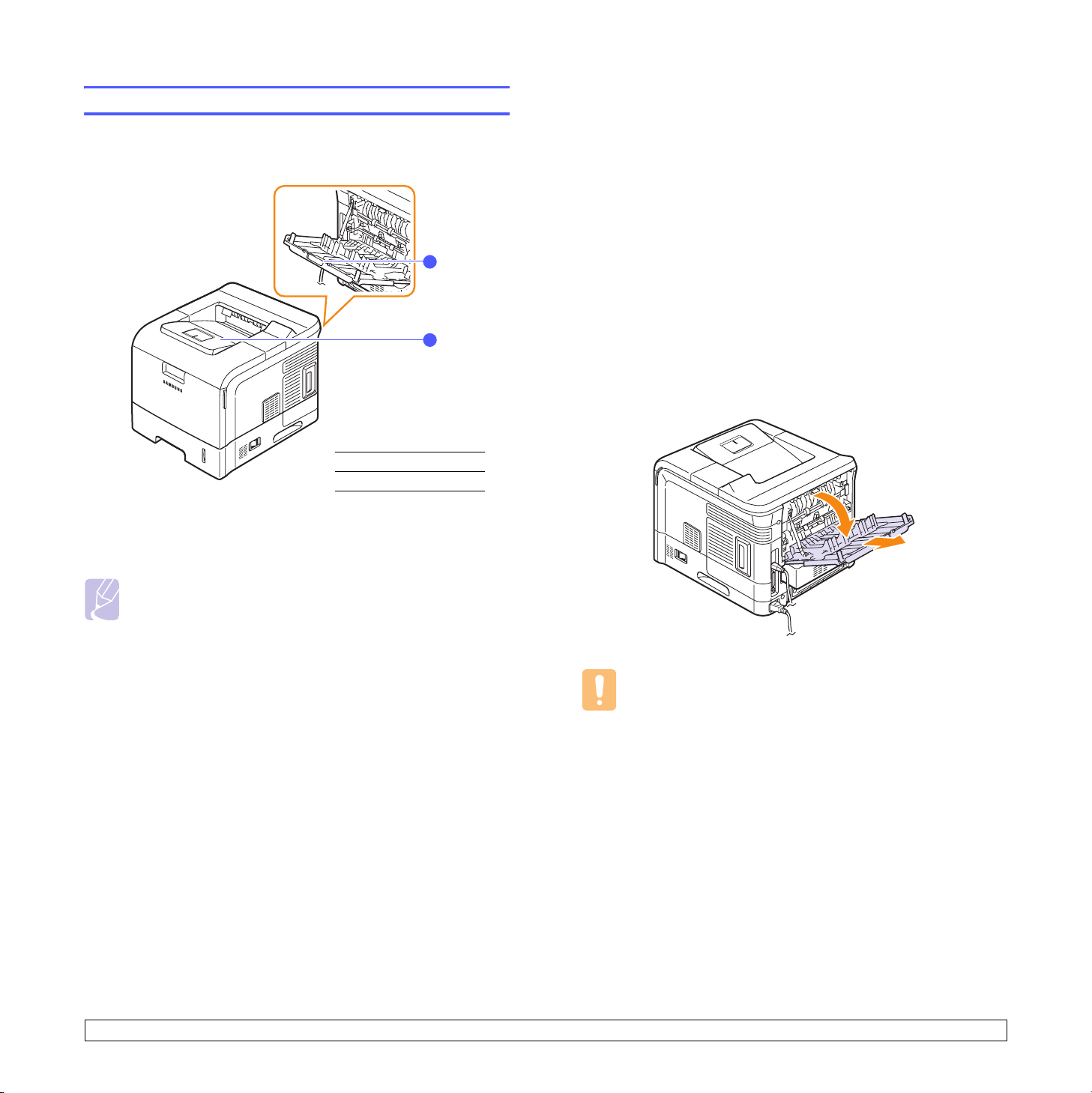

Selección de la ubicación de salida ........................................................................................................................ 5.8

6. Impresión básica

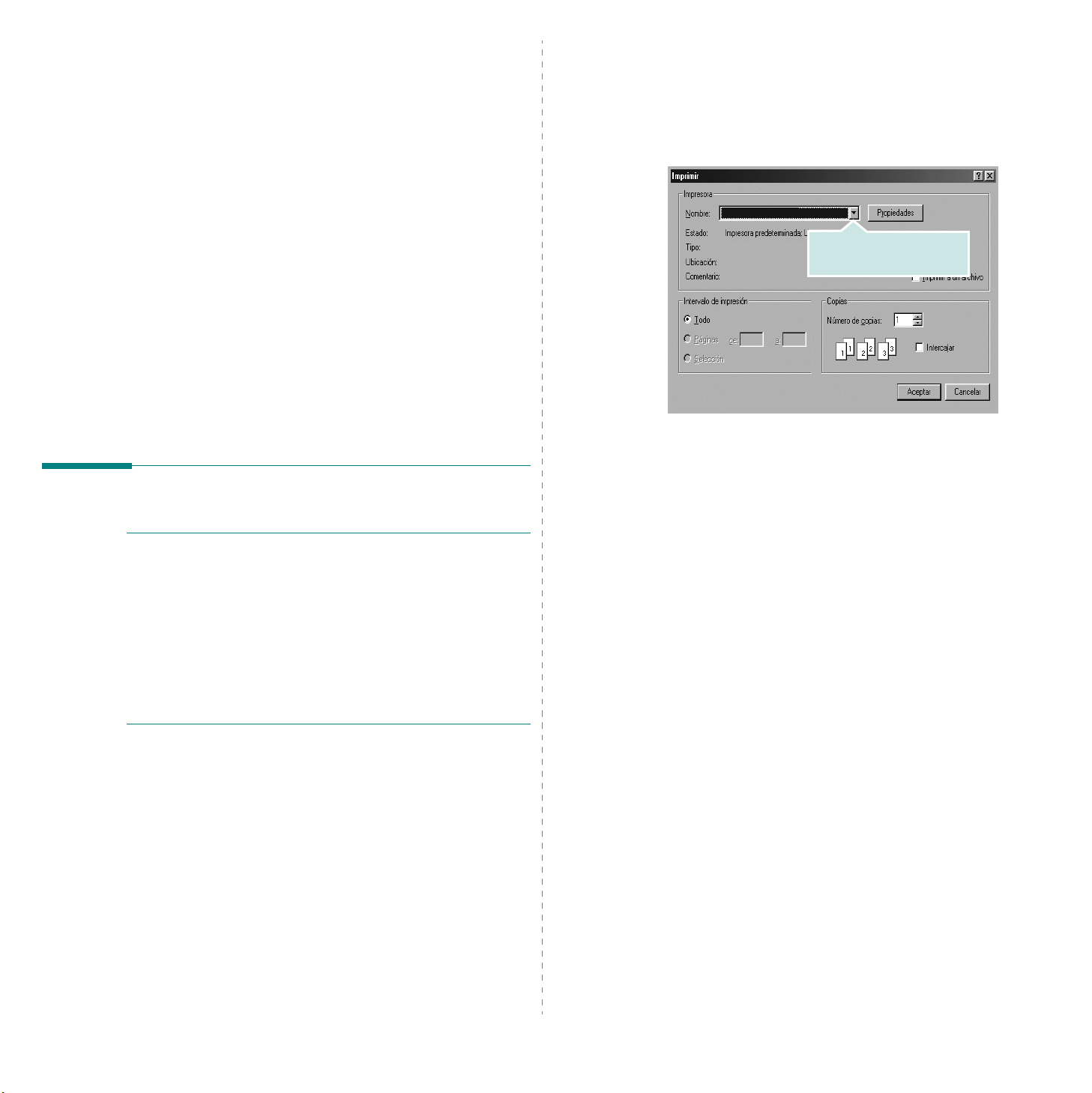

Impresión de un documento .................................................................................................................................... 6.1

Cancelación de un trabajo de impresión ................................................................................................................. 6.1

7. Pedido de suministros y accesorios

Cartuchos de tóner .................................................................................................................................................. 7.1

Accesorios ............................................................................................................................................................... 7.1

Cómo comprar ........................................................................................................................................................ 7.1

8. Mantenimiento

Página de información de impresión ....................................................................................................................... 8.1

Limpieza de la impresora ........................................................................................................................................ 8.1

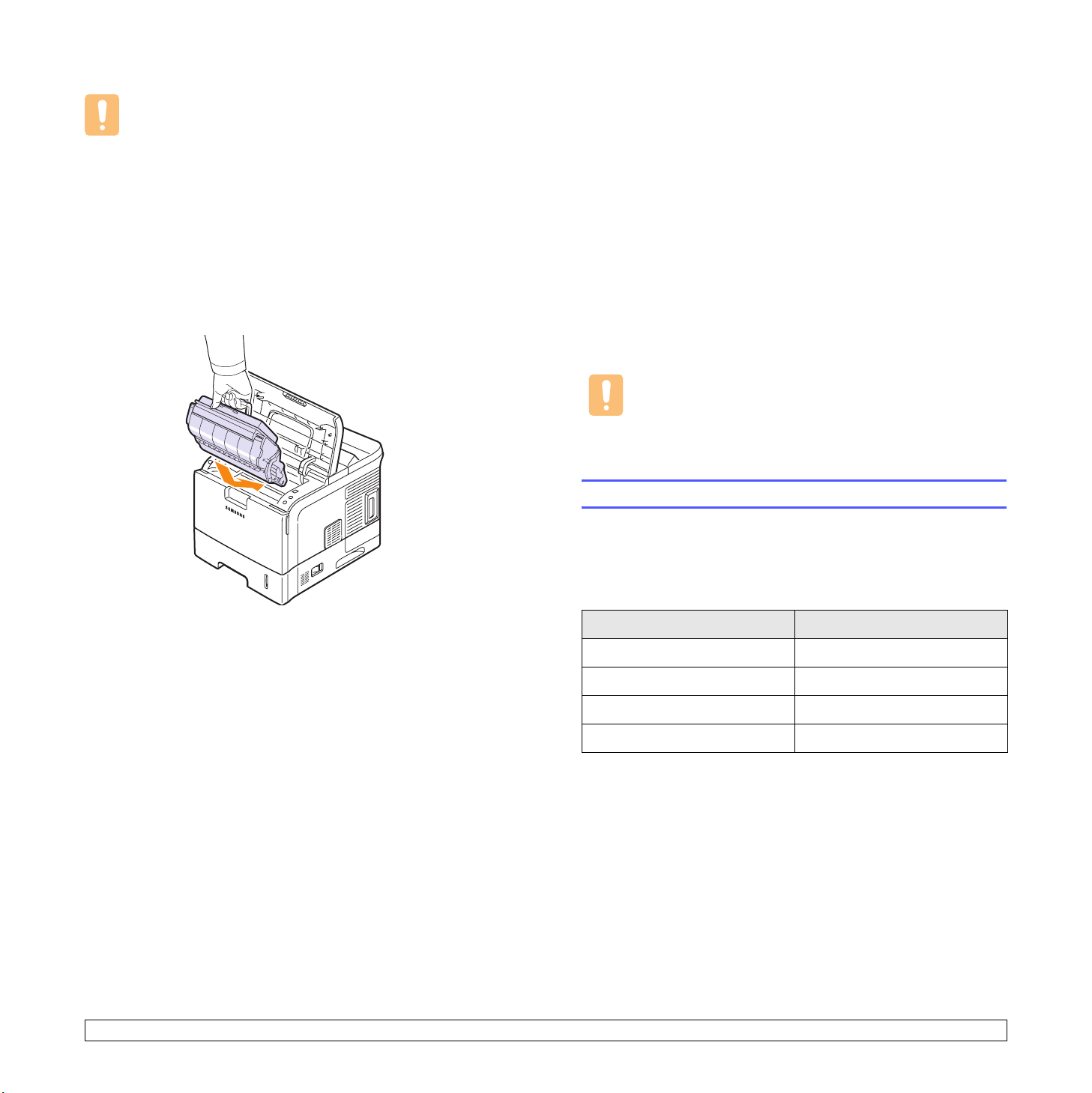

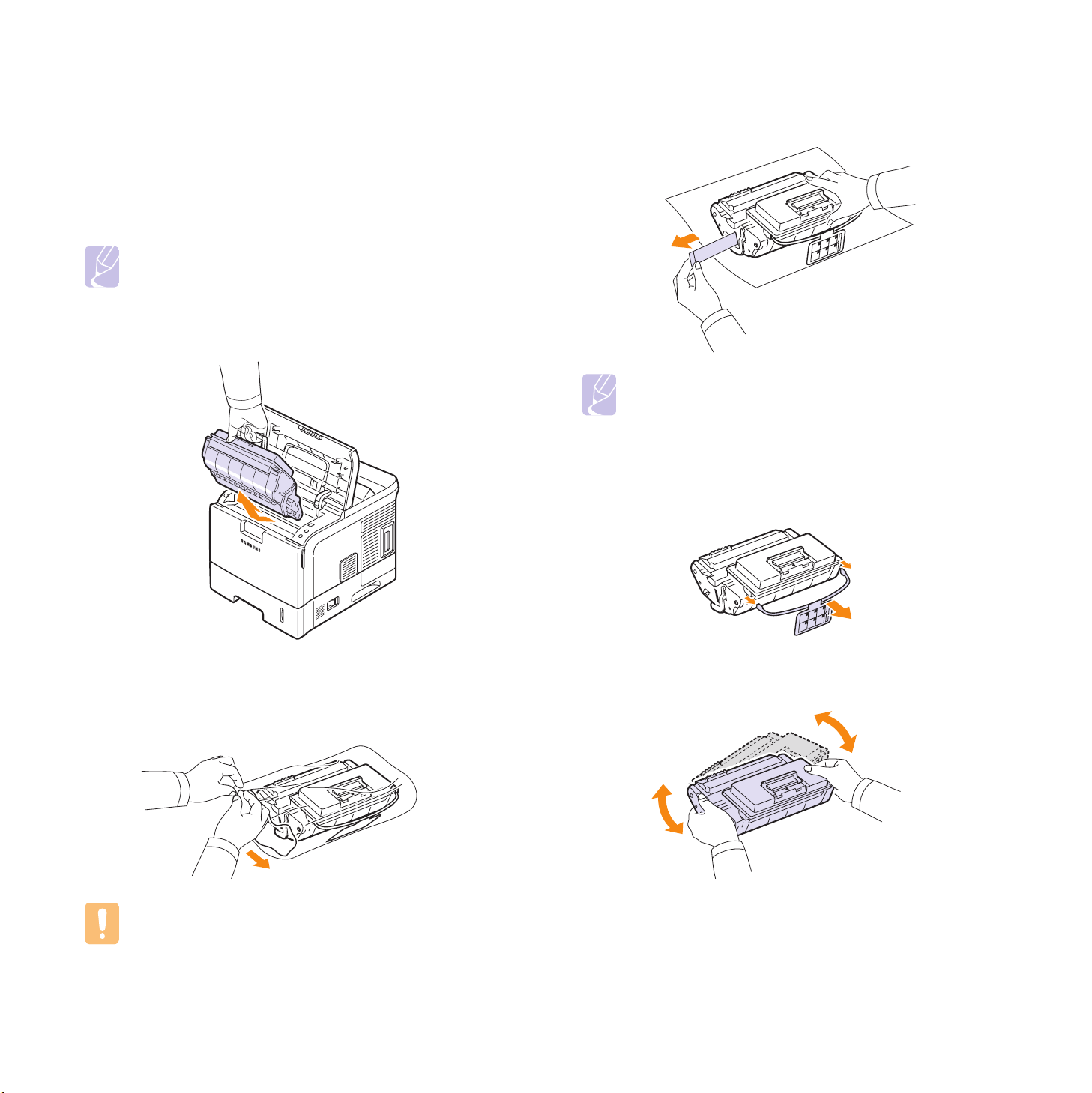

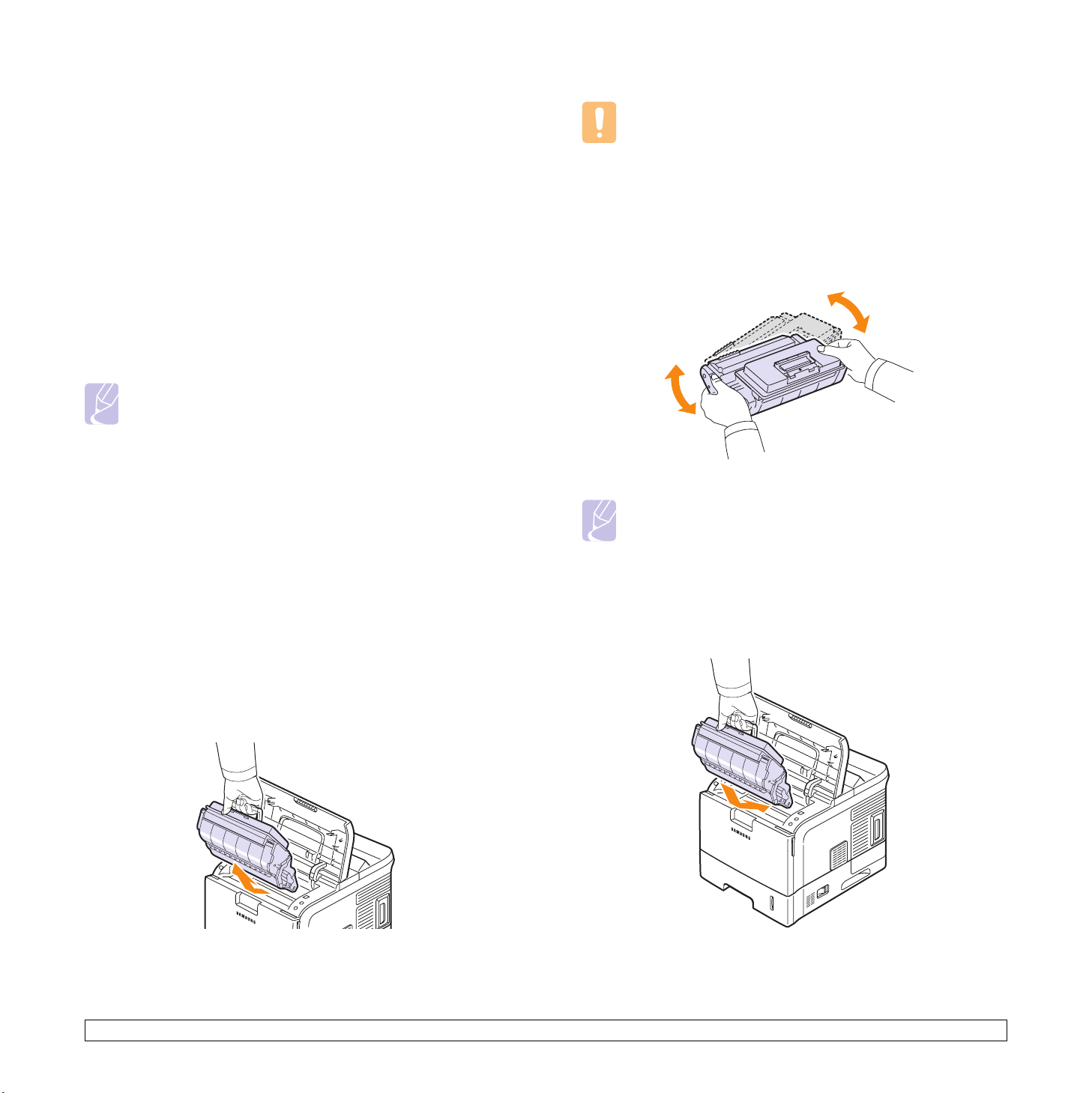

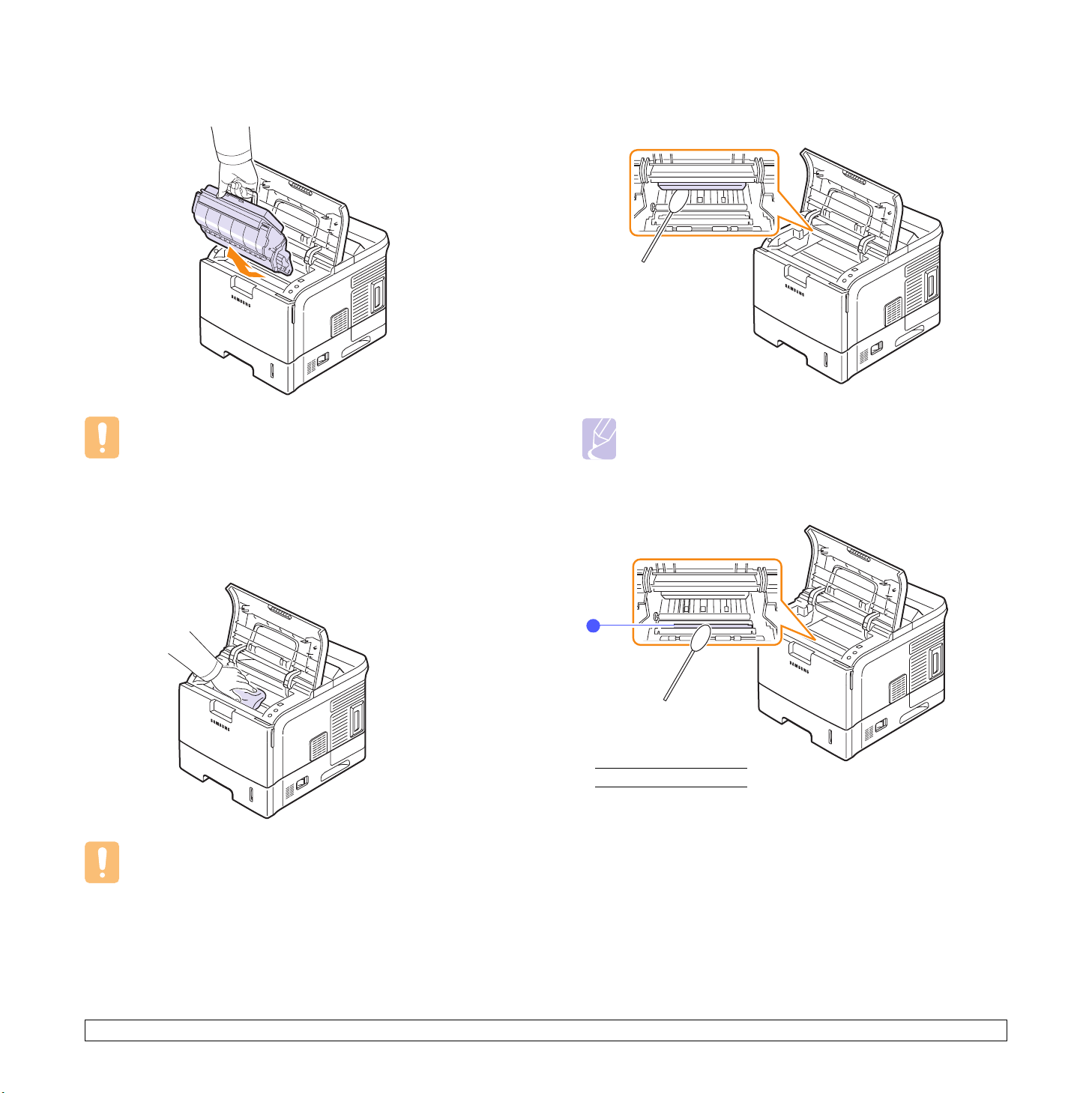

Mantenimiento del cartucho de tóner ...................................................................................................................... 8.3

Piezas de mantenimiento ........................................................................................................................................ 8.6

9. Solución de problemas

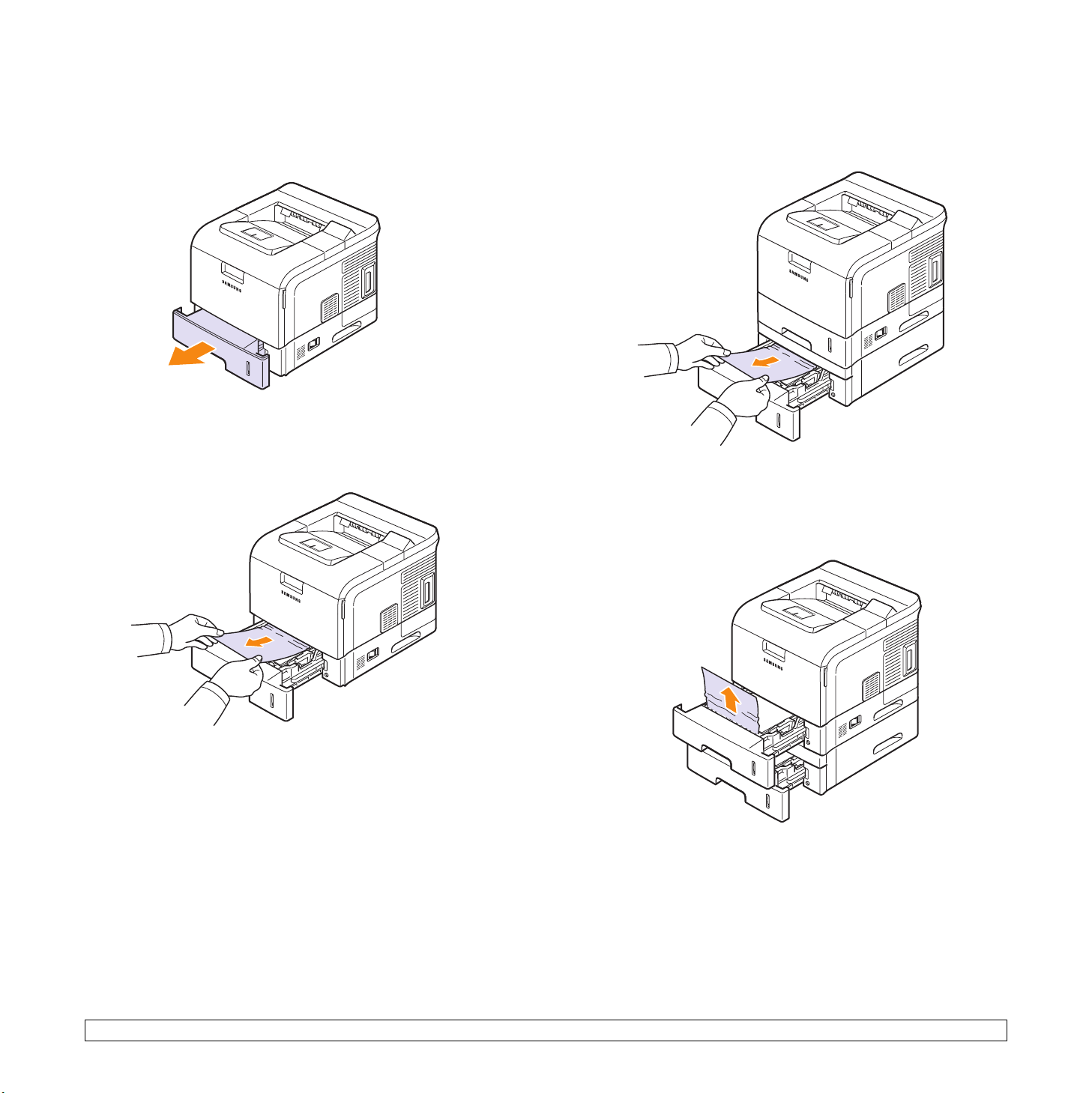

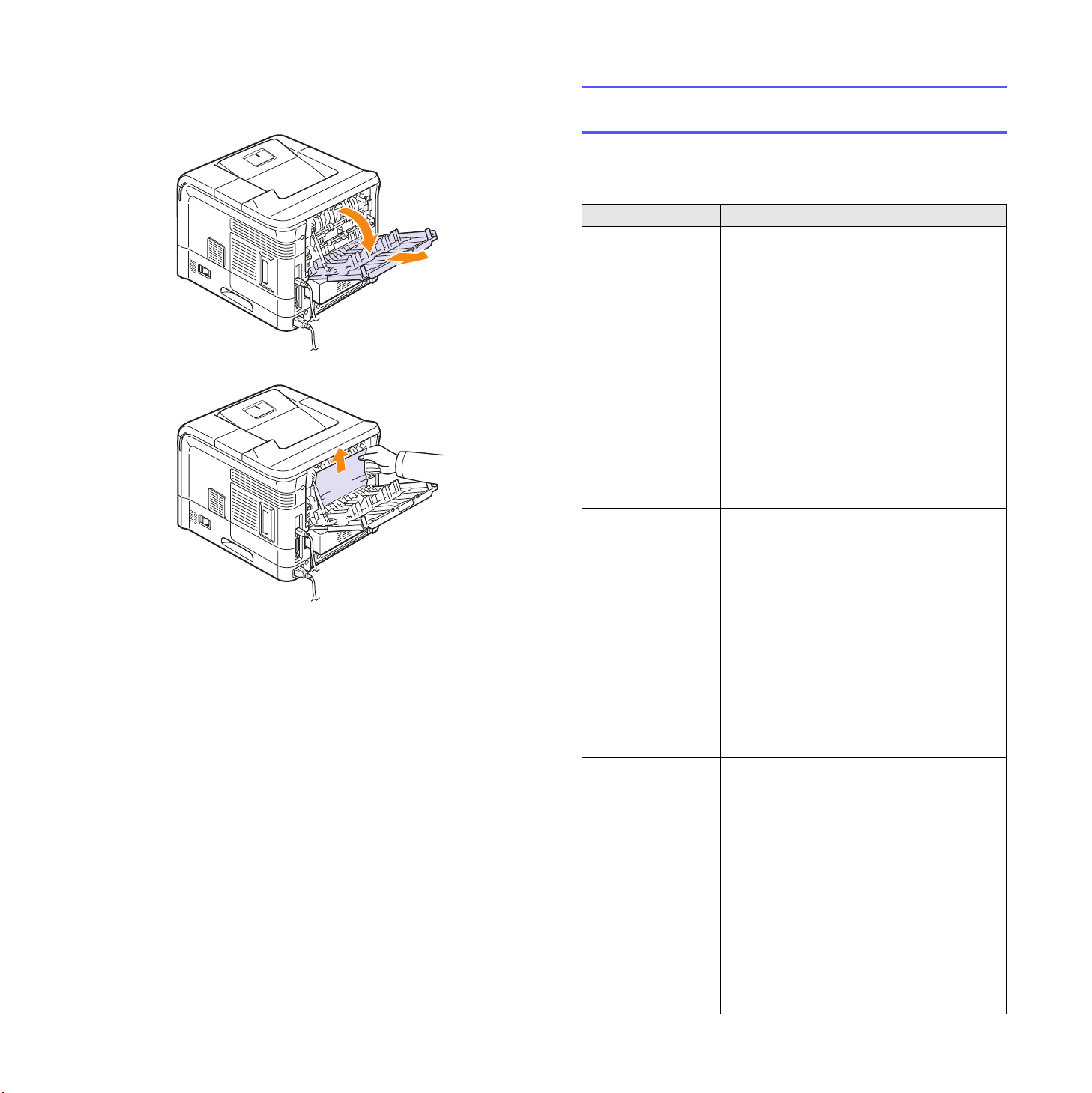

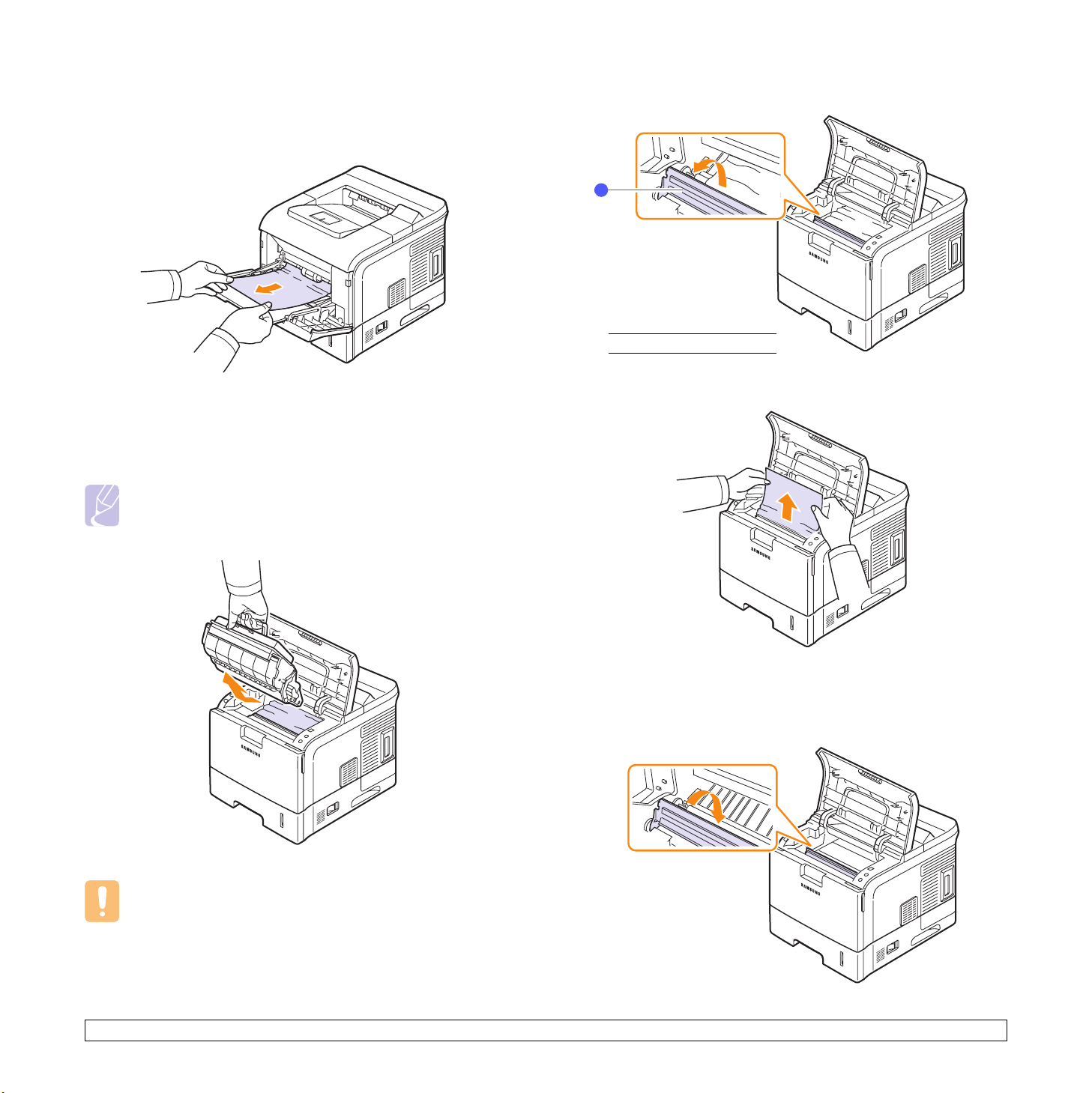

Eliminación de atascos de papel ............................................................................................................................. 9.1

Lista de comprobación de solución de problemas .................................................................................................. 9.5

Descripción del indicador Status ............................................................................................................................. 9.6

Descripción de los mensajes que aparecen en la pantalla ..................................................................................... 9.6

Mensajes relacionados con el cartucho de tóner .................................................................................................... 9.9

Solución de problemas generales de impresión ................................................................................................... 9.10

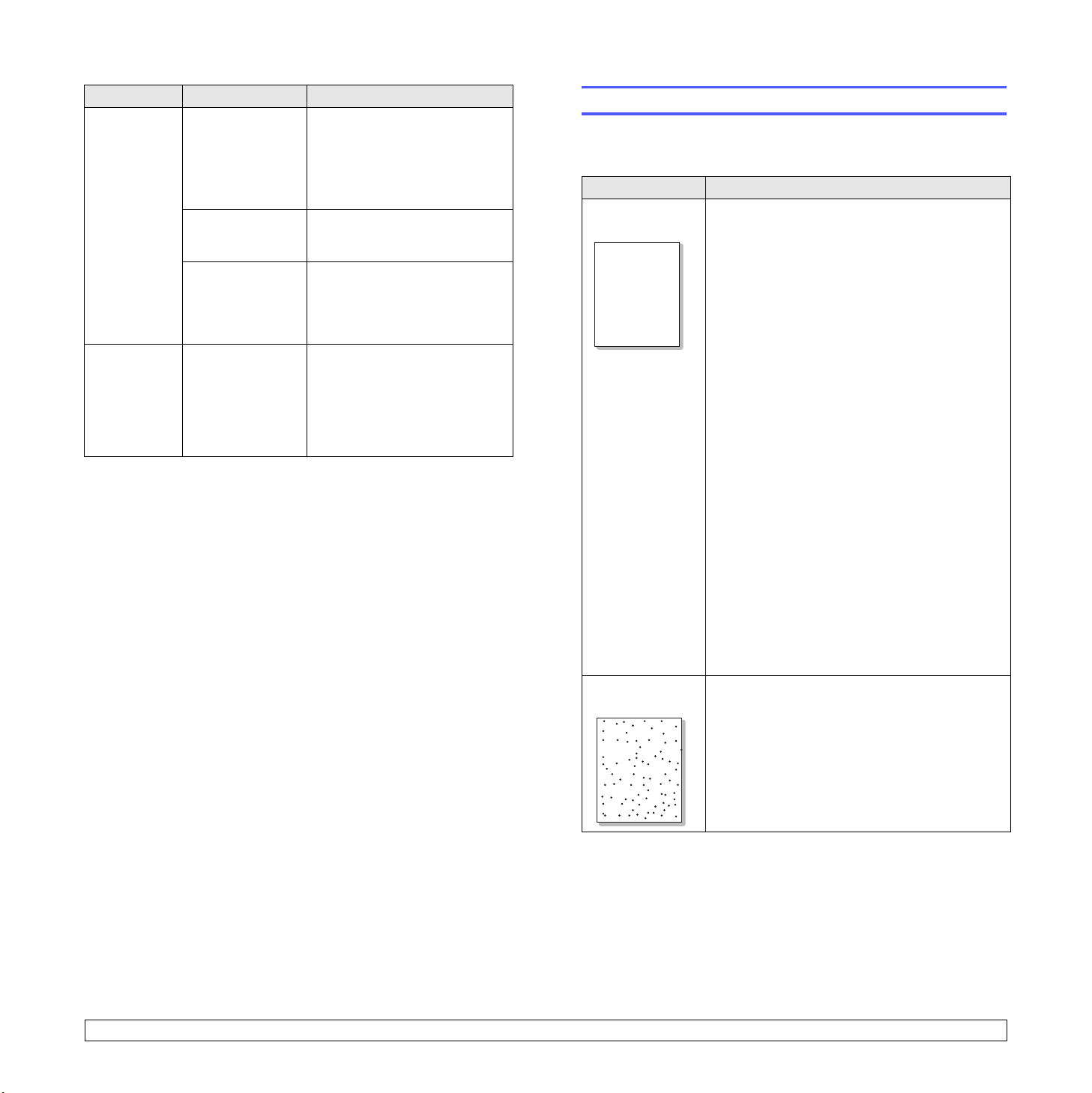

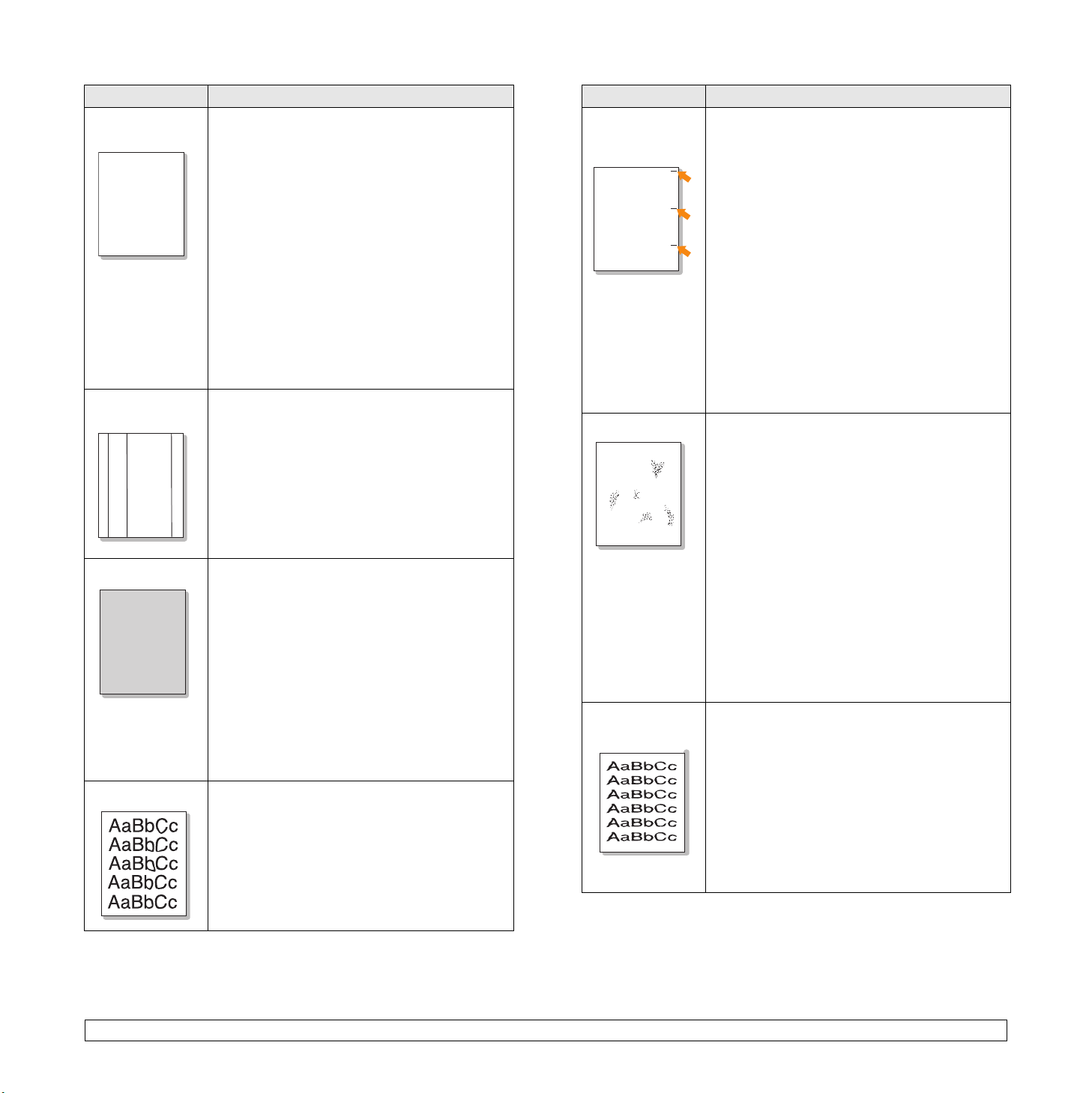

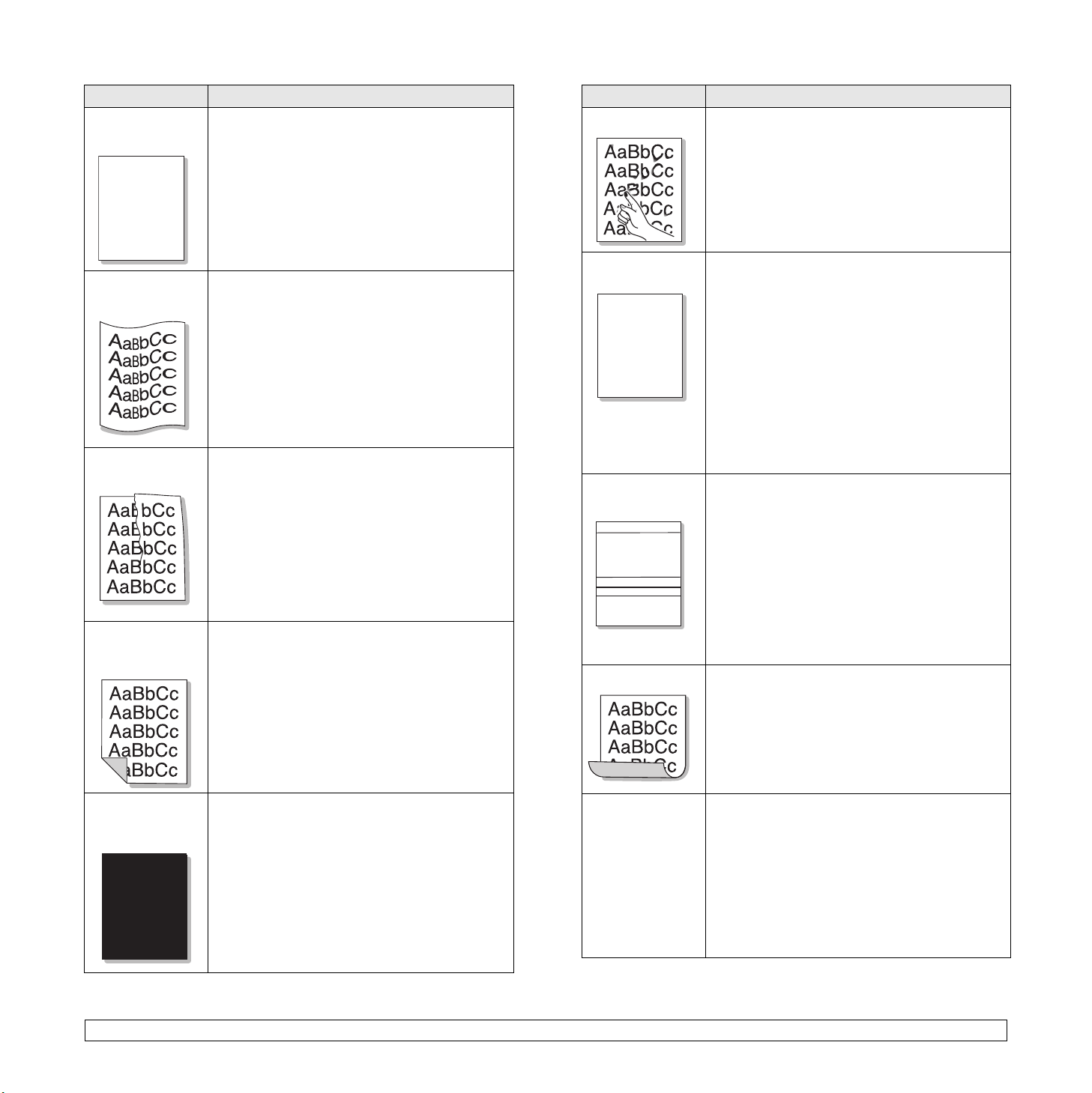

Solución de problemas de calidad de impresión ................................................................................................... 9.12

Problemas más comunes en Windows ................................................................................................................. 9.15

Problemas más comunes de PostScript ............................................................................................................... 9.15

Problemas más comunes en Linux ....................................................................................................................... 9.16

Problemas más comunes en Macintosh ............................................................................................................... 9.16

10. Instalación de los accesorios

Precauciones en la instalación de los accesorios ................................................................................................. 10.1

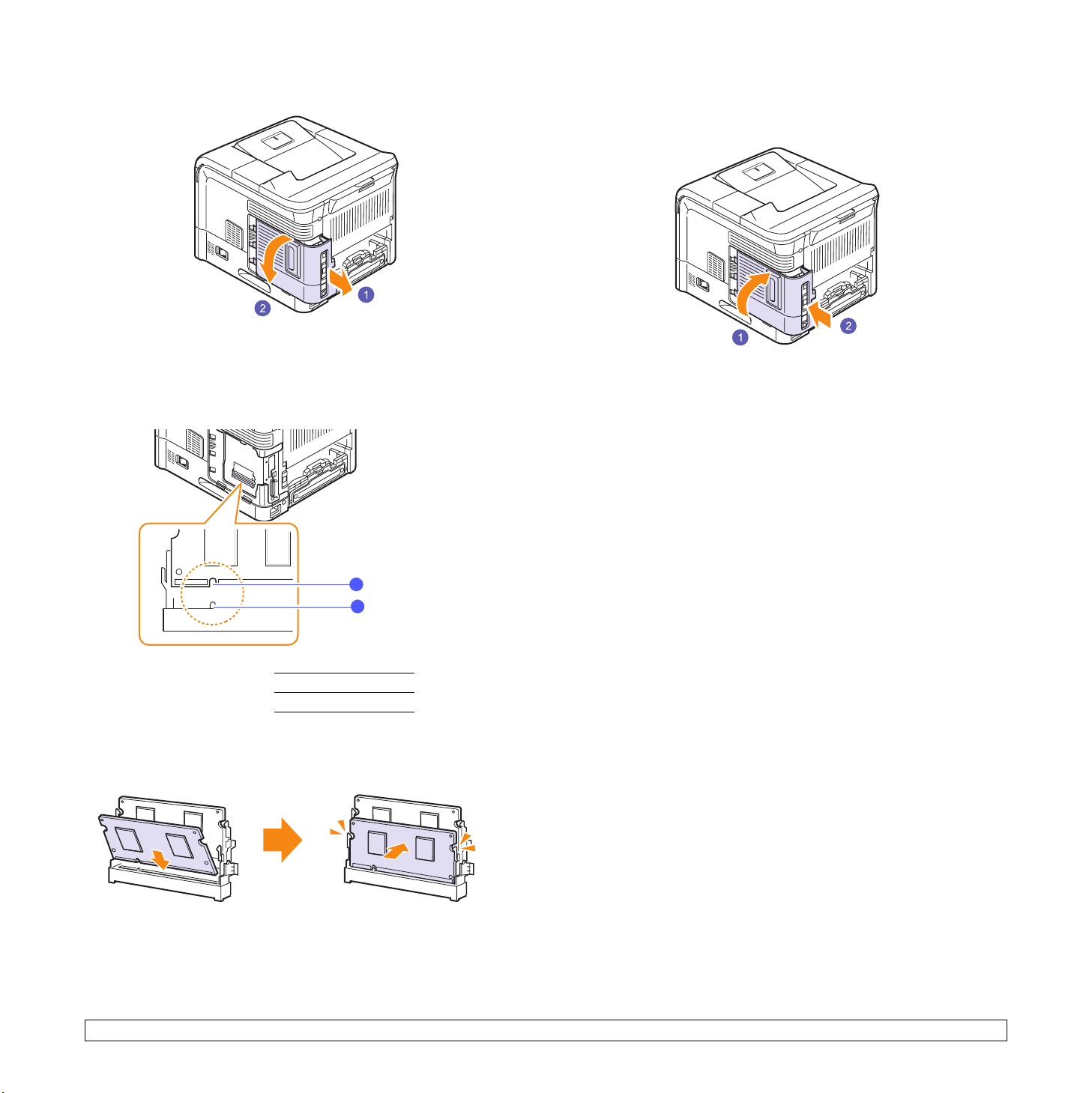

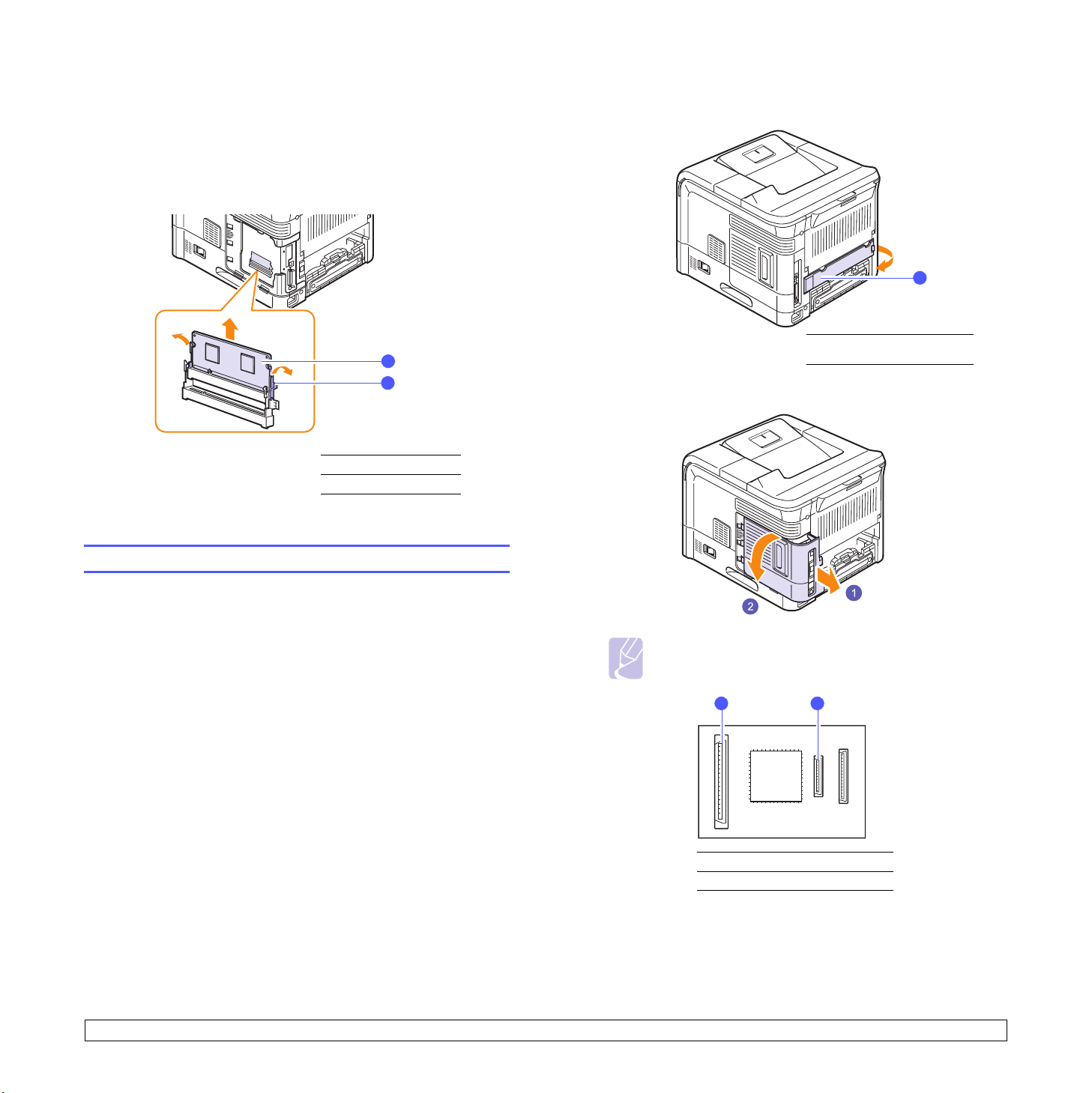

Instalación de un módulo de memoria dual en línea (DIMM) ................................................................................ 10.1

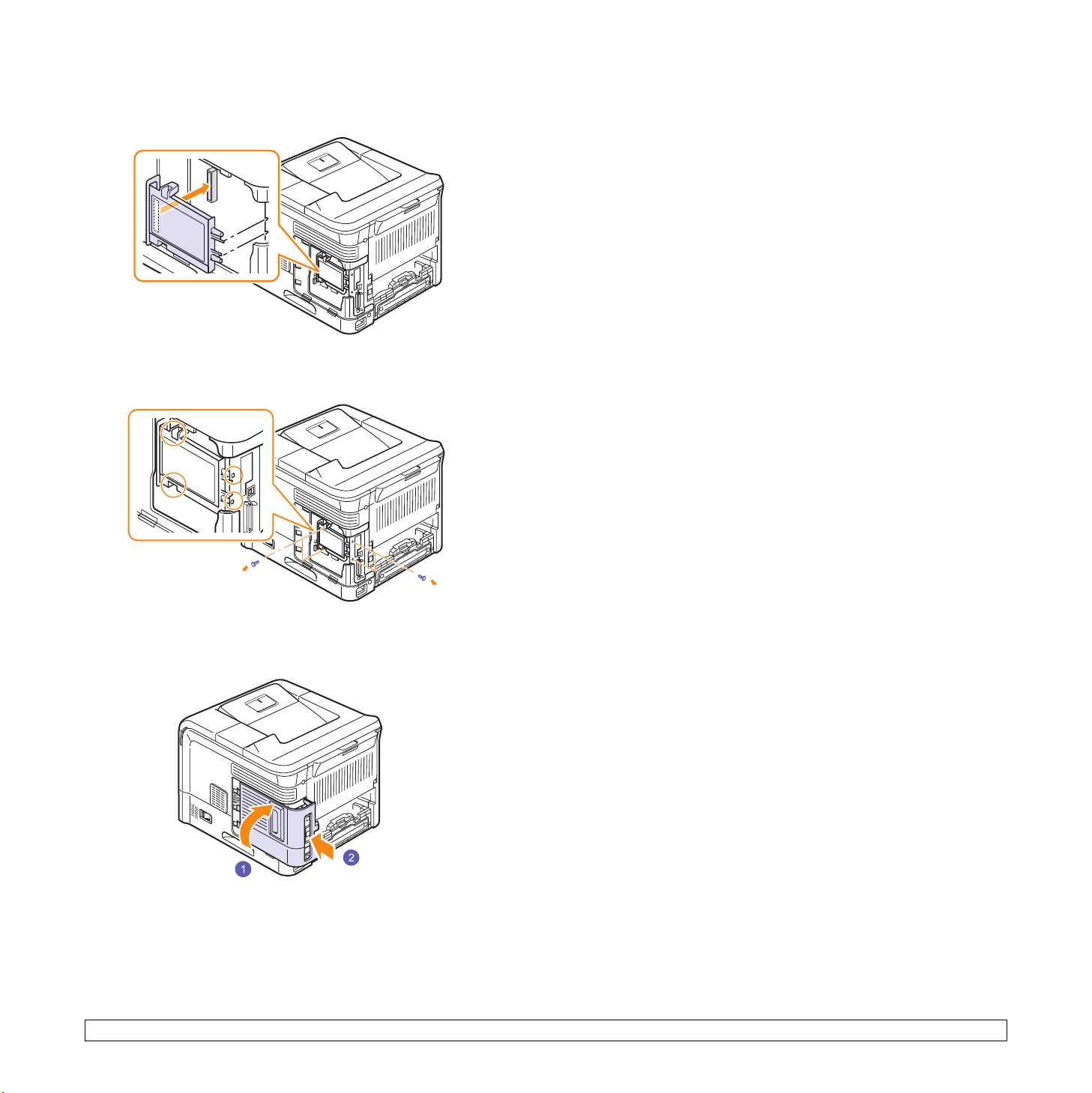

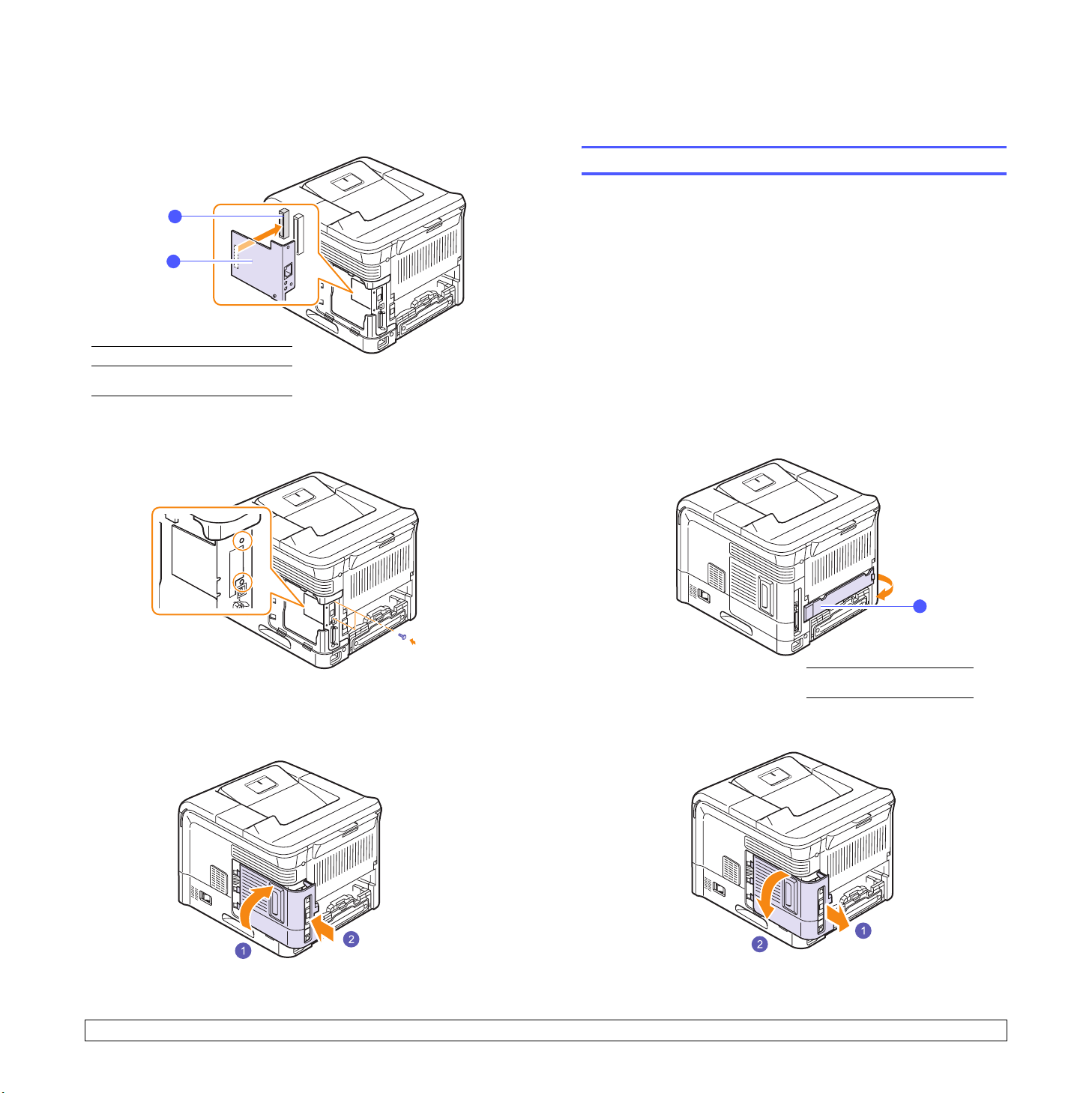

Instalación de una tarjeta de interfaz de red ........................................................................................................ 10.3

Uso del disco duro ................................................................................................................................................ 10.4

11. Especificaciones

Especificaciones de la impresora .......................................................................................................................... 11.1

Precauciones importantes e información sobre seguridad

Al utilizar este equipo, deberán observarse siempre las precauciones básicas de seguridad, para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas:

1 Lea detenidamente todas las instrucciones. 2 Siempre que maneje aparatos eléctricos, use el sentido común. 3 Siga todas las advertencias e instrucciones indicadas en el equipo y en la

documentación.

4 Si alguna instrucción de uso entra en conflicto con la información sobre seguridad,

haga lo que indica esta última. Es posible que haya entendido mal la instrucción de uso. Si no puede resolver el conflicto, póngase en contacto con un distribuidor autorizado para obtener ayuda.

5 Desconecte el equipo de la toma de CA antes de limpiarlo. No utilice limpiadores

líquidos ni aerosoles. Para limpiar el equipo, utilice sólo un paño húmedo.

6 No coloque el equipo sobre una mesa o soporte inestable, pues podría caer al

suelo y dañarse.

7 No coloque nunca el equipo sobre un radiador, un calefactor, un aparato de aire

acondicionado o un conducto de ventilación, así como tampoco cerca de estos elementos.

8 Compruebe que no haya nada que se apoye en la toma de corriente. Coloque el

equipo en un lugar donde los cables no puedan pisarse.

9 No sobrecargue las tomas de corriente y los cables extensores. El rendimiento

podría verse afectado y existe riesgo de incendio o descarga eléctrica. 10 No permita que las mascotas mordisqueen los cables de CA ni del PC. 11 No introduzca nunca objetos de ningún tipo por las aberturas de la estructura del

equipo. Podrían entrar en contacto con zonas eléctricas y provocar un incendio o

descarga eléctrica. No derrame líquido de ningún tipo sobre el equipo ni en su

interior. 12 Para reducir el riesgo de descarga eléctrica, no desmonte el equipo. Si el equipo

necesita reparación, llévelo a un servicio técnico autorizado. Si abre o quita

cubiertas del equipo, puede exponerse a voltajes elevados u otros riesgos. Si

monta los componentes de forma incorrecta, pueden producirse descargas

eléctricas cuando utilice el equipo. 13 Desconecte el equipo de la toma de CA y de PC y deje que el personal cualificado

proceda a la realización del servicio:

• Cuando cualquier parte del cable de corriente, enchufe o cable conector esté dañada o gastada.

• Si se ha derramado líquido sobre el equipo.

• Si el equipo ha quedado expuesto a la lluvia o al agua.

• Si el equipo no funciona correctamente tras seguir las instrucciones del manual.

• Si el equipo ha caído al suelo o el chasis está dañado.

• Si el equipo sufre un brusco cambio en su funcionamiento.

14 Ajuste sólo los controles descritos en las instrucciones de funcionamiento. El

ajuste inadecuado de otros controles puede provocar daños y necesitar la intervención de un técnico para restablecer el funcionamiento normal del equipo.

15 No utilice el equipo durante una tormenta eléctrica. Existe un pequeño riesgo de

recibir una descarga. Si es posible, desconecte la toma de CA durante las tormentas.

16 Si imprime muchas páginas seguidas, la superficie de la bandeja de salida podría

calentarse. Tenga cuidado de no tocar la superficie y mantenga a los niños alejados de ella.

17 Utilice el cable de corriente proporcionado con el equipo para emplear el equipo

con total seguridad. Si utiliza un cable de más de 2 metros en un equipo a 110 V, deberá emplear un cable de 16 AWG

18 GUARDE ESTAS INSTRUCCIONES.

o superior.

Consideraciones medioambientales y de seguridad

Notificación de seguridad del láser

Esta impresora ha obtenido en los Estados Unidos la certificación que garantiza el cumplimiento de los requisitos establecidos en DHHS 21 CFR, capítulo 1, Sección J, para productos láser de Clase I (1). En el resto de los países, la impresora está certificada como producto láser de Clase I, lo que garantiza el cumplimiento de los requisitos de IEC 825.

Los productos láser de la Clase I no se consideran peligrosos. El sistema láser y la impresora han sido diseñados de forma que las personas no puedan estar expuestas a radiaciones de láser superiores al nivel de Clase I durante el funcionamiento normal, el mantenimiento por parte del usuario o en las condiciones de reparación y mantenimiento prescritas.

DVERTENCIA

No utilice ni realice operaciones de mantenimiento en la impresora sin la cubierta de protección del dispositivo láser/escáner. El rayo reflejado, aunque invisible, puede provocar daños en los ojos. Al utilizar este producto, deberán observarse siempre las precauciones básicas de seguridad, para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas:

Seguridad frente al ozono

Durante su funcionamiento normal, esta impresora emite ozono. El ozono emitido no representa ningún riesgo para el operador. Sin embargo, es aconsejable que la máquina esté ubicada en un área bien ventilada.

Si desea obtener información adicional acerca del ozono, póngase en contacto con su distribuidor de Samsung más cercano.

1 AWG: American Wire Guage

Ahorro de energía

Este equipo incorpora una tecnología avanzada de ahorro de energía que permite reducir el consumo de energía cuando el equipo no está en uso.

El consumo de energía se reduce automáticamente cuando el equipo no recibe datos durante un período prolongado.

Reciclaje

Recicle o deshágase del material de embalaje de este producto siguiendo las normas medioambientales adecuadas.

Eliminación correcta de este producto (material eléctrico y electrónico de descarte)

(Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva de residuos)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y recíclelo correctamente para promover la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto no debe eliminarse mezclado con otros residuos comerciales.

RECAUCIÓN

consentimiento del fabricante responsable del cumplimiento podrían invalidar el permiso del usuario para trabajar con el equipo.

Todos los cambios o modificaciones que se efectúen sin el

Normativa sobre radio-interferencias para Canadá

Este aparato digital no excede los límites de la Clase A sobre la emisión de ruidos en las señales de radio producidos por aparatos digitales, tal y como se expone en las normativas sobre radio-interferencias del Ministerio de Industria de Canadá, ICES-003.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe A prescrites dans la norme sur le matériel brouilleur: “Appareils Numériques”, ICES-003 édictée par l’Industrie et Sciences Canada.

Declaración de conformidad (países europeos)

Aprobaciones y certificaciones

La marca CE aplicada a este producto simboliza la Declaración de conformidad de Samsung Electronics Co., Ltd. con la siguiente directiva aplicable 93/68/EEC de la Unión europea de las fechas indicadas:

1 de enero de 1995: Directiva del Consejo 73/23/EEC: Aproximación de las leyes de los estados miembros relacionadas con equipos de bajo voltaje.

1 de enero de 1996: Directiva del Consejo 89/336/EEC (92/31/EEC): Aproximación de las leyes de los estados miembros relacionadas con la compatibilidad electromagnética.

9 de marzo de 1999: Directiva del Consejo 1999/5/EC sobre equipos de radio y terminales de telecomunicaciones y sobre el reconocimiento mutuo de su conformidad.

Una declaración completa que define las directivas relevantes y los estándares mencionados se puede obtener del representante de Samsung Electronics Co., Ltd.

Emisiones de radiofrecuencia

Regulaciones FCC

Este dispositivo ha sido probado y cumple los límites establecidos para dispositivos digitales de Clase A, de conformidad con el Apartado 15 de las normas de la FCC. Estos límites se establecen para garantizar una protección razonable frente a interferencias perjudiciales en entornos residenciales. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede producir interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe garantía de que no se produzcan interferencias en una instalación en particular. En caso de que este equipo produzca interferencias perjudiciales para la recepción de radio o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario que trate de corregir las interferencias adoptando una o más de las siguientes medidas:

• Cambiar la orientación o la colocación de la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo en una toma de un circuito distinto del que está conectado el receptor.

• Consultar a su distribuidor o solicitar los servicios de un técnico de radio/TV.

iii

1 Introducción

Lo felicitamos por haber adquirido esta impresora.

Este capítulo incluye:

• Funciones especiales

• Descripción general de la impresora

• Información adicional

• Selección de la ubicación

Funciones especiales

La impresora nueva está equipada con varias funciones especiales que permiten obtener una mejor calidad de impresión. Esta impresora ofrece:

Impresión con una calidad superior y a alta velocidad

• Puede imprimir con una resolución efectiva de hasta

1200 x 1200 ppp. Consulte la Sección de software.

• La impresora imprime a una velocidad de hasta 43 ppma en papel de tamaño A4 y a una velocidad de hasta 45 ppm en papel de tamaño Carta. Para la impresión dúplex, el equipo imprime papel de tamaño A4 hasta 29 ppp hasta 30 ppp.

Flexibilidad en la carga del papel

• La bandeja multiusos admite papeles con membrete, sobres, etiquetas, transparencias, materiales de tamaño personalizado, postales y papeles de gran gramaje. La bandeja multiusos también admite hasta 100 hojas de papel común.

•La bandeja estándar 1 para 500 hojas admite papel común de varios tamaños.

•La bandeja opcional para 500 hojas admite papel común de varios tamaños. Es posible instalar hasta tres bandejas adicionales.

• Dos bandejas de salida. Seleccione la bandeja de salida (cara de impresión hacia abajo) o la cubierta trasera (cara de impresión hacia arriba) para un acceso más cómodo.

• Recorrido recto del papel desde la bandeja multiusos hasta la cubierta trasera.

Creación de documentos profesionales

•Impresión de marcas de agua. Puede personalizar sus documentos con palabras tales como "Confidencial". Consulte la Sección de software.

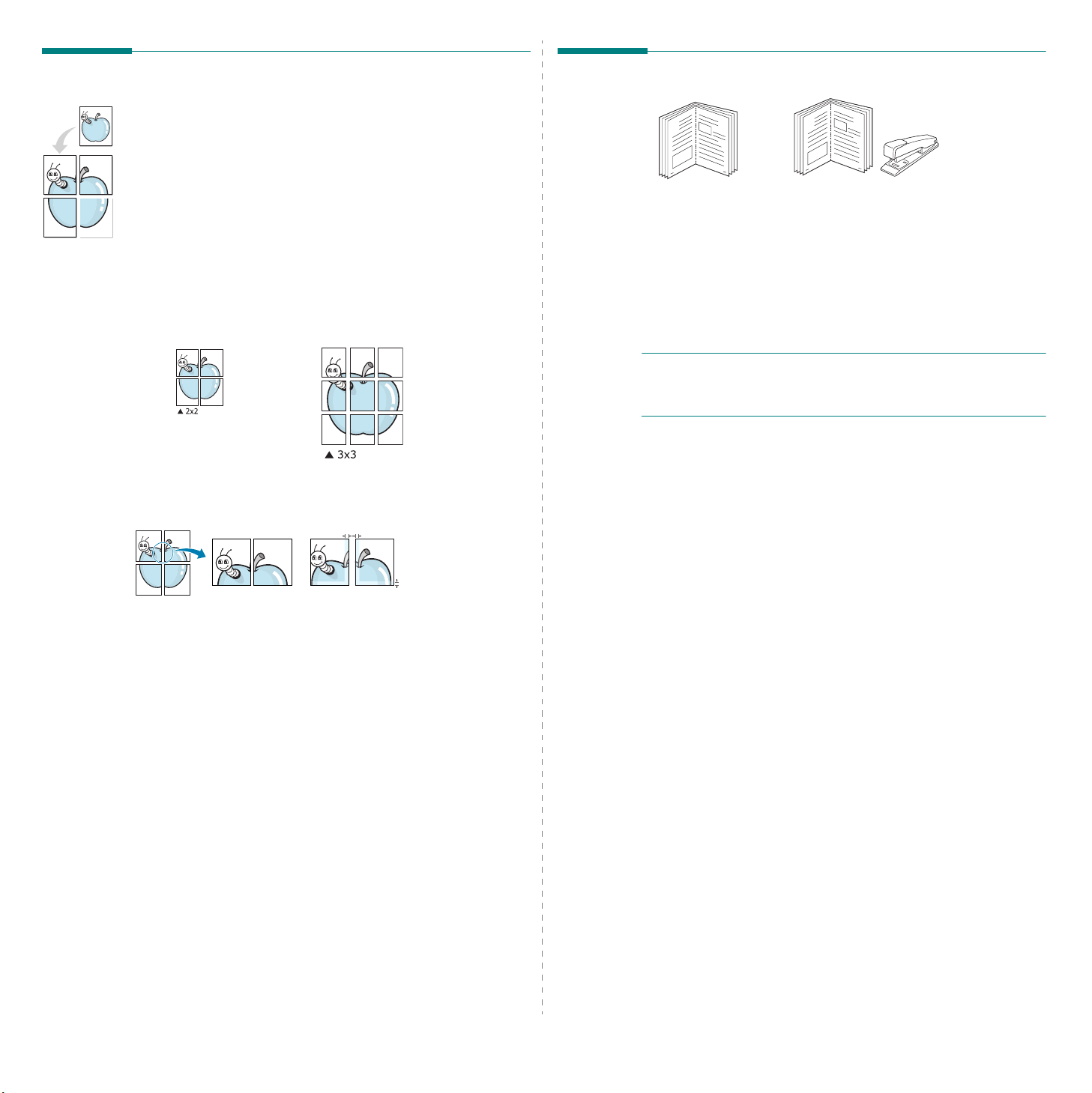

•Impresión de pósters. El texto y los gráficos de cada página del documento se amplían e imprimen en la hoja. Después, es posible pegarlos para formar un póster. Consulte la Sección de software.

y papel de tamaño Carta

1.1 <

a. páginas por minuto b. imágenes por minuto

Introducción>

Ahorro de tiempo y dinero

• La impresora permite utilizar el modo de ahorro de

1 2

tóner para economizar tóner. Consulte la página 2.8.

• Si utiliza el modelo ML-4551ND o instala la unidad opcional de impresión dúplex en los modelos

3 4

ML-4550 o ML-4551N, puede imprimir en ambas caras (impresión dúplex) para ahorrar papel.

• Puede imprimir varias páginas en una sola hoja para ahorrar papel (impresión de varias páginas en una cara). Consulte la Sección de software.

• Puede usar formularios y membretes preimpresos en papel común. Consulte la Sección de software.

• Esta impresora ahorra energía automáticamente al reducir el consumo de energía cuando la impresora no está en uso.

Ampliación de la capacidad de la impresora

• Esta impresora dispone de 128 MB, que se puede ampliar a 512 MB. Consulte la página 10.1.

•Una interfaz de red permite imprimir en red. Es posible añadir una tarjeta de interfaz de red opcional al modelo ML-4550. Los modelos ML-4551N y ML-4551ND se entregan con una interfaz de red incorporada, 10/100 Base TX.

• Puede añadir bandejas opcionales para 500 hojas a la impresora. Esta bandeja permite añadir papel a la impresora con menor frecuencia.

• La Emulación PostScript 3* (PS) permite la impresión PS.

* La emulación Zoran IPS es compatible con PostScript 3

* 136 fuentes PS3

• Incluye UFST y MicroType de Monotype Imaging Inc.

Uso del disco duro opcional

Puede instalar un disco duro opcional en la impresora.

• El disco duro de 40 GB puede almacenar datos del equipo en la cola de impresión. Esto reduce la carga de trabajo del equipo.

• Puede utilizar diversas funciones de impresión, tales como almacenar un trabajo en el disco duro, revisar un trabajo e imprimir documentos privados.

• Puede gestionar los trabajos de impresión en la cola de impresión del disco duro de la impresora. Para obtener más información, consulte la página 10.4.

Impresión en diferentes entornos

• Puede imprimir en Windows 98/Me/NT 4.0/2000/XP/2003.

• La impresora es compatible con Linux y Macintosh.

• La impresora se puede utilizar con interfaces en paralelo y USB.

• También se puede utilizar una interfaz de red. Los modelos ML-

4551N y ML-4551ND se entregan con una interfaz de red incorporada, 10/100 Base TX. No obstante, es necesario instalar la tarjeta de interfaz de red opcional inalámbrica en el modelo ML-4550.

Funciones de la impresora

La tabla siguiente ofrece una descripción general de las funciones admitidas por la impresora.

(I: Instalado, O: Opcional)

Funciones ML-4550 ML-4551N ML-4551ND

Paralelo IEEE 1284 I I I

USB 2.0 I I I

Interfaz de red

OI I

(Ethernet 10/100 Base TX)

Disco duro O O O

Emulación PostScript* I I I

Unidad de impresión

OO I

dúplex

1.2 <

Bandeja opcional 2 O O O

Bandeja opcional 3 O O O

Bandeja opcional 4 O O O

Introducción>

Descripción general de la impresora

Vista frontal

Vista posterior

* La figura anterior muestra el

modelo ML-4551ND con todas las opciones disponibles.

bandeja de salida

panel de control

cubierta de la placa de control

bandeja 1

bandeja opcional 2

bandeja opcional 3

bandeja opcional 4

asa

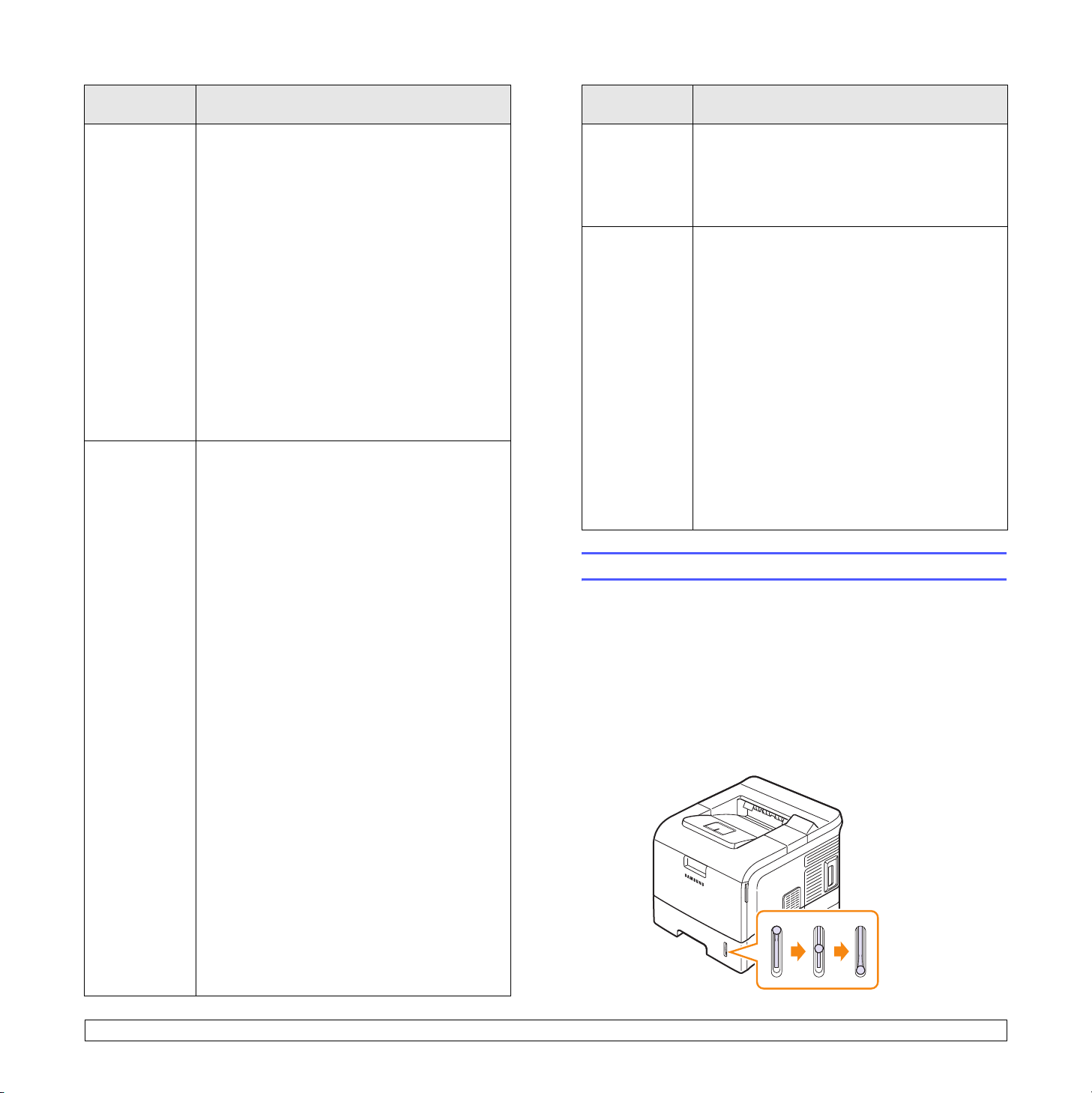

indicador del nivel de papel

bandeja multiusos

cubierta superior

soporte de salida

guías de ancho de la bandeja de papel multiusos

extensión de la bandeja multiusos

interruptor de alimentación

cubierta trasera

unidad de impresión dúplex

toma de alimentación

* La figura anterior muestra el modelo ML-4551ND

con todas las opciones disponibles.

puerto paralelo

puerto USB

puerto de red

1.3 <

Introducción>

Descripción general del panel de control

Información adicional

Puede encontrar más información sobre cómo configurar y utilizar la impresora en los siguientes recursos, ya sea en formato impreso o digital.

Menu: Entra en el modo Menú y permite desplazarse por los

menús disponibles. Botones de desplazamiento: Permiten desplazarse por las

opciones disponibles del menú seleccionado y aumentar o reducir los valores.

OK: Confirma la selección de la pantalla.

Back: Permite regresar al nivel superior del menú. Toner Save: Permite ahorrar tóner al utilizar menor cantidad

durante la impresión.

Demo: Permite imprimir una página de prueba.

Stop: Permite detener una operación en cualquier momento. Status: Muestra el estado de la impresora. Consulte la

página 9.6.

Manual de instalación rápida

Manual del usuario en línea

Manual del usuario de la impresora de red

Brinda información acerca de cómo configurar la impresora. Asegúrese de seguir las instrucciones del manual para preparar la impresora.

Brinda instrucciones detalladas para utilizar todas las funciones de la impresora y contiene información acerca del mantenimiento de la impresora, la solución de problemas y los accesorios de instalación.

Este manual del usuario también contiene la Sección de software, que brinda información sobre cómo imprimir documentos con la impresora en diferentes sistemas operativos y sobre cómo usar las utilidades de software suministradas.

Nota

• Puede acceder a los manuales en

otros idiomas en la carpeta Manual del CD del controlador de la impresora.

Se incluye en el CD de utilidades de red y brinda información sobre cómo configurar y conectar la impresora a la red.

1.4 <

Ayuda del controlador de la impresora

Sitio web de Samsung

Introducción>

Brinda información de ayuda sobre las propiedades del controlador de la impresora e instrucciones sobre cómo configurar las propiedades para la impresión. Para acceder a la pantalla de ayuda del controlador de la impresora, haga clic en Ayuda en el cuadro de diálogo de propiedades de la impresora.

Si tiene acceso a Internet, podrá obtener ayuda, asistencia, los controladores de la impresora, los manuales y más información en el sitio web de Samsung: www.samsungprinter.com

Selección de la ubicación

Seleccione un lugar estable y plano que disponga del espacio suficiente para que el aire circule correctamente. Deje un espacio suficiente para abrir las cubiertas y las bandejas.

Esta zona debe estar bien ventilada y permanecer alejada de la luz solar directa o de cualquier fuente de calor, frío y humedad. No coloque la impresora cerca del borde del escritorio o de la mesa.

Espacio necesario

Parte frontal: 482,6 mm

(espacio suficiente para que se puedan abrir o extraer las bandejas).

Parte posterior: 320 mm (espacio suficiente para que se pueda abrir o cerrar la cubierta trasera o la unidad de impresión dúplex).

Parte derecha: 100 mm (espacio suficiente para que se pueda abrir la cubierta de la placa de control).

Parte izquierda: 100 mm (espacio suficiente para una ventilación correcta).

1.5 <

Introducción>

2 Configuración del sistema

Este capítulo muestra los menús que se pueden configurar y brinda información acerca de la configuración básica de la impresora.

Este capítulo incluye:

• Uso de los menús del panel de control

• Descripción general del menú

• Impresión de una página de prueba

• Cambio del idioma de la pantalla

• Uso del modo de ahorro de tóner

Uso de los menús del panel de control

Existen varios menús disponibles para facilitar la modificación de la configuración de la impresora. El diagrama de la columna siguiente muestra los menús y todas las opciones disponibles en cada uno de ellos. Las opciones de cada menú y las opciones que se pueden seleccionar se describen con mayor detalle en las tablas correspondientes, a partir de la página 2.2.

Acceso a los menús del panel de control

Puede controlar la impresora desde el panel de control. También puede configurar los menús del panel de control mientras imprime.

1 Pulse Menu hasta que aparezca el menú que desea en la línea inferior

de la pantalla y pulse OK.

2 Pulse los botones de desplazamiento hasta que aparezca la opción

deseada y pulse OK.

3 Si la opción tiene submenús, repita el paso 2.

4 Pulse los botones de desplazamiento para acceder a la opción

de configuración deseada o al valor deseado.

5 Pulse OK para guardar la selección.

Aparecerá un asterisco (*) junto a la selección de la pantalla que indicará que es el valor predeterminado.

6 Pulse Stop para volver al modo de espera.

Nota

• La configuración de impresión realizada desde el controlador de la impresora en un equipo conectado anula la configuración del panel de control.

2.1 <

Configuración del sistema>

Descripción general del menú

Los menús del panel de control se utilizan para configurar la impresora. El panel de control brinda acceso a los siguientes menús.

Se detallan los menús correspondientes a la impresora ML-4550. Los menús con caracteres coloreados aparecen únicamente con los elementos opcionales instalados.

Gest. trab.

(Consulte la página 10.6.)

Trabajo activo Guardar trab.

Informacion

(Consulte la página 2.2.)

Mapa de menu Configuracion Pagina demo

Tr. guardado Página de uso Tarea acabada

Fuentes PCL Fuentes PS3 Fuente EPSON

Nota

• La configuración predeterminada y los valores disponibles para la impresora pueden variar.

Menú Gest. trab.

Este menú está disponible cuando hay un disco duro opcional instalado.

Elemento Explicación

Trabajo activo En este menú, se muestran los trabajos

de impresión pendientes. Consulte la página 10.7.

Guardar trab. En este menú, se muestran los trabajos

de impresión guardados en el disco duro instalado. Consulte la página 10.6.

Menú Informacion

Papel

(Consulte la página 2.4.)

Copias Tam. de papel Tipo de papel Origen papel Cambio bandeja

Graficos

(Consulte la página 2.4.)

Resolucion Oscuridad

Red

(Consulte la página 2.7.)

TCP/IP EtherTalk Netware Vel. Ethernet Borrar ajuste Info de red

Disposicion

(Consulte la página 2.3.)

Orientacion Margen simple

Doble Margen doble

Conf sistema

(Consulte la página 2.5.)

Fecha y hora Menú Formular. Selec. form.

Idioma Ahorro energia Cont. autom. Ajuste altitud CR automatico T.espera trab. Mantenimiento Borrar ajuste

Emulacion

(Consulte la página 2.5.)

Emulacion Configuracion

Este menú permite imprimir páginas de información de la impresora con detalles acerca de la impresora y de su configuración.

Elemento Explicación

Mapa de menu El mapa de menús muestra la disposición

y la configuración actual de las opciones de los menús del panel de control.

Configuracion La página de configuración muestra

la configuración actual de la impresora.

Pagina demo La página de prueba permite comprobar si

la impresora imprime correctamente. Consulte la página 2.7.

Tr. guardado La página del trabajo guardado muestra la lista

de archivos de impresión almacenada en el disco duro opcional.

Nota

• Esta opción del menú está disponible cuando hay un disco duro opcional instalado.

Página de uso La página de uso contiene la cantidad total

de páginas impresas por persona o grupo. Esta página se puede utilizar para la contabilidad de los costos.

Nota

• Esta opción del menú está disponible cuando hay un disco duro opcional instalado.

a. Disponible con un disco duro opcional. b. Disponible con la unidad dúplex opcional en los modelos ML-4550 o ML-4551N. c. Disponible con una tarjeta de interfaz de red opcional para el modelo ML-4550.

Tarea acabada La página Tarea completada muestra la lista de

2.2 <

Configuración del sistema>

trabajos de impresión completados. La lista contiene hasta 50 archivos de los trabajos de impresión más recientes.

Elemento Explicación

Fuentes PCL Fuentes PS3 Fuente EPSON

La lista de fuentes muestra todas las fuentes actualmente disponibles para el idioma seleccionado.

Menú Disposicion

Utilice el menú Disposicion para configurar todos los ajustes relativos a la salida de impresión.

Elemento Explicación

Orientacion

Valores: Vertical, Horizontal

Seleccione la orientación predeterminada de la imagen de impresión sobre la página.

Horizontal

Margen simple

Vertical

Valores: Margen sup.: 0; Margen izq.: 0

Defina el margen de los materiales de impresión para la impresión en una sola cara. Puede aumentar o reducir este valor de a 0,1 mm.

• Margen sup.: Permite definir el margen

superior, entre 0 mm y 250 mm.

• Margen izq.: Permite definir el margen

izquierdo, entre 0 mm y 164 mm.

Doble

Margen doble

Valores: Desactivado, Margen largo, Margen corto

Para imprimir en las dos caras del papel, elija el margen de encuadernación, como se indica a continuación.

•

Margen largo Margen corto

•

Margen largo en la orientación vertical

Margen corto en la orientación vertical

: Encuadernación por el borde largo. : Encuadernación por el borde corto.

Margen largo en la orientación horizontal

Margen corto en la orientación horizontal

Seleccione Desactivado para imprimir en una cara del papel.

Nota

• En los modelos ML-4550 y ML-4551N, este elemento del menú está disponible cuando la unidad dúplex está instalada.

Valores: Margen sup./ Margen izq.: 5,0; Enc. horiz./ Enc. vertical: 0

2.3 <

Configuración del sistema>

En este menú, puede definir los márgenes para la impresión dúplex. Puede aumentar o reducir este valor de a 0,1 mm.

• Margen sup.: Permite definir el margen

superior, entre 0,0 mm y 9,9 mm.

• Margen izq.: Permite definir el margen

izquierdo, entre 0,0 mm y 9,9 mm.

• Enc. horiz.: Permite definir el margen inferior de

la parte posterior de la página entre 0 mm y 22 mm para la encuadernación por el borde corto.

• Enc. vertical: Permite definir el margen derecho de

la parte posterior de la página entre 0 mm y 22 mm para la encuadernación por el borde largo.

Nota

• En los modelos ML-4550 y ML-4551N, esta opción del menú está disponible cuando la unidad dúplex está instalada.

Menú Papel

Menú Graficos

Utilice el menú Papel para definir la configuración relativa a los materiales de impresión, tales como alimentación y salida del papel, como también el tamaño y tipo de los materiales de impresión específicos que esté utilizando con la impresora.

Elemento Explicación

Copias

Valores: 1 ~ 999

Permite definir la cantidad de copias predeterminadas seleccionando cualquier número entre 1 y 999.

Tam. d e papel

Valores: A4, A5, A6, JIS B5, ISO B5, Letter, Legal, Executive, No. 10 Env, Monarch Env, DL Env, C5 Env, C6 Env, US Folio, Oficio, Personalizado

Las opciones disponibles pueden variar según la fuente del papel o la configuración de impresión dúplex.

Seleccione el tamaño de papel que está cargado actualmente en la bandeja.

Tipo de papel

Valores: Papel normal, Papel relieve, Transparencia, Sobre, Etiquetas, Cartulina, Preimpreso, Papel color, Grueso, Fino

Seleccione el tipo de papel que está cargado actualmente en la bandeja.

Origen papel

Valores: Bandeja 1, Bandeja 2, Bandeja 3, Bandeja 4, Bandeja M-U, Band. manual, Automatico

Utilice el menú Graficos para cambiar la configuración que afecta la calidad de los caracteres y las imágenes impresos.

Elemento Explicación

Resolucion

Valores: 600ppp-Normal, 1200ppp-Perf.

Especifique la cantidad de puntos por pulgada (ppp) impresos. Cuanto mayor sea la configuración, más nítidos serán los caracteres y los gráficos de la copia impresa.

•

Si los trabajos de impresión contienen principalmente texto, seleccione 600ppp-Normal para obtener la mejor calidad de impresión.

• Seleccione 1200ppp-Perf. si el trabajo contiene

imágenes de mapas de bits, como fotografías digitalizadas con un escáner o gráficos, que se beneficiarán del aumento de la cantidad de líneas impresas.

Oscuridad

Valores: Normal, Claro, Oscuro

Puede aclarar u oscurecer la imagen impresa en la página cambiando la configuración de la densidad

Normal

del tóner. El valor

generalmente ofrece los mejores resultados. Use la configuración de densidad de tóner

Claro

para ahorrar tóner.

Cambio bandeja

Seleccione la bandeja que desea utilizar.

• Si selecciona

Automatico

, la impresora podrá

determinar automáticamente el origen.

• Seleccione la bandeja multiusos. Si selecciona deberá pulsar

•

Bandeja 2, Bandeja 3

Bandeja M-U

Band. manual

cada vez que imprima una página.

Bandeja 4

estará disponible

para usar

sólo cuando la correspondiente bandeja esté instalada.

Valores: Desactivado, Activado

Si selecciona cualquier otro valor excepto Automatico de Origen papel y la bandeja seleccionada está vacía, podrá configurar automáticamente la impresora para que imprima desde otras bandejas.

Si esta opción del menú está definido en Desactivado, el indicador se encenderá en rojo y la impresora no funcionará hasta que inserte papel en la bandeja especificada.

2.4 <

Configuración del sistema>

Menú Conf sistema

Use el menú

Elemento Explicación

Fecha y hora Menú

Formular. Selec. form.

Idioma

Ahorro energia

Cont. autom.

Ajuste altitud

CR automatico

Conf sistema

Consulte las páginas 10.6 y 10.8.

Valores: English, FRANCAIS, Espanol, Portugues E., Portugues B., Deutsch, Italiano...

Esta configuración determina el idioma del texto que aparece en la pantalla del panel de control y en la información de impresión.

Valores: [5] min., [10] min., [15] min., [30] min., [60] min., [120] min.

Cuando la impresora no recibe datos durante un períod largo, el consumo de energía se reduce automáticamente. Puede definir el tiempo que la impresora esperará antes de entrar en el estado de ahorro de energía.

Valores: Desactivado, Activado

Esta opción determina si la impresora seguirá imprimiendo o no cuando detecte que el papel cargado no coincide con el configurado.

• Desactivado: Si hay una discrepancia de papel,

el mensaje de error permanecerá en la pantalla y la impresora se quedará fuera de línea hasta que inserte el papel correcto.

• Activado: Si se produce la discrepancia de papel

cargado, aparecerá un mensaje de error. La impresora se pondrá fuera de línea durante 30 segundos, borrará automáticamente el mensaje y continuará con la impresión.

Valores: Normal, Alta, Mas alta, Muy alta

Puede optimizar la calidad de impresión de acuerdo con la altura.

Valores: LF, LF + CR

Esta opción permite añadir el retorno de carro deseado a cada salto de línea.

Consulte las siguientes muestras:

para configurar diversas funciones de la impresora.

Nota

• Esta opción del menú está disponible cuando hay un disco duro opcional instalado.

AA BB CC

LF LF+CR

AA BB CC

Elemento Explicación

T.esp era t r ab.

Valores: Valores: [0-1800]:sec:15

Puede definir el tiempo que la impresora esperará antes de imprimir la última página de un trabajo de impresión que no termine con un comando de impresión de la página.

Cuando se agote el tiempo definido, la impresora imprimirá la página que se encuentre en el búfer de impresión.

Mantenimiento Esta opción ayuda en el mantenimiento

de la impresora.

•

Limpiar tamb.

: Limpia el tambor OPC del cartucho de tóner e imprime una hoja de limpieza que captura los restos de tóner.

Limpiar fusor

•

: Limpia la unidad de fusión situada en el interior de la impresora y genera una hoja de limpieza que captura los restos de tóner.

Elim msj vacío

•

Cambiar tóner aparezca en la pantalla. Una vez que haya seleccionado On, esta configuración

: Evita que el mensaje Tóner bajo

se grabará de forma permanente en la memoria del cartucho de tóner y este menú desaparecerá del menú Mantenimiento.

•

Dur. consum.

: Permite controlar cuántas páginas

se han impreso y cuánto tóner queda en el cartucho.

Borrar ajuste Esta opción de menú permite restablecer la

configuración de fábrica de la impresora.

Menú Emulacion

Use el menú Emulacion para configurar la emulación del idioma de la impresora.

Elemento Explicación

Emulacion

Configuracion

Valores: Automatico, PCL, EPSON, PS3, IBM ProPrint

El lenguaje de la impresora define la forma en que ésta se comunica con el equipo.

Si selecciona Automatico, la impresora podrá cambiar automáticamente el lenguaje.

Valores: PCL, PostScript, EPSON

Consulte las siguientes tablas para configurar las propiedades del idioma de la impresora.

2.5 <

Configuración del sistema>

PCL

Este menú define la configuración de la emulación PCL. Puede definir el tipo de fuente, el tipo de símbolo, las líneas por página y el tamaño de la fuente.

Elemento Explicación

Tipo de letra

Simbolo

Valores: PCL1 ~ PCL54

Permite seleccionar la fuente estándar que se usará en la emulación PCL.

• El intervalo entre letras de PCL1~PCL7 es fijo, mientras que el intervalo de PCL8~PCL45 es proporcional al tipo y al tamaño de fuente. Puede ajustar el tamaño de fuente de PCL1~PCL7 utilizando la opción Punto y de PCL8~PCL45, utilizando la opción Tam. punto.

• El intervalo de PCL46~PCL54 y el tamaño de la fuente son fijos.

Valores: ROMAN8 ~ PCCYRIL

PostScript

Este menú incluye la opción de menú Error imp. PS.

Elemento Explicación

Error imp. PS

Valores: Activado, Desactivado

Permite seleccionar si la impresora imprimirá una lista de errores cuando se produzca un error PS.

• Seleccione Activado para imprimir los errores de

emulación PS 3. Si se produce un error, se detendrá el procesamiento del trabajo, se imprimirá el mensaje de error y la impresora eliminará el trabajo.

• Si esta opción está configurada en Desactivado,

el trabajo se eliminará sin notificar el error.

EPSON

Este menú define la configuración de la emulación EPSON.

Tam. punto

Courier

Punto

Lineas

Este elemento permite seleccionar el símbolo que se usará en la emulación PCL. El símbolo es el grupo de números, marcas y signos especiales que se utilizan al imprimir.

Según la configuración de tipo de letra, los conjuntos de símbolos disponibles pueden variar.

Valores: 4,00 ~ 999,75 (unidad 0,25)

Cuando selecciona un tipo de letra comprendido entre PCL8 y PCL45 en el menú Tipo de letra, puede determinar el tamaño de la fuente configurando la altura de los caracteres de la fuente.

Valores: Normal, Oscuro

Esta opción permite seleccionar la versión de la fuente Courier que se utilizará.

Valores: 0,44 ~ 99,99 (unidad 0,01)

Cuando selecciona un tipo de letra comprendido entre PCL1 y PCL7 en el menú

Tipo de letra

, puede determinar el tamaño de la fuente configurando la cantidad de caracteres que se imprimirán en una pulgada de escritura horizontal. El valor predeterminado, 10, es el mejor tamaño.

Valores: [5-128]:64

Esta opción permite definir el espaciado vertical entre 5 y 128 líneas para el tamaño de papel predeterminado. La cantidad predeterminado de líneas puede variar según el tamaño del papel y la orientación de la impresión.

Elemento Explicación

Fuente

Valores: SANSERIF, ROMAN

Puede seleccionar la fuente predeterminada que se usará en la emulación EPSON.

Caracteres

Valores: EE.UU., FRANCIA, ALEMANIA, REINO UNIDO, DINAMARCA1, SUECIA, ITALIA, ESPANA1, JAPON, NORUEGA, DINAMARCA2, ESPANA2, LATIN

Esta opción permite seleccionar el juego de caracteres correspondiente al idioma deseado.

Ficha caract.

Valores: CURSIVA, PC437US, PC850

Esta opción permite seleccionar el juego de caracteres.

Punto

Valores: 10; 12; 17,14; 20

Puede determinar el tamaño de la fuente definiendo la cantidad de caracteres que se imprimirán en cada pulgada horizontal de escritura.

LPP

Val o res: 6 ; 8

Puede definir la cantidad de líneas impresas por cada pulgada vertical.

Ajuste autom.

Valores: Desactivado, Activado

Este elemento permite determinar si la impresora realizará un salto de línea automáticamente cuando los datos superen el área imprimible del material de impresión.

2.6 <

Configuración del sistema>

Menú Red

Este menú permite configurar la tarjeta de interfaz de red instalada en la impresora. Puede restablecer la interfaz de red e imprimir una página de configuración. Para obtener más información, consulte la página 4.1.

Elemento Explicación

Impresión de una página de prueba

Luego de configurar la impresora, imprima una página de prueba para comprobar que la impresora esté funcionando correctamente.

Mantenga pulsado el botón Demo durante dos segundos.

O bien:

TCP/IP

EtherTalk

Netware

Valores: DHCP, BOOTP, Estatico

Esta opción permite configurar manualmente las direcciones TCP/IP o recibir las direcciones de la red.

• DHCP: El servidor DHCP le asignará

automáticamente la dirección IP.

• BOOTP: El servidor BOOTP le asignará

automáticamente la dirección IP.

• Estatico: Puede introducir la dirección IP,

la máscara de subred y la puerta de enlace de forma manual.

Valores: Desactivado, Activado

Esta opción permite seleccionar si se utilizará el protocolo EtherTalk. Seleccione Activado para utilizar el protocolo.

Valores: Automatico, 802.2, 802.3, Ethernet II, SNAP, Desactivado

Esta opción permite seleccionar el tipo de trama IPX.

• Automatico: Puede configurar la impresora para

que seleccione automáticamente el tipo de trama.

• 802.2: Seleccione este valor para utilizar el tipo

de trama IEEE 802.2.

• 802.3: Seleccione este valor para utilizar el tipo

de trama IEEE 802.3.

• Ethernet II: Seleccione este valor para utilizar el tipo

de trama Ethernet 2.

• SNAP: Seleccione este valor para utilizar el tipo

de trama SNAP.

•

Desactivado

: Puede desactivar el protocolo NetWare.

1 Pulse Menu y luego OK cuando aparezca Informacion.

2 Pulse los botones de desplazamiento hasta que aparezca Pagina

demo y pulse OK.

3 Pulse OK cuando aparezca Si.

Se imprimirá una página de prueba.

Cambio del idioma de la pantalla

Para cambiar el idioma del panel de control, siga estos pasos:

1 Pulse Menu hasta que aparezca Conf sistema en la línea inferior

de la pantalla y pulse OK.

2 Pulse los botones de desplazamiento hasta que aparezca Idioma

y pulse OK.

3 Pulse los botones de desplazamiento para seleccionar el idioma

que desea y pulse OK.

4 Pulse Stop para volver al modo de espera.

Vel. Ethernet

Borrar ajuste

Info de red Esta opción permite imprimir una página que muestra

Valores: Automatico, 10M Half, 10M Full, 100M Half, 100M Full

Esta opción permite seleccionar la velocidad de Ethernet.

Esta opción restablece los valores predeterminados de fábrica para la configuración de red. Estos valores sólo tendrán efecto después de reiniciar la impresora.

la configuración de red definida por el usuario.

2.7 <

Configuración del sistema>

Uso del modo de ahorro de tóner

El modo de ahorro de tóner permite reducir el consumo de tóner de la impresora en cada página. Al activar este modo, se amplía la duración del cartucho de tóner y se reduce el costo por página aún más que en el modo normal, pero se reduce la calidad de impresión. Esta configuración no está disponible para el valor 1200ppp-Perf..

Hay dos maneras de activar este modo:

Mediante el botón del panel de control

Pulse Toner Save en el panel de control. La impresora debe estar en modo de espera. El indicador Status se enciende en verde y aparece Listo en la pantalla.

• Si el botón está iluminado, el modo está activado y la impresora utiliza menos tóner para imprimir una página.

• Si no lo está, el modo estará desactivado y la impresora imprimirá en modo normal.

Mediante la aplicación de software

Puede configurar el modo de ahorro de tóner desde la ventana de propiedades de la impresora en el controlador de impresora. Consulte la Sección de software.

2.8 <

Configuración del sistema>

3 Descripción general del software

Este capítulo brinda una descripción general del software que se suministra con la impresora. La Sección de software brinda mayor información acerca de la instalación y del uso del software.

Este capítulo incluye:

• Software suministrado

• Funciones del controlador de la impresora

• Requisitos del sistema

Software suministrado

Antes de instalar el software que se incluye en los CD suministrados, deberá configurar la impresora y conectarla al equipo.

El CD contiene el siguiente software:

CD Contenido

CD con software de impresión

Windows • Controlador de impresora: Utilice

este controlador para aprovechar al máximo las funciones de la impresora

• Smart Panel: Este programa permite

monitorizar el estado de la impresora y recibir alertas cuando se produce un error durante la impresión.

• Utilidad de impresión directa:

Este programa permite imprimir directamente archivos PDF.

• Archivo de descripción de impresora Postscript (PPD): Utilice el controlador PostScript para imprimir documentos con fuentes complejas y gráficos en el lenguaje PostScript.

• Manual del usuario en PDF.

Linux • Controlador de impresora: Utilice

este controlador para poner la impresora en funcionamiento desde un equipo Linux e imprimir documentos.

• Smart Panel: monitorizar el estado de la impresora y recibir alertas cuando se produce un error durante la impresión.

Macintosh • Archivo de descripción de

impresora Postscript (PPD): Utilice este archivo para poner la impresora en funcionamiento desde un equipo Macintosh e imprimir documentos.

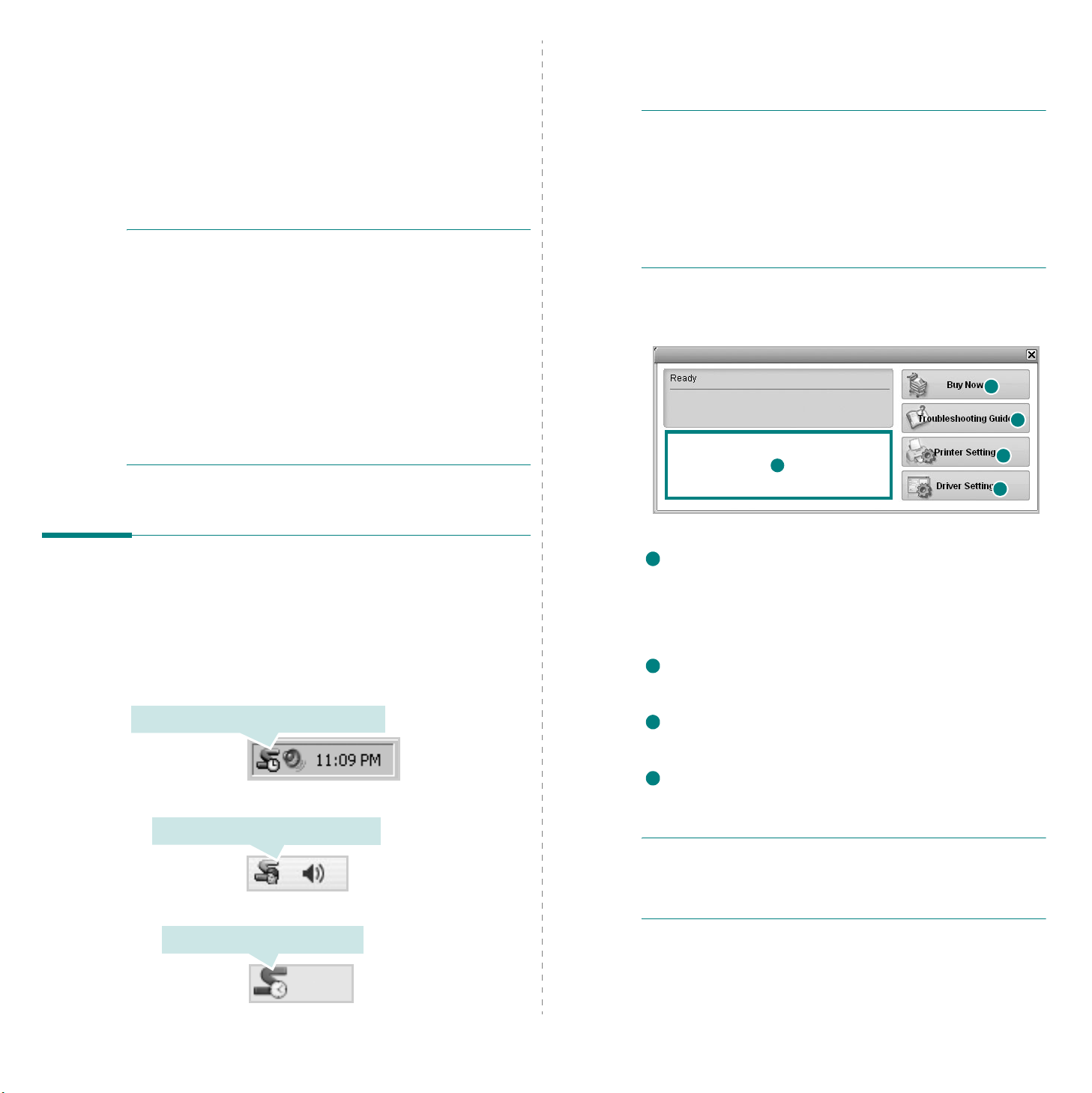

• Smart Panel: Este programa permite monitorizar el estado de la impresora y recibir alertas cuando se produce un error durante la impresión.

Este programa permite

CD de utilidades de red

(sólo en los modelos ML-4551N y ML-4551ND)

3.1 <

Descripción general del software>

Windows • SyncThru™ Web Admin Service:

Utilice este programa basado en web para administrar, monitorizar y solucionar los problemas de las impresoras de red.

• SetIP: Utilice este programa para configurar las direcciones TCP/IP de la impresora.

• Manual del usuario de la

impresora de red en PDF.

Funciones del controlador de la impresora

Requisitos del sistema

Los controladores de la impresora admiten las siguientes funciones estándares:

• Selección de la fuente de papel.

• Tamaño del papel, orientación y tipo de material.

• Cantidad de copias.

Además puede utilizar diversas funciones especiales de impresión. La tabla siguiente muestra una descripción general de las funciones compatibles con los controladores de la impresora:

Funciones

Ahorro de tóner

Opción de calidad de impresión

Impresión de pósters

Varias páginas por hoja

Impresión con ajuste a la página

PCL 6 PostScript

Windows Windows Macintosh Linux

OOXO

OOOO

OOOO (2, 4)

OOOO

X X X

Antes de comenzar, asegúrese de que su sistema cumple con los siguientes requisitos:

Windows

Elemento Requisitos Recomendado

Sistema operativo

CPU Windows 98/

RAM Windows 98/

Espacio libre en el disco

Internet Explorer

Windows 98/Me/NT 4.0/2000/XP/2003

Pentium II

Me/NT 4.0/2000

Windows XP/ 2003

Me/NT 4.0/2000

Windows XP/ 2003

Windows 98/ Me/NT 4.0/2000

Windows XP/ 2003

5.0 o posterior

400 MHz o superior

Pentium III 933 MHz o superior

64 MB o más 128 MB

128 MB o más 256 MB

300 MB o más 1 GB

1GB o más 5GB

Pentium III 933 MHz

Pentium IV 1GHz

Impresión aescala

Fuente diferente para la primera página

Marca de agua

Superposición O

OOOO

XOX

X X X

Nota

• Windows NT 4.0 no admite la función de superposición.

Nota

• Para Windows NT 4.0/2000/XP/2003, los usuarios con

3.2 <

Descripción general del software>

derechos de administrador podrán instalar el software.

Linux

Elemento Requisitos

Sistema operativo • Red Hat 8.0 ~ 9.0

• Fedora Core 1 ~ 3

• Mandrake 9.2 ~ 10.1

• SuSE 8.2 ~ 9.2

Procesador Pentium IV a 1 GHz o superior

RAM 256 MB o superior

Espacio de disco libre

Software • Linux Kernel 2.4 o superior

1 GB o superior

• Glibc 2.2 o superior

• CUPS

• SANE

Macintosh

Elemento Requisitos

Sistema operativo 8.6 ~ 9.2 y 10.1 ~ 10.4

RAM 128 MB

Espacio libre en el disco

Conexión Interfaz USB, interfaz de red

200 MB

3.3 <

Descripción general del software>

4 Configuración de red

Este capítulo brinda instrucciones detalladas para la configuración de la impresora.

Este capítulo incluye:

• Introducción

• Sistemas operativos compatibles

• Configuración de TCP/IP

• Configuración de EtherTalk

• Configuración de tipos de trama IPX

• Configuración de la velocidad de Ethernet

• Restablecimiento de la configuración de la red

• Impresión de una página de configuración de red

Introducción

Una vez que haya conectado la impresora a una red con un cable Ethernet RJ-45, podrá compartir la impresora con otros usuarios de la red.

Deberá configurar los protocolos de red de la impresora para utilizarla como impresora de red. Es posible configurar los protocolos con los siguientes dos métodos:

Mediante programas de administración de red

Puede configurar los ajustes del servidor de impresión y administrar la impresora con los siguientes programas que se suministran con la impresora:

• SyncThru™ Web Admin Service: Una solución de gestión de impresoras mediante la web para administradores de red. SyncThru™ Web Admin Service brinda una forma eficaz de administrar los dispositivos de red y permite supervisarlos de forma remota, así como solucionar problemas desde cualquier lugar con acceso a la intranet corporativa.

• SyncThru™ Web Service: Un servidor web incorporado al servidor de impresión de red, que permite configurar los parámetros de red necesarios para conectar la impresora a varios entornos de red.

• SetIP: Una utilidad que permite seleccionar una interfaz de red y configurar manualmente las direcciones que se deben utilizar con el protocolo TCP/IP.

Para obtener más información, consulte el Manual del usuario del CD de utilidades de red que se suministra con la impresora.

Mediante el panel de control

Puede configurar los siguientes parámetros de red básicos utilizando el panel de control de la impresora:

• Configuración de TCP/IP

• Configuración de los tipos de tramas IPX para NetWare

• Configuración de EtherTalk

4.1 <

Configuración de red>

Sistemas operativos compatibles

La tabla siguiente muestra los entornos de red compatibles con la impresora.

Elemento Requisitos

Interfaz de red • 10/100 Base-TX

Sistema operativo de red

Protocolos de red • NetWare IPX/SPX

Servidor de direccionamiento dinámico

• IPX/SPX: Internet Packet eXchange/Sequenced Packet eXchange (Intercambio de paquetes en Internet/Intercambio de paquetes secuenciados)

• TCP/IP: Transmission Control Protocol/Internet Protocol (Protocolo de comunicaciones para Internet)

• DHCP: Dynamic Host Configuration Protocol (Protocolo de configuración de host dinámico)

• BOOTP: Bootstrap Protocol (Protocolo de arranque-asignación)

• Novell NetWare 4.x, 5.x, 6.x

• Windows 98/Me/NT 4.0/2000/XP/2003

• Varios sistemas operativos Linux

• Sistema operativo Macintosh 10.3 y superiores (sólo TCP/IP)

•TCP/IP

•Ethertalk

• HTTP 1.1

•SNMP

• DHCP, BOOTP

Configuración de TCP/IP

Es posible configurar la impresora con una variedad de información de red TCP/IP, como una dirección IP, una máscara de subred, una puerta de enlace y direcciones DNS. Hay varias maneras en las que se puede asignar una dirección TCP/IP a la impresora, en función de la red.

• Direccionamiento estático: El administrador del sistema asigna manualmente la dirección TCP/IP.

• Direccionamiento dinámico mediante BOOTP/DHCP (predeterminado): El servidor asigna automáticamente la dirección TCP/IP.

5 Configure el primer byte entre 0 y 255 con los botones de

desplazamiento y pulse OK para ir al byte siguiente.

Repita este proceso para completar la dirección desde el primero al cuarto byte.

6 Cuando haya terminado, pulse OK.

7 Repita los pasos 5 y 6 para configurar los demás parámetros TCP/IP:

máscara de subred y dirección de puerta de enlace.

8 Pulse Stop para volver al modo de espera.

Direccionamiento dinámico (BOOTP/DHCP)

Para que el servidor asigne automáticamente la dirección TCP/IP, siga los siguientes pasos:

1 Pulse Menu hasta que aparezca Red en la línea inferior de la pantalla

ypulse OK.

2 Pulse OK cuando aparezca TCP/IP.

3 Pulse los botones de

BOOTP

y pulse OK.

Stop

4 Pulse

para volver al modo de espera.

desplazamiento

hasta que aparezca

DHCP

Configuración de EtherTalk

EtherTalk es la variante del protocolo AppleTalk cuando éste se utiliza en una red de tipo Ethernet. Este protocolo se emplea con frecuencia en entornos de red Macintosh. Para utilizar EtherTalk, siga los siguientes pasos:

1 Pulse Menu hasta que aparezca Red en la línea inferior de la pantalla

y pulse OK.

2 Pulse los botones de

EtherTalk y pulse

3 Pulse los botones de

y pulse

4 Pulse

Stop

para volver al modo de espera.

desplazamiento

hasta que aparezca

hasta que aparezca Activado

Nota

• Antes de configurar TCP/IP, deberá configurar el protocolo de red en TCP/IP.

Direccionamiento estático

Para introducir la dirección TCP/IP del panel de control de la impresora, siga los pasos que aparecen a continuación:

1 Pulse Menu hasta que aparezca Red en la línea inferior

de la pantalla y pulse

2 Pulse OK cuando aparezca TCP/IP.

3 Pulse los botones de desplazamiento hasta que aparezca

Estatico y pulse OK.

4 Pulse OK cuando aparezca Direccion IP.

4.2 <

Configuración de red>

Configuración de tipos de trama IPX

En redes con el protocolo IPX/SPX (por ejemplo, Novell NetWare), el formato de las tramas de comunicación de red se debe especificar en la impresora. En la mayoría de los casos, es posible mantener la configuración predeterminada Automatico. Sin embargo, puede configurar manualmente el formato del tipo de trama, en caso de ser necesario. Siga los pasos que aparecen a continuación para cambiar el formato del tipo de trama:

1 Pulse Menu hasta que aparezca Red en la línea inferior de la pantalla

y pulse OK.

2 Pulse los botones de desplazamiento hasta que aparezca

Netware y pulse OK.

3 Pulse los botones de desplazamiento hasta qua aparezca el tipo

de trama deseada.

• Automatico: Detecta y limita automáticamente el tipo de trama

al tipo detectado en primer lugar.

• 802.2: Limita el tipo de trama a IPX sobre tramas IEEE 802.2

con IEEE 802.3. El resto se eliminará.

• 802.3: Limita el tipo de trama a IPX sobre tramas IEEE 802.3.

El resto se eliminará.

• Ethernet II: Limita el tipo de trama a IPX sobre tramas Ethernet.

El resto se eliminará.

• SNAP: Limita el tipo de trama a IPX sobre tramas SNAP

con IEEE 802.3. El resto se eliminará.

• Desactivado: Desactiva el protocolo IPX/SPX.

4 Pulse OK para guardar la selección.

5 Pulse Stop para volver al modo de espera.

Configuración de la velocidad de Ethernet

Puede ajustar la velocidad de comunicación para conexiones Ethernet.

1 Pulse Menu hasta que aparezca Red en la línea inferior de la

pantalla y pulse OK.

2 Pulse los botones de desplazamiento hasta que aparezca Vel.

Ethernet y pulse OK.

Impresión de una página de

configuración de red

La página de configuración de red muestra la manera en la que se configuró la tarjeta de interfaz de red en la impresora.

1 Pulse Menu hasta que aparezca Red en la línea inferior de la pantalla

y pulse OK.

2 Pulse los botones de desplazamiento hasta que aparezca Info de red

y pulse OK.

3 Pulse OK cuando aparezca Si.

Se imprime la página de configuración de red.

3 Pulse los botones de desplazamiento hasta que aparezca la

velocidad deseada y pulse OK.

4 Pulse Stop para volver al modo de espera.

Restablecimiento de la configuración de la red

Puede restablecer la configuración de red predeterminada.

1 Pulse Menu hasta que aparezca Red en la línea inferior de la pantalla

y pulse OK.

2 Pulse los botones de desplazamiento hasta que aparezca Borrar

ajuste y pulse OK.

3 Pulse OK cuando aparezca Si para restablecer la configuración de red.

4 Apague la impresora y vuelva a encenderla.

4.3 <

Configuración de red>

5 Carga de material de impresión

Este capítulo brinda información sobre el tipo de papel que se puede utilizar con esta impresora. También se explica cómo introducirlo correctamente en las diferentes bandejas de papel para obtener una calidad de impresión óptima.

Este capítulo incluye:

• Selección de materiales de impresión

• Carga de papel

• Selección de la ubicación de salida

Selección de materiales de impresión

Puede imprimir en diversos tipos de materiales de impresión, como papel normal, sobres, etiquetas y transparencias. Utilice siempre materiales de impresión que cumplan con las instrucciones de uso de esta impresora. El material de impresión que no cumpla con las instrucciones que se describen en este manual podría ocasionar los siguientes problemas:

• Baja calidad de impresión.

• Aumento de atascos de papel.

• Desgaste prematuro de la impresora.

Propiedades como el gramaje, la composición, la rugosidad superficial y la humedad son factores importantes que afectan el rendimiento de la impresora y la calidad de la impresión. Al seleccionar el material de impresión que vaya a utilizar, deberá tener en cuenta lo siguiente:

• Qué resultados desea obtener: el material de impresión que elija deberá ser el adecuado para el proyecto.

• Tamaño: podrá utilizar material de cualquier tamaño, siempre y cuando calce entre las guías de la bandeja de papel.

• Gramaje: La impresora admite los siguientes gramajes:

- Papel bond de 16 a 28 lb (60 a 105 g/m

las bandejas opcionales 2, 3 y 4.

- Papel bond de 16 a 43 lb (60 a 163 g/m2) para la bandeja multiusos.

- Papel de 20 a 24 lb (75 a 90 g/m

• Brillo: los materiales de impresión más blancos permiten obtener imágenes más nítidas y vívidas.

• Homogeneidad de la superficie: dependiendo de la homogeneidad o granularidad del material de impresión, se obtendrán copias impresas con mayor o menor nitidez.

) para la bandeja 1 y para

para impresión dúplex.

Notas

• Es posible que algunos materiales de impresión cumplan con

• Antes de adquirir grandes cantidades de materiales de

Precaución

• El uso de materiales de impresión que no cumplan estas

5.1 <

Carga de material de impresión>

todas las directrices que se describen en esta sección y aun así no se obtengan resultados satisfactorios. Esto puede deberse a una manipulación incorrecta, a niveles de temperatura y humedad no aceptables o a otras variables sobre las que Samsung no tenga control alguno.

impresión, asegúrese de que cumplan con los requisitos especificados en este Manual del usuario.

especificaciones puede ocasionar problemas que requieran reparación. La garantía y los acuerdos de servicio de Samsung no cubren este tipo de reparaciones.

Tamaños de papel admitidos

Tipo Tamaño Dimensiones Gramaje

Papel normal Carta 216 mm x 279 mm (8,5" x 11") • 60 a 105 g/m2

(papel bond de 16 a 28 lb)

Legal 216 mm x 356 mm (8,5" x 14")

Folio 216 mm x 330,2 mm (8,5" x 13")

Oficio 216 mm x 330,2 mm (8,5" x 13,5")

para la bandeja

• 60 a 163 g/m (papel bond de 16 a 43 lb) para la bandeja multiusos

A4 210 mm x 297 mm (8,27" x 11,69")

JIS B5 182 mm x 257 mm (7,18" x 10,12")

ISO B5 176 mm x 250 mm (6,93" x 9,84")

Ejecutivo 184,2 mm x 266,7 mm (7,25" x 10,5")

A5 148,5 mm x 210 mm (5,85" x 8,27")

A6 105 mm x 148,5 mm (4,13" x 5,85")

Sobre Sobre B5 176 mm x 250 mm (6,93" x 9,84") 60 a 90 g/m

(16 a 24 lb) 10 hojas de 75 g/m2 (20 lb)

Sobre Monarca 98,4 mm x 190,5 mm (3,88" x 7,5")

Sobre COM-10 105 mm x 241 mm (4,12" x 9,5")

Sobre DL 110 mm x 220 mm (4,33" x 8,66")

Sobre C5 162 mm x 229 mm (6,38" x 9,02")

Capacidad

• 500 hojas de 75 g/m

(papel bond de 20 lb)

para la bandeja

• 100 hojas para la bandeja multiusos

en la bandeja multiusos

Sobre C6 114 mm x 162 mm (4,49" x 6,38")

Transparencias Carta, A4 Consulte la sección Papel normal 138 a 146 g/m

(37 a 39 lb) 50 hojas de 75 g/m2 (20 lb)

en la bandeja multiusos

Etiquetas Carta, Legal, Folio,

Oficio, A4, JIS B5,

Consulte la sección Papel normal 120 a 150 g/m

(32 a 40 lb) 25 hojas de 75 g/m2 (20 lb)

en la bandeja multiusos ISO B5, Ejecutivo, A5, A6

Cartulina Carta, Legal, Folio,

Oficio, A4, JIS B5,

Consulte la sección Papel normal 60 a 163 g/m

(16 a 43 lb) 10 hojas de 75 g/m2 (20 lb)

en la bandeja multiusos ISO B5, Ejecutivo, A5, A6

Tamaño mínimo (personalizado) 76 mm x 127 mm (3" x 5") 60 a 163 g/m2 (16 a 43 lb) Consulte las secciones

anteriores de la sección

Tamaño máximo (personalizado) 216 mm x 356 mm (8,5" x 14")

a. Si el gramaje del papel es mayor a 28 lb (105 g/m2), utilice la bandeja multiusos. b. La capacidad máxima puede variar según el gramaje y el grosor del material, y según las condiciones ambientales.

Capacidad

Materiales de impresión para impresión dúplex

Tipo Tamaño Gramaje

Papel normal A4, Carta, Oficio, Legal y Folio. 75 a 90 g/m

(20 a 24 lb)

5.2 <

Carga de material de impresión>

Directrices para seleccionar y almacenar el material de impresión

Al seleccionar o cargar papel, sobres u otro tipo de material de impresión, recuerde estas instrucciones:

• Utilice siempre materiales de impresión que cumplan con las especificaciones que se indican en la siguiente columna.

• Si intenta imprimir en papel que presenta humedad, abarquillamiento, arrugas o rasgaduras, pueden producirse atascos de papel y se puede obtener una baja calidad de impresión.

• Para obtener una calidad de impresión óptima, utilice sólo papel para copias de alta calidad, recomendado específicamente para ser utilizado con impresoras láser.

• Evite utilizar los siguientes tipos de material de impresión:

- Papel que tenga letras en relieve, perforaciones o una textura

demasiado suave o demasiado áspera.

- Papel bond que se pueda borrar.

- Papel con varias páginas.

- Papel sintético y papel termorreactivo.

- Papel sin carbono y papel térmico.

• El uso de estos tipos de papel puede producir atascos de papel, desprender olores químicos y dañar la impresora.

• Conserve el material de impresión en su envoltorio hasta que lo utilice. Coloque las cajas en palés o estanterías, no en el suelo. No coloque objetos pesados encima del papel, tanto si éste se encuentra embalado como si no. Manténgalo alejado de la humedad y de otras condiciones que puedan ocasionar arrugas o abarquillamientos

• Almacene el material de impresión no utilizado a una temperatura de entre 15 °C y 30 °C (59 °F a 86 °F). La humedad relativa debe estar entre el 10% y el 70%.

• Almacene el material de impresión que no utilice en un envoltorio que lo proteja de la humedad, como una bolsa de plástico, para evitar que el polvo y la humedad lo dañe.

• Cuando utilice material de impresión especial, cargue las hojas en la bandeja multiusos de a una, a fin de evitar atascos.

• Para evitar que el material de impresión, como transparencias y etiquetas, se pegue entre sí, retírelo a medida que se imprima.

Directrices para medios de impresión especiales

Tipo de

materiales

Sobres • La impresión satisfactoria de los sobres

depende de su calidad. Al seleccionar sobres, tenga en cuenta los siguientes factores:

- Gramaje: El gramaje del sobre no debe exceder los 90 g/m producirse un atasco de papel.

- Estructura: Antes de imprimir, los sobres deben estar completamente planos, con menos de 6 mm (0,25") de abarquillamiento, y no deben contener aire.

- Estado: Los sobres no deben presentar arrugas, muescas ni ningún otro tipo de deterioro.

- Temperatura: Debe utilizar sobres que sean compatibles con las condiciones de calor y de presión de la impresora.

• Utilice sólo sobres con pliegues bien definidos.

• No utilice sobres con sellos.

• No utilice sobres con broches, cierres, ventanas, revestimientos satinados, sellos autoadhesivos u otros materiales sintéticos.

• No utilice sobres dañados o de baja calidad.

• Asegúrese de que el cierre de ambos extremos

del sobre llegue hasta la esquina del sobre.

Aceptable

Inaceptable

• Los sobres que tengan una banda autoadhesiva o más de una solapa plegable de cierre hermético deberán contar con materiales adhesivos que toleren durante 0,1 segundo la temperatura de fusión de la impresora, que es de 195 °C (383 °F). Las solapas y bandas adicionales se podrían arrugar y producir atascos e incluso ocasionar daños en la unidad de fusión.

• Para obtener una calidad de impresión óptima, coloque los márgenes a una distancia no superior a 15 mm (0,6") de los extremos del sobre.

• No imprima en el área donde coinciden los puntos de unión del sobre.

Directrices

, ya que podría

5.3 <

Carga de material de impresión>
