SAMSUNG HT-X810R User Manual [fr]

HT-X810

Système Home cinéma

numérique

Manuel d'utilisation

imaginez les possibilités

Merci d’avoir choisi un appareil Samsung. Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/global/register

caractéristiques

Lecture multidisque et tuner FM

Ce Home cinéma est capable de lire les types de disque suivants : DVD-AUDIO, DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/RW, et DVD±R/RW.

Compatible DVD-Audio

Essayez la performance audio de qualité très élevée du DVD-Audio. Le convertisseur numérique-analogique 24 bits/192 KHz incorporé permet à ce lecteur de fournir un son d'une qualité exceptionnelle en termes de gamme d'ampliﬁcation, de résolution de niveau faible et de détails de haute fréquence.

Prise en charge de la fonction USB Host

Vous pouvez connecter des périphériques de stockage USB (lecteur MP3, mémoire ﬂash USB, etc.) contenant des ﬁchiers musicaux et des images téléchargés à partir d’un ordinateur, écouter de la musique et visionner des images.

Fonction économiseur d’écran du téléviseur

Si l’unité principale reste inactive pendant 3 minutes, le logo Samsung apparaît sur l’écran du téléviseur. Le HT-X810 passe automatiquement en mode économie d’énergie après 20 minutes en mode économiseur d’écran.

Fonction économie d’énergie

Le HT-X810 s'éteint automatiquement après 20 minutes en mode arrêt.

Écran du téléviseur personnalisé

Le HT-X810 vous permet de sélectionner votre image préférée au cours de la lecture JPEG ou DVD et la met en fond d’écran.

HDMI

L'interface HDMI transmet les signaux audio et vidéo du DVD simultanément et génère ainsi une image plus claire.

Fonction AV SYNC

La vidéo peut être en retard sur le son si l’unité est connectée à un téléviseur numérique. Pour compenser cet écart, vous pouvez ajuster le délai audio de façon à synchroniser le son avec la vidéo.

Fonction Anynet+ (HDMI-CEC)

La fonction Anynet+ permet de faire fonctionner l'unité principale à l'aide d'une télécommande de téléviseur Samsung. Il sufﬁt pour cela de relier votre Home cinéma à un téléviseur SAMSUNG à l'aide d'un câble HDMI (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.).

Fonction Bluetooth

Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique en qualité stéréo supérieure sans utiliser de ﬁl !

Caisson de basses sans fil

Votre caisson de basses vous offre un son exceptionnel même lorsqu’il n'est pas connecté à l’appareil par des câbles d'enceintes.

CONTENU

Vériﬁez que les accessoires ci-dessous sont fournis.

Câble vidéo Antenne FM Câble HDMI

Manuel de l’utilisateur

Télécommande/ Piles (taille AAA)

Support-ﬁxation murale/

Support mural (x2)

FRA

informations relatives à la sécurité

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÉCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

Ce symbole avertit l’utilisateur de la

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE.

NE PAS OUVRIR

présence d’une tension dangereuse à l’intérieur de l’appareil.

Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

Ce lecteur de disque compact est classé dans la catégorie des appareils LASER DE CLASSE 1.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1

MISE EN GARDE :

AVERTISSEMENT : afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à

l’humidité.

MISE EN GARDE : pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente

large.

• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale, de ce fait il est nécessaire que la prise principale soit facile d'accès.

MISE EN GARDE

•

Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.

• La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

APPAREIL LASER DE CLASSE 1

Une utilisation de cet appareil autre que celle précisée dans ce manuel pourrait entraîner un risque d’exposition à des radiations dangereuses.

IL PEUT SE PRODUIRE UNE ÉMISSION LASER INVISIBLE LORSQUE LE DISPOSITIF DE SÉCURITÉ EST DÉFECTUEUX OU QU’IL A ÉTÉ RENDU INUTILISABLE. ÉVITEZ L’EXPOSITION DIRECTE AU FAISCEAU.

informations relatives à la sécurité

Assurez-vous que l’alimentation électrique de votre maison corresponde à celle indiquée sur l’étiquette

PRÉCAUTIONS

Assurez-vous que l’alimentation électrique de votre maison corresponde à celle indiquée sur l’étiquette d’identiﬁ cation collée au dos de votre appareil. Installez celui-ci à plat, sur un support adapté (mobilier), en laissant sufﬁ samment d’espace autour pour une bonne ventilation (7,5 à 10 cm). Assurez-vous que les fentes de ventilation ne soient pas couvertes. Ne placez rien sur le lecteur. Ne le placez pas sur des ampliﬁ cateurs ou sur tout autre équipement pouvant dégager de la chaleur. Avant de déplacer le lecteur, assurez-vous que l’emplacement du disque est vide. Ce lecteur est conçu pour un usage continu. L’éteindre en le mettant en mode veille ne coupe pas son alimentation électrique. Aﬁ n de débrancher entièrement le lecteur de l’alimentation électrique, retirez la prise principale de la prise murale, en particulier lorsque vous prévoyez de ne pas utiliser l’appareil

pendant un moment.

En cas d’orage, débranchez l’appareil de la prise de courant. Les surtensions causées par la foudre peuvent endommager l'appareil.

Protégez le lecteur de l’humidité (vases) et de la chaleur excessive (cheminée), ainsi que de tout équipement créant de puissants champs magnétiques ou électriques (haut-parleurs). Déconnectez le câble d’alimentation si le lecteur fonctionne mal. Votre lecteur n’est pas conçu pour une utilisation industrielle, mais pour une utilisation familiale. Il peut y avoir un phénomène de condensation si votre lecteur ou le disque ont été entreposés dans un endroit où la température est basse. Si vous transportez le lecteur pendant l'hiver, attendez environ 2 heures, jusqu'à ce que l'appareil ait atteint la température de la pièce, avant toute utilisation.

Ne placez pas l’appareil près de sources de chaleur ou directement au soleil. Cela peut causer une surchauffe et le mauvais fonctionnement de l’unité.

Les piles utilisées avec cet appareil contiennent des produits chimiques néfastes pour l’environnement. Ne jetez pas les piles avec vos déchets domestiques

sommaire

FRA

CARACTÉRISTIQUES

INFORMATIONS RELATIVES À LA

SÉCURITÉ

PREMIERS PAS

DESCRIPTION

TÉLÉCOMMANDE

2 Contenu

3 Avertissements

4 Précautions

7 Avant de lire le manuel d'utilisation 8 Disques lisibles 8

Types de disque à ne pas utiliser 8 Protection contre la copie 9 Types et caractéristiques de disque

10 Panneau avant 11 Panneau arrière

12 Fonctions de la télécommande 14 Réglage de la télécommande

CONNEXIONS

AVANT D’UTILISER VOTRE SYSTÈME

HOME CINÉMA

LECTURE

16 Connexion du caisson de basses sans ﬁl 17 Installation du système de ﬁxation murale 18

Branchement de la sortie vidéo au téléviseur

20 Fonction HDMI 21

Branchement d'un périphérique audio externe 23 Connexion de l'antenne FM

24 Avant D’utiliser Votre Système Home Cinéma

25 Lecture des disques 26 Lecture de CD MP3/WMA 27 Lecture de ﬁchier JPEG 28 Lecture DIVX 30 Utilisation de la fonction Lecture 38 Utilisation de Bluetooth 40 Lecture de ﬁchiers multimédia à l'aide de la

fonction USB Host (Hôte USB)

sommaire

CONFIGURATION DU SYSTÈME

RADIO

FONCTIONS PRATIQUES

42 Conﬁguration de la langue 43

Conﬁguration du type de l'écran du téléviseur

44 Conﬁguration du contrôle parental (niveau de

classement)

44 Conﬁguration du Mot de Pase 45 Paramétrer le papier peint 45 Pour sélectionner l'un des trois papiers

peints que vous avez créés

46 Mode Lecture de disque audio DVD 46 Conﬁguration de la compression DRC

(compression de la plage dynamique)

47 Paramétrage AV SYNC 47 Paramétrage de l'interface HDMI audio 47 Conﬁguration audio

48 Écouter la radio 48 Pré-réglage des stations 49 À propos de la diffusion RDS

51 Fonction Sleep Timer 51 Régler la brillance de l'écran 51 Fonction Mute 52 V-SOUND (son virtuel) 52 S.VOL (Smart Volume) 52 P.BASS/Mise à niveau audio

DÉPANNAGE

LISTE DES CODES DE LANGUES

LISTE DE PRODUITS AVEC

FONCTION LECTURE USB

53 55

ANNEXES

53 Dépannage

55 Liste des codes de langues

56 Appareil photo numérique 56 Disque Flash USB 56 Lecteur MP3

57 Précautions dans la manipulation et la

conservation des disques

58 Caractéristiques

FRA

premiers pas

AVANT DE LIRE LE MANUEL D'UTILISATION

Assurez-vous d'avoir assimilé les termes suivants avant de passer à la lecture du manuel d'utilisation.

Icônes utilisées dans ce manuel d'utilisation

Icône Terme Déﬁnition

Indique une fonction disponible avec un DVD ou un DVD-R/DVD-RW enregistré en mode vidéo, puis ﬁnalisé.

Indique une fonction disponible avec un support enregistré au format MPEG4 (DVD±R/RW, CD-R ou CD-RW).

Indique qu'une fonction n'est pas disponible ou qu'un paramétrage a peutêtre été annulé.

Indique des astuces ou des consignes pouvant vous aider à utiliser les différentes fonctions.

B A G

DVD

CD Indique une fonction disponible avec un CD de données (CD-R ou CD-RW).

MP3 Indique une fonction disponible avec un CD-R/-RW.

JPEG Indique une fonction disponible avec un CD-R/-RW.

DivX

Attention

Remarque

Les instructions du présent manuel indiquées par le symbole "DVD (

s’appliquent aux disques de type DVD-VIDÉO, DVD-AUDIO et DVD-R/-RW enregistrés en mode vidéo, puis ﬁnalisés. Lorsqu’un type de DVD particulier est mentionné, cela est indiqué séparément.

Un DVD-R/-RW qui n’a pas été enregistré correctement au format DVD Vidéo ne pourra pas être lu.

DVD

● PREMIERS PAS

Comment utiliser ce manuel d'utilisation

Veillez à bien connaître les consignes de sécurité avant d'utiliser l'appareil (voir pages 3 à 4).

1) En cas de problème, consultez la section Dépannage (voir pages 53 à 54).

Droits d’auteur

d'utilisation sans l'accord préalable écrit de Samsung Electronics Co.,Ltd.

premiers pas

COMPACT

DIGITAL AUDIO

1 6

DVD (Digital Versatile Disc) offre des images et des sons fantastiques, grâce au son ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous pouvez maintenant profiter de ces effets plein de réalisme chez vous comme si vous étiez au cinéma ou dans une salle de concert.

Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque ne sera pas lu. Le numéro de région de ce lecteur est indiqué sur le panneau arrière du lecteur (Votre lecteur DVD ne pourra lire que des DVD ayant le même code de région.).

DISQUES LISIBLES

Type de disque Marque (Logo) Signaux enregistrés Taille du disque Durée maximale de lecture

Environ 240 minutes (une face)

Environ 480 minutes (deux faces)

Environ 80 minutes (une face)

Environ 160 minutes (deux faces)

—

DVD-AUDIO DVD-VIDEO

AUDIO-CD

DivX AUDIO + VIDEO

AUDIO + VIDEO

AUDIO

12 cm

8 cm

12 cm 74 min

8 cm 20 min

12 cm

8 cm

TYPES DE DISQUE À NE PAS UTILISER

Les disques LD, CD-G, CD-I, CD-ROM, DVD-ROM et DVD-RAM ne peuvent être lus avec ce lecteur.

Si vous utilisez ce type de disques, un message <WRONG DISC FORMAT> (Erreur format disque) s’afﬁche sur l’écran du téléviseur.

Des disques DVD achetés à l’étranger pourraient ne pas fonctionner sur ce lecteur.

Si vous utilisez ce type de disques, un message <CAN'T PLAY THIS DISC PLEASE, CHECK REGION CODE> s’afﬁche sur l’écran du téléviseur.

PROTECTION CONTRE LA COPIE

De nombreux disques DVD sont protégés contre la copie. Ainsi, vous avez seulement la possibilité de brancher

votre lecteur DVD directement sur le téléviseur et non pas sur le magnétoscope. Si vous le connectez à un magnétoscope, vous n’obtiendrez que des images déformées par le système de protection des disques DVD.

Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont

protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision Corporation et d'autres entreprises. L’utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l’usage domestique ou aux utilisations strictement déﬁnies par Macrovision Corporation. Les modiﬁcations techniques ou le démontage sont interdits.

FRA

● PREMIERS PAS

TYPES ET CARACTÉRISTIQUES DE DISQUES

Ce produit ne prend pas en charge les ﬁchiers multimédia sécurisés (DRM).

Disques CD-R

❖

Suivant le périphérique utilisé pour la gravure du disque (Graveur de CD ou PC) et l'état du disque, Il est

possible que certains CD-R ne puissent pas être lus. Utilisez un disque CD-R de 650 Mo/74 minutes. Si possible, n’utilisez pas de disque CD-R d’une taille

supérieure à 700 Mo/80 minutes étant donné qu’il risque de ne pas être lu. Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.

Seuls les CD-R <fermés> correctement peuvent être lus en totalité. Si la session est fermée mais que le

disque reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.

Disques CD-R MP3

❖

Seuls les disques CD-R contenant des ﬁchiers MP3 au format ISO 9660 ou Joliet peuvent être lus.

Les noms de ﬁchiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).

Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur à

128 Kbps. Seuls les ﬁchiers aux formats ".mp3" et ".MP3" peuvent être lus.

Seuls les disques multisessions peuvent être lus. S’il y a un segment vide sur le disque Multisession, le disque

ne sera lu que jusqu’au segment vide. Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les ﬁchiers

enregistrés ne soient pas lus. Pour des ﬁchiers codés en format débit binaire variable (VBR - Variable Bit Rate), c’est-à-dire des ﬁchiers

codés à la fois à un débit élevé et un débit bas (par exemple 32 Kbps ~ 320 Kbps), il est possible que le son saute au cours de la lecture.

Un maximum de 500 pistes peuvent être lues par CD.

Un maximum de 300 dossiers peuvent être lus par CD.

Disques CD-R JPEG

❖

Seuls les ﬁchiers ayant l’extension <jpg> peuvent être lus.

Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les ﬁchiers

enregistrés ne soient pas lus. Seuls les disques contenant des ﬁchiers JPEG au format ISO 9660 ou Joliet peuvent être lus.

Les noms de ﬁchiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).

Seul un disque multisessions peut être lu. S’il y a un segment vide sur le disque multisessions, le disque ne

sera lu que jusqu’au segment vide. Vous pouvez enregistrer jusqu’à 9 999 images sur un CD.

Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les ﬁchiers JPEG qui se trouvent dans le dossier photo

peuvent être lus. Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la

lecture ou ne soient pas lus du tout.

DVD±R/RW, CD-R/RW, disques DivX

❖

Ce produit ne prend en charge que les formats d'encodage autorisés par DivX Networks, Inc. Ainsi, il est

possible qu'un ﬁchier DivX créé par l'utilisateur ne puisse pas être lu. Toute mise à jour du logiciel avec des formats non pris en charge est impossible (ex. : QPEL, GMC,

résolutions supérieures à 800 x 600 pixels, etc.). Les sections comportant un taux d'images élevé ne pourront peut-être pas être lues pendant la lecture d'un

ﬁchier DivX. Pour toute information complémentaire sur les formats autorisés par DivX Networks, Inc., visitez le site

www.divxnetworks.net.

description

PANNEAU AVANT

7128

1110

BOUTON D'ALIMENTATION ( )

FENTE D’INSERTION DU DISQUE

BOUTON D'ÉJECTION

TOUCHE FUNCTION [FONCTION]

TOUCHE TUNING DOWN ET SKIP ( ) [SYNTONISATION - ET SAUT]

TOUCHE STOP (T)

TOUCHE PLAY/PAUSE ( ) [LECTURE/PAUSE]

TOUCHE TUNING UP ET SKIP ( ) [SYNTONISATION + ET SAUT]

Commande de réglage du Volume

ENCEINTES

Connecteur AUX IN 1

Port USB

FRA

PANNEAU ARRIÈRE

HDMI OUT

1 2 3 4 5

● DESCRIPTION

PRISE COAXIALE 75Ω FM

CONNEXION OPTIQUE ET NUMÉRIQUE EXTERNE

PRISES DE SORTIE COMPONENT VIDEO

CONNECTEUR DE SORTIE VIDÉO

CONNECTEURS AUX IN 2

CONNECTEUR DE SORTIE HDMI

Connectez l’antenne FM.

Utilisez cette connexion pour les appareils externes avec sortie numérique.

Branchez un téléviseur avec des entrées component video sur ces prises.

Branchez les prises d’entrée vidéo du téléviseur (VIDEO IN) au connecteur (VIDEO OUT).

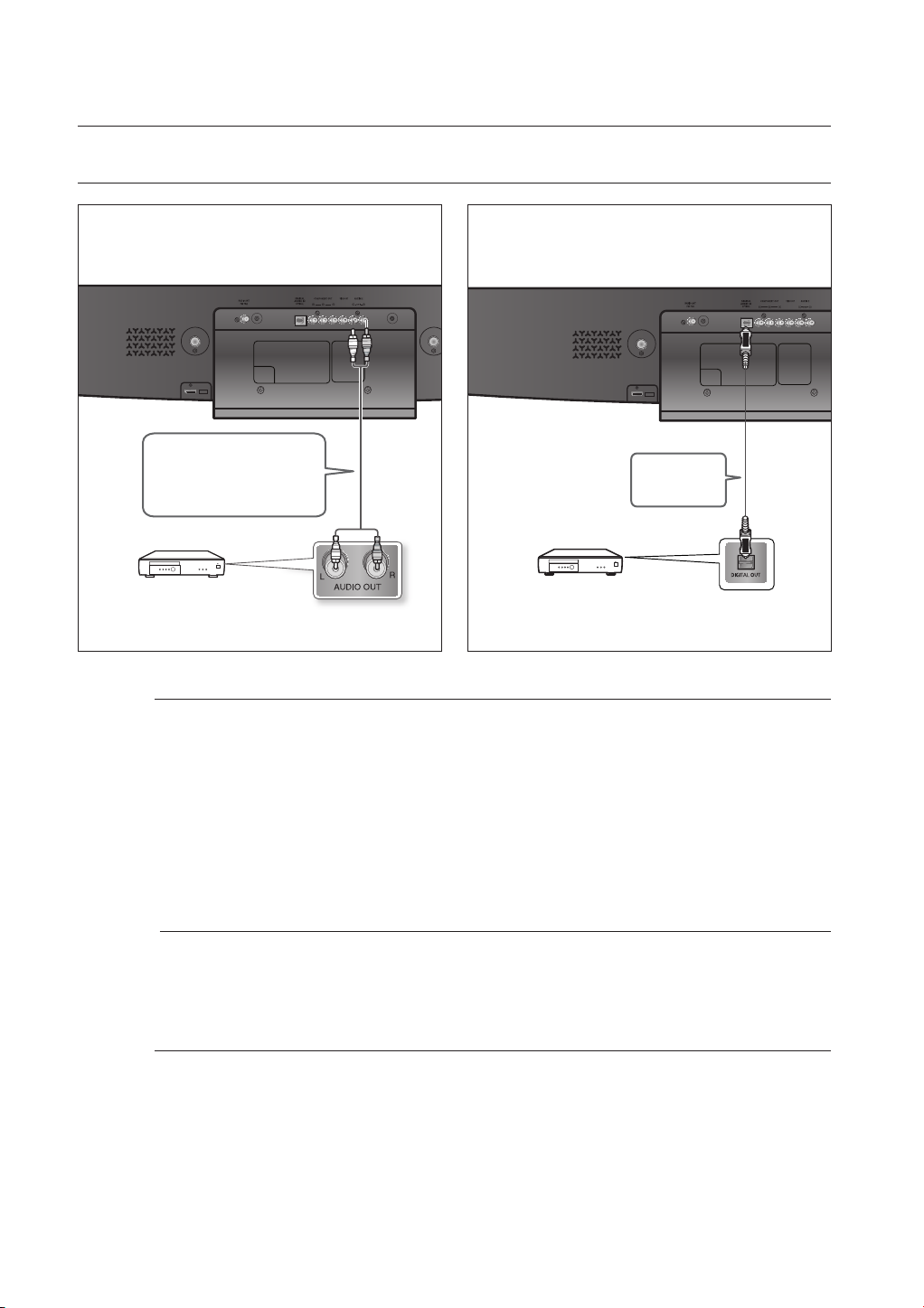

Connectez l’appareil à la sortie analogique 2 canaux d’un périphérique externe (ex : magnétoscope).

À l'aide du câble HDMI, reliez la borne de sortie HDMI à la borne d'entrée HDMI sur votre téléviseur pour obtenir une qualité d'image optimale.

télécommande

FONCTIONS DE LA TÉLÉCOMMANDE

1 2

5 6 7

18 19 20

22 23

10 11

12 13 14

15 16

26 27

29 30

31 32

33 34 35

FRA

Touche DVD RECEIVER

DVD

TOUCHE PORT

Touche TV

Touche POWER

Touches numériques (0~9)

Touche REMAIN (RESTANT)

Touche STEP

Touche Tuning Preset/CD Skip

(Syntonisation programmée/Saut CD) Touche VOLUME

Touche MENU

Touche AUDIO

Touche TUNER MEMORY, Touche SD

(définition standard)/HD (haute définition) Touche LOGO

Touche V-SOUND (Virtual Sound)

Touche AUDIO UPSCALE/P.BASS

Touche SLEEP

Touche SLOW, MO/ST

Touche DVD Touche TUNER Touche AUX

19 20 21 22 23

25 26 27 28 29 30 31

32 33 34 35

Touche D'ÉJECTION

Touche TV/VIDEO

Touches de sélection du mode RDS

Touche CANCEL

Touche PAUSE

Touche PLAY Touche STOP

Touche SEARCH

Touche TUNING/CH

Touche MUTE

Touche RETURN

Curseur/Touche ENTER

Touche SUBTITLE

Touche EXIT

Touche INFO button

Touche REPEAT

Touche SOUND EDIT

Touche ZOOM

Touche DIMMER

● TÉLÉCOMMANDE

Touche S.VOL (Smart Volume)

Insérez les piles de la télécommande

1. Retirez le cache piles en suivant la direction de la ﬂèche.

Suivez ces instructions pour éviter toute fuite ou ssure des piles :

Placez les piles dans la télécommande en respectant la polarité : (+) à (+) et (–) à (–).

Utilisez des piles du bon type. Des piles d'apparence similaire peuvent avoir une tension différente.

Remplacez toujours les deux piles en même temps.

N’exposez pas les piles à la chaleur ou à une ﬂamme.

2. Insérez deux piles 1.5V AAA, en prenant soin de bien respecter la polarité (+ et –).

3. Replacez le cache piles.

télécommande

RÉGLAGE DE LA TÉLÉCOMMANDE

Vous pouvez contrôler certaines fonctions de votre téléviseur à l’aide de cette télécommande.

Lorsque vous commandez le téléviseur avec la télécommande

1. Appuyez sur le bouton TV pour sélectionner le mode TV.

2. Appuyez sur la touche POWER pour allumer le téléviseur.

3. En gardant la touche POWER enfoncée, composez le code

correspondant à la marque de votre téléviseur.

S’il y a plus d’un code répertorié dans le tableau, entrez

en un seul à la fois aﬁ n de déterminer lequel fonctionne.

Exemple : pour un téléviseur Samsung

Tout en maintenant le bouton POWER enfoncé, utilisez les touches numériques pour entrer 00, 15, 16, 17 ou 40.

4. Le téléviseur s'éteint automatiquement une fois le réglage terminé.

Vous pouvez vous servir des touches TV POWER, VOLUME, CHANNEL ainsi que des touches

numériques (0~9).

Il se peut que la télécommande ne fonctionne pas avec certaines marques de téléviseurs.

Il se peut également que certaines opérations ne soient pas possibles avec votre marque de téléviseur.

Si vous ne conﬁ gurez pas la télécommande avec le code de la marque de votre téléviseur, elle

fonctionnera par défaut avec un téléviseur Samsung.

Portée de la télécommande

La portée de la télécommande en ligne droite est de 7 mètres. Elle fonctionne également inclinée selon un angle horizontal de 30° maximum par rapport au capteur de télécommande.

FRA

● TÉLÉCOMMANDE

Liste de codes des marques de téléviseurs

No.

1 2 3

4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37

38 39

40 41

42 43

Marque

Admiral (M.Wards)

A Mark

Anam

AOC

Bell & Howell (M.Wards)

Brocsonic

Candle

Cetronic

Citizen

Cinema

Classic

Concerto

Contec

Coronado

Craig

Croslex

Crown

Curtis Mates

CXC

Daewoo

Daytron Dynasty

Emerson

Fisher

Funai

Futuretech

General Electric (GE)

Hall Mark

Hitachi

Inkel

JC Penny

JVC KTV

KEC

KMC

LG (Goldstar)

Luxman

LXI (Sears)

Magnavox

Marantz

Matsui

MGA

Mitsubishi/MGA

Code

56, 57, 58

01, 15

01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11,

12, 13, 14

01, 18, 40, 48

57, 58, 81

59, 60

18 03

03, 18, 25

97 03 18 46 15

03, 05, 61, 82, 83, 84

62 03

59, 61, 63

02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24,

25, 26, 27, 28, 29, 30, 32, 34, 35, 36, 48, 59, 90

40 03

03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85

19, 65

03 03

06, 40, 56, 59, 66, 67, 68

15, 18, 50, 59, 69

56, 59, 67, 86

59, 61, 87, 88

03, 15, 40

01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44

19, 54, 56, 59, 60, 62, 63, 65, 71

15, 17, 18, 48, 54, 59, 60, 62, 72, 89

40, 54

18, 40

18, 40, 59, 60, 75

44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86

Marque

MTC NEC Nikei

Onking

Onwa

Panasonic

Penney

Philco

Philips

Pioneer

Portland

Proton Quasar

Radio Shack

RCA/Proscan

Realistic

Sampo

Samsung

Sanyo

Scott

Sears

Sharp

Signature 2000 (M.Wards)

Sony

Soundesign

Spectricon

SSS

Sylvania

Symphonic

Tatung

Techwood

Teknika

TMK

Toshiba

Vidtech

Videch

Wards

Yamaha

York

Yupiteru

Zenith Zonda

Dongyang

Code

18, 19, 20, 40, 59, 60

03 03 03

06, 07, 08, 09, 54, 66, 67, 73, 74

03, 15, 17, 18, 48, 54, 59, 62, 69, 90

15, 17, 18, 40, 48, 54, 62, 72

63, 66, 80, 91

15, 18, 59

06, 66, 67

17, 48, 56, 60, 61, 75

18, 59, 67, 76, 77, 78, 92, 93, 94

03, 19

00, 15, 16, 17, 40, 43, 46, 47, 48, 49,

59, 60, 98 19, 61, 65

03, 40, 60, 61

15, 18, 19 15, 57, 64

57, 58

50, 51, 52, 53, 55

03, 40

01 18

18, 40, 48, 54, 59, 60, 62

61, 95, 96

06 18

03, 15, 18, 25

18, 40

19, 57, 63, 71

59, 60, 69

15, 17, 18, 40, 48, 54, 60, 64

18 40 03

58, 79

03, 54

connexions

Cette section indique différents modes de branchement du Home cinéma numérique à d'autres composants externes.

Avant de déplacer ou d’installer le produit, vériﬁ ez qu'il est éteint et débranché.

CONNEXION DU CAISSON DE BASSES SANS FIL

Appuyez sur le bouton Marche/Arrêt situé à l’arrière du caisson de basses pour l’allumer.

Si l’unité principale est déjà sous tension

Le caisson de basses se connectera automatiquement à l’appareil et la DEL de connexion (bleue) située en façade s’allume brièvement.

Si l’unité principale est hors tension

La DEL de connexion (bleue) située en façade du caisson de basses clignote pendant environ 30 secondes et la DEL de veille (rouge) s’allume brièvement (passage en mode VEILLE).

Touche ID SET Touche POWER

(MISE SOUS TENSION )

Si le caisson de basses est éteint, le message S/W CHECK apparaît sur le panneau d’afﬁ chage de

l’appareil. Placez le caisson de basses sans ﬁ l en arrière de la position d’écoute. Si le caisson de basses sans ﬁ l

est situé trop près de l’appareil, des interruptions du son peuvent se produire en raison d’interférences.

Si vous utilisez un appareil tel qu’un four à micro-ondes, une carte LAN sans ﬁ l, un équipement

Bluetooth ou tout autre appareil utilisant la même fréquence (5,8 GHz) à proximité du système, des interruptions de son peuvent se produire à cause des interférences.

La distance de transmission entre l’unité principale et le module de réception sans ﬁ l est d’environ

10 m, mais elle peut varier en fonction de l’environnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans ﬁ l, le système risque de ne

pas fonctionner car les ondes radio ne peuvent pas traverser le métal. Si l’appareil ne dispose pas d’un système de connexion sans ﬁ l, vous devez procéder à la

conﬁ guration d’un identiﬁ ant entre l’appareil et le caisson de basses sans ﬁ l. Éteignez l’appareil, appuyez sur les touches numériques « 0 »« 1 »« 3 »« 5 » de la télécommande et rallumez l’appareil. Veillez à ce que le caisson de basses sans ﬁ l soit allumé et appuyez pendant 5 secondes sur le bouton "ID SET" situé à l’arrière de l’appareil.

Une fois que le réglage du caisson de basses sans ﬁ l est terminé, aucun signal sonore n’est émis par le

connecteur de sortie de l’enceinte arrière situé à l’arrière de l’appareil. L’antenne de réception sans ﬁ l est intégrée au caisson de basses sans ﬁ l. Maintenez l’appareil à l’abri de

l’eau et de l’humidité. Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de basses sans ﬁ l est bien

dégagée.

FRA

INSTALLATION DU SYSTÈME DE FIXATION MURALE

Positionnez le support mural à l’arrière du produit et

tournez-le dans le sens des aiguilles d’une montre pour le ﬁ xer.

Support mural (x 2)

(fourni)

Placez une ﬁ xation de support mural sur un mur de

telle façon que la ﬂ èche sur la ﬁ xation soit dirigée vers le haut, puis ﬁ xez-la au moyen de quatre vis (non fournies).

● CONNEXIONS

Ensuite, insérez le produit (équipé du support mural)

dans le trou correspondant de la ﬁ xation du support mural. Pour une sécurité d’installation optimale, veillez à ce que les goujons descendent jusqu’en butée.

L’installation du support mural est terminée.

Fixez fermement l’appareil au mur aﬁ n qu’il ne tombe pas.

La chute de l’appareil peut provoquer des blessures ou endommager le produit. Veillez à ce qu’un enfant ne tire pas sur les câbles de connexion de l’appareil ﬁ xé au mur.

L’appareil risquerait de tomber.

connexions

HDMI OUT

BRANCHEMENT DE LA SORTIE VIDÉO AU TÉLÉVISEUR

Choisissez l'une des trois méthodes de branchement du téléviseur proposées.

(fournie)

MÉTHODE2MÉTHODE1

MÉTHODE 3 (fournie)

MÉTHODE 1 : HDMI

Reliez la prise de sortie HDMI (HDMI OUT) située à l’arrière de l’unité principale à la prise d’entrée HDMI (HDMI IN) de votre téléviseur à l’aide d’un câble HDMI.

MÉTHODE 2 : vidéo composante

Si votre téléviseur est équipé d'entrées vidéo composante, branchez un câble vidéo composante (non fourni) entre les prises de sortie vidéo composante (PR, PB et Y) situées à l'arrière de l’unité principale et les prises correspondantes de votre téléviseur.

MÉTHODE 3 : vidéo composite

Reliez la prise VIDEO OUT (SORTIE VIDÉO) située à l'arrière de l’unité principale à la prise VIDEO IN (ENTRÉE VIDÉO) de votre téléviseur à l'aide du câble vidéo fourni.

Ce produit utilise le mode Interlace scan [Balayage entrelacé] 576i(480i) pour la sortie composante.

En reliant un téléviseur Samsung à l'unité principale à l'aide d'un câble HDMI, vous pourrez faire fonctionner

votre Home cinéma à l'aide de la télécommande du téléviseur (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+ (HDMI-CEC).).

Vériﬁ ez si votre téléviseur porte le logo . Si c’est le cas, cela signiﬁ e qu’il prend en charge la fonction

Lorsqu’un téléviseur HDMI est connecté, les signaux composite et component video ne sont pas émis.

+ 42 hidden pages
