CINÉMA MAISON
AVEC DVD
HT-X70
HT-TX72
HT-TX75
FRA
Guide d;utilisation
AH68-01951D
REV: 00
SAMSUNG ELECTRONICS CANADA, INC.
Siège social
55 Standish Court Mississauga, Ontario L5R 4B2 Canada
TÉL: 1-905-542-3535
www.samsung.ca
Centre de service
55 Standish Court Mississauga, Ontario L5R 4B2 Canada
1-800-SAMSUNG (1-800-726-7864)
COMPACT
DIGITAL AUDIO
2
FRA
3
Précautions
Assurez-vous que l’alimentation c.a. de votre maison corresponde bien à celle indiquée sur l’étiquette d’identification collée à l'arrière
de votre appareil. Installez-le sur une surface plate, sur un support adapté (mobilier), en lui laissant suffisamment d’espace libre une
bonne aération (3 à 4 pouces). Assurez-vous que les fentes de ventilation ne conçu pas recouvertes. Ne placez pas d’autres appareils
ou appareils lourds lourds sur votre lecteur DVD. Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant
dégager de la chaleur. Avant de déplacer le lecteur, assurez-vous que le tiroir à disque est vide. Ce lecteur DVD est concu pour un
usage continu.
Mettre le cinéma maison en mode veille n’interrompt pas l'alimentation électrique. Pour isoler complètement le lecteur de la source
d'alimentation, il doit être débranché, ce qui est conseillé si vous ne l’utilisez pas pendant un certain temps.
Protégez le lecteur de l’humidité (vases) et de la chaleur
excessive (cheminée) ainsi que de tout équipement créant de
puissants champs magnétiques ou électriques (haut-parleurs).
Déconnectez le câble d’alimentation si le lecteur fonctionne mal.
Votre lecteur n’est pas conçu pour une utilisation industrielle,
mais pour une utilisation familiale. Condensation : si votre
appareil ou des disques ont passé un certain temps au froid, par
ex. pendant un transport en hiver, attendez environ 2 heures
qu’ils aient atteint la température ambiante.
En cas d’orage, débranchez l’appareil de sa prise de courant.
Les surtensions causées par la foudre peuvent endommager
l'appareil.
La prise d’alimentation fait office de système de déconnexion ;
elle doit donc rester disponible en permanence.
Ne placez pas l’appareil près de sources de chaleur ou
directement au soleil. EIles peuvent causer une surchauffe et
le mauvais fonctionnement de l'appareil.
Les piles utilisées avec cet appareil contiennent des
produits chimiques néfastes pour l’environnement.
Ne jetez pas les piles avec les déchets domestiques.
PRÉPARATION
Avertissements
RISQUE DE CHOC ÉLECTRIQUE.
NE PAS OUVRIR
POUR ÉVITER LES RISQUES DE CHOC
ÉLECTRIQUE, NE PAS OUVRIR LE COUVERCLE
ARRIÈRE (OU L'ENDOS). L’APPAREIL NE
CONTIENT PAS DE PIECES RÉPARABLES PAR
L’UTILISATEUR; S'ADRESSER À UN MEMBRE
QUALFIÉ DU PERSONNEL DE SERVICE.
ATTENTION
APPAREIL LASER DE CLASSE 1
Ce lecteur de disque compact est classé dans la
catégorie des appareils LASER DE CLASSE 1.
Une utilisation de cet appareil autre que celle précisée
dans ce manuel pourrait entraîner un risque d’exposition
à des radiations dangereuses.
MISE EN GARDE : RISQUE DE RAYONNEMENT
LASER LORSQUE L'APPAREIL EST OUVERT ET QUE
LE DISPOSITIF DE SÉCURITÉ EST DÉFECTUEUX.
ÉVITER L'EXPOSITION DIRECTE AU FAISCEAU
ÉLECTROMAGNÉTIQUE.
AVERTISSEMENT
Pour diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’humidité.
MISE EN GARDE
Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.
Le présent rappel a pour but d’inviter l’installateur du système de câblodistribution à consulter le Code
national du bâtiment qui renferme des directives sur la mise à la terre et stipule qu'elle doit être reliée au
système de mise à la terre du bâtiment le plus proche possible du point d'entrée du câble dans le bâtiment.
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
Ce symbole avertit l’utilisateur de la présence
d’une tension dangereuse à l’intérieur de
l’appareil.
Ce symbole avertit l’utilisateur de la présence
de directives importantes dans la documentation accompagnant cet appareil.
Note à l’installateur du système de câblodistribution
Phones
4
FRA
5
Caractéristiques
Table des matières
Lecture multidisques et syntoniseur FM
Le HT-X70/HT-TX72/HT-TX75 réunit le confort d’une lecture multidisques, y compris DVD, CD, CD MP3, WMA-CD, DivX,
CD-R/RW et DVD R/RW et un syntonisateur FM de qualité, le tout en un seul lecteur.
Compatible DVD-Audio
Essayez la performance audio de qualité très élevée du DVD-Audio. Le convertisseur numérique-analogique
24-bit/192kHz intégré permet à ce lecteur de fournir un son d'une qualité exceptionnelle en termes de gamme
d'amplification, de résolution de niveau faible et de détails de haute fréquence.
Lecture USB
Vous pouvez profiter de documents tels que photos, films et chansons sauvegardés dans un lecteur MP3, devise de mémoire
USB ou appareil photos numérique à une qualité de haute définition d’image et de son égale à un cinéma maison, avec
décodeur 5,1 intégré en branchant la devise à un port USB du cinéma maison.
Dolby Pro Logic II
Dolby Pro Logic II est une nouvelle forme de technologie de décodage de signaux audio multivoies qui améliore l'actuel
système Dolby Pro Logic.
DTS (Digital Theater Systems)
DTS est un format de compression audio développé par Digital Theater Systems Inc.
Il offre un son de canal 5,1 à pleine fréquence.
Fonction économiseur d’écran du téléviseur
Si l'appareil principal reste inactif pendant plus de trois minutes, le logo Samsung apparaît sur l’écran du téléviseur.
Le HT-X70/HT-TX72/HT-TX75 passe automatiquement en mode économie d’énergie après 20 minutes en mode
économiseur d’écran.
Fonction économie d’énergie
Le HT-X70/HT-TX72/HT-TX75 se ferme automatiquement après 20 minutes en mode arrêt.
Écran du téléviseur personnalisé
Le HT-X70/HT-TX72/HT-TX75 vous permet de sélectionner votre image préférée au cours de la lecture JPEG ou DVD et
la met en fond d’écran.
HDMI
L’interface HDMI transmet les signaux vidéo du DVD simultanément et offre une image plus nette.
Fonction Anynet+ (HDMI-CEC)
La fonction Anynet+ permet de faire fonctionner l'appareil principal à l'aide d'une télécommande de téléviseur
Samsung. Il suffit pour cela de relier votre cinéma maison à un téléviseur SAMSUNG à l'aide d'un câble HDMI. (Cette
fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.)
Radio XM optionnelle
Le système de cinéma maison XM Ready vous donne la possibilité d’écouter la radio satellite d’importance en Amérique
et ce, avec un son d’une qualité CD.
PRÉPARATION
Avertissements..............................................................2
Précautions....................................................................3
Caractéristiques.............................................................4
Remarques sur les disques ...........................................6
Description.....................................................................8
BRANCHEMENT
Branchement des haut-parleurs..................................12
IInstallation des enceintes...........................................15
Branchement de l’amplificateur de réception sans fil
optionnel......................................................................16
Branchement de la sortie vidéo au téléviseur.............19
Connecter les entrée/sortie HDMI...............................20
Fonction HDMI.............................................................21
Branchement d’un périphérique audio externe ...........23
Branchement de l’antenne FM ....................................25
Branchement de l’Antenne de la
radio satellite XM optionnelle ......................................26
FONCTIONNEMENT
Avant de lire le Manuel d'utilisation.............................27
Avant d’utiliser votre système cinéma maison ............28
Lecture des disques ....................................................29
Lecture de CD MP3/WMA...........................................30
Lecture de fichier JPEG ..............................................31
Lecture DivX................................................................32
Utilisation de la fonction Lecture ................................34
Affichage des informations du disque ......................34
Vérifier la durée résiduelle.......................................35
Lecture rapide..........................................................35
Lecture lente ............................................................35
Sauter des Scènes/Chansons .................................36
Répétition de lecture................................................37
Pour sélectionner le mode Répétition de
lecture dans l’écran d’informations du disque..........37
Répétition de lecture A-B.........................................38
Fonction Step...........................................................38
Fonction Angle .........................................................39
Fonction Zoom (Agrandissement de l’écran)...........39
Fonction EZ VIEW ...................................................40
Groupe Bonus..........................................................40
Pages de navigation ................................................40
Fonction de sélection de la langue audio................41
Fonction de sélection de la langue des sous-titres..41
Passer directement à une scène ou une chanson ..42
Utilisation du menu du disque..................................43
Utilisation du menu du titre......................................43
Lecture de fichiers multimédia à l’aide de la
fonction USB HOST (HOTE USB)...............................44
CONFIGURATION
Paramètres..................................................................46
Configuration de la langue.......................................46
Configuration du type de l’écran du téléviseur ........47
Configuration du contrôle parental
(Niveau de classement) ...........................................48
Configuration du mot de passe ................................48
Paramétrer le papier peint .......................................49
Pour sélectionner l’un des trois papiers peints
que vous avez créés................................................49
Mode Lecture de disque audio DVD........................50
Enregistrement DivX (R)..........................................50

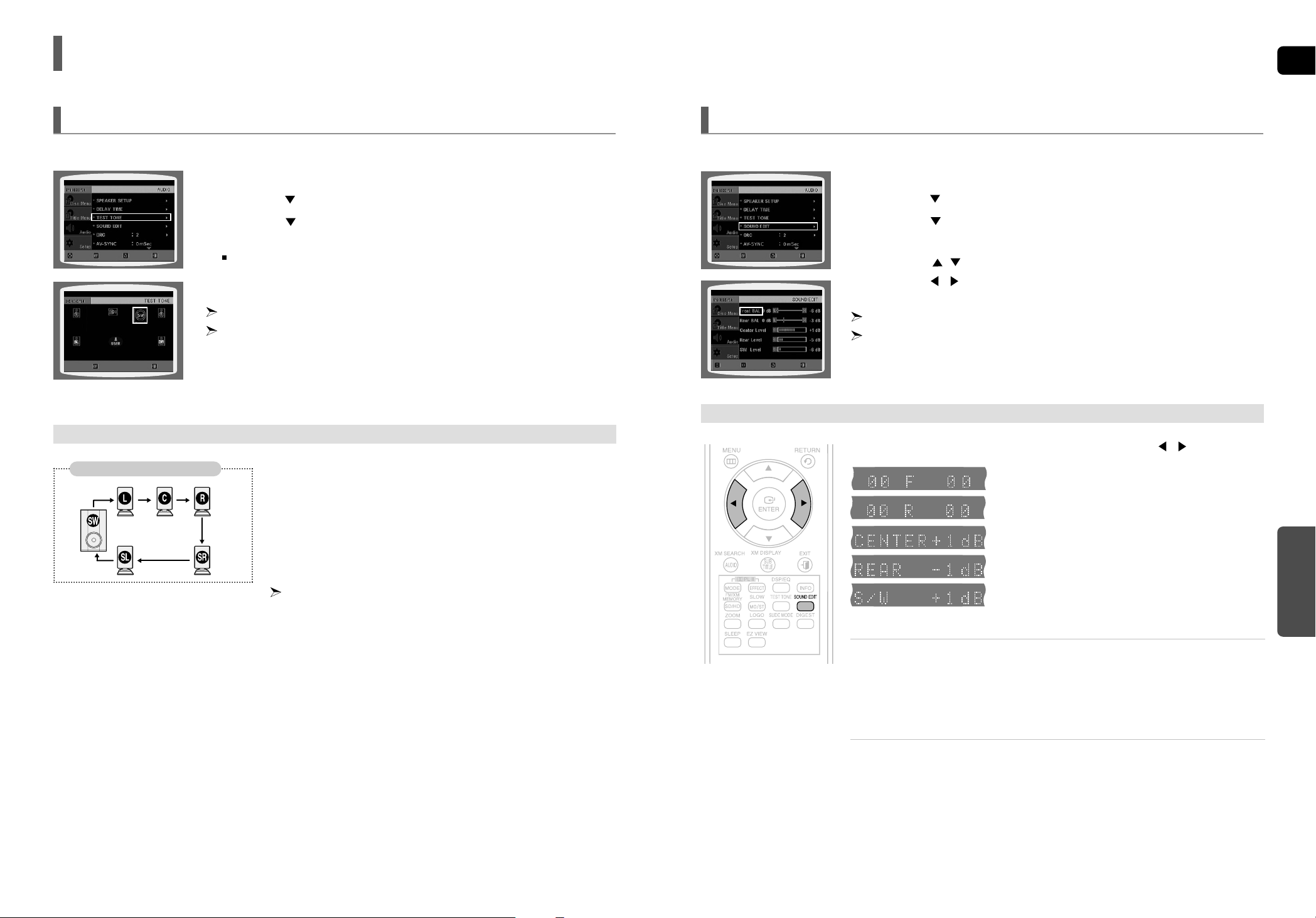

Configuration du mode des enceintes ....................50
Configuration du temps de retard............................51
Configuration du test de tonalité..............................52
Configuration audio..................................................53
Configuration de la compression DRC
(Compression de la plage dynamique)....................54
Paramétrage AV SYNC............................................54
Paramétrage de l'interface HDMI audio...................55
Fonction Champ sonore (DSP)/EQ.............................56
Mode Dolby Pro Logic II..............................................57
Effet Dolby Pro Logic II................................................58
DIVERS

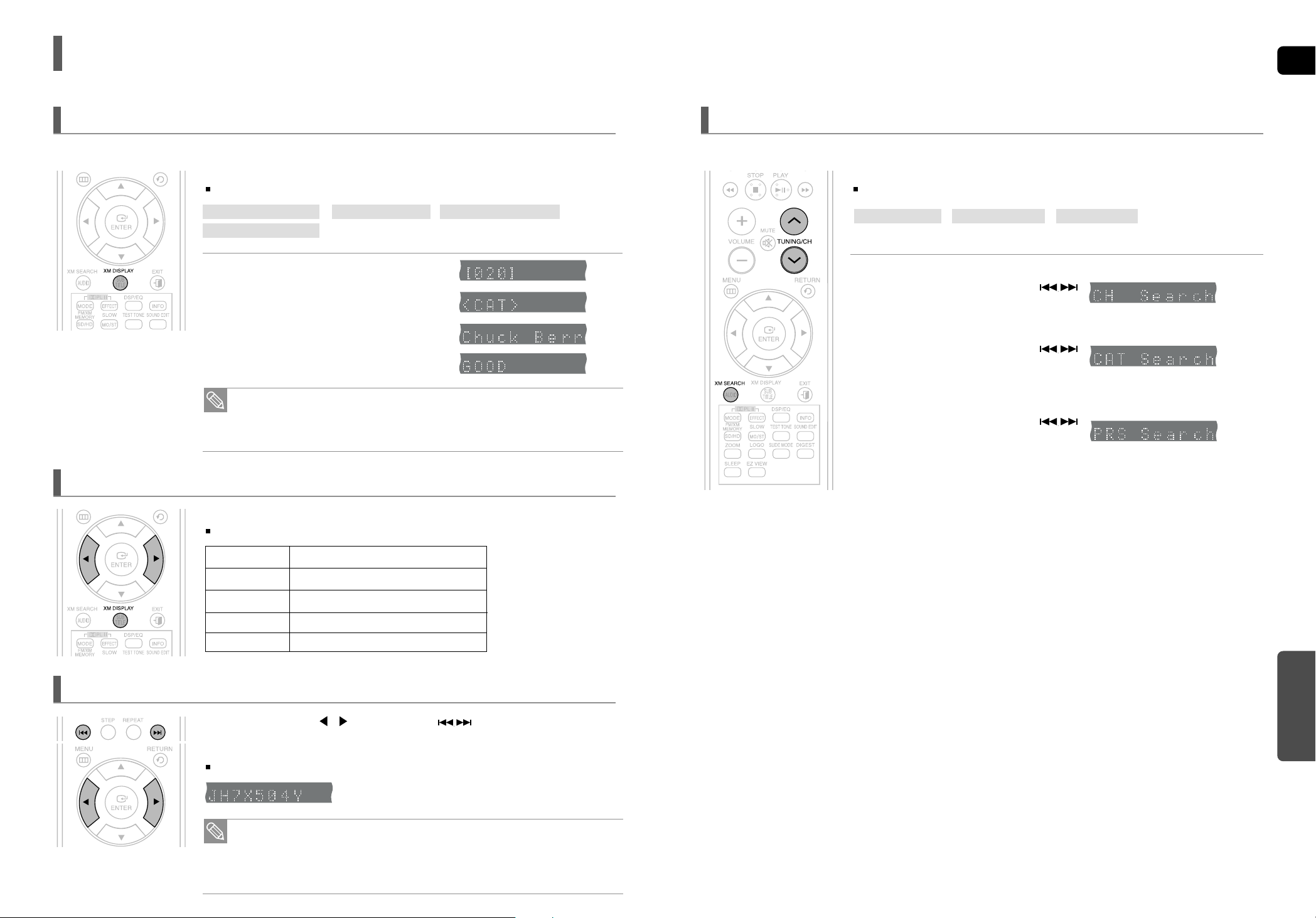

Écouter la radio ...........................................................59
Radio satellite XM........................................................61
Fonctions pratiques .....................................................65
Commande du téléviseur avec la télécommande .......66
Dépannage..................................................................68

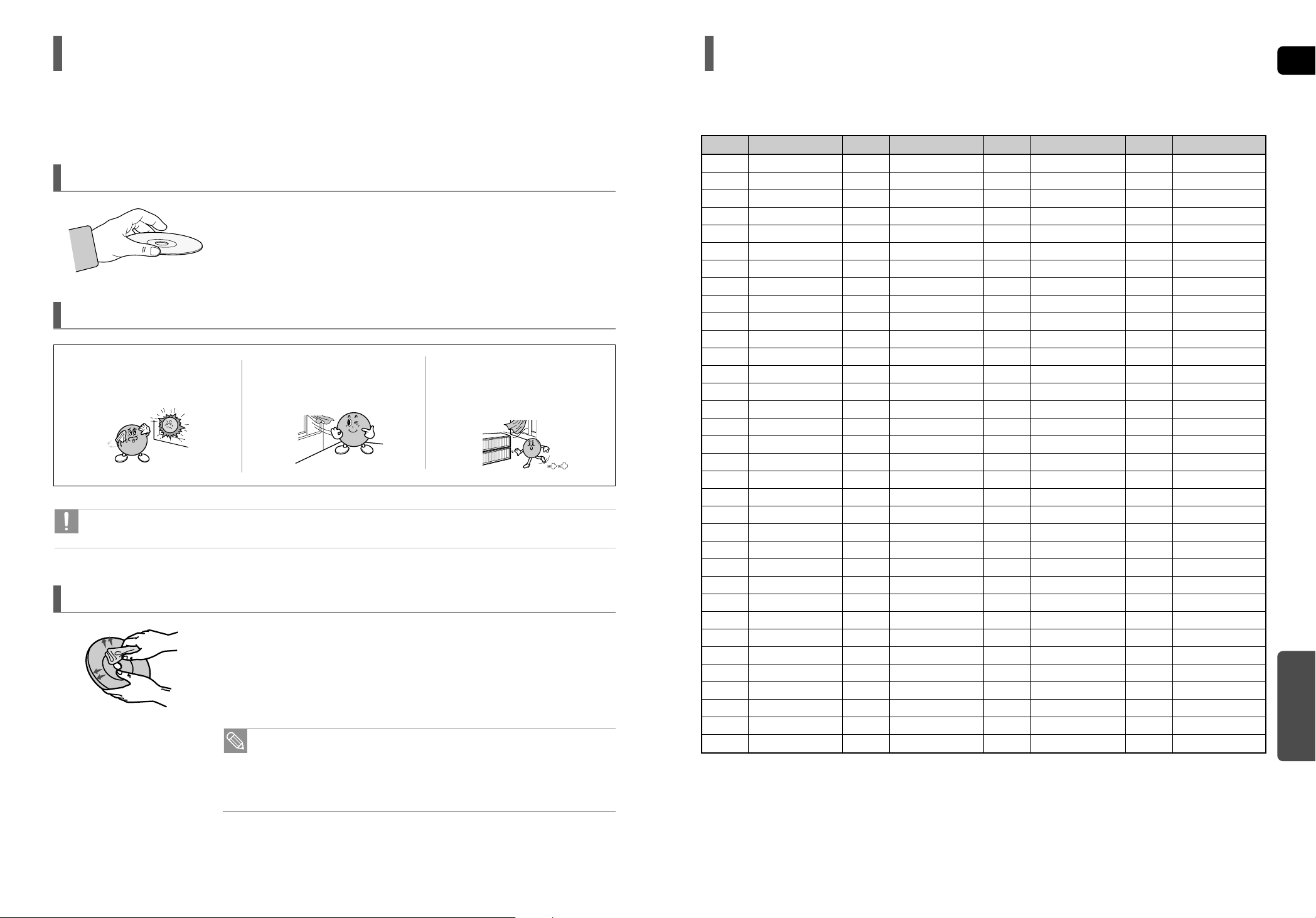

Précautions dans la manipulation et la
conservation des disques............................................70
Liste de code des langues...........................................71
Liste de produits avec fonction Lecture USB.............72
Caractéristiques...........................................................73
PRÉPARATION
6
FRA
7
Remarques sur les disques
DVD (Digital Versatile Disc) offre des images et des sons fantastiques grâce au son
ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous
pouvez maintenant profiter de ces effets pleins de réalisme chez vous comme si vous étiez
au cinéma ou dans une salle de concert.
Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent
correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque
ne sera pas lu. Le numéro de région de ce lecteur est indiqué sur le panneau arrière
du lecteur.
(Votre lecteur DVD ne pourra lire que des DVD ayant le même code de région.)
1 6
~
•
Les disques LD, CD-G, CD-I, CD-ROM et DVD-ROM ne peuvent être lus avec ce lecteur.
Si vous utilisez ce type de disques, un message <WRONG DISC FORMAT> (Erreur format disque)
s’affiche sur l’écran du téléviseur.
•
Des disques DVD achetés à l’étranger pourraient ne pas fonctionner sur ce lecteur.
Si vous utilisez ce type de disques, un message <CAN'T PLAY THIS DISC PLEASE, CHECK
REGION CODE>s’affiche sur l’écran du téléviseur.
• De nombreux disques DVD sont protégés contre la copie. Ainsi, vous ne pouvez brancher votre lecteur DVD
directement à la télévision et non pas au magnétoscope. Si vous le branchez à un magnétoscope,
vous n’obtiendrez que des images déformées par le système de protection des disques DVD.
• Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont
protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision Corporation et d’autres
compagnies. L’utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l’usage
domestique ou aux utilisations strictement définies par Macrovision Corporation.
Les modifications techniques ou le démontage sont interdits.
Disques CD-R
•
Il est possible que certains CD-R ne puissent être lus selon l’appareil sur lequel a été enregistré le disque
(Enregistreur CD ou PC) et l’état du disque.
•
Utilisez un disque CD-R de 650 Mo/74 minutes. Si possible, n’utilisez pas de disque CD-R d’une taille supérieure à
700 Mo/80 minutes étant donné qu’il risque de ne pas être lu.
•
Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.
•
Seuls les CD-R "fermés" correctement peuvent être lus en totalité. Si la session est fermée, mais que le disque reste
ouvert, il se peut que vous ne puissiez pas lire le disque en entier.
Disques CD-R JPEG
•
Seuls les fichiers ayant l’extension <jpg> peuvent être lus.
•
Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers
enregistrés ne soient pas lus.
•
Seuls les disques contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.
•
Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractères spéciaux (. / = +).
•
Seul un disque multisessions peut être lu. S’il y a un segment vide sur le disque multisessions, le disque ne sera lu que
jusqu’au segment vide.
•
Vous pouvez enregistrer jusqu’à 9 999 images sur un CD.
•
Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les fichiers JPEG qui se trouvent dans le dossier photo
peuvent être lus.
•
Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la lecture ou
ne soient pas lus du tout.
Disques CD-R MP3
•
Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.
•
Les noms des fichiers MP3 doivent contenir 8 caractères ou moins et aucun espace ou caractères spéciaux (. / = +).
•
Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur à 128 Kbps.
•
Seuls les fichiers ayant l’extension <mp3> peuvent être lus.
•
Seuls les disques multisessions peuvent être lus. S’il y a un segment vide sur le disque Multisession, le disque ne sera
lu que jusqu’au segment vide.
•
Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers
enregistrés ne soient pas lus.
•
Pour des fichiers codés en format débit binaire variable (VBR - Variable Bit Rate), c’est-à-dire des fichiers codés à la fois
à un débit élevé et un débit bas (par exemple 32 Kbps ~ 320 Kbps), il est possible que le son saute au cours de la
lecture.
•
Un maximum de 500 pistes peuvent être lues par CD.
•
Un maximum de 300 dossiers peuvent être lus par CD.
DVD R/RW, Disques CD-R/RW DivX
•
Ce produit ne prend en charge que les formats d'encodage autorisés par DivX Networks, Inc. Ainsi, il est possible qu'un
fichier DivX créé par l'utilisateur ne puisse pas être lu.
•
Toute mise à jour du logiciel avec des formats non pris en charge est impossible.
(Ex. : QPEL, GMC, résolutions supérieures à 800X600 pixels, etc.)
•
Les sections comportant un taux d'image élevé ne pourront peut-être pas être lues pendant la lecture d'un fichier DivX.
•
Pour toute information complémentaire sur les formats autorisés par DivX Networks, Inc., visitez le site
www.divxnetworks.net.
Ce produit ne supporte pas les fichiers Secure Media (DRM).
Disques lisibles
Format d’enregistrement de disque
N’utilisez pas les types de disques suivants !
Protection contre la copie
PRÉPARATION
Marque (Logo)
Audio + Video
DVD-AUDIO
DVD-VIDEO
AUDIO-CD
5"
Environ 240 minutes (une face)
Environ 480 minutes (deux faces)
Environ 80 minutes (une face)
Environ 160 minutes (deux faces)
74 min.
20 min.
74 min.
20 min.
3 1/2"
5"
3 1/2"
Audio
Signaux enregistrés
Type de disque Taille du disque
Durée maximale de lecture
DivX
5"
3 1/2"
Audio + Video
COMPACT
DIGITAL AUDIO
8
FRA
9
Description
Panneau avant Panneau arrière
Accessoires
Écran d’affichage
Câble vidéoTélécommande Antenne FM Guide d'utilisation
1. Tiroir de chargement des disques
2. Touche de fonction
3. Touche Stop ( )
4. Touche Lecture/Pause ( )
(Play/Pause)
5. Touches de Sélection du Disque
6. Touche Disc Change
7. Touche Marche ( ) (Power)
8. Voyant attente (Standby)
9. Prise écouteurs
10.Connecteur AUX IN 1
11.Port USB
12.Touches Réglage Haut/Saut de
piste avant ( )
Touches Réglage Bas/Saut de
piste arrière ( )
13.Contrôle de volume
14.Touche Ouverture/
Fermeture (Open/Close)
1. Bornes de sortie d'un haut-parleur des canaux 5,1
2. Connecteur de sortie vidéo
Branchez les prises d’entrée vidéo du téléviseur (VIDEO IN)
au connecteur (VIDEO OUT).
3. Prises de sortie component Video
Branchez un téléviseur avec des entrées component video
sur ces prises.
4. Connexion optique et numérique externe
Utilisez cette connexion pour les appareils externes avec
sortie numérique.
5. Terminal COAXIAL FM 75Ω
6. Ventilateur de refroidissement
7. Connecteur antenne XM
8. Connecteur TX Card(WIRELESS)
9. Connecteur AUX IN 2
10.Port de sortie HDMI
11. Port de entrée HDMI
1. Voyant DOLBY DIGITAL
2. Voyant LINEAR PCM
3. Voyant DTS Disc
4. Voyant TITLE (TITRE)
5. Voyant GROUP (Groupe)
6. Voyant CHAPTER (CHAPITRE)
7. Voyant TRACK (Piste)
8. Voyant PROGRAM (Programme)
9. Voyant REPEAT (Répétition)
10. Voyant TUNER (Syntonisateur)
11. Voyant STEREO
12. Voyant PRO LOGIC II
13. Voyant DVD AUDIO
14. Voyant MPEG
15. Voyant DSP
16. Affichage de l’état du système
17. Voyant FRÉQUENCE RADIO
18. Voyant SPEAKER (ENCEINTE)
19. Voyant DISC(1~5)
PRÉPARATION
1
7
8
3 4
9
10 12 13 14
2
11
5 6
8
9
10 111 6 73 42 5
141312 1817 1915 16
8
9
10 11
1
6 7
3 42 5
10
FRA
11
Description (suite)
Télécommande
1. Touche DVD RECEIVER (RÉCEPTEUR DVD)
2. Touche TV
3. Touche DISC SKIP, Touche TV/VIDEO
4. Touche POWER
5. Touches numériques (0~9)
6. Touche REMAIN (RESTANT)
7. Touche STEP (VEILLE)
8. Touche Tuning Preset/CD Skip
(Syntonisation programmée/Saut CD)
9. Touche VOLUME
10.Touche MENU
11. Touche AUDIO, XM SEARCH
12.Touche PL II EFFECT
13.Touche PL II MODE
14.Touche FM/XM MEMORY, SD/HD
15.Touche ZOOM
16.Touche SLEEP
17.Touche SLOW, MO/ST (LENT, MONO/STÉRÉO)
18.Touche EZ VIEW
19. Touche DVD
Touche FM/XM
Touche
USB, AUX
20.Touche OPEN/CLOSE (OUVERTURE/FERMETURE)
21.Touche DIMMER (REDUCTION LUM)
22.Touche CANCEL (ANNULER)
23. Touche REPEAT (RÉPÉTITION)
24. Touche Play/Pause (Lecture/Pause)
Touche Stop
Touche SEARCH (RECHERCHE)
25.Touche TUNING/CH
26. Touche MUTE (MUET)
27. Touche RETURN (RETOUR)
28. Curseur/Touche Entrée
29.
Touche SUBTITLE (SOUS-TITRES), XM DISPLAY
30.
Touche
EXIT
31. Touche DSP/EQ
32. Touche INFO
33. Touche SOUND EDIT (ÉDITION DE SON)
34. Touche DIGEST (ABRÉGÉ)
35. Touche TEST TONE (TEST DE TONALITÉ)
36. Touche SLIDE MODE (DIAPORAMA)
37. Touche LOGO
1 Retirez le couvercle à l’arrière de la télécommande en appuyant vers le bas
et en faisant glisser le couvercle en direction de la flèche.
2 Insérez deux piles 1,5V AAA, en prenant soin de bien respecter la polarité
(+ et –).
3 Replacez le couvercle.
Suivez ces instructions pour éviter toute fuite ou fissure des piles :
•
Placez les piles dans la télécommande en respectant la polarité : (+) à (+) et (–) à (–).
•
Utilisez les bonnes piles. Des piles d'apparence similaire peuvent avoir une
tension différente.
•
Remplacez toujours les deux piles en même temps.
•
N’exposez pas les piles à la chaleur ou à une flamme.
Insérez les piles dans la télécommande
PRÉPARATION
Portée de la télécommande
La télécommande peut être utilisée jusqu’à environ 7 mètres/23 pieds en ligne droite.
Elle peut aussi fonctionner avec un angle horizontal de 30°à partir du capteur de la télécommande.
1
6
7
8
3
4
14
15
16
17
18
9
10
13
12
2
11
5
19
21
20
23
24
25
26
27
29
28
30
32
33
34
35
36
37
22
31
FRA
BRANCHEMENT
1312
Branchement des haut-parleurs
Enceintes arrière
•
Placez ces haut-parleurs derrière votre position d’écoute.
•
Si l’espace disponible est insuffisant, placer ces
haut-parleurs l’un en face de l’autre.
•
Placez-les à environ 60 – 90 cm (2 à 3 pieds) au-dessus
de votre oreille, légèrement inclinées vers le bas.
*
Contrairement aux haut-parleurs avant et central, les
haut-parleurs arrière sont principalement utilisés pour
gérer les effets sonores. Vous n’entendrez pas de son
en sortir systématiquement.
Caisson de basses
•
La position du caisson de basses n’est pas aussi
importante.
Placez-le à l’endroit de votre choix.
Haut-parleurs avant
•
Placez ces haut-parleurs en avant de votre position
d’écoute,
de telle manière à ce qu’elles soient dirigées vers vous et
inclinées vers l’intérieur (environ 45°).
•
Placez les haut-parleurs de manière à ce que leur
haut-parleurs d’aigus soient à la même hauteur que votre
oreille.
•
Alignez la face avant des haut-parleurs avant avec la
partie avant du haut-parleur central centrale ou placez-les
légèrement en avant du haut-parleur central centrale.
Haut-parleur central
•
Il est conseillé de l’installer à la même hauteur que les
haut-parleurs avant.
•
Vous pouvez également l’installer directement
au-dessus ou en-dessous du téléviseur.
Emplacement du lecteur DVD
•
Placez-le sur un meuble ou une étagère ou sous le
meuble du téléviseur.
Sélection de la position d’écoute
La position d’écoute devrait se situer à une distance
d’environ 2 fois et demies à 3 fois la taille de l’écran du
téléviseur.
Exemple : Pour des téléviseurs 32" 2 à 2,4 m (6 à 8 pieds)
Pour des téléviseurs 55" 3,5 à 4 m (11 à 13 pieds)
Avant de déplacer ou d’installer le produit, assurez-vous d’éteindre l’appareil et de le débrancher.
R
L
C
SR
SL
SW
rouge
noire
•
Si vous placez un haut-parleur à proximité de votre ensemble téléviseur, il se peut qu’il y ait une distorsion au
niveau de la couleur de l’écran en raison du champ magnétique produit par le haut-parleur. Dans ce cas,
éloignez le haut-parleur.
1 Appuyez sur le levier et tenez-le en position
ouverte.
2 Insérez le cordon d’enceinte.
3 Libérez votre doigt.
•
Ne laissez pas les enfants jouer avec les haut-parleurs.
Ils pourraient se blesser si un haut-parleur tombait.
•
Lorsque vous branchez les câbles sur les haut-parleurs, assurez-vous de respecter la polarité (+/–).
•
Ne touchez jamais la borne du haut-parleur lorsque le
système est sous tension, car il y a un risque de choc électrique.
•
Ne pas suspendre le caisson de basse sur le mur par le trou.
1 32
SRSL
C
L
SW
R
Haut-parleur arrière (D)
Haut-parleur avant (D)
Caisson de basses
Haut-parleur centrale
Haut-parleur arrière (G)
Haut-parleur avant (G)
HT-X70
FRA
BRANCHEMENT
1514
Connexion des enceintes (suite)
Haut-parleur arrière (D)
Haut-parleur avant (D)
Caisson de basses
Haut-parleur centrale
Haut-parleur arrière (G)
Haut-parleur avant (G)
HT-TX72
Haut-parleur arrière (D)
Haut-parleur avant (D)
Caisson de basses
Haut-parleur centrale
Haut-parleur arrière (G)
Haut-parleur avant (G)
HT-TX75
1 Posez l'ENCEINTE sur son SUPPORT.
2 Insérez les vis (B) dans le trou à l’arrière du haut-parleur
en utilisant un tournevis tel qu'indiqué dans l'illustration.
3 Le HAUT-PARLEUR a bien été assemblé à la base du
support.
Comment installer le haut-parleur sur la base du support
1
3
2
Installation des enceintes
1 Retournez le SUPPORT en le mettant la tête en bas et
fixez-le sur sa BASE.
2 Insérez deux vis (A) dans les deux trous marquées d'une
flèche en utilisant un tournevis tel qu'indiqué dans
l'illustration.
3 Insérez un vis (B) dans le trou à l'arrière du SUPPORT du
haut-parleur.
4 Posez l'ENCEINTE sur le support ainsi constitué.
5 Insérez une autre vis (B) dans le trou à l’arrière du
haut-parleur en utilisant un tournevis tel qu'indiqué dans
l'illustration.
6 Le HAUT-PARLEUR a bien été assemblé du support.
Comment installer le haut-parleur sur le support
•
Assurez-vous que l’enceinte soit installée sur une surface plane
et stable. Dans le cas contraire, elle risque de basculer très
facilement.
1
3 4
2
5 6
Composante du haut-parleur (HT-TX72/HT-TX75)
Vis (B)Vis (A)BASE DU SUPPORTSUPPORTHAUT-PARLEUR
SUPPORT
HAUT-PARLEUR
Avec les haut-parleurs avant HT-TX72 et les haut-parleurs avant/arrière HT-TX75, vous avez le choix d’installer les hautparleurs sur les support ou directement à la base du support.
FRA
BRANCHEMENT
1716
Pour brancher les haut-parleurs arrière sans fil, vous devez en plus acheter le module de réception sans fil et la carte TX
de votre fournisseur de produits.

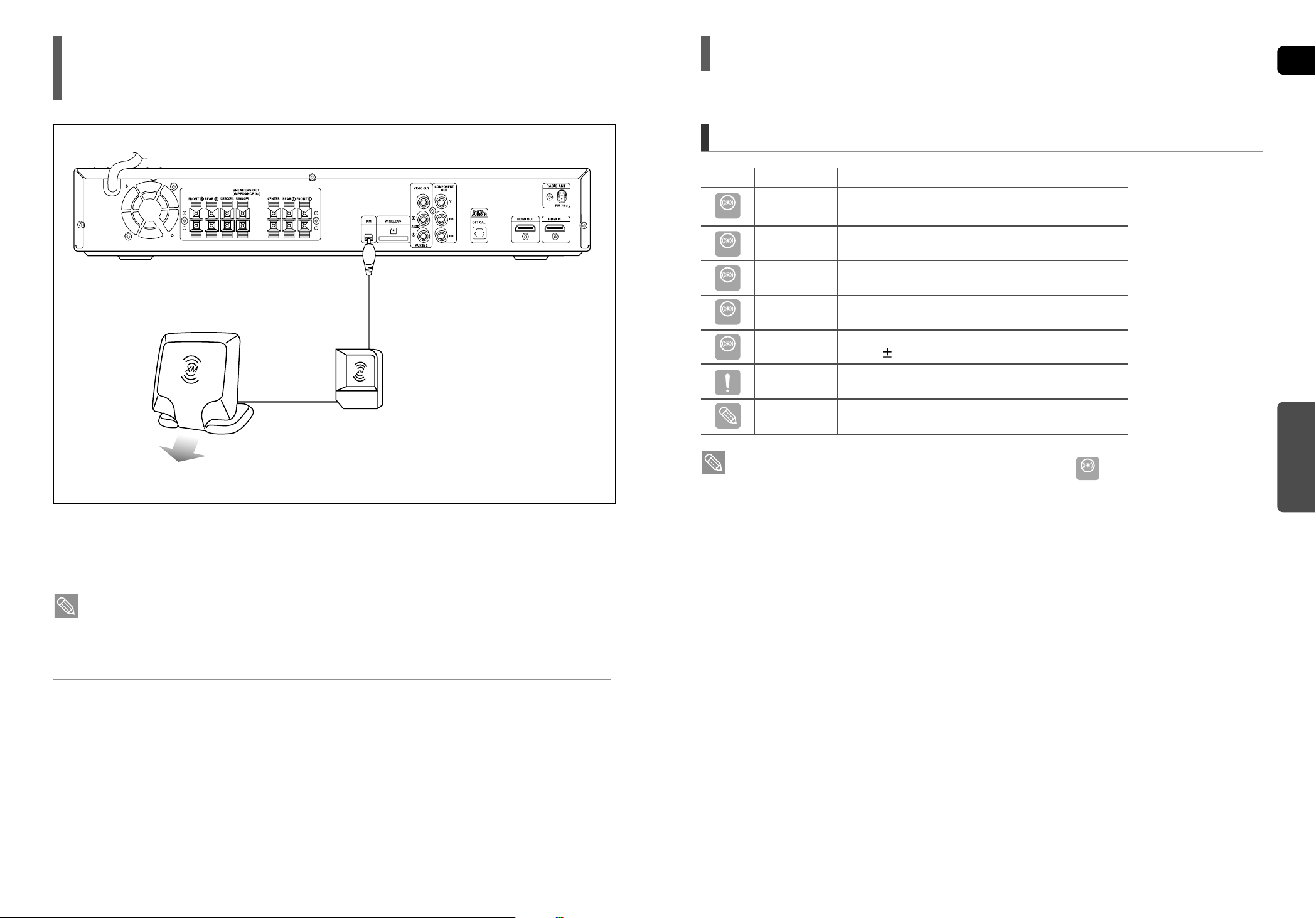

Branchement de l’amplificateur de réception sans fil optionnel
Haut-parleur avant (D)
Haut-parleur arrière (G)
Caisse de basse
Haut-parleur central
Haut-parleur avant (G)
Haut-parleur arrière (D)
MODULE DE RÉCEPTION SANS FIL
HT-X70
Haut-parleur avant (D)
Haut-parleur arrière (G)
Caisse de basse
Haut-parleur central
Haut-parleur avant (G)
Haut-parleur arrière (D)
MODULE DE RÉCEPTION SANS FIL
HT-TX72
Lorsque vous avez acheté l’amplificateur de réception sans fil additionnel (SWA-3000)
MODULE DE RÉCEPTION SANS FIL
Haut-parleur arrière (G)
Haut-parleur arrière (D)
HT-TX75
Haut-parleur avant (D)
Caisse de basse
Haut-parleur central
Haut-parleur avant (G)
1
Branchez les haut-parleurs avant, frontal et le caisson de basse
comme à la pages 13 à 15.
2 Après avoir vérifié que le caisson de basse est bien éteint, insérez la
carte TX dans le port de connexion de la carte TX à l’arrière de
l’appareil principal.
■
Maintenez la carte TX avec son côté penché vers la gauche et poussez-la à
l’intérieur.
■
La carte TX permet la communication entre l’appareil principal et le récepteur sans fil.
3 Branchez les haut-parleurs droit et gauche à l’amplificateur de
réception sans fil.
4 Branchez le cordon d'alimentation de l'amplificateur de réception sans
fil à la prise murale et mettre l'alimentation à ‘ON’.
•
Ne pas insérer une carte autre qu’une carte TX fait pour ce produit. Le
produit peut être endommagé ou ne pas se retirer facilement.
•
Ne pas insérer la carte TX à l’envers ou sens dessus dessous.
•
Insérez la carte TX lorsque l’appareil principal est éteint. Insérez la carte
lorsqu’il est allumé peut causer un dysfonctionnement.
• SI la carte TX est insérée, aucun son n'est émis des connecteurs du
haut-parleur arrière sur l'appareil principal.
Côté biseauté orienté
vers la gauche
CARTE TX
FRA
BRANCHEMENT
19
Réinitialisation de la communication sans fil
Réinitialisez le système si une défaillance de communication survient, ou si l’indicateur Link (DEL bleu) sur le récepteur
sans fil ne s’allume pas et que le message “REAR CHECK” clignote sur l’appareil principal.
Pour réinitialiser le système, l'appareil principal et le module de réception sans fil (SWA-3000) doivent être en mode veille.
1 Éteindre l'appareil principal et maintenez la touche REMAIN
de la télécommande enfoncée pendant 5 secondes.
■
Le voyant STANDBY (VEILLE) de la façade du module de réception sans
fil clignote.
2 Mettre le module de réception sans fil sous tension et,
à l’aide de la pointe d’un stylo à bille ou d’une pince à épiler,
appuyez 2 ou 3 fois sur la touche RESET située à l’arrière
de l’appareil.
■
Le voyant STANDBY (VEILLE) de la façade du module de réception sans
fil clignote deux fois.
3 Mettre l'appareil principal sous tension.
■
Le voyant Link du module de réception sans fil s’allume lorsque la
configuration est terminée.
■
Si l’appareil reste en mode veille, répétez les étapes 1 à 3 ci-dessus.
• Placez le module de réception sans fil à l’arrière de la position d’écoute. Si le module est trop près de l'appareil
principal, des interruptions de son peuvent se produire à cause d’interférences.
• Si vous utilisez un appareil tel qu’un four à micro-ondes, une carte LAN sans fil, un équipement Bluetooth ou tout
autre appareil utilisant la même fréquence (2,4 GHz) à proximité du système, des interruptions de son peuvent se
produire à cause des interférences.
• La distance de transmission des ondes radio est d’environ 10 mètres, mais elle peut varier en fonction de
l’environnement. Si un mur en béton ou une paroi métallique se trouve entre l'appareil principal et le module de
réception sans fil, le système risque de ne pas fonctionner, car les ondes radio ne peuvent pas traverser le métal.
• Lorsque l’installation du module de réception sans fil est complétée, aucun signal sonore ne sort des ports OUT du
haut-parleur arrière à l’arrière de l’appareil principal.
• Ne pas branches les haut-parleurs arrière sans fil à la sortie des haut-parleurs située à l'arrière de l'appareil principal.
Un dysfonctionnement pourrait en résulter.
• L’antenne de réception sans fil est intégrée dans le module de réception sans fil. Maintenir l’appareil à l’abri de
l’humidité.
• Pour des performances d’écoute optimales, vérifiez que la zone située autour du module de réception sans fil est
dégagée.
•
Les haut-parleurs arrière sans fil n’émettront du son qu’en mode DVD 5.1-CH ou Dolby Pro Logic II.
• En mode 2-CH, aucun son ne sera émis par les haut-parleurs arrière.
18
Branchement de l’amplificateur de réception sans fil optionnel
(suite)
Choisissez l’une des trois méthodes de connexion au téléviseur.
Reliez la prise de sortie HDMI (HDMI OUT) située à l’arrière de l’unité principale à la prise d’entrée HDMI (HDMI IN)
de votre téléviseur à l’aide d’un câble HDMI (non fourni).
MÉTHODE 1 : HDMI ....... (Meilleure Qualité)
Si votre téléviseur est équipé d’entrées vidéo composant, branchez un câble de vidéo composant (non fourni) à
partir des prises, Pr, Pb et Y sur le panneau arrière de l’appareil sur les prises correspondantes.
MÉTHODE 2 : Vidéo composant ....... (Supérieure Qualité)
Reliez la prise VIDEO OUT (SORTIE VIDÉO) située à l'arrière du caisson de basses à la prise VIDEO IN (ENTRÉE
VIDÉO) de votre téléviseur à l'aide du câble vidéo fourni.
MÉTHODE 3 : Vidéo composite ....... (Bonne Qualité)
TV
MÉTHODE
2
MÉTHODE
3
(fournie)
MÉTHODE
1
•
Ce produit fonctionne en mode
Interlace scan [Balayage entrelacé]
(seulement 480i) pour la sortie
vidéo composante.
•
Après avoir fait la connexion vidéo, réglez la source d'entrée Vidéo sur votre téléviseur pour faire
correspondre la sortie Vidéo (HDMI, composante ou composite) sur votre cinéma maison. Consultez la
manuel de l'utilisateur fourni avec votre téléviseur pour obtenir plus de renseignements sur la manière
de sélectionner la source d'entrée Vidéo de votre téléviseur.
•
En reliant un téléviseur Samsung à l'appareil principal à l'aide d'un câble HDMI, vous pourrez faire
fonctionner votre cinéma maison à l'aide de la télécommande du téléviseur. (Cette fonction n'est
disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+ (HDMI-CEC).)
•
Vérifiez la présence du logo (ce dernier indique que votre téléviseur prend cette fonction
en charge).
Branchement de la sortie vidéo au téléviseur
FRA
BRANCHEMENT
2120
Connecter les entrée/sortie HDMI
HDMI (High-Definition Multimedia Interface) est la prochaine génération de téléviseur de type digital qui permet de
transmettre un son et une vidéo de qualité digitale, et ce avec le même et unique cable. De plus, ce système vous permet
d’apprécier un son digital multicanal.
1 Connectez le port d’entrée HDMI de l’appareil au port de sortie HDMI du caisson ou lecteur DVD.
2 Connectez le port de sortie HDMI de l’appareil et le port d’entrée de votre téléviseur.
3 Appuyez sur la touche AUX de la télécommande pour sélectionner l’entrée HDMI IN.
■
Vous pouvez également passer par la touche FUNCTION de l’unité principale.
Vous passez d’un mode à l’autre dans l’ordre suivant : DVD/CD ➝ DIGITAL IN ➝ AUX 1 ➝ AUX 2 ➝ HDMI IN ➝ USB ➝
FM ➝ XM.
• Quand l’appareil est éteint, aucun système son et vidéo HDMI ne sera en marche.
• Lors de la fonction Entrée HDMI, la touche de résolution vidéo (SD/HD) ne marche pas.
• Quand la sortie d'un dispositif externe, qui est connecté à ce dispositif; est un DVI, aucun audio en sera
produit. Dans ce cas, vous pouvez entendre l'audio digital en connectant la Sortie Optique "OUT" du
dispositif de source avec l'Entrée Optique "IN" de celui-ci, ce ci même si ce dispositif de source et ce
dispositif sont connectés par l'intermédiaire d'une interface DVI.
Fonction HDMI
Qu’est-ce que la HDMI (Interface multimédia à haute définition)?
Ce dispositif transmet les signaux vidéo du DVD sous forme de signaux numériques sans avoir
besoin de les convertir en signaux analogiques.
En mode stop, enfoncez le bouton SD/HD (Standard Definition/ High Definition) sur
la télécommande.
■
Les résolutions disponibles pour les sorties HDMI sont 576P(480P), 720P et 1080i.
■
La résolution en mode SD (définition standard) est de 576P (480P) et la résolution en mode HD
(haute définition) est de 720p/1080i.
Sélection de la résolution
• Si la télévision ne fournit pas une résolution équivalente à celle configurée, vous
risquez de ne pas pouvoir voir l’image correctement.
• Lorsqu’un téléviseur HDMI est branché, les signaux composite et component video
ne sont pas émis.
• Reportez-vous au manuel d’utilisation de votre téléviseur pour plus de
renseignements sur la manière de sélectionner la source d’entrée vidéo du téléviseur.
Cette fonction permet à l’utilisateur de sélectionner la résolution de l’image pour la sortie HDMI.
FRA
BRANCHEMENT
2322
1 l'appareil principal du système de cinéma maison à un téléviseur Samsung à
l’aide d’un câble HDMI (cf. page 19).
2 Activez la fonction Anynet+ sur votre téléviseur
(consultez le manuel d'utilisation de votre téléviseur pour toute information
complémentaire).
■
Vous pouvez faire fonctionner le cinéma maison à l’aide de la télécommande de votre téléviseur.
(Touches TV disponibles : , , , , , et , touches , touches ~ )
Réglez la fonction Anynet+(HDMI-CEC) sur <On> (Marche) sur votre téléviseur.
■
<Receiver : On> : vous permet d'écouter des enregistrements audio sur votre cinéma maison.
■
<Receiver : Off> : vous permet d'écouter des enregistrements audio sur votre téléviseur.
Sélectionnez le paramètre <THEATER to connector> et, le cas échéant,
sélectionnez l'option de votre choix pour chacun des éléments ci-dessous.
■
<View TV> : Si Anynet + (HDMI-CEC) sont allumés et que vous sélectionnez View TV, le cinéma
maison passera automatiquement au DIGITALIN.
■
<THEATER Menu> : vous permet d'accéder au menu cinéma maison.
■
<THEATER Operation> : vous permet d'afficher les informations de lecture du disque inséré dans
le cinéma maison.
■
<Receiver : On> : vous permet d'écouter des enregistrements audio sur votre cinéma maison.
■
<Receiver : Off> : vous permet d'écouter des enregistrements audio sur votre téléviseur.
• Si vous souhaitez écouter le son de votre téléviseur via votre système cinéma
maison, vous devrez brancher un câble optique.
• Si Anynet+ (HDMI-CEC) est allumé et que vous éteignez l’appareil principal, votre
téléviseur s’éteindra aussi.
• Le Anynet+ (HDMI-CEC) ne fonctionnera qu’en mode DVD.
Si vous sélectionnez le téléviseur
Si vous sélectionnez le cinéma maison
Fonction HDMI (suite)
Utilisation de la fonction Anynet+(HDMI-CEC)
La fonction Anynet+ vous permet de contrôler d’autres appareils Samsung grâce à la télécommande de votre téléviseur Samsung. La
fonction Anynet + peut être utilisée en reliant ce système cinéma maison à un téléviseur SAMSUNG à l’aide d’un câble HDMI. (Cette
fonction n’est disponible qu’avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+).
MOVE
ENTER
EXIT
MOVE
ENTER
EXIT
Avec Anynet+
Vous pouvez faire fonctionner cet appareil, allumer votre téléviseur ou regarder un film en
appuyant sur la touche PLAY (LECTURE) de la télécommande de votre téléviseur Samsung.
MOVE
ENTER
EXIT
Branchement d’un périphérique audio externe
AUX2 : Connexion d’un composant analogique externe
Appareils à signal analogique tel que magnétoscope.
AUX1 : Connexion d’un composant analogique externe/lecteur MP3
1 Reliez la prise AUX IN 2 (Audio) de votre cinéma maison à la prise Audio Out (Sortie audio) du périphérique
externe analogique.
■
Assurez-vous de faire correspondre les couleurs.
2 Appuyez sur la touche AUX de la télécommande pour sélectionner l’entrée <AUX2>.
■
Vous pouvez également passer par la touche FUNCTION de l'appareil principal.
Vous passez d’un mode à l’autre dans l’ordre suivant : DVD/CD ➝ DIGITAL IN ➝ AUX 1 ➝ AUX 2 ➝ HDMI IN ➝ USB ➝ FM ➝ XM.
1 Reliez la prise AUX IN 1 (Audio) de votre cinéma maison à la prise Audio Out (Sortie audio) du périphérique
externe analogique/lecteur MP3.
2 Appuyez sur la touche AUX de la télécommande pour sélectionner l’entrée <AUX1>.
■
Vous pouvez également passer par la touche FUNCTION de l'appareil principal.
Vous passez d’un mode à l’autre dans l’ordre suivant : DVD/CD ➝ DIGITAL IN ➝ AUX 1 ➝ AUX 2 ➝ HDMI IN ➝ USB ➝ FM ➝ XM.
Câble audio
(non fourni)
Si le composant analogique
externe n’a qu’une seule sortie
audio, vous pouvez brancher la
droite ou la gauche.
• Vous pouvez brancher le connecteur de la sortie Vidéo sur votre magnétoscope au téléviseur, et branchez le
connecteur de la sortie Audio sur le magnétoscope à cet appareil.
AUX1 : panneau avant AUX2 : panneau arrière
Câble audio
(non fourni)
Loading...
