Automatyczny ekspres do kawy espresso i gorących napojów
OBSŁUGA I KONSERWACJA
UWAGA: Przeczytać uważnie niniejszą instrukcję obsługi przed rozpoczęciem użytkowania urządzenia.
PL-PL
Page 2
Polskie
GŁÓWNE ELEMENTY
Schemat elementów dotyczy wszystkich modeli urządzenia. Sprawdzić, które elementy odnoszą się do zakupionego ekspresu. Niektóre funkcje mogą być niedostępne.
2
Page 3
ZASADY BEZPIECZEŃSTWA
Polskie
Elementy pod napięciem nie mogą stykać się z wodą ze względu na n i e b e z p i e c z e ń s t w o zwarcia! woda
Para i gorąca
mogą s p o w o d o w a ć oparzenia!
Przeznaczenie użytkowe
Urządzenie jest przeznaczone wyłącznie do użytku w małych biurach i urzędach.
Urządzenie może być użytkowane przez dzieci w wieku 8 lat (i starsze) oraz przez osoby o ograniczonych możliwościach fizycznych, umysłowych oraz o ograniczonych zdolnościach zmysłowych lub w przypadku niewystarczającego doświadczenia i odpowiedniego przygotowania, tylko i wyłącznie pod opieką osoby odpowiedzialnej za ich bezpieczeństwo oraz po uprzednim ich pouczeniu co do sposobu bezpiecznego
Dzieci nie powinny bawić się urządzeniem.
Czynności związane z czyszczeniem i konserwacją urządzenia przez użytkownika nie mogą być wykonywane przez dzieci pozostawione bez opieki.
Zasilanie elektryczne
Urządzenie musi być podłączone do zasilania elektrycznego przez administratora zgodnie z charakterystyką sieci zasilania.
Kabel zasilający
Nie wolno używać urządzenia, jeżeli kabel zasilający jest uszkodzony.
Należy niezwłocznie powiadomić administratora, jeżeli kabel i/lub wtyczka są uszkodzone.
użytkowania urządzenia i związanych z nim zagrożeniach.
3
Page 4
Polskie
Nie przeciągać kabla zasilającego przez narożniki lub ostre krawędzie albo nad gorącymi przedmiotami i chronić go od oleju.
Nie przesuwać i nie ciągnąć urządzenia, trzymając go za kabel. Nie wyciągać wtyczki z gniazdka, ciągnąc za kabel, i nie dotykać jej mokrymi rękami lub stopami. Kabel zasilający nie powinien swobodnie zwisać ze stołów lub półek.
Ochrona osób
Nie wolno dotykać rurki gorącej wody rękami. Zawsze należy używać odpowiednich uchwytów lub pokręteł.
Niebezpieczeństwo
poparzeń
Nie dotykać rurki gorącej wody i/lub dozownika kawy/produktu.
Postępowanie
przypadku
w
pożaru
W przypadku pożaru do gaszenia należy używać gaśnicy z dwutlenkiem węgla (CO2). Nie używać wody ani gaśnic proszkowych.
Upewnić się, że urządzenie i/lub elementy opakowania nie będą znajdować się w zasięgu dzieci.
Nie wolno kierować strumienia gorącej wody i/lub pary w kierunku własnym i/lub w kierunku innych osób.
4
Miejsce przeznaczone do użytku i konserwacji
Instalację urządzenia powinien wykonać administrator zgodnie z zasadami bezpieczeństwa obowiązującymi w momencie instalacji urządzenia.
Page 5
Polskie
Urządzenie może być przemieszczane tylko przez administratora.
Nie używać urządzenia na świeżym powietrzu.
Nie instalować urządzenia w miejscach, w których stosowany jest strumień wody.
Nie umieszczać urządzenia w pobliżu otwartego ognia i/lub bardzo rozgrzanych przedmiotów. Obudowa mogłaby się stopić lub zostać uszkodzona.
Nie używać w miejscach, w których temperatura może osiągać wartości wynoszące 2°C i/lub mniej bądź przekraczające 32°C; Jeżeli urządzenie będzie pracować
Urządzenie powinno być montowane w miejscach, w których może być kontrolowane przez kompetentne osoby.
Czyszczenie
Przed rozpoczęciem czyszczenia urządzenia należy ustawić wyłącznik główny w pozycji OFF (0) i wyciągnąć wtyczkę z gniazdka elektrycznego. Poczekać, aż urządzenie się ochłodzi.
Nie wolno zanurzać urządzenia w wodzie!
Surowo zabrania się przeprowadzania interwencji wewnątrz urządzenia.
Nie wolno czyścić urządzenia strumieniem wody.
w takich warunkach, należy skontaktować się z administratorem w celu dokonania kontroli.
Urządzenie musi być montowane w pozycji poziomej.
Urządzenie i jego elementy muszą być wyczyszczone i umyte po okresie, w którym nie były użytkowane.
5
Page 6
Polskie
Używanie mleka
Mleko powinno być używane i przechowywane zgodnie ze wskazaniami znajdującymi się na oryginalnym opakowaniu producenta.
Producent nie ponosi odpowiedzialności w przypadku zastosowania mleka do celów innych niż spożycie.
Mleko należy przechowywać w niskiej temperaturze, ponieważ wysoka temperatura powoduje jego zakwaszenie. W związku z tym należy czyścić Cappuccinatore po każdym użyciu zgodnie z opisem zawartym w instrukcji.
Ochrona urządzenia
Jeżeli urządzenie nie jest używane przez dłuższy okres czasu, należy je wyłączyć i wyjąć wtyczkę z gniazdka. Przechowywać urządzenie w suchym i niedostępnym dla dzieci miejscu. Chronić urządzenie przed kurzem i brudem.
Naprawy
/
Konserwacja
W przypadku awarii, usterek lub podejrzenia o usterkach powstałych w wyniku upadku należy natychmiast wyjąć wtyczkę z gniazdka i niezwłocznie powiadomić administratora lub wyspecjalizowanego technika.
Nie wolno włączać uszkodzonego urządzenia.
Tylko administrator i/lub technik mogą wykonywać czynności naprawcze i konserwacyjne.
6
Page 7
Dostęp do strefy serwisowej jest dozwolony tylko dla osób potrafiących korzystać z urządzenia, w szczególności w odniesieniu do bezpieczeństwa i higieny.
Polskie
7
Page 8
Polskie
SPIS TREŚCI
1 WSTĘP DO INSTRUKCJI.........................
1.1 Wprowadzenie............................................................
1.2 Zastosowane symbole................................................
2 INFORMACJE O URZĄDZENIU..............
2.1 Informacje dla serwisanta.........................................
2.2 Opis i przeznaczenie użytkowe..................................
2.3 Oznaczenie urządzenia...............................................
2.4 Dane techniczne.........................................................
3 BEZPIECZEŃSTWO.................................
3.1 Wprowadzenie............................................................
3.2 Ogólne zasady bezpieczeństwa.................................
3.3 Uprawnienia operatorów...........................................
3.4 Inne zagrożenia..........................................................
4 PRZENOSZENIE I PRZECHOWYWANIE.
URZĄDZENIA.........................................
4.1 Rozładunek i przenoszenie urządzenia.....................
4.2 Przechowywanie.........................................................
5 MONTAŻ.................................................
5.1 Ostrzeżenia..................................................................
5.2 Rozpakowanie i usytuowanie urządzenia.................
5.3 Podłączenie do sieci elektrycznej..............................
6 OPIS ELEMENTÓW STEROWNICZYCH..
6.1 Wyłącznik główny.......................................................
6.2 Wyświetlacz.................................................................
6.3 Klawiatura...................................................................
6.4 Opis przycisków w fazie normalnej pracy.................
7 UZUPEŁNIANIE I URUCHAMIANIE......
7.1 Mieszanki kawy...........................................................
7.2 Uzupełnianie kawy ziarnistej.....................................
7.3 Napełnianie pojemnika na wodę..............................
7.4 Pomiar i regulacja twardości wody...........................

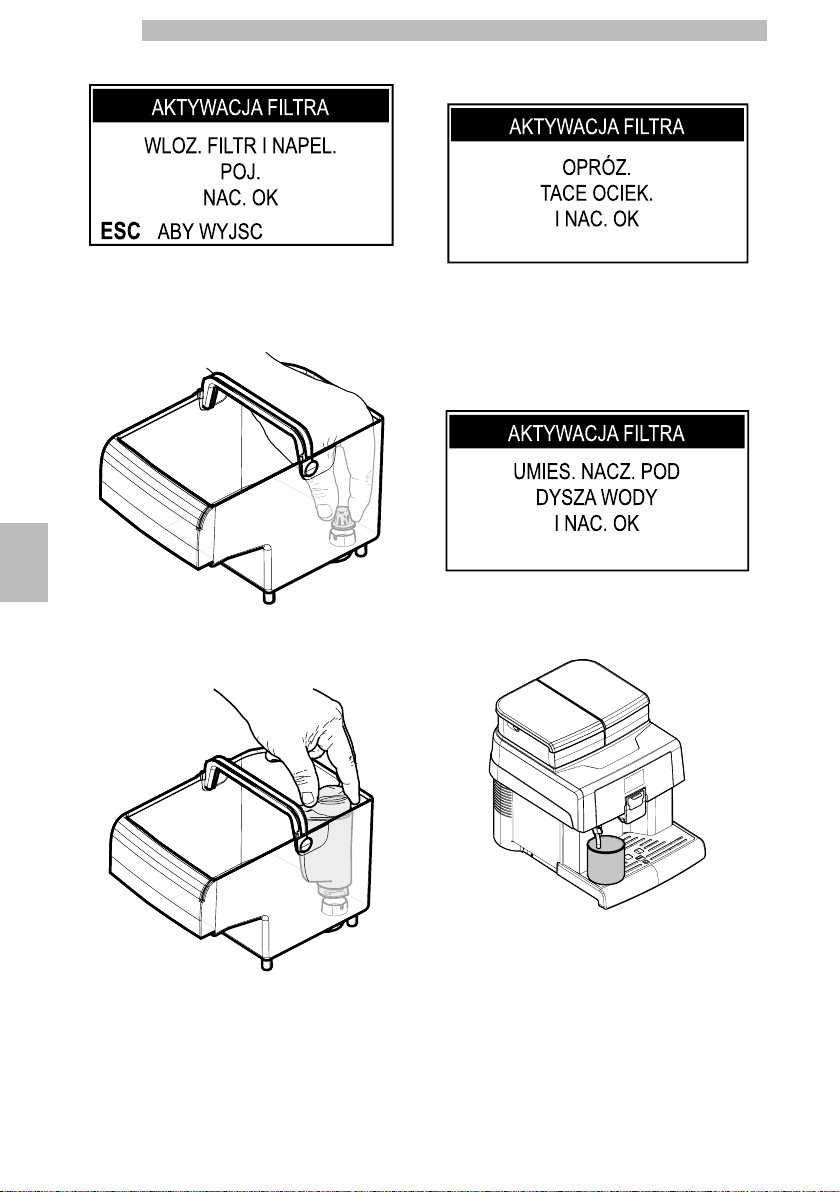

7.5 Filtr wody.....................................................................
7.6 Regulacja stopnia mielenia........................................
7.7 Regulacja „Aroma" - ilość kawy mielonej.................
7.8 Regulacja dozownika kawy........................................
7.9 Włączenie/Wyłączenie urządzenia............................
7.10 Ustawienie języka (przy pierwszym użyciu)..............
7.11 Pierwsze użycie - Użycie po długim okresie.............
nieużywania...............................................................
7.12 Mycie części mających kontakt z żywnością..............
7.13 Korzystanie z urządzenia............................................
8 MENU PROGRAMOWANIA...................
8.1 Opis przycisków w fazie programowania.................
8.2 Programowanie menu użytkownika.........................

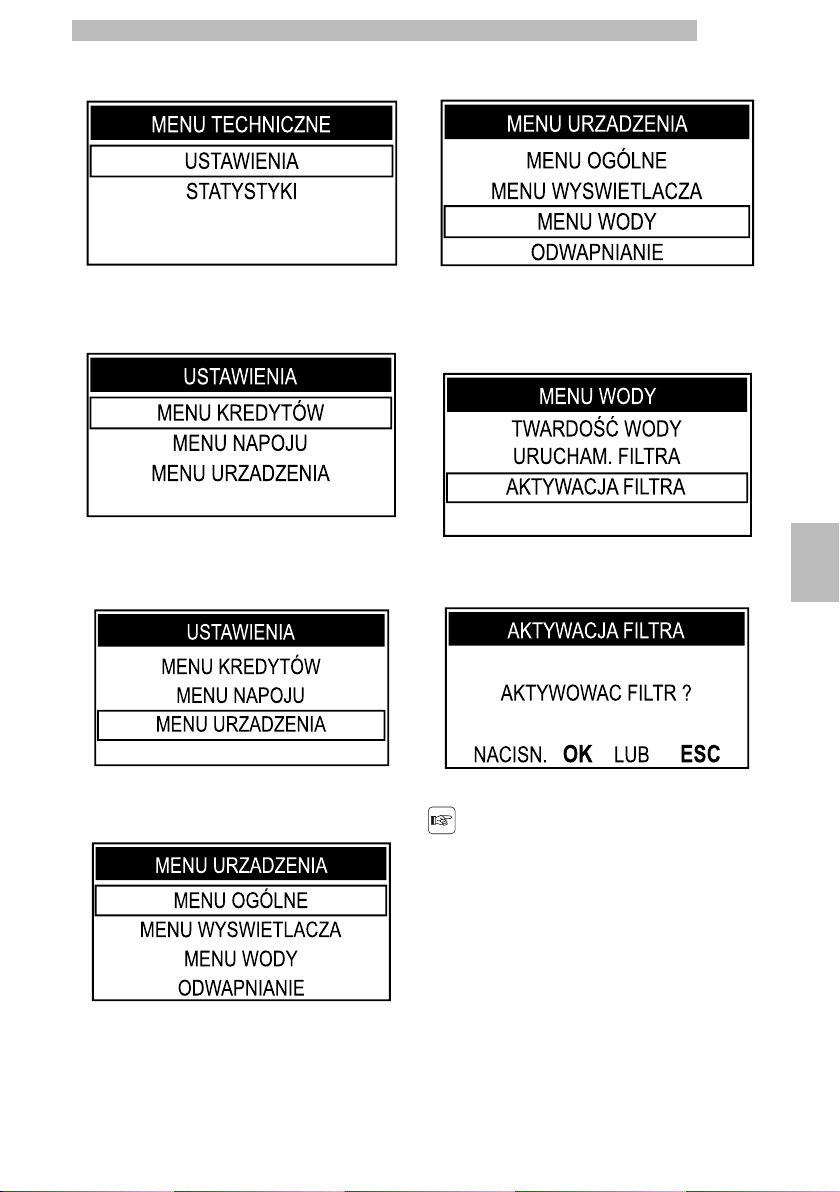

8.3 Programowanie menu technicznego........................

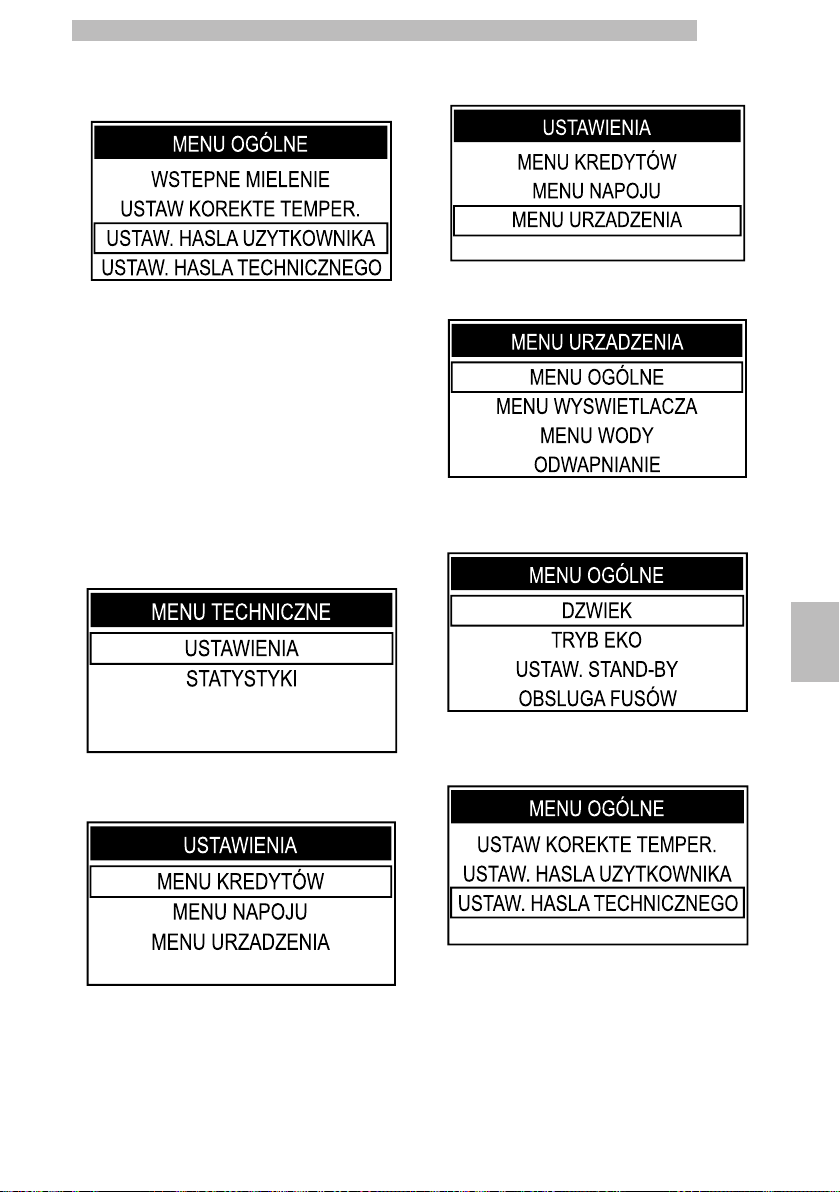

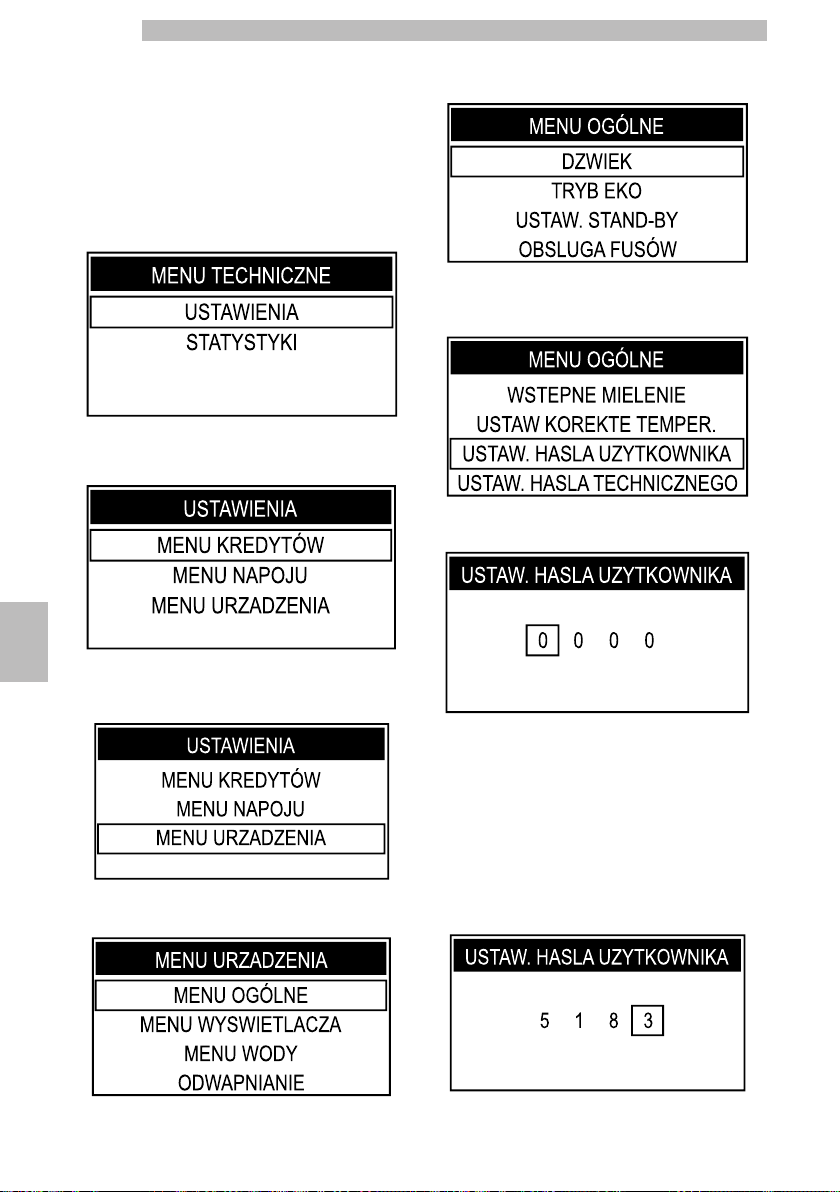

8.4 Ustawianie hasła do menu użytkownika...................
8.5 Ustawianie hasło do menu technicznego.................
9 DZIAŁANIE I OBSŁUGA URZĄDZENIA..
9.1 Włączenie urządzenia.................................................
9.2 Nagrzewanie i płukanie.............................................
9.3 Cykl płukania/automatycznego czyszczenia.............
9.4 Urządzenie przyjazne dla środowiska: Stand-by......
9.5 Rodzaje kontrolek / tryby działania urządzenia.......
9.6 Parzenie kawy.............................................................

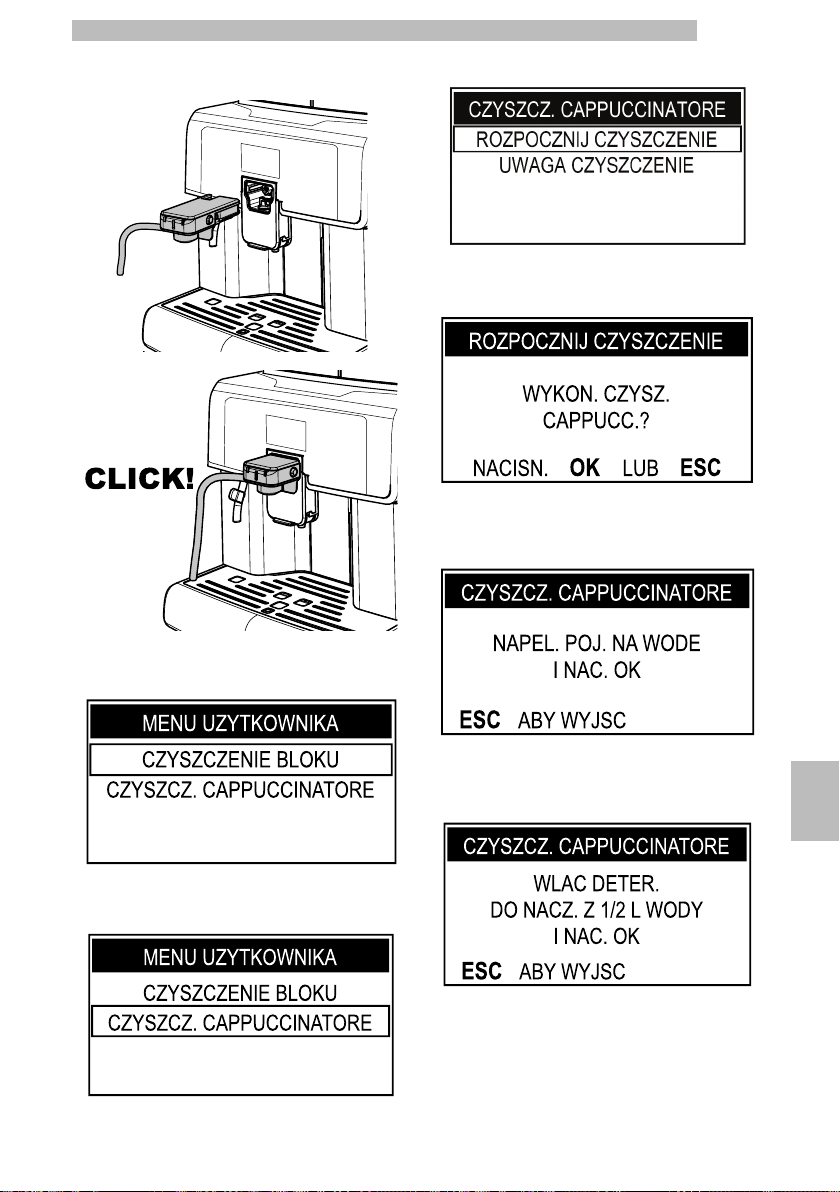

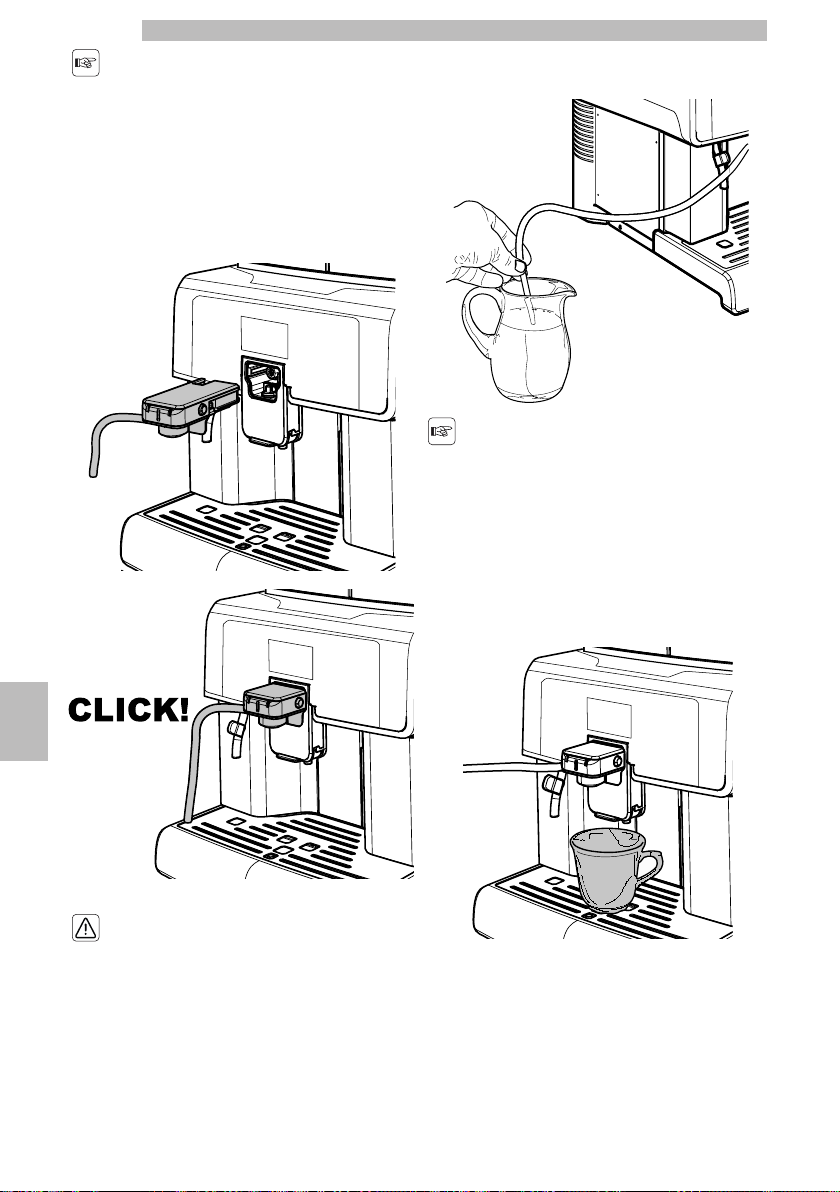

9.7 Cappuccinatore...........................................................
9.8 Parzenie cappuccino..................................................

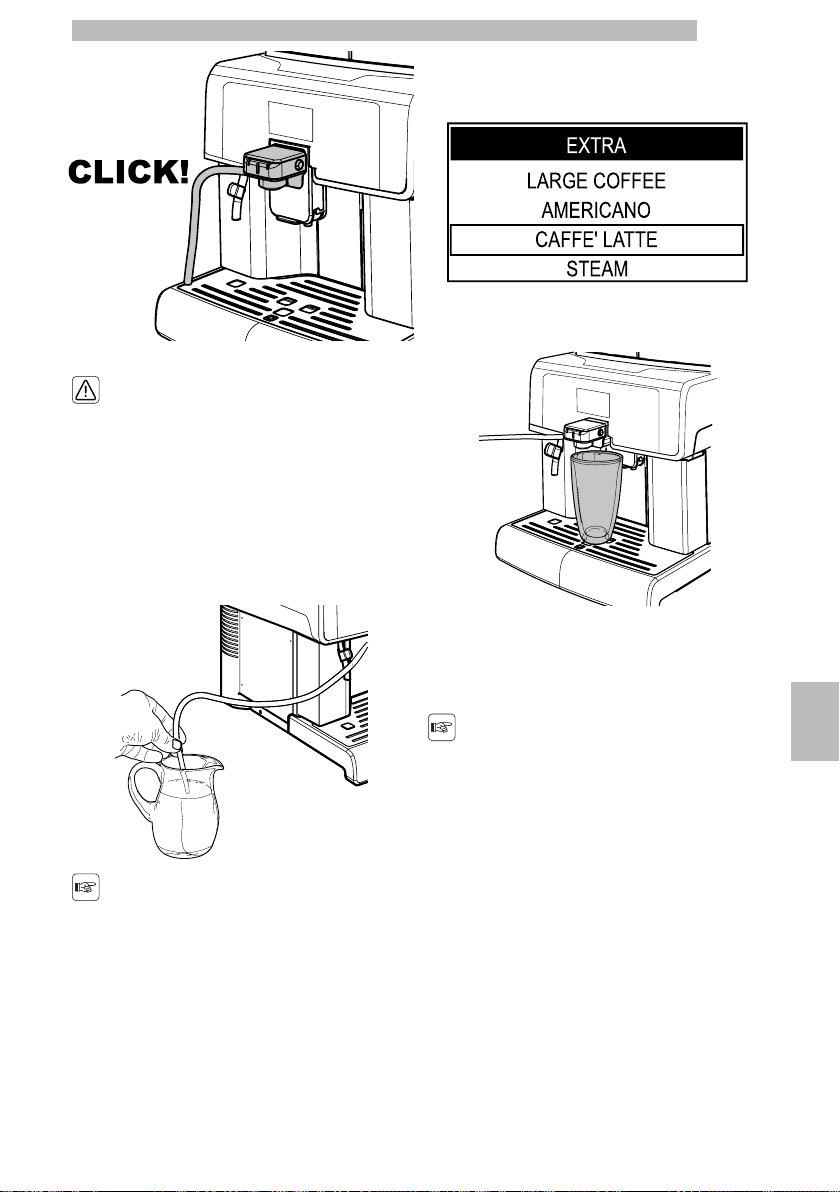

9.9 Nalewanie mleka z kawą (latte macchiato)..............
9
9 9
11
11 11 12 13
14
14 14 15 15
16
16 16
17
17 18 20
21
21 21 21 21
23
23 23 24 24 26 29 30 30 31 32
32 33
33
34
34 35 37 48 49
51
51 52 53 53 53 53 54 55 57
9.10 Nalewanie mleka........................................................
9.11 Nalewanie gorącej wody............................................

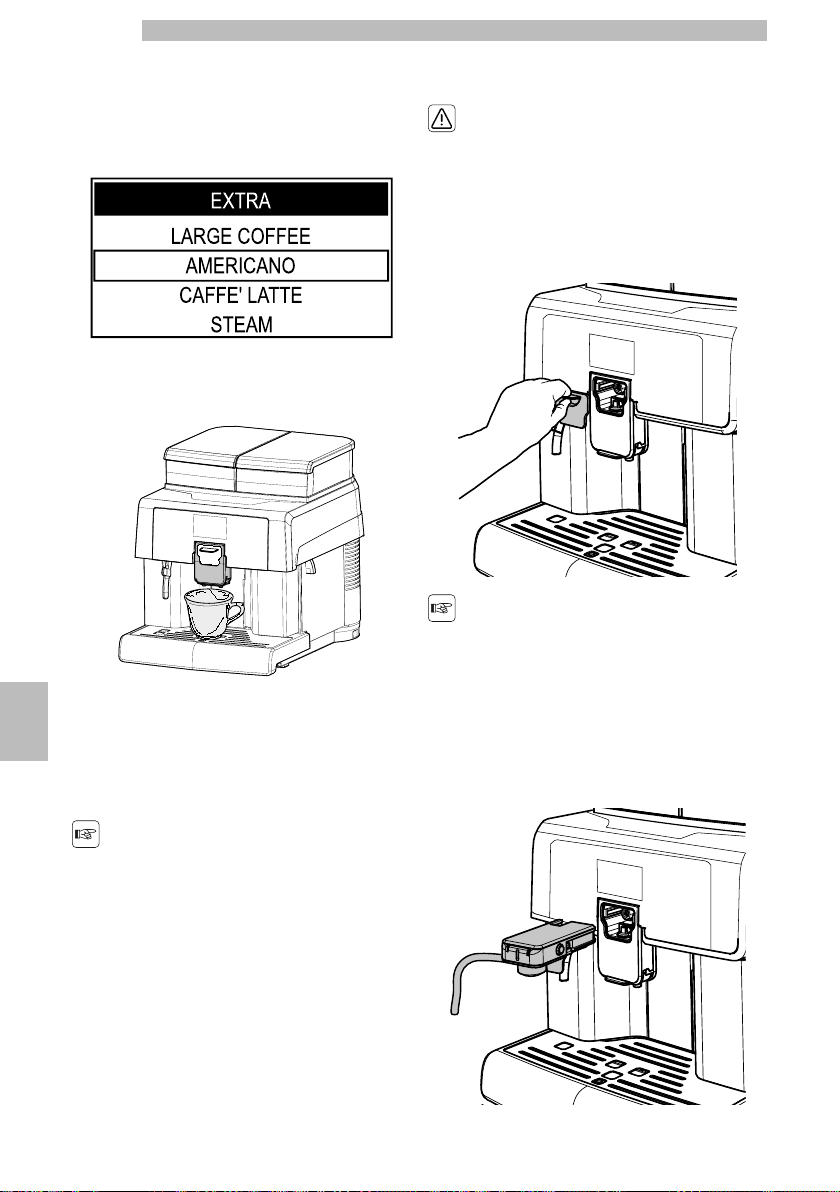

9.12 Produkty „Ekstra"........................................................
9.13 Regulacja ilości produktu w filiżance........................
9.14 Obsługa urządzenia z kredytami...............................
9.15 Opróżnienie kasetki na fusy.......................................
10 CZYSZCZENIE I KONSERWACJA............
10.1 Ogólne uwagi dotyczące prawidłowej pracy............
urządzenia..................................................................
10.2 Bieżące czyszczenie i konserwacja.............................
11 ROZWIĄZYWANIE PROBLEMÓW..........
11.1 Sygnalizacje.................................................................
11.2 Problemy - Przyczyny - Rozwiązania..........................
12 PRZECHOWYWANIE - UTYLIZACJA.......
URZĄDZENIA.........................................
12.1 Przeniesienie urządzenia w inne miejsce.................
12.2 Okres nieużywania i przechowywanie urządzenia...
13 ZASADY POSTĘPOWANIA Z..................
URZĄDZENIEM PO ZAKOŃCZENIU.....
JEGO EKSPLOATACJI.............................
59 60 61 64 69 69
71
71 72
89
89 91
92
92 92
93
8
Page 9
1 WSTĘP DO INSTRUKCJI
Polskie
1
1
1
11
11
11
1
1
1
1
11
11
1
11
1
11
1
11
1.1 Wprowadzenie
Niniejsza publikacja stanowi integralną część urządzenia. Należy się z nią uważnie zapoznać, aby prawidłowo korzystać z urządzenia, zgodnie z zasadniczymi wymaganiami w zakresie bezpieczeństwa.
Niniejsza instrukcja zawiera informacje techniczne niezbędne do poprawnego wykonania procedur obsługi, montażu, czyszczenia i konserwacji urządzenia.
Niniejsza instrukcja powinna być starannie przechowywana i dołączona do urządzenia przez cały okres jego eksploatacji, również w przypadku sprzedaży urządzenia.
Producent zastrzega sobie prawo do wprowadzania dowolnych zmian bez wcześniejszej zapowiedzi.
1.2 Zastosowane symbole
W niniejszej instrukcji zastosowano różne ostrzeżenia w celu zwrócenia uwagi użytkownika na poziom zagrożenia lub wymagany poziom umiejętności.
Oprócz symboli zamieszczono komunikat określający procedurę obsługi urządzenia lub procedurę postępowania oraz informacje przydatne do zapewnienia poprawnej pracy urządzenia.
Przed rozpoczęciem jakiejkolwiek czynności należy zawsze zapoznać się z treścią niniejszej publikacji.
Za wprowadzenie tego artykułu na rynek odpowiedzialna jest firma SaGa Coffee S.p.A., która jest gwarantem produktu. Saeco jest zarejestrowanym znakiem towarowym firmy Koninklijke Philips N.V., który może być wykorzystywany tylko na podstawie licencji firmy Koninklijke Philips N.V.
Uwaga
Symbol ten jest używany w celu zwrócenia uwagi na zagrożenia dla osób wykonujących czynności związane z obsługą, dostawą lub konserwacją urządzenia.
Zakaz
Symbol ten określa czynności/operacje, których nie wolno wykonywać.
Ważne
Symbol ten określa czynności, których poprawne wykonanie zapewnia poprawną pracę urządzenia.
9
Page 10
Polskie
1
1
11
1
11
1
11
11
1
1
Zalecane rozwiązania
Symbol ten wskazuje alternatywne procedury, które usprawniają czynności związane z programowaniem i/lub konserwacją urządzenia.
Użytkownik
Wskazuje użytkownika urządzenia. Użytkownik nie może wykonywać żadnych czynności związanych z czyszczeniem lub serwisowaniem urządzenia.
Dostawca
Określa czynności, które mogą być wykonywane przez osobę zajmującą się dostawami lub czyszczeniem urządzenia.
Dostawca nie może wykonywać żadnych czynności zastrzeżonych dla serwisanta.
Serwisant
Określa czynności, które są zastrzeżone dla osób wykwalifikowanych w zakresie serwisowania urządzenia.
10
Page 11
2 INFORMACJE O URZĄDZENIU
Polskie
2.1 Informacje dla serwisanta
Urządzenie należy zamontować w miejscu oświetlonym, osłoniętym i suchym, na powierzchni roboczej, która wytrzyma jego ciężar.
Zalecamy następujące warunki w celu zapewnienia poprawnej i niezawodnej pracy urządzenia:
temperatura otoczenia: od +2°C do +32°C;
•
maksymalna dopuszczalna wilgotność: 80% (bez skropliny).
•
W przypadku szczególnych warunków montażu, których nie przedstawiono w niniejszej instrukcji, należy skontaktować się z dystrybutorem, importerem lub - jeżeli nie można skontaktować się w ww. podmiotami - z producentem.
Serwis techniczny udziela niezbędnych wyjaśnień i informacji na temat pracy urządzenia oraz przyjmuje zamówienia na dostawę części zamiennych lub pomoc techniczną.
Serwisant jest zobowiązany do zapoznania się z zasadami bezpieczeństwa określonymi w niniejszej instrukcji oraz do ich bezwzględnego przestrzegania z punktu widzenia technicznego, aby zapewnić bezpieczeństwo wykonywania czynności związanych z montażem, rozruchem, obsługą i serwisowaniem urządzenia.
Niniejsza instrukcja stanowi integralną część dostawy urządzenia i zawsze należy zapewnić możliwość zapoznania się z nią przed wykonaniem jakiejkolwiek czynności w urządzeniu.
2.2
Niniejsze urządzenie umożliwia automatyczne parzenie:
•
•
•
Elegancka obudowa urządzenia została zaprojektowana do zastosowania w małych biurach, firmach i urzędach. Każde inne użycie jest uważane za niewłaściwe, a więc niebezpieczne.
•
•
•
•
W takich przypadkach kosztami naprawy urządzenia zostanie obciążony użytkownik.
Opis i przeznaczenie użytkowe
zwykłej kawy i kawy espresso przygotowanej na bazie mielonej kawy ziarnistej; gorącej wody do przygotowania napojów; napojów na bazie mleka przygotowanych przy użyciu Cappuccinatore dołączonego do urządzenia.
Niewłaściwe użycie urządzenia powoduje wygaśnięcie gwarancji. Producent nie ponosi żadnej odpowiedzialności za kalectwo osób i/lub uszkodzenie mienia.
Niewłaściwe użycie urządzenia:
użycie niezgodne z przeznaczeniem użytkowym i/lub ze sposobami użytkowania określonymi w niniejszej instrukcji; wszelkie czynności wykonywane w urządzeniu, jeżeli są sprzeczne z zasadami zawartymi w niniejszej instrukcji;
wszelkie modyfikacje elementów i/urządzeń zabezpieczających, na które nie wyraził uprzedniej zgody producent i które zostały wykonane przez osoby nieupoważnione do przeprowadzania takich operacji; instalacja urządzenia w środowisku zewnętrznym.
2
2
2
22
2
2
22
22
22
22
2
2
2
2
2
2
2
22
2
2
2
2
2
22
2
11
Page 12
Polskie
2.3 Oznaczenie urządzenia
Identyfikację urządzenia umożliwia nazwa modelu oraz numer seryjny umieszczone na tabliczce.
2
2
222222
222
2
2
1 Nazwa Manufacturer 2 Napięcie zasilania (V) 3 Ciśnienie w sieci wodnej 4 Znak zgodności 5 Jednostka certyfikująca 6 kod urządzenia. 7 Model 8 Częstotliwość zasilania (Hz)
9 Pobór mocy (W) 10 Numer seryjny 11 Rok i miesiąc produkcji 12 Kraj produkcji
Zabronione jest usuwanie lub modyfikowanie tabliczki znamionowej.
Kontaktując się z serwisem technicznym, należy zawsze podać parametry urządzenia umieszczone na tabliczce znamionowej.
12
Page 13
2.4 Dane techniczne
Wymiary (dł. x wys. x gł.) 334 x 380 x 452 mm Waga około 15 kg Materiał obudowy Metal - Tworzywo termoplastyczne Moc nominalna patrz tabliczka znamionowa Napięcie zasilania patrz tabliczka znamionowa Długość kabla zasilającego około 1200 mm Pojemność Pojemnik na wodę 2,5 l
Kasetka na fusy 18 fusów Panel sterowania Przedni Poziom ciśnienia akustycznego ważonego A poniżej 70 dB Ciśnienie pompy Maks. 1,5 MPa (15,0 bar) Przyłącza wodne (tylko wersja z siecią wodną) Ciśnienie maksymalne 0,8 MPa (8 bar)
Ciśnienie minimalne 0,15 MPa (1,5 bar) Warunki otoczenia pracy Temperatura minimalna:
powyżej 2°C
Temperatura maksymalna:
poniżej 32°C
Maksymalna wilgotność:
poniżej 80% Urządzenia zabezpieczające Zawór bezpieczeństwa ciśnienia bojlera
Termostat bezpieczeństwa
Polskie
2
2
2222222
2
Producent zastrzega sobie możliwość wprowadzenia zmian dotyczących konstrukcji i realizacji, wynikających z rozwoju technologicznego.
13
Page 14
Polskie
3 BEZPIECZEŃSTWO
3.1 Wprowadzenie
Zgodnie z obowiązującymi normami i dyrektywami, firma SaGa Coffee utworzyła w swoich biurach dokumentację techniczną dotyczącą urządzenia AULIKA EVO.
3
3
3
33
3
3
3
3
3
3
3
3
33333
3
3
3
3
33
3
3
3
3
33
33
3.2
•
•
•
•
•
•
•
Ogólne zasady bezpieczeństwa
Nie wolno:
usuwać lub wyłączać systemów bezpieczeństwa zamontowanych w urządzeniu; wykonywać czynności serwisowych w urządzeniu, jeżeli kabel zasilający nie został odłączony od gniazda zasilania;
montować urządzenia na zewnątrz. Należy umieścić urządzenie w suchym pomieszczeniu, w którym temperatura nie może spaść poniżej 2°C, aby nie dopuścić do jego zamarznięcia; używać urządzenia do celów innych niż określono w umowie sprzedaży i w niniejszej instrukcji;
podłączać urządzenia do zasilania przy użyciu listwy zasilającej lub przejściówki; zanurzyć urządzenie w wodzie; używać strumieni wody do czyszczenia.
Należy:
sprawdzić zgodność urządzenia z siecią zasilania;
•
używać oryginalnych części zamiennych;
•
uważnie zapoznać się z zasadami określonymi w niniejszej
•
instrukcji oraz w załączonych dokumentach;
używać środków ochrony indywidualnej podczas
•
wykonywania czynności związanych z montowaniem, testowaniem i serwisowaniem urządzenia.
Środki ostrożności zapobiegające błędom człowieka:
należy zapoznać operatorów z problemami dotyczącymi
•
bezpieczeństwa; należy w bezpieczny sposób obsługiwać urządzenie w
•
opakowaniu i po zdjęciu opakowania; należy dokładnie poznać procedury montażu i pracy
•
urządzenia oraz jego ograniczenia; utylizację urządzenia należy przeprowadzać przy
•
zachowaniu bezpieczeństwa oraz zgodnie z obowiązującymi normami BHP i normami ochrony środowiska.
Aby nie dopuścić do kontaktu resztek pozostałych po obróbce mechanicznej z napojami, przed ostatecznym uruchomieniem dystrybutora należy nalać około 0,5 l wody z każdego przewodu nalewającego. Dopiero po wykonaniu tej operacji można spożywać zaparzane napoje.
14
Page 15
Polskie
W razie awarii lub wadliwej pracy urządzenia należy zwrócić się tylko do wykwalifikowanego serwisu technicznego.
Producent nie ponosi żadnej odpowiedzialności za szkody osobowe lub uszkodzenia mienia spowodowane nieprzestrzeganiem zasad bezpieczeństwa określonych w niniejszym punkcie.
3.3 Uprawnienia operatorów
Ze względów bezpieczeństwa wyróżniono trzy rodzaje operatorów, którzy mają różne uprawnienia:
Użytkownik
Użytkownik nie może wykonywać żadnych operacji w elementach wewnętrznych urządzenia.
Dostawca
Serwisant jest odpowiedzialny za zaopatrzenie w produkty, czyszczenie urządzenia z zewnątrz, uruchomienie i zatrzymanie urządzenia.
Dostawca nie może wykonywać operacji, które w niniejszej instrukcji są zastrzeżone dla serwisanta.
Serwisant
Jest to jedyna osoba uprawniona do wykonywania procedur programowania oraz czynności związanych z regulacją, kalibracją i serwisowaniem.
Dostęp do części wewnętrznych jest dozwolony tylko dla osób potrafiących korzystać z urządzenia i mających doświadczenie w jego obsłudze, w szczególności w odniesieniu do bezpieczeństwa i higieny.
3.4 Inne zagrożenia
Komora zaparzania nie ma zabezpieczeń chroniących przed przypadkowym kontaktem rąk z kawą lub gorącą wodą.
Włożenie rąk do komory podczas parzenia napoju wiąże się z ryzykiem poparzenia rąk.
Przed nalaniem napoju należy sprawdzić, czy poprzedni napój został zabrany oraz czy uchwyt do
3
3
33
3
3
3
3
3
3
3
3
3
3
3
3
3
3
szklanki jest wolny.
15
Page 16
Polskie
4 PRZENOSZENIE I PRZECHOWYWANIE URZĄDZENIA
Wszystkie czynności opisane w niniejszym rozdziale należą do wyłącznej kompetencji administratora lub w y s p e c j a l i z o w a n e g o
4
4
44
4
44
44
4
4
4
4
4
4
4
44
4
4
4
4
44444
4
technika. Osoby te powinny odpowiednio określić wszystkie kolejne czynności oraz zastosować odpowiednie narzędzia i przestrzegać zasad bezpieczeństwa.
4.1
Rozładunek urządzenia ze środka transportu i jego przenoszenie mogą być wykonywane tyko przez wykwalifikowane osoby przy użyciu narzędzi odpowiednich do przenoszonego ciężaru.
Rozładunek i przenoszenie urządzenia
4.2 Przechowywanie
Urządzenie jest umieszczone w opakowaniu z tektury i styropianu.
W przypadku, gdy urządzenie nie jest od razu montowane, należy je przechowywać w pomieszczeniu zamkniętym w następujących warunkach:
urządzenie w opakowaniu musi być przechowywane w
•
zamkniętym i suchym pomieszczeniu w temperaturze od 1°C do 40°C; wilgotność maksymalna poniżej 90% (bez skropliny);
•
nie wolno układać na urządzeniu innych urządzeń lub
•
pudeł; w każdym przypadku należy chronić urządzenie przed
•
osadami kurzu lub innych substancji.
Urządzenie zawsze musi się znajdować w położeniu pionowym.
Z uwagi na łączną masę nie
Nie należy wykonywać następujących czynności:
ciągnąć urządzenia;
•
przewracać lub kłaść urządzenia na boku podczas
•
transportu i przenoszenia; potrząsać urządzeniem;
•
podnosić urządzenia przy pomocy lin lub dźwigu;
•
zostawiać urządzenia w miejscu narażonym na działanie czynników
•
atmosferycznych lub w wilgotnych miejscach albo w pobliżu źródeł ciepła.
wolno układać na sobie więcej niż trzech urządzeń. Urządzenie powinno być przechowywane w oryginalnym opakowaniu, w pomieszczeniu WOLNYM od wilgoci i/lub kurzu.
16
Page 17
5 MONTAŻ
Polskie
Wszystkie czynności opisane w niniejszym rozdziale należą do wyłącznej kompetencji administratora lub w y s p e c j a l i z o w a n e g o technika. Osoby te powinny odpowiednio określić wszystkie kolejne czynności oraz zastosować odpowiednie narzędzia i przestrzegać zasad bezpieczeństwa.
5.1 Ostrzeżenia
Urządzenie nie może być montowane na zewnątrz. Nie należy umieszczać go w pomieszczeniach, w których temperatura nie przekracza 2°C lub jest wyższa niż 32°C oraz w miejscach, które są bardzo wilgotne lub zapylone. Nie może być także montowane w pomieszczeniach, w których do czyszczenia używane są strumienie wody, oraz w
Przed rozpakowaniem urządzenia należy sprawdzić, czy miejsce montażu spełnia następujące warunki:
punkt podłączenia do sieci zasilania (gniazdka
•
elektrycznego) musi się znajdować w łatwo dostępnym miejscu w odległości nie większej niż 1,2 m; powierzchnia podparcia nie może mieć nachylenia
•
większego niż 2°; napięcie w gniazdku elektrycznym musi być zgodne z
•
napięciem podanym na tabliczce identyfikacyjnej.
Urządzenie musi być montowane w pozycji poziomej.
Powierzchnia, na której urządzenie będzie ustawione, musi zapewniać odpowiednie podparcie masy urządzenia i powinna być utrzymywana w czystości.
Należy zapewnić swobodny dostęp do urządzenia i do wtyczki, aby umożliwić użytkownikowi wykonywanie czynności w urządzeniu bez żadnych ograniczeń i aby można było niezwłocznie opuścić teren w razie potrzeby.
5
5
5
5
5
55
5
5
555
55
55
55
pomieszczeniach zagrożonych wybuchem lub pożarem.
17
Page 18
Polskie
Poniżej przedstawiono konieczne miejsca dostępu:
do przycisków sterowniczych umieszczonych z przodu;
•
do komponentów w celu wykonania prac w razie awarii
•
urządzenia.
5.2
Po otrzymaniu urządzenia należy się upewnić, że nie zostało ono uszkodzone podczas transportu oraz że opakowanie nie zostało naruszone i nie wyjęto elementów ze środka. W przypadku stwierdzenia jakiegokolwiek uszkodzenia należy je zgłosić przewoźnikowi oraz niezwłocznie powiadomić importera lub dystrybutora. Jeżeli w danym kraju nie ma importera lub dystrybutora, należy skontaktować się bezpośrednio z producentem. Do urządzenia dołączane jest opakowanie z akcesoriami.
Rozpakowanie i usytuowanie urządzenia
Lista dołączonych akcesoriów
Instrukcja: instrukcja obsługi urządzenia.
5
5
5
5555
5
5
55
55
5555
5555
5555
5555
Obecność pól magnetycznych lub bliskość urządzeń elektrycznych, które generują zakłócenia, może
Kabel elektryczny: umożliwia podłączenie urządzenia do sieci elektrycznej.
spowodować awarię układu elektronicznego urządzenia. W temperaturze około 0°C wewnętrzne części
Cappuccinatore: umożliwia parzenie napojów na bazie mleka.
urządzenia, które zawierają wodę, mogą zamarznąć. Nie wolno używać urządzenia w powyższych warunkach.
Lewa złączka do Cappuccinatore: umożliwia połączenie pojemnika na mleko z Cappuccinatore w przypadku, gdy urządzenie nie posiada automatu wrzutowego.
18
Page 19
Prawa złączka do Cappuccinatore: umożliwia połączenie pojemnika na mleko z Cappuccinatore w przypadku, gdy w urządzeniu zainstalowano automat wrzutowy.
Tester twardości wody: szybki test do sprawdzenia rzeczywistej twardości wody używanej do parzenia napojów; test jest bardzo ważny dla ustawienia twardości wody w urządzeniu.
Filtr wody „Intenza+": usuwa nieprzyjemne zapachy, które mogą być obecne w wodzie, i obniża twardość wody, pozwalając na lepsze wykorzystanie urządzenia.
Polskie
Proszek do czyszczenia obwodu mleka: umożliwia prawidłowe i dokładne czyszczenie obwodu oraz usunięcie wszelkich resztek mleka.
Pastylki do czyszczenia bloku: umożliwiają prawidłowe czyszczenie bloku kawy i zwiększają jego trwałość.
5
55555
5555
5555
5555
5555
5555
55555
55
555
Pędzelek czyszczący: usuwa pył po kawie z przegródki serwisowej.
Smar: umożliwia regularne smarowanie bloku kawy.
Lista akcesoriów opcjonalnych
Roztwór odwapniający: umożliwia usunięcie kamienia powstałego w obwodzie wodnym w wyniku normalnego użytkowania.
19
Page 20
Polskie
5.3 Podłączenie do sieci elektrycznej
Operacja ta może być wykonywana tylko przez wykwalifikowanych techników lub przez administratora.
Urządzenie powinno być podłączone do układu zasilania elektrycznego o maksymalnej impedancji (Z)
5
5
5
55
5
5
55
5
5555
55
wynoszącej 0,388 Ω.
Serwisant, który wykonuje montaż urządzenia, powinien się upewnić, czy:
układ zasilania elektrycznego jest zgodny z zasadami
•
bezpieczeństwa; napięcie zasilania jest zgodne z napięciem podanym na
•
tabliczce znamionowej.
W razie wątpliwości nie wolno
Sprawdzić, czy wtyczka kabla zasilającego będzie łatwo dostępna również po wykonaniu montażu.
wykonywać montażu oraz należy zwrócić się do wykwalifikowanej i uprawnionej osoby o przeprowadzenie dokładnej kontroli układu elektrycznego.
Nie używać przejściówek lub listew zasilających.
20
Page 21
6 OPIS ELEMENTÓW STEROWNICZYCH
Polskie
6.1 Wyłącznik główny
Znajduje się w części tylnej urządzenia. Po ustawieniu wyłącznika w pozycji „I" włącza się urządzenie (włączenie funkcji elektrycznych). Po ustawieniu wyłącznika w pozycji „O" wyłącza się urządzenie (wyłączenie funkcji elektrycznych).
6.2 Wyświetlacz
Na wyświetlaczu pojawiają się komunikaty podczas normalnej obsługi, programowania i serwisowania.
6.3 Klawiatura
6.4 Opis przycisków w fazie
Przycisk „Espresso"
Po wciśnięciu tego przycisku rozpoczyna się zaparzanie kawy espresso. W trakcie parzenia, kiedy właściwa kontrolka świeci światłem stałym, można nacisnąć ponownie przycisk do zatrzymywania nalewania napoju.
Przycisk „Espresso x2"
Po wciśnięciu tego przycisku rozpoczyna się parzenie dwóch kaw espresso. W trakcie parzenia, kiedy właściwa kontrolka świeci światłem stałym, można nacisnąć ponownie przycisk do zatrzymywania nalewania napoju.
Przycisk „OK"
Przycisk ten umożliwia zatwierdzenie wybranej pozycji w menu. W trakcie PROGRAMOWANIA przycisk OK można nacisnąć tylko wówczas, kiedy na ekranie widoczny jest napis „OK, ABY ZAPISAĆ".
Przycisk „Hot Water"
Po wciśnięciu tego przycisku rozpoczyna się nalewanie gorącej wody. W trakcie parzenia, kiedy właściwa kontrolka świeci światłem stałym, można nacisnąć ponownie przycisk do zatrzymywania nalewania napoju.
Przycisk „Coffee"
Po wciśnięciu tego przycisku rozpoczyna się zaparzanie kawy. W trakcie parzenia, kiedy właściwa kontrolka świeci światłem stałym, można nacisnąć ponownie przycisk do zatrzymywania nalewania napoju.
normalnej pracy
6
6
6
666
6
6
66666
6
66
6
66
6
66
6
66
6
66
6
66
6
66
6
66
1 Przycisk „Espresso" 2 Przycisk „Espresso x2" 3 Przycisk „OK" 4 Przycisk „Hot Water" 5 Przycisk „Coffee" 6 Przycisk „Menù" 7 Przycisk „ESC" 8 Przycisk „Up"
9 Przycisk „Extra" 10 Przycisk „Cappuccino" 11 Przycisk „Down" 12 Przycisk „Stand-by" 13 Przycisk „Milk" 14 Przycisk „Latte Macchiato"
Przycisk „Menù"
Wciśnięcie tego przycisku powoduje przejście do menu użytkownika, które umożliwia umycie niektórych komponentów urządzenia (Cappuccinatore i bloku zaparzającego) oraz przejście do menu technicznego, które przewiduje, między innymi, wykonanie czynności konserwacyjnych.
Przycisk „ESC"
W trakcie PARZENIA przycisk ESC umożliwia zatrzymanie cyklu parzenia lub anulowanie polecenia wytworzenia danego napoju, jeśli zostanie on naciśnięty podczas mielenia kawy. W trakcie PROGRAMOWANIA przycisk ten umożliwia opuszczenie menu bez zmiany edytowanego lub wybranego parametru.
21
Page 22
Polskie
Przycisk „Up"
Przycisk ten umożliwia przewijanie w górę poszczególnych pozycji w menu użytkownika. Ponadto pozwala na zwiększenie parametrów liczbowych możliwych do skonfigurowania w menu (na przykład jasności).
Przycisk „Extra"
Wciśnięcie tego przycisku umożliwia przejście do menu przygotowywania innych napojów. W trakcie parzenia, kiedy właściwa kontrolka świeci światłem stałym, można nacisnąć ponownie przycisk do zatrzymywania nalewania napoju.
Przycisk „Cappuccino"
Po wciśnięciu tego przycisku rozpoczyna się zaparzanie cappuccino. W trakcie parzenia, kiedy właściwa kontrolka świeci światłem stałym, można nacisnąć ponownie przycisk do zatrzymywania nalewania napoju.
Przycisk „Down"
Przycisk ten umożliwia przewijanie w dół poszczególnych pozycji w menu użytkownika. Ponadto pozwala na zmniejszenie parametrów liczbowych możliwych do skonfigurowania w menu (na przykład jasności).
6
6
66
6
66
6
66
6
66
6
66
6
66
6
66
66
Przycisk „Stand-by"
Po naciśnięciu przycisku „Stand-by" pojawia się ekran, na którym widnieje żądanie przytrzymania tego przycisku przez 3 sekundy, aby wejść do trybu Stand-by. Gdyby użytkownik zwolnił przycisk przed upływem wspomnianych 3 sekund, pojawi się napis „PROSZĘ CZEKAĆ" i po 2 sekundach nastąpi powrót do trybu gotowości urządzenia.
Jeśli parzenie napoju składającego się z dwóch produktów niedozowanych równocześnie zostanie zatrzymane, urządzenie będzie dozować tylko drugi produkt. Na przykład jeśli zostanie zatrzymane dozowanie mleka do cappuccino, urządzenie zacznie dozować tylko kawę.
Przycisk „Milk"
Po wciśnięciu tego przycisku rozpoczyna się nalewanie mleka. W trakcie parzenia, kiedy właściwa kontrolka świeci światłem stałym, można nacisnąć ponownie przycisk do zatrzymywania nalewania napoju.
Przycisk „Latte Macchiato"
Po wciśnięciu tego przycisku rozpoczyna się zaparzanie mleka z kawą (latte macchiato). W trakcie parzenia, kiedy właściwa kontrolka świeci światłem stałym, można nacisnąć ponownie przycisk do zatrzymywania nalewania napoju.
22
Page 23
7 UZUPEŁNIANIE I URUCHAMIANIE
Polskie
7.1 Mieszanki kawy
Zalecamy używanie świeżej, nieoleistej kawy o średniej
•
grubości ziarna. Używać mieszanki przeznaczonej do kawy espresso.
•
Aby zaparzyć mocną i aromatyczną kawę espresso, należy
•
używać specjalnych mieszanek do ekspresów do kawy espresso. Przechowywać kawę w chłodnym miejscu, w
•
hermetycznie zamkniętym pojemniku.
7.2
Uzupełnianie kawy ziarnistej
Wsypywać do pojemnika tylko i wyłącznie kawę ziarnistą. Kawa mielona, rozpuszczalna lub inne przedmioty uszkodzą urządzenie.
Zdjąć pokrywkę z pojemnika na kawę.
Wsypać kawę ziarnistą do pojemnika.
Do napełniania pojemnika na kawę należy używać sterylnych rękawic jednorazowych, aby uniknąć z a n i e c z y s z c z e n i a bakteryjnego.
7
7
7
7
7
7
7
7
7
7777
77
77777
77
77
77
Pojemnik może być wyposażony w inny system bezpieczeństwa w zależności od przepisów obowiązujących w kraju użytkowania urządzenia.
Jeżeli pojemnik na wodę nie jest włożony, należy sprawdzić, czy żadne ziarenko kawy nie wpadło do przegródki pojemnika. Jeżeli tak, należy je wyjąć, aby nie spowodować awarii.
Założyć pokrywkę na pojemnik na kawę.
23
Page 24
Polskie

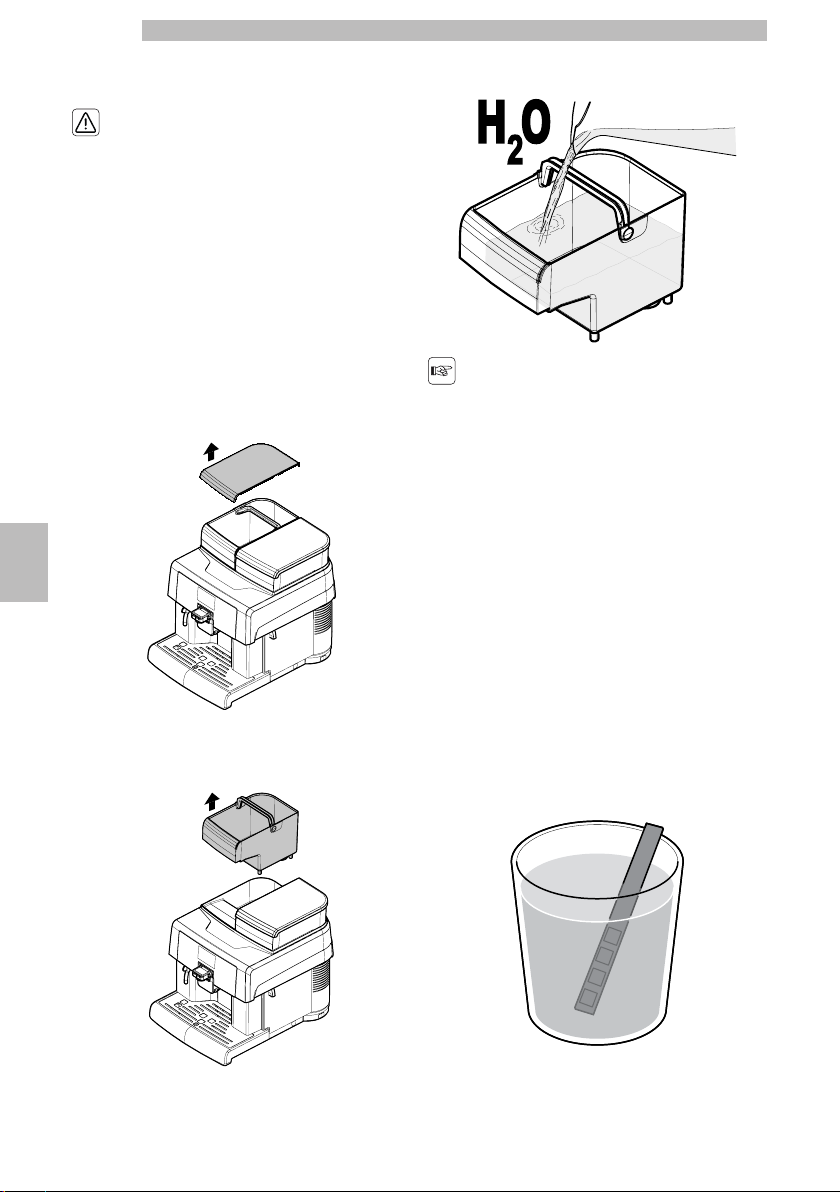

7.3 Napełnianie pojemnika na wodę
Przed pierwszym użyciem należy dokładnie umyć pojemnik na wodę. Pojemnik należy napełniać tylko świeżą pitną wodą. Gorąca lub gazowana woda albo inne płyny mogą uszkodzić
Wypłukać go i napełnić świeżą wodą. Nie przekraczać poziomu (MAX) oznaczonego na pojemniku.
urządzenie.
Zdjąć pokrywkę pojemnika na wodę.
7
7
77
77777
77777
7777
77
77
7
77777
Wyjąć pojemnik. Podnieść go przy pomocy odpowiedniego uchwytu zamontowanego wewnątrz.
Do napełniania pojemnika na wodę należy używać sterylnych rękawic jednorazowych, aby uniknąć z a n i e c z y s z c z e n i a bakteryjnego.
Włożyć ponownie pojemnik do odpowiedniej obsady i założyć pokrywkę.
7.4 Pomiar i regulacja twardości wody
Pomiar twardości wody jest bardzo ważny dla właściwej obsługi filtra odwapniającego oraz częstotliwości odwapniania urządzenia. Zanurzyć w wodzie przez 1 sekundę pasek testowy do pomiaru twardości wody.
24
Page 25
Pasek testowy może być użyty
Aby wybrać pozycję „MENU URZĄDZENIA", należy nacisnąć przycisk „DOWN".
tylko do jednego pomiaru.
Sprawdzić, ile kwadracików zmienia kolor, i porównać z tabelą.
Nacisnąć przycisk „OK", aby wejść.
Numery odpowiadają ustawieniom, które można znaleźć w regulacji urządzenia przedstawionej poniżej.
1 TWARDOŚĆ 1 (bardzo miękka) 2 TWARDOŚĆ 2 (miękka) 3 TWARDOŚĆ 3 (średnia) 4 TWARDOŚĆ 4 (twarda)
Przejść do programowania urządzenia zgodnie z opisem zawartym w punkcie „Dostęp do menu technicznego".
Naciskać przycisk „DOWN" do momentu wybrania pozycji „MENU WODY".
Polskie
7
77
77777
77
777
77777
77777
77777
77777
77777
77777

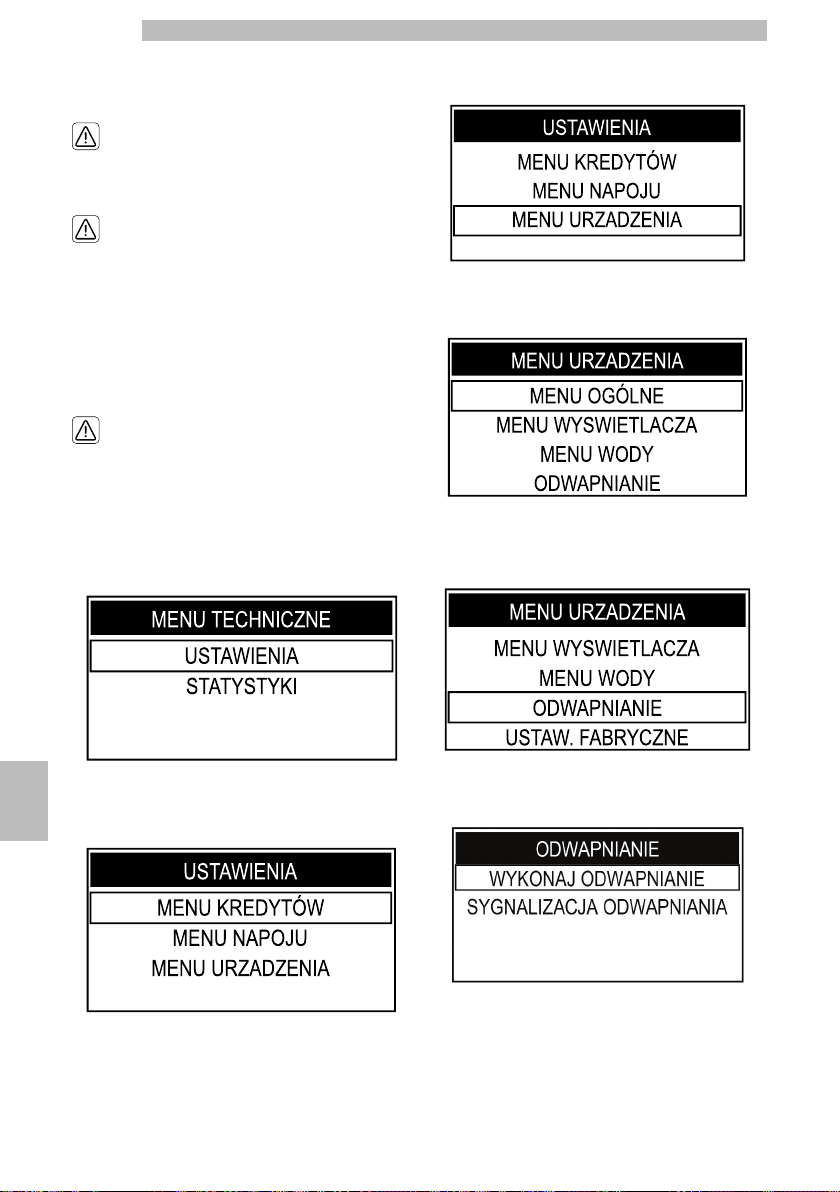

Wybrać pozycję „USTAWIENIA" i nacisnąć przycisk „OK".
Nacisnąć przycisk „OK", aby wejść.
25
Page 26
Polskie
Nacisnąć przycisk „OK", aby wejść do menu „TWARDOŚĆ WODY".
Urządzenie jest dostarczane w standardowej regulacji nadającej się do większości zastosowań.
Nacisnąć przycisk „Up", aby zwiększyć wartość, lub przycisk „Down", aby ją zmniejszyć. Nacisnąć przycisk „OK", aby zatwierdzić zmianę.
7
77
777777
7
77
7
7
7
7
7
7
7777
777
77777
Po ustawieniu twardości wody należy zainstalować filtr odwapniający zgodnie z opisem zawartym w kolejnym punkcie. Po ukończeniu procedury aktywacji filtra urządzenie powraca do trybu „Gotowe do użytku".
7.5 Filtr wody
Woda jest podstawowym składnikiem każdej kawy espresso, dlatego jej odpowiednia filtracja jest bardzo ważna. Z tego powodu wszystkie urządzenia mogą posiadać filtr wody. Filtr jest łatwy w użyciu, a jego zaawansowana technologia skutecznie zapobiega tworzeniu się kamienia. Dzięki temu woda jest zawsze w idealnym stanie i nadaje kawie espresso bardziej intensywny aromat.
Filtr odwapniający należy wymienić, jeżeli pojawi się odpowiedni komunikat w urządzeniu.
Przed wykonaniem odwapniania należy zdjąć filtr odwapniający z pojemnika na wodę.
Wyjąć filtr wody z opakowania. Ustawić filtr w standardowej pozycji na literze B. Wykorzystać pasek testowy do pomiaru twardości wody, który nie jest dołączony do urządzenia. Ustawić „Intenza Aroma System" zgodnie ze wskazówkami na opakowaniu filtra (zob. punkt „Pomiar i regulacja twardości wody").
A Woda miękka B Woda twarda (standard) C Woda bardzo twarda.
Zanurzyć filtr wody w zimnej wodzie w pozycji pionowej (otworem ku górze) i ścisnąć delikatnie jego boki, aby wypuścić pęcherzyki powietrza.
Pomiar twardości wody jest bardzo ważny dla właściwego użytkowania filtra wody oraz częstotliwości odwapniania urządzenia.
26
Page 27
Przejść do programowania urządzenia zgodnie z opisem zawartym w punkcie „Dostęp do menu technicznego".
Naciskać przycisk „DOWN" do momentu wybrania pozycji „MENU WODY".
Polskie
Wybrać pozycję „USTAWIENIA" i nacisnąć przycisk „OK".
Aby wybrać pozycję „MENU URZĄDZENIA", należy nacisnąć przycisk „DOWN".
Nacisnąć przycisk „OK", aby wejść.
Nacisnąć przycisk „OK", aby wejść. Naciskać przycisk „DOWN" do momentu wybrania pozycji „AKTYWACJA FILTRA".
Nacisnąć przycisk „OK", aby wejść.
Aby przerwać procedurę, należy nacisnąć przycisk
7
77777
77777
77777
77777
77777
7
77777
77777
77
„ESC".
27
Page 28
Polskie
Nacisnąć przycisk „OK", aby kontynuować.
Zdjąć pojemnik z urządzenia i opróżnić go. Wyjąć mały biały filtr znajdujący się w pojemniku, przechowywać go w suchym i chronionym od kurzu miejscu.
7
77777
77777
77777
77
77777
77
77777
77777
77
Nacisnąć przycisk „OK", aby potwierdzić włożenie nowego filtra.

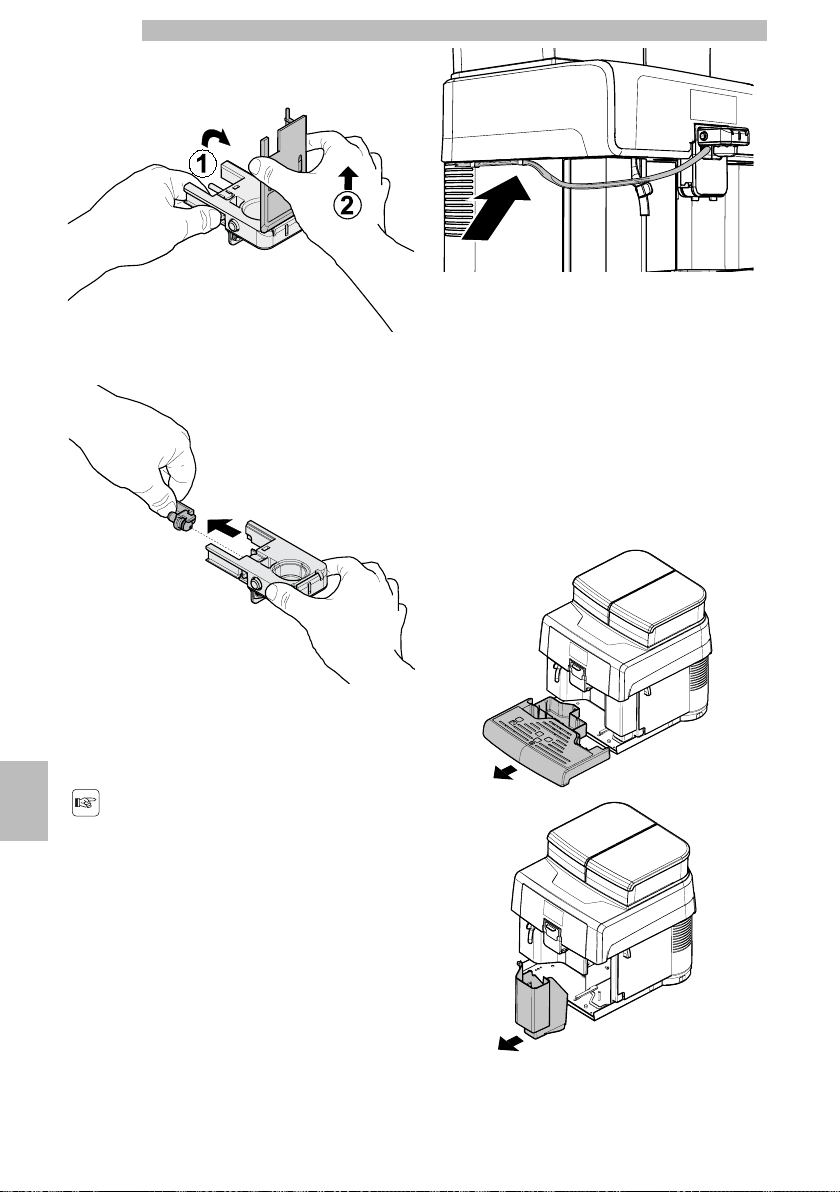

Wyjąć i opróżnić tacę ociekową.
Po opróżnieniu włożyć tacę ociekową i nacisnąć przycisk „OK", aby zatwierdzić wykonane opróżnienie.
Włożyć filtr do pustego pojemnika. Naciskać aż do momentu zablokowania.
Napełnić pojemnik świeżą pitną wodą i włożyć go ponownie do urządzenia.
28
Ustawić duży pojemnik pod rurką wylotu gorącej wody.
Nacisnąć przycisk „OK", aby zatwierdzić.
Page 29
Poczekać, aż urządzenie zakończy nalewanie wody koniecznej do aktywacji filtra.
Polskie
Młynek zawiera ruchome elementy, które mogą być niebezpieczne. Nie wolno wkładać do niego palców i/lub przedmiotów.
Po zakończeniu cyklu należy zabrać pojemnik ustawiony wcześniej pod rurką wylotu gorącej wody.
Po zakończeniu tej procedury urządzenie ustawi się automatycznie na ekran p r z y g o t o w y w a n i a produktów. Gdy nie ma filtra wody, należy włożyć do pojemnika mały biały filtr wyjęty wcześniej.
7.6 Regulacja stopnia mielenia
Nie wsypywać kawy mielonej i/lub rozpuszczalnej do pojemnika na kawę ziarnistą. Zabrania się wkładania tam
Przed wykonaniem jakiejkolwiek czynności wewnątrz pojemnika na kawę należy wyłączyć urządzenie, wciskając przycisk ON/OFF, oraz wyciągnąć wtyczkę z gniazdka elektrycznego.
Urządzenie pozwala na wykonanie lekkiej regulacji stopnia mielenia kawy, by dostosować ją do rodzaju stosowanej kawy. Regulację należy wykonać, obracając dźwigienkę umieszczoną z boku, wewnątrz przegródki serwisowej urządzenia.
Otwórz drzwiczki serwisowe i obróć dźwigienkę tylko o jedną jednostkę. Zamknij drzwiczki i zaparz 1-2 filiżanki kawy, aby sprawdzić zmianę stopnia mielenia. Powtarzaj ten krok do osiągnięcia żądanego ustawienia mielenia. Punkty odniesienia wskazują nastawiony stopień mielenia. Można ustawić różne stopnie mielenia, używając następujących oznaczeń: 1 - Mielenie drobne 2 - Mielenie grube
7
77777
7
77
7
77
77
77
77
7
7
7
777
jakiegokolwiek materiału, który nie jest kawą ziarnistą.
29
Page 30
Polskie
7.7 Regulacja „Aroma" - ilość kawy mielonej
Urządzenie umożliwia regulację ilości kawy, jaka zostanie zmielona do przygotowania każdej kawy.
Dźwigienkę regulacji Aroma należy obracać, tylko jeżeli młynek jest wyłączony. Regulację należy wykonać przed zaparzeniem kawy.
NIE zmieniać dawki kawy, jeżeli opcja mielenia wstępnego jest włączona

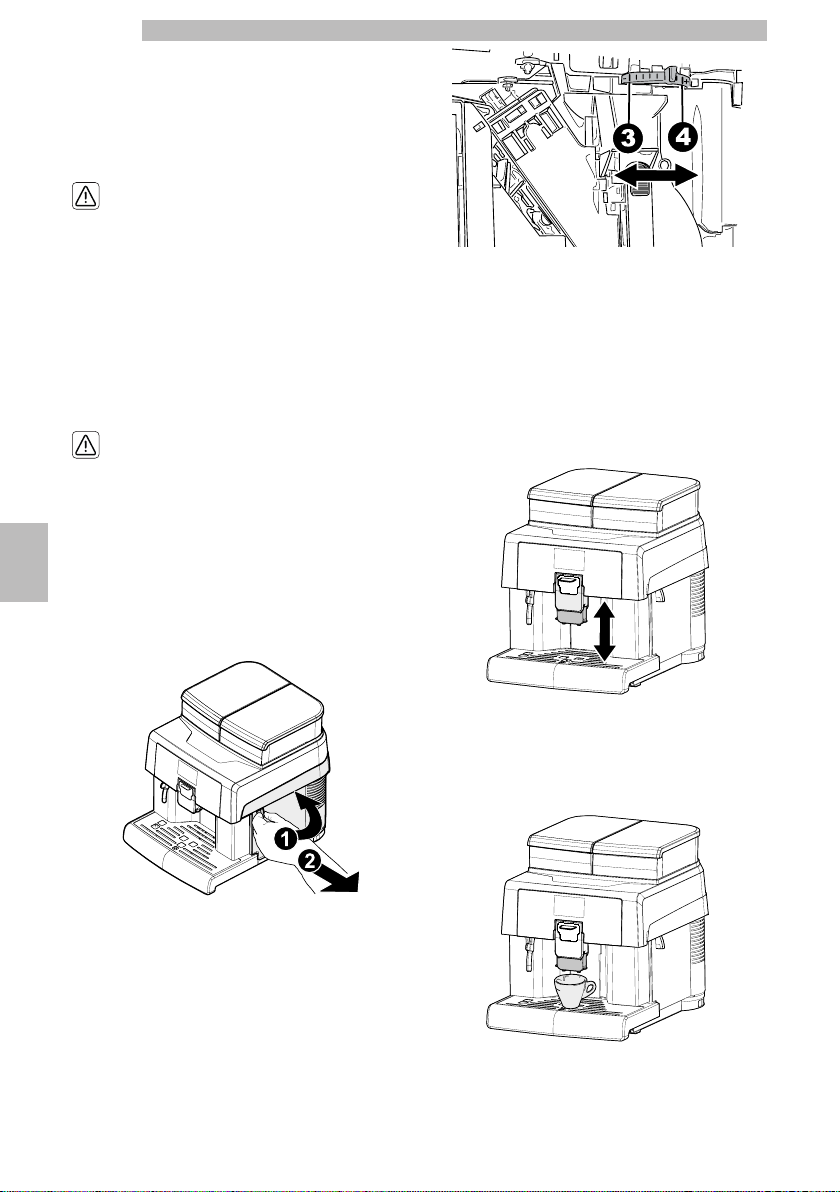

7.8 Regulacja dozownika kawy
W ekspresie do kawy można używać większości dostępnych na rynku kubków/filiżanek.
Dozownik może być regulowany na wysokość, aby lepiej pasował do wielkości filiżanek, jakich Państwo używają.
7
77
7
7
7
7
7777
7
77
7
77777
7
77
77777
7
7
77777
(ustawiona na „ON").
Regulację należy wykonać, obracając dźwigienkę umieszczoną z boku, wewnątrz przegródki serwisowej urządzenia. Otwórz drzwiczki serwisowe.
Punkty odniesienia wskazują nastawioną ilość kawy mielonej; można ustawić różne ilości, używając następujących oznaczeń:
3 - Minimalna ilość kawy (około 6 gram) 4 - Maksymalna ilość kawy (około 11 gram)
Aby wykonać tę regulację, należy podnieść lub obniżyć ręcznie dozownik. Zalecane pozycje:
Do małych filiżanek;
•
30
Page 31
Jeżeli stosowane są duże kubki.
•
Polskie
Przed zaparzeniem dowolnego produktu i/lub podczas ustawiania dozownika w normalnej pozycji parzenia należy sprawdzić, czy jest on prawidłowo ustawiony; można to sprawdzić poprzez KLIKNIĘCIE sygnalizujące
Pod dozownikiem można ustawić dwa kubki/filiżanki, aby zaparzyć równocześnie dwie kawy.
Pchnąć dozownik do końca, aby można było ustawić wysokie szklanki lub KUBKI. W tym przypadku można zaparzyć tylko jeden produkt na raz.
prawidłowe ustawienie.
W przeciwnym razie produkt może wypływać poza dozownik.
7.9 Włączenie/Wyłączenie urządzenia
Włączenie i wyłączenie urządzenie wykonuje się za pomocą przycisku umieszczonego z tyłu urządzenia.
7
77777
77777
77777
77777
77
7
7777
31
Page 32
Polskie
7.10 Ustawienie języka (przy pierwszym użyciu)
Przy pierwszym uruchomieniu urządzenia należy wybrać i zapamiętać język, w którym będą wyświetlane komunikaty. To ustawienie umożliwia dostosowanie parametrów napojów według gustów i upodobań kraju, w którym są używane.
Aby zaparzyć idealną kawę espresso, należy opłukać obwód kawy, jeżeli urządzenie jest używane po raz pierwszy lub po długim okresie nieużywania.
Te proste czynności umożliwią zaparzenie doskonałej kawy.
Należy je wykonać:
Przy pierwszym uruchomieniu;
•
Jeżeli urządzenie nie było używane przez długi okres
•
czasu (dłużej niż 2 tygodnie).
Wybrać język poprzez naciskanie przycisku „DOWN" lub przycisku „UP". Nacisnąć przycisk „OK", aby zapisać język. Urządzenie rozpoczyna nagrzewanie systemu.
7
7
777777
77
77
7
77
7
777
77
7
7
77
7
77777
77
7777
Podczas pierwszego użycia, po rozgrzaniu się, urządzenie napełnia obwód i wykonuje cykl płukania obwodów wewnętrznych, podczas którego nalewana jest niewielka ilość wody. Poczekać, aż zakończy się ten cykl.
7.11.1
Opróżnić pojemnik na wodę, umyć go, opłukać i napełnić świeżą wodą (zob. punkt „Napełnianie pojemnika na wodę"). Ustawić duży pojemnik pod dozownikiem.
Nacisnąć przycisk „Coffee", aby rozpocząć nalewanie. Urządzenie nalewa kawę przez dozownik. Poczekać na zakończenie nalewania i opróżnić pojemnik. Powtórzyć nalewanie 3 razy.
Ustawić pojemnik pod rurką wylotu gorącej wody.
Użycie po okresie bezczynności
7.11
Pierwsze użycie - Użycie po długim okresie nieużywania
Uzupełnić produkty w ekspresie (zgodnie z opisem zawartym w poprzednich punktach).
Włożyć wtyczkę urządzenia do gniazdka elektrycznego (patrz punkt „Podłączenie do sieci elektrycznej").
32
Page 33

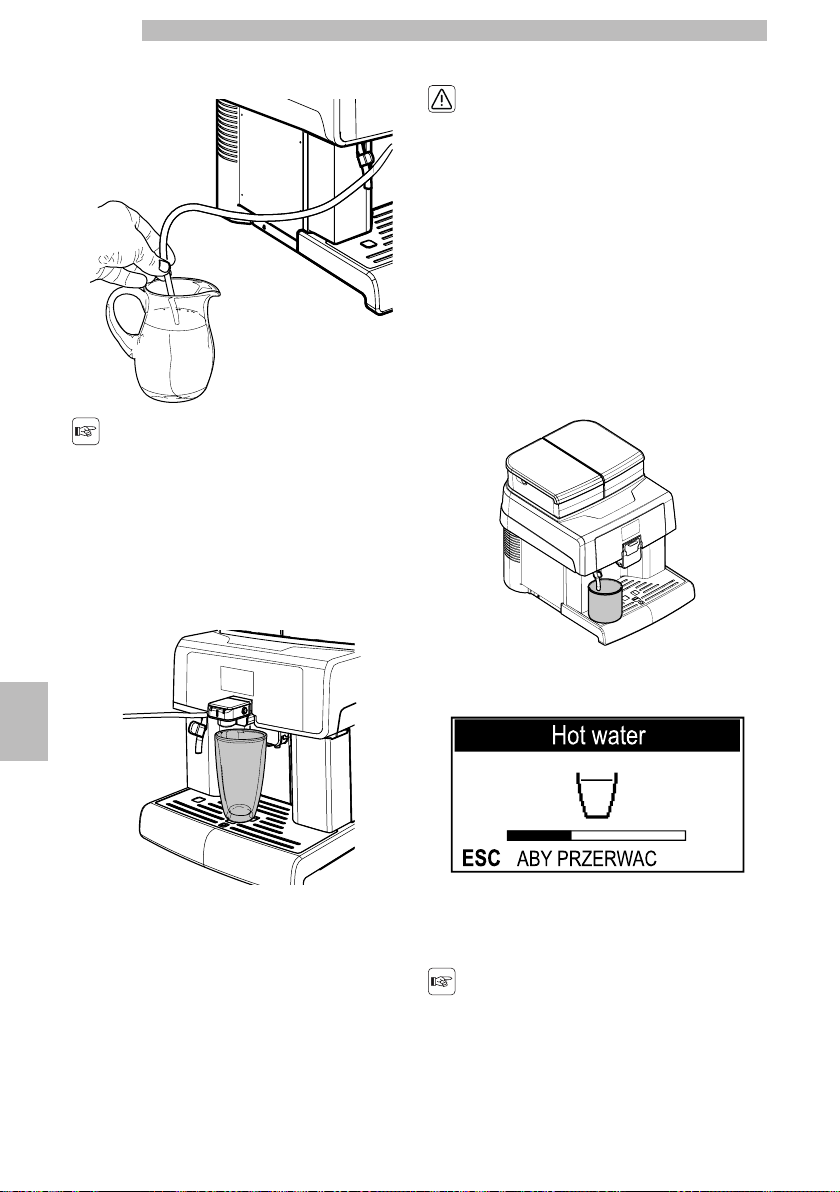

Nacisnąć przycisk „Hot Water" i rozpocząć nalewanie GORĄCEJ WODY. Po zakończeniu nalewania gorącej wody należy opróżnić pojemnik. Urządzenie jest gotowe do pracy.
7.12 Mycie części mających kontakt z żywnością
Umyć wszystkie części, które mają kontakt z żywnością.
Umyć dokładnie ręce.
•
Przygotować antybakteryjny roztwór dezynfekujący na
•
bazie chloru (produkty dostępne w drogerii lub aptece) o stężeniu zgodnym z informacjami podanymi na produkcie. Zdjąć wszystkie pokrywy i wyjąć wszystkie pojemniki z
•
urządzenia. Zanurzyć wszystko w przygotowanym wcześniej
•
roztworze.
7.13 Korzystanie z urządzenia
Przed użyciem urządzenia należy uważnie przeczytać
Polskie
77
7
7
77
7
77
7
7
7
7
7
77
77
7
niniejszą instrukcją i poznać ogólne zasady działania urządzenia.
Po okresie nieużywania urządzenia, przed ponownym jego użyciem zalecamy przeczytanie punktu „Pierwsze użycie ­Użycie po długim okresie nieużywania".
W rozdziale „Działanie i obsługa urządzenia" przedstawiono procedury wyboru napojów.
33
Page 34
Polskie
8 MENU PROGRAMOWANIA
W tym rozdziale przedstawiono zasady ustawiania i zmiany
8.1 Opis przycisków w fazie programowania
Do poruszania się w menu urządzenia należy używać przedstawionych niżej przycisków.
parametrów programowania urządzenia.
Należy uważnie zapoznać się z treścią rozdziału, a wszelkie operacje należy wykonywać dopiero po dokładnym zrozumieniu sekwencji czynności.
Wszystkie czynności opisane w niniejszym rozdziale należą
8
8
88
88
88
8
8
8888888
8
8
8
88
8
8
8
8
8
8
8
8
88
do wyłącznej kompetencji administratora lub w y s p e c j a l i z o w a n e g o technika. Osoby te powinny
Przycisk 1: OK
Ten przycisk umożliwia:
wybranie wyświetlonej funkcji;
•
zatwierdzenie parametrów/wartości, jeżeli można je
•
edytować.
odpowiednio określić
Przycisk 2: Esc
Ten przycisk umożliwia:
wszystkie kolejne czynności oraz zastosować odpowiednie narzędzia i przestrzegać zasad bezpieczeństwa.
Wykwalifikowany technik lub administrator może zmienić niektóre parametry pracy urządzenia w zależności od indywidualnych wymagań użytkownika.
34
Przycisk 3: Up
Ten przycisk umożliwia:
przejście do poziomu poprzedniego menu;
•
opuszczenie menu bez zmiany edytowanego lub
•
wybranego parametru.
Nacisnąć kilkakrotnie, aby opuścić menu programowania.
przewijanie stron w menu;
•
zmianę parametrów, jeżeli można je edytować
•
przyciskiem „OK".
Page 35
Przycisk 4: Down
Ten przycisk umożliwia:
przewijanie stron w menu;
•
zmianę parametrów, jeżeli można je edytować
•
przyciskiem „OK".
Polskie
HASŁO nie jest wymagane, jeżeli jest ustawione na wartość domyślną (0000).
8.2 Programowanie menu użytkownika
Struktura menu użytkownika jest przedstawiona w punkcie „Struktura menu użytkownika".
W punkcie „Opis komunikatów w menu użytkownika" przedstawione są wszystkie pozycje dostępne w menu użytkownika.
8.2.1
Gdy urządzenie jest „gotowe do pracy", do menu głównego można przejść poprzez naciśnięcie przycisku „Menu".
Pojawi się następująca strona:
Dostęp do menu użytkownika
HASŁO należy zmienić podczas pierwszego uruchomienia urządzenia, aby zabezpieczyć je przed dostępem osób nieupoważnionych. Po dokonaniu zmiany hasło należy wprowadzić zawsze, gdy na wyświetlaczu pojawi się następujący komunikat:
Jeżeli hasło nie zostanie wprowadzone przed upływem
8
8
8
8
88
8
8
88
8
88888
88888
88
88
8888
88
88
Wybrać pozycję „MENU UŻYTKOWN." i nacisnąć „OK".
Menu powinny być zabezpieczone HASŁEM.
10 sekund, urządzenie powróci do poprzedniego ekranu.
Jeśli chodzi o ustawianie HASŁA, należy zapoznać się z punktem „ Ustawianie hasła menu użytkownika", w którym opisano, jak je ustawiać.
35
Page 36
Polskie
Jeżeli użytkownik zapomni HASŁA, może je odzyskać poprzez wprowadzenie kodu PUK. Aby otrzymać kod PUK, należy zwrócić się do serwisu obsługi technicznej Saeco (Evoca group), który udzieli stosownej pomocy.
8.2.2
Poniżej przedstawiono główne pozycje w menu użytkownika:
POZYCJA MENU
Czyszczenie bloku Czyszcz. Cappuccinatore
Rozpocznij czyszczenie Uwaga czyszczenie
Struktura menu użytkownika
8.2.3 Opis komunikatów w menu użytkownika
POZYCJA MENU Opis
8
88
8
888
888
8
888

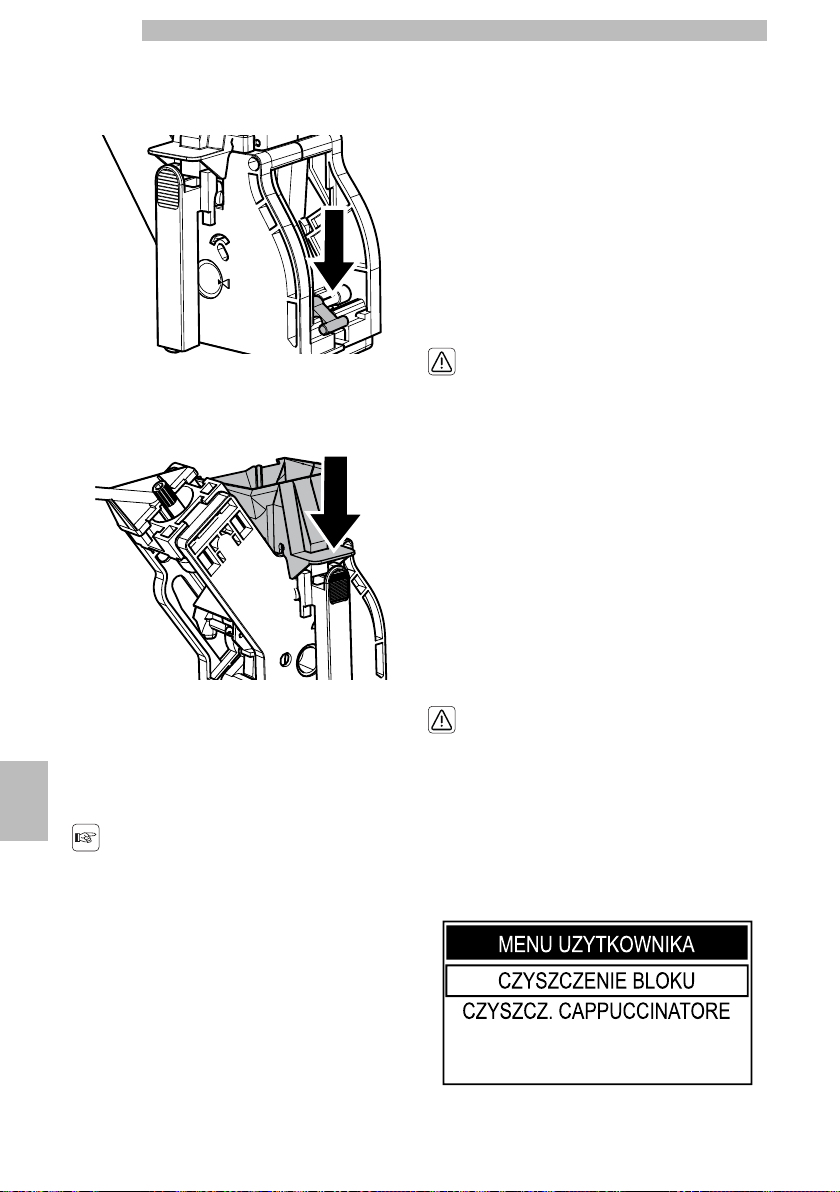

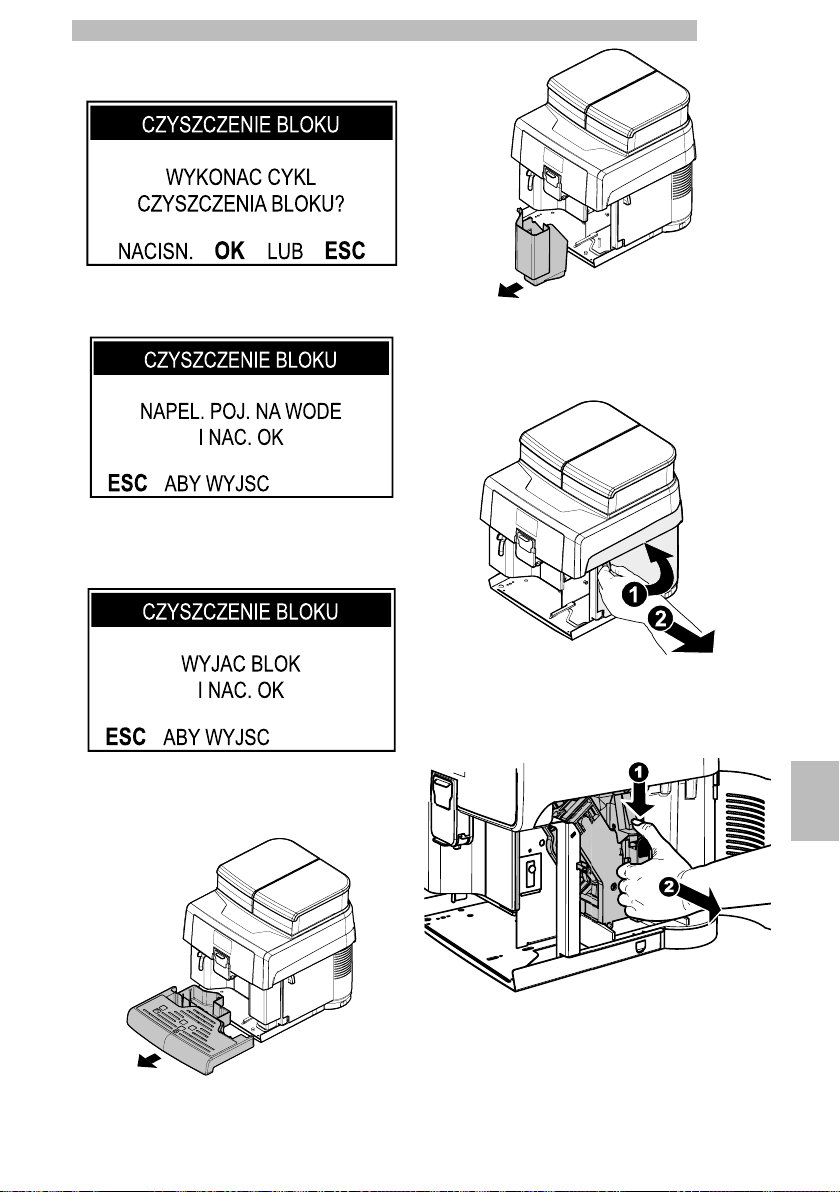

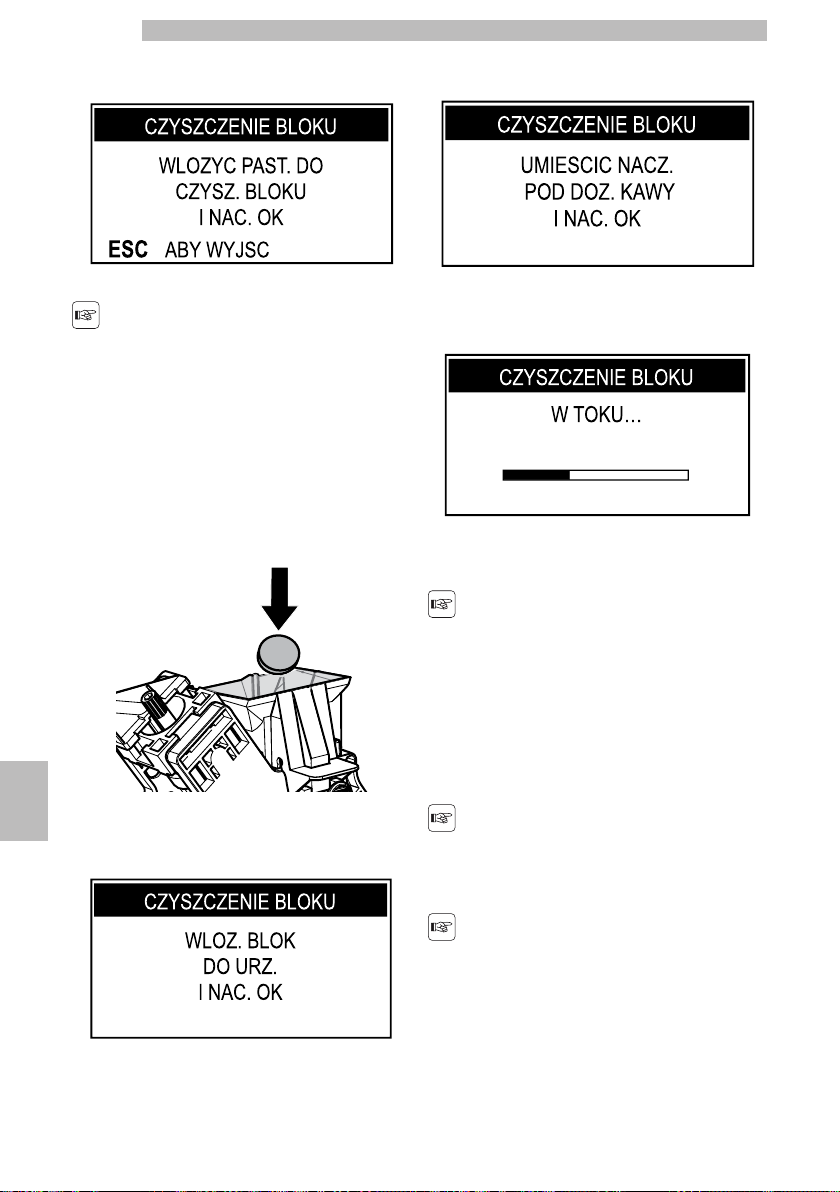

Czyszczenie bloku Ta funkcja pozwala na wykonanie cyklu mycia bloku kawy (zob. punkt

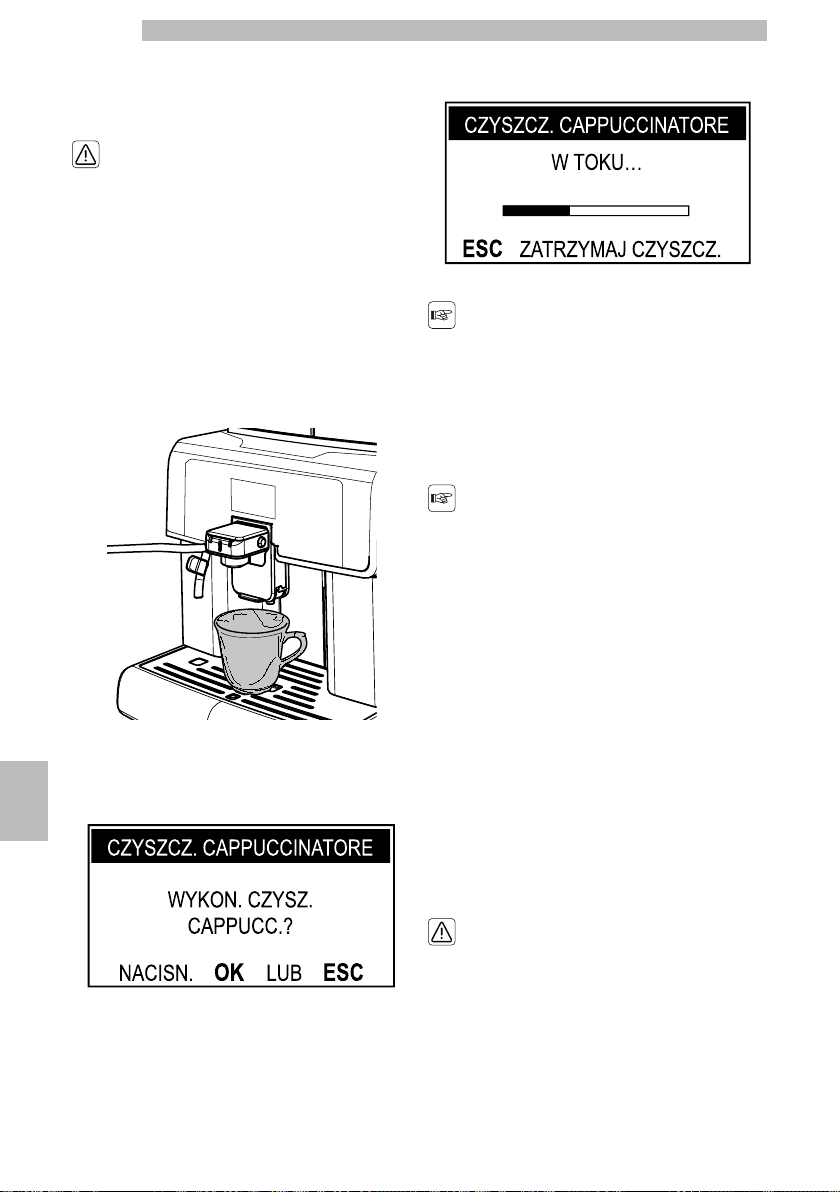

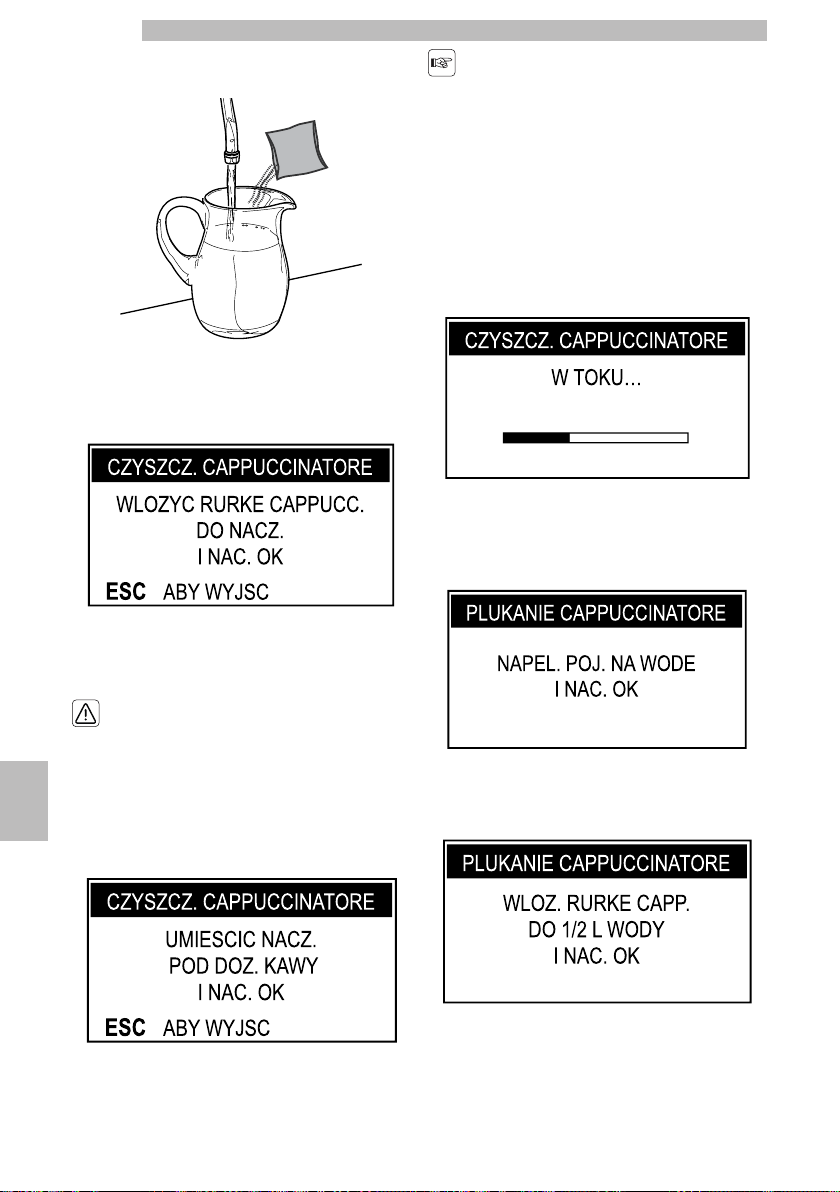

Czyszcz. Cappuccinatore
Rozpocznij czyszczenie Ta funkcja umożliwia wykonanie cyklu czyszczenia Cappuccinatore zgodnie z
Uwaga czyszczenie Ta funkcja umożliwia aktywację komunikatu na wyświetlaczu w przypadku, gdy
Off Sygnalizacja jest wyłączona. On Sygnalizacja jest włączona;
„Czyszczenie bloku kawy przy pomocy „pastylek odtłuszczających""). Ta funkcja pozwala na wykonanie cyklu czyszczenia Cappuccinatore, który używany jest do przygotowywania napojów zawierających mleko (zob. punkt „Dokładne czyszczenie Cappuccinatore"). UWAGA: czyszczenie to jest istotne, aby zapewnić prawidłowe działanie Cappuccinatore.
opisem zawartym w odpowiednim punkcie.
konieczne jest wykonanie cyklu czyszczenia Cappuccinatore.
Na wyświetlaczu pojawia się komunikat, jeżeli w urządzeniu konieczne jest wykonanie cyklu czyszczenia Cappuccinatore.
36
Page 37
8.3 Programowanie menu technicznego
Struktura menu technicznego została przedstawiona w punkcie „Struktura menu technicznego".
W punkcie „Opis komunikatów w menu technicznym" przedstawione są wszystkie pozycje dostępne w menu technicznym.
Polskie
HASŁO nie jest wymagane, jeżeli jest ustawione na wartość domyślną (0000). HASŁO należy zmienić podczas
8.3.1
Gdy urządzenie jest „gotowe do pracy", do menu głównego można przejść poprzez naciśnięcie przycisku „Menu".
Pojawi się następująca strona:
Przewinąć menu główne do pozycji „Menu techniczne". Nacisnąć przycisk „OK".
Dostęp do menu technicznego
pierwszego uruchomienia urządzenia, aby zabezpieczyć je przed dostępem osób nieupoważnionych. Po dokonaniu zmiany hasło należy wprowadzić zawsze, gdy na wyświetlaczu pojawi się następujący komunikat:
Jeżeli hasło nie zostanie wprowadzone przed upływem kilku sekund, urządzenie powróci do poprzedniego ekranu.
8
8
8
88
8
88888
8888
88
88
8888
88
88
Menu powinny być zabezpieczone HASŁEM.
Jeśli chodzi o ustawianie HASŁA, należy zapoznać się z punktem „Ustawianie hasła menu technicznego", w którym przedstawiono, jak je ustawić.
37
Page 38
Polskie
Jeżeli użytkownik zapomni HASŁA, może je odzyskać poprzez wprowadzenie kodu PUK. Aby otrzymać kod PUK, należy zwrócić się do serwisu obsługi technicznej Saeco (Evoca group), który udzieli stosownej pomocy.
8.3.2

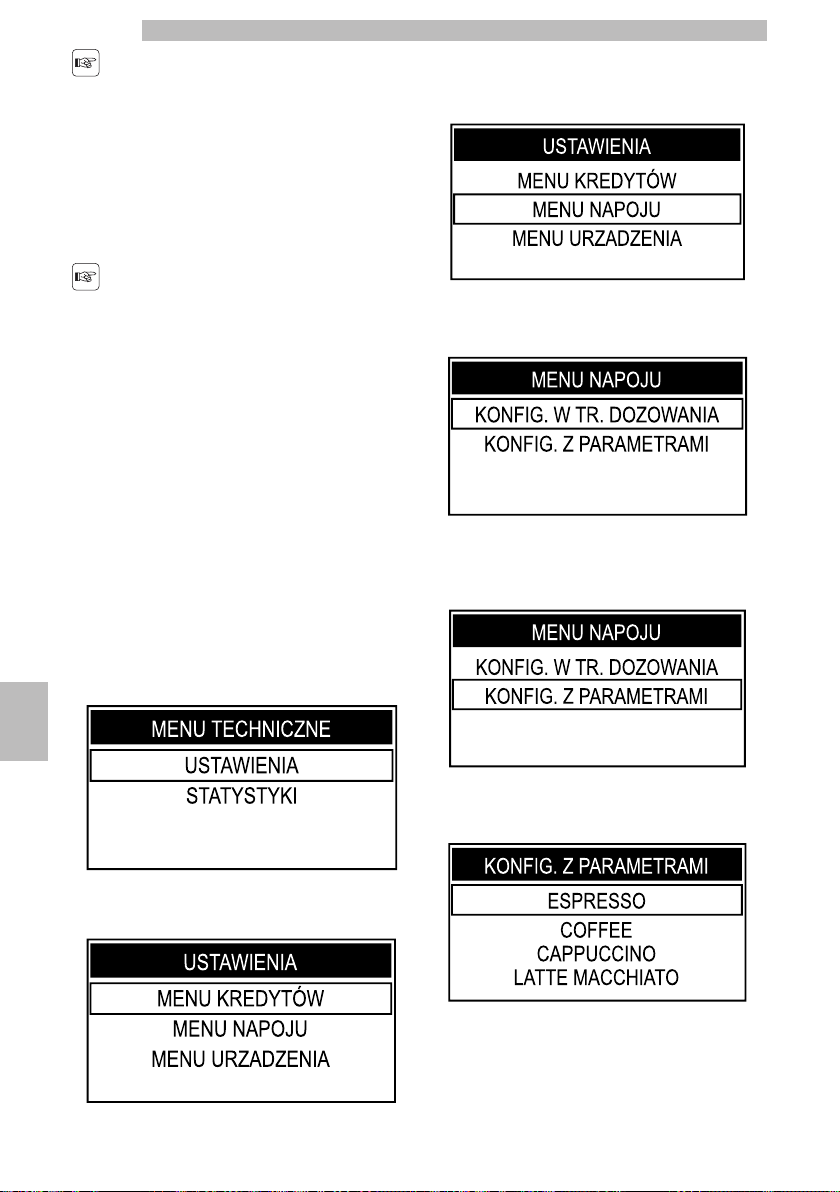

To menu umożliwia ustawienie niektórych parametrów pracy urządzenia. Poniżej przedstawiono główne pozycje menu technicznego:
POZYCJA MENU
Ustawienia
Menu kredytów AKTYWACJA KREDYTÓW Dodaj kredyty Skasuj kredyty Pokaż kredyty
8
88
8
8
888
Menu napoju KONFIG. W TR. DOZOWANIA Espresso Coffee Cappuccino Latte Macchiato HOT WATER milk EKSTRA LARGE COFFEE CAFFE LATTE KONFIG. Z PARAMETRAMI Espresso Parzenie wstępne TEMPERATURA KAWY WIELKOŚĆ KAWY Wartości domyślne Coffee Parzenie wstępne TEMPERATURA KAWY WIELKOŚĆ KAWY Wartości domyślne Cappuccino Parzenie wstępne TEMPERATURA KAWY WIELKOŚĆ KAWY
Struktura menu technicznego
POZYCJA MENU ILOŚĆ MLEKA Przerwa Wartości domyślne Latte Macchiato Parzenie wstępne TEMPERATURA KAWY WIELKOŚĆ KAWY ILOŚĆ MLEKA Przerwa Wartości domyślne HOT WATER ILOŚĆ WODY Wartości domyślne milk ILOŚĆ MLEKA Wartości domyślne EKSTRA LARGE COFFEE Parzenie wstępne TEMPERATURA KAWY WIELKOŚĆ KAWY Wartości domyślne AMERICANO TEMPERATURA KAWY WIELKOŚĆ KAWY PROCENT WODY W KAWIE Wartości domyślne CAFFE LATTE Parzenie wstępne TEMPERATURA KAWY WIELKOŚĆ KAWY ILOŚĆ MLEKA Wartości domyślne steam Menu urządzenia Menu ogólne Dźwięk Tryb eko Ustaw. Stand-by Obsługa fusów Alarm fusów Fusy Wstępne mielenie Ustaw Korektę Temper. USTAW. HASŁA UŻYTKOWNIKA USTAW. HASŁA TECHNICZNEGO Menu wyświetlacza Język JASNOŚĆ Kontrast Logo wyświetlacza Menu wody Twardość wody Urucham. filtra Aktywacja filtra Odwapnianie Wykonaj odwapnianie Sygnalizacja odwapniania
38
Page 39
POZYCJA MENU Ustawienia fabryczne
Statystyki
PRODUCT COUNTERS Total Espresso Espresso x2 Coffee LARGE COFFEE AMERICANO HOT WATER Cappuccino Latte Macchiato milk CAFFE LATTE TOTAL COFFEE PRODUCTS PARTIAL RESETTABLE Espresso Espresso x2 Coffee LARGE COFFEE AMERICANO HOT WATER Cappuccino Latte Macchiato milk CAFFE LATTE Counters Reset ERROR COUNTERS ERRORS LOG RESET ERRORS WATER COUNTERS DESCALING CYCLE SINCE LAST SINCE SECOND LAST SINCE THIRD LAST NUMBER OF EXECUTION CZYSZCZENIE BLOKU NUMBER OF EXECUTION SINCE LAST SINCE PRODUCTION WATER FILTER SINCE LAST RESET NUMBER OF RESET
Polskie
8
8
39
Page 40
Polskie
8.3.3 Opis komunikatów w menu technicznym
POZYCJA MENU Opis
Ustawienia To menu umożliwia dostęp do wszystkich parametrów konfiguracji urządzenia.
Menu kredytów
AKTYWACJA KREDYTÓW
Off To ustawienie powoduje wyłączenie systemu kontroli kredytów wirtualnych. On To ustawienie powoduje włączenie systemu kontroli kredytów wirtualnych. Dodaj kredyty Ta funkcja umożliwia załadowanie kredytów wirtualnych do urządzenia. Skasuj kredyty Pokaż kredyty
Off Wyłącza podgląd kredytów.
On Włącza podgląd kredytów. Menu napoju To menu umożliwia ustawienie parametrów charakterystycznych napojów,

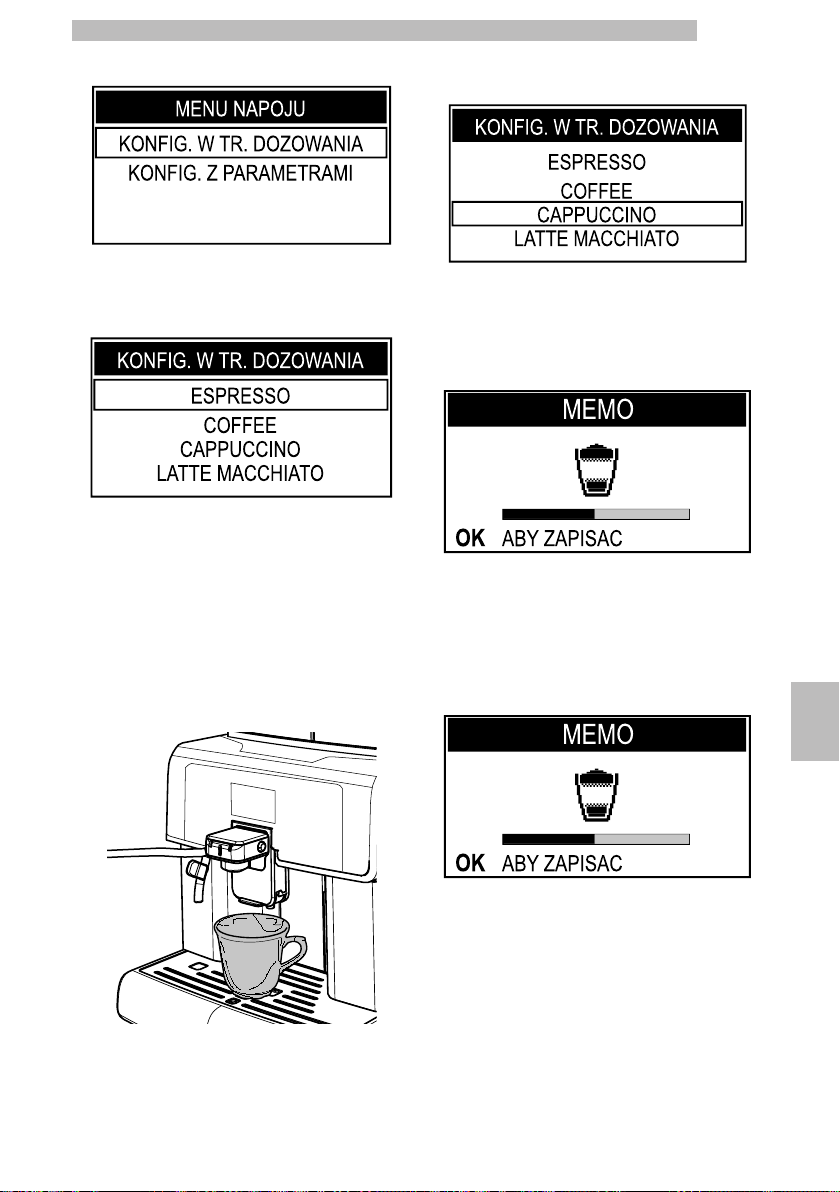

KONFIG. W TR. DOZOWANIA
Espresso Uruchamiane jest parzenie espresso, po którym nastąpi zapisanie w pamięci
8
888
Coffee Uruchamiane jest parzenie napoju Coffee, po którym nastąpi zapisanie w
Cappuccino Uruchamiane jest parzenie napoju Cappuccino, po którym nastąpi zapisanie w
Latte Macchiato Uruchamiane jest parzenie napoju Latte Macchiato, po którym nastąpi
HOT WATER Uruchamiane jest nalewanie napoju Hot water, po którym nastąpi zapisanie w
milk Uruchamiane jest nalewanie napoju Milk, po którym nastąpi zapisanie w
EKSTRA
To menu umożliwia aktywację zastosowania kredytów wirtualnych, załadowanie ich do urządzenia, skasowanie ich i umożliwienie wyświetlania ich na ekranie „gotowości do pracy".
To menu umożliwia aktywację systemu, który kontroluje obecność kredytów wirtualnych w urządzeniu, aby uniknąć wytwarzania produktów niepożądanych. Kontrola taka nie odbywa się w przypadku żądania nalania gorącej wody, mleka czy wytworzenia pary.
Ta funkcja umożliwia skasowanie wszystkich kredytów wirtualnych obecnych w urządzeniu. Ta funkcja umożliwia podgląd kredytów na stronie głównej „gotowości do pracy". UWAGA: ustawienie „AKTYWACJA KREDYTÓW" musi być włączone, w przeciwnym razie podgląd kredytów w urządzeniu będzie niedostępny, niezależnie od wybranego parametru.
UWAGA: urządzenie zawsze pokazuje liczbę kredytów po osiągnięciu minimalnego poziomu 30 kredytów, aby użytkownik mógł powiadomić administratora.
jakie mogą być wytwarzane przez urządzenie. To menu umożliwia wejście do funkcji regulacji dawek podczas wytwarzania napojów, dzięki której możliwe jest zapisanie w pamięci pożądanej dawki bezpośrednio podczas cyklu parzenia.
wielkości napoju. UWAGA: wielkość napoju można ustawić numerycznie za pośrednictwem menu „KONFIG. Z PARAMETRAMI".
pamięci wielkości napoju. UWAGA: wielkość napoju można ustawić numerycznie za pośrednictwem menu „KONFIG. Z PARAMETRAMI".
pamięci wielkości porcji kawy i porcji mleka. UWAGA: wielkość napoju można ustawić numerycznie za pośrednictwem menu „KONFIG. Z PARAMETRAMI".
zapisanie w pamięci wielkości porcji kawy i porcji mleka. UWAGA: wielkość napoju można ustawić numerycznie za pośrednictwem menu „KONFIG. Z PARAMETRAMI".
pamięci wielkości napoju. UWAGA: wielkość napoju można ustawić numerycznie za pośrednictwem menu „KONFIG. Z PARAMETRAMI".
pamięci wielkości napoju. UWAGA: wielkość napoju można ustawić numerycznie za pośrednictwem menu „KONFIG. Z PARAMETRAMI". To menu umożliwia wejście do trybu zapisywania w pamięci, podczas wytwarzania, napojów Ekstra.
40
Page 41
Polskie
POZYCJA MENU Opis LARGE COFFEE Uruchamiane jest parzenie napoju Large Coffee, po którym nastąpi zapisanie
CAFFE LATTE Uruchamiane jest parzenie napoju Caffe Latte, po którym nastąpi zapisanie w

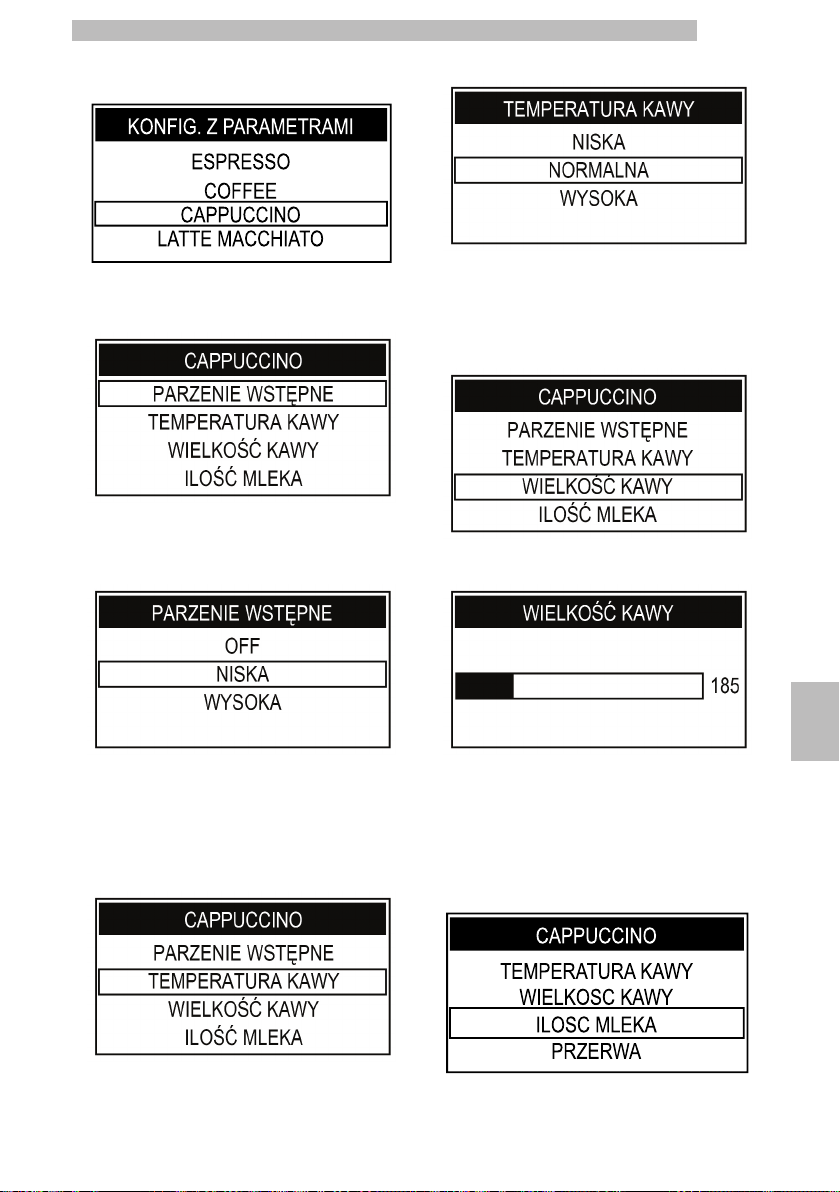

KONFIG. Z PARAMETRAMI Espresso Umożliwia obsługę parametrów zaparzania kawy espresso. Parzenie wstępne Parzenie wstępne:
Off wstępne parzenie jest wyłączone. Niska włączone. Wysoka dłuższe, aby uwydatnić smak kawy. TEMPERATURA KAWY Ta część umożliwia ustawienie temperatury podczas przygotowywania kawy. Niska niższa temperatura parzenia kawy Normalna standardowa temperatura parzenia kawy Wysoka wyższa temperatura parzenia kawy WIELKOŚĆ KAWY Ta część umożliwia zaprogramowanie ilości kawy, jaka zostanie nalana przy
Wartości domyślne
Coffee Umożliwia obsługę parametrów parzenia napoju Coffee. Parzenie wstępne Parzenie wstępne:
Off wstępne parzenie jest wyłączone. Niska włączone. Wysoka dłuższe, aby uwydatnić smak kawy. TEMPERATURA KAWY Ta część umożliwia ustawienie temperatury podczas przygotowywania kawy. Niska niższa temperatura parzenia kawy Normalna standardowa temperatura parzenia kawy Wysoka wyższa temperatura parzenia kawy WIELKOŚĆ KAWY Ta część umożliwia zaprogramowanie ilości kawy, jaka zostanie nalana przy
Wartości domyślne
Cappuccino Umożliwia obsługę parametrów wytwarzania napoju Cappuccino. Parzenie wstępne Parzenie wstępne:
Off wstępne parzenie jest wyłączone.
w pamięci wielkości napoju. UWAGA: wielkość napoju można ustawić numerycznie za pośrednictwem menu „KONFIG. Z PARAMETRAMI".
pamięci wielkości porcji kawy i porcji mleka. UWAGA: wielkość napoju można ustawić numerycznie za pośrednictwem menu „KONFIG. Z PARAMETRAMI". To menu umożliwia zmianę specyficznych parametrów konfiguracyjnych każdego napoju.
kawa zostanie lekko zwilżona przed zaparzeniem, co uwydatni pełen aromat kawy, która nabierze doskonałego smaku.
każdorazowym wyborze napoju. Pasek umożliwia dokładną regulację ilości kawy, jaka zostanie zaparzona (jednostką miary wartości są impulsy turbiny). UWAGA: ewentualnie parametr ten można skonfigurować podczas parzenia w menu „KONFIG. W TR. DOZOWANIA". Dla każdego napoju można ponownie zaprogramować standardowe wartości określone domyślnie przez producenta. Po wybraniu tej funkcji indywidualne ustawienia każdego napoju zostaną usunięte.
kawa zostanie lekko zwilżona przed zaparzeniem, co uwydatni pełen aromat kawy, która nabierze wybornego smaku.
każdorazowym wyborze napoju. Pasek umożliwia dokładną regulację ilości kawy, jaka zostanie zaparzona (jednostką miary wartości są impulsy turbiny). UWAGA: ewentualnie parametr ten można skonfigurować podczas parzenia w menu „KONFIG. W TR. DOZOWANIA". Dla każdego napoju można ponownie zaprogramować standardowe wartości określone domyślnie przez producenta. Po wybraniu tej funkcji indywidualne ustawienia każdego napoju zostaną usunięte.
kawa zostanie lekko zwilżona przed zaparzeniem, co uwydatni pełen aromat kawy, która nabierze wybornego smaku.
8
41
Page 42
Polskie
POZYCJA MENU Opis Niska włączone. Wysoka dłuższe, aby uwydatnić smak kawy. TEMPERATURA KAWY Ta część umożliwia ustawienie temperatury podczas przygotowywania kawy. Niska niższa temperatura parzenia kawy Normalna standardowa temperatura parzenia kawy Wysoka wyższa temperatura parzenia kawy WIELKOŚĆ KAWY Ta część umożliwia zaprogramowanie ilości kawy, jaka zostanie nalana przy
każdorazowym wyborze napoju. Pasek umożliwia dokładną regulację ilości kawy, jaka zostanie zaparzona (jednostką miary wartości są impulsy turbiny). UWAGA: ewentualnie parametr ten można skonfigurować podczas parzenia w menu „KONFIG. W TR. DOZOWANIA".

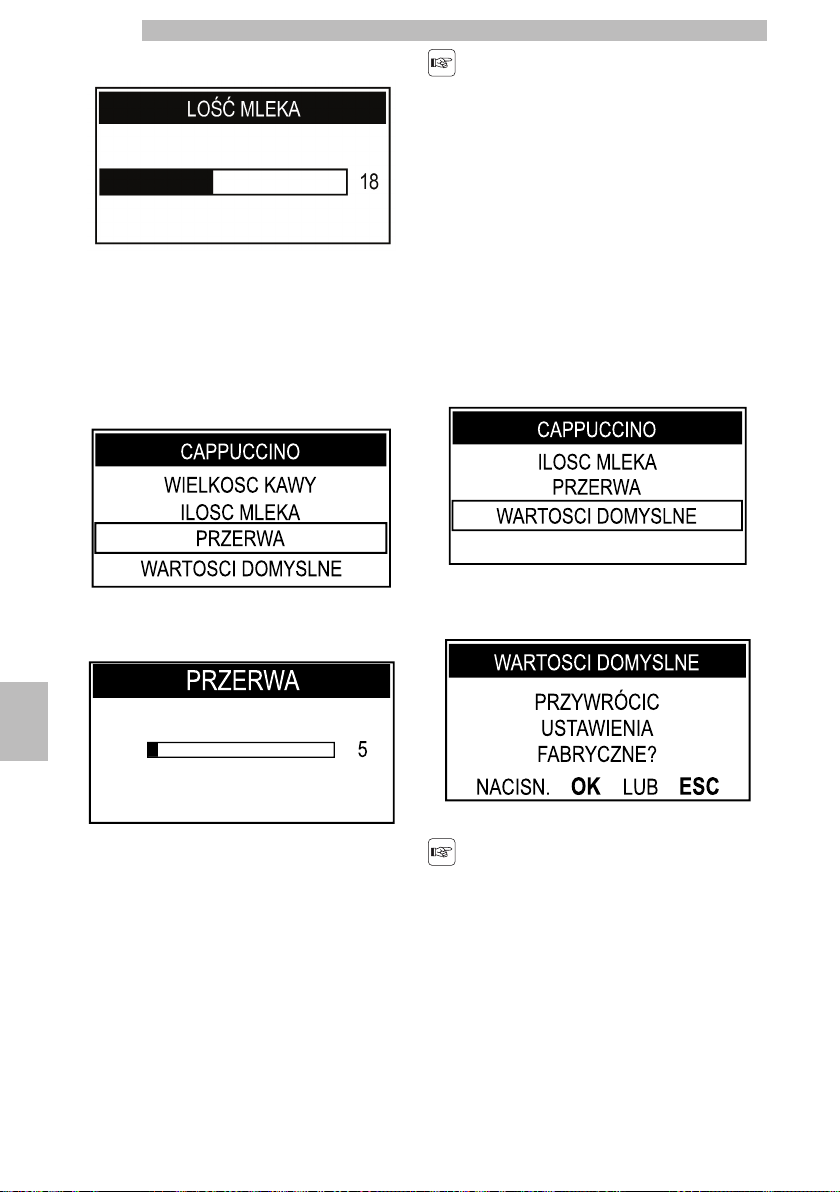

ILOŚĆ MLEKA
Przerwa
To ustawienie można zmieniać jedynie w przypadku napojów zawierających mleko, a pozwala ono na zaprogramowanie ilości mleka, jaka będzie dozowana przy każdorazowym wybraniu danego napoju. Pasek umożliwia dokładną regulację ilości mleka, jakie zostanie nalane (jednostką miary wartości są sekundy). UWAGA: ewentualnie parametr ten można skonfigurować podczas parzenia w menu „KONFIG. W TR. DOZOWANIA".
Wartość pauzy można ustawić w zakresie od 0 do 60 sekund. Jeżeli ustawienie jest różne od zera, wykonywana jest pauza umożliwiająca ułożenie się warstwy mleka przed nalaniem kawy.
Wartości domyślne
Dla każdego napoju można ponownie zaprogramować standardowe wartości określone domyślnie przez producenta.
Po wybraniu tej funkcji indywidualne ustawienia każdego napoju zostaną usunięte. Latte Macchiato Umożliwia obsługę parametrów wytwarzania napoju Latte macchiato. Parzenie wstępne Parzenie wstępne:
kawa zostanie lekko zwilżona przed zaparzeniem, co uwydatni pełen aromat
kawy, która nabierze wybornego smaku. Off wstępne parzenie jest wyłączone. Niska włączone. Wysoka dłuższe, aby uwydatnić smak kawy.
8
TEMPERATURA KAWY Ta część umożliwia ustawienie temperatury podczas przygotowywania kawy. Niska niższa temperatura parzenia kawy Normalna standardowa temperatura parzenia kawy Wysoka wyższa temperatura parzenia kawy WIELKOŚĆ KAWY Ta część umożliwia zaprogramowanie ilości kawy, jaka zostanie nalana przy
każdorazowym wyborze napoju.
Pasek umożliwia dokładną regulację ilości kawy, jaka zostanie zaparzona
(jednostką miary wartości są impulsy turbiny).
UWAGA:
ewentualnie parametr ten można skonfigurować podczas parzenia w menu
„KONFIG. W TR. DOZOWANIA". ILOŚĆ MLEKA
Przerwa
To ustawienie można zmieniać jedynie w przypadku napojów zawierających mleko, a pozwala ono na
zaprogramowanie ilości mleka, jaka będzie dozowana przy każdorazowym wybraniu danego napoju.
Pasek umożliwia dokładną regulację ilości mleka, jakie zostanie nalane (jednostką miary wartości są
sekundy).
UWAGA:
ewentualnie parametr ten można skonfigurować podczas parzenia w menu „KONFIG. W TR.
DOZOWANIA".
Wartość pauzy można ustawić w zakresie od 0 do 60 sekund. Jeżeli ustawienie jest różne od
zera, wykonywana jest pauza umożliwiająca ułożenie się warstwy mleka przed nalaniem kawy. Wartości domyślne
Dla każdego napoju można ponownie zaprogramować standardowe wartości
określone domyślnie przez producenta.
Po wybraniu tej funkcji indywidualne ustawienia każdego napoju zostaną usunięte. HOT WATER Umożliwia obsługę parametrów nalewania napoju Hot water.
42
Page 43
POZYCJA MENU Opis ILOŚĆ WODY To ustawienie obowiązuje jedynie w przypadku regulacji napoju Hot Water i
umożliwia zaprogramowanie ilości wody, jaka dozowana jest przy
każdorazowym naciśnięciu danego przycisku.
Pasek umożliwia dokładną regulację ilości wody, jaka zostanie nalana
(jednostką miary wartości są impulsy turbiny). Wartości domyślne
Dla każdego napoju można ponownie zaprogramować standardowe wartości
określone domyślnie przez producenta.
Po wybraniu tej funkcji indywidualne ustawienia każdego napoju zostaną usunięte. milk Umożliwia obsługę parametrów nalewania napoju Milk. ILOŚĆ MLEKA
Wartości domyślne
To ustawienie można zmieniać jedynie w przypadku napojów zawierających mleko, a pozwala ono na
zaprogramowanie ilości mleka, jaka będzie dozowana przy każdorazowym wybraniu danego napoju.
Pasek umożliwia dokładną regulację ilości mleka, jakie zostanie nalane (jednostką miary wartości są
sekundy).
UWAGA:
ewentualnie parametr ten można skonfigurować podczas parzenia w menu „KONFIG. W TR.
DOZOWANIA".
Dla każdego napoju można ponownie zaprogramować standardowe wartości
określone domyślnie przez producenta.
Po wybraniu tej funkcji indywidualne ustawienia każdego napoju zostaną usunięte. EKSTRA Umożliwia wejście do trybu ustawiania parametrów napojów Ekstra. LARGE COFFEE Umożliwia obsługę parametrów parzenia napoju Large Coffee. Parzenie wstępne Parzenie wstępne:
kawa zostanie lekko zwilżona przed zaparzeniem, co uwydatni pełen aromat
kawy, która nabierze doskonałego smaku. Off wstępne parzenie jest wyłączone. Niska włączone. Wysoka dłuższe, aby uwydatnić smak kawy. TEMPERATURA KAWY Ta część umożliwia ustawienie temperatury podczas przygotowywania kawy. Niska niższa temperatura parzenia kawy Normalna standardowa temperatura parzenia kawy Wysoka wyższa temperatura parzenia kawy WIELKOŚĆ KAWY Ta część umożliwia zaprogramowanie ilości kawy, jaka zostanie nalana przy
każdorazowym wyborze napoju.
Pasek umożliwia dokładną regulację ilości kawy, jaka zostanie zaparzona
(jednostką miary wartości są impulsy turbiny).
UWAGA:
ewentualnie parametr ten można skonfigurować podczas parzenia w menu
„KONFIG. W TR. DOZOWANIA". Wartości domyślne
Dla każdego napoju można ponownie zaprogramować standardowe wartości
określone domyślnie przez producenta.
Po wybraniu tej funkcji indywidualne ustawienia każdego napoju zostaną usunięte. AMERICANO Umożliwia obsługę parametrów parzenia napoju Americano. TEMPERATURA KAWY Ta część umożliwia ustawienie temperatury podczas przygotowywania kawy. Niska niższa temperatura parzenia kawy Normalna standardowa temperatura parzenia kawy Wysoka wyższa temperatura parzenia kawy WIELKOŚĆ KAWY Ta część umożliwia zaprogramowanie ilości kawy, jaka zostanie nalana przy
każdorazowym wyborze napoju.
Pasek umożliwia dokładną regulację ilości kawy, jaka zostanie zaparzona
(jednostką miary wartości są impulsy turbiny). PROCENT WODY W KAWIE
Ta pozycja umożliwia zaprogramowanie procentowej ilości wody, jaka będzie
nalewana podczas przygotowywania napoju Americano.
Oznacza to, że jeżeli zostanie wybrane ustawienie Wielkość kawy = 100 ml i
ustawienie Procent wody w kawie = 30%, urządzenie naleje 30 ml wody i 70 ml kawy. Wartości domyślne
Dla każdego napoju można ponownie zaprogramować standardowe wartości
określone domyślnie przez producenta.
Po wybraniu tej funkcji indywidualne ustawienia każdego napoju zostaną usunięte. CAFFE LATTE Umożliwia obsługę parametrów parzenia napoju Caffe latte.
Polskie
8
43
Page 44
Polskie
POZYCJA MENU Opis Parzenie wstępne Parzenie wstępne:
kawa zostanie lekko zwilżona przed zaparzeniem, co uwydatni pełen aromat
kawy, która nabierze doskonałego smaku. Off wstępne parzenie jest wyłączone. Niska włączone. Wysoka dłuższe, aby uwydatnić smak kawy. TEMPERATURA KAWY Ta część umożliwia ustawienie temperatury podczas przygotowywania kawy. Niska niższa temperatura parzenia kawy Normalna standardowa temperatura parzenia kawy Wysoka wyższa temperatura parzenia kawy WIELKOŚĆ KAWY Ta część umożliwia zaprogramowanie ilości kawy, jaka zostanie nalana przy
każdorazowym wyborze napoju.
Pasek umożliwia dokładną regulację ilości kawy, jaka zostanie zaparzona
(jednostką miary wartości są impulsy turbiny).
UWAGA:
ewentualnie parametr ten można skonfigurować podczas parzenia w menu
„KONFIG. W TR. DOZOWANIA". ILOŚĆ MLEKA
Wartości domyślne
To ustawienie można zmieniać jedynie w przypadku napojów zawierających mleko, a pozwala ono na
zaprogramowanie ilości mleka, jaka będzie dozowana przy każdorazowym wybraniu danego napoju.
Pasek umożliwia dokładną regulację ilości mleka, jakie zostanie nalane (jednostką miary wartości są
sekundy).
UWAGA:
ewentualnie parametr ten można skonfigurować podczas parzenia w menu „KONFIG. W TR.
DOZOWANIA".
Dla każdego napoju można ponownie zaprogramować standardowe wartości
określone domyślnie przez producenta.
Po wybraniu tej funkcji indywidualne ustawienia każdego napoju zostaną usunięte. steam Włącza/wyłącza funkcję Steam w urządzeniu. Off Wyłącza funkcję Steam (nie pojawia się na liście produktów „Ekstra", zob. punkt
„Produkty Ekstra"). On Włącza funkcję Steam (pojawia się na liście produktów „Ekstra", zob. punkt
„Produkty Ekstra").
8
Menu urządzenia To menu umożliwia ustawienie głównych parametrów pracy i konserwacji
urządzenia. Menu ogólne Umożliwia zmianę ustawień pracy urządzenia. Dźwięk Funkcja ta umożliwia włączenie/wyłączenie sygnałów dźwiękowych. Off Wyłącza sygnały dźwiękowe. On Włącza sygnały dźwiękowe. Tryb eko Ta funkcja steruje włączaniem bojlerów znajdujących się w urządzeniu,
pozwalając na oszczędzanie energii.
Domyślnie funkcja jest ustawiona na pozycję „OFF". Off Ta funkcja umożliwia włączenie wszystkich bojlerów do natychmiastowego
przygotowania wszystkich produktów w momencie włączenia urządzenia.
Powoduje to większe zużycie energii, ponieważ urządzenie jest zawsze gotowe
do pracy. On
Ta funkcja powoduje włączenie tylko bojlera kawy w momencie włączenia
urządzenia.
Urządzenie zużywa mniej energii, ale wymaga więcej czasu do zaparzenia
produktów na bazie mleka.
Ustawienie to domyślnie jest wyłączone w ustawieniach fabrycznych urządzenia. Ustaw. Stand-by
Określa, po jakim czasie od ostatniego zaparzenia urządzenie przejdzie w tryb stand-by.
Domyślny czas wyłączenia jest nastawiony „po upływie 30 minut". 15 minut Po upływie nastawionego czasu urządzenie przechodzi w tryb stand-by. 30 minut 60 minut 180 minut Off
Aby ponownie uruchomić urządzenie, wystarczy nacisnąć dowolny przycisk.
Po wykonaniu kontroli funkcji i fazy nagrzewania urządzenie jest ponownie
gotowe do pracy.
Gdy parametr ten jest ustawiony na „OFF", urządzenie jest stale włączone. Obsługa fusów Ta funkcja umożliwia obsługę fusów po kawie w urządzeniu.
44
Page 45
Polskie
POZYCJA MENU Opis Alarm fusów Możliwe jest ustawienie urządzenia w taki sposób, żeby powiadamiało
użytkownika o konieczności opróżnienia kasetki na fusy w momencie
osiągnięcia maksymalnej ilości fusów zaprogramowanej w funkcji „Fusy". Off alarm wyłączony On alarm włączony Fusy Istnieje możliwość ustawienia maksymalnej ilości fusów w kasetce, zanim
konieczne będzie jej opróżnienie. Wstępne mielenie Ta opcja umożliwia włączenie funkcji wstępnego mielenia kawy, która nie
została jeszcze wybrana, w celu przyspieszenia procesu parzenia kawy. Off W tym trybie funkcja wstępnego mielenia jest wyłączona. On
W tym trybie funkcja wstępnego mielenia jest włączona;
za pierwszym razem urządzenie mieli kawę wybraną oraz kawę, która zostanie wybrana
w następnej kolejności, aby umożliwić natychmiastowe parzenie kolejnej kawy. Ustaw Korektę Temper. Umożliwia zwiększenie lub zmniejszenie temperatury kawy. USTAW. HASŁA UŻYTKOWNIKA
USTAW. HASŁA TECHNICZNEGO
Umożliwia ustawienie HAS󰾯ŁA dostępu do menu użytkownika.
UWAGA:
Jeżeli HASŁO ustawiono na (0000), nie będzie konieczne wprowadzanie go podczas przechodzenia do menu.
Jeżeli użytkownik zapomni HASŁA, musi wykonać procedurę przywracania, kontaktując się z biurem obsługi
klienta.
Umożliwia ustawienie HAS󰾯ŁA dostępu do menu technicznego.
UWAGA:
Jeżeli HASŁO ustawiono na (0000), nie będzie konieczne wprowadzanie go podczas przechodzenia do menu.
Jeżeli użytkownik zapomni HASŁA, musi wykonać procedurę przywracania, kontaktując się z biurem obsługi
klienta.
Uwaga:
hasło z poziomu technika umożliwia wejście również do menu użytkownika.
Menu wyświetlacza To menu umożliwia ustawienie języka menu, jasności oraz kontrastu
wyświetlacza. Język
To ustawienie umożliwia wybór języka interfejsu użytkownika, a do wyboru jest 17 następujących
języków:
- WŁOSKI
- ANGIELSKI
- NIEMIECKI
- FRANCUSKI
- HISZPAŃSKI
- PORTUGALSKI
- NIDERLANDZKI
- POLSKI
- SZWEDZKI
- BUŁGARSKI
- WĘGIERSKI
- CZESKI
- SŁOWEŃSKI
- RUMUŃSKI
- GRECKI
- ROSYJSKI
- KOREAŃSKI
Po wejściu na tę stronę widoczny jest aktualnie wybrany język.
Język można zmienić za pomocą odpowiednich przycisków.
JASNOŚĆ Ustawia poprawną jasność wyświetlacza w zależności od oświetlenia otoczenia. Kontrast Logo wyświetlacza
Ustawia poprawny kontrast wyświetlacza w zależności od oświetlenia otoczenia.
Umożliwia wyświetlenie domyślnie wybranego logotypu w niektórych fazach korzystania z urządzenia:
Standard Wyświetlane jest standardowe logo. Bean Wyświetlane są ziarenka. Custom Wyświetlane jest logo wybrane przez użytkownika.
Personalizacja logotypu jest możliwa tylko przy użyciu narzędzia
udostępnianego przez producenta. Menu wody To menu umożliwia ustawienie parametrów do prawidłowej regulacji wody
przy parzeniu kawy.
8
45
Page 46
Polskie
POZYCJA MENU Opis Twardość wody Zmienia ustawienia twardości wody w urządzeniu.
Urucham. filtra Włącza/wyłącza powiadomienie o konieczności wymiany filtra wody.
Off Powiadomienie wyłączone. On Powiadomienie włączone (wartość ta jest ustawiana automatycznie, kiedy
Aktywacja filtra Aktywuje filtr po jego zainstalowaniu lub wymianie.
Odwapnianie Ta funkcja umożliwia wykonanie cyklu odwapniania (zob. punkt
Wykonaj odwapnianie Ta funkcja umożliwia wykonanie cyklu odwapniania zgodnie z opisem
Sygnalizacja odwapniania Off Sygnalizacja jest wyłączona. On
Ustawienia fabryczne Ta funkcja umożliwia przywrócenie wszystkich parametrów fabrycznych.
Statystyki Ta funkcja umożliwia wejście do trybu wyświetlania następujących pozycji:
PRODUCT COUNTERS Ta funkcja wyświetla liczbę wytworzonych przez urządzenie produktów z
8
Total W tej sekcji można wyświetlić całkowitą liczbę napojów wytworzonych od
Espresso Suma wszystkich wytworzonych napojów Espresso. Espresso x2 Suma wszystkich wytworzonych napojów Espresso x2. Coffee Suma wszystkich wytworzonych napojów Coffee. LARGE COFFEE Suma wszystkich wytworzonych napojów Large Coffee. AMERICANO Suma wszystkich wytworzonych napojów Americano. HOT WATER Suma wszystkich wytworzonych napojów Hot water. Cappuccino Suma wszystkich wytworzonych napojów Cappuccino. Latte Macchiato Suma wszystkich wytworzonych napojów Latte macchiato. milk Suma wszystkich wytworzonych napojów Milk. CAFFE LATTE Suma wszystkich wytworzonych napojów Caffè Latte. TOTAL COFFEE PRODUCTS PARTIAL RESETTABLE W tej sekcji można wyświetlić sumę wszystkich wytworzonych napojów w
Espresso Określa, ile razy zaparzono kawę espresso od ostatniego RESETOWANIA. Espresso x2 Określa, ile razy zaparzono napój Espresso x2 od ostatniego SKASOWANIA. Coffee Określa, ile razy zaparzono napój Coffee od ostatniego SKASOWANIA. LARGE COFFEE Określa, ile razy zaparzono napój Large Coffee od ostatniego SKASOWANIA. AMERICANO Określa, ile razy zaparzono napój Americano od ostatniego SKASOWANIA. HOT WATER Określa, ile razy wytworzono napój Hot water od ostatniego SKASOWANIA. Cappuccino Określa, ile razy zaparzono napój Cappuccino od ostatniego SKASOWANIA. Latte Macchiato milk Określa, ile razy wytworzono napój Milk od ostatniego SKASOWANIA.
Dzięki funkcji „Twardość wody" możliwe jest dostosowanie urządzenia do
stopnia twardości używanej wody. W ten sposób urządzenie zawiadomi o
konieczności wykonania odwapniania w odpowiednim momencie.
Zmierzyć twardość wody tak, jak przedstawiono w punkcie „Pomiar i regulacja
twardości wody".
Po włączeniu tej funkcji urządzenie zawiadamia użytkownika, kiedy należy
wymienić filtr wody.
wykonywana jest aktywacja filtra).
Odnośnie prawidłowej instalacji i/lub wymiany należy zapoznać się z punktem
„Filtr wody INTENZA+".
„Odwapnianie").
zawartym w odpowiednim punkcie.
Ta funkcja umożliwia aktywację komunikatu na wyświetlaczu w przypadku, gdy
konieczne jest wykonanie cyklu odwapniania w urządzeniu.
Sygnalizacja jest włączona;
na wyświetlaczu pojawia się komunikat, jeżeli konieczne jest wykonanie cyklu odwapniania urz.
UWAGA:
Ta część umożliwia przywrócenie wszystkich danych fabrycznych dotyczących
indywidualnych ustawień w menu urządzenia.
- Liczniki produktów
- Liczniki błędów
- Liczniki odwapniania i myć
podziałem na poszczególne rodzajów napojów.
wprowadzenia urządzenia do eksploatacji.
Suma wszystkich wytworzonych napojów na bazie kawy.
stosunku do ostatniego razu, kiedy te liczniki „częściowe" zostały skasowane.
Określa, ile razy zaparzono mleko z kawą (latte macchiato) od ostatniego RESETOWANIA.
46
Page 47
POZYCJA MENU Opis CAFFE LATTE Określa, ile razy zaparzono napój Caffè latte od ostatniego SKASOWANIA. Counters Reset Resetuje wszystkie liczniki „częściowe" zaparzonych napojów. ERROR COUNTERS Ta funkcja umożliwia obsługę i wyświetlanie błędów, które wystąpiły w
urządzeniu: - ERRORS LOG
- RESET ERRORS
ERRORS LOG Ta funkcja umożliwia wyświetlanie błędów, które wystąpiły w urządzeniu. RESET ERRORS Ta funkcja umożliwia skasowanie listy błędów WATER COUNTERS W tej sekcji można wyświetlić informacje dotyczące użytkowania urządzenia
pod kątem czynności serwisowych, instalacji filtrów, ogólnego użycia wody.
Polskie
DESCALING CYCLE W tej sekcji wyświetlane są dane statystyczne dotyczące uruchomionych w
SINCE LAST
SINCE SECOND LAST
SINCE THIRD LAST
NUMBER OF EXECUTION CZYSZCZENIE BLOKU Ta funkcja pozwala na wyświetlenie liczników związanych z wykonanymi
NUMBER OF EXECUTION SINCE LAST Wskazuje liczbę impulsów turbiny przetworzonych od ostatniego momentu, w
SINCE PRODUCTION Wskazuje całkowitą liczbę impulsów przetworzonych przez urządzenie od
WATER FILTER Ta funkcja pozwala na wyświetlenie liczników dotyczących filtrów wody. SINCE LAST RESET NUMBER OF RESET Wskazuje, ile razy został zainstalowany nowy filtr.
urządzeniu cykli odwapniania.
Wskazuje liczbę impulsów turbiny przetworzonych od ostatniego momentu, w którym
została ukończona lub anulowana przez użytkownika faza mycia w ramach odwapniania.
Wskazuje liczbę impulsów turbiny przetworzonych od przedostatniego i ostatniego momentu, w
którym została ukończona lub anulowana przez użytkownika faza mycia w ramach odwapniania.
Wskazuje liczbę impulsów turbiny przetworzonych od trzeciego od końca i przedostatniego momentu,
w którym została ukończona lub anulowana przez użytkownika faza mycia w ramach odwapniania.
Wskazuje całkowitą liczbę cykli odwapniania wykonanych w urządzeniu,
włącznie z tymi anulowanymi przez użytkownika.
cyklami mycia bloku zaparzającego.
Wskazuje liczbę wykonanych operacji mycia bloku zaparzającego
którym został ukończony pełen cykl mycia bloku zaparzającego.
momentu wprowadzenia go do eksploatacji.
Wskazuje liczbę impulsów turbiny przetworzonych od momentu aktywacji ostatniego zainstalowanego filtra.
8
8
47
Page 48
Polskie
8.4 Ustawianie hasła do menu użytkownika
HASŁO powinno być ustawione przez administratora, aby zabezpieczyć urządzenie przed dostępem osób nieupoważnionych i ewentualną zmianą jego regulacji oraz awarią. Aby ustawić HASŁO, należy wykonać następujące czynności: Przejść do programowania urządzenia zgodnie z opisem zawartym w punkcie „Dostęp do menu technicznego".
Wybrać pozycję „USTAWIENIA" i nacisnąć przycisk „OK".
Nacisnąć przycisk „OK", aby wejść do „MENU OGÓLNE".
Naciskać przycisk „DOWN" do momentu wybrania pozycji „USTAW. HASŁA UŻYTKOWNIKA".
Nacisnąć przycisk „OK", aby wejść.
8
8
8
8
8888
8888
8888
8888
8888
8888
8888
8
8
8
8
8888
Aby wybrać pozycję „MENU URZĄDZENIA", należy nacisnąć przycisk „DOWN".
Nacisnąć przycisk „OK", aby wejść.
48
Następnie można ustawić HASŁO.
Nacisnąć przycisk „DOWN" lub „UP", aby ustawić wybrany numer. Nacisnąć przycisk „OK", aby zatwierdzić wyszczególniony numer i przejść do kolejnego numeru. Wykonać czynności określone w poprzednich punktach, aby ustawić wszystkie wybrane numery. Poniżej przedstawiono przykład ilustrujący tę operację.
Page 49
Po naciśnięciu przycisku „OK" na ostatnim numerze urządzenie zapisuje kod i wyświetla następującą stronę.
Polskie
Aby wybrać pozycję „MENU URZĄDZENIA", należy nacisnąć przycisk „DOWN".
Nacisnąć kilka razy przycisk „ESC", aby wyjść; od tego momentu konieczne będzie wprowadzenie HASŁA, aby można było wejść do menu użytkownika.
Nacisnąć przycisk „OK", aby wejść.
8.5 Ustawianie hasło do menu technicznego
HASŁO powinno być ustawione przez administratora, aby zabezpieczyć urządzenie przed dostępem osób nieupoważnionych i ewentualną zmianą jego regulacji oraz awarią. Aby ustawić HASŁO, należy wykonać następujące czynności: Przejść do programowania urządzenia zgodnie z opisem zawartym w punkcie „Dostęp do menu technicznego".
Wybrać pozycję „USTAWIENIA" i nacisnąć przycisk „OK".
Nacisnąć przycisk „OK", aby wejść do „MENU OGÓLNE".
Naciskać przycisk „DOWN" do momentu wybrania pozycji „USTAW. HASŁA TECHNICZNEGO".
8
8888
88
8
8
8
8888
8888
8888
8888
8888
88888
49
Page 50
Polskie
Nacisnąć przycisk „OK", aby wejść.
Następnie można ustawić HASŁO.
Nacisnąć przycisk „DOWN" lub „UP", aby ustawić wybrany numer. Nacisnąć przycisk „OK", aby zatwierdzić wyszczególniony numer i przejść do kolejnego numeru. Wykonać czynności określone w poprzednich punktach, aby ustawić wszystkie wybrane numery. Poniżej przedstawiono przykład ilustrujący tę operację.
8
8888
8
8
8
8
8888
8888
88
88
Po naciśnięciu przycisku „OK" na ostatnim numerze urządzenie zapisuje kod i wyświetla następującą stronę.
Nacisnąć kilka razy przycisk „ESC", aby wyjść; od tego momentu konieczne będzie wprowadzenie HASŁA, aby można było wejść do menu technicznego.
Hasło z poziomu menu technicznego umożliwia wejście również do menu użytkownika.
50
Page 51
9 DZIAŁANIE I OBSŁUGA URZĄDZENIA
Polskie
Urządzenie może być użytkowane
9.1 Włączenie urządzenia
przez dzieci w wieku powyżej 8 lat oraz przez osoby o ograniczonych możliwościach fizycznych, umysłowych oraz o ograniczonych zdolnościach zmysłowych lub w przypadku niewystarczającego doświadczenia i odpowiedniego przygotowania, tylko jeżeli są pod opieką osoby za nie odpowiedzialnej oraz po uprzednim ich pouczeniu co do bezpiecznego użytkowania urządzenia i związanych z nim zagrożeń.
Dzieci nie powinny bawić się urządzeniem. Czynności związane z czyszczeniem i konserwacją urządzenia nie
Podłączenie do sieci elektrycznej może być wykonane tylko przez administratora!
Sprawdzić, czy dozownik jest prawidłowo ustawiony; przesunąć go poziomo do momentu usłyszenia KLIKNIĘCIA, które sygnalizuje prawidłowe ustawienie. W przeciwnym razie produkt może wypływać poza dozownik.
9
9
9
9
9
9
99
9999
mogą być wykonywane przez dzieci bez opieki osoby dorosłej.
Po dłuższym okresie nieużywania urządzenia, ze względów higienicznych zalecamy dokładne wypłukanie obwodu.
51
Page 52
Polskie
Przed włączeniem urządzenia należy sprawdzić, czy wtyczka jest odpowiednio włożona do gniazdka elektrycznego. Aby włączyć urządzenie, należy ustawić w pozycji „I" wyłącznik główny umieszczony z tyłu urządzenia.
Po wykonaniu cyklu kontrolnego urządzenie przechodzi w tryb Stand-by. W tej fazie miga przycisk „Stand-by". Aby włączyć urządzenie, należy nacisnąć przycisk „Stand-by". Funkcję tę może wyłączyć wyspecjalizowany technik.
Po nagrzaniu się urządzenie wykonuje cykl płukania obwodów wewnętrznych, podczas którego dozowana
Pasek przesuwa się do przodu i sygnalizuje, że urządzenie wykonuje nagrzewanie systemu.
Po nagrzaniu się urządzenie wykonuje cykl płukania obwodów wewnętrznych.
Pasek przesuwa się do przodu i sygnalizuje, że urządzenie wykonuje cykl płukania systemu.
jest niewielka ilość gorącej wody. Poczekać, aż zakończy się ten cykl.
9
9999
9
9
9
99999
999
9999
99
99
999
99999
9.2 Nagrzewanie i płukanie
Po włączeniu urządzenie rozpoczyna fazę nagrzewania. Poczekać na zakończenie tej fazy.
52
Zostanie nalana niewielka ilość wody. Poczekać, aż cykl się zakończy.
Można przerwać cykl poprzez naciśnięcie przycisku „ESC".
Gdy pojawia się logo, urządzenie jest gotowe do pracy.
Page 53
Polskie
Jeżeli urządzenie jest używane po raz pierwszy lub przez dłuższy czas nie było używane, należy skontaktować się z administratorem w celu wykonania rozruchu.
9.3
Cykl ten umożliwia przepłukanie wewnętrznych obwodów kawy świeżą wodą. Ten cykl wykonywany jest:
•
•
•
•
Zostaje nalana niewielka ilość wody, która przepłucze i ogrzeje wszystkie komponenty. W tej fazie pojawia się symbol.
Poczekać, aż ten cykl zakończy się automatycznie. można przerwać nalewanie poprzez naciśnięcie przycisku „ESC".
Cykl płukania/automatycznego czyszczenia
Przy uruchamianiu urządzenia (gdy bojler jest zimny); Po napełnieniu obwodu (gdy bojler jest zimny); Podczas fazy przygotowywania Stand-by (jeśli został zaparzony co najmniej jeden rodzaj kawy);
Podczas fazy wyłączania, po wciśnięciu przycisku „Stand-by" (jeśli został zaparzony co najmniej jeden rodzaj kawy).
Aby ponownie włączyć urządzenie, należy nacisnąć przycisk na panelu sterowania (jeżeli wyłącznik główny jest ustawiony w pozycji „I"); W takim wypadku urządzenie wykona płukanie, tylko jeżeli bojler się ochłodził.
9.5 Rodzaje kontrolek / tryby
Urządzenie to jest wyposażone w dwa rodzaje oświetlenia diodowego, niebieskie i białe, do podświetlania strefy wytwarzania napojów. Działanie oświetlenia objaśniono poniżej.
Urządzenie w trybie rozgrzewania: zarówno diody
•
niebieskie, jak i diody białe, które zaświecają się i wyłączają naprzemiennie z widocznym efektem zanikania.
Urządzenie gotowe do pracy: świecą światłem stałym tylko diody niebieskie.
•
Urządzenie w trybie parzenia kawy lub napojów mieszanych:
•
niebieskie diody zgaszone, a diody białe świecą światłem stałym. Gdy napój jest gotowy, białe diody są zaświecane i gaszone z widocznym efektem zanikania przez 4 sekundy. Urządzenie w trybie nalewania gorącej wody: zarówno diody niebieskie, jak i diody białe zgaszone. Świecą jak w trybie gotowości tuż po zakończeniu nalewania wody.
Podczas fazy wyłączania urządzenie wykonuje cykl płukania, jeżeli został zaparzony jakiś rodzaj kawy.
Czas można zaprogramować w zależności od potrzeb (zobacz instrukcje w rozdziale „Menu programowania").
działania urządzenia
9
99
9
9
9
9
9
99
99999
99
9
99
9
9
99
9
9
9
9
99999
9
9
9
9
9
9.4 Urządzenie przyjazne dla środowiska: Stand-by
Urządzenie przystosowane jest do zapewnienia oszczędności energii. Po określonym czasie bezczynności od ostatniego parzenia urządzenie wyłącza się automatycznie. Czas ten administrator ustawia w menu technicznym.
9.6 Parzenie kawy
Aby zaparzyć kawę, należy nacisnąć: przycisk „Espresso", aby zaparzyć kawę espresso; przycisk „Espresso x2", aby zaparzyć dwie kawy espresso; przycisk „Coffee", aby zaparzyć napój Coffee;
53
Page 54
Polskie
Następnie rozpocznie się cykl parzenia:
Aby zaparzyć 2 kawy, urządzenie automatycznie przejdzie do mielenia i dozowania odpowiedniej ilości kawy.
9.7 Cappuccinatore
W niniejszym rozdziale przedstawiono, w jaki sposób należy korzystać z Cappuccinatore w celu przygotowania cappuccino albo mleka z kawą (latte macchiato) lub spienienia mleka.
Przed użyciem Cappuccinatore należy go dokładnie wyczyścić zgodnie
Przygotowanie dwóch kaw wymaga dwóch cykli mielenia i dwóch cykli parzenia, które są automatycznie wykonywane przez urządzenie.
Po zakończeniu cyklu wstępnego parzenia kawa zacznie wypływać z dozownika. Parzenie kawy zostanie automatycznie zakończone, gdy ustawiony poziom zostanie osiągnięty. można jednak przerwać parzenie kawy poprzez ponowne naciśnięcie przycisku wybranego produktu lub przycisku „ESC".
Urządzenie jest tak
9
99
99
99
99
999
9
99
99
99
99
wyregulowane, aby przygotować prawdziwe włoskie espresso. Cecha ta może nieco wydłużyć czas parzenia, zwiększając intensywność smaku kawy.
z opisem zawartym w rozdziale „Czyszczenie i konserwacja".
Należy stosować zimne mleko (~5°C / 41°F) o zawartości białka co najmniej 3%, aby zapewnić dobrą jakość produktu. Można używać mleka pełnego, odtłuszczonego, sojowego lub mleka bez laktozy, w zależności od upodobań.
Używać tylko z mlekiem lub wodą do czyszczenia.
54
Page 55
9.7.1 Instalacja Cappuccinatore
Włożyć lewą złączkę do Cappuccinatore.
Polskie
9.8 Parzenie cappuccino
Urządzenie umożliwia szybkie parzenie cappuccino poprzez wciśnięcie zaledwie jednego przycisku.
Na dole złączki umieszczona jest litera „L".
Włożyć rurkę po lewej stronie złączki.
W tym przypadku rurkę zasysającą można włożyć do uchwytów tak, jak pokazano na ilustracji.
N i e b e z p i e c z e ń s t w o poparzeń! Na początku parzenia gorąca woda może przez chwilę pryskać.
Zaraz po użyciu Cappuccinatore do spieniania mleka należy wykonać czyszczenie (zob. punkt „Czyszczenie Cappuccinatore (po każdym użyciu)");
Oczyścić z zewnątrz rurę zanurzoną przy pomocy wilgotnej ściereczki. Zapewni to doskonałe wyczyszczenie wszystkich części z ewentualnych resztek mleka.
Zdjąć pokrywkę z przedniej części.
9
9
99
9999999
9999999
99999
9
99
9
9
99
9999
55
Page 56
Polskie
Pokrywkę można umieścić z boku urządzenia za pomocą znajdującego się w niej magnesu.
Włożyć Cappuccinatore do obsady aż do samego końca. Sprawdzić, czy się nie wysuwa.
Włożyć czystą rurkę bezpośrednio do pojemnika na mleko.
Aby zapewnić najlepsze rezultaty w przygotowywaniu cappuccino, stosowane mleko powinno być zimne.
Ustawić filiżankę pod dozownikiem.
9
99
9999999
9
9999
99
9999999
99
Przed użyciem należy wyczyścić Cappuccinatore zgodnie z opisem przedstawionym w punkcie „Czyszczenie Cappuccinatore (po
Nacisnąć przycisk „Cappuccino". Urządzenie potrzebuje czasu na wstępne nagrzanie.
każdym użyciu)".
56
Page 57
Po zakończeniu nagrzewania wstępnego urządzenie rozpoczyna parzenie cappuccino.
Polskie
Zaraz po użyciu Cappuccinatore do spieniania mleka należy wykonać czyszczenie (zob. punkt „Czyszczenie Cappuccinatore (po każdym
W tej fazie urządzenie nalewa spienione mleko. Można zakończyć nalewanie poprzez naciśnięcie przycisku „Cappuccino" lub przycisku „ESC".
Po zakończeniu nalewania mleka urządzenie naleje kawę. Można zakończyć nalewanie poprzez naciśnięcie przycisku „Cappuccino" lub przycisku „ESC".
użyciu)");
Oczyścić z zewnątrz rurę zanurzoną przy pomocy wilgotnej ściereczki. Zapewni to doskonałe wyczyszczenie wszystkich części z ewentualnych resztek mleka.
Zdjąć pokrywkę z przedniej części.
Można delektować się smakiem cappuccino jak w prawdziwej kawiarni.
Po użyciu Cappuccinatore należy je wyczyścić zgodnie z opisem zawartym w punkcie „Czyszczenie Cappuccinatore (po każdym użyciu)". Zdjąć pojemnik i wyczyścić go w razie potrzeby.
9.9
Urządzenie umożliwia parzenie mleka z kawą (latte macchiato) po wciśnięciu zaledwie jednego przycisku.
Nalewanie mleka z kawą (latte macchiato)
9
9999
99
9999
99
999
9
99
9
99
99
99999
99
N i e b e z p i e c z e ń s t w o poparzeń! Na początku parzenia gorąca woda może przez chwilę pryskać.
Pokrywkę można umieścić z boku urządzenia za pomocą znajdującego się w niej magnesu.
57
Page 58
Polskie
Włożyć Cappuccinatore do obsady aż do samego końca. Sprawdzić, czy się nie wysuwa.
Włożyć czystą rurkę bezpośrednio do pojemnika na mleko.
Aby zapewnić jak najlepsze rezultaty w przygotowywaniu latte macchiato, stosowane mleko powinno być zimne.
Do zaparzenia zalecamy stosowanie wysokich szklanek, odpowiednio przesuwając dozownik kawy.
9
999999999999
99
9999
9
9999
99
99
Przed użyciem należy wyczyścić Cappuccinatore zgodnie z opisem przedstawionym w punkcie „Czyszczenie Cappuccinatore (po każdym użyciu)".
58
Gdy urządzenie będzie gotowe, należy nacisnąć przycisk „Latte macchiato", aby rozpocząć parzenie mleka z kawą (latte macchiato). Urządzenie automatycznie przygotowuje mleko z kawą (latte macchiato).
Po użyciu Cappuccinatore należy je wyczyścić zgodnie z opisem zawartym w punkcie „Czyszczenie Cappuccinatore (po każdym użyciu)". Zdjąć pojemnik i wyczyścić go w razie potrzeby.
Page 59
9.10 Nalewanie mleka
Urządzenie umożliwia szybkie nalanie gorącego mleka po naciśnięciu zaledwie jednego przycisku.
N i e b e z p i e c z e ń s t w o poparzeń! Na początku parzenia gorąca woda może przez chwilę pryskać.
Zaraz po użyciu Cappuccinatore do spieniania mleka należy wykonać czyszczenie (zob. punkt „Czyszczenie Cappuccinatore (po każdym użyciu)");
Oczyścić z zewnątrz rurę zanurzoną przy pomocy
Polskie
Pokrywkę można umieścić z boku urządzenia za pomocą znajdującego się w niej magnesu.
Włożyć Cappuccinatore do obsady aż do samego końca. Sprawdzić, czy się nie wysuwa.
wilgotnej ściereczki. Zapewni to doskonałe wyczyszczenie wszystkich części z ewentualnych resztek mleka.
Zdjąć pokrywkę z przedniej części.
Przed użyciem należy wyczyścić Cappuccinatore zgodnie z opisem przedstawionym w punkcie „Czyszczenie Cappuccinatore (po każdym użyciu)".
59
9
9
99
9
9
99
9999
99
9999999
9
Page 60
Polskie
Włożyć czystą rurkę bezpośrednio do pojemnika na mleko.
Aby zapewnić jak najlepsze rezultaty w przygotowywaniu mleka, stosowane mleko powinno być zimne.
Do zaparzenia zalecamy stosowanie wysokich szklanek, odpowiednio przesuwając dozownik kawy.
9.11 Nalewanie gorącej wody
N i e b e z p i e c z e ń s t w o poparzeń! Na początku parzenia gorąca woda może przez chwilę pryskać. Rurka do nalewania gorącej wody może być bardzo gorąca.
Ustawić pojemnik pod rurką gorącej wody.
9
9999
99
99999
99
99
9
99
9999
99999
99
9
Gdy urządzenie będzie gotowe, należy nacisnąć przycisk „Milk", aby rozpocząć nalewanie gorącego mleka. Urządzenie automatycznie przygotowuje gorące mleko.
Po użyciu Cappuccinatore należy je wyczyścić zgodnie z opisem zawartym w punkcie „Czyszczenie Cappuccinatore (po każdym użyciu)". Zdjąć pojemnik i wyczyścić go w razie potrzeby.
60
Nacisnąć przycisk „Hot water", aby rozpocząć nalewanie gorącej wody z rurki.
Po zakończeniu nalewania należy zabrać pojemnik z gorącą wodą.
Można zakończyć nalewanie poprzez naciśnięcie przycisku „Hot water" lub przycisku „ESC".
Page 61
9.12 Produkty „Ekstra"
Urządzenie jest przystosowane do zaparzania innych produktów, których nie ma bezpośrednio na panelu sterowania.
Polskie
Wybrać odpowiedni napój, naciskając przycisk „UP" lub przycisk „DOWN". Po wybraniu odpowiedniego napoju nacisnąć przycisk „OK", aby rozpocząć przygotowywanie.
Jeżeli po naciśnięciu przycisku „Extra" nie zostanie wybrany żaden produkt, po upływie 10 sekund urządzenie powraca do menu głównego.
Nacisnąć przycisk „Extra", aby wejść do menu.
Funkcja „STEAM" jest widoczna i może zostać wybrana, tylko jeżeli administrator aktywował tę opcję. W przeciwnym razie
Zapoznać się z odpowiednim punktem, aby przygotować żądany napój.
Do przygotowywania napojów na bazie mleka należy zainstalować Cappuccinatore i umyć je najpierw zgodnie z opisem zawartym w punkcie „Czyszczenie Cappuccinatore (po każdym użyciu)".
Kawa duża
Ten program umożliwia przygotowanie dużej kawy. Nacisnąć przycisk „Extra", aby wejść do menu.
9
9
9
9
99999
99
9
9
99
9
999
9
9
99999
9
9
99
99
funkcja ta jest niedostępna.
Na wyświetlaczu pojawi się strona, która pozwala na wyświetlenie napojów „Ekstra".
W tym menu można nalać tylko jeden produkt na raz; aby nalać kilka produktów, należy powtórzyć opisaną operację.
Ustawić odpowiednią filiżankę pod dozownikiem kawy. Nacisnąć przycisk „OK", aby rozpocząć przygotowywanie. Po zakończeniu nalewania zabrać filiżankę z kawą.
Można zakończyć nalewanie poprzez naciśnięcie przycisku „Ekstra" lub przycisku „ESC".
61
Page 62
Polskie
Kawa amerykańska
Ten program umożliwia przygotowanie kawy po amerykańsku. Nacisnąć przycisk „Extra", aby wejść do menu. Nacisnąć przycisk „DOWN", aby wybrać pozycję „AMERICANO".
Ustawić odpowiednią filiżankę pod dozownikiem.
Caffè Latte
Ten program umożliwia przygotowanie kawy z gorącym mlekiem.
N i e b e z p i e c z e ń s t w o poparzeń! Na początku parzenia gorąca woda może przez chwilę pryskać.
Zdjąć pokrywkę z przedniej części.
9
9
9
9
999999
999999
9
99
99
9
9
9
9999
99
9999
Potwierdzić, naciskając przycisk „OK", aby rozpocząć przygotowywanie. Po zakończeniu nalewania zabrać filiżankę z kawą.
Można zakończyć nalewanie poprzez naciśnięcie przycisku „Ekstra" lub przycisku „ESC".
62
Pokrywkę można umieścić z boku urządzenia za pomocą znajdującego się w niej magnesu.
Włożyć Cappuccinatore do obsady aż do samego końca. Sprawdzić, czy się nie wysuwa.
Page 63
Przed użyciem należy wyczyścić Cappuccinatore zgodnie z opisem przedstawionym w punkcie „Czyszczenie Cappuccinatore (po każdym użyciu)".
Włożyć czystą rurkę bezpośrednio do pojemnika na mleko.
Polskie
Nacisnąć przycisk „Extra", aby wejść do menu. Nacisnąć przycisk „DOWN", aby wybrać pozycję „CAFFE' LATTE".
Ustawić odpowiednią filiżankę pod dozownikiem.
Aby zapewnić najlepsze rezultaty w przygotowywaniu cappuccino, stosowane mleko powinno być zimne.
Potwierdzić, naciskając przycisk „OK", aby rozpocząć przygotowywanie.
Można zakończyć nalewanie poprzez naciśnięcie przycisku „Ekstra" lub przycisku „ESC".
Po zakończeniu nalewania zabrać filiżankę z kawą i gorącym mlekiem.
63
9999
9
9999
99
9
99999
999999
99
99
99
Page 64
Polskie
Para
Funkcja ta jest aktywna, tylko jeżeli została aktywowana przez administratora.
N i e b e z p i e c z e ń s t w o poparzeń! Na początku parzenia gorąca woda może przez chwilę pryskać. Rurka wylotu pary może nagrzać się do wysokiej temperatury.
Ten program umożliwia wytwarzanie pary pozwalające na nagrzewanie napojów bezpośrednio w pojemniku. Nacisnąć przycisk „Extra", aby wejść do menu. Nacisnąć przycisk „DOWN", aby wybrać „STEAM".
W razie potrzeby, po zakończeniu używania, należy wyczyścić rurkę wylotu pary wilgotną ściereczką.
9.13
Urządzenie umożliwia regulację wielkości produktów zaparzanych w filiżance w zależności od wymagań konsumenta i wielkości kubków/filiżanek. Regulację ilości produktu w filiżance, kubku lub szklance można wykonać na dwa sposoby:
•
•
9.13.1
W tej metodzie regulację ilości produktów może wykonać administrator za pomocą klawiatury, ale wzrokowo. Ilość produktu reguluje się podczas zaparzania. Przejść do programowania urządzenia zgodnie z opisem zawartym w punkcie „Dostęp do menu technicznego".
Regulacja ilości produktu w filiżance
KONFIG. W TR. DOZOWANIA KONFIG. Z PARAMETRAMI
KONFIG. W TR. DOZOWANIA
Ustawić odpowiedni pojemnik pod dozownikiem.
9
9
9
9
9
9
9999
9999
9
9
9
9
9
9
9
9
9
9
9
9999
9999
9999
Zatwierdzić, naciskając przycisk „OK".
Urządzenie wykonuje nagrzewanie systemu. Po osiągnięciu odpowiedniej temperatury urządzenie rozpoczyna wytwarzanie pary.
Aby zakończyć wytwarzanie pary, należy nacisnąć przycisk „Extra" lub przycisku „ESC".
64
Wybrać pozycję „USTAWIENIA" i nacisnąć przycisk „OK".
Aby wybrać pozycję „MENU NAPOJU", należy nacisnąć przycisk „DOWN".
Page 65
Nacisnąć przycisk „OK", aby wejść.
Nacisnąć przycisk „OK", aby wejść do menu „KONFIG. W TR. DOZOWANIA".
Wybrać napój, który zamierza się zaprogramować i zatrzymać parzenie w dowolnym momencie, jak wskazano na wyświetlaczu.
Tytułem przykładu przedstawiono programowanie cappuccino. Przed wykonaniem programowania należy przygotować urządzenie zgodnie z opisem zawartym w punkcie „Parzenie cappuccino".
Ustawić filiżankę pod dozownikiem.
Polskie
Aby wybrać pozycję „Cappuccino", należy nacisnąć kilkukrotnie przycisk „DOWN".
Nacisnąć przycisk „OK", aby wejść. W tym momencie urządzenie jest programowane. Urządzenie rozpoczyna nalewanie mleka. Na wyświetlaczu pojawia się komunikat „OK, ABY ZAPISAĆ".
Od tego momentu należy nacisnąć przycisk „OK", kiedy w filiżance osiągnięto żądaną ilość mleka. Następnie urządzenie od razu rozpoczyna fazę parzenia kawy. Na wyświetlaczu pojawia się komunikat „OK, ABY ZAPISAĆ".
9
99999
99999
99
99
99999
99999
99999
9
99999
99
Od tego momentu należy nacisnąć przycisk „OK", kiedy w filiżance osiągnięto żądaną ilość kawy. W tym przypadku przycisk „Cappuccino" jest zaprogramowany. Po każdym naciśnięciu przycisku urządzenie nalewa zaprogramowaną ilość napoju.
65
Page 66
Polskie
W tym trybie można zaprogramować wielkości
Aby wybrać pozycję „MENU NAPOJU", należy nacisnąć przycisk „DOWN".
wszystkich produktów z wyjątkiem pozycji „AMERICANO" i „STEAM".
Programowanie kawy ESPRESSO ma również
Nacisnąć przycisk „OK", aby wejść.
wpływ na ustawienie ESPRESSO X2.
9.13.2 KONFIG. Z PARAMETRAMI
Aby wyregulować wielkość napoju, należy przejść do „MENU NAPOJU" i przy użyciu klawiatury zaprogramować każdy napój. Ta metoda wymaga przeprowadzenia kontroli zaparzania w celu ustalenia rzeczywistej ilości zaparzanego produktu. Dla wygody użytkownika poniżej przedstawiono, w jaki sposób należy zaprogramować cappuccino i wykonać wszystkie niezbędne czynności. Przejść do programowania urządzenia zgodnie z opisem zawartym w punkcie „Dostęp do menu technicznego".
Aby wybrać pozycję „KONFIG. Z PARAMETRAMI", należy nacisnąć przycisk „DOWN".
9
9
99
9
9
9
9999
99999
99999
99999
99999
99999
Wybrać pozycję „USTAWIENIA" i nacisnąć przycisk „OK".
66
Nacisnąć przycisk „OK", aby wejść.
Page 67
Aby wybrać pozycję „Cappuccino", należy nacisnąć kilkukrotnie przycisk „DOWN".
Nacisnąć przycisk „OK", aby wejść.
Polskie
Nacisnąć przycisk „OK", aby wejść.
Nacisnąć przycisk „DOWN" lub przycisk „UP", aby ustawić odpowiednią wartość. Następnie nacisnąć przycisk „OK", aby zatwierdzić i wyjść. Nacisnąć przycisk „DOWN", aby wybrać menu „WIELKOŚĆ KAWY".
Nacisnąć przycisk „OK", aby wejść do menu „PARZENIE WSTĘPNE".
Nacisnąć przycisk „DOWN" lub przycisk „UP", aby ustawić odpowiednią wartość. Następnie nacisnąć przycisk „OK", aby zatwierdzić i wyjść. Nacisnąć przycisk „DOWN", aby wybrać menu „TEMPERATURA KAWY".
Nacisnąć przycisk „OK", aby wejść.
Nacisnąć przycisk „DOWN" lub przycisk „UP", aby ustawić odpowiednią wartość, przesuwając pasek; liczba umieszczona z boku określa wartość paska (w impulsach). Następnie nacisnąć przycisk „OK", aby zatwierdzić i wyjść. Nacisnąć przycisk „DOWN", aby wybrać menu „ILOŚĆ MLEKA".
9
99999
99999
99999
9
99999
9999
9
9999
9999
9
99999
67
Page 68
Polskie
Nacisnąć przycisk „OK", aby wejść.
Nacisnąć przycisk „DOWN" lub przycisk „UP", aby ustawić odpowiednią wartość, przesuwając pasek; Liczba umieszczona z boku określa wartość paska (w sekundach). Następnie nacisnąć przycisk „OK", aby zatwierdzić i wyjść.
Nacisnąć przycisk „DOWN", aby wybrać menu „PRZERWA".
Wartości fabryczne można przywrócić dla każdego napoju. Przywrócenie dotyczy wybranego napoju. Aby przywrócić wartości domyślne innych napojów, należy przejść do menu i wykonać przywrócenie.
Nacisnąć przycisk „DOWN", aby wybrać menu „WARTOŚCI DOMYŚLNE".
Nacisnąć przycisk „OK", aby wejść.
9
9999
99
99999
9999
99
9
99
99999
99999
9
Nacisnąć przycisk „DOWN" lub przycisk „UP", aby ustawić odpowiednią wartość.
Po zakończeniu tej fazy napój jest zaprogramowany. Zalecamy wykonanie kontroli wzrokowej rezultatu. Jeżeli użytkownik chce przywrócić wartości domyślne poszczególnych napojów, powinien wykonać poniższe czynności.
68
Nacisnąć przycisk „OK", aby wejść.
Przywrócenie powoduje całkowite usunięcie zapisanych parametrów. Aby przerwać procedurę, należy nacisnąć przycisk „ESC".
Page 69
Przywracanie wartości domyślnych napoju
Polskie
9.15 Opróżnienie kasetki na fusy
ESPRESSO wpływa również na ustawienia napoju ESPRESSO X2, nie dotyczy to jednak jego linii ceny.
Nacisnąć przycisk „OK", aby zatwierdzić. Przywrócono wartości fabryczne napoju. Nacisnąć przycisk „ESC" jeden raz lub kilkakrotnie, aby wyjść.
9.14
Obsługa urządzenia z kredytami
Ta funkcja może być włączona i wyłączona przez administratora.
Urządzenie jest przystosowane do obsługi zaparzania napojów według dostępnych kredytów; możliwa ilość zaparzeń produktów zależy od liczby kredytów wprowadzonych przez administratora. Po wyczerpaniu kredytów nie można już zaparzać produktów na bazie kawy. Pozostałe kredyty widoczne są na ekranie „Gotowe do użytku".
Operację tę należy wykonywać, gdy urządzenie jest włączone i/lub pracuje w trybie stand-by.
Urządzenie sygnalizuje, że osiągnięto maksymalną pojemność kasetki na fusy.
Pierwsza sygnalizacja informuje użytkownika, że należy opróżnić kasetkę na fusy, ale urządzenie pozwala na dalsze zaparzanie kawy.
Na wyświetlaczu pojawi się:
Jeżeli kasetka na fusy nie zostanie opróżniona, po kilku cyklach parzenia kawy urządzenie się zablokuje, a na wyświetlaczu pojawi się komunikat:
9
99
9
99
9
9
9
9
9
9
9
99
99
99
99
99999
99999
99
Nalewanie gorącej wody, gorącego mleka i wytwarzanie pary nie jest obsługiwane za pomocą kredytów i jest możliwe, jeżeli w pojemniku znajduje się woda.
Każdy administrator samodzielnie ustala, w jaki sposób obsługiwane są ustawienia kredytów oraz ich doładowywanie, aby umożliwić obsługę urządzenia.
W takim wypadku urządzenie nie pozwala na wytwarzanie napojów. Aby można było nalać napoje, należy koniecznie wyrzucić zużytą kawę z kasetki na fusy.
69
Page 70
Polskie
Wyjąć tacę ociekową i opróżnić ją.
Wyjąć kasetkę i wyrzucić fusy po kawie do odpowiedniego pojemnika.
Na wyświetlaczu pojawi się:
Urządzenie jest gotowe do parzenia kawy.
Tylko gdy na wyświetlaczu pojawi się:
9
9999
9999
9999
9
9999
9
9999
99
można włożyć kasetkę na fusy do urządzenia. Po włożeniu kasetki na wyświetlaczu pojawi się komunikat:
Włożyć tacę ociekową.
70
Page 71
10 CZYSZCZENIE I KONSERWACJA
Polskie
Przed wykonaniem jakiejkolwiek czynności związanej z czyszczeniem i/lub konserwacją należy odłączyć kabel zasilający od gniazdka elektrycznego.
Producent nie ponosi żadnej odpowiedzialności za szkody osobowe lub uszkodzenia mienia spowodowane błędną lub niedostateczną konserwacją.
Aby zapobiec tworzeniu się rdzy wewnątrz urządzenia, nie należy używać pastylek na bazie chloru.
10.1
Ogólne uwagi dotyczące prawidłowej pracy urządzenia
Elementy, których nie można zdemontować, oraz urządzenie należy czyścić tylko zimną lub letnią wodą przy pomocy wilgotnej ściereczki i miękkiej gąbki, chyba że w instrukcji podano inne zalecenia.
Nie kierować bezpośredniego strumienia wody na elementy i/lub urządzenie.
Regularna konserwacja i regularne czyszczenie zachowują i utrzymują sprawność urządzenia przez dłuższy czas oraz gwarantują przestrzeganie zasad higieny.
Aby zapewnić poprawną pracę urządzenia, należy przestrzegać zasad i częstotliwości określonych w „planie konserwacji".
10
10
1010
1010
10
1010
1010
1010
1010
1010
71
Page 72
Polskie
10.2 Bieżące czyszczenie i konserwacja
Wszystkie czyszczone części są łatwo dostępne i nie wymagają stosowania narzędzi.
Wszystkie elementy należy myć tylko w letniej wodzie bez użycia detergentów lub
10.2.1 Plan konserwacji
Czynności do wykonania A B C D
Taca ociekowa ­Opróżnienie i czyszczenie kasetki na fusy
Dokładne czyszczenie Cappuccinatore - - ­Czyszczenie pojemnika na wodę - ­Czyszczenie bloku kawy - ­Smarowanie bloku kawy - - ­Czyszczenie pojemnika na kawę - - ­Odwapnianie
A Po pojawieniu się sygnalizacji B Codziennie C Co tydzień D Co tydzień lub po zaparzeniu 500 kaw
X
X
X
- - -
- - -
- -
X X
X
-
-
X X
rozpuszczalników, które mogą spowodować zmianę kształtu lub działania tych elementów.
Nie wolno myć wyjmowanych elementów w zmywarce do naczyń.
Czyszczenie urządzenia i jego elementów powinno być wykonywane co najmniej raz w tygodniu.
Urządzenie i jego elementy muszą być wyczyszczone i umyte po okresie, w którym
nie były użytkowane. Nie wolno czyścić elementów elektrycznych przy pomocy wilgotnych ściereczek i/lub
10
10
1010
1010
1010
1010
10
10101010
101010
10
1010
środków odtłuszczających. Resztki kurzu należy usuwać suchym strumieniem sprężonego powietrza lub ściereczką antystatyczną.
72
Page 73
10.2.2 Czyszczenie rurki gorącej wody/pary
Rurkę do nalewania gorącej wody i pary należy wyczyścić z zewnątrz wilgotną ściereczką po każdym użyciu i co najmniej raz na tydzień.
Najpierw należy sprawdzić, czy rurka jest zimna. Niebezpieczeństwo poparzeń.
10.2.3 Czyszczenie kasetki na fusy
Kasetkę na fusy należy opróżnić i wyczyścić, zawsze gdy w urządzeniu pojawia się stosowny komunikat. W tym celu należy zapoznać się z punktem „Opróżnienie kasetki na fusy".
Polskie
10.2.5 Czyszczenie tacy ociekowej
Należy codziennie opróżniać i myć tacę ociekową. Czynność tę należy wykonać również wtedy, gdy pływak się podnosi.
Wyjąć tacę ociekową.
Opróżnić tacę ociekową i umyć ją. Włożyć tacę ociekową.
10.2.4
Pojemnik na wodę należy czyścić po każdym jego napełnieniu.
Czyszczenie pojemnika na wodę
10.2.6
Czyszczenie Cappuccinatore (po każdym użyciu)
Jeżeli Cappuccinatore nie będzie czyszczony po każdym użyciu i zastosowaniu mleka, możliwe jest rozprzestrzenianie się skupisk bakterii potencjalnie szkodliwych dla zdrowia użytkownika.
10
10
1010
1010101010
10
1010
10
1010101010
10
1010
1010101010
10
1010101010
10
10
73
Page 74
Polskie
Cappuccinatore należy umyć i wyczyścić po każdym użyciu. Jeżeli użytkownik nie będzie go czyścił przed i po każdym użyciu, może doprowadzić do uszkodzenia urządzenia.
N i e b e z p i e c z e ń s t w o poparzeń! Na początku parzenia gorąca woda może przez chwilę pryskać.
Nacisnąć przycisk „OK", aby uruchomić cykl czyszczenia Cappuccinatore. Postępować zgodnie ze wskazówkami na wyświetlaczu.
Szybkie czyszczenie wykonuje się w następujący sposób:
Sprawdzić, czy Cappuccinatore wraz z wszystkimi elementami jest prawidłowo włożony.
Ustawić pojemnik pod dozownikiem.
Po wytworzeniu napoju na bazie mleka urządzenie wymaga wykonania czyszczenia Cappuccinatore.
10
1010
1010
1010
1010
1010101010
1010101010
1010101010
1010
1010
1010
10
1010
1010
1010
Aby przerwać cykl w dowolnym momencie, należy nacisnąć przycisk „ESC".
Urządzenie wykonuje krótki cykl mycia Cappuccinatore. Poczekać na zakończenie cyklu.
Jeżeli Cappuccinatore nie jest używane, należy je zdjąć z urządzenia, aby zachować w czystości.
10.2.7 Dokładne czyszczenie Cappuccinatore
Co miesiąc należy dokładnie wyczyścić wszystkie elementy Cappuccinatore, używając detergentu Saeco. Detergent Saeco można nabyć u lokalnego sprzedawcy lub w autoryzowanych centrach obsługi klienta.
Jeżeli użytkownik nie będzie go czyścił przed i po każdym użyciu, może doprowadzić do uszkodzenia urządzenia.
N i e b e z p i e c z e ń s t w o poparzeń! Na początku parzenia gorąca woda może przez chwilę pryskać.
74
Page 75
Sprawdzić, czy Cappuccinatore jest prawidłowo włożony.
Polskie
Nacisnąć przycisk „OK", aby wejść.
Nacisnąć przycisk „OK", aby wejść.
Nacisnąć przycisk „OK", aby uruchomić cykl czyszczenia Cappuccinatore.
Wejść do menu użytkownika zgodnie z opisem w punkcie „Dostęp do menu użytkownika".
Nacisnąć przycisk „DOWN", aby wybrać pozycję „CZYSZCZ. CAPPUCCINATORE".
Napełnić pojemnik na wodę i nacisnąć przycisk „OK", aby potwierdzić.
75
10
101010101010
10101010
10101010
1010101010
1010101010
1010101010
1010101010
Page 76
Polskie
Wlać roztwór w torebce do pojemnika z 1/2 (pół) litra świeżej pitnej wody.
Poczekać, aż zawartość torebki całkowicie się rozpuści i nacisnąć przycisk „OK", aby potwierdzić.
W przypadku potwierdzenia tej opcji należy obowiązkowo ukończyć cykl. Nacisnąć przycisk „ESC", aby wyjść.
Ustawić pod dozownikiem pusty pojemnik o pojemności przynajmniej 1 l i nacisnąć przycisk „OK", aby potwierdzić. Urządzenie wykonuje cykl mycia Cappuccinatore.
Pasek przedstawia postęp mycia. Poczekać, aż cykl zakończy się automatycznie. Po zakończeniu cyklu na wyświetlaczu pojawi się:
Włożyć czystą rurkę bezpośrednio do pojemnika. Nacisnąć przycisk „OK", aby zatwierdzić.
Nie wolno pić roztworu nalanego w tym procesie.
10
1010101010
1010101010
10
1010
101010101010
10
1010101010
10
1010101010
1010101010
10
10
Roztwór należy usunąć.
76
Wyjąć pojemnik na wodę i napełnić go świeżą pitną wodą. Nacisnąć przycisk „OK", aby potwierdzić.
Umyć dokładnie pojemnik użyty do rozpuszczenia roztworu i wlać do niego 1/2 (pół) litra świeżej pitnej wody, która zostanie użyta do płukania. Opróżnić pojemnik ustawiony pod dozownikiem.
Page 77
Włożyć rurę zanurzoną do użytego pojemnika. Nacisnąć przycisk „OK", aby zatwierdzić.
Ustawić pod dozownikiem pusty pojemnik i nacisnąć przycisk „OK", aby potwierdzić.
Urządzenie wykonuje cykl płukania Cappuccinatore. Pasek przedstawia postęp płukania.
Polskie
Poniżej wyjaśniono, w jaki sposób należy zdemontować i umyć Cappuccinatore ze złączką po lewej stronie. Jeżeli złączka zamontowana jest po prawej stronie, należy wykonać te same czynności, z tym że należy zdjąć rurkę zasysającą i włożyć ją po stronie przeciwnej do pokazanej.
Zdjąć rurkę zasysającą z Cappuccinatore.
Poczekać, aż cykl zakończy się automatycznie. Urządzenie przejdzie do normalnego cyklu pracy.
Umyć wszystkie elementy Cappuccinatore zgodnie z opisem przedstawionym w punkcie „Czyszczenie Cappuccinatore (po każdym użyciu)".
Jeżeli Cappuccinatore nie jest używane, należy je zdjąć z urządzenia, aby zachować w czystości.
Wyjąć pierścień z Cappuccinatore.
10
1010101010
1010101010
1010
1010
1010
1010
10
10101010
10101010
77
Page 78
Polskie
Obrócić pokrywkę Cappuccinatore i podnieść ją, aby zdjąć z obudowy Cappuccinatore.
Wyjąć zawór z Cappuccinatore.
10.2.8 Czyszczenie bloku kawy
Blok kawy należy czyścić za każdym razem, kiedy pojemnik na kawę ziarnistą jest napełniany, lub w każdym razie, przynajmniej raz na tydzień. Wyłączyć urządzenie poprzez ustawienie wyłącznika w położeniu „O" i wyciągnąć wtyczkę z gniazdka elektrycznego. Wyjąć tacę ociekową i kasetkę na fusy.
Umyć elementy pod bieżącą wodą. Sprawdzić, czy zostały usunięte ewentualne osady/zabrudzenia po mleku. Po umyciu elementów należy je zamontować, wykonując czynności demontażowe w odwrotnej kolejności.
10
10101010
10101010
10
1010101010101010
10
10
10101010101010
Po umyciu i założeniu Cappuccinatore można go ponownie zainstalować w urządzeniu. Można zamocować rurkę zasysającą do urządzenia za pomocą odpowiednich zaczepów umieszczonych po lewej stronie.
78
Page 79
Otworzyć drzwiczki serwisowe.
Wyjąć blok kawy, trzymając za specjalny uchwyt i wciskając przycisk „PRESS". Blok kawy może być myty tylko w letniej wodzie bez detergentu.
Polskie
Podnieść wewnętrzną kasetkę z tyłu, aby odblokować go.
Wyjąć wewnętrzną kasetkę, umyć ją i odstawić do odpowiedniej obsady.
Umyć blok kawy w letniej wodzie. Umyć dokładnie górny filtr. Przed włożeniem bloku kawy w odpowiednie miejsce należy sprawdzić, czy wewnątrz komory parzenia nie pozostała woda.
Podczas wkładania kasetki należy wykonać czynności dotyczące wyjmowania w odwrotnej kolejności.
Sprawdzić, czy blok kawy jest w pozycji spoczynku. Dwa punkty odniesienia muszą się na siebie nakładać.
79
10
1010101010
1010101010
1010101010
10101010
1010101010
1010
10101010
Page 80
Polskie
Jeżeli się nie nakładają, należy wykonać następującą czynność: Sprawdzić, czy dźwignia styka się z podstawą bloku kawy.
Sprawdzić, czy haczyk blokujący blok kawy jest w poprawnym położeniu. Aby ustalić jego położenie, należy mocno wcisnąć przycisk „PRESS".
10.2.9
Czyszczenie bloku kawy przy pomocy „pastylek odtłuszczających"
Oprócz cotygodniowego czyszczenia zalecamy wykonywanie cyklu czyszczenia przy pomocy „pastylek odtłuszczających" po zaparzeniu okołu 500 filiżanek kawy lub raz na miesiąc.
Ta czynność uzupełnia proces konserwacji bloku kawy.
„Tabletki odtłuszczające" do czyszczenia Zespołu kawy i produkty do konserwacji można kupić u lokalnego sprzedawcy lub w autoryzowanych centrach serwisowych.
„Pastylki odtłuszczające" nie mają żadnych właściwości odwapniających. Do odwapniania należy stosować odwapniacz Saeco zgodnie z procedurą przedstawioną w rozdziale
Umieścić ponownie blok kawy w odpowiedniej wnęce tak, aby zaczepienie odbyło się BEZ wciskania przycisku „PRESS".
Zamknąć drzwiczki serwisowe.
10
10
1010101010
1010101010
1010
1010
1010
1010
1010
1010
1010
1010
1010
1010
10101010
Przed włożeniem bloku kawy do urządzenia należy się upewnić, że jest on zupełnie suchy.
80
„Odwapnianie".
Nie wolno przerywać cyklu mycia. Ta czynność powinna być wykonywana pod nadzorem użytkownika.
Nie wolno pić roztworu nalanego w tym procesie. Roztwór należy usunąć.
Wejść do menu użytkownika zgodnie z opisem w punkcie „Dostęp do menu użytkownika".
Page 81
Nacisnąć przycisk „OK", aby wejść do cyklu czyszczenia bloku kawy.
Nacisnąć przycisk „OK", aby wejść.
Nacisnąć przycisk „OK", aby uruchomić cykl czyszczenia bloku.
Polskie
Otworzyć drzwiczki serwisowe.
Wyjąć tacę ociekową i kasetkę na fusy.
Wyjąć blok kawy, trzymając za specjalny uchwyt i wciskając przycisk „PRESS".
81
10
1010101010
1010101010
1010101010
101010101010101010
101010101010
10101010
Page 82
Polskie
Nacisnąć przycisk „OK", aby zatwierdzić wyjęcie bloku kawy.
Włożyć blok kawy do urządzenia i nacisnąć przycisk „OK", aby potwierdzić.
W przypadku potwierdzenia tej opcji należy obowiązkowo ukończyć cykl. Nacisnąć przycisk „ESC", aby wyjść.
Włożyć pastylkę czyszczącą do bloku kawy i włożyć blok do urządzenia. Należy pamiętać o włożeniu wszystkich elementów i zamknąć drzwiczki.
10
1010101010
1010
1010101010
1010101010
1010101010
10101010
1010
10
10
1010
Włożyć pastylkę do bloku i nacisnąć przycisk „OK", aby potwierdzić.
Ustawić pojemnik pod dozownikiem kawy i nacisnąć przycisk „OK", aby potwierdzić.
Cykl zostanie automatycznie ukończony przez urządzenie.
Po zakończeniu cyklu i po wykonaniu cyklu płukania urządzenie przejdzie do normalnego cyklu pracy.
Zalecamy wyjęcie bloku i umycie go pod świeżą, bieżącą wodą.
Przed włożeniem bloku kawy do urządzenia należy się upewnić, że jest on zupełnie suchy.
82
Page 83
10.2.10Smarowanie bloku kawy
Należy smarować blok kawy po zaparzeniu około 500 filiżanek kawy lub raz na miesiąc.
Smar do smarowania zespołu kawy i produkty do konserwacji można kupić u lokalnego sprzedawcy lub w autoryzowanych centrach serwisowych.
Aby sprawdzić, ile kaw zostało zaparzonych, należy przejść do menu „PRODUCT COUNTERS" w menu „STATYSTYKI" menu technicznego (punkt „Opis komunikatów w menu programowania").
Przed rozpoczęciem smarowania bloku kawy należy go umyć pod bieżącą wodą zgodnie z opisem zawartym w rozdziale „Czyszczenie bloku kawy". Smarować prowadnice bloku tylko smarem Saeco.
Polskie
Nasmarować również wałek.
Umieścić ponownie blok kawy w odpowiedniej wnęce tak, aby zaczepienie odbyło się BEZ wciskania przycisku „PRESS".
Nakładać smar w sposób jednolity na obie prowadnice boczne.
Włożyć kasetkę na fusy i tacę ociekową. Zamknąć drzwiczki serwisowe.
10.2.11Odwapnianie
Obecność kamienia jest naturalnym zjawiskiem w wodzie stosowanej w urządzeniu. Należy go regularnie usuwać, ponieważ może doprowadzić do zatkania obwodu wody i kawy w urządzeniu. Zaawansowana elektronika wskazuje na wyświetlaczu urządzenia (przy pomocy czytelnych symboli), kiedy należy wykonać odwapnianie. Należy wykonać niżej przedstawione czynności. Należy wykonać tę operację, zanim urządzenie przestanie działać prawidłowo. W tym wypadku gwarancja nie obejmuje naprawy.
Stosować tylko środek odwapniający Saeco. Został on opracowany specjalnie w celu utrzymania jak najlepszej wydajności i funkcjonalności urządzenia przez cały okres jego żywotności, jak również, aby uniknąć sytuacji, w których, jeśli jest ono prawidłowo używane, dochodziłoby do zmian parzonego produktu.
83
10
10
1010
10
10
10
1010101010
1010101010
10101010101010
1010
1010
10
10
10
10
1010
Page 84
Polskie
Środek odkamieniający i produkty konserwacji można kupić u lokalnego sprzedawcy lub w autoryzowanych centrach serwisowych.
Nie pić roztworu odwapniającego.
Nie używać w żadnym wypadku octu jako roztworu
Aby wybrać pozycję „MENU URZĄDZENIA", należy nacisnąć przycisk „DOWN".
odwapniającego.
Włączyć urządzenie przyciskiem ON/OFF. Zaczekać, aż urządzenie zakończy proces płukania i nagrzewania.
Wyjąć filtr „Intenza" przed wlaniem roztworu odwapniającego.
Przejść do programowania urządzenia zgodnie z opisem zawartym w punkcie „Dostęp do menu technicznego".
Wybrać pozycję „USTAWIENIA" i nacisnąć
10
1010
1010
1010
1010
1010
1010101010
1010101010
1010101010
1010101010
1010101010
1010101010
przycisk „OK".
Nacisnąć przycisk „OK", aby wejść.
Naciskać przycisk „DOWN", aż do wybrania pozycji „ODWAPNIANIE".
Nacisnąć przycisk „OK", aby wejść.
84
Page 85
Wybrać pozycję „WYKONAJ ODWAPNIANIE"; Nacisnąć przycisk „OK", aby kontynuować.
Nacisnąć przycisk „OK", aby rozpocząć cykl ODWAPNIANIA.
Wypełnić pojemnik wodą i roztworem odwapniającym do poziomu CALC CLEAN na tylnej części pojemnika.
Polskie
Włożyć ponownie pojemnik do urządzenia. Nacisnąć przycisk „OK".
Opróżnić tacę ociekową z wszystkich płynów i ponownie włożyć ją do urządzenia.
Wyjąć dozownik kawy.
Nacisnąć przycisk „OK".
10
1010101010
1010101010
101010101010
10101010
10101010
10101010
10101010
85
Page 86
Polskie
Włożyć kompletny Cappuccinatore do urządzenia.
Nacisnąć przycisk „Kawa".
Podczas cyklu odwapniania wyjąć rurkę zasysającą z Cappuccinatore.
Ustawić pod rurką gorącej wody pojemnik, a pod Cappuccinatore duży pojemnik.
Pojemność pojemnika powinna wynosić co najmniej 1,5 litra.
Nacisnąć przycisk „OK".
W przypadku potwierdzenia tej opcji uruchamiany jest
10
1010101010
10
10101010
10
10101010
10
101010101010
10
cykl odwapniania. Nacisnąć przycisk „ESC", aby tymczasowo go zawiesić. Nacisnąć przycisk „Stand-by", aby anulować cykl definitywnie.
Jeżeli nie dysponuje się tak dużym pojemnikiem, należy wstrzymać cykl poprzez naciśnięcie przycisku „ESC", opróżnić pojemnik, umieścić go z powrotem w urządzeniu i ponownie uruchomić cykl poprzez naciśnięcie przycisku „OK".
86
Page 87
W tym momencie urządzenie rozpoczyna stopniowe nalewanie roztworu odwapniającego (słupek wskazuje stan przebiegu cyklu).
Gdy skończy się roztwór wewnątrz pojemnika, urządzenie będzie sygnalizować potrzebę opróżnienia i opłukania pojemnika świeżą pitną wodą.
Opłukać dokładnie pojemnik i napełnić go świeżą pitną wodą do poziomu MAX na części tylnej pojemnika.
Włożyć pojemnik do urządzenia. Nacisnąć przycisk „OK".
Opróżnić pojemniki użyte do zebrania płynu wypływającego z urządzenia.
Polskie
Sprawdzić, czy Cappuccinatore jest włożony do urządzenia. Nacisnąć przycisk „OK".
Ustawić pod rurką gorącej wody pojemnik, a pod Cappuccinatore duży pojemnik. Nacisnąć przycisk „OK".
Opróżnić tacę ociekową z wszystkich płynów i ponownie włożyć ją do urządzenia. Nacisnąć przycisk „OK".
Urządzenie wykonuje cykl płukania.
Cykl płukania można przerwać poprzez naciśnięcie przycisku „ESC"; aby kontynuować cykl, należy nacisnąć przycisk „OK". W tym czasie można opróżnić pojemnik lub oddalić się na chwilę.
10
1010
1010101010
1010
1010
1010101010
1010101010
1010101010
10101010101010
1010
1010
87
Page 88
Polskie
Faza płukania wymaga użycia określonej ilości wody, która jest ustalona fabrycznie. Pozwala to na wykonanie optymalnego cyklu płukania, aby zapewnić zaparzanie produktów w jak najlepszych warunkach. Żądanie napełnienia pojemnika podczas wykonywania cyklu płukania jest normalne i stanowi część procedury.
Po zakończeniu cyklu płukania urządzenie wykonuje napełnianie obwodu, cykl nagrzewania i cykl płukania w celu zaparzenia produktów.
Roztwór odkamieniający
Po zakończeniu cyklu odwapniania należy opłukać Cappuccinatore pod bieżącą wodą.
Opróżnić pojemniki użyte do zebrania płynu wypływającego z urządzenia i założyć dozownik kawy. Urządzenie jest gotowe do użytku.
Po wykonaniu cyklu odwapniania zaleca się opróżnienie tacy ociekowej.
należy usunąć w sposób wskazany na pojemniku i/lub zgodnie z przepisami obowiązującymi w kraju
10
1010
10
10
10
1010
10
1010
1010
użytkowania. Po wykonaniu cyklu
odwapniania należy umyć blok kawy zgodnie z opisem przedstawionym w punkcie „Czyszczenie bloku kawy" w rozdziale „Czyszczenie i konserwacja".
88
Page 89
Polskie
11 ROZWIĄZYWANIE PROBLEMÓW
11.1 Sygnalizacje
W niniejszym rozdziale opisano wszystkie komunikaty przedstawiane przez urządzenie użytkownikowi oraz czynności, jakie użytkownik może i/lub powinien wykonać.
Sygnały informacyjne Kasowanie komunikatu
Aby urządzenie działało prawidłowo, należy zamknąć drzwiczki serwisowe.
Włożyć tacę ociekową w odpowiednie miejsce.
Włożyć kasetkę na fusy w odpowiednie miejsce.
Wyjąć pojemnik i napełnić go świeżą pitną wodą.
Włożyć blok kawy w odpowiednie miejsce.
Została wybrana operacja, która wymaga nalania mleka. Włożyć Cappuccinatore do urządzenia tak, jak określono w instrukcji.
Została wybrana operacja, która wymaga nalania mleka. Włożyć do Cappuccinatore wcześniej zdemontowany zawór zgodnie z opisem zawartym w instrukcji.
11
11
11
111111
89
Page 90
Polskie
Sygnały informacyjne Kasowanie komunikatu
Napełnić pojemnik na kawę kawą ziarnistą i wybrać produkt.
Urządzenie sygnalizuje konieczność wykonania cyklu odwapniania. Jeżeli pojawi się ten komunikat, można dalej używać urządzenia, jednak istnieje zagrożenie awarii. Przypominamy, że szkody spowodowane brakiem odwapniania nie są objęte gwarancją.
Urządzenie sygnalizuje konieczność wymiany filtru wody „Intenza" na nowy. Skontaktować się z administratorem.
Urządzenie sygnalizuje, że wkrótce konieczne będzie opróżnienie pojemnika na fusy (patrz punkt „Opróżnienie kasetki na fusy"). Komunikat ten umożliwia dalsze zaparzanie produktów.
Wyciągnąć kasetkę na fusy i wyrzucić fusy do odpowiedniego pojemnika. UWAGA: Kasetka na fusy musi być opróżniana tylko wtedy, gdy pojawia się odpowiedni komunikat w urządzeniu i tylko kiedy urządzenie jest włączone i/lub jest w trybie stand-by. Opróżnienie kasetki przy wyłączonym urządzeniu nie pozwala na zapisanie tej czynności przez urządzenie. Czerwona migająca kontrolka. Urządzenie w Stand-By. Można zmienić ustawienia trybu Stand-By (skontaktować się z administratorem). Nacisnąć przycisk „Stand-by".
Wystąpiło zdarzenie, które wymaga ponownego uruchomienia urządzenia. Zapisać kod (E xx), który jest podany na dole. Wyłączyć urządzenie i włączyć je ponownie po upływie 30 sekund. Jeśli problem się powtórzy, skontaktować się z autoryzowanym centrum obsługi klienta.
Jeżeli ekran ten pojawia się po włączeniu urządzenia, oznacza to, że należy wykonać cykl odwapniania. Skontaktować się z administratorem. Przypominamy, że szkody spowodowane brakiem odwapniania nie są objęte gwarancją.
11
111111
90
Page 91
Polskie
11.2 Problemy - Przyczyny - Rozwiązania
W poniższej tabeli przedstawiono możliwe przyczyny błędów lub alarmów, które mogą doprowadzić do całkowitego lub częściowego zablokowania urządzenia.
Urządzenie się nie włącza. Urządzenie nie jest podłączone do sieci
Kawa nie jest wystarczająco gorąca. Filiżanki są zimne. Ogrzać filiżanki gorącą wodą.
Problemy Przyczyny Rozwiązania
elektrycznej. Wyłącznik ON/OFF jest w położeniu „0". Ustawić wyłącznik ON/OFF w położeniu „I".
Pozycja menu dotycząca temperatury kawy jest ustawiona na zbyt niską wartość.
Podłączyć urządzenie do sieci elektrycznej.
Należy skontaktować się z administratorem lub wykwalifikowanym technikiem. Temperaturę kawy można ustawić w menu.
Kawa ma mało pianki (patrz uwaga). Mieszanka kawy jest nieodpowiednia, kawa
Urządzenie nagrzewa się zbyt długo lub ilość nalewanej wody jest zbyt mała.
W Cappuccinatore tworzą się pęcherzyki podczas nalewania mleka.
Z Cappuccinatore wydobywa się para podczas zasysania mleka.
Nie można wyjąć bloku kawy. Blok kawy jest w niewłaściwym położeniu. Włączyć urządzenie.
Urządzenie mieli ziarna kawy, ale kawa nie wypływa (patrz uwaga).
Kawa jest za bardzo wodnista (patrz uwaga). Kawa wypływa zbyt wolno (patrz uwaga). Mielenie jest zbyt drobne.
Kawa wypływa poza dozownikiem. Dozownik jest zatkany.
nie jest świeżo prażona lub jest zbyt grubo zmielona.
Obwód urządzenia jest zatkany z powodu osadów kamienia.
Złączki rurki są błędnie podłączone lub nie są całkowicie włożone do Cappuccinatore.
Skończyło się mleko w pojemniku. Sprawdzić, czy jest jeszcze mleko, i w razie
Kasetka na fusy jest włożona. Wyjąć kasetkę na fusy przed wyjęciem
Blok kawy jest brudny. Wyczyścić blok kawy (rozdział „Czyszczenie
Dozownik jest brudny. Wyczyścić dozownik. Doza jest zbyt mała. Wyregulować ilość kawy do mielenia.
Blok kawy jest brudny. Wyczyścić blok kawy (rozdział „Czyszczenie
Dozownik jest w niewłaściwym położeniu. Ustawić prawidłowo dozownik.
Zmienić mieszankę kawy lub wyregulować stopień mielenia zgodnie z opisem zawartym w rozdziale „Regulacja stopnia mielenia". Wykonać odwapnianie urządzenia.
Włożyć do końca rurkę zasysającą do Cappuccinatore.
potrzeby napełnić lub wymienić pojemnik na mleko na nowy.
Zamknąć drzwiczki serwisowe. Blok kawy powraca automatycznie do pozycji wyjściowej.
bloku kawy.
bloku kawy").
Zmienić mieszankę kawy lub wyregulować stopień mielenia zgodnie z opisem zawartym w rozdziale „Regulacja stopnia mielenia".
bloku kawy"). Wyczyścić dozownik i jego otwory wylotowe.
Problemy te mogą być normalnym zjawiskiem, jeżeli została
11
11
1111
111111
11
11
zmieniona mieszanka kawy lub w przypadku wykonywania pierwszej instalacji.
W przypadku jakiegokolwiek problemu niewymienionego w tabeli lub jeżeli proponowane rozwiązania nie przyniosły skutku, prosimy o kontakt z naszym telefonicznym biurem obsługi klienta.
91
Page 92
Polskie
12 PRZECHOWYWANIE - UTYLIZACJA URZĄDZENIA
12.1 Przeniesienie urządzenia w inne miejsce
Jeżeli konieczna jest zmiana miejsca położenia urządzenia, należy wykonać następujące czynności:
odłączyć urządzenie od sieci zasilania;
•
wyczyścić całe urządzenie zgodnie z opisem zawartym w
•
rozdziale „Czyszczenie i konserwacja";
umieścić poszczególne elementy w odpowiednim miejscu
•
i zamknąć drzwiczki;
Podnieś i ustaw urządzenie w wyznaczonym miejscu.
•
12.2
Okres nieużywania i przechowywanie urządzenia
Jeżeli urządzenie będzie przechowywane lub nie będzie używane przez długi okres czasu, należy wykonać czynności wymienione w punkcie „Przeniesienie urządzenia w inne miejsce", a zatem należy:
owinąć urządzenie w brezent, aby zabezpieczyć je przed
•
kurzem i wilgocią;
sprawdzić, czy urządzenie znajduje się w odpowiednim
•
miejscu (temperatura nie może być niższa niż 1°C), i nie układać na nim pudeł ani innych urządzeń.
12
12
12
1212
1212
1212
1212
12
12
1212
1212
12
92
Page 93
Polskie
13
INFORMACJA DLA UŻYTKOWNIKÓW zgodnie z art. 13 dekretu ustawodawczego z dnia 25 lipca 2005 r., n. 151 „i zgodnie z postanowieniami dyrektywy WEEE dotyczącej ograniczenia stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym oraz unieszkodliwiania odpadów".
Symbol przekreślonego kosza na śmieci umieszczony na urządzeniu lub jego opakowaniu oznacza, że po zakończeniu okresu użytkowania produkt powinien zostać zebrany oddzielnie od innych odpadów.
Po zakończeniu eksploatacji urządzenia zbiórka selektywna jest organizowana i prowadzona przez producenta. Użytkownik, który zamierza przekazać urządzenie do utylizacji, powinien skontaktować się z producentem i przestrzegać wprowadzonego przez producenta systemu umożliwiającego selektywną zbiórkę urządzenia po zakończeniu jego eksploatacji.
Stosowna zbiórka selektywna mająca na celu recykling, obróbkę i unieszkodliwienie urządzenia w sposób przyjazny dla środowiska wpływa na zapobieganie negatywnemu oddziaływaniu na środowisko i na zdrowie, jak również umożliwia ponowne wykorzystanie i/lub recykling materiałów, z których składa się urządzenie.
ZASADY POSTĘPOWANIA Z URZĄDZENIEM PO ZAKOŃCZENIU JEGO EKSPLOATACJI
Nielegalna utylizacja produktu przez jego posiadacza podlega karom określonym w obowiązujących przepisach.
13
131313
13
1313
1313
1313
1313
13
93
Page 94
Page 95
Page 96
Powered by TCPDF (www.tcpdf.org)
cod. H0243PL00
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
