OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

ELECTRIC STRING TRIMMER

TAILLE-BORDURES À LIGNE DE ÉLECTRIQUE RECORTADORAS DE HILO ELÉCTRICA

RY41130

To register your Ryobi

product, please visit:

http://register.ryobitools.com/

Pour enregistrer votre produit de Ryobi, s’il vous plaît la visite:

http://register.ryobitools.com/

Para registrar su producto de

Ryobi, por favor visita:

http://register.ryobitools.com/

ALL VERSIONS TOUTES LES VERSIONS TODAS LAS VERSIONES

Your string trimmer has been engineered and manufactured to our high standard for dependability, ease of operation, and operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using

this product.

Thank you for your purchase.

SAVE THIS MANUAL FOR FUTURE REFERENCE

Ce taille-bordures a été conçu et fabriqué conformément à nos strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation. Correctement entretenu, cet outil vous donnera des années de fonctionnement robuste et sans problème.

AVERTISSEMENT : Pour réduire les risques de

blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’employer ce produit.

Su recortadora ha sido diseñado y fabricado de conformidad con nuestras estrictas normas para brindar fiabilidad, facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido funcionamiento y sin problemas.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer y comprender el manual del operador antes de usar este producto.

Merci de votre achat.

CONSERVER CE MANUEL POUR

FUTURE RÉFÉRENCE

Le agradecemos su compra.

GUARDE ESTE MANUAL PARA

FUTURAS CONSULTAS

See this fold-out section for all of the figures

referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les

figures mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual

del operador.

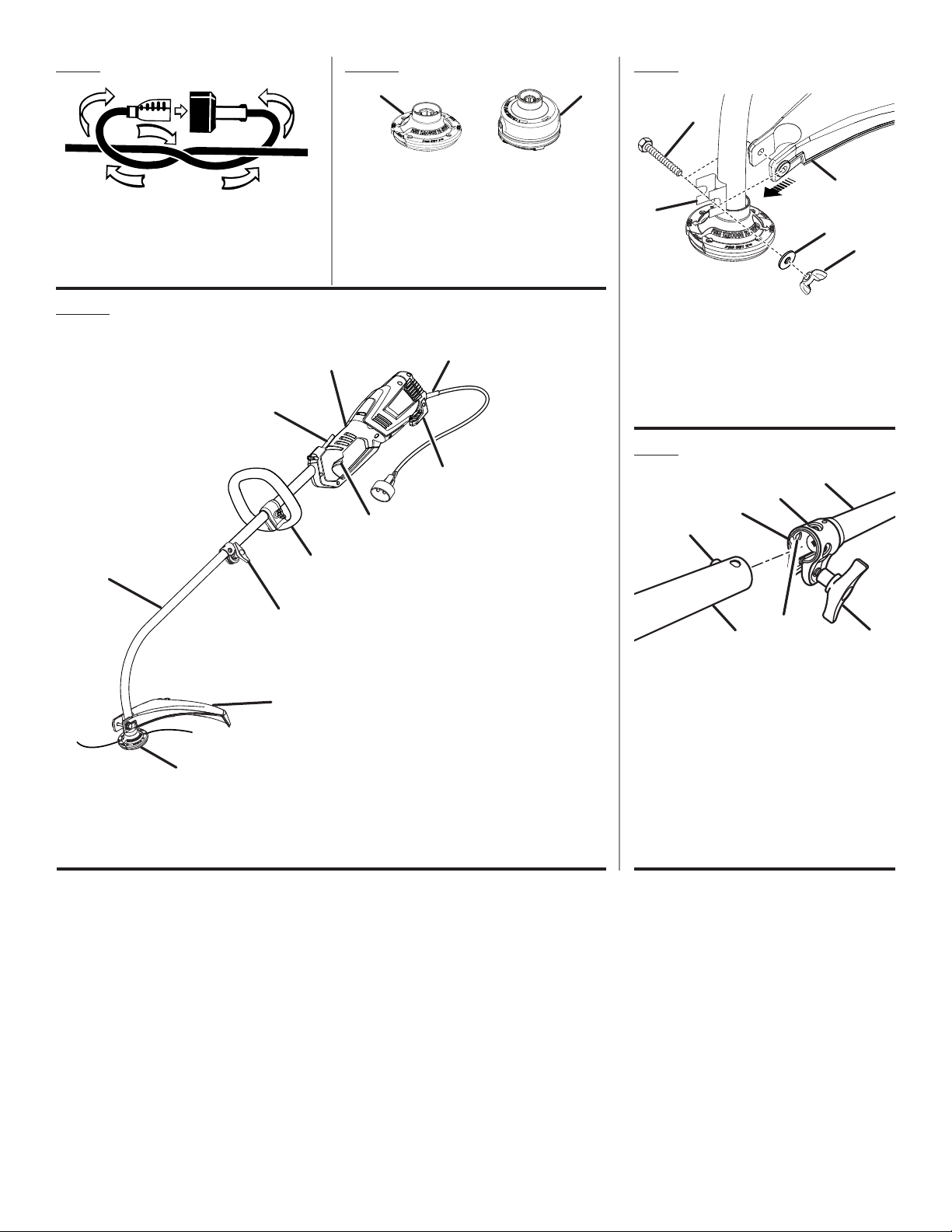

Fig. 2aFig. 1 Fig. 3

Fig. 2b

A - Lock-out button (bouton de verrouillage,

botón del seguro de apagado)

B - Trimmer shaft (arbre du taille-bordures, eje

de la recortadora)

A - Pro Cut II string head (tête à ligne de coupe

de Pro Cut II, cabezal del hilo de Pro Cut II)

B - Reel-Easy™ bump advance string head

(avance de la ligne de coupe à tapant ReelEasy™, sistema de avance de hilo por golpe Reel-Easy™)

C - String head (tête à ligne de coupe, cabezal

del hilo)

D - Grass deflector (déflecteur d’herbe, deflector

de pasto) E - Coupler (coupleur, acoplador) F - Front handle (poignée avant, mango

delantero) G - Switch trigger (gâchette de commutateur,

gatillo del interruptor) H - Rear handle (poignée arrière, mango

trasero) I - Cord retainer (retenue de cordon, retén para

el cordón) J - Cord bend relief (soulagement de torsion du

cordon, protector del cordón)

A - Bolt (boulon, perno) B - Bracket (support, placa) C - Washer (rondelle, arandela) D - Wing nut (écrou à oreilles, tuerca de

mariposa)

E - Grass deflector (déflecteur d’herbe, deflector

de pasto)

Fig. 4

A - Power head shaft (arbre moteur, cabezal

motor eje) B - Coupler (coupleur, acoplador) C - Guide recess (renfoncement du guide,

hueco guía) D - Button (bouton, botón) E - Trimmer shaft (arbre du taille-bordures, eje

de la recortadora) F - Positioning hole (trou de positionnement,

orificio de posicionamiento) G - Knob (bouton, perilla)

iii

Fig. 5

Fig. 8

Fig. 11

A - Bolt (boulon, perno) B - Front handle (poignée avant, mango

delantero) C - Washer (rondelle, arandela) D - Wing nut (écrou papillon, tuerca de

mariposa)

Fig. 6

A - Switch trigger (gâchette de commutateur,

gatillo del interruptor)

B - Lock-out button (bouton de verrouillage,

botón del seguro de apagado)

Fig. 9

PROPER TRIMMER OPERATING POSITION

TAILLE-BORDURE POSITION DE TRAVAIL

POSICIÓN CORRECTA PARA EL MANEJO

PARA RECORTAR

A - Dangerous cutting area (zone de coupe

dangereuse, área peligrosa de corte)

B - Curved shaft trimmer (taille-bordures à

arbre courbe, recortadora de eje curvo)

C - Direction of rotation (sens de rotation,

sentido de rotación)

D - Best cutting area (zone d’efficacité

maximum, mejor área de corte)

Fig. 12

A - Cord retainer (retenue de cordon, retén para

el cordón)

Fig. 7

A - Cord retainer (retenue de cordon, retén para

el cordón)

Fig. 10

A - Drive shaft (arbre d’entraînement, eje de

impulsión)

B - Spool retainer (retenue de bobine, retén del

carrete)

C - Plastic seal (étanchéité en plastique, sello de

plástico) D - Spool (bobine, carrete) E - String head assembly (ensemble de tête de

couple, conjunto del cabezal de hilo)

A - Line trimming cut-off blade (lame de

sectionnement de ligne, cuchilla de corte)

Fig. 13

A - Spool retainer (retenue de bobine, retén del

carrete)

Fig. 14

Fig. 16

Fig. 18

A - Spool retainer (retenue de bobine, retén del

carrete)

B - Spool (bobine, carrete)

Fig. 15

A - Eyelet (oeillet, ojillo) B - Arrow on spool (flèche sur la bobine, flecha

en el carrete)

A - Pull strings (tirer vers l’extérieur, tira del

hilo) B - Rotate the spool clock wise (tourner le

bobine dans le sens horaire, gire a la

derecha el carrete)

Fig. 17

A - Pull lines (tirer vers l’extérieur, tira del hilo)

A - Drive shaft (Arbre moteur, Eje de impulsión) B - String head (tête de coupe, cabezal del hilo) C - Spool retainer (retenue de bobine, retén del

carrete)

Fig. 19

INSERT LINE THROUGH SLOTS UNTIL

APPROX. 1 in. PROTRUDES FROM HOLES

INSÉRER LES FILS DANS LES FENTES

DE MANIÈRE À LES FAIRE DÉPASSER

D’ENVIRON 25,4 mm (1 po)

INTRODUZCA LOS HILOS A TRAVÉS

DE LAS RANURAS HASTA QUE

SOBRESALGAN APROXIMADAMENTE

25,4 mm (1 pulg.) DE LOS ORIFICIOS

A - Pull line from holes to remove (tirer les fils

hors des trous afin de les retirer, tire de los

hilos para retirarlos a través de los orificios) B - Hole (trou, agujero) C - Slot (fente, ranura)

TABLE OF CONTENTS

TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO

 Introduction ......................................................................................................................................................................2

Introduction / Introducción

 Important Safety Instructions ........................................................................................................................................ 3-4

Instructions importantes concernant la sécurité / Instrucciones de seguridad importantes

Symbols ............................................................................................................................................................................ 5

Symboles / Símbolos

 Electrical ........................................................................................................................................................................... 6

Caractéristiques électriques / Aspectos eléctricos

 Features ............................................................................................................................................................................7

Caractéristiques / Características

 Assembly .......................................................................................................................................................................7-8

Assemblage / Armado

 Operation .....................................................................................................................................................................9-10

Utilisation / Funcionamiento

 Maintenance ..............................................................................................................................................................11-12

Entretien / Mantenimiento

 Troubleshooting .............................................................................................................................................................. 12

Dépannage / Solución de problemas

 Warranty .........................................................................................................................................................................13

Garantie / Garantía

 Parts Ordering and Service ...............................................................................................................................Back Page

Commande de pièces et réparation / Pedidos de piezas y servicio ......................................................... Page arrière / Pág. posterior

INTRODUCTION

INTRODUCTION / INTRODUCCIÓN

This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability have been given top priority in the design of this product making it easy to maintain and operate.

* * *

Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à utiliser et à entretenir.

* * *

Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.

Page 2

IMPORTANT SAFETY INSTRUCTIONS

WARNING!

Read and understand all instructions before using this product. Failure to follow all instructions listed below may

result in electric shock, fire and/or serious personal injury. Do not use without guard and handle in place.

READ ALL INSTRUCTIONS

For safe operation, read and understand all instructions

before using this product. Follow all safety instructions. Failure to follow all safety instructions listed below, can result in serious personal injury.

Do not allow children or untrained individuals to use this

unit.

Check the work area before each use. Remove all objects

such as rocks, broken glass, nails, wire, or line which can be thrown or become entangled in the machine.

Always wear eye protection with side shields marked to

comply with ANSI Z87.1.

Use Safety Glasses – Always use face or dust mask if

operation is dusty.

Dress Properly – Use rubber gloves and substantial

footwear is recommended when working outdoors. Wear heavy, long pants, long sleeves, boots, and gloves. Do not wear loose fitting clothing, short pants, sandals, or go barefoot. Do not wear jewelry of any kind. They can be caught in moving parts. Secure long hair above shoulder level to prevent entanglement in moving parts.

Keep children away - Keep all bystanders, children, and

pets at least 50 ft. away.

Stay alert - Watch what you are doing. Use common

sense. Do not operate this unit when you are tired, ill, or under the influence of alcohol, drugs, or medication.

Do not operate in poor lighting. Keep all parts of your body away from any moving part. Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases, or dust. Power tools create sparks which may ignite the dust or fumes.

To reduce the risk of electric shock, this tool has a polarized

plug (one blade is wider than the other) and will require the use of a polarized extension cord. The plug will fit into a polarized extension cord only one way. If the plug does not fit fully into the extension cord, reverse the plug. If the plug still does not fit, obtain a correct polarized extension cord. A polarized extension cord will require the use of a polarized wall outlet. This plug will fit into the polarized wall outlet only one way. If the plug does not fit fully into the wall outlet, reverse the plug. If the plug still does not fit, contact a qualified electrician to install the proper wall outlet. Do not change the equipment plug, extension cord receptacle, or extension cord plug in any way.

Avoid body contact with grounded surfaces such as

radiators, ranges, and refrigerators. There is an increased risk of electric shock if your body is grounded.

Avoid Dangerous Environments - Don’t expose trimmers

to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.

Warning – To reduce the risk of electric shock -

extension cords marked W-A, W, STOW-A, SJW-A, SJTW-A, or SJTOW-A. rated for outdoor use and reduce the risk of electric shock.



Ground Fault Circuit Interrupter (GFCI) protection should be provided on the circuit(s) or outlet(s) to be used for the gardening appliance. Receptacles are available having built-in GFCI protection and may be used for this measure of safety.

Use Right Appliance - Do not force trimmer. Use the correct

tool for your application. The correct tool will do the job better and safer at the rate for which it is designed.

Don’t Force Appliance – It will do the job better and with

less likelihood of a risk of injury at the rate for which it was designed.

Do not operate the equipment while barefoot or when

wearing sandals or similar lightweight footwear. Wear protective footwear that will protect your feet and improve your footing on slippery surfaces.

Do not overreach – Keep firm footing and balance.

Overreaching can result in loss of balance.



Avoid Accidental Start – Do not carry plugged in appliance with finger on trigger. Be sure the switch trigger is not engaged before plugging in.

Do not use tool if switch trigger does not turn it on or off.

Any tool that cannot be controlled with the switch trigger is dangerous and must be repaired.

Disconnect appliance – Remove trimmer from power

source before storing, servicing, changing accessories such as cutting line. Such preventive safety measures reduce the risk of starting the tool accidentally.

Use only identical manufacturer’s replacement parts and

accessories. Use of any other parts may create a hazard or cause product damage.

Maintain appliance with care - Replace string head if

cracked, chipped, or damaged in any way. Be sure the string head is properly installed and securely fastened. Failure to do so can cause serious injury. Follow instructions for lubrication and changing accessories. Inspect cultivator cord periodically and, if damaged, have it replaced. Keep handles dry, clean, and free from grease and oil.

Make sure all guards, straps, deflectors and handles are

properly and securely attached.

SW-A, SOW-A, STW-A,

These cords are

pipes,

Use outdoor

Page 3 — English

IMPORTANT SAFETY INSTRUCTIONS

Use only the manufacturer’s 0.080 in. diameter replacement

line in the cutting head. Do not use any other cutting attachment, for example, metal wire, rope, or the like. To install any other brand of cutting head to this string trimmer can result in serious personal injury.

Never operate unit without the grass deflector in place

and in good condition.

Check damaged parts - Before further use of the tool, a

guard or other part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, binding of moving parts, breakage of parts, mounting and any other conditions that may affect its operation. A guard or other part that is damaged must be properly repaired or replaced by an authorized service center to avoid risk of personal injury.

Maintain a firm grip on both handles while trimming. Keep

string head below waist level. Never cut with the string head located over 30 in. or more above the ground.

Store idle appliances indoors- When not in use, string

trimmer should be stored indoors in a dry, locked place out of the reach of children.

Extenstion cord - Make sure your extension cord is in

good condition. When using an extension cord, be sure to use one heavy enough to carry the current your product will draw. A wire gauge size (A.W.G.) of at least 14 is recommended for an extension cord 50 feet or less in length. A cord exceeding 100 feet is not recom mended. If in doubt, use the next heavier gauge. The smaller the gauge number, the heavier the cord. An undersized cord

will cause a drop in line voltage resulting in loss of power and overheating. To reduce the risk of disconnection of appliance cord from the extension cord during operation, retain extension cord as shown in figure 6.

Never use blades, flailing devices, wire, or rope. Unit

is designed for line trimmer use only. Use of any other accessories or attachments will increase the risk of injury.

Inspect area to be cut. Remove objects (rocks, broken

glass, nails, wire, line, etc.) which can be thrown or become entangled in cutting head.

Keep the air vents clean and free of debris to avoid

overheating the motor. Clean after each use.

Stop the unit and disconnect the power source when not

in use. Carry the unit with the motor stopped.

Store unplugged and out of the reach of children. Do not hang unit so that the switch trigger is depressed. Do not use multiple cords. Do not abuse the cord - Never carry the unit by the cord

or yank extension cord to disconnect unit.

Keep the extension cord clear of operator and obstacles

at all times. Do not expose cords to heat, oil, water, or sharp edges.

If the power supply cord is damaged, it must be replaced

only by the manufacturer or by an authorized service center to avoid risk.

Save these instructions. Refer to them frequently and

use them to instruct others who may use this power tool. If you loan someone this power tool, loan them these instructions also.

Page 4 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER: Indicates an imminently hazardous situation, which, if not avoided, will

result in death or serious injury.

WARNING: Indicates a potentially hazardous situation, which, if not avoided, could

result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation, which, if not avoided, may

result in minor or moderate injury.

CAUTION: (Without Safety Alert Symbol) Indicates a situation that may result in

property damage.

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Eye Protection

Wet Conditions Alert Do not expose to rain or use in damp locations.

Keep Bystanders Away Keep all bystanders at least 50 ft. away.

Ricochet

No Blade

V Volts Voltage

DESIGNATION/EXPLANATION

To reduce the risk of injury, user must read and understand operator’s manual before using this product.

Always wear eye protection with side shields marked to comply with ANSI Z87.1.

Thrown objects can ricochet and result in personal injury or property damage.

Do not install or use any type of blade on a product displaying this symbol.

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

min Minutes Time

Alternating Current Type of current

Class II Tool Double-insulated construction

Page 5 — English

ELECTRICAL

DOUBLE INSULATION

Double insulation is a concept in safety in electric power tools, which eliminates the need for the usual three-wire grounded power cord. All exposed metal parts are isolated from the internal metal motor components with protecting insulation. Double insulated tools do not need to be grounded.

WARNING:

The double insulated system is intended to protect the user from shock resulting from a break in the tool’s internal insulation. Observe all normal safety precautions to avoid electrical shock.

NOTE: Servicing of a product with double insulation requires extreme care and knowledge of the system and should be performed only by a qualified service technician. For service, we suggest you return the tool to your nearest authorized service center for repair. Always use original factory replacement parts when servicing.

ELECTRICAL CONNECTION

This product has a precision-built electric motor. It should be connected to a power supply that is 120 volts, AC only (normal household current), 60 Hz. Do not operate this product on direct current (DC). A substantial voltage drop will cause a loss of power and the motor will overheat. If your product does not operate when plugged into an outlet, double-check the power supply.

GFCI

Ground Fault Circuit Interrupter (GFCI) protection should be provided on the circuit(s) or outlet(s) to be used for the product. Receptacles are available having built-in GFCI protection and may be used for this measure of safety.

EXTENSION CORDS

When using a power product at a considerable distance from a power source, be sure to use an extension cord that has the capacity to handle the current the product will draw. An undersized cord will cause a drop in line voltage, resulting in overheating and loss of power. Use the chart to determine the minimum wire size required in an extension cord. Only round jacketed cords listed by Underwriter’s Laboratories (UL) should be used.

When working outdoors with a product, use an extension cord that is designed for outside use. This type of cord is designated with “W-A” or “W” on the cord’s jacket.

Before using any extension cord, inspect it for loose or exposed wires and cut or worn insulation.

A proper extension cord is available at an authorized service center.

It is possible to tie the extension cord and power cord in a knot to prevent them from becoming disconnected during use. Make the knot as shown in Figure 1, then connect the plug end of the power cord into the receptacle end of the extension cord. This method can also be used to tie two extension cords together.

**Ampere rating (on product data plate)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Cord Length Wire Size (A.W.G.)

25´ 16 16 16 16 14 14 50´ 16 16 16 14 14 12 100´ 16 16 14 12 10 —

**Used on 12 gauge - 20 amp circuit

NOTE: AWG = American Wire Gauge

WARNING:

Keep the extension cord clear of the working area. Position the cord so that it will not get caught on lumber, tools, or other obstructions while you are working with a power tool. Failure to do so can result in serious personal injury.

WARNING:

Check extension cords before each use. If damaged replace immediately. Never use product with a damaged cord since touching the damaged area could cause electrical shock resulting in serious injury.

Page 6 — English

FEATURES

PRODUCT SPECIFICATIONS

Input ....................................................................................................................................120 V, AC only, 60 Hz, 7.5 Amps

Cutting Swath .................................................................................................................................................................15 in.

Line diameter (Reel-Easy™ Bump Advance System) ...............................................................................................0.080 in.

Line diameter (Pro Cut II String Head) .......................................................................................................................0.080 in.

Weight ............................................................................................................................................................................8 lbs.

KNOW YOUR STRING TRIMMER

See Figures 2a - 2b.

The safe use of this product requires an understanding of the information on the product and in this operator’s manual as well as a knowledge of the project you are attempting. Before use of this product, familiarize yourself with all operating features and safety rules.

CORD RETAINER

A convenient cord retainer helps keep the extension cord connection secure during string trimmer operation.

FRONT HANDLE

The string trimmer is equipped with a front handle assembly for ease of operation and to prevent loss of control.

ASSEMBLY

UNPACKING

This product requires assembly. Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list are included.

GRASS DEFLECTOR

The trimmer includes a grass deflector that helps protect you from flying debris.

LOCK-OUT BUTTON

The lock-out button prevents accidental starting.

REEL-EASY™ BUMP ADVANCE SYSTEM

The Reel-Easy™ Bump Advance System allows easy line advance during trimmer operation.

PACKING LIST (continued)

Grass Deflector Reel-Easy™ String Head Operator’s Manual

WARNING:

Do not use this product if any parts on the Packing List are already assembled to your product when you unpack it. Parts on this list are not assembled to the product by the manufacturer and require customer installation. Use of a product that may have been improperly assembled could result in serious personal injury.

Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

Do not discard the packing material until you have carefully

inspected and satisfactorily operated the product.

If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

PACKING LIST

Power Head Trimmer Shaft with Pre-installed Pro Cut II Fixed Line String

Head Front Handle Assembly

WARNING:

If any parts are damaged or missing, do not operate this product until the parts are replaced. Use of this product with damaged or missing parts could result in serious personal injury.

WARNING:

Do not connect to power supply until assembly is complete. Failure to comply could result in accidental starting and possible serious personal injury.

WARNING:

Do not attempt to modify this product or create accessories not recommended for use with this product. Any such alteration or modification is misuse and could result in a hazardous condition leading to possible serious personal injury.

Page 7 — English

ASSEMBLY

ATTACHING GRASS DEFLECTOR

See Figure 3.

WARNING:

The line cutting blade on the grass deflector is sharp. Avoid contact with the blade. Failure to avoid contact can result in serious personal injury.

Remove bolt, washer, and wing nut from grass deflector. Press the grass deflector onto the bottom of the trimmer

shaft as shown.

Insert the bolt through the grass deflector and the bracket

on the trimmer shaft.

Place the washer on the bolt. Place the wing nut on the bolt and tighten securely.

CONNECTING THE POWER HEAD SHAFT TO THE TRIMMER SHAFT

See Figure 4.

WARNING:

Never install, remove, or adjust any part of the trimmer while trimmer is plugged in or is running. Failure to stop the motor can cause serious personal injury. Never operate trimmer until it is completely assembled.

Before using the string trimmer, a one-time assembly is required. The trimmer shaft connects to the power head shaft by means of a coupler device.

 Unplug the string trimmer.  Loosen the knob on the coupler of the trimmer shaft.  Push in the button located on the power head shaft. Align

the button with the guide recess on the trimmer shaft

coupler and slide the two shafts together. Rotate the trimmer shaft until the button locks into the positioning hole.

 NOTE: If the button does not release completely in the

positioning hole, the shafts are not locked into place. Slightly rotate from side to side until the button is locked into place.

 Tighten the knob securely.

WARNING:

Be certain the shafts are locked into place and the knob is fully tightened before operating string trimmer; check it periodically for tightness during use to avoid possible disconnection of shafts, which could result in serious personal injury.

ATTACHING THE FRONT HANDLE

See Figure 5.

 Unplug the string trimmer.  Press the front handle onto the power head shaft so that

the handle is angled toward the rear handle.

 Place the front handle along the power head shaft to a

position that allows for comfortable operation.

 Slide the bolt through the holes in the front handle.  Slide the washer onto the bolt.

 Place the wing nut onto the bolt and tighten the wing nut

securely.

WARNING:

This string trimmer is designed to use only the provided trimmer shaft and string heads. It is not capable of using other attachments or cutting heads. Attempting to use other attachments or cutting heads could result in serious personal injury.

Page 8 — English

OPERATION

WARNING:

Do not allow familiarity with products to make you careless. Remember that a careless fraction of a second is sufficient to inflict severe injury.

WARNING:

Always wear eye protection with side shields marked to comply with ANSI Z87.1. Failure to do so could result in objects being thrown into your eyes, resulting in possible serious injury.

WARNING:

Never use blades, flailing devices, wire or rope on this product. Do not use any attachments or accessories not recommended by the manufacturer of this product. The use of attachments or accessories not recommended can result in serious personal injury.

Before each use, inspect the entire product for damaged, missing, or loose parts such as screws, nuts, bolts, caps, etc. Tighten securely all fasteners and caps and do not operate this product until all missing or damaged parts are replaced. Please call 1-800-860-4050 or contact an authorized service center for assistance.

APPLICATIONS

You may use this product for the purpose listed below:  Trimming grass and weeds from around porches, fences,

and decks.

CONNECTING TO POWER SUPPLY

See Figures 6 - 7.

This product is designed with a cord retainer that prevents the extension cord from being pulled loose while using.

Form a loop with the end of the extension cord. Insert loop portion of extension cord through opening in

the bottom of the rear handle and place over cord retainer.

Slowly pull loop against cord retainer until the slack is

removed.

Plug trimmer into extension cord. NOTE: Failure to remove all excess cord slack from

extension cord retainer could result in plug loosening from receptacle.

CAUTION:

Always use cord retainer to properly attach extension cord to string trimmer. Failure to use cord retainer may result in damage to string trimmer and/or extension cord.

LOCK-OUT BUTTON

See Figure 8.

The lock-out button reduces the possibility of accidental starting. The lock-out button is located on the handle above the switch trigger. The lock-out button must be depressed before you pull the switch trigger. The lock resets each time the trigger is released.

STARTING/STOPPING THE TRIMMER

See Figure 8.

To start the string trimmer: Depress the lock-out button

and squeeze the switch trigger.

To stop the string trimmer: Release the switch trigger.

OPERATING THE TRIMMER

See Figure 9.

WARNING:

Motor housing may become hot during operation. Do not rest or place your arm, hand, or any body part against the motor housing during operation. Only hold the unit as shown in Figure 9 during operation with all body parts clear of motor housing. Extended contact with the motor housing may result in burns or other injuries.

WARNING:

Always position the unit on the operator’s right side. The use of the unit on the operator’s left side will expose the user to hot surfaces and can result in possible burn injury.

WARNING:

To avoid burns from hot surfaces, never operate unit with the bottom of the motor above waist level.

Hold the string trimmer with your right hand on the rear handle and your left hand on the front handle. Keep a firm grip with both hands while in operation. String trimmer should be held at a comfortable position with the rear handle about hip height.

Always operate string trimmer at full throttle, by fully depressing the switch trigger. If debris becomes wrapped around the string head or shaft, RELEASE THE SWITCH TRIGGER, unplug the unit, and remove the debris.

WARNING:

Always hold the string trimmer away from the body keeping clearance between the body and the product. Any contact with the string trimmer cutting head can result in serious personal injury.

Page 9 — English

OPERATION

INSTALLING REEL EASY STRING HEAD

See Figure 10.

 Stop the motor and disconnect from power supply.  Remove currently installed string head.  Place the Reel Easy string head assembly on the end of

the drive shaft. Make sure the hex-shaped opening on the string head assembly seats completely on the drive shaft. Install the spool retainer to secure. Turn the spool retainer clockwise to secure.

 Remove the plastic seal from the string head assembly.

Pull outward on the strings to rotate the spool into the cutting position.

 Push the spool retainer down while pulling on string(s)

to manually advance the string and to check for proper assembly of the string head.

ADVANCING LINE USING THE REEL-EASY™ BUMP ADVANCE SYSTEM

Line advance is controlled by tapping the string head’s spool retainer on grass while running the string trimmer.

 Fully depress the switch trigger.  Tap string head on ground to advance line. Line advances

each time the head is tapped.

 Several taps may be required until line strikes the cut off

blade.

 Resume trimming. NOTE: If the line is worn too short you may not be able to

advance the line by tapping it on the ground. If so, RELEASE THE SWITCH TRIGGER, unplug the unit, and manually advance the line.

ADVANCING THE LINE MANUALLY

With the motor stopped and the power supply disconnected, push the spool retainer down while pulling on line(s) to manually advance the line.

NOTE: Pro Cut II line cannot be advanced. To replace the line, refer to Installing Line in Pro Cut II String Head later in this manual.

CUTTING TIPS

See Figure 11.

 Avoid hot surfaces by always keeping the tool away from

your body. (Proper operating position shown in figure 9.)

 Keep the trimmer tilted toward the area being cut; this is

the best cutting area.

 The trimmer cuts when passing the unit from right to

left. This will avoid throwing debris at the operator. Avoid cutting in the dangerous area shown in Figure 11.

 Use the tip of line to do the cutting; do not force string

head into uncut grass.

 Wire and picket fences cause extra line wear, even

breakage. Stone and brick walls, curbs, and wood may wear line rapidly.

 Avoid trees and shrubs. Tree bark, wood moldings, siding,

and fence posts can easily be damaged by the line.

GRASS DEFLECTOR LINE TRIMMING CUT-OFF BLADE

See Figure 12.

The trimmer is equipped with a line trimming cut-off blade on the grass deflector. For best cutting, advance line until it is trimmed to length by the cut-off blade. Advance the line whenever you hear the motor running faster than normal, or when trimming efficiency diminishes. This will maintain best performance and keep the line long enough to advance properly.

Page 10 — English

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts. Use of any other parts may create a hazard or cause product damage.

WARNING:

Always wear eye protection with side shields marked to comply with ANSI Z87.1. Failure to do so could result in objects being thrown into your eyes, resulting in possible serious injury.

WARNING:

Before inspecting, cleaning, or servicing the machine, shut off motor, wait for all moving parts to stop, and disconnect extension cord. Failure to follow these instructions can result in serious personal injury or property damage.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various types of commercial solvents and may be damaged by their use. Use clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleumbased products, penetrating oils, etc., come in contact with plastic parts. Chemicals can damage, weaken or destroy plastic which may result in serious personal injury.

You can often make repairs described here. For other repairs, have the trimmer serviced by an authorized service center.

SPOOL REPLACEMENT REEL-EASY™ BUMP ADVANCE SYSTEM

See Figures 13 - 15.

If replacing line only, refer to the next section in this manual. Use only 0.080 in. monofilament line.  Stop the motor and disconnect from power supply. Hold

the string head and unscrew the spool retainer.

 Remove the empty spool from the string head. NOTE: It is not necessary to remove the string head

housing from the drive shaft.

 Insert the new spool into the string head. NOTE: Make sure the arrows on the spool are aligned

with the eyelets in the string head housing. Push down and hold the spool and housing together while completing the installation.

 Reinstall the spool retainer to secure.  Install line as described in the next section.

INSTALLING LINE IN REEL EASY STRING HEAD

See Figures 15 - 17.

 Stop the motor and disconnect from power supply.  Rotate the spool clockwise as necessary to align the

arrows on the spool with the eyelets in the string head housing.

 Cut one piece of trimmer line 10 ft. long. Insert the line

into the eyelet on the string trimmer housing. Push until the end of the line comes out the other side of the string head. Pull the line from the other side until equal amounts of line appear on both sides of the spool.

 Rotate the spool clockwise to wind the line on the spool

until approximately 6 in. of line is showing on each side.

 Push the spool retainer down while pulling on line(s)

to manually advance the line and to check for proper assembly of the string head.

INSTALLING PRO CUT II STRING HEAD

See Figure 18.

 Stop the motor and disconnect from power supply.  Remove currently installed string head.  Install the string head on the drive shaft until fully seated.  Install the spool retainer and turn clockwise.  Install line as described in the next section of this manual.

INSTALLING LINE IN PRO CUT II STRING HEAD

See Figure 19.

Use only 0.080 in. monofilament line. Use quality monofilament replacement line for best performance.

 Stop the motor and disconnect from power supply.  Gather two of the pre-cut lengths of trimmer line provided

or cut two pieces of trimmer line, in 11 in. lengths.

 Insert the lines into the slots located on the sides of the

string head. Line should be pushed in until approximately 1 in. protrudes from the holes on the top of the string head.

 Remove old line by pulling it from the holes located on

the top of the string head.

Page 11 — English

MAINTENANCE

CLEANING THE STRING TRIMMER

 Stop the motor and disconnect from power supply.  Clean dirt and debris from the string trimmer using a damp

cloth with a mild detergent.

NOTE: Do not use any strong detergents on the plastic

housing or the handle. They can be damaged by certain aromatic oils such as pine and lemon, and by solvents such as kerosene.

TROUBLESHOOTING

PROBLEM CAUSE SOLUTION

Motor fails to start when switch trigger is depressed.

Line will not advance Line is welded to itself.

Spool retainer hard to turn Screw threads are dirty or damaged. Clean threads and lubricate with grease

Grass wraps around shaft housing and string head

Power cord is not plugged in or connection is loose.

Household circuit breaker is tripped.

Not enough line on spool.

Line is worn too short.

Line is tangled on spool.

Motor speed is too slow.

Cutting tall grass at ground level.

Operating trimmer at part throttle.

Plug in the power cord.

Check circuit breaker. Lubricate line with silicone spray. Install more line. Refer to the line

replacement section in this manual. Pull lines while alternately pressing down

on and releasing spool retainer. Remove line from spool and rewind.

Refer to the line replacement section in this manual.

Advance line at full throttle.

- if no improvement, replace the spool retainer.

Cut tall grass from the top down to prevent wrapping.

Operate trimmer at full throttle.

CALL US FIRST

For any questions about operating or maintaining your product,

call the Ryobi® Help Line!

Your product has been fully tested prior to shipment to ensure

your complete satisfaction.

Page 12 — English

WARRANTY

LIMITED WARRANTY STATEMENT

Techtronic Industries North America, Inc., warrants to the original retail purchaser that this RYOBI® brand outdoor product is free from defect in material and workmanship and agrees to repair or replace, at Techtronic Industries North America, Inc.’s, discretion, any defective product free of charge within these time periods from the date of purchase.

 Three years if the product is used for personal, family

or household use;

 90 days, if used for any other purpose, such as

commercial or rental.

This warranty extends to the original retail purchaser only and commences on the date of the original retail purchase.

Any part of this product found in the reasonable judgment of Techtronic Industries North America, Inc. to be defective in material or workmanship will be repaired or replaced without charge for parts and labor by an authorized service center for RYOBI® brand outdoor products (Authorized Ryobi Service Center).

The product, including any defective part, must be returned to an authorized Ryobi service center within the warranty period. The expense of delivering the product to the service center for warranty work and the expense of returning it back to the owner after repair or replacement will be paid by the owner. Techtronic Industries North America, Inc.’s, responsibility in respect to claims is limited to making the required repairs or replacements and no claim of breach of warranty shall be cause for cancellation or rescission of the contract of sale of any RYOBI® brand outdoor product. Proof of purchase will be required by the dealer to substantiate any warranty claim. All warranty work must be performed by an authorized service dealer.

This warranty is limited to ninety (90) days from the date of original retail purchase for any RYOBI® brand outdoor product that is used for rental or commercial purposes, or any other income-producing purpose.

This warranty does not cover any product that has been subject to misuse, neglect, negligence, or accident, or that has been operated in any way contrary to the operating instructions as specified in this operator’s manual. This warranty does not apply to any damage to the product that is the result of improper maintenance or to any product that has been altered or modified. The warranty does not extend to repairs made necessary by normal wear or by the use of parts or accessories which are either incompatible with the RYOBI® brand outdoor product or adversely affect its operation, performance, or durability. In addition, this warranty does not cover:

A. Tune-ups – Spark Plugs, Carburetor, Carburetor

Adjustments, Ignition, Filters

B. Wear items – Bump Knobs, Outer Spools, Cutting

Lines, Inner Reels, Starter Pulleys, Starter Ropes, Drive Belts, Tines, Felt Washers, Hitch Pins, Mulching Blades, Blower Fans, Blower and Vacuum Tubes, Vacuum Bag and Straps, Guide Bars, Saw Chains

Techtronic Industries North America, Inc., reserves the right to change or improve the design of any RYOBI® brand outdoor product without assuming any obligation to modify any product previously manufactured.

ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION TO THE STATED WARRANTY PERIOD. ACCORDINGLY, ANY SUCH IMPLIED WARRANTIES INCLUDING MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, OR OTHERWISE, ARE DISCLAIMED IN THEIR ENTIRETY AFTER THE EXPIRATION OF THE APPROPRIATE THREE-YEAR OR NINETY-DAY WARRANTY PERIOD. TECHTRONIC INDUSTRIES NORTH AMERICA, INC.’S, OBLIGATION UNDER THIS WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED TO THE REPAIR OR REPLACEMENT OF DEFECTIVE PARTS AND TECHTRONIC INDUSTRIES NORTH AMERICA, INC., DOES NOT ASSUME OR AUTHORIZE ANYONE TO ASSUME FOR THEM ANY OTHER OBLIGATION. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC INDUSTRIES NORTH AMERICA, INC., ASSUMES NO RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL, OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED TO, EXPENSE OF RETURNING THE PRODUCT TO AN AUTHORIZED RYOBI SERVICE CENTER AND EXPENSE OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES, RENTAL OF A LIKE PRODUCT DURING THE TIME WARRANTY SERVICE IS BEING PERFORMED, TRAVEL, LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS OF REVENUE, LOSS OF USE OF THE PRODUCT, LOSS OF TIME, OR INCONVENIENCE. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

This warranty applies to all RYOBI® brand outdoor products manufactured by or for Techtronic Industries North America, Inc., and sold in the United States and Canada.

To locate your nearest Authorized Ryobi Service Center, dial 1-800-860-4050.

Page 13 — English

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

fiche ne peut être branchée sur une prise polarisée que

AVERTISSEMENT !

Pour travailler en toute sécurité, lire et veiller à bien comprendre toutes les instructions avant d’utiliser ce produit. Le non-respect de toutes les instructions ci-

dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves. Ne pas utiliser sans que la protection et la poignée soient en place.

LIRE TOUTES LES INSTRUCTIONS

Pour travailler en toute sécurité, lire et veiller à bien

comprendre toutes les instructions avant d’utiliser ce produit. Respecter toutes les instructions de sécurité. Le non respect des instructions de sécurité ci-dessous peut entraîner des blessures graves.

Ne pas laisser des enfants ou personnes n’ayant pas reçu

une formation adéquate utiliser cet outil.

Examiner la zone de travail avant chaque utilisation. La

débarrasser de tous les objets tels que cailloux, verre brisé, clous, fils métalliques, ligne, etc. risquant d’être projetés ou de se prendre dans la machine.

Toujours porter une protection oculaire munie d’écrans

latéraux certifiée conforme à la norme ANSI Z87.1.

Porter des lunettes de sécurité – En outre, si le travail

dégage de la poussière, porter un masque respiratoire.

S’habiller convenablement – Le port de gants en

caoutchouc et de chaussures adéquates est recommandé pour le travail à l’extérieur. Porter des pantalons longs, manches longues, des chaussures de travail et des gants épais. Ne pas porter de vêtements amples, bijoux, shorts, sandales et ne pas travailler pieds nus. Ne porter aucun bijou. Ils peuvent être pris dans les parties en mouvement. Attacher les cheveux longs pour les maintenir au-dessus des épaules, afin qu’ils ne se prennent pas dans les pièces en mouvement.

Tenir les enfants éloignés - Garder les badauds, enfants

et animaux à une distance de 15 m (50 pi) minimum.

Rester alerte - Se montrer attentif et faire preuve de bon

sens. Ne pas utiliser ce taille-bordures en état de fatigue, si l’on est souffrant ou sous l’influence de l’alcool, de drogues ou de médicaments.

Ne pas fonctionner dans les pauvres allumant. Garder toutes les parties du corps à l’écart des pièces

en mouvement.

Ne pas utiliser d’outils électriques dans des atmosphères

explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d’enflammer les poussières ou vapeurs.

Pour éviter les risques de choc électrique, cet outil est

équipé d’une fiche polarisée (une broche est plus large que l’autre) qui exige l’usage d’un cordon polarisé. Cette

dans un sens. Si la fiche ne peut pas être insérée dans la prise du cordon, l’inverser. Si la fiche ne peut toujours pas être insérée, se procurer un cordon polarisé approprié. Une rallonge polarisée exigera l’utilisation d’une prise de courant murale polarisée. Cette fiche ne peut être branchée dans une prise polarisée que dans un sens. Si la fiche ne peut pas être insérée à fond dans la prise, l’inverser. Si elle ne peut toujours pas être insérée, faire installer une prise adéquate par un électricien qualifié. Ne jamais modifier la fiche de l’outil, ni la prise ou la fiche du cordon prolongateur.

Éviter tout contact du corps avec des surfaces mises

à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre.

Éviter les environnements dangereux - Ne pas exposer

les taille-bordures à la pluie ou l’humidité. La pénétration d’eau dans ces outils accroît le risque de choc électrique.

Avertissement – Pour réduire le risque d’un choc électrique

- Utiliser des cordons prolongateurs marqués W-A, W, W-A, W, SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A, ou SJTOW-A. Ces cordons sont conçus pour l’usage en extérieur et réduisent les risques de choc électrique.

Les circuits et prises sur lesquels cet outil est branché

doivent être protégés par un disjoncteur différentiel. Des prises à disjoncteur différentiel sont en vente dans le commerce et peuvent être utilisées à titre de sécurité.

Utiliser l’outil approprié - Ne pas forcer les taille-bordures.

Utiliser un outil approprié pour le travail. Un outil approprié exécutera le travail mieux et de façon moins dangereuse s’il fonctionne dans les limites prévues.

Ne pas forcer l’outil – Il sera plus efficace et présentera

moins de risques de blessures s’il est utilisé dans les limites de ses spécifications.

Ne pas faire fonctionner l’équipement pied-nu ou en

portant des sandales ou des chaussures légères similaires. Porter des chaussures de protection qui protègent vos pieds et améliorent votre équilibre sur des surfaces glissantes.

Ne pas travailler hors de portée – Se tenir bien campé et

en équilibre. Ceci pourrait résulter en une perte d’équilibre.



Éviter une mise en marche accidentelle – Ne jamais transporter un appareil branché en tenant un doigt sur la gâchette. S’assurer que la gâchette du commutateur n’est pas engagée avant de brancher l’outil.

Ne pas utiliser l’outil si le commutateur ne permet pas de

le mettre en marche et de l’arrêter. Tout outil qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé.

Débrancher l’appareil – Retire le taille-bordure de la source

d’alimentation avant d’entreposer, d’effectuer l’entretien ou de changer les accessoires comme le fil de coupe.

Page 3 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Utiliser exclusivement des pièces de rechange et

accessoire d’origine. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’outil.

Assurer un entretien soigneux de l’appareil - Si la tête de

coupe est fendue, brisée ou endommagée de quelque façon que ce soit, la remplacer. S’assurer que la tête de coupe ou la lame est correctement installée et solidement assujettie. S’il ne le sont pas, l’opérateur court des risques de blessures graves.

S’assurer que tous les dispositifs de protection, déflecteurs

et poignées sont correctement installés et solidement assujettis.

Utiliser exclusivement des lignes de 2 mm (0,080 po) de

coupe d’origine. Ne pas utiliser un autre accessoire de coupe, tel que fil métallique, corde, ou autre. L’utilisation d’une tête de coupe d’autre marque sur cette taillebordures à ligne peut entraîner des blessures graves.

Ne jamais utiliser l’outil si le déflecteur d’herbe n’est pas

en place et en bon état.

Vérifier les pièces endommagées - Quand un protecteur

ou une autre pièce a été endommagé(e), vérifier, avant de continuer à utiliser l’outil, si cette pièce pourra encore fonctionner normalement et remplir son rôle. Vérifier l’alignement des pièces mobiles, détecter les pièces mobiles grippées ou les pièces rompues, un assemblage déficient ou toute autre condition pouvant affecter la sécurité d’utilisation. Un protecteur ou une autre pièce endommagé(e) doit être réparé convenablement ou remplacé par un centre d’entretien agréé afin d’éviter des blessures corporelles.

Tenir fermement les deux poignées pendant le travail.

Tenir la tête de coupe au-dessous du niveau de la taille. Ne jamais tailler avec la tête de coupe à plus de 762 mm (30 po) du sol.

Ranger à l’intérieur les appareils qui ne sont pas utilisés

- Quand pas dans l’usage, taille-bordures à ligne devrait être emmagasiné à la maison dans un sec, fermé à clef la remiser dans un endroit inaccessible aux enfants.

S’assurer que le cordon prolongateur est en bon état. Si un

cordon prolongateur est utilisé, s’assurer que sa capacité est suffisante pour supporter le courant de fonctionnement de l’outil. Un calibre de fil (A.W.G) d’au minimum 14 est recommandé pour un cordon prolongateur de 15 mètres

(50 pi) maximum. En cas de doute, utiliser un cordon du calibre immédiatement supérieur. Moins le numéro de calibre est élevé, plus la capacité du fil est grande. Un cordon de capacité insuffisante causerait une baisse de la tension de ligne, entraînant une perte de puissance et une surchauffe. Pour réduire le risque que le cordon de l’appareil soit débranché du cordon prolongateur pendant l’utilisation, passer le cordon prolongateur à travers la retenue de cordon comme indiqué à la figure 6.

Ne jamais utiliser de lames ou de dispositifs à fléau, fil et

cordes. L’unité est conçue pour être utilisée exclusivement avec un taille bordures à fil. Le fait d’utiliser l’outil avec tout autre accessoire ou dispositif fait augmenter le risque de blessures.

Examiner la surface à tondre. Retirer tous les objets

(roches, verre brisé, clous, câble, ligne etc.) qui peuvent être projetés dans les airs ou qui peuvent s’emmêler dans la tête de coupe.

S’assurer que les évents d’aération sont propres et

exempts de débris afin d’éviter que le moteur ne surchauffe. Les nettoyer après chaque utilisation.

Arrêter l’outil et le débrancher de la source d’alimentation

lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur avant de déplacer l’outil.

Ranger l’outil en s’assurant qu’il est débranché et qu’il

est hors de la portée des enfants.

Ne pas suspendre l’outil d’une façon qui enclencherait

la gâchette.

Ne pas utiliser plus d’un cordon. Éviter de malmener le cordon - Ne jamais transporter

l’outil en le tenant par le cordon, ou tirer d’un coup sec sur celui-ci pour débrancher l’outil.

Tenir le cordon loin de l’utilisateur et des obstacles en tout

temps. Ne pas exposer le cordon à la chaleur, à l’huile, à l’eau ou à des arêtes tranchantes.

Si le cordon d’alimentation est endommagé, il doit être

remplacé uniquement pas le fabricant ou par un centre de réparation agréé pour éviter tout risque.

Conserver ces instructions. Les consulter fréquemment et

les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions.

Page 4 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER : Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,

aura pour conséquences des blessures graves ou mortelles.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n’est pas

évitée, pourrait entraîner des blessures graves ou mortelles.

ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n’est pas

évitée, pourraît entraîner des blessures légères ou de gravité modérée.

ATTENTION : (Sans symbole d’alerte de sécurité) Indique une situation pouvant entraîner

des dommages matériels.

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire le manuel d’utilisation

Protection oculaire

Avertissement concernant l’humidité

Ne laisser personne s’approcher

Danger de ricochet

Ne pas utiliser de lame

V Volts Tension A Ampères Intensité

Hz Hertz Fréquence (cycles par seconde)

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1.

Ne pas exposer à la pluie ou l’humidité.

Garder les badauds à une distance de 15 m (50 pi) minimum.

Ne pas utiliser le coupe-bourdures sans le protecteur. Rester éloigné de la tête de coupe rotative.

Ne jamais utiliser une lame quelconque sur un outil portant ce symbole.

W Watts Puissance

min Minutes Temps

Courant alternatif Type de courant

Outil de la classe II Construction à double isolation

Page 5 — Français

CARACTÉRISTIQUES ÉLECTRIQUES

DOUBLE ISOLATION

La double isolation est un dispositif de sécurité utilisé sur les outils à moteur électriques, éliminant le besoin de cordon d’alimentation habituel à trois fils avec terre. Toutes les pièces métalliques exposées sont isolées des composants internes du moteur par l’isolation protectrice. Les produits à double isolation ne nécessitent pas de mise à la terre.

AVERTISSEMENT :

Le système à double isolation est conçu pour protéger l’utilisateur contre les chocs électriques causés par une rupture de l’isolation interne de l’outil. Prendre toutes les précautions de sécurité normales pour éviter les chocs électriques.

NOTE : La réparation d’un produit à double isolation exigeant des précautions extrêmes ainsi que la connaissance du système, elle ne doit être confiée qu’à un réparateur qualifié. En ce qui concerne les réparations, nous recommandons de confier l’produit au centre de réparation le plus proche. Utiliser exclusivement des pièces d’origine pour les réparations.

CONNEXIONS ÉLECTRIQUES

Cet produit est équipé d’un moteur électrique de précision. Elle doit être branchée uniquement sur une alimentation 120 V, c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser cet produit sur une source de courant continu (c.c.). Une chute de tension importante causerait une perte de puissance et une surchauffe du moteur. Si l’produit ne fonctionne pas une fois branché, vérifier l’alimentation électrique.

GFCI

Les circuits et prises sur lesquels cet produit est branché doivent être protégés par un disjoncteur différentiel. Des prises à disjoncteur différentiel sont en vente dans le commerce et peuvent être utilisées à titre de sécurité.

CORDONS PROLONGATEURS

Lors de l’utilisation d’un produit électrique à grande distance d’une prise secteur, veiller à utiliser un cordon prolongateur d’une capacité suffisante pour supporter l’appel de courant de l’produit. Un cordon de capacité insuffisante causerait une baisse de la tension de ligne, entraînant une perte de puissance et une surchauffe. Se reporter au tableau cidessous pour déterminer le calibre minimum de fil requis pour un cordon donné. Utiliser exclusivement des cordons à gaine cylindrique homologués par Underwriter’s Laboratories (UL).

Pour le travail à l’extérieur, utiliser un cordon prolongateur spécialement conçu à cet effet. Ce type de cordon porte l’inscription « W-A » ou « W » sur sa gaine.

Avant d’utiliser un cordon prolongateur, vérifier que ses fils ne sont ni détachés ni exposés et que son isolation n’est ni coupée, ni usée.

Il est possible de se procurer une rallonge électrique appropriée dans un centre de service autorisé.

Il est possible d’attacher le cordon d’alimentation et le cordon prolongateur par un noeud pour éviter qu’ils se détachent pendant l’utilisation. Faites le noeud comme illustré dans la figure 1 et branchez la fiche du cordon d’alimentation dans la prise du cordon prolongateur. Cette méthode peut aussi être utilisée pour attacher ensemble deux cordons prolongateurs.

**Intensité nominale (sur la plaquette signalétique de l’produit)

0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0

Longueur du Calibre de fil cordon (A.W.G.)

25´ 16 16 16 16 14 14 50´ 16 16 16 14 14 12 100´ 16 16 14 12 10 —

**Utilisé sur circuit de calibre 12 – 20 A

NOTE : AWG = American Wire Gauge

AVERTISSEMENT :

Maintenir le cordon prolongateur à l’écart de la zone de travail. Lors du travail avec un cordon électrique, placer le cordon de manière à ce qu’il ne risque pas de se prendre dans les pièces de bois, produits et autres obstacles. Ne pas prendre cette précaution peut entraîner des blessures graves.

AVERTISSEMENT :

Vérifier l’état des cordons prolongateurs avant chaque utilisation. Remplacer immédiatement tout cordon endommagé. Ne jamais utiliser un produit dont le cordon d’alimentation est endommagé, car tout contact avec la partie endommagée pourrait causer un choc électrique et des blessures graves.

Page 6 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Alimentation.....................................................................................................................120 V, c.a. seulement, 60 Hz, 7,5 A

Largeur de coupe ......................................................................................................................................... 381 mm (15 po)

Diamètre de coupe (avance de la ligne de coupe à choc Reel-Easy™) ........................................................ 2 mm (0,080 po)

Diamètre de coupe (tête de coupe Pro Cut II) .............................................................................................. 2 mm (0,080 po)

Poids ..................................................................................................................................................................3,63 kg (8 lb)

APPRENDRE À CONNAÎTRE LE TAILLE

-BORDURES

Voir la figures 2a et 2b.

L’utilisation sûre de ce produit exige une comprehension des renseignements figurant sur l’outil et contenus dans le manuel d’utilisation, ainsi qu’une bonne connaissance du projet entrepris. Avant d’utiliser ce produit, se familiariser avec toutes ses caractéristiques et règles de sécurité.

RETENUE DE CORDON

Une retenue de cordon pratique contribue au maintien en toute sécurité de la connexion du cordon prolongateur lors du fonctionnement de la taille-bordures à ligne.

ASSEMBLAGE

DÉBALLAGE

Ce produit nécessite l’assemblage. Avec précaution, sortir le produit et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la liste de contrôle sont incluses.

POIGNÉE AVANT

Le bloc moteur est conçue le l’ensemble poignée avant pour faciliter l’utilisation et prévenir les pertes de contrôle.

DÉFLECTEUR D’HERBE

Le taille-bordures est équipé d’un déflecteur d’herbe qui protège l’opérateur des débris projetés.

BOUTON DE VERROUILLAGE

Ce moteur est équipé d’un bouton de verrouillage pour réduire le risque de démarrage accidentel.

AVANCE DE LA LIGNE DE COUPE À CHOC REEL-EASY

Le système Reel-Easy™ permet d’avancer la ligne facilement et tapant la tête de coupe contre le sol.

™

LISTE DES PIÈCES (continu)

Assemblage de poignée avant Déflecteur d’herbe Tête de coupe Reel-Easy Manuel d’utilisation

™

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez que des éléments figurant dans la liste de contrôle d’expédition sont déjà assemblés. Certaines pièces figurant sur cette liste n’ont pas été assemblées par le fabricant et exigent une installation. Le fait d’utiliser un produit qui a été assemblé de façon inadéquate peut entraîner des blessures.

Examiner soigneusement le produit pour s’assurer que

rien n’a été brisé ou endommagé en cours de transport.

Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné le produit et avoir vérifié qu’il fonctionne correctement.

Si des pièces sont manquantes ou endommagées, appeler

le 1-800-860-4050.

LISTE DES PIÈCES

Bloc-moteur Arbre du taille-bordures avec tête à ligne de coupe de Pro

Cut II installé

Page 7 — Français

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas utiliser ce produit avant qu’elles aient été remplacées. Le fait d’utiliser ce produit même s’il contient des pièces endommagées ou s’il lui manque des pièces peut entraîner des blessures graves.

AVERTISSEMENT :

Ne pas brancher sur le secteur avant d’avoir terminé l’assemblage. Le non respect de cet avertissement peut causer un démarrage accidentel, entraînant des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de créer des accessoires non recommandés pour la produit. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves.

ASSEMBLAGE

INSTALLATION DU DÉFLECTEUR D’HERBE

Voir la figure 3.

AVERTISSEMENT :

La lame coupe ligne du déflecteur est tranchante. Éviter de la toucher. Le contact avec la lame peut causer des blessures graves.

Retirer boulon, la rondelle et l’écrou papillon du déflecteur

d’herbe.

Emboîter le déflecteur d’herbe sur le bas de l’arbre du

taille-bordures, comme illustré.

Insérer le boulon dans le déflecteur d’herbe et le support

de l’arbre du taille-bordures. Installer la rondelle sur le boulon. Installer l’écrou papillon sur le boulon et le serrer

fermement.

RACCORDEMENT DU BLOC MOTEUR ARBRE À L’ARBRE DU TAILLE-BORDURES

Voir la figure 4.

AVERTISSEMENT :

Ne jamais installer, retrait ou ajuster toute partie de la taille-bordures lorsque le taille-bordures est branché dans une source d’alimentation ou moteur tourne. Ceci pourrait causer des blessures graves. Ne jamais faire fonctionner le taille-bordures jusqu’à ce qu’il soit entièrement assemblé.

Avant d’utiliser la taille-bordures, l’outil doit être assemblé. L’arbre du taille-bordures se raccorde au bloc moteur arbre à l’aide d’un dispositif de couplage.

 Débrancher la taille-bordures à ligne.  Desserrer le bouton du coupleur de l’arbre du taille-

bordures.

 Appuyer sur le bouton se trouvant sur le bloc moteur

arbre. Aligner le bouton sur la rainure guide du l’arbre du taille-bordures et emboîter les deux arbres. Tourner l’arbre du taille-bordures jusqu’à ce que le bouton de verrouillage s’engage dans le trou de positionnement.

 NOTE : Si les boutons ne s’engagent pas complètement

dans les trous de positionnement, les arbres ne sont pas solidement maintenus l’un dans l’autre. Tourner légèrement les arbres dans les deux sens jusqu’à ce que le bouton s’engage complètement.

 Serrer le bouton fermement.

AVERTISSEMENT :

S’assurer que les arbres verrouiller à sa place et que le bouton est bien serré avant d’utiliser l’outil. Vérifier de temps à autre pour éviter la séparation des arbres, ce qui peut entraîner des blessures graves.

INSTALLATION DE LA POIGNÉE AVANT

Voir la figure 5.

 Débrancher la taille-bordures à ligne.  Placer la poignée sur le dessus de l’arbre supérieur en

veillant à ce qu’elle soit inclinée vers la poignée avant.

 Positionner la poignée sur l’arbre supérieur de manière

à obtenir une position d’utilisation confortable.

 Insérer le boulon dans les trous de la poignée avant.  Installer la rondelle sur le boulon.  Installer l’écrou papillon sur le boulon et le serrer

fermement.

AVERTISSEMENT :

Le taille-bordures est compatible uniquement avec le taille-bordures et têtes de coupe fournie. Il n’est pas compatible avec autres accessoires ou têtes de coupe. Tentant de utiliser le autres accessoires ou têtes de coupe pourrait entraîner des blessures graves.

Page 8 — Français

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec le produit faire oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne jamais utiliser des lames, un dispositif fouetteur, un fil ou une corde avec ce produit. Ne pas utiliser d’outils ou accessoires non recommandés par le fabricant pour cet produit. L’utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves.

Avant chaque utilisation, inspecter au complet le produit afin de s’assurer qu’aucune pièce (vis, écrous, boulons, chapeaux, etc.) n’est endommagée, manquante ou desserrée. Serrer solidement toutes les pièces de fixation et les chapeaux et ne pas utiliser le produit tant que toutes les pièces manquantes ou endommagées n’ont pas été remplacées. Veuillez composer le 1-800-860-4050 ou communiquer avec un centre de réparations agréé pour obtenir de l’aide.

APPLICATIONS

Cet produit peut être utilisé pour les application ci-dessous :  Enlever aisément des mauvaises herbes et l’herbe du

pourtour des porches, barrières, et des terrasses

BRANCHEMENT SUR UNE PRISE SECTEUR

Voir les figures 6 et 7.

Ce producto est conçue avec un arrimage de cordon prolongateur qui empêche le retenue de cordon d’être dégagé de l’outil lors de son utilisation.

Former une boucle à l’extrémité du retenue de cordon. Insérer la partie boucle du retenue de cordon dans

l’ouverture sur le fond de la poignée arrière et la placer sur l’arrimage du retenue de cordon.

Tirer lentement la boucle contre l’arrimage du cordon

pour le tendre.

Brancher le taille-bordure à le cordon. NOTE : Ne pas tendre le cordon prolongateur sur son

arrimage peut permettre au cordon de se débrancher de

la prise.

ATTENTION :

Toujours utiliser une retenue de cordon pour fixer de façon appropriée le prolongateur sur la taille-bordures. Ne pas utiliser la retenue de cordon peut endommager l’appareil ou le cordon prolongateur.

BOUTON DE VERROUILLAGE

Voir la figure 8.

Cette scie est équipée d’un bouton de verrouillage pour réduire le risque de démarrage accidentel. Ce bouton se trouve sur la poignée, au-dessus de la gâchette. Le bouton de verrouillage doit être verrouillé avant d’appuyer sur la gâchette. Le bouton se désengage automatiquement lorsque la gâchette est relâchée.

DÉMARRAGE ET ARRÊT

Voir la figure 8.

Pour mettre le bloc-moteur en marche : Enfoncer le

bouton de verrouillage et appuyer sur la gâchette.

Pour arrêter le bloc-moteur : Relâcher la gâchette

UTILISATION DU BLOC-MOTEUR

Voir la figure 9.

AVERTISSEMENT :

Le logement du moteur peut devenir chaud pendant l’utilisation du taille bordures à fil. Éviter de placer ou d’appuyer le bras, la main ou toute autre partie du corps contre le logement du moteur pendant l’utilisation du taille bordures. Tenir l’outil uniquement dans la position illustrée à la Figure 9 pendant le fonctionnement en s’assurant qu’aucune partie du corps ne se trouve à proximité du logement du moteur. Un contact prolongé avec le logement du moteur peut entraîner des brûlures ou d’autres blessures.

AVERTISSEMENT :

Toujours tenir l’outil à sa droite. L’utilisation à gauche exposerait l’utilisateur aux surfaces chaudes, créant ainsi des risques de brûlures.

AVERTISSEMENT :

Pour éviter le contact avec les parties brûlantes, ne jamais travailler avec le bas du moteur au-dessus du niveau de la taille.

Page 9 — Français

UTILISATION

Tenir le taille-bordures à fil avec la main droite sur la poignée arrière et la main gauche sur la poignée avant. Garder une prise ferme sur les deux poignées pendant le fonctionnement. Le taille-bordures à fil doit être tenu dans une position confortable, la poignée arrière se trouvant à peu près à hauteur de la taille.

Toujours faire fonctionner le taille-bordures plein régime en enfonçant complètement la gâchette. Si des débris

s’enroulent autour de tête de coupe ou de l’arbre , ARRÊTER

LE MOTEUR, débrancher le fil de la bougie et retirer les débris.

AVERTISSEMENT :

Toujours tenir taille-bordures à l’écart de soi en maintenant une distance de sécurité entre le corps et l’équipement. Tout contact avec la tête de coupe de la tondeuse à ligne peut causer des brûlures d’autres blessures graves.

INSTALLATION DE LA TÊTE DE COUPE REEL-

EASY™

Voir la Figure 10.

 Arrêtez le moteur et déconnectez la fiche de la source de

courant.  Retirer la tête de coupe actuellement en place.  Mettre la tête de coupe Reel-Easy™ au bout du logement

de l’arbre de transmission. S’assurer que l’orifice

hexagonal de la tête de ligne s’appuie complètement

sur l’arbre de transmission. Installer la retenue de bobine

pour bien attacher. Tourner la retenue de bobine vers la

droite pour fixer.

 Séparer la étanchéité en plastique de bobine de la tête

de ligne. Tirer vers l’extérieur sur le ligne pour tourner le

tiroir cylindrique dans la position de coupe.

 Appuyer sur la retenue de bobine tout en tirant sur la ou

les ligne(s) pour les avancer manuellement et vérifier le

montage de la tête de coupe.

AVANCE DE LA LIGNE DE COUPE AVEC LE SYSTÈME À CHOC REEL-EASY

La progression du ligne est contrôlée en frappant la tête du dispositif de retenue du fouet sur le sol pendant que la tondeuse fonctionne.

 Appuyer complètement sur la gâchette.  Taper la tête de coupe sur le sol pour faire avance la

ligne. La ligne avance chaque fois que la tête de coupe

est frappée sur le sol.  Plusieurs frappes peuvent être nécessaires pour que la

ligne parvienne à la lame coupe ligne.

™

 Continuer le travail.

NOTE : Si la ligne devient trop courte, il peut ne pas être possible de la faire avancer en tapant la tête de coupe sur le sol. Dans ce cas, RELÂCHER LA GÂCHETTE, débrancher l’unité , et tirer la ligne à la main.

AVANCE MANUELLE DE LA LIGNE DE COUPE

Pendant que le moteur est éteint et que l’alimentation est déconnectée, appuyer sur la retenue de bobine et tirer sur la ligne pour sortir la longueur désirée.

NOTE : Il est impossible de rallonger le fil Pro Cut II. Pour remplacer le fil, consulter la section intitulée Installation du fil dans la tête de coupe Pro Cut II présentée ultérieurement dans ce manuel.

CONSEILS DE COUPE

Voir la Figure 11.

 Éviter les surfaces très chaudes en maintenant toujours

l’outil à l’écart du corps. (Position de travail correcte illustrée à la figure 9.)

 Pour une efficacité maximum, garder le taille-bordures

incliné vers la zone de coupe.

 Pour couper avec le taille-bordures, utiliser un mouvement

de balayage de droite à gauche. Ceci évite que les débris soient projetés en direction de l’opérateur. Éviter de couper dans la zone dangereuse comme le montre l’illustration à la figure 11.

 Couper avec l’extrémité de la ligne; ne pas forcer la tête

de coupe dans l’herbe non coupée.

 Les palissades en métal et en bois accélèrent l’usure de

la ligne et peuvent la faire casser. Les murs en pierre et brique, trottoirs et pièces de bois peuvent user la ligne rapidement.

 Contourner les arbres et buissons. L’écorce des arbres,

les moulures en bois, le lambrissage et les piquets de palissades peuvent être endommagés par la ligne.

LAME DE SECTIONNEMENT DE LIGNE DE COUPS DU DÉFLECTEUR D’HERBE

Voir la figure 12.

Ce taille-bordures est équipé d’une lame de sectionnement de ligne montée sur le déflecteur d’herbe. Pour obtenir une coupe optimale, faire avance la ligne jusqu’à ce qu’elle soit coupée à la longueur correcte par la lame de sectionnement. La ligne doit être avancée chaque fois que le moteur tourne à une vitesse supérieure à la normale ou lorsque la coupe devient moins efficace. Ceci maintiendra une efficacité maximum et gardera la ligne assez longue pour avancer correctement.

Page 10 — Français

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces identiques à celles d’origine pour les réparations. L’utilisation de toute autre pièce pourrait créer une situation dangereuse ou endommager l’produit.

AVERTISSEMENT :

Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Avant d’inspecter, de nettoyer ou d’entretenir la machine, arrêter le moteur, attendre l’arrêt de toutes les pièces en mouvement et débrancher le cordon prolongateur. Le non-respect de ces instructions peut entraîner des blessures graves ou des dégâts matériels.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants commerciaux. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le liquide de frein, l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.

Périodiquement, nettoyez tout le matériel étranger des évents d’aération.

REMPLACEMENT DE LA BOBINE AVANCE DE LA LIGNE DE COUPE À CHOC REEL-EASY

Voir les figures 13 à 15.

Si seule la ligne est remplacée, consulter la section suivante du manuel.

Utiliser exclusivement une ligne monofilament de 2 mm (0,080 po).

 Arrêtez le moteur et déconnectez la fiche de la source de

courant. Maintenir la tête de coupe et retirer la retenue

de bobine.  Retirer la bobine vide de la tête de coupe.

™

NOTE : Il n’est pas nécessaire de retirer le logement de

la tête de coupe de l’arbre d’entraînement.

 Insérer la nouvelle bobine dans la tête de coupe. NOTE : S’assurer que les flèches de la bobine sont

alignées avec les œillets du logement de la tête de coupe. Abaisser et maintenir ensemble à cette position la bobine et le logement tout en complétant l’installation.

 Réinstaller la retenue de bobine afin de la fixer solidement.  Installer le fil tel que décrit à la section suivante du manuel.

INSTALLATION DU FIL DANS LA TÊTE DE

COUPE REEL-EASY

Voir les figures 15 à 17.

 Arrêtez le moteur et déconnectez la fiche de la source de

courant.

 Au besoin, tourner la bobine dans le sens horaire afin

d’aligner les flèches de la bobine avec les œillets du logement de la tête de coupe.

 Couper un morceau d’une longueur de 4,6 m (15 pi)

de chaîne monofilament. Insérer le fil dans l’œillet du logement du taille-bordures. Pousser jusqu’à ce que l’extrémité du fil sorte de l’autre côté de la tête de coupe. Tirer sur le fil de l’autre côté de façon à laisser deux segments de fil égaux de chaque côté de la bobine.

 Tourner la bobine dans le sens horaire pour enrouler le

fil autour de celle-ci jusqu’à ce qu’environ 152,4 mm (6 po) de fil apparaisse de chaque côté de la bobine.

 Appuyer sur la retenue de bobine tout en tirant sur la ou

les ligne(s) pour les avancer manuellement et vérifier le montage de la tête de coupe.

™

INSTALLATION DE LA TÊTE DE COUPE PRO

CUT II

Voir la figure 18.

 Arrêtez le moteur et déconnectez la fiche de la source de

courant.

 Retirer la tête de coupe actuellement en place.  Installer la tête de coupe sur l’arbre moteur jusqu’à ce

qu’elle soit complètement appuyée.

 Installer la retenue de bobine et tourner dans le sens

horaire.

 Installer le fil tel que décrit à la prochaine section du

présent manuel.

INSTALLATION DU FIL DANS LA TÊTE DE

COUPE PRO CUT II

Voir la figure 19.

Utiliser du fil monofilament de 2 mm (0,080 po). Utiliser le monofilament de remplacement de qualité d’obtenir un rendement optimal.

 Arrêtez le moteur et déconnectez la fiche de la source de

courant.

Page 11 — Français

ENTRETIEN

 Utiliser deux segments de fil pour taille-bordures coupés

au préalable qui ont été fournis ou couper deux segments

de ce type de fil d’une longueur de 279,40 mm (11 po)

chacun.  Insérer les fils dans les fentes situées de chaque côté

de la tête de coupe. Insérer les fils de manière à les faire

dépasser d’environ 25,40 mm (1 po) par les trous se

trouvant sur le dessus de la tête de coupe.  Retirer le fil usé en le tirant hors des trous situés sur le

dessus de la tête de coupe.

NETTOYAGE DU TAILLE-BORDURES À LIGNE

 Arrêtez le moteur et déconnectez la fiche de la source de

courant.

 Nettoyer la saleté et les débris de le taille-bordures à

l’aide d’un chiffon humide et d’un détergent doux.

NOTE : Ne pas utiliser de détergents puissants sur le

boîtier en plastique ou la poignée. Ces pièces peuvent être endommagées par certaines huiles aromatiques telles que les huiles de pin et de citron et les solvants tels que le kérosène.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le moteur ne démarre pas lorsque la gâchette est appuyée.

La ligne n’avance pas Ligne soudée sur elle-même.

La retenue de bobine est dif ficile à tourner

L’herbe s’enroule sur le tube de l’arbre moteur et la tête de coupe

Le cordon d’alimentation n’est pas branché ou la connexion est desserrée.

Disjoncteur du domicile déclenché.

Pas assez de ligne sur la bobine.

Ligne trop courte.

Ligne emmêlée sur la bobine.

Régime moteur insuffisant.

Filetage des vis encrassé ou endommagé. Nettoyer les filetages et les graisser –

Coupe de hautes herbes au ras du sol.

Operating trimmer at part throttle.

Brancher le cordon d’alimentation.

Vérifier le disjoncteur. Lubricate line with silicone spray. Installer une nouvelle ligne. Consulter la

section du présent manuel qui traite du remplacement du fil.

Tirer les lignes en appuyant sur la bobine et en la relâchant alternativement.

Retirer la ligne de la bobine et la réenrouler. Consulter la section du présent manuel qui traite du remplacement du fil.

Faire avancer la ligne, le moteur tournant à plein régime.

Si cela ne donne aucune amélioration, remplacer la retenue de bobine.

Couper les herbes hautes du haut en bas pour éviter leur enroulement.

Utiliser le taille-bordures à plein régime.

BESOIN D’AIDE?

APPELER LE

1-800-860-4050

www.ryobitools.com

NOUS APPELER D’ABORD

Pour toute question concernant l’utilisation ou l’entretien utiliser ce

produit , appeler le service d’assistance téléphonique Ryobi®!

Le taille-bordures à été entièrement testé avant expédition pour

assurer la complète satisfaction de l’utilisateur.

Page 12 — Français

GARANTIE

ÉNONCÉ DE LA GARANTIE LIMITÉE

Techtronic Industries North America, Inc., garantit à l’acheteur original que ce produit RYOBI® est exempt de tous vices de matériaux ou de fabrication et s’engage à réparer ou remplacer gratuitement, à son choix, tout produit s’avérant défectueux au cours des périodes indiquées ci-dessous, à compter de la date d’achat.

 Trois ans sur les produits utilisés par des particuliers ;  90 jours sur les produits utilisés à toutes autres fins, telles

que les travaux commerciaux et la location.

Cette garantie n’est offerte qu’à l’acheteur original et entre en vigueur à la date de l’achat original.

Toute pièce de ce produit jugée, après évaluation raisonnable par Techtronic Industries North America, Inc., comme présentant des vices de matériaux ou de fabrication, sera réparée ou remplacée, sans facturation pour pièces ou main d’oeuvre par un centre de réparations agréé pour produits d’extérieur de marque RYOBI® (centre de réparations Ryobi agréé).

Le produit, y compris toutes les pièces défectueuses devront être retournés à un centre de réparations Ryobi agréé, avant expiration de la période de garantie. Les frais d’expédition au centre de réparations pour les travaux sous garantie et de retour au propriétaire du produit seront assumés par le propriétaire. En ce qui concerne les réclamations en garantie, la responsabilité Techtronic Industries North America, Inc., se limitera à la réparation ou au remplacement des produits défectueux et aucune revendication de rupture de garantie ne pourra causer l’annulation ou la résiliation du contrat de vente d’un produit d’extérieur RYOBI® quel qu’il soit. Une preuve d’achat sera exigée par le centre de réparation, afin de valider toute réclamation au titre de la garantie. Toutes les réparations sous garantie devront être effectuées par un centre de réparations agréé.

La garantie sur tout produit d’extérieur RYOBI® utilisé pour la location, des travaux commerciaux ou tout autre usage lucratif, sera limitée à quatre-vingt-dix (90) jours, à compter de la date d’achat au détail original.

Cette garantie ne couvre pas les produits ayant fait l’objet d’un usage abusif ou négligent, d’un manque d’entretien, ayant été impliqués dans un accident ou employé de façon contraire aux instructions du manuel d’utilisation. Cette garantie ne couvre ni les dommages aux produits résultant d’un manque d’entretien, ni les produits qui ont été altérés ou modifiés. La garantie exclut les réparations rendues nécessaires par l’usure normale ou l’utilisation de pièces et accessoires incompatibles avec le produit d’extérieur RYOBI® ou nuisibles à son bon fonctionnement, ses performances ou sa durabilité. En outre, cette garanti exclut :

A. Les réglages – Bougies, carburateur, réglages du carbu-

rateur, allumage, filtres

B. Les articles consommables – Boutons d’avance par choc,

bobines externes, lignes de coupe, bobines internes, poulies et cordons de lanceur, courroies d’entraînement, dents, rondelles en feutre, axes d’attelage, lames de paillage, ventilateur de soufflante, tubes de soufflage et d’aspiration, sacs à débris, guides, chaînes de scie

Techtronic Industries North America, Inc., se réserve le droit d’apporter des modifications ou améliorations à tout produit extérieur RYOBI®, sans obligation de modifier les produits fabriqués antérieurement.

LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE VALEUR MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER OU AUTRES SERONT INVALIDÉES À L’EXPIRATION DE LA PÉRIODE DE GARANTIE APPROPRIÉE DE TROIS ANS OU QUATRE-VINGT-DIX JOURS. LES OBLIGATIONS DE TECHTRONIC INDUSTRIES NORTH AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU AU REMPLACEMENT DES PIÈCES DÉFECTUEUSES ET TECHTRONIC INDUSTRIES NORTH AMERICA, INC. N’ASSUME OU N’AUTORISE QUICONQUE À ASSUMER QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES. TECHTRONIC INDUSTRIES NORTH AMERICA, INC., DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI CONCERNE LES DOMMAGES DIRECTS, INDIRECTS OU AUTRES, Y COMPRIS, MAIS SANS S’Y LIMITER, LES FRAIS DE RETOUR DE PRODUITS À UN CENTRE DE RÉPARATION RYOBI AGRÉÉ ET DE RENVOI AU PROPRIÉTAIRE, DE DÉPLACEMENT D’UN TECHNICIEN, DE TÉLÉPHONE OU TÉLÉGRAMME, DE LOCATION D’UN PRODUIT SIMILAIRE PENDANT LA DURÉE DES RÉPARATIONS SOUS GARANTIE, DE DÉPLACEMENT, DE PERTES OU DOMMAGES À DES BIENS PERSONNELS, DE MANQUE À GAGNER, DE PERTE D’USAGE DU PRODUIT, DE PERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS

CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES.

Cette garantie donne au consommateur des droits spécifiques, et celui-ci peut bénéficier d’autres droits, qui varient selon les états ou provinces.

Cette garantie couvre tous les produits d’extérieur RYOBI® fabriqués par Techtronic Industries North America, Inc., vendus aux États-Unis et au Canada.

Pour obtenir l’adresse du centre de réparations Ryobi agréé le plus proche, appeler le 1-800-860-4050.

Page 13 — Français

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA!

Lea y comprenda todas las instrucciones antes de usar este producto. El incumplimiento de las

instrucciones señaladas abajo puede causar descargas eléctricas, incendios y lesiones corporales serias. No lo utilice sin que la protección y el mango estén en su lugar.

LEA TODAS LAS INSTRUCCIONES

Para la operación segura, lea y entienda todas las

instrucciones antes de usar este producto. Siga todas las instrucciones de seguridad. La inobservancia de todas las instrucciones de seguridad señaladas abajo puede causar lesiones corporales graves.

No permita que utilicen esta unidad niños ni personas

carentes de la debida instrucción para su manejo.

Limpie el área de trabajo cada vez antes de usar la unidad.

Retire todos los objetos tales como piedras, vidrios rotos, clavos, alambre o cuerdas que pudiesen resultar lanzados o enredados en el hilo de corte o cuchilla, según sea el caso.

Siempre póngase protección ocular con protección lateral

con la marca de cumplimiento de la norma ANSI Z87.1.

Utilice gafas de seguridad – siempre cara de uso o máscara

de polvo si la operación está polvorienta.

Vista apropiadamente – guantes de goma de Uso y calzado

substancial son recomendados al trabajar fuera. Póngase pantalones largos de tela gruesa, mangas largas, botas y guantes. No se ponga ropa holgada o pantalones cortos, sandalia ni ande descalzo. No se ponga joyas de ninguna clase. Estas pueden engancharse en las piezas móviles. Recójase el cabello largo arriba del nivel de los hombros para evitar que se enrede en las piezas móviles.

Mantenga alejados a los niños – Mantenga a todos los

circunstantes, niños y animales por lo menos a 15 metros (50 pies) de distancia.

Permanezca alerta - Se concentrer sur son travail et

faire preuve de bon sens. No use esta unidad cuando se encuentre fatigado, enfermo o bajo los efectos del alcohol, drogas o medicamentos.

No utilice la unidad en condiciones deficientes de

iluminación.

Mantenga todas las partes del cuerpo alejadas de toda

pieza en movimiento.

No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos, gases y polvos inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo y los vapores inflamables.

Para reducir el riesgo de una descarga eléctrica, esta

herramienta dispone de una clavija polarizada (una patilla es más ancha que la otra) y requiere un cable de

extensión polarizado. Esta clavija encaja de una sola manera en un cable de extensión polarizado. Si la clavija no entra completamente en el enchufe del cable de extensión, invierta la posición de la misma. Si aún así no entra la clavija, consiga un cable de extensión polarizado correcto. Un cable de extensión polarizado requerirá una toma de corriente polarizada. Esta clavija encaja de una sola manera en una toma de corriente polarizada. Si la clavija no entra completamente en la toma de corriente, invierta la posición de la clavija. Si aún así no entra la clavija, llame a un electricista calificado para encargarle la instalación de una toma de corriente adecuada. No cambie de ninguna manera la clavija del equipo ni el enchufe o la clavija del cable de extensión.

Evite el contacto del cuerpo con objetos conectados

a tierra, como las tuberías, radiadores, estufas y refrigeradores. Existe un mayor riesgo de descargas eléctricas si el cuerpo está en contacto con tierra.

Evite los entornos de trabajo peligrosos - No exponga

las recortadoras a la lluvia ni a condiciones de humedad. La introducción de agua en una herramienta eléctrica aumenta el riesgo de descargas eléctricas.

Advertencia – Para reducir el riesgo de descarga eléctrica

- Utilice cordones eléctricos de extensión con las marcas W-A, W, W-A, W, SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A, o SJTOW-A para uso a la intemperie. Estos cordones eléctricos están aprobados para el uso en el exterior y reducen el riesgo de descargas eléctricas.

Use el aparato adecuado El (los) circuito(s) o la(s) toma(s)

de corriente donde se conecta el aparato para labores de jardinería deben estar protegidos con un interruptor de circuito accionado por falla de conexión a tierra (GFCI). Hay receptáculos con la protección de un GFCI integrado, y pueden utilizarse para contar con esta característica de seguridad.

Utilice aparato correcto - No fuerza la recortadora. Utilice

el instrumento correcto para su aplicación. El instrumento correcto hará el trabajo mejor y más seguro en la tasa para que es diseñado.

No fuerce la herramienta – El uso de la herramienta

adecuada a la velocidad para la que está diseñada, efectuará el trabajo de mejor y más segura manera.

No accione el equipo cuando esté descalzo o al llevar

puestas sandalias o calzado liviano similar. Use calzado de seguridad que le proteja sus pies y mejore su postura en superficies resbaladizas.

No estire el cuerpo para alcanzar mayor distancia.

Mantenga los pies bien afirmados y el equilibrio. No trate de alcanzar demasiado lejos.

Evite los arranques accidentales – Evite un arranque

accidental de la unidad. Asegúrese de que el gatillo del interruptor no esté oprimido antes de conectar la herramienta.

Página 3 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

No utilice la herramienta si el interruptor no enciende o

no apaga. Una herramienta que no pueda controlarse con el interruptor es peligrosa y debe repararse.

Desconecte aparatos – Desconecte la clavija de la toma

de corriente antes de efectuar ajustes, cambiar accesorios o guardar la recortadora. Con tales medidas preventivas de seguridad se reduce el riesgo de poner en marcha accidentalmente la herramienta.

Sólo utilice piezas de repuesto idénticas y accesorios del

fabricante original. El empleo de piezas diferentes puede causar un peligro o dañar el producto.

Proporcione mantenimiento con cuidado al aparato -

Cambie el cabezal del hilo, si está agrietado, desportillado o dañado de cualquier forma. Asegúrese de que el cabezal del hilo, o cuchilla, según sea el caso, esté debidamente instalado y firmemente asegurado. La inobservancia de esta advertencia puede causar lesiones corporales serias.

Asegúrese de que todas las protecciones, correas, mangos

y deflectores estén acoplados debidamente y de manera segura.

En el cabezal de corte use únicamente hilo 0,080 pulg.

(2 mm) de repuesto del fabricante original. No use ningún otro aditamento de corte, por ejemplo, cable metálico, cuerda o producto similar. Instalar cualquier otra marca de hilo de corte en esta recortadora de hilo puede producir lesiones corporales serias.

Nunca utilice la unidad si el deflector de pasto no

está montado en su lugar y en buenas condiciones de funcionamiento.

Revise para ver si hay piezas dañadas. Antes de seguir

utilizando la herramienta, es necesario inspeccionar cuidadosamente toda protección o pieza dañada para determinar si funcionará correctamente y desempeñará la función a la que está destinada. Verifique la alineación de las partes móviles, que no haya atoramiento de partes móviles, que no haya piezas rotas, el montaje de las piezas y cualquier otra condición que pudiera afectar su funcionamiento. Toda protección o pieza que esté dañada debe repararse apropiadamente o reemplazarse en un centro de servicio autorizado para evitar todo riesgo de lesiones.

Al usar la recortadora, sujétela firmemente por ambos

mangos. Mantenga el cabezal del hilo por debajo del nivel de la cintura. Nunca corte con el cabezal del hilo a más de 762 mm (30 pulg.) del suelo.

Guarde los aparatos en el interior que no se están

usando - Mientras no se esté utilizando, la sopladora debe almacenarse en el interior, en un sitio seco y bajo llave, lejos del alcance de los niños.

Asegúrese de que esté en buen estado el cordón de

extensión. Al utilizar un cordón de extensión, utilice uno del suficiente calibre para soportar la corriente que consume el producto. Se recomienda que los conductores sean de calibre 14 (A.W.G.) por lo menos para un cordón de extensión de 15 metros (50 pies) de largo o menos. Si tiene dudas, utilice un cordón del calibre más grueso siguiente. Cuanto menor es el número de calibre, mayor es el grueso del cordón. Un cordón de un grueso insuficiente causa una caída en el voltaje de línea, y produce recalentamiento y pérdida de potencia. Para evitar que el cable del aparato se desconecte del cordón de extensión cuando el aparato esté en funcionamiento, asegure el cordón de extensión como se muestra en la figura 6.

Nunca use hojas, dispositivos movibles, alambre ni

cuerdas. Esta unidad se diseñó para usar con recortadora de hilo únicamente. El uso de cualquier otro accesorio o aditamento aumenta el riesgo de lesiones.

Inspeccione el área por cortar. Retire todos los objetos

(piedras, vidrio roto, clavos, alambre, hilo, etc.) que puedan salir disparados o enredarse en el cabezal de corte.

Mantenga las rejillas de ventilación limpias y sin desechos

para evitar que se recaliente el motor. Límpielas cada vez, después de usar la herramienta.

Apague la unidad y desconecte el suministro de corriente

cuando no esté en uso. Traslade la unidad con el motor apagado.

Guarde la unidad desenchufada y fuera del alcance de

los niños.

No cuelgue la unidad de modo que el gatillo del interruptor

quede presionado.

No use múltiples cordones. No maltrate el cordón - Nunca traslade la unidad

sujetándola por el cordón de extensión ni tire del cordón de extensión para desconectarla.

Mantenga el cordón de extensión alejado del operador

y de los obstáculos en todo momento. No exponga los cordones al calor, aceite, agua ni bordes afilados.

Si está dañado el cordón de corriente, debe ser

reemplazado únicamente por el fabricante o en un centro de servicio autorizado para evitar riesgos.

Guarde estas instrucciones. Consúltelas con frecuencia

y empléelas para instruir a otras personas que puedan utilizar esta herramienta. Si presta a alguien esta herramienta, facilítele también las instrucciones.

Página 4 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará

la muerte o lesiones serias.

ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar

la muerte o lesiones serias.

PRECAUCIÓN: Indica una situación peligrosa posible, la cual, si no se evita, podría causar

lesiones menores o leves.

PRECAUCIÓN: (Sin el símbolo de alerta de seguridad) Indica una situación que puede

producir daños materiales.

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del operador

Protección ocular

Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.

Mantenga alejadas a las personas presentes

Rebote

No instale hoja de corte

V Volts Voltaje A Amperes Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watts Potencia

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1.

Mantenga a los circunstantes a una distancia mínima de 15 m (50 pies).

Cualquier objeto lanzado puede rebotar y producir lesiones personales o daños físicos.

No instale ni utilice ningún tipo de hoja de corte en ningún producto con este símbolo.

min Minutos Tiempo

Corriente alterna Tipo de corriente

Fabricación Clase II Fabricación con doble aislamiento

Página 5 — Español

ASPECTOS ELÉCTRICOS

DOBLE AISLAMIENTO

El doble aislamiento es una característica de seguridad de las herramientas eléctricas, la cual elimina la necesidad de usar el típico cordón eléctrico de tres conductores con conexión a tierra. Todas las partes metálicas expuestas están aisladas de los componentes metálicos internos del motor por medio de aislamiento de protección. No es necesario conectar a tierra las herramientas con doble aislamiento.

ADVERTENCIA:

El sistema de doble aislamiento está destinado a proteger al usuario contra las descargas eléctricas resultantes de la ruptura del aislamiento interno de la herramienta. Observe todas las precauciones de seguridad para evitar descargas eléctricas.

NOTA: El mantenimiento de un producto con doble aislamiento requiere sumo cuidado y conocimiento del sistema, y únicamente deben realizarlo técnicos de servicio calificados. Para el servicio de la producto, le sugerimos llevarla al centro de servicio autorizado más cercano para toda reparación. Siempre utilice piezas de repuesto de la fábrica original al dar servicio a la unidad.

CONEXIÓN ELÉCTRICA

Este producto dispone de un motor eléctrico fabricado con precisión. Debe conectarse únicamente a una línea

de voltaje de 120 Volts, de corriente alterna solamente (corriente normal para uso doméstico), 60 Hz. No utilice

este producto con corriente continua (c.c.). Una caída considerable de voltaje causa una pérdida de potencia y el recalentamiento del motor. Si el producto no funciona al conectarla en una toma de corriente, vuelva a verificar el suministro de voltaje.

Al trabajar a la intemperie con un producto, utilice un cordón de extensión fabricado para uso en el exterior. Este tipo de cordón lleva las letras “W-A” o “W” en el forro.

Antes de utilizar un cordón de extensión, inspecciónelo para ver si tiene conductores flojos o expuestos y aislamiento cortado o gastado.

Hay un cordón de extensión adecuado disponible en un centro de servicio autorizado.

Se puede hacer un nudo para atar el cordón de extensión y el cordón eléctrico para impedir que se desconecten durante el uso. Ate el nudo como se muestra en la figura 1, luego conecte el extremo de la clavija del cordón eléctrico en el extremo del receptáculo del cordón de extensión. Este método también se puede usar para atar dos cordones de extensión.

**Amperaje (aparece en la placa de datos de el producto)

0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0

Longitud Calibre conductores del cordón (A.W.G.)

25' 16 16 16 16 14 14 50' 16 16 16 14 14 12 100' 16 16 14 12 10 —

**Se usa en los circuitos de calibre 12, de 20 amperes

NOTA: AWG = American Wire Gauge

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de trabajo. Al trabajar con una herramienta eléctrica, coloque el cordón de tal manera que no pueda enredarse en la madera, herramientas ni en otras obstrucciones. La inobservancia de esta advertencia puede causar lesiones serias.

GFCI

Los circuitos o las tomas de corriente donde se conecta este producto deben estar protegidos con un interruptor de circuito accionado por falla de conexión a tierra (GFCI). Hay receptáculos con la protección de un GFCI integrado, y pueden utilizarse para contar con esta característica de seguridad.

CORDONES DE EXTENSIÓN

Al utilizar una producto eléctrica a una distancia considerable de la fuente de voltaje, asegúrese de utilizar un cordón de extensión con la suficiente capacidad para soportar la corriente de consumo de el producto. Un cordón de un calibre insuficiente causa una caída en el voltaje de línea, la cual a su vez produce recalentamiento y pérdida de potencia. Básese en la tabla suministrada para determinar el grueso mínimo requerido del cordón de extensión. Solamente deben utilizarse cordones con forro redondo registrados en Underwriter’s Laboratories (UL).

Página 6 — Español

ADVERTENCIA:

Inspeccione los cordones de extensión cada vez antes de usarlos. Si están dañados reemplácelos de inmediato. Nunca utilice la producto con un cordón dañado, ya que si toca la parte dañada puede producirse una descarga eléctrica, y las consecuentes lesiones serias.

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Corriente de entrada ......................................................................................................... 120 V, sólo corr. alt., 60 Hz, 7,5 A

Ancho de corte .......................................................................................................................................... 381 mm (15 pulg.)

Diámetro del hilo (sistema de avance de hilo por golpe Reel-Easy™) ..................................................... 2 mm (0,080 pulg. )

Diámetro del hilo (cabezal del hilo Pro Cut II) ......................................................................................... 2 mm (0,080 pulg. )

Peso ................................................................................................................................................................3,63 kg (8 lbs.)

FAMILIARÍCESE CON SU RECORTADORA DE HILO

Vea la figura 2a y 2b.

El uso seguro que este producto requiere la comprensión de la información impresa en el producto y en el manual del operador así como ciertos conocimientos sobre el proyecto a realizar. Antes de usar este producto, familiarícese con todas las características de funcionamiento y normas de seguridad.

RETÉN PARA EL CABLE

Un conveniente retén para el cable ayuda a sujetar la conexión del cable de extensión durante el funcionamiento de la recortadora de hilo. operation.

MANGO DELANTERO

El cabezal motor está equipado con un mango delantero para facilidad de uso y para ayudar a evitar la pérdida de control.

DEFLECTOR DE PASTO

La recortadora incorpora un deflector de pasto que ayuda a proteger al operador de los desechos lanzados por la herramienta.

BOTÓN DEL SEGURO

El botón del seguro evita los arranques accidentales.

SISTEMA DE AVANCE DE HILO POR GOLPE REEL-EASY

El sistema de avance de hilo por golpe Reel-Easy™ permite avanzar con facilidad el hilo al utilizarse la recortadora.

™

ARMADO

DESEMPAQUETADO

Este producto debe armarse Extraiga cuidadosamente de la caja la producto y los

accesorios. Asegúrese de que estén presentes todos los artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la lista de empaquetado ya está ensamblada al producto cuando lo desempaqueta. El fabricante no ensambla las piezas de esta lista en el producto. Éstas deben ser instaladas por el usuario. El uso de un producto que puede haber sido ensamblado de forma inadecuada podría causar lesiones personales graves.

Inspeccione cuidadosamente la producto para asegurarse

de que no haya sufrido ninguna rotura o daño durante el transporte.

No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la producto y la haya utilizado satisfactoriamente.

Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-800-860-4050, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Cabezal motor Eje de la recortadora con la cabezal del hilo de Pro Cut II

instalados previamente

LISTA DE EMPAQUETADO (continuado)

Conjunto del mango Deflector de pasto Cabezal del hilo Reel-Easy Manual del operador

™

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este producto sin haber reemplazado la pieza. Usar este producto con partes dañadas o faltantes puede causar lesiones serias al operador.

ADVERTENCIA:

No conecte la unidad a la toma de corriente antes de terminar de armarla. De lo contrario, la unidad puede ponerse en marcha accidentalmente, con el consiguiente riesgo de lesiones graves.

ADVERTENCIA:

No intente modificar este producto ni hacer accesorios no recomendados para la misma. Cualquier alteración o modificación constituye maltrato el cual puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales serias.

Página 7 — Español

ARMADO

MONTAJE DEL DEFLECTOR DE PASTO

Vea la figura 3.

ADVERTENCIA:

La cuchilla de cortar el hilo del deflector de pasto está afilada. Evite tocar la cuchilla. Si no evita tal contacto puede originarse lesiones serias.

Quite perno, la arandela y la tuerca de mariposa del

deflector de pasto.

Monte el deflector de pasto en la parte inferior del eje de

la recortadora, como se muestra.

Introduzca el perno a través del deflector de pasto y del

soporte del eje de la recortadora.

Coloque la arandela en el perno. Coloque la tuerca de mariposa en el perno y apriételos

firmemente.

CONEXIÓN DE LA CABEZAL MOTOR EJE AL EJE DE LA RECORTADORA

Vea la figura 4.

ADVERTENCIA:

Nunca una ni ajuste ningún parte de la recortadora, desmontar o mientras esté recortadora se enchufa en el suministro de corriente o funcionando la recortadora. Si no apaga el motor puede causarse lesiones serias a sí mismo y a otras personas. Nunca opere la recortadora hasta que la unidad está completamente ensamblado.

Antes de usar la recortadora, se requiere un montaje de una sola vez. El eje de la recortadora se acopla al cabezal motor eje por medio de un dispositivo acoplador.

 Desconecte la recortadora de hilo.  Afloje la perilla en el acoplador del eje de la recortadora

de hilo.  Oprima el botón situado en la cabezal motor eje. Alinee

el botón con el hueco guía situado en el acoplador

del eje de la recortadora de hilo y con un movimiento

de deslizamiento una los dos ejes. Gire el eje de la recortadora de hilo hasta que el botón se trabe en el orificio de posicionamiento.

 NOTA: Si los botones no se sueltan completamente en el

orificio de posicionamiento, significa que los ejes no están bien asegurados en su lugar. Gire levemente los ejes de un lado a otro hasta que el botón quede asegurado en su lugar.

 Apriete firmemente la perilla.

ADVERTENCIA:

Asegúrese dos ejes son bloqueado en su lugar y de que esté bien apretada la perilla antes de utilizar la recortadora. Verifique periódicamente el apriete de la misma durante el uso para evitar separación de los ejes puede causar lesións personal grave.

MONTAJE DEL MANGO DELANTERO

Vea la figura 5.

 Desconecte la recortadora de hilo.  Monte el mango delantero en el eje superior, de manera

que aquél quede en ángulo hacia el mango delantero.

 Coloque el mango dentero en el eje superior en

una posición que permita un manejo cómodo de la herramienta.

 Introduzca el tornillo por los orificios del mango delantero.  Ponga la arandela en el tornillo.  Coloque la tuerca mariposa en el tornillo y apriétela

firmemente.

ADVERTENCIA:

La recortadora diseñada para ser usada exclusivamente con esta eje de la recortadora y la cabezal del hilo suministrado. No es compatible con otras aditamentos o cabezas del hilo. Intentar de utilizar otras aditamentos o cabezas del hilo puede causar lesións personal grave.

Página 8 — Español

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con este producto le vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para infligir una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. La inobservancia de esta advertencia puede permitir que los objetos lanzados hacia los ojos puedan provocarle lesiones graves.

ADVERTENCIA:

No use cuchillas, dispositivos desgranadores, cables ni cuerdas con este producto. No utilice ningún accesorio o accesorio no recomendado por el fabricante de esta producto. El empleo de accesorios o accesorios no recomendados podría causar lesiones serias.

Antes de cada uso, inspeccione todo el producto para detectar algún daño, partes faltantes o sueltas, como tornillos, tuercas, pernos, tapas, etc. Ajuste firmemente todos los sujetadores y las tapas y no active este producto hasta que todas las partes faltantes o dañadas sean reemplazadas. Llame al 1-800-860-4050 o comuníquese con un centro de servicio autorizado para recibir asistencia.

APLICACIONES

Esta producto puede emplearse para los fines enumerado abajo:

 Realizar con suma facilidad el recorte de céspedes y

malezas alrededor de porches, cercas, y terrazas.

PRECAUCIÓN:

Siempre retén para el cordón de uso para conectar cordón de extensión para la recortadora. El fracaso para utilizar retén para el cordón puede tener como resultado daño para ensartar recortadora y/o cordón de extensión.

BOTÓN DEL SEGURO DE APAGADO

Vea la figura 8.

El botón del seguro de apagado reduce la posibilidad de un arranque accidental. El botón del seguro de apagado se encuentra en el mango, arriba del gatillo del interruptor. Debe oprimir el botón del seguro de apagado antes de oprimir el gatillo del interruptor. El seguro se autoengancha cada vez que se suelta el gatillo.

ARRANQUE Y APAGADO DE LA RECORTADORA

Vea la figura 8.

Para arrancar la cabezal motor: Presione el botón del

seguro y oprima el gatillo.

Para apagar la cabezal motor: Suelte el gatillo.

UTILIZACIÓN DE LA RECORTADORA

Vea la figura 9.

ADVERTENCIA:

Es posible que la carcasa del motor se caliente mientras la recortadora de hilo esté en uso. No apoye ni coloque el brazo, la mano ni ninguna parte del cuerpo contra la carcasa del motor mientras la recortadora esté en uso. Sólo sostenga la recortadora durante el funcionamiento como se muestra en Figura 9 durante el funcionamiento con todas las partes del cuerpo alejadas de la carcasa del motor. El contacto prolongado con la carcasa del motor puede causar quemaduras u otras lesiones.

CONEXIÓN AL SUMINISTRO DE CORRIENTE

Vea las figuras 6 y 7.

El producto está diseñado con un retén para cordón que evita que el cable de extensión se suelte al tirar mientras está en uso.

Forme una lazada con el extremo del cordón de extensión. Introduzca la lazada del cordón de extensión por

la abertura situada en el fondo del mango trasero y

colóquela en el gancho para el cordón. Lentamente tire de la lazada contra el gancho hasta

eliminar toda holgura. Conecte la recortadora con la cordón de extensión. NOTA: Si no elimina la holgura del cordón de extensión

alrededor del gancho podría aflojarse la clavija en el receptáculo.

Página 9 — Español

ADVERTENCIA:

Siempre coloque la unidad al lado derecho de usted. Si se utiliza la unidad colocándola en el lado izquierdo del cuerpo, el usuario expone éste a superficies calientes, lo cual puede causar lesiones por quemadura.

ADVERTENCIA:

Para evitar quemaduras causadas por tocar superficies calientes, al utilizar esta unidad nunca coloque la parte inferior de la misma arriba del nivel de la cintura.

FUNCIONAMIENTO

Sujete el recortadora de hilo con la mano derecha en el mango trasero y coloque la mano izquierda en el mango delantero. Sujete firmemente la unidad con ambas manos durante la operación. Se recomienda sujetar el recortadora de hilo en una posición cómoda, con el mango trasero a la altura de la cadera.

Siempre opere el recortadora de hilo a máxima marcha oprimiendo completamente el gatillo del interruptor. Si se acumulan residuos en la cabezal del hilo o el eje, DETENGA EL MOTOR, desconecte el cable de la bujía y quite los residuos.

ADVERTENCIA:

Siempre sujete el recortadora de hilo lejos del cuerpo, manteniendo un espacio entre el cuerpo y la herramienta. Cualquier contacto del cuerpo con la cabeza de corte de la recortadora de hilo puede causar lesiones graves.

INSTALACIÓN DEL CABEZAL DEL HILO REELEASY

Vea la figura 10.

 Apague el motor y desconecte el enchufe de la fuente

 Retire el cabezal del hilo que se encuentra instalado.  Coloque el conjunto del cabezal del hilo Reel-Easy™ en el

 Separe el sello de plástico del conjunto del cabezal del

 Presione el retén del carrete a la vez que tira del hilo, o

™

de corriente.

extremo del alojamiento del eje de impulsión. Asegúrese

de que la abertura con forma hexagonal en el conjunto

del cabezal del hilo esté completamente asentada sobre

el eje de impulsión. Instale el retén del carrete para

asegurarlo. Gire hacia la derecha el retén del carrete para

asegurarlo.

hilo. Tire hacia afuera en las hilo para rotar el carrete a la

posición de corte.

hilos, para avanzar manualmente el hilo y para verificar

el ensamblaje correcto del cabezal del hilo.

AVANCE DEL HILO UTILIZANDO EL SISTEMA DE AVANCE DE HILO POR GOLPE REEL-EASY

El avance de la hilo puede controlarse golpeando el retén del carrete del cabezal del hilo contra el pasto cuando usa la recortadora de hilo.

 Oprima hasta el fondo el gatillo del interruptor.  Golpee levemente el cabezal sobre el suelo para hacer

avanzar el hilo. El hilo avanza cada vez que se golpea el

cabezal.  Quizá se necesiten varios golpes hasta que el hilo haga

contacto con la cuchilla de corte.

™

 Reanude el recortado.

NOTA: Si el hilo se gasta hasta quedar muy corto quizá no pueda avanzar el hilo tras golpear el cabezal contra el suelo. Si así fuese, SUELTE EL GATILLO DEL INTERRUPTOR, desconecte la unidad, y avance manualmente el hilo.

AVANCE MANUALMENTE EL HILO

Con el motor apagado y desconecte el enchufe de la fuente de corriente, empuje hacia abajo el retén del carrete mientras tira del hilo, o hilos, según sea el caso, para avanzar manualmente el hilo.

NOTA: No se puede extraer el hilo Pro Cut II. Para reemplazarlo, consulte Instalación del hilo en el cabezal

del hilo Pro Cut II más adelante en este manual.

SUGERENCIAS PARA CORTAR

Vea la figura 11.

 Evite tocar las superficies calientes de la herramienta;

para ello, manténgala lejos del cuerpo. (La posición correcta de manejo de la herramienta se muestra en la figura 9.)

 Mantenga la recortadora inclinada hacia el área de corte;

ésta es la mejor área de corte.

 La recortadora corta cuando se pasa la unidad de derecha

a izquierda. De esta manera se evita el lanzamiento de desechos hacia el operador. Evite cortar en el área peligrosa mostrada en la ilustración en la figura 11.

 Use la punta del hilo para efectuar el recorte; no fuerce

el cabezal del hilo hacia la hierba sin cortar.

 Las cercas de alambre y de estacas causa desgaste

adicional en el hilo, incluso la ruptura. Los muros de piedra y de ladrillo, los cordones y la madera pueden gastar rápidamente el hilo.

 Evite el contacto con árboles y los arbustos. La corteza de

los árboles, las molduras de madera, los revestimientos de las paredes y los postes de las cercas pueden resultar dañados fácilmente por el hilo.

CUCHILLA DE CORTE DEL HILO EN EL DEFLECTOR DE HIERBA

Vea la figura 12.

Esta recortadora está equipada con una cuchilla de corte del hilo instalada en el deflector de pasto. Para mejores resultados en el recorte, golpee levemente el cabezal sobre el suelo avance el hilo hasta que la cuchilla lo corte a la longitud apropiada.Avance el hilo siempre que escuche que el motor está funcionando más rápido de lo normal, o cuando disminuya la eficiencia del corte. Esto mantendrá un mejor desempeño y mantendrá el hilo a la suficiente longitud para avanzar apropiadamente.

Página 10 — Español

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto idénticas. El empleo de piezas diferentes puede causar un peligro o dañar el producto.

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar mantenimiento a la máquina, apague el motor, espere hasta que se detengan todas las piezas en movimiento, desconecte el cable de la bujía y apártelo de la bujía. El incumplimiento de estas instrucciones puede provocar lesiones personales graves o daños materiales.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Los productos químicos pueden dañar, debilitar o destruir el plástico, lo cual puede causar lesiones serias.

A menudo, usted puede efectuar los ajustes y reparaciones descritos aquí. Para otro tipo de reparaciones, lleve la recortadora a un establecimiento de servicio autorizado.

REEMPLAZO DEL CARRETE SISTEMA DE AVANCE DE HILO POR GOLPE REEL EZ

Vea las figuras 13 a 15.

Si únicamente va a reabastecer el hilo, consulte la siguiente sección.

Use únicamente hilo monofilar de 2 mm (0,08 pulg.) hilo para recortadora.

 Apague el motor y desconecte el enchufe de la fuente

de corriente. Sujete el cabezal del hilo y desenrosque el

retén del carrete.

™

 Retire el carrete vacío del cabezal del hilo. NOTA: No es necesario quitar el alojamiento del cabezal

del hilo del eje de impulsión.

 Inserte el nuevo carrete en el cabezal del hilo. NOTA: Asegúrese de que las flechas en el carrete estén

alineadas con los ojillos en el alojamiento del cabezal del hilo. Presione hacia abajo y mantenga presionado el carrete y el alojamiento al mismo tiempo mientras se completa la instalación.

 Vuelva a colocar el retén del carrete para asegurarlo.  Coloque el hilo como se describe en la siguiente sección.

INSTALACIÓN DEL HILO EN EL CABEZAL DEL HILO REEL EASY

Vea las figuras 15 a 17.

 Apague el motor y desconecte el enchufe de la fuente

de corriente.

 Gireel carrete hacia la derechasegún sea necesario

para alinear las flechas del carrete con los ojillos en el alojamiento del cabezal del hilo.

 Corteunapiezadehilomonofilarde3,1m(10pies)de

largo. Encuentre la mitad del tramo de hilo. Inserte el hilo en el ojillo ubicado en el alojamiento de la recortadora de hilo. Empuje hasta que el extremo del hilo salga por el otro lado del cabezal del hilo. Tire del hilo del otro lado hasta que obtenga la misma cantidad de hilo en ambos lados del carrete.

 Gireelcarretehacialaderechapara enrollarelhiloen

éste hasta obtener aproximadamente 152,4 mm (6 pulg.) de hilo en cada lado.

 Presioneelreténdelcarretealavezquetiradelhilo,o

hilos, para avanzar manualmente el hilo y para verificar el ensamblaje correcto del cabezal del hilo.

™

INSTALACIÓN DEL CABEZAL DEL HILO PRO CUT II

Vea la figura 18.

 Apague el motor y desconecte el cable de la bujía.  Retire el cabezal del hilo que se encuentra instalado.  Instale el cabezal del hilo en el eje de impulsión hasta

que esté completamente asentado.

 Instale el retén del carrete y gírelo a la izquierda.  Instale el hilo de la forma descrita en la siguiente sección

de este manual.

INSTALACIÓN DEL HILO EN EL CABEZAL DEL HILO PRO CUT II

Vea la figura 19.

Use únicamente hilo monofilar de 2 mm (0,080 pulg.) hilo para recortadora. Use hilo de repuesto de la calidad para

obtener el mejor desempeño.

Página 11 — Español

MANTENIMIENTO

 Apague el motor y desconecte el enchufe de la fuente

de corriente.  Tome dos de los tramos precortados del hilo de la

recortadora suministrados o corte dos piezas de hilo de

la recortadora en tramos de 279,4 mm (11 pulg.).  Introduzca los hilos en las ranuras situadas a los lados

del cabezal del hilo. El hilo debe introducirse hasta que

sobresalgan aproximadamente 25,4 mm (1 pulg.) de los

orificios en la parte superior del cabezal del hilo.  Tire del hilo viejo para retirarlo a través de los orificios

situados en la parte superior del cabezal del hilo.

LIMPIEZA DE LA RECORTADORA

 Apague el motor y desconecte el enchufe de la fuente

de corriente.

 Limpie la suciedad y los residuos la recortadora de

hilo con un paño húmedo y una pequeña cantidad de detergente.

NOTA: No emplee detergentes concentrados sobre el

compartimiento de plástico o el mango. Pueden dañarse con ciertos aceites aromáticos, como de pino o limón, y con solventes como el querosén.

CORRECCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El motor no arranca al oprimir el gatillo del interruptor.

No avanza el hilo El hilo se pegó a sí mismo.

Es difícil girar el retén del carrete La rosca del tornillo está sucia o dañada. Limpie las roscas y lubríquelas con grasa

El pasto se enreda alrededor del alojamiento del eje de impulsión y del cabezal del hilo

No está conectado el cordón de corriente o está floja la conexión.

Se disparó un disyuntor del circuito casero.

No hay suficiente hilo en el carrete.

El hilo se gastó hasta quedar muy corto.

El hilo está enredado en el carrete.

La velocidad del motor está muy lenta.

Se está cortando la hierba alta a nivel del suelo.

Se está utilizando la recortadora con el anegador parcialmente abierto.

Conecte el cordón de corriente.

Revise el disyuntor del circuito.

Lubrique el resorte con rociador de silicón. Instale más hilo. Consulte la sección

de reabastecimiento del hilo correspondiente en este manual.

Tire de los hilos a la vez que alternadamente presiona y suelta el retén del carrete.

Retire el hilo del carrete y vuelva a enrollarlo. Consulte la sección de reabastecimiento del hilo correspondiente en este manual.

Avance el hilo a la máxima aceleración.

- si no hay mejoría, reemplace el retén del carrete.

Corte la hierba alta de arriba hacia abajo para evitar que se enrede en la unidad.

Accione la recor tadora a la máxima aceleración.

¿NECESITA AYUDA?

LLAME AL

1-800-860-4050

www.ryobitools.com

LLÁMENOS PRIMERO

Si tiene preguntas sobre el funcionamiento o el mantenimiento este

producto,llame al teléfono de atención al consumidor de Ryobi®!

La recortadora ha sido probada enteramente antes de embarcarse para

asegurar la satisfacción del consumidor.

Página 12 — Español

GARANTÍA

DECLARACIÓN DE LA GARANTÍA LIMITADA

Techtronic Industries North America, Inc. garantiza al comprador original al menudeo que este producto de la marca RYOBI® carece de defectos en los materiales y en la mano de obra, y acuerda reparar o remplazar, a la sola discreción de Techtronic Industries North America, Inc., cualquier producto defectuoso, sin cargo alguno al comprador, dentro de los siguientes períodos de tiempo a partir de la fecha de compra.

 Tres años si los productos se emplean para uso personal,

familiar o casero;

 90 días si el producto se emplea para cualquier otro

propósito, como el uso comercial o el de alquiler.

Esta garantía se otorga solamente al comprador original al menudeo, y comienza en la fecha de la compra original al menudeo.

Cualquier parte de este producto Techtronic Industries North America, Inc. que, a juicio razonable de la compañía, tenga defectos en los materiales o en la mano de obra, será reparado o reemplazado por un centro de servicio autorizado de herramientas para uso en el exterior de la marca RYOBI®, sin cargo alguno al comprador por concepto de piezas y mano de obra (Centro de Servicio Autorizado Ryobi).

El producto, incluida toda pieza defectuosa, debe enviarse a un centro de servicio autorizado Ryobi dentro del período de la garantía. El gasto de enviar el producto al centro de servicio para cualquier trabajo cubierto por la garantía, así como el gasto de devolverlo al propietario después de la reparación, correrán por cuenta del propietario. La responsabilidad de Techtronic Industries North America, Inc. con respecto a todo reclamo se limita a las reparaciones o remplazo del producto, y ningún reclamo de incumplimiento de la garantía será causante de la cancelación o rescisión del contrato de venta de ninguna herramienta de uso en el exterior de la marca RYOBI®. En el establecimiento se requerirá el recibo de compra para respaldar cualquier reclamo al amparo de la garantía. Todo trabajo cubierto en la garantía debe ser realizado por un concesionario de servicio autorizado.

Esta garantía se limita a noventa (90) días a partir de la fecha original de la compra de cualquier herramienta de uso en el exterior de la marca RYOBI® empleada para propósitos comerciales o de alquiler, o cualquier otro propósito generador de ingresos.

Esta garantía no cubre ningún producto que haya sido sujeto a un uso indebido, maltrato, negligencia o accidente, o que haya sido utilizado de cualquier forma contraria a las instrucciones de manejo especificadas en el manual del operador del producto. Esta garantía no aplica a ningún daño en el producto que resulte de un mantenimiento indebido ni a ningún producto que haya sido alterado o modificado. La garantía no cubre ninguna reparación necesaria por el uso normal ni por el uso de piezas o accesorios que sean incompatibles con la herramienta para uso exterior de la marca RYOBI®, o afecten de forma desfavorable su funcionamiento, desempeño o durabilidad.

Además, esta garantía no cubre: A. Afinación – Bujías, carburador, ajustes del carburador,

encendido, filtros

B. Artículos sujetos a desgaste – Perillas de tope, carretes

exteriores, hilos de corte, carretes interiores, poleas del arrancador, cuerdas del arrancador, correas de transmisión, aspas, arandelas de fieltro y pasadores de enganche, hojas de triturar, ventiladores de sopladoras, tubos de sopladoras y de aspiradoras, sacos y correas de aspiradoras, barras guía y cadenas de sierras

Techtronic Industries North America, Inc. se reserva el derecho a cambiar o mejorar el diseño de cualquier herramienta para uso en el exterior de la marca RYOBI® sin asumir ninguna obligación de modificar ningún producto fabricado previamente.

TODASLASGARANTÍASIMPLÍCITASESTÁNLIMITADAS

EN DURACIÓN SEGÚN EL PERÍODO DE GARANTÍA DECLARADA. POR CONSIGUIENTE, CUALQUIER GARANTÍA IMPLÍCITA, INCLUSO LAS DE COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, O DE CUALQUIER TIPO, PIERDEN TOTALMENTE SU VALIDEZ DESPUÉS DEL VENCIMIENTO DEL PERÍODO DE GARANTÍA CORRESPONDIENTE DE TRES AÑOS O NOVENTA DÍAS. DE CONFORMIDAD CON ESTA GARANTÍA, LA OBLIGACIÓN DE TECHTRONIC INDUSTRIES NORTH AMERICA, INC. SE LIMITA ESTRICTA Y EXCLUSIVAMENTE A LA REPARACIÓN O REMPLAZO DE LAS PIEZAS DEFECTUOSAS, Y TECHTRONIC INDUSTRIES NORTH AMERICA, INC. NO ASUME NINGUNA OTRA OBLIGACIÓN, NI AUTORIZA A NADIE ASUMIRLA A NOMBRE DE DICHA COMPAÑÍA. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL CASO DE USTED. TECHTRONIC INDUSTRIES NORTH AMERICA, INC. NO ASUME NINGUNA RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS O DE NINGÚN OTRO TIPO, COMO EL GASTO DE ENVIAR EL PRODUCTO A UN CENTRO DE SERVICIO AUTORIZADO RYOBI Y EL GASTO DE ENVIARLO DE ALLÍ

ALPROPIETARIO,ELTIEMPODEVIAJEDELMECÁNICO, CARGOSTELEFÓNICOS O TELEGRÁFICOS, ALQUILER

DE UN PRODUCTO SUSTITUTO DURANTE EL TIEMPO DE REALIZACIÓN DEL SERVICIO DE LA GARANTÍA, VIAJES, PÉRDIDA O DAÑOS A OBJETOS DE PROPIEDAD PERSONAL, PÉRDIDA DE INGRESOS, PÉRDIDA DEL USO DEL PRODUCTO, PÉRDIDA DE TIEMPO O INCONVENIENTES. EN ALGUNOS ESTADOS NO SE PERMITE LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS DIRECTOS O INDIRECTOS, POR LO CUAL ES POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN DESCRITA ARRIBA NO SE APLIQUE EN SU CASO.

Esta garantía le confiere derechos legales específicos, y es posible que usted goce de otros derechos, los cuales pueden variar de estado a estado.

Esta garantía se aplica a todas las herramientas para uso en el exterior de la marca RYOBI® fabricadas por Techtronic Industries North America, Inc. y vendidos en Estados Unidos y Canadá.

Para encontrar el centro de servicio autorizado Ryobi más cercano a usted, llame al 1-800-860-4050.

Página 13 — Español

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

ELECTRIC STRING TRIMMER

TAILLE-BORDURES À LIGNE DE ÉLECTRIQUE RECORTADORAS DE HILO

RY41130

CALIFORNIA PROPOSITION 65

WARNING:

This product and substances that may become airborne from its use may contain chemicals, including lead, known to the State of California to cause cancer, birth defects, or other reproductive harm. Wash

hands after handling.

PROPOSITION 65 DE LA CALIFORNIE

AVERTISSEMENT :

Ce produit ainsi que les substances rejetées dans l’air à la suite de son utilisation peuvent contenir des produits chimiques, notamment du plomb qui, selon l’État de la Californie, peuvent causer le cancer, des anomalies congénitales et d’autres dommages au système reproducteur. Bien se laver les

mains après toute manipulation.

CALIFORNIA - PROPUESTA DE

LEY NÚM. 65

• PARTS AND SERVICE

Prior to requesting service or purchasing replacement parts, please obtain your model and serial number from the product data plate.

• MODEL NO. ______________________SERIAL NO. __________________________

• HOW TO OBTAIN REPLACEMENT PARTS:

Replacement parts can be purchased online at www.ryobitools.com or by calling 1-800-860-4050. Replacement parts can also be obtained at one of our Authorized Service Centers.

• HOW TO LOCATE AN AUTHORIZED SERVICE CENTER:

Authorized Service Centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.

• HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT:

To obtain Customer or Technical Support please contact us at 1-800-860-4050.

• PIÈCES ET SERVICE

Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro de série du modèle à partir de la plaque de données du produit.

• NUMÉRO DE MODÈLE ____________ NUMÉRO DE SÉRIE ________________

• COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT :

Les pièces de remplacement peuvent être achetées en ligne sur le site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos centres de service autorisés.

• COMMENT TROUVER UN CENTRE DE SERVICE AUTORISÉ :

Les centres de service autorisés peuvent être localisés en ligne au www.ryobitools. com ou en téléphonant au 1-800-860-4050.

• COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE :

Pour contacter le service à la clientèle pour une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.

RY41130

ADVERTENCIA:

Este producto puede contener sustancias químicas (por ejemplo, plomo) que son consideradas por el estado de California causa de defectos de nacimiento u otras alteraciones reproductivas. Lávese las manos

después de utilizar el aparato.

Ryobi® is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

Ryobi® est une marque déposée de RYOBI Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

Ryobi® es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

988000-763 10-13-11 (REV:01)

• PIEZAS DE REPUESTO Y SERVICIO

Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo y número de serie de la placa de datos del producto.

• NÚMERO DE MODELO ____________NÚMERO DE SERIE ___________________

• CÓMO OBTENER PIEZAS DE REPUESTO:

Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.

• CÓMO LOCALIZAR UN CENTRO DE SERVICIO AUTORIZADO:

Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.

• CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR:

Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con nosotros llamando al 1-800-860-4050.

RY41130

ONE WORLD TECHNOLOGIES, INC.

1428 Pearman Dairy Road, Anderson, SC 29625

1-800-525-2579 • www.ryobitools.com

A subsidiary of Techtronic Industries Co., Ltd. • OTC:TTNDY

Ryobi RY41130 User Manual [en, fr, es]

Specifications and Main Features

Frequently Asked Questions

User Manual
