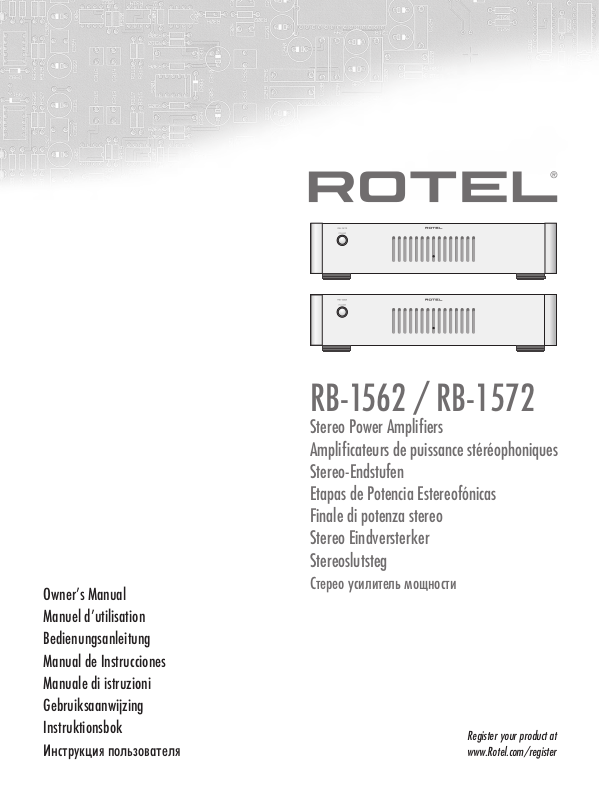

Rotel RB-1572, RB-1562 User Manual

Owners Manual
Manuel dutilisation
Bedienungsanleitung
Manual de Instrucciones
Manuale di istruzioni

RB-1562 / RB-1572

Stereo Power Amplifi ers
Amplifi cateurs de puissance stéréophoniques
Stereo-Endstufen
Etapas de Potencia Estereofónicas
Finale di potenza stereo
Stereo Eindversterker
Stereoslutsteg

Стерео усилитель мощности

Gebruiksaanwijzing
Instruktionsbok

àÌÒÚÛ͈Ëfl ÔÓθÁÓ‚‡ÚÂÎfl

Register your product at
www.Rotel.com/register

RB-1562 / RB-1572 Stereo Power Amplifi ers

Important Safety Instructions

2

WARNING: There are no user serviceable parts inside. Refer
all servicing to qualified service personnel.

WARNING: To reduce the risk of fire or electric shock, do
not expose the unit to moisture or water. Do not expose the
unit to dripping or splashing. Do not place objects filled with
liquids, such as vases, on the unit. Do not allow foreign objects
to get into the enclosure. If the unit is exposed to moisture, or
a foreign object gets into the enclosure, immediately disconnect
the power cord from the wall. Take the unit to a qualified service
person for inspection and necessary repairs.

Read all the instructions before connecting or operating the
component.

Keep this manual so you can refer to these safety instructions.
Heed all warnings and safety information in these instructions

and on the product itself. Follow all operating instructions.
Clean the enclosure only with a dry cloth or a vacuum cleaner.
Do not use this unit near water.

You must allow a minimum 10 cm or 4 inches of
unobstructed clearance around the unit.

Do not place the unit on a bed, sofa, rug, or similar surface that
could block the ventilation openings. If the unit is placed in a
bookcase or cabinet, there must be ventilation of the cabinet to
allow proper cooling.

Keep the component away from radiators, heat registers, stoves,
or any other appliance that produces heat.

WARNING: The rear panel power cord connector is the mains
power disconnect device. The apparatus must be located in an
open area that allows access to the cord connector.

The unit must be connected to a power supply only of the type
and voltage specified on the rear panel. (USA: 120 V/60Hz,
EC: 230V/50Hz)

Connect the component to the power outlet only with the
supplied power supply cable or an exact equivalent. Do not
modify the supplied cable. A polarized plug has two blades, with
one wider than the other. A grounding plug has two blades plus
a third grounding prong. These are provided for your safety.
Do not defeat grounding and/or polarization safety provisions.
If the supplied plug does not fit your outlet, please consult an
electrician for replacement of the obsolete outlet. Do not use
extension cords.

The main plug of the power cordset is a disconnect device of the
apparatus. In order to completely disconnect the apparatus from
the supply mains, the main plug of the power cordset should
be unplugged from the mains (AC) outlet. The standby LED
indicator will not be lit up to show the power cord is unplugged.
The disconnect device shall remain readily operable.

Do not route the power cord where it will be crushed, pinched,
bent, exposed to heat, or damaged in any way. Pay particular
attention to the power cord at the plug and where the cord exits
the back of the unit.

The power cord should be unplugged from the wall outlet during
a lightning storm or if the unit is to be left unused for a long
period of time.

Use only accessories specified by the manufacturer.
Use only with a cart, stand, rack, bracket

or shelf system recommended by Rotel. Use
caution when moving the unit in a stand or
rack to avoid injury from a tip-over.

Use Class 2 wiring for speaker connections to ensure proper
installation and minimize the risk of electrical shock.

Immediately stop using the component and have it inspected
and/or serviced by a qualified service agency if:

• The power supply cord or plug has been damaged.

• Objects have fallen or liquid has been spilled into the unit.

• The unit has been exposed to rain.

• The unit shows signs of improper operation

• The unit has been dropped or damaged in any way

Rotel products are designed to comply with
international directives on the Restriction of
Hazardous Substances (RoHS) in electrical and
electronic equipment and the disposal of Waste
Electrical and Electronic Equipment (WEEE). The
crossed wheelie bin symbol indicates compliance
and that the products must be appropriately
recycled or processed in accordance with these
directives.

This symbol means that this unit is double
insulated. An earth connection is not required.

3

Figure 1: Controls and Connections
Commandes et branchements
Bedienelemente und Anschlüsse
Controles y Conexiones
Controlli e connessioni
De bedieningsorganen en de aansluitingen
Kontroller och anslutningar

Органы управления и разъемы

 

RB-1562 / RB-1572

   

   

Note: The Left and Right speaker output terminals of the RB-1562 and RB-1572 are in different positions.

4

Figure 2: Input and Output Connections
Branchements en entrées et sorties
Anschlussdiagramm
Conexiones de Entrada y de Salida
Collegamenti ingresso ed uscita
De in- en uitgangsverbindingen
In- och utgångar

иУ‰ТУВ‰ЛМВМЛВ ЛТЪУ˜МЛНУ‚ ТЛ„М‡О‡ Л ‡НЫТЪЛ˜ВТНЛı ТЛТЪВП

Preamp or Sound Processor

RB-1562

1

RIGHT

LEFT

OUTPUT

OUTPUT

RB-1562 / RB-1572

Single Wire Connection

RB-1572 Branchement en bi-câblage / Bi-Wiring / Conexión en Bicableado / Aansluiten met dubbele bedrading (bi-wiring) / Bi-wire-anslutning

1

Préampli ou Processeur de son
Vorverstärker oder Surround-Prozessor
Preamplifi cador o Procesador de A/V
Preamplifi catore o Processore
Voorversterker
Förförstärkare eller ljudprocessor

иpВ‰ЫТЛОЛЪВО¸ ЛОЛ Б‚ЫНУ‚УИ ФpУˆВТТУp

HF

2

Biwire Connection

2

Branchement avec câble unique
Normaler Anschluss des Lautsprechers
Conexión en Monocableado
Collegamento singolo
Aansluiten middels enkele bedrading
Single-wire-anslutning

иУ‰ТУВ‰ЛМВМЛВ У‰МУИ Ф‡pУИ ФpУ‚У‰У‚

3

Branchement en bi-câblage
Bi-Wiring
Conexión en Bicableado
Collegamento in Biwiring
Aansluiten met dubbele bedrading (bi-wiring)
Bi-wire-anslutning

иУ‰ТУВ‰ЛМВМЛВ ·Л-‚‡ВpЛМ„УП (‰‚ЫПfl Ф‡p‡ПЛ)

Biwire Connection

LF

3

HF

LF

3

Important Notes

When making connections be sure to:

✔ Turn off all the components in the system before hooking up any components, including loudspeakers.
✔ Turn off all components in the system before changing any of the connections to the system.

It is also recommended that you:

✔ Turn the volume control of the amplifi er all the way down before the amplifi er is turned on or off.

Remarques importantes

Pendant les branchements, assurez-vous que :

✔ Tous les maillons sont éteints avant leur branchement, quels qu’ils soient, y compris les enceintes acoustiques.
✔ Éteignez tous les maillons avant de modifi er quoi que ce soit au niveau de leurs branchements, quels qu’ils soient.

Il est également recommandé de :

✔ Toujours baissez le niveau sonore via le contrôle de volume, avant d’allumer ou d’éteindre l’amplifi cateur.

Wichtige Hinweise

Achten Sie beim Herstellen der Verbindungen auf Folgendes:

✔ Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Lautsprecher) anschließen.
✔ Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.

Ferner empfehlen wir, dass

✔ Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.

5

Notas Importantes

Cuando realice las conexiones, asegúrese de que:

✔ Desactiva todos los componentes del equipo, cajas acústicas incluidas, antes de conectar cualquier nuevo componente en el mismo.
✔ Desactiva todos los componentes del equipo antes de cambiar cualquier conexión del mismo.

También le recomendamos que:

✔ Reduzca el nivel de volumen de su amplifi cador a cero antes de activarlo o desactivarlo.

Note importanti

Quando effettuate i collegamenti assicuratevi di:

✔ Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
✔ Spegnere tutti i componenti del sistema prima di modifi care qualsiasi connessione nel sistema.

Vi raccomandiamo inoltre di:

✔ Portare il volume a zero prima di accendere o spegnere l’amplifi catore.

Héél belangrijk:

✔ Zorg dat niet alleen de RB-1562/1572, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.
✔ Zorg dat niet alleen de RB-1562/1572, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.

Wij raden u ook aan om

✔ de volumeregelaar van de voorversterker geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet.

Viktigt

Tänk på följande när du gör anslutningar:

✔ Stäng av alla apparater i anläggningen innan du ansluter nya apparater eller högtalare.
✔ Stäng av alla apparater i anläggningen innan du ändrar någon anslutning.

Vi rekommenderar också att du:

✔ Vrider ner volymen på förförstärkaren helt och hållet innan förstärkaren slås på eller av.

иВВ‰ ФУ‰ТУВ‰ЛМВМЛВП:

✔ Ç˚Íβ˜ËÚ ‚Ò НУПФУМВМЪ˚, ‚НО˛˜‡fl НУОУМНЛ.
✔ Ç˚Íβ˜ËÚ ‚Ò НУПФУМВМЪ˚ ‚ ‚‡¯ВИ ТЛТЪВПВ, ФВК‰В ˜ВП ˜ЪУ-ЪУ ‚ МВИ ÏÂÌflÚ¸.

кВНУПВМ‰ЫВЪТfl Ъ‡НКВ:

✔ З˚‚ВТЪЛ „УПНУТЪ¸ ЫТЛОЛЪВОfl М‡ ПЛМЛПЫП, ÔÂ‰ ÚÂÏ Í‡Í ‚Íβ˜‡Ú¸ ËÎË ‚˚Íβ˜‡Ú¸ „Ó.

6

RB-1562 / RB-1572 Stereo Power Amplifi ers

Contents

Important Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Figure 1: Controls and Connections 3
Figure 2: Input and Output Connections 4
Important Notes 5

About Rotel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

A Word About Watts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Getting Started . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Operating Features 7
A Few Precautions 7
Placement 7

AC Power and Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

AC Power Input 7 7
Power Switch and Indicator 1 7
Protection Indicator 2 7
Turn On/Off Mode Selector 3 8
+12V Trigger Input and Output 4 8

Input Signal Connections 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Speaker Connections. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Speaker Selection 8
Speaker Wire Selection 8
Polarity and Phasing 8
Speaker Wire Connections 5 8

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Front Panel Power Indicator Is Not Lit 9
No Sound 9
Protection Indicator Is Lit 9

Specifi cations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

At Rotel, we are proud to do our part. We have reduced the lead
content in our electronics by using special ROHS solder, while our new
Class D (not digital) amplifi ers are up to fi ve times more effi cient than
our legacy designs and still deliver power and performance. These
products run cool, give minimum wasted energy, are good for the
environment and give better sound too.

Finally, we have printed this brochure on recycled paper stock.

While we understand that these are small fi rst steps, they are still
important ones. And we continue to pursue new methods and
materials for a cleaner and greener manufacturing process.

All of us at Rotel thank you for buying this product. We are sure it will
bring you many years of enjoyment.

A Word About Watts

The power output of the RB-1562 and RB-1572 are quoted as 100
and 250 watts, respectively, for each channel, when both channels
are operating together at full power.

Rotel has chosen to specify the power output in this way because, in
Rotel’s experience, it gives the truest value of the receiver or amplifi er’s
power capability.

When comparing specifi cations for different products, you should be
aware that power output is often specifi ed in other ways, so you may
not be comparing like with like.

About Rotel

Our story began nearly 50 years ago. Over the decades, we have
received hundreds of awards for our products and satisfi ed hundreds
of thousands of people who take their entertainment seriously - like
you!

Rotel was founded by a family whose passionate interest in music
led them to manufacture high-fi delity components of uncompromising
quality. Through the years, that passion has remained undiminished
and the family goal of providing exceptional value for audiophiles
and music lovers, regardless of their budget, is shared by all Rotel
employees.

Rotel’s engineers work as a close team, listening to, and fi ne tuning,
each new product until it reaches their exacting musical standards.
They are free to choose components from around the world in order to
make that product the best they can. You are likely to fi nd capacitors
from the United Kingdom and Germany, semiconductors from Japan or
the United States, while toroidal power transformers are manufactured
in Rotel’s own factory.

We all have concerns about our environment. And, as more and more
electronics are produced and later discarded, it is especially important
for a manufacturer to do all it can to engineer products that have a
minimum negative impact on landfi ll sites and water tables.

For example, the power output may be quoted with only one channel
operating, giving a higher maximum fi gure. The highly regulated
power supplies of the Rotel Class D amplifi ers ensures that they will
produce the full specifi ed power output to one or all channels.

A loudspeaker’s impedance rating indicates the electrical resistance
or load it offers when connected to the amplifi er, usually 8 ohms or
4 ohms. The lower the impedance, the more power the speaker will
need. In effect, a 4 ohm speaker will require twice as much power as
an 8 ohm speaker.

So ideally, the amplifi er should be give double the power into a 4 ohm
load – a rating of 100 watts into an 8 ohm load should become 200
watts into 4 ohms. Using lower impedance speakers makes greater
demands on the amplifi er’s power supply, because it will be drawing
more current and giving off more heat.

However, Rotel amplifi ers are designed to work into any speaker
impedance between 8 and 4 ohms, and with all the channels working
up to their full power. Because the Rotel design is optimized for use
with all channels operating together, Rotel is able to specify the true
power output for both channels.

This can be important for your enjoyment, too. When watching
movies, it’s nice to have the amplifi er able to reproduce full power into
all the channels at the same time, especially in the case of a volcano
exploding!

English

7

1

2

7

Getting Started

Thank you for purchasing the Rotel RB-1562 or RB-1572 Stereo Power
Amplifi er. When used in a high-quality music or home theater system,
your Rotel amplifi er will provide years of musical enjoyment.

The RB-1562 and RB-1572 are sophisticated two-channel power
amplifi ers. Their Class D amplifi er circuitry, switching power supply,
premium components, and Rotel’s Balanced Design ensure superb
sound quality. High current capability allows the RB-1562 and RB­1572 to drive diffi cult speaker loads with ease.

The RB-1562 and RB-1572 are essentially identical units. They
differ only in power output. In this manual the RB-1562 is most often
depicted, but the RB-1572 operates in the same way.

Operating Features

• Two amplifier channels.

• User selectable power on/off configuration: manual or controlled
by remote 12 volt trigger signal.

• Protection circuitry with front panel indicators.

• Dual binding post speaker outputs.

A Few Precautions

Please read this manual carefully. In addition to installation and
operating instructions, it provides information on various system
confi gurations. Please contact your authorized Rotel dealer for
answers to any questions you might have. In addition, all of us at Rotel
welcome your questions and comments.

Save the amplifi er shipping carton and packing material for future use.
Shipping or moving the amplifi er in anything other than the original
packing material may result in severe damage to your amplifi er.

Be sure to keep the original sales receipt. It is your best record of the
date of purchase, which you will need in the event warranty service is
ever required.

Placement

The amplifi er generates heat as part of its normal operation. The
heat sinks and ventilation openings in the amplifi er are designed
to disperse this heat. The ventilation slots in the top cover must be
unobstructed. There should be 10 cm (4 inches) of clearance around
the chassis, and reasonable airfl ow through the installation location, to
prevent the amplifi er from overheating. Likewise, remember the weight
of the amplifi er when you select an installation location. Make sure
that the shelf or cabinet can support its weight.

Be sure the Power Switch 1 on the front panel of the amplifi er
is turned off. Then, plug one end of the cord into the AC power
connector7 on the back panel of the amplifi er. Plug the other end
into an appropriate AC outlet.

Your amplifi er is confi gured at the factory for the proper AC line
voltage in the country where you purchased it (USA: 120 volts/60 Hz,
Europe: 230 volts/50 Hz). The AC line confi guration is noted on a
label on the back panel.

Note: Should you move your amplifier to another country, it is
possible to configure your amplifier for use on a different line voltage.
Do not attempt to perform this conversion yourself. Opening the
enclosure of the amplifier exposes you to dangerous voltages. Consult
a qualified technician or the Rotel factory service department for
information.

If you are going to be away from home for an extended period of
time, it is a sensible precaution to unplug your amplifi er.

Power Switch and Indicator

The Power Switch is located on the front panel. To turn the amplifi er on
(or to activate either of the optional automatic power-on modes), push
the switch in. The ring around the switch will light, indicating that the
amplifi er is turned on. To turn the amplifi er off, push the button again
and return it to the out position.

Protection Indicator

Thermal protection circuits protect the amplifi er against potential
damage in the event of extreme or faulty operating conditions. Unlike
many designs, the protection circuit of the RB-1562 and RB-1572
is independent of the audio signal and has no impact on sonic
performance. Instead, the protection circuit monitors the temperature
of the output devices and shuts down the amplifi er if safe limits are
exceeded.

In addition, the amplifi ers includes over-current protection which
operates only when load impedances drop too low. This protection
is independent for each channel and is indicated by the front panel
Protection LED.

Should a faulty condition arise, the amplifi er channel at fault will stop
playing and the Protection LED on the front panel will light.

If this happens, turn the amplifi er off, let it cool down for several
minutes, and attempt to identify and correct the problem. When you
turn the amplifi er back on, the protection circuit will automatically reset
and the PROTECTION LED should go out.

AC Power and Control

AC Power Input

The amplifi er is supplied with the proper AC power cord. Use only this
cord or an exact equivalent. Do not use an extension cord. A heavy
duty multi-tap power outlet strip may be used, but only if it is rated to
handle the current demand of the amplifi er.

In most cases, the protection circuitry activates because of a fault
condition such as shorted speaker wires, or inadequate ventilation
leading to an overheating condition. In very rare cases, highly reactive
or extremely low impedance speaker loads could cause the protection
circuit to engage.

Note: The Protection Mode LED also lights when the 12V Trigger
system is being used and the amplifier is in Standby mode.

8

3

4

6

5

RB-1562 / RB-1572 Stereo Power Amplifi ers

Turn On/Off Mode Selector

The amplifi er can be turned on and off automatically by using its
“12V Trigger” system. The Turn On/Off Mode Selector switch is used
to select which method is used.

• With the switch in the OFF position, the amplifier is turned on or off
manually using the front panel power switch.

• With the switch in the 12V TRIG. position, the amplifier is turned
on automatically when a 12 volt trigger signal is applied to
the 3.5mm Jack labeled IN. The front panel POWER SWITCH
overrides this function. It must be ON for the +12V trigger to work.
Turning the switch OFF cuts power to the amplifier, regardless of
whether or not a trigger signal is present.

+12V Trigger Input and Output

The jack labeled IN is for connecting the 3.5mm Plug/Cable carrying
a +12 volt trigger signal to turn the amplifi er on and off. To use this
feature the adjacent switch 3 must be set in the ON position (see
previous section). This input accepts any control signal (AC or DC)
ranging from 3 volts to 30 volts.

The jack labeled OUT is for connecting another 3.5mm plug/cable
to provide a 12V trigger signal to other components. The 12V output
signal is available whenever a +12 volt trigger signal is applied to the
IN connector.

Input Signal Connections

See Figure 2

The RB-1562 and RB-1572 have standard unbalanced RCA-type input
connectors, the type used on nearly all audio equipment. There is an
RCA input for each of the two amplifi er channels. These RCA inputs
accept audio signals from preamplifi ers or surround sound processors.
Use high quality audio interconnect cables for best performance.

Speaker Connections

See Figure 2

The RB-1562 and RB-1572 have two sets of dual binding post speaker
connection terminals, for each amplifi er channel.

Speaker Selection

The nominal impedance of the loudspeaker(s) connected to each
channel of the amplifi er should be no lower than 4 ohms.

Polarity and Phasing

The polarity – the positive/negative orientation of the connections
– for every speaker and amplifi er connection must be consistent so
all the speakers will be in phase. If the polarity of one connection is
mistakenly reversed, bass output will be very weak and stereo imaging
degraded. All wire is marked so you can identify the two conductors.
There may be ribs or a stripe on the insulation of one conductor. The
wire may have clear insulation with different color conductors (copper
and silver). There may be polarity indications printed on the insulation.
Identify the positive and negative conductors and be consistent with
every speaker and amplifi er connection.

Speaker Wire Connections

Note: The following text describes both binding post and banana
plug connections. DO NOT use both connection methods in
combination to connect multiple speakers.

The amplifi er has two sets of color coded terminals for each amplifi er
channel. Having two sets of terminals for each channel makes it easy
to bi-wire the speakers. The speaker terminals accept bare wire,
connector lugs, or “banana” type connectors (except in the European
Community countries where their use is not permitted).

Route the wires from the amplifi er to the speakers. Give yourself
enough slack so you can move the components to allow access to the
speaker connectors.

Note: Be sure to notice the location of the LEFT and RIGHT speaker
terminals and connect your LEFT and RIGHT speakers to the correct
outputs. Take extra care if using two sets of wires to bi-wire your
speakers.

If you are using banana plugs, connect them to the wires and then
plug into the backs of the speaker connectors. When using banana
plugs, the collars of the binding post terminals should be screwed in
all the way (clockwise).

If you are using terminal lugs, connect them to the wires. If you are
attaching bare wires directly to the speaker connectors, separate the
wire conductors and strip back the insulation from the end of each
conductor. Be careful not to cut into the wire strands. Unscrew (turn
counterclockwise) the binding post collar. Place the connector lug
around the shaft, or insert the bundled wire into the hole in the shaft.
Turn the collars clockwise to clamp the connector lug or wire fi rmly in
place.

Speaker Wire Selection

Use insulated two-conductor stranded wire to connect the amplifi er to
the speakers. The size and quality of the wire can have an audible
effect on the performance of the system. Standard speaker wire will
work, but can result in lower output or diminished bass response,
particularly over longer distances. In general, heavier wire will
improve the sound. For best performance, you may want to consider
special high-quality speaker cables. Your authorized Rotel dealer can
help in the selection of appropriate cables for your system.

Note: Be sure there are no loose wire strands that could touch
adjacent wires or connectors.

English

Continuous Power Output

Total Harmonic Distortion
Intermodulation Distortion
Frequency Response

Damping Factor

Speaker Impedance
Signal to Noise Ratio
Input Impedance/Sensitivity

Gain

Power Requirements

Power Consumption

Dimensions

Front Panel Height
Weight

Troubleshooting

Most diffi culties in audio systems are the result of poor or wrong
connections, or improper control settings. If you encounter problems,
isolate the area of the diffi culty, check the control settings, determine
the cause of the fault and make the necessary changes. If you are
unable to get sound from your amplifi er, refer to the suggestions for the
following conditions:

Front Panel Power Indicator Is Not Lit

No main power to the amplifi er. Check AC power connections at the
amplifi er and the AC outlet. Check the front panel power switch. Make
sure that it is set to the ON position. If using 12V trigger power-on,
make sure that a trigger signal is present at rear panel 12V TRIG IN
jack.

No Sound

If the amp is getting AC power, but is producing no sound, check
the Protection Indicator 2 on the front panel. If lit, see below. If
not, check all of your connections and control settings on associated
components. Make sure that your input connections and speaker
connections match your system confi guration.

9

Protection Indicator Is Lit

The front panel Protection Indicator 2 will light when the amplifi er
protection circuits have shut off the amplifi er. Typically, this occurs
only when the amplifi er has overheated, when there is faulty speaker
wiring, or after a period of extreme use. Turn off the system and wait
for the amplifi er to cool. Then push the front panel power switch in
and out to reset the protection devices. If the problem is not corrected
or reoccurs, there is a problem with the system or the amplifi er itself.

Specifi cations

Continuous Power Output (20-20 kHz, < 0.03%, 8 ohms)

RB-1562 100 watts/canal
RB-1572 250 watts/canal

Total Harmonic Distortion (20Hz-20kHz, 8 ohms) < 0.03 %
Intermodulation Distortion (60 Hz : 7 kHz, 4 :1) < 0.03 %
Frequency Response (± 1 dB)

RB-1562 10 Hz – 40 kHz
RB-1572 10 Hz – 80 kHz

Damping Factor (20 – 20 000 Hz, 8 ohms)

RB-1562 200
RB-1572 400

Speaker Impedance 4 ohms minimum
Signal to Noise Ratio (IHF A network) 109 dB
Input Impedance/Sensitivity

RB-1562 8.3 k ohms / 1.25V
RB-1572 8.3 k ohms / 1.5V

Gain

RB-1562 27.2 dB
RB-1572 27.1 dB

Power Requirements

U.S. Version 120 volts, 60 Hz
European Version 230 volts, 50 Hz
Power Consumption
RB-1562 130 watts
RB-1572 280 watts

Dimensions (W x H x D) 431 x 99 x 339 mm

17 x 4 x 13

Front Panel Height 2U / 88.1 mm / 31/2 ins.
Weight (net)

RB-1562 5.6 kg / 12.35 lbs.
RB-1572 7.8 kg / 17.2 lbs

3

/8 ins.

All specifications are accurate at the time of printing.
Rotel reserves the right to make improvements without notice.

10

RB-1562 / RB-1572 Amplifi cateurs de puissance stéréophoniques

Remarques importantes concernant la sécurité

ATTENTION :Il n’y a à l’intérieur aucune pièce susceptible
d’être modifiée par l’utilisateur. Adressez-vous impérativement
à une personne qualifiée.

ATTENTION : Pour réduire tout risque d’électrisation ou
d’incendie, ne pas exposer l’appareil à une source humide,
ou à tout type de risque d’éclaboussure ou de renversement
de liquide. Ne pas poser dessus d’objet contenant un liquide,
comme un verre, un vase, etc. Prenez garde à ce qu’aucun objet
ou liquide ne tombe à l’intérieur de l’appareil par ses orifices
de ventilation. Si l’appareil est exposé à l’humidité ou si un
objet tombe à l’intérieur, débranchez-le immédiatement de
son alimentation secteur, et adressez-vous immédiatement et
uniquement à une personne qualifiée et agréée.

Tous les conseils de sécurité et d’installation doivent être lus
avant de faire fonctionner l’appareil. Conservez soigneusement
ce livret pour le consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement
respectés. Suivez les instructions. Respectez les procédures
d’installation et de fonctionnement indiquées dans ce manuel.

L’appareil doit être nettoyé uniquement avec un chiffon sec ou
un aspirateur.

L’appareil doit être placé de telle manière que sa
propre ventilation puisse fonctionner, c’est-à-dire avec
un espace libre d’une dizaine de centimètres minimum
autour de lui.

Il ne doit pas être posé sur un fauteuil, un canapé, une
couverture ou toute autre surface susceptible de boucher ses
ouïes d’aération ; ou placé dans un meuble empêchant la bonne
circulation d’air autour des orifices d’aération.

Cet appareil doit être placé loin de toute source de chaleur, tels
que radiateurs, chaudières, bouches de chaleur ou d’autres
appareils (y compris amplificateurs de puissance) produisant
de la chaleur.

ATTENTION : La prise secteur en face arrière constitue le
moyen principal pour connecter/déconnecter l’appareil de
son alimentation secteur. L’appareil doit donc être installé de
telle manière que ce câble d’alimentation soit accessible en
permanence.

Cet appareil doit être branché sur une prise d’alimentation
secteur, d’une tension et d’un type conformes à ceux qui sont
indiqués sur la face arrière de l’appareil (USA : 120 V/60 Hz,
CE : 230 V/50 Hz)

Brancher l’appareil uniquement grâce au cordon secteur
fourni, ou à un modèle équivalent. Ne pas tenter de modifier
ou changer la prise. Notamment, ne pas tenter de supprimer
la prise de terre (troisième broche de la prise) si celle-ci est
présente. Si la prise n’est pas conforme à celles utilisées dans
votre installation électrique, consultez un électricien agréé. Ne
pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d’alimentation ne soit pas
pincé, écrasé ou détérioré sur tout son trajet, et à ce qu’il ne
soit pas mis en contact avec une source de chaleur. Vérifiez
soigneusement la bonne qualité des contacts, à l’arrière de
l’appareil comme dans la prise murale.

La prise d’alimentation secteur constitue le moyen radical de
déconnexion de l’appareil. Elle doit donc rester en permanence
accessible, car sa déconnexion constitue la seule assurance
que l’appareil n’est plus alimenté par le secteur. La diode LED
de mise en veille Standby ne s’allume plus lorsque ce cordon
d’alimentation est débranché.

Prendre garde à ce que ce cordon d’alimentation ne soit pas
pincé, écrasé ou détérioré sur tout son trajet, et à ce qu’il ne
soit pas mis en contact avec une source de chaleur. Vérifiez
soigneusement la bonne qualité des contacts, à l’arrière de
l’appareil comme dans la prise murale.

Débranchez le câble d’alimentation en cas d’orage, ou si
l’appareil ne doit pas être utilisé pendant une longue période.

N’utilisez que des accessoires préconisés par le constructeur.
N’utilisez que des meubles, supports, systèmes

de transport recommandés par Rotel. Procédez
toujours avec la plus extrême précaution
lorsque vous déplacez l’appareil, afin d’éviter
tout risque de blessure.

Utilisez un câble de type Classe 2 pour la liaison avec les
enceintes acoustiques, afin de garantir une installation correcte
et de minimiser les risques d’électrocution.

Si l’appareil ne doit pas être utilisé pendant une longue période,
la prise secteur sera débranchée.

L’appareil doit être immédiatement éteint, débranché puis
retourné au service après-vente agréé dans les cas suivants :

• Le câble d’alimentation secteur ou sa prise est endommagé.

• Un objet est tombé, ou du liquide a coulé à l’intérieur de
l’appareil.

• L’appareil a été exposé à la pluie.

• L’appareil ne fonctionne manifestement pas normalement.

• L’appareil est tombé, ou le coffret est endommagé.

Tous les appareils Rotel sont conçus en totale
conformité avec les directives internationales
concernant les restrictions d’utilisation
de substances dangereuses (RoHS) pour
l’environnement, dans les équipements
électriques et électroniques, ainsi que pour le
recyclage des matériaux utilisés (WEEE, pour
Waste Electrical and Electronic Equipment). Le
symbole du conteneur à ordures barré par une
croix indique la compatibilité avec ces directives,
et le fait que les appareils peuvent être
correctement recyclés ou traités dans le respect
total de ces normes.

Ce symbole signifie que cet appareil bénéficie
d’une double isolation électrique. Sa prise
d’alimentation n’a pas besoin d’être reliée à la
terre ou à une masse particulière.

Français

11

Sommaire

Figure 1: Commandes et branchements 3
Figure 2: Branchements en entrées et sorties 4
Remarques importantes 5

Remarques importantes concernant la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Au sujet de Rotel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Un mot au sujet de la notion de watts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Pour démarrer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Caractéristiques principales 12
Quelques précautions 12
Installation 12

Alimentation secteur et fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Prise d’alimentation secteur 7 12
Interrupteur de mise sous tension et indicateur LED 1 12
Indicateur de protection LED2 12
Sélecteur de mode de mise sous tension ON/OFF 3 13
Entrée et sortie Trigger 12 volts 4 13

Branchements des signaux en entrée 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Branchement des enceintes acoustiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Sélection des enceintes 13
Choix des câbles d’enceintes 13
Polarité et mise en phase 13
Branchement des câbles d’enceintes 5 14

Problèmes de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

L’indicateur Power de mise sous tension ne s’allume pas 14
Pas de son 14
Diode de protection allumée 14

Spécifi cations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Nous sommes tous concernés par la qualité de l’environnement. Et,
comme de plus en plus de produits électroniques sont fabriqués puis
éliminés quelques années plus tard, il est désormais essentiel qu’un
constructeur fabrique tous ses produits en veillant à ce qu’ils aient un
impact minimum sur la terre et les nappes phréatiques.

Chez Rotel, nous sommes très fi ers d’apporter notre pierre à ce nouvel
édifi ce. Nous avons réduit la teneur en plomb de nos électroniques,
en utilisant notamment une soudure spéciale ROHS, tandis que notre
nouvelle gamme d’amplifi cateurs fonctionnant en classe D (non
numérique) présente un rendement cinq fois supérieur aux générations
conventionnelles précédentes, délivrant pourtant encore plus de
puissance, avec une qualité encore supérieure. Ces appareils ne
chauffent pas, dépensent beaucoup moins d’énergie, sont donc très
bons pour l’environnement tout en étant encore plus musicaux.

En plus, nous imprimons tous nos catalogues et manuels sur papier
recyclé.

Ce ne sont certes que de petites étapes. Mais ne sont-ce pas justement
les plus importantes ? Nous continuons activement la recherche et
la mise au point de nouvelles méthodes, et l’utilisation de nouveaux
matériaux pour aboutir à un processus de fabrication général plus
écologique et plus propre.

Tous les membres de l’équipe Rotel vous remercient pour l’achat de cet
appareil. Nous sommes persuadés qu’il vous offrira de nombreuses
années d’intense plaisir musical.

Au sujet de Rotel

Notre histoire commence il y a environ 50 ans. Depuis, au fi l des
années, nous avons reçu des centaines de prix et de récompenses, et
satisfait des centaines de milliers de personnes – comme vous !

Rotel a été fondée par une famille passionnée de musique, qui a
décidé de fabriquer des maillons Haute Fidélité sans compromis
aucun. Depuis sa création, cette passion est restée intacte, et cette
famille s’est fi xée comme objectif de proposer à tous les audiophiles et
mélomanes les meilleurs appareils possibles, quel que soit leur budget.
Une volonté partagée par tous les employés de Rotel.

Les ingénieurs Rotel travaillent selon une équipe très soudée, écoutant,
peaufi nant chaque nouveau modèle jusqu’à ce qu’il atteigne
exactement leurs standards – très élevés – de musicalité. Ils sont
libres de choisir des composants en provenance du monde entier,
afi n de concevoir le produit le meilleur possible. C’est ainsi que vous
trouverez dans nos appareils des condensateurs d’origine britannique
ou allemande, des transistors japonais ou américains, tandis que les
transformateurs toriques sont toujours fabriqués dans nos propres
usines Rotel.

Un mot au sujet de la notion de watts

La puissance de sortie de ces amplifi cateurs RB-1562 et RB-1572 est
de respectivement 100 et 250 watts par canal, les deux canaux étant
en service et fonctionnant au maximum de leur puissance.

Rotel a choisi d’indiquer la puissance de sortie de cette manière
parce que l’expérience de Rotel prouve que c’est la seule valeur de
puissance réellement valable pour un amplifi cateur ou un ampli-tuner.

Lorsque l’on compare les spécifi cations de différents appareils, il
convient de se méfi er car la puissance est souvent indiquée sous
d’autres conditions de fonctionnement, les résultats étant alors en fait
incomparables.

Par exemple, la puissance de sortie peut être indiquée avec seulement
un canal réellement en service, ce qui donne évidemment un résultat
plus élevé. Les alimentations parfaitement régulées des amplifi cateurs
Rotel fonctionnant en Classe D garantissent qu’ils fournissent la
puissance de sortie maximum réelle indiquée pour un ou deux canaux
effectivement en service.

L’impédance d’une enceinte acoustique indique la résistance électrique
ou charge qu’elle représente, lorsque branchée sur un amplifi cateur,
généralement 8 ohms ou 4 ohms. Plus l’impédance est faible, plus
l’enceinte a besoin de puissance. En effet, une enceinte de 4 ohms
nécessite près de deux fois la puissance d’une enceinte de 8 ohms.

12

7

1

2

RB-1562 / RB-1572 Amplifi cateurs de puissance stéréophoniques

Ainsi, idéalement, un amplifi cateur doit être capable de doubler
sa puissance de sortie sur charge de 4 ohms – et une valeur de
100 watts sur charge de 8 ohms doit se transformer en une valeur
de 200 watts sur 4 ohms. L’utilisation d’enceintes acoustiques de
faible impédance demande à l’amplifi cateur une alimentation de
meilleure qualité, car elle doit pouvoir fournir plus de courants tout en
dégageant plus de chaleur.

Cependant, les amplifi cateurs Rotel sont conçus pour fonctionner avec
des enceintes acoustiques de n’importe quelle impédance comprise
entre 4 et 8 ohms, tous les canaux fonctionnant simultanément au
maximum de leur puissance. Parce que la conception des circuits Rotel
est optimisée pour le fonctionnement simultané de tous les canaux,
Rotel peut se permettre de spécifi er la puissance effi cace maximum
réelle disponible simultanément sur les deux canaux.

Ceci est également primordial pour votre plaisir d’écoute. Lorsque
vous regardez un fi lm, il est rassurant de savoir que l’on possède un
amplifi cateur capable de reproduire parfaitement tous les canaux
ensemble, notamment sur une explosion volcanique !

Pour démarrer

Merci d’avoir acheté cet amplifi cateur de puissance stéréophonique
Rotel RB-1562 ou RB-1572. Il a été spécialement conçu pour
contribuer à des heures et des heures de plaisir musical, que vous
l’utilisiez dans une chaîne haute fi délité ou au sein d’un système Home
Cinema.

Les RB-1562 et RB-1572 sont des amplifi cateurs de puissance deux
canaux particulièrement sophistiqués. Ce sont des amplifi cateurs à
Class D, avec alimentation à découpage, utilisant des composants de
très haute qualité, et bien sûr la superbe qualité sonore chère à notre
philosophie « Balanced Design ». Les capacités en courant très élevées
du RB-1562 et du RB-1572 leur permettent d’alimenter sans aucune
diffi culté les enceintes présentant les charges les plus complexes.

Les RB-1562 et RB-1572 sont, fondamentalement, deux appareils
identiques. Ils ne diffèrent que par leur puissance de sortie. Dans ce
manuel, c’est le RB-1562 qui est le plus souvent cité, mais le RB-1572
fonctionne exactement de la même manière.

Caractéristiques principales

• Deux canaux d’amplification.

• Configuration de mise sous tension « on/off » sélectionnée par
l’utilisateur : manuelle ou contrôlée par l’envoi d’une tension de
commutation « trigger » 12 volts.

• Circuit de protection totale, avec indicateurs en face avant.

• Double paire de sorties enceintes par canal.

Quelques précautions

Veuillez lire ce manuel d’utilisation très soigneusement. Il vous
donne toutes les informations nécessaires aux branchements et
fonctionnement du RB-1562. Si vous vous posez encore des questions,
n’hésitez pas à contacter immédiatement votre revendeur agréé Rotel.

Conservez soigneusement l’emballage du RB-1562. Il constitue le
meilleur et le plus sûr moyen pour le transport futur de votre nouvel
appareil. Tout autre emballage pourrait en effet entraîner des
détériorations irréversibles à l’appareil.

Conservez la facture de votre appareil : c’est la meilleure preuve de
votre propriété et de la date réelle d’achat. Elle vous sera utile en cas
de nécessité de retour au service après-vente.

Installation

Le RB-1562 et RB-1572 génère de la chaleur pendant son
fonctionnement normal. Ne bloquez donc pas ses ouïes de
refroidissement. Il doit y avoir environ 10 cm de dégagement tout
autour lui pour permettre le bon fonctionnement de sa ventilation, et
une bonne circulation d’air tout autour du meuble qui le supporte. Ne
négligez non plus jamais le poids de l’amplifi cateur au moment du
choix de son installation. Vérifi ez la solidité de l’étagère ou du meuble
chargés de le recevoir.

Alimentation secteur et fonctionnement

Prise d’alimentation secteur

Le RB-1562 est livré avec son propre câble d’alimentation secteur.
N’utilisez que ce câble, ou sont équivalent exactement semblable.
Ne tentez pas de modifi er ce câble. N’utilisez pas de câble rallonge.
Une prise multiple d’alimentation peut être utilisée, mais uniquement
si elle est réellement calibrée pour supporter les demandes en courant
des appareils qui y sont branchés et notamment celle, particulièrement
élevée, du RB-1562.

Assurez-vous que l’interrupteur de mise sous tension Power Switch 1,
en face avant, est bien en position « éteint » (OFF). Branchez alors le
cordon secteur en face arrière dans la prise correspondante 7, puis
l’autre extrémité dans la prise murale d’alimentation.

Votre RB-1562 est confi guré en usine pour s’adapter à l’installation
électrique en vigueur dans votre pays d’utilisation (USA : 120 volts/60
Hz ; Europe : 230 volts/50 Hz). Cette confi guration est indiquée sur
une étiquette, visible sur la face arrière de l’appareil.

Note : Si vous devez déménager dans un autre pays, il est possible
de reconfigurer votre amplificateur RB-1562 pour une installation
électrique de caractéristiques différentes. Ne tentez jamais cette
modification vous-même. L’ouverture du capot du RB-1562 vous
expose à des tensions électriques très dangereuses. Consultez
obligatoirement un technicien qualifié ou l’usine/distributeur Rotel afin
qu’il vous donne toutes les informations nécessaires à ce sujet.

Si vous vous absentez pendant une longue période, nous vous
conseillons de débrancher la prise murale d’alimentation.

Interrupteur de mise sous tension et indicateur LED

L’interrupteur de mise sous tension Power Switch se trouve sur la
face avant. Il suffi t d’appuyer dessus pour mettre l’amplifi cateur sous
tension (ou pour rendre actives une des options de mise en marche
automatique). La diode LED placée juste au-dessus s’allume alors. Une
nouvelle pression sur l’interrupteur éteint l’appareil.

Indicateur de protection LED

Des circuits de protection générale et thermique protègent
l’amplifi cateur contre tout dommage éventuel dû à des conditions de
fonctionnement anormales ou extrêmes. Contrairement à la majorité
des autres amplifi cateurs de puissance, le circuit de protection du
RB-1562 ou RB-1572 est totalement indépendant du trajet du signal
audio, et n’a donc aucune infl uence sur les performances musicales.

Français

3

4

3

6

13

Ce circuit contrôle aussi en permanence la température des étages de
sortie, et coupe automatiquement l’amplifi cateur si celle-ci dépasse une
valeur de fonctionnement normale.

De plus, le RB-1562 et RB-1572 intègre une protection contre les
surcharges qui se met en service si l’impédance de charge en sortie
devient trop basse.

Si un fonctionnement anormal survient, l’amplifi cateur s’arrête de
fonctionner et la diode LED « PROTECTION » 2 de la face avant
s’allume.

Si cela se produit, éteignez l’amplifi cateur, et laissez-le se refroidir
naturellement pendant plusieurs minutes. Profi tez-en pour tenter
d’identifi er et de corriger le problème. Lorsque vous rallumerez
l’amplifi cateur, le circuit de protection doit normalement se réinitialiser
automatiquement, et la diode PROTECTION s’éteindre.

Dans la plupart des cas, la mise en service de la protection est due à
un court-circuit dans les câbles des enceintes acoustiques, ou à cause
d’un mauvais respect de la ventilation correcte de l’amplifi cateur. Dans
de très rares cas, la charge à très faible impédance ou très réactive de
certaines enceintes acoustiques peut entraîner la mise en service de la
protection.

Note : La diode de protection LED s’allume également lorsque le
mode d’allumage de l’amplificateur par tension de commutation
Trigger 12 V est sélectionné, et que l’amplificateur est en mode de
veille Standby.

La prise jack 3,5 mm repérée OUT permet de brancher une autre prise
jack 3,5 mm pour renvoyer la tension de commutation 12 volts vers
un autre appareil. La tension 12 volts n’est toutefois présente que si la
prise IN est réellement alimentée par une telle tension.

Branchements des signaux en entrée

Voir Figure 2

Les RB-1562 et RB-1572 possèdent des entrées asymétriques de
type RCA, standard traditionnel que l’on trouve sur la quasi-totalité
des maillons audio complémentaires. Il y a une prise RCA pour
chacun des deux canaux d’amplifi cation. Ces prises RCA acceptent
des signaux audio en provenance d’un préamplifi cateur ou d’un
processeur sonore. N’utilisez que des câbles de liaison de la meilleure
qualité possible, pour être certains de bénéfi cier d’une qualité sonore
optimale.

Branchement des enceintes acoustiques

Voir Figure 2

Les RB-1562 et RB-1572 possèdent deux paires de prises pour
enceintes acoustiques pour chaque canal d’amplifi cation.

Sélection des enceintes

L’impédance nominale de chaque enceinte branchée sur le RB-1562/
RB-1572, suivant le mode de fonctionnement choisi, doit être au
minimum de 4 ohms.

Sélecteur de mode de mise sous tension ON/OFF

Le RB-1562 et RB-1572 vous propose sa mise sous tension
automatique en utilisant le système de commutation par présence de
tension continue 12 volts dit « 12 V Trigger ». Le sélecteur en face
arrière repéré « Turn On/Off Mode Selector » permet de choisir la
méthode d’allumage de l’amplifi cateur.

• Avec le sélecteur en position repérée « OFF », l’amplificateur est
mis sous ou hors tension manuellement, via sa touche Power en
face avant.

• Lorsque le sélecteur est placé sur la position repérée « 12V TRIG »,
l’amplificateur s’allume automatiquement lorsqu’une tension de 12
volts est envoyée sur sa prise jack 3,5 mm placée à gauche du
sélecteur et repérée « IN ». Il se remet en mode de veille Standby
dès que cette tension disparaît sur la prise. L’interrupteur POWER
SWITCH en face avant est placé avant ce sélecteur : il doit être
pressé (ON) pour que la commutation TRIGGER 12 V soit effective
et efficace. Couper l’alimentation avec cet interrupteur (OFF) éteint
l’amplificateur, qu’il y ait ou non une tension de 12 volts sur la
prise Trigger IN.

Entrée et sortie Trigger 12 volts

La prise jack 3,5 mm repérée IN est prévue pour transporter la tension
de 12 volts nécessaire au fonctionnement de la commutation TRIGGER
que nous venons de décrire. Pour être effi cace, le sélecteur contigu

doit être sur sa position repérée « ON » (voir le paragraphe
précédent). Cette entrée accepte en fait une tension continue ou
alternative, d’une valeur comprise entre 3 et 30 volts.

Choix des câbles d’enceintes

Utilisez du câble deux conducteurs isolés pour relier le RB-1562/
RB-1572 aux enceintes. La taille et la qualité du câble peuvent avoir
de l’infl uence sur les performances musicales. Un câble standard
fonctionnera, mais il peut présenter des limitations quant à la
dynamique réellement reproduite ou à la qualité du grave, surtout
sur de grandes longueurs. En général, un câble de plus fort diamètre
entraîne une amélioration du son. Pour des performances optimales,
penchez-vous sur l’offre en terme de câbles spécialisés, de très haute
qualité. Votre revendeur agréé Rotel est en mesure de vous renseigner
effi cacement à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l’orientation correcte du « + » et du
« – » pour chaque branchement des enceintes acoustiques doit être
respectée pour toutes les enceintes, afi n que celles-ci soient toutes en
phase. Si la phase d’une seule enceinte est inversée, il en résultera un
manque de grave sensible et une dégradation importante de l’image
stéréophonique. Tous les câbles sont repérés afi n que vous puissiez
identifi er clairement leurs deux conducteurs. Soit les câbles sont
différents (un cuivré, un argenté), soit la gaine est de couleur différente
(fi let de couleur), soit elle est gravée. Assurez-vous que vous repérez
bien le conducteur pour toutes les liaisons, et que vous respectez
parfaitement la phase sur toutes les enceintes acoustiques, par rapport
à l’entrée.

14

5

Puissance de sortie continue

Distorsion harmonique totale
Distorsion d’intermodulation
Réponse en fréquence

Facteur d’amortissement

Impédance des enceintes
Rapport sig

nal/bruit

Impédance/sensibilité d’entrée

Gain

Alimentation

Consommation

Dimensions

Hauteur de la face avant
Poids

RB-1562 / RB-1572 Amplifi cateurs de puissance stéréophoniques

Branchement des câbles d’enceintes

Le RB-1562/RB-1572 est équipé de deux paires de bornes vissantes
par canal, cette double paire permettant un bi-câblage très facile. Ces
prises acceptent indifféremment du câble nu, des cosses ou fourches
spéciales, ou encore des fi ches banane (sauf en Europe, où les
nouvelles normes CE l’interdisent).

Tirez les câbles de l’amplifi cateur RB-1562/RB-1572 vers les enceintes
acoustiques. Prévoyez suffi samment de longueur pour qu’ils ne
subissent aucune contrainte sur toute leur longueur et que vous puissiez
déplacer les éléments sans qu’ils soient tendus.

Note : Vérifiez bien la position respective des prises GAUCHE (LEFT)
et DROITE (RIGHT), et branchez-les aux enceintes correspondantes
respectives. Prenez un soin particulier aux branchements si vous
utilisez le bi-câblage.

Si vous utilisez des fi ches dites « banane », connectez-les d’abord
aux câbles, puis branchez-les à l’arrière des prises des enceintes
acoustiques. Les bornes des enceintes doivent rester totalement vissées
(sens des aiguilles d’une montre) avant leur insertion.

Si vous utilisez des fourches, commencez par les relier/souder sur
les câbles. Si vous utilisez du fi l nu, dénudez tous les câbles sur une
longueur suffi sante, et torsadez les brins de chaque conducteur de telle
manière qu’aucun brin ne puisse venir en contact avec un autre d’un
autre conducteur (court-circuit). Suivant la taille des torsades, insérez­les dans les trous centraux des prises ou entourez-le autour des axes
de celles-ci (sens des aiguilles d’une montre), de la même manière que
pour les fourches. Dans tous les cas, serrez fermement à la main les
bornes vissantes.

Note : Vérifiez bien qu’il n’y ait aucun brin qui vienne en contact
avec des brins ou la prise adjacente.

Problèmes de fonctionnement

La majorité des problèmes survenant dans une installation haute
fi délité est due à de mauvais branchements, ou à une mauvaise
utilisation d’un ou de plusieurs maillons. Si le problème est bien lié
à votre amplifi cateur de puissance, il s’agit très certainement d’un
mauvais branchement. Voici quelques vérifi cations de base qui
résolvent la majorité des problèmes rencontrés :

L’indicateur Power de mise sous tension ne s’allume pas

L’amplifi cateur RB-1562 n’est pas alimenté par le secteur. Vérifi ez la
position de l’interrupteur de mise sous tension Power (position ON). Si
vous avez choisi l’option d’allumage via la prise 12 V TRIG, assurez­vous qu’une tension de commutation soit bien présente sur la prise
jack correspondante 12 V TRIG IN.

Pas de son

Si l’amplifi cateur est bien sous tension mais qu’aucun son n’en sort,
regardez la diode PROTECTION INDICATOR 2 sur la face avant. Si
elle est allumée, voir le paragraphe suivant. Si elle est éteinte, vérifi ez
tous les maillons du système, la qualité des branchements et la position
des diverses commandes.

Diode de protection allumée

La diode LED PROTECTION INDICATOR 2 s’allume si le circuit de
protection est activé, et éteint alors automatiquement l’amplifi cateur.
Cela arrive principalement quand les ouïes d’aération ont été
obstruées, quand il y a un court-circuit dans les sorties enceintes, ou
si l’amplifi cateur a fonctionné très longtemps à puissance maximum.
Éteignez l’amplifi cateur et attendez qu’il refroidisse. Le fait d’appuyer
à nouveau sur l’interrupteur de mise sous tension pour rallumer
l’appareil entraînera la réinitialisation automatique des circuits de
protection. Si la protection se remet à fonctionner, il y a un problème
dans le système ou l’amplifi cateur lui-même.

Spécifi cations

Puissance de sortie continue (20 – 20 000 Hz, DHT < 0,03 %, 8 ohms)

RB-1562 100 watts/canal
RB-1572 250 watts/canal

Distorsion harmonique totale (20 – 20 000 Hz, 8 ohms) < 0,03 %
Distorsion d’intermodulation (60 Hz : 7 kHz, 4 :1) < 0,03 %
Réponse en fréquence (± 1 dB)

RB-1562 10 Hz – 40 kHz
RB-1572 10 Hz – 80 kHz

Facteur d’amortissement (20 – 20 000 Hz, 8 ohms)

RB-1562 200
RB-1572 400

Impédance des enceintes 4 ohms minimum
Rapport sig
Impédance/sensibilité d’entrée

RB-1562 8,3 k ohms / 1.25V
RB-1572 8,3 k ohms / 1.5V

Gain

RB-1562 27,2 dB
RB-1572 27,1 dB

Alimentation

Version U.S. 120 volts, 60 Hz
Version européenne 230 volts, 50 Hz
Consommation
RB-1562 130 watts
RB-1572 280 watts

Dimensions (L x H x P) 431 x 99 x 339 mm

17 x 4 x 13

Hauteur de la face avant 2U / 88.1 mm / 31/2 ins.
Poids (net)

RB-1562 5,6 kg / 12.35 lbs.
RB-1572 7,8 kg / 17.2 lbs.

nal/bruit (pondéré A IHF) 109 dB

3

/8 ins.

Toutes les spécifications sont certifiées exactes au moment de l’impression.
Rotel se réserve le droit d’apporter des améliorations sans préavis.
