Průvodce rychlého uvedení do provozu

00825-0117-4825, rev. JB

Duben 2019

Teploměrný vysílač Rosemount™ 248

Průvodce rychlého

VAROVÁNÍ

Duben 2019

POZNÁMKA

Tento průvodce obsahuje základní pokyny pro teploměrný vysílač Rosemount 248. Neobsahuje pokyny pro detailní konfiguraci, diagnostiku, údržbu, opravy, odstraňování poruch nebo instalaci. Další pokyny naleznete v referenční příručce dostupné také v elektronické podobě na internetových stránkách Emerson.com/Rosemount

Výbuch může způsobit smrt, nebo vážné zranění.

Instalace tohoto vysílače v prostředí s nebezpečím výbuchu se musí provádět v souladu s místními, národními a mezinárodními normami, zákony a provozními předpisy. Prostudujte si kapitolu Certifikace pro umístění v prostředích s nebezpečím výbuchu, kde jsou uvedena všechna omezení, která se musí dodržovat pro zajištění bezpečné instalace.

Provozní netěsnosti mohou způsobit zranění, nebo smrt.

 Před připojením tlaku nainstalujte a dotáhněte teploměrné jímky nebo senzory.  Neprovádějte demontáž teploměrných jímek za provozu.

Zasažení elektrickým proudem může způsobit smrt, nebo vážné zranění.

 Vyvarujte se kontaktu se svody a se svorkami. Vysoké napětí, které může být přítomno na svodech,

může způsobit

 Pokud není označeno jinak, používají vstupy pro vodiče/kabely do skříně vysílače závit

Vstupy označené „M20“ jsou opatřeny závitem M20  1,5. Zařízení s více vstupy pro vodiče mají vždy pouze jeden typ závitu. Při uzavírání vstupů používejte pouze záslepky, adaptéry, hrdla nebo kabelovod s kompatibilním závitem.

 Při instalaci v prostředí s nebezpečím výbuchu používejte do vstupů pro kabely/vodiče pouze vhodné

záslepky, adaptéry nebo kabelová hrdla, které jsou uvedeny v seznamu nebo mají certifikaci pro prostředí s nebezpečím výbuchu.

zasažení elektrickým proudem.

teploměrného vysílače Rosemount 248. Příručka a tento průvodce jsou

/2–14 NPT.

Obsah

Konfigurace (kalibrace na pracovním stole) . . . 3

Montáž vysílače . . . . . . . . . . . . . . . . . . . . . 6

Připojení vedení . . . . . . . . . . . . . . . . . . . . .11

Provedení testu smyčky . . . . . . . . . . . . . . .13

Certifikace výrobku . . . . . . . . . . . . . . . . . . .15

Duben 2019

Průvodce rychlého uvedení do provozu

1.0 Konfigurace (kalibrace na pracovním stole)

Vysílač Rosemount 248 lze nakonfigurovat třemi způsoby: pomocí komunikátoru, pomocí sady pro programování Rosemount 248 PC, nebo uživatelskou konfigurací ve výrobním závodě pomocí kódu možnosti C1.

Další informace naleznete v referenční příručce avreferenční příručce

komunikátoru.

1.1 Připojení ke komunikátoru

Pro plnou funkčnost komunikátoru je třeba verze provozního zařízení Dev v1, DD v1, nebo novější.

Obrázek 1. Připojení komunikátoru k testovací smyčce

vysílače Rosemount 248

A. Vysílač Rosemount 248

Ω ≤R

B. 250

≤1 100 Ω

Poznámka

Neprovozujte zařízení, pokud je stejnosměrné napětí na svorkách vysílače nižší než 12 V.

1.2 Ověření konfigurace vysílače

Pro ověření funkčnosti pomocí komunikátoru použijte níže uvedené klávesové zkratky. Podrobný popis naleznete v referenční příručce teploměrného vysílače Rosemount 248.

Funkce

Active calibrator

(Aktivní kalibrátor)

Alarm/saturation

(Alarm/saturace)

AO alarm type (Typ alarmu analogového výstupu)

Klávesové

zkratky

1, 2, 2, 1, 3

1, 3, 3, 2

1, 3, 3, 2, 1

C. Komunikátor D. Nap

ájecí zdroj

Funkce

Poll address

(Adresa pro předávání výzev)

Process temperature

(Provozní teplota)

Process variables (Procesní proměnné)

Klávesové

zkratky

1, 3, 3, 3, 1

1, 1

Průvodce rychlého

Duben 2019

Funkce

Burst mode (Pulzní režim) 1, 3, 3, 3, 3

Burst option

(Možnost pulzního režimu)

Calibration (Kalibrace) 1, 2, 2

Configuration (Konfigurace) 1, 3 Review (Revize) 1, 4

D/A trim (Seřízení D/A) 1, 2, 2, 2

Damping values

(Hodnoty tlumení)

Date (Datum) 1, 3, 4, 2

Descriptor (Popisovač) 1, 3, 4, 3

Device output configuration (Konfigurace

výstupu zařízení)

Diagnostics and service

(Diagnostika a služby)

Filter 50/60 Hz

(Filtr 50/60 Hz)

Hardware rev

(Verze hardwaru)

Intermittent detect

(Detekce přerušení)

Loop test (Test smyčky) 1, 2, 1, 1 Test device (Test zařízení) 1, 2, 1

LRV (Lower Range Value)

(Dolní rozsah hodnot)

LSL (Lower Sensor Limit)

(Dolní limit senzoru)

Measurement filtering

(Filtrace měření)

Message (Zpráva) 1, 3, 4, 4

Num req preams (Počet

požadovaných preambulí)

Open sensor holdoff

(Přidržení otevřeného senzoru)

Percent range

(Procentní rozsah)

Klávesové

zkratky

1, 3, 3, 3, 4

1, 1, 10

1, 3, 3

1, 2 Sensor type (Typ senzoru) 1, 3, 2, 1, 1

1, 3, 5, 1

1, 4, 1 Status (Stav) 1, 2, 1, 4

1, 3, 5, 4

1, 1, 6

1, 1, 8

1, 3, 5

1, 3, 3, 3, 2

1, 3, 5, 3 2-wire offset (2vodičový offset) 1, 3, 2, 1, 2, 1

1, 1, 5

Funkce

PV damping (Tlumení

procesních proměnných)

PV unit (Jednotka procesní proměnné)

Range values

(Hodnoty rozsahu)

Scaled D/A trim (Seřízení D/A pro přepočítávanou proměnnou)

Sensor connection

(Spojení senzoru)

Sensor 1 setup

(Nastavení senzoru 1)

Sensor serial number

(Sériové číslo senzoru)

Sensor 1 trim-factory

(Tovární nastavení senzoru 1)

Software revision

(Verze softwaru)

Terminal temperature

(Teplota svorky)

URV (Upper Range Value)

(Horní rozsah hodnot)

USL (Upper Sensor Limit)

(Horní limit senzoru)

Variable mapping

(Mapování proměnných)

Variable re-map

(Přemapování proměnných)

Write protect (Ochrana proti zápisu)

Klávesové

zkratky

1, 3, 3, 1, 3

1, 3, 3, 1, 4

1, 3, 3, 1

1, 2, 2, 3

1, 3, 2, 1, 1

1, 3, 2, 1, 2

1, 3, 2, 1, 3

1, 2, 2, 1, 2

1, 4, 1

1, 3, 2, 2

1, 1, 7

1, 1, 9

1, 3, 1

1, 3, 1, 3

1, 2, 3

Duben 2019

Průvodce rychlého uvedení do provozu

Pro zařízení určené pro novou přístrojovou desku použijte níže uvedené klávesové zkratky:

Funkce

Active calibrator

(Aktivní kalibrátor)

Alarm saturation

(Alarm/saturace)

AO alarm type (Typ alarmu analogového výstupu)

Burst mode (Pulzní režim) 2, 2, 4, 2

Calibration (Kalibrace) 3, 4, 1, 1

Configuration (Konfigurace) 2, 2, 2, 4

D/A trim (Seřízení D/A) 3, 4

Damping values

(Hodnoty tlumení)

Date (Datum) 2, 2, 3, 1, 2

Descriptor (Popisovač) 2, 2, 3, 1, 4

Device Info

(Informace o zařízení)

Device output configuration

(Konfigurace výstupu zařízení)

Filter 50/60 Hz (Filtr 50/60 Hz) 2, 2, 3, 7, 1 Sensor type (Typ senzoru) 2, 2, 1, 2

Hardware rev

(Verze hardwaru)

HART® output (Výstup HART) 1, 7, 2, 1 Status (Stav) 1, 1

Loop test (Test smyčky) 3, 5, 1 Tag (Softwarový štítek) 2, 2, 3, 1, 1

LRV (Lower Range Value)

(Dolní rozsah hodnot)

LSL (Lower Sensor Limit)

(Dolní limit senzoru)

Message (Zpráva) 2, 2, 3, 1, 3

Open sensor holdoff

(Přidržení otevřeného senzoru)

Percent range

(Procentní rozsah)

Klávesové

zkratky

3, 4, 1, 3

2, 2, 2, 5

2, 2, 1, 6

1, 7

2, 2, 2, 4

1, 2, 3, 3

2, 2, 2, 4, 3

2, 2, 1, 9

2, 2, 3, 4

2, 2, 2, 3 2-wire offset (2vodičový offset) 2, 2, 1, 5

Funkce

Poll Address (Adresa pro

předávání výzev)

Process temperature

(Provozní teplota)

Process variables

(Procesní proměnné)

PV damping (Tlumení procesních proměnných)

PV unit (Jednotka procesní proměnné)

Range values

(Hodnoty rozsahu)

Scaled D/A trim (Seřízení D/A pro přepočítávanou proměnnou)

Sensor connection

(Spojení senzoru)

Sensor 1 set up

(Nastavení senzoru 1)

Sensor serial number

(Sériové číslo senzoru)

Sensor 1 trim

(Seřízení senzoru 1)

Sensor 1 trim-factory

(Tovární nastavení senzoru 1)

Software revision

(Verze softwaru)

Terminal temperature

(Teplota svorky)

URV (Upper Range Value)

(Horní rozsah hodnot)

USL (Upper Sensor Limit)

(Horní limit senzoru)

Write protect (Ochrana proti zápisu)

Klávesové

zkratky

2, 2, 4, 1

1, 3

3, 2, 1

2, 2, 1, 6

2, 2, 1, 4

2, 2, 2, 4

3, 4, 3

2, 2, 1, 3

2, 1, 1

1, 7, 1, 4

3, 4, 1, 1

3, 4, 1, 2

1, 7, 2, 4

3, 3, 2

2, 2, 2, 4, 2

2, 2, 1, 8

2, 2, 3, 6

Průvodce rychlého

Duben 2019

1.3 Instalace sady pro programování Rosemount 248 PC

1. Nainstalujte veškerý nezbytný software pro konfiguraci sady Rosemount 248 PC:

a. Nainstalujte software Rosemount 248C.

 Vložte CD-ROM disk se softwarem pro programování 248C do CD

jednotky.

 Spusťte soubor setup.exe z operačního systému Windows

nebo XP.

b. Před zahájením konfigurace na pracovním stole pomocí systému

programování Rosemount 248 PC nainstalujte všechny ovladače modemu MACTek® HART.

Poznámka

Pro USB modem: Před prvním použitím softwaru 248C nakonfigurujte příslušné COM porty výběrem položky Port Settings (Nastavení portu) z nabídky Communicate (Komunikace). Ovladač USB modemu emuluje COM port a v rozbalovací nabídce softwaru jej doplní ke zvoleným dostupným portům. Jinak software automaticky vybere první dostupný COM port, což nemusí být správné.

2. Nastavení hardwaru konfiguračního systému: a. Připojte vysílač a zátěžový odpor (250 – 1 100 Ω) zapojené sériově

s napájecím zdrojem (zařízení Rosemount 248 bude potřebovat pro konfiguraci externí stejnosměrný napájecí zdroj 12 – 42,4 V).

b. Napojte modem HART paralelně se zátěžovým odporem a připojte jej

k počítači.

Prostudujte si tabulku 1, kde naleznete informace o sadě náhradních součástí a objednací čísla. Další informace naleznete v referenční příručce teploměrného vysílače Rosemount 248.

Tabulka 1. Objednací čísla náhradních součástí sady pro programování

™

NT, 2000,

Popis výrobku Číslo dílu

Software pro programování (CD disk) 00248-1603-0002

Sada pro programování vysílače Rosemount 248 – USB 00248-1603-0003

Sada pro programování vysílače Rosemount 248 – sériové připojení

2.0 Montáž vysílače

Namontujte vysílač na nejvyšší místo vedení kabelovodu, aby se zabránilo pronikání kondenzující vlhkosti do skříně vysílače.

2.1 Typická instalace v zemích Evropy a v asijsko-tichomořské oblasti

Vysílač s namontovanou hlavou s talířovým senzorem DIN

1. Připevněte teploměrnou jímku k potrubí, nebo ke stěně procesní nádoby.

Před přivedením provozního tlaku namontujte a dotáhněte teploměrnou jímku.

00248-1603-0004

Duben 2019

Průvodce rychlého uvedení do provozu

2. Namontujte vysílač k senzoru. Prostrčte montážní šrouby vysílače přes

montážní desku senzoru a vložte pojistné kroužky (volitelné příslušenství) do drážky montážních šroubů vysílače.

3. Připojte senzor k vysílači.

4. Vložte sestavu senzoru a vysílače do propojovací hlavy. Našroubujte

montážní šroub vysílače do montážních otvorů propojovací hlavy. Namontujte prodloužení k propojovací hlavě. Sestavu vložte do teploměrné jímky.

5. Protáhněte stíněný kabel přes kabelové hrdlo.

6. Kabelové hrdlo upevněte ke stíněném kabelu.

7. Vodiče stíněného kabelu protáhněte přes kabelovou vývodku do

propojovací hlavy. Připojte a dotáhněte kabelové hrdlo.

8. Připojte vodiče stíněného napájecího kabelu k napájecím svorkám

vysílače. Vyvarujte se kontaktu s vodiči a přípojkami senzoru.

9. Namontujte a dotáhněte kryt propojovací hlavy.

Poznámka

Kryty pouzdra musí zcela zapadnout, aby byly splněny požadavky na instalaci vprostředí s nebezpečím výbuchu.

A. Vysílač Rosemount 248 B. Prop

ojovací hlava

eploměrná jímka

C. T

D. Montážní šrouby vysílače E. Int

egrovaný senzor s volnými vodiči

loužení

Prod

2.2 Typická instalace v zemích Severní a Jižní Ameriky

Vysílač s namontovanou hlavou se senzorem se závitem

1. Připevněte teploměrnou jímku k potrubí, nebo ke stěně procesní nádoby.

Před přivedením provozního tlaku namontujte a dotáhněte teploměrnou jímku.

2. Namontujte k teploměrné jímce potřebné prodlužovací vsuvky a adaptéry.

Závity vsuvky a adaptéru utěsněte silikonovou páskou.

3. Zašroubujte senzor do teploměrné jímky. Namontujte těsnění odkalení,

pokud jsou z důvodu nepříznivých podmínek, nebo pro splnění zákonných požadavků vyžadována.

4. Protáhněte svody vedení senzoru přes univerzální hlavu a vysílač.

Namontujte vysílač do univerzální hlavy zašroubováním příslušných montážních šroubů vysílače do montážních otvorů univerzální hlavy.

Průvodce rychlého

5. Namontujte sestavu vysílače a senzoru do teploměrné jímky. Závity

adaptéru utěsněte silikonovou páskou.

6. Namontujte kabelovod pro vedení buzení ke kabelovému hrdlu

univerzální hlavy. Závity kabelovodu utěsněte silikonovou páskou.

7. Protáhněte vodiče vedení buzení přes kabelovod do univerzální hlavy.

Připojte senzor a napájecí vodiče k vysílači. Vyvarujte se kontaktu s ostatními svorkami.

8. Namontujte a dotáhněte kryt univerzální hlavy.

Poznámka

Kryty pouzdra musí zcela zapadnout, aby byly splněny požadavky na instalaci vprostředí s nebezpečím výbuchu.

Duben 2019

or*

A. Teploměrná jímka se závitem B.Senzor se závitem C.Standardní prodloužení

D. Univerzální hlava E.Kabelové hrdlo

2.3 Montáž vysílače na montážní lištu DIN

Pro upevnění vysílače Rosemount 248H na montážní lištu DIN použijte sadu pro montáž vysílače na lištu (číslo dílu 00248-1601-0001), jak je znázorněno na obrázku.

A. Montážní materiál B. V

ysílač

C. Přídržka

Duben 2019

Průvodce rychlého uvedení do provozu

Vysílač pro montáž na lištu s odděleně montovaným senzorem

Pro nejsnazší montáž potřebujete následující komponenty:

 odděleně montovaný vysílač  integrovaně montovaný senzor se svorkovnicí  integrovaná propojovací hlava  standardní prodloužení  teploměrná jímka se závitem

Více informací týkajících se kompletního senzoru a montážního příslušenství naleznete v katalogovém listu

Pro provedení montáže postupujte podle níže uvedeného postupu.

1. Připevněte vysílač na vhodnou montážní lištu, nebo panel.

2. Připevněte teploměrnou jímku k potrubí, nebo ke stěně procesní nádoby.

Před připojením tlaku upevněte a dotáhněte teploměrnou jímku.

3. Připojte senzor k propojovací hlavě a celou sestavu namontujte k

teploměrné jímce.

4. Připojte dostatečně dlouhé přívodní vodiče ke svorkovnici senzoru.

5. Připevněte a utáhněte kryt propojovací hlavy. Kryty pouzdra musí zcela

zapadnout, aby byly splněny požadavky na instalaci v prostředí s nebezpečím výbuchu.

6. Umístěte přívodní vodiče senzoru od sestavy senzoru k vysílači.

7. Připojte senzor a napájecí vodiče k vysílači. Vyvarujte se kontaktu

se svody a se svorkami.

pro metrické senzory.

A. Vysílač montovaný na lištu

odiče senzoru s kabelovým hrdlem

B. V C. Integro

vaně montovaný sen

vnicí

svorko

zor se

D. Propojovací hlava E.Standardní prodloužení F.Tep l om ěrná jímka se závitem

Průvodce rychlého

A B C D E

Vysílač montovaný na lištu se senzorem se závitem

Pro nejsnazší montáž potřebujete následující komponenty:

 senzor se závitem s volnými hlavami  propojovací hlava pro senzor se závitem  sestava prodlužovacího spojení se vsuvkou  teploměrná jímka se závitem

Více informací týkajících se kompletního senzoru a montážního příslušenství naleznete v katalogovém listu

Pro provedení montáže postupujte podle níže uvedeného popisu.

1. Připevněte vysílač na vhodnou montážní lištu, nebo panel.

2. Připevněte teploměrnou jímku k potrubí, nebo ke stěně procesní nádoby.

Před připojením tlaku upevněte a dotáhněte teploměrnou jímku.

3. Namontujte potřebné prodlužovací vsuvky a adaptéry. Závity vsuvky a

adaptéru utěsněte silikonovou páskou.

4. Zašroubujte senzor do teploměrné jímky. Namontujte těsnění odkalení,

pokud jsou z důvodu nepříznivých podmínek, nebo pro splnění zákonných požadavků vyžadována.

5. Našroubujte propojovací hlavu k senzoru.

6. Připojte přívodní vodiče senzoru ke svorkám propojovací hlavy.

7. Připojte dodatečné přívodní vodiče senzoru od propojovací hlavy k

vysílači.

8. Připevněte a utáhněte kryt propojovací hlavy. Kryty pouzdra musí zcela

zapadnout, aby byly splněny požadavky na instalaci v prostředí s nebezpečím výbuchu.

9. Připojte senzor a napájecí vodiče k vysílači. Vyvarujte se kontaktu se

svody a se svorkami.

Duben 2019

pro senzory Rosemount.

A. Vysílač montovaný na lištu B.Propojovací hlava senzoru se závitem

enzor se závitem

D. Standardní prodloužení E. T

eploměrná jímka se závitem

Duben 2019

3.0 Připojení vedení

 Schémata zapojení jsou umístěna na horním štítku vysílače.  Pro provoz vysílače je potřebný externí napájecí zdroj.  Rozsah vstupního stejnosměrného napětí vysílače na jeho svorkách je

12 V až 42,4 V (jmenovité stejnosměrné napětí na napájecích svorkách je 42,4 V).

Poznámka

Aby nedošlo k poškození vysílače, nedovolte, aby při změně konfiguračních parametrů kleslo stejnosměrné napětí na svorkách pod hodnotu 12,0 V.

3.1 Napájení vysílače

1. Připojte kladný napájecí vodič ke svorce „+“. Připojte záporný napájecí

vodič ke svorce „–“.

2. Dotáhněte šrouby svorek.

3. Připojte stejnosměrné napájecí napětí (12–42 V)

Obrázek 2. Svorky pro připojení napájení, komunikace a senzoru

Průvodce rychlého uvedení do provozu

–

A. Svorky senzoru B. Svo

rky napájení/komunikace

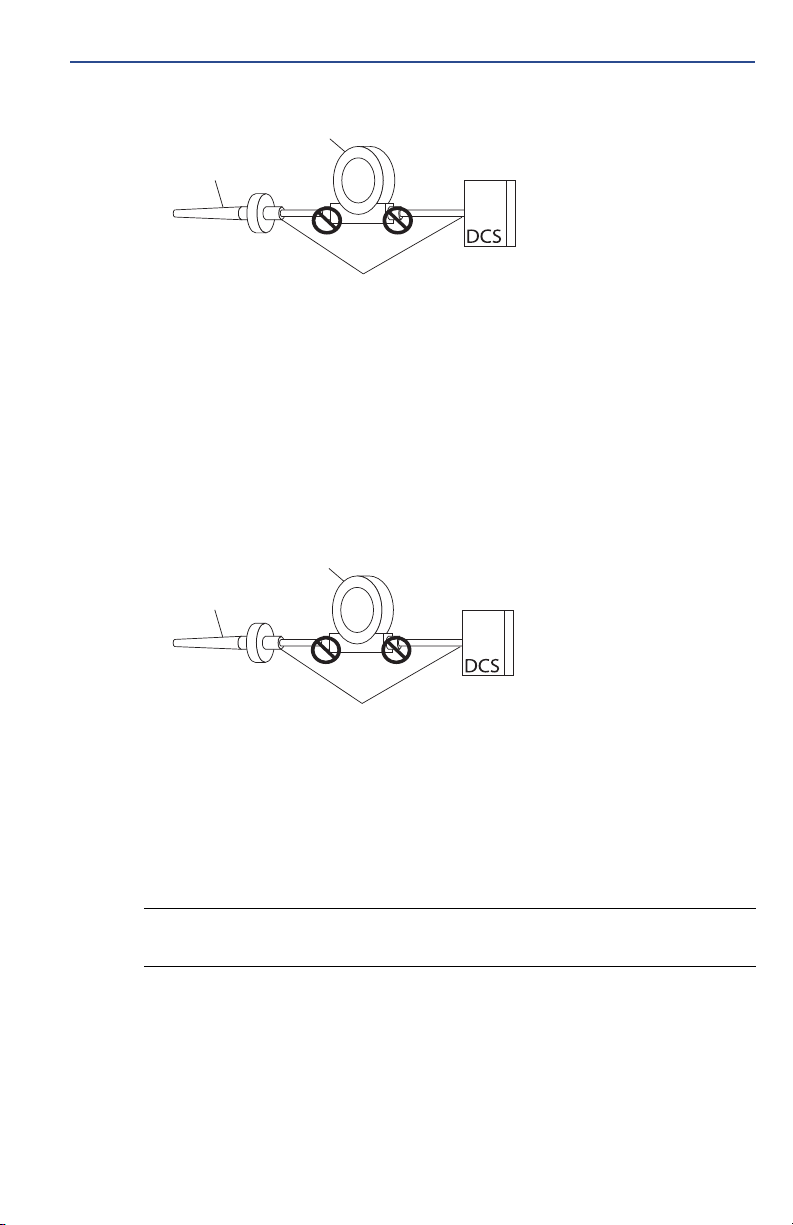

3.2 Uzemnění vysílače

Neuzemněné vstupy termočlánku, mV a odporového snímače teploty/odporové vstupy

Každá procesní instalace má odlišné požadavky na uzemnění. Použijte takové způsoby uzemnění, které jsou doporučené podle daného zařízení pro specifický typ senzoru, nebo začněte s postupem uvedeným v odstavci Možnost 1 (nejběžnější postup pro uzemnění).

Možnost 1 (pro uzemněnou skříň):

1. Připojte stínění vedení senzoru ke skříni vysílače.

2. Zajistěte, aby stínění senzoru bylo elektricky izolováno od okolních

zařízení, která mohou být uzemněna.

Průvodce rychlého

3. Uzemněte stínění signálního vedení na straně napájecího zdroje.

Duben 2019

A. Vodiče senzoru B.Vysílač

C. Smyčka 4–20 mA

Místo

uzemnění stínění

Možnost 2 (pro neuzemněnou skříň):

1. Připojte stínění signálního vedení ke stínění vedení senzoru.

2. Ujistěte se, že obě stínění jsou řádně propojena a elektricky izolována od

skříně vysílače.

3. Stínění uzemněte pouze na straně napájecího zdroje.

4. Ujistěte se, že stínění senzoru je elektricky izolováno od okolních

uzemněných zařízení.

5. Propojte stínění tak, aby bylo elektricky odděleno od vysílače.

A. Vodiče senzoru B.Vysílač

C. Smyčka 4–20 mA

Místo

uzemnění stínění

Možnost 3 (pro uzemněnou nebo neuzemněnou skříň)

1. Pokud je to možné, uzemněte stínění vedení senzoru přímo u senzoru.

2. Zajistěte, aby stínění vedení senzoru a signálního vedení bylo elektricky

izolováno od skříně vysílače.

3. Nepřipojujte stínění signálního vedení ke stínění vedení senzoru.

Duben 2019

Průvodce rychlého uvedení do provozu

4. Uzemněte stínění signálního vedení na straně napájecího zdroje.

A. Vodiče senzoru

ysílač

B. V

C. Smyčka 4–20 mA D.

uzemnění stínění

Místo

Možnost 4 (pro uzemněné vstupy termočlánku)

1. Uzemněte stínění vedení senzoru u senzoru.

2. Zajistěte, aby stínění vedení senzoru a signálního vedení bylo elektricky

izolováno od skříně vysílače.

3. Nepřipojujte stínění signálního vedení ke stínění vedení senzoru.

4. Uzemněte stínění signálního vedení na straně napájecího zdroje.

A. Vodiče senzoru B. V

ysílač

C. Smyčka 4–20 mA

Místo

uzemnění stínění

4.0 Provedení testu smyčky

Test smyčky ověřuje výstup vysílače, integritu smyčky a funkci případných záznamových nebo podobných zařízení, která jsou ve smyčce zapojena.

Poznámka

Nelze provádět s konfiguračním rozhraním Rosemount 248C.

4.1 Iniciace testu smyčky

1. Do smyčky vysílače připojte v sérii externí ampérmetr (a to tak, že

napájení vysílače prochází přes měřicí přístroj v určitém bodě smyčky).

2. Na úvodní obrazovce Home zvolte: 1) Device Setup (Nastavení zařízení)

> 2) Diag/Serv (Diagnostika/servis) > 1) Test Device (Test zařízení) > 1) Loop Test (Test smyčky).

Průvodce rychlého

3. Zvolte diskrétní úroveň v miliampérech pro vysílač vůči výstupu. V položce

Choose Analog Output (Volba analogového výstupu), zvolte: 1) 4 mA >

2) 20 mA, nebo zvolte 3) Other (Jiné) pro ruční vložení hodnoty v rozsahu

od 4 do 20 mA.

4. Select Enter pro zobrazení pevného výstupu.

5. Zvolte OK.

6. Při testu smyčky zkontrolujte, zda pevný vstup v mA a výstup vysílače v

mA mají stejnou hodnotu.

Poznámka

Pokud se údaje neshodují, znamená to, že buď vysílač vyžaduje seřízení výstupu, nebo že ampérmetr má nesprávnou funkci.

Po dokončení testu se zobrazení vrátí na obrazovku testu smyčky a umožní uživateli vybrat jinou hodnotu výstupu.

4.2 Konec testu proudové smyčky

1. Zvolte 5) End (Konec).

2. Zvolte Enter.

Duben 2019

Průvodce rychlého uvedení do provozu

5.0 Certifikace výrobku

Rev. 1.20

5.1 Informace o směrnicích Evropské unie

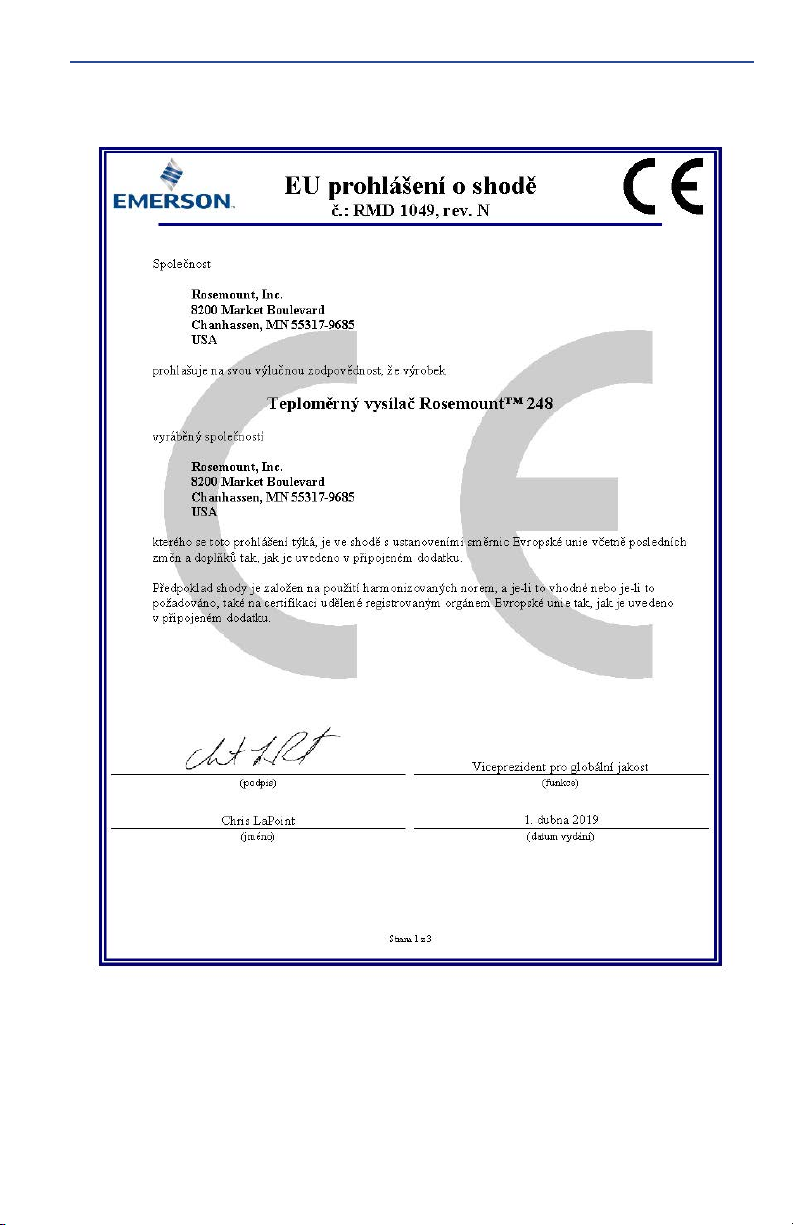

Kopii prohlášení o shodě EU naleznete na konci průvodce rychlého uvedení do provozu. Nejnovější verzi prohlášení o shodě EU naleznete na adrese

Emerson.com/Rosemount.

5.2 Certifikace pro normální umístění

Vysílač byl standardně zkoušen a testován pro zjištění, zda konstrukce splňuje základní elektrické a mechanické požadavky a požadavky na požární ochranu celostátně uznávanou testovací laboratoří (Nationally Recognized Testing Laboratory

L) akreditovanou Federálním úřadem pro oblast zdravotnictví a ochr

– NRT za

městnanců (Occupational Safety and Health Administration – OSHA).

5.3 Severní Amerika

Americké předpisy o provádění elektrických instalací (National Electrical Code® – NEC) a kanadské předpisy o provádění elektrických instalací (Canadian Electrical Code – CEC) umožňují použití zařízení označených divizí v zónách a zařízení označených zónou v divizích. Označení musí být vhodná pro klasifikaci prostředí, plyn a teplotní třídu. Tyto informace jsou jasně definovány v příslušných předpisech.

5.4 USA

E5 Certifikace pro odolnost proti výbuchu pro USA

Certifikát: 3016555 Normy: FM třída 3600:2011, FM třída 3611:2004, FM třída 3615:2006,

FM třída 3810:2005, ANSI/ISA 60079-0:2009, ANSI/ISA

Označení: XP třída I, divize 1, skupiny B, C, D; DIP třída II/III, divize 1, skupiny E,

60079-11:2009, IEC 60529: 2004, NEMA

F, G); NI třída 1, divize 2, skupiny A, B, C, D, pokud se instalace provede podle výkresu Rosemount 00248-1065; stupeň ochrany 4;

– 250: 1991

anu

I5 Certifikace pro jiskrovou bezpečnost podle vzájemných továrních schválení

(FM Factory Mutual) Certifikát: 3016555 Normy: FM třída 3600:2011, FM třída 3610:2010, FM třída 3611:2004,

Označení: IS třída I/II/III, divize 1, skupiny A, B, C, D, E, F, G; NI třída 1, divize 2,

5.5 Kanada

I6 Certifikace pro jiskrovou bezpečnost pro Kanadu

Certifikát: 1091070 Normy: CAN/CSA C22.2 č. 0-10, CSA norma C22.2 č. 25-1966, CAN/CSA

Označení: IS třída I, divize 1, skupiny A, B, C, D, pokud se instalace provede

FM třída 3810:2005, ANSI/ISA 60079-0:2009, ANSI/ISA 60079-11:2009, IEC 60529: 2004, NEMA – 250: 1991

skupiny A, B, C, D, pokud se instalace provede podle výkresu Rosemount 00248-1055; stupeň ochrany 4X; IP66/68

C22.2 č. 94-M91, CAN/CSA C22.2 č. 157-92, CSA C22.2 č. 213-M1987, C22.2 č. 60529-05

podle výkresu Rosemount 00248-1056; třída I, divize 2, skupiny A, B, C, D; stupeň ochrany 4X, IP66/68

Průvodce rychlého

K6 Certifikace CSA pro odolnost proti výbuchu, jiskrovou bezpečnost a třídu 1,

divizi 2 Certifikát: 1091070 Normy: CAN/CSA C22.2 č. 0-10, CSA norma C22.2 č. 25-1966, CSA norma

načení: XP třída I/II/III, divize 1, skupiny B, C, D, E, F, G, pokud se instalace

5.6 Evropa

E1 Certifikace ATEX pro odolnost proti vzplanutí

Certifikát: FM12ATEX0065X Normy: EN 60079-0: 2012+A11:2013, EN 60079-1: 2014, EN 60529:1991

Označení II 2 G Ex db IIC T6…T1 Gb, T6 (–50 °C ≤ T

Viz tabulka 2 na konci části Certifikace výrobku, kde jsou uvedeny provozní teploty.

Speciální podmínky použití (X):

1. Viz certifikát, kde je uveden rozsah teplot okolního prostředí.

2. Nekovový štítek může akumulovat elektrostatický náboj a stát se zdrojem vzplanutí

v prostředích skupiny III.

3. Chraňte kryt LCD displeje proti nárazové energii větší než 4 J.

4. Spoje odolné proti vzplanutí nejsou určeny na opravu.

5. Pro připojení sond teploty s pouzdrem v provedení „N“ je potřebné vhodné pouzdro

s certifikací Ex d, nebo Ex tb.

6. Koncový uživatel musí dbát na to, aby teplota vnějších ploch na zařízení a hr

sondy senzo

7. Nestandardní provedení lakování mohou způsobit nebezpečí elektrostatickéh

výboje

a lakovaných plochách, a čistěte lakované plochy pouze vlhkou tkaninou

n se objedná laková získán

Duben 2019

C22.2 č. 30-M1986, CAN/CSA C22.2 č. 94-M91, CSA norma C22.2 č. 142-M1987, CAN/CSA C22.2 č. 157-92, CSA C22.2 č. 213C22.2 č. 60529-05

provede podle výkresu Rosemount 00248-1066; IS třída I, divize 1, skupiny A, B, C, D, pokud se instalace provede podle výkresu Rosemount 00248-1056; třída I, divize 2, skupiny A, B, C, D; stupeň ochrany 4X, Těsnění IP66/68 kabelovodu není požadováno.

+A1:2000+A2:2013

≤ +40 °C),

T5…T1 (–50 °C ≤ T

≤ +60 °C)

ru DIN nepřekročila 130 °C.

. Vyvarujte se instalacím, které způsobí vytvoření elektrostatického

ní pomocí speciálního kódu možnosti, spojte se s výr

í více informací.

M1987,

dle

náboje

. Pokud

obcem pro

I1 Certifikace ATEX pro jiskrovou bezpečnost

Certifikát: Baseefa03ATEX0030X Normy: EN 60079-0: 2012, EN 60079-11: 2012 Označení: II 1 G Ex ia IIC T5/T6 Ga, T5 (–60 °C ≤ T

T6 (–60 °C ≤ T

≤ +60 °C)

≤ +80 °C),

Viz tabulka 3 na konci části Certifikace výrobku, kde jsou uvedeny parametry celku.

Speciální podmínky pro bezpečné použití (X):

1. Zařízení musí být nainstalováno v ochranném pouzdru, které zajišťuje stupeň

ochrany alespoň IP20. Nekovová pouzdra musí mít povrchový odpor nižší než 1 GΩ; p

ouzdra z lehkých slitin nebo zirkonia musí být chráněna po instalaci př

nárazem a třením.

Duben 2019

Průvodce rychlého uvedení do provozu

N1 Certifikace ATEX pro ochranu typu „n“ – s pouzdrem

Certifikát: BAS00ATEX3145 Normy: EN 60079-0:2012+A11:2013, EN 60079-15:2010 Označení: II 3 G Ex nA IIC T5 Gc (–40 °C ≤ T

≤ +70 °C)

NC Certifikace ATEX pro ochranu typu „n“ – bez pouzdra

Certifikát: Baseefa13ATEX0045X Normy: EN 60079-0:2012, EN 60079-15:2010 Označení: II 3 G Ex nA IIC T5/T6 Gc,T5 (-60 °C ≤ T

T6 (-60°C ≤ T

≤+70 °C)

≤+80 °C),

Speciální podmínky pro bezpečné použití (X):

1. Teploměrný vysílač model 248 musí být nainstalován v příslušně certifikova

u, které poskytuje stupeň ochrany alespoň IP54 v souladu s IEC 6

pouzdr EN 60

079-15.

ném

0529 a

ND Certifikace ATEX pro odolnost proti vzplanutí prachu

Certifikát: FM12ATEX0065X Normy: EN 60079-0: 2012+A11:2013, EN 60079-31:2014, EN 60529:1991

+A1:2000 +A2:2013 Označení: II 2 D Ex tb IIIC T130 °C Db, (–40 °C ≤ T Viz tabulka 2 na konci části Certifikace výrobku, kde jsou uvedeny provozní

≤ +70 °C); IP66

teploty.

Speciální podmínky použití (X):

1. Viz certifikát, kde je uveden rozsah teplot okolního prostředí.

2. Nekovový štítek může akumulovat elektrostatický náboj a stát se zdrojem vzplanutí v prostředích skupiny III.

3. Chraňte kryt LCD displeje proti nárazové energii větší než 4 J.

4. Spoje odolné proti vzplanutí nejsou určeny na opravu.

5. Pro připojení sond teploty s pouzdrem v provedení „N“ je potřebné vhodné pouzdro s certifikací Ex d, nebo Ex tb.

6. Koncový uživatel musí dbát na to, aby teplota vnějších ploch na zařízen so

ndy senzoru DIN nepřekročila 130 °C.

7. Nestandardní provedení lakování mohou způsobit nebezpeč výboje. V na lakovaných plochách, a čis se

yvarujte se instalacím, které způsobí vytvoření elektr

těte lakované ploc

hy pouze vlhkou tkaninou. Pokud

objedná lakování pomocí speciálního kódu možnosti, spojte se s výrobcem pr

í elektrostatického

ostatického náboje

í a hrdle

získání více informací.

5.7 Mezinárodní certifikace

E7 Certifikace IECEx pro odolnost proti vzplanutí

Certifikát: IECEx FMG 12.0022X Normy: IEC 60079-0:2011, IEC 60079-1:2014-06, 60079-31:2013 Označení: Ex db IIC T6…T1 Gb, T6 (–50 °C ≤ T

Viz tabulka 2 na konci části Certifikace výrobku, kde jsou uvedeny provozní teploty.

Speciální podmínky použití (X):

1. Viz certifikát, kde je uveden rozsah teplot okolního prostředí.

2. Nekovový štítek může akumulovat elektrostatický náboj a stát se zdrojem vzplanutí v prostředích skupiny III.

3. Chraňte kryt LCD displeje proti nárazové energii větší než 4 J.

≤ +60 °C); Ex tb III C T130C Db Ta = –40 °C až +70 °C; IP66

≤ +40 °C), T5…T1 (–50 °C ≤

Průvodce rychlého

4. Spoje odolné proti vzplanutí nejsou určeny na opravu.

5. Pro připojení sond teploty s pouzdrem v provedení „N“ je potřebné vhodné pouzdro

s certifikací Ex d, nebo Ex tb.

6. Koncový uživatel musí dbát na to, aby teplota vnějších ploch na zařízení a hr

sondy senzoru DIN nepřekročila 130 °C.

7. Nestandardní provedení lakování mohou způsobit nebezpečí elektrostatickéh

výboje

a lakovaných plochách, a čistěte lakované plochy pouze vlhkou tkaninou

n si obje získání více informací.

I7 Certifikace IECEx pro jiskrovou bezpečnost

Certifikát: IECEx BAS 07.0086X Normy: IEC 60079-0:2011, IEC 60079-11:2011 Označení: Ex ia IIC T5/T6 Ga, T5 (–60 °C ≤ T

Viz tabulka 3 na konci části Certifikace výrobku, kde jsou uvedeny parametry celku.

Speciální podmínky pro bezpečné použití (X):

1. Zařízení musí být nainstalováno v ochranném pouzdru, které zajišťuje stupeň

ochrany alespoň IP20. Nekovová pouzdra musí mít povrchový odp 1 GΩ; p nárazem a třením.

Duben 2019

dle

. Vyvarujte se instalacím, které způsobí vytvoření elektrostatického

náboje

. Pokud

dnáte lakování pomocí speciálního kódu možnosti, spojte se s výrobcem pro

≤ +80 °C),

T6 (–60 °C ≤ T

≤ +60 °C)

or nižší než

ouzdra z lehkých slitin nebo zirkonia musí být chráněna po instalaci př

N7 Cer

NG Certifikace IECEx pro ochranu typu „n“ – bez pouzdra

Speciální podmínky pro bezpečné použití (X):

1. Teploměrný vysílač s modelovým označen

příslušně so

5.8 Čína

E3 Certifikace NEPSI pro odolnost proti vzplanutí

Speciální podmínky pro bezpečné použití (X):

1. Rozsah teplot okolního prostředí: T6…T1 (–50 °C ≤ T

T5…

2. Uzemňovací přípojka v pouzdře musí být spolehlivě připojena.

3. Během instalace nesmí být přítomna žádná směs, která by mohla poškodit skříň

odolnou proti vzplanutí.

tifikace IECEx pro ochranu typu „n“ – s pouzdrem Certifikát: IECEx BAS 07.0055 Normy: IEC 60079-0:2011, IEC 60079-15:2010 Označení: Ex nA IIC T5 Gc; T5 (–40 °C ≤ T

≤ +70 °C)

Certifikát: IECEx BAS 13.0029X Normy: IEC 60079-0:2011, IEC 60079-15:2010 Označení: Ex nA IIC T5/T6 Gc; T5 (–60 °C ≤ T

T6 (–60 °C ≤ T

≤ +60 °C)

≤ +80 °C),

ím 248 musí být nainstalován v

certifikovaném pouzdru, které poskytuje stupeň ochrany alespoň IP54

uladu s normou IEC 60529 a IEC 60079-15.

Certifikát: GYJ16.1335X Normy: GB3836.1-2010, GB3836.2-2010 Označení: Ex d IIC T6~T1 Gb: T6…T1 (–50 °C ≤ T

T5…T1 (–50 °C ≤ T

T1 (–50 °C ≤ T

≤ +60 °C).

≤ +60 °C)

≤+40 °C)

Duben 2019

Průvodce rychlého uvedení do provozu

4. Během instalace v prostředí s nebezpečím výbuchu je třeba použít kabelová hrdla, belovody a záslepky s certifikací stupně Ex d IIC Gb provedenou st

ka uznávan

ými certifikačními orgány.

5. Během instalace, používání a údržby v prostředích s výbušnými plyny dodržu rování „Neotvírejte, pokud je pod proudem“.

átem

jte

6. Koncový uživatel nesmí měnit žádné komponenty uvnitř zařízení, ale musí vyřešit

závadu ve spojení s výrobcem, aby se zabránilo poškození zařízení.

7. Během instalace, používání a údržby tohoto zařízení dodržujte následující no

36.13-2013 „Elektrické zařízení pro výbušné plynné atmosféry, č

GB38 O

prava a revize zařízení používaného ve výbušných plynných atmosférách“ GB3836.15-2000 „Elektrické zařízení pro výbušné plynné atmosféry, č Elektrické instala

ce v nebezpečných prostředích (mimo důlní prostory)“ GB3836.16-2006 „Elektrické zařízení pro výbušné plynné atmosféry, č Kontrola a údr GB50257-2015 „Pravidla pro konstrukci a kolaudaci elektrického zař výbušných pr nebezpečí požáru“

žba elektrické instalace (mimo důlní prostory)“

ostředích a pro instalaci elektrického vybavení př

ízení ve

edstavujícího

rmy:

ást 13:

ást 15:

ást 16:

I3 Certifikace NEPSI pro jiskrovou bezpečnost

Certifikát: GYJ16.1334X Normy: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010 Označení: Ex ia IIC T5/T6 Ga; T5 (–60 °C ≤ T

T6 (–60 °C ≤ T

Viz tabulka 3 na konci části Certifikace výrobku, kde jsou uvedeny parametry

≤ +60 °C)

≤ +80 °C),

celku.

Speciální podmínky pro bezpečné použití (X):

1. Symbol „X“ se používá pro označení specifických podmínek použití: a. Pouzdro může obsahovat lehké

zabránilo nebezpečí vzplanutí nárazem nebo třením.

aby se

ařízení musí být nainstalováno v pouzdru, které zajišťuje stupeň ochran

b. Z

alespoň IP 20. N

ekovové kryty musí mít povrchový odpor menší než 1 GΩ.

kovy, a proto je třeba dbát zvýšené

opatrnosti,

2. Vztah mezi teplotní třídou (T kód) a rozsahem teplot okolního prostředí:

T kód Rozsah teplot

T6 –60 °C ≤ T T5 –60 °C ≤ T

≤+60 °C

≤+80 °C

3. Parametry jiskrové bezpečnosti:

svorky smyčky HART (+ a –)

Maximální vstupní

(V)

napětí U

30 130 1,0 3,6 0

Maximální vstupní

proud I

(mA)

Maximální příkon:

(W)

Výše uvedené napájení musí být odvozeno od lineárního napájení.

Maximální interní

parametry

Ci (nF) Li (mH)

Průvodce rychlého

Svorky senzoru (1 až 4)

Duben 2019

Maximální

výstupní napětí

(V)

45 26 290 2,1 0

Maximální

výstupní proud

(mA)

Maximální

výstupní výkon:

(mW)

Maximální interní

parametry

Ci (nF) Li (mH)

Svorky senzoru (1 až 4)

Skupina

IIC 23,8 23,8

IIB 237,9 87,4

IIA 727,9 184,5

4. Pro vytvoření systému ochrany proti výbuchu se zař společně se

zařízením s certifikací pro odolnost proti výbuchu, které lze používat vprostředích s výbušnými plyny. Vedení a svorky musí vyhovovat referenč příručce z

ařízení výrobku a souvisejícího zařízení.

5. Kabely mezi tímto výrobkem a souvisejícím zařízením musí být stíně sí mít izolované stínění). Stíněný kabel musí být spolehlivě uzemně

bezpečném prostoru.

6. Koncový uživatel nesmí měnit žádné komponenty uvnitř zařízení, ale

závadu ve spojení s výrobcem, aby se zabránilo poškození zařízení.

vyřešit

Maximální externí parametry

Co (nF) Lo (mH)

ízení musí používat

ní

né (kabely

musí

7. Během instalace, používání a údržby tohoto zařízení dodržujte následující normy:

GB3836.13-1997 „Elektrické zařízení pro výbušné plynné atmosféry, č Oprav

a a revize zařízení používaného ve výbušných plynných atmosférách“.

GB3836.15-2000 „Elektrické zařízení pro výbušné plynné atmosféry, č

ktrické instalace v nebezpečných prostředích (mimo důlní prostory)“

Ele GB3836.16-2006 „Elektrické zařízení pro výbušné plynné atmosféry, č

la a údržba elektrické instalace (mimo důlní prostory)“

Kontro

GB50257-1996 „Pravidla pro konstrukci a kolaudaci elektrického zař

ást 13:

ást 15:

ást 16:

ízení ve výbušných prostředích a pro instalaci elektrického vybavení představujícího neb

ezpečí požáru“.

N3 Certifikace NEPSI pro ochranu typu „n“

Speciální podmínky pro bezpečné použití (X):

1. Viz certifikát pro speciální podmínky.

5.9 EAC

EM Odolnost proti vzplanutí podle technického předpisu celní unie (EAC)

Speciální podmínky pro bezpečné použití (X):

1. Viz certifikát pro speciální podmínky.

Certifikát: GYJ15.1089 Normy: GB3836.1-2010, GB3836.8-2003 Označení: Ex nA nL II C T5 Gc (–40 °C ≤ T

≤+70 °C)

Certifikát: TC RU C-US.AA87.B.00057 Označení: 1Ex d IIC T6…T1 Gb X, T6(–50 °C ≤ T

T5…T1(–50 °C ≤ T

≤+60 °C); IP66/IP67

≤+40 °C),

Duben 2019

IM Jiskrová bezpečnost podle technického předpisu celní unie (EAC)

Certifikát: TC RU C-US.AA87.B.00057 Označení: 0Ex ia IIC T5,T6 Ga X, T6(–60 °C ≤ T

Speciální podmínky pro bezpečné použití (X):

1. Viz certifikát pro speciální podmínky.

5.10 Korea

EP Certifikace pro odolnost proti výbuchu/vzplanutí pro Korejskou republiku

Certifikát: 13-KB4BO-0208X Označení: Ex d IIC T6; T6 (–40 °C ≤ T

Speciální podmínky pro bezpečné použití (X):

1. Viz certifikát pro speciální podmínky.

5.11 Kombinace

K5 Kombinace E5 a I5 KM Kombinace EM a IM

Tabulka 2. Provozní teploty

T5(–60 °C ≤ T

Průvodce rychlého uvedení do provozu

≤ +80 °C); IP66/IP67

≤ +65 °C)

amb

≤+60 °C),

Teplotní třída

T6 –50 °C až +40 °C 55 55 60 65

T5 –50 °C až +60 °C 70 70 70 75

T4 –50 °C až +60 °C 100 110 120 130

T3 –50 °C až +60 °C 170 190 200 200

T2 –50 °C až +60 °C 280 300 300 300

T1 –50 °C až +60 °C 440 450 450 450

Teplota okolního

prostředí

Tabulka 3. Parametry celku

Parametry

Napětí Ui 30 V 45 V

Proud Ii 130 mA 26 mA

Výkon Pi 1 W 290 mW

Kapacitance Ci 3,6 nF 2,1 nF

Induktance Li 0 mH 0 µH

Svorky + a –

smyčky HART

Svorky senzoru

Provozní teplota bez krytu LCD displeje

Bez prodl. 3 palce 6 palců 9 palců

1 až 4

(°C)

Průvodce rychlého

5.12 Další certifikace (pouze vysílač Rosemount 248 s namontovanou hlavou)

SBS Typové osvědčení SBS Amerického úřadu lodní dopravy (American Bureau of

Shipping - ABS) Certifikát: 11-HS771994B-1-PDA Určení: Měření teploty pro námořní a příbřežní aplikace.

SBV Typové osvědčení společnosti Bureau Veritas (BV)

Certifikát: 26325 Požadavky: Nařízení organizace Bureau Veritas pro klasifikaci ocelových

plavidel

Aplikace: Označení tříd: AUT-UMS, AUT-CCS, AUT-PORT a AUT-IMS;

SDN Typové osvědčení organizace Det Norske Veritas (DNV)

Certifikát: A-14187 Určení: Nařízení organizace Det Norske Veritas pro klasifikaci lodí,

Aplikace:

Elektromagnetická

kompatibilita

Pouzdro

teploměrný vysílač se nesmí instalovat na vznětové motory.

rychlostních a lehkých plavidel a normy pro příbřežní aplikace organizace Det Norske Veritas.

Třídy umístění

Tep lot a D

Vlhkost B

Vibrace A

B/IP66 Al,

C/IP66: SST

Duben 2019

SLL Typové osvědčení organizace Lloyds Register (LR)

Certifikát: 11/60002 Aplikace: Kategorie prostředí ENV1, ENV2, ENV3 a ENV5

Duben 2019

Průvodce rychlého uvedení do provozu

Obrázek 3. Prohlášení o shodě pro vysílač Rosemount 248

Průvodce rychlého

Duben 2019

Průvodce rychlého uvedení do provozu

Průvodce rychlého

Duben 2019

Průvodce rychlého uvedení do provozu

Průvodce rychlého

Duben 2019

ᴹ

China RoHS

㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount 248



List of Rosemount 248 Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name

ᴹᇣ⢙䍘䍘Hazardous Substances

䫵

Lead (Pb)

⊎

Mercury

(Hg)

䭹

Cadmium

(Cd)

ޝԧ䬜䬜

Hexavalent Chromium

(Cr +6)

ཊⓤ㚄㚄㤟

Polybrominated

biphenyls

(PBB)

ཊⓤ㚄㚄㤟䟊

Polybrominated diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

X O O O O

༣փ㓴Ԧ

Housing

Assembly

O O O X O

Րᝏಘ㓴Ԧ

Sensor

Assembly

X O O O O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572.

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.

Průvodce rychlého uvedení do provozu

00825-0117-4825, rev. JB

Duben 2019

Celosvětová centrála

Emerson Automation Solutions

6021 Innovation Blvd. Shakopee, MN 55379, USA

+1 800 999 9307, nebo +1 952 906 8888 +1 952 949 7001 RFQ.RMD-RCC@Emerson.com

Oblastní kancelář pro Severní Ameriku

Emerson Automation Solutions

8200 Market Blvd. Chanhassen, MN 55317, USA

+1 800 999 9307, nebo +1 952 906 8888 +1 952 949 7001 RMT-NA.RCCRFQ@Emerson.com

Oblastní kancelář pro Jižní Ameriku

Emerson Automation Solutions

1300 Concord Terrace, Suite 400 Sunrise, FL 33323, USA

+1 954 846 5030 +1 954 846 5121 RFQ.RMD-RCC@Emerson.com

Oblastní kancelář pro Evropu

Emerson Automation Solutions Europe GmbH

Neuhofstrasse 19a P.O. Box 1046 CH 6340 Baar Švýcarsko

+41 (0) 41 768 6111 +41 (0) 41 768 6300 RFQ.RMD-RCC@Emerson.com

Oblastní kancelář pro Asii a Tichomoří

Emerson Automation Solutions Asia Pacific Pte Ltd

1 Pandan Crescent Singapur 128461

+65 6777 8211 +65 6777 0947 Enquiries@AP.Emerson.com

Oblastní kancelář pro Střední východ a Afriku

Emerson Automation Solutions

Emerson FZE P.O. Box 17033 Jebel Ali Free Zone - South 2 Dubaj, Spojené arabské emiráty

+971 4 8118100 +971 4 8865465 RFQ.RMTMEA@Emerson.com

ZASTOUPENÍ PRO ČR:

Emerson Automation Solutions, s.r.o.

Hájkova 22 130 00 Praha 3, CZ

+420 271 035 600 +420 271 035 655 info.cz@emerson.com

www.emerson.cz

ZASTOUPENÍ PRO SR:

Emerson Automation Solutions, s.r.o.

Železničiarska 13 811 04 Bratislava, SK

+421 2 5245 1196, nebo+421 2 5245 1197 +421 2 5244 2194

info.sk@emerson.com www.emerson.sk

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/user/RosemountMeasurement

Google.com/+RosemountMeasurement

Všeobecné dodací a prodejní podmínky lze najít na stránce

Prodejní podmínky.

Logo Emerson je obchodní značka a ochranná značka pro služby společnosti Emerson Electric Co. Rosemount a logo Rosemount jsou obchodní značky společnosti Emerson. HART je registrovaná obchodní značka skupiny FieldComm. NEMA je registrovaná obchodní značka a ochranná značka pro služby společnosti National Electrical Manufacturers Association. National Electric Code je registrovaná obchodní značka společnosti National Fire Protection Association, Inc. Windows je obchodní značka společnosti Microsoft Corporation ve Spojených státech amerických a v jiných zemích. MACTek je registrovaná obchodní značka firmy MACTek. Všechny ostatní značky jsou vlastnictvím příslušných právoplatných vlastníků. © 2019 Emerson. Všechna práva vyhrazena.

Rosemount 248 Manuals & Guides [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.0 Konfigurace (kalibrace na pracovním stole)

1.1 Připojení ke komunikátoru

1.2 Ověření konfigurace vysílače

1.3 Instalace sady pro programování Rosemount 248 PC

2.0 Montáž vysílače

2.1 Typická instalace v zemích Evropy a v asijsko-tichomořské oblasti

2.2 Typická instalace v zemích Severní a Jižní Ameriky

2.3 Montáž vysílače na montážní lištu DIN

3.0 Připojení vedení

3.1 Napájení vysílače

3.2 Uzemnění vysílače

4.0 Provedení testu smyčky

4.1 Iniciace testu smyčky

4.2 Konec testu proudové smyčky

5.0 Certifikace výrobku

5.1 Informace o směrnicích Evropské unie

5.2 Certifikace pro normální umístění

5.3 Severní Amerika

5.4 USA

5.5 Kanada

5.6 Evropa

5.7 Mezinárodní certifikace

5.8 Čína

5.9 EAC

5.10 Korea

5.11 Kombinace

5.12 Další certifikace (pouze vysílač Rosemount 248 s namontovanou hlavou)
