INTERFACE
MIDI USB
MODE D’EMPLOI
Nous vous remercions de la confiance que vous nous
témoignez en choisissant l'UM-2, interface MDI à 64
canaux sur port USB.
Ce manuel vous explique comment configurer votre
UM-4. Veuillez donc respecter toutes les consignes
d’utilisation indiquées dans ce mode d’emploi afin
d’éviter tout problème éventuel et tirer le meilleur parti de
l’appareil.
Avant d’utiliser l’appareil, veuillez lire attentivement les
chapitres intitulés :
(p. 3, p. 4)
comment utiliser l’appareil en toute sécurité. Par ailleurs,
veuillez lire ce mode d’emploi dans sa totalité afin de bien
connaître bien toutes les caractéristiques de l’interface.
Conservez-le ensuite pour vous y reporter si nécessaire.
Copyright © 1999 ROLAND CORPORATION
Tous droits réservés. Ce document ne peut être, reproduit
totalement ou en partie, sous quelque forme que ce soit
sans l’autorisation écrite de ROLAND CORPORATION.
et
“CONSIGNES DE SÉCURITÉ”
“A NOTER” (p. 5)
. Ceux-ci vous expliquent
Pays de l'UE
Cet appareil est conforme à la Directive Européenne 89/336/EEC.
For the USA
FEDERAL COMMUNICATIONS COMMISSION
RADIO FREQUENCY INTERFERENCE STATEMENT
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
Unauthorized changes or modification to this system can void the users authority to operate this equipment.
This equipment requires shielded interface cables in order to meet FCC class B Limit.
For Canada / Pour le Canada
NOTICE
This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations.
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
CONSIGNES DE SECURITE
CONSIGNES CONCERNANT LES RISQUES D’INCENDIE, D’ELECTROCUTION OU DES BLESSURES
AVIS
Messages d'avertissement
Prévient l'utilisateur d'un danger de mort
ATTENTION
ATTENTION
ou d'un risque de blessure grave si les
consignes de sécurité ne sont pas
respectées.
Prévient l'utilisateur des risques de
blessures ou de dégâts matériels en
cas de mauvaise utilisation.
* Par dégât, on entend endomma-
gement de l'appareil lui-même mais
également endommagement du foyer
et des meubles de l'utilisateur ou
blessure des animaux domestiques.
RESPECTEZ LES CONSIGNES SUIVANTES
ATTENTION
001
• Lisez les consignes d’utiliation ciaprès ainsi que le mode d’emploi
dans sa totalité avant d‘utiliser
l’appareil.
002a
• N’ouvrez pas l’appareil et n'y apportez aucune modification interne.
Précisions sur les symboles
Le symbole prévient l'utilisateur sur des consignes
de sécurité ou des avertissements à respecter.
Le symbole ci-contre est utilisé pour prévenir les
risques généraux. Il vous indique un danger éventuel.
Le symbole souligne des actions à proscrire (à ne
jamais faire). La chose à ne pas faire vous est signalée
par le symbole situé à l'intérieur du cercle barré. Ici, il
est indiqué de ne jamais ouvrir l'appareil.
Le symbole ● indique à l'utilisateur les actions à
effectuer. La chose à effectuer est précisée par le
symbole situé à l'intérieur du cercle noir. Ici, il est
indiqué de toujours retirer le cordon d'alimentation de
la prise secteur par sa fiche.
ATTENTION
003
• Ne réparez pas l’appareil. Ne
remplacez que les pièces exclusivement indiquées dans le mode
d’emploi. Confiez toute réparation à
votre revendeur, au centre de
réparation Roland le plus proche ou à
un distributeur agréé Roland (voir
liste page “Informations”).
09B
3
ATTENTION
004
• N’exposez jamais l’appareil aux
environnements suivants :
• Températures extrêmes (à la
lumière directe du soleil dans un
véhicule clos, à proximité d’un
radiateur ou toute autre source de
chaleur).
• Humidité (baignoires, salles de
bain ou sols humides).
• Pluie.
• Poussière.
• Fortes vibrations.
007
• Placez toujours l’appareil sur une
surface plane stable. Veillez à ne
jamais le placer sur une surface
instable ou qui pourrait se renverser.
009
• Prenez soin du câble USB. Ne le pliez
pas excessivement, ne marchez pas
dessus et ne l’écrasez pas par des
objets lourds. Un câble endommagé
peut entraîner des risques d'incendie
et d’électrocution. N’utilisez jamais
un câble USB endommagé.
011
• Veillez à ne pas laisser s’infiltrer
d’objets (matériaux inflammables,
épingles, pièces de monnaie, etc.) ou
de liquide (eau, soda, etc.) dans
l’appareil.
012d
• Mettez immédiatement l’appareil
hors tension et confiez-le à votre
revendeur, au centre Roland le plus
proche ou à un distributeur Roland
agréé (page Informations) dans les cas
suivants :
• Des objets ou du liquide se sont
infiltrés dans l’appareil.
• L’appareil a été exposé à la pluie
(ou est mouillé).
• L’appareil montre des signes de
dysfonctionnement ou une baisse
sensible de ses performances.
ATTENTION
013
• En présence d’enfants en bas âge,
faites attention aux petits accessoires
fournis (pieds en caoutchouc).
014
• Evitez les chocs importants (ne faites
pas tomber l’appareil !).
016
• Contactez votre revendeur, votre
centre Roland le plus proche ou un
distributeur Roland agréé (voir
“Informations”) pour connaître les
conditions d’utilisation de l’appareil
dans un pays étranger.
023
• Ne lisez PAS les CD-ROM sur une
platine CD audio. Les bruits parasites
produits pourraient occassionner des
pertes d’audition irrémédiables et
endommager vos enceintes et vos
autres appareils.
ATTENTION
104
• Evitez d’écraser les cordons et les
câbles. De même, conservez toujours
vos câbles et cordons hors de portée
des enfants.
106
• Ne marchez jamais sur l’appareil. Ne
l’écrasez pas non plus par des objets
lourds.
108c
• Débranchez tous les câbles connectés
à l’appareil avant de le déplacer.
4
A NOTER
291a
Voici quelques consignes d’utilisation supplémentaires à respecter en plus de celles listées à
la section “CONSIGNES DE SÉCURITÉ” des pages 3-4 :
Alimentation
307
• Vérifiez que tous vos appareils sont hors tension avant de procéder aux interconnexions, sous peine
d’endommager vos enceintes et vos appareils.
Positionnement
352
• Attention : cet appareil peut perturber la réception TV et radio. Eloignez-le de ces types de récepteurs.
355
• Evitez d’exposer l’appareil à la lumière directe du soleil, à des températures ou à proximité de
sources de chaleur (dans le coffre d’une voiture, par exemple). Des températures excessives peuvent
déformer et décolorer le boîtier de l’appareil.
• Pour éviter tout risque de panne, évitez d’exposer l’appareil à l’humidité et à la pluie.
356
Entretien
401a
• Pour le nettoyage régulier, servez-vous d’un chiffon doux et sec ou légèrement imbibé d’eau.
Contre la saleté tenace, employez un détergent dilué non abrasif. Essuyez ensuite avec un chiffon
doux et sec.
402
• N’utilisez jamais de benzène, de diluant ni de solvant qui pourraient décolorer et déformer le
boîtier.
Autres
553
• Manipulez les commandes (touches, potentiomètres, etc.) et les connecteurs de l’appareil avec soin
sous peine de les endommager.
556
• Connectez/déconnectez toujours les câbles par leurs fiches - ne tirez jamais sur le câble-même sous
peine de provoquer des court-circuits et d’endommager leurs éléments internes.
559
• Pour transporter l’appareil, replacez-le, si possible, dans son emballage d’origine (en reprenant les
mousses de protection) ou dans un emballage du même type.
Manipulation des CD-ROM
801
• Eviter de toucher ou de rayer la surface réfléchissante (surface encodée) du disque. Les CD-ROM
rayés ou endommagés ne sont plus lisibles correctement. Veuillez nettoyer régulièrement vos
CD-ROM au moyen d’un kit de nettoyage vendu dans le commerce.
5
Table des matières
CONSIGNES DE SÉCURITÉ................................................................... 3
A NOTER ................................................................................................. 5
Table des matières ................................................................................. 6
Introduction............................................................................................. 7
1. Caractéristiques de l’UM-4.................................................................................... 7
2. Eléments fournis ..................................................................................................... 8
3. Faces avant et arrière............................................................................................ 10
Connexions........................................................................................... 11
1. Connexion à l’ordinateur..................................................................................... 11
2. Connexion à un appareil MIDI........................................................................... 12
Installation et configuration du pilote ................................................ 14
Utilisation sous Windows........................................................................................ 15
Utilisation via OMS sur Macintosh........................................................................ 21
Utilisation via FreeMIDI sur Macintosh................................................................ 29
Annexes................................................................................................. 34
1. Connexion à des appareils compatibles MTC .................................................. 34
Réglages MTC sur Macintosh ............................................................................. 34
2. Connexion de plusieurs UM-4............................................................................ 36
3. Suppression du pilote MIDI USB de Windows................................................ 39
Assistance............................................................................................. 41
Caractéristiques techniques ............................................................... 47
Configuration informatique nécessaire.............................................. 47
205
* Microsoft et Windows sont des marques déposées de Microsoft Corporation.
206c
* Le nom officiel de Windows® 98 est : “Microsoft® Windows® 98 operating system”.
206e
* Captures d’écran reproduites avec l’aimable autorisation de Microsoft Corporation.
207,208
* Apple, Macintosh, MacOS sont des marques déposées de Apple Computer, Inc.
213
* Pentium est une marque déposée de Intel Corporation.
214
* MMX est une marque déposée de Intel Corporation.
220
* OMS est une marque déposée de Opcode Systems, Inc.
* Le logo OMS est une marque déposée de Opcode Systems, Inc.
* Adobe Acrobat est une marque déposée de Adobe Systems Incorporated.
* Tous les noms de produits mentionnés dans ce document sont des marques déposées de leurs
propriétaires respectifs.
* Ce produit tire son alimentation d’un ordinateur par le biais d’un câble USB (adaptateur secteur
inutile).
6
Introduction
1. Caractéristiques de l’UM-4
L’UM-4 est une interface MIDI à 64 canaux sur port USB.
Qu’est-ce que l’USB ?
USB est le sigle de Universal Serial Bus. Il s'agit d'une nouvelle interface de connexion
des périphériques aux ordinateurs. Un seul câble USB permet de connecter plusieurs
périphériques et le débit de transmission est bien plus élevé que celui du port série
présent sur les anciens ordinateurs. Par ailleurs, l’USB permet de connecter et de
déconnecter les périphériques (sans avoir à mettre les appareils hors tension). Les
appareils connectés sont automatiquement détectés par l’ordinateur (certains
périphériques nécessitant toutefois quelques réglages).
■
Quatre ports MIDI
Quatre ports MIDI (chacun doté de prises MIDI IN/OUT) gérés individuellement.
■
Quatre témoins d’activité MIDI
Des témoins permettent de consulter l’activité MIDI en entrée et en sortie.
Connexion simplifiée à l’ordinateur par câble USB
■
Il est même possible de connecter l’UM-4 lorsque l’ordinateur est sous tension. Aucun
réglage particulier n’est à effectuer par la suite.
■
Transmission à haut débit grâce au port USB
Grâce à son débit très élevé, le port USB réagit instantanément même lorsque plusieurs
canaux sont utilisés simultanément.
■
Possibilité de cumuler quatre UM-4
Grâce à un Hub* USB, vous pouvez utiliser simultanément jusqu’à quatre interfaces UM-4.
* Appareil fournissant plusieurs ports USB.
■
Format demi-rack 1U standard EIA
Un adaptateur de mise en rack (Roland RAD-50) est disponible séparément.
■
Alimentation par l’ordinateur
Comme l’UM-4 s’alimente directement à partir de l’ordinateur, aucune alimentation externe
n’est nécessaire.
7
Introduction
2. Eléments fournis
La boîte de l’UM-4 contient les éléments décrits ci-dessous. Vérifiez à l’ouverture de la boîte
que tous ces éléments sont bien présents. Si certains manquent, veuillez contacter votre
revendeur.
❑
Interface MIDI UM-4 à 64 canaux sur port USB
fig.01-01
❑
“UM Driver CD-ROM” (un disque)
* Veuillez lire le fichier Readme.txt se trouvant sur le CD-ROM. Toutes les modifications
apportées au pilote après l’impression du présent mode d’emploi et tous les renseignements
supplémentaires se trouvent dans ce fichier Readme.txt.
fig.cd-rom
02012256
❑
Câble USB (2 m, un seul câble)
fig.01-03
■
Mode d’emploi de l’UM-4 (le présent document)
fig.01-04
MODE D'EMPLOI
Merci d’avoir fait confiance à la Roland UM-4,
interface MDI à 64 canaux sur port USB.
Ce document vous explique comment bien configurer
votre UM-4. Veuillez donc respecter toutes les
consignes d’utilisation indiquées dans ce mode
d’emploi afin d’éviter tout problème éventuel et tirer
le meilleur parti de l’appareil.
Avant d’utiliser l’appareil, veuillez lire attentivement
les chapitres intitulés :
“CONSIGNES DE SÉCURITÉ” (p. 3, p. 4) et
“A NOTER” (p. 5). Ceux-ci vous expliquent comment
utiliser l’appareil en toute sécurité. Par ailleurs,
veuillez lire ce mode d’emploi dans sa totalité afin
de bien connaître bien toutes les caractéristiques
de l’appareil. Conservez-le ensuite à portée de main
pour pouvoir vous y reporter si nécessaire.
Copyright © 1999 ROLAND CORPORATION
Tous droits réservés. Ce document ne peut être,
totalement ou en partie, reproduit sous quelque
forme que ce soit sans l’autorisation écrite
de ROLAND CORPORATION.
❑
4 pieds en caoutchouc
8
■ Fixation des pieds en caoutchouc
Si vous utilisez l’UM-4 à plat sans employer l’adaptateur de mise en rack vendu
séparément (RAD-50), veuillez fixer les pieds en caoutchouc sur le fond de l’appareil
fig.01-05
(voir illustration ci-dessous).
* Si l’UM-4 doit être placée dans l’adaptateur de mise en rack vendu séparément
(RAD-50), ne fixez pas les pieds en caoutchouc. Fixez par contre l’appareil au RAD-50 à
l’aide des vis fournies avec ce dernier.
Introduction
9
Introduction
3. Faces avant et arrière
fig.01-06_95
FACE AVANT
FACE ARRIERE
Prises MIDI IN 1/2/3/4
Chacune de ces prises doit être reliée à la prise MIDI OUT de l’instrument (clavier, par
exemple) qui transmet les messages MIDI à votre ordinateur.
10
Prises MIDI OUT 1/2/3/4
Chacune de ces prises doit être reliée à la prise MIDI IN des appareils MIDI (modules
de sons, par exemple) qui doivent être pilotés depuis votre ordinateur.
Témoins MIDI IN 1/2/3/4
Ces témoins clignotent lors de la réception de messages MIDI aux prises MIDI IN.
Témoins MIDI OUT 1/2/3/4
Ces témoins clignotent lors de le transmission de messages MIDI aux prises
MIDI OUT.
Témoin USB
Ce témoin s’allume lorsque l’interface UM-4 est reliée à l’ordinateur et prête à
l'emploi.
Connecteur USB
Reliez le câble USB. L’autre extrémité doit être reliée à votre
ordinateur ou à un Hub USB.
Connexions
Ce chapitre vous explique comment connecter l’UM-4 à votre ordinateur, à un module de
sons ou tout autre appareil MIDI.
L’UM-4 est livrée sans module de sons MIDI, sans câble audio ni câble MIDI.
Veuillez vous les procurer séparément.
1. Connexion à l’ordinateur
fig.02-01.e
Port USB de
l'ordinateur
Ordinateur
Câble USB
UM-4
Câble MIDI
Lorsque l’on connecte un appareil au port USB d’un ordinateur, il n’est pas
nécessaire de mettre l’ordinateur hors tension.
Lors de la première connexion de l’UM-4 à votre ordinateur, la boîte de dialogue
d’installation s’affiche à l’écran. Reportez-vous à la procédure “ Installation et
configuration du pilote” (p. 14) , puis installez le pilote.
11
Connexions
2. Connexion aux appareils MIDI
1
Mettez hors tension tous les appareils MIDI et audio à interconnecter.
Si votre ordinateur est sous tension, il n’est pas nécessaire de l’éteindre.
2
Reliez l’une des prises MIDI OUT de l’UM-4 à la prise MIDI IN du module de sons MIDI.
3
Si le module de sons MIDI est équipé de deux ports MIDI, reliez l’une des autres prises MIDI
OUT de l’UM-4 à la seconde prise MIDI IN du module de sons.
4
Reliez les connecteurs de sorties gauche et droite du module de sons MIDI aux connecteurs
d’entrée (INPUT, LINE IN, AUX IN, TAPE IN, etc.) de votre système d’écoute par le biais de
câbles audio.
Veillez à relier correctement la sortie gauche (L) du module de sons MIDI au connecteur
d’entrée gauche (L) et la sortie droite (R) au connecteur d’entrée droit (R) de votre système
d’écoute sous peine d’inverser la position gauche/droite des sons dans le champ stéréo.
Ne reliez jamais les sorties de votre module de sons MIDI aux entrées micro ou phono de
votre système d’écoute.
5
Si le module de sons MIDI est doté d’un sélecteur de type Computer (To Host) en face arrière,
placez-le en position “MIDI”.
N’oubliez pas de mettre le module de sons hors tension avant de déplacer le
sélecteur Computer.
6
Reliez le câble d’alimentation du module de sons à une prise secteur.
Lorsque vous êtes prêt, allumez le module de sons MIDI, puis votre système d’écoute.
Connexion à un clavier MIDI
Reliez la prise MIDI IN de l’UM-4 à la prise MIDI OUT de votre clavier par
l’intermédiaire d’un câble MIDI.
12
fig.02-02.e
Ordinateur
Câble USB
Port USB de
l'ordinateur
Connexions
MIDI OUT
Clavier MIDI
MIDI IN
MIDI OUT
Câble MIDI
MIDI IN
UM-4
Placez le sélecteur Computer
en position “MIDI”.
Appareil MIDI
Câble audio
Système d'écoute
audio
Avant de mettre un appareil hors tension, pensez à toujours ramener son volume
au minimum sous peine d’endommager vos enceintes ou d’occasionner des
dysfonctionnements.
Avant de débrancher le câble USB qui relie l’ordinateur à l’UM-4, vérifiez que
vous n’êtes pas en train d’enregistrer ou de relire des données MIDI sous peine
d’entraîner des problèmes au niveau du module de sons. Il n’est pas nécessaire
d’éteindre l’ordinateur pour effectuer les connexions.
13
Installation et configuration du pilote
Avant de pouvoir utiliser l’UM-4, vous devez installer son pilote. Celui-ci se trouve sur le
CD-ROM intitulé “UM Driver CD-ROM”.
■
Fonctions du pilote de l’UM-4
Le pilote de l’UM-4 est un logiciel qui permet le transfert des données entre l’UM-4 et les
applications (séquenceur, par exemple) tournant sur l’ordinateur auquel est reliée l’interface
MIDI. C’est le pilote de l’UM-4 qui transfert les données de l’application à l’UM-4 et de
fig.03-00.e
l’UM-4 à l’application.
Application
Pilote
USB
Ordinateur
Les consignes d’installation et de configuration du pilote diffèrent en fonction du type
d’ordinateur et de pilote MIDI utilisés. Veuillez vous reporter à la section correspondante à
votre situation.
Port USB
Câble USB
Utilisation sous Windows → P. 15
Utilisation via OMS sur Macintosh → P. 21
Utilisation via FreeMIDI sur Macintosh → P. 29
14
Utilisation sous Windows
L’UM-4 ne peut pas être utilisée avec Windows 95, ni avec Windows NT.
Si des programmes pour Windows sont ouverts, veuillez les refermer avant de
passer aux étapes suivantes.
Si vous avez l’intention d’utiliser d’autres appareils Roland compatibles USB
(UA-100, par exemple) conjointement à l’UM-4, débranchez-les du port USB avant
de lancer l’installation du pilote MIDI de l’UM-4, sinon celle-ci risque de ne pas
aboutir.
1
Allumez votre ordinateur et attendez que Windows se charge. Reliez ensuite l’UM-4 à
l’ordinateur au moyen d’un câble USB (P. 11) .
Windows détecte automatiquement le nouveau périphérique, puis affiche la boîte de
dialogue ci-dessous “Ajout de nouveau matériel”. Cliquez sur la touche [Suivant] .
fig.03-01.e
Installation et configuration du pilote
Si cette boîte de dialogue n’apparaît pas, reportez-vous au paragraphe “ Cas 1 : Impossible
d’installer le pilote de l’UM-4 ”, chapitre “Assistance” (P. 41) .
Si vous utilisez déjà une S-MPU64.
Si le pilote de la S-MPU64 est installé sur l’ordinateur, il reconnaît l’UM-4 et la
considère comme une S-MPU64. Par conséquent, cette boîte de dialogue ne
s’affiche pas à l’écran et il n’est pas nécessaire d’installer le nouveau pilote.
15
Installation et configuration du pilote
2
Parmi les options proposées par Windows, sélectionnez [Afficher la liste de tous les
pilotes situés à un emplacement précis, afin de pouvoir installer le pilote de
votre choix] , puis cliquez sur [Suivant] .
fig.03-02.e
fig.03-03.e
16
3
Vous passez sur la boîte de dialogue “Cliquez sur le fabricant et le modèle de votre
matériel”. Cliquez alors sur la touche [Disquette fournie] , puis insérez le CD-ROM de pilote
fourni avec l’UM-4 dans votre lecteur de CD-ROM.
Installation et configuration du pilote
4
Le message Installer à partir de la disquette s’affiche alors à l’écran. Dans le champ “Copier
les fichiers constructeur à partir de”, saisissez “D:\ENG\UM4”, puis cliquez sur [OK] .
fig.03-04.e
* Nous partons du principe que votre lecteur de CD-ROM correspond au lecteur D, mais il se
peut qu’il porte un autre nom sur votre ordinateur. Tapez, dans ce cas, le nom adéquat. Si
votre lecteur CD-ROM porte la lettre E:, saisissez “ E:\ENG\UM4” .
5
Vérifiez que c’est bien le pilote intitulé
modèle, puis cliquez sur la touche
fig.03-05.e
Roland UM-4 USB Driver
[Suivant]
.
qui est indiqué comme
17
Installation et configuration du pilote

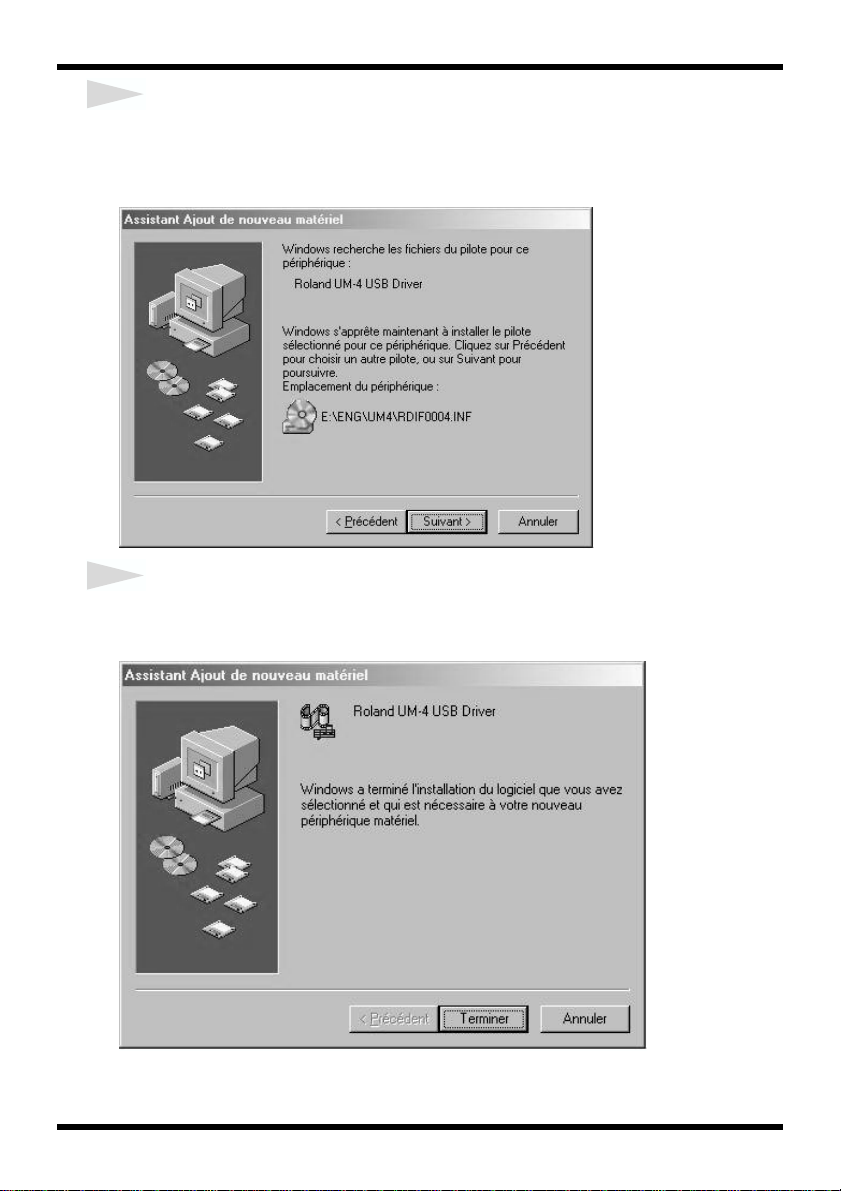

6
Vous passez alors sur la boîte de dialogue
ce périphérique”.
démarre. Veuillez patienter.
fig.03-06UM4.e
Cliquez sur la touche
7
Une fois l’installation des fichiers de pilote terminée, Windows vous affiche le message ci-
dessous. Cliquez alors sur la touche
fig.03-07.e
“Windows recherche les fichiers du pilote pour
[Suivant]
[Terminer]
. L’installation des fichiers de pilote
.
18
Installation et configuration du pilote
■
Sélection du port de sortie des messages MIDI
Cette section vous explique comment régler l’UM-4 pour que l'interface puisse être utilisée
par les applications (
Lecteur Multimédia
, par exemple) fournies avec Windows.
1
Cliquez sur le bouton
qui s’affiche, puis sélectionnez
fig.03-08.e
[Démarrer]
[Panneau de configuration]
de Windows, allez à l’option
.
[Paramètres]
2
Dans le Panneau de configuration, double-cliquez sur l’icône [Multimédia].
fig.03-09.e.eps_50
dans le menu
19
Installation et configuration du pilote
3
Dans les Propriétés Multimédia, cliquez sur l’onglet [MIDI]. Réglez la sortie MIDI sur
[Instrument unique], puis le port MIDI correspondant au port MIDI auquel est relié votre
appareil MIDI (réglages proposés : [Roland UM-4 MIDI 1] et [Roland UM-4 MIDI 4]).
fig.03-10.e.eps_50
20
Voici la correspondance entre les ports MIDI de sortie et les prises MIDI OUT :
Port MIDI de sortie Prise MIDI OUT
Roland UM-4 MIDI 1 MIDI OUT 1
Roland UM-4 MIDI 2 MIDI OUT 2
Roland UM-4 MIDI 3 MIDI OUT 3
Roland UM-4 MIDI 4 MIDI OUT 4
4
Cliquez sur la touche [OK].
La configuration du pilote est à présent terminée.
Installation et configuration du pilote
Utilisation via OMS sur Macintosh
■ Installation du pilote MIDI (OMS)
Installez le pilote MIDI (OMS) sur votre Macintosh. Mettez l’ordinateur Macintosh sous
tension. Reliez ensuite l’UM-4 à l’ordinateur par le biais d’un câble USB (P. 11).

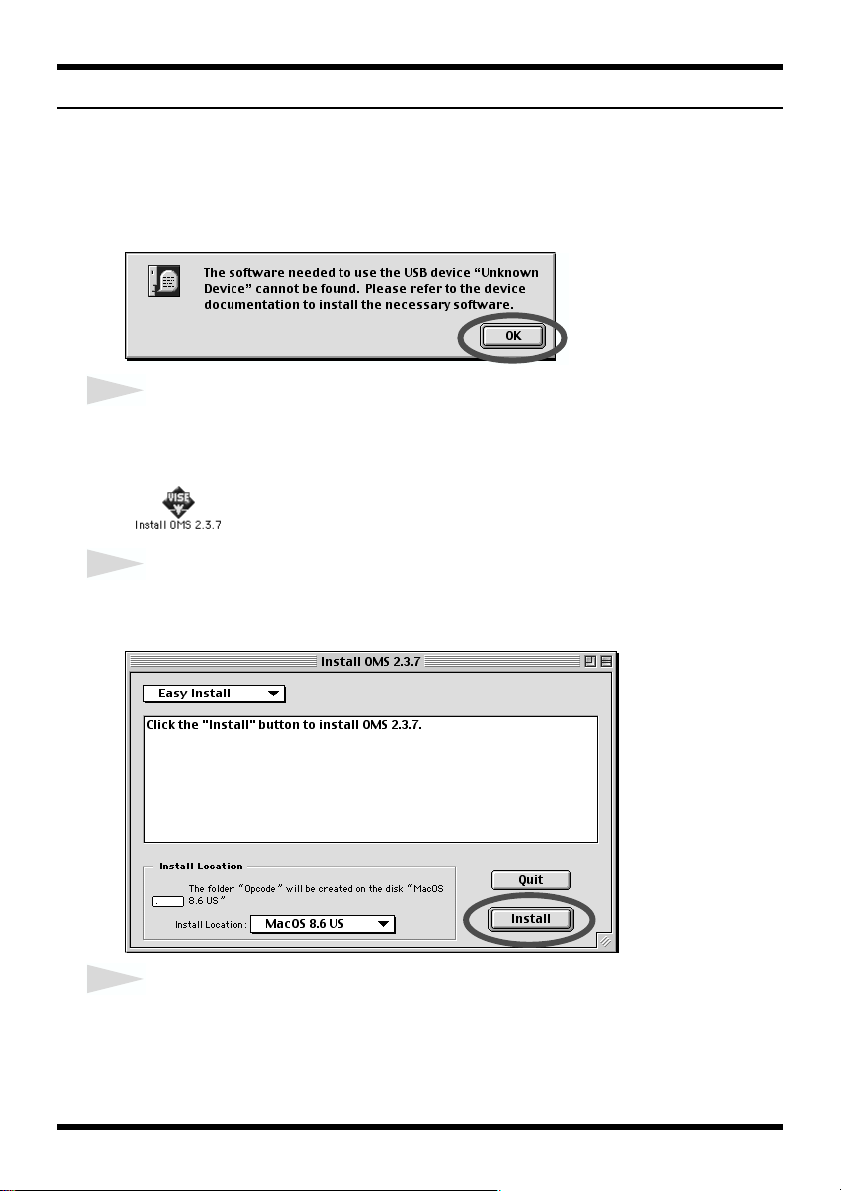

Le message ci-dessous s’affiche à l’écran. Cliquez sur la touche [OK]. Insérez le CD-ROM
fig.USBMessage.e
intitulé “UM Driver CD-ROM” dans votre lecteur CD-ROM.
1
Placez-vous dans le dossier “OMS 2.3.7” du CD-ROM, puis double-cliquez sur l’icône
“Install OMS 2.3.7”.
fig.03-oms1.e.eps_50
2
Cliquez sur la touche [Continue], vérifiez l’emplacement sur lequel les fichiers doivent être
installés, puis cliquez sur la touche [Install].
fig.03-oms2.e
3
Si la boîte de dialogue suivante s’affiche à l’écran, cliquez sur la touche “Yes” si vous êtes
équipé d’une interface MIDI Opcode Studio 4, Studio 5 ou Studio “X”. Dans le cas contraire,
cliquez sur la touche “No”.
21
Installation et configuration du pilote
fig.studio4.eps
4
Si le message ci-dessous s’affiche à l’écran, cliquez sur la touche [Continue].
fig.installstart.eps_50
5
Une fois l’installation terminée, vous passez sur la boîte de dialogue ci-dessous. Redémarrez
alors le Macintosh au moyen de la touche [Restart].
fig.03-oms3.e
6
Une fois le redémarrage effectué, le Macintosh affiche le message suivant. Cliquez alors sur la
touche [OK].
fig.USBMessage.e
■ Informations sur OMS
Vous trouverez plus de détails sur OMS dans le fichier “OMS_2.3_Mac.pdf”
(documentation électronique) se trouvant dans le dossier “OMS 2.3.7” du CD-ROM.
Vous avez besoin d’Adobe Acrobat Reader pour lire le fichier “OMS_2.3_Mac.pdf”.
Pour l’installer, double-cliquez sur l’icône “Reader Installer” située sur le CD-ROM.
22

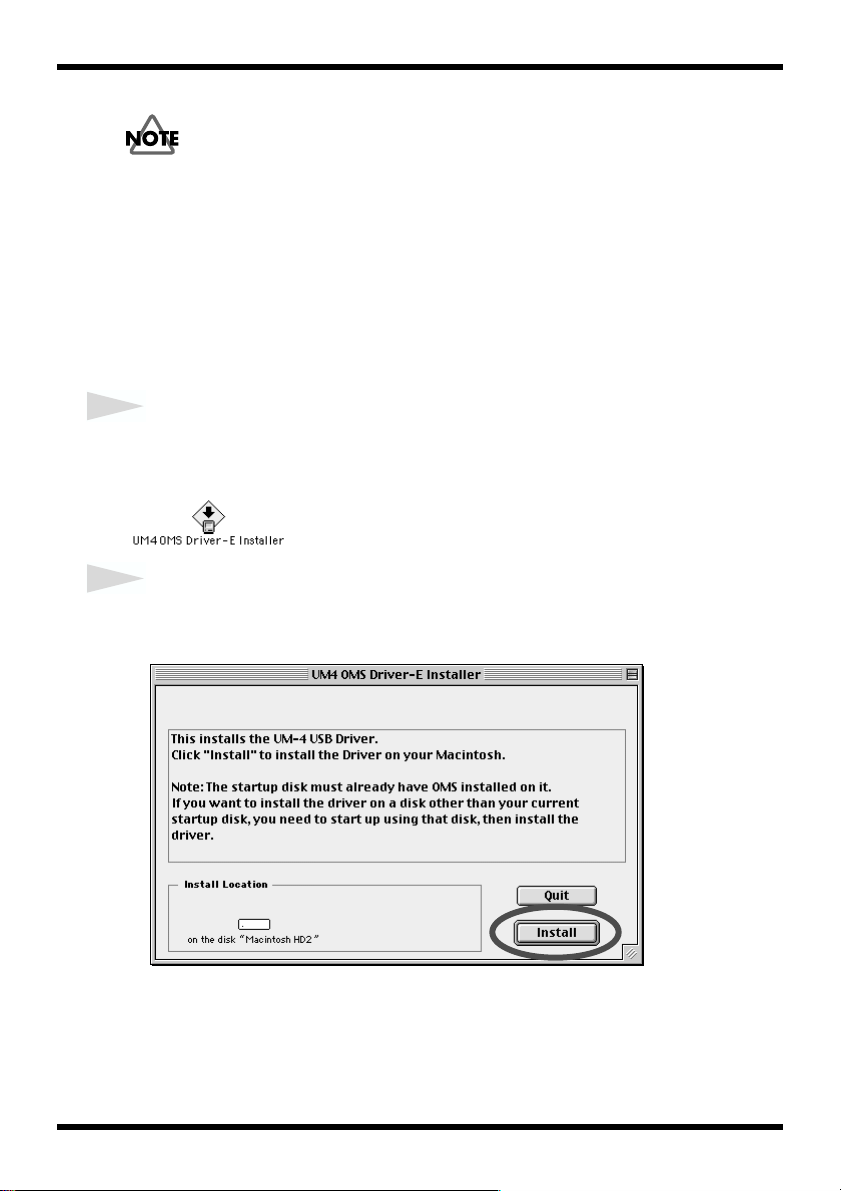

■ Installation du pilote de l’UM-4
Si vous utilisez une S-MPU64
Le pilote de l’UM-4 est compatible avec la S-MPU64. Par contre, il n’est pas
possible d’utiliser simultanément le pilote de l’UM-4 et celui de la S-MPU64.
Si le pilote de la S-MPU64 est déjà installé sur votre ordinateur, veuillez le
supprimer par le biais de la procédure ci-dessous. Vous installerez ensuite le pilote
de l’UM-4.
Supprimez du Dossier Système les fichiers indiqués ci-dessous, puis redémarrez
l’ordinateur. Installez alors le pilote de l’UM-4 Driver.
• Fichier “USBSMPU64Driver” du dossier “Extensions”
• Fichier “SMPU64” du dossier “OMS”
1
Dans le dossier “UM Driver E” -“UM-4” du CD-ROM, double-cliquez sur l’icône “UM4 OMS
Driver-E Installer”.
fig.03-scdrv1.e.eps_50
2
Vérifiez qu’OMS est installé correctement sur le disque sur lequel vous souhaitez installer le
pilote de l’UM-4, puis cliquez sur la touche [Install].
fig.03-scdrv2.e
Installation et configuration du pilote
23
Installation et configuration du pilote
3
Si le message ci-dessous s’affiche à l’écran, cliquez sur la touche [Continue]. Toutes les
applications alors ouvertes sont refermées afin que l’installation puisse se poursuivre.
fig.03-scdrv2z.e
4
Lorsque l’installation est terminée, la boîte de dialogue suivante s’affiche à l’écran. Cliquez
alors sur la touche [Restart] afin de relancer le Macintosh.
fig.03-scdrv3.e
■ Paramétrage d’OMS
1
Dans le dossier “Opcode” du disque dur sur lequel est installé OMS, ouvrez le dossier “OMS
Applications”, puis double-cliquez sur l’icône “OMS Setup”.
fig.03-omsu1.e.eps_50
2
fig.03-omsu2.e
24
Si la boîte de dialogue “Apple Talk” s’affiche à l’écran, cliquez sur la touche [Turn It Off] afin
de désactiver Apple Talk. Dans la fenêtre qui s’affiche alors, cliquez sur la touche [OK].
Installation et configuration du pilote
3
Vous passez sur la fenêtre “Create a New Studio setup” (création d’une nouvelle
configuration de studio). Cliquez sur la touche [OK].
fig.03-omsu3.e
* Si la fenêtre “Create a New Studio setup” ne s’affiche pas, cliquez sur l’option [New Studio
setup] du menu [File].
4
Vous passez alors sur la boîte de dialogue “OMS Driver Search” (recherche du pilote OMS).
Lancez la recherche du pilote OMS au moyen de la touche [Search].
fig.03-omsu4.e
25
Installation et configuration du pilote
5

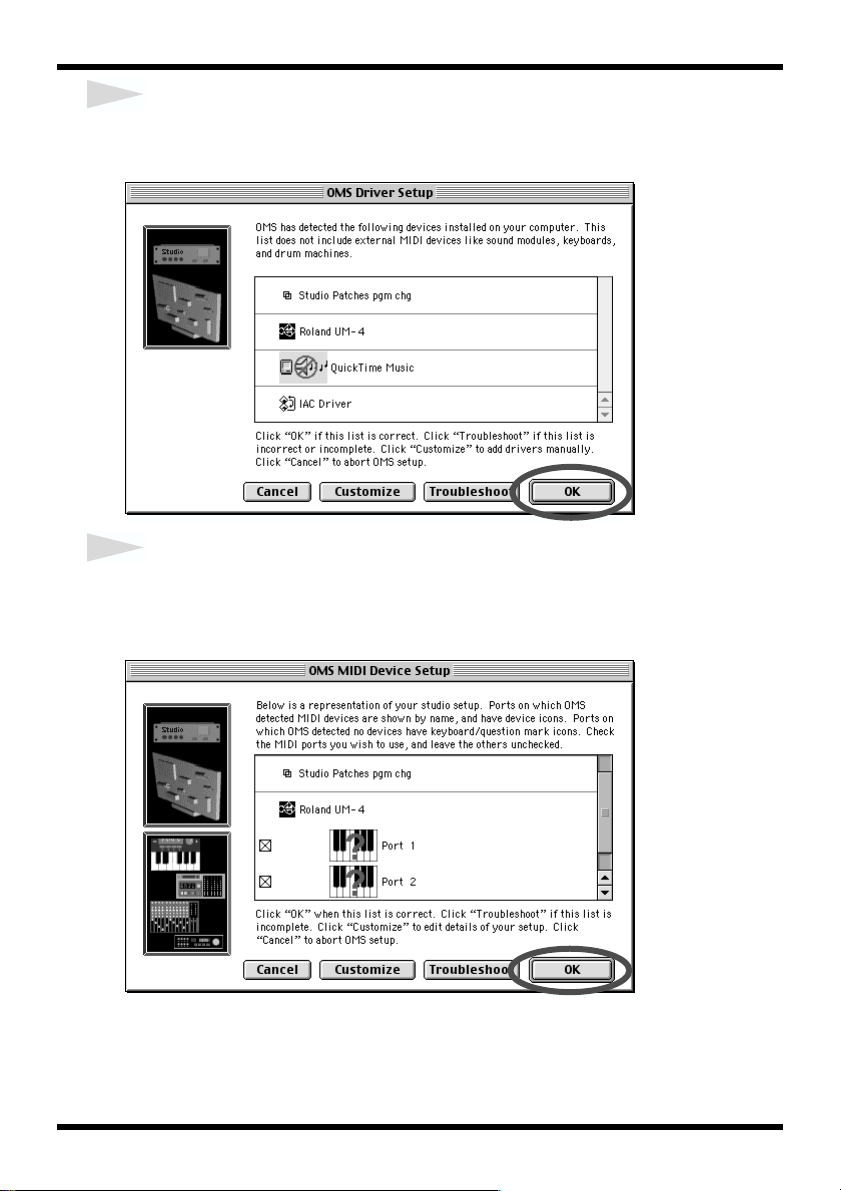

Une fois la recherche terminée, vérifiez que l’option “Roland UM-4” est bien listée dans la
boîte de dialogue “OMS Driver Setup”, puis cliquez sur la touche [OK].
fig.03-omsu5.e
6
Après avoir vérifié que l’interface UM-4 est bien listée dans la boîte de dialogue “OMS MIDI
Device Setup”, activez les ports 1 à 4 en cochant les cases Port1 à Port2, puis cliquez sur
la touche [OK].
fig.03-omsu6.e
26
7
fig.03-omsu7.e
8
fig.03-omsu8.e
Installation et configuration du pilote

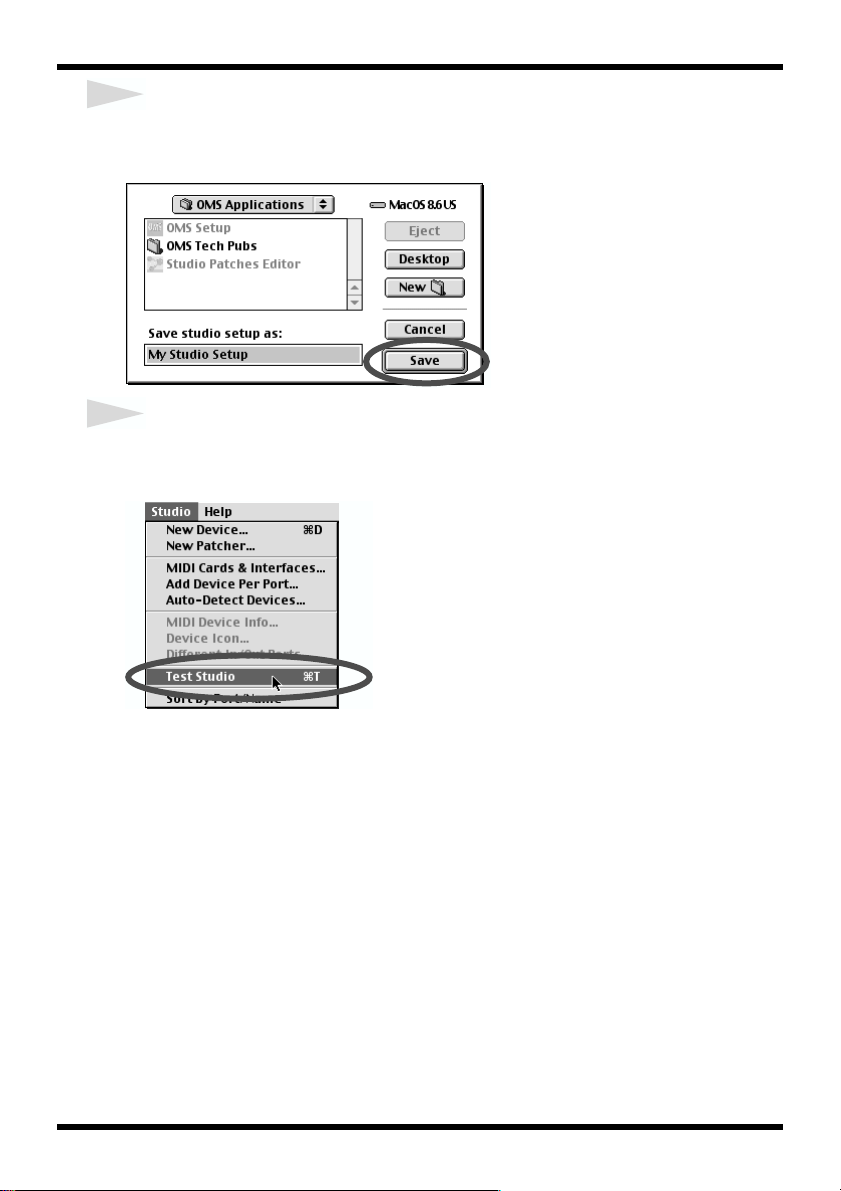

Vous passez alors sur la boîte de dialogue de sauvegarde de la configuration effectuée.
Donnez le nom souhaité à la configuration créée, puis cliquez sur la touche [Save].
Si un module de sons MIDI est relié à l’une des prises MIDI de l’UM-4, faites un test en
sélectionnant l’option [Test Studio] du [Studio Menu]. Le module doit produire des sons.
* La procédure de test suivante déclenche les sons du module à volume relativement élevé.
Pour plus de sécurité, veuillez donc abaisser le volume du module de sons avant de
poursuivre le test.
27
Installation et configuration du pilote
9
Dans la fenêtre de la configuration créée pour l’UM-4, cliquez sur l’icône clavier. Lorsque
vous approchez le curseur de la souris de l’icône en forme de clavier, le curseur prend la
forme d’une croche. Vérifiez que des sons sont alors produits par le module MIDI.
fig.03-omsu9.e.eps_50
* Le Port 1 correspond aux prises MIDI IN/OUT 1 de l’UM-4
Le Port 2 correspond aux prises MIDI IN/OUT 2 de l’UM-4
Le Port 3 correspond aux prises MIDI IN/OUT 3 de l’UM-4
Le Port 4 correspond aux prises MIDI IN/OUT 4 de l’UM-4
10
Une fois les vérifications ci-dessous effectuées, quittez OMS Setup.
La configuration du pilote est terminée.
28
Installation et configuration du pilote
Utilisation via FreeMIDI sur Macintosh
Le pilote FreeMIDI de l’UM-4 est fourni sur le CD-ROM. Il permet d’intégrer
l’UM-4 à FreeMIDI sous forme de module supplémentaire. Pour profiter de ce
pilote, il faut que FreeMIDI soit au préalable installé sur votre disque dur de
démarrage.
Le pilote FreeMIDI UM-4 permet d’intégrer l’UM-4 à FreeMIDI sous la forme d'un module
supplémentaire. Pour profiter de ce pilote, il faut que FreeMIDI soit au préalable installé sur
votre disque dur de démarrage.
Mettez le Macintosh sous tension, puis reliez l’UM-4 à l’ordinateur par le biais d’un câble
USB (P. 11).
Le message ci-dessous s’affiche à l’écran. Cliquez alors sur la touche [OK], puis insérez le
fig.USBMessage.e
■ Installation du pilote de l’UM-4
CD-ROM UM Driver dans votre lecteur CD-ROM.
Si vous utilisez une S-MPU64
Le pilote de l’UM-4 est compatible avec la S-MPU64. Par contre, il n’est pas
possible d’utiliser simultanément le pilote de l’UM-4 et celui de la S-MPU64.
Si le pilote de la S-MPU64 est déjà installé sur votre ordinateur, veuillez le
supprimer par le biais de la procédure ci-dessous. Vous installerez ensuite le pilote
de l’UM-4.
Supprimez du Dossier Système les fichiers indiqués ci-dessous, puis redémarrez
l’ordinateur. Installez alors le pilote de l’UM-4 Driver.
• Fichier “USBSMPU64Driver” du dossier “Extensions”
• Fichier “SMPU64” du dossier “OMS”
fig.fm01.e.eps_50
1
Dans le dossier “UM Driver E” -“UM-4” du CD-ROM, lancez le programme d’installation en
double-cliquant sur l’icône “UM4 FreeMIDI Driver-E Installer”.
29

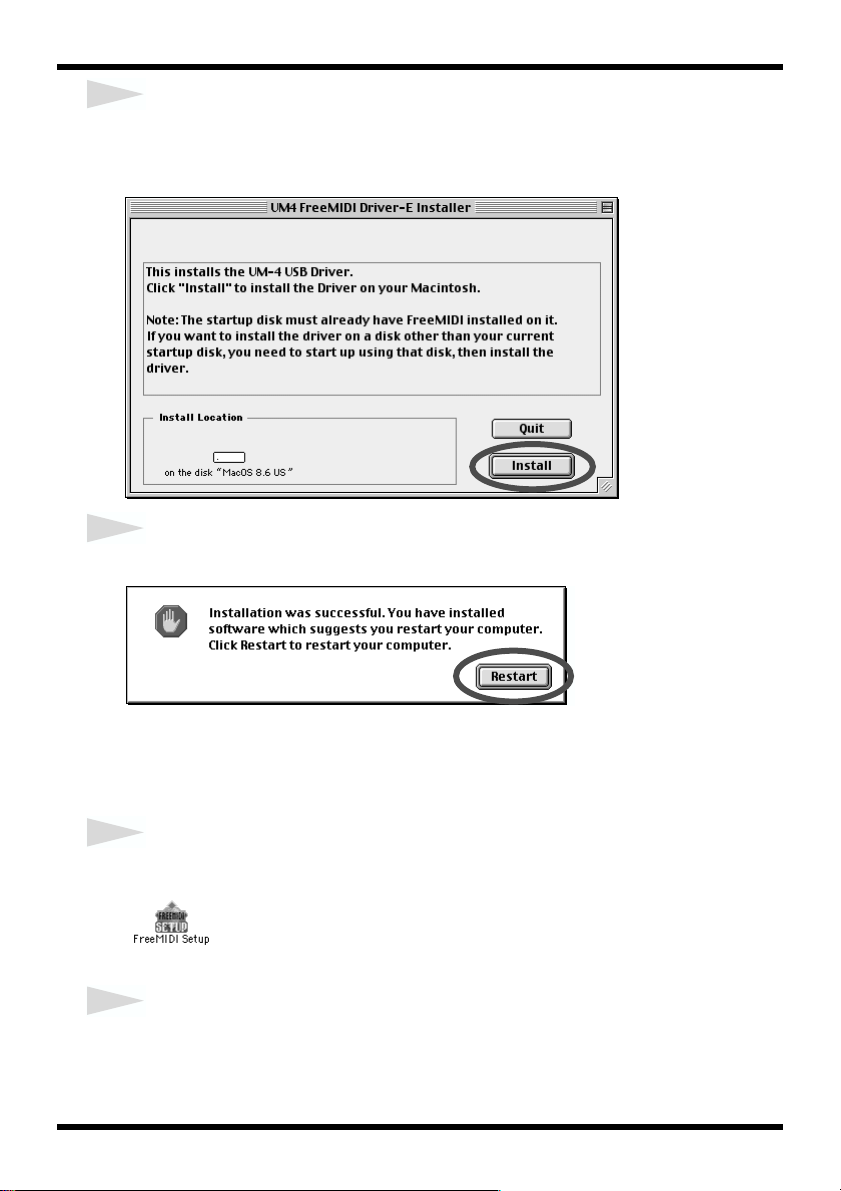

Installation et configuration du pilote
2
Cliquez sur la touche [Install]. Si d’autres applications sont ouvertes, cette boîte de dialogue
s’affiche pour vous indiquer qu’elles seront refermées avant de lancer l’installation. Cliquez
sur la touche [Continue].
fig.fm02.e
3
Une fois l’installation terminée, relancez l’ordinateur en cliquant sur la touche [Restart].
fig.03-scdr3.e
L’installation du pilote de l’UM-4 est à présent terminée.
Procédez à présent à la configuration de FreeMIDI.
■ Configuration de FreeMIDI
1
Ouvrez le dossier “FreeMIDI Applications”, puis double-cliquez sur “FreeMIDI Setup”.
fig.fm04.e.eps_50
* Le nom “FreeMIDI Setup” est suivi par le numéro de la version du programme.
2
Au premier démarrage de FreeMIDI la boîte de dialogue “Welcome to FreeMIDI!” s’affiche.
Cliquez sur la touche [Continue]. A l’ouverture suivante de FreeMIDI, allez au menu File,
puis sélectionnez l’option “FreeMIDI Preferences”.
30
fig.fm05.e
fig.fm06.e
Installation et configuration du pilote
3
Dans la boîte de dialogue “FreeMIDI Preferences”, cochez la case “UM-4 Port” située dans
la section UM-4 Driver de la rubrique MIDI Configuration, puis cliquez sur la touche [OK].
Si l’option “UM-4 Driver” ne s’affiche pas dans la boîte de dialogue, vérifiez la
bonne connexion de l’UM-4, puis relancez FreeMIDI Setup.
4
Vous passez sur la boîte de dialogue About Quick Setup. Cliquez sur la touche [Continue].
31
Installation et configuration du pilote
5

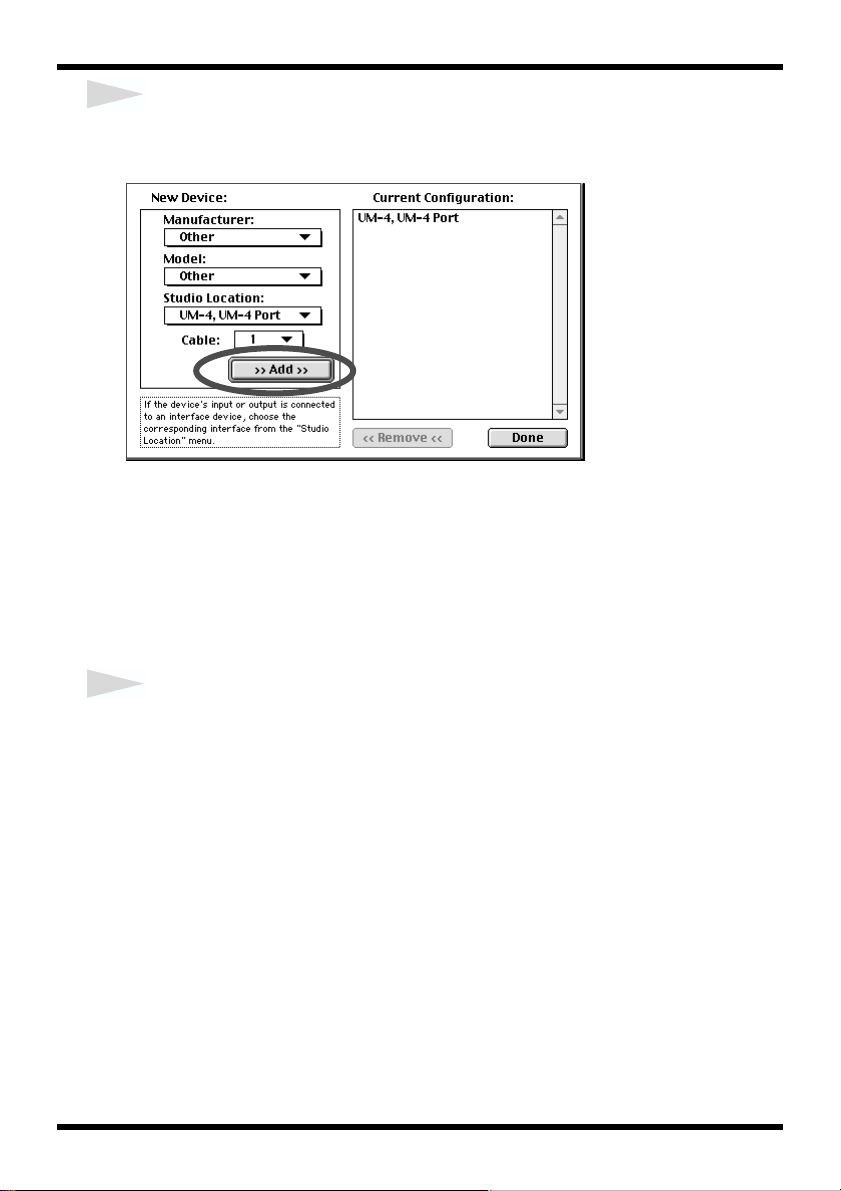

Dans la fenêtre qui s’affiche, sélectionnez l’appareil relié à chacun des ports de l’UM-4, puis
cliquez sur la touche [>>Add>>].
fig.UM4FME
Manufacturer :
Sélectionnez à ce paramètre le fabricant de l’appareil MIDI. Si ce fabricant n’est pas proposé
dans la liste, sélectionnez l’option “Other”.
Model :
Sélectionnez à ce paramètre le modèle de votre appareil MIDI. Si ce modèle n’est pas proposé
dans la liste, sélectionnez l’option “Other”.
Studio Location :
Sélectionnez l’option “UM-4”, puis, au paramètre “Cable” qui apparaît en dessous,
sélectionnez le port MIDI auquel l’appareil MIDI est connecté.
32
6
Répétez l’étape 5 pour tous les appareils MIDI reliés aux autres ports MIDI de l’UM-4.
Installation et configuration du pilote
7
Une fois ces réglages effectués, cliquez sur la touche [Done]. Vous passez alors sur une
fenêtre du type de celle illustrée ci-dessous.
fig.fm08UM4.e.eps_50
* Cette fenêtre est un exemple possible de réglages. La fenêtre qui s’affiche sur votre écran
dépend des réglages effectués aux étapes précédentes.
8
Si vous réglez le paramètre Model sur “Other”, double-cliquez sur l’icône de l’appareil MIDI
correspondant de la fenêtre afin de procéder à ses réglages. (Veuillez vous reporter à la
documentation fournie avec votre application pour obtenir de plus amples renseignements).
fig.fm09.e
9
Allez au menu File, puis sélectionnez l’option [Save] pour sauvegarder les réglages
effectués.
La configuration du pilote est à présent terminée.
33
Annexes
Port USB d
1. Connexion d’appareils compatibles MTC
L’illustration ci-dessous vous montre comment connecter l’UM-4 à un appareil compatible
MTC (enregistreur DtD, par exemple). L’appareil compatible MTC ne doit pas être relié au
même port MIDI que le générateur de sons MIDI.
* Pour obtenir de plus amples renseignements sur les réglages à effectuer, veuillez également
fig.MTC-e
vous reporter au mode d’emploi de l’appareil compatible MTC.
l'ordinateur
e
Câble USB
Ordinateur
Câble MIDI
Appareil compatible MTC
(enregistreur DtD, par exemple)
* Si vous utilisez un Macintosh, veuillez lire la section "Réglages MTC sur Macintosh".
Câble MIDI
Module de sons MIDI
Réglages MTC sur Macintosh
■ Réglage d’OMS
1
2
fig.oms_mtc01.e
Lancez “OMS Setup”, puis double-cliquez sur l’icône de l’appareil MIDI dans
la fenêtre de la configuration créée.
Cochez toutes les cases des paramètres MIDI Time Code, MIDI Beat Clock, et
MIDI Machine Control, puis cliquez sur la touche [OK].
34
■ Réglage de FreeMIDI
1
Lancez “FreeMIDI Setup”, puis double-cliquez sur l’icône de l’appareil MIDI dans la
fenêtre “FreeMIDI Configuration”.
2
Dans la fenêtre “FreeMIDI Device Specification”, cochez toutes les cases de la section
“Transmit Channels”.
fig.04macmtc02.e
Annexes
3
fig.04macmtc03.e
Au paramètre “Properties”, sélectionnez les 5 éléments se trouvant dans le cadre
ci-dessous, puis cliquez sur la touche [OK].
35
Annexes
2. Connexion de plusieurs UM-4
Vous avez la possibilité d'utiliser jusqu’à quatre UM-4 en même temps.
Le nombre d’UM-4 utilisables simultanément dépend de la cadence du processeur
de l’ordinateur, du disque dur, de la mémoire RAM et des performances générales
de votre système. En cas extrême, il peut arriver que vous ne puissiez pas utiliser
plus de deux UM-4 simultanément.
■ Ajout de connecteurs USB
Si votre ordinateur n’est pas équipé de port USB, veuillez vous procurer un Hub USB
(périphérique permettant d’accroître le nombre de connecteurs USB).
Veuillez vous reporter au mode d’emploi du Hub USB pour de plus amples détails sur la
connexion du périphérique à l’ordinateur.

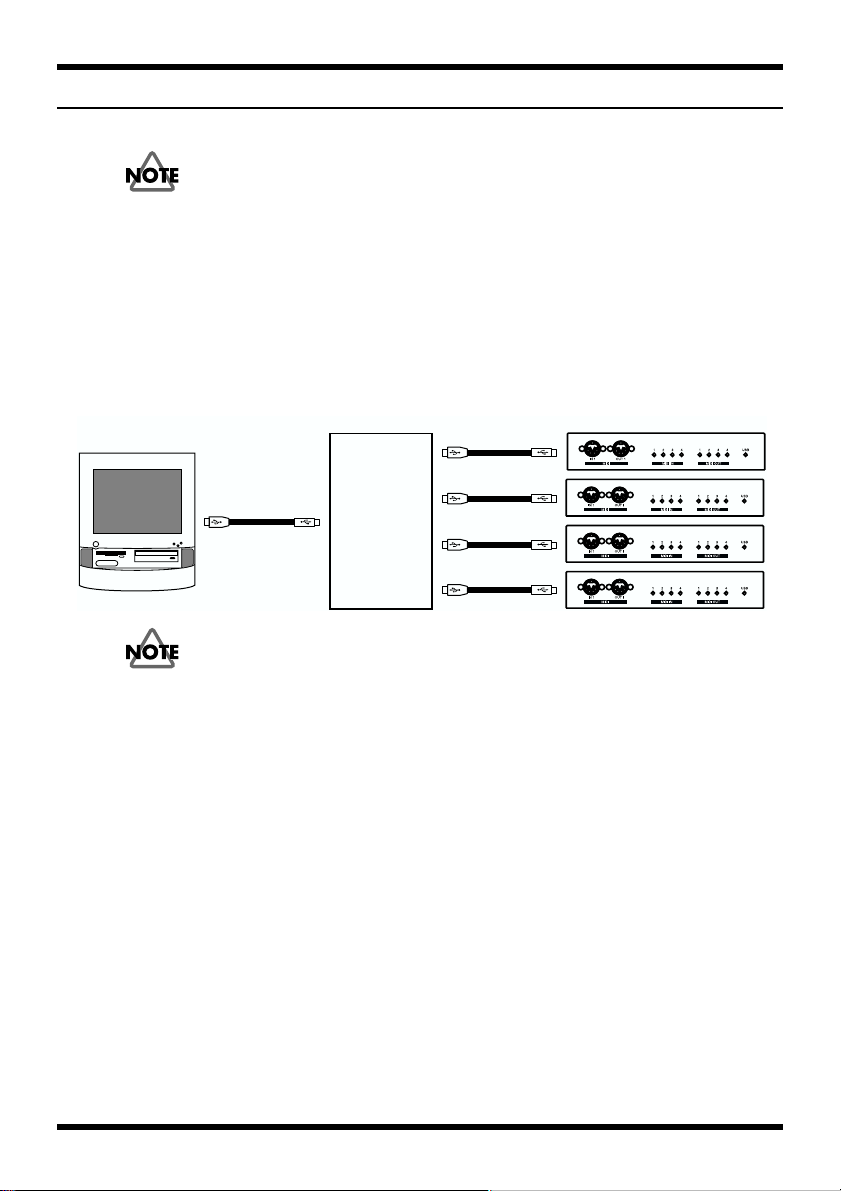

■ Connexion de plusieurs UM-4
fig.04-02.e_80
Ordinateur
Câble USB
UM-4
Câble USB
L’UM-4 permet de traiter de gros volumes de données (dont des messages MIDI)
par le biais de ports USB. Si vous utilisez deux Hubs USB ou plus, veuillez relier
l’UM-4 directement à l’ordinateur ou au premier Hub USB.
Hub
USB

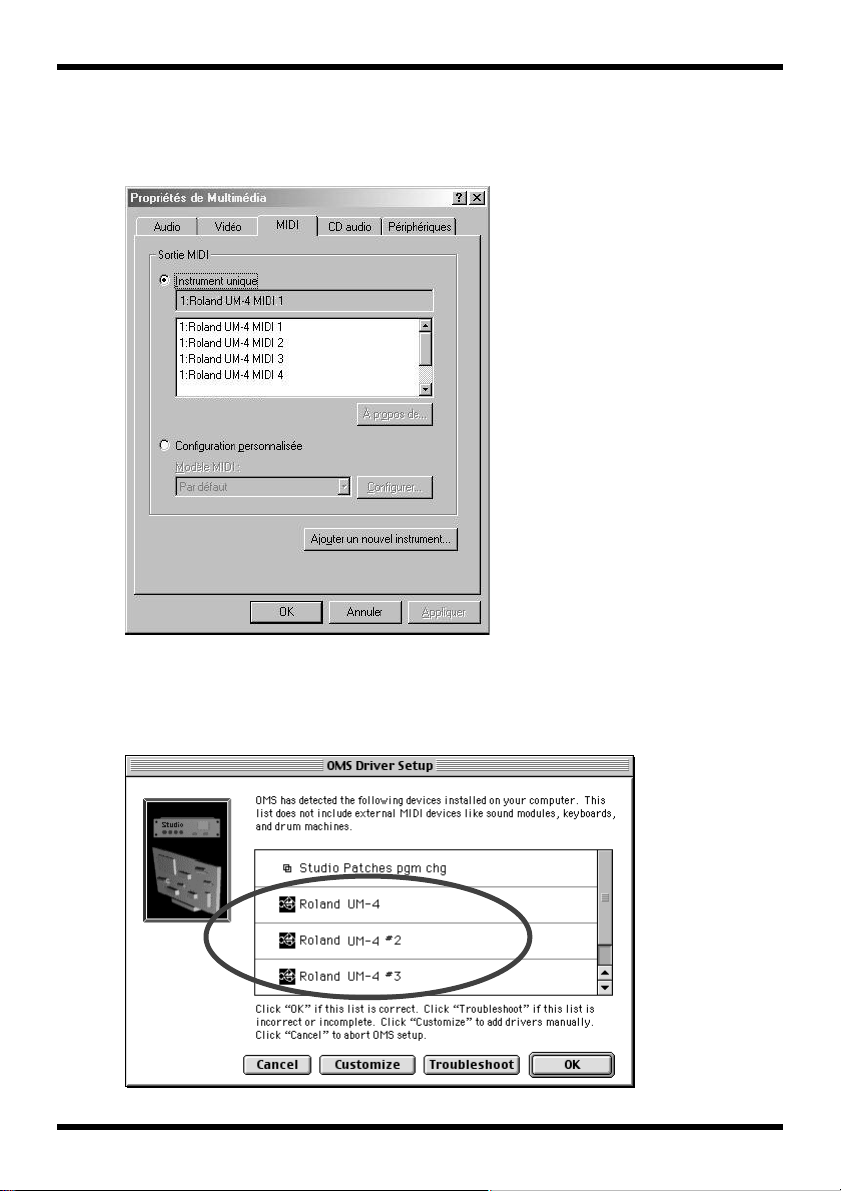

■ Remarque sur la connexion de plusieurs UM-4
Si vous souhaitez relier plusieurs interfaces UM-4 à l’ordinateur, c’est l’ordre dans lequel les
interfaces ont été reliées à l’ordinateur qui détermine leur agencement à la mise sous tension
ou au redémarrage de l’ordinateur. Ainsi, il est possible de changer l’ordre d’une interface
MIDI au redémarrage de l’ordinateur. Pour changer l’ordre de l’appareil MIDI affecté à
chaque UM-4, veuillez débrancher les câbles USB reliés à toutes les UM-4 (depuis
l’ordinateur ou le Hub USB), puis reliez l’UM-4 que vous souhaitez placer en n° 1 au port
USB relié à l’UM-4 préalablement reconnu comme interface n° 1. Répétez ensuite la
procédure pour les interfaces à affecter comme interface n° 2 et suivantes.
36
■ Utilisation sous Windows
Si vous utilisez plusieurs UM-4, un numéro vient s’ajouter devant le nom de chacune des
interfaces afin d’indiquer l’ordre (ordre de connexion) dans lequel l’ordinateur les a
fig.04-03UM4.e.eps_50
reconnues à sa mise sous tension.
Annexes
■ Utilisation via OMS sur Macintosh
Si vous utilisez plusieurs UM-4 sous OMS (P. 24), plusieurs périphériques de type “Roland
UM-4” viennent s’afficher à l’étape 5 (P.26) (voir illustration). Cliquez simplement sur la
touche [OK], puis activez tous les ports au moyen de la procédure indiquée.
fig.04FUKUSU_Mac1.e
37
Annexes
■ Utilisation via FreeMIDI sur Macintosh
Si vous utilisez plusieurs UM-4 sous FreeMIDI (P. 30), autant de périphériques “UM-4 Port”
viennent s’afficher à l’étape 3 (P. 31) (voir illustration). Sélectionnez alors toutes ces options,
fig.04FUKUSU_Mac2.e
puis cliquez sur la touche [OK]. Poursuivez ensuite la procédure de réglage.
38
Annexes
3. Suppression du pilote MIDI USB de Windows
1
Allez au Panneau de configuration de Windows, puis cliquez sur l’icône [Système].
2
Cliquez ensuite sur l’onglet [Gestionnaire de périphériques].
fig.21-011.e
fig.21-012.e
3
Double-cliquez sur l’option [Contrôleurs son, vidéo et jeu]. La liste des périphériques de ce
type s’affiche alors à l’écran.
39
Annexes
4
fig.21-013.e
5
Dans la liste, sélectionnez l’option Roland UM-4 USB Driver, puis cliquez sur la touche
[Supprimer].
Vérifiez que le pilote Roland UM-4 USB Driver a bien disparu de la liste [Contrôleurs son,
jeu et vidéo], puis cliquez sur la touche [Refermer].
6
Lancez ensuite l’Explorateur de Windows, puis supprimez le fichier ci-dessous :
\Windows\Inf\Other\Rolandrdif0004.inf
* Par défaut, Windows n’affiche pas les fichiers de type Inf. Pour pouvoir les afficher et les
supprimer, veuillez vous reporter à la documentation de votre ordinateur ou de Windows.
40
Assistance
* Veuillez lire le fichier ”Readme-E.txt” situé sur le CD-ROM UM Driver. Ce fichier vous
indique les informations de dernière minute qui n’ont pu être intégrées au mode d’emploi.
Utilisation sous Windows → P. 41
Utilisation sur Macintosh → P. 45
■ Utilisation sous Windows
Cas 1 : Impossible d’installer le pilote de l’UM-4.
◆ Le câble USB est-il correctement branché ?
→ Vérifiez la bonne connexion de tous vos câbles USB.
→ Déconnectez les câbles USB, puis rebranchez-les.
◆ Est-ce que le port USB est bien activé ?
→ Activez le port USB de votre ordinateur.
Si votre ordinateur ne détecte pas de nouveau périphérique lors de la première connexion de
l’UM-4 à son port USB, cela signifie peut-être que le port USB n’est pas actif.
La procédure ci-dessous vous permet de savoir si le port USB est actif ou non.
1. Cliquez sur le bouton Démarrer de Windows, allez sur Paramètres, puis cliquez sur
Panneau de configuration. Dans le Panneau de configuration, double-cliquez sur l’icône
Système.
2. Cliquez sur l’onglet Gestionnaire de périphériques, et vérifiez qu’aucun symbole “!” jaune
ou “x” rouge ne s’affiche à côté de Contrôleur USB série universel ou de USB Root Hub
situé en dessous.
La présence d’un “!” jaune ou d’une “x” rouge signifie que le port USB est désactivé.
Reportez-vous au mode d’emploi de votre ordinateur et activez son port USB.
◆ L’ordinateur a -t-il bien détecté un périphérique inconnu ?
→ Si l’installation du pilote de l’UM-4 s’est malencontreusement interrompue en cours
(déconnexion du câble USB par exemple), l’UM-4 est considérée comme périphérique
inconnu, ce qui risque d’empêcher toute installation ultérieure. Dans ce cas, suivez la
procédure ci-dessous qui vous permet de supprimer le périphérique inconnu avant de
réinstaller le pilote.
1. Cliquez sur le bouton Démarrer de Windows, allez sur Paramètres, puis cliquez sur
Panneau de configuration. Dans le Panneau de configuration, double-cliquez sur l’icône
Système.
2. Cliquez sur l’onglet Gestionnaire de périphériques, cochez la case Afficher les
périphériques par type, puis vérifiez que l’option Autres périphériques n’apparaît pas
dans la liste. Si elle est présente, double-cliquez sur cette option et, si cela fait apparaître
l’option Périphériques inconnus, sélectionnez-les en cliquant dessus, puis supprimez-les en
cliquant sur la touche Supprimer.
3. Débranchez le câble USB de l’UM-4, puis reconnectez-le. Si l’ordinateur reconnaît l’UM-4,
procédez à l’installation du pilote en repartant du début.
41
Assistance
◆ Y a-t-il un appareil Roland compatible USB autre que l’UM-4 branché à votre ordinateur ?
→ Si vous installez le pilote de l’UM-4 alors qu’un appareil Roland compatible USB (UA-100,
par exemple) est connecté à l’ordinateur, l’installation risque de ne pas aboutir. Pour
continuer à utiliser simultanément l’UM-4 et l’appareil Roland compatible USB sur le même
ordinateur, vous devez déconnecter l’autre appareil USB avant de procéder à l’installation du
pilote de l’UM-4.
Cas 2 : Problèmes de communication USB.
◆ L’interface UM-4 est-elle reconnue par l’ordinateur ?
→ Débranchez les câbles USB, puis rebranchez-les.
→ Il se peut que l’ordinateur n’ait pas bien reconnu ou initialisé l’UM-4. Laissez le câble USB
connecté à l’UM-4, puis redémarrez Windows. Si la liaison ne se fait toujours pas, quittez
Windows, puis éteignez l’ordinateur. Mettez de nouveau l’ordinateur sous tension et lancez
Windows.
◆ Est-ce que l’ordinateur ou le Hub USB fournit un courant suffisant ?
→ La liaison avec l’UM-4 ne se fait pas si le courant est insuffisant.
• Optez pour un Hub USB équipé de sa propre alimentation.
• Le mode d’économie d’énergie de votre ordinateur limite peut-être le courant envoyé au port
USB. Vérifiez ce point.
Qu’est-ce qu’un Hub USB ?
Un Hub USB est un appareil qui offre plusieurs connecteurs USB à partir d’un seul port
USB. Il existe deux grands types de Hubs USB.
Hubs dotés de leur propre alimentation : Le Hub USB est équipé de sa propre
alimentation et envoie un courant type de 500 mA aux connecteurs USB.
Hubs USB alimentés par l’ordinateur : Le Hub USB n’intègre pas d’alimentation. Il
est par contre alimenté directement par l’ordinateur auquel il est relié et redistribue ce
courant à chacun des connecteurs.
42
Pour obtenir de plus amples renseignements sur les niveaux de courant fournis
par l’ordinateur et le Hub USB, reportez-vous au mode d’emploi de chaque
appareil. Si ces renseignements manquent, contactez le fabricant ou le revendeur.
L’interface UM-4 doit être utilisée exclusivement avec des Hubs USB alimentés par
l’ordinateur (ils ne disposent donc pas d’alimentation interne).
Lorsqu’un appareil USB est connecté, il indique à l’ordinateur la quantité de
courant dont il a besoin. Si cette valeur excède le courant que l’ordinateur est
capable de délivrer, (500 mA maximum), la liaison est impossible. L’UM-4
consomme 120 mA de courant pour pouvoir être utilisée par l’ordinateur. Par
contre, sur les Hubs USB qui intègrent leur propre alimentation, ce type de
problème ne se rencontre quasiment jamais. Si vous êtes équipé d’un Hub USB
hybride (avec alimentation interne et pouvant être alimenté par l’ordinateur),
veillez à bien brancher son alimentation (adaptateur secteur, par exemple) et à s’en
servir comme d’un Hub à alimentation propre.
Assistance
Cas 3 : Impossible de passer en mode d’économie d’énergie (*).
◆ Est-ce qu’une autre application est en train d’utiliser l’UM-4 ?
→ Quittez l’application qui utilise l’UM-4.
L’ordinateur ne peut pas passer en mode d’économie d’énergie si l’interface UM-4 est utilisée
par une application (séquenceur, par exemple).
Qu’est-ce que le mode d’économie d’énergie ?
Ce mode permet de réduire la consommation électrique en coupant les circuits internes
de l’ordinateur et des périphériques tout en laissant active l’arrivée du courant à
l’ordinateur.
Cas 4 : L’UM-4 ne redémarre pas correctement après que
l’ordinateur soit passé en mode d’économie d’énergie.
◆ Lors du passage en mode d’économie d’énergie, l’UM-4 était-elle toujours connectée via le
câble USB ?
→ Déconnectez le câble USB, puis rebranchez-le.
Il arrive que l’UM-4 ne reparte pas après que Windows soit passé en mode d’économie
d’énergie. Dans ce cas, déconnectez le câble USB de l’UM-4, puis rebranchez-le.
Cas 5 : Windows plante après être passé en mode d’économie d’énergie.
→ Débranchez le câble USB de l’UM-4 avant de passer en mode d’économie d’énergie.
Il arrive que Windows plante après un passage en mode d’économie d’énergie. Dans ce cas,
déconnectez le câble USB de l’UM-4 avant de passer en mode d’économie d’énergie.
Si l’ordinateur est doté d’un interrupteur de passage en mode économie d’énergie,
débranchez le câble USB de l’UM-4 avant d’appuyer sur l’interrupteur.
Sur les ordinateurs portables, il arrive que le simple fait de rabattre l’écran fasse
passer l’ordinateur en mode d’économie d’énergie. Par conséquent, veillez à
toujours déconnecter le câble USB de l’UM-4 avant de refermer l’écran.
Lorsque vous souhaitez réutiliser l’UM-4, veillez à ce que l’ordinateur soit bien sorti du
mode économie d’énergie, puis reliez le câble USB à l’UM-4.
Cas 6 : Aucun son n’est produit.
◆ Les câbles audio, MIDI et USB sont-il correctement connectés ?
→ Reportez-vous au chapitre "Connexions" (P. 11) pour connecter correctement les câbles.
◆ Les réglages de volume de votre module de sons, de votre système d’écoute et de votre
application sont-ils suffisamment relevés ?
→ Vérifiez le volume de chacun d’entre eux.
◆ Avez-vous paramétré correctement votre module de sons ?
→ Veillez à ce que le sélecteur Computer de votre module de sons soit bien placé sur la position
“MIDI”.
N’oubliez pas de mettre votre module de sons MIDI (SC-88Pro, par exemple) hors
tension avant de déplacer son sélecteur Computer.
43
Assistance
Cas 7 : L’UM-4 ne fonctionne pas avec Windows 95.
→ L’interface UM-4 nécessite Windows 98. Elle ne fonctionne pas sous Windows 95.
Cas 8 : Comment monter l’UM-4 en rack ?
→ Comme l’UM-4 est au format demi-rack d’une unité de hauteur, elle peut être mise en rack au
moyen de l’adaptateur Roland RAD-50 disponible en option. Si vous choisissez de monter
l’UM-4 sur le Roland RAD-50, ne fixez pas les pieds en caoutchouc sur le dessous de
l’interface. Fixez par contre l’UM-4 à l’adaptateur Roland RA D-50 par le biais des vis
fournies.
Cas 9 : Je tente de relier l’UM-4 à mon ordinateur par le biais
d’un câble USB, mais Windows détecte un “Périphérique inconnu”
au lieu d’un “Périphériques compatible USB”.
→ Si c’est le message “Périphérique inconnu” qui s’affiche à l’écran à la place de
“Périphérique compatible USB” lors de la connexion du câble USB de l’UM-4, cela signifie
qu’une entrée de type “Périphérique compatible USB” existe déjà à l’option [Contrôleur
de bus série universel] du [Gestionnaire de périphériques] de Windows ([Démarrer][Paramètres]-[Panneau de configuration]-[Système]). Sélectionnez “Périphérique
compatible USB”, cliquez sur la touche Propriétés pour accéder aux [Propriétés du
périphérique compatible USB], puis cliquez sur la touche “Mettre à jour le pilote” de
l’onglet Périphérique. Vous passez alors sur la fenêtre affichée à “l’étape 1” de la P. 15.
Procédez alors à l’installation selon la procédure indiquée dans le mode d’emploi.
→ Ce problème peut survenir si la forme d’onde USB de votre ordinateur n’est pas de qualité
suffisante. L’emploi d’un Hub USB (équipé d’une alimentation propre) peut aider à résoudre
ce problème.
Cas 10 : L’ordinateur plante lors de l’ouverture d’un fichier MIDI File.
→ Ce problème peut survenir si la forme d’onde USB de votre ordinateur n’est pas de qualité
suffisante. L’emploi d’un Hub USB (équipé d’une alimentation propre) peut aider à résoudre
ce problème.
44
■ Utilisation sur Macintosh
Cas 1 : Impossible d’installer le pilote USB de l’UM-4.
◆ Les autres applications ont-elles été refermées ?
→ Refermez tous les programmes ouverts.
Cas 2 : Problèmes de communication USB.
◆ L’UM-4 est-elle reconnue par l’ordinateur ?
→ Débranchez les câbles USB, puis rebranchez-les.
→ Si un autre périphérique USB est relié à l’ordinateur, débranchez-le pour laisser seule l’UM-4
connectée à l’ordinateur.
→ Il se peut que l’ordinateur n’ait pas bien reconnu ou initialisé l’UM-4. Laissez le câble USB
connecté à l’UM-4, puis redémarrez le Macintosh. Si la liaison ne se fait toujours pas,
éteignez, puis redémarrez l’ordinateur.
→ L’ordinateur ne peut reconnaître l’UM-4 si le port USB du clavier du Macintosh est occupé.
Veuillez rebrancher le câble USB au port USB de l’ordinateur.
◆ Est-ce que l’ordinateur ou le Hub USB fournit suffisamment de courant ?
→ La liaison avec l’UM-4 ne se fait pas si le courant est insuffisant.
• Optez pour un Hub USB équipé de sa propre alimentation.
• Le mode de réduction de la consommation d’énergie de votre ordinateur limite peut-être le
courant affecté au port USB. Vérifiez ce point.
Qu’est-ce qu’un Hub USB ?
Un Hub USB est un appareil qui offre plusieurs connecteurs USB à partir d’un seul port
USB. Il existe deux grands types de Hubs USB.
Hubs dotés de leur propre alimentation : Le Hub USB est équipé de sa propre
alimentation et envoie un courant type de 500 mA aux connecteurs USB.
Hubs USB alimentés par l’ordinateur : Le Hub USB n’intègre pas d’alimentation. Il
est par contre alimenté directement par l’ordinateur auquel il est relié et redistribue ce
courant à chacun des connecteurs.
Assistance
Pour obtenir de plus amples renseignements sur les niveaux de courant fournis
par l’ordinateur et le Hub USB, reportez-vous au mode d’emploi de chaque
appareil. Si ces renseignements manquent, contactez le fabricant ou le revendeur.
L’interface UM-4 ne peut pas être utilisée avec des Hubs USB dénués
d’alimentation propre.
Lorsqu’un appareil USB est connecté, il indique à l’ordinateur la quantité de
courant dont il a besoin. Si cette valeur excède le courant que l’ordinateur est
capable de délivrer, (500 mA maximum), la liaison est impossible. L’UM-4
consomme 120 mA de courant pour pouvoir être utilisée par l’ordinateur. Par
contre, sur les Hubs USB qui intègrent leur propre alimentation, ce type de
problème ne se rencontre quasiment jamais. Si vous êtes équipé d’un Hub USB
hybride (avec alimentation interne et pouvant être alimenté par l’ordinateur),
veillez à brancher correctement son alimentation (adaptateur secteur, par
exemple) et à s’en servir comme d’un Hub à alimentation propre.
45
Assistance
Cas 3 : Aucun son n’est produit.
◆ Les câbles audio, MIDI et USB sont-il correctement connectés ?
→ Reportez-vous au chapitre "2. Connexion aux appareils MIDI" (P. 12) pour connecter
correctement les câbles.
◆ Les réglages de volume de votre module de sons, de votre système d’écoute et de votre
application sont-ils suffisamment relevés ?
→ Vérifiez le volume de chacun d’entre eux.
◆ Avez-vous paramétré correctement votre module de sons ?
→ Veillez à ce que le sélecteur Computer de votre module de sons soit bien placé sur la position
“MIDI”.
N’oubliez pas de mettre votre module de sons MIDI (SC-88Pro, par exemple) hors
tension avant de déplacer son sélecteur Computer.
◆ Utilisez-vous exclusivement OMS ?
→ Si vous utilisez exclusivement OMS sur Macintosh alors que FreeMIDI est installé, veuillez
supprimer les fichiers relatifs à FreeMIDI se trouvant dans le dossier “Extensions”.
Cas 4 : Les notes sont jouées deux fois.
→ Veuillez vous reporter au mode d’emploi du séquenceur utilisé. Si c’est le pilote “UM-4
Driver” qui est sélectionné comme port MIDI d’entrée, veuillez annuler cette sélection et
remplacer-la uniquement par le port (port 1 à 4 de l’UM-) auquel est relié l’appareil MIDI à
enregistrer.
* Le fait de sélectionner le pilote “UM-4 Driver” active les quatre options “UM-4 Port1, 2,
3, 4”. Par contre, le fait de sélectionner “UM-4 Driver” et “UM-4 Port 1–4” fait jouer en
double le port sélectionné.
Cas 5 : L’UM-4 ne redémarre pas correctement après que l’ordinateur soit passé en veille.
→ Une fois que le Macintosh est passé en veille, quittez les applications ouvertes, puis relancez
l’ordinateur.
* Nous vous recommandons de désactiver le mode veille au tableau de bord Économie
d’énergie afin que le Macintosh ne passe jamais en veille.
46
Caractéristiques techniques
UM-4 : Interface MIDI à 64 canaux sur port USB
Connecteurs MIDI (IN x 4, OUT x 4)
Port USB
Alimentation Reprise de l’ordinateur ou du Hub USB
Courant : 150 mA (en cours de fonctionnement)
Dimensions 218 (l) x 99 (p) x 43 (h) mm
Poids 0,7 kg
Accessoires CD-ROM de pilotes de l’UM-4
Câble USB (2 m)
Pieds en caoutchouc x 4
Mode d’emploi
* Caractéristiques techniques sujettes à modification sans préavis.
Configuration informatique nécessaire
L’UM-4 nécessite les configurations informatiques ci-dessous. Toutes les conditions doivent
être remplies.
■ Windows
Système d’exploitation Microsoft® Windows® 98
Ordinateur Ordinateur compatible Windows® 98 avec port USB
conforme à la norme USB Version 1.0
Processeur/cadence Processeur Pentium® MMX® 166 MHz minimum
Affichage résolution / couleurs 640 x 480 pixels minimum/256 couleurs minimum
Mémoire RAM 32 Mo minimum
Espace disque libre 1 Mo minimum
■ Macintosh
Système d’exploitation Mac OS 8.5 ou supérieur
Ordinateur Apple Macintosh équipé de ports USB en standard
Processeur/cadence PowerPC G3/233 MHz minimum
Affichage, résolution/couleurs 640 x 480 pixels minimum/32000 couleurs minimum
Mémoire RAM 64 Mo minimum
Espace disque libre 1 Mo minimum
* C’est à partir de très nombreux tests qu’ont été élaborées ces configurations minimum. Avec
ces configurations informatiques moyennes, vous devez pouvoir utiliser normalement
l’UM-4. Toutefois, Roland ne peut garantir le bon fonctionnement de l’UM-4 sur tous les
ordinateurs répondant aux critères ci-dessus. En effet, un très grand nombre de variables
peuvent agir sur les performances de l’ordinateur, du type de carte mère utilisée à la
présence de tel ou tel autre périphérique dans l’ordinateur.
47
Service’99/06/11(EDIROL)_
Information
Si votre appareil doit être réparé, contactez votre centre de service Roland/EDIROL le plus proche de chez vous ou le
distributeur Roland/EDIROL de votre pays, dont vous trouverez la liste ci-dessous.
AFRI
AFRIQUE
EGYPTE
Al Fanny Trading Office
P.O. Box 2904,
El Horrieh Heliopolos, Cairo,
EGYPT
TEL: (02) 4185531
LA RÉUNION
Maison FO - YAM Marcel
25 Rue Jules MermanZL
Chaudron - BP79 97491
Ste Clotilde REUNION
TEL: 28 29 16
AFRIQUE DU SUD
That Other Music Shop
(PTY) Ltd.
11 Melle Street (Cnr Melle and
Juta Street)
Braamfontein 2001
Republic of SOUTH AFRICA
TEL: (011) 403 4105
Paul Bothner (PTY) Ltd.
17 Werdmuller Centre Claremont
7700
Republic of SOUTH AFRICA
P.O. Box 23032
Claremont, Cape Town
SOUTH AFRICA, 7735
TEL: (021) 64 4030
ASIE
CHINE
Beijing Xinghai Musical
Instruments Co., Ltd.
6 Huangmuchang Chao Yang
District, Beijing, CHINA
TEL: (010) 6774 7491
HONG KONG
Tom Lee Music Co., Ltd.
Service Division
22-32 Pun Shan Street, Tsuen
Wan, New Territories,
HONG KONG
TEL: 2415 0911
INDE
Rivera Digitec (India) Pvt. Ltd.
409, Nirman Kendra Mahalaxmi
Flats Compound Off. Dr. Edwin
Moses Road, Mumbai-400011,
INDIA
TEL: (022) 498 3079
INDONÉSIE
PT Citra Inti Rama
J1. Cideng Timur No. 15J-150
Jakarta Pusat
INDONESIA
TEL: (021) 6324170
CORÉE
Cosmos Corporation
Service Station
261 2nd Floor Nak-Won Arcade
Jong-Ro ku, Seoul, KOREA
TEL: (02) 742 8844
MALAYSIE
Bentley Music SDN BHD
140 & 142, Jalan Bukit Bintang
55100 Kuala Lumpur,MALAYSIA
TEL: (03) 2443333
PHILIPPINES
G.A. Yupangco & Co. Inc.
339 Gil J. Puyat Avenue
Makati, Metro Manila 1200,
PHILIPPINES
TEL: (02) 899 9801
SINGAPOUR
CRISTOFORI MUSIC PTE
LTD
Blk 3014, Bedok Industrial Park E,
#02-2148, SINGAPORE 489980
TEL: 243 9555
TAIWAN
ROLAND TAIWAN
ENTERPRISE CO., LTD.
Room 5, 9fl. No. 112 Chung Shan
N.Road Sec.2, Taipei, TAIWAN,
R.O.C.
TEL: (02) 2561 3339
THAILANDE
Theera Music Co. , Ltd.
330 Verng NakornKasem, Soi 2,
Bangkok 10100, THAILAND
TEL: (02) 2248821
VIETNAM
Saigon Music
138 Tran Quang Khai St.,
District 1
Ho Chi Minh City
VIETNAM
TEL: (08) 844-4068
AUSTRALIE/
NOUV-ZÉLANDE
NOUVELLE ZÉLANDE
Roland Corporation (NZ) Ltd.
97 Mt. Eden Road, Mt. Eden,
Auckland 3, NEW ZEALAND
TEL: (09) 3098 715
AMÉRIQUE
CENTRALE/LATINE
ARGENTINE
Instrumentos Musicales S.A.
Florida 656 2nd Floor
Office Number 206A
Buenos Aires
ARGENTINA, CP1005
TEL: (54-11) 4- 393-6057
BRÉSIL
Roland Brasil Ltda.
R. Coronel Octaviano da Silveira
203 05522-010
Sao Paulo BRAZIL
TEL: (011) 3743 9377
MEXIQUE
Casa Veerkamp, s.a. de c.v.
Av. Toluca No. 323 Col. Olivar de
los Padres 01780 Mexico D.F.
MEXICO
TEL: (525) 668 04 80
La Casa Wagner de
Guadalajara s.a. de c.v.
Av. Corona No. 202 S.J.
Guadalajara, Jalisco Mexico
C.P.44100 MEXICO
TEL: (3) 613 1414
PANAMA
Productos Superiores, S.A.
Apartado 655 - Panama 1
REP. DE PANAMA
TEL: (507) 270-2200
URUGUAY
Todo Musica
Cuareim 1488, Montevideo,
URUGUAY
TEL: 5982-924-2335
VENEZUELA
Musicland Digital C.A.
Av. Francisco de Miranda,
Centro Parque de Cristal, Nivel
C2 Local 20 Caracas
VENEZUELA
TEL: (02) 285 9218
EUROPE
AUTRICHE
Roland Austria GES.M.B.H.
Siemensstrasse 4, P.O. Box 74,
A-6063 RUM, AUSTRIA
TEL: (0512) 26 44 260
BELGIQUE/HOLLANDE/
LUXEMBOURG
Roland Benelux N. V
Houtstraat 3 B-2260 Oevel
(Westerlo) BELGIUM
TEL: (014) 575811
DANEMARK
Roland Scandinavia A/S
Nordhavnsvej 7, Postbox 880
DK-2100 Copenhagen
DENMARK
TEL: (039)16 6200
FRANCE
Roland France SA
4, Rue Paul Henri SPAAK
Parc de l’Esplanade F 77 462 St.
Thibault Lagny Cedex FRANCE
TEL: 01 600 73 500
FINLANDE
Roland Scandinavia As,
Filial Finland
Lauttasaarentie 54 B
Fin-00201 Helsinki, FINLAND
TEL: (9) 682 4020
ALLEMAGNE
Roland Elektronische
Musikinstrumente
Handelsgesellschaft mbH.
Oststrasse 96, 22844 Norderstedt,
GERMANY
TEL: (040) 52 60090
GRÈCE
STOLLAS S.A.
Music Sound Light
155, New National Road
26422 Patras, GREECE
TEL: 061-435400
HONGRIE
Intermusica Ltd
Warehouse Area DEPO Pf.83
H-2046 Torokbalint, HUNGARY
TEL: (23) 511011
IRLANDE
Roland Ireland
Audio House, Belmont Court,
Donnybrook, Dublin 4.
Republic of IRELAND
TEL: (01) 2603501
ITALIE
Roland Italy S. p. A.
Viale delle Industrie, 8
20020 Arese Milano, ITALY
TEL: (02) 937-78300
NORVÈGE
Roland Scandinavia Avd.
Kontor Norge
Lilleakerveien 2 Postboks 95
Lilleaker N-0216 Oslo
NORWAY
TEL: 273 0074
POLOGNE
P. P. H. Brzostowicz
UL. Gibraltarska 4.
PL-03664 Warszawa POLAND
TEL: (022) 679 44 19
PORTUGAL
Tecnologias Musica e Audio,
Roland Portugal, S.A.
RUA SANTA CATARINA
131 - 4000 Porto -PORTUGAL
TEL: (02) 208 44 56
.
.
ROUMANIE
FBS LINES
Plata Libertatii 1.
RO-4200 Cheorgheni
TEL: (066) 164-609
RUSSIE
Slami Music Company
Sadojava-Triumfalnaja st., 16
103006 Moscow, RUSSIA
TEL: 095 209 2193
ESPAGNE
Roland Electronics
de Espa a, S. A.
Calle Bolivia 239 08020 Barcelona,
SPAIN
TEL: (93) 308 1000
SUÈDE
Roland Scandinavia A/S
SWEDISH SALES OFFICE
Danvik Center 28, 2 tr.
S-131 30 Nacka SWEDEN
TEL: (08) 702 0020
SUISSE
Roland (Switzerland) AG
Musitronic AG
Gerberstrasse 5, CH-4410 Liestal,
SWITZERLAND
TEL: (061) 921 1615
UKRAINE
TIC-TAC
Mira Str. 19/108
P.O. Box 180
295400 Munkachevo, UKRAINE
TEL: (03131) 414-40
ROYAUME-UNI
Roland (U.K.) Ltd.
Atlantic Close, Swansea
Enterprise Park SWANSEA
SA7 9FJ,
UNITED KINGDOM
TEL: (01792) 700139
MOYEN ORIENT
BAREÏN
Moon Stores
Bab Al Bahrain Road,
P.O. Box 20077
State of BAHRAIN
TEL: 211 005
CHYPRE
Radex Sound Equipment Ltd.
17 Diagorou St., P.O. Box 2046,
Nicosia CYPRUS
TEL: (02) 453 426
ISRAEL
Halilit P. Greenspoon &
Sons Ltd.
8 Retzif Fa’aliya Hashnya St.
Tel-Aviv-Yaho ISRAEL
TEL: (03) 6823666
JORDANIE
AMMAN Trading Agency
Prince Mohammed St. P.O. Box
825 Amman 11118 JORDAN
TEL: (06) 4641200
KOWEIT
Easa Husain Al-Yousifi
P.O. Box 126 Safat 13002
KUWAIT
TEL: 5719499
LIBAN
A. Chahine & Fils
P.O. Box 16-5857 Gergi Zeidan St.
Chahine Building, Achrafieh
Beirut, LEBANON
TEL: (01) 335799
OMAN
OHI Electronics & Trading
Co. LLC
P.O. Box 889 Muscat
Sultanate of OMAN
TEL: 959085
QATAR
Badie Studio & Stores
P.O. Box 62,
DOHA QATAR
TEL: 423554
ARABIE SAOUDITE
aDawliah Universal
Electronics APL
P.O. Box 2154 ALKHOBAR 31952,
SAUDI ARABIA
TEL: (03) 898 2081
SYRIE
Technical Light & Sound
Center
Khaled Ibn Al Walid St.
P.O. Box 13520
Damascus - SYRIA
TEL: (011) 2235 384
TURQUIE
Barkat Muzik aletleri ithalat
ve ihracat limited ireketi
Siraselviler Cad. Billurcu Sok.
Mucadelle Cikmeze No. 11-13
Taksim. Istanbul. TURKEY
TEL: (0212) 2499324
E.A.U.
Zak Electronics & Musical
Instruments Co.
Zabeel Road, Al Sherooq Bldg.,
No. 14, Grand Floor DUBAI
U.A.E.
P.O. Box 8050 DUBAI, U.A.E.
TEL: (04) 360715
AUSTRALIE
EDIROL Australia Pty. Ltd.
72 Central Avenue
Oak Flats NSW 2529
AUSTRALIA
TEL: (02) 4258 9040
U. S. A. / CANADA
EDIROL Corporation North
America
808 Harrison Ave., Suite 2010
P.O. Box 4919
Blaine, WA 98231
U. S. A.
TEL: (360) 332-4211
EUROPE
EDIROL (Europe) Ltd.
500 Chiswick High Road,
London W4 5RG
U. K.
TEL: +44 (0) 181 956 2224
Au 11 juin 1999 (EDIROL)
48
49
50
02012278 ‘00-2-A3-11N-DS
Loading...
