取扱説明書
DCAC
2電源方式
FET
*G6017359-04*
このたびは、デジタル・リバーブ RV-5 をお買い上げいただき、まことにありがとうござい ます。
この機器を正しくお使いいただくために、ご使用前に別紙「安全上のご注意」と「使用上の ご注意」をよくお読みください。
また、この機器の優れた機能を十分ご理解いただくためにも、取扱説明書をよくお読みくだ さい。取扱説明書は必要なときにすぐ見ることができるよう、手元においてください。
この機器には、工場出荷時に電池がセットされています。この電池は検査用のため、寿命が 短い場合があります。
取扱説明書の英語版(有料)をご希望の方は、販売店にお問い合わせください。
If you should require an English Owner's Manual (at a modest fee), please contact an autho­rized Roland distributor.
 2002 ボス株式会社
©
本書の一部、もしくは全部を無断で複写・転載することを禁じます。

主な特長

● スタジオ機器のクオリティーをコンパクト・ペダルに凝縮した、多機能・高品質のデジタ ル・リバーブです。
●「スプリング・リバーブ」の代名詞となっているアキュトロニクス社製スプリング・リバー ブをモデリング。2 本のスプリングが互いに干渉しあい揺れ動くサウンドまでもリアルに 再現します。
● ホールの残響にゆらぎを加えることにより、非常に心地よい残響音が得られる全く新しい リバーブ「モジュレート」を搭載しています。
● 新タイプの「ゲート・リバーブ」を搭載。リバーブの残響音を凝縮した特殊な効果が得ら れます。
● 2 イン 2 アウトのステレオ仕様により、立体感のあるリバーブ・ サウンドが得られます。
※ 文中記載の会社名及び製品名は、各社の商標または登録商標です。本書ではモデリングによって作られ
たサウンドを適切に表現するために、これらの名称を使用しています。

各部の名称と働き

fig.01
1
3
2
1. AC アダプター・ジャック
AC アダプター(BOSS PSA-100:別売)を 接続するジャックです。 AC アダプターを使用すると電池切れの心配 がなく、長時間の演奏ができます。
※ AC アダプターを接続すると、電源オンの状態
になります。
※ AC アダプターを使用する場合でも電池を入れ
4
ておくと、万一 AC アダプターのコードが抜け ても演奏が続けられます。
※ AC アダプターをご使用になる場合は、必ず指
定のもの(PSA-100)をお使いください。
5
6
各部の名称と働き
2. CHECK インジケーター
エフェクト・オン/オフの表示と、バッテリー・ チェックの機能を兼ね備えたインジケーター です。エフェクト・オン時に点灯して、エフェ クト・オン/オフの確認ができます。
※ インジケーターが暗くなったり点灯しなく
なったときは、電池が消耗していますので、新 しい電池と交換してください。交換方法につい ては、『電池交換のしかた』(P.12)をご覧くだ さい。
※ CHECK インジケーターはエフェクト・オン/
オフを表すインジケーターです。電源のオン/ オフの表示ではありません。
3. OUTPUT-A(MONO)ジャック OUTPUT-B ジャック
アンプや他のエフェクタ ーに接続する出力 ジャックです。
4. INPUT-A(MONO)ジャック INPUT-B ジャック
ギター、その他の電気、電子楽器やエフェク ターの出力を接続する入力ジャックです。
※ 接 続状態によって機能が異 なります。『エフェ
ク ト音のみを出力させる』(P.11)をご覧くだ さい。
※ 電池での使用時、INPUT-A(MONO)/ INPUT-
B ジャックは電源スイッチも兼ねています。接 続プラグを INPUT-A(MONO)/ INPUT-B ジャックに差し込むと電源がオンになり、抜く とオフになります。エフェクターを使用しない ときは、INPUT-A(MONO)/ INPUT-B ジャッ クに接続しているコードを抜いてください。 ACアダプター使用時は常時電源がオンになり、 この機能は働きません。
5
各部の名称と働き
5. ペダル・スイッチ
エフェクト・オン/オフの切り換えスイッチ です。
6. サム・スクリュー
このサム・スクリューをゆるめるとペダルが 開き、電池の交換が簡単に行なえます。
※ 交換方法については『電池交換のしかた』
(P.12)をご覧ください。
fig.02
8 9 107
7. E.LEVEL(エフェクト・レベル) つまみ
エフェクト音の音量を調節します。右に回す ほどエフェクト音が大きくなります。
各部の名称と働き
8. TONE(トーン)つまみ
リバーブ音の音質を調節します。つまみを中 央(標準)より右に回すほどきらびやかな音 になり、左に回すと暖かみのある音になりま す。
9. TIME(タイム)つまみ
リバーブ音の長さ(時間)を調節します。
10. MODE(モード)スイッチ
リバーブ効果を切り替えます。
※ MODE スイッチを切り替えた直後は、ペダルの
操作は効きません。
SPRING(スプリング)
ギター・アンプ内蔵のスプリング・リバー ブをシミュレートしています。
PLATE(プレート)
プレート・エコー(金属板の振動を利用し たリバーブ)をシミュレートしています。 高域が伸びた金属的な響きが得られます。
HALL(ホール)
ホールでの残響をシミュレートしたリ バーブです。
ROOM(ルーム)
室内での残響をシミュレートしたリバー ブです。
GATE(ゲート)
リバーブの残響音を凝縮した特殊な効果 が得られます。
MODULATE(モジュレート)
ホールの残響にゆらぎを加えた全く新し いリバーブで、非常に心地よい残響音が 得られます。

接続のしかた

fig.03(接続図:OD-3 同様)
ギター・アンプ
ACアダプター BOSSPSA-100(別売)
キーボード
OUTDC9V/200mA
エレキ ギター
※接続機器の出力レベルにご注意ください。
接続のしかた
※ 電池で使用している場合、接続プラグを INPUT-A(MONO)ジャックまたは INPUT-B
ジャックに差し込むと電源がオンになります。
※ この機器は消費電流が大きいため、AC アダプターの使用をお薦めします。電池で使用す
る場合はアルカリ電池を使用してください。
※ 他の機器と接続するときは、誤動作やスピーカーなどの破損を防ぐため、必ずすべての機
器の音量を絞った状態で電源を切ってください。
※ AC アダプターを使用する場合でも電池を入れておくと、万一 AC アダプターのコードが
抜けても演奏が続けられます。
※ 正しく接続したら(P.8)、必ず次の手順で操作してください。手順を間違えると、誤動作
をしたりスピーカーなどが破損する恐れがあります。 電源を入れるとき: ギター・アンプの電源を最後に入れてください。 電源を切るとき: ギター・アンプの電源を最初に切ってください。
※ 音量を絞ってから電源を入れてください。音量を絞っても、電源を入れるときに音がする
ことがありますが、故障ではありません。
※ 電池だけで使用する場合、電池が消耗してくると CHECK インジケーターが暗くなります。
早めに電池を交換してください。
9

操作方法

fig.05
10
接続を終えたら(P.8)、ペダル・スイッ
1.
チを踏んでエフェクト・オンの状態にし ます。(CHECK インジケーターが赤点灯 します。)
※ 接 続状態によって機能が異 なります。『エフェ
ク ト音のみを出力させる』(P.11)をご覧くだ さい。
MODE スイッチで使用するモードを選び
2.
4 3 25
ます。
TIME つまみでリバーブ・タイムを調節し
3.
ます。
TONE つまみで残響音の音質を調節しま
4.
す。
E.LEVEL つまみでエフェクト音の音量を
5.
調節します。

エフェクト音のみを出力させる

INPUT-B に入力すると、エフェクト音のみの出力が得られます。
(ダイレクト音は出力されません。)
※ エフェクト・オフ時、OUTPUT-A(MONO)、OUTPUT-B 出力はミュートされます。
fig.03a
RETURN
SEND
RETURN
SEND
ミキサー
※接続機器の入出力レベルを  合わせてください。
ギター・アンプ
※ダイレクト音もセンド/リターンするギター・アンプの場合は、  INPUT-A(MONO)に接続してご使用ください。
11

電池交換のしかた

エフェクト・オン時に CHECK インジケー ターが暗くなったり点灯 しなくなったとき は、電池が消耗しています。 次の手順で電池を交換してください。
※ この機器は消費電流が大きいため、AC アダプ
ターの使用をお薦めします。電池で使用する場 合はアルカリ電池を使用してください。
fig.09
サム・スクリュー
電池スナップ・ コード
電池 スナップ
電池 006P/9V
12
バッテリー・ケース
ペダル
スプリング 台座凸部
コイル・ スプリング
ガイド・ ブッシュ穴
ペダル手前のサム・スクリューをゆるめ
1.
て、ペダルを上に開きます。
※ サム・スクリューは、ペダルから外さずに電池
交換できます。
バッテリー・ケースから電池を取り出し、
2.
電池スナップをはずします。
新しい電池を電池スナップに接続し、
3.
バッテリー・ケースに入れます。
※ 電池の極性(+/−)を間違えないようにご注
意ください。
コイル・スプリングをペダル裏のスプリ
4.
ング台座凸部に入れ、ペダルを閉じます。
※ ペダルやコイル・スプリング、バッテリー・ケ ー
スなどに、電池スナップ・コードをはさまない ようにご注意ください。
サム・スクリューをガイド・ブッシュ穴
5.
に入れ、確実に締めてください。

故障と思う前に

電源が入らない/ CHECK インジケーターが点灯しない
● 指定 AC アダプター(PSA-100:別売)が 正しく接続されていますか?
接続をもう一度確認してください。(P.8)
※ 指定の AC アダプター以外は絶対に使用しない
でください。
● 電池が消耗していませんか?
新しい電池と交換してください。(P.12)
※ 本体に付属の電池は動作確認用の電池です。長
時間の使用ではアルカリ電池をお薦めします。
● INPUT-A(MONO)、INPUT-B ジャック にギターが正しく接続されていますか?
接続をもう一度確認してください。(P.8)
※ 電池消耗防止のため、電池動作時は INPUT-A
(MONO)または INPUT-B ジャックにプラグが
接続されていないと電源が入りません。
※ CHECK インジケーターはエフェクト・オン/
オフを表すインジケーターです。電池のオン/ オフは表示しません。
13
故障と思う前に
音が出ない/音が小さい
● 他の機器と正しく接続されていますか?
接続をもう一度確認してください。(P.8)
接続しているギター・アンプやエフェクター などのボリュームが下がっていませんか?
接続している機器の設定を確認してくだ さい。
ステレオ・プラグを接続していませんか?
ステレオ・プラグでは正しく動作しませ ん。モノラル・プラグを使用してください。
● INPUT-B のみに接続していませんか?
INPUT-B のみに接続している場合は、ダ イレクト音は出力されません。エフェク ト・オフ時は出力がミュートされ音は出 なくなります。(P.11)
14
音が歪む
● 電池が消耗していませんか?
電池が消耗し てくると CHECK イ ンジ ケーターが暗くなり、正常な動作をしな い場合があります。新しい電池と交換し てください。(P.12)
● 入力音が大きすぎませんか?
ギターの種類や機器によっては歪む場合 があります。ギターや接続機器の出力に ご注意ください。

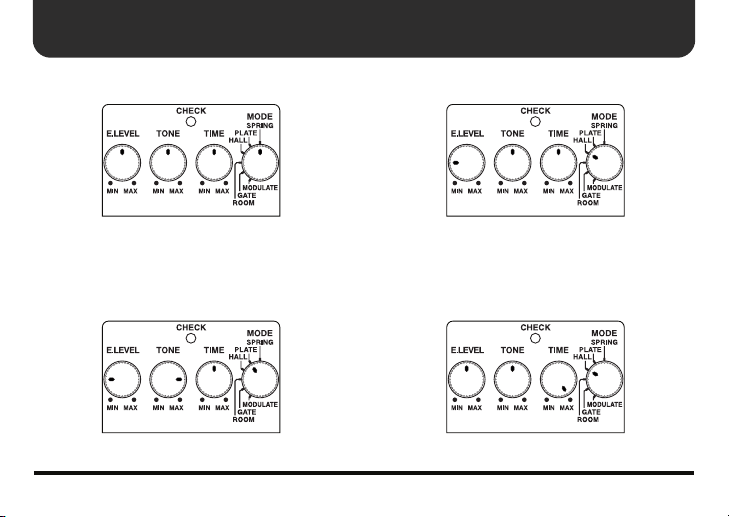

サンプル・セッティング

スプリング・リバーブ
低音弦のミュート奏法で、スプリング・リバー ブ独特の雰囲気が味わえます。
ブライト・リバーブ
コンサート・ホール
ディープ・リバーブ
15
サンプル・セッティング
ルーム
ガレージ風
16
重厚サウンド
TIME をフレーズのテンポに合わせると効果的です。
歪み系エフェクトと組み合わせると、より重厚感が得られます。
コーラス風
クリーン・サウンドのアルペジオに広がり感と 奥行き感を与えます。

主な仕様

RV-5:デジタル・リバーブ
規定入力レベル .................... -20 dBu
入力インピーダンス ............1 MΩ
規定出力レベル .................... -20 dBu
出力インピーダンス ............1 kΩ
推奨負荷インピーダンス.... 10 kΩ 以上
残留ノイズ............................. -93 dBu(IHF-A, Typ.):全つまみ中央位置
コントロール.........................ペダル・スイッチ、E.LEVEL つまみ、TONEつまみ、TIME つまみ、MODEスイッチ
インジケーター .................... CHECK インジケーター(バッテリーチェック兼用)
接続端子................................. INPUT-A(MONO)ジャック、INPUT-B ジャック、
OUTPUT-A(MONO)ジャック、OUTPUT-B ジャック、 AC アダプター・ジャック(DC 9 V)
電源 .........................................DC 9 V: 乾電池(9 V)S-006P/9 V(6F22/9 V)
乾電池(9 V)6AM6/9 V(アルカリ)
AC アダプター
17
主な仕様
消費電流................................. 50 mA(DC 9 V)
外形寸法................................. 73(幅)× 129(奥行)× 59(高さ)mm
質量 ........................................ 440 g(乾電池含む)
付属品 .....................................取扱説明書
別売品 .....................................AC アダプター PSA-100
※ 0 dBu = 0.775 Vrms ※ 製品の仕様および外観は、改良のため予告なく変更することがあります。
18
※ 連続使用時の電池の寿命(使用状態によって異なります)
マンガン電池:約 2 時間、アルカリ電池:約 6 時間
チラシ(安全上のご注意/使用上のご注意/サービスの窓口) 乾電池(9 V)S-006P/9 V(6F22/9 V);本体に接続済み ※ 付属の電池は動作確認用です。電池の寿命は前記時間より短くなる場合があ
ります。また、交換時にはアルカリ乾電池を推奨します。
