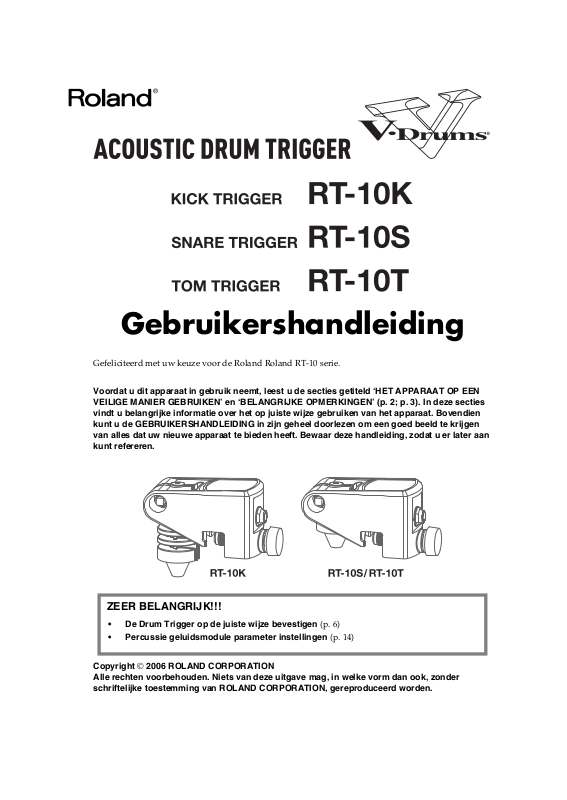

Roland RT-10S, RT-10T, RT-10K User Manual [nl]

Gebruikershandleiding

Gefeliciteerd met uw keuze voor de Roland Roland RT-10 serie.

201a

Voordat u dit apparaat in gebruik neemt, leest u de secties getiteld ‘HET APPARAAT OP EEN
VEILIGE MANIER GEBRUIKEN’ en ‘BELANGRIJKE OPMERKINGEN’ (p. 2; p. 3). In deze secties
vindt u belangrijke informatie over het op juiste wijze gebruiken van het apparaat. Bovendien
kunt u de GEBRUIKERSHANDLEIDING in zijn geheel doorlezen om een goed beeld te krijgen
van alles dat uw nieuwe apparaat te bieden heeft. Bewaar deze handleiding, zodat u er later aan
kunt refereren.

/

ZEER BELANGRIJK!!!

• De Drum Trigger op de juiste wijze bevestigen (p. 6)

• Percussie geluidsmodule parameter instellingen (p. 14)

202

Copyright © 2006 ROLAND CORPORATION
Alle rechten voorbehouden. Niets van deze uitgave mag, in welke vorm dan ook, zonder
schriftelijke toestemming van ROLAND CORPORATION, gereproduceerd worden.

USING THE UNIT SAFELY

HET APPARAAT OP EEN VEILIGE MANIER GEBRUIKEN

HET APPARAAT OP EEN VEILIGE MANIER GEBRUIKEN

INSTRUCTIES OM BRAND, ELEKTRISCHE SCHOK OF LICHAMELIJK LETSEL TE VOORKOMEN

Over

WAARSCHUWING en

WAARSCHUWING

VOORZICHTIG

VOORZICHTIG opmerkingen

Wordt gebruikt bij instructies, waarbij
de gebruiker attent gemaakt wordt op
het risico van overlijden of zwaar letsel,
wanneer het apparaat niet op juiste
wijze gebruikt wordt.

Wordt gebruikt bij instructies, waarbij
de gebruiker attent gemaakt wordt op
het risico van letsel of materiële schade,
wanneer het apparaat niet op juiste
wijze gebruikt wordt.

* Materiële schade verwijst naar schade

of andere ongunstige effecten, die ten
aanzien van het huis en al het
aanwezige meubilair, en tevens aan
huisdieren kunnen optreden.

NEEM ALTIJD HET VOLGENDE IN ACHT

Over de symbolen

Het symbool wijst de gebruiker op belangrijke
instructies of waarschuwingen. De specifieke betekenis
van het symbool wordt bepaald door het teken, dat zich
binnen de driehoek bevindt. Het symbool, dat zich in dit
geval aan de linkerkant bevindt, betekent dat dit teken
voor algemene voorzorgsmaatregelen, waarschuwingen,
of aanduidingen van gevaar wordt gebruikt.

Het symbool wijst de gebruiker op onderdelen, die
nooit verplaatst mogen worden (verboden). De
specifieke handeling, die niet uitgevoerd mag worden,
wordt aangegeven door het symbool, dat zich binnen
de cirkel bevindt. Het symbool, dat zich in dit geval aan
de linkerkant bevindt, betekent dat het apparaat nooit
uit elkaar gehaald mag worden.

Het wijst de gebruiker op onderdelen, die verwijderd
moeten worden. De specifieke handeling, die uitgevoerd
moet worden, wordt door het symbool binnen de cirkel
aangegeven. Het symbool, dat zich in dit geval aan de
linkerkant bevindt, geeft aan dat het netsnoer uit de
daarvoor bestemde aansluiting getrokken moet worden.

001

WAARSCHUWING WAARSCHUWING

• Voordat u het apparaat in gebruik neemt,
leest u onderstaande instructies en de
gebruikershandleiding.

..................................................................................................

002a

• Maak het apparaat niet open, en voer geen
interne modificaties uit.

..................................................................................................

003

• Tracht het apparaat niet te repareren of
onderdelen in het apparaat te vervangen
(behalve wanneer daartoe specifieke
instructies in de handleiding staan). Ga voor
alle onderhoud naar uw handelaar, het
dichtstbijzijnde Roland Service Centrum of
een erkende Roland distributeur, die u op
de ‘Informatie’ pagina kunt vinden.

..................................................................................................

004

• Gebruik of berg het apparaat nooit op, op
plaatsen die:

• aan extreme temperaturen onderhevig

zijn (bijvoorbeeld in direct zonlicht, in
een afgesloten voertuig, dichtbij een
warmtekanaal of bovenop warmte
genererende apparatuur of die

• vochtig zijn (bijvoorbeeld badkamers,

wasruimtes of natte vloeren hebben of
die

• aan regen worden blootgesteld of die

• stoffig zijn of die

• aan een hoge mate van vibratie onderhevig zijn.

..................................................................................................

001

• In huishoudens met kleine kinderen moet
een volwassene toezicht houden, totdat het
kind in staat is de regels die essentieel zijn
voor een veilige bediening van het apparaat
op te volgen.

..................................................................................................

014

• Laat het niet vallen!

..................................................................................................

VOORZICHTIG

104

• Probeer het in elkaar verwikkeld raken van
snoeren en kabels te voorkomen. Bovendien
zouden alle snoeren en kabels buiten het
bereik van kinderen geplaatst moeten worden.

..................................................................................................

106

• Ga nooit boven op dit apparaat staan, en
plaats er geen zware objecten op.

..................................................................................................

118a

• Indien u de hoepel beschermers en de
sensor bout/moer verwijdert, bewaar deze
dan op een veilige plek, buiten het bereik
van kinderen, zodat er geen kans is dat ze
per ongeluk worden ingeslikt.

..................................................................................................

2

BELANGRIJKE OPMERKINGEN

291a

Naast de onderdelen, die onder ‘HET APPARAAT OP EEN VEILIGE MANIER GEBRUIKEN’ op
pagina 2 worden genoemd, raden wij u aan het volgende te lezen en in acht nemen:

Plaatsing

354a

• Stel dit apparaat niet aan direct zonlicht bloot, plaats het niet bij apparaten, die warmte verspreiden,
laat het niet in een afgesloten voertuig achter en stel het niet aan extreme temperaturen bloot. Door
overmatige hitte kan het apparaat misvormen of verkleuren.

Onderhoud

401a

• Gebruik voor dagelijks schoonmaken een zachte droge doek of een doek die ietwat vochtig is
gemaakt. Om koppig vuil te verwijderen, dient u een doek te gebruiken die u met een mild, niet
schurend schoonmaakmiddel vochtig hebt gemaakt. Veeg naderhand altijd het apparaat met een
droge doek af.

402

• Gebruik nooit benzeen, verdunner, alcohol of oplosmiddelen om de mogelijkheid van vervorming
of verkleuring uit te sluiten.

Overige voorzorgsmaatregelen

553

• Behandel de knoppen, schuifregelaars of andere regelaars van dit apparaat met gepaste voorzich­tigheid. Dit geldt ook voor het gebruik van de stekkers en aansluitingen. Ruwe behandeling kan tot
storingen leiden.

556

• Pak bij alle kabels, wanneer u ze aansluit/loskoppelt, de stekker vast – trek nooit aan de kabel. Zo
vermijdt u kortsluiting of schade het inwendige van de kabel.

558b

• Probeer het volume van het apparaat op een redelijke niveau te houden om te voorkomen, dat u uw
buren overlast bezorgt. (vooral laat op de avond).

988

• Veiligheidsslot ( )

http://www.kensington.com/

3

Voor u begint

Inhoud van de verpakking

• Drum Trigger

• Aansluitkabel

• Gebruikershandleiding (dit document)

• Twee rubberen ringen (alleen de RT-10K)

Mogelijkheden

• Werkt uitstekend met Roland V-Drums Modules

• Zeer accurate sensor voor een perfecte Triggering

• Dual Trigger voor Head & Rim (alleen de RT-10S Snare Trigger)

• Makkelijk en snel te bevestigen op hoepel

• Verstelbaar sensor System voor de hoepel hoogte

• Toe te passen op akoestische drum van diverse grootte

Beschrijving van onderdelen

fig.RT-10K-e

RT-10K

Bout van de sensor

RT-10S / RT-10T

Bout van de sensor

Rim (rand) sensor
(alleen de RT-10S)

Uitgang jack

Bevestigingsschroef

Head sensor

* Oefen geen overmatige druk op de sensor uit, en laat hem niet gedurende langere tijd op de drum bevestigd

(bijvoorbeeld wanneer de sensor niet wordt gebruikt). Vermijd dat er vanaf de zijkant druk op wordt
uitgeoefend. Door deze instructies op te volgen, bent u verzekerd van een feilloze Triggering en voorkomt u
schade of storing.

Head Sensor

Uitgang jack

Bevestigingsschroef

4

Voor u begint

Definitie van Drum Triggers

Een drum Trigger gebruikt een ingebouwde sensor voor het registreren van het tempo en de velocity
(de aanslagkracht), waarmee de drum wordt bespeeld. Deze Trigger signalen worden vervolgens naar
de geluidsmodule verzonden.

Tr illing Trigger signaal

De RT-10K Kick Trigger en de RT-10T tom Trigger ondersteunen Head Triggering.
De RT-10S Snare Trigger ondersteunt afzonderlijke head en rim Dual Triggering.

Percussie geluidsmodule

Audio

Tr igger MIDI converter

MIDI

Het instellen

Monteer de drum Trigger (p. 6).

1.

2.

Verbind de drum Trigger vervolgens met een percussie geluidsmodule (p. 8).

Stel het Trigger type en de verschillende parameters van de percussie geluidsmodule in (p. 14).

3.

4.

Stel, terwijl u de response van de Trigger controleert, de Trigger parameters zonodig bij (p. 14).

Aansluit voorbeeld

fig.Setting

5

De Drum Trigger monteren

Belangrijke dingen om te weten

• Stel uw drum op, waarbij u ervoor zorgt dat geen enkele met een Trigger uitgerust drum tegen

een andere drum of een standaard aanstaat. Trillingen, die via een dergelijk contact worden
doorgegeven, kunnen zorgen voor ongewenste Triggering.

• Zorg ervoor, dat de snare drum stevig op een standaard staat.

• Het dempen (muting) van de drums kan ervoor zorgen dat de drum Trigger geen overmatige

trillingen ontvangt, waardoor u verzekerd bent van een precieze werking van de Trigger.
We raden aan de bass drum op een conventionele manier te dempen of door gebruik te maken
van een deken die tegen het drumvel aan ligt. Voor de snare drum gebruikt u een ring demper,
met daarin een uitsparing op de plaats waar de sensor het vel raakt, zoals op onderstaande
tekening is te zien.

• Door het correct instellen van de Trigger parameters van de percussie geluidsmodule krijgt u de

beste dynamische respons.

• Zaken als trillingen, afkomstig van andere drums die worden bespeeld, of resonantie van een

drum, kunnen ervoor zorgen dat er per ongeluk geluiden worden getriggerd. De Trigger respons
kan worden verbeterd door de drums iets verder uit elkaar te zetten, ze op een afzondelijke
standaard te zetten, door ze te dempen en/of door de stemming aan te passen.
Als u na het toepassen van de hier genoemde veranderingen nog steeds problemen ondervindt,
dan dient u de Trigger parameters opnieuw in te stellen (p. 14).

• Harde geluiden van monitor speakers kunnen ook voor ongewenst Triggering zorgen. Verander

in dit geval de hoek van de speakers of zet ze verder van de drumkit af. Als de problemen
aanhouden, dan dient u de Trigger parameters opnieuw in te stellen (p. 14).

De Drum Trigger bevestigen

RT-10K Kick Trigger

6

De Drum Trigger monteren

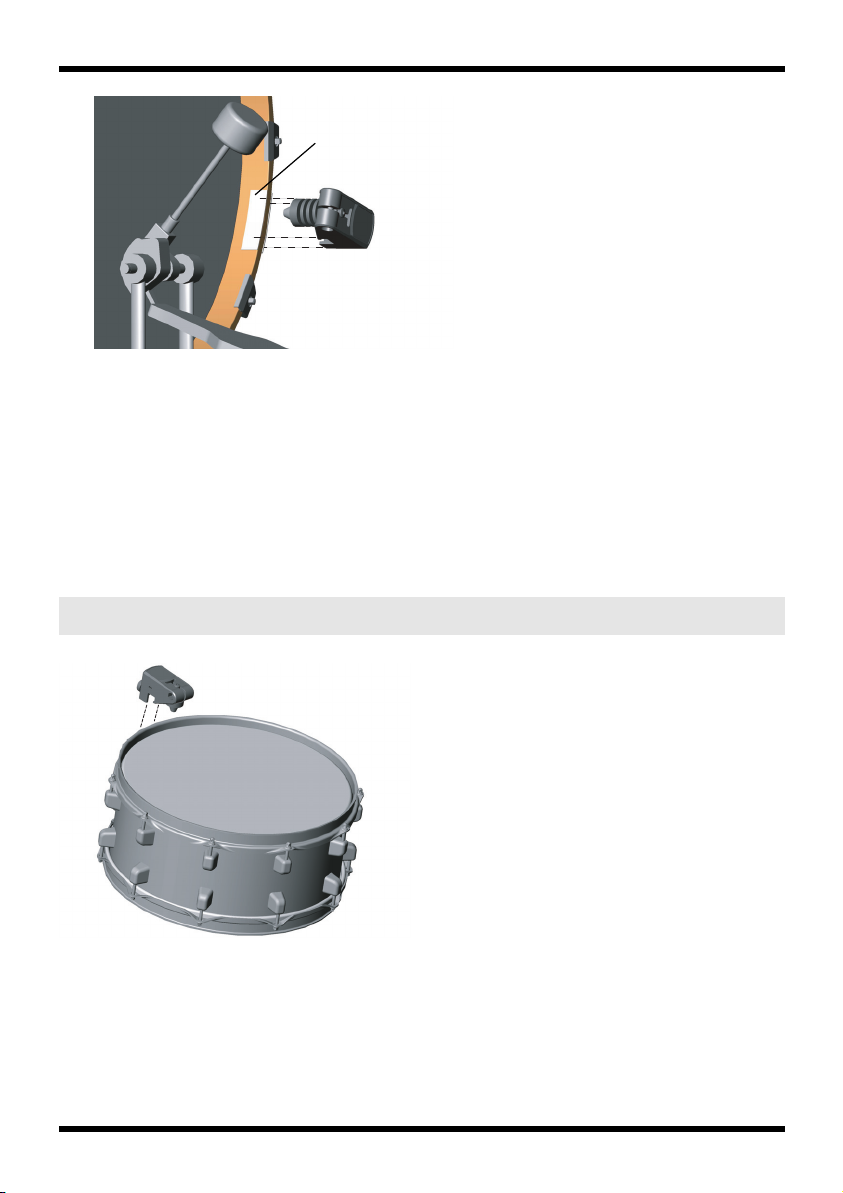

fig.RT-10K-toritsuke

Hoepel beschermer

RT-10K

1.

Plaats de meegeleverde hoepel beschermers (2) op de binnen en de buitenkant van de hoepel van
de kickdrum.

• Zet de hoepel beschermers vast op een van de op de tekening aangegeven plaatsen.
Op de door ons voorgestelde plaatsen zit de Trigger zo ver mogelijk weg van de snare drum
of de tom toms.

• Zorg ervoor dat de beschermers de stembouten niet raken.

Gebruik een stemsleutel om de sensorbout van de RT-10K los te draaien.

2.

Monteer de RT-10K op de hoepel beschermers (stap 1), en draai vervolgens de bevestigingsschroef

3.

stevig aan, zodat de drum Trigger niet los kan raken.

RT-10S Snare Trigger/ RT-10T Tom Trigger

Gebruik een stemsleutel om de sensor bout van de RT-10S/RT-10T los te draaien.

4.

5.

Monteer de RT-10S/RT-10T op de drum hoepel, en draai vervolgens de bevestigingsschroef stevig
aan.

Zorg ervoor, dat de Trigger geen stembouten raakt en plaats het tegenover u, zodat u er niet door
wordt gehinderd en u de Trigger niet per ongeluk kunt raken.

* Steek uw vingers niet in de behuizing van de Trigger en raak het inwendige niet aan. Til de trommel nooit

aan de Trigger op, en oefen er geen onnodig grote kracht op uit.

7

De Drum Trigger monteren

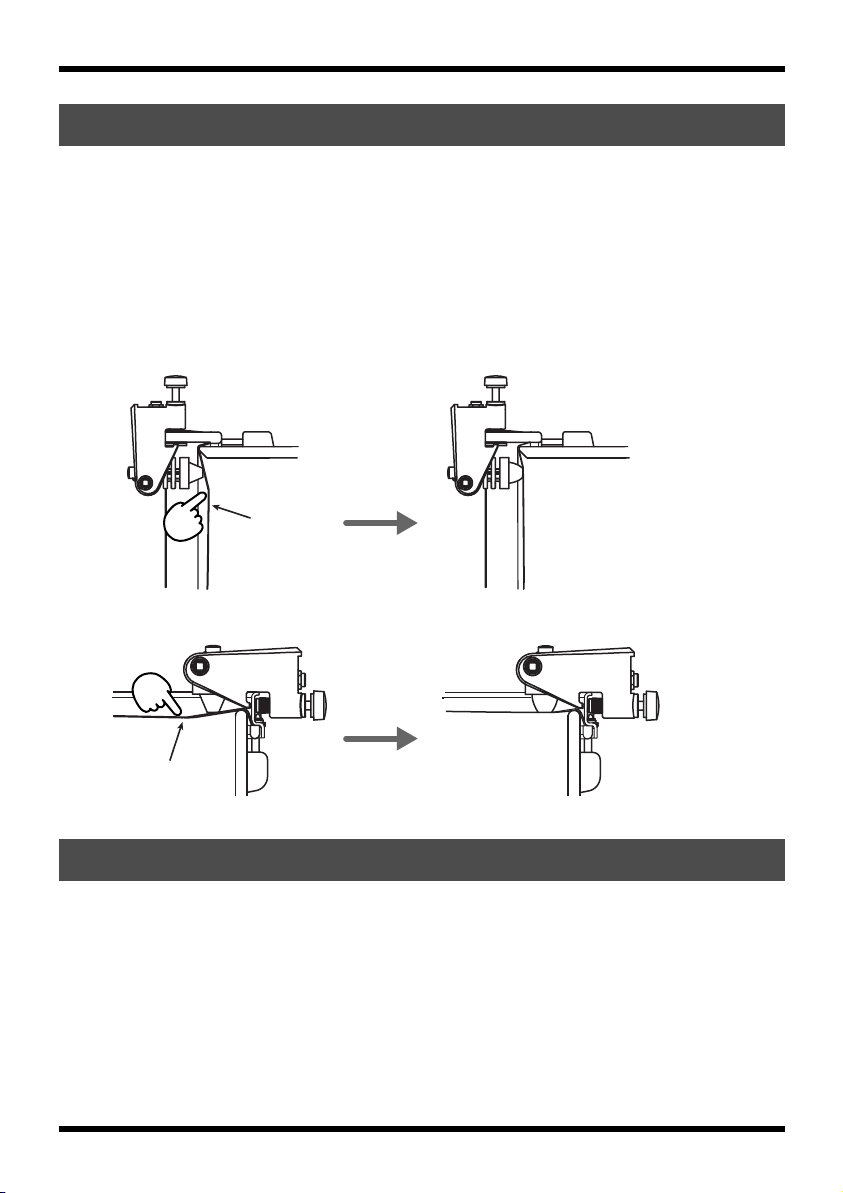

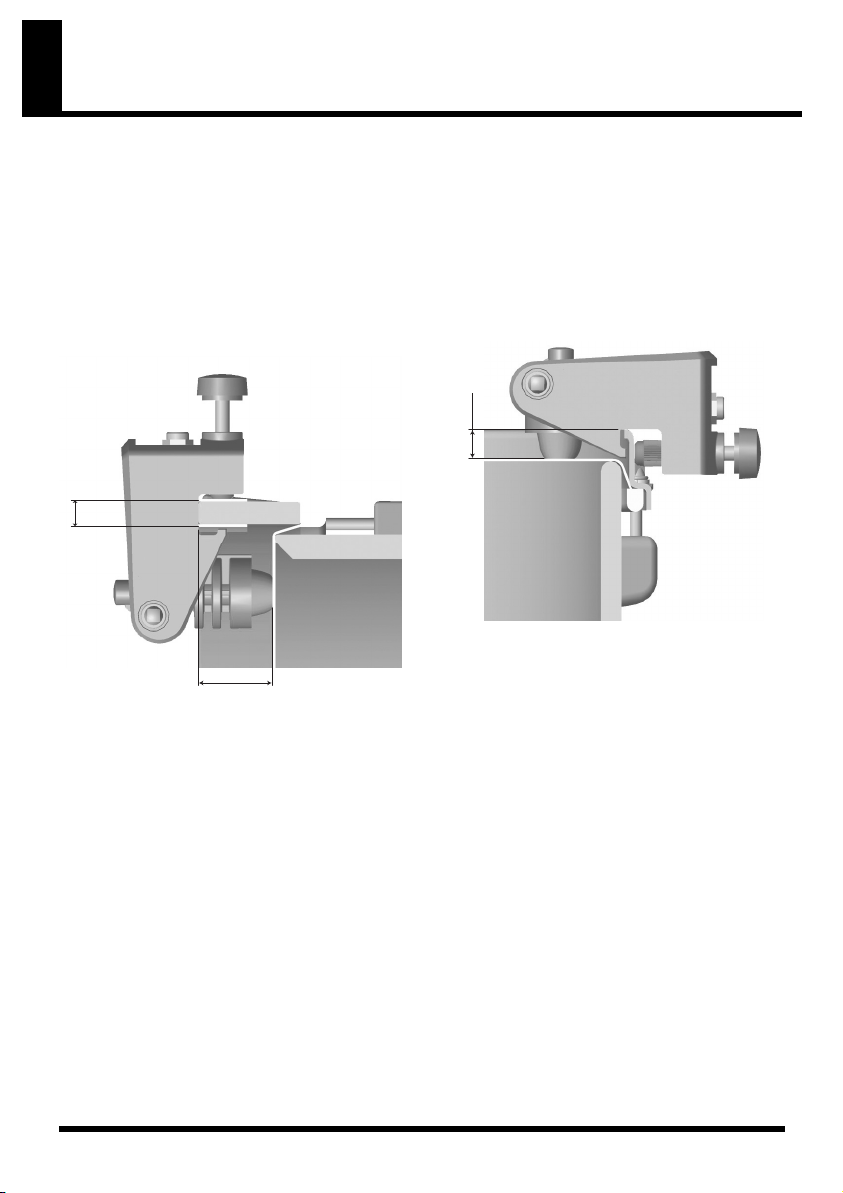

Afstellen van de Sensor positie (Sensor Bolt)

Stel de sensor bout zo af, dat de sensor door het trommelvel ongeveer 2 tot 3 mm wordt ingedrukt.

* De positie van de gemonteerde sensor en de mate waarin deze wordt ingedrukt, spelen een belangrijke rol bij

het functioneren van de Trigger.

* Zorg ervoor, dat de sensor voortdurend in contact blijft met het trommelvel, zelfs wanneer de trommel

wordt bespeeld.

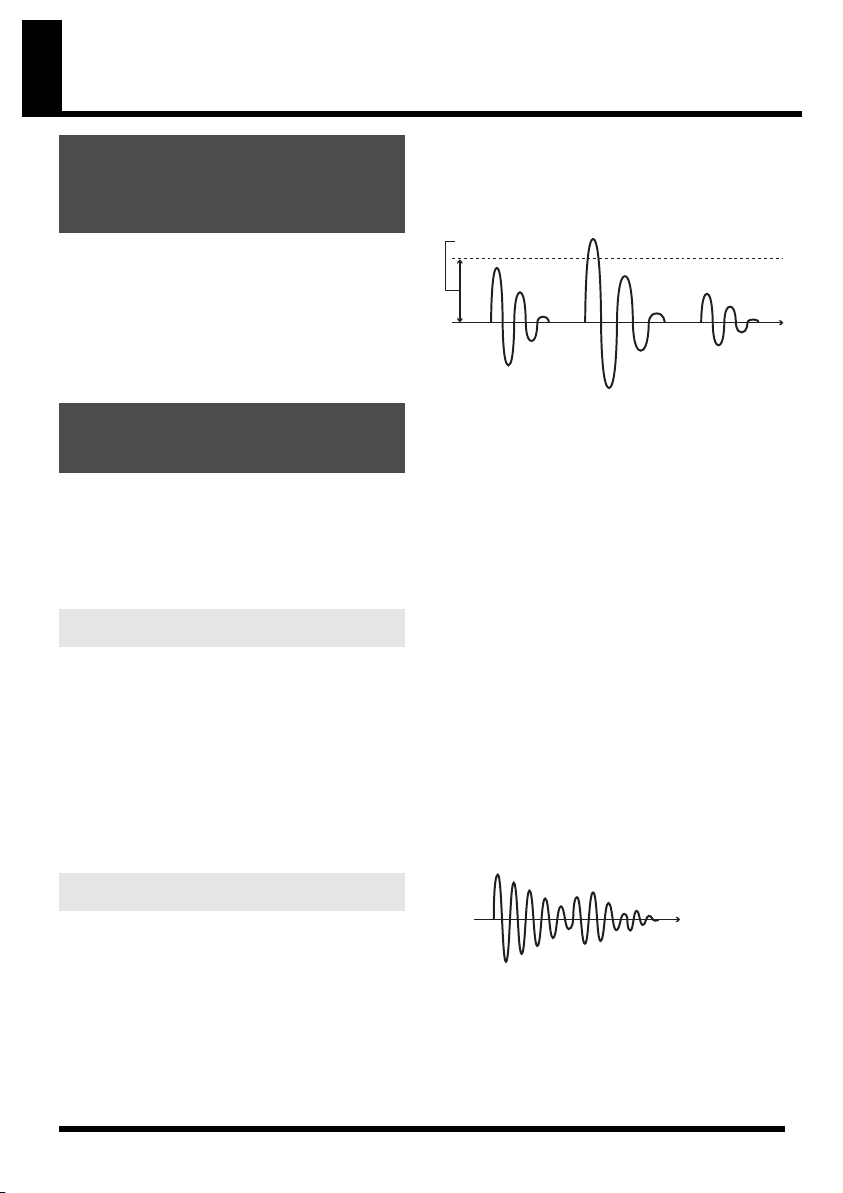

* Deze afstelling is erg belangrijk. Als de sensor door het vel te sterk wordt ingedrukt, kan dit leiden tot

‘her-triggeren’ wanneer het trommelvel wordt bespeeld. (Er zal dan meer dan één geluid klinken, wanneer u
slechts één maal op de trommel slaat.)

RT-10K

Trek uw
vingers terug

Druk in

Vel

RT-10S/RT-10T

Druk in

Trek uw
vingers terug

Vel

Een percussie geludsmodule aansluiten

Gebruik een stereo kabel (meegeleverd) om de drum Trigger op een percussie geluidsmodule aan te
sluiten.
Zorg ervoor dat de kabel de Trigger (behalve bij de aanluiting) of de drum zelf niet raakt.

* Als u de RT-10S Snare Trigger gebruikt, kunnen bij gebruik van een monob kabel geen Rim shots worden

gespeeld.

* Meer details over percussie geluidsmodules, die Rim shots van de RT-10S Snare Trigger kunnen

verwerken, vindt u in ‘Percussie geluidsmodule parameter instellingen’ (p. 14).

* Om storing en/of schade aan luidsprekers of andere apparatuur te voorkomen, dient u, alvorens

aansluitingen te maken, het volume altijd laag te zetten en alle andere apparatuur uit te schakelen.

8

Instellen van Trigger parameters in een percussie geluidsmodule

Threshold (drempel)

Uw percussie geluidsmodule instellen

De juiste Trigger type en parameter
instellingen zorgen voor accurate
Triggering.

We hebben een uitgebreide lijst opgenomen van
percussie geluidsmodules, met hun respectieve­lijke parameter instellingen. Zie hiervoor de
lijsten, beginnend op pag. 14.

Trigger parameters en hoe ze werken

Anders dan standaard electronische drum pads
(van rubber of gaas), hebben akoestische drums
speciale aandacht nodig. Lees het volgende goed
door om een beter begrip te krijgen van hoe
uiteenlopende parameters u kunnen helpen het
gewenste resultaat te krijgen.

Gevoeligheid

De naam van deze parameter behoeft geen
uitleg. U dient deze parameter aan uw speelstijl
aan te passen. Om deze aan te passen, dient u
zowel met maximale als met minimale
dynamiek te spelen, om er zeker van te zijn dat u
het gewenste resultaat uit de geluidsmodule
haalt. Met een hoge gevoeligheid kan de
trommel een hard geluid produceren, ook al
speelt u zacht. Met een lage gevoeligheid produ­ceert de trommel een zacht geluid, ook al speelt
u hard.

De drempelwaarde bepaalt het punt, waarop het
signaal van de drum Trigger daadwerkelijk een
geluid zal teweegbrengen. Op onderstaande
tekening wordt dit geïllustreerd.

Drempel

De curven stellen uw speeldynamiek voor. In dit
geval zal er geen geluid worden geproduceerd
op de punten ‘A’ of ‘C’, maar alleen op het punt
‘B’.
Indien u de waarde hoger instelt, dan zullen
zachte slagen op de drum GEEN geluid teweeg­brengen. Het is duidelijk dat als de waarde te
laag wordt ingesteld, er makkelijk ‘retriggering’
kan optreden. In dit geval dient u de waarde in
te stellen op de minumale dynamiek van uw
spel, waarbij u rekening moet houden met
mogelijke trillingen van andere trommels in het
drumstel.
Bij een live optreden, wanneer u met een band
speelt en/of gebruik maakt van monitor
speakers, dient u de drempelwaarde aan te
passen aan de akoestische omgeving.

Retrigger cancel (uitschakeling)

Dit is belangrijk bij gebruik van drum Triggers.
Dergelijke Triggers kunnen veranderde
golfvormen produceren, die dan kunnen zorgen
voor onbedoelde geluiden, dus niet alleen bij
‘A’, maar ook bij punt ‘B’ op onderstaande
illustratie.

BA

CBA

Drempel en Retrigger cancel

‘Retriggeren’ (herhaling van het signaal) treedt
op wanneer u de drum één maal aanslaat, maar
via uw geluidsmodule klinkt meer dan één
geluid. Daar een akoestische drum op een andere
wijze reageert dan een elektronische drum pad,
dient u op te letten indien retriggering optreedt.
Retriggeren kan ook optreden door de trillingen
van andere trommels of zelfs door geluid van
monitor speakers.

Tijd

De Retrigger uitschakeling functie neemt versto­ringen in deze golfvormen waar, en bemoeilijkt
het optreden van retriggering.

Terwijl u de drum herhaaldelijk aanslaat,
verhoogt u de Retrigger Cancel waarde, totdat
retriggering zich niet meer voordoet. Stel de
waarde zo laag mogelijk in, er daarbij zorg voor

9

Instellen van Trigger parameters in een percussie geluidsmodule

dragend dat retriggering niet optreedt.
Hoewel door het instellen van een hoge waarde

retriggering onmogelijk wordt, kan het dan
mogelijk zijn dat geluiden worden overgeslagen
als u de drums snel bespeelt (bijvoorbeeld bij
een roffel).

* Het dempen van de trommel kan helpen bij het

onderdrukken van verstoringen in de Trigger
golfvorm.

Crosstalk Cancel/ XTalk Cancel

Crosstalk (overspraak) is een probleem, waarbij
de trillingen en het geluid van een trommel
waarop wordt geslagen een andere trommel
activeert. Crosstalk Cancel is een instelling
waardoor overspraak wordt voorkomen die zou
kunnen optreden tussen verschillende drum
Triggers van dezelfde percussie geluidsmodule.

Als er bijvoorbeeld een geluid, dat wordt
getriggerd door de snare drum, te horen is als u
op een andere trommel speelt, bijvoorbeeld een
kick or tom-tom, dan dient u deze waarde te
verhogen voor het door de snare drum getrig­gerde geluid. Indien dit probleem zich voordoet,
dan dient u de Crosstalk Cancel waarde als
eerste te verhogen.

Indien u bijvoorbeeld de tom aanslaat, en de
snare drum het geluid daaraan toegekende
geluid produceert, dan kunt u het volgende
doen:

Zet de tom en de snare drum in dezelfde

1.

Crosstalk Cancel groep. (Alleen TD-20 en
TD-12)

2.

Stel het Mount Type voor de tom en de
snare drum in op ‘PAD.’ (Alleen TD-20 en
TD-12)

3.

Pas vervolgens de Crosstalk Cancel waarde
voor de snare drum aan, door op de tom te
slaan, totdat de snare Trigger geen geluid
meer voortbrengt.

***** Hint or Tips ICON ******

* Als de Triggers worden beïnvloed door geluiden

van andere drums of het geluid van speakers,
pas dan de ‘Threshold’ (p. 9) waarde aan.

* Alleen als de drum Trigger op de trommel

bevestigd is, kunt u ‘Crosstalk Cancel’ in de
percussie geluidsmodule gebruiken om het
optreden van overspraak tevoorkomen.

De Drum Trigger afstemmen op de
geluidsmodule

Trigger typen zijn groepen van diverse
Trigger parameters, aangepast voor gebruik
met bepaalde pads en Triggers.
Roland percussie geluidsmodules zijn voor
dit doel voorzien van voorgeprogram­meerde Trigger instellingen. Het aanpassen
van de Trigger parameters op basis van
deze instellingen zal zorgen voor optimale
resultaten met de Triggers uit de RT-10
serie.

Stabiele Triggering dynamiek en
accurate snelheid

De respons van een drum Trigger wordt
door veel variabelen beïnvloed. Hiertoe
behoren het soort trommel, het vel en de
stemming, hoe de drum wordt gedempt, en
de speelstijl. De juiste instellingen van de
Trigger parameters zullen een goede
dynamische respons en een accurate
snelheid van de Trigger garanderen.

Bijzondere voorbeelden van Triggering

Triggering van akoestische drums wordt
niet alleen gebruikt op de ‘normale’,
dynamische manier, maar soms worden
Triggers ook gebruikt voor het laten
afspelen van loops in een sampler of van
geluiden of speciale effecten, waarbij geen
natuurlijke dynamiek nodig is.

• Bij het triggeren van een loop of
speciale effecten, is het raadzaam het
‘drempel niveau’ op een hoge waarde
in te stellen. Zo zullen zachte slagen op
de trommel geen geluid triggeren.

• Bij het triggeren van een geluid, dat u
altijd op hetzelfde niveau wilt hebben,
ongeacht hoe hard u speelt, dan dient
u de ‘Trigger Curve’ op ‘LOUD’ in te
stellen.

10

Probleemoplossing

Normaalgesproken zult u geen problemen ondervinden als u deze handleiding goed doorleest, u de
instructies opvolgt en u goede nota heeft genomen van de verschillende factoren, die een rol spelen bij
het gebruik van drum Triggers, namelijk het soort drum, het trommelvel, soort demping, speelstijl en
de akoestische omgeving.

Er wordt geen geluid voortgebracht

• Controleer alle verbindingen, en controleer of de sensor van de Trigger het trommelvel raakt, zoals
wordt uitgelegd op pagina 8.

•

Controleer
geluidsmodule Trigger signalen ontvangt.

Meerdere geluiden klinken, wanneer de drum één maal wordt aangeslagen (Retrigger)

Verbeter de setup van het drumstel

• Wijzig de positie van de drum Trigger die reageert op het geluid/de trillingen van een andere
trommel.

• Het kan nodig zijn het trommelvel te dempen op een manier, die u normaalgesproken niet zou
toepassen bij normaal akoestisch spel, of zelfs daadwerkelijk het type trommelvel vervangen door

een ander trommelvel, zoals de PinStripe® van REMO Inc.

* PinStripe® is een geregistreerd handelsmerk van Remo Inc., U.S.A.

• Bij het triggeren met een snare drum is het een goed idee de snaren strak gespannen te houden.

Pas de Trigger parameters aan

• Pas de ‘Retrigger Cancel’ waarde aan (p. 9).

de Trigger indicator van de geluidsmodule om er zeker van te zijn, dat de percussie

Het bespelen van een trommel zorgt dat er een geluid klinkt
dat is toegewezen aan de Trigger van een andere trommel

Verbeter de setup van het drumstel

• Zorg ervoor, dat de trommels waar het om gaat elkaar niet raken.

• Wijzig de positie van de drum Trigger die reageert op het geluid/de trillingen van een andere
trommel.

• Het kan nodig zijn het trommelvel te dempen op een manier, die u normaalgesproken niet zou
toepassen bij normaal akoestisch spel, of zelfs daadwerkelijk het type trommelvel vervangen door

een ander trommelvel, zoals de PinStripe® van REMO Inc.

• Bij het triggeren met een snare drum is het een goed idee de snaren strak gespannen te houden.

• Controleer of de trommels goed staan opgesteld, met name de snare drum.

Pas de Trigger parameters aan

• Indien er zich problemen voordoen met trommels die zijn uitgerust met drum Triggers, pas dan
de ‘Crosstalk Cancel/XTalk Cancel’ waarde van de percussie geluidsmodule aan (p. 10).

* Alleen als de drum Trigger op de drum bevestigd is, kunt u ‘Crosstalk Cancel’ in de percussie

geluidsmodule gebruiken om overspraak te voorkomen.

11

Probleemoplossing

• Als de Triggers worden beïnvloed door geluiden van andere drums of het geluid van speakers,
pas dan de ‘Threshold’ (p. 9) waarde aan.

Er klinken geluiden, zonder dat de drums worden bespeeld

• Staat het volume van monitor speakers in de buurt te hoog?

• Staat, bij het spelen met een band, de basversterker te dichtbij of te hard?

Er klinkt geen geluid bij zacht spel

• Pas de ‘Threshold’ waarde aan. (p. 9)

Er klinkt geen geluid van de Rim bij het spelen van een Rim shot of alleen de Rim

Het afzonderlijk triggeren van de Rim is alleen mogelijk bij gebruik van de RT-10S snare
Trigger.

• Controleer of de gebruikte kabel een stereo kabel is.

• Controleer of de Trigger input die u gebruikt geschikt is voor het spelen van Rim shots. (p. 14)

• Controleer de Trigger parameter instellingen in de module die u gebruikt. (p. 14)

Er klinkt hetzelfde geluid van de Rim en het vel (Head)

• Dit is normaal bij het gebruik van de RT-10S snare Trigger.

De dynamische respons lijkt vreemd

• Pas de ‘Sensitivity’ waarde aan. (p. 9)

12

Specificaties

RT-10K (Kick Trigger)

Trigger: 1 (Head)
Aansluiting: Trigger uitvoer-jack (1/4 inch jack)
Afmetingen: circa 40 (W) x 110 (D) x 70 (H) mm
Gewicht: 90 g
Accessoires: Aansluitkabel, hoepelbeschermer,

gebruikershandleiding

Aanbevolen installatie:

Randhoogte: 30 tot 36 mm
Randdikte (max.): 13 mm

fig.RT-10K-rimsize

13

30–36

RT-10S (Snare Trigger)

Triggers: 2 (Head, Rim)
Aansluiting: Trigger uitvoer-jack (1/4 inch jack)
Afmetingen: circa 40 (W) x 110 (D) x 50 (H) mm
Gewicht: 80 g
Accessoires: Aansluitkabel, hoepelbeschermer,

gebruikershandleiding

Aanbevolen installatie:

Randhoogte: 11 tot 15 mm

RT-10T (Tom Trigger)

Triggers: 1 (Head)
Aansluiting: Trigger uitvoer-jack (1/4 inch jack)
Afmetingen: circa 40 (W) x 110 (D) x 50 (H) mm
Gewicht: 80 g
Accessoires: Aansluitkabel, hoepelbeschermer,

gebruikershandleiding

Aanbevolen installatie:

Randhoogte: 11 tot 15 mm

fig.RT-10S-rimsize1

11–15

962a

* In het kader van productverbetering zijn de

specificaties en/of het uiterlijk van dit apparaat,
zonder berichtgeving vooraf, aan wijzigingen
onderhevig.

13

Percussie geluidsmodule parameter instellingen

Hieronder vindt u specfieke parameter instellingen voor diverse percussie geluidsmodules.
Deze zijn ZEER belangrijk. Raadpleeg indien nodig de handleiding van uw module.

* De Trigger parameters dienen zonodig te worden aangepast aan de daadwerkelijke configuratie en aan de

omgeving waarin deze wordt gebruikt.

TD-20/TD-12

(Percussie geluidsmodule)

RT-10S Snare Trigger Dual Trigger compatibele invoer

TD-20: 2 (SNARE), 3–6 (TOM1–4), 12–15 (AUX1–4)
TD-12: 2 (SNARE), 3–5 (TOM1–3), 11–12 (AUX1–2)

Parameter RT-10K

Trig Type RT7K RT5S RT3T

TRIGGER
BASIC

TRIGGER
XTALK
CANCEL

TRIGGER
ADVANCED

Sensitivity (gevoeligheid) 8 10 10

Threshold (drempel) 16 11 16

Curve LINEAR LINEAR LINEAR

Xtalk Cancel 30 30 30

Mount Type PAD PAD PAD

Xtalk Group 1 1 1

Scan Time (ms) 3.5 2.0 2.0

Retrig Cancel 13 11 13

Mask Time (ms) 12 10 10

Rim Gain ----- 1.0 -----

RimShot Adjust ----- 3.0 -----

XStick Thrshld ----- 90 -----

Kick Trigger

RT-10S
Snare Trigger

TD-6V (Percussie geluidsmodule)

RT-10S Snare Trigger Dual Trigger compatibele invoer

2 (SNARE)

RT-10T
Tom Trigger

Parameter RT-10K

TRIG
BASIC

TRIG
ADVNCD

TrigTyp RT-7K RT-5S RT-3T

Sensitivity (gevoeligheid) 10 10 10

Threshold (drempel) 6 6 8

TrigCurve LINEAR LINEAR LINEAR

Xtalk Cancel 30 30 30

Scan Time 2.0ms 2.0ms 2.0ms

Retrig Cancel 6 4 5

Mask Time 24ms 12ms 12ms

Rim Sens ----- 7 -----

Kick Trigger

14

RT-10S
Snare Trigger

RT-10T
Tom Trigger

Percussie geluidsmodule parameter instellingen

TD-3 (Percussie geluidsmodule)

RT-10S Snare Trigger Dual Trigger compatibele invoer

SNARE

Parameter RT-10K

Trig Type tYP t7K t5S t3t

Sensitivity
(gevoeligheid)

Threshold
(drempel)

Curve Cur Lnr Lnr Lnr

Scan Time Scn 2.5 2.5 2.5

Retrig Cancel rtG 8 4 5

Crosstalk CrS 50 50 50

Mask Time MSK 12 12 12

Rim Sens rMS ----- 11 -----

Rim Gain rMG ----- 1.0 -----

SnS 9 10 10

thr 10 10 12

Kick Trigger

RT-10S
Snare Trigger

RT-10T
Tom Trigger

TMC-6 (Trigger MIDI Converter)

RT-10S Snare Trigger Dual Trigger compatibele invoer

2 (SNARE)

Parameter RT-10K

VELOCITY CURVE Lnr Lnr Lnr

THRESHOLD
(drempel)

SENSITIVITY
(gevoeligheid)

TRIG TYPE KiK Snr (*) toM

SCAN TIME 3.0 2.5 2.5

RETRIG CANCEL 10 8 10

MASK TIME 40 12 12

XTALK CANCEL 30 30 30

Kick Trigger

8 7 7

10 10 10

RT-10S
Snare Trigger

RT-10T
Tom Trigger

(*) Als u de RT-10S op de Trigger input 2 (SNARE) invoert, maak dan de volgende instellingen:

2 HEAD: ‘Snr’
2 RIM: ‘riM’

15

Percussie geluidsmodule parameter instellingen

SPD-20 (Total Percussion Pad)

RT-10S Snare Trigger Dual Trigger compatibele invoer

1, 2

Parameter RT-10K

TRIG SENS 10 10 10

TRIG THRESHOLD 8 7 7

TRIG TYPE KiK 120 toM

TRIG CURVE 0 0 0

Advanced
Trigger
Parameter

Scan Time Scn 10 10 10

Retrigger Cancel rEt 7 6 6

Mask Time MSK 28 12 12

Crosstalk Cancel CrS 40 40 40

Rim Sensitivity
(gevoeligheid)

riM ----- 9 -----

Kick Trigger

RT-10S
Snare Trigger

SPD-S (Sampling Pad)

RT-10S Snare Trigger Dual Trigger compatibele invoer

TRIG IN

Parameter RT-10K

Kick Trigger

Input Mode TRGx2 HD&RM TRGx2

Type RT-7K RT-5S RT-3T

Sensitivity (gevoeligheid) 9 10 10

Threshold (drempel) 10 10 10

VeloCrv LINEAR LINEAR LINEAR

Scan Time 2.5 2.5 3.0

RetrigCancel 6 6 6

Mask Time 12 12 12

XtalkCancel 30 30 30

Rim Sens ----- 11 -----

Rim Gain ----- 1.0 -----

RT-10S
Snare Trigger

RT-10T
Tom Trigger

RT-10T
Tom Trigger

16

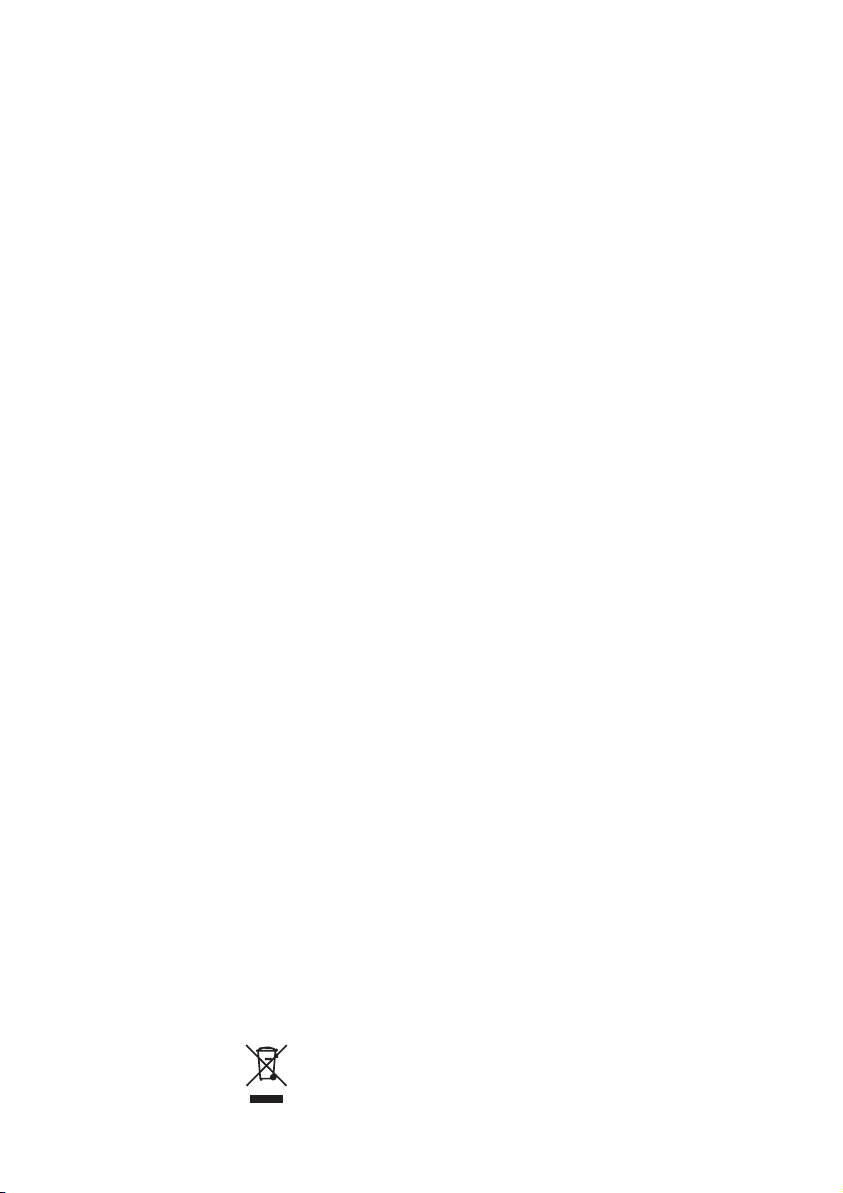

Dit product dient te worden weggegooid
via de lokale vuilverwerking.
Niet weggooien in een normale vuilnisbak.

Informatie

AFRICA

EGYPT

Al Fanny Trading Office

9, EBN Hagar A1 Askalany
Street,
ARD E1 Golf, Heliopolis,
Cairo 11341, EGYPT
TEL: [phone]

REUNION

Maison FO - YAM Marcel

25 Rue Jules Hermann,
Chaudron - BP79 97 491
Ste Clotilde Cedex,
REUNION ISLAND
TEL: [phone]

SOUTH AFRICA

That Other Music Shop(PTY)Ltd.

11 Melle St., Braamfontein,
Johannesbourg,
SOUTH AFRICA
TEL: [phone]
FAX: [phone]

Paul Bothner(PTY)Ltd.

Royal Cape Park, Unit 24
Londonderry Road, Ottery 7800
Cape Town, SOUTH AFRICA
TEL: [phone]

ASIA

CHINA

Roland Shanghai Electronics
Co.,Ltd.

5F. No.1500 Pingliang Road
Shanghai 200090, CHINA
TEL: [phone]

Roland Shanghai Electronics
Co.,Ltd.
(BEIJING OFFICE)

10F. No.18 3 Section Anhuaxili
Chaoyang District Beijing
100011 CHINA
TEL: [phone]

Roland Shanghai Electronics
Co.,Ltd.
(GUANGZHOU OFFICE)

2/F., No.30 Si You Nan Er Jie
Yi Xiang, Wu Yang Xin Cheng,
Guangzhou 510600, CHINA
TEL: [phone]

HONG KONG

Tom Lee Music Co., Ltd.
Service Division

22-32 Pun Shan Street, Tsuen
Wan, New Territories,
HONG KONG
TEL: [phone]

Parsons Music Ltd.

8th Floor, Railway Plaza, 39
Chatham Road South, T.S.T,
Kowloon, HONG KONG
TEL: [phone]

INDIA

Rivera Digitec (India) Pvt. Ltd.

409, Nirman Kendra
Mahalaxmi Flats Compound
Off. Dr. Edwin Moses Road,
Mumbai-400011, INDIA
TEL: [phone]

INDONESIA

PT Citra IntiRama

J1. Cideng Timur No. 15J-150
Jakarta Pusat
INDONESIA
TEL: [phone]

KOREA

Cosmos Corporation

1461-9, Seocho-Dong,
Seocho Ku, Seoul, KOREA
TEL: [phone]

MALAYSIA

Roland Asia Pacific Sdn. Bhd.

45-1, Block C2, Jalan PJU 1/39,
Dataran Prima, 47301 Petaling
Jaya, Selangor, MALAYSIA
TEL: [phone]

Als u een reparatiedienst nodig heeft, belt u het dichtstbijzijnde Roland Service Centrum of

erkend Roland distributeur in uw land, zoals hieronder getoond.

PHILIPPINES

G.A. Yupangco & Co. Inc.

339 Gil J. Puyat Avenue
Makati, Metro Manila 1200,
PHILIPPINES
TEL: [phone]

SINGAPORE

SWEE LEE MUSIC
COMPANY PTE. LTD.

150 Sims Drive,
SINGAPORE 387381
TEL: [phone]

TAIWAN

ROLAND TAIWAN
ENTERPRISE CO., LTD.

Room 5, 9fl. No. 112 Chung
Shan N.Road Sec.2, Taipei,
TAIWAN, R.O.C.
TEL: [phone]

THAILAND

Theera Music Co. , Ltd.

330 Soi Verng NakornKasem,
New Road, Sumpantawongse,
Bangkok 10100, THAILAND
TEL: [phone]

VIETNAM

SAIGON MUSIC
DISTRIBUTOR
(TAN DINH MUSIC)

138 Tran Quang Khai Street
Dist. 1, Ho Chi Minh City
VIETNAM
TEL: [phone]

AUSTRALIA/
NEW ZEALAND

AUSTRALIA/
NEW ZEALAND

Roland Corporation
Australia Pty.,Ltd.

38 Campbell Avenue
Dee Why West. NSW 2099
AUSTRALIA

For Australia
Tel: [phone]
For New Zealand
Tel: [phone]

CENTRAL/LATIN
AMERICA

ARGENTINA

Instrumentos Musicales S.A.

Av.Santa Fe 2055
(1123) Buenos Aires
ARGENTINA
TEL: [phone]

BARBADOS

A&B Music Supplies LTD

12 Webster Industrial Park
Wildey, St.Michael, Barbados
TEL: [phone]

BRAZIL

Roland Brasil Ltda.

Rua San Jose, 780 Sala B
Parque Industrial San Jose
Cotia - Sao Paulo - SP, BRAZIL
TEL: [phone]

CHILE

Comercial Fancy II S.A.

Rut.: 96.919.420-1
Nataniel Cox #739, 4th Floor
Santiago - Centro, CHILE
TEL: [phone]

COLOMBIA

Centro Musical Ltda.

Cra 43 B No 25 A 41 Bododega 9
Medellin, Colombia
TEL: [phone]

COSTA RICA

JUAN Bansbach Instrumentos
Musicales

Ave.1. Calle 11, Apartado 10237,
San Jose, COSTA RICA
TEL: [phone]

CURACAO

Zeelandia Music Center Inc.

Orionweg 30
Curacao, Netherland Antilles
TEL:[phone]

DOMINICAN REPUBLIC

Instrumentos Fernando Giraldez

Calle Proyecto Central No.3
Ens.La Esperilla
Santo Domingo,
Dominican Republic
TEL:[phone]

ECUADOR

Mas Musika

Rumichaca 822 y Zaruma
Guayaquil - Ecuador
TEL:[phone]

EL SALVADOR

OMNI MUSIC

75 Avenida Norte y Final
Alameda Juan Pablo II,
Edificio No.4010 San Salvador,
EL SALVADOR
TEL: [phone]

GUATEMALA

Casa Instrumental

Calzada Roosevelt 34-01,zona 11
Ciudad de Guatemala
Guatemala
TEL:[phone]

HONDURAS

Almacen Pajaro Azul S.A. de C.V.

BO.Paz Barahona
3 Ave.11 Calle S.O
San Pedro Sula, Honduras
TEL: [phone]

MARTINIQUE

Musique & Son

Z.I.Les Mangle
97232 Le Lamantin
Martinique F.W.I.
TEL: [phone]

Gigamusic SARL

10 Rte De La Folie
97200 Fort De France
Martinique F.W.I.
TEL: [phone]

MEXICO

Casa Veerkamp, s.a. de c.v.

Av. Toluca No. 323, Col. Olivar
de los Padres 01780 Mexico
D.F. MEXICO
TEL: [phone]

NICARAGUA

Bansbach Instrumentos
Musicales Nicaragua

Altamira D’Este Calle Principal
de la Farmacia 5ta.Avenida
1 Cuadra al Lago.#503
Managua, Nicaragua
TEL: [phone]

PANAMA

SUPRO MUNDIAL, S.A.

Boulevard Andrews, Albrook,
Panama City, REP. DE
PANAMA
TEL: [phone]

PARAGUAY

Distribuidora De
Instrumentos Musicales

J.E. Olear y ESQ. Manduvira
Asuncion PARAGUAY
TEL: [phone]

PERU

Audionet

Distribuciones Musicales SAC
Juan Fanning 530
Miraflores
Lima - Peru
TEL: [phone]

TRINIDAD

AMR Ltd

Ground Floor
Maritime Plaza
Barataria Trinidad W.I.
TEL: [phone]

URUGUAY

Todo Musica S.A.

Francisco Acuna de Figueroa
1771
C.P.: 11.800
Montevideo, URUGUAY
TEL: [phone]

VENEZUELA

Instrumentos Musicales
Allegro,C.A.

Av.las industrias edf.Guitar
import
#7 zona Industrial de Turumo
Caracas, Venezuela
TEL: [phone]

EUROPE

AUSTRIA

Roland Elektronische
Musikinstrumente HmbH.
Austrian Office

Eduard-Bodem-Gasse 8,
A-6020 Innsbruck, AUSTRIA
TEL: [phone]

BELGIUM/FRANCE/
HOLLAND/
LUXEMBOURG

Roland Central Europe N.V.

Houtstraat 3, B-2260, Oevel
(Westerlo) BELGIUM
TEL: [phone]

CZECH REP.

K-AUDIO

Kardasovska 626.
CZ-198 00 Praha 9,
CZECH REP.
TEL: [phone]

DENMARK

Roland Scandinavia A/S

Nordhavnsvej 7, Postbox 880,
DK-2100 Copenhagen
DENMARK
TEL: [phone]

FINLAND

Roland Scandinavia As, Filial
Finland

Elannontie 5
FIN-01510 Vantaa, FINLAND
TEL: [phone]

GERMANY

Roland Elektronische
Musikinstrumente HmbH.

Oststrasse 96, 22844
Norderstedt, GERMANY
TEL: [phone]

GREECE

STOLLAS S.A.
Music Sound Light

155, New National Road
Patras 26442, GREECE
TEL: [phone]

HUNGARY

Roland East Europe Ltd.

Warehouse Area DEPO Pf.83
H-2046 Torokbalint,
HUNGARY
TEL: [phone]

IRELAND

Roland Ireland

G2 Calmount Park, Calmount
Avenue, Dublin 12
Republic of IRELAND
TEL: [phone]

ITALY

Roland Italy S. p. A.

Viale delle Industrie 8,
20020 Arese, Milano, ITALY
TEL: [phone]

NORWAY

Roland Scandinavia Avd.
Kontor Norge

Lilleakerveien 2 Postboks 95
Lilleaker N-0216 Oslo
NORWAY
TEL: [phone]

POLAND

MX MUSIC SP.Z.O.O.

UL. Gibraltarska 4.
PL-03664 Warszawa POLAND
TEL: [phone]

PORTUGAL

Roland Iberia, S.L.
Portugal Office

Cais das Pedras, 8/9-1 Dto
4050-465, Porto, PORTUGAL
TEL: [phone]

ROMANIA

FBS LINES

Piata Libertatii 1,
535500 Gheorgheni,
ROMANIA
TEL: [phone]

RUSSIA

MuTek

Dorozhnaya ul.3,korp.6
117 545 Moscow, RUSSIA
TEL: [phone]

SPAIN

Roland Iberia, S.L.

Paseo Garc a Faria, 33-35
08005 Barcelona SPAIN
TEL: [phone]

SWEDEN

Roland Scandinavia A/S
SWEDISH SALES OFFICE

Danvik Center 28, 2 tr.
S-131 30 Nacka SWEDEN
TEL: [phone]

SWITZERLAND

Roland (Switzerland) AG

Landstrasse 5, Postfach,
CH-4452 Itingen,
SWITZERLAND
TEL: [phone]

UKRAINE

TIC-TAC

Mira Str. 19/108
P.O. Box 180
295400 Munkachevo,
UKRAINE
TEL: [phone]

UNITED KINGDOM

Roland (U.K.) Ltd.

Atlantic Close, Swansea
Enterprise Park, SWANSEA
SA7 9FJ,
UNITED KINGDOM
TEL: [phone]

MIDDLE EAST

BAHRAIN

Moon Stores

No.16, Bab Al Bahrain Avenue,
P.O.Box 247, Manama 304,
State of BAHRAIN
TEL: [phone]

CYPRUS

Radex Sound Equipment Ltd.

17, Diagorou Street, Nicosia,
CYPRUS
TEL: [phone]

IRAN

MOCO INC.

No.41 Nike St., Dr.Shariyati Ave.,
Roberoye Cerahe Mirdamad
Tehran, IRAN
TEL: [phone]

ISRAEL

Halilit P. Greenspoon & Sons
Ltd.

8 Retzif Ha’aliya Hashnya St.
Tel-Aviv-Yafo ISRAEL
TEL: [phone]

JORDAN

MUSIC HOUSE CO. LTD.
FREDDY FOR MUSIC

P. O. Box 922846
Amman 11192 JORDAN
TEL: [phone]

KUWAIT

EASA HUSAIN AL-YOUSIFI
& SONS CO.

Abdullah Salem Street,
Safat, KUWAIT
TEL: [phone]

LEBANON

Chahine S.A.L.

Gerge Zeidan St., Chahine
Bldg., Achrafieh, P.O.Box: 16­5857
Beirut, LEBANON
TEL: [phone]

OMAN

TALENTZ CENTRE L.L.C.

Malatan House No.1
Al Noor Street, Ruwi
SULTANATE OF OMAN
TEL: [phone]

QATAR

Al Emadi Co. (Badie Studio &
Stores)

P.O. Box 62, Doha, QATAR
TEL: [phone]

SAUDI ARABIA

aDawliah Universal
Electronics APL

Corniche Road, Aldossary
Bldg., 1st Floor, Alkhobar,
SAUDI ARABIA

P.O.Box 2154, Alkhobar 31952
SAUDI ARABIA
TEL: [phone]

SYRIA

Technical Light & Sound
Center

Rawda, Abdul Qader Jazairi St.
Bldg. No. 21, P.O.BOX 13520,
Damascus, SYRIA
TEL: [phone]

TURKEY

ZUHAL DIS TICARET A.S.

Galip Dede Cad. No.37
Beyoglu - Istanbul / TURKEY
TEL: [phone]

U.A.E.

Zak Electronics & Musical
Instruments Co. L.L.C.

Zabeel Road, Al Sherooq Bldg.,
No. 14, Grand Floor, Dubai,
U.A.E.
TEL: [phone]

NORTH AMERICA

CANADA

Roland Canada Music Ltd.
(Head Office)

5480 Parkwood Way
Richmond B. C., V6V 2M4
CANADA
TEL: [phone]

Roland Canada Music Ltd.
(Toronto Office)

170 Admiral Boulevard
Mississauga On L5T 2N6
CANADA
TEL: [phone]

U. S. A.

Roland Corporation U.S.

5100 S. Eastern Avenue
Los Angeles, CA 90040-2938,
U. S. A.
TEL: [phone]
