Руководство пользователя

Данное изделие соответствует требованиям директивы EMC от 2004/108/EC.

Для стран Европы

201a

Прежде чем приступить к работе ознакомьтесь с разделами “Техника безопасности” (стр. 4) и “Важные замечания” (стр. 6). В них содержится важная информация относительно правильного использования устройства. Чтобы иметь полное представление о возможностях прибора, прочитайте данное Руководство целиком. Сохраните данное Руководство и держите его под рукой, чтобы при необходимости можно было обратиться к нему.

202 + 3a

Все права защищены. Воспроизведение данного материала в любой форме без письменного разрешения ROLAND CORPORATION запрещено. Roland, GS и SuperNATURAL являются зарегистрированными торговыми марками или торговыми марками Roland Corporation в США и/или других странах.

USING THE UNIT SAFELY

002c

Не разбирайте и не модифицируйте прибор или его сетевой адаптер.

003

Не пытайтесь самостоятельно ремонтировать прибор или заменять какие-либо его части (за исключением случаев, описанных в данном Руководстве). Предоставьте ремонт фирме, у которой был приобретен прибор, ближайшему сервисному центру Roland или авторизованному дистрибьютору фирмы Roland.

004

Не храните и не используйте прибор в следующих местах.

• Где он может подвергнуться воздействию высоких температур (например, на прямом солнечном свете, в закрытых автомобилях, около отопительных батарей и других источников тепла);

• С высокой влажностью (например, в ванной или на влажном полу);

• С высокой задымленностью;

• С высоким уровнем испарений;

• С высокой сыростью;

• Где он может попасть под дождь;

• С высокой запыленностью;

• С высоким уровнем вибрации.

005

Данный прибор следует размещать только на стойке, рекомендуемой компанией Roland (KS-G8).

006

При размещении прибора в рэке или на стойке, рекомендуемой компанией Roland (KS-G8), убедитесь, что они расположены устойчиво. Во избежание раскачивания инструмента не помещайте его на неустойчивую, шаткую или наклонную поверхности.

008c

Используйте только прилагаемый к прибору сетевой адаптер. Также убедитесь в соответствии сетевого напряжения маркировке, указанной на корпусе адаптера. Блоки питания других типов могут иметь отличную полярность или быть рассчитаны на другое напряжение, поэтому их применение может повредить прибор или привести к поражению электротоком.

008e

Используйте только прилагаемый сетевой шнур. Этот шнур не должен использоваться для других устройств.

009

Не перекручивайте и не тяните сетевой шнур, не кладите на него тяжелые предметы. Это может повредить шнур и привести к короткому замыканию, которое может стать причиной пожара или поражения электрическим током!

010

Данный прибор, как используемый автономно, так и подключенный к усилителю, наушникам или динамикам, может производить звук высокого уровня громкости, способный привести к длительной потере слуха. Если слух притупился или появился звон в ушах, немедленно прекратите использование прибора и обратитесь к врачу.

011

Не допускайте попадания внутрь инструмента посторонних предметов (например, огнеопасных материалов, монет, булавок) или жидкостей (воды, напитков, и т.д.). Это может привести к короткому замыканию или сбоям в работе.

012b

Следует немедленно прекратить работу, выключить прибор, отсоединить его от сети и обратиться в фирму, у которой был приобретен инструмент, в ближайший сервисный центр Roland, либо к авторизованному дистрибьютору фирмы Roland в следующих случаях:

• Сетевой адаптер, серевой шнур или вилка повреждены;

• Появился дым или необычный запах;

• Внутрь прибора попали посторонние предметы или жидкость;

• Прибор намок или попал под дождь;

• Прибор перестал нормально функционировать или в его работе

произошли существенные изменения.

013

Там, где есть маленькие дети, необходим постоянный контроль взрослого за соблюдением ими всех правил техники безопасности.

014

Предохраняйте прибор от ударов. Не бросайте его!

015

Не подключайте к одной розетке слишком много различных устройств. Будьте особенно внимательны при использовании удлинителей. Совокупная мощность всех устройств, подсоединенных к удлинителю, не должна превышать допустимый уровень его нагрузки (Вт/А). В противном случае изоляция кабеля нагреется и расплавится.

USING THE UNIT SAFELY

016

Прежде чем использовать прибор в другой стране, проконсультируйтесь с фирмой, у которой он был приобретен, в ближайшем сервисном центре Roland, либо у авторизованного дистрибьютора фирмы Roland.

023

НЕ воспроизводите прилагаемый диск CD-ROM на бытовом CDпроигрывателе. Высокий уровень громкости может повредить слух, вывести из строя динамики или другие части аудиосистемы.

101b

Размещайте оборудование и сетевой адаптер так, чтобы им была обеспечена необходимая вентиляция.

101c

Для использования с данным инструментом предназначена стойка Roland KS-G8. Использование других стоек может привести к негативным последствиям.

101f

Имейте в виду, что возможно опрокидывание инструмента или стойки даже при выполнении всех изложенных в Руководстве пользователя инструкций. Поэтому при каждом использовании стойки убеждайтесь в устойчивости инструмента и стойки.

102c

Включая сетевой адаптер в розетку или в инструмент, держитесь только за корпус вилки или разъема, не тяните за шнур.

103b

Регулярно отсоединяйте сетевой адаптер и протирайте его от пыли сухой тряпкой, чтобы убрать грязь. Кроме того, всегда отсоединяйте сетевой адаптер от розетки, если не пользуетесь инструментом длительное время. Скопление пыли на розетке или вилке может нарушить изоляцию и привести к пожару.

104

Следите за тем, чтобы шнуры и кабели не запутывались и не перегибались. Храните их в недоступном для детей месте.

106

Не садитесь на прибор и не кладите на него тяжелые предметы.

107c

Не вставляйте сетевой адаптер в розетку и не вынимайте его оттуда мокрыми руками.

108d: Selection

При транспортировке инструмента соблюдайте описанные ниже меры безопасности. Перемещать инструмент следует вдвоем. Необходимо нести его аккуратно, не наклоняя. Убедитесь, что держите его прочно, чтобы избежать травмы и повреждения инструмента.

• Отсоедините сетевой шнур.

• Отсоедините все кабели от внешних устройств.

109b

Перед началом чистки инструмента выключите его и отсоедините сетевой шнур от розетки (стр. 14).

110b

При приближении грозы отсоедините от розетки сетевой шнур.

118a_edit

Храните все мелкие детали, входящие в комплект поставки, вне зоны досягаемости детей, чтобы они случайно не проглотили их.

Важные замечания

Источник питания

301

• Не подключайте инструмент к источнику электропитания, к

которому уже подключены электроприборы с использованием преобразователя напряжения (такие как холодильник, стиральная машина, микроволновая печь или кондиционер), а также снабженные мотором. В зависимости от того, как используются такие электроприборы, сетевая наводка может вызвать сбои в работе аппаратуры и послужить причиной шумовых помех. Если отдельную сетевую розетку использовать невозможно, то между инструментом и аппаратурой необходимо подключить фильтр подавления сетевых наводок.

302

• Через несколько часов работы прибора сетевой адаптер нагре-

вается и начинает излучать тепло. Это — штатная ситуация.

307

• До подключения инструмента к другим устройствам отключите

электропитание всех приборов. Это позволит избежать повреждения динамиков или других устройств.

Размещение

351

• При использовании инструмента рядом с мощными усилителями

(или другим оборудованием, содержащим крупные трансформаторы), могут возникнуть наводки. Чтобы разрешить эту проблему, измените ориентацию инструмента в пространстве или расположите его как можно дальше от источника помех.

352a

• Прибор может являться источником помех для теле- и радиопри-

емников. Не устанавливайте его в непосредственной близости от оборудования такого типа.

352b

• Посторонний шум может появиться, если рядом с аппаратурой

используются мобильные телефоны. Этот шум возникает во время входящего или исходящего сигнала, а также разговора. При возникновении подобных проблем необходимо расположить средства связи подальше от аппаратуры или выключить их.

354a

• Следите за тем, чтобы на инструмент не попадали прямые солнеч-

ные лучи, размещайте его на удалении от приборов, излучающих тепло, не оставляйте внутри закрытых автомобилей и в других местах, подверженных интенсивному тепловому воздействию. При повышенной температуре его корпус может деформироваться или изменить цвет.

355b

• При перемещении аппаратуры из одного места в другое, в

которых наблюдается значительный перепад температуры и/или влажности, внутри могут образоваться капли воды (конденсат). Если попытаться использовать аппаратуру в таком состоянии, в результате может возникнуть неисправность или сбои в работе. Поэтому, прежде чем приступить к эксплуатации аппаратуры, необходимо подождать несколько часов, чтобы конденсат высох.

358

• Не ставьте предметы на клавиши инструмента, это может привести

к неисправностям.

360

В зависимости от материала и температуры поверхности, на которой стоит прибор, его резиновые ножки могут изменить цвет или испортить поверхность. Чтобы избежать этого, можно поместить под ножки кусок войлока или ткани. При этом следите, чтобы прибор случайно не соскользнул с поверхности.

361

• Не ставьте на инструмент емкости с водой (например, вазы с

цветами). Также избегайте распыления вблизи инструмента инсектицидов, парфюмерии, спирта, лака для волос, и т.д. Вытирайте попавшую на корпус жидкость мягкой сухой тканью.

Уход

401a

• Для чистки прибора используйте мягкую чистую ткань или аналогичный материал, слегка смоченный водой. Для удаления загрязнений используйте ткань, смоченную слабым неабразивным моющим средством. Затем протрите прибор мягкой сухой тканью.

402

• Не используйте бензин, растворители или спирт. Это может привести к изменению цвета и/или деформации корпуса прибора.

Ремонт и данные

452

• Помните о том, что при отправке прибора в ремонт данные его внутренней памяти могут быть потеряны. Поэтому предварительно их необходимо сохранить на USB-устройство либо записать на бумагу (при возможности). Во время ремонта инструмента особое внимание уделяется сохранности данных внутренней памяти. Однако возможны ситуации, например, выход из строя схем памяти, в которых этого добиться невозможно. Компания Roland ответственности за сохранность данных внутренней памяти прибора не несет.

Меры предосторожности

551

• Помните, что в результате поломки или несоблюдения правил эксплуатации прибора содержимое памяти может быть безвозвратно потеряно. Для того чтобы снизить риск потери данных рекомендуется периодически сохранять содержимое памяти на USB-устройство.

552

• Возможны ситуации, в которых восстановить данные внутренней памяти прибора или USB-устройства не представляется возможным. Компания Roland ответственности за сохранность данных не несет.

553

• Пожалуйста, обращайтесь аккуратно с кнопками, регуляторами и другими контроллерами. Неаккуратное обращение может привести к повреждению аппаратуры.

554

• Не ударяйте по дисплею и не нажимайте на него.

555

• В процессе работы дисплей прибора может издавать слегка шуметь. Такая ситуация является штатной.

556

• При подсоединении/отсоединении шнуров и кабелей никогда не тяните за шнур. Беритесь только за сам разъем, чтобы не повредить внутренние элементы кабеля.

558a

• Чтобы не вызывать недовольства окружающих, постарайтесь устанавливать разумный уровень громкости. А чтобы не думать об этом вовсе, особенно ночью, лучше использовать наушники.

558d_edit

• Звук и вибрации, производимые при игре на клавиатуре, могут передаваться по перекрытиям пола и по стенам с достаточно большой интенсивностью. Поэтому, даже работая в наушниках, старайтесь не нарушать покой окружающих.

559a

• При транспортировке прибора используйте оригинальную заводскую упаковку, включая прокладочный материал для смягчения ударов, или аналогичные материалы.

561

• Используйте только рекомендуемую педаль экспрессии (EV-5, EV-7; приобретается отдельно). Подключение педалей других типов может привести к поломке инструмента.

Важные замечания

Обращение с USB-накопителями

704

• При коммутации USB-накопителя вставляйте его до упора.

705

• Не прикасайтесь к USB-разъему, а также не допускайте его загрязнения.

708

• При изготовлении USB-накопителя применяются прецизионные технологии. Обращайтесь с ним аккуратно, уделяя особое внимание следующим моментам.

• Чтобы предотвратить повреждение USB-накопителя вследствие воздействия электростатического разряда, прежде чем взять его в руки снимите с себя возможный статический заряд.

• Не допускайте соприкосновения контактной части USB-накопителя с металлическими объектами.

• Не сгибайте и не роняйте, а также не подвергайте USB-накопитель ударам и сильной вибрации.

• Не подвергайте USB-накопитель воздействию прямых солнечных лучей или повышенных температур.

• Не допускайте запотевания USB-накопителя.

• Не разбирайте и не модифицируйте USB-накопители.

Обращение с дисками CD

801

• Не прикасайтесь и не царапайте блестящую (рабочую) поверхность диска. Поврежденный или загрязненный диск будет работать со сбоями. Чистите диски с помощью специальных средств.

Авторские права

C-01-1

• Несанкционированные запись, распространение, продажа, сдача в прокат, публичное воспроизведение и подобные действия, в целом или частично, любого произведения (музыкальной композиции, видеозаписи, эфирной программы, публичного выступления и т.д.), авторские права на которое принадлежат третьей стороне, запрещены законом.

C-01-2

• Не используйте прибор в целях нелегального распространения аудиоматериалов или нарушающих авторские права третьей стороны. Производитель не несет ответственности ни за какие противоправные действия пользователя.

C-03-4

• Права на содержащиеся в данном устройстве звуковые данные, стили, аккомпанементы, фразы и изображения принадлежат Roland Corporation и/или Atelier Vision Corporation.

C-03-5

• Данный прибор предназначен для создания оригинальной музыки, соответственно пользователь имеет право свободно распространять и тиражировать свой собственный аудиоматериал.

C-03-6

• Приобретение данного продукта НЕ дает права извлекать его содержимое в любой форме в целях дальнейшего распространения на носителях информации или по компьютерным сетям.

2a-2

• MMP (Moore Microprocessor Portfolio) обозначает портфолио патента микропроцессорной архитектуры, разработанной Technology Properties Limited (TPL). Компания Roland получила лицензию на данную технологию у TPL Group.

T-01

• Все названия продуктов, упоминаемые в этом документе, являются торговыми марками или зарегистрированными торговыми марками соответствующих владельцев.

Содержание

Техника безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Важные замечания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Описание панелей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Лицевая панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Тыльная панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Подготовка к работе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Установка RD-300NX на стойку . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Подключение сетевого адаптера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Подключение внешнего оборудования к RD-300NX . . . . . . . . . . . .15

Подключение педалей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Включение/выключение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Включение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Выключение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Регулировка громкости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Регулировка контрастности дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Подключение накопителя USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Подключение привода CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Обзор RD-300NX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Основная структура RD-300NX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Понятие памяти . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Понятие патча . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Основные операции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Основные экраны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Функциональные кнопки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Кнопки курсора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Редакция значений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

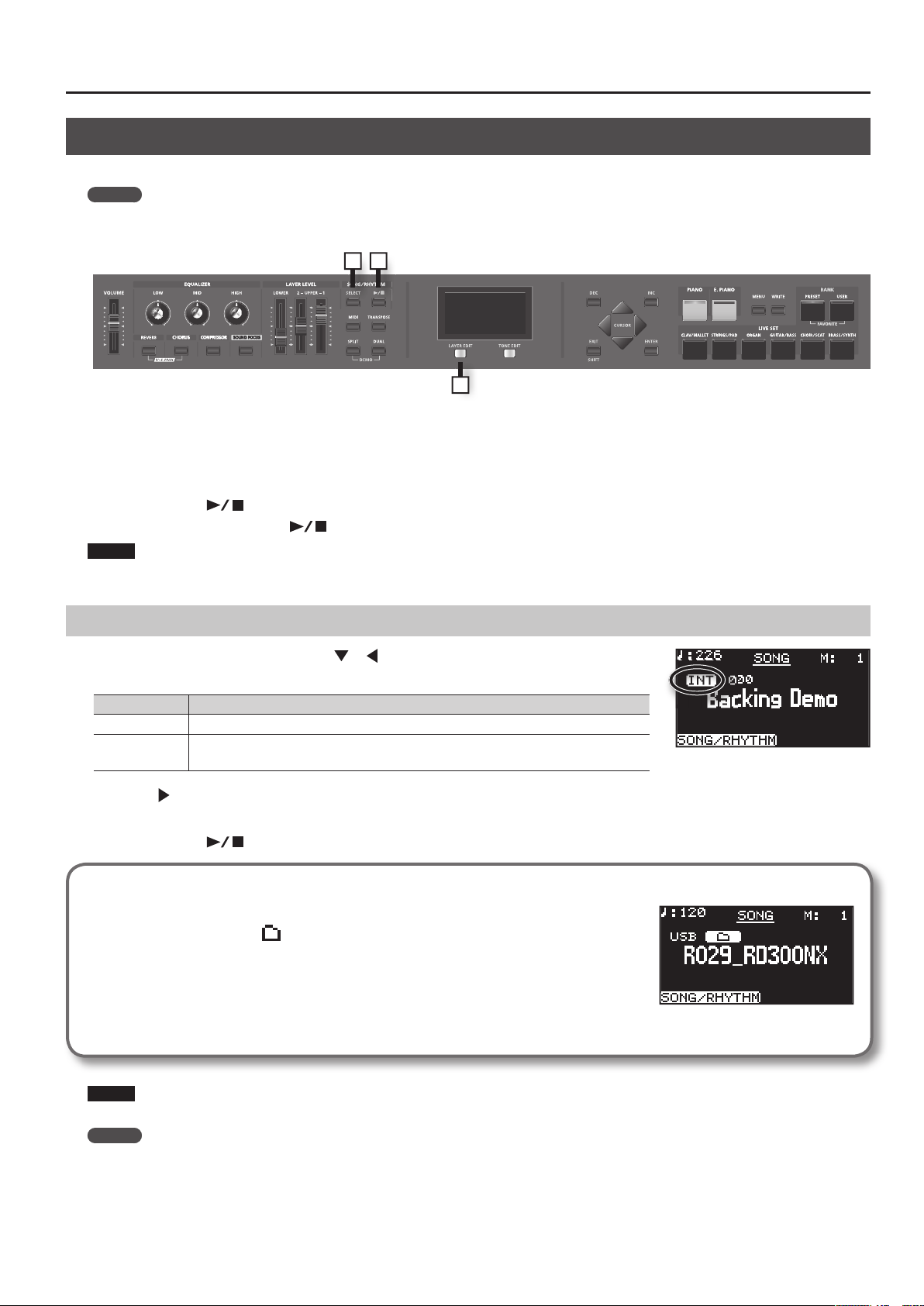

Воспроизведение демо-пьес (DEMO PLAY) . . . . . . . . 25

Исполнение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Игра на фортепиано . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Исполнение различными патчами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Одновременная игра несколькими тембрами . . . . . . . . . . . . . . . . . . 28

Наложение тембров (режим Dual) . . . . . . . . . . . . . . . . . . . . . . . . 28

Игра различными тембрами в двух зонах клавиатуры

(режим Split) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

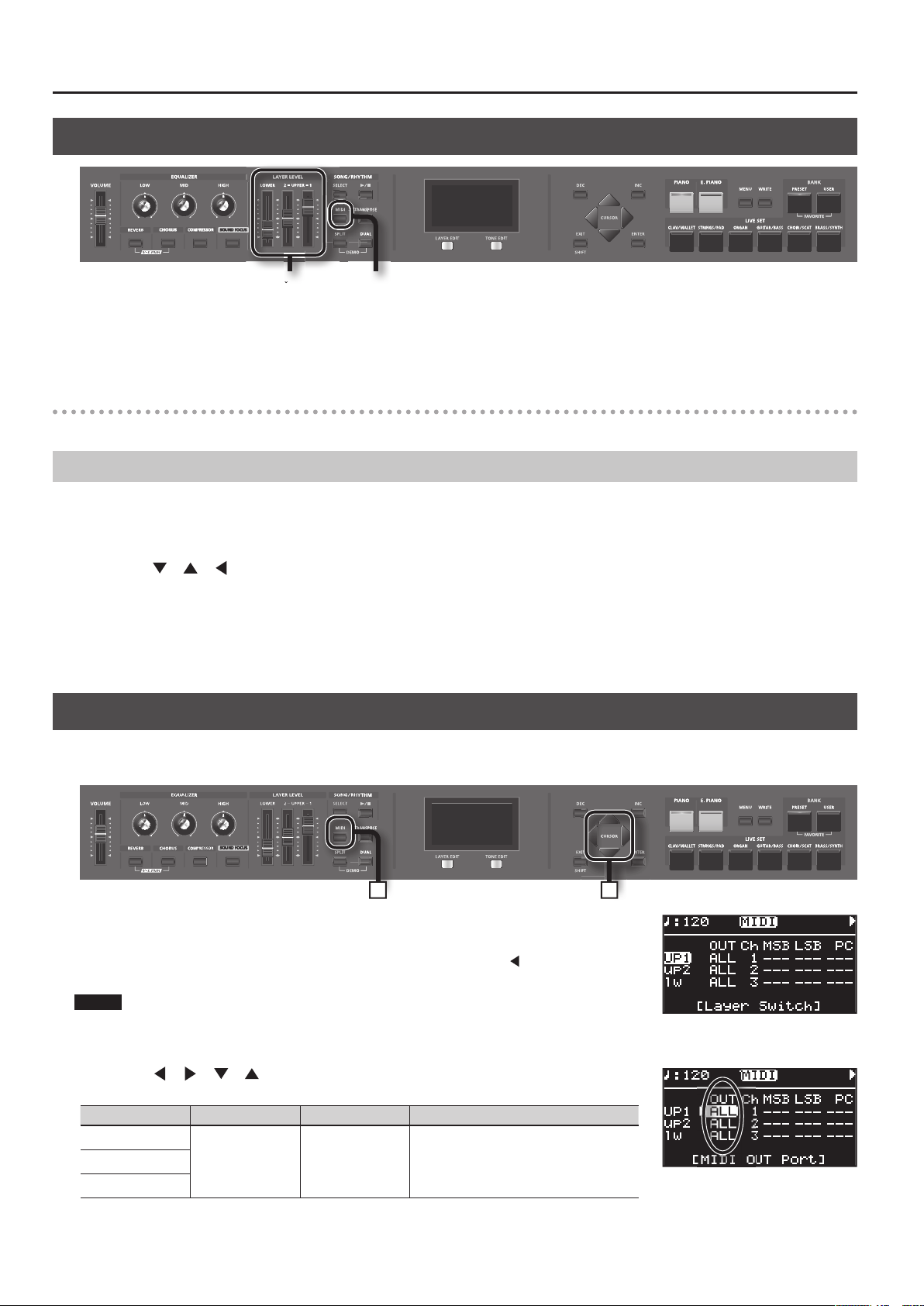

Включение/отключение слоя (Layer Switch) . . . . . . . . . . . . . . 29

Смена тембра, назначенного на слой. . . . . . . . . . . . . . . . . . . . .30

Настройка громкости слоя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

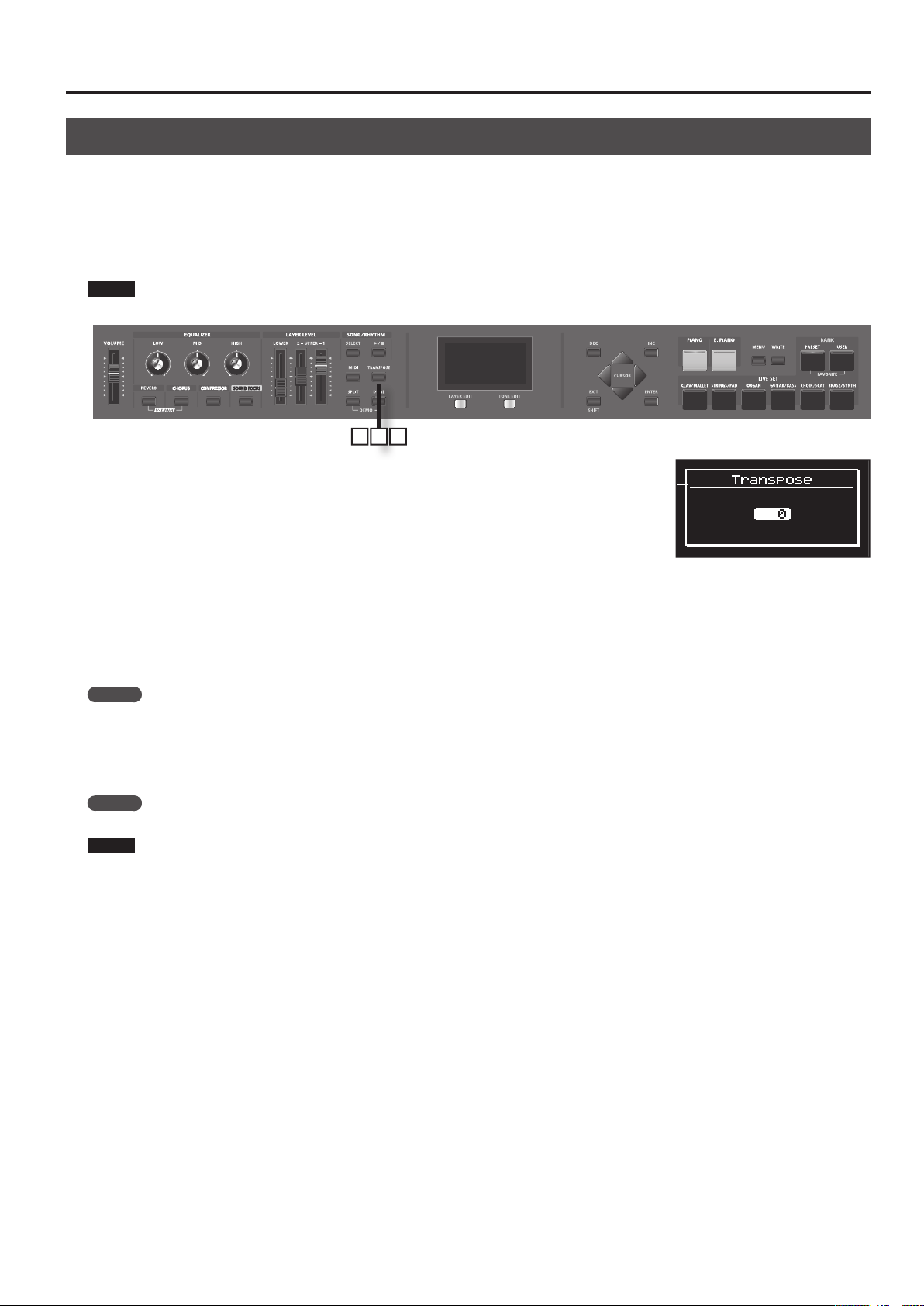

Транспонирование клавиатуры (TRANSPOSE) . . . . . . . . . . . . . . . . . . 31

Добавление реверберации (REVERB) . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Добавление объема звуку (CHORUS/DELAY ) . . . . . . . . . . . . . . . . . . . .32

Управление высотой звука в реальном времени . . . . . . . . . . . . . . .33

Компрессия звука (COMPRESSOR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Усиление выразительности звука (SOUND FOCUS) . . . . . . . . . . . . .34

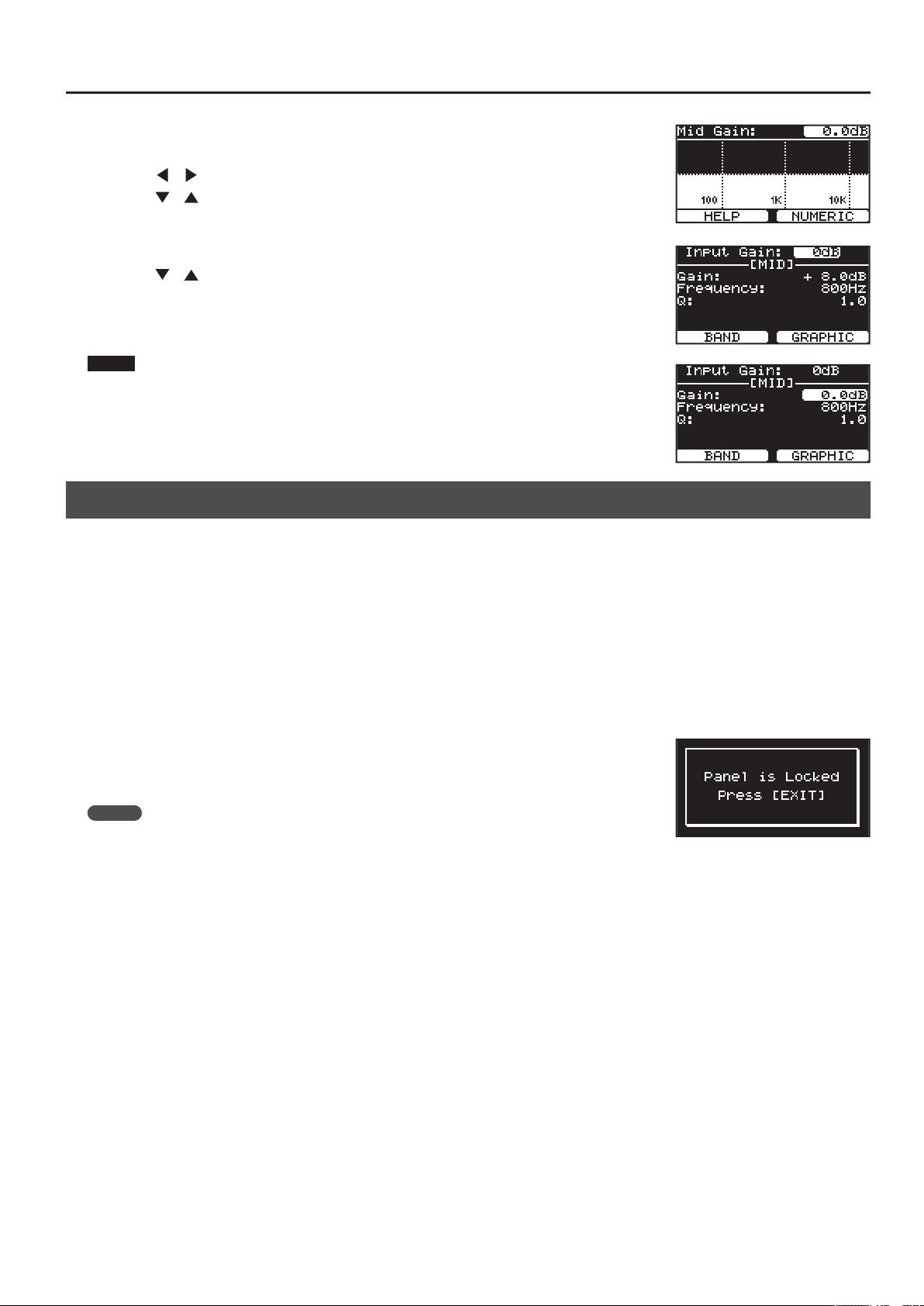

Настройка уровня различных частот (EQUALIZER) . . . . . . . . . . . . . .34

Блокировка кнопок (Panel Lock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Дополнительные возможности исполнения . . . . . . 36

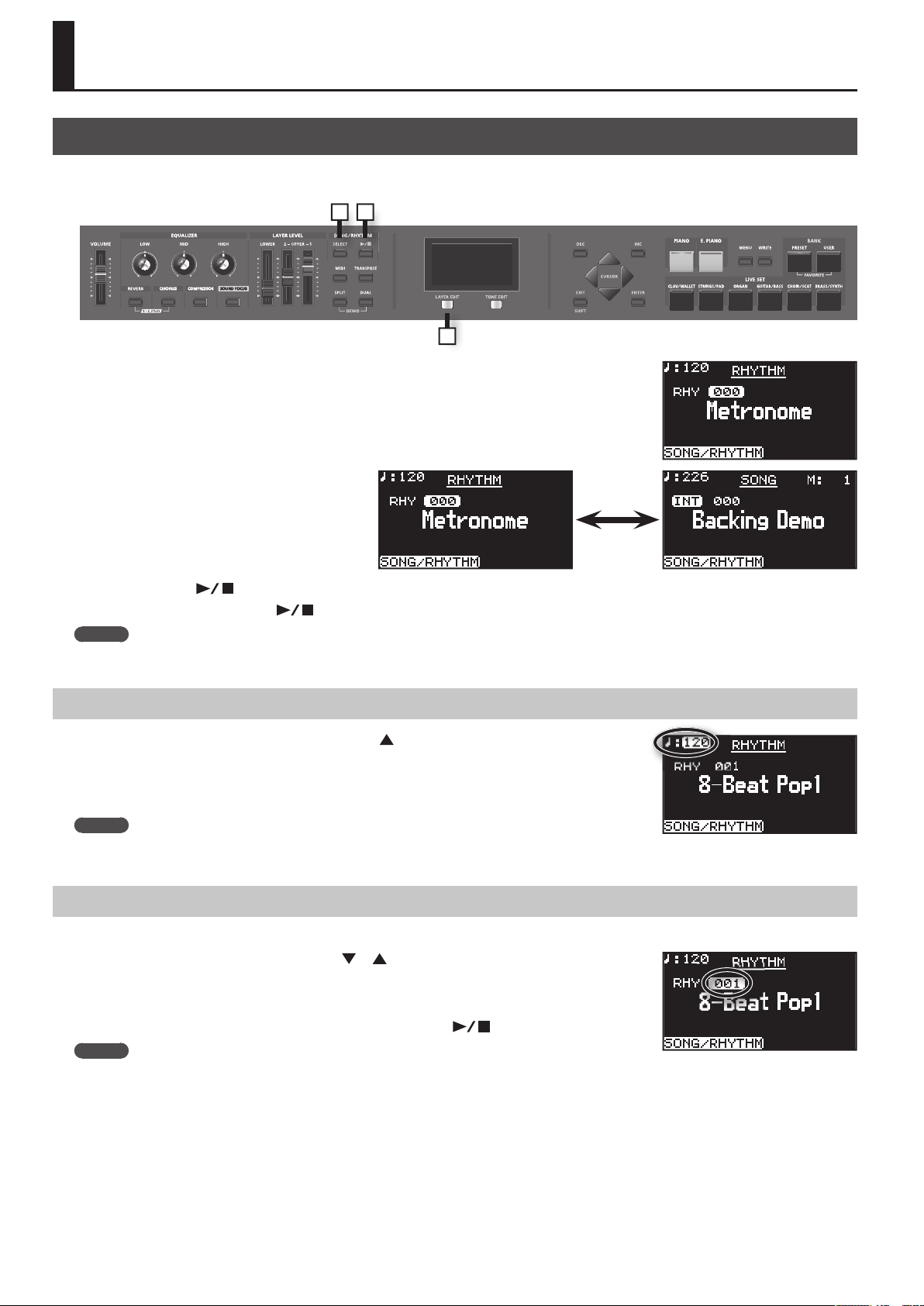

Воспроизведение ударных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

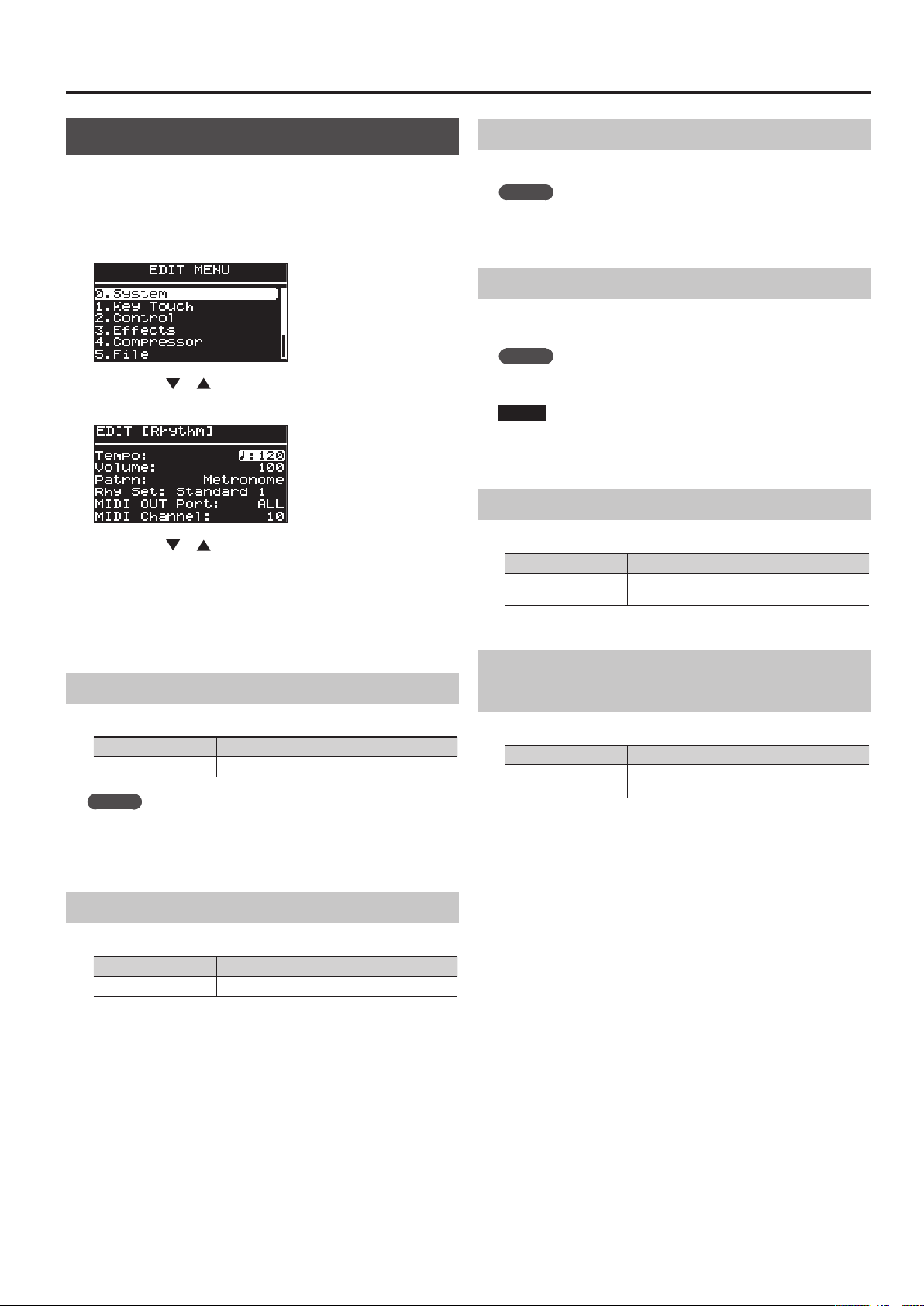

Изменение темпа ударных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Выбор паттерна ударных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Воспроизведение пьес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Выбор пьесы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Изменение темпа пьесы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

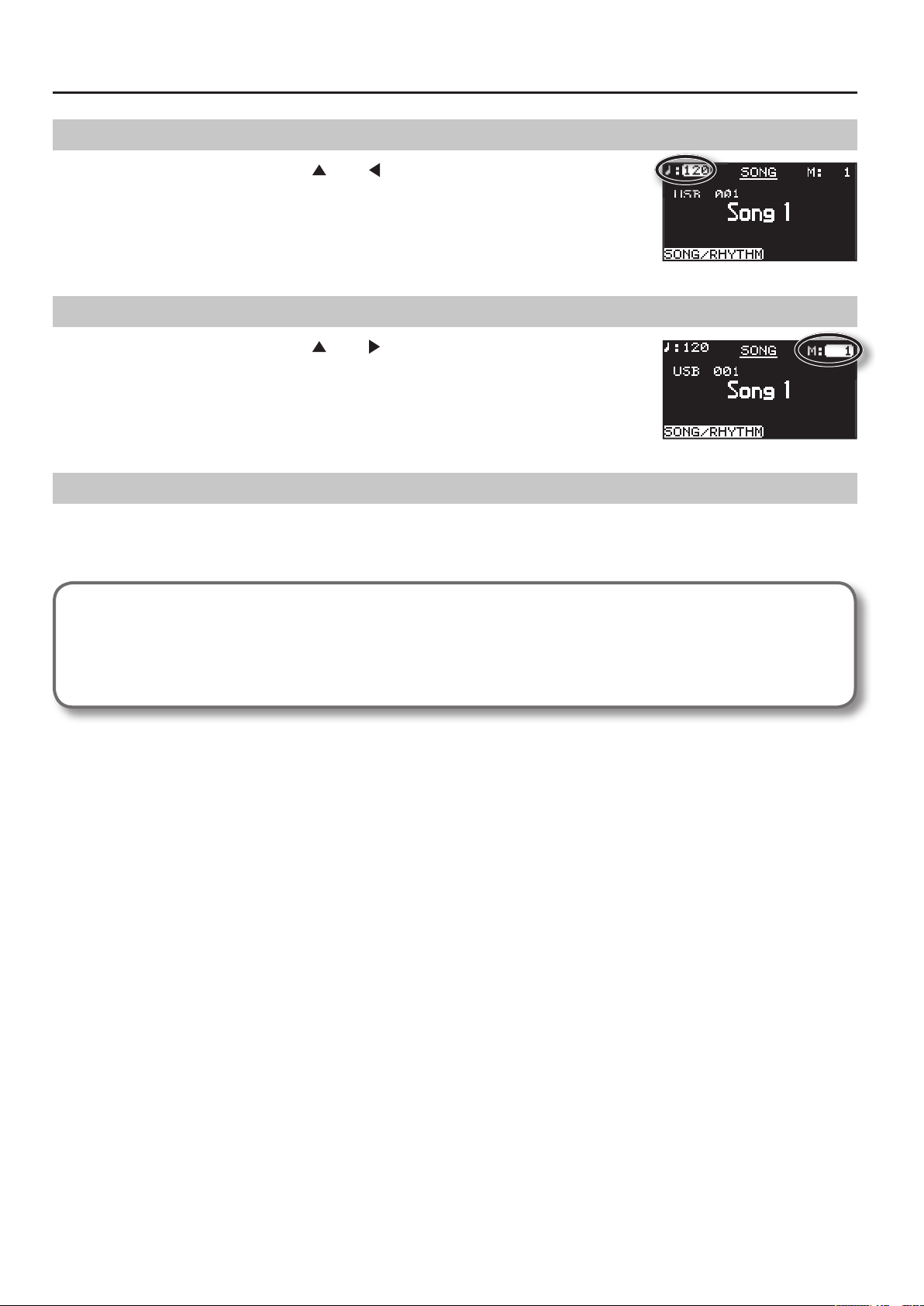

Перемотка пьесы вперед/назад . . . . . . . . . . . . . . . . . . . . . . . . . .38

Переход в начало пьесы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Обработка звука эффектами (MFX) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Выбор установок патча (Live Set ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

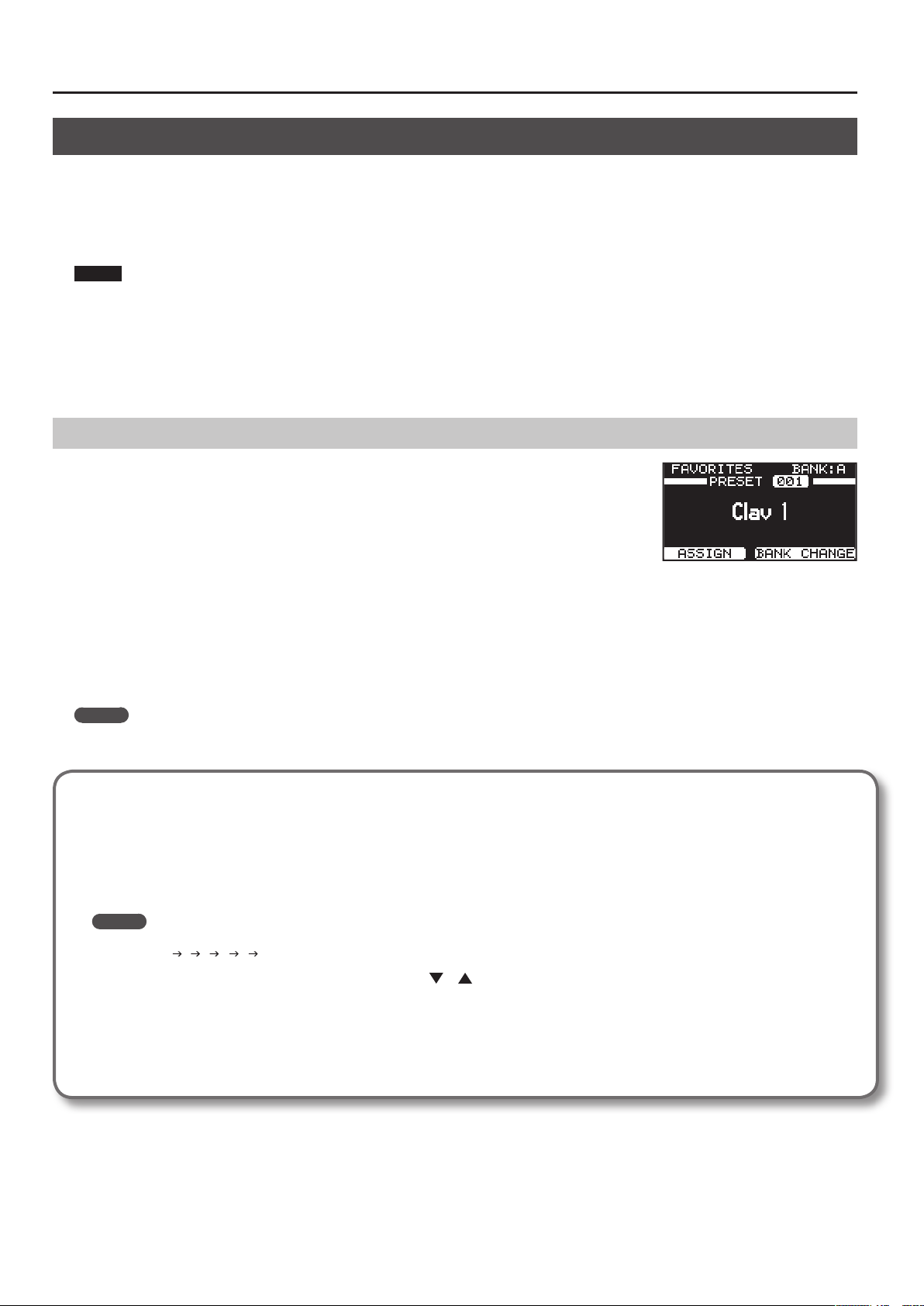

Регистрация “любимых” патчей . . . . . . . . . . . . . . . . . . . . . . . . . . .40

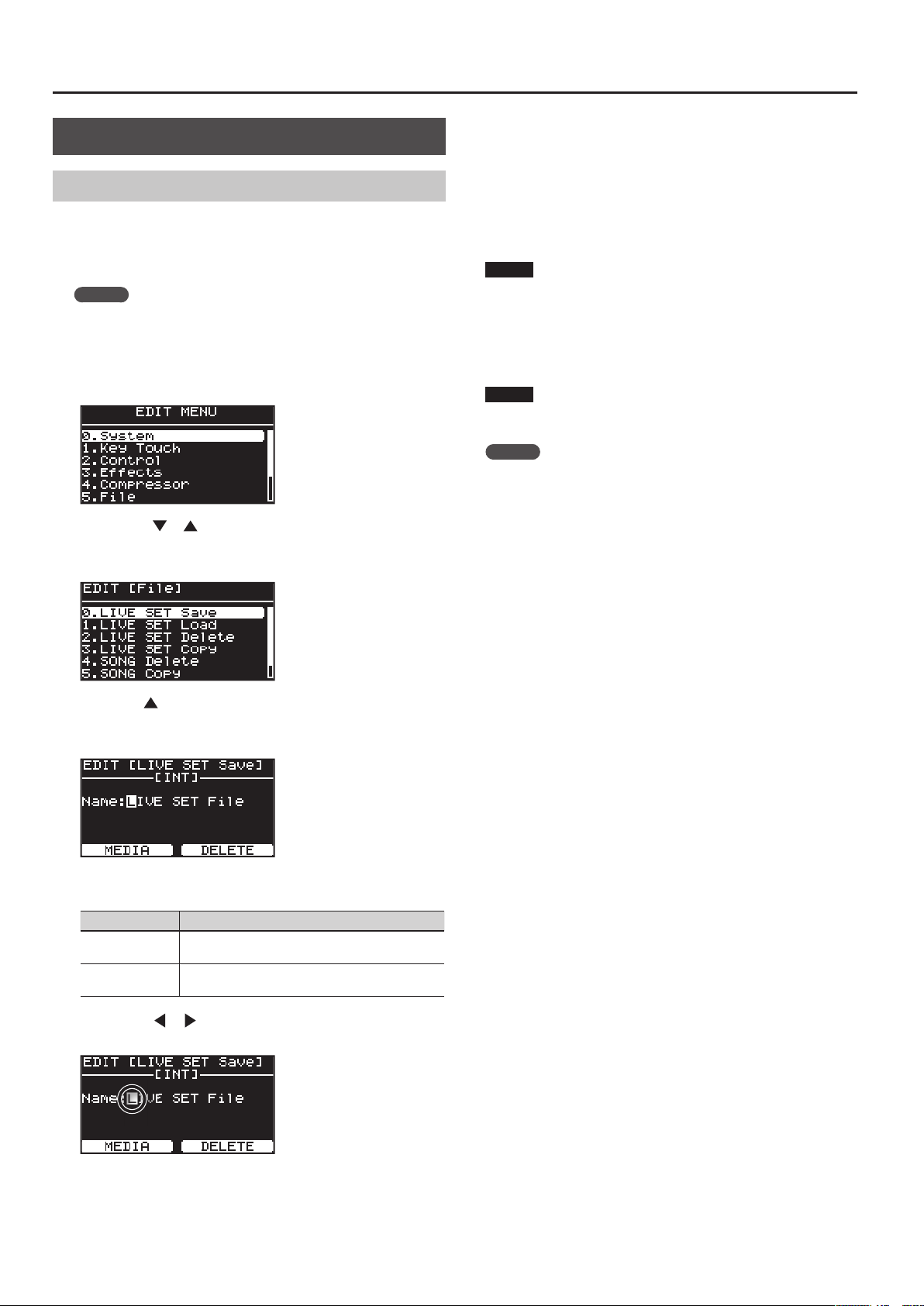

Сохранение установок в патч . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Детальные настройки тембров ONE TOUCH . . . . . . . 42

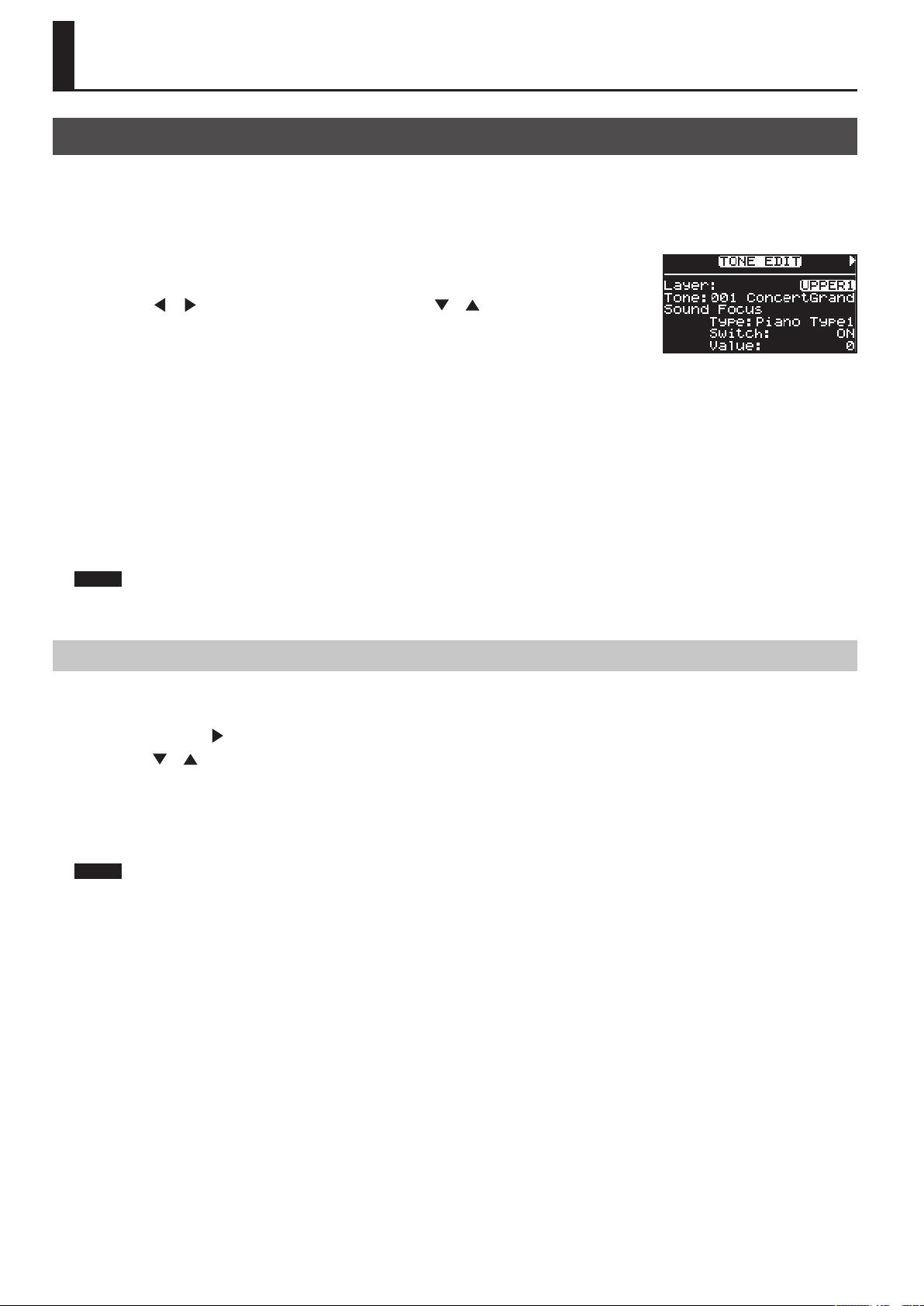

Детальная настройка тембров фортепиано . . . . . . . . . . . . . . . . . . . .42

Сохранение установок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Установка чувствительности клавиатуры . . . . . . . . . . . . . . . .44

Точная подстройка высоты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Настройка резонанса при нажатой демпферной

педали . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Восстановление начальных значений . . . . . . . . . . . . . . . . . . . .45

Детальная настройка тембров электропиано . . . . . . . . . . . . . . . . . . 46

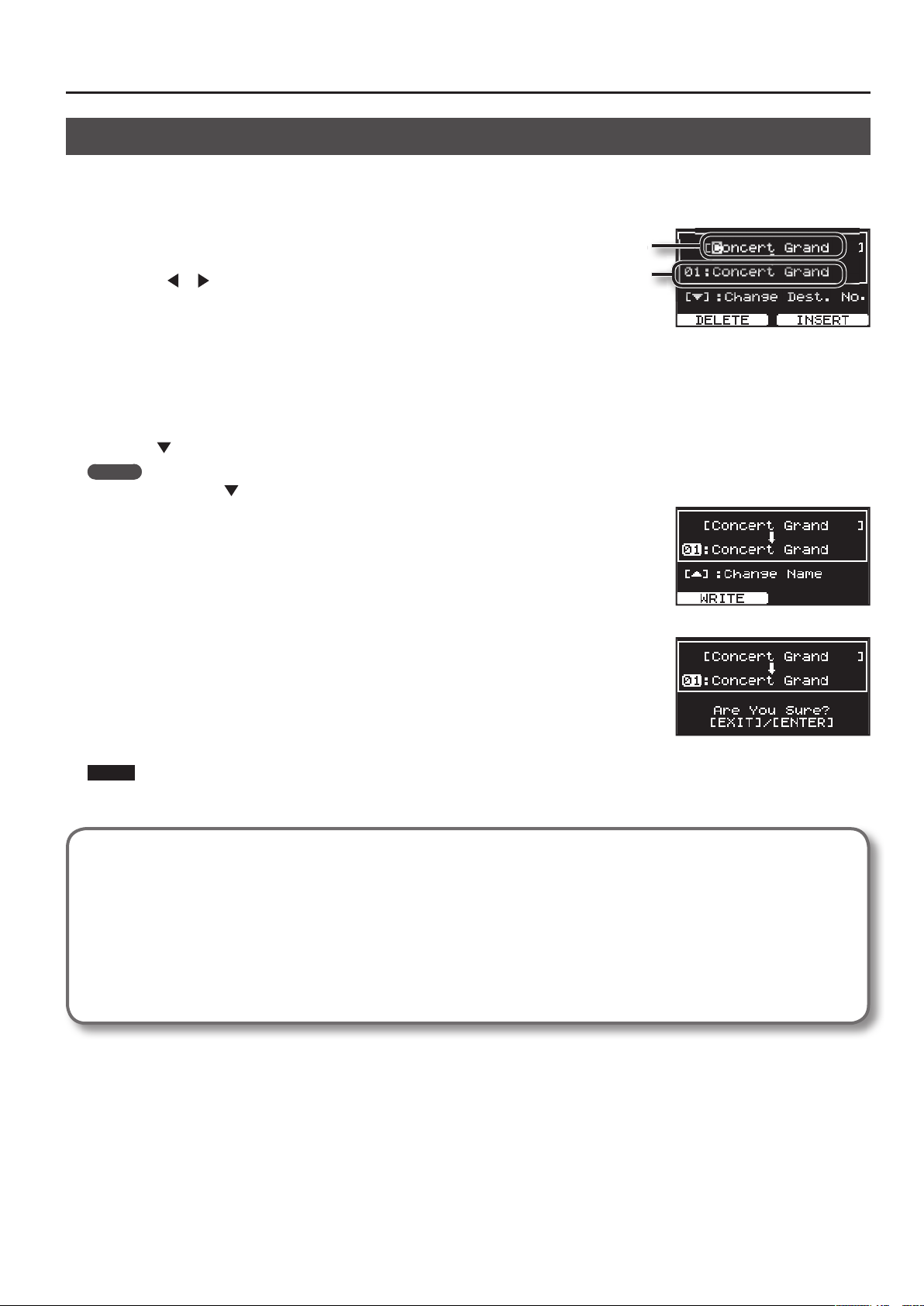

Сохранение установок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Восстановление начальных значений . . . . . . . . . . . . . . . . . . . .46

Детальная настройка тембров . . . . . . . . . . . . . . . . . . . . 47

Установки тембров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Установки слоев . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

RD-300NX в качестве мастер-клавиатуры . . . . . . . . . 51

Понятие MIDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Коммутация MIDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Уровень громкости слоя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Включение/отключение слоя (Layer Switch) . . . . . . . . . . . . . . 52

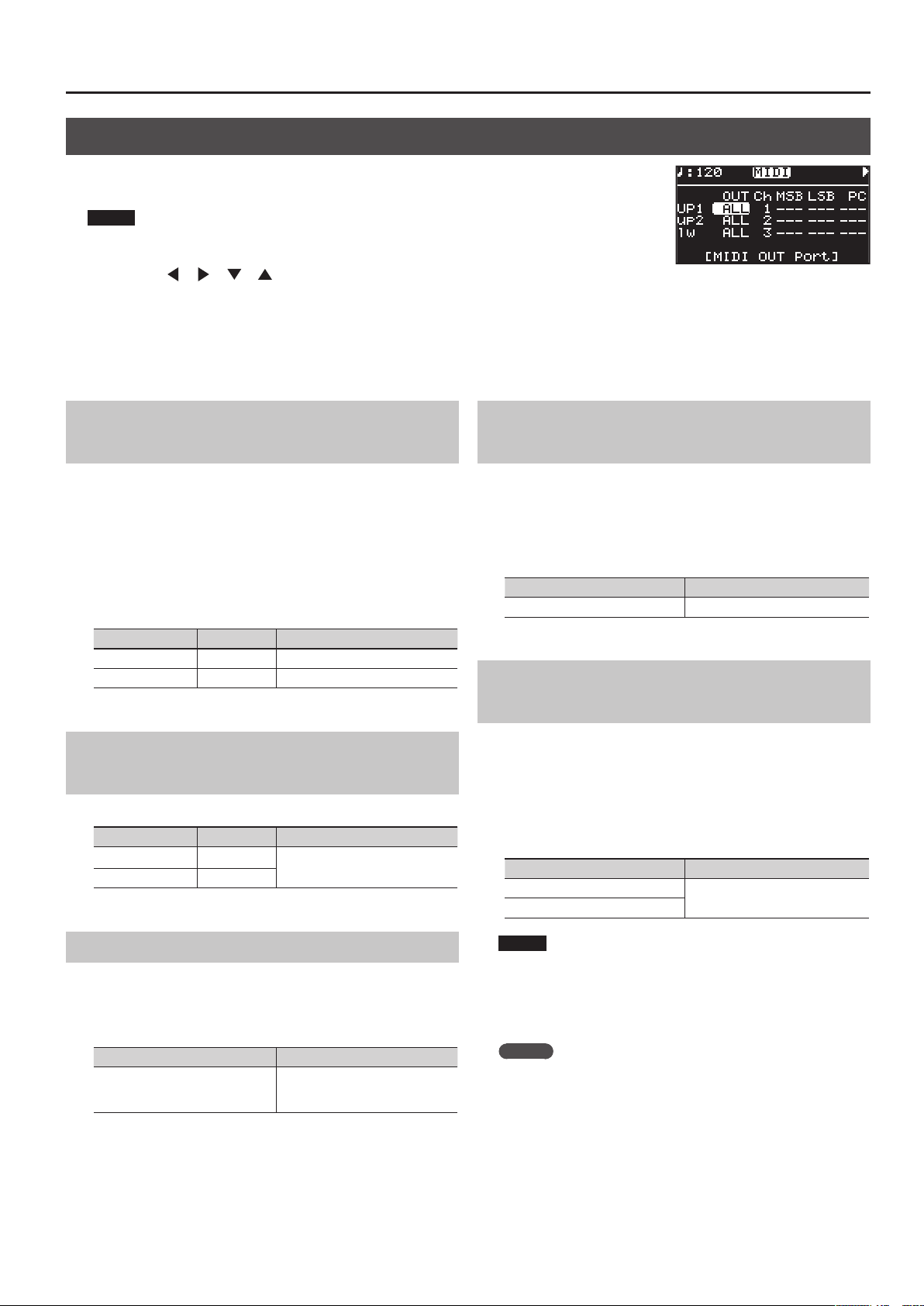

Выбор выходного MIDI-порта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Настройка передающего MIDI-канала . . . . . . . . . . . . . . . . . . . . . . . . . .53

Выбор тембров на внешнем устройстве . . . . . . . . . . . . . . . . . . . . . . . .54

Детальные настройки передаваемых партий . . . . . . . . . . . . . . . . . . 55

Настройка громкости и панорамы (Volume/Pan) . . . . . . . . . 55

Глубина реверберации/хоруса (Reverb/Chorus) . . . . . . . . . . 55

Управление полифонией (Mono/Poly) . . . . . . . . . . . . . . . . . . . .55

Транспонирование каждого из слоев (Transpose) . . . . . . . . 55

Клавиатурный диапазон каждого из слоев

(Key Range) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Динамический диапазон Velocity (Velocity Range) . . . . . . . . 56

Настройка параметров тембра

(ATK/DCY/REL/COF/RES) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Эффект портаменто (Portamento). . . . . . . . . . . . . . . . . . . . . . . . .56

Зависимость изменения громкости от скорости

нажатия на клавиши(Velocity Sense/Max) . . . . . . . . . . . . . . . . .56

Изменение высоты тембра (Coarse Tune/Fine Tune) . . . . . . . 56

Диапазон сдвига высоты тона джойстиком

(Bend Range) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Глубина модуляции (Modulation Depth) . . . . . . . . . . . . . . . . . .57

Включение/отключение контроллеров . . . . . . . . . . . . . . . . . .57

Передача сообщений Control Change (User CC) . . . . . . . . . . .57

Детальные установки функций . . . . . . . . . . . . . . . . . . . 58

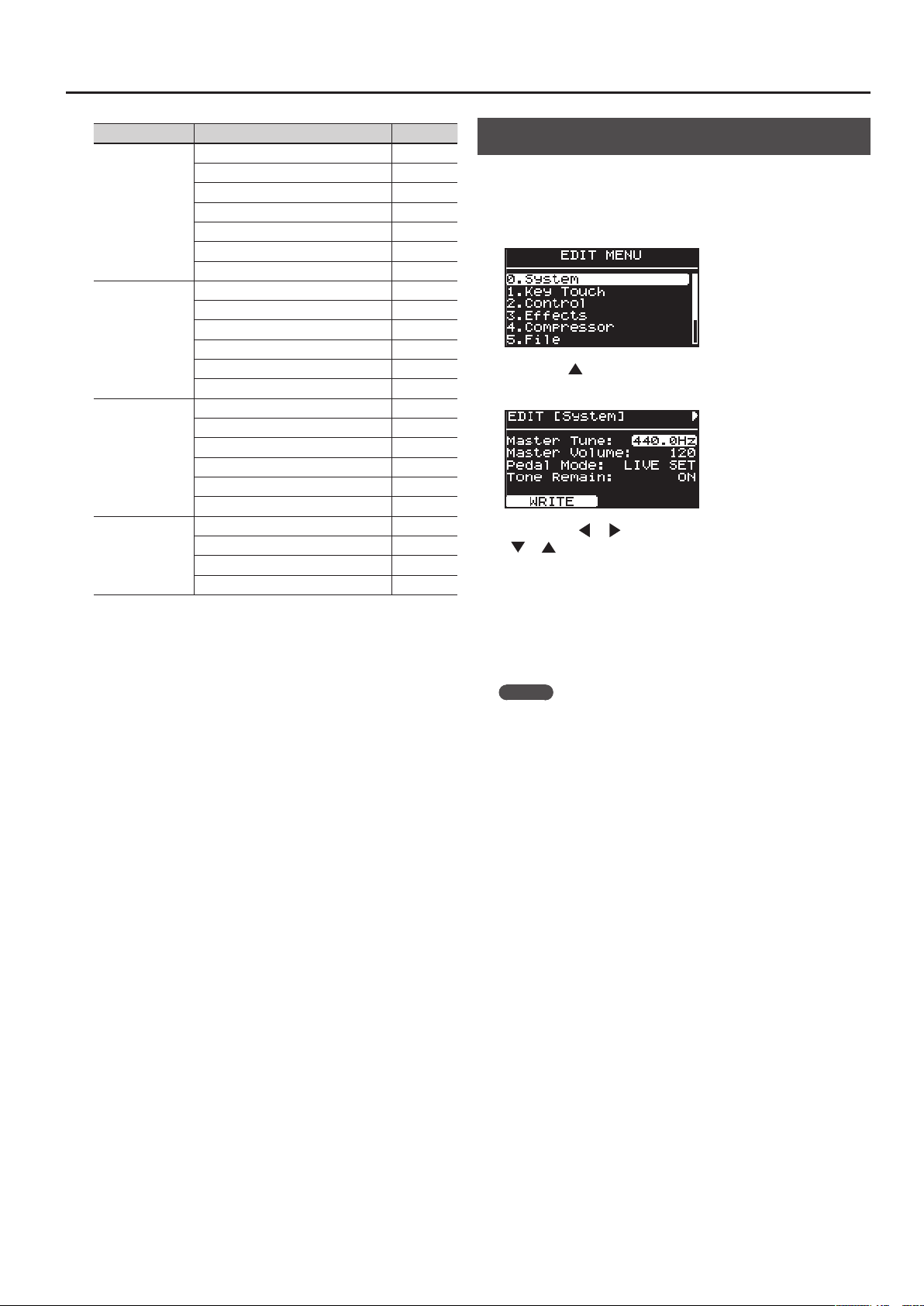

Установка параметров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Системные установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Общая настройка (Master Tune) . . . . . . . . . . . . . . . . . . . . . . . . . .60

Общая громкость (Master Volume) . . . . . . . . . . . . . . . . . . . . . . . . 60

Фиксация настроек педалей (Pedal Mode) . . . . . . . . . . . . . . . . 60

Режим переключения между тембрами (Tone Remain) . . . 60

Фиксация настроек кнопок [S1] [S2] (S1/S2 Mode) . . . . . . . . 60

Содержание

Переключение патчей сообщениями Program Change

(LIVE SET Ctrl Ch) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

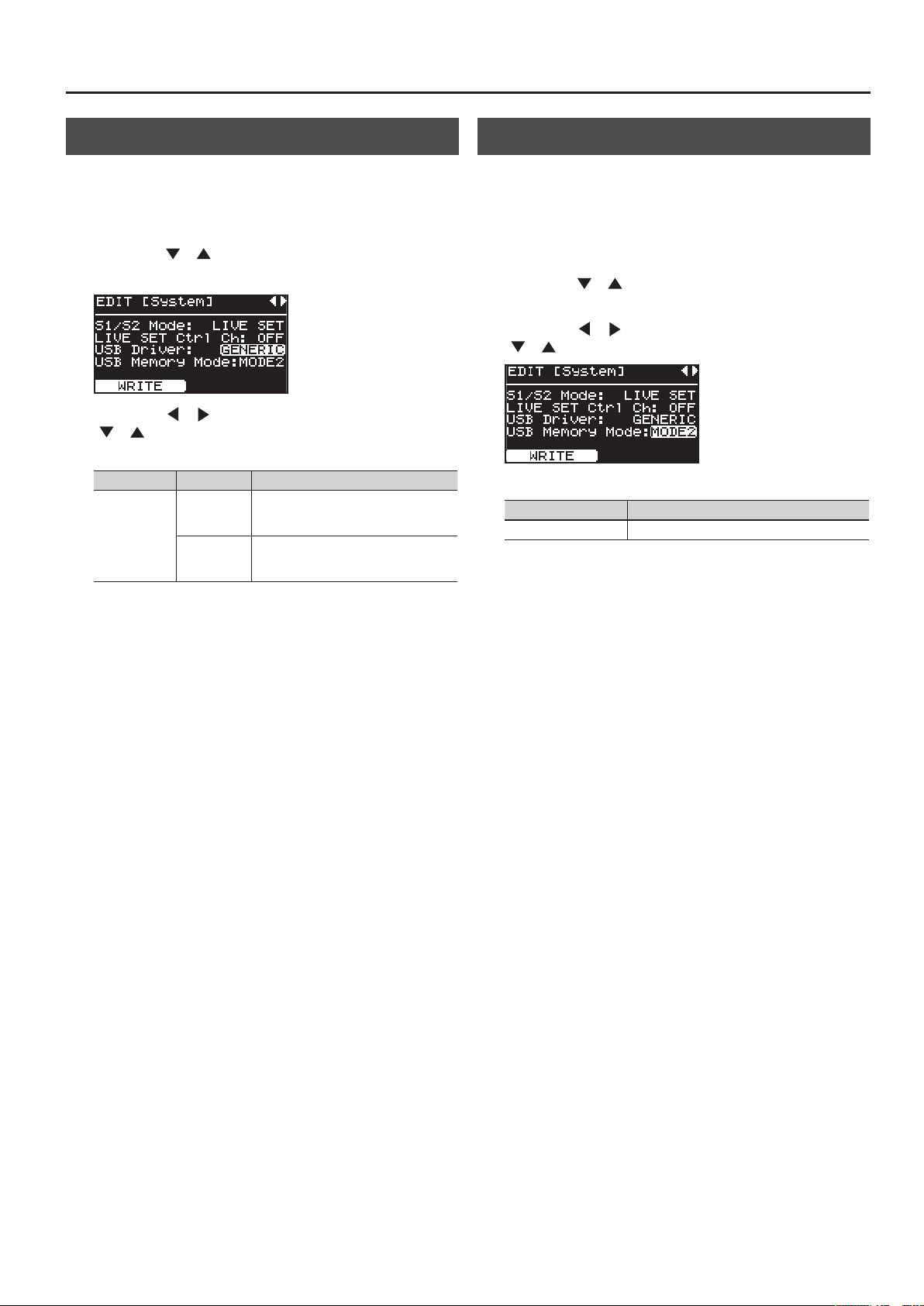

Выбор драйвера USB (USB Driver) . . . . . . . . . . . . . . . . . . . . . . . . .61

Выбор режима накопителя USB

(USB Memory Mode) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Установка полярности педалей

(Damper/FC1/FC2 Polarity) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Выбор количества партий (Part Mode) . . . . . . . . . . . . . . . . . . . . 62

Выбор строя (Temperament/Key) . . . . . . . . . . . . . . . . . . . . . . . . . 62

Прием сообщений GM/GM2 System On и GS Reset

(Rx GM/GM2 Sys On, Rx GS Reset) . . . . . . . . . . . . . . . . . . . . . . . . . .62

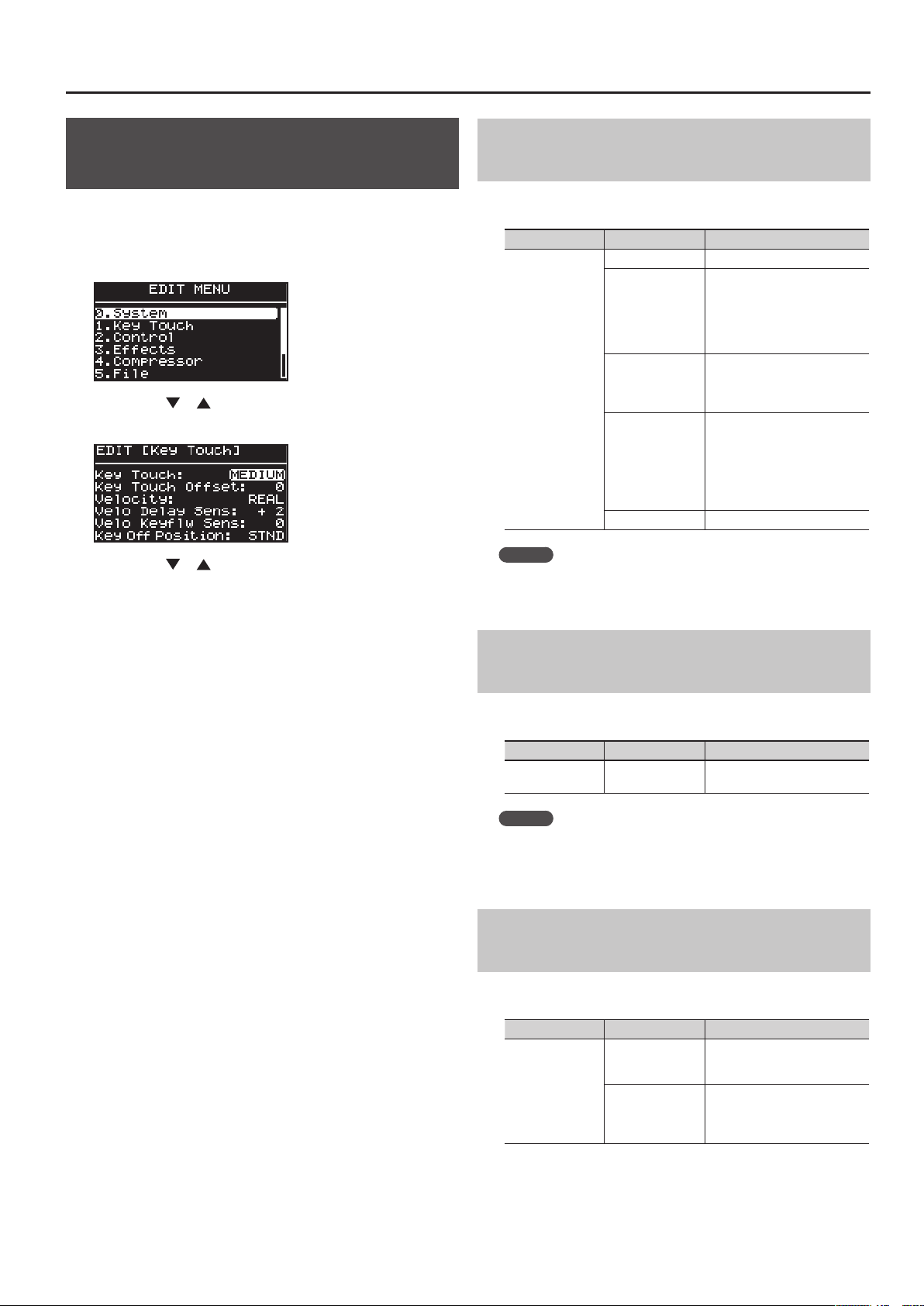

Установка чувствительности клавиатуры . . . . . . . . . . . . . . . . . . . . . . 63

Смена чувствительности клавиатуры

(Key Touch) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Точная подстройка чувствительности клавиатуры

(Key Touch Oset) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Установка постоянной громкости (Velocity) . . . . . . . . . . . . . . 63

Задержка звучания в зависимости от динамики

исполнения (Velo Delay Sens) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Зависимость чувствительности клавиатуры

от высоты взятой ноты (Velo Keyw Sens) . . . . . . . . . . . . . . . . .64

Определение момента снятия ноты

(Key O Position) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

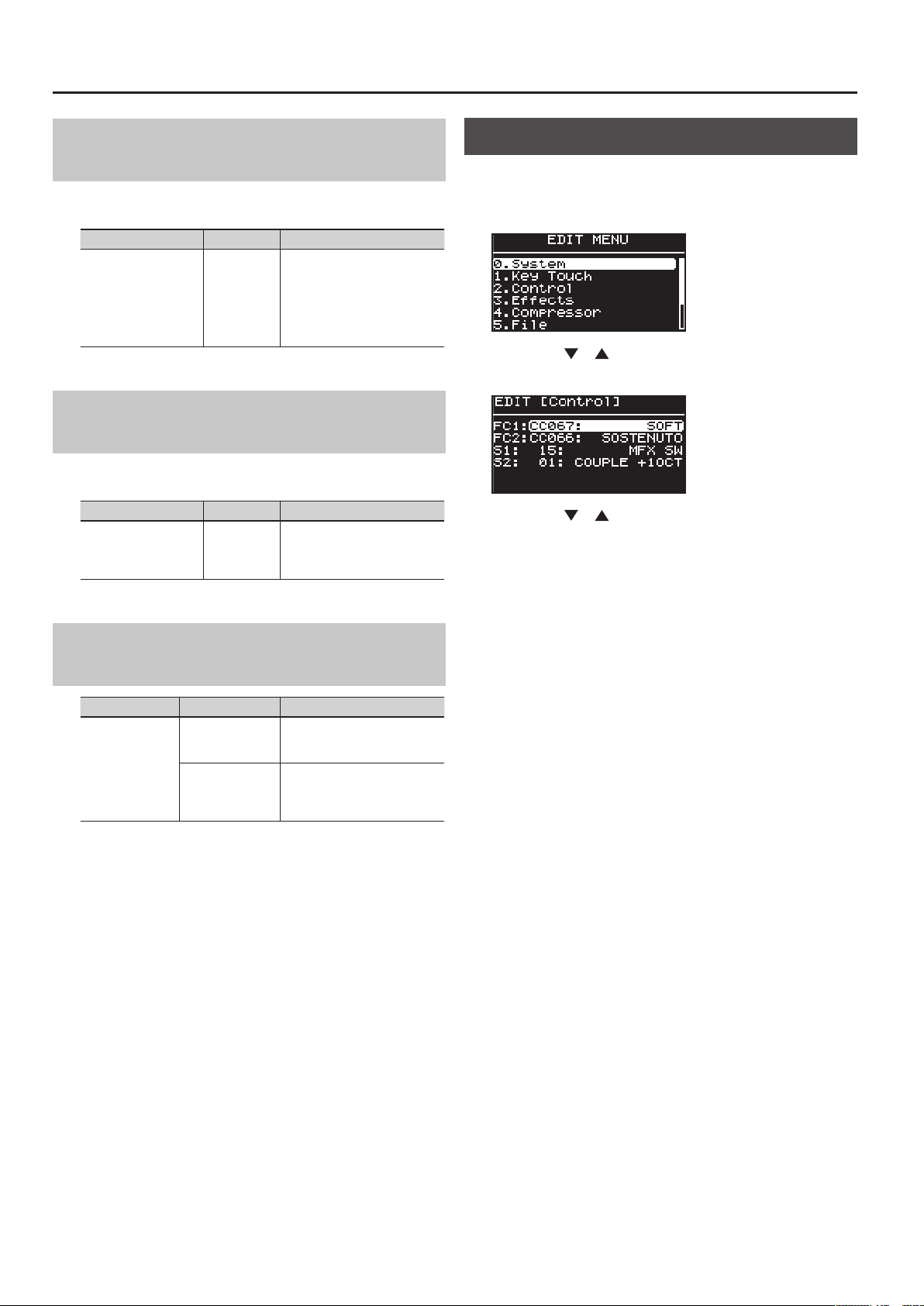

Настройка педалей и кнопок [S1]/[S2] . . . . . . . . . . . . . . . . . . . . . . . . . .64

Список функций, назначаемых на педали

(FC1/FC2 Pedal Assign) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Список функций, назначаемых на кнопки [S1]/[S2]

(S1/S2 Assign) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

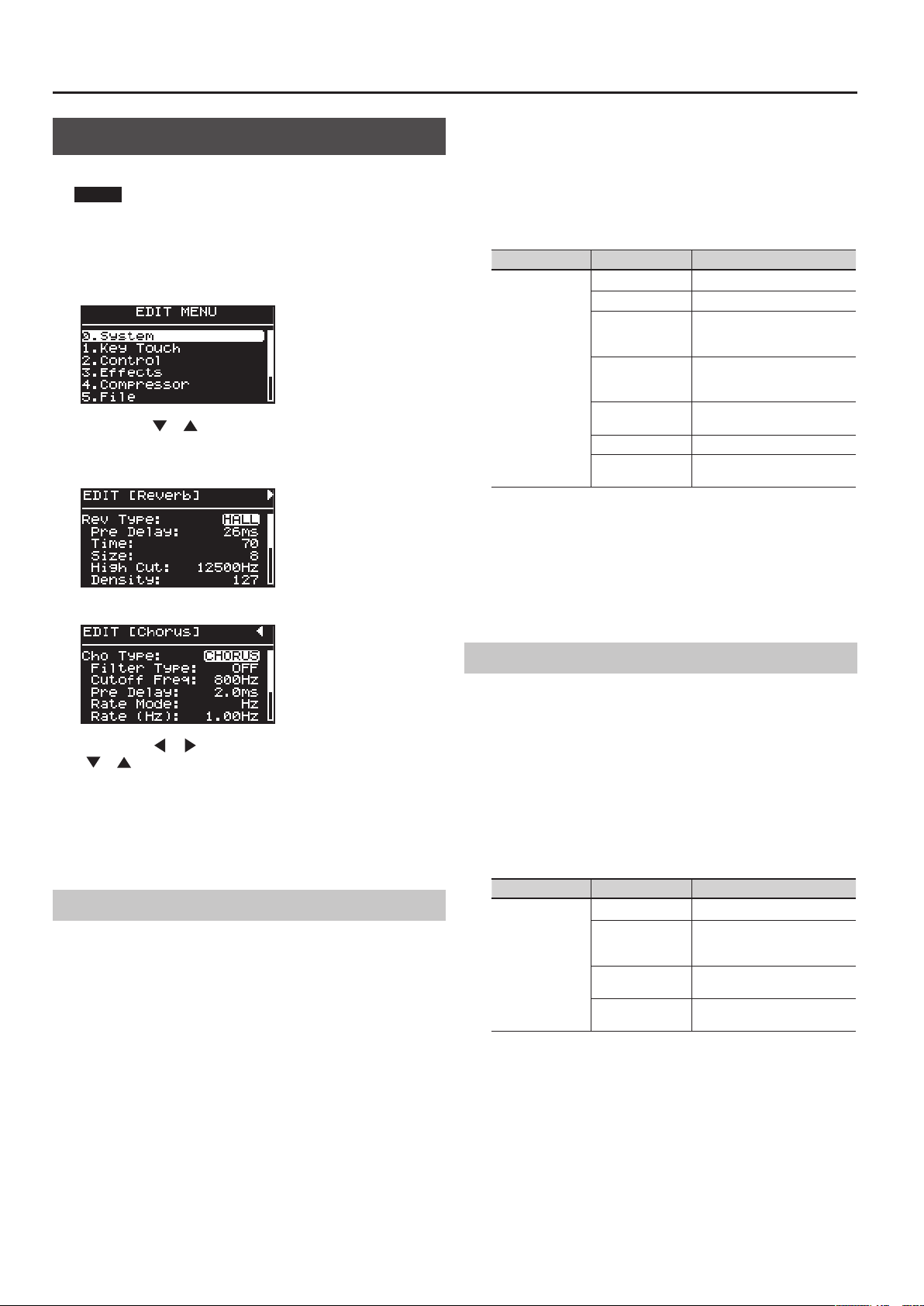

Установки реверберации/хоруса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Настройка реверберации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Настройка хоруса/задержки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

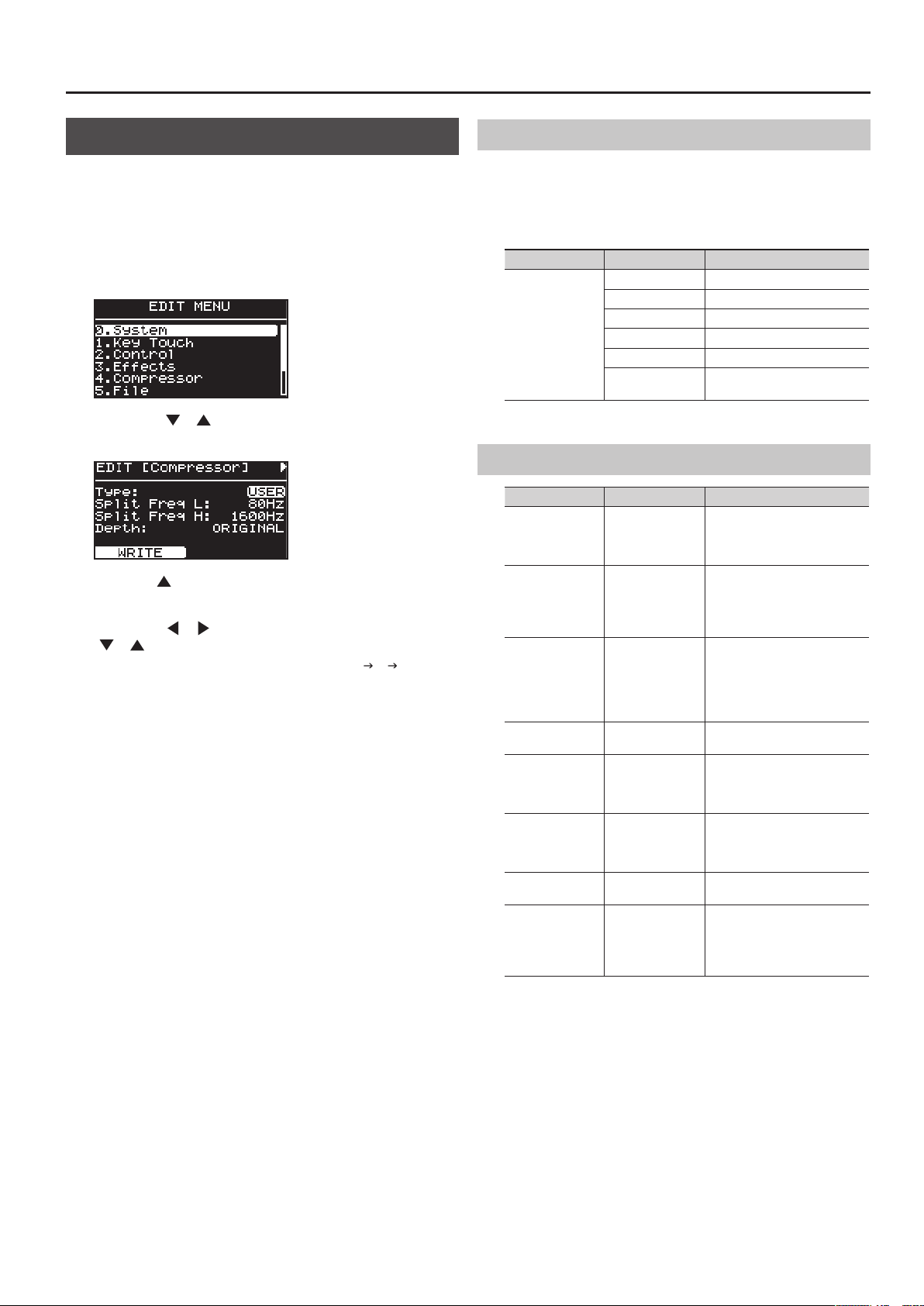

Настройка компрессора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Выбор типа компрессора (Type) . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Параметры компрессора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

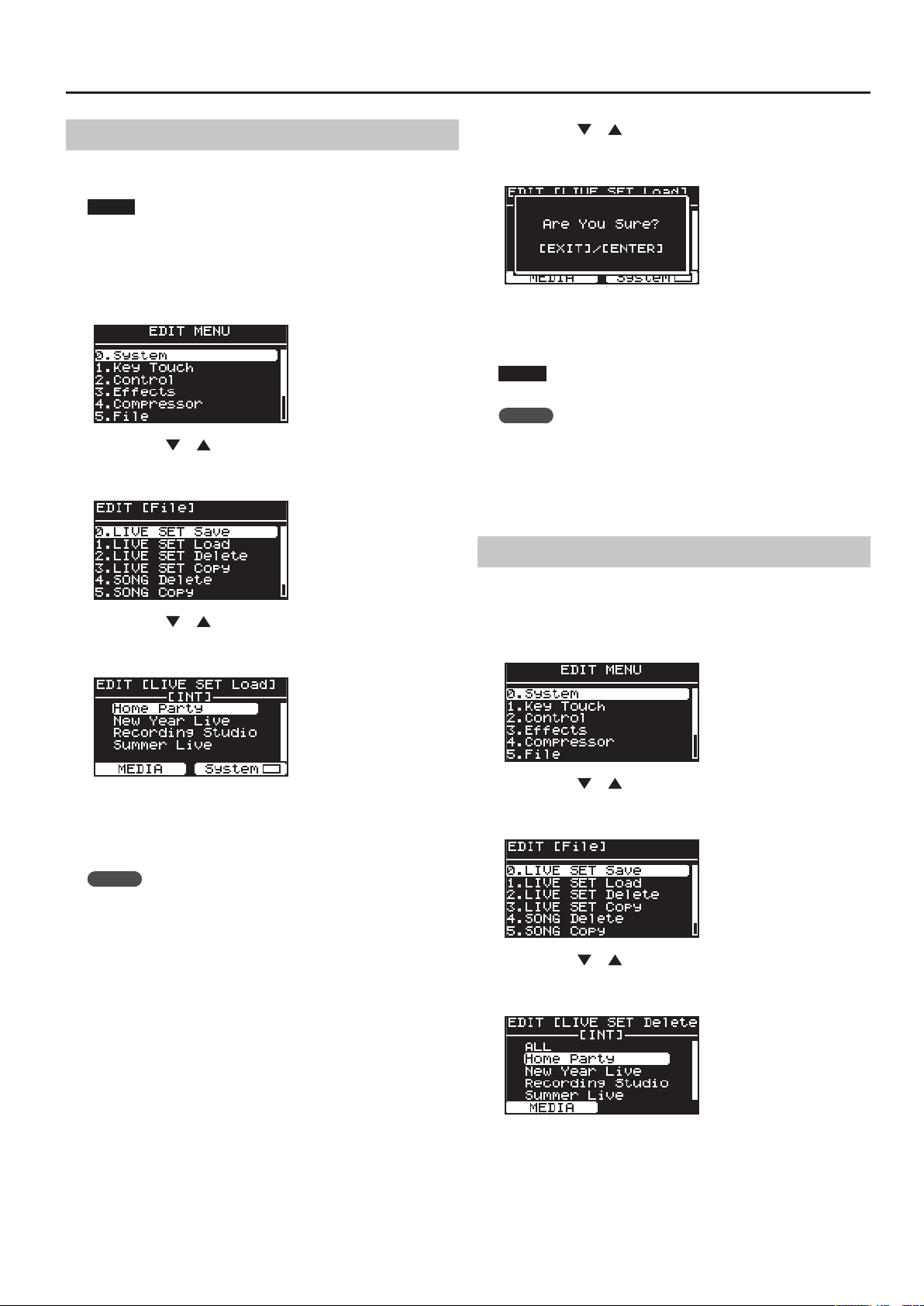

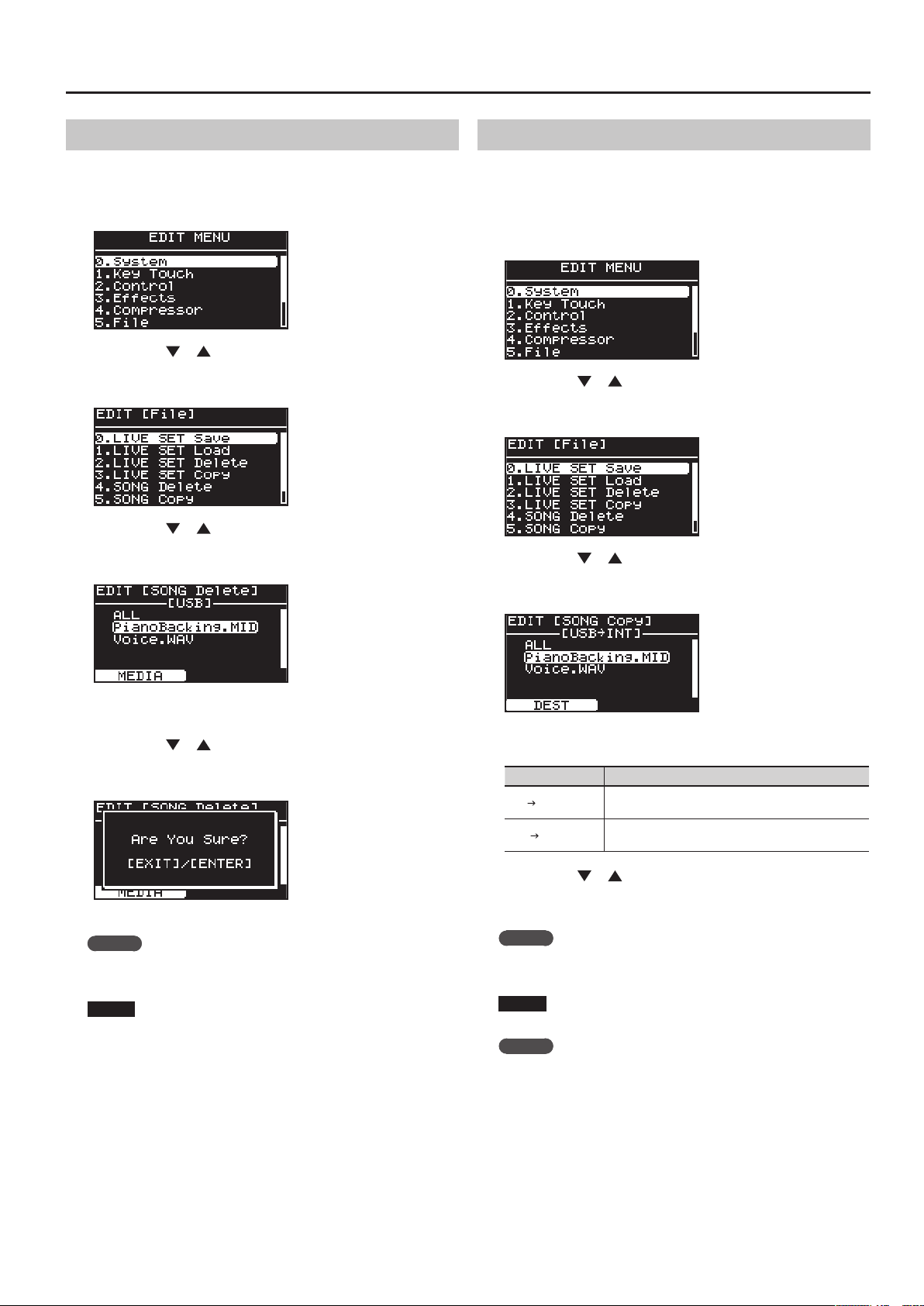

Управление файлами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Сохранение патча (LIVE SET Save) . . . . . . . . . . . . . . . . . . . . . . . . .68

Загрузка файла патчей (LIVE SET Load) . . . . . . . . . . . . . . . . . . . . 69

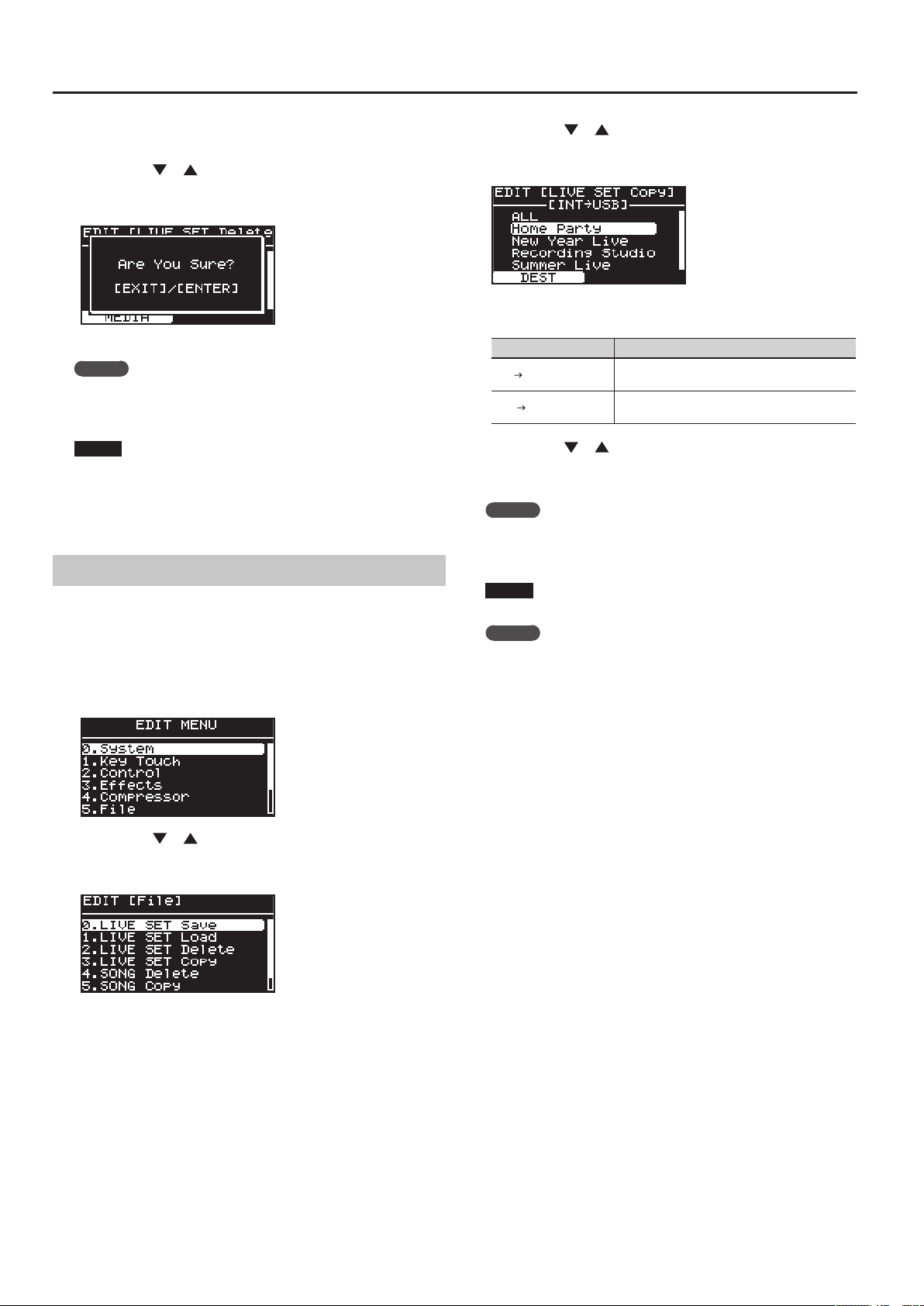

Удаление файла патчей (LIVE SET Delete) . . . . . . . . . . . . . . . . . 69

Копирование файла патчей (LIVE SET Copy) . . . . . . . . . . . . . .70

Удаление пьесы (SONG Delete) . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Копирование пьесы (SONG Copy). . . . . . . . . . . . . . . . . . . . . . . . .71

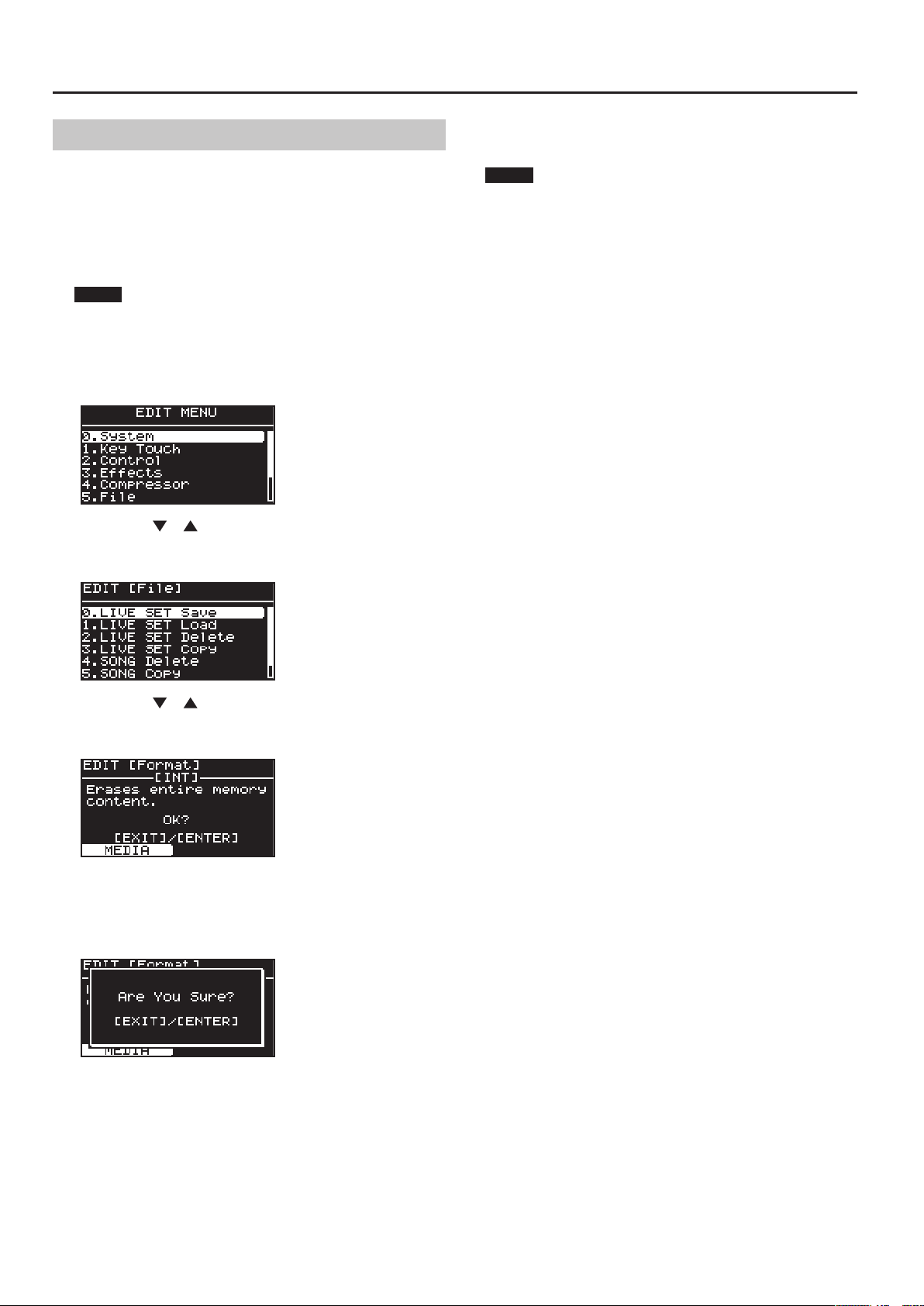

Форматирование памяти (Format) . . . . . . . . . . . . . . . . . . . . . . . .72

Установки партии ударных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Установка темпа (Tempo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Установка громкости (Volume) . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Смена паттернов (Pattern) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Смена набора ударных (Rhy Set) . . . . . . . . . . . . . . . . . . . . . . . . . .73

Выбор MIDI-выхода (MIDI OUT Port) . . . . . . . . . . . . . . . . . . . . . . . 73

Выбор выходного MIDI-канала

(MIDI Channel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Функция V-LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Включение/отключение V-LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Настройки V-LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Параметры V-LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

Local ON/OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

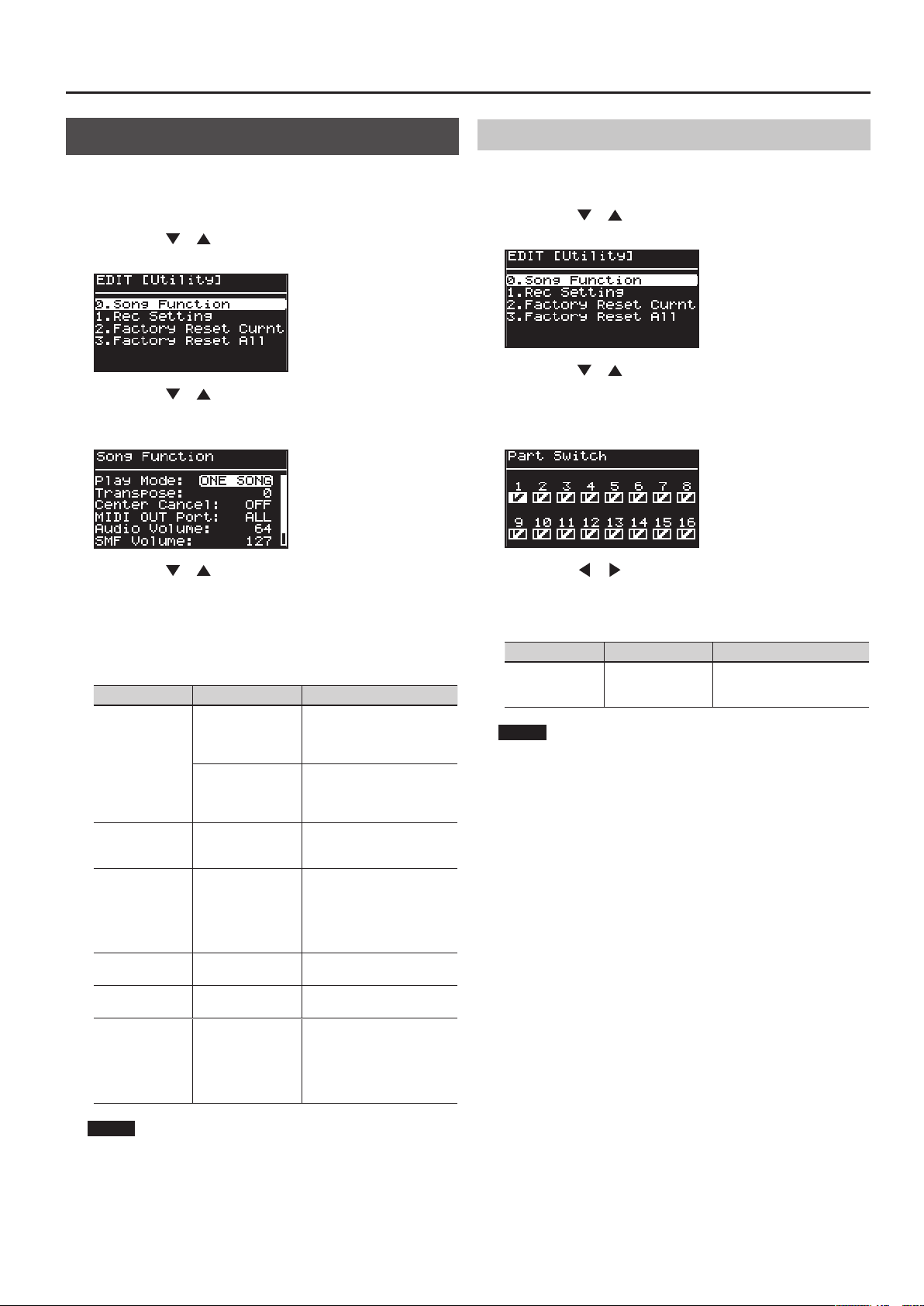

Установки воспроизведения пьес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Включение/отключение партий . . . . . . . . . . . . . . . . . . . . . . . . . .75

Восстановление заводских настроек . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Factory Reset Current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Factory Reset All . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

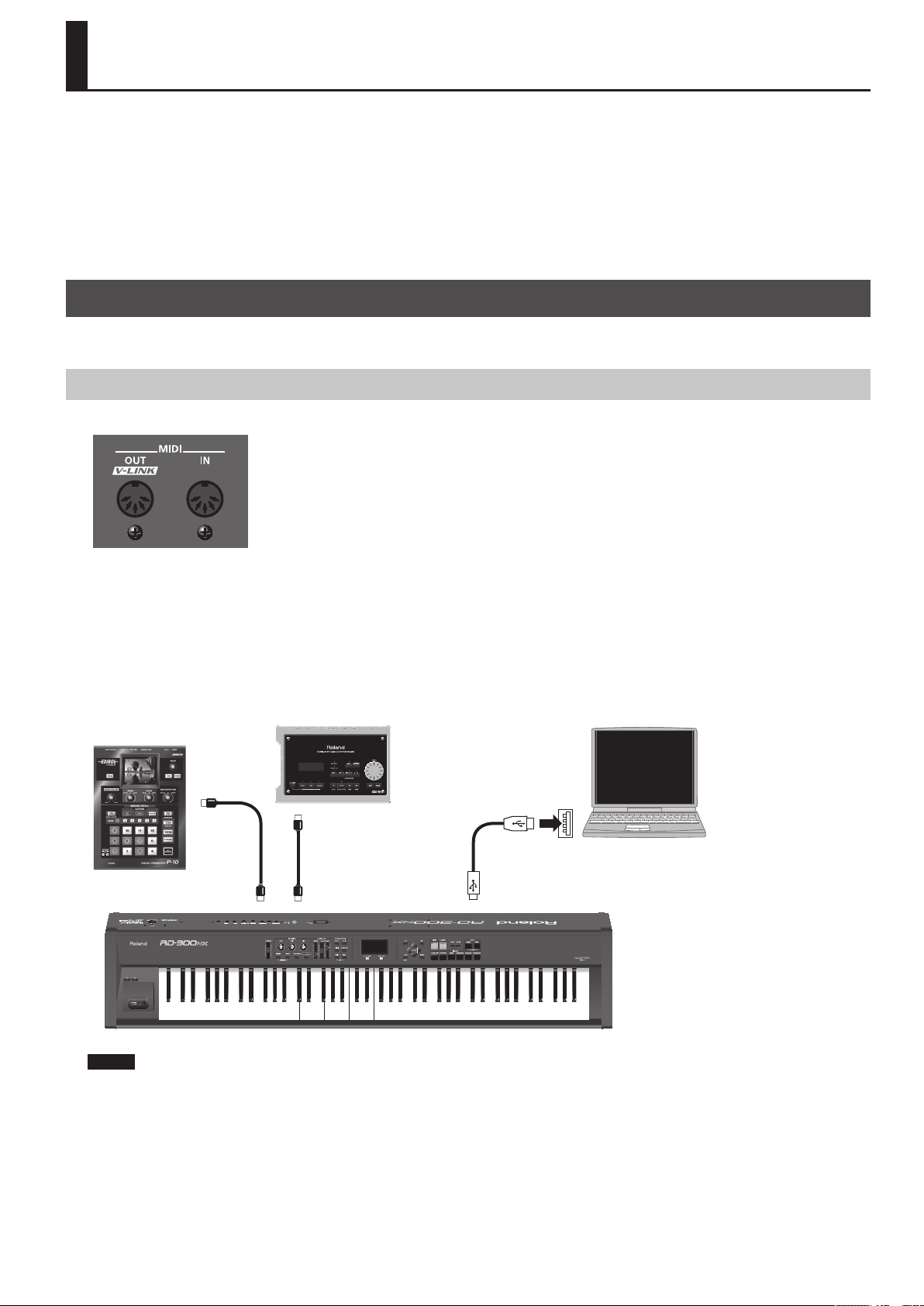

Подключение внешних MIDI-устройств . . . . . . . . . . . 77

Запись исполнения на RD-300NX на внешний

MIDI-секвенсор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Подключение к внешнему секвенсору . . . . . . . . . . . . . . . . . . .77

Установки записи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Запись исполнения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

Выход из режима записи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Параметр Local Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Управление тон-генератором RD-300NX с внешнего

MIDI-устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

Коммутация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Выбор тембров RD-300NX с внешнего

MIDI-устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

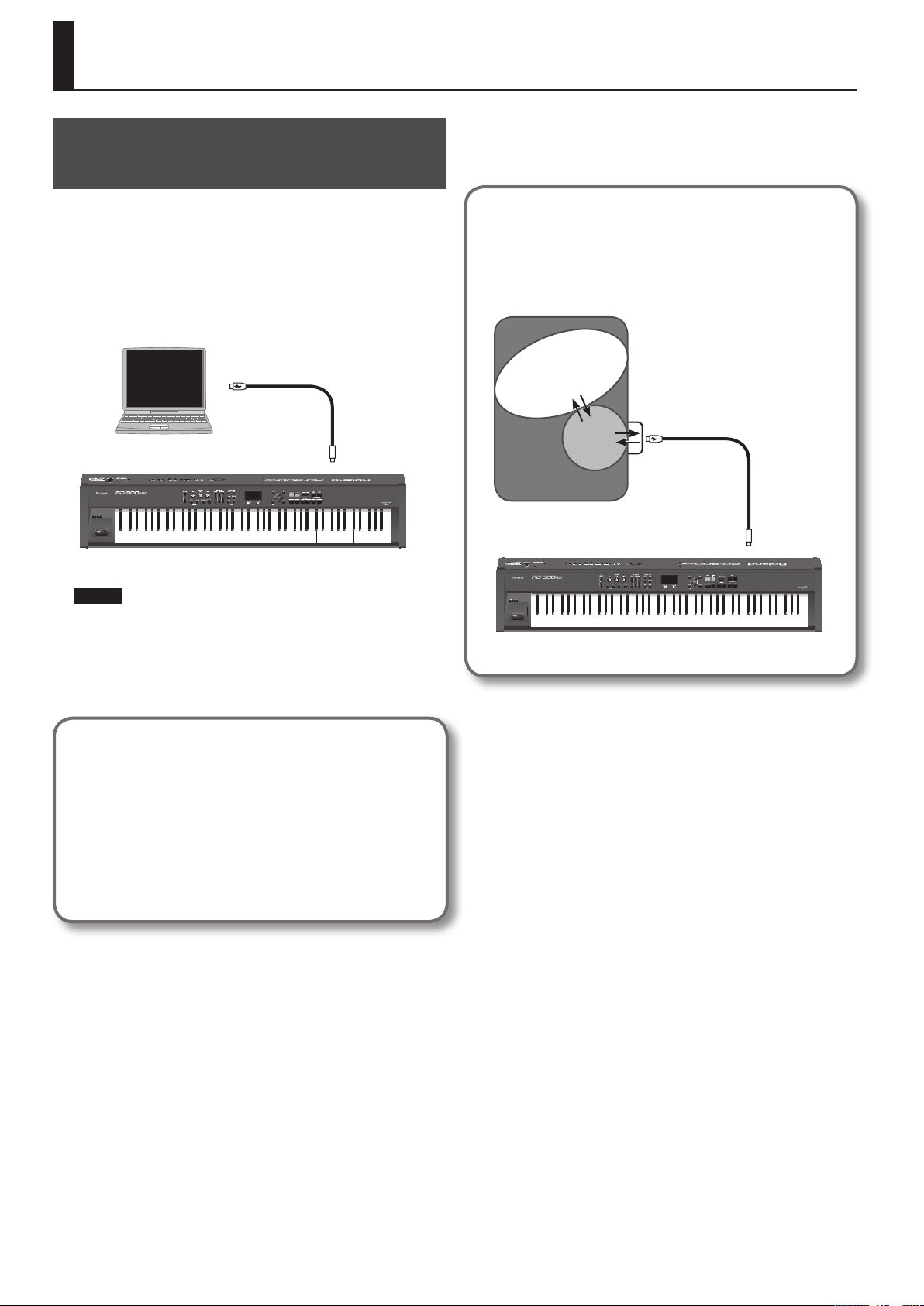

Подключение к компьютеру . . . . . . . . . . . . . . . . . . . . . . 80

Подключение к компьютеру через порт USB MIDI . . . . . . . . . . . . . . 80

Выбор драйвера USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

Выбор режима накопителя USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Список сообщений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

Сообщения об ошибках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Прочие сообщения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Список эффектов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

MFX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

Chorus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Reverb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

Технические характеристики . . . . . . . . . . . . . . . . . . . . . 88

Описание панелей

Лицевая панель

1. Слайдер [VOLUME]

Устанавливает общий уровень громкости на разъемах OUTPUT и PHONES (стр. 18).

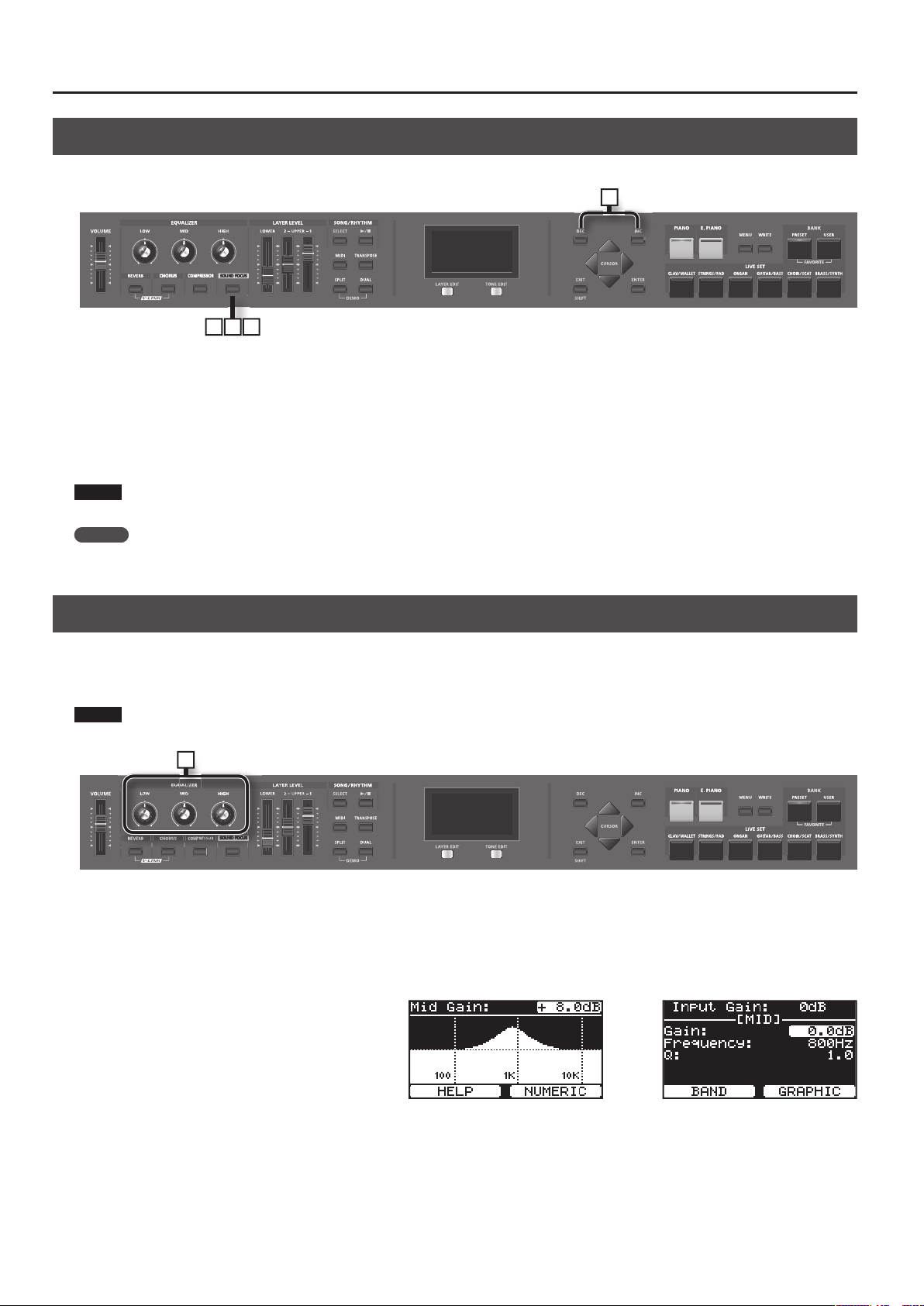

2. Секция EQUALIZER

Регулятор [LOW]

Настраивает диапазон низких частот (стр. 34).

Регулятор [MID]

Настраивает диапазон средних частот (стр. 34).

Регулятор [HIGH]

Настраивает диапазон высоких частот (стр. 34).

Чтобы установить центральную частоту каждого диапазона, удерживая кнопку [EXIT/SHIFT], вращайте соответствующий регулятор секции EQUALIZER ([LOW] / [MID] / [HIGH]).

3. Секция REVERB, CHORUS, COMPRESSOR, SOUND FOCUS

Кнопка [REVERB]

Включает/выключает реверберацию (стр. 32). Устанавливает уровень реверберации (стр. 32).

Если, удерживая кнопку [REVERB], нажать кнопку [CHORUS], можно будет управлять совместимым с V-LINK внешним видеооборудованием (стр. 74).

Кнопка [CHORUS]

Включает/выключает хорус (стр. 32). Устанавливает уровень хоруса (стр. 32).

Кнопка [COMPRESSOR]

Включает/выключает компрессор (стр. 33). Устанавливает степень компрессии (стр. 33).

Кнопка [SOUND FOCUS]

Включает/выключает функцию Sound Focus (стр. 34). Позволяет изменять "разборчивость" звучания (стр. 34).

4. Секция CONTROL

Слайдер LAYER LEVEL

Определяет громкость партии (стр. 30).

Кнопка SONG/RHYTHM [SELECT]

Отображает экран выбора пьесы или ритма (стр. 36, 37).

Кнопка SONG/RHYTHM [

Запускает/останавливает воспроизведение пьесы или ритма (стр. 36, 37)

Кнопка [MIDI]

Переводит RD-300NX в режим управления внешним звуковым MIDI-модулем (стр. 77).

Кнопка [TRANSPOSE]

Задает интервал транспонирования клавиатуры (стр. 31).

Кнопка [SPLIT]

Выбирает режим разделения клавиатуры “Split”, при котором клавиатура разбивается на две зоны. Данный режим позволяет исполнять партии левой и правой руки с использованием различных тембров (стр. 28).

Кроме того, можно запустить воспроизведение демо-пьес, нажав одновременно на данную кнопку и кнопку [DUAL] (режим DEMO PLAY) (стр. 25).

Кнопка [DUAL]

Выбирает режим наложения “Dual”, позволяющий одновременно воспроизводить два тембра, UPPER 1 и UPPER 2, на всей клавиатуре (стр. 28).

Кроме того, можно запустить воспроизведение демо-пьес, нажав одновременно на данную кнопку и кнопку [SPLIT] (режим DEMO PLAY) (стр. 25).

]

5 6 7

Описание панелей

5. Дисплей

Отображает имена патчей, а также различные установки.

Кнопка [LAYER EDIT]

Позволяет изменять установки слоя (стр. 49).

Также служит для назначения функций на некоторых экранах. Имя функции отображается в нижней части экрана.

Кнопка [TONE EDIT]

Позволяет изменять установки тембра (стр. 47).

Также служит для назначения функций на некоторых экранах. Имя функции отображается в нижней части экрана.

Кнопки [DEC], [INC]

Используются для изменения значений.

Если, удерживая нажатой одну кнопку, нажать на другую, значения будут меняться быстрее.

Кнопки курсора [

Переключают страницы экрана и перемещают курсор.

Кнопка [EXIT/SHIFT]

Используется для возврата к предыдущему экрану или отмены выполнения текущей операции.

Кроме того, эта кнопка используется совместно с другими контроллерами для выполнения различных функций на экранах редакции.

Кнопка [ENTER]

Используется для ввода значения или выполнения операции.

]/[ ]/[ ]/[ ]

6. Секция ONE TOUCH

Кнопка [PIANO]

Выбирает оптимальные установки для исполнения на фортепиано (стр. 42).

Кнопка [E. PIANO]

Выбирает оптимальные установки для исполнения на E. Piano (стр. 46).

7. Секция FUNCTION

Кнопка [MENU]

Используется при редактировании различных установок (стр. 58).

Кнопка [WRITE]

Сохраняет текущие установки в “патч” (стр. 41).

Кнопка BANK [PRESET]

Загружает патч из банка Preset.

Кнопка BANK [USER]

Загружает патч из банка User. В банк User сохраняются отредактированные патчи (стр. 41).

8. Кнопки LIVE SET

Выбирают группы патчей (стр. 27).

9. Кнопки [S1], [S2]

На эти кнопки можно назначать различные функции (стр. 64). В процессе исполнения, нажав на кнопку, можно вызвать назначенную на нее функцию.

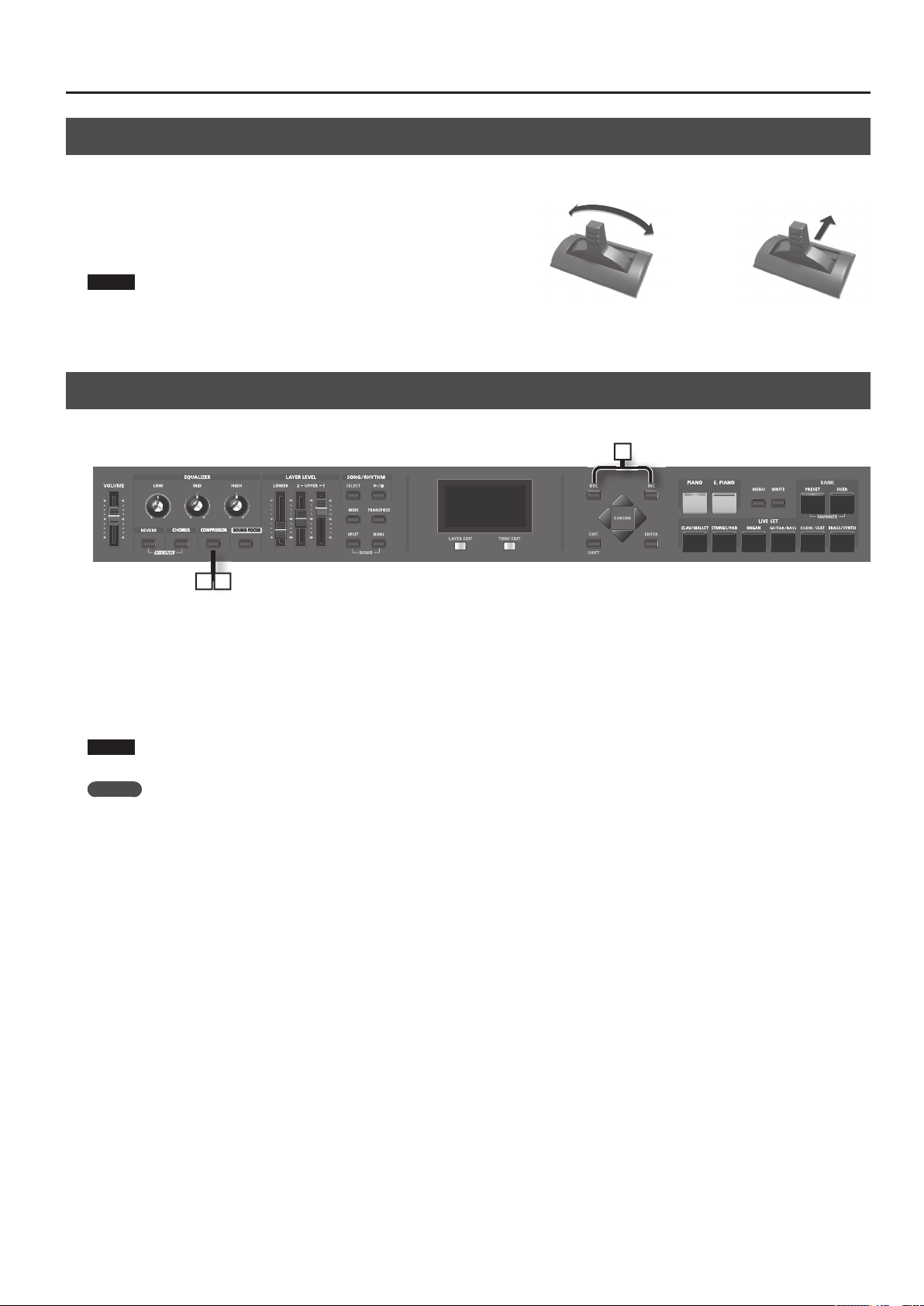

10. Джойстик высоты тона/модуляции

Позволяет изменять высоту тона или добавлять эффект вибрато (стр. 33).

Описание панелей

Тыльная панель

11. Разъем USB MEMORY

Служит для подключения опциональных накопителя USB или привода CD-ROM (стр. 18).

Используйте накопители USB и приводы CD-ROM производства Roland.

12. Разъем USB MIDI

Служит для подключения к компьютеру и обмена с ним музыкальными данными (стр. 80).

13. Регулятор [DISPLAY CONTRAST]

Устанавливает контрастность дисплея (стр. 18).

14. Разъемы PEDAL (DAMPER, FC1, FC2)

При подключении прилагаемой педали к разъему DAMPER ее можно использовать в качестве демпферной.

При подключении педали к разъему FC1 или FC2 на нее можно будет назначать различные функции (стр. 64).

15. Разъемы MIDI (IN, OUT)

Служат для подключения внешних MIDI-устройств и обмена с ними MIDI-данными (стр. 77).

16. Разъемы OUTPUT L (MONO)/R

Служат для подключения инструмента к внешней системе звукоусиления. При работе в моно используйте только разъем L/MONO (стр. 15).

17. Разъем PHONES

Служит для подключения наушников (стр. 15).

Даже при подключении наушников на разъемах OUTPUT будет присутствовать сигнал.

1811 12 13 14 15 16 17

18. Клемма заземления

927

В некоторых случаях при прикосновении к поверхности устройства, подключенного микрофона или металлических частей других объектов, например, гитар, может возникнуть ощущение покалывание. Это явление вызвано незначительным электрическим зарядом, который абсолютно безопасен. Однако, чтобы избежать этого, подключите данную клемму к внешнему заземлению. После заземления устройства может возникнуть небольшой фон, обусловленный конкретной инсталляцией. В любом случае можно обратиться в сервисный центр Roland.

Неподходящие объекты для заземления

• Водопроводные трубы (может вызвать удар электротоком)

• Газовые трубы (может привести к пожару или взрыву)

• Телефонное или грозовое заземление (может представлять

опасность во время грозы)

19. Кнопка [POWER]

Включает/выключает инструмент (стр. 17).

20. Разъем DC IN

Служит для подключения прилагаемого сетевого адаптера (стр. 14).

Подготовка к работе

Установка RD-300NX на стойку

Для установки RD-300NX используйте стойку KS-G8 (приобретается отдельно). Размещая RD-300NX на стойке KS-G8, устанавливайте его так, как показано ниже.

NOTE

При использовании стоек других типов надежность установки RD-300NX не гарантируется. В результате инструмент может упасть или перевернуться, что может привести к несчастному случаю или повреждению инструмента.

Подробная информация о сборке стойки размещена в прилагаемой к ней документации.

Вид сзади

Вид снизу

NOTE

Будьте внимательны! Не прищемите пальцы, устанавливая RD-300NX на стойку.

Совместите резиновые подушки на стойке с краями корпуса RD-300NX.

Следите за тем, чтобы винты корпуса RD-300NX не соприкосались со стойкой.

Подготовка к работе

Подключение сетевого адаптера

1. Убедитесь, что кнопка [POWER] не включена.

2. Установите в минимум уровень громкости слайдером [VOLUME].

3. Подключите к прилагаемому сетевому адаптеру входящий в комплект сетевой шнур.

Сетевой адаптер

Индикатор

932

Размещайте сетевой адаптер индикатором вверх (см. рис.).

При подключении сетевого шнура к розетке индикатор сетевого адаптера загорится.

4. Подключите прилагаемый сетевой адаптер к разъему DC IN, расположенному на тыльной стороне RD-300NX, а сетевой шнур — к розетке.

Сетевой шнур

К розетке

Подготовка к работе

Подключение внешнего оборудования к RD-300NX

В RD-300NX не предусмотрены встроенные усилитель или динамики, поэтому для прослушивания звука к нему необходимо подключить звуковую систему, например, активные мониторы, или наушники.

* Аудиокабели, USB-кабели, MIDI-кабели, наушники, педали экспрессии и накопитель USB в комплект поставки не входят. По вопросу их

приобретения обращайтесь к авторизованному дилеру компании Roland.

NOTE

921

Во избежании возникновения неисправностей и/или повреждения динамиков или другого оборудования, всегда устанавливайте в минимум громкость и выключайте питание всех приборов перед коммутацией.

Активные мониторы

Компьютер

Тыльная панель RD-300NX

Стереонаушники

Демпферная педаль

(серии DP)

Педаль экспрессии (EV-5, EV-7)

или ножной переключатель (серии DP)

Блок педалей

(RPU-3)

MIDI IN

MIDI OUT

К розетке

Звуковой MIDI-модуль

MIDI-секвенсор

Подготовка к работе

1. Перед выполнением коммутации убедитесь в следующем.

Установлена ли громкость RD-300NX или подключенного к нему усилителя в минимум?

Выключено ли питание RD-300NX или подключенного к нему усилителя?

2. Подключите прилагаемый сетевой адаптер к разъему DC IN, расположенному на тыльной стороне RD-300NX, а сетевой шнур — к розетке.

3. Скоммутируйте RD-300NX с внешними устройствами.

С помощью аудиокабелей скоммутируйте такие аудиоустройства, как усилитель или мониторы.

Используя MIDI-кабели, скоммутируйте MIDI-устройства. Для подключения инструмента к компьютеру используйте USB-кабель.

Если используются наушники, подключите их к разъему PHONES.

При необходимости подключите ножные переключатели и педали экспрессии.

NOTE

• Используйте стереофонические наушники. Используйте наушники, предлагаемые Roland. При использовании других наушников громкость в них может оказаться недостаточной.

925

• Используйте только рекомендуемые модели педалей экспрессии (EV-5, EV-7; опциональные). Применение педалей других моделей может привести к возникновению неисправностей и/или повреждению инструмента.

MEMO

К разъему USB MEMORY можно подключать привод CD (опциональный), использующийся для воспроизведения пьес с компакт-дисков.

Подключение педалей

Подключите прилагаемую педаль к одному из разъемов PEDAL на RD-300NX.

При подключении к разъему DAMPER педаль может использоваться в качестве демпферной.

На педаль, подключенную к разъему FC1 или FC2, можно назначать различные функции (стр. 50, 65).

NOTE

Если к инструменту подключена педаль, установите расположенный на ней переключатель в положение “Continuous”.

Подготовка к работе

Включение/выключение питания

NOTE

941

После завершения коммутации (стр. 15) включите питание всего оборудования в описанном ниже порядке. Включение питания в некорректной последовательности может привести к возникновению неисправностей и/или повреждению динамиков и других устройств.

Включение питания

1. Перед включением питания установите в минимум слайдер [VOLUME].

Кроме этого, установите в минимум громкость всего подключенного к инструменту оборудования.

2. Нажмите кнопку [POWER], расположенную на тыльной стороне RD-300NX.

Питание инструмента включится, и загорится подсветка дисплея.

Вкл

Выкл

NOTE

• Чтобы избежать некорректной работы джойстика высоты тона/модуляции (стр. 33), не прикасайтесь к нему во время включения питания RD-300NX.

942

• Данный инструмент оснащен схемой защиты, поэтому его полное включение происходит спустя небольшой интервал времени (несколько секунд).

943

• Перед включением питания всегда устанавливайте в минимум уровень громкости. Однако, даже в этом случае при включении питания может быть слышен некоторый призвук, что не является признаком неисправности.

• При непредвиденном отключении питания в процессе восстановления заводских установок (стр. 76) данные могут быть повреждены. В связи с этим при последующем включении питания может потребоваться дополнительное время для запуска инструмента.

3. Включите питание подключенных внешних устройств.

4. Отрегулируйте громкость на внешнем оборудовании.

5. Отрегулируйте громкость в RD-300NX.

Выключение питания

1. Перед выключением питания установите в минимум слайдер [VOLUME].

Кроме этого, установите в минимум громкость всего подключенного к инструменту оборудования.

2. Выключите питание всех подключенных к инструменту внешних устройств.

3. Нажмите кнопку [POWER], расположенную на тыльной стороне RD-300NX.

Питание инструмента выключится.

Подготовка к работе

Регулировка громкости

1. Отрегулируйте громкость слайдером [VOLUME].

При перемещении слайдера вверх громкость растет, вниз – падает.

Также установите необходимую громкость на подключенном оборудовании.

Регулировка контрастности дисплея

Сразу после включения питания инструмента или после его интенсивного использования символы, отображаемые на экране дисплея, могут стать плохо различимыми. Кроме этого, четкость изображения также зависит и от различных условий эксплуатации дисплея. В таких случаях настройте контрастность дисплея регулятором [DISPLAY CONTRAST], расположенным на тыльной панели инструмента.

Тыльная панель

Подключение накопителя USB

В качестве дополнительных мер предосторожности файлы патчей и пьес можно сохранять на опциональный накопитель USB.

Также можно воспроизводить сохраненные на накопитель USB музыкальные файлы SMF или аудиофайлы (стр. 37).

1. Подключите накопитель USB к разъему USB MEMORY, расположенному на тыльной панели RD-300NX.

Тыльная панель

NOTE

• Используйте накопители USB, поставляемые Roland. Поддержка накопителей USB других производителей не гарантируется.

930

• Не подключайте и не отключайте накопитель USB при включенном питании инструмента. Это может повредить данные в памяти инструмента или на накопителе USB.

931

• Аккуратно вставляйте накопитель USB в слот до упора.

MEMO

Если используется новый накопитель USB, его необходимо инициализировать (отформатировать) средствами RD-300NX. См. стр. 72.

Подготовка к работе

Подключение привода CD

При установке инструмента на стойку (KS-G8) отверстия на нижней панели RD-300NX можно использовать для крепления привода CD (опционального).

Это дает возможность воспроизведить пьесы с аудио CD, а также файлы SMF и аудиофайлы с дисков CD-ROM.

MEMO

Информация о работе с приводом CD изложена в прилагаемой к нему документации.

1. Подключите кабель USB, прилагаемый к приводу CD, к разъему USB MEMORY на RD-300NX.

Тыльная панель

NOTE

При коммутации кабеля USB следите за корректностью его ориентации и вставляйте его в слот до упора, не применяя излишней физической силы.

2. Включите питание привода CD.

3. Включите питание RD-300NX.

NOTE

• Используйте привод CD, рекомендуемый Roland. Совместимость с моделями других изготовителей не гарантируется.

• Не поддерживается воспроизведение CD, содержащих одновременно аудиотреки и данные.

• RD-300NX поддерживает воспроизведение только стандартных аудио CD, имеющих логотип “COMPACT disc DIGITAL AUDIO”.

• Поддержка работы компакт-дисков с защитой от копирования, а также нестандартных CD не гарантируется.

• Информацию об аудио-дисках с защитой от копирования, а также о нестандартных CD можно получить у их производителя.

• Не поддерживается сохранение пьес на CD или их удаление с CD. Также не поддерживается форматирование CD.

Обзор RD-300NX

Основная структура RD-300NX

RD-300NX можно разделить на две секции: секцию контроллеров и секцию тон-генератора.

Секция контроллеров

Секция тон-генератора

Исполнение

Данная секция включает в себя клавиатуру, джойстик высоты тона/модуляции, регуляторы панели, слайдеры и все педали, подключенные к разъемам тыльной панели. Такие манипуляции как нажатие и отпускание клавиш клавиатуры, нажатие педали и т. д., преобразуются в MIDI-сообщения и подаются в секцию тон-генератора, либо на внешний MIDI-модуль.

Секция тон-генератора

Секция контроллеров

(клавиатура, джойстик, и т.д.)

Данная секция вырабатывает звуковой сигнал. В ней MIDIсообщения секции контроллеров или внешнего MIDI-модуля преобразуются в звуковые сигналы, которые затем подаются на выходы OUTPUT и PHONES в аналоговом виде.

Понятие памяти

В памяти хранятся патчи и другие установки. Доступна память трех типов: “временная”, “перезаписываемая” и “неперезаписываемая”.

RD-300NX

Неперезаписываемая

Preset memory

память

Патчи

200

Перезаписываемая память

System memory

User memory

Патчи

Оперативная память

Область оперативной памяти

Это — область, хранящая данные патча, выбранного с помощью кнопок панели.

При игре на клавиатуре или воспроизведении SMF звук производится на основе данных оперативной памяти. При редакции патча данные в памяти не изменяются; они загружаются в оперативную память и редактируются там.

Установки оперативной памяти теряются при выключении питания или смене патча. Для сохранения изменений их необходимо записать в перезаписываемую память.

Оперативная память

Патч

Перезаписываемая память

Память USB

Пьеса

Патч

Перезаписываемая память

Системная (System) память

Здесь сохраняются установки системных параметров, определяющих функционирование RD-300NX в целом.

Пользовательская (User) память

В пользовательской памяти хранятся патчи.

Память USB (стр. 18)

На накопитель USB можно сохранять патчи и пьесы так же, как и в пользовательскую память.

Неперезаписываемая память

Пресетная (Preset) память

Данные пресетной памяти не перезаписываются. Однако, их можно загрузить в оперативную память, изменить, а затем сохранить в перезаписываемую память (пользовательскую или USB).

Понятие патча

RD-300NX позволяет сохранять созданные звуки.

Созданный звук называется “патчем”; патчи можно загружать с помощью кнопок и затем воспроизводить.

Патчи организованы в банки: “пресетный” и “пользовательский”.

Патч

Секция контроллеров Секция тон-генератора

Обзор RD-300NX

Слой (UPPER 1)

Слой (UPPER 2)

Слой (LOWER)

Тембр

Ударные

MFX

Sound

Focus

Реверберация

Хорус

Компрессор

Эквалайзер

Ударные обрабатываются только реверберацией

Слой

В RD-300NX доступно 3 партии (UPPER 1, UPPER 2 и LOWER), которые можно использовать для управления встроенными партиями с помощью кнопок и клавиатуры RD-300NX. Каждая из этих партий называется “слоем”.

Более того, с помощью RD-300NX можно управлять внешними звуковыми MIDI-генераторами таким же образом, как и слоем. В этом случае, внешний звуковой MIDI-генератор назначается на управление с помощью 3 партий (UPPER 1, UPPER 2 и LOWER). При этом совокупность данных партий называется “внешним (EXTERNAL) слоем”.

Тембр

Самый мелкий элемент структуры звука, воспроизводимый RD-300NX, называется “тембром”. Тембры назначаются на каждый слой.

Также к тембрам относятся различные группы перкуссионных инструментов, объединенные в “наборы ударных”. Каждая клавиша (номер ноты) набора ударных назначена на отдельный ударный инструмент.

Пресетный (Preset) банк

Содержит 200 заранее запрограммированных патчей.

Содержимое данного банка не перезаписывается, но содержащиеся в нем патчи можно использовать в качестве основы для создания новых звуков.

Пользовательский (User) банк

Служит для хранения до 60 созданных пользователем патчей.

Процедура сохранения изложена на стр. 41.

Обзор RD-300NX

Основные операции

Основные экраны

985

В данном руководстве приведены примеры экранов дисплея. Однако, в конкретный инструмент может быть установлена другая версия операционной системы (например, включающая в себя более новые звуки). В связи с этим информация на дисплее может не всегда совпадать с той, которая представлена в данном руководстве.

Экран ONE TOUCH

При нажатии на кнопку [PIANO] или [E. PIANO] выбираются наиболее оптимальные установки RD-300NX для фортепианного исполнения и открывается данный экран (стр. 26).

Экран Live Set (Главный экран)

Отображает текущий патч (стр. 27).

Отображаемый патч можно редактировать.

Экран Song/Rhythm

Если нажать кнопку SONG/RHYTHM [SELECT ], откроется данный экран.

На нем доступен выбор паттернов ударных, пьес и установка темпа (стр. 36, 37).

Кроме того, если подключить накопитель USB (опциональный) к разъему USB MEMORY, можно будет воспроизводить с него аудиои SMF-файлы.

При выборе SMF-файлов в правом верхнем углу экрана отображается номер текущего такта пьесы. Если выбран аудиофайл, в правом верхнем углу экрана отображается текущее время воспроизведения.

Нажмите кнопку [EXIT] для перехода к экрану Live Set.

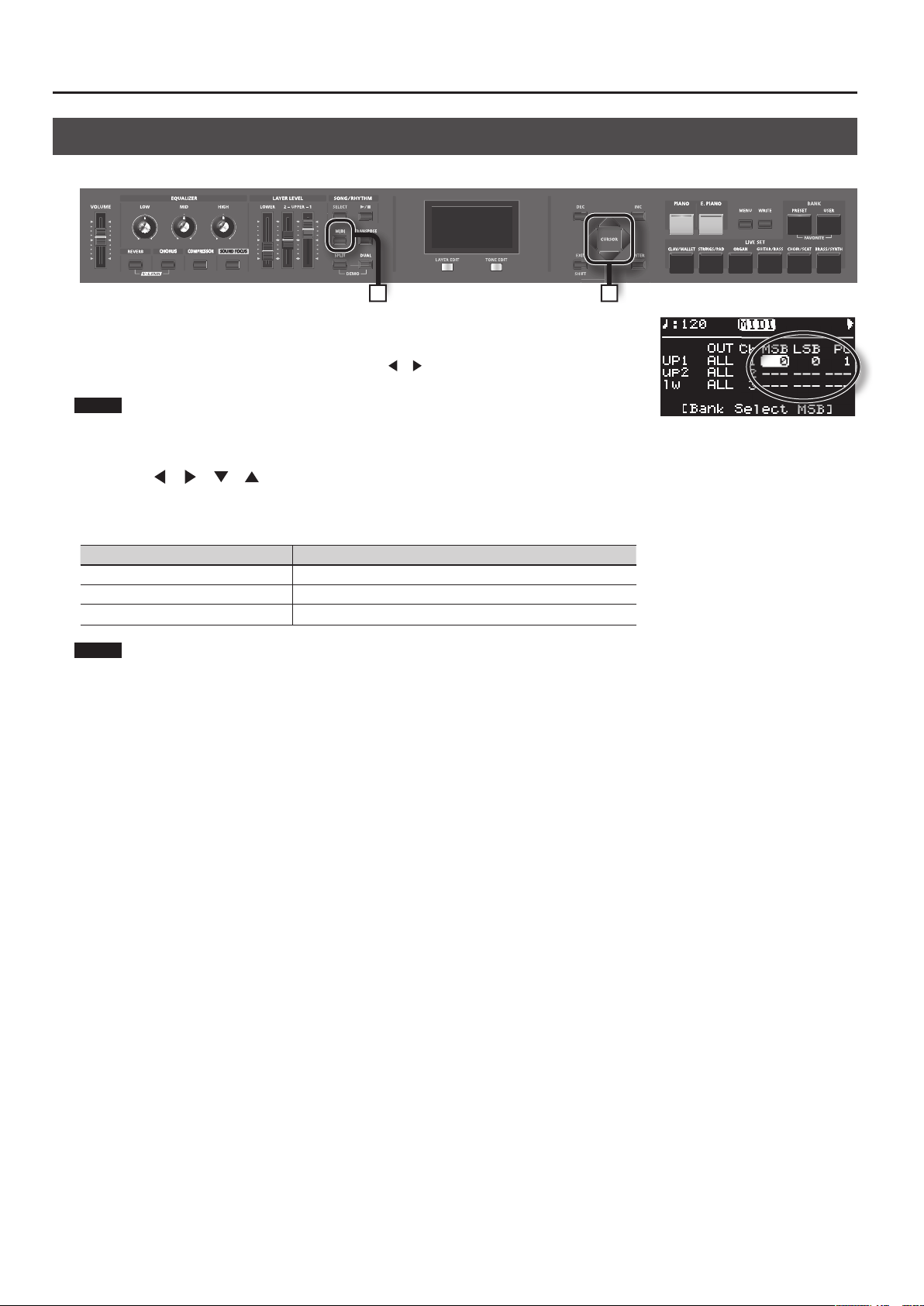

Экран MIDI

Если нажать кнопку [MIDI], RD-300NX перейдет в режим управления внешним звуковым MIDI-модулем (стр. 51).

Состояние данной кнопки определяет, будут контроллеры RD-300NX управлять внутренним (INTERNAL) или внешним (EXTERNAL) слоем.

Кроме того, можно осуществить подробные установки MIDI-сообщений, передаваемых на внешнее устройство (стр. 53).

Обзор RD-300NX

Функциональные кнопки

Кнопка [MENU]

Если нажать кнопку [MENU], чтобы ее индикатор загорелся, включится режим редакции (“Edit”), в котором можно определять подробные установки различных функций (стр. 58).

Для выхода из режима редакции нажмите кнопку [MENU], чтобы ее индикатор погас.

Кнопка [WRITE]

Сохраняет текущие установки в “патч” (стр. 41).

Кнопки курсора

Кнопки курсора используются для переключения экранов и выбора изменяемого параметра.

На экране LAYER EDIT эти кнопки позволяют выбирать слой.

Перемещение между страницами экрана

Если в верхнем правом углу экрана отображаются символы “ ” или “

”, это означает наличие дополнительных страниц в направле-

нии, указанном стрелкой.

Переключение страниц осуществляется кнопками [

] и [ ].

Выбор параметра курсором

Если экран содержит более одного параметра, имя и значение параметра, который выбран для редактирования, подсвечиваются. Такая прямоугольная подсветка называется “курсором”. Курсор перемещается с помощью кнопок курсора.

Курсор

Кроме того, если несколько параметров расположены в одной строке, как показано на экране MIDI, перемещение курсора можно ускорить, удерживая нажатой кнопку курсора, соответствующую направлению перемещения курсора, и нажав кнопку курсора, соответствующую противоположному направлению.

Обзор RD-300NX

Редакция значений

Для изменения значений установок используются кнопки [DEC] и [INC].

Кнопки [DEC], [INC]

Кнопка [INC] позволяет увеличивать значение, а кнопка [DEC] – уменьшать его.

Задача Действие

Непрерывное изменение значения

Быстрое увеличение значения

Установка параметра в значение по умолчанию или его отключение

Удерживайте кнопку [DEC] или [INC].

Удерживая кнопку [INC], нажмите кнопку [DEC]. Для быстрого уменьшения значения, удерживая кнопку [DEC], нажмите кнопку [INC].

Одновременно нажмите кнопки [DEC] и [INC] .

Воспроизведение демо-пьес ( DEMO PLAY)

Ниже описана процедура воспроизведения демо-пьес.

RD-300NX содержит встроенные пьесы, демонстрирующие возможности инструмента.

Демо-пьеса “Tone Preview” раскрывает возможности использования встроенных тембров. Доступно 8 демо-пьес. Каждая из кнопок ONE TOUCH и LIVE SET соответствует одной пьесе.

NOTE

981a

982

• При воспроизведении музыки данные через разъем MIDI OUT не передаются.

MEMO

При воспроизведении демонстрации установки принимают значения, соответствующие состоянию RD-300NX сразу после его включения. Поэтому предварительно сохраните все нужные установки в патч (стр. 41).

1. Удерживая кнопку [SPLIT], нажмите кнопку [DUAL].

Откроется экран Demo.

2. Кнопками [ ]/[ ] или [DEC]/[INC] выберите демо-пьесу.

3. Нажмите кнопку [ENTER] или [TONE EDIT] (PLAY) для запуска воспроизведения демо-пьесы.

По окончании воспроизведения последней пьесы воспроизведение циклично продолжится с первой.

4. Нажмите кнопку [EXIT/SHIFT ] или [LAYER EDIT] (MENU) для останова воспроизведения демо-пьесы.

MEMO

• Если выбрано “Tone Preview”, нажмите одну из кнопок ONE TOUCH или LIVE SET.

• Демо-пьесы воспроизводятся последовательно, начиная с той, которая соответствует нажатой кнопке.

• Нажатие кнопки ONE TOUCH или LIVE SET в процессе воспроизведения прерывает воспроизведение текущей пьесы и запускает воспроиз-

ведения новой выбранной.

5. Нажмите кнопку [EXIT/SHIFT ] или [LAYER EDIT] (EXIT) при остановленном воспроизведении пьесы, чтобы выйти из режима демонстрации.

Откроется предыдущий экран.

NOTE

При воспроизведении демо-пьес клавиатура RD-300NX звука не производит.

Исполнение

Игра на фортепиано

Ниже описано, как играть звуками фортепиано.

RD-300NX позволяет загружать оптимальные настройки фортепиано с помощью всего одной кнопки. Кроме того, исполнитель может сохранить любимую комбинацию тембров и настроек для моментального вызова с помощью кнопок RD-300NX.

2 1

1. Нажмите кнопку [PIANO] или [E. PIANO].

Кнопка [PIANO] загружает оптимальные настройки тембра фортепиано.

Кнопка [E. PIANO] загружает оптимальные настройки тембра электропиано.

NOTE

Нажатие на кнопку [PIANO] или [E. PIANO] восстанавливает все параметры, кроме установок тембров, в значения по умолчанию. Эти параметры могут быть сохранены в патче (стр. 41).

2. Кнопками [DEC]/[INC] выберите вариацию.

MEMO

Удерживая кнопку [PIANO] или [E. PIANO] в течение нескольких секунд, можно сохранить текущую вариацию, назначенную на данную кнопку. При следующем нажатии на данную кнопку будет выбрана сохраненная вариация.

Подробные установки

RD-300NX поддерживает детальное редактирование всех параметров фортепианных тембров, что позволяет идеально остроить звук по своему вкусу. Конфигурацию можно сохранить для каждой вариации.

См. стр. 42.

NOTE

Если установка былп отредактирована, на дисплей выводится звездочка “*”.

Если отключить питание инструмента, выбрать другой тембр One Touch или патч, когда на дисплее отображается “*”, результаты редакции теряются. Чтобы этого не произошло, сохраните патч (стр. 41).

Исполнение различными патчами

В памяти RD-300NX содержится большое количество встроенных звуков.

Каждый из этих звуков называется “патчем”.

Патчи разнесены по категориям, каждая из которых назначена на определенную кнопку LIVE SET. В каждой категории содержится несколько вариаций.

Попробуйте поиграть различными патчами.

3 1

1. Нажмите кнопку BANK [PRESET] или BANK [USER] для выбора банка.

Индикатор выбранной кнопки загорится.

2. Нажмите любую кнопку LIVE SET для выбора категории.

Индикатор выбранной кнопки LIVE SET загорится.

3. Кнопками [DEC]/[INC] выберите тембр.

Играя на клавиатуре, послушайте звучание патча.

MEMO

NOTE

Если установка былп отредактирована, на дисплей выводится звездочка “*”.

Исполнение

Одновременная игра несколькими тембрами

RD-300NX содержит три внутренних слоя (UPPER 1, UPPER 2 и LOWER), на каждый из которых можно назначить свой тембр.

Во время исполнения слои можно включать и отключать. При этом можно накладывать один тембр на другой или разделять клавиатуру таким образом, чтобы при игре в левой и правой зонах клавиатуры звучали разные тембры.

Наложение тембров (режим Dual)

В данном режиме происходит наложение и одновременное воспроизведение с клавиатуры тембров UPPER 1 и UPPER 2.

1. Нажмите кнопку [Dual], ее индикатор загорится.

Поиграйте на клавиатуре.

Тембры UPPER 1 и UPPER 2 накладываются друг на друга и звучат одновременно.

UPPER 1

UPPER 2

LOWER

2. Нажмите кнопку [Dual] еще раз, ее индикатор погаснет.

Будет звучать только тембр UPPER 1.

MEMO

Аналогично можно добавимть тембр LOWER. Доступно наложение до трех тембров одновременно. См. стр. 29.

Игра различными тембрами в двух зонах клавиатуры (режим Split)

Разделение клавиатуры на две секции для игры правой и левой рукой называется режимом разделения (Split). Нота, на которой происходит разделение, называется точкой разделения (Split Point).

В режиме Split тембр правой руки называется верхней партией (UPPER), а тембр левой руки – нижней партией (LOWER). Точка разделения Split Point входит в секцию LOWER.

По умолчанию для точки разделения Split Point выбирается нота “F#3.”

MEMO

Полжение точки разделения можно изменить. См. стр. 29.

1. Нажмите кнопку [SPLIT ], ее индикатор загорится.

Поиграйте на клавиатуре.

В правой части клавиатуры будет звучать тембр UPPER, в левой – тембр LOWER.

2. Для выхода из режима Split еще раз нажмите на кнопку [SPLIT] , чтобы ее индикатор погас.

LOWER UPPER 1

Split Point (F#3)

Смена точки разделения клавиатуры

Положение точки разделения клавиатуры (Split Point) можно изменить.

1. Удерживайте кнопку [SPLIT] нажатой в течение нескольких секунд.

Отобразится текущее положение точки разделения.

2. Удерживая кнопку [SPLIT], возьмите ноту, соответствующую новой точке разделения.

После отпускания кнопки [SPLIT] произойдет возврат к предыдущему экрану.

Точка разделения относится к секции LOWER.

Если установлена точка разделения, диапазоны уровней “LWR (Key Range Lower)” (стр. 49) и “UPR (Key Range Upper)” (стр. 49) делятся на правую и левую зоны, при этом значения параметров будут следующими (см. таблицу).

MEMO

• При смене точки разделения также меняются значения Key Range “LWR (Key Range Lower)” (стр. 49) и “UPR (Key Range Upper)” (стр. 49).

• Можно изменять точку разделения с шагом в полутон, удерживая кнопку [SPLIT] и нажимая на кнопки [DEC]/[INC].

• Можно устанавливать клавиатурный диапазон для каждого слоя. См. “LWR (Key Range Lower)” (стр. 49), “UPR (Key Range Upper)” (стр. 49).

Слой Диапазон

UPPER 1, UPPER 2 Split Point +1 – C8

LOWER A0 – Split Point

Исполнение

UPPER 1

UPPER 2

LOWER

Включение/отключение слоя ( Layer Switch)

Каждый слой можно включать и отключать.

1 3

1. Нажмите кнопку [LAYER EDIT], чтобы загорелся индикатор “LAYER EDIT”.

Откроется экран LAYER EDIT.

2. Кнопками [ ]/[ ]/[ ] выберите слой – “UP1”, “UP2” или “LW” (если слой отключен, его имя отображается прописными буквами).

Имя выбранного слоя подсветится.

3. Кнопками [INC]/[DEC] включите/отключите слой.

Если слой отключен, его имя отображается прописными буквами.

Исполнение

Смена тембра, назначенного на слой

1. Нажмите кнопку [LAYER EDIT] для перехода к экрану LAYER EDIT.

2. Кнопками [

Если слой отключен, его имя отображается прописными буквами.

3. Кнопками LIVE SET выберите категорию тембра, а затем кнопками [DEC]/[INC] выберите тембр.

]/[ ] выберите слой, тембр которого требуется изменить.

Настройка громкости слоя

В рамках RD-300NX каждая из партий, использующих внутренний тон-генератор, называется слоем (Layer).

Для каждого слоя (UPPER 1, UPPER 2, LOWER) доступен слайдер громкости (LAYER LEVEL).

31 2

Слайдеры

LAYER LEVEL

Слайдеры LAYER LEVEL

Служат для управления громкостью слоя.

MEMO

Для управления общей громкостью используйте слайдер [VOLUME] (стр. 18).

Транспонирование клавиатуры ( TRANSPOSE)

Можно играть в другой тональности, не меняя аппликатуры, а также сдвигать высоту звучания с шагом в октаву (функция Transpose).

Это особенно удобно, если требуется подстроиться под тональность вокалиста, или при чтении с листа нот для трубы или другого транспонированного музыкального инструмента.

Транспонирование осуществляется в диапазоне -48 – 0 – +48 полутонов относительно ноты C4. По умолчанию интервал транспонирования равен “0”.

NOTE

Нотные сообщения с разъема MIDI IN не транспонируются.

1 2 3

1. Удерживайте кнопку [TRANSPOSE] в течение нескольких секунд.

На экран выведется текущее значение транспонирования.

Исполнение

2. Удерживая кнопку [TRANSPOSE], возьмите ноту.

Если взять ноту C4 (центральное C), интервал транспонирования установится в “0”.”

Например, чтобы звучала тональность “E” при игре в тональности “C”, удерживая кнопку [TRANSPOSE], возьмите ноту E4. Интервал транспонировани будет установлен в значение “+4”.

Отпустите кнопку [TRANSPOSE] для возврата к предыдущему экрану.

После установки интервала транспонирования включается функция Transpose, и индикатор кнопки [TRANSPOSE] загорается. Если транспонирование установлено в “0”, индикатор кнопки [TRANSPOSE] не загорается даже при нажатии на нее.

MEMO

Интервал транспонирования также можно настроить, удерживая кнопку [TRANSPOSE] и используя кнопки [DEC]/[INC].

Даже если функция транспонирования включена, положение точки разделения клавиатуры Split Point остается неизменным (стр. 29).

3. Для отключения транспонирования нажмите кнопку [TRANSPOSE], ее индикатор погаснет.

При следующем нажатии на кнопку [TRANSPOSE] клавиатура будет транспонирована в соответствии с ранее выбранным интервалом.

MEMO

Для каждого слоя можно задать собственное значение интервала транспонирования. См. стр. 49.

NOTE

Если интервал транспонирования установлен в “0”, индикатор кнопки [TRANSPOSE] не загорается даже при нажатии на нее.

Исполнение

Добавление реверберации ( REVERB)

RD-300NX позволяет обработать звук эффектом реверберации.

Это обогащает звучание и создает естественный эффект присутствия в настоящем концертном зале.

1. Нажмите кнопку [REVERB], чтобы ее индикатор загорелся.

Реверберация включится.

Реверберация попеременно включается/выключается при каждом нажатии на кнопку [REVERB].

MEMO

Типы ревербераци выбираются с помощью параметра “Reverb Type” (стр. 66) на экране редакции “3. E ects”.

2. Удерживая кнопку [REVERB], кнопками [INC]/[DEC] установите глубину эффекта.

При нажатиях на кнопку [INC] эффект усиливается; при нажатиях на кнопку [DEC] — ослабляется.

Диапазон регулировки глубины эффекта равен 0 – 127.

NOTE

Если параметр “Reverb Amount” для слоя установлен в значение “0”, эффект остается отключеным при любом значении глубины реверберации (стр. 49).

Добавление объема звуку ( CHORUS/ DELAY)

Доступны эффекты хоруса или задержки.

За счет этих эффектов звук приобретает дополнительные объем и плотность.

1. Нажмите кнопку [CHORUS], чтобы ее индикатор загорелся.

Хорус включится.

Хорус попеременно включается/выключается при каждом нажатии на кнопку [CHORUS].

MEMO

Типы хоруса можно выбрать с помощью параметра “Chorus Type” (стр. 66) на экране редакции “3. E ects”.

2. Удерживая кнопку [CHORUS], кнопками [INC]/[DEC] установите глубину эффекта.

При нажатиях на кнопку [INC] эффект усиливается; при нажатиях на кнопку [DEC] — ослабляется.

Диапазон регулировки глубины эффекта равен 0 – 127.

NOTE

Если параметр “Chorus Amount” для слоя установлен в значение “0”, эффект остается отключеным при любом значении глубины хоруса (стр. 49).

Исполнение

Управление высотой звука в реальном времени

Во время игры на инструменте перемещайте джойстик влево для понижения высоты звучания, или вправо – для увеличения (эффект Pitch Bend).

Для добавления эффекта вибрато перемещайте джойстик от себя (эффект Modulation).

Перемещение джойстика от себя и сдвиг его вправо/влево задействует оба этих эффекта одновременно.

NOTE

Эффект манипуляций с джойстиком существенно зависит от того, какой тембр используется в данный момент. Эффект программируется для каждого тембра заранее и не может быть отредактирован.

Pitch Bend

Modulation

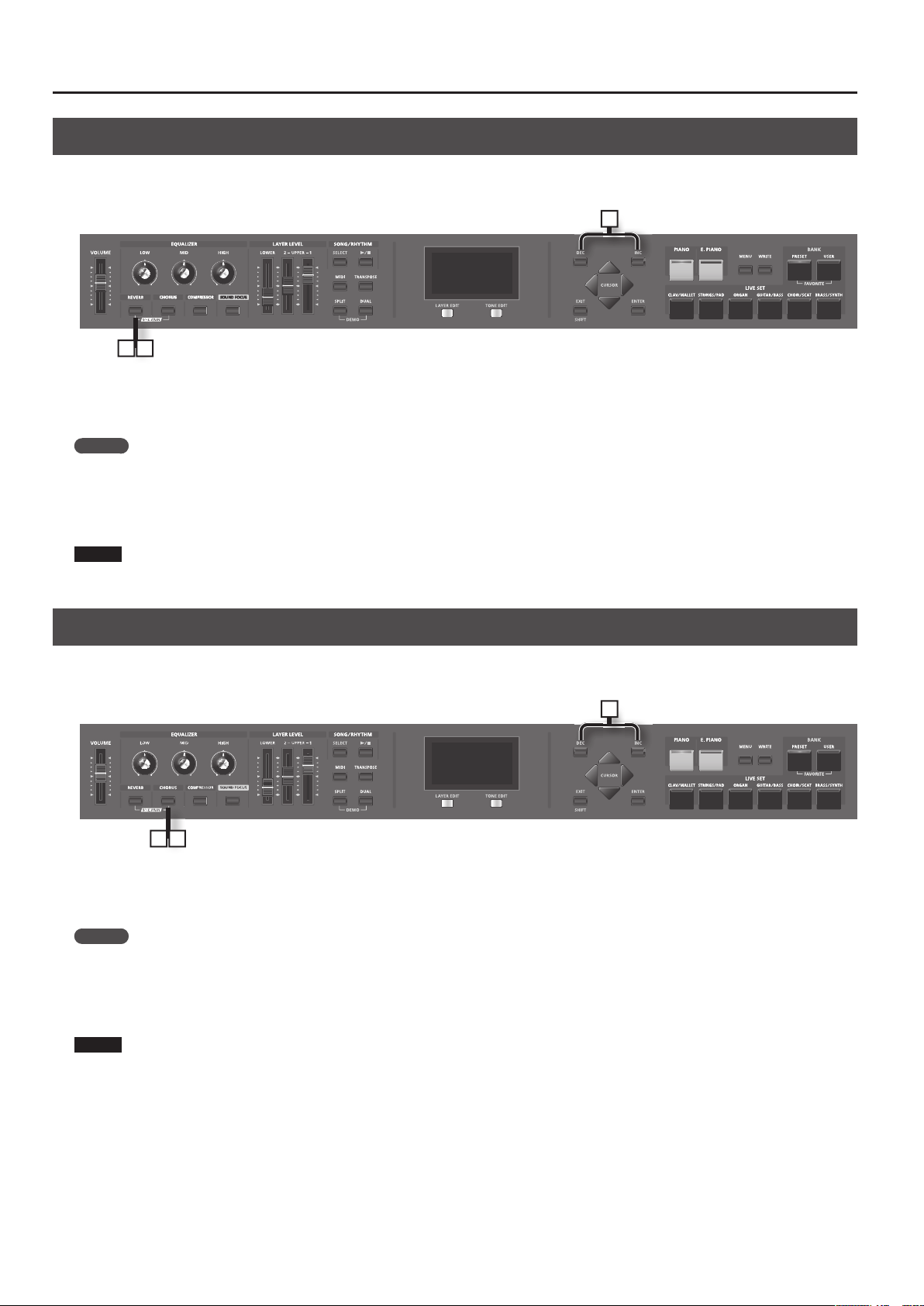

Компрессия звука ( COMPRESSOR)

Компрессор выравнивает громкость исполнения, за счет чего звучание инструмента становится более плотным.

1. Нажмите кнопку [COMPRESSOR], чтобы ее индикатор загорелся.

Компрессор попеременно включается/выключается при каждом нажатии на кнопку [COMPRESSOR].

2. Удерживая кнопку [COMPRESSOR], кнопками [INC]/[DEC] установите глубину эффекта.

При нажатиях на кнопку [INC] эффект усиливается; при нажатиях на кнопку [DEC] — ослабляется.

Глубина эффекта устанавливается в ORIGINAL или регулируется в диапазоне +1 – +127.

3. Для отключения эффекта нажмите кнопку [COMPRESSOR] еще раз, чтобы ее индикатор погас.

NOTE

При включении данной функции звучание определенных тембров может исказиться.

MEMO

Настройки компрессии можно редактировать. См. стр. 67.

Исполнение

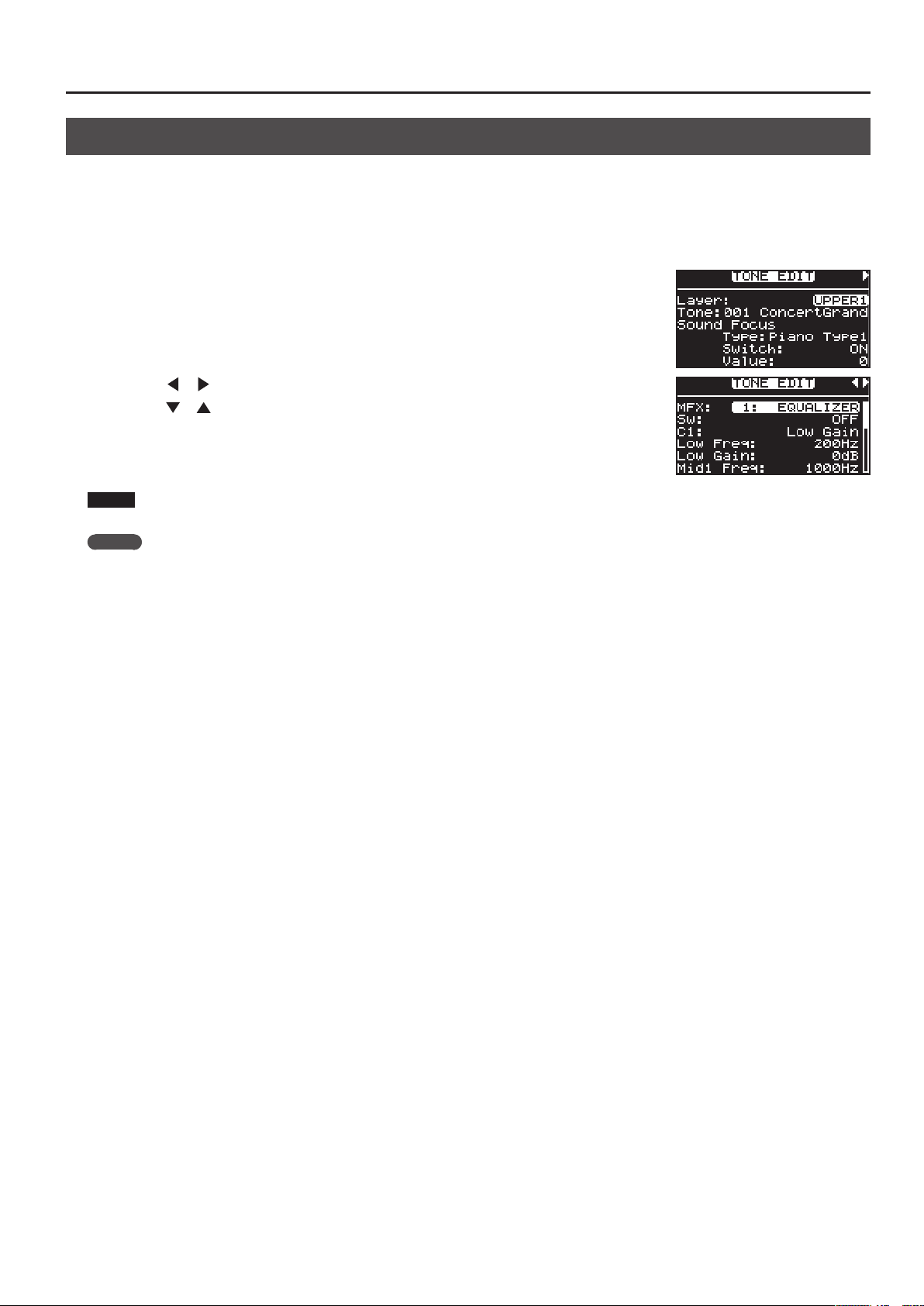

Усиление выразительности звука ( SOUND FOCUS)

С помощью функции Sound Focus звук можно сделать более “рельефным”.

2 31

1. Нажмите кнопку [SOUND FOCUS], чтобы ее индикатор загорелся.

Функция Sound Focus попеременно включается/выключается при каждом нажатии на кнопку [SOUND FOCUS].

2. Удерживая кнопку [SOUND FOCUS], кнопками [INC]/[DEC] установите глубину эффекта.

При нажатиях на кнопку [INC] эффект усиливается; при нажатиях на кнопку [DEC] — ослабляется.

Диапазон регулировки глубины эффекта равен 0 – 127.

3. Для отключения функции нажмите кнопку [SOUND FOCUS] еще раз, чтобы ее индикатор погас.

NOTE

При включении данной функции звучание определенных тембров может исказиться.

MEMO

Данный эффект управляется параметром Sound Focus Type. См. стр. 47.

Настройка уровня различных частот ( EQUALIZER)

RD-300NX оборудован трехполосным эквалайзером.

Для изменения уровней частот используются регуляторы EQUALIZER [LOW ], [MID] и [HIGH].

Удерживая кнопку [EXIT/SHIFT], вращайте соответствующий регулятор эквалайзера для настройки центральной частоты нужной полосы.

NOTE

Эквалайзер обрабатывает общий выходной сигнал, поступающий на разъемы OUTPUT.

1. Вращайте регуляторы для управления различными диапазонами частот.

Вращение регулятора EQUALIZER [LOW], [MID] или [HIGH] влево снижает уровень соответствующей полосы; вращение вправо, наоборот, повышает уровень громкости соответствующей полосы.

Удерживая кнопку [EXIT/SHIFT], вращайте регулятор влево для понижения центральной частоты полосы; при вращении вправо центральная частота полосы возрастает.

Для отображения информации в числовом виде нажмите кнопку [TONE EDIT] (NUMERIC). При нажатии на кнопку [TONE EDIT] (NUMERIC) режим отображения эквалайзера на дисплее переключается между графическим “GRAPHIC” и цифровым “NUMERIC”.

Управление настройками эквалайзера зависит от текущего режима:

GRAPHIC NUMERIC

При работе в графическом режиме

• Немного переместите регулятор той полосы, параметры которой требуется отредактировать.

• Кнопками [

]/[ ] установите нужную частоту.

]/[ ] установите нужную добротность (Q).

При работе в цифровом режиме

• Кнопками [ ]/[ ] выберите параметр.

• Кнопками [DEC]/[INC] изменяйте значение.

• Кнопкой [LAYER EDIT] (BAND) выбирайте полосу частот.

NOTE

При определенном положении регуляторов звук может искажаться. Если это произошло, перейдите в цифровой режим эквалайзера и уменьшите значение параметра Input Gain.

Блокировка кнопок ( Panel Lock)

Исполнение

При активации функции Panel Lock большинство органов управления панели блокируется. Данная функция служит для предотвращения случайного сброса настроек инструмента при работе на сцене и т. д.

Однако, даже при включенной функции Panel Lock будут доступны следующие органы управления.

• Слайдер [VOLUME]

• Регулятор [DISPLAY CONTRAST]

• Джойстик

• Педали

• Кнопка [PIANO]

• Кнопка [E. PIANO]

• Кнопка [EXIT/SHIFT ]

1. Удерживая кнопку [MENU], нажмите кнопку [ENTER].

Панель будет заблокирована, и на экране отобразится следующее.

2. Для отключения блокировки нажмите кнопку [EXIT/SHIFT], [PIANO] или [E. PIANO].

MEMO

Функция блокировки может быть назначена на кнопку [S1] или [S2]. См. стр. 61.

Дополнительные возможности исполнения

Воспроизведение ударных

RD-300NX имеет множество встроенных паттернов ударных (ритмов), предусмотренных для исполнения в различных музыкальных стилях, таких как джаз, рок и так далее.

1 3

1. Нажмите кнопку [SELECT], ее индикатор загорится.

Откроется экран SONG/RHYTHM.

2. Нажмите кнопку [LAYER EDIT] (SONG/RHYTHM) для перехода к экрану RHYTHM.

При каждом нажатии на кнопку [LAYER EDIT] (SONG/ RHYTHM) будут попеременно отображаться экраны SONG и RHYTHM.

3. Нажмите кнопку [ ], ее индикатор загорится, и начнется воспроизведение ударных.

При повторном нажатии на кнопку [ ] ее индикатор погаснет, и воспроизведение ударных остановится.

MEMO

Если нажать кнопку [LAYER EDIT] (SONG/RHYTHM) для перехода к экрану SONG при запущенном воспроизведении ударных, оно остановится.

Изменение темпа ударных

1. Находясь на экране RHYTHM, нажмите кнопку [ ], чтобы выбрать поле темпа, расположенное в верхней строке экрана.

2. Кнопками [DEC]/[INC] измените темп.

Темп воспроизведения ударных изменится.

MEMO

Формат воспроизведения ударных и отображение темпа зависит от паттерна ударных.

Если нажать кнопку [MENU] и выбрать “6. Rhythm”, станут доступны и другие установки ударных. См. стр. 73.

Выбор паттерна ударных

Можно выбрать паттерн, соответствующий нужному музыкальному стилю.

1. Находясь на экране RHYTHM, кнопками [ ]/[ ] выберите поле с номером паттерна.

2. Кнопками [DEC]/[INC] выберите паттерн.

Паттерн ударных изменится.

3. Для останова воспроизведения ударных нажмите кнопку [ ], ее индикатор погаснет.

MEMO

Файл DATA LIST можно загрузить с веб-сайта Roland: http://www.roland.com/

Дополнительные возможности исполнения

Воспроизведение пьес

Доступно воспроизведение музыкальных файлов SMF, аудиофайлов с накопителя USB или CD-ROM, а также пьес с аудио CD.

MEMO

Можно воспроизводить пьесы с опционального накопителя USB. См. стр. 18.

Чтобы воспроизводить пьесы с опционального привода CD, обратитесь к документации на привод CD.

1 3

1. Нажмите кнопку [SELECT], чтобы ее индикатор загорелся.

Откроется экран SONG/RHYTHM.

2. Нажмите кнопку [LAYER EDIT] (SONG/RHYTHM) для перехода к экрану SONG.

При каждом нажатии на кнопку [LAYER EDIT] (SONG/RHYTHM) будут попеременно отображаться экраны SONG и RHYTHM.

3. Нажмите кнопку [ ], ее индикатор загорится, и начнется воспроизведение пьесы.

При повторном нажатии на кнопку [ ] ее индикатор погаснет, и воспроизведение пьесы остановится.

NOTE

Даже если переключить патч в процессе воспроизведения пьесы, темп пьесы не изменится. Если переключить патч при остановленном воспроизведении пьесы, темп изменится согласно установкам нового патча.

Выбор пьесы

1. Находясь на экране SONG, кнопками [ ]/[ ] выделите поле выбора накопителя.

2. Кнопками [DEC]/[INC] выберите накопитель.

Type Описание

INT Внутренняя память RD-300NX

USB

3. Кнопкой [ ] выделите поле номера пьесы.

4. Кнопками [DEC]/[INC] выберите пьесу.

5. Нажмите кнопку [

Выбор пьесы из папки

1. Кнопками [DEC]/[INC] выберите папку, содержащую нужную пьесу.

Отобразится иконка папки .

2. Нажмите кнопку [ENTER].

Отобразятся пьесы, находящиеся в папке.

3. Кнопками [DEC]/[INC] выберите пьесу.

Чтобы выйти из папки, кнопками [DEC]/[INC] выберите “Up” и нажмите кнопку [ENTER].

Накопитель USB, подключенный к разъему USB MEMORY

Аудио CD в приводе CD, подключенном к разъему USB MEMORY

], ее индикатор загорится, и начнется воспроизведение пьесы.

NOTE

Если папка содержит более 500 файлов или подпапок, часть из них может не отображаться.

MEMO

Пьеса под номером “000” по умолчанию является пресетной.

Дополнительные возможности исполнения

Изменение темпа пьесы

1. Находясь на экране SONG, кнопкой [ ] или [ ] выберите поле темпа в верхней строке экрана.

Если выбран аудиофайл или пьеса с аудио CD, значение темпа будет отображаться в процентах.

2. Кнопками [DEC]/[INC] измените темп.

Темп воспроизведения пьесы изменится.

Перемотка пьесы вперед/назад

1. Находясь на экране SONG, кнопкой [ ] или [ ] выберите поле такта в верхней строке экрана.

Если выбран аудиофайл, здесь отображается текущее время воспроизведения.

2. Кнопками [DEC]/[INC] измените значение.

Позиция воспроизведения изменится согласно введенному значению.

Переход в начало пьесы

1. Находясь на экране SONG и удерживая кнопку [EXIT/SHIFT], нажмите кнопку [DEC].

Особенности воспроизведения аудиофайлов

Изменение темпа воспроизведения аудиофайла значительно повышает загрузку процессора RD-300NX, что может привести к сбоям в обработке данных исполнения, поступающих с клавиатуры.

Проблему такого рода можно попытаться решить следующим способом.

• Установить оригинальный темп пьесы (0%)

Дополнительные возможности исполнения

Обработка звука эффектами (MFX)

Помимо хоруса и реверберации (стр. 32), RD-300NX позволяет обрабатывать звук мультиэффектами. Мультиэффектом называется набор из 83 разнообразных эффектов, таких как вращающийся динамик, дисторшн и т. д.

Мультиэффекты доступны для слоя UPPER 1.

По умолчанию для каждого тембра подобран подходящий мультиэффект.

1. Перейдите к экрану Live Set (стр. 27).

2. Нажмите кнопку [TONE EDIT].

Кнопка [TONE EDIT] загорится, и откроется экран TONE EDIT.

Если выбран слой UPPER 1, выведутся параметры MFX.

3. Кнопками [ ]/[ ] выберите MFX.

4. Кнопками [

5. Кнопками [DEC]/[INC] измените значение.

6. По окончании редакции нажмите кнопку [TONE EDIT], ее индикатор погаснет.

Откроется экран Live Set.

NOTE

Тембры, для которых параметры MFX страницы TONE EDIT установлены в значение “0 THRU” (стр. 47), мультиэффектами не обрабатываются.

MEMO

Файл DATA LIST можно загрузить с веб-сайта Roland: http://www.roland.com/

]/[ ] выберите редактируемый параметр.

Дополнительные возможности исполнения

Выбор установок патча ( Live Set )

Совокупность параметров внутренних (стр. 49) и внешних (стр. 52) слоев RD-300NX, включая тембры, эффекты и т.д. называется «патчем”.

Сохранив все параметры, в том числе установки пьес для воспроизведения в патч, можно будет в любой момент времени менять настройки инструмента, загружая нужные патчи.

Доступно сохранение до 60 патчей. Заводские патчи содержатся в банке Preset.

Продемонстрируем загрузку патча.

NOTE

При вызове патча текущие установки будут стерты. Для сохранения пользовательских настроек используйте банк User (стр. 41).

1. Нажмите кнопку LIVE SET, чтобы ее индикатор загорелся.

Откроется экран Live Set.

2. Кнопками [DEC]/[INC] или LIVE SET выберите загружаемый патч.

Регистрация "любимых" патчей

Можно назначить часто используемые патчи на кнопки LIVE SET.

Такие патчи называются "любимыми".

Это существенно ускоряет процедуру их выбора.

Можно зарегистрировать до 24 патчей, по 6 в каждом из 4 банков.

1. Находясь экране Live Set, загрузите патч, который необходимо зарегистрировать.

2. Удерживая кнопку BANK [PRESET], нажмите кнопку BANK [USER].

Откроется экран FAVORITES.

3. Кнопками [TONE EDIT] (BANK CHANGE) выберите банк, в который необходимо зарегистрировать патч.

4. Удерживая кнопку [LAYER EDIT] (ASSIGN), нажмите кнопку LIVE SET, на которую осуществляется назначение патча.

Патч будет назначен (зарегистрирован) на выбранную кнопку.

5. Чтобы вернуться к экрану Live Set, нажмите кнопку [EXIT/SHIFT].

MEMO

Зарегистрированные патчи сохраняются и после отключения питания RD-300NX.

Выбор патча для регистрации

1. Удерживая кнопку BANK [PRESET], нажмите кнопку BANK [USER].

Откроется экран FAVORITES.

2. Нажмите кнопку [TONE EDIT] (BANK CHANGE) для выбора банка.

При нажатии на кнопку [LAYER EDIT] (ASSIGN) выводится список патчей выбранного банка.

MEMO

Доступны 4 банка (A – D). При последовательных нажатиях на кнопку [TONE EDIT] (BANK CHANGE) происходит переключение банков в порядке: A B C D A ...

Удерживая кнопку [LAYER EDIT] (ASSIGN), нажимайте кнопки [

3. Нажмите одну из кнопок LIVE SET для выбора патча.

4. Играйте на клавиатуре.

Будут использоваться установки загруженного патча.

5. Чтобы вернуться к экрану Live Set, нажмите кнопку [EXIT/SHIFT].

]/[ ] для переключения экранов.

Дополнительные возможности исполнения

Сохранение установок в патч

Для сохранения изменений в новый патч пользовательского банка выполните следующую процедуру.

В памяти RD-300NX может храниться до 60 патчей.

Также можно переименовывать патчи.

1. Нажмите кнопку [ WRITE], чтобы ее индикатор загорелся.

Откроется экран, показанный справа.

2. Кнопками [ ]/[ ] переместите курсор в позицию вводимого символа.

3. Кнопками [DEC]/[INC] выберите символ.

Доступны следующие символы.

пробел, ! “ # $ % & ‘ ( ) * + , - . / 0–9 : ; < = > ? @ A–Z [ \ ] ^ _ ` a–z { | } ~

При нажатии на кнопку [TONE EDIT] (INSERT) в текущую позицию вставляется пробел; при нажатии на кнопку [LAYER EDIT] (DELETE) удаляется символ в текущей позиции.

4. Повторяйте шаги 2 – 3 для ввода всего имени.

5. Кнопкой [

] выберите номер ячейки, в которую неоходимо сохранить патч.

MEMO

Если нажать кнопку [ ] даже во время ввода имени, курсор установится на номер ячейки сохранения патча.

6. Кнопками [DEC]/[INC] выберите номер ячейки, в которую будет сохранен патч.

Имя нового патча

Ячейка сохранения

7. По окончании ввода имени и выбора номера ячейки нового патча нажмите кнопку [ENTER] или [LAYER EDIT] (WRITE).

Индикатор кнопки [ENTER] начнет мигать, и выведется запрос на подтверждение.

Для отказа от сохранения нажмите кнопку [EXIT/SHIFT] или [WRITE].

8. При нажатии на кнопку [ENTER] начнется процесс сохранение патча.

По окончании сохранения патча индикатор кнопки [WRITE] погаснет, и откроется экран Live Set.

NOTE

Не отключайте питание инструмента, когда на экран выводится сообщение “Executing...”.

Параметры, не сохраняемые в патче

Следующие параметры в патче не сохраняются.

• Системные установки (стр. 59)

• Установки компрессора (стр. 67)

• Установки V-LINK (стр. 74)

• Установки функций Play Mode, Transpose, Center Cancel и Part Switch для пьесы (стр. 75)

• Установки записи (стр. 77)

Если, находясь на экране EDIT, нажать кнопку [LAYER EDIT] (WRITE), сохранятся системные установки и установки V-LINK.

Детальные настройки тембров ONE TOUCH

Детальная настройка тембров фортепиано

Ниже описано, как определять настройки фортепианного звука, которые загружаются при нажатии на кнопку [PIANO] (стр. 26).

Такие настройки можно сохранять для каждой вариации.

1. На экране ONE TOUCH PIANO кнопками [DEC]/[INC] выберите редактируемую вариацию.

2. Нажмите кнопку [TONE EDIT].

Откроется экран TONE EDIT.

3. Кнопками [ ]/[ ] переключайте экраны, а кнопками [ ]/[ ] выбирайте настраиваемые параметры.

Перейдите к одному из нижеперечисленных меню и нажмите [ENTER], а затем выберите нужный параметр для редакции.

1. Key Touch Edit

2. Micro Tune Edit

3. Sym. Resonance

4. Write

5. Initialize

4. Кнопками [DEC]/[INC] измените значение.

Список параметров приведен на стр. 43.

5. По окончании редакции нажмите кнопку [EXIT/SHIFT].

Откроется экран ONE TOUCH PIANO.

NOTE

В зависимости от выбранного тембра данная возможность может быть недоступна.

Сохранение установок

1. Нажмите кнопку [TONE EDIT].

Откроется экран TONE EDIT.

2. С помощью кнопки [ ] перейдите на последнюю страницу экрана.

3. Кнопками [

Выведется запрос на подтверждение.

Нажмите кнопку [ENTER] для сохранения установок. Для отмены нажмите кнопку [EXIT/SHIFT].

4. Нажмите кнопку [ENTER].

Установки будут сохранены.

NOTE

Не отключайте питание инструмента, когда на экран выводится сообщение “Executing...”.

]/[ ] выберите “4. Write” и нажмите кнопку [ENTER].

Детальные настройки тембров ONE TOUCH

Параметры Piano

Параметр Значение Описание

(Имя тембра) – Выбор тембра.

Stereo Width CENTER, L01-01R – L63-63R Параметр управляет шириной панорамы звука. Чем больше значение, тем шире панорама.

Данный параметр немного сдвигает фазу правого и левого каналов, за счет чего меняется оттенок

Nuance TYPE1, 2, 3

Lid 1 – 7

Damper Noise 0 – 127

Duplex Scale 0 – 127

звучания.

* Данный эффект трудно различим при работе в наушниках.

Имитирует изменения в звучании, которые происходят при подъеме крышки корпуса акустического рояля на различную высоту. Чем выше значения, тем больше раскрыта крышка и ярче звук.

Громкость призвука, возникающего при снятии демпферов со струн фортепиано при нажатии на демпферную педаль. Увеличение значения усиливает громкость призвука демпферного механизма.

Устанавливает призвук кратного резонанса струн верхнего регистра, не имеющих демпфера, как в акустическом фортепиано. Чем больше значение параметра, тем громче ответные колебания.

Понятие Duplex Scale

Термин “Duplex Scale” относится к системам, в которых возникают ответные вибрации при колебаниях струны, как в акустических роялях. Это явление производит богатый и яркий звук за счет добавления тембру струны высших гармоник.

Поскольку не все струны приглушаются демпфирующим механизмом, резонирующие звуки сохраняются даже после снятия ноты.

String Resonance OFF, 1 – 127

Key O Resonance OFF, 1 – 127

Hammer Noise -2 – 0 – +2

Tone Character -5 – 0 – +5 Чем больше значение, тем жестче звук; чем меньше значение, тем звук мягче.

Sound Lift 0 – 127

При нажатии на клавишу фортепиано струны, демпферы которых уже подняты (т.е. клавиши нажаты), также начинают резонировать. Чем выше значение, тем громче эффект.

Данный параметр воссоздает мягкий звук демпфера, приглушающего струну при отпускании клавиши акустического рояля. Чем больше значение, тем громче звук, воспроизводящийся при снятии ноты.

Настраивает призвук, производимый при ударе молоточков акустического рояля по струнам. Чем больше значение, тем громче призвук удара молоточка по струне.

Данный параметр позволяет управлять изменениями громкости при мягкой игре. Это может быть полезным при сольном исполнении или при игре в сопровождении ансамбля.

При высоких значениях даже легкое касание воспроизводит громкий звук. Таким образом, звучание фортепиано не будет теряться в ансамблевом аккомпанементе.

* Характер изменения тембра не зависит от значения данного параметра.

Детальные настройки тембров ONE TOUCH

Установка чувствительности клавиатуры

Можно настраивать чувствительность клавиатуры. Эта установка связана с параметром Key Touch режима Edit (стр. 63).

Параметр Значение Описание

SPR LIGHT

LIGHT

Key Touch

Key Touch Oset

Параметр Значение Описание

Velocity

Velo Delay Sens (Velocity Delay Sensitivity)

Velo Keyw Sens (Velocity Keyfollow Sensitivity)

Key O Position

MEDIUM

HEAVY

SPR HEAVY

-10 – +9

REAL

1 – 127

-63 – +63

STND (STANDARD)

DEEP

Самая высокая чувствительность клавиатуры.

Позволяет достигнуть фортиссимо меньшими усилиями, чем при установке "MEDIUM". Особенно удобно использовать этот режим для детей.

Стандартная чувствительность, типичного акустического фортепиано.

Низкая чувствительность клавиатуры. Для игры фортиссимо на клавиши надо нажимать с большей силой, чем при установке "MEDIUM". Позволяет усилить экспрессивность исполнения.

Очень низкая чувствительность клавиатуры.

Устанавливает чувствительность клавиатуры с большей точностью, чем параметр Key Touch. Таким образом можно установить “промежуточную” чувствительность, что позволяет идеально адаптировать RD-300NX под собственную манеру исполнения. Более высокие значения делают клавиатуру “жестче”.

Если при увеличении/уменьшении значения происходит выход за границу текущего диапазона чувствительности, автоматически изменяется значение параметра Key Touch (в сторону увеличения/ уменьшения соответственно).

Громкость меняется в зависимости от скорости нажатия на клавиши.

Фиксированное значение громкости, которая не зависит от скорости нажатия на клавиши. Чем выше значение, тем больше громкость.

Определяет временную задержку между моментом нажатия на клавишу и возникновением звука.

С уменьшением значения этого параметра рост скорости нажатия сопровождается увеличением задержки. С увеличением значения этого параметра уменьшение скорости нажатия сопровождается увеличением задержки.

Определяет зависимость чувствительности клавиатуры от диапазона клавиатуры.

С увеличением значения этого параметра чувствительность клавиатуры в высоком диапазоне понижается, а нижнем – увеличивается.

Снятие ноты происходит в позиции клавиши, как у акустического фортепиано.

Снятие ноты происходит в более глубокой позиции клавиши, как у электропиано.

Точная подстройка высоты

Параметр используется для точной настройки высоты нот.

Подстройка осуществляется в диапазоне от -50.0 до +50.0 центов с шагом 0.1 (1 полутон = 100 центам).

Параметр Значение

Type OFF, PRST (PRESET ), USER

1. На шаге 3 процедуры, приведенной на стр. 42, выберите “2. Micro Tune Edit” и нажмите кнопку [ENTER].

Откроется экран Micro Tune Edit.

Для возврата к предыдущему экрану нажмите кнопку [EXIT/SHIFT].

2. Кнопкой [ ] выберите параметр “TYPE”.

3. Кнопками [DEC]/[INC] установите тип.

4. Кнопкой [

] установите курсор на числовое значение.

5. Возьмите ноту, высоту которой надо изменить.

6. Кнопками [DEC]/[INC] настройте высоту.

Настройка резонанса при нажатой демпферной педали

Можно настроить глубину наведенного резонанса струн при нажатой демпферной педали.

На акустическом фортепиано при нажатой демпферной педали начинают резонировать струны, соответствующие ненажатым клавишам. Это делает звук инструмента более насыщенным. Описанные ниже параметры позволяют имитировать это явление.

Параметр Значение Описание

Sw OFF, ON

Depth 0 – 127 Глубина эффекта

Damper 0 – 127

Pre LPF

Pre HPF

Peaking Freq 200 – 8000 Hz

Peaking Gain -15 – +15 dB Усиление средних частот

Peaking Q 0.5, 1.0, 2.0, 4.0, 8.0

HF Damp

16 – 15000 Hz, BYPASS

BYPASS, 16 – 15000 Hz

16 – 15000 Hz, BYPASS

При выборе ON эффект включен.

Глубина нажатия демпферной педали (управляет звучанием резонанса)

Граничная частота обрезного фильтра высоких частот, обрабатывающего входной сигнал (BYPASS: отключен)

Граничная частота обрезного фильтра низких частот, обрабатывающего входной сигнал (BYPASS: отключен)

Центральная частота фильтра средних частот

Добротность фильтра средних частот (чем меньше значение, тем шире полоса)

Граничная частота обрезного фильтра низких частот, обрабатывающего резонансный сигнал (BYPASS: отключен)

Детальные настройки тембров ONE TOUCH

Параметр Значение Описание

LF Damp Freq

Lid 1 – 7

Level 0 – 127 Выходной уровень громкости

P-Sft Amount 0 – 127 Глубина резонанса

P-Sft Level 0 – 127 Громкость резонанса

P-Sft LPF

P-Sft HPF

P-Sft to Rev 0 – 127

Damper oset 0 – 64

BYPASS, 16 – 15000 Hz

16 – 15000 Hz, BYPASS

BYPASS, 16 – 15000 Hz

Граничная частота обрезного фильтра высоких частот, обрабатывающего резонансный сигнал (BYPASS: отключен)

Параметр определяет, степень раскрытия крышки рояля.

Центральная частота фильтра подавления высоких частот в резонансном сигнале (BYPASS: отключен).

Центральная частота фильтра подавления низких частот в резонансном сигнале (BYPASS: отключен).

Дополнительная громкость резонанса в послезвучании

Громкость слабого дополнительного резонанса при отпущенной демпферной педали

Восстановление начальных значений

Процедура позволяет вернуться к заводским настройкам функции One Touch Piano.

1. На шаге 3 процедуры, приведенной на стр. 42, выберите “5. Initialize” и нажмите кнопку [ENTER].

Откроется экран Initialize.

Для отмены операции нажмите кнопку [EXIT/SHIFT].

2. Нажмите кнопку [ENTER].

Выведется запрос на подтверждение.

Для отмены операции нажмите кнопку [EXIT/SHIFT].

3. Нажмите кнопку [ENTER] еще раз.

Тембры ONE TOUCH PIANO будут инициализированы.

Детальные настройки тембров ONE TOUCH

Детальная настройка тембров электропиано

Ниже описано, как определять настройки звука электропиано, которые загружаются при нажатии на кнопку [E. PIANO] (стр. 26).

Такие настройки можно сохранять для каждой вариации.

1. На экране ONE TOUCH PIANO кнопками [DEC]/[INC] выберите редактируемую вариацию.

2. Нажмите кнопку [TONE EDIT].

Откроется экран TONE EDIT.

3. Кнопками [ ]/[ ] переключайте экраны, а кнопками [ ]/[ ] выбирайте настраиваемые параметры.

Перейдите к одному из нижеперечисленных меню и нажмите [ENTER], а затем выберите необходимую операцию.

1. Write

2. Initialize

4. Кнопками [DEC]/[INC] измените значение.

См. стр. 47.

5. По окончании редакции нажмите кнопку [EXIT/SHIFT].

Откроется экран ONE TOUCH E. PIANO.

NOTE

В зависимости от выбранного тембра данная возможность может быть недоступна.

Сохранение установок

1. Нажмите кнопку [TONE EDIT].

Откроется экран TONE EDIT.

2. С помощью кнопки [ ] перейдите на последнюю страницу экрана.

3. Кнопками [ [ENTER].

Выведется запрос на подтверждение.

Нажмите кнопку [ENTER] для сохранения установок. Для отмены нажмите кнопку [EXIT/SHIFT].

4. Нажмите кнопку [ENTER].

Установки будут сохранены.

NOTE

Не отключайте питание инструмента, когда на экран выводится сообщение “Executing...”.

]/[ ] выберите “4. Write” и нажмите кнопку

Восстановление начальных значений

Процедура позволяет восстановить заводские настройки ONE TOUCH E. PIANO.

1. Нажмите кнопку [TONE EDIT].

Откроется экран TONE EDIT.

2. С помощью кнопки [ ] перейдите на последнюю страницу экрана.

3. Кнопками [ кнопку [ENTER].

Откроется экран Initialize.

Для отмены операции нажмите кнопку [EXIT/SHIFT].

4. Нажмите кнопку [ENTER].

Выведется запрос на подтверждение.

Для отмены операции нажмите кнопку [EXIT/SHIFT].

5. Нажмите еще раз на кнопку [ENTER].

Тембры ONE TOUCH E. PIANO будут инициализированы.

]/[ ] выберите “2. Initialize” и нажмите

Детальная настройка тембров

Установки тембров

Ниже описано как производить детальные настройки тембров, назначенных на слои.

Для ряда тембров некоторые параметры недоступны.

1. Находясь на экране Live Set, нажмите кнопку [TONE EDIT].

Кнопка [TONE EDIT] загорится, и откроется экран TONE EDIT.

2. Кнопками [ ]/[ ] переключайте экраны, а кнопками [ ]/[ ] выбирайте параметры.

Перейдите к одному из ниже перечисленных ниже меню и нажмите кнопку [ENTER], а затем выберите нужный параметр для редактирования.

Micro Tune Edit

3. Кнопками [DEC]/[INC] измените значение.

4. По окончании редактирования нажмите кнопку [TONE EDIT], ее индикатор погаснет.

Откроется экран Live Set.

NOTE

При выборе тембра фортепиано некоторые параметры могут быть недоступны для редактирования. В поле их значений будет отображаться “- - -”.

стр. 44

Список параметров тембров

Параметр Значение Описание

Layer

Tone

Sound Focus Type

Sound Focus Sw OFF, ON

Sound Focus Value

MFX –

Coarse Tune

Fine Tune

UPPER1, UPPER2, LOWER

После того как будет выбран слой, на дисплей выведется имя назначенного на него тембра.

Можно изменить тембр с помощью кнопок LIVE SET.

Piano Type1

Piano Type2

Sound Lift Уменьшает диапазон изменения громкости в зависимости от манеры звукоизвлечения.

Enhancer

Mid Boost

0 – 127

-48 – +48 (+/- 4 октавы)

-50 – +50 (+/- 50 центов)

Выбор слоя, для которого осуществляется редакция установок.

Уменьшает диапазон изменения громкости в зависимости от манеры звукоизвлечения, а также сужает стереопанораму, улучшая локализацию звука при игре в сопровождении ансамбля.

Данный параметр действует только для тембров SuperNATURAL Piano.

Сужает стереопанораму.

Данный параметр действует только для тембров SuperNATURAL Piano.

Усиление высокочастотных гармоник, определяющих "прозрачность" звука.

* Данная установка не действует на тембры SuperNATURAL Piano.

Усиление среднечастотного диапазона.

* Данная установка не действует на тембры SuperNATURAL Piano.

Включает/отключает функцию Sound Focus. Состояние параметра изменяется при каждом нажатии на кнопку [SOUND FOCUS].

Для некоторых тембров эффект данной функции может быть отличен от ожидаемого.

Глубина эффекта Sound Focus. Для изменения установки, удерживая кнопку [SOUND FOCUS], нажимайте кнопки [INC]/[DEC].

Для некоторых тембров эффект данной функции может быть отличен от ожидаемого.

Позволяет управлять параметрами мультиэффектов, воздействующих на тембр.

Мультиэффекты служат для обработки звука и могут изменить его до неузнаваемости. Всего доступно 78 эффектов, выбирайте наиболее подходящий для тех или иных целей.

Некоторые алгроитмы содержат по одному эффекту, например, дисторшн или флэнжер, другие используют несколько эффектов, соединенных последовательно или параллельно. В число мультиэффектов также входят реверберация и хорус, причем они не зависят от обычных эффектов Reverb и Chorus (стр. 66), описанных далее.

Высота звучания тембра.

Осуществляет сдвиг высоты тембра по полутонам.

Высота звучания тембра.

Осуществляет сдвиг высоты тембра в единицах центов.

Детальная настройка тембров

Параметр Значение Описание

Параметр определяет режим воспроизведения тембра: одноголосный (MONO) или полифонический (POLY).

Значение MONO подходит при работе с сольными инструментами, такими как саксофон или флейта.

Если выбрано значение “MONO LEGATO”, монофонические партии будут играться легато. Термин “легато” обозначает слитное исполнение нот; в этом случае переходы между нотами будут плавными, что удобно для имитации различных исполнительских приемов, например,

Mono/Poly

Portamento SW ON, OFF

Portamento Time 0 – 127

Bend Range 0 – 24 (semitone) Управляет глубиной сдвига высоты при работе с джойстиком высоты тона (максимум 2 октавы).

Attack Time (Oset)

Release Time (Oset)

Cuto (Oset)

Resonance (Oset)

Decay Time (Oset)

“pull-o” и “hammer-on” при игре на гитаре.

MONO Звучит только нота, взятая последней.

POLY Две и более нот могут быть сыграны одновременно.

MONO LEGATO Монофоническое исполнение “легато”.

Эффект портаменто позволяет плавно менять высоту звучания при переходе от одной ноты к другой.

Если для параметра Mono/Poly выбрано значение MONO, эффект позволяет имитировать технику исполнения скрипичного глиссандо.

Параметр Portamento Time определяет время, за которое будет происходить смена высоты. При увеличении значения время портаменто увеличивается.

Время атаки, т.е. время, в течении которого громкость возрастает до максимума после взятия ноты.

Чем выше значение, тем мягче атака. Чем меньше значение, тем отчетливее атака.

* Для некоторых тембров эффект данной установки может быть отличен от ожидаемого.

Время затухания, т.е. постепенного снижения громкости до нуля после отпускании клавиши.

Чем выше значение, тем длительнее затухание, и наоборот.

* Для некоторых тембров эффект данной установки может быть отличен от ожидаемого.

Яркость звука, т.е. частота среза фильтра.

-64 – +63

Чем выше значение, тем ярче звук. Чем ниже значение, тем глуше звук.

* Для некоторых тембров эффект данной установки может быть отличен от ожидаемого.

Глубина резонанса, т.е. усиление узкой полосы в районе частоты среза. При слишком высоких значениях могут возникнуть искажения.

Чем выше значение, тем острее резонанс; чем ниже значение, тем мягче звук.

* Для некоторых тембров эффект данной установки может быть отличен от ожидаемого.

Время спада, т.е. небольшого уменьшения громкости после окончания фазы атаки.

Чем выше значение, тем медленнее спад, и наоборот.

* Для некоторых тембров эффект данной установки может быть отличен от ожидаемого.

Если выбран один из фортепианных тембров, для редакции будут доступны следующие параметры.

• Stereo Width (стр. 43)

• Nuance (стр. 43)

• Damper Noise (стр. 43)

• Duplex Scale (стр. 43)

• String Resonance (стр. 43)

• Key O Resonance (стр. 43)

• Hammer Noise (стр. 43)

• Tone Character (стр. 43)

• Sound Lift (стр. 43)

• Micro Tune (стр. 44)

NOTE

Поскольку параметры Sound Focus Type, Sound Focus Sw, Sound Focus Value, MFX, Damper Noise и Duplex Scale воздействуют только на слой UPPER1, они будут доступны только при выборе UPPER1 в качестве параметра Layer.

Детальная настройка тембров

Установки слоев

RD-300NX имеет 3 партии (UPPER 1, UPPER 2 и LOWER), которые управляются в рамках инструмента от секции контроллеров (с помощью кнопок и клавиатуры RD-300NX).

Каждая из этих партий имеет обобщенное название “слой”.

Некоторые операции, например, Split можно оперативно выполнить с помощью клавиатуры RD-300NX (стр. 28). Кроме того, предусмотрены процедуры детальной настройки каждого слоя.

NOTE

Для ряда тембров некоторые параметры недоступны.

1. Нажмите кнопку [LAYER EDIT].

1. Кнопка [LAYER EDIT ] загорится, и откроется экран LAYER EDIT.

Если слой отключен, его имя отображается прописными буквами.

2. Кнопками [ ]/[ ] переключайте экраны.

3. Кнопками [

4. Кнопками [DEC]/[INC] измените значение.

При одновременном нажатии на кнопки [DEC] и [INC] устанавливается значение параметра по умолчанию.

5. По окончании редактирования нажмите кнопку [TONE EDIT], чтобы ее индикатор погас.

Снова откроется экран Live Set.

]/[ ]/[ ]/[ ] выбирайте редактируемые параметры.

Список параметров слоя

Параметр Значение Описание

TONE

VOL (Volume) 0 – 127

PAN L64 – 0 – R63

REV (Reverb Amount)

CHO (Chorus Amount)

TRA (Transpose) -48 – 0 – +48

LWR (Key Range Lower)

UPR (Key Range Upper)

Отображает назначенный на слой тембр.

Выбор тембра можно осуществлять кнопками ONE TOUCH и LIVE SET.

0 – 127

A0 – C8

Громкость слоя.

Параметр Volume используется для регулировки баланса между тембрами, назначенными на слои.

Параметр Pan управляет положением тембра в стереополе (панораме). Увеличение значения в сторону L соответствует смещению тембра влево; увеличение значения в сторону R соответствует смещению тембра вправо. Значение 0 соответствует центральному положению тембра.

Глубина эффектов реверберации и хоруса.

Если задано значение “0”, эффект хоруса будет отсутствовать, даже если манипулировать кнопками [INC]/[DEC] при нажатой кнопке [REVERB] или [CHORUS].

Определяет интервал транспонирования слоя.

Назначив два тембра на разные октавы, можно получить более богатое и насыщенное звучание. В режиме разделения клавиатуры Split (стр. 28) можно использовать транспонирование для того, чтобы понизить звук баса.

Для управления транспонированием также можно использовать кнопку [TRANSPOSE]. См. стр. 31.

При нажатии на кнопку [SPLIT] клавиатура разделяется в точке Split Point, что позволяет использовать разные тембры для правой и левой рук.

Параметр Key Range позволяет создавать более сложные клавиатурные комбинации.

С его помощью задаются верхняя и нижняя границы клавиатурного диапазона каждого слоя. Нижний предел диапазона не может превышать верхний предел, и наоборот, верхний предел не может быть ниже нижнего предела.

Выберите курсором нужный параметр и нажмите кнопку [ENTER].

Параметр оказывает действие только при включенной кнопке [SPLIT] (стр. 28) .

Сообщение “FUL” отображается в случае, если кнопка [SPLIT] отключена. При вводе другого значения кнопками [DEC]/[INC] кнопка [SPLIT] активируется автоматически.

При смене точки разделения Split Point (стр. 29) значения параметров Key Range также изменяются.

VRL (Velocity Range Lower)

VRU (Velocity Range Upper)

1 – 127

Определяют нижний (VRL) и верхний (VRU) пределы Velocity воспроизведения тембра.

Установки используются, если необходимо, чтобы происходила смена тембров в зависимости от динамики исполнения.

Для ряда тембров этот параметр недоступен.

Детальная настройка тембров

Параметр Значение Описание

Параметр определяет как изменяется громкость в зависимости от Velocity.

Sns (Velocity Sense)

Max (Velocity Max)

V.Reserve (Voice Reserve)

F1 Для каждого слоя определяет, активна (ON) или нет (OFF) педаль, подключенная к разъему FC1.

F2 Для каждого слоя определяет, активна (ON) или нет (OFF) педаль, подключенная к разъему FC2.

PB Для каждого слоя определяет, активен (ON) или нет (OFF) джойстик высоты тона.

Md Для каждого слоя определяет, активен (ON) или нет (OFF) джойстик модуляции.

S1 Для каждого слоя определяет, активна (ON) или нет (OFF) кнопка [S1].

S2 Для каждого слоя определяет, активна (ON) или нет (OFF) кнопка [S2].

-63 – +63

1 – 127

0 – 64 Количество голосов, резервируемое для каждого слоя, если одновременно воспроизведится более 128 голосов.

ON, OFF

При положительных значениях увеличение скорости нажатия на клавишу соответствует увеличению громкости; при отрицательных значениях увеличение скорости нажатия сопровождается уменьшением громкости.

Для ряда тембров этот параметр недоступен.

Максимальное значение Velocity для взятой ноты.

При снижении данного значения звук будет тихим даже при экспрессивной игре.

Для ряда тембров этот параметр недоступен.

Для каждого слоя определяет, активна (ON) или нет (OFF) демпферная педаль.

RD-300NX в качестве мастер-клавиатуры

Если подключить к разъему MIDI OUT тыльной панели RD-300NX внешнее устройство, им можно будет управлять с помощью клавиатуры и контроллеров RD-300NX RD-300NX.

Обычно RD-300NX передает через разъем MIDI OUT только нотные сообщения. Однако, если нажать кнопку [MIDI], чтобы загорелся индикатор “MIDI”, можно будет управлять разнообразными параметрами внешнего устройства.

Внутренний и внешний генераторы звука могут управляться независимо.

Если нажать кнопку [MIDI], чтобы загорелся индикатор “MIDI”, RD-300NX переключается в состояние управления внешними MIDI-устройствами (слой EXTERNAL). Кнопка [MIDI] используется для переключения управления между внутренними и внешним (EXTERNAL) слоями.

Кроме того, можно настроить должным образом MIDI-команды, поступающие на внешние модули.

Понятие MIDI

MIDI (Musical Instrument Digital Interface) представляет собой стандартный протокол для обмена данными между цифровыми музыкальными инструментами и компьютерами. Используя MIDI-кабели, можно создать целый оркестр инструментов, управляемых с одной MIDI-клавиатуры.

Коммутация MIDI

RD-300NX использует MIDI-разъемы двух типов. Их функции описаны ниже.

Разъем MIDI IN

Служит для приема MIDI-сообщений с внешних устройств. Данные сообщения могут управлять воспроизведением нот или сменой тембров RD-300NX.

Разъем MIDI OUT

Служит для передачи MIDI-сообщений на внешние устройства. С RD-300NX можно передавать данные исполнения из секции контроллеров.

видеооборудование

Разъем MIDI IN

Разъем MIDI OUT

Разъем USB

Разъем USB MIDI

КомпьютерЗвуковой MIDI-модуль V-LINK-совместимое

RD-300NX

NOTE

Не используйте USB-кабели длиннее 5 метров.

RD-300NX в качестве мастер-клавиатуры

Уровень громкости слоя

Слайдеры

LAYER

LEVEL

Если горит кнопка [MIDI], слайдеры LAYER LEVEL используются для управления внешним слоем EXTERNAL так же, как для управления внутренним (стр. 21).

Кнопка

[MIDI]

Слайдеры LAYER LEVEL

Если горит кнопка [MIDI], данные слайдеры управляют громкостью слоев EXTERNAL.

Включение/отключение слоя ( Layer Switch)

Каждый слой можно включать и отключать.

1. Нажмите кнопку [MIDI], чтобы загорелся индикатор “MIDI”.

Откроется экран MIDI.

Имя выбранного слоя подсветится.

3. Кнопками [INC]/[DEC] включите/отключите слой.

Если слой отключен, его имя отображается прописными буквами.

Выбор выходного MIDI-порта

RD-300NX оборудован двумя разъемами: MIDI OUT и USB MIDI.

Для каждого слоя можно определить разъем (MIDI OUT или USB MIDI), через который будут передаваться данные на внешние устройства.

1 2

1. Нажмите кнопку [MIDI], чтобы загорелся индикатор “MIDI”.

Откроется экран MIDI.

Если показанный на рисунке экран сразу не открывается, используйте кнопку [ экрану MIDI.

] для перехода к

NOTE

Если параметр Rec Mode страницы Utility Rec Setting режима Edit установлен в ON, показанный выше экран MIDI не отображается. Установите Rec Mode в OFF для настройки передающего MIDI-канала (стр. 77).

2. Кнопками [ ]/[ ]/[ ]/[ ] перемещайте курсор и кнопками [DEC]/[INC] выберите разъем для передачи MIDI-данных.

Слой Параметр Значения Описание

UP 1 (UPPER 1)

UP 2 (UPPER 2)

LW (LOWER)

OUT (MIDI OUT Port)

ALL, MIDI, USB

Данные исполнения на RD-300NX будут передаваться через выбранный MIDI-порт.

RD-300NX в качестве мастер-клавиатуры

Настройка передающего MIDI-канала

По окончании подключения внешних MIDI-устройств, следует установить одни и те же номера MIDI-каналов – в RD-300NX для передачи и на внешнем устройстве для приема. Звук будет воспроизводиться корректно только в том случае, если канал передачи и канал приема совпадают.

1 2

1. Нажмите кнопку [MIDI], чтобы загорелся индикатор “MIDI”.

Откроется экран MIDI.

Если на экране не отображается параметр “Ch”, нажимайте кнопку [ следующий экран.

NOTE

Если параметр Rec Mode страницы Utility Rec Setting режима Edit установлен в ON, показанный выше экран MIDI не открывается. Установите Rec Mode в OFF для настройки передающего MIDI-канала (стр. 77).

MEMO

Подробнее о настройке MIDI-каналов внешнего устройства см. руководство пользователя соответствующего MIDI-устройства.

2. Кнопками [ ]/[ ]/[ ]/[ ] перемещайте курсор и кнопками [DEC]/[INC] установите канал передачи (Ch) для каждого из слоев.

Слой Параметр Значение Описание

UP 1 (UPPER 1)

UP 2 (UPPER 2)

LW (LOWER)

Ch (MIDI OUT Channel)

1 – 16

] до тех пор, пока не появится

Данные исполнения на RD-300NX будут передаваться по выбранному каналу.

MEMO

• Если слой отключен, его имя отображается прописными буквами.

• MIDI-сообщения с отключенных слоев на внешние устройства не передаются.

RD-300NX в качестве мастер-клавиатуры

Выбор тембров на внешнем устройстве

Для смены тембров на внешнем MIDI-устройстве следует передать с RD-300NX соответствующие сообщения Program Change и Bank Select.

1. Нажмите кнопку [MIDI], чтобы загорелся индикатор “MIDI”.

Отобразится экран MIDI.

Если параметра “MSB” на экране нет, нажимайте кнопки [ следующий экран.

]/[ ] до тех пор, пока не появится

NOTE

2. Кнопками [ ]/[ ]/[ ]/[ ] перемещайте курсор и кнопками [DEC]/[INC] или колесом VALUE установите значения MSB, LSB и PC для каждого из слоев.

При одновременном нажатии на кнопки [DEC]/[INC] устанавливается значение “- - -” (OFF). В этом случае выбранные сообщения не передаются.

Параметр Значение

MSB (Bank Select MSB: CC 00) 0 – 127, - - - (OFF)

LSB (Bank Select LSB: CC 32) 0 – 127, - - - (OFF)

PC (Program Change)

1 – 128,

- - - (OFF)

NOTE

• В случае передачи сообщений, которым не соответствует ни один из тембров внешнего устройства, в некоторых случаях выбирается альтернативный тембр или пустой (звук отсутствует).

• Если не требуется передавать сообщений PC/MSB/LSB, используйте описанную выше процедуру для отключения сообщений определенного типа “- - -” (OFF).

• Если выбрано значение “- - - (OFF)”, даже при переключении патчей команды смены тембров на внешнее устройство передаваться не будут.

RD-300NX в качестве мастер-клавиатуры

Детальные настройки передаваемых партий

1. Нажмите кнопку [MIDI], чтобы загорелся индикатор “MIDI”.

Теперь RD-300NX будет управлять внешними MIDI-устройствами.

NOTE

Если параметр Rec Mode страницы Rec Setting установлен в ON, экран MIDI не отображается. Установите Rec Mode в “OFF” (стр. 77).

2. Кнопками [ ]/[ ]/[ ]/[ ] выберите нужный параметр.

Для ускорения перемещения курсора удерживая кнопку, указывающую в нужном направлении, нажмите кнопку, указывающую в противоположном.

3. Кнопками [DEC]/[INC] измените значение.

При одновременном нажатии на кнопки [DEC]/[INC] для параметра будет выбрано значение “- - - (OFF)” или значение по умолчанию.

Настройка громкости и панорамы (Volume/Pan)

Параметры управляют громкостью и положением в стереополе каждого из тембров.

Параметр Volume используется для регулировки баланса между тембрами, назначенными на различные слои.

Параметр Pan управляет положением тембра в стереополе (панорамой). Увеличение значения в сторону L соответствует сдвигу тембра влево; увеличение значения в сторону R соответствует смещению тембра вправо. Значение 0 соответствует центральному положению тембра.

Параметр TX CC# Значение

VOL (Volume) CC07 - - - (OFF), 0 – 127

PAN (Pan) CC10 L64 – 0 – 63R, - - - (OFF)

Глубина реверберации/хоруса (Reverb/Chorus)

Параметры управляют глубиной реверберации/хоруса.

Параметр TX CC# Значение

REV (Reverb) CC91

CHO (Chorus) CC93

- - - (OFF), 0 – 127

Транспонирование каждого из слоев (Transpose)

Для каждого слоя можно задать собственное значение транспонирования.

Назначив тембры на разные октавы, можно получить более богатое и насыщенное звучание. В режиме разделения клавиатуры Split (стр. 28) можно использовать транспонирование для понижения звука баса.

Параметр Значение

TRA (Transpose) -48 – 0 – +48

Клавиатурный диапазон каждого из слоев ( Key Range)

Параметр Key Range позволяет создавать сложные клавиатурные комбинации.

С его помощью задаются верхняя и нижняя границы клавиатурного диапазона каждой партии.

Выберите нижний (LWR) и верхний (UPR) пределы клавиатурного диапазона или, удерживая нужную клавишу, нажмите кнопку [ENTER].

Параметр Значение

LWR (Key Range Lower)

UPR (Key Range Upper)

A0 – C8

Управление полифонией ( Mono/Poly)

Параметр определяет режим воспроизведения тембра: одноголосный (MONO) или полифонический (POLY).

Значение MONO удобно при работе с сольными инструментами, такими как саксофон или флейта.

Параметр Значение

M/P (Mono/Poly)

- - - (OFF), M (Mono, CC126), P (Poly, CC127)

NOTE

• Параметр актуален только при включенной кнопке [SPLIT] (стр. 28).

• Нижний предел диапазона не может превышать верхний предел, и наоборот, верхний предел не может быть ниже нижнего предела.

MEMO

• Сообщение “FUL” отображается в случае, если кнопка [SPLIT] отключена. При вводе другого значения кнопками [DEC]/[INC] кнопка [SPLIT] активируется автоматически.

• Для включения/отключения передачи нотных MIDI-сообщений с отдельных слоев используется функция их включения/ выключения (стр. 52).

RD-300NX в качестве мастер-клавиатуры

Динамический диапазон Velocity (Velocity Range)

Параметры определяют верхнюю (VRU) и нижнюю (VRL) границы диапазона скорости нажатия, в рамках которого воспроизводится данный тембр. Это может использоваться для смены тембра в зависимости от скорости нажатия.

Параметр Значение

VRL (Velocity Range Lower)

VRU (Velocity Range Upper)

1 – 127

NOTE

Если установить нижний предел Velocity выше верхнего, или верхний ниже нижнего, для другого предела будет автоматически установлено то же самое значение.

Настройка параметров тембра (ATK/DCY/REL/COF/RES)

Для редактирования звучания тембра можно использовать следующие параметры.

ATK (Attack Time Oset): Время атаки, т.е. время увеличения громкости до максимального значения после нажатия на клавишу.

DCY (Decay Time Oset): Время спада, т.е. небольшого уменьшения громкости по окончании фазы атаки.

REL (Release Time Oset): Время затухания, т.е. постепенного снижения громкости до нуля после отпускания клавиши.

COF (Cuto Oset): Яркость звука, т.е. частота среза фильтра.

RES (Resonance Oset): Глубина резонанса, т.е. усиление узкой полосы в районе частоты среза. При слишком высоких значениях могут возникнуть искажения звука.

Параметр TX CC# Значение Описание

Чем выше значение, тем

ATK CC73

DCY CC75

REL CC72

COF CC74

RES CC71

- - - (OFF),

-64 – +63

мягче атака. Чем меньше значение, тем выразительнее атака.

Чем выше значение, тем больше время спада, и наоборот.

Чем выше значение, тем больше время затухания, и наоборот.

Чем выше значение, тем ярче звук. Чем ниже значение, тем глуше звук.

Чем выше значение, тем острее резонанс; чем ниже значение, тем мягче звук.

Эффект портаменто (Portamento)

Эффект портаменто позволяет плавно менять высоту звучания при переходе от одной ноты к другой.

Параметр Portamento Time определяет время, за которое будет происходить смена высоты. Чем выше значение, тем больше время портаменто.

Параметр TX CC# Значение

POR (Portamento Switch)

P.T (Portamento Time)

CC65 ---, OFF, ON

CC5 ---, 0 – 127

Зависимость изменения громкости от скорости нажатия на клавиши (Velocity Sense/Max)

Параметры определяют изменение громкости в зависимости от скорости нажатия на клавиши (Velocity) и максимальное значение этого изменения.

Sns (Velocity Sensitivity): Параметр определяет изменение громкости в зависимости от Velocity.

MAX (Velocity Max): Максимальное значение Velocity.

Параметр Значение Описание

При положительных значениях увеличение скорости нажатия на клавишу соответствует увели-

Sns (Velocity Sense)

MAX (Velocity Max)

-63 – +63

1 – 127

чению громкости; при отрицательных значениях увеличение скорости нажатия соответствует снижению громкости. При значении “0” скорость нажатия на громкость не влияет.

При снижении данного значения звук будет тихим даже при экспрессивной игре.

Изменение высоты тембра (Coarse Tune/Fine Tune)

Сдвиг высоты тембра.

Параметр RPN Описание Значение

C.T (Coarse Tune)

F.T (Fine Tune)

00H/ 02H

00H/ 01H

Сдвиг высоты тембра в полутонах.

Сдвиг высоты тембра в центах.

- - - (OFF),

-48 – +48 (+/- 4 октавы)

- - - (OFF),

-50 – +50 (+/- 50 центов)

MEMO

1 цент = 1/100 полутона

Диапазон сдвига высоты тона джойстиком (Bend Range)

Параметр определяет диапазон сдвига высоты при работе с джойстиком Pitch Bend (до 4 октав).

Параметр RPN Значение

B.R (Bend Range)

00H/00H

- - - (OFF), 0 – 48 (полутонов)

Глубина модуляции (Modulation Depth)

Параметр определяет глубину модуляции при перемещении джойстика Modulation от себя.

Параметр RPN Значение

M.D (Modulation Depth)

00H/05H

- - - (OFF), 0 – 127

Включение/отключение контроллеров

RD-300NX в качестве мастер-клавиатуры

Данные параметры определяют, будут (ON) или нет (OFF) педали, джойстик (Modulation/Pitch Bend) и кнопки [S1]/[S2] воздействовать на внешнее MIDI-устройство.

Параметр Описание Значение

Dp Демпферная педаль

PB Джойстик Pitch Bend

Md Джойстик Modulation

S1 Кнопка [S1]

S2 Кнопка [S2]

Педаль, подключенная к разъему FC1

Педаль, подключенная к разъему FC2

ON, OFF

Передача сообщений Control Change (User CC)

Для управления внешним устройством можно определить два пользовательских контроллера Control Change.

Параметр Значение

CC1 (User CC1 Number)

Value (User CC1 Value)

CC2 (User CC2 Number)

Value (User CC2 Value)

- - - (OFF), 0 – 127

Детальные установки функций

Доступ к различным установкам осуществляется с помощью кнопки MENU.

Установка параметров

Кнопка [MENU] загорится

На экран установок

Экран EDIT MENU

Выбор меню

Экран EDIT

Смена экранов

Выбор параметра

Смена значения

(Количество страниц экрана EDIT

зависит от выбранного меню.)

Выход с экрана установок

Кнопка [MENU] гаснет

MEMO

Если, находясь на экране EDIT, нажать на кнопку [LAYER EDIT] (WRITE), в качестве общих для всего RD-300NX будут сохранены следующие параметры.

0. System

4. Compressor

7. V-LINK

Однако следующие параметры не сохраняются.

• V-LINK On или O

Редактируемые параметры

Меню Параметр Страница

Master Tune 60

Master Volume 60

Pedal Mode 60

Tone Remain 60

S1/S2 Mode 60

LIVE SET Control Channel 61

USB Driver 61

0. System

1. Key Touch

2. Control

3. Eects

4. Compressor

USB Memory Mode 61

Damper Polarity 61

FC1 Polarity 61

FC2 Polarity 61

Part Mode 62

Temperament 62

Temperament Key 62

Rx. GM/GM2 System ON 62

Rx. GS Reset 62

Key Touch 63

Key Touch Oset 63

Velocity 63

Velocity Delay Sensitivity 64

Velocity Keyfollow Sensitivity 64

Key O Position 64

FC1 Pedal Assign 65

FC2 Pedal Assign 65

S1 Assign 65

S2 Assign 65

Reverb Type 66

Reverb Parameters 66

Chorus Type 66

Chorus Parameters 66

Type 67

Split Frequency L 67

Split Frequency H 67

Depth 67

Level 67

Attack Time 67

Release Time 67

Threshold 67

Ratio 67

Детальные установки функций

Меню Параметр Страница

LIVE SET Save 68

LIVE SET Load 69

LIVE SET Delete 69

5. File

6. Rhythm

7. V-LINK

8. Utility

LIVE SET Copy 70

SONG Delete 71

SONG Copy 71

Format 72

Tempo 73

Rhythm Volume 73

Rhythm Pattern 73

Rhythm Set 73

MIDI Out Port 73

MIDI Out Channel 73

V-LINK Mode 74

V-LINK Tx. Channel 74

V-LINK Out Port 74

Key Range 74

Lowest No. 74

Local ON/OFF 74

Song Function 75

Rec Setting 77

Factory Reset Current 76

Factory Reset All 76

Системные установки

В данную группу параметров входят настройки, влияющие на работу RD-300NX в целом.

1. Нажмите кнопку [MENU], чтобы ее индикатор загорелся.

Откроется экран EDIT MENU.

2. Кнопкой [ ] выберите “0.System”.

3. Нажмите кнопку [ENTER], чтобы перейти к экрану EDIT.

4. Кнопками [ ]/[ ] переключайте экраны, а кнопками

[ ]/[ ] выбирайте редактируемые параметры.

5. Кнопками [DEC]/[INC] измените значение.

При одновременном нажатии на кнопки [DEC] и [INC] устанавливается значение по умолчанию.

6. По окончании редактирования нажмите кнопку [MENU], ее индикатор погаснет.

Откроется экран Live Set screen или One Touch.

MEMO

Для сохранения настроек нажмите кнопку [LAYER EDIT] (WRITE). Настройки не сбрасываются даже при отключении питания RD-300NX.

Детальные установки функций

Общая настройка (Master Tune)

Для чистого звучания ансамбля необходимо, чтобы все инструменты были настроены между собой. Обычно в качестве эталона для настройки используется частота в герцах ноты “A” средней октавы.

Параметр Значение

Master Tune 415.3 – 440.0 – 466.2

Общая громкость (Master Volume)

Параметр управляет общей громкостью RD-300NX.

Параметр Значение

Master Volume 0 – 127

Фиксация настроек педалей (Pedal Mode)

Установки педалей (стр. 64) сохраняются в каждом патче (стр. 40). Параметр определяет, будут или нет установки педалей изменяться при переключении патчей.

Параметр Значение Описание

LIVE SET

Pedal Mode

SYSTEM

Назначение на педаль функций при установке параметра Pedal Mode в “SYSTEM”

Если выбрано значение SYSTEM, в правом нижнем углу экрана отображается “Pedal Setting”. При нажатии кнопки [TONE EDIT] (Pedal Setting) открывается экран настроек педалей.

Параметр Значение Функция

00: OFF Назначение отсутствует

CC00 – CC127 Номера Control Change: 0 – 127

129: BEND UP

130: BEND DOWN

131:

FC1 FC2

AFTERTOUCH

132: OCTAVE UP

133: OCTAVE DOWN

134: START/STOP

135: TAP TEMPO

При смене патча параметры педалей изменяются.

При смене патча параметры педалей не изменяются.

Сдвиг высоты тона вверх, аналогично наклону джойстика вправо.

Сдвиг высоты тона вниз, аналогично наклону джойстика влево.

Послекасание.

Каждое нажатие на педаль транспонирует клавиатуру на октаву вверх (до 4 октав).

Каждое нажатие на педаль транспонирует клавиатуру на октаву вниз (до 4 октав).

Запуск/останов внешнего секвенсора.

Настукивание темпа: темп зависит от интервалов между нажатиями на педаль.

Параметр Значение Функция

FC1 FC2

136: RHY PLY/STP

137: SONG PLY/STP

138: SONG RESET

139: MFX SW

140: MFX CTRL

141: ROTARY SPEED

142: SOUND FOCUS

143: LIVE SET UP

144: LIVE SET DOWN

Запуск/останов воспроизведения ударных (стр. 36).

Запуск/останов воспроизведения пьесы (стр. 37).

Переход в начало пьесы.

Включение/отключение мультиэффекта (стр. 39).

Управление глубиной мультиэффекта (стр. 39) .

Переключение частоты вращения эффекта Rotary между быстрой и медленной.

Управление глубиной эффекта Sound Focus.

Переключение патчей в восходящем порядке.

Переключение патчей в нисходящем порядке.

Режим переключения между тембрами (Tone Remain)

Параметр определяет, будет ли (ON) текущий тембр продолжать звучать при выборе другого тембра или нет (OFF).

Параметр Значение

Tone Remain OFF, ON

NOTE

• При выборе нового тембра настройки эффектов могут измениться. Смена эффекта может привести к изменению звучания предыдущего тембра или к его прерыванию, даже если для параметра Tone Remain установлено значение ON.

Фиксация настроек кнопок [S1] [S2] (S1/S2 Mode)

Установки кнопок [S1]/[S2] сохраняются в каждом патче (стр. 40).

Данный параметр определяет, будут или нет установки кнопок [S1]/[S2] изменяться при переключении патчей.

Параметр Значение Описание

LIVE SET

S1/S2 Mode

SYSTEM

При смене патчей установки кнопок изменяются.

При смене патчей установки кнопок не изменяются.

Детальные установки функций

Назначение на кнопки [S1]/[S2] функций при установке параметра S1/S2 Mode в “SYSTEM”

Если выбрано значение SYSTEM, в правом нижнем углу экрана отображается “S1/S2 Setting”. При нажатии кнопки [TONE EDIT] (S1/ S2 Setting) открывается экран настроек кнопок [S1]/[S2].

Параметр Значение Функция

00: OFF Назначение отсутствует

При игре на клавиатуре звучат дополнительные ноты на октаву выше.

При игре на клавиатуре звучат дополнительные ноты на октаву ниже.

При игре на клавиатуре звучат дополнительные ноты на 2 октавы выше.

При игре на клавиатуре звучат дополнительные ноты на 2 октавы ниже.

При игре на клавиатуре звучат дополнительные ноты на квинту выше.

При игре на клавиатуре звучат дополнительные ноты на кварту ниже.

Каждое нажатие на кнопку транспонирует клавиатуру на октаву вверх (до 4 октав).

Каждое нажатие на кнопку транспонирует клавиатуру на октаву вниз (до 4 октав).

Запуск/останов внешнего секвенсора.

Настукивание темпа: темп изменяется в зависимости от интервалов между нажатиями на кнопку.

Запуск/останов воспроизведения пьесы (стр. 37).

Переход в начало пьесы.

Перемотка пьесы назад.

Перемотка пьесы вперед.

Включение/отключение мультиэффекта (стр. 39).

Переключение частоты вращения эффекта Rotary между быстрой и медленной.

Переключение патчей в восходящем порядке.

Переключение патчей в нисходящем порядке.

Включение/отключение функции Panel Lock (стр. 35).

S1/S2

01: COUPLE +1OCT

02: COUPLE -1OCT

03: COUPLE +2OCT

04: COUPLE -2OCT

05: COUPLE +5TH

06: COUPLE -4TH

07: OCTAVE UP

08: OCTAVE DOWN

09: START/STOP

10: TAP TEMPO

11: SONG PLY/STP

12: SONG RESET

13: SONG BWD

14: SONG FWD

15: MFX SW

16: ROTARY SPEED

17: LIVE SET UP

18: LIVE SET DOWN

19: PANEL LOCK

Переключение патчей сообщениями Program Change (LIVE SET Ctrl Ch)

Патчи RD-300NX можно переключать с внешнего MIDI-устройства.

Параметр Значение Описание

MIDI-канал для приема с внешнего MIDI-устройства сообщений Program Change, использующихся для переключения патчей.

Переключение патчей с внешнего MIDI-устройства невозможно.

LIVE SET Ctrl Ch (LIVE SET Control Channel)

1 – 16

OFF

NOTE

Если канал управления патчами совпадает с MIDI-каналом приема партии, переключение патчей имеет более высокий приоритет, чем переключение тембров.

Дополнительные материалы доступны на веб-сайте Roland: http://www.roland.com/

Выбор драйвера USB (USB Driver)

См. стр. 81.

Выбор режима накопителя USB (USB Memory Mode)

См. стр. 81.

Установка полярности педалей (Damper/FC1/FC2 Polarity)

Данный параметр управляет полярностью педалей, подключенных к RD-300NX.

Параметр настраивается индивидуально для каждого из разъемов тыльной панели (FC1, FC2, DAMPER).

В зависимости от фирмы-производителя встречаются педали, у которых замыкание/размыкание контактов противоположны по действию. Если какая-то из педалей функционирует “наоборот”, измените ее полярность.

При работе с педалями Roland (без переключателя полярности) выбирайте значение STANDARD.

Параметр Значение

Damper Polarity

STND (STANDARD), REV (REVERSE)FC1 Polarity

FC2 Polarity

Детальные установки функций

Выбор количества партий (Part Mode)

Данный параметр определяет количество партий RD-300NX.

Параметр Значение Описание

При значении “16PART” партия клавиатуры может использовать те же партии, что

16PART

Part Mode

16PART+PERF (Performance)

и пьеса. Таким образом в пьесу можно прописать сообщения Program Change и Bank Select, чтобы тембры клавиатуры переключались автоматически.

При значении “16PART+PERF” на исполнение на клавиатуре не воздействуют MIDI-сообщения с разъема MIDI IN и пьес, воспроизводящихся на RD-300NX. Это удобно для игры на клавиатуре под аккомпанемент пьесы, воспроизводящейся на RD-300NX.

Выбор строя (Temperament/Key)

Определяет строй и его тонику.

Классические произведения, например, пьесы барокко, могут исполняться с использованием соответствующих исторических строев (методов настроек). Большинство современных пьес сочинены и исполняются в равномернотемперированном строе (самом распространенном на сегодняшний день). Однако в более ранней музыке существовало большое разнообразие других видов строев. Исполнение пьесы в оригинальном строе позволяет получить удовольствие от гармонических созвучий, которые изначально предполагались композиторами в их произведениях.

Играя в любом другом строе, кроме равномерно темперированного, необходимо задавать тонику исполняемой пьесы (другими словами – ноту, которая соответствует «До» в тональности до-мажор или «Ля» в тональности ля-минор).

При игре в равномернотемперированном строе тонику задавать не нужно.

Параметр Значение Описание

В этом строе каждая октава

EQUAL

JUST MAJ

JUST MIN

Temperament

PYTHAGORE

KIRNBERGE

делится на двенадцать равных долей (полутонов). Каждый интервал характеризуется небольшим диссонансом.

Отличается консонансным звучанием больших терций и квинт. Он не подходит для исполнения мелодии и не может транспонироваться, но характеризуется благозвучием.

Натуральный мажорный строй отличается от одноименного минорного тем, что совершенными интервалами являются квинта и малая терция.

Этот строй, изобретенный философом Пифагором, исключает диссонанс в квартах и квинтах. Немного диссонируют аккорды, содержащие терцию, но мелодии звучат очень благозвучно.

Этот усовершенствованный строй сочетает в себе элементы строев Meantone и Just, допуская большую свободу модуляции. Возможно исполнение произведений во всех тональностях.

Параметр Значение Описание

Этот строй является средним между равномерно темперированным и натуральным, допуская, таким образом, транспозиции в другие тональности.

Этот строй сочетает в себе элементы строев Meantone и Пифагорейского. Возможно исполнение произведения во всех тональностях.

Этот лад используется в арабской музыке.

Определяет тонику.

Temperament

Temperament Key

MEANTONE

WERCKMEIS

ARABIC

C, C#, D, Eb, E, F, F#, G, G#, A, Bb, B

Прием сообщений GM/GM2 System On и GS Reset (Rx GM/GM2 Sys On, Rx GS Reset)

Параметр определяет, будут (ON) или нет (OFF) приниматься от внешних устройств системные сообщения General MIDI System On, General MIDI 2 System On или GS Reset.

Параметр Значение

Rx.GM/GM2 Sys On

Rx.GS Reset

ON, OFF

Детальные установки функций

Установка чувствительности клавиатуры

Ниже описанао как настроить чувствительность клавиатуры под конкретного исполнителя.

1. Нажмите кнопку [MENU], чтобы ее индикатор загорелся.

Откроется экран EDIT MENU.

2. Кнопками [ ]/[ ] выберите “1.Key Touch”.

3. Нажмите кнопку [ENTER] для перехода к экрану EDIT.

4. Кнопками [ ]/[ ] выберите редактируемый параметр.

5. Кнопками [DEC]/[INC] измените значение.

При одновременном нажатии на кнопки [DEC] и [INC] будет выбрано значение по умолчанию.

6. По окончании редактирования нажмите кнопку [MENU], чтобы ее индикатор погас.

Откроется экран Live Set или One Touch.

Смена чувствительности клавиатуры (Key Touch)

Параметр управляет зависимостью громкости звучания от скорости нажатия на клавиши RD-300NX.

Параметр Значение Описание

SPR LIGHT Выше, чем LIGHT.

Высокая чувствительность. Позволяет добиться фортиссимо (), не прилагая особых усилий. Клавиатура кажется “легче”, особенно это удобно при обучении детей.

Средняя чувствительность. Очень близка по ощущению к обычному акустическому фортепиано.

Низкая чувствительность. Для получения фортиссимо () понадобится существенное усилие. Клавиатура кажется “жесткой”. Это позволяет повысить экспрессивность исполнения.

Key Touch

LIGHT

MEDIUM

HEAVY

SPR HEAVY Ниже, чем HEAVY.

MEMO

Данное значение может автоматически меняться в зависимости от параметра Key Touch Oset.

Точная подстройка чувствительности клавиатуры (Key Touch Oset)

Данный параметр позволяет еще более точно отстроить уровень чувствительности клавиатуры, заданный параметром Key Touch.

Параметр Значение Описание

Key Touch Oset -10 – +9

Более высокие значения “утяжеляют” клавиатуру.

MEMO

Если при изменении этого параметра значение выходит за нижний или верхний предел, автоматически корректируется параметр Key Touch, чтобы соответствовать текущему значению.

Установка постоянной громкости (Velocity)

Параметр позволяет установить постоянную громкость звучания (Velocity) вне зависимости от скорости нажатия на клавиши.

Параметр Значение Описание

REAL

Velocity

1 – 127

Громкость меняется в зависимости от скорости нажатия на клавиши.

Установка фиксированного значения громкости, вне зависимости от скорости нажатия на клавиши.

Детальные установки функций

Задержка звучания в зависимости от динамики исполнения (Velo Delay Sens)

Параметр определяет временной интервал между нажатием на клавишу и началом звучания.

Параметр Значение Описание

При отрицательных значениях

Velo Delay Sens (Velocity Delay Sensitivity)

-63 – +63

задержка тем больше, чем выше скорость нажатия на клавиши. При положительных значениях задержка тем больше, чем ниже скорость нажатия на клавиши.

Зависимость чувствительности клавиатуры от высоты взятой ноты (Velo Keyw Sens)

Параметр меняет чувствительность в зависимости от положения нажатой клавиши на клавиатуре.

Параметр Значение Описание

Velo Keyw Sens (Velocity Keyfollow Sensitivity)

-63 – +63

При увеличении значения чувствительность в верхнем регистре становится ниже, а в нижнем – выше.

астройка педалей и кнопок [S1]/[S2]

Ниже описано как назначать функции на педали и кнопки [S1]/[S2].

1. Нажмите кнопку [MENU], чтобы ее индикатор загорелся.

Откроется экран EDIT MENU.

2. Кнопками [ ]/[ ] выберите “2.Control”.

3. Нажмите кнопку [ENTER] для перехода к экрану EDIT.

4. Кнопками [ ]/[ ] выберите редактируемый параметр.

5. Кнопками [DEC]/[INC] измените значение.

6. По окончании редактирования нажмите кнопку [MENU],

чтобы ее индикатор погас.

Откроется экран Live Set screen или One Touch.

Определение момента снятия ноты (Key O Position)

Параметр Значение Описание

STND (STANDARD)

Key O Position

DEEP

Снятие ноты происходит в позиции клавиши, свойственной стандартному фортепиано.

Снятие ноты происходит при более глубокой позиции клавиши. Это характерно для исполнения на электропиано.

Детальные установки функций

Список функций, назначаемых на педали (FC1/FC2 Pedal Assign)

Параметр определяет функции ножных переключателей (например, серии DP) или педали экспрессии (например, EV-5/7), подключенных к разъемам FC1/FC2 тыльной панели.

Параметр Значение Функция

00: OFF Назначение отсутствует

Control Change с номерами: 0 – 127

Сдвиг высоты тона вверх, аналогично наклону джойстика вправо.

Сдвиг высоты тона вниз, аналогично наклону джойстика влево.

Послекасание.

Каждое нажатие на педаль транспонирует клавиатуру на октаву вверх (до 4 октав).

Каждое нажатие на педаль транспонирует клавиатуру на октаву вниз (до 4 октав).

Запуск/останов внешнего секвенсора.

Настукивание темпа: темп зависит от интервалов между нажатиями на педаль.

Запуск/останов воспроизведения ударных (стр. 36).

Запуск/останов воспроизведения пьесы (стр. 37).

Переход в начало пьесы.

Включение/отключение мультиэффекта (стр. 39).

Управление глубиной мультиэффекта (стр. 39).

Переключение частоты вращения эффекта Rotary между быстрой и медленной.

Управление глубиной эффекта Sound Focus.

FC1 FC2

CC00 – CC127

129: BEND UP

130: BEND DOWN

131: AFTERTOUCH

132: OCTAVE UP

133: OCTAVE DOWN

134: START/STOP

135: TAP TEMPO

136: RHY PLY/STP

137: SONG PLY/STP

138: SONG RESET

139: MFX SW

140: MFX CTRL

141: ROTARY SPEED

142: SOUND FOCUS

Список функций, назначаемых на кнопки [S1]/[S2] (S1/S2 Assign)

Параметр определяет функции кнопок [S1]/[S2].

Параметр Значение Функция

00: OFF Назначение отсутствует

01: COUPLE +1OCT

02: COUPLE -1OCT

03: COUPLE +2OCT

04: COUPLE -2OCT

05: COUPLE +5TH

06: COUPLE -4TH

07: OCTAVE UP

S1/S2

08: OCTAVE DOWN

09: START/STOP

10: TAP TEMPO

11: SONG PLY/STP

12 SONG RESET

13 SONG BWD

14 SONG FWD
