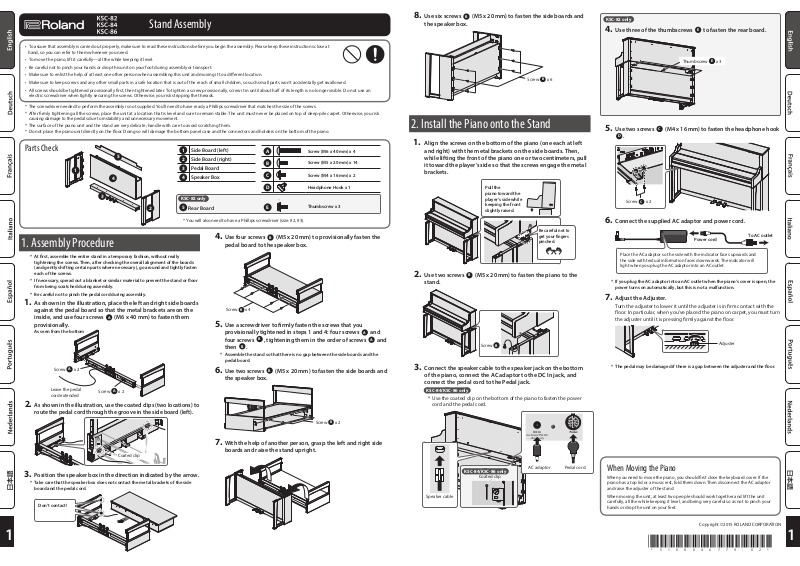

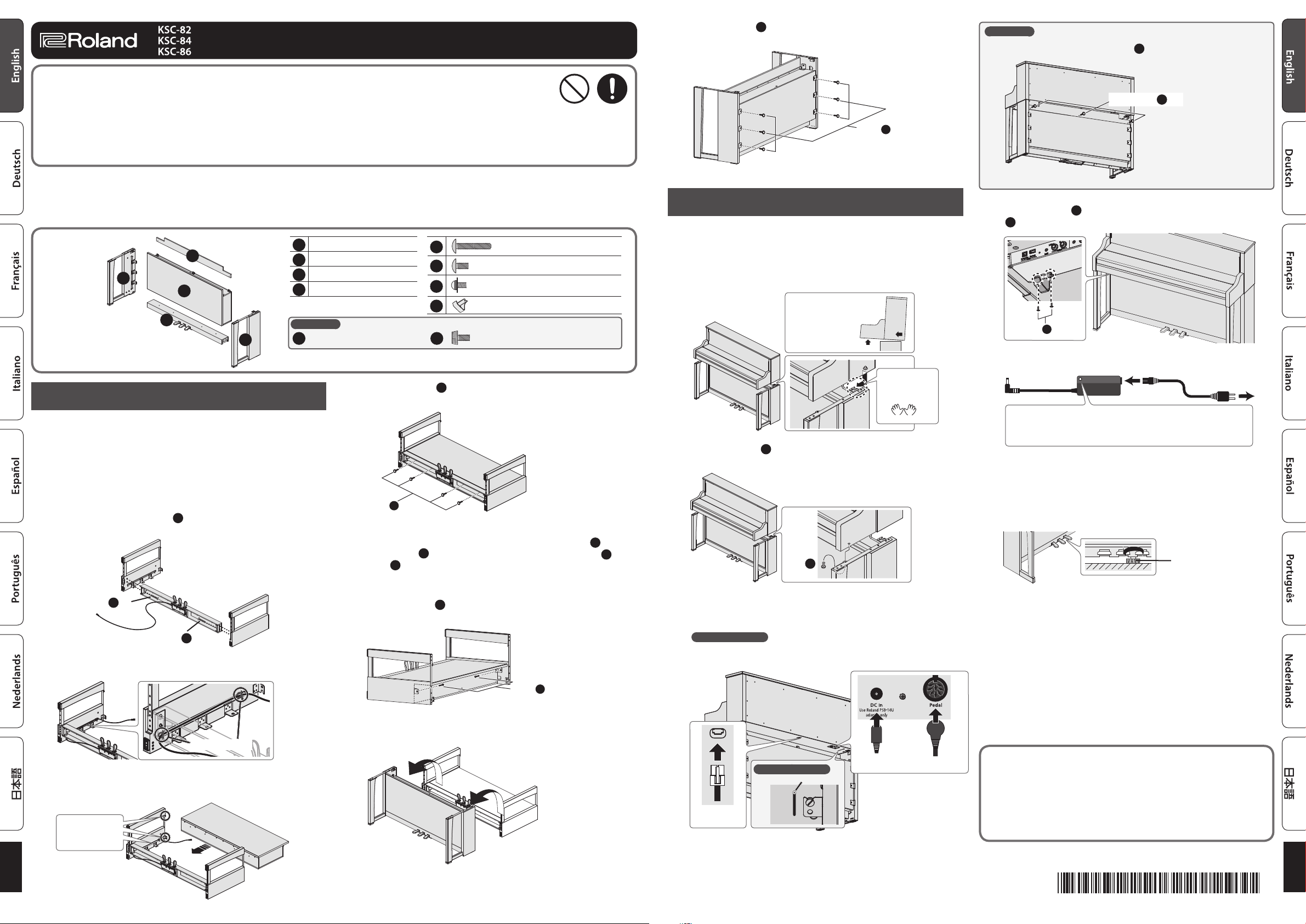

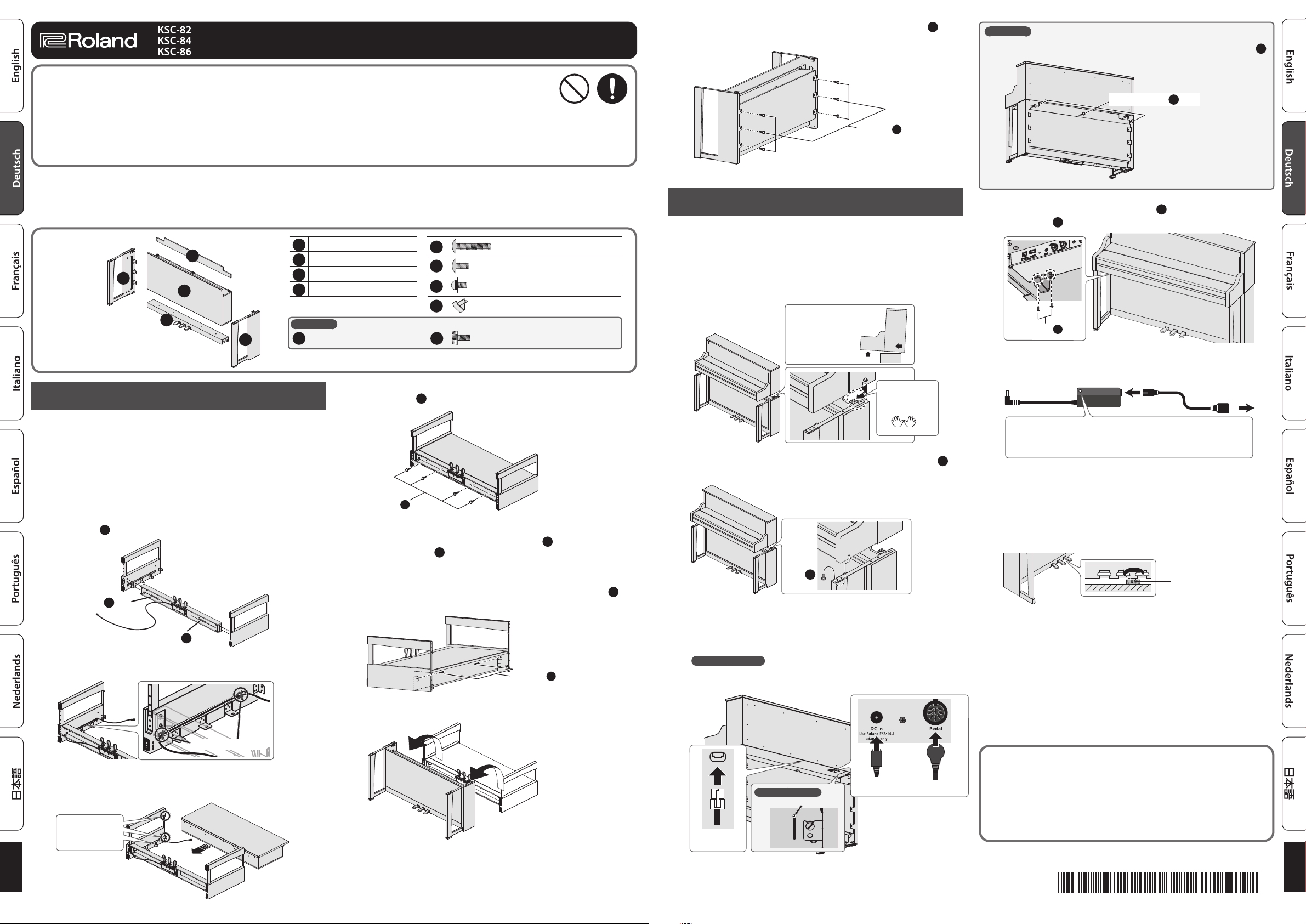

Stand Assembly
* 5 1 0 0 0 4 6 7 7 9 - 0 2 *
• To assure that assembly is carried out properly, make sure to read these instructions before you begin the assembly. Please keep these instructions close at
hand, so you can refer to them whenever you need.
• To move the piano, lift it carefully—all the while keeping it level.
• Be careful not to pinch your hands or drop this unit on your foot during assembly or transport.
• Make sure to enlist the help of at least one other person when assembling this unit and moving it to a di erent location.
• Make sure to keep screws and any other small parts in a safe location that is out of the reach of small children, so such small parts won’t accidentally get swallowed.
• All screws should be tightened provisionally rst, then tightened later. To tighten a screw provisionally, screw it in until about half of its length is no longer visible. Do not use an
electric screwdriver when tightly securing the screws. Otherwise, you risk stripping the threads.
* The screwdriver needed to perform the assembly is not supplied. You’ll need to have ready a Phillips screwdriver that matches the size of the screws.
* After rmly tightening all the screws, place the unit at a location that is level and sure to remain stable. The unit must never be placed on top of deep-pile carpet. Otherwise, you risk
causing damage to the pedals due to instability and unnecessary movement.
* The surface of the piano unit and the stand are very delicate; handle with care to avoid scratching them.
* Do not place the piano unit directly on the oor. Doing so will damage the bottom panel case and the connectors and holders on the bottom of the piano.
Parts Check
5
1
4
3
2
1
2
3
4
KSC-82 only
5
Rear Board
* You will also need to have a Phillips screwdriver (size: #2, #3).
1. Assembly Procedure
* At rst, assemble the entire stand in a temporary fashion, without really
tightening the screws. Then, after checking the overall alignment of the boards
(and gently shifting certain parts where necessary), go around and tightly fasten
each of the screws.
* If necessary, spread out a blanket or similar material to prevent the stand or oor
from being scratched during assembly.
* Be careful not to pinch the pedal cord during assembly.
1. As shown in the illustration, place the left and right side boards
against the pedal board so that the metal brackets are on the
inside, and use four screws
provisionally.
As seen from the bottom
ScrewAx 2
Leave the pedal
cord extended
2. As shown in the illustration, use the coated clips (two locations) to
route the pedal cord through the groove in the side board (left).
A
(M6 x 40 mm) to fasten them
A
x 2
Screw
Side Board (left)
Side Board (right)
Pedal Board
Speaker Box
4. Use four screws
pedal board to the speaker box.
ScrewBx 4
5. Use a screwdriver to rmly fasten the screws that you
provisionally tightened in steps 1 and 4: four screws A and
four screws B, tightening them in the order of screws A and
then B.
* Assemble the stand so that there is no gap between the side boards and the
pedal board.
6. Use two screws
the speaker box.
A
B
C
D
E
B
(M5 x 20 mm) to provisionally fasten the
B
(M5 x 20 mm) to fasten the side boards and
Screw (M6 x 40 mm) x 4
Screw (M5 x 20 mm) x 14
Screw (M4 x 16 mm) x 2
Headphone Hook x 1
Thumbscrew x 3
ScrewBx 2
8. Use six screws
B
(M5 x 20 mm) to fasten the side boards and
the speaker box.
ScrewBx 6
2. Install the Piano onto the Stand
1. Align the screws on the bottom of the piano (one each at left
and right) with the metal brackets on the side boards. Then,
while lifting the front of the piano one or two centimeters, pull
it toward the player’s side so that the screws engage the metal
brackets.
Pull the
piano toward the
player’s side while
keeping the front
slightly raised.
Be careful not to
get your ngers
pinched.
2. Use two screws
stand.
3. Connect the speaker cable to the speaker jack on the bottom
of the piano, connect the AC adaptor to the DC In jack, and
connect the pedal cord to the Pedal jack.
KSC-84/KSC-86 only
* Use the coated clip on the bottom of the piano to fasten the power
cord and the pedal cord.
B
(M5 x 20 mm) to fasten the piano to the
Screw
B
KSC-82 only
4. Use three of the thumbscrews
5. Use two screws
D
.
ScrewC x 2
C
(M4 x 16 mm) to fasten the headphone hook
E
to fasten the rear board.
ThumbscrewEx 3
6. Connect the supplied AC adaptor and power cord.
Power cord
Place the AC adaptor so the side with the indicator faces upwards and
the side with textual information faces downwards. The indicator will
light when you plug the AC adaptor into an AC outlet.
* If you plug the AC adaptor into an AC outlet when the piano’s cover is open, the
power turns on automatically, but this is not a malfunction.
To AC outlet
7. Adjust the Adjuster.
Turn the adjuster to lower it until the adjuster is in rm contact with the
oor. In particular, when you’ve placed the piano on carpet, you must turn
the adjuster until it is pressing rmly against the oor.
Adjuster
* The pedal may be damaged if there is a gap between the adjuster and the oor.
Coated clip
3. Position the speaker box in the direction indicated by the arrow.
* Take care that the speaker box does not contact the metal brackets of the side
board and the pedal cord.
Don’t contact!
7. With the help of another person, grasp the left and right side
boards and raise the stand upright.
Speaker cable
KSC-84/KSC-86 only
Coated clip
AC adaptor Pedal cord
When Moving the Piano
When you need to move the piano, you should rst close the keyboard cover. If the
piano has a top lid or a music rest, fold them down. Then disconnect the AC adaptor
and raise the adjuster of the stand.
When moving the unit, at least two people should work together and lift the unit
carefully, all the while keeping it level, and being very careful so as not to pinch your
hands or drop the unit on your feet.
Copyright ©2015 ROLAND CORPORATION
11
Aufbauen des Ständers
* 5 1 0 0 0 4 6 7 7 9 - 0 2 *
• Lesen Sie diese Anleitung zunächst vollständig durch, bevor Sie mit dem Aufbau beginnen. Bewahren Sie diese Anleitung auf und verwenden Sie diese als
Referenz.
• Wenn Sie das Instrument bewegen, heben Sie dieses vorsichtig an und halten Sie es waagerecht.
• Achten Sie darauf, sich beim Aufbauen bzw. Transport nicht die Finger bzw. Hand ächen zu verletzen und das Instrument nicht auf Ihre Füße fällt.
• Der Aufbau bzw. Transport sollte immer von zwei Personen durchgeführt werden.
• Bewahren Sie Kleinteile wie Schrauben immer außerhalb der Reichweite von Kindern auf, damit diese derartige Kleinteile nicht versehentlich verschlucken können.
• Alle Schrauben sollte zunächst nur provisorisch (ca. halbe Länge der Schraube) und erst später fest eingedreht werden. Verwenden Sie kein elektronisches Werkzeug wie z.B. einen
Akkuschrauber; Sie könnten damit den Ständer beschädigen oder die Schrauben überdrehen.
* Ein Schraubendreher ist nicht beigefügt. Achten Sie darauf, einen Phillips-Schraubendreher zu verwenden, der zu der Größe der Schrauben passt.
* Nachdem Sie die Schrauben fest angezogen haben, achten Sie darauf, dass das Instrument auf einer waagerechten Ebene aufgestellt wird und stabil steht. Das Instrument darf nicht auf
einen Florteppich gestellt werden, da ansonsten aufgrund von Instabilität und unerwarteten Bewegungen des Instruments die Pedale beschädigt werden können.
* Die Ober äche des Instruments und des Ständers ist emp ndlich. Achten Sie darauf, diese nicht zu zerkratzen.
* Legen Sie das Instrument nicht direkt auf einen Boden, da ansonsten die Anschlüsse und Halterungen an der Unterseite des Instruments beschädigt werden können.
Überprüfen der
Einzelteile
5
1
4
3
2
1
2
3
4
nur KSC-82
5
* Verwenden Sie einen Phillips-Schraubendreher (Größe: #2, #3).
1. Aufbauen des Ständers
* Bauen Sie den Ständer zunächst so auf, dass nicht alle Schrauben fest angezogen
sind. Wenn sich alle Teile in der korrekten Position be nden, können Sie die
Schrauben nacheinander fest anziehen.
* Verwenden Sie für das Aufbauen eine weiche Unterlage (z.B. Teppich oder
Handtuch), damit während des Aufbaus weder der Ständer noch der Fußboden
beschädigt werden.
* Achten Sie darauf, dass das Pedalkabel nicht beschädigt wird.
1. Legen Sie die linken und rechten Seitenteile an die
Pedaleinheit, so dass die Metallwinkel innen liegen, und
befestigen Sie die Seitenteile provisorisch mit den vier
Schraube
Ansicht von unten
2. Befestigen Sie das Pedalkabel mithilfe der beiden Kabelklemmen
an der Innenseite des linken Seitenteils (siehe Abbildung).
A
(M6 x 40 mm) (siehe nachfolgende Abbildung).
SchraubeAx 2
Pedalkabel nach
außen legen
Schraube
A
x 2
Seitenteil (links)
Seitenteil (rechts)
Pedaleinheit
Lautsprechereinheit
Rückwand
4. Befestigen Sie die Pedaleinheit provisorisch mit den vier
Schrauben B (M5 x 20 mm) an der Lautsprecherbox.
5. Ziehen Sie die bei Schritt 1 und 4 eingedrehten Schrauben
vorsichtig fest: zuerst die vier Schrauben A und danach die
vier Schrauben B.
* Achten Sie darauf, dass sich zwischen den Seitenteilen und der Pedaleinheit keine
Lücke be ndet.
6. Befestigen Sie die Seitenteile mit den beiden Schrauben
(M5 x 20 mm) an der Lautsprecherbox.
A
B
C
D
E
SchraubeBx 4
Schraube (M6 x 40 mm) x 4
Schraube (M5 x 20 mm) x 14
Schraube (M4 x 16 mm) x 2
Kopfhörerhaken x 1
Knopfschraube x 3
SchraubeBx 2
B
8. Befestigen Sie die Seitenteile mit den sechs Schrauben
x 20 mm) an der Lautsprecherbox.
SchraubeBx 6
2. Aufstellen des Instruments
B
(M5
nur KSC-82
4. Befestigen Sie die Rückwand mit den drei Knopfschrauben
KnopfschraubeEx 3
5. Befestigen Sie den Kopfhörerhaken
D
mit den beiden
E
.
Schrauben C (M4 x 16 mm).
1. Führen Sie die beiden Schrauben an der Unterseite des
Instruments (links und rechts) parallel in die Aussparungen der
Metallwinkel beider Seitenteile. Heben Sie dann das Instrument
vorne etwas an (1-2 cm) und ziehen Sie das Gehäuse nach
vorne, so dass die beiden Schrauben sich vollständig in den
Aussparungen der Metallwinkel be nden.
Instrument etwas
anheben und
langsam nach
vorne ziehen
SchraubeC x 2
6. Schließen Sie den beigefügten AC-Adapter und das Netzkabel
an.
Nicht die Finger
verletzen!
2. Befestigen Sie das Instrument mit den beiden Schrauben
(M5 x 20 mm) am Ständer.
Netzkabel
Positionieren Sie den AC-Adapter so, dass die Leuchtanzeige nach oben
gerichtet ist. Die Anzeige leuchtet, wenn die verwendete Steckdose
Strom führt.
B
* Wenn der AC-Adapter mit einer Steckdose verbunden wird, während der
Pianodeckel geö net ist, wird das Instrument automatisch eingeschaltet. Dieses
ist normal und keine Fehlfunktion.
zur Stromversorgung
7. Stellen Sie die Abstandsschraube ein.
Drehen Sie die Abstandsschraube so weit heraus, bis diese festen Kontakt
zum Boden hat. Bei Teppichböden müssen Sie die Abstandsschraube ggf.
etwas weiter herausdrehen, so dass diese fest gegen den Boden drückt.
Schraube
B
3. Schließen Sie den AC-Adapter an die DC In-Buchse an
der Unterseite des Instruments an und verbinden Sie das
* Wenn die Abstandsschraube nicht weit genug heraus gedreht wird, kann es
passieren, dass bei Treten der Pedale die Pedaleinheit beschädigt wird.
Lautsprecherkabel und das Pedalkabel mit den dafür
vorgesehenen Anschlüssen am Instrument.
nur KSC-84/KSC-86
* Befestigen Sie das Netzkabel und das Pedalkabel mithilfe der an der
Unterseite des Instruments angebrachten Klemmverschlüsse.
Abstandsschraube
Kabelklemmen
3. Positionieren Sie die Lautsprecherbox wie unten angezeigt.
* Achten Sie darauf, dass die Lautsprecherbox nicht die Metallwinkel der Seitenteile
berührt und das Pedalkabel nicht eingeklemmt wird.
Keine
Berührung!
7. Richten Sie den Ständer mithilfe einer zweiten Person auf.
Lautsprecher-kabel
nur KSC-84/KSC-86
Kabelklemmen
AC-Adapter Pedalkabel
Bewegen des Instruments
Bevor Sie das Instrument an eine andere Stelle bewegen, schließen Sie den
Tastaturdeckel, klappen Sie den Notenständer ein, ziehen Sie den AC-Adapter ab und
drehen Sie die Abstandsschraube ein.
Das Instrument sollte immer von zwei Personen getragen und immer waagerecht
gehalten werden. Achten Sie darauf, sich dabei nicht die Finger bzw. Hand ächen zu
verletzen und das Instrument nicht auf Ihre Füße fällt.
Copyright ©2015 ROLAND CORPORATION
22

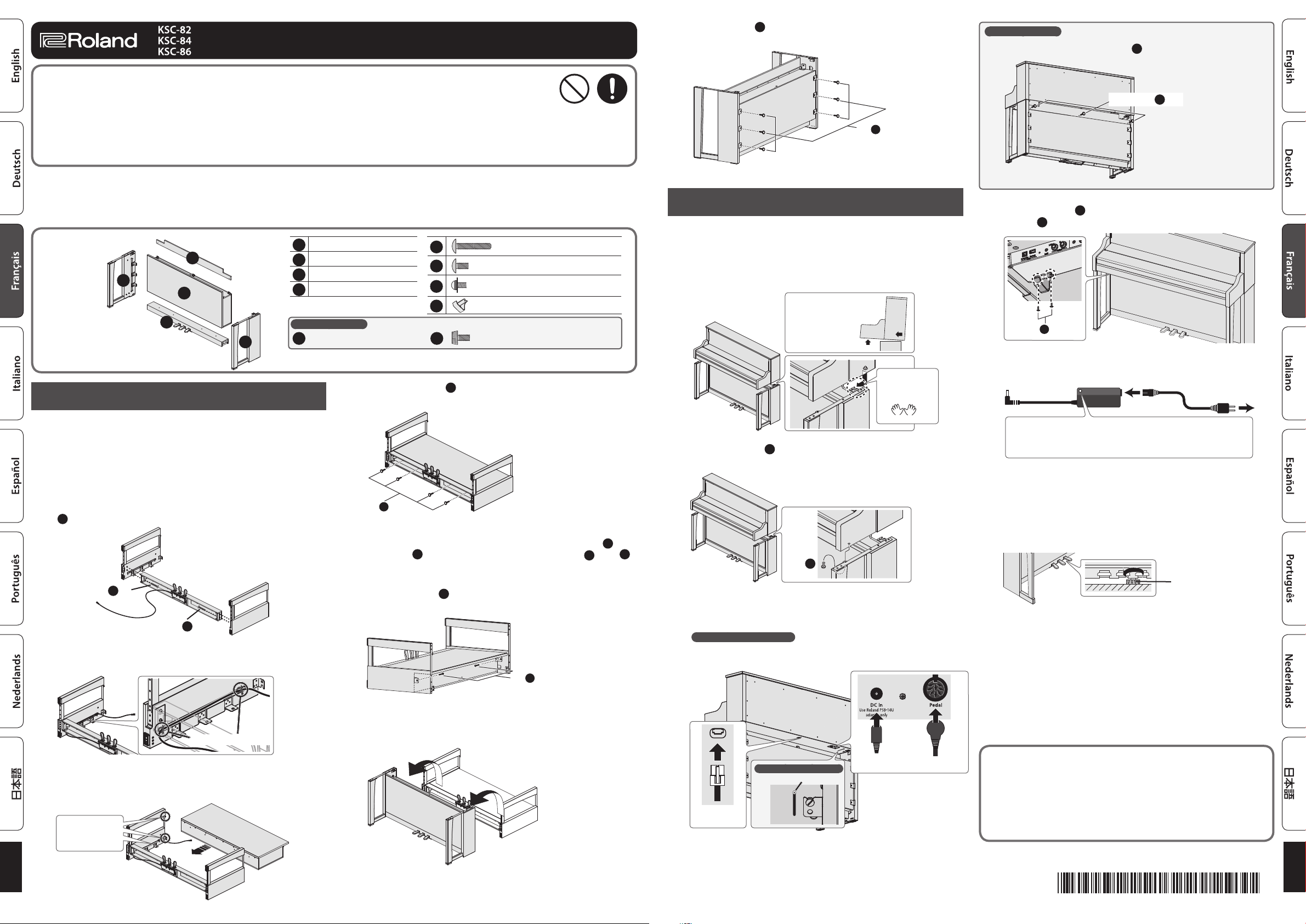

Assemblage du support
* 5 1 0 0 0 4 6 7 7 9 - 0 2 *
• Pour vous assurer que l’assemblage est correctement e ectué, veillez à lire ces instructions avant de commencer l’assemblage. Gardez ces instructions à
portée de main a n de pouvoir vous y référer dès que nécessaire.
• Pour déplacer le piano, soulevez-le avec précaution, tout en veillant à ce qu’il reste droit.
• Veillez à ne pas vous coincer les mains et à ne pas faire tomber l’appareil sur votre pied pendant l’assemblage ou le transport.
• Veillez à ce qu’une seconde personne au moins vous aide lorsque vous assemblez cet appareil ou que vous le déplacez vers un autre endroit.
• Veillez à ranger les vis et autres petites pièces de petite dimension dans un lieu sûr hors de portée des jeunes enfants, a n que ces derniers n’avalent pas ces petites pièces par accident.
• Toutes les vis doivent être serrées provisoirement dans un premier temps, puis resserrées ultérieurement. Pour resserrer une vis provisoirement, vissez-la jusqu’à ce que la moitié de sa
longueur environ ne soit plus visible. N’utilisez pas un tournevis électrique pour resserrer les vis à fond. Vous risquez sinon d’abîmer le letage des vis.
* Le tournevis qui permet d’e ectuer l’assemblage n’est pas fourni. Vous avez besoin d’un tournevis cruciforme correspondant à la taille des vis.
* Après avoir serré à fond toutes les vis, placez l’appareil sur une surface plane et veillez à ce qu’il reste stable. L’appareil ne doit jamais être placé sur un tapis épais. Vous risquez sinon
d’endommager les pédales en raison de l’instabilité et des mouvements inutiles.
* La surface du piano et du support est très délicate. Manipulez-les avec soin pour éviter de les rayer.
* Ne placez pas le piano directement sur le sol. Cela pourrait endommager le boîtier du panneau inférieur ainsi que les connecteurs et les supports du piano.
Véri cation des pièces
5
1
4
3
2
1
2
3
4
KSC-82 uniquement
5
* Il vous faudra également un tournevis cruciforme (taille: #2, #3).
1. Procédure d’assemblage
* Pour commencer, montez l’intégralité du support de façon provisoire, sans serrer
les vis à fond. Ensuite, après avoir véri é l’alignement général des panneaux (et
avoir ajusté certaines pièces avec précaution, le cas échéant), faites le tour du
support et serrez solidement toutes les vis.
* Si nécessaire, déployez une couverture ou une protection similaire pour éviter
que le support ou le sol ne soit rayé pendant l’assemblage.
* Veillez à ne pas pincer la corde de la pédale pendant l’assemblage.
1. Comme montré sur l’illustration, placez les panneaux gauche
et droit contre le panneau de la pédale a n que les crochets
métalliques soient orientés vers l’intérieur, et utilisez quatre vis
A
(M6 x 40 mm) pour les xer provisoirement.
Vue d’en bas
VisAx 2
Laissez le cordon
de la pédale déplié
2. Comme montré sur l’illustration, utilisez les attaches avec
revêtement (deux emplacements) pour acheminer le cordon de
la pédale à travers la rainure sur le panneau latéral (gauche).
Vis
A
x 2
Panneau latéral (gauche)
Panneau latéral (droite)
Panneau de la pédale
Caisse du haut-parleur
Panneau arrière
4. Utilisez quatre vis
le panneau de la pédale à la caisse de haut-parleur.
VisBx 4
5. Utilisez un tournevis pour serrer à fond les vis que vous aviez
provisoirement resserrées aux étapes 1 et 4: quatre vis A et
quatre vis B, en les resserrant dans l’ordre des vis A puis B.
* Assemblez le support de sorte qu’il n’y ait pas d’espace entre les panneaux
latéraux et le panneau de la pédale.
6. Utilisez deux vis
latéraux et la caisse de haut-parleur.
A
B
C
D
E
B
(M5 x 20 mm) pour xer provisoirement
B
(M5 x 20 mm) pour xer les panneaux
Vis (M6 x 40 mm) x 4
Vis (M5 x 20 mm) x 14
Vis (M4 x 16 mm) x 2
Crochet pour casque x 1
Vis moletée x 3
VisBx 2
8. Utilisez six vis
B
(M5 x 20 mm) pour xer les panneaux
latéraux et la caisse de haut-parleur.
VisBx 6
2. Installation du piano sur le support
1. Alignez les vis au bas du piano (une à gauche et une à droite)
avec les crochets métalliques sur les panneaux latéraux.
Ensuite, tout en soulevant l’avant du piano de un ou deux
centimètres, tirez-le vers le côté du musicien de manière à ce
que les vis s’engagent dans les crochets métalliques.
Tirez le piano vers
le côté du musicien
tout en veillant
à ce que l’avant
reste légèrement
soulevé.
Veillez à ne pas
vous coincer les
doigts.
2. Utilisez deux vis
support.
3. Branchez le câble du haut-parleur sur la prise de haut-parleur
au bas du piano, branchez l’adaptateur secteur à la prise DC IN,
puis branchez le cordon de la pédale à la prise de la pédale.
KSC-84/KSC-86 uniquement
* Utilisez l’attache avec revêtement au bas du piano pour xer le cordon
d’alimentation et le cordon de la pédale.
B
(M5 x 20 mm) pour xer le piano sur le
Vis
B
KSC-82 uniquement
4. Utilisez trois des vis moletées
5. Utilisez deux vis
C
(M4 x 16 mm) pour xer le crochet pour
E
pour xer le panneau arrière.
Vis moletéeEx 3
casque D.
VisC x 2
6. Connectez l’adaptateur secteur et le cordon d’alimentation
fournis.
Cordon
d’alimentation
Installez l’adaptateur secteur de sorte que le témoin soit orienté vers le
haut et le texte vers le bas. Le témoin s’allume lorsque vous branchez
l’adaptateur secteur à une prise secteur.
* Si vous branchez l’adaptateur secteur dans une prise secteur alors que le
couvercle du piano est ouvert, l’appareil s’allume automatiquement, mais il ne
s’agit pas d’un dysfonctionnement.
Vers la prise secteur
7. Réglez l’ajusteur.
Tournez l’ajusteur pour l’abaisser jusqu’à ce qu’il soit bien en contact avec
le sol. Tout particulièrement, lorsque vous avez placé le piano sur un tapis,
vous devez tourner l’ajusteur jusqu’à ce qu’il appuie fermement sur le sol.
Ajusteur
* La pédale peut être endommagée s’il y a un espace entre l’ajusteur et le sol.
Attache avec revêtement
3. Positionnez la caisse de haut-parleur dans le sens indiqué par
la èche.
* Veillez à ce que la caisse de haut-parleur n’entre pas en contact avec les crochets
métalliques du panneau latéral et du cordon de la pédale.
Eviter de
toucher !
7. Avec l’aide d’une autre personne, saisissez les panneaux
latéraux gauche et droit et relevez le support en position
verticale.
Câble de
haut-parleur
KSC-84/KSC-86 uniquement
Attache avec revêtement
Adaptateur
secteur
Cordon de la
pédale
Déplacement du piano
Lorsque vous avez besoin de déplacer le piano, vous devez d’abord fermer le capot
du clavier. Si le piano a un couvercle supérieur ou un pupitre, repliez-les. Débranchez
ensuite l’adaptateur secteur et relevez l’ajusteur du support.
Si vous envisagez de déplacer l’appareil, deux personnes au moins doivent collaborer
et soulever l’appareil avec précaution, tout en veillant à le tenir droit et à ne pas se
pincer les mains ou faire tomber l’appareil sur les pieds.
Copyright ©2015 ROLAND CORPORATION
33

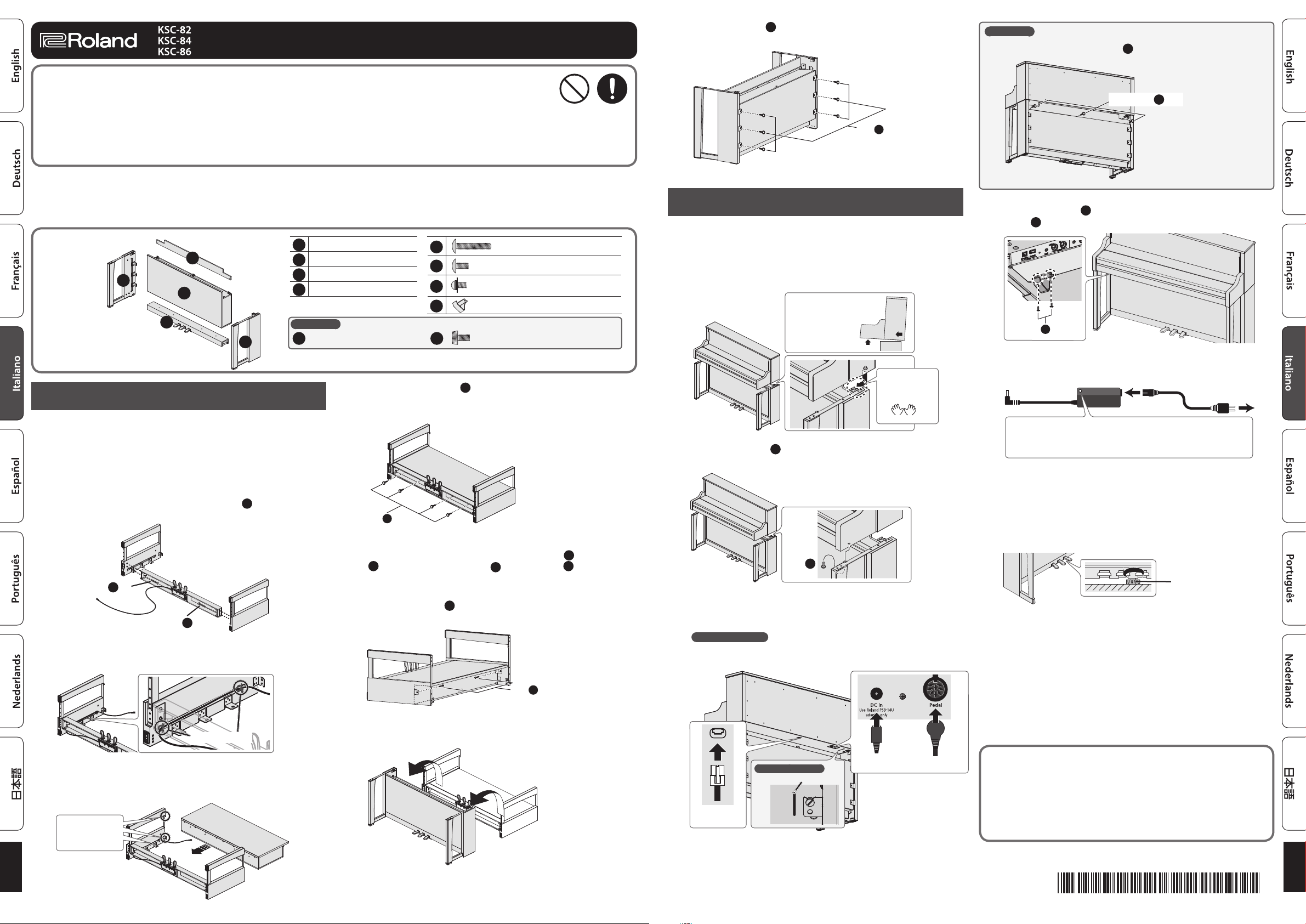

Montaggio del supporto
* 5 1 0 0 0 4 6 7 7 9 - 0 2 *
• Per assicurarsi che il montaggio venga eseguito in modo corretto, leggere queste istruzioni prima di iniziare il montaggio. Tenere queste istruzioni a portata di
mano per poterle consultare qualora sia necessario.
• Per spostare il pianoforte, sollevarlo con cura, facendo attenzione a mantenerlo sempre orizzontale.
• Fare attenzione a non schiacciarsi le mani o far cadere l'unità sui piedi durante il montaggio o il trasporto.
• Farsi aiutare da almeno un'altra persona quando di monta l'unità o se occorre spostarla in un altro luogo.
• Assicurarsi di conservare le viti e le parti di piccole dimensioni in un luogo sicuro, lontano dai bambini, per evitare che le ingeriscano involontariamente.
• Tutte le viti devono essere prima strette temporaneamente, quindi avvitate no in fondo. Per stringere temporaneamente le viti, stringerle no a circa metà corsa. Non utilizzare un
cacciavite elettrico per stringere no in fondo le viti. In caso contrario, la lettatura potrebbe rovinarsi.
* Il cacciavite necessario per il montaggio non è fornito in dotazione. Utilizzare un cacciavite a stella delle dimensioni adeguate alle viti.
* Dopo aver stretto saldamente le viti, collocare l'unità in un piano orizzontale e assicurarsi che sia stabile. Non collocare mai l'unità sopra un tappeto a pelo lungo. In caso contrario, si
rischia di danneggiare i pedali per via dell'instabilità dell'unità e di movimenti indesiderati.
* La super cie dell'unità del pianoforte e del supporto stand è molto delicata. Maneggiarla con cura per evitare che si gra .
* Non collocare l'unità del pianoforte direttamente sul pavimento. Ciò potrebbe danneggiare il rivestimento del pannello inferiore e anche i connettori e i fermi nella parte inferiore del pianoforte.
Controllo delle parti
5
1
4
3
2
1. Procedura di montaggio
* Per prima cosa, montare l'intera pedana in modalità temporanea, senza avvitare
realmente le viti. Quindi, dopo aver veri cato l'intero allineamento dei pannelli (e
aver attentamente spostato alcune parti, ove necessario), avvitare tutte le viti.
* Se necessario, utilizzare una coperta o un oggetto simile per evitare che il
supporto o il pavimento si gra durante il montaggio.
* Fare attenzione a non schiacciare il cavo del pedale durante il montaggio.
1. Come indicato nella gura, collocare i pannelli laterali sinistro e
destro contro il pannello dei pedali in modo che le sta e di metallo
si trovino all'interno, quindi usare quattro viti
per ssarli temporaneamente.
Vista dal basso
ViteAx 2
Lasciare esteso il
cavo dei pedali
Vite
A
x 2
2. Come indicato nella gura, utilizzare le clip rivestite (in due
posizioni) per far passare il cavo del pedale attraverso la
scanalatura nel pannello laterale (sinistro).
A
(M6 x 40 mm)
1
Pannello laterale (sinistro)
2
Pannello laterale (destro)
3
Pannello dei pedali
4
Cassa dell'altoparlante
Solo KSC-82
5
Pannello posteriore
* È necessario disporre di un cacciavite a stella (dimensione: #2, #3).
A
B
C
D
E
4. Utilizzare quattro viti
temporaneamente il pannello dei pedali e la cassa
dell'altoparlante.
ViteBx 4
5. Utilizzare un cacciavite per stringere no in fondo le viti strette
temporaneamente nei passi 1 e 4 (quattro viti A e quattro viti
B
), stringendo prima le viti A, quindi le viti B.
* Montare il supporto in modo che non vi siano spazi tra i pannelli laterali e il
pannello dei pedali.
6. Utilizzare due viti
e la cassa dell'altoparlante.
B
(M5 x 20 mm) per ssare i pannelli laterali
Vite (M6 x 40 mm) x 4
Vite (M5 x 20 mm) x 14
Vite (M4 x 16 mm) x 2
Gancio delle cu e x 1
Serrapollici x 3
B
(M5 x 20 mm) per ssare
8. Utilizzare sei viti
B
(M5 x 20 mm) per ssare i pannelli laterali e
la cassa dell'altoparlante.
ViteBx 6
2. Installazione del pianoforte sul supporto
1. Allineare le viti sul fondo del pianoforte (una a destra e una a
sinistra) con le sta e di metallo dei pannelli laterali. Quindi,
sollevare la parte anteriore del pianoforte di uno o due
centimetri, quindi spingerla verso la postazione del pianista in
modo che le viti si entrino nelle sta e di metallo.
Spingere il
pianoforte verso
la postazione
del pianista
mantenendo la
parte anteriore
leggermente alzata.
Fare attenzione a
non schiacciarsi
le dita.
2. Utilizzare due viti
supporto.
3. Collegare il cavo dell'altoparlante al rispettivo jack sul fondo
del pianoforte, collegare l'adattatore CA al jack DC In, quindi
collegare il cavo del pedale al jack del pedale.
Solo KSC-84/KSC-86
* Utilizzare il gancio rivestito sul fondo del pianoforte per avvolgere il
cavo di alimentazione e del pedale.
B
(M5 x 20 mm) per ssare il pianoforte al
Vite
B
Solo KSC-82
4. Utilizzare tre dei serrapollici
5. Utilizzare due viti
C
(M4 x 16 mm) per ssare il gancio delle
E
per ssare il pannello posteriore.
SerrapolliciEx 3
cu e D.
ViteC x 2
6. Collegare l'adattatore CA e il cavo di alimentazione in
dotazione.
Cavo di
alimentazione
Posizionare l'adattatore CA in modo che il lato con l'indicatore sia rivolto
verso l'alto, e il lato con le informazioni verso il basso. L'indicatore si
illumina quando l'adattatore CA viene inserito in una presa CA.
* Se si collega l'adattatore CA a una presa di corrente mentre il coperchio del
pianoforte è aperto, l'unità si accende automaticamente. Ciò non indica un
malfunzionamento.
Alla presa di corrente
7. Spostare il regolatore a seconda delle esigenze.
Ruotare il regolatore per abbassarlo nché non è ben a contatto con il
pavimento. In particolare, se il pianoforte è stato collocato su un tappeto,
ruotare il regolatore nché non preme saldamente contro il pavimento.
Regolatore
* Il pedale potrebbe danneggiarsi se esiste uno spazio tra il regolatore e il
pavimento.
Clip rivestita
3. Collocare la cassa dell'altoparlante nella direzione indicata
dalla freccia.
* Fare attenzione a nché la cassa dell'altoparlante non tocchi le sta e del pannello
laterale e il cavo del pedale.
Nessun
contatto!
ViteBx 2
7. Con l'aiuto di un'altra persona, a errare i pannelli laterali
sinistro e destro e porre il supporto in verticale.
Cavo
dell'altoparlante
Solo KSC-84/KSC-86
Clip rivestita
Adattatore CA Cavo dei pedali
Quando si sposta il pianoforte
Se occorre spostare il pianoforte, chiudere anzitutto il coperchio della tastiera. Se il
pianoforte ha un coperchio superiore o un leggio, chiuderlo. Scollegare l'adattatore
CA e alzare il regolatore del supporto.
Lo spostamento dell'unità deve essere e ettuato da almeno due persone, le quali
devono sollevarla con grande attenzione, tenendola sempre in orizzontale e facendo
molta cura a non schiacciarsi le mani o a farla cadere sui piedi.
Copyright ©2015 ROLAND CORPORATION
44

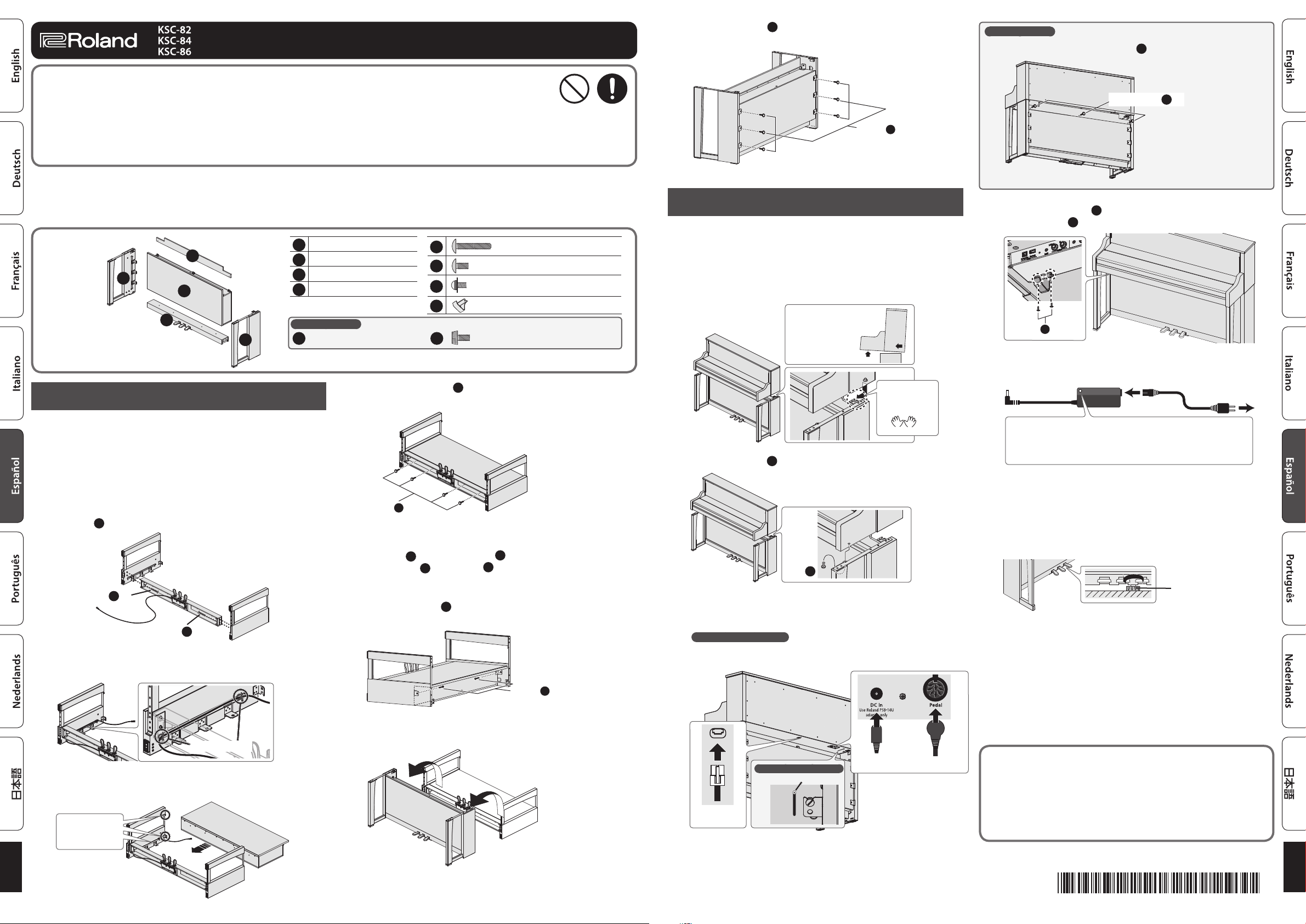

Montaje del soporte
* 5 1 0 0 0 4 6 7 7 9 - 0 2 *
• Para garantizar que el montaje se realice correctamente, asegúrese de leer estas instrucciones antes de empezar el montaje. Tenga estas instrucciones a mano
para poder consultarlas si lo necesita.
• Para mover el piano, levántelo con cuidado y manteniéndolo nivelado en todo momento.
• Tenga cuidado de no pillarse las manos y de que no se le caiga la unidad en el pie durante el montaje o el transporte.
• Cuando vaya a montar esta unidad, o a moverla a otro lugar, asegúrese de que le ayude otra persona como mínimo.
• Asegúrese de guardar los tornillos y cualquier otra pieza pequeña en un lugar seguro que esté fuera del alcance de los niños pequeños para prevenir que estos se los traguen por accidente.
• Todos los tornillos deben apretarse primero de forma provisional y luego apretarlos por completo. Para apretar un tornillo de forma provisional, atorníllelo hasta que solo se vea la
mitad de su longitud. No use un destornillador eléctrico para terminar de apretar los tornillos. Si lo hace, corre el riesgo de estropear la rosca.
* No se incluye ningún destornillador para realizar el montaje. Consiga por su cuenta un destornillador Phillips adecuado para el tamaño de los tornillos.
* Después de apretar bien todos los tornillos, coloque la unidad en una super cie nivelada y estable en todo momento. La unidad no debe colocarse nunca sobre una alfombra de pelo
largo. En caso contrario, existe el riesgo de que se produzcan daños en los pedales debido a la inestabilidad y al movimiento innecesario.
* La super cie del piano y del soporte es muy delicada; ambas unidades se deben manipular con cuidado para evitar posibles arañazos.
* No coloque el piano directamente sobre el suelo. Si lo hace dañará la caja del panel inferior, así como los conectores y soportes de la parte inferior del piano.
Piezas incluidas
5
1
4
3
2
1
2
3
4
KSC-82 solamente
5
Tablero trasero
* También necesitará un destornillador Phillips (tamaño: 2, 3).
1. Procedimiento de montaje
* En primer lugar, monte el soporte completo de forma provisional, sin apretar los
tornillos del todo. A continuación, tras comprobar la alineación de los tableros (y
ajustando con cuidado las piezas que lo necesiten), empiece a apretar del todo
los tornillos.
* Si es necesario, extienda una manta o un material similar para prevenir posibles
arañazos en el soporte o el suelo durante el montaje.
* Tenga cuidado de que el cable de los pedales no quede atrapado durante el montaje.
1. Como se muestra en la ilustración, coloque los tableros laterales
izquierdo y derecho contra el tablero de los pedales de modo
que las escuadras de metal queden en el interior, y use los cuatro
tornillos
Vista desde la parte inferior
2. Como se muestra en la ilustración, use los clips recubiertos (dos
posiciones) para dirigir el cable de los pedales por la ranura del
tablero lateral (izquierdo).
A
(M6 x 40 mm) para jarlos de forma provisional.
TornilloAx 2
Deje el cable de los
pedales extendido
Tornillo
A
x 2
Tablero lateral (izquierdo)
Tablero lateral (derecho)
Tablero de los pedales
Caja del altavoz
4. Use cuatro tornillos
provisional el tablero de los pedales a la caja del altavoz.
TornilloBx 4
5. Use un destornillador para jar con seguridad los tornillos que
había apretado provisionalmente en los pasos1 y4: cuatro
tornillos A y cuatro tornillos B, apretando por orden primero
los tornillos A y luego los B.
* Monte el soporte de modo que no quede ninguna separación entre los tableros
laterales y el tablero de los pedales.
6. Use dos tornillos
laterales y la caja del altavoz.
A
B
C
D
E
B
B
(M5 x 20 mm) para jar los tableros
Tornillo (M6 x 40 mm) x 4
Tornillo (M5 x 20 mm) x 14
Tornillo (M4 x 16 mm) x 2
Gancho para los auriculares x 1
Tornillo manual x 3
(M5 x 20 mm) para jar de forma
TornilloBx 2
8. Use seis tornillos
B
(M5 x 20 mm) para jar los tableros
laterales y la caja del altavoz.
TornilloBx 6
2. Instale el piano sobre el soporte
1. Alinee los tornillos de la parte inferior del piano (hay uno en el
lado izquierdo y otro en el derecho) con las escuadras de metal
de los tableros laterales. A continuación, mientras mantiene
levantada la parte delantera del piano uno o dos centímetros,
tire de él hacia el lado del pianista para que los tornillos se
enganchen en las escuadras de metal.
Tire del piano hacia
la parte del pianista
mientras mantiene
la parte delantera
ligeramente
elevada.
Tenga cuidado
de no cogerse los
dedos.
2. Use dos tornillos
3. Conecte el cable del altavoz al conector del altavoz ubicado
en la parte inferior del piano, conecte el adaptador de CA al
conector DC In y conecte el cable del pedal al conector Pedal.
KSC-84/KSC-86 solamente
* Use el clip recubierto de la parte inferior del piano para jar el cable de
alimentación y el cable de los pedales.
B
(M5 x 20 mm) para jar el piano al soporte.
Tornillo
B
KSC-82 solamente
4. Use los tres tornillos manuales
5. Use los dos tornillos
C
(M4 x 16 mm) para jar el gancho para
E
para jar el tablero trasero.
Tornillo manualEx 3
los auriculares D.
TornilloC x 2
6. Conecte el adaptador de CA y el cable de alimentación
suministrados.
Cable de
alimentación
Coloque el adaptador de CA de manera que el lado en el que se
encuentra el indicador luminoso quede hacia arriba y el lado que tiene
la información de texto quede hacia abajo. El indicador se iluminará
cuando enchufe el adaptador de CA a una toma de CA.
* Si enchufa el adaptador de CA a una toma de CA estando la cubierta del piano
abierta, la unidad se encenderá automáticamente; no obstante, esto no es una
avería.
A la toma de CA
7. Regule el mecanismo de ajuste.
Gire el mecanismo de ajuste para bajarlo hasta que quede rmemente en
contacto con el suelo. En particular, si coloca el piano sobre una alfombra,
gire el mecanismo de ajuste hasta que presione bien contra el suelo.
Mecanismo de ajuste
* Los pedales podrían resultar dañados si queda espacio entre el mecanismo de
ajuste y el suelo.
Clip recubierto
3. Coloque la caja del altavoz en la dirección indicada por la echa.
* Tenga cuidado de que la caja del altavoz no entre en contacto con las escuadras
de metal del tablero lateral ni el cable de los pedales.
¡Que no hagan
contacto!
7. Con la ayuda de otra persona, sujete los tableros laterales
izquierdo y derecho, y levante el soporte en vertical.
Cable del altavoz
KSC-84/KSC-86 solamente
Clip recubierto
Adaptador
de CA
Cable de los
pedales
Cuando vaya a mover el piano
Si necesitara mover el piano, primero debe cerrar la tapa del teclado. Si el piano tiene
una tapa superior o atril para partituras, pliéguelos. Seguidamente, desconecte el
adaptador de CA y suba el mecanismo de ajuste del soporte.
Cuando haya que mover la unidad, se recomienda que sean dos personas quienes
levanten la unidad con cuidado, siempre manteniéndola nivelada y con mucho
cuidado de no cogerse los dedos ni de que se les caiga la unidad encima de un pie.
Copyright ©2015 ROLAND CORPORATION
55

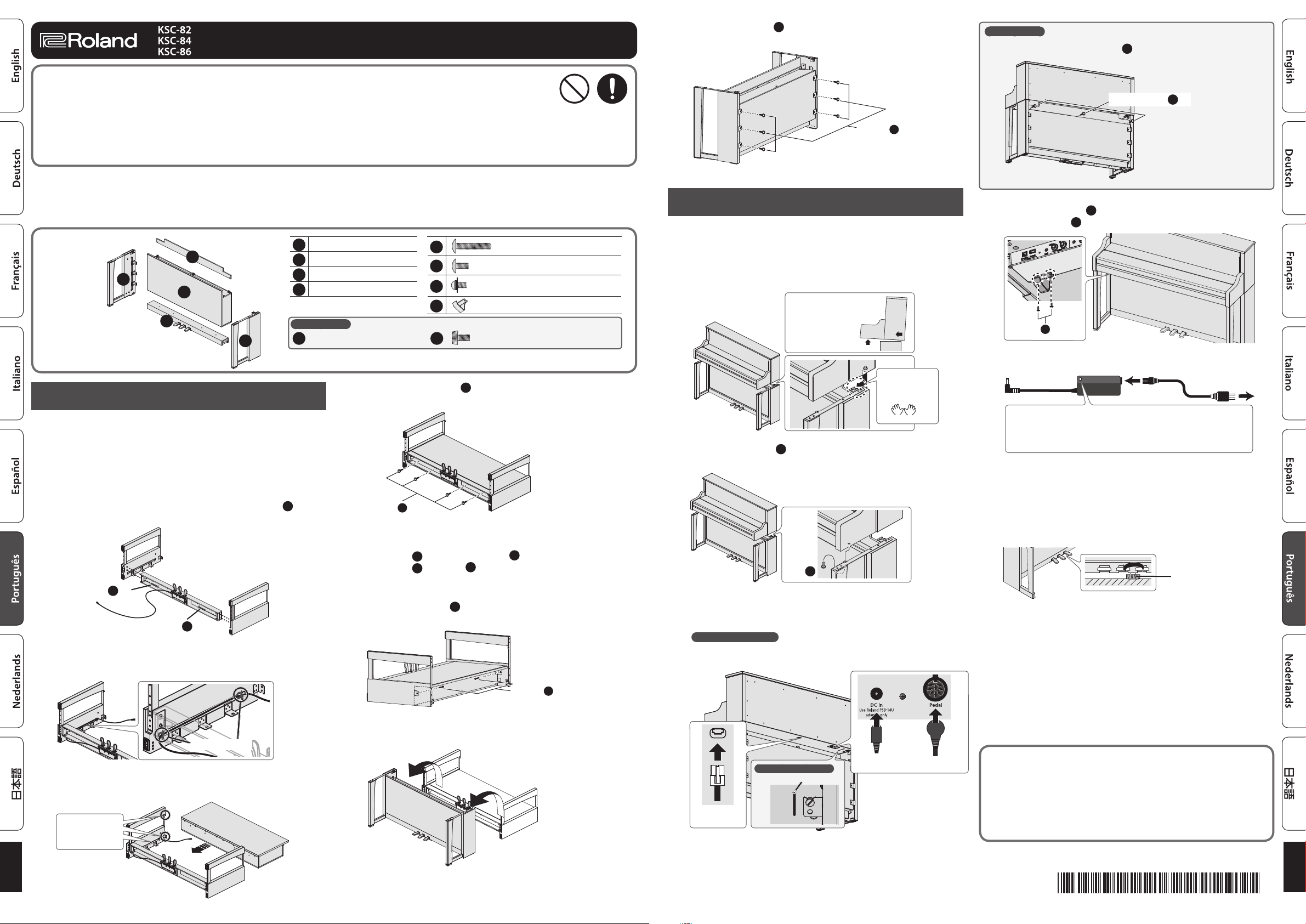

Montagem do suporte
* 5 1 0 0 0 4 6 7 7 9 - 0 2 *
• Para garantir que a montagem ocorra corretamente, certi que-se de ler essas instruções antes de iniciar a montagem. Mantenha essas instruções à sua
disposição para que possa consultá-las sempre que for necessário.
• Para mover o piano, levante-o com cuidado - mantendo-o nivelado.
• Cuidado para não prender suas mãos ou derrubar o equipamento nos pés durante a montagem ou transporte.
• Recrute pelo menos um ajudante ao montar esse equipamento e movê-lo para um local diferente.
• Certi que-se de manter os parafusos e quaisquer outras peças em um local seguro fora do alcance de crianças pequenas, para que essas peças não sejam acidentalmente engolidas.
• Todos os parafusos devem ser apertados primeiro de forma provisória para depois serem apertados de nitivamente. Para apertar provisoriamente, parafuse até que metade de seu
comprimento não seja mais visível. Não use uma chave de fenda elétrica ao apertar rmemente os parafusos. Caso contrário, as roscas podem ser dani cadas.
* A chave de fenda necessária para a montagem não é fornecida. Será necessária uma chave de fenda Phillips que corresponda ao tamanho dos parafusos.
* Após apertar rmemente os parafusos, coloque o equipamento em um local nivelado e que permaneça estável. O equipamento nunca deve ser colocado sobre carpete de bras longas.
Caso contrário, os pedais poderão ser dani cados devido à instabilidade e aos movimentos desnecessários.
* As superfícies da unidade de piano e do suporte são muito delicadas; manuseie com cuidado par evitar arranhá-las.
* Não coloque a unidade do piano diretamente sobre o piso. Isso dani cará a caixa do painel inferior e os conectores e suportes na parte inferior do piano.
Veri cação de peças
5
1
4
3
2
Apenas KSC-82
1. Procedimento de montagem
* Primeiramente, monte toda a estante temporariamente, sem apertar os parafusos.
Depois, após veri car o alinhamento geral das placas (e mexendo gentilmente em
algumas peças onde for necessário) aperte com rmeza cada um dos parafusos.
* Se necessário, estenda um cobertor ou material semelhante para evitar que o
suporte ou piso seja arranhado durante a montagem.
* Tenha cuidado para não prender o cabo do pedal durante a montagem.
1. Como mostrado na ilustração, coloque as placas laterais
esquerda e direita contra a pedaleira de forma que suportes de
metal quem do lado interno e use quatro parafusos
40 mm) para apertá-los provisoriamente.
Como visto de baixo
ParafusoAx 2
Deixe o cabo do
pedal estendido
Parafuso
A
x 2
2. Como mostrado na ilustração, use os grampos revestidos (dois
locais) para direcionar o cabo do pedal através da ranhura na
placa lateral (esquerda).
A
(M6 x
1
Placa lateral (esquerda)
2
Placa lateral (direita)
3
Pedaleira
4
Caixa do alto-falante
5
Placa traseira
* Também será necessário ter uma chave de fenda Phillips (tamanho: nº2, nº3).
A
B
C
D
E
4. Use quatro parafusos
provisoriamente a pedaleira à caixa do alto-falante.
ParafusoBx 4
5. Use uma chave de fenda para prender rmemente os parafusos
que você apertou provisoriamente nas etapas 1 e 4: quatro
parafusos A e quatro parafusos B, apertando primeiro os
parafusos A e depois B.
* Monte o suporte de forma que não haja nenhum vão entre as placas laterais e a
pedaleira.
6. Use dois parafusos
laterais à caixa do alto-falante.
B
Parafuso (M6 x 40 mm) x 4
Parafuso (M5 x 20 mm) x 14
Parafuso (M4 x 16 mm) x 2
Gancho de fones de ouvido x 1
Parafuso de dedo x 3
B
(M5 x 20 mm) para prender
(M5 x 20 mm) para prender as placas
ParafusoBx 2
8. Use seis parafusos
B
(M5 x 20 mm) para prender as placas
laterais à caixa do alto-falante.
ParafusoBx 6
2. Instalação do piano no suporte
1. Alinhe os parafusos na parte inferior do piano (um à direita
e um à esquerda) com os suportes de metal nas placas
laterais. Depois, levantando a frente do piano em um ou dois
centímetros, empurre-o em direção ao lado do pianista para
que os parafusos engatem nos suportes de metal.
Empurre o piano
em direção ao
lado do pianista
mantendo a
frente levemente
erguida.
Tome cuidado
para não prender
seus dedos.
2. Use dois parafusos
suporte.
3. Conecte o cabo do alto-falante ao conector do alto-falante na
parte inferior do piano, conecte o adaptador AC ao conector DC
IN e conecte o cabo do pedal ao conector Pedal.
Apenas KSC-84/KSC-86
* Use o grampo revestido na parte inferior do piano para prender o cabo
de força e o cabo do pedal.
B
(M5 x 20 mm) para prender o piano ao
Parafuso
B
Apenas KSC-82
4. Use três parafusos de dedo
5. Use dois parafusos
C
E
para prender a placa traseira.
Parafuso de dedoEx 3
(M4 x 16 mm) para prender o gancho do
fone de ouvido D.
ParafusoC x 2
6. Conecte o adaptador AC e o cabo de força fornecidos.
Cabo de força
Coloque o adaptador AC de modo que o lado com o indicador que
voltado para cima e o lado com informações escritas que voltado para
baixo. O indicador acenderá quando você conectar o adaptador AC à
tomada AC.
* Ao plugar o adaptador AC em uma tomada AC quando a tampa do piano estiver
aberta, o equipamento liga automaticamente; isso, porém, não indica um
problema de funcionamento.
Para tomada AC
7. Ajuste o ajustador.
Gire o ajustador para baixá-lo até que esteja em rme contato com o piso.
Especi camente, quando colocar o piano no carpete, será necessário girar
o ajustador até que ele que rmemente pressionado contra o piso.
Ajustador
* O pedal pode ser dani cado se houver um vão entre o ajustador e o piso.
Grampo revestido
3. Posicione a caixa do alto-falante na direção indicada pela seta.
* Tenha cuidado para que a caixa do alto-falante não entre em contato com o
suporte de metal da placa lateral e o cabo do pedal.
Não encoste!
7. Com a ajuda de outra pessoa, segure nas placas laterais
esquerda e direita e levante o suporte na vertical.
Cabo do
alto-falante
Apenas KSC-84/KSC-86
Grampo revestido
Adaptador AC Cabo do pedal
Ao mover o piano
Quando precisar mover o piano, você deve primeiro fechar a tampa do teclado. Se o
piano tiver uma tampa superior ou estante de partitura, dobre-as para baixo. Depois,
desconecte o adaptador AC e erga o ajustador do suporte.
Ao mover a unidade, pelo menos duas pessoas deverão trabalhar juntas e levantar o
equipamento cuidadosamente, mantendo-o nivelado e tendo muito cuidado para
não prender as mãos ou derrubar o equipamento nos pés.
Copyright ©2015 ROLAND CORPORATION
66

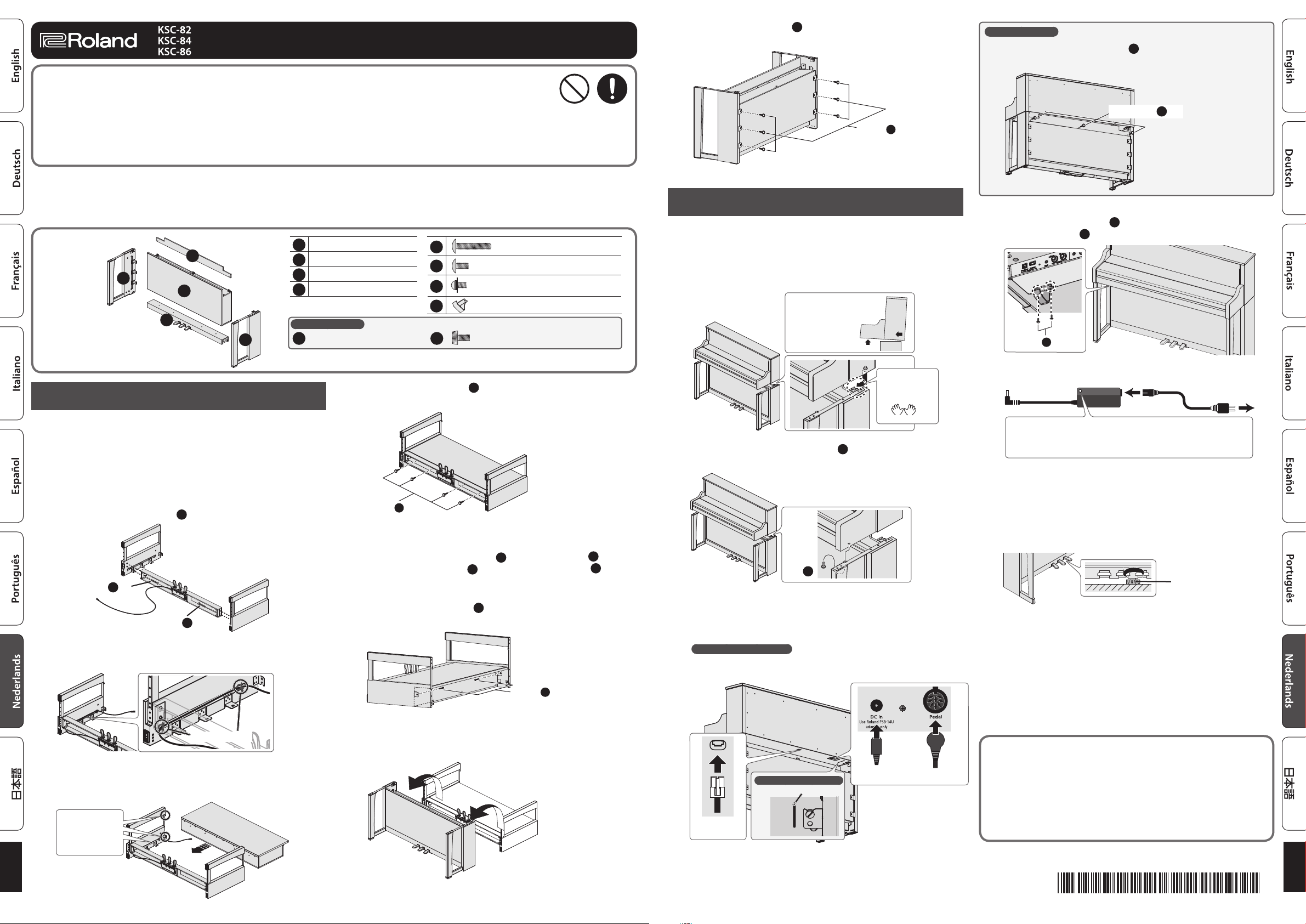

Montage van de standaard
* 5 1 0 0 0 4 6 7 7 9 - 0 2 *
• Om ervoor te zorgen dat de montage correct wordt uitgevoerd, leest u deze instructies voordat u met het monteren begint. Houd deze instructies bij de hand,
zodat u deze op elk gewenst moment kunt raadplegen.
• Om de piano te verplaatsen tilt u deze voorzichtig op. Let erop dat de piano hierbij altijd waterpas wordt gehouden.
• Pas op dat uw hand niet gekneld raakt en dat u het apparaat tijdens de montage of het transport niet op uw voet laat vallen.
• Zorg dat er ten minste één andere persoon aanwezig is om dit apparaat te monteren en het naar een andere locatie te verplaatsen.
• Bewaar schroeven en andere kleine onderdelen buiten het bereik van kleine kinderen, zodat dit soort kleine onderdelen niet per ongeluk worden ingeslikt.
• Alle schroeven moeten eerst provisorisch worden aangedraaid, en later worden vastgezet. Om een schroef provisorisch vast te draaien, schroeft u deze in totdat de helft van zijn
lengte niet meer zichtbaar is. Gebruik geen elektrische schroevendraaier als u de schroeven stevig vastzet. Anders kan de schroefdraad strippen.
* De schroevendraaier voor de montage wordt niet meegeleverd. U moet een kruiskopschroevendraaier bij de hand hebben, geschikt voor de maat van de schroeven.
* Nadat alle schroeven stevig zijn vastgezet, plaatst u het apparaat op een stabiele, vlakke locatie. Het apparaat mag nooit boven op hoogpolig tapijt worden geplaatst. Anders kunnen de
pedalen door instabiliteit en onnodige beweging beschadigd raken.
* Het oppervlak van de piano en de standaard zijn zeer delicaat, en dienen voorzichtig te worden behandeld om krassen te voorkomen.
* Plaats de piano niet rechtstreeks op de vloer. Hierdoor kan het onderste paneel en de aansluitingen en beugels op de onderkant van de piano beschadigd raken.
Controle van de
onderdelen
1
5
4
3
2
1. Montageprocedure
* Monteer de standaard eerst zonder hierbij de schroeven volledig vast te draaien.
Controleer vervolgens of alle panelen goed op elkaar aansluiten (verschuif waar
nodig voorzichtig bepaalde onderdelen) en draai daarna alle schroeven stevig vast.
* Indien nodig spreidt u een deken of soortgelijk materiaal op de grond uit, om
tijdens de montage te voorkomen dat de standaard of de vloer wordt bekrast.
* Let op dat het pedaalsnoer tijdens de montage niet bekneld raakt.
1. Zoals in de illustratie wordt getoond, plaatst u de linker- en
rechterzijpanelen op het pedaalpaneel zodat de metalen
beugels zich aan de binnenkant bevinden, en zet deze
provisorisch met schroeven
Zoals gezien vanaf de
onderkant
SchroefAx 2
Laat het snoer
losjes hangen
2. Zoals in de illustratie wordt getoond, gebruikt u de gecoate
klemmen (twee locaties) om het pedaalsnoer in de groep van
het zijpaneel (links) te houden.
A
(M6 x 40 mm) vast.
A
Schroef
x 2
1
Zijpaneel (links)
2
Zijpaneel (rechts)
3
Pedaalpaneel
4
Luidsprekerkast
Alleen voor KSC-82
5
Achterpaneel
* U hebt ook een kruiskopschroevendraaier nodig (maat: #2, #3).
A
B
C
D
E
4. Gebruik vier schroeven
provisorisch vast te zetten op de luidsprekerkast.
SchroefBx 4
5. Gebruik een schroevendraaier om de schroeven die u
provisorisch hebt vastgezet in stappen 1 en 4, stevig vast te
zetten. Dit zijn vier schroeven A en vier schroeven B en zet
hierbij eerst schroeven A en vervolgens schroeven B vast.
* Monteer de standaard zodat er geen ruimte is tussen de zijpanelen en het
pedaalpaneel.
6. Gebruik twee schroeven
de luidsprekerkast vast te zetten.
Schroef (M6 x 40 mm) x 4
Schroef (M5 x 20 mm) x 14
Schroef (M6 x 16 mm) x 2
Koptelefoonhaak x 1
Duimschroef x 3
B
(M5 x 20 mm) om het pedaalpaneel
B
(M5 x 20 mm) om de zijpanelen en
8. Gebruik zes schroeven
B
(M5 x 20 mm) om de zijpanelen en
de luidsprekerkast vast te zetten.
SchroefBx 6
2. De piano op de standaard installeren
1. Breng de schroeven op de onderkant van de piano (één aan
de linkerkant en één aan de rechterkant) op één lijn met de
metalen beugels op de zijpanelen. Trek deze vervolgens naar u
toe terwijl u de voorkant van de piano één of twee centimeter
optilt, zodat de schroeven in de metalen beugels vallen.
Trek de piano naar
de kant van de
speler terwijl u de
voorkant lichtjes
opheft.
Zorg ervoor dat
uw vingers niet
geklemd raken.
2. Zet de piano met twee schroeven
standaard.
Schroef
B
3. Sluit de luidsprekerkabel aan op de luidsprekeraansluiting aan
de onderkant van de piano. Sluit de netstroomadapter aan op
de DC In-aansluiting en sluit het pedaalsnoer aan op de Pedalaansluiting.
Alleen voor KSC-84/KSC-86
* Gebruik de beklede clip onderaan de piano om netsnoer en
pedaalsnoer vast te maken.
B
(M5 x 20 mm) vast op de
Alleen voor KSC-82
4. Gebruik drie duimschroeven
E
om het achterpaneel vast te
zetten.
DuimschroefEx 3
5. Gebruik twee schroeven
C
(M4 x 16 mm) om de
koptelefoonhaak D te bevestigen.
SchroefC x 2
6. Sluit de meegeleverde netstroomadapter en het netsnoer aan.
Netsnoer
Plaats de netstroomadapter met de zijde met de indicator naar boven en
de zijde met de tekstinformatie naar beneden. De indicator gaat branden
als u de netstroomadapter aansluit op een stopcontact.
* Als u de netstroomadapter in een stopcontact steekt wanneer de kap van de
piano open is, wordt het apparaat automatisch ingeschakeld. Dit wijst niet op een
defect.
Naar stopcontact
7. Pas de regelaar aan.
Draai de regelaar naar omlaag totdat deze stevig contact maakt met de
vloer. In het bijzonder als u de piano op tapijt hebt geplaatst, moet u aan
de regelaar draaien totdat deze stevig op de vloer drukt.
Regelaar
* Het pedaal kan beschadigd raken als er ruimte tussen de regelaar en de vloer is.
Gecoate clip
3. Plaats de luidsprekerkast in de richting die wordt aangeduid
door de pijl.
* Zorg ervoor dat de luidsprekerkast niet in contact komt met de metalen beugels
van het zijpaneel en het pedaalsnoer.
Zorg dat deze
dingen niet
met elkaar in
contact komen
SchroefBx 2
7. Samen met een andere persoon houdt u de linker- en
rechterzijpanelen vast en brengt u de standaard omhoog
totdat deze rechtop staat.
Luidsprekerkabel
Alleen voor KSC-84/KSC-86
Gecoate clip
Netstroomadapter Pedaalsnoer
Bij het verplaatsen van de piano
Als u het apparaat moet verplaatsen, moet u eerst het klavierdeksel sluiten. Als de
piano een bovendeksel of een partituursteun heeft, sluit u deze ook. Vervolgens
koppelt u de netstroomadapter los en brengt u de regelaar van de standaard omhoog.
Om het apparaat te verplaatsen moeten twee personen samenwerken en het
voorzichtig optillen, terwijl het te allen tijde waterpas wordt gehouden. Let altijd
op dat uw handen niet gekneld raken en dat u het apparaat niet op uw voeten laat
vallen.
Copyright ©2015 ROLAND CORPORATION
77

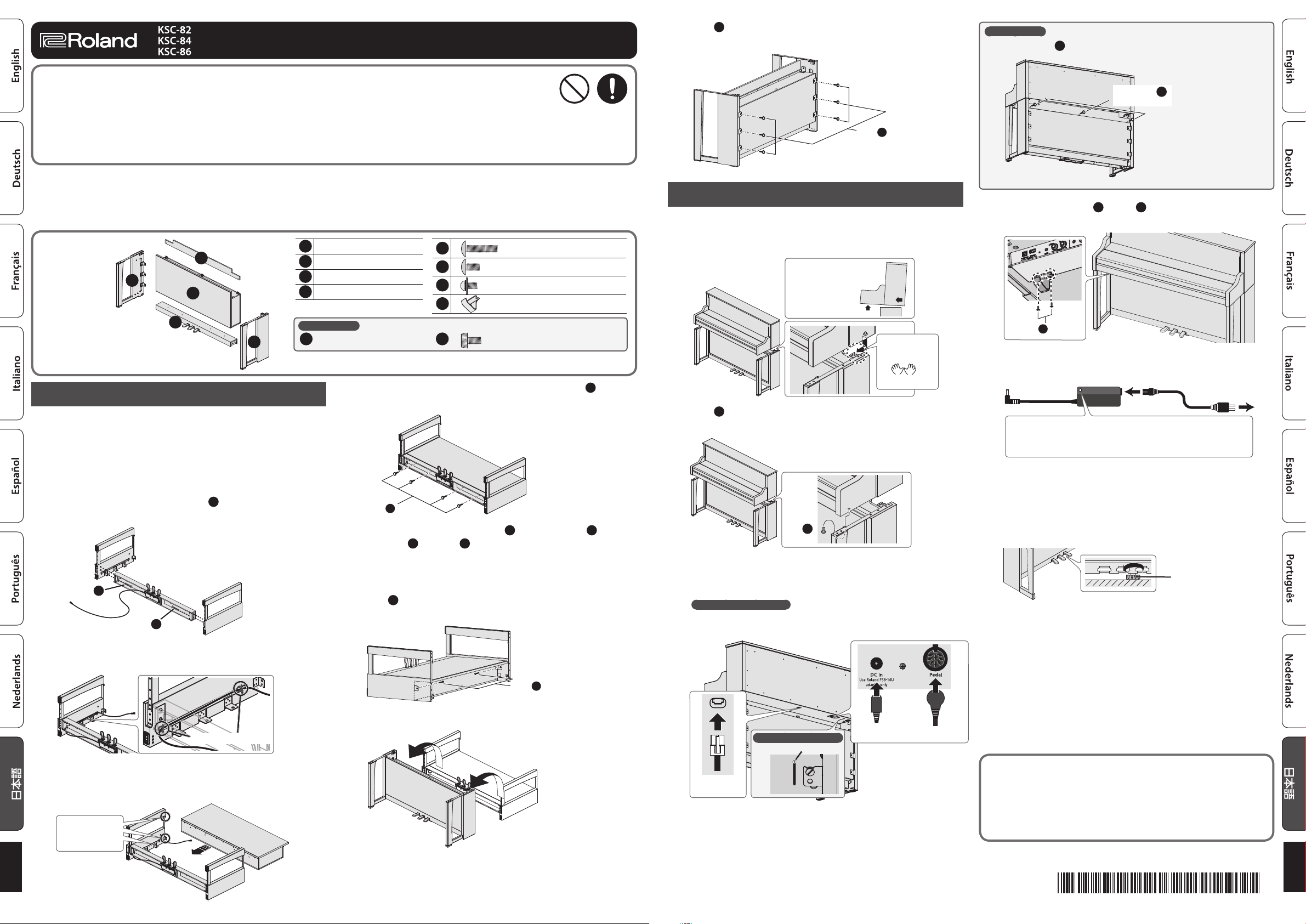

スタンドの組み立てかた
* 5 1 0 0 0 4 6 7 7 9 - 0 2 *
• 本機を正しく組み立てるために、組み立て前にこの説明書をよくお読みください。この説明書は必要なときにすぐに見ることができるよう、手元
に置いてください。
• 本機の組み立て時と移動時は、水平に持ち上げるようにしてください。
• 本機の組み立て時と移動時は、手をはさんだり、足の上に落としたりしないよう、十分に注意してください。
• 本機の組み立てと移動は、必ず 2 人以上で作業してください。
• ネジなどの小さな部品は、小さなお子様が誤って飲み込んだりしないように、お子様の手の届かないところで保管してください。
• ネジは、いったん仮留めしたあとで、締め込むようにしてください。仮留めは、ネジが半分隠れるくらいまで締め込んでください。締め込んで固定するときは、電動ド
ライバーは使用しないでください。ネジが空回りする恐れがあります。
※組み立て時に使用するドライバーは付属していません。別途ネジのサイズに合ったプラス・ドライバーをご用意ください。
※各ネジはしっかり締めつけて、安定した水平な場所に設置してください。毛足の長いカーペットの上には絶対に設置しないでください。ペダルがぐらついて破損する恐れが
あります。
※ピアノ本体、スタンドの表面は、大変デリケートですのでキズを付けないよう、取り扱いには十分注意してください。
※ピアノ本体を直接床面に置かないでください。ピアノ底面の端子やホルダー、ボトム・パネル・ケースの破損の原因になります。
部品の確認
5
1
4
3
2
1. スタンドの組み立て
※最初はネジをゆるめに締めて全体を組み、ゆがみを補正しながら締
めつけるとうまく組み上げることができます。
※スタンドや床面のキズ防止のため、必要に応じて毛布などを敷いて
組み立ててください。
※作業中にペダル・コードをはさまないように注意してください。
図のように、左右のサイド・ボードを金具が内側になるよう
1.
にペダル・ボードにセットし、ネジ
で仮留めします。
底面からの図
A
ネジ
（2 本）
ペダル・コードを
出しておく
図のように、コーチング・クリップ（2 箇所）を使い、サイド・
2.
ネジ
A
（2 本）
ボード（左）の溝にペダル・コードを通します。
A
（M6×40mm）（4 本）
1
サイド・ボード（左）
2
サイド・ボード（右）
3
ペダル・ボード
4
スピーカー・ボックス
KSC-82 のみ
5
リア・ボード
※プラス・ドライバー（サイズ：#2、#3）をご用意ください。
ペダル・ボードとスピーカー・ボックスを、ネジB（M5×
4.
A
B
C
D
E
ネジ（M6×40mm）：4 本
ネジ（M5×20mm）：14 本
ネジ（M4×16mm）：2 本
ヘッドホン・フック：1 個
20mm）（4 本）で仮留めします。
ネジB（4 本）
手順 1 と 4 で仮留めした、ネジA（4 箇所）とネジB（4 箇所）
5.
を、ネジ
A
0
ネジ
B
の順に、ドライバーでしっかり締め
つけます。
※サイド・ボードとペダル・ボードの間にすき間ができないように組
み立ててください。
ネジB（M5×20mm）（2 本）で、サイド・ボードとスピー
6.
カー・ボックスを固定します。
手回しネジ：3 本
ネジB（M5×20mm）（6 本）で、サイド・ボードとスピー
8.
カー・ボックスを固定します。
ネジB（6 本）
2. 本体とスタンドの組み合わせ
ピアノ本体の底面にあるネジ（左右各 1 本）をサイド・ボー
1.
ドの金具に合わせ、本体の手前側を 1 〜 2cm 浮かせながら
手前に引いてネジを金具に引っかけます。
手前側を浮かせて
本体を前に引きま
す。
手をはさまない
ように注意！
ネジB（M5×20mm）（2 本）で本体とスタンドを固定し
2.
ます。
B
ネジ
スピーカー・ケーブルを本体底面のスピーカー端子に、AC
3.
アダプターを DCIn 端子に、ペダル・コードを Pedal 端子
に接続します。
KSC-84/KSC-86 のみ
※本体底面のコーチング・クリップで、AC アダプターとペダル・コー
ドを固定してください。
KSC-82 のみ
手回しネジE（3 本）でリア・ボードを固定します。
4.
手回しネジ
ヘッドホン・フックDをネジC（M4×16mm）（2 本）で
5.
E
（3 本）
固定します。
ネジC（2 本）
付属の AC アダプターと電源コードを接続して、電源コード
6.
をコンセントに接続します。
電源コード
AC アダプターは、インジケーターのある面が上になるように設置
してください。AC アダプターをコンセントに接続すると、インジ
ケーターが点灯します。
※ピアノのフタを開けた状態で AC アダプターをコンセントに接続
すると、自動で電源が入りますが、故障ではありません。
アジャスターを調整します。
7.
ペダル・ボードの下にあるアジャスターを下げて、床に当たるよう
に調節します。カーペットの上などに設置するときは、床面を少し
強く押し付けるぐらいに下げてください。
アジャスター
※床との間にすき間があるとペダルを破損する原因になります。
コンセントへ
コーチング・クリップ
矢印の向きから、スピーカー・ボックスをセットします。
3.
※サイド・ボードの金具とペダル・コードに、スピーカー・ボックス
が当たらないように注意してください。
当たらないよう
に注意！
ネジB（2 本）
2 人で左右それぞれのサイド・ボードを持って起こします。
7.
スピーカー・
ケーブル
KSC-84/KSC-86 のみ
コーチング・クリップ
AC アダプター ペダル・コード
本機を移動するときは
本機を移動するときは、はじめに鍵盤のフタを閉じます。屋根や譜面立てがあ
る場合は、それぞれを戻します。次に、AC アダプターを抜いてスタンドのアジャ
スターを上げます。
必ず 2 人以上で、水平に持ち上げ、手をはさんだり、足の上に落としたりしな
いよう注意して運んでください。
©2015 ローランド株式会社
88
Loading...
