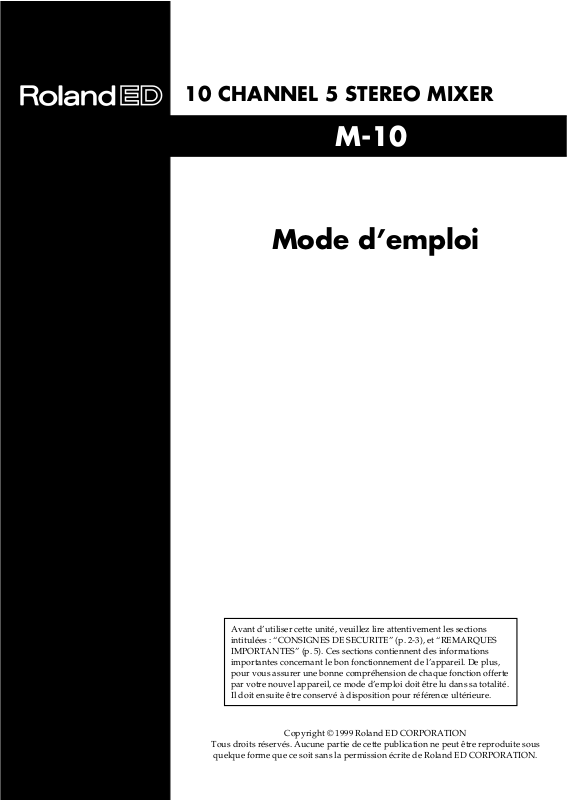

Roland M-10 User Manual [fr]

10 CHANNEL 5 STEREO MIXER

M-10

Mode d’emploi

Avant d’utiliser cette unité, veuillez lire attentivement les sections
intitulées : “CONSIGNES DE SECURITE” (p. 2-3), et “REMARQUES
IMPORTANTES” (p. 5). Ces sections contiennent des informations
importantes concernant le bon fonctionnement de l’appareil. De plus,
pour vous assurer une bonne compréhension de chaque fonction offerte
par votre nouvel appareil, ce mode d’emploi doit être lu dans sa totalité.
Il doit ensuite être conservé à disposition pour référence ultérieure.

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sous

quelque forme que ce soit sans la permission écrite de Roland ED CORPORATION.

Copyright © 1999 Roland ED CORPORATION

CONSIGNES DE SECURITÉ

INSTRUCTIONS POUR LA PREVENTION D'INCENDIE, CHOC ÉLECTRIQUE OU BLESSURE

A propos des symboles Avertissement et Précaution

Sert aux instructions destinées à alerter
l'utilisateur d'un risque mortel ou de

AVERTISSEMENT

PRECAUTION

blessure grave en cas d'utilisation
incorrecte de l'unité.

Sert aux instructions destinées à alerter
l'utilisateur d'un risque de blessure ou
de dommage matériel en cas d'emploi
incorrect de l'unité.

* Les dommages matériels se réfèrent

aux dommages ou autres effets
négatifs causés au lieu d'utilisation et
à tous ses éléments, ainsi qu'aux
animaux domestiques.

OBSERVEZ TOUJOURS CE QUI SUIT

AVERTISSEMENT AVERTISSEMENT

001

• Avant d’utiliser cette unité, veillez à lire les
instructions ci-dessous et dans le mode
d’emploi.

................................................................................................

002c

• N’ouvrez pas l’unité et n’accomplissez
aucune modification interne.

................................................................................................

003

• N’essayez pas de réparer l’unité, ni de
remplacer ses éléments internes (sauf si ce
manuel vous donne des instructions spéci­fiques pour cela). Faites faire toute inter­vention par votre revendeur ou un service de
maintenance qualifié.

................................................................................................

004

• N’utilisez pas et ne stocker pas l’unité dans
des lieux:

• Sujets à des températures extrêmes

(comme au soleil dans un véhicule fermé,
près d’un conduit de chauffage ou encore
sur un appareil de chauffage)

• Moites (salles de bains, buanderies, sur

des sols mouillés)

• Humides

• Exposés à la pluie

• Poussiéreux

• Sujets à de hauts niveaux de vibration.

................................................................................................

007

• Assurez-vous que l’appareil soit toujours
placé sur un plan sûr et stable. Ne le posez
jamais sur un stand incliné et qui pourrait
basculer.

................................................................................................

A propos des symboles

Le symbole alerte l'utilisateur d'instructions importantes
ou de mise en garde. La signification du symbole est
déterminée par ce que contient le triangle. Dans le cas du
symbole de gauche, il sert pour des précautions générales,
des mises en garde ou alertes vis-à-vis d'un danger.

Le symbole prévient l'utilisateur des interdits. Ce
qui ne doit spécifiquement pas être fait est indiqué
dans le cercle. Dans le cas du symbole de gauche, cela
signifie que l'unité ne doit jamais être démontée.

Le symbole ● alerte l'utilisateur de ce qui doit être
fait. Ce qui doit être fait est indiqué par l'icône
contenue dans le cercle. Dans le cas du symbole de
gauche, cela signifie que le cordon d'alimentation doit
être débranché de la prise murale.

008c

• N’utilisez que l’adaptateur secteur fourni
avec cette unité. Assurez-vous que la tension
électrique de votre installation correspond
bien à celle indiquée sur l’adaptateur.
D’autres adaptateurs peuvent employer une
polarité différente ou bien être conçus pour
une autre tension et leur emploi pourrait
causer mauvais fonctionnements, dommages
ou chocs électriques.

................................................................................................

009

• Evitez d’endommager le cordon d’alimen­tation. Ne le tordez pas excessivement, ne
marchez pas dessus, ne placez aucun objet
lourd dessus, tc. Un cordon endommagé
peut facilement devenir la cause d’un choc
ou d’un incendie. N’employez jamais un cordon
après qu’il ait été endommagé.

................................................................................................

010

• Cette unité, seule ou en combinaison avec un
ampli et des écouteurs ou des enceintes, peut
produire des niveaux sonores risquant
d’entraîner une perte auditive permanente. Ne
l’employez pas durant de longues périodes à
fort niveau de volume ni à un niveau inconfor­table. Si vous ressentez une perte auditive ou
des bourdonnements d’oreille, cessez
immédiatement toute utilisation et consultez
un spécialiste de l’audition.

................................................................................................

011

• Ne laissez aucun objet (élément inflammable,
pièce, épingle, etc.) ou liquide d’aucune sorte
(eau, soda, etc.) pénétrer dans l’unité.

................................................................................................

2

AVERTISSEMENT

012c

• Eteignez immédiatement l’unité, débranchez
de la prise murale l’adaptateur et contactez
le SAV de votre revendeur ou un service de
maintenance Roland qualifié lorsque :

• L’adaptateur, le cordon d’alimentation ou

la fiche a été endommagé.

• Des objets sont tombés dans l’unité ou du

liquide s’est répandu à l’intérieur

• L’unité a été exposée à la pluie (ou d’une

façon ou d’une autre a été mouillée)

• L’unité ne semble pas fonctionner norma-

lement ou montre une altération de ses
performances

................................................................................................

013

• Dans les maisons où vivent de petits enfants,
un adulte doit veiller à ce que l’enfant puisse
suivre les règles d’emploi sans danger de
l’unité.

................................................................................................

014

• Protégez l’unité des chocs violents.
(ne la laissez pas tomber)

................................................................................................

015

• Ne faites pas partager au cordon d’alimen­tation de l’unité une prise murale avec un
nombre excessif d’autres unités. Soyez parti­culièrement attentif avec des multiprises. La
puissance totale utilisée par tous les appareils
connectés ne doit jamais excéder la puissance
(watts/ampères) de la multiprise. Une
demande excessive peut augmenter la tempé­rature du câble et même entraîner une fusion.

................................................................................................

016

• Avant d’utiliser l’unité dans un pays
étranger, contactez votre revendeur ou un
service de maintenance qualifié

................................................................................................

019

• Les piles ne doivent jamais être rechargées,
chauffées, démontées ou lancées dans le feu
ou l’eau.

................................................................................................

101b

• L’unité et l’adaptateur secteur doivent être placés

de façon à ce que leur position n’interfère pas avec
leur propre ventilation.

................................................................................................

102d

• Saisissez toujours la fiche ou le corps de

l'adaptateur secteur lors du branchement au
secteur ou à l'unité

................................................................................................

.

.

.

103b

• Si l’appareil doit resté inutilisé durant une
longue période, déconnectez l’adaptateur
secteur de la prise murale.

................................................................................................

104

• Evitez de pincer cordons et câbles. De plus,
tous les cordons et câbles doivent être placés
hors de portée des enfants.

................................................................................................

106

• Ne montez jamais sur l’unité et ne la
surchargez d’aucun objet lourd.

................................................................................................

107d

• Ne saisissez jamais le cordon d’alimentation
ni ses fiches avec des mains humides lorsque
vous le branchez ou le débranchez d’une
prise murale ou de ses unités.

................................................................................................

108b

• Avant de déplacer l’unité, débranchez le
cordon d’alimentation de la prise murale et
débranchez tous les câbles des autres
appareils externes.

................................................................................................

109b

• Avant de nettoyer l’unité, éteignez-la et
débranchez le cordon d’alimentation de la
prise murale.

................................................................................................

110b

• Si la foudre est annoncée dans la région,
débranchez le cordon d’alimentation de la
prise murale.

................................................................................................

111: Selection

• Si elles ne sont pas correctement utilisées, les
piles peuvent exploser ou couler et causer
des dommages ou blessures. Pour plus de
sécurité, veuillez lire et suivre les précau­tions suivantes (p. 13).

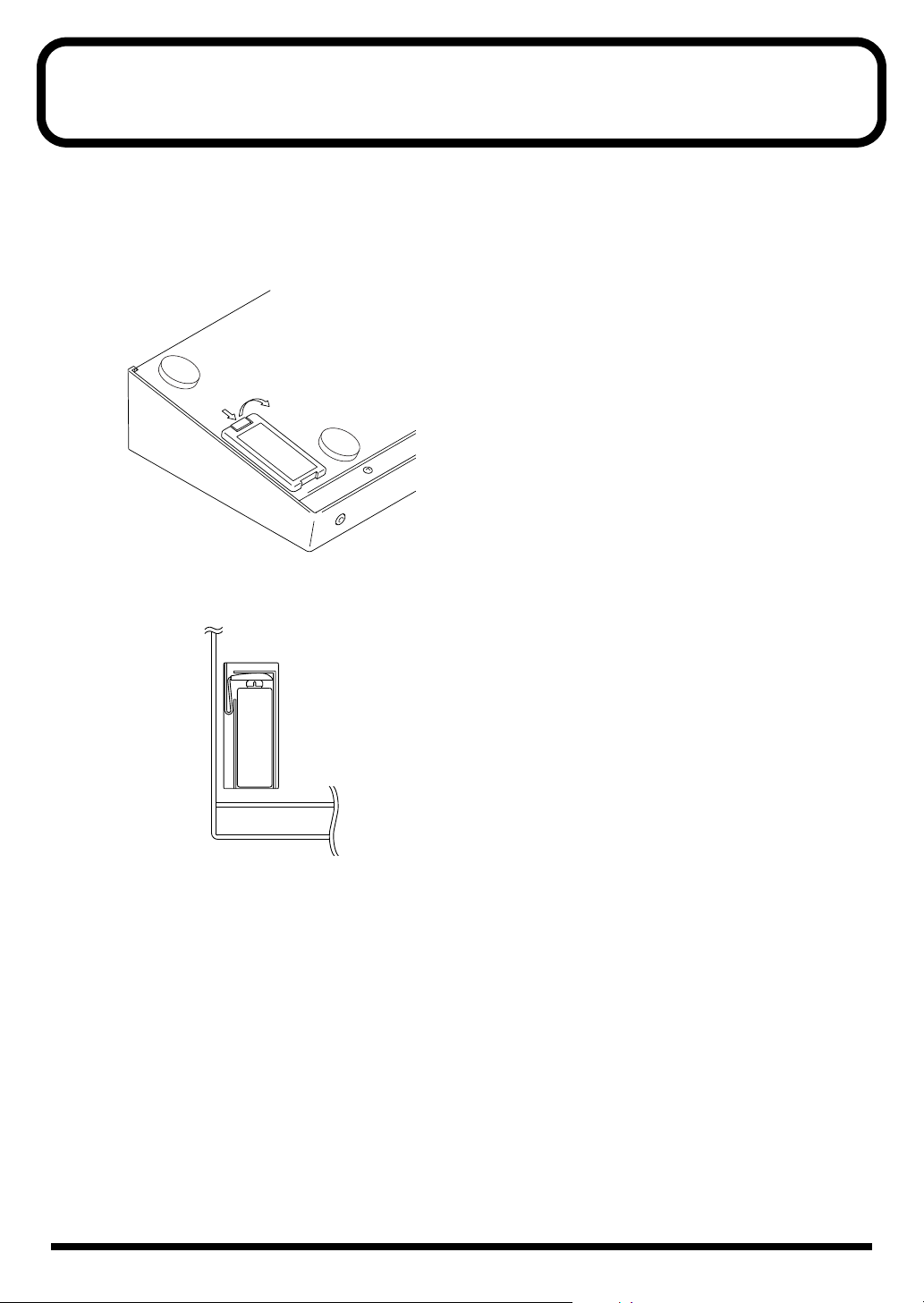

• Suivez attentivement les instructions d’instal-

lation de la pile et assurez-vous de bien
respecter la polarité.

• Retirez la pile lorsque l’appareil reste inutilisé durant

une longue période.

• Si une pile a coulé, utilisez un chiffon doux ou un

morceau de papier absorbant pour essuyer tous les
restes de coulure du compartiment de pile. Installez
ensuite une nouvelle pile. Pour éviter de vous brûler la
peau, assurez-vous qu’aucun liquide de la pile ne touche
vos mains ou votre peau. Faites particulièrement
attention à vos yeux. Si le liquide touchait vos yeux,
rincez immédiatement la zone touchée à grandes eaux.

• Ne conservez jamais des piles avec des objets métal-

liques tels que des stylos, des trombones, des épingles à
cheveux, etc.

................................................................................................

112

• Les piles usagées doivent être jetées en
respectant les lois en vigueur dans votre
pays.

................................................................................................

3

FONCTIONS

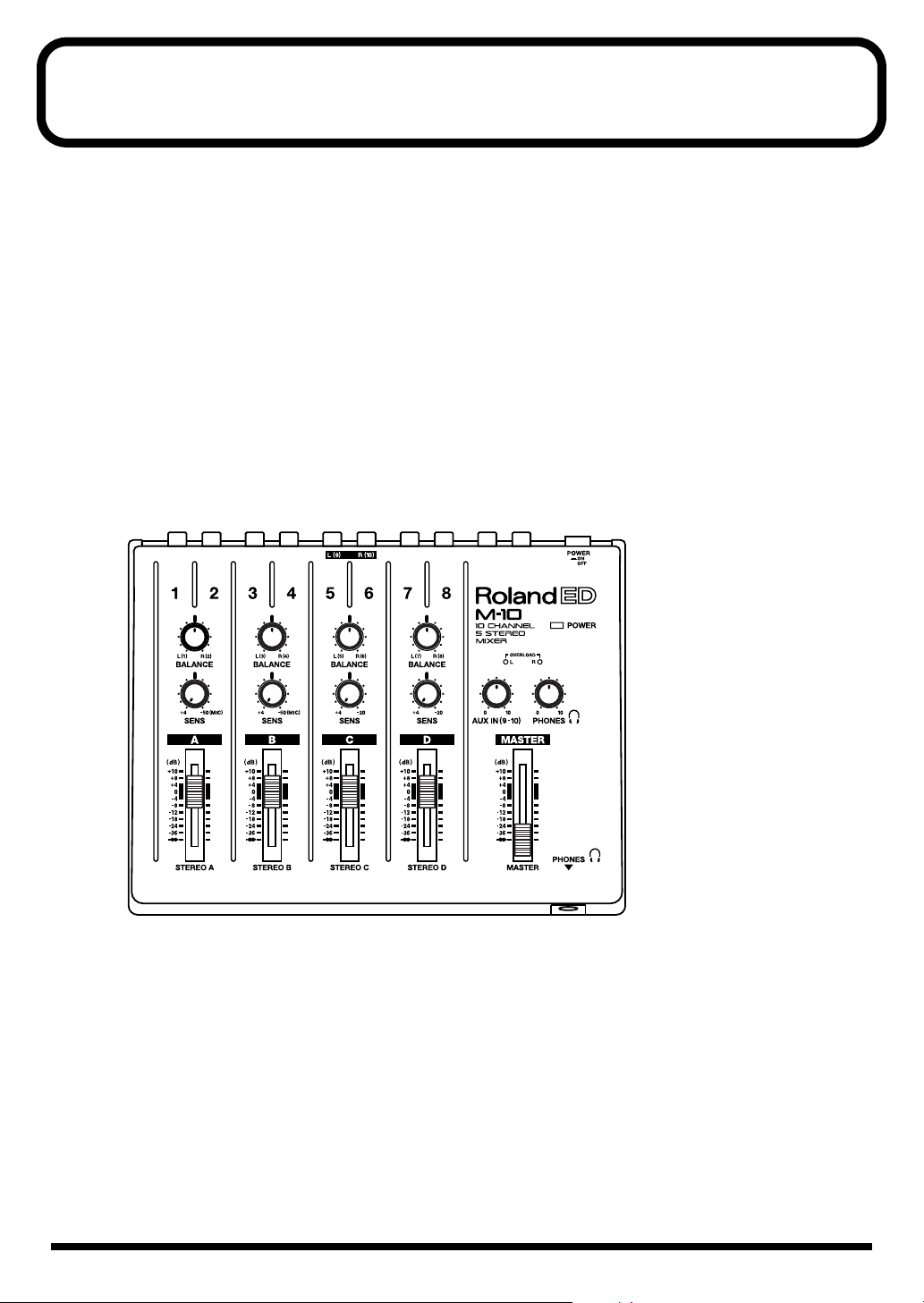

Le M-10 est un mixeur à 10 voies (cinq stéréo) disposant des fonctionnalités suivantes.
Conçu pour le multimedia, il permet le mixage de sons venant de périphériques tels
qu’un module de sons MIDI ou un lecteur de CR-ROM pour une balance de reproduction
idéale. Un maximum de cinq voies (quatre voies stéréo + AUX) de sons stéréo peuvent

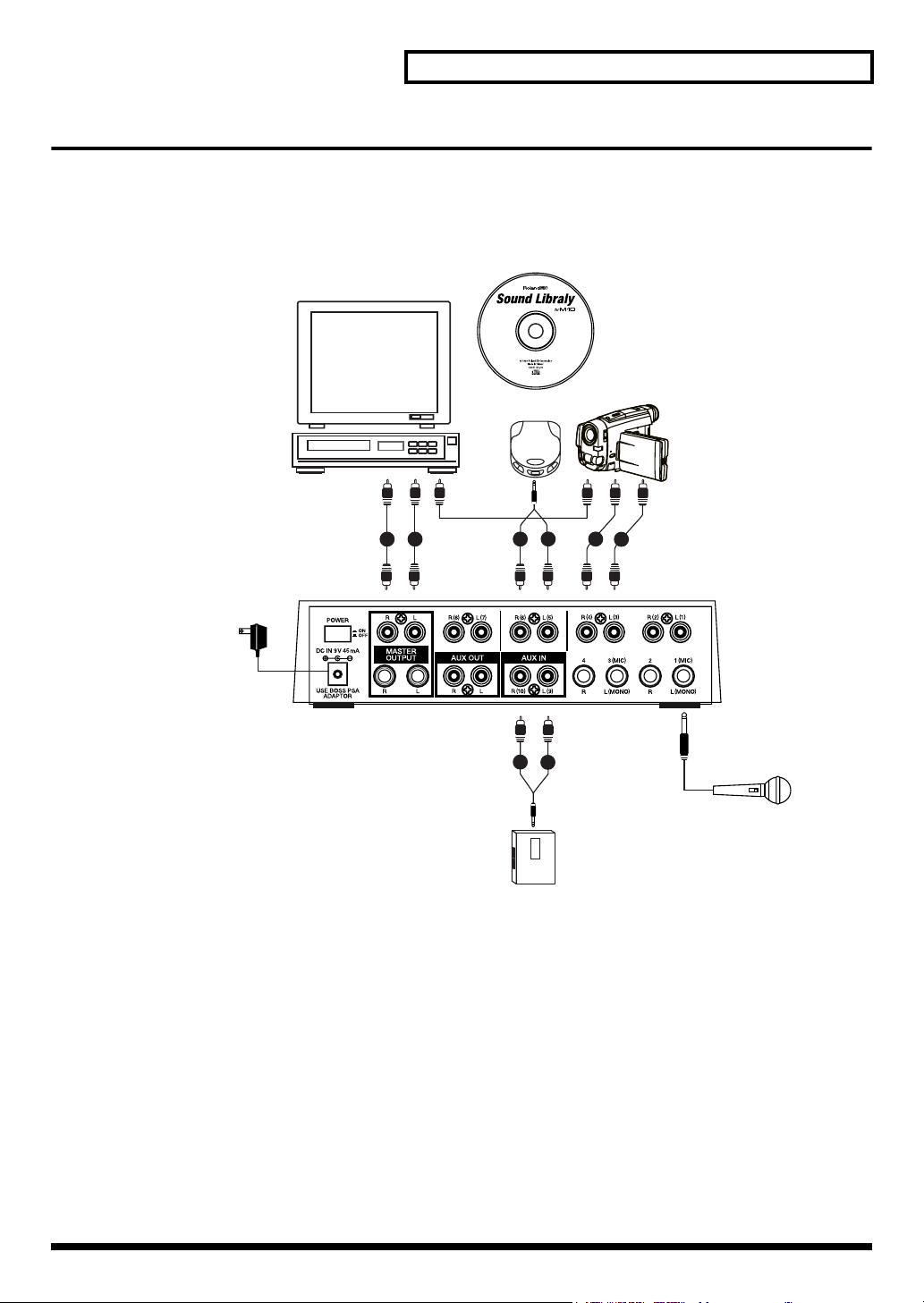

être mélangées. Dans des applications telles que l’édition vidéo, il peut servir à éditer la
partie audio en mélangeant les commentaires, la bande son d’origine, une musique de
fond et des effets sonores.

Configuration 10 entrées/2 sorties

Cinq voies stéréo (10 entrées) et deux sorties
(stéréo) sont fournies.

Double alimentation

S’alimente au choix à l’aide de piles ordinaires
(6F22, S-006P/9V), ou d’un adaptateur secteur.

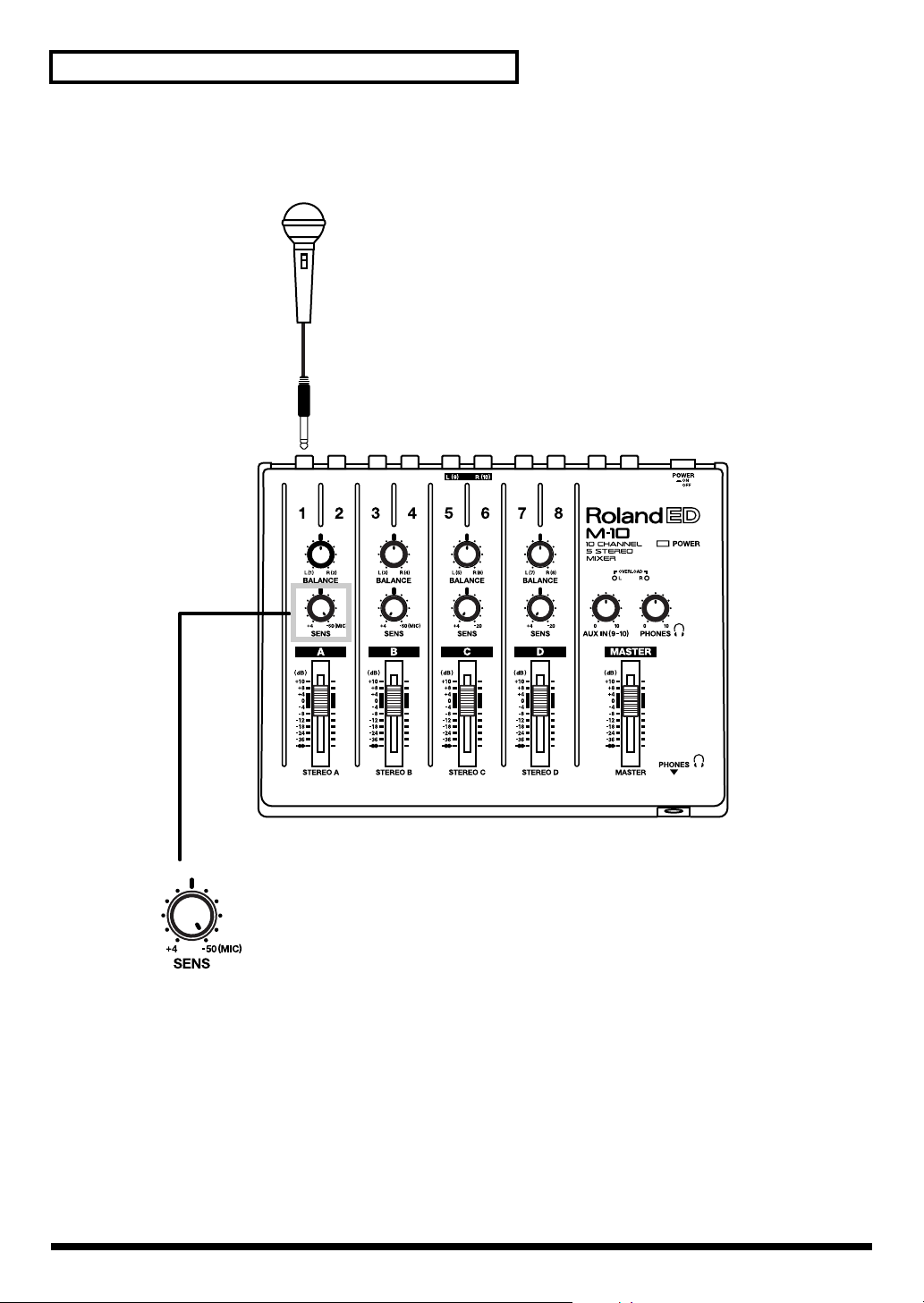

Compatibilité microphone

Comme il est doté de commandes SENS
(sensibilité), le M-10 accepte une grande variété de
signaux, du niveau microphone au niveau ligne.

ACCESSOIRES

Le package M-10 contient les éléments suivants.
Avant de l’utiliser, vérifiez que tous ces éléments
sont bien présents.

M-10

Adaptateur

secteur

Bibliothèque

sonore sur CD

Mode d'emploi

• Adaptateur secteur de la gamme PSA BOSS

• Bibliothèque sonore sur CD (libre de droits)

• Mode d’emploi

• Liste des sons de bibliothèques sonores

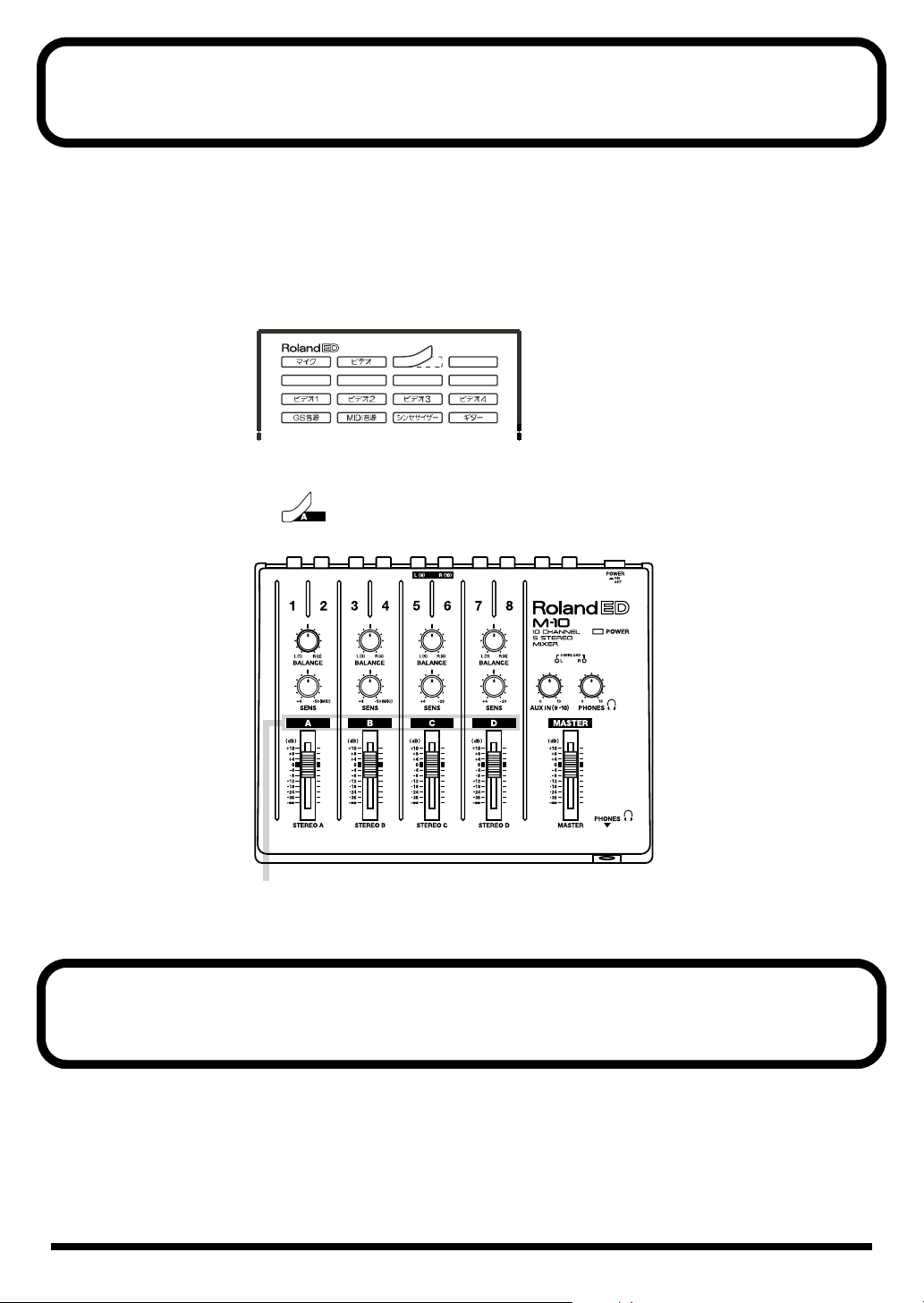

• Etiquettes

SOUND
LIBRARY

Liste des sons

Indicateurs de saturation

Les diodes L/R OVERLOAD vous permettent de
régler de façon optimale le niveau du signal pour
les meilleurs performances audio.

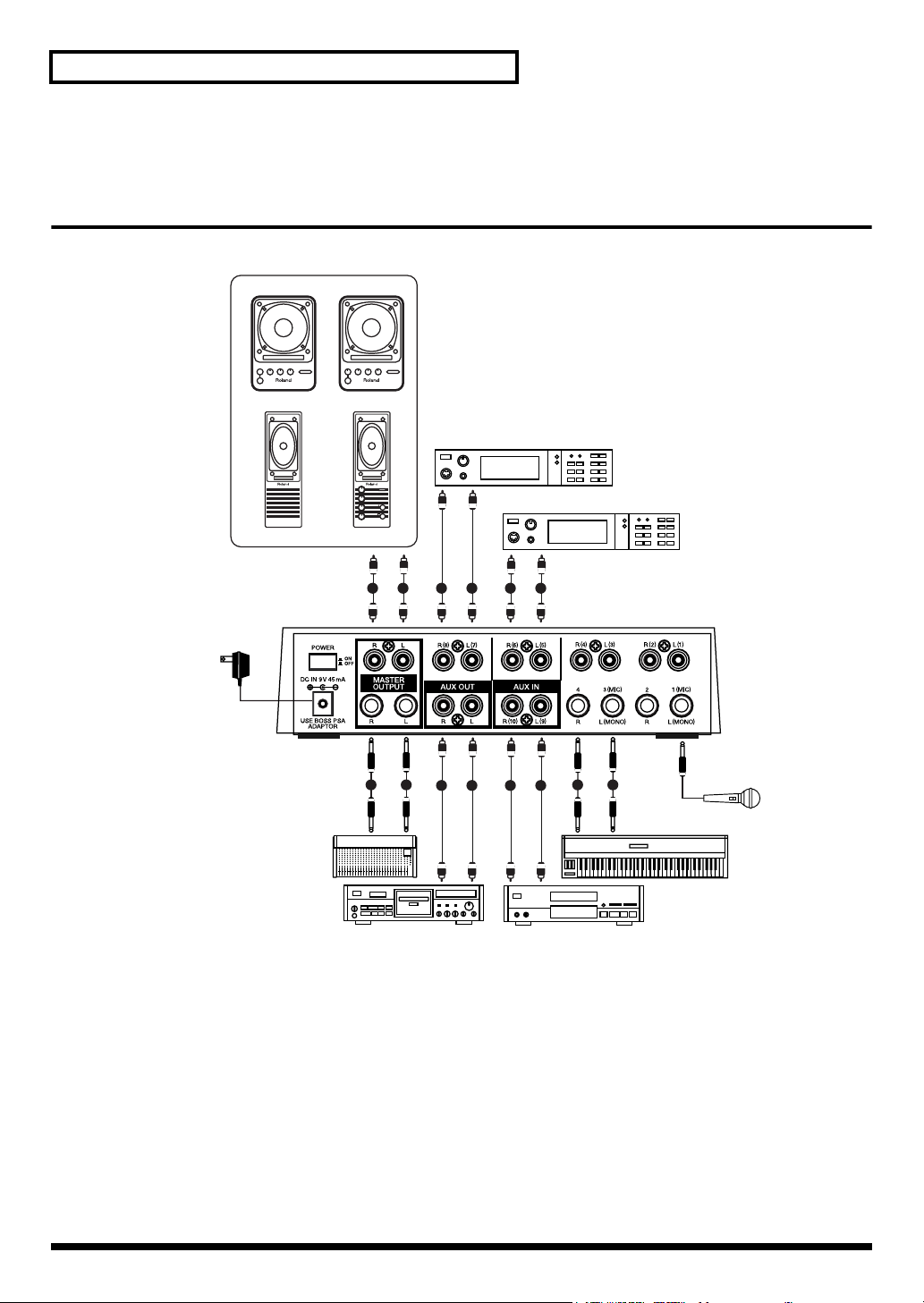

Prises de sortie AUX OUT

Vous pouvez connecter un appareil
d’enregistrement (cassette, DAT ou magnétophone
à bande, par exemple) à l’aide de ses prises.

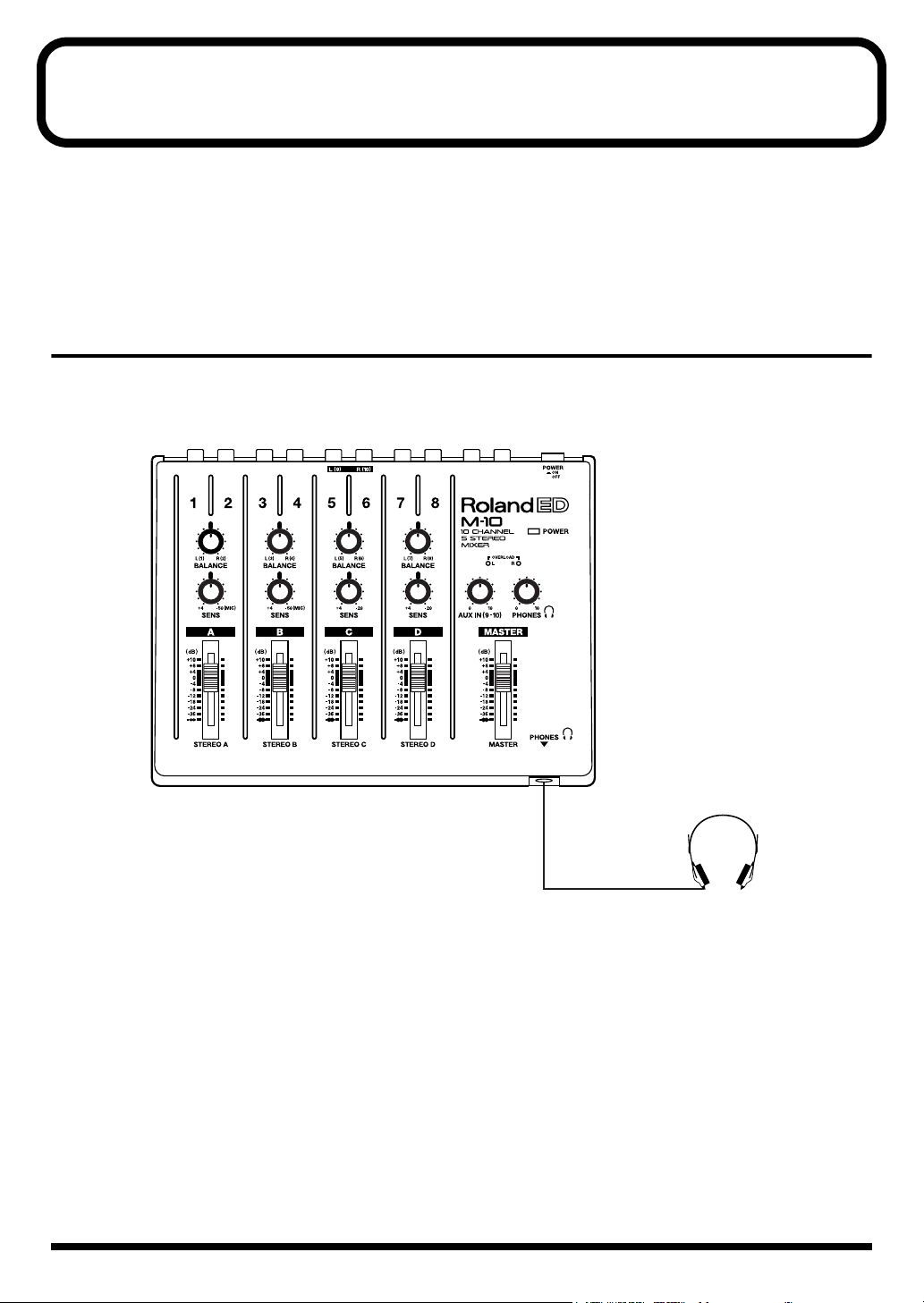

Prises PHONES

Des écouteurs stéréo peuvent être connectés à cette
prise pour une écoute pratique de votre mixage.

LICENCE ET DROITS
D’AUTEUR DES SONS

Tous les droits d’auteur des éléments
audio contenus dans la bibliothèque
sonore sur CD sont la propriété de
Roland ED Corporation. La permission
est donnée aux amateurs d’utiliser/
copier ces éléments de façon privée
pour l’édition audio, d’utiliser ces

Etiquettes

éléments comme musique de fond pour
une vidéo qui sera au plus produite
pour une participation à un concours
(c’est-à-dire uniquement comme
activité secondaire). Si vous désirez
utiliser ces éléments pour toute
utilisation commerciale telle que
prestation publique, diffusion, vente ou
distribution, veuillez contacter
ED Corporation.

Roland

4

REMARQUES IMPORTANTES

En plus des précautions énumérées dans “CONSIGNES DE SECURITE” en page 2–3, veuillez lire et suivre
ce qui suit :

Alimentation : utilisation
de pile

• N'utilisez pas cette unité sur un circuit
d'alimentation servant déjà à un appareil
générateur de parasites (tel qu'un moteur
électrique ou un système variateur de lumière).

• L’adaptateur secteur peut commencer à générer
de la chaleur après de longues heures d’utilisation
consécutives. Ceci est normal.

• L’utilisation d’un adaptateur secteur est
recommandée car la consommation électrique de
l’appareil est relativement élevée. Si, néanmoins,
vous préférez utiliser des piles, utilisez celles de
type alcalines.

• Lorsque vous installez ou changez les piles,
éteignez toujours l’unité et déconnectez tout
appareil. De cette façon, vous éviterez de
provoquer des mauvais fonctionnements et/ou
dommages aux enceintes ou autres appareils.

• Avant de connectez cette unité à d’autres
équipements, éteignez tous vos appareils. De cette
façon, vous éviterez de provoquer des mauvais
fonctionnements et/ou dommages aux enceintes
ou autres appareils.

Emplacement

• Utiliser l'instrument près d'amplificateurs de
puissance (ou autres équipements contenant de
gros transformateurs électriques) peut induire des
parasites ("ronflette"). Pour éliminer le problème,
changer l'orientation de l'unité ou éloignez-la de la
source d'interférences.

Maintenance

• Pour le nettoyage quotidien, essuyez l’unité avec
un chiffon sec et doux ou à la rigueur légèrement
humidifié avec de l’eau. Pour ôter les taches
rebelles, utilisez un détergent léger et non abrasif.
Ensuite, essuyez soigneusement l’unité avec un
chiffon sec et doux.

• N’utilisez jamais d’essence, diluant, solvant ou
alcool d’aucune sorte pour éviter le risque de
décoloration et/ou déformation.

Précautions additionnelles

• Utilisez avec soin les boutons et curseurs ou autres
commandes de l’unité, ainsi que ses prises et
connecteurs. Un maniement brutal peut entraîner
des mauvais fonctionnements.

• Quand vous connectez/déconnectez tous les
câbles, saisissez les fiches elles-mêmes – ne tirez
jamais sur le câble. De cette façon, vous éviterez
de causer des court-circuits et d’endommager les
éléments internes du câble.

• Pour éviter de gêner vos voisins, essayez de
conserver le volume de l’unité à des niveaux
raisonnables. Vous pouvez préférer utiliser des
écouteurs, pour ne pas avoir à vous soucier de
votre entourage (particulièrement lorsqu’il est
tard la nuit).

• Lorsque vous devez transporter l’unité, emballez­la, si possible dans le carton (y compris les
protections) dans lequel elle est arrivée.
Autrement, vous devrez utiliser des matériaux
d’emballage équivalents.

• N'exposez pas l'unité directement au soleil, près
d'appareils irradiant de la chaleur, dans un
véhicule fermé, ou en aucune manière en un lieu
la soumettant à des températures extrêmes. Une
chaleur excessive peut déformer ou décolorer
l'unité.

• Pour éviter un possible court-circuit, n’utilisez pas
cet appareil dans une zone humide, exposée à la
pluie ou à l’humidité.

• Utilisez un câble Roland pour faire les connexions.
Si vous utilisez un câble d’un autre fabricant,
veuillez prendre les précautions suivantes.

• Certains câbles de connexion contiennent une

résistance. N’utilisez pas de tels câbles pour
cette unité. L’utilisation de tels câbles pourrait
entraîner un son trop bas ou inaudible. Pour
plus d’informations sur les caractéristiques des
câbles, consulter leur fabricant.

5

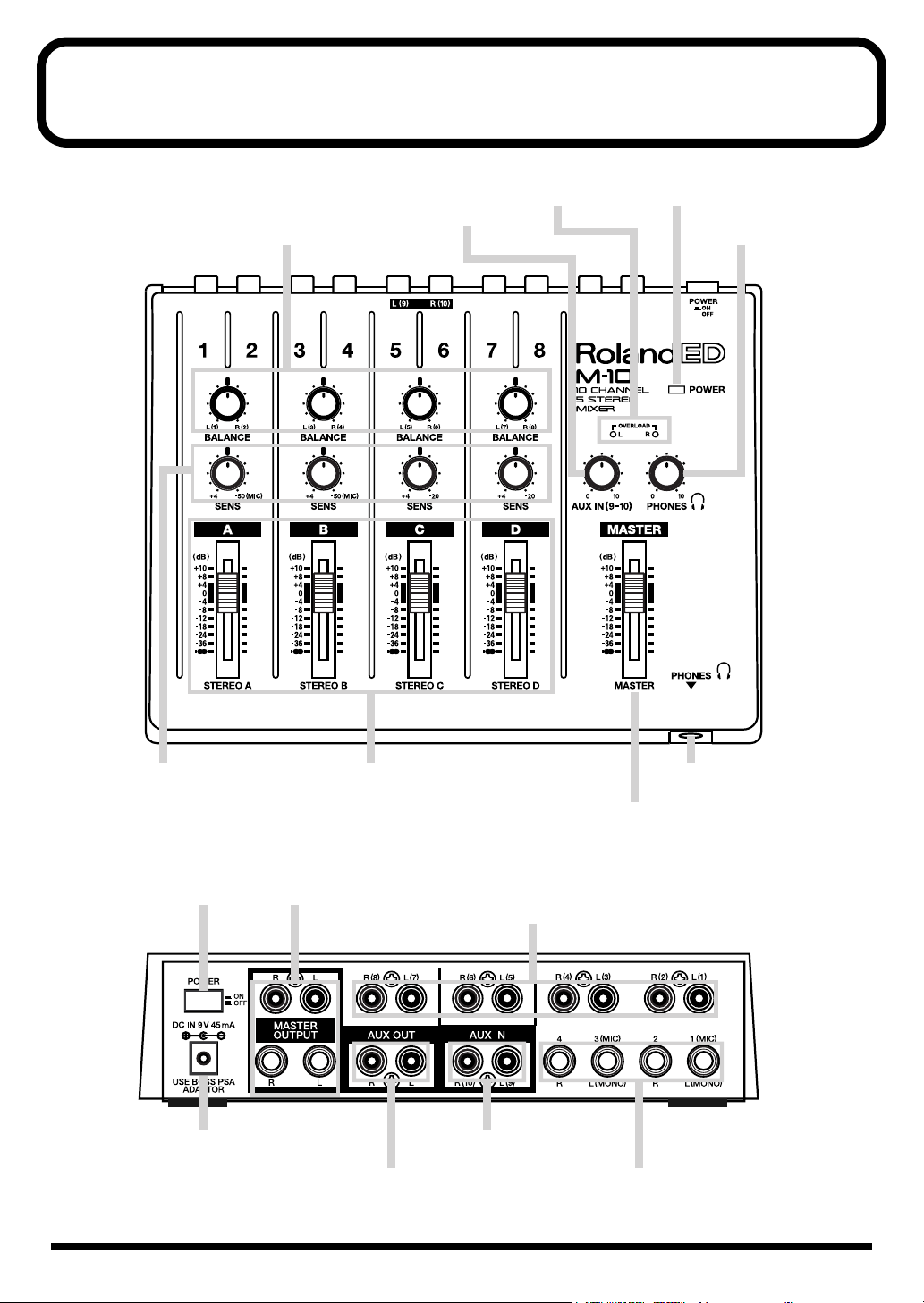

DESCRIPTION DE LA FAÇADE

fig.1+2e

4. Indicateur POWER2. Indicateurs OVERLOAD L/R

3. Commande AUX IN

1. Commandes BALANCE

5. Commande
PHONES

6

SENS

10. Commutateur
POWER

secteur

7. Curseurs de volume de voie

11. Prises OUTPUT

15. Prises AUX IN13. Prise pour adaptateur

9. Prise PHONES6. Commandes

8. Curseur de volume MASTER

12. Prises INPUT (type cinch RCA)

16. Prises INPUT (jack 6,35 mm)14. Prises AUX OUT

DESCRIPTION DE LA FAÇADE

1. Commandes BALANCE

Ces commandes ajustent la balance d’entrée stéréo
pour chaque voie. En position centrale, les signaux
gauches et droits restent de même niveau. En
tournant la commande dans la sens des aiguilles
d’une montre ou dans le sens inverse, vous dirigerez
respectivement le son vers la droite ou la gauche.

2. Indicateurs OVERLOAD L/R

Ces indicateurs s’allument lorsque le niveau du
signal mixé est trop élevé. Si ils s’allument
fréquemment, baissez la sensibilité d’entrée en
tournant la commande SENS de chaque voie dans le
sens inverse des aiguilles d’une montre.

* Ces indicateurs ne sont pas affectés par la position

du curseur de volume MASTER.

* Ces indicateurs s’allument à 6 dB en dessous du

niveau d’écrêtage (le point auquel la distorsion
devient audible).

3. Commande AUX IN

Ajuste le niveau d’entrée de l’appareil connecté aux
prises AUX IN (entrées auxiliaires).

* La commande AUX IN pilote simultanément les

signaux entrants gauche/droit (L/R.

4. Indicateur POWER

S’allume quand le M-10 est mis sous tension.
* Si vous utilisez une pile et que l’indicateur POWER

ne s’allume pas (ou faiblement), remplacez la pile.

5. Commande PHONES

Pilote le volume des écouteurs.
* Le volume des écouteurs n’est pas affecté par la

position du curseur de volume MASTER.

6. Commandes SENS

Ajustent la sensibilité d’entrée pour chaque voie. Elles
servent à optimiser le niveau du signal pour éviter
toute distorsion. Tourner une commande SENS dans le
sens des aiguilles d’une montre augmentera la
sensibilité (donc le volume), tandis que la tourner dans
le sens inverse diminuera la sensibilité (donc le
volume). Quand un microphone est connecté à l’une
des prises jack 6,35 mm, veillez à tourner la commande
SENS correspondante à fond dans le sens des aiguilles
d’une montre (en position - 50 dB).

* Chaque commande SENS pilote simultanément

les signaux gauche/droite (L/R) de chaque voie.

7. Curseurs de volume de voie

Ces curseurs permettent la commande du volume de
chaque voie. Réglez-les les uns par rapport aux autres
pour obtenir le meilleur mixage audio (la position
marquée d’un "0" indique le niveau optimal).

* Chaque curseur de volume pilote simultanément

les signaux gauche/droite (L/R) de chaque voie.

8. Curseur de volume MASTER

Ajuste le niveau de sortie général du M-10.
* Le curseur MASTER n’affecte pas le niveau de

sortie des prises AUX OUT ou PHONES.

9. Prise PHONES Jack
(type mini- jack stéréo)

Connectez des écouteurs stéréo à cette prise.

10. Commutateur POWER

Met sous/hors tension l’unité.

11. Prises OUTPUT

(cinch RCA/jack 6,35 mm)

Cette prise assure la sortie des signaux du mixage final.
Elles peuvent être reliées à un système d’amplification
ou aux entrées d’une autre table de mixage.

12. Prises INPUT (cinch RCA)

Des appareils (d’informatique musicale ou
équipement audio par exemple) avec prises RCA
peuvent être connectés à ces entrées (pour connecter
un appareil mono, utilisez les deux entrées L/R (si
possible) ou une des prises jack 6,35 mm).

13. Prise pour adaptateur secteur

Connectez un adaptateur secteur (série PSA) à cette
prise. Veillez à utiliser le modèle adapté à votre pays.

* Lorsqu’un adaptateur secteur est connecté, la pile

de l’unité n’est pas utilisée.

* Si vous n’utilisez pas l’unité sur pile durant une

longue période, retirez la pile.

14. Prises AUX OUT (cinch RCA)

Ces prises sont pratiques pour enregistrer
directement sur un DAT, une cassette ou un
magnétophone à bande (par exemple). Ces prises
sont plus pratiques car le niveau de sortie n’est pas
affecté par le curseur de volume MASTER.

15. AUX IN (cinch RCA)

Ces prises d’entrée sont idéales pour connecter des
appareils qui ne nécessitent pas de réglage de
balance gauche/droite (L/R, équipement audio par
exemple).

16. Prises INPUT (jack 6,35 mm)

Les appareils (instruments électroniques ou micro, ar
exemple) ayant des fiches jack 6,35 mm doivent être
connectés à cette entrée. Si vous connectez un
appareil mono tel qu’un microphone, connectez le
du côté L (MONO).

7

CONNEXIONS

* Pour prévenir tout mauvais fonctionnement et/ou dommages causés aux enceintes ou

aux autres appareils, baissez toujours le volume et éteignez tous vos appareils avant de
faire toute connexion.

Connexion d’écouteurs

Connectez les écouteurs à la prise PHONES.

fig.5ae

8

Ecouteurs

CONNEXIONS

Exemple de connexions pour éditer l’audio d’une vidéo

Voici un exemple d’enregistrement audio postérieur à la prise de la vidéo grâce
auquel vous mélangez les sons d’une variété d’appareils audio.

fig.5be

Fond musical du CD fourni

"M-10 SOUND LIBRARY"

Magnétoscope

Adaptateur secteur
(série BOSS PSA)

OUT

L

L

Camescope

L

R

IN

IN

Microphone

Lecteur de CD

Images

L

R

R

IN

IN

R

Lecteur de MD

* Utilisez un microphone monophonique et connectez-le à la voie 1 (MIC) ou 3 (MIC).

* La bibliothèque sonore sur CD fournie contient de courts segments d’éléments audio que les amateurs

peuvent utiliser comme musique de fond, d’ouverture ou de fin, ainsi que des sons pour les
changements de scènes, etc dans leurs propres productions vidéo ou pour préparer un concours vidéo.

* L’enregistrement postérieur se réfère au processus d’enregistrement d’éléments audio tels que

musique, effets sonores et commentaires sur une vidéo préalablement enregistrée.

* Si vous conservez la pile (6F22/S-006P/9V) dans l’unité alors que l’adaptateur secteur est utilisé,

le fonctionnement normal se poursuivra même si l’alimentation secteur venait à être interrompue
(coupure générale ou déconnexion du cordon d’alimentation).

* Un effet de ré-injection larsen peut être produit en fonction de l’emplacement du microphone par

rapport aux enceintes. Vous pouvez y remédier en :

1. Changeant l’orientation du ou des microphone(s).

2. Relocalisant le ou les microphone(s) à plus grande distance des enceintes.

3. Baissant les niveaux de volume.

9

CONNEXIONS

Exemple de connexions pour mélanger des sources
musicales ou instruments de musique électroniques ou
passer de l’un à l’autre

fig.5e

Adaptateur secteur
(série PSA BOSS

Enceintes de contrôle

R

Module de sons

Module de sons

L

OUT

OUT

L

R

IN

OUT

L

R

IN

IN

IN

IN

10

L

R

L

R

L

R

L

R

Microphone

Table
de mixage

Platine cassette

Lecteur de CD

Clavier

* Utilisez un microphone monophonique et connectez-le à la voie 1 (MIC) ou 3 (MIC).

* Si vous utilisez le M-10 comme pré mixeur pour une autre table de mixage, connectez

les prises de sortie MASTER OUPUT L, R aux prises d’entrée de l’autre table de mixage.

* La MAO (Musique Assistée par ordinateur) ou DTM en anglais est une nouvelle façon

d’apprécier la musique à l’aide de votre ordinateur. Par exemple, même si vous ne jouez
pas d’instrument tel que guitare ou clavier, vous pouvez utiliser votre ordinateur pour
vous amuser à créer de la vraie musique. La liberté d’apprécier la musique en chantant
ou en l’écoutant est une autre raison de la popularité de la MAO.
Un module de sons est un appareil électronique générateur de sons que vous connectez
à votre ordinateur pour faire de la MAO.

FONCTIONNEMENT

* Une fois les connexions terminées (p.8), mettez sous tension vos différents appareils

dans l’ordre spécifié. En les allumant dans un ordre différent, vous risquez de causer
des mauvais fonctionnement et/ou dommages aux enceintes et autres appareils.

1. Eteignez le M-10 et toutes les unités qui lui sont connectées.

2. Faites toutes les connexions nécessaires. Réglez la commande BALANCE de chaque

voie en position centrale et la commande SENS de chaque voie en position “+4”. Réglez
le curseur de volume de chaque voie sur "0" (position marquée) et le curseur de volume
MASTER en position “-∞”.

* Veillez à toujours avoir le niveau de volume MASTER abaissé avant de mettre sous

tension. Même avec ce volume totalement abaissé, vous entendrez toujours un peu de
son à la mise sous tension, mais cela est normal et n’indique pas un mauvais
fonctionnement.

fig.6

3. Allumez tous les appareils connectés au M-10.

4. Allumez le M-10.

* Lorsque l’alimentation se fait par la pile, l’indicateur de l’unité est moins brillant

lorsque la pile s’affaiblit. Remplacez la pile dès que possible.

5. Montez doucement le curseur de volume MASTER jusqu’au niveau approprié.

11

FONCTIONNEMENT

6. Utilisez les commandes SENS pour régler la sensibilité d’entrée de chaque voie.

* Pour un bruit et/ou une distorsion minimum, réglez les niveaux afin que les indicateurs

de saturation OVERLOAD ne s’allument que brièvement sur les crêtes de son entrant.

fig.9e

* Utilisez un microphone mono et connectez-le la voie 1
(MIC) ou 3 (MIC).
Sur la voie laquelle le micro est connect, tournez la
commande de sensibilit SENS fond droite.

7. Ajustez la balance d’entrée L/R de chaque voie à l’aide des commandes BALANCE.

8. Réglez les niveaux des voies les unes par rapport aux autres à l’aide des curseurs de

volume.

9. Réglez le volume général de sortie à l’aide du curseur.

12

REMPLACEMENT DE LA PILE

Ce mixeur est conçu pour être utilisé avec l’adaptateur secteur fourni, mais peut
également fonctionner si vous le dotez d’une pile disponible dans le commerce (6F22/S­006P/9V). Voici comment changer la pile.

1. Retirez le couvercle du compartiment de pile situé sous l’unité.

fig.3

2. Enlevez l’ancienne pile et remplacez-la par une neuve.

fig.4

3. Replacez le couvercle.

* Si elles sont incorrectement utilisées, les piles peuvent exploser ou couler, et donc

entraîner dommages ou blessures. Pour plus de sécurité, veuillez lire et suivre les
précautions suivantes.

* Suivez attentivement les instructions d’installation pour la pile, et assurez-vous de bien

respecter la polarité.

* Retirez la pile lorsque l’unité reste inutilisée durant une longue période de temps.

* Si la pile a coulé, utilisez un morceau de chiffon ou du papier absorbant pour retirer

tous les résidus de coulures du compartiment de pile. Installez une pile neuve. Pour
éviter toute inflammation de la peau, assurez-vous qu’aucun liquide de la pile ne
touche vos mains ou votre peau. Soyez extrêmement attentif à ce qu’aucun liquide
n’approche vos yeux. Rincez immédiatement à grandes eaux toute zone ainsi touchée si
du liquide a atteint vos yeux.

13

EMPLOI DES ETIQUETTES

Les étiquettes fournies sont destinées à indiquer quel appareil audio est connecté à
chaque commande BALANCE, sensibilité et curseur de volume de voie. Collez la bonne
étiquette vis à vis du curseur de volume de voie à l’emplacement représenté ci-dessous.
S’il n’y a pas d’étiquette pour l’appareil audio que vous utilisez, utilisez une étiquette
vierge et personnalisez-la.

fig.7e

Détachez l'étiquette que vous désirez utiliser.

CD

CD 1 CD 2 MD 1 MD 2

Fixez l'étiquette sur l'indication A à D de curseur de volume
de voie.

CD

MD

Placez les étiquettes ici.

MAUVAIS FONCTIONNEMENT

Q: Le niveau de volume de l’instrument connecté en INPUT, AUX IN, MASTER

OUTPUT et AUX OUT est trop bas.

R: Utilisez-vous un câble de connexion contenant une résistance?

Utilisez un câble ne contenant pas de résistance

14

CARACTERISTIQUES

M-10: MIXEUR 10 VOIES (5 STEREO)

Réponse en fréquences

10 Hz à 50 kHz +1/-3 dB (au gain minimum)

Niveau d’entrée nominale

INPUT (1 à 4) -50 dBm à +4 dBm
INPUT (5 à 8) -20 dBm à +4 dBm
AUX IN -10 dBm

Impédance d’entrée

INPUT (1 à 4) 20 kΩ (Stéréo)/10 kΩ (Mono)
INPUT (5 à 8) 20 kΩ (Stéréo)
AUX IN 20 kΩ à 120 kΩ (Stéréo)

Niveau de sortie nominale

OUTPUT 0 dBm
AUX OUT -10 dBm

Impédance de sortie

OUTPUT 1 kΩ
AUX OUT 1 kΩ

Impédance en charge recommandée

OUTPUT 10 kΩ ou plus
AUX OUT 10 kΩ ou plus
HEADPHONE 30 Ω ou plus

Sortie écouteurs

0,1 mW (charge de 33 Ω)

Indicateurs

Indicateur POWER
Indicateur OVERLOAD (L/R)

Connecteurs

<Avant>

Prise pour écouteurs (type mini-jack stéréo)

<Arrière>

Input (L/R) x 4 (type cinch RCA)
Input (L(MONO)/R) x 2 (type jack 6,35 mm)
Output (L/R) x 1 (type cinch RCA)
Output (L/R) x 1 (type jack 6,35 mm)
AUX IN (L/R) x 1 (type cinch RCA)
AUX OUT (L/R) x 1 (type cinch RCA)
Prise pour adaptateur secteur (CC 9V)

Alimentation

CC 9V: Pile sèche (6F22, S-006P/9V disponible dans
le commerce)
Adaptateur secteur

Intensité électrique

45 mA (au maximum)

* Durée de vie espérée de la pile en utilisation

continue (les résultats varient selon les conditions
réelles d’utilisation:

Carbone : environ 3 heures
Alcaline environ 7 heures

Distorsion harmonique totale

0.05% ou moins (gain minimal, 10 Hz à 50 kHz à la
sortie nominale)

Niveau de bruit équivalent

107 dBm (entrée terminée par 150 Ω, IHF-A,Typ.)

Commandes

Potentiomètre BALANCE x 4
Potentiomètre SENS x 4
Curseur de volume de voie x 4
Potentiomètre AUX IN x 1
Potentiomètre PHONES x 1
Curseur de volume MASTER x 1
Commutateur d’alimentation

* 0 dBm = 0.775 Vrms

* Dans l’intérêt du développement de ce produit, caractéristiques et apparence sont sujettes à modifications

sans préavis.

Dimensions

218 (L) x 170 (P) x 60 (H) mm

Poids

750 g (avec pile)

Accessoires

Mode d’emploi
Adaptateur secteur PSA BOSS
Bibliothèque sonore sur CD
Liste de la bibliothèque de sons
Etiquettes

Options

Pile sèche (6F22, S-006P/9V disponible dans le

commerce)

AFRIQUE

AFRI

EGYPTE

Al Fanny Trading Office

P.O. Box 2904,
El Horrieh Heliopolos, Cairo,
EGYPT
TEL: [phone]

REUNION

Maison FO - YAM Marcel

25 Rue Jules MermanZL
Chaudron - BP79 97491
Ste Clotilde REUNION
TEL: 28 29 16

AFRIQUE DU SUD

That Other Music Shop
(PTY) Ltd.

11 Melle Street (Cnr Melle and
Juta Street)
Braamfontein 2001
Republic of SOUTH AFRICA
TEL: [phone]

Paul Bothner (PTY) Ltd.

17 Werdmuller Centre Claremont
7700
Republic of SOUTH AFRICA

P.O. Box 23032
Claremont, Cape Town
SOUTH AFRICA, 7735
TEL: [phone]

ASIE

CHINE

Beijing Xinghai Musical
Instruments Co., Ltd.

6 Huangmuchang Chao Yang
District, Beijing, CHINA
TEL: [phone]

HONG KONG

Tom Lee Music Co., Ltd.
Service Division

22-32 Pun Shan Street, Tsuen
Wan, New Territories,
HONG KONG
TEL: [phone]

INDE

Rivera Digitec (India) Pvt. Ltd.

409, Nirman Kendra Mahalaxmi
Flats Compound Off. Dr. Edwin
Moses Road, Mumbai-400011,
INDIA
TEL: [phone]

INDONESIE

PT Citra Inti Rama

J1. Cideng Timur No. 15J-150
Jakarta Pusat
INDONESIA
TEL: [phone]

COREE

Cosmos Corporation

Service Station

261 2nd Floor Nak-Won Arcade

Jong-Ro ku, Seoul, KOREA

TEL: [phone]

MALAISIE

Bentley Music SDN BHD

140 & 142, Jalan Bukit Bintang

55100 Kuala Lumpur,MALAYSIA

TEL: [phone]

PHILIPPINES

G.A. Yupangco & Co. Inc.

339 Gil J. Puyat Avenue
Makati, Metro Manila 1200,
PHILIPPINES
TEL: [phone]

SINGAPOUR

CRISTOFORI MUSIC PTE
LTD

Blk 3014, Bedok Industrial Park E,
#02-2148, SINGAPORE 489980
TEL: [phone]

TAIWAN

ROLAND TAIWAN
ENTERPRISE CO., LTD.

Room 5, 9fl. No. 112 Chung Shan
N.Road Sec.2, Taipei, TAIWAN,
R.O.C.
TEL: [phone]

THAILANDE

Theera Music Co. , Ltd.

330 Verng NakornKasem, Soi 2,
Bangkok 10100, THAILAND
TEL: [phone]

VIETNAM

Saigon Music

138 Tran Quang Khai St.,
District 1
Ho Chi Minh City
VIETNAM
TEL: [phone]

AUSTRALIE/
N. ZELANDE

NOUVELLE ZELANDE

Roland Corporation (NZ) Ltd.

97 Mt. Eden Road, Mt. Eden,
Auckland 3, NEW ZEALAND
TEL: [phone]

AMERIQUE
CENTRALE/LATINE

ARGENTINE

Instrumentos Musicales S.A.

Florida 656 2nd Floor
Office Number 206A
Buenos Aires
ARGENTINA, CP1005
TEL: [phone]

BRESIL

Roland Brasil Ltda.

R. Coronel Octaviano da Silveira
203 05522-010
Sao Paulo BRAZIL
TEL: [phone]

MEXIQUE

Casa Veerkamp, s.a. de c.v.

Av. Toluca No. 323 Col. Olivar de
los Padres 01780 Mexico D.F.
MEXICO
TEL: [phone]

La Casa Wagner de
Guadalajara s.a. de c.v.

Av. Corona No. 202 S.J.
Guadalajara, Jalisco Mexico
C.P.44100 MEXICO
TEL: [phone]

PANAMA

Productos Superiores, S.A.

Apartado 655 - Panama 1
REP. DE PANAMA
TEL: [phone]

URUGUAY

Todo Musica

Cuareim 1488, Montevideo,
URUGUAY
TEL: [phone]

VENEZUELA

Musicland Digital C.A.

Av. Francisco de Miranda,
Centro Parque de Cristal, Nivel
C2 Local 20 Caracas
VENEZUELA
TEL: [phone]

EUROPE

AUTRICHE

Roland Austria GES.M.B.H.

Siemensstrasse 4, P.O. Box 74,
A-6063 RUM, AUSTRIA
TEL: [phone]

BELGIQUE/HOLLANDE/
LUXEMBOURG

Roland Benelux N. V.

Houtstraat 3 B-2260 Oevel
(Westerlo) BELGIUM
TEL: [phone]

DANEMARK

Roland Scandinavia A/S

Nordhavnsvej 7, Postbox 880
DK-2100 Copenhagen
DENMARK
TEL: [phone]

FRANCE

Roland France SA

4, Rue Paul Henri SPAAK
Parc de l'Esplanade F 77 462 St.
Thibault Lagny Cedex FRANCE
TEL: [phone]

FINLANDE

Roland Scandinavia As,
Filial Finland

Lauttasaarentie 54 B
Fin-00201 Helsinki, FINLAND
TEL: [phone]

ALLEMAGNE

Roland Elektronische
Musikinstrumente
Handelsgesellschaft mbH.

Oststrasse 96, 22844 Norderstedt,
GERMANY
TEL: [phone]

GRECE

STOLLAS S.A.
Music Sound Light

155, New National Road
26422 Patras, GREECE
TEL: [phone]

HONGRIE

Intermusica Ltd.

Warehouse Area DEPO Pf.83
H-2046 Torokbalint, HUNGARY
TEL: [phone]

IRLANDE

Roland Ireland

Audio House, Belmont Court,
Donnybrook, Dublin 4.
Republic of IRELAND
TEL: [phone]

ITALIE

Roland Italy S. p. A.

Viale delle Industrie, 8
20020 Arese Milano, ITALY
TEL: [phone]

NORVEGE

Roland Scandinavia Avd.
Kontor Norge

Lilleakerveien 2 Postboks 95
Lilleaker N-0216 Oslo
NORWAY
TEL: [phone]

POLOGNE

P. P. H. Brzostowicz

UL. Gibraltarska 4.
PL-03664 Warszawa POLAND
TEL: [phone]

PORTUGAL

Tecnologias Musica e Audio,
Roland Portugal, S.A.

RUA SANTA CATARINA
131 - 4000 Porto -PORTUGAL
TEL: [phone]

ROUMANIE

FBS LINES

Plata Libertatii 1.
RO-4200 Cheorgheni
TEL: [phone]

RUSSIE

Slami Music Company

Sadojava-Triumfalnaja st., 16
103006 Moscow, RUSSIA
TEL: [phone]

ESPAGNE

Roland Electronics
de Espaa, S. A.

Calle Bolivia 239 08020 Barcelona,
SPAIN
TEL: [phone]

SUEDE

Roland Scandinavia A/S
SWEDISH SALES OFFICE

Danvik Center 28, 2 tr.
S-131 30 Nacka SWEDEN
TEL: [phone]

SUISSE

Roland (Switzerland) AG
Musitronic AG

Gerberstrasse 5, CH-4410 Liestal,
SWITZERLAND
TEL: [phone]

UKRAINE

TIC-TAC

Mira Str. 19/108
P.O. Box 180
295400 Munkachevo, UKRAINE
TEL: [phone]

ROYAUME UNI

Roland (U.K.) Ltd.

Atlantic Close, Swansea
Enterprise Park SWANSEA
SA7 9FJ,
UNITED KINGDOM
TEL: [phone]

MOYEN-ORIENT

BAHREIN

Moon Stores

Bab Al Bahrain Road,
P.O. Box 20077
State of BAHRAIN
TEL: 211 005

CHYPRE

Radex Sound Equipment Ltd.

17 Diagorou St., P.O. Box 2046,
Nicosia CYPRUS
TEL: [phone]

ISRAEL

Halilit P. Greenspoon &
Sons Ltd.

8 Retzif Fa'aliya Hashnya St.
Tel-Aviv-Yaho ISRAEL
TEL: [phone]

JORDANIE

AMMAN Trading Agency

Prince Mohammed St. P.O. Box
825 Amman 11118 JORDAN
TEL: [phone]

KOWEIT

Easa Husain Al-Yousifi

P.O. Box 126 Safat 13002
KUWAIT
TEL: [phone]

LIBAN

A. Chahine & Fils

P.O. Box 16-5857 Gergi Zeidan St.
Chahine Building, Achrafieh
Beirut, LEBANON
TEL: [phone]

SULTANAT D'ORAN

OHI Electronics & Trading
Co. LLC

P.O. Box 889 Muscat
Sultanate of OMAN
TEL: 959085

QATAR

Badie Studio & Stores

P.O. Box 62,
DOHA QATAR
TEL: 423554

ARABIE SAOUDITE

aDawliah Universal
Electronics APL

P.O. Box 2154 ALKHOBAR 31952,
SAUDI ARABIA
TEL: [phone]

SYRIE

Technical Light & Sound
Center

Khaled Ibn Al Walid St.
P.O. Box 13520
Damascus - SYRIA
TEL: [phone]

TURQUIE

Barkat Muzik aletleri ithalat
ve ihracat limited ireketi

Siraselviler Cad. Billurcu Sok.
Mucadelle Cikmeze No. 11-13
Taksim. Istanbul. TURKEY
TEL: [phone]

E.A.U.

Zak Electronics & Musical
Instruments Co.

Zabeel Road, Al Sherooq Bldg.,
No. 14, Grand Floor DUBAI
U.A.E.
P.O. Box 8050 DUBAI, U.A.E.
TEL: [phone]

AUSTRALIE

EDIROL Australia Pty. Ltd.

72 Central Avenue
Oak Flats NSW 2529
AUSTRALIA
TEL: [phone]

U. S. A. / CANADA

EDIROL Corporation North
America

808 Harrison Ave., Suite 2010
P.O. Box 4919
Blaine, WA 98231
U. S. A.
TEL: [phone]

EUROPE

EDIROL (Europe) Ltd.

500 Chiswick High Road,
London W4 5RG
U. K.
TEL: [phone]

G6017282F - VF
