Mode d’emploi

Attention : Pour éviter tout risque d’électrocution, n’exposez pas cet appareil à l’humidité ou à la pluie.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : N'OUVREZ PAS LE CAPOT (OU LE PANNEAU

ARRIÈRE) DE L'APPAREIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÊTRE ENTRETENU PAR L'UTILISATEUR. REPORTEZ-

VOUS AUPRÈS D'UN CENTRE DE MAINTENANCE QUALIFIÉ.

L'éclair fléché au centre d'un triangle équilatéral prévient l'utilisateur de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral prévient l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre de l'appareil.

INSTRUCTIONS RELATIVES AUX BLESSURES, RISQUES D'ÉLECTROCUTION ET D'INCENDIE

RÈGLES DE SÉCURITÉ

- À CONSERVER -

AVERTISSEMENT - L'utilisation d'appareils électriques nécessite un certain nombre de précautions élémentaires :

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Tenez compte de tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil dans des endroits humides.

6. Ne le nettoyez qu'à l'aide d'un chiffon humide.

7. N'obstruez pas les orifices de ventilation. N'installez l'appareil qu'en suivant les instructions du constructeur.

8. Tenez-le à distance des sources de chaleur telles que radiateurs, bouches de chauffage ou autres appareils dégageant de la chaleur (incluant amplificateurs).

9. Ne supprimez pas la sécurité apportée par les connecteurs avec terre ou polarisés. Une prise polarisée possède une broche plus large que l'autre. Une prise avec terre comporte un réceptacle pour la liaison équipotentielle. Si le connecteur qui vous est fourni ne correspond pas à votre prise murale, adressez-vous à un électricien pour faire mettre votre installation aux normes.

10. Prenez soin du cordon d'alimentation. Ne le faites pas cheminer dans des endroits où il pourrait être tordu, piétiné ou écrasé, principalement au niveau des connecteurs.

11. N'utilisez que les accessoires indiqués

par le constructeur.

12. N’’installez l’appareil que dans ou sur des éléments prévus ou préconisés par le constructeur. En cas d’installation en rack effectuez les déplacements avec prudence afin d’éviter de le faire basculer.

13. En cas de risque d'orage ou en cas

d'inutilisation prolongée, débranchez l'appareil du secteur.

14. Vous devez impérativement faire réviser votre appareil par un personnel qualifié en cas de dommage de quelque nature qu'il soit : cordon d'alimentation abimé, introduction de liquides ou d'objets dans l'appareil, exposition à la pluie, fonctionnement inhabituel, performances dégradées, chute ou chocs divers.

Pour le Royaume-Uni

IMPORTANT: LES COULEURS DES FILS DU CORDON SECTEUR CORRESPONDENT AU CODE SUIVANT :

BLEU : MARRON :

Si les couleurs des fils de votre prise secteur (ou l'identification de ses bornes) ne correspondaient pas à ce code,

procédez comme suit :

Le fil BLEU doit être reliéà la borne marquée d'un N ou de couleur NOIRE. Le fil MARRON doit être relié à al borne marquée d'un L ou de couleur ROUGE.

Aucun de ces fils ne doit, en aucun cas, être relié à la terre d'une prise trois broches.

201b

NEUTRE PHASE

Avant d’utiliser cet appareil, lisez attentivement les paragraphes intitulés « CONSIGNES DE SÉCURITÉ », « CONSIGNES D’UTILISATION » (p. 9) et « Remarques importantes » (p. 12) qui contiennent des informations importantes concernant la bonne utilisation de cet appareil. Pour en tirer le meilleur parti, nous vous conseillons également de lire ce manuel en totalité et de le conserver en lieu sûr pour pouvoir vous y référer en cas de besoin.

202

que ce soit, est strictement interdite sans l’accord préalable écrit de ROLAND CORPORATION.

Introduction

Nous vous félicitons de votre choix d’un piano LX-10 Roland. Pour en tirer le meilleur parti, nous vous conseillons de lire d’abord ce manuel en totalité.

À propos du manuel

Commencez par lire le chapitre « Avant de commencer » (p. 19) de ce mode d’emploi. Il vous explique comment brancher l’appareil et le mettre sous tension.

Les autres chapitres examinent tous les aspects de l’instrument, depuis les fonctions de lecture de base jusqu’aux fonctions d’enregistrement d’un morceau complet.

Conventions typographiques utilisées dans ce manuel

Pour une plus grande clarté, ce manuel utilise les conventions suivantes:

• Les noms des sélecteurs et des boutons rotatifs sont entre crochets [ ] ; on parlera par exemple du bouton [Piano].

• Un astérisque ou la mention au début d’un paragraphe indique une précaution particulière à observer. Veuillez en tenir compte.

• (p. **) renvoie aux pages correspondantes dans ce manuel

• Pour permettre une meilleure lisibilité, certaines copies d’écran et certaines couleurs du manuel ou certains noms de patchs peuvent différer de celles présentes sur l’instrument.

REMARQUE

Fonctionnalités du LX-10

Des sons de piano dotés d’une belle résonance et d’une grande expressivité

Le LX-10 utilise un générateur de son multi-échantillonné en stéréo sur 88 touches qui reproduit avec la plus grande fidélité jusqu’au son des marteaux frappant les cordes, procurant une véritable sensation de piano de concert de grande qualité. Sa polyphonie de 128 notes vous permet d’utiliser la pédale forte très librement sans risquer de couper les résonances.

Il ne se limite pas qu’aux sons de piano et dispose de 300 sonorités supplémentaires couvrant une grande variété de styles musicaux. Vous pouvez même piloter une batterie complète en temps réel à partir du clavier.

Un clavier à « toucher ivoire » pour un plaisir de jouer encore plus grand

Les qualités sans égal de l’ivoire et de l’ébène qui étaient utilisés dans les pianos de luxe ont été copiées en utilisant les technologies les plus modernes pour fournir un véritable clavier à « toucher ivoire ». Les touches blanches sont en deux parties (corps et surface) associant l’aspect visuel le plus naturel à une combinaison de matériaux idéale en matière de réponse et d’inertie du clavier.

Les mécaniques à action de marteaux progressive de deuxième génération (PHA II) procurent un toucher parfaitement naturel, évoluant du grave à l’aigu de la même manière que sur un piano de concert. Le mécanisme de l’échappement est également restitué et est mis plus particulièrement en évidence dans les pianissimo.

Afin de garantir une parfaite hygiène d’utilisation au cours du temps, un traitement antibactérien longue durée a été appliqué à cet appareil.

Introduction

Une esthétique compacte non exempte de sophistication

De forme traditionnelle, et de couleurs discrètes à finition miroir, le LX-10 ne fait que 45 cm d’épaisseur mais procure malgré tout la sensation d’un meuble de qualité prestigieux.

Un son aérien et enveloppant

La diffusion du son est assurée par une batterie de six haut-parleurs, qui restitue toute la richesse du son du piano, depuis le grave jusqu’à l’aigu.

Ce système original crée un espace sonore très large qui diffuse non seulement des haut-parleurs situés en position basse, mais également de la partie supérieure du meuble.

Vous pouvez ouvrir ou refermer le panneau supérieur pour modifier les caractéristiques tonales de l’instrument comme vous le feriez avec un piano de concert.

Toute la polyvalence qu’on peut espérer d’un piano numérique

Fonction « Piano Designer »

Le LX-10 procure un son qui rivalise vraiment avec la puissance expressive et avec la richesse d’un piano de concert, en tenant compte de très nombreux paramètres susceptibles de modifier le son sur un instrument acoustique: ouverture du panneau supérieur, bruits de relâchement des touches, résonances sympathiques, bruit de la pédale et de libération des étouffoirs, etc.

Tous ces aspects peuvent être personnalisés indépendamment les uns des autres.

Une réverbération de salle de concert

En plus d’une série d’effets de réverbération de grande qualité, le LX-10 propose une fonction « 3D Sound Control » destinée spécifiquement à la reproduction de la profondeur de champ du son d’un piano de concert, et une fonction « Dynamics Sound Control » destinée à augmenter la cohérence et la puissance de la diffusion.

Un effet de « présence » spécifique est également proposé pour l’écoute au casque.

Des fonctions d’assistance à l’étude et de lecture de morceaux d’accompagnement

La présence d’un métronome, d’un enregistreur 3 pistes, de morceaux incorporés dotés d’un accompagnement d’orchestre et d’une bibliothèque de soixante titres font du LX-10 un choix particulièrement pertinent pour l’apprentissage du piano.

Sauvegarde des enregistrements

Les données que vous enregistrez avec le séquenceur incorporé peuvent être sauvegardées sur un lecteur de disquettes optionnel ou sur une clé USB.

Vous pouvez également brancher un lecteur de CD USB du commerce sur le LX-10 pour mettre en lecture aussi bien des fichiers SMF que des données audio.

Les fichiers SMF présents sur clés USB, disquettes ou CD-ROMs peuvent aussi être sauvegardés en mémoire interne.

Sommaire

Introduction.............................4

À propos de ce manuel ........................................4

Conventions typographiques utilisées dans ce

manuel............................................................4

Fonctionnalités du LX-10 .......................................4

CONSIGNES D’UTILISATION...... 8

Remarques importantes......... 11

Description de l’appareil........ 14

Face avant........................................................14

Face inférieure (arrière)......................................16

Face inférieure (avant gauche) ............................16

Face inférieure (avant droite)..............................17

Avant de commencer ............. 18

Prise en main de l’appareil .................................18

Branchement du câble des hauts-parleurs ..........18

Branchement de la pédale...............................18

Branchement du cordon d’alimentation .............18

Ouverture/fermeture du clavier ........................19

Ouverture/fermeture du panneau supérieur .......19

Utilisation du pupitre.......................................20

Mise sous/hors tension.......................................20

Réglages de Volume et de Brilliance ....................21

Réglage de la luminosité de l’écran .....................21

Fonctionnement des pédales ...............................22

Écoute au casque ..............................................23

Support de casque .........................................23

Utilisation de supports mémoire externes ..............24

Branchement d’une clé USB.............................24

Installation du lecteur de disquettes...................24

Utilisation de CDs..............................................24

Branchement d’un lecteur CD...........................24

Écoute des morceaux de

démonstration ....................... 25

Présentation des sons de l’appareil ......................25

Écoute des morceaux « Piano Designer » ..........27

Utilisation .............................. 28

Découverte des sons de l’appareil .......................28

Adaptation du son de piano à votre utilisation

(Piano Designer)................................................29

Sensibilité du clavier (Key Touch).........................32

Ajout d’un espace sonore 3D

(3D Sound Control)............................................33

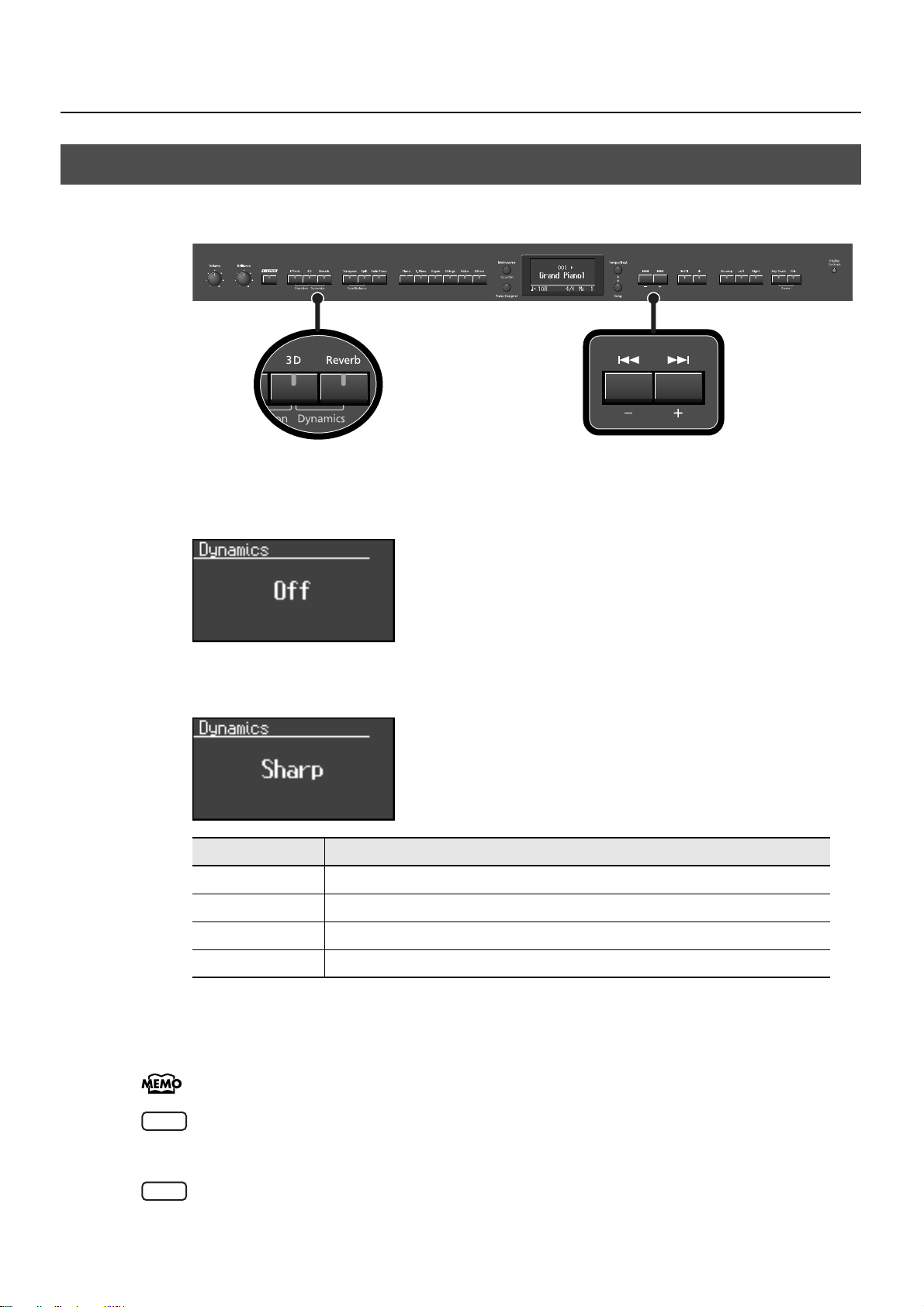

Ajout de présence

(Dynamics Sound Control) ..................................34

Ajout de réverbération (Reverb Effect) ..................35

Profondeur de la réverbération ........................35

Ajout d’effets (Effects).........................................36

Édition des paramètres d’effets ........................36

Ajout d’un effet rotatif sur les sons d’orgues

(Rotary Effect) ................................................37

Transposition du clavier (Key Transpose) ..............38

Partage du clavier pour jouer à quatre mains

(Twin Piano).....................................................40

Modification de la diffusion du son

(Twin Piano Mode) ......................................... 41

Utilisation de sons superposés (Dual Play).............42

Variations de sons (Tones)...............................43

Balance des sons en mode Dual....................... 44

Affectation de sons à différentes parties du clavier

(Split Play) .......................................................45

Choix de groupes de Tones et de variations ...... 46

Choix du point de partage (Split Point) .............47

Utilisation du métronome ....................................48

Changement de tempo.................................... 48

Changement de métrique ................................ 49

Changement de volume ..................................49

Décompte préalable ..........................................49

Lecture de Songs....................50

Écoute des Songs ..............................................50

Écoute de tous les Songs en boucle (All Song Play) 52

Écoute isolée d’une Part .....................................54

Volume d’une Part mutée................................. 55

Volume de lecture d’un Song ..............................55

Volume des fichiers audio ou des CDs audio ..... 55

Modification du tempo d’un Song........................56

Lecture à tempo fixe (Tempo Mute) ................... 56

Modification du tempo de lecture d’un fichier

audio ou d’un CD (Audio Tempo)..................... 57

Transposition d’un Song en lecture (Playback

Transpose)........................................................58

Réduction du signal situé au centre de l’espace

stéréo (Center Cancel)........................................59

Enregistrement.......................60

Enregistrement d’une prestation au clavier............61

Enregistrement mains séparées............................63

Enregistrement avec accompagnement.................66

Effacement d’enregistrements ..............................69

Sauvegardes..........................70

Initialisation mémoire .........................................70

Sauvegarde et copie..........................................72

Sauvegarde d’un enregistrement .........................73

Suppression d’un Song.......................................75

Copie d’un Song...............................................77

Sommaire

Autres réglages ..................... 79

Options accessibles en mode « Function » ............79

Accordage........................................................80

Accordage général (Master Tuning)..................80

Égalisation........................................................81

Paramètres d’égalisation (Equalizer) .................81

Lecture de Songs ...............................................82

Choix des parties actives (Part Mute) ................82

Utilisation du bouton [Accomp] pour changer

de partie mutée (Accomp Track).......................82

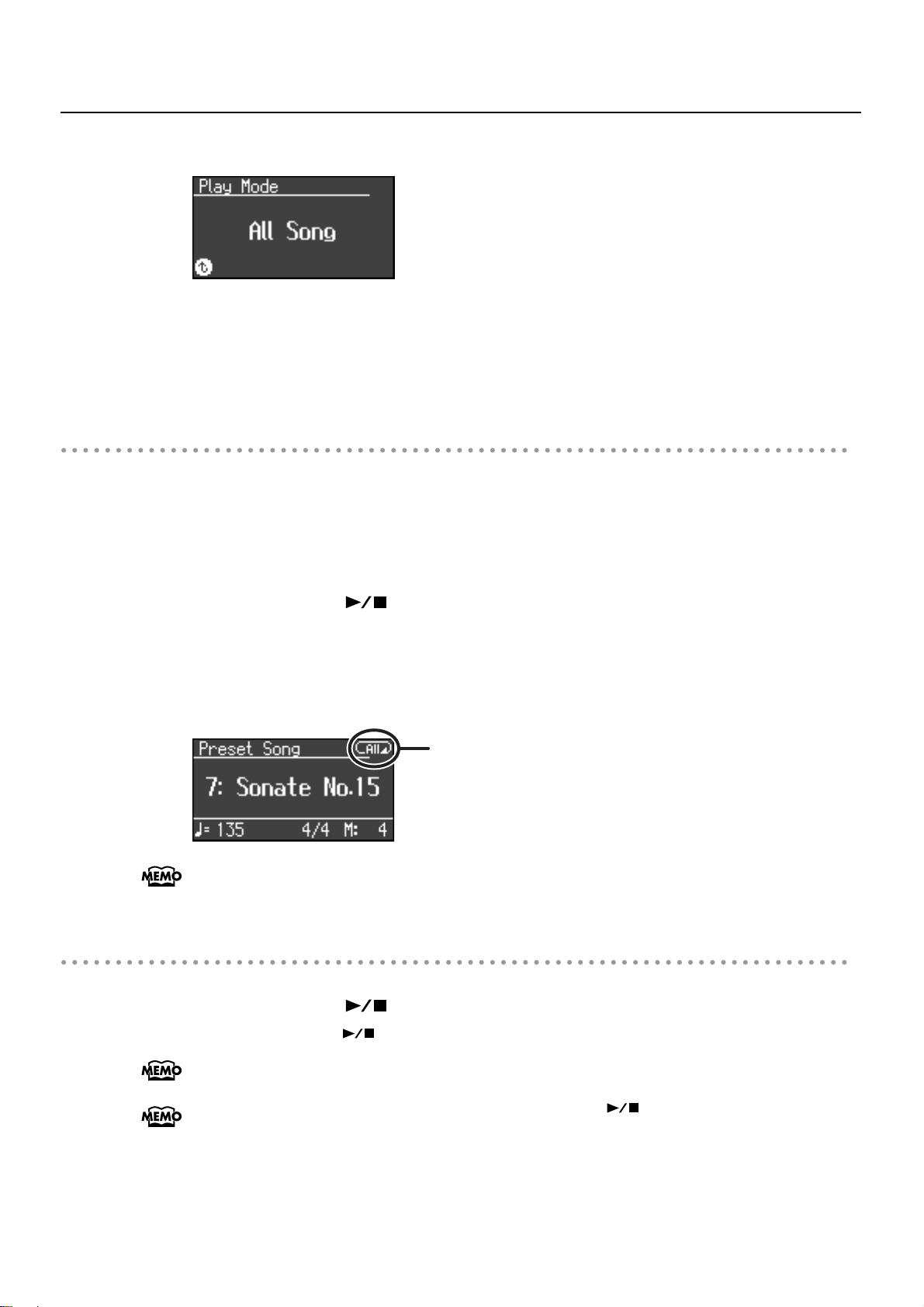

Choix du mode de lecture (Play Mode) .............82

Lecture des CDs.................................................83

Sélection du type de CD (CD/Audio Type) ........83

Synchronisation de la mise en place du piano par rapport à l’accompagnement

(CD/Audio Sync) ...........................................83

Métronome .......................................................83

Choix du son (Metronome Sound) ....................83

Motif rythmique (Metronome Pattern) ...............83

Décompte préalable (Countdown) ....................84

Son du décompte (Countdown Sound) ..............84

Choix de la Part concernée par le décompte

(Countdown Part) ...........................................84

Clavier .............................................................84

Partie affectée par la transposition

(Transpose Mode)...........................................84

Transposition d’octave (Octave Shift) ................84

Valeur de la vélocité « fixe » (Fix Velocity).........84

Pédale..............................................................85

Affectation des actions de pédale

(Damper/Center/Left Pedal Part) .....................85

Choix des actions de pédales

(Center/Left Pedal Func)..................................85

MIDI ................................................................85

Utilisation avec un séquenceur (Local Control)....85

Choix du canal de transmission

(MIDI Transmit Ch.).........................................86

Envoi de données MIDI vers une unité externe

(Composer MIDI Out)......................................86

Autres paramètres..............................................86

Utilisation du V-LINK (V-LINK)...........................86

Canal de transmission V-LINK ..........................87

Choix du pilote USB (USB Driver) .....................87

Mode d’utilisation de la clé USB

(Ext. Memory Mode).......................................87

Réglage du Volume (Master Gain)....................88

Affectation de l’effet 3D (3D Mode)..................88

Affectation des Parts aux boutons Track

en lecture de fichiers SMF (Track Assign)...........88

Affichage des paroles (Lyrics)...........................88

Affectation des sons conseillés en lecture

VIMA TUNES (Recommended Tone)..................89

Choix de la langue utilisée à l’écran

(Language) ....................................................89

Conservation des réglages à la mise

hors-tension (Memory Backup)..........................89

Rappel des réglages d’usine (Factory Reset) ......90

Verrouillage du panneau de contrôle

(Panel Lock)................................................... 91

Branchement sur des unités

externes ................................92

Branchement sur un système de diffusion ..............92

Diffusion du son du LX-10 sur des

enceintes externes .......................................... 92

Écoute d’une source audio sur le LX-10 ............. 93

Branchement sur des unités MIDI .........................94

Branchement du LX-10 sur un ordinateur

ou un séquenceur...........................................94

Utilisation du LX-10 avec un générateur de

son externe.................................................... 94

Connexion USB sur un ordinateur........................95

Dysfonctionnements...............96

Messages d’erreur ...............100

Liste des sons (Tones) ...........101

Liste des Songs internes .......108

Paramètres mémorisés par la

fonction Memory Backup .....109

Fichiers musicaux compatibles

avec le LX-10.......................110

Implémentation MIDI............111

Caractéristiques ...................112

Index...................................114

CONSIGNES D'UTILISATION

INSTRUCTIONS POUR EVITER TOUT RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE

À propos des mentions AVERTISSEMENT et ATTENTION À propos des symboles

Le symbole signale des instructions ou des avertissements importants dont le sens précis est fourni par l'icône situé au centre du triangle. Dans le cas ci-contre, il s'agit de précautions ou d'avertissements généraux et de mises en gardes contre un danger.

Le symbole signale des éléments qui ne doivent pas être enlevés ou ne doivent pas être touchés. Leur nature est indiquée par l'icône situé au centre du cercle. Dans le cas ci-contre, il signale que l'appareil ne doit pas être démonté.

Le symbole ● signale des éléments qui doivent être manipulés ou mobilisés. Leur nature est indiquée par l'icône situé au centre du cercle. Dans le cas ci-contre, il signale que le cordon d'alimentation doit être débranché de la prise secteur.

AVERTISSEMENT

ATTENTION

Signale des instructions avertissant l'utilisateur d'un risque de mort ou de blessures graves si l'appareil n'est pas utilisé correctement.

Signale des instructions avertissant l'utilisateur d'un risque de blessures ou de dommages matériels si l'appareil n'est pas utilisé correctement. * « Dommages matériels » fait référence

aux dommages ou aux conséquences sur les bâtiments et le mobilier ainsi qu'aux animaux domestiques ou de compagnie.

OBSERVEZ SCRUPULEUSEMENT LES INSTRUCTIONS SUIVANTES

Ouverture ou modification de l’appareil

002a

Ne tentez pas de réparer l’appareil et n’y faites aucune modification.

......................................................................................

Réparation et remplacement de pièces

003

Ne tentez pas de réparer l’appareil et n’y faites aucune modification (sauf dans le cas où le manuel vous donne des instructions spécifiques dans ce sens). Adressez-vous à votre centre de maintenance agréé pour toute réparation ou transformation.

......................................................................................

N’utilisez et n’entreposez pas l’appareil dans des endroits :

004

• soumis à des températures extrêmes (rayonnement direct du soleil, système de chauffage)

• humides (salles de bains, etc.

• exposés à la pluie

• poussiéreux

• soumis à un fort niveau de vibrations

......................................................................................

Ne choisissez que des supports stables

007

Veillez à ce que cet appareil soit installé sur une surface horizontale et stable. N’utilisez pas de supports susceptibles de le faire basculer et ne l’installez pas sur des surfaces inclinées.

......................................................................................

Ne branchez le cordon d’alimentation que sur une prise à la bonne tension

008a

Ne branchez l’appareil que sur une alimentation du type décrit dans le mode d’emploi ou indiqué sur l’appareil.

......................................................................................

Utilisez exclusivement le cordon d’alimentation fourni

008e

Utilisez exclusivement le cordon d’alimentation fourni avec l’appareil, et ne l’utilisez par contre avec aucun autre type d’appareil.

......................................................................................

Ne tordez pas le cordon d’alimentation et ne placez pas d’objet lourd dessus

009

Prenez soin du cordon d’alimentation. Ne le faites pas cheminer dans des endroits où il pourrait être tordu, piétiné ou écrasé par des objets lourds. Un câble endommagé peut facilement causer une électrocution ou un incendie!

......................................................................................

N’écoutez pas à niveau trop élevé

010

Cet appareil, qu’il soit utilisé seul ou en association avec un amplificateur ou un casque, peut produire des niveaux sonores susceptibles de provoquer des pertes d’audition définitives. Ne l’utilisez jamais à fort niveau pendant une longue période ou en toutes circonstances où l’écoute deviendrait inconfortable. En cas de perte d’audition, consultez immédiatement un médecin spécialisé

......................................................................................

Évitez toute introduction de corps étrangers

011

Veillez à ce qu’aucun objet (matériaux inflammables, trombones, épingles) ni aucun liquide quel qu’il soit (eau, sodas) ne pénètre dans l’appareil.

......................................................................................

CONSIGNES D'UTILISATION

Éteignez l’appareil en cas de fonctionnement anormal

012a

Éteignez immédiatement l’appareil, débranchez le cordon et adressez-vous au plus vite à votre centre de maintenance dans les cas suivants:

• Le cordon d’alimentation ou sa prise ont été endommagés

• De la fumée ou une odeur sortent de l’appareil

• Des objets ou des liquides étrangers ont été introduits accidentellement dans l’appareil

• L’appareil a été exposé à l’humidité

L’appareil ne semble pas fonctionner normalement

......................................................................................

Ne laissez pas d’enfants sans surveillance

013

En présence de jeunes enfants, un adulte doit pouvoir assurer une surveillance aussi longtemps que l’enfant n’est pas capable de se servir de l’appareil

......................................................................................

en toute sécurité.

Protégez l’appareil des chocs violents

014

Ne le laissez pas tomber.

......................................................................................

Ne partagez pas la même prise que d’autres appareils

015

Ne branchez pas l’appareil sur une prise déjà occupée par de nombreux autres appareils. Faites particulièrement attention lors de l’utilisation de pavés d’extension, à ne pas dépasser la puissance admise tant par le prolongateur que par le circuit électrique. Une surcharge importante pourrait provoquer une surchauffe et faire fondre l’isolant du cordon.

......................................................................................

Utilisation dans un pays étranger

016

Avant d’utiliser l’appareil dans un pays étranger, consultez votre revendeur ou un centre agréé.

N’installez jamais de récipient sur l’appareil

026

N’installez jamais de récipient contenant des liquides sur l’appareil (vases, boissons, etc.). Évitez également toute pulvérisation d’insecticides, désodorisants, agents nettoyants en aérosols ou toute utilisation de substances inflammables (dissolvant, etc.) à proximité de cet appareil. Essuyez toute projection de liquide immédiatement à l’aide d’un chiffon doux et sec.

......................................................................................

Ne tentez pas de lire un CD-ROM dans un lecteur CD audio ou DVD

023

Le son résultant pourrait être de niveau très élevé et serait susceptible d’endommager aussi bien votre matériel que votre audition

......................................................................................

CONSIGNES D'UTILISATION

Choisissez un emplacement bien ventilé

101a

N’installez l’appareil que dans un emplacement qui ne gêne pas sa ventilation.

......................................................................................

Tirez sur la prise et non sur le cordon

102b

Pour brancher ou débrancher le cordon d’alimentation, saisissez toujours la prise elle-même et non le câble.

......................................................................................

Nettoyez régulièrement la prise

103a

À intervalles réguliers, vous devez débrancher la prise secteur de l’appareil et la nettoyer à l’aide d’un chiffon sec pour éviter toute accumulation de poussière. Vous devez également la débrancher si l’appareil doit rester inutilisé pendant une longue période. L’accumulation de poussière au niveau des broches est susceptible de réduire l’isolation et de provoquer des incendies.

......................................................................................

Organisez les trajets des câbles

104

Veillez à ce que les câbles circulent en toute sécurité et soient en particulier hors de portée des enfants.

......................................................................................

Ne soumettez cet appareil à aucune force

106

Ne montez jamais sur l’appareil. Ne déposez pas non plus d’objets lourds dessus.

......................................................................................

Ne manipulez pas le cordon secteur avec les mains humides

107b

Ne manipulez jamais le cordon ou la prise d’alimentation avec les mains humides quand vous êtes amené à le brancher ou à le débrancher.

......................................................................................

Précautions à prendre en cas de déplacement de l’appareil

108d

Pour déplacer l’appareil, observez les précautions ci-après. Faites en sorte d’être au moins deux pour le soulever et le transporter en le gardant debout. Faites attention à le tenir fermement pour éviter tout dommage, à l’instrument comme à vous-même.

• Vérifiez que les vis assurant la cohésion entre le clavier et son support sont bien serrées. Effectuez un resserrage en cas de besoin.

• Débranchez le cordon d’alimentation.

• Débranchez toutes les unités externes.

• Remontez la molette de calage (p. 23).

• Refermez le clavier et le panneau supérieur.

Débranchez le cordon d’alimentation avant tout nettoyage

109a

Avant de nettoyer l’appareil, mettez-le hors tension et débranchez-le (p. 19).

......................................................................................

Débranchez le cordon d’alimentation en cas de risque d’orage

110a

En cas de risque d’orage, éteignez l’appareil et débranchez physiquement son cordon d’alimentation.

......................................................................................

Précautions à prendre pour l’ouverture et la fermeture du clavier

116

Lors de ces opérations, procédez avec prudence pour éviter de vous pincer les doigts (p. 20). La surveillance d’un adulte est nécessaire si la manipulation doit être faite par un jeune enfant.

......................................................................................

Gardez les petits objets hors de portée des enfants

118c

Pour éviter toute ingestion accidentelle, gardez hors de portée des enfants les composants ci-après ainsi que tous les petits objets :

• Pièces fournies

• Vis d’assemblage du support

• Écrou papillon du support de casque

• Parties amovibles

• Bouton de volume

• Bouton de brillance

......................................................................................

Remarques importantes

Alimentation

301

• Ne connectez jamais ce produit sur une prise secteur appartement à un circuit sur lequel sont branchés des appareils contenant un inverseur (frigo, machine à lessiver, four à micro-ondes ou climatisation), voire un moteur. Ils peuvent en effet générer des parasites qui pourraient entraîner des dysfonctionnements. S’il vous est impossible d’utiliser une prise secteur faisant partie d’un autre circuit, nous vous conseillons d’insérer un filtre antiparasite entre ce produit et la prise.

307

• Avant tout branchement aux autres appareils, veillez à toujours mettre l’appareil hors tension sous peine de dommages aux haut-parleurs et autres appareils.

308

L’extinction de l’écran et des LEDs lors de la mise de l’interrupteur en position OFF ne représente pas une coupure complète de l’alimentation secteur. Pour cela vous devez aussi débrancher physiquement le cordon d’alimentation. Vous devez donc veiller à toujours conserver votre prise secteur

accessible.

Positionnement

351

• L’utilisation de cet appareil à proximité d’amplificateurs ou

de grosses alimentations peut induire un ronflement. Pour résoudre ce problème, modifiez son orientation ou éloignezle de la source d’interférences.

• Ce produit peut causer des interférences lors de la réception

radio ou télévisée. Ne vous en servez pas à proximité de tels récepteurs.

• Des parasites peuvent apparaître si vous utilisez des moyens

de communication sans fil (tel qu’un téléphone mobile) à proximité de ce produit. Ils peuvent survenir au début d’un appel (donné ou reçu) ou durant la conversation. En cas de problème, éloignez le téléphone portable de ce produit ou coupez-le.

• N’exposez pas ce produit directement au soleil, ne le

laissez pas près d’appareils irradiant de la chaleur, dans un véhicule fermé ou dans un endroit le soumettant à des températures extrêmes. Une chaleur excessive peut le déformer ou le décolorer.

• Lorsque vous déplacez ce produit en le soumettant à une forte différence de température et/ou d’humidité, de la condensation peut apparaître à l’intérieur. Une utilisation de l’appareil dans cet état peut entraîner des pannes ou des dommages. Avant de l’utiliser, laissez-le reposer quelques heures jusqu’à ce que la condensation se soit évaporée.

356

• Ne laissez pas d’appareils dotés de pieds caoutchouc ou vinyls au contact de l’ébénisterie de l’appareil pendant une longue durée. Il pourrait en résulter une dégradation ou une décoloration de la finition.

358

• N’entreposez pas d’objets sur ce clavier sous peine de dysfonctionnements divers.

359

• N’apposez aucun sticker ou décalcomanie sur l’appareil. Leur retrait pourrait endommager sa finition extérieure.

add

• Cet appareil est conçu pour être raisonnablement stable en lui-même. Toutefois, si vous êtes amené à le positionner à une certaine distance du mur, installez l’accessoire prévu à cet effet. Pour plus de détails sur son installation, reportez-vous au feuillet d’assemblage.

Entretien

• Ce piano présente une finition laquée soignée de même nature que celle des mobiliers les plus raffinés. Il nécessite un nettoyage fréquent et délicat en prenant un certain nombre de précautions importantes:

• Utilisez un chiffon doux et sec ou un plumeau dédié. Procédez avec légèreté: le plus petit grain de sable ou de poussière pourrait rayer la laque lors d’un essuyage énergique. N’utilisez en aucun cas de produits nettoyants ou de détergents qui pourraient altérer le verni ou le craqueler.

• En cas de nécessité de lui redonner son brillant, utilisez un chiffon doux imprégné de liquide « polish » spécialisé.

• N’utilisez en aucun cas de lingettes imprégnées.

• N’utilisez en aucun cas de produits à base d’essence, alcoolisés ou de solvants qui pourraient altérer l’esthétique de l’appareil.

• Les pédales de cet appareil sont en cuivre. Ce matériau peut noircir au cours du temps dans un processus d’oxydation parfaitement naturel. Vous pouvez leur redonner leur éclat d’origine à l’aide de produits d’entretien spécifiques du commerce.

Perte de données

452

• Souvenez-vous que les données présentes dans la mémoire interne de l’appareil peuvent se retrouver effacées par une éventuelle opération de maintenance. Vos données importantes doivent toujours être sauvegardées sur clé USB ou notées sur un tableau. Nos services techniques veillent autant que possible à ne pas effacer vos données mais dans certains cas (en particulier quand un circuit lié à la mémoire est hors service) la restitution peut se retrouver impossible et la société Roland ne saurait alors être tenue pour responsable d’une telle perte de données.

Précautions supplémentaires

551

• N’oubliez pas que le contenu de la mémoire peut être

irrémédiablement perdu suite à un dysfonctionnement ou à un fonctionnement incorrect de l’appareil. Pour réduire tout risque de perte de données importantes, nous vous recommandons d’effectuer périodiquement un archivage de ces données.

Remarques importantes

• Il peut parfois se révéler impossible de récupérer des données effacées. Roland Corporation décline toute responsabilité en ce qui concerne une telle perte de données.

• Manipulez les divers boutons de votre appareil avec

modération, et procédez de même pour ce qui concerne les prises et les connecteurs. Un excès de brutalité peut endommager irrémédiablement ces divers éléments.

554

• N’appliquez aucune pression sur l’écran.

556

• Lors du branchement ou du débranchement des câbles,

saisissez-les par la prise elle-même et ne tirez jamais sur le câble. Vous éviterez ainsi de provoquer des courts-circuits ou d’endommager les éléments internes du connecteur.

557

• Une chauffe modérée de l’appareil est normal quand il est

sous tension.

558a

• Afin d’éviter de gêner vos voisins, essayez d’utiliser votre appareil à un volume raisonnable. Il peut parfois être préférable d’utiliser le casque (surtout quand vous jouez la nuit).

• Pour transporter l’appareil, utilisez de préférence

l’emballage et les éléments de conditionnement d’origine. Sinon, procurez-vous un emballage équivalent.

560

• Ne soumettez le pupitre à aucune contrainte pendant son

utilisation.

562

• Certains câbles comportent des résistances. N’utilisez en

aucun cas ce type de câbles avec cet appareil. Ils auraient pour conséquence une dégradation du son et une réduction du niveau. Pour plus d’informations sur les caractéristiques de chaque câble, adressez-vous à leurs constructeurs respectifs.

565

• Avant d’ouvrir ou de refermer le clavier, veillez à ce

qu’aucun animal de compagnie de petite taille ne soit présent sur l’appareil (et en particulier sur le clavier ou sur son couvercle) sous peine de se retrouver éventuellement coincés dans l’appareil. Dans un tel cas, vous devez immédiatement éteindre l’appareil et le débrancher, et vous adresser au plus vite à votre revendeur ou à un centre de maintenance agréé.

Add

• Les barres horizontales qui relient le clavier aux jambes

avant de l’appareil sont raisonnablement solides. Par souci de sécurité ne permettez pas, malgré tout, aux enfants de monter dessus.

Manipulation des disquettes

(en cas d’utilisation d’un lecteur optionnel)

651

• Les disquettes sont recouvertes d’une surface magnétique micronisée permettant le stockage de grandes quantités de données dans un faible espace. Pour éviter de les endommager, observez les précautions suivantes :

• Ne touchez jamais leur surface magnétique.

• Ne les entreposez pas dans des endroits poussiéreux.

• Ne les soumettez pas à des températures extrêmes (soleil

ou véhicule clos). La température normale d’utilisation est comprise entre 10 et 50 °C..

• Ne les exposez pas à des champs magnétiques élevés

comme ceux générés par les haut-parleurs.

652

• Les disquettes comportent un onglet de protection permettant d’éviter de les effacer accidentellement. Il est recommandé de le maintenir en position « protégé » tant que vous n’avez pas besoin d’inscrire de nouvelles données sur la disquette.

fig.DiskProtect.e.eps

Face arrière de la disquette

Non protégé

(écriture autorisée)

Onglet de

protection

653

• Veillez à ce que l’étiquette soit bien collée sur la disquette. Si elle se détachait à l’intérieur du lecteur, il pourrait être difficile de l’extraire.

654

• Stockez vos disquettes dans un endroit sûr pour éviter de les endommager et pour les protéger de la poussière ou d’autres risques potentiels. L’utilisation de disquettes sales ou poussiéreuses peut provoquer leur altération et endommager le lecteur.

Protégé

(écriture interdite)

Remarques importantes

Utilisation des cartes mémoires

(Manipulation des clés USB)

704

• Insérez la clé USB fermement et à fond mais sans brutalité.

705

• Ne touchez jamais ses contacts. Veillez également à ce qu’ils restent propres.

708

• Les clés USB sont constituées d’éléments de précision. Maniez-les avec précaution en respectant les points suivants :

• Pour éviter d’endommager les clés avec de l’électricité statique, veillez à décharger toute électricité statique de votre propre corps avant de les manier.

• Ne touchez pas les contacts des clés et évitez qu’ils n’entrent en contact avec du métal.

• Évitez de plier, de laisser tomber ou de soumettre les clés à des chocs violents ou de fortes vibrations.

• Ne laissez pas les clés en plein soleil, dans des véhicules fermés ou d’autres endroits de ce type (température de stockage: 0~50° C).

• Les clés ne doivent pas être mouillées.

• Ne démontez et ne modifiez pas les clés.

Addition

• Pour leur branchement, positionnez les clés horizontalement en face du connecteur et insérez-les fermement et à fond mais sans violence sous peine d’endommager le connecteur.

Addition

• N’introduisez aucun autre type d’objet (fil, pièces, etc.) dans le connecteur sous peine de l’endommager.

Addition

• Ne soumettez le connecteur USB à aucune contrainte excessive.

Addition

• En cas d’inutilisation prolongée, remettez le capuchon de protection sur la clé.

Manipulation des CDs (CD-ROMs)

(en cas d’utilisation d’un lecteur CD optionnel)

Add

• Lors de l’utilisation des CDs, veillez à respecter les points suivants :

• Ne touchez pas la face enregistrée du disque.

• Ne l’exposez pas à la poussière.

• Ne le laissez pas au soleil ou dans un véhicule

immobilisé.

801

• Évitez de toucher ou de rayer la face brillante (code) du disque. Les CDs sales ou endommagés peuvent se révéler impossibles à lire. Nettoyez-les éventuellement à l’aide d’un kit de nettoyage spécialisé du commerce.

Add

• Rangez les disques dans leur boîtier.

Add

• Ne laissez pas un disque inutilement dans le lecteur pendant une longue période.

Add

• N’apposez aucune étiquette sur le disque.

Add

• Ne le nettoyez éventuellement qu’à l’aide d’un chiffon doux, en procédant de manière radiale de l’intérieur vers l’extérieur. Ne l’essuyez pas de manière circulaire.

203

* GS ( ) est une marque déposée de Roland

Corporation.

Add

* XGLite ( ) est une marque déposée de Yamaha

Corporation.

220

* Toutes les autres marques citées dans ce document

sont la propriété de leurs ayants droit respectifs.

Description de l’appareil

910111213

1 2 3 4 5 6 7 8 9 10 11 12

Face avant

Interrupteur [Power]

Permet la mise sous/hors tension de l’appareil (p. 21).

Bouton [Volume]

Règle le volume général du LX-10 (p. 22). Si un casque est branché, il règle le niveau du

casque (p. 24).

Bouton [Brilliance]

Règle la tonalité du son (p. 22).

Sélecteur [Transpose]

Transpose le clavier et/ou le morceau en cours de lecture (p. 39).

En le maintenant enfoncé, l’appui sur le bouton [Split] permet de régler la balance entre les sons en mode Dual (p. 45).

Sélecteur [Split]

Divise le clavier en deux parties, permettant d’affecter un son différent à chacune (p. 46).

Sélecteur [V-LINK]

Active/désactive le V-LINK (p. 87).

Sélecteur [Effects]

Permet d’ajouter divers effets au son (p. 37). Son association avec le bouton [3D] donne accès

à diverses autres fonctions (p. 80).

Sélecteur [3D]

Ajoute une sensation de son tridimensionnel (p.

34). En maintenant ce bouton enfoncé et en appuyant

sur le bouton [Reverb] vous pouvez jouer sur l’expressivité du son (p. 35).

Sélecteur [Reverb]

Ajoute de la réverbération au son, simulant une écoute dans une salle de concert (p. 36).

Sélecteur [Twin Piano]

Divise le clavier en deux parties pour permettre des exécutions à quatre mains dans la même tessiture (p. 41).

Touches d’appel des sons

Permettent l’appel des sons pilotés par le clavier (p. 29).

Bouton [Metronome/Count In]

Active/désactive le métronome (p. 49). Permet aussi de lancer un décompte préalable

avant le début d’une séquence pour vous permettre de démarrer en mesure (p. 50).

Bouton [Piano Designer]

Ce bouton agit sur le caractère du son de piano en modifiant divers paramètres comme la résonance sympathique des cordes (p. 30).

Description de l’appareil

212223

Écran

Affiche le nom du son, son numéro, le tempo et la résolution du morceau ainsi que la valeur de différents paramètres selon le contexte.

Bouton [Tempo/Beat] (s)

Permet de régler le tempo et la métrique du métronome (p. 49).

Bouton [Song] (t)

Sélectionne le Song à mettre en lecture (p. 51).

Touche [ ] (–)

Ramène au morceau précédent si la page de sélection de Song est apparente (p. 51).

En cours de lecture, il permet aussi un retour arrière rapide dans le Song (p. 52).

Il permet sinon de choisir des variations du son affecté au clavier (p. 29).

Et en tant que touche (-) il permet de modifier les valeurs.

Touche [ ] (+)

Passe au morceau suivant si la page de sélection de Song est apparente (p. 51).

En cours de lecture, il permet aussi une avance rapide dans le Song (p. 52).

Il permet sinon de choisir des variations du son affecté au clavier (p. 29).

Et en tant que touche (+) il permet de modifier les valeurs.

2117 18 19 20 22 23 24

Il permet aussi de lancer l’enregistrement d’une prestation au clavier (p. 61).

Touche [ ] (Rec)

Active l’enregistrement de vos actions sur le clavier du LX-10 (p. 61).

Sélecteurs de pistes

Permettent d’effectuer une lecture ou un enregistrement séparé pour chaque main (p. 55, p. 64).

La partie de main droite des morceaux internes préenregistrés est affectée à la touche [Right] et la partie de main gauche à la touche [Left], les autres parties d’accompagnement étant regroupées sous la touche [Accomp].

Sélecteur [Key Touch]

Permet de régler la sensibilité (le toucher) du clavier (p. 33).

Il permet aussi de lancer l’écoute des morceaux de démonstration en le maintenant enfoncé et en appuyant sur [File] (p. 26).

Sélecteur [File]

Permet de sauvegarder un enregistrement en mémoire interne ou sur clé USB (p. 74).

Il permet également la copie de Songs entre mémoire interne et clé USB (p. 78).

Bouton [Display Contrast]

Règle la luminosité de l’écran (p. 22).

Touche [ ] (Play/Stop)

Lance/arrête la lecture d’un Song interne ou d’un enregistrement (p. 51).

Face inférieure (arrière)

fig.Rearpanel.eps

25 26 27 28

Entrées Input (L/Mono, R)

Vous pouvez brancher ici une source audio ou un instrument de musique électronique, et l’écouter à travers le système de diffusion du LX-10 (p. 94).

Sorties Output (L/Mono, R)

Vous pouvez brancher ici un système de diffusion ou des enceintes amplifiées pour renforcer la diffusion propre du LX-10 (p. 93).

Description de l’appareil

Connecteur Pedal

Permet le branchement du connecteur spécifique du pédalier incorporé au meuble du LX-10 (p. 19).

Connecteur d’alimentation (Ac In)

Branchez ici le cordon d’alimentation fourni (p.

19).

Face inférieure (avant gauche)

fig.JackPanel.eps

29 32

Prises casque

Vous pouvez brancher ici deux casques d’écoute (p. 24).

Prises MIDI Out/In

Ces prises permettent de relier le LX-10 à d’autres unités MIDI pour échanger des données avec elles (p. 95).

Connecteur USB

Permet de relier le LX-10 à un ordinateur pour échanger avec lui des données d’exécution (p.

96).

Entrées Input (L/Mono, R)

Vous pouvez brancher ici une source audio ou un instrument de musique électronique, et l’écouter à travers le système de diffusion du LX-10 (p. 94).

Description de l’appareil

Face inférieure (avant droite)

fig.ExtMemoryPort.eps

Connecteur USB pour unités

externes

Permet le branchement d’une clé USB, d’un lecteur de disquette ou d’un lecteur CD pour mettre en lecture les morceaux qu’ils contiennent (p. 51). La clé USB permet également de sauvegarder les enregistrements que vous avez pu réaliser sur le LX10 (p. 74).

La rotation du support de ce connecteur permet de protéger le branchement de manière discrète.

* Ce connecteur ne permet pas l’utilisation de lecteurs

CD tirant leur alimentation de la connexion USB.

Avant de commencer

Prise en main de l’appareil

Pour pouvoir effectuer les branchements à la partie inférieure de l’appareil, vous devez retirer la plaque de bouchage qui les protège.

Retirez pour cela les trois vis situées aux emplacements repérés ci-dessous.

Plaque de bouchage

Branchement du cordon d’alimentation

1. Vérifiez que l’interrupteur [Power]

fig.PowerOff-e.eps

2. Ramenez le bouton [Volume] à fond

Branchement du câble des haut-parleurs

Branchez le câble de haut-parleurs provenant du meuble dans le connecteur SPEAKER situé à la partie arrière de la face inférieure du LX-10.

Observez la forme du câble de haut-parleurs et insérez-le dans le bon sens jusqu’à ce qu’il se verrouille en place.

fig.SpeakerCable.eps

3. Branchez le cordon d’alimentation

4. Branchez l’autre extrémité du cordon

fig.PowerCord.eps

situé à la partie gauche de la face avant est bien en position OFF (relevé).

Position

relevée

OFF

vers la gauche pour réduire le volume au minimum.

fourni dans le connecteur AC In situé à la partie arrière de la face inférieure.

dans une prise secteur alimentée.



Branchement de la pédale

Branchez le câble des pédales provenant du meuble dans le connecteur Pedal situé à la partie arrière de la face inférieure du LX-10.

fig.PedalCord.eps

REMARQUE

Utilisez exclusivement le cordon secteur fourni avec le LX-10.

Avant de commencer

Ouverture/fermeture du clavier

Utilisez les deux mains pour ouvrir doucement le couvercle du clavier. Ce couvercle dispose d’un

REMARQUE

ne pas vous pincer.

amortissement hydraulique qui le fait revenir doucement même si vous ne le retenez pas. Il est cependant inopérant si l’ouverture n’a pas été suffisante. Faites donc attention dans tous les cas à

Tenez le couvercle à deux mains pour le relever.

Ouverture/fermeture du panneau supérieur

REMARQUE

Ouverture du panneau supérieur

Ce panneau ne doit être manipulé que par un adulte.

Ne le relevez pas trop loin vers l’arrière sous peine de l’endommager.

Faites attention à ne pas vous pincer.

1. Relevez le panneau supérieur.

2. Relevez la béquille située à la partie

droite du meuble.

3. Rabaissez le panneau pour le faire

porter sur sa béquille.

2. Refermez-le aussi à deux mains.

REMARQUE

En cas de déplacement de l’appareil, veillez à refermer le couvercle préalablement pour éviter tout accident.

Fermeture du panneau supérieur

1. Relevez légèrement le panneau

supérieur.

2. Abaissez la béquille.

3. Refermez doucement le panneau.

Avant de commencer

Utilisation du pupitre

Les partitions peuvent prendre place sur le bord supérieur du couvercle du clavier quand il est ouvert.

Mise sous/hors-tension

941

Une fois les branchements effectués, mettez les

REMARQUE

Mise sous tension

1. Ramenez le bouton [Volume] à fond

fig.VolumeMin-e.eps

différents éléments de votre installation sous tension dans l’ordre préconisé. Un ordre différent pourrait provoquer des dysfonctionnements et/ou endommager vos haut-parleurs ou votre matériel.

vers la gauche pour réduire le volume au minimum.

Positionnement des partitions

• Faites glisser vos partitions dans les rainures situées sur le bord supérieur du couvercle du clavier.

• Pliez vos partitions à l’envers pour qu’elles restent bien ouvertes. Si cela ne suffit pas, utilisez des trombones pour les garder ouvertes.

• En présence de feuilles isolées, fixez-les sur un support solide à pince avant de les installer sur le pupitre.

2. Appuyez sur l’interrupteur [Power].

fig.PowerOn.eps

Position

enfoncée

L’appareil s’active. Le sélecteur [Piano] s’allume. Après une brève temporisation, le clavier est prêt à

jouer.

942

Cet appareil est équipé d’un circuit de protection.

REMARQUE

Une temporisation de quelques secondes est donc nécessaire à la mise sous tension avant qu’il ne soit opérationnel.

3. Montez le niveau à l’aide du bouton

[Volume] (p. 21).

Avant de commencer

Mise hors-tension

1. Ramenez le bouton [Volume] à fond

vers la gauche pour réduire le volume au minimum.

fig.VolumeMin-e.eps

2. Appuyez sur l’interrupteur [Power].

L’écran redevient blanc et l’appareil est hors tension.

fig.PowerOff-e.eps

Position

relevée

OFF

Réglage de la luminosité de l’écran

Vous pouvez agir sur la luminosité de l’écran du LX-10.

fig.Contrast-e.eps

1. La luminosité de l’écran peut être

modifiée en tournant le bouton [Display Contrast] situé à la droite du panneau de contrôle.

Précautions concernant l’écran LCD

945

Pour l’éteindre complètement, commencez par mettre

REMARQUE

l’interrupteur POWER en position éteinte puis débranchez le cordon d’alimentation. Voir « Alimentation » (p. 12).

Réglages de volume et de Brilliance

Le réglage de volume agit aussi bien sur le son joué par le clavier que sur celui d’une séquence lancée à partir d’un fichier interne ou sur clé USB. En écoute au casque, ce même bouton [Volume] règle le niveau du casque.

1. Le bouton [Volume] permet d’agir sur

le volume sonore global de l’appareil.

Jouez quelques notes au clavier pour effectuer ce réglage de volume. La rotation du bouton vers la droite augmente le volume, et sa rotation vers la gauche le réduit.

2. Le bouton [Brilliance] permet d’agir

sur la couleur du son.

La rotation du bouton vers la droite rend le son plus clair et sa rotation vers la gauche le rend plus doux.

fig.VolBri-e.eps

• Des phénomènes de type « lignes verticales » peuvent apparaître parfois à l’écran. Il s’agit de caractéristiques inhérentes à ces écrans à cristaux liquides qui ne constituent pas un dysfonctionnement. Vous pouvez en minimiser l’impact en agissant sur le bouton [Display Contrast] pour modifier la luminosité de l’écran.

• La luminosité de l’écran peut être modifiée par la température ambiante.

Min Max

Mellow

Bright

Fonctionnement des pédales

Les pédales correspondent aux fonctions ci-dessous et sont destinées principalement au son de piano.

fig.Pedals-e.eps

Pédale douce

Pédale tonale

Pédale forte (pédale droite)

L’appui sur cette pédale permet de maintenir le son après avoir relâché les touches.

La durée du maintien varie subtilement en fonction de l’enfoncement.

Pédale forte

Avant de commencer

Molette de calage

Si le fonctionnement des pédales vous semble instable, en particulier après avoir changé le LX-10 de place, vous pouvez y remédier en agissant sur la molette de calage située sous le pédalier.

• Tournez cette molette pour l’abaisser et la faire porter fermement au contact du sol. Un calage insuffisant (présence d’un espace entre la molette et le sol) peut endommager le pédalier. Soyez attentifs en particulier en présence de tapis et de moquettes à ce que la molette appuie fermement sur le sol.

Sur un piano acoustique, l’appui sur cette pédale provoque un léger bruit résultant de la libération des étouffoirs, suivi d’une résonance riche et ample provoquée par la mise en vibration par sympathie des cordes libérées avec les cordes jouées. Le LX-10 simule à la fois le bruit de libération des étouffoirs (damper noise) et la résonance sympathique (damper resonance).

Ces deux sons peuvent être réglés indépendamment par la fonction Piano Designer (p. 30).

Pédale tonale (pédale centrale)

Cette pédale ne provoque le maintien que des notes jouées au moment où vous appuyez sur la pédale.

Pédale douce (pédale gauche)

L’appui sur cette pédale modifie les qualités des notes jouées en leur donnant un caractère plus doux et plus chaud. L’effet est équivalent à celui de la pédale gauche d’un piano acoustique.

Cette variation de caractère timbral peut varier en fonction de l’enfoncement de la pédale.

Vous pouvez aussi affecter d’autres fonctions à la pédale tonale. Voir à ce sujet « Fonctions affectées aux pédales » (p. 86).

Molette de calage

Un débranchement intempestif du câble des pédales

REMARQUE

alors que le LX-10 est sous tension peut provoquer le maintien de l’effet de manière permanente. N’effectuez vos branchements et vos débranchements que lorsque l’appareil est horstension.

Avant de commencer

Écoute au casque

Le casque vous permet d’utiliser votre piano sans gêner vos proches ou vos voisins, même aux heures tardives. Le LX-10 étant doté de deux prises casque, il permet une écoute simultanée pour deux personnes.

Si vous n’utilisez qu’un seul casque, vous pouvez le brancher indifféremment sur l’un ou l’autre connecteur.

fig.Headphones.eps

Casques

Support de casque

Quand vous n’utilisez pas le casque, vous pouvez le reposer sur le crochet prévu à cet effet sous le LX-10.

Fixation du support de casque

1. Insérez le support de casque dans le

trou prévu à cet effet à la partie inférieure gauche du clavier du LX-10 (voir schéma ci-dessous).

2. Serrez l’écrou papillon pour le

verrouiller en place.

Écrou papillon

1. Branchez votre casque dans une des

prises Phones situées à la partie inférieure gauche du clavier du LX-10.

Le branchement d’un casque coupe automatiquement la diffusion des haut-parleurs incorporés.

2. Utilisez le bouton [Volume] du LX-10

(p. 21) pour en régler le volume.

Utilisation du casque

• Pour éviter d’endommager le cordon, ne manipulez le casque que par ses écouteurs ou son connecteur

• Un branchement sans réduction du volume peut endommager votre casque. Veillez à réduire le volume avant tout branchement.

• L’écoute à niveau excessif peut endommager votre matériel mais également votre audition. Veillez à choisir des niveaux d’écoute modérés.

• Utilisez un casque à connecteur jack 6,35 stéréo.

REMARQUE

fig.PhonesMark.eps

Support de casque

N’utilisez ce crochet que pour reposer un casque d’écoute à l’exclusion de tout autre élément, sous peine d’endommager aussi bien l’instrument que le crochet.

Quand un casque est branché, un symbole apparaît à la partie inférieure gauche de l’écran.

Avant de commencer

Utilisation de supports mémoires externes

Un morceau (Song) enregistré sur le LX-10 peut être sauvegardé par copie sur une clé USB (vendue séparément) (p. 78). Vous pouvez aussi copier les Songs sur disquette en utilisant un lecteur (vendu séparément). Vous pouvez enfin lire des fichiers SMF ou audio sauvegardés sur clé USB ou sur disquette (p. 51).

Utilisez de préférence des supports (clé USB ou disquette)

REMARQUE

Branchement d’une clé USB

1. Branchez votre clé USB sur son

fig.ConnectUSBMem.eps

de marque Roland. Nous ne pouvons garantir le fonctionnement de supports d’autres marques.

connecteur.

Utilisation de CDs

Vous pouvez mettre en lecture des CDs ou CD-ROMs comportant des fichiers SMF.

* Vous pouvez aussi lire des Songs présents sur les CD-

ROMs VIMA (VIMA TUNES) vendus par Roland.

Précautions liées à l’utilisation d’un CD

• Les CDs comportant à la fois des données informatiques et audio ne peuvent pas être lus correctement.

• Le LX-10 ne peut mettre en lecture que des CDs du commerce conforme aux standards définis par le logo « COMPACT disc DIGITAL AUDIO ».

•

La possibilité d’utiliser (avec une qualité audio convenable) des CDs audio comportant des systèmes de protection du copyright ou non-standards ne peut être garantie

• Pour plus de détails sur les caractéristiques de ces CDs non standards ou comportant des systèmes de protection, adressez-vous à votre disquaire.

• Vous ne pouvez pas sauvegarder de Songs sur CDs ni supprimer ceux qui s’y trouvent et encore moins formater un CD.

931

Insérez à fond mais en douceur la clé USB jusqu’à ce qu’elle soit bien en place.

Avant de pouvoir utiliser une disquette ou une clé USB nouvellement achetée, vous devez les initialiser (formater) sur le LX-10. Voir p. 71.

Installation du lecteur de disquettes

Fixez le lecteur de disquette comme indiqué ci-dessous en utilisant les trous de montage prévus à cet effet à la face inférieure du LX-10.

* Voir aussi le mode d’emploi du lecteur de disquettes.

Branchement d’un lecteur CD

* Il n’est pas possible d’utiliser de lecteurs CD tirant leur

alimentation du connecteur USB. Le lecteur doit disposer d’une alimentation autonome

1. Mettez le LX-10 et le lecteur CD hors-

tension.

2. Branchez le câble USB fourni avec le

lecteur CD dans le connecteur USB des supports externes situé à la partie inférieure du LX-10.

3. Mettez le LX-10 sous tension.

4. Mettez le lecteur CD sous tension.

Pour plus d’informations sur l’utilisation du lecteur

REMARQUE

CD, reportez-vous à son mode d’emploi spécifique, en particulier pour ce qui concerne:

• sa mise sous/hors-tension

• l’insertion ou l’éjection d’un CD

Une liste des modèles de lecteurs CD testé et reconnus comme compatibles est compatible sur le site internet Roland.

http://www.roland.com/

Écoute des morceaux de démonstration

Présentation des sons de l’appareil

Passons à l’écoute des morceaux de démonstration. Le LX-10 est livré avec sept de ces morceaux. Les six touches d’appel des sons et la touche [Twin Piano] correspondent chacune à un

des morceaux.

981a

REMARQUE

fig.Panel-Demo-e.eps

La mise en lecture de ces morceaux ne donne lieu à aucune émission de données en MIDI OUT.

1. Maintenez le sélecteur [Key Touch] enfoncé et appuyez sur la

touche [File].

Les témoins des touches d’appel des sons: [Twin Piano] et [Piano Designer] clignotent. L’écran affiche:

fig.d-Demo.eps

Touche d’appel de démonstration

[Piano] Présentation d’un son de piano [E. Piano] Présentation d’un son de piano électrique [Organ] Présentation d’un son d’orgue [Strings] Présentation d’un son de cordes [Voice] Présentation d’un son de voix humaines [Others] Présentation d’un son de guitare [Twin Piano] Présentation de la fonction Twin Piano (p. 41)

Nature de la démonstration

fig.d-SongDelete.eps

Écoute des morceaux de démonstration

Si l’écran affiche la mention suivante:

Si la mémoire temporaire est occupée par des données enregistrées mais pas encore sauvegardées, l’écran affichera ce dialogue si vous tentez de sélectionner un Song.

La lecture des démos est impossible tant que des données sont présentes en mémoire. Pour les supprimer et lancer la lecture de la démonstration, appuyez sur [ ]. Si vous

préférez ne pas effacer vos données, appuyez sur [ ]. Si, enfin, vous souhaitez les sauvegarder, reportez-vous à « Sauvegarde des Songs ».

2. Appuyez sur une des six touches d’appel des sons ou sur le

bouton [Twin Piano].

Les morceaux sont alors lus les uns après les autres en partant de celui que vous avez sélectionné. Le témoin de la touche correspondant au morceau en cours de lecture clignote.

Quand le dernier morceau est terminé, la lecture se poursuit en repartant du premier, et ainsi de suite.

L’écran affiche le nom de la démonstration en cours de lecture.

fig.d-DemoSongName.eps

3. Pour arrêter la lecture, appuyez sur la touche qui clignote.

4. Appuyez sur [Key Touch] ou sur la touche [File] pour sortir du

mode de démonstration.

Les témoins des différentes touches reprennent leur état précédent.

Un témoin qui ne clignote pas signale une absence de données de démonstration pour la touche considérée.

Écoute des morceaux de démonstration

Écoute des morceaux « Piano Designer »

Pour écouter les différences entre les différentes sonorités accessibles par la fonction Piano Designer (p. 30).

1. Maintenez le sélecteur [Key Touch] enfoncé et appuyez sur la

touche [File].

Les témoins des sons [Twin Piano] et [Piano Designer] clignotent. L’écran affiche alors:

fig.d-Demo.eps

La lecture d’une démonstration est impossible tant que d’éventuelles données enregistrées en

REMARQUE

mémoire temporaire n’ont pas été sauvegardées. Appuyez sur [ ] pour les effacer (p. 26), ou sur [ ] pour les sauvegarder (p. 74).

2. Appuyez sur le bouton [Piano Designer].

Ce bouton ainsi que plusieurs des touches à sa gauche se mettent à clignoter. La page de démonstration Piano Designer apparaît.

fig.d-DemoPnoDsgn1.eps

3. Utilisez les touches fléchées [▲] [▼] pour choisir une démo.

4. Appuyez sur la touche clignotante de votre choix.

La démo correspondant à ce bouton est mise en lecture.

fig.d-DemoPnoDsgn2.eps

La répétition des étapes 3 et 4 vous permet d’accéder aux autres démos.

5. Appuyez sur [Key Touch] ou [File] pour quitter les

démonstrations.

Les témoins reviennent à leur état antérieur.

Utilisation

Découverte des sons de l’appareil

Le LX-10 dispose de plus de 300 sons internes qui vous permettent de faire face à toutes les demandes dans de nombreux styles musicaux.

Ces sons sont appelés « Tones » et ils sont divisés en six groupes, chacun étant affectée à une touche d’appel différente.

Le Tone « Grand Piano 1 » est appelé par défaut à la mise sous tension de l’appareil.

fig.Panel-Tones-e.eps

1. Appuyez sur une des touches d’appel des sons pour

sélectionner un groupe de Tone.

Vous pouvez entendre immédiatement le Tone affecté en première position dans ce groupe en jouant quelques notes au clavier.

L’écran affiche le nom et le numéro de ce Tone sélectionné.

fig.d-Piano001.eps

2. Utilisez les boutons [-] [+] pour passer en revue les Tones du

groupe.

Vous pouvez les entendre en jouant sur le clavier. Au prochain appel du groupe, c’est le dernier Tone choisi qui sera rappelé.

fig.d-Piano003.eps

Reportez-vous à la liste des sons (Tones) (p. 202) pour plus de détails.

REMARQUE

Avec certains Tones, certaines touches peuvent ne pas produire de son.

Utilisation

Adaptation du son de piano à votre utilisation (Piano Designer)

Le LX-10 dispose d’une fonction « Piano Designer » destinée à personnaliser le son de piano en agissant sur ses différentes composantes: niveau de résonance sympathique par exemple. Vous pourrez sauvegarder ensuite ces créations personnalisées (p. 90).

1. Appuyez sur le bouton [Piano Designer].

Il s’allume et la page Piano Designer apparaît à l’écran. Le Tone « Grand Piano 1 » est sélectionné.

2. Utilisez les boutons [-] [+] pour choisir un paramètre puis

appuyez sur [ ] pour accéder à sa page d’édition.

Il existe quatre pages d’édition pour la fonction Piano Designer.

fig.d-PianoDesigner.eps

3. Utilisez les touches fléchées [▲] [▼] pour sélectionner

l’élément à modifier.

4. Utilisez les boutons [-] [+] pour modifier sa valeur.

Le réglage du panneau supérieur peut aussi se faire avec les touches [▲] [▼].

Appuyez sur [Piano Designer] pour revenir à l’écran précédent.

6. Répétez les étapes 3 à 6 pour les autres paramètres.

Utilisation

7. Appuyez sur [Piano Designer] pour revenir à la sélection de

son.

Affichage

Paramètre Valeurs Description

Lid Open/Close Lid 0 à 6

Fixed, Super Light, Light,

Key Touch

Medium, Heavy, Super Heavy

Keyboard

Key Touch Offset

Hammer Response

-10 à 0 à 9

Off, 1 à 10

Hammer Noise -2 à 0 à +2

Master Tuning

415,3 à 440 à 466,2 Hz

Equal, Just (Major), Just (Minor), Arabic,

Temperament

Kirnberger, Meantone, Pythagorean,

Tuning

Werkmeister

Tonic C–B (do à si)

Off, Preset, User

Stretch Tuning

(User: -50 à 0 à +50)

Damper Resonance

Off, 1 à 10

Damper Noise Off, 1 à 10

Duplex Scale Off, 1 à 10

Resonance

String Resonance

Key Off Resonance

Off, 1 à 10

Règle le degré d’ouverture du panneau supérieur. Plus le panneau est fermé et plus le son est doux, plus il est ouvert et plus le son est clair .

Réglage de la sensibilité du clavier. Avec l’option « Fixed », le volume est fixe et indépendant de la force appliquée au clavier.

Permet une adaptation plus fine de la sensibilité du clavier à la force de vos doigts. Les valeurs élevées correspondent à une sensation de clavier plus lourd.

Si la fonction « Hammer Response » est activée, le temps entre l’appui sur une touche et le moment où le son est émis pourra varier en fonction de la force de la frappe. Les valeurs élevées correspondent à la réponse la plus lente. La fonction Hammer Response est inactive quand la valeur est à « 0 ».

Vous pouvez agir sur le niveau du son produit spécifiquement par les marteaux quand ils frappent les cordes. Les valeurs élevées correspondent à un bruit de marteau sur les cordes plus important.

Réglage du diapason de référence (hauteur du la du milieu).

Vous pouvez avoir accès à d’autres types de tempéraments utilisés dans certains styles musicaux. La plupart des compositions modernes sont destinées à être jouées à « tempérament égal », qui est le système le plus couramment utilisé aujourd’hui. Mais plus anciennement, une grande variété de systèmes d’accordages

coexistait et le fait de les utiliser pour les musiques de l’époque considérée permet de les entendre avec la sonorité que le compositeur avait choisie Pour plus de détails, voir « Tempéraments » (p. 31).

Quand vous utilisez des tempéraments non égaux vous devez définir la tonique du morceau dans lequel vous les utilisez (correspondant au do d’une gamme majeur ou au la d’une gamme mineure). Ce choix est inutile pour le tempérament égal.

Les pianos sont généralement accordés de manière à ce que leurs graves soient « un peu plus graves » et leurs aigus « un peu plus aigus » que le tempérament égal ne l’exigerait. Cette courbe d’accordage élargie est appelée « stretched tuning ». Avec le choix « Preset », le LX-10 utilise une courbe standard. Avec le choix « User » vous pouvez le modifier selon vos goûts. Appuyez sur la touche dont vous voulez modifier la hauteur puis utilisez les boutons [-] [+] pour en modifier la valeur (la sélection passe automatiquement de Preset à User dès la première modification)

Règle la résonance associée à l’utilisation de la pédale forte (résonance sympathique des cordes libérées des étouffoirs). Les valeurs élevées correspondent à une résonance sympathique plus forte.

Vous pouvez agir sur le niveau du son produit spécifiquement par la pédale forte d’un piano acoustique (bruit des étouffoirs libérant les cordes quand vous appuyez sur la pédale).

Réglage du niveau de résonance sympathique des cordes aliquotes (p. 31). Les valeurs élevées correspondent à une résonance aliquote plus importante.

Quand vous jouez une note sur un piano acoustique, les cordes qui sont en train de vibrer pour d’autres notes résonnent aussi par sympathie avec cette note. La fonction qui reproduit cet effet sur un piano numérique s’appelle « String Resonance ». Les valeurs élevées correspondent à une résonance sympathique plus importante.

Vous pouvez demander la simulation du son de relâchement de touche que produisent les pianos acoustiques. Les valeurs élevées correspondent à un bruit plus important.

Utilisation

Tempéraments

Tempérament

Equal

Just (Major)

Just (Minor)

Arabic Tempérament adapté spécifiquement à la musique arabe.

Kirnberger

Meantone

Pythagorean

Werkmeister

Chaque octave est ici divisée en douze intervalles rigoureusement égaux. La dissonance est ainsi répartie sur tous les intervalles.

Ce tempérament élimine les ambiguïtés sur les quintes et les tierces. Il ne convient pas bien au jeu mélodique et ne peut pas être transposé mais possède de très belles sonorités.

Le tempérament juste « mineur » permet d’obtenir le même effet que le précédent sur les gammes mineures.

Tempérament évolué issu des tempéraments Mean Tone et Just autorisant une grande liberté de modulations. Compatible avec toutes les tonalités (III).

Compromis dans les intervalles justes permettant la transposition dans différentes tonalités.

Ce tempérament proposé par le philosophe grec Pythagore élimine toute dissonance des quartes et des quintes. Les tierces sont dissonantes, mais les mélodies sont « euphoniques ».

Combinaison des tempéraments Mean Tone et pythagoricien autorisant le jeu dans toutes les tonalités (première technique, III)

Description

À propos de la fonction «Duplex Scale »?

La fonction Duplex Scale génère des résonances sympathiques dans des jeux de cordes spéciaux situés en avant ou en arrière du cadre dans certains pianos de concert.

Ces cordes « aliquotes » ne sont pas frappées directement par les marteaux mais résonnent par sympathie avec les cordes qui sont frappées. Elle augmente la richesse et le timbre du son en ajoutant des harmoniques dans les aigus. Elles ne sont ajoutées que dans l’aigu, en général au-dessus de do 4. Comme ces cordes n’ont pas d’étouffoirs, leur résonance persiste même après que vous ayez relâché la touche pour la note qui les a mis en jeu.

Les cordes aliquotes sont souvent présentes sur les pianos de concert haut de gamme mais certains constructeurs ne les utilisent toutefois pas.

Sauvegarde des paramètres Piano Designer

Les modifications créées par la fonction Piano Designer sont en principe réinitialisées à la mise hors-tension de l’appareil. Pour les conserver, vous devez utiliser la fonction Memory Backup (p. 90).

Sensibilité du clavier (Key Touch)

Vous pouvez agir sur le toucher du clavier (la réponse des touches) pour l’adapter à la personne qui utilise l’instrument.

fig.Panel-KeyTouch-e.eps

1. Appuyez sur le sélecteur [Key Touch] (il se met à clignoter).

fig.d-KeyTouch.eps

Utilisation

2. Utilisez les boutons [-] [+] pour modifier le toucher

Signification Fixed Orange Le volume est fixe et indépendant de la force appliquée aux touches. Super

Light

Light Vert

Medium Éteint

Heavy Rouge

Super Heavy

Couleur Description

Vert Réglage correspondant au toucher le plus léger.

Vous accédez à des fortissimo (ff) avec moins de force: le clavier semble plus léger, plus adapté aux enfants et aux débutants.

Toucher standard, le plus proche de celui d’un véritable piano acoustique et le plus naturel.

Vous devez dépenser plus de force pour accéder à de véritables fortissimo (ff), le clavier semble plus lourd mais l’expression dynamique du jeu s’en trouve renforcée.

Rouge Réglage correspondant au toucher le plus lourd.

3. Appuyez à nouveau sur [Key Touch] (son témoin s’éteint).

Il est possible de choisir la vélocité fixe correspondant au choix « Fixed ». Reportez-vous pour cela p. 85.

Vous pouvez aussi modifier le toucher de manière plus fine par la fonction Piano Designer. Voir p. 30.

La fonction Memory Backup vous permet de sauvegarder ces réglages en mémoire interne (p.

90).

Utilisation

Ajout d’un espace sonore 3D (3D Sound Control)

Le LX-10 dispose d’une fonction « 3D Sound Control » destinée à créer une sensation d’espace analogue à celle éprouvée lors de l’utilisation d’un piano de concert, en agissant sur les caractéristiques spécifiques des pianos acoustiques.

fig.Panel-3D-e.eps

1. Appuyez sur le bouton [3D] (son témoin s’allume).

La fonction 3D Sound Control est activée et augmente la sensation d’espace.

2. En maintenant le bouton [3D] enfoncé, utilisez les boutons [-]

[+] pour modifier l’importance de cet effet.

Vous disposez de quatre niveaux de profondeur. Les valeurs élevées correspondant à une sensation d’espace plus grande.

fig.d-3DType.eps

La fonction Memory Backup permet la sauvegarde en mémoire interne de cet effet (p. 90).

Vous pouvez modifier la manière dont cette fonction 3D Sound Control est appliquée (p. 89).

REMARQUE

L’effet 3D Sound Control n’est pas utilisable sur les CD ou fichiers audio. L’effet 3D Sound Control n’affecte pas non plus le signal des entrées Input ou des unités externes

reliées par MIDI OUT.

Quand la page Piano Designer est affichée, le 3D Sound Control est désactivé.

Quand la fonction Twin Piano est activée, le 3D Sound Control est désactivé.

REMARQUE

Si vous utilisez la fonction Playback Transpose (p. 59) ou Center Cancel (p. 60) avec sélection d’un CD ou d’un fichier audio, le 3D Sound Control est désactivé.

Désactivation du 3D Sound Control

1. Appuyez sur le bouton [3D] (son témoin s’éteint).

Ajout de présence (Dynamics Sound Control)

Cet effet ajoute de la présence, et augmente les caractéristiques de clarté et d’intelligibilité du son.

fig.Panel-Dynamics-e.eps

1. Maintenez le bouton [3D] et appuyez sur [Reverb].

La page Dynamics, permettant la gestion de la présence, apparaît.

fig.d-Dynamics.eps

Utilisation

2. Utilisez les boutons [-] [+] pour choisir le type de contrôle.

fig.d-Dynamics2.eps

Affichage Description Off « Dynamics sound control » désactivé. Sharp Renforcement des graves et des aigus. Clear Augmente le caractère distinct des accords dans le registre grave. Power Renforcement des basses.

3. Appuyez sur le bouton [3D] ou sur [Reverb].

Vous revenez à la page par défaut.

La fonction Memory Backup permet la sauvegarde en mémoire interne de cet effet (p. 90).

REMARQUE

Avec certains sons, de la distorsion peut apparaître. Dans ce cas réduisez le gain général (p.

89).

REMARQUE

Dynamics Sound Control n’affecte pas le signal des entrées Input ou des unités externes reliées par MIDI OUT.

Utilisation

Ajout de réverbération (Reverb Effect)

Vous pouvez ajouter de la réverbération aux notes jouées par le clavier et obtenir ainsi une ambiance équivalente à celle que vous auriez dans une salle de spectacle.

fig.Panel-Reverb-e.eps

1. Appuyez sur le bouton [Reverb] (son témoin s’allume).

Jouez quelques notes au clavier. La réverbération s’applique à l’ensemble du son joué.

REMARQUE

Cet effet ne peut pas être appliqué à des données audio ou à un CD.

Désactivation de la réverbération

1. Appuyez sur le bouton [Reverb] (son témoin s’éteint).

REMARQUE

Modification du niveau de réverbération

La réverbération est inactive si la fonction Twin Piano est activée avec sélection du mode « 2 ».

Vous disposez de dix niveaux de réverbération.

1. Maintenez [Reverb] enfoncé et utilisez les boutons [-] [+].

Le niveau de la réverbération s’affiche sur l’écran.

fig.d-ReverbDepth.eps

La fonction Memory Backup permet la sauvegarde en mémoire interne de cet effet (p. 90)

REMARQUE

Il n’est pas possible d’avoir des niveaux de réverbérations différents pour chaque Tone. L’effet est appliqué de la même manière à tous les sons (Tones).

Ce réglage ne modifie pas le niveau de réverbération des Songs mis en lecture.

Ajout d’effets (Effects)

En plus de la réverbération, vous pouvez ajouter d’autres effets aux sons du LX-10. Ils sont regroupés sous la touche « Effects » et un effet adapté à chaque son est

sélectionné par défaut.

Utilisation

REMARQUE

fig.Panel-Effects-e.eps

Certains sons peuvent ne pas recevoir ces effets.

1. Appuyez sur le bouton [Effects] (son témoin s’allume).

Jouez quelques notes au clavier. L’effet est appliqué au son (Tone) en cours de sélection.

Certains Tones ont un effet appliqué par défaut. Leur sélection allume donc automatiquement le bouton [Effects].

REMARQUE

Ces effets ne peuvent pas être appliqués à des données audio ou à un CD.

Désactivation des effets

1. Appuyez sur le bouton [Effects] (son témoin s’éteint).

Édition des paramètres d’effets

Pour modifier le paramétrage des effets, procédez comme suit.

1. Maintenez [Effects] enfoncé et utilisez les boutons [-] [+].

L’écran affiche les différents paramètres de l’effet.

fig.d-EffectDepth.eps

L’effet le plus adapté est affecté par défaut à chaque Tone.

REMARQUE

En fonction du paramétrage de certaines fonctions comme « 3D Sound Control », l’application de l’effet peut être rendue impossible dans certains cas.

Utilisation

Ajout d’un effet rotatif sur les sons d’orgue (Rotary Effect)

L’effet de haut-parleur rotatif (Rotary) est appliqué à certains sons d’orgue appelés par le bouton [Organ]. Dans ce cas vous pouvez utiliser le bouton [Effects] pour agir sur la vitesse de rotation de l’effet.

À propos de l’effet rotatif (Rotary)

Cet effet simule la modulation spécifique créée par les cabines à haut-parleur rotatif

associées aux orgues électroniques traditionnels. La vitesse des trompes d’aigus et des

haut-parleurs de graves y est indépendante et le LX-10 reproduit toute la complexité de

cette configuration.

1. Appuyez sur le bouton [Effects] pour faire alterner la vitesse

de rotation de l’effet entre lent et rapide.

L’appui sur [Effects] fait alterner l’effet entre la vitesse lente et la vitesse rapide. Un clignotement rapide du témoin correspond à la vitesse rapide et un clignotement lent correspond à la vitesse lente.

Transposition du clavier (Key Transpose)

La fonction « Key Transpose » permet de transposer le clavier et de jouer dans une autre tonalité, ce qui peut être intéressant pour vous adapter à la tessiture d’un chanteur sans avoir à changer de doigté.

Elle peut aussi servir à jouer dans une tonalité comportant moins de dièses ( ) et de bémols ( ) à la clef.

fig.Panel-Transpose-e.eps

Utilisation

Le LX-10 vous permet de transposer seulement le clavier, ou seulement la lecture des Songs ou les deux à la fois (p. 85).

À sa sortie d’usine, le LX-10 affecte la transposition à la fois au clavier et aux Songs “Transposition d’un Song en lecture (Playback Transpose)” (p. 59).

1. Maintenez le bouton [Transpose] enfoncé et appuyez sur la

touche correspondant à la tonique de la tonalité choisie (cet enfoncement ne produit pas de son)

La valeur de transposition s’affiche à l’écran tant que le bouton [Transpose] est maintenu enfoncé.

fig.d-Transpose0.eps

Quand le bouton [Transpose] est enfoncé, vous pouvez aussi modifier la valeur de transposition avec les boutons [-] [+].

La transposition peut aller de -6 à +5 demi-tons par pas d’un demi-ton. Dès qu’une valeur de transposition différente de 0 est sélectionnée, le témoin du bouton

[Transpose] reste allumé. Quand la valeur de transposition est différente de 0, le bouton [Transpose] permet d’activer/

désactiver directement la transposition. Quand vous relâchez le bouton [Transpose] l’écran précédent réapparaît.

En maintenant [Transpose] enfoncé et en appuyant simultanément sur les boutons [-] et [+] la transposition se réinitialise à 0.

REMARQUE

Si vous réglez le mode de transposition (p. 85) sur « Song » la fonction Key Transpose ne sera pas accessible.

Utilisation

Exemple: Lire un morceau en mi majeur tout en le jouant au clavier en do majeur

Maintenez le bouton [Transpose] enfoncé et appuyez sur mi (tonique de la nouvelle tonalité).

En comptant toutes les touches à partir du do (incluant les touches noires), il en faut quatre pour arriver à mi et c’est donc la valeur de transposition +4 qui apparaît sur l’écran.

fig.d-Transpose4.eps

fig.Transpose.eps

En jouant

do-mi-sol

vous entendez

mi-sol -si

La transposition est réinitialisée à 0 si vous changez de Song ou si vous éteignez l’appareil.

Utilisation

Partage du clavier pour jouer à quatre mains (Twin Piano)

Cette fonction vous permet de partager le clavier en deux parties et de faire en sorte que deux personnes puissent jouer côte à côte dans la même tessiture.

Tout se passe alors comme si vous disposiez de deux pianos séparés. Cela peut être une bonne solution pour l’étude, l’élève jouant en même temps que le

professeur.

fig.TwinPiano.eps_80

C4 C5 C6 C7 C8C3C2C1

fig.Panel-TwinPiano-e.eps

C3C4 C5C3 C6

C4 C5 C

Utilisation

fig.d-TwinPiano.eps

1. Appuyez sur [Twin Piano] (son témoin s’allume).

Quand cette fonction est activée:

• Le clavier est divisé en deux parties, le « do du milieu » se retrouvant au centre de chacune.

• Les parties gauche et droite jouent le même son (Grand Piano 1).

• La pédale droite sert de pédale forte pour la partie droite et la pédale gauche de pédale forte également pour la partie gauche.

• La fonction Twin Piano désactive automatiquement les fonctions Split et Dual si elles étaient actives.

• Les effets et le 3D Sound Control sont désactivés.

Désactivation de la fonction Twin Piano

1. Appuyez sur [Twin Piano] (son témoin s’éteint).

Modification de la diffusion du son (mode Twin Piano)

1. Maintenez [Twin Piano] enfoncé et utilisez les boutons [-] [+].

Vous pouvez choisir entre deux options de diffusion.

fig.d-TwinPianoMode.eps

affichage

La stéréo du son de piano est respectée: plus les notes sont aiguës et plus elles sont diffusées à droite, et plus elles sont graves et plus elles sont diffusées à gauche.

Les notes de la partie droite sont diffusées dans le haut-parleur de droite et les notes de la partie gauche sont diffusées dans le haut-parleur de gauche.

Description

REMARQUE

Avec le mode 2, l’activation du Twin Piano désactive la réverbération.

La division de la diffusion créée par le mode 2 du Twin Piano peut ne pas fonctionner avec certains sons.

La fonction Memory Backup permet la sauvegarde en mémoire interne de cet effet (p. 90)

Utilisation de sons superposés (Dual Play)

Deux sons déclenchés simultanément à l’appui sur une touche du clavier correspondent au mode « Dual Play ».

Il permet, par exemple, de jouer simultanément un son de piano et un son de cordes (Strings).

fig.Panel-Tones-e.eps

Utilisation

1. Maintenez le bouton [Piano] enfoncé et appuyez sur [Strings].

Les témoins de ces deux boutons s’allument. Jouez quelques notes sur le clavier: les deux sons sont joués en même temps.

L’appui simultané sur deux boutons d’appel des sons active donc le mode Dual. Le Tone dont le bouton est le plus à gauche est appelé « Tone 1 » et celui dont le bouton est le

plus à droite est appelé « Tone 2 ».

fig.d-Dual.eps

Tone 1 Tone 2

Dans cet exemple, le piano est le Tone 1 et les cordes (strings) sont le Tone 2.

REMARQUE

Vous ne pouvez pas activer le mode Dual si le mode Split ou Twin Piano est activé.

Désactivation de la fonction Dual Play

1. Appuyez sur n’importe quel bouton Tone.

Vous n’entendez plus que ce dernier son appelé.

Vous pouvez appliquer une transposition d’octave sur le Tone 2. Voir p. 85 pour plus de détails. Vous pouvez aussi agir sur la balance des volumes entre les deux Tones sélectionnés. Voir

“Balance des sons en mode dual” (p. 44). L’utilisation des pédales en mode Dual affecte par défaut aussi bien le Tone 1 que le Tone 2.

Vous pouvez toutefois faire en sorte qu’elles n’affectent que l’un d’eux. Voir “Affectation des actions de pédales (Damper/Center/Left Pedal Part)” p. 86.

REMARQUE

Avec certaines combinaisons de sons (Tones), l’effet peut ne pas s’appliquer au Tone 2.

Utilisation

Variations de sons (Tones)

Modification du Tone 1

1. Appuyez sur les boutons [-] [+].

fig.d-Dual.eps

Modification du Tone 2

1. Maintenez enfoncé le bouton Tone correspondant au Tone 2

(le plus à droite des boutons de Tone allumés) et appuyez sur les boutons [-] [+].

fig.d-Dual.eps

Balance des sons en mode dual

Vous pouvez modifier la balance des volumes entre les Tones 1 et 2.

fig.Panel-Balance-e.eps

1. Maintenez le bouton [Transpose] enfoncé et appuyez sur

[Split].

Utilisation

Les valeurs de volume en cours apparaissent à l’écran.

fig.d-DualBalance.eps

2. Utilisez les boutons [-] [+] pour modifier cette balance.

La balance est modifiée. Pour revenir à la balance originale, appuyez simultanément sur les boutons [-] [+] .

fig.d-DualBalance2.eps

3. Appuyez sur le bouton [Transpose] ou sur le bouton [Split]

pour revenir à la page d’appel des sons.

La fonction Memory Backup permet la sauvegarde en mémoire interne de cet effet (p. 90).

Utilisation

Affectation de sons à différentes parties du clavier (Split Play)

La division du clavier entre une partie de main droite et une partie de main gauche jouant des sons différents est appelée mode « Split », et la note servant de limite entre les deux est appelée « point de Split ».

Le point de Split est inclus dans la partie de main gauche, et il est systématiquement réinitialisé à Fa# 3 à la mise sous tension.

En mode Split, le son affecté à la partie droite est appelé « son de la main droite » et celui affecté à la partie gauche est appelé « son de la main gauche ».

fig.SplitPoint-e.eps

Point de Split (par défaut à la mise sous tension : Fa 3)

C1 D1 E1 F1 G1 A1 B1A0 B0 C2 C3 C4 C5 C8B7

son de la main gauche son de la main droite

Par exemple, pour jouer le son du bouton [Piano] au sein du mode Split:

fig.Panel-Split-e.eps

1. Appuyez sur le bouton [Piano].

Le son de piano est sélectionné.

2. Appuyez sur le bouton [Split] (son témoin s’allume).

Le clavier est divisé en deux parties, droite et gauche. Le fa 3 représente le point de partage entre les deux.

fig.d-Split.eps

La partie de main droite est consacrée au piano, et la partie de main gauche au Tone « A. Bass+Cymbal ».

Désactivation du mode Split

1. Appuyez sur le bouton [Split] (son témoin s’éteint).

Le Tone affecté à la main droite se réapproprie l’ensemble du clavier.

Si vous passez du mode Dual (p. 42) au mode Split, le Tone 1 du mode Dual Play devient le tone (son) de la main droite en mode Split.

Choix de groupes de Tones et de Variations

Changement de Tone pour la main droite

1. Appuyez sur un des boutons de groupe de Tone.

2. Utilisez les boutons [-] [+] pour choisir une variation.

fig.d-Split.eps

Utilisation

Changement de Tone pour la main droite

1. Maintenez enfoncé le bouton [Split] et appuyez sur un des

boutons de groupe de Tone pour le sélectionner.

2. Maintenez toujours [Split] enfoncé et utilisez les boutons [-]

[+] pour choisir une variation de Tone.

fig.d-Split.eps

Vous pouvez appliquer une transposition d’octave au Tone de la main gauche. Voir “Transposition d’octave (Octave Shift)” (p. 85).

Utilisation

Choix du point de partage (Split Point)

Vous pouvez modifier à volonté (dans une plage de si1 à si6) le point de partage (point de Split) définissant le partage du clavier.

Il est réglé par défaut sur « Fa 3 » à la sortie d’usine.

fig.SplitPoint-3-e.eps_78

Point de partage/split (valeur par défaut : Fa 3)

C1 B1 B6A0 C2 C3 C4 C5 C6 C7

fig.Panel-Split-e.eps

Tessiture autorisée pour la mise en place du point de split (si 1à si 6)

1. Maintenez le bouton [Split] enfoncé et appuyez sur la touche

du clavier destinée à devenir le point de Split.

Le nom (en notation anglo-saxonne) de cette touche apparaît sur l’écran.

fig.d-SplitPoint.eps

La touche choisie comme point de split appartient à la section de main gauche. Au relâchement du bouton [Split] l’écran précédent réapparaît. L’appui sur le bouton [Split] fait apparaître le nom du Tone affecté à la main gauche.

La fonction Memory Backup permet la sauvegarde en mémoire interne de cet effet (p. 90).

Utilisation du métronome

Le LX-10 offre une fonction Métronome très polyvalente. Vous pouvez en effet agir sur sa métrique, sur l’accentuation des temps et il peut se superposer à la lecture d’un Song pour une étude plus conviviale.

Utilisation

REMARQUE

fig.Panel-Metronome-e.eps

Le métronome reste silencieux pendant la lecture de données audio ou d’un CD audio.

1. Appuyez sur le bouton [Metronome] (son témoin s’allume).

La page métronome apparaît et vous l’entendez effectuer son décompte. Le témoin du bouton [Metronome] clignote en mesure, alternativement en rouge et en vert: rouge

fig.d-Metronome.eps

sur les temps forts et vert sur les temps faibles.

Vous pouvez choisir d’autres sons pour le clic du métronome (p. 84).

Arrêt du métronome

1. Appuyez sur le bouton [Metronome] (son témoin s’éteint).

Changement de tempo

1. Appuyez plusieurs fois sur [Tempo/Beat] pour qu’il s’allume

en rouge.

Le tempo apparaît. Si des données audio ou un CD sont sélectionnées, c’est le tempo audio (p. 58) qui s’affiche. Appuyez alors à nouveau sur [Tempo/Beat] pour afficher le tempo.

fig.d-MetronomeTempo.eps

2. Utilisez les boutons [-] [+] pour régler le tempo.

Ce réglage se fait « à la noire » dans une plage allant de 10 à 500.

Utilisation

Changement de métrique

Appuyez plusieurs fois sur [Tempo/Beat] jusqu’à ce qu’il s’allume en vert.

Les indications de mesure (métrique) apparaissent.

fig.d-MetronomeBeat.eps

2. Utilisez les boutons [-] [+] pour choisir la métrique.

Si vous choisissez 0/4 vous n’entendrez que les temps faibles.

L’enregistrement utilisera ensuite la métrique définie ici.

Vous pouvez modifier le motif rythmique utilisé par le métronome (voir p. 84).

En lecture de Song, la métrique du métronome dépend de celle du Song.

REMARQUE

Vous ne pouvez pas changer de métrique en cours de lecture.

Changement de volume

Le volume du clic du métronome peut être réglé sur 11 niveaux différents.

1. En maintenant [Metronome] enfoncé, appuyez sur [-] ou [+].

L’écran affiche le volume en cours.

fig.d-MetronomeVol.eps

Si ce volume est à 0, le clic n’est plus audible.

Décompte préalable

Vous pouvez activer un décompte de mesures avant le lancement d’un Song. Cela peut vous permettre de commencer en mesure et bien sur le temps si vous utilisez

ce Song pour vous accompagner.

1. Appuyez sur le bouton [ ] pendant que le métronome est

actif.

Un décompte de deux mesures est observé avant le lancement du Song.

Le décompte se fait à la fin de l’introduction (avant de commencer à jouer) (p. 85).

Lecture de Songs

Écoute des Songs

Le LX-10 est capable de mettre en lecture non seulement un certain nombre de morceaux (Songs) incorporés (74) mais également les fichiers aux formats ci-après:

• Fichiers SMF (sous réserve du branchement d’une clé USB ou d’un lecteur CD ou de disquettes)

• Fichiers audio (WAV) (sous réserve du branchement d’une clé USB ou d’un lecteur CD)

• CDs VIMA TUNES (CD-ROM pour VIMA) (sous réserve du branchement d’un lecteur CD)

Pour plus de détails à ce sujet, voir p. 100.

fig.Panel-SongPlay-e.eps

Sélection d’un Song

Appuyez sur [Song] (son témoin s’allume).

L’écran ci-contre apparaît. Les Songs ne peuvent être sélectionnés en mémoire interne que

s’ils y ont été sauvegardés précédemment. Pour plus de détails, voir « Copie d’un Song » (p. 78).

2. Utilisez les boutons [-] [+] pour sélectionner le Song.

S’il s’agit d’un preset interne, l’écran affichera « Preset ». Les Songs en mémoire interne sont signalés comme « Internal », ceux sur clés USB comme

« External », ceux sur disquettes comme « Disk », ceux sur CD-ROM comme « CD » et ceux sur CD audio comme « Music CD ».

S’il s’agit d’un fichier WAV, la mention « Audio » apparaîtra avant le nom du Song. Pour sélectionner un Song dans un dossier, sélectionnez celui-ci et appuyez sur [ ].

Pour ressortir du dossier, sélectionnez « Up » et appuyez sur [ ].

REMARQUE

Mise en lecture du Song

Si un dossier contient plus de 500 fichiers et/ou dossiers, certains d’entre eux peuvent ne pas s’afficher.

3. Appuyez sur [ ].

Le Song sélectionné est mis en lecture jusqu’à sa fin puis la lecture s’arrête.

Pour arrêter en cours de lecture, appuyez à nouveau sur [].

Un nouvel appui sur [ ] reprend la lecture au point où vous vous êtes arrêté.

Si le Song comporte des paroles, celles-ci s’affichent à l’écran à la position choisie par vous (p. 89).

Lecture de Songs

Avance et retour rapide

• Appuyez sur [ ] pour passer au début du morceau suivant.

• Appuyez sur [ ] pour revenir au début du morceau en cours. Si vous êtes déjà au début, vous revenez au début du morceau précédent.

• En cours de lecture, maintenez [ ] enfoncé pour faire une avance rapide.

• En cours de lecture, maintenez [ ] enfoncé pour faire un retour rapide.

À propos de la page de sélection des Songs

Cette page affiche les informations ci-dessous.

Nouveau Song à enregistrer

Song

sur clé USB

Song

en mémoire interne

Song Preset (interne)

Numéro du Song

Tempo

Nom du Song

Numéro de mesure

Métrique

Le maintien du bouton [Song] enfoncé et l’utilisation des boutons [-] [+] permet de passer en revue le premier Song de chaque groupe: le premier sur clé USB, puis le premier en mémoire interne ou le premier Preset etc.

Il n’est pas possible de sélectionner « external memory » si aucune clé USB n’est

NOTE

présente ou si celle-ci ne contient aucun morceau.

Pour la liste des morceaux internes, voir “Liste des Songs presets” (p. 109).

Lecture de Songs

Écoute de tous les Songs en boucle (All Song Play)

Vous pouvez lancer la lecture en boucle de tous les Songs présents en mémoire interne.

fig.Panel-Function-e.eps

Préparation pour la lecture en boucle

1. Maintenez le bouton [Effects] enfoncé et appuyez sur [3D].

Une page d’écran semblable à celle-ci apparaît: vous êtes en mode « Functions ».

fig.d-FuncMenu.eps

2. Utilisez les boutons [▲] [▼] pour sélectionner «Play Mode ».

fig.d-FuncSongPlay.eps

3. Appuyez sur [ ] pour accéder à la page de paramétrage.

fig.d-SinglePlay.eps

Lecture de Songs

4. Utilisez les boutons [-] [+] pour choisir « All Song ».

fig.d-AllSongPlay.eps

5. Appuyez deux fois sur [Piano Designer].

Vous revenez à la page de sélection de sons.

Choix du premier Song

6. Appuyez sur le bouton [Song] (son témoin s’allume).

7. Utilisez les boutons [-] [+] pour choisir le Song.

8. Appuyez sur [ ].

La lecture enchaînée des Song commence à partir de celui que vous avez désigné. Une fois le dernier Song terminé, la lecture reprend à partir du premier. Un symbole apparaît dans la partie supérieure droite de l’écran pour signaler la lecture en continu

en mode « All Song Play ».

fig.AllSong-e.eps

La lecture en boucle concerne les Songs de la mémoire interne si celle-ci est sélectionnée, et les Songs de la clé USB si c’est elle qui est sélectionnée.

Arrêt de la lecture

All Song Play (lecture en boucle)

9. Appuyez sur [ ] (son témoin s’éteint).

Un nouvel appui sur [ ] reprendra la lecture à l’endroit où vous vous êtes arrêté.

La fonction Memory Backup permet la sauvegarde en mémoire interne de cet effet (p. 90).

En maintenant le bouton [Song] enfoncé et en appuyant sur [ ], vous pouvez lancer la lecture en boucle quel que soit le mode de lecture « Song Play » en cours.

Écoute isolée d’une Part

Pendant la lecture de Songs internes ou sur clé USB, vous pouvez choisir d’écouter spécifiquement certaines Parts. Cela peut aussi vous permettre d’étudier mains séparées.

Lecture de Songs

REMARQUE

fig.Panel-TrackMute-e.eps

fig.TrackButtons-e.eps

Il n’est pas possible de muter des Parts de fichiers audio ou de CD audio.

Les données d’exécution sont affectées aux pistes (tracks) comme suit.

Les données de la main gauche sont affectées au bouton [Left], celles de la main droite au bouton [Right], et les autres données sont affectées au bouton [Accomp]. Les « pistes » correspondent à une division des données d’exécution et les boutons [Left], [Right], et [Accomp] are sont appelés « boutons de pistes ».

Certains Songs n’ont pas d’accompagnement. Dans ce cas, le bouton [Accomp] reste éteint.

Main droiteAccompagnement

Main gauche

1. Sélectionnez le Song à mettre en lecture (p. 50).

2. Appuyez sur [ ] pour lancer la lecture.

3. Sélectionnez la piste que vous voulez muter.

Appuyez pour cela sur un des boutons [Left], [Right], ou [Accomp]. Son témoin s’éteint et vous n’entendez plus les données correspondantes. Cette piste est

« mutée ».

Si vous voulez, par exemple, étudier spécifiquement la main droite, appuyez sur le bouton [Right] pour éteindre son témoin. Les données de main droite ne sont plus jouées et vous pourrez les remplacer par votre exécution sur le clavier.

Il est possible de choisir la partie effectivement mutée par l’appui sur le bouton [Accomp]. Reportez-vous p. 83 pour en savoir plus.

Si vous mutez l’accompagnement avant de lancer la lecture, vous pouvez sauter l’intro.

4. En réappuyant sur le bouton choisi à l’étape 3 (le témoin

s’allume), vous réactivez la piste mutée.

REMARQUE

Les Mute sont annulés automatiquement au changement de Song.

Lecture de Songs

Volume d’une Part Mutée

Il est possible en fait de faire jouer à niveau réduit une part « mutée » pour vous en servir comme guide. Cette section permet de choisir ce niveau réduit de lecture.

1. Maintenez enfoncé un bouton de piste et utilisez les boutons

[-] [+] pour régler le volume de la piste quand elle est mutée.

Le volume prédéfini pour la lecture mutée apparaît sur l’écran.

Vous pouvez choisir une valeur entre 0 et 80.

fig.d-MuteVol-R.eps

À la mise hors-tension de l’appareil, ce volume est réinitialisé à 0.

Volume de lecture d’un Song

Pour modifier le volume de lecture d’un Song, procédez comme suit. Dans un contexte d’étude accompagnée, cela peut vous permettre de doser votre

accompagnement par rapport au son du piano.

1. Maintenez [ ] enfoncé et utilisez les boutons [-] [+].

Le volume de lecture apparaît à l’écran tant que vous maintenez [ ] enfoncé.

Vous pouvez choisir une valeur entre 0 et 127.

fig.d-SongVolume.eps

REMARQUE

Volume des fichiers audio ou des CDs audio

À la mise hors-tension de l’appareil, ce volume est réinitialisé à 127.

La lecture des fichiers audio ou des CD audio se fait à un volume prédéfini différent des autres.

1. Maintenez [ ] enfoncé et utilisez les boutons [-] [+].

REMARQUE

À la mise hors-tension de l’appareil, ce volume est réinitialisé à 64.

Modification du tempo d’un Song

Vous pouvez modifier le tempo de lecture d’un Song. Dans un contexte d’étude d’un des morceaux internes, cela peut rendre l’apprentissage

des passages difficiles plus aisé.

1. Appuyez plusieurs fois sur [Tempo/Beat] pour qu’il s’allume

en rouge.

L’écran affiche le tempo. Si vous avez sélectionné un fichier audio ou un morceau d’un CD audio, l’écran affiche « Audio

Tempo » (p. 57).

2. Utilisez les boutons [-] [+] pour modifier le tempo.

Lecture à tempo fixe (Tempo Mute)

Lecture de Songs

Pour certains morceaux Presets, le tempo varie en cours de lecture. Pour obtenir une lecture de ces morceaux à tempo fixe, procédez comme suit.

1. Maintenez le bouton [Tempo/Beat] enfoncé et utilisez les

boutons [-] [+] pour changer d’option.

fig.d-TempoMuteOff.eps

Choix Description

On Les changements de tempo enregistrés dans le Song sont ignorés et le Song est lu à tempo

fixe.

Off La lecture du Song tient compte des changements de tempo enregistrés.

Quand le Tempo Mute est activé, l’affichage du tempo apparaît contrasté.

fig.TempoMute1-j.eps

Contrasté Contrasté

Au changement de Song, le Tempo Mute est automatiquement désactivé.

Lecture de Songs

La page Tempo Mute n’apparaît pas si vous avez lancé la lecture d’un fichier audio ou d’un CD audio.

Modification du tempo de lecture d’un fichier audio ou d’un CD audio (Audio Tempo)

Vous pouvez aussi agir sur la vitesse de lecture d’un fichier audio ou d’un CD audio.

1. Appuyez plusieurs fois sur [Tempo/Beat] jusqu’à l’apparition

de la page « Audio Tempo ».

Des pressions successives permettent de passer en revue différents choix: tempo (bouton allumé en rouge) ’ audio tempo (bouton allumé en rouge) ’ time signature (bouton allumé en vert), et retour au tempo (bouton allumé en rouge).

fig.d-TempoMuteOff.eps

2. Utilisez les boutons [-] [+] pour modifier le tempo de lecture

audio.

Le tempo d’origine étant considéré comme étant à 100 %, vous pouvez ralentir la lecture jusqu’à 75 % ou l’accélérer jusqu’à 125 %.

La page Audio Tempo n’apparaît pas si vous avez sélectionné autre chose qu’un fichier audio ou

un CD audio.

Lecture de Songs

Transposition d’un Song en lecture (Playback Transpose)

La fonction Playback Transpose permet d’effectuer une lecture transposée d’un Song.

fig.Panel-Transpose-e.eps

1. Lancez la lecture d’un morceau destiné à vous servir

d’accompagnement (p. 50).

2. Maintenez le bouton [Transpose] enfoncé et utilisez les

boutons [-] [+] pour modifier la hauteur de lecture.

La transposition se fait par pas d’un demi-ton. La valeur de transposition s’affiche tant que vous maintenez le bouton [Transpose] enfoncé.

La plage d’action va de -6 à +5 (par pas d’un demi-ton). Dès qu’une valeur différente de 0 est sélectionnée, le témoin du bouton [Transpose] s’allume. Dès qu’une valeur différente de 0 est sélectionnée, vous pouvez utiliser le bouton Playback

Transpose pour activer/désactiver la transposition.

En maintenant [Transpose] enfoncé et en appuyant simultanément sur les boutons [-] et [+] vous réinitialisez la transposition à sa valeur originale (0).

REMARQUE

La fonction Playback Transpose est inactive si l’option Transpose Mode (p. 85) est réglée sur « Keyboard ».

Si vous sélectionnez un fichier de données audio ou un CD audio, la fonction Playback Transpose peut affecter le timbre du morceau et la fonction 3D Sound Control sera automatiquement désactivée.

Au changement de Song, la transposition est automatiquement réinitialisée à 0.

Lecture de Songs

Réduction du signal situé au centre de l’espace stéréo (Center Cancel)

Dans le cadre de la lecture d’un fichier audio ou d’un CD audio, vous pouvez forcer la réduction du signal situé au centre de l’espace stéréo (chant ou instrument soliste le plus souvent).

fig.Panel-CenterCancel-e.eps

1. Lancez la lecture d’un fichier audio ou d’un CD audio (p. 50).

2. Appuyez sur le sélecteur de piste [Right] pour éteindre son

témoin.

La partie centrale est jouée à niveau réduit.

REMARQUE

En fonction de la source utilisée, cette réduction peut être plus ou moins complète.

Désactivation de la fonction Center Cancel

1. Appuyez sur le sélecteur de piste [Right] pour rallumer son

témoin.

REMARQUE

Avec certaines sources, la fonction Center Cancel peut agir sur le timbre.

L’activation de la fonction Center Cancel désactive automatiquement la fonction 3D Sound Control (p. 33) si elle est activée.

Au changement de Song, la fonction Center Cancel est automatiquement désactivée.

Enregistrement

Vous pouvez enregistrer facilement vos prestations au clavier. Cet enregistrement peut être utilisé pour vous écouter et vérifier votre interprétation ou

pour servir d’accompagnement à une autre partie jouée « live ». Vous disposez de différents modes d’enregistrement

REMARQUE

fig.OverRec.eps

Enregistrement simple de ce que vous jouez

Enregistrement sur une piste sélectionnée

Ré-enregistrement → “Enregistrement mains séparées” (p. 63) Enregistrement sur un

Song existant

→ “Enregistrement d’une prestation au clavier” (p. 61)

→ “Enregistrement mains séparées” (p. 63)

→ “Enregistrement avec accompagnement” (p. 66)

L’enregistrement ne concerne pas les données audio ou les données sur CD audio.

Memo

Dans les enregistrements de « seconde intention », l’enregistrement précédent est effacé et remplacé par le nouveau. Pour un nouveau morceau, il est généralement préférable d’effacer d’abord l’enregistrement existant (p. 69).

1e passe

2e passe

fig.d-SongDelete.eps

la fin de la première passe est conservée

Quand le message d’alerte ci-dessous apparaît

Ce message apparaît si vous tentez d’enregistrer un nouveau Song alors que les données précédemment enregistrées n’ont pas été sauvegardées.

L’opération est alors bloquée dans l’attente de votre décision. Si vous êtes d’accord pour effacer l’enregistrement existant, appuyez sur [ ]. Si vous ne voulez pas l’effacer, appuyez sur [ ] et procédez à une sauvegarde en

mémoire interne ou sur clé USB (p. 73).

Enregistrement

Enregistrement d’une prestation au clavier

Cette procédure enregistre votre prestation au clavier sans utilisation d’un Song d’accompagnement.

fig.Panel-RecNew-e.eps

Préparation de l’enregistrement

1. Appuyez sur le bouton [Song] (son témoin s’allume).

2. Appuyez sur [-] plusieurs fois jusqu’à ce que « New Song »

s’affiche sur l’écran.

fig.d-NewSong.eps

Vous pouvez aussi accéder à « New Song » en maintenant le bouton [Song] enfoncé et en appuyant sur [ ].

3. Choisissez le son piloté par le clavier (p. 29).

4. Si besoin, activez le métronome.

Appuyez sur le bouton [Metronome] (p. 49). Réglez le tempo (p. 49) et la métrique (p. 50) en fonction de vos besoins.

Mise en attente d’enregistrement

5. Appuyez sur le bouton [ ].

Le témoin du bouton [ ] s’allume, le bouton [ ] se met à clignoter et le LX-10 passe en attente d’enregistrement.

Si vous préférez abandonner l’enregistrement, appuyez à nouveau sur [ ].

Lancement de l’enregistrement

6. Appuyez sur le bouton [ ] ou sur une touche du clavier.

Après deux mesures de décompte préalable, l’enregistrement commence. Si vous avez lancé l’enregistrement en commençant à jouer (sans utiliser le bouton [ ]) le

démarrage est immédiat, sans décompte. Dès que l’enregistrement commence, les boutons [ ] et [ ] s’allument en fixe.

Pendant le décompte, le numéro des mesures apparaît dans la partie inférieure droite de l’écran: « -2 », puis « -1 ».

Arrêt de l’enregistrement

7. Appuyez sur le bouton [ ].

L’enregistrement s’arrête.

Enregistrement

Écoute de la prestation enregistrée

8. Dans la page de sélection de Song, appuyez sur [ ].

Vous revenez au début de votre enregistrement.

9. Appuyez sur le bouton [ ].

L’enregistrement est mis en lecture.

Si l’appui sur le bouton [ ] se fait pendant que le métronome est actif, un décompte de mesure est observé avant le début de la mise en lecture.

10. Appuyez à nouveau sur le bouton [ ] pour arrêter la

lecture.

Cette prestation enregistrée est effacée automatiquement à la mise hors-tension de l’appareil.

REMARQUE

Pour la conserver, vous devez la sauvegarder en mémoire interne ou sur clé USB. Voir: “Sauvegarde d’un enregistrement” (p. 73).

Tant que votre enregistrement n’aura pas été sauvegardé (ou effacé) vous ne pourrez pas mettre en lecture un autre Song. Vous devrez donc procéder préalablement à un effacement (p. 69) ou à une sauvegarde (p. 73).

Enregistrement

Enregistrement mains séparées

Le séquenceur du LX-10 dispose de trois boutons de « pistes ». Ils vous permettent d’enregistrer vos mais séparément (par exemple votre main gauche

sur la piste du bouton [Left] et votre main droite sur la piste du bouton [Right]), ou de réenregistrer uniquement une des pistes d’un enregistrement précédent.

Correspondance entre les boutons de pistes et les prestations enregistrées

Les affectations aux pistes se font comme suit.

● modes Twin Piano (p. 41), et Split (p. 46)

fig.Panel-RecTrack-e.eps

Boutons de pistes

[Right] Partie droite du clavier Son de la partie droite

[Left] Partie gauche du clavier Son de la partie gauche

●

Modes Normal (un seul son pour tout le clavier), et Dual

• Enregistrement avec choix d’une seule piste

La prestation est enregistrée sur la piste sélectionnée.

• Enregistrement avec choix de plusieurs pistes

L’enregistrement se fait dans l’ordre: [Right] → [Left] → [Accomp] .

Twin Piano Split

Prestation enregistrée

Préparation de l’enregistrement

1. Appuyez sur le bouton [Song] (son témoin s’allume).

2. Appuyez sur [-] plusieurs fois jusqu’à ce que « New Song »

s’affiche sur l’écran.

3. Appuyez sur le bouton [ ].

Le témoin du bouton [ ] s’allume, le bouton [ ] se met à clignoter et le LX-10 passe en attente d’enregistrement.

Si vous préférez abandonner l’enregistrement, appuyez à nouveau sur [ ]. Le bouton de la piste mise en enregistrement se met à clignoter.

4. Appuyez sur le bouton de la (des) piste(s) sur laquelle vous

ne voulez pas enregistrer pour éteindre son témoin.

Vous ne pouvez enregistrer qu’une piste à la fois.

Enregistrement

5. Appuyez sur le bouton [ ].

Après deux mesures de décompte préalable, l’enregistrement commence. Si vous avez lancé l’enregistrement en commençant à jouer (sans utiliser le bouton [ ]) le

démarrage est immédiat, sans décompte. Dès que l’enregistrement commence, les boutons [ ] et [ ] s’allument en fixe.

Enregistrement

Pendant le décompte, le numéro des mesures apparaît dans la partie inférieure droite de l’écran: « -2 », puis « -1 ».

6. Pour arrêter l’enregistrement, appuyez sur le bouton [ ].

Enregistrement d’une partie supplémentaire

7. Dans la page de sélection de Song, appuyez sur [ ].

Vous revenez au début de votre enregistrement.

8. Appuyez sur le bouton [ ].

Le dialogue ci-dessous apparaît.

fig.d-OverRec.eps

Pour effacer l’enregistrement précédent et réenregistrer une nouvelle prestation, appuyez sur le bouton [ ].

9. Pour ajouter une nouvelle piste, appuyez sur [ ].

L’écran ci-dessous apparaît.

fig.d-OverRec2.eps

Enregistrement

10. Appuyez sur le bouton correspondant à la piste que vous

voulez enregistrer (il se met à clignoter).

REMARQUE

Si vous choisissez une piste déjà enregistrée, elle sera effacée et ses données seront perdues et remplacées par le nouvel enregistrement.

Le bouton [ ] s’allume en fixe, le témoin du bouton [ ] se met à clignoter et le LX-10 passe en attente d’enregistrement.

Si vous préférez abandonner l’enregistrement, appuyez à nouveau sur le bouton [ ] .

11. Appuyez sur le bouton [ ].

Après deux mesures de décompte préalable, l’enregistrement commence. Si vous avez lancé l’enregistrement en commençant à jouer (sans utiliser le bouton [ ]) le

démarrage est immédiat, sans décompte. Dès que l’enregistrement commence, les boutons [ ] et [ ] s’allument en fixe.

Pendant le décompte, le numéro des mesures apparaît dans la partie inférieure droite de l’écran: « -2 », puis « -1 ».

REMARQUE

Si vous enregistrez de nouvelles parties sans effacer celles existantes, le tempo et la métrique du premier enregistrement seront conservés.

12. Pour arrêter l’enregistrement, appuyez sur le bouton [ ].

Écoute de la prestation enregistrée

13. Dans la page de sélection de Song, appuyez sur [ ].

Vous revenez au début de votre enregistrement.

14. Appuyez sur le bouton [ ].

L’enregistrement est mis en lecture.

15. Appuyez à nouveau sur le bouton [ ] pour arrêter la

lecture.

En maintenant enfoncé un des boutons de pistes et en appuyant sur le bouton [ ], vous pouvez effacer spécifiquement les données de cette piste sans toucher aux autres. Si vous effacez les données de toutes les pistes, l’écran affichera alors « New Song ».

Cette prestation enregistrée est effacée automatiquement à la mise hors-tension de l’appareil.

REMARQUE

Pour la conserver, vous devez la sauvegarder en mémoire interne ou sur clé USB. Voir: “Sauvegarde d’un enregistrement” (p. 73).

Enregistrement avec accompagnement

Vous pouvez vous enregistrer par-dessus un Song existant, qu’il soit interne ou sur carte mémoire. Dans l’exemple ci-après, vous remplacerez une partie de main droite.

Votre prestation au clavier remplacera celle de la Part sélectionnée par les boutons de pistes.

Les données précédemment enregistrées pour la piste sélectionnée ne seront donc pas entendues pendant que l’enregistrement se fait.

fig.Panel-RecSong-e.eps

Enregistrement

Préparation de l’enregistrement

1. Choisissez un Song.

Pour plus de détails sur cette sélection, voir: “Écoute des Songs” (p. 50). Pour enregistrer sur un Song en mémoire externe, branchez la clé USB ou insérez la disquette

appropriée avant de poursuivre (p. 25).

En réglant le volume de lecture du Song, vous pouvez équilibrer la balance avec le son joué par le clavier (p. 55).

2. Choisissez le son joué par le clavier (p. 29).

3. Choisissez le tempo d’enregistrement.

REMARQUE

L’enregistrement se fait en suivant le tempo du Song sélectionné pour l’enregistrement. Les indications de mesure (métrique) seront également les mêmes que celles du Song.

Enregistrement

Mise en attente d’enregistrement

4. Appuyez sur le bouton [ ].

Le dialogue ci-dessous apparaît.

fig.d-OverRec.eps

5. Appuyez à nouveau sur le bouton [ ].

L’écran ci-dessous apparaît.

fig.d-OverRec2.eps

6. Appuyez sur le bouton de piste de la Part à enregistrer (son

témoin se met à clignoter).

Cette procédure vous permet d’enregistrer tout en écoutant les autres pistes du Song. Le bouton [ ] s’allume en fixe, le témoin du bouton [ ] se met à clignoter et le LX-10 passe

en attente d’enregistrement. Si vous préférez abandonner l’enregistrement, appuyez à nouveau sur le bouton [ ] .

Correspondance entre les Parties et les boutons de pistes

Bouton de piste Partie enregistrée [Right] Partie de main droite [Left] Partie de main gauche [Accomp] Autres données d’exécution (hors main gauche et main droite)

Lancement de l’enregistrement

7. Appuyez sur le bouton [ ].

Après deux mesures de décompte préalable, l’enregistrement commence. Si vous avez lancé l’enregistrement en commençant à jouer (sans utiliser le bouton [ ]) le

démarrage est immédiat, sans décompte. Dès que l’enregistrement commence, les boutons [ ] et [ ] s’allument en fixe.

Pendant le décompte, le numéro des mesures apparaît dans la partie inférieure droite de l’écran: « -2 », puis « -1 ».

Arrêt de l’enregistrement

8. Appuyez sur le bouton [ ].

L’enregistrement s’arrête.

Écoute de la prestation enregistrée

9. Dans la page de sélection de Song, appuyez sur [ ].

Vous revenez au début de votre enregistrement.

10. Appuyez sur le bouton [ ].

L’enregistrement est mis en lecture.

11. Appuyez à nouveau sur le bouton [ ] pour arrêter la

lecture.

Enregistrement

Cette prestation enregistrée est effacée automatiquement à la mise hors-tension de l’appareil.

REMARQUE

Pour la conserver, vous devez la sauvegarder en mémoire interne ou sur clé USB. Voir: “Sauvegarde d’un enregistrement” (p. 73).

Enregistrement

Effacement d’enregistrements

Pour supprimer un enregistrement, procédez comme suit:

fig.Panel-RecNew-e.eps

1. Appuyez sur le bouton [Song].

La page des enregistrements apparaît.

fig.d-NewSong2.eps

2. Appuyez sur le bouton [+].

Un dialogue de confirmation apparaît.

fig.d-SongDelete.eps

Si vous préférez abandonner l’effacement, appuyez sur [ ].

3. Appuyez sur le bouton [ ].

L’enregistrement est effacé.

Vous pouvez aussi effacer l’enregistrement en maintenant le bouton [Song] enfoncé et en appuyant sur [ ].

Vos enregistrements en mémoire temporaire sont automatiquement effacés à la mise hors-tension de l’appareil.

Sauvegardes

Initialisation mémoire

Ces procédures permettent d’effacer complètement tous les Songs présents en mémoire interne, sur clé USB (vendue séparément) ou sur disquettes (vendues séparément).

Une fois l’initialisation achevée, tous les Songs présents en mémoire auront été effacés. Les

REMARQUE

fig.panel-deleteSong-e.eps

données ne pourront en être récupérées et nous vous conseillons donc d’être très prudents avant de lancer cette procédure.

Si vous utilisez une clé USB ou une disquette (vendues séparément) neuves pour la première fois sur le LX-10, vous devrez les initialiser (formater) avant de pouvoir les utiliser. Le LX-10 ne peut pas utiliser de clés USB ou de disquettes qui n’ont pas été initialisées.

Pour plus de détails sur l’utilisation des clés USB, voir “Utilisation de supports mémoires externes” (p. 24).

1. Pour initialiser une clé USB, branchez-la sur le port USB de

l’appareil (p. 24). Pour initialiser une disquette, branchez un lecteur de disquette sur le port USB de l’appareil et insérez une disquette dedans.

2. Appuyez sur le bouton [File].

La page File Menu apparaît.

3. Utilisez les boutons [▲] [▼] pour choisir « Format Media ».

fig.d-FileMenuFormat.eps

Sauvegardes

fig.d-Format.eps

5. Utilisez les boutons [-] [+] pour choisir le type de mémoire à

6. Appuyez sur le bouton [ ].

fig.d-Format2.eps

4. Appuyez sur le bouton [ ].

La page Initialize Media apparaît.

initialiser: interne (Internal Memory), externe (USB memory), ou disquette (floppy disk).

Un dialogue de confirmation apparaît.

L’appui sur le bouton [ ] ramène à l’écran précédent sans effectuer l’opération.

7. Appuyez sur le bouton [ ].

L’initialisation commence. L’ensemble de la mémoire du support considéré est effacé.

REMARQUE

N’éteignez pas l’appareil tant que « Executing... » est présent sur l’écran.

Si l’écran affiche « Error », reportez-vous à: “Messages d’erreur” (p. 100).

L’initialisation de la mémoire interne du LX-10 ne concerne rien d’autre que les données d’exécution contenues dans cette mémoire interne. Pour ramener l’appareil dans sa configuration d’usine, utilisez la fonction Factory Reset (réinitialisation) (p. 91).

Ne débranchez pas la clé USB tant que son initialisation n’est pas terminée.

N’éjectez pas la disquette et ne débranchez pas le lecteur tant que l’initialisation de la disquette n’est pas terminée.

Sauvegarde et copie

Un Song enregistré en mémoire temporaire peut être sauvegardé en mémoire interne ou sur clé USB.

Les Songs sauvegardés en mémoire interne peuvent, pour leur part, être sauvegardés sur support externe (clé USB par exemple).

fig.SongSaveCopy.eps

Sauvegardes

LX-10

Song enregistré

SauvegardeSauvegarde

Copie

Support externe

LX-10

Mémoire interne

Clé USB, disquette

(vendues séparément)

Sauvegarde d’un Song enregistré vers la mémoire interne

• Un Song (morceau) enregistré peut être sauvegardé dans la mémoire interne du LX-10 pour lui éviter d’être effacé à la mise hors tension de l’appareil. Un Song enregistré (mais non sauvegardé) serait en effet perdu autrement. Quand il est sauvegardé en mémoire interne, vous pouvez à nouveau y accéder quand vous remettez l’appareil sous tension.

Sauvegarde sur clé USB

• Vous pouvez aussi sauvegarder vos Song sur clé USB. Ce moyen de sauvegarde externe présente de nombreux avantages de sécurité.

Sauvegarde des morceaux écoutés fréquemment en mémoire interne

• Vous pouvez aussi sauvegarder en mémoire interne les morceaux Presets en cours d’étude.

REMARQUE

Les fichiers audio ou les CDs audio ne peuvent pas être copiés en mémoire interne.

Sauvegardes

Sauvegarde d’un enregistrement

Un Song enregistré peut être sauvegardé en mémoire interne ou sur clé USB (vendue séparément), ce qui lui évitera d’être effacé par la mise hors-tension de l’appareil.

fig.Panel-SaveSong-e.eps

1. Pour procéder à cette sauvegarde, branchez une clé USB sur

le port USB dédié de l’appareil (p. 24).

Pour sauvegarder sur disquette, branchez un lecteur sur le port USB dédié et insérez une disquette dans ce lecteur.

2. Appuyez sur le bouton [File] .

fig.d-FileMenu.eps

La page File Menu apparaît.

3. Utilisez les boutons [▲] [▼] pour choisir « Save Song ».

Saisie du nom du Song

4. Appuyez sur le bouton [ ].

fig.d-FileName.eps

Une page de saisie du nom du Song apparaît.

Utilisez les boutons [-] [+] pour choisir la position du caractère

6. Utilisez les touches d’appel des sons pour choisir le type de

caractère.

Bouton [Piano] [E. Piano] [Organ] [Strings] [Voice] Caractères Lettres Chiffres Symboles Espace Suppression

7. Utilisez les boutons [▲] [▼] pour choisir le caractère.

8. Quand la saisie du nom est terminée, appuyez sur [ ].

La page de sélection de la destination du Song apparaît.

Choix de la destination de sauvegarde du Song

fig.d-FileSave2.eps

9. Utilisez les boutons [-] [+] pour choisir le type de mémoire:

interne (internal memory), externe (USB memory) ou sur disquette (floppy disk).

10. Utilisez les boutons [▲] [▼] pour contraster le type mémoire.

fig.d-FileSave3.eps

Sauvegardes

11. Utilisez les boutons [-] [+] pour choisir l’emplacement de

destination.

Le nom du Song actuellement présent dans l’emplacement s’affiche à la droite du numéro. S’il s’agit de (Empty), cet emplacement mémoire est vide. Choisissez par défaut un emplacement

de ce type. Si vous préférez effacer un Song inutile et le remplacer par votre nouvel enregistrement, sélectionnez-le.

Sauvegarde du Song

12. Appuyez sur le bouton [ ].

Le Song est sauvegardé dans cet emplacement.

REMARQUE

fig.d-FileSave4.eps

N’éteignez pas l’appareil tant que « Executing... » est présent sur l’écran.

À l’étape 11, si vous avez choisi un emplacement non vide, le message de confirmation ci-dessous apparaîtra quand vous appuierez sur le bouton [ ] à l’étape 12.

Si vous préférez abandonner la sauvegarde, appuyez sur [ ]. Pour confirmer l’effacement du Song antérieurement présent et son remplacement par le nouvel

enregistrement, appuyez sur [ ].

Sauvegardes

Suppression d’un Song

Pour supprimer un Song précédemment sauvegardé en mémoire interne, sur clé USB ou sur disquette, procédez comme suit.

Pour supprimer tous les Songs présents sur un de ces supports mémoire, reportez-vous à “Initialisation mémoire” (p. 70).

fig.Panel-deleteSong-e.eps

1. Pour supprimer un Song sur une clé USB, branchez celle-ci

sur le port USB dédié de l’appareil (p. 24).

Pour supprimer un Song sur disquette, branchez votre lecteur de disquettes sur le port USB dédié de l’appareil et insérez la disquette dans ce lecteur.

2. Appuyez sur le bouton [File].

La page File Menu apparaît.

3. Utilisez les boutons [▲] [▼] pour choisir « Delete Song ».

fig.d-FileMenuDel.eps

4. Appuyez sur le bouton [ ].

La page Delete Song apparaît.

fig.d-FileDelete.eps

Choix du Song à supprimer

5. Utilisez les boutons [-] [+] pour choisir le type de mémoire sur

laquelle doit se faire la suppression de Song: interne (internal memory), externe (USB memory) ou sur disquette (floppy disk).

6. Appuyez sur le bouton [▼].

fig.d-FileDelete2.eps

7. Utilisez les boutons [-] [+] pour choisir le Song à supprimer.

Sauvegardes

Suppression du Song

8. Appuyez sur le bouton [ ].

Un dialogue de confirmation apparaît.

fig.d-FileDelete3.eps

Si vous préférez abandonner l’opération, appuyez sur [ ].

9. Appuyez sur le bouton [ ].

Le Song sélectionné est supprimé.

REMARQUE

N’éteignez pas l’appareil tant que « Executing... » est présent sur l’écran.

Sauvegardes

Copie d’un Song

Les Songs sauvegardés en mémoire interne peuvent être copiés sur clé USB ou sur disquette. Inversement, les Song présents sur ces supports peuvent aussi être copiés en mémoire interne.

fig.Panel-SaveSong-e.eps

Préparation de la copie

1. Branchez une clé USB sur le port USB dédié de l’appareil (p.

24) ou branchez votre lecteur de disquette sur ce port USB et

insérez votre disquette dans le lecteur.

2. Appuyez sur le bouton [File].

La page File Menu apparaît.

3. Utilisez les boutons [▲] [▼] pour choisir « Copy Song ».

fig.d-FileMenuCopy.eps

4. Appuyez sur le bouton [ ].

La page de sélection de la source apparaît.

fig.d-FileCopy.eps

Choix du Song à copier

5. Utilisez les boutons [-] [+] pour choisir le type de mémoire sur

laquelle se trouve le fichier source.

6. Appuyez sur le bouton [▼].

fig.d-FileCopy2.eps

7. Utilisez les boutons [-] [+] pour choisir le Song à copier.

Avec le choix « Copy all », tous les Songs présents sur la source seront copiés.

Sauvegardes

8. Appuyez sur le bouton [ ].

La page de sélection de la destination apparaît.

fig.d-FileCopy3.eps

9. Utilisez les boutons [-] [+] pour choisir l’emplacement de

destination de la copie.

Le nom du Song actuellement présent dans l’emplacement s’affiche à la droite du numéro. S’il s’agit de (Empty), cet emplacement mémoire est vide. Choisissez par défaut un emplacement

de ce type. Si vous préférez effacer un Song inutile et le remplacer par votre copie, sélectionnezle.

Copie du Song

10. Appuyez sur le bouton [ ].

Le Song sélectionné est copié dans le nouvel emplacement.

REMARQUE

N’éteignez pas l’appareil tant que « Executing... » est présent sur l’écran.

Vous ne pouvez pas copier de données audio.

Autres réglages

Le mode « Function » vous permet d’accéder à divers réglages pour l’enregistrement et l’exécution.

Options accessibles en mode « Function »

fig.Panel-Function-e.eps

1. Maintenez le bouton [Effects] enfoncé

et appuyez sur le bouton [3D].

Un écran semblable à celui-ci apparaît: vous êtes en mode « Function ».

fig.FuncMenu-d.eps

Les boutons [Effects], [3D], et [ ] clignotent et les boutons [▲], [▼] et [Piano Designer] s’allument en fixe.

2. Utilisez les boutons [▲] [▼] pour

choisir le paramètre à éditer.

3. Appuyez sur le bouton [ ] pour

accéder à la page de paramétrage.

4. Utilisez les boutons [-] [+] pour

modifier la valeur.

Ces modifications sont annulées et ramenées à leurs valeurs par défaut à la mise hors-tension de

REMARQUE

l’appareil. Pour les conserver, utilisez la procédure de sauvegarde Memory Backup (p. 89).

Paramètres accessibles

Fonction Page Master Tuning p. 80 Equalizer p. 81 Part Mute p. 82 Accomp Track p. 82 Play Mode p. 82 CD/Audio Type p. 83 CD/Audio Sync p. 83 Metronome Sound p. 83 Metronome Pattern p. 83 Countdown p. 84

5. Appuyez sur le bouton [Piano

Designer] pour revenir à l’écran précédent.

Pour d’autres réglages, reprenez à l’étape 2 et choisissez un autre paramètre.

Appuyez sur le bouton [Piano Designer] pour quitter le mode Function.

Les témoins des différents boutons reviennent à leur état antérieur.

Countdown Sound p. 84 Countdown Part p. 84 Transpose Mode p. 84 Octave Shift p. 84 Fix Velocity p. 84 Damper Pedal Part p. 85 Center Pedal Part p. 85 Center Pedal Func p. 85

Fonction Page

Left Pedal Part p. 85

Autres réglages

Accordage

Left Pedal Func p. 85 Local Control p. 85 MIDI Transmit Ch. p. 86 Composer MIDI Out p. 86 USB Driver p. 87 Ext. Memory Mode p. 87 Master Gain p. 88 3D Mode p. 88 Track Assign p. 88 Lyrics p. 88 Recommended Tone p. 89 Language p. 89 Memory Backup p. 89 Factory Reset p. 90

Accordage général (Master Tuning)

Pour pouvoir jouer avec d’autres instruments vous pouvez avoir à vous régler avec eux sur un même diapason.

Le terme de « diapason » correspond à la hauteur du son obtenu quand vous jouez le la du milieu du clavier. Quand vous devez jouer avec d’autres instruments, il peut être nécessaire de modifier cet accordage pour vous adapter à eux. Cette fonction concerne l’accordage général (et tous les sons) de l’appareil.

1. Maintenez [Effects] enfoncé et

appuyez sur le bouton [3D].

Le LX-10 passe en mode « Functions ».

2. Utilisez le bouton [▲] pour

sélectionner « Master Tuning ».

fig.d-FuncMenu.eps

3. Appuyez sur le bouton [ ] pour

accéder à la page de réglage.

fig.d-Tuning.eps

4. Utilisez les boutons [-] [+] pour

modifier la hauteur du diapason.

Valeurs

de 415,3 Hz à 466,2 Hz

À la sortie d’usine, cet instrument est réglé sur « 440 Hz ».

5. Appuyez deux fois sur le bouton

[Piano Designer] pour quitter le mode « Function ».

Autres réglages

Égalisation

Paramètres d’égalisation (Equalizer)

L’égaliseur permet de modifier les caractéristiques timbrales du son en renforçant ou en réduisant certaines bandes de fréquences.

Maintenez [Effects] et appuyez sur [3D]

2. Utilisez les boutons [▲] [▼] pour

sélectionner « Equalizer ».

3. Appuyez sur le bouton [ ].

L’écran ci-dessous apparaît.

fig.d-EQ-Off.eps

4. Appuyez sur le bouton [+] pour

sélectionner « On ».

fig.d-EQ-On.eps

Paramètre EQ

Number High

Gain

High Freq

High Mid Gain

High Mid Freq

High Mid Q

Low Mid Gain

Low Mid Freq

Valeurs Description

1 à 4

-12 à +12 dB

1.25 k à 16.0 k (Hz)

-12 à +12 dB

16 à 16.0 k (Hz)

0.5, 1.0, 2.0,

4.0, 8.0

-12 à +12 dB

16 à 16.0 k (Hz)

Sélection de presets d’égalisation.

Niveau des hautes fréquences.

Fréquence de coupure pour les aigus. En général le niveau est modifié audessus de ce point.

Niveau des fréquences medium-aiguës.

Fréquence centrale de l’égalisation mediumaiguë. Le niveau agit sur une bande de fréquences entourant celle-ci.

Largeur de la bande d’égalisation mediumaiguë. Plus la valeur est élevée et plus la bande est étroite.

Niveau des fréquences medium-graves.

Fréquence centrale de l’égalisation mediumgrave. Le niveau agit sur une bande de fréquences entourant celle-ci.

5. Appuyez sur le bouton [ ].

La page de réglage de l’égaliseur apparaît.

fig.d-EQ-Number.eps

Utilisez les boutons [▲] [▼] pour faire un choix.

fig.d-EQ-Param.eps

7. Utilisez les boutons [-] [+] pour

modifier la valeur du paramètre.

Low Mid Q

Low Gain -12 à +12 dB

Low Freq 100 à 1.0 k (Hz)

REMARQUE

0.5, 1.0, 2.0,

4.0, 8.0

Des valeurs de gain trop élevées peuvent créer de la distorsion. Dans ce cas, réduisez le gain général (p.

88).

Largeur de la bande d’égalisation mediumgrave. Plus la valeur est élevée et plus la bande est étroite.

Niveau des basses fréquences.

Fréquence de coupure pour les graves. En général le niveau est modifié endessous de ce point.

Autres réglages

Lecture de Songs

Choix des parts actives (Part Mute)

Vous pouvez choisir pour chaque Part d’un Song si elle est active ou non.

1. Maintenez le bouton [Effects] enfoncé

et appuyez sur le bouton [3D].

Le LX-10 passe en mode « Function ».

2. Utilisez les boutons [▲] [▼] pour

sélectionner « Part Mute ».

3. Appuyez sur le bouton [ ].

L’écran ci-dessous apparaît.

fig.d-PartMute.eps

La plupart des fichiers SMF du commerce comportent seize canaux (Parts).

Chaque canal contient des données d’exécution différentes: le canal 1 une partie de cordes, le canal 2 une partie de basse ou le canal 10 la batterie, par exemple. Le morceau est composé de ces seize canaux lus simultanément.

fig.MelodyChannel.eps

Canal 1

Canal 2

Canal 10

Canal 16

Strings

Bass

Drums

Guitar

Utilisation du bouton [Accomp] pour changer de partie mutée (Accomp Track)

4. Utilisez les boutons [▲] [▼] pour

sélectionner une Part.

5. Utilisez les boutons [-] [+] pour choisir

le statut de lecture de chaque Part.

En appuyant sur le [+], un « M » apparaît à gauche de cette Part et elle est mutée (désactivée). Un nouvel appui sur le bouton [+] annule ce mute.

fig.d-PartMute2.eps

En appuyant sur le [-] un « M » apparaît à gauche de toutes les autres Parts: seule celle qui est sélectionnée n’en comporte pas et est donc entendue en « solo ». Appuyez à nouveau sur [-] pour annuler ce solo.

fig.d-PartMute3.eps

Détermine le type de mute provoqué par l’appui sur le bouton [Accomp] et l’extinction de son témoin.

Paramètres Description

Accomp & Rhythm

Accomp

Rhythm

REMARQUE

Ce changement ne prendra effet qu’à la prochaine sélection de Song.

Mute de l’accompagnement et du rythme.

Mute de l’accompagnement seul. (le rythme n’est pas muté.)

Mute du rythme seul. (l’accompagnement n’est pas muté.)

Choix du mode de lecture (Play Mode)

Vous pouvez choisir la manière dont la lecture s’enchaîne ou pas entre Songs.

Paramètres Description

Les Songs sont lus séparément.

One Song

Quand le Song en cours arrive à sa fin, la lecture s’arrête.

All Song

Les Songs sont lus les uns après les autres : Songs presets, Songs en mémoire interne, Songs sur clé USB etc.

Autres réglages

Lecture des CDs

Sélection du type de CD (CD/ Audio Type)

Le LX-10 peut se révéler incapable de reconnaître le type de CD que vous utilisez. Vous pouvez alors être amené à effectuer cette sélection manuellement.

Valeurs Description

Auto Détection automatique du type de CD.

Les CDs «Player Piano » contiennent à la

Type A

Type B

Stereo

REMARQUE

Certains CD Player Piano du commerce peuvent ne pas être lisibles sur le LX-10.

fois des données audio et des données MIDI et le format des données peut varier de l’un à l’autre. S’il ne correspond pas aux normes du LX-10, un « bip » se fait entendre. Certains CDs « Piano player » peuvent ne pas être lisibles sur le LX-10.

CD audio du commerce (CDs non destinés à l’utilisation avec la fonction Player Piano)

Métronome

Choix du son (Metronome Sound)

Vous pouvez changer le son du clic du métronome selon la liste ci-après. Le métronome s’active dès que vous accédez à sa page de paramétrage pour que vous puissiez en faire le test.

Sons de métronome

Clic, Clic électronique, Voix (japonaise), Voix (anglaise), Animal, Blocs, Triangle & castagnettes, Claquements de mains

Motif rythmique utilisé par le métronome (Metronome Pattern)

Vous pouvez aussi demander au métronome de découper des intervalles différents d’une noire. Le métronome s’active dès que vous accédez à sa page de paramétrage.

Synchronisation de la mise en place du piano par rapport à l’accompagnement (CD/Audio Sync)

Avec certains CDs destinés à être utilisés avec la fonction Piano Player, la mise en place de la partie de piano par rapport à la partie d’accompagnement peut être désynchronisée. Vous pouvez alors la re-synchroniser grâce à cette fonction.

Valeurs Description

Plus la valeur est élevée et plus le son du

0 à 100

piano est retardé par rapport à l’accompagnement.

Paramètres Description

Normal normal

blanche pointée

blanche

noire pointée

noire

croche pointée

croche

double-croche

Double

Triplet découpage du premier temps en triolets Shuffle ajout d’un contretemps décalé (shuffle)

REMARQUE

Le métronome ne peut pas être activé lors de la lecture de fichiers audio ou de CD audio.

ajout d’un contretemps sur le premier temps

Autres réglages

Décompte préalable (Countdown)

Un décompte consiste à faire entendre le compte des temps à la fin d’une introduction (avant de commencer à jouer) pour pouvoir commencer en mesure et bien en place.

Paramètres Description On Activation du décompte Off Pas de décompte

Son du décompte (Countdown Sound)

Vous pouvez choisir le son utilisé pour le décompte.

Sons

Voix (en anglais), Voix (en japonais)

Choix de la Part concernée par le décompte (Countdown Part)

Clavier

Partie affectée par la transposition (Transpose Mode)

Détermine ce qui est affecté par la fonction de transposition: soit le clavier et la lecture des Songs, soit l’un ou l’autre.

→ Key Transpose (p. 38), Playback Transpose (p. 59)

Paramètres Description Keyboard Transposition du clavier seul Song Transposition en lecture seule

Keyboard & Song

Transposition d’octave (Octave Shift)

Vous pouvez modifier la hauteur du Tone 2 en mode Dual Play (p. 42) et la hauteur du son Lower en mode Split (p. 45) par pas d’une octave.

Cela peut vous servir, par exemple, à remonter le son Lower à la même tessiture que le son Upper en mode Split.

Transposition du clavier et de la lecture

Détermine la Part servant de repère pour le décompte. Il se fera entendre juste avant que cette Part commence à jouer.

Paramètres Description

Right & Left Track

Left Track Partie de main gauche d’un Song Right Track Partie de main droite d’un Song Part 1–16 Une Part de 1 à 16

REMARQUE

À la sélection d’un nouveau Song, ce paramétrage revient automatiquement à « Right & Left Track ».

Parties de main droite et de main gauche d’un Song

Paramètres

-2 à +2

La plage de transposition peut aller de deux octaves vers le bas à deux octaves vers le haut.

La hauteur descend d’une octave à chaque pression sur le bouton[-] et monte d’une octave à chaque pression sur le bouton [+].

Pour revenir à la hauteur originale, appuyez simultanément sur les boutons [-] et [+].

Valeur de la vélocité « fixe » (Fix Velocity)

Ce réglage permet de choisir la valeur de la vélocité quand la fonction Keyboard Touch (p. 32) est réglée sur « Fixed ».

Quand vous faites ce choix toutes les notes seront entendues à la même vélocité quelle que soit la force appliquée aux touches du clavier. Cette vélocité se choisit ici.

Paramètres

1 à 127

Autres réglages

(1)

MIDI

(2)

OUT

Séquenceur

Mémoire

Générateur de son

Chaque note jouée est entendue deux fois

Soft Thru On

Local On

Le son est entendu

Générateur de son

Local Off

Pas de son

Générateur de son

Pédales

Affectation des actions de pédales (Damper/Center/Left Pedal Part)

Dans les modes Dual et Split, l’action des pédales s’applique normalement aux deux sons joués, mais vous pouvez aussi en décider autrement en fonction de vos besoins.

Paramètres Description

Right & Left Toutes actions activées

Right

Left

Choix des actions de pédales (Center/Left Pedal Func)

À la mise sous tension, la pédale gauche fonctionne comme une pédale douce et la pédale centrale comme une pédale tonale (p. 23). Vous pouvez les réaffecter de diverses manières.

Actif seulement sur le Tone 1 (mode dual)/ Tone de main gauche (mode split)

Actif seulement sur le Tone 2 (mode dual)/ Tone de main droite (mode split)

MIDI

Cette section vous permet d’effectuer divers paramétrages MIDI pour le LX-10. Pour plus de détails, voir “Branchement sur des unités MIDI” (p. 94).

Utilisation avec séquenceur (Local Control)

Si vous utilisez un séquenceur MIDI mettez ce paramètre en positionLocal Off.

La fonction Thru du séquenceur étant en général activée par défaut, les notes jouées par le clavier ou lues par le séquenceur sont envoyées au générateur de son par deux chemins différents (1) et (2) comme indiqué sur le schéma cidessous, chaque note sera doublée voire parfois interrompue. Pour éviter ce phénomène vous pouvez utiliser la fonction Local Off pour couper le chemin (1).

fig.LocalCntr.e

Fonction Description Damper Fonction de pédale forte. Soft Fonction de pédale douce. Sostenuto Fonction de pédale tonale. Expression Contrôle du volume.

Play/Stop

Reproduit au pied l’action du bouton [].

Activation/désactivation des effets au

Effect Sw

pied reproduisant l’appui sur le bouton [Effects]. Dans le cas de l’effet « rotary », agit sur la vitesse de rotation.

Bend Up Variation de hauteur vers le haut. Bend Down Variation de hauteur vers le bas. Modulation Ajout de vibrato.

L’appui sur la pédale fait apparaître le

Layer

Tone 2 en mode Dual.

* Cette fonction n’est active qu’en mode Dual

L’appui sur la pédale fait apparaître le même son une octave au-dessus.

Octave

* Cette fonction n’est pas accessible dans les

(p. 42).

modes Twin Piano (p. 40), Dual (p. 42), ou Split (p. 45).

Local On: Le clavier et le générateur de son interne sont

reliés.

fig.LocalOn.e

Local Off:Le clavier et le séquenceur ne sont pas reliés au

générateur de son interne. L’appareil ne produit aucun son si un circuit MIDI externe n’est pas mis en place.

fig.LocalOff.e

Autres réglages

Paramètres Description

Fonction Local On.

Off

Clavier et séquenceur sont reliés au générateur de son interne.

Fonction Local Off. Clavier et séquenceur ne sont pas reliés au générateur de son interne. Le jeu sur le clavier ou la mise en lecture du séquenceur ne produisent pas de son.

Choix du canal de transmission (MIDI Transmit Ch.)

Détermine le numéro du canal MIDI utilisé par le LX-10 pour la transmission MIDI.

Le système MIDI dispose de 16 canaux numérotés de 1 à 16. Même quand le branchement physique du câble est réalisé, la

communication entre les appareils reste impossible tant que les canaux des deux appareils ne correspondent pas.

Le LX-10 reçoit sur les canaux de 1 à 16

Paramètres (Canaux)

Autres paramètres

Utilisation du V-LINK (V-LINK)

En branchant le LX-10 sur une unité vidéo compatible V-LINK, vous pouvez contrôler ses images depuis le LX-10.

921

Pour éviter tout dysfonctionnement ou dommage à

REMARQUE

À propos du V-LINK

Le V-LINK ( ) est une fonction qui permet d’utiliser la musique et les images de manière interactive. En utilisant le MIDI pour relier deux unités compatibles V-LINK ou plus, vous pouvez accéder à un grand nombre d’effets visuels qui renforceront l’expressivité de votre prestation.

Utilisation du V-LINK

1. Appuyez sur le bouton [V-LINK] pour

vos haut-parleurs, veillez à réduire le volume au minimum et à éteindre tous vos appareils avant d’effectuer vos branchements.

activer ou désactiver la fonction.

Off, 1 à 16

En position « Off », le LX-10 ne transmet pas de données MIDI.

Pour plus de détails sur les branchements, voir “Branchement sur des unités MIDI” (p. 94).

Envoi de données MIDI vers une unité externe (Composer MIDI Out)

Quand la fonction Composer MIDI Out est activée, vous pouvez adresser les données enregistrées sur le LX-10 vers une unité MIDI externe ou un ordinateur.

Paramètres Description On Données transmises. Off Données non transmises.

Paramètres

On Fonction V-LINK activée. Off Fonction V-LINK désactivée.

Quand la fonction est activée, l’icône du V-LINK est visible dans la partie inférieure gauche de l’écran.

fig.VLinkIcon.eps

Vous pouvez contrôler la diffusion d’images à partir des douze touches les plus à gauche du clavier.

C1 D1 E1 F1 G1A0

de la 0 à sol # 1

Description

REMARQUE

Quand le V-LINK est activé, les douze touches de la partie gauche du clavier ne produisent aucun son.

Autres réglages

Canal de transmission V-LINK

Cette section permet de définir le canal sur lequel sont transmis les messages de contrôle de la vidéo.

921

1. Maintenez le bouton [V-LINK] enfoncé

et appuyez sur les boutons [-] [+].

La page de sélection du canal de transmission V-LINK apparaît.

2. Utilisez les boutons [-] [+] pour choisir

le canal de transmission.

Paramètres

1 à 16

À la sortie d’usine, ce canal est réglé sur « 16 ».

Choix du pilote (USB Driver)

Il n’y a normalement pas besoin d’installer de pilote spécifique pour brancher le LX-10 sur votre ordinateur. Toutefois si vous rencontrez des problèmes ou une mauvaise qualité des transmissions, l’utilisation du pilote (driver) spécifique Roland peut éventuellement les corriger.

Installez et sélectionnez le pilote de votre choix.

Paramètres Description

Utilisez cette option si vous utilisez un driv-

Generic

Original

Après avoir modifié ce paramétrage, éteignez l’appareil puis rallumez-le.

Pour plus de détails sur le téléchargement et l’installation des pilotes spécifiques Roland, reportez-vous au site internet Roland:

http://www.roland.com/

Pour plus de détails sur le branchement sur votre ordinateur par le port USB, voir “Connexion USB sur un ordinateur” (p. 95)

Ce réglage reste mémorisé à la mise hors-tension de l’appareil.

er USB générique fourni avec le système. C’est le mode à choisir par défaut.

Choisissez cette option si vous utilisez un pilote (driver) téléchargé depuis le site internet Roland.

Mode d’utilisation de la clé USB (Ext. Memory Mode)

Dans certains cas, quand une clé USB est branchée sur le port USB, le transfert des données peut se révéler être anormalement long voire interrompu.

Une modification du mode de communication de la clé USB peut résoudre ce problème.

Paramètres

Mode 1, Mode2

Après avoir modifié ce paramétrage, éteignez l’appareil puis rallumez-le.

Ce réglage reste mémorisé à la mise hors-tension de l’appareil.

Autres réglages

Réglage de Volume (Master Gain)

Quand vous diffusez le son du LX-10 sur un système externe, vous pouvez être amené à agir sur le gain général (Master Gain) pour obtenir un volume suffisant quand le bouton [Volume] du LX-10 est au maximum. Pour effectuer ce réglage, procédez comme suit.

Noter que ce paramètre affecte également le niveau de la diffusion interne et de l’écoute au casque.

REMARQUE

-12 à 12 dB

Un gain trop élevé peut générer de la distorsion.

Paramètres

Affectation de l’effet 3D (3D Mode)

Détermine la manière dont l’effet 3D Sound Control (p. 33) est appliqué.

Affectation des Parts aux boutons Track en lecture de fichiers SMF (Track Assign)

Normalement, la lecture de fichiers SMF destinés aux instruments Roland Piano Digital (p. 111) affecte la partie de main gauche au bouton de piste [Left] et la partie de main droite au bouton de piste [Right]. Mais avec des fichiers SMF provenant d’autres sources, cette affectation peut être différente.

Si, en réglage « Auto », vous ne pouvez pas contrôler correctement les parties de main droite et de main gauche de votre morceau (p. 55), choisissez une des autres options « 2/ 1 Part » ou « 3/4 Part ».

Ce réglage peut être utilisé pour des Songs

REMARQUE

Paramètres Description

Auto

enregistrés à un format SMF différent de celui des Presets internes: il n’affecte pas les presets internes.

La Part affectée à chaque piste (track) est déterminée automatiquement dans le fichier Song.

Paramètres Description

Quand un casque est branché, le niveau d’effet est optimisé pour l’écoute au

Auto

Speaker

Headphones

casque et quand aucun casque n’est branché, il est optimisé pour l’écoute sur haut-parleurs.

La profondeur de l’effet est optimisée pour l’écoute sur haut-parleurs, qu’un casque soit ou non branché. L’effet 3D sound control s’applique également aux sorties Output, permettant de bénéficier aussi de cet effet avec des écoutes externes.

La profondeur de l’effet est optimisée pour l’écoute au casque, que celui-ci soit ou non branché.

La Part 1 est affectée au bouton [Right], la

2/1 Part

3/4 Part

REMARQUE

Après avoir modifié ce réglage, re-sélectionnez le Song.

Part 2 au bouton [Left], et les Parts restantes au bouton [Accomp].

La Part 4 est affectée au bouton [Right], la Part 3 au bouton [Left], et les Parts restantes au bouton [Accomp].

Affichage des paroles (Lyrics)

Permet de choisir si les paroles du morceau mis en lecture s’affichent à l’écran (pour les fichiers comportant des paroles).

Paramètres Description On Les paroles sont affichées. Off Les paroles ne sont pas affichées.

Par défaut, à la sortie d’usine, cette option est sur On.

Autres réglages

Affectation des sons conseillés en lecture VIMA TUNES (Recommended Tone)

Vous pouvez brancher un lecteur CD USB du commerce sur le LX-10, et l’utiliser pour la diffusion de morceaux sur CD-ROM créés pour le système VIMA (VIMA TUNES).

Les morceaux fournis sur les CD-ROMs VIMA (VIMA TUNES) sont programmés avec des « sons recommandés » adaptés à chacun d’eux.

Lors de la sélection du Song, ces sons sont automatiquement affectés aux sélecteurs de sons [Strings], [Voice], et [Others] du LX-10 (ces trois boutons clignotent).

En appuyant sur le sélecteur clignotant, le son (Tone) recommandé est sélectionné et le morceau peut être joué avec les sons adaptés.

Vous pouvez paramétrer le LX-10 pour que cette affectation automatique soit activée (On) ou désactivée (Off).

Paramètres Description

Lors de la sélection d’un Song sur un CDROM VIMA (VIMA TUNES), les sons

recommandés sont affectés automatiquement aux sélecteurs [Strings], [Voice], et [Others].

Conservation des réglages à la mise hors-tension (Memory Backup)

Normalement, la plupart des réglages optionnels sont réinitialisés à la mise hors-tension de l’appareil.

Vous pouvez toutefois choisir qu’ils soient mémorisés et rappelés ensuite quand vous le rallumez. Cette fonction est appelée « Memory Backup ».

1. Maintenez enfoncés les boutons

[Effects] et [3D].

Le LX-10 passe en mode « Function ».

2. Utilisez les boutons [▲] [▼] pour

sélectionner « Memory Backup ».

fig.d-FuncMenu-Backup.eps

3. Appuyez sur le bouton [ ].

L’écran ci-dessous apparaît.

fig.d-Backup.eps

Les sons recommandés ne sont pas

Off

Par défaut, à la sortie d’usine, cette option est sur On.

affectés automatiquement aux boutons Tone du LX-10.

Choix de la langue utilisée à l’écran (Language)

Vous pouvez modifier la langue utilisée pour l’affichage sur l’écran.

Paramètres

English, Japanese

Si vous préférez annuler l’opération, appuyez sur le bouton [Piano Designer].

4. Pour lancer la sauvegarde Memory

Backup, appuyez sur [ ].

Un dialogue de confirmation apparaît.

fig.d-Backup2.eps

5. Appuyez sur le bouton [ ] .

Si vous préférez annuler l’opération, appuyez sur le bouton [ ].

Quand l’opération est terminée, la page du mode Function réapparaît.

REMARQUE

Pour le détail des paramètres mémorisés, voir “Paramètres mémorisés par la fonction Memory Backup” (p. 109).

Rappel des réglages d’usine (Factory Reset)

Les modifications apportées par le mode Function peuvent être annulées et les paramètres ramenés dans leur état à la sortie d’usine. Cette réinitialisation s’appelle « Factory Reset ».

Exécutez-la si vous voulez ramener des réglages sauvegardés par la fonction Memory Backup dans leur état original.

Autres réglages

4. Pour lancer la réinitialisation (Factory

Reset), appuyez sur [ ].

Un dialogue de confirmation apparaît.

fig.d-Reset2.eps

Quand vous effectuez un « Factory Reset », tous les

REMARQUE

paramètres antérieurement mémorisés seront effacés et remplacés par les valeurs par défaut.

Cette opération n’efface pas les Songs présents en mémoire interne ou sur clé USB.

Pour effacer tous les Songs présents dans la mémoire interne du LX-10 et tous ceux présents sur clé USB, reportez-vous à “Initialisation mémoire” (p.

70).

1. Maintenez enfoncés les boutons

[Effects] et [3D].

Le LX-10 passe en mode « Function ».

2. Utilisez les boutons [▲] [▼] pour

sélectionner « Factory Reset ».

fig.d-FuncMenu-Reset.eps

5. Appuyez sur le bouton [ ].

Si vous préférez annuler l’opération, appuyez sur le bouton [ ].

Quand la réinitialisation est terminée, le message cidessous apparaît.

fig.d-Reset3.eps

6. Ramenez le bouton [Volume] à fond

vers la gauche (volume au minimum).

7. Éteignez l’appareil puis rallumez-le.

3. Appuyez sur le bouton [ ].

L’écran ci-dessous apparaît.

fig.d-Reset.eps

Si vous préférez annuler l’opération, appuyez sur le bouton [Piano Designer].

Autres réglages

Verrouillage du panneau de contrôle (Panel Lock)

Quand la fonction « Panel Lock » est activée, tous les boutons du panneau de contrôle sont désactivés.

De cette manière, une éventuelle pression malencontreuse sur l’un d’eux restera sans effet.

1. Appuyez simultanément sur les

boutons [V-LINK] et [File].

La fonction Panel Lock est activée. Un symbole représentant une clé apparaît alors dans la

partie supérieure droite de l’écran et tous les contrôles sont inactifs.

Désactivation de la fonction Panel Lock

Appuyez à nouveau simultanément sur les boutons [V-LINK] et [File] .

La fonction Panel Lock est automatiquement désactivée à l’extinction de l’appareil.

Branchement sur des unités externes

Branchement sur un système de diffusion

Il est possible de brancher le LX-10 sur des unités audio externes afin soit de le diffuser dans les haut-parleurs de votre système d’écoute, soit de procéder à un enregistrement audio

Utilisez des câbles audio munis de connecteurs jack 6,35 (vendus séparément) pour effectuer vos branchements.

Pour pouvoir brancher vos câbles sur la partie

REMARQUE

inférieure du clavier du LX-10, vous devez commencer par retirer la plaque de bouchage (p.

19).

Diffusion du son du LX-10 sur des enceintes externes

926a

* L’utilisation de câbles comportant des résistances peut

rendre le volume en entrée extrêmement faible. Utilisez uniquement des câbles ne comportant pas de résistances.

* Pour éviter tout dysfonctionnement et d’endommager

vos haut-parleurs ou votre matériel, veillez à réduire le volume au minimum et à mettre tous vos appareils horstension avant d’effectuer vos branchements.

Sorties

1. Réduisez au minimum le volume du

LX-10 et celui de l’appareil que vous voulez lui relier.

2. Éteignez le LX-10 et l’autre appareil.

3. Effectuez vos branchements à l’aide

de câbles audio (non fournis).

4. Remettez le LX-10 sous tension.

5. Mettez l’appareil externe sous

tension.

Enceintes amplifiées, système de diffusion, etc

Entrées (Line In)

Mise hors-tension

1. Réduisez au minimum le volume du

LX-10 et celui de l’unité externe.

2. Éteignez l’unité externe.

3. Éteignez le LX-10.

6. Réglez les volumes du LX-10 et de

l’unité externe.

Quand vous jouez sur le clavier du LX-10, le son est diffusé par le système de diffusion externe.

Branchement sur des unités externes

Écoute d’une source audio sur le LX-10

Entrées (Input)

Chaîne stéréo, etc.

Sorties (Line Out)

1. Réduisez au minimum le volume du

LX-10 et celui de l’appareil que vous voulez lui relier.

2. Éteignez le LX-10 et l’autre appareil.

3. Effectuez vos branchements à l’aide

de câbles audio (non fournis).

4. Mettez l’appareil externe sous

tension.

5. Remettez le LX-10 sous tension.

Les entrées RCA sont situées sous la partie avant gauche du LX-10. Elles permettent le branchement facile d’un lecteur audio portable.

Mise hors-tension

1. Réduisez au minimum le volume du

LX-10 et celui de l’unité externe.

2. Éteignez le LX-10.

3. Éteignez l’unité externe.

6. Réglez les volumes du LX-10 et de

l’unité externe.

Le son de l’unité externe est diffusé par les haut-parleurs du LX-10.

Réglez le volume de diffusion à partir des contrôles de votre unité externe.

Branchement sur des unités MIDI

Par le branchement d’un câble MIDI entre deux appareils, vous pouvez échanger des données entre eux et effectuer un contrôle à distance: sélection de son sur un appareil à partir de l’autre ou pilotage depuis un autre clavier.

À propos du MIDI

MIDI est l’acronyme de « Musical Instrument Digital Interface » (Interface numérique pour instruments de musique) et constitue un standard universel de communication entre ordinateurs et instruments de musique numériques.

Le LX-10 dispose de prises MIDI qui lui permettent d’échanger ses données avec des unités externes et d’augmenter largement son champ d’action et ses possibilités d’utilisation

Branchement du LX-10

Branchement sur des unités externes

Utilisation du LX-10 avec un générateur de son externe

Sortie

MIDI Out

sur un ordinateur ou un séquenceur

Prises

MIDI Out/In

Câbles MIDI

Câble MIDI

MIDI

THRU OUT

Générateur de son MIDI

Branchement

1. Réduisez au minimum le niveau du

LX-10 et de l’unité MIDI externe.

2. Éteignez le LX-10 et l’unité MIDI

externe.

3. Reliez les deux unités à l’aide ce câble

MIDI (vendu séparément).

4. Rallumez le LX-10 et l’unité MIDI

externe.

REMARQUE

MIDI

OUT

Séquenceur MIDI

Quand le LX-10 est relié à un séquenceur MIDI, mettez-le en « Local Off ». Voir “Utilisation avec séquenceur (Local Control)” (p. 85).

5. Réglez le volume des deux appareils.

6. Veillez à régler le canal de

transmission MIDI en fonction du contexte.

Pour plus de détails à ce sujet, voir transmission (MIDI Transmit Ch.)” (p. 86)

“Choix du canal de

Branchement sur des unités externes

Connexion USB sur un ordinateur

Ces fonctions ne sont accessibles que si vous reliez le port USB (MIDI) du LX-10 (sous sa partie avant gauche) au port USB de votre ordinateur à l’aide d’un câble USB (vendu séparément).

• Vous pouvez alors utiliser les sons du LX-10 pour jouer des fichiers SMF mis en lecture par un logiciel de séquence.

• Et en utilisant les possibilités d’échange de données MIDI entre le LX-10 et l’ordinateur, vous pouvez sauvegarder des Songs créés sur le LX-10 vers l’ordinateur et les exploiter à partir des différentes possibilités de contrôle et d’édition offertes par vos logiciels.

Reliez le LX-10 à l’ordinateur comme indiqué ci-dessous.

Si la connexion avec l’ordinateur ne donne pas les résultats escomptés...

Pour plus de détails sur le téléchargement et l’installation du pilote spécifique Roland, reportez-vous au site internet Roland: http://www.roland.com/

Définissez le pilote correspondant à votre configuration et installez-le. Pour plus de détails, voir “Choix du pilote (USB Driver)” (p. 87).

Attention

• Pour éviter tout dommage aux haut-parleurs et à votre matériel, veillez à réduire au minimum le volume et à débrancher vos appareils avant tout branchement.

Connecteur USB

Ordinateur

Câble USB

Connecteur

USB

* Reportez-vous au site internet Roland pour tout ce qui

concerne les compatibilités systèmes: http://www.roland.com/

• Seules les données MIDI peuvent être transmises par USB.

• Les câbles USB ne sont pas fournis. Adressez-vous à votre revendeur pour en acheter.

• Allumez le LX-10 avant tout lancement d’application MIDI sur l’ordinateur. N’allumez et n’éteignez pas le LX-10 pendant qu’une application MIDI est active sur l’ordinateur.

Dysfonctionnements

En cas de problème commencez par lire ce qui suit.

Symptôme Cause/Action Page

Pas de courant Le câble d’alimentation est-il branché correctement? p. 19

Rien n’apparaît sur l’écran

L’appui sur une pédale est sans effet ou l’effet ne s’arrête plus

Impossible de lire/écrire correctement une clé USB

“Buzz” en provenance d’unités externes

Le volume de l’instrument branché sur les entrées est trop faible

Pas de son

Le LX-10 utilise un écran à cristaux liquide qui peut être incapable d’afficher du texte ou des graphismes si la température est inférieure à 0°.

Le pédalier est-il correctement branché? Vérifiez son branchement.

Si vous débranchez le câble des pédales du LX-10 quand il est sous tension, l’effet de la pédale peut rester bloqué en position « activée ». Veillez à mettre le LX-10 hors-tension avant d’effectuer vos connexions.

Une autre fonction n’a-t-elle pas été affectée à cette pédale? Voir « Fonctions affectées aux pédales ».

S’agit-il d’une clé de marque Roland? Le bon fonctionnement de mémoires de tierces parties ne peut être garanti.

Essayez de modifier le paramétrage des communications pour l’unité USB externe.

Ces unités sont-elles branchées sur différentes sources d’alimentation? Veillez à brancher vos unités externes sur la même prise que le LX-10.

N’utilisez-vous pas un câble contenant une résistance? N’utilisez que des câbles dépourvus de résistance.

—

p. 19

—

p. 86

—

p. 88

—

Pas de son

Pas de son en lecture de Song

Pas de son dans la partie gauche extrême du clavier

Pas de son (quand un instrument MIDI est connecté)

Le câble de haut-parleur est-il branché correctement? p. 19

Le volume du LX-10 ou de l’appareil qui lui est relié n’est-il pas au minimum? p. 22

N’avez-vous pas branché un casque? Ou un connecteur n’est-il pas resté en place dans la prise casque? Lorsque ce connecteur est occupé, les haut-parleurs sont automatiquement déconnectés.

Le paramètre « Local Control » n’est-il pas sur « Off »? Dans ce cas, aucun son interne n’est déclenché directement par le clavier. Mettez ce paramètre en position « On ».

Le volume du Song n’est-il pas à 0? p. 56

Le V-LINK est-il actif? Quand le V-LINK est activé les douze touches de la partie gauche du clavier ne produisent aucun son.

Cet instrument est-il sous tension? —

Les branchements MIDI sont-ils corrects? p. 95

Les canaux MIDI sont-ils concordants? p. 87

p. 24

p. 86

p. 87

Dysfonctionnements

Symptôme Cause/Action Page

Toutes les notes jouées ne sont pas entendues

Le son est bizarre

Le son est trop faible, seules les notes aiguës sont entendues

Le clavier ou le morceau mis en lecture sont désaccordés

Les sons sont entendus deux fois (doublés) quand vous jouez

L’appui sur les sélecteurs [Strings], [Voice], ou [Others] appelle le mauvais instrument

Le nombre maximum de notes pouvant être jouées simultanément par le LX-10 est de 128. L’utilisation excessive de la pédale en jouant avec un accompagnement peut excéder ce chiffre et provoquer l’omission de notes.

Le câble de haut-parleur est-il branché correctement? p. 19

Utilisez-vous une transposition? p. 39

Le paramètre Master Tune est-il bien réglé? p. 81

Le paramètre Temperament est-il bien réglé? p. 32

Le paramètre Stretch Tuning est-il bien réglé? p. 31

Le LX-10 n’est-il pas en mode Dual? p. 43

Si le LX-10 est relié à un séquenceur externe, veillez à le mettre en mode « Local OFF ». Vous pouvez aussi désactiver la fonction « Soft Thru » du séquenceur.

Les sélecteurs INSTRUMENT [Strings] [Voice] [Others] servent également de boutons d’appel pour les « Recommended Tones ». Avec les réglages par défaut, le branchement d’un lecteur de CD sur le port

USB dédie et la mise en lecture d’un Song VIMA (VIMA TUNES) depuis un CD provoque l’affectation automatique des sons les plus appropriés aux pistes [Strings], [Voice], et [Others]. Vous pouvez aussi paramétrer l’appareil pour que l’affectation des sons recommandés ne soit pas automatique.

—

p. 86

p. 90

Les effets ne sont pas appliqués

La réverbération reste audible même après désactivation

Dans le haut du clavier, le son change brutalement d’une note à l’autre

Une résonance aiguë est perceptible

Dans les modes Dual et Split, si différents effets sont affectés aux deux sons sélectionnés, aucun effet ne s’appliquera au Tone 2 (en mode Dual) ou au Tone de la main gauche (en mode Split).

La qualité du son de piano utilisé par le LX-10 restitue en elle-même un sentiment d’espace correspondant à la résonance naturelle d’un piano acoustique et peut donner l’impression d’une réverbération active.

Sur un piano acoustique, les étouffoirs sont interrompus vers la dernière octave du clavier et le son de ces notes dispose donc d’une résonance naturelle et non interrompue. Les pianos numériques Roland reproduisent fidèlement cette caractéristique. Sur le LX-10, la limite d’action de la pédale forte varie en fonction de la

transposition.

Le câble de haut-parleur est-il branché correctement? p. 19

En écoute au casque: Certains sons de piano plus brillants que les autres comportent des com-

posantes aiguës qui peuvent ressembler dans certains cas à une réverbération métallique. Elle est amplifiée par de hauts niveaux de réverbération et vous pouvez y remédier en réduisant ces niveaux.

En écoute sur haut-parleurs: Une autre cause (résonance produite par le LX-10) peut alors être suspectée.

Adressez-vous à votre revendeur ou à un centre de maintenance agréé.

—

Symptôme Cause/Action Page

Les basses sont bizarres ou une vibration parasite intervient parfois

Dysfonctionnements

En écoute sur haut-parleurs: L’écoute à fort volume peut faire résonner d’autres instruments proches du

LX-10, ou divers composants comme des tubes fluorescents, des portes en verre etc. Le problème est alors augmenté par l’augmentation des basses ou du volume. Pour résoudre le problème:

• Positionnez les haut-parleurs à 10–15 cm des murs ou de toute autre surface.

• Réduisez le volume.

• Éloignez les haut-parleurs des objets susceptibles d’entrer en résonance.

En écoute au casque: Une autre cause (résonance produite par le LX-10) peut alors être suspectée.

Adressez-vous à votre revendeur ou à un centre de maintenance agréé.

—

Quand vous mettez le volume au maximum, de la distorsion peut apparaître en fonction de la manière dont vous jouez. Dans ce cas réduisez le volume. Ou bien réduisez le gain général.

p. 22

p. 89

La lecture d’un Song ne se fait pas correctement

L’écran n’affiche-t-il pas le message “OK to delete Song?”

La lecture du Song est impossible

Il ne manque qu’un instrument en lecture

Une piste mutée produit quand même du son

Volume trop faible Le volume du Song n’est-il pas trop réduit? p. 56

Tempo instable

Pour écouter un nouveau morceau, vous devez préalablement libérer la mémoire interne. Effacez les données enregistrées après les avoir éventuellement sauvegardées.

Une piste n’est-elle pas mutée? Quand le témoin d’un instrument est éteint, le son de cette piste est muté.

Appuyez sur le bouton pour le rallumer.

L’option Part Mute n’est-elle pas active? Les Parts mutées ne peuvent pas être entendues.

Le volume « track mute » n’a-t-il pas une valeur différente de 0? Si vous le ramenez à 0, la piste sera effectivement inaudible.

En lecture à partir d’une clé USB, le tempo peut devenir instable en présence d’un trop gros flux de données.

p. 27

p. 70

p. 55

p. 83

p. 56

—

Les données audio sont-elles à un format compatible avec le LX-10?

Lecture impossible pour un Song sauvegardé sur clé USB

Pas d’affichage du nom d’un Song sauvegardé sur clé USB

Reportez-vous page suivante pour la liste des compatibilités.

Le fichier porte-t-il bien l’extension de nom .MID? Les fichiers comportant d’autres extensions ne peuvent pas être reconnus.

Le nom ne s’affiche pas si aucune information le concernant n’a été saisie dans le Song ou s’il n’est constitué que d’espaces.

Le fichier porte-t-il bien l’extension de nom .MID? Les fichiers comportant d’autres extensions ne peuvent pas être reconnus.

Enregistrement/lecture impossibles

Enregistrement impossible

Avez-vous bien sélectionné un bouton de piste pour la mise en attente d’enregistrement?

p. 99

—

p. 64 p. 68

Dysfonctionnements

Symptôme Cause/Action Page

Toutes les données enregistrées sont effacées quand le LX-10 est mis hors-tension ou si un Song est chargé pour être mis en lecture, et les données ainsi

L’enregistrement a disparu

effacées ne peuvent être récupérées. Veillez à les sauvegarder sur clé USB ou en mémoire interne avant d’éteindre

l’appareil .

Données audio compatibles avec le LX-10

l WAV

p. 74

Fréquence d’échantillonnage

Résolution 16 bits Extension de nom de

fichier

44,1 kHz

.wav

Messages d’erreur

Affichage Commentaire

Error: 1 Ce fichier musical est en lecture seule. Vous ne pouvez pas le sauvegarder.

Error: 2

Error: 10

Error: 11

Error: 14

Error: 15

Error: 16

Error: 18

Error: 30 La mémoire interne du LX-10 est saturée.

Error: 40

Une erreur est intervenue pendant l’écriture. L’onglet de protection du support de sauvegarde est peut-être en position « protégé » (écriture interdite) ou le support n’a pas encore été initialisé.

Aucun support de sauvegarde n’est présent. Insérez un support et recommencez.

Espace libre insuffisant sur la destination de sauvegarde. Changez de support ou supprimez les fichiers inutiles et recommencez.

Erreur survenue en cours d’écriture. Le support peut être corrompu. Changez de support ou initialisez-le et recommencez.

Fichier illisible. Format incompatible avec le LX-10.

Délai insuffisant pour le rappel complet des données du Song. Après quelques secondes, vous pourrez mettre le Song en lecture en appuyant à nouveau sur [].

Format audio non compatible. Utilisez uniquement des fichiers compatibles avec le LX-10. Reportez-vous p. 99 pour plus de détails à ce sujet.

Le LX-10 ne peut pas gérer le flux de données MIDI émis par l’unité externe. Réduisez le flux des données envoyées au LX-10.

Error: 41

Error: 43

Error: 51

Error: 65

Rupture de la liaison MIDI. Vérifiez votre câblage.

Erreur de transmission MIDI. Vérifiez votre câblage MIDI et les appareils reliés.

Possibilité d’erreur système. Reprenez la procédure du début. Si après plusieurs essais cette erreur persiste, adressez-vous à votre

centre de maintenance agréé.

Surcharge électrique sur le port Ext Memory. Vérifiez que votre support de sauvegarde n’est pas endommagé.

* Supports externes : Clé USB, disquettes, CD-ROM, etc.

100

Roland LX-10 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduction

À propos du manuel

Conventions typographiques utilisées dans ce manuel

Fonctionnalités du LX-10

Sommaire

CONSIGNES D'UTILISATION

Remarques importantes

Description de l’appareil

Face avant

Face inférieure (arrière)

Face inférieure (avant gauche)

Face inférieure (avant droite)

Avant de commencer

Prise en main de l’appareil

Branchement du cordon d’alimentation

Branchement du câble des haut-parleurs

Branchement de la pédale

Ouverture/fermeture du clavier

Ouverture/fermeture du panneau supérieur

Utilisation du pupitre

Mise sous/hors-tension

Réglage de la luminosité de l’écran

Réglages de volume et de Brilliance

Fonctionnement des pédales

Écoute au casque

Support de casque

Utilisation de supports mémoires externes

Branchement d’une clé USB

Utilisation de CDs

Installation du lecteur de disquettes

Branchement d’un lecteur CD

Écoute des morceaux de démonstration

Présentation des sons de l’appareil

Utilisation

Découverte des sons de l’appareil

Adaptation du son de piano à votre utilisation (Piano Designer)

Sensibilité du clavier (Key Touch)

Ajout d’un espace sonore 3D (3D Sound Control)

Ajout de présence (Dynamics Sound Control)

Ajout de réverbération (Reverb Effect)

Modification du niveau de réverbération

Ajout d’effets (Effects)

Édition des paramètres d’effets

Ajout d’un effet rotatif sur les sons d’orgue (Rotary Effect)

Transposition du clavier (Key Transpose)

Partage du clavier pour jouer à quatre mains (Twin Piano)

Modification de la diffusion du son (mode Twin Piano)

Utilisation de sons superposés (Dual Play)

Variations de sons (Tones)

Balance des sons en mode dual

Affectation de sons à différentes parties du clavier (Split Play)

Choix de groupes de Tones et de Variations

Choix du point de partage (Split Point)

Utilisation du métronome

Changement de tempo

Changement de métrique

Changement de volume

Décompte préalable

Lecture de Songs

Écoute des Songs

Écoute de tous les Songs en boucle (All Song Play)

Écoute isolée d’une Part

Volume d’une Part Mutée

Volume de lecture d’un Song

Volume des fichiers audio ou des CDs audio

Modification du tempo d’un Song

Lecture à tempo fixe (Tempo Mute)

Modification du tempo de lecture d’un fichier audio ou d’un CD audio (Audio Tempo)

Transposition d’un Song en lecture (Playback Transpose)

Réduction du signal situé au centre de l’espace stéréo (Center Cancel)

Enregistrement

Enregistrement d’une prestation au clavier

Enregistrement mains séparées

Enregistrement avec accompagnement

Effacement d’enregistrements

Sauvegardes
