R&S®TS7124AS
RF-skärmad box
Bruksanvisning
(;ÝM`J)
1179294826
Version 02
Originalanvisningar, i det följande kallade "denna bruksanvisning".
Den beskriver följande modeller av den RF-skärmade boxen:
●
R&S®TS7124AS (beställningsnr 1525.8587.02) utan främre genomföringsportar
●
R&S®TS7124AS (beställningsnr 1525.8587.12) med två främre genomföringsportar
Den RF-skärmade boxen kallas även "kammare" eller "produkt".
Instrumentets firmware använder flera värdefulla programvarupaket med öppen källkod. För information, se dokumentet "Öppen källkodsförklaring", som kan laddas ner från kundwebbsavsnittet om GLORIS, Rohde & Schwarz globala informationssystem: https://
extranet.rohde-schwarz.com.
Rohde & Schwarz vill tacka den öppna källkodens community för deras värdefulla bidrag till inbyggd databehandling.
© 2022 Rohde & Schwarz GmbH & Co. KG
Muehldorfstr. 15, 81671 Muenchen, Germany
Telefon: +49 89 41 29 - 0
E-post: info@rohde-schwarz.com
Hemsida: www.rohde-schwarz.com
Med förbehåll för ändringar – Data utan toleransgräns är ej bindande.
R&S® är ett registrerat varumärke som tillhör Rohde & Schwarz GmbH & Co. KG.
Handelsnamn är varumärken och tillhör samma ägare.
1179.2948.26 | Version 02 | R&S®TS7124AS
I den här bruksanvisningen anges produkter från Rohde & Schwarz genomgående utan ®-symbolen, t.ex. anges R&S®TS7124AS
som R&S TS7124AS.
R&S®TS7124AS
1 Inledning................................................................................................. 7
1.1 Information om lagar och förordningar.......................................................................7
1.1.1 CE-deklaration................................................................................................................ 7
1.1.2 RoHS-certifiering för Kina............................................................................................... 7
1.2 Dokumentöversikt.........................................................................................................7
1.2.1 Bruksanvisning................................................................................................................8
1.2.2 Konfigureringshandbok................................................................................................... 8
1.2.3 Datablad och broschyrer................................................................................................. 8
1.2.4 Öppen källkodsförklaring (OSA)......................................................................................8
1.2.5 Programanteckningar, programkort, policydokument etc................................................9
1.3 Språkbruk och skrivsätt............................................................................................... 9
Innehåll
Innehåll
2 Säkerhet................................................................................................10
2.1 Avsedd användning.................................................................................................... 10
2.2 Kvarstående risker......................................................................................................10
2.3 Potentiellt farliga situationer......................................................................................11
2.4 Varningsmeddelanden i denna bruksanvisning.......................................................14
2.5 Dekaler på kammaren................................................................................................. 14
3 Nödsituationer......................................................................................16
3.1 Nödstopp..................................................................................................................... 16
3.2 Automatisk nödavaktivering...................................................................................... 16
3.2.1 Automatisk nödavaktivering på grund av timeout......................................................... 17
4 Maskinöversikt..................................................................................... 18
4.1 Vy framifrån................................................................................................................. 18
4.2 Vy bakifrån...................................................................................................................20
4.3 Tryckknappsenhet.......................................................................................................21
5 Transport, hantering och förvaring.................................................... 22
5.1 Lyfta och bära..............................................................................................................22
5.2 Emballering..................................................................................................................22
5.3 Säkring......................................................................................................................... 23
5.4 Transport......................................................................................................................24
3Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
5.5 Förvaring......................................................................................................................24
6 Installation och idrifttagande..............................................................25
6.1 Välja driftställe.............................................................................................................25
6.2 Uppackning..................................................................................................................26
6.3 Montering av kammaren.............................................................................................27
6.3.1 Bordsmontering.............................................................................................................27
6.3.2 Ställningsmontering.......................................................................................................29
6.4 Ansluta tryckluft..........................................................................................................32
6.5 Ansluta till styrning och ström.................................................................................. 34
6.6 Test av säkerhetssystem............................................................................................38
6.7 Definiera zoner för begränsat tillträde...................................................................... 39
6.8 Justera dörrens hastighet.......................................................................................... 40
Innehåll
7 Drift........................................................................................................42
7.1 Aktivering av kammaren.............................................................................................42
7.2 Avaktivering av kammaren.........................................................................................43
7.3 Manövrering av dörren............................................................................................... 44
7.3.1 Dörrstatusindikering...................................................................................................... 44
7.3.2 Tryckknappsstyrd dörrmanövrering...............................................................................44
7.4 Placering av en DUT i kammaren.............................................................................. 46
7.5 Anslutning av en DUT.................................................................................................46
7.6 Förbereda för skiftslut................................................................................................ 47
8 Fjärrstyrningskommandon..................................................................48
8.1 Gemensamma kommandon....................................................................................... 49
8.2 Fjärrkonfigureringskommandon................................................................................50
8.3 Dörrmanövreringskommandon................................................................................. 51
8.4 Lista med kommandon............................................................................................... 53
9 Kontroll och underhåll.........................................................................55
9.1 Rekommenderade intervaller.....................................................................................55
9.2 Regelbundna säkerhetskontroller............................................................................. 55
9.3 Förberedelse av kammaren för underhåll.................................................................56
9.4 Utföra underhållsarbeten........................................................................................... 56
9.4.1 Daglig funktionskontroll................................................................................................. 56
4Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
9.4.2 Kontroll av absorbatorn................................................................................................. 57
9.4.3 Rengöring av kammaren...............................................................................................57
9.4.4 Rengöra packningen..................................................................................................... 58
9.4.5 Systemkalibrering..........................................................................................................58
10 Felsökning och reparation.................................................................. 59
10.1 Dörrfel.......................................................................................................................... 59
10.2 Styrningskonflikter..................................................................................................... 59
10.3 Kontakta kundtjänst....................................................................................................61
11 Avaktivering och kassering................................................................ 62
11.1 Urdrifttagning.............................................................................................................. 62
11.2 Demontering................................................................................................................64
11.3 Avfallshantering.......................................................................................................... 64
Innehåll
Ordlista: Lista över vanliga termer och förkortningar......................66
Register.................................................................................................68
5Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
Innehåll
6Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
1 Inledning
Inledning
Dokumentöversikt
Denna bruksanvisning riktar sig till alla användare av kammare (även kallad produkt).
För att kunna använda kammaren på ett säkert sätt måste du först läsa igenom hela
bruksanvisningen och förstå dess innehåll. Om du är osäker på något ämne ska du
fråga din arbetsledare eller kontakta Rohde & Schwarz kundtjänst.
Bruksanvisningen hjälper dig att använda kammaren säkert och effektivt under hela
dess livscykel: installation, drift, underhåll och avaktivering. Om du endast är involverad i en del av livscykeln kan du fokusera på kapitlet som handlar om det ämnet. Men
skaffa dig alltid en djupare förståelse av säkerhetsaspekterna som beskrivs i kapitel 2,
"Säkerhet", på sidan 10 innan du börjar.
Kapitelrubrikerna ger en klar uppfattning om livscykelstadiet och arbetsuppgifterna som
beskrivs i dem. Om du till exempel är en operatör beskrivs de flesta arbeten som berör
dig i kapitel 7, "Drift", på sidan 42. Om arbetsuppgifterna är begränsade till vissa roller
omnämns dessa roller i början av kapitlet som beskriver arbetsuppgifterna. roller förklaras i ordlistan.
Förkortningar och termer som används ofta förklaras i ordlistan i slutet av denna bruksanvisning.
1.1 Information om lagar och förordningar
Följande dekaler och tillhörande certifikat intygar att produkten uppfyller lagar och förordningar.
1.1.1 CE-deklaration
Intygar att produkten uppfyller tillämpliga bestämmelser i Rådets direktiv. En kopia av
CE-deklarationen på engelska finns i början av den tryckta versionen av denna bruksanvisning, efter innehållsförteckningen.
1.1.2 RoHS-certifiering för Kina
Intygar att produkten uppfyller kinesiska bestämmelser om begränsning av farliga
ämnen (RoHS).
Kammaren är byggd av miljövänliga material. Den är fri från ämnen som är begränsade eller förbjudna enligt lag.
1.2 Dokumentöversikt
Här följer en översikt över användardokumentationen för R&S TS7124AS. Om inget
annat anges hittar du dokumenten på R&S TS7124AS-produktsidan på:
7Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
1.2.1 Bruksanvisning
Inledning
Dokumentöversikt
www.rohde-schwarz.com/product/ts7124
Denna bruksanvisning innehåller beskrivningen av kammarens samtliga driftlägen och
funktioner. Den innehåller även en inledning till fjärrstyrning, en komplett beskrivning
av fjärrstyrningskommandona, information om underhåll, gränssnitt och felmeddelanden.
Bruksanvisningen beskriver inte de särskilda åtgärder som krävs för tillåtna omkonfigureringar av kammarens maskinvara, vilka beskrivs i Konfigureringshandbok. Endast
en expertanvändare som har läst och förstått Konfigureringshandbok får utföra omkonfigureringar. Övriga användare är begränsade till arbetsuppgifter som beskrivs i bruksanvisningen.
En tryckt kopia av denna bruksanvisning ingår i leveransen och finns på:
www.rohde-schwarz.com/manual/ts7124
1.2.2 Konfigureringshandbok
Beskriver samtliga omkonfigureringar av maskinvara och justeringar av kammaren
som är tillåtna.
Dessa åtgärder är begränsade till rollen för en expertanvändare som har läst och förstått Konfigureringshandbok och som har de färdigheter som krävs för att omkonfigurera kammaren.
Konfigureringshandboken finns för registrerade användare på Rohde & Schwarz globala informationssystem (GLORIS):
gloris.rohde-schwarz.com > Support & tjänster > Försäljningswebb > Test och mätning
> Trådlös kommunikation > TS7124 > Handböcker
1.2.3 Datablad och broschyrer
Databladet innehåller kammarens tekniska specifikationer. Den listar även tillvalsutrustning med tillhörande beställningsnummer.
Databladet ingår i produktbroschyren, som innehåller en översikt över kammaren och
behandlar de specifika egenskaperna.
Se www.rohde-schwarz.com/brochure-datasheet/ts7124
1.2.4 Öppen källkodsförklaring (OSA)
Öppen källkodsförklaringen innehåller licenstexter för den använda programvaran med
öppen källkod.
Se www.rohde-schwarz.com/software/ts7124
8Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
1.2.5 Programanteckningar, programkort, policydokument etc.
1.3 Språkbruk och skrivsätt
Inledning
Språkbruk och skrivsätt
Dessa dokument behandlar särskild program- eller bakgrundsinformation om vissa
ämnen.
Se www.rohde-schwarz.com/application/ts7124
R&S TS7124AS kallas även ”kammare” eller ”produkt”.
Följande textmarkeringar används genomgående i denna bruksanvisning:
Språkbruk och skrivsätt Beskrivning
[Keys] Namn på anslutnings- och kontaktdon, tangenter och vred står inom hak-
parenteser.
Filenames, commands,
program code
Länkar Klickbara länkar visas med blått typsnitt.
fetstil eller kursiv Markerad text visas i fetstil eller kursiv.
”citat” Text eller termer som utgör citat visas inom citattecken.
Filnamn, kommandon, kodningsexempel och skärmbilder skrivs med ett
särskilt typsnitt.
Tips
Tips är markerade som i detta exempel och utgör praktiska hänvisningar eller alternativa lösningar.
Anmärkning
Observandum är markerade som i detta exempel och indikerar viktig tilläggsinformation.
9Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
2 Säkerhet
Säkerhet
Kvarstående risker
Produkter från företagsgruppen Rohde & Schwarz är tillverkade enligt de striktaste tekniska standarderna. Följ anvisningarna som ges i denna bruksanvisning. Förvara produktdokumentationen på ett ställe som är lättåtkomligt för alla användare.
Kammaren får endast brukas för avsedd användning och användningen måste ske
inom gränserna för kammarens prestanda, enligt beskrivningen i kapitel 2.1, "Avsedd
användning", på sidan 10 och i databladet. Kammaren får endast omkonfigureras
eller justeras enligt beskrivningen i produktdokumentationen. Andra modifieringar eller
tillägg kan påverka säkerheten och är inte tillåtna.
Av säkerhetsskäl får endast utbildad personal hantera kammaren. Utbildad personal är
bekant med säkerhetsåtgärderna och vet hur potentiellt farliga situationer undviks när
tilldelade arbetsuppgifter ska utföras.
Sluta använda kammaren om någon del av den skadas eller går sönder. Kammaren får
endast repareras av servicepersonal som har godkänts av Rohde & Schwarz. Kontakta
Rohde & Schwarz kundtjänst på www.customersupport.rohde-schwarz.com.
● Avsedd användning.................................................................................................10
● Kvarstående risker.................................................................................................. 10
● Potentiellt farliga situationer.................................................................................... 11
● Varningsmeddelanden i denna bruksanvisning.......................................................14
● Dekaler på kammaren.............................................................................................14
2.1 Avsedd användning
Kammaren är avsedd för strålningstestning av elektroniska komponenter och enheter i
industriella, administrativa och laboratoriemiljöer, se kapitel 6.1, "Välja driftställe",
på sidan 25. Kammaren får endast användas för sitt specifika ändamål, enligt beskrivningen i denna bruksanvisning. Observera driftsvillkoren och gränserna för prestanda
som anges i databladet. Om du är osäker på lämplig användning, kontakta
Rohde & Schwarz kundtjänst.
2.2 Kvarstående risker
Trots inbyggda konstruktiva säkerhetslösningar, skydd samt kompletterande skyddsåtgärder finns kvarstående risker på grund av nedanstående faktorer.
Kammaren är tung
Kammaren utan tillbehör och antennbur väger cirka 34 kg. Totalt kan kammaren väga
upp till cirka 45 kg. Om kammaren faller på en person kan den orsaka allvarliga skador
– i värsta fall med dödlig utgång.
10Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
Säkerhet
Potentiellt farliga situationer
Om kammaren är monterad på skenor i en ställning, förskjuts kammarens tyngdpunkt
när kammaren dras ut ur ställningen. Om ställningen välter kan den orsaka allvarliga
skador – i värsta fall med dödlig utgång.
Kammarens dörr är tung
Kammarens tyngdpunkt förskjuts när du öppnar dörren. Om kammaren välter kan den
orsaka allvarliga skador – i värsta fall med dödlig utgång.
Om kammaren är monterad i en ställning, blir förskjutningen av kammarens tyngdpunkt
ännu kraftigare när kammaren dras ut ur ställningen samtidigt som dörren öppnas.
Dörr i rörelse
När du utlöser dörrstängningen börjar dörren stängas med minskad kraft. En inbyggd
mjukstängningsmekanism förhindrar att dörren stängs med full kraft så länge spalten
är stor nog att rymma ett finger, maximalt 8 mm. Men om denna säkerhetsmekanism
inte fungerar och dörren stängs med full kraft, krossas fingret mellan dörren och dörramen. Det finns även risk för förlust av kroppsdelen.
Säkerhetsmekanismen beskrivs i detalj i kapitel 3.2, "Automatisk nödavaktivering",
på sidan 16.
Oavsiktligen avaktiverad mjukstängningsmekanism
Ett säkerhetslock (bild 6-10) på [X21]-uttaget skyddar stiften på detta uttag. Uttaget
finns baktill på ström- och styrpanelen, märkt 3 i bild 4-3. Om säkerhetslocket saknas
kan en oavsiktlig kortslutning av dessa stift leda till att mjukstängningsmekanismen
avaktiveras. Utan säkerhetsmekanism stängs dörren helt med full kraft. Ett finger mellan dörren och dörramen krossas då. Det finns även risk för förlust av kroppsdelen.
Därför ska uttaget [X21] alltid vara övertäckt, antingen med säkerhetslocket eller av
kontakten till tryckknappsenheten (bild 4-4).
Strömförsörjning
Risker, installationskrav samt säkerhetsåtgärder beskrivs i "Ansluta produkten till
ström" på sidan 13.
Pneumatiskt manövrerad dörr
Pneumatiksystemet ska matas med tryckluft som har trycket 6 bar. Om trycket överskrider gränsen på 7 bar drivs kammaren utanför specificerade villkor. När dörren drivs
med > 7 bar kan okontrollerade situationer uppstå och orsaka skador som exempelvis
krossade fingrar. Se kapitel 6.4, "Ansluta tryckluft", på sidan 32.
2.3 Potentiellt farliga situationer
Potentiellt farliga situationer kan uppstå i samband med nedanstående arbeten.
11Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
Säkerhet
Potentiellt farliga situationer
Transport
Bär lämplig skyddsklädsel som uppfyller dina lokala regler och föreskrifter. Fråga företagets säkerhetsinspektör om du är osäker på vilken utrustning som behövs. Till exempel handskar som ger ett stadigt grepp om handtagen när kammaren ska bäras. Utan
handskar blir friktionen mindre och du kan tappa greppet om dina händer är oljiga eller
våta. Kammaren kan då falla och krossa din fot eller någon annans. Därför ska du alltid
bära skyddsskor med tåhätta när kammaren flyttas.
Säkra alltid dörren när kammaren flyttas, även om det bara sker över ett kort avstånd.
Se kapitel 5.3, "Säkring", på sidan 23 för detaljer kring hur detta görs korrekt. Om dörren inte är säkrad och öppnas medan du bär kammaren, förskjuts tyngdpunkten. Det
innebär att den ena personen som bär plötsligt måste hålla upp en mycket större andel
av vikten. När dörren når sitt ändläge resulterar det plötsliga stoppet i ett kraftigt ryck.
Om personen inte klarar den extra vikten eller tappar sitt grepp om handtaget, kan
kammaren falla ner och orsaka allvarliga skador – i värsta fall med dödlig utgång.
Kammaren är tung. Du ska inte på egen hand flytta, lyfta eller bära kammaren. En
ensam person kan endast bära max. 18 kg på ett säkert sätt beroende på ålder, kön
och hälsotillstånd. Så det behövs minst 2 personer. Med färre antal personer finns det
risk för skador – allt från ryggskador på grund av tunga lyft, till allvarliga skador som
krosskador eller förlust av kroppsdel om kammaren tappas.
Om du lider av medicinska ryggrads- eller ryggproblem, eller om ditt hälsotillstånd inte
medger tunga lyft, ska du inte vara med och bära kammaren.
Använd handtagen för att flytta eller bära kammaren. Se kapitel 4, "Maskinöversikt",
på sidan 18 för att se var handtagen sitter.
För att flytta kammaren på ett säkert sätt kan du använda lyft- eller transportutrustning
som låglyftstruckar och gaffeltruckar. Följ anvisningarna från utrustningens tillverkare.
För detaljerade anvisningar, se kapitel 5.1, "Lyfta och bära", på sidan 22.
Uppställning
Placera kammaren på ett tillräckligt kraftigt stöd som klarar kammarens vikt. Säkra stödet så att det inte kan välta, till exempel genom att fixera stödet i golvet. Observera
specifikationerna från tillverkaren. Placera alltid kammaren på ett plant och jämnt
underlag med kammarens undersida vänd nedåt. Om stödet inte är tillräckligt kraftigt
kan det kollapsa. Om stödet inte är plant kan kammaren glida och falla ner från stödet.
I båda fallen finns risk för allvarliga skador – i värsta fall med dödlig utgång.
När kammaren har placerats korrekt ska den säkras på det sätt som visas i bild 6-2.
Om du inte säkrar kammaren kan den välta när dörren öppnas, enligt beskrivningen i
"Kammarens dörr är tung" på sidan 11.
Upprätta ett avspärrat område som endast utbildad personal får beträda. I det avspärrade området ska en markering göras på golvet som tydligt visar utrymmet som
behövs för att öppna dörren helt.
Dra kablar noggrant så att ingen kan snubbla över lösa kablar.
För detaljerade anvisningar, se kapitel 6.3, "Montering av kammaren", på sidan 27
och kapitel 6.7, "Definiera zoner för begränsat tillträde", på sidan 39.
12Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
Säkerhet
Potentiellt farliga situationer
Ansluta produkten till ström
Kammaren drivs med 24 V DC från en extern strömförsörjningsenhet som ingår i leveransen. Strömförsörjningsenheten har överspänningskategori II. Anslut den till en fast
installation som används för strömförsörjning av utrustning som hushållsapparater och
liknande belastningar. Var observant på elektriska risker, till exempel elstötar, brand,
personskador eller till och med dödsfall.
Vidta följande säkerhetsåtgärder:
●
Innan strömförsörjningsenheten ansluts till en strömkälla (ditt elnät) ska du se till
att denna strömkälla har den spänning och det frekvens[INPUT]område som anges
på strömförsörjningsenheten.
●
Använd endast den externa strömförsörjningsenhet som levereras med kammaren.
Den följer landsspecifika säkerhetskrav.
●
Strömförsörjningsenheten ska endast anslutas till en strömkälla som skyddas av
en 16 A kretsbrytare (grenskydd).
●
Se till att du när som helst kan koppla bort strömförsörjningsenheten från strömkällan. Dra ur stickkontakten för att koppla bort kammaren. Stickkontakten måste vara
lättåtkomlig.
●
Installera en lättåtkomlig panikknapp (strömbrytare, ingår inte i leveransen) för att
kunna avbryta strömförsörjningen till kammaren.
Manövrering av dörren
Du kan öppna och stänga dörren genom att trycka på en knapp när du står bredvid
kammaren. Du kan även fjärrmanövrera dörren. I båda fallen ska du se till att ingen har
sina fingrar på dörrens styrskenor eller mellan dörren och dörramen. Fastställ säkerhetsregler enligt följande:
●
Vid manuell manövrering av dörren får endast personen som trycker på knappen
uppehålla sig i det avspärrade området. Efter att ha tryckt på knappen går personen bort från kammaren.
●
Vid fjärrstyrd manövrering av dörren får ingen uppehålla sig i det avspärrade området.
●
Under manövrering ska händer hållas utanför kammaren, förutom vid byte av en
DUT (DUT = device under test, enhet som testas). Under byte av DUT får ingen
manövrera dörren.
Använd kammaren så som den är utformad. Manipulera aldrig kammarens säkerhetsanordningar.
För detaljerade anvisningar, se kapitel 7.3, "Manövrering av dörren", på sidan 44.
Underhåll
Utför underhållsarbetena som krävs. På så vis säkerställer du att kammaren fungerar
felfritt och därmed säkerheten för alla som arbetar med kammaren. För detaljerade
anvisningar, se kapitel 9, "Kontroll och underhåll", på sidan 55.
13Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
2.4 Varningsmeddelanden i denna bruksanvisning
Säkerhet
Dekaler på kammaren
Rengöring
Se kapitel 9.4.3, "Rengöring av kammaren", på sidan 57 och kapitel 9.4.4, "Rengöra
packningen", på sidan 58.
Ett varningsmeddelande informerar om en risk eller fara som du måste vara medveten
om. Signalordet indikerar säkerhetsriskens allvarlighet och hur sannolikt det är att den
uppstår om du inte följer säkerhetsåtgärderna.
VARNING
Potentiellt farlig situation. Kan leda till allvarliga eller dödliga skador om den inte undviks.
VAR FÖRSIKTIG
Potentiellt farlig situation. Kan leda till lindriga till måttliga skador om den inte undviks.
ANMÄRKNING
Potentiell risk för skada. Kan leda till skador på produkten som stöds och annan egendom.
2.5 Dekaler på kammaren
Dekaler med följande symboler informerar om kammarens riskområden. Dessutom är
avsnitt i det här kapitlet som beskriver en särskild risk markerade med tillhörande symbol i marginalen. Symbolerna har följande innebörd:
Symbol Förklaring
Potentiell fara
Läs produktdokumentationen för att undvika personskador eller skada på produkten.
Risk att krossa dina fingrar
Var försiktig när du manövrerar dörren. Se:
●
"Dörr i rörelse" på sidan 11
●
"Manövrering av dörren" på sidan 13
Följ anvisningarna i denna bruksanvisning.
Kammaren är tung
Indikerar en vikt för tunga enheter > 34 kg, normalt upp till 45 kg.
Var försiktig när du lyfter, flyttar eller bär kammaren. Var tillräckligt många personer när kammaren ska bäras, eller använd transportutrustning. Se:
●
"Kammaren är tung" på sidan 10
●
"Transport" på sidan 12
14Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
Säkerhet
Dekaler på kammaren
Jordningsterminal
Se "Så förbereder du strömanslutningen" på sidan 37.
Avfallshantering
Kammaren får inte kasseras med vanligt hushållsavfall.
Se kapitel 11, "Avaktivering och kassering", på sidan 62.
Dekalerna med information om lagar och förordningar beskrivs i kapitel 1.1, "Informa-
tion om lagar och förordningar", på sidan 7.
15Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
3 Nödsituationer
3.1 Nödstopp
Nödsituationer
Automatisk nödavaktivering
Eventuella nödsituationer kan följa av ett funktionsfel hos mjukstängningsmekanismen
som stoppar dörren om ett föremål förhindrar stängning, se Automatisk nödavaktiver-
ing.
Men om mjukstängningsmekanismen inte fungerar och du har händerna i vägen för
den stängande dörren kan de fastna mellan dörren och kammarens ram. I så fall ska
Nödstopp användas.
För att när som helst snabbt stoppa kammarens dörr ska strömförsörjningen brytas.
Så bryter du strömförsörjningen
1. Tryck på panikknappen som stänger av strömmen.
Se "Förutsättningar för strömanslutning" på sidan 36.
2. Om ingen panikknapp har installerats:
● Dra ut strömförsörjningsenhetens kontakt ur elnätsuttaget.
● Eller dra ut DC-kontakten ur dess uttag på kammarens baksida.
Se bild 7-1.
Följande sker när strömförsörjningen bryts:
●
Dörrens rörelse upphör omedelbart.
●
Lampan i Tryckknappsenhet (om sådan är monterad) är släckt, oberoende av dörrens status.
Dessutom är indikeringslampan bredvid dörren släckt.
●
Pneumatiksystemet tryckavlastas och dörren blir kraftlös. Du kan trycka upp den
eller stänga den för hand genom att bara övervinna ett friktionsmotstånd.
För att återaktivera kammaren, följ beskrivningen i kapitel 7.1, "Aktivering av kamma-
ren", på sidan 42.
3.2 Automatisk nödavaktivering
Under normal drift stängs dörren med stor kraft för att tillräckligt effektiv skärmning ska
erhållas. För att denna forcerade stängning inte ska orsaka personskador gör dörrens
mjukstängningsmekanism att dörren rör sig med en mindre kraft tills den nästan är
stängd: maximalt 8 mm återstående spalt. Dörrmekanismen växlar till stor kraft för att
stänga dörren den återstående spalten på 8 mm – men enbart om inget föremål har
stoppat stängningen med liten kraft.
16Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
3.2.1 Automatisk nödavaktivering på grund av timeout
Nödsituationer
Automatisk nödavaktivering
Om dörren inte öppnas eller stängs inom TIMEOUT-perioden växlar styrsystemet till
ERROR-läge och tryckavlastar automatiskt pneumatiksystemet så att dörren blir kraftlös. Denna avaktivering förhindrar en situation där operatörens händer fastnar mellan
kammaren och dörren och operatören inte kan sträcka sig efter tryckknappsenheten.
Normalt kan följande faktorer hindra dörren från att öppna eller stänga inom timeoutperioden:
●
Om dörrens hastighet är för lågt inställd, justera den så att den matchar timeoutvärdet – se kapitel 6.8, "Justera dörrens hastighet", på sidan 40.
●
Om TIMEOUT-värdet är för lågt inställt, justera det så att det matchar dörrens hastighet – se TIMEOUT:<seconds> på sidan 53.
●
Om ett föremål är i vägen för dörren, gå tillväga enligt nedanstående:
Så återaktiverar du kammaren
1. Avlägsna eventuella föremål som är i vägen för dörren.
2. Koppla bort 24 V DC strömförsörjningsenheten från kammaren.
3. Återaktivera kammaren enligt beskrivningen i kapitel 7.1, "Aktivering av kamma-
ren", på sidan 42.
Du kan verifiera korrekt funktion hos dörrens mjukstängningsmekanism enligt beskrivningen i kapitel 6.6, "Test av säkerhetssystem", på sidan 38.
17Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
4 Maskinöversikt
4.1 Vy framifrån
Maskinöversikt
Vy framifrån
Detta kapitel beskriver kammarens samtliga komponenter. Dessa komponenters funktion beskrivs i kapitel 7, "Drift", på sidan 42.
Tillbehör till kammaren beskrivs i Konfigureringshandbok.
● Vy framifrån.............................................................................................................18
● Vy bakifrån.............................................................................................................. 20
● Tryckknappsenhet...................................................................................................21

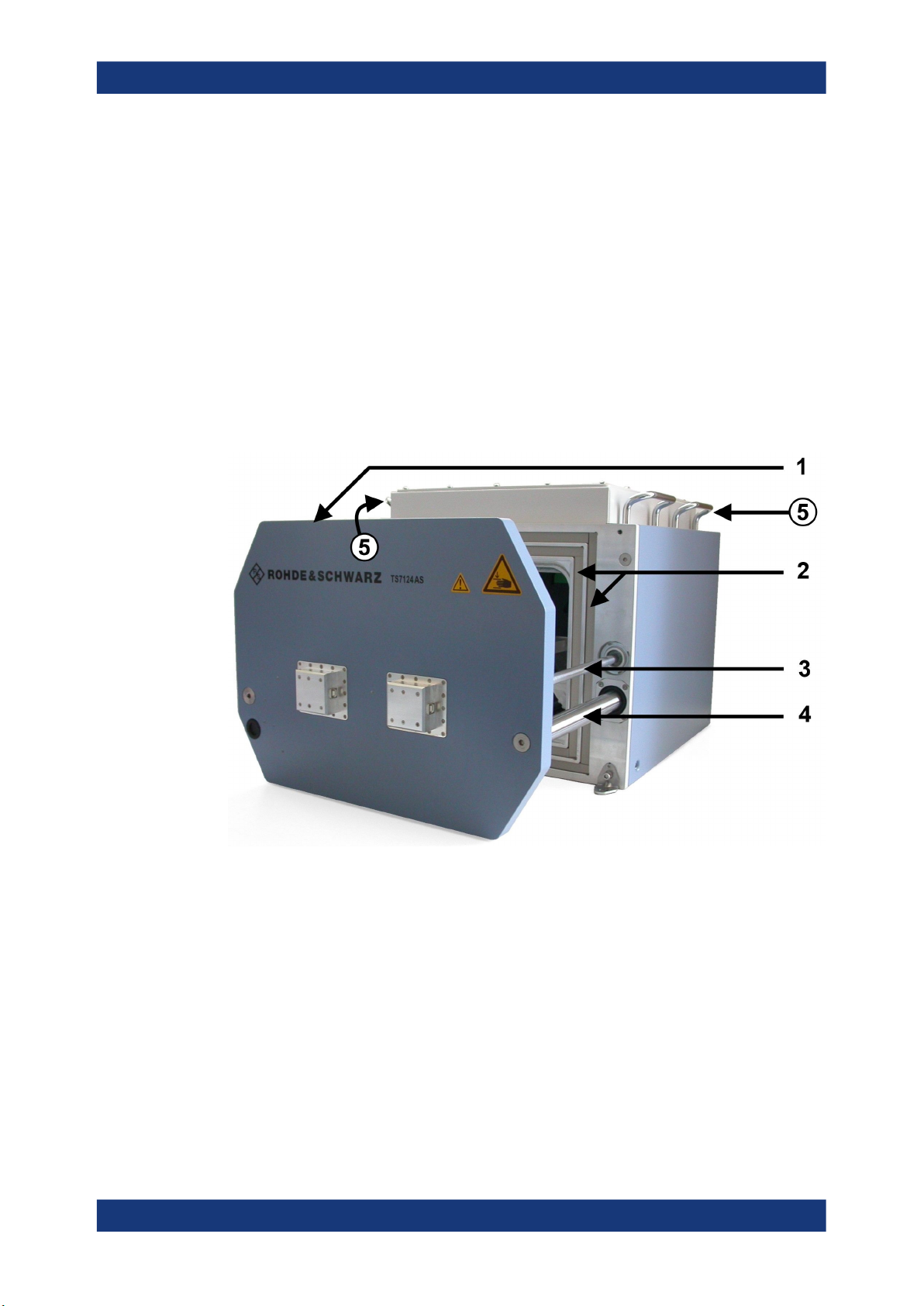

Bild 4-1: Den öppna kammaren sedd framifrån
1 = Dörr (kallas ibland låda) för DUT-byte
2 = Två spår fyllda med elastisk RF-packning för tätning av kammarens dörr
3 = Pneumatisk cylinder
4 = Dörrens styrskena
5 = Handtag för att bära kammaren, se kapitel 5.1, "Lyfta och bära", på sidan 22
Du kan öppna dörren (1) för att placera en DUT i kammaren. Version 1525.8587.12 av
kammaren (visas här) har en dörr med två centralt placerade öppningar som kan förses med extra genomföringar till DUT:n inuti kammaren. Bara en expertanvändare får
montera, demontera eller byta genomföringar.
Två pneumatiska cylindrar (märkta 3, en på var sida) öppnar och stänger dörren. Två
styrskenor (4) ger stabilitet.
18Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
Maskinöversikt
Vy framifrån
Den polymeriska packningen (2) har ett ledande ytskikt av nickel för att hindra RFstrålning från att läcka ut ur kammaren, och in i den. Undvik att vidröra eller smutsa ner
packningen. Dörrens packning är mycket elastisk, så att den håller länge och klarar
många öppnings- och stängningscykler, se kapitel 5.5, "Förvaring", på sidan 24.
Kammaren har en indikeringslampa som visar dörrstatus:
Bild 4-2: Indikeringslampa vid dörren
För manövrering av dörren, se kapitel 7.3, "Manövrering av dörren", på sidan 44.
19Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
4.2 Vy bakifrån
Maskinöversikt
Vy bakifrån
Bild 4-3: Kammaren sedd bakifrån
1 = Övre kåpa för invändig konfigurering och service (endast för expertanvändare)
2 = Numrerade RF-genomföringskontakter för antenner inuti kammaren (endast för expertanvändare)
3 = Ström- och styrpanel, se Kapitel 6.5
4 = För extra genomföringar till antenner inuti kammaren (endast för expertanvändare)
5 = Två bakre skruvhål för monteringsvinklar (ingår i leveransen)
6 = Två styrskruvar för Justera dörrens hastighet (öppning/stängning)
7 = Anslutning för tryckluftsförsörjning
8 = Jordningsterminal (jordkontakt)
Den övre kåpan (1) på kammaren är fäst med 16 skruvar. Endast en expertanvändare
får öppna den.
Med hjälp av RF-genomföringskontaktdon (2) kan RF-signaler dras genom kammarens
bakvägg till antenner i kammaren. Endast en expertanvändare får ansluta, lossa eller
byta RF-kablar.
Tre öppningar (4) i bakväggen finns för extra RF-filtrerade genomföringar. Öppningar
som inte används är övertäckta med tomma metallplattor. Med hjälp av genomföringar
i dessa öppningar kan styr- eller RF-signaler dras genom väggen till antenner eller till
annan utrustning i kammaren. Endast en expertanvändare får byta metallplattorna eller
genomföringarna samt ansluta, lossa eller byta kablar vid genomföringarna.
20Bruksanvisning 1179.2948.26 ─ 02
R&S®TS7124AS
4.3 Tryckknappsenhet
Maskinöversikt
Tryckknappsenhet
Tryckknappsenheten är en alternativ manuell styrenhet för öppning och stängning av
kammaren genom en knapptryckning, enligt beskrivningen i kapitel 7.3.2, "Tryck-
knappsstyrd dörrmanövrering", på sidan 44.
R&S TS-F24SB1 (beställningsnr 1525.8712.03) har en återgående tryckknappsbrytare:
Bild 4-4: Tryckknappsenhet med kabel och kontaktdon
Brytarenheten ansluts till 25-stifts D-Sub-uttaget [X21] i styrpanelen på kammarens
baksida (märkt 3 i bild 4-3).
Tabell 4-1: Specifikationer för tryckknappsenheten
Parameter Värde
Typ av kontaktdon D-Sub 25 stift, hona
Kabellängd 2 m
Brytarenhetens mått (B x D x H) 72 mm x 80 mm x 56 mm
Av EMC-skäl är längden på brytarenhetens kabel begränsad till max. 2 m.
Tryckknappsenheten kan inte repareras. Om den är defekt eller inte fungerar korrekt
måste den bytas ut.
