R&S®TS7124AS
Boîte de blindage RF
Notice d'instructions
(;ÝM`9)
1179294809
Version 02
Instructions d'origine, ci-après dénommées « cette notice ».
Cette notice décrit les modèles de la Boîte de blindage RF suivants:
●
R&S®TS7124AS (n° de référence 1525.8587.02) sans ports de traversée frontaux
●
R&S®TS7124AS (n° de référence 1525.8587.12) avec deux ports de traversée frontaux
La Boîte de blindage RF est également appelée la « chambre » ou le « produit ».
Le micrologiciel de l'appareil utilise plusieurs logiciels en source libre (open source software packages) de grande valeur. Pour plus
d'informations, voir le document « Open Source Acknowledgment » téléchargeable à partir de la section Web client GLORIS, le système d'informations mondial de Rohde & Schwarz : https://extranet.rohde-schwarz.com.
Rohde & Schwarz souhaite remercier la communauté Open source (des logiciels libres) pour leur précieuse contribution à l'informatique embarquée.
© 2022 Rohde & Schwarz GmbH & Co. KG
Mühldorfstr. 15, 81671 München, Germany
Tél. : +49 89 41 29 - 0
Courriel : info@rohde-schwarz.com
Internet : www.rohde-schwarz.com
Sous réserve de modification – Données sans tolérance : sans obligation.
R&S® est une marque déposée de Rohde & Schwarz GmbH & Co. KG.
Les appellations commerciales sont des marques appartenant à leur propriétaire respectif.
1179.2948.09 | Version 02 | R&S®TS7124AS
Dans cette notice, les produits de Rohde & Schwarz sont indiqués sans le symbole ®, par exemple R&S®TS7124AS est indiqué
comme R&S TS7124AS.
R&S®TS7124AS
1 Présentation........................................................................................... 7
1.1 Informations réglementaires........................................................................................7
1.1.1 Déclaration CE................................................................................................................ 7
1.1.2 Certification RoHS chinoise............................................................................................ 7
1.2 Description générale de la documentation.................................................................8
1.2.1 Notice d'instructions........................................................................................................ 8
1.2.2 Manuel de configuration..................................................................................................8
1.2.3 Fiches techniques et brochures...................................................................................... 8
1.2.4 Remerciements à la communauté Open source (OSA)/Open source acknowledgment
1.2.5 Notes d'application, Cartes d'application, Livres blancs, etc...........................................9
Table des matières
Table des matières
........................................................................................................................................ 9
1.3 Conventions.................................................................................................................. 9
2 Sécurité.................................................................................................10
2.1 Utilisation préconisée.................................................................................................10
2.2 Risques résiduels....................................................................................................... 10
2.3 Situations potentiellement dangereuses.................................................................. 12
2.4 Messages d'avertissement de cette notice...............................................................14
2.5 Marquages sur la chambre.........................................................................................15
3 Urgences...............................................................................................16
3.1 Arrêt d'urgence............................................................................................................16
3.2 Désactivation d'urgence automatique...................................................................... 16
3.2.1 Désactivation d'urgence automatique due à la temporisation.......................................17
4 Description de la machine...................................................................18
4.1 Présentation de la face avant.....................................................................................18
4.2 Présentation de la face arrière...................................................................................20
4.3 Interrupteur à bouton-poussoir................................................................................. 21
5 Transport, manutention et stockage.................................................. 22
5.1 Manutention et transport............................................................................................22
5.2 Emballage.................................................................................................................... 22
5.3 Fixation........................................................................................................................ 23
3Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
5.4 Transport......................................................................................................................24
5.5 Stockage...................................................................................................................... 24
6 Installation et mise en service............................................................ 26
6.1 Sélection du lieu d’exploitation................................................................................. 26
6.2 Déballage..................................................................................................................... 27
6.3 Montage de la chambre.............................................................................................. 28
6.3.1 Montage sur table......................................................................................................... 29
6.3.2 Montage en rack........................................................................................................... 30
6.4 Connexion à l'air comprimé....................................................................................... 34
6.5 Connexion à la commande et à l'alimentation......................................................... 36
6.6 Test des systèmes de sécurité...................................................................................40
6.7 Définition des zones d'accès restreint......................................................................41
Table des matières
6.8 Réglage de la vitesse de la porte...............................................................................43
7 Utilisation..............................................................................................45
7.1 Activation de la chambre............................................................................................45
7.2 Désactivation de la chambre......................................................................................46
7.3 Fonctionnement de la porte....................................................................................... 47
7.3.1 Indication d'état de la porte........................................................................................... 47
7.3.2 Fonctionnement du bouton-poussoir de la porte...........................................................48
7.4 Installation du dispositif à tester dans la chambre..................................................49
7.5 Branchement d'un dispositif à tester........................................................................ 50
7.6 Préparation à la fin de l'utilisation.............................................................................51
8 Commandes de contrôle à distance...................................................52
8.1 Commandes communes.............................................................................................53
8.2 Commandes de configuration à distance.................................................................54
8.3 Commandes de fonctionnement de la porte............................................................ 56
8.4 Liste des instructions................................................................................................. 58
9 Inspection et maintenance..................................................................59
9.1 Intervalles recommandés........................................................................................... 59
9.2 Inspections de sécurité régulières............................................................................ 60
9.3 Préparation de la chambre pour la maintenance..................................................... 60
9.4 Réalisation des opérations de maintenance............................................................ 60
4Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
9.4.1 Vérification fonctionnelle quotidienne............................................................................60
9.4.2 Vérification de l'absorbant.............................................................................................61
9.4.3 Nettoyage de la chambre.............................................................................................. 62
9.4.4 Nettoyage du joint......................................................................................................... 62
9.4.5 Calibration du système..................................................................................................63
10 Dépannage et réparation.....................................................................64
10.1 Erreur de la porte........................................................................................................ 64
10.2 Conflits avec le contrôleur......................................................................................... 65
10.3 Support client.............................................................................................................. 66
11 Désactivation et démolition................................................................ 67
11.1 Mise hors service........................................................................................................67
11.2 Démontage...................................................................................................................69
Table des matières
11.3 Mise au rebut...............................................................................................................70
Glossaire: Liste des abréviations et des termes fréquemment utili-
sés......................................................................................................... 71
Index......................................................................................................73
5Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
Table des matières
6Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
1 Présentation
Présentation
Informations réglementaires
Cette notice d'instructions s'adresse à chaque utilisateur de la chambre (également
appelée le produit). Pour utiliser la chambre en toute sécurité, commencez par lire et
comprendre l'ensemble de cette notice. Si vous n'êtes pas sûr de comprendre un passage, demandez à votre responsable ou contactez le support client de
Rohde & Schwarz.
Cette notice d'instructions vous permet d'utiliser la chambre de manière sûre et efficace tout au long de son cycle de vie : installation, fonctionnement, entretien et mise
hors service. Si vous intervenez uniquement sur une partie du cycle de vie, concentrez-vous sur le chapitre correspondant. Mais assurez-vous toujours de bien comprendre les aspects relatifs à la sécurité décrits dans leChapitre 2, "Sécurité", à la page 10
avant de commencer.
Les titres des chapitres vous donnent une idée précise de l'étape du cycle de vie et
des opérations décrites. Par exemple, si vous êtes un opérateur, la plupart des opérations vous concernant sont décrites au Chapitre 7, "Utilisation", à la page 45. Si des
opérations sont restreintes à certains rôles, ceux-ci sont mentionnés au début du chapitre qui décrit les opérations. Les rôles sont expliqués dans le glossaire.
Les abréviations et les termes fréquemment utilisés sont expliqués dans le Glossaire à
la fin de cette notice.
1.1 Informations réglementaires
Les marquages suivants et les certificats associés déclarent la conformité aux réglementations légales.
1.1.1 Déclaration CE
Certifie la conformité avec les dispositions applicables de la directive du Conseil de
l'Union européenne. Vous trouverez une copie de la déclaration CE en anglais au
début de la version imprimée de cette notice, après la table des matières.
1.1.2 Certification RoHS chinoise
Certifie la conformité avec la réglementation du gouvernement chinois relative à la limitation d'utilisation de certaines substances dangereuses (RoHS).
La chambre est constituée de matériaux respectueux de l'environnement. Elle ne contient aucune substance dont l'usage est restreint ou interdit par la loi.
7Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
1.2 Description générale de la documentation
1.2.1 Notice d'instructions
Présentation
Description générale de la documentation
Cette section donne une vue d'ensemble de la documentation utilisateur du
R&S TS7124AS. Sauf indication contraire, les documents se trouvent sur la page produit du R&S TS7124AS sur :
www.rohde-schwarz.com/product/ts7124
Cette notice contient la description de tous les modes de fonctionnement et de toutes
les fonctions de la chambre. Elle propose également une présentation du contrôle à
distance, une description complète des commandes de contrôle à distance, ainsi que
des informations relatives à la maintenance, aux interfaces et aux messages d'erreur.
Cette notice ne décrit pas les opérations spécifiques nécessaires aux reconfigurations
autorisées du matériel, qui sont décrites dans le Manuel de configuration. Seul un utili-
sateur expert ayant lu et compris leManuel de configuration est autorisé à effectuer
des reconfigurations. Les autres utilisateurs sont limités aux opérations décrites dans
la notice d'instructions.
Une copie imprimée de cette notice est fournie à la livraison et est également disponible à l'adresse suivante :
www.rohde-schwarz.com/manual/ts7124
1.2.2 Manuel de configuration
Décrit toutes les reconfigurations et tous les ajustements matériels de la chambre qui
sont autorisés.
Ces opérations sont réservées au rôle d'un utilisateur expert ayant lu et compris
leManuel de configuration et disposant des compétences nécessaires pour la reconfiguration de la chambre.
Le manuel de configuration est disponible pour les utilisateurs enregistrés sur le système d'informations Rohde & Schwarz mondial (GLORIS) :
gloris.rohde-schwarz.com > Support & Services > Sales Web > Test and Measurement
> Wireless Communication > TS7124 > Manuals
1.2.3 Fiches techniques et brochures
La fiche technique contient les spécifications techniques de la chambre. Elle répertorie
également les accessoires optionnels et leurs numéros de commande.
La fiche technique est incluse dans la brochure produit qui fournit un aperçu de la
chambre et traite de ses caractéristiques spécifiques.
Voir www.rohde-schwarz.com/brochure-datasheet/ts7124
8Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
1.2.4 Remerciements à la communauté Open source (OSA)/Open source
1.2.5 Notes d'application, Cartes d'application, Livres blancs, etc.
1.3 Conventions
Présentation
Conventions
acknowledgment
Le document open source acknowledgment (= remerciements à la communauté open
source) fournit le texte intégral des licences des logiciels libres utilisés.
Voir www.rohde-schwarz.com/software/ts7124
Ces documents traitent d'applications spéciales ou d'informations de fond sur des
sujets particuliers.
Voir www.rohde-schwarz.com/application/ts7124
Le R&S TS7124AS est également appelé la « chambre » ou le « produit ».
Les mentions suivantes sont utilisées tout au long de cette notice :
Convention Description
[Keys] Les noms des connecteurs, touches et boutons sont indiqués entre cro-
chets.
Filenames, commands,
program code
Liens Les liens sur lesquels vous pouvez cliquer sont affichés en bleu.
gras ou italique Le texte surligné est affiché en gras ou en italique.
"citation" Les textes ou termes cités sont indiqués entre guillemets.
Les noms de fichiers, de commandes, d'échantillons de code et de captures d'écrans sont différenciés par la police utilisée.
Conseil
Les conseils sont indiqués comme dans cet exemple et fournissent des indications utiles ou des solutions alternatives.
Remarque
Les notes sont indiquées comme dans cet exemple et indiquent des informations supplémentaires importantes.
9Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
2 Sécurité
Sécurité
Risques résiduels
Les produits du groupe d'entreprises Rohde & Schwarz sont fabriqués en conformité
avec les normes techniques les plus élevées. Suivez les instructions fournies tout au
long de cette notice. Conservez la documentation produit à portée de main et transmettez-la aux autres utilisateurs.
Utilisez la chambre uniquement pour l'usage auquel elle est destinée et dans les limites de ses performances, comme décrit auChapitre 2.1, "Utilisation préconisée",
à la page 10 et dans la fiche technique. Reconfigurez ou réglez la chambre uniquement comme décrit dans la documentation du produit. Tout autre ajout ou modification
peut affecter la sécurité et n'est pas autorisé.
Pour des raisons de sécurité, seul un personnel formé est autorisé à manipuler la
chambre. Le personnel formé est familiarisé avec les mesures de sécurité et sait comment éviter des situations potentiellement dangereuses lors de la réalisation des opérations qui lui sont attribuées.
Si l'un des éléments de la chambre est endommagé ou cassé, arrêtez d'utiliser la
chambre. Seul un personnel agréé par Rohde & Schwarz est autorisé à réparer la
chambre. Contactez le support client de Rohde & Schwarz sur le site www.customer-
support.rohde-schwarz.com.
● Utilisation préconisée..............................................................................................10
● Risques résiduels....................................................................................................10
● Situations potentiellement dangereuses................................................................. 12
● Messages d'avertissement de cette notice............................................................. 14
● Marquages sur la chambre..................................................................................... 15
2.1 Utilisation préconisée
La chambre est destinée aux tests de rayonnement des composants et dispositifs électroniques dans les environnements industriels, administratifs et de laboratoire, voir le
Chapitre 6.1, "Sélection du lieu d’exploitation", à la page 26. Utilisez la chambre uni-
quement pour l'usage auquel elle est destinée, tel que décrit dans cette notice. Respectez les conditions d'utilisation et les limites de performance indiquées dans la fiche
technique. Si vous n'êtes pas sûr de l'utilisation appropriée, contactez le suivi client de
Rohde & Schwarz.
2.2 Risques résiduels
Malgré les mesures de sécurité inhérentes à la conception, la sauvegarde et les mesures de protection complémentaires adoptées, des risques résiduels demeurent à cause
des faits suivants.
10Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
Sécurité
Risques résiduels
La chambre est lourde
Le poids de la chambre sans accessoires ni cage d'antenne est d'environ 34 kg. Au
total, la chambre peut peser jusqu'à environ 45 kg. Si la chambre tombe sur une personne, elle peut provoquer des blessures graves, voire mortelles.
Si la chambre est montée dans un bâti sur des rails, le centre de gravité se déplace
avec la chambre lorsque vous la faites glisser hors du bâti. Si le bâti s'effondre, il peut
provoquer des blessures graves, voire mortelles.
La porte de la chambre est lourde
Le centre de gravité se déplace avec la porte lorsque vous l'ouvrez. Si la chambre s'effondre, elle peut provoquer des blessures graves, voire mortelles.
Si la chambre repose sur des rails dans un bâti, le déplacement du centre de gravité
est accentué lorsque vous faites glisser la chambre hors du bâti et que vous ouvrez la
porte en même temps.
Porte en mouvement
Lorsque vous déclenchez la fermeture de la porte, celle-ci commence à fermer avec
moins de force. Un mécanisme de fermeture en douceur intégré empêche la porte de
se fermer avec force tant que l'espace est assez grand pour y placer un doigt, 8 mm
maximum. Mais si ce mécanisme de sécurité est défaillant et que la porte se ferme
sans retenue avec un doigt entre la porte et le cadre de la porte, ce doigt est écrasé.
Même la perte d'un membre est possible.
Le mécanisme de sécurité est décrit en détail au Chapitre 3.2, "Désactivation d'ur-
gence automatique", à la page 16.
Mécanisme de fermeture en douceur désactivé accidentellement
Un capot de protection (Figure 6-10) sur le [X21] connecteur protège les broches de ce
connecteur. Le connecteur est à l'arrière, dans le panneau de configuration et d'alimentation, marqué 3 dans Figure 4-3. Si le capot de protection est manquant, un
court-circuit accidentel de ces broches peut désactiver le mécanisme de fermeture en
douceur. Sans le mécanisme de sécurité, la porte se ferme entièrement avec force. Si
un doigt se trouve entre la porte et le cadre de la porte, il est écrasé. Même la perte
d'un membre est possible.
Par conséquent, veillez à ce que le connecteur [X21] soit toujours couvert, soit par le
capot de protection, soit par le connecteur de l'interrupteur à bouton-poussoir
(Figure 4-4).
Alimentation électrique
Les risques et les exigences relatives à l'installation, ainsi que les mesures de sécurité
sont décrits au chapitre "Branchement de l'alimentation électrique" à la page 13.
Porte à commande pneumatique
Fournissez l'air comprimé pour le système pneumatique à une pression de 6 bars. Si la
pression dépasse la limite de 7 bars, la chambre fonctionne dans des conditions non
11Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
2.3 Situations potentiellement dangereuses
Sécurité
Situations potentiellement dangereuses
spécifiées. Lorsque la porte fonctionne à plus de > 7 bars, des situations incontrôlées
peuvent se produire et provoquer des blessures comme des doigts écrasés. Voir Cha-
pitre 6.4, "Connexion à l'air comprimé", à la page 34.
Des situations potentiellement dangereuses peuvent survenir au cours des opérations
suivantes.
Transport
Portez des vêtements de protection appropriés et conformes aux règles et réglementations locales. Si vous n'êtes pas sûr de l'équipement à utiliser, demandez à votre inspecteur de sécurité. Par exemple, des gants permettent une bonne prise sur les poignées lors du transport de la chambre. Sans gants, vous avez moins de friction et
votre prise peut glisser si votre main est grasse ou humide. La chambre peut alors
tomber et écraser votre pied ou celui d'une tierce personne. Par conséquent, portez
toujours des chaussures de sécurité avec embout lorsque vous déplacez la chambre.
Sécurisez toujours la porte lorsque vous déplacez la chambre, même si ce n'est que
pour une courte distance. Voir le Chapitre 5.3, "Fixation", à la page 23 pour savoir en
détail comment le faire correctement. Si la porte n'est pas sécurisée et s'ouvre pendant
que vous portez la chambre, le centre de gravité se déplace. En conséquence, l'une
des personnes qui la porte doit tout d'un coup supporter un poids bien plus élevé. Lorsque la porte coulissante atteint sa position finale, l'arrêt brutal entraîne une poussée
puissante. Si la personne ne parvient pas à gérer le poids supplémentaire ou perd la
prise de la poignée, la chambre peut tomber et causer des blessures graves, voire
mortelles.
La chambre est lourde. Ne déplacez pas, ne soulevez pas et ne portez pas la chambre
tout seul. Une personne seule peut uniquement transporter un maximum de 18 kg en
toute sécurité, en fonction de son âge, de son sexe et de sa condition physique. Il faut
donc au moins 2 personnes. En réduisant le nombre de personnes, vous vous exposez à des blessures, allant de blessures au dos dues à un levage trop lourd, à des
blessures graves comme des contusions ou la perte d'un membre en cas de chute de
la chambre.
Si vous souffrez de problèmes médicaux, tels que de problèmes de colonne vertébrale
ou de dos, ou si votre état physique n'est pas compatible avec le fait de soulever une
chambre lourde, ne participez pas à son transport.
Utilisez les poignées pour déplacer ou transporter la chambre. Voir le Chapitre 4, "Des-
cription de la machine", à la page 18 pour savoir où les poignées se situent.
Pour déplacer la chambre en toute sécurité, vous pouvez utiliser des appareils de
levage ou de transport, tels que des chariots élévateurs ou des chariots à fourche. Suivez les instructions fournies par le fabricant de l'équipement.
Pour des instructions détaillées, voir le Chapitre 5.1, "Manutention et transport",
à la page 22.
12Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
Sécurité
Situations potentiellement dangereuses
Installation
Placez la chambre sur un support suffisamment robuste, capable de supporter le poids
de la chambre. Protégez le support contre tout basculement, notamment en le fixant
au sol. Respectez les caractéristiques techniques du fabricant. Placez toujours la
chambre sur une surface plane et nivelée, le fond de la chambre orienté vers le bas. Si
le support n'est pas assez robuste, il peut s'effondrer. Si le support n'est pas à l'horizontale, la chambre peut glisser et tomber du support. Dans les deux cas, cela peut
entraîner des blessures graves, voire mortelles.
Lorsque la chambre est en place, fixez-la comme indiqué dans la Figure 6-2. Si vous
ne sécurisez pas la chambre, celle-ci peut basculer lors de l'ouverture de la porte,
comme décrit à la section "La porte de la chambre est lourde" à la page 11.
Mettez en place une zone d'accès restreint dans laquelle seul le personnel formé est
autorisé à entrer. Dans cette zone d'accès restreint, marquez au sol l'espace nécessaire pour ouvrir complètement la porte.
Positionnez les câbles avec précaution, de sorte que personne ne puisse trébucher sur
des câbles mal fixés.
Pour des instructions détaillées, voir le Chapitre 6.3, "Montage de la chambre",
à la page 28et le Chapitre 6.7, "Définition des zones d'accès restreint", à la page 41.
Branchement de l'alimentation électrique
La chambre fonctionne sur une alimentation de 24 V CC fournie par un bloc d'alimentation externe inclus dans la livraison. Le bloc d'alimentation a une surtension de catégorie II. Branchez-la à une installation fixe utilisée pour alimenter les équipements consommateurs d'énergie tels que les appareils ménagers et autres charges similaires.
Soyez conscient des risques électriques, tels qu'un choc électrique, un incendie, un
dommage corporel ou même la mort.
Pour votre sécurité, prenez les mesures de précaution suivantes :
●
Avant de connecter le bloc d'alimentation à une source de courant (votre réseau
électrique), assurez-vous que cette source correspond aux plages de tension et de
fréquence [INPUT] indiquées sur le bloc d'alimentation.
●
Utilisez uniquement le bloc d'alimentation externe livré avec la chambre. Il répond
aux exigences de sécurité spécifiques de votre pays.
●
Connectez uniquement le bloc d'alimentation à une source de courant protégée
par un disjoncteur de 16 A (protection de branche).
●
Assurez-vous de pouvoir déconnecter le bloc d'alimentation de la source de courant à tout moment. Pour déconnecter la chambre, tirez sur la fiche du cordon d'alimentation. La fiche du cordon d'alimentation doit être accessible facilement.
●
Installez un bouton de panique facilement accessible (interrupteur d'arrêt, non
inclus dans la livraison) pour interrompre l'alimentation de la chambre.
Fonctionnement de la porte
Vous pouvez ouvrir et fermer la porte en appuyant sur un bouton tout en restant à côté
de la chambre. De même, vous pouvez commander la porte à distance. Dans les deux
13Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
Sécurité
Messages d'avertissement de cette notice
cas, assurez-vous que personne n'a posé les doigts sur les rails de guidage de la porte
ou entre la porte et le cadre de la porte. Fixez les règles de sécurité comme suit :
●
Lorsque la porte est à commande manuelle, seule la personne qui appuie sur le
bouton est autorisée à se trouver dans la zone d'accès restreint. Après avoir
appuyé sur le bouton, la personne s'éloigne de la chambre.
●
Lorsque la porte est à commande à distance, personne n'est autorisé à se trouver
dans la zone d'accès restreint.
●
Pendant le fonctionnement, aucune main ne doit se trouver dans la chambre, sauf
pour changer un objet sous test Dispositif sous test. Pendant un échange de Dis-
positif sous test, personne n'est autorisé à faire fonctionner la porte.
Utilisez la chambre telle qu'elle est conçue. Ne modifiez jamais ses équipements de
sécurité.
Pour des instructions détaillées, voir le Chapitre 7.3, "Fonctionnement de la porte",
à la page 47.
Maintenance
Effectuez les tâches de maintenance comme requis. Vous garantissez ainsi un fonctionnement parfait de la chambre et, par conséquent, la sécurité de tous ceux qui travaillent avec elle. Pour des instructions détaillées, voir le Chapitre 9, "Inspection et
maintenance", à la page 59.
Nettoyage
Voir leChapitre 9.4.3, "Nettoyage de la chambre", à la page 62 et Chapitre 9.4.4,
"Nettoyage du joint", à la page 62.
2.4 Messages d'avertissement de cette notice
Un message de mise en garde signale un risque ou un danger dont vous devez être
conscient. Le mot d'alerte indique la gravité du danger et la probabilité qu'il se produise
si vous ne respectez pas les mesures de sécurité.
AVERTISSEMENT
Situation potentiellement dangereuse. Peut provoquer la mort ou des blessures graves
si elle n'est pas évitée.
ATTENTION
Situation potentiellement dangereuse. Peut entraîner des blessures mineures ou
modérées si elle n'est pas évitée.
AVIS
Risques potentiels de dommage. Peut entraîner des dommages au produit pris en
charge ou à d'autres biens.
14Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS

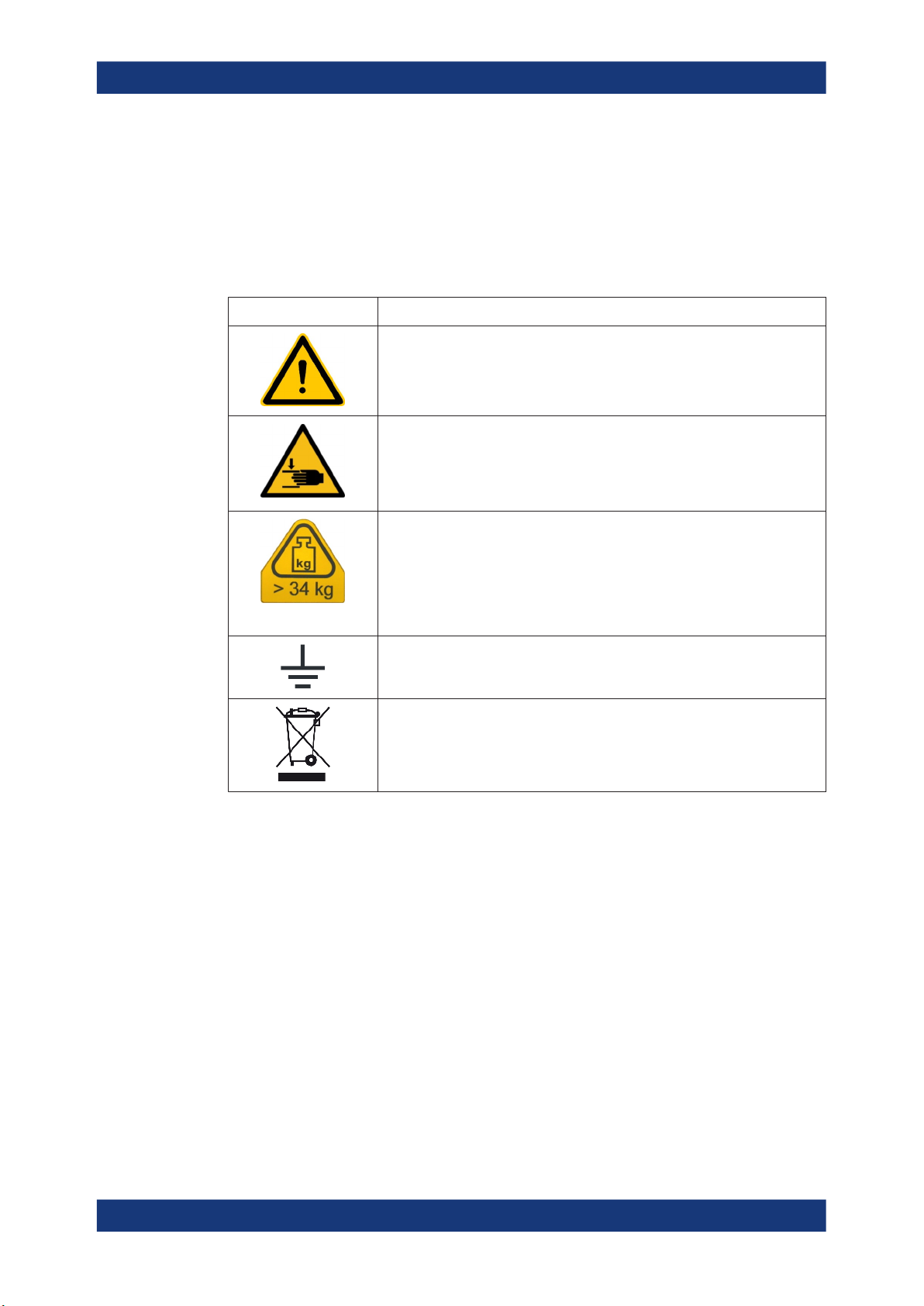

2.5 Marquages sur la chambre
Sécurité
Marquages sur la chambre
Les étiquettes portant les symboles suivants signalent les zones à risque sur la chambre. De plus, les sections de ce chapitre qui décrivent un risque spécifique sont indiquées par le symbole associé dans la marge. Les symboles ont la signification suivante :
Symbole Explication
Risque potentiel
Lisez la documentation produit pour éviter tout risque de blessures corporelles
ou d'endommagement du produit.
Risque d'écrasement des doigts
Soyez prudent lorsque vous faites fonctionner la porte. Voir :
●
"Porte en mouvement" à la page 11
●
"Fonctionnement de la porte" à la page 13
Suivez les instructions de cette notice.
La chambre est lourde
Indique un poids pour les unités lourdes > 34 kg, généralement jusqu'à 45 kg.
Soyez prudent lorsque vous soulevez, déplacez ou transportez la chambre.
Transportez la chambre avec un nombre suffisant de personnes ou avec des
appareils de transport. Voir :
●
"La chambre est lourde" à la page 11
●
"Transport" à la page 12
Borne de mise à la terre
Voir "Préparation du branchement électrique" à la page 39.
Mise au rebut
Ne pas jeter la chambre dans les ordures ménagères.
Voir Chapitre 11, "Désactivation et démolition", à la page 67.
Les marquages fournissant les informations réglementaires sont décrits au Chapi-
tre 1.1, "Informations réglementaires", à la page 7.
15Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
3 Urgences
3.1 Arrêt d'urgence
Urgences
Désactivation d'urgence automatique
Les urgences possibles peuvent résulter d'une défaillance du mécanisme de fermeture
en douceur qui arrête la porte, si un obstacle empêche la fermeture, voir Désactivation
d'urgence automatique.
Mais si le mécanisme de fermeture en douceur est défaillant et que vos mains se trouvent entre la porte qui se ferme et le cadre de la chambre, elles risquent de se retrouver happées par la porte. Dans ce cas, utilisez le Arrêt d'urgence.
Pour arrêter rapidement la porte de la chambre à tout moment, coupez l'alimentation
électrique.
Pour couper l'alimentation électrique
1. Appuyez sur le bouton de panique qui coupe le courant.
Voir "Conditions préalables à la connexion électrique" à la page 39.
2. Si aucun bouton de panique n'est installé :
● Retirez le bloc d'alimentation de la prise de courant du réseau.
● Ou bien retirez la fiche CC de sa prise située à l'arrière de la chambre.
Voir Figure 7-1.
La coupure de l'alimentation électrique a les conséquences suivantes :
●
Le mouvement de la porte s'arrête immédiatement.
●
Le voyant deInterrupteur à bouton-poussoir (si installé) est éteint, indépendamment de l'état de la porte.
De plus, la DEL d'état située à côté de la porte est éteinte.
●
Le système pneumatique est dépressurisé et la porte est laissée sans force. Vous
pouvez l'ouvrir ou la fermer manuellement sous l'effet d'une simple résistance de
frottement.
Pour réactiver la chambre, procédez comme décrit à Chapitre 7.1, "Activation de la
chambre", à la page 45.
3.2 Désactivation d'urgence automatique
Pendant son fonctionnement normal, la porte se ferme hermétiquement avec une force
élevée pour assurer une efficacité du blindage suffisante. Pour éviter toute blessure
liée à cette fermeture forcée, le mécanisme de fermeture en douceur de la porte se
déplace avec moins de force jusqu'à ce qu'elle soit presque fermée : il reste un espace
de 8 mm maximum. Le mécanisme de la porte passe en force élevée pour fermer l'es-
16Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
3.2.1 Désactivation d'urgence automatique due à la temporisation
Urgences
Désactivation d'urgence automatique
pace final de 8 mm uniquement si aucun obstacle n'arrête cette fermeture à faible
force.
Si la porte ne s'ouvre ou ne se ferme pas pendant la période de temporisation
TIMEOUT le système de commande passe en mode ERROR et dépressurise le système
pneumatique, laissant la porte sans force. Cette désactivation permet d'éviter une situation dans laquelle les mains de l'opérateur sont coincées entre la chambre et la porte
et où l'opérateur ne peut pas atteindre l'interrupteur à bouton-poussoir.
Généralement, les raisons suivantes peuvent empêcher la porte de s'ouvrir ou de se
fermer pendant la période de temporisation :
●
Si la vitesse de la porte est réglée trop bas, ajustez-la pour qu'elle corresponde à
la valeur de la temporisation ; voir Chapitre 6.8, "Réglage de la vitesse de la porte",
à la page 43.
●
SI la valeur TIMEOUT est réglée trop bas, ajustez-la pour qu'elle corresponde à la
vitesse de la porte ; voir TIMEOUT:<seconds> à la page 57.
●
Si un obstacle se trouve dans le chemin de la porte, procédez comme ci-dessous :
Pour réactiver la chambre
1. Retirez tout obstacle se trouvant sur le chemin de la porte.
2. Déconnectez le bloc d'alimentation de 24 V CC de la chambre.
3. Réactivez la chambre comme décrit au Chapitre 7.1, "Activation de la chambre",
à la page 45.
Vous pouvez vérifier le bon fonctionnement du mécanisme de fermeture en douceur de
la porte comme décrit au Chapitre 6.6, "Test des systèmes de sécurité", à la page 40.
17Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
4 Description de la machine
4.1 Présentation de la face avant
Description de la machine
Présentation de la face avant
Ce chapitre décrit tous les composants de la chambre. La fonction et l'utilisation de ces
composants sont décrites au Chapitre 7, "Utilisation", à la page 45.
Les accessoires de la chambre sont décrits dans le Manuel de configuration.
● Présentation de la face avant..................................................................................18
● Présentation de la face arrière................................................................................20
● Interrupteur à bouton-poussoir................................................................................21
Figure 4-1 : Vue de la face avant de la chambre ouverte
1 = Porte (parfois appelée tiroir) pour l'échange de DUT
2 = Deux rainures remplies d'un joint RF élastique pour l'étanchéité de la porte de la chambre
3 = Cylindre pneumatique
4 = Rail de guidage de la porte
5 = Poignées pour transporter la chambre, voir le Chapitre 5.1, "Manutention et transport", à la page 22
Vous pouvez ouvrir la porte (1) pour placer un DUT dans la chambre. La version
1525.8587.12 de la chambre (illustrée ici) est dotée d'une porte avec deux ouvertures
centrées qui peuvent être équipées de traversées en option vers le DUT à l'intérieur de
la chambre. Seul un utilisateur expert est autorisé à monter, démonter ou changer les
traversées.
Deux cylindres pneumatiques (marqués 3, un de chaque côté) ouvrent et ferment la
porte, avec deux rails de guidage (4) pour assurer la stabilité.
18Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
Description de la machine
Présentation de la face avant
Le joint polymère (2) est doté d'un revêtement conducteur en nickel pour empêcher la
fuite des radiations RF hors de la chambre et vers celle-ci. Évitez de toucher ou de
salir le joint. Le joint de la porte est très élastique pour assurer une longue durée de vie
pendant de nombreux cycles d'ouverture et de fermeture, voir Chapitre 5.5, "Stoc-
kage", à la page 24.
La chambre a une DEL d'état qui indique l'état de la chambre :
Figure 4-2 : DEL d'état à côté de la porte
Pour faire fonctionner la porte, voir Chapitre 7.3, "Fonctionnement de la porte",
à la page 47.
19Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
4.2 Présentation de la face arrière
Description de la machine
Présentation de la face arrière
Figure 4-3 : Vue de la face arrière de la chambre
1 = Capot supérieur pour la configuration intérieure et le service (uniquement pour les utilisateurs experts)
2 = Connecteurs de traversées RF numérotés pour les antennes à l'intérieur de la chambre (uniquement
pour les utilisateurs experts)
3 = Panneau de configuration et d'alimentation, voir le Chapitre 6.5
4 = Pour des traversées en option vers les antennes à l'intérieur de la chambre (uniquement pour les utilisa-
teurs experts)
5 = Deux trous de vis à l'arrière pour les crochets de montage (inclus dans la livraison)
6 = Deux vis de commande pourRéglage de la vitesse de la porte (ouverture/fermeture)
7 = Connecteur d'alimentation en air comprimé
8 = Borne de mise à la terre (contact de terre)
Le capot supérieur (1) de la chambre est fixé par 16 vis. Seul un utilisateur expert est
autorisé à l'ouvrir.
Les connecteurs de traversée RF (2) permettent d'alimenter les signaux RF à travers
la paroi arrière de la chambre vers les antennes dans la chambre. Seul un utilisateur
expert est autorisé à connecter, déconnecter ou échanger des câbles RF.
Trois ouvertures (4) dans la paroi arrière sont fournies pour des traversées filtrées RF
en option. Les ouvertures non utilisées sont couvertes par des plaques métalliques
vierges. Les traversées dans ces ouvertures permettent d'alimenter des signaux de
commande ou RF à travers la paroi vers les antennes ou d'autres appareils dans la
chambre. Seul un utilisateur expert est autorisé à échanger les plaques métalliques ou
20Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
4.3 Interrupteur à bouton-poussoir
Description de la machine
Interrupteur à bouton-poussoir
les traversées, et à connecter, déconnecter ou échanger des câbles au niveau des traversées.
L'interrupteur à bouton-poussoir est un appareil de commande manuel en option pour
ouvrir et fermer la chambre sur pression d'un bouton, comme décrit au Chapitre 7.3.2,
"Fonctionnement du bouton-poussoir de la porte", à la page 48.
Le R&S TS-F24SB1 (n° de référence 1525.8712.03) a un interrupteur à bouton-poussoir non verrouillé :
Figure 4-4 : Interrupteur à bouton-poussoir avec câble et connecteur
L'interrupteur se connecte au connecteur D-Sub à 25 broches [X21] dans le tableau de
commande situé à l'arrière de la chambre (marqué 3 dans Figure 4-3).
Tableau 4-1 : Caractéristiques techniques de l'interrupteur à bouton-poussoir
Paramètre Valeur
Type de connecteur D-Sub à 25 broches, femelle
Longueur de câble 2 m
Dimensions de l'interrupteur (l x P x H) 72 mm x 80 mm x 56 mm
Pour des raisons de CEM, la longueur du câble de l'interrupteur est limitée à un maximum de 2 m.
L'interrupteur à bouton-poussoir n'est pas une pièce échangeable. S'il est défaillant ou
ne fonctionne pas correctement, remplacez-le.
21Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
5 Transport, manutention et stockage
5.1 Manutention et transport
Transport, manutention et stockage
Emballage
Familiarisez-vous avec les risques résiduels et les situations potentiellement dangereuses.
Voir leChapitre 2.2, "Risques résiduels", à la page 10 et Chapitre 2.3, "Situations
potentiellement dangereuses", à la page 12.
● Manutention et transport......................................................................................... 22
● Emballage............................................................................................................... 22
● Fixation....................................................................................................................23
● Transport.................................................................................................................24
● Stockage................................................................................................................. 24
Manutention et transport corrects
AVERTISSEMENT ! La porte de la chambre est lourde et peut bouger. Voir le"La
1.
porte de la chambre est lourde" à la page 11 et "Porte en mouvement"
à la page 11.
Si la porte n'est pas protégée contre toute ouverture, sécurisez-la comme décrit au
Chapitre 5.3, "Fixation", à la page 23.
AVERTISSEMENT ! La chambre est lourde. Voir le"Transport" à la page 12 et "La
2.
chambre est lourde" à la page 11.
Pour de courtes distances, soulevez une seule chambre au niveau de ses poignées avec au moins 2 personnes.
Figure 4-1 montre les poignées.
3. Pour de plus grandes distances ou si une ou plusieurs chambres se trouvent sur
une palette, utilisez des appareils de levage ou de transport, tels que des chariots
élévateurs et des chariots à fourche.
Suivez les instructions fournies par le fabricant de l'équipement.
Voir également Chapitre 5.4, "Transport", à la page 24.
5.2 Emballage
Utilisez l'emballage d'origine. Il se compose d'une enveloppe antistatique pour la protection électrostatique et d'un matériel d'emballage conçu pour le produit.
Si vous n'avez pas l'emballage d'origine, utilisez des matériaux similaires qui proposent le même niveau de protection.
Le matériel d'emballage d'origine permet également de maintenir la porte fermée. Si ce
matériel n'est plus disponible, sécurisez la porte contre l'ouverture et utilisez des maté-
22Notice d'instructions 1179.2948.09 ─ 02
R&S®TS7124AS
5.3 Fixation
Transport, manutention et stockage
Fixation
riels similaires offrant le même niveau de protection. Utilisez suffisamment de rembourrage pour éviter les effets mécaniques involontaires pendant le transport.
À sa livraison, la chambre est contenue dans un emballage de protection spécial pour
le transport qui empêche l'ouverture de la porte.
Une fois la chambre déballée, pour empêcher tout mouvement involontaire de la porte,
une mesure de sécurité supplémentaire est appliquée par le biais d'un loquet de sécurité en métal situé à côté du coin supérieur gauche de la face avant :
Figure 5-1 : Loquet de sécurité en métal
Utilisez ce loquet de sécurité pour sécuriser la porte contre toute ouverture involontaire.
Sinon, si vous retirez le loquet de sécurité et inclinez la chambre, par exemple en la
soulevant, la porte peut glisser et s'ouvrir ou se fermer involontairement. Lisez les conséquences au "Transport" à la page 12.
Figure 5-2 : Ne soulevez pas la chambre lorsque la porte n'est pas sécurisée : risque de mouvement
incontrôlé de la porte
23Notice d'instructions 1179.2948.09 ─ 02
