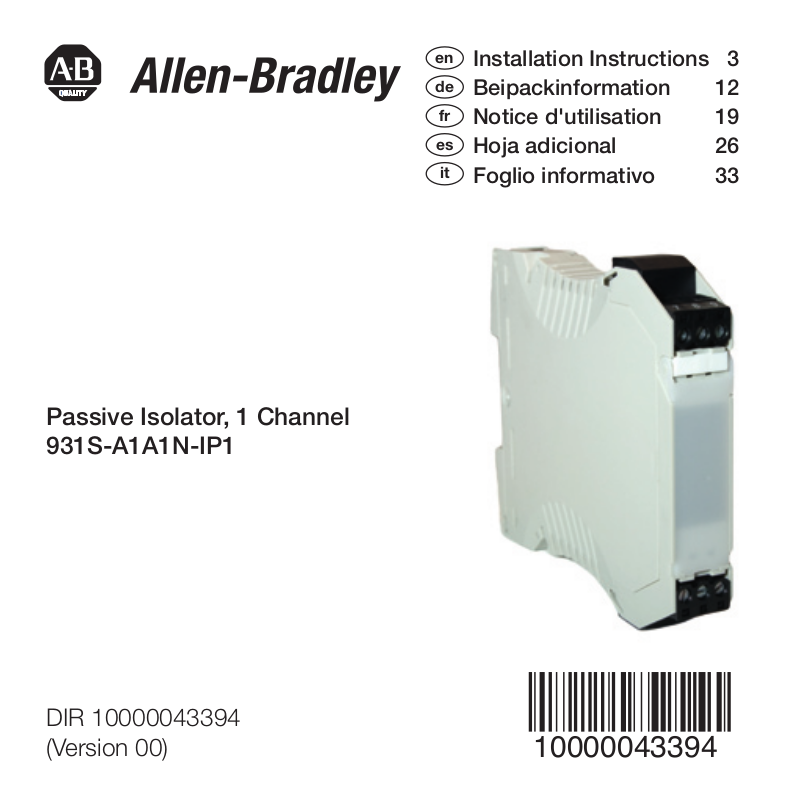

Installation Instructions 3

10000043394

Beipackinformation 12 Notice d'utilisation 19 Hoja adicional 26

Foglio informativo 33

en de

Passive Isolator, 1 Channel 931S-A1A1N-IP1

DIR 10000043394 (Version 00)

• Disconnect power prior to installation

WARNING

• Installation only by Qualified personnel

• Follow all applicable local and national electrical codes

2 Application

The 1 Channel Passive Isolator 931S-A1A1N-IP1 without additional voltage supply is suitable for connection to 2-wire sensors. The signal is galvanically isolated and equally emitted as a 2-wire signal. The voltage supply for input/output is generated from the input-circuit.

3 Mounting and dismounting

3.1 Mounting onto TS 35 DIN rails

(Page 41, Fig. 1)

3.2 Pluggable electronic components for range alteration (depending on model)

(Page 41, Fig. 2)

1. Remove connector, (depending on model either screw-type or tension clamp).

2. Press locking clips on both sides of the enclosure.

3. Pull out the circuit board.

The circuit board can only be inserted in one position. The connectors are all keyed to insure proper installation.

3.3 Labelling possibilities

1492-M5X10 markers can be used to label module.

4 Electrical connection

(Page 42, Fig. 3) 1-channel: 931S-A1A1N-IP1

5 Dimensions (Page 43, Fig. 4)

7 Technical data Input Input signal 0 ... 20 mA (4 ... 20 mA)

Input voltage, max. 18 V Input current, max. 50 mA Operating current < 100 µA Voltage drop approx. 3 V at RL = 0 Ω

at Iin = 20 mA approx. 13 V at RL = 500 Ω at Iin = 20 mA

Output Output signal 0 ... 20 mA (4 ... 20 mA)

Load resistance ≤ 500 Ω Accuracy by Tu = 23 °C < 0.1 % from end value Inﬂuence of the load resistance < 0.1 % from measurement per

100 Ω load resistance Temperature coefﬁcient 50 ppm/K from measured value Response time 4.5 ms by 500 Ω burden Remaining ripple < 20 mV

eff

Chopper frequency approx. 170 kHz

Coordination of Insulation according to EN 50178, 04.98 (Safe Distance)

Rated Voltage 300 V Rated surge Voltage 6 kV Overvoltage category III Contamination class 2 Clearance and creepage distances ≥ 5.5 mm

Isolation voltage Voltage endurance Input/output 4 kV Input/output/to mounting rail 4 kV

/1 s

eff

/1 min

eff

Connection data

Connection BLZ/SL Insulating stripping length 8 ± 0.5 mm Solid core 0.5 ... 2.5 mm Flexible core 0.5 ... 2.5 mm With ferrules 0.5 ... 1.5 mm

2 2 2

EMC speciﬁcation according to EN 55011,

according to EN 50081-1 according to EN 50082-2

General

Operating temperature mounted on DIN rails without clearance -25 ... +70 °C Storage temperature -40 ... +80 °C

class B, group 1

8 UL Class 1, Division 2 Markings

WARNING

for selected Signal Conditioners

A. “This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D hazardous locations or non hazardous locations only or the equivalent.” B. “WARNING: EXPLOSION HAZARD - Substitution of components may impair suitability for use in Class I, Division 2 environments.” C. “WARNING: EXPLOSION HAZARD - The area must be known to be non hazardous before servicing/replacing the unit and before installing or removing I/O wiring.” D. “WARNING: EXPLOSION HAZARD - Do Not disconnect equipment unless power has been disconnected and the area is known to be non hazardous.”

The warning references on this side have only validity for modules with a UL Class I, Devision 2 permission.

9 Accessories

Marker

Cat. No.

1492-M5X10

DIR 10000043394

(Version 00)

1 Allgemeine Hinweise

ACHTUNG

Der Signalwandler ohne zusätzliche Spannungsversorgung aus der 931S-A1A1N-IP1 sollte nur von qualiﬁziertem Fachpersonal installiert werden. Nach erfolgter fachgerechter Installation kann der Signalwandler ohne zusätz-liche Spannungsversorgung mit Spannung versorgt werden.

2 Anwendung

Signalwandler ohne zusätzliche Spannungsversorgung der

931S-A1A1N-IP1 sind für den Anschluß von 2-Leiter-Sensoren

geeignet. Das Signal wird galvanisch entkoppelt und ebenfalls als 2-Leiter-Signal ausgegeben. Die Spannungsversorgung für Ein-/ Ausgang wird aus dem Eingangskreis generiert.

3 Montage und Demontage

Die Montage und Demontage darf nur im spannungsfreien Zustand erfolgen! Nichtbeachtung führt zu schweren Schäden!

3.1 Auf- und Abrasten auf Normschiene TS 35

ACHTUNG

(Seite 41, Fig. 1)

3.2 Steckbare Elektronik für eine evtl. Bereichsänderung

(je nach Ausführung)

(Seite 41, Fig. 2)

1. Stecker abziehen, (je nach Ausführung Schraubanschluß-

oder Zugfederanschlußtechnik).

2. Beidseitige Verriegelungshaken am Gehäuse drücken und

3. Elektronik herausziehen.

Die Elektronik kann nur in einer Position gesteckt werden. Werkseitig sind die Stecker kodiert. Ein Vertauschen der Stecker wird verhindert.

3.3 Bezeichnungsmöglichkeit

Bezeichnung mit Verbindermarkierern 1492-M5X10 möglich.

4 Der elektrische Anschluß

(Seite 42, Fig. 3) 1-kanal: 931S-A1A1N-IP1

5 Abmessungen (Seite 43, Fig. 4)

7 Technische Daten Eingang Eingangssignal 0 ... 20 mA (4 ... 20 mA)

Eingangsspannung, max. zul. 18 V Eingangsstrom, max. zul. 50 mA Ansprechstrom < 100 µA Spannungsabfall ca. 3 V bei RL = 0 Ω

bei Iin = 20 mA ca. 13 V bei RL = 500 Ω bei Iin = 20 mA

Ausgang Ausgangssignal 0 ... 20 mA (4 ... 20 mA)

Lastwiderstand ≤ 500 Ω Genauigkeit bei Tu = 23 °C < 0,1 % vom Endwert Einﬂuß des Lastwiderstandes < 0,1 % vom Meßwert pro 100 Ω

Lastwiderstand Temperaturkoefﬁzient 50 ppm/K vom Meßwert Ansprechzeit 4,5 ms bei 500 Ω Bürde Restwelligkeit < 20 mV

eff

Chopperfrequenz ca. 170 kHz

Isolationskoordination nach EN 50178, 04.98 (Sichere Trennung)

Bemessungsspannung 300 V Bemessungsstoßspannung 6 kV Überspannungskategorie III Verschmutzungsgrad 2 Luft- und Kriechstrecken ≥ 5,5 mm

Isolationsspannung, Spannungsfestigkeit Eingang/Ausgang 4 kV Ein-Ausgang/Tragschiene 4 kV

/1 s

eff

/1 min

eff

Anschlußdaten

Anschluß BLZ/SL Abisolierlänge 8 ± 0,5 mm eindrähtig 0,5 ... 2,5 mm feindrähtig 0,5 ... 2,5 mm mit Aderendhülse 0,5 ... 1,5 mm

2 2 2

EMV-Speziﬁkation gemäß EN 55011, Klasse B,

Gruppe 1

gemäß EN 50081-1

gemäß EN 50082-2

Allgemeines

Betriebstemperatur

- angereiht ohne Abstand auf Tragschiene -25 ... +70 °C Lagertemperatur -40 ... +80 °C

8 Zubehör

Marker

DIR 10000043394

(Version 00)

Cat. No.

1492-M5X10

1 Remarques générales

ATTENTION

Le convertisseur de signaux sans alimentation supplémentaire de la 931S-A1A1N-IP1 ne doit être installé que par un personnel qualiﬁé. Une fois installé, le convertisseur de signaux sans alimentation supplémentaire peut être mis sous tension.

2 Application

Le convertisseur de signaux sans alimentation supplémentaire de la 931S-A1A1N-IP1 sont appropriés à la con-nexion de capteurs à 2 conducteurs. Le signal est désaccouplé galvaniquement et émis comme signal à 2 conducteurs. L'alimentation en tension pour l'entrée et la sortie est générée à partir du circuit d'entrée.

3 Montage et démontage

N'effectuer le montage et le démontage que lorsque l'appareil est hors tension! Un non respect entraîne de graves dommages!

3.1 Montage et démontage sur proﬁlé standard TS 35

ATTENTION

(Page 41, Fig. 1)

3.2 Electronique enﬁchable pour une éventuelle modiﬁcation

des plages (selon l'exécution)

(Page 41, Fig. 2)

1. Retirer la ﬁche (selon l'exécution raccord à visser ou à ressort

de traction).

2. Appuyer sur les crochets de verrouillage des deux côtés du

boîtier et

3. retirer l'électronique.

L’électronique peut être enﬁcher exclusivement dans une position. Les ﬁches sont codées en usine. Il est impossible de confondre les ﬁches.

3.3 Possibilité de désignation

Désignation possible avec marqueurs de raccord 1492-M5X10.

4 Raccordement électrique

(Page 42, Fig. 3) 1 canal: 931S-A1A1N-IP1

5 Dimensions (Page 43, Fig. 4)

7 Caractéristiques techniques Entrée Signal d'entrée 0 ... 20 mA (4 ... 20 mA)

Tension d'entrée, max. adm. 18 V Courant d'entrée, max. adm. 50 mA Courant de réponse < 100 µA Chute de tension env. 3 V à RL = 0 Ω

à Iin = 20 mA

env. 13 V à RL = 500 Ω

à Iin = 20 mA

Sortie Signal de sortie 0 ... 20 mA (4 ... 20 mA)

Résistance de charge ≤ 500 Ω Précision à Tu = 23 °C < 0,1 % de la valeur ﬁnale Inﬂuence de la résistance < 0,1 % de la mesure par 100 Ω de charge de résistance de charge Indice de température 50 ppm/K de la mesure Temps de réponse 4,5 ms à 500 Ω de charge Onde résiduelle < 20 mV

eff

Fréquence du vibreur env. 170 kHz

Coordination d'isolation selon EN 50178, 04.98 (séparation sûre)

Tension de mesure 300 V Pointe de tension de mesure 6 kV Catégorie de surtension III Degré de salissement 2 Entrefer et ligne de fuite ≥ 5,5 mm

Tension d'isolation, résistance à la tension Entrée/sortie 4 kV Entrée/sortie/Proﬁlé support 4 kV

/1 s

eff

/1 min

eff

Données de connexion

Connexion BLZ/SL Longueur d'isolation 8 ± 0,5 mm monoﬁlaire 0,5 ... 2,5 mm à ﬁl ﬁn 0,5 ... 2,5 mm avec douille ﬁnale de brin 0,5 ... 1,5 mm

2 2 2

Spéciﬁcation CEM selon EN 55011, classe B,

selon EN 50081-1 selon EN 50082-2

Données générales

Température de service

- ajouté sans écart sur proﬁlé support -25 ... +70 °C Température de stockage -40 ... +80 °C

groupe 1

8 Accessoires

Marker

Cat. No.

1492-M5X10

DIR 10000043394

(Version 00)

1 Avisos generales

¡ATENCIÓN!

El convertidor de señales sin alimentación adicional de la serie

931S-A1A1N-IP1 ha de ser instalado por profesionales caliﬁca-

dos. Después de una instalación correcta, puede suminis-trarse corriente al convertidor de señales sin alimentación adicional.

2 Aplicación

Los convertidores de señales sin alimentación serie

931S-A1A1N-IP1

permiten la conexión de senso-

adicional de la

res de 2 conductores. La señal es desacoplada galvánicamente, siendo emitida asimismo como señal de 2 conductores. La alimentación para entrada/salida es generada del circuito de entrada.

3 Montaje y desmontaje

¡El montaje y el desmontaje deben efectuarse en estado sin tensión! ¡La falta de cumplimiento de ello puede inducir a graves daños!

3.1 Enclavamiento y desenclavamiento en un riel

¡ATENCIÓN!

normalizado TS 35

(Página 41, Fig. 1)

3.2 Dispositivo electrónico enchufable para una posible

modiﬁcación de la gama (en función de la versión)

(Página 41, Fig. 2)

1. Extraer la clavija, (en función de la versión conexión roscada

o mediante resorte de tracción).

2. Apretar los ganchos de enclavamiento en ambos lados de la

caja y

3. extraer el dispositivo electrónico.

El dispositivo electrónico sólo puede enchufarse en una sola posición. Los conectores han sido codiﬁcados en la fábrica. Ello impide que los conectores sean confundidos.

3.3 Posibilidad de identiﬁcación

Posibilidad de identiﬁcación con marcadores de empalmadores 1492-M5X10.

4 La conexión eléctrica

(Página 42, Fig. 3) 1 canal: 931S-A1A1N-IP1

5 Dimensiones (Página 43, Fig. 4)

7 Características técnicas Entrada Señal de entrada 0 ... 20 mA (4 ... 20 mA)

Tensión de entrada máx. adm. 18 V Corriente de entr., máx. adm. 50 mA Corriente activa < 100 µA Caída de tensión 3 V aprox. a RL = 0 Ω

a Iin = 20 mA 13 V aprox. a RL = 500 Ω a Iin = 20 mA

Salida Señal de salida 0 ... 20 mA (4 ... 20 mA)

Resistencia de carga ≤ 500 Ω Precisión a Tu = 23 °C < 0,1 % del valor ﬁnal Inﬂuencia de la resist. de carga < 0,1 % del valor de medición

por 100 Ω resistencia de carga Coeﬁciente de temperatura 50 ppm/K del valor de medición Tiempo de reacción 4,5 ms a 500 Ω carga Ondulación residual < 20 mV

eff

Frecuencia de cortador periód. 170 kHz aprox.

Coordinación de aislamiento según EN 50178, 04.98 (seccionamiento seguro)

Tensión asignada 300 V Tensión asignada transitoria 6 kV Categoría de sobretensión III Grado de contaminación 2 Intervalos de aire y de fuga ≥ 5,5 mm

Tensión de aislamiento, resistencia de tensión Entrada/salida 4 kV Entrada-salida/guía portadora 4 kV

/1 s

eff

/1 min

eff

Datos de conexión

Conexión BLZ/SL Longitud de desforrado 8 ± 0,5 mm rígido 0,5 ... 2,5 mm ﬂexible 0,5 ... 2,5 mm con terminal 0,5 ... 1,5 mm

2 2 2

Especiﬁcación CEM conforme a EN 55011, Clase B,

Grupo 1 conforme a EN 50081-1 conforme a EN 50082-2

Generalides

Temperatura de servicio

- acoplado sin separación en guía portadora -25 ... +70 °C Temperatura de almacen. -40 ... +80 °C

8 Accesorios

Marker

DIR 10000043394

(Version 00)

Cat. No.

1492-M5X10

1 Avvertenze generali

ATTENZIONE

Il trasduttore di segnale senza tensione di alimen-

tazione supplementare della 931S-A1A1N-IP1 deve essere installato solo da tecnici qualiﬁcati. Al termine dell'installazione regolare, il trasduttore di segnale può essere alimentato senza tensione di alimentazione supplementare.

2 Campo di applicazione

I trasduttori di segnale senza tensione di alimentazione supplementare delle 931S-A1A1N-IP1 possono essere utilizzati per il collegamento di sensori a 2 conduttori. Il segnale viene disaccoppiato galvanicamente ed emesso anche come segnale a 2 conduttori. La tensione di alimentazione per l'ingresso/l'uscita viene generata dal circuito di ingresso.

3 Montaggio e smontaggio

Il montaggio e lo smontaggio devono essere eseguiti solo dopo aver staccato la tensione elettrica! L'inosservanza di questa misura precauzionale causa gravi danni!

3.1 Applicazione e distacco del binario normato TS 35

ATTENZIONE

(Pagina 41, Fig. 1)

3.2 Scheda elettronica per un'eventuale modiﬁca del campo

(a seconda del modello)

(Pagina 41, Fig. 2)

1. Estrarre la spina (a seconda del modello: tecnica di collega-

mento a viti o a molle di trazione).

2. Premere i ganci di arresto su entrambi i lati della scatola.

3. Estrarre la scheda elettronica.

La scheda elettronica può essere inserita solo in una posizione. I connettori sono codiﬁcati in fabbrica. Ciò impedisce di scambiare i connettori tra loro.

3.3 Possibilità di designazione

Designazione possibile con marcatori di collegamento 1492-M5X10.

4 Collegamento elettrico

(Pagina 42, Fig. 3) 1 canale: 931S-A1A1N-IP1

5 Dimensioni (Pagina 43, Fig. 4)

7 Dati tecnici Ingresso Segnale di ingresso 0 ... 20 mA (4 ... 20 mA)

Tensione di ingresso, max. amm. 18 V Corrente di ingresso, max. amm. 50 mA Corrente di intervento < 100 µA Caduta di tensione circa 3 V con RL = 0 Ω

con Iin = 20 mA circa 13 V con RL = 500 Ω con Iin = 20 mA

Uscita Segnale di uscita 0 ... 20 mA (4 ... 20 mA)

Resistenza del carico ≤ 500 Ω Precisione a Tu = 23 °C < 0,1% del valore ﬁnale Inﬂuenza della resistenza < 0,1% del valore di misura per del carico 100 Ω di resistenza di carico Coefﬁciente di temperatura 50 ppm/K del valore di misura Tempo di intervento 4,5 ms a carico di 500 Ω Ondulazione residua < 20 mV

eff

Frequenza di chopper circa 170 kHz

Coordinazione dell'isolamento a norme 50178, 04.98 (disaccoppiamento sicuro)

Tensione di taratura 300 V Tensione impulsiva di taratura 6 kV Categoria di sovratensione III Grado di imbrattamento 2 Vie aria e di dispersione superﬁciale ≥ 5,5 mm

Tensione di isolamento Rigidità dielettrica Ingresso/uscita 4 kV Ingresso-uscita/binario portante 4 kV

/1 s

eff

/1 min

eff

Dati di allacciamento

Allacciamento BLZ/SL Lunghezza di spellatura 8 ± 0,5 mm ad un ﬁlo 0,5 ... 2,5 mm a ﬁlo sottile 0,5 ... 2,5 mm con capocorda 0,5 ... 1,5 mm
