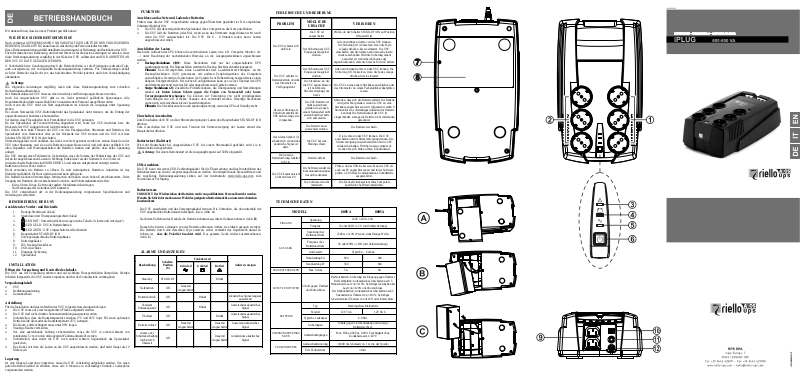

Wir danken Ihnen, dass sie unser Produkt gewählt haben !
WICHTIGE SICHERHEITSHINWEISE
Nach vorheriger AUFMERKSAMER U ND SORGFÄLTIGER LEKTÜRE D ER VORLIEGENDEN
BEDIENUNGSANLEITUNG kann dieses Gerät durch jede Person installiert werden.
Diese Bedienungsanleitung enthält detaillierte Anweisungen zur Bedienung und Installation der USV.
Für Informationen zur Bedienung, und u m mit Ihrem Gerät d ie besten Leistunge n zu erzielen, muss
diese Bedienungsanleitung sorgfältig in der Nähe der USV aufbewahrt und VOR ARBEITEN AN
DER USV ZU RATE GEZOGEN WERDEN.
© Vorbehaltlich der Geneh migung durch die Herstellerfirma, ist die Wiedergabe jedwe den Teils,
auch auszugsweise, der vorliegenden Bedienungsanleitung verboten. Für Verbesserungen behält
sich der Hersteller das Recht vor, das beschriebene Produkt jederzeit und ohne Vorankündigung
abzuändern.
Achtung:
Die folgenden Anleitungen sorgfältig lesen und diese Bedienungsanleitung zum schnellen
Nachschlagen aufbewahren.
Der Netzanschluss der USV muss an einen Anschluss mit Erdung angeschlossen werden.
Auch bei ausgeschalteter USV gibt es im Gerät potentiell gefährliche Spannungen. Alle
Reparaturarbeiten dürfen ausschließlich von autorisiertem Personal ausgeführt werden.
Auch wenn die USV nicht am Netz angeschlossen ist, können die Ausgänge unter Spannung
stehen.
Bei einem Netzausfall (USV-Batteriebetrieb) das Speisekabel nicht trennen, um die Erdung der
angeschlossenen Abnehmer sicherzustellen.
Vermeiden, da s s Flüssig ke ite n bzw. Fremdkörper in die USV gelangen.
Da das Speisekabel als Trennvorrichtung angesehen wird, muss der USV-Anschluss bzw. die
Rückseite der USV zugänglich und leicht trennbar sein.
Bei Gefahr bzw. beim Trennen der USV von den Energiequellen, Stromnetz und Batterien, das
Speisekabel vom Netzstecker oder an der Rückseite der USV trennen und die USV mit dem
Schalter STAND-BY/ON (6) abschalten.
Stromschlaggefahr. Auch nachdem das Gerät vom Netz getrennt worden ist, stehen Bauteile in der
USV unter Spannung, weil sie an die Batte rien angesch lossen sind, u nd sind daher gefähr lich. Vor
allen Reparatur- und Wartungsarbeiten die Batterien trennen und prüfen, dass keine Spannung
anliegt.
Die USV erzeugt einen Fehlerstrom. Sicherstellen, dass die Summe der Fehlerströme der USV und
der an ihr angeschlossenen Lasten in Richtung Erde kleiner als der Gre nzwert von 3,5mA ist.
Ausgewechselte Batterien sind SONDERMÜLL und müssen entsprechend entsorgt werden.
Batterien nicht ins Feuer werfen.
Nicht versuchen die Batterie zu öffnen: Es sind wartungsfreie Batterien. Außerdem ist das
Elektrolyt gefährlich für Haut und Augen und kann giftig sein.
Die Bat terie n können S tromsc hläge ve rursa chen und ha ben ei nen hohe n Kurzsc hluss strom. Be im
Umgang mit Batterien die nachstehenden Vorsichts- und Schutzmaßnahmen treffen:
- Keine Uhren, Ringe, Ketten oder andere Metallmaterialien tragen.
- Nur Werkzeuge mit iso liertem Griff benutzen.
Die USV entsprechend der in der Bedienungsanleitung vorgesehenen Spezifikationen und
Anleitunge n ve r w e nd en.
BESCHREIBUNG DER USV

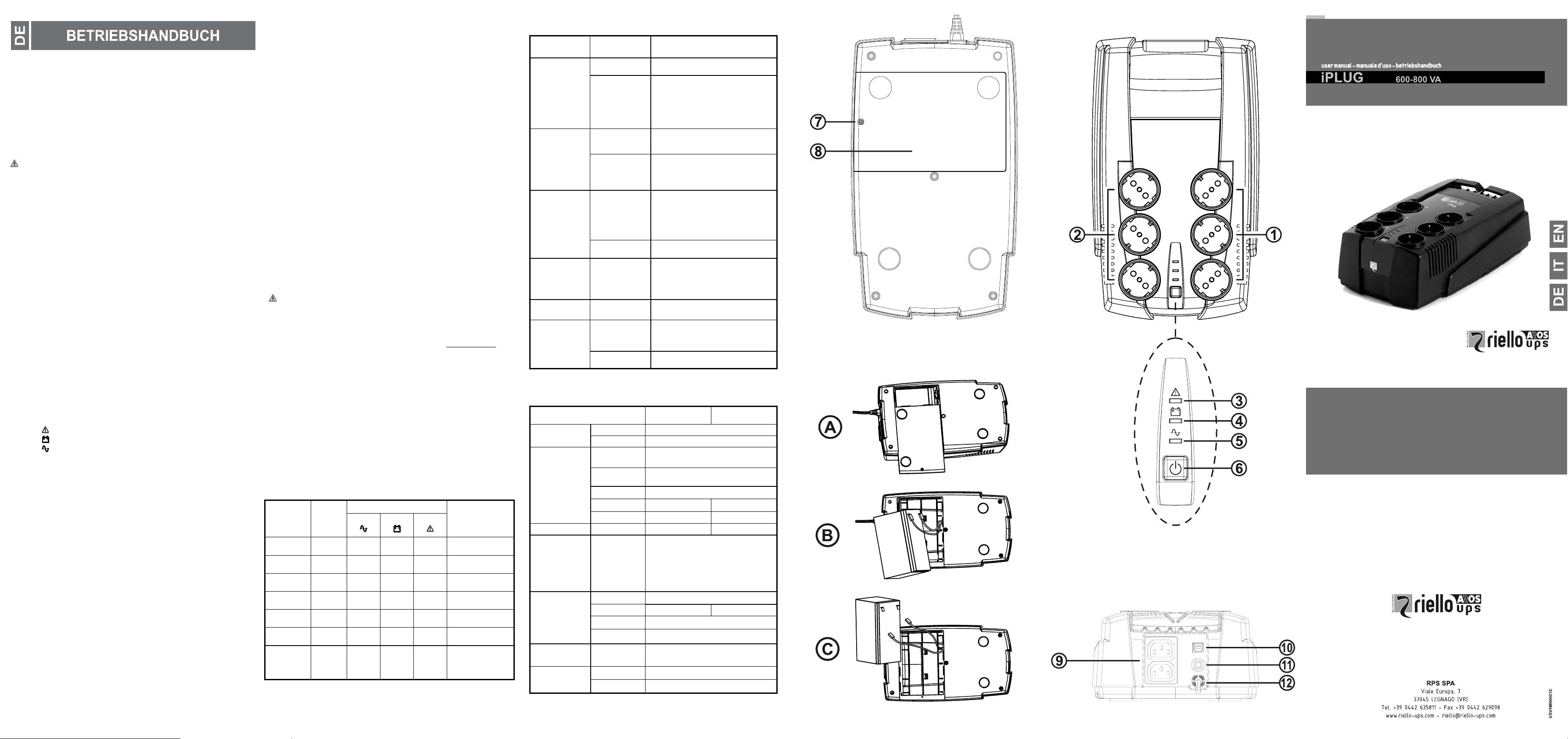

Ansichten der Vorder- und Rückseite
1. Backup-Steckdosen (lokal)
2. Steckdosen mit Überspannungsschutz (lokal)
/LED ROT: Unterschiedliche Anzeigen (siehe Tabelle "Alarme und Anzeigen")
3.
/LED GELB: USV in Batteriebetrieb
4.
/LED GRÜN: USV eingeschaltet mit Netzbetrieb
5.
6. Hauptschalter STAND-BY/ON
7. Verriegelungsschraube Batte ri e ge hä use
8. Batteriegehäuse
9. IEC Backup-Steckdosen
10. USB-Anschluss
11. Eingangs-Sicherung
12. Speisekabel
INSTALLATION
Öffnen der Verpackung und Kontrolle des Inhalts
Die USV aus der Verpackung nehmen und auf sichtbare Transportschäden überprüfen. Werden
Schäden festgestellt, die USV wieder einpacken und bei der Verkaufsstelle zurückgeben.
Verpackungsinhalt
¾ USV
¾ Bedienungsanleitung
¾ Garantieschein
Aufstellung
Für die Installation und das Aufstellen der USV folgende Anweisungen be folgen:
¾ Die USV muss auf einer waagerechten Fläche aufgestellt werden.
¾ Die USV darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
¾ Sicherstellen, dass die Raumtemperatur zwischen 0°C und 40°C liegt. Für einen optimalen
Betrieb sollte die maximale Ra umtemperatur 25°C betragen.
¾ Die Raum-Luftfeuchtigkeit muss unter 90% liegen.
¾ Staubige Räume vermeiden.
¾ Um eine ausreichende Lüftung sicherzustellen, muss die USV in einem Abstand von
mindestens 5 cm von den umliegenden Wänden aufgestellt werden.
¾ Sicherstellen, dass weder die USV noch andere schwere Gegenstände das Speisekabel
quetschen.
¾ Das Kabel, mit dem die Lasten an die USV angeschlossen werden, darf nicht länger als 10
Meter sein.
Lagerung
Ist eine längere Lagerung vorgesehen, muss die USV vollständig aufgeladen werden. Um einen
guten Batterie-Zustand zu erhalten, muss alle 6 Monate ein vollständiger Entlade-/ Ladezyklus
enommen werden.
vor
FUNKTION
Anschluss an das Netz und Laden der Batterien
Prüfen, dass die der USV vorgeschaltete Anlage gegen Überstrom geschützt ist. Der empfohlene
Schutzwert beträgt 10A.
¾ Die USV mit dem mitgelieferten Speisekabel ihres Computer an das Netz anschließen.
¾ Die USV lädt die Batterien jedes Mal, wenn sie an das Stro mnetz angeschloss en wird (auch
wenn die USV ausgeschaltet ist). Die USV für 6 – 8 Stunden laden, bevor Lasten
angeschlossen werden.
Anschließen der Lasten
Nach dem Aufladen des UPS können die verschiedenen Lasten (wie z.B. Computer, Monitor, etc.
…) unter Beachtung der nachstehenden Hinweise an die Ausgangssteckdosen angeschlossen
werden:
¾ Backup-Steckdosen (1)(9): Diese Steckdosen sind nur bei eingeschaltetem UPS
spannungsversorgt. Bei Netzausfällen werden die Backup-Steckdosen batteriegespeist.
Hinweis: Es wird empfohlen, keine Laserdrucker bzw. Laserdruckvorrichtungen an die
Backup-Steckdosen (1)(9) gemeinsam mit anderen Peripheriegeräten des Computers
anzus chließ en. De rart ige Gerä te hab en im Vergleic h zur Ru heste llung norma lerweis e eine n
höhere n Energie verbr auch. Bei so lchen Ko nfigur atio nen ka nn es zu e iner Übe rlas t des UP S
und dementsprechend zum Ausfall aller angeschlossenen Geräte kommen.
¾ Surge Steckdosen (2): Zusätzliche Filtersteckdosen, die Überspannung und Netzstörungen
senken; sie bieten keinen Schutz gegen die Folgen von Netzausfall oder kurze
Versorgungsunterbrechungen. Sie können zur Versorgung von nicht grundlegenden
Vorrichtungen wie z.B. Drucker, Scanner, usw. verwendet werden. Derartige Steckdosen
eignen sich zum Anschluss kleiner Laserdruckgeräte .
Hinweis: Die Steckdosen sehen auch spannungsversorgt, wenn das UPS auf Standby steht.
Einschalten/ Au sschalt en
Zum Einschalten der USV und zur Stromversorgung der Lasten den Hauptschalter STAND-BY/ON
drücken.
Zum Ausschalten der USV und zum Trennen der Stromversorgung der Lasten erneut den
Hauptschalter drücken.
Batteriestart (Kaltstart)
Wird der Hautschalter bei ausgeschalteter USV bei einem Stromausfall gedrückt, wird sie in
Batteriebetrieb eingeschaltet.
Achtung: Bei einem Batteriestart ist die Ausgangsfrequenz auf 50Hz eingestellt.
USB-Anschluss
Die USV kann mit einem U SB-Verbindungskabel für die Überwach ung und das Runter fahren des
Betriebssystems an einen Computer angeschlossen werden. Die entsprechende Steuersoftware und
die zugehörige Bedienungsanleitung stehen auf der Internetseite www.riello-ups.com
Download zur Verfügung.
Batterieersatz
VORSICHT: Der Wiedereinbau der Batterien muß von qualifiziertem Personal bewirkt werden.
Wenden Sich für Informationen zur Wahl des geeigneten Batteriemodells an unseren technischen
Kundendien st .
- Die USV ausschalten und das Versorgungskabel trennen. Die Schrauben, die d en unterhalb der
USV angebrachten Batterieraum befestige n , lösen. ( Abb. A)
- Nach dem Entfernen des Deckels die Batterie behutsam aus ihrem Gehäuse nehmen. (Abb. B)
- Danach die beiden Leitungen von der Batterie abtrennen (indem sie einfach gezogen werden).
Die Batterie durch eine desselben Typs ersetzen, wobei verstärkt das Augenmerk darauf zu
richten ist, dass die Polarität beachtet wird. Das gesamte Gerät wieder zusammenbauen.
(Abb. C)
ALARME UND ANZEIGEN
Funktion Led
Gelb led Rot led
Andere Anzeigen
Beschreibung
Schalter-
Position
(6)
Grün led
Stand-by STAND-BY Blinkt
Netzbetrieb ON
Dauernd
eingeschaltet
Batteriebetrieb ON Blinkt
Vora l a rm
Entladungsende
ON Blinkt
Überlast ON Blinkt
Batterie defekt ON
Alarm oder
Schutzabschaltung
(nicht durch
Überlast)
ON
Dauernd
eingeschaltet
Akustisches Signal langsam
aussetzend
Aussetzendes akustisches
Signal
Aussetzendes akustisches
Signal
Dauernd
eingeschaltet
Dauernd
eingeschaltet
Aussetzend akustisches
Signal
Anhaltendes akustisches
Signal
zum
FEHLERSUCHE UND BEHEBUNG
PROBLEM
Die USV schaltet sich
nicht ein
Die USV arbeitet in
Batteriebetrieb, obwohl
das Stromnetz zur
V erfügung steht.
Bei einer Störung am
Stromnetz arbeitet die
USV nicht solange wie
vorgesehen.
Das Alarm-Symbol (3)
schaltet sich ein und das
akustische Signal ist
aktiv.
Die Anzeige
Batteriestörung schaltet
sich ein.
Die USV kommuniziert
nicht mit dem PC.
MÖGLICHE
URSACHE
Die USV ist
ausgeschaltet
Der Sicherung am USV-
Eingang ist ausgelöst
worden.
Der Sicherung am USV-
Eingang ist ausgelöst
worden.
Die Steckdose, an die
die USV angeschlossen
ist, liefert keine
Stromversorgung zum
Gerät.
Die USV-Batterie ist
nicht ausreichend
geladen, da sie nach
einem Netzausfall nicht
ausreichend Zeit hatte
sich aufzuladen.
Die Batterie muss
gewechselt werden.
Die USV hat eine
Störung erfasst.
Batterie defekt. Die Batterie wechseln.
Die Software sendet ein
Kommunikationssignal,
das nicht ankommt.
Die Software ist nicht
installiert.
TECHNISCHE DATEN
MODELL 600VA 800VA
EINGANG
AUSGANG
SURGE STECKDOSEN
SCHUTZ UND FILTER
BATTERIE
UMGEBUNGSBEDINGU
NGEN
VERSCHIEDENES
Spannung
Frequenz 50 oder 60Hz +/-5% (mit Selbsterlernung)
Spannung (bei
Batteriebetrieb)
Frequenz (bei
Batteriebetrieb)
Auslösezeit Typisch 2 – 6 mSek
Nennleistung VA 600 800
Nennleistung W 360 480
Max. Strom 5A 8A
Schutz gegen Überlast
und Kurzschluss
Typ Wartungsfreie Bleibatterie
Modell 12V 7Ah 12V 9Ah
Typische Ladedauer 6-8 Std.
Sicherungen
Arbeitsbedingungen
Geräuschentwicklung <40dB (im Abstand von 1 m von der Quelle)
Erd-Verluststrom <1mA
VERFAHREN
Prüfen, ob der Schalter STAND-BY/ON auf Position
Alle unwichtigen Geräte von der USV trennen.
Die Sicherung (11) rücksetzen. Dazu die Tas te
solange drücken, bis sie einrastet. Die USV
einschalten und die Geräte nach und nach einzeln
wieder anschließen Wird die Sicherung erneut
angeschlossenen Geräte die Ursache für die Überlast.
Alle unwichtigen Geräte von der USV trennen. Die
Sicherung (11) rü cksetzen. Dazu die Taste sola n ge
Die USV an eine andere Steckdose anschließen oder
das Stromnetz von einem Fachelektriker überprüfen
Abwarten, dass sich die Batterie entl ädt. Die Batterie
wird jedes Mal geladen, wenn die USV an eine
Steckdose angeschlossen wird. Allgemein werden 8
Stunden für ein vollständiges Aufladen der Batterie
benötigt. Die Betriebsdauer der USV ist
eingeschränkt, solange die Batterie nicht vollständig
Die Geräte von der USV trennen. Die USV
ausschalten und die Stromversorgung tren nen. Die
Stromversorgung wieder herstellen und die USV
wieder einschalten. Tritt die Anzeige erneut auf,
wenden Sie sich bitte an Ihren Kundendienst.
Prüfen, ob das USB-Kabel sowohl an der U S V als
auch am PC angeschlossen ist und in der Software
prüfen, ob USB als Kommunikations-Schnittstelle
Die für das Betriebssystem Ihres Computers
230Vac +/-10% (Pseudo-sinusförmige Welle)
50 oder 60Hz +/-1Hz (mit Selbsterlernung)
Bei Netzbetrieb: Sicherung am Eingang gegen Überlast.
Bei Netzbetrieb: Autom atisches Abschalten nach 5
Minuten mit Last von >110%. Sofortiges Abschalten bei
Bei Batteriebetrieb: Automatisches Abschalten nach 5
Sekunden bei Überlast von >110%. Sofortiges
Abschalten bei Überlast von >120% oder Kurzschluss.
Schutz gegen Tiefenentladung und Anzeige
Max. Höhe 6.000 m, 0-90% Feuchtigkeit o hne
ON gestellt ist.
ausgelöst, ist wahrscheinlich eines der
drücken, bis sie einrastet.
lassen.
geladen ist.
Die Batterie wechseln.
ausgewählt ist.
spezifische Software installieren.
230V +20%/ -25%
Last von >120% oder Kurzschluss.
Batteriewechsel.
Kondenswasser, 0-40°C
Page 2
Thank you fo r ch oo sing our product.
IMPORTANT SAFETY NOTES
This device can be installed by an yone, provided that the y READ THIS MANU AL CAREFULLY
AND FOLLOW THE INSTRUCTIONS WITHIN IT.
This manual contains detailed instructions for the use and installation of the UPS.
This manual should be kept close to the UPS and RE AD BEFORE THE UPS IS INSTALLED
AND USED
© No part of this manual may be reproduced, even partially, without the manufacturer’s
authorisation. For purposes of improvements the manufacturer reserves the right to change
specifications at any time and without notice.
Warning:
Read the following instructions carefully and keep this ma nual ha ndy for easy referral.
The mains power supply socket used to power the UPS must have an earth connection.
Potentially dangerous electrical volta ges are generated inside this device, even when the UPS is
switched off. All repairs must be carried out by authorised pe rs o n ne l only.
Voltage may be present on the UPS output sockets even when the UPS is not connected to a mains
power supply.
In the event of a mains power supply failure (emergency UPS operation), do not unplug the power
supply cable to the UPS, to ensure earth continuity to the connected loads.
Do not allow liquids and/or other foreign bodies to enter the UPS.
Since the mains power supply cable acts as a separation device, the mains power supply socket
used that connects to the rear of the UPS must be accessible and easy to disconnect.
In dangerous conditions and/or to disconnect the UPS from sources of energy, (whether mains or
batteries), disconnect the power supply cable from the mains socket or fro m the back of the UPS
and shut down the UPS using the STAND-BY/ON switch (6).
Risk of electric shock. Since internal compo nents are connected to the batteries, they will remain
powered, and therefore dangerous, even after the device has been disconnec ted from a mains power
supply. Disconnect the batteries and ensure no voltage is present before carrying out any repair or
maintenance operations.
The UPS generates an earth leakage current. Ensure that the su m of the UPS and load eart h leakage
current is less than 3.5mA.
Replaced batteries should be considered as TOXIC WASTE and treated as such.
Do not throw the batteries into a fire.
Do not try to open the batteries: they do not req uire any maintenance. Furthermore the electro lyte is
dangerous if it comes into contact with skin or eyes and may be toxic.
The batteries can cause electric shock and have a high short circuit current. Take the necessary
safety measures and precautions when handling them:
- do not wear watches, rings, necklaces or any other metallic material
- only use tools w ith insulated handles
Only use the UPS following the specific instructions in this user manual.
DESCRIPTION OF THE UPS
Front and rear views:
1. Back-up sockets (local type)
2. Surge sockets (local type)
/RED LED: various messages (see the “Alarms and Report Signals table”)
3.
/YELLOW LED: the UPS operates on battery
4.
/GREEN LED: the UPS operates from the mains power supply
5.
6. Main STAND-BY/ON switch
7. Battery compartment locking screws
8. Battery compartment
9. Back-up sockets (IEC type)
10. USB port
11. Input protection device
12. Power supply cable
INSTALLATION
Opening of packing and verification of its contents
Remove the UPS from its pac kaging and c hec k that there is no visible damage caus ed du ring
shipping. If there is any noticeable damage to the UPS, pack the product up and return to
where it was purchased.
Packing contents
¾ UPS
¾ User manual
¾ Warra nty c ard
Positioning
Follow the instructions below to correctly install and position the UPS:
¾ The UPS must be placed on a horizontal surface.
¾ The UPS must not be exposed to direct sunlight.
¾ Ensure that the ambient temperature is between 0°C and 40°C, for optimal performance use
at a maximum temperature of 25°C.
¾ The ambient humidity is less than 90%.
¾ Avoid dusty environments.
¾ Place the UPS at least 5cm from a wall to ensure adequate ventilation.
¾ Ensure that the UPS or any other heavy object is clear of the power supply cable.
¾ Ensure that the cables connecting loads to the UPS are not longer than 10metres.
Storage
The UPS must be fully recharged if it is to be stored for a long time. A full discharge and charge
cycle should be carried out every 6 months to keep the battery in good condition.
OPERATION
Connection to mains and battery charging
Please ensure that the mains power supply to be used with this UPS has upst ream protection rated
at either 10A.
¾ Connecting the UPS to the mains with the power supply cable provided.
¾ The UPS will recharge its battery each time it is connected to a mains power supply (even if
it is powered down). We recommend that the UPS is charged for 6-8 hours before connecting
the loads.
Connecting the loads
After having loaded the UPS, loads can be connected (e.g.: computer, monitor, etc.) to the output
sockets, according to the following indications:
¾ Back-up sockets (1) (9): these sockets are only powered when the UPS is on. S hould mains
power fail, the back-up sockets are battery-powered.
N.B.: we recommend not running laser printers or laser print devices from back-up sockets
(1) (9) together with other computer peripheral equipme nt. On odd occasions, this equip ment
uses a greater quantity of energy than when at rest. This set-up may lead to UPS overload and
cause all equipment connected to be switched off.
¾ Surge sockets (2): additional filtered sockets limiting line surge and mains disturbances.
They do not protect the load from power failures or short blackouts. They can be used to
power non-essential devices such as, for example, printers, scanners and suchlike. Small
laser printer devices can be installed on these sockets.
N.B.: the sockets are also powered when the UPS is in stand-by.
Starting up/Shutting down
Press the main STAND-BY/ON switch to start-up the UPS and power the loads.
Press the switch again to shut down the UP S and powe r down from the loads.
Starting up on battery (Cold start)
If there is no mains power supply present, pressing the main power switch will cause the UPS to
start up using its battery as a source of power.
Warning: when starting up on battery, the output frequency is set to 50Hz.
USB port
The UPS can be connected to a computer for remote monitoring and shutdown opera tions using a
USB cable. The UPS management software and related manual can be downloaded from
www.riello-ups.com
Replacing the batteries
CAUTION: The models require replacement by qualified service personnel.
Contact technical support for information concerning the exa ct mo del of battery to use.
- Shut down the UPS and disconnect the power cable. Remove t he screws that hold the batter y
compartment in place under the UPS. (Fig. A)
.
- After removing the cover, carefully remove the battery from its housing. (Fig. B)
- Disconnect the two wires from the battery (simply by pulling them). Replace the battery with
another of the same type, taking care to respect the polarity. Re-assemble the compartment. (Fig.
C)
ALARMS AND REPORT SIGNALS
Green led
Led functi on i ng
Yellow led Red led
Other report signals
Slow blinking acoustic
Continuous acoustic
signal
signal
Description
Switch
position
(6)
Stand-by STAND-BY Blinking
Operation on mains
power
ON Steady
Operation on battery ON Blinking
End of discharge
warning
ON Blinking Blinking acoustic signal
Overload ON Blinking Blinking acoustic signal
Battery fault ON Steady Steady Blinking acoustic signal
Alarm or fault (other
than overload)
ON Steady
TROUBLESHOOTING
PROBLEM
The UPS does not
switch on
The UPS is working on
battery even though
mains power is
available
When there is a mains
power supply failure,
the UPS does not work
for the expected
runtime
The alarm icon (3) is lit
and the acoustic signal
sounds.
POSSIBLE
CAUSE
The UPS is switched
off
The UPS input thermal
protection device has
been triggered
The UPS input
thermal protection
device has been
triggered
The mains power
supply socket the UPS
is connected to is not
supplying power to the
device
The UPS battery is
not sufficiently
charged as there was
not enough time for it
to recharge after a
recent power failure
The battery needs to
be replaced.
The UPS has a fault.
Check that the STAND-BY/ON switch is in the ON
Disconnect non-essential equipment from the UPS.
Reset the protection (11) by depressing the button. If
the switch resets, start up the UPS and reconnect the
equipment one device at a time. If the protection
activates again, one of the connected devices is
Disconnect non essential equipment from the UPS.
Reset the protection (11) by depressing the button.
Connect the UPS to another mains power supply
socket or have the mains supply checked by a
Wait for the battery to recharge. It recharges each time
the UPS is connected to a mains socket. It usually
takes 8 hours for the battery to recharge fully. UPS
operation time is a function of how charged the
Remove the external devices from the UPS. Turn off
the UPS and disconnect it from the mains. Connect
the UPS to the mains and turn on again. If the UPS
message the anomaly again, contact your authorized
PROCEDURE
position
causing an overload condition.
qualified electrician.
battery is.
Replace the battery.
service centre.
Battery fault message. Battery fault. Replace the battery.
The UPS is not
communicating with a
PC.
The software sends a
message that
communication has
been lost.
The software is not
installed
Check that the USB cable is connected between the
UPS and the PC and that ‘USB’ has been selected as
the communication port in the software configuration.
Install the specific software for your computer’s
operating system.
TECHNICAL DATA
MODEL 600VA 800VA
INPUT
OUTPUT
SURGE
SOCKETS
PROTECTION
DEVICES AND
CONDITIONS
FILTERS
BATTERY
AMBIENT
VARIOU S
Volt a ge
Frequency 50 or 60Hz +/-5% (with auto-sensing)
Voltage (from battery) 230Vac +/-10% (Pseudo-sinusoidal wave)
Frequency (from battery) 50 or 60Hz +/-1Hz (with auto-sensing)
Trigger time 2-6 ms typical
Rated power VA 600 800
Rated power W 360 480
Max. current 5A 8A
From mains: automatic shutdown after 5 minutes with load
Overload and shortcircuit
protection
>110% and immediate shutdown with load >120% or for
From battery: automatic shutdown after 5 seconds with load
>110% and immediate shutdown with load >120% or for
Type Sealed lead batteries, maintenance-free
Model 12V 7Ah 12V 9Ah
Typical recharge time 6-8 hours
Protection
Operating conditions
Protection against total discharge, battery replacement
Max altitude 6,000 m, 0-90% non condensing humidity,
Noise <40dB (at 1m from source)
Earth leakage current <1mA
230V +20%/ -25%
From mains: overload input protection.
shortcircuit.
shortcircuit.
indicator
0-40°C
FUNZIONAMENTO
Collegamento alla rete e carica delle batterie
Verificare c he nell’ impianto a monte dell’UPS vi s ia un a pro te zione da sovracorrenti. Il va lore della
Vi ringraziamo per la scelta del nostro prodotto!
NOTE IMPORTANTI PER LA SICUREZZA
Questa apparecchiatura può essere installata da qualsiasi persona, previa ATTENTA E
SCRUPOLOSA LETTURA DEL PRESENTE MANU ALE.
Questo manuale contiene le istruzioni dettagliate per l’uso e l’installazione de ll’UP S.
Per informazioni sull’utilizzo e per ottenere il massimo delle prestazioni dalla Vostra
apparecchiatura, il presente manuale dovrà essere conservato con cura vicino all’UPS e
CONSULTATO PRIMA DI OPERARE SULLO STESSO.
© E’ vietata la riproduzione di qualsiasi parte del presente manuale anche se parziale salvo
autorizzazione della ditta costruttrice. Per scopi migliorativi, il costruttore si riserva la facoltà di
modificare il prodotto descritto in qualsiasi momento e senza preavviso.
Attenzione:
Leggere con cura le seguenti istruzioni e tenere a d isposizione questo manuale per una rapida
consultazione.
La presa di rete cui l’UPS è collegato deve essere dotata di connessione di terra.
All’interno di questa apparecchiatura vi sono tensioni potenzialmente pericolose, anche con UPS
spento. Tutte le riparazioni dovranno essere effettuate esclusivamente da personale autorizzato.
Le prese di uscita dell’UPS potrebbero essere in tensione anche quando l’UPS non è collegato alla
rete.
In caso di mancanza di rete (funzionamento dell’UPS da batteria), non staccare il cavo di
alimentazione per garantire la continuità di terra all’utenza collegata.
Evitare che liquidi e/o altri corpi entrino nell’UPS.
Poiché il cavo di alimentazione separabile è inteso come dispositivo di sezionamento, la presa di
rete cui l’UPS è collegato e/o il retro dell’UPS devono essere accessibili e facilmente scollegabili.
In condizioni di pericolo e/o per scollegare l’UPS dalle sorgenti di energia, rete e batterie,
sconnettere il cavo di alimentazione dalla presa di rete o dal retro dell’UPS e spegnere tramite
l’interruttore STAND-BY/ON (6).
Rischio di scossa elettrica. Anche dopo aver scollegato l’apparecchiatura dalla rete elettrica di
alimentazione, i componenti interni dell’UPS essendo collegati alle batterie, sono ancora in
tensione, quindi pericolosi. Prima di effettuare qualsiasi tipo di riparazione o manutenzione,
scollegare le batterie e verificare che non sia presente tensione.
L’UPS genera una corrente di dispersione. Assicurarsi che la somma della corrente di dispersione
verso terra dell’UPS e del carico connesso sia inferiore del limite di 3,5mA.
Le batterie sostituite vanno considerate RIFIUTO TOSSICO e trattate di conseguenza.
Non gettare le batterie sul fuoco.
Non tentare di aprire le batterie: sono prive di manutenzione. Il liquido elettrolita è pericoloso per la
pelle e per gli occhi, e può risultare tossico.
Le batterie possono essere causa di scossa elettrica e sono dotate di un alta corrente di cortocircuito.
Prendere le necessarie precauzioni e misure di sicurezza, di seguito elencate, quando si maneggiano
delle batterie:
- non indossare orologi, anelli, cate nine o qualsiasi altro materiale metallico
- usare solo attrezzi con impugnatura isolata
Usare l’UPS seguendo le specifiche previste secondo quanto prescritto dal presente manuale d’uso.
DESCRIZIONE DELL’UPS
Viste frontali e posteriori:
1. Prese di backup (tipo locale)
2. Prese Surge (tipo locale)
3.
/LED ROSSO: segnalazioni varie (vedi tabella “Allarmi e segnalazioni”)
/LED GIALLO: UPS in funzionamento da batteria
4.
5.
/LED VERDE: UPS acceso con rete presente
protezione consigliata è di 10A.
¾ collegare l’UPS alla rete elettrica tramite il cavo di alimentazione fornito in dotazione.
¾ L’UPS effettua la ricarica della batteria ogni qualvolta viene collegato all’alimentazione di
rete (anche se spento). Caricare per 6-8 ore l’UPS prima di collegare i vari carichi.
Connessione dei carichi
Dopo aver caricato l’UPS è possibile collegare i diversi carichi (es: computer, monitor, ecc…) alle
prese presenti sull’UPS.
¾ Prese Backup (1)(9):queste prese sono alimentate solo quando l’UPS è acceso. In caso di
mancanza rete le prese di backup sono alimentate tramite batteria.
Nota: si consiglia di non applicare stampanti laser o dispositivi di stampa a laser sulle prese
di backup (1)(9) assieme ad altre periferiche del computer. Queste apparecchiature assorbono
occasionalmente una quantità maggiore di energia rispetto a quando sono a riposo. Questa
configurazione potrebbe portare in sovraccarico l’UPS e allo spegnimento di tutte le
apparecchiature collegate.
¾ Prese Surge (2): prese addizionali filtrate, limitano le sovratensioni e disturbi di rete; non
proteggono il carico dagli eventi di mancanza rete o brevi interruzioni. Possono essere
utilizzate per alimentare dispositivi non essenziali quali ad esempio stampanti, scanner o
altro. Su queste prese è possibile installare piccoli dispositivi di stampa a laser.
Nota: le prese sono alimentate anche quando l’UPS è in stand-by.
Accensione/Spegnimento
Premere l’interruttore principale STAND-BY/ON per accendere l’UPS ed alimentare i carichi.
Per spegnere l’UPS e togliere l’alimentazione ai carichi premere nuovamente l’interruttore
principale.
Accensione da ba tteria (Cold start )
In caso di assenza di rete, premendo l’interruttore principale, l’UPS effettua l’accensione da
batteria.
Attenzione: quando viene effettuata l’accensione da batteria la frequenza di uscita è impostata
a 50Hz.
Porta USB
L’UPS può essere collegato tra mite un cavo di collegamento USB ad un computer per funzioni di
monitoraggio e shutdown del sistema operativo. È possibile scaricare il software di gestione ed il
relativo manuale dal sito internet www.riello-ups.com
Sostituzione della batteria
ATTENZIONE:La sostituzione delle batterie deve essere effettuata esclusivamente da personale qualificato.
Contattare l'assistenza tecnica per informazioni relative al modello esatto di batteria da utilizzare.
- Spegnere l’UPS e scollegare il cavo di alimentazione. Rimuovere le viti che fissano il vano
batterie situate sotto L’UPS (Fig. A)
- Dopo aver rimosso il coperchio, rimuovere con delicatezz a la batte r ia da l prop r io a llo ggiamento
(Fig. B)
- Scollegare quindi i due fili dalla batteria (semplicemente tirandoli). Sostituire la batteria con una
dello stesso tipo facendo molta attenzione a rispettare la polarità. Riassemblare il tutto (Fig. C)
ALLARMI E SEGNALAZIONI
Descrizione
Posizione
interruttore
(6)
Led Verde
6. Interruttore principale STAND-BY/ON
7. Vite bloccaggio vano batteria
8. Vano batteria
9. Prese di backup tipo IEC
10. Porta USB
11. Protezione di ingresso
12. Cavo di alimentazione
INSTALLAZIONE
Apertura dell’imballo e verifica del suo contenuto
Rimuovere l’UPS dall’imballo e verificare che non vi siano danni visibili causati durante il
trasporto. Qualora si notassero danni all’UPS reimballare il prodotto e restituire presso il centro di
acquisto.
Contenuto dell’imballo
¾ UPS
¾ Manuale d’uso
¾ Cartolina Garanzia
Collocazione
Seguire le seguenti indicazioni per installare e posizionare corretta mente l’UPS:
¾ L’UPS deve essere posto su di un piano orizzontale
Stand-by STAND-BY Intermittente
Funzionamento
da rete
Funzionamento
da batteria
Preavviso di fine
scarica
ON Fisso
ON Intermittente
ON Intermittente
Sovraccarico ON Intermittente
Batteria guasta ON Fisso Fisso
Allarme o blocco
(diverso dal
sovraccarico)
ON Fisso Segnale acustico continuo
.
Funzionamento Led
Led Giallo
Led Rosso
Altre segnalazioni
Segnale acustico
intermittente lento
Segnale acustico
intermittente
Segnale acustico
intermittenti
Segnale acustico
intermittente
¾ L’UPS non deve essere espos to alla luce diretta del sole
¾ Assicurarsi che la temperatura dell’ambiente sia compresa tra 0°C e 40°C, per un
funzionamento ottimale utilizzare a una temperatura massima di 25°C.
¾ Il tasso di umidità dell’ambiente deve essere inferiore al 90%
¾ Evitare ambienti polverosi
¾ Posizionare l’UPS almeno a 5 cm di distanza dai muri circostanti al fine di permettere
RISOLUZIONE PRO B LEMI
PROBLEMA
L’UPS non si accende.
L'UPS funziona da
batteria sebbene sia
disponibile la rete
elettrica.
Quando si verifica un
guasto della rete
elettrica l'UPS non
funziona per il periodo
di tempo previsto.
Il simbolo di allarme
(3) si accende e il
segnale acustico è
attivo.
Si attiva la
segnalazione di
batteria guasta.
L’UPS non comunica
con il pc.
POSSIBILE
CAUSA
L’UPS è spento.
È scattata la protezione
d’ingresso dell’UPS.
È scattata la protezione
d’ingresso dell'UPS.
La presa di
alimentazione a cui è
collegato l’UPS non
fornisce alimentazione al
dispositivo.
La batteria dell'UPS non
è adeguatamente carica
in quanto non ha avuto il
tempo di ricaricarsi dopo
una recente mancanza
della rete elettrica.
La batteria è da
sostituire.
L’UPS ha rilevato
un’anomalia.
Batteria guasta. Sostituire la batteria.
Il software manda un
messaggio di
comunicazione persa.
Il software non è
installato
DATI TECNICI
MODELLO 600VA 800VA
INGRESSO
USCITA
PRESE SURGE
PROTEZIONE
BATTERIA
CONDIZIONI
AMBIENTALI
VARI E
Tensione
Frequenza 50 or 60Hz +/-5% (con autoapprendimento)
Tensione (da batteria) 230Vac +/-10% (Onda pseudo sinusoidale)
Frequenza (da batteria) 50 or 60Hz +/-1Hz (con autoapprendimento)
Tempo di intervento Tipico 2-6 ms
Potenza nominale VA 600 800
Potenza nominale W 360 480
Corrente max. 5A 8A
Protezione sovraccarico e
cortocircuito
Tipo Sigillate, al piombo, senza manutenzione
Modello 12V 7Ah 12V 9Ah
Tempo di ricarica tipico 6-8 ore
Protezioni
Condizioni operative
Rumorosità <40dB (a 1 m dalla sorgente )
Correnti di dispersione
verso terra
PROCEDURA
V erificare che l’interruttore STAND-BY/ON sia in
Scollegare gli apparecchi non essenziali dall'UPS.
Ripristinare la protezione (11) premendo il relativo
pulsante fino al blocco. Accendere l'UPS e ricollegare
gli apparecchi uno alla volta. Se la protezione
interviene di nuovo, probabilmente uno degli
apparecchi collegati è la causa del sovraccarico.
Scollegare gli apparecchi non essenziali dall'UPS.
Ripristinare la protezione (11) premendo il relativo
Collegare l'UPS a un’altra presa di alimentazione o far
controllare l’impianto di rete da un elettricist a
Attendere che la batteria si ricarichi. La ricarica
avviene ogni qualvolta l'UPS è collegato a una presa di
alimentazione. In genere occorrono 8 ore per ricaricare
completamente la batteria. Il tempo di funz ionamento
dell'UPS da batteria è ridotto finché la batteria non è
Scollegare gli apparecchi dall’UPS. Spegnere l’UPS e
togliere l’alimentazione. Alimentare l’UPS e
riaccenderlo nuovamente. Se la segnalazione si
ripresenta rivolgersi al vostro centro di assistenza
Controllare che il cavo USB sia collegato all’Ups e al
pc e che nella configurazione del software di
comunicazione sia selezionata USB come porta di
Installare il software specifico per il sistema operati vo
Da Rete: protezione d’ingresso per sovraccarico.
Da Rete: spegnimento automatico dopo 5 minuti con carico
>110% e immediato con carico >120% o con cortocircuito.
Da Batteria: spegnimento automatico dopo 5 secondi con
sovraccarico >110% ed immediato con sovraccarico >120% o
Protezione contro la scarica totale, indicatore di sostituzione
Altitudine max 6,000 m, 0-90% di umidità non condensata, 0-
posizione ON.
pulsante fino al blocco.
qualificato.
completamente carica.
Sostituire la batteria.
autorizzato.
comunicazione.
del vostro pc.
230V +20%/ -25%
con cortocircuito.
batteria
40°C
<1mA
un’adeguata aerazione
¾ Assicurarsi che ne l’UPS ne qualche altro oggetto pesante schiacci il cavo di alimentazione
¾ Il cavo che connette i carichi all’UPS non deve superare i 10 metri di lunghezza
Immagazzinamento
È necessario ricaricare completamente l’UPS se necessita di un lungo periodo di
immagazzinamento. Ogni 6 mesi effettuare un ciclo di scarica e carica completa per conservare in
buono stato la batteria.
Loading...
