Ricoh SP 201N, SP 201Nw User guide [pl]

Instrukcja obsługi
Podręcznik użytkownika
Przed użyciem urządzenia należy przeczytać "Zasady bezpieczeństwa".

SPIS TREŚCI

Jak korzystać z tego podręcznika.....................................................................................................................4
Wprowadzenie.............................................................................................................................................. 4
Zakaz prawny................................................................................................................................................ 4
Wyłączenie odpowiedzialności................................................................................................................... 4
Informacja o adresie IP..................................................................................................................................5
Różnice w działaniu/funkcjach pomiędzy poszczególymi modelami......................................................5
Informacje dotyczące określonego modelu.....................................................................................................6
Ważne informacje dotyczące bezpieczeństwa .......................................................................... 7
Ważne informacje dotyczące bezpieczeństwa ........................................................................ 10
1. Przewodnik po urządzeniu
Przewodnik po elementach składowych........................................................................................................11
Co to jest Smart Organizing Monitor?...........................................................................................................14
Konfiguracja ustawień sieciowych..................................................................................................................15
2. Ładowanie papieru
Obsługiwany papier........................................................................................................................................21
Niezalecane typy papieru.............................................................................................................................. 23
Obszar wydruku...............................................................................................................................................24
Ładowanie papieru..........................................................................................................................................25
3. Drukowanie dokumentów
Podstawowe operacje.....................................................................................................................................33
1
Jeśli wystąpi niezgodność papieru ................................................................................................................37
4. Konfiguracja urządzenia przy użyciu narzędzi
Używanie programu Web Image Monitor....................................................................................................39
Używając Smart Organizing Monitor............................................................................................................52
5. Konserwacja urządzenia
Wymiana modułu drukującego...................................................................................................................... 57
Uwagi dotyczące czyszczenia.......................................................................................................................59
Czyszczenie wnętrza urządzenia.................................................................................................................. 60
6. Troubleshooting
Typowe problemy............................................................................................................................................ 61
Problemy z podawaniem papieru.................................................................................................................. 62
Usuwanie papieru zaciętego podczas drukowania.................................................................................64
Problemy z jakością wydruku......................................................................................................................... 70
Sprawdzanie stanu urządzenia................................................................................................................. 70
Problemy z drukarką........................................................................................................................................71
Pozycje wydruków nie zgadzają się z wyświetlonymi pozycjami..........................................................72
Komunikaty o błędach i stanie urządzenia wyświetlane w programie Smart Organizing Monitor.........73
7. Dodatek
Uwagi na temat tonera....................................................................................................................................75
Przenoszenie i transport urządzenia.............................................................................................................. 76
2
Materiały eksploatacyjne................................................................................................................................78
Specyfikacje urządzenia.................................................................................................................................79
Znaki towarowe............................................................................................................................................... 82
INDEKS...........................................................................................................................................................85
3

Jak korzystać z tego podręcznika

Wprowadzenie

Podręcznik ten zawiera szczegółowe instrukcje i uwagi operacyjne, oraz jak użytkować to urządzenie. W celu zapewnienia własnego bezpieczeństwa i odniesienia korzyści, przed użyciem urządzenia należy uważnie przeczytać ten podręcznik. Podręcznik należy przechowywać w łatwo dostępnym miejscu, aby w razie konieczności szybko znaleźć potrzebne informacje.

Zakaz prawny

Niedozwolone jest kopiowanie lub drukowanie materiałów, których powielanie jest zakazane na mocy przepisów prawa.
Generalnie lokalne prawo nie zezwala na powielanie następujących materiałów: banknotów, znaków opłaty skarbowej, obligacji, certyfikatów akcji, czeków bankierskich, czeków,
paszportów, dokumentów prawa jazdy. Powyższa lista zawiera tylko wybrane przykłady i nie jest wyczerpująca. Nie bierzemy
odpowiedzialności za jej kompletność i dokładność. W przypadku jakichkolwiek wątpliwości dotyczących legalności powielania określonych materiałów zalecamy zasięgnięcie opinii prawnika.

Wyłączenie odpowiedzialności

Treść niniejszego podręcznika może ulec zmianie bez wcześniejszego powiadomienia. W maksymalnym zakresie dozwolonym przez obowiązujące prawo, producent nie ponosi
odpowedzialność za jakiekolwiek szkody wynikłe z awarii urządzenia, zagubienia zarejestrowanych danych, wykorzystanie lub niewykorzystanie tego produktu i podręczników dostarczonych z nim.
Upewnij się, że zawsze możesz skopiować i posiadasz kopie zapasowe danych zarejestrowanych w tym urządzeniu. Dokumenty i dane mogą zostać usunięte z powodu błędów przetwarzania lub usterek w urządzeniu.
W żadnym przypadku, producent nie jest odpowiedzialny za dokumenty utworzone i używane w tym urządzeniu przez Ciebie i jakichkolwiek wynikach stworzonych przez Ciebie.
Dla uzyskania dobrej jakości kopii, zalecamy używanie oryginalnego tonera producenta. Dostawca nie bierze odpowiedzialności za jakiekolwiek szkody lub koszty mogące powstać na skutek
użycia w urządzeniach biurowych użytkownika innych części niż oryginalne. W podręczniku uwzględniono dwa systemy miar. Niektóre ilustracje lub wyjaśnienia w niniejszym podręczniku mogą różnić się od Twojego produktu
w związku z wprowadzonymi ulepszeniami lub zmianami produktu.
4

Informacja o adresie IP

W tym podręczniku, pojęcie "Adres IP" oznacza zarówno środowisko IPv4, jak i IPv6. Przeczytaj instrukcje odnoszące się do środowiska którego używasz.

Różnice w działaniu/funkcjach pomiędzy poszczególymi modelami

Główne różnice w działaniu/funkcjach pomiędzy poszczególymi modelami są następujące:
Typ 1 Typ 2
Model SP 201N SP 201Nw
Sieć bezprzewodowa Niedostępne Dostępny
5

Informacje dotyczące określonego modelu

CTT110
Ta sekcja określa sposób, w jaki określić można region, do którego urządzenie należy. Z tyłu urządzenia znajduje się etykieta, umieszczona w miejscu przedstawionym poniżej. Etykieta
zawiera informacje, które identyfikują region, do którego należy urządzenie. Przeczytaj etykietę.
Poniższa informacja jest specyficzna dla regionu. Przeczytaj informacje pod symbolem wskazującym na region danego urządzenia.
(głównie Europa i Azja)
Jeśli na etykiecie znajdują się następujące informacje, posiadane urządzenie to model dla regionu A:
• KOD XXXX -27
• 220-240V (głównie Ameryka Północna)
Jeśli na etykiecie znajdują się następujące informacje, posiadane urządzenie to model dla regionu B:
• KOD XXXX -17
• 120V
• W niniejszej instrukcji wymiary podawane są w dwóch systemach miar: metrycznym i angielskim
(cale). Jeżeli urządzenie jest modelem Regionu A, oznacza to jednostki metryczne. Jeżeli urządzenie jest modelem Regionu B, oznacza to jednostki calowe.
6

Ważne informacje dotyczące bezpieczeństwa

Informacje dla użytkownika na temat sprzętu elektrycznego i elektronicznego

Użytkownicy w krajach, gdzie ten symbol jest przedstawiony w tej sekcji został określony w prawie krajowym na zbieranie i przetwarzanie e-odpadów

Nasze produkty są wykonane z wysokiej jakości komponentów, które nadają się do powtórnego przetworzenia.
Poniższy symbol znajduje się na naszych produktach lub ich opakowaniach.
Symbol ten oznacza, że produkt nie może zostać wyrzucony razem z odpadami komunalnymi. Należy zutylizować go osobno przez odpowiednie dostępne systemy zwrotu i segregacji odpadów. Postępowanie zgodne z instrukcjami zapewni, że produkt będzie odpowiednio utylizowany i pomoże w zmiejszeniu potencjalnych złych wpływów na środowisko naturalne i zdrowie ludzkie, które w innym przypadku mogłyby ucierpieć na skutek nieprawidłowego obchodzenia się z produktem. Recykling produktów chroni naturalne zasoby i środowisko.
Szczegółowe informacje dotyczące zasad wtórnego przetwarzania tego produktu można uzyskać w miejscu jego zakupu, u lokalnego dealera, przedstawiciela handlowego lub w serwisie.

Inni użytkownicy

W przypadku pozbywania się produktu należy skontaktować się z lokalnymi władzami, sklepem, w którym produkt został zakupiony, lokalnym dealerem, przedstawicielem handlowym lub serwisem.
7

Środowiska porady dla użytkowników

Użytkownicy z terenu Unii Europejskiej, Szwajcarii i Norwegii

Wydajność materiałów
Informacje można znaleźć w Podręczniku użytkownika albo w opakowaniu materiałów eksploatacyjnych.
Papier ekologiczny
W urządzeniach można stosować papier, który jest produkowany zgodnie z normą europejską EN 12281:2002 lub DIN 19309. Dla produktów, z wykorzystaniem technologii druku PE, urządzenie może drukować na papierze 64 g/m2, który zawiera mniej surowców i stanowi znaczne zmniejszenie zasobów.
Drukowanie dwustronne (jeśli dotyczy)
Drukowania dwustronnego pozwala na używanie obu stron arkusza. Ta funkcja oszczędza papier i zmniejsza rozmiar drukowanych dokumentów, aby używać mniej arkuszy. Zalecamy, aby ta funkcja była włączona przy każdym wydruku.
Pojemniki od tonera i tuszu podlegają zwrotowi
Toner i atrament do recyklingu będą przyjmowane bezpłatnie od użytkowników zgodnie z lokalnymi przepisami
Szczegółowe informacje na temat programu zwrotu, należy sprawdzić na poniższej stronie internetowej lub skontaktować się z pracownikiem serwisu.
https://www.ricoh-return.com/
Wydajność energetyczna
Ilość energii elektrycznej jaką urządzenia zużywa zależy od właściwości i w jaki sposób się go używa. Urządzenie to pozwala na zmniejszenie kosztów energii elektrycznej poprzez przełączanie do trybu gotowości po wydruku ostatniej strony. W razie potrzeby można natychmiast wydrukować ponownie z tego trybu.
Jeśli nie są wymagane dodatkowe wydruki i mija określony okres czasu, urządzenie przełącza się w tryb oszczędzania energii.
W tych trybach urządzenie zużywa mniej energii (W). Jeżeli urządzenie ma ponownie drukować, potrzebuje trochę więcej czasu, aby powrócić z trybu oszczędzania energii, niż z trybu gotowości.
Dla maksymalnej oszczędności energii, zaleca się ustawienie domyślne dla zarządzania energią. Produkty, które są zgodne z wymaganiami Energy Star zawsze są energooszczędne.
8

Informacja dotycząca symbolu baterii i/lub akumulatora (Tylko dla krajów UE)

Zgodnie z Dyrektywą w sprawie baterii 2006/66/WE Artykuł 20 Informacje dla użytkowników końcowych Dodatek II, powyższy symbol widnieje na bateriach i akumulatorach.
Oznacza on, że na terenie Unii Europejskiej zużyte baterie i akumulatory podlegają utylizacji osobno od śmieci domowych.
W UE istnieją osobne systemy gromadzenia nie tylko zużytego sprzętu elektrycznego i elektronicznego, ale również baterii i akumulatorów.
Należy pozbywać się ich w odpowiedni sposób w lokalnym centrum gromadzenia/utylizacji odpadów.
9

Ważne informacje dotyczące bezpieczeństwa

Uwagi dla użytkowników w stanie Kalifornia

Materiał Perchlorate - może być zastosowana specjalna obsługa. Patrz: www.dtsc.ca.gov/ hazardouswaste/perchlorate
10

1. Przewodnik po urządzeniu

CTT108
2
1
9
3 4
5
6
7
8
10
11
13
12
14

Przewodnik po elementach składowych

W niniejszej sekcji przedstawiono nazwy różnych części znajdujących się z przodu i z tyłu urządzenia wraz z opisem ich funkcji.

Elementy zewnętrzne

1. Przycisk [Job Reset]
Wciśnij ten przycisk, aby anulować trwający wydruk.
2. Przycisk [Start]
Przycisk ten należy nacisnąć, aby wznowić drukowanie po jego wcześniejszym zatrzymaniu na skutek wyczerpania się papieru lub błędu ustawień papieru.
Tego przycisku można użyć również w celu wydrukowania strony testowej. (Można wydrukować listę ustawień sieciowych naciskając przycisk przez dwie sekundy.) Możesz też użyć tego przycisku w celu drukowania na spodniej stronie arkusza podczas drukowania dwustronnego i do wymuszenia drukowania.
3. Wskaźnik zasilania
Wskaźnik ten zapala się na niebiesko po włączeniu urządzenia. Wskaźnik miga po otrzymaniu zadania drukowania i w trakcie wykonywania wydruków.
11
1. Przewodnik po urządzeniu
4. Wskaźnik błędu
Wskaźnik ten zapala się na czerwono, jeżeli w urządzeniu zabrakło papieru lub innych materiałów eksploatacyjnych, jeżeli ustawienia papieru nie zgadzają się z ustawieniami określonymi przez sterownik lub jeśli wystąpiły inne błędy.
5. Prowadnice zatrzymujące
Ogranicznik ten należy unieść, aby zapobiec wypadnięciu papieru.
6. Pokrywa przednia
Pokrywę tę należy unieść w celu wymiany elementów eksploatacyjnych lub usunięcia zablokowanego papieru.
7. Taca ręczna
Na tej tacy może leżeć jeden arkusz zwykłego papieru.
8. Kaseta 1
Ta kaseta mieści do 150 arkuszy zwykłego papieru.
9. Przełącznik zasilania
Przełącznik ten służy do włączania i wyłączania zasilania urządzenia.
10. Kabel zasilający
Podłącz kabel zasilający do urządzenia we wskazanym miejscu. Drugi koniec kabla włóż bezpośrednio do położonego w pobliżu ściennego gniazda elektrycznego.
11. Tylna pokrywa
Należy otworzyć tę pokrywę, aby podać arkusze stroną zadrukowaną do góry lub by usunąć zablokowany papier.
12. Port USB
Portu tego należy użyć, aby podłączyć urządzenie do komputera przy użyciu kabla USB.
13. Port Ethernet
Należy użyć tego portu, by podłączyć urządzenie do sieci za pomocą kabla Ethernet.
14. Pokrywa tacy
Dołącz tą pokrywę, gdy wydłużasz tacę.
12
CTT065
1
Przewodnik po elementach składowych

Wnętrze

1. Moduł drukujący
Wymienny materiał eksploatacyjny wymagany do wykonywania wydruków na papierze. Aby uzyskać szczegółowe informacje na temat wymiany modułu drukującego, patrz str.57 "Wymiana modułu drukującego".
13
1. Przewodnik po urządzeniu

Co to jest Smart Organizing Monitor?

Przed użyciem narzędzie to należy zainstalować na komputerze z załączonej płyty CD-ROM. Aby uzyskać szczegółowe informacje na temat instalowania programu Smart Organizing Monitor,
patrz Podręcznik instalacji oprogramowania. Smart Organizing Monitor umożliwia następujące funkcje:
• Wyświetlanie statusu urządzenia
Wyświetlanie komunikatów dotyczących zacięcia papieru oraz innych komunikatów o błędach.
• Ustawienia rozmiaru i typu papieru
Wyświetlanie ustawień rozmiarów i typów papieru dostępnych na urządzeniu.
• Drukowanie stron testowych i konfiguracyjnych
Wydruk listy/raportu w celu sprawdzenia listy ustawień urządzenia oraz innych informacji.
• Zmień adres IPv4
Służy do określenia adresu IPv4
• Modyfikacja ustawień systemu
Funkcji tej należy użyć, aby zmienić ustawienia niestandardowego rozmiaru papieru oraz inne ustawienia na urządzeniu.
• Modyfikacja ustawień drukarki
Funkcji tej należy użyć, aby zmienić ustawienia drukowania niniejszego urządzenia, takie jak [Pomiń błąd:] i [Limit czasu wej/wyj:].
W wypadku modeli typu 2 należy określić ustawienie [Autom.kontynuacja:] zamiast ustawienia [Pomiń błąd:].
• Zmień ustawienia sieci bezprzewodowej LAN
Ręcznie skonfiguruj ustawienia sieci bezprzewodowej LAN.
Aby uzyskać informacje na temat podstawowych instrukcji dotyczących obsługi programu Smart Organizing Monitor, patrz część str.39 "Konfiguracja urządzenia przy użyciu narzędzi".
14

Konfiguracja ustawień sieciowych

Konfiguracja ustawień sieciowych
W tym rozdziale opisano konfigurację ustawień sieciowych.
• Ustawienia sieci bezprzewodowej LAN i sieci Ethernet nie mogą być włączone jednocześnie.
• Za pomocą dołączonego dysku CD-ROM można zainstalować sterowniki i skonfigurować
ustawienia sieci. Więcej informacji znajduje się w Podręczniku instalacji oprogramowania.

Zmiana typu sieci LAN za pomocą programu Web Image Monitor

Można wybrać[Ethernet] lub [Siec bezprzewodową LAN].
• Ustawienie to trzeba określić tylko w wypadku modelu typu 2.
1. Uruchom przeglądarkę internetową.
2. W pasku adresu przeglądarki wprowadź "http://(adres IP urządzenia)/".
3. Kliknij [Zaloguj się].
4. Wprowadź hasło administratora, a następnie kliknij [Zaloguj się].
Logując się po raz pierwszy, wprowadź hasło „admin133”.

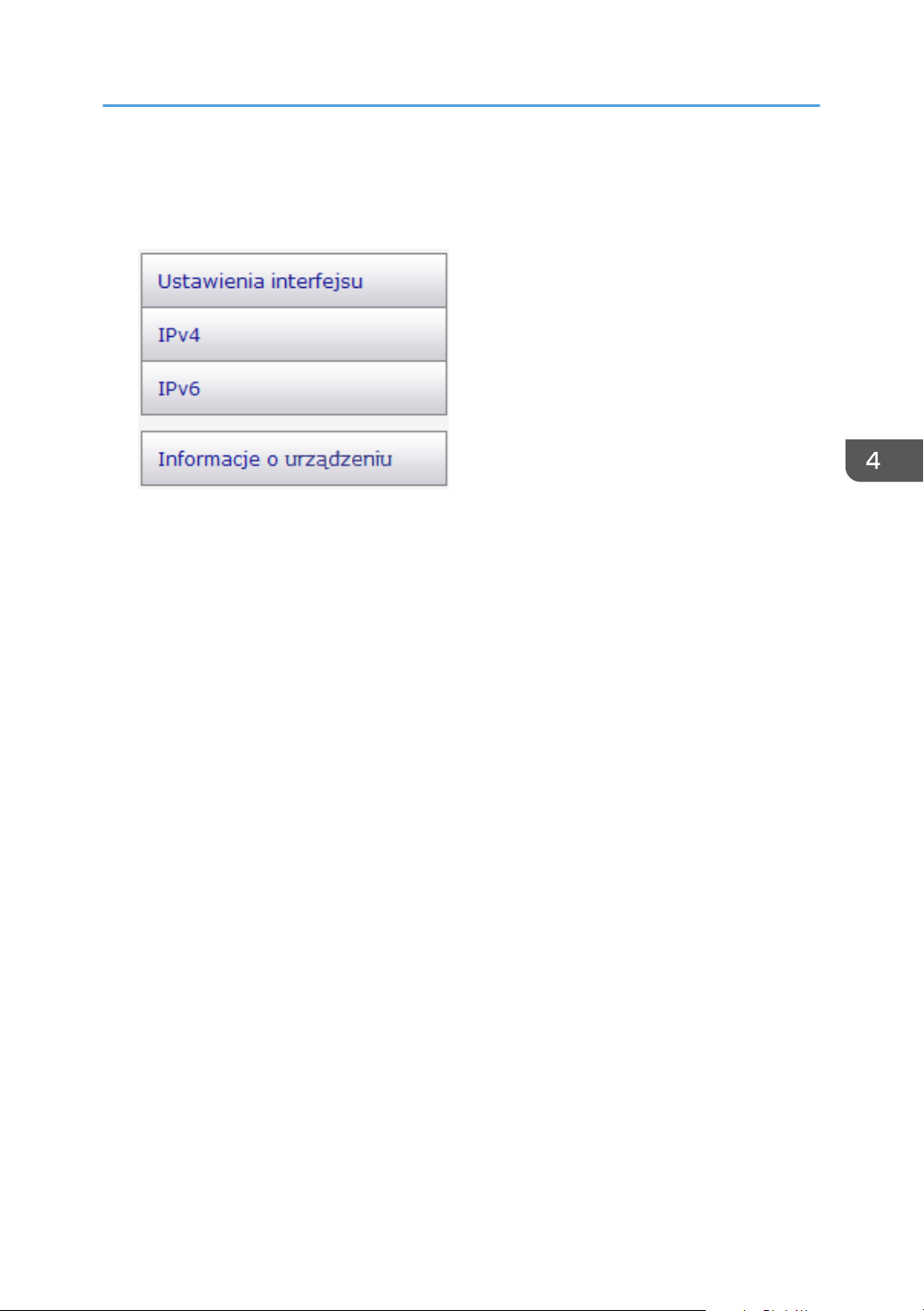

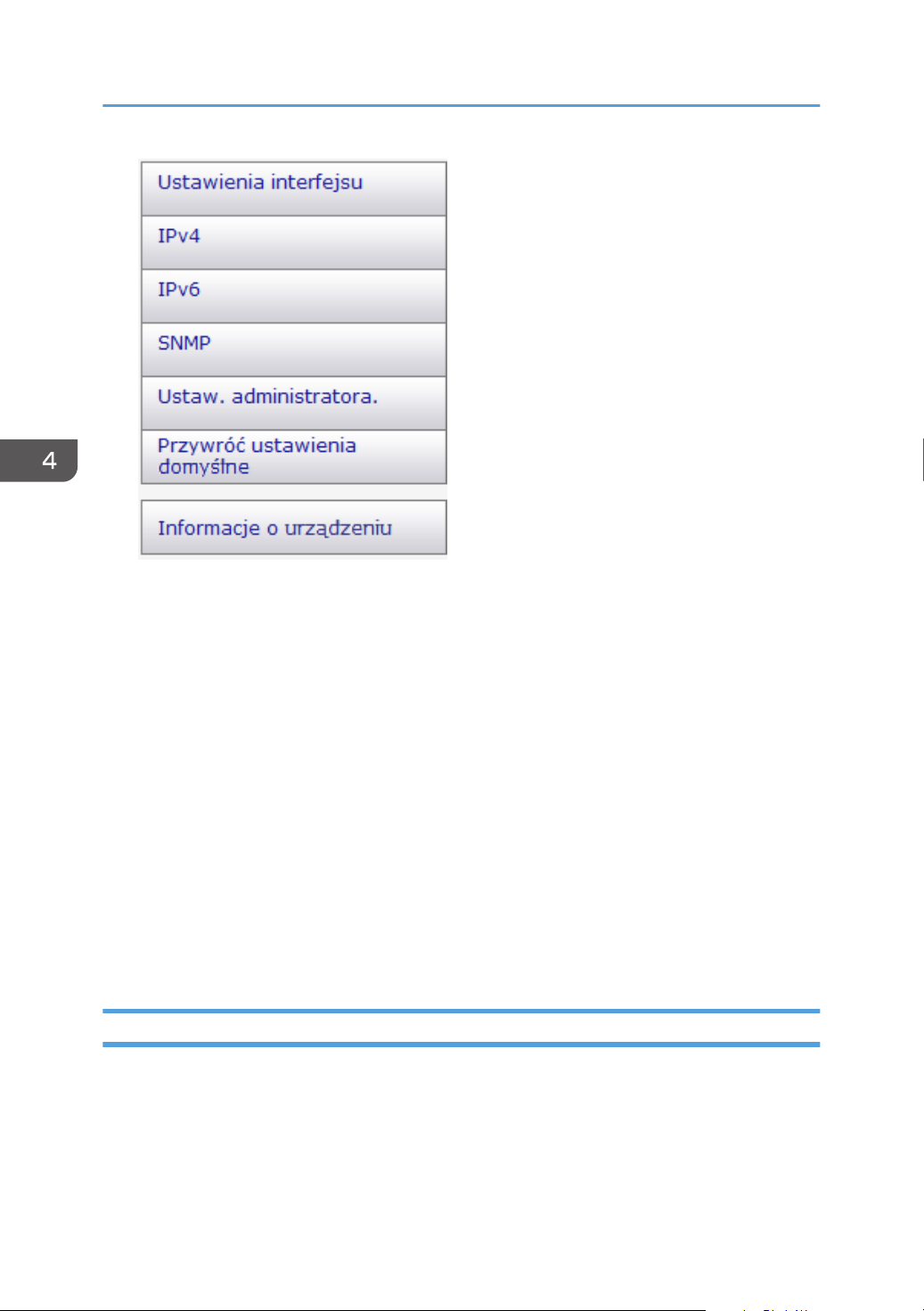

5. Kliknij opcję [Ustawienia interfejsu].
6. Ustaw opcję [Typ LAN] na [Ethernet] lub [Sieć bezprzewodowa].
7. Kliknij przycisk [OK].
Po zmianie ustawienia następuje automatycznie ponowne uruchomienie urządzenia.

Konfiguracja adresu IP za pomocą programu Web Image Monitor

Procedura konfiguracji ustawień sieciowych jest różna w zależności od tego, czy informacje adresu IP są przydzielane ręcznie, czy automatycznie przez sieć (DHCP).
• W wypadku typu 2 należy wybrać opcję [Bezprzewodowa sieć LAN] w ustawieniu [Typ LAN],
aby nawiązać połączenie za pomocą bezprzewodowej sieci LAN, lub wybrać opcję [Ethernet] w ustawieniu [Typ LAN], aby nawiązać połączenie za pomocą sieci kablowej.
• Szczegóły dotyczące konfigurowania adresu IPv4 znajdują się w Podręczniku instalacji
oprogramowania.
15
1. Przewodnik po urządzeniu
Ustawienie urządzenia w celu automatycznego otrzymania adresu IPv6
• Aby urządzenie mogło automatycznie otrzymać adres IPv6, konieczny jest w sieci serwer DHCP.
Upewnić się, że [IPv6] oraz [DHCPv6] ustawiono na [Włączone] w opcji [IPv6] programu Web Image Monitor. Jeśli [DHCPv6] ustawiono na [Włączone], urządzenie automatycznie uzyska adres IP.
Ręczne przydzielanie adresu IPv6 urządzenia
• Adres IPv6 przydzielony do urządzenia nie może być używany przez żadne inne urządzenie
w tej samej sieci.
1. Uruchom przeglądarkę internetową.
2. W pasku adresu przeglądarki wprowadź "http://(adres IP urządzenia)/".
3. Kliknij [Zaloguj się].
4. Wprowadź hasło administratora, a następnie kliknij [Zaloguj się].
Logując się po raz pierwszy, wprowadź hasło „admin133”.
5. Kliknij [IPv6].
6. Ustaw [IPv6] na [Włączone].
7. Ustaw [DHCPv6] na [Wyłączone].
8. Określ adres IP w [Ręcznej konfiguracji adresu].
9. Wprowadź długość prefiksu w polu po ukośnej kresce znajdującej się z prawej stronie
obszaru [Ręczna konfiguracja adresu].
10. Określ pozostałe niezbędne ustawienia.
11. Kliknij przycisk [OK].

Określanie ustawień bezprzewodowej sieci LAN

• Sprawdź, czy opcja [Typ LAN] jest ustawiona na [Bezprzewodowa sieć LAN] w obszarze [Ustawienia interfejsu] programu Web Image Monitor.
• Przed konfiguracją ustawień sieci bezprzewodowej LAN wydrukuj listę ustawień sieciowych, aby uzyskać informacje wymagane do konfiguracji. Aby uzyskać informacje szczegółowe, patrz Poradnik ustawień Wi-Fi.
16
• Upewnij się, że kabel Ethernet nie jest podłączony do urządzenia.
Konfiguracja ustawień sieciowych
• Aby uzyskać szczegółowe informacje na temat trybu infrastruktury, patrz Poradnik ustawień Wi-Fi.
Ustawianie trybu ad hoc za pomocą programu Smart Organizing Monitor
• W sieciach Ad-Hoc, jeżeli nie ma serwera DHCP, każde urządzenie musi mieć ręcznie przypisany adres IP protokołu TCP/IP.
• Jeśli [Tryb komunikacji:] jest ustawiony [Tryb 802. 11 Ad-hoc], [WPA2 - PSK -AES] i [WPA/WPA2 Różny tryb] w [Metoda ochrony:] nie może być wybrana.
1. Podłącz urządzenie do komputera za pomocą kabla USB.
2. W menu [Start], kliknij [Wszystkie programy].
3. Kliknij [Smart Organizing Monitor for SP xxx Series].
4. Kliknij [Smart Organizing Monitor for SP xxx Series Status].
5. Jeśli urządzenie którego używasz nie jest wybrane, kliknij [Wybierz urządzenie. . . ],
a następnie wybierz model urządzenia.
6. Kliknij przycisk [OK].
7. Na karcie [Narzędzia użytkownika] kliknij [Konfiguracja drukarki].
8. Na karcie [Wi-Fi] ustaw opcję [Tryb komunikacji:] na [Tryb 802.11 Ad-hoc].
9. W obszarze [SSID:] wprowadź identyfikator SSID.
Można użyć znaków ASCII 0x20-0x7e (32 znaki).
10. Wybierz opcję [Metoda ochrony:].
11. W polu [Numer kanału:] wprowadź numer kanału.
12. Określ odpowiednie ustawienia w obszarze [Ustawienia WEP / WPA / WPA2].
Maksymalna liczba znaków, które można wprowadzić w obszarze [Klucz WEP / Hasło (PSK):], zależy od ustawień [Długość klucza:] i [Format klucza:]. Określ ustawienia zgodnie z następującą tabelą:
Klucz WEP
Metoda ochrony Długość klucza Format klucza
(Maksimum znaków)
Otwórz system-brak
*1
- - -
17
1. Przewodnik po urządzeniu
Metoda ochrony Długość klucza Format klucza
Klucz WEP
(Maksimum znaków)
Otwórz system - WEP 64 bity ASCII 5 znaków
Szesnastkowy 10 znaków
128 bitów ASCII 13 znaków
Szesnastkowy 26 znaków
Współdz.klucz - WEP 64 bity ASCII 5 znaków
Szesnastkowy 10 znaków
128 bitów ASCII 13 znaków
Szesnastkowy 26 znaków
*1 Nie można skonfigurować długości i formatu klucza ani klucza WEP.
13. Wprowadź opcję [Klucz WEP / Hasło (PSK):].
14. Jeśli konieczne jest skonfigurowanie adresu IPv4, kliknij opcję [Konfiguracja IPv4].
Adres IPv6 można skonfigurować tylko za pomocą programu Web Image Monitor.
15. Kliknij przycisk [OK].
Po zmianie ustawienia następuje automatycznie ponowne uruchomienie urządzenia.
16. Korzystając z raportu stanu WiFi, możesz sprawdzić czy połączenie udało się czy nie.
Jeśli opcja [Raport stanu sieci bezprzewodowej:] jest ustawiona na [Wł.], po zakończeniu ustawiania sieci bezprzewodowej LAN drukowany jest raport potwierdzający. Jeśli "OK" pojawi się dla "Połączenie", połączenie powiodło się. Jeśli "Nie powiodło się" pojawi się dla "Połączenie", spróbuj ustawienia skonfigurować jeszcze raz.
Łączenie w trybie ad hoc za pomocą panelu operacyjnego
1. Upewnij się, że kabel Ethernet nie jest podłączony do urządzenia.
2. Uruchom urządzenie.
Przejdź do następnego kroku po tym jak wskaźnik zasilania mignął trzy razy.
3. Przytrzymaj przycisk [Reset zadania].
Przytrzymanie przycisku przez dwie sekundy lub dłużej powoduje miganie wskaźnika zasilania.
18
Konfiguracja ustawień sieciowych
4. Aby wybrać tryb ad-hoc, naciśnij przycisk [Reset zadania].
Jeśli urządzenie zostało ustawione trybie infrastruktury, to ponownie uruchomi się po kroku 4 i przełączy na tryb Ad-hoc.
Jeśli opcja [Raport stanu sieci bezprzewodowej:] jest ustawiona na [Wł.], po zakończeniu ustawiania sieci bezprzewodowej LAN drukowany jest raport potwierdzający.
Jeśli "OK" pojawi się dla "Połączenie", połączenie powiodło się. Jeśli "Nie powiodło się" pojawi się dla "Połączenie", spróbuj ustawienia skonfigurować jeszcze raz.
• Podczas konfigurowania [Otwórz system - WEP], połączenie pojawi się, nawet jeśli wpiszesz zły klucz WEP i połączenie nie powiodło się. W tym przypadku, wpisz prawidłowy klucz WEP.
19
1. Przewodnik po urządzeniu
20

2. Ładowanie papieru

Obsługiwany papier

Rozmiar papieru
• A4
• 81/2 " × 11 " (Letter)
• 81/2 " × 14 " (Legal)
• B5
• 51/2 " × 81/2 " (Half Letter)
• 71/4 " × 101/2 " (Executive)
• A5
• A6
• B6
• 16K (197 × 273 mm)
• 16K (195 × 270 mm)
• 16K (184 × 260 mm)
• Niestandardowy rozmiar papieru Poniższe rozmiary papieru obsługiwane są jako niestandardowe rozmiary papieru:
• Szerokość Kaseta1: Około 100-216 mm (3,9-8,5 cala) Taca ręczna: Około 90-216 mm (3,6-8,5 cala)
• Długość Około 148-356 mm (5,8-14 cali)
Typ papieru
• Papier zwykły (65-99 g/m2 (17-26 funtów))
• Papier ekologiczny (75-90 g/m2 (20-24 funtów))
• Papier cienki (52-64 g/m2 (14-17 funtów))
• Papier gruby (100-130 g/m2 (26,6-34 funty))
Pojemność papieru
• Kaseta1 150 arkuszy (70 g/m2, 19 funtów)
21
2. Ładowanie papieru
• Taca ręczna 1 arkusz (70 g/m2, 19 funtów)
22

Niezalecane typy papieru

Niezalecane typy papieru
Nie używaj poniższych typów papieru:
• Papier do drukarek atramentowych
• Papier specjalny GelJet
• Papier zagięty, złożony lub zmięty
• Papier zwinięty lub wypaczony
• Papier pomarszczony
• Papier wilgotny
• Brudny lub zniszczony papier
• Papier zbyt suchy, wytwarzający ładunki elektrostatyczne
• Papier uprzednio zadrukowany, z wyjątkiem firmowego papieru z nagłówkiem. Wadliwe działanie drukarki jest szczególnie prawdopodobne w przypadku korzystania z papieru
używanego w innych drukarkach (np. kopiarkach czarno-białych i kolorowych, drukarkach atramentowych itd.)
• Papier specjalny, np. papier termoczuły, folia aluminiowa, kalka i papier przewodzący
• Papier cięższy lub lżejszy niż podane ograniczenia
• Papier z okienkami, otworami, perforacjami, wycięciami lub tłoczeniami
• Samoprzylepny papier etykietowy, z odsłoniętą warstwą kleju lub papieru podkładowego
• Papier ze spinaczami lub zszywkami
• Ładując papier nie dotykaj jego powierzchni.
• Nawet jeśli papier jest odpowiedni dla urządzenia, jego niewłaściwe przechowywanie może spowodować zacięcia papieru, obniżenie jakości oraz awarie.
23
CHZ904
2
3
3
1
4
4
2. Ładowanie papieru

Obszar wydruku

Na wykresie poniżej pokazano obszar arkuszu papieru, gdzie urządzenie może drukować.
Ze sterownika drukarki
1. Obszar drukowania
2. Kierunek podawania papieru
3. Ok. 4,2 mm (0,2 cala)
4. Ok. 4,2 mm (0,2 cala)
• Obszar wydruku może się różnić w zależności od rozmiaru papieru i ustawień sterownika drukarki.
• By dostosować pozycję wydruku określ opcję [Kaseta1: Rejestracja] lub [Taca ręczna: Rejestracja] na karcie [System] w Smart Organizing Monitor.
24
CTT062

Ładowanie papieru

Ładowanie papieru
Załaduj stos papieru do kasety w celu drukowania.
• Podczas ładowania papieru upewnij się że skonfigurowałeś rozmiar papieru i typ papieru dla tacy ręcznej i kasety 1. Podczas drukowania dokumentu określ rozmiar papieru i typ papieru oraz wybierz kasetę z papierem w sterowniku drukarki w taki sposób, by ustawienia skonfigurowane podczas załadunku papieru mogły być wykorzystane do drukowania.
• Jeśli drukujesz stronę testową, gdy taca ręczna jest załadowana, to z niej najpierw pobrany zostanie papier.
• Nie wkładaj papieru do tacy ręcznej w czasie, gdy urządzenie się rozgrzewa.
• Nie wkładaj papieru do tacy ręcznej w czasie, gdy włączony jest tryb oszczędzania energii.
• Pogięty papier może spowodować zacięcie. Przed załadowaniem papieru należy wyprostować zagięcia.

Ładowanie papieru do kasety 1

1. Powoli wysuń kasetę 1, a następnie wyjmij ją trzymając oburącz.
Umieść kasetę na płaskiej powierzchni.
25
CTT073
CTT074
CTT075
2. Ładowanie papieru
2. Chwyć zaciski na bocznych prowadnicach papieru i przesuń je do rozmiaru
standardowego.
3. Uchwyć końcową prowadnicę papieru i przesuń ją do środka do wymiaru
standardowego.
26
4. Przekartkuj papier przed załadowaniem go do kasety.
5. Załaduj nowy stos papieru stroną do zadrukowania skierowaną do dołu.
Upewnij się, że papier nie jest ułożony w stos przekraczający swoją wysokością górny znak limitu wewnątrz kasety.
Loading...
+ 64 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
