Bienvenue à bord de votre nouvelle RENAULT
Cette notice d’utilisation et d’entretien réunit à votre intention les informations qui vous permettront :
• de bien connaître votre RENAULT et, par là même, de bénéficier pleinement, et dans les meilleures conditions d’utilisation, de tous les perfectionnements techniques dont elle est dotée.
• d’obtenir la permanence d’un fonctionnement optimum par la simple mais rigoureuse observation des conseils d’entretien.
• de faire face, sans perte de temps excessive, aux incidents bénins qui ne requièrent pas l’intervention d’un spécialiste.
Les quelques instants que vous consacrerez à la lecture de cette notice seront très largement compensés par les enseignements que vous en retirerez, les nouveautés techniques que vous y découvrirez. Et si certains points vous restent encore
obscurs, les techniciens de notre Réseau se feront un plaisir de vous fournir tout renseignement complémentaire que vous
souhaiteriez obtenir.
Pour vous aider dans la lecture de cette notice vous trouverez le symbole suivant :
Pour indiquer une notion de risque, de danger ou une consigne de sécurité.
La description des modèles, déclinés dans cette notice, a été établie à partir des caractéristiques techniques connues à la
date de conception de ce document. La notice regroupe l'ensemble des équipements (de série ou optionnels) existants
pour ces modèles, leur présence dans le véhicule dépend de la version, des options choisies et du pays de commercialisation.
De même certains équipements devant apparaître en cours d'année peuvent être décrits dans ce document.
Bonne route au volant de votre RENAULT.
Reproduction ou traduction, même partielle, interdite sans autorisation écrite de RENAULT, 92100 Billancourt 2005.
0.01
Coup d'œil rapide
- Pression de gonflage des pneumatiques ............................................................... 0.04
-Clé/carte RENAULT .................................................................................... 1.02
-Réglages des sièges et du poste de conduite .......................................... 1.18
- Dispositifs de retenue pour enfants ......................................................... 1.34
-Témoins lumineux (tableau de bord) ...................................................... 1.54
-Démarrage/arrêt moteur ............................................................................... 2.04 - 2.09
- Conduite ...................................................................................................... 2.02
Système de surveillance de la pression des pneumatiques ............ 2.18
Contrôle dynamique de conduite : E.S.P. ............................................ 2.21 - 2.22
Système antipatinage : A.S.R. ............................................................... 2.23 - 2.24
Assistance au freinage d'urgence ..................................................................... 2.27
Régulateur-limiteur de vitesse ............................................................. 2.28
- Aide au parking ............................................................................................ 2.49 - 2.50
- Chauffage/air conditionné ......................................................................... 3.02
- Capot moteur/entretien .............................................................................. 4.02
- Conseils pratiques (changement de lampes, fusibles, dépannages,
anomalies de fonctionnement) ................................................................ 5.02
- Roue de secours .......................................................................................... 5.02
➟ 1.10
➟ 1.25
➟ 1.49
➟ 1.82
➟ 2.49
➟ 2.20
➟ 2.36
➟ 3.17
➟ 4.14
➟ 5.41
➟ 5.04
0.02
SOMMAIRE
Chapitres
Faites connaissance avec votre voiture ......................................
La conduite ....................................................................................................
Votre confort .................................................................................................
Entretien ...........................................................................................................
Conseils pratiques ......................................................................................
Caractéristiques techniques .................................................................
Index alphabétique ...................................................................................
1
2
3
4
5
6
7
0.03
PRESSIONS DE GONFLAGE DES PNEUMATIQUES (en bar ou kg/cm² à froid)
Dimensions des pneumatiques
Dimensions des jantes 5,5 J 15
Utilisation hors autoroute
• Avant 2,2 2,4 2,3 2,5 2,2
• Arrière 22,222,32,0
Utilisation autoroute (1)
• Avant 2,3 2,5 2,4 2,6 2,2
• Arrière 22,222,42,0
Roue de secours 2,3 2,5 2,4 2,6 2,2
Véhicules équipésdusystème de surveillance de la pression des pneumatiques
Toutes les pressions de gonflage doivent être augmentées de 0,2 bar.
Sécurité pneumatique et monte de chaînes
Reportez-vous au paragraphe « pneumatiques » du chapitre 5 pour connaître les conditions d’entretien et, suivant les versions, les conditions de monte de chaînes du véhicule.
165/65 R15 81 T
185/60 R15 84 H
6J15
195/50 R16 88 V 185/60 R15 88 H 175/65 R 15 88 H 185/65 R15 88V
6,5 J 16 6 J 15 6 J 15 6 J 15
(1) Particularité des véhicules utilisés à pleine charge (Masse Maxi AutoriséeenCharge)et tractant une remorque.
La vitesse maximale doit être limitée à 100 km/h et la pression des pneumatiques augmentéede0,2 bar.
Pour connaître les masses, reportez-vous au paragraphe « masses » au chapitre 6.
0.04
PRESSIONS DE GONFLAGE DES PNEUMATIQUES (en psi à froid)
Dimensions des pneumatiques
Dimensions des jantes 5,5 J 15
Utilisation hors autoroute
• Avant 3235333632
• Arrière 29 32 29 33 29
Utilisation autoroute (1)
• Avant 3336353832
• Arrière 29 32 29 35 29
Roue de secours 33 36 35 38 32
Véhicules équipésdusystème de surveillance de la pression des pneumatiques
Toutes les pressions de gonflage doivent être augmentées de 3 PSI.
Sécurité pneumatique et monte de chaînes
Reportez-vous au paragraphe « pneumatiques » du chapitre 5 pour connaître les conditions d’entretien et, suivant les versions, les conditions de monte de chaînes du véhicule.
165/65 R15 81 T
185/60 R15 84 H
6J15
195/50 R16 88 V 185/60 R15 88 H 175/65 R15 88H 185/65 R15 88V
6,5 J 16 6 J 15 6 J 15 6 J 15
(1) Particularité des véhicules utilisés à pleine charge (Masse Maxi AutoriséeenCharge)et tractant une remorque.
La vitesse maximale doit être limitée à 100 km/h et la pression des pneumatiques augmentéede3psi.
Pour connaître les masses, reportez-vous au paragraphe « masses » au chapitre 6.
0.05
0.06
Chapitre 1 : Faites connaissance avec votre voiture
Clé/Télécommande à radiofréquence : généralités, utilisation, super-condamnation ................... 1.02 ➟ 1.04
Cartes RENAULT : généralités, utilisation, super-condamnation .................................................... 1.05
Portes ..................................................................................................................................................... 1.11
Condamnation automatique des ouvrants en roulage ................................................................................... 1.16
Système antidémarrage .................................................................................................................................... 1.17
Appui-tête - Sièges ............................................................................................................................... 1.18
Ceintures de sécurité ........................................................................................................................... 1.22
Dispositifs de retenue complémentaires ............................................................................................ 1.26
aux ceintures avant ........................................................................................................... 1.26
aux ceintures arrière ...................................................................................................................... 1.30
latéraux ........................................................................................................................................... 1.31
Pour la sécurité des enfants ................................................................................................................ 1.33
Poste de conduite ................................................................................................................................. 1.50
Tableau de bord .................................................................................................................................... 1.54
Ordinateur de bord .......................................................................................................................... 1.70
Afficheurs d'informations ................................................................................................................................ 1.83
Heure et température extérieure ........................................................................................................... 1.84 - 1.85
Volant de direction ........................................................................................................................................... 1.86
Rétroviseurs ............................................................................................................................................ 1.87 - 1.88
Avertisseurs sonore et lumineux ..................................................................................................................... 1.89
Éclairage et signalisations extérieurs ................................................................................................. 1.90
Réglage des projecteurs .................................................................................................................................... 1.95
Essuie-vitres / Lave-vitres ................................................................................................................... 1.96
Réservoir carburant (remplissage carburant) ..................................................................................... 1.99 -1.100
➟ 1.10
➟ 1.15
➟ 1.21
➟ 1.25
➟ 1.32
➟ 1.29
➟ 1.49
➟ 1.53
➟ 1.82
➟ 1.82
➟ 1.94
➟ 1.98
1.01
CLÉ /TÉLÉCOMMANDE À RADIOFRÉQUENCE : généralités
Portéedelatélécommande à
radiofréquence
3
2
1
4
Télécommande à radiofréquence
1 - Verrouillage de tous les
ouvrants.
2 -Déverrouillage de tous les
ouvrants.
3 -Clé de contacteur-démarreur et
de la porte conducteur.
4 - Verrouillage/Déverrouillage du
coffre seul (pour les télécommandes avec trois boutons).
Elle varie selon l'environnement :
attention donc aux manipulations
de la télécommande pouvant verrouiller ou déverrouiller le véhicule
par appuis intempestifs sur les boutons.
Interférence
La présencedecertainsobjets
(objets métalliques, téléphones por-
tables, zone soumise àde fort rayonnement électromagnétique…), à
proximité de la clé peut créer des
interférences et gêner le fonctionne-
ment du système.
Responsabilité du conducteur
Ne quittez jamais votre
véhicule clé sur le contact
en y laissant un enfant (ou un
animal). En effet, celui-ci pourrait faire démarrer le moteur ou
faire fonctionner des équipements électriques, par exemple
lève-vitres, et risquerait de se
coincer une partie du corps (cou,
bras, main,…).
Risque de blessures graves.
En cas de perte ou si vous désirez
un autre jeu de clés(outélécom-
mande), adressez-vous exclusivement à votre Représentant
RENAULT.
• En cas de remplacement d'une
clé,ilseranécessaire d'amener le
véhicule et toutes ses cléschez
votre Représentant RENAULT
pour initialiser l'ensemble.
• Impossibilité d'utiliser plus de
quatre télécommandes pour un
véhicule.
Défaillance de la télécommande :
Assurez-vous d'avoir toujours des
piles en bon état, leur duréedevie
est d'environ deux ans.
Dans ce cas : reportez-vous au paragraphe « télécommande à radiofréquence : piles » en chapitre 5
1.02
CLÉ /TÉLÉCOMMANDE À RADIOFRÉQUENCE : utilisation
2
1
2
1
4
Déverrouillage/verrouillage du
coffre seul
Pressezlebouton4 pour déverrouiller ou pour verrouiller le coffre.
Le déverrouillage est visualisé par
un clignotement des feux de
détresse et des répétiteurs latéraux
silesportesduvéhicule sont ver-
rouillées.
Le verrouillage du coffre est visualisé par deux clignotements des
feux de détresse et des répétiteurs
latéraux si les portes du véhicule
sont verrouillées.
(pour certains pays)
Déverrouillage des portes
Pressezleboutondedéverrouillage 2.
Le déverrouillage est visualisé par
un clignotement des feux de
détresse et des répétiteurs latéraux.
Particularités (pour certains pays) :
- un appui sur le bouton 2 permet
de déverrouiller uniquement la
porte conducteur et la trappe à carburant,
- deux appuis successifs sur le bou-
ton 2 permettent de déverrouiller
les autres portes.
Verrouillage des portes
Pressezleboutondeverrouillage1.
Le verrouillage est visualisé par
deux clignotements des feux de
détresse et des répétiteurs latéraux :
Si un ouvrant (porte, hayon) est
ouvert ou mal fermé,ilyaunecondamnation puis une décondamnation rapide des ouvrants et pas de
clignotement des feux de détresse et
des répétiteurs latéraux.
Nota : moteur tournant, contact mis
et en position accessoires, les boutons de la clé sont inactifs.
1.03
CLÉ /TÉLÉCOMMANDE À RADIOFRÉQUENCE : super condamnation
1
Super condamnation des
ouvrants
Celle-ci permet de verrouiller les
ouvrants et d'empêcher l'ouverture
desportesparlespoignées intérieu-
res(casd'unbrisdeglacesuivi
d'une tentative d'ouverture des portes par l'intérieur).
Pour activer la super condamnation
Exercez deux impulsions rapprochées sur le bouton 1.
Le verrouillage est visualisé par
cinq clignotements des feux de
détresse et des répétiteurs latéraux.
(pour certains pays)
N'utilisez jamais la super
condamnation des portes
s'il reste quelqu'un à l'inté-
rieur du véhicule !
1.04
CARTES RENAULT : généralités
1
2
3
4
Carte RENAULT
1 -Déverrouillage de tous les
ouvrants.
2 - Verrouillage de tous les ouvrants.
3 - Verrouillage/Déverrouillage de la
portedecoffre.
4 -Clé de secours.
La carte RENAULT permet :
- le verrouillage/déverrouillage des
ouvrants (portes, coffre) et de la
trappe à carburant (reportez-vous
aux pages suivantes) ;
-ledémarrage du moteur, reportezvous auparagraphe « mise en route
du moteur » en chapitre 2.
Autonomie
Elle est alimentée par une pile qu'il
convient de remplacer lorsque le
message « Pile carte à changer »
apparaît au tableau de bord (reportez-vous au paragraphe « carte
RENAULT : pile » en chapitre 5).
PortéedelacarteRENAULT
Elle varie selon l'environnement :
attention donc aux manipulations de
la carte RENAULT pouvant verrouiller ou déverrouiller le véhicule
par appuis intempestifs sur les boutons.
Conseil
Ne rangez pas la carte RENAULT
dans un lieu où elle pourrait être
tordue, voire même détériorée invo-
lontairement : ceci est le cas, par
exemple, lorsqu'on s'assoit sur la
carte rangée dans une poche arrière
de vêtement.
Responsabilité du conducteur
Ne quittez jamais votre
véhicule, carte RENAULT à
l'intérieur, en y laissant un enfant
(ouunanimal).Eneffet,celui-ci
pourrait faire démarrerlemoteurou
faire fonctionner des équipements
électriques, par exemple lève-vitres,
et risquerait de se coincer une partie
du corps (cou, bras, mains…). Risque de blessures graves.
1.05
CARTES RENAULT : généralités (suite)
4
Clé de secours intégrée 4 ou
indépendante 5
Son utilisation est exceptionnelle,
elle sert à verrouiller ou déverrouiller la porte avant gauche lorsque la carte RENAULT ne peut pas
fonctionner :
-véhicule situé dans une zone à
forts rayonnements électromagné-
tiques ;
- utilisation d'appareils fonctionnant sur la même fréquence que la
carte ;
- usure de la pile de la carte
RENAULT, batterie déchargée…
(suivant véhicule)
Pour l'utilisation de la clé de
secours, reportez-vous au paragraphe « verrouillage/déverrouillage
des portes ».
Une fois entré dans le véhicule à
l'aide de la cléde secours, introduisez la carte RENAULT dans le lecteur de carte pour pouvoir démarrer.
Remplacement, besoin supplé-
mentaire d'une carte RENAULT
5
En cas de perte ou si vous désirez
une autre carte RENAULT, adressez-vous exclusivement à votre
Représentant RENAULT.
En cas de remplacement d'une
carte RENAULT, il sera nécessaire
d'amener le véhicule et toutes ses
cartes RENAULT chez votre Repré-
sentant RENAULT pour initialiser
l'ensemble.
Vous avez la possibilité d'utiliser
jusqu'à quatre cartes RENAULT par
véhicule.
Défaillance de la carte RENAULT.
Assurez-vous d'avoir une pile en
bon état, sa duréedevieestd'environ deux ans.
Reportez-vous au paragraphe « carte
RENAULT : piles » en chapitre 5.
1.06
CARTE RENAULT : utilisation en mode télécommande
Verrouillage des portes
1
2
3
Pressezleboutondeverrouillage2.
Le verrouillage est visualisé par
deux clignotements des feux de
détresse et des répétiteurs latéraux :
- si un ouvrant (porte ou coffre) est
ouvert ou mal fermé, ou si une
carte RENAULT est restéedansle
lecteur, il y a une condamnation
puis une décondamnation rapide
des ouvrants et pas de clignotement des feux de détresse et des
répétiteurs latéraux.
Déverrouillage/verrouillage du
coffre seul
Pressezlebouton3 pour déverrouiller ou pour verrouiller le coffre.
Le déverrouillage est visualisé par
un clignotement des feux de
détresse et des répétiteurs latéraux
silesportesduvéhicule sont ver-
rouillées.
Le verrouillage du coffre est visualisé par deux clignotements des
feux de détresse et des répétiteurs
latéraux si les portes du véhicule
sont verrouillées.
Déverrouillage des portes
Appuyez sur le bouton de déverrouillage 1.
Le déverrouillage est visualisé par
un clignotement des feux de
détresse et des répétiteurs latéraux.
Nota : moteur tournant, contact
mis, et carte dans le lecteur, les boutons de la carte sont inactifs.
1.07
CARTE RENAULT : utilisation en mode mains libres
2
1
3
Carte RENAULT : utilisation en
mode mains libres
Elle permet en plus des fonctionnalitésdumodetélécommande, sans
manipulation (en mode mains
libres) :
-ledéverrouillage/verrouillage des
ouvrants (portes, coffre et de la
trappe à essence) sila carte est pré-
sentedanslazoned'accès 1 ;
-ledémarrage moteur si la carte est
présente dans l'habitacle (reportez-vous au paragraphe « démarrage moteur » en chapitre 2).
1.08
Déverrouillage des portes et du
coffre
Carte RENAULT sur vous, approchez-vous du véhicule.
Dès que vous passez la main derrière la poignée 2 d'une porte, tous
les ouvrants du véhicule se déverrouillent. Lorsque vous appuyez sur
le bouton du coffre 3,seullecoffre
se déverrouille.
Le déverrouillage est visualisé par
un clignotement des feux de
détresse et des répétiteurs latéraux.
Ne quittez jamais votre
véhicule en laissant une
carte RENAULT à l'inté-
rieur.
CARTE RENAULT : utilisation en mode mains libres (suite)
2
4
Verrouillage des portes et du
coffre
Carte RENAULT sur vous, portes et
coffre fermés, appuyez sur le
bouton 4 situé sur une des
poignées 2 ou le bouton 5 de la
portedecoffre.
Le verrouillage est visualisé par
deux clignotements des feux de
détresse et des répétiteurs latéraux.
Nota : la présence d'une carte
RENAULT est obligatoire dans la
zone d'accèsduvéhicule pour per-
mettre le verrouillage par les boutons.
Si un ouvrant (porte ou coffre) est
ouvert ou mal fermé, ou si une carte
est présentedanslelecteur,ilyaun
verrouillage/déverrouillage rapide
et pas de clignotement des feux de
détresse ni des répétiteurs latéraux.
5
Si vous désirez vérifier la condamnation, après un verrouillage par la
carte RENAULT ou par les boutons
situésdanslespoignées, vous dis-
posez d'environ trois secondes pour
actionner les poignées de portes
sans déverrouillage.
Ensuite le mode mains libres est de
nouveau actif et toute action sur la
poignéeprovoqueledéverrouillage
des portes.
Responsabilité du conducteur
Ne quittez jamais votre
véhicule, carte RENAULT
à l'intérieur, en y laissant un
enfant (ou un animal). En effet,
celui-ci pourrait faire démarrer
le véhicule ou faire fonctionner
des équipements électriques
(lève-vitres), et risquerait de se
coincer une partie du corps (cou,
bras, mains…). Risque de blessures graves.
1.09
CARTE RENAULT : super condamnation
Pour activer la super condamnation
- exercez deux impulsions rappro-
2
Super condamnation des
ouvrants
Celle-ci permet de verrouiller les
ouvrants et d'empêcher l'ouverture
desportesparlespoignées intérieu-
res(casd'unbrisdeglacesuivi
d'une tentative d'ouverture des portes par l'intérieur).
(pour certains pays)
chées sur le bouton 2.
- ou exercez deux impulsions rapprochées sur le bouton des poignées de portes extérieures ou du
logo du coffre.
Le verrouillage est visualisé par
cinq clignotements des feux de
détresse.
1.10
N'utilisez jamais la super
condamnation des portes
s'il reste quelqu'un à l'inté-
rieur du véhicule !
OUVERTURE ET FERMETURE DES PORTES
1
Ouverturedel'extérieur
Aprèsdéverrouillage du véhicule à
l'aide de la télécommande,delaclé
ou carte RENAULT sur vous, tirez la
poignée 1.
Ouverturedel'intérieur
Manœuvrez la poignée 2.
2
Alarme sonore d'oubli d'éclairage
A l'ouverture d'une porte, une
alarme sonore se déclenche pour
vous signaler que les feux sont restés allumés alors que le contact
moteur est coupé.
Alarme d'oubli de fermeture
d'un ouvrant
Si un ouvrant (porte ou hayon) est
ouvert ou mal fermé,dèsquele
véhicule atteint environ 7 km/h, un
témoin apparaît au tableau de bord
accompagné suivant véhicule d'un
des messages « coffre ouvert » ou
« portes ouvertes ».
Alarme d'oubli de carte
A l'ouverture de la porte conducteur,silacarteestrestée dans le lecteur, le message « retirer la carte »
apparaît au tableau de bord accompagné d'un bip sonore.
1.11
OUVERTURE ET FERMETURE DES PORTES (suite)
Aprèsundébranchement
de la batterie, la condamnation des portes arrière doit
sur le contacteur 3.Lacondamnation est effective lorsque le témoin
est allumé.
3
être réactivée en appuyant
Sécurité enfants
Véhicules équipés du contacteur 3
Appuyez sur le contacteur 3 pour
condamner l'ouverture des portes
arrière de l'intérieur et le fonctionnement des lève-vitres électriques
arrière.
L'allumage du témoin intégré au
contacteur confirme la condamnation des portes.
En cas de défaillance, un
bip sonore vous en avertitetletémoin intégré ne
s'allume pas.
1.12
Sécurité occupants arrière
Le conducteur peut interdire le fonctionnement des
lève-vitres et des portes
arrière en appuyant sur le contacteur 3.
Responsabilité du conducteur
Ne quittez jamais votre véhicule clé
sur le contact ou carte RENAULT à
l'intérieur en y laissant un enfant
(ouunanimal).Eneffet,celui-ci
pourrait faire fonctionner les lèvevitres électriques et risquerait de se
coincer une partie du corps (cou,
bras, main…) ce qui pourrait lui
occasionner des blessures graves.
En cas de coincement, inversez
aussitôtlesensdelacourseen
appuyant sur le contacteur
concerné.
4
Autres cas
Pour rendre impossible l'ouverture
des portes arrière de l'intérieur,
baissezlelevier4 et vérifiez de l'intérieur que les portes sont bien condamnées.
Pour décondamner les portes
arrière, levez le levier 4 et vérifiez
de l'intérieur que les portes sont
bien décondamnées.
VERROUILLAGE / DÉVERROUILLAGE DES PORTES
Verrouillage / déverrouillage de
l'extérieur
Il se réalise à l'aide de la télécommande RENAULT : reportez-vous
aux paragraphes « clé /télécommande à radiofréquence : généralités » et « carte RENAULT : généralités ».
Dans certains cas, la clé /télécom-
mande à radiofréquence et la carte
RENAULT peuvent ne pas fonctionner :
-véhicule situé dans une zone à
forts rayonnements électromagné-
tiques ;
- utilisation d'appareils fonctionnant sur la même fréquence que la
carte (téléphone portable…);
- usure de la pile de la carte
RENAULT, batterie déchargée.
Il y a alors quatre possibilités:
- utilisation de la clé/télécommande ou de la carte RENAULT à
proximité du rétroviseur extérieur
gauche ;
- utilisation suivant véhicule de la
clé de la télécommande 1,delaclé
de secours intégrée à la carte (ou
indépendante 3) pour la porte
avant gauche seulement ;
- verrouillage manuel de chacune
des portes (reportez-vous aux
pages suivantes) ;
- utilisation de la commande inté-
rieure de verrouillage/déverrouillage des portes (reportez-vous
aux pages suivantes).
1
2
3
2
Utilisation de la clé 1 ou 3
Introduisez la clé dans la serrure 2
puis verrouillez ou déverrouillez.
1.13
VERROUILLAGE / DÉVERROUILLAGE DES PORTES (suite)
A
5
4
Verrouillage/déverrouillage des
portes de l'extérieur
Utilisation de la clé de secours
intégrée 4 à la carte RENAULT
Insérezl'emboutdelaclé de
secours 4 au niveau de l'encoche 5.
Effectuez un mouvement vers le
haut pour ôter le cache A.
(suite)
Introduisezlaclé 4 dans la serrure
et verrouillez ou déverrouillez la
porte avant gauche.
4
6
Verrouillage manuel de chacune
des portes
Porte ouverte, faîtes pivoter la vis 6
à l'aide de la clé et refermez la porte.
Celle-ci estdésormais verrouilléede
l'extérieur.
L'ouverture des portes ne pourra se
faire que de l'intérieur par une
action sur les commandes d'ouverture intérieures ou par la clé pour la
porte avant gauche.
1.14
VERROUILLAGE / DÉVERROUILLAGE DES PORTES (suite)
Verrouillage/déverrouillage de
l'extérieur
Utilisation de la commande inté-
rieure de verrouillage/déverrouillage des portes.
Moteur arrêté, une porte avant
ouverte, exercez un appui de plus de
cinq secondes sur le contacteur 7.
A la fermeture de la porte tous les
ouvrants seront verrouillés.
Le déverrouillage de l'extérieur du
véhicule ne sera possible qu'avec la
clé, la carte RENAULT ou la clé de
secours.
Nota : assurez-vous d'avoir votre
clé et votre carte RENAULT sur
vous avantde quitter votre véhicule
(suite)
7
Témoin d'état des ouvrants
Le témoin intégré au bouton 7 vous
informe de l'étatdeverrouillagedes
ouvrants :
- lorsque les ouvrants sont verrouillés, le témoin est allumé ;
- lorsque les ouvrants sont déverrouillés, le témoin est éteint.
Lorsque vous condamnez les portes,
le témoin reste allumé pendant
environ une minute puis s'éteint.
Verrouillage / déverrouillage de
l'intérieur : bouton 7
Il commande simultanément les
ouvrants (portes et coffre) et la
trappe à carburant.
Si un ouvrant est ouvert ou mal
fermé, il y a un verrouillage /
déverrouillage rapide des ouvrants.
Pour verrouiller le véhicule avec un
ouvrantouvert(transportd'objet
dans le coffre ouvert...), ou lorsqu'il
est situé dans une zone à forts
rayonnements électromagnétiques :
moteur arrêté, appuyez plus de cinq
secondes sur le bouton 7.
Responsabilité du conducteur
Ne quittez jamais votre
véhicule clé sur le contact
ou carte RENAULT à l'intérieur.
Si vous décidezderoulerportes
verrouillées, sachez que cela
peut rendre plus difficile l'accès
aux secours dans l'habitacle en
cas d'urgence.
1.15
CONDAMNATION AUTOMATIQUE DES OUVRANTS EN ROULAGE
Vous devez avant tout décider si
vous souhaitez activer la fonction.
Pour l'activer
Suivant véhicule, contact mis ou
moteur tournant, appuyez sur le
bouton 1 de condamnation électrique des portes pendant environ
5 secondes, jusqu'à entendre un bip
sonore.
Pour la désactiver
Suivant véhicule, contact mis ou
moteur tournant, appuyez sur le
bouton 1 de condamnation électrique des portes pendant environ
5 secondes, jusqu'à entendre un bip
sonore.
Si vous décidezderouler
portes verrouillées, sachez quecela peut rendre
plus difficile l'accèsdes
secouristes dans l'habitacle en
cas d'urgence.
1
Principe de fonctionnement
Au démarrage du véhicule, le système condamne automatiquement
lesouvrantsdèsquevousatteignez
environ 7 km/h.
La décondamnation se fait :
- par appui sur le bouton 1 de dé-
condamnation des portes.
- à l'arrêt, par ouverture d'une porte
avant.
Nota : s'il y a ouverture d'une
porte, celle-ci se verrouillera de
nouveau automatiquement lorsquelevéhicule atteindra environ
7km/h;
Anomalie de fonctionnement
Si vous constatez une anomalie de
fonctionnement (pas de condamnation automatique, le voyant intégré
au bouton1 ne s'allume pasà la condamnation des ouvrants…)vérifiez
en premier lieu la bonne fermeture
de tous les ouvrants. S'ils sont bien
fermés, adressez-vous à votre Repré-
sentant RENAULT.
1.16
SYSTÈME ANTIDÉMARRAGE
Il interdit le démarrage du véhicule
à toute personne ne disposant pas
de la clé codée contacteur-démarreur ou de la carte du véhicule.
Le véhicule est automatiquement
protégé quelques secondes après
l'arrêtdumoteur.
Principe de fonctionnement
Lors du démarrage moteur, le
témoin 1 s'allume fixe pendant
quelques secondes puis s'éteint
(reportez-vous au paragraphe
« démarrage moteur » en chapitre 2).
Toute intervention ou
modification sur le système antidémarrage (boî-
tiers électroniques, câ-
blages, etc.) peut être dangereuse.
Elle doit être effectuéeparlepersonnel qualifié RENAULT.
1
Témoin de protection du véhicule
Aprèslacoupuremoteur,letémoin 1
clignote, le véhicule est protégé.
1
Témoin d'anomalie de fonctionnement
Après une tentative de démarrage,
si le témoin continue à clignoter ou
reste fixe, cela indique une
défaillance dans le système.
Dans ce cas, utilisez la seconde clé
ou la seconde carte (livréeavecle
véhicule). Si le problème persiste
consultez votre Représentant
RENAULT qui est seul habilitéà
dépanner le système antidémarrage.
En cas de perturbations et/ou de
non reconnaissance de la carte
RENAULT mains libres, insérez celle-ci dans le lecteur de carte.
1.17
APPUIS-TÊTE AVANT
1
Pour monter l'appui-tête
Tirez l'appui-tête vers le haut jusqu'à
la hauteur désirée.
Pour descendre l'appui-tête
Appuyez sur le bouton 1 et accompagnez l'appui-tête dans sa descente
jusqu'à la hauteur désirée.
L'appui-tête étant un élément de sécurité, veillez à sa présence et à
son bon positionnement : le haut de l'appui-tête doit se situer le
plus proche possible du sommet de la tête.
1.18
3
2
Pour enlever l'appui-tête
Montez l'appui-tête dans sa position
la plus haute. Appuyez sur le bouton 2 et levez l'appui-tête jusqu'à le
libérer.
Nota : lorsque l'appui-tête est
extrait, veillez à ne pas modifier le
positionnement des tiges 3.
Pour remettre l'appui-tête
Au cas où le réglage des tiges aurait
été modifié,sortezlestiges3 au
maximum en tirant dessus (veillez à
leur alignement et à leur propreté),
en cas de difficultés, vérifiez que les
crans soient vers l'avant.
Introduisez les tiges de l'appui-tête
dans les fourreaux (inclinez le dossier vers l'arrière si nécessaire).
Enfoncez l'appui-tête jusqu'à son
blocage, veillez à son bon verrouillage.
Appuyez sur le bouton 1 et enfoncez l'appui-tête au maximum.

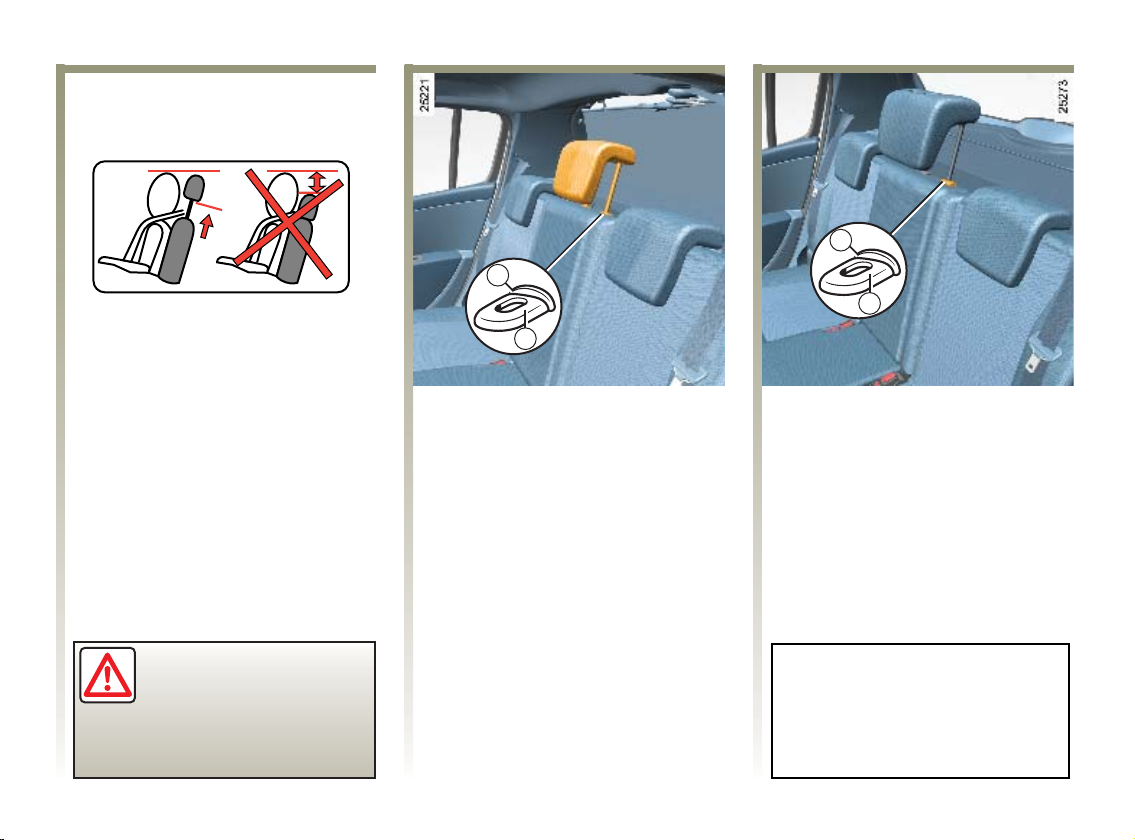

APPUIS-TÊTE ARRIÈRE
A
1
Positions d'utilisation
En appuyant sur le bouton A du verrou 1, montez l'appui-tête au maximum pour l'utiliser en position
haute. Descendez-le jusqu'au blocage pour l'utiliser en position
basse.
Pour l’enlever
Appuyez sur le bouton A du
verrou 1 puis sortez l'appui-tête.
Pour le remettre en place
Introduisez les tiges dans les fourreaux, appuyez sur la languette de
chaque tige de l'appui-tête et descendez l'appui-tête.
Position de rangement
Appuyez sur le bouton A et abaissez
complètement l'appui-tête.
La position de l'appui-tête complè-
tement abaissée est une position de
rangement : elle nedoit pas être uti-
lisée lorsqu'un passager est assis.
Nota : pour les véhicules avec
appui-tête enfant intégré, reportezvous au paragraphe « appui-tête
enfant » en chapitre 1
L'appui-tête étant un élé-
ment de sécurité,veillezà
sa présence et à son bon
positionnement.
1.19
SIÈGES AVANT
1
2
3
Pour avancer ou reculer
Levez la poignée 1 sous le siège
pour déverrouiller. A la position
choisie, relâcher la poignéeetassurez-vous du bon verrouillage du
siège.
Pour des raisons de sécu-
rité, effectuez ces régla-
ges voiture à l’arrêt.
1.20
Pour régler la hauteur de l'assise du siège conducteur
Manœuvrezlelevier2 autant de fois
que nécessaire :
-verslehautpourmonter;
- vers le bas pour descendre.
Sièges chauffants
Contact mis, appuyez sur le contacteur 3 du siège désiré.Letémoin
intégré au contacteur s'allume.
Le système, qui est thermostaté,
détermine si le chauffage est nécessaire ou pas.
SIÈGES AVANT (suite)
4
5
Pour incliner le dossier
Tournez la molette 5 et inclinez le
dossier jusqu'à la position désirée.
Pour régler le confort du siège
conducteur au niveau des lombaires
Manœuvrez la poignée 4.
6
Accès aux places arrière
(versions trois portes)
Soulevez la manette 6, basculez le
dossier, puis faites coulisser le siège
vers l'avant.
Pourremettrelesiège dans sa posi-
tion initiale (position mémorisée
suivant véhicule) :
- faites coulisser le siège vers l'arrière jusqu'à son verrouillage ;
- relevez le dossier jusqu'à son verrouillage.
Assurez-vous du bon verrouillage
du siège.
1.21
CEINTURES DE SÉCURITÉ
Pour assurer votre sécurité,portez
votreceinturedesécurité lors de
tous vos déplacements. De plus,
vous devez vous conformer à la
législationlocaledupaysoù vous
vous trouvez.
Avant de démarrer, procédez :
-d’abord au réglagedevotreposi-
tion de conduite,
-puis,à l'ajustement de votre ceinture de sécurité pour obtenir la
meilleure protection.
Réglagedelapositionde
conduite
• Asseyez-vous bien au fond de
votre siège (après avoir retiré
votre manteau, blouson…). C’est
essentiel pour le bon positionnement du dos.
• Réglez l’avancéedusiège en
fonction du pédalier. Vo tr e siège
doit être reculé au maximum
compatible avec l’enfoncement
completdelapédale d’em-
brayage. Le dossier doit être réglé
de manière à ce que les bras restent légèrement pliés.
1
2
Des ceintures de sécurité
mal ajustées risquent de
causer des blessures en
cas d'accident.
Même les femmes enceintes doivent porter leur ceinture. Dans ce
cas veiller à ce que la sangle de
bassin n'exerce pas une pression
trop importante sur le bas ventre
sans créer de jeu supplémentaire.
1.22
• Réglez la position de votre appuitête. Pour un maximum de sécu-
rité, lahauteur du sommetde l'appui-tête doit être au niveau de
celuidelatête.
• Réglez la hauteur d’assise. Ce
réglage permet d’optimiser votre
vision de conduite.
• Réglez la position du volant.

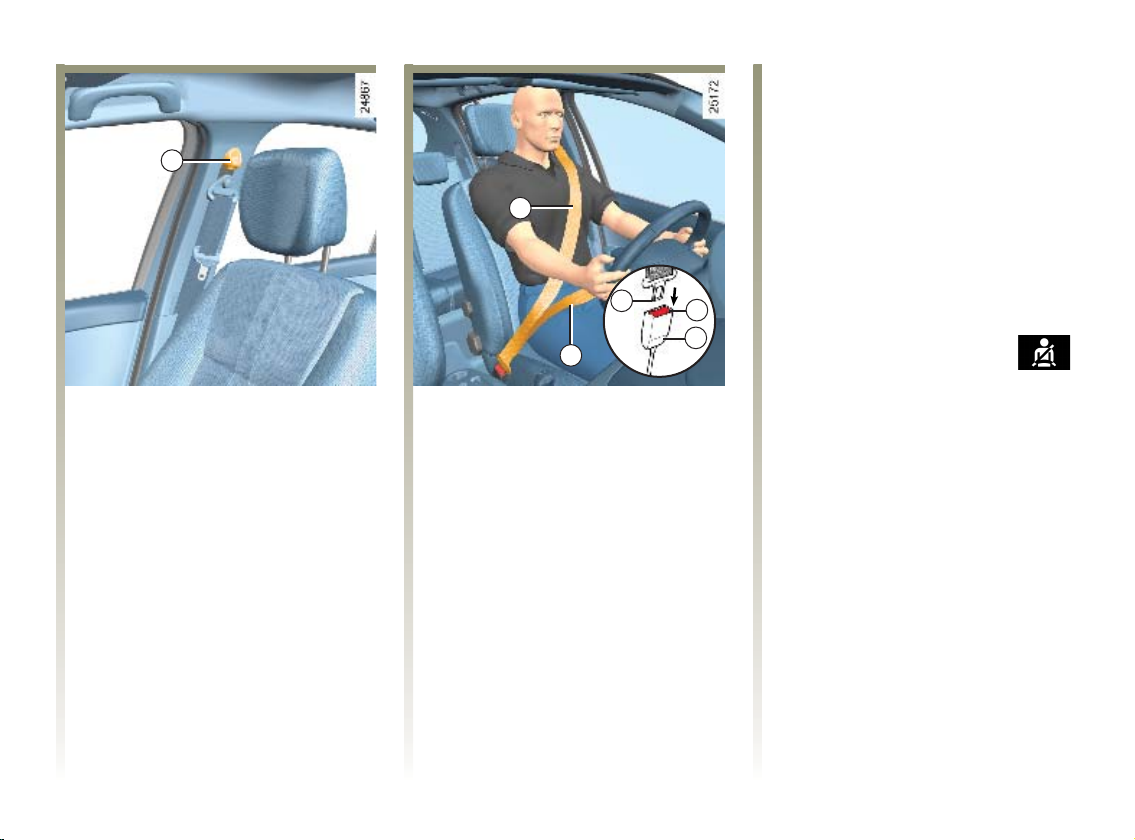

Ajustement des ceintures de
sécurité
Tenez-vous bien appuyé contre le
dossier.
La sanglede baudrier 1doit être rapprochéelepluspossibledelabase
du cou, sans toutefois porter sur ce
dernier.
La sangle de bassin 2 doit être portée à plat sur les cuisses et contre le
bassin.
La ceinture doit porter le plus directement possible sur le corps. Ex. :
évitez les vêtements trop épais, les
objets intercalés, etc.
Loading...
