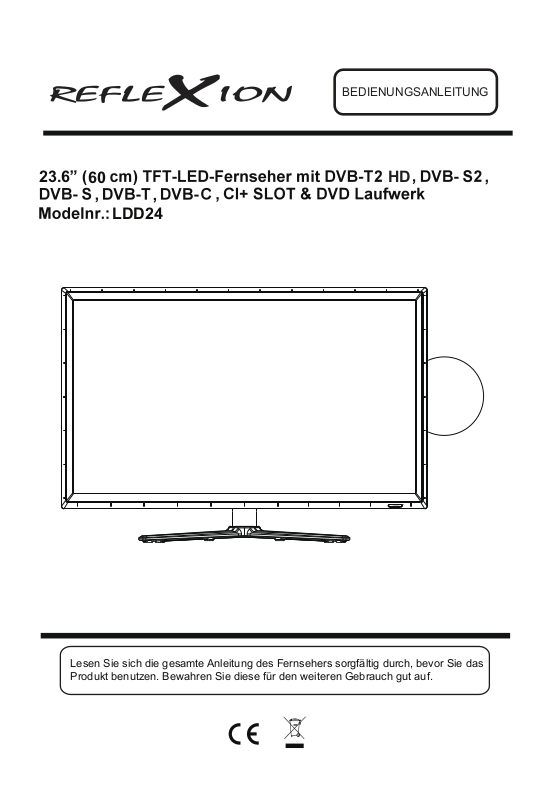

Reflexion LDD2470 operation manual [de]

BEDIENUNGSANLEITUNG

23.6

60

HD

LDD24

Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das
Produkt benutzen. Bewahren Sie diese für den weiteren Gebrauch gut auf.

EINHEITLICHER SCHNITTSTELLENSTECKPLATZ..........................................................................................8

9

10

1.Sendereinstellungen................................................................................................................................................10

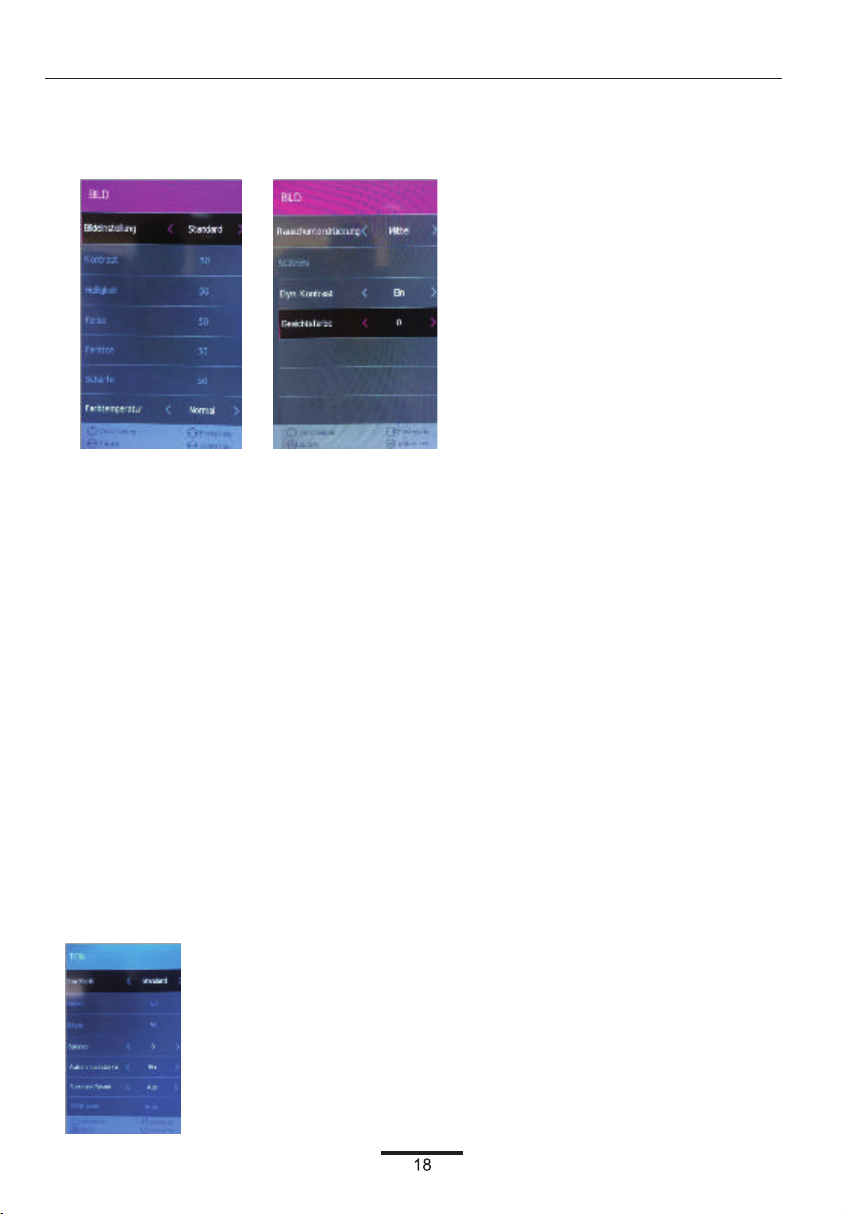

2.Bild-Menü....................................................................................................................................................................18

3.SOUND-Menü.............................................................................................................................................................18

4.Zeit-Menü......................................................................................................................................................................19

5.Konfigurationsmenü....................................................................................................................................................20

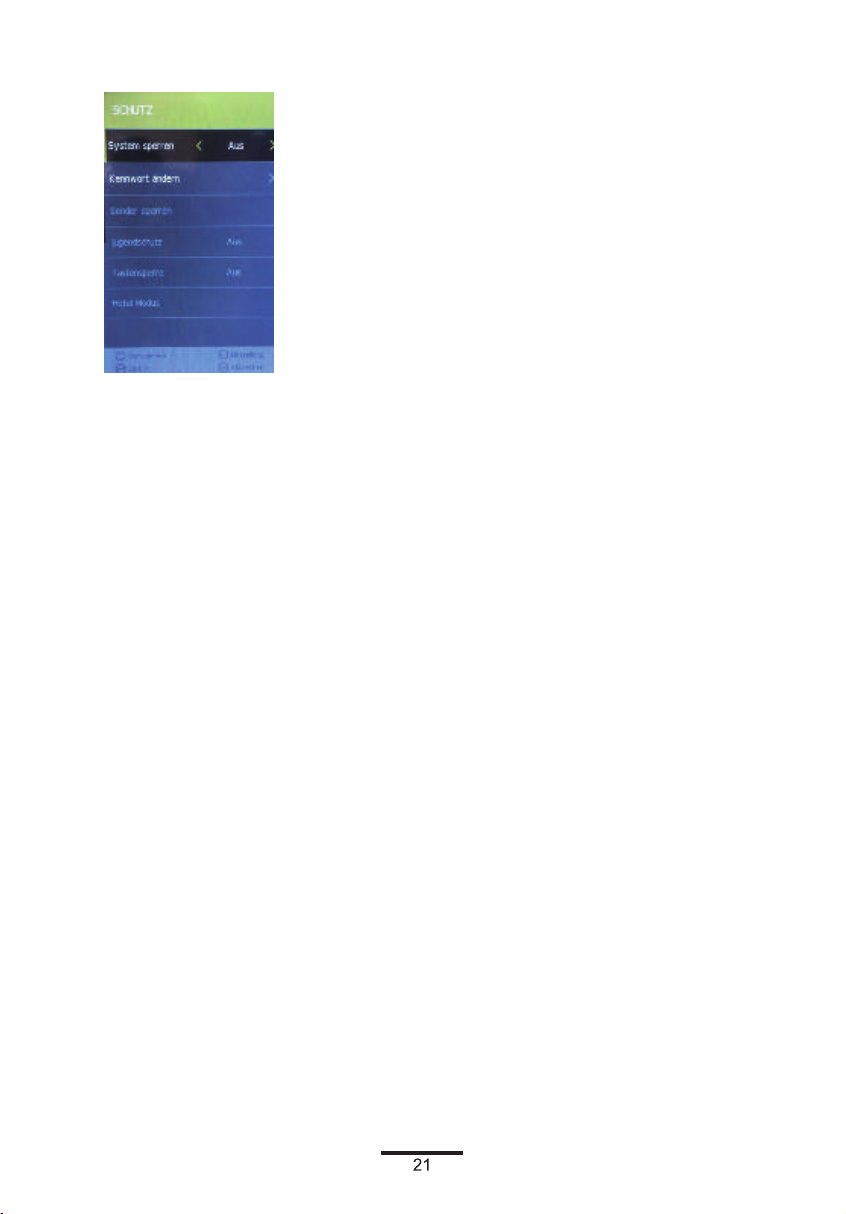

6.SPERREN-Menü........................................................................................................................................................21

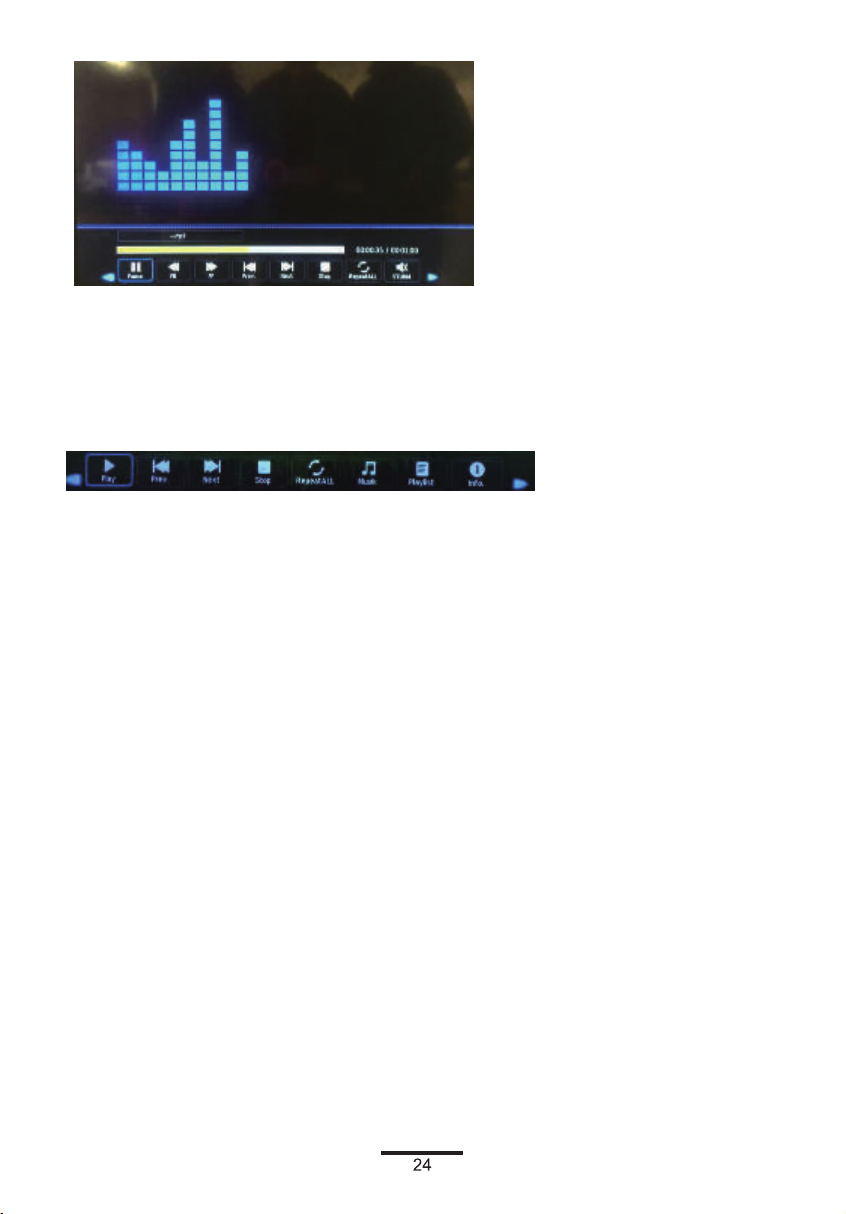

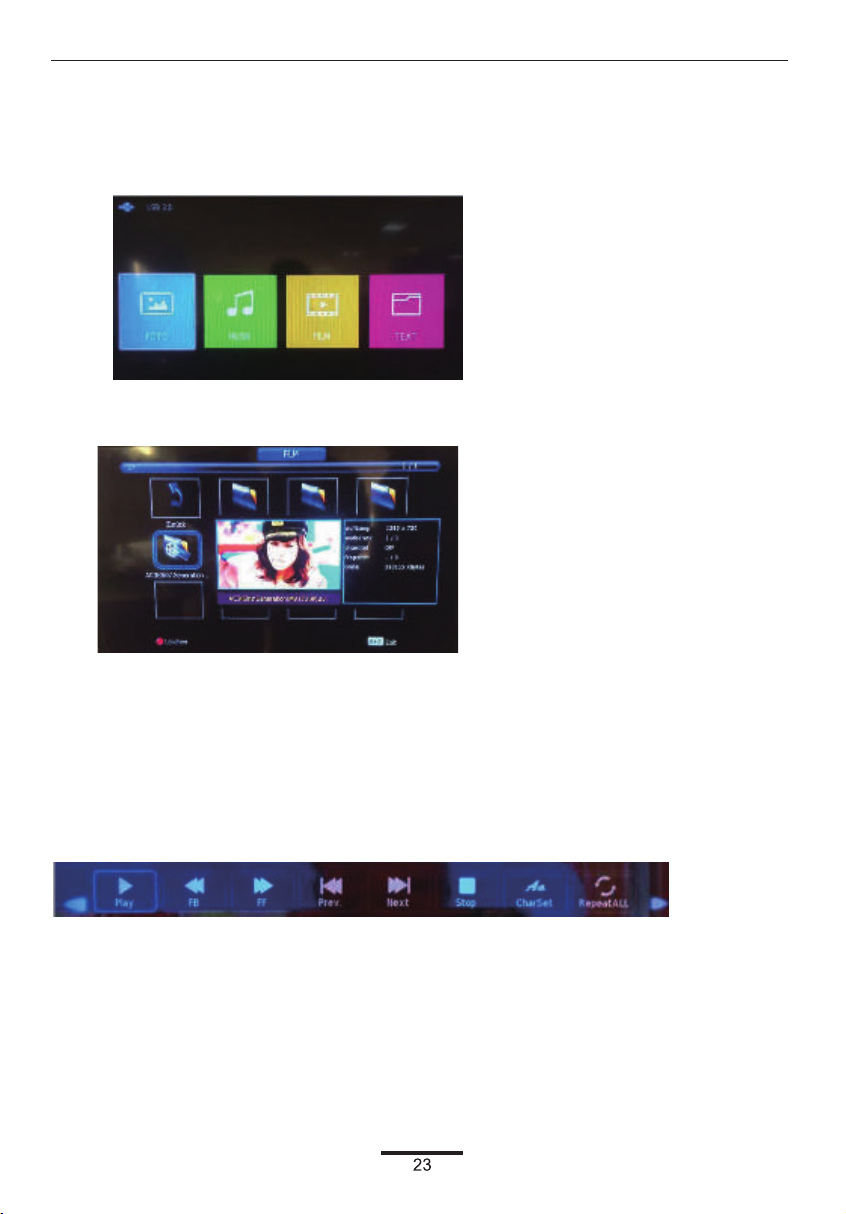

Medienwiedergabe..............................................................................................................................................23

Einfache Problembehebung............................................................................................................................25

26

Plastik

kunststoff

Öffnen/schließen des Bildschirm/OSD-Menüs

Schaltet die Programme auf/ab

Die bedruckte Seite der Disc muss zur Gehäuserückseite zeigen

INPUT

MENU

CH+

CH-

V0L+

VOL-

PL
A

Y

EJECT

POWER

Hauptschalter um das Gerat Ein­und Auszuschalten

VGA: Für PC-Bildschirm. Schließen Sie hier den D-Sub 15 Pin Analogstecker Ihres PCs an.
PC AUDIO: Schließen Sie hier den Audio-Ausgang Ihres PCs an.
SCART: Schließen Sie hier den SCART Video-Ausgang Ihres DVD-Players an.
TV1(S2) : Schließen Sie hier ein Antennenkabel an.
TV2: Schließen Sie hier das RF-Koaxialkabel Ihrer An

tennensteckdose an.

S/PDIF: Digitaler Ausgang für AV-Receiver.
HDMI: Schließen Sie hier das HDMI-Kabel Ihres DVD-Players oder eines anderen Gerätes an.

USB - PORT: Schließen Sie hier USB - Multimediageräte an

: Schließen Sie hier Ihren Kopfhörer oder andere Audi

ogeräte an.
MINI YPbPr: Schließen Sie hier mithilfe eines Konverter-Kabels den YPbPr Video-Ausgang Ihres
DVD-Players an.
MINI AV: Schließen Sie hier mithilfe eines Konverter-Kabels den Audio- & Video-Ausgang Ihres
DVD-Players an. (Audio-Ausgänge werden mit YPbPr geteilt)
Einheitliche Schnittstelle: Cl-Steckplatz.

EINHEITLICHER SCHNITTSTELLENSTECKPLATZ

DEN EINHEITLICHEN SCHNITTSTELLENSTECKPLATZ NUTZEN

Dieser Fernseher ist mit einem CI+-Steckplatz ausgestattet und unterstützt folgende digitale
Standards: DVB-T, D V B -S(S2) und DVB-C.

Allgemeine Schnittstelle

Der einheitliche Schnittstellensteckplatz (Cl+) wurde entworfen, um Conditional-Access-Module
(CAM) und Smart Cards anzunehmen und damit auf Pay-TV und andere Dienste zugreifen zu
können. Kontaktieren Sie Ihren Pay-TV-Dienstleister, um mehr Informationen über Module und
Abonnements zu erhalten.
HINWEIS: Conditional-Access-Module und Smart Cards werden separat verkauft.
WARNUNG! SCHALTEN SIE IHREN FERNSEHER AUS, BEVOR SIE MODULE IN DEN
EINHEITLICHEN SCHNITSTELLENSTECKPLATZ STECKEN. SCHIEBEN SIE DANACH DIE
SMART CARD IN DAS CAM.

English German
CL+ Slot CL+-Steckplatz
CAM CAM
Smart Card Smart Card

1. Schalten Sie den Fernseher ein und vergewissern Sie sich, dass „DTV“ als Quelle ausgewählt

ist.

2. Wenn das CAM erkannt wird, wird folgender Schriftzug auf dem Bildschirm angezeigt:

„Einheitliches Schnittstellen-Modul eingelegt“. Warten Sie ein paar Sekunden, bis die Karte
aktiviert ist.

3. Wählen Sie nun das gewünschte Pay-TV-Programm aus.

4. Es werden detaillierte Informationen über die genutzte Smart Card angezeigt.

5. Drücken Sie die OK-Taste, um das Kartenmenü aufzurufen. Im Handbuch des Moduls finden

Sie Details zu den Einstellungen.

6. Wenn das Modul entfernt wird, wird folgender Schriftzug auf dem Bildschirm angezeigt:

„Einheitliches Schnittstellen-Modul entfernt“.

Automatische Installation konfigurieren

Den LED-TV An-/Ausschalten

Den LED-TV einschalten,

drücken Sie den An-/Aus-Schalter am LED-TV oder die An-/Aus-Taste auf der Fernbedienung. Die
Standby-Anzeige leuchtet blau.

Um den LED-TV auszuschalten,

drücken Sie den An-/Aus-Schalter am LED-TV oder die An-/Aus-Taste auf der Fernbedienung. Die
Standby-Anzeige leuchtet rot.

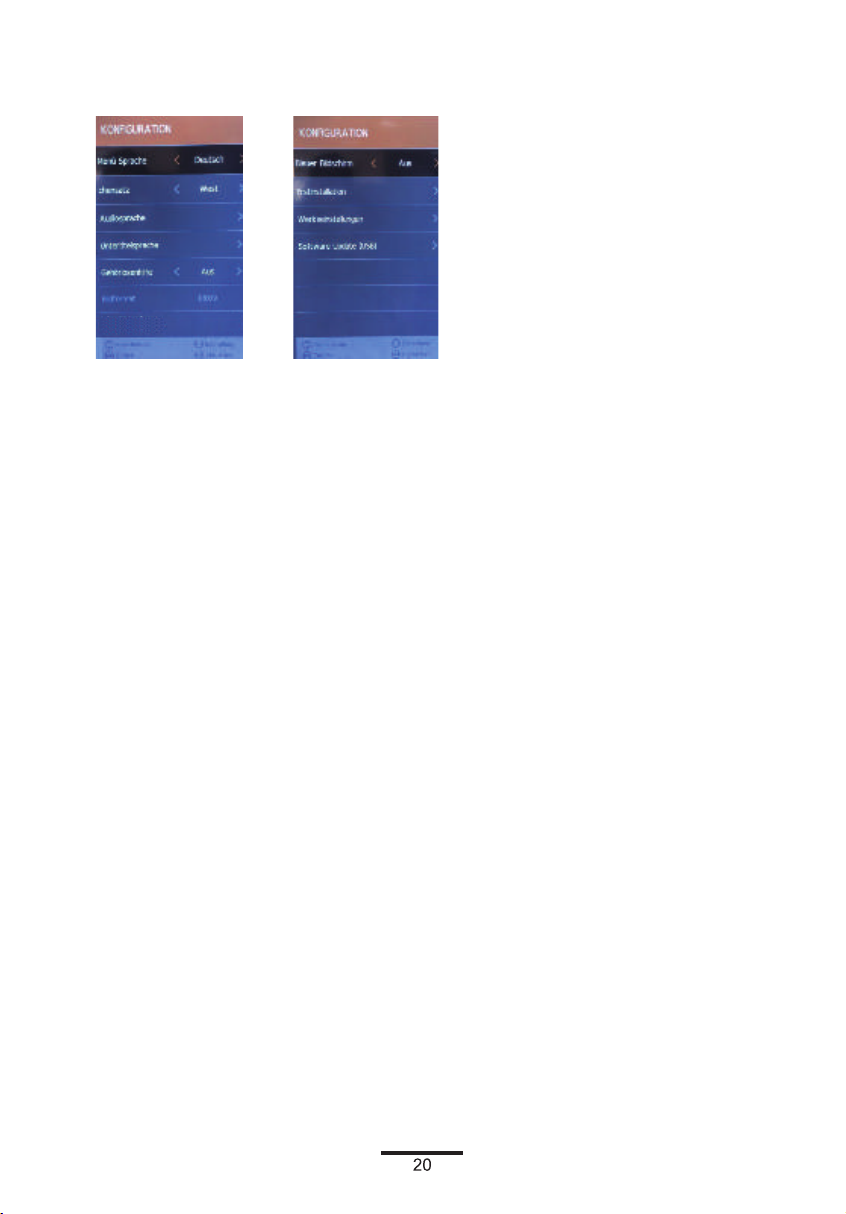

1. Drücken Sie die Menü-Taste auf der Fernbedienung an Ihrem LED-TV, um das
Konfigurationsmenü aufzurufen.

2. Drücken Sie die ▲▼ Knöpfe und wählen Sie Erstinstallation aus.

Nutzen Sie die Links-/Rechts-/Runter- Taste, um Sprache, Land und Energiemodell auszuwählen.
Drücken Sie die OK-Taste und folgendes Menü wird aufgerufen:

Vergewissern Sie sich, dass Ihre Antenne, Ihr Kabel oder Ihre Satellitenschüssel an den Fernseher
angeschlossen ist und drücken Sie erneut auf OK.
Der Fernseher beginnt nun, den von Ihnen ausgewählten Dienst zu installieren.
Je nach Dienst kann dieser Vorgang einige Zeit in Anspruch nehmen.

Sendereinstellungen

Antenne

1. Drücken Sie die Menü-Taste auf Ihrer Fernbedienung, um das Kanalmenü aufzurufen.

2. Drücken Sie die ▲▼ Tasten, um das Antennenmenü auszuwählen. Drücken Sie OK, um es
auszuwählen.

3. Drücken Sie die ▲▼ Tasten, um DVB-T oder DVB-C auszuwählen.

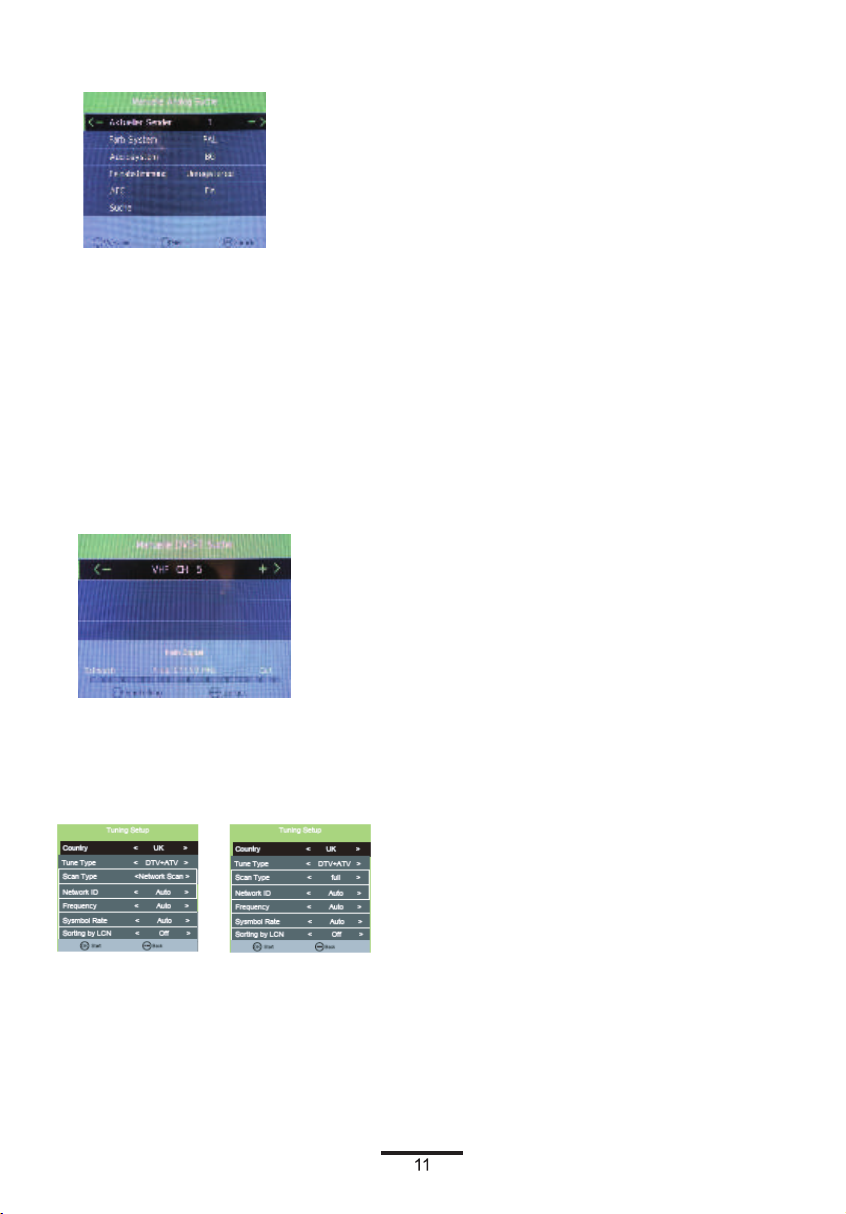

Automatisch abstimmen

Im Auto-Abstimmungsmenü stehen drei Optionen für Sie zur Auswahl: Land, Abstimmungsart und
nach LCN sortieren.
Drücken Sie ◄/►, um Land, Abstimmungsart und nach LCN sortieren auszuwählen.
Wenn Sie DTV+ATV auswählen, werden die ersten 50% des Vorgangs für ATV-Abstimmung und
die zweiten 50% für DTV-Abstimmung aufgewendet. Sie können während der ATV-Abstimmung auf
MENÜ drücken, um die ATV-Abstimmung zu überspringen und mit der DTV-Abstimmung zu
beginnen, oder VERLASSEN drücken, um die Abstimmung zu beenden.

Während der Kanalsuche wird eine Vorschau bereits gefundener Kanäle angezeigt.

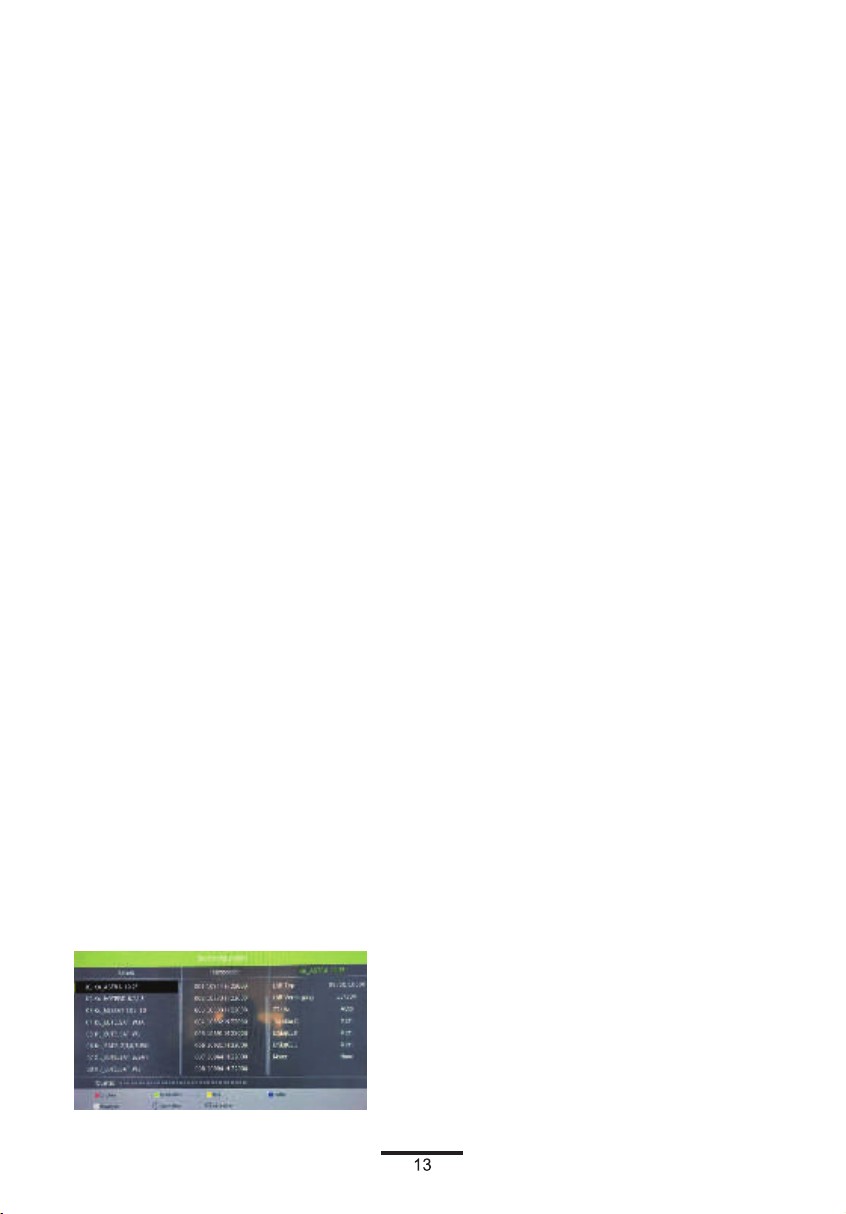

Anders als SCHNELLSTART, wird die Satellitensuche den gesamten Satelliten nach Kanälen
absuchen und mehr Zeit in Anspruch nehmen.
Die Kanäle werden außerdem in der vom Satelliten vorgegebenen Reihenfolge angezeigt und nicht
in der voreingestellten Reihenfolge.
Die automatische Suche ersetzt bereits gefundene Kanäle mit denen aus der neuen Suche. Um
einen zusätzlichen Satelliten hinzuzufügen, wenn Sie eine geeignete
Satellitenschüssel/LNB/Switch haben, müssen Sie
aufrufen.

das Satellitenschüssel-Installationsmenü
