MIT DVB-T, DVB-S, DVB-C & CI-SLOT

LCD-1940

Bedienungsanleitung

Bitte lesen Sie sich diese Anleitung gut durch, bevor Sie das Produkt benutzen.

Heben Sie diese für den weiteren Gebrauch auf.

Inhaltsverzeichnis

1. SICHERHEITSHINWEISE ............................................................. 3

2. BENUTZUNGSHINWEISE ............................................................ 4

3. LIEFERUMFANG ............................................................................ 6

4. MONTAGE & DEMONTAGE DES STANDFUSSES .................... 7

5. ANSICHT TV/MONITOR ............................................................... 8

6. FERNBEDIENUNG ....................................................................... 10

6.1 TASTENBELEGUNG .............................................................. 11

6.2 EINSETZEN DER BATTERIEN ............................................. 12

7. INSTALLATION UND ANSCHLUSS .......................................... 13

7.1 ANSCHLUSS DES LCD TV/MONITOR ................................ 13

7.2 TV/MONITOR BEDIENUNGSHINWEISE ............................ 14

7.3 FERNSEHPROGRAMME ANSCHAUEN ............................. 15

7.4 AV-QUELLEN AUSWÄHLEN ................................................ 16

7.5 VIDEOTEXT (TELETEXT) AUFRUFEN (OPTIONAL) ....... 17

7.6 PC BILDSCHIRM .................................................................... 18

8. MENÜPARAMETER UND EINSTELLUNGEN .......................... 18

8.1 SENDERSUCHLAUF .............................................................. 18

8.2 BILDEINSTELLUNGEN ........................................................ 26

8.3 TONEINSTELLUNGEN .......................................................... 28

8.4 UHRZEITEINSTELLUNGEN ................................................. 30

8.5 SICHERHEITSEINSTELLUNGEN ........................................ 32

8.6 FUNKTIONSEINSTELLUNGEN ........................................... 35

8.7 PC-EINSTELLUNGEN ........................................................... 41

9. MEDIA MODUS ............................................................................ 43

9.1 FOTOS UND BILDER ............................................................. 43

9.2 MUSIK ..................................................................................... 45

9.3 VIDEOS UND FILME ............................................................. 47

9.4 TEXTE ...................................................................................... 48

10. DVB-S .......................................................................................... 50

10.1 BENUTZEREINSTELLUNGEN ........................................... 50

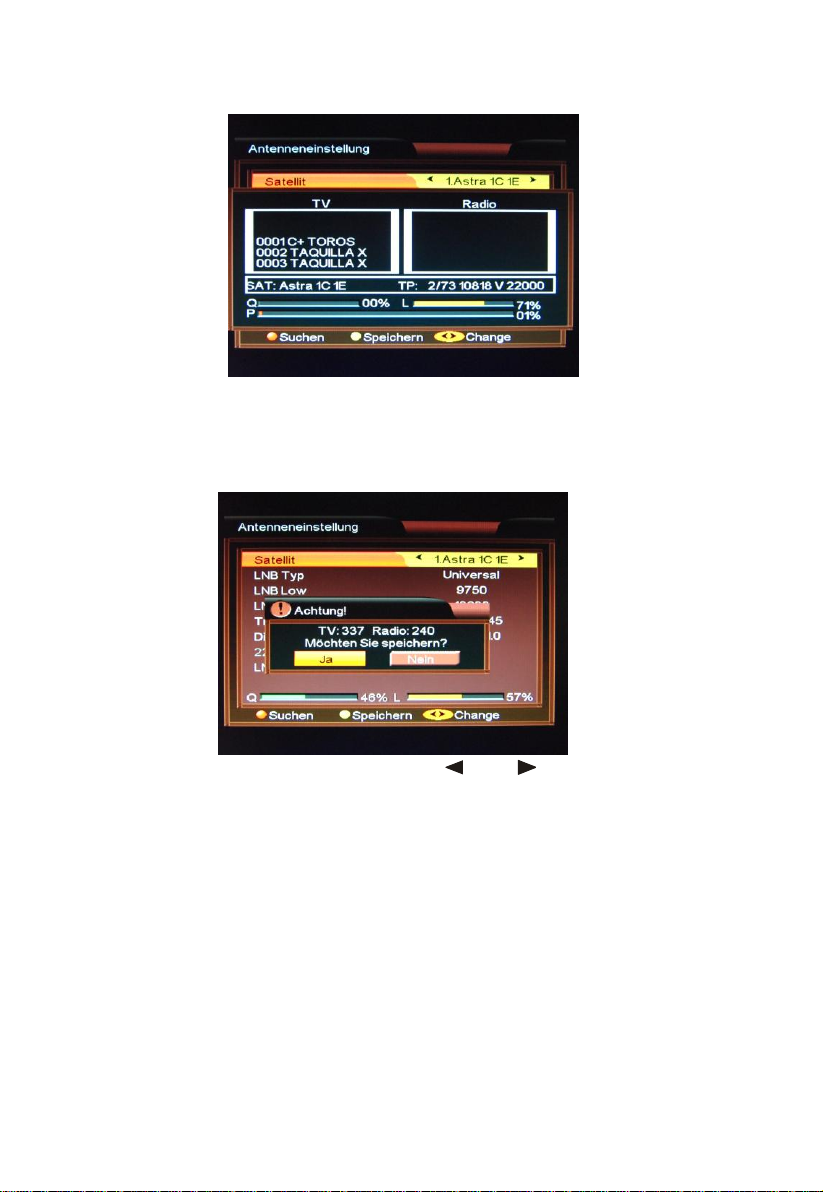

10.2 INSTALLATION .................................................................... 52

10.3 PROGRAMMVERWALTUNG .............................................. 56

10.4 SYSTEMEINSTELLUNGEN ................................................ 58

10.5 USB-ANSCHLUSS (DVB-S) ................................................ 59

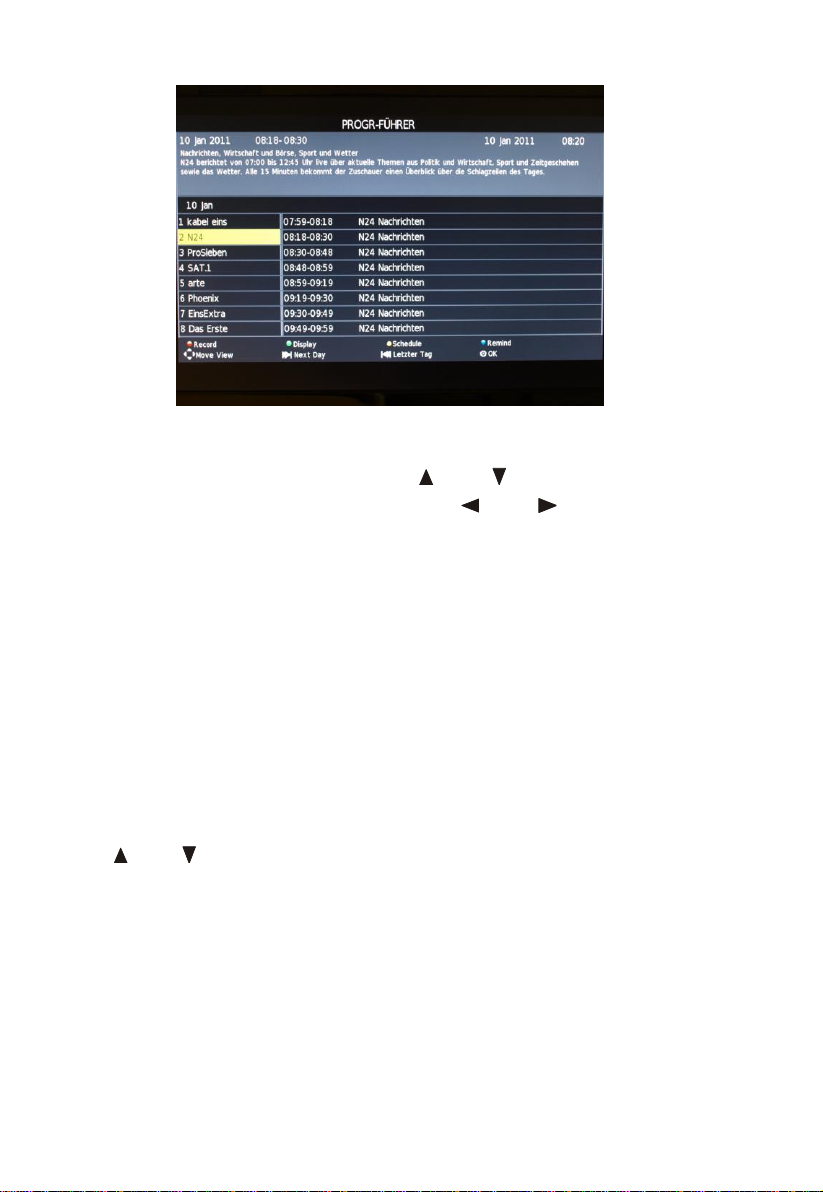

10.6 EPG-FUNKTION (ELEKTRONISCHER PROGRAMM

GUIDE) .......................................................................................... 62

10.7 FAVORITENLISTE ................................................................ 62

10.8 AUFNAHMEFUNKTION IM DVB-S MODUS ................... 63

11. SONSTIGE FUNKTIONEN ........................................................ 63

11.1 PC AUDIO-IN ANSCHLUSS ................................................ 63

11.2 EPG-FUNKTION ................................................................... 63

11.3 FAVORITENLISTE ................................................................ 64

12. STÖRUNGEN .............................................................................. 65

12.1 HINWEISE ............................................................................. 66

12.2 WARTUNG UND PFLEGE ................................................... 66

12.3 SPEZIFIKATIONEN .............................................................. 68

12.4 BILDSCHIRMAUFLÖSUNGEN (NUR VGA) ..................... 69

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER

GERÄTE ............................................................................................ 70

BATTERIE-ENTSORGUNGSHINWEIS: ......................................... 70

HINWEIS ZU PIXELFEHLERN ....................................................... 71

GARANTIE ........................................................................................ 72

Sehr geehrter Kunde,

Vielen Dank für den Kauf des TFT-LCD TV/Monitors. Wir empfehlen, diese Bedienungsanleitung aufmerksam zu lesen, bevor Sie das Gerät in Betrieb nehmen. Produkt- und Funktionskenntnisse vor der Installation helfen, Pannen und Schäden zu vermeiden.

BITTE BEFOLGEN SIE DIE ANLEITUNG UND BEACHTEN SIE

DIE WARNHINWEISE AUF IHREM TFT-LCD TV/MONITOR UND

IN DIESER BEDIENUNGSANLEITUNG.

1. SICHERHEITSHINWEISE

Hinweis:

Bitte vergewissern Sie sich vor Anschluss des Netzteils, dass Ihre Netzspannung für das Netzteil geeignet ist. Sollten Sie sich nicht sicher sein, wenden Sie sich bitte an Ihren örtlichen Stromanbieter.

Vorsicht:

WARNUNG:

STROMSCHLAGGEFAHR–GERÄT NICHT ÖFFNEN

Zur Vermeidung von Stromschlägen, öffnen Sie niemals das Gerät! Reparatur und Wartung des LCD-Fernsehers darf nur durch den autorisierten Kundendienst durchgeführt werden! Umgehen Sie niemals die Erdung des Gerätes! Verändern oder modifizieren Sie niemals den Stecker, das Kabel oder das Netzteil! Zur Vermeidung von Feuer und Stromschlägen, sowie Störungen, benutzen Sie bitte nur empfohlene Zubehörteile.

2. BENUTZUNGSHINWEISE

Bitte lesen Sie sich die Benutzungshinweise durch, bevor Sie das Gerät in Betrieb nehmen.

Schutz des Netzkabels:

1. Benutzen Sie Ihren LCD-TV/Monitor niemals mit einem beschädigten

Netzkabel. Stellen Sie keine Gegenstände auf das Netzkabel und achten Sie bitte darauf, dass niemand über das Kabel stolpern kann.

2. Beim Ziehen des Netzsteckers fassen Sie bitte am Stecker an, nicht

am Kabel.

3. Stellen Sie Ihr Gerät in der Nähe einer gut zugänglichen Steckdose

auf.

Aufstellung des Gerätes:

1. Benutzen Sie nur Stative, Befestigungen oder Tische, die einen

sicheren Stand des Gerätes garantieren.

2. Wenn Sie den Fernseher auf einen beweglichen Tisch oder Schrank

stellen, beachten Sie bitte, dass eine ruckartige Bewegung, übermäßige Kraftaufwendung und unebene Böden zum Umkippen des Gerätes führen können.

3. Setzen Sie den LCD-TV/Monitor niemals direkter Sonneneinstrahlung,

Umgebungen mit hohen Temperaturen, hoher Luftfeuchtigkeit oder starker Staubentwicklung aus. Dies kann zu Schäden am Gerät führen.

4. Stellen Sie das Gerät auf einen stabilen Unterbau und gehen Sie mit

dem Gerät sorgsam um. Der Bildschirm besteht aus einer dünnen, mit Kunststoff überzogenen Glasplatte, die durch Herunterfallen, Anstoßen oder Verkratzen, beschädigt werden könnte.

Nichtbenutzung des Gerätes:

Sollten Sie das Gerät längere Zeit nicht benutzen, so trennen Sie es bitte komplett vom Stromnetz.

Fremdkörper:

Führen Sie keine Fremdkörper durch die Belüftungsschlitze in das Gerät.

Dies kann zu einem Stromschlag oder Kurzschlüssen führen!

Wasser und Magnetfelder meiden:

1. Benutzen Sie das Gerät niemals im Regen oder stellen es in

Wassernähe auf. Sollte das Gerät einmal nass werden, ziehen Sie sofort den Netzstecker und setzen sich mit Ihrem Fachhändler in Verbindung.

2. Reinigen Sie den Bildschirm niemals mit alkohol- oder säurehaltigen

Reinigungsmitteln. Dies führt zu Beschädigungen der Oberflächen. Benutzen Sie ein feuchtes Tuch.

3. Stellen Sie keine wassergefüllten Vasen oder Schalen auf oder in die

Nähe des Gerätes. Feuchtigkeit, die in das Gerät dringt, kann zu Kurzschlüssen und Beschädigungen führen.

4. Halten Sie das Gerät von magnetischen Feldern fern.

Stapeln:

Die Öffnungen an der Oberseite des Gerätes dienen zur Belüftung. Sie dürfen weder abgedeckt noch blockiert werden, dies führt zu einer Überhitzung und Beschädigung des Gerätes. Stellen Sie das Gerät auf keine unebenen Oberflächen wie ein Sofa, Bett oder Teppich. Der Fernseher könnte umkippen und beschädigt werden.

Wartung:

1. Zeigt das Gerät Fehlfunktionen, insbesondere ungewöhnliche

Geräusche oder Gerüche, so ziehen Sie den Netzstecker und setzen sich mit Ihrem Kundendienst oder Ihrem Fachhändler in Verbindung.

2. Bevor Sie das Gerät reinigen, ziehen Sie bitte immer den Netzstecker.

3. Nach Wartungs- oder Reparaturarbeiten verlangen Sie stets einen

Sicherheitstest, damit Sie sicher sein können, dass Ihr Gerät einwandfrei funktioniert.

TFT LCD TV/ Monitor

Fernbedienung

Bedienungsanleitung

Cinchkabel

12 Volt-Autoadapter

AC/DC-Netzteil

Netzkabel

3. LIEFERUMFANG

Bitte vergewissern Sie sich, dass unten stehende Zubehörteile mit Ihrem LCD Fernseher mitgeliefert wurden. Sollte etwas fehlen, so wenden Sie sich bitte umgehend an Ihren Fachhändler.

4. MONTAGE & DEMONTAGE DES STANDFUSSES

1) Legen Sie das Gerät mit der Front auf eine gerade und weiche Unterlage. Achten Sie bitte darauf, dass keine Gegenstände unter dem Gerät liegen  es könnte sonst das Display beschädigt werden.

2) Entfernen Sie die oben gezeigten 3 Schrauben und ziehen Sie dann den Standfuß vorsichtig nach unten aus seiner Aufnahme.

3) Nehmen Sie nun die beiliegende Abdeckkappe, um die Öffnung der Standfußaufnahme zu verschließen.

4) Schieben Sie die Abdeckkappe vorsichtig in die Öffnung und befestigen diese mit den zuvor entfernten Schrauben. Achten Sie darauf, dass die beiden unteren Schrauben dicker sind, als die Obere. Ziehen Sie die Schrauben vorsichtig mit einem geeigneten Schraubendreher an.

Sie haben die Möglichkeit, diesen LCD-Fernseher auch mit einer entsprechenden Halterung an der Wand aufzuhängen. Zuvor müssen Sie dafür den Standfuß abnehmen. Befolgen Sie die untenstehenden Anweisungen in der genannten Reihenfolge:

5. ANSICHT TV/MONITOR

Frontansicht

Rückansicht

1. Power Taste & Staus-LED

2. Infrarotempfänger

3. Funktionswahl-Taste (Eingangsquelle wählen)

4. CH+/Navigations-Taste hoch

5. CH-/Navigations-Taste runter

6. VOL+/Navigations-Taste rechts

7. VOL-/Navigations-Taste links

8. Menü-Taste

9. DC-Eingangsbuchse

10. USB-Anschluss (DTV & Media)

11. HDMI-Buchse

12. VGA-Buchse

13. PC-AUDIO-Eingang

14. SCART-Buchse

15. COAXIAL-Ausgang

16. VIDEO-Eingang

17. AUDIO-Eingang rechts

18. AUDIO-Eingang links

19. TVRF/DVB-C/DVB-T Antennenanschluss

20. Kopfhörer-Buchse

21. DVB-C CI-Slot

22. Y-Eingang (YUV)

23. Pb-Eingang (YUV)

24. Pr-Eingang (YUV)

25. DVB-S Antennen-Eingang

26. USB-Anschluss (DVB-S)

6. FERNBEDIENUNG

6.1 TASTENBELEGUNG

1. Standby-/Power-Taste

2. Zifferntasten 0-9

3. -/-- Taste

4. Aspect-Taste (Formatumschaltung)

5. Lautstärke + Taste

6. Lautstärke - Taste

7. Display-Taste (Kanalinformationen)

8. Navigations-Taste (hoch)

9. OK-Taste oder Senderliste

aufrufen im DTV & DVB-S Modus

10. Navigations-Taste (links)

11. Navigations-Taste (runter)

12. LCD-Menü-Taste (OSD-Menü)

13. PMode (Bildmodus auswählen)

14. Input (Eingangsquelle wählen)

15. DTV Favoritenkanal - Taste

16. DTV Favoritenliste anzeigen

17. Haltetaste ein/aus der aktuellen

Teletextseite

18. Teletext aufrufen

19. Displayanzeige im Teletext

ändern

20. Indexseite im Teletext aufrufen

21. Media-Menü aufrufen I

22. Play/Pause-Taste

23. Record-Taste (PVR-Funktion nur

im DTV & DVB-S Modus) 

24. Stop-Taste ■

25. Rote Auswahltaste Teletext

26. Grüne Auswahltaste Teletext

27. Gelbe Auswahltaste Teletext

28. Blaue Auswahltaste Teletext

29. Skip rückwärts-Taste 

30. Skip vorwärts-Taste 

31. Schneller Rücklauf 

32. Schneller Vorlauf 

33. Unterseiten im Teletext aufrufen

34. Anzeigen/Ausblenden des Teletextes

35. Untertitel auswählen

36. TV/RADIO-Auswahl-Taste

37. EPG Menü aufrufen

38. DTV Favoritenkanal + Taste

39. Sleep Timer-Taste

40. Smode (Soundmodus auswählen)

41. DVB-S Hauptmenü- oder Menü Exit-Taste

42. Navigations-Taste (rechts)

43. Kanalwahl - Taste

44. Kanalwahl + Taste

45. AUDIO Funktion wählen

46. Rückkehr zum letzten Programm

47. Mute-Taste (Stummschaltung)

48. Automatische Bildjustierung im PC Modus

6.2 EINSETZEN DER BATTERIEN

Wechseln Sie die Batterien, wie nachstehend beschrieben, aus: Es werden 2 Batterien des Typ AAA.

1. Öffnen Sie das Batteriefach wie hier dargestellt:

2. Setzen Sie die Batterien ein. Achten Sie auf die Polarität.

3. Schließen Sie das Batteriefach wieder.

Achtung:

1. Bewahren Sie Batterien kindersicher auf.

2. Versuchen Sie niemals Alkaline Batterien zu laden, schließen Sie sie nicht kurz und werfen sie nicht ins Feuer.

3. Tauschen Sie stets beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batterien oder Batterien unterschiedlicher Bauart.

4. Bei längerer Nichtbenutzung der Fernbedienung, entnehmen Sie bitte die Batterien um ein Auslaufen von Säure zu vermeiden.

Hinweise:

1. Lassen Sie die Fernbedienung nicht fallen und treten Sie nicht drauf.

2. Schützen Sie die Fernbedienung vor Wasser und Feuchtigkeit.

3. Benutzen Sie die Fernbedienung nicht gleichzeitig für andere Geräte.

4. Reagiert der Fernseher nicht auf die Signale der Fernbedienung, wechseln Sie bitte die Batterien.

7. INSTALLATION UND ANSCHLUSS

75 ΩKoaxialkabel

VHF Antenne Verteiler

UHF Antenne

Antennenstecker

75ΩKoaxialkabel

TVRF/DVB-C/DVB-T Antennenanschluss

7.1 ANSCHLUSS DES LCD TV/MONITOR

Antennenanschluss:

1. Schließen Sie das Antennenkabel am TVRF/DVB-C/DVB-T

Antennenanschluss (19) an. Als Eingangssignale dienen eine DVB-T Antenne oder der Kabelanschluss. Benutzen Sie ein 75 Ω Antennenkabel (Koaxialkabel).

Hinweis:

Der Antennenanschluss an diesem Gerät unterstüzt keine Antennenverstärker, d.h. es wird keine Spannung über das Antennenkabel an die Antenne ausgegeben!

SAT-Anschluss:

2. Schließen Sie das SAT-Kabel am DVB-S Antennen-Eingang (26) an.

Audio- und Videoanschlüsse:

3. Schließen Sie die Audioquellen (wie z.B. DVD, VCR, CAMCORDER,etc.)

an den entsprechenden AUDIO-

4. Schließen Sie die Videoquelle mit einem Cinchkabel am VIDEO-

Eingang (16) an.

5. Verfügt die Videoquelle über einen Scartausgang, so können Sie den

SCART-Anschluß (14) am Monitor nutzen.

6. Nutzen Sie den LCD-Fernseher als Computerbildschirm, so schließen

Sie den PC mit den entsprechenden Kabeln am VGA-Eingang (12) und am PC-AUDIO-Eingang (13) an.

7. Verfügt Ihre Videoquelle bereits über eine HDMI Buchse, so können

Sie den HDMI-Eingang (11) nutzen.

8. Sie können die Tonwiedergabe des Gerätes über den CoaxialAusgang (15) an einen Verstärker ausgeben.

9. Schließen Sie das Netzteil an einer Steckdose an, danach den 12 Voltstecker am DC Eingang (9) des LCD-Fernsehers.

7.2 TV/MONITOR BEDIENUNGSHINWEISE

1. Drücken Sie zum Einschalten die POWER-Taste (1) am Gerät oder die

STANDBY-Taste (1) auf der Fernbedienung; die Kontrollanzeige

leuchtet blau. Drücken Sie erneut die POWER oder die STANDBY Taste um das Gerät wieder auszuschalten, die Kontrollanzeige leuchtet nun rot.

2. Bild- und Soundeinstellungen, sowie der letzte Kanal werden vor dem

Ausschalten des Gerätes gespeichert. Das Gerät kehrt zu diesen Einstellungen zurück, wenn Sie es erneut einschalten.

3. Mit den VOL - oder VOL + Tasten stellen Sie die Lautstärke ein.

Mehrfacher Tastendruck der VOL - Taste verringert die Lautstärke, durch drücken der VOL + Taste erhöhen Sie die Lautstärke im Einstellbereich von 0-100.

HINWEIS:

PERSÖNLICH

DYNAMISCH

STANDARD

PERSÖNLICH

STANDARD

MUSIK

FILM

MILD

SPORT

Bevor Sie Fernsehprogramme schauen können, müssen Sie sowohl im TV, im DTV (DVB-T bzw. DVB-C), als auch im DVB-S Bereich (je nach Nutzung) zuerst einen Sendersuchlauf durchgeführt haben! Nutzen Sie hierfür die Erstinstallation, Abschnitt 8.6., (7) oder den automatischen bzw. manuellen Sendersuchlauf im TV- bzw. DVB-T Modus, Abschnitt 8.1. oder den Sendersuchlauf im DVB-S Modus, Abschnitt 10.2., (1, a).

7.3 FERNSEHPROGRAMME ANSCHAUEN

1. Drücken Sie die INPUT-Taste auf der Fernbedienung zur Auswahl der

TV Funktion. Kanal 1 wird oben rechts angezeigt, nachdem die Kanalsuche beendet wurde. Mit den CH- oder CH+ Tasten wählen Sie den vorherigen oder nächsten Fernsehkanal oder geben Sie die Kanalnummer mit den Zifferntasten 0-9 direkt ein. Durch drücken der

-/-- Taste können Sie einen ein- oder zweistelligen Programmplatz eingeben und wählen zwischen Kanal 1-100.

2. Mit der -Taste auf der Fernbedienung schalten Sie zwischen

dem aktuellen und dem vorherigen Kanal um.

3. Durch mehrfaches betätigen der PMODE-Taste durchlaufen Sie die 4

verschiedenen Bildmodi:

4. Durch mehrfaches betätigen der SMODE-Taste durchlaufen

Sie die 5 verschiedenen Soundmodi:

5. Mit der MUTE-Taste schalten Sie den Ton vorübergehend aus. Durch

erneutes Betätigen der Taste heben Sie die Stummschaltung wieder auf.

4:3

16:9

ZOOM 1

ZOOM 2

OFF

10Min

20Min.

30Min

90Min.

60Min

ATV DTV MEDIA AV PC COMPONENT DVBS SCART HDMI

AUTOMATISCH

120Min

180Min

240Min

6. Durch Betätigen der DISPLAY-Taste werden Ihnen

Kanalinformationen auf dem Bildschirm angezeigt.

7. Durch mehrfaches Betätigen der ASPECT-Taste durchlaufen Sie die 5

verschiedenen Displaymodi:

HINWEIS: Die verfügbaren Displaymodi richten sich nach der jeweiligen Eingangsquelle und sind nicht in jedem Modus verfügbar!

8. Durch mehrfaches Betätigen der SLEEP-Taste können Sie die 8

verschiedenen Abschaltzeiten einstellen:

7.4 AV-QUELLEN AUSWÄHLEN

(MEDIA/AV/COMPONENT/SCART/HDMI)

Drücken Sie die INPUT-Taste auf der Fernbedienung und folgendes Menü wird Ihnen auf dem Display angezeigt: Wählen Sie den Eingang aus, an dem ein Signal anliegt. Drücken Sie die oder Taste um die gewünschte Quelle auszuwählen und bestätigen mit der Taste.

7.5 VIDEOTEXT (TELETEXT) AUFRUFEN (OPTIONAL)

Exit

Videotext aufrufen

HINWEIS: Diese Funktion muss von dem empfangenden Sender unterstützt werden.

1. Drücken Sie die INPUT-Taste und wählen Sie ATV, DTV oder DVB-S

aus. Mit den CH- oder CH+ Tasten wählen Sie einen TV Sender, der Videotext übermittelt, aus. (Zunächst müssen Sie die Abschnitte 8.1 &

10.2 lesen, um einen Sendersuchlauf durchzuführen).

2. Benutzen Sie die CH- oder CH+ Tasten, um die vorherige oder

nächste Videotextseite aufzurufen oder nutzen Sie die Zifferntasten 0-9 mit der -/-- Taste, um die Seitenzahl direkt einzugeben.

3. Lesen Sie bitte auch den Abschnitt 6.1 (Tastenbelegung) um weitere

Funktionen der Videotexttasten zu erfahren.

TEXT

Drücken Sie die TEXT-Taste um den Videotext aufzurufen. Drücken Sie die Taste erneut oder die DVB-S SETUP/EXIT-Taste, um den Videotext wieder zu verlassen.

HOLD

Drücken Sie diese Taste um ein weiterblättern der Videotextseiten zu verhindern. Im oberen linken Bereich wird das HOLD-Symbol angezeigt. Durch erneutes Drücken der Taste wird die Funktion wieder deaktiviert.

INDEX

Durch Drücken dieser Taste gelangen Sie zur INDEX-Seite.

SIZE

Drücken Sie diese Taste um die erste Hälfte der angezeigten Videotextseite vergrößert darzustellen. Durch erneutes Drücken wird die zweite Hälfte der Seite vergrößert dargestellt. Drücken Sie die Taste ein drittes Mal, kehren Sie zur normalen Ansicht zurück.

REVEAL

Drücken Sie diese Taste um ausgeblendete Informationen aufzurufen. Drücken Sie die Taste erneut, um die Informationen wieder auszublenden.

SUBPAGE

Drücken Sie diese Taste um die Unterseiten des Videotextes auszuwählen. Das SUBPAGE-Symbol wird im oberen linken Bereich angezeigt. Geben Sie mit den Zifferntasten die gewünschte Seite ein. Beachten Sie dabei 0001 = Unterseite 1, etc. Der Suchlauf wird gestartet.

ROTE/GRÜNE/GELBE/BLAUE-TASTE

Durch Drücken dieser 4 Tasten gelangen Sie direkt zu den farbig markierten Seiten im unteren Teil der Videotextseite.

HINWEIS: Diese Funktionen müssen von dem Videotext unterstützt werden.

7.6 PC BILDSCHIRM

Drücken Sie die INPUT-Taste um den PC-Eingang auszuwählen. PC wird im unteren linken Bereich des Displays angezeigt. Das Gerät verfügt auf der Rückseite über eine VGA Buchse. Schließen Sie Ihren PC an diese Buchse an und Sie können den LCD-Fernseher als Computermonitor benutzen.

8. MENÜPARAMETER UND EINSTELLUNGEN

HINWEIS: In dieser Anleitung können die Abbildungen vom OSD-Menü, von dem Menü, das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen und ohne vorherige Ankündigung verändert werden. Es handelt sich hierbei lediglich um eine Muster-Anleitung, mittels derer Ihnen demonstriert werden soll, wie Sie Ihr Fernsehmenü konfigurieren können. Einige Funktionen des OSD-Menüs sind nicht in jedem Modus (ATV, DTV, MEDIA, DVB-S, AV, PC, COMPONENT, SCART, oder HDMI) verfügbar und können daher nicht aktiviert werden.

8.1 SENDERSUCHLAUF

Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung und wählen Sie mit den Navigationstasten oder das Menü für die  SENDER aus, dass wie folgt auf dem Bildschirm angezeigt wird:

(1). Automatischer Suchlauf

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Menü für die automatische Abstimmung wie folgt anzuzeigen:

Nutzen Sie die Navigationstasten oder , um die Landesauswahl zu treffen. Mit der Navigationstaste gehen Sie zum nächsten Menüpunkt und wählen nun, ob Sie im ATV, DTV oder ATV + DTV Modus einen Suchlauf durchführen wollen. Bei Auswahl von DTV, drücken Sie die

Navigationstaste , um den digitalen Tuner auszuwählen. Wählen Sie DVB-T und drücken Sie abschließend die OK-Taste um den Suchlauf zu starten. Haben Sie DVB-C ausgewählt können Sie nun noch Einstellungen für den Scan Typ, der Network ID, der Frequenz und der Symbol Rate vornehmen. Drücken Sie auch hier abschließend die OK-Taste um den Suchlauf zu starten, der wie folgt dargestellt wird:

HINWEIS: Haben Sie als digital Typ DVB-T ausgewählt, so erscheint nach erfolgreichem Sendersuchlauf im Menü für die Sendereinstellungen „SENDER“ unter dem Menüpunkt „ATV Manuelle Abstimmung“ der Menüpunkt „DTV Manuelle Abstimmung“. Haben Sie jedoch als digital Typ DVB-C ausgewählt, so erscheint an dieser Stelle der Menüpunkt „CATV Manuelle Abstimmung“. Sie können daher nur DVB-T oder DVB-C zur Zeit nutzen. Der Menüpunkt für die manuelle Abstimmung ändert sich erst bei einem erneuten Suchlauf im DVB-T bzw. DVB-C Bereich!

(2). ATV Manueller Suchlauf (TV)

Bei einem vorhanden analogen TV Signal drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Menü für die manuelle Abstimmung wie folgt anzuzeigen:

a. Aktueller Programmplatz

Drücken Sie die Navigationstasten oder um den Cursor auf dem Kontrollelement zu positionieren. Mit den Navigationstasten oder wählen Sie nun den Programmplatz aus, auf dem der zu suchende Sender gespeichert werden soll.

b. TV-Farbsystem

Drücken Sie die Navigationstasten oder um den Cursor auf dem Kontrollelement zu positionieren. Mit den Navigationstasten oder wählen Sie nun das entsprechende Farbsystem aus.

HINWEIS: Für Deutschland gilt das Farbsystem „PAL“! c. TV-Soundsystem

Drücken Sie die Navigationstasten oder um den Cursor auf dem Kontrollelement zu positionieren. Mit den Navigationstasten oder wählen Sie nun das entsprechende Soundsystem aus.

HINWEIS: Für Deutschland gilt das Soundsystem „BG“! d. Feinabstimmung

Mit dieser Funktion können Sie die Feineinstellung der Kanäle durchführen, die aufgrund einer schwachen oder zu starken Antennenkonfiguration

ausgewählt wurden. Einige dieser Kanäle können ungünstig ausgerichtet

sein, so dass ein einwandfreier Empfang nicht gewährleistet ist. Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren, und stellen Sie dann mit den Tasten oder die gewünschte Frequenz ein.

e. AFC (Automatische Frequenzregelung)

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren, und wählen Sie dann mit der Taste oder AFC: EIN/AUS.

f. Suchlauf

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren, und starten Sie dann mit der Taste den Suchlauf.

(3.1). DTV Manueller Suchlauf (DVB-T)

Bei einem vorhanden DVB-T Signal drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Menü für die manuelle Abstimmung wie folgt anzuzeigen:

Nutzen Sie die Navigationstasten oder um die gewünschte Kanalfrequenz auszuwählen. Mit der OK-Taste starten Sie den manuellen Suchlauf auf der ausgewählten Kanalfrequenz.

Die empfangenen Sender werden dann automatisch gespeichert und das

Gerät kehrt in den DTV-Modus zurück. Mit der DVB-S SETUP/EXIT-Taste schliessen Sie das Menü.

(3.2). CATV Manueller Suchlauf (DVB-C)

Bei einem vorhanden DVB-C Signal drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Menü für die manuelle Abstimmung wie folgt anzuzeigen:

(4). Programme bearbeiten

Mit dieser Funktion können Sie die Programme nach Ihren Wünschen bearbeiten. Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Bearbeitungsmenü für die Kanäle wie folgt aufzurufen:

a. Sender löschen

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem ausgewählten Sender zu positionieren. Drücken Sie die

ROTE-Taste um den ausgwählten Sender zu löschen. b. Sendernamen bearbeiten

Mit dieser Funktion können Sie einen Sendernamen erstellen oder den gespeicherten Sendernamen ändern. Hierzu positionieren Sie den Cursor mit der Navigationstasten oder auf dem gewünschten Sender und betätigen dann die GRÜNE-Taste. Drücken Sie die Navigationstasten oder zur Auswahl der Buchstaben oder Zeichen. Wählen Sie mit den Navigationstasten oder die nächste Stelle aus. Mit der OK-Taste speichern Sie Ihre Eingabe.

HINWEIS:

Diese Funktion ist nur im ATV-Modus verfügbar! c. Senderreihenfolge ändern

Mit dieser Funktion können Sie die Reihenfolge der Sender in der Liste

ändern. Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem ausgewählten Sender zu positionieren. Dann bestätigen Sie die Auswahl mit der GELBEN-Taste. Verschieben Sie nun mit den Navigationstasten oder den Sender und drücken Sie zur Speicherung erneut die GELBE-Taste.

d. Sender überspringen

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem ausgewählten Sender zu positionieren. Dann betätigen Sie die BLAUE-Taste. Ein Zeichen erscheint nun neben dem betreffenden Element und weist darauf hin, dass das jeweilige Programm übersprungen wird und nicht gesucht werden kann. Durch erneutes Drücken der BLAUEN-Taste wird das Zeichen entfernt, was bedeutet, dass Sie die Funktion deaktiviert haben.

e. Favoritenliste erstellen

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem ausgewählten Sender zu positionieren. Dann betätigen Sie die

FAV-Taste. Ein Zeichen erscheint nun neben dem betreffenden

Element und weist darauf hin, dass Sie das Programm Ihrer Favoritenauswahl hinzugefügt haben. Durch erneutes Drücken der FAV-Taste wird das Zeichen entfernt, was bedeutet, dass Sie die jeweilige Favoritenauswahl deaktiviert haben.

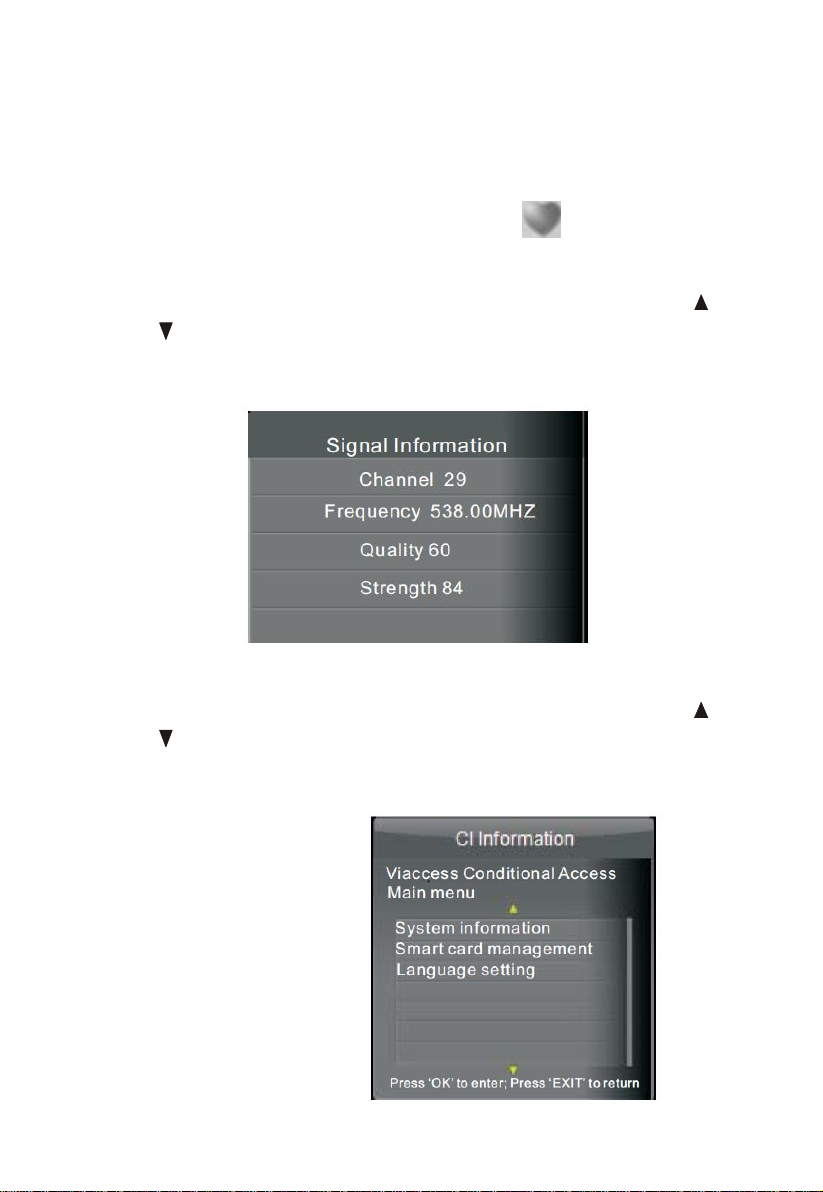

(5). Signal Information (Nur im DVB-T & DVB-C Modus)

Bei einem vorhanden DTV Signal drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um sich Informationen zu dem ausgewählten Sender anzeigen zu lassen wie Frequenz, Signalqualität &

-stärke.

(6). CI Information (Nur im DVB-C Modus)

Bei einem vorhanden DVB-C Signal drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um sich Informationen zu der eingesteckten CI-Smartkarte aufzurufen und abhängig von der Karte, Einstellungen vorzunehmen.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die LCD MENU-Taste, um zum Hauptmenü zurückzukehren oder betätigen Sie die DVB-S SETUP/EXIT-Taste, um die Menüeinstellung direkt zu verlassen.

8.2 BILDEINSTELLUNGEN

Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung und wählen Sie mit den Navigationstasten oder das Menü für die Bildeinstellungen „BILD“ aus, dass wie folgt auf dem Bildschirm angezeigt wird:

(1). Bildmodus

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die verfügbaren Bildmodi auszuwählen: Persönlich/Dynamisch/Standard/Mild Wählen Sie mit den Navigationstasten oder den gewünschten Modus aus und bestätigen die Eingabe mit der OK-Taste.

(2). Kontrast

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren. Ändern Sie den Einstellwert mit

den Navigationstasten oder und bestätigen die Eingabe mit der

OK-Taste.

HINWEIS: Diese Funktion kann nur im Bildmodus „Persönlich“ genutzt werden.

(3). Helligkeit

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren. Ändern Sie den Einstellwert mit den Navigationstasten oder und bestätigen die Eingabe mit der

OK-Taste.

HINWEIS:

Diese Funktion kann nur im Bildmodus „Persönlich“ genutzt werden.

(4). Farbe

OK-Taste.

HINWEIS:

Diese Funktion kann nur im Bildmodus „Persönlich“ genutzt werden.

(5). Farbton

OK-Taste.

HINWEIS:

Diese Funktion ist nur im NTSC-Format verfügbar. Im DTV & DVB-S Modus ist diese Funktion nicht verfügbar.

(6). Schärfe

OK-Taste.

HINWEIS:

Diese Funktion kann nur im Bildmodus „Persönlich“ genutzt werden.

(7). Farbtemperatur

AD Switch_____________

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf

dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die verfügbaren Temperatureffekte auszuwählen: Kalt/Normal/Warm. Wählen Sie mit den Navigationstasten oder den gewünschten Modus aus und bestätigen die Eingabe mit der OK-Taste.

(8). Rauschunterdrückung

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die Rauschunterdrückung auszuwählen: Aus/Niedrig/Mittel/Hoch/Default. Wählen Sie mit den Navigationstasten oder den gewünschten Modus aus und bestätigen die Eingabe mit der OK-Taste.

8.3 TONEINSTELLUNGEN

Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung und wählen Sie mit den Navigationstasten oder das Menü für die Toneinstellungen „TON“ aus, dass wie folgt auf dem Bildschirm angezeigt wird:

(1). Soundmodus

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die verfügbaren Tonmodi auszuwählen: Persönlich/Standard/Musik/Film/Sport. Wählen Sie mit den Navigationstasten oder den gewünschten Modus aus und bestätigen die Eingabe mit der OK-Taste.

(2). Höhen (Hochton)

OK-Taste.

HINWEIS:

Diese Funktion ist nur im Soundmodus „Persönlich“ verfügbar.

(3). Bässe (Tiefton)

OK-Taste.

HINWEIS:

Diese Funktion ist nur im Soundmodus „Persönlich“ verfügbar.

(4). Balance

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren. Ändern Sie den Einstellwert mit den Navigationstasten oder , um eventuelle Lautstärkeunterschiede zwischen dem linken und rechten Lautsprecher auszugleichen. Bestätigen Sie die Eingabe mit der OK-Taste.

(5). Automatische Lautstärke

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren, und wählen Sie dann mit der Taste oder Automatische Lautstärke: EIN/AUS.

(6). SPDIF-Modus

Drücken Sie die Navigationstasten oder , um den Cursor auf dem

Kontrollelement zu positionieren, und wählen Sie dann mit der Taste

Auto Standby__________ Off

oder SPDIF Mode: AUTO, AUS oder PCM aus.

(7). AD Schalter

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die Funktion auszuwählen. Mit der Navigationstaste aktivieren Sie die Funktion. Um die Lautstärke einzustellen nutzen Sie die Navigationstasten oder

und bestätigen die Eingabe mit der OK-Taste.

HINWEIS:

Diese Funktion steht nur im DTV-Modus zur Verfügung und muss von dem empfangenen Sender unterstützt werden.

8.4 UHRZEITEINSTELLUNGEN

Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung und wählen Sie mit den Navigationstasten oder das Menü für die Uhrzeiteinstellungen „UHRZEIT“ aus, dass wie folgt auf dem Bildschirm angezeigt wird:

(1). Uhrzeit & Datum

Dieser Menüpunkt dient lediglich als Information und wird automatisch über das empfangende DVB-Signal eingestellt. Eine manuelle Einstellung ist nicht möglich.

HINWEIS:

Diese Funktion steht nur im DTV-Modus zur Verfügung.

(2). Zeitzone

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die Zeitzonen auszuwählen. Wählen Sie mit den Navigationstasten , , oder die gewünschte Zeitzone aus und bestätigen Sie Ihre Auswahl mit der OK-Taste.

HINWEIS:

Diese Funktion steht nur im DTV-Modus zur Verfügung.

(3). Sleep Timer

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für den Sleep Timer auszuwählen. Wählen Sie mit den Navigationstasten oder die gewünschte Zeit aus und bestätigen Sie Ihre Auswahl mit der OK-Taste.

(4). Auto Standby

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die automatische Einschaltung auszuwählen. Wählen Sie mit den Navigationstasten oder die gewünschte Zeit aus und bestätigen Sie Ihre Auswahl mit der OK-Taste.

(5). OSD-Timer

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für Anzeigedauer des OSD-Menüs auszuwählen. Wählen Sie mit den Navigationstasten oder die gewünschte Zeit aus und bestätigen Sie Ihre Auswahl mit der OK-Taste.

8.5 SICHERHEITSEINSTELLUNGEN

Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung und wählen Sie mit den Navigationstasten oder das Menü für die Sicherheitseinstellungen „SCHUTZ“ aus, dass wie folgt auf dem Bildschirm angezeigt wird:

(1). System sperren

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um den PIN-Code mit den ZIFFERN-Tasten einzugeben.

HINWEIS: Der PIN-Code ist werksseitig auf „0000“ eingestellt.

Wählen Sie dann mit der Taste oder System sperren: EIN/AUS.

(2). Kennwort (PIN-Code) ändern

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste. Geben Sie zunächst mit den ZIFFERN-Tasten den bisherigen PIN-Code

ein. Geben Sie dann den neuen PIN-Code ein und bestätigen diesen durch die erneute Eingabe.

HINWEIS: Bitte notieren Sie sich Ihren neuen PIN-Code! Der PIN-Code wird nicht gelöscht durch Wiederherstellung der Werkseinstellungen!

(3). Sender sperren

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Bearbeitungsmenü für die Sender zu öffnen:

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem ausgewählten Sender zu positionieren. Dann betätigen Sie die GRÜNE-Taste. Ein Zeichen erscheint nun neben dem betreffenden Element und weist darauf hin, dass der jeweilige Sender gesperrt ist. Durch erneutes Drücken der GRÜNEN-Taste wird das Zeichen entfernt, was bedeutet, dass Sie die Funktion deaktiviert haben.

HINWEIS: Damit Sie den gesperrten Sender sehen zu können, müssen Sie den PIN-Code eingeben. Diese Funktion ist nur im ATV- und im DTV-Modus verfügbar.

(4). Kindersicherung (Jugendschutz)

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die Kindersicherung auszuwählen. Wählen Sie mit den Navigationstasten oder die gewünschte Altersstufe aus und bestätigen Sie Ihre Auswahl mit der OK-Taste.

HINWEIS: Diese Funktion steht nur im DTV-Modus zur Verfügung.

(5). Tastensperre

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren, und wählen Sie dann mit der Taste oder Tastensperre: EIN/AUS.

(6). Hotel Modus

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die

OK-Taste, um das Untermenü für den Hotel Modus auszuwählen.

(6.1). Hotel Modus ein-/ausschalten

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit der Taste oder Hotel Modus: EIN/AUS.

(6.2). Eingangsquelle sperren

Drücken Sie die Navigationstasten oder , um den Cursor auf dem

Kontrollelement zu positionieren und drücken Sie die OK-Taste. Wählen Sie mit den Tasten oder die Eingangsquelle aus, die Sie sperren möchten und wählen mit den Tasten oder : EIN/AUS.

(6.3). Standard Eingangsquelle wählen

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit der Taste oder die Eingangsquelle aus, die nach jedem Einschalten des Gerätes angezeigt werden soll. Wählen Sie AUS wird nach dem Einschalten wieder die zuletzt genutzte Eingangsquelle angezeigt.

(6.4). Standard Fernsehprogramm wählen

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit der Taste oder den gewünschten Programmplatz aus, der nach jedem Einschalten des Gerätes angezeigt werden soll.

HINWEIS: Diese Funktion steht nur zur Verfügung wenn Sie bei Punkt (6.3) die Eingangsquelle TV gewählt haben!

(6.5). Maximale Lautstärke

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit der Taste oder die gewünschte maximal einzustellende Lautstärke aus.

(6.6). Einstellungen löschen

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren. Mit der OK-Taste löschen Sie die zuvor gemachten Einstellungen im Hotel Mode.

8.6 FUNKTIONSEINSTELLUNGEN

Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung und wählen Sie mit den Navigationstasten oder das Menü für die

Funktionseinstellung „EINRICHTEN“ aus, dass wie folgt auf dem

OSD Language_________ English TT Language

____________West

Hearing Impaired

_________Off

PVR File System Aspect Ratio

_____________16:9

Blue Screen

______________On

SETUP

Bildschirm angezeigt wird:

(1). OSD Sprache

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die verfügbaren OSD-Sprachen auszuwählen. Wählen Sie mit den Navigationstasten oder die gewünschte Sprache aus und bestätigen Sie Ihre Auswahl mit der

OK-Taste.

(2). Teletext-Sprache

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die verfügbaren Teletext-Sprachen auszuwählen. Wählen Sie mit den Navigationstasten oder die gewünschte Sprache aus und bestätigen Sie Ihre Auswahl mit der

OK-Taste. HINWEIS: Diese Funktion steht nur im ATV- & DTV-Modus zur Verfügung.

(3). Gehörlosenhilfe

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren, und wählen Sie dann mit der Taste

oder Gehörlosenhilfe: EIN/AUS.

HINWEIS: Diese Funktion steht nur im DTV-Modus zur Verfügung und muss von dem empfangenen Sender unterstützt werden.

(4). PVR Datei System

HINWEIS: Stecken Sie zunächst ein USB-Medium in den USB-Anschluss (DTV & Media, 17) auf der Rückseite des Gerätes.

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das folgende Menü zu öffnen:

Sie erhalten hier Informationen über das angeschlossene USB-Medium wie z.B. verfügbarer Speicherplatz, Dateisystem, verfügbare Aufnahmegeschwindigkeit, etc.

HINWEIS: Wenn Sie ein Speichermedium anschliessen, um die PVR Funktion zu nutzen, führen Sie zuerst eine Überprüfung (Checking PVR File System) durch. Dies kann bis zu einer Minute dauern. Formatieren (Format) Sie anschliessend das Speichermedium, um Schreib- und

Lesefehler zu vermeiden. Auch dieser Vorgang kann, je nach Speichergrösse, einige Zeit in Anspruch nehmen.

ALLGEMEINE HINWEISE ZUM USB-ANSCHLUSS:

1. Es ist nicht möglich, per USB-Kabel die Daten direkt auf einen

Computer zu übertragen!

2. Auf Grund der Vielzahl von USB-Speichermedien die sich auf dem

Markt befinden, ist es nicht auszuschliessen, dass einige schlecht oder gar nicht eingelesen und abgespielt werden. Dies ist kein Fehler am Gerät sondern ist auf eine Inkompatibilität zwischen USB-Speichermedium und dem Gerät zurück zuführen.

3. Empfehlungen in Bezug auf den Hersteller oder bestimmter Typen

können wir bei der Vielzahl der sich auf dem Markt befindlichen USB-Speichermedien nicht geben.

4. Sollte es während der Aufnahme oder Wiedergabe von Daten vom

USB-Speichermedium zu Störungen kommen, so trennen Sie bitte das Gerät für einige Sekunden komplett von der Stromversorgung und wiederholen den Vorgang.

5. Das Gleiche gilt, wenn Sie ein USB-Speichermedium anschliessen

und dieses nicht erkannt wird. Trennen Sie auch hier das Gerät für einige Sekunden von der Stromversorgung.

Sie können nun mit der PVR-Funktion (Persönlicher Videorekorder) jederzeit eine Aufnahme aus einem laufenden Programm vornehmen. Wählen Sie einen Sender und ein Programm aus, das Sie aufnehmen möchten. Drücken Sie die RECORD-Taste auf der Fernbedienung. Im oberen Bereich des Display erscheint daraufhin ein roter Punkt mit einem weissen Pfeil. Die Aufnahme beginnt. Um die Aufnahme zu beenden drücken Sie die STOP-Taste.

HINWEIS: Die aufgezeichnete Datei wird auf dem USB-Speichermedium in einem Ordner mit der Bezeichnung MSTPVR gespeichert. Jede weitere Aufnahme wird ebenfalls in diesem Ordner gespeichert.

Um sich die Aufnahme anzusehen, öffnen Sie das MEDIA-Menü. Drücken Sie hierfür die MEDIA-Taste auf der Fernbedienung oder benutzen Sie die

INPUT-Taste und wählen mit den Navigationstasten die Eingangsquelle MEDIA aus. Wählen Sie den Menüpunkt Film. Öffnen Sie dann die Partition C (Dies ist das angeschlossene USB-Speichermedium) und wählen Sie den Ordner MSTPVR. Hier sehen Sie nun mit Datum und Zeitangaben Ihre Aufnahmen. Gehen Sie nun wie im Abschnitt 9.3., Videos und Filme beschrieben vor.

Bei angeschlossenem Speichermedium können Sie nun ebenfalls die TimeShift-Funktion (Zeitversetztes Fernsehen) nutzen. Drücken Sie hierfür während einer laufenden Sendung die PLAY/PAUSE-Taste. Das Bild bleibt stehen und die TimeShift-Funktion wird vorbereitet. Drücken Sie die PLAY/PAUSE-Taste erneut. Im rechten Bereich des Display erscheint  Sie können ebenfalls die Tasten wie PLAY, STOP, SKIP VORWÄRTS & RÜCKWÄRTS, SCHNELLER VORLAUF & RÜCKLAUF, etc. auf der Fernbedienung nutzen. Mit der STOP-Taste beenden Sie die TimeShift-Funktion und kehren zur normalen Programmwiedergabe zurück.

(5). Bildformat

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die verfügbaren Bildformate auszuwählen. Wählen Sie mit den Navigationstasten oder das gewünschte Bildformat aus und bestätigen Sie Ihre Auswahl mit der

OK-Taste. HINWEIS: Die verfügbaren Bildformate richten sich nach der jeweiligen Eingangsquelle!

(6). Blauer Bildschirm

Drücken Sie die Navigationstasten oder , um den Cursor auf dem

Kontrollelement zu positionieren, und wählen Sie dann mit der Taste oder Blauer Bildschirm: EIN/AUS. Wird EIN ausgewählt, erscheint bei fehlendem oder schwachem Signal der Hintergrund auf dem Bildschirm blau.

(7). Erstinstallation

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um die Erstinstallation zu starten. Folgen Sie den Anweisungen auf dem Bildschirm. Beachten Sie hierfür den Abschnitt 8.1., (1) Automatischer

Suchlauf.

HINWEIS: Wenn Sie die Erstinstallation gestartet haben, werden automatisch die Senderlisten im ATV- & DTV-Modus gelöscht! Diese Funktion steht nicht für den DVB-S Modus zur Verfügung.

(8). Reset

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste. Mit der Navigationstaste wählen Sie JA und setzen das Gerät auf die Werkseinstellungen zurück. Mit der Navigationstaste wählen Sie NEIN und brechen den Vorgang ab.

(9). Softwareupdate (USB)

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um ein Softwareupdate per USB durchzuführen.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die

Auto Adjust H-Offset 50 V-Offset 50 Size 50 Phase 99 Position Reset

LCD MENU-Taste, um zum Hauptmenü zurückzukehren oder betätigen Sie

die DVB-S SETUP/EXIT-Taste, um die Menüeinstellung direkt zu verlassen.

8.7 PC-EINSTELLUNGEN

HINWEIS: Diese Funktion ist nur im PC-Modus verfügbar, wenn ein Computer per VGA-Kabel mit dem Gerät verbunden ist!

Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung und wählen Sie mit den Navigationstasten oder das Menü für die PC-EINSTELLUNGEN aus, dass wie folgt auf dem Bildschirm angezeigt wird:

(1). Automatische Einstellung

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um die automatische Bildjustierung durchzuführen.

(2). H-Offset

Sie nun das Bild horizontal ausrichten. Bestätigen Sie Ihre Eingabe mit der

OK-Taste.

(3). V-Offset

Drücken Sie die Navigationstasten oder , um den Cursor auf dem

Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü zu öffnen. Mit den Navigationstasten oder können Sie nun das Bild vertikal ausrichten. Bestätigen Sie Ihre Eingabe mit der

OK-Taste.

(4). Size

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü zu öffnen. Mit den Navigationstasten oder können Sie nun die Grösse des Bildes einstellen. Bestätigen Sie Ihre Eingabe mit der OK-Taste.

(5). Phase

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü zu öffnen. Mit den Navigationstasten oder können Sie nun die Phase des Bildes einstellen. Bestätigen Sie Ihre Eingabe mit der OK-Taste.

(6). Position Reset

Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um die PC-Einstellungen zurück zu setzen.

9. MEDIA MODUS

Stecken Sie zunächst ein USB-Speichermedium in den USB-Anschluss (DTV & Media) auf der Rückseite des Gerätes. Drücken Sie die

INPUT-Taste und wählen Sie den Modus MEDIA oder drücken Sie die MEDIA-Taste auf der Fernbedienung. Folgendes Menü erscheint auf dem

Display:

9.1 FOTOS UND BILDER

Drücken Sie zunächst die Navigationstasten oder und wählen Sie das FOTO Symbol aus.

Wählen Sie mit den Navigationstasten oder ein Speichermedium oder eine Partition (sofern angelegt) auf dem Speichermedium aus und drücken Sie die OK-Taste um das Foto-Menü zu öffnen.

Benutzen Sie die Navigationstasten , , oder , um eine Datei auszuwählen. Nach kurzer Zeit werden Ihnen die Informationen zu der ausgewählten Datei angezeigt. Drücken Sie die OK-Taste um das ausgewählte Bild zu öffnen. Mit der

STOP-Taste beenden Sie die Wiedergabe und mit der DVD SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück.

HINWEIS: Befinden sich mehrere Bilder auf dem eingesteckten USB-Speichermedium, so werden diese automatisch nacheinander angezeigt (Diashow), nachdem das erste Bild geöffnet wurde. Es können nur Dateien mit der Endung .jpg geöffnet und angezeigt werden!

9.2 MUSIK

Drücken Sie zunächst die Navigationstasten oder und wählen Sie das MUSIK Symbol aus.

Wählen Sie mit den Navigationstasten oder ein Speichermedium oder eine Partition (sofern angelegt) auf dem Speichermedium aus und drücken Sie die OK-Taste um das Musik-Menü zu öffnen.

Benutzen Sie die Navigationstasten , , oder , um eine Datei auszuwählen. Nach kurzer Zeit werden Ihnen die Informationen zu der ausgewählten Datei angezeigt und die Wiedergabe startet. Drücken Sie die OK-Taste um die ausgewählte Datei im Mediaplayer zu öffnen.

Mit der DISPLAY-Taste können Sie das Menü im unteren Teil des Bildschirms aus- und einblenden.

Mit den Navigationstasten oder können Sie die einzelnen Funktionen auswählen. Drücken Sie die OK-Taste zur Bestätigung. Sie können ebenfalls die Tasten wie PLAY, STOP, SKIP VORWÄRTS & RÜCKWÄRTS, SCHNELLER VORLAUF & RÜCKLAUF, etc. auf der Fernbedienung nutzen. Mit der STOP-Taste beenden Sie die Wiedergabe und mit der DVB-S

SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück. HINWEIS: Es können nur Dateien mit der Endung .mp3, oder .wma geöffnet und wiedergegeben werden!

9.3 VIDEOS UND FILME

Drücken Sie zunächst die Navigationstasten oder und wählen Sie das FILM Symbol aus.

Wählen Sie mit den Navigationstasten oder ein Speichermedium oder eine Partition (sofern angelegt) auf dem Speichermedium aus und drücken Sie die OK-Taste um das Video-Menü zu öffnen. Benutzen Sie die Navigationstasten , , oder , um eine Datei auszuwählen. Nach kurzer Zeit werden Ihnen die Informationen zu der ausgewählten Datei angezeigt und die Wiedergabe startet. Drücken Sie die OK-Taste um die ausgewählte Datei als Vollbild abzuspielen.

Mit der DISPLAY-Taste können Sie das Menü im unteren Teil des Bildschirms aus- und einblenden. Mit den Navigationstasten oder können Sie die einzelnen Funktionen auswählen. Drücken Sie die OK-Taste zur Bestätigung. Sie können ebenfalls die Tasten wie PLAY, STOP, SKIP VORWÄRTS & RÜCKWÄRTS, SCHNELLER VORLAUF & RÜCKLAUF, etc. auf der Fernbedienung nutzen. Mit der STOP-Taste beenden Sie die Wiedergabe und mit der DVD

SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück. HINWEIS: Befinden sich mehrere Videos bzw. Filme auf dem eingesteckten USB-Speichermedium, so werden diese automatisch nacheinander abgespielt, nachdem das erste Video bzw der erste Film geöffnet wurde. Es können nur Dateien mit der Endung .mpg, oder .avi geöffnet und wiedergegeben werden!

9.4 TEXTE

Drücken Sie zunächst die Navigationstasten oder und wählen Sie das TEXT Symbol aus.

Wählen Sie mit den Navigationstasten oder ein Speichermedium oder eine Partition (sofern angelegt) auf dem Speichermedium aus und

drücken Sie die OK-Taste um das Text-Menü zu öffnen. Benutzen Sie die Navigationstasten , , oder , um eine Datei auszuwählen. Nach kurzer Zeit werden Ihnen die Informationen zu der ausgewählten Datei angezeigt. Drücken Sie die OK-Taste um die ausgewählte Datei zu öffnen. Mit der STOP-Taste beenden Sie die Wiedergabe und mit der DVD

SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück. HINWEIS: Es können nur Dateien mit der Endung .txt geöffnet und wiedergegeben werden!

ALLGEMEINE HINWEISE ZUM USB-ANSCHLUSS:

1. Wird ein MP3-Player an den USB-Port angeschlossen, kann es bei

einigen MP3-Playern passieren, dass aufgrund von Unterschieden im MP3-Kodierformat die Wiedergabe über den USB-Port nicht möglich ist. Hierbei handelt es sich nicht um eine Fehlfunktion des Systems.

2. Es ist nicht möglich, per USB-Kabel die Daten direkt auf einen

Computer zu übertragen!

3. Auf Grund der Vielzahl von USB-Speichermedien die sich auf dem

4. Empfehlungen in Bezug auf den Hersteller oder bestimmter Typen

können wir bei der Vielzahl der sich auf dem Markt befindlichen USB-Speichermedien nicht geben.

5. Sollte es während der Aufnahme oder Wiedergabe der Daten vom

USB-Speichermedium zu Störungen kommen, so trennen Sie bitte das Gerät für einige Sekunden komplett von der Stromversorgung und wiederholen den Vorgang.

6. Das Gleiche gilt, wenn Sie ein USB-Speichermedium anschliessen

und dieses nicht erkannt wird. Trennen Sie auch hier das Gerät für einige Sekunden von der Stromversorgung.

10. DVB-S

HINWEIS: In dieser Anleitung können die Abbildungen vom OSD-Menü, von dem Menü das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen und ohne vorherige Ankündigung verändert werden. Es handelt sich hierbei lediglich um eine Muster-Anleitung, mittels derer Ihnen demonstriert werden soll, wie Sie Ihr Fernsehmenü konfigurieren können.

10.1 BENUTZEREINSTELLUNGEN

Bei einem vorhandenen DVB-S-Signal drücken Sie die DVD SETUP/EXIT-Taste auf der Fernbedienung, um das Menü für die

BENUTZEREINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

Für die folgenden OSD-Menüs nutzen Sie die Navigationstasten oder

, um die Menüpunkte auszuwählen und die OK-Taste um die Untermenüs zu öffnen. Mit den Navigationstasten oder ändern Sie die Einstellungen. Zur Speicherung drücken Sie erneut die OK-Taste.

(1). OSD-Einstellungen

In diesem Menüpunkt können Sie Einstellungen für die Menüsprache, Menütransparenz und Anzeigedauer des OSD-Menüs, vornehmen.

(2). A/V Ausgang einstellen

In diesem Menüpunkt können Sie Einstellungen für die TV-Norm, Videomodus und Bildformat, vornehmen.

HINWEIS: Das Bildformat muss im DVB-S Modus separat eingestellt werden!

(3). Datum & Uhrzeit

In diesem Menüpunkt können Sie Einstellungen für die Zeitzone (GMT), Datum, aktuelle Zeit, Sommerzeit und Datumsformat, vornehmen. Wählen Sie zum Speichern die Schaltfläche SPEICHERN und drücken Sie die

OK-Taste.

(4). Timereinstellungen

In diesem Menüpunkt können Sie bis zu 8 Timer-Funktionen programmieren. Nehmen Sie daher die Einstellungen für die Timernummer, Timermodus, Wiederholung, Start- und Stoppzeit, TV oder Radio und den Fernseh-/Radiosender vor. Sie können ebenfalls eine Timeraufnahme programmieren. Der Timermodus muss hierfür auf AUS stehen. Nutzen Sie nun die Navigationstasten oder , um den Menüpunkt PVR-Aufnahme auszuwählen und die Navigationstaste um die Funktion zu aktivieren. Sie können nun die Daten für die gewünschte Aufnahme eingeben.

HINWEIS: Die Timeraufnahme startet nicht aus dem Standby heraus! Das Gerät muss dafür eingeschaltet bleiben. Für die PVR-Aufnahme muss ein USB-Speichermedium im USB-Anschluss (DVB-S) eingesteckt und angemeldet sein. Beachten Sie hierfür den Punkt 10.5, (2) USB-Speicher anmelden.

(5). Kindersicherung

HINWEIS: Der PIN-Code ist werksseitig auf „0000“ eingestellt.

Geben Sie zunächst den PIN ein. Sie können nun folgende Punkte sperren, d.h. wenn Sie diese Punkte aufrufen, müssen Sie jedes Mal den PIN eingeben: OSD-Menü, die Programmbearbeitung, Installation, Systemeinstellungen, Nutzereinstellungen, Programme, das Gerät und die Werkseinstellungen. Desweiteren können Sie den PIN-Code ändern.

(6). Spiele

In diesem Menüpunkt können Sie folgende Spiele auswählen: Tetris und Snake.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die

DVB-S SETUP/EXIT-Taste, um das Menü zu verlassen.

10.2 INSTALLATION

Bei einem vorhandenen DVB-S-Signal drücken Sie die DVD SETUP/EXIT-Taste auf der Fernbedienung, um das Menü für die

INSTALLATION auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

Für die folgenden OSD-Menüs nutzen Sie die Navigationstasten oder

, um die Menüpunkte auszuwählen und die OK-Taste um die Untermenüs zu öffnen. Mit den Navigationstasten oder ändern Sie die Einstellungen.

(1). Antenneneinstellungen/Suchlauf

In diesem Menüpunkt können Sie einen Satelliten auswählen und Einstellungen wie LNB Typ, Low und High-Frequenzen, Transponder, DiSEqC und der LNB Spannung vornehmen. Bitte beachten Sie, dass diese Einstellungen nur von erfahrenen Nutzern vorgenommen werden sollten. Die Standardwerte sind werksseitig vorgegeben. Drücken Sie die GELBE-Taste um die Änderungen zu speichern und die ROTE-Taste um einen Suchlauf durchzuführen.

a. Sendersuchlauf HINWEIS: Es ist bereits von Werk aus eine Senderliste installiert!

Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement ANTENNENEINSTELLUNG zu positionieren, und betätigen Sie dann die OK-Taste, um das Menü für den Suchlauf wie folgt anzuzeigen:

Wählen Sie nun mit den Navigationstasten oder den gewünschten Satelliten aus. Die anderen Angaben müssen nicht geändert werden, da diese individuell auf die einzelnen Satelliten abgestimmt sind. Drücken Sie nun die ROTE-Taste um den Suchlauf zu starten.

Sie werden nun aufgefordert die Suchoption einzugeben. Sie können wählen zwischen: Allen Programmen, nur frei empfangbare Programme oder nur verschlüsselte Programme. Nachdem Sie die Auswahl getroffen haben, drücken Sie die OK-Taste um den Suchlauf zu starten.

Auf dem Bildschirm erscheinen nun 2 Listen, in denen links die gefundenen TV- und rechts die gefundenen Radio-Programme eingeblendet werden. Am Ende des Suchlaufs wird Ihnen die Gesamtanzahl der gefundenen Programme angezeigt.

Wählen Sie mit den Navigationstasten oder die Schaltfläche JA aus, um die Programmliste zu speichern oder NEIN, um die Programmliste zu verwerfen. Bestätigen Sie die jeweilige Auswahl mit der OK-Taste.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie mehrmals die DVB-S SETUP/EXIT-Taste, um das Menü zu verlassen.

HINWEIS: Es kann durchaus vorkommen, dass Sie nach verlassen des Menüs ein schwarzes Bild haben. Dies ist kein Defekt am Gerät. Bitte gehen Sie mit den CH+ oder CH-Tasten die Programmliste durch und wählen

Sie ein Programm mit Bildübertragung aus. Da die Programme in willkürlicher Reihenfolge abgespeichert wurden, nutzen Sie bitte den Punkt 10.3, (3) Kanäle verschieben, um die Programmliste nach Ihren Wünschen zu sortieren.

(2). Satellitenliste

In diesem Menüpunkt können Sie Satelliten hinzufügen, bearbeiten oder löschen. Bitte beachten Sie, das diese Einstellungen nur von erfahrenen Nutzern vorgenommen werden sollten. Die Standardwerte sind werksseitig vorgegeben. Desweiteren können Sie einen Suchlauf aller in der Liste stehenden Satelliten oder einen Blindscan durchführen. Benutzen Sie auch hier die GELBE- bzw. ROTE-Taste, je nach Aufforderung.

(3). Transponder Liste

In diesem Menüpunkt können Sie einzelne Transpondersignale hinzufügen, bearbeiten oder löschen. Bitte beachten Sie, das diese Einstellungen nur von erfahrenen Nutzern vorgenommen werden sollten. Die Standardwerte sind werksseitig vorgegeben. Desweiteren können Sie einen Suchlauf aller in der Liste stehenden Transpondersignale durchführen. Benutzen Sie auch hier die GELBE-, ROTE- und GRÜNE-Taste, je nach Aufforderung.

(4). Motorkonfiguration (DiSEqC 1.2)

In diesem Menüpunkt können Sie die DiSEqC-Steuerung für jeden Satelliten und/oder Transponder aktivieren und steuern. Bitte beachten Sie, das diese Einstellungen nur von erfahrenen Nutzern vorgenommen werden sollten. Die Standardwerte sind werksseitig vorgegeben.

(5). USALS Einstellungen

Dieser Menüpunkt erleichtert und unterstützt die Motorsteuerung. Bitte beachten Sie, dass diese Einstellungen nur von erfahrenen Nutzern vorgenommen werden sollten.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die DVB-S SETUP/EXIT-Taste, um das Menü zu verlassen.

10.3 PROGRAMMVERWALTUNG

Bei einem vorhandenen DVB-S-Signal drücken Sie die DVB-S SETUP/EXIT-Taste auf der Fernbedienung, um das Menü für die

PROGRAMMBEARBEITUNG auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

Für die folgenden OSD-Menüs nutzen Sie die Navigationstasten oder

, um die Menüpunkte auszuwählen und die OK-Taste um die Untermenüs zu öffnen. Mit den Navigationstasten oder ändern Sie die Einstellungen. Zur Speicherung drücken Sie erneut die OK-Taste.

(1). Programme umbenennen

In diesem Menüpunkt können Sie die Sendernamen bearbeiten. Wählen Sie einen Sender aus, drücken Sie die ROTE-Taste, um das Eingabemenü zu öffnen und nutzen Sie die Navigationstasten , , oder zur Eingabe. Mit der DVB-S SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück.

(2). Programm löschen

In diesem Menüpunkt können Sie einzelne oder mehrere Sender löschen. Wählen Sie einen Sender aus, drücken Sie die ROTE-Taste, um den Sender zu markieren. Wählen Sie nun mit den Navigationstasten oder

weitere Sender aus. Löschen Sie die Sender mit der GELBEN-Taste. Bestätigen Sie mit der OK-Taste. Mit der DVB-S SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück.

(3). Programme verschieben

In diesem Menüpunkt können Sie die Senderliste bearbeiten und einzelne

oder mehrere Sender verschieben. Wählen Sie einen Sender aus, drücken Sie die ROTE-Taste, um den Sender zu markieren. Drücken Sie die

GELBE-Taste um das Eingabemenü zu öffnen. Geben Sie mit den ZIFFERN-Tasten den neuen Programmplatz ein oder gehen Sie mit den

Navigationstasten oder auf den neuen Programmplatz und drücken Sie die BLAUE-Taste. Die beiden Sender tauschen nun die Programmplätze. Mit der DVB-S SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück.

(4). Programm überspringen

In diesem Menüpunkt können Sie einzelne oder mehrere Sender markieren, damit diese bei der Programmauswahl im Fernsehbetrieb übersprungen und nicht mehr angezeigt werden. Wählen Sie einen oder mehrere Sender aus und drücken Sie die ROTE-Taste. Eine Markierung erscheint. Drücken Sie die GELBE-Taste zur Speicherung. Mit der DVB-S

SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück.

(5). Programme sperren

In diesem Menüpunkt können Sie einzelne oder mehrere Sender markieren, damit diese bei der Programmauswahl und aktivierter Kindersicherung im Fernsehbetrieb gesperrt sind. Wählen Sie einen oder mehrere Sender aus und drücken Sie die ROTE-Taste. Eine Markierung erscheint. Drücken Sie die GELBE-Taste zur Speicherung. Mit der DVB-S

SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück. HINWEIS: Wurde die Kindersicherung aktiviert, müssen Sie den PIN-Code eingeben, um das gesperrte Programm sehen zu können! Beachten Sie hierfür Punkt 10.1, (5) Kindersicherung.

(6). Favoritenverwaltung

In diesem Menüpunkt können Sie einzelne oder mehrere Sender markieren und einer Favoritenliste zuordnen. Benutzen Sie die Navigationstasten oder um einen Sender auszuwählen. Mit den Navigationstasten oder wählen Sie die Favoritengruppe aus. Mit der ROTEN-Taste markieren Sie den Sender. Drücken Sie die GELBE-Taste zur Speicherung. Die GRÜNE-Taste können Sie nutzen, um

die Favoritengruppen umzubenennen. Mit der DVB-S SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die

DVB-S SETUP/EXIT-Taste, um das Menü zu verlassen.

10.4 SYSTEMEINSTELLUNGEN

Bei einem vorhandenen DVB-S-Signal drücken Sie die DVB-S SETUP/EXIT-Taste auf der Fernbedienung, um das Menü für die

SYSTEMEINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

Für die folgenden OSD-Menüs nutzen Sie die Navigationstasten oder

, um die Menüpunkte auszuwählen und die OK-Taste um die Untermenüs zu öffnen. Mit den Navigationstasten oder ändern Sie die Einstellungen. Zur Speicherung drücken Sie erneut die OK-Taste.

(1). Systeminformationen

In diesem Menüpunkt können Sie sich die aktuellen Systeminformationen aufrufen und anzeigen lassen.

(2). Werkseinstellung

HINWEIS: Der PIN-Code ist werksseitig auf „0000“ eingestellt.

Geben Sie zunächst den PIN ein. Sie können nun das Gerät wieder auf die Werkseinstellungen zurück setzen.

ACHTUNG: Es werden alle Einstellungen und gespeicherten Sender unwiederbringlich gelöscht!

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die

DVB-S SETUP/EXIT-Taste, um das Menü zu verlassen.

10.5 USB-ANSCHLUSS (DVB-S)

Stecken Sie zunächst ein USB-Speichermedium in den USB-Anschluss (DVB-S) auf der Rückseite des Gerätes. Bei einem vorhandenen DVB-S-Signal drücken Sie die DVB-S SETUP/EXIT-Taste auf der Fernbedienung, um das Menü für den USB-ANSCHLUSS auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

Für die folgenden OSD-Menüs nutzen Sie die Navigationstasten oder

, um die Menüpunkte auszuwählen und die OK-Taste um die Untermenüs zu öffnen.

(1). Aufnahmen ansehen

In diesem Menüpunkt können Sie die auf dem USB-Speichermedium gespeicherten PVR-Aufnahmen bearbeiten und ansehen. Wählen Sie mit den Navigationstasten oder eine Datei aus. Drücken Sie die OK-Taste zur Wiedergabe. Drücken Sie die GELBE-Taste um den Vollbildmodus zu aktivieren. Mit der BLAUEN-Taste können Sie die Dateien umbenennen. Mit der ROTEN- und GRÜNEN-Taste können Sie einzelne

oder alle Dateien löschen. Mit der DVB-S SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück.

HINWEIS: Die Dateien müssen auf dem USB-Speichermedium in einem Ordner mit der Bezeichnung PVR gespeichert sein. Es können nur Dateien mit der Endung .mpg, geöffnet und wiedergegeben werden.

(2). USB-Speicher anmelden

In diesem Menüpunkt können Sie die eingesteckten USB-Speichermedien an dem Gerät anmelden. Diese Funktion ist ähnlich der Treiberinitialisierung bei einem Computer.

HINWEIS: Führen Sie die Anmeldung durch, um spätere Schreib- und Lesefehler der USB-Speichermedien zu vermeiden.

(3). Multimedia-Dateien/USB Game

In diesem Menüpunkt können Sie die auf dem USB-Stick gespeicherten Dateien aufrufen. Es können Musikdateien (.mp3), Bilder und Fotos (.jpg) und Filme (.avi, .mpg) wiedergegeben werden. Wählen Sie mit den Navigationstasten oder eine Datei aus. Drücken Sie die OK-Taste zur Wiedergabe. Mit der DVB-S SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück.

HINWEIS: Es können nur Dateien mit den oben genannten Endungen wiedergegeben werden!

(4). Aktualisierung der Software

In diesem Menüpunkt können Sie ein Update der DVB-S Software oder eine vorgespeicherte Programmliste per USBSpeichermedium auf dem Gerät installieren. Wählen Sie mit den Navigationstasten oder das Update aus und drücken Sie die OK-Taste um die Installation zu starten.

HINWEIS: Schalten Sie das Gerät während des Updatevorgangs nicht aus und trennen Sie es auf keinen Fall von der Stromverbindung. Das Gerät könnte sonst irreparabel beschädigt werden! Softwareupdates geschehen auf eigene Gefahr und die daraus resultierende Schäden

sind von der Garantie ausgeschlossen! Sie finden aktuelle Updates auf unserer Homepage

www.ultramedia.de unter der Rubrik DOWNLOADS. Wählen Sie dort

das gewünschte Gerät aus. Im unteren Bereich stehen die Dateien zum Download bereit.

(5). Datenbackup erstellen

In diesem Menüpunkt können Sie Ihre aktuelle Programmliste (Senderliste) auf dem USB-Speichermedium speichern. Das Gerät erzeugt auf dem Speichermedium eine .bin-Datei. Drücken Sie zweimal die OK-Taste um die Speicherung zu starten.

ALLGEMEINE HINWEISE ZUM USB-ANSCHLUSS:

1. Wird ein MP3-Player an den USB-Port angeschlossen, kann es bei einigen MP3-Playern passieren, dass aufgrund von Unterschieden im MP3-Kodierformat die Wiedergabe über den USB-Port nicht möglich ist. Hierbei handelt es sich nicht um eine Fehlfunktion des Systems.

2. Es ist nicht möglich, per USB-Kabel die Daten direkt auf einen Computer zu übertragen!

3. Auf Grund der Vielzahl von USB-Speichermedien die sich auf dem Markt befinden, ist es nicht auszuschliessen, dass einige schlecht oder gar nicht eingelesen und abgespielt werden. Dies ist kein Fehler am Gerät sondern ist auf eine Inkompatibilität zwischen USB-Speichermedium und dem Gerät zurück zuführen.

4. Empfehlungen in Bezug auf den Hersteller oder bestimmter Typen können wir bei der Vielzahl der sich auf dem Markt befindlichen USB-Speichermedien nicht geben.

5. Sollte es während der Aufnahme oder Wiedergabe von Daten vom USB-Speichermedium zu Störungen kommen, so trennen Sie bitte das Gerät für einige Sekunden komplett von der Stromversorgung und wiederholen den Vorgang.

6. Das Gleiche gilt, wenn Sie ein USB-Speichermedium anschliessen und dieses nicht erkannt wird. Trennen Sie auch hier das Gerät für einige Sekunden von der Stromversorgung.

10.6 EPG-FUNKTION (ELEKTRONISCHER PROGRAMM GUIDE)

Liegt ein DVB-S-Signal an und Sie haben bereits einen Suchlauf durchgeführt und die empfangenen DVB-S Programme gespeichert, so können Sie durch Drücken der EPG-Taste direkt das EPG-Menü aufrufen. Hier sehen Sie dann Informationen und Details zu den aktuell laufenden Sendungen, wie Titel der Sendung, Anfangszeit, etc. Drücken Sie die Navigationstasten oder und wählen Sie einen Sender aus. Drücken Sie die Navigationstasten oder , wählen Sie eine Sendung aus, zu der Sie nähere Informationen haben möchten und bestätigen Ihre Eingabe mit der OK-Taste. Die Informationen werden Ihnen dann im rechten Bild angezeigt. Sie können nun auch die ROTE-Taste drücken, um die Timeraufnahme zu nutzen (Beachten Sie hierfür den Punkt 10.1, (4) Timer einstellen). Benutzen Sie die GELBE-Taste, um ein anderes Datum einzugeben, um eine Programmvorschau der nächsten 2-3 Tage zu bekommen. Mit der DVB-S SETUP/EXIT-Taste beenden Sie die EPG-Funktion.

10.7 FAVORITENLISTE

Haben Sie einzelne oder mehrere Sender den Favoritenlisten zugewiesen (Beachten Sie hierfür den Punkt 10.3, (6) Favoriten bearbeiten), können Sie diese mit der FAV-Taste aufrufen. Wenn Sie die Taste gedrückt haben, öffnet sich die Senderliste. Mit der ROTEN-Taste können Sie die Programmliste sortieren. Mit der GRÜNEN-Taste öffnen Sie die Favoritenliste. Wählen Sie nun mit den Navigationstasten oder die gewünschte Favoritengruppe aus und bestätigen mit der OK-Taste. Sie erhalten nun eine Übersicht, der in dieser Favoritengruppe gespeicherten Sender. Wählen Sie mit den Navigationstasten oder einen Sender aus und drücken Sie die OK-Taste. Mit der DVB-S SETUP/EXIT-Taste beenden Sie das Favoritenmenü.

10.8 AUFNAHMEFUNKTION IM DVB-S MODUS

Im DVB-S Modus steht Ihnen die PVR-Funktion (Persönlicher Videorekorder) zur Verfügung. Hiermit können Sie jederzeit eine Aufnahme aus einem laufenden Programm vornehmen. Stecken Sie zunächst ein USB-Speichermedium in den USB-Anschluss (DVB-S, 25) auf der Rückseite des Gerätes (Beachten Sie hierfür den Punkt 10.5, (2) USB-Speicher anmelden). Wählen Sie einen Sender und ein Programm aus, das Sie aufnehmen möchten. Drücken Sie die RECORD-Taste auf der Fernbedienung. Im oberen rechten Bereich des Display erscheint die Meldung „Starte Aufnahme“. Darauf hin erscheint ein roter Punkt der nach kurzer Zeit zu blinken beginnt. Um die Aufnahme zu beenden drücken Sie die STOP-Taste. Um sich die Aufnahme anzusehen, öffnen Sie das DVB-S Menü und gehen Sie zu dem Menüpunkt USB-ANSCHLUSS (10.5, (1) Aufnahmen

ansehen). HINWEIS: Die aufgezeichnete Datei wird auf dem USB-Speichermedium in einem Ordner mit der Bezeichnung PVR gespeichert. Jede weitere Aufnahme wird ebenfalls in diesem Ordner gespeichert.

11. SONSTIGE FUNKTIONEN

11.1 PC AUDIO-IN ANSCHLUSS

Das Gerät verfügt über eine PC Audio-In Buchse (13). Verbinden Sie den PC und das Gerät mit einem Audiokabel und regeln die Lautstärke über die

Vol +/- Tasten.

11.2 EPG-FUNKTION

Liegt im DTV-Modus ein Signal an und Sie haben bereits einen Suchlauf durchgeführt und die empfangenen Sender gespeichert, so können Sie durch Drücken der EPG-Taste direkt das EPG-Menü (Elektronischer Programm Guide) aufrufen, das wie folgt dargestellt wird:

Hier sehen Sie dann Informationen und Details zu den aktuell laufenden Sendungen, wie Titel der Sendung, Anfangszeit, etc. Drücken Sie die Navigationstasten oder und wählen Sie einen Sender aus. Mit den Navigationstasten oder wählen Sie eine Sendung aus, zu der Sie nähere Informationen haben möchten und bestätigen Ihre Eingabe mit der GRÜNEN-Taste. Sie können mit der SKIP VORWÄRTS-Taste den nächsten Tag oder mit der SKIP RÜCKWÄRTS-Taste den vorherigen Tag aufrufen. Mit der

EXIT-Taste beenden Sie die EPG-Funktion.

11.3 FAVORITENLISTE

Haben Sie einzelne oder mehrere Sender der Favoritenliste zugewiesen (Beachten Sie hierfür den Punkt 8.1., (4, e), Favoritenliste erstellen), können Sie diese mit der FAV-Taste aufrufen. Wenn Sie die Taste gedrückt haben, öffnet sich die Favoritenliste. Wählen Sie mit den Navigationstasten

oder den gewünschten Sender aus und bestätigen mit der OK-Taste. Mit der EXIT-Taste beenden Sie das Favoritenmenü. Im Fernsehbetrieb können Sie mit den FAV- und FAV+ Tasten, die als Favoriten gespeicherten Sender, vor- bzw. zurück schalten.

12. STÖRUNGEN

Problem

Lösungsvorschlag

Keine Spannungsversorgung

1. Vergewissern Sie sich, dass der Netzstecker in der Steckdose steckt.

2. Ziehen Sie den Netzstecker für 60 Sekunden.

Kein Bild

1. Vergewissern Sie sich, dass die Antenne korrekt angeschlossen ist.

2. Stellen Sie einen anderen Kanal ein.

3. Ändern Sie die Kontrasteinstellung.

4. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.

Kein Ton

1. Erhöhen Sie die Lautstärke.

2. Heben Sie die Stummschaltung auf.

3. Vergewissern Sie sich, dass das Soundsystem korrekt eingestellt ist.

4. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.

Farbabweichungen

1. Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.

2. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.

Bild/Ton gestört

1. Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.

2. Richten Sie die Antenne aus.

Fernbedienung funktioniert nicht

1. Vergewissern Sie sich, dass die Batterien mit korrekter Polarität eingesetzt sind.

2. Reinigen Sie den Sensor der Fernbedienung.

3. Entfernen Sie die Hindernisse zwischen Sensor und Fernbedienung.

4. Die Reichweite der Fernbedienung beträgt 6 m.

Bei Problemen überprüfen Sie bitte zunächst das Gerät anhand unten stehender Tabelle, bevor Sie sich an den Kundendienst wenden. Reparaturen und Eingriffe dürfen nur durch einen autorisierten Kundendienst durchgeführt werden.

a. TV/Monitor

Bild im PC Modus verwackelt

1. Stellen Sie den Computer zurück und wählen die korrekte Bildschirmauflösung.

Linien im PC Modus

1. Frequenzeinstellung nicht korrekt, ändern Sie die Einstellung im PC.

TV lässt sich über die Power-Taste am Gerät nicht einschalten

1. Prüfen Sie, ob die Tastensperre aktiviert ist

Bildstörungen bei SAT-Programmen mit einer Frequenz von 12480 MHz

1. Störung wird evtl. durch Funktelefone (DECT) in der Nähe des Receivers hervorgerufen

12.1 HINWEISE

(1) Bitte lesen Sie vor Inbetriebnahme des Gerätes die

Bedienungsanleitung aufmerksam durch.

(2) Zum vollständigen Ausschalten des Geräts drücken Sie bitte die

POWER-Taste und ziehen den Netzstecker.

(3) Drücken Sie bei Nichtbenutzung keine Tasten. Trennen Sie das

Gerät komplett von der Stromversorgung und entnehmen bei längerer Nichtbenutzung auch die Batterien aus der Fernbedienung.

(4) Bitte achten Sie auf das Sicherheitssymbol! (5) Überlassen Sie Reparaturen bitte nur dem autorisierten

Kundendienst, nehmen Sie keine Eingriffe selbst vor.

(6) Bei plötzlichen Temperaturschwankungen oder schwankender

Luftfeuchtigkeit kann es zu Kondensation im Gerät kommen, das führt zu Fehlfunktionen. Bitte warten Sie 1 bis 2 Stunden, bis die Feuchtigkeit verdunstet ist, das Gerät funktioniert anschließend wieder normal.

12.2 WARTUNG UND PFLEGE

1). Reinigen des Gerätegehäuses

Benutzen Sie ein weiches, leicht angefeuchtetes Tuch, möglicherweise ein

mildes Reinigungsmittel. Keinesfalls Lösungsmittel mit Alkohol,

Ammoniak oder Scheuermittel benutzen!

WARNUNG:

Zur Vermeidung von Feuer und Stromschlägen setzen Sie das Gerät

niemals direkter Feuchtigkeit oder Regen aus.

Gehäuse nicht öffnen, es befinden sich keine Bauteile im Gerät, die durch

den Verbraucher Instand gesetzt werden können. Wenden Sie sich bei

nötigen Reparaturen stets an einen autorisierten Kundendienst.

VORSICHT

STROMSCHLAGGEFAHR

NICHT ÖFFNEN

!!!! Wichtiger Hinweis !!!!

HINWEIS ZU DEN USB-SPEICHERMEDIEN:

Dieses Gerät ist nach dem letzten Stand der technischen Entwicklungen im USB-Bereich entwickelt worden. Die große Anzahl von verschiedenen USB-Speichermedien jeglicher Art die heute am Markt angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB-Speichermedien zu gewährleisten.

12.3 SPEZIFIKATIONEN

Bildschirmgröße

19 Zoll

Bildseitenverhältnis

16:9

Auflösung

1366 x 768

Kontrastverhältnis

1000:1

Helligkeit

250 cd/m²

Farben

16.7M colors

Betrachtungswinkel

178° (horizontal) / 178° (vertikal)

Reaktionszeit

5 ms

Lebenserwartung Leuchtkörper

50.000 Stunden

Video Farbsystem

PAL/NTSC3.58/NTSC4.43

TV Funktion

TV Standard

PAL / SECAM B/G, D/K, I, L/L

TV Senderwahl

Automatische Voreinstellung

Tuner

Integrierte und Frequenzsynthese

CATV (optional)

S1~S41 Kanal, Hyper Band

Kanäle

100

Videotext / Teletext

10 Seiten

Anschlüsse

USB DVB-T / DVB-S

1 / 1

HDMI

VGA 1 SCART

VIDEO

AUDIO (L & R)

YPbPr

PC AUDIO IN

COAXIAL OUT

KOPFHÖRER-BUCHSE

TVRF/DVB-C/-T ANT. EING.

DVB-S ANT. EINGANG

DVB-C CI-Slot

DC STROMANSCHLUSS

OSD Sprache

Englisch//Deutsch usw.

Audio Ausgang

2 x 3 W

Gewicht

7,4 KG

Spannungsversorgung

DC 12 V, 4A AC 110~240V, 50Hz/60Hz

Leistungsaufnahme

Max. 48 W

Standby

< 1 W

12.4 BILDSCHIRMAUFLÖSUNGEN (NUR VGA)

Auflösung

Horizontale Freq. (kHz)

Vertikale Freq. (Hz)

720x400

31,5

640x400

31,5

640x480 (VGA)

31,5

640x480 (VGA)

37,9

640x480 (VGA)

37,5

800x600 (SVGA)

37,9

800x600 (SVGA)

47,2

800x600 (SVGA)

46,9

1024x768 (XGA)

48,4

1024x768 (XGA)

56,5

1024x768 (XGA)

60,0

1280x1024 (SXGA)

63,5

1280x1024 (SXGA)

80,0

1. Nicht gelistete Modi können möglicherweise unterstützt werden. Für das beste Ergebnis, wählen Sie einen Modus aus der Tabelle aus.

2. Ihnen stehen 13 mit Windows kompatible Modi zur Verfügung.

3. Bildstörungen können durch Signale der Grafikkarte hervorgerufen werden, die nicht den Standards entspricht. Dies ist keine Fehlfunktion. Ändern Sie die automatische Einstellung oder ändern Sie die Bildfrequenz.

4. Beim Ausschalten des TV/Monitors kann es zu Streifen auf dem Bildschirm kommen. Dies ist ein völlig normaler Ablauf.

5. Für eine lange Lebensdauer des Geräts empfehlen wir die Benutzung der Power Management Funktionen Ihres Computers.

Hinweis: Änderung von Design und Spezifikationen, auch

ohne Vorankündigung, vorbehalten.

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE

Dieses Produkt muss am Ende seiner Gebrauchsfähigkeit ordnungsgemäß entsorgt werden, eine Entsorgung mit dem Hausmüll ist nicht statthaft. Dieses Produkt muss bei den entsprechenden Recycling-Sammelstellen oder dem Fachhändler abgegeben werden, von dem ein gleichartiges Produkt erneut erworben wird. Das Symbol bestätigt, dass dieses Produkt den Bestimmungen der Umwelt-Richtlinien (2002/95/EC, 2002/96/EC, 2003/108/EC) entspricht und entsprechend ordnungsgemäß entsorgt werden muss. Nähere Einzelheiten zu den Recycling-Sammelstellen erfahren Sie von Ihren örtlichen Behörden. Zuwiderhandlungen werden entsprechend verfolgt.

BATTERIE-ENTSORGUNGSHINWEIS:

Batterien und Akkus dürfen nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

BATTERIEN UND AKKUS BITTE NUR IM ENTLADENEN

ZUSTAND ABGEBEN!

*) GEKENNZEICHNET MIT :

CD = CADMIUM, HG = QUECKSILBER, PB = BLEI

HINWEIS ZU PIXELFEHLERN

Dieses Produkt verfügt über ein TFT-LCD-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine hohen Genauigkeit gewährleistet. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte (Subpixel) hell erscheinen oder es können schwarze Bildpunkte auftreten.

Dies ist kein Zeichen schlechter Qualität oder eines

technische Defekts.

Die Anzahl der TFT-LCD-Subpixel beträgt bei diesem Gerät

1.049.088 Millionen.

Das Gerät unterliegt der Pixelfehlerklasse II nach ISO 13406-2.

LCD 1940

GARANTIE

Die Firma UltraMedia GmbH & Co.

Handels KG Steinstr. 5 D-21357 Bardowick Tel.: +49/ (0) 4131/9239-20, Fax:+49/ (0) 4131/9239-55

(Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00) www.ultramedia.de

service@ultramedia.de

übernimmt für dieses Produkt eine Garantie für die Dauer von 24 Monaten ab Kaufdatum.

Ausgeschlossen von der Garantie sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Garantiesiegel oder nicht lesbarer Seriennummer, sowie die Schäden durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem Grund verursacht werden, die den “Reflexion“ Produkten nicht zuzuschreiben sind.

Beachten Sie unbedingt die Warnhinweise in der

Bedienungsanleitung.

Im Garantiefall senden Sie das System in der Originalverpackung, mit komplettem Zubehör und mit Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt Fracht) an oben angegebene Adresse. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt UltraMedia keine Haftung ! UltraMedia sendet frei Haus zurück. Vor einem eventuellen Versand des Systems setzen Sie sich bitte mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung. Für Rückfragen stehen wir gerne zur Verfügung !

Raum für Notitzen:

Raum für Notizen:

Reflexion LCD1940 User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
