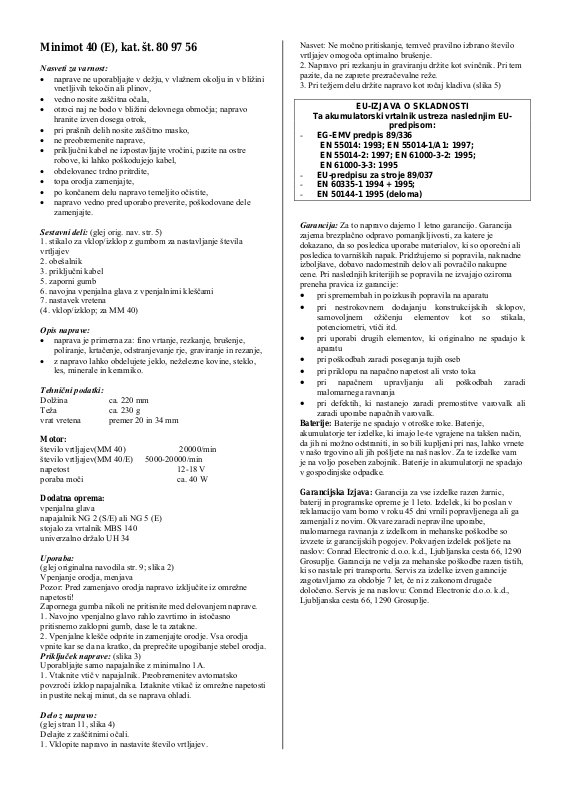

Minimot 40 (E), kat. št. 80 97 56
Nasveti za varnost:
• naprave ne uporabljajte v dežju, v vlažnem okolju in v bližini
vnetljivih tekočin ali plinov,
• vedno nosite zaščitna očala,
• otroci naj ne bodo v bližini delovnega območja; napravo
hranite izven dosega otrok,
• pri prašnih delih nosite zaščitno masko,
• ne preobremenite naprave,
• priključni kabel ne izpostavljajte vročini, pazite na ostre
robove, ki lahko poškodujejo kabel,
• obdelovanec trdno pritrdite,
• topa orodja zamenjajte,
• po končanem delu napravo temeljito očistite,
• napravo vedno pred uporabo preverite, poškodovane dele
zamenjajte.
Sestavni deli: (glej orig. nav. str. 5)
1. stikalo za vklop/izklop z gumbom za nastavljanje števila
vrtljajev
2. obešalnik
3. priključni kabel
5. zaporni gumb
6. navojna vpenjalna glava z vpenjalnimi kleščami
7. nastavek vretena
(4. vklop/izklop; za MM 40)
Opis naprave:
• naprava je primerna za: fino vrtanje, rezkanje, brušenje,
poliranje, krtačenje, odstranjevanje rje, graviranje in rezanje,
• z napravo lahko obdelujete jeklo, neželezne kovine, steklo,
les, minerale in keramiko.
Tehnični podatki:
Dolžina ca. 220 mm
Teža ca. 230 g
vrat vretena premer 20 in 34 mm
Motor:
število vrtljajev(MM 40) 20000/min
število vrtljajev(MM 40/E) 5000-20000/min
napetost 12-18 V
poraba mo
Dodatna oprema:
vpenjalna glava
napajalnik NG 2 (S/E) ali NG 5 (E)
stojalo za vrtalnik MBS 140
univerzalno držalo UH 34
Uporaba:
(glej originalna navodila str. 9; slika 2)
Vpenjanje orodja, menjava
Pozor: Pred zamenjavo orodja napravo izključite iz omrežne
napetosti!
Zapornega gumba nikoli ne pritisnite med delovanjem naprave.
1. Navojno vpenjalno glavo rahlo zavrtimo in istočasno
pritisnemo zaklopni gumb, dase le ta zatakne.
2. Vpenjalne klešče odprite in zamenjajte orodje. Vsa orodja
vpnite kar se da na kratko, da preprečite upogibanje stebel orodja.
Priključek naprave: (slika 3)
Uporabljajte samo napajalnike z minimalno 1A.
1. Vtaknite vtič v napajalnik. Preobremenitev avtomatsko
povzroči izklop napajalnika. Iztaknite vtikač iz omrežne napetosti
in pustite nekaj minut, da se naprava ohladi.
Delo z napravo:
(glej stran 11, slika 4)
Delajte z zaščitnimi očali.
1. Vklopite napravo in nastavite število vrtljajev.
či ca. 40 W
Nasvet: Ne močno pritiskanje, temveč pravilno izbrano število
vrtljajev omogoča optimalno brušenje.
2. Napravo pri rezkanju in graviranju držite kot svinčnik. Pri tem
pazite, da ne zaprete prezračevalne reže.
3. Pri težjem delu držite napravo kot ročaj kladiva (slika 5)
EU-IZJAVA O SKLADNOSTI
Ta akumulatorski vrtalnik ustreza naslednjim EU-
predpisom:
- EG-EMV predpis 89/336
EN 55014: 1993; EN 55014-1/A1: 1997;
EN 55014-2: 1997; EN 61000-3-2: 1995;
EN 61000-3-3: 1995
- EU-predpisu za stroje 89/037
- EN 60335-1 1994 + 1995;
- EN 50144-1 1995 (deloma)
Garancija: Za to napravo dajemo 1 letno garancijo. Garancija
zajema brezplačno odpravo pomanjkljivosti, za katere je
dokazano, da so posledica uporabe materialov, ki so oporečni ali
posledica tovarniških napak. Pridržujemo si popravila, naknadne
izboljšave, dobavo nadomestnih delov ali povračilo nakupne
cene. Pri naslednjih kriterijih se popravila ne izvajajo oziroma
preneha pravica iz garancije:
• pri spremembah in poizkusih popravila na aparatu
• pri nestrokovnem dodajanju konstrukcijskih sklopov,
samovoljnem ožičenju elementov kot so stikala,
potenciometri, vtiči itd.
• pri uporabi drugih elementov, ki originalno ne spadajo k
aparatu
• pri poškodbah zaradi poseganja tujih oseb
• pri priklopu na napačno napetost ali vrsto toka
• pri napačnem upravljanju ali poškodbah zaradi
malomarnega ravnanja
• pri defektih, ki nastanejo zaradi premostitve varovalk ali
zaradi uporabe napačnih varovalk.
Baterije: Baterije ne spadajo v otroške roke. Baterije,
akumulatorje ter izdelke, ki imajo le-te vgrajene na takšen način,
da jih ni možno odstraniti, in so bili kupljeni pri nas, lahko vrnete
v našo trgovino ali jih pošljete na naš naslov. Za te izdelke vam
je na voljo poseben zabojnik. Baterije in akumulatorji ne spadajo
v gospodinjske odpadke.
Garancijska Izjava: Garancija za vse izdelke razen žarnic,
baterij in programske opreme je 1 leto. Izdelek, ki bo poslan v
reklamacijo vam bomo v roku 45 dni vrnili popravljenega ali ga
zamenjali z novim. Okvare zaradi nepravilne uporabe,
malomarnega ravnanja z izdelkom in mehanske poškodbe so
izvzete iz garancijskih pogojev. Pokvarjen izdelek pošljete na
naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290
Grosuplje. Garancija ne velja za mehanske poškodbe razen tistih,
ki so nastale pri transportu. Servis za izdelke izven garancije
zagotavljamo za obdobje 7 let, če ni z zakonom drugače
določeno. Servis je na naslovu: Conrad Electronic d.o.o. k.d.,
Ljubljanska cesta 66, 1290 Grosuplje.
