SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 122 53 94 www.conrad.si
NAVODILA ZA UPORABO
ProUser Avtomatski polnilnik MCH 6A
Kataloška št.: 122 53 94
2
Kazalo
1. Predstavitev ……………………………………………………………………………...……….. 2
2. Pomembna varnostna navodila …………………………………………………….………….. 2
2. 1 Plini …………………………………………………………………………………….………… 2
2. 2 Tip akumulatorja ……………………………………………………………………………….. 2
2. 3 Opombe ……………………………………………………………………………….……….. 3
2. 4 Popravilo …………………………………………………………………………………..……. 3
2. 5 Nevarno! ………………………………………………………………………………………… 3
2. 6 Varnostni ukrepi pri delu z baterijami …………………………………..……………………. 3
3. Lastnosti ………………………………………………………………………….……………….. 3
3. 1 Samodejno polnjenje …………………………………………………………..………………. 3
3. 2 LED zaslon ……………………………………………………………………….…………….. 4
3. 3 Zaščita za obrnjeno polarnost ………………………………………………………………… 4
3. 4 Zaščita pred kratkim stikom ………………………………………………………….……….. 4
3. 5 Način vzdrževanja ……………………………………………………………………………… 4
3. 6 Zaščita pred preobremenitvijo …………………………………………………..……………. 4
3. 7 Shranjevanje kablov …………………………………………………………………………… 4
4. Delovanje ………………………………………………………………………………….……… 5
4. 1 Priprava akumulatorja …………………………………………………………...…………….. 5
4. 2 Povezava …………………………………………………………………………..…………… 5
4. 3 Polnjenje ……………………………………………………………………………..………… 5
4. 4 Po končanem polnjenju ……………………………………………………………………….. 5
5. Vzdrževanje in nega ……………………………………………………………………….……. 6
5. 1 Poškodovane celice…………………………………………………………………………….. 6
5. 2 Nega ………………………………………………………………………………………..…… 6
5. 3 Preverjanje stanja vašega akumulatorja …………………………………………………….. 6
6. Tehnični podatki …………………………………………………………………….……………. 6
7. Zaščita okolja ……………………………………………………………………….…………..… 7
Garancijski list ................................... .................................................... .................................. 8
Primerno za vse vrste 12 V svinčeno kislinskih akumulatorjev med 20 in 110 Ah
1. Predstavitev
Pro-User MCH6A spada med napredne polnilce akumulatorjev proizvedene v podjetju Pro User International Ltd. Pro-User polnilci povečajo zmogljivost vašega akumulatorja in podaljšajo njegovo življenjsko dobo.
Prosimo, da pozorno preberete in sledite navodilom za uporabo in varnostnim navodilom.
2. Pomembna varnostna navodila
2. 1 Plini
Kadar se ak umul ator polni lahko opazite brbotanje v tekočini, ki ga povzroči izpust plina. Ker je plin vnetljiv ne uporabljajte nezavarovanih luči okoli akumulatorjev in poskrbite, da bo
območje dobro prezračeno. Zaradi nevarnosti eksplozije plina samo priključite in odklopite akumulatorske k able kadar je
glavni vir odklopljen.
2. 2 Tip akumulatorja
Ta polnilec je primeren samo za normalne svinčene akumulatorje in naj se ne uporablja za polnjenje nikelj kadmijevih baterij ali drugih tipov baterij.
3
2. 3 Opombe
- Kadar polnilec ni v uporabi ga shranite na suho mest o, izogibajte se vlagi, saj lahko poškoduje transformator.
- Vaš polnilec akumulatorjev je primeren samo za notranjo uporabo. Pazite, da ne pride v stik s tekočinami, dežjem ali snegom.
- Ta polnilec akumulatorjev ni zasnovan kot napajalnik.
2. 4 Popravilo
- Ne odpirajte polnilca akumulatorjev. Vsak poskus spremembe ali popravila s strani uporabnika, lahko pomeni izgubo vaše garancije.
- Omrežni napajalni kabel te naprave se ne da nadomestiti, če je kabel poškodovan je
potrebno napravo zavreči.
2. 5 Nevarno!
- Pazite, da akumulatorska tekočina ne pride v stik z vašo kožo ali na oblačila, saj je kislina in povzroča opekline. Če pride v stik s kožo ali na oblačila, takoj izperite
prizadeto območje z vodo.
- Če akumulatorska tekočina pride v stik z očmi – sperite z veliko količino vode in poiščite zdravniško pomoč.
- Nikoli ne polnite zamrznjenega akumulatorja. Če akumulatorska tekočina zamrzne, prinesite akumulator v topel prostor, da se pred polnjenjem segreje. Nikoli ne puščajte akumulatorja na vrhu polnilnika ali obratno.
- Ko je polnilec vklopljen ne stikajte skupaj akumula torskih objemk.
- Nikoli ne uporabljajte polnilca, če je prejel udarec, padel na tla ali je bil na kakršenkoli
način poškodovan. Odnesite ga k usposobljenemu serviserju na pregled in popravilo.
- Pazite, da namestite kabel tako, da preprečite, da bi ga pohodili, se spotaknili čezenj ali ga poškodovali.
- Kadar izklapljate polnilec iz vtičnice ga nikoli ne vlecite za kabel. To lahko poškoduje kabel in vtič.
2. 6 Varnostni ukrepi pri delu z baterijami
- Če kislina iz baterije pride v stik z vašo kožo, ali oblačili, takoj izperite z milom in vodo. Če kislina pride v stik z očmi nujno izpirajte oči s tekočo vodo, vsaj 20 minut in takoj poiščite zdravniško pomoč.
- Nikoli ne kadite ali dovolite prižiganja ognja v bližini baterij ali motorja.
- Ne spuščajte kovinskega orodja na baterijo. Nastala iskr a ali kratek stik na bateriji ali drugem električnem delu lahko povzroči eksplozijo.
- Odstranite kovinski nakit, kot na primer prstane, zapestnice, verižice in ure kadar delate s svinčeno kislinsko baterijo.
- Svinčeno kislinska baterija lahko proizvede tok kratkega stika, ki je dovolj močan da zavari obroč ali podobne kovine in pri tem povzroči hude opekline.
3. Lastnosti

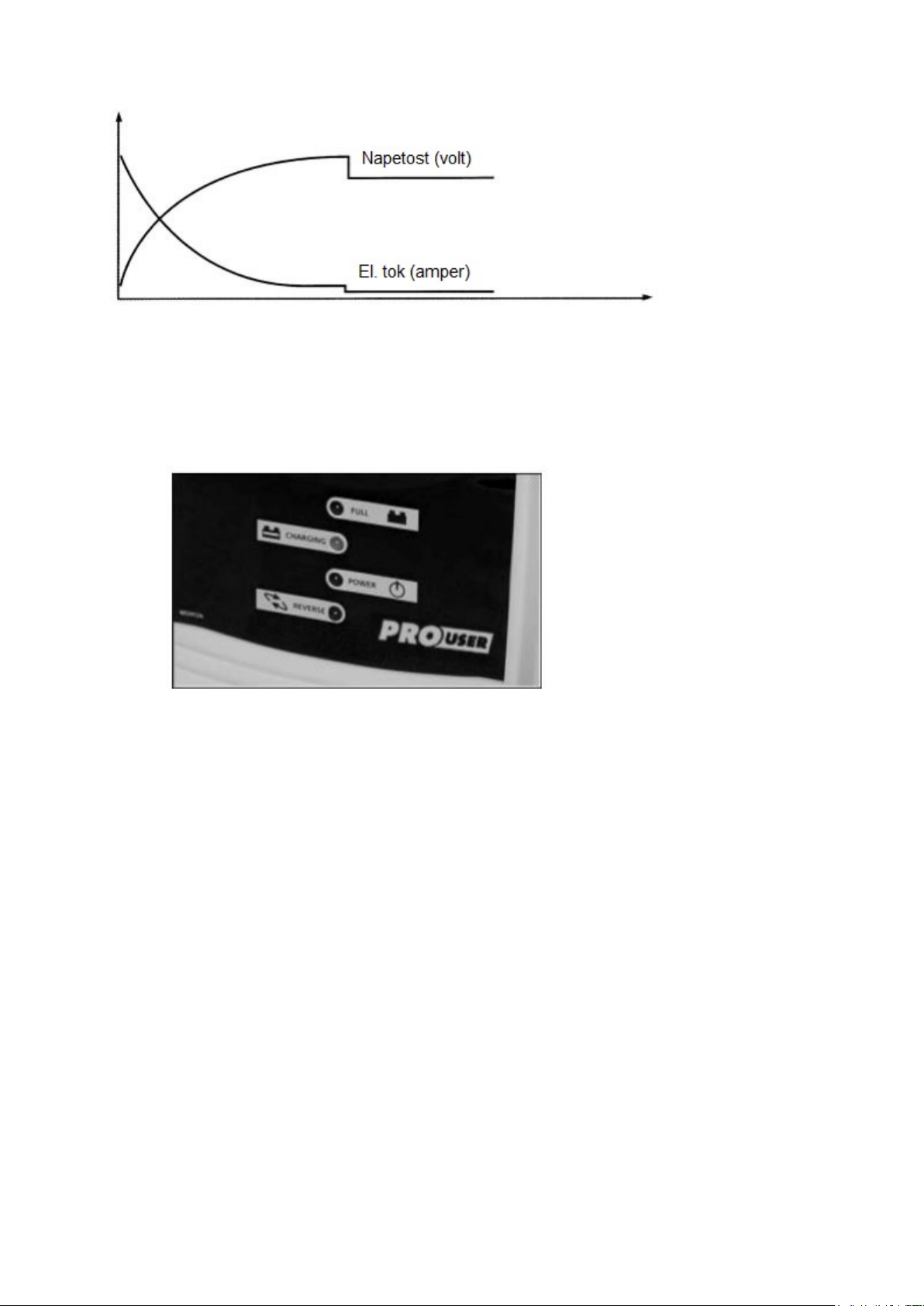

3. 1 Samodejno polnjenje
Model MCH6A vam ponuja 2 stopnji samodejnega polnjenja. Samodejni preklop polnjenja do načina vzdrževanja po tem ko je akumulator popolnoma napolnjen.
4
3. 2 LED zaslon
Enota ima vgrajen LED zaslon za prikazovanje stanja polnjenja:
- FULLzelena LED luč – akumulator je popolnoma napolnj en in polnilec je v načinu vzdrževanja.
- CHARGINGoranžno rdeča LED luč – polnilec polni akumulator.
- POWERzelena LED luč – Polnilec je priključen na električno omrežje.
- REVERSErdeča LED luč – objemke so napačno priključene (glejte polarnost).
3. 3 Zaščita za obrnjeno polarnost
Naprava vam omogoča zaščito za napačno priključeno polarnost, rdeča »REVERSE« LED luč bo zasvetila in polnjenje se ne bo začelo. Če se to zgodi, izključite iz omrežja povežite rdečo objemko s (+) na akumulatorju in črno objemko z (-) na akumulatorju, nato zopet priključite v omrežje in polnjenje se bo pričelo.
3. 4 Zaščita pred kratkim stikom
Če po nesreči staknete skupaj objemki, ko je polnilec v omrežju, se enota ne bo polnila. Izključite iz omrežja, izključite in znova ponovite postopek in pazite, da se objemki ne
dotikata.
3. 5 Način vzdrževanja
Ko je akumulator popolnoma napolnjen, bo polnilec samodejno preklopil na vzdrževalni način. Zasvetila bo zelena LED luč. Odklopite iz omrežja in izključite akumulator.
3. 6 Zaščita pred preobremenitvijo
Enota ima vgrajeno ponastavljen samodejen odklop. Ko tok polnjenja preseže nominalni tok, se bo polnjenje samodejno ustavilo. Odklopite iz omrežja, izklopite akumulator in znova zaženite proces.

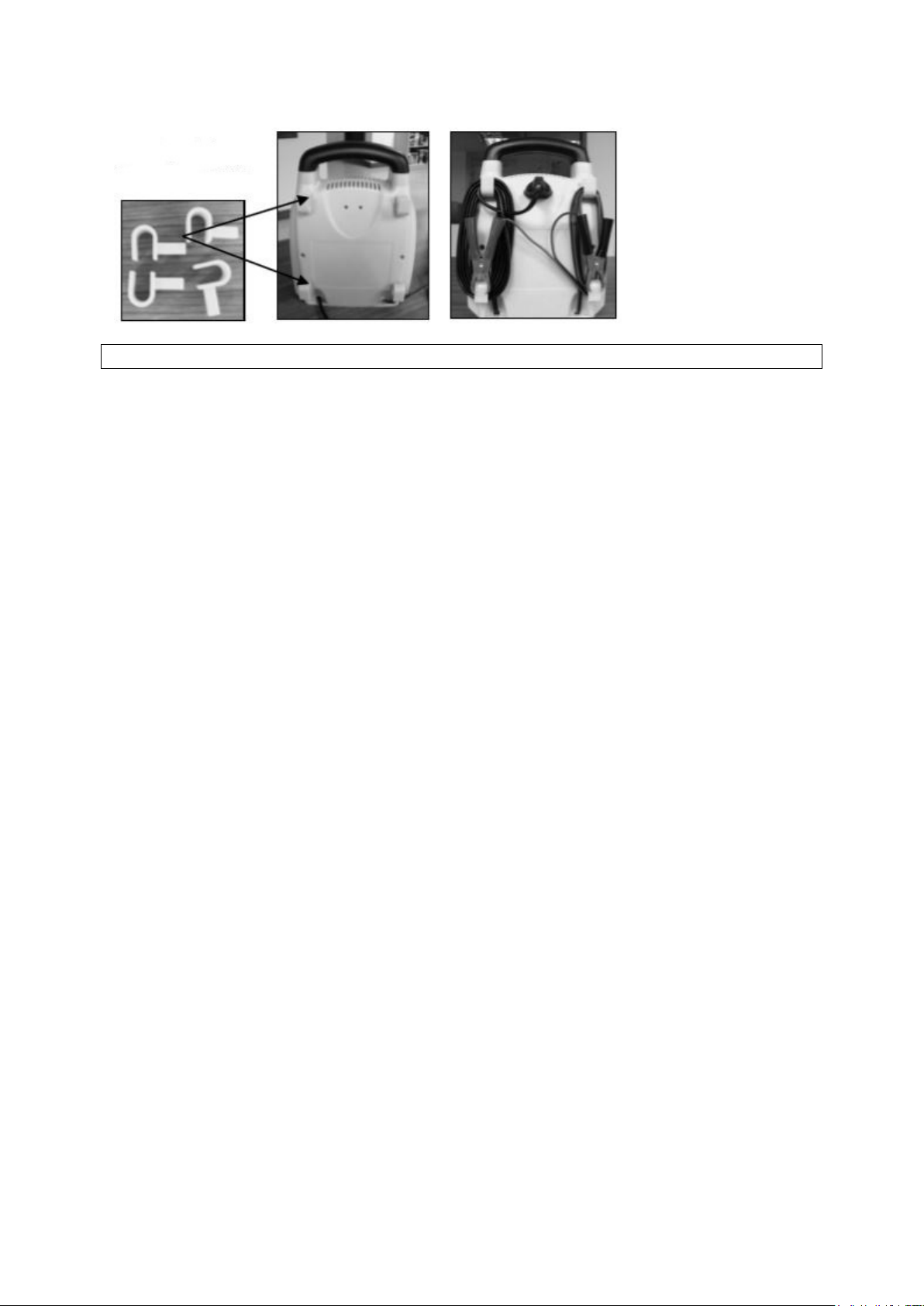

3. 7 Shranjevanje kablov
Polnilnik vključuje 4 nosilce v obliki črke »U«, ki jih j e potrebno pritrditi na zadnji del polnilca. Tako lahko navijete omrežni kabel, kot tudi DC kabel na ta nosilec za shranjevanje.
5
4. Delovanje
PROSIMO POZORNO PREBERITE TA NAVODILA PRED PRVO UPORABO. Primerno za vse vrste 12 V svinčeno kislinskih akumulatorjev med 20 in 110 Ah.
4. 1 Priprava akumulatorja
Najprej odstranite pokrov z vsake celice in preverite, če je raven tekočine v vsaki celici zadostna. Če je pod priporočeno ravnjo, napolnite z deionizirano ali destilirano vodo.
Opomba: Pod nobenim pogojem ne uporabljajte tekoče vode iz vodovoda. Pokrov celice ne sme biti zamenjan dokler polnjenje ni končano. To omogoča plinom, ki se
slučajno proizvedejo med polnjenjem, prosto uhajanje. Neizogibno je, da bo m ed polnjenjem ušla manjša količina kisline. Za trajno zapečatene baterije ni potrebno opraviti zgoraj navedenih pregledov.
4. 2 Povezava
Povežite pozitivno vodilo polnilca (rdeče) s pozitivnim term inalom akumulatorja (označeno s P ali +). Povežite negativno vodilo (črno) z negativnim terminalom akumulatorja (označeno z N ali -). Pomembno je zagotoviti, da mata obe DC objemki dober kontakt s svojima mestoma na
terminalu. Če sta DC objemki napačno priključeni bo zasvetila LED luč za obratno polarnost. Če se to zgodi, preprosto izključite polnilnik iz napajanje in priključite DC objemke pravilno na priključke akumulatorja.
4. 3 Polnjenje
Vstavite vtič v omrežje. Zelena LED luč se bo prižgala in polnilec bo začel polniti (polnilec
nima stikala za vklop/izklop). Če so vsi pogoji zagotovljeni bo polnilec polnil in prižgala se bo oranžno rdeča LED luč. Na koncu polnjenja bo polnilec samodejno preklopil na načina vzdrževanja. Zasvetila bo zelena LED luč, ta prikazuje da je akumulator popolnoma napolnjen.
4. 4 Po končanem polnjenju Izključite omrežni kabel, polnilec izključite iz električnega omrežja in izklopite vodila iz akumulatorja. Preverite raven tekočine v vsaki celici in dolijte. Če je potrebno, z uporabo
ustrezne tekočine. Zamenjajte pokrova. Razlito tekočino okoli celice je potrebno pobrisati (to
naredite zelo previdno, saj je lahko tekočina kisla/jedka). V primeru, ko je bil akumulator odstranjen zaradi polnjenja, ga namestite nazaj in povežite s kabli.
Ponovno priključite polnilnik na napajanje.
6
5. Vzdrževanje in nega
Pomembno je, da skozi vse leto redno polnite akumulator, še posebej v zimskih mesecih. Pozimi je zaradi mraza zmanjšana učinkovitost vašega akumulatorja. Olj e je gos tejš e. Mot or je težje zagnati, gretje, brisalci in luči porabijo veliko energije. V tem času mora biti akumulator na višku svoje moči. Če vaš akumulator ni redno vzdrževan in popolnoma napolnjen lahko povzroči težave in možno okvaro.
Spodaj je naštetih nekaj koristnih nasvetov o tem, kako ohraniti vaš akumulator v dobrem stanju v povezavi z vašim polnilcem.
5. 1 Poškodovane celice
Akumulatorji so po navadi narejeni s šestimi celicami. Ena od teh celic se lahk o pokvari ali poškoduje. Če je po nekaj urah polnjenja akumulator še vedno prazen, morate preizkusiti akumulator. Vzemite hidrometer iz vsake celice na akumulatorju. Če je en odčitek manjši kot so ostali, to lahko pom eni okvarjeno celico. Če je potrebno se odpravite k avto-električarju, da vam preveri akumulator. Ena okvarjena celica je dovolj, da vam uniči akumulator. V tem primeru je nesmiselno, da ga še naprej uporabljate in bi bilo bolje, da pridobite novega.
5. 2 Nega
Včasih se akumulator izprazni, vzrok je lahko tudi umazanija in razrahljane povezave na terminalih akumulatorja. Pomembno je redno vzdrževanje kablov. To naredite tako, da odstranite kable z akumulatorja in očistite notranjost vsakega priključka in mesta terminala na akumulatorju, namažite sponke in priključke z vazelinom ter jih ponovno namestite v pravi položaj in zategnite.
Bistveno je, da je nivo elektrolita nad ploščama. Upoštevajte pa, da ga ne smete preveč napolniti, saj je elektrolit močno kisel. Pri dolivanju ne uporabljajte vode iz pipe. je, da se ohrani raven kisline navzgor. Če je potrebno, ga peljite k pooblaščenemu serviserju.
5. 3 Preverjanje stanja vašega akumulatorja
S pomočjo hidrometra, ki ga lahko kupite v večini avto trgovin, lahko preverite specifično težo elektrolita v vsaki celici. Stehtan plovec znotraj hidrometra bo prikazal stanje te celice. Po testiranju dajte tekočino nazaj v celico, pri čemer pazite, da ne škropite tekočine okoli.
6. Tehnični podatki
Za 12 V svinčene kislinske akumulatorje med 20 in 110 Ah Vhod:
220V–240V ~ 50Hz Maks. 80W
Izhod: 12V, 4A DC (6A RMS)
Vedno uporabit e destilirano ali deionizirano vodo. Pomembno
Hidrometer se uporabljajo za sesanje količine tekočine iz celice.
Samo za notranjo uporabo
7
7. Zaščita okolja
Električne in elektronske naprave ne odvrzite med gospodinjske odpadke. Prosimo, da jih odvržete na za to primerna zbirna mesta, da bodo reciklirane. Za nasvet vprašaj te vašega prodajalca ali se obrnite na zbirna mesta za odslužene električne in elektronske naprave.
Pro-User Europe GmbH Seestrasse 19, 83253 Rimsting, Nemčija
www.pro-user.com
8
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST Izdelek:
16601
Kat. št.: 122 53 94 Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto. Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu. Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije. Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim lis tom.
Prodajalec: ___________________________________________________________ Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
