Pro-User Diamant TG User guide

Download

NL: Montagehandleiding en veiligheidsvoorschriften – pagina 3

DE: Montageanleitung und Sicherheitsvorschriften – Seite 24

UK: Assembly instruction and safety regulations – page 45

FR: Notice d’assemblage et de sécurité – page 66

Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos

DIAMANT TG

Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne

E4*26R03/03*0465

INHOUD

Voorwoord 4 Verantwoordelijkheden m.b.t. deze gebruiksaanwijzing 4 Doelgericht en juist gebruik 4 Veiligheidsvoorschriften - Toelichting op de categorieën 5 Geleverde onderdelen 6 Technische specificaties 6 Vereisten trekhaak 7 Veiligheidsvoorschriften 8 Montage van de kentekenplaat op de fietsendrager 10 Montage van de frameklemmen op de fietsendrager 10 Montage van de fietsendrager op de trekhaak 11 Fietsen op de fietsendrager plaatsen 14 Fietsendrager kantelen, toegang tot de bagageruimte 17 Demontage van de fietsendrager 19 Reiniging en onderhoud 19 Verwijdering 20 Het afstellen van de snelkoppeling 20 7/13 polige stekker 21 Overzicht onderdelen (explosietekening) 22 Overzicht onderdelen (tabel) 23

VOORWOORD

CONSUMENTEN HELPDESK & SUPPORT

0345-470998 (maandag t/m vrijdag 8:30-12:30 uur)

service@tradekar.com

De Pro-User Diamant TG fietsendrager maakt deel uit van de familie van fietsendragers gefabriceerd door Tradekar Benelux BV.

Deze gebruiksaanwijzing helpt u bij een juiste doelmatige en veilige montage van de fietsendrager Pro-User Diamant TG.

VERANTWOORDELIJKHEDEN M.B.T DEZE GEBRUIKSAANWIJZING

Ieder persoon die deze fietsendrager monteert, schoonmaakt, verhandelt wordt geacht van de volledige inhoud van deze gebruiksaanwijzing kennis te hebben genomen en deze te hebben begrepen.

Berg deze gebruiksaanwijzing veilig en binnen handbereik op.

Bij verkoop of uitlenen van de fietsendrager deze gebruiksaanwijzing meegeven.

DOELGERICHT EN JUIST GEBRUIK

De fietsendrager Pro-User Diamant TG kan worden gebruikt voor het vervoer van maximaal twee fietsen. In combinatie met de derde fiets adapter (artikel 91749) kan de fietsendrager gebruikt worden voor het vervoer van maximaal drie fietsen.

De fietsendrager mag uitsluitend worden gemonteerd op trekhaken die aan de eisen voldoen zoals die staan beschreven onder “Vereisten trekhaak”. Bovendien mag in geen geval de maximum toegestane belasting van de fietsendrager worden overschreden.

Een doelmatig gebruik kan niet zonder het naleven van alle informatie in deze gebruiksaanwijzing en in het bijzonder de naleving van de veiligheidsmaatregelen. Elk ander gebruik van de fietsendrager kan worden beschouwd als oneigenlijk gebruik en kan lichamelijk letsel of materiële schade tot gevolg hebben. Tradekar Benelux BV aanvaardt geen enkele aansprakelijkheid voor eventuele schade veroorzaakt door oneigenlijk gebruik of misbruik van de fietsendrager.

VEILIGHEIDSVOORSCHRIFTEN - TOELICHTING OP DE CATEGORIEËN

In deze gebruiksaanwijzing zijn de veiligheidsvoorschriften in de volgende categorieën onderverdeeld:

WAARSCHUWING!

Het oplopen van lichamelijk letsel is mogelijk:

Aanwijzingen met het woord WAARSCHUWING! waarschuwen voor een mogelijk dreigend gevaar. Als dit gevaar niet wordt gemeden, kan dit de dood of lichamelijk letsel tot gevolg hebben.

VOORZICHTIG!

Het oplopen van lichamelijk letsel of het ontstaan van materiële schade zijn mogelijk:

Aanwijzingen met het woord VOORZICHTIG! waarschuwen voor een mogelijk dreigend gevaar. Als dit gevaar niet wordt gemeden, kan dit geringe of op kleine schaal lichamelijk letsel tot gevolg hebben. Het product of iets anders in de directe omgeving kunnen ernstig worden beschadigd.

LET OP!

Het oplopen van lichamelijk letsel of het ontstaan van materiële schade zijn mogelijk:

Aanwijzingen met de woorden LET OP! waarschuwen voor een mogelijk schadelijke situatie. Als deze schadelijke situatie niet gemeden wordt, kan het product of iets anders in de directe omgeving worden beschadigd.

ADVIES

Overige adviezen:

Handige tip. Vergemakkelijkt het gebruik of installatie van het product of heeft als doel om te komen tot een beter begrip.

Een herhaaldelijk gebruikt veiligheidssymbool treedt niet in de plaats van dit veiligheidsvoorschrift. Lees daarom eerst het veiligheidsvoorschrift en volg deze precies op.

GELEVERDE ONDERDELEN

Diamant TG

Diamant TG +1

Artikelnummer

91748

91748 + 91749

Kantelbaar

Materiaal

Staal/aluminium

Aantal fietsen

Eigen gewicht Ca.

17kg

19,5kg

Laadvermogen (max.)

60kg

Wielbasis fiets (max.)

135cm

135cm(1-2) 120cm(3)

Fietsband breedte (max.)

6cm

Wielgoot afstand

23cm

23cm(1-2) 14cm(2-3)

A = fietsendrager B = 2 sleutels C = 2 kleine spanbanden voor de voorwielen D = spanband voor het fietsframe E = lange afsluitbare spanband framehouder F = korte afsluitbare spanband framehouder G = montagehandleiding en veiligheidsvoorschriften

Controleer de inhoud aan de hand van het overzicht.

TECHNISCHE SPECIFICATIES

De fietsendrager is geschikt voor het vervoeren van maximaal twee (artikel

91748) of drie (artikel 91748 + 91749) fietsen. Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto

(bij de meeste auto’s is deze 75kg). Het totale gewicht van de drager inclusief de

Maximale kogeldruk

Gewicht fietsendrager

Max. belasting

50kg

17kg

33kg

60kg

17kg

43kg

75kg

17kg

58kg

90kg

17kg

Max. 60kg

Maximale kogeldruk

Gewicht fietsendrager

Max. belasting

50kg

19,5kg

30,5kg

60kg

19,5kg

40,5kg

75kg

19,5kg

55,5kg

90kg

19,5kg

Max. 60kg

fietsen mag niet hoger zijn dan de maximaal toelaatbare kogeldruk van de trekhaak.

Diamant TG:

Diamant TG +1

VEREISTEN TREKHAAK

WAARSCHUWING!

Lichamelijk letsel kan worden opgelopen door het breken van de trekhaak.

Door het monteren van de fietsendrager op een trekhaak van te zwak materiaal zou de trekhaak kunnen breken.  Monteer de fietsendrager alleen op een trekhaak van staal soort St52,

gietijzer soort GG52 of betere kwaliteit.

 Monteer de fietsendrager

nooit op een trekhaak gemaakt van aluminium of soortgelijke lichte materialen en kunststof.

 Monteer de fietsendager

alleen op een personenauto trekhaak.

 Let op het advies van de

fabrikant van de trekhaak

Monteer de fietsendrager alleen op trekhaken, die de volgende eigenschappen bezitten: Materiaal: min. staal of gietijzer St52 of GG52 D-waarde: >7,6 kN Trekhaakbal: Ø50mm (class A-50 volgens EC 94/20 òf ECE R55)

VEILIGHEIDSVOORSCHRIFTEN

Volg nauwkeurig de gebruiksaanwijzing met de daarin staande instructies. Als u de instructies niet opvolgt, kan dit leiden tot lichamelijk letsel of materiële schade.

Weet u niet zeker of u de montage van de fietsendrager op een juiste wijze hebt uitgevoerd, vraag dan uw leverancier of de fabrikant om nadere informatie. Noch de fabrikant, of leveranciers zijn aansprakelijk voor schade veroorzaakt die op ondeskundig gebruik of op een ondeskundige montage zijn terug te voeren.

Controleer de fietsendrager en de daarbij behorende lading regelmatig! U bent daartoe juridisch verplicht en u wordt in geval van schade aansprakelijk gesteld!

ADVIES

Bij het rijden met een gemonteerde fietsendrager, zijn de wettelijke vereisten voor het vervoer van goederen achter uw motorvoertuig van toepassing.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door een veranderd gedrag van een motorvoertuig.

Het rijden met een fietsendrager beïnvloedt de rijeigenschappen van uw motorvoertuig.

 Pas uw rijsnelheid aan het nieuwe gedrag van het motorvoertuig.  Rijd nooit sneller dan 130 km/h.  Vermijd plotselinge of trekkende stuurbewegingen.  Let erop dat uw motorvoertuig langer is dan normaal.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door overbelading.

Overschrijding van de maximum belastbaarheid van de fietsendrager, overschrijding van de maximum toegestane kogeldruk van de trekhaak en overschrijding van het maximum toegestane totaal gewicht van uw motorvoertuig kunnen tot ernstige ongevallen leiden.  Let op! Houd u onvoorwaardelijk aan de wettelijke vereisten inzake

maximum lading, toegestane kogeldruk en toegestaan totaal gewicht van uw motorvoertuig. Overschrijd deze vereisten niet.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door niet juist gemonteerde fietsendrager.

Het rijden met een gekantelde of ineenvouwen fietsendrager kan tot ongevallen leiden. De beweegbare onderdelen van de fietsendrager zijn in niet volledig gemonteerde positie een bron van gevaar.

 Haal de fietsendrager van de trekhaak als u die niet nodig heeft.  Rijd nooit met een gekantelde of ineenvouwen fietsendrager.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van fietsen.

Het rijden zonder spanbanden kan leiden tot ongelukken.  Controleer voor het begin van iedere rit de goede staat en stevigheid

van de spanband om de fietsframes en de framehouders van de fietsendrager (zie stap 8 hoofdstuk “Fietsen op de fietsendrager plaatsen”).

 Controleer voor het begin van iedere rit de goede staat en stevigheid

van de beide spanbanden om het voor- en achterwiel van de fiets(en).

 Trek de spanbanden eventueel na.  Controleer voor het begin van iedere rit, of de gebruikte spanbanden

onbeschadigd en niet versleten zijn.

 Beschadigde of versleten spanbanden moeten voor het begin van de rit

worden vervangen voor onbeschadigde spanbanden. Alleen spanbanden die door Tradekar Benelux BV zijn toegestaan, mogen worden gebruikt.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door overhangende onderdelen.

Over het uiteinde van het motorvoertuig dan wel over het uiteinde van de fietsendrager hangende onderdelen kunnen tijdens het rijden lichamelijk letsel of materiële schade veroorzaken.  Monteer alleen onderdelen die niet over het uiteinde van het voertuig

uitsteken.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door dekzeilen.

Dekzeilen verhogen de luchtweerstand. Zij kunnen losraken en rondvliegen, wat tot ernstige ongevallen kan leiden.  Gebruik geen dekzeilen of andere soorten afdekking.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van de fietsendrager.

De fietsendrager gaat na bevestiging en na een paar gereden kilometers pas echt goed vastzitten op de trekhaak.  Controleer na een paar kilometer de bevestiging van de fietsendrager

op het goed vastzitten op de trekhaak.

 Zet de fietsendrager opnieuw vast indien deze (te) los op de trekhaak

zit.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het afbreken van de fietsendrager.

Door met de fietsendrager in ruw terrein te rijden kan deze afbreken.

 Gebruik de fietsendrager niet in ruw terrein.  Alleen geschikt voor gebruik op een personenauto trekhaak.  Rijd langzaam over verkeersdrempels: max. snelheid 10km/h.

LET OP!

Materiële schade veroorzaakt door het openen van de achterklep of kofferdeksel.

De achterklep of kofferdeksel kunnen beschadigd worden als zij in aanraking komen met de op de trekhaak aangebrachte fietsendrager.  De elektrisch bedienbare achterklep uitschakelen en deze met de hand

bedienen.

 Kantel de fietsendrager weg voordat de achterklep of kofferdeksel

wordt geopend.

LET OP!

Materiële schade veroorzaakt door hete uitlaatgassen.

Als het uiteinde van de uitlaat zich in de buurt van de fietsendrager of fietsen bevindt, kunnen deze hierdoor worden beschadigd.  Gebruik indien nodig een uitlaatsierstuk met bocht.

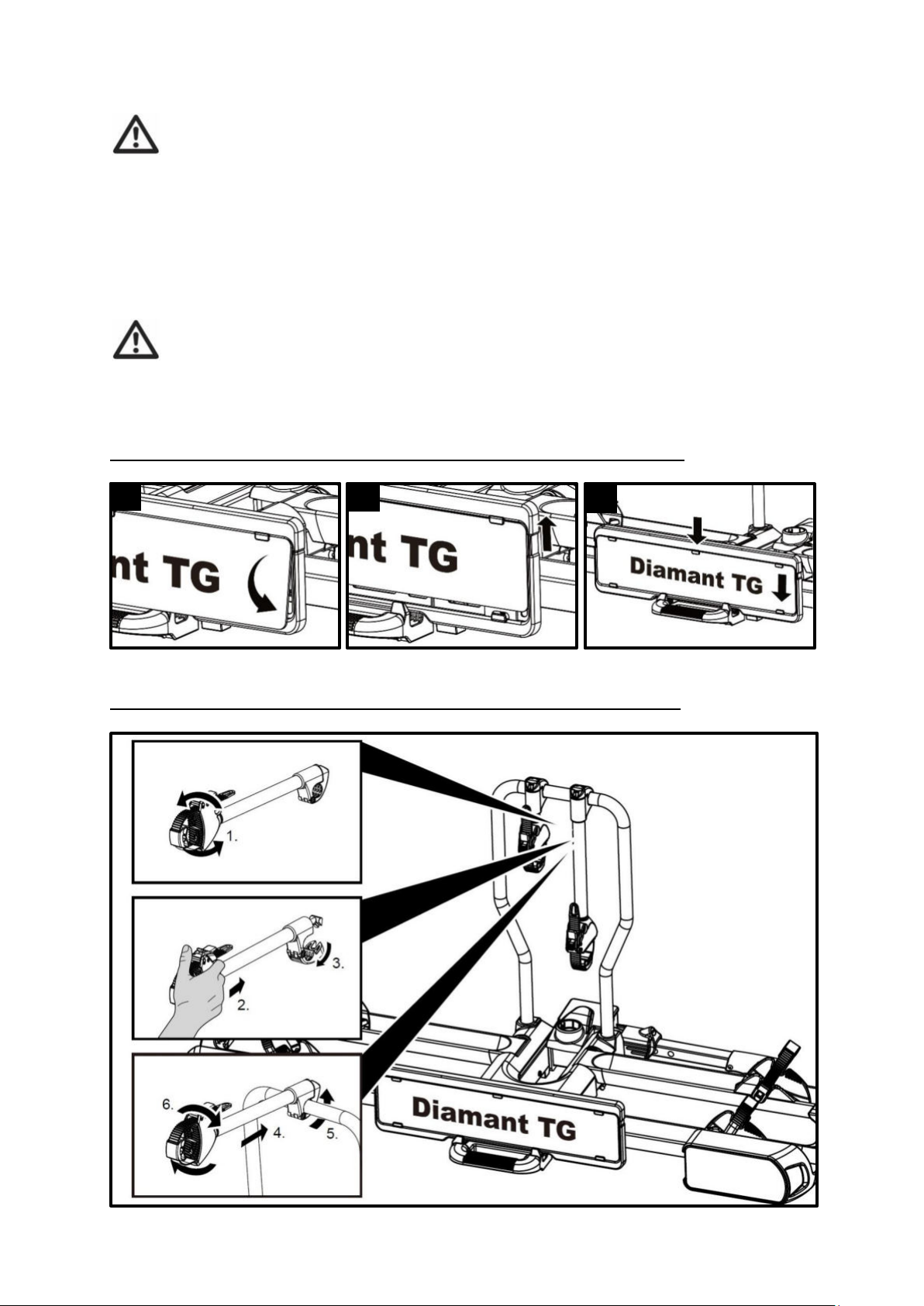

MONTAGE VAN DE KENTEKENPLAAT OP DE FIETSENDRAGER

MONTAGE VAN DE FRAMEHOUDERS OP DE FIETSENDRAGER

MONTAGE VAN DE FIETSENDRAGER OP DE TREKHAAK

Parkeer uw voertuig op een vlakke ondergrond. Trek de handrem aan.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door een beschadigde fietsendrager.

Beschadigingen aan de fietsendrager bijvoorbeeld verbogen onderdelen, breuken of krassen sluiten een veilig gebruik van de fietsendrager uit.

 Monteer de fietsendrager niet als deze beschadigd is.  Ga dan te werk zoals beschreven onder het hoofdstuk “Onderhoud”.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verliezen van de fietsendrager tijdens het rijden.

Een onjuiste of gebrekkige verbinding tussen fietsendrager en trekhaak kan leiden tot het losraken van de fietsendrager.

 Vervang een beschadigde trekhaak.  Reinig de knop van de trekhaak van vuil, stof of vet.

ADVIES

Op de knop van trekhaken bevinden zich vaak verfresten. Voor een zo goed mogelijke verbinding van de fietsendrager moeten deze verfresten voorzichtig worden verwijderd. Volg de aanwijzingen op van de fabrikant van de trekhaak.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door een ongezekerde fietsendrager.

Als de fietsendrager met de hendel van de snelkoppeling niet wordt gezekerd, dan kan de fietsendrager tijdens het rijden los raken.

 Sluit de fietsendrager af.  Controleer of u de hendel hebt afgesloten en of u de sleutel hebt

verwijderd. Door het afsluiten voorkomt u een eventuele diefstal van de fietsendrager.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door verlies van de fietsendrager tijdens het rijden.

Een losse verbinding tussen de fietsendrager en de trekhaak kan leiden tot het losraken van de fietsendrager

 Controleer de fietsendrager op een veilige bevestiging.  Herhaal bij een los zittende snelkoppeling de voorgaande stappen in

deze gebruiksaanwijzing. Mocht er geen verbetering optreden, dan moet eventueel de snelkoppeling opnieuw worden afgesteld. Zie onder het hoofdstuk “Het afstellen van de snelkoppeling”.

WAARSCHUWING!

6 7 8

Lichamelijk letsel door het niet opgemerkt worden van andere verkeersdeelnemers.

Rijden zonder een goed functionerend verlichtingssysteem kan tot ongevallen leiden.  Controleer voor het begin van iedere rit de juiste werking van de

verlichting van de fietsendrager.

 Vervang in het voorkomende geval defecte lampjes.  Controleer de verbinding tussen de stekker van de fietsendrager en de

contactdoos aan de trekhaak.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door een onbeveiligde kentekenplaathouder.

Wordt de kentekenplaathouder niet met vergrendeling vastgezet, dan kan deze houder losraken tijdens het rijden.

 Klap de kentekenplaathouder om, totdat deze hoorbaar vergrendelt.  Laat de vergrendeling los en laat deze in het gat van de

kentekenplaathouder klikken.

FIETSEN OP DE FIETSENDRAGER PLAATSEN

LET OP!

Lichamelijk letsel of materiële schade veroorzaakt door rondvliegende onderdelen.

Niet stevig vastgeschroefde onderdelen van fietsen kunnen door de hoge luchtweerstand en trillingen losraken en medeweggebruikers in gevaar brengen.  Verwijder alle niet vast op de fiets

aangebrachte onderdelen, zoals bijvoorbeeld ebike accu, fietspomp, fietstas, fietskrat, fietsmand, kinderzitje, bidon of navigatieapparatuur.

ADVIES

Om het rijgedrag van uw motorvoertuig zo goed mogelijk te houden, wordt geadviseerd om de zwaarste fiets als eerste op de fietsendrager te plaatsen. Bovendien dient u, als u slechts één fiets op de fietsendrager vervoert, deze fiets op de plaats die zich het dichtst bij de achterzijde van uw voertuig bevindt, te plaatsen.

ADVIES

De framehouder is flexibel op de U-beugel te positioneren, maar ook flexibel op uw fiets te positioneren. Probeer de eerste keren welke positie in uw situatie het best werkt (en meest stabiele bevestiging is). Hoe hoger de framehouder aan de U-beugel en fiets bevestigd is, hoe stabieler de fiets staat.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van fietsen.

Rijden zonder spanbanden kan tot ongevallen leiden.  Controleer voor het begin van

iedere rit de goede staat en stevigheid van de spanband om de fietsframes en de framehouders van de fietsendrager (zie stap 8).

 Controleer voor het begin van iedere rit de juiste en zo stevig mogelijke

bevestiging van de spanbanden om het voor en achterwiel van de fiets(en).

 Trek de spanbanden in voorkomende gevallen na.  Controleer voor het begin van iedere rit of de spanbanden

onbeschadigd en niet versleten zijn.

 Beschadigde of versleten spanbanden moeten voor het begin van

iedere rit worden vervangen door onbeschadigde spanbanden. Alleen spanbanden die door Tradekar Benelux BV zijn toegestaan, mogen worden gebruikt.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van een fiets tijdens het rijden.

Een te losse bevestiging tussen de fietsendrager en een fiets kan er toe leiden tot het verlies van een fiets met alle gevolgen van dien.

 Controleer de fietsen op een veilige en goede bevestiging.  Bij een te losse bevestiging herhaal de stappen van dit hoofdstuk.

FIETSENDRAGER KANTELEN, TOEGANG TOT DE BAGAGERUIMTE

LET OP!

Materiële schade veroorzaakt door het openen van de achterklep of kofferdeksel.

De achterklep of kofferdeksel kunnen in aanraking komen met de fietsendrager en beschadigen.  Een elektrisch bedienbare

achterklep uitschakelen en handmatig bedienen.

 Kantel de fietsendrager voor

het openen van de achterklep of kofferdeksel.

VOORZICHTIG!

Lichamelijk letsel of materiële schade veroorzaakt door het plotseling kantelen van de fietsendrager.

Lichaamsdelen of voorwerpen die zich tijdens het kantelen voor of onder de fietsendrager bevinden, kunnen verwondingen oplopen of beschadigd raken.

 Zorg ervoor dat zich niets onder de fietsendrager bevindt.  Let op uw eigen lichaam in het bijzonder uw hoofd; blijf op veilige

afstand staan.

 Houd de fietsendrager tijdens het kantelen aan de fietsen vast. Maak

met de voet de vergrendeling los en kantel de fietsendrager voorzichtig (zie stap 1).

7,7

VOORZICHTIG!

Lichamelijk letsel of materiële schade veroorzaakt door het opklappen van de fietsendrager is mogelijk.

Lichaamsdelen of voorwerpen, die zich tussen de fietsendrager en het voertuig bevinden, kunnen verwondingen oplopen of beschadigd raken.  Zorg ervoor dat er zich niets tussen de fietsendrager en het voertuig

bevindt.

 Verwijder alles dat zich in de ruimte tussen de fietsendrager en het

voertuig bevindt.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van de fietsendrager is mogelijk tijdens het rijden.

Het rijden met een niet terug gekantelde fietsendrager kan er toe leiden dat de fietsendrager en / of de trekhaak afbreken.

• Kantel de fietsendrager terug (omhoog) voordat u gaat rijden (zie stap 2 van dit hoofdstuk).

• Controleer of de fietsendrager in deze positie goed vastzit.

DEMONTAGE VAN DE FIETSENDRAGER

Het demonteren van de fietsendrager gebeurt in de omgekeerde volgorde van het monteren van de fietsendrager:

 Ontgrendel de kentekenplaathouder en draai deze naar de opslagpositie.  Klap fietsendrager samen.  Haal verlichtingskabel los.  Ontgrendel de snelkoppeling hendel en haal de drager van de trekhaak.

Door het ingenieus inklapsysteem is de fietsendrager zeer gemakkelijk te dragen en op te bergen.

REINIGING EN ONDERHOUD

Onder normale omstandigheden hoeft de fietsendrager slechts te worden schoongemaakt; deze is dan verder onderhoudsvrij.

De fietsendrager kan met een zacht wasmiddel, warm water en / of een zachte doek worden schoongemaakt. Verwijder voordien grof vuil en stof.

Gebruik geen oplosmiddelen of soortgelijke reinigingsmiddelen; deze kunnen de fietsendrager beschadigen.

Laat de fietsendrager zelf opdrogen. Gebruik geen föhn of andere warmteapparaten om het droogproces te versnellen.

Indien van de fietsendrager in het kustgebied of tijdens de winter gebruik wordt gemaakt, maak deze dan regelmatig schoon. Door het zout af te spoelen verlengt u de levensduur van de fietsendrager.

Bewaar de fietsendrager, indien deze langere periodes buiten gebruik is,

(bijvoorbeeld tijdens de winter) droog en afgedekt, om de levensduur te verlengen.

Controleer voor iedere rit de fietsendrager op slijtage.

Defecte onderdelen en spanbanden moeten worden vervangen.

De stalen onderdelen van de fietsendrager zijn in de fabriek van een poedercoating voorzien om corrosie tegen te gaan. Als deze beschermlaag is beschadigd, dan dient de schade zo snel mogelijk op professionele wijze te worden hersteld.

Neem contact op met onze klantenservice voor de vervanging van onderdelen.

Elke wijziging aan originele onderdelen en materialen of aan de constructie van de fietsendrager kunnen de veiligheid en effectief gebruik nadelig beïnvloeden.

VERWIJDERING

Voor de vernietiging moeten de voorschriften van de plaatselijke overheid in acht worden genomen.

Verwijder ook de verpakking gesorteerd op de diverse gebruikte materialen in de daarvoor bestemde afvalcontainers.

Voor meer informatie kunt u contact opnemen met uw gemeentelijk afvalbedrijf.

AFSTELLEN VAN DE SNELKOPPELING

Voer dit onderhoud alleen uit als de fietsendrager, zoals beschreven in hoofdstuk

“Montage van de fietsendrager op de trekhaak”, zich niet vast genoeg op de

trekhaak laat monteren.

 Haal de fietsendrager van de trekhaak zoals dit onder “Demontage van de

fietsendrager” is omschreven.

 Draai de contramoer iets losser (zie stap 1).  Draai de stelbout een kwartslag vaster (zie stap 1).  Draai de contramoer weer vast (zie stap 2).  Controleer of de fietsendrager nu wel genoeg vastzit op de trekhaak, zoals

beschreven onder “Montage van de fietsendrager op de trekhaak”. Zo niet,

herhaal de boven omschreven stappen.

7/13 POLIGE STEKKER

Universeel systeem 7 polig

1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L

Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichten Achterlicht links

Het achteruitrijlicht werkt niet via de 7-polige stekker!

geel blauw wit groen bruin rood zwart

Jaeger systeem 13 polig

(DIN 72.570)

1 2 3 4 5 6 7 8 9 10 11 12 13

Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichten Achterlicht links Achteruitrijlicht

Niet in gebruik Niet in gebruik Niet in gebruik

Massa

Niet in gebruik

geel blauw wit groen bruin rood zwart grijs

Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerdere soorten stekkers in omloop zijn, heeft deze drager de keuze uit de gebruikelijke 7polige stekker en de 13polige stekker (Jaeger). Hierdoor is de drager geschikt voor elke trekhaak!

Beide stekkers zitten verwerkt in één behuizing. Over de stekker die niet gebruikt wordt, moet het bijgeleverde afdekkapje gedaan worden.

Deze informatie is uitsluitend bestemd voor een gespecialiseerd bedrijf, die voor het ombouwen van een elektrische installatie kan zorgdragen. Het is niet toegestaan deze ombouw door ongetrainde personen te laten uitvoeren.

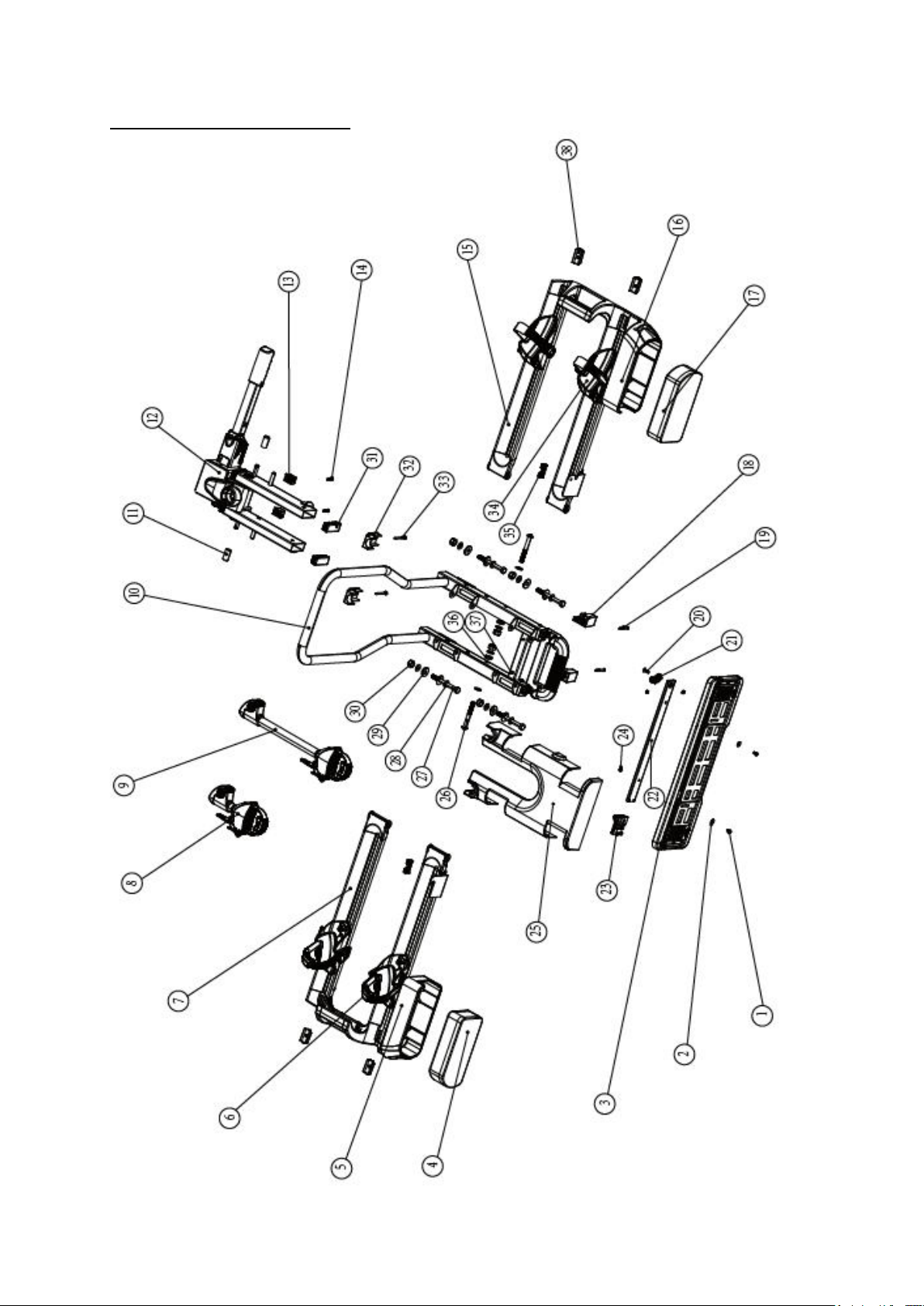

EXPLOSIETEKENING

ONDERDELENLIJST

Pos nr.

Omschrijving

Aantal

Maat

Inbusbout

M5x10

Sluitring

Kentekenplaathouder

Achterlicht links

1 5

Kunststof lampbeschermer links

Kunststof wielstopper links

Aluminium wielhouder basis links

Framehouder kort

Framehouder lang

1 10

Basisframe met U-beugel

Kunststof kapje

2 12

Basisframe met snelkoppeling

Kunststof voetje kort

Inbusbout

M5x20

Aluminium wielhouder basis rechts

Kunststof lampbeschermer rechts

1 17

Achterlicht rechts

Kunststof voetje lang

Inbusbout

M5x35

Bout

Kunststof kentekenplaathouder clip

Kentekenplaathouder bevestigingsbeugel

Kentekenplaathouder vergrendeling

1 24

Zelf borgende moer

Kunststof afdekkap

Bout

M10x80

Bout

M10x100

Sluitring

M10

Kunststof ring

Zelf borgende moer

M10

Kunststof kap

60x25

Kunststof kap

Schroefje

ST4.8x50

Kunststof wielstopper rechts

Rubber kapje

Kunststof ring

Schroefje

ST4.8x40

Kunststof kapje wielstopper

INHALT

Vorwort 25 Pflichten im Umgang mit dieser Montageanleitung 25 Bestimmungsgemäßer Gebrauch 25 Sicherheitshinweise – Erläuterung der Kategorien 26 Lieferumfang 27 Technische Daten 27 Kupplungsvoraussetzungen 28 Sicherheitshinweise 29 Montage des Kennzeichens am Fahrradträger 31 Montage der Rahmenhalter am Fahrradträger 31 Montage des Fahrradträgers an der Anhängerkupplung 32 Fahrräder montieren 35 Fahrradträger kippen, Zugang zum Kofferraum 38 Demontage des Fahrradträgers 40 Reinigung und Pflege 40 Entsorgung 41 Nachstellen des Schnellverschlusses 41 Stecker 7/13 Polig 42 Übersicht Ersatzteile (Explosionszeichnung) 43 Übersicht Ersatzteile (Tabelle) 44

VORWORT

SUPPORT ENDVERBRAUCHER

+31 (0)345-470998 (Montag bis Freitag 8:30-12:30Uhr)

service@tradekar.com

Der Pro-User Diamant TG Fahrradträger ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

Diese Montageanleitung hilft Ihnen bei der bestimmungsgemäßen und sicheren Montage des Fahrradträgers Pro-User Diamant TG.

PFLICHTEN IM UMGANG MIT DIESER MONTAGEANLEITUNG

Jede Person, die diesen Fahrradträger montiert, reinigt oder entsorgt, muss den vollständigen Inhalt dieser Montageanleitung zur Kenntnis genommen und verstanden haben.

Bewahren Sie diese Montageanleitung immer griffbereit und sicher auf.

Bei einer Weitergabe des Fahrradträgers geben Sie die Montageanleitung mit.

BESTIMMUNGSGEMÄßER GEBRAUCH

Der Fahrradträger Pro-User Diamant TG dient dem Transport von max. zwei Fahrrädern. In Kombination mit dem dritten Fahrradadapter (Artikel 91749) kann der Fahrradträger für den Transport von bis zu drei Fahrrädern verwendet werden.

Er darf ausschließlich an Anhängerkupplungen montiert werden, die die Voraussetzungen erfüllen, die im Kapitel Kupplungsvoraussetzungen genannt sind. Außerdem darf auf keinen Fall die zulässige Nutzlast des Fahrradträgers überschritten werden.

Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung aller Informationen in dieser Montageanleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. Tradekar Benelux BV übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

SICHERHEITSHINWEISE – ERLÄUTERUNG DER KATEGORIEN

In der Anleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

WARNUNG!

Personenschäden möglich:

Hinweise mit dem Wort WARNUNG! Warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

VORSICHT!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort VORSICHT! warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. Das Produkt oder etwas in der Umgebung könnte schwer beschädigt werden.

ACHTUNG!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort ACHTUNG! warnen vor einer möglicherweise schädlichen Situation. Wenn sie nicht gemieden wird, kann das Produkt oder etwas in der Umgebung beschädigt werden.

HINWEIS

Sonstige Hinweise:

Nützlicher Tipp. Erleichtert die Bedienung oder Montage des Produkts oder dient zum besseren Verständnis.

Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text des Sicherheitshinweises. Lesen Sie deshalb den Sicherheitshinweis und befolgen Sie ihn genau!

LIEFERUMFANG

Diamant TG

Diamant TG + 1

Artikel-Nr.

91748

91748 + 91749

Abklappmechanismus

Material

Stahl/Aluminium

Anzahl der Fahrräder

2 3 Eigengewicht Ca.

17kg

19,5kg

Nutzlast (max.)

60kg

Radstand (max.)

135cm

135cm(1-2) 120cm(3)

Reifenbreite (max.)

6cm

Schienenabstand

23cm

23cm(1-2) 14cm(2-3)

A = Fahrradträger B = 2 Schlüssel C = 2 Sicherheitsgurte für Vorderräder D = Sicherheitsgurt für Fahrradrahmen E = Rahmenhalter lang F = Rahmenhalter kurz

G = Montageanleitung und Sicherheitsvorschriften

Packen Sie die Einzelteile aus und kontrollieren Sie, ob alle Teile vorhanden sind.

TECHNISCHE DATEN

Der Träger ist geeignet für den Transport von bis zu zwei (Artikel 91748) oder drei (Artikel 91748 + 91749) Fahrrädern. Beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg). Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht überschreiten.

Diamant TG:

Max. Stützlast Anhängerkupplung

Eigengewicht Fahrradträger

Max. Nutzlast am Fahrradträger

50kg

17kg

33kg

60kg

17kg

43kg

75kg

17kg

58kg

90kg

17kg

Max. 60kg

Max. Stützlast Anhängerkupplung

Eigengewicht Fahrradträger

Max. Nutzlast am Fahrradträger

50kg

19,5kg

30,5kg

60kg

19,5kg

40,5kg

75kg

19,5kg

55,5kg

90kg

19,5kg

Max. 60kg

Diamant TG +1:

KUPPLUNGSVORAUSSETZUNGEN

WARNUNG!

Personenschäden durch Brechen der Anhängerkupplung möglich.

Durch Montage des Fahrradträgers an einer Kupplung aus zu weichem Material könnte die Kupplung brechen.  Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52,

Grauguss GG52 oder besserer Güte.

 Montieren Sie den Träger nie

an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststoff.

 Nur geeignet für den Einsatz

auf einer PkwAnhängerkupplung.

 Beachten Sie die Hinweise des

Kupplungsherstellers.

Montieren Sie den Fahrradträger nur an Anhängerkupplungen, die folgende Eigenschaften besitzen: Material: mind. Stahl St52 oder Grauguss GG52 D-Wert: >7,6 kN Kupplungskugel: Ø50mm (Klasse A-50 gemäß EC 94/20 oder ECE R55)

SICHERHEITSHINWEISE

Befolgen Sie die Montageanweisung genau. Wenn Sie die Anweisungen nicht befolgen, kann das zu Personen- und Sachschäden führen.

Sollten Sie sich bei der Montage nicht sicher sein, bitten Sie Ihren Händler oder den Hersteller um weitere Informationen. Weder Hersteller noch Händler haften für Schäden, die auf einen unsachgemäßen Gebrauch oder eine unsachgemäße Montage zurückzuführen sind.

Kontrollieren Sie den Fahrradträger und die dazu gehörende Ladung regelmäßig! Sie sind dazu verpflichtet und werden im Schadenfall haftbar gemacht.

HINWEIS

Beim Fahren mit montiertem Fahrradträger gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderung von Gütern hinter Ihrem Fahrzeug.

WARNUNG!

Personen- oder Sachschaden durch verändertes Fahrzeugverhalten.

Das Fahren mit dem Fahrradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs.

 Passen Sie Ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.  Fahren Sie nie schneller als 130 km/h.  Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.  Achten Sie darauf, dass Ihr Fahrzeug länger ist als gewohnt.

WARNUNG!

Personen- oder Sachschaden durch Überladen.

Das Überschreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfällen führen.  Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen

Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiten Sie diese Angaben keinesfalls.

WARNUNG!

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger.

Das Fahren mit zusammengeklapptem Fahrradträger kann zu Unfällen führen. Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.

 Demontieren Sie den Fahrradträger, wenn Sie ihn nicht benötigen.  Fahren Sie niemals mit zusammengeklapptem Fahrradträger.

WARNUNG!

Personen- oder Sachschaden durch Verlieren der Fahrräder.

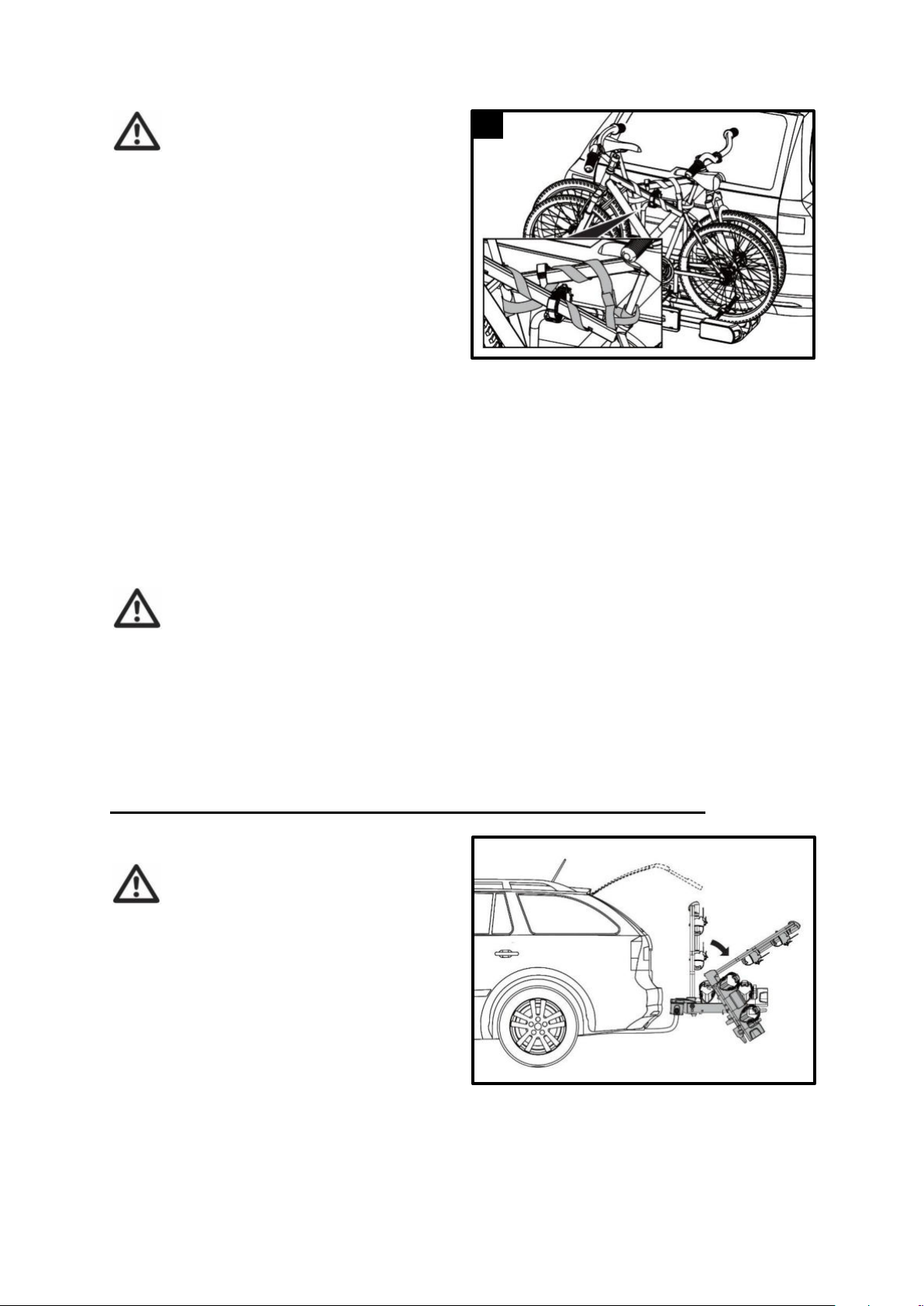

Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.  Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz

des Gurtes um die Fahrräder und Rahmenhalter des Trägers (sehe Abbildung 8 Kapitel “Fahrräder montieren”).

 Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz

der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.

 Spannen Sie die Gurte ggf. nach.  Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte

unbeschädigt und unverschlissen sind.

 Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen

unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von Tradekar Benelux BV dafür zugelassen sind.

WARNUNG!

Personen- oder Sachschaden durch überstehende Teile.

Über den Rand des Fahrzeugs bzw. Fahrradträgers stehende Teile können während der Fahrt Personen- oder Sachschäden verursachen.  Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs

herausragen.

WARNUNG!

Personen- oder Sachschaden durch Abdeckplanen.

Abdeckplanen erhöhen den Luftwiederstand. Sie können sich lösen und umherfliegen, das kann zu schweren Unfällen führen.  Benutzen Sie keine Planen.

WARNUNG!

Personen- oder Sachschaden durch Verlieren des Fahrradträgers.

Der Träger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung.  Kontrollieren Sie die Befestigung des Trägers auf sicheren Sitz nach

einigen Kilometern.

 Führen Sie die Montage bei lockerem Sitz neu durch.

WARNUNG!

Personen- oder Sachschaden durch Abbrechen des Fahrradträgers.

Das Fahren mit montierten Fahrradträger in unwegsamen Gelände kann zum Abbrechen des Trägers führen.

 Benutzen Sie den Fahrradträger nicht in unwegsamem Gelände.  Nur geeignet für den Einsatz auf einer Pkw-Anhängerkupplung.  Fahren Sie langsam über Bremsschwellen: Max. Geschwindigkeit

10km/h.

ACHTUNG!

Sachschaden durch öffnende Heckklappe.

Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

 Elektrische Heckklappen abschalten und manuell betätigen.  Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

ACHTUNG!

Sachschaden durch heiße Auspuffgase. Es können Schäden am Träger oder den Fahrrädern entstehen, wenn die Auspuffmündung direkt daran grenzt.  Benutzen Sie ggf. eine Auspuffblende.

MONTAGE DES KENNZEICHENS AM FAHRRADTRÄGER

MONTAGE DER RAHMENHALTER AM FAHRRADTRÄGER

MONTAGE DES FAHRRADTRÄGERS AN DER ANHÄNGERKUPPLUNG

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab. Ziehen Sie die Handbremse an.

WARNUNG!

Personen- oder Sachschaden durch beschädigten Fahrradträger.

Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.  Montieren Sie den Fahrradträger nicht, wenn Beschädigungen

vorhanden sind.

 Gehen Sie wie im Kapitel “Wartung“ beschrieben vor.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

 Tauschen Sie eine schadhafte Anhängerkupplung aus.  Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

HINWEIS

Bei Kupplungen befindet sich oft eine Lackschicht auf der Kupplungskugel. Für den bestmöglichen Halt des Fahrradträgers, sollte diese Lackschicht vorsichtig entfernt werden. Beachten Sie die Hinweise des Kupplungsherstellers.

WARNUNG!

Personen- oder Sachschaden durch ungesicherten Fahrradträger.

Wird der Hebel nicht durch Abschließen gesichert, könnte sich der Fahrradträger während der Fahrt vom Fahrzeug lösen.

 Schließen Sie den Fahrradträger ab.  Prüfen Sie, ob Sie den Hebel abgeschlossen und den Schlüssel

abgezogen haben. Durch das Abschließen beugen Sie auch einem eventuellen Diebstahl des Fahrradträgers vor.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine lockere Verbindung zwischen Träger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

 Prüfen Sie den Fahrradträger auf sichere Befestigung.  Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 1 bis 4.

Sollte sich keine Besserung einstellen, muss evtl. der Schnellverschluss nachgestellt werden, siehe Kapitel „Nachstellen des Schnellverschlusses“.

WARNUNG!

6 7 8

Personenschaden durch nicht Wahrgenommen werden von anderen Verkehrsteilnehmern.

Fahren ohne funktionsfähige Beleuchtungsanlage kann zu Unfällen führen.  Überprüfen Sie vor jedem Fahrtantritt die korrekte Funktion der

Beleuchtungsanlage.

 Wechseln Sie ggf. defekte Glühlampen aus.  Prüfen Sie die Verbindung zwischen Stecker und Kupplung.

WARNUNG!

Personen- oder Sachschaden durch ungesicherten Kennzeichenhalter.

Wird der Kennzeichenhalter nicht durch den Verriegelungsbolzen gesichert, könnte er sich während der Fahrt lösen.

 Klappen Sie den Kennzeichenhalter um, bis er hörbar einrastet.  Lassen Sie den Verriegelungsbolzen los und lassen Sie ihn in der

Bohrung des Kennzeichenhalters einrasten.

FAHRRÄDER MONTIEREN

ACHTUNG!

Personen- oder Sachschaden durch herumfliegende Teile möglich.

Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt lösen.  Entfernen Sie alle nicht fest mit dem Fahrrad

verbundenen Teile, wie z. E-Bike Akku, Luftpumpe, Fahrradtasche, Fahrradkiste, oder Navigationsgeräte.

HINWEIS

Um das Fahrverhalten Ihres Fahrzeugs zu verbessern, montieren Sie am besten das schwerste Fahrrad zuerst. Außerdem sollten Sie, wenn Sie nur ein Fahrrad montieren, das Fahrrad in die Schiene setzen, die sich am nächsten zum Heck des Fahrzeugs befindet.

HINWEIS

Die Rahmenhalter können beliebig am Fahrrad und U-Beugel platziert werden. Da die Rahmenhalter nicht platzgebunden sind, können Sie mehrere Positionen ausprobieren. Nehmen Sie sich bei der ersten Montage etwas mehr Zeit die optimale und auch stabilste Position zu finden. Es ist wichtig dabei die Rahmenhalter so hoch wie möglich zu platzieren, dies gewährleistet eine maximale Stabilität.

WARNUNG!

Personen- oder Sachschaden durch Verlieren der Fahrräder.

Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.  Überprüfen Sie vor jedem

Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers (sehe Abbildung

8).

 Überprüfen Sie vor jedem

Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.

 Spannen Sie die Gurte ggf. nach.  Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte

unbeschädigt und unverschlissen sind.

 Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen

unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von Tradekar Benelux BV dafür zugelassen sind.

WARNUNG!

Personen- oder Sachschaden durch Verlust eines Fahrrads während der Fahrt.

Eine lockere Verbindung zwischen Träger und Fahrrad kann zum Lösen der Verbindung und Verlust des Fahrrads führen.

 Prüfen Sie die Fahrräder auf sichere und vollständige Befestigung.  Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 1 bis 8

dieses Kapitels.

FAHRRADTRÄGER KIPPEN, ZUGANG ZUM KOFFERRAUM

ACHTUNG!

Sachschaden durch öffnende Heckklappe.

Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.  Elektrische Heckklappen

abschalten und manuell betätigen.

 Klappen Sie den Fahrradträger

vor dem Öffnen der Heckklappe ab.

VORSICHT!

Personen- oder Sachschaden durch plötzliches Herunterklappen. Körperteile oder Gegenstände, die sich beim Herunterklappen unter oder vor dem Träger befinden, können gequetscht werden.

 Vergewissern Sie sich, dass sich nichts unter dem Träger befindet.  Achten Sie auf Ihren Körper, besonders Ihren Kopf, halten Sie einen

Sicherheitsabstand ein.

 Halten Sie den Träger beim Herunterklappen am Fahrrad fest. Lösen

Sie mit dem Fuß die Verriegelung und kippen Sie dann den Träger mit der Hand nach unten (Abbildung 1)

7,7

VORSICHT!

Personen- oder Sachschaden durch Heraufklappen möglich.

Körperteile oder Gegenstände, die sich zwischen Träger und Fahrzeug befinden, können gequetscht werden.  Vergewissern Sie sich, dass sich nichts zwischen Träger und Fahrzeug

befindet.

 Entfernen Sie alles im Zwischenraum von Träger und Fahrzeug.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich.

Ein nicht hochgeklappter Fahrradträger kann zum Abreißen des Trägers oder der Kupplung führen.

• Klappen Sie den Träger vor der Fahrt hoch (Abbildung 2).

• Prüfen Sie, ob der Fahrradträger richtig eingerastet ist. Rasten Sie den

Träger ggf. wie zuvor beschrieben ein.

DEMONTAGE DES FAHRRADTRÄGERS

2 3 1

Beim Entfernen des Fahrradträgers gehen Sie anschließend in umgekehrter Reihenfolge der Montage vor:  Entsperren Sie den Nummernschildhalter und drehen Sie ihn in die

Aufbewahrungsposition.

 Klappen Sie den Fahrradträger zusammen.  Lösen Sie den Stecker.  Öffnen Sie den Hebel des Schnellverschlusses und heben Sie den Träger von

der Kupplung ab.

Mit genialem Einklappsystem einfach zu tragen und lagern.

REINIGUNG UND PFLEGE

Bei normalen Bedingungen ist der Fahrradträger nur zu reinigen und ansonsten wartungsfrei.

Der Fahrradträger kann mit einem milden Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch gereinigt werden. Entfernen Sie vorher groben Schmutz und Staub.

Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, da diese den Fahrradträger beschädigen können.

Lassen Sie den Fahrradträger von alleine trocknen. Benutzen Sie keinen Fön oder andere Heizgeräte für eine Beschleunigung des Trocknungsvorgangs.

Reinigen Sie den Fahrradträger im Küstenbereich und beim Einsatz bei Winterbedingungen regelmäßig, um Salz abzuspülen und die Haltbarkeit des Fahrradträgers zu verlängern.

Lagern Sie den Fahrradträger in längeren Zeiten ohne Benutzung (z. B. über den

Winter) trocken und geschützt, um die Lebensdauer zu verlängern.

Prüfen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß.

Defekte Teile und Spannriemen müssen ausgetauscht werden.

Die Stahlteile des Fahrradträgers wurden werksseitig durch eine Pulverlackbeschichtung gegen Korrosion geschützt. Ist diese Lackschicht beschädigt, sorgen Sie schnellstmöglich für eine professionelle Beseitigung des Schadens.

Für den Austausch der Teile wenden Sie sich an unseren Kundenservice.

Jegliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen.

ENTSORGUNG

Für die Entsorgung sind die örtlichen, behördlichen Vorschriften zu beachten.

Entsorgen Sie auch die Verpackung sortenrein in den dafür vorgesehenen Sammelbehältern.

Nähere Informationen erhalten Sie bei Ihrer kommunalen Entsorgungsstelle.

NACHSTELLEN DES SCHNELLVERSCHLUSSES

Führen Sie diese Wartung nur durch, wenn sich der Fahrradträger, wie im Kapitel

„Montage des Fahrradträgers an der Anhängerkupplung“ beschrieben, nicht fest

auf der Anhängerkupplung montieren lässt.  Nehmen Sie den Fahrradträger von der Anhängerkupplung ab, wie unter

„Demontage des Fahrradträgers“ beschrieben.

 Lösen Sie, wie auf der Abbildung 1 zu sehen, die Kontermutter etwas.  Drehen Sie die Stellschraube eine viertel Umdrehung hinein (Abbildung 1).  Ziehen Sie die Kontermutter fest (Abbildung 2).  Prüfen Sie, ob der Träger nun fest auf der Anhängerkupplung sitzt, wie unter

„Montage des Fahrradträgers an der Anhängerkupplung“ beschrieben. Wenn nicht, wiederholen Sie die oben beschriebenen Schritte.

STECKER 7/13 POLIG

Universal System 7 Pin

1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L

Blinker links Nebelschlußleuchte Masse Blinker rechts Schlußleuchte rechts Bremsleuchten Schlußleuchte links

Rückfahrleuchte funktioniert nicht mit einem 7-poligen Stecker

gelb blau weiß grün braun rot schwarz

Jaeger System 13 Pin

(DIN 72.570)

1 2 3 4 5 6 7 8 9 10 11 12 13

Blinker links Nebelschlußleuchte Masse Blinker rechts Schlußleuchte rechts Bremsleuchten Schlußleuchte links Rückfahrleuchte

Nicht belegt Nicht belegt Nicht belegt

Masse

Nicht belegt

geel blauw wit groen bruin rood zwart grijs

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaeger). Dadurch ist der Träger geeignet für jede Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen!

Beide Stecker befinden sich im selben Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

Die nachfolgenden Information bezüglich der Steckerbelegung sind ausschließlich für Umrüstungen bei einem Fachbetrieb bestimmt. Eine Umrüstung durch nicht geschulte Personen ist nicht zulässig.

EXPLOSIONSZEICHNUNG

STÜCKLISTE

Pos Nr.

Beschreibung

Anzahl

Maße

Inbus Schraube

M5x10

Scheibe

Kennzeichenhalter

Rücklicht links

1 5

Kunststoff Lampenschutz links

Kunststoff Radstopper links

Radschienenträger links

Rahmenhalter kurz

Rahmenhalter lang

1 10

Grundrahmen mit U-Beugel

Kunststoff Abdeckkappe

Grundrahmen mit Schnellkupplung

1 13

Kunststoff Fuß (kurz)

Inbus Schraube

M5x20

Radschienenträger rechts

Kunststoff Lampenschutz rechts

Rücklicht rechts

Kunststoff Fuß (lang)

2 19

Inbus Schraube

M5x35

Schraube

Kunststoff Kennzeichenhalter Clips

Kennzeichenhalter Befestigungsbügel

1 23

Kennzeichenhalter Verrieglung

Selbstsichernde Mutter

Kunststoff Abdeckkappe

Schraube

M10x80

Schraube

M10x100

Scheibe

M10

Kunststoff Scheibe

Selbstsichernde Mutter

M10

Kunststoff Abdeckkappe

60x25

Kunststoff Abdeckkappe

Schraube

ST4.8x50

Kunststoff Radstopper rechts

2 35

Gummi Kappe

Kunststoff Scheibe

Schraube

ST4.8x40

Kunststoff Abdeckkappe Radstopper

CONTENTS

Foreword 46 Obligations regarding these fitting instructions 46 Proper use 46 Safety instructions – Explanation of the categories 47 Scope of delivery 48 Technical data 48 Coupling requirements 49 Safety instructions 50 Fitting the registration plate to the carrier 52 Fitting the frame holders to the carrier 52 Fitting the bike carrier to the trailer coupling 53 Mounting bicycles 56 Tilting the bike carrier, access to the luggage space 59 Dismantling the bike carrier 61 Cleaning and maintenance 61 Disposal 62 Adjustment of the quick connector 62 7/13 Plug assignment 63 Spare parts overview (Exploded drawing) 64 Spare parts overview (Table) 65

FOREWORD

CONSUMER HELPDESK & SUPPORT

+31 (0)345-470998 (Monday till Friday 8:30-12:30)

service@tradekar.com

The Pro-User Diamant TG bike carrier is part of the family of bike carriers manufactured by Tradekar Benelux BV.

These fitting instructions will assist you with the proper and safe fitting of the Pro-User Diamant TG bike carrier.

OBLIGATIONS REGARDING THESE FITTING INSTRUCTIONS

Every person who fits, cleans or disposes of this bike carrier must have taken note of and understood the complete contents of these fitting instructions.

Keep these fitting instructions readytohand and safe at all times.

Hand on these fitting instructions when removing or passing on the bike carrier.

PROPER USE

The bike carrier Pro-User Diamant TG is used for the transport of max. two bicycles. In combination with the third bike adapter (article 91749), the bike carrier can be used for transporting up to three bicycles.

It must be mounted only on trailer couplings which meet the requirements specified in the chapter “Coupling requirements”. The permissible carrying capacity of the bike carrier must not be exceeded under any circumstances.

Proper use also includes the observation of all information provided in these fitting instructions, and in particular the safety instructions. Any other form of use constitutes improper use, and can result in personal injury or material damage. Tradekar Benelux BV accepts no liability for damage resulting from improper use.

SAFETY INSTRUCTIONS – EXPLANATION OF THE CATEGORIES

You will find in these instructions the following categories of safety instructions:

WARNING!

Personal injury possible:

Instructions under the heading WARNING! warn of potentially impending danger. Failure to avoid such danger may result in serious or even fatal injuries

CAUTION!

Personal injury or material damage possible:

Instructions under the heading CAUTION! warn of possibly impending danger. Failure to avoid such danger may result in slight or minor injuries. The product or other nearby objects may be severely damaged.

ATTENTION!

Personal injury or material damage possible:

Instructions under the heading ATTENTION! warn of a potentially harmful situation. Failure to avoid such situations may result in damage to the product or other nearby objects.

NOTE!

Other instructions:

Useful tip. Facilitates the operation or fitting of the product or serves for better understanding.

The safety symbol used does not replace the text of the safety instruction. Read the safety instruction and follow it exactly!

SCOPE OF DELIVERY

Diamant TG

Diamant TG +1

Itemnumber

91748

91748 + 91749

Tiltable

Yes

Material

Steel/aluminium

No of bicycles

Own weight

17kg

19,5kg

Carrying capacity (max.)

60kg

Wheel base bicycle (max.)

135cm

135cm(1-2) 120cm(3)

Bicycle tire width (max.)

6cm

Wheel holder distance

23cm

23cm(1-2) 14cm(2-3)

A = bike carrier B = 2 keys C = 2 safety straps for front wheels D = 1 Safety strap for bicycle frame E = frame holder long F = frame holder short

G = assembly instruction and safety regulations

Unpack all the components and check for the presence of all parts.

TECHNICAL DATA

The bike carrier is suitable for the transport of two (item 91748) or three (item 91748 + 91749) bicycles at most. Please check the maximum permissible ball load. You can find it on the identification plate of the tow bar of your car (for

most cars this is 75kg). The total weight of the bike carrier with the bicycles

Max. permissible ball load

Weight bike carrier

Max. carrying capacity

50kg

17kg

33kg

60kg

17kg

43kg

75kg

17kg

58kg

90kg

17kg

Max. 60kg

Max. permissible ball load

Weight bike carrier

Max. carrying capacity

50kg

19,5kg

30,5kg

60kg

19,5kg

40,5kg

75kg

19,5kg

55,5kg

90kg

19,5kg

Max. 60kg

cannot exceed the maximum permissible ball load of the tow bar.

Diamant TG:

Diamant TG +1:

COUPLING REQUIREMENTS

WARNING!

Personal injury is possible due to breakage of the trailer coupling.

The coupling could break if the bike carrier is fitted to a coupling made of a too soft material.  Fit the bike carrier only to a coupling made of steel St52, grey cast iron

GG52 or higher quality.

 Never fit the bike carrier to a

coupling made of aluminium, other light metals or plastic.

 Only suitable for use on the

coupling of a passenger car.

 Note the instructions of the

coupling manufacture.

Fit the bike carrier only to trailer couplings with the following properties: Material: min. steel St52 or grey cast iron GG52 D-value: >7,6 kN Tow ball: Ø50mm (class A-50 according EC 94/20 or ECE R55)

SAFETY INSTRUCTIONS

Follow the fitting instructions carefully. Failure to follow the instructions can lead to personal injuries and material damage.

If you are not sure about correct fitting, ask your dealer or the manufacturer for further information. Neither the manufacturer nor dealer are liable for damages which are due to improper use or fitting.

Check the bike carrier and the load regularly: you are required to do so and may be held liable in case of damage.

NOTE

The legal regulations and provisions on the transport of goods on the back of your vehicle apply when driving with a mounted bicycle carried.

WARNING!

Personal injury or material damage due to changed vehicle driving characteristics.

Driving with the bike carrier fitted will affect the driving characteristics of your vehicle.

 Adjust your speed to the new driving characteristics.  Never exceed a speed of 130 km/h.  Avoid sudden and jerky steering movements.  Remember that your vehicle is longer than usual.

WARNING!

Personal injury or material damage due to overloading.

Exceeding the max. carrying capacity of the bike carrier or the permissible bearing load of the trailer coupling or the permissible overall weight can lead to serious accidents.  Observe the information on the max. carrying capacity, permissible

bearing load and permissible overall weight of your vehicle. Never exceed these specifications.

WARNING!

Personal injury or material damage due to incompletely fitted bike carrier.

Driving with a folded bike carrier can lead to accidents. The moving parts of bike carrier constitute a source of danger if not properly fitted.

 Remove the bike carrier if it is not needed.  Never drive with a folded bike carrier.

WARNING!

Personal injury or material damage due to loss of the bicycles.

Carrying bicycles without using the safety straps can lead to accidents.  Before the start of every journey, check the correct and firm

attachment of the strap around the bikes and the frame holder bracket of the carrier (see Step 8 of chapter “Mounting bicycles”).

 Before the start of every journey, check the correct and firm

attachment of both straps around the front wheel, and the strap around the rear wheel of the bicycle.

 Tighten the straps if necessary.  Before the start of every journey, check that the straps are not worn or

damaged.

 Worn or damaged straps must be replaced with undamaged straps

before the start of the journey. The straps used must be approved by Tradekar Benelux BV.

WARNING!

Personal injury or material damage due to projecting parts.

Parts projecting beyond the edge of the vehicle or bike carrier can cause personal injury or material damage when driving.  Fit only such parts which do not project beyond the edge of the vehicle

or bike carrier.

WARNING!

Personal injury or material damage due to tarpaulins.

Tarpaulins increase the air resistance. They can become loose and fly about leading to serious accidents.  Never use tarpaulins or covers.

WARNING!

Personal injury or material damage due to loss of the bicycles.

After the attachment, the carrier first settles properly into the coupling after driving several kilometres.  Check the attachment of the carrier for secure attachment after driving

several kilometres.

 Redo the attachment if it is loose.

WARNING!

Personal injury or material damage due to the breaking off of the bike carrier.

Driving with a mounted bike carrier over difficult terrain can lead to the carrier breaking off. Do not use the bike carrier when driving over difficult terrain. Only suitable for use on the hitch of a passenger car. Drive slowly over speed bumps: max. Speed 10 km/h.

ATTENTION!

Material damage due to opening tailgate.

The tailgate could impact against the bike carrier and be damaged.

 Switch off electric tailgates and operate them manually.  Fold down the bike carrier before opening the tailgate.

ATTENTION!

Material damage due to hot exhaust gases.

Damage can be caused to the bike carrier or the bicycles if the exhaust pipe is too close.  Fit an exhaust deflector if necessary.

FITTING THE REGISTRATION PLATE TO THE BIKE CARRIER

FITTING THE FRAME HOLDERS TO THE BIKE CARRIER

FITTING THE BIKE CARRIER TO THE TRAILER COUPLING

1 2 3

Park your vehicle on a level surface. Apply the handbrake.

WARNING!

Personal injury or material damage due to damaged bike carrier.

Damage of the carrier, e.g. by bent parts, cracks or scratches, prevent the safe operation of the carrier.

 Do not fit the bike carrier if it is damaged in any way.  Proceed as described in the chapter “Maintenance”.

WARNING!

Personal injury or material damage due to loss of the bike carrier during the journey.

A faulty or defective connection between the bike carrier and trailer coupling can lead to the detachment of the bike carrier.

 Replace the trailer coupling if it is damaged.  Clean the trailer coupling of dirt, dust and grease.

NOTE

There is often a layer of paint on the coupling ball. For the best possible attachment of the bike carrier, this paint coating should be carefully removed. Note the instructions of the coupling manufacturer.

WARNING!

Personal injury or material damage due to unsecure bike carrier.

If the lever is not secured by locking, the bike carrier could become detached from the vehicle during the journey

 Lock the bike carrier.  Check that you have locked the lever and removed the key. Locking the

bike carrier also prevents its possible loss by theft.

WARNING!

Personal injury or material damage due to loss of the bike carrier during the journey.

A loose connection between the bike carrier and trailer coupling can lead to detachment of the bike carrier.

 Check the bike carrier for secure attachment.  Repeat steps 1 to 4 in the event of a loose connection. If this brings

about no improvement, the quick connector may need to be adjusted, see chapter “Adjustment of the quick connector”.

WARNING!

6 7 8

Personal injury due to not being seen by other road-users.

Driving with a defective lighting system can lead to accidents.  Check the correct operation of the lighting system before the start of

every journey.

 Replace any defective bulbs.  Check the connection between the plug and coupling.

WARNING!

Personal injury or material damage due to unsecure registration plate holder.

If the registration plate holder is not secured by the locking bolt, it could become detached during the journey.

 Fold down the registration plate holder until it is heard to engage.  Release the locking bolt and allow it to engage in the hole in the

registration plate holder.

MOUNTING BICYCLES

ATTENTION!

Personal injury or material damage possible due to loose parts.

Improperly tightened parts on the bicycles can become loose during the journey.  Remove all parts not firmly attached to the

bicycle, such as e-bike battery, bicycle pump, bicycle bag, bicycle crate, bicycle basket, child seat, bottle or navigation device.

NOTE

In order to improve the driving characteristics of your vehicle, mount the heavier bicycle first. If carrying only one bicycle, this should be mounted in the rail closest to the rear of the vehicle.

NOTE

The frame holders are flexible to place on the U-tube, and are also flexible to place on your bicycle. Try the first time which position in your situation works best (and most stable affirmative is). It is important to place the frame holder as high as possible, giving maximum stability.

WARNING!

Personal injury or material damage due to loss of the bicycles.

Carrying bicycles without using the safety straps can lead to accidents.  Before the start of every

journey, check the correct and firm attachment of the strap around the bikes and the Frame holder bracket of the carrier (see step 8).

 Before the start of every journey, check the correct and firm

attachment of both straps around the front wheel, and the strap around the rear wheel of the bicycle.

 Tighten the straps if necessary.  Before the start of every journey, check that the straps are not worn or

damaged.

 Worn or damaged straps must be replaced with undamaged straps

before the start of the journey. The straps used must be approved by Tradekar Benelux BV.

WARNING!

Personal injury or material damage due to loss of a bicycle during the journey.

A loose connection between the bike carrier and bicycle can lead to detachment of the connection and loss of the bicycle.

 Check the bicycles for secure and complete attachment.  Repeat steps 1 to 8 of this chapter in the event of a loose connection.

TILTING THE BIKE CARRIER, ACCESS TO THE LUGGAGE SPACE

ATTENTION!

Material damage due to opening tailgate.

The tailgate could impact against the bike carrier and be damaged.  Switch off electric tailgates

and operate them manually.

 Fold down the bike carrier

before opening the tailgate.

CAUTION!

Personal injury or material damage due to sudden folding down of the carrier.

Body parts or objects under or in front of the carrier when it is folded down may be trapped.

 Make sure that there is nothing under the carrier.  Keep all body parts, and particularly your head, clear, and maintain a

suitable safety distance.

 Hold the carrier by the bicycle when folding it down. With your foot

loosen the locking device and then tilt the carrier downward with your hand (see fig. 1)

7,7

CAUTION!

Personal injury or material damage possible when folding up the carrier.

Body parts or objects between the carrier and the vehicle when it is folded up may be trapped.

 Make sure that there is nothing between the carrier and the vehicle.  Remove any objects between the carrier and the vehicle.

WARNING!

Personal injury or material damage possible due to loss of the bike carrier during the journey.

A bike carrier which is not folded up can result in detachment of the carrier or the coupling.

• Fold the carrier up before the start of the journey (see fig. 2 of this chapter).

• Check that the bike carrier is properly secured in this position.

DISMANTLING THE BIKE CARRIER

To dismantle the bike carrier, proceed in the reverse order to fitting:

 Unlock the license plate holder and turn it to the storage position.  Fold the bike carrier together.  Remove lighting connector from the car.  Release the quick-release lever and pull the wearer of the device.

The ingenious folding system makes it really easy to carry and to store.

CLEANING AND MAINTANANCE

Under normal conditions and use, the bike carrier only requires cleaning, and is otherwise maintenance free.

The bike carrier can be cleaned with a mild cleaning agent, with warm water and/or a soft cloth. First remove any coarse dirt and dust.

Do not use any solvents or similar cleaning agents, since these can damage the bike carrier.

Leave the bike carrier to dry on its own. Do not use any electrical driers or other heating equipment to speed up the drying process.

Clean the bike carrier regularly when used in coastal areas or in winter conditions in order to wash off any salt and prolong the service life of the bike carrier.

Store the bike carrier in a dry and protected area when not used for extended periods (e.g. over winter) in order to prolong the service life of the bike carrier. Check the bike carrier for wear before the start of every journey.

Defective parts and straps must be replaced.

The steel parts of the bike carrier are protected in the works against corrosion by a powder coating. If this paint coating is damaged, please have the damage rectified professionally as soon as possible.

Please refer to our customer service for the replacement of parts.

Any modification of original parts and materials or the construction of bike carrier can adversely affect its safety and serviceability.

DISPOSAL

Local regulations must be observed for the disposal of the product.

The packaging should also be sorted by type and disposed of in the relevant collection containers.

Further information is available from your communal disposal point.

ADJUSTMENT OF THE QUICK CONNECTOR

Carry out this maintenance operation only if the bike carrier cannot be fitted

firmly to the trailer coupling, as described in the chapter “Fitting the bike carrier to the trailer coupling”.

Remove the bike carrier from the trailer coupling, as described under “Dismantling the bike carrier”.

 Loosen the locking nut slightly (fig. 1).  Screw in the setting screw one quarter of a turn (fig. 1).  Tighten the locking nut (fig. 2)  Check whether the carrier is now firmly seated on the trailer coupling, as

described under “Fitting the bike carrier to the trailer coupling”. If not, repeat

the above steps.

7/13 PIN CONNECTOR

Universal system 7 pin

1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L

Indicator left Rear fog light Ground Indicator right Rear light right Stop lights Rear light left

The reversing light is not working via the 7-pin plug!

yellow blue white green brown red black

Jaeger system 13 pin

(DIN 72.570)

1 2 3 4 5 6 7 8 9 10 11 12 13

Indicator left Rear fog light Ground Indicator right Rear light right Stop lights Rear light left Reversing light

Not used Not used Not used

Ground

Not used

yellow blue white green brown red black gray

This bike carrier is equipped with a lighting system. This system can be connected to the tow bar power socket of your car. Seeing that there are different kinds of sockets that require different kinds of plugs, this carrier comes with the usual 7pin plug and the 13pin plug (Jaeger). As a result, the carrier can be used with any tow bar!

Both plugs are in one housing. Please cover the plug you don’t use with the

supplied cover.

This information is only for the retrofitting by a specialised dealer. A retrofitting by non trained persons is not permitted.

EXPLODED VIEW

PART LIST

Pos nr.

Description

QTY

Remark

Inner-socket bolt

M5x10

Washer

License plate holder

Rearlight left

1 5

Lamp protector (left)

Plastic wheel stopper left

Aluminium wheel holder frame left

Frame holder short

Frame holder long

1 10

Mainframe with U-tube

Plastic cover

2 12

Mainframe with quick connector

Plastic support (short)

Inner-socket bolt

M5x20

Aluminium wheel holder frame right

1 16

Lamp protector (right)

Rearlight right

Plastic support (long)

2 19

Inner-socket bolt

M5x35

Bolt

Plastic License plate holder clip

License plate holder fixation tube

License plate holder locking

Nylon nut

Plastic cover

Bolt

M10x80

Bolt

M10x100

Washer

M10

Plastic washer

Nylon nut

M10

Plastic cover

60x25

Plastic cover

2 33

Screw

ST4.8x50

Plastic wheel stopper right

Rubber cover

Plastic washer

Screw

ST4.8x40

Plastic cover wheel stopper

SOMMAIRE

Préface 67 Obligations découlant de cette notice de montage 67 Utilisation conforme aux prescriptions 67 Consignes de sécurité – Explication des catégories 68 Volume de la livraison 69 Données techniques 69 Conditions d'accouplement 70 Consignes de sécurité 71 Montage de la plaque d’immatriculation sur le porte-vélo 73 Support du cadre 73 Montage du porte-vélo à l'accouplement de remorque 74 Monter le porte-vélo 77 Basculer le porte-vélos, accès au coffre à bagages 80 Démontage du porte-vélos 82 Nettoyage et entretien 82 Mise aux déchets 83 Réglage de la fermeture rapide 83 Prise mâle 7/13 broches 84 Aperçu des pièces de rechange – Vue éclatée 85 Aperçu des pièces de rechange – Tableau 86

PREFACE

SERVICE APRÈS VENTE

+31 (0)345-470998 (lundi à vendredi 8h30-12h30)

service@tradekar.com

Le porte-vélo Pro-User Diamant TG fait partie de la gamme de porte-vélos fabriqués par Tradekar Benelux BV.

Cette notice de montage vous aide à exécuter le montage du porte-vélo Pro-User Diamant TG de manière conforme et en sécurité.

OBLIGATIONS DECOULANT DE CETTE NOTICE DE MONTAGE

Toute personne qui monte, nettoie ou dépose à la déchetterie ce porte-vélo doit avoir pris connaissance du contenu complet de cette notice de montage et l'avoir comprise.

Conservez cette notice de montage toujours à portée de main.

En cas de vente du porte-vélo, remettez cette notice de montage à l’acheteur.

UTILISATION CONFORME AUX PRESCRIPTIONS

Le porte-vélo Pro-User Diamant TG sert au transport de deux vélos au maximum. En combinaison avec l’adaptateur de troisième vélo (article 91749), le porte- vélos peut être utilisé pour transporter à trois vélos.

Il peut être monté exclusivement sur des accouplements de remorque qui remplissent les conditions qui sont énoncées dans le chapitre sur les conditions d'accouplement. En outre, la charge utile admissible du porte-vélo ne peut, en aucun cas, être dépassée.

L'utilisation conforme aux prescriptions inclut également la prise en considération de toutes les informations énoncées dans cette notice de montage, en particulier celles touchant aux consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dégâts matériels ou des dommages personnels. Tradekar Benelux BV n'est aucunement responsable des dégâts générés par une utilisation non conforme aux prescriptions.

CONSIGNES DE SECURITE-EXPLICATION DES CATEGORIES

Dans cette directive, vous trouvez les catégories suivantes de consignes de sécurité :

AVERTISSEMENT !

Dommages possibles aux personnes :

Les instructions avec le mot AVERTISSEMENT ! mettent en garde contre un danger éventuel. Si celui-ci n'est pas évité, il pourrait en résulter des blessures graves ou même la mort.

PRUDENCE !

Dommages possibles aux personnes ou aux biens :

Les instructions avec le mot PRUDENCE ! mettent en garde contre un danger éventuel. Si celui-ci n'est pas évité, il pourrait en résulter des blessures mineures ou légères. Le produit ou un quelconque objet situé à proximité pourrait être lourdement endommagé.

ATTENTION !

Dommages possibles aux personnes ou aux biens : Les instructions avec le mot ATTENTION ! mettent en garde contre une

situation pouvant s’avérer dangereuse. Si celleci n'est pas évitée, Le produit ou un quelconque objet situé à proximité pourrait être endommagé.

REMARQUE !

Instructions spéciales :

Astuce utile. Facilite le maniement ou le montage du produit ou sert à une meilleure compréhension.

Le symbole de sécurité utilisé chaque fois ne remplace pas le texte de la consigne de sécurité. C'est pourquoi vous devez lire la consigne de sécurité et la mettre en application !

VOLUME DE LA LIVRAISON

Diamant TG

Diamant TG +1

Article no

91748

91748 + 91749

Basculant

Oui

Matériau

Acier/aluminium

No de Vélo

2 3 Le poids à vide du porte-vélos

17kg

19,5kg

Charge maximum

60kg

Vélo d'empattement (max.)

135cm

135cm(1-2) 120cm(3)

Largeur de pneu de bicyclette (max.)

6cm

Distance du canal de roue

23cm

23cm(1-2) 14cm(2-3)

A = Porte-vélo B = 2 clés C = 2 courroies de sécurité pour les roues avant D = courroie de sécurité pour le cadre E = fixe cadre long F = fixe cadre court

G = notice d’assemblage et de sécurité

Déballez tous les composants et vérifiez qu’aucune pièce ne manque.

DONNÉES TECHNIQUES

Le porte-vélo est adapté pour le transport de deux (92748) ou trois (91748 +

91749) vélos au maximum. Faites attention à l’indice de dureté Brinell maximum autorisé. Vous trouverez celui-ci sur la plaque signalétique de l'attache-remorque de votre voiture (pour la plupart des voitures, celui-ci est de 75kg). Le poids

total du support avec les vélos ne peut pas excéder l’indice de dureté Brinell

Force de traction

maximale de l’attache

remorque

Le poids à vide du porte-vélo

Charge maximum

50kg

17kg

33kg

60kg

17kg

43kg

75kg

17kg

58kg

90kg

17kg

Max. 60kg

Force de traction maximale de l’attache remorque

Le poids à vide du porte-vélo

Charge maximum

50kg

19,5kg

30,5kg

60kg

19,5kg

40,5kg

75kg

19,5kg

55,5kg

90kg

19,5kg

Max. 60kg

maximum autorisé de l’attache-remorque.

Diamant TG:

Diamant TG +1:

CONDITIONS D'ACCOUPLEMENT

AVERTISSEMENT !

Dommages aux personnes par rupture possible de l'accouplement de remorque.

En cas de montage du porte-vélo sur un accouplement dont le matériau est trop faible, l'accouplement pourrait casser.  Montez le support uniquement sur un accouplement en acier St52,

moulage en fonte grise GG52 ou de meilleure qualité.

 Ne montez jamais le support

sur un accouplement en aluminium, d'autres métaux légers ou en plastique.

 Ne convient que pour une

utilisation sur une voiture de tourisme crochet de remorquage.

Montez le porte-vélo seulement sur des accouplements de remorque qui possèdent les qualités suivantes : Matériau : au moins acier St52 ou moulage en fonte grise GG52 Valeur D : > 7,6 kN Boule d'attelage: Ø50mm (class A-50 selon EC 94/20 au ECE R55

CONSIGNES DE SECURITE

Respectez impérativement les instructions de montage. Si vous n'exécutez pas les instructions, cela peut mener à des dommages aux personnes et à des dégâts matériels.

Si vous n'êtes pas sûr du montage, demandez des renseignements supplémentaires à votre commerçant ou au fabricant. Ni le fabricant, ni le commerçant ne peut être tenu pour responsable des dégâts qui sont dus à un usage non conforme ou à un montage incorrect.

Contrôlez régulièrement le porte-vélo et la charge correspondante. Vous y êtes tenus et serez rendus responsable en cas de dommage.

REMARQUE

Lors du déplacement en véhicule avec le porte-vélo monté, les prescriptions légales et les instructions sur le transport des marchandises s'appliquent à votre véhicule.

AVERTISSEMENT !

Dommage causé aux personnes ou dégât matériel en raison de la modification de la conduite du véhicule.

La conduite avec le porte-vélo influence les propriétés de votre véhicule.  Adaptez votre vitesse de déplacement au nouveau comportement

routier.

 Ne roulez jamais plus vite que 130 km/h.  Evitez les mouvements soudains et saccadés du volant.  Faites attention n'oubliez pas que votre véhicule est plus long

qu'habituellement.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison d’une

surcharge.

Le dépassement de la charge utile maximale du porte-vélo ainsi que de la charge au point d'attelage admissible de l'attelage de remorque ou du poids total admissible peut être la cause d'accidents graves.  Respectez impérativement les données relatives à la charge utile

maximale, la charge au point d'attelage admissible et le poids total admissible de votre véhicule. Ne dépassez en aucun cas ces données.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison d’un

porte-vélo incomplètement monté.

La conduite avec le porte-vélo replié peut entraîner des accidents. Les parties mobiles du porte-vélo représentent une source de dangers en état monté non prêt.

 Démontez le porte-vélo, si vous n'en avez pas besoin.  Ne roulez jamais avec le porte-vélo replié.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de la perte des vélos.

Le déplacement sans les sangles de sécurité peut entraîner des accidents.  Avant chaque départ, contrôlez la fixation correcte et solide de la

sangle autour des vélos et le support du porte-vélo (cf. étape 8 « Monter le porte-vélo »).

 Avant chaque départ, contrôlez la fixation correcte et solide des deux

sangles autour de la roue avant et de la sangle autour de la roue arrière du vélo.

 Si nécessaire, retendez les sangles.  Avant chaque départ, contrôlez si les sangles utilisées sont intactes et

ne sont pas usées.

 Avant de prendre le départ, les sangles endommagées ou usées

doivent être échangées par des sangles en bon état. Pour ce faire, vous ne pouvez utiliser que des sangles qui sont autorisées par la société Tradekar Benelux BV.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de pièces faisant saillie.

Les pièces situées sur les côtés du véhicule ou du porte-vélo peuvent causer, pendant le déplacement, des dommages aux personnes ou des dégâts matériels.  Montez seulement des pièces qui ne dépassent pas des côtés du

véhicule ou du support.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de bâches.

Les bâches augmentent la résistance à l'air. Elles peuvent se détacher et s'envoler et être la cause d’accidents graves.  N'utilisez pas de bâche.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de la perte du vélo.

Le support n'est accouplé correctement qu'après sa fixation et au bout de quelques km.

 Après quelques kilomètres, vérifiez la bonne fixation du support.  En cas de jeu, recommencez le montage.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de la rupture du support.

La conduite en tout-terrain avec le porte-vélo monté peut entraîner la rupture du support.

 N’utilisez pas le porte-vélo en tout-terrain.  Ne convient que pour une utilisation sur une voiture de tourisme

crochet de remorquage.

 Conduire lentement sur les ralentisseurs: vitesse maximale 10 km/h.

ATTENTION !

Dommages en raison du hayon arrière ouvert.

Le hayon arrière pourrait venir frapper le porte-vélo et être endommagé.

 Déconnectez les hayons électriques et actionnez les manuellement.  Avant l'ouverture du hayon arrière, repliez le porte-vélo.

ATTENTION !

Dommages matériels dus aux gaz d’échappement chauds.

Le support ou les vélos peuvent être endommagés si l'embouchure d'échappement est en contact direct avec ceux-ci.  Si nécessaire, utilisez un embout d'échappement.

MONTAGE DE LA PLAQUE D'IMMATRICULATION SUR LE PORTE-VÉLO

SUPPORT DU CADRE

MONTAGE DU PORTE-VÉLO SUR L'ACCOUPLEMENT DE REMORQUE

Garez votre véhicule à une surface plane. Serrez le frein à main.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison d’un

porte-vélo endommagé.

Un support endommagé, par exemple, en raison de pièces déformées, de fissures ou d'éraflures, excluent la fonction sûre du support.

 En cas de présence de dommages, ne montez pas le porte-vélo.  Consultez les consignes du chapitre « Maintenance ».

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de la perte du porte-vélo durant le déplacement.

Une connexion inadéquate ou défectueuse entre le support et l'accouplement de remorque peut entraîner le desserrement du porte-vélo.

 Echangez un accouplement de remorque défectueux.  Nettoyez l'accouplement de remorque pour éliminer boue, poussière et

graisse.

REMARQUE

Sur de nombreux accouplements, la boule d'accouplement présente une couche de vernis. Pour une meilleure fixation du porte-vélo, il vaut mieux retirer cette couche de vernis en faisant attention. Respectez les instructions du fabricant de l'accouplement.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison du portevélo non correctement sécurisé.

Si le levier n'est pas bloqué par un système de fermeture, le porte-vélo pourrait se détacher pendant le déplacement du véhicule.

 Verrouillez le porte-vélo.  Vérifiez si vous avez bloqué le levier et retiré la clé. En le verrouillant,

vous évitez aussi un vol éventuel du porte-vélo.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de la perte du porte-vélo durant le déplacement.

Une connexion inadéquate entre le support et l'accouplement de remorque peut entraîner le desserrement du porte-vélo

 Contrôlez la bonne fixation du porte-vélo.  Si la connexion n'est pas bonne, répétez les étapes de travail 1 à 4. Si

aucune amélioration n'est constatée, il faut régler éventuellement

régler la fermeture rapide ; voir le chapitre « Réglage de la fermeture rapide ».

AVERTISSEMENT !

6 7 8

Votre véhicule doit être vu par les autres usagers de la route.

La conduite sans installation d'éclairage en état de fonctionner peut entraîner des accidents.  Avant chaque départ, contrôlez la fonctionnement correct de

l'installation d'éclairage.

 Si nécessaire, échangez les ampoules défectueuses.  Contrôlez la connexion entre la prise et l'accouplement.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison d’un

support de plaque non correctement sécurisé.

Si le support de plaque d'immatriculation n'est pas fixé par le boulon de verrouillage, il pourrait se détacher pendant le voyage.  Rabattez le support de plaque jusqu'à ce qu'il s'enclenche de façon

perceptible.

 Relâchez le boulon de verrouillage et laissez-le s'enclencher dans le

trou du support de plaque.

MONTER LE PORTE-VÉLO

ATTENTION !

Dommages causés aux personnes ou dégâts matériels en raison d’une

éjection possible de pièces.

Les pièces non solidement vissées aux vélos peuvent se détacher pendant le déplacement.  Retirez du vélo toutes les pièces non fixées,

comme par exemple la batterie du vélo électrique, la pompe à vélo, le sac à vélo, la caisse à vélo, le panier à vélo, le siège pour enfant, la bouteille d'eau ou l'équipement de navigation.

REMARQUE

Pour améliorer le comportement routier de votre véhicule, il vaut mieux monter d'abord la plus lourde des vélos. En outre, si vous voulez monter un seule vélo, vous devez mettre la vélo dans le rail qui se trouve le plus près de l'arrière du véhicule.

REMARQUE

Le support du cadre se positionne de manière flexible sur le tube en U, mais aussi sur votre vélo. Les premières fois, essayez la position qui vous convient le mieux (et qui est celle dont la fixation est la plus stable). Au plus le support du cadre est fixé haut à l’anneau en U, au plus le vélo est stable.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de la perte des vélos.

Le déplacement sans les sangles de sécurité peut entraîner des accidents.  Avant chaque départ,

contrôlez la fixation correcte et solide de la sangle autour des vélos et le support du porte-vélo (cf. étape 8).

 Avant chaque départ, contrôlez la fixation correcte et solide des deux

sangles autour de la roue avant et de la sangle autour de la roue arrière du vélo.

 Si nécessaire, retendez les sangles.  Avant chaque départ, contrôlez si les sangles utilisées sont intactes et

ne sont pas usées.

 Avant de prendre le départ, les sangles endommagées ou usées

doivent être échangées par des sangles en bon état. Pour ce faire, vous ne pouvez utiliser que des sangles qui sont autorisées par Tradekar Benelux BV.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de la perte du porte-vélo durant le déplacement.

Une connexion inadéquate entre le support et le vélo peut entraîner le desserrement de la liaison et la perte du porte-vélo.

 Contrôlez que les porte-vélos sont bien et entièrement fixés.  Si la connexion n'est pas bonne, répétez les étapes de travail 1 à 8 de

ce chapitre.

BASCULER LE PORTE-VÉLO, ACCES AU COFFRE A BAGAGES

ATTENTION !

Dommages matériels dus à un hayon arrière ouvert.

Le hayon arrière pourrait venir frapper le porte-vélo et être endommagé.  Déconnectez les hayons

électriques et actionnez les manuellement.

 Avant l'ouverture du hayon

arrière, repliez le porte-vélo.

PRUDENCE !

Dommages causés aux personnes ou dégâts matériels en raison d’une baisse brutale du support.

Les parties du corps ou les objets qui se trouvent sous ou devant le portevélo, peuvent être écrasés.

 Assurez-vous que rien ne se trouve sous le porte-vélo.  Faites attention à votre corps, en particulièrement votre tête, respectez

une distance de sécurité.

 Lorsque vous rabattez le porte-vélo, maintenez solidement les vélos.  Avec le pied, desserrez le verrouillage. Puis, avec la main, faites alors

basculer le support vers le bas (l'image 1).

7,7

PRUDENCE !

Dommages causés aux personnes ou dégâts matériels en raison d’une

remontée brutale du support.

Les parties du corps ou les objets qui se trouvent sous ou devant le portevélo, peuvent être écrasés.

 Assurez-vous que rien ne se trouve entre le porte-vélos et véhicule.  Retirez tout ce qui se trouve entre le porte-vélos et le véhicule.

AVERTISSEMENT !

Dommages causés aux personnes ou dégâts matériels en raison de la perte possible du porte-vélo durant le déplacement.

Un porte-vélo non relevé peut arracher le support ou l'accouplement.

• Avant le déplacement relevez le support (l'image 2).

• Vérifiez si le porte-vélo s'est enclenché correctement. Si nécessaire,

enclenchez le support tel que décrit précédemment.

DEMONTAGE DU PORTE-VÉLO

Lorsque vous retirez le porte-vélo, procédez en sens inverse du montage :  Déverrouillez le porte-plaque d'immatriculation et tournez-le en position de

rangement.

 Pliez le porte-vélo.  Débrayez le câble d’éclairage de la voiture.  Déverrouillez le levier de la fermeture rapide et enlevez le port-vélo du

accouplement de remorque.

Très facile à porter et à ranger grâce à son système escamotable.

NETTOYAGE ET ENTRETIEN

En cas de conditions normales d'utilisation, le porte-vélo nécessite seulement d'être nettoyé et n'exige aucun entretien.

Le porte-vélo peut être nettoyé avec un produit de nettoyage non agressif, avec de l'eau chaude et / ou un chiffon doux. Retirez d'abord les plus grosses saletés et la poussière.

N'utilisez aucun solvant ou nettoyant similaire car ceux-ci peuvent endommager le porte-vélo.

Laissez le porte-vélo sécher tout seul. N'utilisez aucun sèche-cheveux ou autre appareil de chauffage pour accélérer le processus de séchage.

Si vous habitez non loin de la mer ou en cas de conditions hivernales, nettoyez le porte-vélo régulièrement pour le rincer du sel et prolonger sa durée de vie.

En cas de longue non-utilisation (par exemple, en hiver) stockez le porte-vélo dans un lieu sec et protégé pour prolonger sa durée de vie.

Avant chaque déplacement, contrôlez le porte-vélo pour détecter toute trace

d'usure.

Chaque changement des pièces d'origine et matériaux ou de la structure du porte-vélo peut nuire à la sécurité et aux capacités de l'appareil. Les parties en acier du porte-vélo ont été protégées, en usine, contre la corrosion par l'application d'un revêtement de laque en poudre. Si cette couche de vernis est endommagée, prenez contact le plus vite possible avec un professionnel pour éliminer ce dommage.

En particulier les parties métalliques et les sangles défectueuses doivent être échangées.

Pour l'échange des pièces, veuillez-vous adresser à notre service clients.

MISE AUX DECHETS

Pour la mise aux déchets, respectez les instructions officielles locales.

Eliminez aussi l'emballage en le déposant dans les bacs collecteurs prévus à cet effet.

Vous recevez les renseignements adéquats auprès de votre poste communal d'élimination des déchets.

REGLAGE DE LA FERMETURE RAPIDE

Exécutez cette maintenance seulement, si le porte-vélo, tel que décrit dans le chapitre sur le montage ne peut pas être fixé solidement sur l'accouplement de remorque.  Retirez le porte-vélo de l'accouplement de remorque, tel que décrit dans la

partie démontage.

 Desserrez légèrement le contre-écrou comme représenté sur l'image 1.  Tournez la vis de réglage vers l'intérieur d'un quart de tour (l'image 1).  Serrez le contre-écrou (l'image 2).  Vérifiez si le support se positionne maintenant solidement sur l'accouplement

de remorque, tel que décrit dans la partie Montage. Si non, répétez les étapes précédemment décrites.

PRISE MÂLE 7/13 BROCHES

System universel 7 broches

1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L

Clignotant gauche Brouillard Masse Clignotant droit Lanterne droite Feux stop Lanterne gauche

Le feux de marche arrière ne fonctionne pas avec la prise à 7-broches!

jaune bleu blanc vert marron rouge noir

System Jaeger 13 broches

(DIN 72.570)

1 2 3 4 5 6 7 8 9 10 11 12 13

Clignotant gauche Brouillard Masse Clignotant droit Lanterne droite Feux stop Lanterne gauche Feux de marche arrière

Pas encore attribué Pas encore attribué Pas encore attribué

Masse

Pas encore attribué

jaune bleu blanc vert marron rouge noir gris

Ce porte-vélos est équipé d’éclairage. L’éclairage peut être branché sur la multiprise de l’attache-remorque de votre voiture. Étant donné qu’il existe plusieurs sortes de prises en circulation, ce support offre le choix entre la prise mâle 7 broches et la prise mâle 13 broches (Jaeger). De ce fait, le support s’adapte à chaque attache-remorque!

Chaque prise constitue une seule pièce moulée. Nous vous conseillons de couvrir la prise non utilisée avec une petite protection inclus dans ce kit.

Cette information est destinée seulement à un revendeur spécialisé en cas de transformation. Une transformation par des personnes non formées n'est pas autorisée.

APERÇU DES PIECES DE RECHANGE (VUE ECLATEE)

APERÇU DES PIECES DE RECHANGE (TABLEAU)

Pos n°.

Description

Nbr

Mesure

Boulon

M5x10

Rondelle

Support de plaque

Arrière gauche

Protecteur de lampe en plastique de gauche

1 6

Stoppeur de roues en plastique

Support de roue gauche

Fixe cadre court

Fixe cadre long

Cadre de base anneau en U inclus

Couvercle en plastique

Cadre de base + raccordement

Pied plastique à court

Boulon

M5x20

Support de roue droit

Protecteur de lampe en plastique de droite

1 17

Arrière droite

Pied plastique à long

Boulon

M5x35

Boulon

Clip support de plaque

Support de montage de support de plaque

1 23

Verrouillage du support de plaque

Écrou

Couvercle en plastique

Boulon

M10x80

Boulon

M10x100

Rondelle

M10

Rondelle en plastique

Écrou

M10

Bouchon d’extrémité en plastique

60x25

Bouchon d’extrémité en plastique

Vis

ST4.8x50

Stoppeur de roues en plastique

Capuchon en caoutchouc

Rondelle en plastique

Vis

ST4.8x40

Couvercle en plastique stoppeur de roue

Tradekar Benelux BV

Ohmweg 1 +31 (0)345-470990 4104 BM CULEMBORG info@tradekar.com The Netherlands www.pro-user.eu

Pro-User Diamant TG User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
