PROLOGY iMap-4500 User manual

Портативная навигационная система
Prology iMap-4500
Произведено в Китае Изготовитель и импортёр: АО «Фирма «ММС» 127220, г. Москва, Писцовая, д. 1А
СОДЕРЖАНИЕ
Назначение устройства ................................................................................................................................ 2
Комплект поставки ........................................................................................................................................ 2
Рекомендации по эксплуатации и меры предосторожности ........................................................... 2
Внешний вид устройства и элементы управления .............................................................................. 3
Установка устройства в автомобиле ........................................................................................................ 4
Подключение к ПК ......................................................................................................................................... 4
Использование карты памяти microSD ..................................................................................................... 4
Основные операции в процессе работы с устройством ..................................................................... 5
Главное меню .................................................................................................................................................. 5
Режим навигации .......................................................................................................................................... 6
Мультимедийные режимы устройства ................................................................................................... 7
Игры ................................................................................................................................................................. 11
Приложения ................................................................................................................................................... 12
Настройки ....................................................................................................................................................... 13
Технические характеристики ................................................................................................................... 20
Воспроизводимые форматы и типы файлов ....................................................................................... 20
Технические допуски на возможные незначительные дефекты изображения ....................... 21
Эксплуатация устройства, неисправности и их устранение ........................................................... 22
Хранение, транспортирование, ресурс, утилизация ......................................................................... 23
Условия гарантии ......................................................................................................................................... 23
Расшифровка даты выпуска устройства, указанной в серийном номере .................................. 23
1
Руководство пользователя определяет порядок установки и эксплуатации портативной навиационной системы (далее - «устройства») в автомобилях с напряжением бортовой сети 12-24 В. В связи с постоянной работой по совершенствованию устройства, повышающей его надеж­ность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отраженные в настоящем Руководстве. Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством пользователя.
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство PROLOGY iMap-4500 предназначено для определения местоположения транс­портного средства, выбора и сопровождения маршрута движения. Устройство обеспечивает: прокладывание маршрута и определение местоположения с использованием сигналов спут­ников системы GPS в режиме реального времени благодаря встроенному навигационному программному обеспечению Навител Навигатор; чтение карт памяти microSD; совместимость с форматами MP3/WMA/MPEG4/AVI/MPG/JPEG/BMP/TXT; воспроизведение аудио- и видеофай­лов, файлов изображений, текстовых файлов.
КОМПЛЕКТ ПОСТАВКИ
Устройство PROLOGY iMap-4500 Кронштейн Автомобильный адаптер 12-24 В для подключения к разъему прикуривателя Гарантийный талон Краткое руководство пользователя
РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
2
Не допускайте попадание жидкостей в устройство и не подвергайте его воздействию влаги.
Избегайте воздействия на устройство высоких и низких температур.
>70°C <-20°C
Избегайте ударов и механических воздействий на устройство.
Не пытайтесь открывать корпус устройства и ремонтировать его самостоятельно.
ВНЕШНИЙ ВИД УСТРОЙСТВА И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
1
2
3
4
5
1 - Индикатор питания 2 - Индикатор заряда аккумулятора 3 - Сенсорный ЖК-дисплей 4 - Кнопка включения/выключения питания 5 - Встроенный динамик 6 - Кнопка перезагрузки системы RESET 7 - Аудиовыход mini-jack 3,5 мм (стерео) 8 - Слот для подключения карт памяти microSD 9 - Разъём для подключения кабеля mini-USB
7
8
9
6
3
УСТАНОВКА УСТРОЙСТВА В АВТОМОБИЛЕ
В комплекте также имеется автомобильный адаптер и кронштейн для установки и эксплуа­тации устройства в автомобиле.
1 - Протрите поверхность ветрового стекла в том месте, где будет установлен кронштейн,
мягкой тканью с использованием чистящего средства.
2 - Установите кронштейн, подняв рычажок фиксатора присоски и плотно прижав присоску
кронштейна к ветровому стеклу или передней панели автомобиля.
3 - Опустите рычажок фиксатора присоски. 4 - Плотно затяните фиксирующие винты на кронштейне, избегая чрезмерных усилий. 5 - Установите навигатор на кронштейн. Кронштейн состоит из держателя и основания.
Закрепите основание с установленным держателем на ветровом стекле автомобиля.
Затем вставьте устройство в держатель.
6 - Подключите автомобильный адаптер к USB-разъему устройства (9) (стр. 3), затем
к разъему прикуривателя автомобиля.
Для снятия кронштейна поднимите рычажок фиксатора присоски. Затем потяните за язычок присоски и снимите кронштейн с места установки.
ПОДКЛЮЧЕНИЕ К ПК
При подключении к ПК или ноутбуку устройство работает как внешний накопитель. Подклю­чите USB-кабель сначала к mini-USB разъему устройства (9) (стр. 3), затем к ПК. Пита­ние устройства включится автоматически, а на экране появится символ USB-подключения. Операции с данным диском проводятся таким же образом, как и с обычным USB­накопителем для передачи и хранения данных. При отключении устройства от компьютера следуйте стандартной процедуре безопасного отключения внешнего носителя от ПК.
Примечание. Отключайте устройство от компьютера только после завершения передачи
данных.
ИСПОЛЬЗОВАНИЕ КАРТЫ ПАМЯТИ MICROSD
Устройство оснащено слотом для карт памяти microSD, который расположен на левой боковой панели (8) (стр. 3). Для того, чтобы воспользоваться картой памяти, вставьте ее в слот таким образом, чтобы указательная стрелка на карте памяти была направлена в сторону слота, а лицевая сторона карты памяти совпадала с передней панелью устройства:
Перед извлечением карты памяти microSD убедитесь, что ни одно из приложений про­граммного обеспечения не обращается к карте в этот момент, если какие-либо файлы на ней используются – закройте их. Затем аккуратно нажмите на карту памяти и извлеките ее из слота.
4
ОСНОВНЫЕ ОПЕРАЦИИ В ПРОЦЕССЕ РАБОТЫ С УСТРОЙСТВОМ
Данное устройство оборудовано сенсорным интерактивным дисплеем. Управление параме­трами осуществляется нажатиями и движениями пальца или стилуса по экрану.
ключение устройства
В
При включении зажигания устройство включится автоматически. Светодиодный индикатор заряда аккумулятора (2) процессе зарядки аккумулятора. Когда аккумулятор будет полностью заряжен, светодиод­ный индикатор питания загорится зеленым цветом (1) (стр. 3). При необходимости ручного включения устройства нажмите кнопку питания (4) (стр. 3). Светодиодный индикатор питания в этом случае загорится зеленым цветом.
Выключение устройства / переход в спящий режим
Нажмите и удерживайте кнопку питания (4) (стр. 3) на передней панели устройства. На экране появится меню выключения устройства:
Устройство отключится автоматически, если не будет произведено никаких операций в течение 10 секунд. Для выключения устройства нажмите сенсорную иконку . Для пере­хода в спящий режим выберите нажмите сенсорную иконку . Нажмите сенсорную иконку
для возврата в предыдущее меню. Для выхода из спящего режима нажмите кнопку питания. На экране отобразится режим, в котором устройство находилось перед переходом в спящий экран.
(стр. 3) загорится красным цветом, что будет сигнализировать о
Перезагрузка устройства
Если устройство перестало функционировать надлежащим образом, возникают зависания системы, нет отклика на нажатия сенсорных иконок и т. п., необходимо выполнить пере­загрузку устройства. Для этого нажмите стилусом, шариковой ручкой или подобным зао­стренным предметом кнопку на задней панели устройства (6) (стр. 3).
ГЛАВНОЕ МЕНЮ
После включения устройства, на экране появится главное меню. Главное меню является стартовой точкой для решения последующих различных задач. Нажимайте сенсорные иконки для выполнения операции или открытия других меню.
5
3
1
2
5
6
4
7
1 - Иконка перехода в режим навигации 2 - Иконка перехода в меню мультимедиа 3 - Иконка перехода в меню выбора игр 4 - Сенсорный индикатор громкости (звук включен/отключен). Нажмите для перехода в меню
настройки громкости
5 - Сенсорный индикатор текущего времени. Нажмите для перехода в меню настройки
даты/времени
6 - Сенсорный индикатор заряда батареи. Нажмите для перехода в меню настройки питания
устройства
7 - Иконка перехода в меню приложений 8 - Иконка перехода в меню настроек системы
РЕЖИМ НАВИГАЦИИ
Нажмите сенсорную иконку Навигация в главном меню устройства (см. выше) для запуска нави- гационного программного обеспечения. Навигационное ПО по умолчанию находится во внутрен­ней памяти устройства. Настройки данного режима указаны в разделе «Путь ПО» (стр. 20). Информацию о номере UUID (32-значный серийный номер устройства) и лицензионном ключе навигационного ПО Вы можете просмотреть, запустив программу навигации и после­довательно нажав сенсорные иконки: Главное Меню -> Мой Навител -> Навител Навигатор. Навител Навигатор — навигационное программное обеспечение, разработанное АО «ЦНТ» для мультимедийных устройств с сенсорным экраном, оснащенных встроенными или внеш­ними GPS-приемниками. Вместе с программным обеспечением поставляется специальный комплект карт городов и областей России, Украины, Беларуси, Казахстана, Латвии, Литвы, Эстонии, Польши, Норвегии, Дании, Швеции и Финляндии с названиями улиц, номерами домов, станциями метро, АЗС, ресторанами, расположением лесов, рек, озер и другой важной и полезной информацией. Подробные навигационные карты городов включают в себя жилую и промышленную инфраструктуру города со сведениями для поиска зданий по актуальному почтовому адресу вплоть до построек в частном секторе. Подробные навигационные карты городов основаны на картах масштаба 1:10 000, подготов­ленных профессиональными Карты поддерживают функции автоматического формирования оптимального маршрута по дорогам и ведения по нему с голосовыми подсказками водителю о предстоящих маневрах.
картографами по специальному заказу АО «ЦНТ».
8
6
В дорожную сеть подробных навигационных карт городов для построения оптимального маршрута включены все улицы и дороги с учетом направленности движения, развязок и круговых движений. Карты наполнены большим количеством информации о полезных объектах (POI), достопри­мечательностях и сопутствующем сервисе. АО «ЦНТ» – активно развивающаяся компания, ориентированная на рынок Российской Федерации и стран СНГ. Цели и задачи компании – совершенствование, развитие и рас­пространение современных решений и продуктов в области информационных технологий и цифровой картографии. АО «ЦНТ» стремится разрабатывать программное обеспечение, удовлетворяющее требованиям надежности, безопасности и удобства использования. АО «ЦНТ» уделяет большое внимание оперативной и квалифицированной технической поддержке своих клиентов. По всем вопросам, связанным с навигационным обеспечением «Навител Навигатор» (проблемы в работе, обновления и прочее) обращай­тесь в сервисный центр Navitel:
E-mail: support@navitel.ru Web: http://www.navitel.ru
МУЛЬТИМЕДИЙНЫЕ РЕЖИМЫ УСТРОЙСТВА
Режим Медиа включает в себя проигрыватель видео- и аудиофайлов, а также режимы про­смотра изображений и чтения текстовых файлов. Для входа в меню нажмите иконку Медиа в главном меню устройства (стр. 6):
программным
Чтение текстовых файлов
Нажмите сенсорную иконку Текст в меню Медиа. В появившемся меню коснитесь иконки . На экране отобразятся все текстовые файлы, находящиеся на карте памяти microSD и во вну­тренней памяти устройства:
7
Используйте сенсорные иконки для прокрутки списка с файлами вниз или вверх. Коснитесь строки с названием необходимого текстового файла и нажмите иконку . На экране появится меню, как показано на рисунке:
5
3
2
1
8
9
1 - Сенсорная иконка перехода к предыдущей странице текстового файла (должен быть
включен ручной режим перелистывания страниц)
2 - Сенсорная иконка возвращения в главное меню устройства 3 - Область отображения названия текстового файла 4 - Область отображения текста 5 - Область отображения номера текущей страницы / общего количества страниц 6 - Сенсорная иконка возвращения к списку текстовых файлов 7 - Сенсорная иконка вызова меню закладок 8 - Сенсорная иконка перехода к следующей странице текстового файла (должен быть
включен ручной режим перелистывания страниц)
9 - Установите флажок для автоматического перелистывания страниц 10 - Установите флажок для ручного перелистывания страниц 11 - Установите флажок для выбора крупного размера шрифта 12 - Установите флажок для выбора мелкого размера шрифта 13 - Сенсорная иконка выбора кодировки 14 - Сенсорная иконка вызова меню перехода на другую страницу (должен быть включен
ручной режим перелистывания страниц)
10
4
11
12 13
6
7
14
Чтобы создать закладку на просматриваемой в данный момент странице, нажмите сенсор­ную иконку . Откроется окно со списком закладок:
8
Нажмите сенсорную иконку для того, чтобы сохранить закладку на выбранной странице. Нажмите иконку , чтобы перейти на выбранную закладку. Нажмите иконку для уда­ления выбранной закладки. Для выхода из меню закладок нажмите иконку .

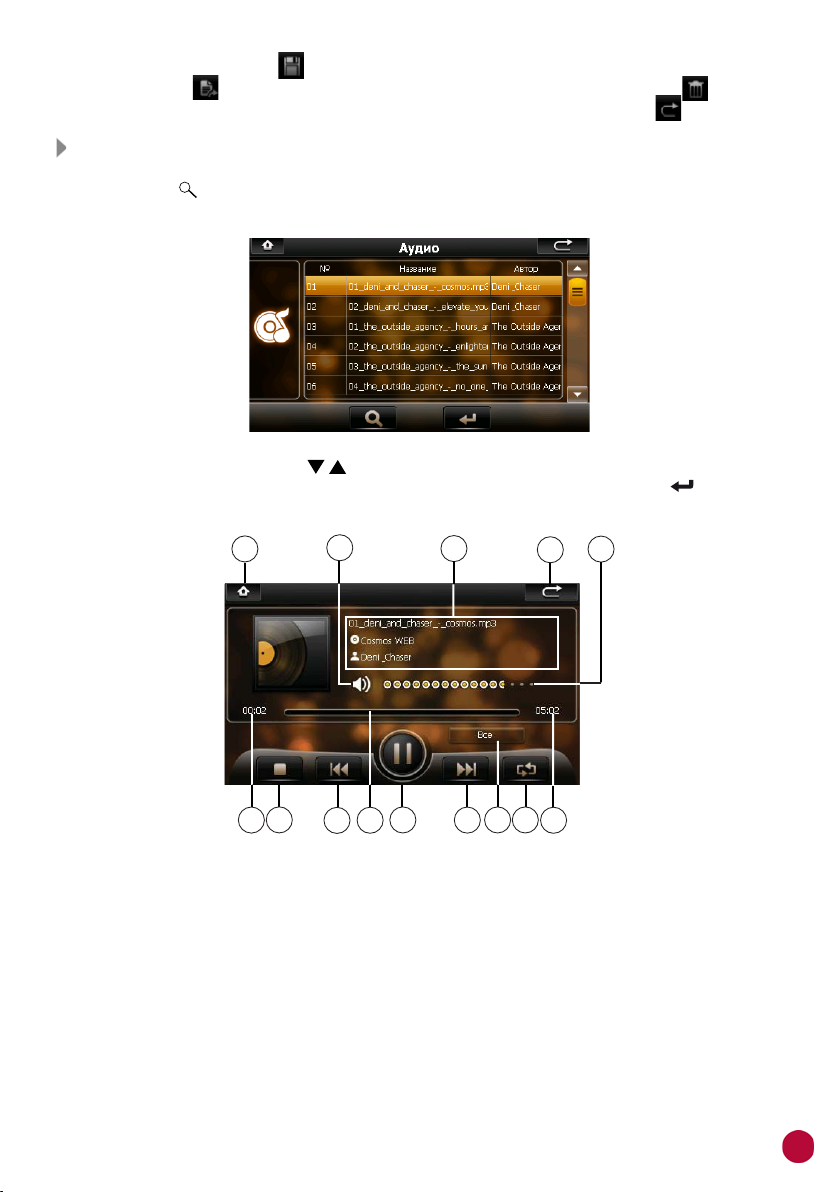

Воспроизведение аудиофайлов
Нажмите сенсорную иконку Аудио в меню Медиа (стр. 7). В появившемся меню кос­нитесь иконки . На экране отобразятся все аудиофайлы, находящиеся на карте памяти microSD и во внутренней памяти устройства:
Используйте сенсорные иконки для прокрутки списка с файлами вниз или вверх. Коснитесь строки с названием необходимого аудиофайла и нажмите иконку . На экране появится меню, как показано на рисунке:
7 8
2
9
1
6
1 - Сенсорная иконка возвращения в главное меню устройства 2 - Сенсорная иконка включения/отключения звука 3 - Область отображения названия трека, артиста и альбома (информация из ID3 TAG). 4 - Сенсорная иконка возвращения к списку аудиофайлов 5 - Сенсорная область регулировки громкости 6 - Область отображения текущего времени воспроизведения аудиофайла 7 - Сенсорная иконка остановки воспроизведения 8 - Сенсорная иконка перехода к предыдущему аудиофайлу 9 - Полоса прокрутки воспроизведения (нажмите в любом месте полосы прокрутки для
воспроизведения с выбранного момента времени)
10 - Сенсорная иконка паузы / возобновления воспроизведения 11 - Сенсорная иконка перехода к следующему аудиофайлу
10
3
12 13
11
4
14
5
9
12 - Область отображения режима воспроизведения 13 - Сенсорная иконка управления режимом повторного воспроизведения (без повтора,
повторное воспроизведение всех файлов в памяти устройства, повторное воспроизве-
дение одного файла, воспроизведение в случайном порядке)
14 - Область отображения длительности текущего аудиофайла
Воспроизведение видеофайлов
Нажмите сенсорную иконку Видео в меню Медиа (стр. 7). В появившемся меню кос­нитесь иконки . На экране отобразятся все видеофайлы, находящиеся на карте памяти microSD и во внутренней памяти устройства:
Используйте сенсорные иконки для прокрутки списка с файлами вниз или вверх. Коснитесь строки с названием необходимого видеофайла и нажмите иконку . На экране появится меню, как показано на рисунке:
1
6
7
2
8
9
10
3 4
11
5
1 - Сенсорная иконка возвращения в главное меню устройства 2 - Окно воспроизведения видео 3 - Полоса прокрутки воспроизведения (нажмите в любом месте полосы прокрутки для
воспроизведения с выбранного момента времени)
4 - Сенсорная иконка включения/отключения звука 5 - Сенсорная область регулировки громкости 6 - Сенсорная иконка возвращения к списку аудиофайлов 7 - Сенсорная иконка паузы/воспроизведения 8 - Сенсорная иконка остановки воспроизведения 9 - Сенсорная иконка перехода к предыдущему видеофайлу 10 - Сенсорная иконка перехода к следующему видеофайлу 11 - Сенсорная иконка включения полноэкранного режима
10

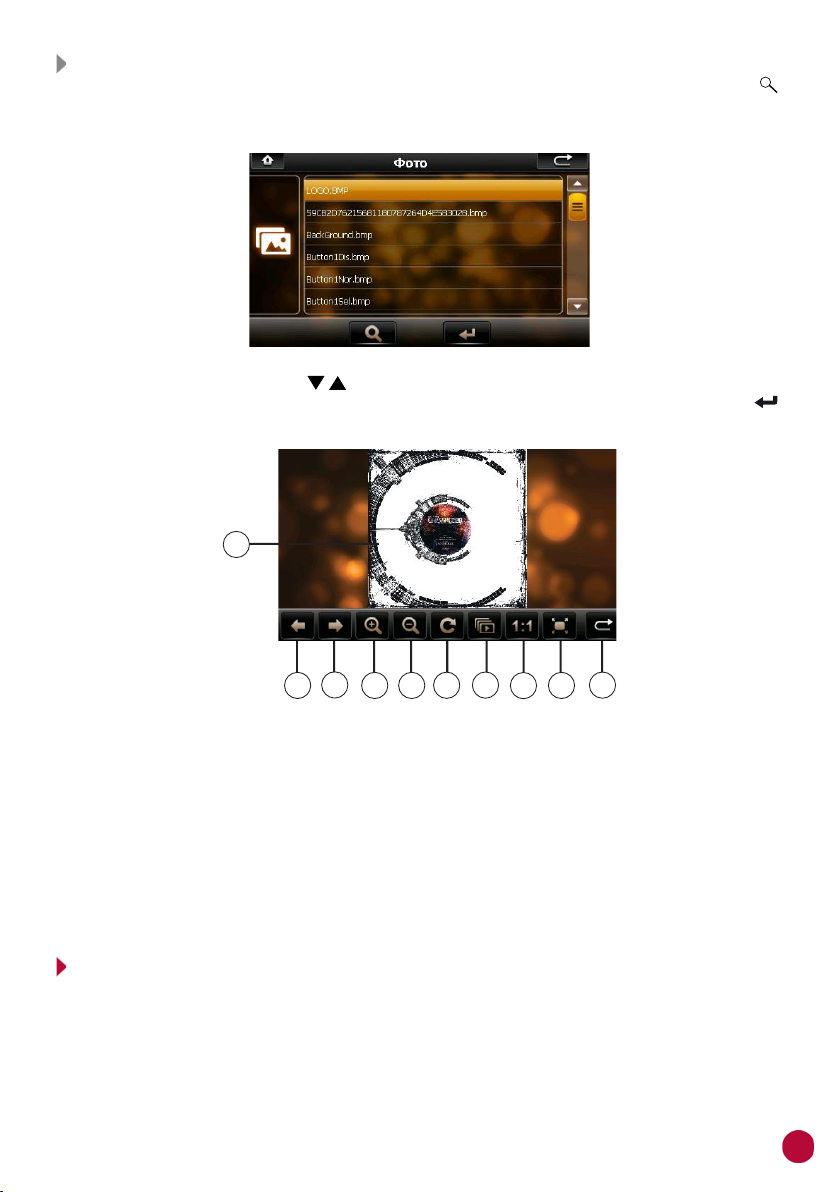

Просмотр файлов изображений
Нажмите сенсорную иконку Фото в меню Медиа. В появившемся меню коснитесь иконки . На экране отобразятся все файлы изображений, находящиеся на карте памяти microSD и во внутренней памяти устройства:
Используйте сенсорные иконки для прокрутки списка с файлами вниз или вверх. Коснитесь строки с названием необходимого файла изображения и нажмите иконку . На экране появится меню, как показано на рисунке:
1
3
2
1 - Окно изображения 2 - Сенсорная иконка перехода к предыдущему файлу 3 - Сенсорная иконка перехода к следующему файлу 4 - Сенсорная иконка увеличения масштаба изображения 5 - Сенсорная иконка уменьшения масштаба изображения 6 - Сенсорная иконка поворота изображения по часовой стрелке 7 - Сенсорная иконка запуска слайд-шоу 8 - Сенсорная иконка возвращения к исходному масштабу изображения 9 - Сенсорная иконка открытия изображения на полном экране 10 - Сенсорная иконка выхода в меню поиска файлов изображений

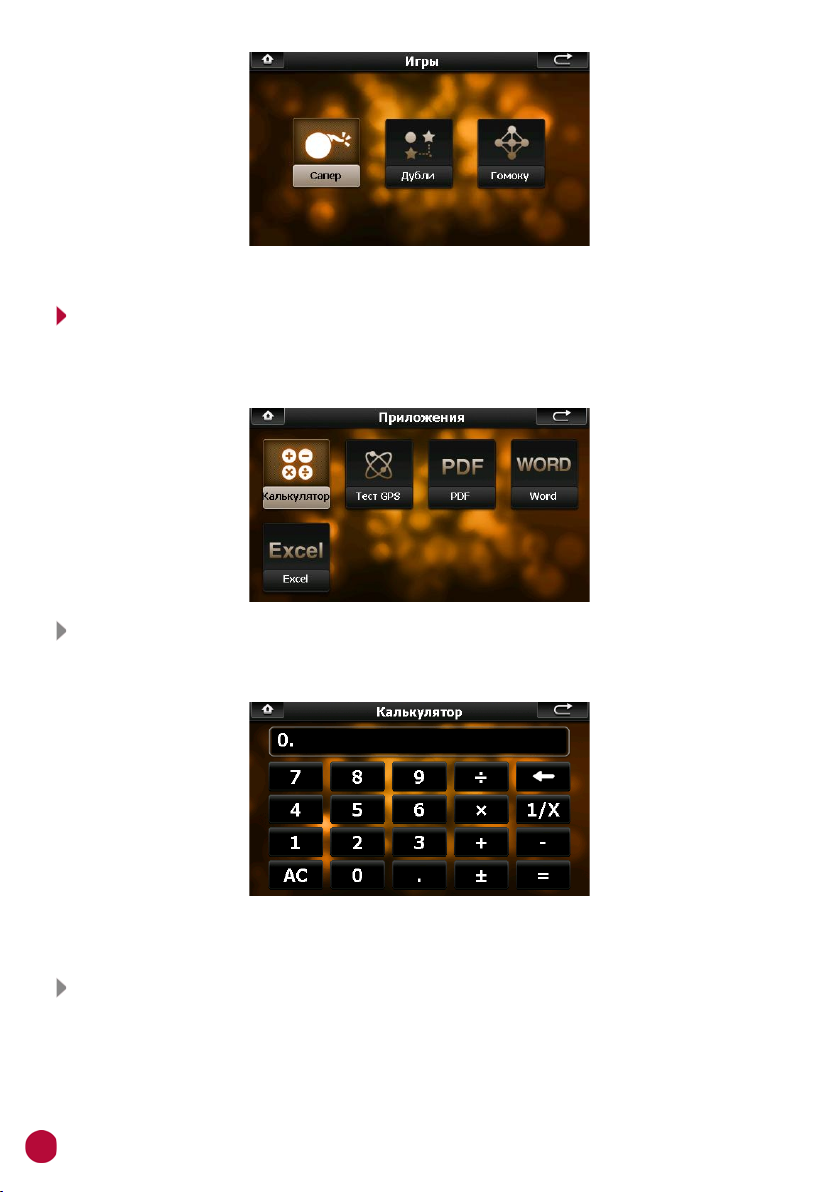

ИГРЫ
Нажмите сенсорную иконку Игры в главном меню устройства (стр. 6) для выбора одной из имеющихся игр, находящихся в памяти устройства.
5
4
6
8
7
9
10
11
Для запуска игры нажмите на соответствующую ей сенсорную иконку.
ПРИЛОЖЕНИЯ
Нажмите сенсорную иконку Приложения в главном меню устройства (стр. 6). На экране отобразится следующее меню:
Калькулятор
Нажмите сенсорную иконку Калькулятор в меню Приложения. На экране отобразится меню калькулятора:
Для выполнения математических операций нажимайте соответствующие сенсорные иконки на экране устройства.
Тест GPS
Нажмите сенсорную иконку Тест GPS в меню Приложения. На экране отобразится следующее меню:
12
В данном окне представлена информация о вашем местоположении: координаты широты и долготы в градусах, высота над уровнем моря и т.п. В правой части экрана показаны спутники, сигнал от которых принимает устройство, а гисто­грамма в левой части экрана показывает мощность принимаемого сигнала каждого из спутников. Для сброса и обновления текущей информации нажмите сенсорную иконку Обновить.
Приложения WINCE
Устройство снабжено приложениями для чтения файлов форматов PDF, WORD и EXCEL. Нажмите необходимую сенсорную иконку (PDF, Word или Excel) в меню Приложения. На экране отобразится следующее стандартное меню системы WinCE:
Далее коснитесь иконки My Documents и укажите путь для файла, который необходимо открыть.
НАСТРОЙКИ
Для перехода в меню настроек устройства, нажмите сенсорную иконку Настройки в главном меню устройства (стр. 6):
При необходимости нажимайте сенсорную иконку для перехода на следующую страницу настроек.
13
С помощью касания войдите в любую настройку и выполните необходимые изменения. Далее для сохранения изменений и возврата в меню настроек устройства нажмите иконку
. Для сохранения изменений и возврата в главное меню устройства нажмите иконку .
Язык
Нажмите сенсорную иконку Язык в меню настроек устройства. На экране появится меню настройки языка:
Выберите необходимый язык в меню, коснувшись иконки с его названием. Для перемеще­ния по списку языков нажимайте сенсорные иконки .
Подсветка ЖК-дисплея
Нажмите сенсорную иконку Подсветка в меню настроек устройства. На экране появится меню настройки яркости подсветки:
С помощью иконок и отрегулируйте яркость подсветки дисплея. Для уменьшения яркости подсветки нажимайте иконку . Для увеличения яркости нажимайте иконку . С помощью иконок и установите время, через которое автоматически будет выключаться дисплей: 1/2/3/4/5 минут, либо отключите эту функцию, выбрав настройку «Не выкл. дисплей».
Питание
Нажмите сенсорную иконку Питание в меню настроек устройства. На экране отобразится меню настройки параметров питания устройства:
14
В данном окне представлена информация о состоянии заряда аккумулятора. В строке «Спящий режим» выберите время, через которое устройство будет автоматиче­ски переходить в спящий режим: 1/2/5/10/30 мин., либо отключите эту функцию, выбрав настройку «Нет». Если устройство подключено к сети, в этом меню отображается анимация заряжаемого аккумулятора.
Звук
Нажмите сенсорную иконку Звук в меню настроек. На экране отобразится меню настройки звука:
С помощью иконок и выставьте желаемый уровень громкости звука устройства. Для уменьшения громкости нажимайте иконку . Для увеличения громкости нажимайте иконку . Установите флажок «Звук нажатий» для включения звуковых сигналов во время нажатий сенсорных иконок на экране устройства. Воспользуйтесь меню «Звук запуска» для выбора мелодии, которая будет проигрываться при включении устройства. Установите флажок одной из стандартных мелодий (Звук 1, Звук 2, Звук 3) или установите флажок в поле «Нет звука» для отключения мелодии. Уста­новите флажок в поле «Настроить», чтобы выбрать аудиофайл для мелодии по собствен­ному вкусу. Откроется меню, как показано на рисунке:
15
Выберите аудиофайл из внутренней памяти устройства (NandFlash) или с карты памяти microSD (SDMMC). Для возвращения в предыдущий каталог нажмите иконку . Для сохранения
выбранной мелодии и возврата в меню настроек звука нажмите иконку . Для выхода из меню выбора мелодии без сохранения изменений нажмите иконку .
Время
Нажмите сенсорную иконку Время в меню настроек. На экране появится следующее меню:
C помощью иконок и выставьте значения параметров: год, месяц, день, часы, минуты. Нажимайте иконки и в экранном меню для выбора часового пояса.
Примечание. После приема сигнала GPS время и дата будут автоматически синхронизированы
со спутниками.
Система
Нажмите сенсорную иконку Система в меню настроек устройства. На экране отобразится меню, как показано на рисунке ниже:
В разделе ОЗУ показан общий объем оперативной памяти и объем занятой оперативной памяти данного устройства. В разделе Память показан общий объем, объем занятой и свободной внутренней памяти данного устройства, а также общий объем и объем занятой памяти на карте microSD. В разделе Версия ПО показаны: название модели устройства, номер версии программного обеспечения данного устройства, номер версии аппаратного обеспечения данного устройства. В разделе Сер. номер показан уникальный идентификационный номер устройства (UUID, 32-значный серийный номер). После нажатия на иконку рута в папку GoogleData. Для завершения записи файла нажмите данную иконку еще раз. При необходимости данный файл можно открыть в специальном приложении на ПК и про­смотреть пройденный маршрут на карте.
16
Вкл. запись GPS начинается запись данных пройденного марш-

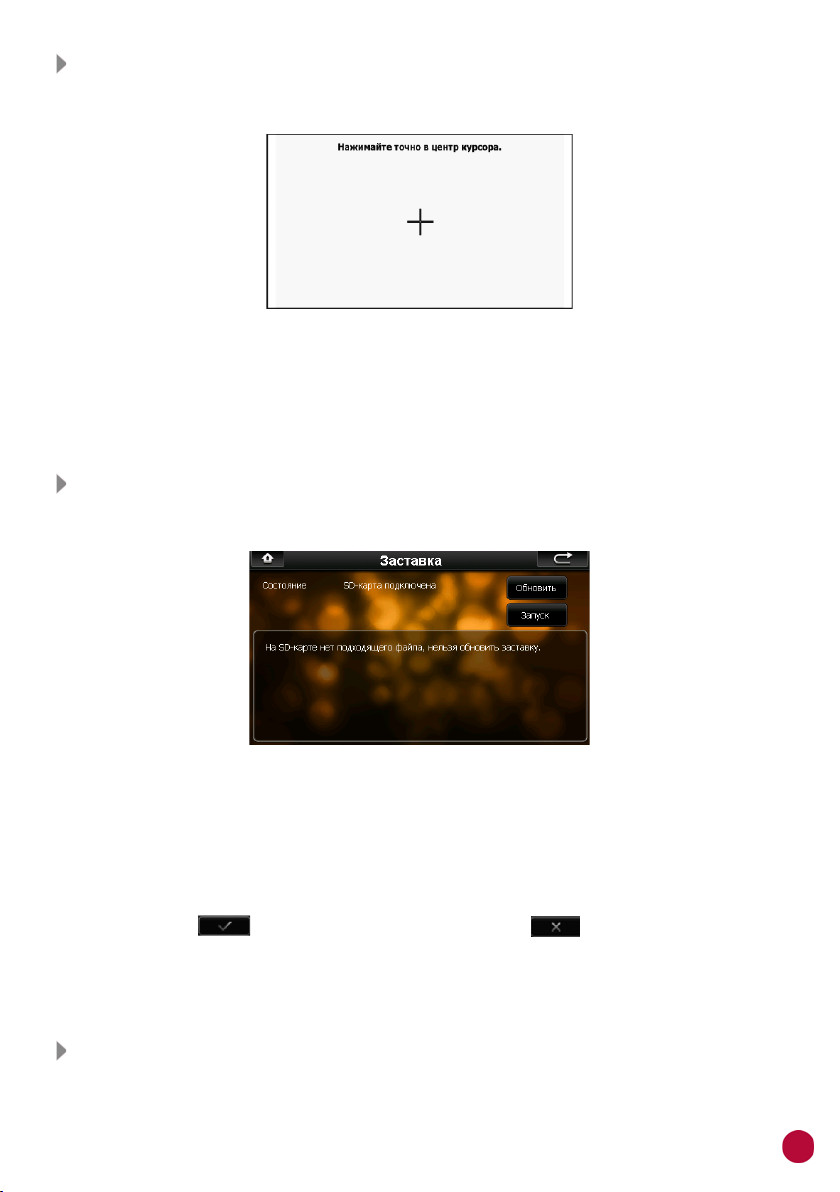

Калибровка сенсорного экрана
Нажмите сенсорную иконку Калибровка в меню настроек устройства. На экране отобразится меню, как показано на рисунке далее:
Кончиком пальца или стилусом нажмите на указатель в центре экрана. Указатель пере­местится. Повторяйте данную процедуру каждый раз по мере перемещения указателя по экрану, пока процесс калибровки не завершится. Данную операцию необходимо выполнить, если произошел сбой в управлении сенсорным экра­ном, то есть изображение сенсорной иконки на экране не соответствует ее действительному расположению.
Обновление заставки
Нажмите сенсорную иконку Заставка. На экране отобразится следующее меню (при усло­вии, что в слоте находится карта microSD):
Скопируйте файл в формате *.BMP с разрешением 480х272 и названием «Logo» в корне­вой каталог карты microSD. Вставьте карточку в слот устройства, включите его и зайдите в вышеуказанное меню. В нижней части экрана отобразится сообщение: «Имеется файл обновления». Нажмите сенсорную иконку Запуск, чтобы обновить изображение, которое появляется на экране устройства во время включения. На экране отобразится диалоговое окно для подтверждения обновления. Нажмите иконку для подтверждения, или иконку для отмены обновления изображения. После завершения процесса обновления выключите и включите устройство. В случае, если вместо вышеуказанного текста отображается «На SD-карте нет подходящего файла, нельзя обновить зставку», проверьте наличие файла Logo.bmp на карте microSD, а также его формат и разрешение.
Выбор каталога навигационного ПО
Нажмите сенсорную иконку Путь ПО в меню настроек устройства, на экране отобразится меню, аналогичное указанному ниже:
17
Выберите во внутренней памяти устройства или на карте памяти microSD исполняемый файл (с расширением .exe) навигационного программного обеспечения. При необходимости нажимайте сенсорную иконку Назад для возврата в предыдущий каталог. Нажатие на сен­сорную иконку Формат. запускает процесс форматирования внутренней памяти устройства.
ВНИМАНИЕ!
При форматировании все данные во внутренней памяти устройства будут безвозвратно удалены!
Нажмите сенсорную иконку Назначить для того, чтобы установить выбранный файл как навигационное программное обеспечение устройства. После выбора файла на экране ото­бразится следующее меню:
Для сохранения настроек и возврата в меню выбора каталога навигационного ПО нажмите иконку . Для выхода из меню выбора навигационного ПО без сохранения изменений нажмите иконку . Руководство пользователя навигационного программного обеспечения «Навител Навигатор» по умолчанию находится во внутренней памяти устройства в каталоге /Instructions (данный каталог может находиться в другом месте в зависимости от версии навигационного ПО). Руководство пользователя также доступно на веб-сайте navitel.su в разделе «Техподдержка».
Режим USB
Нажмите сенсорную иконку USB в меню настроек устройства. На экране отобразится следующее меню:
18
Выберите один из двух режимов подключения устройства к ПК через порт USB:
Съемный диск - устройство будет использоватся в качестве съемного диска; Active Sync - устройство будет работать в качестве элемента синхронизации с ПК с помощью
программы ActiveSync.
Примечание. Программное обеспечение ActiveSync доступно для бесплатной загрузки с сайта
http://www.microsoſt .com/
19
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные
Процессор ......................................................................... MSTAR 800 МГц
Операционная система ...................................................... Windows CE 6.0
GPS-приёмник ................................................................... встроенный, 66 каналов
Оперативная память ..........................................................
Внутренняя память ........................................................... 4 ГБ FLASH
Напряжение питания ....................................................... 5 В (1 А макс.)
Потребление ..................................................................... 5 Вт
Динамик ........................................................................... встроенный, 1 Вт
Габариты (ШВГ) ......................................................... 1207713 мм
Диапазон рабочих температур ......................................... -10…+60 °С
Температура хранения ...................................................... -20…+70 °С
Допустимая влажность при работе .................................. 45-80 %
Подключение внешних устройств и карт памяти
Слот для подключения карт памяти ................................ microSD (до 32 ГБ)
Тип USB-разъема ............................................................... Mini-B
Разъём аудиовыхода ......................................................... 3,5 мм mini-jack
Экран
Тип .................................................................................... TFT LCD, сенсорный
Диагональ ........................................................................ 4,3" (109 мм)
Разрешение ...................................................................... 480272
128 МБ DDR
Аккумулятор
Тип .................................................................................... полимерный литий-ионный
Емкость ............................................................................. 600 мА/ч
Примечание. Технические характеристики, комплектация и внешний вид устройства могут
быть изменены производителем без предварительного уведомления.
ВОСПРОИЗВОДИМЫЕ ФОРМАТЫ И ТИПЫ ФАЙЛОВ
Устройство поддерживает воспроизведение следующих форматов и типов файлов:
файлы изображений: JP EG, BMP ; текстовые файлы: ТХТ; аудиофайлы: MP3, WMA (максимальный битрейт – 320 кбит/с); видеофайлы: (разрешение 800х480): DivX 3.11 – с битрейтом видео до 3 Мбит/с,
DivX 4 – с битрейтом видео до 3 Мбит/с, DivX 5 – с битрейтом видео до 3 Мбит/с, XviD – с битрейтом видео до 3 Мбит/с; MPG.
Примечание. Корректное воспроизведение видеофайлов с битрейтом видеопотока и разре-
шением больше указанных - не гарантируется.
20
ТЕХНИЧЕСКИЕ ДОПУСКИ НА ВОЗМОЖНЫЕ НЕЗНАЧИТЕЛЬНЫЕ ДЕФЕКТЫ
ИЗОБРАЖЕНИЯ
Жидкокристаллическая панель состоит из множества точек, называемых пикселями. Пиксель состоит из трех субпикселей основных цветов – красного, зеленого и синего, рас­положенных по горизонтали. Появление на ЖК-панели небольшого количества дефектных пикселей (постоянно светящихся одним цветом) объясняется огромным общим количеством пикселей и сложностью технологического процесса. Минимизация подобных дефектов достигается тщательным контролем качества ного требованиями стандарта ISO 13406-2. ЖК-панель устройства условно разделяется на 2 зоны, «А» и «Б», как показано на рисунке, и подлежит бесплатной замене в течение гарантийного срока, если число пикселей, посто­янно светящихся одним цветом, превышает любое число пикселей, указанное в таблице.
Цвет пикселя Зона «А» Зона «Б»
Белый 00 Черный 36
производства ЖК-панелей, регламентирован-
Цвет субпикселя
Синий 36 Красный 36 Зеленый 36
Всего 36
21
ЭКСПЛУАТАЦИЯ УСТРОЙСТВА, НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ
Если возникшую проблему невозможно устранить, руководствуясь приведенными ниже рекомендациями, обратитесь в сертифицированный сервисный центр.
Возможные неисправности и методы их устранения
Неисправность Причина Устранение
Устройство не включается при работе от встроенного аккумулятора
Устройство не реагирует на нажатие сенсорных иконок
Изображение на экране устройства неконтрастное
При нажатии на одну сен­сорную иконку происходит нажатие другой иконки
Возникают проблемы с синхронизацией устройства и компьютера
Слишком низкий уровень заряда аккумулятора
Ошибка системы Нажмите кнопку сброса на задней панели
Ошибка системы Нажмите кнопку сброса на задней панели
Установлен низкий уровень подсветки экрана
Сбой калибровки сенсорного экрана
Компьютер или устрой­ство не включены
Ненадежный контакт соединительного кабеля
Ошибка системы устройства
USB-порт компьютера неисправен или к нему нет доступа
Подключите устройство к автомобильному адаптеру питания или к USB-порту компьютера или ноутбука для подзарядки встроенного аккумулятора
устройства (стр. 3)
устройства Увеличьте уровень подсветки (стр. 14)
Выполните калибровку, следуя рекоменда­циям на стр. 17
Перед началом синхронизации что компьютер и устройство включены
USB-кабель должен быть надежно под­ключен к компьютеру и устройству. Насто­ятельно не рекомендуется использовать USB-хаб
Нажмите кнопку сброса на боковой панели устройства (стр. 3), затем заново под­ключите USB-кабель к устройству
Подключите устройство к другому USB­порту компьютера или ноутбука
(стр. 3)
убедитесь,
ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ
Устройство рекомендуется хранить в складских или домашних условиях и при необходимо­сти транспортировать в крытых транспортных средствах любого вида в упакованном виде при температуре от -25 °С до +35 °С. Место хранения (транспортировки) должно быть недо­ступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений. Срок службы устройства — 2 года
. Устройство не содержит вредных материалов и без-
опасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
22
УСЛОВИЯ ГАРАНТИИ
При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, устройство обеспечивает безопасность, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации. Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при Гарантийные обязательства не распространяются на перечисленные ниже принадлеж­ности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия: кронштейн, адаптер питания, навигационное ПО*, документацию, прилагаемую к изделию.
*По всем вопросам, связанным с навигационным программным обеспечением «Навител Навигатор» (проблемы в работе, обновления и прочее) обращайтесь в АО «ЦНТ»:
E-mail: info@navitel.su Web: http://www.navitel.su
РАСШИФРОВКА ДАТЫ ВЫПУСКА УСТРОЙСТВА, УКАЗАННОЙ В СЕРИЙНОМ
заполнении сведений прилагаемого гарантийного талона.
НОМЕРЕ
12-значный серийный номер устройства указывается под штрих-кодом на упаковке, а также
на стикере, который клеится на корпус изделия. Для того, чтобы узнать информацию о дате выпуска устройства, достаточно расшифровать
5-й и 6-й знак из 12-значного серийного номера. Пример расшифровки приведен ниже.
1AAA0A000001
А – месяц выпуска (A – январь, B – февраль, C – март, D – апрель,
E – май, F – июнь, G – июль, H – август, I – сентябрь, J – октябрь, K – ноябрь, L – декабрь)
0год выпуска (0 – 2010, 1 – 2011, 2 – 2012 и т. д.)
Данное устройство выпущено в январе 2010 года.
23
ДЛЯ ЗАМЕТОК
24
Loading...
