iMap-410AB
Портативная навигационная система
с цветным сенсорным ЖК-дисплеем
размером 109 мм (4,3'')
Наименование: Пролоджи айМап-410АБ
Страна-производитель: Китай
Основное предназначение товара:
портативная навигационная система
с ЖК-дисплеем размером 4,3"
Габаритные размеры: 121 õ 78 õ 12 ìì
Âåñ: 137 ã
Срок службы: 2 ãîäà
Изготовитель: СХТ Гроуп АГ
Юридический адрес изготовителя:
ЕБС Бизнесс Форум, Баарерштрассе 135,
СХ-6301 Зуг, Швейцария
возьми
êèíî
в дорогу
Руководство пользователя
www.prology.ru
Содержание
Назначение устройства ..................................................................................................................2
Функции устройства .........................................................................................................................3
Комплект поставки ............................................................................................................................3
Рекомендации по эксплуатации и меры предосторожности ...............................4
Встроенный аккумулятор ............................................................................................................5
Особенности использования системы GPS ....................................................................6
Внешний вид устройства и элементы управления......................................................6
Передняя панель .............................................................................................................................6
Задняя панель ..................................................................................................................................7
Верхняя панель ................................................................................................................................7
Боковая панель ................................................................................................................................7
Процесс заряда аккумулятора .................................................................................................8
Установка устройства ......................................................................................................................8
Использование кронштейна .....................................................................................................8
Использование автомобильного адаптера .......................................................................9
Основные операции .......................................................................................................................10
Начало работы ..............................................................................................................................10
Выключение устройства / переход в спящий режим ................................................10
Основные операции по управлению устройством.......................................................10
Главное меню ....................................................................................................................................10
Использование карты памяти microSD .......................................................................... 11
Режим навигации ............................................................................................................................12
Настройки устройства ..................................................................................................................12
Использование настроек устройства ................................................................................12

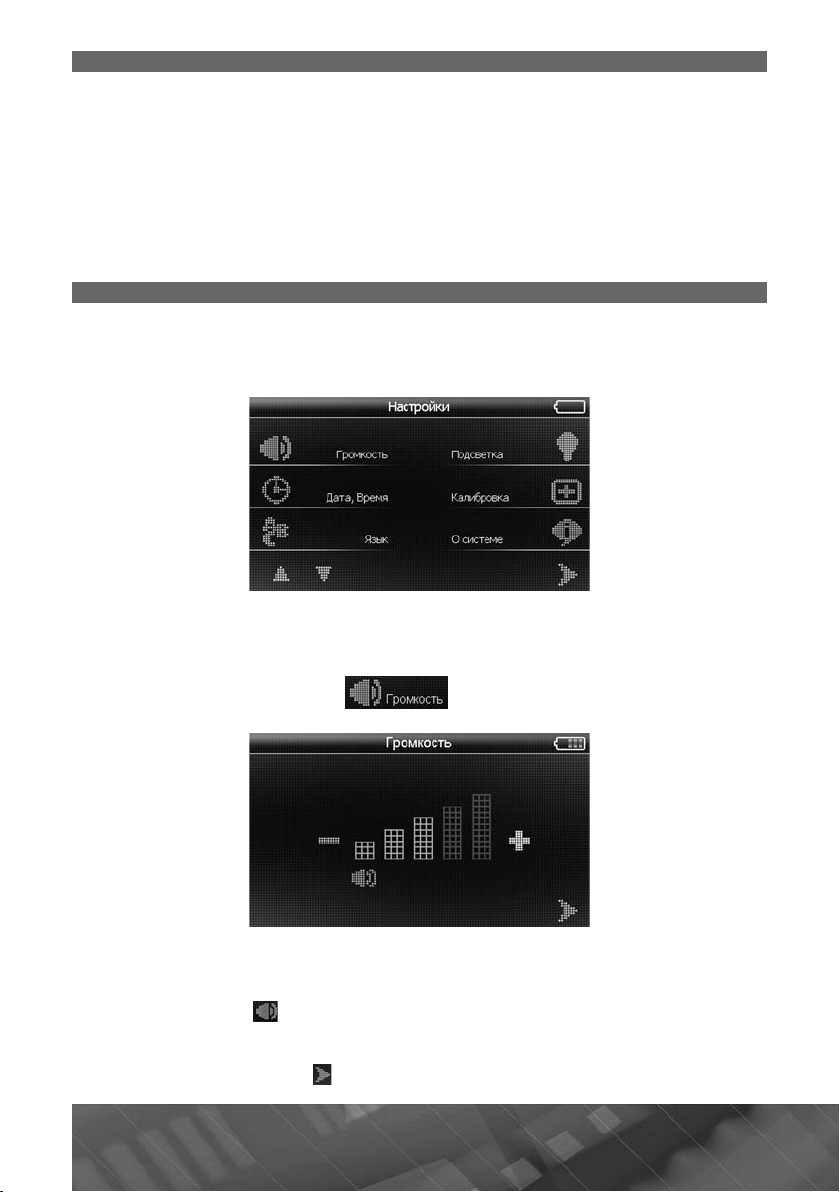

Громкость ........................................................................................................................................12
Дата/Время ...................................................................................................................................13
Настройка подсветки ЖК-дисплея ....................................................................................13
ßçûê ...................................................................................................................................................14
Калибровка сенсорного экрана............................................................................................14
О системе ........................................................................................................................................14
Выбор каталога навигационного программного обеспечения .............................15
Настройки USB ...........................................................................................................................16
Приемник GP S ............................................................................................................................17
Воспроизведение аудиофайлов ............................................................................................18
Воспроизведение видеофайлов ............................................................................................19
Просмотр изображений...............................................................................................................20

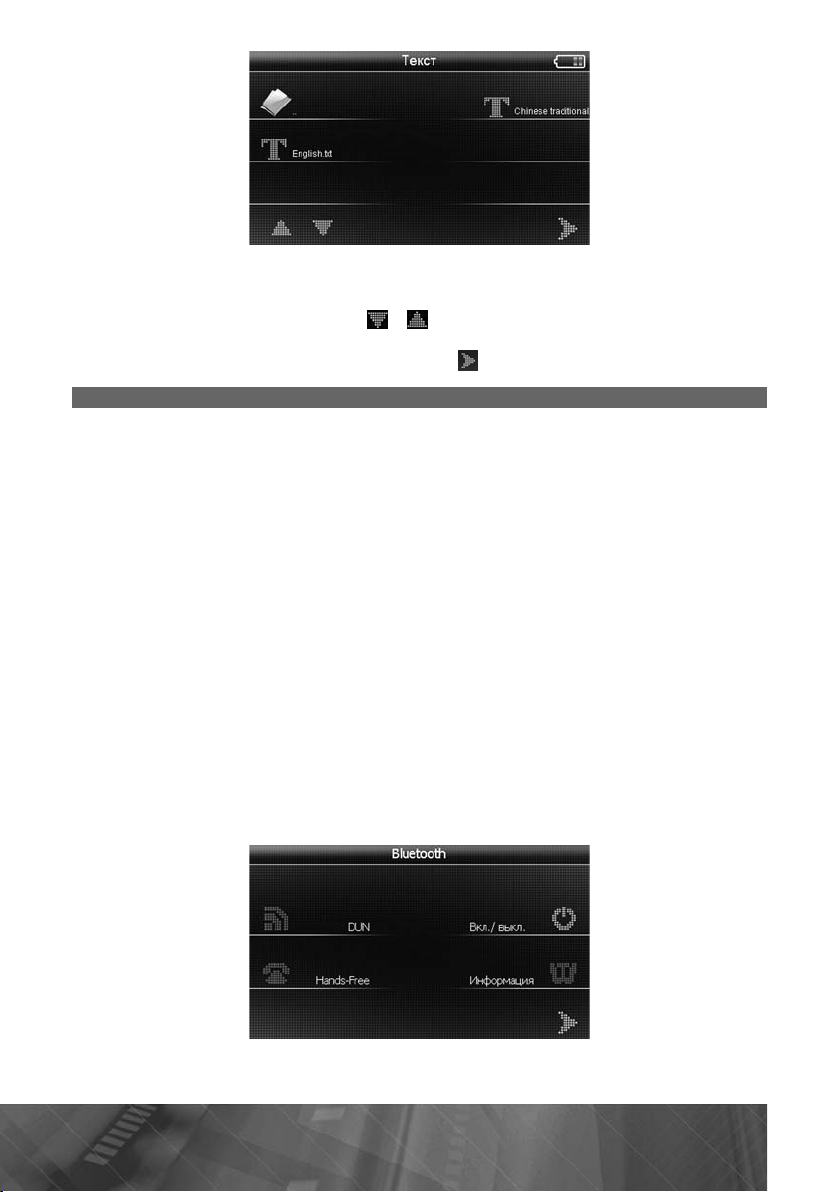

Просмотр текстовых документов .........................................................................................20
Режим Bluetooth .............................................................................................................................21
Включение/отключение Bluetooth ..................................................................................... 22
Режим DU N ................................................................................................................................. 22
Режим Hands-Free ......................................................................................................................24
Раздел «Информация» .............................................................................................................26
Список мобильных телефонов, совместимых с модулем Bluetooth
®
и поддерживающих режимы Hands-Free и DUN ........................................................ 27

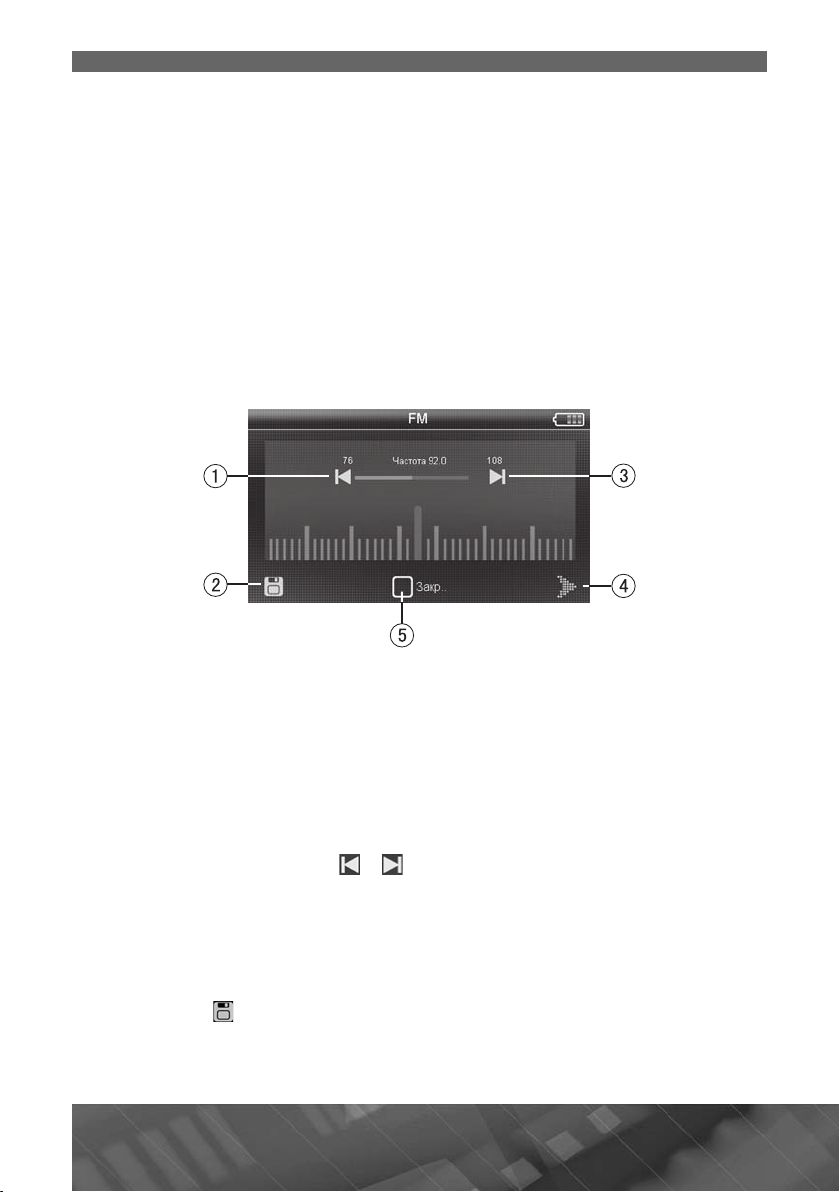

Режим FM-передатчика .............................................................................................................28
Технические характеристики ..................................................................................................29
Основные ........................................................................................................................................29
Подключение внешних устройств и карт памяти .........................................................29
Экран ..................................................................................................................................................29
Аккумулятор ...................................................................................................................................29
Воспроизводимые форматы и типы файлов ...............................................................30
Технические допуски на возможные незначительные дефекты
изображения .......................................................................................................................................30
Эксплуатация устройства, неисправности и их устранение ..............................31
Перезагрузка системы .............................................................................................................31
Для безопасного управления автомобилем .................................................................32
Хранение, транспортирование, ресурс, утилизация ..............................................34
Гарантии поставщика ...................................................................................................................34
Руководство пользователя определяет порядок установки и эксплуатации
портативной навигационной системы (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Отрицательная клемма аккумуляторной батареи
должна быть соединена с «массой».
Самостоятельное вскрытие устройства, механические повреждения и нарушение правил эксплуатации могут привести к его неисправностям и лишению
права на гарантийное обслуживание.
При покупке устройства требуйте проверки его работоспособности. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.
В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отраженные в
настоящем Руководстве.
Прежде чем включить устройство, внимательно ознакомьтесь с настоящим
Руководством по эксплуатации.
Назначение устройства
Устройство PROLOGY iMap-410AB оснащено жидкокристаллическим дисплеем с размером экрана по диагонали 109 мм. Такой дисплей обеспечивает
минимальное потребление энергии.
Устройство обеспечивает:
• прокладывание маршрута и определение местоположения с использованием
сигналов спутников системы GP S в режиме реального времени благодаря
встроенному навигационному программному обеспечению Навител Навигатор Автоверсия;
• чтение карт памяти microSD;
• совместимость с форматами MP3/MP4/AVI/JPEG;
• воспроизведение аудио-, видеофайлов, файлов изображений, текстовых
файлов;
• воспроизведение звуковых подсказок навигационной системы с использова-
нием автомобильной аудиосистемы.
2 PR O L O G Y iMap-410 A B
Функции устройства
• ЖК-монитор с диагональю 109 мм (4,3")
• Интерактивная сенсорная панель управления с графическим интерфейсом
• Слот расширения для карт памяти microSD
• Процессор Atlas V 533MHz
• Объем внутренней памяти 2GB ROM
• Встроенный Li-Ion аккумулятор
• Поддержка интерфейса Mini-USB
• Поддержка беспроводной технологии Bluetooth
®
DUN для управления
мобильным телефоном и возможностью выхода в Internet
• FM-передатчик
• Мультимедиаплеер
• Встроенный динамик
• Выход на наушники (mini-jack)
• Крепление на лобовое стекло
• Провод питания с разъемом для подключения к гнезду прикуривателя в
комплекте
Комплект поставки
Портативная навигационная система PROLOGY iMap-410AB 1 шт.
Кронштейн 1 шт.
Автомобильный адаптер 12 В для подключения к разъему прикуривателя 1 шт.
USB-кабель 1 шт.
Документация к навигационному ПО 1 комплект.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
3
Рекомендации по эксплуатации и меры предосторожности
Портативная навигационная система iMap-410AB является персональ-
ным компьютером с дисплеем 4,3" (процессор Atlas V 533 МГц, оперативная
память – 128 МБ, внутренняя память – 2 ГБ, установленное лицензированное программное обеспечение – Microsoft WinCE 6.0 License). Данное изделие является технически сложным товаром и в соответствии с Постановлением
Правительства Российской Федерации от 13 мая 1997 г. ¹575 попадает
в перечень технически сложных товаров, в отношении которых требования
потребителя об их замене подлежат удовлетворению в случае обнаружения
в товарах существенных недостатков.
Монтаж и эксплуатация данного сложного электронного устройства должны
осуществляться в соответствии с настоящим Руководством. Эксплуатация
устройства, подключение и настройка изложены в данном Руководстве и могут
быть произведены потребителем в полном объ¸ме самостоятельно.
Для подачи питания на данное устройство при его эксплуатации в автомо-
биле может использоваться только источник питания с напряжением +12 В
постоянного тока; отрицательная клемма аккумуляторной батареи должна быть
соединена с «массой».
Перед установкой устройства, пожалуйста, полностью прочитайте данное
Руководство.
Не пытайтесь в случае поломки открыть корпус устройства и отремонтиро-
вать его самостоятельно. Если устройство не работает правильно, обратитесь
к разделу «Эксплуатация устройства, неисправности и их устранение» (стр. 31).
Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.
При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так
как это может привести к его повреждению. Недопустимо попадание жидкостей
в устройство, т.к. это может привести к его выходу из строя.
После эксплуатации автомобиля в летний период на открытом воздухе необ-
ходимо пылесосить салон в целях сбора возможных трупов насекомых и предотвращения попадания их внутрь устройства. Попадание внутрь устройства
насекомых НЕДОПУСТИМО.
Избегайте длительного воздействия на устройство пыли и повышенной
влажности.
При попадании в устройство жидкости и/или посторонних предметов немед-
ленно отключите питание.
Устройство должно быть установлено в проветриваемом или вентилируемом
месте, недоступном для попадания прямых солнечных лучей, таким образом,
чтобы оно не перекрывало обзор дорожного движения.
Перед очисткой корпуса устройства его питание должно быть отключено.
Используйте для очистки слегка влажную мягкую безворсовую ткань. Запрещается использовать для этой цели какие-либо моющие или чистящие жидкости.
Для очистки сенсорного экрана используйте специальные чистящие сал-
фетки, имеющиеся в продаже в магазинах электроники.
4 PR O L O G Y iMap-410 A B
Избегайте воздействия высоких температур и механических воздействий на
кабели питания и USB-кабель устройства.
Не подвергайте устройство сильным ударам.
При резких перепадах температуры окружающего воздуха возможно появле-
ние конденсата внутри устройства. В этом случае необходимо отключить питание устройства и дождаться полного исчезновения конденсата.
Не прилагайте чрезмерных усилий при нажатии на сенсорные иконки во
избежание повреждения ЖК-экрана.
Для защиты сенсорного экрана от царапин рекомендуется использовать
специальные защитные пленки и стилусы, имеющиеся в продаже в магазинах
электроники.
При возникновении неисправностей в работе устройства не пытайтесь устра-
нить их самостоятельно. Обратитесь в сертифицированный сервисный центр.
Производитель не несет ответственность:
• за ошибки, допущенные при эксплуатации устройства и приведшие к его
выходу из строя;
• ущерб, прямо или косвенно причиненный в процессе эксплуатации устрой-
ства его владельцу, третьим лицам и/или их имуществу и недвижимости.
Встроенный аккумулятор
Никогда не разбирайте устройство, не подвергайте его сильному нагреванию
и не кладите его в воду, так как это может привести к нагреванию встроенного
аккумулятора с большим выделением тепла.
Когда ресурс аккумулятора израсходован, он должен быть утилизирован
в соответствии с местными законами.
Запрещается разбирать устройство для замены встроенного аккумулятора.
Если аккумулятор необходимо заменить, обращайтесь в сертифицированный
сервисный центр.
5
Особенности использования системы GPS
Точность определения координат с использованием GP S (Global Positioning
System – глобальная система позиционирования) составляет около 15 метров.
Причем высотные здания, деревья вдоль дорог, движение в тоннеле создают так
называемую радиотень и снижают точность до 100 метров и более.
После включения питания устройства может потребоваться несколько
минут для того, чтобы получить сигнал с GP S -спутников и определить текущее
местоположение.
Во время работы устройства не используйте приборы, работающие в частотном диапазоне, близком к диапазону GPS, во избежание снижения точности
определения координат местоположения.
Ниже указаны причины, по которым отображение координат может быть не
совсем точным или отсутствовать:
• дорога имеет очень крутые повороты;
• сильная облачность, туман, дождь;
• тонировка ветрового стекла над местом крепления устройства;
• устройство установлено слишком высоко и находится непосредственно под
потолком салона автомобиля;
• дорога, идущая в гору, имеет много поворотов;
• автомобиль разворачивается на ограниченном пространстве проезжей
части или парковки;
• автомобиль движется среди высоких зданий или по заснеженной местности.
Внешний вид устройства и элементы управления
Передняя панель
1. Сенсорный экран. Предназначен для отображения информации. Нажмите на
экран для выбора команд меню и управления основными функциями.
2. Индикатор состояния заряда аккумулятора. В процессе зарядки аккумулятора индикатор светится красным цветом. Зеленый цвет индикатора сигнализирует о полном заряде аккумулятора.
6 PR O L O G Y iMap-410 A B
3. Встроенный микрофон.
Задняя панель
1. Встроенный динамик. Предназначен для воспроизведения звука.
2. Оптический датчик системы автоматической регулировки подсветки
ЖК-экрана.
3. Кнопка перезагрузки системы RESET.
Верхняя панель
1. Кнопка включения/выключения устройства O N/OFF .
Боковая панель
7
1. Слот для подключения карт памяти microSD
2. Разъем mini-USB
3. Аудиовыход mini-jack 3,5 мм (стерео).
Процесс заряда аккумулятора
При первой зарядке аккумулятор необходимо заряжать не менее 24 часов.
Для этого подключите кабель mini-USB к устройству, а затем к персональному
компьютеру. Если для подзаряда аккумулятора используется автомобильный
адаптер, подключенный к прикуривателю, то время заряда полностью разряженного аккумулятора составит 4–5 часов. Максимальная емкость встроенного
аккумулятора достигается после 10 циклов «заряд-разряд».
В процессе зарядки индикатор зарядки (2) (стр. 6) светится красным цветом.
Не отключайте устройство до тех пор, пока аккумулятор не зарядится полностью,
о чем будет свидетельствовать зеленый цвет индикатора. Для этого потребуется
несколько часов.
Примечание.
Не включайте устройство сразу же после начала подзарядки разряженного
аккумулятора. Если все же требуется повторное включение устройства, то подождите не менее одной минуты, а затем включите устройство.
ВНИМАНИЕ!
Для оптимального использования литиевого аккумулятора следуйте нижеука-
занным рекомендациям:
• не заряжайте аккумулятор при высокой температуре окружающей среды;
• нет необходимости полностью разряжать аккумулятор перед подзарядкой.
Вы можете производить подзарядку даже в случае, когда аккумулятор разряжен не полностью;
• если устройство не используется в течение длительного времени, необхо-
димо производить полную зарядку аккумулятора один раз в две недели.
Установка устройства
Устройство поставляется с кронштейном и автомобильным адаптером для
установки устройства в автомобиле.
Использование кронштейна
ВНИМАНИЕ!
Выберите в автомобиле подходящее место для установки устройства.
Никогда не устанавливайте его в тех местах, где оно может перекрыть обзор
водителю.
• Протрите поверхность ветрового стекла или передней панели в том месте,
где будет установлен кронштейн, мягкой тканью с использованием чистящего средства.
• Удалите защитную пленку с присоски кронштейна.
8 PR O L O G Y iMap-410 A B
• Установите кронштейн, подняв рычажок фиксатора присоски и плотно
прижав присоску кронштейна к ветровому стеклу или передней панели
автомобиля.
• Опустите рычажок фиксатора присоски.
• Плотно затяните фиксирующие винты на кронштейне, избегая чрезмерных
усилий.
• Установите навигатор на кронштейн. Кронштейн состоит из защелки и осно-
вания. Закрепите основание с установленной защелкой на ветровом стекле
автомобиля. Затем вставьте устройство в защелку:
ВНИМАНИЕ!
Внешний вид устройства и крепления
может отличаться от указанного на
рисунке.
• Перепады температуры и влажности могут вызвать отсоединение присоски
от ветрового стекла или приборной панели автомобиля.
• Чтобы исключить возможность хищения устройства, не оставляйте его в
автомобиле на ночь или когда надолго оставляете автомобиль на стоянке.
• Для снятия кронштейна поднимите рычажок фиксатора присоски. Затем
потяните за язычок присоски и снимите кронштейн с места установки.
Убедитесь, что для устройства обеспечен беспрепятственный обзор неба для
надежного приема сигналов спутников системы GP S . Определение местоположения будет произведено в течение нескольких минут.
Использование автомобильного адаптера
Устройство снабжено автомобильным адаптером для зарядки аккумулятора
и питания устройства при эксплуатации в автомобиле.
ВНИМАНИЕ!
Для защиты устройства от резких бросков напряжения бортовой сети всегда
подключайте автомобильный адаптер только при запущенном двигателе.
1. Подключите автомобильный адаптер к разъему питания устройства.
2. Подключите адаптер к гнезду прикуривателя автомобиля. Свечение индика-
тора автомобильного адаптера сигнализирует об электропитании устройства.
9
Основные операции
Начало работы
Для включения устройства нажмите и удерживайте в нажатом положении
кнопку ON/OFF
Устройство включится. На экране появится логотип Prology, затем главное
меню устройства (стр. 10).
Выключение устройства / переход в спящий режим
Если Вы хотите выключить устройство, нажмите и удерживайте в течение
нескольких секунд кнопку ON/OFF.
На экране появится меню выключения устройства. Для выключения устройства нажмите сенсорную иконку
сорную иконку
Для выхода из спящего режима повторно нажмите кнопку ON /OFF
верхней панели устройства (стр. 7). На экране отобразится режим, в котором
устройство находилось перед переходом в спящий режим.
Основные операции по управлению устройством
Для взаимодействия с устройством касайтесь сенсорного экрана кончиком
пальца или стилусом. Вы можете выполнять следующие действия:
Быстрое касание (щелчок)
Коснитесь экрана кончиком пальца для открытия различных опций и нажатия
сенсорных иконок.
Касание с перемещением
Коснитесь экрана кончиком пальца и, удерживая касание, перемещайте
палец вверх/вниз/влево/вправо или по всему экрану.
на верхней панели устройства (стр. 7) не менее 2 секунд.
. Для перехода в спящий режим нажмите сен-
.
íà
Касание с удержанием
Коснитесь и удерживайте область экрана кончиком пальца до тех пор, пока
требуемое действие не завершится.
Главное меню
Когда устройство будет включено, на экране появится главное меню. Главное
меню является «стартовой точкой» для решения последующих различных задач.
Нажимайте сенсорные иконки для выполнения операции или открытия другого
меню.
10 PR O L O G Y iMap-410 A B
В главном меню отображены сенсорные иконки следующих режимов и меню
устройства:
• навигация (стр. 12);
• настройки (стр. 12);
• музыка (стр. 18);
• видео (стр. 19);
• текст (стр. 20);
• изображения (стр. 20);
• приемник GPS (стр. 17);
• Bluetooth (ñòð. 21);
• FM (режим работы FM-передатчика) (стр. 28).
Использование карты памяти microSD
Устройство оснащено слотом для карт памяти microSD, который расположен
на левой боковой панели.
Для того, чтобы воспользоваться картой памяти, вставьте ее в слот таким
образом, чтобы указательная стрелка на карте памяти была направлена в сторону слота, а лицевая сторона карты памяти совпадала с лицевой стороной
устройства:
Перед извлечением карты памяти убедитесь, что ни одно из приложений программного обеспечения не обращается к карте в этот момент. Если какие-либо
приложения или файлы на ней используются – закройте их. Затем аккуратно
нажмите на карту памяти и извлеките ее из слота.
Примечание.
Не допускайте попадания в слот карт памяти посторонних предметов.
Карта памяти microSD не входит в комплект поставки.
11
Loading...
