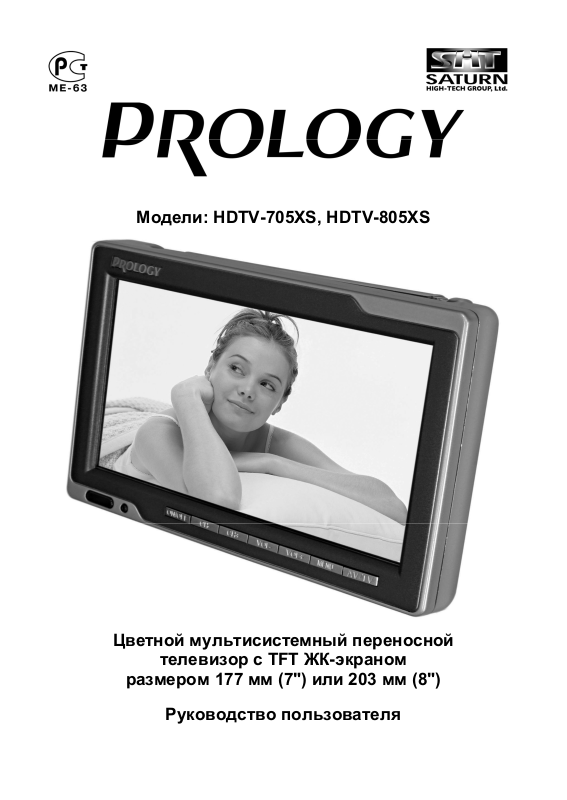

Модели: HDTV-705XS, HDTV-805XS

Цветной мультисистемный переносной

телевизор с TFT ЖК-экраном

размером 177 мм (7") или 203 мм (8")

Руководство пользователя

Настоящее Руководство пользователя предназначено для информирования покупателя о технических
характеристиках и условиях использования приемника телевизионного Prology HDTV-705XS, HDTV-805XS,
именуемого в дальнейшем "телевизор", об основных правилах и порядке установки, взаимных обязатель­ствах между изготовителем, продавцом и владельцем. Самостоятельное вскрытие телевизора, механиче­ские повреждения и нарушение порядка эксплуатации могут привести к неисправностям телевизора.

При покупке телевизора
бражения и звукового сопровождения. Убедитесь, что в гарантийном талоне на телевизор поставлен
штамп магазина, разборчивая подпись и дата продажи. Проверьте комплектность телевизора.

Прежде чем включить телевизор, внимательно ознакомьтесь с настоящим Руководством по эксплуата­ции, с элементами управления. В связи с постоянной работой
вышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть
внесены незначительные изменения, не отраженные в настоящем Руководстве.

требуйте проверки его работоспособности путем демонстрации качества изо-

по совершенствованию телевизора, по-

Назначение

Телевизор Prology HDTV-705XS (HDTV-805XS) - малогабаритный переносной телевизионный приемник.
В телевизоре применен жидкокристаллический дисплей с размером экрана по диагонали 177 мм (HDTV­705XS) или 203 мм (HDTV-805XS). Такой дисплей обеспечивает минимальное потребление энергии и
полное отсутствие вредного для здоровья гамма-излучения.

Телевизор Prology HDTV-705XS (HDTV-805XS) обеспечивает:

- прием телевизионных передач цветного изображения в системах PAL 4.43, NTSC 3.58 или SECAM на
любом из 12 каналов (1...12) диапазона метровых волн (МВ
(ДМВ) в зоне уверенного приема телевизионного центра или ретрансляционной станции. В зоне неуве­ренного приема качество изображения и звукового сопровождения не гарантируется;

- прослушивание звукового сопровождения через встроенный динамик или внешний головной телефон;

- возможность подключения видеомагнитофона или видеокамеры для воспроизведения изображения и
звука.

) и 40 каналов (21...60) дециметровых волн

Функции телевизора

• Мультисистемный PAL/SECAM/NTSC телеприемник с высокой чувствительностью

• Память на 256 телепрограмм

• Дистанционное управление

• Встроенный динамик

• Русскоязычное экранное меню

• Аудио/видеовход

• Аудио/видеовыход

• Выход на наушники

• Часы, таймер включения/выключения

• Календарь, игра

• Провод питания с разъемом для подключения к гнезду прикуривателя и сетевой источник

ния

пита-

Комплект поставки

Телевизор Prology HDTV-705XS (HDTV-805XS) 1 шт.
Пульт дистанционного управления 1 шт.
Переходник для входа антенны 1 шт.
Переходник для AV-входа/выхода 1 шт.
Кабель AV стерео 1 шт.
Сетевой источник питания 1 шт.
Провод питания для подключения к гнезду прикуривателя автомобиля 1 шт.
Наушники 1 шт.
Подставка с шарнирным соединителем 1 шт.
Настоящее руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1

комплект

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

1

Основные технические характеристики

Диагональ экрана (HDTV-705XS / HDTV-805XS), мм 177 / 203
Разрешение (Гор. x Верт.) 1440 x 234
Системы цветности PAL, NTSC, SECAM
Системы звука DK, BG
Принимаемые каналы МВ / ДМВ 1 - 12 / 21 - 60
Максимальная выходная мощность канала звукового сопровождения, Вт 0,3
Максимальная контрастность 150 : 1
Максимальная яркость, кд/м

2

300

Угол обзора по вертикали (вверх/вниз), ° 15/35
Угол обзора по горизонтали (вправо/влево), ° 50/50
Чувствительность видеовхода, В (пиковое значение) 1
Входное сопротивление видеовхода, Ом 75
Питание может осуществляться:

от сети переменного тока 220 В с допустимым отклонением от +5% до -10% и частотой 50 Гц
от аккумулятора автомобиля напряжением от 11 до 13 В

Потребляемая мощность (HDTV-705XS / HDTV-805XS), Вт,

не более 9,5 / 12
Размеры (Ш x В x Г) (HDTV-705XS / HDTV-805XS), мм 184 x 122 x 25 / 210 x 132 x 27
Вес (HDTV-705XS / HDTV-805XS), г 460 / 510

Порядок установки телевизора

Общие требования

• Никогда не устанавливайте телевизор там, где он будет сильно нагреваться, например, от воздей-

ствия прямых солнечных лучей. Также избегайте мест, в которых телевизор будет подвергаться
воздействию сильной вибрации или на него будет попадать пыль, грязь или влага.

• После хранения телевизора в холодном помещении или после перевозки в зимних условиях перед под-

ключением провода питания надо дать ему прогреться до комнатной температуры в течение 2-3 часов.

• Используйте только прилагающиеся к телевизору крепежные изделия. Только в этом случае уста-

новка будет надежной и безопасной. Использование деталей, не входящих в комплект телевизора,
может привести к нарушению его нормальной работы.

• Устанавливайте телевизор в наименее освещенной части помещения для получения наиболее яр-

кого и насыщенного изображения.

Требования при установке в автомобиль

• Для установки телевизора выберите такое место, где он не будет мешать водителю нормально

управлять автомобилем.

• Если установка телевизора требует сверления отверстий или любого другого изменения штатных

деталей автомобиля, обязательно

• Устанавливайте телевизор таким образом, чтобы он не мог стать причиной ранения водителя или

пассажиров во время внезапной остановки или резкого торможения.

Указания по технике безопасности

• Телевизор тщательно настроен и проверен на заводе-изготовителе и не требует никаких дополни-

тельных регулировок. Никогда не пытайтесь разобрать

• Никогда не вставляйте и не роняйте посторонние предметы внутрь корпуса телевизора сквозь

имеющиеся отверстия.

• При переноске телевизора будьте предельно внимательны и аккуратны. Падение телевизора может

привести к повреждению печатных плат, жидкокристаллического дисплея и корпуса, что, в свою
очередь, может привести к тому, что телевизор
совсем.

• Для очистки телевизора никогда не используйте едкие химические вещества, чистящие жидкости

или сильнодействующие моющие средства.

• Отключайте питание телевизора, если телевизор остается неработающим длительное время.

Подключение

Вставьте разъем сетевого источника питания (или шнура прикуривателя автомобиля) в разъем питания
на телевизоре (рис. 1,

поз. 12) до упора, а вилку сетевого источника питания в розетку электросети (ав-

томобильный шнур - в гнездо прикуривателя). Телевизор включится в дежурный режим.

проконсультируйтесь у ближайшего дилера.

телевизор во избежание его поломок.

будет работать неправильно или не будет работать

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

2

Элементы управления и их функции

Внешний вид телевизора, расположение элементов управления на телевизоре и на пульте дистанцион­ного управления показаны на рис. 1, 2.

Элементы управления на телевизоре:

1. Кнопка включения/вы-

ключения телевизора

"ON/OFF".

2. Кнопка получения доступа к

экранному меню "MENU".

3. Кнопка "CH–" для переклю-

чения на предыдущий ка­нал и для перехода к сле-

функции экранного

дующей
меню.

4. Кнопка "CH+" для переклю-

чения на следующий канал
и для перехода к предыду­щей функции экранного
меню.

5. Кнопка понижения уровня

громкости "VOL–", в режи-
ме экранного меню – кноп­ка уменьшения выбранного
параметра.

6. Кнопка повышения уровня

громкости "VOL+", в режи-
ме экранного меню – кноп­ка увеличения выбранного
параметра.

7. Кнопка "AV/TV" переключе-

ния видеовходов.

8. Приемник сигналов дис-

танционного управления.

9. Выдвижная телескопиче-

ская антенна.

10. Разъем для подключения

внешней антенны. В ком­плект входит переходник с
разъема "миниджек" на
стандартный антенный
разъем. Используйте дан­ный переходник по мере
необходимости.

11. Разъем для подключения

наушников. Для прослуши­вания звукового сопровож
дения через наушники не­обходимо штекер науш­ников вставить в данное гнездо. При этом встроенный громкоговоритель телевизора отключается.
Чтобы громкоговоритель телевизора опять включился, необходимо вынуть штекер наушников из те­левизора.

12. Разъем для подключения кабеля питания.

13. Встроенный динамик.

14. Разъем аудио/видеовхода. Для подключения внешнего источника AV-сигнала используйте переход-

ник "миниджек

" x 3RCA, который входит в комплект.

15. Разъем аудио/видеовыхода. Для подключения дополнительного монитора используйте переходник

"миниджек" x 3RCA, который входит в комплект.

-

Рис. 1

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

3

Элементы управления на пульте дистанционного управления:

1. Кнопка включения/выключения телевизора "POWER".

2. Кнопка получения доступа к экранному меню "MENU".

3. Кнопка "Z CH" для переключения на предыдущий канал и для

перехода к следующей функции экранного меню.

4. Кнопка "[ CH" для переключения на следующий канал и для

перехода к предыдущей функции экранного меню

5. Кнопка понижения уровня громкости "VOL– N", в режиме экран-

ного меню – кнопка уменьшения выбранного параметра.

6. Кнопка повышения уровня громкости "VOL+ O", в режиме экран-

ного меню – кнопка увеличения выбранного параметра.

7. Кнопка "VIDEO" переключения между видеовходом и телепри-

емником.

8. Цифровые кнопки (0 – 9) для непосредственного выбора номе-

ра канала.

9. Кнопка

10. Кнопка "CALL"вывода информации о текущем канале. Нажмите

11. Кнопка "MODE". Нажимайте данную кнопку последовательно

12. Кнопка "CALE". Нажимайте данную кнопку для вывода на экран календаря.

"–/––" для ввода одно-, двух- или трехзначного номера

канала. Всего в памяти телевизора может быть записано до 256
каналов (0 – 255).

данную кнопку для вывода на экран номера, систем цветности
и звука текущего канала.

для автоматической настройки изображения
рядке: МЯГКОЕ → ЯРКОЕ → СВЕТЛОЕ → ТЕКУЩЕЕ СО-

СТОЯНИЕ → СТАНДАРТ.

.

в следующем по-

- Для выбора года нажимайте кнопки Z и [.

- Для выбора месяца нажимайте кнопки N и O.

- Для отключения режима календаря нажмите повторно на кнопку "CALE" или не выполняйте ника-

ких действий по управлению телевизором в течение 10 секунд.

13. Кнопка приглушения звука "MUTE". Нажмите данную кнопку для понижения уровня звука до миниму-

ма. Для восстановления прежнего уровня громкости нажмите кнопку "MUTE" еще раз или кнопки ре­гулировки громкости.

14. Кнопка зеркального разворота изображения.

15. Кнопка "TIMER". Последовательно нажимайте данную кнопку для управления таймером автоматиче-

ского отключения питания. На экране появится время в минутах до отключения питания: 120, 105, 90,
75, 60, 45, 30, 15 или --- (таймер отключен). Для того, чтобы узнать, сколько времени осталось до вы­ключения телевизора, нажмите кнопку "TIMER" один раз.

16. Кнопка "LANG" выбора языка

дующих языков экранного меню: русский, китайский, английский, немецкий, французский, испанский,
португальский, итальянский.

17. Кнопка "AUTO". Нажмите и удерживайте нажатой данную кнопку в течение 5 с для включения режима

автоматической настройки телевизора.

18. Кнопка возврата к предыдущей просматриваемой программе.

19. Кнопка переворота изображения по

20. Кнопка выбора формата изображения 4:3, 16:9.

экранного меню. Нажимайте данную кнопку для выбора одного из сле-

вертикали.

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

4

Система экранных меню

1. Меню "ИЗОБРАЖЕНИЕ"

Для вызова экранного меню регулировки параметров изображения нажмите кнопку MENU (поз.2, рис. 1
и 2). На экране появится меню, как показано на рисунке:


⇒ КОНТРАСТНОСТЬ 80

ЯРКОСТЬ 80
ЦВЕТНОСТЬ 60
РЕЗКОСТЬ 50

ВЫБОР ◊ РЕГУЛИРОВКА ⇔

При помощи кнопок "CH–" и "CH+" или Z и [ (поз. 4 и 3 на рис. 1 и 2) выберите необходимый параметр
регулировки изображения. При помощи кнопок "VOL+" и "VOL–" или N и O (поз. 5 и

6 на рис. 1 и 2) от-

регулируйте выбранный параметр по своему усмотрению.
Для выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) еще 5 раз или не производите

никаких действий в течение 10 с.

2. Меню "УЧРЕЖДЕНИЕ"

Для вызова экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) два раза. На экране появится ме­ню, как показано

на рисунке:

ДОПОЛНИТЕЛЬНО

⇒ ЯЗЫК РУССКИЙ

КАЛЕНДАРЬ
ИГРА

ВЫБОР ◊ РЕГУЛИРОВКА ⇔

При помощи кнопок "CH–" и "CH+" или Z и [ (поз. 4 и 3 на рис. 1 и 2) выберите интересующую опцию.
Меняйте состояние опции при помощи кнопок "VOL+" и "VOL–" или N и O (поз. 5 и 6 на рис. 1 и 2).
Опция "ЯЗЫК" предназначена для выбора русского, английского, немецкого, китайского или арабского языка
экранных меню.

Примечание.

Для выбора языка экранного меню может также использоваться кнопка "LANG" пульта ДУ (поз.

16, рис. 2).
Опция "КАЛЕНДАРЬ".

- Для выбора года нажимайте кнопки Z и [.

- Для выбора месяца нажимайте кнопки N и O.

- Для отключения режима календаря нажмите на кнопку "CALE" или кнопку "MENU".

Примечание. Для вызова календаря может также использоваться кнопка "CALE" пульта ДУ (поз. 12, рис. 2).
Опция "ИГРА" предназначена для включения игры "тетрис". Цель игры - заполнение строк на дне ста-

кана фигурами, которые "падают" сверху вниз. Заполненные строки исчезают. За это начисляются
Нажимайте кнопки "VOL+" и "VOL–" или N и O (поз. 5 и 6 на рис. 1 и 2) для перемещения фигуры по
горизонтали. Нажимайте кнопку [ (поз. 4 на рис. 1 и 2) для вращения фигуры. Нажимайте кнопку Z
(поз. 3 на рис. 1 и 2) для ускоренного падения фигуры. Для выхода из игры нажмите кнопку POWER на
пульте ДУ или на

передней панели телевизора (поз. 1, рис. 1 и 2).

Для выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) еще четыре раза или не произ­водите никаких действий в течение 10 с.

очки.

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

5

3. Меню "ЧАСЫ"

А

Для вызова экранного меню часов нажмите кнопку MENU (поз.2, рис. 1 и 2) три раза:

ЧАСЫ

ВРЕМЯ 03:47

⇒

ВРЕМЯ ВКЛ. ––:––
ВРЕМЯ ВЫКЛ. ––:––
НАПОМИНАНИЕ ––:––
УСТАНОВКА ВРЕМЕНИ ––:––
НОМЕР ПРОГРАММЫ 1

ВЫБОР ◊ РЕГУЛИРОВКА ⇔

После выбора необходимой опции установите время следующим образом:

- Нажимайте кнопку "VOL–" или N (поз.5 на рис. 1 и 2) для установки значения часов.

- Нажимайте кнопку "VOL+" или O (поз. 6 на рис. 1 и 2) для установки значения минут.

Опция "ВРЕМЯ". Установка текущего времени.
Опция "ВРЕМЯ ВКЛ.". Установка времени включения телевизора.
Опция "ВРЕМЯ ВЫКЛ.". Установка времени выключения телевизора.
Опция "НАПОМИНАНИЕ". Установка времени срабатывания предупреждения. Когда значение текуще-

го времени совпадет со значением, установленным в данной опции
дающая надпись.

Опция "УСТАНОВКА ВРЕМЕНИ". При помощи данной опции можно задать время, в которое телевизор ав­томатически переключится с любого канала на канал, заданный следующей опцией "НОМЕР ПРОГРАММЫ".

Опция "НОМЕР ПРОГРАММЫ" задает номер канала, на который произойдет автоматическое переклю-
чение телевизора по достижении времени,

заданного в опции "УСТАНОВКА ВРЕМЕНИ".

Для выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) еще 3 раза или не производите
никаких действий в течение 10 с.

4. Меню специальных настроек "СИСТЕМА"

Для вызова экранного меню специальных настроек нажмите кнопку MENU (поз.2, рис. 1 и 2) четыре
раза. На экране появится меню, как показано на рисунке:

СИСТЕМ

⇒ ЦВЕТ АВТО

ЗВУК 6.5М

СИНИЙ ФОН ВЫКЛ.

ГОРИЗОНТАЛЬНО '

ПЕРЕВОРОТ (

УВЕЛИЧЕНИЕ 0

ВЫБОР ◊ РЕГУЛИРОВКА ⇔

При помощи кнопок "CH–" и "CH+" или Z и [ (поз. 4 и 3 на рис. 1 и 2) выберите интересующую опцию.
Меняйте состояние опции при помощи кнопок "VOL+" и "VOL–" или N и O (поз. 5 и 6 на рис. 1 и 2).

Опция "ЦВЕТ" предназначена для выбора системы кодирования цвета: АВТО, PAL, N3.58 (NTSC 3.58),
N4.43 (NTSC 4.43) или SECAM. Рекомендуемое состояние данной опции - автоопределение системы

"). Принудительная установка системы цветности может понадобиться, если сигнал телевизион-

("АВТО
ной станции слаб настолько, что система цветности не определяется автоматически.

Опция "ЗВУК" предназначена для выбора частоты модуляции звука: 5,5 МГц (система B/G) или 6,5 МГц
(система D/K).

Опция "СИНИЙ ФОН" устанавливает режим синего экрана, если на выбранном канале телевизор не
обнаруживает телевизионного сигнала (сигналов

синхронизации).

Опция "ГОРИЗОНТАЛЬНО" предназначена для разворота изображения по горизонтали. "Зеркальный"
режим может понадобиться, если к телевизору подключена видеокамера заднего вида автомобиля.

Примечание. Для разворота изображения по горизонтали может также использоваться кнопка пульта
ДУ поз. 14, рис. 2.

Опция "ПЕРЕВОРОТ" предназначена для разворота изображения по вертикали и может использовать-
ся при установке

телевизора под поверхность.

Примечание. Для разворота изображения по вертикали может также использоваться кнопка пульта ДУ
поз. 19, рис. 2.

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

6

, на экране будет мигать предупреж-

Опция "УВЕЛИЧЕНИЕ" предназначена для выбора одного из трех форматов изображения: 4:3, 16:9.

А

⇔

Примечание. Для выбора формата изображения может также использоваться кнопка пульта ДУ поз. 20,
рис. 2.

Для выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) еще два раза или не произво­дите никаких действий в течение 10 с.

5. Меню "НАСТРОЙКА"

Для вызова экранного

меню настройки нажмите кнопку MENU (поз.2, рис. 1 и 2) пять раз. На экране поя-

вится меню, как показано на рисунке:

НАСТРОЙК

⇒ НОМЕР ПРОГРАММЫ 1

ПАМЯТЬ ВКЛ.
ДИАПАЗОН UHF
ПЕРЕКЛЮЧЕНИЕ 1
ПОДСТРОЙКА
ПОИСК
АВТОПОИСК
– ------------+

ВЫБОР ◊РЕГУЛИРОВКА

Автоматическая настройка на каналы

Данная модель телевизора снабжена системой автоматической настройки на каналы. Выберите опцию
"АВТОПОИСК" и нажмите кнопку "VOL+", "VOL–", N или O(поз. 5 и 6 на рис. 1 и 2). Произойдет автома-

тическая

настройка и запись каналов в память. Шкала настройки на экране телевизора будет автомати­чески заполняться, индицируя состояние режима поиска. Как только будет найдена телепрограмма, по­иск приостановится. Эта телепрограмма будет запомнена на текущем канале, после чего произойдет
переключение на следующий канал, и автоматическая настройка продолжится.

Ручная настройка

Кроме автоматической настройки, вы

можете настраивать каналы вручную. Для этого выполните сле-

дующие действия:
А) Выберите номер программы от 0 до 254, которую хотите настроить, при помощи опции "НОМЕР

ПРОГРАММЫ".

Б) Выберите частотный диапазон, в котором хотите проводить поиск при помощи опции "ДИАПАЗОН": "V-L"
(МВ-1), "V-H" (МВ-2)или "UHF" (ДМВ).

В) Затем выберите опцию "ПОИСК" и нажмите кнопку "+

", "–", N или O(поз. 5 и 6 на рис. 1 и 2). Шкала

настройки на экране телевизора будет автоматически заполняться, индицируя состояние режима поис­ка. Как только будет найдена телепрограмма, поиск прекратится.

Г) Повторите описанную процедуру с начала для записи в память других каналов.

Коррекция результатов настройки

Если телепрограмма имеет слабый сигнал, то

может потребоваться точная подстройка частоты. Для

изменения настройки отдельного канала, когда указатель меню находится на опции "ПОДСТРОЙКА",
нажимайте кнопки "+", "–", N или O (поз. 5 и 6 на рис. 1 и 2).

Пропуск канала

Если при настройке были найдены одинаковые каналы или каналы со слишком слабым сигналом, то их
можно пометить для пропуска

во время последовательного переключения каналов при помощи кнопок

"CH–" и "CH+" или Z и [ (поз. 4 и 3 на рис. 1 и 2). Для этого выбирайте значение "ВЫКЛ." опции "ПА-
МЯТЬ"

Примечание. Независимо от того, включен пропуск программы или нет, любую программу можно вы-
брать при помощи прямого ввода номера программы цифровыми

клавишами пульта ДУ.

Перестановка каналов

Для того, чтобы поменять местами два канала, выполните следующие действия:
А) Выберите один из каналов при помощи опции "НОМЕР ПРОГРАММЫ"
Б) Выберите второй канал при помощи опции "ПЕРЕКЛЮЧЕНИЕ"
В) Нажмите кнопку "CH–", "CH+", Z или [ (поз. 4 и 3 на рис. 1 и 2).

Выход из экранного меню

выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) один раз или не производите

Для
никаких действий в течение 10 с.

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

7

Обслуживание телевизора

Ниже приводятся рекомендации, которые позволят Вам успешно использовать данный телевизор мно­гие годы.

1. Телевизор требует внимательного к себе отношения. Не прилагайте чрезмерных усилий при нажатии

на кнопки телевизора и пульта, а также при наклоне и вращении телескопической антенны.

2. Не нажимайте на экран, не касайтесь экрана предметами, которые могут повредить его

.

3. В пульте дистанционного управления используется литиевый элемент питания типа CR2025. При

уменьшении радиуса действия пульта или прекращении его работы следует аккуратно вынуть эле­мент питания из нижнего торца пульта ДУ и заменить на новый такого же типа, внимательно следя за
соблюдением полярности элемента питания.

4. Закончив просмотр передач, не забудьте выключить

телевизор кнопкой выключения (поз. 1, рис. 1 и

2) и вынуть вилку сетевого кабеля (автомобильного шнура питания) из розетки электросети (гнезда
прикуривателя автомобиля).

5. Для подачи питания на данный телевизор рекомендуется использовать только входящие в комплект

сетевой источник питания с выходным напряжением 12 В постоянного тока или специальный кабель,
имеющий разъем для включения в гнездо

прикуривателя автомобиля. Внутренний контакт разъема
питания телевизора (рис. 1, поз. 12) должен быть подключен к положительному потенциалу источни­ка питания, внешний - к отрицательному.

6. Данный телевизор имеет специальный фильтр, позволяющий практически исключить помехи по пи­танию. Однако, на некоторых автомобилях (в частности, на старых моделях), могут быть слышны
щелчки или другие нежелательные помехи

, а также горизонтальные полосы на изображении.

Помехи, вносимые внешними источниками

Качество телевизионного приема определяется не только величиной полезного сигнала телецентра, но
и наличием внешних помех, проникающих через приемную антенну вместе с телевизионным сигналом и
проявляющихся на экране телевизора в виде сетки, перемещающихся темных или светлых полос, ряби,
многоконтурности изображения и т.п.

Источниками помех являются промышленные и бытовые электроустановки, электромедицинское обо
рудование, автотранспорт и электротранспорт, линии электропередачи высокого напряжения и прочие
помехи. Для уменьшения воздействия помех следует точнее ориентировать телескопическую антенну
или применять наружную антенну.
Прием не может осуществляться на большом расстоянии (обычно не более 40 километров от радиопе­редатчика). Также телевизионные сигналы могут блокироваться высокими зданиями, горами и возвы­шенностями.

Помехи,

Наиболее часто основные помехи приему телевизионных программ в автомобиле вносит система зажи­гания автомобиля. Это не является чем-то необычным, если учитывать, что телевизор находится на
относительно небольшом расстоянии от системы зажигания (двигателя). Помехи такого типа очень лег­ко определить, потому что характер помех изменяется с изменением числа

Обычно помехи, вносимые системой зажигания, могут быть в значительной мере подавлены благодаря
использованию высоковольтных проводов системы зажигания и специального резистора, обеспечи­вающих подавление радиопомех. (На большинстве автомобилей установлены такие высоковольтные
провода и резистор, но может потребоваться проверка правильности их работы). Другим методом по­давления помех этого типа является
вители можно приобрести в магазинах, торгующих радиоэлектронными товарами.

вносимые системой зажигания

оборотов двигателя.

использование дополнительных подавителей помех. Такие пода-

-

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

8

Гарантии поставщика

Телевизор Prology HDTV-705XS (HDTV-805XS) соответствует утвержденному образцу.
Изготовитель гарантирует соответствие телевизора требованиям ГОСТ 12.2.006-87 (МЭК 65-68), ГОСТ

22505-97 (Р. 1), ГОСТ 18198-89 (Табл. 1, поз. 2, 19, 20, 22) и ГОСТ 28002-88 (Р. 1). При соблюдении вла­дельцем правил эксплуатации, изложенных в настоящем Руководстве, телевизор обеспечивает безо­пасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной
сертификации в системе ГОСТ Р, не оказывает вредного
и признан годным к эксплуатации.

Телевизор имеет гарантийный срок эксплуатации 36 месяцев с момента покупки без учета времени пре­бывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении
сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия,
если их замена предусмотрена конструкцией и не связана с разборкой изделия:

• на пульт дистанционного управления, элементы питания (батарейки), сетевой источник питания;

• соединительные антенные и аудио/видео кабели, шнур для подключения к гнезду прикуривателя;

• наушники, монтажные приспособления, документацию, прилагаемую к изделию.

воздействия на окружающую среду и человека

Технические допуски на возможные незначительные дефекты изображения

Панель телевизора условно разделяется на две зоны, "А" и "Б", как показано на рисунке. ЖК-панель
подлежит бесплатной замене в течение гарантийного срока, если число пикселей, постоянно светящих­ся одним цветом, превышает любое число пикселей, указанное в таблице.

Цвет пикселя Зона "А" Зона "Б"

Белый 0 0
Черный 3 6
Синий 3 6
Красный 3 6
Зеленый 3 6

Хранение, транспортирование, ресурс, утилизация

Телевизор рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при
необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуаль­ной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения
(транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно
исключать

Срок службы телевизора 4 года. Телевизор не содержит вредных материалов и безопасен при эксплуа­тации и утилизации (кроме сжигания в неприспособленных условиях).

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

возможность механических повреждений.

Всего 3 6

9

Эксплуатационные ограничения и текущий ремонт

Не следует эксплуатировать телевизор, имеющий повреждения корпуса, соединительных кабелей и ис­точника питания. При отсутствии видимых причин неисправности телевизор следует демонтировать и
обратиться в сервисный центр. Ниже приводится таблица, в которой сведены простые проверки, спо­собные помочь Вам устранить большую часть проблем, возникающих при использовании телевизора.
Перед тем, как перейти к
подключения телевизора.

Симптом Вероятная причина Устранение

Нет питания

Не подключен источник
питания

Источник питания не
включен в розетку (при­куриватель)

Нет изобра-

Телевизор не включен

жения

Телевизор находится в
режиме монитора и не­верно подключен A/V
кабель

На изобра­жении вид-

Слабый сигнал телепро-

граммы
ны сильные
искажения

Сильные внешние по-

мехи

При работе в автомоби-

ле сильные помехи в

бортовой сети

Нет звука

В режиме монитора не-

верно подключен A/V

кабель

Включен режим "MUTE" Отключите режим "MUTE" кнопкой 13 (рис. 2)
Телевизор

не реагиру­ет на ко­манды
пульта ДУ

Пульт находится слиш-

ком далеко

Пульт направлен не

точно на телевизор

Сел элемент питания

пульта

проверкам, описанным в данной таблице, тщательно проверьте правильность

Подключите источник питания к разъему (рис. 1, поз. 12) с
учетом полярности (внутренний контакт +12 В, внешний кон­такт - "земля")

Проверьте, подключен ли источник питания к электросети
или автомобильный шнур к гнезду прикуривателя и работает
ли прикуриватель

Включите телевизор кнопкой "ON/OFF" (поз. 1, рис. 1 и
рис.2)

Для просмотра телепрограмм нажимайте кнопку "VIDEO" (или

"TV/AV")

Подключите внешний источник видео к желтому RCA­разъему, звука – к белому или красному RCA-разъему

Добейтесь лучшего приема поворотом и вращением антен­ны

Используйте внешнюю антенну
Используйте внешнюю антенну

Используйте дополнительный фильтр питания
Проверьте помехоподавительный резистор датчика-распре-

делителя зажигания
Проверьте высоковольтные провода
Проверьте конденсатор генератора
Источник звука должен быть подключен к белому и/или крас-

ному RCA-разъему

Подойдите ближе к телевизору и повторите попытку

Направьте светодиодный излучатель пульта на ИК-сенсор
телевизора (рис. 1, поз. 8). Ничто не должно заслонять ИК­сенсор
телевизора

Проверьте и при необходимости замените элемент питания
пульта ДУ

Prology HDTV-705XS, HDTV-805XS © Saturn Marketing, Ltd.

10
