Модель: HDTV-707S
Цветной мультисистемный переносной
телевизионный приемник с ЖК-экраном
Руководство пользователя
Настоящее Руководство пользователя предназначено для информирования покупателя о технических характеристиках и условиях использования приемника телевизионного Prology HDTV-707S, именуемого в дальнейшем "телевизор", об основных правилах и порядке установки, взаимных обязательствах между изготовителем, продавцом и владельцем. Самостоятельное вскрытие телевизора, механические повреж­дения и нарушение порядка эксплуатации могут привести к неисправностям телевизора.
При покупке телевизора требуйте бражения и звукового сопровождения. Убедитесь, что в гарантийном талоне на телевизор поставлен штамп магазина, разборчивая подпись и дата продажи. Проверьте комплектность телевизора.
Прежде чем включить телевизор, внимательно ознакомьтесь с настоящим Руководством по эксплуата­ции, с элементами управления. В связи с постоянной работой по вышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.
проверки его работоспособности путем демонстрации качества изо-
совершенствованию телевизора, по-
Назначение
Телевизор Prology HDTV-707S - малогабаритный переносной телевизионный приемник. В телевизоре приме­нен жидкокристаллический дисплей с размером экрана по диагонали 178 мм. Такой дисплей обеспечивает минимальное потребление энергии и полное отсутствие вредного для здоровья гамма-излучения.
Телевизор Prology HDTV-707S обеспечивает:
- прием телевизионных передач цветного изображения в системах PAL, NTSC 3.58, NTSC 4,43 или SECAM на любом из 12 каналов (1...12) диапазона метровых волн (МВ) и
ровых волн (ДМВ) в зоне уверенного приема телевизионного центра или ретрансляционной станции. В зоне неуверенного приема качество изображения и звукового сопровождения не гарантируется;
- прослушивание звукового сопровождения через встроенный динамик или внешний головной телефон;
- возможность подключения видеомагнитофона или видеокамеры для воспроизведения изображения и звука.
40 каналов (21...60) децимет-
Функции телевизора
Цветной TFT жидкокристаллический экран размером 178 мм (7") с высоким разрешениемШирокий угол обзора по вертикали и горизонталиСверхтонкая и легкая конструкция телевизораНизкий уровень потребления энергииПовышенная яркость свечения экранаМультисистемный PAL/SECAM/NTSC телеприемник с высокой чувствительностью Память на 256 телепрограммДистанционное управление при помощи миниатюрного пульта наВозможность переворота и зеркального разворота изображения4 видеорежима для обычных и широкоформатных программ Встроенный динамик, выход на наушникиРусскоязычное экранное менюКалендарьАудио/видеовход Разъем подключения питания 12ВВстроенная телескопическая антеннаШарнирное соединение телевизора с подставкойПровод питания с
ния входят в комплект
разъемом для подключения к гнезду прикуривателя и сетевой источник пита-
ИК-лучах
Основные технические характеристики
Диагональ экрана, мм 178 Число элементов изображения, шт. 336960 Система цветности PAL, NTSC, SECAM Принимаемые каналы
МВ 1 - 12 ДМВ 21 - 60
Максимальная выходная мощность канала звукового сопровождения
не менее, мВт 100 Чувствительность видеовхода, В (пиковое значение) 1 Входное сопротивление видеовхода, Ом 75 Питание может осуществляться:
от сети переменного тока 220 В с допустимым отклонением от +5% до -10% и частотой 50 Гц от аккумулятора
Потребляемая мощность, Вт, не более 9,5 Размеры (Ш x В x Г), мм 195 x 128 x 37 Вес, г 588
Prology HDTV-707S © Saturn Marketing Ltd 2
автомобиля напряжением от 11 до 14 В
Комплект поставки
Телевизор Prology HDTV-707S 1 шт. Пульт дистанционного управления 1 шт. Кабель аудио/видео входа с дополнительным входом питания 1 шт. Переходник для входа антенны 1 шт. Сетевой источник питания 1 шт. Провод питания для подключения к гнезду прикуривателя автомобиля 1 шт. Подставка с шарнирным соединителем 1 шт. Настоящее руководство пользователя 1 шт. Гарантийный талон 1 шт. Индивидуальная потребительская тара 1 комплект
Хранение, транспортирование, ресурс, утилизация
Телевизор рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуаль­ной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать
возможность механических повреждений.
Срок службы телевизора 4 года. Телевизор не содержит вредных материалов и безопасен при эксплуа­тации и утилизации (кроме сжигания в неприспособленных условиях).
Порядок установки телевизора
Общие требования
Никогда не устанавливайте телевизор там, где он будет сильно нагреваться, например, от воздей-
ствия прямых солнечных лучей. Также избегайте мест, в которых телевизор будет подвергаться воздействию сильной вибрации или на него будет попадать пыль, грязь или влага.
После хранения телевизора в холодном помещении или после перевозки в
ключением провода питания надо дать ему прогреться до комнатной температуры в течение 2-3 часов.
Используйте только прилагающиеся к телевизору крепежные изделия. Только в этом случае уста-
новка будет надежной и безопасной. Использование деталей, не входящих в комплект телевизора, может привести к нарушению его нормальной работы. Устанавливайте телевизор в наименее освещенной части помещения для получения наиболее яр-
кого и насыщенного изображения.
Требования при установке в автомобиль
Для установки телевизора выберите такое место, где он не будет мешать водителю нормально
управлять автомобилем.
Если установка телевизора требует сверления отверстий или любого другого изменения штатных
деталей автомобиля, обязательно
проконсультируйтесь у ближайшего дилера.
Устанавливайте телевизор таким образом, чтобы он не мог стать причиной ранения водителя или
пассажиров во время внезапной остановки или резкого торможения.
Указания по технике безопасности
Телевизор тщательно настроен и проверен на заводе-изготовителе и не требует никаких дополни-
тельных регулировок. Никогда не пытайтесь разобрать
телевизор во избежание его поломок.
Никогда не вставляйте и не роняйте посторонние предметы внутрь корпуса телевизора сквозь
имеющиеся отверстия.
При переноске телевизора будьте предельно внимательны и аккуратны. Падение телевизора может
привести к повреждению печатных плат, жидкокристаллического дисплея и корпуса, что, в свою очередь, может привести к тому, что телевизор
будет работать неправильно или не будет работать
совсем.
Для очистки телевизора никогда не используйте едкие химические вещества, чистящие жидкости
или сильнодействующие моющие средства.
Отключайте питание телевизора, если телевизор остается неработающим длительное время.
Подключение

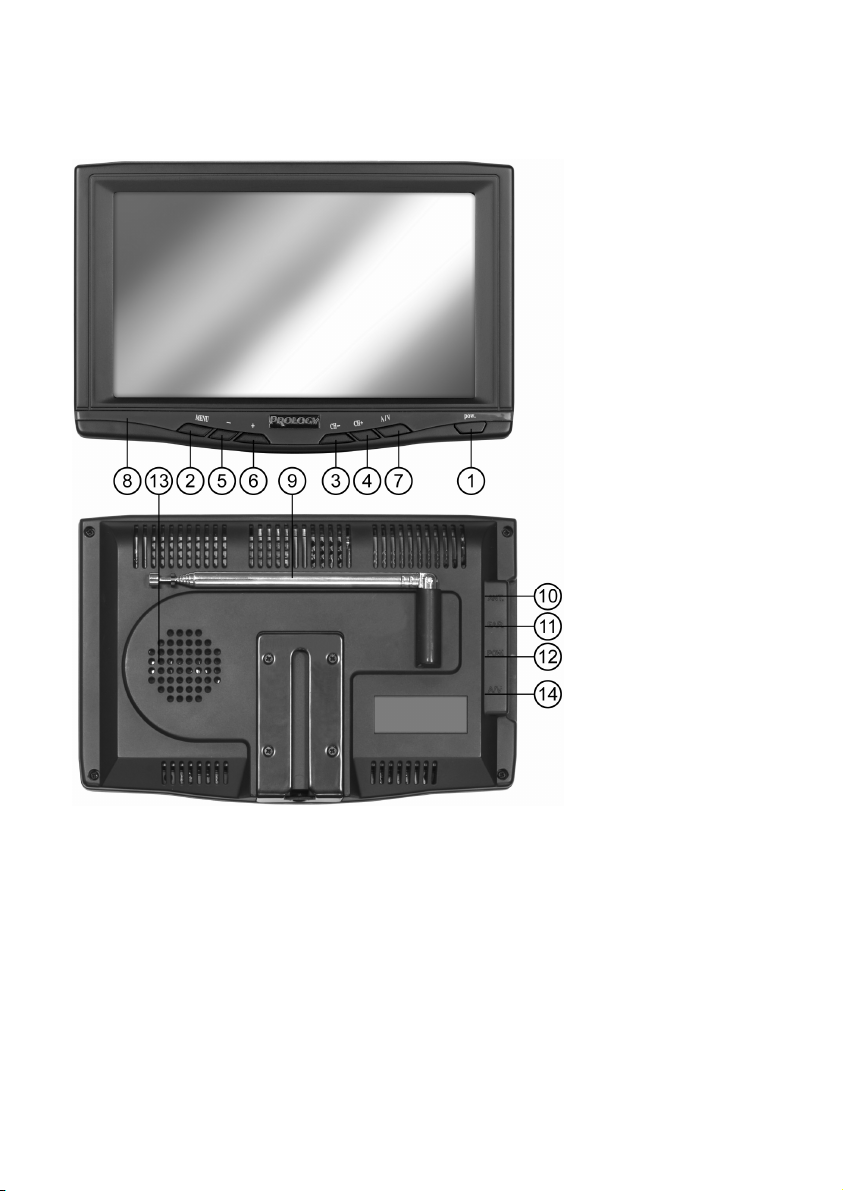

Вставьте разъем сетевого источника питания (или шнура прикуривателя автомобиля) в разъем питания на телевизоре (рис. 1,
поз. 12) или к разъему дополнительного питания (рис. 1, поз. 14) до упора, а вилку се­тевого источника питания в розетку электросети (автомобильный шнур - в гнездо прикуривателя). Телеви­зор включится в дежурный режим.
зимних условиях перед под-
Prology HDTV-707S © Saturn Marketing Ltd 3
