Настоящее Руководство пользователя предназначено для информирования покупателя о
технических характеристиках и условиях использования приемника телевизионного Prology HDTV700, именуемого в дальнейшем "телевизор", об основных правилах и порядке установки, взаимных
обязательствах между изготовителем, продавцом и владельцем. Самостоятельное вскрытие
телевизора, механические повреждения и нарушение порядка эксплуатации могут привести к
неисправностям телевизора.
При покупке телевизора требуйте проверки его работоспособности путем демонстрации качества
изображения и звукового сопровождения. Убедитесь, что в гарантийном талоне на телевизор
поставлен штамп магазина, разборчивая подпись и дата продажи. Проверьте комплектность
телевизора.
Прежде чем включить телевизор, внимательно ознакомьтесь с настоящим Руководством по
эксплуатации, с элементами управления. В связи с постоянной работой по совершенствованию
телевизора, повышающей его надежность и улучшающей эксплуатационные характеристики, в
конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем
Руководстве.
Назначение
Телевизор Prology HDTV-700 - малогабаритный переносной телевизионный приемник, соответствует
требованиям ГОСТ 12.2.006-87 (МЭК 65-68), ГОСТ 22505-97 (Р. 1), ГОСТ 18198-89 (Табл. 1, поз. 2, 19,
20, 22) и ГОСТ 28002-88 (Р. 1). В телевизоре применен жидкокристаллический дисплей с размером
экрана по диагонали 178 мм. Такой дисплей обеспечивает минимальное потребление энергии и
полное отсутствие вредного для здоровья гамма-излучения.
Телевизор Prology HDTV-700 обеспечивает:
- прием телевизионных передач цветного изображения в системах PAL 4.43, NTSC 3.58 или SECAM
на любом из 12 каналов (1...12) диапазона метровых волн (МВ) и 56 каналов (13...68) дециметровых
волн (ДМВ) в зоне уверенного приема телевизионного центра или ретрансляционной станции. В зоне
неуверенного приема качество изображения и звукового сопровождения не гарантируется;
- прослушивание звукового сопровождения через встроенный динамик или внешний головной
телефон;
- возможность подключения видеомагнитофона или видеокамеры для воспроизведения изображения
и звука.
Функции телевизора
Цветной TFT жидкокристаллический экран размером 178 мм (7") с высоким разрешением
Широкий угол обзора по вертикали игоризонтали
Сверхтонкая илегкая конструкция телевизора, низкий уровень потребления энергии
Мультисистемный ПАЛ/СЕКАМ телеприемник с высокой чувствительностью
Память на 90 телепрограмм
Дистанционное управление при помощи миниатюрного пульта на ИК-лучах
Автоматический переворот изображения
Возможность зеркального разворота изображения
3 видеорежимадляобычныхиширокоформатных программ
Встроенный динамик, выходнанаушники
Экранное меню
Аудио/видеовход
Разъем подключения питания 12В
Встроенная телескопическая антенна
Шарнирное соединение телевизора с подставкой
Провод питания с разъемом для подключенияк гнезду прикуривателя и сетевой источник
питания входят в комплект
Комплект поставки
Телевизор Prology HDTV-700 1 шт.
Пульт дистанционного управления 1 шт.
Переходник под разъемы RCA для аудио/видео входа, дополнительный вход питания 1 шт.
Переходник для входа антенны 1 шт.
Сетевой источник питания 1 шт.
Провод питания для подключения к гнезду прикуривателя автомобиля 1 шт.
Подставка с шарнирным соединителем 1 шт.
Настоящее руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
Диагональ экрана, мм 178
Число элементов изображения, шт. 336960
Система цветности PAL 4.43, NTSC 3.58, SECAM
Принимаемые каналы
МВ1 - 12
ДМВ13 - 68
Максимальная выходная мощность канала звукового сопровождения
не менее, мВт 100
Чувствительность видеовхода, В (пиковое значение) 1
Входное сопротивление видеовхода, Ом 75
Питание может осуществляться:
отсетипеременноготока 220 Всдопустимымотклонениемот +5% до -10% ичастотой 50 Гцотаккумулятораавтомобилянапряжениемот 11 до 13 В
Потребляемая мощность, Вт, не более 9,5
Размеры (Ш x В x Г), мм 200 x 152 x 40
Вес, г 620
Порядок установки телевизора
Общие требования
• Никогда неустанавливайтетелевизортам, гдеонбудетсильнонагреваться, например, от
воздействия прямых солнечных лучей. Также избегайте мест, в которых телевизор будет
подвергаться воздействию сильной вибрации или на него будет попадать пыль, грязь или влага.
• После хранениятелевизора в холодномпомещенииилипослеперевозки в зимнихусловиях
перед подключением провода питания надо дать ему прогреться до комнатной температуры в
течение 2-3 часов.
• Используйте толькоприлагающиеся к телевизорукрепежныеизделия. Только в этомслучае
установка будет надежной и безопасной. Использование деталей, не входящих в комплект
телевизора, может привести к нарушению его нормальной работы.
• Устанавливайте телевизор в наименее освещенной частипомещениядляполучениянаиболее
яркого и насыщенного изображения
Требования при установке в автомобиль
• Для установкителевизоравыберитетакоеместо, гдеоннебудетмешатьводителюнормально
управлять автомобилем.
• Если установкателевизоратребуетсверленияотверстийилилюбогодругогоизмененияштатных
деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
пассажиров во время внезапной остановки или резкого торможения.
Указания по технике безопасности
• Телевизор тщательнонастроен и проверенназаводе-изготовителе и нетребуетникаких
дополнительных регулировок. Никогда не пытайтесь разобрать телевизор во избежание его
поломок.
• Никогда невставляйте и нероняйтепосторонниепредметывнутрькорпусателевизорасквозь
имеющиеся отверстия.
• При переноскетелевизорабудьтепредельновнимательны и аккуратны. Падениетелевизора
может привести к повреждению печатных плат, жидкокристаллического дисплея и корпуса, что, в
свою очередь, может привести к тому, что телевизор будет работать неправильно или не будет
работать совсем.
• Для очисткителевизораникогданеиспользуйтеедкиехимическиевещества, чистящиежидкости
или сильнодействующие моющие средства.
• Используйте и хранитетелевизортолькопринормальнойтемпературе. Высокаятемпература
способствует сокращению срока службы электронных устройств, а также деформации и
повреждению пластиковых деталей.
номера текущего канала. Кроме того, нажатие этой кнопки производит переключение между
режимами "нормальное изображение" и "зеркальное изображение".
14 Цифровые кнопки (0 - 9) и кнопка -/— (кнопка ввода однозначного / двухзначного номера канала).
Данные одиннадцать кнопок позволяют осуществлять выбор любого из 90-та доступных
телевизионных каналов (с номерами от 0 до 89). Для выбора канала, номер которого состоит из
одной цифры, необходимо нажать соответствующую цифровую кнопку на пульте дистанционного
управления. Если же необходимо выбрать канал, имеющий двузначный номер, сначала нажмите
кнопку -/— один раз, чтобы на экране появился значок --, а затем нажмите соответствующие
цифровые кнопки.
1
3
4
5
6
14
2
7
8
9
11
13
10
12

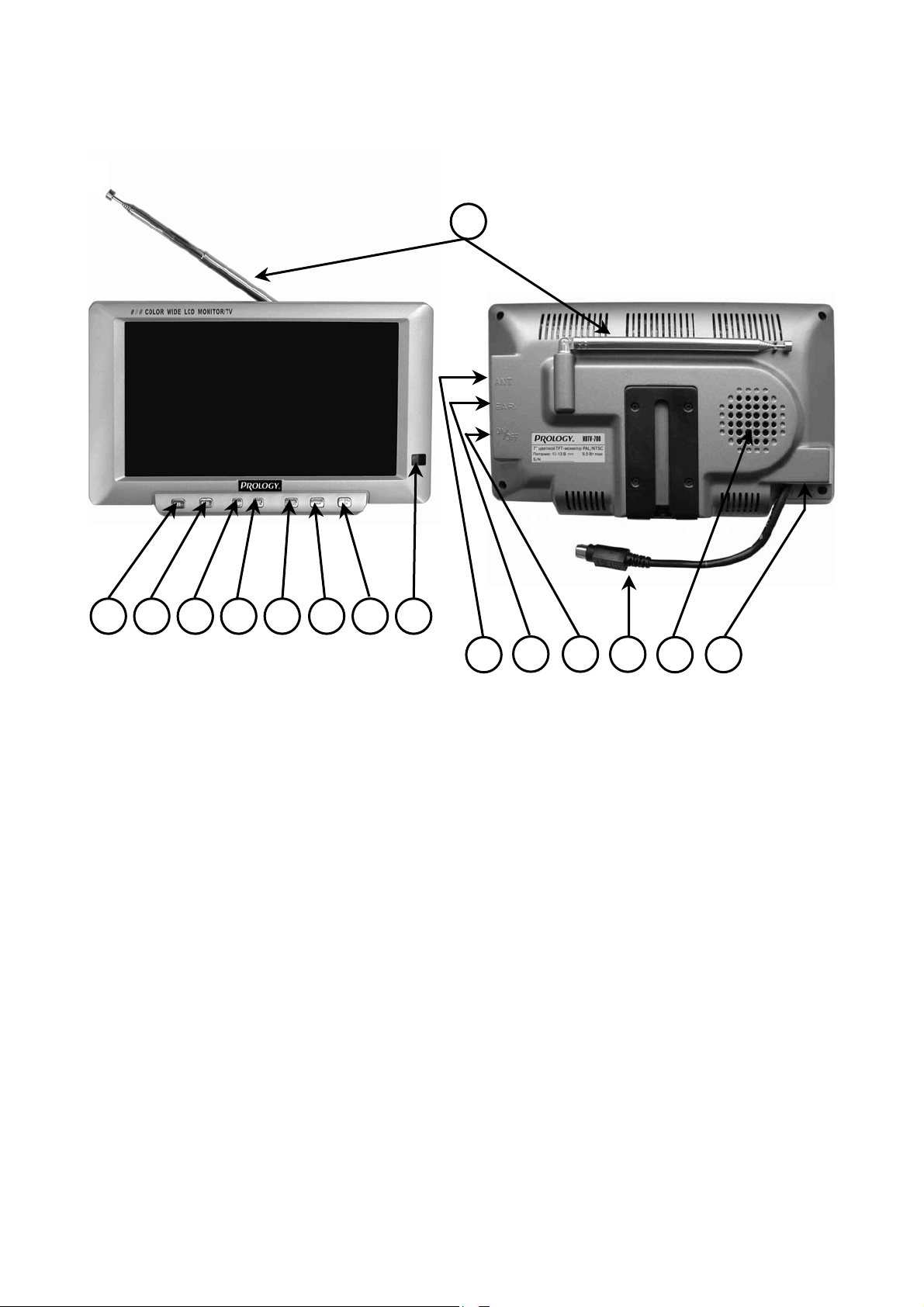

Пользованиетелескопическойантеннойиподключениенаружнойантенны. Телескопическая
антенна (рис. 1, поз. 11) применяется для приема передач в метровом и дециметровом диапазонах
волн в загородных условиях при отсутствии внешней антенны и в зависимости от мощности
телецентра, географических условий местности, погоды и других причин может обеспечивать
уверенный прием на расстоянии 30-40 км от передающего центра.
Антенну ориентируют таким образом, чтобы получить наилучшее качество изображения и звука.
Выдвигание секций телескопической антенны следует производить последовательным воздействием
на кнопку и следующие за ней секции, а вдвигание - в обратной последовательности. Выдвигание
Из-за большого количества отраженных сигналов от зданий, появления зон неуверенного приема,
экранирования поступающих от телецентра сигналов стенами квартиры, выполненными из
железобетонных конструкций, уверенный прием телевизионных передач в городских условиях на
телескопическую антенну не может быть гарантирован. Владельцу телевизора в условиях города
необходимо пользоваться наружной антенной, которая подключается к соответствующему разъему
(рис. 1, поз. 13).
Включениеивыключение. Вставьте разъемсетевогоисточникапитания (илишнураприкуривателя
автомобиля) в разъем питания на телевизоре (рис. 1, поз. 12) до упора, а вилку сетевого источника
питания в розетку электросети (автомобильный шнур - в гнездо прикуривателя).
Включение и настройка телевизора на программы производится в следующем порядке.
Включите телевизор переключением тумблера "POWER" (рис. 1, поз. 8) в положение "ON" на
телевизоре или (если телевизор уже был включен тумблером, но потом выключен с пульта) кнопки
"POWER" (рис. 2, поз. 2) на пульте ДУ. Для выключения телевизора нажмите эту кнопку пульта еще
раз. Телевизор вернется в дежурный режим. Если Вы не намерены использовать телевизор в течение
длительного времени, не оставляйте его в дежурном режиме, а выключайте из розетки
электропитания (гнезда прикуривателя). Переключение тумблера "POWER" (рис. 1, поз. 8) в
положение "OFF" эквивалентно отключению телевизора от розетки электропитания (гнезда
прикуривателя). Тем не менее, если вы не собираетесь использовать телевизор в течение долгого
времени, настоятельно рекомендуется выключить его из розетки электропитания (гнезда
прикуривателя).
Настройка на каналы
Автоматическая настройка. Даннаямодельтелевизораснабженасистемойавтоматической
настройки на каналы. Нажмите кнопку "AUTO" (рис. 1, поз. 5). Произойдет автоматическая настройка
и запись каналов в память. Шкала настройки на экране телевизора будет автоматически заполняться,
индицируя состояние режима поиска. Как только будет найдена телепрограмма, поиск
приостановится. Эта телепрограмма будет запомнена на текущем канале, после чего произойдет
переключение на следующий канал, и автоматическая настройка продолжится.
Примечание: автоматический поиск начинается с текущего номера канала.
Ручнаянастройка. Кроме автоматической настройки, вы можетенастраиватьканалывручную. Для
этого нажмите кнопку "SEARCH" (рис. 2, поз. 12). Шкала настройки на экране телевизора будет
автоматически заполняться, индицируя состояние режима поиска. Как только будет найдена
телепрограмма, поиск прекратится. При необходимости повторяйте эту операцию для продолжения
поиска. Найдя требуемую телепрограмму, вы можете записать ее в память под любым номером от 0
до 89. Для этого нажмите кнопку "PRESET" (рис. 2, поз. 11). На экране появится надпись "STORE –"
красного цвета, введите номер канала, на котором вы хотели бы видеть эту телепрограмму. Снова
нажмите кнопку "PRESET". Надпись "STORE –" станет зеленого цвета в подтверждение записи.
Коррекциярезультатовнастройки. Если телепрограмма имеет слабый сигнал, то может
потребоваться точная подстройка частоты. Для изменения настройки отдельного канала
воспользуйтесь кнопками точной подстройки "FINE -/+" (рис. 2, поз. 8). После этого произведите
запись телепрограммы в память при помощи кнопки "PRESET", как описано выше.
Регулировкапараметровзвукаиизображения. Кнопки "-" и "+" на телевизоре (рис. 1, поз. 2 и 3)
позволяют регулировать основные параметры изображения и звука. Для выбора требуемого
параметра изображения (звука) необходимо нажимать кнопку "FUNC" (рис. 1, поз. 4) несколько раз,
пока на экране не появится пиктограмма требуемой настройки:
яркость цветовая насыщенность
контрастность громкость
Пульт дистанционного управления позволяет регулировать параметры изображения (звука)
непосредственно без предварительного выбора. Для этого на нем предусмотрено 4 пары кнопок (рис.
2, поз. 3, 4, 5, 6).
Дополнительныефункциителевизора. Телевизор обладает некоторыми дополнительными
функциями, которые можно включать и выключать только с пульта дистанционного управления
Для мгновенной установки минимального уровня звука телевизора нажимайте кнопку "MUTE" на
пульте ДУ (рис. 2, поз. 1). Для восстановления прежнего уровня громкости нажмите кнопку "MUTE"
еще раз. Нажатие кнопки увеличения уровня громкости приведет к сбросу к минимальному уровню
громкости. Дальнейшее нажимание этой кнопки приведет к увеличению уровня громкости. При
каждом нажатии кнопки уменьшения уровня громкости уровень громкости будет уменьшаться,
оставаясь в режиме "MUTE". Установить выбранный (только пониженный) уровень громкости можно
выключив режим "MUTE" кнопкой "MUTE".
Для выбора режима изображения нажимайте кнопку режима изображения (рис. 2, поз. 10). Нажатие
этой кнопки производит переключение между режимами "16:9" - "4:3" - "увеличенный по вертикали
16:9".
Для использования "зеркального режима" нажмите кнопка вывода информации о текущем канале /
зеркального отображения изображения (рис. 2, поз. 13). Для возврата в нормальное состояние
нажмите эту кнопку ещё раз. "Зеркальный" режим может понадобиться, если к телевизору
подключена видеокамера заднего вида автомобиля. Тогда телевизор может использоваться как
зеркало заднего вида.
Подключениедополнительныхустройств. К данномутелевизоруможетбытьподключена
видеокамера заднего вида автомобиля, видеокамера охранной системы видеонаблюдения,
видеомагнитофон на воспроизведение, проигрыватель VideoCD или DVD. Для этого необходимо к
соответствующему разъему (рис. 1, поз. 14) подключить имеющийся в комплекте переходник на
разъемы типа RCA. Далее нажмите кнопку "AV" (рис. 1, поз. 1; или "TV/AV" рис. 2, поз. 9). RCA-
разъем белого цвета - вход видео, RCA-разъем красного цвета - вход звука. Чтобы перевести
телевизор в режим приема снова нажмите кнопку "AV".
К данному телевизору может быть подключен головной телефон. Для прослушивания звукового
сопровождения на головной телефон необходимо штекер вставить в соответствующее гнездо (рис. 1,
поз. 15). При этом громкоговоритель телевизора отключается. Чтобы громкоговоритель телевизора
опять включился, необходимо вынуть штекер головного телефона из телевизора.
3. В пульте дистанционного управления используется литиевый элемент питания типа CR2025. При
уменьшении радиуса действия пульта или прекращении его работы следует аккуратно вынуть
элемент питания из нижнего торца пульта ДУ и заменить на новый такого же типа, внимательно
следя за соблюдением полярности элемента питания.
4. Защищайте телевизор от попадания влаги. В случае попадания влаги на телевизор немедленно
вытрите его досуха. Жидкости, содержащие минеральные вещества, могут привести к коррозии
электронных схем.
5. Защищайте телевизор от попадания на него пыли и грязи, которые могут привести к прежде-
временному износу ее деталей.
6. Закончив просмотр передач, не забудьте выключить телевизор кнопкой выключения (рис. 1, поз. 8;
или рис. 2, поз. 2) и вынуть вилку сетевого кабеля (автомобильного шнура питания) из розетки
электросети (гнезда прикуривателя автомобиля).
7. Для подачи питания на данный телевизор рекомендуется использовать только входящие в
комплект сетевой источник питания с выходным напряжением 12 В постоянного тока или
специальный кабель, имеющий разъем для включения в гнездо прикуривателя автомобиля.
Внутренний контакт разъема питания телевизора (рис. 1, поз. 12) должен быть подключен к
положительному потенциалу источника питания, внешний - к отрицательному.
8. Данный телевизор имеет специальный фильтр, позволяющий практически исключить помехи по
питанию. Однако, на некоторых автомобилях (в частности, на старых моделях), могут быть
слышны щелчки или другие нежелательные помехи, а также горизонтальные полосы на
изображении.
Помехи, вносимыевнешнимиисточниками. Качество телевизионного приема определяется не
только величиной полезного сигнала телецентра, но и наличием внешних помех, проникающих через
приемную антенну вместе с телевизионным сигналом и проявляющихся на экране телевизора в виде
сетки, перемещающихся темных или светлых полос, ряби, многоконтурности изображения и т.п.
Источниками помех являются промышленные и бытовые электроустановки, электромедицинское
оборудование, автотранспорт и электротранспорт, линии электропередачи высокого напряжения и
прочие помехи.
Для уменьшения воздействия помех следует точнее ориентировать телескопическую антенну или
применять наружную антенну.
Прием не может осуществляться на большом расстоянии (обычно не более 40 километров от
радиопередатчика). Также телевизионные сигналы могут блокироваться высокими зданиями, горами
и возвышенностями.
Помехи, вносимыесистемойзажигания. Наиболее частоосновныепомехиприемутелевизионных
программ в автомобиле вносит система зажигания автомобиля. Это не является чем-то необычным,
если учитывать, что телевизор находится на относительно небольшом расстоянии от системы
зажигания (двигателя). Помехи такого типа очень легко определить, потому что характер помех
изменяется с изменением числа оборотов двигателя.
Обычно помехи, вносимые системой зажигания, могут быть в значительной мере подавлены
благодаря использованию высоковольтных проводов системы зажигания и специального резистора,
обеспечивающих подавление радиопомех. (На большинстве автомобилей установлены такие
высоковольтные провода и резистор, но может потребоваться проверка правильности их работы).
Другим методом подавления помех этого типа является использование дополнительных подавителей
помех. Такие подавители можно приобрести в магазинах, торгующих радиоэлектронными товарами.
Хранение, транспортирование, ресурс, утилизация. Телевизор рекомендуется хранить в складских
или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым
видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2"
ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть
недоступным для попадания влаги, прямого солнечного света и должно исключать возможность
механических повреждений.
Телевизор может эксплуатироваться до полной потери работоспособности и ремонтопригодности.
Телевизор не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме
сжигания в неприспособленных условиях).
Гарантиипоставщика. Телевизор Prology HDTV-700 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие монитора требованиям ГОСТ 12.2.006-87 (МЭК 65-68), ГОСТ
22505-97 (Р. 1), ГОСТ 18198-89 (Табл. 1, поз. 2, 19, 20, 22) и ГОСТ 28002-88 (Р. 1). При соблюдении
владельцем правил эксплуатации, изложенных в настоящем Руководстве, телевизор обеспечивает
безопасность и электромагнитную совместимость в полном объеме требований, подлежащих
обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую
среду и человека и признан годным к эксплуатации.
Телевизор имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу при
соблюдении условий хранения, эксплуатации – 12 месяцев с момента покупки без учета времени
пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при
заполнении сведений прилагаемого гарантийного талона.
Эксплуатационныеограниченияитекущийремонт. Не следуетэксплуатироватьтелевизор,
имеющий повреждения корпуса, соединительных кабелей и источника питания. При отсутствии
видимых причин неисправности телевизор следует демонтировать и обратиться на предприятие
розничной торговли по месту приобретения телевизора. Перед тем, как перейти к проверкам,
описанным в данной таблице, тщательно проверьте правильность подключения телевизора. Ниже
приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить
большую часть проблем, возникающих при использовании телевизора.
Симптом Вероятная причина Устранение
Нет питания
Нет
изображения
На
изображении
видны
сильные
искажения
Телевизор не
реагирует на
команды
пульта ДУ
Не подключен источник питания Подключите источник питания к разъему (рис. 1, поз. 12) с учетом
Источник питания не включен в
розетку (прикуриватель)
Телевизор находится в режиме
монитора и неверно подключен
A/V кабель
Слабый сигнал телепрограммы Добейтесь лучшего приема поворотом и вращением антенны
Сильные внешние помехи Используйте внешнюю антенну
При работе в автомобиле сильные
помехи в бортовой сети
В режиме монитора неверно
подключен A/V кабель
Включен режим "MUTE" Отключите режим "MUTE" кнопкой 1 (рис. 2)
Пульт находится слишком далеко Подойдите ближе к телевизору и повторите попытку
Пульт направлен не точно на
телевизор
Сел элемент питания пульта Проверьте и при необходимости замените элемент питания пульта ДУ
полярности (внутренний контакт +12 В, внешний контакт -12 В)
Проверьте, подключен ли источник питания к электросети или
автомобильный шнур к прикуривателю и работает ли прикуриватель
Для просмотра телепрограмм нажмите кнопку "AV" (или "TV/AV")
Подключите внешний источник видео к белому RCA-разъему, звука - к
красному RCA-разъему
Используйте внешнюю антенну
Используйте дополнительный фильтр питания
Проверьте помехоподавительный резистор датчика-распределителя
зажигания
Проверьте высоковольтные провода
Проверьте конденсатор генератора
Источник звука должен быть подключен к красному RCA-разъему Нет звука
Направьте светодиодный индикатор пульта на ИК-сенсор телевизора
